Проектирование окосячки для сложных проемов

Получил от коллеги по работе вот такой вопрос:

Василий, добрый вечер! Спасибо Вам за видео. Но, если Вас не затруднит, учитывая Ваш опыт, подсказать мне одну вещь: — в данный момент я делаю окосячку оконного проема в доме и столкнулся с трудностью, на мой взгляд, я не могу понять — как правильно сделать одну из сторон (рисунок окна Вы можете посмотреть во вложенном файле). Буду Вам благодарен за помощь.
Заранее спасибо.

Я сразу же прикинул возможность записи видео по данному вопросу. Такой возможности на ближайшее время не предвиделось. Шпаргалка с рисунками у меня уже была подготовлена, так как этот вопрос я получал неоднократно. И тут в голове родилась светлая мысль – использовать программу SketchUp для показа на примере проекта как сделать деталь такой окосячки.

Здравствуйте, Алексей.Видео пока нет. Редко такие проемы встречаются. Написал вот такую шпаргалку. Если не понятно, сделаю 3D модель.

Сделав 3D модель для примера, я стал думать дальше – как же помочь человеку реально. И придумал. Попросил выслать точные размеры проема в миллиметрах для создания реального рабочего проекта.

Алексей, еще раз здравствуйте.3D модель сделал. Предлагаю вам дополнительную услугу: точный проект окосячки в 3D и 2D формате для Вашего окна с точными размерами всехдеталей. Для этого нужны точные размеры проема в мм.

Для примера высылаю Вам фото. Вот ссылка для просмотра проекта в формате видео:

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

А как изготавливать понятно из курса по работе с проектами по окосячке в программе SketchUp я думаю.

Василий, добрый день!Прежде всего большое вам спасибо! По поводу оплаты полностью согласен!Если можно я завтра вам вышлю фото и размеры двух проектов (одно окно и окно с балконной дверью). Да и как лучше оплатить?

С уважением,
Алексей.

Здравствуйте, Алексей. В работу войдет:

Сделаю проект. В программе SketchUp можно будет смотреть.
В слоях будут размеры и каждая деталь.
Для каждой детали сделаю фото с размерами.
Замки могу сделать простые и сложные.

Вопросы: Дом под обшивку? Окосячка простая или чистовая?

Здравствуйте, Василий! Дом делаю под обшивку, окосячка простая можно и чистовую. Замки если можно и сложные и простые.

Вот проект балконного блока. На фотках размеры узлов — замков. В проекте в слоях можно отключить детали и рассматривать подетально.
Для любой детали можно включить размеры в слоях. Думаю, сделать пояснительное видео как посмотреть. Спрашивайте, что не понятно —

подкорректирую.

Проект был сделан. На YouTube выложил пояснительное видео и отправил файл с фотографиями размеров детали окосячки и самим проектом.

Пришёл к выводу, что использование программы SketchUp будет хорошим подспорьем в работе мастеров по окосячке.

Области применения программы SketchUp для окосячки проемов:

С помощью построения 3D объектов можно наглядно объяснять клиентам тип окосячки, конструкцию и замки соединений деталей.

Проектирование окосячки любых типов.
Проектирование сложных проемов: балконных блоков и трапециевидных окон.
Вычисление точных размеров и углов любой детали конструкции окосячки.
Обучение основам построения деталей и узлов соединения окосячки.

Даже с помощью видео не всегда удается передать все тонкости построения конструкции. А с помощью фотографий и чертежей и подавно. А 3D модель отлично помогает донести практически полную информацию по объекту. Рекомендую! Откройте для себя 3D!

Окосячка дверных проемов в деревянном доме своими руками

Такой тип работ, как окосячка дверных и оконных проемов в деревянном доме является обязательным условием для нововозведенных зданий. Без дополнительного укрепления со временем дом может стать небезопасным, поэтому от качества работ в данном случае зависит очень многое.

Окосячка проемов — это необходимая мера в деревянных домах

Для чего нужна окосячка

Что же такое окосячка проемов? По своей сути это возведение дополнительных опор, которые предотвратят движение стен при постепенной усадке на протяжении всего срока эксплуатации здания. Для деревянных домов такая операция имеет особое значение, так как специфика материала увеличивает риски искажения плоскостей. С годами даже древесина наивысшего качества начинает рассыхаться, а давление на фундамент дома приводит к тому, что его стены и полы могут изменять свое первоначальное положение.

Какие функции выполняет подобная конструкция:

защищает здание от последствий усадки;
обеспечивает наличие специального технологического зазора вверху проема;
улучшает соединение бревен;
необходима для монтажа дверей и окон.

Сделать окосячку нужно в течение первых десяти лет после возведения здания, в противном случае целесообразность операции будет утрачена. Желательно заняться этим еще на этапе строительства.

Окосячка дверного проема защитит жилище от последствий во время усадки

Составляющие элементы

Для того чтобы выполнить качественную окосячку в деревянном доме, необходимо разобраться с основными составляющими элементами конструкции. В первую очередь нужно выделить такие детали, как:

Боковина. Это боковые стойки, соединяющиеся со стеной дома, они выполняют своеобразную роль направляющих, по которым будут смещаться стены. При этом форма и прочность проема останутся неизменными.
Вершник. Это верхняя поперечная планка, она соединяется с боковинами и служит горизонтальной распоркой, одновременно с этим она удерживает контуры проема и образует усадочный зазор с уплотнителем.

Порог. Это нижняя часть дверного проема, в оконных конструкциях его роль выполняет подоконник. На него приходится основная нагрузка.

Чтобы обрамление проема выдержало ту нагрузку, которую на него окажут стены деревянного дома, лучше всего использовать клееный брус. Для шипового соединения применяется планка сечением 50х50 мм. Для отделки откосов дополнительно берется прямая доска.

Составляющие элементы конструкции окосячки для деревянного дома

Основные способы

Окосячка дверных и оконных проемов в деревянном доме может осуществляться одним из следующих способов:

Закладной брусок . В боковых частях проема прорезается углубление, в которое вплотную загоняется планка такого же размера, затем поверх неё набивается черновая коробка, а вершник фиксируется отдельно.
Шип монолит. В этом случае закладной брусок и часть короба представляют собой цельную деталь, она выпиливается из бруса и загоняется в подготовленный паз в стене, сверху прикладывается поперечная планка.
В колоду. Окосячка дверных проемов выполняется противоположным принципом, теперь шип создается на стороне стенки, на него надевается короб, состоящий из планок с углублением и прямого вершника.
В шип с готовым откосом. Принцип создания окосячки деревянного дома такой же, как и в случае с методом «шип монолит», единственное отличие – в этом случае производится монтаж уже готового короба. Детали имеют дополнительные выступы, плотно огибающие проем.

Самые распространенные способы окосячки проемов

Сегодня очень популярным методом является использование закладного бруска, в качестве его модификации также применяют методику «шип монолит». Подбирать технологию нужно в зависимости от особенностей здания и навыков строителей.

Последовательность работ

Так как сделать окосячку дверного проема в деревянном доме лучше всего в самом начале строительства, все операции можно условно разбить на несколько этапов:

Формирование проема. Для начала нужно определить место расположения дверного проема. Это лучше всего делать на этапе проектировки здания, так как необходимо учитывать основные принципы архитектуры и распределить нагрузку на стены. В деревянном доме точные габариты можно откорректировать уже после закладки бревен, для этого делается разметка, а затем с помощью бензопилы вырезается прямоугольник необходимых размеров.
Вырезание крепежей. Далее нужно подготовить места креплений. Этот этап напрямую зависит от используемой технологии. Если вы планируете загонять окосячку в подготовленный паз, в боковых участках нужно прорезать углубления глубиной и шириной в 50 мм. Если, наоборот, планки будут надеваться на выступ, нужно вырезать соответствующий элемент.
Монтаж боковин. В вырезанное углубление загоняется планка 50х50 мм. Сверху она должна быть несколько короче, чтобы стены имели пространство для движения, стыки прокладываются уплотнителем и к проему прибивается черновая лутка. Следите за тем, чтобы гвозди и саморезы не заходили на планку.
Установка вершника. На подготовленные выступы укладывается верхняя поперечная планка. Между стеной и окосячкой прокладывается утеплитель, например, минеральная вата. Пену использовать нельзя. Дополнительно окосячка скрепляется со стенами анкерными болтами, врезанными под углом. Вершник и боковины соединяются таким же образом.

Этапы монтажа окосячки рекомендуют начинать со строительства дома

Далее можно производить установку непосредственно самой двери. Перед монтажом окосячки обязательно удалите опилки и обработайте всю древесину антисептиком. Если вы все сделаете правильно, ваш дом будет вполне безопасным для проживания даже через несколько десятилетий.

Установка пластиковых окон в деревянном доме своими руками – рекомендации экспертов

Технология установки пластиковых окон в деревянном доме сложнее, чем в строениях из камня. Несмотря на это задача решаемая, причем решить её могут хозяева дома собственными силами. Для этого нужны среднего уровня навыки и опыт в проведении строительных и плотницких работ. При этом установка пластиковых окон в деревянном доме руками наемных мастеров часто невозможна или нерациональна. Одни мастера просто отказываются выполнять работу, а другие не готовы предоставить гарантии на монтаж, мол, в деревянных строениях ничего предсказать невозможно. За что же тогда платить деньги, как доверять результату? Поэтому и приходится браться за дело самому владельцу дома.

Установка окон ПВХ в деревянном доме и отличия от правил монтажа в каменных домах

Принципиальное отличие определяется тем, что деревянные строения, как принято говорить, «дышат» или «гуляют». В наибольшем объеме усадка происходит в первое время после строительства, но фактически изменения продолжаются десятки лет. Дерево реагирует на изменения влажности и температуры окружающей среды. К тому же происходят сезонные подвижки, пучения грунтов. А на них сруб реагирует совсем не так, как каменное сооружение.

Если монтаж пластиковых окон в деревянном доме производить просто в оставленный для них проем, то «гуляющий» сруб станет давить на раму окна, а рама деформируется. При незначительной деформации перестанут нормально открываться оконные створки. В худшем случае оконная конструкция и слой утеплителя по монтажному шву разрушатся настолько, что встанет вопрос полной замены.

Поэтому в каменном доме окна монтируют непосредственно в оконный проем. В деревянных домах вначале делают обсаду (окосячку), а в неё устанавливают металлопластиковое окно. Если речь идет о старом доме, можно использовать старую окосячку. То есть деревянное окно демонтируют, а обсаду оставляют. Но в этом случае рекомендуем для надежности её не только очистить, но и дополнительно обработать защитными составами.

Обсада (окосячка) – пластиковые окна в деревянном доме особенности установки

Обсада – это прочный деревянный защитный контур, который по всему периметру оконного проема принимает на себя нагрузки от сруба. При этом смонтированное в окосячке окно заметных нагрузок не испытывает и надежно служит десятилетиями.

Снаружи готовая обсада выглядит как укрепленные по всем сторонам проема четыре толстых (от 50 мм) доски или бруса. В действительности конструкция элемента сложнее. Для надежного крепления обсады к стене используются «шипованые» соединения трех видов:

В закладной брусок – наиболее простой в монтаже вариант
В колоду
В шип-монолит – самый сложный, но и наиболее надежный вариант

В простейшем случае с закладным бруском 5х5 см, схема установки пластиковых окон в деревянном доме подразумевает на первом этапе:

Вырубание паза

В оконном проеме по центру торца стены с помощью бензопилы или ручной циркулярки, или топора, или стамески и молотка вначале вырезаются две параллельные полосы на расстоянии 5 см друг от друга. Затем выбирается древесина между ними для образования паза глубиной 5 см.

Деревянный квадратный брусок 5 см с трех сторон для уплотнения и теплоизоляции оборачивают льноватином или джутом
Средней обернутой льноватином стороной вперед брусок вбивается в паз
На закладной брусок накладывается обрезная доска или брус толщиной не менее 5 см.

Ширина этой доски равна толщине стены. Доску или брус для обсады тщательно выбирают, они должны изготавливаться из качественной сухой древесины.

Доска крепится через закладной брусок к стене дома саморезами

Достаточно двух саморезов в верхней и двух в нижней части доски. Важно утопить головки саморезов заподлицо, для этого рекомендуется заранее подготовить дрелью углубления.

Если самостоятельная установка пластиковых окон в деревянном доме проводится по более сложному варианту, то для обсады «в колоду» вырубается шип на торцах бревен или бруса в оконном проеме, для обсады «в шип-монолит» – выпиливаются Т-образные деревянные элементы. Дальше действия аналогичны описанным выше – уплотняем льноватином, вбиваем в пазы или надеваем на шипы, крепим саморезами.

Верхний элемент окосячки (вершник) устанавливается по особым правилам. А для его установки нужно правильно выбрать длину вертикальных элементов. Они должны заканчиваться в 8-9-ти сантиметрах от бруса или бревна над проемом. Тогда, после установки на них вершника толщиной 5 см, останется ещё 3-4 см – это необходимый усадочный зазор.

После установки вершника усадочный зазор утепляется. Для этого можно использовать разные материалы, но не монтажную пену. Утеплитель укладывается по стандартным правилам с пароизоляционной пленкой изнутри и ветрозащитной мембраной снаружи.

Монтаж окон ПВХ в деревянном доме всегда требует обсады?

Не всегда. Случаи, когда она не требуется, делятся на бесспорные и поддерживаемые лишь частью мастеров. Правила установки пластиковых окон в деревянном доме однозначно разрешают не использовать окосячку

в каркасных домах
в домах из клееного бруса

А разные мнения высказываются по поводу срубов, собранных 10 и более лет назад. Речь не о том, что замена и установка пластиковых окон в старом деревянном доме может проводиться с использованием имеющейся обсады. Часть мастеров утверждает, что за 10 лет в срубе завершаются основные усадочные процессы и дополнительных мер по защите окна предпринимать не нужно. Но мы рекомендуем не экономить и все-таки сделать окосячку. Ведь цена ошибки велика, а рисковать не хочется.

Правильная установка пластиковых окон в деревянном доме – о чем нельзя забывать

Главные принципы:

Не рискуем, не устанавливаем окно без окосячки
Нельзя заменять утеплитель в усадочном зазоре (между вершником и лежащей выше стеной) пеной

Пена обладает достаточной жесткостью, чтобы передать нагрузку и деформировать верхнюю доску обсады. В то же время внутри окосячки можно проводить утепление с использованием монтажной пены.

Крепим обсаду к стене, а оконную раму к обсаде

То есть нельзя допускать, чтобы нагели, саморезы, которыми крепятся окна, прошли элемент окосячки насквозь и углубились в стену. В этом случае по крепежу на оконную раму будут передаваться деформирующие нагрузки. Правильно подобранный крепеж при полном вкручивании углубится лишь до середины элементов обсады.

Особенно тщательно проводим замеры, выбираем размеры окна

Если «перестараться», рама не войдет в проем и его придется расширять. Это дело хлопотное и трудоемкое. Ошибка в другую сторону менее критична. Но не нужно заполнять пеной проемы шириной более 3 см. Используйте расширительные профили – это надежнее с точки зрения и прочности, и теплоизоляции.

Порядок установки пластиковых окон в деревянном доме

Отчасти излагать этот порядок мы уже начали, когда описывали варианты создания окосячки. Общий смысл этим не нарушается. Теперь нас интересует установка пластиковых окон в деревянном доме в готовую обсаду, тем более что многим хозяевам её монтажом заниматься не приходится – используется имеющаяся.

Замеры и заказ окна

Технологией монтажа пластиковых окон в деревянном доме предусмотрены практически те же принципы, что и в каменном строении. Размер рамы по высоте и ширине выбирается примерно на 4 см меньше размеров проема с установленной окосячкой. Настоятельно рекомендуем проводить установку окна по классической схеме с подставочным профилем, учитывать его высоту при заказе окна.

Использование подставочного профиля создает условия для правильного монтажа отливов и подоконников.

Разборка окна перед установкой

Этот процесс подробно описывать не будем, поскольку многое зависит от конструкции, функционала, используемой фурнитуры. Правильнее и удобнее проводить монтаж легкой рамы, а затем устанавливать в ней тяжелые створки. Но в одних случаях снимают створки, в других (если такой возможности нет) вынимают стеклопакет.

Подготовка рамы к установке

Сверлятся отверстия под нагели, удаляется защитная пленка. Также лучше сразу смонтировать держатели москитной сетки, экранов дренажных отверстий – позже это сделать сложнее. В этой части установка пластиковых окон в деревянном доме от инструкции для кирпичного или бетонного дома не отличается.

Установка рамы

Сначала с помощью пластиковых или деревянных клиньев и уровня выравниваем по горизонтали. Боковыми распорками добиваемся размещения рамы по центру проема. Затем выравниваем раму по вертикали. Через ранее проделанные отверстия наживляем, а после проверки уровней закручиваем нагели. Начинаем с боковых стоек, с верхнего и нижнего отверстия.

В закрепленную раму устанавливаем створки, стеклопакеты, закрепляем ручки, ставим защитные накладки фурнитуры.

Наносим пену на монтажный шов по всему периметру окна.

Технология работы обычная – увлажняем поверхности, запениваем, делаем суточный перерыв.

В принципе, можно сразу же заняться установкой отлива, подоконника, но эти работы можно выполнить и позднее. В то же время с установкой отлива тянуть не следует – дождь может пойти уже сегодня. Тем более нельзя тянуть с отделкой монтажного шва, ведь пена нуждается в защите от воздействия ультрафиолетовых лучей. Понятно, что хозяева выбирают варианты отделки, исходя, в том числе из эстетических соображений. Но не забывайте о первенстве защитной функции – рекомендуем ленту ПСУЛ, которая не пропускает ультрафиолетовые лучи, но пропускает пар, испаряющуюся влагу.

Теперь процесс и порядок установки пластиковых окон в деревянном доме для вас перестал быть секретом. Конечно, каждый объект имеет свои особенности, а любой мастер часть операций производит по-своему. Это нормально, главное не упустить ни одного принципиального момента.

Окосячка в брусовом доме своими руками

Домов без окон и дверей не бывает, но их монтаж в деревянном здании существенно отличается от установки в кирпичном доме. Особенностью построек из дерева является усадка в результате сезонного уменьшения и увеличения количества влаги в древесине, при котором происходит смещение венцов по высоте.

Наиболее уязвимы к таким процессам оконные и дверные проёмы. Окна в них могут перекоситься с появлением трещин в стёклах, а иногда и вовсе разрушиться. Для обеспечения их сохранности и исправного функционирования в проёмах монтируются специальной конструкции деревянные короба, получившие название окосячка или обсада. Рассмотрим, как сделать окосячку в брусовом доме своими руками.

Основные проблемы, вызванные усадкой брусового дома

Попеременное изменение влажности древесины, вкупе с усадочными процессами, приводит к изгибу, скручиванию и ссыханию дерева. Это приводит к следующим негативным явлениям в стенах и особенно проёмах, в которых целость стен нарушена:

искривлению поверхности простенков и стен;
образованию щелей и зазоров между брусьями;
сквозняки, сырость и значительные тепловые потери;
окна и двери невозможно открыть без приложения значительных усилий;
перекосы или поломки оконных рам и полотен дверей;
неприглядный внешний вид всего здания.

Установленная в проёмы деревянная коробка укрепит стены и будет хорошей защитой дверных и оконных блоков от разрушительных процессов, поэтому вопрос, нужно ли делать окосячку в брусовом доме является риторическим. Это просто необходимо. Установленные без окосячки двери и окна подвергаются экстремальным нагрузкам, приводящим к поломке конструкций или необходимости их постоянной регулировки.

Состав элементов конструкции

Традиционная обсада состоит из следующих элементов:

двух боковых стояков;
порога или подоконной доски;
вершника.

Все элементы состоят из бруса или обрезной доски шириной до 25-ти см.

Основные функции обсады

Окосячка в брусовом доме укрепляет стены, простенки и проёмы.
Обеспечивает невозможность горизонтального смещения брусьев.
При вертикальном осаживании стен создаёт независимость дверных и оконных конструктивов от несущих стен. Пазы в боковинах позволяют вертикальное скольжение конструкции.
Защита проёмов от давления сверху с созданием необходимого для компенсации усадок зазора.
Предохраняет от образования щелей и сквозняков.
Создание оптимального климата в помещении с экономией на отопление.
Гармоничное оформление дверных и оконных проёмов.

Материалы, используемые для изготовления

Окосячка изготавливается из качественной просушенной древесины с влажностью около 12-ти %. В более сухой могут иметься зрительно невидимые мелкие трещины, которые в процессе эксплуатации приведут к частичному или полному разрушению конструктива. В основном используются хвойные древесные породы, но предпочтительней выбирать твёрдую древесину, не склонную к растрескиванию и без выпадающих сучков.

Ширина конструкции подбирается в зависимости от существующей ширины стен. Могут использоваться брусья 150 или 200 на 100 мм, обрезные доски. Часто применяется комбинация различных материалов, к примеру, для вершинников и стояков брус, а подоконник из наборно-клеевой доски.

Древесина обрабатывается антисептиками, антипиренами и покрывается лаками или красками.

Виды окосячки в брусовом доме

Конструкция может исполняться в 2-х основных вариантах:

Черновом, если предусматривается дополнительная отделка. Наглядный пример — последующее устройство вентилируемых фасадов, которые полностью скроют деталь. Обычно периметр проёма сверху и с боков выполнен из нестроганных материалов, а видимая часть, порог или подоконник, из клееных брусков или мебельных щитов.
Чистовом, выполненном из строганного и зашлифованного материала с дальнейшим покрытием лакокрасочным составом. Обычно для изготовления используются дорогие и качественно обработанные виды дерева.

По способам изготовления различают следующие типы:

В закладной брусок. Для монтажа по внутренним боковым сторонам проёма устраивается паз, в котором размещается брус квадратного сечения. Брус не закрепляется, а просто забивается в паз, что позволяет его перемещение по пазу. К бруску крепятся саморезами чистовые доски. Крепление обсады выполняется в нижней части с заполнением пустот мягкими теплоизоляторами. Способ наиболее дешёвый и простой в исполнении, но самый ненадёжный и требующий дополнительной отделки. Из-за необеспечения должной герметизации практически всегда обязательно потребуется переоборудование или ремонт.
Шип-монолит. Изделие представляет собой прямоугольный брусок Т-образной формы. Шип вставляется в специальные пазы, выполненные в брусовых вертикальных стенах. Вертикальная часть бруска обсады одновременно является оконным откосом. Крепление производится в низу и верху при помощи специальных креплений, а с боков свободное пространство запенивается. Брусок может вырезаться совместно с окосячкой из одной общей заготовки или крепиться клеем. Конструкция обладает хорошими прочностными и функциональными характеристиками. Часто таким способом выполняется окосячка в брусовом доме для пластиковых окон своими руками. Поэтому далее такой способ опишем более подробно.
Обсада “в колоду”. При устройстве в вертикальных брусьях проёма выпиливают шип, на который насаживается выполненная формой буквы “П” колода. Сверху конструкция распирается вершником с фиксацией саморезами. Монтаж осуществляется с применением уплотняющих материалов. Конструктив идеально подходит для входных дверей-сейфов и окон больших размеров из дерева или пластика, обеспечивая высокую устойчивость на воздействия разнонаправленных механических нагрузок. Это дорогой и сложный для самостоятельного исполнения вариант.

Монтаж обсады в доме из бруса

Большую популярность в среде профессиональных строителей и любителей заслужила клееная окосячка. Это готовое изделие, изготовленное в заводских условиях для конкретного климатического района. Конструкция выполнена с идеально ровной поверхностью, без обычных сучков и зазубрин. Обработка противопожарными и антисептическими составами, с использованием современных технологий, обуславливает её долговечность. На заводе сразу же выполняется качественная и красивая отделка. Заказ выполняется по представленным Вами размерам и установка конструктива выполняется быстро, легко и просто.

В брусовых домах в, основном, устанавливаются пластиковые окна, обладающие многочисленными преимуществами. Изготовить окосячку для них несложно изготовить самому.

Рассмотрим, как правильно сделать окосячку окон в брусовом доме самостоятельно.

Порядок выполнения работ при установке “в шип”:

разметка проёма необходимых размеров;
после выравнивания плоскостей бензопилой посередине торцов прочерчиваются вертикальные линии и с 3-х см зазорами от них ещё по линии с каждой стороны;
по разметке на боковых сторонах вырезаются пазы;
поверхность шлифуется и обрабатывается антисептиком;
торцевой или циркульной пилой изготавливается брус Т-образной формы нужных размеров;
вставка верхней перемычки с оставлением 5-ти см зазора для утеплителя и возможности свободного перемещения при вертикальных усадках;
установка дверного порога или подоконника;
оклейка боковин специальными “дышащими” лентами;
проконопатка всех стыков.

Монтаж дверной обсады выполняется по такому же принципу что и окосячка окон в брусовом доме, но детали изготавливаются немного больших размеров.

Делаем окосячку своими руками, виды и чертежи

Чтобы сделать качественную окосячку в деревянном доме необходимо понять, что это такое и зачем она, вообще, нужна. Разобраться с особенностями, видами изделий, изучить основные чертежи и узнать, как происходит сам процесс создания косяков на окнах или дверях. Проще говоря, разобрать весь технологический процесс подбора и установки обсады в деревянном доме по полочкам, для полного понимания и формирования общей картины.

Особенности изделия

Чтобы окосячка своими руками была проделана качественно и на долгое время, вам необходимо ознакомится с ключевыми особенностями и правилами, следуя которым конечный результат будет очень качественным и порадует вас.

Варианты конструкции профиля

Что следует знать:

Ширина всех деревянных элементов, которые входят в конструкцию не может быть больше чем двадцать шесть сантиметров. Если же размер будет превышать этот показатель, то возможно, образование трещин со временем. Вы можете использовать более широкие деревянные элементы на свой страх и риск.
Используемая коробка, должна обладать показателем влажности более чем десять процентов. Такое значение позволит избежать появления трещин внутри материала.
Так как весь процесс монтажа и закрепления в деревянном доме происходит без использования гвоздей, саморезов и прочих крепёжных расходников, следует проявить особую тщательность для максимального качества.
Для герметизации и дополнительного утепления необходимо укладывать изоляцию между деревянным элементом окосячки и основанием.

Разновидности

Существует несколько видов окосячки в деревянном доме и каждый из них предназначен для определённого случая, обладает своими особенностями и факторами, при которых может себя комфортно чувствовать.

Давайте разберём, какие же основные разновидности окосячки существуют:

Массивное целостное изделие. Изготавливается с помощью различных станков и инструментов, которые позволяют изготавливать детали из цельного дерева, сохраняя его структуру и натуральность.
Склеенные детали. Изготавливается по технологии склеивания различных кусков древесины через систему шипов, при этом их материала полностью удаляются и вырезаются сучки.
Смешанный вариант, он является довольно распространённым и лидирует в сравнении с каждым из вышеперечисленных. При таком варианте используются как целостные элементы, так и склеенные. Например, основные несущие и фасадные элементы делают из натурального цельного дерева, а подоконник может быть изготовлен из различных склеенных кусков древесины.

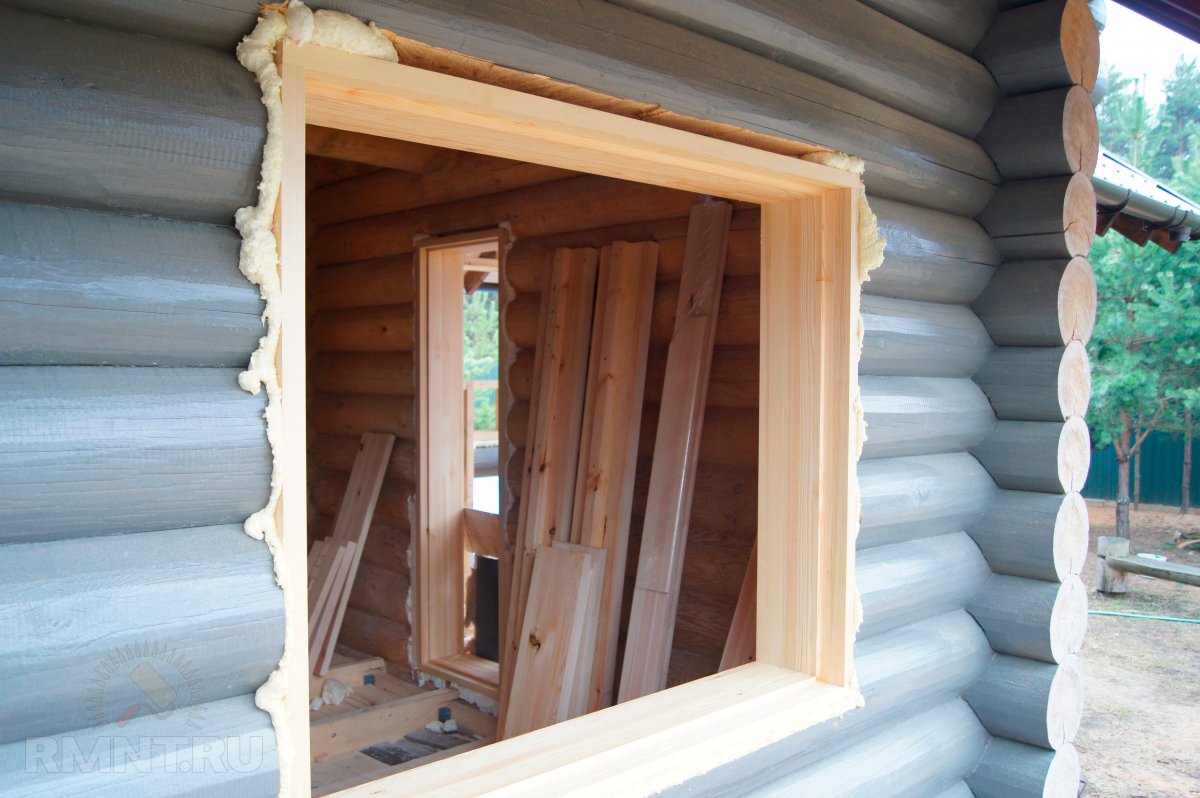

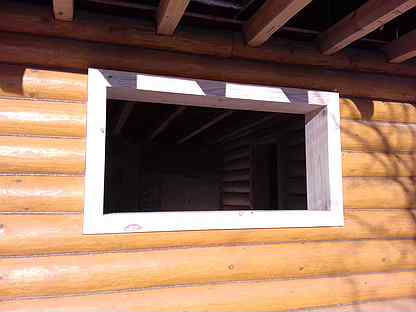

Производим окосячку стандартного окна

Чтобы сделать качественные и красивые косяки на обычном окне, необходимо следовать правилам установки и придерживаться технологически правильного процесса монтажа. Мы разработали для вас небольшую инструкцию, которая позволит произвести монтаж быстро и без особого труда.

Итак, вот как делается окосячка окон:

Прорезаете паз в стене или бревне дома. Он необходим для дальнейшей установки боковых элементов.
Затем производим установку нижнего элемента, он выполняет функцию фиксатора и не даёт боковым частям смещаться.
Под нижнюю часть необходимо заранее подложить и закрепить уплотнитель, который будет способствовать более плотному прилеганию и поможет улучшить герметичность окна.
В боковые пазы также укладываем и закрепляем наш уплотнитель и производим монтаж боковых стоек. Они закрепляются в подготовленных пазах.
После установки боковых частей, вся конструкция фиксируется верхним элементом.
Поверх всей конструкции проделывает специальное межвенцовое отверстие, и также обволакиваем его нашим уплотнителем.

Процесс изготовления окосячки

Не рекомендуется использовать монтажную пену как уплотнитель и герметик. Она будет только мешать естественному процессу усадки и препятствует натуральному ходу древесины в конструкции.

Лучше для этих целей использовать натуральные уплотнители, которые не будут закреплять элементы конструкции между собой.

Делаем косяки для дверного проёма

Обсадку дверей произвести самостоятельно без должного опыта несколько труднее, чем окна, так как весь процесс полностью отличается и объёмы необходимой работы, которую необходимо проделать, значительно больше.

Давайте разберём весь процесс, следуя той же пошаговой инструкции:

Используя измерительные инструменты и уровень либо отвес, вы должны точно начертить место установки будущей обсады вашей двери.
Используя любую удобную для вас пилу, выпиливаете дверной проём, с тем расчётом, что обсада заберёт часть пространства, и дополнительная дверная коробка также займёт немалое количество ширины.
На боковых стенках проёма проделываем углубление для фиксации боковых элементов.
На самих боковых элементах, необходимо изготовить выступы, которые будут соответствовать углублениям и идеально подойдут для них.
Боковые элементы устанавливаются и распираются верхней и нижней перемычкой. Стоит отметить, что верхнюю часть нельзя доводить в упор, необходимо оставить десятисантиметровый зазор для дальнейшей усадки.
Любые образовавшиеся зазоры и щели заделываются уплотнителем, отлично для этой цели подойдёт льняное полотно.
Используя наличники закрываете торцы и уплотнённые зазоры, после чего вся обсада примет довольно презентабельный вид.
В завершение покрываете поверхность септиками и специальными средствами для древесины, чтобы значительно увеличить срок службы и стойкость к различным природным воздействиям на материал.

Стоимость такого изделия

Цена на материал работу может сильно отличаться. Всё зависит от того какой материал вы будете использовать. Если вы решите делать всё из дуба, то цена самой древесины и её обработки будет значительно дороже, чем в случае, когда вы захотите сделать окосячку из ёлки. Также стоимость будет повышаться или понижаться в зависимости от особенностей конструкции и производителя.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Дом нашей мечты: августа 2016

Забыл написать, что кровлю крыши мягкой черепицей я закончил, еще 24 июня. Решил вот записать мысли о процессе укладки.

Вот, что получилось в результате. В целом я доволен.

Черепица 2-х слойная Shinglass Country (цвет онтарио). Нам нравится.

Между укладкой подкладочного ковра и черепицы пришлось поработать головой. Нужно было окончательно решить где делать выводы на крышу. А для этого нужно было придумать как будет устроена вентиляция и отопление в мастерской, где они будут проходить трубы внутри и т.п. О системе вентиляции я еще напишу, сейчас только про выводы на крышу.

В результате получилось три вывода:

— труба фановая (дальняя слева), без колпака
— труба принудительной вытяжной вентиляции (самая верхняя)
— труба принудительной точечной вытяжки (может быть от плиты, а может быть от места для пайки)

Была еще мысль сделать трубу естественной вентиляции подкровельного пространства, в дополнение к аэратору в коньке. Аэратор зимой может засыпать снегом. В результате делать не стал, хотя трубу уже даже купил (еще пригодится).

И еще одна труба не нашла места на крыше. Это труба обязательной (в случае отопления газом) естественной вентиляции. Она понадобится, если если в мастреской когда-либо будет отопление газом. Но дело это дальнее. Пока решил так: если будем делать газ, переделаю трубу точечной вытяжки на естественную вентиляцию (данная труба прямая и идет с первого этажа).

Ну и наконец, не стал делать никаких печек с трубами отопления на крышу, так как места внутри для их безопасной установки и прокладки совершенно нет. Пока остановился на варианте отопления кондиционером (-ами), а там посмотрим. Об этом еще напишу позже.

Использовал проходки и выходы Vilpe. Немножко разочаровала инструкция по подрезке проходок. Проходки ведь универсальные, для разных углов крыши. Для крыши 25 градусов необходимо подрезать один край проходки, чтобы труба встала в проходку вертикально. Как это делать в инструкции сказано и показано очень не точно. В результате одну проходку я испортил, подрезав край слишком сильно. Это и была причина по которой 4-я (перестраховочная) труба для вентиляции подкровельного прстранства в дополнение к аэратору в коньке не появилась на крыше.

Несколько слов про качество черепицы. Крошка конечно с нее сыпется. И в принципе это нормально, если бы сыпалась только лишняя крошка. Но по нижним краям есть места, где огаляется подложка из битума. Еще один момент, который я обнаружил, что в некоторых местах черепицы присутствовал белый налет, аля плесень. Видно где-то при хранении/перевозке через упаковку попадала вода и в результате между гонтами заводилась плесень. Надеюсь, что солнцем ее выжгет и это не приведет к росту чего-либо на крыше.

Насчет двухслойности черепицы Shinglass Country есть некторые тонкости. Я представлял себе это так. Снизу слой подложки на всю высоту листа черепицы. Сверху слой с вырезами рисунка, тоже на всю высоту листа черепицы. Оказалось, что это не совсем так. Насчет верхнего слоя я был прав — он на всю высоту. А вот нижний слой не на всю, а только в нижней половине, где есть вырезы черепицы. Он заходит на 2.5 см выше средней линии, где черепицы прибивается гвоздями. А уже выше черепица однослойная. Фактически, полноценная двухслойность возникает тогда, когда черепица укладывается на крышу. Нижняя половина (назовем ее 1.5 слойной, из-за вырезов) ложится на однослойную верхнюю половину предыдущего ряда черепицы. И получается везде 2.5 слоя.

Несмотря на форму черепицы драконий зуб, отходы все таки приличные. Драконний зуб можно можно укладывать достачно с произвольными смещениями, что уменьшает отходы. Но все равно отходы на хребтах вальмы приличные. Крайние листы черепицы подрезаются по хребту вальмы и при наклоне скатов крыши 25 градусов это получается очень приличная подрезка. В общем, для вальмы лучше при расчете делать расскладку черепицы, а не считать просто по площадям скатов крыши. Я делала расскладку при расчете; в результате количества затратилось ровно столько, сколько считал.

Сомневался ставить или нет снегозадержатели по причине, что они могут нарушать геметичность крыши, не позволяя гонтам плотно прилегать друг к другу. В результате не пожалел, что поставил. Гонт сверху плотно прилегает, никаких ухудшений в герметичности не заметил. Важно немного сгибать снегозадержатели при установке, чтобы они были плотно прижаты к крыше. Если не сгибать при укладке верхнего гонта низ снегозадержателя приподымается на кровлей и может приподымать и верхний гонт.

Было очень удобно бросать доску на снегозадержатели, как ограничители. Доска препятствовала скатыванию с крыши всего скарба, который использовался при укладке. По ней можно было ходить, когда становилось жарко, чтобы не проминать черепицу. В дальнейшем, когда уже буду залазить на крышу без лесов для проверок снегозадержатели будут позволять делать это более безопасно.

Постарался спланировать работу так, чтобы в жару все таки не ходить по черепице. Потому что, когда жарко черепица под ногами прямо плавится. И ходить по ней не хочется, жалко. Хотя явных следов и т.п. я не заметил. В общем приезжал рано утром, работал до позднего вечера. Края делал с с лесов. Южный скат успел сделать в пасмурдный день. Восточный ската делал утром, а когда солнце ушло на юг и запад, доделывал верх восточного. Не прямые лучи уже не так нагревают черепицу. В общем, соображал по обстановке.

Дождь в процессе укладки все таки имел место быть и не один раз и достаточно сильный. Но похоже, что это не очень страшно. Черепица сохнет через щели. Дожидался, когда высохнет подкладочный ковер на неуложенных местах и продолжал укладку.

Из находок показалось очень удобно равнять гонты черепицы по врехнему краю в ряд 3-х метровым правилом. В результате я чертил только центральную вертикальную линию на скате и больше ничего не размечал. С правило получилось уложить черепицу очень ровно.

Как-то не впечатлила меня как в OSB проваливаются кровельные гвозди, когда они все таки попадали в промежутки между обрешеткой. Порадовался, что у меня под OSB достаточно плотная обрешетка досками 25*150 мм с промежутками 25 мм,

Резал черепицы загнутым ножом. Действительно ничего сложно. Думал будет труднее.

Подымал гонты на крышу в одиночку. Набил на лист OSB по размеру черепицы рейки снизу и сверху. Клал между реек гонты по 10 штук (5 склееных по 2), закрывал фанеркой, накидывал две петли от концов веревки и в таком виде подымал сверху за веревки. Сразу скажу, что не очень напрягся. Просто подымал 10 листов каждый раз, когда слазил с лесов вниз. В результате черепица у меня всегда была в наличии. Поднятую черепицу укладывал на леса в тень от свесов крыши. Все таки она прилично размягчается, когда полежит на солнце.

Долго размышлял укладывать подкладочный ковер под капельник или на капельник. В результате положил на капельник. Считаю так более правильно в моем случае.
Те кто ратует за подкладочный под капельник предлагают заворачивать подкладочный даже под край крыши, чтобы зашищать край OSB от воды/снега, который может подыматься до края в желобах водосточки. У меня такого быть не может, так как капельник широкий (12-13 см) и заведен прямо в водосточку.

Первый ряд укладывал самоклеющейся коньковой черепицей. Чтобы она прилипала к капельнику, подкладочный ковер укладывал на 3 см от края. Первый ряд укладывал в 1 см от края, так что 2 см приходилось на приклейку черепицы к металлическому капельнику. Так как часть капельника, лежащая на крыше около 10 см, сейчас считаю, что подкладочный ковер стоило приклеивать в 5 см от края, чтобы на приклейку стартовой полосы было 4 см.

Мастикой промазывал края черепицы прилегающие к хребтам вальмы, трубам, и сверху к коньку. Наверное можно было не промазывать концы, прилегающие к хребтам вальмы, так как хребты в последствии все равно закрывались коньковой черепицы. Начал сначала это делать, чтобы уменьшить попадание дождя и чтобы не подымало ветром в процессе укладки. Так и продолжил до конца. Это конечно убило прилично времени.

Черепицу на хребты укладывал специальную, самоклеющуюся. В большей части она нормально приклеилась. Но были уголки, которые никак не хотели клеиться. Подмазывать их я так и не стал. Но несколько раз в последующие дни проходил по хребтам, придавливая их ногами.

Аэратор ставил от Технониколь. Он мне не очень понравился. Я установил 3 шт еще на временную кровлю. В процессе его выгнуло волнами. Думал даже менять на другие или делать из реек и OSB. В результате оставил. Когда установил ровно нижние края, аэраторы более менее выровнялись. В общем снизу не очень видно этих неровностей, решил не заморачиваться.

Немного широкой оказалась щель в коньке под установку аэратора. В результате аэратор находит на кровлю на 2 см, что не есть очень хорошо, так как часть извилистого пути для воздуха не работает, как надо, а сразу открывается в подкровельное пространство. Посмотрим, как это скажется при эксплуатации. Если что, сниму и сделаю из OSB и реек пошире.

По времени укладка черепицы с установкой выходов у меня заняла где-то неделю.

Что такое окосячка сруба — Строительство

Одним из самых важных элементов при постройке деревянных домов являются проемы в окнах и дверях.

Оконный проем нужно предварительно обрабатывать в независимости от того, какие окна вы решили ставить. Проем должен быть сделан так, чтоб он не выпускал теплый воздух из дома, а конструкция дома, в частости брёвна не должны нагружать оконную раму ни в коем случае. Дерево имеет свойства «дыхания» и из-за этого может образоваться дополнительная нагрузка на окно, в результате чего оно просто треснет. Во избежания подобных проблем рекомендуется делать проемы отдельно из древнерусской окосячки

Такого рода проем имеет название «окосячка», его вставляют на то место, где должна быть дверь или окно. Выглядит она как обычная лудка, но изготавливается из так называемой подоконной доски, которую изготавливают из высушенного лафета. Установленная окосячка не должна сидеть плотно в проеме, как правило, сверху оставляют некий зазор, в который закладывают щепки обмотанные паклей, сделано это для того, чтоб дать возможность бревнам конструкции расширяться и не деформировать окосячки.

Устанавливается окосячка в деревянном доме в предварительно пропиленный паз, все делается без гвоздей. Самым важным в установке окосячки остается зазоры, не забывайте о том, что дом будет «дышать», и если вы не оставите зазоры, то это впоследствии обернется зажатыми дверями и окнами. Кроме того, окосячка дверей делается на много сложнее чем окна, ведь у окна есть дополнительная рама, особенно если это пластиковые окна усиленные алюминиевым профилем. Дверь же в основном цепляется непосредственно к дверной окосячке, и если зазора не будет ни на окосячке ни на дверях, то закрытая наглухо дверь вам гарантированна.

Если уж так получилось что вы построили дом без учета окосячек, то вам исправить ситуацию поможет компания «Полесский Конопатчик» который специализируется на отделке деревянных срубов. У них вы можете заказать полное обследование дома и исправление всех недочетов допущенных предыдущими строителями. Подробнее читайте на их сайте http://konopatka22.ru/

| Программное обеспечение для онлайн-анимации

Отправьте свои взгляды сквозь крышу с великолепной анимацией, которую вы сделали сами. Используйте программное обеспечение для онлайн-анимации Biteable, чтобы создавать потрясающий контент для ваших социальных каналов, сайтов и страниц продуктов.

Вы знали? Вы знали?

Компании, использующие видео, зарабатывают на 49% быстрее, чем те, которые этого не делают. — Hubspot

Как сделать видео анимацию с помощью Biteable

Войдите в Biteable на телефоне или компьютере
Войдите или зарегистрируйтесь.
Выберите шаблон или начните с нуля
Используйте программу Biteable Video Maker для выбора сцен, а затем добавьте свой собственный текст, изображения и музыку.
Сохраните и загрузите в свои каналы социальных сетей, чтобы ваши подписчики увидели

Начало работы

Зачем делать анимацию?

Анимированные видео — отличный способ увлечь зрителей насыщенными, красочными и игривыми сценами. Похоже на то, что вы хотели бы сделать? Нет ничего проще, чем сделать это с помощью программы анимации Biteable для начинающих.

Идите дальше, быстрее

Без сомнения, вы продвинете свой бизнес дальше, создав сногсшибательные анимации, но не верьте нам на слово: вот некоторые статистические данные, которые подтверждают нас:

Компании, которые используют видео, зарабатывают на 49% быстрее, чем те, которые этого не делают.
Использование видео в вашей маркетинговой стратегии может удвоить коэффициент конверсии.
Сайты с видео получают на 41% больше трафика, чем те, у которых нет

Интернет переполнен поля с видео.Чем больше контента вы разместите в Интернете, тем больше людей вы привлечете. Это так просто. А создатель видео Biteable превращает непростую задачу в сверхлегкую.

Не берите за это ипотеку

Анимация традиционно стоит дорого, но с Biteable вы можете создавать анимацию с ограниченным бюджетом. Создав учетную запись для онлайн-производителя видео Biteable, вы получите доступ к тысячам клипов, созданных нашей талантливой командой создателей видео.

Довольны вашим видео? Экспортируйте его и делитесь в соцсетях без проблем.Если вы захотите вернуться к нему позже, чтобы удалить водяной знак или получить доступ к дополнительным функциям, вы можете повысить свое членство до Premium за относительно небольшую плату.

Анимация правит нацией

Независимо от того, какой стиль вы ищете, собственная студия профессиональных аниматоров Biteable создала для вас огромную библиотеку клипов с героями мультфильмов, инфографикой, пластилином, абстрактными формами и т. Д. и целый ряд других 2D и 3D стилей.

Создатель видео Biteable поможет воплотить ваше видение в жизнь и не потребует от вас затрат на тысячи долларов.Вы сможете создать потрясающий анимационный видеоролик для своего бренда и сразу же разместить его в Интернете.

Основы

Есть деловые люди, о которых просто нужно знать? Сделайте быстрое вступительное видео, чтобы опубликовать его на своей домашней странице и поделиться в социальных сетях. Расскажите своим посетителям, кто вы, почему им это должно быть небезразлично и как вас найти.

Не нужно вдаваться в подробности — в конце концов, это анимационное видео — всего лишь введение в ваш бизнес.Подведите итог с помощью анимированного шаблона, который соответствует вашему тону.

Начните прямо сейчас

Создание анимации должно быть легким. Быстро создавайте анимированные видеоролики, используя один из наших профессиональных шаблонов. Выберите свой любимый, измените несколько слов и будьте готовы сразу же или настройте его дальше, добавив больше сцен из нашей огромной библиотеки.

Biteable упрощает задачу. Наши шаблоны созданы профессионалами в области маркетинга, которые знают, как продать ваш бренд. Все, что вам нужно сделать, это сделать его своим с текстом и логотипом.

Захватывайте зрителей игривыми сценами

Заставьте свою аудиторию оставаться рядом. Сделайте свое анимированное видео забавным с красочными персонажами. Соберите их вместе творчески, чтобы рассказать разные истории, связанные с вашим брендом. С помощью нашего онлайн-редактора анимированных видео легко создавать умные анимированные маркетинговые видеоролики и рекламные ролики.

Захватите зрителей живыми анимированными сценами. Возможно, у вас даже будут люди, которые спросят, как, черт возьми, вы это сделали (поверьте, это будет не в первый раз).

Мы сделали одно анимированное поясняющее видео, которое потрясающее, и людям оно нравится. Все хотят знать, как мы это сделали!

Это мечта. Невероятно, насколько программа проста и интуитивно понятна, а качество анимации просто потрясающее!

Советы профессионалов

Сохраняйте единообразный стиль анимации

Команда аниматоров Biteable ежедневно создает новые сцены.С таким большим количеством хороших может возникнуть соблазн использовать как можно больше. Однако ваша видеоанимация будет выглядеть намного профессиональнее, если вы будете придерживаться аналогичных наборов анимации — вы же не хотите, чтобы она выглядела так, как будто вы собрали кучу несовпадающих клипов.

К счастью, наша библиотека шаблонов группирует похожие анимационные сцены вместе, так что вы тратите меньше времени на выбор и больше времени на редактирование своего шедевра.

Короче (обычно) лучше

Это проверенное и верное правило, согласно которому вы хотите, чтобы ваш контент в Интернете был коротким и приятным — то же самое касается анимации.Точно так же, как вы хотите сократить свои сцены до самого необходимого, чтобы сделать видео более сжатым, сделайте то же самое с посланием вашего бренда. Что ты хочешь этим сказать? Как это можно сказать проще и короче?

Вот совет: не ставьте более одной идеи или маркированного списка на одну сцену. Таким образом, ваши зрители смогут легко воспринимать текст на экране и сопровождающую его анимацию.

Настройте тему

Какие бы цвета или музыку ни использовал ваш бренд, вы можете использовать их в своих анимационных видеороликах.Онлайн-редактор видео Biteable позволяет вам выбирать свои цвета и загружать свою музыку (но также имеет библиотеку предварительно выбранных цветовых комбинаций и песен, если это то, что вам нужно).

Дополнительная литература

Блог Biteable загружен полезными советами от лидеров отрасли, так что ваша анимация выделяется из общей массы с помощью экстра-полированного эффекта.

Создатель промо-видео
