Сэндвич панели размеры для откосов: Размеры сэндвич-панелей для оконных откосов

Технические характеристики сэндвич панелей пвх: размеры, толщина

Отделка откосов

Современные производители радуют потенциальных покупателей широким видовым разнообразием трехслойных плит для строительства и облицовки зданий с различным назначением. Давайте поговорим в этой статье о том, какими особенностями обладают сэндвич панели пвх: размеры, применение и характеристики и много другое более подробно ниже.

Отделка откосов

Техническая характеристика

Сэндвич панели пвх 24 мм, 10 мм и 8 мм на практике являются многослойными бескаркасными строительными конструкциями разных размеров и толщины.

Изделия, в процессе производства которых применяются листы пвх, считается относительно новым видом строительных и отделочных материалов. Не смотря на это, потребители высказывают вполне лестные отзывы о подобной продукции. И с каждым годом интерес к ней на отечественном строительном рынке неумолимо растет. А все потому, что она обладают прекрасными эксплуатационными параметрами.

Отделка балкона

При изготовлении облицовки пвх такого характера применяются такие утеплительные материалы, как пенополиуретан. Это экологичный материал, который обладает прекрасной способностью сохранять тепло, а также обеспечивает помещению отличную паро- и звукоизоляцию. Подобные эксплуатационные характеристики пенополиуретана позволили современным изготовителям фасадов для зданий и сооружений с различным назначением активно использовать его в процессе изготовления многослойных сэндвич панелей.

Дополнительными преимуществами утеплителя подобного рода является его низкая стоимость и удобство в использовании. Это долговечный и надежный вариант, который практически не деформируется в процессе своей эксплуатации. Поэтому он так активно используется при производстве сэндвич панелей пвх.

Дополнительными достоинствами сэндвич панелей ПВХ, которые помогают материалу подобного рода опережать конкурентные аналоги, является их низкий вес, разнообразные размеры и оперативный монтаж. Особо подчеркнем, что облицовка, как на следующем фото, обладает довольно низкой стоимостью, будучи при этом очень привлекательной внешне.

Сэндвич панели — это действительно красивые и современные ограждающие конструкции. Достойный внешний вид и широкие возможности в плане цветового решения фасада дома обеспечивают дизайнерам полет фантазии.

Варианты применения

Сферы использования многослойных изделий довольно разнообразны. В зависимости от его размеров и толщины, такой материал может быть применен в самых разных целях:

• Обычно сэндвич панели ПВХ 8мм, 10 мм и 24 мм применяются при производстве окон. При помощи этого материала заполняют непрозрачные фрагменты балконных дверей;
• Помимо этого многослойные плиты пвх дают возможность исправить допущенные во время проведения строительных работ ошибки и слишком большие допуска на неоштукатуренных, черновых поверхностях;
• Кроме того, такие плиты пвх, как на следующем фото, применяют и для производства разных по размерам рекламных вывесок, баннеров и щитов;

• Также изделия такого характера довольно часто используются квалифицированными строителями для сооружения стеновых перегородок внутри зданий в том случае, если необходим их оперативный монтаж, идеальная параллельность и низкая толщина;
• Сэндвич панели пвх для откосов – это весьма удобный вариант для тех, кто хочет оформить свои окна и двери на балкон очень красиво, но за умеренные деньги. Важно заметить, что по многим характеристикам откосы, обустроенные такими плитами, превосходят альтернативы по своей долговечности и внешней эстетике. Конструкции из пластика способны обеспечить высокие показатели теплоизоляции комнаты, повышая положительный эффект от монтажа новых окон. Сэндвич панели пвх для окон демонстрируют высокую стойкость к механическим повреждениям, разного рода загрязнениям и при этом они не требуют тщательного ухода. Посмотрите на следующее фото, чтобы понять, как выглядит оконный проем, оформленный с применением многослойных плит;

• Благодаря тому, что панели по типу сэндвич обладают прекрасной влагостойкостью, они активно применяются при выполнении отделочных работ в ванных комнатах.

Панели пвх на практике демонстрируют высокую универсальность. Посудите сами: их применяют при выполнении строительных работ во многих странах с совершенно разнообразными климатическими условиями. Особо хочется озвучить и тот факт, что материал пвх такого характера можно монтировать при любых погодных условиях и в любое время года.

А это означает, сто строительные работы не будут прекращаться, не смотря ни на что. Это не только значительно ускоряет время, которое необходимо на обустройство фасада здания различного назначения, но и может обеспечить значительную экономию денежных средств.

Поэтому если вам необходим действительно качественный материал, который будет демонстрировать высокие технические характеристика и прослужит довольно длительное время, вам непременно стоит обратить свое внимание на сэндвич панели пвх.

Подведем итоги

Согласно отзывам потребителей, сэндвич панели пвх 10 мм, 24 мм являются прекрасным вариантом, который обеспечивают надежную тепло-, паро-, шумо- и звукоизоляцию. Подобный фасад выступает прекрасным защитным механизмом для стен здания, а также придает конструкциям различного назначения завершенный эстетически привлекательный и оригинальный вид.

пластиковые сендвичные перегородки, профили для откосов окон толщиной 10 мм, особенности производства и технические характеристики

В основу многих современных материалов входит ПВХ.

Например, это основное сырье, применяемое в изготовлении сэндвич-панелей, которые используют для отделки. Как и любые другие изделия, панели обладают положительными и отрицательными качествами. Разберем подробнее особенности выбора и монтажа сэндвич-панелей.

Что это такое?

Сэндвич – часто используемое понятие в ремонтной сфере, в обычном разговорном общении. Дословно это значит – «многослойный бутерброд». Однако в общепите это слово употребляется значительно реже, чем в строительной деятельности.

Известное словосочетание, используемое в сфере строительства – сэндвич-панель.

Это деталь с многослойным наполнением. Наружные части предмета – листовые элементы жесткой основы. В качестве таковых выступает ПВХ, металл, магнезит. Внутренняя начинка «бутерброда» представляет собой утеплитель, в качестве которого выступает минвата, стекловолокно, пенополиуретан, пенополистирол.

Сэндвич-панели с внешней металлической оболочкой или из магнезита применяются для узкой строительной сферы. Обычно это строительство промышленных и хозяйственных сооружений. Но также детали служат перегородками для хозяйственных и подсобных помещений.

Панели с внешней оболочкой из ПВХ используются в строительной сфере шире. Кроме ремонта и возведения зданий, эти детали применяются в кораблестроении, космической и прочих сферах. Такое разнообразие возникло благодаря качествам поливинилхлорида, которых нет у других материалов.

К примеру, ПВХ считается стойким к щелочному действию. Поливинилхлорид не реагирует на действие минеральных масел. И также этот материал не подвергается деформации из-за низких температур.

Для ПВХ в пластинах берутся жесткие слоистые части или вспененный пластик. Чаще в продаже встречается жесткий ПВХ, поверхность которого бывает глянцевая или матовая. Толщина листов составляет 0,8-2,5 мм. Слоистый пластик получается методом прессовки. В качестве основы на предприятиях берется ткань или бумага, затем она пропитывается полимерными составами. Форму и цвет ПВХ получает уже под прессом. Современные сэндвич-панели могут иметь различный вид.

Сэндвич-панели из вспененного ПВХ часто воспринимаются не в качестве отделочного материала, а в качестве звукотеплоизоляторов. Так как именно эти характеристики повысятся с использованием именно этого вида материалов. Вспененный ПВХ включает мелкие воздушные пузырьки, которые и влияют на это качество.

Наполнители играют роль прослойки утеплителя. Эти субстанции тоже газовые. Пенополиуретан – редкий компонент сэндвич-панелей, применяемый для авиастроения. Стандартные изделия включают полимер, который увеличивается в объеме под воздействием пара. Увеличенные пузырьки наполняют блок-форму и соединяются.

Качество пластиковых панелей будет связано с используемым оборудованием. Агрегаты могут быть сложными или полупрофессиональными. Понятно, что изделия высокого качества получатся на профессиональных автоматизированных системах. Хотя при наличии профессиональных мастеров допустимо наладить производство ПВХ-панелей и на обычных устройствах.

Использование профилей очень распространено на бытовом уровне, например, для ванн, балконов, создания офисных перегородок. В любом случае выбираемая продукция должна быть качественной. Проверить продукцию можно в соответствующих организациях.

Еще панели можно осмотреть, пощупать, такой метод называется органолептическим. Но чтобы самостоятельно определить качество, нужно учесть особенности сэндвич-панелей.

Особенности

Особенности пластиковых сэндвич-панелей допускают их причисление к универсальным видам. Этот вид отделки может применяться в совокупности с различными основами. Разновидности пластиковых панелей отличаются технически. Это следует учитывать при выборе изделий.

Среди вариантов, использующихся для откосов, применяются изделия:

• двухслойные – они включают слой пенопласта и защитный слой пластика;
• трехслойные – они включают еще один дополнительный утеплитель внутри закрытого с двух сторон пространства.

Для отделки откосов первый вид считается лучшим выбором. Если пластик будет соприкасаться с отделываемой поверхностью, это требует надежной герметизации и применения дополнительных утепляющих слоев, которые будут прилегать к поверхности.

Обобщить достоинства и недостатки сэндвич-панелей можно несколькими характеристиками.

Начнем с плюсов:

• Слой пенопласта внутри изделия является отличным теплоизолятором. Основа блокирует холодные потоки, исходящие от вертикалей. В результате получается особый микроклимат. При правильной обработке откосов сэндвич-панелями на них не должен образовываться конденсат.
• У сэндвич-панелей присутствует эффект энергетического сбережения. Теплопроводность материала около 0,041 Вт/м2К.
• У материала высока стойкость к атмосферным явлениям. Влагопоглощение составляет 0,51% по отношению к поверхности.
• Прочностные характеристики по ГОСТ – 0,27 МПа, при сгибе – 0,96 МПа.
• Внутри сэндвичей не развиваются колонии микроорганизмов.
• Сэндвич-панель часто применяется в качестве шумоизолятора.
• Устойчивость к горению у материала высокая, особенно если в составе панели есть компонент – антипирен. Укладка материала довольно проста, а обработка легкая.
• У сэндвичей большое разнообразие выбора цветов и фактур. То, что сэндвич – обязательно белый, это предрассудок. Производители предлагают большое разнообразие цветовой гаммы.
• Сэндвич-панели часто производятся по индивидуальным заказам. Материал подбирается в соответствии с размерами отделываемых окон. В продаже можно найти и готовые варианты.

Отрицательные стороны сэндвич-панелей следующие:

• материал требует особой осторожности, так как при резке легко повреждается;
• отделка сэндвич-панелями требует дополнительной обработки поверхностей;
• материал объемный, поэтому требует некоторого пространства для установки, поэтому сэндвич-панели не подойдут для отделки, если места в отделываемом пространстве немного.

Виды

Сэндвичевые откосы бывают двух видов:

• утепленные;
• декоративные.

Хорошие откосы в любом случае улучшают эксплуатационные характеристики окон. Выбирая вариант оформления, следует учитывать, у современных окон хорошая фурнитура, а уплотнители довольно хорошо держат тепло. Толстый стеклопакет толщиной 40-46 мм отличается теплопередачей 0,5-0,85. Коэффициента этого сопротивления достаточно и в качестве защиты от шума.

Хорошие откосы могут использоваться в качестве усиления примыкающих узлов, а еще они могут усиливать эти самые узлы. Например, штукатурные откосы для пластиковых окон не являются подходящими изделиями. Пластик и штукатурка отличаются коэффициентом температурного расширения. Хорошей адгезии между двумя этими штукатурками не добиться никакими герметиками.

Если сравнивать пластиковые откосы со штукатурными, то первые более долговечны. Кроме того, штукатурные откосы не имеют замыкающего контура по периметру. Это не очень красиво, к тому же не гигиенично. Отмывать штукатурные откосы от грязи труднее, а через некоторое время эксплуатации они и вовсе становятся желтыми.

Декоративные пластиковые откосы красивы, однако не влияют на улучшение характеристик окон. Однако в некоторых моментах они выглядят лучшим выбором, чем утепленные. Например, декоративные откосы для окон более приемлемы для лоджии или в качестве отделки балкона.

Еще такие изделия применяются в качестве перегородок, разделяющих пространство, например, в офисе. Но при этом разделенные зоны не будут утепленными и звукоизолированными.

Утепленные пластиковые сэндвичи устанавливаются во всех других случаях с пластиковым окном. Сэндвич-панели добавят завершенности внешнему виду окна изнутри квартиры. Кроме того, такие панели, несомненно, улучшат качественные характеристики пластикового окна.

Размеры

Стандартные габариты сэндвич-панелей позволяют применять их в любой строительной сфере. Длина декоративной плиты может достигать 16 метров, а ширина конструкции варьируется в пределах от 1 до 1,25 метра. Толщина плиты – 0,5-0,24 метра.

Декоративные панели, востребованные на рынке, обладают следующими величинами:

• длина – 1,2-1,4 м;
• ширина – 1,025 (1,0) м;
• толщина – 0,05; 0,06; 0,08; 0,10; 0,12; 0,15; 0,20; 0,25; 0,32 м.

Сэндвич-панели, используемые для откосов, имеют более скромные габариты.

Стандартные габариты: 300-150 см, а толщина 1-1,5 мм. Кроить пластиковые сэндвичи можно под любые виды оконных вертикалей. Стандартная панель белая, однако цветовые решения могут быть самыми разнообразными. Вес панелей варьируется в зависимости от габаритов.

Цветовые решения

Известно, что цветовое оформление интерьера оказывает влияние на человека, в частности, на настроение. Еще цветовые решения визуально увеличивают или уменьшают пространство. Белая сэндвич-панель придает строгости, а это скучно. Современные дизайнеры предлагают подходить к делу с фантазией. Например, в современных интерьерах допускается отдельное определенное оформление каждого окна в помещении. То, что отлично будет смотреться в детской, не подойдет для гостиной. Поэтому важно тщательно продумать отделку оконных откосов и перегородок, если таковые предусмотрены.

Владельцы частных домов особенно часто приходят к неординарному воплощению оформления оконных проемов. Проемы иногда не просто привлекают внимание, а являются ярким акцентом.

Сэндвич-панели позволяют воплотить любые дизайнерские решения, так как в ассортименте насчитывается более 100 вариантов палитры оттенков. Для заказа доступны изделия даже различных экзотических цветов. Выбор сэндвичей осложняется тем, что характеристики светопоглощения и отражения у изделий разные. Дизайнеры советуют обращать внимание на базовые оттенки, которых у производителей достаточно, например, НЗСП предлагает покупателям 18 базовых цветов панелей.

Есть и некоторые нюансы:

• если панель классическая, она будет изготовлена быстро;
• если нужна панель оригинального цвета, ее стоимость будет выше;
• для сэндвич-панели оригинального цвета сложнее подобрать фасонные элементы, скорее всего, разница будет заметна;
• цвета сэндвичей, которые представлены в таблице у производителя, могут различаться с тем, что вы получите по факту.

Если сэндвичи выбираются для дизайнерского оформления, то следует учесть воздействие тонов на настроение людей:

• холодные оттенки (голубой, синий, зеленый) успокаивают, зрительно увеличивают помещение;
• теплые оттенки (оранжевый, красный, желтый) возбуждают, зрительно увеличивают помещения, расположенные с северной стороны.

Если сэндвич-панели выбираются для офиса, нередко учитывается корпоративный цвет. Это способствует узнаваемости помещений компании, если в одном здании присутствует несколько фирм, и нет возможности повесить вывеску.

В качестве материалов покрытия используются различные вещества, которые являются подходящими для наружного или внутреннего применения. При выборе того или иного варианта нужно учитывать рекомендации производителей.

Обзор производителей

Производством сэндвич-панелей занимаются многие как отечественные, так и зарубежные компании. На отечественном рынке распространены изделия многих предприятий.

«ТСП-панель» – производство компании известно качественными высоконадежными изделиями. Выпускаемые сэндвич-панели уже готовы к установке. Продукция имеет все необходимые сертификаты соответствия.

«Лиссант» – производственная деятельность компании широко распространена по всем российским регионам. Поэтому панели этой компании попадаются в магазинах повсеместно. Продукция соответствует и российской, и зарубежной сертификации.

«Теплант» – предприятие из Сибири, которое объединяет несколько производственных компаний. Это производство имеет систему экологического контроля и сертификацию ISO 14001.

«Веста Парк» – предприятие из центральной России, производящее огромный ассортимент изделий. Продукция имеет как отечественные, таки зарубежные сертификаты качества.

«Техностиль» – компания с одними из самых современных производственных линий. Оборудование компании европейское, закупленное у итальянских и английских производителей.

«Стройпанель» – крупный производителей сэндвичей. От прочих отличается автоматической стендовой линией производства.

Stimet – производитель, который самостоятельно реализует свою продукцию на рынке. Сэндвичи этой фирмы – одни из самых доступных по цене.

Как видно, материалы производятся различными компаниями, но тем не менее они имеют общие рекомендации по эксплуатации. Монтаж разных изделий идентичен.

Рекомендации по эксплуатации

Отделка сэндвич-панелями возможна в любых условиях, однако монтаж во время дождя не рекомендуется. Минераловатный утеплитель может намокнуть, а это снизит качественные характеристики изделий.

Установка может быть трудной и во время сильного ветра. Панели на время урагана лучше поставить где-нибудь внутри зданий. Это связано с личной безопасностью.

В процессе использования сэндвич-панелей нужна периодическая проверка внешнего вида изделий. Фасонные детали, крепления должны быть герметичными. Если это не так, то внутренняя часть панелей может быть дополнительно посажена на клей. Грязные наружные поверхности лучше чистить мягкой щеточкой. Если верхнее покрытие панелей – ламинация, недопустимо использование абразивных чистящих средств.

Возможные повреждения можно отрезать и заменить на новые, а можно восстановить при помощи подходящей ремонтной краски, если известен вид полимерного покрытия панели. Вариантами лакокрасочных покрытий может выступать алкидная эмаль или латексная акрилатная краска.

О производстве сендвич-панелей смотрите в следующем видео.

Сэндвич панели для откосов пвх. Лист ПВХ, сэндвич панели ПВХ и профили для откосов от производителя

Сэндвич панели для оконных откосов

Сэндвич панели для откосов появились в строительной индустрии недавно, как альтернатива штукатурке и отделке гипсокартоном.

Панели имеют слоеную конструкцию, благодаря чему получили название «сэндвич». Наружные поверхности — из поливинилхлорида толщиной 1-2 мм, внутренний слой — из экструдированного или вспененного полистирола. Производятся в виде листов. Могут быть односторонними, т.е. иметь всего один слой пластика. Размеры сэндвич панелей для откосов — 3х1,5 м., 3х2 м..

Сэндвич панели на откосы — наиболее приемлемый материал для отделки окон. Его монтаж лишен всех недостатков, связанных со штукатуркой. Отсутствуют брызги, загрязнения окружающей обстановки. Применение гипсокартона более сложное и трудоемкое.

ПВХ выполняет влагозащитную и декоративную функции. Поверхность может быть гладкой и матовой, белой и цветной, стилизованной под дерево, металл или камень. Она легко моется, не выцветает и не разрушается от солнца.

Преимущества сэндвич панелей для откосов

Современный материал обладает многими преимуществами перед традиционными (гипсокартоном, штукатуркой):

• Повышенная влагостойкость. Из ПВХ изготавливают даже водопроводные трубы. Свойство не пропускать влагу защищает утеплитель от намокания и порчи, а стену — от промерзания. Поливинилхлоридный пластик можно мыть, не боясь проникновения внутрь воды.
• Низкая теплопроводность. Слой внутренней теплоизоляции сэндвич панели для оконных откосов сохраняет температуру и не дает образовываться в конструкции окна мостикам холода. Благодаря этому на поверхности не образуется конденсат даже при сильном морозе. Стандартная толщина изделий — 10, 24 и 32 мм, на заказ производятся более тонкие или толстые панели.
• Экологическая безопасность и гигиеничность. Это позволяет использовать «сэндвичи» в жилых помещениях, детских садах, медучреждениях.
• Высокая шумоизоляция. Пористый слой пенополистирола хорошо защищает от звуков, доносящихся с улицы.
• Стойкость к воздействию УФ-лучей. Качественные сэндвич панели для оконных откосов не выгорают, не трескаются и не деформируются на солнце, благодаря добавке ультрафиолетовых стабилизаторов в материал. В жарких регионах рекомендуется устанавливать панели с термоустойчивой ренолитной пленкой. Такое покрытие защищает пластик от потери формы при температурах до +70°.
• Долговечность. Срок эксплуатации качественных элементов — до 20 лет. Не требуют ремонта в течение всего срока службы.
• Простота монтажа. В отличие от более трудоемких способов отделки откосов (штукатурки, гипсокартона), сэндвич панели пвх для откосов легко установить даже без специальных навыков. Не требуется дополнительная отделка — шпаклевка, окраска, оклейка обоями. Правильно установленное изделие сразу имеет законченный вид.
• Эстетичность и вариабельность. Многообразие цветов и эффектов поверхностей панелей позволяет вписать их в любой, даже самый изысканный интерьер.

Сэндвич панели для откосов пластиковых окон обладают более высокой ударной прочностью по сравнению с ячеистым пластиком, а также устойчивостью к возгоранию. К достоинствам можно отнести легкость материала и его доступность.

Недостатки сэндвич панелей

Недостатки строительного материала полностью нивелируются при правильном подборе, транспортировке и монтаже:

• Хрупкость при низких температурах. Резать и устанавливать нужно при положительных температурах.
• Неустойчивость к механическому воздействию. Не допускать ударов, перегибов и нагрузок.
• Пожелтение от солнца. Качественные покрытия имеют добавки, не допускающие изменения цвета.
• Листы имеют большие размеры. В некоторых магазинах можно купить фрагменты, чтобы избежать лишних трат.

Резка сэндвич панелей

Приступая к монтажу откосов, необходимо запастись режущим инструментом. От его характеристик будет зависеть качество срезов и конечный результат установки элементов. Можно использовать:

• дисковую циркулярную пилу для резки пластика или алюминия,
• ножовку по металлу или дереву,
• электролобзик,
• болгарку.

Важно. Инструмент должен иметь мелкие зубчики, чтобы не допустить крошения материала на срезе. Держать под небольшим углом к поверхности, резать только с лицевой стороны. Болгаркой работать нужно очень осторожно, без усилий, чтобы ненароком не повредить материал.

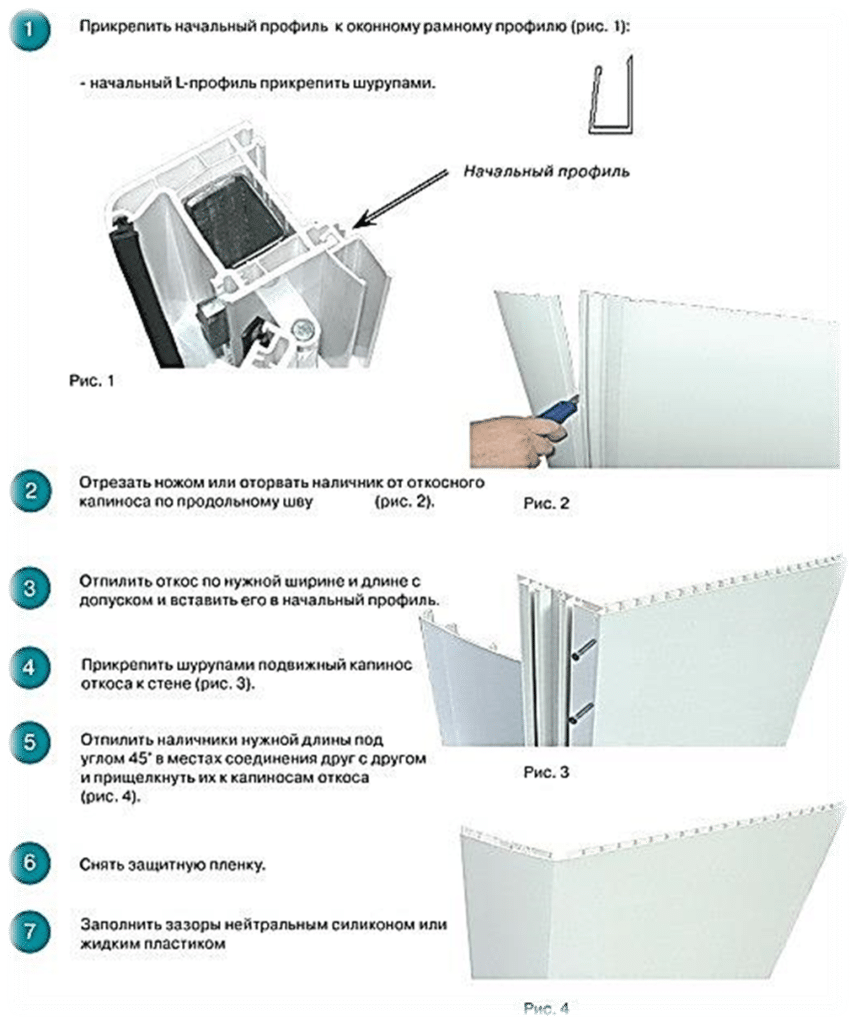

Пошаговый монтаж

1. Подготавливают откосы к отделке — очищают, выравнивают.
2. Прежде, чем резать сэндвич панели для откосов, проводят тщательный замер габаритов окна, разметку на листе.
3. Раскраивают режущим инструментом материал по наметке. Температура при выполнении работ — не ниже +5°, чтобы исключить скалывание материала на срезе.

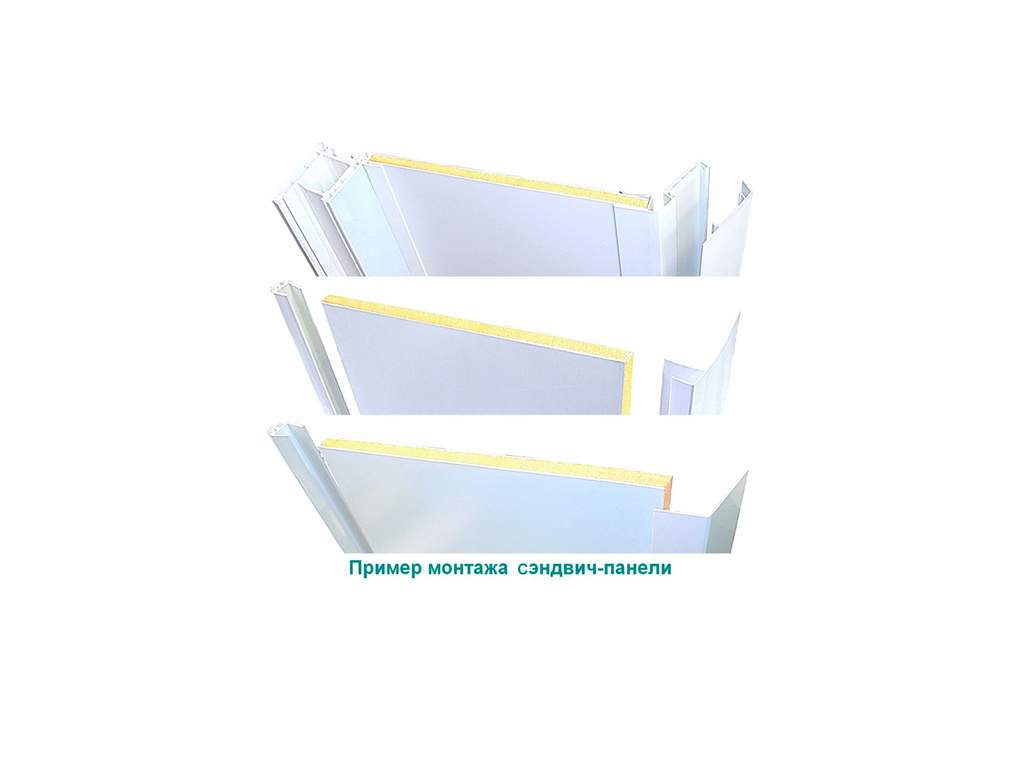

4. Монтаж можно проводить как с использованием специальных профилей(стартовых П и F), так и без них. Профили крепятся по периметру к оконному профилю саморезами. Сэндвич-листы вводятся в пазы, закрепляются к стене монтажной пеной, фиксируются малярным скотчем.
5. При установке листа без профиля, его край вводят в зазор между стеной и оконной рамой на глубину 1-1,5 см. Дальнейшие действия такие же, как при использовании профильного крепежа.
6. После застывания пены герметизируют стыки и крепят декоративный пластиковый уголок или F-профиль.

Доступная цена, легкость материала, простота монтажа и удобство при эксплуатации позволили применять сэндвич панели очень широко в отделке оконных проемов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

Белая сэндвич панель для откосов 3000х1500х10 мм с фото и видео

В процессе ремонта очень важны вопросы отделки оконных проемов. Нам необходимо, чтобы они выглядели эстетично, были устойчивы к влаге и перепаду температур. Все это сможет обеспечить белая сэндвич панель для откосов 3000х1500х10 мм, о преимуществах которой мы расскажем ниже.

Определение и структура

Сэндвич–панель (от англ. бутерброд) – это материал, который применяется в строительстве для отделки и утепления оконных откосов.

Имеет трехслойную структуру:

• Первый слой – жесткий: металл, ПВХ или ДСП. Он может быть матовым или глянцевым;
• Второй слой (то, что находится внутри т.н. бутерброда) – это плита экструдированного пенополистирола или простыми словами – пена;
• Третий слой (защитный) – это лист – подложка твердого ПВХ, лицевая сторона которого покрыта защитной пленкой зеленого или голубого цвета;
• Слои соединяют посредством горячего пресса и полиуретанового клея.

Виды и размеры

В зависимости от нанесения ламинации панели бывают:

• Односторонние – подходят для установки, но могут прогибаться, если из них выполняют широкополосные откосы;
• Двусторонние – изготовлены специально для оконных откосов.

Белая сэндвич панель для откосов 3000х1500х10 мм – это панель, размеры которого: длиной – 3000 мм, шириной – 1500 мм, толщиной – 10 мм. При покупке вы можете попросить отрезать любой необходимый размер.

Технология монтажа

Работа по отделке оконных проемов сэндвич-панелями проходит несколько этапов.

Подготовка поверхности. В первую очередь необходимо срезать всю лишнюю пену и разные шероховатости, которые остались после монтажа окон. Делать это рекомендуется через несколько суток после установки, для того, чтобы монтажная пена хорошо высохла.

Замер всех материалов необходимо проводить в следующей последовательности. Сначала верхняя часть, которая должна быть длиннее оконного блока на 20 мм. Затем измерить боковые части и в самую последнюю очередь – ширину откосов в верхней и нижней части. По указанным размерам нарезаем финишные планки.

А далее:

• Сборка финишных планок;
• Установка листов-панелей;
• Обрамление проемов F-профилем;
• Заделывание стыков. После того как откосы будут готовы, необходимо заделать все щели и стыки, а также соединения наличников в верхних углах облицовки проема жидким пластиком. Излишки герметика можно убрать с помощью кусочка пластика.

Советы при монтаже П-профиля

Сборку окантовки из финишной планки (П-профиля) должна начинаться с верхней части проема. Крепеж проводится с помощью саморезов и отвертки частотой 10-15 см. После закрепления планки, сразу вставляем отрезок пластика в имеющийся паз П-профиля. Когда сборка будет подходить к концу, мы вставим оставшиеся листы окантовки. Так будет удобнее.

Боковые части обрамления необходимо закрепить слева и справа. П-профиль, нарезанный по глубине проема, крепим: верхний – к верхней панели, а нижний – к подоконнику. Всю работу советуем контролировать с помощью уровня. Не используйте сверло при крепеже саморезов к подоконнику.

Если получилось пространство между стеной и пластиком, то его можно запенить. Это также усилит теплоизоляцию окна. Учтите, что пена имеет свойство расширяться. Наружный край П-профиля запенивать не стоит, так как туда еще необходимо вставлять F-профиль.

Монтаж F-профиля

Достичь красивого и эстетичного вида окна помогут пластиковые рейки-наличники под панель или сэндвич, т. н. F-профиля.

И в первую очередь необходимо очень тщательно подойти к их замерам: планки слева и справа отрезать по высоте на одну ширину больше окантовочного профиля, а верхнюю планку отрезать так, чтобы она была длиною как ширина проема и еще две ширины F-профиля.

В конце все необходимо еще раз примерить и сделать обрезку верхних частей профиля под углом 45 градусов. Чтобы пластиковая конструкция не потеряла свою целостность, оставьте ее в покое на 24 часа.

Преимущества использования белой сэндвич панели для откосов 3000х1500х10 мм

Итак:

• Долговечны в использовании;
• Обладают высокой теплоизоляцией. При использовании панели обеспечивается дополнительное качественное утепление, так как она сама по себе не проводит холод;
• Высокая степень звукоизоляции по сравнению с пластиком. Так как в качестве заполнения у пластика находится воздух, а у сэндвича – пена;
• Учитывая высокую степень теплопроводности материала, окна не боятся перепада температур и исключают выпадение конденсата, т.е. являются влагостойкими;
• Пластик не трескается и не промокает, в отличие от гипсокартона и штукатурки;
• Откосы защищены от промерзания и развития грибка, чего не скажешь при использовании штукатурки;
• Превосходно гармонируют с окном;
• Не выгорают под воздействием ультрафиолетовых лучей;
• Имеют небольшой вес, в отличие от гипсокартона;
• Отличаются экологической и гигиенической чистотой. При нагревании никаких вредных испарений не происходит;
• Выдерживает перепады температур от – 40°С до + 50°С;
• Просты в установке, применения специальных инструментов не требуют. Это существенно отличает их от штукатурки;
• Легкие в уходе – моются с применением обычных моющих средства. При штукатурке и гипсокартоне такая возможность исключена;
• Очень прочные. Их не пробить, как гипсокартон и не продавить как пластиковые откосы.

Посмотрите видео:

Недостатком сэндвич-панелей считают их высокую цену, однако она оправдывает все имеющиеся преимущества и является лучшим вариантом для отделки вашего окна.

domunit.ru

установка и обработка панелей + видео

Сэндвич-панели ПВХ в наши дни нашли широкое применение и в строительстве, и в ремонтных работах, и в создании интерьера. Об их преимуществах и недостатках мы сегодня и расскажем!

Почему стоит приобрести сэндвич-панели?

Прежде всего, этот вариант считается самым выгодным для отделки оконных откосов. Материал не требователен в уходе, его не нужно окрашивать или покрывать лаком, на солнце панели не выгорают, сохраняя в течение десятилетий свой первозданный вид. При этом устанавливать их вы сможете уже на следующий день после того, как провели монтаж самих окон.

Внутренний слой панелей представлен пенополистриролом, который характеризуется высоким уровнем теплоизоляции с учетом небольшого веса материала.

Именно благодаря этому проемы окон получаются практичными и теплыми – даже в самые морозные зимы вам будут не страшны холода. Область эксплуатации сэндвич-панелей невероятно широка: постройка цехов, гаражей и предприятий, торговых площадок, жилых зданий. Кроме того, их используют и при усовершенствовании дверных конструкций, при отделке и проведении утепления проемов окон, при создании рекламных щитов и перегородок в офисных помещениях.

Сэндвич-панели ПВХ: минусы, достоинства и характеристики

Панели состоят из нескольких слоев, представляя собой уже готовую к работе конструкцию. «Сердце» материала, расположенного между двумя ПВХ-панелями, изготавливают из полистирола, о которым мы говорили. ПВХ-панели для наружных работ имеют массу плюсов: прочность, высокие теплоизоляционные качества, небольшой вес. За счет такого расположения и конструкции, панели получили название «бутерброд», «сэндвич».

Основные достоинства:

• Низкий уровень теплопередачи и исключительная теплоизоляция. Благодаря этим характеристикам в помещении будет тепло, а в зимнее время года на окнах не будет появляться привычный конденсат. К слову, эти характеристики у панелей значительно лучше, чем у бетона и кирпича;
• Высокое качество и практичность – благодаря им можно значительно продлить время использования окон, поскольку будет обеспечена качественная защита от внешних негативных факторов;
• Небольшой вес. По сравнению с бетоном и кирпичом, панели снижают нагрузку на фундамент более чем в 80 раз;
• Обладают высоким уровнем паропроницаемости и влагостойкости, за счет чего обеспечивается надежная защита для самих стен и утеплителя;
• Невосприимчивость к повреждениям;
• Великолепное сочетание с окнами ПВХ по внешнему виду и структуре;
• Цена для откосов невелика, при этом сэндвичные панели ПВХ не требуют дополнительных трат на отделку;
• Богатый выбор панелей по цвету позволит подобрать их, исходя из собственных вкусовых предпочтений и внешнего вида здания.

К слову, к еще одному их преимуществу стоит отнести простоту монтажа и возможность проводить работы с минимальным набором инструментов, который обязательно будет в доме у любого хозяина. На установку откосов у вас уйдет максимум день! И вы сможете сэкономить на работе мастеров, ведь все работы легко проведете самостоятельно, а значит, не придется тратить деньги для оплаты услуг строителей.

Однако нельзя не отметить и их недостатки. Прежде всего, постройки с использованием сэндвич-панелей являются самонесущими, а значит, вам нельзя будет возлагать на них дополнительную нагрузку. Следует быть аккуратными и в процессе работы, чтобы не повредить целостность материала. А теплоизоляция на 50 % будет зависеть от того, как произведен монтаж. Именно поэтому ему необходимо уделить как можно больше внимания.

Монтаж сэндвич-панелей – просто, доступно и быстро

Сегодня мы рассмотрим, как создать откосы для окон самостоятельно, чтобы не тратить деньги на найм специалистов. Ведь с нашей помощью монтаж панелей ПВХ пройдет при минимальных вложениях. Инструкция по созданию откосов:

Как произвести монтаж откосов из сэндвич-панелей — пошаговая схема

Шаг 1: Замер откосов и их очистка

Рулеткой замеряем все параметры откосов (их ширину и длину) – эти данные нам понадобятся при обрезке панелей ПВХ. Хорошо заточенным ножом следует удалить монтажную пену на оконных проемах. Помните, что эти работы нужно проводить только после того, как раствор высохнет, то есть с момента установки окон должны пройти как минимум сутки.

Шаг 2: Установка профилей «П»

Берем данные по замеру откосов и по ним нарезаем стартовые профили. Их нужно крепить саморезами по краям оконных профилей, а расстояние при этом между ними должно быть не менее 15 см. Очень важно, чтобы вы сначала установили верхний профиль, а вот боковые части подводятся к верхнему элементу вплотную, то есть не должно образоваться зазоров. К слову, есть возможность монтировать материал и без использования стартовых профилей. Для этого заводим полосы панелей к профилю окна на 1 см, а нишу для фиксации необходимо заделать монтажной пеной. Несмотря на сложности, результат получится более интересным с эстетической стороны, чем при использовании стартового профиля.

Шаг 3: Монтируем полосы ПВХ-панелей

Верхняя часть аккуратно вставляется в П-профиль. Следом отрезаем четыре элемента от основного профиля, их длина должна быть равна ширине оконных откосов. Их нужно завести в боковой профиль, и снизу, и сверху по периметру проема закрепляя саморезами. Важно: многие мастера не проводят данный этап. Они просто прикрепляют панели к подоконнику, а получившийся зазор в местах крепления закрывают различными материалами, включая жидкий пластик. Этот раствор после затвердевания принимает все характеристики, которыми обладает обычный пластик.

Есть рабочие, применяющие обычный герметик. Однако так делать не стоит, ведь это грозит неприятностями. Так, например, через некоторое время смесь потемнеет и покроется тонким слоем грязи, убрать которую будет достаточно тяжело. Выбирать способ нужно, исходя из своих предпочтений, обращая внимание на минусы и плюсы метода. Следом нужно в закрепленную со всех сторон конструкцию установить полосу материала. Точно таким же образом заканчиваем все работы с панелями и с обратной стороны. Таким образом, все работы с откосами практически завершены, а нам осталось просто придать им эстетичный внешний вид.

Шаг 4: Заключительный этап установки

Чтобы придать материалу законченный вид, нужно применять F-профили. Материал нарезаем острым ножом на требуемую длину. Совет: желательно не обрезать профили точь-в-точь, а прибавить еще сантиметров пять, ведь излишки у вас все равно будут, а вот если материала не хватит в процессе работы, то придется все проводить заново.

Следующий шаг заключается в защелкивании крышки профиля на обрезанном крае панели ПВХ, а на каждом углу наружные полосы располагаются внахлест. С помощью обычного карандаша и линейки чертим линию разреза, по которой будем проводить обрезку излишков окантовки. В результате у нас получатся аккуратно обрезанные углы. Вы можете также обработать стыки с помощью жидкого пластика, однако легко обойтись и без этого материала, ведь сэндвич-панели ПВХ и так будут выглядеть аккуратно и эстетично.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Сэндвич-панели ПВХ – где и как их монтировать? + Видео

ПВХ сендвичные панели: структура

Данный материал состоит из трех слоев. Для облицовки с двух сторон используются: 1) специальные жесткие листы ПВХ для сэндвич-панелей, 2) ПВХ лист вспененный, 3) слоистый пластик. Если рассматривать первый вариант, то толщина листа составляет 1 мм, а размер 3000х1500 мм. При использовании второго варианта – вспененных ПВХ листов – обеспечивается дополнительная теплоизоляция и малая плотность, так как этот материал имеет пористую структуру. Изготавливают их экструзионным способом.

Третий способ для облицовки панелей ПВХ – применение слоистого пластика. Производят его путем пропитывания смолами «пачки бумаг». А именно, декоративной, оверлей и крафт-бумаги. Далее все это прессуют под грузом 90-110 кг/см2. Таким образом получается наиболее надежный и прочный материал для облицовки.

Для внутреннего наполнения ПВХ панелей применяют пенополистирол экструдированный, на поверхности которого делаются желобки. Именно они способствуют выходу воздуха и поддерживают процесс склеивания. Толщина всей панели может равняться 10 или 24 мм.

Сэндвич-панели ПВХ: технические характеристики и свойства

Именно благодаря этой закрытопористой системе утеплителя ПВХ сендвичные панели обладают следующими свойствами:

• Имеют низкую теплопроводность, которая составляет всего 0,041 Вт/м2К.
• Высокая стойкость к атмосферным осадкам и ультрафиолетовому излучению, выдерживают резкие перепады температур.
• Небольшое поглощение влаги, всего 0,51% на весь объем за 24 часа.
• Отличные прочностные характеристики (прочность на сжатие составляет 0,27 Мпа, а при изгибе 0,96 Мпа).
• Не образуют среды, благоприятной для размножения микроорганизмов.
• Обеспечивают хорошую шумоизоляцию.
• Стойкость к горению и распространению пламени, так как в состав добавляют специальный компонент – антипирен.
• Материал легко обрабатывается и просто укладывается.

Сэндвич-панели ПВХ для откосов: способ монтажа

Как уже было сказано, имеют ПВХ сэндвич-панели размеры: 3000х1500 мм. Толщину материала для откосов лучше выбирать 10 мм. Оттенок может быть любой: под дерево, матовый, глянец, белый и т.д. Монтаж панелей лучше всего производить сразу после установки пластиковых окон.

Откос, вырезанный по размерам, вставляют в стартовый профиль, который далее нужно защелкнуть на профиле оконном. При этом крепят его при помощи саморезов с дюбелями. А утопленные шляпки закрывают ПВХ сендвичные панели, которые приклеивают поверх.

В том случае, когда стена сильно разбита, применяют кронштейны. То есть один из них прикрепляется к откосу, другой – к стене. Используют для соединения обычную монтажную ленту, можно POLI-MOUNT 385 или 390. Между собой кронштейны крепят при помощи саморезов.

В некоторых случаях применяют и секундный клей, к примеру, COSMOFEN СА-12 (когда при сгибе сохраняется плоская полка). На финишном этапе заделывают герметиком щели, которые остались между подоконником, откосом и профилем. Чаще всего подходит белый состав (под цвет самих окон и панелей). Для его нанесения применяют специальный пистолет.

В качестве герметика можно использовать COSMOFEN 345, который является чем-то вроде замазки-клея. Заделывают им щели размером 3 мм. Он отлично подходит для соединения ПВХ с бетоном и деревом, не чернеет от пыли и не желтеет от Уф-лучей.

ogodom.ru

фото, видео советы как правильно делать откосы

Почему отделку откосов делают из сэндвич панелей для пластиковых окон? На сегодняшний день одним из самых популярных материалов является именно пластик. Из него делают множество отделочных материалов и конструкций. Самые распространенные на данный момент продукты из пластика — ПВХ панели, окна и двери.

Конечно, пластиковые окна являются очень качественными, но их стоит защитить со всех сторон. Поэтому чаще всего используют для откосов сэндвич панели, которые станут дополнительным теплоизолятором и защитят края оконной рамы от негативных влияний.

Сэндвич панели для пластиковых окон

Свойства материала

Многослойные панели не зря стали применяться в самых разных областях строительства. Чаще всего они используются в качестве отделочных материалов для различных жилых зданий. Для внешней отделки построек применяют металлические сэндвич панели. А для внутренних работ стали использовать пластиковые и металлопластиковые аналоги. Все они имеют примерно одинаковые свойства. Но благодаря использованию ПВХ, сэндвич панели получили ряд преимуществ:

• не ржавеют;
• влагонепроницаемые;
• легко и удобно моются;
• устойчивы к агрессивной химической среде;
• простые в монтаже;
• имеют очень легкую конструкцию.

Кроме того, они сохранили все отличительные качества всех многослойных конструкций — звукоизоляцию и термоизоляцию, прочность и удобство при монтаже.Современными материалами можно считать именно полимеры. Они легкие, долговечные и удобные, поэтому изготовленные из них оконные и дверные конструкции в наши дни пользуются необычайной популярностью. А чтобы довершить композицию при отделке оконных откосов используют ПВХ элементы.

Особенности ПВХ панелей

Почему используют для откосов сэндвич панели из ПВХ? Они имеют довольно простую и очень практичную конструкцию. Сама панель состоит из двух внешних слоев ПВХ и внутренней прослойки монтажной пены. Два довольно тонких пластиковых листа на внешней стороне конструкции являются защитой для внутреннего слоя утеплителя. Из-за ряда своих свойств они стали отличным дополнением к пластиковым окнам.

Кроме того, их может смонтировать даже неопытный пользователь, если будет точно следовать инструкциям. При их использовании вместе с окнами из металлопластика можно получить долговечную конструкцию, которую не придется менять или ремонтировать в течение двух десятков лет.

Несмотря на тонкие стенки, элементы, изготовленные из пластика, способны выдерживать внушительные нагрузки без деформаций.

Все эти свойства делают их незаменимыми в качестве доступного отделочного материала для окон.

Процесс монтажа

Используют для откосов сэндвич панели из пластика. Перед их монтажом стоит убрать все старые элементы, которые будут мешать процессу. В основном придется убирать части монтажной пены и краски. Необходимо все аккуратно счистить. Еще стоит избавиться от грязи.

Во время работ следует использовать уровень для того, чтобы проверять углы и правильно разрезать заготовки.

Дальше начинается довольно трудоемкий процесс:

1. Заготовки не всегда подходят по размерам к окнам и подоконникам, поэтому чаще всего их приходится подрезать. Так что первая задача — подкорректировать все детали будущей конструкции.
2. Далее размещается нижняя часть. Закрепляется она с помощью монтажной пены по углам. Предварительно стоит обработать панель антисептиком с одной стороны.
3. Следующий этап монтажа — установка боковых элементов. Их ставят аналогично нижней панели и с помощью монтажной пены закрепляют.
4. Последний элемент — верхняя панель. После ее закрепления конструкция почти готова. Все стыки, которые образуются при работе, можно заделать декоративными пластиковыми уголками.
5. Для герметичности швы стоит промазать жидким пластиком.
6. Торцы закрываются декоративными элементами.

Процесс монтажа займет несколько часов.

Пластиковые откосы из сэндвич-панелей

Заключение по теме

Хоть пластиковые окна и являются довольно практичным приобретением, но полностью защитить оконную раму они не в состоянии. Даже после установки окон могут остаться большие щели и зазоры, которые принесут дискомфорт, и нарушат климат внутри комнаты. Поэтому стоит установить откосы из пластика, которые станут отличным дополнением к окну, а также обеспечат защиту от сквозняков.

Конечно, первым стоит монтировать именно откосы, а потом уже окна, но чаще выходит наоборот. Особых сложностей это не доставит, разве что чуть больше работы по очистке. Чтобы сделать все правильно, стоит использовать специальную литературу, а также посоветоваться с профессиональными строителями.

postroystenu.ru

Сэндвич панели для откосов: как монтировать

Настоящей головной болью при ремонте является отделка откосов окон. Какой бы вариант не был выбран, всегда нужны дополнительные манипуляции, которые требуют временных затрат для своего исполнения. В данной статье будет рассмотрен монтаж откосов из сэндвич панелей, а также наиболее важные аспекты данного способа отделки.

Описание продукции

На сегодняшний день для отделки окон, а именно их откосов, используют самые различные способы. Самым современным и выгодным в плане реализации является монтаж откосов из сэндвич панелей.

Сэндвич панели представляет собой материал, устройство которого имеет трехслойную структуру. Она состоит из следующих элементов:

• Два слоя декоративного пластика.
• Внутренний слой утеплителя, который сделан из пенополистирола. Этот материал может быть двух видов: экструдированный или свободновспененный.

По факту, сэндвич панели представляют собой специальную монтажную пену или полиуретановый герметик, который заключается между двумя тонкими декоративными панелями, изготовленных из ПВХ пластика. Такое же строение имеет и нижняя часть балконной пластиковой двери. Она устанавливается вместо стандартного стеклопакета.

Установка на оконные откосы таких панелей имеет следующие положительные моменты:

• Отсутствует необходимость дополнительного декорирования поверхности откосов. Они получают внешнюю отделку, схожую с видом пластиковых окон.
• При наличии необходимости, поверхность таких панелей может ламинироваться. Но такие изделия обойдутся несколько дороже стандартных материалов.
• Изделия не способно трескаться ил промокать при воздействии на него конденсата, стекающего с окон.
• Качественное утепление. Это связано с тем, что сэндвич панель не способна проводить холод. Их дополнительное утепление возможно, но проводиться с целью обездвиживания материала окон.
• Простая установка.
• Легкий уход.
• Долговечность и прочность. Их, в отличие от обычного пластика, нельзя пробить или повредить.
• Есть цветные панели, которые позволят оформить оконные откосы в нужной цветовой гамме. Белая панель является универсальной для отделки окон.

Но, несмотря на внушительный перечень достоинства, такой материал имеет некоторые недостатки. К ним можно отнести качество покупаемой продукции. Покупая низкокачественные панели, при попадании на них прямых солнечных лучей, они могут через некоторое время деформироваться, а также пожелтеть. Для таких изделий характерна более низкая прочность, поэтому нужно покупать продукцию в том случае, если ее производитель известен своим качеством. При нарушении этапов монтажа возможно появление щелей. Этот аспект зависит от профессионализма мастера-установщика.

Как видим, эти недостатки легко решаются в ситуации, когда установка проводилась правильно, а панели обладают высоким качеством.

Для чего используется

Сэндвич панели, будучи отличным строительным материалом, могут использоваться в следующих ситуациях:

• отделка окон (их откосов) в офисах, домашних помещениях и т.д.;
• оформление стен внутри помещений;
• отделка фасадов зданий;
• использование в качестве внутренних перегородок в офисах;
• изготовление дверных и оконных конструкций.

Такое обширное применение сэндвич панелей основывается не только на их преимуществах как отделочного материала, но и как изделия с оптимальными санитарно-гигиеническими условиями, а также микроклиматом.

Какие бывают виды

Сэндвич панели, которые применяются для отделки окон, а именно создания красивых и качественных откосов, бывают следующих типов:

• Двухслойные. Такие откосы в своём составе имеют внутренний наполнитель, в роли которого зачастую выступает прессованный пенопласт, а также внешнее жесткое ПВХ покрытие.
• Трехслойные. Данный тип откосов имеет тройную конструкцию, которая аналогична организации двухслойных изделий, но с добавлением внутреннего листа ПВХ. Если смотреть с практической точки зрения, то такая конструкция нецелесообразна, поскольку пластик характеризуется слабой адгезией с любыми материалами фиксирующего плана. Их используют тогда, когда через несколько лет будет осуществляться замена окон на другие размеры, а также переделываться сами откосы.

Помимо этого пластиковые панели такого типа могут иметь разные размеры:

• стандартная толщина составляет 10, 24 и 32 мм;
• некоторые производители выпускают сэндвич панели, у которых размеры отличаются от стандартных. К примеру, они могут иметь толщину 6, 8 или 16 мм;
• размеры изделий по ширине и высоте бывают 3 на 2 м или 3 на 1,5 м. Обратите внимание, что минимальные размеры для сэндвичей — 3 х 2 м. Это связано с тем, что изготавливаемые листы пластика обладают такими размерами из-за особенностей прессовых станков, которые их склеивают.

Помимо этого сэндвич панели бывают цветные или белые. Наиболее популярны белые изделия, но цветные листы используются для более гармоничного вписания оконных проемов в имеющийся интерьер.

Как проводиться монтаж сэндвич панелей

Одним из достоинств сэндвич панелей для оконных откосов является их достаточно простой монтаж. При изучении пошаговой инструкции любой человек сможет произвести установку материала своими руками. Стоит отметить, что в ходе монтажа вам не понадобится уровень. Здесь в качестве маяка или ориентира следует использовать оконную раму. Самым сложным этапом в монтаже является подрезание панелей для нужного размера. От того, насколько правильно были подрезаны листы, зависит качество конечного результата.

Установка пластиковых панелей (сэндвичей) предполагает совершение следующих действий:

• Расчистка у оконного блока края торца от монтажной пены. Здесь нужно получить доступ к торцевому пазу профиля.
• На торцевой паз крепим стартовую полосу. Некоторые специалисты рекомендуют монтировать ее еще до запенивания окон в оконном проеме.
• Стартовую полосу нужно качественно подрезать, чтобы в дальнейшем избежать появления щелей. Кроме этого ее монтаж делается последовательно. Сначала подрезаем боковые полосы и защелкиваем их на торцевом пазе. После этого проводим аналогичные действия с верхним и нижним профилем.
• Затем делаем дополнительную герметизацию окна. Здесь нужен полиуретановый герметик, которым нужно пройти весь периметр окна.
• Когда пена застыла, проводим нарезку и монтаж сэндвич панелей. Здесь при нарезке важно соблюсти угол около 90°. В противном случае появятся щели.
• Листы материала просто аккуратно вставляем в стартовые полосы. Крепить панели к проему можно с помощью монтажной пеной. Но здесь нужно не переборщить с ее количеством.

В завершении монтажного процесса проводиться установка наличников (F-профили). При использовании пены, перед монтажом наличников, стоит дождаться ее полимеризации. Можно приклеить наличники на жидкие гвозди. После этого останется только провести герметизацию стыков между подоконником и откосами по всему периметру окна.

Если монтировались белые листы, то следует использовать силикон белого цвета.

Как видим, с помощью сэндвичей можно легко сделать оконные откосы.

Видео «Как сделать откосы из сэндвич панелей»

Из этого видео вы подробно узнаете, как установить сэндвич панели и получить красивые и теплые откосы.



stenamaster.ru

Сэндвич панели ПВХ, нащельник жесткий, L и F профиль оптом

Компания «ЭЛИТПЛАСТ» — крупнейший производитель изделий из пластика в России. В настоящий момент на собственном оборудовании мы производим 6 товарных групп изделий:

• • Лист ПВХ жесткий • Нащельник ПВХ жесткий • ПВХ подложка
• • Сэндвич панели ПВХ для откосов пластиковых окон • Стартовый профиль ПВХ — также его называют L образный профиль • F образный профиль для откосов

ПРОДУКЦИЯ

Цены на лист ПВХ и другие изделия в нашей компании выгодны для всех клиентов. Это не просто популистские высказывания. Ведь 80% заказчиков принимают решение о сотрудничестве с компанией, отталкиваясь именно от цены на какую-то товарную группу, например, сэндвич панели ПВХ для откосов пластиковых окон.

Отлаженный технологический процесс и полное исключение посредничества, позволяют нам предоставлять, для клиентов, принявших решение купить, например, сэндвич панели ПВХ для откосов оптом от производителя, цены значительно ниже рыночных, к которым приятным дополнением будут бонусы и специальные условия. Однако, отметим, что мы стремимся предоставлять лучшие условия и для тех заказчиков, которым требуется купить небольшой объем сэндвич панелей ПВХ для откосов или других изделий. Специально для маленьких заказов мы разработали выгодную дисконтную программу.

Еще одна причина, по которой ООО «ЭЛИТПЛАСТ» выбрали более 250 компаний, это наличие филиалов во многих регионах РФ. Например, раньше можно было, без переплат посредникам, купить лист ПВХ жесткий или сэндвич панели ПВХ для откосов оптом от производителя в Москве и Липецке, где расположены складские и производственные комплексы нашей компании. Стремление предоставить выгодные условия приобретения изделий из ПВХ для заказчиков из всех регионов РФ побудило руководство компании ООО «ЭЛИТПЛАСТ» разработать план по открытию филиалов. Благодаря успешной реализации плана, теперь купить лист ПВХ жесткий или сэндвич панели ПВХ для откосов в Брянске, Самаре и других регионах РФ не составит труда.

xn—-8sbeckp5cc9c.xn--p1ai

Сэндвич-панели: размеры и применение

Одним из наиболее часто используемых строительных материалов в последнее время являются сэндвич-панели. Их размеры могут быть самыми разнообразными. Их используют практически во всех видах строительства.

Сэндвич-панель для откосов

Поскольку в каждом помещении окна являются одним из основных компонентов, их отделка занимает не последнее место. Откосы на пластиковые окна можно сделать качественными и легкими с помощью сэндвич-панелей.

Эта часть конструкции представляет собой готовый к установке элемент, состоящий из пенополистирольного «наполнителя» и облицовочных листов.Кроме того, удобство этого стройматериала в том, что вы можете установить их самостоятельно. Они придают окну эстетичный вид и отличаются низкой теплопроводностью, что позволяет длительное время поддерживать в помещении стабильную температуру.

Кровельная сэндвич-панель

Из этих строительных материалов очень легко и быстро можно построить постройки любого назначения, поэтому они стали пользоваться спросом. Они состоят из внешних профилированных листов стали, а утеплитель служит своеобразной «начинкой» сэндвич-панели.Размеры стеновых панелей могут быть разными, например: длина — 1000-12000 мм, высота — 1185 или 1200 мм, толщина — от 50 до 250 мм.

Существуют виды панелей из минеральной ваты и пенополистирола, у которых качество теплоизоляции зависит от типа. Размеры в заданных пределах выбираются самим заказчиком, исходя из требований конструкции. Также стеновые панели отличаются звукоизоляционной способностью, массой и огнестойкостью. В зависимости от этих характеристик подбирается нужная модель.Выбор в этом случае осуществляется в зависимости от назначения конструкции. Помимо характеристик материалов, описанных выше для возведения наружных стен зданий и внутренних перегородок в помещениях, кровельные панели также имеют свои специфические характеристики. Их необходимая толщина зависит от ветровой нагрузки на здание, необходимой степени теплоизоляции и прочности. Также важен облицовочный материал сэндвич-панели. Размеры, как правило, не зависят от облицовочного материала, которым может быть гипсокартон, керамика, ДВП, сталь, ДСП или алюминий.

Чем полезны сэндвич-панели

Размеры этих строительных материалов очень разнообразны, что немного облегчает процесс строительства. Немаловажно и то, что возведение технических зданий из сэндвич-панелей сокращается в 7-8 раз по сравнению со строительством зданий с использованием традиционных материалов. К тому же панели стали популярными благодаря невысокой стоимости. Кроме того, благодаря теплоизоляционной способности сэндвичей значительно снижаются затраты на отопление построенных из таких материалов зданий.Разнообразие моделей и различные типы наполнителей позволяют проектировать и оригинальные здания и помещения, а сравнительно небольшой вес материала облегчает его монтаж и транспортировку. Теперь необходимо ответить на вопрос: «Стоит ли доверять классике или выгоднее использовать современные технологии?»

p>

Сэндвич-панели в горизонтальной полосе

Инструкция по укладке горизонтальных планок сэндвич-панелей

Инструкция по укладке горизонтальных планок сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и листов коробчатого профиля требует использования вилочных погрузчиков с большой опорной площадью и большим пролетом вил.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали. Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеющейся прокладкой.Нанесите гидроизоляционные самоклеящиеся прокладки на начальную планку, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с кромкой, достаточной для отвода всей дождевой воды с фасада стены и ленточного фундамента. При уже прикрепленных сэндвич-панелях установка подходящего капельного колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком.Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. При необходимости сэндвич-панели можно аккуратно вставить на место с помощью молотка и деревянного бруска. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Прикрепите сэндвич-панели к стальному каркасу винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверла так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели. Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой вдоль каждого завершенного участка работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную газонепроницаемость и полное стыковку соседних сэндвич-панелей. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие. Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления.Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. Оставляйте рабочие зазоры шириной от 10 до 20 мм между сэндвич-панелями на каждом этапе работы. Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для покрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей.Отрегулируйте вертикальное выравнивание оклада с помощью длинного спиртового уровня. Закрепите саморезами из листовой стали с прокладочными шайбами ​​или заклепками на расстоянии примерно 30 см друг от друга.

Кровельные и стеновые панели | EIP

Ядро панелей EIP — это экологически устойчивая жесткая изоляционная пена PUR / PIR.
в наличии,

• Огнестойкая полиизоциануратная пена (PIR), одобренная FM
• Огнестойкий (PUR или PIR) класс B2
• Полиуретан (PUR) класс B3

со свойствами как,

• Плотность : 40 ± 3 кг / м ³
• Теплопроводность : λ _PUR = 0.023 Вт / мК ¹ & λ _PIR = 0,021 Вт / мК ¹
• > 90% закрытых ячеек

Вспенивающий агент, используемый в панелях EIP, представляет собой экологически чистый пентан с нулевым потенциалом разрушения озонового слоя (ODP) и низким потенциалом глобального потепления (GWP).Он не содержит CFC или HCFC.

¹ Согласно лабораторным данным поставщика пеноматериала.

Стандартная основа для внутренней и внешней облицовки — это предварительно окрашенная и оцинкованная горячим способом сталь в соответствии со стандартом BS EN 10143.

• Толщина : 0,50 мм
• Сталь Марка : DX51D
• Цинковое покрытие : Z275 или Z200
• Верхнее покрытие : Полиэстер, PES, толщиной 25 мкм
• Цвет : Белый RAL9002
• Защита поверхности : Полиэтиленовая пленка

Возможны изменения в спецификациях материала поверхности для широкого спектра специализированных приложений:

• Параметры толщины : 0.От 40 мм до 0,80 мм
• Варианты основания : сталь с алюминиево-цинковым покрытием, нержавеющая сталь (SS 304 или 316), алюминий
• Варианты верхнего покрытия : ПВДФ, многослойный ПВДФ, высокопрочный полиэстер, безопасный для пищевых продуктов, пластизол, полиДура
• Цвет : Любой цвет из каталога RAL.

Покрытие из высокопрочного полиэстера обеспечивает повышенную стойкость к коррозии и агрессивным чистящим средствам.

Покрытие PVDF подходит для наружных работ, где требуется повышенная устойчивость к коррозии, выцветанию и суровым условиям окружающей среды.

Покрытие Plastisol подходит для внутреннего применения для обеспечения бесконтактной безопасности пищевых продуктов и там, где требуется более высокая устойчивость к мытью поверхностей.

Food Safe Покрытие подходит для внутреннего применения для обеспечения безопасности пищевых продуктов на контактном уровне с антимикробными свойствами.

Покрытие PolyDura подходит для всестороннего улучшения характеристик по всем параметрам, сравнимо с покрытием PVDF, но с более широкой цветовой гаммой.

Панели

TRP 40/333 и TRP 45/150 имеют гофрированный профиль 40/333 и гофрированный профиль 45/150 на внешней стороне соответственно и стандартный профиль Low Rib на внутренней стороне.

Панели HFW и TFW имеют стандартный профиль Low Rib с обеих сторон.

Альтернативные варианты профилей, такие как Micro Liming, Micro Wave, Groove & Flat, доступны для внутренней стороны панелей TRP и любой стороны панелей HFW и TFW.

ГТО 40/333

ГТО 45/150

LOWRIB

Квартира

ПАЗ

МИКРОЛАЙН

СВЧ

Аналитическое и экспериментальное сравнение ортотропных сэндвич-панелей с использованием тестовой системы Hydromat Test System

https: // doi.org / 10.1016 / S1359-8368 (98) 00031-6Получить права и содержание

Аннотация

Новая двухмерная испытательная система, называемая испытательной системой Hydromat, имитирует условия гидростатической и гидродинамической нагрузки, которые часто присутствуют в реальных многослойных конструкциях. например, корпуса морских судов. В испытательном приспособлении используется квадратный образец панели размером 24 дюйма × 24 дюйма, который просто поддерживается со всех сторон и имеет распределенную нагрузку, обеспечиваемую заполненным водой баллоном.

В этом исследовании система Hydromat Test System использовалась для получения данных о сэндвич-панелях с ортотропными лицевыми панелями и изотропными сердцевинами.Эти данные сравнивались с аналитическими выражениями для прогиба и деформаций в плоскости, основанными на теории сэндвич-панелей с малым прогибом. Технические константы, необходимые для аналитического решения, были получены в результате характеристических испытаний материалов лицевых панелей. Свойства керна на сдвиг были получены экспериментально с использованием двух различных стандартов ASTM. Были испытаны четыре панели с двумя разными материалами сердцевины и двумя разными лицевыми панелями. Свойства лицевого листа варьировались от слегка ортотропных (плоское переплетение) до сильно ортотропных (однонаправленных) с отношением модулей растяжения в осевом и поперечном направлениях, равным 1.2 и 3.9 соответственно. Ядра представляли собой пенопласт с закрытыми ячейками с низкой и высокой жесткостью на сдвиг.

Аналитически полученный прогиб центральной панели варьировался от 1 до 10% от полученного экспериментально. Большинство аналитических деформаций растяжения менее чем на 10% отличаются от измеренных. Как экспериментальные данные по прогибу, так и по деформации превосходно согласуются с теорией малого прогиба. Был сделан вывод, что испытательная система Hydromat обеспечивает предсказуемые и повторяемые граничные условия и механизм нагружения и является подходящим методом для испытаний сэндвич-панелей с мягким сердечником и высокой ортотропностью.

Ключевые слова

ортотропные сэндвич-панели

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

Copyright © 1998 Elsevier Science Ltd. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Кровельные панели — Assan Panel

Крыши — это покрытия, используемые в зданиях, чтобы обеспечить эффективную защиту от естественного снега, дождя и шторма, которые варьируются для достижения эстетической гармонии с географическим положением и архитектурой здания.Крыши различаются в зависимости от несущей системы, уклона и материала покрытия. Кровельное покрытие должно обеспечивать тепло-, водо- и звукоизоляцию; быть экономичным, эстетичным и качественным; и в то же время выполнять свои функции по надежной защите здания от условий внешней среды. Наиболее предпочтительными материалами покрытия в кровельных системах являются сэндвич-панели, состоящие из внутреннего и внешнего металлического листа и изоляционного центра. В последнее время сэндвич-панели используются в нашей стране в качестве материала покрытия крыш, стен, внутренних перегородок или холодильных камер многих зданий, таких как строительные площадки, социальные и промышленные здания, фабрики, складские помещения и т. Д.Сэндвич-панели выделяются в архитектурных предпочтениях высокой изоляционной способностью в дополнение к возможности быстрого производства и монтажа, несущей способностью и легкой конструкцией.

В Assan Panel производятся сэндвич-панели для красочных, жестких, эстетичных, быстрых, экономичных и экологических решений при кровельных покрытиях, отвечающих требованиям всех видов архитектурных проектов. Сэндвич-панели производятся с металлическими поверхностями разной формы и богатой цветовой гаммы, с использованием наполнителей (PUR, PIR, Rockwool) разной толщины и характеристик на Assan Panel, наиболее предпочтительном бренде на рынке сэндвич-панелей, который ставит перед собой цель: для увеличения стоимости в Турции.

Бухты окрашенного оцинкованного листа, произведенные в соответствии со стандартами ECCA (European Coil Coating), импортируемые ведущими мировыми производителями листов, или рулоны алюминия, произведенные на заводах ASSAN Aluminium в соответствии с международными стандартами (EN, ASTM и ISO), используются в окрашенных оцинкованных материалах. листовые изделия внутри однослойных гофрированных листов. Толщина металлических гофрированных листов и наполнителей определяется в зависимости от области применения и величины нагрузки, которую они будут нести.Полиуретан (PUR), используемый в качестве наполнителя в сэндвич-панелях, имеет лучшие показатели теплоизоляции, полиизоцианурат (PIR) обеспечивает высокие огнестойкие и тепловые характеристики, а Rockwool дает хорошие результаты в области противопожарной и звукоизоляции.

Кровельные системы из сэндвич-панелей Assan

спроектированы с крышкой, с боковой нагрузкой и мембраной из ПВХ / ТПО, чтобы удовлетворить любые потребности.

Master Panel 1000R4, первая одинарная и настоящая сэндвич-панель с облицовкой, наибольшим преимуществом которой является то, что фурнитура панели защищена от воздействия внешней среды благодаря облицовочному профилю, закрывающему место соединения панелей.• Мастер-панель Nova3 — это сэндвич-панель с боковой нагрузкой с тремя ребрами, мастер-панель Nova4 с четырьмя ребрами, мастер-панель Nova5 и мастер-панель 1000R5 с пятью ребрами. Панели с боковой нагрузкой могут применяться в качестве кровельного покрытия с уклоном 10%, и их самым большим преимуществом является быстрая установка благодаря соединению панелей с боковой нагрузкой.

Мастер Панель 1000Р5М применяется для покрытия крыш террас. Нижняя поверхность панели изготовлена ​​из металла (окрашенный оцинкованный лист), а верхняя поверхность — с мембраной.Таким образом, отпадает необходимость в дополнительном покрытии гидроизоляционным материалом после установки на строительной площадке, что позволяет сэкономить время и качество изготовления.

Master Panel 1000R5T безопасно используется в зданиях с высоким риском возгорания и зданиях, где требуется максимальная огнестойкость, и обеспечивает безопасный проход из широких зазоров благодаря своей форме с пятью ребрами. Кровельное покрытие можно наносить с уклоном 10%. Он обеспечивает преимущество в быстрой установке благодаря боковому нагруженному стыку панелей.Он предлагает высокие акустические характеристики благодаря наполнителю из минеральной ваты.

В этом каталоге вы можете найти свойства продукта и основные детали установки.

Детали и смерть за дизайном

Цвета придадут вашему зданию индивидуальность и характер. Представляем вашему вниманию основную цветовую палитру цветовой гаммы Technopanel

Standard:

* Специальные цвета по запросу

Ключи:

е: экстренальный лист; i: внутренний лист ; F: фасадных панелей TFACE S; W: стеновых панелей TFACE T; R: кровельные панели TTOP

Примечания:

• Описанные цвета следует интерпретировать как приблизительные
• Нет гарантии идентичности цветовых оттенков при частичных или дополнительных поставках из-за возможности использования разных катушек.Во избежание нюансовых отличий при оформлении заказа необходимо указывать полную информацию.
• Возможны большие различия в оттенках с покрытием PVDF
• Дополнительные резервные панели должны быть рассчитаны при заказе определенных цветов.
• Между внутренним и внешним слоем сэндвич-панелей, подвергающимся воздействию солнечных лучей, могут возникать большие перепады температур. В результате высокого коэффициента теплового расширения листа в поперечном сечении панелей могут возникать напряжения изгиба и растяжения.Особое внимание в этом направлении следует уделять цветам II и III цветовой группы, особенно сэндвич-панелям с изоляционным сердечником PIR.
• Цветовые группы определены в соответствии с EN 14509

— очень светлые цвета: RG = 75-90, T1 = +55 ° C

— светлые тона: RG = 40-74, T1 = +65 ° C

— темно-синий: RG = 8-39, T1 = +80 ° C

, где RG — степень отражения по отношению к оксиду магния = 100%.

Сравнение покрытий для металлических листов

Сопротивление / Тип покрытия	Полиэстер PE	PVDF	PVC	Специальное покрытие * по запросу
Сопротивление изгибу	3	4,5	5	3,5
Твердость поверхности	4	3	2	5
Химическая стойкость	3	4,5	5	5
Влагостойкость	3	4,5	4,5	5
Коррозионная стойкость	3	4,5	4,5	5
Устойчивость цвета и блеска	3	5	2	5

Упаковка, транспортировка и разгрузка

Сэндвич-панели поставляются пачками, обернутыми стрейч-пленкой.

• максимальный вес упаковки — 2150 кг
• максимальная длина пачки — 16000 мм
• минимальная длина упаковки — 2500 мм
• максимальная ширина пачки — 1200 мм
• максимальная высота упаковки — 1200 мм

Транспортное средство для перевозки панелей должно быть оборудовано грузовыми ремнями, чтобы груз находился на платформе транспортного средства. На грузовых лямках должны быть установлены защитные угловые элементы для защиты краев панелей.В случае перевозки пакетов окладов вместе с пакетами панелей, их следует крепить отдельно.

Если штабель длинный, особое внимание следует уделять изгибу и прогибу. Эти проблемы устраняются с применением подкрановых балок и шпал.

Штабели до 6 м. Можно поднимать и вилочные погрузчики. Пакеты длиной от 6 м до 13,5 м следует поднимать краном или вилочным погрузчиком для длинных панелей. Для обеспечения защиты краев панели при погрузочно-разгрузочных работах, выполняемых краном с подъемными ремнями, штабели должны быть усилены снизу и сверху защитными угловыми элементами, которые сопровождают панели в каждой экспедиции.

Рекомендации по хранению

Не хранить упаковку панелей на стройплощадке или складе более 3 месяцев. Пакеты кладите с уклоном 5%, чтобы вода не скапливалась между панелями! Не храните более трех пакетов друг на друге и кладите между ними прокладки или доску!

Руководство по установке
Во время установки панелей часто необходимы операции по обрезке на месте.В этих случаях необходимо учитывать следующее:

• Во время процесса резки панели должны быть уложены горизонтально и должны иметь хорошую опору на верстак или на ровные опоры с мягкой поверхностью (например, деревянный поддон с кусками полистирола, пр.
• Отверстия, прорезанные в элементах крыши и стен перед сборкой панели, ослабляют ее структуру в поперечном сечении, поэтому в этих местах необходимо обеспечить соответствующую жесткость.
• Резка кровельных материалов возможна и тогда, когда они уже окончательно закреплены на металлическом каркасе здания.В этом случае убедитесь, что они надежно закреплены и не раскачиваются во время резки.
• Если панель толстая и трудно разрезать внешний стальной лист и внутренний алюминиевый / бумажный лист панели одновременно, то линия разреза должна быть нанесена на обоих металлических листах, чтобы можно было разрезать в два шага.
• При установке часто образуются обрезки и / или опилки в результате разрезания панели или использования саморезов.Если их не удалить сразу с поверхности панели, они будут разъедать и вызывать образование пятен ржавчины, что нежелательно, особенно если цвет краски яркий.
• Режущие инструменты должны обеспечивать чистоту и легкость резки и не должны повредить поверхность панели. По этой причине рекомендуется, чтобы резка выполнялась дисковой пилой, а не отрезным кругом, с подходящими направляющими для лучшей линии реза. Причем дисковые пилы должны быть качественными, чтобы не повредить режущую поверхность.

Используйте рекомендованные производителем саморезы для крепления сэндвич-панелей. Тип крепления будет зависеть от нагрузки и толщины собираемой панели.

Для обеспечения надлежащего крепления панели к конструкции важно сохранять перпендикулярное положение крепежа во время крепления.

Используйте крепеж из нержавеющей стали для крепления панелей к конструкциям, в которых заданы следующие условия:

• Атмосфера внутри характеризуется постоянной влажностью выше 70%.
• Внутри присутствует химически агрессивная атмосфера.
• Хранимое оборудование требует особой защиты.

Панели должны быть установлены как можно плотнее, при этом в продольном шве между двумя соседними панелями не должно быть воздушного пространства.

Для панелей со сквозным креплением и / или когда необходима резка панелей на стройплощадке, рекомендуемое минимальное расстояние винта от конца панели составляет 3-4 см.

Кровля, перекрытие и естественное освещение крыши из поликарбоната

Для предотвращения образования прудов вы должны соблюдать следующие требования к минимальному уклону склона:

• мин. 7% (4 ⁰ ) — для кровель из сплошных панелей без поперечных стыков и световых люков.
• мин. 10% (5,7 ⁰ ) — для кровель из стыковых панелей или с мансардными окнами.

Когда требуется перекрытие или имеется крыша с низким уклоном и / или для лучшего отвода воды через крышу, Technopanel предлагает заводской разрез панелей от 70 до 250 мм.

Поликарбонаты — отличный материал для реализации естественного освещения крыш. Гофрированный поликарбонат монтируют начиная с конька. Чтобы обеспечить водонепроницаемость соединения с желобом, рекомендуется, чтобы поликарбонат в нижней части крыши перекрывал сэндвич-панель.Перекрытие поликарбонатной панели на сэндвич-панели обрабатывается так же, как и перекрытие между двумя сэндвич-панелями, с двумя рядами изоляционной прокладки.

В поликарбонате предварительно просверлены отверстия, и отверстие должно быть немного шире винта, чтобы обеспечить свободное перемещение из-за теплового расширения. Использование каллотов обязательно.

Схема монтажа поликарбонатов:

Ключи:

1.2 — кровельные сэндвич-панели

2. — отделка металла / оклейка

3.1 — У профиль

3,7 — профиль опорный под заглушку

4.1 — крепеж саморез

5.3 — Лента герметизирующая ПЭ

5,5 — теплоизоляция (МВт)

7,5 — гофрированный поликарбонат

7,6 — плоский поликарбонат

% PDF-1.4 % 210 0 объект > эндобдж xref 210 261 0000000016 00000 н. 0000007655 00000 н. 0000007787 00000 н. 0000007964 00000 н. 0000010393 00000 п. 0000010531 00000 п. 0000011113 00000 п. 0000011150 00000 п. 0000011866 00000 п. 0000011999 00000 н. 0000012734 00000 п. 0000013096 00000 п. 0000013242 00000 п. 0000015422 00000 п. 0000015562 00000 п. 0000015706 00000 п. 0000015846 00000 п. 0000015990 00000 н. 0000018656 00000 п. 0000018765 00000 п. 0000039895 00000 п. 0000040111 00000 п. 0000040717 00000 п. 0000040815 00000 п. 0000054135 00000 п. 0000054356 00000 п. 0000054825 00000 п. 0000054919 00000 п. 0000067904 00000 п. 0000068129 00000 п. 0000068575 00000 п. 0000069130 00000 п. 0000069217 00000 п. 0000073815 00000 п. 0000074044 00000 п. 0000074273 00000 п. 0000074601 00000 п. 0000074687 00000 п. 0000076522 00000 п. 0000076749 00000 п. 0000077007 00000 п. 0000077118 00000 п. 0000092404 00000 п. 0000092630 00000 п. 0000093054 00000 п. 0000093609 00000 п. 0000093695 00000 п. 0000099606 00000 н. 0000099836 00000 н. 0000100056 00000 п. 0000100372 00000 н. 0000102332 00000 н. 0000116869 00000 н. 0000117938 00000 п. 0000125781 00000 н. 0000126590 00000 н. 0000135596 00000 н. 0000136405 00000 н. 0000136671 00000 н. 0000169407 00000 н. 0000174450 00000 н. 0000186322 00000 н. 0000187069 00000 н. 0000189106 00000 н. 0000195576 00000 н. 0000197251 00000 н. 0000199355 00000 н. 0000210028 00000 н. 0000210785 00000 н. 0000216010 00000 н. 0000217599 00000 н. 0000219611 00000 п. 0000221684 00000 н. 0000223717 00000 н. 0000225781 00000 н. 0000228418 00000 н. 0000232001 00000 н. 0000234428 00000 н. 0000242270 00000 н. 0000247164 00000 н. 0000247572 00000 н. 0000261218 00000 н. 0000261955 00000 н. 0000280376 00000 н. 0000281258 00000 н. 0000291930 00000 н. 0000299618 00000 н. 0000300153 00000 п. 0000309793 00000 н. 0000310539 00000 п. 0000320786 00000 н. 0000321532 00000 н. 0000333980 00000 н. 0000334702 00000 н. 0000337794 00000 н. 0000340076 00000 н. 0000340832 00000 н. 0000350199 00000 н. 0000350759 00000 н. 0000365051 00000 н. 0000365882 00000 н. 0000378559 00000 н. 0000379251 00000 н. 00003

00000 н. 0000391163 00000 н. 0000404891 00000 н. 0000405637 00000 п. 0000419370 00000 н. 0000431266 00000 н. 0000431966 00000 н. 0000446766 00000 н. 0000447488 00000 н. 0000456430 00000 н. 0000456997 00000 н. 0000499055 00000 н. 0000561124 00000 н. 0000652212 00000 н. 0000657472 00000 н. 0000672056 00000 н. 0000672532 00000 н. 0000677792 00000 н. 0000678268 00000 н. 0000684696 00000 н. 0000692059 00000 н. 0000696256 00000 н. 0000698312 00000 н. 0000700495 00000 н. 0000701631 00000 н. 0000706184 00000 н. 0000710694 00000 п. 0000711836 00000 н. 0000716560 00000 н. 0000724546 00000 н. 0000743017 00000 п. 0000743921 00000 н. 0000752850 00000 н. 0000753618 00000 н. 0000764070 00000 н. 0000764838 00000 н. 0000793730 00000 н. 0000823699 00000 н. 0000824363 00000 н. 0000868316 00000 н. 0000908784 00000 н. 0000963217 00000 н. 0001005854 00000 п. 0001027082 00000 п. 0001031011 00000 п. 0001035185 00000 п. 0001041616 00000 п. 0001058092 00000 п. 0001073292 00000 п. 0001086535 00000 п. 0001087328 00000 п. 0001102671 00000 п. 0001103458 00000 п. 0001120529 00000 п. 0001121342 00000 п. 0001141567 00000 п. 0001142511 00000 п. 0001162791 00000 п. 0001163729 00000 п. 0001172408 00000 п. 0001185227 00000 п. 0001187982 00000 п. 0001191299 00000 п. 0001194627 00000 н. 0001199716 00000 н. 0001201897 00000 п. 0001204192 00000 п. 0001206391 00000 п. 0001210374 00000 п. 0001225182 00000 п. 0001229369 00000 н. 0001245535 00000 п. 0001250133 00000 п. 0001251625 00000 п. 0001256048 00000 п. 0001257809 00000 п. 0001264169 00000 п. 0001270825 00000 п. 0001274279 00000 н. 0001282167 00000 п. 00012 00000 п. 0001292239 00000 п. 0001293413 00000 п. 0001300336 00000 п. 0001302257 00000 п. 0001317065 00000 п. 0001323960 00000 п. 0001330413 00000 п. 0001336783 00000 п. 0001339966 00000 п. 0001343158 00000 п. 0001345645 00000 п. 0001348543 00000 п. 0001350245 00000 п. 0001353138 00000 п. 0001355236 00000 п. 0001389751 00000 п. 0001407289 00000 п. 0001424427 00000 п. 0001426996 00000 н. 0001427299 00000 н. 0001433934 00000 п. 0001434537 00000 п. 0001441172 00000 п. 0001443267 00000 п. 0001443870 00000 п. 0001461473 00000 п. 0001462629 00000 п. 0001475335 00000 п. 0001476377 00000 п. 0001489999 00000 н. 0001491041 00000 п. 0001504601 00000 п. 0001505669 00000 п. 0001505718 00000 п. 0001505794 00000 п. 0001505899 00000 н. 0001506051 00000 п. 0001506233 00000 п. 0001506390 00000 н. 0001506523 00000 п. 0001506717 00000 п. 0001506814 00000 п. 0001506907 00000 п. 0001507067 00000 п. 0001507154 00000 п. 0001507241 00000 п. 0001507401 00000 п. 0001507488 00000 п. 0001507575 00000 п. 0001507771 00000 п. 0001507858 00000 п. 0001507951 00000 п. 0001508143 00000 п. 0001508230 00000 п. 0001508335 00000 п. 0001508527 00000 п. 0001508614 00000 п. 0001508761 00000 п. 0001508923 00000 п. 0001509010 00000 п. 0001509109 00000 п. 0001509225 00000 п. 0001509353 00000 п. 0001509461 00000 п. 0001509589 00000 п. 0001509689 00000 п. 0001509833 00000 п. 0001509969 00000 н. 0001510063 00000 н. 0001510211 00000 п. 0001510313 00000 п. 0001510433 00000 п. 0001510557 00000 п. 0001510665 00000 п. 0001510773 00000 п. 0001510877 00000 п. 0000005516 00000 н. трейлер ] / Назад 1731724 >> startxref 0 %% EOF 470 0 объект > поток h} TSǟsp / ⥆ҨX5ȋtU (TP *: u ۽ R (nh-vVRw «KkwVNwvD t ~ Y ~ py =} G

.
