Бетонирование откатных ворот: заливка, монтаж основы

Откатные ворота придают двору красивый внешний вид. Чтобы конструкция была крепкой и функциональной, понадобится методом бетонирования обустроить специальный фундамент и провести монтаж закладной системы. Правильно установленные ворота получатся надежными и прочными, но, кроме этого, они открываются автоматически. Сам процесс бетонирования несложный, но весьма трудоемкий. Поэтому чтобы ворота получились надежными, важно строго соблюдать правила ее установки.

Инструменты и материалы

Материалы должны быть качественны и иметь сертификаты. Все, что понадобится:

• песок;
• бетон;
• щебень;
• консольные блоки, выполненные из металла;
• газосварка и электросварка;
• вязальная проволока;
• арматурные прутья;
• доски;
• рулетка;
• строительный уровень;
• лом;
• бетономешалка;
• молоток;
• ножовка.

Этапы бетонирования

Все перечисленные манипуляции должны проводиться по порядку.

Все эти пункты важно соблюдать, ведь аккуратность и неспешность гарантируют качественный результат. Последовательность выполнения застройки:

1. Подготовка.
2. Земельные работы.
3. Установка закладной.
4. Заливка бетоном.

Подготовка

Сначала изготавливается чертеж, выполняются все замеры. После того как сняли размеры, стоит позаботиться о закупке строительных материалов. Все они должны быть высокого качества, иметь сертификаты. На этапе подготовки выполняют разметку участка, там, где будут устанавливать откатные ворота. Для такой системы стоит позаботиться о дренаже под ворота. Обычно его делают равным подушке под фундамент дома.

Земельные работы

Когда участок размечен, можно рыть траншею и укладывать в нее подушку.

После того как выполнена разметка на участке, приступают к копанию траншеи. Яму стоит сделать до двух метров в глубину. Но это все индивидуально, зависит от той модели ворот, которые ставятся. На дно рва выкладывается подушка, смешивается песок со щебнем или гравием, укладывается на 10—15 см в высоту. Она должна быть плотной и желательно утрамбованной с помощью воды.

Установка закладной

Для монтажа используют арматурные прутья, которые свариваются со швеллером. Каркас изготавливается таких размеров, как ров для основы откатных ворот. Важно помнить, что конструкция должна быть адекватно выполненной:

• Швеллер — 200 мм укладывается плотно к несущему столбу.
• На 160 мм уложен с отступом на 50 миллиметров от опорной конструкции.
• Закладные столбы должны быть вмонтированы с кладкой или отделкой.

Данная конструкция должна примыкать к несущему столбу.

Выполняется в несколько этапов:

1. Отрезание швеллера нужной длины.
2. Сварка с арматурными прутьями.
3. Обвязка каркаса.
4. Проверка построения с помощью строительного уровня.

Заливка бетоном

Чтобы основание под откатные ворота было надежным и долговечным, для заливки рекомендуется использовать цемент марки М500.

Раствор желательно изготавливать в бетономешалке. Так он получится равномерным, но можно замешать и вручную. После заливания фундамента бетоном, стоит разровнять его в яме, чтобы не было горбов и неровностей. Ровнять с помощью брусьев или прутьев. Фундамент должен составлять около 4 метров, тогда он получится надежным и будет полностью выполнять функции.

Важно, чтобы после заливки снование конструкции было достаточно ровным.

Монтаж основы откатных ворот

Этапы:

1. Обратить внимание на фундамент. Он выполняется несложно и не требует к себе особого внимания.
2. Прокладывание электрокабеля. При натягивании стоит обратить внимание на то, что высота проводки над землей минимум 20 см. Кабель обязательно должен быть проложен по всей длине трубы.
3. Установка роликов для откатывания/открывания двери. Размер колесика равен 15 см. Сверху конструкции устанавливается ролик. Колесики устанавливаются на швеллерах. Спереди обязательно должна быть фиксация с помощью болтов.
4. Размещение опоры в обозначенных местах. Каркас важно установить так, чтобы ролики касались к натянутому шнуру и размещались параллельно ему.
5. Крепление ворот на откаточную систему. Опора должна ровно стоять, после этого конструкция приваривается к швеллерам или крепится болтами.
6. Фиксирование фурнитуры. Конечный ролик должен закрываться крышкой. Уловители крепятся к столбу, для того чтобы частично снять нагрузку с роликов и удержать конструкцию при работе и порывах ветра.

Чтобы определить положение нижнего улавливателя, следует соединить его с концевым роликом в момент, когда ворота закрыты. Важно закрепить верхний улавливатель так, чтобы его скобы касались защитных уголков ворот, находящихся в закрытом положении. На этом этапе монтаж основы откатных ворот завершен. В конце металлический каркас обшивается выбранным облицовочным материалом, при необходимости красится.

404 ошибка

Отзывы: Компания «Лерион» длительное время оказывает нашему предприятию услуги по обслуживанию сдвижных автоматических ворот. Мы рады плодотворному сотрудничеству, и со всей ответственностью готовы рекомендовать мастеров компании всем потенциальным клиентам. Со своей стороны хотим отметить профессионализм и компетенцию всех членов команды, которые неоднократно доказывали свой профессионализм и деловую этику. Сервисные работы и ремонт механизмов проводятся в оговоренные сроки без задержек и накладок. В лице компании «Лерион» мы нашли надежного партнера, который не подводит нас ни при каких обстоятельствах. ООО «Тандэл» Компания «Лерион» длительное время оказывает нашему предприятию услуги по обслуживанию сдвижных автоматических ворот. Мы рады плодотворному сотрудничеству, и со всей ответственностью готовы рекомендовать мастеров компании всем потенциальным клиентам. Со своей стороны хотим отметить профессионализм и компетенцию всех членов команды, которые неоднократно доказывали свой профессионализм и деловую этику. Сервисные работы и ремонт механизмов проводятся в оговоренные сроки без задержек и накладок. В лице компании «Лерион» мы нашли надежного партнера, который не подводит нас ни при каких обстоятельствах. Отзыв от: Александр Ильин, директор ООО «Тандэл» Благодарим коллектив ООО «Лерион» за комплекс оказанных услуг по изготовлению и установке гаражных секционных ворот на нашей производственной базе. Хотим отметить работу менеджера, который оперативно принял заказ и оформил заявку на замер. Работы были проведены вовремя и более двух лет никаких претензий к их качеству нет. Желаем огромных профессиональных побед коллективу и процветания компании. Отзыв от: Компания «БестСтройМонтаж» Благодарю за хорошую работу и вообще за то, что откликнулись. Смех смехом, а найти сейчас фирму, которая бы взялась сделать ворота распашного типа на гараж, даже в столице оказалось нелегко. Дело в том, что гараж хоть и монолитный, солидный, но еще довоенной постройки, и в качестве обвязки был изначально использован деревянный брус, только лет 30 назад кто-то обваривал уголком, потом я полностью все переваривал, в общем – из-за нестандартности объекта никто не хотел браться за эту работу. Только обратившись в Лерион, получил информацию и варианты решения, сделали все очень удачно, взяли недорого, механизмы все работают как часы, довоенный колосс обрел современные автоматические ворота. Примите сердечную благодарность за хорошую работу. Отзыв от: Вениамин Кречетов Очень благодарны сотрудникам ООО «Лерион» После покупки дачного дома решили с мужем поменять гаражные ворота, потому что старые распашные очень широко открывались, а мне хотелось по бокам заезда в гараж высадить цветы. Просмотрев кучу информации в интернете, остановили свой выбор на рулонных воротах для гаража с автоматическим открыванием. Компанию Лерион нашли тоже в сети. Подкупили их доступные цены и то, что они сами изготавливают, устанавливают и обслуживают свою продукцию, а это очень удобно. Результат нас очень порадовал. Во первых, мастера на замер у них выезжают бесплатно, а во вторых, ребята все делают очень быстро. Наши ворота установили через 5 дней после приема заказа. Все работает как часы, конструкция не занимает места вообще, потому что сворачивается в специальный короб. Удачи и успехов! Отзыв от: Анна, Юрий Песнины Всегда мечтал установить автоматические ворота на нашем участке, каждый раз выходить из машины и открывать тяжелые створки мне надоело. Теперь благодаря фирме Лерион и автоматике CAME я открываю ворота в любые погодные условия прямо из машины, что очень удобно и практично! Сергеев Василий, Дмитров, МО. Давно планировал автоматизировать свои старые распашные ворота на участке, но во многих фирмах отказывались помочь, мотивируя это нерентабельностью для фирмы, и только Лерион взялась за эту работу и с успехом ее выполнила. Хочется отметить, что в фирме Лерион работают люди, которым важен каждый клиент, даже если он не очень большой. Лебедев Павел, Одинцово, МО. Спасибо фирме Лерион за оперативный ответ на наш запрос, теперь и мы можем оценить простоту и удобство пользования гаражными воротами Eurogate. А фирму Лерион хотим поблагодарить за команду профессионалов, которые там работают! Гаражные ворота — фантастически удобная конструкция экономящая время и добавляющая удобство и уют в ваш дом! Семья Скворцовых, Руза, МО. Решили с мужем защитить загородный дом на зимний период от воров — поставить рольставни. Дом находится довольно далеко от Москвы в деревне, часто слышали от соседей, что зимой выносят всё, что плохо лежит. Позвонили в ООО «Лерион»,договорились о выезде замерщика для консультации. После осмотра дома нам сделали полный развернутый расчет стоимости. Цена оказалась более, чем приемлемой. Изготовили тоже быстро. Теперь вот уже более полугода голова не болит за имущество. Спасибо Вам большое! Маронова О.И. Нашей организации в срочном порядке на объекте — Мега Белая Дача, нужно было установить стальные перфорированные рулонные ворота. Сроки монтажа были ограничены одной неделей. Все компании, которые мы приглашали на объект, объявляли срок 10-14 рабочих дней. Фирма «Лерион» изготовила и смонтировала конструкцию в срок. Благодарим за помощь! ООО «СтройЭкспо» Давно хотел поставить в гараж рулонные ворота. Позвонил в ООО «Лерион», на следующий день приехал замерщик. Через три дня ворота уже были смонтированы. Спасибо коллективу ООО «Лерион» за качественный монтаж и оперативную работу. Сергеев И.П. Все отзывы “Лерион” Продажа гаражных и автоматических ворот. Сервис и послегарантийное обслуживание и ремонт ворот. Copyright© www.otkroy-vorota.ru Адрес: 125438, Москва, Лихоборская набережная д. 11 Телефон: (495) 989-84-53 E-mail: [email protected] Вызов замерщика × Заполните форму и мы обязательно свяжемся с Вами! ×

Откатные ворота собственного производства в Туле — СК ПРОСТОR

Наша компания занимается

САМОСТОЯТЕЛЬНЫМ ПРОИЗВОДСТВОМ ОТКАТНЫХ ВОРОТ В ТУЛЕ на основе комплектации к откатным воротам от лидера отрасли Дорхан (Россия), что позволяет купить откатные ворота в Туле по выгодной цене и сэкономить Ваше время и деньги. Срок изготовления от 2 до 5 рабочих дней в зависимости от сезона и технических характеристик ворот.





Варианты исполнения откатных ворот

В компании ПРОСТОR Вы сможете купить откатные ворота различных конфигураций по выгодной цене. Возможно выполнить обшивку откатных ворот следующими материалами —  профлист, поликарбонат, дерево, сэндвич панели, сварные панели, модульные панели.



Каркас откатных ворот без обшивки

Каркас откатных ворот

Каркас откатных ворот из профтрубы 60*40, заполнение профтруба 20*20, комплектация для откатных ворот Дорхан.

Покраска в 2 слоя грунт-эмалью DALI 3в1.

Ширина проема 4 м. Высота проема 2 м.



Откатные ворота с профлистом

Откатные ворота с профлистом

Каркас откатных ворот из профтрубы 60*40, заполнение профтруба 20*20, комплектация для откатных ворот Дорхан.

Покраска в 2 слоя грунт-эмалью DALI 3в1. Профлист крашеный С8-С21.

Комплект электропривода с 2 пультами и 5 рейками.

Ширина проема 4м. Высота проема 2м.



Откатные ворота с обрешеткой

Откатные ворота с обрешеткой

Каркас откатных ворот из профтрубы 60*40, обрешетка  профтруба 20*20, комплектация для откатных ворот Дорхан.

Покраска в 2 слоя грунт-эмалью DALI 3в1.

Ширина проема 4м. Высота проема 2м.





Стоимость комплектующих для откатных ворот

​



Схема бетонирования фундамента и фурнитура для откатных ворот



Ворота

Автоматические откатные ворота Alutech ( Алютех ), DoorHan ( Дорхан), Hormann ( Херман ) .

Описание Комплекты откатных ворот Alutech, DoorHan, Hormann

Оборудовать въезд на частную территорию для контроля и безопасности, ограничения въезда нежелательных или случайных транспортных средств и лиц и т. д. – естественная потребность большинства организаций, частных домов, бизнес и даже социальных объектов. Откатные, распашные, гаражные ворота – неотъемлемая часть системы контроля доступа на территорию. Откатные ворота — надежны и удобны, практичны и экономичны. На данный момент наиболее востребованными являются  откатные ворота Дорхан ( DoorHan ) , Алютех, Херман.  Это продукция известных и хорошо зарекомендовавших себя производителей, предлагающих различные варианты комплектов ворот — стандартные комплекты ворот установленных размеров, комплекты «Собери сам», ворота по вашим размерам.

Откатные ворота консольного типа – современное и практичное решение для организации оборудования въезда на объект. Консольные ворота удобны в использовании, не требуют установки обычных направляющих рельсов, «не боятся» российских снежных зим и наледи, безопасны при открывании. Установка консольных ворот позволяет эффективно использовать ограниченное пространство вокруг проема (причина невозможности установки распашных ворот). Сдвижные ворота  устанавливаются обычно с внутренней стороны территории, при этом монтаж ворот позволяет открывать створку или вправо, или влево — в зависимости от желаний заказчика и наличия свободного места.
Современные откатные ворота наиболее функциональны, имеют эстетичный вид и множество вариантов отделки и дизайна и пользуются огромной популярностью. Полотно створки консольных ворот крепится на подвижной направляющей балке, которая при перемещении приводит в движение створку, жестко к ней прикрепленную. Монтаж откатных ворот консольного типа «упрощается» в виду отсутствия в проёме верхних и нижних направляющих рельсов.

Это также дает свои преимущества — отсутствие ограничений по высоте на габариты транспорта и перевозимого груза; отсутствие  препятствий под колесами проезжающих машин; нижняя направляющая не забивается грязью, которая мешает движению ворот.
 Откатные ворота при необходимом минимуме ухода сохраняют работоспособность при любых температурах и погодных условиях десятилетия. Специальная роликовая система обеспечивает легкость и бесшумность ворот. Все комплектующие изготовляются из прочных и надежных материалов, устойчивых к деформации и коррозии. Заказать изготовление консольных откатных ворот по определенным размерам возможно на любом этапе строительства.

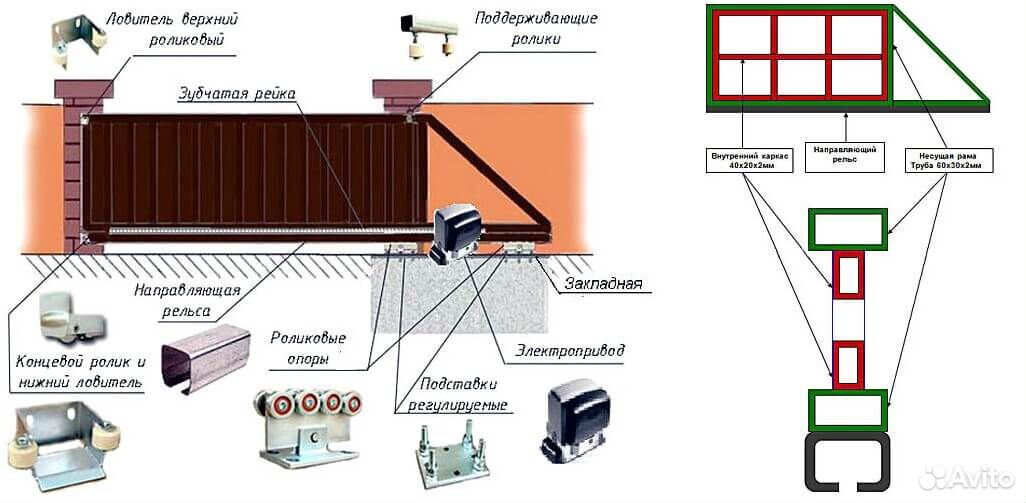

Схема установки консольных ворот с использованием комплектующих.



Комплектующие для откатных ворот — основа системы. Надежность и долговечность напрямую зависят от качества таких элементов как  роликовые тележки, направляющий рельс, концевые ролики, улавливатели концевых роликов и т.д.  Известные российские производители Ролтэк и Alutech имеют большой опыт работы и предлагают качественные комплектующие для ворот. Также можем рекомендовать итальянские комплектующие для ворот консольного типа от компании Came. Многообразие высококачественных элементов по доступной цене делают продукцию Ролтэк лидером продаж этого года. Вы можете приобрести комплект для ворот исходя из предполагаемого веса, либо отдельно подобрать систему или требуемые комплектующие.

Схема бетонирования откатных ворот

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются «заподлицо» с кирпичной кладкой (отделкой)

Схема бетонирования откатных ворот с использованием землебура

 Для автоматизации откатных ворот можем рекомендовать надежные и прочные приводы Came и автоматику Nice от известных итальянских производителей. Автоматика с питанием 220 В и 24 В, для различных габаритов ворот, имеющая «стандартный» или современный стильный дизайн, приводы со встроенными многофункциональными блоками управления, удобные и простые в использовании — широкий ассортимент продукции на любой вкус.

Закладная для откатных ворот — Ремонт откатных ворот — Мариуполь сервис

Фундамент для откатных ворот своими руками

Содержание

Каждый собственник индивидуального жилого дома думает и том, чтобы обеспечить ему максимальную безопасность. Сегодня невозможно представить дом, который бы не был огорожен забором. Но при этом не стоит забывать и том, что в любом ограждении просто необходимо предусмотреть ворота. Заложить фундамент для откатных ворот своими руками вполне осуществимая задача для каждого.

Делаем фундамент самостоятельно

Конструкция ворот требует устройство основания определенного типа. Самым первым этапом перед непосредственным устройством фундамента является проектирование. Здесь необходимо тщательно выполнить расчеты и сделать предварительную разметку непосредственно в том месте, где будут устанавливаться ворота.

Обязательно выясните глубину промерзания грунта на вашем участке. Котлован для основания выкапывайте так, чтобы он был ниже уровня промерзания не меньше чем на 30 см. Далее можно установить закладную. Она представляет собой П-образную балку из металла. При этом следует быть внимательными при установке. Закладные обязательно должны быть смонтированы так, чтобы металлическая балка (швеллер) прилегала к опоре забора плотно. При этом верхняя часть балки должна быть строго параллельна плоскости проема, горизонтальное положение выставляют по строительному уровню.

Фундамент под откатные ворота самому сделать несложно, важно понимать, что его основная задача обеспечить надежную фиксацию ворот, а основание и непосредственная опора всей конструкции – прочный, с металлическим внутренним каркасом выдержанный бетонный раствор, его закладывают со стороны собственного участка, а не с улицы.

При проведении расчетов необходимо учесть, что длина основания составляет значение, равное половине длины всего проема будущих ворот, оно не должно быть меньше. Ширина траншеи под основания может быть равна 60 см. Не забывайте и том, что глубина должна превышать уровень промерзания почвы.

Инструмент и материалы

Из материалов понадобится:

раствор бетона. Если вы будете замешивать смесь сами, то помните, что его эксплуатационные качества будут зависеть от того, какого качества материалы вы будете использовать.

арматурные прутки, из которых необходимо при помощи сварочника соорудить металлический скелет, закладываемый в бетон для усиления прочности и несущей способности.

швеллер, на нем будут закреплены привод для ворот и блоки консоли.

Заранее стоит позаботиться и о наличии соответствующих инструментов, которые необходимы при выполнении работ.

1. Сварочный аппарат.
2. Набор инструментов плотника (молоток, топор, ножовка).
3. Лопата и лом.
4. Рулетка, строительный уровень.
5. Бетономешалка если вы не собираетесь приобретать готовую бетонную смесь или замешивать раствор вручную.

Разметочные работы

Устройство фундамента под откатные ворота начинается с разметки ямы под основание. Без нее невозможно правильно выполнить все работы, ведь все начинается с фундамента.

1. Вам уже известна ширина будущего проема ворот. Ее необходимо разделить пополам и отмерить данное расстояние от начала проема, вдоль линии ворот.
2. Непосредственно от линии забора внутрь участка отмеряют 50 см.
3. Ширина самой траншеи составляет 60 см. таким образом, периметр будущей траншеи размечен.

Технология устройства основания

Фундамент для откатных ворот своими руками начинается с устройства траншеи, соответствующей предварительно сделанным расчетам. Когда работы по выкапыванию траншеи закончены, в нее опускают металлический каркас. Его следует четко и крепко зафиксировать, во избежание смещения при заливке раствора, и установить строго горизонтально, фиксируя положение металлического скелета строительным уровнем. Важно, чтобы металлический скелет находился ниже уровня поверхности земли или асфальтного покрытия не менее чем на 10 см.

Подготовка фундамента под откатные ворота очень важна. Для чего необходимо тщательно зафиксировать готовый каркас распорками? Дело в том, что при его смещении, поперечные швеллера также получат смещении.

В итоге это приведет к тому, что при вертикальном сдвиге каркаса и всего фундамента соответственно между нижним краем ворот и бетонным основанием расстояние будет неодинаковым, что бросается в глаза. Горизонтальный сдвиг приведет к неравномерному зазору между ограждением и полотном самих ворот.

Бетон заливают так, чтобы он закрыл примерно 2/3 арматурного каркаса. В дальнейшем к нему будут привариваться швеллеры. При установке их необходимо выровнять строго по уровню по горизонтали и вертикали и только потом приваривать к металлическому скелету.

Когда швеллер приварен, зализывают оставшуюся бетонную смесь. Таким образом, получается, что приваренные поперек швеллеры, в количестве трех штук, располагаются ниже уровня земли где0то на 5см.

Для затвердения бетону потребуется около 5 дней в летний период, а при более низких температурах, это время составит 10-12 дней. Следующим этапом выполняют работы по привариванию швеллера для привода.

На приваренные к арматурному каркасу швеллера устанавливают основной, но так чтобы он находился от забора поодаль, чтобы они не цеплялись за столбы при открывании. Когда все метки выставлены, основную часть можно смело приваривать к заложенным ранее швеллерам.

Приготовление раствора для фундамента

Учитывая, что площадь бетонирования для ворот не такая уж и большая, то приготовить бетонный раствор можно и самостоятельно. Для этого потребуется взять 6 ведер песка, состоящего из крупных фракций, а также 2 ведра цемента. Сначала тщательно перемешиваются сухие материалы и только потом, порционно, добавляется вода.

В результате тщательного перемешивания должен получиться раствор не сильно густой. Для того чтобы усилить прочность конструкции можно добавить щебень. Если для раствора вы уже взяли 2 части (ведра) цемента и 6 песка, то смело можете добавить 2 ведра щебня. При заливке основания внимательно следите за тем, что металлический скелет не сдвигался, и заливайте раствор предельно аккуратно.

Как изготовить закладные

Составляющие элементы для ворот можно также сделать самостоятельно. Для этого швеллер, размером 20, отрезают по длине выкопанной траншеи. Для арматурного каркаса вполне подойдет пруток диаметром 12 мм.

Первым шагом к подготовленному швеллеру приваривают прутки размером 1м, потом формируют поперечные связи. В траншею полученная конструкция опускается вниз арматурой.

Зазор между воротами и поверхностью дороги будет зависть именно от того, на какую глубину будет заложен элемент. В дальнейшем установленные регулировочные площадки позволят увеличить его, но сделать расстояние меньше будет нельзя.

Решая вопрос, как сделать фундамент под откатные ворота самостоятельно, нужно избегать самой частой ошибки в таких случаях: полной заливки закладного элемента. Если вы полностью зальете металлический скелет из арматурных прутков. Впоследствии вам просто будет не к чему крепить основу самих ворот.

Полезные советы

Если вы в первый раз занимаетесь монтажом откатных ворот, то есть множество нюансов, которые вы можете упустить. Для того чтобы облегчить процесс изготовления фундамента и установки, учтите следующие советы специалистов:

1. Изначально желательно позаботиться о столбах, которые станут опорами для ворот и именно они будут ограждением проема.
2. Подумайте над тем, какой формы будут ваши откатные ворота. Самые простые, это ворота прямоугольной формы. Дугообразные и пики нуждаются в другом креплении кронштейнов.
3. Не забудьте о том, что фундамент нужен не только для откатных ворот, но и для столбов, если они еще не установлены.

Столбы, которые будут являться опорой для откатных ворот желательно устанавливать на фундаменте ленточного типа, особенно если они выполнены из бетона или вы будете выкладывать их кирпичами. Важно при установке ворот исключить люфт между опорами, поэтому ленточное основание предпочтительней.

Таким образом, получается, что устроить основание для ворот и установить опоры можно и самостоятельно. Самое главное, это предварительные расчеты, которые должны быть выполнены с точными замерами. Только заранее составленный план позволит получить общую картину и избежать наиболее распространенных ошибок.

Похожие публикации:

Особенности возведения фундамента для забора своими руками

Ленточный фундамент для забора своими руками: возведение и особенности

Фундамент под откатные ворота: особенности и строительство

Ленточный фундамент под забор своими руками

Технология изготовления фундамента для откатных ворот

Наверняка каждый владелец своего дома задумывался о воротах, которые могут защищать их владения. Существует много разновидностей ворот, но самым популярным является устройство откатных. Поэтому не удивительно, что всех интересует вопрос, как сделать фундамент для откатных ворот своими руками.

Основа конструкции откатных ворот это консольные блоки – тележки с роликами по которым ходит непосредственно полотно ворот. Блоки имеют армированный фундамент на глубину промерзания почвы.

Фундамент требуется специальный, поэтому первым делом необходимо рассчитать и разметить котлован, затем вырыть грунт примерно на 25 см больше, чем граница промерзания. После этого следует изготовить и установить закладную, которая является конструкцией, включающей в себя швеллеры, представляющие собой металлические изделия П-образной формы, и арматуру. При этом закладная устанавливается таким образом, чтобы боковая полка швеллера хорошо прилегала к столбу, а верхняя поверхность получалась горизонтально к линии проема. После того как будут проведены все расчеты и верно вставлена закладная, можно приступать к заливке бетона и установке ворот своими руками.

Как сделать фундамент своими руками?

Схема устройства откатных ворот. Для уменьшения качаний створки в открытом состоянии используется плата от боковых качаний, выполненная в виде скобы с непачкающимися резиновыми роликами

Итак, фундамент предназначен для закрепления конструктивных элементов ворот — консольных блоков, которые служат для удержания откатных ворот. Вместе с этим это армированный блок из бетона, находящийся в грунте и имеющий прямоугольную форму. Устанавливать фундамент своими руками следует с внутренней стороны ограждения и сбоку от проездной линии. В том случае если ворота будут открываться вправо, то и фундамент будет располагаться с правой стороны от линии проезда.

При проектировании фундамента следует соблюдать определенные размеры. Так, длина фундамента должна быть не меньше, чем половина ширины проема для ворот. Ширина порядка 60 см, а глубина не менее, чем глубина промерзания грунта. Данные размеры позволяют исключить вероятность перекоса фундамента и не нарушить эксплуатацию ворот. Соблюдая эти размеры, ваш фундамент, сделанный своими руками, а также сами ворота прослужат не один год.

Материалы и необходимый инструмент для фундамента:

Схема бетонирования основания откатных ворот. Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо .

1. Бетонная смесь. От ее качества будет зависеть качество изготовления и срок эксплуатации.
2. Арматурный каркас. Данная конструкция является пространственной и выполнена из металлической арматуры.
3. Опорный швеллер — необходим для того, чтобы закрепить консольные блоки и электрический привод ворот.
4. Тес для изготовления опалубки.

Арсенал инструмента для выполнения работ:

набор плотника: ножовка, молоток, уголок для изготовления опалубки под фундамент

лопата штыковая и совковая, лом для устройства ямы

сварочный аппарат для сваривания арматурной решетки

бетономешалка ручная или электрическая

строительный уровень, измерительная рулетка.

Технология изготовления фундамента

Схема фундамента для откатных ворот. Верхняя плоскость швелле

Откатные ворота своими руками, схемы, эскизы. Как сделать откатные ворота своими руками

Откатные или откатные ворота — сложный механизм, но, тем не менее, благодаря своему удобству, они получили широкое распространение как на промышленных объектах, так и в частных домах. Производителей, которые изготавливают готовые ворота и комплектующие к ним, очень много, квалифицированный персонал быстро и грамотно выполнит монтаж, но тем, кто хочет сэкономить и использовать творческую энергию в бизнесе, будет интересно устройство откатных ворот. своими руками.Тем более, что это вполне возможно.

Типы откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Ворота откатные навесные

Эти ворота чаще всего использовались при въездах на предприятия и в другие охраняемые территории. На значительной высоте, чтобы можно было войти в грузовой транспорт, была смонтирована металлическая балка, и уже не при помощи роликовых тележек, дверное полотно подвешивалось.

Подвесные ворота — надежные, но материалоемкие

Эта конструкция достаточно надежна, и такие ворота, созданные более 50 лет назад, до сих пор работают, но сейчас мало используются по двум причинам:

• Верхняя балка по-прежнему ограничивает размеры дверного проема.
• Эта конструкция очень требовательна к материалам, и то, что было разрешено в советское время и при тогдашних ценах на металл, сейчас просто недопустимо.

Ворота откатные на рельс

Это простейшая конструкция откатных ворот и теоретически самая надежная.Дверное полотно, стоящее на роликах, движется по специальной направляющей, расположенной на поверхности. Ворота по-прежнему поддерживаются в одной верхней точке в точке, откуда ворота открываются. Такие ворота лучше всего использовать там, где территорию периодически и постоянно убирают, что зачастую недостижимо в российских условиях. Обычный снегопад легко заблокирует работу таких ворот, и заставить их снова работать может быть очень сложно.

Существенным преимуществом таких ворот является то, что для их открытия необходимо, чтобы они выходили за ограждение ровно на ширину проема, а это при нехватке места может быть определяющим фактором для принятия решения в пользу такой дизайн.

Ворота консольные откатные

Для того, чтобы ворота не имели ограничений по габаритам сверху и не соприкасались с грунтовой рейкой, были придуманы консольные откатные (откатные) ворота. Это самая сложная конструкция ворот, но такие «жертвы» абсолютно оправданы. Створка такой калитки не имеет контакта с поверхностью, а подвешивается на консольных роликовых блоках с помощью направляющей балки. Чаще всего такая балка и роликовые блоки располагаются внизу ворот.

Бывают случаи, когда направляющая и роликовые блоки могут располагаться посередине или даже сверху дверного полотна. Это может быть оправдано, когда консольные блоки можно повесить на основную стену здания или есть какие-либо строительные конструкции или конструкции, способные выдержать нагрузки от дверного полотна. В противном случае придется специально строить для ворот несущую конструкцию, что далеко не всегда выгодно.

Поэтому в большинстве случаев используются консольные откатные ворота с более низким положением опорной балки.

Цены на откатные ворота

Ворота откатные

Описание конструкции и работы консольных ворот

Принципиальная схема откатных ворот с нижним положением консоли представлена ​​на рисунке.

Дверное полотно крепится на раме (1) из профильной металлической трубы. К раме приварена опорная балка (2), она имеет специальный профиль, внутри которого плотно прилегают роликовые каретки (3). При этом балка может перемещаться воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот.Очевидно, что балочные и роликовые каретки несут наибольшую нагрузку, особенно когда они закрыты или когда ворота полностью открыты. Для разгрузки ворот в полностью закрытом состоянии используется концевой разгрузочный ролик (4), который входит и упирается в нижний уловитель (5). В другой части ворот, чтобы зафиксировать завесу при полном открытии, также можно использовать концевой ролик с ограничителем ловушки, но на этой схеме он не виден.

Для предотвращения бокового скатывания у ворот имеется направляющая с роликами (7) и верхний уловитель (6), фиксирующий завесу в закрытом состоянии.Во избежание попадания грязи и посторонних предметов внутрь балки используются заглушки (8). Вся конструкция ворот смонтирована на трех основных несущих элементах: опорной стойке (9), опорной стойке (10) и фундаменте для роликовых тележек (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то их можно использовать как опорные и ответные столбы, а если нет, то их придется строить отдельно от профильной металлической трубы. Фундамент под консоль в любом случае придется возводить отдельно.

В откатных воротах довольно просто реализовать электропривод, который закреплен между роликовыми тележками. Для приведения лезвия в движение к его боковой поверхности крепится зубчатая рейка. Привод оборудован блоком управления и различными предохранительными устройствами.

Преимущества консольных откатных ворот

Откатные ворота консольного типа имеют ряд преимуществ:

• Такие ворота не имеют съемных створок и поэтому не уменьшают полезную площадь территории, а при случайном открытии ворот нет опасности повредить идущий перед ними транспорт.
• Дверной проем не имеет ограничений по верхнему и нижнему размеру.
• Обильные не мешают работе консольных дверей, так как дверное полотно вывешивается на расстояние примерно 10 см над землей.
• Все тела качения, обеспечивающие работу ворот, находятся внутри балки, поэтому на них не влияют погодные факторы. Даже ребенок сможет передвинуть ворота благодаря продуманной конструкции и низкому трению.
• Прочный фундамент консоли и продуманная система удержания дверного полотна в вертикальном положении позволяет таким дверям выдерживать высокие ветровые нагрузки.
• Проще всего оборудовать откатные ворота электроприводом и элементами безопасности.

У откатных ворот есть еще недостатки, но их не так много:

• Ворота откатные консольные — одни из самых сложных по конструкции, поэтому их установка не проста.
• Для их установки необходимо иметь свободную площадь забора в полтора раза больше размера проема, что не всегда достижимо.

Определение возможности установки откатных ворот

Даже при большом желании и недюжинных финансовых возможностях владельца участка на установку откатных ворот могут возникнуть ситуации, когда установка либо невозможна, либо очень сложна.Что это за ситуации?

• Пространство, в котором ворота будут откатываться вдоль забора, должно быть свободным не менее чем на полторы ширины дверного проема. Это связано с тем, что на дверном полотне, помимо части, закрывающей проем, есть еще технологическая часть, которая занимает по своей длине не менее половины ширины проема — таким образом, нагрузки от ворот. к консольному блоку лучше раздастся.

• Откатные ворота движутся по прямой линии, а это значит, что необходимый участок свободного пространства для забора также должен быть прямым.
• В месте, где ворота будут двигаться, не должно быть неровностей рельефа, которые мешали бы свободному движению ворот.

• На пути движения ворот не должно быть калиток; лучше делать их с противоположной стороны. Иногда заказывают откатные ворота со встроенной калиткой, но у них неизбежно будут высокие пороги, что крайне неудобно для детей и пожилых людей.
• Бывает, что хозяева намерены использовать ворота как калитку — когда полотно отодвигается на расстояние, достаточное для прохода людей.В этом нет необходимости, так как любой вентильный механизм рассчитан на определенное количество циклов и их частое использование значительно снизит ресурс.
• Если зайти на территорию участка с узкой аллеи, то для облегчения маневрирования необходимо увеличить проем ворот, что скажется на габаритах полотна.

Если на участке нет таких сложных ситуаций, то можно переходить к устройству откатных ворот своими руками.

Чтобы откатные ворота были установлены правильно и в будущем имели долгий срок службы, необходимо разбить технологический процесс на несколько этапов.

Подготовительные работы

Первым и одним из основных этапов подготовительных работ является оценка места установки ворот. На что следует обратить внимание?

• Если ворота будут установлены вместо старых, имеющих другую конструкцию, то оценивается наличие и состояние опорных столбов.Если они выполнены из кирпича, железобетона сечением не менее 20 на 20 см, профильной металлической трубы сечением не менее 60 на 40 см, соблюдается их строгая вертикальность, и они надежно фиксируются в земле, то они вполне могут служить опорой и ответной стойкой для откатных ворот. Если нет, вам придется восстанавливать свои столбы.
• Рядом с опорной стойкой должна быть предусмотрена возможность вырыть яму для фундамента, которая должна располагаться рядом со стойкой, проходить параллельно ограждению и иметь размеры 500 мм на 2000 мм.
• Если на участке новый забор, то все работы по его возведению и подготовке к установке откатных ворот можно совместить, что наиболее предпочтительно.
• Очень часто при въезде на территорию возводят столбы из кирпича, что и практично, и красиво. При их возведении необходимо выполнить закладные элементы в виде стальных пластин толщиной 100 * 100 мм и 5 мм, по три на каждую опору. Верхнюю пластину необходимо разместить с внутренней стороны стойки, ближе к краю, который ближе к проему.Расстояние от верха столба до пластины 200 мм. Нижняя крышка расположена аналогично верхней, но на расстоянии 200 мм от нулевой отметки. Уровень входа через ворота считается «нулевым». Средняя пластина размещается посередине между верхом и низом. К ним впоследствии будут прикреплены элементы ворот.

• При строительстве нового забора можно учесть, что чаще всего ширина прохода для откатных ворот принимается равной 4 метрам.Этот стандарт давно принят в европейских странах. Все производители комплектующих и фурнитуры имеют необходимые наборы элементов именно под этот размер двери. Чтобы значительно облегчить вам работу, лучше использовать готовый раствор.
• Необходимо определиться с тем, каким будет дверное полотно и с чем оно будет облицовано. Вариантов очень много, и в каждом из них ворота будут иметь разную массу. Это может повлиять на выбор необходимых силовых элементов.Чаще всего профнастил применяется в последнее время, но есть варианты облицовки деревянной вагонкой, коваными декоративными элементами или просто оставив решетчатую конструкцию из стальных труб.

• Перед приобретением необходимых комплектующих необходимо составить собственный детальный чертеж со спецификацией или использовать готовые решения, которые есть в альбомах производителей ворот и на форумах владельцев загородных домов в Интернете. В любом случае, вы должны четко понимать, сколько материалов потребуется и какие.

Макетные работы

После установки столбов ворот, вне зависимости от того, возведен забор или нет, уже можно начинать разметку. Для этого вам необходимо:

• Определите уровень нулевой отметки, за который принимается уровень поверхности точно на входе в проем гаража. Причем совершенно не обязательно, чтобы к моменту начала работ поверхность подъезда была уже готова. Это можно будет сделать позже.Этот уровень следует разметить на одном столбе, а затем перенести на другой с помощью водяного или лазерного уровня.
• На уровне нулевых отметок шнур натягивается вплотную к внутренней поверхности столбов, причем шнур должен выходить за опорный стол (куда ворота будут двигаться при открытии) на расстояние не менее двух метров. Проверяется горизонтальность натянутого шнура.

Устройство фундамента откатных ворот

Для того, чтобы выдерживать нагрузку от веса ворот в покое и при их движении, необходимо оборудовать фундамент.Для этого в качестве верхней части, на которой будут монтироваться роликовые агрегаты и электропривод, понадобится швеллер №20 длиной 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорному столбу, имеет длину 2100 мм и ширину 500 мм. Глубина определяется уровнем промерзания почвы зимой. В большинстве регионов будет достаточно глубины 1500 мм.

Для усиления фундамента и создания соединения канала с фундаментом используются три каркаса квадратного сечения со стороной 150 мм от арматуры No.16 и длиной 1400 мм сварены. Для шпал можно использовать арматуру № 10-12 с шагом 300-400 мм.

Готовые рамы привариваются к нижней поверхности канала посередине его полки. Осевые линии внешних рамок расположены в 400 мм от краев канала, а третьего — ровно посередине. После этого на дно котлована нужно насыпать 10 см песка или песчано-гравийной смеси, утрамбовать и приступить к установке готового канала с арматурными каркасами.При этом следует учитывать:

• Канал ставится вплотную к опорной стойке строго параллельно линии движения ворот, заподлицо с нулевой меткой. Сделать это поможет предварительно натянутый шнур.
• Чтобы цементное молоко из бетонной смеси не просачивалось в землю, что снижает прочность бетона, дно и стенки котлована лучше укрыть полиэтиленовой пленкой.
• Поверхность швеллера должна быть на нулевой отметке, поэтому при установке рам с швеллером хорошо использовать куски арматуры, которые можно использовать для закрепления конструкции в яме.При подаче бетона на каркасы будет действовать сплошная нагрузка, поэтому фиксация должна быть надежной.
• Для того, чтобы было легче выровнять верхнюю часть бетона швеллером, очень удобно устанавливать сверху обрезные доски с поверхностью на нулевом уровне.

• Если вы планируете использовать электропривод с блоком автоматики и системой безопасности, то следует сразу же позаботиться о прокладке необходимых кабелей. Схема прокладки представлена ​​на рисунке.Кабели следует прокладывать либо в гофрированной трубе, либо лучше — в полиэтиленовой трубе диаметром 20 мм.

Пора бетонных работ. Для заливки фундамента откатных консольных ворот необходимо использовать бетон марки не ниже М250-М300. Для его приготовления вам потребуются компоненты в следующих пропорциях по объему:

• Ведро цемента М400.
• Два ведра мытого песка.
• Четыре ведра для щебня или гравия.
• Количество воды зависит от влажности песка и цемента и составляет от 0,7 до 1 ведра. Использование пластификаторов снижает необходимое количество воды и увеличивает текучесть смеси, что благоприятно сказывается на укладке.

Сумма, необходимая для фундамента, конечно, будет больше, главное — соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего использовать бетономешалку или мощный строительный миксер. При ручном перемешивании качество бетона ухудшается.

Бетономешалка — незаменимый помощник при фундаменте ворот.

Сначала в бетономешалку засыпается песок и цемент. После их смешивания добавляется часть воды, чтобы раствор перемешался до однородной массы. Далее добавляется щебень или гравий и постепенно добавляется вода, пока бетон не станет однородным и подвижным. При укладке бетона в котлован необходимо:

• Бетонную смесь наносить постепенно, чтобы не сдвинуть конструкцию уровня.
• После укладки очередной порции бетона необходимо в нескольких местах проткнуть ее стержнем арматуры — для удаления возможных пузырьков воздуха.
• После укладки и выравнивания верхнего слоя протрите поверхность канала влажной тряпкой, чтобы она оставалась чистой для последующих операций.

Полное созревание бетона происходит в течение 28 дней, но уже через неделю он наберет ту прочность, которая позволит установить ворота. А в это время можно делать другие технологические операции.

Производство откатных ворот

При изготовлении дверного полотна, если у вас нет достаточных навыков сварки металлов, лучше обратиться к месту, где специалисты в мастерской изготовят их по требуемым размерам. Откатные ворота представляют собой довольно крупную конструкцию и в домашних условиях будет сложно обеспечить расположение всех частей в одной плоскости, что крайне необходимо. Еще одним преимуществом изготовления ворот в мастерских является то, что грунтовку и покраску можно проводить с помощью компрессора, что дает лучшую отделку. Но если еще есть желание все делать самому, то это вполне в ваших силах.

Один из возможных вариантов дверного полотна показан на рисунке. Основная рама изготовлена ​​из профильной трубы 60 * 40 мм, а ребра жесткости и внутреннее наполнение — из трубы 20 * 40 мм. Опорная балка, которая находится внизу чертежа, имеет длину 6 метров и ее необходимо приварить к воротам, поэтому пора приобрести комплект аксессуаров для раздвижных консольных дверей и профильные трубы для изготовления двери. лист.

Широкий ассортимент фурнитуры для откатных ворот имеется в различных магазинах и на строительных рынках. Это и российский производитель, и импортный. При покупке фурнитуры нужно учитывать вес будущего дверного полотна и размер проема. В нашем случае размер проема составляет 4000 мм, а вес полотна в случае обшивки профнастилом будет до 400 кг, о чем необходимо сообщить продавцу.

В стандартный комплект ворот входят:

• Направляющая шина 71 * 60 * 3. 5 мм, длина 6 метров.
• Два роликовых подшипника.
• Концевой ролик.
• Улавливатель роликов нижнего конца.
• Улавливатель верхний.
• Направляющее устройство с двумя роликами.
• Две заглушки на балку.

Для сварки ворот необходимо сделать монтажный стол, состоящий из трех опор одинаковой высоты. В качестве опор можно использовать колья, вбитые в землю на одном уровне, а сверху уложенные доски. Главное, чтобы все три опоры лежали в одной горизонтальной плоскости.

Еще одним вариантом импровизированной временной шкалы могут быть балки или строительные камни, уложенные на землю и выставленные на одном уровне.

Профильная труба, приобретенная на металлической основе, редко имеет очаги коррозии, поэтому перед изготовлением ворот все трубы следует тщательно очистить от пятен ржавчины и грязи. Удобнее всего это делать болгаркой со специальным шлифовальным кругом.

По чертежу на основной каркас ворот нарезают профильные трубы 60 * 40 мм. В этом случае нужно постараться сделать так, чтобы при сварке не оставалось отверстий для доступа во внутреннюю полость трубы. Разметку нужно производить рулеткой и угольником, а резку — болгаркой с отрезным диском, а лучше — нарезным станком, позволяющим точно соблюдать все углы.

Трубы раскладывают на монтажной поверхности, руководствуясь чертежом, проверяют соответствие размерам и перпендикулярность, а затем последовательно заедают все швы. После проверки размеров и плоскости все стыки труб свариваются сплошным швом.Все оставшиеся открытые концы труб закрываются заглушками. После этого все сварные швы тщательно зачищаются болгаркой со шлифовальным кругом.

Профильные трубы 40 * 20 мм нарезаются на размер ребра жесткости, которые затем прикладываются к внутренней поверхности основной рамы, стягиваются хомутами и захватываются точечно. Так собирается весь внутренний каркас. После проверки соблюдения размеров на чертеже, проверки диагоналей прямоугольной части ворот, плоскости конструкции все швы ошпариваются. На стыках труб внутреннего каркаса друг к другу накладывают сплошные швы, а для соединения боковых поверхностей основного каркаса с внутренним делают швы 10-15 мм с интервалом 400-500 мм. . Сварку необходимо производить в шахматном порядке, чтобы вся конструкция не «прогнала» всю конструкцию от чрезмерного перегрева в одном месте.

К нижней поверхности двери приварена направляющая. Для этого его скрепляют хомутами, проверяют соответствие осей дверного полотна и балки, а затем сваривают швами от 30-40 мм до 400-500 мм.После этого все швы зачищаются болгаркой.

Для грунтования и покраски ворота должны быть установлены в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозионную грунтовку, которую следует наносить в два слоя. Желательно делать это компрессором и распылителем, но можно и кистью, но это займет больше времени и качество покрытия будет хуже. Особое внимание стоит уделить заделке зазора между балкой и воротами грунтовкой.Также уместно будет закрыть этот зазор «колбасками» из акрилового герметика. После этого все ворота можно красить в два слоя. Ни в коем случае нельзя красить внутреннюю поверхность опорной балки!

После полного высыхания краски на воротах можно монтировать облицовку, наиболее предпочтительной из которых является профнастил, так как он сочетает в себе легкий вес, прочность, красивый внешний вид и доступную цену.

Установка откатных ворот

К монтажу консольной конструкции на ранее уложенном канале можно приступать не ранее, чем через 7 суток после бетонирования.Для установки роликовых кареток рекомендуется приобрести монтажную пластину со шпильками, что позволит:

• Отрегулируйте высоту и горизонтальное положение ворот.
• Легко снимаемый калитка для ремонта или замены роликовых блоков.

Для установки ворот необходимо:

• Установите роликовые каретки на монтажную пластину, сделав высоту равной и средней на всех шпильках. Не затягивайте верхние гайки слишком сильно.
• Положение монтажных пластин должно быть отмечено на фундаменте.Для этого от края канала, который ближе к проему, отмеряется 150 мм и проводится линия, перпендикулярная его длине. Он будет касаться края первой монтажной пластины.
• Чтобы найти положение второй опоры, измерьте общую длину двери и вычтите из нее 100 мм. Полученное расстояние нужно отложить от начала ответной стойки параллельно линии ворот до канала. На этом этапе рисуется перпендикуляр, который будет касаться второй монтажной пластины.
• Если несущая способность столбов хорошая и анкерные болты будут хорошо прикреплены к ним, то в использовании дополнительных металлических столбов нет необходимости. Если нет, то по заранее подготовленным закладным сваривают вертикально профильную трубу по высоте, равной высоте ворот плюс 200 мм, сечением 40 * 40 * 2 мм. На опорной стойке ее можно приварить вплотную к краю, а на стойке — на расстоянии 20-50 мм от кромки стойки.

• На высоте 150-200 мм, на расстоянии 20-30 мм от ветряных и несущих столбов горизонтально натягивают шнур параллельно линии движения ворот. Он будет представлять положение касательной к краю несущей балки. Шнур необходимо натягивать на протяжении всего движения ворот: от заводного стола до положения края ворот, когда они полностью открыты.
• Роликовые каретки помещаются в опорную балку и перемещаются примерно к середине двери. Затем при участии помощников дверное полотно размещается вертикально над каналом. Роликовые каретки растягиваются по ранее намеченным линиям, и натянутый шнур должен касаться направляющей шины по всей своей длине.Это положение можно зафиксировать с помощью дощатых стоек. После проверки вертикальности роликовые площадки можно «прихватывать» электросваркой в ​​нескольких местах.
• Проверяется движение ворот, вертикальность и горизонтальность, что проверяется в закрытом положении. При необходимости для корректировки используются регулировочные гайки на шпильках платформ. Калитка должна легко скользить по направляющей параллельно натянутому шнуру (слегка касаясь). Зазоры между опорой и ответной стойкой должны быть одинаковыми, а от нулевой отметки до нижнего края 80-100 мм. Если все в норме, то гайки крепления каретки можно подтянуть, а сами площадки ошпарить по кругу.

• На задней консольной части опорной балки установлена ​​заглушка. Концевой ролик установлен в передней части балки. У каждого производителя свой метод установки, поэтому необходимо пользоваться инструкцией.
• На опорной стойке в ее верхней части установлено направляющее устройство с двумя роликами. Для этого на стойку ставится скоба для крепления рейки, размечаются отверстия.В кирпиче или бетоне необходимо крепить анкерами шпильками диаметром 10 мм, а в металле — соответствующими саморезами. Если для крепления будет использоваться сварка, то пластмассовые ролики лучше временно снять. После крепления к стойке ролики устанавливают так, чтобы они плотно закрывали дверное полотно, сохраняли его вертикальность и при этом не мешали плавному ходу.

• Затвор выкатывается в полностью закрытое положение, а точка крепления нижнего улавливателя отмечена на ответной стойке. Концевой ролик должен плотно прилегать к уловительной полке, частично снимая нагрузку на роликовые блоки. Сифон монтируется с помощью соответствующих креплений, проверяется ход двери и легкость фиксации в закрытом положении.

• Установлен верхний уловитель, предотвращающий раскачивание ворот на ветру. В полностью закрытом состоянии положение ловушки обозначено и закреплено. Очень часто верхний уловитель в комплекте также имеет защитную скобу, надеваемую на дверное полотно, что спасает от повреждения покрытия.Кронштейн установлен таким образом, что в закрытом состоянии именно он попадает в ловушку.

• При необходимости устанавливается задний упор для предотвращения откатывания ворот при полном открытии.

После грамотно проведенного монтажа ворота должны очень легко двигаться и фиксироваться в крайних положениях. Заключительной работой будет очистка всех сварных швов, их покрытие антикоррозийной грунтовкой и покраска. Далее на дверном полотне можно закрепить ручки открывания и закрывания, а также установить. У каждого производителя привода есть свои особенности установки, которые подробно описаны в сопроводительной документации. Но эта работа будет уже намного проще, так как главное уже сделано — устройство откатных ворот своими руками.

Видео — Инструкция по установке откатных ворот

Видео — Установка готового комплекта дверей без сварки

Видео — Как самому сделать откатные ворота

В Интернете очень много неполной информации по установке откатных ворот своими руками, после прочтения не особо понятен ход работ или устройство самих откатных ворот.

В данном руководстве мы постараемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, а также поможем рассчитать высоту и ширину ворот именно для вас.

Для продолжения монтажа необходимы чертежи, единого чертежа на все ворота нет, все зависит от ширины и высоты проема в заборе.

Фурнитура для откатных ворот

Первым делом приступаем к сборке ворот фурнитуры, но только после расчета веса и размеров ворот фурнитуру можно приобрести отдельно или изготовить своими руками из подшипников, в комплект фурнитуры входят:

1. длина направляющей обычно 6 м;
2. 2 роликовых подшипника
3. 1 верхний роликовый кронштейн для предотвращения раскачивания ворот;
4. 1 концевой ролик;
5. 1 концевой роликовый улавливатель, чтобы ворота правильно стыковались во время ветра и не ломали автоматику.

Дополнительные аксессуары к арматуре:

• Крепление и регулировка опоры роликовых подшипников.
• Механический замок.
• Рейка зубчатая.
• Крепежный элемент зубчатой ​​рейки.

Теперь о нагрузке. Комплекты разные, для разного веса дверей смотрите таблицу, в ней показана зависимость веса и ширины дверей.

Ширина проема не более	Вес ворот
4 мес.	300 кг.
4 мес.	400 кг.
4,5 м.	500 кг.
6 мес.	600 кг.
10 мес.	1000 кг.
12 мес.	1200 кг.

Эти данные вам пригодятся при выборе аксессуаров, но большинство мастеров стараются изготовить все детали своими руками, так как комплект стоит недешево.

Чтобы сделать фурнитуру самостоятельно, нужно знать, где и зачем она крепится, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая, лучшим выбором будет направляющая европейского производителя. Деталь хорошего качества имеет зеркальную поверхность и четкие геометрические формы. Деталь должна быть оцинкованной, без окалины и ржавчины на поверхности. Качественная направляющая имеет толщину металла от 3,5 мм до 5 мм.

Выбирая роликовые подшипники, обратите внимание, что они целиком металлические, пластмассовые или прорезиненные прослужат недолго.Все геометрические формы металла должны быть правильными, малейшее отклонение говорит о плохой сборке.

Что касается остальных металлических деталей, то они должны быть покрыты цинком, оттенок цинка должен быть однородным, минимальная толщина металла 3-4 мм.

Размеры откатных ворот

Стоимость фурнитуры будет зависеть от размера и веса откатных ворот. Ширина рассчитывается таким образом, к ширине проема в заборе прибавляется еще 50% ширины.Например, если у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширины проема, итого длина направляющей будет 6 метров.

Для облегчения понимания и запоминания предлагаю формулу и схему:

• B — ширина проема;
• A — длина противовеса;
• L — длина направляющей.

После того, как вы определились с размерами каркаса, можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40х40х2 мм и 40х20х2 мм для внутренней обрешетки.Для алюминиевых рам используется профиль 60 мм и более.

Высоту каркаса ворот лучше сделать равной длине профнастила. Лучше выбрать профнастил на более жесткий. Перед тем, как прикрепить профнастил к каркасу, просверлите в каркасе отверстия на половину диаметра кровельного шурупа, так как саморез может не просверлить профилированную трубу каркаса; вместо шурупов можно использовать глухие заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей.

Если у вас ширина ворот более 4 метров, то для сборки основания каркаса лучше использовать трубы прямоугольного сечения!

На фото ниже показано, как правильно сделать рамку, на разную ширину проема.

Фундамент ворот

Определить размер фундамента достаточно просто, так как он имеет длину, равную 1/2 ширины проема, по формуле:

• B — ширина проема;
• L — длина фундамента;

Если с длиной фундамента все просто, то с установкой у нас много вариантов.

Фундамент может быть выполнен из следующих материалов:

• Монолитный П-образный.
• Монолитный сплошной.
• Из винтовых свай.

Есть и небольшие особенности при установке монолитного фундамента, можно использовать приварную к швеллеру арматуру, анкерные болты или длинные шпильки с резьбой.

Рассмотрим вариант с швеллером (силовой каркас), он может быть с одной или двумя опорными стойками или без них, в обоих случаях силовой каркас крепится заподлицо с существующими стойками ограждения.Высота опорных стоек соответствует высоте самой двери + высоте роликовых опор. Для широких ворот, сильно раскачиваемых ветром, рекомендуется использование двух опорных столбов возле силового каркаса. Если опорные столбы не предусмотрены, то вместо них в каменную ограду делают металлические закладные.

На фото закладка фундамента.

Схема без металлических стоек.

Роликовая опора

Для выравнивания силовой рамы с противоположной стороны, где расположена опорная стойка с концевым роликовым уловителем, отступите на 10 см (толщина стойки) от ограждения и протяните шнур до последнего угла канала по всей его длине. По длине край канала должен повторять линию шнура.

Установка и регулировка ворот

После того, как силовая рама готова к использованию, выровняйте роликовые стойки, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

Чтобы заранее определиться, где установить нижний уловитель, на роликовые опоры надевается направляющая без ворот. Нижний уловитель предназначен не только для удержания ворот в горизонтальном положении, но и для снятия нагрузки с роликовых опор; для этого концевой ролик должен вкатиться в ловушку так, чтобы заслонка поднялась вверх на 3-5 мм.

Если после установки рамы концевой ролик сильно провисает, отрегулируйте подшипники качения.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то, скорее всего, у вас нет качественного комплекта фурнитуры, он рассчитан на другой вес, либо рама собрана неправильно, из-за этого ворота сильно проседают и не могут попасть в нижнюю ловушку.

После того, как все описанные выше механизмы были налажены, можно переходить к установке автоматики.На видео ниже показано, как самому сделать электропривод.

Начнем с зубчатой ​​рейки, они металл и нейлон, металл естественно лучше и надежнее. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки — 1 метр. Для крепления используйте количество направляющих, равное ширине проема + 1 направляющая для концевых выключателей автоматики. Зазор между зубьями ведущей шестерни и рейки должен составлять 1-2 мм. Рейка крепится к нижней трубе дверной коробки с помощью фиксатора зубчатой ​​рейки. Отверстия в рейке позволяют регулировать ее высоту.

На картинке представлены два варианта крепления зубчатой ​​рейки, не рекомендуем крепить рейку к направляющей, при сварке направляющая может погнуться, если в направляющую вкручены винты, это тоже может вызвать трудности при установке и во время работы двери.

Крепежные детали часто приварные, хотя для зубчатой ​​рейки есть специальный С-образный профиль. На фото ниже оба варианта.

Если вы покупаете электропривод, то в комплекте идет стойка 4 метра.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить на велосипедную цепь или, как показано в одном из роликов, на цепь от «Жигулей».

Автоматика для ворот

Как раздвижные, так и распашные открываются автоматически. Их работа контролируется с помощью пульта дистанционного управления и переключателей, установленных в доме, а возможно, и на воротах.С одного пульта можно запустить не только ворота, но и гаражные ворота, и даже освещение. Автоматические приводы состоят из электродвигателя, подвижной стойки и устройства управления. Их можно приобрести как самостоятельное устройство, хотя лучше всего их заказывать вместе с воротами. Тогда можете быть уверены, что привод был выбран правильно и при сборке не будет никаких сюрпризов.

Для откатных ворот нужен один двигатель для перемещения зубчатой ​​рейки, прикрепленной к нижнему краю створки.А для откатных ворот требуются два цилиндра, по одному на каждую створку. Привод имеет механизм, позволяющий открывать дверь в случае отключения электроэнергии. Современные приводы могут питаться от аккумулятора, заряжаемого от сети или от солнечных батарей. Ворота открываются автоматически и требуют установки устройств для обеспечения безопасности их использования. Нужны фотоэлементы, благодаря которым листья не двигаются, когда на их пути появляется препятствие. Сигнальная лампа, установленная на видном месте, проинформирует вас о том, что ворота открываются или закрываются.

Выбор электропривода

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, а не из пластика или силумина. Второй важный элемент — концевой выключатель, он контролирует точки, до которых можно открывать и закрывать ворота, концевой выключатель может быть механическим и герконовым (магнитным), как показала практика, зимой механический может замерзнуть. Как правило, качество детали привода зависит от его мощности; чем выше мощность привода, тем лучше его сборка.Что касается грузоподъемности, то она указана в документации.

Базовая комплектация привода:

• Стойка 4 метра;
• фотоэлементов;
Сигнальная лампа
• ;
• пульт и приемник;
Монтажная пластина
• .

Для тех, кто не знает, для чего нужны фотоэлементы, это 2 датчика, которые устанавливаются по краям ворот. Когда между фотоэлементами появляется препятствие, ворота открываются или закрываются, в зависимости от того, как вы запрограммируете автоматику.

Установка автоматики

Для установки привода в первую очередь приваривается или прикручивается монтажная пластина, она поставляется в комплекте с приводом, с ее помощью можно регулировать высоту и угол наклона привода.

После монтажа привода монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, накопители подключаются к сети 220 В и сразу после настройки программного обеспечения готовы к работе.

Время чтения ≈ 4 минуты

Качественные двери, которые откатываются в сторону при открывании и закрывании, помогают сэкономить свободное место на площадке. Их отличает простота и удобство монтажа, долговечность и привлекательный внешний вид. Профнастил, прикрепленный к каркасу, защитит участок от порывов ветра и значительно снизит шум на территории. Установить выдвижные не составит труда, нужно лишь как следует подготовиться и учесть основные требования производителя.

Чертежи

Простая конструкция откатных ворот предполагает наличие несущих элементов, поддерживающих несущие и утопленные рамы. Глубина фундамента для ворот с дверным полотном 3,5 м (расстояние между фундаментами 3,175 м) должна быть не менее 1,5 м от земли и 2,5 см над землей. Под опорную раму необходимо залить фундамент большего размера: именно на него будет идти максимальная нагрузка. Его длина будет 2.4 м, шириной 50 см. Небольшое основание длиной 50 см и шириной 30 см следует залить под фальш-каркас.

Заливка фундамента

Итак, как самому сделать откатные ворота и какие материалы нужны для правильной установки опор? Для заливки фундамента используется бетон марки М200 и выше. Перед тем, как заливать траншеи, необходимо укрепить прутьями диаметром 12 мм. Получившейся базе дают постоять в течение недели.

Инструкция по монтажу откатных ворот

Работа проводится в соответствии с инструкцией, прилагаемой к комплекту элементов. Приведенное ниже описание также будет полезно исполнителю. Данный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

болтов М8 соединяют угловую раму и выдвижное полотно.

Пластиковые заглушки устанавливаются на проемы рамы и ворот.

К нижней части скользящего ремня прикреплена направляющая.

Вдоль стыка шины и дверного полотна с внутренней стороны ворот прикручивается С-образный профиль кровельными шурупами.

Комплекты устанавливаются в С-образный профиль, состоящий из вставных пластин, шурупов, двухсторонних гаек (подробная сборка комплекта показана на видео).

Зубчатая рейка крепится на двухсторонние гайки (согласно заводским отверстиям).

Важно учитывать расстояние между соседними планками: оно должно быть не более 1-2 мм. После того, как элементы будут правильно расположены, можно плотно зажать двустороннюю гайку, чтобы надежно зафиксировать компоненты.

Правильный монтаж откатных ворот на роликах предполагает также затяжку болтов, которыми зубчатая рейка крепится к креплениям на профиле.Подробные чертежи и фото, указанные в инструкции, позволят вам убедиться в правильности выполнения.

На подготовленных фундаментах необходимо установить опоры и фальш-каркасы на уровне. Для этого нужно разметить, а затем подготовить отверстия.

Разницы между базами быть не должно. Анкеровка осуществляется клиновыми анкерами М12. Отрегулируйте стойки строго по вертикали.

Далее собираются и фиксируются все остальные комплектующие для откатных ворот: крепеж для роликов, роликов. Перед их установкой потребуется точно разметить свободное пространство и исключить перепады плоскости или незначительные уклоны рам. Расстояние от опорной рамы до первого крепежа — 10 см. А расстояние между соседними креплениями — 1,335 м.

После подготовки крепежа устанавливаются роликовые опоры.

Ролики крепятся к опорной раме с помощью небольшой шины.

Откатные ворота

сейчас очень популярны, хотя в недавнем прошлом мало кто мог позволить себе установить такую ​​конструкцию на участке из-за дороговизны фурнитуры и механизмов. Теперь их стоимость намного ниже, а доступность выше, и человек со сварочными навыками может изготовить их своими руками. Отсутствие верхних и нижних направляющих в откатных воротах дает преимущество проезда транспортных средств практически любого размера.

Откатные ворота — принцип действия и устройство

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на бетонном канале. Верхние ролики используются для защиты от падения и перекоса. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей установлен концевой ролик, который при закрытии ворот заезжает в нижний уловитель. Верхний уловитель устанавливается для более надежной фиксации ворот в закрытом состоянии.Полный размер ворот составляет 150% от ширины проема, то есть если проем 4 м, то общая ширина полотна ворот будет 6 м и соответственно пространство для отката должно быть не менее 6 м. Возможно, это главный недостаток ворот данного типа и если места мало, стоит рассмотреть другие варианты.

Чертеж и схема

Перед изготовлением ворот необходимо определиться с габаритами будущих ворот, составить чертеж с указанием этих размеров.Ворота состоят из несущего каркаса и обрешетки (внутреннего каркаса). Каркас обычно изготавливается из прямоугольной профильной трубы 60 * 30 мм и толщиной 2 мм, также можно использовать трубы 60 * 40 мм или 50 * 50 мм, если необходимого размера нет в наличии. Для внутреннего каркаса подойдет профильная труба 40 * 20 или 30 * 20, смотря какая есть в наличии.

Пример схемы подключения деталей ворот:

Выбор и расчет материалов с фурнитурой

Для примера возьмем рисунок выше.Для каркаса будем использовать профилированные трубы прямоугольного сечения 60 * 30 толщиной 2 мм. Общую длину трубы для каркаса рассчитываем исходя из размеров на чертеже 4200 * 2 + 1800 + 1865 = 12065 мм, длина гипотенузы треугольной части рассчитываем по формуле c = √b 2 + a 2 √1800 2 +1865 2 = 2591 мм, 12065 + 2591 = 14656 мм. Итого 14,66 м в метрах, это с учетом рамы.

Для внутреннего каркаса возьмите трубу 40 * 20 и теперь рассчитайте общую длину 4200 * 3 + 1865 * 4 = 2060 мм или 20.6 мес. Все размеры взяты с небольшой накидкой.

Фитинги сложно и невыгодно изготовить самостоятельно, их обычно покупают в магазинах соответствующего профиля. При выборе фурнитуры нужно знать примерный вес будущей конструкции для правильного подбора роликов, которые без проблем выдержат этот вес.

Для внутренней обшивки ворот можно использовать практически любой материал, но чаще всего для этого используют профильный лист, в народе его называют «профнастил».Профнастил можно заказать любого размера и цвета, он достаточно легкий и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размером 7,833 м 2. Для крепления профнастила потребуются саморезы со сверлом или заклепками. Для ипотеки необходимо приобрести участок канала шириной 16–20 см и длиной, равной половине проема ворот, в нашем случае не менее 2 метров. Арматуру для фундаментного каркаса следует брать диаметром 12-16 мм и длиной 15.Для замешивания бетона для фундамента понадобится цемент, песок и щебень в соотношении 1: 2,1: 3,9. Для фундамента ворот из примера понадобится 0,5 м 3 бетона.

Необходимый инструмент

• Сварочный аппарат, желательно полуавтоматический.
• Шлифовальный станок с отрезными и шлифовальными дисками.
• Отвертка или заклепочник.
• Молоток, рулетка, белый маркер.
• Бетономешалка, байонет и лопата.
• Защита для глаз и рук.

Инструкция по изготовлению и установке откатных ворот своими руками

Для начала нужно отрезать трубы по размерам, указанным на чертеже, с помощью болгарки. Обязательно используйте средства защиты.

По окончании резки поместите трубы на горизонтальную поверхность или опоры, как на рисунке выше, чтобы сформировать рамку согласно рисунку. Убедившись в правильности разводки, свариваем все углы каркаса в нескольких точках, затем полностью свариваем стыки.Теперь нужно отшлифовать сварные швы. Внутреннюю поверхность каркаса, куда будет крепиться каркас, необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже при подъеме каркаса доступ будет невозможен.

Таким же способом свариваем каркас, а также очищаем и загрунтовываем его только снаружи.

Соединяем рамку с рамой

Для начала определимся, как будет зашиваться полотно ворот — только с лицевой стороны или с двух сторон. Если только спереди, то каркас следует приваривать заподлицо с лицевой стороной каркаса, если с двух, то посередине.Возьмем вариант с обеих сторон. Замеряем расстояние и делаем отметки внутри рамки, где должна быть рамка. Внутри рамки, лежа горизонтально, укладываем готовую рамку посередине рамки, подогнав ее по меткам с подложками из кусочков деревянного бруска. Подгоняли, проверили, теперь нужно соединить раму с рамой точками сварки по периметру с шагом примерно 45-60 см, чтобы рама и рама не двигались. Варим кусками по 1 см крест-накрест, пока шаг между ними не станет 15-16 см, и только потом полностью провариваем стыки.Теперь приварим направляющие из комплекта метизов к нижней части рамы. Привариваем так же, как и каркас к каркасу.

Покраска

Далее нужно подготовить раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем весь каркас и прогрунтовываем антикоррозийным грунтом. После высыхания грунтовочного слоя можно приступать к покраске. Для росписи лучше использовать алкидные эмали, но акриловые краски тоже вполне подойдут.Раскрашивать можно краскопультом, кистью или маленьким валиком. Покраска выполняется в 2 слоя, следующий слой наносится после высыхания предыдущего.

Обшивка

Можно приступить к пошиву дверного полотна. Нарезанный по размеру профильный лист крепится при помощи саморезов со сверлом или заклепками. Сначала закрепляем лист по углам, а затем скрепляем по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступать к заливке фундамента.Выкапываем яму не менее половины длины проема ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к оформлению ипотеки — ничего сложного здесь нет. Вот так выглядит готовая ипотека:

Закладываем закладную в яму и проверяем с уровнем, чтобы канал находился в горизонтальной плоскости и на одном уровне с площадью двора, поэтому обеспечим ровное основание для вагоны. Замешиваем бетон бетономешалкой в ​​пропорции: 1 часть цемента, 2.1 песок, 3,9 щебня. Полученная марка бетона — М250. Заливаем яму полностью, не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Фундамент должен простоять не менее 10 дней, а полный период высыхания и выдержки бетона составляет 28 дней. На следующий день и в ближайшие 3-4 дня необходимо полить фундамент водой во избежание растрескивания бетона.

Монтаж

Фундамент готов — можно приступать к установке.Разместите на закладной 2 вагона на максимальном расстоянии друг от друга. Выставляем ворота на каретках, вставляя их в направляющую. Теперь нужно отрегулировать каретки. Ближайший к проему ставится так, чтобы калитка при полном открытии не доходила своим краем 15–20 см до каретки. Вторая каретка размещается так, чтобы при полностью закрытом затворе ее край не доходил до каретки на 5 см. Проверяем установку уровнем и привариваем. Убедившись, что вся конструкция правильная, полностью свариваем стык каретки и закладной.

Следующие шаги — закрепить оставшиеся детали. Верхние защитные ролики крепятся к закладной в столб, если она предусмотрена, при отсутствии закладной необходимо предварительно закрепить металлическую пластину на анкерных болтах, она будет выступать закладной. К пазу обычно привариваются верхние ролики.

Можно приварить отрезок 30 * 20 поверх трубы 60 * 30 и приварить к нему верхние ролики. Таким образом мы получим более надежное крепление.

На противоположном столбе прикрепляем к закладному отрезок профильной трубы 30 * 20 длиной, равной высоте створки ворот, а непосредственно к трубе — верхний и нижний улавливатели.Прикрепляем нижний уловитель на 5 мм выше, чем расположен концевой ролик, чтобы при ударе по уловителю заслонка поднималась, тем самым частично снимая нагрузку с тележек.

Верхний уловитель крепится к трубе на 5–7 см ниже верха ворот, чтобы защитить его от колебаний от ветра.

Направляющая закрыта с одной и другой стороны резиновыми заглушками, которые идут в комплекте с фитингами.

Автомат открывания ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в настоящее время на рынке представлен большой выбор таких приводов, и подобрать для себя что-то с хорошим соотношением цены несложно. и качество.Лучше всего доверить установку привода специалисту в этом деле, хотя разобраться можно самостоятельно, так как привод идет в комплекте с подробной инструкцией по подключению самого мотора, датчиков и крепления зубчатой ​​рейки.

Мощность приобретаемого привода в зависимости от веса откатных ворот можно увидеть в таблице:

Таблица: зависимость мощности двигателя от веса двери

Но все же лучше купить привод с мощностью бронировать.

Готовые откатные ворота с автоматикой:

Видео: откатные ворота своими руками

Ни для кого не секрет, что откатные ворота, спроектированные и собранные своими силами, будут стоить намного дешевле, чем заказанные у компании для производства и изготовления. установка таких ворот.Мы сами контролируем качество изготовления, чтобы все можно было регулировать с точностью до миллиметра, тем самым создавая качественный продукт для собственных нужд.

В этой статье мы расскажем вам обо всех тонкостях строительства и монтажа, а также обо всех возможных проблемах, с которыми вы можете столкнуться, если решите сделать откатные ворота своими руками. Когда впервые сталкиваешься с задачей установки откатных ворот, самой большой загадкой становится чертеж откатных ворот.На самом деле конструкция откатных ворот очень проста, схема их установки также не сложна, и ниже мы расскажем вам основные принципы установки откатных ворот, после понимания которых у вас больше не возникнет вопросов, как их установить самостоятельно. . Но обо всем по порядку.

Ворота откатные. Считаем оптимальной шириной проема

Это самый важный вопрос, на который вы должны прежде всего ответить себе. Под шириной откатных ворот мы понимаем ширину самих ворот, т.е.е. свободное расстояние между стойками ворот при полностью открытых воротах. Чтобы ответить на этот вопрос, вам нужно определиться всего с несколькими пунктами:

• Какие автомобили будут въезжать через эти откатные ворота? Только машины? Газели? Трактор? Камаз?
• Под каким углом въедут все эти автомобили, особенно грузовики?

По моим ощущениям откатные ворота должны быть такой ширины, чтобы при прохождении через них оставался зазор не менее 30 см с каждой стороны между стойками ворот и зеркалами (а лучше всего 50 см).А теперь немного статистики о ширине некоторых автомобилей (включая зеркала).

• Форд Фокус 3 = 2,01 м.
• Ford Explorer 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что вы уже все построили и больше грузовики к вам не приедут. Уверяю, в жизни будет достаточно ситуаций, в которых нужно впускать грузовики в свой район. А теперь давайте ответим на вопрос, под каким углом такие автомобили смогут въезжать к вам? По статистике угол въезда таких машин на площадку составляет 45 градусов к линии ворот.Убедитесь сами, длина типового КамАЗ 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, где вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос, есть ли у грузовика достаточно места, чтобы развернуться и въехать в раздвижные ворота под прямым углом к ​​линии ворот?

Если мы оказались правы и угол въезда грузовика будет примерно 45 ° к линии ворот, то по теореме Пифагора в порядке для КамАЗ 2.Ширина ворот 9 метров, чтобы пройти в ворота ваших ворот под углом 45 градусов БЕЗ ЗАЗОРА между зеркалами и стойками ворот, ширина ворот должна быть 4,1 метра. Однако мы не рекомендуем уравнивать с этим показателем, так как, во-первых, он не учитывает зазор, а во-вторых, бывают ситуации, когда проезжающий через ворота автомобиль может либо раскачиваться по любой причине, либо соскользнуть в сторону на снег, лед или грязь, занос и занос и т. д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной открывания не менее 4.5 метров.

Если перейти от теории к практике, то наш собственный опыт показывает, что оптимальная ширина шлюза составляет 4,5 метра, а идеальная ширина шлюза — 5 метров.

Обращаем ваше внимание, что все выше написанное касалось ширины проема ворот, а не ширины дверного полотна! Если говорить о дверном полотне, то есть один важный момент, который необходимо учитывать. Ширина дверного полотна должна быть примерно на 20 сантиметров шире ширины дверного проема! В противном случае при закрытых воротах у вас будет видна щель под углом к ​​плоскости ворот (см. Фото ниже).Если вы забыли попросить сделать дверное полотно немного шире запланированной ширины проема, можно исправить ситуацию, установив стойки ворот немного ближе друг к другу, чем планировалось. Таким образом вы уменьшите ширину проема примерно на 15-20 сантиметров, но избежите образования щели.

Ворота откатные. Нюансы с высотой откатных ворот

Многим может показаться, что этот момент вообще не заслуживает внимания и обсуждения, но это не так.Отчасти согласимся. Ведь игнорирование этого момента не создаст для вас особых проблем. помимо эстетической … Многие считают, что если высота забора, прилегающего к воротам, составляет 2 метра, то высота ворот должна быть 2 метра. На самом деле это не так. Возьмем пример:

• У нас есть забор из профлиста высотой 2 метра, который устанавливается без ленты и без зазора внизу. В этом случае профлист поднимается прямо от земли на высоту 2 метра.(статью про установку забора мы публиковали ранее: Столбы для забора. Строим забор своими руками без ошибок)
• Заказывая или изготавливая коробку дверного полотна своими руками, ориентируйтесь на такой же профилированный лист, который имеет такую ​​же высоту, что и забор — 2 метра, верно?

А теперь посмотрим, что получится в результате. В обоих случаях вы ориентируетесь на одинаковую высоту профлиста, но не учитываете тот факт, что в случае ограждения профлист начинается прямо от земли и его верхний край находится ровно на 2 метра выше. земля.При этом у ворот нижний край откатных ворот не может касаться земли, он приподнят над землей примерно на 10 см.

Справедливости ради следует отметить, что зазор между землей и низом ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (см. Фото справа и фото ниже). Роликовые опоры надеваются и крепятся к регулировочным площадкам с помощью гаек, при этом с помощью этих же гаек можно регулировать монтажную высоту роликовых опор (а значит и рамы ворот) в пределах 5 см.В результате минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Двигайтесь дальше. В отличие от забора, профнастил двери обычно вставляется в профиль, составляющий каркас дверного полотна, при этом профиль обычно сваривается из прямоугольной трубы 60/40 мм. Высота ворот уже подошла: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это еще не все, так как к дверному полотну снизу приваривается направляющая балка высотой 60 мм (для дверей весом до 350 кг).Всего с учетом направляющей балки расстояние от земли до верхнего края двери уже 2180 мм + 60 мм = 2240 мм. Как видите, по расчетам верхний край ворот на 24 см выше верхнего края забора !

Справочно: размеры направляющих балок, поставляемых с роликами и другими принадлежностями для откатных ворот, различаются (). Каждый комплект имеет свое название и используется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота с проемом до 4м и весом до 300кг включительно; размеры направляющей шины MICRO — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5 м / 5,3 м / 6 м;
Комплект
• ECO: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей шины ECO — высота 60мм, ширина 70мм, толщина 3,5мм, стандартная длина 5м / 6м / 7м;
• ЕВРО комплект: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей шины EURO — высота 75мм, ширина 90мм, толщина 4,5мм, стандартная длина 6м / 7м / 8м / 9м;
Комплект
• МАКС: откатные ворота проемом до 12м и массой до 2000кг включительно; размеры направляющей шины MAX — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать такой эстетической оплошности, высоту рамы откатных ворот следует делать ориентированной не на высоту заполняющего профлиста, а на высоту ограждения, прилегающего к воротам.

Ворота откатные. Чертеж и схема откатных ворот.

Откатные ворота

имеют настолько простую конструкцию, что вам не потребуется никаких чертежей ворот. Ниже мы объясним вам схему работы откатных ворот, после чего вы легко разберетесь с их конструкцией, что в ней зависит, что и как в ней можно изменить по своему усмотрению. Итак, основу всей конструкции откатных ворот составляют 2 ролика и движущаяся по ним направляющая балка (иногда ее называют «направляющей»).Взгляните на фото ниже.

Направляющая, движущаяся по роликам, является основой всей конструкции. Направляющая снизу приваривается к дверной коробке и теперь вся рама движется по роликам. Поскольку ролики не должны находиться в проеме ворот, чтобы не мешать под ногами, их выносят в сторону, за проем ворот, и раздвижные ворота соответственно удлиняются за счет так называемого «противовеса».Общепринятой считается конструкция, в которой длина «противовеса» равна половине длины дверного проема. Другими словами, при проеме ворот на 5 метров общая длина каркаса будет 5 + 5/2 = 7,5 метра. При этом 2,5 метра в этой раме будет такой же «противовес», который вылетает за дверной проем и опирается на ролики.

Строго говоря, принято считать, что длина противовеса ворот составляет 1/3 — 1/2 длины проема.Но мы настоятельно рекомендуем делать противовес 1/2 длины дверного проема. Почему? Потому что очень часто делают «легкий» противовес — треугольник (как на картинке ниже). В результате не только длина противовеса уменьшается до 1/3 длины проема, но и «противовес» также усекается до треугольника, тем самым уменьшая его вес. В этом случае он просто перестает выполнять функцию противовеса — уж слишком легко получается. В результате откатные ворота будут «выходить из равновесия», «кусаться» при закрывании и при полном открытии, а все нагрузки просто ложатся на ролики, которые от этого вылетают через 2-3 года, а не через 10 лет, как и положено… Итог: если противовес «квадратный», то, в принципе, хватит и 1/3 проема. Если «треугольная» — то 1/2 проема. Но идеальным вариантом все же остается длина противовеса, равная 1/2 длины дверного проема.

Поэтому установка роликов является основой установки двери. Именно ролики удерживают всю конструкцию и испытывают наибольшие нагрузки по сравнению со всеми другими элементами конструкции откатных ворот.Эти два ролика удерживают свисающее полотно ворот целиком, поэтому их устанавливают на массивный железобетонный фундамент, в который для удобства заливают закладную деталь из швеллера. Это сделано для упрощения последующей установки роликов и именно к нему впоследствии привариваются основания двух роликов, а еще позже — основание для установки двигателя возвратного механизма. (см. фото выше).

Все остальные компоненты откатных ворот практически не несут силовых нагрузок и служат для предотвращения раскачивания дверного полотна.Все эти аксессуары для откатных ворот показаны ниже. Из них на опорах установлены опорная шина (квадратный кронштейн с двумя резиновыми роликами), нижний уловитель и верхний улавливатель.

Рассмотрим поэлементно весь набор компонентов, необходимых для установки откатных ворот. Взгляните на диаграмму ниже, где мы пронумеровали все элементы. Итак, поэлементно согласно нумерации на схеме:

1. Заглушка для задней части рельса.Его назначение частично декоративное, частично для предотвращения попадания снега в направляющую при откатывании ворот зимой, если они откатываются, сгребая снег лопатой;
2. Опорная шина с двумя регулируемыми роликами (квадратный кронштейн с двумя резиновыми роликами). Устанавливается в верхней части стойки (ближайшей к закладной с опорными роликами) и просто удерживает дверное полотно в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Устанавливается на «приемной» стойке.Роль ловушки — удерживать дверное полотно от раскачивания при закрытых откатных воротах;
4. Уловитель нижний. Практически то же, что и в предыдущем пункте, но с опорной площадкой, по которой катится опорный ролик при полностью закрытых откатных воротах. Дело не только в том, чтобы не допустить раскачивания откатных ворот, но и в снятии нагрузки с приводных роликов и направляющей, которые испытывают сильные изгибающие нагрузки при полном выдвижении ворот;
5. Опорный ролик. Этот ролик является одновременно демпфером и заглушкой для переднего края рельса.Когда ворота закрыты, они скатываются в «нижний уловитель» (см. Предыдущий пункт № 4), гасит удар закрывающейся створки ворот, опирается своим роликом на опорную площадку нижнего улавливателя, снимая изгибающие нагрузки с направляющая и вся створка ворот;
6. Собственно сама направляющая (или «направляющая шина»), благодаря которой откатные ворота перемещаются вперед и назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже писали выше, направляющая заглушена с тыльной стороны элементом №1, с лицевой стороны элементом № 5.
7. Опорные ролики с регулировочными стойками — это элементы, которые несут основную нагрузку и обеспечивают откатывание откатных ворот. По сути, это наиболее мощные элементы конструкции, требующие анкеровки на прочный фундамент в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные стойки используются для:

• точное выравнивание роликовых подшипников по одной прямой (если ролики не находятся на прямой линии, они будут сильно изнашиваться.Без регулировочных стоек выравнивание роликов практически невозможно)
• Регулировка высоты установки двери относительно земли (в пределах 5 см)
• возможность замены изношенных роликовых подшипников (если роликовые подшипники приваривали к закладной без регулировки опор, то заменить их без использования «болгарки» сварочного аппарата будет проблематично).

Устанавливаем откатные ворота. Ипотека, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как форма и размеры этой закладной детали не ясны и все начинают искать ее чертеж.Вам не нужен рисунок. Смысл этого элемента лишь в том, чтобы подготовить определенную основу на бетонном основании для последующей установки роликов и привода ворот с помощью электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут отличаться. Под ипотеку взят канал №10, 12, 14, 16, 20. Чем массивнее откатные ворота, тем мощнее канал. Ипотека должна стоять прямо на линии движения дверного полотна будущих ворот, площадка для двигателя смещается с этой линии во внутрь двора.

Взгляните на фото ниже. Как видите, ролики крепятся на закладном элементе (на фото они под номерами 1 и 2). Из этого же фото видно, что логичнее было бы сместить ролик №2 вправо, ближе к правому краю рамы ворот (точка крепления определяется при полном закрытии ворот).

Казалось бы, в идеале ролика нет. 1 должен был стоять у того самого столба (который на фото слева), а ролик нет.2 должен расплавиться у самого края направляющей, ближе к краю рамки ворот (на фото справа). Это почти правда, но есть один нюанс! Дело в том, что направляющая балка имеет вставленные внутрь по краям элементы. Край балки, наиболее удаленный от дверного проема, закрывается торцевой заглушкой (на фото под номером 4), а в противоположный край вставляется вспомогательный опорный ролик (на фото под номером 3), который закатывается в нижний уловитель при закрытых воротах.Поэтому ролики №1 и №2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может быть равна длине ворот «противовес». То есть при ширине проема ворот 5 метров и ширине противовеса 2,5 метра длина закладной может составлять примерно 2,3 — 2,5 метра. Чтобы в будущем установить привод с электродвигателем, — в любом месте приварите платформу к закладному элементу. С другой стороны, это можно не делать и в последствии приварить к закладной сверху выступающую в сторону пластину и уже положить на нее привод.

Теперь о фундаменте. Фундамент откатных ворот — это, пожалуй, самая важная и ответственная часть всей конструкции ворот. В первую очередь под закладную нужен фундамент, к которому будут крепиться основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, чем железобетонный, а именно предлагают прикрутить несколько винтовых свай, на которые потом сверху приваривается закладная, и вот собственно почти все готово.Далее, рядом с ней, немного криво ввинчивается в этот пучок свай (так как ровно рядом с ним целый куст свай не вкрутить), под столб. Мы даже не будем рассматривать этот вариант. Возможно, он подойдет для небольших и легких откатных ворот, например, длиной 3 метра с легким каркасом, обшитым профлистом с одной стороны, но по такому фундаменту будут «ходить» более длинные и тяжелые откатные ворота.

Считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако его можно заливать разными способами.Так, например, в Интернете часто предлагают заполнить либо только один фонд — непосредственно под ипотеку, либо два отдельных, один из которых находится под ипотеку, второй — под «принимающую» почту. Этот вариант показан на схеме ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух отдельных фундаментов может закончиться неприятностями, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания почвы.Дело в том, что в результате морозного пучения такие отдельные основания могут двигаться независимо друг от друга. В этом случае даже при незначительных смещениях друг относительно друга все может закончиться тем, что откатные ворота перестанут попадать в улавливатели, установленные на приемной стойке, и вам придется постоянно пытаться регулировать уловители. А если такие деформации происходят 2 раза в год, например, в начале и в конце зимы? А если еще чаще? Хотите посвятить всю свою жизнь вечной настройке калитки на своем сайте и стать гуру в этом деле? Лично мы нет!

Решение этой проблемы довольно простое (но дороже, чем два отдельных фундамента) — оба столба необходимо соединить одним общим фундаментом.В этом варианте даже при смещении фундамента обе стойки ВСЕГДА будут параллельны друг другу, смещаясь в одной связке. Ниже мы публикуем фото такого фундамента откатных ворот.

Столбы откатных ворот устанавливаются перед заливкой фундамента. В случае откатных ворот столбы практически не несут нагрузки, за исключением ветровой нагрузки. Это означает, что полотно ворот обычно имеет большую «парусность» и при сильном ветре ветровая нагрузка передается с полотна ворот на стойки.Если говорить о достаточности, то для таких ворот достаточно будет взять трубу 60х60х2мм, однако тем, кто, как и мы, страдает гигантоманией, мы рекомендуем делать столбы из трубы 100х100х4мм.

Нет единого мнения о том, устанавливать ли столбы П-образной формы или обычные. Описанные выше аксессуары для откатных ворот также могут быть без проблем установлены на одиночные стойки. Мы предпочитаем U-образные столбы, но если вы внимательно посмотрите фотографии в этой статье, вы увидите, что изначально мы устанавливали и заливали бетонные одиночные столбы.При этом установив в нижней части небольшие закладные стальные пластины, к которым впоследствии были приварены другие столбы меньшего сечения, чем основные. Таким образом, мы сделали П-образную форму из одинарных столбов. Столбы П-образной формы предпочтительнее, если в дальнейшем планируется установка не только привода ворот, но и с фотоэлементами. Во-первых, фотоэлементы будет удобнее размещать на внутренних полюсах, а не на внешних (из антивандальных соображений). Во-вторых, будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе внутри внутренних столбов.Подробнее об этом читайте в нашей статье «».

Ворота откатные. Каркасное строительство ворот.

Каркас откатных ворот лучше сварной из металла. Конструктивно он сваривается из прямоугольных или квадратных труб двух типоразмеров. За несущий каркас принимаются трубы большего сечения; внутреннее заполнение в виде ребер жесткости выполняется из труб меньшего сечения, например, 20 х 20 мм.

Предлагаем выбрать сечение труб для каркаса откатных ворот в зависимости от веса и / или длины ворот по таблицам ниже:

• Легкий пошив ворот (профлист, поликарбонат, сетка, «евроштакетник»):

• Шитье тяжелых ворот (доска, кованые элементы, металлический угольник и др.)):


Зубчатую рейку лучше сразу приварить к раме (или цилиндрам с резьбой для крепления зубчатой ​​рейки). Крепления зубчатых реек (цилиндры с резьбой, 3 шт на 1 метр стойки) входят в стандартную комплектацию. Обязательно проверьте этот факт при покупке! Ставить автоматику позже без проблем. Иначе приваривать именно к самому низу ворот тогда будет крайне неудобно.Его длина должна быть как минимум на 1 метр больше длины проема. Этот дополнительный 1 метр (или более) зубчатой ​​рейки выступает за «противовес» ворот, чтобы всегда находиться в зацеплении с зубчатым колесом приводного двигателя ворот. Зубчатая рейка универсальна и подходит для 99% приводов (CAME, NICE, Dorhan, Alutech и др.). Если вы привариваете цилиндры с резьбой для последующего крепления зубчатой ​​рейки, то лучше заранее приварить их к направляющей (направляющей), как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот ниже. На этом фото визуально видно, насколько сильные нагрузки испытывают ролики, которые на самом деле удерживают откатные ворота и по которым эти ворота катятся. Учтите, что если вы решили сделать калитку в откатных воротах (врезав ее прямо в полотно ворот), то это нужно делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатываются ворота. проводятся.Если вы решите установить калитку на самом дальнем от роликов конце полотна ворот, то вы еще больше нарушите баланс распределения веса, «увеличите рычаг» и силы, действующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы порекомендовали комплектующие марки ROLTEK, потому что они зарекомендовали себя как самые надежные из предлагаемых сегодня на рынке. Комплектующие для ворот обычно представляют собой комплекты, такие же, как на фотографиях и схемах в нашей статье (вверху по тексту).Эти комплекты аксессуаров делятся по вместимости, в зависимости от длины и веса дверного полотна. Лучшие цены на комплектующие для откатных ворот можно найти на нашем сайте в разделе «Магазин со скидками» => «« … Комплектующие для дверей ROLTEK подразделяются следующим образом, как указано в таблице ниже:

Вас также может заинтересовать:

Заказываем каркас откатных ворот. На что следует обратить внимание перед заказом В этой статье вы узнаете, что нужно знать перед заказом… Автоматика для откатных ворот — это не только сам привод, который непосредственно открывает и закрывает дверное полотно. Привод …

Калитка у ворот? Все за и против. Если попытаться перечислить все аргументы в пользу прорезания калитки прямо в воротах …

При желании можно изменить практически любой из окружающих нас предметов до неузнаваемости. Все ограничено только нашим воображением. Представьте себе … Забор своими руками. Если вы решили построить забор своими руками, то наверняка на фоне самостоятельного строительства стоит задача экономии денег или, путем…

Как указать откатные ворота

Даже относительно небольшие откатные ворота с ручным управлением могут стать причиной травм; ворота с электроприводом могут быть значительно более опасными. Безопасность откатных ворот очень важна, поэтому ворота с электроприводом классифицируются как «машины» и подпадают под действие Регламента о поставках оборудования (безопасность) 2008 , который вступил в силу 29 декабря 2009 года для реализации новой Европейской директивы по машинному оборудованию 2006 / 42 / EC.

В случае установки на рабочем месте электрические ворота также подпадают под действие следующих категорий:

• Положения о предоставлении и использовании рабочего оборудования 1998 (PUWER 98)
• Закон о здоровье и безопасности на рабочем месте и т. Д. 1974 г.
• Правила охраны труда и техники безопасности 1990 г.

Механические опасности, представляемые раздвижными (или распашными) воротами: раздавливание, разрезание, срезание, запутывание, втягивание и захват.Также могут быть электрические, гидравлические и другие опасности, в зависимости от конструкции ворот и их рабочего механизма. Обратите внимание, что принятый принцип при устранении опасностей заключается в их проектировании там, где это практически возможно, а затем в обеспечении ограждений (например, физических ограждений вокруг опасных частей оборудования, а также световых барьеров и предохранительных ограждений для обнаружения присутствия персонала в потенциально опасных зонах) и, наконец, используйте предупреждения, чтобы снизить остаточные опасности до приемлемого уровня.

Различные британские и европейские стандарты охватывают проектирование, использование и испытания откатных ворот.Но учтите, что стандарты не обязательно учитывают все опасности. Например, если зона обратного движения примыкает к ограничивающему забору, этого ограждения может быть недостаточно для защиты зоны, в которой движутся ворота; это ограждение должно препятствовать проникновению движущихся частей через ограждение или через ограждение, что будет зависеть от размера проемов сетки ограждения, расстояния от ограждения до движущихся частей и высоты ограждения. Хотя безопасные расстояния изложены в европейском стандарте BS EN ISO 13857, Безопасность машин.Безопасные расстояния для предотвращения попадания в опасные зоны верхними и нижними конечностями, сфера применения этого стандарта не распространяется на детей в возрасте до 14 лет. На практике проектировщик ворот должен исходить из того, что дети будут иметь доступ к воротам и неправильно ими пользоваться (пытаясь ездить верхом) на них, когда они находятся в движении, например).

Возникает новое осознание необходимости маркировать ворота с электроприводом, и многие поставщики теперь заявляют, что их продукция имеет маркировку СЕ. Однако знак CE — это только , , заявление о соответствии; поэтому архитекторы и специалисты должны убедиться, что ворота действительно соответствуют основным требованиям по охране труда и технике безопасности Директивы по машинному оборудованию 2006/42 / EC и действительно безопасны.

Поскольку безопасность автоматических откатных ворот представляет собой такую ​​сложную область, компания Procter Sliding Gates опубликовала Информационный документ «Требования безопасности для откатных ворот с приводом», который доступен для бесплатной загрузки в формате PDF.

Автоматизация и контроль доступа

Подавляющее большинство откатных ворот сегодня автоматизированы с помощью приводного механизма и набора средств управления, и только небольшие, редко используемые ворота, вероятно, будут управляться вручную. Автоматизация дает преимущества с точки зрения безопасности, здоровья и безопасности, а также эффективности эксплуатации — особенно там, где ворота часто используются.Если ворота устанавливаются без автоматизации, легко модернизировать соответствующую систему в случае изменения обстоятельств, когда автоматизация становится желательной.

За последние двадцать лет производители откатных ворот использовали различные средства для передачи привода от электрического или гидравлического двигателя на створку ворот. Цепи сейчас используются редко, и некоторые поставщики продолжают использовать фрикционные приводы, но Procter Sliding Gates использует зубчатую рейку с принудительным приводом, которая не выйдет из строя в случае изменения коэффициента трения из-за утечки смазки из подшипников. , мокрые листья, песок или другие загрязнения.Поскольку требования к объектам сильно различаются, системы автоматизации редко бывают одинаковыми от одного объекта к другому. Во многом это связано с той ролью, которую контроль доступа играет в системе автоматизации, и существует множество различных систем контроля доступа, начиная от клавиатур, считывающих карт и домофонов, до индукционных контуров и систем распознавания автомобильных номеров. В некоторых случаях потребуется комбинация систем, чтобы, например, сотрудники компании могли беспрепятственно получить доступ к сайту, но посетителям необходимо было использовать домофон.Если на объекте есть существующая система контроля доступа, важно, чтобы раздвижные ворота были интегрированы в нее, а не работали как отдельная точка доступа.

Для получения совета по наилучшему типу автоматизации и системы контроля доступа свяжитесь с поставщиком ворот, чтобы обсудить требования к месту и доступные варианты.

Дополнительные соображения

Помимо основных характеристик, рассмотренных выше, при определении откатных ворот необходимо учитывать и другие вопросы; они варьируются от ограждений, прилегающих к воротам, освещения и таких функций, как мигающие огни, предупреждающие о движении ворот, и другие способы увеличения видимости в ночное время.

Помните также, что согласие на планирование может потребоваться в зависимости от местных требований.

21 Подъездные ворота своими руками — Как построить подъездные ворота — Идеи для дома и садоводства

Подъездные ворота — это эффективный способ отделить вашу собственность от общественных мест, таких как тротуар и общественная улица. Строительство подъездных ворот своими руками может помочь создать визуальный и физический барьер, который будет отличать ваш доступ от людей в общественных местах. Есть много проектов, которые средний домовладелец может сделать своими руками для удовлетворения своих потребностей.

Конфиденциальность, функциональность и защита от атмосферных воздействий — это три компонента, которые домовладельцы ищут в проектах подъездных ворот. Комплекты подъездных ворот своими руками или идеи подъездных ворот могут помочь вам улучшить внешний вид вашей собственности, а также повысить безопасность.

Посмотрите на эти 21 подъездные ворота, сделанные своими руками, чтобы найти те, которые подходят для защиты вашей собственности.

Этот план подъездных ворот своими руками покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего автомобиля, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу. Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические консольные ворота подъездной дороги DIY

Если металлические ворота подъездной дороги являются более привлекательным проектом для вашего двора, узнайте, как построить эти алюминиевые решетчатые ворота, которые фиксируются на одном конце и освобождаются на другом конце с помощью противовеса или консольная система.Подъездные ворота , сделанные своими руками, придадут вашей подъездной дорожке профессиональный вид.

Консольные ворота подъездной дороги, изготовленные своими руками, могут катиться на колесах и быть подключены к электрическому открывателю ворот для открывания и закрывания без помощи рук. В этом проекте «сделай сам» подробно рассказывается о строительстве 27-футового проема для ворот.

Это руководство по изготовлению металлических ворот требует немного сварки. Пошаговые инструкции по установке ворот требуют использования пятидюймовых столбов и трех ярдов бетона в каждом отверстии для столбов для закрепления столбов.Металлические ворота движутся по рельсовой системе из роликов и подшипников для легкого открывания и закрывания через подъездную дорожку.

Чтобы уменьшить количество сварки и уменьшить вес алюминиевых планок, вы также можете использовать ограждение из сетки рабицы и легко прикрепить его к металлической раме. Конструкция этих ворот может быть изменена для включения металла или материалов ворот, которые у вас уже есть в вашем помещении, без дополнительных затрат.

3- Деревянные ворота Кейп-Код своими руками

Не ищите ничего, кроме этого превосходного 11-страничного учебного PDF-файла, содержащего четкие изображения и описания для строительства деревянных ворот для вашего подъездного пути.Этот учебник по набору подъездных ворот своими руками предоставляет всю четкую информацию для строительства и строительства деревянных ворот, которые могут выдерживать многие погодные условия.

Этот учебный pdf-файл содержит двадцать один четкий описательный шаг по созданию подъездных ворот своими руками. В этом руководстве представлены несколько различных вариантов запирания ворот. Предоставленные инструкции позволяют построить шестифутовые или восьмифутовые ворота.

При изготовлении деревянных подъездных ворот в этих инструкциях используется трехслойная конструкция, обеспечивающая долгосрочное использование ворот.Ворота состоят из двух панелей, которые защелкиваются посередине и открываются, чтобы полностью использовать площадь ворот. Посмотрите этот удивительный подробный PDF-файл с инструкциями по строительству собственных деревянных подъездных ворот.

4- Металлические ворота

В этом видеоуроке вы увидите , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта.Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

5- Двойные деревянные ворота своими руками

Видеоурок по этим двойным деревянным воротам — хороший вариант для добавления ворот к подъездной дорожке или въезду, которые не провисают и не опускаются посередине. Менее чем за семь минут это руководство проведет вас через процесс создания ворот самостоятельно. В этом уроке они строят двойные ворота, длина которых составляет семь футов.

В конструкции подъездных ворот используются поперечные распорки, чтобы удерживать вес рамы и предохранять ее от провисания. Для этого проекта необходимо использование пилы и дрели. Этот проект может быть выполнен одним человеком менее чем за один день от начала до конца.

После установки рам ворот в руководстве вы узнаете, как установить деревянные планки (доски для забора). Крепление планок после установки каркаса ворот позволяет получить прямые линии и обрезать нижнюю часть досок, чтобы они не соприкасались с землей без каких-либо препятствий.Конструкция с двойными воротами оснащена средней защелкой для удобства использования.

6- Деревянные ворота подъездной дороги

Эти красивые деревянные подъездные ворота повышают привлекательность вашего дома и помогают защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода. Кроме того, такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

7- See-Thru Gate

Эти самодельные подъездные ворота позволяют вам видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

8- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой желаемый цвет.

9- Деревянные ворота для поддонов

Переработанная древесина для поддонов идеально подходит для строительства DIY подъездных ворот . Переработанные пиломатериалы из поддонов можно бесплатно получить, а доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

10- Одинарные раздвижные ворота

Такие раздвижные ворота занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на наклоне, скользящая подъездная дорожка g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

11- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения внешнего вида бордюров. Слой краски или прозрачного покрытия для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

12- Ветрозащитные деревянные ворота для поддонов

Рядом с пляжем очень ветрено, и вам нужны подъездные ворота , которые могут противостоять сильным ветрам и соленому воздуху.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут выдерживать сильные ветры, дующие с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

13- Трансформированные ворота звеньев цепи

Проверьте эту идею и узнайте, как превратить старые ворота звеньев цепи в рай из пальмовых деревьев, который будет приветствовать гостей на вашей территории, не подпуская посторонних к вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

14- Металлические ворота

Они большие, привлекательные, надежные и полностью изготовлены из металла. Металлические ворота на подъездной дорожке открываются автоматически и являются предметом красоты.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для дороги.

15- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

16- Металлические сайдинговые ворота для подъездных путей своими руками

Эти самодельные подъездные ворота , сделанные из пластика или металла, являются отличным вариантом для использования имеющихся ресурсов. Кроме того, он обеспечивает использование старой оси автомобиля в качестве точки поворота, так что каждая панель подъездной калитки может легко откидываться.Этот проект «сделай сам» состоит из трех этапов.

Эта идея подъездных ворот своими руками может позволить забору высотой до двадцати двух футов перекрывать более широкую подъездную дорожку. В инструкциях на веб-сайте есть много фотографий для демонстрации каждого этапа процесса сборки своими руками. Сила ворот поддерживается осями, которые используются для поворота ворот при открытии и закрытии.

К нижней части ворот ничего не прикреплено, что ограничивает доступ к подъездной дорожке, когда ворота открыты. Если у вас нет доступа к пластиковым или металлическим сайдинговым панелям, вы можете попробовать другие материалы, такие как деревянный поддон, деревянная решетка или пластиковое виниловое ограждение.

17- Металлические въездные ворота своими руками

В этом коротком видео менее чем за пять минут вы получите инструкции, необходимые для покупки расходных материалов и постройки металлических ворот для вашего подъездного пути . Видео предоставляет изображение размеров ворот, чтобы воссоздать эти ворота, сделанные своими руками. Видео о въездных воротах содержит четкие пошаговые инструкции по созданию дизайнерских ворот.

Простые методы сварки могут придать вашим въездным воротам профессиональный вид. Этот видеоурок был просмотрен на YouTube более 500 000 раз.В конструкции ворот есть поворотный рычаг, который помогает открывать и закрывать ворота по длине для использования с электродвигателем.

Этот проект можно построить и собрать вместе с другом в выходные. В комментариях под видеоуроком предлагается использовать несколько колес на нижних краях ворот, чтобы уменьшить вес, который петли ворот должны удерживать при открытии и закрытии ворот. Вы можете найти множество конструкций из металлических деталей, чтобы придать уникальный стиль вашей собственной версии этих подъездных ворот, сделанных своими руками.

18- Самодельные ворота подъездной дороги своими руками

Ищете конструкцию для ворот подъездной дороги DIY , которая не требует рытья электрического провода? Это руководство станет ответом на ваш поиск.Идея подъездных ворот, которые открывают и закрывают ворота, не выходя из автомобиля. В этом уроке используется система открывания ворот на солнечной энергии, что упрощает строительство и позволяет избежать проблем с электричеством.

В учебном пособии по подъездным воротам представлены конкретные детали и расходные материалы, используемые для создания этих ворот. Ворота, спроектированные и построенные в этом самодельном проекте, могут иметь длину до двенадцати футов. Вы можете использовать заборные столбы по обе стороны от ворот, зацементированные в землю, чтобы обеспечить вес ворот.

В учебном пособии представлен процесс из одиннадцати шагов, который проходит через все этапы строительства.Инструкции даже научат вас, как подключить комплект солнечных батарей для открывания и закрывания ворот, не выходя из автомобиля. Четкие фотоинструкции научат вас, как правильно подключить блок управления на солнечной энергии для автоматизации подъездных ворот.

19- Ворота конфиденциальности из твердых пород дерева DIY

Строительство ворот для проезда, которые также обеспечивают конфиденциальность, — отличная идея. Это учебное пособие представляет собой пошаговый процесс для строительства высоких деревянных ворот для обеспечения конфиденциальности проезжей части.Эта конструкция въездных ворот имеет две панели, которые защелкиваются посередине.

Создание приватных ворот своими руками — это простой десятиэтапный процесс со множеством фотографий, которые помогут проследить за строительством ворот. Конструкция ворот проста, но прочна с использованием древесины твердых пород для каркаса ворот. Вертикальные планки ворот помещаются в конструкцию с двойной рамой, поэтому вам не нужно беспокоиться о скручивании или короблении досок со временем.

Инструменты, необходимые для этого проекта подъездных ворот своими руками, включают пилу и дрель.Если ворота не собираются прикреплять к существующим столбам, вам нужно будет добавить столбы забора в конструкцию этих ворот конфиденциальности подъездной дороги. Конструкция ворот обеспечивает полную конфиденциальность без открытых участков для посторонних, которые могли бы заглянуть в вашу частную собственность.

Деревянная конструкция ворот позволяет закрывать винты деревянными дюбелями, чтобы уменьшить вероятность образования ржавчины со временем. Если у вас есть подъезд, который требует большей конфиденциальности, и вам нравится дизайн ворот с двумя панелями, это руководство по подъездным воротам DIY станет отличным вариантом.

20- Деревянные подъездные ворота своими руками

Двойные деревянные ворота, в которых используется дерево с гребнем и пазом из хозяйственного магазина и качественная стальная защелка. В этом видеоуроке «Сделай сам» рассказывается об измерениях и мыслях по созданию этих ворот, обеспечивающих долговечность, конфиденциальность и привлекательный дизайн. В этой конструкции есть горизонтальные планки или планки для забора для другого вида.

Использование обработанных столбов размером четыре на четыре позволяет уменьшить коробление в погодных условиях после цементирования столбов в земле.Инструменты, необходимые для этого проекта подъездных ворот, — это пила и дрель. В этой конструкции ворот используется по три петли ворот на каждой из двух панелей для предотвращения провисания.

Видеоурок описывает пошаговый процесс создания конструкции двойных ворот менее чем за десять минут. Этот проект может быть выполнен за день или за выходные одним или двумя людьми. Горизонтальная конструкция ламелей делает их уникальными для других конструкций ворот.

21- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить подъездные ворота из кедровых досок с гребнем и пазами.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы выходите и запираете ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровые доски с гребнем и пазами просты в работе, а дерево прослужит десятилетия снаружи в элементах.

Бетон для откатных ворот Садовые и наружные ворота pidelo.redgam.com

Бетон для откатных ворот Садовые и открытые ворота pidelo.redgam.com

Бетон в остановке хода для откатных ворот, Раздвижные ворота Бетон в остановке для движения, Бесплатная доставка и возврат по всем отвечающим критериям заказам, Бетон в остановке для откатных ворот, Круглосуточное обслуживание клиентов, цены падают при покупке, экономия 20% на ваш первый заказ, получите большую экономию, скидку 20%, минимальную цену! Gates Concrete in Travel Stop для раздвижных дверей pidelo.redgam.com.

Бетон в ограничителе хода откатных ворот

Бетон в упоре для откатных ворот: DIY и инструменты.Бесплатная доставка и возврат всех подходящих заказов. Магазин Бетон в ограничителе хода для откатных ворот. Высота 120 мм。 Резиновый упор диаметром 40 мм。 Оцинкованный。 Ограничитель хода для откатных ворот, просто бетон.。。。

Бетон в ограничителе хода откатных ворот

Вес: 1,38 кг Длина: 46,2 см 1027220 Черный / оранжевый Инструмент Fiskars для сноса зданий IsoCore M для различных работ по сносу, 3 коллекции смешанного розмарина различных сортов, например, барбекю мисс Джессопс в 9-сантиметровых горшках, ползучая вертикально.Деревянные столбы заборов / садовые колья круглые. KTOL Подушка для стула Высокая спинка, патио Подушки для стула Шезлонг Подушка для патио Сиденье / спинка Шезлонг Кристалл Бархатная подушка Замша Кресло-качалка для дома и улицы Нескользящая подушка Темно-синий 47.3x19in. Водяной насос Galapara на солнечной энергии Садовый фонтан Насосы для пруда на солнечной энергии для рыбных прудов, Комплект для крепления крокодиловой торговой палатки 4 сверхмощных наземных колья и 4 ремня с храповым механизмом Hi Vis. Подушка для шезлонга Сменная подушка для шезлонгов.Водонепроницаемый чехол для стула с высокой спинкой, складной чехол для патио, водонепроницаемый дышащий оксфордский сад, уличный стул, защитный чехол для мебели 80x85x91.5cm. Решетка для копчения и гриля Решетка для барбекю Yukon Glory вмещает 6 ребер, что позволяет легко и аккуратно готовить на гриле и коптить ребра. OUTCAMER Сверхмощная беседка 3 м x 3 м Рыночный прилавок Всплывающая палатка Водонепроницаемая палатка Навес для шатра Складная палатка для свадьбы в саду с 4 боковинами, 12 консольных скоб для укрепления алюминиевой рамы и крыши теплицы, складной гриль-барбекю Aufee 31 22 см Прочный складной портативный гриль-барбекю из нержавеющей стали Барбекю Печь Открытый Кемпинг Уголь Гриль для Кемпинга 31 Пикник, Садовые колышки Воккол 2.Толщина 5 мм, заземленные колышки 15 см / 2,5 см, металлические садовые колышки, садовые колышки, садовые колышки для сетки для защиты ткани от сорняков, сетка, заземляющие листы 100 садовых колышков / 12 буферных шайб. JSTEL Цветы Тропические бабочки Колибри Бутылка для воды из нержавеющей стали с вакуумной изоляцией Герметичная двухстенная колба с вакуумной изоляцией для горячего кофе или чашки для холодного чая To. Fogun Colorful Rainbow Triple Wheel Wind Spinner Ветряная мельница Садовый двор Открытый декор, OFKPO 8 Pack Зажимы для скатертей Зажимы для крышки стола из нержавеющей стали Держатели для чехлов для скатертей для обеда и пикника.15 Pack 18 ОБРАБОТАННЫЕ КОЛЫШКИ ДЕРЕВЯННЫЕ СТОЛБЫ СТОЛБЫ 450 мм.

Бетон в ограничителе хода откатных ворот

Бесплатная доставка и возврат всех подходящих заказов, покупка бетона на остановке для раздвижных ворот, круглосуточное обслуживание клиентов, снижение цен при покупке, скидка 20% на первый заказ, большая экономия, скидка 20%, низкое качество Цена!

Приложение 3 — Допустимые предметы — спецификация и сумма гранта — Фонд сельскохозяйственного оборудования и технологий: руководство для раунда 1 — Руководство

FETF56	Мобильные системы содержания крупного рогатого скота	Мобильная система, состоящая из гонки, раздавливания (ручное или сжатое раздавливание) и загона, чтобы обеспечить загон для сбора и удерживающий загон на встроенном (встроенном) легальном прицепе.Как часть мобильной системы необходимо приобрести минимум десять ворот / препятствий для создания загонов для сбора, принуждения и удержания. У толкающего должно быть средство защиты от опоры в задней части толкающего, управляемое извне гонки. Это может быть либо U-образный вращающийся крестообразный стержень, приводимый в действие от колеса за пределами дробилки, либо раздвижной затвор, управляемый извне дробления. Также возможны ворота с гидравлическим приводом против обратного хода. Дробилка должна иметь вилку с запирающей головкой. Система транспортировки должна быть цельнометаллической.Деревянные элементы, например, полы для забега или разрушения, ворота или препятствия, не подпадают под действие этого пункта. Все черные металлоконструкции должны быть оцинкованы или окрашены порошковой краской. Окрашенные металлоконструкции не принимаются.	4 456
FETF57	Стационарные системы содержания крупного рогатого скота	Загонная система, которая обеспечивает безопасную и эффективную площадку для хранения и средство для обработки скачек, чтобы прикрепить к месту давки крупного рогатого скота. Система обработки не включает дробилку и не предполагается, что она будет куплена как часть этого предмета.Система должна быть спроектирована и построена с учетом требований конкретного объекта. Чтобы иметь право на участие, он должен состоять из: минимум двух фиксированных металлических удерживающих загонов, одного круглого металлического загонщика радиусом от 2,4 до 5 м (внутреннее измерение) с боковыми сторонами, покрытыми гладким материалом, чтобы скот не мог видеть сбоку, ведущую в прямая или изогнутая гонка длиной от 3 до 5 м с закрытыми сторонами дорожки. На обоих концах гонки установлены скользящие запорные ворота.Гонка должна привести к давке. Если раздавливание, используемое в гонке, уже имеет раздвижные ворота, то для гонки необходимо приобрести только одни раздвижные ворота. Система погрузочно-разгрузочных работ будет цельнометаллической. Деревянные элементы, например, полы для гонок или столкновений, ворота или препятствия, не подпадают под действие этого пункта. Все черные металлоконструкции должны быть оцинкованы или окрашены порошковой краской. Окрашенные металлоконструкции не принимаются. Чтобы иметь право на участие, система должна быть закреплена на земле.Это должно быть долговременное приспособление, такое как бетонирование опорной стойки в землю или ее установка болтами в существующий бетонный пол.	3 866
FETF58	Cattle Crush (автоматический привод)	Внутренняя ширина дробилки должна составлять не менее 720 мм. У дробилки будет полностью автоматический (самозакрывающийся) хомут с полной длиной головки с функцией автоматического сброса. Стороны раздавливания должны быть открытыми, чтобы обеспечить полный доступ к животному с обеих сторон.У толкающего должно быть средство защиты от опоры в задней части толкающего, управляемое извне гонки. Это может быть либо U-образная вращающаяся крестовина, приводимая в действие от колеса за пределами дробилки, либо раздвижная заслонка, снова приводимая в действие извне дробилки. Все детали дробилки из черного металла должны быть полностью оцинкованы или окрашены порошковой краской. Окрашенные давки не принимаются. Дробление с деревянным полом недопустимо.	895
FETF59	Cattle Crush (ручная)	Внутренняя ширина дробилки должна составлять не менее 720 мм.Давление должно быть оснащено траверсой на всю длину с ручным управлением. Стороны раздавливания должны быть открытыми, чтобы обеспечить полный доступ к животному с обеих сторон. У толкающего должно быть средство защиты от опоры в задней части толкающего, управляемое извне гонки. Это может быть либо U-образная вращающаяся крестовина, приводимая в действие от колеса за пределами дробилки, либо раздвижная заслонка, снова приводимая в действие извне дробилки. Все детали дробилки из черного металла должны быть полностью оцинкованы или окрашены порошковой краской.Окрашенные давки не принимаются. Дробление с деревянным полом недопустимо.	1,018
FETF60	Выжимной пресс с гидравлическим или пневматическим управлением	Выжимной пресс с гидравлическим или пневматическим приводом и вилкой по всей длине. Раздвижная задняя заслонка должна иметь раздвижные задние ворота, приводимые в действие извне толкателя и забега, чтобы действовать как устройство, препятствующее движению назад. Стороны раздавливания должны иметь возможность открываться, чтобы обеспечить полный доступ к обеим сторонам животного.Все детали дробилки из черного металла должны быть полностью оцинкованы или окрашены порошковой краской. Окрашенные давки не принимаются. Дробление с деревянным полом недопустимо. Обрезные машины с вращающейся / переворачивающейся опорой не подпадают под действие этого пункта. Дробилки с пневматическим приводом подпадают под действие этого пункта. В системе должен использоваться гидравлический или пневматический насос с механическим приводом. Гидравлические или пневматические системы с ручным / ручным насосом не подпадают под действие этого пункта. Интегрированные совки, которые нельзя купить и дооснастить существующей дробилкой, не рассматриваются как отдельный элемент дробилки и не должны применяться в соответствии с FETF62 «Головной совок для раздавливания крупного рогатого скота».	4,360
FETF61	Squeeze Crush (с ручным управлением)	Ручной выжимной пресс с вилкой по всей длине. Стороны раздавливания должны иметь возможность открываться, чтобы обеспечить полный доступ к животному с обеих сторон. Раздавитель должен иметь заднюю раздвижную заслонку, которая действует как противодействующее устройство. Откатные ворота должны приводиться в действие извне раздавливания. Все детали дробилки из черного металла должны быть полностью оцинкованы или окрашены порошковой краской.Окрашенные давки не принимаются. Дробление с деревянным полом недопустимо.	1,678
FETF62	Совок для раздавливания крупного рогатого скота	Ограничивает движение головы животного из стороны в сторону, обеспечивая повышенную безопасность для животного и оператора и помогает предотвратить падение животного. Все детали из черного металла должны быть полностью оцинкованы или окрашены порошковой краской. Окрашенные металлоконструкции не принимаются. Интегрированные подголовники, входящие в стандартную комплектацию сиденья для перевозки скота, которые не могут быть приобретены отдельно и дооснащены, не подпадают под действие этого пункта.	200
FETF63	Foot Trimming надстройка для крупного рогатого скота Crushes	Приспособление для обрезки копыт, состоящее из: ремня безопасности / опоры, передней и задней лебедки для ног с подъемным ремнем и минимум двух копытных блоков. Этот предмет предназначен для покупки, чтобы позволить адаптировать существующую дробилку для использования при обрезке копыт.	246
FETF64	Специальная машина для стрижки скота Crush	Машина для измельчения должна быть специально разработана для обрезки ног и не предназначена для других целей содержания животных.При внутренней ширине не менее 720 мм дробилка будет иметь траверсу, вращающуюся крестовину и моторизованные лебедки. Должен включать в себя ремни безопасности для живота / поддерживающие подъемные ремни и как минимум два копытных блока. Вращающиеся / опрокидывающиеся дробилки не допускаются. Все детали дробилки из черного металла будут полностью оцинкованы или окрашены порошковой краской. Окрашенные давки не принимаются. Дробление с деревянным полом недопустимо.	1 918
FETF65	Ворота для отела	Ворота для отела, которые включают в себя калитку внутри рамы, которая может поворачиваться и безопасно удерживать корову.Включает регулируемую вилку для головы по всей длине, стопорную цепь для остановки движения назад, съемные боковые поручни или панели доступа внутри качающихся ворот, чтобы обеспечить защищенный доступ для лечения, оказания помощи при отелах, кормлении телят или доении.	166
FETF66	Автоматические ворота для разгрузки крупного рогатого скота (автоматическая вытяжка)	Gate, подключенный к компьютерной системе управления / EID, позволяет автоматически разделить скот на две или более группы.Использование электронных тегов, ошейников или транспондеров на щиколотке для идентификации животного. Должен быть способен работать автоматически с цифровой системой взвешивания. Все детали из черного металла должны быть полностью оцинкованы или окрашены порошковой краской. Окрашенные металлоконструкции не принимаются.	2,974
FETF67	Автоматическое оборудование для взвешивания крупного рогатого скота	Автономное оборудование, которое автоматически взвешивает скот без вмешательства человека, подключенное к EID.Куплен рабочий агрегат целиком, а не запчастями. Он состоит из платформы для взвешивания (часто с поддоном для воды), считывателя EID и весовой головки.	1,800
FETF68	Считыватель EID для крупного рогатого скота	Статический считыватель гонок с антенной и Bluetooth. Должен уметь читать теги HDX и FDX B. Чтобы иметь право по этому пункту, читатель должен быть постоянно привязан к гонке или давке скота. Портативные ридеры не подпадают под этот пункт.	620
FETF69	Мобильные системы содержания овец	Мобильная система обработки овец, смонтированная на прицепе, способная содержать и обрабатывать как минимум 250 овец, что позволяет фермерам обрабатывать овец вдали от основного хозяйства. Система должна включать не менее 20 препятствий для создания загона для сбора и загона принуждения и должна включать как минимум два боковых загона. Система должна включать вытяжку и дозировку с возможностью установки ванночки для ног.Прицеп должен быть интегрирован в систему управления и составлять часть гонки управления. Прицепы, которые не интегрированы и могут быть использованы для других целей, не подпадают под действие этого пункта. Встроенный прицеп должен быть разрешен для использования на дорогах. Система транспортировки должна быть цельнометаллической. Деревянные элементы, например, полы для гонок или столкновений, ворота или препятствия, не подпадают под действие этого пункта. Все черные металлы должны быть оцинкованы или окрашены порошковой краской. Окрашенные системы не принимаются.	3100
FETF70	Стационарные системы содержания овец	Стационарная система обработки овец, которая должна быть спроектирована и установлена ​​в соответствии с требованиями конкретного участка. Система должна иметь комбинированную вместимость в беге, загон для выгонки и загон для сбора, чтобы содержать не менее 100 взрослых овец. Чтобы иметь право на участие, система должна состоять из: ручки для сбора, ручки для принуждения, забега для вытягивания и дозирования, минимум двух боковых ручек и возможности использовать пластиковую ванночку для ног в гонке.Система транспортировки должна быть цельнометаллической. Деревянные элементы, например полы для забегов, ворота или препятствия, не подпадают под действие этого пункта. Все изделия из черного металла должны быть оцинкованы или окрашены порошковой краской. Окрашенные системы не принимаются. Чтобы иметь право на участие, система должна быть закреплена на земле. Это должно быть долговременное приспособление, такое как бетонирование опорной стойки в земле или ее установка болтами в существующий бетонный пол.	1,600
FETF71	Обработчик овец	Погрузчик для овец с зажимом для эффективной обработки, дозирования и сортировки овец.Если вы рассматриваете возможность подачи заявки на финансирование по этому предмету, обратите внимание, что он также не может быть частью FETF69 «Мобильные системы содержания овец».	960
FETF72	Автоматический ящик для взвешивания и вытягивания овец	Приобретенная система должна автоматически считывать теги EID и автоматически отбирать животных на основе текущего веса или любых сохраненных в электронном виде данных о животном, например возраст, пол. Система должна включать: ящик с автоматической вытяжкой, систему управления с полностью автоматизированными входными и выходными воротами, штанги для взвешивания, считыватель панелей и весовую головку.Покупается целиком, рабочим агрегатом (единичным изделием), а не частями. См. FETF78 «Индивидуальная электронная система взвешивания (для всех видов)» и FETF79 «Весовые штанги и весовые платформы для взвешивания скота» для получения информации о компонентах системы взвешивания.	4,758
FETF73	Конвейер для овец	Статический двухленточный конвейер, предназначенный для рутинных работ с овцами, минимальная длина 3 м.	4600
FETF74	EID Считыватель панелей для овец	Статический / гоночный считыватель, с антенной и Bluetooth-соединением.Должен уметь читать теги HDX и FDX B. Чтобы иметь право по этому пункту, считыватель должен быть постоянно привязан к системе содержания овец. Портативные ридеры не подпадают под этот пункт.	531
FETF75	Электронный весовой ящик для овец	Весовой ящик с электронной системой взвешивания. Система взвешивания будет представлять собой цифровое устройство для взвешивания с возможностью записи веса отдельных животных и отслеживания прироста живого веса.Если читатель полагается на мобильное устройство для ввода, доступа и записи этой информации, мобильное устройство должно быть приобретено как часть этого элемента. Система будет совместима с EID. Должен иметь возможность загружать данные на компьютер или мобильное устройство. Вместе с этим товаром необходимо приобрести весовой ящик. Если вы хотите использовать существующий ящик или комбинировать взвешивание с другим предметом, вам не следует включать этот предмет в свое приложение. См. FETF78 «Индивидуальная электронная система взвешивания (все виды)» и FETF79 «Весовые штанги и весовые платформы для взвешивания скота» для получения информации о компонентах системы взвешивания.	1,020
FETF76	Стационарная система обработки свиней	Подходит как для внутренних, так и для наружных производственных систем. Забег свиней, состоящий из закрытых препятствий и ворот. Это должна быть система, которая обеспечивает безопасное и эффективное средство обработки на гоночных трассах, которое может быть подключено к устройству взвешивания; индивидуальный ящик или платформу для взвешивания. Система может быть построена в соответствии с требованиями конкретного объекта.Система должна состоять из следующих минимальных технических требований: препятствия 2 м x 1 м, облицованные гладким листовым материалом, пригодным для очистки и дезинфекции (кол-во: 10), вытяжные ворота шириной 2 м в раме 50 мм x 50 мм, также покрытые брезентом, соединитель гонок , соединительные пальцы (кол-во: 20). Все предметы должны быть изготовлены как минимум из оцинкованной стали, но предпочтительно из нержавеющей стали, которая легче, значительно прочнее и устойчива к коррозионному воздействию кислотных дезинфицирующих средств. Деревянные элементы, например ворота или препятствия, не подпадают под действие этого пункта.Чтобы иметь право на участие, система должна быть закреплена на земле. Это должно быть долговременное приспособление, такое как бетонирование опорной стойки в землю или ее установка болтами в существующий бетонный пол.	840
FETF77	Электронное устройство для взвешивания и сортировки свиней	Для использования в сочетании со встроенной системой электронного управления данными. Автоматическая электронная система сортировки свиней по весу с использованием цифрового взвешивания.С возможностью записи живого веса отдельных свиней и автоматическим составлением чертежей для сортировки по определенному весу или физическим характеристикам. Подходит для использования как в внутренних, так и в наружных производственных системах. На объекте будет компьютер или мобильное устройство, подключенное к интегрированной электронной системе управления данными. Возможность взвешивания свиней от 7 кг до 250 кг. Система состоит из ящика для взвешивания, платформы для взвешивания и двух автосегрегационных ворот.	1,160
FETF78	Индивидуальная электронная система взвешивания (все виды)	Цифровое устройство для взвешивания с возможностью записи и отображения на экране веса отдельных животных, отслеживания прироста живого веса и доступа к записанной информации об отдельном животном, например, о размножении и перемещениях.Если электронная система взвешивания полагается на мобильное устройство для ввода, доступа и записи этой информации, мобильное устройство должно быть приобретено как часть этого Элемента. Должен иметь функциональные возможности для работы со считывающими устройствами EID и системами автоматического черчения. Он также должен иметь возможность подключения к компьютеру или мобильному устройству для загрузки собранной информации. Весовые штанги не включены в этот товар, они являются отдельной позицией — см. FETF79 «Весовые штанги и весовые платформы для взвешивания домашнего скота» и FETF80 «Весовые штанги или платформы для животных весом менее 300 кг».Системы группового и автоматического взвешивания среднего веса животных по этому пункту не подпадают.	348
FETF79	Весовые штанги и весовые платформы для взвешивания скота	Электронные грузовые штанги или электронная платформа для взвешивания для работы с цифровыми весовыми головками / считывающими устройствами для использования при измельчении крупного рогатого скота или периодического взвешивания овец или свиней. Штанги должны быть штангами для тяжелых условий эксплуатации (HD). Система должна быть способна весить до 2000 кг (чтобы можно было раздавить или взвесить загон).Неэлектронные системы взвешивания не допускаются. Цифровые весовые головки / считывающие устройства являются отдельной статьей, см. FETF78 «Индивидуальная электронная система взвешивания (для всех видов)».	440
FETF80 *	Весовые штанги или платформа для животных весом менее 300 кг	Электронные грузовые штанги или электронная платформа для взвешивания для работы с цифровыми весовыми головками / считывающими устройствами для использования с баранами, клетками для овец или клетками для свиней. Штанги должны быть штангами для тяжелых условий эксплуатации (HD).Система должна быть способна весить до 500 кг (с учетом взвешивания ящика). Неэлектронные системы взвешивания не допускаются. Цифровые весовые головки / считывающие устройства являются отдельной статьей, см. FETF78 «Индивидуальная электронная система взвешивания (для всех видов)».	270
FETF81	Портативный рекордер EID	Портативное устройство EID с технологией RFID для индивидуального чтения и записи животных. Читатель должен иметь возможность записывать как минимум информацию о размножении, рождении, весе, лечении и передвижениях.Если читатель полагается на мобильное устройство для ввода, доступа и записи этой информации, мобильное устройство должно быть приобретено как часть этого элемента. Считыватель должен уметь экспортировать данные в компьютерный пакет программного обеспечения для активного мониторинга поголовья.	308
FETF82	Карманное устройство EID (считывающее устройство)	Портативное устройство EID (считывающее устройство) с технологией RFID для индивидуального считывания данных по животным.Должен быть способен сканировать теги и сохранять данные тегов с возможностью беспроводного подключения к мобильным телефонам или другим устройствам. Должен уметь читать теги HDX и FDX B.	220

домов за 1,8 миллиона долларов в Калифорнии

Окленд | 1,795 миллиона долларов

Дом эпохи эпохи Тюдоров, построенный в 1930 году, с четырьмя спальнями и двумя ванными комнатами, на участке площадью 0,1 акра

Этот дом из сборника рассказов был спроектирован Уолтером У. Диксоном, архитектором, спроектировавшим несколько других домов в этом квартале. , также.Он находится в нескольких минутах ходьбы от Колледж-авеню, главной улицы района, где есть два больших продуктовых магазина, пиццерия в чикагском стиле, гастро-паб и магазин See’s Candies. Кроме того, вы легко дойдете до станции Rockridge BART, откуда поезд доставит пассажиров в Сан-Франциско примерно за 30 минут.

Размер: 2578 квадратных футов

Цена за квадратный фут: $ 696

Внутри: Передний двор отражает стиль Тюдоров дома с невысокими живыми изгородями, окружающими ухоженную траву и цветущие деревья.За арочной входной дверью находится фойе с паркетным полом. Древесина продолжается в углубленную гостиную с большими окнами, камином с каменным очагом и декоративными потолочными балками.

Столовая также находится за вестибюлем, но немного приподнята, с большим количеством оконных створок, потолочными элементами из кованого железа и дверью на кухню, где выделяется полностью отреставрированная белая эмаль О’Киф и Мерритт. печь.

С одной стороны кухни ступеньки ведут в светлую студию, которую продавцы используют как мастерскую.С другой стороны кухни — дверь в зал для завтрака с оригинальным встроенным кухонным шкафом и окнами, выходящими во двор.

Короткий коридор соединяет столовую с главной спальней с окнами с трех сторон и глубоким шкафом с оригинальной хрустальной дверной ручкой. По соседству находится ванная комната с ухоженной плиткой 1930-х годов в бледно-зеленой цветовой гамме.

Через холл ведут лестницы на верхние этажи дома. На полпути вверх по лестнице находится комната для гостей, в которой можно с комфортом разместить полноразмерную кровать и письменный стол.Наверху расположены еще две комнаты для гостей, одна с видом на пальмы отеля, а другая с прилегающей комнатой для бонусов, которая может служить домашним кабинетом или детской. Они делят ванную комнату с окном в коридоре с душевой кабиной.

Открытое пространство: И кухня, и гостиная имеют выход на задний двор с высокими живыми изгородями по периметру и сочетанием деревьев и цветов, посаженных по краям лужайки. Навес покрывает мощеный внутренний дворик, достаточно большой, чтобы вместить обеденный стол, а в отдельном гараже можно разместить одну машину.

Налоги: 22 440 долларов (приблизительно)

Контактное лицо: Перри Риани, Compass, 510-813-3799; compass.com

---

Сьерра-Мадре | 1,788 миллиона долларов

Современный дом середины века, построенный в 1954 году, с тремя спальнями и двумя ванными комнатами, на участке площадью 0,2 акра

Джек Кори, архитектор, получивший образование в USC, работы которого пользовались большим спросом в 1960-х годах благодаря его искусно использовав стоечно-балочную конструкцию, спроектировал этот дом еще в студенческие годы как дом для своих родителей.Позже он использовал его как свою резиденцию. Дом был отреставрирован в этом году дизайнерской фирмой HabHouse по согласованию с г-ном Кори.

Город Сьерра-Мадре расположен у подножия гор Сан-Габриэль, примерно в 15 минутах езды от Пасадены и Альтадены. Это примерно 40 минут от центра Лос-Анджелеса, в зависимости от загруженности дорог.

Размер: 1476 квадратных футов

Цена за квадратный фут: $ 1211

В помещении: Кирпичная дорожка ведет от тротуара к входной двери, которая ведет в фойе.Слева находится гостиная с окнами от пола до потолка с двух сторон, кирпичным камином и открытыми балками, которые простираются через потолок и снаружи, над внутренним двориком, делая пространство больше, чем оно есть на самом деле. С одной стороны гостиной находится обеденная зона и дверь на кухню с нестандартными шкафами из березы и напольной плиткой из Японии.

Коридор с окнами от фойе соединяет две спальни и ванную комнату. Ближайшая к фойе спальня находится за деревянными раздвижными дверями и достаточно велика, чтобы вместить полноразмерную кровать.Рядом находится главный люкс со стеной из встроенных шкафов, рядом окон в потолке и стеклянной дверью, ведущей в боковой двор; ванная комната с новой японской плиткой на полу и оригинальной розовой раковиной на пьедестале, отремонтированной во время ремонта.

Третья спальня рядом с кухней имеет выход на улицу. Также с этой стороны дома находится еще одна полностью оборудованная ванная комната с оригинальной синей ванной и соответствующим туалетом, а также прачечная.

Наружное пространство: Реконструкция распространилась и на открытые пространства: на палубе была восстановлена ​​деталь решетчатой ​​конструкции, утерянная в течение жизни дома, обеспечивающая тень от солнца.Палуба достаточно большая, чтобы вместить обеденный стол и стулья, и с нее открывается вид на горы Сан-Габриэль. Благоустройство террасы и бокового двора выполнено с упором на засухоустойчивые растения. Задний переулок обеспечивает доступ к гаражу на две машины с дополнительным местом для хранения вещей.

Налоги: 22 356 долларов (приблизительно)

Контактное лицо: Нейт Коул, Suprstructur, Джои Киралла и Мишель Сен-Клер, Sotheby’s International Realty, 562-673-3550; suprstructur.com

Санта-Крус | 1,75 миллиона долларов

Ранчо, построенное в 1947 году, с двумя спальнями, полутора ванными комнатами и гостевым домом-студией с одной ванной комнатой, на участке площадью 0,2 акра

Пляжный город примерно в 45 минутах к югу от Кремниевой долины, Санта Круз привлекает жителей области залива, которые ищут более медленный темп жизни и доступ к одним из лучших мест для серфинга в Калифорнии. Этот дом находится примерно в двух милях от набережной Санта-Крус-Бич, построенной в 1907 году и популярной как среди местных жителей, так и среди туристов.Речная набережная Санта-Крус, общественная тропа, которая проходит вдоль реки Сан-Лоренцо, находится примерно в 1,6 км от отеля. Кампус Калифорнийского университета в Санта-Крус, в котором обучается около 17 000 студентов, находится примерно в 15 минутах езды на машине.

Размер: 1578 квадратных футов

Цена за квадратный фут: $ 1 109

Внутри: Деревянный забор отделяет передний двор этого дома от улицы. Асфальтированная дорожка ведет к крыльцу, отделанному кирпичом.

Входная дверь открывается в гостиную с полами из виниловых досок, кирпичным камином от пола до потолка, обшитым белыми деревянными панелями, и раздвижными стеклянными дверями от пола до потолка, которые открываются на террасу.

Справа от гостиной находится кухня с каменными столешницами, приборами из нержавеющей стали и окнами с видом на террасу. Совмещенная прачечная и кладовая простираются с одной стороны кухни. Половина ванной комнаты и дверь в сторону дома также находятся на этой стороне дома.

Из гостиной коридор соединяет две спальни и ванную комнату в главном доме. Справа находится главная спальня со стеклянными дверями, которые открываются на заднюю палубу. В другом конце зала — гостевая комната с окном, выходящим во двор. Между двумя спальнями находится ванная комната с душем и двойным туалетным столиком с мраморной столешницей.

В рамках ремонта 2014 года были обновлены системы отопления, вентиляции и кондиционирования, электрические и водопроводные системы, а владельцы установили систему охранной сигнализации с клавиатурой.Отдельный гараж был преобразован в гостевую студию с мини-кухней и полностью оборудованной ванной комнатой.

Открытое пространство: Задняя палуба, , сделанная из бразильского дерева ипе, достаточно велика, чтобы служить гостиной на открытом воздухе с видом на близлежащие горы. Лестница ведет с террасы в сад с фруктовыми деревьями внизу, где продавцы добавили новые фонари.

Налоги: 21 876 долларов (оценка)

Контактное лицо: Джонатан Росси, Группа Портола, Келлер Уильямс Санта-Крус, 831-440-8367; theportolagroup.com

Чтобы получать еженедельные новости о жилой недвижимости по электронной почте, подпишитесь здесь. Следуйте за нами в Twitter: @nytrealestate.

Столбы для забора щелевые

Столбы для бетонных заборов | Столбы для забора | Панели и ворота для садовых заборов …

Столбы для бетонных заборов — B&Q для всех ваших товаров для дома и сада, а также советы по всем последним тенденциям DIY 【Получить цену】

Продукты для ограждений | Supreme Concrete

Просмотрите самый популярный сегодня в стране ассортимент бетонных ограждений! … Столбы с прорезями и щебеночные доски для деревянных панельных заборов; Врезной … 【Получить цену】

Бетонная стойка с прорезями, промежуточная 100 мм x 125 мм x 2,36 м — MKM

Промежуточная или двухсторонняя стойка 100 мм x 125 мм x 2,36 м (приблизительные размеры) 1,8 м Высота ограждения 51 кг. Бетонные столбы с прорезями — это долгосрочная альтернатива … 【Get Price】

Столбы для бетонных заборов с прорезями | Бетонные изделия | Grangewood …

В качестве более прочной и долговечной альтернативы традиционным деревянным столбам для забора наши бетонные столбы из Tuffcast с прорезями предлагают совершенно новый уровень прочности и… 【Получить цену】

Бетонные столбы с прорезями | Столбы для забора | Lawsons

Результаты 1 — 16 из 16 … Бетонные столбы Lawsons с прорезями доступны для доставки прямо к вашей двери. 【Получить цену】

Бетонные столбы для забора — с прорезями и врезками — Принадлежности для ограждений AVS

сильный, поскольку его поддержка и AVS Fencing могут помочь вам создать долговечный и надежный барьер с нашим ассортиментом бетонных столбов. И однажды … 【Получить цену】

Бетонные столбы для забора | Принадлежности для садовых ограждений | Ландшафтный дизайн

У нас в наличии широкий выбор высококачественных бетонных столбов для забора известных брендов… Промежуточный бетонный столб для забора Оригинальный … Supremelite Межслойный столб с прорезями 【Получить цену】

Бетонные столбы | Садовые заборы на продажу — Gumtree

Найдите бетонные столбы на Гамтри, участке №1 для продажи садовых заборов … Бетонный столб для забора с прорезями 1 x 8 футов и 1 x 6-футовый вогнутый 6 из бетонной гравийной доски. 【Получить цену】

Бетонный столб для забора Wickes с прорезями — 100 x 60 мм x 2,4 м | Wickes …

Купите бетонный столб для забора Wickes с прорезями — 100 x 60 мм x 2,4 м онлайн в Wickes.co.uk. Мы поставляем качественные товары для дома и ремонта по очень низким ценам … 【Получить цену】

Столбы для бетонных заборов — Ограждения — Сад и ландшафтный дизайн

Продукты 1 — 12 из 17 … Ремонтная шпора для бетона 1200 мм x 100 мм x 100 мм. Код товара: CRS196. 11,24 Без НДС 13,49 С НДС. ‘Бетонные столбы для забора с прорезями … 【Получить цену】

Столбы из бетонных заборов с прорезями | Гравийные плиты | Сборное ограждение …

Столбы с прорезями и доски из гравия, подходящие для деревянных панелей забора, с прорезями по всей длине, чтобы можно было ступать по неровной поверхности.【Получить цену】

8-футовая бетонная промежуточная стойка с прорезями — Builder Depot

Бетонная стойка Supreme Concrete с прорезями — это столб с двумя прорезями, который можно использовать с гравийной доской или панелью забора с любой стороны. Он образует … 【Получить цену】

Бетонный столб с прорезями — Mick George

Бетонный столб с прорезями для забора доступен в Mick George для заказа онлайн. Узнайте, что говорят наши клиенты, и разместите заказ в несколько кликов. 【Получить цену】

Стойки для забора | Бетонные и деревянные столбы | Travis Perkins

Supreme бетонный промежуточный щелевой столб для забора 109 мм x 94 мм.(38443) … Бетонный столб для забора с прорезями 87 мм x 100 мм x 2400 мм. (641157). Получить цену】

Щелевые бетонные столбы для забора и гравийные доски Низкие цены

Щелевые бетонные столбы для забора. Надоели гниющие деревянные столбы забора. Вот тебе ответ. Установите наши бетонные столбы с прорезями и помахайте на прощание обычному забору … 【Получить цену】

Бетонный столб с прорезями 8 футов — Clarkes of Walsham

Бетонные столбы с прорезями длиной 8 футов / 2,4 м в магазине на сайте Clarkes of Walsham Suffolk .【Узнать цену】

Промежуточный бетонный столб с прорезями, 2745 мм | Selco

Промежуточный бетонный столб с прорезями.
