Схема отопительной печи для дома из кирпича: схема самой простой печи + порядовка

Содержание

схема самой простой печи + порядовка

Кирпичная печь для дома в процессе постройки

Русская печь — мечта каждого славянина

Этот артефакт является символом нашей страны, отличительным признаком ее деревень. В сказках это устройство могла доже самостоятельно передвигаться, но и без фантастических домыслов домашняя печь является центром, вкруг которого построено все жилище. Она обеспечивает неповторимый уют в доме и при необходимости является очень многофунциональным устройством: она и греет дом, и готовите еду, а раньше даже служила в качестве бани. Печи из кирпича в загородном доме станут неотъемлемой частью вашего жилища. Хорошо сложенная печь будет верой и правдой служить вам и вашей семье несколько десятилетий.

Основной функцией любой печи является обогрев дома. Ее строительство оправдано, если к вашему участку не подведена центральная магистраль отопления. Также резоны на строительство домашней качественной печи увеличивает и возможность круглогодичного отопления дома. Если камин сможет согреть вас промозглыми осенними вечерами, то разогнать стужу зимней ночью сможет только добротная печь.

Безусловно – строительство каменной печи в загородном деле – это определенное искусство. Профессия печника была издревле очень уважаемая на Руси. Но при наличии минимальных навыков в каменном строительстве и подробной пошаговой инструкции вы сможете построить небольшую печь для дома самостоятельно. А, начав с малого, затем вы сможете сами построить и классическую русскую печь.

Основные типы кирпичных печей

Итак, в зависимости от выполняемых функций, кирпичные печи в загородных домах делятся на следующие основные типы:

  • Отопительные печи. Как понятно, такое устройство предназначено исключительно для нагрева воздуха в помещении. Она может нагреть одну комнату или весь дом, если встроена в простенок.
  • Варочные печи – создаются с исключительно утилитарными целями для приготовления пищи. Кроме того, на кирпичной варочной печи можно сушить грибы, ягоды и фрукты.
    Часто такие печи устанавливаются в летних кухнях.
  • Варочно-отопительные печи. Классическое сооружение, которое способно не только нагреть помещение или весь дом, но и использоваться для приготовления пиши. Многофункциональная мультиварка с солидной историей.

Отработанная веками технология строительства кирпичных печей позволяет создать высокоэффективное устройство, которое быстро нагреет помещение, будет безопасной в обращении и станет центром притяжения всего дома.

отопительно-варочная печь

Процесс строительства печи из кирпича в частном доме

Итак, процесс строительства печи из кирпича для дома прежде всего должен начинаться с составления проекта. После определения функциональных задач печи необходимо прикинуть ее геометрические размеры. Пожалуй в небольшом дачном домике не имеет смысла строить полноразмерную русскую печь с лежанкой. Наиболее оптимальным вариантом будет создание комбинированной варочно-отопительной печи с конфорками. Она полностью закроет ваши потребности в отоплении помещения и позволит насладиться пищей приготовленной «с пылу с жару».

В Интернете существует довольно большое количество чертежей печей из кирпича с пошаговыми инструкциями. Кроме того, возможно вам понравится дизайн печи, подсмотренный у знакомых.

После составления проекта – определитесь с фундаментом. Кирпичная печь – это довольно массивное сооружение и ставить ее надо как минимум на ленточный фундамент, способный выдержать изрядный вес. При этом геометрические размеры фундамента рассчитываются исходя из предполагаемого веса кирпичной печи.

фундамент под печь

Обычно фундамент под печь закладывается еще на этапе строительства дома, но может быть сооружен и впоследствии, после разборки части пола.

Как построить самую простую печь из кирпича для дома?

Итак, рассмотрим, как построить элементарную печь из кирпича.

Для этого лучше всего воспользоваться пошаговым руководством, которое будет описывать, каким образом будет укладываться каждый ряд кирпичей.

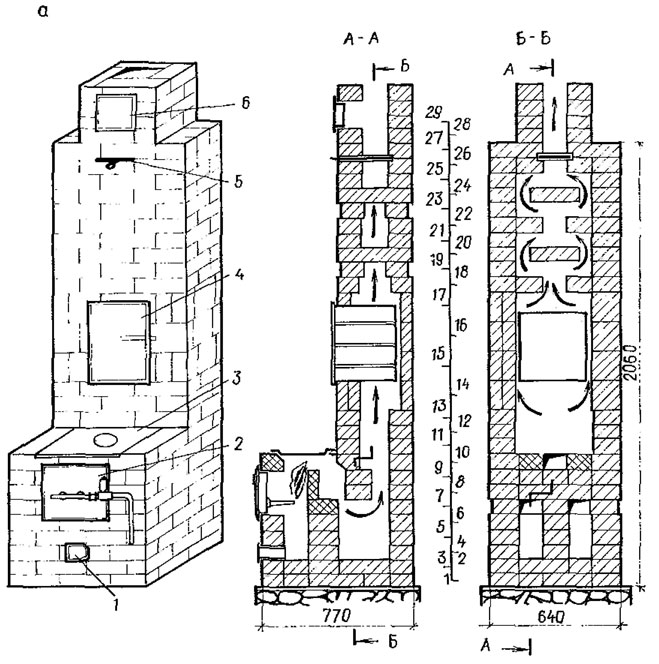

чертеж печи

  • Особенно тщательно при кладке кирпичной печи ведется укладка первого ряда. От ее геометрической правильности зависит идеальной состояние всей печи.
  • Второй ряд будет иметь в своей фронтальной стороне дверцу поддувала.
  • На третьем ряду кирпичей начинается формирование зольника.
  • На четвертом ряду кирпичей зольник формируется окончательно.
  • При выкладке пятого ряда делает уступ для размещения колосниковой решетки.
  • Далее начинается формирование собственно топки, поэтому пятый-пятнадцатый ряды печи должны выполняться из огнеупорного кирпича, соединенного огнеупорным раствором.
  • Дверца топочного отсека должна устанавливаться в рядах шесть-восьмь. Ее, как и дверцу поддувала, колосники и другие металлические детали лучше купить перед началом укладки печи для того, чтобы подгонять размеры кладки к имеющемуся оборудованию. При установке дверцы прилегающие стенки печи смазываются толстым слоем огнеупорного раствора.

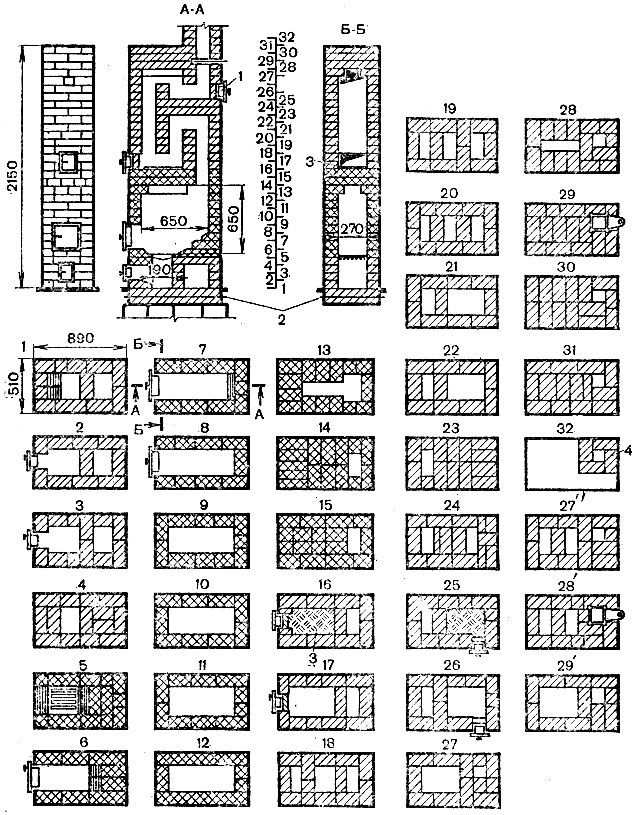

  • схема кладки печи

  • Начиная с девятого и по двенадцатый ряд строятся топливник, эти стенки также должны соединяться огнеупорным раствором.
  • Свод топливника формируется в рядах тринадцать-пятнадцать. Для страховки верх топливника закрывает шестнадцатый ряд кирпичей. Следующим элементом будет являться конвектор. Он монтируется в семнадцатом и восемнадцатом ряду. До окончания двадцатого ряда внимательно следите за гладкостью формируемых стенок.

монтаж дверок

После этого формируется дымоход. Он может изготавливаться из кирпича или из труды с соответствующей теплоизоляцией. Можно устроить и комбинированный дымоход – внутрь кирпичной кладки размещается асбестоцементная или металлическая труда и пространство между ней и кирпичами заливается песчано-цементным раствором.

Итак, для строительства кирпичной трубы вам будет необходимо заготовить следующие материалы:

  • Огнеупорный кирпич и песчано-цементный раствор,
  • Асбестоцементную трубу, либо керамическую трубу. Также дымоход может изготавливаться из трубы-сэндвича, которая представляет собой многослойную комбинацию из металлических труб и размещенных между ними теплоизолятора.
  • Также для строительства печи, вернее для обмазывания стен может потребоваться огнеупорная глина.

Полезные советы

Для того, чтобы отрезать кирпичи по размеру можно воспользоваться «болгаркой» — углошлифовальной машинкой. Выбирайте кирпич с правильной и однообразной геометрической формой – так вам будет легче выводить правильно расположенные поверхности печки.

Выкладывать кирпичи на печи необходимо постепенно, без спешки. Разумным решением будет укладка до 25 кирпичей в день, при этом в обязательном порядке выверять каждый ряд при помощи строительного уровня и отвеса. Добиться ровной геометрии печки можно также применяя стальные уголки или деревянные шаблоны.

Даже такая небольшая кирпичная печь позволит эффективно нагревать небольшой садовый домик в холодную погоду. Такие конструкции долго собирают тепло от огня и долго его хранят. Таким образом они практически застрахованы от температурной деформации. Также срок службы такой печи во многом зависит от качества используемого кирпича, особенно в области высокого нагрева – топочного отсека.

Старайтесь использовать качественные строительные материалы.

Данный вариант является экономным решением. При наличии опыта проектирования и строительства вы сможете смонтировать кирпичную печь, которая будет вмешать для себя варочную поверхность-конфорку или каминный отсек с открытым огнем. При этом закрыть нишу каминного отсека можно специальной дверкой с жаропрочным стеклом.

Хорошо выложенная печь может сохранять тепло после одной топки в течении суток при температуре наружного воздуха не менее 20 градусов. При понижении температуры печь придется топить два раза в сутки.

В двухэтажных домах обычно устанавливаются две печи на каждом из этажей здания.

Пробная кладка печи из кирпича для печника-новичка!

Понравилась статья?
Сохраните, чтобы не потерять!

материалы и технология возведения конструкций с плитой

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью, поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении.

Во время проведения работ необходимы:

  • красный кирпич М150 в количестве 1085 шт.;
  • силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
  • песок – 80-100 ведер;
  • глина –200 кг;
  • уголок 50×50 мм и 40х40 мм;
  • стальная проволока 2 мм — 25 м;
  • металлический лист 4 мм 1,5 × 1,5 м;
  • рубероид -3 м;
  • асбестовый шнур 5 мм — 10 м;
  • материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

  • песок;
  • цемент;
  • арматура;
  • щебень;
  • доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

  • колосниковая решетка -1 шт.;
  • варочная панель с двумя конфорками -1шт.;
  • задвижки- 3 шт.;
  • две дверцы для топочной камеры и поддувальни по 1 шт. ;
  • дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

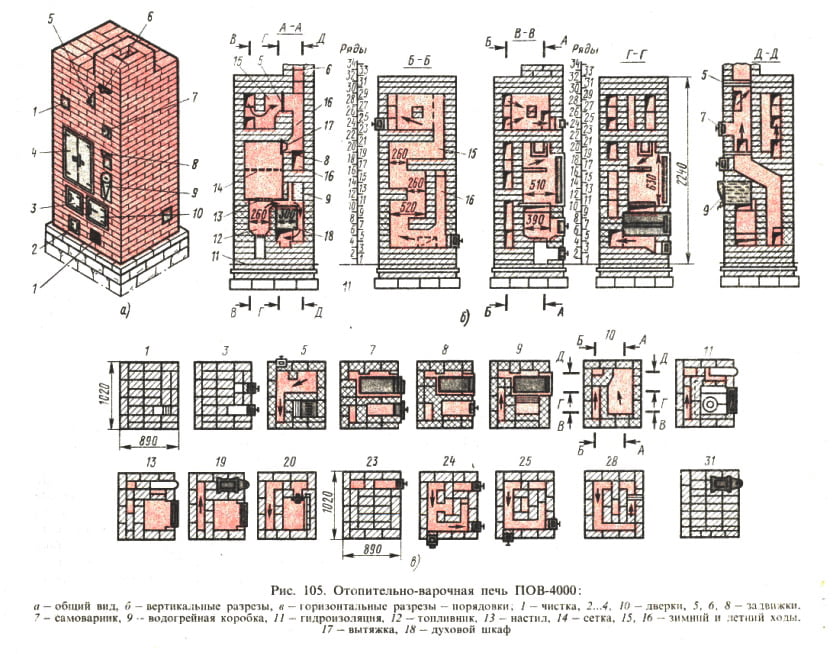

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

  • установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
  • установка дымоходной задвижки осуществляется на 27-м ряду;
  • часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

  • устройства современного образца;
  • конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой, которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба . Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу, расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены, которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак, имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Оцените статью: Поделитесь с друзьями!

Печь для дома из кирпича своими руками

Вопрос о том, как сложить печь для дома из кирпича своими руками, не перестает быть актуальным и сегодня, так как уют и тепло всегда оставались для человека важными условиями для полноценного отдыха после напряженного рабочего дня. Поэтому в последнее время всё больше городских жителей перебирается из панельных многоэтажек в частные дома, где есть возможность создать комфортную обстановку в любое время года.

Печь для дома из кирпича своими руками

В связи с востребованностью различных моделей печей, инженеры продолжают разрабатывать все новые варианты, приемлемые для строений с разными площадями. Нужно отметить, что даже в том случае, когда в доме присутствуют все «блага цивилизации», небольшая уютная печка никогда не будет лишней и выручит в различных ситуациях. Например, ее можно протопить в холодные весенние или осенние вечера, когда на улице влажно или идет дождь, не запуская системы отопления. Такое сооружение поможет создать в доме оптимальный баланс температуры и влажности, который будет комфортен для человека. Кроме этого, печь станет отличной помощницей в приготовлении пищи или сушке овощей, трав и фруктов.

Так как существует большое количество различных моделей отопительных сооружений, то следует выбирать для самостоятельной кладки печи с наиболее доступными, легко читаемыми схемами, особенно если опыт работы в данном ремесле невелик или даже вовсе отсутствует. Естественно, при этом нужно учитывать и другие факторы, которые напрямую влияют на эффективность работы печи – это её мощность, размерные параметры, функциональность, а также немаловажным является и эстетичность внешнего вида.  И чтобы правильно выбрать модель печи, нужно рассмотреть критерии, на которые нужно ориентироваться, определяя нужный вариант.

Как выбрать оптимальный вариант печи?
Выбор места установки печи

Чтобы печь была пожаробезопасной, эффективной, и ее мощность использовалась в максимально возможной степени, это сооружение нужно правильно установить, учитывая некоторые нюансы.

  • Во-первых, решается, какую площадь можно выделить для установки печи.
  • Затем, нужно определиться с конкретным местом:

—  печь устанавливается в центре комнаты, разделяя ее на отдельные зоны;

—  встраивается в стены, между двух или трех комнат;

—  возводится около стены, с отступом от нее 250÷300 мм, если нужно обогреть только одну комнату. Однако, нужно учесть, что этот вариант самый проигрышный, так как большая часть тепла, выделяемого задними стенками, не будет использована в полной мере.

Несколько вариантов размещения печи в доме
  • Выбрав примерное место, его нужно сразу разметить, начиная от потолка, с помощью отвеса, так как труба дымохода должна проходить через чердачное перекрытие между балок и стропил, и на расстоянии от них не менее 120÷150 мм.
  • Выделяя площадь для печи, учитывается то, что для ее фундамента нужно предусмотреть места больше, чем ее основание, на 100÷150 мм с каждой из его сторон.
  • Чтобы не было никаких проблем с контролирующими организациями, при выборе места установки нужно учесть не только выше представленные рекомендации, но и нормы, разработанные специалистами и указанные в СНиП 41-01-2003.
Расчет необходимой мощности и оценка расхода дров

Печь не будет эффективна и не сможет обогреть дом, если ее мощности не хватит для конкретной площади. При этом также учитываются зимние температуры региона, где расположено, отапливаемое строение, количество окон и дверей в нем, уровень утепления стен и пола, высота потолков и многие другие условия..

Например, чем выше потолок, тем больший объем воздуха придется прогревать, а чем больше площадь остекления, тем быстрее тепло будет уходить из дома, а значит, придется выбирать печь с повышенной мощностью. Обычно для строений с нестандартным остеклением и другими не попадающими под среднестатистический уровень параметрами расчеты должен производить специалист индивидуально, опираясь на специфические характеристики дома.

Но в целом можно опираться и на усреднённые значения. Так, для хорошо утепленных домов с обычным остеклением, площадью от 50 до 100 м², с высотой потолков от 2,5 до 2,7 м допустимы следующие нормативы тепловой мощности на единицу площади (Wуд):

Регион России, в котором ведется строительство Величина удельной мощности системы отопления, Wуд (Вт/м²)
Южные регионы страны (Северный Кавказ, Прикаспийские, Приазовские, Причерноморские области70 ÷ 90
Центральное Черноземье, Южное Повольжье100 ÷ 120
Центральные области Европейской части, Приморье120÷ 150
Северные районы Европейской части, Приуралье, Сибирь160 ÷ 200

Это значение более точно можно узнать и в местной строительной организации. А для любителей самостоятельных расчетов можно порекомендовать более подробный и достаточно точный алгоритм.

Как провести точный расчет необходимой тепловой мощности?

Каждое помещение по-своему уникально, и для обогрева двух, казалось бы, равным по площади комнат может потребоваться различное количество тепловой энергии. Методика расчета мощности отопительного оборудования изложена в специальной публикации нашего портала, посвященной выбору котлов отопления.

Имея данные для конкретного региона и размер отапливаемой площади (S), мощность печи для него рассчитывают по формуле:

Wсум = S (м²) × Wуд (кВт/м²)

Для примера можно рассмотреть мощность печи для кирпичного дома, расположенного в Центральной части России и имеющего площадь 75 м².

Wсум = 75 × 0,14 = 10,5 кВт

Обычно разработчики печей сразу указывают тепловую мощность своих конструкций. Правда, часто встречаются иные единицы измерения – килокалории в час или мегаджоули. Не страшно – их легко перевести в ватты и киловатты:

 ВтккалМДж
1 Вт10.859845227859 ≈ 0,860,036
1 ккал1.16310,042
1 МДж277.77238.851

В нашем случае, например, рассчитанная мощность в килокалориях будет равна:

10500 × 0,86 = 9030 ккал/час

Теперь можно просчитать экономичность будущей печи, которая во многом зависит в том числе от качества и породы древесины, используемой в качестве топлива. При этом нельзя забывать о том, что обычно кирпичные дровяные печи не отличаются высоким КПД. Обычно он оценивается примерно в 70%. Если есть данные на конкретную модель печи, то подставляется конкретное значение.

Каждый вид твердого топлива имеет свою теплотворную способность – количество тепловой энергии, которое выделяется при сжигании 1 килограмма. Понятно, в килограммах и тоннах обычно оценивается только сыпучие виды топлива – уголь или брикеты, а дрова, как правило, измеряются в складских кубометрах. Этот показатель, таким образом, зависит от удельной плотности того или иного сорта древесины. Показатели энергетического потенциала (от массы и от складского объема) основных видов твёрдого топлива показаны в таблице.

Порода древесиныСредняя теплотворность сухих дров по массе, Qm (кВт/кг)Средняя теплотворность сухих дров по складскому объему, Qv (кВт/м³) (для угля и брикетов – кВт/т)То же – для влажной древесины (не прошедшей минимум годичного цикла сушки)
Дрова:
Бук4.222001930
Дуб4.221001850
Ясень4. 221001850
Рябина4.221001850
Береза4.319001670
Вяз4.119001670
Клен4.119001670
Осина4.117501400
Ольха4.115001300
Ива (верба)4.114001230
Тополь4.114001230
Сосна4.417001500
Лиственница4.417001500
Пихта4.416001400
Ель4.314001200
Уголь и брикеты:
Антрацит8.18100
Древесный уголь8.68600
Каменный уголь6. 26200
Бурый уголь4.24200
Топливные брикеты5.65600
Торфяные брикеты3.43400

Показатели теплотворности непросушенных дров показаны для контраста – насколько теряется вырабатываемая мощность. Естественно, рассчитывать следует все же на дрова, прошедшие необходимый цикл просушки.

Подготовка дров – вопрос серьезный!

Чтобы печь оправдывала свое предназначение и служила максимально долго, ее следует «кормить» правильным топливом. О том, какие дрова лучше, об их основных характеристиках, правилах заготовки, просушки и хранения – в специальной публикации нашего портала.

Среднее суточное весовое потребление топлива для обеспечения необходимой теплоотдачи определяется формулой:

V(кг)= (Wсум / Qm) × 24 часа

Для расчета объема — все то же самое, но вместо теплотворности по массе Qm подставляется значение Qv.

Зная суточный расход, несложно определить недельный, месячный и даже на весь предполагаемый отопительный период – чтобы иметь представление о предстоящих затратах на приобретение или заготовку требуемого количества дров.

Для облегчения самостоятельного расчета, ниже расположен удобный калькулятор, в котором уже заложены необходимые соотношения. Расчет проводится для просушенной древесины.

Калькулятор расчета предполагаемого расхода твердого топлива

Перейти к расчётам

Не стоит пугаться слишком больших значений – расход может быть значительно ниже, так как он рассчитан на самые неблагоприятные условия. В действительности, в погожие безветренные дни или в период оттепелей топлива будет тратиться существенно меньше. Но готовым нужно быть ко всему!

Типы кирпичных дровяных печей

Конечно же, нужно определиться и с типом печи – этот критерий выбирается в зависимости от того, что владельцам дома хотелось бы получить от возводимого сооружения, то есть от желательной функциональности.

Отопительные кирпичные печи для дома подразделяются на следующие типы:

  • Многофункциональные отопительно-варочные печи можно назвать самыми востребованными. В зависимости от реализованных в конструкции возможностей, такие печи служат для отопления дома, приготовления пищи, выпекания хлеба, нагрева воды, сушки фруктов, овощей и целебных трав.
Многофункциональная отопительно-варочная печь

Разработаны конструкции, оснащенные лежанкой, которая вполне может служить дополнительным подогреваемым спальным местом.

Отопительно-варочные модели обычно встраиваются в стену между кухней и жилым помещением. Таким образом, решается сразу две проблемы — это отопление двух комнат и обеспечение приготовления пищи.

  • Печи, предназначенные только для отопления, выбираются не столь часто. Чисто отопительная модель нередко оснащается водяным контуром, к которому подключается водяное отопление дома. Так как это сооружение имеет единственную функцию, направленную только на обогрев, то его обычно стараются установить между двумя, тремя или даже четырьмя комнатами. От того, сколько комнат планируется отопить одной печью, выбирается размер и мощность конструкции.
Типичный пример отопительной печи

Нужно сказать, что этот вариант печей, если его оснастить большой топочной дверцей с прозрачным стеклом, вполне может использоваться и как настоящий камин, так как его конструкция позволяет наслаждаться игрой огня через стекло или открытые створки топку.

  • Варочные печи обычно имеют компактные размеры и состоят из отдела для приготовления пищи, куда входит плита и духовой шкаф, и дымоходной трубы. Так или иначе, и такое сооружение отдает тепло в одну или две комнаты, в зависимости от расположения, но отопить большую площадь такая печь неспособна. Чаще всего такие модели устанавливаются в небольших дачных домиках, используемых в теплое время года, когда для обогрева в прохладные дни или ночи вполне достаточно даже такой компактной печи.
Главное предназначение такой печи — приготовление пищи

Преимуществом таких моделей можно назвать ее простую конструкцию, в схеме которой может разобраться даже новичок в печном ремесле.

Нужно отметить, что эта небольшая печка не будет лишней не только на даче, но и в обычном частном доме, даже в том случае, если к нему подведено газоснабжение.

Определившись с моделью печи, которая будет соответствовать всем необходимым параметрам, нужно выбрать для ее возведения правильный материал.

Основы кладки печной конструкции

Основные материалы для кладки печи

Чтобы печь имела респектабельный вид и прослужила как можно дольше, следует приобрести для ее постройки качественный материал, и экономить на этом неразумно. Основными материалами являются кирпич и кладочный раствор.

  • Для основной кладки потребуется красный полнотелый кирпич. Его количество всегда указывается в проекте конкретной модели печи. Если отделка какими-либо декоративными материалами не предполагается, то необходимо приобретать кирпич с идеально ровными формами без сколов на ребрах.
Качественный красный кирпич

Для кладки поверхностей, соприкасающихся с открытым огнем, используется огнестойкий шамотный кирпич, способный выдерживать температуру, доходящую до 1500 градусов. При прогревании этот материал длительное время сохраняет высокую температуру, и благодаря этому его качеству печь долго остается горячей.

Жаростойкий шамотный кирпич
  • Не менее важно правильно выбрать раствор для кладки кирпича, так как от него зависит крепость, долговечность, да и безопасность печной постройки. Традиционным для возведения печей является глиняный раствор, который часто изготавливается самостоятельно.
Готовый печной раствор в виде сухой смеси можно приобрести в магазине

В наше время в специализированных магазинах можно найти готовые сухие смеси, предназначенные для возведения отопительных сооружений. В такой состав входят все необходимые ингредиенты в нужных пропорциях, и поэтому смесью легко пользоваться. Однако, цена таких составов – достаточно высока, и чтобы сэкономить многие мастера предпочитают добывать и очищать необходимые составляющие для раствора самостоятельно.

Основной ингредиент жаропрочного кладочного раствора — глина

О том, как найти, подобрать и подготовить глину для кладки печей, а затем изготовить качественный раствор, подробно рассказано в специальной публикации нашего портала.

Фундамент под печь

Несколько слов нужно сказать и об основе под строение печи, так как от нее в первую очередь зависит надежность и долговечность использования конструкции.

Фундамент может быть устроен из разного материала и по разным схемам, но в любом случае, для его возведения необходим котлован, который углубляется в грунт не менее чем на 500 мм.

Вторым условием, которое должно быть соблюдено, является то, что основа под печь никогда не должна быть объединена с фундаментом дома.

Печной фундамент может представлять собой железобетонную конструкцию, которая формируется с помощью опалубки и арматурной решетки, а затем заливается бетонным раствором.

Схема одного из вариантов печного фундамента

Другой вариант основы состоит из бетона, бутового камня и кирпича. Обустраивая этот фундамент, можно сэкономить на бетонном растворе, так как его потребуется намного меньше, чем в первом варианте. Состоит такая основа из следующих слоев:

1 – В вырытом котловане на дне и стенках устраивается гидроизоляция — глиняный замок. Слой глины должен составлять 50÷70 мм.

2 – На глиняную основу засыпается песчаная подушка и хорошо утрамбовывается. Ее толщина в утрамбованном виде должна быть не менее 100 мм.

3 – Следующим слоем идет бутобетон. Для этого на подушку из песка укладывается слоями бутовый камень, который проливается бетонным раствором. Очень важно следить, чтобы все полости между камнями были заполнены раствором. Так заполняется весь котлован до верха.

Фундамент нужно поднять выше поверхности грунта на 150÷200 мм. Для этого по краю котлована устанавливается опалубка из досок. Затем, в нее укладывают камень и точно так же заливают до верха бетоном, который выравнивают с помощью правила и оставляют застывать. Процесс застывания и набора марочной прочности – достаточно длительный, и займет около 20÷28 дней, в зависимости от температуры окружающего воздуха.

4 – После застывания фундамента, сверху него настилается гидроизоляционный материал – рубероид в два или три слоя.

5 – Следующим этапом осуществляется кладка из любого сорта кирпича или камня — из них поднимаются стенки меньше периметра залитого фундамента на 80÷100 мм. Размер этой части основы должен быть равен основанию печи.

Внутреннее пространство между стенок заполняется послойно бутовым камнем, и каждый из слоев также проливается бетонным раствором. Этот процесс проводится до тех пор, пока опалубка из кирпича не будет заполнена до самого верха. Затем поверхность раствора выравнивается и оставляется для просыхания.

Сверху готового фундамента настилается еще два слоя рубероида.

6 – Следующим слоем толщиной в 4÷5 мм рекомендуется настелить вымоченный в глиняном растворе войлок, который обеспечит плотное прилегание первого ряда кладки печи к основе.

Фундамент оставляют на 7÷10 дней для просыхания и усадки, и только затем производят кладку печи.

Предварительная кладка печи насухо

Кладку всей конструкции печи насухо, то есть без раствора, рекомендовано произвести для того, чтобы разобраться в специфике монтажа кирпичей каждого ряда и получить хотя бы минимальный опыт в данной работе, тем более, если она проводится впервые.

При возведении печи без раствора, нужно учитывать толщину вертикальных швов и четко следовать порядовке. Для соблюдения толщины горизонтальных швов, часто используются пластиковые или деревянные калибровочные рейки-прокладки толщиной в 5÷6 мм.

Производя сухую кладку, нужно сразу разбираться в конфигурации внутренних каналов, по которым продукты горения будут направляться в дымоход. Если в их расположении будет сделана ошибка, то придется разбирать всю сложенную конструкцию, так как будет отсутствовать должная тяга, и дым будет поступать в помещения.

Возведя всю печь насухо до дымовой трубы, конструкцию разбирают. При желании, каждый из рядов можно пронумеровать и сложить их отдельными стопками, сразу подогнав отдельные кирпичи по размеру и форме.

Такая подготовительная работа значительно ускорит процесс кладки на раствор, а чтобы не терять время, ею можно заняться в тот период, когда будет набирать прочность фундамент.

Установка чугунных элементов печи

Нельзя не сказать и о правильном монтаже чугунных элементов печи. Особенно важно качественно установить детали, которые будут соприкасаться с открытым огнем — это топочная дверца, варочная плита и иногда – и духовой шкаф.

Ознакомьтесь с обзором моделей дровяных чугунных печей для дачи, а также с характеристиками и преимуществами, из нашей новой статьи.

Как известно, при нагревании металл существенно расширяется, поэтому для чугунных элементов нужно предусматривать размер посадочного места на 5 мм больше размера самой детали в каждую из сторон.

Перед монтажом варочной плиты, на место ее укладки настилаются полосы из асбеста, которые и создадут необходимые условия для ее эксплуатации.

Термостойкая прокладка под варочную плиту

Топочная дверца перед установкой обматывается по контуру асбестовым шнуром, который также создаст тепловой зазор для расширения металла при его нагревании. Для того чтобы обезопасить от прогорания стальную коробку духового шкафа или водогрейного бака, его также обматывают асбестовым шнуром.

Установка дверец и металлических камер

Крепление дверец осуществляется с помощью отожженной стальной проволоки, которая закрепляется на специальных «ушках», расположенных с задней части рамки дверной конструкции, а концы вмуровываются в шов между кирпичами. Временно, пока дверца не зафиксирована кладкой, для устойчивости ее подпирают стопками кирпичей.

Проект многофункциональной двухколпаковой печи с порядовкой
Общие характеристики модели

Данный проект, доступный для воплощения в жизнь, отлично подойдет для установки в небольшом по площади доме. Конструкция этой печи достаточно проста и оснащена несколькими функциями, такими, как варочная плита и сушильная камера, вместо которой вполне можно установить водогрейную емкость. Тех, кто решил установить в своем доме печь, чаще всего интересуют компактные многофункциональные конструкции, способные обогреть как можно больше комнат.

Если составить список требований, предъявляемых к печам в современных условиях, на первый план выходят следующие критерии:

  • Печь должна обладать несколькими функциями, то есть работать не только на обогрев дома, но и обладать варочной поверхностью.
  • Компактность строения — это одно из главных требований, предъявляемых к печи, устанавливаемых сегодня в небольших частных домах. Особенно это касается построек на дачных участках. Поэтому, оптимальным можно назвать размер печи в 4,5×3,5 кирпича.
  • Обогреваемая площадь, на которую рассчитывается конструкция, должна составлять не меньше, чем 30 кв. м.
  • В основном всем собственникам нравятся печи с арочными элементами, как имеющие наиболее эстетичный и уютный вид.
  • Важна и простота конструкции, особенно для тех, кто занимается этой работой впервые.
  • Наличие летнего и зимнего режима работы необходимо для того, чтобы можно было экономно использовать печь для приготовления пищи в теплый период года.
  • Желательно наличие сушильной камеры или водогрейного резервуара.
  • Глубина топочной камеры должна составлять не менее 500 мм, так как это оптимальная длина поленьев дров.

Представленный проект печи соответствует всем перечисленным требованиям, и в его основе лежит конструкция двухколпаковой печи, работающей по принципу свободной циркуляции газов.

Схема движения газов в печи двухколпаковой конструкции

Данная отопительно-варочная двухколпаковая печь имеет размеры 1140×890 мм, при высоте в 2024 мм, и обладает теплоотдачей не менее 3800÷4000 ккал/час – подойдет для отопления площади 30÷35 м². КПД такой двухколпаковой конструкции достигает 75 ÷ 80%, что для кирпичных печей является очень хорошим показателем.

Глубина топочной камеры этой модели печи составляет 600 мм. Она имеет стенки, выложенные из шамотного огнеупорного кирпича, устанавливаемого на «ложок». Отопительное сооружение оснащено двухкомфорочной варочной плитой стандартного размера, установленной в варочной камере с арочным перекрытием.

Именно арка придает печи эстетичность внешнего вида, правда, несколько усложняет работу мастера

Над арочным проемом располагается сушильная камера, вместо которой некоторые мастера предпочитают устанавливать водогрейный бак. Духовой шкаф для установки в этой области печи не подойдет, так как он не будет прогреваться должным образом.

Сразу же нужно отметить, что если кому-нибудь покажется сложной кладка арочной конструкции, то ее вполне можно будет заменить на ровный горизонтальный потолок варочной камеры. Для этого потребуется переложить ее металлическими полосами и уголками.

Печная конструкция имеет прямой «летний» ход, который позволяет использовать ее в режиме приготовления пищи без полного нагрева печи, а соответственно — и всего помещения, что очень удобно в летний период. Кроме этого, задвижка «летнего» хода, в зависимости от ее положения, увеличивает или снижает интенсивность горения топлива.

Преимуществом этой конструкции можно назвать ее равномерный прогрев, что очень важно для долговечности и качество работы печи. Все перекрытия, которые есть в печи, кроме варочной камеры, выполняются без использования металлических элементов.

Левосторонний и правосторонний варианты печи

Печь представлена в двух вариантах с разным расположением дымовой трубы, соответственно и зеркально расположенной конструкцией, поэтому из них можно выбрать тот, который больше подходит для конкретной планировки дома.

Разрезы печи необходимо изучить для того, чтобы иметь представление о конфигурации каналов и расположении колпаков в данной конструкции

Узнайте, как сложить русскую печь своими руками с подробной порядовкой и видеоинструкцией, из нашей новой статьи.

Необходимые материалы

Чтобы получить желаемый результат, как эстетический, так и по эффективности работы конструкции, для постройки некоторых элементов печи рекомендовано использовать качественный кирпич со скругленными углами. Если по каким-либо причинам нет возможности приобрести такой материал, то угловой кирпич может быть обработан самостоятельно.

Итак, для возведения этой печи, без учета кладочного раствора, потребуются следующие материалы:

Наименование материалов и элементовКоличество, штукРазмеры элементов, мм
Красный кирпич М-200 (без учета кладки трубы)722-725120×250×65
— из них со скругленными углами (фигурные)172
Шамотный кирпич огнеупорный марки Ш-826-28120×250×65
Дверца топочная1210×250
Дверцы для очистных каналов4140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×250
Задвижка топки1130×250
Задвижка для варочной плиты1130×130
Колосниковая решетка1250×300
Варочная панель одноконфорочная1410×710
Стальной уголок25×50×50×750
Предтопочный лист1500×700
Порядовка и описание кладочных работ
ИллюстрацияКраткое описание выполняемой операции
Первый ряд — 31½ красного кирпича.
Ряд выкладывается сплошным, и он должен быть идеально ровным, так как задает направление дальнейшей кладке стен печи.
Второй ряд — 31½ красного кирпича.
Этот ряд также сплошной и выкладывается в перевязку с первым рядом.
Третий ряд — 31½ красного кирпича.
Этот ряд также сплошной, а конфигурация его кладки идентична первому ряду.
Четвёртый ряд — 22 красных кирпича.
На этом ряду начинает формироваться поддувальная камера и основание нижнего колпака.
Четвертый ряд – продолжение.
На этом же ряду устанавливаются одна поддувальная (140×250 мм) и две прочистные (140×140 мм) дверцы.
Пятый ряд – 22½ красных кирпича.
Ряд выкладывается по указанной схеме.
Шестой ряд — 24½ красных кирпича.
На этом ряду два кирпича, расположенные над зольной камерой срезаются сверху наискосок – это необходимо для перекрытия передней части поддувальной камеры и ее дверцы.
На чертеже срезы кирпичей показаны оранжевым цветом.
Шестой ряд – продолжение.
Укладываются два кирпича, срезанных наискосок с правой нижней стороны.
Этими кирпичами полностью перекрывается верхняя часть поддувальной камеры и ее дверца.
Седьмой ряд – 19 красных и 5½ шамотных кирпичей.
Шамотным кирпичом выкладывается дно топочной камеры. Между красным и шамотным кирпичом делается прокладка из гофрированного картона, толщиной в 4÷6 мм, высота этого материала должна быть равна высоте всей топливной камеры. Картон при первичной протопке печи выгорает, и между кирпичами остается тепловой зазор, необходимый для расширения шамотного кирпича при его нагреве.
После этого устанавливается колосниковая чугунная решетка размером 250×300 мм. Зазор между этим элементом и шамотным кирпичом должен составлять не менее 5 мм по всему ее периметру, также для теплового расширения.
Два кирпича с задней и передней стороны колосника срезается наискосок, образуя скат для продуктов сгорания и более интенсивного горения топлива.
Идет формирование вертикального канала, который будет служить выходом для дыма из нижнего колпака в верхний.
Восьмой ряд – 15 красных и 7 шамотных кирпичей.
Шамотные кирпичи по краям топочной камеры устанавливается на ложок (ребро).
Восьмой ряд – продолжение.
На этом же ряду устанавливается топочная дверца размером 210×250 мм.
Девятый ряд — 18½ красных кирпичей.
Ряд полностью выкладывается по указанной схеме.
Десятый ряд – 18 красных и 7 шамотных кирпичей.
Шамотный кирпич этого ряда вокруг топливной камеры устанавливается также на ребро.
11-й ряд – 19½ красных кирпичей.
На этом ряду начинает перекрываться дверца топливной камеры. Для этой цели используются два кирпича, срезанных наискосок сверху – они укладываются с двух сторон топочной дверцы. На чертеже срезы показаны оранжевым цветом.
Ранее уложенные шамотные кирпичи перечеркнуты диагональной полосой.
Для прохода дыма в топливной камере оставляется проход, ведущий в нижний колпак.
11-й ряд – продолжение.
Завершается перекрытие топливной дверцы кирпичом, срезанным снизу с двух сторон.
12-й ряд – 19 красных и 6 шамотных кирпичей.
Ряд выкладывается по схеме.
Стенки топливной камеры выкладываются шамотным кирпичом, устанавливаемым на ложок.
В стенке оставляется проход в нижний колпак.
13-й ряд – 22 красных кирпича.
На этом ряду идет формирование варочной камеры.
Кирпичи, которыми выкладывается вход в варочную камеру, выдвигаются вперед на 40 мм.
Над топливной камерой по всему ее периметру, в красных кирпичах делается вырез или посадочное место для монтажа варочной панели. Между плитой и кирпичом должен обязательно остаться зазор в 5 мм, предназначенный для теплового расширения чугунной панели при ее нагреве.
13-й ряд – продолжение.
На этом же ряду по всему периметру места для варочной панели в вырезы укладывается асбестовый шнур или полоски, пропитанные глиняным раствором, на которые и будет монтироваться варочная плита.
14-й ряд – 19 красных кирпичей.
Идет формирование стенок варочной камеры. Их кирпичи будут находить на варочную панель и между ними нужно создать зазор в 5 мм, проложив полоски асбеста.
Для подготовки перекрытия выхода из топливной камеры кирпич с одной стороны сверху срезается наискосок. На чертеже срез показан оранжевым цветом.
14-й ряд – продолжение.
Кирпичом, срезанным снизу, перекрывается проход из топливной камеры в колпак, расположенный с левой задней стороны варочной панели.
15-й ряд – 18 красных кирпичей.
Продолжают подниматься стенки варочной камеры и вертикальных каналов.
Работа ведется по представленной схеме.
16-й ряд – 18½ красных кирпичей.
Кладка ведется в соответствии с порядовкой.
17-й ряд — 16½ красных кирпичей.
Сначала этот ряд также выкладывается по показанной схеме.
17-й ряд – продолжение. Потребуется 16 красных кирпичей.
Далее на этом же ряду формируется арочное перекрытие входа в варочную камеру.
Для того, чтобы выполнить эту работу аккуратно, делается шаблон из фанеры с размерами, указанными на чертеже-схеме (радиус — 259 мм).
Кирпичи для арки срезаются на усечённую пирамиду, нижняя часть которой должна составлять 44 мм.
Арочные кирпичи устанавливаются на ребро и выдвигаются вперед относительно стенок печи на 40 мм, так же, как и кирпичи в нижней части варочной камеры на 13-м ряду.
Нужно отметить, что можно не срезать кирпичи на пирамиду, но в этом случае, швы между ними могут получиться слишком широкими, неровными и неаккуратными.
После застывания раствора, шаблон из-под арки удаляется.
18-й ряд – 21½ красных кирпичей.
На этом этапе перекрывается нижний колпак (не закрывается только вертикальный канал) и формируется выход из верхней части нижнего колпака.
По периметру отверстия выхода в кирпичах вырезается посадочное место для установки задвижки «летнего» прямого хода.
На кирпичах, прилегающих к арке, делаются срезы снизу наискосок для того, чтобы они плотно прилегали друг к другу и создавали ровный кладочный шов.
18-й ряд – продолжение.
Далее, на этом же ряду устанавливается задвижка, размером 130×250 мм.
Ее рамку сажают на глиняный раствор, не допуская при этом случайного попадания раствора в направляющие пазы.
19-й ряд – 15 красных кирпичей.
На этом этапе формируется основание верхнего колпака печи.
Кирпичи, укладываемые по арке, также подрезаются – эта процедура проводится в каждом ряду, пока арка не будет перекрыта полностью.
20-й ряд – 16 красных кирпичей.
На этом ряду оставляются открытыми два участка кладки — они предназначаются для установки прочистных дверец основания верхнего колпака конструкции.
20-й ряд – продолжение.
Далее, на этом же ряду монтируются две прочистные дверцы размером 140×140 мм.
21-й ряд – 16½ красных кирпичей.
Работа ведется согласно представленной схеме.
22-й ряд – 19 красных кирпичей.
На этом ряду кирпичом перекрываются прочистные дверцы.
Завершается перекрытие арки — кирпичи для этого стесываются снизу.
22-й ряд – продолжение.
На этом же ряду в середине пространства над варочной камерой устанавливаются два металлических уголка размером 50×50×750 мм — их прижимают друг к другу задними стенками.
Они станут основанием для укладки кирпичей следующего ряда.
23-й ряд – 27 красных кирпичей.
На этом этапе перекрывается варочная камера. Оставляется только отверстие для обустройства вытяжки из камеры.
Над задвижкой «летнего» хода формируется вертикальный канал.
24-й ряд – 20½ красных кирпичей.
Формируются стенки сушильной камеры.
Кирпич, прилегающий к вытяжному каналу, срезается сверху под углом в 45 градусов (на чертеже срез показан оранжевым цветом).
25-й ряд – 20 красных кирпичей.
На этом ряду также кирпич, прилегающий к каналу вытяжки, срезается сверху под углом в 45 градусов и становится продолжением ската кирпича предыдущего ряда.
26-й ряд – 20 красных кирпичей.
Скат вытяжного отверстия должен быть продолжен, поэтому кирпич тоже срезается под углом в 45 градусов.
Остальная кладка производится по схеме.
27-й ряд – 20 красных кирпичей.
Над вытяжным и вертикальным каналом, по всему периметру, в кирпичах делаются вырезы для устройства посадочного места для монтажа задвижек перекрытия вытяжки из варочной камеры и дымохода — 130×130 и 130×250 мм.
27-й ряд – продолжение.
Устанавливаются задвижки – их рамки монтируются на слой глиняного раствора.
28-й ряд – 21 красный кирпич.
Отверстие вытяжного канала сдвигается к основному дымоходному – для этого кирпич, устанавливаемый в передней части вытяжки, срезается наискосок снизу, а задний кирпич сверху. То есть образуется проход, расположенный под углом.
29-й ряд – 20 красных кирпичей.
На этом этапе идет объединение канала вытяжки и дымохода.
Кирпич, прилегающий к каналу вытяжки, срезается наискосок под углом в 45 градусов снизу.
30-й ряд – 34 красных кирпича.
Производится перекрытие верхнего колпака печи. Кирпичи укладываются со сдвигом наружу, относительно основной кладки, на 40 мм.
Кирпич, укладываемый на срезанный в предыдущем ряду кирпич, также срезается под углом в 45 градусов, формируя проход под уклоном.
Два кирпича, укладываемых с двух сторон входа в сушильную камеру, срезаются под углом сверху и образуют место для среднего кирпича, который завершить перекрытие входа.
30-й ряд – продолжение.
Устанавливается средний, предварительно срезанный с двух сторон снизу, кирпич, перекрывающий сушильную камеру.
31-й ряд – 32½ красных кирпича.
Кладка этого ряда сдвигается внутрь на 40 мм, и периметр этого ряда равен основному размеру печи.
Кирпичи, укладываемые по боковым сторонам сушильной камеры, срезаются сверху наискосок. Таким образом, подготавливается основа для перекрытия пространства.
31-й ряд – продолжение.
Далее, подготавливаются три кирпича, на которых снизу с двух сторон делаются срезы, как показано на чертеже. Затем, этими кирпичами перекрывается камера сушилки.
32-й ряд – 23 красных кирпича.
Этот ряд еще одним слоем перекрывает область печи около дымоходного канала.
С передней стороны печи кирпичи ряда сдвигаются внутрь на 80 мм, а с левой стороны — на 1⅓ кирпича.
33-й ряд – 5 красных кирпичей.
Закладывается канал дымоходной трубы.
34-й ряд – 5 красных кирпичей укладываются в перевязку к предыдущему ряду.
Этот ряд становится основой для дальнейшей кладки насадной дымоходной трубы.

Работа печника в наши дни стоит недешево. Так что, внимательно изучив проект и порядовку кладки, можно попробовать провести этот процесс самостоятельно. Кроме того, что будет сэкономлена приличная сумма, появится определенный навык в печном деле, который не будет лишним для любого владельца частного дома.

В завершение публикации – видео-урок профессионала с советами по правильному выполнению кладки кирпичной печи:

Видео: кладка двухколпаковой печи – часть 1.

Видео: кладка двухколпаковой печи – часть 2.

схемы, кладка, чертежи с порядовкой и прочее+ видео

Печное отопление загородных домов сегодня обретает вторую молодость. И это неудивительно, учитывая ту особую атмосферу и домашнее тепло, которую может создать простая печка из кирпича, даже сделанная свиоми руками. Нередко её устанавливают даже при наличии более технологичных обогревающих систем, стремясь получить стильный, самобытный элемент интерьера. Сегодня мы расскажем о наиболее популярных моделях кирпичных печей и поделимся секретами печного ремесла.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность. Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений.

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

  • фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;
  • топку, одновременно выполняющую роль топливника и камеры сгорания;
  • колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;
  • зольную камеру, которая облегчает очистку печи;
  • дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

  • быстрый нагрев поверхности;
  • возможность использования нескольких видов топлива;
  • низкие эксплуатационные расходы;
  • исключается опасность ожога при касании стенок отопительного прибора;
  • по-особенному мягкое, комфортное тепло;
  • не обезвоживается воздух в помещении;
  • широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

Классификация отопительных приборов. Критерии выбора оптимальной конструкции

Все существующие модели кирпичных печей можно разделить на несколько типов:

  • обогревающие приборы;
  • варочные агрегаты;
  • комбинированные печи;

Определившись с требуемой функциональностью, необходимо выбрать тот вариант, который можно будет сложить самостоятельно. Чтобы не рассматривать всё разнообразие стационарных агрегатов, остановимся на наиболее популярных вариантах:

  1. Голландские печи. Благодаря канальной конструкции они имеют неплохую теплоотдачу и занимают немного места. Подобные теплогенераторы функционируют в режиме медленного сжигания или тления, что значительно снижает требования к качеству стройматериалов. И хоть КПД «голландок» редко превышает 40%, они нашли немало поклонников, отчасти из-за невысокой стоимости и простоты строительства.

    Классическая «голландка» представляет собой чрезвычайно компактное сооружение

  2. Шведские дровяные печи имеют камерно-канальную компоновку, что позволяет поднять КПД до 50%. Точно так же, как и «голландки», «шведки» занимают немного места, но требуют более тщательного подхода при выборе материалов и немного сложнее в изготовлении. Тем не менее затраты труда и финансов полностью оправдываются увеличенной производительностью и расширенной функциональностью теплогенераторов этого типа.

    Шведская печь порадует своего владельца высоким КПД и функциональностью

  3. Русские печи имеют уникальную компоновку, благодаря чему несут непередаваемый колорит и самобытность. Их КПД превышает 60%, однако особенности эксплуатации понравятся не всем. Кроме того, сложить печь будет под силу не каждому новичку. Скорее всего, придётся нанимать профессионального печника, а это повлечёт дополнительные расходы, удорожающие и так не самую дешёвую конструкцию.

    Русская печь способна полностью преобразить интерьер, но потребует немало места для установки

  4. Колпаковые печи Кузнецова, знаменитые своей тепловой эффективностью, имеют КПД до 90%. Секрет их успеха заключается в особом устройстве, которое способствует наиболее полному сжиганию топлива и максимальной теплоотдаче. Особенностью «кузнецовок» является чрезвычайно чистый «выхлоп» и отсутствие сажи, благодаря чему минимизируются временные затраты по уходу за отопительным прибором. Что же касается минусов, то к ним можно отнести усложнение конструкции и высокие требования к материалам. Впрочем, последний недостаток компенсируется тем фактом, что кирпича для сооружения «колпаковки» потребуется значительно меньше, чем для любой другой печи.

    В отличие от канонических колпаковых печей, модифицированные агрегаты могут иметь варочную поверхность и духовой шкаф

Пошаговую инструкцию по кладке печи Кузнецова с порядовками вы найдёте в нашей следующей статье: http://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Рассмотрев все возможные варианты, мы подошли к наиболее ответственному моменту — выбору отопительного прибора, который сможет удовлетворять всем предъявляемым к нему требованиям. Основными критериями в этом случае являются функциональность и место установки. И если первое не представляет трудностей, поскольку полностью зависит от предпочтений и требований владельца, то второй пункт требует самого пристального внимания. О том, как выбрать печь в соответствии с типом строения, расскажем подробнее.

  1. Дом, предназначенный для постоянного проживания. Если печное отопление будет использоваться в качестве основного, то лучшего варианта, чем «шведка» или «колпаковка» не найти. Кроме того, что эти агрегаты имеют отличную производительность и не занимают много места, они ещё и легко дополняются другими элементами — варочной поверхностью, водяным контуром, духовкой, сушильными нишами или лежанкой. Если же функциональность отодвигается на второй план, а главным требованием является компактность, то неплохим вариантом является «голландка», обогревающая несколько смежных помещений.
  2. Загородный дом «выходного дня» или дача. Поскольку эти строения предполагают нерегулярное проживание, то достаточно будет установить небольшой отопительный прибор, оборудованный варочной плитой. Идеальным вариантом являются печи-камины с открытым очагом, поскольку с их помощью можно нагреть помещение в кратчайшие сроки. Подобное преимущество невозможно переоценить зимой, когда температура воздуха в помещении падает до минусовых температур.
  3. Печь в загородном доме с водяным или другим типом отопления. В этом случае отопительный прибор служит для того, чтобы создавать особую атмосферу. Если позволяет площадь помещения, то можно установить полноценную русскую печь или агрегат с топкой, камином и лежанкой.
  4. Отопительный прибор для бани. Для этого случая подойдёт простейшая печь-каменка, в которую встраивают ёмкость для получения горячей воды. Если же баня пристроена к дому, то вместо бака можно установить полноценный котёл, предназначенный для жидкостной системы отопления.
  5. Печи для открытых площадок. Чаще всего такие отопительные приборы устанавливаются на открытых верандах, в летних кухнях или беседках и используются для приготовления пищи. В этих целях конструкцию дополнительно оснащают варочной поверхностью, барбекю, мангалом, казаном и т. д.

Печь-барбекю украсит участок и наполнит место отдыха функциональностью

Определившись с типом и наполнением печи, не спешите приступать к строительству. Для того чтобы отопительный прибор смог оправдать все надежды, необходимо досконально разобраться в принципах его работы.

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

При определении тепловой мощности печи во внимание принимают только те её поверхности, которые участвуют в теплообменных процессах. Например, в «голландках» не исключают из расчётов участки стен, расположенные у пола, ниже горизонтальных участков газохода.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Чертежи и схемы кирпичных печей

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах.
Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

  • Менее 3.5 кВт — 140х140 мм.
  • 5 – 5.2 кВт — 140х200 мм.
  • От 5.2 до 7.2 кВт — 140х270 мм.
  • От 7.2 до 10.5 кВт — 200х200 кВт.
  • 5 – 14 кВт — 200х270 мм.

Рекомендуемые размеры являются минимальными. И всё же нет необходимости чрезмерно увеличивать сечение дымового канала, поскольку по слишком широкому дымоходу в печь будет опускаться холодный воздух. Противоток, или «просвист» на языке профессиональных печников, грозит не только ухудшением производительности, но и более серьёзными проблемами.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

Расчёт количества кирпичей

Не следует переживать, если рассчитанный «навскидку» дымоход изредка начнёт дымить. При необходимости его можно нарастить куском асбоцементной трубы длиной 0.5–1 м или же положить ещё несколько рядов кирпичей. Нередко подобные мероприятия проводят при изменившейся аэродинамике местности. Например, после подрастания деревьев или возведения по соседству более высоких построек.

Подготовительные мероприятия

Подготовка к строительству включает в себя несколько этапов:

  • подбор инструмента и необходимых материалов;
  • определение оптимального места для монтажа отопительного прибора;
  • обустройство фундамента и подготовка места строительства;
  • изготовление печного кирпича (при необходимости) и приготовление кладочного раствора.

Необходимые материалы и инструменты

Инструменты печника

Для кладки кирпичной печи понадобятся:

  1. Молоток каменщика (с бойком и киркой).
  2. Метёлка для швабровки уложенных рядов.
  3. Уголок, отвес и уровень для контроля геометрических параметров кладки.
  4. Плоскогубцы.
  5. Молоток резиновый (киянка).
  6. Мастерок (кельма).
  7. Правило и трамбовка для обустройства фундамента.
  8. Чертилка свинцовая.
  9. Лопатка или миксер для замешивания раствора.
  10. Расшивка.
  11. Вёдра и другие ёмкости для сыпучих веществ и жидкостей.
  12. Решето.
  13. Болгарка (угловая шлифмашина) с кругом по камню.

Несмотря на то что кирпичные печи существенно отличаются по конструкции и размерам, список материалов, которые понадобятся для строительства, остаётся практически неизменным. Стандартный перечень всего необходимого выглядит так:

  1. Кирпич — красный, силикатный, огнеупорный и облицовочный (в зависимости от конструкции твердотопливного теплогенератора).
  2. Строительная смесь для кладки печей. При необходимости удешевления строительства можно заменить глиной и песком.
  3. Набор печного литья — поддувальная, топочная и прочистные дверцы, задвижки, плита, духовка и т. д.
  4. Колосниковая решётка.
  5. Проволока для закрепления чугунного литья.
  6. Асбестовый или базальтовый шнур.
  7. Стальные полосы и уголки для обустройства перекрытий и ниш.
  8. Жаростойкие плиты для защитной теплоизоляции.

Шамотный кирпич ШБ №22

Любая кирпичная печь представляет собой агрегат с внушительным весом, который требует капитального основания. Поэтому необходимо подготовить материалы для строительства фундамента:

  1. Песок.
  2. Щебень.
  3. Сетка армировочная.
  4. Доски и гвозди для сооружения опалубки.
  5. Цемент.
  6. Гидроизоляция.

Кроме того, если проектом предусмотрена внешняя отделка стен, то подготавливают инструменты и материалы, которые понадобятся для этих работ.

Особенности выбора места для установки отопительного прибора

Чаще всего кирпичную печь устанавливают у одной из стен или в углу помещения — это даст возможность использовать имеющуюся площадь наиболее рациональным образом. Если агрегат планируется использовать для отопления нескольких комнат, то его располагают в центре дома, ориентируя топкой и варочной поверхностью в кухню, а другими гранями — в спальню, зал или гостиную. На схеме наглядно показано, какие преимущества даёт правильный выбор места.

Правильный выбор места способен решить задачу отопления всех помещений загородного дома

При монтаже отопительного прибора не следует руководствоваться одним лишь удобством. Важно не забывать о минимально допустимых расстояниях до других поверхностей, а также оптимальных зазорах и расстояниях, которые определяются действующим СНиП:

  • от кирпичного дымохода до деревянных элементов перекрытия или кровли должно оставаться не менее 130 мм свободного пространства. Если же используется неизолированная керамическая или стальная труба, то зазор увеличивают до 250 мм;
  • между деревянным полом и внешними стенками печи оставляют промежуток не менее 100 мм;
  • расстояние от нагретой боковой поверхности теплогенератора до сгораемой стены здания зависит от того, будет ли использоваться теплоизоляция. С защитным экраном минимальный зазор составляет 130 мм, а без него — не менее 380 мм;
  • от потолка до перекрытия печи должен быть оставлен зазор не менее 0.35 м. При установке компактных агрегатов с невысокой теплоёмкостью это расстояние может быть увеличено до 0.7–1 м.

Опытные печники не рекомендуют ставить печь у внешних стен здания, аргументируя это её быстрым выхолаживанием.

Строительство фундамента

Лучше всего, если основание кирпичной печи будет сформировано одновременно с общедомовым фундаментом. При этом обе конструкции выполняют раздельно, иначе просадка стен здания неминуемо повлечёт нарушение геометрии, а то и повреждение отопительного прибора. Если печь будет возводиться в готовом доме, то первое, на что обращают внимание — удалённость дымохода от элементов перекрытия крыши, которое должно составлять не менее 15 см. И только после этого приступают к разметке и сооружению фундамента.

Учитывая вес печи, фундамент необходимо использовать основательный

Если в доме обустроены деревянные полы, то в месте установки печи их вырезают, отступив от внешнего контура 10–15 см. После этого копают котлован, глубина которого зависит от особенностей грунта и глубины его промерзания. Для средней полосы достаточно вырыть яму глубиной 0.7–0.8 м. После этого её дно покрывают 15-сантиметровым слоем песка и уплотняют, периодически проливая водой. Затем насыпают слой щебня толщиной 10–15 см, который так же тщательно утрамбовывают. После этого по углам сооружения забивают деревянные колышки, к которым крепят доски обрешётки. Чтобы исключить утечку цементного молока через щели формы, её стенки укрывают полиэтиленовой плёнкой. На расстоянии 5–10 см от пола устанавливают армировочную сетку, для чего используют как забитые в дно ямы металлические пруты, так и обломки кирпича.

Фундамент под кирпичную печь изготавливается из железобетона

Смешивая цемент М-400, песок и щебень в пропорции 1:3:4, готовят бетон. Воды добавляют ровно столько, чтобы получить раствор средней текучести, иначе прочность сооружения будет снижена. Смесь заливают в опалубку и уплотняют любым способом, после чего поверхность фундамента выравнивают при помощи правила. Заметим, что верхний уровень основания печи должен быть ниже пола на 15–20 см. По прошествии нескольких часов, необходимых для предварительного схватывания раствора, сооружение укрывают плёнкой и оставляют на несколько недель до полного высыхания.

Перед укладкой кирпича фундамент в обязательном порядке гидроизолируют при помощи рубероида или специальной плёнки. Если ширины материала недостаточно, то его полосы укладывают с перехлёстом не менее 10 см.

Приготовление раствора

Сейчас, когда в торговой сети можно найти готовые строительные смеси для кладки каминов и печей, практически нет проблем с приготовлением рабочего раствора. Всё, что для этого потребуется — смешать компоненты с водой, воспользовавшись деревянной лопаткой или строительным миксером. Тем не менее можно изготовить кладочный раствор и самостоятельно — это позволит дополнительно сэкономить. Кроме того, у владельца будет полная уверенность в экологичности сооружения.

Собственноручно приготовить строительную смесь можно из песка и глины, соотношение которых зависят от жирности последнего компонента. Чтобы выбрать оптимальный состав, проводят небольшой эксперимент, смешивая сыпучие материалы в разных пропорциях. После этого из раствора скатывают шарики диаметром 5–6 см, которые после предварительного подсушивания сдавливают между двумя дощечками. Лучшим составом считается тот, в котором проба начинает растрескиваться не ранее, чем будет деформирована на одну треть.

Существует несколько способов проверки качества глины

Ещё один способ определения правильного соотношения компонентов заключается в том, что в приготовленную смесь опускают лопатку. Налипание раствора менее 1 мм свидетельствует о его низкой пластичности — требуется добавить глины. Если толщина слоя больше 2 мм, то это говорит о жирности смеси, исправить которую можно добавлением песка. Норма — от 1 до 2 мм.

Глину перед использованием необходимо замочить в воде на сутки. Если требуется повысить её жирность, то используют способ вымучивания, который заключается в отстаивании глиняного раствора и изъятия средней его части.

Как правильно сложить кирпичную печь. Инструкция по ходу работ

Определиться с типом отопительного прибора, сделать предварительные расчёты и подготовить всё для начала строительства — это ещё только полдела. Для того чтобы правильно сложить печь, необходимо найти схемы раскладки кирпича в каждом ряду, так называемые порядовки. Мы подготовили несколько наиболее популярных вариантов, которые можно использовать в качестве рабочих проектов. Если же они вас по каким-то причинам не устраивают, то можно поискать готовые решения в Сети или заказать индивидуальную раскладку на одном из специальных сайтов.

Схемы порядовки печей на фото

Сегодня мы предлагаем сложить компактную, но очень производительную и функциональную кирпичную печь. Несмотря на кажущуюся сложность, построить её сможет даже новичок, если воспользуется нашей инструкцией и будет выполнять все рекомендации. Мы же в свою очередь поделимся секретами опытных печников и дадим необходимые рекомендации по ходу строительства.

Порядовки печи с варочной поверхностью и нишами для сушки

На представленной схеме порядовки можно увидеть, отопительный агрегат, оборудованный удобной варочной плитой и сушильной нишей, что даёт определённое сходство с классической шведской печью. Мы рекомендуем сначала выложить конструкцию насухо, без использования раствора. Это позволит детально изучить особенности каждого ряда и подготовить необходимые элементы сооружения. Далее работу проделывают в таком порядке:

  1. До уровня пола кирпичи выкладываются на цементно-песчаный раствор всплошную. На этом этапе следует быть особенно внимательным к геометрической точности, контролируя кладку по уровню и отвесу. От тщательного выполнения работы зависит, насколько ровной и устойчивой будет печь.
  2. Первым рядом тела печи начинают формировать поддувальную камеру.

    Установка поддувальной дверцы

  3. Прежде чем начать кладку второго ряда, устанавливают дверцу поддувала. Для этого в специально отлитые ушки на её корпусе продевают стальную проволоку, которую укладывают в кладочные швы. Чтобы предотвратить смещение и опрокидывание дверцы, её временно подпирают кирпичами.
  4. В четвёртом ряду выводят два канала для очистки печи от сажи. На каждом из них устанавливают отдельную дверцу.

    Колосниковая решётка не крепится никаким иным способом, кроме как за счёт очень точной укладки

  5. В пятом ряду устанавливают колосниковую решётку. Правильно уложить чугунное литьё помогут углубления, проделанные в кирпичах нижнего ряда. Здесь и далее топочная камера выкладывается исключительно огнеупорным кирпичом.

    В печи колосниковую решётку укладывают на огнеупорный кирпич

  6. Перед кладкой шестого ряда устанавливают топочную дверцу, которую временно фиксируют стопкой кирпичей, уложенных на колосники. При необходимости деталь с внешней стороны подпирают металлическим уголком или деревянной рейкой .

    Монтаж топочной дверцы

  7. Начиная с седьмого ряда начинают обустраивать газоходы печи. Вертикальные стенки топки выкладывают шамотным кирпичом, установленным на ребро.

    Чтобы обеспечить долговечность конструкции, внешнюю кладку отделяют от топочной камеры слоем базальтового картона.

    Кладка вертикальных каналов

  8. Прежде чем начать кладку девятого ряда, в кирпичах, которыми будет перекрываться топочная дверца, выбирается четверть. Благодаря этому конструкция будет выглядеть ровно и эстетично. Здесь же окончательно крепят чугунную деталь, укладывая проволоку в шов девятого ряда.

    Для точного прилегания кирпича к дверце его грани подрезают по месту

  9. В 11-м ряду на верхний проём топливной камеры укладывают варочную плиту. В качестве уплотнения используют тот же базальтовый картон или асбестовый шнур. Переднюю часть варочной ниши обрамляют стальным уголком.

    Топку отделяют от внешних стен базальтовым картоном или другим огнеупорным материалом

  10. С 12-го по 16-й ряд сооружают камеру над чугунной плитой.
  11. Перед перекрытием варочной ниши на её боковые стенки укладывают стальные полосы, которые будут служить опорой кирпичей 17-го ряда. Переднюю часть этого ряда оформляют металлическим уголком.
  12. 18-й и 19-й ряд выкладывается практически всплошную, наращиваются только три вертикальных теплообменника.
  13. В 20-м ряду обустраивают горизонтальный канал и дверцу для очистки от сажи и нагара, а также начинают формировать сушильную камеру.
  14. Кладкой 22-го ряда перекрывают дверцу.
  15. На 23-м ряду выполняют перекрытие горизонтального газохода. Открытыми оставляются только отверстия вертикальных каналов.
  16. Перед кладкой 24-го ряда над сушильной камерой укладывают стальные полосы.
  17. С 25-го по 28-й ряд устанавливают ещё одну очистную дверцу и перекрывают печную нишу.
  18. В 30-м ряду на два оставшихся вертикальных газохода устанавливают задвижки. Для этого сначала монтируют их рамки, а после этого вставляют сами перегородки.

    Монтаж печных задвижек

  19. С 31-го по 35-й ряд выкладывают переходной участок дымохода.
  20. С 36-го по 38-й ряд сооружают распушку.

На этом кладку тела печи можно считать завершённой. Оставшиеся порядовки помогут сложить печную трубу:

  1. Начиная с 1-го ряда начинают выкладывать стояк. В нашем случае он заканчивается 26-м рядом, но при необходимости длину трубы можно увеличить в соответствии с высотой здания.

    При сооружении дымоотводных каналов особое внимание уделяют внутренней чистоте их стенок. Необходимо помнить, что чем более гладкой будет их поверхность, тем меньше сажи будет на них оставаться.

  2. В третьем ряду дымохода устанавливают ещё одну дверцу для очистки печной трубы.
  3. На 27-м ряду устанавливают центральную заслонку.
  4. В 31-м ряду сечение кладки уменьшают для того чтобы вывести трубу через кровлю.

    Верхние ряды удобно выкладывать, используя деревянные козелки с дощатым помостом

В том месте, где печная труба проходит через потолок, её изолируют от перекрытия негорючими материалами. Для этого используют как минеральные утеплители, так и керамзит. Его засыпают в короб, который сбивают вокруг печной трубы.

Вот такую красавицу можно сложить своими руками

Кратко о монтаже духового шкафа и теплообменного регистра

Ранее мы рассматривали, каким образом монтируют и крепят печные дверцы. Не менее важно правильно установить и другие функциональные элементы.

Особенности монтажа духового шкафа

Если конструкцией печи предусмотрен монтаж духового шкафа, то его устанавливают так, чтобы поток разогретых газов омывал как можно большую площадь поверхности. Чаще всего этим условиям соответствует участок перехода от топки к теплообменнику. Предварительно на боковые стенки горизонтального газохода укладывают металлические уголки, а места соприкосновения шкафа с внешней стенкой печи уплотняют при помощи базальтового картона или асбестового шнура.

Водонагревающий котёл или жидкостный теплообменный регистр устанавливается в самой горячей зоне печи. В зависимости от типа теплогенератора это место может находиться в задней части топочной камеры, в начале газохода или под колпаком безоборотных агрегатов. Если планируется одновременно использовать варочную плиту и водонагреватель, то его верхнюю часть выполняют в виде поперечно расположенных металлических труб, которые вваривают в боковые ёмкости из печной стали. Между водонагревающим котлом и стенками топки оставляют компенсационный зазор 5–15 мм. Разумеется, необходимо предусмотреть, каким образом поверхность теплообменника будет очищаться от сажи. Для канальных и камерных печей это можно будет сделать через проём топливника, тогда как в других случаях может понадобиться установка дополнительной прочистной дверцы.

Котёл, предназначенный для встраивания в кирпичную печь

Вам также может быть полезен материал о том, какие материалы лучше использовать для облицовки кирпичной печи: https://aqua-rmnt.com/otoplenie/otdelka-pechi-v-dome-svoimi-rukami.html.

Особенности эксплуатации и чистки печи

Сразу же испытывать печь на максимальных режимах нельзя, необходимо подождать высыхания её стенок. Именно поэтому возводить отопительный прибор рекомендуется в тёплое время года. В этот период достаточно открыть все проёмы кирпичного агрегата и подождать одну-две недели. Если же возникает необходимость просушить печь в холодную погоду, то её дверцы закрывают, а в топочной камере включают тепловентилятор или мощную лампу накаливания.

По истечении указанного срока печь на протяжении 5–7 дней протапливают 2–3 раза в сутки, каждый раз используя небольшое количество дров. О полном высыхании стенок свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки. И даже после этого печь не топят «на всю катушку». Работу на максимальной мощности проверяют только после нескольких дней регулярного использования.

Если агрегат протапливают исключительно дровами, то каждый раз чистить его от золы необязательно. В случае использования торфяных брикетов и угля печь освобождают от золы и пепла в начале каждого нового цикла. Что же касается очистки внутренних каналов и дымовой трубы от сажи, то эту процедуру проводят не реже чем один раз в сезон. В этих целях используют различные скребки и щётки, которыми удаляют нагар с вертикальных поверхностей. После этого сажу выгребают из газоходов металлическим совком и кочергой.

Берёзовые дрова

Уменьшить сажеобразование поможет правильный выбор топлива. Лучшими дровами считается древесина твёрдых пород — дуб, граб, бук и т. д. Практически не оставляют нагара берёзовые дрова и осина. К слову, опытные печники рекомендуют каждую десятую топку проводить именно осиновыми поленьями, утверждая, что это способствует удалению сажи из каналов и дымохода.

Не рекомендуется чистить печь выжиганием с применением легковоспламеняющихся жидкостей, дымного пороха (да-да, можно встретить и такие «полезные» советы), нафталина и т. д. Хорошего эффекта от этого вряд ли можно добиться, а вот близлежащим постройкам и собственному здоровью можно нанести значительный ущерб.

Нередко вызывает трудности растопка печи после длительного выхолаживания, например, в коттедже или на даче. Связано это с тем, что в каналы печи опускается холодный воздух, образуя трудноудаляемые газовые пробки. Возобновить тягу поможет проверенный метод. Для этого берут сухую бумагу или ветошь, смоченную керосином или жидкостью для барбекю, укладывают её поближе к вертикальному газоходу и поджигают. Интенсивное горение мгновенно вытолкнет застоявшиеся воздушные массы и восстановит работоспособность отопительного прибора.

Вам также пригодится материал с инструкциями по чистке и мелкому ремонту кирпичных печей: https://aqua-rmnt.com/otoplenie/kak-pochistit-pech.html.

Видео: Компактная кирпичная печь оригинальной конструкции

Кирпичная печь сможет создать в помещении по-особенному тёплую атмосферу, станет изюминкой интерьера и местом сбора друзей и знакомых. Сложить агрегат по силам не только опытным мастерам, но и зелёным новичкам. Конечно, при этом надо быть щепетильным и максимально внимательным. И тогда отопительный прибор отплатит не только уютным теплом и комфортом, но и безопасной работой в течение долгих лет эксплуатации.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Кирпичная печь для дома — схема + порядовка

В древней Руси мастера по строительству печей очень славилась, ведь не каждый мог сложить красивую, практичную печь, могущую служить долго, не доставляя хлопот своим хозяевам. Времена изменились. Печники нынче не популярны, так как и традиционная кирпичная печь для дома все реже избирается как основной способ отопления. Снижение спроса, снижает предложение.

Но есть желающие сохранять традиции Руси. Плюс не всем по карману отопление, альтернативное печному или просто проживает в отдаленном регионе России, где другого, кроме печного, отопления нет.

Как можно самому выложить кирпичную печь для дома? Какова последовательность укладки печи? Какие есть виды порядовки? Если изучить хорошо конструкцию печи и освоив главные правила и принципы, любой сможет сложить хорошую, качественную печь.

Содержание статьи:

Конструкция печи

Функциональность печи определяется по ее назначению. Есть четыре основных назначения:

  • отопительное;
  • варочное;
  • варочно-отопительное;
  • печь-камин.

Наиболее распространенная печь по своему функционалу – варочно-отопительная. На нем и сосредоточимся. Этот вид печи позволяет достигать сразу двух целей, заложенных в самом названии. Конструкции этих видов печей многообразны, так как помимо своих функций, печи еще нужно вписываться в интерьер дома.

Основные составляющие конструкции у разных видов печей одинаковые. Все они начинаются с одного – с определения компактного местоположения и фундамента. Располагаться печь должна так, чтобы ее тепло равномерно доходило до различных комнат и спален дома. Фундамент печи должен быть прочный, так как печь имеет большой вес. Сначала идет бутовая кладка или бетон. Если бут, то он должен выступать на 40 см из земли, доходя до доски пола. Если бетонное основание, то в уровне с землей, затем 40 см кирпичная кладка до уровня пола и далее конструкция печи.

Основные составляющие печи:

  1. Топка – пространство печи, предназначенное для непосредственного сжигания твердого топлива, дров, угля или торфа.
  2. Поддувало – пространство, располагающееся под топочным, куда ссыпается остатки сгоревшего твердого топлива. Оно нужно для лучшего притока воздуха,способствующему хорошему горению. Через отдельную дверцу поддувала отходы горения удаляются.
  3. Горизонтальные каналы для вывода дыма. Это каналы, по которым, благодаря тяге, горячие газы, продукт горения топлива, выходят в дымоход. Из-за того, что они не сразу вылетают в дымоход, а, задерживаясь, проходят по этим сложным каналам, они могут передавать свою тепловую энергию кирпичу. Кирпич же, в свою очередь, нагревает окружающую его среду. Такой системы каналов нет в варочных печах, там обогрев не нужен.
  4. Вертикальный дымоход. Через него газы горения выходят в атмосферу. Если в дымоходе будут щели или его размер будет неправильно рассчитан, у печи будет плохая тяга.
  5. Плита. Она располагается непосредственно над топкой.
  6. Отверстия чистки дымохода. Из-за проходящего по каналу дыма, на стенках оседает сажа. Если регулярно не чистить от сажи стенки канала, просвет дымохода уменьшится и ухудшит тягу. Плохая тяга не даст разгораться огню в печи, а весь дым окажется в доме.
  7. Противопожарные прослойки.

Читайте так же нашу статью о том как сделать футеровку печи

Кладка кирпичной печи

Приступая к кладке, должна быть готова основа из бетона, бута и уложена гидроизоляция. Затем нужно определиться, с порядовкой. Схем порядовок очень много. Но, если проконсультироваться с хорошим специалистом-печником, можно разработать сугубо свой вариант. Кирпичная печь для дома должна быть относительно простой в изготовлении.

Ниже будет приведен вариант технологии укладки комбинированной небольшой кирпичной печи для дома. Ее габариты – 3,5 на 4 кирпича. В наличии: варочная плита, топка, поддувало, дымоход горизонтальный с переходом в прямой вертикальный дымоход.

Укладку предваряет определение месторасположения печи, какой у нее будет фундамент и какова будет ее конструкция.

Кладка печи начинается с первого ряда, выкладываемого всплошную. Вроде все просто, но он самый ответственный. Ровность всей конструкции от него зависит. Поэтому укладывая его, нужно тщательно проверять горизонталь ватерпасом, угольником проверять угол 90 градусов и рулеткой перепроверять диагональ. Для точности вертикали, после первых двух рядов по четырем углам к потолку нужно натянуть отвес и зафиксировать его, чтобы кладка была в отвесе.

Второй ряд – перевязочный. Выкладывая их, швы между кирпичами заполняются плотно, их толщина не должна превышать 8 мм. После укладки второго ряда, между первым и вторым можно заложить гвозди по 4 углам и к ним зачалить нитку отвесов.

Третий ряд — выкладывается поддувало и ставить дверцу поддувала.

Четвертый ряд – продолжается выкладка поддувала, плавно переходящая в формирование топочной. С него же и начинается нижняя часть горизонтального дымовыводного канала. В нем же ставится дверца для подчистки от золы.

Пятый ряд – дверца поддувала перекрывается целым кирпичом. Замка делать не нужно, так как размер дверцы мал. Продолжается формироваться дымовыводной канал.

Ориентируясь на схему-порядовку, продолжается выкладка печи. Дверцу в топку устанавливают, как правило, в седьмом ряду. На этом же ряде ставится и колосниковая решетка.

Нижняя задвижка устанавливается в восьмом ряду. Если нужно увеличить тягу для процесса быстрой растопки печи, то нижний дымоход перекрывают. Это делают также и тогда, когда нужно отопить дом не нужно, а вот приготовить пищу нужно по-быстрому. Если нижний дымоход перекрыт, то горячие газы разу идут в трубу.

Важно, чтобы при выкладке дымохода внутренняя его поверхность была гладкая. Поэтому внутреннюю поверхность должны формировать только целые кирпичи. Тогда дымоход будет правильно функционировать.

В десятом ряду перекрывается топочная дверца.

В двенадцатом ряду начинается отделка огнеупорным кирпичом топливника. Из-за того, что расширение при температурах у обычного и огнеупорного кирпича разные, их не скрепляют раствором, чтобы не трескался корпус печи. При укладке наружной стенки и огнеупорной часть печи, между ними нужно оставить зазор около 1 см. Для точности и удобства это делают путем размещения между этими кладками картона нужно толщины. Позже он сгорает и оставляет нужный зазор.

Стенки огнеупорного кирпича нужно сделать тоньше, подрезав их болгаркой. Для того чтобы установить колосниковую решетку на нижнем ряду огнеупорного кирпича болгаркой следует прорезать пазы или четверть. В нее тогда легко может лечь решетка. Ее не нужно фиксировать раствором, так как периодически ее нужно будет вынимать. На верхнюю часть топки ставится варочная плита и далее, продолжая с двенадцатого ряда, выкладывается из кирпича дымоход и дымоходный канал соответственно чертежу печи.

Не доходя трех рядов кирпича (около 21 см) до деревянного потолка, ставится верхняя задвижка. Формируется дымоходная труба уже через четыре ряда кирпича после установки верхней задвижки. Канал дымохода должен иметь размер 12 на 12 сантиметров. Верх трубы должен накрываться оголовком из металла.

При планировании месторасположения печи нужно учесть, что дымоход должен возвышаться над коньком не меньше, чем на 50 см, если он ближе трех метров к коньку. А также, если дымоход от конька отстоит более чем на 3 метра, то верх дымохода не должен быть ниже, чем 10 градусов от верхнего уровня конька.

Плита варочная

Варочная плита для предложенного варианта кирпичной печи для дома имеет параметры 40х65. Топочная камера должна быть больше плиты на 10-15 мм посадочного ее размера. Чтобы успешно посадить плиту, нужно в кирпиче болгаркой четверть. Ее глубина от 10 до 15 мм.

Канавка должна быть хорошо выровнена. Асбестовый шнур понадобится для того, чтобы уплотнить периметр, который устанавливается на глиняный раствор. Чтобы проконтролировать горизонталь и избежать перекосов плиты, нужно воспользоваться ватерпасом. Саму плита не устанавливается на раствор, потому что, нагреваясь, металл расширяется больше, кирпич — меньше, поэтому растворный шов, если им попытаться связать плиту с кирпичом печи, разорвется. В шов, где плита соединяется с кладкой, насыпается песок и плотно утрамбовывается.

Как приготовить глиняный раствор

Раствор для кладки кирпичной печи для дома и раствор при футеровке топки используется разный. Для огнеупорного кирпича лучше использовать уже продающуюся готовую смесь. Раствор же для кладки основного тела печи — из песка и глины. Пропорция — 1:1 или 1:2 соответственно. Смесь тщательно перемешать и добавить воды. Воды добавлять нужно 1/4 объема глины. Перемешивание смеси песка, глины и воды нужно осуществлять миксером, закрепленным на дрели.

Пожаробезопасность

При использовании печи по назначению, она будет нагреваться, поэтому соприкасающиеся с печью конструкции должны иметь что-то вроде прослойки для теплоотвода. Если печь расположена между двумя комнатами, то в местах примыкания стены к печной кладке, выстраивают выступ, шириной в полкирпича. Именно к этому выступу и будет примыкать стена. Тепло от печи будет гаситься этим выступом, не причиняя вреда стене и ее отделке.

При соприкосновении кладки кирпичной печи для дома со стропилами, делают термическую прослойку. Асбестовые плиты хорошо подходят. Там, где дымоход проходит через потолочное перекрытие и деревянное перекрытие, он утолщается; это называется распушка.

Вывод

Кирпичная печь для дома, выложенная самостоятельно – хорошее личное достижение, большой опыт. Процесс кладки печи нелегкий. Нужно лишь больше времени. Главное – не спешить, не торопиться. И все получится.

Кладка печи своими руками просто и практично

Если задумывается постройка загородного дома, максимально благоустроенного для комфортного проживания в нем, то без небольшой печи в нем обычно не обходится, особенно в том случае, если планируется использовать его большую часть года. Отсутствие же опыта в печных работах не должно останавливать хозяев, желающих вложить печь самостоятельно. Просто необходимо выбрать подходящий, не особо сложный вариант, конструкция которого проста и понятна.

Кладка печи своими руками просто и практично

Кроме того, для большого отопительного сооружения, имеющего замысловатую конфигурацию внутренних каналов, как правило, в дачном домике попросту не хватает места. Рассмотрим  виды печей и несложные в исполнении варианты, которые подойдут и для небольшого дома, и для начинающего печникаодним словом, кладка печи своими руками просто и практично.

Чтобы проще было определиться с подходящей моделью, необходимо выделить несколько условий, которые важны для правильного выбора. Ну а затем-  рассмотреть несколько вариантов, остановившись на оптимальном для конкретной площади и конфигурации помещений дома.

Общие требования к кирпичным печам

Содержание статьи

Критерии выбора модели печи

Условия, которым должна соответствовать выбранная конструкция, напрямую будут влиять на качество обогрева дома, поэтому не стоит пренебрегать информацией, на которую, наоборот, стоит обратить пристальное внимание. К таким факторам относятся:

  • Размеры печной конструкции должны соответствовать площади, на которую ее устанавливают, так как теплоотдача во многом зависит именно от этого параметра.
  • Кроме этого, необходимо выбрать и правильную форму печного сооружения. Боковые стены печи, прогреваясь, дают большее количество тепла, в то время, как показатель передней и задней стенок ниже в 3÷4 раза. Поэтому, если нужно обогреть сразу две комнаты, стоит выбирать узкую и длинную печь, которую можно встроить в стену между помещениями.

Такая печь и для приготовления пище будет в самый раз, и способна обогреть большую площадь сразу в нескольких комнатах

Для эффективности отопления достаточно часто устанавливается Т-образный вариант печи. Он может быть предназначен только для обогрева или же выполнять две функции, если выбирается модель, в которой предусмотрена варочная плита. Такая печь способна обогреть до четырех комнат, имеющих небольшую площадь.

Печь запросто может выполнить роль участка стены между комнатами

  • Следующее условие, которое важно учесть — это расположение строения внутри дома, оно должно быть максимально рациональным. Чтобы печь была функциональной, работала как прибор для обогрева и приготовления пищи, ее нужно установить так, чтобы варочная плита выходила в сторону кухни, а одна или обе боковые стенки смотрели в жилые комнаты.
  • Выбирая печь, очень важно учитывать ее теплоотдачу – этот параметр должен соответствовать не только площади комнат, но и их расположению и количеству внешних стен. Определиться с выбором печи по площади ее поверхностей, в зависимости от особенностей комнаты, поможет данная таблица:
Площадь помещения, м²Не угловое помещение, внутри домаПомещение с одним внешним угломПомещение с двумя внешними угламиПрихожая
Поверхность печи, выходящая в помещение, м²
81.251.952.13.4
101.52.42.64.5
152.33.43.96
203.24.24.6
254.66.97.8
  • Не нужно перестраховываться и выбирать для маленького дома массивную печь, так как чтобы ее прогреть, потребуется много времени и достаточно большое количество топлива, при всем том что значительная часть выработанного тепла попросту будет «выброшено в трубу». Кроме этого, небольшие конструкции иногда работают даже эффективнее, чем сооружения, занимающие половину комнаты, так как теплоотдача во многом зависит от внутренней конструкции печи, а не только от ее массивности.
  • Любая, даже самая теплоемкая печь, будет неэффективна, если дом не утеплен, так как все вырабатываемое ей тепло уйдет через стены, окна и перекрытия. В таких потребуется очень большое количество топлива, чтобы поддерживать температуру в комнатах на приемлемом для проживания уровне.

Колпаковые печи славятся долгим удержанием тепла и высокой эффективностью

 Если же планируется экономить на топливе, получая качественный обогрев, следует хорошо утеплить здание и выбрать колпаковый вариант печи, который благодаря многочисленным каналам будет долгое время удерживать тепло, передаваемое в жилые помещения.

Учитывая эти рекомендации, можно будет подобрать модель печи, которая идеально подойдет для конкретного дома или же для отдельного помещения.

Как выбрать правильное место для печи?

Месторасположения печи в доме определяют заранее, еще перед его постройкой, при составлении проекта, так можно установить отопительное сооружение в правильной области, где тепло от ее стен будет рационально распределено по всему дому. Кроме того, обустраивать фундамент под печь до постройки дома гораздо проще и по расчетам, и по объему работ. Сразу нужно сказать, что основу под печь нужно устанавливать отдельно от фундамента дома, то есть между их стенками должно быть расстояние не менее 150 мм. Иначе при усадке (а она однозначно будет неравномерная для разных по массе и площади сооружения), один из фундаментов может начать разрушаться, а стены, установленные на нем – деформироваться.

В идеале правильно установленная печка должна обогревать несколько смежных помещений

  • Если в доме планируется несколько комнат, то печь нужно устанавливать так, чтобы она располагалась на перекрестье стен, разделяющих дом на комнаты. Но, так как фундаменты строений не должны соприкасаться между собой, внутренние стены придется делать легкими, без фундаментов. Этот вариант представлен на выше показанной схеме.
  • В некоторых случаях владельцы дома предпочитают устанавливать печь недалеко от входа с улицы, так как тепловое излучение от стенок создает отличную завесу от холодных потоков.
  • Размещение топочного люка недалеко от входной двери избавит от лишнего мусора в жилых комнатах, так как в них не придется заносить дрова или другое топливо. Однако, устанавливая печь таким образом, необходимо расположить дверцу топки так, чтобы об нее невозможно было обжечься.
  • Стены отопительного сооружения не должны примыкать к стенам дома вплотную, то есть к любой из них необходимо обеспечить свободный доступ, так как они в целях безопасности требуют периодического контроля, а внутренние каналы печи — очистки камер. Иногда печь является частью стены дома, в этом случае между ней и торцом перегородки прокладывается надежная жароизоляция.

Кирпичные стенки печи должны располагаться так, чтобы можно было проводить их регулярную ревизию

  • Если печь устанавливается в уже построенном доме, то, планируя место ее расположения, необходимо предусмотреть, чтобы дымоходная труба попадала между балок чердачного перекрытия, которые должны находиться на расстоянии от нее не менее 150 мм, с созданием термоизоляционной «прокладки», заполненной жаростойким материалом. Для этого чаще всего вокруг трубы закрепляют металлический короб, который заполняют керамзитом мелкой фракции, минеральной ватой, вермикулитом или же просто песком.
  • Площадка перед топкой печи должна быть застелена жаростойким материалом – это может быть металлический лист или же керамическая плитка.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Модели простых по конструкции небольших кирпичных печей

Кирпичные печи небольших размеров не теряют своей актуальности и сегодня. И это несмотря на появившиеся альтернативные варианты отопления, так как многие из таких новинок – слишком затратные, а другие – недоступные в загородных условиях. Традиционная же для русских домов печка или кирпичная печь для дачи выручит в любых ситуациях – она и дом согреет, и еду приготовит. Поэтому, если к дому не подведен газ, а электричество часто отключается или просто хочется на нем сэкономить, стоит выбирать печь, в конструкцию которой входит варочная панель. Зная о востребованности моделей печей небольших размеров, инженерами было разработано достаточно много их вариантов. Некоторые из них и будут рассмотрены далее.

Печь «Кроха»

Название модели «Кроха» само по себе говорит о размерах этой печи, и она подойдет для жилого строения с любой площадью. Причем при правильной установке конструкции, она вполне способна отопить не одну, а целых две комнаты и кухню. Для дачного домика эта компактная печка будет идеальным вариантом, так как способна создать в нем уют весной и осенью, а также в сырую или холодную погоду летом.

Печь «Кроха» — отличное решение для небольшого загородного дома

Эту печку называют «простушкой», потому что она несложна по конструкции, и при серьезном подходе вполне может быть выстроена даже начинающим мастером. Печь имеет совсем небольшие размеры, всего 640×770 мм в основании, поэтому подойдет даже для небольшой комнаты, где для нее решено будет выделить уголок.

Конструктор печи А. Сушков удачно объединил в ней компактность, элегантность и функциональность, поэтому «Кроха» отлично впишется не только в комнату дачи, но и украсит своим уютным видом интерьер частного дома. Эта печь рассчитана на обогрев одного или двух помещений площадью в 18÷20 м², и имеет следующие характеристики:

Параметры печиЧисловые значения параметров
Ширина и длина в основании3×2,5 кирпича или 640×770 мм
Высота конструкции до трубы2030 мм
Вес печи1260-1280 кг
Глубина топки746 мм
КПДДо 70-75 %
Теплоотдача при одноразовой топке1760 Вт
При трехразовой топке2940 Вт
Варочная панельОдноконфорочная

Конструктор хорошо продумал рациональность печи, поэтому для своего небольшого размера она дает отличную теплоотдачу. В процессе топки этой модели, прогревается ее нижний отдел, а «колпак», находящийся в верхней части, хорошо сохраняет выделенное тепло и замедляет его уход в дымоход. Печь оснащена «летним» ходом, который позволяет нагревать только варочную плиту, не нагревая всю конструкцию, что особенно важно в теплый сезон. «Кроха» имеет три варианта конструкции, отличающиеся между собой расположение варочной плиты относительно топки, но чаще всего используется улучшенную и самый удобную разновидность, в которой плита и топка расположены с одной стороны. Такое расположение удобно тем, что печь можно установить таким образом, что топка и плита будут находиться на кухне, а две другие стены, если встроить их в перегородку, обогреют две комнаты, находящиеся через стену от кухонного помещения.

Улучшенный вариант печи «Кроха»

Для того чтобы печь прослужила как можно дольше и была безопасной, ее топливная камера выкладывается огнестойким шамотным кирпичом. Такие стенки выдерживают не только дровяной жар, но и тот такого топлива, как уголь, брикеты и торф.

До уровня плиты печь имеет ровные стены, а выше топочной дверцы, под варочной плитой, по всему периметру строения, выкладывается выступающий вперед на 30÷35 мм, ряд, который разделяет конструкцию на два отдела: верхний, воздушно-газовый и нижний – топливный. В верхней части печи располагаются каналы для циркуляции нагретого воздуха. Они способствуют максимально длительному удержанию тепла в печи, не давая ему сразу уходить в трубу.

Конструкция печи «Кроха» в разрезе.

По идее разработчика, эта печь должна быть снабжена топочной дверцей с огнеупорным стеклом, через которое прекрасно видны языки пламени. Поэтому при желании «Кроха» может быть использована в качестве небольшого камина. Такая дверца вполне может быть заменена обычным чугунным вариантом.

Так как печь имеет небольшой размер по периметру, для нее потребуется и меньше расходных материалов.

Наименование материалов и комплектующихРазмер в ммКоличество, шт.
Шамотный кирпич ША-821
Красный кирпич (без дымоходной трубы352
Фигурный (закругленный) красный кирпич124
Колосниковая чугунная решетка350×2501
Стеклянная топочная дверца в чугунной раме (ДП-308-1С)210×2501
Чугунная поддувальная дверца140×1401
Одноконфорочная чугунная плита410×3401
Металлический лист для настила перед топкой500×7001
Дымоходная задвижка130×2501
Стальной уголок40×40×5×5204

Компактная модель печи – «Малышка»

Эта модель – еще один вариант, подходящий для установки на даче или же в частном доме в целях экономии более дорогих энергоносителей. Инженерная разработка этой печи принадлежит Валерию Атамас. Сам автор справился с кладкой конструкции всего за один день и решил поделиться с читателями интернета своей удачной идеей. Несмотря на небольшой размер, «Малышка» способна обогреть помещение в 15÷18 м². Кроме этого, она оснащена варочной панелью, позволяющей при необходимости согреть воду или приготовить еду.

Так выглядит несложная в исполнении, но очень эффективная печь «Малышка»

Главным достоинствам модели является ее небольшой размер, составляющий 505×760 мм в основании. Ну а небольшой вес, всего 360÷365 кг, позволяет проводить установку конструкции на крепкий жароизолированный деревянный пол. Маленькая печь имеет относительно тонкие стенки, поэтому, нагреваясь, быстро начинает отдавать тепло в комнату, в которой за короткий период создается комфортная температура.

При кладке этой модели печи важно учесть один момент – в первом нижнем ряду задней стенки средний кирпич нужно оставить свободным, то есть уложить его без раствора. Это необходимо сделать для того, чтобы после завершения кладки, кирпич можно было вытащить и очистить донную часть печи от упавшего раствора. Кроме этого, образовавшееся отверстие поможет быстрее просушить готовую конструкцию. Затем, кирпич можно установить на место уже на раствор.

Если печь планируется устанавливать на деревянный или бетонный пол, то перед кладкой на него настилается жаростойкая прослойка. Обычно для этого используется асбестовый лист толщиной в 5 мм, который сверху закрывается металлическим листом или же рубероидом и дополнительным сплошным слоем кирпичной кладки. Кроме этого, необходимо помнить, что перед печью должен быть обязательно постелен и закреплен металлический лист или же керамическая напольная плитка.

Первую протопку готовой печи нужно проводить легким топливом – это может быть бумага или же солома. После того как печь будет протоплена, ее дверцы и задвижка открываются для проветривания и окончательного просушивания, которое должно осуществляться не менее 7÷9 дней.

После высыхания печь рекомендовано побелить. Возникает вопрос: чем побелить печь чтобы не пачкалась. На слое побелки дым сразу же проявится, в том случае, если между раствором и кирпичом остались не видимые глазу небольшие зазоры. Дым оставит на побелке черные или серые полосы, которые будут тянуться от бракованного шва вверх. При появлении таких следов, шов, от которого они исходят, необходимо обязательно полностью очистить от застывшего раствора и заполнить новым, но уже более тщательно и аккуратно.

Возможно, вас заинтересует информация о том, как сделать печь своими руками с пошаговой инструкцией

Если планируется произвести декоративную отделку наружных стенок «Малышки», то приступать к этому можно только после двух-трех месяцев эксплуатации печи.

Продольный и поперечный разрез печи «Малышка»

Дымоход этой модели имеет такую конструкцию, что вывести его на улицу можно тремя способами:

  • Подняв кирпичную кладку дымохода до потолка, вывести его через чердак и крышу дома;
  • Вмуровав в него стальную трубу и соединив ее с коренным дымоходом;
  • Вмурованную трубу можно вывести через стену, предварительно обезопасив отверстие ее прохода жаростойким материалом.

Несложная схема строения печи «Малышка»

Данная схема поможет разобраться в конструкции этой модели кирпичной печи, так как на ней хорошо просматриваются количество рядов и конфигурация дымоотводных каналов.

Основные характеристики печки «Малышка»  следующие:

Параметры печиЧисловые значения параметров
Ширина и длина в основании505×760 мм
Высота конструкции до трубы725 мм
Вес печи360÷370 кг
Глубина топки737 мм
Размер сечения канала дымохода100×100 мм
КПДДо 70-75 %
Теплоотдача1210 Вт
Варочная панельодноконфорочная

Для возведения печки «Малышки» потребуются следующие материалы и готовые элементы (если не учитывать дымоходную трубу):

Наименование материалов и комплектующихРазмер в ммКоличество, шт.
Шамотный кирпич ША-8 для топки37
Красный кирпич62
Чугунная поддувальная дверца140×1401
Чугунная топочная дверца210×2501
Одноконфорочная чугунная плита410×3401
Колосниковая чугунная решетка350×2001
Дымоходная задвижка130×2501
Металлический лист для настила под печь и перед топкой550×8001

Цены на шамотный кирпич

шамотный кирпич





Модернизированная «Малышка» в банном исполнении

Нужно, отметить, что эта модель легко усовершенствуется, несмотря на ее компактность. К ее конструкции некоторые мастера умудряются добавить духовой шкаф и бак для нагрева воды. В такой комплектации «Малышку» вполне можно использовать в качестве банной печи.

Возможно, вас заинтересует информация о том, что собой представляют мини дровяные печи для дачи

Отопительная печка с небольшой площадью основания

Эта модель мини-печи имеет только одну, отопительную функцию. Ее можно использовать для установки на даче в том случае, если, кроме нее, предусмотрена электрическая или газовая плита для приготовления пищи, и нет нужды в варочной панели. Иначе ее установка будет нерациональна.

Узкая высокая отопительная печь способна обогреть две соседние комнаты

Подойдет она и для частного дома, в котором нужно отопить две соседние комнаты, встроив печь в стену между ними.

Основное достоинство подобной модели – небольшой размер в основании наряду с высокой теплоотдачей

Преимуществом этой модели можно смело назвать ее компактность и высокую теплоотдачу. Боковые стенки печи имеют достаточно большую площадь, поэтому, нагреваясь, они станут своеобразной «батареей» размером в полстены, которая быстро и качественно передаст тепло в помещения. Общая теплоотдача от этой модели около 2000 Вт, причем, на переднюю и заднюю стенку из них приходится 210 Вт, а на боковые — по 895 Вт.

Отопительная печь имеет более сложное внутреннее строение, состоящее из нескольких каналов, которые и обеспечивают отличную теплоотдачу от стен. Так как печь имеет приличную высоту, то и материала для нее потребуется больше.

Разрез отопительной печи

Характеристики этой модели мини-печи состоят из следующих параметров:

Параметры печиЧисловые значения параметров
Ширина и длина в основании510×890 мм (2 × 3½ кирпича)
Высота конструкции до трубы2380 мм
Вес печи360÷370 кг
Глубина топки750 мм
Размер прохода дымохода130×260 мм
КПДДо 75-80 %
Теплоотдача2000 Вт

В данном случае конструкцию печи, так же, как и строение «Крохи», можно разделить на два отдела: верхний – газоотводящий, и нижний – топочный. Верхняя часть печи – «колпак», состоит из вертикальных каналов, соединенных между собой горизонтальными. Благодаря этой особенности, теплый воздух дольше задерживается внутри сооружения, прогревая всю площадь его боковых стенок.

Для постройки этой модели потребуются материалы, перечисленные в данной таблице:

Наименование материалов и комплектующихРазмер в ммКоличество, шт.
Красный кирпич260
Шамотный кирпич ША-8 для топочного отдела130
Колосниковая чугунная решетка250×4001
Чугунная поддувальная дверца140×2001
Чугунная топочная дверца200×3001
Прочистные дверцы140×2002
Дымоходная задвижка130×3102
Лист рубероида для гидроизоляции1000×6002
Металлический лист для настила под печь и перед топкой500×7001

Для простоты выполнения работ, мастера используют специальные схемы-порядовки, на которые необходимо ориентироваться, выполняя кладку каждого ряда.

Цены на дымоходные задвижки

дымоходные задвижки





Порядовка отопительной печи – с 1 по 12 ряд

Это схема-порядовка показывает кладку печи с первого по двенадцатый ряд. Возведение может вестись на обустроенном фундаменте или же на подготовленном гидроизолированном бетонном полу. Так как конструкция достаточно массивная и громоздкая по высоте, установить ее на деревянный пол не получится.

  • Рубероид укладывается под кладку в два слоя, а чтобы упростить выравнивание первого ряда, на гидроизоляционном материале можно начертить мелом, используя длинную линейку, границу основания.
  • Производя кладку первого ряда, нельзя забывать, что от его качества и аккуратности будет зависеть горизонтальность и вертикальность стен печи. Поэтому перед началом работ необходимо подготовить контрольные инструменты — отвес и строительный уровень. Некоторые мастера практикуют и натяжку горизонтальных шнуров для каждого из рядов.
  • Как можно видеть на схеме, на втором ряду монтируется дверца поддувала, формируется дымоотводный вертикальный канал.
  • На пятом ряду кладки производится монтаж колосниковой решетки, которая перекроет поддувальную камеру и обозначит дно топочной камеры. Начиная с пятого и заканчивая 15-м рядом кладка выполняется шамотным кирпичом.
  • На шестом ряду, перед колосниковой решеткой, устанавливается и закрепляется проволокой топочная дверца.

Цены на рубероид

рубероид



Продолжение схемы-порядовки – с 13 по 24 ряд

  • Следующая схема представляет порядовку, начиная с 13-го и заканчивая 24-м рядом. Здесь показано постепенное формирование вертикальных каналов и топочной камеры, поэтому очень важно производить кладку в соответствии со схемой. Иначе вся работа может быть испорчена, и ее придется переделывать.
  • Закончив кладку пятнадцатого ряда и стенок шестнадцатого, в образовавшееся пространство выкладывают глиняно-цементную смесь, а также устанавливают дверцу камеры очистки. Далее, до 25 ряда кладка производится согласно схеме-порядовке.

Завершающая схема показывает, как должна проходить работа над рядами с 25 по 35.

  • На 25-м ряду оформляется дно второй камеры очистки. Для этого сверху кирпичной кладки 24-го ряда выкладывается слой глиняно-песчаной смеси. Затем монтируется дверца камеры прочистки.
  • На 28-м и 32-м рядах укладываются две дымоходные задвижки, с помощью которых можно будет регулировать тягу.
  • Остальные ряды укладываются согласно схеме, а с 35-го ряда начинается кладка дымоходной трубы.

Возможно, вам будет интересна информация о том, как замешивать глиняный раствор для кладки печей пропорции

Отопительно-варочная «шведка» – подробное описание кладки печи
Общее описание и необходимые материалы

В заключительном разделе будет представлена достаточно популярная модель печи-«шведки». Она выбрана для подробного описания, так как при простоте конструкции и компактных размерах является многофункциональной и очень комфортной в эксплуатации.

Чрезвычайно удобными в эксплуатации и многофункциональными являются печи-«шведки»

Этот вариант отопительно-варочной печи имеет удачное расположение всех функциональных элементов – они размещены на одной лицевой стороне сооружения. Поэтому такую «шведку» обычно устанавливают таким образом, чтобы варочная плита, духовка, сушильные ниши и, конечно же, топочная камера выходили в сторону кухни, а ровная задняя кирпичная стенка, которая отлично прогревается во время топки – в жилую комнату.

Габариты этой конструкции составляют 1020×885×2030 мм, при мощности 2750 ккал/час, поэтому печь способна обогреть одну или две комнаты площадью до 30 кв. м.

Представленный вариант «шведки» был создан для определенных условий эксплуатации. Так, она создавалась для обогрева дачного дома, размером 4000×7000 мм, возведенного из силикатного кирпича или блоков. Тем не менее, эта модель является подходящей и для домов с другими размерами, о чем говорят параметры ее теплоотдачи.

  • В качестве топлива для этой печи могут быть использованы дрова, а также другие виды твёрдого топлива.
  • У этой модели проводится только внутренняя футеровка топочной камеры и областей, расположенных рядом с ней. Поэтому шамотный кирпич не будет нарушать эстетичного вида фасада печи, выполненного из качественного красного кирпича. Внешняя ее отделка не предусмотрена.
  • Чтобы печь была эффективной и соответствовала характеристикам по теплоотдаче, ее стенки должны быть относительно толстыми (в полкирпича), поэтому установка кирпича на ложок не допускается.
  • В этой конструкции кладка сушильной камеры обязательна.

Если решено воспользоваться этой разработкой, для начала стоит рассмотреть таблицу необходимых материалов и просчитать их стоимость для своего региона проживания.

Возможно, вас заинтересует информация о том, какой печной кирпич лучше использовать при возведении каминов и печей.

Таблица материалов, которые необходимы для постройки отопительно-варочной «шведки»:

Наименование материалов и комплектующихРазмер (мм)Количество (шт.)
Красный полнотелый печной кирпич (без учета высоты трубы)250×120×60551
Шамотный огнеупорный кирпич Ш-8250×124×65 31
Дверца для поддувала140×2501
Топочная дверца 210×2501
Дверцы для камер очистки140×1403
Духовой шкаф450×250×2901
Чугунная варочная двухкомфорочная плита410×7101
Колосник200×3001
Дымоходная задвижка130×2501
Паровытяжная задвижка130×1301
Уголок стальной45×45×5×10201
Полоса стальная45×45×5×7001
Полоса стальная45×45×5×9055
Полоса стальная50×5×6502
Полка для сушилки190×3401
Металлический лист перекрытия сушильных камер800×905×0,5÷11
Металлический лист предтопочный500×700×1,5÷21
Асбестовый лист или бечевка для прокладки между кирпичом и металлическими элементами.Толщиной 5мм1
 Пошаговая инструкция по кладке отопительно-варочной «шведки»

Общий вид печки, которая должна получиться при выкладке по приложенной ниже схеме-порядовке

Итак, далее будет представлена порядовка отопительно-варочной печи «шведки», характеристики которой были даны выше:

ИллюстрацияОписание порядка проведения работ
Первый сплошной ряд, состоящий из 28 красных кирпичей, должен иметь идеально ровную поверхность и прямые углы, так как он является основой, на которую будут ориентированы все остальные вертикальные и горизонтальные плоскости и ряды.
Второй ряд выкладывается из 28 ½ красных кирпичей, также сплошной кладкой, но ее рисунок имеет несколько другую конфигурацию.
Этот момент нужно обязательно учитывать, проводя работы, потому, что швы между кладкой нижнего первого ряда не должны совпадать со швами между кирпичами верхнего второго ряда.
Иными словами, кирпичи доложены быть уложены в разбежку, с перекрытием швов.
На третьем ряду начинается формирование камеры нижнего прогрева, которая будет расположена под духовым шкафом, и поддувала. Начинают формироваться и вертикальные дымоотводные каналы.
Выкладывая ряд, оставляют своеобразные окошки для установки дверок камер прочисток для вертикальных каналов, а также поддувала и камеры нижнего прогрева.
После завершения работы над монтажом этого ряда, в окошки фиксируются чугунные дверцы.
После этого производится работа внутри конструкции – два целых и два трехчетвертных кирпича монтируются на ложок. Причем у кирпича, устанавливаемого в правом вертикальном канале, стесывается угол, для более беспрепятственной циркуляции воздуха.
Кроме этого, в первом дымоходном канале устанавливается четвертая часть огнеупорного шамотного кирпича – на рисунке она выделена желтым цветом.
Для кладки этого ряда потребуется ½ шамотного кирпича и 14½ красных.
Четвертый ряд. На этом этапе продолжают формироваться каналы и камеры, согласно схеме, причем дымоходные каналы пока остаются объединенными.
Для ряда потребуется ½ шамотного кирпича и 14½ красных.
При работе над пятым рядом перекрываются ранее установленные дверцы.
Боковые стенки дна топочной камеры выкладываются шамотным кирпичом. Причем в кирпиче, который будет уложен по бокам, необходимо вырезать ступеньки для укладки колосниковой решетки.
Второй и третий вертикальные каналы остаются объединенными, но разделяются с правым первым каналом.
Для монтажа этого ряда нужно подготовить 8 шамотных и 16 красных кирпичей.
Шестой ряд выкладывается по рисунку.
На этом этапе второй и третий дымоотводные каналы разделяются между собой, и теперь в задней части печи должно образоваться три раздельных канала.
Основа под духовой шкаф и внутренние стенки топливника выкладываются шамотным кирпичом – его устанавливают на ложок.
Стенка между нишей для духового шкафа и топливной камерой возводится из четвертинок шамотного кирпича.
Далее идет этап монтажа дверцы топки, также в оставленном для нее окошке между кирпичей. Раму дверцы нужно обвернуть асбестовым материалом, чтобы между ней и кирпичом оставался компенсационный зазор для расширения металла при его нагревании. Временно дверцу можно подпереть стопками свободных кирпичей до того времени, пока она не будет зафиксирована жестко следующими рядами кладки.
Кроме дверцы, устанавливается духовой шкаф, предварительно также обвернутый в асбест.
Для кладки этого ряда и внутреннего обустройства ниш потребуется 13 красных и 3½ шамотных кирпича.
Для большей наглядности на этом рисунке представлен выложенный шестой ряд с установленным коробом духового шкафа.
На седьмом ряду продолжают формироваться камеры топки и духового шкафа – внутренняя футеровка проводится огнестойким, а наружная кладка – красным кирпичом.
Шамотный кирпич устанавливается на ложок, красный на постель (плашмя).
Для работы потребуется 13 красных и 4 шамотных кирпичей.
На восьмом ряду первый дымоходный канал отделяется от камеры, где установлен короб духовки, шамотным кирпичом.
Остальная кладка идет по представленной схеме, и в ней используется 5 шамотных и 13 красных кирпичей.
Девятый ряд. На данном этапе кирпичом перекрывается дверца топочной камеры.
Остальные работы производятся по показанной схеме, и для них нужно подготовить 5 шамотных и 13½ красных кирпичей.
На десятом ряду кладкой перекрывается духовой шкаф.
Стенка между духовым шкафом и топкой не выкладывается. В огнеупорном кирпиче, устанавливаемом по внутреннему периметру передней части печи, вырезается ступенька 10×10 мм, предназначенная для укладки чугунной варочной плиты.
Для этого ряда потребуется 4½ шамотных и 15 красных кирпичей.
Выложив десятый ряд, на ступеньку, вырезанную в шамотном кирпиче, по всему периметру внутреннего пространства укладывают асбестовый шнур.
Затем, монтируется сама варочная плита — она должна быть расположена на одном уровне с внешними стенками печи, возведенными из красного кирпича.
Перед уложенной плитой, на переднюю стенку, монтируется стальной уголок (45×45×1020 мм), предназначенный для защиты кирпичного угла от повреждений и общего укрепления ряда.
На 11-м ряду формируются стенки варочной камеры.
Зазор, который образовался между варочной плитой и правой стенкой печи, закладывается кирпичом, который монтируется поперек кладки 10 ряда.
Для работы нужно подготовить 16 штук красного кирпича.
Для 12-го ряда потребуется 15 красных кирпичей – кладка проходит по представленной схеме.
13-й и 14-й ряды выкладываются по показанной порядовой схеме.
Для 13-го ряда потребуется 15½, а для 14-го — 14½ кирпичей.
Здесь нужно учитывать, что швы между кирпичами нижнего ряда должны быть перекрыты целым кирпичом, а значит, 14-й ряд будет иметь рисунок отличный от 13-го.
15-й и 16-й ряды тоже укладываются по схеме-порядовке.
Для них нужно подготовить: для 15-го ряда — 16, а для 16-го — 14½ красных кирпичей.
После завершения кладки 16-го ряда, варочную камеру нужно перекрыть тремя стальными уголками размером 45×45×905 мм.
В средней части пространства над камерой рядом укладываются два уголка, вертикальными стенками друг к другу, и один уголок в конце камеры.
Кроме них, полосой размером 45×45×700 мм, перекрывается передняя часть камеры.
Эти элементы образуют надежную опору для перекрытия камеры кирпичом, поэтому уголки должны быть уложены на расстоянии 255 мм друг от друга.
Кладка 17-го ряда состоит из 25½ кирпичей, которые перекрывают пространство варочной камеры. Причем в левом дальнем углу перекрытия оставляется отверстие для вытяжки паров из варочной камеры – его размер должен составлять полкирпича.
Кроме перекрытия, продолжается кладка вертикальных каналов.
18-й ряд выкладывается почти что сплошным, но вытяжной и вертикальные каналы остаются открытыми.
Для работы потребуется 25 кирпичей.
После этого, на передний край кладки устанавливается стальной уголок размером 45×45×905 мм.
Этот элемент предназначен для укрепления перекрытия окна вытяжной камеры, так как оно должно выдержать два ряда верхней кладки.
На 19-м ряду начинают формироваться малая и большая сушильные ниши, а также продолжение вентиляционного канала, предназначенного для отвода паров из варочной нижней камеры.
Работа идет по схеме, и для укладки нужно подготовить 16 красных кирпичей.
20-й ряд также состоит из 16 кирпичей и монтируется по показанной схеме.
21-й ряд состоит из 16½ красных кирпичей.
Он выкладывается по показанной схеме.
 22-й ряд выкладывается из 16 красных кирпичей.
После выкладывания 22-го ряда, на малую сушильную камеру монтируется металлическая пластина размером 190×340 мм, которая будет выполнять роль подогреваемой полки.
23-й ряд. На этом этапе продолжают подниматься стенки дымоотводных каналов и сушильных камер.
На кирпиче, укладываемом над пароотводным каналом, делается вырез, в который будет вмонтирована задвижка, регулирующая нагрев варочной камеры.
Следующим шагом на подготовленное посадочное место укладывается задвижка, имеющая размер 140×140 мм.
Для этого ряда нужно подготовить 17 красных кирпичей.
На 24-м ряду идет перекрытие вентиляционной задвижки, а также объединение первого и второго дымоходных каналов.
Для работы над этим рядом потребуется 15½ кирпичей.
На 25-м ряду производится объединение трех вертикальных каналов в один.
Для этого ряда необходимо подготовить 15½ красных кирпичей.
26-й ряд состоит из 16½ кирпичей и укладывается по демонстрируемой схеме.
Далее, на том же 26-м ряду, сушильные камеры перекрываются стальным уголком, имеющим размер 45×45×905 мм, и двумя стальными полосами размером в 50×5×650 мм.
Уголок, укладываемый на переднюю сторону сушильных камер, предназначается для повышения жесткости конструкции, а также, вместе со стальными полосами – для создания основы под перекрывающий камеры стальной лист.
Сверху стальных полос и уголка настилается лист металла размером 800×905 мм.
Он перекрывает поверхность камер и вертикальных вентиляционных каналов, кроме одного дымоходного канала, в который будет поступать дым из всех остальных каналов.
Над ним и будет возводиться дымоходная труба.
На 27-м ряду сверху металлического листа устраивается сплошная кирпичная кладка.
Она должна выступать за периметр сечения печи на 25 мм.
Отверстие для дымохода остается открытым.
Для кладки этого ряда потребуется 32 кирпича.
28-й ряд полностью перекрывает предыдущий и выступает за его пределы еще на 25 мм.
Отверстие для дымохода остается открытым.
Для выкладки этого ряда будет необходимо 37 красных кирпичей.
Для 29-го ряда потребуется 26½ красных кирпичей.
Их выкладывают с отступом внутрь на 50 мм от края предыдущего ряда, по сути приводя его к размеру периметра основания печи.
30-й ряд кладки печи – это уже первый ряд дымоходной надсадной трубы.
Ряд состоит из 5 красных кирпичей.
В верхней части боковых кирпичей, укладываемых в этот ряд, вырезается ступенька 10×10 мм – она послужит посадочным местом для задвижки дымохода, размером в 250×130 мм.
Далее, на глиняный раствор монтируется и сама рама задвижки.
31-й ряд – это второй ряд дымохода.
Он перекрывает края дымоходной задвижки, таким образом, фиксируя ее сверху.
Ряд состоит также из 5 кирпичей.
Выше уже пойдет работа по возведению дымоходной трубы.

На нижней схеме с разрезом конструкции этой печи показано направление циркуляции продуктов сгорания топлива. На ней хорошо видно, что горячие потоки газов, благодаря вертикальным каналам, охватывают всю поверхность печи, нагревая ее, а от хорошо прогретой поверхности тепло эффективно передается в отапливаемое помещение.

При работе по вкладке печи по порядовке такую схем расположения каналов также не помешает иметь постоянно под рукой

Итак, достаточно быстро и недорого сложить эффективную кирпичную печь – это вполне выполнимая задача. В настоящей публикации ничего не было сказано про кладочный раствор, но лишь потому, что это вопрос хорошо освещен в другой статье нашего портала.

На какой раствор лучше производить кладку печи?

Вопрос – серьезный, так как от качества раствора зависит не только прочность возводимой конструкции – на первом месте стоят вопросы безопасности эксплуатации печи. О том какие и когда применяются растворы для кладки печей – в специальной публикации нашего портала.

Возможно, вас заинтересует информация о том, как возводится печь Кузнецова своими руками порядовка

В завершение, в качестве «бонуса» — еще один вариант небольшой отопительно-варочной печки, хорошо подходящей для дачных условий:

Видео: компактная многофункциональная кирпичная печь для дачи или небольшого дома



Кирпичные печи для дома чертежи с порядовками

Существует большое количество разнообразных печей, которые могут служить как только для отопления, так и для обогрева дома и приготовления пищи. Некоторые проекты печей — достаточно объемные и массивные, другие — компактные, и для конкретного помещения выбирается нужный вариант, который будет наиболее эффективен для данной площади. Кроме этого, любая из печей должна устанавливаться с обязательным учетом разработанных специалистами требований согласно СНиП 41–01-2003.

Кирпичные печи для дома чертежи с порядовками

В условиях современного информационного пространства кирпичные печи для дома чертежи с порядовками можно всегда найти в интернете. Однако, необходимо помнить, что самостоятельно возвести это строение – достаточно сложно, так как у каждого печника есть свои наработки и профессиональные секреты, которые приобретаются только с опытом работы.

Критерии выбора кирпичной печи

Содержание статьи

Если все-таки решено произвести подобную работу самостоятельно, то необходимо определиться с моделью — со знанием дела, обратив внимание не только на внешний вид и конструкцию печи, но и на ее обогревательные способности применительно к помещению, которое она должна будет отапливать.

При выборе печи по размеру нужно учитывать, что боковые ее стенки отдают больше тепла, чем передняя и задняя. Этот фактор необходимо предусмотреть, планируя установку печки в том или ином месте.

Печи подразделяют не только по функциональности, но и по ее форме. Они могут быть прямоугольными, Т-образными, с выступом в виде лежанки или кухонной плиты и другими.

Печи могут быть использованы только для обогрева жилых комнат и устанавливаться, например, между гостиной и спальней, выполнять несколько функций и служить разделительной стеной между жилыми помещений и кухней.

Для помещений с небольшой площадью не стоит выбирать слишком массивные строения. Хотя многие из них многофункциональны, но при этом займут слишком много полезного места, которое может быть использовано для других нужд.

Естественно, большую роль играет и месторасположение обогреваемой комнаты в доме, а также степень утепления всего здания.

Таблица выбора печи в зависимости от отапливаемой площади и расположения комнат:

Площадь помещения, м²Поверхность печи, м²
Не угловое помещение, внутри домаПомещение с одним внешним угломПомещение с двумя внешними угламиПрихожая
81.251.952.13.4
101.52.42.64.5
152.33.43.96
203.24.24.6
254.66.97.8

Все эти критерии должны быть заранее определены, и, опираясь на них, следует делать выбор в пользу одной или другой модели.

Виды печей из кирпича

Как уже говорилось выше, конструкция печей может быть разной — и весьма сложной для возведения, и достаточно простой. Самые известные из моделей — это «голландка», «шведка», «русская». Широкой популярностью пользуются модификации, названные именами их конструкторов. Так, весьма распространены печи Быкова, Подгородникова, Кузнецова и других мастеров.

Возможно, вам будет интересна информация о том, как возвести печь Кузнецова своими руками порядовка

Печь, выполняющая только отопительные функции

  • Существуют отопительные печи, не имеющие варочной плиты и других элементов, а состоят только из стен, в которых проходят дымоотводные каналы, топки, поддувальной и очистных камер.

Пример отопительно-варочной печи

  • Отопительно-варочные печи имеют в своей конструкции плиту для приготовления пищи, иногда — духовку, водогрейный бак и сушильную камеру.

Печь-камин

  • Еще одним видом отопительного строения является печь-камин, которая имеет в своей конструкции две топки — каминную и печную. Эту модель можно использовать, протапливая только одну из топок или обе одновременно.

Многофункциональная кирпичная печь с лежанкой

  • Существуют и печи, включающие в себя весь комплекс, необходимый для жизнедеятельности человека как в летний, так и в зимний период. Нередко они оснащены обогреваемой лежанкой, которая вполне может служить основой для кровати.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Цены на готовые отопительные печи

отопительные печи

Выбор места для установки печи

Немаловажно предусмотреть и правильное место установки печи. Оптимальным местом является перекрестье стен дома. Если он не имеет большой площади, то такой печкой можно обогреть все комнаты одновременно. Желательно, чтобы сооружение находилось недалеко от входа в здание, так как тепло, исходящее от него, будет создавать преграду для холодного воздуха, идущего от входной двери. Кроме этого, если дверца топки выходит в прихожую, то проще доставлять к ней топливо, не пронося его через весь дом.

Где лучше всего разместить печь?

При выборе места, нужно учесть и еще несколько факторов, имеющих важное значение для эксплуатации печи:

  • Строение должно быть установлено таким образом, чтобы был свободный доступ к любой из его стенок — это необходимо учесть для беспрепятственного контроля за целостностью стен и для очистки камер.
  • При возведении печи необходимо предусмотреть для нее отдельный фундамент, не соединенный с основанием дома.
  • Дымоходная труба должна проходить между балок чердачного перекрытия и не наткнуться на них при ее поднятии — это предусматривают при постройке дома, а если печь возводится в готовом здании, то до закладки фундамента под нее.
  • В целях пожаробезопасности, на полу перед топочной дверцей должен обязательно располагаться жаростойкий настил из металлического листа или керамической плитки.

Базовая конструкция кирпичной печи

Чтобы знать, как работает каждый из элементов печи, и для чего он предназначен, нужно рассмотреть базовую конструкцию отопительного сооружения:

Основные элементы кирпичной печи

  • Топливная камера предназначена для закладки и сжигания топлива. Она отделена от поддувальной камеры колосниковой решеткой и соединена с внутренними каналами, по которым следует дым и горячие газы через всю печь, перенаправляясь в трубу дымохода.
  • Поддувальная камера обеспечивает регулируемую подачу воздуха в топку и является сборником золы от сгоревшего топлива, поэтому требует периодической очистки.
  • Духовой шкаф, варочная плита и бак для нагрева воды — эти элементы встраиваются в отопительно-варочные печи.
  • Очистные камеры необходимы, так как в них собирается сажа, которая осыпается со стенок дымоходных каналов, проходящих внутри печи. С помощью их и производится периодическая очистка печи для поддержания нормальной тяги.

Пример внутренних каналов кирпичной печки

  • Дымоходные каналы, проходящие внутри печи, могут иметь различную конфигурацию в разных моделях. Горячие газообразные продукты сгорания , проходя по ним, нагревает стены печи, которые отдают тепло в комнату.
  • Каналы направляют дым с продуктами горения в дымоходную трубу, расположенную в самом верху печи и выходящую затем наружу здания.

Одним из важнейших условий эффективной работы печи является хорошая тяга, которая достигается качественной кладкой с соблюдением схемы-порядовки и периодической очисткой в сооружения в процессе эксплуатации. Кроме этого, необходимо соблюсти необходимую высоту дымоходной трубы и правильное ее расположение на крыше.

Возможно, вас заинтересует информация о том, почему плохая тяга в дымоходе дровяной печи

Материалы для постройки печи

Важным вопросом для долговечного функционирования печи является выбор качественных материалов для ее кладки, поэтому не стоит на них экономить. Для возведения строения потребуется:

  • Красный огнеупорный кирпич, количество которого определяется выбранной моделью. Нужно помнить, что это материал достаточно хрупкий, поэтому его транспортировку и выгрузку нужно проводить крайне аккуратно.
  • Шамотный кирпич используется для кладки топочной камеры, непосредственно контактирующей с огнем. Его потребуется от 40 до 200 штук, но точное количество можно узнать из схемы выбранной модели. Этот вид кирпича способен выдержать температуру в 1450–1500°, он долго держит тепло, постепенно отдавая его стенам печи.
  • Не обойтись в поднятии печи и без раствора для кладки кирпича, который изготавливается на основе глины. Печники советуют применять боровичевский состав раствора — он достаточно пластичен в процессе кладки и огнеупорен при эксплуатации.
  • Чугунные элементы — это дверцы для топки, поддувала и очистных камер, задвижки и колосник. Если поднимается отопительно-варочная печь, то потребуется одно— или двухконфорочная плита, духовой шкаф и бак для нагрева воды, предусмотренные конструкцией.

Базовый набор чугунных элементов печки

  • Стальная проволока для закрепления чугунных элементов в кладке.
  • Асбестовый шнур или лист — для прокладки между кирпичом и металлическими деталями.

Возможно, вас заинтересует информация о том, как распилить чугунную ванну, чтобы сделать из нее чугунную печь

Теперь, познакомившись с некоторыми нюансами постройки печи, можно рассмотреть несколько моделей, которые должны быть доступны для кладки даже новичкам.

Кирпичные печи для дома чертежи с порядовками

Отопительная печь В. Быкова

Эта печь предназначена только для отопления, так как в ней не предусмотрена установка плиты или духовки. Однако, несмотря на это, она достаточно популярна для домов, имеющих небольшую площадь, так как она компактна – занимает мало места, но при этом способна обогреть даже три комнаты.

Так внешне выглядит отопительная печь Быкова

Размер строения составляет 510 × 1400 мм, при его высоте без трубы в 2150 мм. Если брать размер в кирпичах, то он составляет 2 × 5½ кирпича.

Печь достаточно проста в кладке, так как не имеет сложных внутренних конфигураций. На внешний вид она вообще напоминает толстую стенку, поэтому сам конструктор назвал ее «толстой теплой стеной». Теплоотдача от всего строения составляет 2400 ккал/ч, но при этом на боковые стены приходится по 920 ккал/ч, а на переднюю и заднюю ее часть всего по 280 ккал/ч. Сечение дымоотводного канала составляет 130 × 260 мм.

Благодаря своей малой ширине, печь прекрасно вписывается между двумя комнатами, выходя передней частью в третью, например, в прихожую, и является не только разделителем для двух помещений, но и источником тепла для них.

Схема печи в сборе

Вся конструкция этой модели разделяется условно на два отделения — это верхнее газоотводящее и нижнее — топочное. В нижней части проходят два канала — восходящий и нисходящий. Они помогают нагревать топочную часть печи и выравнивать температуру во всем строении, предотвращая его перегревание.

Разрез печи Быкова

Верхняя часть печи выполнена в виде колпака, разделенного, на пять вертикальных, нисходящих и восходящих каналов, которые на ⅔ перекрываются горизонтально уложенными в кладку кирпичами. Они создают своеобразное сито, задерживающее выход тепла напрямую в трубу. Стенки каналов не только направляют нагретый воздух в нужном направлении, но и значительно увеличивают внутреннюю площадь поверхности печи. Эти факторы повышают КПД отопительного строения, что приводит к большей теплоотдаче. Ей же способствует устанавливаемая в верхней части строения задвижка, которая регулирует выход теплого воздуха в трубу.

Для этой модели печи понадобятся следующие материалы:

  • Красный огнеупорный кирпич — 407 шт.
  • Белый шамотный кирпич ША-8 — 197 шт.
  • Топочная дверца 210×250 мм — 1 шт.
  • Поддувальная дверца 140×140 мм — 1 шт.
  • Дверцы прочистки 140×140 мм — 2 шт.
  • Колосниковая решетка 250×252 мм -1 шт.
  • Дымоходная задвижка 130×250 мм -1 шт.
  • Металлический лист для настила перед топкой, размером 500×700 мм -1 шт., вместо листа может быть уложена керамическая плитка.

Цены на готовые топки для кирпичные печей

Топка для кирпичных печей

Порядовка печи Быкова

Кладка печи происходит на подготовленный для нее фундамент, который должен иметь размер больший основания печи на 100 ÷120 мм в каждую сторону. Фундамент по высоте должен быть ниже чистового пола на два ряда кладки. Перед началом кладки он простилается слоем гидроизоляции – рубероида.

ПорядовкаОписание работ
По данной схеме представлены два нулевых ряда, которые находятся ниже уровня чистового пола.
Для каждого из рядов потребуется 22 красных кирпича.
Кладка, расположенная на одном уровне с чистовым полом, а также вмонтированный перед топкой металлический лист.
Поверхность пола вокруг печи облицовывается жаростойкой керамической плиткой.
1 ряд — формируется поддувальная камера. На входе в нее устанавливается стесанный кирпич, что облегчает выборку отходов сгорания.
Для кладки этого ряда нужен 21 кирпич.
2 ряд — при его кладке устанавливается дверца поддувала и продолжает формироваться сама камера.
Для кладки этого ряда потребуется 20 кирпичей.
3 ряд — продолжает формироваться поддувальная камера.
Проволока, закрепленная на ушках дверцы, вмуровывается в швы кладки.
Для ряда будет нужно 19 целых кирпичей и 2 по ⅓ кирпича, которые укладываются около установленной дверцы.
4 ряд — кирпичами перекрывается передняя часть поддувальной камеры вместе с установленной дверцей. В задней части конструкции начинает формироваться основание поворотного колодца.
На этот ряд уйдет 12 целых, 6 в ¾ и 2 в ½ кирпича.
5 ряд — над поддувальной камерой из шамотного кирпича формируется основание топливной камеры. В передней и задней части основания укладываются стесанные кирпичи, по которым отходы горения будут соскальзывать в зольно-поддувальную камеру через устанавливаемую на этом же ряду колосниковую решетку.
Между ней и кирпичами должен обязательно оставляться зазор в 5 мм.
На этом же ряду монтируется дверца топливной камеры.
Потребуется 17 целых и два по ⅓ кирпича.
6 ряд — начинают формироваться стенки топливной камеры, продолжает выкладываться дымоотводный колодец.
Используется 11 штук шамотного кирпича.
7 ряд — дымоотводный колодец разделяется надвое двумя кирпичами. Кирпичи над колодцем должны быть стесаны.
В результате кладки образуется основание двух вертикальных каналов — восходящий и нисходящий.
В данном ряду использовано 11 целых, 2 в ½ и 4 срезанных наискось по всей ширине шамотных кирпича.
8 ряд укладывается по схеме, повторяя предыдущий, отличием является только направление кирпича.
На ряд уйдет 15 кирпичей.
9 ряд — двумя кирпичами перекрывается дверца топливной камеры.
На этот ряд потребуется 16 шамотных кирпичей.
Задняя часть печи кладется по схеме.
10 ряд — кирпичи укладываются по схеме с соблюдением их направления.
На этот ряд нужно 16 кирпичей.
11 ряд — кирпич на задней стенке топки и на входе в ниспадающий канал должен быть стесан сверху, в остальном работа ведется по схеме.
На ряд потребуется 12 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
12 ряд — идет объединение ниспадающего дымоотводного канала и топливной камеры.
Для ряда нужно 13 целых и 2 в ½ шамотных кирпича.
13 ряд кладется, согласно представленной схеме, и в нем используется 10 целых, 2 в ½ и 4 в ¾ шамотных кирпича.
14 ряд тоже укладывается по схеме, потребуется 10 целых и 6 в ¾ кирпича.
15 ряд — используя подготовленные кирпичи, размером ¾, устраивается сужение топливной камеры, объединенной с нисходящим каналом.
Общее количество используемых кирпичей 7 целых и 14 штук в ¾.
16 ряд — кирпичами полностью перекрываются объединенный нисходящий канал и топливная камера.
Этот и следующий ряд делят строение на две части — газовоздушную верхнюю и топливную нижнюю.
Для ряда используется 17 целых, 4 в ¾ и 2 в ½ кирпича.
17 ряд выкладывается из красного кирпича.
В нем оставляется отверстие восходящего канала, по его краям монтируются стесанные наискосок кирпичи.
Используется 14 целых, 6 в ¾ и 2 в ½ кирпича.
18 ряд — формируется горизонтальный канал печи, он является основой для монтажа пяти каналов, которые будут идти вертикально.
На этом же ряду устанавливается дверца прочистной камеры.
Для ряда необходимо 8 целых, 2 — ½, 2 — ¼ и 4 в ¾ кирпича.
19 ряд — идет формирование первого вертикального канала, верхней части строения. Он будет продолжением восходящего канала нижней топочной части печи.
Кирпичи, формирующие этот канал, нужно снизу стесать наискосок.
Используется 11 целых и 4 в ¾ кирпича.
20 ряд — начинает формироваться второй вертикальный канал таким же образом, как и первый.
Между первым и вторым каналами монтируется полкирпича. Эта часть в этом ряду и в последующих имеет двойное назначение — является основой для следующего ряда и формирует в кладке окошки для теплообмена со стенами и поддержания нормальной тяги.
В ряду используется 7 целых, 3 в ½ и 8 в ¾ кирпича.
21 ряд — в нем формируются третий, четвертый и пятый каналы. Кирпичи, укладываемые в основание разделяющих каналы стенок, снизу стесываются, как и в предыдущих случаях.
Для ряда понадобится 11 целых, 5 в ½ и 4 в ¾ кирпича.
22 ряд кладется по схеме с соблюдением формирования каналов.
Для ряда нужно 11 целых и по 4 штуки ½ и ¾ кирпича, в общей сложности 17 штук.
23 ряд тоже кладется по схеме и для него нужно подготовить 12 целых, 4 в ½ и 4 в ¾ кирпича.
24 ряд — на этом ряду завершается кладка стенки между вторым и первым вертикальными каналами. Верхний кирпич в стенке стесывается с двух верхних сторон наискосок.
Для ряда потребуется 9 целых, 3 в ½ и 8 в ¾ кирпича.
В общей сложности нужно использовать 18 кирпичей, некоторые из которых разделяются надвое.
25 ряд — в нем завершают кладку стенки между вторым и третьим вертикальными каналами. Верхний кирпич в стенке сверху стесывается с двух сторон.
Для кладки потребуется 10 целых, 4 в ¾ и 5 в ½ кирпича.
26 ряд — завершение кладки стенки между третьим и четвертым вертикальными каналами. Верхний кирпич стенки также стесывается с двух сторон.
Нужно подготовить 10 целых, 4 в ¾ и 4 в ½ кирпича.
27 ряд — работа идет по схеме, и для нее требуется 9 целых, 4 в ¾ и 4 в ½ кирпича.
28 ряд — в нем используются кирпичи, изготовленные в ¾ от цельного кирпича — ими формируется горизонтальный канал для дымовых газов, который и называют колпаком.
Для ряда используется 4 целых,14 штук — ¾, 4 стесанных наискось по всей толщине.
29 ряд — в нем сформированный в предыдущем ряду канал перекрывается полностью, за исключением проема, оставляемого для дымоходной трубы.
Для его кладки потребуется 17 целых, 4 — ¾ и 2- ½ кирпича.
30 ряд также выкладывается сплошным, по схеме, кроме проема для дымохода.
В нем используется 6 целых и 20 в ¾ кирпичей.
31 ряд выкладывается по схеме и для него подготавливается 17 целых, 4 в ¾ и 2 в ½ кирпича.
32 ряд — начинает выкладываться первый ряд дымоходной трубы, для него понадобится 5 целых кирпичей.

Далее, идет кладка шейки и «выдры» трубы.

Печь-камин «шведка» А. Рязанкина

Достаточно популярна, благодаря своей эффективности, отопительно-варочная печь типа «шведка». Ее конструкция способствует быстрому нагреву помещений и позволяет не только отопить дом, но и приготовить обед.

Внешний вид «шведки» Рязанкина

Такую печь обычно устанавливают между кухней и жилой зоной дома, располагая ее таким образом, чтобы варочная плита и духовка были повернуты в сторону кухни. В некоторых конструкциях «шведки» со стороны, предназначенной для обогрева гостиной или спальни, предусмотрен камин. Именно этот вариант и стоит рассмотреть, так как он отлично подойдет как для просторного, так и небольшого строения, а, как известно, многие владельцы частных домов мечтают о камине в одной из жилых комнат.

Передняя и задняя стенки печи

Эта модель печи отапливается дровами, имеет размер 1020 × 890 мм по периметру и 2170 мм в высоту без учета трубы. При этом нужно предусмотреть и то, что портал камина будет выступать за пределы строения на 130 мм. Фундамент должен быть больше размеров основания печи и составлять 1040 × 1020. Мощность «Шведки» достигает 3000 ккал/час.

Для возведения этой модели печи потребуются следующие материалы:

  • Красный кирпич, без учета кладки трубы — 714 шт.
  • Поддувальная дверца 140×140 мм — 1 шт.
  • Дверца для топочной камеры 210×250 мм — 1 шт.
  • Дверца для прочистных камер 140×140 мм — 8 шт.
  • Духовой шкаф 450×360×300 мм — 1 шт.
  • Двухконфорочная чугунная плита 410×710 мм — 1 шт.
  • Колосниковая решетка 200×300 мм — 1 шт.
  • Задвижка на дымоход 130×250 мм — 3 шт.
  • Стальной уголок 50×50×5×1020 мм — 2 шт.
  • Стальная полоса 50×5×920 мм — 3 шт.
  • Стальная полоса 50×5×530 мм — 2 шт.
  • Стальная полоса 50×5×480 мм — 2 шт.
  • Решетка для камина, ее можно изготовить самостоятельно из арматурных прутьев.
  • Металлический лист для настила перед топкой 500×700 мм — 1 шт.
  • Асбестовый лист или шнур для укладки между металлическими элементами и кирпичом кладки.
Кладка печи

На представленных схемах подробно показано расположение всех чугунных элементов печи-камина, а описание кладки поможет избежать ошибок на некоторых, достаточно сложных, этапах работы.

Расположение основных элементов печи

Опытные мастера-каменщики рекомендуют выполнить кладку всей печи для начала насухо, то есть без раствора, придерживаясь схемы и разбираясь в конфигурации каждого из рядов. Особенно этот процесс важно провести новичкам, которые едва знакомы с работой печника.

Еще одной хитростью опытных мастеров является предварительная подгонка и кладка каждого из рядов без раствора в процессе работы. Любой ряд сначала выкладывается, и, если есть необходимость, отдельные кирпичи срезаются или подтесываются, а затем уже производится их кладка на раствор.

Такой подход несколько замедлит работу, но позволит выполнить ее намного качественнее, без ошибок, способных негативно повлиять на создание нормальной тяги.

Выполняя кладку, под рукой нужно держать не только схему каждого из рядов, но и чертеж печи в разрезе. Он также будет в помощь – позволит представить все проходящие внутри каналы и конструкцию топок.

Разрезы и схема движения газов

Итак, кладка производится следующим образом:

Порядовка — с 1 по 6 ряд

  • Первый, сплошной ряд печи, укладывается на настеленный на готовый фундамент рубероид. Очень важно выложить ряд идеально ровно и правильно, так как от него будет зависеть качество кладки всей конструкции. Поэтому сначала стоит полотно рубероида разметить с помощью линейки, угольника и мела, вычертив на нем форму основания печи, соблюдая размеры. Затем, опираясь на схему и соблюдая конфигурацию укладки кирпича, производится сборка первого ряда насухо, а затем – кладка на раствор.
  • 2 ряд. В нем закладываются металлические элементы, состоящие из отрезков арматуры, на которые в дальнейшем будет зафиксирована с помощью сварки каминная решетка, или же этот декоративный элемент вмуровывается полностью. Остальная кладка осуществляется по схеме.
  • 3 ряд. На этом этапе монтируются дверцы первой очистной и поддувальной камеры, предварительно обмотанные асбестовой веревкой или обложенные отрезками асбеста. Для фиксации дверец на местах используется проволока, которую продевают в специальные петли-ушки чугунной рамы. Далее, проволоку располагают в швы кладки, где она закрепляется раствором и прижимается верхним рядом кирпичей. Временно, до окончательного закрепления, дверцы с двух сторон подпираются кирпичами.

Так устанавливаются чугунные дверцы

  • 4 ряд. Работа идет по схеме, но ряд примечателен тем, что дверцы с двух сторон фиксируются кладкой, которую нужно вывести идеально ровно. Швы в этой области могут быть на два — три миллиметра шире, из-за вмурованной в них проволоки.
  • 5 ряд рекомендовано выкладывать с применением шамотного огнестойкого кирпича, так же, как и все стенки топочной камеры. На этом же ряду монтируется колосниковая решетка и коробка духовки, которую обматывают или обкладывают асбестом, во избежание ее преждевременного прогорания.

Асбестовые прокладки на металлических элементах

  • 6 ряд. На этом ряду устанавливается топочная дверца, обвернутая асбестовым шнуром, и с зафиксированными в ней отрезками проволоки.

Порядовка с 7 по 12 ряд

  • 7 ряд. Кладка производится по схеме, над выложенными стенками камина монтируется стальная полоса, которая послужит опорой для следующего ряда кладки. Ее укладывают ровно или в виде полуарки, заранее придав ей нужную форму.
  • 8 и 9 ряды выкладываются согласно представленной схеме.
  • 10 ряд. Укрепляется передняя стенка печи, так как далее в этой части строения будет монтироваться чугунная варочная плита. На стенку с помощью двух проволочных крючков закрепляется стальной уголок, затем на место монтажа плиты укладываются отрезки асбестового листа, и устанавливается сама плита. В этом же ряду закрепляется дверца еще одной очистной камеры.
  • 11 и 12 ряды выкладываются по схеме без установки металлических элементов. На двенадцатом ряду идет перекрытие дверцы очистной камеры.

Порядовка — с 13 по 24 ряд

  • С 13 по 15 ряды кладутся по разработанной схеме, строго придерживаясь конфигурации кладки кирпича.
  • 16 ряд. Завершается устройство стенок камеры, расположенной над варочной плитой, которая перекрывается металлическими полосами. Они послужат основой для кладки кирпичей следующего ряда.
  • 17 и 18 ряды укладываются по схеме.
  • 19 ряд. На этом этапе монтируются еще две дверцы очистных камер, которые закрепляются так же, как предыдущие.
  • 20, а также 21 ряд кладется по схеме.
  • 22 ряд. Производится монтаж еще двух дверец очистительных камер.
  • 23 ряд. Кладка идет по схеме.
  • 24 ряд. Производится монтаж дымоходной задвижки, раму которой устанавливают на раствор.

Порядовка с 25 по 33 ряд

  • 25 ряд. Рядом с первой, на соседний канал дымохода, монтируется вторая дымоходная задвижка.
  • 26 ряд. Производится монтаж дверцы очистной камеры.
  • С 27 по 30 ряды выкладываются по схеме.
  • 31 ряд. На этом этапе устанавливается третья, последняя дымоходная задвижка.
  • 32—33 ряды. В этой области конструкции происходит переход на выкладывание трубы, которая поднимается до потолка.

При проводке трубы через чердачное перекрытие, необходимо изолировать от нее горючие материалы конструкции. Для этого вокруг дымохода устраивается металлический короб с бортами высотой больше толщины перекрытия на 100 ÷ 120 мм. Эта «разница» остается в чердачном помещении.

Если стены печи не будут покрываться декоративным материалом, то при произведении кладки кирпича еще влажный раствор в швах расшиваются специальным инструментом, то есть ему придают аккуратную выпуклую или вогнутую форму.

Печь—«шведка» может быть дополнена теплой лежанкой. Этот интересный проект представлен на видео.

Возможно, вам будет интересна информация о том, как возвести печь из кирпича для дачи

Видео: кирпичная «шведка» с лежанкой

И в завершение статьи — еще один добрый совет. Прежде чем решиться на самостоятельную постройку печи, не имея достаточного опыта в этой работе, рекомендовано, для начала потренироваться в обычной кладке кирпичей на раствор. Поверьте, этот процесс не так прост, как кажется на первый взгляд. Котлы отопления на дровах длительного горения вы можете узнать по ссылке.

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами приходилось использовать солому, щетку или навоз животных, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался наружным воздухом, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась по дымоходу. По мере того, как тепло проникает в кирпичи, газы охлаждают и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически чем угодно. выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать.) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В годы учебы в колледже я смешивал и носил сырье для укладки кирпича, поэтому я знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вам нужно быть немного ненормальным, чтобы попытаться построить свою собственную печь.Как оказалось, он ошибался, но я все равно оценил совет.



Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что они должны тратить непомерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет дело до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не проходили в гостиной, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи.Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самая заметная вещь в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я все равно смешал большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он никогда не клал ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоход, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который и так почти не видно снаружи.Я могу быть предвзятым, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду температура в помещении за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

После разжигания горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для очистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает скорость.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.


Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. В первую очередь это связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы дождетесь, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.


Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и он красивее, поскольку его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.


Первоначально опубликовано: октябрь / ноябрь 1997 г.

Объяснение

частей дровяной печи (с изображениями с этикетками)

Дровяные печи помогают улучшить эффективность и тепловая мощность при сжигании дров в вашем доме по сравнению с использованием открытые камины.В то время как традиционный камин может иметь эффективность около 20%, сжигание древесины может достигать эффективности около 80%, что означает, что выделяется гораздо больше тепла. в свой дом, чем потерял дымоход.

Хотя каждая модель дровяной печи спроектированы и сконструированы по-разному, печи обычно состоят из одинаковых основные компоненты, помогающие получить максимум тепла от сжигания дров.

К основным частям дровяной печи могут относиться:

  • Топка
  • Вентиляционные отверстия
  • Органы управления вентиляционными отверстиями
  • Перегородка
  • Дымоход
  • Печная труба
  • Дымоход
  • Двери
  • Зольник
  • Заслонка
  • Каталитическая камера сгорания

У нас есть несколько дров. печи в семьи, поэтому я составил схемы с пометками для двух наших печей, чтобы поможет показать, что представляет собой каждая часть типичной дровяной печи.

В качестве примеров я буду использовать и дровяную печь, и многотопливную печь. Многотопливные печи немного отличаются от дровяных печей, но обе они регулярно используются для сжигания дров, поэтому я включил и объяснил оба типа печей в этой статье.

Я буду называть их «дровяными печами».

Я также объяснил каждый компонент в более подробно, используя фотографии из наших печей, чтобы проиллюстрировать, что их функция есть и как она выполняется.

Части дерева Схема горящей печи

Вот основные компоненты, которые вы можете увидеть, когда глядя на нашу дровяную печь:

Еще у нас есть многотопливная печь, а так Ниже приведены фотографии этой печи с этикетками:

Топка

Топка — это основной отсек внутри дровяная печь. Там пожар и больше топлива. добавлен.

Стеклянная дверца печки спереди топки, откуда открывается вид на огонь.Топка облицована задняя и боковые стороны из жаропрочных материалов, таких как кладочный огнеупорный кирпич, цемент или металл.

В основании топки, далее огнестойкие материалы можно найти для дровяных печей или металлической решетки в многотопливных печах. Вверху топки находится перегородка с дымоходом. воротник расположен сразу сзади.

Вот фотографии топок в обе наши печи:

Топка на нашей дровяной печи Топка нашей многотопливной печи

В целом, чем больше топка, тем больше можно добавить топлива в печь, и тем больше тепла можно будет выработать.Тепловая мощность также может зависеть от эффективности печи, то есть от того, насколько хорошо она преобразует энергию, хранящуюся в древесине, в тепло. Больше тепловой мощности может быть образуется за счет обеспечения максимально чистого сжигания древесины, сохраняя отходы газов в топке как можно дольше, чтобы вторичное сгорание происходить.

Для получения дополнительной информации о вторичном сжигании в дровяных печах я собрал здесь другую статью.

Вентиляционные отверстия

Каждая модель дровяной печи имеет набор или несколько наборов вентиляционных отверстий, которые предназначены для подачи свежего кислорода к огню в определенных местах вокруг топки.

Есть три основных типа воздуха, подаваемого в огонь в дровяной печи:

  • Первичный воздух
  • Вторичный воздух
  • Третичный воздух

Первичный воздух обычно подается в основание топка для подачи кислорода в основную зону пожара, и наиболее полезна при розжиге огня и выводе печи на полную температура. Первичный воздух становится менее важным при пожаре, где вторичный и / или третичный воздух становится основным источником кислорода для топка.

Вторичный воздух можно подавать в печь снизу или сверху, что означает, что вторичный воздухоотводчик обычно может быть можно найти под плитой или наверху спереди. Вторичный воздух помогает обеспечивают кислородом для вторичного сжигания газов, выделяющихся при пожаре, а также подавать воздух в систему очистки воздуха печи, чтобы стеклянная дверца оставалась чистой.

Третичный воздух может заменить вторичный воздух в качестве основной источник кислорода для вторичного ожога. Третичные вентиляционные отверстия обычно расположен в задней части печи и не может управляться вручную.

Способ подачи воздуха в топки различны для каждой модели печи, в том числе где воздух вентиляционные отверстия расположены и как они работают.

В зависимости от конструкции или типа печи, он может или не может обеспечить огонь всеми тремя формами воздуха.

Наша многотопливная печь имеет вентиляционное отверстие для первичного воздуха. расположен на передней панели агрегата, и воздух проходит через зольник и решетку, чтобы добраться до топки. Вентиляционное отверстие для вторичного воздуха расположено внизу, а там нет выпускного отверстия для третичного воздуха.

Первичный воздухоотводчик на многотопливной плите Отвод вторичного воздуха на многотопливной печи

На нашей дровяной печи обе основные и вторичные вентиляционные отверстия расположены внизу, в то время как третичный воздухоотводчик расположен на спине, через которую воздух поступает в небольшие отверстия, расположенные на задней стороне топка, как показано ниже.

Третичные вентиляционные отверстия в топке дровяной печи

Чтобы получить максимум тепла от вашей дровяной печи, важно понимать, как работает каждое вентиляционное отверстие и в какие части печи они подают воздух.

Чтобы помочь вам максимально эффективно использовать вашу печь, я собрал дополнительные руководства по типам воздуха, подаваемому на плиту, и системам очистки воздуха:

Разъяснение по первичному, вторичному и третичному воздуху

Система очистки воздуха на A Плита объяснил

Органы управления вентиляционными отверстиями

Первичный и вторичный воздух при сжигании дров печкой обычно можно управлять вручную с помощью элементов управления, в то время как третичные вентиляционные отверстия вообще не может быть закрыто.

Путем ручного открытия или закрытия первичного и вторичные вентиляционные отверстия, вы можете контролировать, насколько быстро и эффективно пожар в топке прогорает дрова.Вентиляционные отверстия на разных моделях дерева печи работают по-другому, поэтому важно прочитать руководство пользователя чтобы понять, как лучше всего использовать вентиляционные отверстия на вашей конкретной плите, чтобы больше всего тепла от горящей древесины.

Наша многотопливная печь имеет первичный воздух вентиляционное отверстие, расположенное спереди, и вращение вентиляционного отверстия регулирует поток воздуха в база огня. Это вентиляционное отверстие должно быть полностью открыто при розжиге огня, чтобы как можно больше кислорода. Затем вентиляционное отверстие можно в основном закрыть, когда пожар действительно идет, и вторичный воздухозаборник становится главным источником воздуха.

Первичный воздухозаборник полностью открыт Первичное воздушное отверстие в основном закрыто

Воздухозаборник на этой плите расположен внизу, и управляется ползунком, который управляется с помощью ручка, которая выступает вперед.

Ручка для управления выходом вторичного воздуха, расположенным под плитой

Это вентиляционное отверстие также должно быть полностью открыто при разжигание огня, чтобы обеспечить как можно больше кислорода на ранних стадиях, и затем может использоваться в остальной части огня для управления скоростью на который прожигает дерево.Этот вторичный воздухоотводчик также используется для управлять системой обдува печи, которая помогает держать стекло на дверце ясно для непрерывного обзора огня.

На другой нашей печке такая же ручка тоже контролирует первичные и вторичные вентиляционные отверстия, расположенные под плитой.

Эта дровяная печь имеет третичный воздух. вентиляционные отверстия, но нет возможности контролировать их, поэтому ручка для основного и вторичные вентиляционные отверстия — единственный способ контролировать огонь.

Перегородка

Перегородка представляет собой металлическую пластину, расположенную на верхней части топки, и помогает удерживать побочные продукты, выделяемые при пожаре, в топке. топка на дольше.

Большая часть тепла, выделяемого горение древесины может происходить в результате вторичного сгорания отходящих газов. Сохраняя эти газы в топке дольше используют перегородку, больше времени предоставляется чтобы помочь сжечь газы.

Вот как выглядят перегородки в нашем печи:

Перегородка в многотопливной печи Перегородка в дровяной печи

Перегородка необходима для работы с высокими температуры, возникающие в результате пожара, но могут быть повреждены, если тепловая мощность превышает расчетную рабочую температуру печи.

Чрезмерное возгорание печи может вызвать долговременное или необратимое повреждение таких компонентов, как перегородка, и поэтому я собрал другую статью о том, что такое чрезмерное возгорание печи и как этого избежать.

Хомут дымохода

Хомут дымохода расположен в верхней части камин, но обычно за перегородкой и над топкой. Дымоход воротник — это место, где дровяная печь встречается с печной трубой, что обеспечивает проход для отработанных газов от пожара для безопасного выхода из дома.

В наших дровяных печах воротник дымохода находится в верхней части печей и виден прямо над перегородкой.

Хомут дымохода, расположенный прямо над перегородкой в ​​одной из наших печей.

В зависимости от модели дровяной печи дымоход воротник может располагаться сверху плиты или сзади; каким образом дымоход выходит из вашего дома.

Печная труба и Дымоход

Патрубок печки соединен с печкой через воротник дымохода и соединяет печь с дымоходом.

Дымоход может выходить вертикально вверх через потолка, выходить под углом через внешнюю стену или доходить до крыша через дымоход изнутри.

Установлены наши дровяные печи. внутри существующих дымоходов, и поэтому трубы печки выходят из печей вертикально в дымоходы, расположенные внутри дымоходов.

Печная труба от нашей многотопливной печи Печная труба от нашей дровяной печи

Дымоходы закрыты, где труба печи встречается с дымоходом, чтобы обеспечить прохождение всего потока воздуха через печи.

Металлическая пластина, закрывающая основание дымохода Основание этого дымохода уплотнено вокруг дымохода.

Двери

Дверь на дровяной печи находится на передней панели печи и обычно включает в себя большой стеклянный экран для позволяют видеть огонь, когда он закрыт.

Двери печи имеют уплотнение по периметру изнутри чтобы воздух не попадал в печь через дверцу, следя за тем, чтобы весь воздух, попадающий в топку, проходит через вентиляционные отверстия и может поэтому быть управляемым.

На изображениях ниже показано, что внутри двери выглядят как у наших дровяных печей:

Задняя дверь многотопливной печки. Есть отдельные уплотнители дверцы и отсека пепельницы. Задняя часть двери нашей дровяной печи

Система очистки воздуха на дровяной печи помогает держите стекло на дверце чистым, чтобы беспрепятственно видеть огонь. Обе наши печи имеют встроенные системы мойки воздуха, но на изображениях ниже одна система очистки воздуха работает более эффективно, чем другая.

Стекло нашей дровяной печи начинает чернеть

Ящик для золы

Многотопливные печи обычно имеют зольники в то время как дровяные печи обычно этого не делают. Зольники на многотопливных печах расположен прямо под топкой и улавливает пепел при падении через топку решетка.

Углю нужен источник воздуха снизу, чтобы горят эффективно, а древесина — нет. Поэтому многотопливные печи включают металлические решетки в основании топки, а не плоские несгораемые материал, найденный в дровяных печах.

Воздух подается на базу многотопливного топку печи через зольник и решетку. Поскольку многотопливные печи нуждаются в решетки, требуется зольник, чтобы собирать просыпавшуюся золу.

На изображении ниже показана металлическая решетка на основание топки на нашей многотопливной печи

Металлическая решетка в нашей многотопливной печи Зольник на нашей многотопливной печи

Решеткой можно управлять с помощью рычага. сбоку от печи, которая вращает решетку и помогает золе просыпаться из топки в зольник.

Наша другая дровяная печь не имеет пепельницу, поэтому излишки золы необходимо вручную удалить из топка.

На нашей дровяной печи нет отсека для золы

Многие производители печей рекомендуют оставлять слой золы у основания топки, чтобы защитить компоненты внутри топки или зольника от тепла огня, а также помочь изолировать угли, когда огонь поднимается вправо. температура.

Я написал здесь еще одну статью, объясняющую, сколько золы нужно оставлять в дровяной печи и почему.

Демпфер

Некоторые старые модели дровяных печей могут иметь заслонку, расположенную внутри печной трубы, которая представляет собой пластину, которую можно открывать или закрывать вручную, чтобы контролировать тягу на плите.

Таким образом, демпфер можно использовать в в сочетании с вентиляционными отверстиями печи, чтобы помочь контролировать скорость, с которой огонь прожигает топливо и, следовательно, общую тепловую мощность.

Наши дровяные печи довольно новые и не включать демпфер любой формы.

Чтобы ознакомиться с полным руководством по каминным заслонкам и узнать больше о том, как выглядят заслонки, для чего они нужны и как ими пользоваться, щелкните здесь.

Каталитический Камера сгорания

Некоторые высокоэффективные дровяные печи включить каталитическую камеру сгорания в качестве компонента, чтобы способствовать дальнейшему снижению загрязняющие вещества, покидающие ваш дом.

Каталитическая камера сгорания помогает снизить температура в печи, при которой горят газы, таким образом обеспечивая общую более чистое горение и меньшие выбросы.

Дополнительная литература

Я собрал ряд других статей о дровяных печах, которые могут помочь вам, независимо от того, собираетесь ли вы купить дровяную печь или хотите разобраться в своей нынешней печи и увеличить ее тепловую мощность.

Установка дровяной печи в существующий камин

Что следует учитывать перед покупкой дровяной печи

Причины покупки дровяной печи

Объяснение вторичного сжигания в дровяных печах

Объяснение систем очистки воздуха в дровяных печах

Объяснение первичного, вторичного и третичного воздуха в дровяных печах

Что такое пережиг в дровяной печи

Сколько золы оставить в вашей дровяной печи

Руководство по заслонкам камина

Руководство по каминным очагам

Объяснение

частей камина и дымохода (со схемами и реальными изображениями)

Камины бывают разных размеров и форм. и конструкции, поэтому я составил это руководство по компонентам камина, объясните различные части камина и дымохода, которые можно найти в твой дом.

Я также составил диаграмму, показывающую различные части камина и дымохода, вид сбоку, показывая вам полная картина того, что происходит, когда у вас есть огонь в вашем традиционном открытом камин.

У меня в доме два открытых камина, один из которых раньше была каминная топка, поэтому я также объяснил каждую часть подробнее на примерах моих собственных каминов.

Части A Схема камина

Ниже представлена ​​схема типичного камина. и дымоход:

Схема расположения камина и дымоход обычно можно найти в доме, но поскольку все дома построены по-разному расположение и дизайн вашего камина могут отличаться от показанных выше.Например, в моих открытых каминах нет заслонок от зольных ям.

Анатомия камина (С этикеткой)

На изображениях ниже выделены части моего собственные камины, расположенные в моей гостиной и на кухне, с четким изображением каждой части помечены для ясности.

Топка

Топка — основная часть камин, в котором разводится огонь. Обычно это прямоугольная или квадратная форма, и окружен огнеупорными материалами, такими как огнеупорный кирпич.

Топка в камине в моей гостиной из кирпича, окрашенного в черный цвет, чтобы подходить к другим частям камина.

В основании топки очаг, а наверху топки находится горловина дымохода, где заслонка может можно найти в некоторых каминах.

Передняя часть топки называется проем камина, где иногда можно встретить стеклянные двери или каминный экран будет расположен.

Очаг

Очаг находится в основании камин.Он образует основание топки и простирается в комнату, как пути длины и пути ширины. Это то, на чем построен огонь или на чем каминная решетка размещена и помогает защитить пол вашего дома от жар огня.

Очаг внутри топки иногда может называться внутренним очагом, а платформа, которая простирается в помещение можно назвать внешним очагом. Внешний очаг помогает защитить комнату от любых раскаленных углей, которые плещутся от огня, а ширму можно размещен на внешнем очаге, чтобы в дальнейшем ничего горячее не попало внутрь. комната.

Как очаг должен иметь дело с высоким температуры, поэтому его тоже нужно изготавливать из негорючих материалов. Общие материалы, используемые в качестве очага, включают гранит, мрамор, камень, бетон, кирпич, керамическая и карьерная плитка.

Требуются все камины на твердом топливе иметь очаг, а размер и глубина очага должны соответствовать вашим местные строительные нормы и правила.

У нас в доме два открытых камина, и один из очагов сделан из гранита, а другой — из гранита. из бетона.

Каминная ширма кладется на очаг, чтобы предотвратить попадание горячих углей в комнату. Читать далее про каминные ширмы здесь.

Вы также можете прочитать мое полное руководство по очагам камина, включая примеры материалов, используемых в качестве очагов, и правила для размеров и глубины.

Лицо камина

Лицо камина расположено вокруг проем камина и его часть торчит в комнату.

Подобно очагу и топке, это также изготовлен из негорючего материала.Лицо камина в нашей гостиной сделан из бетона; тот же материал использован для очага. Это было окрашен в черный цвет в тон топки.

Обрамление камина можно найти на камин вместо лица.

Объемный звук

Облицовка камина аналогична лицевой камина, но обычно это скорее декоративный элемент. Его можно найти вокруг проема камина, но не всегда бывает негорючим материал как лицо камина.

Перед косметическим ремонтом на нашей кухне было газовая вставка в кухонном камине с деревянной окантовкой камина. Я так как вынули камин и газовую каминную топку, но вы можете фотографии того, как выглядит наш деревянный камин, смотрите ниже.

Чтобы узнать больше об облицовке камина, а также посмотреть, как они выглядят сзади, нажмите здесь.

Задняя панель

Задняя стенка камина расположена между проем камина и его окружение.Его можно использовать для дополнения внешний вид очага для улучшения конструкции камина.

Вот изображение чугунной задней панели Я снял с кухни камин:

Более подробно, как выглядит задняя панель, можно посмотреть здесь.

Камин

Камин находится наверху камин вокруг, или верхняя часть открытого камина.

В каминной полке предусмотрена полка, на которой можно разместить украшения и другие предметы, но иногда они могут помочь предотвратить дым от костра попадает в комнату.

Камин в нашей гостиной сделан из бетон, а полку камина я убрал с нашей кухни. изготовлен из дерева.

Перемычка

Перемычка находится в верхней части топка, между горловиной дымохода и окантовкой камина. Его основная предназначение является конструктивным и помогает распределить нагрузку на каминную трубу по стороны камина.

Вот как выглядит перемычка в нашем гостиная камин.

Горло дымохода

Горловина дымохода находится на пересечение дымохода и камина, у основания дымохода и вверху топки.

Ниже приведена фотография, на которой я смотрю в горловину дымохода от камина в нашей гостиной.

Во многих каминах можно встретить заслонку расположен в горловине дымохода.

Демпфер

Если в камине есть заслонка, обычно находится в горловине дымохода, но также может быть найден в очень наверху.

Амортизатор горловины — пластина, сделанная из огня. прочный материал, такой как металл или керамика, который находится прямо над топкой, покрытие всей внутренней площади дымохода.

Заслонка горловины открывается вручную или закрывается с помощью ручки или рычага и помогает предотвратить потерю теплого воздуха из дома, когда камин не используется. Его также можно использовать для уменьшения тянуть к камину из дымохода, закрыв его.

Если у вас установлен верхний демпфер, расположен в верхней части дымохода, скорее всего, у вас будет свисающая цепь. вниз в камин, который можно использовать для открытия и закрытия заслонки.

Заслонка должна быть открыта до возникновения пожара. или дым пойдет в дом, а не в трубу.

Для получения дополнительной информации о каминных заслонках я собрал полное руководство по заслонкам прямо здесь.

Дымоход

Дымоход обеспечивает безопасный проход для отходить дым и газы от огня, чтобы покинуть камин и быть удаленными из дом.

Дымоход начинается наверху топка и проходит вертикально через крышу дома.Дымоход должен выступать на определенное расстояние над линией крыши дома, чтобы обеспечить Достаточно рисовать на камине.

Внутренний диаметр камина должен быть спроектированным с учетом высоты дымохода и размера топки и открытие камина, чтобы обеспечить эффективную работу камина.

Заглушка дымохода

Заглушка находится в самом верху дымоход и действует как крыша для дымохода. Его основная цель — предотвратить намокание. погоду, животных и мусор, которые спускаются по дымоходу в камин.

Как и у нас, не на всех дымоходах есть заглушки, но может быть установлен профессионалом.

Корона дымохода

Заводная головка расположена вверху дымоход рядом с крышкой дымохода и помогает защитить используемые материалы в дымоходе от погоды.

Заводная головка помогает удерживать внутреннюю часть обезвоживание дымохода за счет отвода воды от дымохода.

Дымоход

Внутренний проход дымохода может называться дымоходом.

Дымоход можно облицевать термостойким материал, такой как глина или керамика, и защищает структуру дымохода как от влаги, так и от тепла поднимающихся газов от огня.

Стеклянные двери

Традиционные камины иногда могут быть со стеклянными дверцами, расположенными на проеме камина.

Стеклянные двери, как и демпфер, могут предотвратить потерю тепла из дома, когда камин не используется.

Пожарное управление США (USFA) рекомендует, чтобы стеклянные двери камина всегда были открыты во время пожара.

Для получения дополнительной информации о стеклянных дверях для каминов ознакомьтесь с моей статьей, в которой объясняется, нужны ли дровяным каминам стеклянные двери и для какой цели они служат.

Яма для золы

Яма для золы может быть найдена под камином, куда зола попадает для хранения и сбора для дальнейшего использования. Не все камины будут иметь зольную яму (у нас нет), но золу иногда можно убрать из подвала через дверь для чистки.

Пепел падает из топки в зольник через золоотвал.

Дымовая камера

Дымовая камера расположена чуть выше горловину дымохода и над любым демпфером горловины.

Дымовая камера помогает сжимать побочные продукты пожара перед тем, как продвинуться дальше по дымоходу.

Дымовая полка

Дымовая полка находится в основании дымовая камера и помогает предотвратить обратную тягу в топку.

Дымовая полка также собирает и помогает защитить топку от воды или мусора, попадающего в дымоход.

ФНР-100

ФНР-100


ФНР-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо. К сожалению, из-за неправильной эксплуатации печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Эта публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку излучающих дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при установке, эксплуатации и техническом обслуживании печи.Некоторые государства Рекомендуем проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также там, где дымоход проходит через или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух диаметром 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или более при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхней частью плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками нагревать. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они тоже должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рис. 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары как от огня, так и от выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для соединения печи с кладкой. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более тяжелый металлический калибр. В диаметр дымохода должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие зазоры в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолок. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако если дымовая труба должна проходить через перегородка, отличная от противопожарной перегородки, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымовую трубу необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие может быть закрыто или накрыто негорючим изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или обожженный наперсток из огнеупорной глины и окружающий его не менее 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов вытягивая наперсток (см. пунктирную линию) и окружая его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре. чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подсоединен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть плотно затянут, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможный. Длинные неизолированные дымоходы могут увеличить нагрев. эффективности, но они не приветствуются, потому что выхлопные газы охлаждается и креозот может развиваться быстрее. Скопления креозота создают серьезную опасность возгорания. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированная дымовая труба. используемой, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход камин. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к печь. Каждый стык дымохода должен быть закреплен не менее чем тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть под углом 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку, которая помогает контролировать тягу. возле печки. Обратитесь к производителю печи или к дилеру. рекомендации для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен согласно указаниям производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, сборные металлические дымоходы можно вставить в старый дымоход.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подключать к дымоходу камина если каминное отверстие не загерметизировано. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешает.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками, спроектированная таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми ошейниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения в крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, а если в дымоходе все же происходит пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает в результате отложения креозота в дымовой трубе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или камин.Со временем эти отложения накапливаются и, наконец, сгорают. что приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево. и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложений после каждого сжигания деревянных шнуров или хотя бы один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны опускаться на дно дымохода и должны быть удалены (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в дымоход. Пожар. Разрядите огнетушитель в печь и вызовите огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте инструкциям рекомендации производителя. Всегда включайте плиту в разумно мод, и периодически осматривать его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 50 стр. (3 доллара США)
    Допуски для теплопроизводящих устройств, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 14 стр. (3 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предупреждение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома


3/86 руб.

Информация, представленная здесь, предоставлена ​​с пониманием что не предполагается никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в выполнение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и удобства.

Как построить камин — Руководство по проектированию

Что может быть лучше, чем сидеть у камина в холодный зимний вечер? Камин не только придает декоративный шарм и практическую пользу от тепла, но также может повысить ценность вашего дома.Фактически, по некоторым оценкам, домовладельцы окупают 130 процентов суммы, которую они вкладывают в строительство камина, при этом 78 процентов покупателей дома оценивают камины как желаемое удобство. Если в вашем доме нет камина, ничего страшного: при тщательном планировании вы можете добавить его.

Когда вы начинаете свое исследование, первое, что нужно знать, это то, что камины обычно делятся на одну из трех категорий: каменная кладка, нулевой зазор (также известный как сборные или изготовленные) и газовые. Конечно, у каждого дизайна есть свои плюсы и минусы.Поэтому, прежде чем вы решите научиться строить камин любого типа, важно рассмотреть различные варианты с учетом бюджета вашего проекта, вашего эстетического чутья, а также особенностей метода строительства и архитектурного стиля вашего дома.

Фото: evensarc.com

Камины каменные

Самым дорогим вариантом является каменный камин на дровах. Пожалуй, он также самый привлекательный и впечатляющий. Когда средний человек представляет себе камин, на ум приходит именно он.Каменный камин состоит из кирпичной или каменной топки, кирпичного или каменного дымохода и, чаще всего, деревянного камина.

Гораздо проще научиться строить такой камин в новостройке. Добавление одного к существующему дому представляет собой множество проблем, но, безусловно, это можно сделать. Прежде чем делать что-либо еще, определите комнату, в которой вы планируете разместить камин, а затем убедитесь, что балки перекрытия укреплены. Ни кирпич, ни камень не легкие. При использовании в количестве, необходимом для постройки камина среднего размера, эти материалы действительно огромны, поэтому строительные нормы требуют, чтобы каркас дома был изменен, чтобы приспособиться к возросшей нагрузке.

Связано: 10 Принадлежности для модного камина

Дополнительные соображения включают размеры и толщину топки, размер заслонки, а также тип используемой дымовой трубы и облицовки. Местные строительные нормы и правила обычно содержат подробные спецификации для каждой из этих деталей, а также для минимального расстояния между камином и горючими материалами.

Поговорите со своим строителем о достоинствах системы циркуляции воздуха, которая заставляет камин втягивать более прохладный воздух из комнаты.Как только этот воздух нагревается, низковольтный вентилятор откачивает его обратно в дом. Без такой системы каменные камины могут забирать теплый воздух и направлять его в дымоход, что приводит к более высоким ежемесячным счетам за отопление. Немеханический способ решить эту проблему — построить камин с наклонной топкой, которая препятствует выходу теплого воздуха наружу.

Фото: yanamlynash.com

Камины с нулевым зазором

По сравнению с каменными каминами, камины с нулевым зазором намного проще и дешевле в установке, требуя значительно меньше строительных работ.Поскольку они легкие и имеют кожухи топки, которые всегда остаются прохладными, камины с нулевым зазором могут располагаться прямо над деревянным полом и в пределах нескольких дюймов от существующих стен. Для комнат любого размера, но, в частности, для маленьких комнат, домовладельцы обнаружили, что камины с нулевым зазором — разумный, более чем удовлетворительный вариант.

Доступны дровяные, газовые и электрические модели с нулевым зазором, причем разница между ними в значительной степени зависит от образа жизни и личных предпочтений.Когда приходит время совершать покупку, возникает реальный вопрос: «Насколько большой?» Вы можете определить идеальный размер камина с нулевым просветом с помощью простой математики. Измерьте ширину и длину своей комнаты, затем сложите эти измерения. Подсчитанное вами количество футов будет наилучшим размером проема — в дюймах — для вашего камина. Итак, если ваша комната имеет размеры 12 футов на 15 футов — всего 27 футов — выберите модель с отверстием не менее 27 дюймов.

Обычно камины с нулевым зазором вентилируются через легкую металлическую трубу, которая проходит через потолок.Однако в некоторых моделях есть функция отвода воздуха извне, которая забирает воздух снаружи. Благодаря тому, что воздух не забирается из комнаты, эти камины могут работать на 70 процентов эффективнее. Но в то время как камины с нулевым зазором обычно можно установить где угодно, эти более эффективные конструкции должны быть расположены на внешней стене.

Фото: whittenarchitects.com

Газовые камины

Хотя они не издают звуков и аромата дровяного огня, газовые камины создают прекрасную атмосферу и часто дают больше тепла, чем дрова.Кроме того, газовые камины намного легче запустить — попрощайтесь со всей этой газетой! — и нет необходимости беспокоиться об очистке или опасности возгорания от заблудших углей.

Экологичность — еще одна причина, по которой газовые камины стали более популярными. Дровяной камин загрязняет; газовый камин меньше загрязняет окружающую среду. Отчасти это верно потому, что газовые модели оснащены терморегулятором, что позволяет домовладельцу управлять камином, как если бы это была традиционная система отопления. Если вы когда-нибудь открывали окно, когда дрова становились слишком горячими для комфорта, то вы знаете, что, какими бы восхитительными они ни были, традиционные камины не отличаются энергоэффективностью.

Как и их собратьям с нулевым зазором, газовым каминам не нужно много места. Для стандартного агрегата основными требованиями к установке являются: 1) подключение к линии подачи газа и 2) соответствующий механизм вентиляции. Выполните первое требование, разместив камин рядом с линией пропана или природного газа или в комнате, для которой было бы целесообразно и экономично установить пристройку. Второе требование — вентиляция — можно выполнить разными способами. Вы можете сделать это через существующий дымоход, установив новый дымоход, или, что проще, через длинную легкую металлическую трубку, которая ведет от агрегата на улицу.

Обратите внимание, что невентилируемые газовые камины доступны и становятся все более распространенными. Они используют технологию каталитического нейтрализатора для чистого сжигания всего подаваемого в него топлива с минимальным выделением газов или их отсутствием. Но имейте в виду, что некоторые выразили обеспокоенность тем, что в невентилируемых газовых каминах не всегда удается сжечь 100 процентов пропана или природного газа. Поэтому в целях безопасности не забудьте разместить свое рядом с окном, которое может быть взломано в тех случаях, когда вы наслаждаетесь огнем дома.

Независимо от вашего решения о том, как построить камин, ознакомьтесь с методами ухода и очистки, необходимыми для его безопасной и эффективной работы.

Как определить, какой у вас камин — Burlington VT

Если вы новичок в своем доме, унаследовали ли вы его, если это новая покупка, или вы РИЭЛТОР с новыми инвестициями, важно понимать какой у вас камин. Тип камина, который у вас есть, определит, как отапливается ваш дом, какие меры безопасности вы должны соблюдать при использовании камина и что вы можете изменить в своем камине, чтобы получить от него максимальную пользу. После того, как вы выясните, какой у вас камин и на каком топливе он горит, вы можете решить переоборудовать его в другой.Вы можете решить, что лучше вообще снять его, или можете решить, что он идеально подходит для вашего дома и вашей семьи. Самым важным в доме с камином является то, что безопасность является главным приоритетом, а не красота, не комфорт, не стиль. Безопасность прежде всего.

Различия в типах топлива

Три основных вида топлива для домашних пожарных систем — это газ, древесина и пеллеты. У каждого есть свои преимущества и недостатки, но все они работают хорошо, если прибор предназначен для их использования.Например, если у вас газовый камин, вы не можете и не должны сжигать в камине другие предметы. Точно так же, если ваш камин сжигает дрова, он не будет сжигать пеллеты эффективно, как и дрова в печи на пеллетах. Каждый прибор разработан специально для эффективного и безопасного сжигания определенного типа топлива. Определение того, какое топливо нужно вашему камину для сжигания, — это первый шаг к определению того, какой у вас камин.

Wood Fires

Дровяные камины, топки и печи даже сегодня являются одними из самых простых.Это потому, что им не нужно много техники для работы. Если у вашего камина пустая топка, это дровяная система. У вашей дровяной печи будет дверь и место для разведения огня, но не будет никаких воспламенителей или устройств подачи, таких как печь на гранулах. Дрова сжигают дрова и выходят прямо в дымоход. У них будет демпфер, но может быть не так много дополнительных приспособлений, как двери. Дровяные камины и дымоходы могут иметь скопление сажи и креозота во внутренних частях системы, особенно если в доме не жили какое-то время.Перед использованием вся система должна быть очищена профессионалом.

Газовые камины

Если в топке вашего камина керамические поленья, в нем горит газ! Там должны быть клапаны, подключение газа, воспламенитель, ручка управления и, может быть, даже пульт. Важно быстро выяснить, является ли ваш газовый камин вентилируемым или нет. Для вентилируемого газового бревна потребуется рабочий дымоход и заслонка. Газовый комплект без вентиляции можно безопасно сжигать в помещении без вентиляции. Сжигать вентилируемые бревна без надлежащей вентиляции небезопасно и может привести к травмам или худшему.Если вы новичок в доме и подозреваете, что у вас есть газовый камин, вам следует попросить местную газовую компанию проверить подключение газа и включить его. Затем обратитесь к специалисту по дымоходам для проверки системы.

Профессиональный совет: сжигание дров в газовом камине

Многие люди задаются вопросом, можно ли сжигать дрова в газовом камине. Отвечать? Точно нет. Дровяные агрегаты предназначены для хранения древесины, а газовые агрегаты предназначены для хранения газа. Смешивание типов топлива может привести к возгоранию, образованию дыма и серьезному повреждению вашего дома / устройства.

Pellet Fires

Открытый каменный камин — это не камин на гранулах. Пеллеты сжигаются только в топках и печах, это закрытые системы, которые выпускаются через дымоход, и обычно имеют дополнительные приспособления, такие как воспламенитель, который может быть кнопкой, и бункер, который непрерывно питает огонь после его зажигания. Если у вас есть печь на гранулах, важно очистить и проверить ее перед использованием, даже если она новая. Пеллетная вставка или печь могут быть новыми, но если размер дымохода не был изменен с помощью нового прибора, он не будет работать безопасно и эффективно.Позвоните профессионалу, чтобы он проверил.

Типы бытовой техники

  • Открытые камины — наиболее распространенные камины. В зависимости от возраста и стиля дома проем для камина может быть достаточно большим, чтобы в него можно было пройти, или достаточно большим, чтобы развести небольшой огонь. Если вам кажется, что у вас обычный камин, но дверцы в нем плотно прилегают к стене, у вас может быть вставка, а не открытый очаг.
  • Вставки — это закрытые блоки, которые устанавливаются в существующую топку.Они вытягивают воздух из комнаты для костра и выводят его через дымоход из кирпичной кладки. Если у вас камин закрытого типа, но он стоит на стене без дымохода, скорее всего, это прямая вставка. Это закрытый газовый агрегат, который одновременно втягивает воздух и выпускает одно выходное отверстие, проходящее через стену или потолок.
  • Печи — это отдельно стоящие блоки, но иногда их можно установить внутри большого проема очага. Печи могут сжигать газ, дрова или гранулы, хотя гранулы и дровяные печи всегда требуют дымохода для надлежащей вентиляции.Если у вас есть печь из керамических поленьев, ваша плита горит газом. Проверьте журналы. Их можно переставлять для получения реалистичного эффекта.

Когда пришло время зажечь огонь перед падением, очень важно выяснить, какое у вас пожарное устройство. Не думайте, что вы знаете о своем камине. Если у вас новый дом, проверьте дымоход! При необходимости сертифицированный специалист может помочь идентифицировать ваш камин вплоть до производителя.

Позвоните строителям кирпича по телефону 802-872-0123 сегодня или запишитесь на прием онлайн

6 различных типов дымоходов, используемых для домов и других сооружений

Вот ваше руководство по дымоходам, в котором объясняется, как работают дымоходы, и перечислены различные типы дымоходов, которые встречаются в старых и новых домах, а также в других конструкциях.

В настоящее время в большинстве домов установлены дымоходы и камины, чтобы в доме было тепло и комфортно, особенно в зимний период.

Дымоход подобен трубе или туннельному каналу, который служит основной цели — отводить или рассеивать дым, тепло и дымовые газы от печей и каминов в атмосферу. Дымоходы в основном перенаправляют все нежелательные испарения и дым наружу, не распространяя и не выпуская их в домашнее пространство.

С архитектурной и эстетической точки зрения дымоходы выполняют очень важную функцию, поскольку они не только красиво выглядят, но и построены так красиво, что дом действительно выглядит завершенным с дымоходом. Во всяком случае, это сильно подчеркивает необходимость установки дымохода из высокопрочных и качественных материалов при строительстве дома или реконструкции существующего пространства.

Как работают дымоходы?

Каким бы простым ни был внешний вид дымоходов, многие люди часто восхищаются тем, как они действительно работают.Проще говоря, дымоход играет очень важную роль в поддержании тепла в доме, а также в обеспечении правильного функционирования камина.

Наука, лежащая в основе работы и функции дымоходов, также очень интересна.

Как упоминалось ранее, дымоходы в основном помогают удалить из воздуха все побочные газы. Каждый камин требует дымохода, потому что должен быть выход для передачи тепла, газа и дыма. Одним из важнейших краеугольных камней любого дымохода является «воздушный поток», без которого он не работал бы.

Точно так же, как теплый влажный воздух часто выходит через чердак, так и теплый воздух или дым поднимается вверх и выходит через дымоход. Это называется «эффектом суммирования». Воздух, поднимающийся по дымоходу, называется «тягой». Любой хорошо функционирующий и правильно построенный дымоход будет иметь сильную тягу, которая позволяет дыму и газам выходить в атмосферу через дымоход.

Есть 4 ключевых фактора, которые влияют на тягу дымохода, включая высоту дымохода, давление воздуха, дымоход, а также препятствия и повреждения.Эти 4 ключевые особенности вместе влияют на то, насколько хорошо работает ваш дымоход, и вы должны проверить их, если ваш дымоход когда-либо начнет работать со сбоями или не пропускает воздух так, как должен.

Типы дымоходов

Помимо традиционных кирпичных дымоходов, которые вы, вероятно, всегда видели и слышали, существует множество других типов дымоходов, которые можно найти во многих домашних хозяйствах. Некоторые из наиболее популярных и распространенных типов дымоходов включают:

Дымоходы для каменной кладки

Считается, что это «стандартный» тип дымохода, который обычно строится из таких материалов, как кирпич, цемент, строительный раствор, блоки или камень.Каминные дымоходы обычно сопровождаются каменными каминами, которые представляют собой простые стены с выемками, где вы разжигаете огонь на деревянных бревнах.

Все тепло и дым проходят вверх по туннельному каналу к крыше, а затем выводятся в атмосферу. Интересной особенностью дымохода этого типа является то, что зачастую кирпичи, которые используются при его строительстве, обладают способностью поглощать тепло. Это очень удобно, особенно в зимний период, так как часть поглощенного тепла излучается в другие комнаты и сохраняет их тепло.

Кроме того, камины этих дымоходов обладают удивительной эстетической ценностью и смыслом, которые могут значительно сделать ваше пространство невероятным. Если каменный камин в вашем доме относится к элегантно и стильно сконструированному типу, велика вероятность, что он будет иметь отличную стоимость при перепродаже.

Дымоходы из каменной кладки действительно долговечны и могут прослужить столько же, сколько и ваш дом, при условии, что вы обеспечиваете надлежащее обслуживание, регулярную чистку и используете подходящие аксессуары. Однако для каменных дымоходов требуется супербетон и прочный фундамент во время строительства, потому что он обычно весит от 6 до 7 тонн.

Металлические дымоходы

Они очень похожи на каменные дымоходы, за исключением того, что они занимают много места, а более крупные версии дымоходов могут также стоить дороже, чем дымоходы последнего типа. К тому же их эстетическая ценность не так хороша, как у каменных дымоходов.

Металлические дымоходы могут быть двустенными или трехстенными и часто заключены в разные типы кожухов. Обычно их окружают каменный кожух дымохода, одностороннюю раму или иногда даже целую деревянную конструкцию, чтобы повысить ее эстетическую ценность и привлекательность.

В металлическом дымоходе с двойными стенками имеется изоляция между стенами, тогда как в дымоходе с тройными стенками слои стены содержат между собой воздух, предназначенный для обеспечения изоляции и отвода тепла.

Металлические дымоходы обычно строятся из чистой нержавеющей стали, что часто нравится ряду домовладельцев, потому что большинству из них действительно нравится высокотехнологичный вид этих дымоходов. Одним из недостатков этих дымоходов является то, что они не такие «гибкие», как каменные дымоходы.Обычно они ограничиваются углами 15 и 30 градусов. Различные типы металлических вентиляционных отверстий, используемых в этих дымоходах, обычно характеризуются видом топлива, которое они выбрасывают.

Заводские / сборные дымоходы

Эти дымоходы больше похожи на современные, современные типы дымоходов, которые сегодня можно встретить в большинстве домов. Конструкция дымохода заводского изготовления или сборного дымохода является новой и модной, и они также идут с совершенно инновационными каминами.

Этот тип дымохода получил свое название по двум основным причинам. Во-первых, камин этих дымоходов представляет собой топку, которая изготовлена ​​из листового металла, а во-вторых, эти дымоходы производятся или строятся на заводах перед доставкой в ​​здания или дома, где они должны быть установлены. Вы также можете выбрать из множества различных материалов, которые будут использоваться при строительстве дымохода, а также камина.

Однако одна важная вещь, которую вы должны учитывать перед установкой этого типа дымохода, заключается в том, что его камин не подходит для всех типов дымоходов.Другими словами, сборные камины хорошо работают только с определенными дымоходами, поэтому лучше всего выбрать правильный вариант. Либо приобретите дымоход и камин в комплекте, либо внимательно прочтите спецификации, указанные в их руководстве пользователя.

Дымоходы

заводского изготовления — отличный вариант для вас, учитывая, что вам нужен современный дизайн, подходящий для вашего дома, а также такой, который не прожжет дыру в вашем кармане. Поскольку этот дымоход прост в установке, а также предоставляет домовладельцам большую свободу в выборе креативного дизайна, он является довольно популярным выбором среди домовладельцев.

Однако у сборных дымоходов есть один серьезный недостаток. Они не очень прочные и, скорее всего, не прослужат вам всю жизнь. Даже при регулярном обслуживании и чистке детали дымохода неизбежно начнут стареть, и вам, возможно, придется их отремонтировать или заменить.

Как упоминалось выше, не все сборные камины подходят для дымохода одного и того же типа. Существует четыре основных типа дымоходов заводского изготовления, которые вы можете выбрать для установки в своем доме.Их:

Как следует из названия, этот тип дымохода состоит из воздуха, проходящего между несколькими слоями твердого металла, который используется в конструкции этих дымоходов. Цель воздуха — циркулировать между металлами и рассеивать все тепло. Воздух также поглощает большое количество тепла, которое поднимается через дымоход.

Дымоходы с воздушным охлаждением дешевле в установке и приобретении по сравнению с большинством других типов дымоходов, однако их не рекомендуется использовать, если вы проживаете в месте с холодной погодой большую часть года.Это связано с тем, что суровые холода могут привести к сильной конденсации внутри каминной системы, что, как следствие, приведет к преждевременной коррозии всей металлической конструкции, используемой в дымоходе.

Эти дымоходы также называют дымоходами с массовой изоляцией, поскольку они построены с использованием двойных или двойных слоев металла, в большинстве случаев из нержавеющей стали. Изоляционный материал обычно помещается между двумя металлическими слоями, так что теплообмен через металл значительно уменьшается.

Дымоход устроен так, что выглядит как труба или цилиндр из нержавеющей стали, помещенные или установленные внутри трубы или цилиндра большего размера. В результате пространство между ними полностью заполнено изоляционным материалом.

Большинство разновидностей дымоходов с двойными стенками намного легче традиционных кирпичных дымоходов, что означает, что их можно установить довольно легко и быстро без необходимости использования внешних материалов или вспомогательного оборудования.

Этот тип дымохода очень похож на дымоход с воздушным охлаждением, за исключением того, что воздух здесь не движется для охлаждения или рассеивания тепла, а действует как изолятор.Таким образом, дымоходы с воздушной изоляцией в первую очередь построены и сконструированы таким образом, чтобы минимизировать движение воздуха между несколькими слоями металла или нержавеющей стали.

Когда воздух оказывается в ловушке между металлическими слоями, происходит то, что воздух обеспечивает отличную изоляцию между ними, вместо того, чтобы рассеивать или отводить тепло.

Хотя дымоходы с воздушной изоляцией немного сложны в установке и могут даже тяжело упасть в карман, они отлично подходят для холодных погодных условий, поскольку они не только очень хорошо реагируют на сильные холода, но также обеспечивают повышенную долговечность дымохода и каминной системы. представление.Эта особенность делает дымоходы с воздушной изоляцией очень прочными, а это означает, что независимо от того, какими они могут быть, они стоят каждого пенни.

Как следует из названия, комбинированные дымоходы используют особенности множества других типов дымоходов.

Например, один тип комбинированного дымохода может предлагать сочетание конструкции дымохода с воздушным охлаждением, воздухоизоляцией и / или теплоизоляцией. Это дает домовладельцам возможность поэкспериментировать с идеями дымохода, чтобы придумать инновационный дизайн, который не только хорошо сочетается с интерьером их дома, но и соответствует погодным условиям, в которых они живут.

Кроме того, при использовании основных элементов дизайна дымоходов других типов можно легко определить с помощью производителей, какой стиль или дизайн будут наиболее прочными и долговечными, так что вам не нужно постоянно вкладывать средства в ремонт и Обслуживание.

Дымоходы вставки камина

Это тип дымохода, в котором используются каминные топки, которые обычно представляют собой особые виды дровяных печей. Они специально разработаны, чтобы идеально вписаться в открытый каменный камин.Печь напрямую соединяется с верхней частью дымохода с помощью системы вкладышей из нержавеющей стали. Эти вставки обычно вставляются в существующий каменный камин и далее соединяются с дымоходом и дымоходом, выходящим наружу.

Дымоходы для автономных печей

Это тип дымохода, в котором отдельно стоящая печь вставляется или устанавливается в дымоход, изготовленный по индивидуальному заказу. Используемый дымоход может быть либо каменным, либо одним из сборных металлических дымоходов заводского изготовления.Дымоходы также проходят надлежащие испытания на совместимость с дровяными устройствами.

Дымовые трубы дровяной печи

Это, вероятно, один из самых древних видов дымоходов, которые широко использовались в 1800-х годах. Дровяные дымоходы печей, как следует из названия, сжигают дрова для тепла. Они также состоят из печной трубы, идущей от основания дымохода.

Большинство людей путают этот тип дымохода с каменными дымоходами; однако они совершенно разные.Разница лишь в том, что в последнем случае нельзя пропускать печную трубу прямо через крышу.

Интересно, что, несмотря на всю древность этого дымохода, в последнее время было обнаружено, что он неуклонно возвращается, учитывая заоблачные затраты на энергию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
