Схемы расположения точечных светильников на натяжном потолке

Максим, более 10 лет
устанавливает натяжные потолки

Точечные приборы освещения – очередная новинка технического прогресса и переменчивой моды. Монтируются они на натяжное полотно любой основы, будь то ПВХ или ткань. Но как расположить источники света по поверхности потолка? Какие факторы учитывать?

Как и в каком количестве расположить?

Варианты исполнения могут быть различными. Это зависит от площади помещения, его функциональности, формы, дизайна интерьера, расположения и размера окон, типа световых приборов. Дополнительно имеет значение, будут ли точечные источники света единственными приборами освещения или же имеет место комбинация с люстрами, бра, торшерами, настольными лампами. Отметим, что полет фантазии здесь практически не ограничен. Ниже показано несколько наиболее популярных схем расположения осветительных приборов. В данных примерах применяется комбинированная система из традиционной люстры в качестве основного источника света (располагается в центре) и светодиодных (люминесцентных, галогенных) источников освещения в качестве дополнительных.

Удобство последних заключается в том, что позволяет располагать их в различных зонах комнаты: например, над письменным столом в кабинете или же в кухне над печкой, кухонным столом, мойкой. Рассмотрим немного подробнее несколько вариантов расположения светильников на натяжном потолке.

Для наглядности используем фото.

В зале

Требуется высокая яркость на достаточно большой площади. Подойдут схемы 1, 3, 4, 6, 7, 10, 12. Основная люстра обеспечить хорошее освещение центра комнаты, а дополнительные лампы выполнят подсветку углов.

В спальня

Для этой комнаты больше подходит приглушенный свет, поэтому в качестве варианта можно применить схемы 5, 8. Вместо центральной люстры уместно использовать торшеры или бра, так как перед сном многие любят что-нибудь читать.

На кухне

Здесь вполне применимо исполнение по схемам 9, 11. Комнату освещает люстра или подвес, а рабочие зоны – к примеру, светодиодные устройства.

В ваннай комнате

Вполне подходит, скажем, схема 2, причем можно ограничиться световыми приборами одного типа, так как площадь помещения незначительная. Несколько ламп монтируются по всей поверхности потолка и еще несколько по вашему выбору над зеркалом или с двух сторон от него.

В прихожей

Можно использовать вариант «светящаяся дорожка» по центру потолка или, наоборот, расположить источники света ближе к стенам.

Повторимся: все приведенные схемы расположения точечных светильников на натяжном потолке (а это только малая часть возможных исполнений) – не более, чем условность, некая база, на основе которой вы реализуете свои пожелания, учитывая при этом финансовые возможности.

Если вы используете светопроводящие потолки, полотна с фотопечатью, различные контрастные цветовые решения или многоуровневые конструкции, это так же скажется на выборе вариантов освещения. А грамотное расположение источников света подчеркнет эксклюзивность исполнения.

Правила размещения

Чтобы добиться оптимальной освещенности помещения и при этом не испортить поверхность полотна, такие осветители располагаются из расчета 1 лампа на 1,5 м2 на дистанции минимум 30 см друг от друга. Отступ от стены должен быть не меньше 20 см. При использовании материала на основе ПВХ необходимо держаться не ближе 15 см от места соединения слоев. Также, принимая во внимание высоту помещения и расположение подвесной конструкции, выбирается тип светильников (внешние или внутренние) и их мощность.

Если вы собрались покупать натяжной потолок – обращайтесь к нам. Мы подберем оптимальный вариант, и по светильникам, вариантам их расположения также сориентируем.

Хорошего ремонта! НИКОМАКС – Ваши натяжные потолки!

интересные схемы и оригинальные решения + видео / Блог

assets/from_origin/upload/resize_cache/iblock/fa7/600_450_2/fa770feccc3ab3067d8a43791b2fc714.jpg

Из этой статьи вы узнаете:

Каковы особенности выбора осветительных приборов для расположения точечных светильников на натяжном потолке
Как рассчитать количество световых элементов для красивого расположения светильников на натяжном потолке
Каким должно быть минимальное расстояние между светильниками на натяжном потолке

Какие есть популярные схемы расположения светильников на натяжном потолке в комбинации с люстрой
Какие есть популярные схемы расположения светильников на натяжном потолке без люстры
Какими могут быть варианты расположения светильников на натяжном потолке в разных комнатах
Как устанавливаются точечные светильники на натяжном потолке
Какие могут быть допущены ошибки при расположении точечных светильников на натяжном потолке

К ремонту в Москве необходимо подойти серьезно. Освещение любого помещения играет первоочередную роль для создания уютного интерьера. Удачно выбранная схема расположения светильников на натяжном потолке будет не только приятно радовать глаз, но и сможет выполнить вполне серьезную задачу деления площади на условные зоны, создать визуальный эффект расширения пространства комнаты. Чтобы вы убедились в этом сами, мы покажем вам несколько типовых образцов схем расположения светильников и поделимся удачными решениями в вопросе освещения разных помещений.

Выбор точечных светильников для расположения на натяжном потолке

Прежде чем заняться планированием расположения светильников на натяжном потолке, следует тщательно обдумать, какие источники освещения вам нужны.

На натяжных потолках можно использовать несколько типов приборов:

Подвесные люстры. Привлекает декоративность светильников, широкая линейка выбора моделей. Их легко устанавливать. Но следует учитывать тот факт, что люстра, как правило, располагается в центральной части комнаты, а значит, яркость света будет сконцентрирована именно в этом месте, а в угловых и дальних частях помещения эффективность иллюминации снижена. Кроме того, такой тип освещения дает тени.

Точечные осветительные приборы. Решающим фактором в пользу выбора именно таких устройств часто становится широкий ассортимент спотов и модные тенденции. С ними можно организовать освещение так, что не останется без света ни один уголок комнаты. Большой выбор приборов в любом магазине позволяет приобрести нужное устройство для любого дизайнерского решения. Однако надо учитывать, что подобные светильники нагреваются. Придется рассчитывать мощность ламп, чтобы не испортить покрытие натяжного потолка.

Лампочки накаливания. Их преимущество в том, что они достаточно надежны и долговечны в эксплуатации, привлекает цена и простота в использовании. Кроме того, их можно устанавливать в местах с высоким уровнем запыленности и влажности. Существенный недостаток этих устройств в высокой теплоотдаче и недостаточной эффективности.

Галогенные устройства. Стоят недорого, но сильно нагреваются.

Люминесцентные источники света. Плюсом является их высокий коэффициент полезного действия, при этом они практически не нагреваются при эксплуатации. Однако их нельзя соединять с регулятором мощности. К тому же в помещениях с высокой влажностью их устанавливать нельзя.

Диодные лампочки. Прекрасное решение в качестве освещения для натяжного потолка, масса плюсов: возможна различная цветовая гамма источников света, безопасны для материала натяжного потолка, так как не нагреваются, и при этом высокий уровень эффективности. Минус заключается в приличной стоимости и недолговечности работы блоков питания.

Натяжные потолки прослужат вам долго при соблюдении ряда условий:

Температура ламп при работе не должна превышать шестидесяти градусов, в противном случае портится материал потолка.
Мощность лампочки выбирайте до 35 Вт.
Свет должен отражаться в зеркальных поверхностях.
Недопустимо наличие острых деталей, способных испортить материал потолка при установке.

Оригинально выглядит конструкция с подвижными деталями, благодаря чему можно акцентировать освещение на нужном предмете или участке комнаты. Такое устройство поможет зонировать помещение.

Лучше, если спот будет иметь широкую окантовку, она поможет скрыть установочную конструкцию.

Рассматривая люстру в качестве осветительного прибора для натяжного потолка, придется учесть такие детали, как материал покрытия, тип лампы и индивидуальные характеристики помещения. Так, например, для матовой поверхности лучше подойдут приборы классической формы, а для глянцевой можно экспериментировать, выбирая любую оригинальную модель. Эффект отражения в виде ярких световых пятен создадут на потолке люстры с открытыми светодиодными лампочками. Их можно размещать непосредственно под полотном, они ему не навредят, поскольку не выделяют тепло.

Плафоны у люстры в идеале должны скрывать лампы, а если они расположены слишком близко к потолку, то это будет обязательным условием.

Выбирая галогенные лампочки для люстры, располагайте ее не ближе чем тридцать сантиметров от потолка. У осветительного прибора с таким типом ламп плафоны должны быть направлены вниз.

Определились с источниками освещения? Теперь рассчитаем их количество.

Читайте также: Отделка потолков в доме: варианты, советы, цены

Как рассчитать количество элементов для правильного и красивого расположения светильников на натяжном потолке

Прежде чем рисовать схему расположения точечных светильников на натяжном потолке, выполните расчеты количества требуемых устройств. Ориентируйтесь на нормативы. Для различных типов помещений они будут не одинаковы — в подсобных комнатах не нужно яркое освещение, а в местах для работы и отдыха — наоборот. Стандарты освещенности вы увидите в таблице, единица измерения – люксы.

Нормы освещенности на один квадратный метр для разных типов помещений:

Рассчитываем количество приборов по следующему алгоритму:

Сначала необходимо определить общую мощность. Для этого площадь помещения следует умножить на норматив освещенности согласно СНиП.
После этого нужно выяснить световой поток источников света. Поможет вам в этом таблица мощности ламп, представленная ниже.
Количество лампочек вычисляем так: общую мощность разделить на мощность ламп. Всё готово для построения схемы расположения.

Разберем пример расчета количества ламп на потолке по данному алгоритму. Нам нужна схема освещения для кухни 5 × 4 м. Монтировать будем светодиодные лампочки мощностью 2 Вт, дающие световой поток в 200 люменов (лм) каждая. Считаем:

Площадь кухни 20 м²умножить на 150 лк (см. СНиП). 20 * 150 = 3000 лк. Это минимум общего светового потока от всех приборов света.
Далее вычисляем количество: получившееся число делим на световой поток ламп. 3000 лк : 200 лм = 15 шт. Это означает, что для кухни площадью 20 м² понадобится 15 светодиодных ламп такой мощности.

Расчет по нормативам СНиП обеспечивает достаточно яркий свет. В действительности такое стандартное освещение иногда не устраивает. Например, в зале может захотеться чуть заглушенного, теплого света. Эту ситуацию можно исправить, выбрав схему расположения светильников наверху: лучше, если будет запланирована возможность чередования освещения.

С этой целью лампочки делят на группы. Минимум на две, в этом случае их можно подключить к одной линии через одну и выводят на двухклавишный выключатель. При этом вы сможете включать лампы через одну, благодаря чему свет будет приглушенный, или обе линии — тогда яркость будет максимальной. В зависимости от вашего желания можно сделать и большее число групп световых приборов, для этого придется вывести их отдельными линиями на выключатели и использовать по ситуации.

Читайте также: Светодиодные потолочные плинтуса: от выбора до монтажа

Минимальное расстояние между светильниками на натяжном потолке

При монтаже световых приборов на потолке обязательно учитывайте не только мощность ламп, но и их расположение по отношению к стенам. Если ряд ламп размещен ближе 20 см от стены, то велика вероятность перегревания последней.

Если говорить о расстоянии, то главное – не нарушать минимальных промежутков между приборами и соседними объектами.

Важно не забывать, что наименьшее расстояние между встроенными потолочными светильниками составляет 30 см. Обязательно соблюдайте эту норму, разрабатывая схему расположения источников света на потолке.

Рекомендуемые статьи по данной теме:

Схемы расположения светильников на натяжном потолке без люстры

Не используете люстру? Пожалуйста! Встроенные источники света на потолке дают возможность вариаций схем еще в большем количестве. С небольшой разницей в том, что, как правило, все светильники будут делиться на группы. Различная степень освещенности позволит зонировать помещение. На схемах группировка ламп обозначена цветом. Из представленных наиболее простая схема расположения 12 светильников на натяжном потолке (крайняя левая в верхнем ряду).

Обратите внимание, что разными выключателями может регулироваться освещение различных зон. Первая схема в 3-м ряду показывает, например, расположение 6 светильников на натяжном потолке более яркой зоны и 4 светильников приглушенной зоны.

В комнате часто требуется выделить одну или несколько зон. И это можно учесть, используя лампы различной мощности или расположением неодинакового количества светильников над каждой зоной. К примеру, над столом с рабочим местом уровень освещенности лучше усилить, а в уголке отдыха над диваном или тахтой, наоборот, приглушить, сделать мягче. Значит, над местом, где планируется расположить стол, количество ламп увеличиваем, а над диваном можно уменьшить или вовсе убрать.

Читайте также: Услуги дизайнера интерьера: максимальная польза за оптимальные деньги

Варианты расположения светильников на натяжном потолке в разных комнатах

Конечно же, стандартных схем для разных комнат не может быть. Разрабатывая план размещения для точечных светильников, следует учитывать и назначение помещения, и планировку комнаты. Представим вам варианты расположения светильников на натяжном потолке (фото ниже) для разных комнат. На кухне рекомендуют всё пространство разбить на отдельные участки, выделяя места для приготовления пищи и обеденную зону. В кухне с маленькой площадью достаточно будет монтажа только точечных светильников.

Если вы желаете визуально увеличить пространство на кухне, то приборы лучше расположить равномерно в 3 линии вдоль комнаты: первая группа светильников точно по центру, а две другие по краям потолка. Дополнительным бонусом при такой схеме будет равномерное освещение без теней. При низком потолке лучше применять светильники с поворотным механизмом. Для подсветки наиболее важных участков комнаты рекомендуем за основу взять схему зигзаг.

Если вы обладатель кухни с большой площадью, то неплохо будет центральным прибором освещения сделать люстру. При этом дополнительные источники света располагаются в различных вариациях так, как это будет удобно вам. Например, можно сделать подсветку места для приготовления пищи, обеденной зоны. Зачастую размещают лампы по всему периметру потолка или вдоль кухонного гарнитура. Всё это не мешает выполнить и дополнительную подсветку рабочей поверхности, расположив устройства на нижней части гарнитура.

Зал – самая большая комната квартиры. Здесь собирается вся семья, гости. Пространство комнаты можно подчеркнуть правильным дизайном. И на первом месте в этом вопросе, конечно же, свет. Требования к уровню освещенности зала повышенные в сравнении с другими комнатами. Красиво будет смотреться в центре потолка большая люстра с множеством ламп. А точечные светильники вдоль стен сыграют роль дополнительной подсветки или источника романтического приглушенного света при выключенном основном приборе.

Точечные светильники в гостиной размещают не только по периметру. Светильниками можно создавать самые разнообразные фантазийные рисунки при помощи загнутых, закругленных линий, кругов, овалов. Геометрические фигуры могут обрамлять пространство вокруг люстры или располагаться группами по краям потолка.

Не всем нравится люстра в гостиной. Любителям романтической обстановки или хозяевам квартиры с низким потолком в принципе можно обойтись и без нее. Точечные приборы, равномерно распределенные по потолку, осветят всю комнату. При желании разбить гостиную на зоны можно сгруппировать их в нужных местах. Играя количеством ламп определенной мощности, вы сможете создать светлые и темные зоны. На фото вы видите расположение светильников на натяжном потолке в зале.

Спальня, как место для релаксации, как правило, не требует яркой освещенности. Цветовая гамма интерьера приближена к пастельной. Мягкие, теплые цвета стен и потолков может подчеркнуть легкий свет, исходящий от точечных приборов. Светильники в комнате для сна и отдыха стараются подобрать одинаковой формы и размера и расположить их равномерно по потолку либо по периметру. Допускается вариант с люстрой небольших размеров, в этом случае светильники устанавливают вокруг нее.

Для освещения спальни удобнее будет использовать регулятор мощности света. Диммер позволит добиться нужного уровня яркости, с его помощью можно по отдельности управлять группами лампочек и люстрой.

Сочетание люстры и точечных приборов света по периметру комнаты для сна визуально раздвинет пространство.

В детской комнате лучше создать мягкий свет без бликов. В связи с этим мощные лампочки и зеркальные поверхности здесь, скорее всего, не понадобятся. Как правило, детскую условно зонируют на две части: для занятий и для отдыха. Самой применяемой схемой является расположение точечной подсветки над поверхностью стола для уроков. Целенаправленное освещение создаст оптимальные условия для сохранения зрения при чтении. Можно в детской использовать и люстру для общего света. Ниже представлены оригинальные решения расположения точечных светильников на натяжном потолке.

Для малыша нужен ночник. Зачастую его монтируют к стене. Но это не единственный вариант. Современные разработки дизайнеров демонстрируют широкие возможности создания сказочной атмосферы для ребенка от волшебных цветов до настоящего звездного неба. Когда малыш подрастет, тщательно продуманная схема расположения светильников не наскучит ему и не потеряет своей актуальности.

Иногда квартиры оборудуют натяжными потолками и в коридоре. В таком помещении прежде всего стоит учесть его маленькую площадь и особенность. В нем нет оконных проемов с естественным светом. Вся нагрузка приходится только на лампы. С другой стороны, пространство коридора сужается за счет размещения в нем предметов мебели для хранения вещей.

Поэтому главная задача света в таком специфическом помещении – визуальное увеличение объема комнаты. Здесь следует обратить внимание и на выбор материала натяжного потолка. Лучше для такого помещения использовать монохромную глянцевую ПВХ-пленку. Точечные приборы света расположить одной или параллельными линиями вдоль краев потолка, направив свет на стены. Количество ламп для коридора обычно небольшое, но иногда для уникального дизайнерского проекта их число может быть и выше. На одном из фото – расположение 8 светильников на натяжном потолке. Отличное решение – люминесцентные лампы, которые создадут эффект мягкого света.

Свет в коридоре можно разделить на основной и дополнительный. В качестве первого неплохо использовать прибор с матовым колпаком. И тогда точечными лампами можно создать дополнительную подсветку в районе зеркала и вешалки.

В тренде применять натяжной потолок в ванной комнате. Но ограниченное пространство позволяет установить минимум ламп. Зато можно хорошо сыграть на зеркальных отражениях. В этом помогут глянцевые поверхности кафельных стен, зеркал, хромированных деталей. Все эти элементы в сочетании с натяжным полотном создадут эффект свободного пространства.

Традиционная схема для ванной предполагает равномерное расположение по потолку от четырех до восьми лампочек. Предпочтительнее использовать приборы округлой формы.

Важным условием для светильников в ванной комнате является их защита от воды. В этом вопросе лидер – галогенные лампы. Они дают, с одной стороны, яркий свет и при этом им не страшна повышенная влажность. Линия расположения потолочных светильников на натяжном потолке в ванной может быть в форме различных геометрических фигур: ромбов, квадратов, произвольных кривых, зигзагов. Всё зависит от ваших предпочтений.

Читайте также: Дизайн потолка в гостиной: варианты, идеи, фото

Как устанавливаются точечные светильники на натяжном потолке

Точечные осветительные приборы для натяжного потолка различаются по конструкции:

Бесповоротные светильники просты в исполнении. Световой луч направлен по прямой траектории без возможности регулировки.
У поворотных спотов конструкция корпуса сложнее. Их монтаж потребует бо́льших усилий. Но сложность работ окупится тем, что появится возможность регулировки света. Направленность светового потока под нужным углом создаст фокусировку лучей в требуемой зоне.
Открытые устройства можно эксплуатировать в помещениях с нормальным уровнем влажности.
Конструкция закрытых приборов усложнена дополнительной защитой от попадания влаги, их можно использовать в сырых помещениях.

Установку точечных приборов света лучше начать с грамотного планирования. На этом этапе понадобится:

отметить на поверхности потолка точки расположения светильников в соответствии со схемой;
обозначить место установки распределительной коробки и выключателя;
на основе схемы размещения осветительных приборов разработать вариант прокладки проводов, вычислить количество клеммных колодок.
учесть наличие в комнате уже имеющихся источников света.

Остается решить еще одну проблему – установить приборы в потолочную подвесную конструкцию.

Для начала придется провести электромонтажные работы, суть которых – в прокладке кабеля к месту крепления каждого прибора. После цепочки подготовительных работ и установки полотна следует приступить к заключительной части – монтажу устройств в натяжном потолке. Сначала вам придется непосредственно на пленку в местах расположения крепежных кронштейнов наклеить термокольца в качестве основы для монтажа светильников.

Затем потребуется внутри наклеенного круглого профиля вырезать отверстия для будущего светильника. Делать это следует максимально точно, чтобы не нарушить целостность покрытия.

После этого при помощи регулировочных винтов выставляем крепежные стойки вровень с поверхностью потолочного покрытия, выводим кабель и присоединяем к клеммам приборы. В конструкцию светильника входит термоизоляционное кольцо, которое перед установкой надевают на корпус. Оно служит для регулировки степени нагрева натяжного материала потолка и изоляции прибора от поверхности полотна.

При монтаже пленки ПВХ на поверхность потолка проденьте в отверстия проводку. Для ровного закрепления светильников на потолке после их монтажа понадобится отрегулировать приборы, и только после этого можно вкрутить все лампочки и проверять натяжной потолок на качество выполнения освещения.

Если встроенные светильники установлены правильно, то свет будет достаточно ярким и при этом нераздражающим. При большой площади поверхности натяжного потолка лучше устанавливать трансформатор с целью экономии электричества и возможности использования ламп, рассчитанных на малый ток.

Для натяжных и подвесных потолков преимущественно используют приборы со скрытыми креплениями. Провода и корпуса устройств размещают в пространстве между потолочной основой и материалом покрытия. Приборы без лишних крепежных деталей смотрятся очень эстетично.

Читайте также: Внутренняя отделка помещений

7 основных ошибок при расположении точечных светильников на натяжном потолке

Не используются разные типы светильников (не создаются уровни освещения).

Миф о том, что яркий хороший свет будет, если установить много светильников в ряд, не оправдывает себя.

Если потолочное освещение окажется единственным в комнате, скорее всего, этого не будет достаточно для достижения максимального комфорта. Дополнительные источники света нужны для уютной обстановки, например, рядом с креслом или кроватью. А иногда они просто необходимы, к примеру, за письменным столом, если вы, конечно, бережете свое зрение.

Современные возможности дизайна расширяют функциональные возможности освещения. Оно из статичного при условии использования разных типов светильников разной мощности становится гибким. Включение общего (потолочного) освещения в зале при приеме гостей будет более уместным. А при просмотре телевизора дополнительная подсветка при выключенном основном превратит вашу гостиную в уютный кинозал.

Если же вы, например, ценитель искусства или коллекционер и хотите подчеркнуть предмет вашей гордости, то используйте акцентное освещение. Этот прием заставит по-новому заиграть знакомые предметы и к тому же зрительно увеличит пространство.

Не используются диммеры (нет регулирования интенсивности освещения).

Очень частой ошибкой является отказ от диммеров. Применение регуляторов мощности предоставляет дополнительные возможности традиционному освещению. С их помощью можно управлять силой светового потока, отрегулировать требуемую его степень в зависимости от времени суток или просто настроения. Просмотр кинофильма в теплом семейном кругу вряд ли доставит удовольствие в комнате со слишком ярким светом.

Не задумываются о том, куда падают тени.

Если источник света расположен не в том месте, то он доставит больше неприятностей, чем удовольствия.

К примеру, в ванной лучше разместить два светильника по сторонам зеркала. Один прибор на потолке будет давать неприятные тени на лице. Если площадь не позволяет установку двух светильников по краям, выход будет в выборе удлиненного в горизонтальной плоскости светильника взамен точечного в одну лампу.

Серьезно подойдите к вопросу освещения рабочего места в кухне. Свет падать должен именно на поверхность, где вы готовите пищу. При расположении источника света со стороны спины тень будет постоянно раздражать. Именно поэтому подсветку размещают под шкафчиками кухонного гарнитура, а не над ним, чтобы максимально осветить рабочую зону.

Точно так же надо локально подсветить «остров», если он у вас есть.

По этому же принципу оборудуют и столовую зону таким образом, чтобы источник света был расположен точно по центру стола, за которым обедают, а не в стороне, иначе тени могут испортить впечатление.

А в кабинете или офисе, где имеется только потолочное общее освещение, можно исправить ситуацию настольной лампой. Лишние тени в зоне ее охвата исчезнут, и вашему зрению ничего не будет угрожать.

Выбор светильника неподходящего размера.

Зачастую, покупая люстру, мы ориентируемся только на общее впечатление от нее. И лишь при использовании осознаем, что размер осветительного устройства не совсем соответствует габаритам помещения. Непропорциональность маленького осветительного прибора в большом зале или, наоборот, огромной люстры в крохотной комнатке будет вызывать неприятные ощущения.

Поэтому перед походом в магазин за осветительными приборами стоит прикинуть примерный размер будущей покупки. Ведь ощущения и первое впечатление в огромном освещенном зале торгового центра вас могут обмануть.

Расположение светильников на неверно выбранной высоте.

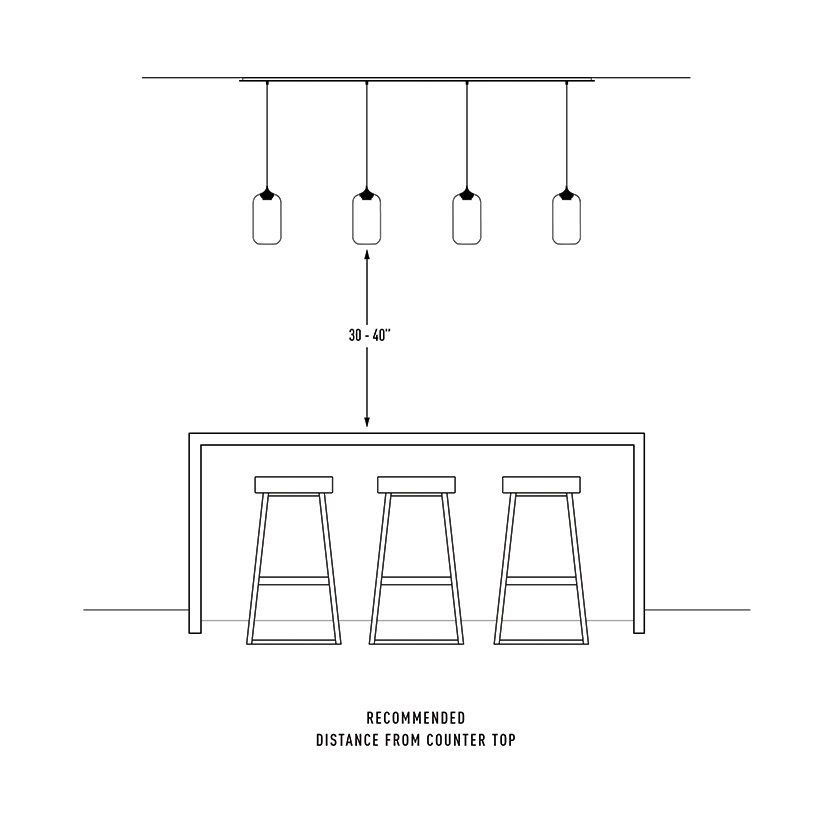

Еще одной ошибкой является высота расположения светильников. Необходимо знать, что в обеденной зоне расстояние от нижнего края люстры до пола должно быть около 1,6–1,8 метров. Слишком низко расположенная люстра будет ослеплять и раздражать глаза. А высоко размещенный источник света не выполнит свою основную функцию достаточного освещения зоны стола. Ваш комфорт напрямую зависит и от высоты расположения приборов света.

Не учтена цветовая гамма помещений.

Цветовая гамма помещения напрямую влияет на общее впечатление от уровня освещенности. Слишком темные стены будут создавать ощущение недостатка света даже при большом количестве ламп. Попробуйте чуть изменить цвет в сторону более светлых тонов, и вы почувствуете разницу. Свет заиграет в вашем помещении.

Не учитывается тот факт, что светильники потребляют энергию.

Естественно, что устройства для света потребляют энергию. Люди перешли на экономные лампы, в том числе светодиодные. Энергосбережение стало повсеместным. Сокращая энергопотребление, вы экономите свои деньги. Снижение затрат на использование электричества особенно актуально для крупных учреждений и предприятий. Но и для рядового потребителя в рамках квартиры этот вопрос не менее важен.

Читайте также: Ошибки при ремонте квартиры: учимся на чужом опыте

Еще несколько наглядных примеров расположения светильников на натяжном потолке

Расположение светильников на натяжном потолке в спальне:

Расположение светильников на натяжном потолке на кухне:

Расположение точечных светильников в коридоре:

Расположение точечных светильников в детской комнате:

Расположение точечных светильников на натяжном потолке в ванной комнате:

Читайте также: Навесной потолок в ванной комнате: фото и рекомендации по монтажу

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Расположение и монтаж точечных светильников

Точечные светильники – основной инструмент для создания оригинальных и красивых интерьерных композиций современного дизайна. Однако при недостатке знаний бывает практически невозможно правильно подобрать модель, правильно определить необходимое количество и мощность, а уж тем более – монтировать такие светильники.

В отношении люстры все намного проще: выбрал, повесил в центре комнаты и снабдил лампочками нужной мощности. А чтобы точечные светильники давали равномерный световой поток, нужно рассчитать определенные показатели. И сделать это необходимо правильно, иначе световая композиция будет загублена.

Определение необходимого количества точечных светильников

Итак, при расчете необходимого количества точечных светильников нужно знать:

тип применяемых в светильниках ламп;
мощность применяемых ламп;
назначение освещаемого помещения;
площадь помещения, где планируется монтаж точечных светильников.

Формула расчета необходимого количества светильников выглядит так:

N=(S*W)/P

При этом:

N – необходимое количество точечных светильников
S – площадь помещения (м²)
W – удельная мощность светового потока (Вт/м²)
P – мощность одного светильника (Вт).

Все данные нам известны, кроме удельной мощности светового потока. Данная величина зависит от категории помещения и вида применяемых ламп.

Значения удельной мощности светового потока в зависимости от типа помещения и вида ламп
Вид помещения	Лампы накаливания	Галогеновые лампы	Люминесцентные лампы	Светодиодные лампы
Кухня	26 Вт/м²	30 Вт/м²	9 Вт/м²	4 Вт/м²
Ванная	20 Вт/м²	25 Вт/м²	7 Вт/м²	2 Вт/м²
Гостиная	12 Вт/м²	27 Вт/м²	8 Вт/м²	3 Вт/м²
Коридор	12 Вт/м²	12 Вт/м²	3 Вт/м²	1 Вт/м²
Спальня	15 Вт/м²	16 Вт/м²	5 Вт/м²	2 Вт/м²
Детская	60 Вт/м²	75 Вт/м²	20 Вт/м²	8 Вт/м²

Данные характеристики – не идеальный шаблон, ведь в каждой ситуации могут быть свои нюансы. Также далеко не всегда точечные светильники выполняют функцию основного освещения. А в случае с местным и зональным освещением в учет идет только освещаемая площадь, и расчеты становятся индивидуальными.

Выбор типа и мощности светильников всегда остается за хозяином, но стоит помнить, что при большой мощности сократится количество светильников, а это скажется на равномерности освещения.

После расчетов получаем величину и округляем ее в большую сторону. Количество светильников определено!

Расположение точечных светильников

Затем нужно выбрать место и расположение светильников. В этом деле все зависит целиком и полностью от фантазии дизайнера – шахматный порядок, ряды или же хаотичное размещение. Нужно только следить за тем, чтобы распределение было равномерным.

Ниже приведены возможные схемы расположения точечных светильников.

Так выглядят различные варианты расположения точечных светильников в интерьере:

Монтаж точечных светильников

В плане монтажа особых сложностей возникнуть не должно, если вы знакомы с принципами скрытой проводки. С точечными светильниками даже несколько проще, так как не приходится делать лишние штробы – основная проводка скрывается подвесным или натяжным потолком. Штробить придется только участки между ответвительной коробкой и выключателем.

В потолочных полостях проводка протягивается в гофрированных трубках – это поможет защитить ее от повреждений. Крепление гофры можно производить как с помощью специальных клипс, так и алюминиевыми полосками. Можно обойтись и вовсе без креплений – в таком случае гофра проводится между направляющими стойками пустотелых конструкций.

Стоит также упомянуть, что подключение к выключателю стоит производить группами – чтобы нескольким светильникам соответствовала одна клавиша. Это полезно в случаях, когда количество светильников достаточно велико, или же когда освещение производится с целью визуально зонировать комнату.

В целом порядок выполнения работ при монтаже точечных светильников выглядит следующим образом:

Планирование расположения осветительных приборов;
Разводка проводки;
Высверливание отверстий;
Подключение светильников;
Закрепление и окончательная проверка работоспособности.

Подготовка и планирование

Важные моменты при планировании будущей схемы расположения точечных светильников:

Для равномерного освещения рекомендуется устанавливать светильники на расстоянии не более 60 см от стены и 1 м друг от друга.
Лучше, если вы заранее сделаете разметку для расположения светильников. Сделать ее можно с помощью изоленты и рулетки.
Учитывайте места размещения других источников света: люстр, бра и других.

Подготовка проводов

Распределяем по потолку провода так, чтобы после формирования отверстий было возможно вытянуть петли провода. При этом оставлять петлю нужно размером примерно 10-15 см. Закрепить провода на каркасе можно, используя обычные стяжки. При этом важно не перетянуть провода.

Создание отверстий под светильники

Для проделывания отверстий понадобятся:

Дрель или шуруповерт
Коронка по дереву с нужным диаметром (чаще всего это 68 мм)

Надеваете коронку на дрель, а затем высверливаете в уже отмеченных местах отверстия.

Если коронки не оказалось, сделать это будет немного сложнее. Вместо нее понадобятся тонкое сверло по дереву или металлу и канцелярский нож.

Порядок действий:

На потолке рисуете круг нужного диаметра. При этом круг должен быть чуть меньшего диаметра, чем наружная часть светильника, иначе он провалится в потолок.
По линии окружности высверливаете маленькие отверстия.
Соединяете их, удаляя ножом оставшиеся перемычки. Края полученного отверстия обработайте напильником.

Подключение проводов

Для подключения необходимо вытащить из отверстия петли проложенного провода. Нужно разрезать их по изгибу и оголить.

Чтобы подключить каждый из приборов, используйте 2 провода 10-12 см в длину. Один из проводов подсоединяется к клемме светильника, второй соединяют с питающим проводом. Для определения назначения проводов посмотрите маркировку: L означает фазу, N – ноль, PE – заземление.

Важно!

Не забудьте обесточить помещение перед проведением работ!

Финальный этап

После проведения всех работ необходимо закрепить светильники. Для этого нужно отогнуть вверх имеющиеся у него скобы и в таком положении вставить его в отверстие. После этого можно подсоединять главный питающий провод к выключателю и коробке распределения и проверять работоспособность.

Выбрать модели точечных светильников

Расположение светильников на натяжном потолке (42 фото варианта)

В декоре помещения немаловажную роль играет освещение. Правильно подобранное расположение светильников на натяжном потолке или другой отделке может до неузнаваемости преобразить комнату, в большом зале пространство можно зонировать, а малую площадь визуально расширить. В качестве примера мы приведем несколько типовых схем размещения светильников, а также представим интересные дизайнерские решения для различных видов помещений. Поскольку при оформлении интерьера сейчас популярна точечная подсветка (споты), ей уделен максимум внимания.

Основные правила, рекомендации и особенности размещения

Где на потолке размещать осветительные приборы каждый волен выбирать сам, но при этом следует учитывать технические нюансы, а также основные правила разметки:

Световые приборы должны создавать определенный уровень освещенности для той или иной части помещения. Например, яркому свету место над рабочей зоной, в месте отдыха освещение лучше сделать «приглушенным», если его будет недостаточно, всегда можно установить дополнительную подсветку (настольную лампу, торшер, бра и т.д.).
Необходимо придерживаться общих норм при размещении потолочных точечных светильниках:

Если подсветка располагается по периметру помещения, то минимальное расстояние от спотов до стен должно быть не менее 20,0 см. Отступление от этого правила приведет к ухудшению рассеивания света и возможному «перегреву» поверхности стенки.
Между ближайшими светильниками не должно быть менее 30,0 см. В зависимости от конструктивного исполнения осветительных приборов, материала поверхности потолка, а также других факторов эта норма может быть пересмотрена, как правило, в большую сторону.

Мы перечислили основные нормы для любых видов потолочного натяжного покрытия, теперь перейдем к частностям.

Выбор светильника для натяжных потолков

Отдельно следует упомянуть о мощности осветительных приборов, устанавливаемых на натяжных полотнах. Поскольку последние критичны к сильному повышению температуры, то необходимо учитывать ряд ограничений. Для ПВХ пленок они следующие:

Мощность лампочки с нитью накала (ЛН) не должна превышать 40 Вт.
Галогенового светильника – 20 Вт.

Для сатиновых полотен:

ЛН – не более 60 Вт.
Светильники для натяжных потолков на галогенных лампах – максимум 35 Вт.

Сейчас все чаще применяются светодиодные лампочки и ленты, поскольку у них выделение тепла и потребление электроэнергии значительно ниже, чем у других потолочных светильников с тем же уровнем светового потока. При организации светодиодной подсветки следует учитывать, что для питания лент необходимы специальные блоки питания (драйвер), которые необходимо размещать в доступном месте. Что касается однотипных ламп, то у них драйверы встроены в цоколи.

Фото примеры интересных вариантов

Приведем несколько удачных решений светового оформления для различных типов помещений. Среди примеров будут присутствовать как типовые схемы, так и оригинальные композиции.

Для коридора и прихожей

В таких помещениях нет необходимости делать яркое освещение, следовательно, центральную люстру можно не устанавливать. Источники устанавливаются вдоль стен или по всему периметру, если имеются зеркала, их желательно осветить дополнительно при помощи настенных светильников.

Классическая схема освещения коридора, подходит практически к любому интерьеру

Ниже представлен похожий вариант, но с центральной люстрой.

Вариант с центральной люстрой

Если коридор узкий, то расположите точечные светильники по его середине, создав световую дорожку, при необходимости, можно сделать нижнюю дополнительную подсветку на стенах, как показано ниже.

Пример световой дорожки, проложенной по центру потолка в узком помещении

Подобное расположение возможно и на многоуровневом потолке, как видно из рисунка, такой вариант исполнения более оригинален.

Многоуровневый натяжной потолок со световой дорожкой

Если в коридоре глянцевый натяжной потолок, то в качестве дополнительного освещения хорошо смотрятся направленные вверх софиты. Их лучи, отраженные в потолке создадут интересную игру света.

Применение фонариков (софитов) для дополнительного освещения

Светильники на натяжном потолке совсем не обязательно устанавливать на одинаковых расстояниях друг от друга, асимметрическая схема смотрится довольно оригинально.

Ассиметричная схема подсветки прихожей

Для небольших квадратных прихожих можно порекомендовать классическую схему на 5 светильников. Она показана на рисунке 1 (А), при этом люстру можно заменить потолочным светильником.

Для кухонь

Данный тип помещения по праву считается самым светлым, проблематично приготовить пищу в полумраке, в частности, произвести нарезку овощей. Поэтому, правильному освещению кухни необходимо уделять особое внимание. Этому немало способствует разделение помещения на зоны, в одной идет приготовление пищи, в другой расположен обеденный стол и т.д. В таких случаях светильники устанавливают в соответствии с интерьером, планировкой помещения и уровнем естественного освещения.

Из типовых вариантов на рисунке 1, для таких целей лучше всего подходят схемы «I» и «К».

Пример реализации схемы I на 10 светильников

Вариант «К» более подходит для просторных помещений.

Пример схемы «К»

Совсем не обязательно использовать указанные выше схемы, можно найти и другие решения, главное, чтобы было достаточно света в рабочей зоне.

Рабочая зона кухни всегда должна быть хорошо освещена

Не менее важно, чтобы на обеденный стол также были направлены светильники, так, как это показано на примере ниже.

Обеденный стол расположен под центральной люстрой

Совсем не обязательно использовать подвесную люстру, при правильном расположении спотов можно обойтись и без нее.

Освещение кухни без подвесной люстры

Ниже представлен еще один вариант «безлюстровой» схемы для кухни с потолочным полотном.

Решение для многоуровневого натяжного потолка

Для зала

Это самая большая комната в доме, и поскольку она считается основным помещение должно соответствовать этому статусу. Для больших площадей классическая схема с основным светильником в виде подвесной люстры и дополнительной подсветки зон может оказаться не эффективной. В таких случаях лучше использовать равномерное расположение светильников на натяжном потолке.

Равномерное освещение зала

В качестве альтернативы можно рассмотреть схемы, с неравномерным расположением светильников на потолке. В таких случаях споты могут концентрироваться в различных частях помещения, создавая зональтность.

Пример Неравномерное расположение светильников

Такой способ размещения отлично подходит для квартир-студий, состоящих, по сути, из одного большого зала. При правильном расположении спотов большая комната легко делится на несколько зон.

Пример зонирования в квартире-студии

Неплохим вариантом будет установка на потолке овалом нескольких светильников, при этом фигура может быть разделена на несколько сегментов, включаемых отдельно.

Светильники могут располагаться в виде геометрических фигур

Неплохо смотрятся решения с многоуровневыми подвесными потолками, на которых установлены споты.

Подсветка зала с многоуровневым потолком

При выборе схемы следует обязательно учитывать дизайн интерьера, поскольку для выбора другого решения потребуются серьезные ремонтные работы.

Световая схема создает зональность

Для спальни

По сути, это помещение является сплошной зоной отдыха, следовательно, в нем необходимо придерживаться умеренного освещения.

Свет в спальне должен быть умеренным

Если света недостаточно, всегда можно установить дополнительные источники в виде бра или торшера.

При необходимости возле кровати можно установить бра или торшер

Если рассматривать классические схемы (см. рис 1), то рекомендуем обратить внимание на два варианта «Е» (8 светильников) и «Н» (12 светильников). Также неплохо смотрится небольшая подвесная люстра в окаймлении нескольких фигур из светодиодной ленты.

Люстра, светодиодные ленты и несколько точечных светильников

Можно выбрать вариант с имитацией звездного неба, пример реализации представлен ниже.

Сгруппированные небольшие источники для эффекта звездного неба

Обратим внимание, что интерьер также может влиять на освещение. Свет отражаясь от драпировки, приобретает ее оттенок. Это хорошо видно на рисунке 24, где для освещения комнаты используются обычные «теплые» лампы бело света. Интерьер добавляет красных полутонов.

Пример влияние интерьера на освещение

Ограничений для фантазий нет, можно создать что-нибудь сказочное и необычное.

Освещение спальни в футуристическом стиле

Для гостиных

От зала данный тип помещения отличается меньшей площадью, поэтому лучше использовать схемы с центральным мощным источником (люстрой) в середине комнаты дополнительными спотами. Последние могут располагаться по периметру или подсвечивать углы комнаты. Если рассматривать классические варианты (см. рис 1), то можно выбрать схемы: А, С, D, F, G, J и L. Каждая из них вполне удовлетворяет условия задачи.

Пример классической подсветки по схеме «С»

При этом периметр не обязательно должен иметь правильную форму, отсутствие прямых углов создает совсем иное настроение.

Интересное решение подсветки по периметру

Над зоной отдыха можно не устанавливать подсветку, ее с успехом заменит бра.

Бра в зоне отдыха

В гостиной, как и в зале можно вообще отказаться от подвесных люстр, если использовать несколько мощных светильников с наружным расположением.

Овал из наружных источников света

Светодиодная лента в многоуровневом гипсокартонном потолке справится с освещением гостиной не хуже люстры.

Световая схема с использованием встроенных светильников и светодиодной ленты

Если гостиная небольшая, достаточно только установке спотов по периметру.

Классическая схема без люстры

Для детской комнаты

Как правило, такие комнаты зонируют на место для сна, учебы и игровую площадку. Соответственно, над столом следует установить на натяжной потолок группу дополнительных светильников, а возле кроваток поместить бра.

В зоне сна необходимо установить бра

Как вариант, на письменный стол может быть установлена настольная лампа.

Настольная лампа как дополнительный источник света

Поскольку детская не редко является площадкой для игр, люстра в комнате не желательна. Заигравшись, дети могут повредить ее. Равномерное размещение мощных спотов позволяет обойтись без громоздкой люстры.

В детской лучше не устанавливать подвесную люстру

Правильное освещение поможет создать в детской яркую, сказочную атмосферу.

Правильная схема наполнит красками натяжные потолки с фотопечатьюФотообои приобретут более реалистичный видРазноцветная подсветка создаст иллюзию сказки

Для ванной комнаты

Поскольку в типовых панельных домах это помещение не отличается большими размерами, то можно остановить свой выбор на варианте «В» с 6 светильниками (см. рис. 1). Для такой ситуации даже не обязательно реализовывать схему полностью, достаточно выбрать для потолка один из двух типов светильников. При необходимости, возле зеркал можно установить бра или поворотные светильники.

Один из простых вариантов освещения ванной комнаты

Если ванная комната большей площади, то простор для фантазии существенно расширяется. Можно использовать классический вариант с равномерно расположенными спотами.

Равномерно расположенные светильники в ванной

Свет может подчеркнуть зонирование.

Зонирование с использованием светаЕще один вариант подчеркивания зонирования

Использовать прием с приданием свету нужного оттенка.

За счет цвета плитки и натяжного потолка свету придается салатный оттенокВариант с тепло-синим оттенком

Ошибки и правила расположения точечных светильников на потолке

Правильное освещение интерьера комнаты и грамотное расположение точечных светильников на потолке, это очень важный вопрос, о котором стоит задуматься еще на начальных этапах ремонта.

Ведь даже создав хороший, красивый интерьер, грамотную планировку, можно так расположить освещение, что вся изначальная идея дизайна исчезнет, а пространство будет казаться не комфортным.

Кроме того, неправильно выбрав минимальные расстояния отступа, можно ненароком даже повредить полотно натяжного потолка.

Габариты и форма

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

детская комната

спальня

кухня

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

коридор

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры.

Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты.
Например:
для светильников с лампами накаливания потолок опустится на целых 12см
с галогеновыми лампами – от 4 до 8см
со светодиодными – 5-6см
Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.
А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.
В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.
Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.
Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.
Фактически коридор — это проходная зона. И заниженный потолок здесь, не особо привлечет к себе внимание.
Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.
Самым простым и подходящим под любой стиль помещения будет спот белого цвета.
Именно белого, так как данный светильник превратится в часть потолка, и будет совсем незаметен.
В отличие от точечных моделей золотого, серебряного или бронзового цвета.
Здесь разницу можно увидеть невооруженным глазом.
Расстояния между светильниками и отступы
Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:
от края стены до первого светильника нужно соблюдать минимальный отступ в 20см
минимальное расстояние между встроенными потолочными светоточками составляет 30см
если потолок состоит из нескольких сварных полотен, то корпуса ламп должны располагаться в 15см от шва
Рекомендации по расположению
В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.
Поперечное освещение в узкой комнате, зрительно ее расширит.
А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.
При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:
симметричной
асимметричной
Однако независимо от этого, люстра всегда является отправной точкой для всей картины.
Схемы размещения точечных светильников
Рассмотрим конкретные схемы широко применяющееся на практике.
Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.
Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.
Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.
Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах — обеденную на кухне или зону отдыха в зале.
В спальной комнате, детской и в гостиной, часто применяются схемы №5,6,10 с полуокружностями, окружностями, дугами, овалами.

Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.
Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.
Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.
К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.
Выделите две зоны:
зона отдыха
рабочий стол
В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.
А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.
Правила расположения точечных светильников по комнатам
Спальная комната
Схема спальни обычно самая простая из всех. Маленькие споты размещаете по периметру или окружности комнаты, ну и не забудьте про кровать. Над ней тоже можно смонтировать несколько штук.
Никаких изысков придумывать не стоит. Чем проще, тем надежнее и удобнее.
Все остальные места в спальне можно подсветить настенными лампами:
туалетный столик
рабочее место
Непосредственно возле самой кровати всегда уместными смотрятся бра. А вот для тумбочек, весьма кстати будут настольные лампы.
Гостиная
В гостиной, в отличие от спальни, забудьте про простоту и лаконичность. Здесь можно и нужно создать как минимум три варианта освещения.
яркое
приглушенное
полумрак
Все что нужно, чтобы этого добиться – разделение на группы. При этом подключать их следует к разным клавишам двух и трехклавишных выключателей.
Иногда можно поставить и диммер, который изменяет яркость ламп. Однако, не на всех светодиодных моделях он работает.
Детская
Оформление дизайна освещения в детской комнате, такая же непростая задача, как и с гостиной. А порой даже и сложнее.
Трудно угодить ребенку, тем более когда он взрослеет и запросы его с годами меняются. А вместе с ними, зачастую меняется и расположение мебели в комнате.
Но все же согласно принятых правил, по уровню освещенности делите детскую на три зоны:
яркая – там, где он будет делать уроки
средней степени — игровая зона
полумрак, мягкий свет – кровать, т.е там где ребенок ложится спать
Кухня
Кухню можно условно поделить на 2 части:
там, где пищу готовят
там, где пищу принимают
Чтобы подчеркнуть первую зону, смонтируйте точечные светоточки вдоль кухонных шкафчиков.
А там где вы обедаете, сделайте из спотов на потолке что-то вроде квадрата, прямоугольника или овала.
Если кухня совсем крохотная, дизайнерских схем конечно не спроектируешь. В этом случае не заморачиваясь, вешайте светильники просто по периметру, либо вдоль стен напротив друг друга.
Также здесь будет неплохо смотреться овальная или квадратная картинка из спотов.
Ванная
Ванная предъявляет строгие требования по выбору светильников. Они должны быть влагозащищенными и не бояться не только прямых брызг, но и испарений от горячей воды.
Как их лучше расположить? Все зависит от того, планируете ли вы кроме точечных использовать еще и другие виды светильников на стенах.
В маленьких санузлах, обычно над ванной или душем устанавливают 2-3 светоточки. Остальные равномерно распределяют по оставшейся площади.
Однако не забывайте, что если на потолке в ванной выполнена равномерная подсветка, то обязательно в районе зеркала вы получите если не темную зону, то по крайней мере зону с недостаточным уровнем света.
Поэтому всегда закладывайте здесь дополнительное освещение.
Коридор и прихожая
Данные помещения не отличаются в рядовых однотипных квартирах большими размерами.
Чаще всего они:
Поэтому самый лучший и рациональный вариант расположение светильников в этом помещении – линейный. Какой бы вид светильников вы не выбрали.
Вешайте и монтируйте их просто по центру потолка вдоль стенки, либо по двум сторонам стен на одинаковом удалении друг от друга.
В целом, что вы должны запомнить – размещать точечные светильники строго по одной схеме нет никакой необходимости. Вы запросто можете создать на потолке авторский рисунок, любую геометрическую фигуру.
Никаких существенных ограничений ваших дизайнерских фантазий в данном случае нет. Главное соблюсти минимальные расстояния между спотами и чтобы выбранный принцип расстановки обеспечивал равномерное освещение помещения.
Расположение точечных светильников на натяжном потолке (фото и схемы)
Хотите придать интерьеру загадочность и определенную изюминку с помощью игры света на потолке? Для этого как нельзя лучше подойдут точечные светильники! С их помощью также можно выделить разные функциональные зоны и подчеркнуть дизайн комнаты с многоуровневым потолком. В этой статье мы расскажем вам, как определить подходящее расположение точечных светильников на натяжном потолке, приведем фото интересных решений в интерьере и несколько беспроигрышных схем.
Натяжной потолок с точечными светильниками: сколько нужно ламп?
Одним из первых шагов при планировании освещения в квартире является определение количества точечных светильников на натяжном потолке, необходимое для спальни, кухни, гостиной, ванной или коридора. Сколько источников света понадобится помещению – вы можете рассчитать при помощи специальных калькуляторов или исходя из размеров комнаты. Для этого вам необходимо знать длину, ширину и высоту потолка, а также угол луча или мощность ламп, которые будут использоваться. В среднем на освещение участка 1,5-2,0 кв. м. требуется 1 точечный светильник мощностью 35 Ватт.
Зная количество светильников, мы можем рассчитать их идеальное расположение. Длину комнаты или зоны необходимо разделить на количество ламп в ряду, умноженное на 2. Это будет расстояние между стеной и первым (и последним) светильником. Умножьте его на 2, чтобы получить расстояние от лампы до лампы.
Варианты и схемы расположения светильников на потолке
Главным преимуществом использования точечных светильников является то, что они помогают сделать свет более ровным, рассеянным и мягким. Кроме того, они довольно экономны в эксплуатации и могут управляться с помощью переключателей, что позволяет регулировать расход электроэнергии. В сочетании с натяжными и многоуровневыми потолками точечные светильники создают уникальный облик интерьера, придают ему особую архитектуру и атмосферу. Вместо слов, давайте рассмотрим различные варианты на фото и схемах:
Параллельное расположение в 2 ряда или больше – отличный вариант для узких и длинных помещений;
Также читайте: Какой дизайн натяжного потолка выбрать в 2017 году?
Прямоугольное расположение – позволяет визуально расширить комнату, но требует центрального источника света. Прекрасно подходит для сочетания с люстрой.
Дугообразное расположение – используя такую схему, вы можете сделать акцент на определенной части комнаты, например, выделить рабочую зону или подчеркнуть переход между уровнями натяжного потолка.
Крестообразная схема – хороший вариант для маленького интерьера, когда желательно обойтись без массивной люстры или подвесного светильника.
Шахматное расположение точечных светильников – идеальное решение для кухни с островом и других комнат, в которых важно осветить и центр, и углы помещения.
Квадратное расположение без люстры – практичный выбор для ванной комнаты или прихожей.
Другие схемы для освещения и украшения комнаты точечными светильниками: в конце концов, доступные возможности ограничиваются лишь фантазией дизайнера!
Расположение точечных светильников на натяжном потолке – 20 фото
Предлагаем вам оценить ещё 20 фото интерьеров с оригинальными примерами расположения точечных светильников на натяжном и многоуровневом потолке. Сохраняйте лучшие варианты себе на заметку!
Также читайте: Подсветка потолка светодиодной лентой — 30 идей с плинтусом
Также читайте: Лампа Эдисона — модный тренд в дизайне интерьеров
Правильное расположение светильников на потолке: фото
Точечные светильники – удачный вариант при обустройстве комнаты с натяжным потолком. Сделать интерьер эффектным и практичным позволит точный расчет нужного количества миниатюрных приборов, а также знание правил их удачного размещения.
Содержание
Количество светильников на потолке: чем больше, тем лучше
Лучшие схемы размещения ламп: секреты удачной планировки
«Волшебная пятерка», или Как удачно использовать 5 светильников
«Козырная шестерка»: законы размещения 6 источников света в интерьере
Интерьер кухни: как оборудовать освещение
Количество светильников на потолке: чем больше, тем лучше?
Появление точечных светильников произвело фурор на рынке и породило множество оригинальных дизайнерских проектов. Владельцы домов отказываются от центрального осветительного прибора – люстры – в пользу миниатюрных, стильных, очень функциональных точечных ламп. Когда в моду вошли подвесные и натяжные потолки, спрос на изделия стал на порядок выше – они полностью «утапливаются» в поверхности, что смотрится целостно, изысканно и стильно. Кроме того, приборы не перегревают натяжную пленку – это еще один аргумент в их пользу.
Достаточный уровень освещения – важное условие комфортного пребывания в помещении. Создавая проект интерьера с натяжным потолком, важно грамотно рассчитать количество источников света. В процессе нужно учитывать:
площадь помещения;

количество, размер, расположение окон;

тип и мощность лампочек;

назначение апартаментов;

необходимость зонирования пространства.

Каждый случай индивидуален, но специалисты рекомендуют устанавливать одну лампу на 1,5-2 кв.м. площади. Причем расположить точечные светильники на потолке легче, если их четное число.
Чтобы комната имела оптимальный уровень освещения, учтите ее функциональное назначение – в рабочем кабинете нехватка света недопустима, тогда как в спальне допускается легкий сумрак.

Назад к содержанию
Лучшие схемы размещения ламп: секреты удачной планировки

Проблема, как расположить светильники на натяжном потолке, возникает у каждого, кто выбрал подобный формат освещения. Это неудивительно: возможна масса вариантов.
Если не учесть важные нюансы, легко испортить дизайн интерьера, получить недостаточный уровень света.

Существуют общие проверенные схемы расположения спотов и светотехники:
Схема «овал». Точечные лампы, образующие овал, создают равномерную подсветку периметра помещения, оставляя центр полутемным. Проблема решается за счет монтажа люстры.

Круговое расположение – удачный вариант для апартаментов квадратной формы. При таком варианте центр получит максимальную подсветку, а углы останутся затемненными.

Два симметричных полукруга – типичный прием, который позволяет осветить темные закоулки. При таком расположении люстра – обязательный атрибут.

Крестообразная форма – источники света, монтированные крест-накрест, обеспечат равномерную подсветку площади. Это чудесная альтернатива традиционной люстре.

Форма прямоугольника. Вариант рекомендован в случае, когда необходимо визуально расширить пространство.

Схема «дуга» позволяет выделить светом рабочую или другую функциональную зону.

Волнообразная форма хорошо смотрится в комнате нестандартной планировки. Она привлекает внимания, скрывая имеющиеся дефекты или недочеты.

Некоторые дизайнеры не приемлют традиционных схем и создают неординарные авторские рисунки согласно задуманной планировке.
Приняв решение, как разместить точечные светильники на натяжном потолке, намечайте место для них до монтажа подвесной или натяжной конструкции.

Назад к содержанию
«Волшебная пятерка», или Как удачно использовать 5 светильников?
Сегодня люди при обустройстве дома редко ограничиваются одинокой люстрой. Сделать интерьер эффектным и практичным легко посредством точечных ламп.
Если в вашем арсенале пять изысканных приборов, придется изрядно потрудиться, чтобы распределить светильники на натяжном потолке, ведь симметричные варианты исключены.

При планировке освещения дизайнеры часто используют следующие приемы:
Гостиная. Популярностью пользуется классическая схема размещения светотехники: по центру массивная споты. Подсветка над диваном включается, когда есть желание почитать или заняться рукоделием. Чтобы внести оригинальность, 5 светильников можно монтировать полукругом или зигзагом.

Спальня. Место отдыха и сна требует приглушенного и мягкого света. Для создания расслабляющей и непринужденной атмосферы изделия с поворотным основанием устанавливают за карнизом штор – лампы остаются невидимыми, а световой поток направляется в потолок. При наличии туалетного столика в комнате монтируйте имеющиеся приборы над ним – это подчеркнет значимость зоны и обеспечит должный уровень света при наведении марафета.

Прихожая. Маленькие комнаты требует визуального расширения пространства. В коридорах 5 светильников распределяют вдоль помещения, а в прихожих квадратной или прямоугольной формы удачно смотрится вариант – 4 лампы по углам и 1 по центру.

Ванная комната. Помещение требует яркой иллюминации. Подобрав красивые споты, разместите 4 штуки вдоль комнаты, а 1 дополнительный установите над зеркалом. Красиво смотрятся также нетривиальные варианты – волна или зигзаг.

Соблюдая нехитрые правила, легко создать неповторимую и уютную атмосферу, а вот нарушение «законов» способно внести дисгармонию в пространство. Эксперименты с размещением светотехники допустимы, но желательно услышать мнение эксперта, иначе результат может огорчить.

Назад к содержанию
«Козырная шестерка»: законы размещения 6 источников света в интерьере

Планируя освещение в апартаментах с натяжными потолками, владельцы чаще приобретают парное количество ламп. Причина очевидна – при таком раскладе расставить светильники по потолку гораздо легче, возможно использование симметричных схем.

Когда на руках 6 точечных приборов, дизайнеры предлагают:
Гостиная. Мебель в доме часто устанавливается вдоль стен, аналогичным образом можно монтировать споты: по 3 с каждой стороны. Центральное освещение обеспечит люстра. Это позволит трансформировать свет из яркого в приглушенный. Популярны варианты установки светильников вокруг люстры или дугой в углу комнаты в случае, когда там находится зона отдыха.

Прихожая. Если коридор очень узкий, используйте хитрость: монтируйте по 3 прибора с подвижным основанием по обе стороны, причем свет направьте на стены – это сделает пространство объемным. Апартаменты правильной формы украшают лампами, сгруппированными попарно и выстроенными вдоль коридора.

Спальня. В помещении должен царить мягкий свет, потому лучше расположить лампы симметрично по обе стороны кровати, монтировать вдоль шкафа или карниза, реализовать сложную волнообразную либо дугообразную схему в прикроватной зоне.

Детская. Светильники лучше использовать для зонирования пространства: выделить место учебы или сна.
Расположить люстру на потолке обязательно, ведь главное условие – света должно быть достаточно.
Подберите нетривиальную схему из 6 светодиодных приборов разного цвета, создав необычный узор вдоль стены или по центру детской.

Назад к содержанию
Интерьер кухни: как оборудовать освещение?
Точечные светильники – важный атрибут кухонного интерьера, они могут полностью заменить потолочную люстру или выполнять функцию подсветки. Правильно выбрав схему расположения, можно изменить восприятие пространства и повысить его удобство:
Расширить маленькую и узкую кухню позволит одна или две полосы ламп, выстроенных вдоль помещения.

В просторных апартаментах миниатюрные приборы служат для зонирования пространства: они обеспечивают дополнительную подсветку обеденной зоны, барной стойки.

Сегодня обязательным считается расположение спотов на натяжном потолке вдоль рабочей поверхности: их поворотное основание позволяет направлять свет в нужную точку.

Правильное освещение подчеркнет красоту и уникальность интерьера и создаст уютную обстановку в доме.
Оцените эту статью
Голосов: 6673
Подключение светодиодных точечных светильников с регулируемым током: что можно и что нельзя делать — служба поддержки клиентов
Некоторые светодиодные светильники регулируются по току (например, 350 мА, 500 мА, 700 мА и 1050 мА). Для этого требуется постоянный ток. Чтобы преобразовать сетевое напряжение 230 В в ток, вам понадобится отдельный источник питания, источник питания с регулируемым током.
Должен быть включен последовательно
Светодиоды с регулируемым током никогда не могут быть подключены под напряжением! Кроме того, их всегда следует подключать последовательно.В последовательных цепях есть только один путь тока. Ток входит через + и оставляет прожектор через +, чтобы продолжить свой путь к следующему прожектору. Ток проходит в одном направлении через все прожекторы, пока все они не окажутся под током.
Внешний источник питания необходимо настроить на количество прожекторов и их мощность. При постоянном токе напряжение равномерно распределяется по разным точкам.
Моделирование установки
Попробуем упростить ситуацию на примере.В этой установке мы собираемся установить три светодиодных прожектора мощностью 3 Вт каждый (AB 10217-03-WW-25). Для прожекторов требуется постоянный ток 700 мА.
Расчет необходимого напряжения Светодиодный прожектор
Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольт, умноженному на ампер.
Формула для электроэнергии:
Когда мы перевернем формулу, мы можем вычислить напряжение на прожектор:
Каждому отдельному светодиодному прожектору требуется 4,29 В для поддержания постоянного тока 700 мА.Всего на три прожектора потребуется 12,87 В (= 3 x 4,29 В). Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.
Итак, в этом случае подойдет источник питания для светодиодов на 700 мА и выходное напряжение от 9 до 30 В. Этот источник питания имеет минимальное выходное напряжение 9 В и максимальное выходное напряжение 30 В. Общее напряжение, необходимое для прожекторов, не может быть выше или ниже выходного уровня источника питания.
Блок питания подает слишком большое напряжение для количества точек:
Допустим, вы хотите подключить только один прожектор мощностью 3 Вт, вам потребуется всего 4,29 В.это ниже минимального напряжения источника питания 9 В. Это приведет к неисправности фары из-за слишком высокого напряжения.
Всегда нужно проверять сразу всю схему прожекторов. Когда установщик проверяет источник питания с каждым прожектором отдельно, прожектор, которому требуется всего 4,29 В, немедленно получает полное минимальное напряжение 9 В. Это слишком, поэтому пятно выйдет из строя.
Источник питания подает слишком низкое напряжение для количества точек:
Когда вы подключаете 8 из этих точечных светильников мощностью 3 Вт к одному источнику питания, вам потребуется общий ток 34,23 В (= 8 x 4,29 В).Это выше максимального напряжения источника питания. Светодиодные прожекторы не достигают полной световой отдачи. Другими словами, они будут выглядеть «тусклыми».
Минимальное и максимальное количество точек на блоке питания
Для этого блока питания 700 мА (9–30 В) вам необходимо установить как минимум три из этих точечных светильников мощностью 3 Вт. Максимальная мощность блока питания — шесть таких прожекторов. Если вы хотите установить их больше, вам понадобится блок питания с большей мощностью.
Во время установки светодиодных точечных светильников с регулируемым током источник питания светодиодов никогда не должен находиться под напряжением ! Не пренебрегайте этим, и вы рискуете повредить светодиоды. Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.
Когда источники питания светодиодов находятся под напряжением, они начинают искать величину напряжения, которое им необходимо распределить. Когда точечные светильники не подключены, большинство источников питания будут повышать напряжение до максимума.
Если вы подключите светодиодный прожектор к этому полностью заряженному источнику питания, он немедленно получит максимальное выходное напряжение. Если это напряжение выше максимального напряжения светодиодного прожектора, светодиод выйдет из строя. Чтобы это произошло, требуется всего доля секунды.
Итак, чрезвычайно важно выключить напряжение на источнике питания при установке светодиодных прожекторов.
Неправильная установка:
Допустим, мы поместили блок питания 700 мА под напряжение.Затем подключаем светодиодный точечный светильник мощностью 7 Вт. Прожектор сразу получает полную мощность 49 В. Максимальное напряжение для этого прожектора мощностью 7 Вт составляет всего 10 В (= 7 Вт / 0,7 А), поэтому светодиод будет поврежден.
Вам необходимо подключить все светодиоды заранее, прежде чем подавать напряжение на источник питания. Таким образом, источник питания может вырасти до необходимого напряжения.
Электропитание можно включить только на первичной стороне, т.е. до того, как появится напряжение сети 230 В. В противном случае светодиод будет поврежден, как и в ситуации выше.
Защищенные источники питания для светодиодов:
Некоторые источники питания защищены от вышеуказанного явления. Когда такой источник питания находится под напряжением и к нему не подключены прожекторы, они не будут выдавать максимальное напряжение. Вместо этого они вообще не будут распределять напряжение.
Источник питания начнет распределять напряжение только при подключении прожекторов и перезапуске источника питания.
Как подключить потолочные светильники к переключателю: простая схема
Кабели, везде кабели!
Да, это в значительной степени определение современного мира.Но так ли должно быть?
Ну, наверное, в ИТ-индустрии.
К счастью, мы говорим не об ИТ, а о молнии, и хотя проводка требуется, она намного проще.
Подключить потолочный светильник к переключателю света не так сложно, как может показаться. Три разных кабеля под напряжением, заземлением и нейтралью необходимо подключить к помеченной клемме. Срабатывание предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.
А теперь объясним все поподробнее.
Что делает коммутатор?
В своей основной форме выключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая токопроводящую дорожку, прерывая прохождение электрического тока.
Переключатели
имеют множество форм и функций, от простых механических переключателей ВКЛ / ВЫКЛ или поворотных переключателей до более современных диммерных переключателей.
Последний вариант лучше подходит для установки освещения в новостройках или модернизации существующих домов.
Основное различие между обычными и диммерными переключателями заключается в том, что диммерный переключатель позволяет контролировать количество света в комнате.
В то время как обычный переключатель допускает только 0% или 100% света (ВКЛ / ВЫКЛ), переключатель диммера может переключаться на 0%, 100% и все, что между ними, чтобы настроить освещение в соответствии с вашим настроением.
Какие провода у переключателя света?
Для электрического соединения в большинстве случаев используются три провода.
Провода
имеют цветовую кодировку, чтобы коммутатор можно было подключить безопасно и без необходимости измерять разность электрических потенциалов между проводами под напряжением (горячим), нейтралью (обратный) и заземлением (также называемым заземлением).
Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.
В некоторых случаях нейтральный провод может быть любого другого цвета, кроме зеленого (зеленый может быть только заземляющим проводом). Токоведущий провод может быть красным, а в старых домах или в системах с высоким напряжением заземляющий провод может быть голым медным.
Разница между двумя и трехходовыми переключателями
Люди часто путают разницу между наличием трех проводов вместо двух проводов, которые подключаются к переключателю.
Как я упоминал ранее, есть три провода (горячий, нейтральный, заземляющий).
Единственное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что у 2-ходового переключателя нет клеммы для общего кабеля.
Общий кабель передает информацию первому переключателю независимо от того, включен он или нет, поэтому второй переключатель может выключить или включить его соответственно.
Основное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать и выключать свет из двух разных мест (т.е.е., верх и низ лестницы).
Редкое применение — 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет из 3 или более разных мест. Таким образом, в зависимости от приложения один тип превосходит другой.
Электропроводка переключателя яркости
Если вы подумываете о модернизации дома, следует подумать о том, устанавливать ли обычные или диммерные переключатели.
В конечном итоге оба типа обеспечат необходимое количество света в комнате.Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.
На удивление переключатель с диммером ничем не отличается от стандартного переключателя.
Электропроводка идентична. Механизм диммера встроен в сам переключатель, что означает, что дополнительных проводов не требуется.
В результате подключение даунлайтов к переключателю диммера будет точно таким же.
Диммерные переключатели
современные, часто работают лучше, чем обычные переключатели, и универсальны для ваших нужд.
Некоторые из причин, по которым я предпочитаю установку диммеров обычным переключателям:
Стоимость
Вы можете контролировать количество света, излучаемого лампочкой. Это пропорционально количеству энергии, необходимой лампочке.
В зависимости от настройки освещения с помощью переключателя диммера вы можете сэкономить до 10% на счете за электроэнергию, в зависимости от того, как часто вы используете переключатель диммера и устанавливаете его.
Прочность
Поскольку диммерные переключатели снижают напряжение, проходящее через лампочку, они продлевают срок ее службы.
Подсчитано, что лампы с затемнением на 25% (излучающие 75% от их максимального значения) могут прослужить дольше.
Это связано с тем, что лампочки испытывают меньшую нагрузку и выделяют меньше тепла, а это означает, что они не сгорают так быстро, как если бы использовались обычные выключатели.
Дополнительный контроль
Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного переключателя, вы можете управлять всем освещением, просто повернув ручку или сдвинув переключатель.
Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, — это удобная технология, которая остановит ваши семейные споры о том, кто должен включать свет.
Что произойдет, если коммутатор подключен неправильно?
Наихудший сценарий — подключение провода под напряжением к винту заземления.
Следовательно, заземляющий провод также подключается не к той клемме, и выключатель заземляется неправильно. В таком случае вы подвергаетесь серьезной опасности из-за электрического шока.
Случайное пересечение проводов может привести к короткому замыканию, в результате которого в главном блоке предохранителей вылетит предохранитель.
Поменять местами провода, т. Е. Случайно поменять местами токоведущий и нейтральный кабели в выключателе освещения, меняет местами механизм включения / выключения.
Это означает, что если раньше у вас было положение «включено», теперь будет «выключено» и наоборот. Однако перестановка проводов может быть опасной и может привести к удару, короткому замыканию или, в худшем случае, возгоранию.
Подключение трехпозиционного переключателя в конечном итоге сложнее, чем подключение двухпозиционного переключателя, в основном из-за следующих общих проблем:
Общий провод должен быть подключен к общему винту, иначе свет не будет работать более чем от одного переключателя
Дополнительная проводка усложняет манипуляции со всеми проводами в распределительной коробке.Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей для размещения дополнительной проводки.
Перед выполнением любого электрического проекта своими руками всегда убедитесь, что он не приведет к аннулированию страховки жилья, если его не выполнит квалифицированный электрик.
Как подключить потолочные светильники к коммутатору?
Перед тем, как подключить даунлайт к выключателю, вы должны проверить провода, как они помечены и в какие клеммы они входят.
Я создал простую схему подключения одностороннего переключателя для даунлайта.
Коричневые провода обозначают провода под напряжением и коммутируемые провода под напряжением, синий провод обозначает нейтральный провод, а земля (земля) обозначается зеленым проводом.
Поскольку даунлайты могут быть подключены к тому же выключателю, что и обычные светильники, вам не нужно разбирать выключатель света. Так что основная сложность заключается в разводке даунлайта к потолочной розетке.
Независимо от того, сколько даунлайтов установлено на один светильник, существует один общий разъем, к которому подключаются провода.Как показано на схеме выше, L1, GND, N1 соответствуют той же маркировке на выводах потолочного светильника.
Это могут быть L1 для провода под напряжением (коричневый), GND для провода заземления (зеленый) и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.
Вот отличное видео, более подробно объясняющее эту тему.
Заключительные слова
Если вы не знаете, как подключить потолочные светильники, теперь все готово.
Даунлайт может стать настоящим праздником для любого дома.Вы можете воспользоваться их энергосберегающими возможностями, а также дополнительным контролем над количеством света в комнате, если вы выберете диммер.
Хотя подключение может быть довольно сложным, установка так же проста, как показано на схеме.
Последнее замечание: предохранитель в распределительной коробке должен сработать перед установкой, чтобы у вас были все меры безопасности.
Также обязательно прочтите все прилагаемые руководства.
Как расположить точечные светильники на потолке?
Если вы регулярно читаете мой блог, то знаете, что я часто говорю о том, как сложно выбрать подходящую светодиодную лампу.Рынок светодиодов чрезвычайно перенасыщен, поэтому есть миллионы различных вариантов на выбор.
К сожалению, тяжелая работа на этом не заканчивается.
После того, как вы выбрали лампочку, следующим шагом будет ее размещение. Где бы вы ни разместили, ваши светодиодные точечные светильники могут создать или разрушить комнату.
Удачно расположенные фонари равномерно освещают территорию, позволяют решать локальные задачи и создавать атмосферу. В то же время, неправильно расположенное освещение приведет к появлению горячих и темных пятен.
Оптимальное положение светодиодных точечных светильников зависит от множества факторов: размера комнаты, высоты потолка и способа использования помещения.Как правило, точечные светильники следует располагать на равном расстоянии друг от друга и на расстоянии 1 метра от краев потолка.
Слышали ли вы когда-нибудь фразу « ничего стоящего не дается легко, »? Ну, это относится и к размещению светодиодных точечных светильников.
К счастью, я проделал за вас часть тяжелой работы. Продолжайте читать мое исчерпывающее руководство по размещению прожекторов. К концу этой статьи вы подумаете, что это кусок пирога, я обещаю!
Как расположить прожекторы?
Прежде чем вы начнете думать о расположении ваших точечных светильников, вам нужно знать, как далеко их нужно разнести.Точное расстояние обеспечивает равномерное распределение света по всей комнате.
В первую очередь следует учитывать угол луча выбранной лампы. Угол луча — это мера распространения излучаемого света.
Большинство прожекторов имеют угол луча от 25 до 60 градусов. Узкие лучи имеют меньший и более интенсивный световой конус, что делает их идеальными фонарями для рабочих целей. А широкие лучи освещают большую площадь, поэтому их часто используют в качестве общего домашнего освещения.
Когда дело доходит до прожекторов, луч света, излучаемый одним прожектором, должен перекрываться с лучом следующего прожектора на треть. Если расстояние больше, в вашей комнате останутся непривлекательные темные пятна.
Второе, о чем следует подумать, — это края потолка, то есть место, где стена встречается с потолком.
Проще говоря, если вы разместите точечные светильники слишком близко к стене, вы создадите тени по краю комнаты. В свою очередь, это сделает комнату меньше.Поэтому ваши точечные светильники должны располагаться на расстоянии 1 метра от краев потолка.
В качестве альтернативы, если вы предпочитаете более конкретный ответ о интервале, используйте эту формулу:
Расстояние между прожекторами = Высота потолка / 2
Используя этот метод, если высота потолка составляет 260 см, то в идеале точечные светильники следует размещать через каждые 130 см.
Идеальное количество прожекторов
Теперь, когда вы понимаете расстояние между прожекторами, пора подсчитать, сколько прожекторов вам понадобится.
Раньше указывалась мощность. То есть умножение площади комнаты в квадратных футах на 1,5 определяет общую мощность, необходимую для освещения комнаты.
Но из-за разработки энергоэффективных светодиодов мощность больше не является точным показателем яркости.
Вместо этого яркость лампы измеряется в люменах (лм). Таким образом, расчет необходимо перефразировать, чтобы сосредоточить внимание на общем количестве люменов, необходимых для освещения комнаты.
Если математика не ваша сильная сторона, не бойтесь! Я сделал за тебя тяжелую работу.
Шаг первый: Рассчитайте квадратные метры вашей комнаты.
Для этого просто умножьте длину вашей комнаты на ширину. Итак, если ваша комната 20 футов в длину и 15 футов в ширину, расчет будет 20 x 15 = 300.
Шаг второй: Определите рекомендованное количество фут-свечей для вашей комнаты.
Вы, вероятно, никогда не слышали о фут-свечах, но они измеряют яркость света, когда вы находитесь на расстоянии одного фута от его источника.
Необходимое количество фут-свечей зависит от назначения вашей комнаты.Например, для кухни потребуется больше фут-свечей, чем для спальни, потому что это целенаправленная зона.
Чтобы найти рекомендацию по освещению в фут-свече для вашей комнаты, прочтите эту статью Larsons Electronics.
Шаг третий: умножьте площадь вашей комнаты в квадратных футах на необходимое количество футо-свечей.
Это определит общее количество люмен, которое вам нужно в вашей комнате. Если ваша комната составляет 300 квадратных футов и требует 30 фут-свечей, вам потребуется 9000 люмен.
Шаг четвертый: разделите общее количество люменов на количество люменов, создаваемых одним прожектором.
Если выбранные вами лампы для прожекторов имеют световой поток 650, расчет будет 9000/650 = 13,8. Следовательно, вам понадобится 13 или 14 отдельных прожекторов, чтобы обеспечить необходимое количество света.
Какая сетка лучше всего подходит для точечных светильников на кухне?
Многие считают, что кухня — это сердце дома. Это многофункциональное пространство, используемое как для приготовления еды, так и для развлечений.
Кухонные светильники можно разделить на три основные категории: рабочие светильники, акцентные светильники и потолочные светильники.
Как следует из названия, рабочие фонари используются для освещения областей, в которых вы выполняете задачи, то есть ваших столешниц. Акцентное освещение используется для создания визуального интереса в комнате.
Но наиболее важными из этих трех категорий являются потолочные светильники. Если точечные светильники на потолке не имеют четкого и единообразного рисунка, на вашей кухне будет царить тревожная атмосфера.
Итак, давайте поговорим о том, как создать идеальную сетку прожекторов для вашей кухни.
Первое, что вам нужно сделать, это выбрать отправную точку.
Подумайте о планировке вашей кухни — есть ли какая-то область, в которой вам нужен свет прямо над головой?
Если да, начните здесь. Если нет, начните с середины комнаты.
Теперь вы можете использовать вычисленные ранее интервалы, чтобы расположить источники света вовне. Напоминаем, что расстояние между прожекторами — это высота потолка, разделенная на 2.
Кроме того, точечные светильники должны располагаться на расстоянии 1 метра от краев потолка.
Окончательный план должен выглядеть примерно так:
Серый = шкафы / столешницы. Красный = 1 метр от края потолка. Желтый = прожекторы.
Как расположить точечные светильники в ванной
Еще одна область, с которой люди часто сталкиваются, — это ванная. На самом деле размещение точечных светильников в ванной комнате не отличается от размещения точечных светильников на кухне.
Начните с размышлений о том, как вы используете комнату — вы бы выиграли от прожектора, расположенного над зеркалом? Будет ли прожектор прямо над ванной слишком резким, когда вы пытаетесь расслабиться?
Найдите точку фокусировки и создайте сетку, идущую наружу.
Главное, что нужно учитывать — это влажность. К светильникам для ванных комнат часто предъявляются дополнительные требования безопасности.
Например, светильники внутри, наверху или на расстоянии 60 см от ванны, душа или умывальника должны иметь определенные степени защиты IP.
Просто помните, что вода и электричество — опасная смесь. В случае сомнений проконсультируйтесь с электриком.
Заключительные слова
Справедливо сказать, что, хотя задействовано множество различных элементов, расположение прожектора не обязательно должно вызывать у вас страх.
Используя мое простое руководство и несложные вычисления, позиционирование прожектора проще простого.
Просто помните, что нет двух одинаковых комнат. Отсюда следует, что нет двух одинаковых макетов прожекторов.
Как устроены ваши точечные светильники? Какой ваш главный совет по размещению прожектора?
Давай поболтаем, оставь комментарий внизу.
Анатомия прожектора
Автор: Брайан, 16 декабря 2016 г. к продукции Знание различных частей прожектора помогает лучше понять его.Это очень помогает в определении любых проблем, которые могут развиваться со временем, и в том, как их лучше всего исправить. Наши клиенты, знающие названия различных частей, также помогают нам лучше общаться, помогая вам устранять проблемы со светом.
Прожектор состоит из трех основных частей: головки, стержня и ручки. Каждая из этих частей состоит из нескольких частей. Ниже приведен список основных частей. Это больше похоже на грубый ускоренный курс по деталям, задействованным в центре внимания, чем на детальную схему деталей.
ГОЛОВА
Панцирь — Основная часть головы. Удерживает лампу, проводку и подключается к головной стойке для питания и вращения. S04 Black Shell U-5547-0019 S04 Chrome Shell U-5547-00017 Кольцо — фиксирующее кольцо, используемое для удержания лампы в корпусе светильника. Кольца модели S04 (на фото) вращаются внутри корпуса и из него, как крышка банки, и фиксируются винтом. Кольца модели S6 и h2 удерживают лампу с помощью серии из четырех пружин U-6598. Затем кольцо закрепляется винтом. S04 Черное кольцо U-8173-0002 S04 Хромовое кольцо U-8173 Лампа — В большинстве наших светильников используются лампы, а не лампы накаливания.Лампа — это сборка, которая содержит линзу, отражатель и нить накала (или светодиоды) в одной части. Лампа с герметичным пучком U-H7635, используемая в прожекторах серии 325, является примером этого, когда все части были изготовлены вместе как единая деталь. В лампе U-7682, используемой в прожекторах серии 330, вместо нити накала используется сменная лампа h4. Светодиодная лампа U-8547, используемая в серии 335, также представляет собой герметичный узел, в котором вместо нити накаливания используются светодиоды. Лампочка — в большинстве наших ламп используются только лампы, а не лампы накаливания. Галогенные прожекторы серии 330 h4 — исключение.Стандартная лампа h4 мощностью 100 Вт добавляется в сборку, состоящую из линзы и отражателя. Если необходимо заменить лампочку, ее можно выключить. Лампа U-h4-100W используется в большинстве точечных светильников. Автомобили Ford, приобретенные напрямую с завода, оснащены прожекторами с использованием U-h4-100W-B. U-h4-100W-B можно использовать с любым прожектором серии 330. U-h4-100W потребуется провод U-7735 для работы в прожекторах от Ford. Винт — используется для крепления кольца к корпусу. S04 Черный винт: U-7336-2 S04 Хромированный винт U-5545 Подголовник — деталь, которая устанавливается внутри корпуса головки прожектора и продолжается вверх в головку прожектора.Он содержит горячее соединение для лампы и зацепляется со стержнем и шестерней, чтобы вращать головку света. Снимается с корпуса головки, удалив штифт. U-6221-A4 Узел подголовника
ВАЛ
Корпус головки — Металлический корпус, который соединяет головку светильника с валом светильника. Содержит шестерни для вращения головы и передачи энергии к голове. Трубка не доступна отдельно от корпуса головки. Эти два связаны с помощью специальной машины, которую нелегко воспроизвести без машины.Свяжитесь с нами, чтобы получить помощь в выборе правильной детали. Заглушка — торцевая деталь на корпусе ручки, которую можно снять, чтобы получить доступ к внутренней части корпуса головки. Используется для обслуживания стержня и шестерни, а также для смазки прожектора. U-7989 Головной столб — Деталь, которая устанавливается внутри корпуса прожектора и продолжается вверх в головку прожектора. Он содержит горячее соединение для лампы и зацепляется со стержнем и шестерней, чтобы вращать головку света. Снимается с корпуса головки, удалив штифт.U-6221-A4 Узел подголовника Установочный винт A — фиксирует внешнюю хромированную трубку в корпусе головки. Управляет перемещением света вверх / вниз. Затянув этот винт, можно исправить «шлепки» на большинстве фонарей. Необходимо ослабить, чтобы снять внешнюю трубку. U-7994 Установочный винт Установочный винт B — Используется для управления вращением света. Чем плотнее он будет, тем меньше вращается свет, чем он слабее, тем больше будет вращаться свет. Затянув этот винт, можно исправить «шлепки» на большинстве фонарей. Установочный винт U-7994 — фиксирует подголовник в корпусе головки.Снятие его позволяет снять подголовник для ремонта или замены. Втулка клинового пальца U-6140 — существует два типа втулки. Стандартный точечный светильник поставляется с разрезной втулкой. Его можно перемещать по мере необходимости, чтобы свет правильно подходил к транспортному средству. Втулка — это то, на что зажимается кронштейн. В точечных светильниках нестандартного размера используется втулка с запотеванием. Втулка пропитывается (тип пайки) в определенном месте на внешней трубке. Эти положения зависят от того, что необходимо на автомобиле, для которого сконструирован фонарь.Проточные втулки нельзя продавать отдельно от внешней трубы. Разъемная втулка U-3062 Наружная труба — Самая внешняя труба в трехтрубной конструкции, составляющая стержень прожектора. Трубка хромирована для внешнего вида и долговечности. Насечка на конце ванны контролирует вращение светильника вдоль стержня (насколько далеко свет может качаться). Правильный номер детали внешней трубки будет зависеть от конкретного источника света. Пожалуйста, свяжитесь с нами для получения помощи в выборе правильной детали. Промежуточная труба — Средняя труба в трехтрубной конструкции, которая составляет стержень прожектора.На некоторых светильниках индивидуальной подгонки к этой трубе добавляется фрезерованная поверхность. Это место называется квартирой. Он используется для лучшего крепления узла ручки к узлу вала и предотвращения повреждения вала. Трубка не доступна отдельно от корпуса головки. Эти два связаны с помощью специальной машины, которую нелегко воспроизвести без машины. Свяжитесь с нами для получения помощи в выборе правильной детали. Стержень и шестерня — внутренняя трубка в трехтрубной конструкции, которая составляет стержень прожектора.Электрический компонент, который передает питание от ручки фонаря к его головному столбу. Также вращает головку света. На конце стержня есть выемка, которая совпадает с шестерней внутри ручки. Эта шестерня связана с рукояткой. Вращение рукоятки по очереди вращает шестерню, которая затем вращает стержень и шестерню, которые вращают подголовник. Правильный номер детали стержня и шестерни будет зависеть от конкретного освещения. Свяжитесь с нами, чтобы получить помощь в выборе нужной детали.
Контакт — наконечник стержня, позволяющий электричеству проходить через стержень.Контакт должен касаться соответствующего контакта внутри ручки. Разрыв между ними может вызвать моргание, короткое замыкание и дугу. Зазор обычно возникает из-за неправильно закрепленной ручки или из-за того, что внешняя трубка не полностью вставлена в корпус головки. Между концом внешней трубки и концом промежуточной трубки должен быть один дюйм.
РУЧКА
Корпус ручки — основной корпус ручки в сборе. В нем находится переключатель для управления включением / выключением света и шестеренка для управления вращением головы.Корпус ручки нового стиля (подходит для крышки и тумблера нового стиля) 8598-P4. Корпус ручки старого образца U-8313. Колпачок — Удерживает тумблер и закрывает корпус ручки. Снятие крышки открывает доступ к внутренней части корпуса ручки. Разрешает доступ к переключателю. В 2014 году была изменена конструкция тумблера. Колпачок и тумблер в сборе старого образца — U-6002-A1. Крышка нового стиля — U-8596Toggle — Используется для включения и выключения света. Переключатель активирует переключатель внутри корпуса ручки при перемещении в положение включения и отключает подачу электроэнергии при перемещении в положение включения.В 2014 году была изменена конструкция тумблера. Колпачок и тумблер в сборе старого образца — U-6002-A1. Переключатель нового типа — U-8597-A. Рукоятка — резиновая или пластиковая часть рукоятки в сборе. Управляет вращением света. U-5591 GripSwitch — Черный ящик внутри корпуса ручки. Выключатель соединяет подводящий провод, который входит в рукоятку, с контактом на конце стержня, позволяя электричеству проходить через свет. Переключатель замыкает цепь в положении «включено». Переключатель доступен только с проводом.Переключатель и провод в сборе — 6453-0001 Клиновидные и клиновые винты — используются для крепления ручки в сборе к валу прожектора. Удаление клина и клинового винта позволяет снять ручку. Существуют два типа клиньев и клиновых винтов. Один тип используется для светильников с плоскими фрезеровками в промежуточной шахте прожектора, другой — для прожекторов, у которых нет плоских поверхностей в промежуточной шахте. Для фонарей с плоским клином используйте клин U-8384-P и клиновой винт U-8385. Для фонарей без лыски используйте клин U-1834 и винт клина U-1836.
Как подключить реле для внедорожных светодиодных фонарей — Extreme Lights
Нас часто спрашивают: «Стоит ли устанавливать реле с фарами?» Ответ ДА! Мы также предлагаем добавить предохранитель. Это хорошая практика, и ее нельзя игнорировать.
Вот две схемы, показывающие, как подключить их с помощью реле.
Вам нужно будет отрегулировать текущие рейтинги для используемого вами света. В этом случае свет не забирает больше 10А.Это максимум 120 Вт. Если вы устанавливаете светильники мощностью более 100 Вт, рекомендуется умножить требуемый сток в 1,2 или более раз. Другими словами, если вы устанавливаете световую планку на 330 Вт с максимальным током утечки 27,5 А, тогда вам следует выбрать предохранитель и проводку на более 33 А.
Что такое реле?
Реле — это электрический выключатель. Это позволяет слаботочной «переключательной» схеме управлять потоком электроэнергии в сильноточной цепи.
Мне нужно реле?
Когда вы не используете реле, контрольный переключатель должен выдерживать полный ток установленных ламп.Для фонарей с меньшей мощностью это возможно, но обычно рекомендуется устанавливать выключатель с встроенным предохранителем. Когда ток увеличивается, этот переключатель должен быть большим. Для всего, что превышает 30 Вт, мы рекомендуем установить реле. Если вы не установите реле и не используете выключатель, вы можете в конечном итоге перегреть выключатель, расплавить провода и уменьшить ток, который проходит к вашим лампам, что сделает их менее яркими.
Как подключить свет с помощью реле
На эстафете будет 4 точки, отмеченные 30, 87, 85 и 86.Это загадочно, не правда ли?
Левая сторона — это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле.
30 и 87 создают переключатель для вашего освещения. По умолчанию этот переключатель разомкнут, поэтому ток не может попасть от батареи к вашим фарам.
30 — это источник энергии для вашего света. Он подключается к положительной (+) стороне аккумулятора или к переключаемому источнику питания, который получает питание только при включенном зажигании.
87 — идет на положительную сторону ваших светодиодных фонарей.
85 и 86 используют электрический ток для создания магнитной силы, которая затем замыкает переключатель с 30 по 87 и позволяет электричеству течь к вашим фарам. Без этого тока магнитная сила не создается, поэтому переключатель с 30 по 87 остается разомкнутым, а свет не горит.
85 — подключается к источнику питания, которым вы хотите управлять коммутатором. Например, вы можете отрезать провод от провода дальнего света или от провода резервного света
86 — подключиться к земле.
(Примечание: 85 и 86 можно поменять местами).
Вы можете посетить наш Интернет-магазин, если вы из Северной Америки и хотите приобрести наши продукты в Интернете.
«Что делать, если я не хочу, чтобы мои светодиодные фонари всегда включались вместе с дальним или резервным светом?»
Это легко сделать. Просто установите переключатель на приборной панели на одной линии с линией управления. Когда переключатель на приборной панели выключен, дальний свет не сможет включить реле.
Не знаете, как это сделать самому? Взгляните на наш предварительно смонтированный жгут проводов реле для одной лампы мощностью до 180 Вт.
Встраиваемое освещение | Блог об утопленном освещении
Размещение светильника на потолке рассчитывается на основе освещаемой поверхности, объекта или площади.
В этом посте я объясню, как вручную рассчитать размещение ваших источников света, а затем дам вам калькулятор, который сделает все за вас!
Формула расстановки встраиваемых светильников: расстояние между светильниками всегда вдвое больше, чем на концах .Эта формула в сочетании с количеством источников света, планировкой и размерами комнаты или поверхности используется для расчета размещения встроенного освещения на потолке.
Примечание: Прежде чем вы сможете рассчитать размещение, вам необходимо знать расположение ваших источников света.
Расчет размещения для общего и рабочего освещения
Определите желаемую «область», которая должна быть освещена (это может быть вся комната, часть большего помещения или рабочая поверхность).
Измерьте длину области и запишите свой ответ.
Разделите длину области вдвое (2x) на количество огней, которые нужно разместить в этом ряду, и запишите свой ответ. Это будет расстояние от стены до вашего первого источника света в этом ряду.
Удвойте (2 раза) ваш ответ из предыдущего шага и запишите свой ответ. Это будет расстояние между остальными источниками света в этом ряду. Так что помните, расстояние между вашими источниками света всегда в два (2 раза) больше расстояния от стены до первого источника света.[divider]
Теперь сделайте то же самое для ширины области: Измерьте ширину области и запишите свой ответ.
Разделите ширину области вдвое (2x) на количество огней, которые нужно разместить в этом ряду, и запишите свой ответ. Это будет расстояние от стены до вашего первого источника света в этом ряду.
Удвойте (2 раза) ваш ответ из предыдущего шага и запишите свой ответ. Это будет расстояние между остальными источниками света в этом ряду.
Пример: Комната с 6 встраиваемыми светильниками
Расчет размещения акцентного освещения
Акцентное освещение — довольно широкий термин, поэтому я хотел бы пояснить, что эта формула специально предназначена для расчета размещения встраиваемых светильников. светильники с регулируемыми накладками для выделения картины или предмета на стене.
Оптимальный угол прицеливания для минимизации бликов составляет 3 0 градусов от потолка, так что это будет отправной точкой.
Не беспокойтесь, если свет не может быть установлен точно под углом 30 градусов. В потолке может быть что-то вроде каркаса или воздуховода, что мешает установить там свет. В этом случае вы можете просто разместить свет как можно ближе к идеальному месту. Большинство акцентных планок можно регулировать, чтобы компенсировать различное размещение.
Используя тригонометрическую формулу, мы можем рассчитать идеальное размещение ваших приспособлений.
На схеме справа вы заметите, что акцентный свет, стена и потолок образуют прямоугольный треугольник. Этот тип треугольника известен как прямоугольный треугольник «30-60-90».
Поскольку мы знаем все три угла треугольника, можем измерить расстояние стороны b (от центра вашего объекта на стене до потолка), нам нужно только найти a .Это расстояние от стены, на котором можно разместить акцентный свет (-ы) для достижения желаемого угла прицеливания 60 градусов.
Правило для этого типа треугольника состоит в том, что стороны всегда имеют соотношение 1: 2: √3.
Используя это правило и известную сторону треугольника (сторона b ), мы можем использовать следующую формулу для решения для стороны a : Сторона a = (Сторона b√3) / 3.
Как и было обещано, на этой странице есть калькулятор освещенности, который сделает все за вас!
Схема подключения прожекторов с реле
1 переключатель 2 батарея 3 резистор и 4 заземление.Всегда живы и часто носят сильный ток.

Как искать и устранять распространенные электрические проблемы, которые могут привести к срабатыванию прерывателей и перегоранию предохранителей.

Схема подключения точечных светильников с реле . Bmw r1200gs r1200 мотоциклетная система canbus. Я знаю, что передняя рама имеет передние кронштейны для переднего крепления и специальные болты к коробкам крутящего момента спереди, что не должно быть проблемой. Выберите тип розетки. Видно на проводах к блокам управления динамо-генераторами, выключателям зажигания и т. Д.Футовая свеча равна одному люмену на квадратный фут, а разница между люксом и люменом состоит в том, что люкс учитывает площадь, на которую распространяется световой поток. Во-первых, основы того, что означают цвета. У меня есть кастом 1967 года и рама от кабриолета галактики 1967 года. Эта статья содержит информацию о мощности предохранителей и резисторов, потребляемых обычными приборами, а также электрические термины и сокращения. Дополнительная удерживающая система srs. Содержание 00 6 руководство по ремонту honda crv 00 1.Руководство по ремонту Honda crv 00 1 содержание00 6. 1000 люмен, сконцентрированных на площади в один квадратный метр, освещают этот квадратный метр с освещением в 1000 люкс. Коричневый — это прямое некоммутируемое питание от батареи без предохранителя. Может ли кто-нибудь помочь мне с простой для чтения электрической схемой, дайте мне направление. Наше руководство по подключению вилки прицепа снабжено системой цветовой кодировки и номеров, которая поможет вам подключить прицеп к транспортному средству.

Canbus может быть автобусом может автобусом или автобусом что такое canbus, как он работает и как он влияет на вас, когда вы хотите добавить электрические аксессуары или внести другие изменения в электрические системы вашего мотоцикла bmw r1200gs.В основном проводные фары на моем jackaroo были такими же, как на красной схеме, за исключением того, что переключатель расположен между реле и землей, а не между питанием лампы и реле. На электрических схемах автомобилей есть символы, которые представляют функции компонентов цепи. Хочу пересадить конверт рамы под свой кастом. Привет всем, я смотрю на подключение 4 прожекторов через 2 реле 1 переключатель и через дальний свет. Например, несколько основных символов, общих для электрических схем, показаны как.

Схемы расположения точечных светильников на натяжном потолке

Как и в каком количестве расположить?

В зале

В спальня

На кухне

В ваннай комнате

В прихожей

Правила размещения

интересные схемы и оригинальные решения + видео / Блог

Выбор точечных светильников для расположения на натяжном потолке

Как рассчитать количество элементов для правильного и красивого расположения светильников на натяжном потолке

Минимальное расстояние между светильниками на натяжном потолке

Популярные схемы расположения светильников на натяжном потолке в комбинации с люстрой

Схемы расположения светильников на натяжном потолке без люстры

Варианты расположения светильников на натяжном потолке в разных комнатах

Как устанавливаются точечные светильники на натяжном потолке

7 основных ошибок при расположении точечных светильников на натяжном потолке

Еще несколько наглядных примеров расположения светильников на натяжном потолке

Расположение и монтаж точечных светильников

Определение необходимого количества точечных светильников

Расположение точечных светильников

Монтаж точечных светильников

Подготовка и планирование

Подготовка проводов

Создание отверстий под светильники

Подключение проводов

Финальный этап

Расположение светильников на натяжном потолке (42 фото варианта)

Основные правила, рекомендации и особенности размещения

Выбор светильника для натяжных потолков

Популярные схемы расположения светильников

Фото примеры интересных вариантов

Для коридора и прихожей

Для кухонь

Для зала

Для спальни

Для гостиных

Для детской комнаты

Для ванной комнаты

Ошибки и правила расположения точечных светильников на потолке

Спальная комната

Гостиная

Детская

Кухня

Ванная

Коридор и прихожая

Расположение точечных светильников на натяжном потолке (фото и схемы)

Натяжной потолок с точечными светильниками: сколько нужно ламп?

Варианты и схемы расположения светильников на потолке

Расположение точечных светильников на натяжном потолке – 20 фото

Правильное расположение светильников на потолке: фото

Количество светильников на потолке: чем больше, тем лучше?

Лучшие схемы размещения ламп: секреты удачной планировки

«Волшебная пятерка», или Как удачно использовать 5 светильников?

«Козырная шестерка»: законы размещения 6 источников света в интерьере

Интерьер кухни: как оборудовать освещение?

Подключение светодиодных точечных светильников с регулируемым током: что можно и что нельзя делать — служба поддержки клиентов

Должен быть включен последовательно

Моделирование установки

Расчет необходимого напряжения Светодиодный прожектор

Блок питания подает слишком большое напряжение для количества точек:

Источник питания подает слишком низкое напряжение для количества точек:

Минимальное и максимальное количество точек на блоке питания

Неправильная установка:

Защищенные источники питания для светодиодов:

Как подключить потолочные светильники к переключателю: простая схема

Что делает коммутатор?

Какие провода у переключателя света?

Разница между двумя и трехходовыми переключателями

Электропроводка переключателя яркости

Что произойдет, если коммутатор подключен неправильно?

Как подключить потолочные светильники к коммутатору?

Заключительные слова

Как расположить точечные светильники на потолке?

Как расположить прожекторы?

Идеальное количество прожекторов

Какая сетка лучше всего подходит для точечных светильников на кухне?

Как расположить точечные светильники в ванной

Заключительные слова

Анатомия прожектора
