Шибер это что такое: Шибер — это… Что такое Шибер?

Содержание

Назначение, классификация и конструкция шибера для вентиляции

Несмотря на простоту конструктивных решений, шибер является важным элементом вентиляционной системы. Устройство предназначено для частичного или полного перекрытия перемещения воздушных потоков в трубах. Шиберы для воздуховодов регулируют интенсивность напора и движения воздуха внутри системы, обеспечивая наиболее комфортные условия в помещении.

Разновидности шиберных задвижек

Для изготовления вентиляционного шибера чаще всего используются различные типы стали. Внутренняя поверхность устройства делается абсолютно гладкой, чтобы воздушный поток мог беспрепятственно перемещаться, а на стенках не накапливался осадок. Изделие представляет собой корпус с встроенной подвижной заслонкой. Существуют различные виды шиберов для вентиляции, которые классифицируют по следующим признакам:

  1. Конфигурация сечения. Выбор зависит от формы воздуховода, которая может быть круглой или прямоугольной.
    Круглые задвижки монтируются только с такими же воздуховодами. Область применения прямоугольных шиберных заслонок гораздо шире – их ставят не только в системы вентиляции, но также используют при компоновке дымоходов, водоотводов, дренажных систем.
  2. Габаритные параметры. Размер сечения шибера также подбирается под проем воздуховода, только так можно обеспечить герметичность соединения.
  3. Конструктивное исполнение. Изделие может быть выполнено в двух вариантах. Выдвижная заслонка перемещается в одной плоскости, поворотная движется вокруг собственной оси. Вторые часто называют дроссельными.
  4. Способ управления. Зависит от дополнительного оснащения устройства. Ручное осуществляется при помощи рукоятки, автоматическое – посредством электрического привода. Встречаются экземпляры с пневматическим и гидравлическим типом управления.
  5. Материал изготовления. В качестве исходного сырья используется оцинкованная или нержавеющая сталь с высокой стойкостью к коррозии и воздействию агрессивной среды.
  6. Способ установки. Выбирается в зависимости от конструктивного исполнения шибера и воздуховода. Практикуется раструбный метод или соединение с помощью фланцев с уплотняющими прокладками.



Наиболее популярными и чаще используемыми являются шиберы выдвижного типа. Поворотные задвижки применяются реже, поскольку подвижная часть устройства имеет невысокую прочность и периодически требует замены.

Особенности проведения монтажных работ

В приточно-вытяжной системе установка вентиляционного шибера производится в месте присоединения воздуховода к вентилятору. Это удобно в целях защиты электрооборудования от перегрева. Прежде чем запустить вентилятор в работу, задвижку необходимо прикрыть. Отрывать ее следует после полного набора оборотов в рабочем режиме. Таким образом шиберная заслонка послужит своеобразным пусковым устройством, которое сделает работу вентилятора более эффективной и продлит срок его службы.

На практике применяют два способа монтажа шиберных заслонок:

  1. Раструбный метод, при котором корпус заслонки просто вставляется в разрез воздуховода. Получается соединение «труба в трубе», закрепленное силиконовым герметиком или уплотняющей лентой из каучука. В случае отведения влажного или горячего воздуха используются специальные составы. Запускать систему в работу можно только после окончательного затвердевания герметического слоя.
  2. Способ соединения при помощи фланцев чаще всего используют на воздуховодах с прямоугольным сечением.

Возможные монтажные ошибки

Правила установки шиберных заслонок касаются не только точного соблюдения технологической последовательности. Существуют некоторые нюансы, которые также должны учитываться:

  1. Нельзя монтировать шибер на участке воздуховода с утепляющим слоем во избежание заклинивания задвижки от теплового воздействия.
  2. Желательно, чтобы воздуховод и шиберная заслонка были изготовлены из однородного материала. Так, задвижки из чугуна неуместна в стальной вентиляционной системе из-за большого веса.
  3. В производстве заслонок нельзя использовать слишком тонкую сталь, а также нержавейку с низким содержанием никеля, чтобы не допустить быстрое прогорание металла и его деформацию под воздействием высокой температуры проходящих газов.
  4. Непозволительно использование шиберов с шершавой внутренней поверхностью.

Остались вопросы? Звоните на номера телефонов: +375 29 62 62 100 и +375 29 66 50 969. Специалисты компании КВС-Инжениринг охотно проконсультируют, помогут правильно выбрать продукцию и оформить заказ.

Что такое шибер или заслонка для дымохода, и зачем она нужна?

Содержание статьи:

На эффективность работы системы отопления в частном доме влияет несколько факторов. Многое зависит от силы тяги. Если она слишком слабая, а то и вовсе отсутствует; если имеет место явление обратной тяги, в доме не просто будет холодно – в него могут попадать дым, копоть и прочие продукты горения, а это опасно для жизни и здоровья людей.

Тяга регулируется с помощью различных деталей отопительной системы вообще и дымоотвода в частности. Одна из таких деталей – шиберная заслонка или шибер. О ней, о ее конструктивных особенностях, функции и способе монтажа и пойдет речь в нашей сегодняшней статье.

Шибер: что это такое?

Шибер – это простое с точки зрения особенностей конструкции, но очень важное устройство, представляющее собой заслонку на дымоход. Такая заслонка перекрывает определенный участок дымоотвода с целью обеспечения пожарной безопасности.

Шибер контролирует поток воздуха и силу пламени во время горения топлива. Когда топливо выгорело, а печка или какой-либо другой прибор отопления нагрелись, заслонку закрывают, чтобы тепло оставалось в помещении, а не выходило через дымоход.

Совет! Когда отопительный прибор нагревается, заслонка должна быть открытой. Как только процесс горения в топливном отсеке завершен, ее нужно задвинуть, чтобы тепло оставалось в помещении, а не выходило через дымоотвод наружу.

Устройство, ставшее предметом нашего разговора, обязательно должно быть установлено на все приборы отопления, не считая тех, сила тяги в которых регулируется специальной автоматикой (имеется в виду применение дефлектора и тягостабилизатора).

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси.

Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.

Преимущества стальных шиберов:

  • способность выдерживать температуры до 900 градусов по Цельсию;
  • максимальная прочность;
  • устойчивость к коррозии;
  • высокая эффективность;
  • способствует экономии топлива, сохраняя тепло в помещении;
  • характеризуется хорошей теплопроводностью.

Изготовление двустенного шибера из нержавеющей стали своими руками

Учитывая тот факт, что поворотная заслонка – конструкция довольно простая, многие владельцы частных домов задумываются над тем, как изготовить шибер своими руками. Постараемся описать этот процесс.

  1. Изготовление рамки. С помощью сварки из стальных уголков делаем устройство с шириной 35-45 см. Длину заслонки определяем, предварительно измерив параметры дымоотвода.
  2. Проделываем отверстия для монтажа оси. В шиберах с прямым поворотом отверстия должны быть прямо посередине параллельных сторон изготовленной ранее рамки. Путем все той же сварки закрепляем втулки, их можно сделать из обычной трубы диаметром 1,2 см.
  3. Делаем заслонку, для этого берем стальной лист толщиной в 2-3 мм. Из него вырезаем пластину (ее размер должен соответствовать размеру дымохода). Вставляем пластину в заранее подготовленную рамку, привариваем. Если между рамой и самой заслонкой есть зазор, его величина не должна быть больше 1 мм.
  4. Крепим ограничитель, он будет фиксировать задвижку в закрытом положении. Привариваем к оси ручку, с помощью которой шибер будет поворачиваться.

Как установить заслонку для дымохода

Шибер устанавливается одновременно с установкой системы отопления. Его можно разместить несколькими способами, но наиболее распространенным является монтаж заслонки на первом метре дымоотвода. Такое размещение вполне оправдано, так как в данном случае задвижкой удобно управлять. Рассмотрим данный способ монтажа подробнее.

После укладки первого ряда кирпичного дымохода можно приступать к установке шибера. Начать нужно с вырезания фрагмента задвижки. В одном из кирпичей проделайте сквозное отверстие для ручки и выкладывайте второй ряд с учетом толщины слоя песчано-цементной смеси, на которую будет ставиться шибер. Следите за тем, чтобы он максимально плотно прилегал к первому. Исключите образование щелей. Последующие ряды укладывайте на цементно-песчаный раствор, обращая внимание на то, чтобы исключить риск образования щелей.

Совет! В том случае, если вы не уверены в своих силах и не знаете, сможете ли выполнить установку шибера самостоятельно, доверьте это дело профессионалам.

Выводы

Мы рассказали вам о том, что такое заслонка для дымохода. Как видите, это – обязательный элемент отопительной системы, от которого напрямую зависит ее работа, а значит, и температура воздуха внутри помещения.

Видео по теме

Loading…

это что и как ее использовать?

Если переводить дословно с немецкого, шибер – это заслонка или затвор. Самой простейшей конструкцией такого приспособления пользовались еще наши далекие предки. Его можно найти везде, где и сейчас есть печное отопление это выдвижная заслонка, которая находится в печном дымоходе. Используют такую задвижку для того, чтобы из нагретого помещения через печную трубу не выходил теплый воздух.

Если перейти на научный язык, то определение будет звучать так: шибер – это запорное и регулирующее оборудование с внутренней изоляцией для дымоходов, воздуховодов, систем промышленной очистки воздуха и вентиляции, способное работать при высоких температурах. Его основным элементом является металлический лист, перемещающийся по направляющим уголкам или внутри щелевого кармана. В зависимости от применения на затвор наносят покрытие, защищающее его от действия агрессивной среды.

Области применения

Шибер – это металлическая пластина (или клин), которая при перекрытии потока может разделить механические включения, проходящие через заслонку. Благодаря этому подобные затворы используются на трубопроводах с разными средами: сухими, сыпучими смесями, тяжелыми нефтепродуктами, различными газами и прочими.

Как и большинство запорных устройств, шиберы могут иметь ручную систему управления либо электрический или гидравлический привод. Такой тип затвора в наше время наиболее часто применяется в конструкциях дымоходов и в вентиляционных системах.

Значимым качеством шибера является то, что в открытом состоянии он полностью удален из тела трубы, создавая наименьшее сопротивление остаткам выходящего газа. Благодаря этому шиберы активно применяются при получении высокого вакуума.

Виды шиберов

Различают две разновидности заслонок: шибер поворотный и горизонтальный. Первый еще называют дроссельной заслонкой. Это шибер классического типа, представляющий собой пластину, которая закреплена на вращающейся оси. Ось находится внутри дымовой трубы или патрубка. Поворотный шибер менее надежен, поэтому применяется только в том случае, если конструктивно нельзя установить горизонтальный.

Горизонтальный выдвижной шибер позволяет регулировать процесс посредством изменения площади сечения дымоходного канала за счет горизонтального выдвижения пластины. Чаще всего применяется в стальных и кирпичных дымоходах. Он более надежен, и поэтому, если есть техническая возможность, устанавливают выдвижной шибер. Сама пластина такой заслонки перфорирована или имеет пропил. Это необходимо для того, чтоб шибер не заслонял канал полностью – таковы требования пожарной безопасности.

Функции шибера

Его функции различаются в зависимости от области применения. Если шибер используется в системе трубопровода в качестве запорной арматуры, то он будет выполнять функцию ограничения движения жидкости (сыпучих смесей). Такой шибер еще называют перекидным.

В вентиляционной системе шибер исполняет роль устройства, регулирующего расход воздуха. Можно перемещать заслонку вперед и назад, тем самым изменяя расход проходящего через конструкцию воздуха, перегораживая частично или полностью ход потока. Такой шибер называют регулирующим.

В дымоходе шибер используют в качестве заслонки регулятора, позволяющей перекрывать частично или полностью сечение дымового канала, что позволяет уменьшить теплопотери внутри помещения после топки.

Шибер для дымохода выполняет еще одну функцию – регулятора тяги, то есть выступает регулирующей заслонкой по ходу дыма. Здесь действует принцип: чем больше перекрыто сечение дымоходного канала, тем меньше поступает воздуха, и тяга уменьшается. И наоборот, чем больше шибер открыт, тем больше воздуха и тяга сильнее, процесс горения проходит гораздо интенсивнее и быстрее.

Конструктивная специфика

На конструкцию шибера влияют многие факторы: температура транспортируемой среды, форма сечения трубы, условия прохода и т.д. Основой конструкции служит металлический лист разной толщины, перемещающийся в щелевом кармане или по направляющим уголкам.

Различаются шиберы по разным основаниям. Выделяют запорные и перекидные затворы, ограничивающие движение потока. По принципу действия шиберы классифицируют по виду привода: ручные, пневматические, гидравлические, электрические и т.д., а по виду конструкции различают прямые и косые.

Прямой шибер – это по внешнему виду классическая заслонка. Его используют в системе приточно-вытяжной вентиляции принудительного действия. Косой шибер используется в системах промышленной аспирации и пневмотранспорта. «Косым» его называют из-за установки под 45 градусов, а не как обычно – перпендикулярно, что позволяет очень точно и плавно дозировать расход воздуха.

Очень важным моментом является то, из какого материала изготовлен шибер. В зависимости от того, где будет применено устройство, оно может быть изготовлено из нержавеющей, хромированной или легированной стали.

Особенности установки в дымоходе

В дымоходе шибер обычно устанавливается двумя способами. Первый – устройство соединяется с остальными элементами дымохода без дополнительных крепежных элементов. Такой метод получил название «труба в трубу».

Во втором варианте шибер располагается непосредственно в топке или в выходном патрубке как отдельный элемент, то есть заслонка встроена непосредственно в конструкцию. При таком исполнении шибер устанавливается на высоте не более одного метра, то есть достаточно близко к самому отопительному прибору. Это обеспечивает легкость в управлении задвижкой.

Установка в вентиляционной системе

Шиберы для вентиляции обычно устанавливаются на выходе вентилятора. Это наиболее распространенное место монтажа. Если заслонка и вентилятор установлены вместе, такую конструкцию называют пусковой шибер. Задвижка здесь выполняет функцию защитной заглушки, предотвращающей перегрев двигателя при запуске вентилятора. Начинать работу вентилятора нужно только при закрытом шибере, так как в открытом состоянии на электродвигатель поступает большая нагрузка, что может привести к поломке системы.

При установке шибера нужно учитывать и недостатки данного устройства. Например, если дымоход прямой, то наличие задвижки усложнит чистку топки от сажи. А если у шибера в вентиляционной системе отсутствует функция автоматического открывания, желательно оборудовать вентилятор преобразователем частот или устройством плавного пуска.

за и против ⋆ MiyKamin

Любой владелец камина знает, что перед тем как развести огонь в изделие, необходимо открыть заслонку дымохода (шибер), а когда он погаснет, закрыть.  Однако далеко не все шиберы одинаково эффективно выполняют свою работу. В некоторых случаях такие заслонки приносят больше вреда, чем пользы. Но не будем делать поспешных выводов, а разберёмся в вопросе. Сегодня мы рассмотрим, что такое шибер и нужен ли он в камине вообще.

pinterest

Что такое шибер и зачем он нужен

Начнём с определения. Шибер — это регулируемая, металлическая заслонка в дымоходе, которая перекрывает дымоходный канал. Это нужно для того, чтобы поменять интенсивность горения и уменьшить скорость потока дымовых газов. Помимо этого шибер препятствует вытягиванию воздуха из вашего дома через дымовую трубу, а также наоборот, не позволяет наружным потокам воздуха проникать в дом. Однако, когда заслонка работает не эффективно это грозит сразу двумя проблемами: неприятным запахом, который будет проникать из дымохода в дом и высокими коммунальными расходами.

Как правило, заслонка для дымохода расположена чуть выше камина на входе в дымоход. Она образует уплотнение, которое не позволяет проходить потокам воздуха. Однако из-за постоянного воздействия тепла и влаги шибер может деформироваться, став абсолютно неэффективным и бесполезным устройством. Но как узнать, в каком состоянии находиться ваш шибер? Сделать это довольно легко, всё что вам понадобиться это любая купюра, например 20 гривен или один доллар. Чтобы выяснить насколько плотно прилегает задвижка в вашем камине, оставьте купюру между пластинами шибера и плотно закройте его. Теперь попробуйте вытащить деньги. Если купюра легко выдвигается, задвижка определенно пропускает много воздуха.

Если использовать деньги для эксперимента вы не хотите есть ещё один эффективный способ. Для него вам понадобятся только спички. Зажгите ее в камине и сразу же погасите. Взгляните внимательно, куда уходит дым от спички, если он поднимается по трубе, это признак того, что вы теряете много тепла.

Известно, что каминные заслонки большую часть времени остаются открытыми, а это значит, что нагретый воздух из дома постоянно выходит по трубе на улицу. Из-за этого затраты на отопление увеличиваются минимум на 30%. Поэтому не забывайте закрывать шибер, после того, как огонь погаснет.  Ещё одной проблемой является частично закрытые заслонки во время работы камина. Так делать не стоит, шибер должен быть открыт, чтобы огонь получал достаточное количество воздуха для чистого горения.

pinterest

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

  1. Заслонка в дымоходе. Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
  2. Регулирует процесс сгорания дров. Шибер — это  дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

  1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
  2. Нужно обладать определённым набором знаний — как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер — это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Что такое шибер в дымоходе и можно ли его сделать своими руками

Если вас интересует, что такое шибер в дымоходе, но вы не знаете, что скрывается за немного странным и непривычным словом, скажем просто – это обычная заслонка, посредством которой выполняется регулировка тяги.

С помощью этого приспособления удается существенно повысить эффективность печи. Монтируется изделие примерно на уровне первого метра дымохода, поскольку он не утепляется. А вот на утепленный участок устанавливать не рекомендуется, поскольку при термическом расширении трубы возможно заклинивание задвижки.

В этой статье мы подробно расскажем, действительно ли нужен ли шибер в дымоходе, рассмотрим, какие именно функции он выполняет, а также поговорим о том, как сделать шибер для дымохода своими руками.

Предназначение шибера

С ее помощью удается вручную регулировать сечение трубы. Например, полностью перекрыть ее после окончания топки, что позволит обеспечить лучшую сохранность тепла в помещении.

Шибером дымохода осуществляется механическое управление, то есть, он выдвигается или задвигается простым движением руки. Тем самым выполняется и регулирование тяги, ведь он дает возможность контролировать выход угарного газа и объем поступающих потоков воздуха.

Так выглядит классический шибер

Многие интересуются, нужен ли шибер в дымоходе бани – чаще всего без него не обойтись. Отказываются от данного приспособления только в том случае, если для горения топлива необходим постоянный приток воздуха.

Основные преимущества заслонки из нержавейки

Если вы решили шибер для дымохода из нержавейки купить, то помните, что в большинстве случаев подобное изделие изготавливается из нержавейки толщиной в 1 мм. Хотя возможны и более толстые модели. Поверхности изделия обычно максимально гладкая, что дает возможность без особых проблем устранять накопившуюся гарь.

Среди прочих положительных характеристик такой модели:

  • способность без проблем выдерживать температура до 900 градусов;
  • долговечность;
  • простота эксплуатации;
  • эффективность работы;
  • устойчивость к образованию коррозии и разнообразным механическим повреждениям;
  • слабое расширение материала под воздействием высоких температур.

Задвижка, изготовленная из нержавеющей стали дает возможность перекрывать канал примерно на 85%, что обеспечивает удержание тепла, но не препятствует выходу газа. Это очень важно, как в банях, так и в жилых домах, поскольку обеспечивает безопасность пребывания в них.

Так выглядит процесс горения при открытом шибере

А так – при закрытом

А вот шиберы чугунные для дымохода, купить которые можно даже на рынке, также довольно качественны и надежны, хотя сегодня используются уже значительно реже. Обусловлено это их большим весом, из-за чего они могут устанавливаться только в мощных, капитальных кирпичных трубах. Именно поэтому специалисты рекомендуют ориентироваться на стальные разновидности.

Различные виды изделия и способы их расположения

Принято использовать два типа заслонок – задвижка и поворотный, тот и другой устанавливается непосредственно в дымоотвод, но они имеют определенные отличия друг от друга.

Задвижка

Это горизонтальная пластина, при необходимости вдвигаемая и выдвигаемая, посредством которой меняется сечение трубы. Рекомендована для установки в кирпичных дымоходах.

Среди таковых заслонок встречаются модели с вырезанной частью. Это необходимо для того, чтобы даже если владелец случайно полностью перекроет канал, в нем все равно осуществлялось движение воздуха, дыма и угарного газа. Что соответствует всем требования безопасности.

Поворотная модель

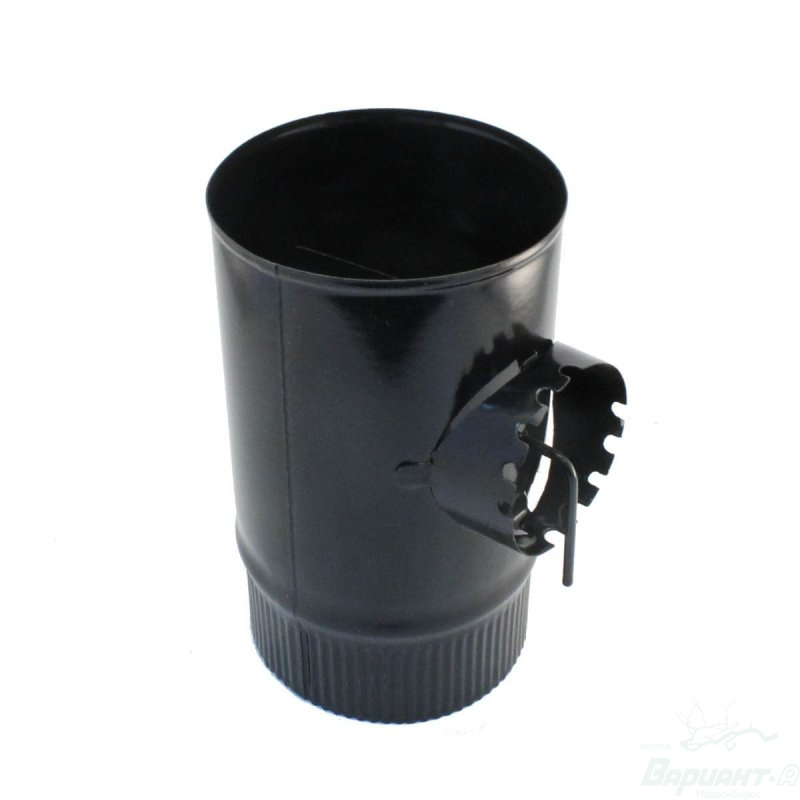

Шибер поворотный для дымохода также управляется руками, то есть, при необходимости проворачивается в ту или иную сторону. Подобное изделие являет собой обычную пластину, которая крепится на проворачивающуюся трубку – это и есть привод. То есть, пользователю не нужно задвигать или выдвигать приспособление, а только проворачивать его, тем самым открывая или закрывая канал выхода дыма.

Конкретный тип изделия подбирается исходя из того, какая именно труба установлена в печи. Однако нужно помнить, что поворотные разновидности менее надежны. Они монтируются только в том случае, если первый вариант установить не получается – например, нет места для выдвижения.

И тот, и другой тип монтируется обычно на первом метре трубы для выхода дыма. Теперь вы знаете, для чего нужен шибер в дымоходе и каких типов он бывает.

Делаем своими руками

Где ставить шибер вы уже знаете. Купить это приспособление можно в специализированных строительных магазинах. Цена зависит от размера, типа конструкции.

Однако если вы не готовы платить деньги за данное изделие, его можно изготовить самостоятельно. Как быстро, просто и с минимальными затратами сконструировать шибер для дымохода своими руками мы расскажем в этом разделе, а дополнительное видео позволит лучше усвоить все особенности создания приспособления.

Ничего сложного в этом нет, даже если у вашей печи или камина сконструирован дымоход с сеткой для камней и шибером. Кроме того, такие навыки будут полезны, если купить приспособление не представляется возможным по одной простой причине – в магазине нет ничего подходящего именно для вашей трубы.

Наиболее распространенный вариант конструирования заслонки – использование нержавеющей стали. Из этого материала получится наиболее долговечное изделие. Тем более, такой шибер дымохода можно будет установить на 2 этаже, если конструкция плиты и трубы позволит, а конечная цена окажется ниже стоимости оборудования, приобретенного в магазине.

Выдвижной шибер

Схема шибера

Последовательность действий будет следующей:

  • сначала выкладывается первый ряд трубы для отвода дыма;
  • второй ряд должен иметь пазы, габариты которых соответствует толщине задвижки;
  • также в кирпичах обязательно предусматривается небольшой вырез под ручку;
  • изделие можно использовать готовое, купленное в магазине;
  • также его можно создать из нержавеющей стали – сначала сварить из соответствующих уголков рамку, а потом уже вставить в них лист нержавейки, предварительно проверив, чтобы он двигалась максимально свободно, и приварит удобную ручку.

Совет! Если вы не уверены, что способны справиться со всеми работами самостоятельно, пригласите для этого профессионального печника. Помните, что от качества изготовленной задвижки и ее монтажа зависит не только уровень обогрева помещения, но и ваша безопасность! Это же касается и вопроса, как сделать шибер в стальной трубе дымохода.

Если вы решили сделать трубу для отвода дыма самостоятельно, особое внимание уделяйте качеству кладки кирпича. Важно, чтобы каждый кирпич был подогнан к другому максимально плотно, а при появлении щелей их следует обязательно заделывать, используя для этого глиняную смесь.

Поворотный шибер

Такой тип изделия более сложный в изготовлении. Последовательность действий при создании поворотной заслонки следующая:

  • сначала проводятся замеры внутри трубы;
  • ориентируясь на полученные данные, готовится рамка;
  • для ее создания подойдет уголок из нержавеющей стали, ширина полки которого составляет от трех до четырех сантиметров;
  • горизонтальная часть опирается на кирпич, а вертикальная – входит непосредственно в дымоход;
  • на противоположных сторонах уголка высверливается пятимиллиметровое отверстие, в котором будет расположена направляющая;
  • далее готовится пластина из нержавейки – ее размеры должны быть на пару миллиметров меньше внутренних размеров рамки, что позволит избежать заклинивания при нагреве металла;
  • для оси, обеспечивающей поворот пластины, следует использовать стальную проволоку, надежную фиксируемую в уголке;
  • при монтаже убедитесь, что ось надежно закреплена и не болтается – возможно, придется дополнительно установить втулки;
  • пластину приварить к оси строго по центру;
  • завершающий этап – создание ручки, которая будет крепиться на поворотную ось.

Так работает каминный шибер – видео

Как видите, процесс самостоятельного изготовления задвижки относительно трудоемкий и потребует от вас определенной сноровки и использования качественных, надежных материалов. Помните, что от того, насколько хорошо вы сделаете приспособление, зависит ваша жизнь.

Ни в коем случае и ни при каких условиях не закрывайте полностью отверстие, даже если дрова перегорели, а пепел еще тлеет – вы можете не чувствовать угарного газа, но он все равно будет выделяться.

Шибер для дымохода своимми руками

Автор Евгений Апрелев На чтение 5 мин Просмотров 4.2к.

Большинство частных застройщиков предпочитают самостоятельно обустраивать систему отопления в постройках, посредством возведения печей и каминов, а также устанавливая котлы, работающие на различных видах топлива. Но перед обустройством следует знать не только технологию возведения, но и вспомогательные  устройства, которые используются при эксплуатации дымоходов.

[contents]

Шибер — это устройство, предназначенное для контроля и регулировки тяги в системах дымоотведения каминов, отопительных и варочных печей. Простым языком, определение звучит так: шибер – задвижка, которой можно регулировать естественную тягу. Как известно, хорошая тяга является главнейшим явлением, которое обеспечивает полное сгорание топлива и как следствие, хороший вывод дыма из печи и быстрый нагрев помещения. Шибер обеспечивает и пожаробезопасность при печном отоплении постройки.

Особенности шиберных конструкций.

Шиберы, или задвижки (заслонки, затворы), бывают двух типов исполнения и изготавливаются из различных материалов.

  1. Выдвижной. Основным конструктивным элементом конструкции является перемещающийся внутри щелевого кармана лист металла, за счет горизонтального движения которого уменьшается или увеличивается сечение дымохода.
  2. Поворотный. Регулировочная пластина в такой конструкции задвижки, вращается вокруг своей оси и крепиться посередине к направляющей. Вращая заслонку в трубопроводе, можно регулировать количество проходящего через конструкцию дыма, и соответственно влиять на тягу, уменьшая или увеличивая просвет, между пластиной шибера и дымоходом.

Поворотный шибер для дымохода менее востребован, из-за несовершенности конструкции. Воздействие высоких температур на закрепленную пластину могут со временем ослабить точки крепления ее на поворотной оси. Изготавливают задвижки такого типа из нержавейки, так как она довольно легкая и прекрасно противостоит коррозии.

Выдвижные заслонки встречаются, изготовленные из чугуна и нержавеющей стали. Чугун более тяжелый и при монтаже этого устройства в дымоход, частенько возникают сложности. Чаще всего чугунные поворотные заслонки устанавливаются в кирпичные системы дымоотвода. Шибер из нержавейки более легкий, и поэтому прекрасно подходит для любых дымоходов.

Область применения и правильный подбор шибера

Как говорят специалисты «старой школы», шиберные конструкции нужны там – где они действительно необходимы. А необходимость в них существует в дровяных печах и отопительных устройствах, работающих на твердом топливе, практически любой конструкции. Про топливо упомянуто целенаправленно, так как в газовых котлах или при отоплении жидким топливом, регулировка горения осуществляется подачей топлива, а задвижка нужна, только для перекрывания дымохода от попадания в него атмосферных осадков.

Совет:
Для газовых котлов наиболее приемлемым вариантом будет установка именно поворотного шибера, так как температуры выводящихся газов в дымоходах этих устройств достаточно низкие и нанести вред конструкции заслонки они не смогут. Шибер для дымохода из нержавейки не обеспечит полное перекрывание дымоотводящего канала, при этом исключив возможность вырывания пламени через зольник в помещение.

Также шиберные конструкции применяются в системах транспортирования по трубопроводам, различных материалов, газов и нефтепродуктов. Эти запорные устройства имеют электрический и гидравлический привод, но могут иметь и ручное управление.

Как сделать шибер своими руками

Задвижки для регулирования тяги в дымоходах, конструктивно достаточно просты и поэтому их можно изготовить своими руками.

Важно!
Шибер нужно монтировать на не утепленном участке дымохода, который находится на высоте не более 1 метра от выхода их печи.

Изготовить шибер своими руками, для кирпичного дымохода – достаточно просто, особенно если этот делается на начальном этапе возведения дымоотводящего канала. Для его изготовления нужно:

  1. Выложить первый ряд кирпичной кладки дымохода.
  2. Во втором ряду кладки вырезаются пазы, учитывая толщину задвижки.
  3. В переднем или боковом кирпиче кладки вырезается углубление для ручки шибера.

Шибер используется готовый, изготовленный из чугуна в заводских условиях. Все пазы для шибера делаются при помощи углошлифовальной машины с кругом по камню.

Внимание!
Работа с «болгаркой» достаточно травмоопасная, и требует навыков использования этого инструмента. Если вы не уверены в своих силах, то лучше обратитесь к профессионалам.

При возведении дымохода из кирпича и установке в нем заслонки, следует обратить особое внимание на качество кладки. В случае появления щелей их нужно замазать раствором на основе шамотной глины.

Поворотная заслонка своими руками

Для кирпичного дымохода можно изготовить и поворотный шибер, но это уже потребует некоторых инструментов, навыков и материала.

  • Прежде всего, в необходимом месте произведите замеры сторон внутри дымохода.
  • По размерам нужно сварить рамку из стального уголка, с шириной полки 30-40 мм.

Важно!
Разметку сторон и сварку производить так, чтобы горизонтальная полка ложилась на кирпич, а вертикальная, плотно входила в дымоход.

  • Четко посередине двух противоположных сторон, следует просверлить отверстия для направляющей, диаметром 5- 8 мм.
  • По внутреннему размеру рамки, вырезать из металла, толщиной 1 мм, пластину, которая будет служить поворотной заслонкой.

    Важно!
    Размеры поворотной заслонки должны быть меньше внутренних размеров рамки на 1-2 мм, иначе при нагревании она заклинит в устройстве.

  • В зависимости от диаметра отверстий, использовать отрезок прямой стальной проволоки для изготовления поворотной оси. На одном ее конце следует нарезать резьбу для фиксации.
  • Проденьте ось в подготовленные отверстия.

    Важно!
    Ось заслонки должна свободно вращаться, но не должна болтаться в направляющих отверстиях. При необходимости вставьте в отверстия втулки, сделанные из отрезков металлической трубки, подходящего диаметра.

  • Зафиксируйте ось на рамке при помощи гайки.
  • Вложите пластину поворотной заслонки и сваркой, приварите ее к оси, четко по центру.

Последним этапом будет изготовление ручки на поворотную ось. Надеемся, что эта публикация была для вас полезной и теперь вы сможете сделать шибер для дымохода своими руками. Главное – проявить немного терпения, благодаря чему можно сэкономить некоторую сумму, потратив те же деньги на материал. Теперь зная, как это устроено, следует ответить самому себе: есть ли смысл изготавливать его собственноручно, или лучше приобрести устройство заводского изготовления.

На видео показан пример каминного шибера, изготовленного самостоятельно.

Шиберная задвижка: устройство и принцип работы

Задвижка шиберного типа представляет собой пластину, предназначенную для запирания параллельных задвижек. Под шибером подразумевается подвижная часть механизма. Изменение положения этого элемента приводит к открытию или закрытию проходного сечения.

В чем заключается принцип работы механизма?

Основная функция шибера — перемещение перпендикулярно потоку, открывая или закрывая проходную щель. Механизм приводится в действие усилием привода, передающегося через шпиндель.

К основным элементам задвижки шиберного типа относятся такие детали и узлы:

  • корпус;
  • шибер;
  • стойка;
  • уплотнитель;
  • уплотнение за счет сальников.

Рабочий поток создает такое давление, что обеспечивает герметичное соединение шибера с уплотнительным материалом. В зависимости от расположения уплотнителя герметизация может быть односторонней или двусторонней. При этом шток бывает выдвижной или невыдвижной. Популярность второго типа обусловлена тем, что конструкция занимает немного места.

Корпус механизма

Задвижка шиберного типа может иметь форму прямоугольника или цилиндра. Ее корпус, как правило, представляет собой монолитный или сборный материал. Характерной особенностью механизма является съемная крышка внизу и сквозные ножи.

В качестве основного сырья для изготовления таких задвижек является серый чугун высокой прочности с примесью шаровидного графита и сталь различного происхождения, например, углеродистого, низколегированного, нержавеющего.

В нашем каталоге представлены различные задвижки и вентили разных производителей. Большое количество типоразмеров дает возможно выбрать именно тот вариант, который вы ищете.

Материал, из которого изготовлена задвижка, как правило, устойчив к влиянию агрессивных веществ. Поскольку чугун имеет прочностные показатели хуже, чем у стали, то он не используется при контакте с бензином, дизельным топливом или маслами. Для удешевления конструкции возможно комбинирование этих двух материалов. Основной корпус выполняется из чугуна, а детали, контактирующие с агрессивной средой — из нержавеющей стали. Использование эпоксидного покрытия предотвращает возникновение коррозийных процессов. Кроме этого, для изготовления корпуса часто применяются алюминиевые сплавы. В редких случаях возможно использование даже такого сырья, как поливинилхлорид.

Характеристика шибера

Этот элемент может представлять собой плиту, выполненную из проката различной толщины, с уплотнительными частями, размещенными параллельно. В ноже просверливается отверстие с диаметром, который соответствует диаметру патрубков, прилегающих к нему. Такая конструкция еще называется шибером с проходным отверстием. Открыванию механизма соответствует расположение отверстия напротив патрубков. Смещение этого прохода прекращает движущую силу рабочего потока.

В зависимости от типа кромки бывают задвижки ножевого или гильотинного типа. Это обусловлено сходством элемента с ножом или гильотиной.

Край шибера скошенный и полированный. Благодаря такой форме, нож быстро перекрывает поток, даже если это вязкое или содержащее механические включения сырье. Шибер, как острое лезвие, разрезает рабочую среду и перекрывает поток.

Изготавливается шибер из нержавеющей стали. Его края отполированы, что позволяет беспрепятственно двигаться вдоль уплотнителя без заклинивания и торможения. Такая скорость работы позволяет быстро перекрывать поток даже с механическими включениями.

Устройство задвижки

Характеристика уплотнителя

Уплотнение в задвижке шиберного типа может быть выполнено из контакта металла с металлом. Но чаще всего используются такие уплотнительные материалы:

  • Нитриловая резина устойчива к воздействию нефтехимических продуктов.
  • Этиленпропилендиеновый каучук зарекомендовал себя в качестве очень прочного материала.
  • Резиновые смеси на основе СКН устойчивы к контактам с синтетическими маслами или топливом даже при холодных климатических условиях. Одним из видов такого материала является Viton, который обеспечивает надежную герметизацию.
  • Силикон довольно популярен при использовании задвижек шиберного типа в пищевой промышленности или фармацевтике.

Наличие сальника из хлопчатобумажных или синтетических волокон, графитосодержащего материала обеспечивает надежную герметизацию верхней части конструкции.

Задвижки шиберного типа просты в эксплуатации и занимают намного меньше места, чем краны. Для ремонта такого инструмента не нужно иметь много знаний и навыков, поскольку механизм очень прост. Высокие эксплуатационные способности позволяют использовать приспособление во многих сферах, таких как химическая, нефтегазодобывающая промышленность, электроэнергетика.

Определение ворот по Merriam-Webster

\ ˈGāt \

1 : проем в стене или заборе

2 : вход в город или замок, часто с оборонительными сооружениями (например, башнями).

: рама или дверь, закрывающая ворота.

б : передвижной шлагбаум (как на переезде)

: средство входа или выхода

c : зона (как на вокзале или в аэропорту) для вылета или прилета

d : пространство между двумя маркерами, через которое участник должен пройти в ходе слаломной гонки.

: дверь, клапан или другое устройство для управления прохождением, особенно текучей среды.

(2) : электрод в полевом транзисторе, который модулирует ток, протекающий через транзистор, в соответствии с напряжением, приложенным к электроду — сравните сток, исток

c : устройство (например, компьютер), которое выводит сигнал при соблюдении определенных условий ввода. логический вентиль

d : молекула или часть молекулы, которая действует (например, изменением конформации) в ответ на стимул, разрешающий или блокирующий прохождение (например, ионов) через клеточную мембрану.

6 сленг : увольнение —Используется в фразах: получить ворота и дать одному ворота. Если он получит ворота, ожидайте, что к обеду у него будет еще одна работа в лиге.- Билл Уильямсон: Босс дал ему ворота после слишком большого отсутствия без уважительной причины.

7 : общие квитанции или количество зрителей (как на спортивном мероприятии)

переходный глагол

1 Британский : , чтобы ограничиться кампусом или общежитием

2 : к поставке ворот

3 : для управления воротами

: обычно политический скандал, часто связанный с сокрытием правонарушений Иран ворота

Что значит ворота?

  • Gatenoun

    большая дверь или проход в стене города, огороженного поля или места, большого здания и т. Д.; также подвижная конструкция из дерева, металла и т. д., с помощью которой можно закрыть проход

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Ворота в путь, 3д]

  • Гейтноун

    проем для прохода в любой ограждающей стене, заборе или преграде; или подвесной каркас, который закрывает или открывает проход. Также, образно, средство или способ входа или выхода

    Этимология: [OE.эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Gate a way, 3d Get.]

  • Gatenoun

    дверь, клапан или другое устройство для остановки прохождения воды через плотину, шлюз, трубу и т. Д.

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротите путь, походку и добирайтесь, ст.Ср. Gate a way, 3d Get.]

  • Gatenoun

    места, которые управляют входами или доступом; следовательно, выгодное место; власть; might

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Gate a way, 3d Get.]

  • Gatenoun

    в тумблере замка, отверстие для прохода культя ригеля

    Этимология: [OE.эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Ворота пути, 3д Гет.]

  • Гейтноун

    канал или отверстие, через которое металл заливается в форму; the ingate

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Ворота в путь, 3д Get.]

  • Gatenoun

    отходы металла, отлитые в проеме; деталь литника или канавки

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Gate a way, 3d Get.]

  • Gateverb

    для снабжения воротами

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни ОС., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Gate a way, 3d Get.]

  • Gateverb

    наказывать, требуя быть в воротах раньше, чем обычно

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS. , D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Ворота путь, 3д Гет.]

  • Гейтноун

    путь; путь; дорога; улица (как в Highgate)

    Этимология: [OE.эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Ворота путь, 3д Гет.]

  • Гейтноун

    манера; походка

    Этимология: [OE. эт, есть, гиат, ворота, дверь, AS. геат, гат, калитка, дверь; сродни OS., D., & Icel. отверстие ворот, отверстие и перх. к E. воротам путь, походка и получение, ст. Ср. Gate a way, 3D Get.]

  • Что такое логический вентиль (И, ИЛИ, ИСКЛЮЧАЮЩЕЕ, НЕ, И-НЕ, ИЛИ ИЛИ ИСКЛЮЧИТЕЛЬНО)? Определение от WhatIs.com

    Логический вентиль — это устройство, которое действует как строительный блок для цифровых схем. Они выполняют основные логические функции, которые являются фундаментальными для цифровых схем. В большинстве электронных устройств, которые мы используем сегодня, есть логические вентили. Например, логические вентили могут использоваться в таких технологиях, как смартфоны, планшеты или в устройствах памяти.

    В схеме логические вентили будут принимать решения на основе комбинации цифровых сигналов, поступающих с их входов. Большинство логических вентилей имеют два входа и один выход.Логические вентили основаны на булевой алгебре. В любой момент каждый терминал находится в одном из двух двоичных состояний: ложно или истинно . Ложь представляет 0, а истина представляет 1. В зависимости от типа используемого логического элемента и комбинации входов двоичный выход будет отличаться. Логический вентиль можно представить себе как выключатель света, в котором в одном положении выход выключен — 0, а в другом — включен — 1. Логические вентили обычно используются в интегральных схемах (IC).

    Базовые логические вентили

    Существует семь основных логических вентилей: И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ, НЕ, И-НЕ, ИЛИ-ИЛИ и ИСКЛЮЧИТЕЛЬНОЕ ИЛИ.

    И | ИЛИ | XOR | НЕ | NAND | NOR | XNOR

    Логический элемент И назван так потому, что, если 0 называется «ложным», а 1 — «истинным», этот элемент действует так же, как логический оператор «И». На следующем рисунке и в таблице показаны символы схемы и логические комбинации для логического элемента И. (В символе входные клеммы находятся слева, а выходная клемма — справа.) Выходной сигнал «истина», когда оба входа «истина». В противном случае вывод будет «ложным». Другими словами, выход равен 1, только когда оба входа один И два равны 1.

    И ворота

    Вход 1 Ввод 2 Выход
    1
    1
    1 1 1

    Логический элемент ИЛИ получил свое название от того факта, что он ведет себя по образцу логического включающего «или». «Выход -« истина », если один или оба входа равны« истина ». Если оба входа« ложь », то выход« ложь ». Другими словами, для выхода будет 1, по крайней мере, вход один ИЛИ два должны быть 1.

    OR ворота


    Вход 1 Вход 2 Выход
    1 1
    1 1
    1 1 1

    XOR ( исключающее ИЛИ ) вентиль действует так же, как логическое «или / или». «Выход -« истина », если один из входов, но не оба,« истина ». Выход« ложь », если оба входа« ложь »или если оба входа« истина ». Другой способ взглянуть на это Схема должна следить за тем, чтобы на выходе было 1, если входы разные, и 0, если входы одинаковые.

    Логический элемент XOR

    Вход 1 Ввод 2 Выход
    1 1
    1 1
    1 1

    Логический инвертор , иногда называемый вентилем НЕ , чтобы отличать его от других типов электронных инверторных устройств, имеет только один вход. Он меняет логическое состояние на обратное. Если на входе 1, то на выходе 0. Если на входе 0, то на выходе 1.

    Инвертор или НЕ вентиль

    Логический элемент И-НЕ работает как логический элемент И, за которым следует элемент НЕ. Он действует как логическая операция «и» с последующим отрицанием. На выходе будет «ложь», если оба входа «истина». В противном случае на выходе будет «истина».

    Логический элемент NAND

    Вход 1 Ввод 2 Выход
    1
    1 1
    1 1
    1 1

    Логический элемент ИЛИ представляет собой комбинацию логического элемента ИЛИ, за которым следует инвертор. Его выход будет «истина», если оба входа «ложь». В противном случае вывод будет «ложным».

    NOR ворота

    Вход 1 Ввод 2 Выход
    1
    1
    1
    1 1

    Логический элемент XNOR (исключающее ИЛИ) — это комбинированный вентиль XOR, за которым следует инвертор. Его вывод «истина», если входы одинаковые, и «ложь», если входы разные.

    Вентиль XNOR

    Вход 1 Ввод 2 Выход
    1
    1
    1
    1 1 1

    Сложные операции могут выполняться с использованием комбинаций этих логических вентилей. Теоретически нет ограничений на количество ворот, которые могут быть объединены в одно устройство. Но на практике существует ограничение на количество ворот, которые могут быть упакованы в данное физическое пространство. Массивы логических вентилей находятся в цифровых ИС. По мере развития технологии ИС требуемый физический объем для каждого отдельного логического элемента уменьшается, и цифровые устройства того же или меньшего размера становятся способными выполнять все более сложные операции с постоянно увеличивающейся скоростью.

    Состав логических вентилей

    Высокий или низкий двоичные состояния представлены разными уровнями напряжения.Логическое состояние терминала может и обычно часто изменяется по мере того, как схема обрабатывает данные. В большинстве логических вентилей низкое состояние составляет приблизительно ноль вольт (0 В), а высокое состояние — приблизительно пять вольт положительного напряжения (+5 В).

    Логические вентили могут быть выполнены из резисторов и транзисторов или диодов. Резистор обычно можно использовать как подтягивающий или понижающий резистор. Подтягивающие и понижающие резисторы используются, когда есть какие-либо неиспользуемые входы логического элемента для подключения к логическому уровню 1 или 0.Это предотвращает ложное переключение ворот. Подтягивающие резисторы подключены к Vcc (+ 5 В), а подтягивающие резисторы подключены к земле (0 В).

    Обычно используются логические вентили TTL и CMOS. ИС TTL или транзисторно-транзисторной логики будут использовать биполярные переходные транзисторы типа NPN и PNP. КМОП, или дополнительные металл-оксидно-кремниевые ИС, построены из полевых транзисторов типа MOSFET или JFET. ИС TTL обычно обозначают как микросхемы серии 7400, в то время как КМОП-микросхемы часто обозначают как микросхемы серии 4000.

    Логический вентиль

    — обзор

    VIII.B Массивы вентилей

    Массив вентилей — это логические вентили, которые предварительно размещены в матричной форме на кристалле, как показано на рис. 20. Фактически, несвязанные компоненты логических вентилей, которые являются так называемые ячейки (эти ячейки следует отличать от ячеек в библиотеке ячеек, которая будет описана позже), предварительно заложены вместо логических вентилей. Соединив компоненты в ячейке соответствующим образом, мы можем реализовать один из нескольких различных типов логических вентилей.Ячейка матрицы затворов КМОП, в качестве примера, показана на рис. 21, где пара полевых МОП-транзисторов и пара полевых МОП-транзисторов размещены слева и справа, соответственно, без соединений между ними. Логический элемент И-НЕ, показанный на фиг. 22a, может быть реализован путем соединения компонентов, показанных на фиг. 21, двумя металлическими слоями, как показано на фиг. 22b. Эти два металлических слоя формируются путем формирования первого металлического слоя, показанного на фиг. 22c, изоляционного слоя (не показан), а затем второго металлического слоя, показанного на (d).

    РИСУНОК 20.Массив ворот.

    РИСУНОК 21. Ячейка вентильной матрицы CMOS (любезно предоставлена ​​Fujitsu Ltd.).

    РИСУНОК 22. Пример схемы подключения ячейки на рис. 21 (любезно предоставлено Fujitsu Ltd.)

    После того, как разработчики завершат логический дизайн, логические сети реализуются путем соответствующего соединения компонентов в ячейке для формирования логических вентилей. а затем соответствующим образом подключив логические вентили. Таким образом, была получена схема всей микросхемы. В этом случае проектирование электронной схемы и компоновка, которые требуются при полностью индивидуальном проектировании, по существу пропускаются.

    Матрицы ворот имеют следующие преимущества. Скорость улучшена по сравнению с PLA. Только 2 или 3 маски для соединений и контактных окон должны быть изготовлены на заказ вместо всех двух десятков масок, необходимых для полностью индивидуального дизайна. Кроме того, с помощью САПР необходимо эффективно выполнять только компоновку соединений и распределение ворот, что значительно сокращает время компоновки. Таким образом, конструкция с вентильными матрицами является очень недорогой и быстрой по сравнению с полностью индивидуализированной конструкцией. Широко используются вентильные матрицы CMOS.Когда новая технология обработки должна быть внедрена в вентильную матрицу, нам необходимо обновить компоновку несвязанных компонентов только одной ячейки, что позволит нам быстро и недорого внедрить новую технологию.

    С другой стороны, вентильные матрицы имеют следующие недостатки, такие как большой размер микросхемы, много неиспользуемых ячеек (ограниченных доступным количеством контактных площадок) и неоднородные задержки на вентилях. Микросхема больше, чем микросхема, разработанная с помощью подхода к проектированию библиотеки ячеек, который будет описан ниже, потому что каждый логический элемент не обязательно является самым компактным, и все логические элементы не расположены компактно.Поскольку готовые компоненты одинакового размера используются во всех ячейках, каждая электронная схема в ячейке не настроена на потребности каждого конкретного логического элемента. Например, даже если затвор имеет длинное выходное соединение, размер схемы транзистора не может быть увеличен для увеличения задержки смещения. Таким образом, скорость приносится в жертву, а логические элементы на разных сайтах имеют разные задержки. Кроме того, программа САПР может не обеспечивать хорошую маршрутизацию, несмотря на важность маршрутизации с помощью САПР для сокращения времени и затрат на проектирование.Когда межсетевые соединения между воротами перегружены в некоторых областях, новые межсоединения необходимо обходить, используя длинные межсоединения и, таким образом, увеличивая задержку.

    В отличие от программируемых пользователем вентильных матриц, которые будут описаны ниже, вентильные матрицы здесь называются вентильными матрицами, программируемыми по маске.

    определение ворот по The Free Dictionary

    ворота

    1 (gāt) n.

    1. Конструкция, которую можно повернуть, вытянуть или опустить, чтобы заблокировать вход или проход.

    2.

    а. Проем в стене или заборе для входа или выхода.

    б. Строение, окружающее такое отверстие, например монументальный или укрепленный вход во дворец или город, обнесенный стеной.

    3.

    а. Дверной проем или проход в терминале, например в аэропорту, через который пассажиры проходят при посадке или высадке.

    б. Зона ожидания внутри терминала, граничащая с таким дверным проемом или проходом.

    4. Средство доступа: ворота к богатству.

    5. Горный перевал.

    6. Общая оплачиваемая посещаемость или входные билеты на публичное мероприятие: хорошие ворота на футбольном матче.

    7. Устройство для контроля прохождения воды или газа через плотину или водовод.

    8. Канал, по которому расплавленный металл течет в профилированную полость кристаллизатора.

    9. Спорт Переход между двумя вертикальными палками, через который лыжник должен пройти в слаломной гонке.

    10. Логический вентиль.

    тр.в. ворота , ворота , ворота

    1. В основном британцы В качестве наказания ограничить (студента) территорией колледжа.

    2. Электроника Для выбора части (волны) для передачи, приема или обработки по величине или временному интервалу.

    3. Обставить калиткой: «Вход на заднюю лужайку тоже был воротами» (Дин Кунц).

    Идиомы: получить выход Сленг

    Для отклонения или отклонения.

    отдай (кому) калитку Сленг

    1. Для увольнения с работы.

    2. Отклонить или обмануть.


    [Среднеанглийский, от древнеанглийского geat.]


    gate

    2 (gāt) n. Архаический

    1. Путь или путь.

    2. Определенный образ действий или действий; манера.


    Словарь английского языка American Heritage®, пятое издание. Авторские права © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

    ворота

    (ɡeɪt) n

    1. (Строительство) передвижной барьер, обычно на петлях, для закрытия проема в стене, заборе и т. Д.

    2. проем, позволяющий входить или выходить закрытого помещения

    3. любые средства входа или доступа

    4. (физическая география) горный перевал или ущелье, особенно обеспечивающее въезд в другую страну или регион

    5.

    a. количество людей, допущенных к спортивному или развлекательному мероприятию

    b. общая сумма входных денег, полученных от них

    6. (Аэронавтика) (в большом аэропорту) любой из пронумерованных выходов, ведущих к аэродрому или самолету: пассажиры для Парижа должны пройти к выходу 14.

    8. (Электроника) Электроника

    а. логическая схема, имеющая одну или несколько входных клемм и одну выходную клемму, выход переключается между двумя уровнями напряжения, определяемыми комбинацией входных сигналов

    b. схема, используемая в радаре, которая пропускает только часть входного сигнала

    9. (Электроника) область или области электрода в полевом транзисторе, который смещен для управления проводимостью канала между источником и дренаж

    10. (Фотография) компонент кинокамеры или проектора, который удерживает каждую рамку плоской и на мгновение неподвижной за объективом.

    11. (Automotive Engineering) Металлическая рамка с прорезями, которая управляет положением рычага переключения передач в двигателе. транспортное средство

    12. (гребля) гребля шарнирная застежка, предотвращающая выпрыгивание весла из уключины

    13. (машиностроение) рама вокруг лезвия или лезвий пилы

    vb ( тр )

    14. для обеспечения воротами

    15. (образование) Brit , чтобы ограничить (студента) территорией школы или колледжа в качестве наказания

    16. (общая физика), чтобы выбрать (часть форма волны) по амплитуде или времени

    [древнеанглийский geat; относится к старофризскому jet открытие, старонорвежский gat открытие, проход]

    gateless adj

    gateˌlike adj


    02 gate

    1 ɡ629 1 (Металлургия) каналы, по которым расплавленный металл заливается в форму

    2. (Металлургия) металл, который затвердевает в таких каналах

    [C17: вероятно, относится к староанглийскому gyte a выливание, geotan для заливки]


    ворот

    (ɡeɪt) n

    1. путь, дорога, улица или тропа

    2. способ или метод выполнения чего-либо

    [C13: от древнескандинавского языка гата путь; относится к староверхненемецкому gazza дорога, улица]

    Словарь английского языка Коллинза — полное и несокращенное, 12-е издание, 2014 г. © HarperCollins Publishers 1991, 1994, 1998, 2000, 2003, 2006, 2007, 2009, 2011, 2014

    gate

    1 (geɪt)

    n., v. gat • ed, gat • ing. н.

    1. передвижная преграда, ус. на петлях, закрывая проем в заборе, стене или другом ограждении.

    2. отверстие, позволяющее проходить через корпус.

    3. башня, архитектурное сооружение и т. Д. Для защиты или украшения такого проема или для обеспечения монументального входа на улицу, парк и т. Д.

    4. любые средства доступа или входа: ворота к успеху.

    5. горный перевал.

    6. любое передвижное ограждение, например, на платной станции или на железнодорожном переезде.

    8. шлюз или проход в пассажирском терминале или пирсе, который ведет к месту посадки на поезд, самолет или корабль.

    9. скользящий барьер для регулирования прохождения воды, пара и т.п., как в плотине или трубе; клапан.

    10.

    а. препятствие в слаломной гонке, состоящее из двух вертикальных шестов, закрепленных в снегу на определенном расстоянии друг от друга.

    б. отверстие между палками, через которое участник слаломной гонки должен кататься на лыжах.

    11. общее количество лиц, оплачивающих допуск на спортивные соревнования, спектакли, выставки и т. Д.

    12. общая сумма поступлений от таких допусков.

    13. временный канал в клеточной мембране, через который вещества диффундируют внутрь или из клетки.

    14. — схема с одним выходом, которая активируется только определенными комбинациями двух или более входов.

    15. затвор, отклонение; увольнение: отдать парню ворота.

    в.т.

    16. (в британских университетах) наказывать ограничением территории колледжа.

    17. для управления работой (электронного устройства) с помощью ворот.

    [до 900; Древнеанглийский geat (pl. гату ), г. Старофризское gat отверстие, старосаксонское: игольное ушко; сравнить вентиль 2 ]

    вентиль

    2 (geɪt)

    n.

    Архаичный. путь; способ.

    [1150–1200; Среднеанглийский <Древнескандинавский gata path]

    -gate

    комбинированная форма, извлеченная из Уотергейта, встречающаяся как заключительный элемент в журналистских монетах, usu. одноразовые слова, которые называют скандалы, возникшие в результате скрытых преступлений или других нарушений в правительстве или бизнесе: Irangate.

    Random House Словарь колледжа Кернермана Вебстера © 2010 K Dictionaries Ltd. Авторские права 2005, 1997, 1991 принадлежат компании Random House, Inc. Все права защищены.

    Одиночные ворота Qubit

    Мы инициализировали наш кубит в состоянии $ | — \ rangle $, но мы видим, что после измерения мы свернули наш кубит в состояние $ | 1 \ rangle $. Если вы снова запустите ячейку, вы увидите тот же результат, поскольку по X-основе состояние $ | — \ rangle $ является базовым, и его измерение по X всегда будет давать тот же результат.

    Быстрые упражнения

    1. Если мы инициализируем наш кубит в состоянии $ | + \ rangle $, какова вероятность его измерения в состоянии $ | — \ rangle $?
    2. Используйте Qiskit для отображения вероятности измерения кубита $ | 0 \ rangle $ в состояниях $ | + \ rangle $ и $ | — \ rangle $ ( Подсказка: вы можете использовать .get_counts () и plot_histogram () ).
    3. Попробуйте создать функцию, которая измеряет по оси Y.

    Измерение в различных базах позволяет нам увидеть в действии знаменитый принцип неопределенности Гейзенберга.Наличие уверенности в измерении состояния в Z-базисе устраняет всякую уверенность в измерении конкретного состояния в X-базисе, и наоборот. Распространенное заблуждение состоит в том, что неопределенность связана с ограничениями нашего оборудования, но здесь мы видим, что неопределенность на самом деле является частью природы кубита.

    Например, если мы переведем наш кубит в состояние $ | 0 \ rangle $, наше измерение в Z-базисе обязательно будет $ | 0 \ rangle $, но наше измерение в X-базисе будет полностью случайным! Точно так же, если мы переведем наш кубит в состояние $ | — \ rangle $, наше измерение в X-базисе обязательно будет $ | — \ rangle $, но теперь любое измерение в Z-базисе будет полностью случайным.

    В более общем смысле: В каком бы состоянии ни находилась наша квантовая система, всегда есть измерение, имеющее детерминированный результат.

    Введение H-гейта позволило нам исследовать некоторые интересные явления, но мы все еще очень ограничены в наших квантовых операциях. Давайте теперь представим новый тип ворот:

    5. P-вентиль

    P-вентиль (фазовый вентиль) параметризован , то есть , то есть ему нужен номер ($ \ phi $), чтобы точно сказать, что делать.{i \ phi} \ end {bmatrix} $$

    Где $ \ phi $ — действительное число.

    Вы можете использовать виджет ниже, чтобы поиграть с P-gate, укажите $ \ phi $ с помощью ползунка:

    Что такое логический вентиль — Руководство для начинающих

    Что такое логический вентиль?

    Логические вентили — это небольшие цифровые электронные устройства, которые выполняют логическую функцию с двумя входами и обеспечивают выход. Данные бинарные. Логическая 1 — истина или высокий, а логический 0 — ложь или низкий.В зависимости от логического элемента логическая операция различается, и выходной сигнал меняется. Каждый логический вентиль следует за таблицей истинности, которая дает возможные комбинации ввода и соответствующего полученного вывода.

    Работа каждого логического элемента может быть легко понята и похожа на сложение и умножение, которые мы уже знаем в обычной математике.Логический вентиль идентичен выключателю света, так что он включен, когда выход один, другой выключен, если производство равно 0. Различным электронным устройствам придается форма с логическими вентилями, и они используются вместе с диодами, транзисторами и реле. . Некоторые из наиболее широко используемых семейств транзисторов, такие как серия TTL 7400 от Texas Instruments и серия CMOS 4000, были изготовлены с помощью небольших логических вентилей.

    Семь основных логических вентилей

    В этом разделе мы подробно обсудим семь основных логических вентилей:

    И Выход

    Вы можете указать логический вентиль И под первичным логическим вентилем, потому что вы можете реализовать некоторые из будущих логических вентилей, таких как NAND, из него. Он выполняет умножение или операцию точки (.) На логических входах. Как можно видеть, A и B — это два входа, подключенные к клеммам, а O остается как выход. Если вы внимательно наблюдаете за таблицей истинности логического элемента И, выход будет высоким только тогда, когда оба входа будут высокими, иначе в других случаях выход будет низким.

    Источник : www.elprocus.com

    OR Выход

    Гейт ИЛИ является важным вентилем в отличие от И, поскольку из него могут быть реализованы XOR и XNOR.Элемент ИЛИ выполняет простое сложение или операцию «+» со входами. Выход низкий или 0 только тогда, когда оба входа равны 0, а в остальных случаях выход высокий или логический 1.

    Источник : www. elprocus.com

    НЕ Выходной

    Элемент

    НЕ является самым простым из всех остальных логических элементов.Он выполняет операцию инверсии на одном входе. В НЕ доступен только один терминал, и если данные равны 1, производство равно 0, а если вход — 0, то выход равен 1.

    Источник : www.elprocus.com

    NAND Gate

    Логический вентиль И, за которым следует вентиль НЕ, является фактической концепцией логического элемента И-НЕ, одного из универсальных вентилей.Когда вы инвертируете выход логического элемента И, результатом является выход, полученный на другом терминале. Посмотрите на приведенную ниже таблицу истинности для дальнейшего понимания работы NAND.

    Источник : www.elprocus.com

    NOR Gate

    ИЛИ — комбинация или инверсия логического элемента ИЛИ, а также универсальный логический элемент.Когда входы низкие или ложные, результирующий выход высокий или истинный.

    Источник : www.elprocus.com

    Шлюз XOR

    Шлюз

    XOR также известен как шлюз эксклюзивного NOR. Когда вы наблюдаете за таблицей истинности XOR, вы можете обнаружить, что если какой-либо вход высокий, результат будет высоким или истинным.

    Источник : www. elprocus.com

    Выход XNOR

    XNOR или исключительный элемент NOR основан на работе ворот NOR. Когда есть инверсия на воротах NOR, вы получаете ворота XNOR. Выход прямо противоположен выходу логического элемента XOR. Если любой из входов имеет высокий уровень, исключая условия обоих, выход низкий или 0.

    Источник : www.elprocus.com

    История логических ворот

    В первую очередь, Готфрид Лейбниц усовершенствовал идею двойной системы. Он также предположил, что можно также комбинировать арифметические и логические принципы, используя двоичную систему счисления в 1705 году. Позже, в 1854 году, Джордж Буль открыл концепцию булевой алгебры, которая обеспечивает последовательный способ сравнения чисел для построения решений. Затем он опубликовал свою работу в книге под названием «Исследование законов мысли, на которых основаны математические теории логики и вероятностей».Он хотел продемонстрировать, как математическая форма может представлять человеческое мышление.

    Позже, в 1886 году, Чарльз Пирс описал концепцию логической операции в электрической коммутационной цепи. Тем временем вентиль Флеминга стал использоваться в качестве логических вентилей, а реле были заменены электронными лампами в 1907 году. В 1954 году Вальтер Боте получил Нобелевскую премию в области физики за изобретение первого современного электронного логического элемента И в 1924 году.Затем Клод Шеннон процитировал понятие булевой алгебры в 1937 году для разработки схем переключения. Тем не менее, исследования и анализ преобладают для разработки молекулярных логических вентилей.

    Почему важны логические вентили?

    • Большинство электронных устройств или схем, которые мы используем в повседневной жизни, представляют собой логические ворота.
    • Каждое цифровое устройство нынешнего поколения, такое как ноутбук, компьютер, планшет и мобильный телефон, использует логические вентили.Например, рассмотрим компьютерную память.
    • Логический вентиль
    • имеет функцию хранения данных, и, следовательно, они объединяются в схему «защелки» и, когда управляются тактовыми сигналами, порождают «триггеры».
    • Они известны как последовательная логика или комбинационная логика и отвечают за скорость и сложность.
    • Расширенная версия, логический вентиль с тремя состояниями находит место в ЦП и шинах для выполнения множества операций, а также поддерживает плагины.
    • В настоящее время CMOS — это развивающаяся технология в разработке микрочипов, в которой логические вентили являются основными функциональными блоками.
    • Технические микропроцессоры, используемые в логических схемах, состоят из более чем 100 миллионов вентилей.

    Символы логических вентилей

    Базовое символьное представление логических вентилей было изображено в формате таблицы для вашего удобства.

    Как применяются логические вентили — изучите примеры форм

    Полный сумматор

    Полный сумматор — один из таких хороших примеров использования логических вентилей. Полный сумматор работает с тремя входами и дает два выхода, например Sum и Carry. Широко используется для расчетов, он выполняет операцию сложения заданных данных.Этот процесс занимает секунды, так как время переключения меньше, чем у аналоговых схем. Сумматор с упреждающим переносом, сумматор BCD и полусумматор — это другие категории приложений сумматора, используемых в цифровых каналах.

    Источник : www.geeksforgeeks.org

    7-сегментный дисплей в калькуляторе

    Надеюсь, вы использовали калькуляторы, и это наш следующий пример, который показывает комбинации логических вентилей.Хотя мы вводим данные в виде чисел, именно это происходит внутри устройства. Каждый сегмент, включенный в дисплей, подключается к набору логических соединений шлюза и обозначается как a, b, c, d, e, f и, g. Например, когда вы нажимаете 1 в интерфейсе, происходит описанный ниже процесс, и сегменты f и e выделяются или светятся на дисплее.

    Источник : www.exploainthatstuff.com

    Как создать логический вентиль с EdrawMax?

    Вы собираетесь спроектировать электрическую схему? Нужен интерактивный инструмент, который упростит процесс проектирования? EdrawMax доступен по адресу https://www.edrawmax.com/online/

    , что упростит вашу работу.

    Перед тем, как начать процесс проектирования, вы должны иметь четкое представление о требованиях к схеме и спланировать, как их разместить без путаницы.Вы также можете оформить документы о том, каким он должен быть, так как это упростит ваш процесс за считанные минуты.

    • Шаг 1: Загрузите и запустите программное обеспечение на своем устройстве или войдите на веб-сайт EdrawMax.
    • Шаг 2: После завершения откройте программное обеспечение и нажмите на «Библиотеки» на панели инструментов.
    • Шаг 3: Выберите опцию «Схемы и логическая схема», и вы увидите некоторые из опций, такие как «Аналоговая и цифровая логика» и «Компоненты интегральной схемы.”
    • Шаг 4: Щелкните опцию «Аналоговая и цифровая логика» в библиотеке и начните создавать аналоговую схему с помощью функций логического элемента, которые появляются слева.
    • Шаг 5: После вставки ворот вы можете настроить их, нажав кнопку конфигурации. Вы можете изменить тип ворот, вход и выход.

    Ограничения логических вентилей

    Хотя логические ворота пользуются большой популярностью, существуют определенные ограничения:

    • Для более сложной системы или схемы, реализация логического элемента невозможна, так как правильное их размещение и соединение может вызвать затруднения.
    • Схемы, использующие реализацию логического элемента, потребляют больше энергии, чем допустимо.
    • Для логических схем требуются аккумуляторные системы питания или переносные источники питания.

    Статьи по теме

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
