Шумоизоляция межэтажного перекрытия по деревянным балкам – звукоизоляция межэтажных перекрытий по деревянным балкам

Как создать правильную звукоизоляцию деревянных межэтажных перекрытий

Деревянные перекрытия, сделанные своими руками в частном доме, имеют плюсы и минусы. К плюсам можно отнести экологические свойства древесины. Ее природное тепло, текстуру и запах. К тому же, при возведении перекрытия на деревянных балках не требуется применение специальной техники. Бревно – не бетонная плита, которую нужно поднимать и укладывать с помощью автокрана. Минусы деревянных балок перекрытия пролета также вытекают из свойств древесины. Под воздействием температуры и влаги дерево способно «двигаться». В отличие от монолитного или плитного перекрытия, деревянное не является сплошным. Это означает, что тепло- и звукоизоляция деревянных конструкций должна быть выполнена по всем правилам. Только тогда тепло и звук не будут проходить между этажами.

Что такое шум и звукоизоляция

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Шумы и звуки по своей физической природе – это волновая вибрация. Она может порождаться:

• акустическими звуками. Это человеческая речь, музыка, звуки животных, переданные вживую или посредством теле-, радиоаппаратуры или компьютера. Степень защиты от акустических шумов (индекс Rw), должна быть не ниже 45 децибел для межэтажных перекрытий;
• звуками от ударов. Например, стук каблуков, звуки от упавших предметов или от сдвигания мебели. Степень проникновения звуков от стука и ерзания (индекс Lmw) в жилом помещении не должны превышать предельный уровень в 66 децибел;
• звуки от нагрузок на несущие конструкций и крепежные элементы в них. Это всевозможные скрипы винтов, болтов, с помощью которых собрано деревянное перекрытие.

Шумы и звуки легко распространяются в пространстве. Они также могут проходить и сквозь материалы перегородок. Препятствия звуку нужно выстраивать не только между основными несущими деревянными конструкциями, но и отсекать шум от соприкосновения со всеми поверхностями. Это относится и к балкам, и к деревянным материалам отделки потолка и пола.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Должен получиться такой «пирог»: кирпич – уплотнение из рубероида – прокладка из дерева – конец балки в кольце из рубероида – воздушный проем – стена.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Важно!

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Совет!

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам. Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянное перекрытие дома

Материалы для звукоизоляции перекрытий из дерева

На этапе возведения конструкций необходимо позаботиться о снижении воздействия ударных шумов. Следом можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

К таким материалам относятся маты из минеральной ваты, базальтовые и древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Важно!

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных конструкциях.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком

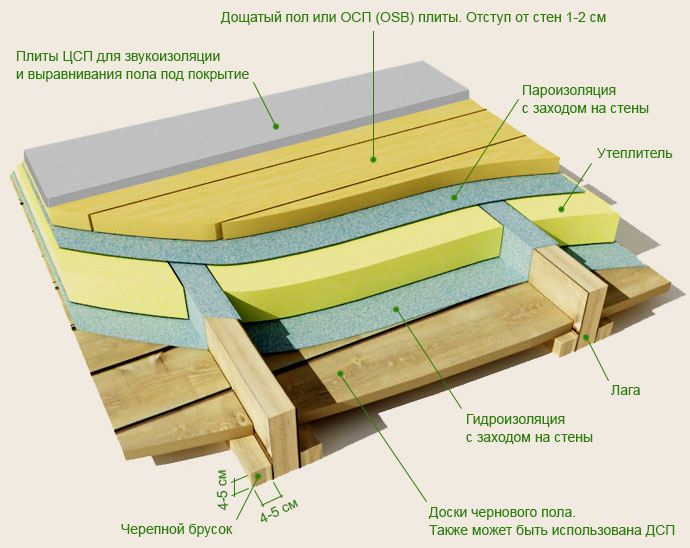

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Идея!

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

Также вы можете почитать наш материал о деревянных перекрытиях в доме из газобетона.

Предыдущая

МансардыРазновидности и особенности глухих окон для крыши

Следующая

МансардыКак сделать мансардную лестницу своими руками

lestnitsygid.ru

Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

Звукоизоляция межэтажного перекрытия по деревянным балкам необходима для поглощения волновых вибраций в виде шумов и звуков различной интенсивности. Звуки легко распространяются в доме, через его стены, оконные и дверные проемы, перекрытия. Посторонние шумы и звуки могут негативно влиять на психологическое состояние человека, отнимая сон и покой у жильцов частного дома или квартиры. Звукоизоляция деревянного перекрытия необходима для защиты внутреннего пространства дома от шума и звуков.

Материалы для звукоизоляции перекрытий

Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины. Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях. С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

Для этой цели используются следующие материалы:

1. Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.
2. Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
3. Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

Главное требование, которое предъявляется к звукоизоляционным материалам — высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

Звукоизоляция потолка в доме

Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

• вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;

• профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;

• сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;

• обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;

• стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;

• места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

При выборе деревянного каркаса используют аналогичные приемы звукоизоляции. Результат — герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок. Гипсокартонные листы создают дополнительные мостики шума.

Звукоизоляция пола в доме

Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

1. Покрытие чернового пола не должно быть тоньше 25 мм.
2. Края плит профилируют по типу шпунт-паз.
3. Для крепления плит используются саморезы с оцинкованным покрытием.
4. Соединения герметизируют.
5. Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
6. На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
7. На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.
8. Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
9. Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
10. В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

Звукоизоляция в деревянном доме

Звук с легкостью распространяется как на открытом пространстве, так и внутри помещений. Шум проходит сквозь строительные материалы. Дерево — это проводник звука. Для построения грамотной звукоизоляции необходимо отсекать контакты с деревянными поверхностями стропил, ферм, балок перекрытия.

Часть звуков распространяется по стенам, поэтому минимизируйте контакт деревянных конструкций со стеной. Используйте комбинированную звукоизоляцию верхнего и нижнего помещения.

Звукоизоляцию стен расположите на стене так, чтобы верхний край изоляции ложился внахлест на потолок. Приветствуется комбинирование мембранного поглотителя и минеральной плиты. Это понизит силу высоких и низких частот звуковых волн. Не забывайте о заполнении пустот и щелей волокнистыми и ячеистыми уплотнителями. Использование базальтового волокна уменьшит тепловые потери и повысит пожаробезопасность дома.

Оптимальным способом изоляции является перекрытие с двойной системой балок. Часть балок будет выполнять несущую функцию потолка, а другая часть — принимать на себя статические и динамические нагрузки пола второго этажа.

Звукоизоляция перекрытий в деревянном доме

Звукоизоляция межэтажного перекрытия в деревянном доме должна осуществляться от звуков и шума. В зависимости от источника выделяют 3 группы звуков:

1. Акустические шумы. К ним относят звуки, которые исходят от телевизора, акустических систем, человека и домашних животных. Этот тип звуков распространяется по воздуху.
2. Ударные шумы. Этот тип возникает при ударном воздействии на перекрытие. К этой группе относят звуки передвижения людей, перемещения мебели, упавших предметов, звуки работы электрического и слесарного инструмента.
3. Шумы, возникающие от статических и динамических нагрузок на опорные конструкции и перекрытие по деревянным балкам. К ним относят скрип крепежных и опорных элементов, которые принимают и распределяют нагрузку по площади конструкции сооружения.

Звукоизоляция перекрытия между этажами в деревянном доме должна обеспечивать изоляцию от воздушного и ударного шума комнат, которые находятся под и над перекрытием. Нормы изоляции воздушного и ударного шума регламентирует СП 51.13330.2011 «Защита от шума». По норме индекс изоляции воздушного шума составляет 45 дБ., а индекс ударного шума — 65 дБ.

Обратите внимание, что все конструкции межэтажных перекрытий, используемые в частном домостроении, без звукоизоляционных работ не могут обеспечить соблюдение норм по защите конструкций. В деревянном доме между этажами необходимо заложить слой изоляции в стенах и деревянных перекрытиях.

Еще нужно обратить внимание на дверные коробки — они не должны соприкасаться с покрытием пола.

Изолируем деревянный пол

Деревянный пол по лагам является наименее защищенным местом в доме. Он пропускает как акустические, так и ударные шумы. Для изоляции деревянного пола предусмотрите устройство двойных полов. Технология устройства:

1. На черновой пол укладывают слой известкового или глиняного раствора. Толщина слоя должна составлять 2,5 см. Слой раствора просушивают. Потом наносится слой песка. Можно использовать керамзит — он обладает теплоизоляционными свойствами и в 2 раза легче песка. Толщина слоя не должна быть меньше 30 мм. Затем слой песка заливают известковым раствором и оставляют до полного высыхания.
2. После высыхания засыпки укладывают чистый пол. Между черным и чистым полом должно оставаться воздушное пространство не меньше 5 см. При укладке на чистый пол ламината уложите под плоскость чистового пола слой паровой изоляции.

Не стоит забывать, что квадратный метр песчаной засыпки толщиной 50 мм весит 80 кг, а квадратный метр керамзита толщиной 100 мм весит 35кг. Если деревянное перекрытие не рассчитано на такую массу, то воспользуйтесь легкими материалами (минеральная вата, эковата, базальтовая вата, вспененный полиэтилен или полистирол).

Шумоизолируем стен в деревянном доме

Шумовая изоляция стен в деревянном доме выполняется в 6 этапов. Из важных работ можно выделить:

1. Заделка щелей, трещин в перегородках стен.
2. Формирование каркаса и установка направляющих профилей с шагом 0,6м.
3. Свободное пространство между профилями заполняют изоляционным материалом в виде плит из минеральной или базальтовой ваты. Плиты укладывают плотно и без щелей. Можно воспользоваться готовыми звукоизоляционными панелями, которые не требуют дальнейшей отделки плитными материалами.
4. После укладки плитного материала на направляющие профиля укладывают и закрепляют саморезами листы гипсокартона, OSB, фанеры. Стыки обрабатывают герметизирующими замазками.
5. Швы между листами тщательно заделывают с последующим выравниванием шпатлевкой.
6. После шпатлевки листы красят водоэмульсионной краской или оклеивают обоями.

При монтаже розеток старые отверстия под коробки заполняют пеной, укладывается изоляционный материал, формируются места для коробок. Электрика монтируется с соблюдением действующих норм и правил пожарной безопасности. Если делать все правильно, то посторонний шум не проникнет в дом.

Понравилась статья? Поделитесь с друзьями:

Рекомендуем посмотреть наши проекты домов

www.project-home.ru

Шумоизоляция межэтажного перекрытия по деревянным балкам

Как выполняется шумоизоляция потолка в доме с деревянными перекрытиями?

Шумоизоляция потолка в доме с деревянными перекрытиями является важным этапом в строительстве здания. Проблемы с изоляцией шума и звука актуальны всегда. Особенно если некоторые перекрытия ненадежные и тонкие. А это случается в домах, изготавливаемых из дерева, или где устанавливают деревянные перегородки и перекрытия.

Чтобы избежать ненужных осложнений и проблем, стоит сразу их устранить. Делая ремонт или занимаясь строительством дома, каждый задается вопросом об изоляции шума.

И это главный момент, ведь в доме с деревянными покрытиями такой элемент актуален. Для решения данной проблемы стоит сначала разобраться, что необходимо для монтажа шумоизоляции потолка в доме с деревянными покрытиями, межэтажных перекрытий и какие допускаются ошибки при установке.

А чтобы устранить подобные вопросы, следует знать некоторые факты.

Необходимые инструменты

Звукоизоляция пола, межэтажных перекрытий и потолка должна учитывать свойства покупаемых материалов. Это важно для соблюдения правил, предотвращающих пожары или другие несчастные случаи. Еще материалы, покупаемые в специализированных магазинах, должны иметь все необходимые сертификаты и документы, подтверждающие качество:

Опасность при пожаре. На упаковке любого строительного материала указывается категория.

Коэффициент, обеспечивающий изоляцию от шума.

Наличие сертификата о санитарных и гигиенических нормах.

Толщина самого покрытия.

Чтобы приступить к установке шумоизоляции перекрытий в деревянном доме, стоит приобрести все необходимые для этого материалы и инструменты:

Гвозди или саморезы.

Материалы, при помощи которых осуществляется звукоизоляция межэтажных перекрытий и пола, находящихся в деревянном доме. Их подбор будет зависеть от того, что именно планируется защищать от шума.

Молоток или шуруповерт, чтобы обеспечить крепление.

Фанеру или доски.

В работе по монтажу важно правильно подобрать строительные материалы и подойти к этой работе ответственно.

Изоляция пола, стен от шума

Звукоизоляция пола делается в два этапа. Сначала черновой вариант, состоящий из балок, специального материала, напоминающего фольгу, и досок. На балки, составляющие основу пола, кладется покрытие отражающей стороной в дом, а сверху крепятся при помощи мебельного степлера доски.

Чистовой пол выравнивают нетолстой фанерой, независимо от шероховатостей или их отсутствия. В углах фанерных плит нужно просверлить дыры для обеспечения прохождения воздуха. Это необходимо для того, чтобы не происходило застаивания и появления воды. А уже сверху покрывают линолеумом и напольными досками, затем наносят лак.

В качестве изоляционного материала можно применить базальтовую вату или ее аналоги. Они не проводят не только шум, но и вибрации.

Для стен же необходимо два слоя материалов. В первом использовать лучше стекловату или вату, состоящую из волокон. А во второй прослойке применяют гипсокартон или кирпич. Также стоит учитывать, что крепление должно быть надежным и следует применять специальные прокладки, которые изолируют звук. А крепится все к специальному каркасу, сделанному из направляющих.

Шумоизоляция потолка

Обеспечение звукоизоляции между этажами и на потолке следует начать с обработки поверхности от остатков красок и других веществ.

Затем сооружаем каркас из балок. В законченном виде он должен напоминать ячейки.

Крепятся на клей или шурупы материалы, обеспечивающие шумоизоляцию. К ним можно отнести войлок, плиты или стекловату.

Промежутки между потолком и стеной следует заполнить массой из акрила. Она обеспечит дополнительную изоляцию.

После всех действий можно воспользоваться потолочными плитами или сделать подвесной потолок, чтобы окончательно перекрыть доступ посторонних звуков.

Когда в комнату заносят текстиль и мебель, шума становится меньше. Они также имеют свойство не пропускать звуки. Важно подобрать ткань, которая меньше всего пропускает звук.

Шумоизоляция потолка в деревянном доме играет важную роль, особенно если помещение в несколько этажей.

Изоляция от шума между этажами

Конечно, для обеспечения шумоизоляции между этажами стоит с обеих сторон, а точнее потолок и пол, утеплить и сделать это одновременно, чтобы усилить непроходимость шума. В основную конструкцию межэтажных перекрытий нужно вставить звукоизоляционный материал.

Балки, несущие на себе стойкость здания, изолируют стекловатой, поролоном или другим отражающим звук материалом. Наверх настилают доски или фанеру, и они крепятся саморезами к балкам через изоляцию.

Данные конструкции прослужат дольше, если делать шумоизоляцию потолка, пола, стен и покрытий, находящихся между этажами, по всем правилам. Да и в деревянных домах малейший шорох или скрип будет слышать весь дом из-за того, что дерево имеет свойство отлично проводить звук. Еще подобной характеристикой обладает стекло и поверхность из лакированного дерева.

Подытожив все вышесказанное, можно сделать вывод, что такое мероприятие, как изоляция перекрытий от шума и посторонних звуков в деревянном доме, просто необходимо, чтобы обеспечить не только хороший сон, но и комфортность проживания в течение всего дня. Сложно жить там, где слышен каждый шорох.

А изолировав помещения от проникающих звуков, можно обеспечить полноценную работу и сон. Это важные элементы хорошего настроения и жизнедеятельности.

Еще статьи по этой теме:

•

Как сделать черновой потолок по деревянным балкам и бетону

Как сделать в доме деревянные перекрытия

Как производится утепление межэтажного перекрытия по деревянным балкам?

Любые перекрытия — это потенциальный источник теплопотерь и проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о правильной звукоизоляции перекрытий (шумоизоляция).

Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

• ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шума Lnw;

• воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле- и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.

• структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительных конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Звукоизоляция деревянных перекрытий — черновой пол ДСП — ОСБ Дополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне.

Звукоизоляция между стеной и перекрытием Чтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене.

Звукоизоляция деревянных перекрытий — войлок на балках Закрепленный на балках войлок также снижает уровень шумов.

Звукоизоляция деревянных перекрытий — подложка Размещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

• Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.

• Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

• Rw равен или превышает нормативное значение;
• Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание!
Монтаж ваты выполняется строго в защитных очках и респираторе.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

Минеральная вата (минвата)

Базальтовое волокно

Минплита

Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Самодельный виброподвес Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком

Звукоизоляция перекрытий песком

Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон

Технология устройства звукоизоляции перекрытий под гипсокартон

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Похожие новости
Пол и шумоизоляция межэтажных перекрытий в деревянном доме

В данной статье мы постарались осветить такие моменты в строительстве деревянного дома, как теплоизоляция полов и шумоизоляция межэтажных перекрытий. Как произвести эти работы эффективно, но в тоже время с меньшими затратами? Такой вопрос встает практически перед каждым, кто решился на строительство собственного дома. Надеемся, наш опыт устройства пола и межэтажных перекрытий в деревянном доме описанный в данной статье будет Вам полезен, и Вы сумеете насладиться теплом и покоем Вашего дома, не опустошив при этом свой кошелек.

При строительстве собственного дома перед нами встали следующие вопросы:

Как нам за небольшие деньги получить теплый пол в зимнем доме?

Как нам добиться необходимой шумоизоляции, которая в достаточной мере смогла бы защитить нас от посторонних раздражающих звуков?

1. Теплый и не дорогостоящий пол

Проблема полов, которые не обжигали бы ноги зимой своим ледяным холодом, существует столько же, сколько существуют сами дома. Также давно и разнообразно существуют решения этой проблемы. И как правило, решение эти сколь технологичны, столь и дорогостоящи. Поэтому перед нами стоит вопрос: можно ли за небольшие деньги получить теплый, непромерзающий в зимние морозы, пол? Начав строительство собственного дома, мы решили эту проблему при помощи старых технологий и новых материалов.

Черновой пол

Основой пола в нашем доме, как и в любом другом, послужили балки перекрытия. У нас балки размером 150 на 50 мм, расстояние между балками 80 см.

На балки был уложен черновой пол из доски 150мм на 25мм с интервалом в 400 мм. Сверху между переводами на обрешетку выстлали фольгированный теплоизол толщиной 8 мм фольгированной стороной внутрь дома.

Края теплоизола плотно пришили к балкам степлером. Теперь теплоизол лежит на обрешетке и подшит не монолитным ковром, а пришит к боковинам переводов, с целью проветривания балок со стороны подпола, что крайне важно для долговечности деревянных конструкций.

Чистовой пол

После этого мы принялись за настил чистового пола. Напольное покрытие предполагается делать из линолеума и половой ламинированной доски. Для этих работ обычно с целью выравнивания полов. какие бы они ни были, используют фанеру толщиной 10 – 12 мм.

Для обеспечения воздухотока и вентиляции в межполовом пространстве по углам всех помещений необходимо просверлить вентиляционные отверстия в чистовом полу.

Описанная нами, конструкция полов была неоднократно опробована и показала себя с очень хорошей стороны. И мы знаем, что утепленный линолеум или паркетная доска, выстланная на подножку, лишь добавит тепла под нашими ногами.

Многих может смутить, кажущаяся легкость, и малая несущая способность такого пола. Уверяю, это только, кажется. Поначалу слегка играющие полы, постепенно принимая на себя полную нагрузку, отстаиваются и ведут себя не хуже монолитного железобетона.

2. Устройство шумоизоляции межэтажных перекрытий в деревянном доме

Как при теплоизоляции полов, подобным образом нами делались и межэтажные перекрытия с той лишь разницей, что упор шел на шумоизоляцию. Снизу к балкам межэтажного перекрытия (150 на 60) мы пришили сплошным ковром теплоизол толщиной 5мм фольгированной стороной в низ.

На теплоизол, снизу была набита обрешетка из бруса 50 на 50 мм с интервалом 500 мм. На обрешетку в свою очередь закрепили фанеру толщиной 10 мм. Теперь на фанеру планируется закрепить материал чистовой отделки потолка, что тоже улучшит звуконепроницаемость.

Пол второго этажа был сделан посредством выстелания обрешетки из доски 40 на 150 мм, доски привернуты саморезами (во избежание скрипа) с интервалом 150 мм.

На обрешетку мы выстлали фольгированный теплоизол толщиной 5 мм, пришитый сплошным ковром фольгированной стороной вверх.
В свою очередь на теплоизол уложили фанеру толщиной 12 мм.

По углам всех помещений в перекрытиях во всех слоях необходимо сделать отверстия для проветривания. Однако важно учитывать, что отверстия воздуховода не должны пронзать весь пирог межэтажного перекрытия сверху донизу в одном месте, иначе все труды по обеспечению звукоизоляции будут напрасны. То есть если отверстия-воздуховоды в фанере сделаны в правом углу комнаты, то отверстия-воздуховоды, сделанные в следующем слое звукоизоляции, должны быть сделаны в левом углу. На каждый слой должно быть два отверстия, обычно их располагают по диагонали относительно углов помещения.

Многие могут поспорить, что проще, быстрее и эффективнее не городить огород из прослоек и звукоизоляционных мембран, а просто заполнить межэтажное пространство минватой. По нашему опыту этого недостаточно. Кроме того, что межэтажное пространство насыщается влагой, а соответственно и деревянные элементы конструкций, что может вызвать гниение и сокращение срока их службы, подобная звукоизоляция совершенно неэффективна, так как звуки, особенно ударные, хорошо проводятся через деревянные элементы и в этом случае насквозь пронзают всю толщину перекрытия.

Надеемся, что Вам пригодятся наши советы в строительной работе, и Вы сумеете добиться желаемой защиты от холода и шума в Вашем прекрасном доме.

krovati-i-divany.ru

Шумоизоляция межэтажного перекрытия по деревянным балкам

Звукоизоляция межэтажного перекрытия по деревянным балкам

Одной из наиболее важных задач при возведении своего дома является обустройство межэтажных пролетов.

При этом, имеет значение не только прочность создаваемой конструкции, но и различные типы изоляции – от посторонних звуков, для тепла и прочие.

В этой статье рассмотрим, как обустраивается звукоизоляция межэтажного перекрытия по деревянным балкам.

Особенности проникающих шумов

Все звуковые помехи, от которых необходимо изолировать каждый из этажей, можно разделить на две большие группы:

• Ударные (включая структурные шумы и вибрацию)
• Акустические (воздушные)

К первому виду относятся работающий перфоратор, стук детского мяча по полу, цоканье каблуков, просто тяжелые шаги.

К акустическим волнам относятся звуки работающего телевизора или радиоприемника, голоса и музыка.

Для каждого из них нужен свой вариант защиты и поэтому, изоляция должна быть выполнена комплексно, с учетом всех факторов.

Борьба с вибрациями

Устройство перекрытий в домах с деревянными балками в качестве силового элемента имеет свои особенности.

В таких системах именно несущая балка становится прекрасным проводником всех колебаний, от которых требуется защита.

Чем более сильно эта деталь связана с обшивкой потолка или пола, тем сильнее звукопроводимость всей системы.

Важно: колебания могут распространяться не только по плоскости перекрытия, но и по стеновым перегородкам. Подобные колебания называют «структурными».

Поэтому, для создания эффективного барьера требуется обеспечить изоляцию стеновых конструкций, путем установки между стенами и покрытием пола или потолка специальных прокладок.

Для того, чтобы создать качественно выполняющий свою функцию барьер для волн ударного типа, необходимо отказаться от жесткой связки обшивки пола и потолка с несущими деталями.

Вместо жестких соединений создаются специальные опорные элементы из мягких материалов, либо применяются демпфирующие прокладки.

Для потолочных конструкций используются специальные подвесные элементы с демпфирующими вставками.

Естественно, что подобные работы необходимо выполнять еще на стадии монтажа межэтажной конструкции, в частности – обшивки потолка и укладки пола.

Наиболее простым способом улучшить защиту помещений в этом случае, будет прокладка между покрытием пола или потолка и несущими деталями демпфирующих прокладок.

Борьба с «акустикой»

Чтобы радио или телевизор с нижнего, или верхнего этажа вам не мешали, защиты в виде демпфирующих колебания прокладок будет недостаточно.

В этой ситуации необходима шумоизоляция межэтажного перекрытия, выполненного по деревянным балкам другими видами изоляционных материалов.

Они должны заполнять внутреннее пространство между балками или лагами, предотвращая свободное распространение звуков.

Важно: для устранения помех данного типа, необходимо создать преграду из такого изолятора, который заставит звуковую волну «увязнуть» внутри себя, теряя амплитуду колебаний.

Как ни странно, но, подобная изоляция выполняется при помощи материала, служащего утеплителем в большинстве частных построек – минеральной или каменной ваты. Эти волокнистые утеплители являются отличной преградой для распространения шумов.

Дополнить эффект изоляции поможет укладка на пол менее «шумного» покрытия.

Чем менее жестким оно будет, тем меньше посторонних звуков пропустит и наоборот, чем более жестким будет ваш пол, тем больше помех акустического плана его преодолеет.

К «шумным» покрытиям можно отнести ламинат, паркет и другие подобные виды отделки – все они требуют укладки специальной подложки, предотвращающей распространение звука.

Варианты изоляторов

Чтобы создать качественную звукоизоляцию, необходимо подобрать оптимальный вариант материала, способного это сделать. В качестве изолятора от звуковых помех можно использовать:

• Минеральную или каменную вату, закладываемую внутрь перекрытия и перекрывающую доступ шумам акустического плана.
• Разнообразные полимерные мембраны, служащие изолятором от ударного шума.
• Войлок, отлично блокирующий акустические волны.
• Вспененные материалы из полиэтилена или пенополиуретана, служащие подложками под напольные покрытия и помогающие бороться с обоими видами помех.

Естественно, наилучший результат достигается при комбинации изоляторов обоих типов, создающих преграду для волн разного происхождения.

Кроме того, можно улучшить ситуацию с посторонними звуками, если использовать различные конструкции «плавающего» типа, не имеющие жесткой связки с несущими элементами.

Источник: https://kirpich274.ru/publications/zvukoizoljacija-mezhjetazhnogo-perekrytija-po.html

Как выполняется звукоизоляция перекрытия по деревянным балкам между этажами?

Одной из наиболее важных задач при возведении своего дома является обустройство межэтажных пролетов.

При этом, имеет значение не только прочность создаваемой конструкции, но и различные типы изоляции – от посторонних звуков, для тепла и прочие.

В этой статье рассмотрим, как обустраивается звукоизоляция межэтажного перекрытия по деревянным балкам.

Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Любые перекрытия – это потенциальный источник теплопотерь и
проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают

издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о
правильной звукоизоляции перекрытий (шумоизоляция).

Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

• ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шумаLnw;

• воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле-и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.

• структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительныхконструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент

звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватойВ качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное

звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Звукоизоляция деревянных перекрытий – черновой пол ДСП – ОСБДополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ.

При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола).

И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов

извне.

Звукоизоляция между стеной и перекрытиемЧтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене.

Звукоизоляция деревянных перекрытий – войлок на балкахЗакрепленный на балках войлок также снижает уровень шумов.

Звукоизоляция деревянных перекрытий – подложкаРазмещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения

материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится

с соблюдением разных требований.

• Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыковбудут закрыты следующим слоем ваты.

• Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слойуменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от

шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия

представлены в таблице.

Индекс изоляции воздушного и ударного шума – таблица

При этом, звукоизоляция считается достаточной если:

• Rw равен или превышает нормативное значение;
• Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому

звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по
потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект

достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и

тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один.

Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3).

Выпускается в виде рулонов или плит,

определенных габаритов.

Внимание! Монтаж ваты выполняется строго в защитных очках и

респираторе.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты.

Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот).

Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно.

Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду

конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука,

представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается

звукоизолятор. В качестве звукопоглотителя может использоваться:

1. Минеральная вата (минвата)
2. Базальтовое волокно
3. Минплита
4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не
меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит,

а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон.

Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде

полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс,

возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий – виброподвесДля достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е.

должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку).

Получается своего рода подвесной
потолок.

Самодельный виброподвесЗвукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно

купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным

поглотителем.

Звукоизоляция деревянных перекрытий между этажами – устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е.

вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия.

При таком

устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам.

Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком

Звукоизоляция перекрытий песком

Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон

Технология устройства звукоизоляции перекрытий под гипсокартон

Итог

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а

также в домах из оцилиндрованного бревна или бруса.

Источник: https://fasaddomstroy.ru/landshaft/zvykoizoliaciia-mejetajnyh-dereviannyh-perekrytii-vybor-materiala-i-sposob-ystroistva.html

Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

Звукоизоляция межэтажного перекрытия по деревянным балкам необходима для поглощения волновых вибраций в виде шумов и звуков различной интенсивности.

Звуки легко распространяются в доме, через его стены, оконные и дверные проемы, перекрытия.

Посторонние шумы и звуки могут негативно влиять на психологическое состояние человека, отнимая сон и покой у жильцов частного дома или квартиры.

Звукоизоляция деревянного перекрытия необходима для защиты внутреннего пространства дома от шума и звуков.

Материалы для звукоизоляции перекрытий

Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины.

Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях.

С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

Для этой цели используются следующие материалы:

1. Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.
2. Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
3. Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

Главное требование, которое предъявляется к звукоизоляционным материалам — высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

Звукоизоляция потолка в доме

Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

• вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;

• профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;

• сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;

• обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;

• стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;

• места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

При выборе деревянного каркаса используют аналогичные приемы звукоизоляции.

Результат — герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок.

Гипсокартонные листы создают дополнительные мостики шума.

Звукоизоляция пола в доме

Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

1. Покрытие чернового пола не должно быть тоньше 25 мм.
2. Края плит профилируют по типу шпунт-паз.
3. Для крепления плит используются саморезы с оцинкованным покрытием.
4. Соединения герметизируют.
5. Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
6. На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
7. На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.
8. Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
9. Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
10. В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

Звукоизоляция в деревянном доме

Звук с легкостью распространяется как на открытом пространстве, так и внутри помещений. Шум проходит сквозь строительные материалы.

Дерево — это проводник звука.

Для построения грамотной звукоизоляции необходимо отсекать контакты с деревянными поверхностями стропил, ферм, балок перекрытия.

Часть звуков распространяется по стенам, поэтому минимизируйте контакт деревянных конструкций со стеной. Используйте комбинированную звукоизоляцию верхнего и нижнего помещения.

Звукоизоляцию стен расположите на стене так, чтобы верхний край изоляции ложился внахлест на потолок. Приветствуется комбинирование мембранного поглотителя и минеральной плиты.

Это понизит силу высоких и низких частот звуковых волн. Не забывайте о заполнении пустот и щелей волокнистыми и ячеистыми уплотнителями.

Использование базальтового волокна уменьшит тепловые потери и повысит пожаробезопасность дома.

Оптимальным способом изоляции является перекрытие с двойной системой балок. Часть балок будет выполнять несущую функцию потолка, а другая часть — принимать на себя статические и динамические нагрузки пола второго этажа.

Звукоизоляция перекрытий в деревянном доме

Звукоизоляция межэтажного перекрытия в деревянном доме должна осуществляться от звуков и шума. В зависимости от источника выделяют 3 группы звуков:

1. Акустические шумы. К ним относят звуки, которые исходят от телевизора, акустических систем, человека и домашних животных. Этот тип звуков распространяется по воздуху.
2. Ударные шумы. Этот тип возникает при ударном воздействии на перекрытие. К этой группе относят звуки передвижения людей, перемещения мебели, упавших предметов, звуки работы электрического и слесарного инструмента.
3. Шумы, возникающие от статических и динамических нагрузок на опорные конструкции и перекрытие по деревянным балкам. К ним относят скрип крепежных и опорных элементов, которые принимают и распределяют нагрузку по площади конструкции сооружения.

Звукоизоляция перекрытия между этажами в деревянном доме должна обеспечивать изоляцию от воздушного и ударного шума комнат, которые находятся под и над перекрытием.

Нормы изоляции воздушного и ударного шума регламентирует СП 51.13330.2011 «Защита от шума». По норме индекс изоляции воздушного шума составляет 45 дБ.

, а индекс ударного шума — 65 дБ.

Обратите внимание, что все конструкции межэтажных перекрытий, используемые в частном домостроении, без звукоизоляционных работ не могут обеспечить соблюдение норм по защите конструкций. В деревянном доме между этажами необходимо заложить слой изоляции в стенах и деревянных перекрытиях.

Еще нужно обратить внимание на дверные коробки — они не должны соприкасаться с покрытием пола.

Изолируем деревянный пол

Деревянный пол по лагам является наименее защищенным местом в доме. Он пропускает как акустические, так и ударные шумы. Для изоляции деревянного пола предусмотрите устройство двойных полов. Технология устройства:

1. На черновой пол укладывают слой известкового или глиняного раствора. Толщина слоя должна составлять 2,5 см. Слой раствора просушивают. Потом наносится слой песка. Можно использовать керамзит — он обладает теплоизоляционными свойствами и в 2 раза легче песка. Толщина слоя не должна быть меньше 30 мм. Затем слой песка заливают известковым раствором и оставляют до полного высыхания.
2. После высыхания засыпки укладывают чистый пол. Между черным и чистым полом должно оставаться воздушное пространство не меньше 5 см. При укладке на чистый пол ламината уложите под плоскость чистового пола слой паровой изоляции.

Не стоит забывать, что квадратный метр песчаной засыпки толщиной 50 мм весит 80 кг, а квадратный метр керамзита толщиной 100 мм весит 35кг.

Если деревянное перекрытие не рассчитано на такую массу, то воспользуйтесь легкими материалами (минеральная вата, эковата, базальтовая вата, вспененный полиэтилен или полистирол).

Шумоизолируем стен в деревянном доме

Шумовая изоляция стен в деревянном доме выполняется в 6 этапов. Из важных работ можно выделить:

1. Заделка щелей, трещин в перегородках стен.
2. Формирование каркаса и установка направляющих профилей с шагом 0,6м.
3. Свободное пространство между профилями заполняют изоляционным материалом в виде плит из минеральной или базальтовой ваты. Плиты укладывают плотно и без щелей. Можно воспользоваться готовыми звукоизоляционными панелями, которые не требуют дальнейшей отделки плитными материалами.
4. После укладки плитного материала на направляющие профиля укладывают и закрепляют саморезами листы гипсокартона, OSB, фанеры. Стыки обрабатывают герметизирующими замазками.
5. Швы между листами тщательно заделывают с последующим выравниванием шпатлевкой.
6. После шпатлевки листы красят водоэмульсионной краской или оклеивают обоями.

При монтаже розеток старые отверстия под ко

stroypodskazka.com

Звукоизоляция межэтажных перекрытий, шумоизоляция потолка в деревянном доме

Если Вы же успели почитать что-либо про звукоизолирующие облицовки, то заметили, что в качестве основной акустической характеристики строительных конструкций приводится индекс изоляции воздушного шума Rw со всеми его плюсами и минусами. Тот факт, что для конструкций межэтажных конструкций в строительной нормативной документации дополнительно введен еще один звукоизоляционный показатель — индекс приведенного уровня ударного шума Lnw, указывает на то, что проблема обеспечения требуемой звукоизоляции перекрытий усложняется как минимум вдвое. Это подтверждает практика — по статистике более половины жалоб жильцов на повышенный шум можно отнести к категории «шум от соседей сверху», причиной чему служит именно недостаточный уровень изоляции перекрытий.

Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий

Основным нормативным документом, регламентирующим звукоизоляционные свойства строительных конструкций, в настоящее время является актуализированная редакция СНиП-23-03-2003 «Защита от шума» . Согласно данному СНиП индекс изоляции воздушного шума перекрытием между двумя квартирами должен быть не ниже Rw = 52 дБ, а индекс приведенного уровня ударного шума под перекрытием — не более Lnw = 60 дБ.

С величиной требуемой изоляции воздушного шума дело обстоит относительно просто. В массовом многоэтажном строительстве данный вопрос издавна решается путем производства сборных железобетонных элементов или выполнения монолитных перекрытий требуемой поверхностной плотности и толщины.

Для многопустотных железобетонных плит толщиной 220 мм и вибропрессованных железобетонных плит толщиной 160 мм индекс изоляции находится примерно на грани Rw = 52 дБ.

Но для плит конструкций толщиной 140 мм, из которых, например, в Москве возведена значительная часть жилого фонда, индекс изоляции воздушного шума редко превышает Rw = 51 дБ. И это при том, что введенный еще в 1977 г. СНиП, впрочем, как и действующий, актуализированый в 2012 году СНиП,  устанавливает значение индекса изоляции воздушного шума перекрытием не менее Rw = 52 дБ!

Так или иначе, звукоизолирующая способность конструкции в отношении воздушного шума формируется на стадии заводского изготовления строительных элементов. И если плотность бетона при изготовлении не была существенно нарушена, в зависимости от выбора той или иной конструкции можно с большой степенью уверенности предсказать ее звукоизоляцию. Задача строителей в области изоляции воздушного шума сводится к тому, чтобы при возведении здания дополнительно не испортить ее посредством многочисленных щелей между плитами или незаделанными технологическими отверстиями (например, под трубы отопления) в деревянных перекрытиях между квартирами дома. В настоящее время при строительстве «элитного» монолитного жилья категории А толщина межэтажных конструкций может доходить до 250 мм. Индекс изоляции воздушного шума при этом оказывается равным Rw = 55 дБ и выше.

При этом, когда дом уже построен, вряд ли возможно без проведения капитального ремонта уменьшить толщину несущих плит. Таким образом, если при строительстве дома был получен неплохой показатель изоляции воздушного шума, то он, скорее всего, таковым и останется, по крайней мере, на ближайшие годы (до образования сквозных трещин).

С обеспечением требуемой изоляции ударного шума — показателем уровня приведенного ударного шума под перекрытием — дело обстоит гораздо хуже. Во-первых, какая изоляция будет получена: плохая или хорошая, практически целиком определяется на месте непосредственными исполнителями, т.е. строителями. Во-вторых — никто не даст гарантию, что новый жилец во время последующего ремонта не уничтожит дополнительную звукоизоляционную конструкцию поверх плиты конструкции, радикально ухудшив тем самым изоляцию ударного шума.

Дело здесь в следующем: величина изоляции ударного шума хотя и определяется массивностью конструкции, однако даже при полутораметровой толщине полов (что характерно исключительно для бомбоубежищ), все равно не удовлетворяет нормативным требованиям. К примеру, уже упоминавшееся монолитное железобетонное перекрытие толщиной 250 мм имеет уровень приведенного ударного шума около Lnw = 74 дБ. Данное значение на серьезную величину не дотягивает до требований действующего СНиП, где уровень ударного шума должен быть не более Lnw = 60 дБ.

Необходимо сказать несколько слов в отношении самого стандарта и методики оценки уровня ударного шума. Если рост индекса Rw свидетельствует об улучшении звукоизоляционных характеристик конструкции, то в отношении изоляции ударного шума ситуация улучшается, если значение уровня шума под перекрытием становится меньше. При проведении акустических испытаний в специальной камере на перекрытие сверху устанавливают так называемую «топольную» машину, которая молотит по полу специально тарированными молоточками с заданной частотой. Уровень шума, создаваемый машиной, измеренный в нижерасположенном помещении (с поправками на стандартизацию измерений) и представленный одним числом, называется приведенным уровнем ударного шума. Таким образом, чем меньше данный индекс, тем лучше с акустической точки зрения конструкция.

Увеличение изоляции ударного шума перекрытием со стороны вышерасположенного помещения (звукоизоляция пола)

Если уровень изоляции воздушного шума определяется, прежде всего, массивностью и толщиной самой плиты перекрытия, то в отношении изоляции ударного шума проблема всегда решается за счет дополнительных конструкций. Снижение уровня ударного шума производится либо посредством устройства на несущей плите дополнительной конструкции пола на упругом основании, т.н. «плавающего пола», либо применением в качестве чистового покрытия пола материалов с собственными высокими показателями снижения уровня ударного шума (линолеум, ковролин и т.п.).

Железобетонная плита толщиной 140 мм без покрытия имеет индекс приведенного уровня ударного шума около Lwn = 80 дБ. В отличие от «недостающих» до нормы в случае с воздушным шумом пары-тройки децибел, здесь разница с предельно допустимым значением (Lwn = 60 дБ) составляет целых 20 дБ. Это примерно соответствует случаю, когда сосед сверху прямо на перекрытие уложил керамическую плитку. При этом в нижнем помещении становятся слышны абсолютно все перемещения сверху.

Вариант, когда на плиту без всяких звукоизоляционных мероприятий укладывают через лист фанеры штучный паркетный пол, прочно занимает второе место на пьедестале ночных кошмаров нижних соседей. Следует отметить, что ситуация с широко распространенной на рынке паркетной доской с акустической точки зрения гораздо лучше. По технологии укладки между основанием (плитой перекрытия) и самой доской обязательно должен быть проложен упругий слой. В зависимости от шумоизоляционных показателей упругого слоя с точки зрения изоляции ударного шума могут быть получены неплохие показатели. Например, применение в качестве подложки под ламинат толщиной 8 мм рулонного материала Акуфлекс c индексом изоляции ударного шума Lnw = 20 дБ позволяет «тютелька в тютельку» добиться соответствия требованиям строительных норм (Lnw = 60 дБ) в случае железобетонной конструкции толщиной 160 мм.

Однако самым эффективным методом борьбы с ударным шумом в деревянном доме является применение следующей конструкции плавающего пола (рис.1). На плиту укладывается слой упругого шумоизоляционного материала, поверх которого устраивается выравнивающая стяжка. При этом края шумоизоляционного материала следует заводить на стены по всему периметру изолируемого помещения для того, чтобы стяжка не имела жестких связей по контуру т.н. «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции полов.

Для усиления эффекта плиты Шумостоп могут укладываться в два слоя.

Вы можете также посмотреть инструкцию по монтажу звукоизоляционого пола с применением Шумостоп-С2, К2:

На этапе строительства или ремонта существуют две опасности для благополучного устройства изоляции ударного шума. Первая заключается в том, что шумоизоляцию в деревянном доме вообще не выполнят, считая данные затраты лишними. В случае с отдельно взятым владельцем отдельно взятой квартиры аргумент таков: «Я не так богат, чтобы оплачивать покой моего соседа снизу».

Вторая опасность — что шумоизоляцию выполнят, но со звуковыми мостиками. К сожалению, даже там, где дальновидные проектировщики и инвесторы предусмотрели грамотное устройство пола, всегда найдется нерадивый прораб, не объяснивший рабочим смысл данного мероприятия. В результате нередко приходится выдалбливать стяжку по периметру помещения в надежде получить запланированный эффект.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивных стеклянных и синтетических волокон, минеральной и стеклянной ваты.

Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства. Прежде всего — это плиты Шумостоп-С2 и Шумостоп-К2 толщиной 20 мм. При устройстве поверх них стяжки с поверхностной плотностью не менее 80 кг/м3 индекс изоляции ударного шума такой конструкции равен Ln,w = 39 дБ. Это позволяет с большим запасом удовлетворить самым жестким требованиям к уровню ударного шума при любой толщине несущей плиты конструкции. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении воспринимается как падение легкой монеты. К достоинствам данной конструкции стоит отнести также то, что она защищает и от воздушного шума (ΔRw ~ 8-10 дБ).

Для неровных деревянных перекрытий хорошо подойдет выравнивающая смесь Шумопласт, которая укладывается на перекрытие под стяжку по всей площади пола защищаемого помещения и заводится вертикально на стену для обеспечения акустической развязки стяжки со стенами. При толщине смеси 20 мм она позволяет выравнивать локальные неровности поверхности полов и остатки строительного мусора калибром до 10 мм, снижают уровен ударного шума на 28 дБ. Конструкция с использованием данного материала также защищает и от воздушного шума (ΔRw ~ 7-9 дБ).

Для достижения нормативных значений звукоизоляции деревянных межэтажных перекрытий по ударному шуму зачастую достаточно и существенно менее толстых (3-5 мм) рулонных материалов, например — Шуманет-100, Шуманет-100Комби или Шуманет-100Гидро, которые также укладываются под стяжку.

Необходимо отметить, что все упомянутые материалы, особенно при их небольшой толщине, являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции плавающего пола. Применение данных материалов для повышения шумоизоляции в деревянном доме путем нанесения их на потолок или стены со стороны нижнего помещения лишено практического смысла.

Для защиты от ударного и воздушного шума в деревянном доме также эффективно работают конструкции сборного пола с использованием панелей ЗИПС-ПОЛ (рис. 2), обеспечивающие индекс изоляции ударного шума в диапазоне от 32 до 38 дБ и дополнительную изоляцию воздушного шума 6-9 дБ. Преимущество таких конструкций состоит в простоте и скорости монтажа. В то же время, для их успешного применения потребуется абсолютно ровная, подготовленная заранее поверхность пола.

Увеличение изоляции воздушного и ударного шума перекрытием со стороны нижерасположенного помещения (звукоизоляция потолка)

Проблема увеличения изоляции деревянных перекрытий со стороны нижерасположенного помещения крайне актуальна как в случае шумов воздушного происхождения, так и по отношению к ударному шуму.

Когда два вертикально расположенных помещения (квартиры) принадлежат разным владельцам, договориться о совместном выполнении шумоизоляционных работ зачастую невозможно. А поскольку от ударного шума всегда страдает сосед снизу, именно ему предстоит расплачиваться за чью-то нерадивость. При этом важно представлять, что те 20 дБ снижения уровня УДАРНОГО шума, которые легко могли быть получены при устройстве плавающего пола со стороны верхнего этажа, никакими средствами не могут быть наверстаны со стороны нижнего этажа. Практика показывает, что эффективность шумоизоляционных мероприятий «снизу» в силу ограничений по высоте потолков и требований комплексности звукоизоляционных мероприятий редко превышает величину 18 дБ.

В случаях с расположенными на первых этажах жилых зданий шумными помещениями — кафе, ресторанами или магазинами — возникает обратная задача. Требуется защитить вышерасположенные жилые помещение от громких звуков (воздушного шума), особенно в ночное время. Также при устройстве студии звукозаписи или любого другого помещения, где должна обеспечиваться полная тишина, деревянное перекрытие обязательно должно быть дополнительно изолировано. Причем на предмет шумов любого типа.

На сегодняшний день одной из самых эффективных конструкций дополнительной шумоизоляции потолка считается каркасный потолок на виброподвесах, самое тонкое решение с которым (115 мм) приведено на рисунке 3.

Такая конструкция, благодаря применению потолочных виброподвесов Виброфлекс-Коннект ПП, позволяет добиться увеличения значения индекса изоляции воздушного шума на 17-19 дБ. Заменив виброизолирующие подвесы на более эффективные — Виброфлекс-К15, можно получить 19-21 дБ.

Рассмотрим частный случай. Ресторан расположен на первом этаже жилого дома. Измеренный индекс изоляции воздушного шума исходной конструкцией, представляющей собой многопустотные железобетонные плиты толщиной 220 мм, составил Rw = 48 дБ (расчетное значение Rw = 52 дБ). Согласно действующему СНиП индекс изоляции воздушного шума перекрытием между жилыми квартирами и расположенными внизу ресторанами должен быть не менее Rw = 57 дБ. По нашей практике индекс изоляции воздушного шума пр котром сосдеи сверху действительно перестают писать жалобы на заведение составляет не менее Rw = 65 дБ. Таким образом, с помощью конструкции подвесных потолков необходимо добавить не менее ΔRw = 9 дБ, а желательно и все 17 дБ. Не сложно убедиться, что описанная выше конструкция с запасом решает поставленную задачу.

Вышеприведенная схема устройства дополнительной шумоизоляции перекрытия с некоторыми изменениями (как правило, увеличением относа обшивки от перекрытия до 200-300 мм) применяется также при строительстве студий, концертных залов и кинотеатров.

В особенностях монтажа каркасного потолка на виброподвесах поможет вам лучше разобраться наш видеоролик:

Для всех конструкций с использованием подвесного потолка принципиально важными являются следующие моменты:

• наличие виброподвесов;
• отсутствие жестких связей каркаса и облицовочных листов со стенами (примыкание к стенам через виброизолирующую прокладку «Вибростек-М»).

Для решения более «скромных» акустических задач можно применить менее толстые (53, 55 или 83 мм) бескаркасные конструкции с использованием панелей ЗИПС (рис. 4), которые в зависимости от используемых панелей обеспечивают дополнительную звукоизоляцию в пределах от 9 до 14 дБ.

В заключение необходимо отметить, что при проведении любых шумоизоляционных работ следует внимательно относиться к проблеме косвенной передачи шума в здании. Через «третьи» стены и перегородки может быть настолько сильная звукопередача, что, игнорируя данный факт и направляя все усилия на дополнительную шумоизоляцию одного перекрытия, можно не получить ожидаемого акустического эффекта.

www.acoustic.ru

Звукоизоляция деревянных перекрытий: правила организации

Звукоизоляция деревянных перекрытий



Деревянные перекрытия, установленные в частном доме или коттедже, имеют свои плюсы и минусы. К плюсам можно отнести экологические свойства древесины. Ее природное тепло, текстуру и запах. К тому же, при возведении перекрытия на деревянных балках не требуется применение специальной техники. Бревно – не бетонная плита, которую нужно поднимать и укладывать с помощью автокрана. Минусы подобного перекрытия также вытекают из свойств древесины. Под воздействием температуры и влаги дерево способно «двигаться». В отличие от монолитного или плитного перекрытия, деревянное не является сплошным. Это означает, что тепло- и звукоизоляция деревянных перекрытий должна быть выполнена по всем правилам. Только тогда тепло и звук не будут проходить между этажами.

Что такое шум и звукоизоляция

Согласно общеизвестным физическим законам, тепло поднимается вверх. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Потери тепла через перекрытие, согласно принятым нормам в строительстве, могут составлять 15%. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Шумоизоляция пола с применением минеральной ваты



Шумы и звуки по своей физической природе – это волновая вибрация. Она может порождаться:

• акустическими звуками. Это человеческая речь, музыка, звуки животных, переданные вживую или посредством теле-, радиоаппаратуры или компьютера. Степень защиты от акустических шумов (индекс Rw), должна быть не ниже 45 децибел для межэтажных перекрытий;
• звуками от ударов. Например, стук каблуков, звуки от упавших предметов или от сдвигания мебели. Степень проникновения звуков от стука и ерзания (индекс Lmw) в жилом помещении не должны превышать предельный уровень в 66 децибел;
• звуки от нагрузок на несущие конструкций и крепежные элементы в них. Это всевозможные скрипы винтов, болтов, с помощью которых собрано деревянное перекрытие.

Деревянный пол



Шумы и звуки легко распространяются в пространстве. Они также могут проходить и сквозь материалы перегородок. Дерево хорошо проводит звуки. Поэтому препятствие звуку нужно выстраивать не только между основными несущими деревянными конструкциями. Но и отсекать шум от соприкосновения со всеми деревянными поверхностями. Это относится и к балкам, и к деревянным материалам отделки потолка и пола.

Звукоизоляция каркасно-щитового дома матами



Добиться хорошей звуковой изоляции в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

Тепло- и звукоизоляция пола минераловатными плитами вперехлест



Деревянное перекрытие на балках

Если речь идет о перекрытии из дерева, то вся конструкция держится на несущих балках. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

Изолирование деревянного перекрытия при помощи рубероида



Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Должен получиться такой «пирог»: кирпич – прокладка из рубероида – прокладка из дерева – конец балки в кольце из рубероида – воздушный проем – кирпичная стена.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Крепление деревянной балки перекрытия



Подобный метод укладки балок применим и для стены из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со стеной. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

Деревянное перекрытие на балках



Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Установка лаг на балки



Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустят их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Пол на лагах — надежный способ выполнения звукоизоляции перекрытия над неотапливаемыми помещениями или в мансардах



Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Важно!

Верхняя сторона балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Полы по лагам – это наиболее распространенная и традиционная конструкция в частном домостроении



Совет!

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам. Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянный пол на лагах позволяет обойтись при строительстве дома без использования железобетонного перекрытия



Деревянное перекрытие дома



Материалы для звукоизоляции перекрытий из дерева

Если на этапе возведения перекрытия вы позаботились о его звукоизоляции от ударных шумов, то можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Между его волокнами есть воздух. Именно благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.

Материалы для звукоизоляции



К таким материалам относятся маты из минеральной ваты, базальтовые плиты, древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.

Важно!

Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.

Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Деревянное перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.

Минеральная вата



Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных перекрытиях.

Звукоизоляционная мембрана



Правила звукоизоляции мягкими материалами

Прежде чем начать работы по звукоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые  задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Обустройство пола



Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Тепло-звукоизоляция деревянного пола



Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Монтаж деревянного пола



Волокнистые материалы лучше поглощают высокие частоты, а настилы — низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция деревянного перекрытия



Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах песка. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Звукоизоляция деревянных перекрытий песком



Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы деревянное перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

Песчаная звукоизоляция деревянного пола



На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Конструкция деревянного перекрытия на лагах



Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Песок в деревянном перекрытии будет и защитой от шума, и хорошей теплоизоляцией.

Песчаная шумоизоляция пола на лагах



Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком



Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем — основной пол.

Черновой пол на лагах



Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном войлочном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок.

Устройство пола «плавающим способом»



Идея!

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а индекс Lnw – не выше 66.

Шумоизоляция потолка деревянного дома



Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция деревянного перекрытия создадут теплую и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий



metasold.com

Звукоизоляция пола в доме с деревянными перекрытиями: инструкция

Вы, наверное, сталкивались с ситуациями, когда в помещении от стен и потолка исходит такой резонанс, что слышны даже малейшие звуки, раздающиеся как извне, так и внутри строения. Чтобы устроить звукоизоляцию полов в домах с деревянным перекрытием, можно воспользоваться двумя технологиями. В первом случае необходимо монтировать конструкцию пола таким образом, чтобы в процессе функционирования создавалось как можно меньше шума, а это значит, что балкам и всему настилу нужно придать свойства погашение звуков. Второй метод основан на укладке в самой конструкции пола или потолка звукоизоляционных материалов.

Мы расскажем вам, как осуществить звукоизоляцию в деревянном или кирпичном частном жилище, хотя многие советы можно применить и при проведении соответствующих работ в многоквартирном доме, где обустроен пол из древесины на лагах.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Если доски крепить непосредственно к балкам, очень плохо поглощаются звуки из-за того, что в связке со стенами дома они создают жесткую конструкцию. Звук от шагов при ходьбе по такому покрытию передается к балкам и далее резонирует по поверхности стен и потолка.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Что делать, если пол скрипит?

Чаще всего напольное покрытие из дерева скрипит из-за неровных досок и таких же кривых лаг и балок, а чтобы устранить такую проблему в доме, необходимо проделать следующие манипуляции:

• строго выдержать горизонталь и уровень при укладке лаг и балок;
• дощатый настил укладывать на одном уровне;
• в работе использовать исключительно сухой материал, иначе доски от сырости могут выкручиваться и от этого издавать скрип.

Если вы своими руками укладываете ламинат или паркетную доску, контролируйте уровень настила из досок. Он должен быть уложен строго горизонтально, без малейших проседаний, также здесь не лишней будет пароизоляция.

Подробное руководство о том, как убрать скрип деревянного пола.

Прибегаем к помощи звукоизоляционных материалов

Чтобы усилить эффект шумоизоляции в доме, устраивают двойной пол или перекрытие с полым пространством, предназначенным для укладки изоляционного материала. Технология звукоизоляционного процесса двойного пола начинается с того, что на черновую основу укладывают раствор из глины или извести и дают ему высохнуть. Далее присыпают сухим песком или керамзитовым наполнителем до чистового настила. Сухую засыпку нужно залить раствором извести, а после его полного высыхания принимаются за чистовую отделку. В данном случае половину пространства между черновой основой и чистовым настилом занимают сухие компоненты, вторую половину заполняет воздух. Благодаря такому нехитрому способу шумоизоляция двойного пола и одновременно потолка на нижнем этаже существенно улучшится. Не забывайте перед монтажом паркета или ламината уложить пароизоляционный слой, что также положительно скажется на звукоизоляции перекрытий.

Звукоизоляция пола при помощи сыпучих материалов

Как говорилось ранее, в процессе строительства деревянного перекрытия, обычно в качестве звукоизоляции используют сухую засыпку, которую укладывают между черновым и чистовым полом. Обратите внимание, что накат необходимо сооружать прочным и ни в коем случае не тонким, чтобы он мог без проблем выдержать нагрузку от керамзита или песка. Доски настила закрепляют своими руками плотно друг к другу, но лучше использовать для этой цели щиты. Засыпка здесь может использоваться такая же, как и при укладке двойного пола. Если накат строили не из щитов, а из досок, необходимо его обрабатывать известковым раствором. Затем на высохшую поверхность или на щиты насыпают слой песка или керамзита. Как и в предыдущем случае, сухие компоненты пола должны наполовину заполнять пространство между накатом и настилом из досок. Засыпку также заливают разведенной известью. Чтобы одновременно шумоизоляция выполняла функцию утеплителя, то в качестве засыпки используют сыпучий утеплительный материал, который укладывается на рубероид.

Устройство «плавающего» пола

Это еще один эффективный вариант звукоизоляции в доме с деревянными перекрытиями, который осуществляется при помощи звукоизоляционных материалов и отлично справляется с поставленной задачей. К тому же перекрытие будет не таким тяжелым, как в случае с песчаной или керамзитовой засыпкой, и здесь дело не только в том, что сыпучие компоненты весят немало. Меньший вес будет обеспечен накатом меньшей толщины, ведь ему не нужно удерживать сухую засыпку.

Плавающей называют конструкцию пола потому, что точкой опоры для нее служит слой звукоизоляционного материала, а не жесткие элементы. В качестве изолятора можно использовать:

• минеральную вату;
• стекловату;
• экструдированный пенополистирол и др.

Плавающий звукоизоляционный пол – простая схема

Рулонный мягкий материал выстилают сплошным укрытием на деревянные балки так, чтобы он слегка провисал между ними, и при этом не касался потолка нижнего уровня. Если один рулон изоляции не покрывает необходимое пространство, края смежных листов размещаются внахлест на 10 – 15 см, а ее края должны доставать до стен и немного выходить в пространство, образовавшееся между настилом из досок и стенами. Рассчитывая толщину звукоизоляции и зазор между крайней доской наката и стеной, следят за тем, чтобы крайний элемент настила плотно притиснул материал к стене, а закроется вата после монтажа плинтусов.

Плавающий звукоизоляционный пол – лучшая схема

Чтобы улучшить звукоизоляцию в доме, профессионалы советуют плинтус фиксировать к поверхности пола. Если у вас предусмотрена печь, то следите за тем, чтобы минеральная вата не касалась ее трубы. В этом районе шумоизоляция будет выполнена при помощи асбестового картона или войлока, обработанного глиняным раствором. Такой прием обеспечит защиту древесины от трубы, выдающей высокую температуру.

Этапы работ

1. На первом этапе нужно избавиться от щелей и зазоров, которые передают звук. Если «плавающая» конструкция будет монтироваться своими руками на плотное основание, швы промазывают герметиком. Если настил совсем ветхий, можно этот этап пропустить.
2. Все инженерные коммуникации, если они есть, обязательно оборачивают строительной пленкой и фиксируют скотчем.
3. Следующим слоем должна быть пароизоляция, которая воспрепятствует проникновению влаги в структуру звукоизоляционного материала. Исключением будет только пенопласт – он не нуждается в защите. Правда пенопласт – далеко не самый лучший звукоизолятор.
4. Рулонную изоляцию укладывают внахлест, чтобы она касалась стен. Если укладывается минвата или войлок, то на стенах предварительно закрепляют полосу звукоизоляции, которая по ширине будет не меньше, нежели толщина будущего пола. Таким образом мы получим своеобразную чашу, не позволяющую прикасаться жестким элементам к балкам и поверхности стен.
5. После укладки лаг должна образоваться сетчатая конструкция, благодаря которой достигается необходимая жесткость, и полы во время эксплуатации не будут прогибаться. Здесь без жесткости не обойтись, так как «плавающий» пол подразумевает свободное положение, когда лаги не фиксируются к поверхности балок, и благодаря этому нет мостика передачи шума.
6. На лаги укладывается слой звукоизоляционного материала.
7. На лаги крепятся доски или фанера. Чтобы улучшить черновое покрытие в доме, сверху можно постелить листы OSB. Следите за тем, чтобы звукоизоляция была плотно прижата к стене.
8. Монтируется финишное покрытие, под которое расстилается подложка.
9. Устанавливается плинтус, но перед этим срезается полоса звукоизоляции, которая торчит из зазора между стеной и полом. Ее остатки закроются плинтусом, фиксирующимся на выбор к полу или стене.

Правильно выполненный «плавающий» пол своими руками отличается легкостью, отлично справляется с поглощением шумов, а также удерживает тепло. Благодаря равномерно распределенной нагрузке, отсутствию жестких соединений, а также наличию качественных материалов, такая конструкция пола прослужит долго и создаст в доме отличную атмосферу.

domzastroika.ru
