Сложные крыши: сложные крыши частных домов на фото

Содержание

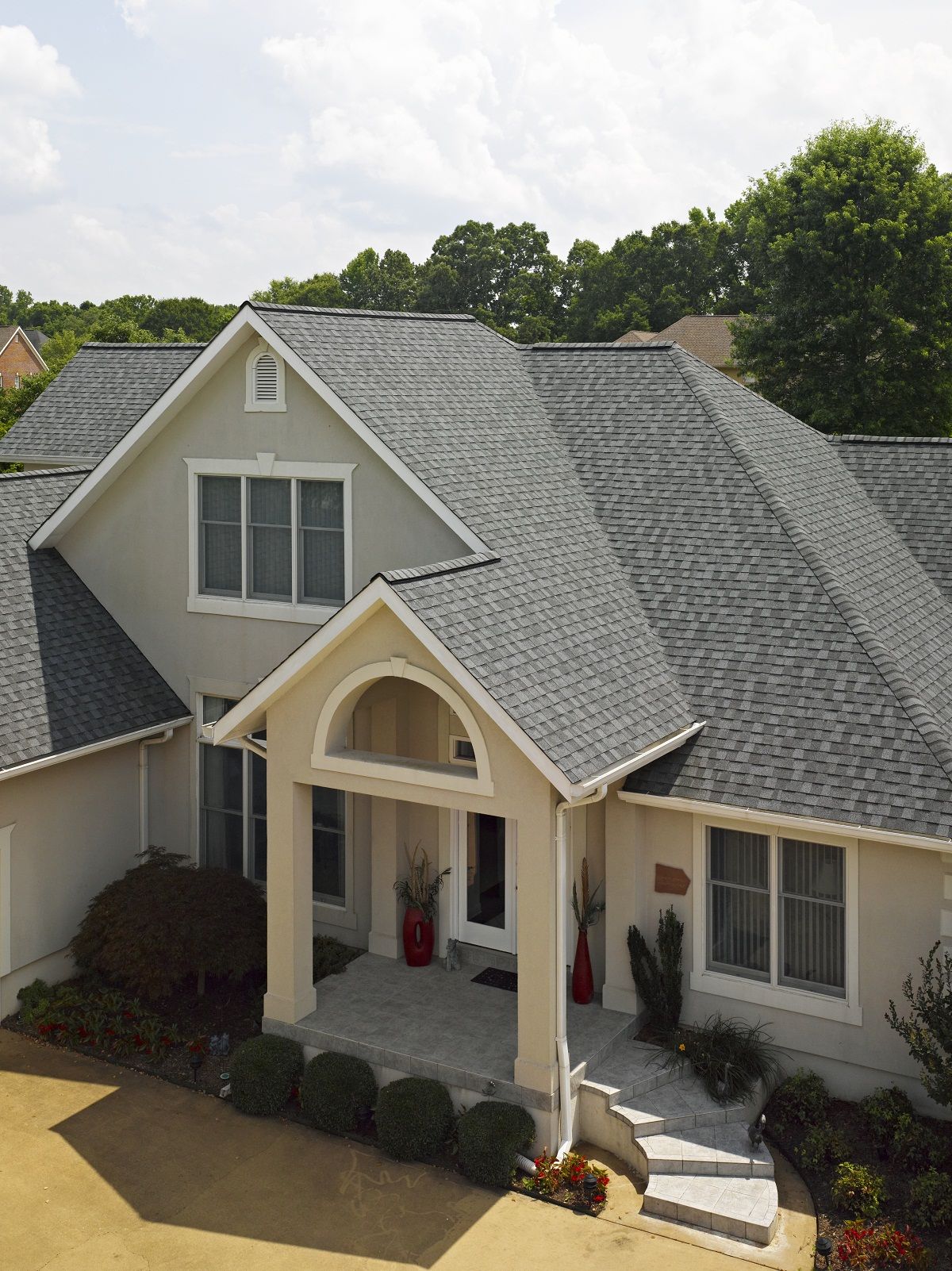

сложные крыши частных домов на фото

Содержание
  1. Описание
  2. Особенности
  3. Основные виды сложных крыш
  4. Вальмовая крыша
  5. Многощипцовая крыша

Конструктивное исполнение кровли крайне сильно влияет на экстерьер дома, его внешнее восприятие. В крыше можно отобразить как индивидуальность постройки, так и оригинальность дизайнерской задумки. Именно по этой причине сложные крыши набирают все большей популярности и востребованности как при строительстве частных домов, так и коммерческих построек. Каким образом конструкция кровли скажется на эксплуатационных свойствах, зависит от того, какие характеристики она имеет.

Описание

Изначально нужно выяснить то, какие именно крыши можно назвать сложными. Согласно нормативным актам выделяют три вида кровли:

  • Простая. В этом случае на сто квадратных метров приходится не более двух скатов.
  • Средняя. На аналогичной площади располагается от двух до пяти скатов.
  • Сложная. В этом случае скатов более 5.

При этом также важно учитывать форму сооружения. Согласно классификациям купольная, шатровая и сводчатая крыши также относятся к сложным. В целом следует, что сложная форма крыши характерна наличием пяти или более скатов, а также их меньшим количеством при наличии криволинейных поверхностей.

Помимо необычного внешнего вида сложные крыши должны выполнять свою основную задачу – защищать дом от капризов погоды, сохранять тепло, уют и умеренную влажность внутри сооружения. Строить такую крышу самостоятельно нельзя, так как конструкция и расходные материалы имеют большое влияние на качество крыши и этот процесс лучше доверить профессионалам. Опытные архитекторы способны учитывать все основополагающие нюансы и факторы, а значит, смогут гарантировать хорошую кровлю со сложным внешним видом. Если же сделать все самостоятельно, то можно потерпеть неудачу, ведь крыша не сможет справляться со своими прямыми обязанностями, а поддерживать ее в оптимальном состоянии будет достаточно трудно.

Особенности

Прежде, чем заняться установкой сложной крыши нужно разработать проект, создать всю необходимую документацию еще на этапе строительства дома. Если же это существующее здание, то можно провести монтаж новой крыши. В этом случае нужно брать во внимание технические возможности и характеристики несущих стен, выяснить, какую максимальную нагрузку они способны выдерживать.

Для того, чтобы крыша была сложной, оригинальной внешне, но при этом максимально функциональной нужно обращать внимание на некоторые параметры, что являются основополагающими.

Главным фактором станет стропильная система, которая является основой крыши. В зависимости от внешних данных крыши разделяют на криволинейные и прямолинейные. Также при сооружении стропильной системы нужно учитывать географическое положение дома, возможную нагрузку ветра и снеговых осадков. Стропила обязаны справляться не только с внешним давлением, но и обеспечивать сохранность покрытия.

В связи с этим нужно учитывать конфигурацию монтажной обрешетки, ее расположение. Именно они формируют площадку, где будет расположен защитный материал: ондулин, рубероид, черепица или иной материал.

Важным параметром станет угол наклона. Считается, что истинная сложная крыша должна составить 65% от высоты фасада. Однако при таком большом наклоне появляются другие проблемы, что также могут создать много трудностей при проектировании и установке крыши. В первую очередь нужно продумать систему водостока, правильно организовать и соорудить ее. Во-вторых, снегозадержатели не должны устанавливаться на крыши с таким углом скатов.

Кроме этого трудным процессом станет организация ендов, так как места состыковки скатов трудно организовать при таком большом угле наклона. Все это объясняется тем, что стандартные оцинкованные или пластиковые коробы здесь нельзя установить, приходится обустраивать места состыковки рубероидом с битумным покрытием. Для установки рубероида используются специальные монтажные ленты.

Необходимо брать во внимание число сложных элементов, узлы в кровле также имеют эксплуатационную и эстетическую нагрузку. Достаточно серьезной проблемой станет примыкание скатов. В верхней точке соприкосновения скатов нужно устанавливать конек, что будет соединять скаты, а также служить важным элементов при установке вентиляции кровли. Нужно определить приоритеты, выяснить, какие дополнительные элементы нужны или нет. Выяснить, нужны ли снегозадержатели, защитные парапеты и трубы вентиляции нужно еще на этапе проектирования.

Основные виды сложных крыш

Если выбор пал на сложную крышу с оригинальным дизайном, то нужно быть готовым к тому, что придется знатно потратиться. Увеличенные расходы будут как на этапе создания крыши, так и во время ее проектирования, строительства. Зачастую выбирают кровлю, имеющую прямолинейные скаты, так как они не особо сложные при сооружении, разница заключается лишь в количестве используемых материалов. Если же выбрана крыша с кривыми линиями, то придется увеличить расходы, нанять профессиональных архитекторов и строителей, которые смогут до деталей продумать дизайн крыши, спроектировать, а затем построить ее.

Вальмовая крыша

Такой тип кровли состоит из четырех скатов, конек здания образуется из двух. Остальные внешне напоминают треугольник и соприкасаются с торцами крыши. Изначально может показаться, что эта крыша простая, но это не так и нужно учитывать ряд нюансов.

Особенности строительства вальмовой крыши:

  • Нужно обеспечить герметичность в местах стыков скатов. Лучше всего эту проблему устранять с помощью мягкого материала, что был пропитан битумом, крепится покрытие с помощью стальных элементов.
  • Необходимо создание замкнутой системы водоотвода. Такой эффект можно создать если под каждым скатом расположить желоб водостока.

Создать и построить вальмовую крышу можно самому, однако нужно учитывать возможную нагрузку на кровлю. Также необходимо правильно рассчитать вес кровли, который должен быть не больше параметра, заданного для несущих стен дома.

Многощипцовая крыша

Конструкция этого типа кровли включает в себя несколько пар скатов, что соединяются ендовами. Такая крыша является эталоном сложности и оригинальности, однако придется столкнуться и с трудностями. В первую очередь это касается веса конструкции, проектировать и сооружать такую крышу самостоятельно просто запрещено.

Среди достоинств крыши стоит выделить ее оригинальный внешний вид, конструктивную сложность и неповторимость. Именно такая крыша способна преобразить любой дом, сделать его уникальным. Если же под крышей расположена мансарда, то в кровле можно сооружать специальные мансардные окна.

Крыша дома: виды, формы, строительство, конструкция кровли и элементы, мансардная крыша

Крыша — это самая важная часть конструкции здания, которая обеспечивает защиту всего дома от природных воздействий и определяет его внешний вид. Поэтому дизайнеры и архитекторы уделяют крыше особое внимание при проектировании строения, а строители — устройству и монтажу кровли.

Вопрос выбора материала и конструкции кровли необходимо решить на начальной стадии, при составлении проекта. При проектировании и возведении практически любой крыши часто могут возникнуть различные вопросы и трудности, а среди разнообразия кровельных материалов простому человеку трудно сориентироваться. Но наш многолетний практический опыт в кровельной области позволяет успешно решать все вопросы, возникающие при выборе кровли и строительстве крыши.

Крыша — верхняя ограждающая конструкция здания. Она состоит из несущей части (стропил, ферм, прогонов, панелей и т.п.), передающей нагрузку от снега, ветра и собственного веса на стены и отдельные опоры, и наружной оболочки — кровли.

Кровля — верхнее ограждение (оболочка) крыши здания, непосредственно подвергающееся атмосферным воздействиям. Кровля состоит из водоизолирующего слоя и основания (обрешётки, сплошного настила, стяжки), укладываемого по несущим конструкциям либо по утеплению.

По уклону ската крыши разделяют на скатные (наклонные) и плоские.

Плоские крыши обычно имеют небольшой уклон, до 3%. Такие крыши могут быть эксплуатируемые и неэксплуатируемые. Она наиболее широко применяются в гражданском, и в промышленном строительстве. На таких крышах не используют в качестве кровельного покрытия штучные и листовые материалы. Из-за малого уклона на плоской крыше должны применяться такие материалы, которые допускают устройство сплошного гидроизоляционного ковра. Это битумные, битумно-полимерные и полимерные материалы и мастики. Покрытие должно быть эластичным, чтобы воспринимать различные деформации основания, в качестве которого выступает поверхность теплоизоляции, несущие плиты и стяжки.

Наиболее распространенными в частном строительстве являются различные виды скатных крыш.

Устройство скатной крыши

Скатная крыша состоит из следующих элементов:

наклонная поверхность (для стока воды) — скат (1), его основой служат стропила (2) и обрешетка (3). Нижние части стропил опираются на мауэрлат (4). Пересечения скатов, образующих внешний наклонный угол, — ребра (12), верхнее горизонтальное ребро — конек (5). Пересечения скатов, образующие внутренние углы — ендовы или разжелобки (6). Нижние горизонтальные края кровли, выступающие за края внешних стен дома, называют карнизами или карнизными свесами (7), а наклонные (торцевые) края —

фронтонными свесами (11). Дождевые воды по скатам стекают к водосточным желобам (8), потом попадают в водоприемные воронки (9), далее в водосточные трубы (10) и отводятся в ливневую канализацию.

Формы и типы скатных крыш
Односкатная крыша опирается несущей конструкцией (стропилами или фермой) на внешние стены, которые находятся на разных уровнях. Односкатные крыши обычно применяются при строительстве террас, веранд, хозпостроек, складских комплексов.
Двускатная крыша является одной самых распространенных классических конструкций скатных крыш. Так же её называют щипцовой.
Двускатные крыши бывают с висячими или наклонными стропилами, крыши с равномерными или неравномерными углами уклона скатов.
Вальмовая крыша, как правило, четырехскатная, без фронтонов. Два её ската по форме являются трапециями, а другие два (со стороны торцевых стен) — треугольниками, которые и называются вальмами.
Одна из разновидностей вальмовой крыши — полувальмовая. В такой крыше верхние торцевые части фронтонов «срезаны» и заканчиваются вальмами.
Шатровая крыша так же одна из разновидностей вальмовой. Все её скаты имеют вид равнобедренных треугольников, которые сходятся в одной точке. Основным отличием является её симметричность и отсутствие конька. Обычно строятся для зданий в форме равностороннего многоугольника или квадрата (например для беседок).
Многощипцовую крышу устраивают на постройках с достаточно сложной многоугольной формой основания. Такая крыша обладает большим количеством ендов и ребер, что усложняет кровельную конструкцию и требует высокой квалификации кровельщиков при выполнении кровельных работ.
Мансардная крыша (так же ее называют ломаной) используется для увеличения полезной площади жилого помещения — мансарды. У такой крыши скаты обычно различных уклонов: нижние — более крутые с уклоном порядка 65—80°, а верхние — более пологие 25—30°. Кровельная конструкция ломаной крыши усложняется до фермы, скат выполняют из двух стропил со стойками и растяжками в месте перелома. Нижний пояс фермы служит основой для пола мансарды. Мансардные крыши достаточно популярны в современном строительстве, поскольку они обеспечивают более эффективное использование площади мансардного этажа.
Сводчатая крыша. Такую крышу можно отнести к двускатным, полукруглые скаты у которой фронтон имеет форму дуги. Сводчатая крыша подходит для устройства мансарды, но ее стропильная часть достаточно сложна.
Кровлю на ней выполняют из  поддающегося изгибу или штучного материала (например из битумной или натуральной черепицы).
Купольные и конические крыши применяются для перекрытия зданий кругового очертания в плане.

Сложные крыши получаются при комбинации нескольких простых типов, а так же при желании заказчика сделать крышу необычной и красивой. Обычно они необходимы, если строение имеет различные выступы, углубления, перепады по высоте. Недостаток сложных крыш — это длинные и многочисленные ендовы (внутренние углы на кровле), которые имеют малый уклон, переломы скатов и другие проблемные места, которые могут являться потенциальными местами возможных протечек и образования «снеговых мешков» на кровле. В таком случае необходимо использовать только качественные кровельные материалы. При проектировании сложной крыши желательно минимизировать количество сложных элементов (насколько это возможно) или постараться уменьшить их размеры и длину.

Простая крыша хоть и не так эффектно смотрится, зато намного надежней.

Выбор формы крыши зависит от множества разных факторов: план дома, архитектурный замысел, планируемый уклон скатов, свойства несущей конструкции, вид кровельного материала и множество других. В свою очередь на уклон скатов будет влиять выбор материалов для кровли, способ их установки, географические и климатические особенности места строительства. В малоснежных (южных) районах строят крыши с большим свесом и с малым углом наклона, а в заснеженных районах — более крутые с небольшим свесом (это связано со снеговой нагрузкой). В областях с сильными ветрами крышу обычно делают более пологой для того, чтобы уменьшить парусность.

Требования к крышам в России сдержатся в нормативных документах, часть из которых уже морально устарела, но, тем не менее, не отменена. При проектировании и строительстве крыши следует принимать во внимание следующие документы и действующие нормы:

  • СНиП II-26-76 «Кровли»;
  • СНиП II-3-79*, 1996г. «Строительная теплотехника»;
  • СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»;
  • СНиП 2.09.04-87 «Административные и бытовые здания»;
  • СНиП 2.08.01-89, 1995 г. «Жилые здания»;
  • СНиП 2.08.02-89 «Общественные здания и сооружения»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • СНиП 31-03-2001 «Производственные здания» Взамен СНиП 2.09.02-85*
    Вводится в действие с 1 января 2002 г. постановлением Госстроя России от 19.03.2001 N20.

Крыша будет долговечной и надежной только в том случае, если правильно установлены все элементы: кровельное покрытие, ендовы, коньки, ребра, примыкания к трубам и стенам, кровельные проходы, водостоки и другие составляющие крыши. Поэтому купить кровлю лучше полным комплектом, который включает в себя все необходимые материалы и аксессуары в достаточном количестве, и желательно от одного производителя. Проектировать крыши строений должны проектные бюро либо частные архитекторы, которые имеют на это необходимые разрешения и допуски.

Как правило, готовый проект дома должен содержать весь конструктив: план кровли, узлы и детали конструкции крыши. А непосредственно строительство крыши дома желательно доверить специалистам-кровельщикам. Только специализированные кровельные фирмы выполнят качественный монтаж крыши и дадут гарантию на выполненные кровельные работы.

Какую форму крыши выбрать для частного дома: виды, угол наклона

Форма крыши влияет на внешний вид дома, на общую стоимость здания, на тепловые потери, а также на внутренне пространство. Форма крыши может быть плоской, односкатной, двускатной, многоскатной, мансардной, с фронтонами или без, а также с различными сложными конструкциями по типу башен, смотровых окон и т.д. Также крыша может обладать различным углом наклона, об этом подробно далее в статье.

Разделим крыши домов на следующие виды:

  1. Односкатная.
  2. Двускатная.
  3. Плоская.
  4. Четырехскатная.
  5. Многоскатная.
  6. Крыши сложной формы.
  7. Жилая/нежилая.
  8. Острая/тупая.

Односкатная крыша: плюсы и минусы

  • Сомнительный внешний вид, похожий на сарай, хотя есть и очень красивые варианты от дизайнеров.
  • Неудобный чердак или разная высота комнат.
  • Простота конструкции.
  • Экономия на кровельных материалах и на времени ее монтажа.

Двухскатная крыша: достоинства и недостатки

Данный вид крыши является самым распространенным в странах СНГ, так как обладает красивым внешним видом и следующими плюсами:

  • Наличие жилого (мансарда) или нежилого (чердак) подкровельного пространства;
  • Минимальные отходы кровельных материалов благодаря форме скатов;
  • Быстрое проектирование и постройка;
  • Относительно невысокая стоимость;
  • Простота конструкции.

Из недостатков двускатной крыши отметим обязательное наличие фронтонов. Также стоит отметить существенно различие между конструкцией мансарды и холодного чердака.

Крыша с холодным чердаком значительно проще, удобней и долговечней, чем мансардный этаж, разница цене между такими крышами составит 10-15%. Более подробно мы сравнили их в статье по ссылке.

Достоинства и недостатки плоской крыши

  1. Современный внешний вид.
  2. Сохранение полезной площади на крыше.
  3. Не нужны снегозадержатели.
  4. Простота установки и обслуживания вспомогательных систем (кондиционер, рекуператор).
  5. Высокая скорость монтажа плоской кровли (2-3 дня).
  6. Монтаж возможен круглый год.
  7. Легкая ремонтопригодность в сравнении со скатными крышами.
  8. Безопасность проведения работ на плоской крыше.
  9. Меньшая площадь отделки дома, так как нет фронтонов.
  10. Относительно высокая стоимость используемых материалов для утепления и гидроизоляции.
  11. Нет чердака под кладовку.
  12. Высокая стоимость бетонного перекрытия под кровлю.
  13. Непростая система водоотвода.



Четырехскатная крыша, достоинства и недостатки

К таким крышам относится вальмовая, полувальмовая и шатровая. Угол скатов может составлять 30–45°.

Достоинства и недостатки:

  1. Отличный внешний вид;
  2. У такой крыши нет фронтонов;
  3. Высокая устойчивость к сильным ветрам;
  4. Четыре ската обеспечивают круговую защиту стен от осадков;
  5. Высокий процент отходов при монтаже;
  6. Небольшое подкровельное пространство при сравнении с двухскатными крышами.

Многоскатные крыши

Крыши с пятью и более скатами называют многоскатными. Такие крыши практически не применяются для строительства частных домов, так как довольно сложны в проектировании и в монтаже, а также дорого стоят. Большое количество ребер, изломов, ендов и разжелобков увеличиваю общую сложность кровельной конструкции, что не только увеличивает стоимость, но увеличивает вероятность протечки и сложность ремонта.

Сложные крыши

К таким кровлям относятся сложные крыши непростой формы, такой как башни, шпили, купола, конусы и прочие. Чаще всего с такими крышами строят храмы, церкви и другие объекты социального назначения.

Как определить угол наклона крыши

Для плоских крыш угол наклона должен составлять 1,5–3°, чтобы обеспечить нормальный отвод осадков. Для скатных крыш угол наклона должен составлять от 10° до 50°. В регионе где дуют мощные ветра наклон кровли нужно уменьшать. Где зимой выпадает большое количество снега, там нужен угол больше, от 35°, так как меньше снега будет скапливаться на такой острой крыше.

От чего зависит выбор угла крыши?

  1. От ветра — чем больше угол крыши (выше крыша), тем на нее сильнее воздействуют ветровые нагрузки. В регионах с сильными ветрами нужно применять минимально возможный угол.
  2. От атмосферных осадков: снеговых нагрузок в регионе. На крышах с большим уклоном снег практически не скапливается.
  3. От кровельного покрытия – так как каждый кровельный материал имеет свой минимальный угол наклона, для правильного монтажа и долговечной эксплуатаци.

Оптимальный угол наклона кровли

  • В местах с частыми осадками в виде снега оптимальной будет угол кровли в 45-60°;
  • В очень ветреном регионе со слабыми осадками — 9-20°.
  • В областях, где и сильный ветер и много снега, оптимальным будет 30-45°.

Минимальные и максимальные углы наклона кровельных покрытий:

  • Для металлочерепицы от 14° до 60°.
  • Шифер от 22° до 60°.
  • Профнастил (профлист) от 10° до 70°.
  • Ондулин (еврошифер) от 10°.
  • Гибкая черепица (битумная черепица) от 11° до 90°.
  • Керамическая черепица от 20° до 60°.

В данном обзоре были разобраны почти все формы крыши. На наш взгляд, основное отличие между ними – внешний вид. Чем проще крыша, тем она дешевле и надежней.  На наш взгляд, самым оптимальным вариантом является двускатная крыша с холодным чердаком.

Сложная крыша: двускатные и разноуровневые конструкции

К сложным конструкциям относятся крыши с пятью скатами и более плоскими вариантами, их количество может быть меньшим, если наблюдается характерная криволинейная поверхность. Такие сложные крыши созданы не только для того, чтобы подчеркнуть оригинальный внешний вид здания, но и для надежной защиты от вредного воздействия погодных факторов и максимального сохранения тепла. Большую роль здесь играют расходные материалы на кровлю и применяемая схема установки.

Проектирование сложных крыш

Чем проще форма крыши домов, тем легче ее возводить. Сложная конфигурация требует детального расчета. Стоимость такой конструкции может в разы превышать цену за обычное односкатное или двускатное покрытие. Существуют несколько параметров, на которые необходимо обратить внимание при проектировании:

  1. Система стропил. Это основа будущей конструкции. В зависимости от формы ее поверхность может быть прямолинейной или криволинейной. При этом в учет берутся максимальные нагрузки от ветра и снега. Задача стропил направлена на выдержку внешнего давления, на обеспечение сохранности кровли. Кроме этого в учет берется форма и расположение монтажной обрешетки. С помощью них формируется сложная кровля из металлочерепицы, традиционной черепицы или рубероида.
  2. Наклон. Чаще всего угол наклона сложной конструкции превышает шестьдесят градусов, по этой причине могут появиться другие проблемы во время проектирования кровли – необходимость организации системы водостока, снегозадержателей, хотя существующие нормативы запрещают устанавливать защитные конструкции, если угол ската выше 60 градусов. Также во время проектирования следует брать в учет трудоемкость установки ендов. Если между ними будет присутствовать большой угол наклона, то установить стандартные пластиковые или оцинкованные короба не получится. Для этих целей используются мягкие материалы в виде рубероида с битумным покрытием и специальных монтажных лент.

Конструкция сложных крыш

К сложной форме относятся конструкции купольного, конического, сомкнутого типа. Иногда сюда относят гибриды различных типов крыш. Классическим вариантом считается многоскатная и многоуровневая конструкция, она популярна благодаря возможности обустройства чердачного пространства. Среди домов сложной конфигурации нередко используется многощипцовый тип, он подчеркивает выразительность дома и одновременно перекрывает несколько помещений с помощью одноуровневой кровли.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Важно: Использование крыши сложной конструкции целесообразно, если площадь дома превышает 500 квадратных метров.

Двухскатная крыша

Рекомендуем к прочтению:

На первой фотографии представлена двускатная композиция с добавочными элементами, которые подчеркивают оригинальность конструкции. В башенном элементе в форме пирамиды может присутствовать лестница. На фотографии показано хаотичное расположение этажей по высоте и уровню. Кроме башни здесь присутствует плавный спуск боковой части двускатной крыши. Если в этой части здания использовать определенные материалы, то можно оборудовать отличный зимний сад. Конструктивная сложность дома делает его непохожим на другие.

Конусно-вальмовая

На втором фото представлен еще один вариант компоновки дома сложной конфигурации. Здесь заметно использование того же башенного элемента, но уже в качестве дымохода, конец его украшен пирамидально-конусной крышей. Необычная форма стен, большое количество окон позволяют максимально наполнить светом пространство внутри дома. Такую крышу сложно отнести к какому-нибудь определенному виду, это многощипцовая крыша, которая имеет элементы чердачного помещения. Основу конструкции составляет полувальмовая композиция с большим количеством элементов многощипцовой крыши, имеющей вид двускатных частей.

Разноуровневая двухскатная

На третьей фотографии показан пример разноуровневой двускатной крыши. В данном случае скаты не только разные, но они располагаются на разной высоте. Благодаря этому получается конструкция необычной ломаной формы. Такое сооружение позволяет равномерно разделить нагрузку на перекрытие и несущие стены. Разноуровневые крыши нередко используются для монтажа свесов, навесов, продления крыши пристройки.

Рекомендуем к прочтению:

Асимметричная двухскатная

В асимметричной двускатной крыше представлены скаты, отличающиеся размером и углом наклона плоскости. Скаты, имеющие разную площадь, и различный угол наклона способны по-разному противостоять сильному ветру. Такая кровля – отличное решение, если дом располагается между лесом и полем. В данном случае со стороны открытого пространства необходимо установить пологий скат, а со стороны леса установить отвесную крышу с уклоном более 40 градусов.

Большинство современных людей делают выбор в пользу загородных домов. Причиной тому служат стесненные условия городских квартир. Зачастую дома создаются с большой площадью, и не удивительно, ведь возводить конструкции с маленьким помещением крайне невыгодно. А если дом большой, значит и количество этажей в нем увеличивается, и уже редко кто захочет покрывать свой жилой комплекс обыкновенной двускатной крышей, так как такой вариант достаточно тривиальный, серый и убогий – избыток 90-х годов прошлого столетия.

Уже сегодня дома такого типа продаются с большим трудом, так как цель нынешних домовладельцев – внешняя привлекательность дома, интересная архитектура, дизайн и практичность. И кровле в данном деле отводится весомая роль, ведь это второй фасад дома. Поэтому при возведении дома многие люди отдают предпочтение сложной, дорогой, оригинальной конструкции.

готовые и типовые. Каталог содержит планировки, планы и чертежи

Красивые проекты домов со сложной крышей: фото, каталог

В каталоге 2019 года представлена интересная и оригинальная подборка «проекты домов со сложной крышей». Фото, схемы, эскизы, видео с площадок бывалых клиентов и чертежи, помещенные на страницы с проектами помогают застройщикам быстрее сделать выбор в пользу того или иного решения. Проекты из этого раздела предполагают наличие эндов.

Кровельная конструкция такого типа обеспечивает строению эстетический внешний облик. А вот планировка домов со сложной крышей дает возможность более функционально и выгодно эксплуатировать площадь жилой мансарды.

Планы домов со сложной крышей: особенности реализации под ключ

Цена строительства новой крыши включает затраты, связанные с монтажом и материалами несущей конструкции, стоимость кровельных материалов и подкровельного пирога, а также расходы на оплату монтажных работ.

Стоит понимать, что чем сложнее выбрана крыша, тем больше смета расходов на строительство. Это объясняется следующим образом:

  • Вместе со сложностью кровли увеличивается и объем материалов для возведения стропильного каркаса.
  • При увеличении высоты стен больше материалов потребуется и для установки под крышу хорошей надежной опоры.
  • Требуется привлечение квалифицированных специалистов для монтажа такого типа крыши.
  • Для покрытия сложной крыши необходимы штучные материалы высокого качества. Использование металлочерепицы невыгодно ввиду больших объемов отходов.
  • Площадь сложной крыши по причине наличия заломов и изгибов больше традиционной, следовательно, и расход материалов увеличивается. Также стоит учитывать, что в местах заломов и изгибов может происходить разгерметизация стыков. Ремонтные работы по их устранению протечек и прочих неполадок со сложной кровлей дорогие и трудоемкие. Поэтому прежде чем купить архитектурный проект частного дома со сложной конструкцией крыши нужно взвесить все минусы и преимущества. Возможно, лучше будет отдать предпочтение популярным среди застройщиков проектам с простой кровлей.
Типовые планы проектов домов со сложной крышей Z500

Мы предлагаем лучшие разработки домов своим клиентам! А чтобы сделать дома еще комфортнее и надежнее, мы оказываем ряд дополнительных услуг. Так можно заказать ландшафтный и интерьерный дизайн домов со сложной крышей. Может корректироваться планировка проектов домов со сложной крышей, выполнятся замена материала и др. Если готовые варианты домов не устраивают клиента, есть возможность заказа авторской разработки, в которой буду учтены его индивидуальные потребности и пожелания. Перечень всех опций смотреть здесь.

Успешной вам реализации проекта и комфортной жизни в будущем собственном доме!

Сложная ломаная крыша из металлочерепицы

Крыша из металлочерепицы отличается красотой, надежностью и долговечностью. Главное преимущество материала заключается в широком ассортименте цветов — более 40. Монтаж отличается простотой, но, несмотря на это доверять его следует специалистам, поскольку существует много нюансов, которые важно не только знать, но и в точности соблюдать при выполнении работы. Специалисты нашей компании способны выполнить монтаж ломаной, а также сложной крыши из металлочерепицы, быстро и с соблюдением всех технологий.

Что такое сложные крыши из металлочерепицы?

Главное отличие сложных крыш из металлочерепицы заключается в наличии дополнительных архитектурных дополнений, таких например как шпиля или башня. Если планируется строить кровлю с подобными дополнениями, то важно еще на стадии проектирования определиться с кровельными материалами. Рекомендуется использовать в качестве кровельного материала битумную черепицу или металлочерепицу. Сразу отметим, что оба предлагаемые варианта отличаются своими преимуществами и достоинствами. Монтаж выбранного кровельного материала осуществляться должен с учетом всех требований, поскольку только так можно будет в конечном итоге получить крышу, главное преимущество которой будет надежность, красота и долговечность.

Сложные крыши из металлочерепицы могут быть:

  • шатровыми;
  • вальмовыми;
  • полувальмовыми;
  • многощипцовыми; сводчатыми.

Каждый из вышеперечисленных видов требует индивидуального подхода при выполнении монтажа. Специалисты нашей компании благодаря всему необходимому инструменту и конечно опыту способны выполнить устройство любого из перечисленных видов крыши из металлочерепицы. Поэтому если вы планируете начать строительство в Москве или Подмосковье, то обращайтесь к нам и мы на обоюдно выгодных условиях выполним для вас монтаж сложной крыши из металлочерепицы.

Ломаная крыша из металлочерепицы: особенности монтажа

Выполнять монтаж ломаной крыши из металлочерепицы следует с точным соблюдением всех требований и технологий. Главная сложность, которая возникает при выполнении монтажа, заключается в закрытии стыков от попадания бокового ветра и косого дождя.

При выполнении монтажа обязательно нужно проводить монтаж гидроизоляционного материала. Укладка гидроизоляции выполняется на обрешетку с нахлестом не менее 5 см. Только после того, как подготовительные работы будут в полном объеме выполнены, начинается укладка ломаной крыши из металлочерепицы. Последовательность выполнения работ по монтажу:

  • Первым покрывается нижний скат и только после этого верхний.
  • На нижний край обрешетки устанавливается карнизная планка, благодаря чему повысится защита от проникновения влаги под кровлю.
  • Вступать кровельный материал за край нижней точки обрешетки должен не более чем на 5 см.

При выполнении кровельных работ важно в точности соблюдать технологию монтажа. Для того чтобы гарантированно получить качественный результат, рекомендуется обратиться за помощью к специалистам, которые способны при выполнении монтажа в точности соблюсти все требования и инструкции.

Укладка металлочерепицы на ломаную крышу

При выполнении работ важно в точности учитывать все нюансы, так как от этого будет зависеть долговечность и качество выполненного покрытия. Особое внимание необходимо уделить укладке гидроизоляционного материала, поскольку именно он будет обеспечивать защиту деревянным конструкциям крыши и непосредственно кровельному материалу от воздействия влаги.

Крепление металлочерепицы на ломаную крышу выполняется на обрешетку, обустройство которой проводится с использованием досок толщиной не более 2 см. Укладываться гидроизоляция может с зазорами и без них, все зависит от конструкции крыши и угла ее наклона.

Выполняется монтаж кровельного материала в строгой последовательности. Первым делом в нижней части обрешетки выполняется монтаж карнизной планки. Только после этого выполняется размещение листов на обрешетке и дальнейшая их фиксация. Важно отметить, что укладка металлочерепицы на ломаную крышу выполняется исходя из типа кровли. Так, при выполнении работ на шатровой крыше листы начинают укладываться от верхней точки, на двухскатной кровле только с правого или левого торца. Если монтаж выполняется с левого, то все последующие листы укладываются под предыдущий лист с захватом одной волны. Если монтаж начинается с правого торца, то каждый последующий лист укладывается на волну предыдущего.

Как покрыть ломаную крышу металлочерепицей?

Прежде чем приступить к выполнению работ, важно внимательно ознакомиться с материалами, информация которых позволит узнать, как покрыть ломаную крышу металлочерепицей. Освободить себя от сложностей связанных с выполнением монтажа вы можете только при условии, что обратитесь в нашу компанию. Так, если вы оформите заявку, то наши специалисты приедут к вам на объект вне зависимости от того где он находится в Москве или Подмосковье и выполнят все требуемые работы с соблюдением технологии и основных требований.

Важно отметить, что для крепления листов следует использовать только белые саморезы имеющие под шляпкой резиновую прокладку, которая не позволит влаге проникать под кровельный материал. Крепление следует выполнять в шахматном порядке через каждую волну. Если все требования будут в точности соблюдены, то, в конечном результате, ломаная крыша из металлочерепицы получится красивой, надежной и долговечной.

обзор кровельных материалов — Open Village

В этой статье мы расскажем про основные кровельные покрытия, их преимущества и недостатки, что поможет вам сориентироваться во всем многообразии технологий.

Однако начнем мы не с материалов, а видов кровли, которые классифицируются по степени сложности. Этот момент очень важен хотя бы потому, что от него напрямую зависит стоимость вашей крыши. Это также поможет при выборе кровельного материала, ведь некоторые из них абсолютно точно не подходят для настила сложной кровли.

Простые

Это самые обычные двух скатные крыши. Такая кровля обойдется вам дешевле всех.

Средние

Иногда их относят к простым. Количество скатов средних крыш – от двух до пяти. Такая кровля является оптимальным компромиссом: крыша выглядит интереснее, чем двухскатная, но при этом не слишком дорогостоящая.

Сложные

Соответственно, крыши, у которых больше 5 скатов, называют сложными. Как несложно догадаться, это самые дорогие кровли, и делать выбор в пользу них советуем только в том случае, если вы страстный индивидуалист и готовы к серьезным затратам.

Итак, теперь, когда вы имеете представление о простой классификации крыш, приступим к основной части – материалам.

Ондулин

Из очевидных плюсов можно сразу назвать простоту монтажа и  экономичность. Также это покрытие, которое иногда называют еврошифером, можно смело именовать экологичным: в процессе изготовления формируются целлюлозные волокна, которые, гофрируя, сильно нагревают и спрессовывают, а затем красят. Однако выбирая ондулин, нужно понимать, что оптимальным этот вариант точно не назовешь: вряд ли кого-то сможет впечатлить его маленький срок службы и частая потребность в ремонте.

Фальцы

Такая кровля, напротив, порадует вас своей прочностью и долговечностью. Фальцевая кровля производится из рулонной оцинкованной или рулонной стали, либо стали с полимерным покрытием, поэтому в уходе такая крыша непривередлива – помыть и почистить ее не составит труда. Кстати, фальцевое покрытие идеально подойдет желающим поставить сложную, с пятью или более скатами, крышу. Однако, нужно помнить и о недостатках, которые и этот материал не обошли стороной: образование сосулек и снежных лавин в зимнее время года, необходимость громоотвода и низкая шумоизоляция.

Металлочерепица

По соотношению цена-качество металлочерепица первая среди своих конкурентов. Это материал в виде медных, алюминиевых или же стальных листов, покрытых особым защитным полимерным слоем и профилированных методом холодного давления. К неоспоримым достоинствам покрытия относятся пожаробезопасность, легкость монтажа и стойкость к воздействию внешних факторов. Стоит сказать и об эстетических качествах материала: благодаря широкому разнообразию цветов и фактур материала, подобрать наиболее подходящую к вашему проекту металлочерепицу будет очень просто. Существенных минусов у этого покрытия не так много. В первую очередь, это дополнительные затраты на гидроизоляцию, деревянные бруски и монтаж обрешетки. Во вторую, из-за некачественного монтажа, такая крыша может “шуметь”. Также любителям сложных конструкций крыш выбор материала крайне не рекомендуется: во время установки кровли количество обрезков доходит до 30% (!) процентов.

Композитная металлочерепица

Композитная металлочерепица это профилированные стальные листы, покрытые крошкой натурального камня. И хотя материал на рынке появился сравнительно недавно, он уже зарекомендовал себя с лучшей стороны. Действительно, характеристикам этого покрытия может позавидовать любой из ее конкурентов, ведь не зря специалисты поют дифирамбы материалу. Пожаробезопасность, высокий уровень тепло- и шумоизоляции, долговечность, простота монтажа и это далеко не все преимущества кровли из композитной металлочерепицы. Недостаток, как вы догадались, один – цена.

Мягкая битумная черепица

Также часто называют гибкой черепицей, кровельной плиткой, гонтом и шингласом. Из преимуществ: высокий уровень шумоизоляции, невоспламеняемость, легкость монтажа, простата эксплуатации, водонепроницаемость, широкий выбор расцветок и оригинальный вид. Кстати, это еще один хороший вариант для установки сложной кровли (количество обрезков минимальное). Недостатки в основном незначительные. Например, для установки требуется сплошной настил, а температура во время монтажа такой кровли должна быть выше 5 градусов. Цена также значительно выше, чем у металлочерепицы, фальцев и ондулина.

Керамическая черепица

Традиционная керамическая черепица из обожженной глины является одним из видов натуральной кровли. Также, как и композитная металлочерепица, обладает всеми положительными характеристиками, за исключением, пожалуй, легкости монтажа: каждый элемент керамической черепицы укладывается вручную. Что касается недостатков, их совсем немного. Во-первых, из-за своей тяжести материал требует усиления стропильной конструкции. Ну, а во-вторых, опять же цена. Имейте ввиду, что при неправильном обжиге элементов покрытие может потерять морозоустойчивость.

Цементно-песчаная черепица

Этот материал является бюджетным вариантом керамической черепицы. Он обладает всеми теми же преимуществами, как керамическая и композитная черепица (пожаробезопасность, водонепроницаемость, надежность, долговечность, тепло и шумоизоляция и т. д.), но стоит дешевле. Недостатки материала аналогичные недостатком керамической черепицы: требует усиления и трудоемкий монтаж.

Покорение сложных крыш — прекрасное жилищное строительство

Сводка: Конструктор крыш Райан Смит подробно описывает свой метод укладки нелепых бедер и впадин, которые необходимо отодвинуть от угла, чтобы создать равные и ровные выступы. Расчеты могут быть сложными; Создавая рисунок в плане на куске фанеры, Смит обрисовывает в общих чертах каждый этап своего процесса, чтобы установить выступ и определить местонахождение всех углов.


Я не начинал с хороших методов определения и резки сложных крыш.На крышах с ублюдочными шатрами и долинами я обычно ждал, пока стены поднимутся, и использовал струны и квадраты для определения углов. Это вроде сработало, но не идеально. После многих лет ночных ночей и выходных, проведенных в гараже и за его пределами, возясь с идеями и проверяя их, а также применяя эти уроки на реальных домах, я научился разбираться в большинстве вещей самостоятельно. Теперь я могу начать придумывать и резать крышу до того, как остальная часть команды завершит сборку палубы первого этажа (не то чтобы они были достаточно медленными, чтобы это произошло).

Большая часть моего образования по резке кровли, в основном самоучка, заключалась в вычислении углов и смещений неровных бедер и неровных впадин — то, что строители называют ублюдками. Ублюдок — это любое бедро или впадина, которые поддерживают различных уклонов крыши с каждой стороны — скажем, 7-на-12 с одной и 12-к-12 с другой. Такая неправильная геометрия — головокружение для многих плотников. Если вы хотите сохранить равные, ровные свесы, нелепое бедро или впадина не может приземлиться на угол, как это сделал бы тот, у которого с обеих сторон были одинаковые уклоны.Чтобы это стало возможным, бедро или впадина должны сместиться за угол. Насколько он сдвигается и в какую сторону зависит от уклонов и глубины свеса. Вырезы «птичьего рта» и / или высота пластин на верхней части стен по обе стороны от углов также будут разными.

Есть способы вычислить все это, используя только калькулятор, и есть много разных способов визуализировать эту неправильную геометрию. Я разработал свой собственный метод рисования всего, чтобы увидеть, что происходит.Я делаю один вертикальный чертеж с разными уклонами, чтобы определить высоту над пластиной для обычных стропил. Затем я создаю чертеж в плане, который я могу использовать, чтобы увидеть каждый угол, который мне нужен, чтобы сделать стропильные разрезы для каждой части крыши, а также любые вычеты или дополнения, которые мне нужны, чтобы определить длину стропил и коньков. Тем не менее, я все еще использую свой строительный калькулятор для некоторых основных расчетов, а не для рисования некоторых вещей, отчасти для экономии времени, потому что я понимаю, что происходит, а отчасти для того, чтобы чертеж не был слишком загружен.

Я рисую эти штуки в натуральную величину на листах фанеры. Для каждого дома, который мы строим, я всегда заказываю два листа толщиной 3⁄4 дюйма. фанера с квадратными краями как раз для этого. Ненавижу попытки рисовать на OSB; обычно у него слишком много текстуры для чистых линий. Важно убедиться, что край, с которого вы начинаете, квадратный, иначе углы будут неправильными (вы можете нарисовать квадратный угол, но это не так просто, как оторвать ленту от края). Чем тоньше линии, тем точнее все будет.Я затачиваю свой плотницкий карандаш до острия и затачиваю его на шлифовальном блоке каждые пару строк. Для измерений и прямых линий я использую рулетку, квадраты для обрамления и стропила, а также длинную металлическую линейку.

Это все, что нужно для расчета. Стал бы я так поступать, если бы не был самоучкой? Если бы я учился в школе или у другого кровельщика, этот метод мог бы не иметь для меня особого смысла. Но это работает и может стать хорошей отправной точкой для тех, кто пытается понять, как построить сложные крыши.Я расскажу об эффективной стрижке кровли в следующем выпуске, так что следите за обновлениями.

ВИД Сверху: Метод рисования в плане, показанный в этой статье, обеспечивает вид с высоты птичьего полета того, как нелепые бедра и впадины пересекают внешний край стен, на которых они сидят, и подфасции, которые прибивают к их. На рисунках ниже показано, как неправильное бедро (слева) и неправильная впадина (справа) соотносятся с чертежами вида сверху (видимыми на обшивке справа), которые мы создадим на следующих страницах.

1) РАЗМЕЩЕНИЕ ПТИЦ

Если вам нужны равные и ровные выступы, разные веревки по обе стороны от ублюдка требуют корректировки, чтобы компенсировать их разные подъемы на одном и том же участке. Надрезы «Птичья пасть», высота пластин или и то, и другое будут отличаться от одной стороны угла к другой. Возможно, вам придется добавить дополнительные плиты, короткую поврежденную стену или построить стену повыше на более крутой стороне крыши, чтобы правильно расположить стропила.Его рисование упрощает визуализацию и вычисление высоты пластины и высоты над пластиной (HAP) для «птичьего рта».

Начните с рисования фасции и линии застройки (расстояние между внешним краем фасции и линией застройки равно выступу), затем протяните веревки назад от верхнего центра фасции над линией стены и через нее; эти линии представляют собой вершины стропил. Нанесение шага можно выполнить, просто выровняв 12 дюймов. сделайте отметку на лезвии обрамляющего квадрата с верхним центром фасции, отметив соответствующий шаг от язычка квадрата и соединив эту отметку с верхним центром фасции.После того, как линии для вершин стропил будут нарисованы, измерьте и отметьте глубины стропил в квадрате от них и нарисуйте линии, обозначающие основания стропил.

HAP в некоторой степени продиктовано кодексом — есть максимум, что вам разрешено врезаться в стропило. В Международном жилищном кодексе (IRC) это максимальное значение составляет четверть глубины стропильного материала. Там, где я работаю, нам разрешено копать до одной трети — во всяком случае, меня никогда к этому не приглашали. Я использую это требование как руководство для определения HAP в задней части пасти птицы.После того, как стропила втянуты, я рисую птичий пасть и пластину, на которой он сидит. Отсюда я могу просто посмотреть, как другие стропила пересекают линию стены, чтобы определить прорези «Птичий пасть» и дополнительную обшивку или высоту стен, необходимую для их поддержки. На верхнем чертеже показано обычное стропило 7 из 12 поверх стандартной стены. На нижнем чертеже показано то же самое стропило с наложенными стропилами 12 из 12. Они начинаются с той же точки в центре фасции, но требуется дополнительная высота стены, чтобы выдержать более крутой уклон.

2) УСТАНОВИТЕ КРЫШКУ

Я начинаю с линий, представляющих внешнюю сторону фасции. Начиная с правого нижнего угла, нарисуйте линии на 2 дюйма от обоих краев, расширяя их до краев сверху и снизу, слева и справа, убедившись, что они перпендикулярны краям фанеры. Лезвие обрамляющего квадрата шириной 2 дюйма — простой способ получить это смещение.

Затем я отмечаю толщину фасции и половину толщины фасции и рисую линии, идущие до конца листа, чтобы их обозначить.Линия половинной толщины — это то, что я называю «плоской точкой» — это то, к чему я стругаю свою оболочку. Вам не обязательно делать это таким образом, но он обеспечивает чистый переход от лицевой панели к крыше для оттока.

Установив облицовку, я рисую линии пластин, которые представляют внешнюю поверхность здания. Это свес. Отмерьте назад от лицевой стороны фасции всю глубину свеса в обоих направлениях. Я работаю в реальных размерах; в этом случае вылет составляет 16 дюймов., поэтому я измеряю в 16 дюймах от внешней стороны фасции. Пересечение этих линий пластины дает вам как внутренний, так и внешний угол.

3) ОТМЕТЬТЕ ЦЕНТРАЛЬНУЮ ЛИНИЮ

Следующий шаг — ключ, который открывает все двери: определение угла обзора бедер и впадин. Бедра всегда в пользу более крутого наклона; они будут двигаться назад по плите, несущей более крутой склон (с долинами все наоборот). Здесь мы работаем с 7-к-12 и 12-к-12, и нам нужно определить, где эти два шага сходятся.Наш пробег составляет 16 дюймов от внешней стороны фасции до линии плиты. Точка плоскости, где я хочу, чтобы оболочка касалась фасции, находится на расстоянии 3⁄4 дюйма от нее, оставляя 15-1⁄4 дюйма. Вот и все. В строительном калькуляторе пробейте 15-1⁄4 дюйма. ‘RUN’ , 7 дюймов «PITCH» , затем нажмите «RISE» . Сторона бедра 7 из 12 поднимается на 8-7⁄8 дюйма во время этого бега. Теперь нам нужно выяснить, где сторона бедра 12 из 12 поднимается на 8-7⁄8 дюйма. Это легко с шагом 12, потому что это угол 45 ° от горизонтали.Итак, 8-7⁄8 дюйма. «RISE» на 12-дюйм. ‘PITCH’ составляет 8-7⁄8 дюйма. (Для другого шага, скажем, 9 из 12, просто сделайте подъем 8-7⁄8 дюйма, 9 дюймов ‘PITCH’ , затем нажмите ‘RUN’ , и калькулятор скажет вам точно какой пробег вам нужен). Чтобы найти пересечение 7-на-12 и 12-на-12 на линии пластины, отмерьте 8-7⁄8 дюйма от точки плоскости вдоль линии пластины 7-на-12 и отметьте ее. Проведите линию от центральной точки угла лицевой панели (это одна и та же точка плоскости, будь то внутренний или внешний угол) через отметку на линии пластины и продлите эту линию до края листа.Это становится общим центром как для бедер, так и для впадин. Эта линия никогда не движется. Бедра будут двигаться вокруг него (впадины не будут), но эта линия всегда будет. Отметьте эту линию как центральную, чтобы отслеживать, что к чему.

ДОБАВИТЬ ТОЧНОСТЬ Если ваш чертеж точен, вы можете измерить все, что вам нужно, прямо на полномасштабном чертеже. Для обеспечения точности, когда это критично, используйте строительный калькулятор с дробным разрешением, равным 1⁄32 дюйма или выше. ‘RISE’ ‘RUN’ ‘PITCH’

4) ПЕРЕМЕСТИТЕ ПОЛОЖЕНИЕ БЕДРА

Для того, чтобы фасция располагалась на незаконченном бедре и имела равные свесы, бедро должно слегка смещаться. Разобраться в этом несложно, используя технику французского писца. Проведите перпендикулярную линию от центрального угла фасции, измеряя толщину материала бедра в каждом направлении. Здесь мы показываем 1–3⁄4 дюйма. LVL. Отметьте 1–3⁄4 дюйма в обоих направлениях от конца осевой линии.Затем от концов этой перпендикулярной линии проведите прямые квадраты к центру фасции (плоская точка). Расстояние между тем местом, где эти две линии соприкасаются с точкой плоскости, в точности соответствует ширине материала. Обратите внимание, что эти пересечения находятся на разном расстоянии от центральной линии — это называется «смещение отвесной линии», и это должно происходить для выравнивания плоскостей крыши. Техника французского писца дает вам фактическое расположение плеч тазобедренного стропила.

Из этих точек нарисуйте внешние края (плечи) бедра.Для этого измерьте расстояние от каждой точки, представляющей плечо бедра, обратно до общего центра, или просто измерьте длину с одной стороны, проведите линию, а затем измерьте и отметьте ширину материала (1-3⁄4 4 дюйма) от этой линии. Я переношу эти линии только на внутреннюю часть фасции, потому что именно там они получают отвесные надрезы на хвосте. Обратите внимание на углы скоса этих отвесных разрезов.

5) ОТМЕТЬТЕ ПТИЦУ

Я не хочу вырезать гигантский скос на своем птичьем рту — я собираюсь отрезать его под прямым углом.Но вы можете видеть, где бедро соприкасается с линией пластины. От этой точки поперёк бедра. Я обычно расширяю эту строку, чтобы сделать ее по-настоящему очевидной, и обозначаю ее — в данном случае «BM LVL HIP».

Затем я отмечаю вычеты и другие важные для верстки вещи. Сначала я отмечаю расстояние от внешнего угла до края бедренного стропила — насколько далеко его край смещен от угла. Это простое измерение — здесь 8–3⁄8 дюйма. Это важно, главным образом, для разметки линии плиты при «укладке» (термин, используемый кровельщиками для сборки) крыши.Мы отмечаем это измерение на пластине, чтобы точно знать, где должен находиться край бедра по отношению к углу.

Для расчета пробега вальмового стропила необходимо знать расстояние до конька от обеих линий плиты; бег от бедра — это просто гипотенуза этого треугольника. Расстояния от линий пластины до центральной линии в задней части пасти птицы — точки, до которой я рассчитываю длину бедра — становятся вычетами или прибавками к пробежкам для каждого шага. В этом случае, поскольку бедро отодвигается от линии пластины 7 из 12, я бы вычел расстояние от угла до центра птичьего пасти из разметки на стороне 7 из 12 (9 дюймов.). Расстояние от центра «птичьего пасти» до линии пластины 12 на 12 добавляется к разбегу на стороне 12 на 12 (1–1⁄8 дюйма).

6) ЦЕНТР ДОЛИНЫ

В отличие от бедер, впадины не должны смещаться от средней линии, чтобы поддерживать надлежащий свес, поэтому я центрирую их на нем. Хитрость здесь в том, чтобы перестать смотреть на рисунок как на внешний угол, а смотреть на него как на внутренний угол. Самое главное, что вы заметите, это то, что стропила долины разделяет линию плиты с более мелким уклоном, в то время как бедро разделяет линию плиты с более крутым уклоном.Это всегда правда.

Начиная с центральной линии, измерьте и отметьте половину толщины материала обрамления ендовы в каждом направлении — в данном случае 7⁄8 дюйма в каждую сторону. Проведите эти линии до края листа, начиная с внутреннего края фасции, которая образует внутренний угол на конце стропила. Углы в этом углу — это именно то, что я собираюсь вырезать на конце впадины, чтобы поймать 2x подфасции.

Я также вырезал птичий пасть для долины.Точно так же, как я сделал для бедра, я рисую линию от того места, где впадина соприкасается с квадратом линии плиты поперек стропила долины.

Затем я определяю, какие корректировки мне нужно внести в спуск, чтобы рассчитать длину стропила долины от гребня до центра устья птицы. Я отмечаю линии от точки соприкосновения пасти с квадратом центральной линии до обеих линий пластины. Здесь эта центральная точка находится на расстоянии 6-5⁄8 дюйма от линии плиты на стороне 12 из 12 и 7/16 дюйма. от боковой пластины 7-в-12. Эти длины используются при расчете длины долины.В нестандартной ситуации впадины всегда длиннее бедер, и рисунок дает простой способ проверить правильность ваших расчетов. Измерьте расстояние от долины птичьего пасти до бедренной птичьей пасти; бег долины всегда будет длиннее бега бедра на эту величину.

7) НАЙТИ УГЛЫ ПЛАНА

Обычно я рисую гребни, но их действительно полезно включать только тогда, когда у вас сломано бедро или вам нужна дополнительная точность при расчете длин долины.Все углы в плане, которые также являются углами скоса, необходимыми для резки, уже указаны на чертеже. Для их измерения можно использовать угловой искатель или стропильный угольник. Если вы хотите немного большей точности, вы можете использовать математику. Один из способов — просто подключить подъем и уклон одного из треугольников на чертеже к строительному калькулятору и нажать кнопку ‘PITCH’ , и он покажет вам угол (в нашем примере 7 дюймов »). RISE ‘, 12 дюймов ‘ RUN ‘, ‘ PITCH ‘ = 30.26 °). Поскольку мы работаем с прямыми углами, все, что нам нужно сделать, чтобы получить противоположный скос, — это вычесть этот угол из 90 ° (90 ° — 30,26 ° = 59,74 °).

Углы в плане / скоса на любой неровной крыше с уклоном 12 на 12 легче всего вычислить; угол в плане / скоса стороны 12 из 12 — это просто наклон противоположного шага. Все, что вам нужно сделать, чтобы найти это, — это посмотреть его на квадратном каркасе или стропильном квадрате или получить его прямо из калькулятора (для шага 7 из 12 здесь просто введите 7 дюймов. ‘PITCH’ , ‘PITCH’ , чтобы получить 30,26 °).

8) РАЗВИВАЙТЕ УГЛЫ БЕГА, УГЛА И ЗАДНЯЯ ЧАСТЬ

На каждые 12 дюймов обычных стропильных ног обычное бедро или впадина проходит 16,97 дюйма. Эту длину (почти 17 дюймов) строители называют «единичным спуском» естественного бедра или впадины. Однако это не единичный бег для неровных бедер и впадин. Вы должны понять это для любой комбинации питчей, с которой вы работаете. Вы можете сделать это с помощью квадрата для обрамления прямо на чертеже, но для большей точности я рассчитал его.Это легко, когда одна сторона — это поле 12 из 12; вы просто пробиваете один шаг как подъем, другой как бег и ударяете по диагонали (7 дюймов ‘RISE’ , 12 дюймов ‘RUN’ , ‘DIAG’ = 13-7⁄8 дюйма .). Когда ни один шаг не равен 12 из 12 (скажем, один — 5 из 12, а другой — 9 из 12), есть пара шагов. Сначала пробейте более мелкий шаг как подъем, более крутой как бег, и ударьте (5 дюймов ‘RISE’ , 9 дюймов ‘RUN’ , ‘PITCH’ = 6-11⁄16 дюйма .). Затем введите рассчитанный шаг ‘PITCH’ , введите 12 дюймов. ‘RUN’ и нажмите ‘DIAG’ , чтобы запустить установку (в данном случае 13-3⁄4 дюйма).

Для примера в этой статье 13-7⁄8 дюйма — это пробег нашего устройства. Это означает, что наше бедро или впадина поднимается на 7 дюймов на каждые 13-7⁄8 дюйма бега по своей длине. Этот подъем и спуск также является уклоном нашего бедра или стропила, и нам нужно знать, что это за градусы. Опять же, мы могли бы просто измерить его угловым искателем, если бы вытянули его (что мы и сделаем через мгновение). Я пользуюсь калькулятором. Пробить 13-7⁄8 дюйма. ‘RUN’ , 7 дюймов RISE ’, ‘ PITCH ’ = 26,77 °.

Единичное измерение используется для расчета стропил, а также для определения углов опоры для бедер и впадин. Я прорезал все бедра и впадины, чтобы у обшивки было больше поверхности, на которую можно опираться, и это упростило и повысило точность укладки. (У меня был этот спор со многими другими плотниками, которые не подрезали свои бедра и впадины. Они утверждают, что в этом нет необходимости — и это не так.Но затем вам нужно отрегулировать разрез «Птичья пасть», чтобы выровнять бедро или неровную впадину с другими стропилами. Вернувшись назад, вы этого не сделаете; С ними идеально ровнятся стропила. Но на самом деле обратное продвижение по долинам важнее. Когда вы вспахиваете долину, вам не нужно использовать карандаш или угольник, чтобы выровнять верх домкрата по средней линии впадины. Вы просто держите верхний край щечного разреза на домкрате заподлицо с плечом на впадине, так что вы знаете, что это абсолютно идеальная плоскость.)

При неровном шаге, углы плеч бедер и впадин неровные. Эти углы легко вычислить. Начиная с пересечения осевой линии и точки плоскости, измерьте единичный участок — в данном случае 13-7⁄8 дюйма. Затем измерьте более мелкий шаг, перпендикулярный этому — в данном случае 7 дюймов. Подключите конец этого 7-дюймового. линия обратно к центру фасции (плоская точка). Треугольник, который он образует, представляет собой стропило вальмы или долины, положенное на бок (вы можете измерить уклон прямо от него с помощью транспортира или угломера).

Чтобы развить опорные углы, нарисуйте линию, перпендикулярную «верхнему краю» этого лежащего бедра, начиная с любого места вдоль этого верхнего края и возвращаясь к центральной линии (вы будете образовывать один и тот же треугольник независимо от того, с чего вы начинаете. ). Используя это пересечение в качестве центра, установите циркуль на длину линии, которую вы только что нарисовали, и поверните дугу от того места, где линия начиналась, обратно к центральной линии. (На самом деле вам не нужно раскачивать дугу; вам просто нужно отметить центральную линию на том же расстоянии, что и линия от центральной линии до вершины лежащего бедра.) Нарисуйте линию, перпендикулярную центральной линии, проходящую через центральную точку дуги, которую вы только что нарисовали, до точки плоскости по обе стороны от центральной линии. Соедините точки, где эта линия пересекает точки плоскости, обратно с тем местом, где вершина дуги соприкасается с осевой линией. Вы получите треугольник, который представляет собой задние углы бедер и впадин. Опять же, вы можете измерить их с помощью измерителя угла наклона или транспортира, или измерить подъем и уклон треугольников и использовать калькулятор, чтобы получить углы.Для них углы составляют 37,65 ° для стороны 12 из 12 и 14,71 ° для стороны 7 из 12. Теперь, если вы возьмете любую циркулярную пилу и попытаетесь установить фаску на 14,71 °, это практически невозможно. Если вы скосите их под углом 15 ° и 38 °, вы никогда не увидите такой разницы. Обозначьте эти углы на чертеже. Если вы хотите пойти дальше, вы можете сойти с расстояния по центру от плоской точки вдоль фасции в обоих направлениях и измерить расстояние до бедра, чтобы получить пробег для общей разницы для домкратов.

И с этим у вас есть вся необходимая информация для расчета каждого куска дерева на всей крыше на куске фанеры.После того, как все прорисовано карандашом, я прорисовываю его тонким фломастером разных цветов, чтобы все было легче различить при вычислении, и чтобы он лучше держался в условиях рабочего места; карандаш действительно выцветает на солнце.


Рисунки Кристофера Миллса. Фото любезно предоставлено автором.

ССЫЛКИ ПО ТЕМЕ

Ресурсы для создания сложного плана крыши

Информация в этой статье относится к:

ВОПРОС

Крыша, которую я планирую, очень сложная.Как я могу использовать автоматические кровельные инструменты для создания сложного плана крыши?

ОТВЕЧАТЬ

Автоматические кровельные инструменты позволяют создавать широкий спектр конструкций крыш. В этой статье мы обсудим некоторые доступные вам ресурсы, чтобы научиться использовать эти автоматические кровельные инструменты. По умолчанию программа создает плоскость крыши поверх каждой внешней стены на вашем плане, которая используется для определения комнаты. В результате получается вальмовая крыша с уклоном, указанным в диалоговом окне «Построить крышу».Если вам нужно какое-то другое условие для конкретной стены — например, фронтон вместо плоскости крыши, другой уклон или второй, верхний уклон — вы можете указать это на панели «Крыша» диалогового окна «Спецификация стены».

Вы также можете использовать инструмент «Разрыв стены» для размещения разрывов, чтобы по-разному определять разные сегменты одной и той же стены. У нас есть много доступных ресурсов, чтобы вы узнали, как использовать автоматические инструменты для крыш, доступные в программах Home Designer, для создания сложных типов крыш, таких как:

Справочное руководство

Есть несколько способов получить доступ к информации, содержащейся в обширном Справочном руководстве, прилагаемом к вашей покупке программного обеспечения.

Чтобы получить прямой доступ к локальной копии Справочного руководства и выполнить поиск по его содержимому, вы можете выбрать Справка> Запустить справку .

  • С левой стороны выберите главу Крыши , чтобы получить доступ к каждой секции крыши.
  • Кроме того, вы можете использовать строку поиска для поиска определенного ключевого слова или типа крыши, например, Mansard или Gambrel .
  • Если вы перейдете к Build> Roof> Build Roof и выберете панель Roof Styles, вы можете щелкнуть определенный стиль крыши, чтобы быстро запустить Справочное руководство, чтобы узнать, как использовать автоматические инструменты для создания этого конкретного стиля.

    Еще один замечательный совет, который следует иметь в виду, заключается в том, что если вы когда-либо находитесь в диалоговом окне и не уверены, что означает конкретный элемент, нажмите кнопку «Справка», расположенную в нижней части диалогового окна, чтобы запустить документацию программного обеспечения по этой конкретной теме.


  • Можно также выбрать Справка > Просмотреть справочное руководство , чтобы просмотреть всю версию справочного руководства PDF .

Руководство пользователя

Написанное для новых пользователей Home Designer, а также полезное руководство для пользователей с любым уровнем опыта, Руководство пользователя содержит серию руководств, предназначенных для ознакомления с основами использования программы.Руководство пользователя организовано по темам и проведет вас через процесс создания полной модели, от первой стены до дизайна интерьера и ландшафтного дизайна, включая раздел «Учебное пособие по крышам».

Это руководство доступно в электронном формате, выбрав «Справка »> «Просмотреть руководство пользователя » в меню Home Designer.

Обучающие видео

Обучающие видеоролики находятся на нашем веб-сайте по адресу: https://www.homedesignersoftware.com/videos/

Выберите список воспроизведения видео слева, чтобы просмотреть видеоролики, относящиеся к выбранной теме, например, список воспроизведения Крыши и потолки.

Вы также можете искать видео по ключевым словам, используя панель поиска в верхней части веб-сайта.

База знаний

В этой базе знаний есть большое количество статей о том, как использовать программное обеспечение, в том числе многие статьи о крышах.

Выберите категорию слева, чтобы просмотреть статьи, относящиеся к выбранной теме, например, категория «Крыши».

Вы также можете искать статьи по ключевым словам, используя панель поиска в верхней части веб-сайта.
На некоторые из них, которые стоит выделить, когда вы узнаете, как использовать кровельные инструменты, есть ссылки в разделе «Связанные статьи» ниже, но есть еще много других, которые вы, возможно, захотите просмотреть и просмотреть.

Вебинары

Веб-семинары Home Designer Training — это быстрый и простой способ начать работу или узнать о нашем программном обеспечении. Вы узнаете основные элементы дизайна и научитесь пользоваться преимуществами мощных инструментов строительства и дизайна в программе Home Designer.

Посетите наш веб-сайт https://www.homedesignersoftware.com/products/training.html, чтобы узнать больше!

Форум пользователей HomeTalk


Если вы не знаете, как создать конкретный дизайн крыши, то вам стоит подумать о регистрации на нашем бесплатном онлайн-форуме пользователей HomeTalk.

HomeTalk часто посещают многие полезные, опытные опытные пользователи программного обеспечения, и это отличный ресурс как для информации, так и для советов, 24 часа в сутки, семь дней в неделю.

После того, как вы зарегистрируете свой дескриптор пользователя, вы можете войти в систему для поиска ответов на вопросы, которые могут у вас возникнуть в предыдущих цепочках, а если вы не можете найти там ответ, то вы также можете опубликовать новую собственную цепочку.

Индивидуальная тренировка

Наконец, если у вас есть версия программного обеспечения Home Designer Pro и вы хотите получить индивидуальные индивидуальные инструкции по созданию сложной конструкции крыши вручную, у вас есть возможность записаться на индивидуальное индивидуальное обучение.Информацию об этой услуге можно найти на сайте главного архитектора: https://www.chiefarchitect.com/training/#personal

БОЛЬШЕ ИНФОРМАЦИИ

Имейте в виду, что некоторые конструкции крыш могут быть слишком сложными для автоматических инструментов, которые могут быть созданы в некоторых менее продвинутых версиях программного обеспечения. Если вы обнаружите, что вам нужна большая гибкость при проектировании крыш, вы можете перейти на Home Designer Pro или Chief Architect Premier, которые обеспечивают гораздо более широкий контроль над крышами.

Для получения дополнительной информации о наших последних версиях программы и вариантах обновления посетите нашу страницу продуктов.

Сложная крыша в Revit — 8020 BIM

С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании — это просто природа вещей. При этом иногда из-за растущей сложности мира BIM забывают о простых вещах.

Имея это в виду, когда на днях помогал юниору в деталировке крыши, я решил, что лучше освежить себя в основах моделирования кровли в Revit — что обычно означает, что я собираюсь подписать сообщение о такой же! С этой целью поставьте в очередь существенное Учебное пособие для начинающих по созданию крыш в Revit.

Итак, давайте начнем с основ и перейдем к основам — как смоделировать крышу в Revit?

В Revit есть несколько подходов к моделированию.Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: «Крыша по контуру», «Крыша по выдавливанию» и «Крыша по поверхности». Мы подробно рассмотрим каждый из них позже, но для начала рассмотрим стандартный рабочий процесс Roof by Footprint.

Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:

  1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши. В идеале это должно быть на том же уровне, что и ваша крыша..
  2. Вкладка «Архитектура» → Крыша (раскрывающийся список) → Крыша по контуру
  3. Используйте панель инструментов рисования («Эскиз», «Выбрать линии» или «Выбрать стены») для создания желаемого контура крыши.
  4. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
  5. Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
  6. Щелкните зеленую галочку, чтобы выйти из режима редактирования.

Готово! Поздравляем с моделированием крыши в Revit!

Излишне говорить, что это лишь очень небольшой обзор более сложных крыш и методов моделирования крыш, которые можно выполнить в Revit. В оставшейся части ниже приводится подробное описание каждой функции моделирования крыши (с примерами).

В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыш, которые изменяются в зависимости от изменения контуров здания, советы и приемы для решения конкретных проблем с компоновкой, которые могут возникнуть, а также исчерпывающий список того, как моделировать различные распространенные типы крыш. с нуля в Revit.

Наконец, я завершаю статью несколькими быстрыми примерами сложного моделирования крыши, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете изучить после этого.

Примечание. Я создал сопроводительное видео, которое иллюстрирует шаги, перечисленные в этом сообщении о создании крыш в Revit — руководство для начинающих монстров. Если вы предпочитаете такой формат обучения, он вставлен ниже. Я предлагаю вам приготовить чашку чая или кофе, поскольку он достаточно длинный и подробный. Наслаждаться!

Если нет, продолжайте просмотр видео, чтобы получить более линейное, пошаговое описание процессов, участвующих в создании различных типов крыш в Revit, а также ряд советов и приемов, разбросанных по всему экрану.

Создание крыши в Revit — Крыша по контуру

  1. Перейдите к желаемому виду в плане, чтобы приступить к моделированию крыши. В идеале это представление должно быть создано из уровня, который будет выступать в качестве основного или базового уровня для вашей новой конструкции крыши.
  2. Затем перейдите на вкладку «Архитектура » → «Крыша (раскрывающийся список)» → «Крыша по посадочному месту », как показано на изображении ниже.
Как перемещаться и выбирать крышу с помощью инструмента отпечатков пальцев
  1. Используйте панель инструментов рисования (Эскиз, Выбрать линии или Выбрать стены), чтобы создать желаемый контур крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный набросок».
Настройка всех перечисленных свойств Перед нанесением границы крыши в следующей последовательности: 1) Граничная линия Инструмент для рисования. 2) Вспомогательный инструмент для рисования прямоугольников. 3) Смещение для определения значения вылета. 4) Назначение базового уровня хозяина крыши. 5) Значение вертикального смещения от уровня хоста.
  1. Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши.Вы можете изменить значение уклона для каждой линии, выбрав ее, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
  2. Обязательно укажите необходимый выступ, чтобы у вас было правильное значение смещения для вашего значения крыши при рисовании относительно стен вашего здания.
  3. Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
Шаг крыши можно изменить, выбрав граничную линию и изменив значение уклона.Также можно указать, чтобы граница не определяла часть уклона крыши, отключив параметр Defines Slope .
  1. Щелкните зеленую галочку, чтобы выйти из режима редактирования. Вы завершили моделирование базовой вальмовой крыши в Revit.
После определения откосов на линиях границы вы можете закончить набросок, нажав зеленую кнопку с галочкой. Если всем границам было присвоено значение уклона, у вас должна остаться стандартная вальмовая крыша, как показано

Создание крыши в Revit — Крыша выдавливанием

Допустим, вам не нужна вальмовая крыша, но вместо этого вам нужна двускатная крыша.В Revit это можно легко сделать двумя способами. Первый — использовать крышу по контуру, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы падение крыши создавало только фронтон. Более подробно это будет рассмотрено в следующем разделе, который называется «Управление и редактирование крыши». Откосы в Revit ».

Другой способ создания типа двускатной крыши в Revit — использовать инструмент «Крыша с помощью выдавливания». Шаги по моделированию крыши путем выдавливания в Revit следующие:

  1. Во-первых, нам нужно перейти к инструменту «Крыша с помощью выдавливания».Для этого перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по выдавливанию».
  2. Когда вы перейдете в «Крыша по выдавливанию», откроется диалоговое окно. Вам будет предложено выбрать опорную плоскость или геометрическую плоскость (например, грань стены), из которой будет вытягиваться крыша перпендикулярно. Выберите Выберите плоскость
  3. Затем в 3D-виде щелкните на плоскости, которую хотите использовать. В этом примере я выбрал поверхность стены.
  4. Теперь откроется набор инструментов «Черчение» — вы можете начать рисовать форму профиля крыши, которую вы хотите выдавить.Чтобы создать фронтон в примере, я провел временную линию от Середины стены. Затем с вершины я нарисовал один из водопадов на желаемом шаге. Затем я использовал MM (Mirror Axis) , чтобы отразить первое падение через осевую линию, чтобы сформировать линию профиля для другой стороны двускатной крыши. Наконец, я удалил начальную среднюю линию и закончил набросок с помощью кнопки Green Tick .
  5. Наконец, мы можем контролировать глубину выдавливания с помощью значений на панели свойств , как показано на изображении ниже, или с помощью Draggable Arrows на любом конце, если нет необходимости быть максимально точным.Использование инструмента Align Tool (AL) также может быть хорошим методом для выравнивания глубины выдавленной крыши с известной гранью объекта.
  6. Теперь вы можете прикрепить стены к крыше, выбрав стены и нажав кнопку Attached / Detach , которая появляется на верхней панели инструментов, а затем выбрав крышу.
  7. Теперь вы должны завершить создание крыши путем выдавливания двускатной крыши в Revit
Крыша путем выдавливания завершен Рабочий процесс — метод создания двускатной крыши

Контроль и редактирование уклонов крыш в Revit

Контроль и изменение уклона крыши в Revit — очень простой процесс.Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как крыша по контуру. Другие методы, такие как «Крыша выдавливанием» или «Крыша по грани», основаны либо на профиле сечения на основе эскиза, увеличенном на заданную длину, либо на поверхности, которая уже была сгенерирована другим методом моделирования, на котором может быть размещена крыша.

Чтобы описать, как управлять и редактировать обрывы крыши вашей модели Roof by Footprint, я расскажу о создании трех типичных типов крыш, которые все будут сгенерированы путем изменения всего нескольких свойств уклона одной и той же Roof by Footprint Sketch → Плоская крыша, вальмовая крыша и двускатная крыша.

Плоская крыша в Revit — Это очень просто. Находясь в режиме эскиза крыши по контуру, выберите все вновь созданные границы и выключите параметр Defines Slope . Завершите эскиз, нажав Зеленая галочка , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. См. Рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за считанные секунды.

Изменение уклонов крыши Revit — чтобы изменить крышу с четырехскатной крыши на плоскую, перейдите к параметрам Sketch , выберите , все граничные линии, и , выключите , параметр Defines Slope

Двускатная крыша в Revit :

Ранее мы обсуждали, как можно смоделировать тип двускатной крыши с помощью инструмента «Крыша надстройкой».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам понадобится внести какие-либо изменения в крышу позже на временной шкале проекта. На приведенном ниже GIF-изображении плоская крыша была ранее создана и превращена в модель двускатной крыши.

Для этого Отредактируйте крышу . Затем выберите только две длинные граничные линии и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ на вкладке свойств. Завершите набросок, и теперь у вас должна быть форма двускатной крыши. Для полноты картины убедитесь, что выбрано стены ниже, и используйте параметр «Прикрепить / отсоединить », чтобы стены соответствовали ширине экрана вашей геометрии крыши.

Гифка ниже описывает весь этот процесс.

Изменение уклонов крыши Revit — чтобы изменить крышу с плоской крыши на двускатную крышу, перейдите к параметрам Sketch , выберите , две противоположные граничные линии и , включите параметр Defines Slope

Вальмовая крыша в Revit:

Как вы уже догадались, чтобы создать тип вальмовой крыши из эскиза «Крыша по контуру», вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что параметр Defines Slope активен для них .См. Ниже:

Изменение откосов крыши Revit — чтобы изменить крышу с двускатной крыши на четырехскатную, перейдите к параметрам Sketch , выберите , все граничные линии и , включите параметр Defines Slope

Примечание. По умолчанию ваша крыша будет иметь наклон 30 градусов по всем границам и будет образовывать шатровую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой граничной линии.

Создание и редактирование сборки конструкции крыши

Возьмите простой простой заполнитель и постройте мембранную крышу в стиле Soprema.

Здесь мы можем обсудить создание вашей конструкции кровли в сборе, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется крыша, которая уже была смоделирована, перед тем, как приступить к созданию эскизов модели крыши, можно предпринять следующие шаги.

Чтобы создал новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов «Свойства» в разделе «Свойства типа » выберите «Дублировать ». Дайте вашей дублированной крыше подходящий дескриптор имени.

В Construction перейдите в меню Edit , как показано на изображении ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей конструкции пола. Вы можете построить свою сборку по своему усмотрению — одна из лучших практик, о которой следует помнить, — это всегда стараться поддерживать границы сердечника сборки в качестве структурных / несущих элементов, и иметь свои термические, атмосферостойкие и отделочные материалы по обе стороны от сердечника. Граница.Я также рекомендую развернуть вкладку предварительного просмотра и установить вид сечения, чтобы вы могли видеть изменения ваших изменений сборки в реальном времени

Сборка крыши — редактирование монтажной сборки крыши в Revit

Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавляется еще один элемент сборки. Это может быть выше или ниже исходного элемента крыши, но вы можете легко переместить порядок вокруг с помощью кнопок вверх и вниз.

Сборка крыши — создание дополнительных элементов сборки и обновление их положения в строительных слоях.

При вставке новых элементов сборки вы можете изменить функцию новых элементов, изменив свойства в столбце функций.

См. Ниже нашу окончательную сборку конструкции. Позже в этом посте я расскажу, как вы можете упустить определенные элементы в сборке (например, изоляционный слой), в то время как оставшаяся сборка останется плоской (например, для создания водостока с крыши. падает).

Сборка крыши — завершенная сборка конструкции крыши в Revit

Как создать небольшой дренажный водопад на плоской крыше в Revit

Самый простой способ создать небольшой уклон дренажа на плоской крыше в Revit — использовать инструмент редактирования формы под названием Modify Sub Elements . Чтобы использовать это, сделайте следующее:

  1. Выберите вашу плоскую крышу
  2. Нажмите появившуюся кнопку Изменить подэлементы .
  3. Добавить точку ( или разделить линию, если лучше подходит — создает точки на пересечениях)
  4. Разместите новые точки по мере необходимости.
  5. Используйте кнопку «Изменить подэлементы». От до выберите ваших вновь размещенных точек.
  6. Присвойте точкам значение отметки , чтобы создать небольшой обрыв крыши.
  7. Готово!
  • Изменить субэлементы — Размещение новой точки для определения падения дренажа на плоскую крышу в Revit
  • Изменение субэлементов — изменение отметки вновь созданной точки, которая обеспечивает попадание дренажа на плоскую крышу

Вы также можете восстановить полностью плоскую крышу с помощью инструмента Reset Shape , который удалит все изменения, внесенные в диалоговом окне Modify Sub Elements.

Как выполнить изоляцию наклонной крыши только в Revit

Лучший способ смоделировать уклон только в слое изоляции крыши — это назначить изоляционные материалы в качестве переменной в сборке конструкции. Вот как назначить переменный материал в Revit:

  1. Выберите свою крышу, Edit Type и выберите Construction
  2. Найдите элемент «Изоляция». С правой стороны установите флажок Variable .
Изменчивость материала — включение переменного материала для изоляционного слоя в конструкции крыши
  1. Готово!
Вариативность материала — с изоляционным слоем, действующим в качестве переменного материала для создания водопадов, остальная часть конструкции крыши может оставаться плоской.

Основание вашей крыши теперь должно быть плоским, а обрывы крыши должны присутствовать только в вашем изоляционном воздухе (видимом на видах в разрезе).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учитывать полную высоту падения крыши.

Почему следует использовать параметр рисования «Выбрать стену» при создании крыши по контуру

Модель свесов крыши с помощью инструмента выбора стены.

Использование инструмента «Выбор стены» позволяет вашей крыше поддерживать предложенное значение вылета и обновлять форму крыши по мере того, как стены под ней расширяются или сжимаются. Это очень простой процесс:

  1. Перейдите на вкладку «Архитектура» → Крыша по контуру
  2. В режиме эскиза щелкните инструмент рисования Select Walls .
  3. Вы увидите опцию выступа на верхней панели инструментов . Назначьте желаемое значение вылета (в нашем примере использовалось 500 мм)
  4. Завершите создание эскиза крыши , нажав зеленую галочку .

Вы создали модель крыши с необходимыми значениями вылета. Что хорошо в этот метод , так это то, что граница крыши прикреплена к стенам, а это означает, что обновление набора стен автоматически обновит геометрию крыши , сохраняя при этом заданное значение свеса.Довольно здорово!

Крыша по контуру — с помощью команд «Выбрать стену» можно сохранить смещение крыши, и ее контуры будут автоматически обновляться при перемещении стены ниже.

Как разместить проемы в крыше в Revit

Добавить вертикальные проемы на крышу в Revit очень просто. Существует два основных типа проемов, которые используются в большинстве упражнений по моделированию крыш в Revit: Вертикальное проем и Проем по грани .Разница между ними довольно проста.

Вертикальные проемы прорежьте вертикальный проем прямо в выбранной вами крыше. Прорезь проема в крыше всегда будет иметь вертикальную ориентацию.

Проем по стене немного более тонок, но все же очень прост — вы выбираете одну наклонную плоскость вашей модели крыши, а затем с помощью инструментов эскиза размечаете желаемый проем. Прорезь проема в крыше в этом случае всегда будет перпендикулярна падению / плоскости крыши, которой он был назначен.Это замечательно, потому что угол наклона крыши можно изменить, но разрез будет обновлен, чтобы оставаться перпендикулярным новому уклону крыши.

Чтобы создать вертикальный проем через крышу , перейдите на вкладку «Архитектура » — «Проем — вертикальный ». Затем вам будет предложено выбрать ваш объект, для которого вы должны выбрать свою модель крыши. Затем появятся инструменты для рисования. Используйте инструменты для рисования на любом плане, высоте или разрезе, который лучше всего описывает ваши требования к размеру рабочего пространства , и нарисуйте эскиз границы для вашего вертикального проема. Завершите набросок , нажав зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.

Процесс создания проема в крыше практически идентичен. Начните с перехода на вкладку «Архитектура » — «Открытие — открытие по лицу ». Когда предложит выбрать ваш объект, зависнет над вашей крышей и только выберите угол наклона крыши, который вы хотите, чтобы проем прорезал через .Как и раньше, используйте инструменты рисования, чтобы нарисовать Границу предлагаемого вами проема в крыше . Завершите , выбрав зеленую галочку . Теперь у вас будет отверстие, которое разрезает перпендикулярно высоте, которой он был назначен, как показано на изображении ниже:

Вертикальный проем крыши в Revit и проем по грани — разрез с относительными углами среза

Моделирование слуховой крыши в Revit

Для создания слухового окна нам сначала нужно начать с меньшей части слухового окна.Вы можете смоделировать это с помощью любого из трех основных методов моделирования крыши, но в примере я решил использовать инструмент Roof by Extrusion .

  1. Сначала необходимо выбрать рабочую плоскость. При необходимости вы можете создать опорную плоскость, нажав «RP», но в примере я решил использовать переднюю кромку линией облицовки основной крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , и вам будет предложено выбрать плоскость , как показано ниже.
При создании крыши методом выдавливания в Revit вам будет предложено указать новую рабочую плоскость . Вы можете использовать любой из трех перечисленных вариантов, но в примере я выбрал , выберите самолет вручную.
  1. После того, как вы вручную выбрали плоскость, вам нужно выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.
Кровля выдавливанием — опорный уровень и смещение
  1. После того, как информация о плоскости и опорном уровне установлена, мы можем использовать инструменты рисования на верхней панели инструментов, чтобы нарисовать нашу крышу по профилю выдавливания.
На этом изображении вы можете увидеть, как я использовал инструменты Revit Draw, чтобы указать профиль крыши слухового окна, который я хочу выдавить. Обратите внимание на вид сверху, как линии профиля плотно прилегают к основной плоскости, которую я установил ранее на фасции основной крыши.
  1. После завершения эскиза профиля крыши у вас останется мансардная крыша. Вы, вероятно, заметите , что размеры выступа крыши — это не то, что вам нужно . Экструзии мансардного окна можно редактировать на панели свойств , как показано:
Глубину выдавливания крыши можно изменить на панели свойств Revit, как показано в примере
  1. Крыша слухового окна все еще остается незавершенной.Чтобы соединить слуховую крышу с основной крышей, используйте команду Присоединить / отсоединить крышу , которую можно найти на вкладке Modify. Чтобы использовать это правильно, выберите край слуховой крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должно соединяться слуховое окно. Виола, крыша слухового окна завершена!
Выбор передней кромки слухового окна с помощью инструмента «Соединить крышу» в Revit. После этого выбирается основная плоскость крыши, и две правильно соединяются.Крыша экструзией — мансардная крыша, соединенная с основным скатом крыши
  1. Следующий шаг — разместить слуховые стены. Для этого перейдите на вкладку «Архитектура » → «Стены» (WA). В этом примере я установил основание слуховых стен на уровне карниза, а верх стены был установлен на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. Когда стены построены, использует опцию «Присоединить / отсоединить », которая появляется при выборе стен, и присоединяет верхнюю часть стен к слуховой крыше выше. У вас останется что-то вроде этого:
Смоделируйте свои слуховые стены и используйте функцию прикрепления / отсоединения, чтобы верхняя часть профиля стены прикрепилась к нижней стороне слуховой крыши.
  1. Наконец, необходимо вырезать след слухового окна от главной крыши. Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура» → Слуховое окно (открытие). Это вызовет инструмент Pick Roof / Wall Lines , который позволяет вам выбрать внешнюю поверхность вашей новой конструкции слухового окна, как показано ниже.
Крыша экструзией — открытие с помощью слухового окна с использованием козырька крыши и краев стен
  1. Наконец, используйте команду Trim / Extend (TR) , чтобы очистить линии открытия слухового окна. Завершите набросок, выбрав зеленую галочку . Вы построили мансардную крышу в Revit!
Мансардная крыша завершена, включая главный проем в крыше.

Как устранить неудобную выемку в фронтоне на возврате стены в Revit

Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над небольшой пристройкой к зданию, где одна из стен является продолжением высотных отпечатков большого здания.Это оставляет неудобное углубление, где вам нужно указать, чтобы только часть меньшего фронтона крыши спряталась под большей частью крыши, даже если они являются одним элементом модели.

Чтобы решить эту проблему, вам нужно указать небольшому сегменту возвратной стены, чтобы он прилип к нижней стороне крыши, с помощью инструмента «Присоединить / отсоединить». Затем вам нужно использовать инструмент «Присоединить / отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите спрятать под основной крышей, а затем выберите стену, до которой вы хотите, чтобы она продолжалась.Кромка крыши должна заходить под больший фронтон, чтобы встретиться с лицевой стороной обратной стены. Теперь вы можете отделить стену, если хотите, и край крыши останется в том же положении. При необходимости вы можете приступить к редактированию профиля стены, чтобы убрать все взаимосвязи. См. Полный рабочий файл в формате GIF ниже:

Гифка, описывающая малоизвестный рабочий процесс для заправки меньшего фронтона под большим фронтоном, когда у вас есть обратная стена на пристройке или что-то подобное.

Поверьте мне — вышеупомянутый совет малоизвестен, и без него решение всегда заканчивается какой-то дряблой дополнительной экструзией крыши или чем-то подобным, устанавливаемым, чтобы закрыть зазор.Это абсолютная экономия времени, так что я надеюсь, что это поможет вам, ребята!

Как моделировать несколько общих стилей крыш в Revit:

Как смоделировать крышу в стиле амбара Gambrel в Revit

Лучший способ создать крышу в стиле Gambrel в Revit — использовать инструмент Roof by Extrusion .

  1. Как и раньше, выберите крышу выдавливанием, выберите плоскость и назначьте опорный уровень.
  2. Нарисуйте половину профиля крыши Gambrel , двигаясь от средней точки крыши (линия гребня) к карнизу.
  3. Зеркально отразите вашу половину крыши на обратной стороне (MM — сокращение от Mirror Axis)
  4. Завершите эскиз, когда профиль будет завершен.
  5. Измените начальные и конечные значения экструзии на панели свойств для управления общей глубиной выдавливания. Кроме того, вы можете использовать для этого инструмент «Перетаскивание стрелок» или инструмент «Выровнять».

Готово! У вас должно получиться что-то похожее на следующее:

Gambrel Roof смоделирован в Revit

Как смоделировать наклон крыши в Revit

Лучший способ смоделировать с наклоном к крыше в Revit — использовать инструмент Roof by Footprint .

  1. Выберите «Крыша по площади основания» на вкладке «Архитектура».
  2. Нарисуйте границу крыши
  3. Выберите все границы, кроме одной, и выключите определяет параметр уклона .
  4. Готовый эскиз

У вас должен остаться наклон к крыше всего за одно падение, как показано ниже:

Наклон к крыше, смоделированный в Revit

Как смоделировать крышу типа «бабочка» в Revit

Я подхожу к созданию крыши в стиле бабочки с помощью инструмента Roof by Extrusion .Процесс похож на предыдущий Gable, который создавался методом экструзии, но процесс выглядит следующим образом:

  1. Выберите крышу путем выдавливания
  2. Выберите плоскость и опорный уровень
  3. Нарисуйте крышу в виде бабочки (нарисуйте от середины стены в одном направлении, а затем отразите ее по направлению к другой стороне. Границы на панели свойств
  4. Прикрепите стены к нижней стороне крыши.

Ваша крыша Butterfly должна быть похожей на эту после выполнения вышеуказанных шагов:

Крыша-бабочка смоделирована в Revit

Как смоделировать фронтон Catslide в Revit

Способ моделирования Catslide Gable в Revit во многом такой же, как и для стандартного Gable.

  1. Начните с выбора инструмента «Крыша по контуру»
  2. Нарисуйте желаемую границу
  3. Выберите все граничные линии и выключите определяет уклон
  4. Выберите границу переднего края выступа здания и границу на противоположной стороне крыши — Включение определяет наклон для этих двух граничных линий.

У вас должна остаться готовая крыша, такая как следующая — обязательно прикрепите стены к нижней стороне крыши, когда геометрия крыши будет завершена.

Catslide Gable смоделирована в Revit

Как смоделировать двускатную крышу в Revit

Двухскатная крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, придайте граничным линиям требуемый уклон и завершите набросок. Готовая крыша будет примерно такой:

Двухскатная крыша, смоделированная в Revit

Как смоделировать полубальтовую крышу Jerkinhead в Revit

Чтобы создать в Revit наполовину шатровую крышу / крышу в стиле Jerkinhead, необходимо сначала создать стандартную HIP-крышу, описанную ранее.После создания стандартной вальмовой крыши выполните следующие действия, чтобы преобразовать ее в крышу в стиле Half Hip / Jerkinhead:

  1. Создайте 2 опорные плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить Half Hip. Убедитесь, что опорные плоскости равноудалены от средней линии крыши.
  2. Выберите шатровую крышу и отредактируйте границу
  3. Используйте инструмент «Разделить элемент» на вкладке «Изменить» (SL) и разделите линии границы в местах пересечения с опорными плоскостями.
  4. Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (на стороне карниза опорных плоскостей), и убедитесь, что свойство определяет уклон на .
  5. Завершите эскиз.

Теперь у вас должна быть крыша в стиле Jerkinhead / Half Hip, полностью смоделированная в Revit, как показано ниже.

Полубедренная или двухскатная крыша, смоделированная в Revit

Как смоделировать потолочный фонарь в Revit

Метод моделирования фальш-крыши в Revit очень прост.Это просто комбинация двух ранее описанных методов — двух низкоуровневых наклонных крыш и одного верхнего фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.

Крыша Clerestory, смоделированная в Revit

Как смоделировать голландскую двускатную крышу в Revit

Голландский фронтон представляет собой комбинацию вальмовой крыши с двускатной крышей более высокого уровня, оба из которых были рассмотрены ранее. При моделировании голландской двускатной крыши в Revit следует учитывать одну вещь: создать внутренний набор граничных линий, соответствующий размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что у этих внутренних границ отключено свойство define slope — это создаст шатровую крышу с пустотой в центре, которая правильно образует «юбку» стиля голландского фронтона.

Голландская двускатная крыша смоделирована в Revit

Как создать сложные крыши в Revit с помощью команды Face

Самый простой способ начать внедрение сложных крыш в вашу модель Revit — использовать инструмент Rofo by Face . Здесь очень мало что можно описать, но я дам краткий обзор рабочего процесса.

  1. Создайте желаемую сложную поверхность крыши с помощью инструментов Massing Tools. (Скоро у меня будет учебник по массированию в Revit, на который я буду ссылаться в будущих обновлениях)
  2. Выберите инструмент Roof by Face .
  3. Щелкните по ранее созданной массивной поверхности.
  4. Готово

Я ценю вышеизложенное немного, ну, скудно. По правде говоря, в этом сценарии есть много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .

Сложные типы крыш, созданные в Revit с помощью инструмента «Крыша по граням»

Список будущих руководств по Revit Roof:

Вот краткий обзор некоторых руководств Roof Centric Revit, которые появятся в блоге 8020 BIM и на канале YouTube в обозримом будущем:

  1. Как моделировать сложные крыши в Revit — подробные примеры
  2. Как начать параметрическое проектирование крыши в Revit
  3. Как создать и детализировать типы панельной крыши в Revit
  4. Как смоделировать деревянную конструкцию крыши в Revit
  5. Как создать крышу Подробные сведения в Revit — подробные примеры
  6. 10 советов по работе с крышами Revit, которые вы, возможно, не знаете.

На этом мы завершаем подробное руководство для начинающих по моделированию крыш в Revit. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, оставьте их ниже, и я буду продолжать развивать этот пост с течением времени.

Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях в Revit и подробных руководствах, подобных этому.

Подпишитесь на информационный бюллетень 8020 BIM

R&A Contracting — Признаки, что пришло время заменить крышу вашего многоквартирного дома

Признаки, что пришло время заменить крышу в многоквартирном доме

Владение многоквартирным комплексом, например многоквартирным домом, может быть как увлекательным, так и сложным делом.По словам Pro X Management LLC, наряду с возможностью привлекать более качественных арендаторов и взимать более высокую арендную плату, экономия на масштабе, связанная с такими зданиями, позволяет получить значительные скидки на стоимость рабочей силы, материалов и услуг. Поскольку большинство многоквартирных комплексов сдают в краткосрочную аренду, владельцы имеют возможность регулярно повышать свою арендную плату.

С другой стороны, есть несколько проблем с обслуживанием, связанных с владением многоквартирным комплексом.Размер и сложность проблем, которые могут возникнуть в комплексе, означают, что владельцы многоквартирных домов не могут относиться к содержанию так же, как владельцы частных домов. У них очень небольшая вероятность ошибки, поскольку проблемы в одной части комплекса могут быстро распространиться на другие области.

Одна из областей многоквартирного дома, где владельцы могут столкнуться с проблемами, — это кровля здания. Кровля многоквартирного комплекса зачастую бывает крупногабаритной и дорогой; проблемы со строением могут обойтись владельцам на несколько тысяч долларов.Если повреждение конструкции не обнаруживается быстро, это может усугубить существующие проблемы обслуживания в здании или создать новые. Вот почему собственникам нужен способ на шаг опережать проблемы с кровлей в многоквартирном доме.

Одна из важных составляющих знаний, которыми должны обладать владельцы, — это способность определять, когда проблема с кровлей может быть решена путем ремонта поврежденной части, а когда необходимо заменить всю крышу. Совершенно естественно, что замена крыши для многоквартирного дома — это не то, о чем мечтает любой собственник.Но в жизни кровельной конструкции наступает время, когда срабатывает закон убывающей доходности, и ремонт кровли становится менее рентабельным, чем замена кровли

Признаки того, что пора перестраивать многоквартирный комплекс

Как владелец многоквартирного дома узнать, когда пора заменить крышу в вашем доме?

Крыша стареет

В зависимости от кровельного материала и климата в вашем районе, ваша крыша прослужит от 20 до 50 лет.Ожидается, что кровли из асфальтовой черепицы прослужат 20-25 лет, в то время как некоторые металлические крыши прослужат до 50 лет. Помимо типа кровельного материала, уход и климат могут повлиять на срок службы крыши.

Кровля в местах с суровым климатом естественным образом изнашивается быстрее, чем крыши в регионах с более мягкой погодой. Обслуживание также играет огромную роль в ожидаемом сроке службы крыши; в частности, если предыдущий владелец комплекса плохо ухаживал за кровлей или просто не заменил ее вовремя.

Кровля изнашивается, даже если срок ее службы не истек

Наиболее частыми причинами, по которым крыша выходит из строя до истечения ожидаемого срока службы, являются некачественный монтаж и использование некачественных материалов. Например, если клей, используемый на крыше, не был нанесен должным образом или не соответствует стандартам, черепица будет подвержена ветрам. Низкосортная битумная черепица также будет подвержена облысению, потому что в процессе производства гранулы не были должным образом заделаны в листы.

Это приведет к чрезмерному отслаиванию гранул. Кроме того, существующие проблемы с обслуживанием в здании могут привести к повреждению крыши. Например, чрезмерная влажность и плохая вентиляция на чердаке часто приводят к искривлению и скручиванию черепицы.

Замена крыши дешевле, чем ее ремонт

Владельцы многоквартирных домов часто не подозревают о растущих расходах на содержание крыши здания. Поскольку расходы на техническое обслуживание увеличиваются медленно, а суммы выплачиваются частями, владельцы не знают, во сколько им обходится крыша.Весьма вероятно, что стоимость ремонта крыши превысит стоимость ее замены, но единственный способ узнать это — посчитать.

Если ежемесячная стоимость ремонта крыши выше, чем запланированные ежемесячные платежи по ссуде на замену крыши, крышу следует отремонтировать. Даже если стоимость ремонта приближается к стоимости замены, крышу следует заменить.

Вы хотите сделать другие ремонтные работы или улучшить внешний вид своего сообщества

Нет лучшего времени для замены крыши, чем когда вы собираетесь делать другие ремонтные работы на своей собственности.Замена крыши дает вам возможность решить давние проблемы, которые нельзя было решить, не сняв крышу конструкции.

Одновременное решение всех нерешенных вопросов не только дешевле, но и гарантирует наилучшие результаты. Более того, если вы подумываете о том, чтобы провести полную реконструкцию сообщества, замена крыши сделает другие изменения в здании лучше. То же самое верно, если вы планируете надстроить здание.

Примеры использования «зеленых крыш» — Служба технической защиты, Служба национальных парков

Модульные зеленые крыши, установленные на комплексе Natty Boh.Плоские крыши сделали этот проект хорошим кандидатом для обширных зеленых крыш.

Вверху: Зеленые крыши, установленные на некоторых из этих зданий, не видны с земли из-за плоских крыш и парапетов. Внизу: некоторые участки зеленых крыш доступны арендаторам здания. Специальные проходы позволяют посетителям любоваться крышей, не повреждая защитные зеленые слои кровли.

Построено зданий: 1885-1960 гг.

Тип крыши: Широкая, лотковая

Площадь: 14 500 кв. Футов

Год установки: 2004

Владельцы Национальной Богемской пивоварни («Натти Бох») в Балтиморе, штат Мэриленд, провели реконструкцию смешанного назначения, в результате которой прекратившая свое существование пивоварня превратилась в офисные помещения, складские помещения и магазины.Владельцы хотели интегрировать зеленые элементы в недавно отремонтированные здания, чтобы сделать их более экологичными и воспользоваться местными налоговыми льготами на энергию, а также федеральными налоговыми льготами за сохранение исторического наследия.

Среди новых зеленых элементов, включенных в проект, были зеленые крыши на нескольких пивоварнях. Поскольку у этих зданий были плоские крыши, они были отличными кандидатами на зеленые крыши.Здания были высокими и имели достаточное количество парапетов, чтобы насаждения не были видны с проезжей части. Перила были необходимы для безопасности и устанавливались под углом, чтобы их было меньше видно с улицы.

На обширных зеленых крышах, в основном, стояли осоки, растения, не требующие особого ухода, хорошо приспособленные к низкой водообеспеченности. Крыши не были построены с постоянным орошением, поэтому полив необходим в самые жаркие месяцы.Они не полностью нуждаются в обслуживании, арендаторы или управляющие зданиями должны пропалывать зеленые крыши несколько раз в год. Первоначально зеленые крыши не функционировали должным образом, возможно, из-за усиленного ветра на высоте 8–10 этажей и первоначальной потери растений или повреждения птицами. Но через несколько месяцев посадки прижились и начали процветать. Зеленые крыши зданий Натти Бох были установлены с помощью модульной системы поддонов, которая была легко установлена ​​и при необходимости может быть поднята для обслуживания крыши.

В дополнение к зеленым крышам, проект включал секции холодной крыши и немного бетона с высоким альбедо, чтобы еще больше уменьшить влияние острова тепла на собственность. Кроме того, несколько бывших пивоваренных резервуаров используются для сбора и хранения дождевой воды, которая затем перераспределяется по всему зданию для различных целей, таких как орошение зеленой крыши и смыв туалетов.

Схема, показывающая различные установленные зеленые крыши, а также подземные резервуары для пивоварения, которые в настоящее время используются для хранения сточных вод, повторно используемых на объекте. Предоставлено CBH Architects .

Перейти в мэрию Чикаго Пример использования

Перейти к конкретному случаю McCormack Federal Building

Простые решения сложных кровельных проблем: черная и белая кровля

В нашу эпоху продолжающегося роста затрат на электроэнергию и заботы об окружающей среде выбор правильной кровельной системы часто является сложной проблемой, с которой сталкиваются подрядчики, архитекторы и владельцы зданий.Старое эмпирическое правило при выборе между черной и белой кровлей было «белое всегда правильно», но теперь эмпирические данные заставляют многих авторитетных экспертов по кровле избегать поспешных выводов. Так что лучше: черная или белая кровля? Давайте сравним плюсы и минусы обоих.

Что лучше: черная или белая кровля?

Изначально популярность белых кровель набирала обороты, и некоторые города предположили, что нанесение белой краски на черную кровлю решит весь спектр проблем, от экономии энергии до устранения тепловых островов, которые тают ледяные шапки.Но теперь белые кровли приобретают второй вид. Том Хатчинсон, признанный на национальном уровне консультант по вопросам кровли, даже сказал: «Попытка добиться изменений с помощью однокомпонентного мандата — ошибочный подход». Так как же выбрать между черной и белой кровлей?

Несмотря на сложность задачи, существуют ключевые вопросы, которые могут помочь строителям уточнить свои потребности в строительстве и выбрать подходящую кровельную систему. Эти вопросы не касаются непосредственно цвета крыши, но они дают важные рекомендации о том, использовать ли черную или белую кровельную мембрану в конкретных ситуациях.

1. «Климат моей собственности требует больше дней обогрева или дней охлаждения?»

Другими словами, потратите ли вы больше денег на отопление здания с отражающей крышей, чем сэкономите на затратах на кондиционирование воздуха? Этот вопрос особенно актуален в прохладном северном климате, где владельцы зданий тратят до пяти раз больше на отопление своих домов, чем на их охлаждение. В таких ситуациях здравый смысл подсказывает нам, что светоотражающая крыша может на самом деле увеличить затраты на электроэнергию, потребление энергии и выбросы углерода.

Твердые науки подтверждают тот же вывод: историческое исследование Канзасского университета в 2010 году пришло к выводу, что при использовании белой кровли в северном климате «глобальное отопление помещений увеличилось больше, чем кондиционирование воздуха, что предполагает необходимость учета затрат на конечное потребление энергии. в оценке преимуществ ».

2. «Какой тип изоляции будет использоваться, каков коэффициент сопротивления R и сколько слоев будет установлено?»

Современные исследования показывают, что уровни изоляции либо равны, либо более важны, чем цвет крыши, в влиянии на энергоэффективность.Кроме того, соответствующий уровень изоляции может смягчить проблемы конденсации, которые были связаны с белой кровлей в более прохладном климате.

Майк Дюшарм, директор по маркетингу продуктов Carlisle SynTec Systems, сказал: «При выборе крыши важно учитывать все факторы. Оцените все свои затраты — изоляцию, кровельную мембрану, прогнозируемое потребление энергии — и затем примите решение. Например, кровельные мембраны EPDM доступны как в черном, так и в светоотражающем белом цвете.Но проектировщику важно сотрудничать с производителем кровельной мембраны, чтобы определить лучший выбор для вашего конкретного климата и наилучшее сочетание цвета крыши и коэффициента теплоизоляции R ».

3. «Как долго прослужит крыша?»

Этот очень простой вопрос часто упускается из виду в дискуссиях об устойчивости. Здравый смысл подсказывает нам, что кровельная система, которая служит очень долгое время, оказывает меньшее влияние на окружающую среду и бюджет по сравнению с кровлей, которую необходимо часто менять.

Недавние исследования показали, что черный EPDM прослужит в полевых условиях более 30 лет, а при лабораторных испытаниях — 50 лет. «Суть в том, что долговечность EPDM делает его разумным долгосрочным вариантом, который нельзя не рассматривать», — сказала Дженнифер Форд-Смит, директор по маркетингу и управлению однослойными продуктами Johns Manville.

Выбор между черной и белой кровлей

Владельцы зданий имеют больше выбора, чем когда-либо, и с кровлей из EPDM, доступной для любого климата, белая кровля автоматически не является лучшим выбором.Хотя самый экономичный подход — всегда ухаживать за кровлей, которая у вас есть, когда пришло время выбирать между черным и белым покрытием, не забудьте принять во внимание:

  • Энергопотребление зимой и летом
  • Ваши изоляционные материалы и уровни
  • Твоя кровельная мембрана
  • Ваш местный климат

Получите совет по черно-белой кровле от NIR

Если вам нужна помощь в принятии решения, какая крыша лучше всего подходит для вашего здания, черная или белая, специалисты по уходу за кровлей NIR могут помочь.Мы доступны 24/7 через мобильное приложение, но вы также можете связаться с нами для получения дополнительной помощи. Мы готовы ответить на все ваши вопросы и помочь вам принять обоснованное решение!

Роль технологий в комплексной оценке кровли

Обзор

Кровельные конструкции эволюционировали благодаря появлению множества новых типов материалов. Разнообразие кровельных материалов требует, чтобы оценщик обладал глубокими знаниями о различных типах кровельных материалов, а также понимал, как ветер, град или другие опасности могут повлиять на эти материалы.

Консультанты и инженеры по кровельным работам обычно могут сделать уверенное решение после тщательного осмотра кровли, которое приведет к одному из трех возможных результатов; есть повреждения, нет повреждений или может быть повреждение. Не менее важно, что в случае повреждения консультант или инженер по кровле должен дать окончательный ответ о ремонте или замене.

Оценка состояния кровли и разработка объемов ремонта часто бывает сложной и требует большего, чем просто визуальный осмотр участка.Благодаря развитию технологий и научных исследований, эксперты могут лучше определять состояние и характеристики крыш, используя кровельные лаборатории, инфракрасную термографию, беспилотные летательные аппараты и оборудование для полевых испытаний.

Кровельные лаборатории

Кровельная лаборатория может помочь идентифицировать кровельные материалы, а также определить, поврежден ли кровельный материал, с помощью научного анализа. Образцы, предпочтительно размером 12 на 12 дюймов, включая все материалы над настилом, могут быть сняты с крыши и отправлены в лабораторию.При вырезании образцов можно определить конструкцию крыши и способ ее крепления. Отбор проб также может выявить более одного кровельного слоя. Некоторые первичные кровельные покрытия, такие как сборная кровля, могут потребовать дополнительных усилий для определения их типа и количества усилений. Оказавшись в лаборатории, технические специалисты и инженеры также могут идентифицировать первичное кровельное покрытие и другие составляющие, включая листы основания, облицовочные плиты, первичную изоляцию, пароизоляцию и тепловые барьеры.

Другой формой анализа проб за пределами объекта является тестирование водяного столба, которое выполняется в соответствии со Стандартным методом испытаний ASTM D7281 — для определения сопротивления миграции воды через мембраны крыши . Этот тест требует, чтобы образец кровельной мембраны был помещен под глубину шести дюймов воды на непрерывный семидневный период. После завершения этой части теста нижняя часть мембраны подвергается 25 циклам цикла подачи воздуха в давление 1 фунт / кв. Дюйм, что позволяет выявить утечку даже через самые крошечные отверстия.

Независимо от кровельного покрытия образцы исследуют визуально как невооруженным глазом, так и под увеличением, чтобы различить проколы, разрывы или синяки, характерные для ударов грады. Битумная кровля, в том числе сборная кровля (BUR) и модифицированный битум (mod-bit), а также композитная черепица, могут быть обесцвечены паровым обезжиривателем, а их арматура извлечена и исследована на наличие трещин или напряженных участков, характерных для града.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
