Вальмовая крыша – одна из разновидностей четырехскатной кровли, торцовые скаты которой имеют треугольную форму, а продольные скаты выполнены в виде трапеции. В этой статье мы расскажем, как самостоятельно рассчитать и построить такую крышу, какие материалы использовать и покажем наиболее частые ошибки, которые допускают при возведении каркаса.

Конструкция вальмовой крыши

Для крепления всей конструкции к стенам дома используют мауэрлат – доску, прикрепленную к верхнему венцу или верхнему ряду кирпичей. Если под крышей нет потолка, то лаги (поперечные балки) крепят к стропильной системе выше мауэрлата, а для поддержки конька подпорки крепят к лагам. Если же мауэрлат закреплен поверх лаг потолка, то лаги и конек соединяют вертикальными стойками. Это обеспечивает жесткое крепление конька при любых конфигурациях крыши и потолка. Как и в двускатной крыше, несущая конструкция образована коньком и стропилами, соединенными мауэрлатом, лагами потолка или специальными затяжками, перемычками и распорками.

Как рассчитать вальмовую крышу

При расчете вальмовой крыши определяют следующие параметры:

• размеры;
• площадь всех скатов;
• длину свесов;
• общую высоту крыши;
• длину и толщину досок для различных элементов;
• общее число досок;
• количество, форму и расположение смотровых и слуховых окон;
• количество и расположение системы водостоков.

Все необходимые для расчета вальмовой крыши формулы есть в школьном учебнике геометрии, ведь все ее элементы образуют треугольники и трапеции. Вот основные формулы, которые потребуются вам для расчета:

1. Высота конька над мауэрлатом – h = 1/2В*tgα, где h – высота конька, В – ширина дома (длина торцовой стены), а α – угол между лагами потолка и стропилом. Оптимальный угол составляет 45º, однако, допускается его изменение. При угле 45º высота конька равна половине ширины дома.
2. Длина конькового прогона – Lк = L-В, где Lк – длина прогона, L – длина дома, а В – ширина дома.
3. Длина промежуточного стропила Lпст = , где Lпст – длина стропила, h – высота конька над мауэрлатом, Lсв – длина свеса.
4. Длина углового стропила Lуг = , где Lпст – длина промежуточного стропила, а В – ширина дома.
5. Площадь ската Sс = (Lк + Lсв)*hсв/2, где Lк длина конькового прогона, Lсв длина крыши по свесам, hсв высота крыши от свеса до конька.
6. Площадь вальмы (Sв = Нсв*h2)/2 где Всв – ширина дома по свесам, h2 – расстояние от свеса до конька.

Выбор материалов

Выбирая материалы для строительства вальмовой крыши необходимо ориентироваться на те же параметры, что и для любой другой двух и четырехскатной крыши. В первую очередь это жесткость и несущая способность балок, кроме того, важное значение имеют направление и сила ветра, температура зимой и количество осадков. Для большинства российских регионов, где средняя скорость ветра не превышает 5 метров в секунду, для домов площадью 20–40 квадратных метров стропильную систему, включая конек, строят из доски толщиной 25 мм и шириной 100–125 мм. Если же средняя скорость ветра выше, или больше размеры здания, то для строительства стропильной системы используют доску размерами 50х100 мм. Если же вы строите крышу большого дома в регионе с сильными ветрами, то для строительства каркаса необходимо использовать доску размерами от 50х150 до 50х200 мм.

Как и для строительства любых других крыш необходимо использовать высушенный до 14–16% влажности, это защитит конструкцию от перекоса. Доски изготавливают из древесины мягких хвойных пород – ели, сосны, пихты с небольшим количеством сучков. Если же сучок занимает больше четверти ширины доски, то доску можно использовать только для вертикальных подпорок. Кроме того, доски не должны иметь трещин, сколов, темных пятен, гнили и плесени. Также вам потребуются различные крепежные элементы и усилители, которые вы приобретете в ближайшем строительном магазине. Все крепежные элементы и усилители должны быть изготовлены из оцинкованной стали, если детали не покрыты цинкованием, то быстро покроются ржавчиной.

Подготовка к монтажу крыши

Закупив все материалы, приступайте к расчетам, чтобы определить длину основных элементов – конька, стропил, подпорок. Внимательно отнеситесь к углам стропил на стыке с коньком. В зависимости от способа крепления стропил к мауэрлату, подготовьте замки. Оптимальный способ крепления – создание замка, который позволит уложить 2/3 торца стропила на мауэрлат, оставшаяся 1/3 ширины послужит основой для крепления менее толстых досок свесов. Если вы строите крышу в регионе с сильными ветрами, то усилить крепление стропил к мауэрлату можно с помощью деревянных бобышек, подпирающих каждую доску стропил.

Если мауэрлат еще не установлен на стены дома, то делайте потолок и крепите мауэрлат, после чего крепите на нем элементы замков для фиксации стропил. Оптимальное расстояние между стропилами зависит от ветровой нагрузки, кровельного покрытия, толщины досок обрешетки, количества снега выпадающего зимой, но в среднем составляет 60–90 см.

Монтаж крыши

Проведя все подготовительные мероприятия, разметьте местоположение конькового бруса и установите 2–4 вертикальные стойки (в зависимости от длины прогона) и закрепите на них конек. Обязательно используйте металлические усилители в форме уголков, без них собирать крышу сложней, да и ее жесткость будет меньше. Затем устанавливайте центральные и центральные промежуточные стропила, не забывая применять металлические усилители. Для соединения деревянных деталей между собой используйте гвозди или саморезы – первые проще в работе, но вторые обеспечивают более жесткую фиксацию, хотя и не могут заменить собой усилители.

Некоторые мастера придерживаются другого порядка – сначала устанавливают коньковый прогон, затем крепят к нему угловые стропила и лишь после этого устанавливают остальные элементы стропильной конструкции.

Второй метод сложней в отношении монтажа, потому что требует более точных расчетов, зато позволяет сразу же сделать очень жесткую конструкцию, которую не сдует даже сильным ветром. Если вы планируете под крышей сделать мансарду, то необходимо перемычками и распорками очертить контуры комнаты. Перемычки и распорки будут выполнять функцию несущей конструкции стен и потолка, а также увеличат жесткость стропильной системы. Не забывайте устанавливать диагональные распорки, в том числе ветровые, которые сохранят крышу от складывания и расшатывания под ветровой нагрузкой.

Если вы планируете установку слуховых и смотровых окон, то каркасы для них необходимо делать на этапе создания стропильной конструкции, это позволит обойтись без переделок во время настила кровли и установки самих окон. Врезая слуховые и смотровые окна в крышу, которую планируется утеплить, вы должны делать каркас с учетом типа и толщины утеплителя. После окончания сборки каркаса (стропильной системы) приступайте к созданию обрешетки. Для нее используйте доски толщиной 25 мм. Расстояние между досками определяйте исходя из типа кровли, скорости ветра и количества снега зимой. Не делайте расстояние между досками обрешетки больше 50 см, это сильно ослабит кровлю. Если вы решили стелить натуральную черепицу, то необходимо создавать сплошную обрешетку.

Стропильная система вальмовой крыши: схема, расчет, чертеж

При постройке любого современного здания одним из главных факторов является эстетический вид. Как ничто другое на общий вид сооружения влияет тип и конструкция крыши. Но функции крыши намного шире, чем просто украшение. Кровля защищает дом от проникновения влаги и сохраняет тепло. Существует большое количество типов крыш и стропильных систем.

Очень популярная у владельцев частных домов стропильная система вальмовой крыши. Схема, по которой возводятся кровли данного типа, позволяет обеспечить высокую надежность, долговечность и универсальность. Эти три фактора и являются показателем хорошей кровли.

Выбор материала для стропильной системы

До того как начнется сборка конструкции, требуется обратить внимания на качество используемого сырья, которое будет применяться для изготовления основных несущих элементов, ведь на них будет сосредоточена вся весовая нагрузка. В жилых домах предпочтительней использовать древесину первого сорта, в сараях, времянках и прочих хозяйственных постройках подойдет второй и третий сорт.

Заготовки с дефектами (сучками, трещинами) лучше отложить для запаса или вообще не использовать.

По ГОСТу допускается наличие 3 здоровых сучков на один погонный метр. Наличие небольших поверхностных трещин допустимо, если их количество невелико.

Деревянные несущие элементы должны быть толщиной минимум 5 см, максимальная длина 6.5 м. Если длины материалов не хватает, их можно соединять специальными пазами или с помощью накладок.

Особенности вальмовой крыши

Если проект кровли предполагает наличие двух больших трапециевидных скатов и двух коротких — это стропильная система вальмовой крыши, чертеж поможет лучше понять все нюансы.

Стропильная конструкция такого типа включает в себя несколько видов стропил: центральные, диагональные и угловые. Обязательно стоит учитывать климатические особенности до того, как начнет возводиться стропильная система вальмовой крыши. Схема должна учитывать силу ветров, атмосферное давление и материал для укрытия кровли. От этих факторов зависит высота и углы скатов крыши. Для максимальной точности вычислений можно использовать специальную программу или обратиться к специалисту.

Преимущества вальмовой крыши

• Такой тип крыш обладает максимальной устойчивостью к ветрам. Такой эффект достигается из-за отсутствия фронтонов, ветер скользит по поверхности.
• Угловые стропила упираются в балку конька и предотвращают даже малейшую деформацию.
• Свесы можно делать больших размеров для защиты стен от осадков.
• Крыша имеет привлекательный вид и способна украсить любую постройку.

Виды и особенности вальмовых стропильных систем

Являясь разновидностью скатных кровель, вальмовые крыши делятся на несколько типов:

• Шатровые. Крыши такого типа имеют четыре равных ската и подходят только для квадратных зданий.
• Ломанные. Состоят из разных скатов под разными углами. Монтаж таких конструкций — достаточно сложная задача.
• Полувальмовые. При такой конструкции вальмы не достают до низа, а прикрывают только фронтоны. Таким образом, малые скаты доходят до половины конструкции.

Помимо стандартных типов крыш, проект стропильной системы может предусматривать наличие дополнительных конструктивных особенностей:

• Стропильная система вальмовой крыши с мансардой – позволяет использовать чердачное помещение как жилую комнату. Такое решение очень актуально для владельцев одноэтажных домов. Мансарда позволяет до 2 раз увеличить функциональные квадратные метры дома. При составлении плана конструкции следует учитывать расположение окон и следить, чтобы это не повлияло на общую жесткость конструкции.
• Стропильная система вальмовой крыши с кукушкой придает крыше не только декоративный вид, но и дополнительные квадратные метры на мансардном этаже. Зачастую в таком выступе располагают окно, а это дополнительный источник освещения. Работы по созданию такой «кукушки» следует проводить внимательно, особенно тщательно нужно контролировать угол наклона и глубину вреза.
• Стропильная система вальмовой крыши с эркером предполагает использование дополнений к основной стропильной конструкции. Эркер — это выступ из стены в виде балкона или расширения комнаты, часто строится для улучшения освещения в помещении. Если высота такой пристройки равняется высоте здания, при постройке крыши это нужно учитывать. В виде эркера также может выступать вход в дом или веранда.

Пропорции

Замерная рейка — незаменимая вещь, особенно когда строится стропильная система вальмовой крыши. Схема использования такого инструмента достаточно проста, достаточно наметить на рейке часто используемые размеры.

Потратив на изготовление 5 минут, вы избавитесь от необходимости каждый раз производить измерения рулеткой. Сделать её можно из фанеры или рейки шириной около 5 см. Замерная рейка поможет соблюдать максимальную точность и нужные пропорции.

Изготовление стропильной системы вальмовой крыши

Перед началом изготовления стропильного каркаса очень важно вникнуть в главные элементы и изучить особенности их монтажа:

• конек располагается строго по центру постройки;

• формирующими элементами являются стропила, один конец которых крепится к коньку, а другой выходит за границы строения, образуя свес;

• центральный каркас идет от конька и выходит на стены;

• промежуточный каркас идет также от конькового бруса и отходит по скатам;

• короткие стропила применяются при обустройстве дополнительных элементов и мансардных окон.

Если хорошо разобраться в нюансах и тонкостях процесса, даже при самостоятельном возведении может получиться качественная стропильная система вальмовой крыши. Фото готового каркаса приведены в статье.

Разметка

Разметка конструкции проводится последовательно и зависит от этапов производимых работ:

1. В первую очередь с торца здания по верхней обвязке размечаются оси.
2. Вымеряется половина ширины конькового бруса и определяется положение первой детали в стропильной системе.
3. Рейка для замера прилаживается одним концом к размеченной линии, а другим — вдоль линии стены.
4. Для расчета длины свеса один конец устанавливают на внешний угол стены, а другой выпускают на свес. Остальные элементы высчитываются с помощью замерной планки с помеченным расстоянием для промежуточных стропил.
5. На остальных углах производятся такие же действия. Так высчитывается расположение торцовых стропил и конькового бруса.

Расчет

Когда запланирована или возводится стропильная система вальмовой крыши, расчет и правильно составленные схемы будут главными факторами успешно выполненного проекта. При самостоятельной постройке для расчетов следует обратиться к услугам профессионала, если такой возможности нет, то придется применять калькулятор для проектирования вальмовых стропильных систем.

При расчетах проекта берется такой показатель, как угол наклона скатов. Для вычисления расстояния, на которое будут фиксироваться промежуточные стропила, выбираем в качестве точки отсчета одно стропило. Расстояние от точки отсчета до угла дома должно полностью совпадать с его длиной.

Промежуточные стропила крепятся в равномерном порядке, а вальмовые бруса крепятся впритык к угловым.

Практический расчет

Здесь приведен пример того, как рассчитываются размеры составных частей. Это следует делать до или во время того, когда планируется стропильная система вальмовой крыши. Схема крыш является лишь примером, для каждого дома подходит только индивидуально созданный проект.

1. Замерной рейкой измеряется горизонтальное расстояние наклонного промежуточного стропила. По таблице расчетов крыш выбираем оптимальный угол наклона и смотрим результат произведения полученных данных.
2. Меряем длину стропил от конька до места крепления, учитывая выступ.
3. Определяется длина свеса суммой поправочного показателя плюс горизонтальная проекция.

Правильные углы среза стропил для крепления к коньку тоже высчитываются математическим способом, плотное прилегание угла к коньковой доске — залог крепкой конструкции.

Высчитываем длину углового стропила:

1. Вымеряется длина стропила без учета свеса.
2. Возведение проекций рядовых стропил в квадрат и будет общей проекцией.
3. Полученный результат умножается на поправочный коэффициент, и получается длина углового стропила.

Последовательность монтажа

Начало строительства стропильной системы начинается с крепежа мауэрлата, не исключением является и стропильная система вальмовой крыши. Особенности монтажа мауэрлата одинаковы для всех типов стропильных систем:

• Укладывать мауэрлат следует ближе к внутренней стороне стены, минимум 5 см от внешнего края.
• Сам брус должен надежно прикрепиться к стене здания.
• Крепление производится с помощью отверстий и анкеров.

Когда мауэрлат крепко закреплен, можно переходить к процессу установки конькового бруса. Нужно точно высчитать его высоту и правильно расположить относительно всех скатов, это залог долговечности кровли в целом.

После этого принимаемся за закрепление стоек. Крепятся они при помощи укосин под коньковым брусом. Все эти работы можно назвать начальным этапом.

После завершения начального приступаем к выполнению промежуточного этапа, при постройке четырехскатной крыши его начинаем с формирования боковых скатов. На данном этапе важно следить за параллельной установкой нарожников (полуног) в одной плоскости со скатами. Завершающим этапом является установка перемычек и подготовка к процессам укрытия кровли. Это основные этапы, по которым возводится стропильная система вальмовой крыши. Своими руками такой тип крыш можно возводить только при профессиональном составлении чертежей и расчетов.

Усиление конструкции

Обычно вальмовая конструкция крыши достаточно надежна и способна выдержать большие нагрузки. Но в случаях, когда проект кровли предполагает небольшой уклон, то снеговая нагрузка будет в разы больше чем при крутом скате, тогда стоит позаботиться об усилении всей конструкции. Укрепление происходит за счет шпренгелей или шпренгельных ферм.

Шпренгель — это брус, укладываемый на две соединяющиеся под углом стены. Такой брус служит основанием для вертикальных стоек, которые поддерживают стропила. Этот способ укрепляет нижнюю часть конструкции. Для усиления верхней части используют шпренгельные фермы.

Заключение

Вальмовая крыша подходит ко всем типам домов, основные сложности при её постройке вызывает стропильная система вальмовой крыши. Фото и схемы помогут подробно разобраться в вопросе тем, кто самостоятельно выполняет монтаж. Главное — вникнуть в технологию процесса и термины, употребляемые при строительстве.

Стоит внимательно отнестись к выбору материала. Одна бракованная деталь рано или поздно отрицательно скажется на состоянии стропильной системы.

Для правильного функционирования кровли помимо установки каркаса нужно произвести качественное утепление, паро-, гидроизоляцию и подобрать правильный материал для финальной устилки.

Стропильная система вальмовой крыши — Стропильная система кровли

Вальмовая крыша – это разновидность популярной в наше время четырехскатной кровли. Она состоит из четырех скатов, два из которых имеют форму треугольника, а два – форму трапеции. Благодаря стропильной системе, на которую опирается крыша, дом надежно защищен от нежелательного воздействия окружающей среды.

Элементы стропильной системы

Каркас, на который ставится вальмовая крыша, состоит из:

• прогона;
• опорной доски;
• обрешетки;
• затяжек;
• подкосов;
• мауэрлата;
• нарожников;
• стропил.

Такой элемент, как мауэрлат, необходим для того, чтобы равномерно распределить имеющуюся массу стропильной системы на сооружение. При этом конструкция опирается при помощи стропильных ног на несущие стены. Верхние части стропильных ног подпирают брус, в некоторых случаях несколько промежуточных прогонов. И брус, и прогоны передают всю нагрузку на стены сооружения, что осуществляется с помощью системы стоек.

Расстояние между стропильными ногами зависит в каждом случае от проекта, однако в большинстве случае оно составляет 2 м. За счет стропил крыша может выдержать не только вес кровли, но и давление выпавших осадков, а также нагрузку, которую создает сильный ветер.

Устройство системы

При установке основного арматурного каркаса к нему прикрепляют шпильки, выполненные из оцинкованного металла. Диаметр этих деталей составляет 1 см. После этого устанавливают стойки, причем некоторые из них должны поддерживать коньковый брус. После этого осуществляется монтаж диагональных стропил. Стропилами, как правило, являются обрезные доски с сечением 5х15 см.

Диагональные доски являются основным элементом в общей стропильной системе. В дальнейшем на них будет направлена вся кровельная нагрузка. При этом важно распределить все элементы, чтобы обеспечить многолетнюю службу стропильной системы.

Поскольку свес кровли зависит от диагональных стропил, их длина должна быть одинаковой. Длина свеса зависит от того, насколько сильна ветровая нагрузка в данном регионе. В некоторых областях длина свесов достигает 1 м. Кроме того, конструкция предполагает монтаж и накосных стропил, а затем рядовых. Интервал между ногами рассчитывается в зависимости от того, какие размеры имеют теплоизоляционные плиты. Крепление стропил осуществляется с помощью саморезов, причем как к брусу, так и к мауэрлату. В некоторых случаях применяется метод врубки.

Видео: стропила вальмовой кровли

Кровельные материалы

Комплектующие кровли

Реклама

Стропильная система вальмовой крыши: схема устройства, расчет, фото

Стропильная система вальмовой крыши имеет свои конструктивные особенности, которые и отличают ее от других типов стропильных систем, используемых при строительстве домов различной этажности.

Вообще такой тип крыши считается одним из самых надежных сооружений, которое способно эффективно защитить здание от различных внешних воздействий.





Схема стропильной системы такой крыши представляет собой расположенные в определенной последовательности стропильные опоры и другие элементы конструкции, которые могут быть дополнительно оборудованы мансардой или эркерами.

Важным моментом при проектировании вальмовой крыши является чертеж, который должен быть составлен по всем правилам и учитывать все элементы конструкции.

Также на этапе проектирования строения и непосредственно вальмового типа крыши следует провести расчет, в котором будут учитываться нагрузки на опоры, элементы стропил и другие конструкционные узлы.

Сборка конструкции вальмовой крыши, при условии, что имеется правильный расчет и соответствующий чертеж, может быть проведена своими руками, и более подробно об этом процессе можно увидеть на видео, которое размещено ниже.

Видео:

Устройство крыши вальмового типа

Для того чтобы возвести своими руками вальмовую крышу, необходимо досконально разобраться в ее устройстве.

Вне зависимости от конструкции стропильной системы крыши, первым делом обустраивается мауэрлат.

Именно этот элемент принимает на себя всю основную нагрузку от крыши и равномерно распределяет ее по периметру стен.

Также для того, чтобы крыша была надежной и прочной, перед тем, как обустроить мауэрлат, необходимо еще оборудовать по периметру стен армирующий пояс.

Видео:

Этот важный элемент добавит прочности строению и поможет усилить несущую способность возводимых стен дома.

При обустройстве армирующего пояса и мауэрлата важно соблюдать горизонтальную ровность по всему периметру дома, так как только в этом случае все опоры конструкции крыши будут равномерно распределять между собой все внешние нагрузки.

Также перед началом работ следует определиться и с типом возводимых скатов, а также их конструктивными особенностями.

При возведении вальмовой крыши, как правило, используются несколько различных видов стропил.

Так, необходимо будет обустроить диагональные, угловые и центральные стропила, каждые из которых впоследствии будут воспринимать различные виды нагрузок, расчет которых производится на предварительном этапе.

В свою очередь, расчет высоты будущей крыши и углов ее наклона производится с учетом средней силы ветра, предполагаемого количества осадков, а также выбранного кровельного материала.

Все узлы стропильной системы крыши вальмового типа собираются из бруса с определенными размерами.

Для этих целей лучше использовать дерево хвойных пород с минимальным количеством сучьев, предварительно обработанное специальными защитными составами.

Схема такой крыши составляется с учетом самых разных факторов, которые в той или иной степени могут оказать воздействие на ее конструкцию.

Некоторые виды вальмовых крыш можно увидеть на фото, которые размещены ниже.

Фото:

Особенности конструкции

Популярность вальмовых крыш можно объяснить тем, что она обладает высокими прочностными показателями, а также долговечностью и оригинальным внешним видом.

Многие выбирают такую конструкцию в виду ее специфической конфигурации, которая придает строению интересный внешний вид.

Кроме этого, такая форма кровли дает возможность дополнительно обустроить в пространстве чердака удобное помещение, в том числе и жилое.

За счет того, что конструкция вальмовой кровли выполнена обтекаемой формы, она отлично выдерживает ветровые нагрузки, а ее конек имеет надежную защиту даже при сильных его порывах.

Классическая конструкция такой крыши состоит из четырех отдельных скатов, которые имеют определенный наклон с каждой стороны дома.

В этом случае два ската принимают за боковые, а два остальных располагаются непосредственно между ними.

В данной кровле имеются две отдельных вершины, которые между собой соединяются при помощи конька.

У подобной кровли два ската выполняются в форме правильной трапеции непосредственно по длинным диагоналям, в свою очередь те, которые проходят по торцу имеют форму треугольника.

Любая вальмовая кровля в обязательном порядке состоит из определенного количества элементов.

В ее состав входит коньковый брус, который выполняет функции несущей оси и является самой верхней точкой крыши.

Также у любой вальмовой кровли имеются угловые стропила, являющиеся основными силовыми элементами, которые жестко соединяют между собой все углы строения и конек.

Кроме этого в конструкцию крыши входят короткие стропильные элементы, опирающиеся непосредственно на мауэрлат, а также так называемый рядовой каркас, количество которых всегда имеет одинаковое значение, равное шести.

Каждый отдельно взятый элементы крыши вальмового типа имеет свое функциональное назначение, кроме этого для каждого из них выполняется индивидуальный расчет допустимой нагрузки.

На фото ниже можно увидеть классический вариант вальмовой крыши у дома.

Разновидности крыш вальмового типа

Как и любые другие типы крыш, вальмовые могут быть различной конфигурации и формы.

Так, если ее конструкция заканчивается немного выше места расположения боковых скатов, то ее принято называть голландской или датской.

Данный вариант кровли встречается достаточно редко ввиду своих сложных конструктивных особенностей.

Наиболее распространенным вариантом такого типа кровли является шатровый. В этом случае скаты имеют одинаковую форму, а боковые элементы и вовсе полностью отсутствуют.

Следует отметить, что вальмовая кровля может быть обустроена, только если постройка имеет правильную квадратную форму.

Каждый тип вальмовой кровли имеет свои характерные особенности, которые неизменно отражаются на ее конструкции, а соответственно, и на наличие тех или иных элементов.

Очень часто встречаются вальмовые крыши в различных вариациях, дополненные всевозможными ломаными линиями и архитектурными элементами декоративного назначения.

В этом случае необычную форму кровли получают за счет использования скатов с различными геометрическими размерами, а также расположенными под разными углами.

Данные крыши в конструктивном исполнении выполнить достаточно сложно, однако, они имеют эффективный и оригинальный внешний вид.

Расчет нагрузок на элементы таких крыш должен производиться максимально точно, так как в этом случае сложно предсказать воздействие тех или иных внешних параметров.

Ломаные крыши вальмового типа без соответствующего опыта собрать своими руками достаточно сложно.

На фото ниже можно увидеть исполнение крыш вальмового типа.

Фото:

Необходимые расчеты

Если принято решение делать кровлю вальмового типа, то необходимо правильно своими руками провести расчет всех ее конструктивных элементов.

В первую очередь выбирается угол наклона каждого ската, для чего следует учитывать нагрузку от ветра и снега. Кроме этого, отдельно вычисляется высота конька и длина самого ската.

Также следует рассчитать параметры вальмовых стропил, причем с максимальной точностью.

Только после того, как будут правильно посчитаны данные параметры, можно приступать к составлению проекта, а также проводить расчет общей площади крыши, что поможет получить представление о необходимом для работы количестве материалов.

Вычислить общую площадь кровли можно только в том случае, если известны соответствующие параметры самих вальм, а также скатов-трапеций.

Видео:

Все это вычисляется математическим путем, для чего необходимо вспомнить школьный курс геометрии.

Получив все необходимые величины и сложив их между собой, можно будет узнать общую площадь возводимой кровли.

Проводить все эти расчеты следует в обязательном порядке, так как это поможет правильно спроектировать конструкцию каркаса кровли и узнать количество материала, который потребуется при проведении соответствующих работ.

Монтаж стропильной системы

Хорошо изучив устройство стропильной системы вальмовой крыши, подготовив проект и весь необходимый для ее возведения материал, можно приступать к проведению своими руками строительных работ.

Первым делом следует установить стропильные балки поверх мауэрлата. Далее размечается и обустраивается конек, при этом следует сделать его стойки максимально жесткими.

После этого осуществляется монтаж всех накосных стропил.

Эти стропила должны быть выставлены максимально ровно, как в горизонтальном, так и в вертикальном направлении.

В свою очередь, для того, чтобы собрать диагональные стропила, придется сращивать между собой несколько досок.

Следует учитывать, что каркас из стропил должен немного выходить за пределы стен дома. На видео, которое размещено ниже, можно увидеть, как рассчитывается стропильная система для вальмовой крыши.

Видео:

Особое внимание следует уделить установке промежуточных стропил. Данные стропила собираются между собой по определенным правилам в виде специальной конструкции.

Общее количество промежуточных стропил рассчитывается с учетом общей длины здания. Важным моментом также является соединение стропил непосредственно на коньковом брусе.

На завершающем этапе производится сборка угловых стропил. Вся стропильная система должна быть усилена дополнительными элементами.

Для придания жесткости стропилам выставляются горизонтальные стойки. Более подробно о том, как собрать стропильную систему для вальмовой кровли, рассказано на видео, которое размещено ниже.

Вальмовая крыша и стропильная система: схема устройства кровли

Сегодня многих российских мастеров интересует конструкция вальмовой крыши, поскольку такое архитектурное решение для загородного дома все больше и больше укореняется на просторах СНГ. Такая крыша представляет собой сложную стропильную систему, имеющую в сборке четыре части, две из которых выполнены в форме трапеции (кровля по длинной стене дома) и две из которых выполнены в форме треугольника (вальмы по торцевым стенам дома). Таким образом, вальмовая кровля требует точных расчетов и соблюдения всех принципов ее монтажа. Поэтому в материале ниже мы рассмотрим устройство вальмовой крыши и освоим основные ее элементы.

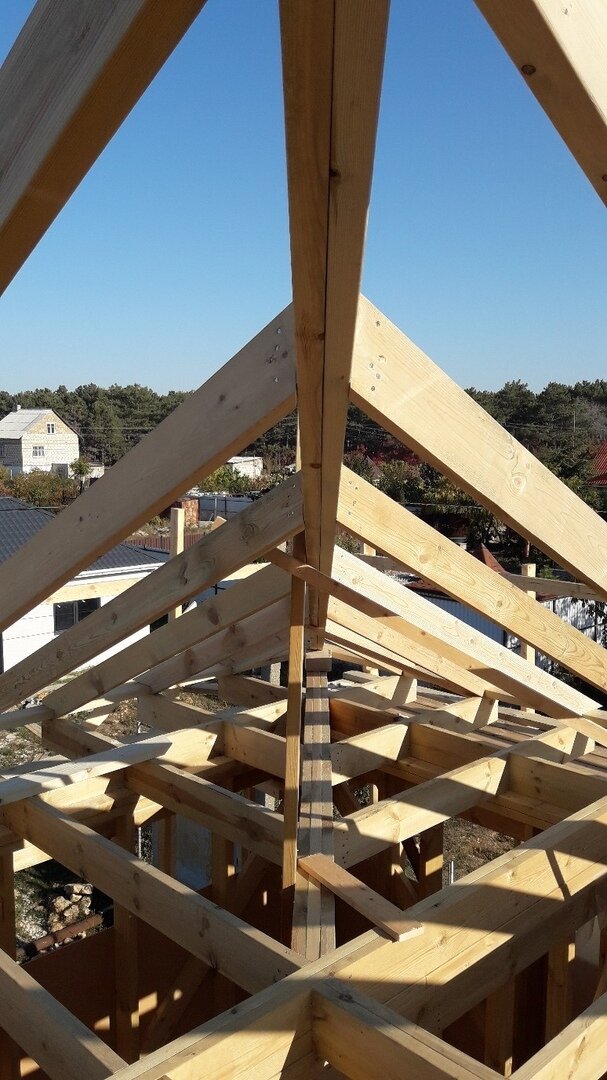

Фрагменты стропильной системы для вальмовой конструкции

Чтобы устройство стропильной системы вальмовой крыши стало более понятным и простым, необходимо в первую очередь разобраться в названиях ее составных элементов. А, уже зная их, можно визуально представить себе конструкцию крыши и если есть навыки,  сделать точный чертеж.

Важно: если черчение и расчеты — не сильная ваша сторона, то лучше доверить эту часть работы профессионалам. В дальнейшем же по чертежу уже можно будет собрать вальмовую стропильную систему.

Итак, составными частями вальмового скелета крыши являются:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Рекомендуем к прочтению:

• Балка коньковая. Располагается в самой верхней части конструкции и опирается на опорные балки. Длину конькового прогона вычисляют методом математических произведений.
• Прогон. Представляет собой брус сечением 150х200 мм, располагающийся точно по центру торцевых стен здания вдоль всей его длины.
• Опорные стойки. Являются поддерживающим элементом для конькового бруса. Их монтируют на прогон в вертикальном положении и укрепляют раскосинами и подпорками.
• Подкос. Представляет собой короткие брусовые элементы, устанавливаемые под углом к вертикальным или диагональным элементам каркаса.
• Стропило центральное. Выполняется из хвойной обрезной доски влажностью 16-20% сечением 150х50 мм. Монтируется в количестве четырех штук методом стыкования с обоими концами конька в его вершине и с мауэрлатом в нижней точке. То есть, каждые два центральных стропила образуют в верхней части конька своеобразную треугольную ферму.
• Стропила диагональные (угловые). Размещаются по диагонали по отношению к коньковому прогону в верхней части и находят на углы дома в области мауэрлата. Выполняются из той же доски, что и центральные ноги.
• Стропило промежуточное. Представляет собой элемент вальмовой крыши, конструкция которой становится теперь понятнее. Располагается перпендикулярно по отношению к коньковой балке и упирается в мауэрлат. Шаг промежуточной ноги должен составлять 60-80 см (но в зависимости от финишного кровельного покрытия). То есть, чем оно будет тяжелее, тем меньшим должен быть шаг стропил.
• Стропило короткое. Имеет вид такой же, как и стропило промежуточное. Но такой фрагмент на порядок короче, поскольку упирается уже не в коньковый прогон, а в угловые стропила. Располагаются такие ноги параллельно промежуточным, а поэтому их длина будет тем меньше, чем ближе к карнизному свесу они будут монтироваться.
• Балка ветровая. Имеет своеобразный вид подкоса, но на порядок длиннее. Устанавливается в качестве подпорок под промежуточные или угловые стропила с той стороны, с которой преимущественно преобладают ветры в регионе. Таким образом, снижает ветровую нагрузку на кровлю.
• Затяжка. Играет роль одновременно затяжки и балки перекрытия. То есть, располагается перпендикулярно по отношению к длинной стене дома с шагом 50-70 см. Делается из доски 200Х50 мм.
• Шпренгель. Деревянный фрагмент, сделанный из бруса сечением 50х50 или 50х100 мм. Предназначен для усиления жесткости мауэрлата и располагается его по углам, формируя треугольники.

Важно: чтобы вся стропильная система вальмовой крыши, схема которой представлена ниже на фото, была более жесткой, ее рекомендуется усиливать металлическими уголками, скобами и другими крепежами.

Выполнение расчетов для вальмового скелета крыши

В первую очередь при проведении расчетов стоит знать, что для вальмовой крыши угол уклона ее скатов должен быть не менее 40 градусов. Но при этом стоит знать, что если регион, в котором идет стройка, ветреный, то угол уклона можно сделать и меньше. Такая крыша будет иметь меньшую парусность, а значит, будет претерпевать меньшие ветровые нагрузки. В то же время для регионов с большим количеством осадков угол уклона вальмовой конструкции лучше увеличить.

Важно: чем выше будет расположение конькового прогона, тем больший расход материала будет на устройство крыши. И наоборот.

При расчетах можно использовать один из двух принципов:

• Либо в первую очередь определить угол уклона скатов и потом вывести высоту конька;
• Либо сразу определить высоту конька и, уже потом определять угол уклона.

Для проведения расчетов используют такие формулы:

Рекомендуем к прочтению:

• Высота конька — h = (D х tan α ):2, где h — это высота прогона конька, а D — ширина торцевой стены дома.
• Длина конькового прогона — Lконька = L-D, где L— длина конькового бруса, а D — ширина коробки здания.
• Длина стропила центрального — L стр. центр. = h3+d2, где h — высота конструкции, а d — ширина дома. При этом длину промежуточных стропил выявляют по этой же формуле, возведя в квадрат данные высоты и ширины, и сложив их.
• Длина карнизного свеса стропилины — L свеса = k:cos α , где К — расстояние от стены дома до самой крайней точки карнизного свеса.
• Угол уклона между нижней частью ноги и плоскостью перекрытия — Α = 90° — α .
• Стропило короткое первое — L1=(2:3)*L.
• Стропило короткое второе L2 = (1:3)х L.
• Протяженность диагонального стропила — √(L в кв. + d в кв.).

Площадь всех скатов крыши для закупки необходимого количества кровельного материала высчитывают по формулам:

• Для вальмы (треугольного ската) — S=(a х h ):2 где а – основание ската, h — высота треугольного ската.
• Для трапециевидных скатов — S=(a+b)*h:2, где a и b — это основание и верхняя часть трапеции.

Разметка кровельной конструкции

Чтобы грамотно смонтировать вальмовую крышу, стропильная система ее сначала должна быть нанесена на перекрытие пола. Монтировать каркас по разметке будет просто и быстро. А для облегчения работы необходимо сделать специальную линейку из фанерной доски шириной 5 см. На этот измерительный прибор удобно наносить все разметки, что позволит не отклоняться от заданных данных расположения стропильных ног и других элементов конструкции.

Итак, схема вальмовой крыши в разметке выглядит таким образом:

• В первую очередь отмечают место расположения конькового пролета. Для этого выявляют с помощью специального мерила центр торцевых стен здания и между ними прокладывают прямую линию. Затем на ней отмечают длину конькового бруса.

Важно: конек должен располагаться на опорных ногах строго по центру начерченной оси и центру своей ширины. Таким образом, нагрузка на него будет равномерной. Если же сделать хоть малейшее отклонение, кровля будет выполнена со смещением, что может нарушить ее жесткость.

• Теперь намечаем места расположения центральных стропил на мауэрлате. Для этого отступают от края торца конька внутрь 10 см и прокладывают прямую линию к мауэрлату. Таким же образом намечают расположение всех четырех центральных ног.
• Затем от самого края коньковой балки к углу коробки дома наносят диагональную линию. Это будет местом расположения угловых стропильных ног. Соответственно таких линий должно быть четыре.
• Следующим намечают промежуточные стропила вальмовой крыши. Для этого от центра конька к мауэрлату ведут линию. Это будет местом расположения одной ноги. Затем с шагом 50-70 см располагают остальные промежуточные стропила.
• И наконец, короткие ноги будут находиться на таком же расстоянии друг от друга, что и промежуточные, с той лишь разницей, что их один конец будет упираться в угловые стропила, а другой — на мауэрлат.

Совет: сложные крыши в виде вальмы, которые будут находиться в двух уровнях, лучше доверить профессионалам. Они проведут точные расчеты и выдадут вам точный конструктивный результат.

Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

Содержание статьи

1 В чем достоинства вальмовой крыши?2 Основные конструктивные особенности вальмовой крыши3 Как рассчитываются элементы вальмовой стропильной системы3.1 Выбор угла ската кровли и определение высоты конька3.2 Длина конькового прогона3.3 Длина центральных стропильных ног3.3.1 Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам3.3.2 Калькулятор расчета удлинения стропил на карнизный свес3.4 Длина диагональных стропил3.5 Шаг установки стропил и их сечение3.5.1 Калькулятор расчета распределенной нагрузки на стропильные ноги3.6 Шаг установки и длина укороченных стропил (нарожников)3.7 Материал и размеры дополнительных элементов системы3.8 Какова будет общая площадь кровельного покрытия?3.8.1 Калькулятор расчета площади вальмовой крыши4 Видео: полезная информация по стропильной системе вальмовой крыши

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
«Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

№	Величина уклона	Тип применяемого покрытия (минимальный уровень уклона)
4	≈ 9° 1:6,6 или 15 %!	Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5	≈ 10° 1:6 или 17%!	Асбестоцементный волновой шифер усиленного профиля. Еврошифер (однулин).
6	≈ 11÷12° 1:5 или 20 %!	Мягкая битумная черепица
7	≈ 14° 1:4 или 25 %!	Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица.
8	≈ 16° 1:3,5 или 29 %!	Металлическая кровля с фальцевым соединением.
9	≈ 18÷19° 1:3 или 33 %!	Шифер асбестоцементный волновой обычного профиля
10	≈ 26÷27° 1:2 или 50 %!	Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11	≈ 39° 1:1,25 или 80 %!	Кровельное покрытие из дранки, щепы, натурального гонта. Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%! (MISSING)Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька h»

Половина ширины дома d (метров)

Планируемый угол уклона кровли α (градусов)

Длина конькового прогона

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам



Введите запрашиваемые значения и нажмите кнопку «Рассчитать длину гипотенузы (стропильной ноги)»

Катет 1 (высота h), метров

Катет 2 (основание треугольника d), метров

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м	Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из доски (бруса)	из кругляка
толщина доски (бруса), мм	диаметр, мм
40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м	высота доски (бруса), мм
4.5	4	3.5	3	2.5	180	170	160	150	140	130	120	120
5	4.5	4	3.5	3	200	190	180	170	160	150	140	140
5.5	5	4.5	4	3.5	—	210	200	190	180	170	160	160
6	5.5	5	4.5	4	—	—	220	210	200	190	180	180
6.5	6	5.5	5	4.5	—	—	—	230	220	210	200	200
—	6.5	6	5.5	5	—	—	—	—	240	230	220	220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

Угол ската кровли – он нам уже известен.
Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

Распределение территории РФ по степени снеговой нагрузки

Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:

Распределение территории РФ на зоны по уровню ветрового давления

Высота здания в коньке.
Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.



Укажите запрашиваемые данные и нажмите кнопку «Рассчитать распределенную нагрузку на стропила»

Укажите угол ската кровли

Укажите выбранный тип кровельного покрытия

Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки

Определите по карте и укажите зону своего региона по уровню ветрового давления

Укажите зону расположения здания

Зона «А» — Открытая местность (степь, пустыня), незащищённые от ветров побережья крупных природных водоемов.

Зона «Б» — Пересеченные, лесистые участки местности с естественными преградами для ветра или с искусственными насаждениями, высотой до 10 метров, территории поселков и небольших городов.

Зона «В» — Плотная городская застройка, с высотой искусственных преград для ветра высотой 25 метров и более.

Укажите высоту конька крыши над землей



Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги

Шаг установки стропил, метров

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брус	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки, детали шпренгельной опоры	Брус 100×100, 150×150.
Подкосы, кобылки	Доска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балка	Доска 20×100, 25×150.
Обрешетка	Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других  материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Перейти к расчётам



Укажите запрашиваемые значения и нажмите кнопку «Рассчитать площадь вальмовой крыши»

Длина здания B (по большей стороне), метров

Планируемая ширина карнизного свеса k от стены, метров

Рассчитанная длина центрального стропила L, метров

Рассчитанное удлинение стропила (длина кобылки) ΔL для формирования карнизного свеса, метров

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Видео: полезная информация по стропильной системе вальмовой крыши

Обрамление шатровой крыши — Fine Homebuilding

Синопсис: Этот более сильный вариант более распространенной двускатной крыши может изменить весь внешний вид дома. В этой статье Ларри Хаун проходит через процесс выкладки, резки и установки вальмовых стропил, показывая, как можно найти новое применение в базовых навыках строительства крыши.

Свою первую шатровую крышу я построил в 1951 году, когда служил на флоте на плотника. Я послушно выложил стропила, сошнув их с помощью квадратного каркаса.Когда я закончил, все было в порядке, но бедра были короткими. С тех пор я полагался на книгу стропил для определения длины стропил, а не доверял своей способности считать шаги квадратом. Я столько лет обрамлял шатровые крыши, и удивляюсь тому, что многие плотники не хотят строить шатровые крыши. Может быть, они боятся, что обрамление окажется слишком сложным или им не по силам. Я думаю, что после того, как вы научитесь обрамлять двускатную крышу, для резки и строительства вальмовой крыши потребуется несколько дополнительных навыков.

Шатровая крыша по своей сути прочнее двускатной. Вальмовые стропила действуют как распорки в крыше, чтобы противостоять разрушительным силам землетрясений, а крыша, наклонная со всех четырех сторон шатровой крыши, не имеет плоских концов, чтобы ловить сильный ветер. Еще одно преимущество шатровых крыш заключается в том, что изменение стиля крыши с двускатной на шатровую может изменить внешний вид дома, предлагая приятную вариацию от двускатной крыши.

Вальмовая крыша начинается с обычных стропил

Вальмовые стропила проходят от углов здания до конька.По обеим сторонам бедер общие стропила, называемые общими королем, пересекаются с гребнем в той же точке, что и бедра. Боковые и торцевые общие элементы и шатровые стропила являются основными компонентами каркаса вальмовой крыши.

Торцевой король обыкновенный проходит от середины торцевой стены до гребня. У этого стропила такой же уклон, как и у остальной крыши, и он является ключом к окончанию вальмовой крыши скатной плоскостью вместо более распространенного вертикального фронтона. Вальмовые стропила образуют линию пересечения плоскостей боковой и торцевой крыш.Первым шагом в обрамлении вальмовой крыши является определение пролета крыши, который определяет местонахождение королевских общин. Гараж, представленный на фотографиях в PDF-файле ниже, имеет ширину 18 футов 6 дюймов. Конечный король обыкновенный, который находится в точном центре пролета, находится на расстоянии 9 футов 3 дюйма от внешней стороны гаража. Это число также обозначает пробег стропил. Обозначив расположение крайних общин королей, я отмеряю стороны здания на такое же расстояние, а затем отмечаю положение боковых общин королей.Далее раскладываю места стропил на двустенных плитах.

Шаблоны для стропил упрощают измерение и разметку

Крыша нашего гаража имеет уклон 4 из 12, что означает, что обычные стропила поднимаются на 4 дюйма по вертикали на каждые 12 дюймов, которые они проходят по горизонтали. Поскольку тазобедренные стропила проходят под углом 45 ° к своим соседним общинам при виде сверху, тазобедренные стропила должны проходить 17 дюймов на каждые 4 дюйма подъема. (Между прочим, 17 дюймов — гипотенуза прямоугольного треугольника с 12-дюймовыми катетами.)

При обрезке стропил для любого типа кровли, особенно для вальмовой, шаблоны стропил — отличный способ ускорить процесс разметки.Эти аккуратные небольшие приспособления для постройки площадки имеют с одного конца стропила, а с другой — расположение рта птицы. Для этого проекта мне понадобятся шаблоны с шагом 4 на 12 для обычных стропил и 4 на 17 для бедер.

Для получения дополнительных фотографий и информации об обрамлении вальмовой крыши нажмите кнопку «Просмотр PDF» ниже.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

как собрать датскую и голландскую версии.Как рассчитать площадь полуавесной кровельной конструкции

Крыши полувальмового типа отлично выдерживают сильный ветер за счет того, что в их конструкции нет острых углов. При этом они отличаются привлекательным внешним видом с архитектурной точки зрения.

Если вы планируете одновременно получить надежную кровельную систему и просторное чердачное помещение, обратите внимание на двускатные двускатные крыши (см. Фото). Конструкция их стропильной системы защитит ваш дом от сильных ветровых нагрузок, а также от воздействия различных осадков.Эти преимущества привели к востребованности полувальмовых кровельных решений среди владельцев частных домов.

Особенностью любой полубедренной конструкции, заметной даже непрофессионалам, является наличие в нем фронтона трапециевидной формы. Вальмы крыши примыкают к этой трапеции, придавая всей системе узнаваемый и очень элегантный вид. Кроме того, на предоставленных фото видно, что на концах такая двускатная система обязательно имеет свесы, параметры которых могут быть разными.

Полуаварная конструкция крыши

Для территорий с относительно мягкими климатическими условиями свесы полувальмовых крыш делают выраженными, а уклон скатов относительно небольшой. Для районов, где зима «радует» людей ощутимыми ветрами и большим количеством снега, свесы делаются меньше, а склоны действительно крутые.

Двускатную полускатную крышу чаще оборудуют, когда человек планирует получить комфортный чердак на месте неиспользуемого и нежилого чердачного помещения.

Стропильная система полувальмовой крыши

Также данная стропильная система подходит для дополнительного усиления высоких фронтонов зданий с низким уровнем устойчивости. В этом случае его установка гарантирует надежность кровли при сильных климатических нагрузках.

Интересующий нас также имеет некоторые недостатки, которые нельзя игнорировать. Во-первых, процесс проектирования и монтажа таких конструкций довольно сложен. Во-вторых, полубедра требует много расходных материалов.При этом необходимо использовать самые разные элементы — стренгели, подкосы, промежуточные стропила, нервюры, подвески, упоры различной конфигурации, впадины и другие компоненты.

Монтаж рассматриваемой конструкции следует начинать с установки мауэрлата. Он нужен для того, чтобы стены (их верхние плоскости) равномерно воспринимали нагрузки, которые им передает стропильная система. Деревянный брус, используемый для крепления мауэрлата, должен быть достаточно высоким (12-15 см) и широким (не менее 15 см).Укладка этого бруса осуществляется по рулонной гидроизоляции. Затем к стене крепится мауэрлат:

• шпильками, если речь идет о кирпичной стене;
• скобы, если поверхность деревянная.

Шпильки изготавливаются из прутков (стальных, металлических) сечением не менее 1 см. Их монтируют в пояс из железобетона, возведенный специально для этого на кирпичную кладку стены. Причем эта операция выполняется так, чтобы шпильки располагались между стропилами.Расстояние между застежками 120 см.

Установка мауэрлата

После монтажа мауэрлата свободный конец шпильки должен характеризоваться показателем в несколько сантиметров (2-3). Обратите внимание — антисептические составы наносятся на брус заранее (до начала монтажных работ). Также необходимо заранее просверлить в мауэрлате отверстия под крепеж.

После того, как вы успешно установили и закрепили мауэрлат, можно приступать к монтажу конька и коньковых стоек.Последние следует размещать строго вертикально (отклонения от вертикали корректируют с помощью обычного отвеса).

Следующим этапом монтажа полувальмовой кровли является установка диагональных стропил (профи называют их косыми), которые служат для соединения углов конструкции с торцами конька. Эти элементы выдерживают большие нагрузки и отличаются большей длиной по сравнению с обычными стропилами. Чтобы они могли эффективно выполнять свою функцию, необходимо увеличить их площадь поперечного сечения вдвое.Сделать это несложно, скрепив две балки или доски, из которых были изготовлены стандартные стропила.

Конструкция полушатровой крыши

Теперь можно смонтировать стропила (они поддерживаются стропилами). Они обязательно должны упираться в разных точках на диагональные изделия, что обеспечивает оптимальное распределение нагрузки на конструкцию полувальмовой крыши.

Наклонные стропила крепятся подкосами или стойками, которые упираются в балки или плиты перекрытия. Повысить уровень их устойчивости к ветровым нагрузкам можно с помощью костылей, предназначенных для дальнейшего укрепления диагональных стропил.В стену вбивают костыли, и стропила соединяют с ними с помощью проволочных скручиваний.

Грамотно изготовленная стропильная система требует установки на нее обрешетки, которая надевается на фиксированные стропильные элементы, описанные выше и показанные на фото. Затем проводятся пароизоляционные мероприятия. Они должны быть выполнены из фольгированного алюминиевого пленочного материала, не боящегося коррозионного воздействия. Укладывается фольгой вниз на нижнюю плоскость стропил и фиксируется степлером для строительных работ.

Монтаж обрешетки полувальмовой кровли

На последних этапах монтажа выполняем следующие работы:

• Утепляем конструкцию минераловатным материалом. Его кладут между стропильными элементами ровными слоями. Будьте осторожны, чтобы при установке не сморщить вату. Оптимально, если у вас получится уложить его с небольшим натяжением.
• Производим гидроизоляцию кровельной системы. Для этих целей обычно используют рубероид.

Гидроизоляция стропильной системы полувальмовой кровли

Завершением монтажных работ является укладка кровли. Помните — между кровлей и слоем гидроизоляции должен быть небольшой зазор. Он обеспечит эффективную вентиляцию пространства под крышей и увеличит срок службы всей конструкции. И не забывайте, что все без исключения части стропильной системы перед установкой следует тщательно обработать противопожарными и антисептическими средствами.

Половальмовые крыши очень удобны при использовании мансарды как жилого помещения. Такая крыша представляет собой скатную конструкцию с выполненными на концах свесами. Благодаря этой особенности полувальмовая, или голландская, крыша способна выдерживать большую ветровую нагрузку. Свесы дополнительно защищают фронтоны здания от атмосферных осадков. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее разновидности:

• двускатная полавальмовая крыша;
• шатрового типа.

В этом случае конструкция может претерпевать отдельные изменения, которые зависят от типа кровли, наличия или отсутствия жилой площади в чердачном помещении, а также климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Преимущества односкатной крыши типа

Помимо возможности получить на чердаке просторное и практичное пространство и оборудовать его для комфортного проживания, а также защитить фронтоны от воздействия непогоды, к достоинствам этой кровли относятся ее красота, эффектность. и возможность реализации различных вариантов.

Примечание! Такая крыша отличается повышенной конструкционной прочностью. Он очень подходит для районов с экстремальными климатическими условиями, а также устойчив к вибрации.

Недостатки полувальмовой (голландской) крыши

Среди минусов возведения голландской кровли:

• Сложность возведения стропильной системы;
• высокий расход рубероида и дерева;
• Сложность чистки и ремонта.

Самостоятельно, без помощи специалистов построить такую ​​крышу очень сложно. В стропильной системе много элементов, что усложняет строительство.

Монтаж кровли в Голландии

Конструкция полубедра состоит из множества элементов, исключить хотя бы один из которых просто невозможно, так как каждый имеет свое предназначение. Основа — мауэрлат и сложная стропильная система. Если стены здания построены из кирпича, хорошо устроить сверху железобетонный армированный пояс с оцинкованными шпильками диаметром 10 мм и шагом 1.Между будущими стропилами выступают 2 м, и поверх пары слоев рубероида положить брус мауэрлата. Для мауэрлата в основном используется брус сечением 150 × 150 мм. Далее с помощью пропила и использования железных скоб устраивают конек, к которому крепятся ниппель и диагональные стропила (или клинья).

Очень важно произвести правильные замеры и рассчитать необходимую длину стропил. Лучше всего подготовить стропила на 50 см длиннее расчетных данных, чтобы избежать неприятностей при работе.

Примечание! Из усиленной двойной доски изготавливают стропильные полуноги, опирающиеся на стропила. Соединение досок помогает достичь требуемой повышенной несущей способности крыши.

При надежном креплении косилочных стропил к мауэрлату и коньку устанавливают рядовые. При этом учитывается ширина утеплителя, по которой рассчитывается шаг обычных стропил. Чтобы обеспечить опору стропил к основанию, с торцов делают вырезы, по бокам их можно прикрепить к мауэрлату металлическими уголками.Если пролеты большие, используйте армирование подкосами с упорами. С помощью стропильной фермы можно усилить диагональные стропила.

Если плита, закрывающая дом, железобетонная — стойки с упорами можно легко придвинуть к ней. В другом случае необходимо установить дополнительные затяжки на резервуары внахлест.

Перед началом монтажа все деревянные элементы конструкции необходимо обработать специальными растворами для защиты от гниения и воздействия огня.

Завершение постройки полубедра

Окончание устройства голландской кровли, как и любая другая, включает укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и самой кровли. Свободное пространство под коньком требуется для циркуляции воздуха и вентиляции.

Примечание! Лучше использовать пароизоляционную пленку с фольгированной стороной, которая защитит слой теплоизоляции от влаги.

Утеплителем

могут быть плиты пенополистирола, стеклопластиковые или базальтовые плиты. Поверх них для защиты от влаги и конденсата укладывается конденсатная пленка или диффузионная мембрана. Рубероид по-прежнему используется в качестве гидроизоляции, но поскольку свойства его недолговечны, от него лучше отказаться в пользу более современных материалов.

Далее делается контррешетка из деревянных реек для фиксации гидроизоляции и просвета для вентиляции. Поверх встречной решетки делается основная обрешетка, по которой крепится рубероид.

Фото

Выбирая проект строительства частного дома своими руками, учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка. Чаще всего будущие домовладельцы выбирают, как они говорят, всем сердцем, принимая решения, исходя из того, что им нравится, а что нет.Возможно, поэтому оригинальная, необычная полавальмовая крыша стала такой популярной.

В ответ на запросы клиентов архитекторы и дизайнеры создают все больше и больше проектов с полушатровой крышей, которую еще называют голландской. Имея большой опыт строительства частного жилья, они объясняют свой выбор не только его эстетичностью, но и высокой функциональностью, что по достоинству оценят жители регионов с суровым ветреным климатом. В каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками, читайте в специально подготовленном материале.

Сооружение полувальмовой крыши нельзя назвать простой ни по конструкции, ни по монтажу своими руками, так как это коктейль положительных качеств простой двускатной, вальмовой, вальмовой кровли. Если говорить о внешнем виде, то по форме фронтонов он напоминает трапецию, которая образуется за счет элементов бедра, срезающих вершину треугольника. Двускатная двускатная крыша благодаря своей конструкции имеет ряд преимуществ:

1. Обтекаемая форма.За счет отсутствия острых углов полавальмовая крыша обладает отличной устойчивостью к ветровой нагрузке, что является существенным плюсом в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных районах.
2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное подсобное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
3. Высокая изменчивость. Изменяя угол наклона откосов, архитекторы создают крыши с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
4. Оригинальный вид. Там, где преобладают в основном треугольные остроконечные крыши, на их фоне полувальмовая крыша выглядит новым словом в частном строительстве.

Возможные трудности

Заинтересованность в постройке полаватровой кровли своими руками весьма похвальна, но вы должны понимать, что это под силу только профессиональным кровельщикам. Вы можете принять в нем участие лично, своими руками, если будете работать под руководством опытного мастера, который составит рисунок.Во время подготовки и установки вы можете столкнуться со следующими трудностями:

• Большой расход стройматериалов. Из-за сложной геометрии откосов, утяжеленных шатровыми элементами, для стропильной системы потребуется больше рубероида и дерева, что скажется на стоимости работ.
• Высокий уровень сложности работы. Множество дополнительных элементов конструкции, ребер, торцов затрудняют установку для неквалифицированных рабочих. А это значит, что на найме профессиональной команды сэкономить не получится.Для начала работы потребуются расчеты и чертежи.
• Большой вес. Сложный каркас крыши, включающий в себя массивную стропильную систему и большую площадь рубероида, требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, уверяем, полученная информация о двускатной двускатной крыше будет полезна. Прочитав эту статью, вы легко «прочитаете» чертежи, узнаете, как должен проходить процесс установки и сумеете выставить напоказ знание терминов перед мастерами.

Как уже было сказано, стропильная система с вальмой сложно собрать своими руками, в нее входят как имеющиеся в двускатной крыше элементы, так и новые. Он характеризуется следующей схемой:

• Мауэрлат. Это квадратная опорная планка, служащая основанием для скатов крыши. Он распределяет вес кровли по верхней поверхности несущей стены и переносит его на фундамент. В отличие от двускатной крыши, в шатровом мауэрлате устанавливают не на две перегородки, а на четыре.Также они снабжены концами фронтонов, которые несут нагрузку от тазобедренных элементов.
• Стойки. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, исключающие их прогиб под собственным весом. Стойки устанавливаются на станину или стяжку, в зависимости от типа стропильной системы.
• Подоконник. По сути, это тот же мауэрлат, устанавливаемый на внутреннюю несущую стену. На него устанавливаются водостоки и подкосы.
• Хребет бега. Брус, на котором соединяются обычные стропильные ноги, высшая точка, козырёк крыши.
• Наклонные стропила. Диагональная стропильная нога, простирающаяся от конька до угла здания. Они длиннее рядовых и должны выдерживать большие нагрузки, так как на них опираются жены. Поэтому для их изготовления сечение бруса удваивают или скрепляют две доски, используемые для обычного стропила.
• Стропила обыкновенная. Стропила из досок 100х150 мм, опирающихся одной стороной на коньковую балку, а другой — на мауэрлат, уложенные на внешние несущие стены.Устанавливаются в ряд с шагом 60-120 см в зависимости от ширины утеплителя и выглядят в точности как двускатная треугольная крыша.
• Полуоногий. Укороченные стропила, прикрепленные к диагонали вверху, а внизу к мауэрлату.
• Кобылка. Конструкция из досок меньшего размера, чем стропильные ноги секции, которые служат для образования свеса крыши и карниза, защищающего стены от атмосферных осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего здания стропильная система может существенно отличаться.Есть два типа:

Мастера кровли советуют по возможности использовать стропильную систему слоистого типа для сборки своими руками. Так конструкция крыши получается более устойчивой к внешним нагрузкам, появляется больше места для обустройства мансарды.

Последовательность установки

Возведение полувальмовой крыши — сложный кропотливый процесс, доверить который можно только профессионалам. Устанавливают крышу в следующей последовательности:

1. На внешнюю и фронтальную стены укладывают мауэрлат, на который будут опираться стропила, станину укладывают на внутреннюю несущую перегородку.Если речь идет о деревянном доме, то мауэрлат и грядка крепятся металлическими скобами, анкерными болтами. Если дом строится из кирпича или бетона, то по верхнему краю стен строят стяжку — железобетонный пояс, в который заделываются шпильки. Рубероид укладывается в несколько слоев в качестве гидроизоляции между опорной планкой и стеной. Расстояние между шпильками рассчитывается таким образом, чтобы они не совпадали с точками крепления стропильных ног, а располагались между ними.Учтите, что важно не переборщить с количеством отверстий в мауэрлате, ведь каждая из них снижает его прочность.
2. На ложе внутренней несущей стены устанавливаются стойки вертикальные, соединенные сверху коньковым прогоном. Главный критерий качества монтажа — строгое соблюдение вертикальности. Угол между каждой стойкой и кроватью измеряется несколько раз; для фиксации используются временные опоры.

3. Устанавливаются обычные стропильные ноги, соблюдая шаг 60 или 120 см.Длина стропил берется с учетом двух свесов, которые должны быть не менее 40-50 см.

4. Монтируются диагональные стропильные ноги: в верхней части прибиваются к гвоздям, а в нижней фиксируются на металлических уголках.

5. Они кладут жен, делая питье под мауэрлатом в их нижней части. Их длина также должна включать запас прочности. К стропилам крепят стропильные полуноги.

6. Установить карниз кобылки, ветровые доски, крепления под водосточный желоб.Делают гидроизоляцию, обрешетку, которая предусмотрена схемой настила из выбранного рубероида.

7. Рубероид режется и укладывается с нахлестом 10-15 см между листами или полосами. Дренажная система достраивается.

После завершения внешних работ переходят к внутренним. Для. Чтобы чердачное помещение использовалось как жилое, полавальмовая крыша должна быть утеплена, ее каркас обшит декоративным материалом.Когда работы будут завершены, вам останется только регулярно осматривать крышу, следить за ее состоянием, проводить профилактический ремонт своими руками.

Видеоинструкция

Полувальмовая крыша (см. Фото) — это что-то среднее между двускатной крышей и вальмовой крышей. Фронтон здесь имеет форму трапеции. Эту крышу еще иногда называют голландской.

Рассмотрим пример этой стропильной системы. В этой и всех последующих статьях, посвященных различным стропильным системам, я больше не буду заострять внимание на расчете сечения стропил.Скажу, что рассчитывается самое длинное стропило (в данном случае любое стропило пандуса), а остальные делаются из того же сечения. Статью о расчетах стропил и балок перекрытия читайте здесь …

Итак, у нас есть коробка дома с трапециевидными фронтонами.

ШАГ 1: Установка мауэрлата. Также накидываем мауэрлат на верхний край фронтонов (см. Рис.1):

Рисунок 1

ШАГ 2: Устанавливаем коньковый брус и стропила.Здесь все делаем так же, как описано в статье «Крыша. Собери сам? «(см. рис. 2 — рис. 3):

Рисунок 2

Рисунок 3

Балки перекрытия на этих и последующих рисунках не показаны.

Расстояние от крайнего стропила (от края коньковой балки) до фронтона вы можете выбрать самостоятельно. Мы всегда принимали ее примерно равной половине длины верхнего края фронтона (см. Рис.4):

Рисунок 4

ШАГ 3: Производим и устанавливаем угловые стропила. Все описанные ниже шаги выполняются так, чтобы установленное угловое стропило находилось на линии пересечения плоскости ската и плоскости полубедра.

Для начала берем кусок доски сечением 50х150 мм и кладем на край фронтона мауэрлата. На время возьмемся за него парой саморезов. Для будущего углового стропила сечением 50х200 мм потребуется высота обрезки 150 мм.

Затем нам нужно взять любую доску одинаковой длины (чем ровнее, тем лучше) и использовать ее, чтобы сделать отметку на нашей обрезке — синюю линию (см. Рис. 5):

Рисунок 5

Эту плоскую доску кладут на 3-4 стропила с одного конца и срезают с другого. Самое главное, чтобы он был строго параллелен коньку. Контролируем это рулеткой. Когда добьемся параллельности, нарисуйте отметку (синяя вертикальная линия). После этого укорачиваем обрезку по этой линии (обрезаем).

Рисунок 6

Размечаем верхний срез углового стропила по боковой плоскости стропил откосов (см. Рис.7):

Рисунок 7

Замеряем расстояние по верхнему срезу изображенному на рис.8 (у нас получилось 26 см):

Рисунок 8

Теперь откладываем этот размер от фронтона мауэрлата вверх на четыре точки, отмечая нижний срез углового стропила (см.рис.9):

Рисунок 9

Отпилив заготовку по отмеченным точкам, получаем угловое стропило (см. Рис.10):

Фиг.10

Снимаем с мауэрлата кусок доски, устанавливаем угловое стропило и закрепляем. Верхний торец прибиваем гвоздями, нижний можно закрепить металлическими уголками (см. Рис.11):

Рисунок 11

Три оставшихся угловых стропила делаем в такой же последовательности.

ШАГ 4: Ставим стропила полубедра.

Начнем с центрального. Первым делом отмеряем на угловом стропиле размер, показанный на рис. 12:

.

Рисунок 12

В нашем примере это 12 см. Накладываем на конек согласно рис. 13. От полученной точки натягиваем шнурок вверх до середины фронтона мауэрлата.

Рисунок 13

С помощью фаски измеряем угол «β» между шнурком и стойкой коньковой планки.Это будет угол верхнего среза стропил полубатка (см. Рис.14):

Рисунок 14

Также измеряем угол «φ» (см. Рис. 15):

Рисунок 15

Изготовим полублоки из досок 50х150 мм. Этого раздела вполне достаточно.

Итак, мы берем доску подходящей длины и распиливаем ее с одного конца, сначала под углом «β», затем затачиваем под углом «φ». Далее накладываем получившуюся заготовку на мауэрлат, соединив его низ с натянутым шнурком (см. Рис.16):

Рисунок 12.16

Вверху измеряем расстояние, показанное на рис.17:

Рисунок 17

У нас получилось равным 6 см. Теперь, используя это значение, отмечаем нижний срез стропил полубедра (см. Рис.18):

Рисунок 18

Помимо нижнего среза сразу отметили ширину карниза (50 см). Таким образом, у нас получилось среднее полубастое стропило.

На полубедре у нас будет еще четыре женщины (две справа, две слева).Наше среднее стропило пока не фиксируем, но используем его как шаблон. Нижний срез у всех женщин одинаковый, верхний разрез делается сначала под углом «β», затем «φ / 2» в нужном направлении. Уверен, вы легко сможете определить их длину на месте.

Все получившиеся стропила — полубедра и наручники устанавливаем и закрепляем (см. Рис. 19):

Рисунок 19

ШАГ 5: Изготовляем и устанавливаем скатов. Делаем из них нижние пропилы по тому же шаблону, по которому были выполнены все стропила откосов.Верхний срез тоже делаем сначала по этому шаблону, а потом отрезаем под углом = 90 ° -φ / 2 в нужном направлении. Длину стропил определяют локально с помощью рулетки (см. Рис. 20):

Рисунок 20

ШАГ 6: Делаем карнизы.

Начинаем с кобылки двускатного карниза (см. Рис.21)

Рисунок 21

Затем прикрепляем ветровые доски (см. Рис.22):

Рисунок 22

Теперь нам нужно довести угловые стропила полуобедренных к ветровым доскам. Делаем это доской 50х100 мм. Прошейте кусочком дюйма (см. Рис.23):

Рисунок 23

После этого нам осталось подшить карнизы снизу и сделать обрешетку. Карнизы можно подшить как есть, так и сделать «серьги». Здесь вы уже можете выбрать то, что вам больше нравится. Как все это делается, мы уже видели в предыдущих статьях.

Устройство Х-образных (восьмискатных) крыш.

Строительство Т-образной кровли жилого дома.

Устройство Г-образной кровли с фронтоном различной ширины.

Г-образная крыша дома с равными фронтонами.

Шатровая крыша дома своими руками.

Смотрите, счетчик электроэнергии можно «замедлить» в 2 раза! … Полностью ЮРИДИЧЕСКИ! Отнести нужно к ближайшему к счетчику …

Половальмовые крыши очень удобны при использовании мансарды как жилого помещения.Такая крыша представляет собой скатную конструкцию с выполненными на концах свесами. Благодаря этой особенности полувальмовая, или голландская, крыша способна выдерживать большую ветровую нагрузку. Свесы дополнительно защищают фронтоны здания от атмосферных осадков. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее разновидности:

• двускатная полавальмовая крыша;
• шатрового типа.

Разновидности полувальмовых крыш

В этом случае конструкция может претерпевать отдельные изменения, которые зависят от типа кровли, наличия или отсутствия жилой площади в чердачном помещении, а также климата местности.Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Преимущества односкатной крыши
Вальмовая кровля

Помимо возможности получить на чердаке просторное и практичное пространство и оборудовать его для комфортного проживания, а также защитить фронтоны от воздействия непогоды, к достоинствам этой кровли относятся ее красота, эффектность. и возможность реализации различных вариантов.

Примечание! Такая крыша отличается повышенной конструкционной прочностью. Он очень подходит для районов с экстремальными климатическими условиями, а также устойчив к вибрации.

Недостатки полувальмовой (голландской) крыши
полувальмовые стропила

Среди минусов возведения голландской кровли:

• Сложность возведения стропильной системы;
• высокий расход рубероида и дерева;
• Сложность чистки и ремонта.

Самостоятельно, без помощи специалистов построить такую ​​крышу очень сложно. В стропильной системе много элементов, что усложняет строительство.

Монтаж кровли в Голландии

Конструкция полубедра состоит из множества элементов, исключить хотя бы один из которых просто невозможно, так как каждый имеет свое предназначение. Основа — мауэрлат и сложная стропильная система. Если стены здания построены из кирпича, хорошо устроить сверху железобетонный армированный пояс с оцинкованными шпильками диаметром 10 мм и шагом 1.Между будущими стропилами выступают 2 м, и поверх пары слоев рубероида положить брус мауэрлата. Для мауэрлата в основном используется брус сечением 150 × 150 мм. Далее с помощью пропила и использования железных скоб устраивают конек, к которому крепятся ниппель и диагональные стропила (или клинья).

Стропильная система вальмовой крыши

Очень важно произвести правильные замеры и рассчитать необходимую длину стропил.Лучше всего подготовить стропила на 50 см длиннее расчетных данных, чтобы избежать неприятностей при работе.

Примечание! Из усиленной двойной доски изготавливают стропильные полуноги, опирающиеся на стропила. Соединение досок помогает достичь требуемой повышенной несущей способности крыши.

При надежном креплении косилочных стропил к мауэрлату и коньку устанавливают рядовые. При этом учитывается ширина утеплителя, по которой рассчитывается шаг обычных стропил.Чтобы обеспечить опору стропил к основанию, с торцов делают вырезы, по бокам их можно прикрепить к мауэрлату металлическими уголками. Если пролеты большие, используйте армирование подкосами с упорами. С помощью стропильной фермы можно усилить диагональные стропила.

Если плита, закрывающая дом, железобетонная — стойки с упорами можно легко придвинуть к ней. В другом случае необходимо установить дополнительные затяжки на резервуары внахлест.

Перед началом монтажа все деревянные элементы конструкции необходимо обработать специальными растворами для защиты от гниения и воздействия огня.

Завершение строительства полувальмового перекрытия
Полувальмового кровельного пирога

Окончание устройства голландской кровли, как и любая другая, включает укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и самой кровли. Свободное пространство под коньком требуется для циркуляции воздуха и вентиляции.

Примечание! Лучше использовать пароизоляционную пленку с фольгированной стороной, которая защитит слой теплоизоляции от влаги.

Утеплителем

могут быть плиты пенополистирола, стеклопластиковые или базальтовые плиты. Поверх них для защиты от влаги и конденсата укладывается конденсатная пленка или диффузионная мембрана. Рубероид по-прежнему используется в качестве гидроизоляции, но поскольку свойства его недолговечны, от него лучше отказаться в пользу более современных материалов.

Далее делается контррешетка из деревянных реек для фиксации гидроизоляции и просвета для вентиляции. Поверх встречной решетки делается основная обрешетка, по которой крепится рубероид.

Фото
Укладываем мауэрлат
Установка конькового бруса
Установка стропил
Определение размеров фронтона Установка углового стропила
Установка угловых стропил
Верхний смыв
Нижний смыв
Угловая посадка стропил
Крепление стропил
Разметка угловых стропил
Коньковая посадка
Угол верхнего среза полубедренных стропил
Определение угла наклона пропил
Снятие необходимых размеров
Разметка нижней половины бедра запила
Стропила полубедра
Изготовление скатов
Filly
Установка ветровых досок
Удлинение угловых стропил

В современном строительстве практикуется устройство кровель нескольких типов, разных по внешнему виду и конструкции.Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Рассмотрим подробно все особенности такой конструкции и способы самостоятельной сборки полувальмовой крыши.

Стропильная система — основа кровли

Крыша полуавесная для жилого дома

Все скатные крыши объединяет одно — наличие чердачного помещения, которое при правильной отделке можно использовать как жилое помещение.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасада дома от атмосферных осадков.

В зависимости от конструктивных особенностей полувальмовые крыши делятся на два основных типа:

• двускатная двускатная крыша;
• Шатровая полускатная крыша.

Большое количество фото домов с полушатровой крышей представлено как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полушатровой крышей

Достоинства и недостатки полавальтовой крыши: фото красивых домов

Чем отличается полувальмовая крыша от вальмовой? Вальмовая крыша имеет два больших ската в форме трапеции, а меньшие скаты имеют форму треугольников. В полувальмовой крыше все устроено немного иначе, а линия ската принимает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилой площади на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно сильно накапливаться на поверхности склона, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Интересный вариант использования полушатровой соломенной крыши

Среди преимуществ полавальтовой крыши:

• наличие дополнительного помещения, которое можно использовать как жилое или мансардное;
• эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
• надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет! Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Среди недостатков крохи полубедра стоит отметить:

• Наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы долгим и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

• в процессе возведения такой довольно сложной конструкции расходуется не только больше сил, но и материалов;
• Процесс укладки кровли также сопряжен с некоторыми трудностями.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все сложности и затраты стоят того, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно распространены полавальтовые крыши, поэтому выбрать понравившийся вариант не составит труда.

Крыша мансардная полуавесная

Мансардная крыша — это сооружение, имеющее две вершины в виде вырезанных треугольников.Если дом квадратный, то крыша получится пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидные. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Шатровая крыша

Этот тип кровли имеет следующие достоинства и недостатки:

• повышенная прочность позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, где характерны сильные ветры;
• эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
Низкий профиль
• обеспечивает повышенную устойчивость кровли к вибрации;
• из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
• Чердачное пространство полавальтовой кровли можно использовать для обустройства жилых комнат;
• необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой затраты.

Для полускатной кровли с мансардой применяется металлическая кровля

Как устроена стропильная система полувальмовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые накладываются один за другим. Среди этих конструктивных элементов:

• стропильная система, которая служит основанием для удержания всех элементов;
• Мауэрлат — балка опорная нижняя для стропил;
• материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
• кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Особенно это важно при создании мансарды с полушатровой крышей.

Схема устройства полувальмовой кровли и стропильной системы

Монтаж полувальмовой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем ее надавливания.

Полувальмовая крыша : стропильная система полувальмовой кровли, фото, видео и способы монтажа полувальмовой крыши вы узнаете, прочитав эту статью на сайте. В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции.Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной. Рассмотрим подробно все особенности такой конструкции и способы самостоятельной сборки полувальмовой крыши.

Стропильная система — основа кровли

Крыша полуавесная для жилого дома

Все скатные крыши объединяет одно — наличие чердачного помещения, которое при правильной отделке можно использовать как жилое помещение.Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасада дома от атмосферных осадков.

В зависимости от конструктивных особенностей полувальмовые крыши делятся на два основных типа:

• двускатная двускатная крыша;
• Шатровая полускатная крыша.

Большое количество фото домов с полушатровой крышей представлено как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полушатровой крышей

Достоинства и недостатки полушатровой кровли: фото красивых домов

Чем отличается полувальмовая крыша от вальмовой? Вальмовая крыша имеет два больших ската в форме трапеции, а меньшие скаты имеют форму треугольников. В полувальмовой крыше все устроено немного иначе, а линия ската принимает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилой площади на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно сильно накапливаться на поверхности склона, образуя своеобразную «снежную шапку». Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

Интересный вариант использования полушатровой соломенной крыши

Среди преимуществ полавальтовой крыши:

• наличие дополнительного помещения, которое можно использовать как жилое или мансардное;
• эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
• надежная защита дома от воздействия погодных условий: снег, дождь, сильный ветер.

Полезный совет! Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Среди недостатков крохи полубедра стоит отметить:

• Наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы долгим и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

• в процессе возведения такой довольно сложной конструкции расходуется не только больше сил, но и материалов;
• Процесс укладки кровли также сопряжен с некоторыми трудностями.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все сложности и затраты стоят того, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно распространены полавальтовые крыши, поэтому выбрать понравившийся вариант не составит труда.

Крыша мансардная полуавесная

Мансардная крыша — это сооружение, имеющее две вершины в виде вырезанных треугольников.Если дом квадратный, то крыша получится пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидные. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Шатровая крыша

Этот тип кровли имеет следующие достоинства и недостатки:

• повышенная прочность позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, где характерны сильные ветры;
• эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
Низкий профиль
• обеспечивает повышенную устойчивость кровли к вибрации;
• из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
• Чердачное пространство полавальтовой кровли можно использовать для обустройства жилых комнат;
• необходимо учитывать дополнительную принудительную вентиляцию, что влечет за собой затраты.

Для полускатной кровли с мансардой применяется металлическая кровля

Как устроена стропильная система полувальмовой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые накладываются один за другим. Среди этих конструктивных элементов:

• стропильная система, которая служит основанием для удержания всех элементов;
• — балка опора нижняя для стропил;
• материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
• кровельное покрытие, обеспечивающее механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Особенно это важно при создании мансарды с полушатровой крышей.

Схема устройства полувальмовой кровли и стропильной системы

Монтаж полувальмовой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. к армированию толканием.

Длина стоек должна быть достаточной, чтобы выступать из бруса на 2–3 см. Шаг крепления в этом случае должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Стоит расположить шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого балку кладут на шпильки. Как это сделать, можно увидеть на чертежах. Благодаря этому этапу полувальмовая крыша получается более прочной.

Выбор и это один из важнейших этапов подготовительных работ. Поперечное сечение бруса, используемого для этой цели, должно быть 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полувальмовой кровли: основы монтажа

Устройство полувальмовой кровли включает установку конька, стропил (как косых, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале диагональные стропила должны быть продолжением конька, который наверху как бы разделяется на две части и спускается к углам дома.К стропилам крепятся также диагональные стропила, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

Это увеличивает несущую способность наклонных стропил, что позволяет использовать длинные массивные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство пенополиуританом лучше не заливать. Это не нарушит циркуляцию воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Соединение стропил металлическими скобами обеспечивает дополнительную жесткость

Когда этап установки стропил окончен, и все элементы надежно закреплены на мауэрлат и коньковый брус, самое время приступить к установке обычных стропил.Верхняя часть будет упираться в гребень, а нижняя — в мауэрлат. Перед началом работ обязательно ознакомьтесь с имеющимися проектами домов с полавальтовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину используемого изоляционного материала.

Для устойчивости конструкции делают вырезы на обоих концах стропил. Это позволяет закрепить элементы.В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то необходимо обязательно создать дополнительные опоры в виде подкосов. Для поддержки диагональных стропил используются фермы фермы.

Способы соединения мауэрлата со стропильной ногой

Если он сделан из железобетона, то все стойки и стойки могут опираться прямо на него. В противном случае необходимо установить дополнительные затяжки на балки перекрытия, иначе конструкция полувальмовой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и жидкостью для тушения пожара.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система оказалась надежной и полноценно функционировала долгие годы, необходимо перед началом работ провести расчеты, которые станут основой для монтажа.В качестве примера можно использовать фото двускатной двускатной крыши при ширине дома 9 метров.

Для стропил используются доски 50 х 150 мм

Шаг — это расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6-1 м. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

1. Измерьте длину ската крыши и разделите на требуемый коэффициент уклона.
2. Затем прибавьте к полученному результату единицу, округлите полученное число в сторону большего значения. Это будет количество стропильных ног, необходимых для отделки одного ската крыши заданной длины.
3. Если всю длину пандуса разделить на полученное целое число, то в результате вы получите расстояние, которое необходимо соблюдать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли.Это хорошо видно на фото двускатной двускатной крыши.

Рассмотрим для примера такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для склона длиной 16 м нам понадобится 28 стропил.

Полезный совет! Ширина стропильной ступени напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший уклон стропил необходимо выдерживать.Это связано с тем, что на крутых крышах нагрузка распределяется неравномерно, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Чертеж полувальмовой крыши по индивидуальным требованиям

Монтаж полавальтовой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Сложно сказать, каким материалам лучше отдать предпочтение, но в вопросе алюминиевая фольга однозначно хорошо выполнит свою функцию. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

Для утепления чаще всего используется синтетическая вата (минеральная или каменная), которая продается в рулонах или матах. выкладывают в промежутки между стропилами и покрывают слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Между стропилами укладывается утеплитель, чаще всего используется минеральная вата

Если пространство под коньком кровли не герметизировано, то естественная вентиляция не даст развиваться грибкам и плесени внутри «пирога».

Безусловно, с точки зрения монтажа двускатная полушатровая крыша значительно превосходит шатровую крышу за счет более простой конструкции и меньших затрат на установку.Но если говорить о конечном результате, то ничего не может сравниться со сложной красотой. Фото полувальмовой крыши наглядно демонстрируют всю прелесть такого решения.

И при всем этом второй вариант дает гораздо больше места для обустройства чердачного пространства, что поможет обустроить инструкцию, фото и видео стропильной системы полувальмовой крыши, представленные в интернете.

Завершающим этапом будет гидроизоляция и устройство кровли

Выбор рубероида для полувальмовой крыши

Он играет немалую роль в создании красивой и надежной кровли.Давайте посмотрим на несколько самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы , или шифер, — недорогой и достаточно прочный рубероид.Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температуры, устойчивость к коррозии и образованию плесени и грибка. Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец — достаточно прочный рубероид

Для полувальмовой крыши этот материал не подходит по двум причинам:

• такое недорогое покрытие не будет выгодно смотреться на столь сложной конструкции;
Сланец
• — довольно хрупкий материал и его точная резка потребует много времени и усилий.

Металлочерепица — тоже достаточно доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом технического обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал абсолютно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы — небольшой вес и соответственно небольшая нагрузка на стропильную систему полувальмовой кровли.

Металлочерепица — лучший вариант по соотношению цена-качество

Из недостатков этого материала можно выделить целостность листов, раскрой которых для полувальмовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем, как капли дождя ударяются о металлическое покрытие.

Черепица композитная — один из подвидов металлочерепицы, широко доступный на рынке.Такое покрытие дороже, но и имеет лучшие технические характеристики. Из недостатков отмечается только большой вес материала.

Гибкая крыша — идеальна для полувальмовой крыши. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки высокой архитектурной сложности. Среди технических характеристик:

Гибкая битумная черепица может считаться удобным вариантом кровли для полувальмовой кровли.

• огнестойкость и водостойкость;
• огромный выбор цветов и стилистических решений;
• устойчивость к плесени и гниению.

Плитка керамическая , пожалуй, самый древний из предлагаемых материалов. Крыша выложена из отдельных элементов, обожженных при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, именно у этого материала самый большой срок службы — до 150 лет.

Такое покрытие прекрасно подойдет для полувальмовой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица очень тяжелая.

Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли — керамическая черепица.

Деревянное покрытие или битум … Экологичный и очень красивый вариант.Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всевозможных хвойных пород.

Профнастил … Своей популярностью этот материал обязан своим хорошим характеристикам в сочетании с доступной ценой. Основное преимущество такой кровли — экономичность, но есть и другие преимущества:

• легкий вес;
• удобство транспортировки и штабелирования;
• долгий срок службы;
• устойчивость к коррозионным повреждениям;
• большой выбор оттенков;

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металлочерепица, этот материал довольно шумный в дождь и град.Он также может подвергнуться коррозии, если есть механические повреждения в результате неправильной транспортировки и установки. К тому же укладка профнастила на полувальмовой кровле, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне посильная задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система, можно сказать, важнейшая составляющая кровли. Именно эта система является основой для всех остальных элементов. Любая стропильная система имеет базовые составляющие. Они присутствуют в любом таком дизайне. Но сама компоновка стропил, подкосов и других элементов может быть разной. Все зависит от типа кровли. А что такое стропильная система полувальмовой крыши? В чем его особенности и как его построить? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой кровли — довольно сложное сооружение.Построить его самостоятельно, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с типом самой кровли. Полубедренная конструкция может быть двух видов, а именно:

1. голландская версия. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов большой трапециевидный фронтон. Сверху его венчает бедро в виде треугольника.

2. Полуавесная датская крыша имеет другой дизайн.Здесь вертикальный фронтон находится наверху. Далее идет большой аппарель или бедро. В этом случае он имеет форму трапеции.


Есть и другие виды полувальмовых крыш. В их дизайне сочетаются голландский и датский стили. Но в любом случае проектирование и установка стропильной системы полувальмовой крыши — дело довольно непростое.

Достоинства и недостатки

Полувальмовая крыша применяется не так часто. В первую очередь, это связано с довольно сложной стропильной системой.Чаще всего возведение такого сооружения доверяют профессиональным строителям. Если у вас нет должного опыта столярных работ, то полавальтовую крышу для дома лучше не выбирать.

Кроме того, значительно увеличиваются финансовые затраты. Потребуется больше стропил и других элементов. К тому же они бывают разных размеров. Все это значительно увеличивает стоимость проекта.

Но у полавальтовой крыши есть и свои преимущества. К таким специалистам относятся:

• во-первых, под такой крышей можно разместить жилые помещения.На мансардном этаже будет много места;
• Во-вторых, очень привлекателен внешний вид полувальмовой крыши. Такой дизайн станет настоящим украшением вашего дома;
• Также такая крыша является хорошей защитой от атмосферных осадков. Независимо от угла наклона откосов на них, как правило, практически не скапливается снег. Это значит, что эксплуатация кровли не потребует от вас особых усилий;
• Еще одно преимущество — это экономия тепла. Половина не дает проникать холоду внутрь, что поможет удешевить отопление мансардного этажа;
• Полувальмовая крыша выдерживает даже очень сильный ветер.Конечно, здесь многое будет зависеть от качества материалов, использованных при строительстве, точности расчетов и правильности возведения стропильной системы.

Поэтому, если у вас есть опыт столярных работ, и вы уверены, что справитесь со сложной конструкцией стропильной системы, то этот вариант кровли вам вполне подойдет.

Подготовительный этап

Любой бизнес, особенно если речь идет о строительстве, нужно начинать с планирования.Прежде всего следует составить схему. Стропильная система полувальмовой крыши имеет довольно сложное устройство. Но при этом составление его схемы мало чем отличается от аналогичных работ при строительстве других видов кровли.

Прежде всего, необходимо произвести расчеты. Вам необходимо определиться со следующими параметрами:

При расчете угла наклона ската также важно учитывать, каким рубероидом будет покрыта ваша полувальмовая крыша.Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

При расчете нагрузки в первую очередь учитывается количество снежного покрова. Кроме того, следует учитывать влияние ветра. Этот вид нагрузки зависит не только от погодных условий в вашем районе, но и от угла наклона полувальмового ската крыши, а также следует учитывать вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных расчетов составляется чертеж стропильной системы полувальмовой крыши. На нем указывается расположение всех элементов конструкции, лучше сделать точнее и детальнее. В этом случае монтаж стропильной системы самой полувальмовой крыши будет проще и без ошибок.

Нюансы строительства голландского варианта

Устройство стропильной системы полувальмовой кровли, как уже говорилось ранее, достаточно сложно.Поэтому, приступая к строительству, следует предварительно ознакомиться со всеми нюансами предстоящих работ. Если вы решили использовать полувальмовую крышу голландского типа, то монтаж стропильной системы осуществляется следующим образом:

Если речь идет о датском варианте полувальмовой кровли, то здесь нет большие отличия в установке стропильной системы. Но есть и нюансы. В датском варианте трапециевидные стропильные ноги откосов не подходят к коньковой планке.Здесь они будут упираться в верхнюю часть отбойника. Этот элемент является основой вертикального фронтона. Крепится к боковым стропилам крыши.

При строительстве стропильной системы полувальмовой кровли следует использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Помимо основных конструктивных элементов в виде стропил сюда входят и дополнительные элементы. Раскосы являются обязательными. Они нужны для усиления длинных стропил. Также можно использовать перекладины, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирается в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр колеблется от пятидесяти до ста сантиметров.

При установке стропил около других элементов важно не забывать об утеплении и гидроизоляции. Как правило, полавальмовая крыша применяется в тех случаях, когда хозяин дома желает сделать мансардный этаж вместо мансарды. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции не обойтись.

пошаговых инструкций, рисунков, фото и видео. Строительство вальмовой кровли своими руками Как построить вальмовую крышу своими руками

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. К ним можно отнести эффектную форму, равномерность обогрева и надежную защиту дома от атмосферных осадков. Благодаря отсутствию фронтонов вальмовые конструкции не боятся значительных ветровых нагрузок. По сравнению с вариантами с двойным уклоном причин опасаться деформаций гораздо меньше.

Список достоинств можно продолжить, но их протекание замедляет очень веское обстоятельство: стропильная система вальмовой кровли не радует простотой устройства. Однако сложность не остановит независимого строителя, если он знаком с нюансами возведения шатрового каркаса.

Вальмовые крыши отличаются от двускатных аналогов тем, что в их конструкции отсутствуют вертикальные двускатные стены. Место фронтонов заняли треугольные скаты, расположенные по концам, что значительно уменьшило реальный и визуальный объем кровли.

Экономический эффект от сокращения объемов — спорный вопрос. При раскрое крупнолистового материала на откосы бедра, наоборот, возрастают. Например, укладка профлиста или профлиста заставит вас раскошелиться на покупку покрытия в полтора раза больше, чем на обустройство стандартной скатной конструкции.

Покупка материала из разряда штучных снизит бюджет строительства, ведь вам не придется тратиться на обшивку торцов кровли.

По аналогии с любой из строительных конструкций, вальмовую крышу условно можно разделить на простые геометрические формы. В простейшем варианте, без сопряжений и впадин, имеет две пары симметричных откосов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «шатровая крыша».

В анфас его сечение напоминает обычную треугольную двускатную крышу. В профиле конструкция имеет трапециевидную форму, которую также можно разделить на прямоугольник с двумя зеркальными треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Он определяется соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, возводится в соответствии с нормами навесной или слоистой технологической кровли.

Замененные вальмовые фронтоны устанавливаются под определенным углом к ​​горизонту, так как они должны примыкать к наклонным сторонам трапеции. Именно в их устройстве кроется основная загвоздка вальмовой стропильной системы, ведь обычным скатным способом она не подойдет.Ведь гребень не закрывает полностью рампу. Поэтому стропильным ножкам бедер и связанным с ними треугольным участкам больших откосов буквально не на что опереться верхом каблука.

Они будут опираться на специальные стропильные ноги, соединяющие коньковую балку с углами конструкции. Если посмотреть на вальмовую стропильную конструкцию сверху, то косые стропила будут иметь вид диагоналей.

Направление установки стало причиной получения второго технологического названия — «диагональ».Естественно, что стропильные ноги разной длины будут опираться на диагонали, ведь они устанавливаются перпендикулярно карнизу крыши. У них есть собственное имя — жены.

Обобщая информацию, получаем, что при возведении стропильного каркаса для вальмовой крыши будут задействованы:

• Обычные стропильные ноги , опирающиеся на нижнюю часть на мауэрлат или на балки перекрытия. По типу опоры они могут быть навесными или многослойными.
• Диагональные стропила , соединяющие углы крыши и края коньковой балки. Учтите, что их используют не только при устройстве выпуклых углов вальмовых крыш, но и при устройстве вогнутых углов ендов.
• Народники образующие плоскости бедер и части больших откосов, прилегающие к стропилам.

Монтаж подвесных и многослойных стропильных ног выполняется по правилам, по которым он возводится.Разберемся и с их диагональными аналогами, и со стропильными полуфриками.

Диагональные стропильные ноги

Учитывая диагональное расположение, несложно догадаться, что длина строп больше, чем длина обычных стропильных ног. Кроме того, они служат опорой для жен. Ввиду этого накладные стропила нагружаются в полтора раза больше, чем обычные аналоги. Поэтому их принято делать парными из двух досок сечением, равным одному размеру материала для обычных стропильных ног.

Соединение стропил одновременно решает три технические проблемы:

• Позволяет без риска увеличивать нагрузку за счет двойного сечения опорного элемента.
№
• Обеспечивает возможность получения диагонального элемента конструкции любой длины без ослабленных нарастанием секций.
• Устраняет необходимость целенаправленной закупки стропил.

Диагональные стропила из-за своей длины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры диагональных стропил

Вне зависимости от масштабов конструкции любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если расчетный размер митры превышает 9 м, т.е. покрывает пролет равных метров, ее устойчивость обеспечивается двумя дополнительными опорами. Для меньших пролетов достаточно одной опоры, расположенной в верхнем пролете.

В качестве опоры диагональных стропил можно использовать:

• Стеллаж устанавливается вертикально прямо на пол.Между ним и потолком укладывается кусок гидроизоляции, если стойка должна упираться в железобетонную плиту.
• Раскос … Устанавливается, как и положено стропилам, под углом, размер которого может изменяться от 45º до 53º. Величина уклона особой роли не играет. Важно, чтобы сама распорка поддерживала стропило в наиболее нагруженной зоне. Нижняя пятка бандажа опирается на кровать.
• Шпренгель …Представляет собой Т-образную короткую балку из бруса, перевернутую вверх ногами. Применяется при устройстве больших пролетов, требующих двух и более арматурных опор. Ферма устанавливается так, чтобы ее основание было перпендикулярно наклонному стропилу. Поместите его внизу большого пролета ближе к углу крыши. Вместо фермы можно использовать обычную укороченную распорку.

Дополнительные опоры изготавливаются, опять же из двойной доски или бруса, устанавливаются в наиболее нагруженных точках.

Видеообзор познакомит с нюансами устройства опор для каркаса вальмовой крыши:

Нюансы опирания стропил

Верхняя пятка диагонального стропила по-разному опирается на коньковую балку.Выбор метода зависит от конструктивных особенностей стропильной системы:

• В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опираются непосредственно на консоль прогона.
• В стропильных системах с двумя балками и дощатыми стропильными ногами диагональные стропила опираются на ферму, которая, в свою очередь, опирается на обе балки.
• В каркасах ферм с двумя балками и стропилами из бруса, кроме фермы, используется грузило — дощечка, пришивающая обычные стропильные ноги в зоне конька.Толщина армирующего коротышка от 5 см и более.

Пятка диагональных стропил для посадки на один из перечисленных верхних упоров фактически подрезана. Крепление производится гвоздями. При необходимости фиксацию можно усилить проволочными скрученными или металлическими скобами.

Нижняя пятка подтяжек может упираться в угол мауэрлата или специально установленную угловую балку. На них можно просто опереться. Скрепите диагональные стропильные ноги металлическими скобами, забейте гвоздями деревянную вагонку или углы.

Народники и способы их устройства

Узелки образуют бедра и треугольные части больших лучей. Верх полуноги опирается на наклонное стропило, нижний каблук — на мауэрлат, врезную балку или деревянную балку перекрытия.

Возможна установка мониторов:

• Сквозная вырубка … В откосах гнезда подбираются так, чтобы полувагоны соседних откосов не располагались друг напротив друга. Рекомендуется, чтобы расстояние между черенками было не менее 20 см.Поэтому на этапе установки гнездам разрешается перемещаться, чтобы не срубить гнезда в одной точке.
• Путем установки черепных стержней , служащих опорами для полуножек. По нижнему краю с обеих сторон диагональных стропил по нижнему краю наращивают бруски 50х50мм. Их наличие позволяет отказаться от порезов, значительно ослабив несущий элемент.

Второй вариант проще в работе и предпочтительнее за счет повышенной жесткости конструкции.К тому же совершенно не обязывает менять шаг полустропил: они могут располагаться друг напротив друга. К мауэрлату или балкам балки крепятся тем же способом, который применялся при установке обычных стропил.

Элементарная стропильная система вальмы

Самый простой способ украсить загородный дом четырехскатной конструкцией — это приобрести и установить сборные стропильные фермы. Однако гораздо интереснее, полезнее, дешевле сделать самостоятельно с вальмовой крышей и подходящей для нее стропильной системой.

Особенно, если его планируется надстроить над небольшой хозпостройкой, беседкой или летней кухней. Стоит даже потренироваться на простых конструкциях, прежде чем прикладывать усилия к более ответственным объектам.

Обратите внимание, что в приведенном ниже примере нет ни перекрытий, ни огороженного чердака, ни изоляции. На откосах практически не задерживается снег, т.е.на стропильные ноги действует минимальная нагрузка по их стандартным меркам. Принцип разделения туземцев не сохранился.

Все узловые соединения выполняются с помощью гвоздя и металлических уголков. Подрядчику потребуется доска 5 × 25 см для изготовления стропильных ног и балок, а также влагостойкая фанера для строительства сплошной обшивки, так как здание планируется покрыть битумной плиткой.

Этап 1: Моделирование и проектирование

Вне зависимости от архитектурной сложности конструкции здания необходим проект. Поможет определить оптимальную форму и избавит от покупки лишних материалов.Для простой вальмовой крыши со стандартной стропильной системой не требуются сверхсложные чертежи, но необходим хотя бы простой эскиз.

Инструкция по упрощенному проектированию:

• Замеряем ширину / высоту / длину здания. По данным рисуем профиль и анфас конструкции на листе бумаги в масштабе, например 1:50. Это значит, что все размеры нужно будет разделить на 50. Стена дома размером 5 × 2,5 м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10 × 5 см.Если получится слишком маленьким, можно выбрать масштаб побольше — 1:40, 1:25 и т. Д. Готовый эскиз желательно продублировать пару раз на складе.
• Подбираем оптимальную высоту крыши и угол ее уклона. Для этого на одном из дубликатов эскиза нарисуйте несколько вариантов контура крыши. Определяем наиболее удачный и измеряем угол наклона будущих откосов транспортиром.
• Размечаем на двойнике эскиза точки установки многослойных стропил, это ступенька.Нам нужно разделить обе стены на равные части. Необязательно, чтобы шаг установки под бедром и пятиугольной рампы был одинаковым. В примере расстояние между стропильными ногами на обеих стенах здания составляет 20 дюймов, то есть 50,8 см. Фактически шаг установки может варьироваться от 0,4 до 2,1 м. Однако отметим, что слишком часто устанавливаемые стропила значительно увеличивают расход материала, а слишком редко вынуждают конструкцию усиливать дополнительной контррешеткой.
• Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковая балка должна соединять целое количество пар стропил. Отложите равные расстояния от обоих краев длинных стен.
• Переносим все результаты на основной лист и подсчитываем, сколько материала нужно. Считаем длину стропил по внешним сторонам с учетом длины карнизных свесов 40-50 см. Рассчитываем расход фанеры по количеству сплошных панелей на каждую плоскость вальмовой крыши.

По количеству стропил рассчитываем количество креплений. Гвозди нам понадобятся буквально во всех узловых застежках. На каждую стропильную ногу должно быть по паре уголков. Не забудьте купить доску с небольшим запасом на случай недоработок в собственной работе.

Для установки вальмовой кровли на кирпичные и пенобетонные стены понадобится блок для возведения мауэрлата. В нем нет необходимости, если монтаж стропильной системы осуществляется на деревянных стенах.

Этап 2: Устройство основной части вальмовой крыши

В первую очередь, вспомогательные подмости построим исходя из того, что между плоскостью самодельной подставки, такой как высокая скамейка и коньковый прогон, должен располагаться домашний мастер в полный рост.

Началом устройства стропильной системы будущей вальмовой кровли является устройство коньковой части конструкции:

• Прибиваем стены постройки, прилегающие к бедрам, по вспомогательной доске, один край которой должен совпадать с центральной осью. Между досками натянуть шнурок, повторяя центральную ось.
• Примерка пары стропил до конца здания. Они должны пересекаться прямо под шнурком. По сути, очерчиваем линии разреза верхней пятки, не забывая, что между стропильными ногами будет пробег толщиной 5 см.
• По полученным шаблонам готовим слоистые стропила.
• Устанавливаем стропильные ноги попарно по меткам основной части системы. Временно закрепите одним гвоздем.
• Устанавливаем между верхними пятками гребневую пробегу, которая ранее свободно опиралась друг на друга.
• Прибиваем стропила к балке.
• Прикрепляем низ стропил к мауэрлату или верхнему венцу дома металлическими уголками.

Демонтируем вспомогательные щиты, они нам больше не нужны.

Этап 3: построение тазобедренных лучей

Прикрепляем бедренную часть стропильной системы аналогично: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние пятки крепим гвоздями. Работаем в следующей последовательности:

• Примеряем первое наклонное стропило к пандусу, размечаем линию отреза по факту. Низ стропила должен проходить ровно через точку разметки угла.
• Отпилите отмеченный избыток. Прибиваем диагональную ножку к коньковой консоли, нижнюю закрепляем уголками.
• Проделаем то же самое с тремя другими скосами.
• Набиваем вальмовый откос клиньями, предварительно примерив каждую деталь до намеченного места и отпилив лишнее.
• Установить пятиугольные аппарели.

По окончании работ стропила прикручивают через одну проволочными скрученными к деревянным пробкам, проложенным в стенах или ко второму венцу, чтобы сильный порыв ветра не сломал конструкцию.

Есть способ закладывать скрутки из отожженной проволоки в кладку еще в процессе строительства для последующей фиксации стропильной системы.Поверх проволоки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

Обрешетка укладывается по готовой стропильной системе. В случае использования мягкой кровли, как в приведенном выше случае, в качестве покрытия обрешетка делается сплошной из дюймовой, фанеры или аналогичных плит. Между досками или досками оставляется зазор 3 мм. Для жестких материалов обрешетка строится из бруса с соблюдением рекомендованного в инструкции шага.

Строительство сложных вальмовых крыш

Принцип устройства каркасов вальмовой кровли более сложной архитектуры мало чем отличается от приведенного примера.Последовательность работ точно такая же. Правда, многослойные стропильные ноги все же разумнее и надежнее закрепить с помощью черенков.

Крайне желательно использовать опоры для диагональных стропил. А перед установкой коньковой части устанавливаются опорные рамы с ложем внизу и коньковым прогоном вверху. Очередное изменение угла наклона откосов при опоре прорезью следует учитывать еще на этапе проектирования.

Как соорудить более сложную стропильную систему для интересной вальмовой крыши смотрите в видео:

Вальмовая стропильная система сложнее, чем каркас обычной двускатной крыши, но с ее устройством можно разобраться.Четырехскатная конструкция во многих случаях предпочтительнее, она интереснее смотрится как над домами, так и над беседками и другими хозяйственными постройками. Описанный вариант строительства поможет освоить азы возведения тазобедренных конструкций, и при удачном результате обязательно последует продолжение.

Шатровая крыша считается довольно сложным и материалоемким сооружением, возводить которое своими руками берутся немногие домовладельцы. Но если вы решили строить самостоятельно, сначала пройдите подготовительный путь — изучите теоретические материалы, в том числе изложенные в этой публикации.Затем соберите небольшую модель стропильной системы, чтобы разобраться в узлах, нюансах их изготовления и расчета количества бруса. Итак, предлагаем сделать первый шаг и рассмотреть …

Особенности конструкции

Этот тип конструкции крыши, показанный на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам постройки делают 2 дополнительных откоса — вальмы с другим углом наклона.

Ссылка.Если все 4 плоскости наклонены под одинаковым углом, то получится другой тип кровли — вальмовая. Поскольку его склоны сходятся в одной точке в виде купола, гребень как таковой отсутствует.

Стропильная система вальмовой кровли состоит из следующих элементов (показаны на схеме):

• мауэрлат, кровать — мощная обвязочная балка, устанавливаемая на верхней плоскости стен по периметру здания и внутренних перегородок;
• скаты кровли образуются за счет наклонных балок, установленных с расчетным интервалом, — стропильных ног;
• вместе с элементами жесткости — затяжками, стойками и раскосами — стропила образуют стропильные фермы;
• Ферма коньковая — брус, соединяющий верхние точки ферм;
• в некоторых конструкциях нижняя часть стропильных ног удлиняется дополнительной деталью — кобылкой.

Вальмовые стропила устанавливаются по линии схождения плоскостей, упираясь в углы здания. Их уклон совпадает с углом основных склонов. Но концевые стропильные ноги, называемые стропилами, образуют более крутые или пологие откосы по бокам дома.

При строительстве 4-скатных крыш используются 2 вида ферм — навесные и многоярусные. В первом нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости.Устройство подвесной фермы см. На чертеже:

Преимущество слоистых конструкций — возможность опираться на капитальную межкомнатную перегородку и перекрывать большие пролеты без увеличения расхода материала. Новичкам в кровле стоит обратить внимание на эти фермы, так как они более надежны и проще в установке.

Если на мансардном этаже планируется устроить жилую мансарду, то угол наклона основных откосов увеличивается, и ферма получает 2 опоры в виде стоек, образующих стены помещения.Эти детали принято ставить на кровати или балки перекрытия деревянного дома. Потолки мансардного помещения формируются за счет горизонтальных стяжек, соединяющих стропила сверху, как это сделано на схеме:

Устройство вальмовой крыши пошагово

Как и любое серьезное сооружение, вальмовая крыша своими руками возводится в несколько этапов:

1. Создание проекта с расчетом несущих конструкций.
2. Лесозаготовки и прочие кровельные материалы.
3. Монтаж стропильной системы.
4. Укладка покрытия с утеплителем (при необходимости).

Рекомендации по проектированию. Чтобы вам не пришлось переживать за надежность постройки, настоятельно рекомендуется доверить проектные работы инженерам вне зависимости от финансовых затрат. Они рассчитают все параметры — шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашем районе.

Выше в качестве примера показан чертеж четырехскатной кровли с многослойными фермами, покрывающими 2 пролета по 4,5 м. Длина основных стропильных ног — 6 м, высота конька — 4 м, угол наклона — 41 °. Эту конструкцию можно взять за основу, если ширина постройки не превышает указанной на чертеже (9 метров). Обратите внимание на важный момент: чем больше наклонены бедра, тем большую нагрузку испытывают женщины и центральный узел гребня, на котором они отдыхают.В этом примере лучше всего расположить бедра под углом 45-50 °.

Самое сложное при строительстве вальмовых крыш — это правильная установка узлов сращивания угловых стропил с мауэрлатом и верхнего пояса ферм в различных конструкциях. Это еще один повод проконсультироваться с дизайнерами, которые разрабатывают стыковые соединения индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего блока опоры, где бедренная стропильная нога примыкает к коньку.

Некоторые конструкции не предусматривают изготовление и установку конькового прогона между фермами. Затем к ребрам бедра прикрепляются стяжная и дополнительная распорки, как на чертеже прописано:

Узел нижней опоры на мауэрлате и стыковка стропил выглядит несколько проще, хотя на самом деле требует аккуратного распиливания досок под разными углами, что отражено на схеме.

Для наглядного знакомства с более сложной системой, где бедро совмещено с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед изготовлением стропильной системы вальмовой крыши следует выбрать качественную и высушенную древесину.По соотношению цена — качество наиболее подходящий вариант — это хвойное дерево — ель, лиственница или сосна. Выраженная узловатость, гниль и следы жизнедеятельности насекомых — вредителей недопустимы.

Представляем самые «популярные» размеры пиломатериалов, применяемых для поэтапного строительства вальмовых крыш:

• основные стропила — одинарная доска 50 х 200 мм или двойная 40 х 150 мм;
• Мауэрлат: минимальное сечение — 100 х 150 мм, оптимальное — 20 х 20 см;
• жен — доска 5 х 15 см;
• прогоны — брус 50 х 150 или 50 х 200 мм;
• подкосы, ригели — доска толщиной от 25 до 50 мм;
• стойки — штанга 5 х 10 см.

Набор монтажных пластин и уголков тоже не будет лишним.

Примечание. Если инженеры-проектировщики рассчитают для вас кровельные конструкции, они также составят спецификацию всех материалов с указанием размеров.

Традиционно для обрешетки под укладку профнастила или металлочерепицы используют доски толщиной 25-32 мм, а для контррешетки — бруски 5 х 5 см.

Монтаж планки обвязки на стены

В отличие от двускатных крыш, где мауэрлат устанавливается на боковые стенки, под вальмы, обвязка выполняется по всему периметру.Исключение составляют каркасные, бревенчатые и бревенчатые дома, у которых верхняя стенная балка или последний ярус бревен выполняет роль мауэрлата. Затем в нем проделываются пазы, куда вставляются стропильные ноги, как показано на фото.

На стенах из легкого ячеистого камня — газобетона и пенобетона — перед укладкой трубопроводов устраивают армирующий железобетонный пояс. В него заделываются монтажные штифты, на которые впоследствии надевается стяжная планка. Пошаговый порядок работы выглядит так:

1. Монтаж панельной опалубки, обвязка арматурного каркаса закладными деталями и заливка ленты бетонной смесью М200.
2. Гидроизоляция бетонной поверхности рубероидом или битумной грунтовкой.
3. Установка планки и ее фиксация на штифтах.

Угловые стыки мауэрлата выполняются путем распиловки дерева пополам. Таким же образом наращивают брус в длину, если стандартного размера 6 м недостаточно. Также по углам делают горизонтальные подкосы или вбивают железные кронштейны, не позволяющие брусьям разойтись под нагрузкой основных и вальмовых стропил.

Консультации. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй увеличивает ее огнестойкость.

Сборка стропильной системы

Обычно на стройплощадке устанавливают большие кровельные фермы, потому что для их подъема с земли потребуется вдвое больше рабочих. В деревянных домах первым делом устанавливают все балки перекрытия, а по ним устраивают временные перекрытия.Для устройства высокого конька также понадобятся подмости.

Поэтапный монтаж конструкции вальмовой крыши выполняется в следующем порядке:

1. Как и при строительстве двускатной крыши, первым делом необходимо разместить центральные опоры, к которым крепится коньковая балка.
2. Осуществляется установка основных стропил, которые сверху и снизу пропиливаются под нужным углом. На коньке противоположные стропильные ноги выводятся в одной плоскости и крепятся стальными пластинами на саморезы (желтые, а не черные).Балки крепятся к мауэрлату уголками.
3. После установки основных ферм затяните их ригелями и подкосами согласно чертежам, используя болты для крепления.
4. Установить нервюры — крайние стропила вальмы. Их соединение с коньком и обвязкой балки осуществляется по одной из предложенных выше схем.
5. Выпилить бусинки и прибить их к раме. Каждый из них разрезается под разными углами, определяемыми путем измерения в 4 точках (вдоль каждого края доски).
6. При необходимости закрепите кобылку так, чтобы обеспечить свес 0,5 м, и подшить карниз досками.

Консультации. Поскольку ребра бедер длинные, их нужно удлинить и установить дополнительные опоры. Стык сделайте возле конька, где нагрузка на крышу меньше, а опоры смонтируйте ближе к мауэрлату.

Как в реальности крепятся элементы конструкции бедра, смотрите в следующем видео:

Укладка финишного покрытия

Эта заключительная операция выполняется по традиционной технологии, которая включает в себя проветривание кровельного пространства и установку гидроизоляционного слоя из диффузионной мембраны.Последний не дает проникать влаге с улицы на чердак, при этом пленка беспрепятственно пропускает водяной пар наружу. Отличие от покрытия обычных двускатных крыш одно: по линиям излома (по краям вальм) размещаются дополнительные накладки.

Укрывной материал укладывается в следующем порядке:

1. Стропильная система полностью покрыта диффузионной мембраной. Полотна раскатываются по горизонтали с нахлестом не менее 100 мм, начиная снизу.Стыки необходимо заклеить скотчем.
2. Пленка прибивается к внешним краям стропил через контррешетки размером 5 х 5 см, которые обеспечивают вентиляцию под металлочерепицей или другим материалом.
3. Доски обшивки прибивают перпендикулярно направлению стропильных ног. Интервал укладки зависит от выбранного покрытия, а у мягкой плитки заливка сплошная.
4. Рубероид и вся фурнитура монтируются на концах крыши, а также вокруг вентиляции и дымоходов.

Примечание. Балки контррешетки, прибитые к стропилам, не должны становиться препятствием для вентиляции воздуха. Поэтому их специально укорачивают до длины 2-3 м и прибивают с зазором 5-10 см между соседними элементами.

Утепление вальмовой кровли производится как во время монтажа покрытия, так и после него, главное собрать правильный «пирог», показанный на схеме. В первом случае минеральная вата укладывается сверху, под гидроизоляцию, а во втором — изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной крышей немного. Во-первых, это красивое архитектурное решение, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом древесины и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо подумайте о плюсах и минусах. Но если вы уже взялись за дело, то сделайте крышу качественно, для себя, не экономя на консультациях со строителями.

Связанные записи:

Начинающий мастер может наделать много ошибок при строительстве вальмовой кровли. Причина тому даже не в сложности конструкции или монтажа, а в неправильном выполнении подготовительных проектных работ. Каждый профессиональный строитель знает, что для того, чтобы разрезать один раз, нужно отмерить не менее семи. Поэтому своими руками он строится только на основании инженерного расчета и составленного по нему плана. Далее читайте, как рассчитать основные параметры кровли, выбрать сечение ее элементов и качественно выполнить монтаж.

Особенности конструкции

Вальмовая крыша — одна из разновидностей шатровой кровли. Если посмотреть на дом с такой крышей сверху, то его форма напоминает запечатанный конверт. Два ската меньшей площади в виде треугольника называются шатровыми. А два других — трапециевидные и крупнее. Кровельное устройство подтипа вальмового типа состоит из следующих узлов:

1. Конек Это вершина крыши, линия, которую пары стропил образуют в месте их соединения.Особенность конька вальмовой крыши в том, что его длина меньше длины перекрываемой конструкции.
2. Бедра. Вальмы называются треугольными откосами, которые располагаются над торцевыми стенками. Они заменяют фронтон и образуются диагональными и промежуточными стропилами.
3. Скатов. Вальмовая крыша, помимо вальмовой, имеет два трапециевидных ската, которые начинаются от конька и заканчиваются свесом.
4. Ребра. Ребра — это углы, образованные на стыке бедер и трапециевидных наклонов.Количество ребер вальмовой крыши совпадает с количеством диагональных стропил, то есть их четыре.
5. Дренажная система. Водосток, состоящий из воронок, труб и желобов, необходим для отвода лишней жидкости с поверхности вальмовой кровли в ливневую канализацию.

Обращаем ваше внимание, что устройство вальмовой кровли не позволяет делать в ней жилую мансарду, так как два дополнительных ската существенно уменьшают потолок в подкровельном пространстве.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от фронтона, сложная конструкция откосов требует большего количества элементов.Включает:

Элементы стропильной системы вальмовой кровли

• Хребет бега. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра бедер. С конца конька идут к угловым стыкам мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у обычных стропил, поэтому для их изготовления используются двойные доски или материал большего сечения.Интересно, что угол диагональных стропильных ног меньше, чем у промежуточных; об этом не следует забывать при составлении чертежей.
• Стропила промежуточные или обычные. Стропильные ноги, которые закрепляют верхом на коньковом прогоне, а концом на мауэрлате.
• Центральные обычные стропила. Шесть стропил, которые стыкуются с концом конька и диагональной стропильной ногой. Кропотливый агрегат стропильной системы, установка которого требует внимания и аккуратной разметки.
• Короткие штанины или манжеты. Короткие стропильные ноги вверху не задевают конек, крепятся к диагональным стропилам. Чем ниже ремешок, тем короче его длина.
• Затяжка. Перемычка между обычной стропильной парой, сделанная из бруса. Затяжка, расположенная в верхней части кровли, под самым коньком, называется ригелем. А в качестве нижней затяжки, закрепленной в основании стропил, используются балки перекрытия.
• Стойка. Вертикально установленная балка, поддерживающая конек, переносящая вес кровли на несущие перегородки.В некоторых вариантах стропильной системы стойки устанавливают посередине стропил для освобождения центра чердачного пространства.
• Раскосы или опоры под стропила. Опоры закреплены перпендикулярно стропилам. Раскос защищает стропила от провисания; он необходим, если длина скатов крыши больше 4,5-5 м.
• Sprengel. Ферменная ферма — это устройство, которое необходимо для поддержки диагональных стропильных ног. Он состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера кровли утверждают, что стропильная система будет надежной только в том случае, если для изготовления элементов использовать один и тот же материал, одинаковое сечение и единый способ крепления.

Расчетно-конструкторские работы

Перед тем, как построить вальмовую крышу, нужно рассчитать элементы ее конструкции. Перед началом расчетов намечается схема дома-перекрытия со всеми известными размерами. Далее, используя простые геометрические формулы, основанные на теореме Пифагора, они определяют:

Параметры вальмовой крыши

1. Высота гребня.
   h = b x tgα / 2, где b — длина конструкции между стропильными ногами с торцевой стороны, а α — угол откосов.
2. Длина обыкновенных стропил.
   e = b / 2 x cosα, где b — длина конструкции между стропильными ногами с торцевой стороны, α — угол откосов, e — длина обычных стропильных ног.
3. Площадь лучей.
   S = 2ea, где S — общая площадь скатов вальмовой крыши, e — длина обычных стропил, а — длина между стропильными ногами по длине конструкции.

Отношение длин диагональных стропил

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между парами стропил также рассматривается в справочных материалах, ориентируясь на породу древесины, ее толщину и длину откосов.Результаты расчетов наносятся на чертеж, по которому впоследствии производится разметка.

Установка мауэрлата

Мауэрлат — основание, на которое устанавливается кровля. Мауэрлат необходим для того, чтобы распределить вес кровли по периметру несущих перегородок. Чаще всего для его изготовления используют древесину твердых пород. Чем тяжелее и сложнее конструкция кровли, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет бревно сосны, размер которого составляет 150х150 мм и более.Устанавливается мауэрлат перед постройкой дома в следующем порядке:

Маркировка вальмовой крыши

• Отмеряется и распиливается пиломатериал необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы вырезать паз для крепления, нужно нанести разметку.
• На верхнем ряду кладки делается опалубка из досок и заливается вязким бетоном, в который вставляются металлические шипы для крепления бруса мауэрлата.
• После того, как бетон застынет, нужно создать слой гидроизоляции между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать древесину антисептическим средством, антипиреном глубокого проникновения и влагостойким лаком.
• Разметить и просверлить в мауэрлате отверстия под металлические шпильки.
• Установите брус на шпильки и надежно затяните анкерными болтами.

Важно, чтобы каждое проделанное отверстие снижало прочность мауэрлата, поэтому не следует использовать большое количество шпилек, и делать в нем пропилы для крепления стропил категорически запрещено!

Строительный процесс

Вальмовая крыша своими руками строится по четкой инструкции, описывающей последовательность каждого шага. Чтобы результат оправдывал затраченное время и материалы, работа должна выполняться по технологии:

Вальмовая крыша оптимальна для добросовестного строительства, но возведение ее своими руками требует расчетов, дизайна и терпения, без которых добиться успеха невозможно.

Видеоурок

Вальмовая крыша часто используется в архитектурных решениях загородных домов европейского типа. Его конструкция не только надежна, но и очень эстетична. А взяв за основу даже самый простой его вариант, можно разнообразить его различными элементами, которые станут своеобразным украшением всей конструкции и признаком изысканности стиля.

Вальмовая крыша своими руками, которую нужно выбрать или подготовить заранее, можно сделать самостоятельно, но с таким объемом и сложностью работы один мастер явно не справится.

Что такое вальмовая крыша?

Самая распространенная простая схема вальмовой крыши состоит из четырех скатов, два из которых имеют форму треугольника — они называются «вальм». Они располагаются на торцах постройки и соединяют конек с карнизом. Две фронтальные плоскости в виде трапеции имеют большую площадь и наклон, который также расположен от конька до карниза.

Вальмовая крыша — вид сверху

Следует отметить, что бывают полувальмовые крыши — их еще называют голландского типа.В этом случае при строительстве карнизы торцевых откосов располагаются намного выше фронтальных. Монтаж такой кровли, как правило, осуществляется в тех случаях, когда в ее пространстве устраивается гостиная.

Основы устройства вальмовой кровли

Традиционная вальмовая система состоит из определенных узлов и элементов, которые всегда монтируются одинаково и являются основой для более сложных крыш этого типа. На этом рисунке показана именно такая структура, которая включает в себя следующие детали:

1 — Угловые стропила или ребра всегда располагаются под меньшим углом, чем такие же, но промежуточные элементы системы.Для такой конструкции крыши как для боковых, так и для промежуточных стропил подойдут доски сечением 50 × 150 мм.

2 — Короткие стропильные ноги закрепляют не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер поперечного сечения, как и стропильные ноги.

4 — Стропила, сходящиеся и соединяющиеся на углах конька с трех сторон, называются центральными стропилами.

5 — Промежуточные стропила — это ножки, соединяющие конек и обвязку, которая проходит по верху конструкции и образует карниз.

На следующей схеме, помимо уже упомянутых, можно увидеть устройство других конструктивных элементов.

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на стыке двух балок. Эти элементы используются не всегда, иногда их просто заменяют другими удерживающими деталями, например, в тех случаях, когда должно быть свободное пространство под кровлей, если в ней планируется обустроить комнату.
• Раскос — это элемент, который скрепляет стропила.Чаще всего он также выступает в роли балки перекрытия.
• Кобылка крепится к установленным стропильным ногам для увеличения свеса крыши, что обеспечит защиту от атмосферных осадков зазора под крышей и верхней части стен.
• Ветровая балка крепится к стропилам под наклоном со стороны крыши, считающейся ветреной. Иногда его устанавливают на обоих трапециевидных откосах.
• Стропильная или короткая стропильная нога применяется только в тазобедренной конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брус, который крепится по всему периметру стен здания.
• Шпренгель — это еще одна часть системы, которая придает ей жесткость и снимает напряжение со стен. Устанавливается по диагонали относительно углов постройки и крепится к мауэрлату.
• Раскосы устанавливаются под разными углами к стропильным ногам, в зависимости от того, будет ли чердак использоваться для создания дополнительного помещения.
• Ребристые, диагональные или боковые стропила могут устанавливаться как с одной торцевой стороны крыши, так и с обеих сторон, в зависимости от предполагаемой конструкции.
• Прогонами в данном случае называется расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного кровельного материала и ожидаемой снеговой нагрузки в районе строительства.

Этапы работ по устройству вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работы над ней необходимо проводить в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

• Следующим этапом является расчет всех параметров, которые будут зависеть от ширины расстояния между стенами дома и наличия капитальных перегородок внутри конструкции.
• Далее по расчетам закупаются необходимые материалы и подготавливается необходимый для работы инструмент.
• Далее следует подготовка к обвязке стен под стропильную установку системы кровли — гидроизоляционный материал пола.
• Стены размечены для установки стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающий этап — устройство кровли.

Подготовка плана кровли

Схема кровли может быть разной — это будет зависеть от фантазии и возможностей хозяина дома, а также от расположения стен постройки. При составлении схемы необходимо учитывать тот факт, что чем сложнее конструкция крыши, тем больше материала для нее потребуется, да и монтаж системы также займет больше времени.

Если конструкция очень сложная, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество элементов, необходимых для надежности системы. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые ресурсы, но лучше использовать разработки специалистов, чем действовать наугад и получить ненадежный дизайн.

Расчет параметров системы

Если принято решение полагаться на собственные силы, то при расчетах необходимо учитывать следующие факторы:

• Надежность несущих стен и фундамента конструкции, над которой будет возводиться кровля.
• Тип стропильной системы (многослойная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона откосов и расстояние разбега между стропилами.
• Размеры таких элементов, как выступы и отверстия для дымоходов, вентиляции, окон.

Для расчета точных пропорций конструкции можно использовать специально разработанные для этого формулы, которые сделают крышу надежной и долговечной.Обозначение параметров в формулах:

S — общая площадь скатов кровли;

h — высота системы от пола до потолка;

d — длина боковых или диагональных стропильных ног;

е — длина промежуточных стропил;

а — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой стороны бедра.

Формулы расчета устройства простой вальмовой кровли следующие:

• Длина передних промежуточных стропил:

• Длина конца, стропил вальмы:

Рассчитав основные параметры системы, вы можете на их основе приобретать материалы для строительства.

Материалы для устройства кровли

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлический крепеж, а также кровельные гвозди, саморезы и анкерные болты.

• Из металлических элементов потребуется приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и прочной.

Одно из них — подвижное крепление. Его устанавливают внизу стропил, тем самым закрепляя их на мауэрлате. Установив его, можно исключить риск деформации кровельной системы при усадке несущих стен.

Еще одна давняя застежка — скоба.Они соединяют различные части системы, например, стропила и балки перекрытия или мауэрлат, если возводится кровля, например, на давно усадившейся постройке.

• Для изготовления деревянных элементов вам понадобится:

Особое внимание при установке системы

уделяется качеству древесины — для укладки мауэрлата понадобится брус сечением 100 × 150 мм;

— стропила и конек выполнены из бруса сечением 50 × 150 мм.Строители, занимающиеся возведением стропильных систем, рекомендуют монтировать всю систему из бруса или досок одинакового сечения — это дает гарантию прочности и надежности постройки;

— поверх стропильной системы набивается обрешетка из досок, сечение которой должно быть 25 × 150 мм.

Выбирая древесину для стропильной системы, можно опираться на составленный специально для этого стол. На нем показана допустимая длина стропил (в метрах) из древесины хвойных пород (лиственница, ель, кедр, сосна) в зависимости от ее качества, сечения бруса и среднего значения снеговой нагрузки в данном регионе.

Разновидность	Поперечное сечение	Расстояние между стропилами в мм
	мм	300	400	600	300	400	600
1,0 кПа			1,5 кПа
Высшее	38 × 89	3,22	2,92	2,55	2,81	2,55	2,23
	38 × 140	5.06	4,60	4,02	4,42	4,02	3,54
	38 × 184	6,65	6,05	5,28	5,81	5,28	4,61
	38 × 235	8,50	7,72	6,74	7,42	6,74	5,89
	38 × 286	10,34	9,40	8,21	9.03	8,21	7,17
1 и 2	38 × 89	3,11	2,83	2,47	2,72	2,47	2,16
	38 × 140	4,90	4,45	3,89	4,28	3,89	3,40
	38 × 184	6,44	5,85	5,11	5,62	5,11	4.41 год
	38 × 235	8,22	7,47	6,38	7,18	6,52	5,39
	38 × 286	10,00	9,06	7,40	8,74	7,66	6,25
3	38 × 89	3,06	2,78	2,31	2,67	2,39	1,95
	38 × 140	4.67	4,04	3,30	3,95	3,42	2,79
	38 × 184	5,68	4,92	4,02	4,80	4,16	3,40
	38 × 235	6,95	6,02	4,91	5,87	5,08	4,15
	38 × 286	8,06	6,98	6,70	6.81 год	5,90	4,82
2,0 кПа			2,5 кПа
Высшее	38 × 89	4,02	3,65	3,19	3,73	3,39	2,96
	38 × 140	5,28	4,80	4,19	4,90	4,45	3,89
	38 × 184	6,74	6,13	5.35 год	6,26	5,69	4,97
	38 × 235	8,21	7,46	6,52	7,62	6,92	5,90
	38 × 286	2,47	2,24	1,96	2,29	2,08	1,82
1 и 2	38 × 89	3,89	3,53	3,08	3,61	3.28 год	2,86
	38 × 140	5,11	4,64	3,89	4,74	4,31	3,52
	38 × 184	6,52	5,82	4,75	6,06	5,27	4,30
	38 × 235	7,80	6,76	5,52	7,06	6,11	4,99
	38 × 286	2.43 год	2,11	1,72	2,21	1,91	1,56
3	38 × 89	3,48	3,01	2,46	3,15	2,73	2,23
	38 × 140	4,23	3,67	2,99	3,83	3,32	2,71
	38 × 184	5,18	4,48	3.66	4,68	4,06	3,31
	38 × 235	6,01	5,20	4,25	5,43	4,71	3,84
	38 × 286	6,52	5,82	4,75	6,06	5,27	4,30

• Дополнительно необходимо будет купить рубероид, утеплитель и пароизоляционную пленку, которая укладывается на стропила под обрешетку.В качестве кровельного материала для конструкции вальмовой кровли традиционно выбирают мягкое покрытие — его легче закрепить на сложной конфигурации такой стропильной системы. Под такой кровлей необходимо будет сделать настил из фанеры.
• Также необходимо приобрести для обработки дерева перед установкой.
• Для крепления некоторых элементов несущей стены может потребоваться стальная проволока толщиной 4 мм.

Цены на пиломатериалы различных пород

Инструмент рабочий

Необходимо заранее подготовить не только все необходимые материалы, но и инструменты, так как без них работа не может быть проведена.Для установки стропильной системы потребуется:

• Молоток, желательно с гвоздезабивателем.
• Отвертка электрическая.
• Молоток — резиновый или деревянный молоток. Иногда это требуется для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной 1,5 — 1,7 м для приведения отдельных элементов в один уровень.
• Маркер или карандаш для пометок.
• Лобзик, ножовка и бензопила.
• Строительный уровень, отвес.
• Рулетка и линейка.
• Долото для строжки канавок.
• Рубанок — лучше иметь и обычную, и электрическую версию, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Монтажные работы

На рисунке представлена ​​упрощенная схема вальмовой крыши, на которую можно ориентироваться при установке системы.

Работа ведется поэтапно и без спешки, с тщательной продуманностью каждого этапа, так как конструкция вальмовой крыши достаточно сложная.

Первый шаг — подготовить древесину, обработав ее антисептическим раствором и хорошо просушив. Когда материал будет готов, можно приступать к установке системы.

• Монтаж системы начинается с установки и крепления мауэрлата по периметру несущих стен. Его необходимо положить на слой гидроизоляционного материала.

• После установки мауэрлата на нем производится разметка, согласно ранее выполненным расчетам.Чтобы разметка была максимально точной и заметной, используются яркие маркеры или в определенных местах вбиваются маяки.

Очень важно, чтобы расстояния, отмеченные на одной стене, совпадали с разметкой на противоположной стене, иначе балки перекрытия и другие элементы будут уложены неравномерно.

Залог успеха — правильная разметка.

• Далее укладываются балки перекрытия. Их можно закрепить на стенах рядом с мауэрлатом или на закрепленной балке ниже поверхности стены.

• Затем мауэрлат скрепляют стяжками, которые помогают снять нагрузку с несущих стен.

• После того, как балки перекрытия уложены, опытные мастера советуют застелить их дощатым настилом, не прикрепляя к балкам. Такой настил нужен для комфортной и безопасной работы.

• Следующим шагом будет установка стоек. Их закрепляют на затяжках или балках перекрытия.
• Стойки скрепляются сверху коньковой балкой, а к ней с торцевых вальмовых сторон крыши крепятся центральные стропильные ноги.
• Далее размечаются и прикручиваются промежуточные стропила от фронтальных скатов крыши.

• Далее следуют диагональные стропила, соединяющие конек и углы здания. При необходимости под них устанавливаются дополнительные стойки.

• На диагональных стропилах крепят брус или короткие стропила. Устанавливаются на таком же расстоянии между собой, что и промежуточные.
• В зависимости от конструкции в нее могут быть встроены другие опорные или усиливающие элементы, например, подкосы или фермы, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлат, то их расширяют дополнительными элементами — «кобылка», они будут создавать навес над стеной.

Профнастил рубероид
Конструкция кровельного «пирога» вальмовой крыши

• Перед тем, как перейти к следующему этапу по монтажу элементов, необходимых для кровли, необходимо разметить расположение проемов окон, отверстия через которые проходят будут выведены дымоходные и вентиляционные трубы, устроен вход в чердачное помещение или выход на балкон.Их обрамляют дополнительными планками, набивая их по периметру намеченных проемов.
• Затем устанавливается кровельный «пирог» на стропильную систему. Работа выполняется в следующей последовательности:
• Поверх стропил натягивают и закрепляют пароизоляционную пленку
• Далее поверх него на стропила прикручивают рейки обрешетки.
• Между планками прокладывается утеплитель, который покрывается ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем следует крепление контррешетки.
• Следующий шаг будет зависеть от того, какой материал покрытия будет выбран. Если, например, используется металлочерепица, то ее можно прикрутить непосредственно к рейкам контррешетки. Выбирая мягкую кровлю, обязательно подкладывайте под нее фанеру или листы OSB.

Комплексные узлы вальмовой кровельной системы

Особо хочу обратить внимание на сложные узлы стропильной системы, установка которых всегда вызывает много вопросов.

• может выполняться несколькими видами жестких креплений:

— с помощью металлических уголков, установленных с двух сторон стропильной ноги;

— гвозди, вбитые под углом через стропило в мауэрлат;

— кронштейны специальные;

— застежки-молнии.

• Соединение стропильных ног на коньковой планке также может осуществляться разными способами:

— накладывая их друг на друга на брус и скрепляя друг с другом болтами;

— устройство на стропилах специальных пазов для жесткости при установке их на коньке;

— установка стропил под выбранным углом на конек и закрепление их деревянными или металлическими пластинами с двух сторон.

• Еще один очень сложный узел — соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежную стыковку и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

— Коньковая планка ставится на стойки и с двух сторон крепится накладками из досок.

— Диагональные разрезаются под нужным углом и закрепляются на коньковой балке и промежуточном стропиле. Таким же образом монтируется и второе стропило, уходящее в другой угол дома.

Цены на различные виды креплений стропил

Крепеж стропил

Видео: секреты устройства вальмовой крыши

Если нет опыта возведения такого сложного архитектурного элемента здания, как котлован, то рекомендуется воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как любой тип этой конструкции имеет свои особенности со сложными соединительными узлами.

Необходимо помнить, что от надежности покрытия дома будет зависеть длительная служба всей конструкции, поэтому к его возведению нужно отнестись с максимальной ответственностью.

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев выбирают шатровую крышу, преимуществом которой является не только внешняя привлекательность, но и надежность конструкции. Выбрав даже самый простой вариант исполнения, можно использовать массу интересных элементов, способных придать конструкции особую изысканность и неповторимость.

Что такое вальмовая крыша

Самая прямолинейная вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцами, называемыми вальмовой, и двумя фронтальными трапециевидными плоскостями. Все откосы проложены от конькового элемента до карниза, при этом фронтальная поверхность имеет большую площадь и длину откоса.

Помимо стандартной конструкции, есть полавальтовые крыши, которые обычно используются для создания конструкций в голландском стиле. Такой вариант предусматривает установку карнизов фасадных откосов значительно ниже концевых.Такую крышу целесообразно возводить при обустройстве чердачного помещения под жилое пространство.

Все четыре ската вальмовой крыши сходятся на коньковой балке, которая меньше, чем на двускатной крыше

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые также присутствуют в конструкции более сложных крыш.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливают доски сечением 50 × 150 мм.При возведении конструкции следует помнить, что крайние стропила должны иметь меньший угол вверху, чем промежуточные.
2. Установка коротких стропильных ног выполняется к угловому стропилу, а не к коньку, при этом угол их наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов выберите материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято различать центральные и промежуточные стропила.Центральными называются элементы, стыковка которых выполняется по углам коньковой балки с трех сторон. Промежуточные стропила располагаются между центральными и соединяют конек с мауэрлатом, образуя карниз.

Центральные стропила сходятся с конькового элемента с трех сторон

Дополнительными, но не менее важными в конструкции вальмовой кровли являются следующие факторы:

1. Для поддержки конька в местах соединения двух стропил и стропила. Брус коньковый, обычно ставится подставка.Если жилые помещения будут устраивать под крышей, то стойки можно заменить подпорками, а в некоторых случаях и вовсе убрать.
2. Для усиления конструкции стропил применяется затяжка, которая, как правило, также является балкой перекрытия.

   Пуфы укрепляют ферму и одновременно являются балками перекрытия.

3. Верхняя часть стен и щель подкровельного пространства надежно защищены от атмосферных осадков за счет увеличенного свеса за счет установки стропил типа «кобылка» к ногам.
4. С ветреной стороны здания к стропилам крепится ветровая балка; при необходимости допускается его установка на обоих откосах трапециевидной формы.
5. Вальмовая крыша — единственная конструкция, которая оборудована стропильной ногой или короткой стропильной ногой, прикрепленной к угловому стропилу.
6. Мауэрлат, являясь необходимой частью любой стропильной системы, сооружается в виде перекладины в вальмовой крыше и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для соединения каркаса дома с кровельной системой

7. Для того, чтобы снять нагрузку на стены и дать системе для большей жесткости между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли обустроено чердачное помещение под жилую площадь.
9. Диагональные стропила вместе с кромкой можно монтировать как с одного конца крыши, так и с двух сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — зазор между точками крепления стропил к коньку, величина которого определяется типом материала и нагрузкой, которую снежные массы оказывают на дом в районе строительства.

Фотогалерея: дома с шатровой крышей

Все своды шатровой крыши квадратного дома сходятся в одну точку. Часть конструкции мансарды можно вывести на скат вальмовой крыши. Дом может иметь пристройки, накрытые аналогичной крышей. Крыши нескольких равных частей дома можно объединить в единую конструкцию. постройки в средневековом стиле

Самостоятельное возведение вальмовой кровли: подробная инструкция

Монтаж кровли своими руками требует четкого соблюдения этапов строительства, а также наличия навыков для подобных работ и набора специального инструмента.

Перечень инструментов и материалов для строительства вальмовой крыши

Монтаж каркаса кровли невозможен не только без качественного пиломатериала или кровли, но и без соответствующего крепежа.

К металлическому крепежу относятся:

• гвозди и саморезы для кровельных работ;
• анкерные болты;
• стальные уголки;
• прочие детали, отвечающие за надежность и прочность возводимой конструкции.

Важным моментом устройства каркаса крыши является установка раздвижного крепления стропильных ферм как на коньке, так и в точках соединения с мауэрлатом.Такой способ крепления стропильных элементов исключает возможность повреждения кровельной системы из-за усадки несущих стен и сезонных деформаций здания. .

Раздвижное крепление позволяет стропильным элементам перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Стропильная конструкция собирается из следующих материалов:

1. Мауэрлат изготавливается из бруса сечением 100 × 150 мм.
2. Для конька и стропил подбирают брус сечением 50 × 150 мм. Специалисты, занимающиеся установкой стропил, рекомендуют использовать в работе брус или доски такого же сечения, только тогда будет достигнута максимальная прочность и качество конструкции.
3. Стропильная система, как только она будет готова, комплектуется деревянной обрешеткой сечением доски 25 × 150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых лучшей считается мягкая кровля.Крепить его проще всего к сложной стропильной системе типа вальмовой . Перед установкой покрытия следует уложить слой утеплителя и пароизоляционную пленку; при необходимости можно дополнительно прикрепить фанеру.

Перед тем, как приступить к устройству кровельного пирога, все деревянные части стропил следует обработать антисептиком.

Монтаж конструкции будет осуществлен намного быстрее, если под рукой будут необходимые инструменты:

Видео: как сделать смытые стропила в вальмовой кровле

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой, в зависимости от потребностей и возможностей хозяина дома.Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты и сроки выполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания.

Строительство сложной вальмовой кровли лучше доверить профессионалам, которые произведут точный расчет всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом.Тем, кто любит попробовать свои силы в самостоятельном строительстве, необходимо учитывать несколько факторов:

1. Способность конструкции и фундамента выдерживать нагрузку будущей кровли.
2. Особенности стропильной системы — многоуровневые и навесные конструкции имеют свои тонкости реализации.
3. Допустимый размер сечения деревянных элементов конструкции для заданных значений длины и расстояния между фермами.
4. Соответствие углов наклона откосов и стропильного пробега при сближении их на коньке.
5. Необходимость организации дополнительных отверстий и выступов, например, для дымоходов, вентиляции, оконных и других проемов.

При проектировании стропильной системы для вальмовой крыши необходимо учитывать множество различных факторов.

Пошаговая инструкция по установке стропильной системы

Сначала древесина подготавливается — хорошо просыхает, обрабатывается антисептическими составами и снова просушивается. Как только материал будет готов, можно приступать к его укладке согласно схеме ниже:

1. По периметру несущего основания укладывается и надежно закрепляется мауэрлат с обязательным гидроизоляционным слоем из рубероида или аналогичных материалов.

   Мауэрлат укладывается на гидроизоляционный материал и фиксируется шпильками.

2. Мауэрлат размечается по предварительно рассчитанным размерам. Чтобы метки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбивать небольшие маячки. Важно соблюдать идентичность разметки на противоположных плоскостях, иначе укладка балок будет неровной.

   Разметку нужно делать очень аккуратно, чтобы фермы и затяжки устанавливались равномерно.

3. Монтаж балок перекрытия выполняется на мауэрлат или на дополнительную балку, усиленную чуть ниже плоскости стен.

   Балки перекрытия (натяжные) можно крепить к мауэрлату

4. Для уменьшения нагрузки от несущего каркаса мауэрлат крепится поперечными стяжками.

   Поперечная затяжка перераспределяет нагрузку от крыши равномерно по всему периметру стропильной системы.

5. После того, как раскосы будут уложены поверх балок перекрытия, рекомендуется сделать настил из досок, который будет прикреплен к балкам таким образом, чтобы по нему будет удобно и безопасно ходить для дальнейшей работы.

   Временное перекрытие используется для безопасного передвижения по всей площади пола при установке стропил.

6. Далее стойки устанавливаются на затяжки или на балки перекрытия.
7. Вверху стойки крепятся к коньковой балке. На него также монтируются центральные стропила с торца крыши.
8. Затем проводят разметку и устройство промежуточных стропил со стороны фронтонов.

   Устанавливают промежуточные стропила спереди

9. После этого укладывают диагональные стропила, соединяющие коньковый элемент постройки с углами.При необходимости возможна установка дополнительных стоек.

   Диагональные стропила соединяют элемент коньковой крыши с углами

10. К диагональным стропилам крепят короткие стропила, называемые стропилами. Расстояние между ними должно быть таким же, как между промежуточными элементами.

    Народники соединяют диагональные стропила с мауэрлатом.

11. В расчетной схеме могут появиться и другие детали опоры и армирования: подкосы, ветровые балки, стропильная система.
12. Если стропила заканчиваются на поверхности мауэрлата, их необходимо выдвинуть за каркас здания с помощью «кобылки», за счет чего создаются карнизы и свесы кровли.

Стропильные ноги могут крепиться к мауэрлату с помощью различных жестких элементов, например:

Стропильные ноги также крепятся к брусу конькового элемента несколькими способами:

1. Соединение ног между собой и выше брус с последующим креплением болтами.
2. Создание пазов в стропилах для усиления жесткости соединения с элементом конька.
3. Доведение стропил до конька и закрепление их деревянными или металлическими накладками.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надежной стыковке и фиксации всех деталей можно говорить о долговечности вальмовой крыши. В этом случае поверх стоек укладывается коньковый брус, после чего с двух сторон крепится деревянными накладками. Затем вырезаются диагональные стропила, которые крепятся к коньку и промежуточным стропилам. Аналогичным образом выполняется установка второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой кровли своими руками

Подготовка кровли под кровлю

Когда стропильная система полностью смонтирована, можно приступать к подготовке конструкции под укладку рубероида:

1. Разметка выполняется в местах планируемых оконных и дверных проемов, дымоходов, вентиляционных проемов с последующим обрамлением выбранных проемов деревянными рейками.
2. Далее монтируется кровельный пирог в следующей последовательности:
   1. Растягивается слой пароизоляционной пленки и прикрепляется к стропилам.
   2. Следующий слой — обрешетка.
   3. В промежутках между планками крепится утеплитель с ветрозащитой, похожий на полиэтиленовую пленку.
   4. Далее устанавливается встречная решетка.

Последний этап перед установкой покрытия напрямую определяется выбранным рубероидом. Итак, если выбор пал на металлочерепицу, то ее можно прикрепить прямо к контррешетке. Если используется мягкая кровля, то потребуется дополнительный слой фанеры или листов OSB.

Устройство кровельной вентсистемы

Для забора воздуха из подкровельного пространства вентиляционное отверстие выполняется внизу ветрозащиты, а для его вывода — в верхней части кровли — ближе к коньку. элемент. При создании опиловки деревянными досками можно оставить между ними небольшой зазор для лучшей вентиляции.

Если подшивка собрана плотно, рекомендуется сделать несколько небольших деревянных решеток и разложить их по всей длине ветровой подшивки с шагом 80 см.Чтобы просверлить нужное отверстие, придется вооружиться дрелью с насадкой для чашки. Место для верхнего выхода воздуха предусмотрено в самой крыше.

При использовании черепицы вентиляция осуществляется с помощью вентилируемого конька; Керамическая черепица позволяет подавать воздух через кровельный клапан. Вентиляция шифера, ондулина и других подобных покрытий осуществляется через стандартные коньковые коньки. Металлочерепица вентилируется с ребристым уплотнением.

Видео: шатровая металлическая крыша

Беседка с шатровой крышей

Беседка с шатровой крышей станет эталоном дизайнерских решений, а при грамотном расчете и обустройстве будет отличаться надежностью и долговечностью эксплуатации.Собрать шатровую крышу своими руками будет несложно. Такая конструкция подходит для беседки в форме прямоугольника или квадрата. Первый вариант — это сборка вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных откосов. Второй вариант — вальмовая вальмовая крыша, состоящая из 4-х равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная крыша — отличный выбор при строительстве беседки, так как позволяет использовать любое кровельное покрытие, а удобная конструкция обеспечивает свободный угол обзора, его легко обустроить, например, в китайском стиле, добавив длинных свесов и нескольких изогнутых диагональных стропил.

На подготовительном этапе работ составляется чертеж будущей кровли с учетом основных факторов:

• вес всех стропил и их дополнительных элементов;
• массы кровельные и гидроизоляционные;
• уровень климатических нагрузок, слой снежных масс;
• веса строителей, обслуживающих кровлю;
• нагрузок от оборудования, которое планируется установить на стропильную систему.

Особенности монтажа напрямую зависят от уклона откосов и от того, какие материалы выбраны для покрытия кровли, например, шаг обрешетки обрешетки и стропильной системы.И все это влияет на общий вес постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все ее элементы специальными антисептическими пропитками, а также антипиреном. Все эти составы довольно просто наносятся обычной кистью или валиком.

Опорой шатровой крыши беседки может быть деревянная, кирпичная стена или стойки опорного каркаса. Если в работе использовать кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, выдерживающего большие нагрузки.Устройство вальмовой крыши на такой беседке в целом аналогично установке крыши на жилом доме или другом крупногабаритном сооружении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно необходимо хорошо закрепить

Если беседка устанавливается на деревянных столбах, то сначала следует проверить прочность крепления ее опор, они должны быть строго вертикальными, а для жесткости и устойчивости каркаса снизу подвязывают перемычками.Сверху также монтируются перемычки, которые будут обвязкой скатной конструкции. Из-за большой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее закрепить их на верхних концах с помощью диагональных перемычек, а на стыках уложить деревянные или стальные пластины.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепится коньковый брус с помощью специальных подкосов и вертикальных опор.

   Устройство кровли начинается с установки конькового бруса на вертикальные стойки.

2. Далее укладываются диагональные стропила, образующие скаты крыши.Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок — «кобылки», удлиняющих стропила свеса.
3. Затем проводят монтаж центральных и промежуточных стропил.

   Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обшивки.

4. Для защиты деревянных элементов от влаги поверх стропил укладывается гидроизоляционное мембранное покрытие.
5. На слой гидроизоляции монтируется обрешетка, а также при необходимости устанавливается дополнительное вентиляционное оборудование, контррешетка.

   Монтаж кровли завершает процесс строительства беседки

Вальмовая крыша собирается так же, как и обычная вальмовая крыша, за исключением установки коньковой планки. В этом случае пучок диагональных стропил оформляют в коньковый узел.

Видео: строительство беседки и мангала своими руками

Отсутствие опыта строительства кровельных конструкций может негативно сказаться на качестве будущей кровли и степени защиты всей конструкции, поэтому выполнять такой вид работ рекомендуется обращаться в профессиональную строительную бригаду.При правильном подходе вальмовая крыша станет отличным архитектурным сооружением для дома, беседки и любого другого строения.

Фото мансардных крыш частных домов. Вальмовая крыша и полуавальта

Качественные проекты мансардных крыш предназначены для устройства на чердаке дополнительной жилой площади, если крыша дома имеет наклонную или ломаную форму. Строительные нормы и правила рассчитаны на расположение пересечения кровли и фасада на высоте до 1.5 метров. Иначе чердака не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стен 1,4 метра, чтобы было удобно сидеть у вертикальной стены.

Современные проекты домов с мансардной крышей очень экономичны, они не предполагают строительство сложного дорогостоящего фундамента.

Совет! Следует обратить внимание на гидроизоляцию и пароизоляцию дома, чтобы здание «дышало».

Варианты дизайна

Подобрать готовые проекты домов с мансардной крышей и гаражом можно, учитывая вариант будущей кровли:

• треугольная;
• асимметричный;
• ломаная.

Типовой проект дома с покатой мансардной крышей подходит для двускатных, скатных, наклонных, двускатных, куполообразных, пирамидальных, полуовальных крыш.

1. Самая простая конструкция — это односкатная система. Конструкция представляет собой наклонную плоскость, закрепленную на несущих стенах разной высоты.Этот вид редко используется при обустройстве чердаков.
2. Типовой проект двускатной мансардной крыши собирается из двух скатов, направленных в противоположные стороны.
3. Бедра и полубедра означают четыре ската. Внутри таких систем создаются уютные комнаты.
4. Ломаные крыши подходят для небольших построек.
5. Пирамидальные, куполообразные, конические конструкции подходят для домов округлой формы.

Выбор типа мансарды

В процессе строительства можно использовать одноуровневый чердак вместе с двускатной или ломаной крышей… Одноуровневый чердак прекрасно сочетается с двухуровневыми опорами, навесными консолями.

Внимание! Выбирая проект мансарды с двускатной крышей, учитывайте нагрузки, которые здание будет оказывать на фундамент.

На видео вы можете увидеть, как строится мансарда над гаражом:

Двускатные крыши характеризуются следующими параметрами:

• различные размеры карнизного свеса;
• угол наклона;
• Стропильная конструкция (навесная, наклонная).

Этот проект мансардной крыши своими руками позволяет сделать ванную комнату и несколько спален. Такая мансардная «квартира» оборудована двумя балконами, на которые можно попасть из спальни. Материалом для каркаса может быть гипсокартон,. Возможна отделка фасада гипсовым или клинкерным кирпичом.

Двускатные крыши подходят для следующих построек:

• гаражей;
• малоэтажных домов;
• хозяйственных построек.

Алгоритм действий

При строительстве мансарды используйте следующий алгоритм:

1. Сначала выбираем вариант конструкции будущей двускатной крыши, вы можете подобрать уже готовые проекты мансардных крыш, поискав их в Интернете. .
2. Рассчитываем стоимость постройки мансарды.
3. Закупаем материалы, реализуем проект мансардной крыши на практике.

Характеристики двускатной полавальтовой крыши

Этот вид кровли признан функциональным и оригинальным по конструкции. Под крышей можно соорудить чердак, на котором будет комфортно жить. Самые востребованные материалы для такой кровли — металлочерепица и профнастил.

Характеристики вальмовой крыши

Конструкция предполагает четыре ската, два из которых имеют треугольную форму, два — трапециевидную.Слои кровли похожи на слоеное тесто:

• металлочерепица;
• гидроизоляционный слой;
• встречная решетка;
• обрешетка;
• изоляционный слой;
• начальный ящик;
• карниз;
• пароизоляционный слой;
• стропильная.

Конструкция двускатной крыши

При строительстве нового дома, замене старой кровли, необходимо учитывать внешние характеристики кровли. Проекты домов с мансардной крышей распространены (на фото выше) по следующим причинам:

• приемлемая стоимость;
• эстетичный вид;
• простая установка;
• снег, вода не скапливается.

Скаты скреплены между собой под определенным углом, сам дом выступает в роли опоры. Крепление сверху осуществляется к коньку дома, сбоку со стенами. Стропильная система для проекта стропильной системы мансардная крыша дома 9х9 предполагает использование сухого, качественного бруса.

Перед началом строительства брус обрабатывают химическими препаратами для защиты от повышенной влажности, грибковых заболеваний. Решетки желательно покрыть антисептическим и огнезащитным составом.

Элементы двускатной крыши

Мансардная двускатная крыша предполагает следующие составные части: стропила, балки, мауэрлат, конек, балки, подкосы, стяжки, подпорки.

При желании вы можете бесплатно найти следующие проекты мансардных окон:

• симметричные, в основе которых лежит треугольник;
• пунктирные линии, позволяющие максимально использовать свободное пространство под жилье;
• асимметричный, придающий зданию оригинальный вид, при этом уменьшая площадь на чердаке.

Совет! Выбирая несложный проект ломаную мансардную крышу, можно построить и своими силами, но серьезные проекты желательно доверить профессиональным строителям.

Чертеж двускатной крыши

Если в ваши планы входит проект самореализации гаража с мансардной крышей, выполните последовательность действий:

• начать с эскиза;
• продумать план будущей кровли;
• завершить все расчеты;
• закупочные материалы для стропил и перекрытий.

Чертежи мансардной крыши можно скачать на различных строительных площадках или приобрести у профессиональных инженеров.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции и ее долговечность.

На видео будут показаны этапы возведения мансардной крыши над гаражом:

Расчет будущей двускатной крыши

1. Выполнение расчетов — ответственный этап, он предполагает учет максимального веса кровли с учетом учитывать возможные ветровые, снеговые, дождевые нагрузки.Проекты кровли для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.

   Внимание! Для регионов, которые зимой получают значительное количество осадков, нужна крыша со значительным уклоном.

2. При проведении расчетов помните, что с увеличением крутизны кровли, ее высоты возрастет и расход материалов на реализацию задуманного проекта.
3. Строительство нового дома на собственной двускатной крыше — отличный вариант экономии денежных средств (при наличии строительных навыков).
4. На строительном рынке много кровельных материалов Высокое качество … Если дом строится из деревянного бруса, лучше приобрести покрытие металлочерепицей.

Преимущества металлочерепицы: доступная стоимость, длительный срок эксплуатации, эстетичный внешний вид.

Расчет и установка стропильной системы — наиболее сложный и трудоемкий этап устройства новой кровли. Возведение двускатной конструкции предполагает учет многих нюансов, пренебрежение ими может «дорого обойтись» хозяину дома.Не экономьте на расчетах, ведь в итоге вы сможете сэкономить денежные средства, так как срок эксплуатации двускатной крыши значительно увеличится.

Когда люди начинают строить дом, они редко задумываются о том, что скоро состав семьи может измениться. Что делать, если нужна дополнительная жилая площадь, а расширить жилище за счет хозяйственных построек невозможно из-за небольшой площади земельного участка? Конструкция мансардной крыши решает проблему нехватки места, ее можно установить только на перестроенный дом или произвести реконструкцию существующей кровли.

Мансарда с фронтоном

Ломанная крыша с мансардой

Разновидности мансардных крыш

В группу мансардных крыш входят все виды крыш, под скатами которых можно обустроить жилое пространство. Согласно строительным нормам, чердак отличается от чердака высотой потолка, подходящей для проживания людей, и наличием естественного света … Для устройства чердака подходят:

Дома с кровлей любого типа можно оборудовать мансардой, однако работать с шатровой крышей, односкатной и асимметричной сложнее и дороже, от этих вариантов лучше отказаться в пользу более рациональных — двускатная или ломаная крыша.

Виды мансардных помещений

Мансардное отапливаемое помещение — реальная альтернатива второму жилому этажу деревянного или кирпичного дома … Дело в том, что увеличение этажности строения связано со значительными затратами на капитальный фундамент и строительство лестницы. В зависимости от доступной площади и потребностей домовладельца используются различные конфигурации мансарды:

• Одноуровневый. Под ломаным или прямым скатом двускатной крыши располагается всего одно жилое пространство.Строительство мансарды такого типа не предполагает увеличения веса кровли, поэтому подходит для строящихся и реконструируемых зданий. Выполнить расчет и построить чертеж одноуровневого чердака сможет даже мастер без опыта. Согласно строительным нормам высота потолка в жилом помещении должна быть 2,5 м и более.
• Одноуровневый с выносной консолью. Устройство мансардной крыши консольного типа размещается под несимметричной крышей. Для увеличения площади жилища часть его выносится по периметру конструкции.Выступающая часть чердака, опирающаяся на столбы, приспособлена для сарая или гаража. Крыша дома с консолями асимметричная, основная часть дома покрыта двускатной крышей, а консоль прикрыта двускатной крышей. Консольный вид мансарды возведен для установки вертикальных окон для естественного освещения. Однако профессиональные архитекторы могут создать проект и чертежи такой сложности, а сложная схема стропильной системы не подходит для самостоятельной сборки.
• Двухуровневый. Если высота крыши превышает 5 м, то в мансардном помещении можно оборудовать две комнаты, расположенные на разных уровнях и соединенные лестницей. Этот вид мансарды не строят на уже существующих домах … Двухуровневые помещения планируются еще на этапе проектирования, учитываются при создании чертежей фундамента. Взаимное расположение стропильной системы специально разработано для сложной асимметричной геометрии скатов кровли. Второй уровень мансарды основан на колоннах, поэтому надежность конструкции напрямую зависит от правильных расчетов и профессионализма архитектора.

Дизайнеры могут создавать из консольных и двухуровневых чердаков настоящие шедевры, используя преимущества панорамного освещения, оборудовать теплицу, детскую комнату или спальню, наполненную свежим воздухом и светом, однако простая одноуровневая конструкция больше подходит для самостоятельная сборка.

Преимущества чердака

Домовладельцы стараются использовать любую возможность для рационализации затрат на строительство, чтобы не упустить возможность использовать пространство под крышей дома.Такой вариант увеличения полезной площади дома имеет следующие преимущества:

1. Минимальная цена за 1 кв.м жилой площади. В связи с тем, что оборудование мансарды не связано с увеличением стоимости возведения фундамента, стоимость каждого метра в доме дешевле, чем при возведении двухэтажных конструкций.
2. Рационализация затрат на отопление. Воздушный карман между полом и потолком чердака предотвращает выход тепла, выделяемого нагревательными приборами, через крышу.Воздух плохо переносит тепло, поэтому первый этаж здания будет теплее, что приведет к экономии энергии.
3. Готовый вид. Оборудование мансарды делает внешний вид дома завершенным и гармоничным, позволяет оборудовать балкон, сарай или гараж.
4. Скорость строительства. При строительстве мансарды в жилом доме ну обязательно прекратите использование первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
5. Минимальные затраты. Опытные строители утверждают, что более дешевого способа получить несколько квадратных метров не существует.

Для обустройства мансардного помещения длина торцевой стены здания должна превышать 4,5 м, а площадь дома — более 7 кв.м, рекомендуемая пропорция высоты к площади — ½.

Естественное освещение мансарды

Наличие естественного света является необходимым условием для того, чтобы чердак считался жилым согласно строительным нормам и правилам.Есть два способа организовать это.

Выбирая окна для мансарды, учитывайте, что они должны гармонировать с кровельным материалом, общая площадь окон не может превышать трети поверхности откосов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Вентиляционное оборудование

Если вы собираетесь утеплять и обогревать чердак, он должен быть оборудован системой принудительной вентиляции. Холодное подкровельное пространство вентилируется самостоятельно с помощью слуховых окон… На качественно утепленном чердаке затрудняется естественная циркуляция воздуха, отчего становится душно, сыро и неуютно. Во избежание подобных проблем необходима установка:

Устройство системы принудительной вентиляции элементов на мягкой кровле

Работающая система принудительной вентиляции заставляет воздух циркулировать за счет конвекции — свойства теплого воздуха поднимаются наверх, освобождая место для прохлады, взятой с улицы. Это увеличит срок службы стропильной системы, рубероида, защитит от плесени и сырости, а также создаст приятный микроклимат на чердаке.

Существуют готовые чертежи типовых размеров мансардных крыш для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановиться именно на таких вариантах.

Видеоинструкция

Задумываясь о строительстве собственного дома или даже дачи, хочется, чтобы дом был красивым, в отличие от соседей, удобным и функциональным. Также было бы неплохо, если бы было недорого. Крыша мансардного типа позволяет решить практически все эти задачи.Внешний вид дома получается интересным, и здание может быть оформлено в разных стилях — все варианты сочетаний кровли, типа и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Стоимость оговаривается отдельно.

Сочетание разнонаправленных пандусов дает очень необычный эффект. Это именно тот дом, который нельзя назвать обычным.

Сколько стоит построить чердак

Устройство мансардного этажа считается выгодным в связи с тем, что нет необходимости тратиться на возведение стен.Это правда лишь отчасти.

Во-первых, немало денег уйдет на создание стропильной системы. Его стоимость зависит от выбранного типа мансардной крыши (см. Ниже) и от стоимости пиломатериалов в вашем районе.

Во-вторых, придется заплатить немалую сумму. Понятно, что одного рубероида далеко не достаточно для обеспечения требуемых климатических условий в жилых помещениях (если чердак планируется жилым). Придется утеплить, причем слой утеплителя должен быть значительным.Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна намного дороже. Если сделать их слуховыми, они построят особую конструкцию из стропил, что усложняет рельеф кровли, а значит, удорожает материалы и монтаж. Даже на обычном фронтоне придется задуматься об устройстве долин и снегозадержания над окнами.

Второй вариант — окна в плоскости крыши — требуют особо тщательной герметизации, чтобы внутрь не попадали осадки.Это удорожает установку в 1,5-2 раза. Сами окна примерно одинаковой стоимости: они должны иметь усиленный каркас и армированное стекло, выдерживающее снеговые нагрузки. Кроме того, для обслуживания рама должна быть поворотной, а это все равно увеличивает стоимость.

В мансарде устанавливаются окна двух типов — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже хороший пример такой комбинации.Сказать точно, что дом запоминающийся, нельзя. Сколько еще может быть вариантов?

Мансардная крыша в несколько уровней также является распространенной техникой.

Кроме того, такие популярные и недорогие кровельные покрытия — материалы на основе металла, такие как профлист, металлочерепица, кровельное железо — не рекомендуется использовать при устройстве мансардной крыши в частном доме. Причин две:

1. Высокая теплопроводность. В связи с тем, что металл очень хорошо проводит тепло, необходимо укладывать теплоизоляционные материалы большой толщины… Иначе на чердаке летом будет слишком жарко, а зимой холодно.
2. Повышенный шум от покрытия во время дождя. Даже обычная крыша, покрытая металлом, звучит как барабан под дождем. Мансардное помещение намного больше по площади и «инструмент» более мощный. Если с уровнем шума внутри помещения можно побороться с помощью дополнительной звукоизоляции, то на улице звук убрать ничем не удастся. Если дома соседей находятся на значительном расстоянии, это может не иметь большого значения, но если застройки плотные, могут возникнуть конфликты.

При правильном расчете дополнительная изоляция и звукоизоляция минимизируют рентабельность покупки кровельного материала. Возможно, в результате будет выгоднее другое, более дорогое изначально кровельное покрытие. Так что здесь нужно рассчитать варианты.

Все это было описано для того, чтобы вы могли лучше понять, действительно ли так дешево построить чердак. Оказывается — не совсем. Тем не менее, у этого решения есть свои преимущества:

• Мансардный этаж получается светлым.Поэтому фундамент для частного дома потребуется лишь немного мощнее, чем при возведении одного этажа. Поскольку стоимость фундамента составляет значительную часть стоимости, то выгода ощутима.
• В случае нехватки средств утепление мансарды и сдача ее в эксплуатацию могут быть отложены на необходимый срок. Тем более, что эта задержка будет кстати. Вот почему. Для строительства практически всегда используется древесина. высокая влажность … Если сразу приступить к утеплению, влага впитается в утеплитель.Если «пирог» сделать правильно, он уйдет естественным образом. Но если есть нарушения, могут возникнуть проблемы. Если крыша какое-то время будет находиться под рубероидом, она простоит без утеплителя (но с обязательно проложенной под кровлей гидроизоляцией), то древесина хорошо просохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае постройка получается более выразительной и индивидуальной — вариантов оформления очень много.

Мы постарались максимально полно описать недостатки мансардной крыши и ее достоинства. Если трудности вас не пугали, выбирайте, какой дизайн вам больше по душе.

Виды мансардных крыш

Кровля мансардного типа, применяемая при строительстве частных домов, имеет разные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в сочетании.

Односторонний

Необычно смотрятся дома с односкатной мансардной крышей.Устройство его наиболее простое из-за отсутствия конька и проблем, связанных с его расположением. Балки опираются на мауэрлат, закрепленный на многоуровневых стенах. Фаска образуется разницей в высоте двух противоположных стен. В этом случае угол наклона должен быть в районе 35 ° -45 °. Меньший уклон приведет к скоплению большого количества снега, что потребует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Если говорить о внешнем дизайне дома, постройки выглядят нестандартно. Чаще всего в высокой стене мансардного этажа делают большие окна: сама конструкция этому способствует. Примеры смотрите на фото ниже.

Устройство односкатной кровли оказывается самым дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метра: на стены можно укладывать бруски стандартной длины и не делать несущие конструкции. Видимо это причина решения на фотографиях ниже, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция достаточно простая

Фронтон

Мансарда с двускатной крышей — наиболее распространенная: при общем устройстве решений может быть множество. Сама конструкция является наиболее оптимальной: при относительно невысокой стоимости она позволяет удовлетворить различные требования к помещению необходимой площади.

Проще всего реализовать чердак под обычной двускатной крышей, но его высота должна быть достаточной, чтобы под ней можно было выделить жилое пространство (если пол предполагается сделать жилым).Может быть:

• симметричный — конек располагается выше середины здания;
• асимметричный — гребень смещен от центра.

Фронтоны прямые. Помещение получается трапециевидным; в достаточно широких постройках можно выделить квадратную. Недостаток двускатной крыши мансардного типа в том, что по бокам срезано большое пространство, что не всегда приемлемо в частных домах. Чтобы не прогуливать большие площади, их используют для обустройства кладовых или шкафов.

При таком устройстве в крыше делают окна, их расположение зависит от угла наклона. Они могут быть слуховыми, как на фото вверху, или в плоскости крыши, как на фото внизу.

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Устанавливается на выдвинутых до определенного уровня стенах. Дом тогда называют «полутораэтажным» (один из таких домов на фото выше).

Это два типа двускатных крыш. Есть еще и третий — битые. Их можно выделить в отдельную категорию — устройство имеет существенные отличия.

Пунктирные линии

Устройство скатной мансардной крыши и сложнее, и проще. По сути, это те же два ската, но состоящие из двух частей с разным уклоном. Такая конструкция позволяет, не тратя деньги на возведение стен, получить жилую площадь лишь немного меньше, чем на нижнем этаже (примерно на 15%).В этом смысле его структура проще. Но стропильная система имеет более сложную конструкцию, и в этом смысле ее конструкция более сложная.

Возведение скатной мансардной крыши — наиболее часто применяемый вариант стропильной системы — с удалением части стропил за пределы поверхности стены. Таким образом образуется навес, защищающий примыкание к стенам от атмосферных осадков.

Именно этот вид чаще всего встречается при самостоятельном строительстве… Он легко позволяет увеличить полезную площадь, надстроить небольшие постройки, например, гараж, или получить дополнительное, почти отдельно стоящее жилье. Поскольку в строительстве обычно используются материалы, легкие, то несущей способности фундамента обычно достаточно, но расчет не укладывается. ().

Небольшое помещение из бревна снизу, а сверху — обширный чердак, опирающийся на стеллажи

Четырехскатный

Это уже сложные системы, которые необходимо рассчитывать.Поверхность большая, значительно увеличивается стоимость утепления, при этом уменьшается размер чердачного помещения: части помещения обрезаются со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности имеют уклон, а ветровая нагрузка не так сильно давит на склоны. Конструкция такова, что свесы можно сделать низкими, защищая стены от воздействия атмосферных осадков и ветра. К тому же дома с такой крышей многие считают наиболее привлекательными.Классическая версия — бедра.

Один из видов шатровых крыш — это вальмовая крыша и мансардное помещение под ней. В полный рост можно стоять только в центральной части

.

Наклонные стропила при установке армируют — на них приходится большая часть нагрузки. В целом его стропильная система — одна из самых сложных, материалоемких, а значит, и дорогих. Чтобы вы могли оценить весь объем работ и стоимость, рассмотрите его дизайн на фото ниже.

На верхнем рисунке видны все упоры, откосы, которые необходимо разместить, на втором более четко прорисована конструкция и расположение стропил.

Есть еще переходный вариант — полубедра. Она представляет собой нечто среднее между двускатной и шатровой крышей … В данном случае вальмовая часть выполняется только на часть высоты этажа.

Описаны только основные типы мансардных крыш. Также есть их комбинации. Например, бедро тоже может сломаться, как и сарай. Вариантов действительно много. Главное, не допускать грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардная крыша с балконом

Как делают световые люки, уже было описано выше. Балконы построены практически по такому же принципу. Существуют даже специальные оконные системы, позволяющие делать это на поверхности пандуса. Хотя реализация проще, стоит такое окно прилично.

Если позволяет несущая способность стен, увеличив размеры мансардного окна, можно сделать подвесной балкон.

Балконная площадка может поддерживаться колоннами.Только в этом случае удаление производится над входом. Тогда колонны органично впишутся, а также служат украшением.

Балкон на фронтоне дома с мансардой строится по другому принципу. Он защищен выдвинутым вперед свесом, если позволяет стена, платформу делают навесной.

В домиках

В чаще всего балкон делают из-за того, что фронтон мансардного этажа смещен от несущей стены.За счет этого отступа получается площадка. Пики в таких крышах создаются за счет расширения крыши хотя бы на один уровень с внешней стеной, а еще лучше — дальше. Этот выступ также защитит стену фронтона и уменьшит количество осадков, которые будут выпадать на открытой местности.

Конструкция крыши этого типа такова, что, раздвинув ее, можно сделать даже крытую террасу. Его край может опираться на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

В этом проекте реализована аналогичная идея, но крыша многоскатная.Самостоятельно рассчитать его сложно, еще сложнее правильно сделать долины, потому что они встречаются редко.

Если говорить о нестандартных решениях, то мансардная крыша в форме буквы «Г» — из двух односкатных, она окажется функциональной. Это также недорогой способ украсить такое нестандартное здание.

Мансардная крыша односкатная L-образная

Большое количество людей уже владеют частным домом или желают его приобрести. Это может быть дом, в котором вы будете жить ежедневно, или это может быть загородный дом, или дача, куда вы с большим удовольствием будете ездить каждые выходные в отпуск.

Ни для кого не секрет, что сегодня стоимость земли очень высока.

Это была основная причина того, что все больше и больше людей стали присматриваться к такому отличному варианту, как.

Благодаря этому, у вас много лишнего места … Здесь можно сделать еще одну гостевую спальню, бильярдную или тренажерный зал и все, что захотите.

Если вы уже решили построить дом с мансардой, то в первую очередь вам необходимо выбрать, какие типы мансардных крыш подходят для вашего варианта.
Это означает интегральную стоимость всего дома. Крыша мансарды задана изображением крыши .

• … Несущие стены служат опорой для наклонной плоскости. Это, пожалуй, самый простой вариант. Для его исполнения не требуется никаких особых условий. Минимальные затраты — ее привилегия. , не требующие больших вложений.
• … В этом варианте крыша имеет два ската , расходящиеся в противоположные стороны.
• или полубедра (полубедра) … В данном случае есть четыре пандуса. В этом случае у вас есть возможность максимально использовать получившееся пространство чердака.
• Ломанная крыша … Это модификация крыши с двумя скатами. Данная модификация конструкции считается одной из самых удачных и практичных. Особенно широко используется для маленьких и маленьких домов … Его непременное преимущество — создание чрезвычайно больших и просторных внутренних помещений.Для этого типа кровли требуются дополнительные денежные затраты, так как установка здесь будет более сложной и запутанной.
• Крыши в виде конусов, куполов, пирамид … Это самый дорогой и сложный вид … Широко применяется для тех домов, которые отличаются сложной конструкцией и конфигурацией .

Виды мансардных крыш

Типы мансард

можно разделить на две категории:

1. Сиблинг — сочетаются с двускатной и скатной крышей.Кроме того, у них могут быть аутригеры.
2. Двухъярусные — возникают в результате совмещения опор разного типа.

Основная задача — четко и без отклонений просчитать все возможные нагрузки при строительстве и, конечно же, в дальнейшем при эксплуатации.

ВНИМАНИЕ!

Для того, чтобы вы могли определиться, нужна ли она вам, очень важно ознакомиться со всеми ее преимуществами. Этот необычный дизайн обладает рядом преимуществ и преимуществ, благодаря которым он получил такое широкое распространение.

Достоинство :

• Они значительно увеличивают площадь помещения, что можно использовать с большой пользой.
• Этот удивительный дизайн позволит вам сэкономить много территории , тем самым уменьшив общую застройку территории.
• Это всегда возможность расширить дом. Вполне возможно достроить чердак в уже существующем доме.
• Скорость всех процессов строительства … Вам не нужно ждать несколько лет, пока фундамент устоит, как если бы вам нужен хороший, доброжелательный дом, который будет служить вам, вашим детям и внукам.
• Доступная стоимость. Вы можете позволить себе такую ​​роскошь, если хотите. Такая конструкция бешеных денег не будет стоить .
• Изумительный, привлекательный и нестандартный внешний вид. Такая постройка отлично дополнит ваш дом, сделает его еще богаче и привлекательнее.

Конечно, как и все, что нас окружает, имеет достоинства, но, к сожалению, есть и недостатки. Их важно учитывать.

недостатки :

• Потолки скошенные … Это не всегда устраивает и всем нравится. Они создают своеобразную особенность пространства, что не во всех случаях удобно для жителей.
• Дорогие окна для чердаков … Увы, эти окна намного дороже обычных.
• Отсутствие мансардной комнаты … Имея дополнительные милые комнаты для себя, своей семьи и гостей, вы можете забыть о мансардной комнате, где можно разместить массу всяких вещей.
• Первый класс … Без него не обойтись, если в вашем доме мансардная крыша.
• Высокое качество … Это необходимо для поддержания подходящего уровня влажности во всем помещении.

Рассматривая предложение мансардной крыши, обязательно обратите внимание на все ее положительные и отрицательные стороны.

Виды мансардных крыш частных домов: фото вариантов ниже.

Варианты типа мансарды с двускатной крышей

Мансардные четырехскатные крыши частных домов

Односкатная крыша

Стропильная система

Одним из существенных элементов является мансардная крыша.

Именно она решает, насколько надежной, прочной, качественной и функциональной будет крыша.

Стропильная система является опорой крыши … Благодаря ей нагрузка с крыши передается на несущую конструкцию.

Прямая ответственность — противостоять таким факторам, как снег, ветер, дождь, ураган. Разработка этой системы осуществляется очень тщательно и скрупулезно.

Виды ферм :

1. Подвешивание — внешние стены и есть опора … Здесь я использую затяжку из дерева или металла. Прочность и устойчивость всей стропильной системы зависит от высоты, на которой производится затяжка.
2. Укрепленные — чаще всего их применяют на таких объектах, которые имеют промежуточные несущие стены … Концы стропил опираются на внешнюю стену и внутреннюю стену … Такая стропильная система является доступной в финансовом отношении и недорогой.

Принцип раздвижной опоры всегда используется однозначно, что заставляет стропила работать на изгиб … Также можно уложить стропила друг на друга, скрепив их между собой специальными металлическими пластинами.

Чертеж план стропил

Мансарда с балконом

Если вы ценитель шика и изысканности, то вариант добавления балкона идеально подойдет вам. Он облегчит поступление свежего воздуха в помещения, обеспечит естественную вентиляцию , а также дают возможность проникать солнечные лучи прямо в комнату.

Необходимо не забывать о некоторых требованиях к мансарде.:

• Все материалы, используемые для кровли, не должны быть тяжелыми.
• Внутренняя облицовка выполнена из легких профилей (например, из гипсокартона).
• Теплоизоляционные материалы должны быть самого высокого качества.
• Идеальная гидро- и пароизоляция.

Не игнорируйте эти очень немногие важные правила … Учитывая их, вы получите отличный дом, который прослужит вам долгие десятилетия.

Фронтальная версия

Вариант мансардной крыши с балконом

Полезное видео

Из этого видео вы узнаете, какие бывают типы крыш:

В контакте с

.
