Температурные швы в бетоне: предназначение, технологии изготовления и разновидности

предназначение, технологии изготовления и разновидности

Так как в последнее время цены на различные строительные материалы стремительно растут, нужно задуматься о том, каким образом создавать эффективные и качественные строения, чтобы после строительства не приходилось исправлять ошибки. Для того чтобы исключить возможные ошибки и риски, при строительстве любых зданий необходимо организовать температурные швы в бетоне. Эти конструкции минимизируют различные деформации.

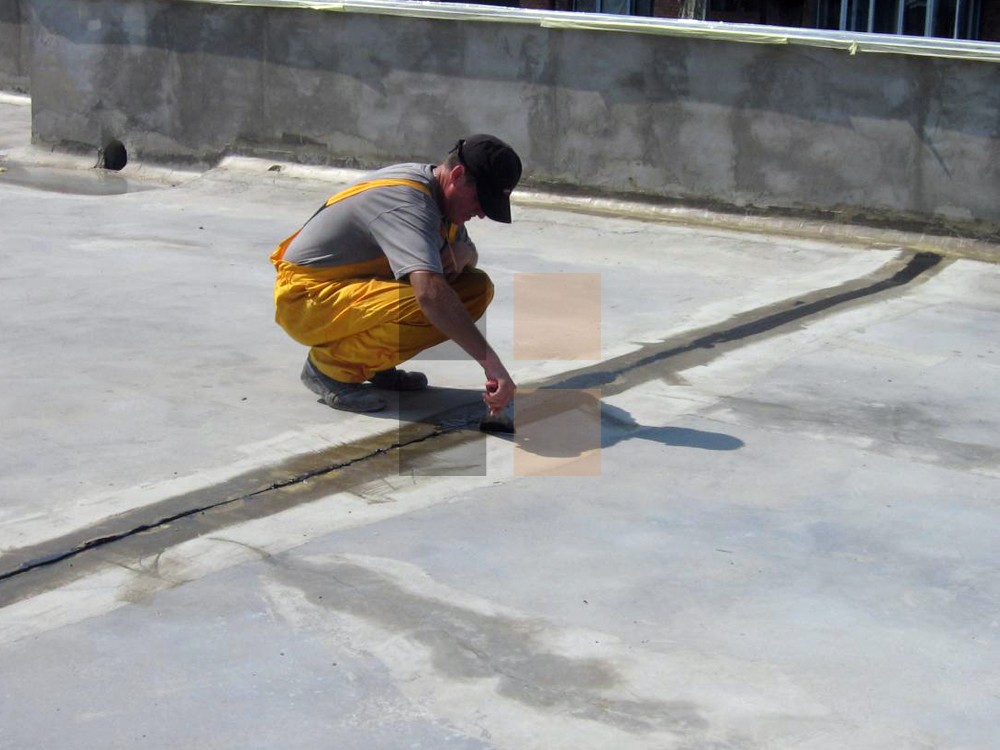

Обработка температурного щва

Не исключение здесь и различные бетонные конструкции. Это могут быть полы, отмостки и многие другие конструкции. Если неверно будет сделан выбор технологии по созданию пола, то в результате он покроется трещинами, а финишное покрытие деформируется.

От отмосток зависит состояние ленты фундамента. Если она будет растрескиваться, то это может стать причиной проникновения влаги в основание и в итоге вылиться в очень серьезные последствия.

Как они выглядят?

По внешнему виду они представляют собой надрезы в бетоне. Благодаря этим надрезам при резких и плавных перепадах температур растрескивания основания не произойдет. Это можно объяснить тем, что основание может расширяться, для этого достаточно места.

Так, существует большое количество подобных защитных строительных конструкций. Классификация СНИП содержит не только температурные, но и много других видов швов.

Многообразие бетонных швов

Итак, среди швов различают:

• Усадочные;
• Осадочные и температурные;
• Антисейсмические.

Температурно-усадочные швы – это временные линии. Они создаются преимущественно в монолитных конструкциях непосредственно при заливке бетонных смесей. Когда смесь начнет сохнуть, она будет сжиматься. Это может образовать трещины. Так, раствор будет сжиматься, а давление будет воздействовать на линию пустоты, которая будет расширяться. Затем, когда все засохнет, линия будет уничтожена.

Создание в бетоне температурного шва

Что касается второй группы, то эти канавки предназначены для сохранения постройки от осадки и перепадов температур. Осадочный шов можно обнаружить на любых элементах постройки, а также в основании. Температурный надрез можно найти везде, на любых элементах, но только не на фундаменте. К примеру, в большинстве зданий можно найти температурные швы в стенах.

Антисейсмическая защита – это специальные линии, которые делят здание на блоки. Там, где проходят эти линии, создают двойные стены либо специальные стойки. Это позволяет сделать постройку более устойчивой.

Защитит от резких перепадов температур и деформации

По своим конструктивным особенностям, температурно-деформационный шов – это специальная канавка, линия. Он делит всю постройку на блоки. Размер таких блоков и направлений, в котором линия надреза разделяет здание, определяют проектом, а также специальными расчетами.

Для того чтобы загерметизировать эти канавки, а также максимально уменьшить потери тепла, эти канавки заполняют теплоизоляторами. Зачастую применяются различные материалы на основе резины. Так, значительно растет упругость здания, а температурные расширения не будут деструктивно воздействовать на другие материалы.

Зачастую, такой разрез делают от крыши до основания. Саму основу постройки не делят, так как фундамент ниже, чем глубина, на которой мерзнет почва. Основание не будет испытывать на себе влияние низких температур. Шаг деформационного шва зависит от применяемых материалов, а также от точки на карте, где расположен объект.

В большинстве зданий и построек можно использовать цифры из таблиц. Расстояние между температурными швами будет составлять 150 м для тех зданий, которые построены из сборных конструкций и отапливаются или 90 м для монолитных отапливаемых конструкций.

А где нет отопления?

Ширина температурного шва

В этом случае эти цифры уменьшают на 20%. Чтобы предотвратить усилия, в случае неравномерного осаживания можно организовать осадочные швы. Также эта защита может выполнять роль температурной. Осадочный разрез должен создаваться до основания. Температурный – до верхней части фундамента. Ширина температурного шва должна составлять 3 см.

Защита в домах, где живут люди

Температурный шов в жилом доме имеет древнюю историю. Использовать эти технологии начали еще в процессе строительства первой Египетской Пирамиды. Затем она стала использоваться при любых каменных сооружениях. С помощью этой хитрости люди научились сохранять свое жилье от скачков температуры и других природных катаклизмов.

Эксплуатация жилых домов часто приводит к различного типа разрушениям основания и фундамента. Среди множества возможных причин можно выделить движение грунта под домом. Это сигнал нарушения гидроизоляции. Впоследствии – дом рано или поздно разрушится.

Как это делается

У каждого дома найдется перфоратор. Так, при помощи бура нужно сделать горизонтальный разрез в стене. Затем необходимо провести герметизацию шва при помощи толи, пакли и в конце следует сделать специальный замок и из воды, песка, глины и соломы. Этим составом необходимо хорошо заделать температурный шов.

А если дом из кирпича

Шов в кирпичном доме

Здесь такие средства защиты должны быть предусмотрены еще на этапе проектирования. Для того чтобы обустроить разрез, применяют шпунт в кирпичной кладке, который будет обложен двумя слоями толя. Затем все стягивается слоем пакли и снова требуется все замазать замком на основе воды и глины.

1. Шпунт создается на этапе возведения здания. Однако, если его нет и не предусмотрено, а сделать такое защитное средство очень нужно, то все можно выполнить при помощи перфоратора, но работать нужно очень аккуратно. Что такое шпунт? Это технологическая выемка. Размеры такой выемки составляют высотой в 2 кирпича и глубиной в 0,5.
2. На этом этапе необходимо обложить будущий температурный шов в кирпичной кладке все тем же толем и забить все той же паклей. Благодаря своим уникальным свойствам эти материалы никак не реагируют на температурные скачки, и кладка, в свою очередь, тоже реагировать на них не будет.
3. Теперь пора закрыть эту канавку. Большинство людей применяют для этого бетонный или цементный раствор. Однако, замазка на основе глины подойдет для этих целей гораздо лучше. Эффективность обусловлена тем, что глина это отличный теплоизолятор и гидроизолятор. Также глина несет еще и декоративную функцию.

Защищаем отмостку

Итак, чтобы выполнить температурные швы в отмостке, необходимо:

• Выкопать по петиметру строения траншею. Глубина ее должна составить 15 см. Ширина траншеи должна быть больше кровельного козырька;
• Засыпать на дно траншеи подушку из щебня, а сверху проложить по всему периметру рубероидом;
• Провести монтаж каркаса на основе арматуры.

Прежде чем перейти к бетонным работам на отмостке, выполним защитный шов. Делать его следует на той линии, где соединяются стены и отмостка. Для организации канавки достаточно установить между отмосткой и стеной доски небольшой толщины. Также эти канавки необходимы и поперек. Это делается все тем же методом. Нужно выдерживать расстояние в 1,5 м.

После заливки бетонная смесь попадет туда, куда нужно, но там, где установлены доски, останутся канавки. После достаточного застывания раствора можно вытягивать древесину. Щели можно задуть герметиком или другим средством. Самое главное, чтобы надрезы не были пустыми, иначе защита будет нулевой.

А что с бетонным полом?

Температурные швы в полах можно выполнять даже уже после того, как смесь достаточно застыла. Конечно, лучше озаботится ими еще до процесса заливки.

Чтобы выполнить такую защиту в полу, нужно:

• Определить линии для порезки бетона. Расстояние можно легко и просто посчитать. Так, 25 нужно умножить на размер толщины пола;
• Прорезать канавки при помощи электроинструмента. Глубина при этом будет составлять 1/3 толщины. Оптимальные размеры по ширине – пара сантиметров;
• Удалить из канавок всю пыль и загрунтовать;
• Когда высохнет, прорезы следует заполнить любым, предназначенным для этих целей, материалом.

Эти действия ни у кого не вызовут сложностей. Что получилось? Если пол будет деформироваться, то эти процессы пойдут по линиям швов. Здесь стяжка может немного растрескаться, но чистовое напольное покрытие останется идеально целым.

Выходит, что подобные мероприятия и простые технологические операции, как на улице, так и в доме или любой другой постройке, позволяют защитить здание. Если один раз при помощи недорогих материалов и перфоратора создать температурный шов в плите, полу и где угодно, можно значительно сэкономить в дальнейшем и продлить сроки службы строения.

виды и устройство температурного шва в бетоне

Бетонными называют полы, в состав которых входят: вяжущее (портландцемент или жидкий полимер), крупный заполнитель (щебень), мелкие заполнители (песок, мраморная крошка, гранитный отсев). Такие полы могут быть сборными из плит, изготовленных на заводе, или залитыми по монолитной технологии. В монолитных бетонных полах предусматривают деформационные швы, назначение которых – компенсация различного рода напряжений, действующих на конструкцию, предотвращение ее растрескивания, продление эксплуатационного периода отдельных конструктивов и строения в целом.

Что такое деформационный шов в бетоне?

Деформационным швом называют технологический разрез, предназначенный для предотвращения трещинообразования в бетонных конструкциях, снижения нагрузок на примыкающие к ним строительные конструктивы.

Деформационный шов в бетонном полу

– это технологический зазор в подстилающем слое, стяжке или покрытии, который обеспечивает независимое перемещение отдельных участков.

Технические параметры разрезов отражаются в проектной документации. Деформационные зазоры бывают нескольких видов, конкретный их тип выбирается в зависимости от функционального назначения.

• Температурный. Бетон – материал, подверженный изменениям размеров при температурных колебаниях. Устройство температурных швов в бетоне обязательно при заливке стяжки над системой «теплого пола». Трещины над греющими элементами особенно опасны, поскольку могут стать причиной разрыва труб, выхода из строя греющего мата или пленки. Размеры и шаг расположения термоусадочного шва в бетонном полу определяются инженерами-строителями в зависимости от максимальных температурных колебаний, материала основания, толщины заливки смеси, ее класса прочности.
• Усадочный. При застывании верхние слои бетона схватываются и твердеют раньше, а глубинные позже, что является причиной возникновения внутренних напряжений. Чем толще бетонный слой и больше площадь помещения, тем значительнее расслаивание монолита. Задача устройства усадочных швов – предотвращение деформации бетона из-за возникновения внутренних усилий. Зазор нарезают в стяжке после ее перетирки.
• Осадочный. Во время осадки зданий на фундамент действуют усилия в разных направлениях. Под их влиянием межэтажные плиты могут смещаться, что приводит к деформациям пола. Особенно важно предусмотреть осадочные разрезы при заливке бетонной смеси на малопрочные основания или подверженные замерзанию/оттаиванию. Оптимально – дождаться осадки здания и только потом начать устройство бетонных полов.
• Сейсмический. Служит для гашения разнонаправленных усилий, возникающих при землетрясениях. Сейсмические разрезы предотвращают появление трещин на полах и улучшают общую устойчивость строений.
• Изоляционный. Этот разрез, являющийся разновидностью усадочного шва, прокладывается в местах примыкания вертикальных строительных конструкций к полу. Компенсирует усадку смеси при твердении. Наименьшая ширина – 10 мм. Для заполнения используется упругая лента.
• Конструкционный (разграничительный). Изготавливается для разграничения зон, залитых в разное время. Разрез заполняют герметизирующим составом.

Температурные, осадочные, усадочные и антисейсмические деформационные швы изготавливаются не только в полах, но и других бетонных элементах зданий – внешних стенах, фундаменте, плитах перекрытия.

Решение о необходимости изготовления технологических зазоров зависит от природно-климатических условий региона, геологических условий участка строительства, специфики функционального назначения здания.

Нормативные требования к устройству деформационных швов в бетонных полах



Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

• Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
• Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
• Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
• Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
• Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Материалы для заполнения деформационных швов в бетонном полу

Для заполнения компенсационных технологических разрезов в бетонном полу в продаже имеются различные материалы, назначение которых – герметизация и защита зазора от попадания в него воды, загрязнений, компенсация напряжений.

Выбор зависит от размера зазора, габаритов помещения, эксплуатационных условий.

Металлические профили

Это двусторонний металлопрофиль сложной формы с резиновыми и пластиковыми вставками. Бывает накладным и встраиваемым. Укладывается на этапе заливки бетонной смеси. Это дорогой вид заполнения, используется он только на полах, испытывающих высокие нагрузки. Обычно он востребован на объектах производственного характера.

Уплотняющие полосы из вспененного полимера или эластичные жгуты

Такой заполнитель применяется на небольших площадях. Укладывается одним или несколькими слоями.

Профилированные ленты

Изделия изготавливаются из высокопрочных полимеров или модифицированной резины. Закладываются в бетонную смесь в период ее заливки. Универсальны в использовании.

Силиконовые герметики

Применяются для полов небольшой площади, не испытывающих серьезных нагрузок. Составы могут быть одно- или двухкомпонентными. Первые просты в эксплуатации, вторые имеют лучшие рабочие свойства. Силиконовые герметики предназначены для герметизации зазоров, изготовленных пропиливанием отвердевшего бетона.

Деформационные швы в бетонных полах должны полностью соответствовать проекту, а технологии их изготовления и заполнения – максимально учитывать эксплуатационные особенности объекта.

Температурные швы в бетонных конструкциях: назначение и виды

Любые строительные конструкции, независимо от того из какого материала они изготовлены (кирпич, монолитный железобетон или строительные панели) при изменении температуры меняют свои геометрические размеры. При понижении температуры они сжимаются, а при повышении, естественно, расширяются. Это может привести к появлению трещин и значительно снизить прочность и долговечность как отдельных элементов (например, цементно-песчаных стяжек, отмосток фундаментов и так далее), так и всего здания в целом. Для предотвращения этих негативных явлений и служит температурный шов, который необходимо обустраивать в соответствующих местах (согласно нормативным строительным документам).

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

• Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
• Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

Температурные швы перекрытий

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках

При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:

• На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
• Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
• При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.

Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.

В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.

Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.

Температурные швы в отмостках фундаментов и бетонных дорожках

Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.

Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

Материалы для обустройства швов

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Демпферная лента

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

• сплошной уплотнительный шнур Ø=6÷80 мм,
• в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

• полиуретановые;
• акриловые;
• силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

В заключении

Правильное обустройство температурных, компенсационных, деформационных и осадочных швов значительно повышает прочность и долговечность любого здания; парковочных мест или садовых дорожек с бетонным покрытием. При использовании высококачественных материалов для их изготовления они прослужат без ремонта долгие годы.

какими бывают и как выполняются?

Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

Что такое компенсационный шов?

Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.

Вернуться к оглавлению

Необходимость устройства

Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр. ) материала, возникших из-за факторов, действующих на бетон (или в бетоне).

Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.

Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.

Вернуться к оглавлению

Какими бывают компенсационные швы?

Виды и назначение швов в бетоне.

Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.

Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.

Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.

Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.

Вернуться к оглавлению

Как выполняются?

Используется два метода формирования швов с использованием алмазных или абразивных кругов:

• монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр. ), которые могут удаляться из шва или оставаться в нем;
• разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).

Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 – 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.

Глубина сечений составляет 1/4 – 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.

На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.

Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.

В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.

Вернуться к оглавлению

Компенсационный шов в стяжке

Схема расположения разных видов швов стяжки.

Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 – 1/2 его толщины.

Вернуться к оглавлению

Заключение

Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.

Деформационные швы бетонных полов

Деформационный шов — неотъемлемая часть и наиболее ответственное мероприятие в устройстве бетонных полов.

Существуют три основных вида деформационных швов:

1. Изоляционные швы;
2. Усадочные швы;
3. Конструкционные швы.

Типы деформационных швов

Изоляционные швы устраиваются вдоль стен, вокруг колонн и вокруг фундаментов под оборудование с целью исключить передачу деформаций от конструкций здания на стяжку пола.
Изоляционный шов устраивается путём прокладки изоляционного материала вдоль конструкций здания непосредственно перед заливкой бетонной смеси.

Усадочные швы необходимы для того, чтобы предотвратить хаотичное растрескивание стяжки в процессе твердения. Они позволяют создать в бетоне прямые плоскости слабины. В результате стяжка дает трещину в заданном направлении.

Усадочные швы должны быть нарезаны по осям колонн, и стыковаться с углами швов, идущими по периметру колонн.

Карты пола, образуемые усадочными швами, должны быть по возможности наиболее квадратными. Необходимо избегать вытянутых или L-образных карт. Длина карты не должна превышать ширину более чем в 1,5 раза. Усадочные швы должны быть прямыми и по возможности без ответвлений.

В проходах и проездах усадочные швы должны быть расположены на расстоянии равном ширине стяжки. Дорожки шире 300-360см должны иметь продольный шов в центре. При бетонировании на открытых площадках расстояния между швами не должны превышать 3м во всех направлениях. Общее правило — чем меньше карта, тем меньше вероятность хаотичного растрескивания.

Нарезка усадочных швов осуществляется после завершения финишной обработки поверхности бетона.

Обычно швы нарезаются картами 6х6 м в той же последовательности, в какой укладывался бетон. Швы должны нарезаться на глубину 1/3 толщины стяжки. Это создает в стяжке зону слабины, и бетон при усадке даёт трещину именно в этой зоне, т.е. растрескивается направленно, а не хаотично. При этом края образовавшейся трещины имеют определённую шероховатость, что исключает вертикальные смещения их до тех пор, пока трещина не станет слишком широкой.

Конструкционные швы устраиваются там, где была закончена дневная работа по укладке бетона.

Форма края стяжки для конструкционного шва обычно делается по принципу шип в паз, можно использовать шпалы (рейки), положенные поперек шва. Рейки должны устанавливаться в середине глубины стяжки под правильными углами ко шву. Один конец рейки должен быть смазан битумом, чтобы свободно перемещаться в стяжке.

Конструкционные швы работают как усадочные — они позволяют небольшие горизонтальные подвижки, но не вертикальные. Желательно, чтобы конструкционный шов совпадал с усадочным.

Устройство деформационного шва следует выполнять в строгом соответствии с разработанным проектом. Если возникают какие-либо изменения (например, размер шва или замена материала) конструкцию деформационного шва необходимо согласовать с представителями проектной организации.

Герметизация швов

При наличии в помещении влажных процессов особое значение приобретает герметичность швов, поскольку отсутствие герметичности приводит к отслаиванию органических покрытий от плиты пола. Особенно активно этот процесс идет при повышенном фоне температур в помещениях.

При производстве работ количество и расположение швов устанавливают, исходя не только из коэффициента температурного расширения материалов, но и учитывая усадку бетона и возможные деформации, которые чаще всего возникают на участках сопряжения пола с фундаментами под оборудование, стенами и колоннами.

Герметизация швов позволяет защитить шов от проникновения воды и агрессивных сред, а также от засорения.
Тип герметика зависит от нагрузок и условий эксплуатации. Например, на многих промышленных и пищевых предприятиях полы должны легко мыться и выдерживать высокую транспортную нагрузку.

Герметики для таких полов должны быть достаточно твердыми, чтобы поддерживать края шва и предотвращать их скалывание, и достаточно пластичными, чтобы выдержать легкое открытие и закрытие шва.

Проблема трещин

Образование в бетоне трещин можно уменьшить, снизив объем воды, используемой для замешивания. Но бетон даже с низким содержанием воды дает усадку, а, кроме того бетон изготовленный с одними наполнителями может дать усадку большую, чем бетон с другими наполнителями.

Ввиду того, что устранить усадку бетона, изготовленного из традиционных цементов, невозможно, то наилучшее решение — дать трещине возможность появится в том месте, где ее появление желательно и, кроме того, в виде прямой линии. Это и есть деформационный шов.

Швы можно сделать в свежеуложенном бетоне специальным резчиком. В сухом бетоне швы пропиливаются. Но даже в стяжках с прорезанными или пропиленными деформационными швами трещины иногда появляются в других местах. Вероятность появления таких трещин можно уменьшить, выполняя следующие действия:

Нарезать швы вовремя

Позвонив или написав нам, Вы всегда сможете получить бесплатные образцы материалов для пробного нанесения и консультации наших специалистов.

Если швы нарезаются в свежеуложенном бетоне, то время не играет роли. Но если они нарезаны позже, то вероятно появление случайных трещин. Нарезка швов в свежеуложенном бетоне производится непосредственно после шлифовки поверхности. На сухом бетоне нарезка швов должна производиться как можно быстрее, чтобы не начали осыпаться края швов. Обычно рекомендуется делать это через 12 часов при нормальной температуре, при пониженной — через 24 часа после укладки бетона.

Нарезать швы на требуемую глубину
Швы, нарезанные обычными резчиками швов, должны иметь глубину от 1/4 до 1/3 от толщины стяжки. Швы, сделанные специальными резчиками по свежеуложенному бетону, могут иметь меньшую глубину.

Нарезать швы с требуемым интервалом
Обычно интервал нарезки швов выбирают в пределах (24-36) х (толщина стяжки). На 10см стяжке швы режутся на расстоянии от 240см до 360см друг от друга. Для бетона с большей осадкой конуса и усадкой предпочтительнее иметь интервал нарезки ближе к 240см.

Исключать внутренние углы
Трещины с большой вероятностью появятся на внутренних углах. Сетка швов должна быть такой, чтобы исключить образование внутренних углов.

Исключать Т-образное пересечение швов
Т-образное пересечение швов приводит к образованию трещины, проходящей через пересекаемый шов. При планировании сетки швов следует избегать Т-образных пересечений.

Участки, ограниченные швами, должны иметь форму, близкую к квадрату

Если длина участка больше ширины в 1,5 раза, то трещина, вероятнее всего, появится в середине длинной стороны. Схема швов должна быть такой, чтобы исключить образование длинных и узких участков.

Исключать образование треугольных участков с острыми углами
Участки треугольной формы с острыми углами обычно растрескиваются на конце острого угла. Вообще, следует избегать треугольников, однако, если это требуется сделать, то швы должны образовывать равносторонний треугольник.

Иногда трещины образуются в бетоне, не набравшем прочность. Эти усадочные трещины обычно возникают в сухую жаркую и ветреную погоду. Если во время укладки бетона ожидаются именно такие погодные условия, то следует использовать бетон с синтетическими волокнами, а в процессе укладки и затирки бетона смачивать его поверхность водой.

Температурные швы в бетоне и железобетонных конструкциях на улице

Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.

Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.

Фото, на котором видно температурные линии в структуре бетонного пола

Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.

Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.

По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.

Правильно сделанная отмостка

На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.

Виды швов в бетоне

Подробный обзор опубликован в таблице ниже.

Тип швов	Описание
1.    Усадочные.	Это, по сути, временные линии, которые устраиваются в зданиях из монолитного бетона непосредственно во время процесса заливки смеси. Дело в том, что бетон при высыхании имеет свойство сжиматься, а из-за этого могут появиться трещины. А так получается, что смесь сжимается, все давление идет на пустотную линию, которая под таким «нажимом» расширяется. После застывания всей массы усадочный надрез заделывается.
2.    Осадочные и температурные линии.	Тут все понятно из названия. Такие надрезы предохраняют здание от дефорамации во время усадки и от температурных колебаний. Осадочные линии располагаются на всех элементах здания и в фундаменте также. Температурные же делаются везде кроме фундамента.
3.    Антисейсмические.	Эти линии как бы разделяют здание на отдельные секции, блоки. При этом в месте прохождения таких швов делаются двойные стены или стойки, что значительно повышает уровень устойчивости всей конструкции в целом.

Такая вот классификация.

Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.

Заполнения деформационной линии специальным профилем

Теперь можно перейти к тому, как именно делается подобная температурная защита.

Монтаж температурных швов

Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).

А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.

Стяжка без защитных надрезов

Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.

Тип конструкции	Особенности
1.    Полы.	Температурную защиту здесь актуально делать в той ситуации, когда имеется большая площадь помещения. Это обычно встречается в производственных зданиях, в складских ангарах и т.п. Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом.
2.    Отмостки.	Поскольку лента отмостки располагается на улице, то она естественно напрямую подвержена перепадам температуры. Соответственно, делать защитные швы в этой ситуации – обязательно.

Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.

Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.

Итак, начнем.

Защита отмостки

Заливка отмостки

Этот элемент дома делается примерно так:

1. По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
2. Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
3. Монтируется каркас из арматуры.

Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.

4. Заливается слой бетона с уклоном от стен.

Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.

Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.

Опалубка для отмостки с учетом температурной защиты

Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.

Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.

Перейдем теперь к устройству полов со швами.

Швы в бетонных полах

Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.

Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.

Защитный надрез в бетоне

Итак, как делаются швы в стяжке.

1. Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
2. Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
3. Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
4. После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.

Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.

Швы крупным планом

Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.

Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.

Вывод

Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.

Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.

Мы с вами разобрались в том, какие бывают защитные деформационные швы и в том, как устраивается защита от воздействия разных температур. Надеемся, что инструкция пригодится вам на практике. Ну а если хотите узнать еще больше сведений по этой теме, то советуем просмотреть дополнительное видео в этой статье.

Температурный шов, Температурно-усадочные швы

Температурный шов – это деформационный шов в бетонной конструкции или основании. Наружный температурный шов-разрез разделяет дом на расчетные секции, в целях защиты материала стен, фундаментов и т.д. от деформаций в результате изменений температур бетона. Температурные швы обычно выполняют комбинированно с усадочными и компенсирующими сдвиги отдельных участков постройки в результате подвижек грунтового основания (сезонные осадки-пучения грунтов, как известно, ни предсказуемыми, ни равномерными быть не могут). Другие комбинации деформационных швов, к которым относятся и температурные, делают в целях разгрузки монтажных стыков между отдельными сборными элементами дома. Стыки должны сопротивляться не только поперечным и продольным напряжениям, но самым опасным – скручивающим, поэтому узлы стыков разрабатывают с деформационными швами. Расположены деформационные швы монтажных стыков на участках примыканий: бетонный пол с колоннами, маршами лестниц, пандусами и бордюрными камнями. А также и на любых участках конструкции, где есть излом плоскости или «ступенька» — например, перепад высот стяжки или плиты.

Температурные швы являются компенсационными, относятся к условно-эластичным и не имеют никакого отношения к усадочным швам и рабочим (технологическим или холодным) швам бетонирования. Совмещение температурного и усадочного шва всегда индивидуально и выполняется различно для массивного монолита, плит и стяжек.

Чтобы не запутаться в обширной терминологии: для упрощения классификации швов нужно подразделять их по нагрузкам и воздействиям на конструкцию, которые эти швы должны компенсировать.

Температурно-усадочные швы

Температурно-усадочные швы – это совмещение деформационных швов различного назначения в один, когда это возможно. Все температурно-усадочные швы обязательно герметизируют.

Усадочный шов

Усадочный шов фрагментирует конструкцию (плиту), при этом разрез никогда не доводят до нижней грани плиты. Усадочные напряжения в бетоне велики, и если не разгрузить плиту, то бетон не просто растрескается, а может стать непригодным к дальнейшей эксплуатации (или потребуется сложный дорогостоящий ремонт, установка пакеров и инъекции) из-за ряда глубоких сквозных трещин в напряженных зонах. Усадочный разрез делают по расчету – на часть высоты плиты, тем самым ослабляя рабочее сечение. «Где тонко, там и рвется»: усадочная трещина пойдет предсказуемо в глубину реза и не выйдет на загерметизированную поверхность конструкции. Усадочные швы часто совмещают с другими швами, в этих случаях может не быть ни трещин, ни разломов. Усадочные швы – это компенсаторы деформаций в массивах ж/б конструкций. Благодаря усадочным швам происходит компенсация деформаций усадок. Например, когда бетонная стяжка схватывается, она в силу физических факторов не может твердеть и терять влагу совершенно равномерно. Стяжку режут на карты – квадраты расчетной площади (в самых простых случаях для армированных стяжек это карты 6*6 м, если размер стяжки меньше – шов не нужен), и предусмотренные разрезы исключают появление непредусмотренных трещин.

Усадка бетона

Усадка бетона, или изменение объема забетонированных конструкций, начинается сразу же после завершения укладки бетонной смеси, продолжается в течение схватывания и твердения бетона и не всегда заканчивается после набора прочности — до нескольких месяцев и даже дольше. Потеря в объеме в результате усадки обычно находится в пределах 1-1,5%, это незаметно на глаз, но тем не менее может привести к растрескиванию бетона, отслаиванию поверхностного слоя и резкому снижению долговечности постройки — если не приняты меры по компенсации усадочных деформаций. Особенно опасны усадки бетона для несущих конструкций фундаментов, стен, перекрытий и т.д. Нормы допускают процент усадки, равный 3% для тяжелого бетона, или 0,4 мм/метр линейной конструкции. Уменьшение объема массивных конструкций вследствие усадки обязательно следует учитывать при бетонировании.

Величина усадки бетона зависит от многих факторов:

• От количества цемента – прямая зависимость;
• От вида цемента: высокоактивный и глиноземистый цемент даст большую усадку по сравнению с портланцементом;
• От водоцементного отношения – чем больше воды в бетонной смеси, тем сильнее будет усадка;
• От вида заполнителя: чем пластичнее заполнитель, тем меньше усадка;
• От удельного веса и крупности заполнителя: чем плотнее и крупнее заполнитель – тем меньше усадка. Бетон с пористым крупным заполнителем и песком мелкой фракции даст большую усадку.
• От качества уплотнения бетонной смеси при заливке. Вибро-уплотнение дает плотную упаковку зерен мелкого и крупного заполнителя и минимизирует пустоты, вследствие этого и усадка бетона намного меньше. Укладка с некачественным уплотнением приводит к усадочным трещинам в конструкции.

Процесс усадки бетона делится на стадии:

Первая усадка – пластическая, начинается уже при заливке смеси в опалубку и продолжается, пока вода испаряется из растворной смеси. Если не принять мер ухода за бетоном, не увлажнять и не защищать поверхности конструкций от солнца, ветра и излишнего тепла, то можно получить критическую усадку уже через 6-12 часов – до 4-5 мм/м, что приведет к образованию крупных поверхностных трещин. Что касается влаги, уходящей из жидкого бетона через неизолированную деревянную опалубку, из не укрытых грузовых и приемных емкостей, при слишком долгой перевозке смеси в жару и так далее – все эти нарушения технологии бетонирования приводят к снижению итоговой прочности конструкции, а в частности — к увеличению усадки. Компенсировать потерю воды можно пластификацией, но не превышая дозу реагента согласно инструкции. Разбавлять бетон водой для возвращения ему пластичности — значит увеличить усадку и снизить прочность. Пластическую усадку несложно уменьшить, но вторая стадия усадки необратима.

Вторая усадка – аутогенная, проходит в бетоне во время твердения и набора прочности. В защищенном бетоне величина этой усадки невелика – до 1-2 мм/м, но для массивного фундамента или стяжки — это достаточно серьезно. Чтобы предотвратить образование микротрещин, выполняют усадочные швы. Кроме того, бетонирование массивов в жару – это риск «запарить» бетон, поскольку при гидратации идет сильная экзотермия, что в итоге (если не охлаждать массив) даст внутренние напряжения в бетоне и трещины в конструкции. Снизить усадку можно и нужно, оптимизируя процесс укладки и ухода за бетоном. Оптимально — совмещать рабочие и усадочные швы.

Усадкой «при высыхании» современных бетонных конструкций обычно можно пренебречь. Но старое правило – заливать фундаменты и давать им выстояться около года – вовсе не архаизм, многие частные строители так и делают: заливают ленту или плиту весной, зимой бетону уже не грозят деформации и следующей ранней весной удобно начинать кирпичную кладку. Снижает усадку и армирование, и точный подбор состава бетона, и грамотное введение пластификаторов одновременно с уменьшением количества воды в бетоне.

Несколько «усадочных» нюансов:

• Если в составе вяжущего много извести, то сильную поверхностную усадку может дать карбонизация.
• Тяжелые бетоны дают меньшую усадку, чем легкие и пористые.
• При зимнем бетонировании не обойтись без антиморозных добавок, и нельзя забывать, что они могут способствовать увеличению усадки. Бесконтрольно пластифицировать бетон тоже нельзя, любая присадка должна быть в нормативных пределах по технической характеристике.
• Укладка смеси с тщательным вибрированием или штыкованием смеси значительно уменьшает усадку бетона. Уплотнять бетон можно любым способом: вибратором или садовой лопатой – главное эффективно выгнать воздух из смеси. Уплотнять заканчивают не раньше, чем прекратится появление воздушных пузырьков и на поверхности не появится цементное молочко.
• Уход за бетоном: уложенный бетон должен быть влажным, оптимально 70-75% влажности, это снижает усадку.
• Чем больше массив конструкции, тем больше значение усадки. На малых формах усадка незаметна и практически безвредна.
• Усадка неармированных конструкций больше, чем усиленных армокаркасами.
• Вовремя (при замесе) введенная пластификация снижает усадку, добавка пластификатора при форс-мажоре, например, чтобы реанимировать бетон на четвертом часу его жизни в миксере – увеличивает усадку и снижает прочность итогового бетона.

Экстремальные условия работ, зимнее и летнее (в жару) бетонирование, пренебрежение технологией приготовления, укладки и уплотнения бетонной смеси приводят к увеличению усадки и снижению прочности бетона.

Конструкция температурного шва

Устройство и конструкция температурных швов имеют свои особенности, отличающие эти швы от деформационных швов других видов. Например, в здании температурный шов делит весь надземный объем, но «не трогает» фундаментную часть: в грунте сооружение защищено от резких температурных перепадов. В бетонных полах и стяжках температурный шов оптимально совмещать с усадочным, а если технология и процесс частной стройки на нужном уровне – то и с конструкционным (рабочим) швом бетонирования.

Расстояние между температурными швами

Шаг температурно-усадочных швов рассчитывают исходя из вида бетона, массивности и протяженности конструкций, климата и условий работы и еще многих факторов. Этот шаг может быть меньше 0,5 м в бетонной стяжке узкого коридора, и до десятков метров в сборной ж/б конструкции. Таблица 10.2.3 СП63.13330.2012 Бетонные и железобетонные конструкции, исключительно для примера:

Температурный шов в бетоне

Для того, чтоб компенсировать нагрузки от подвижек грунтового основания и постройки относительно отмостки, делают температурный шов. Например, разделение отмостки и ее гибкая привязка с фундаментом будут демпфировать нагрузки, и отмостка не будет подвергаться критическим деформациям и прослужит долго. Пример: классический температурно-усадочный шов в бетоне:

Размещение швов в бетонных плоских конструкциях — почему, как и когда

Усадочные / контрольные швы

Усадочные / контрольные швы помещаются в бетонные плиты для предотвращения случайного растрескивания. Свежая бетонная смесь представляет собой жидкую пластичную массу, которой можно придать практически любую форму, но по мере затвердевания материала происходит уменьшение объема или усадка. Когда усадка сдерживается контактом с опорным грунтом, гранулированным заполнителем, прилегающими конструкциями или арматурой в бетоне, внутри бетонной секции возникают растягивающие напряжения.В то время как бетон очень прочен на сжатие, предел прочности на разрыв составляет всего 8–12 процентов от прочности на сжатие. Фактически, растягивающие напряжения действуют против самого слабого свойства бетонного материала. Результат — растрескивание бетона.

Есть две основные стратегии борьбы с растрескиванием для обеспечения хорошего общего структурного поведения. Один из методов — обеспечить стальную арматуру в плите, которая плотно удерживает случайные трещины. Когда трещины удерживаются плотно или остаются небольшими, частицы заполнителя на поверхностях трещины сцепляются, обеспечивая передачу нагрузки через трещину. Важно понимать, что использование стальной арматуры в бетонной плите на самом деле увеличивает вероятность возникновения случайных микротрещин на открытой поверхности бетона.

Наиболее широко используемый метод контроля случайного растрескивания в бетонных плитах — это размещение усадочных / контрольных швов на бетонной поверхности в заранее определенных местах для создания ослабленных плоскостей, где бетон может растрескаться по прямой линии. Это обеспечивает эстетически приятный внешний вид, поскольку трещина возникает под готовой бетонной поверхностью.Бетон все еще имеет трещины, что является нормальным поведением, но отсутствие случайных трещин на поверхности бетона дает вид участка без трещин.

Бетонные плиты на земле неизменно показывают очень хорошие результаты, если принять во внимание следующие соображения. Грунт или гранулированный наполнитель, поддерживающий плиту в эксплуатации, должен быть либо ненарушенным, либо хорошо уплотненным. Кроме того, следует размещать усадочные швы, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине, равное 1. 5 к 1 (рисунок 1). Стыки обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты. Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки (дюбелей или алмазных пластин).

Рисунок 1a: Расстояние между швами в метрах

Рисунок 1b: Расстояние между швами в ногах

Усадочные швы могут быть врезаны в бетонную поверхность во время установки. Стыки можно врезать в поверхность (первый проход) до начала кровотечения или сразу после первого прохода операции всплытия.Чем дольше откладывается первый проход для соединения, тем труднее будет формировать чистые прямые стыки. Замазанные стыки необходимо восстанавливать при каждом последующем проходе отделочных операций.

В затвердевшей бетонной поверхности также можно пропиливать стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки. Это означает, что любые трещины, которые возникают до того, как бетон будет распилен, сделают распиленный шов неэффективным. Время очень важно. Стыки следует распиливать, как только бетон выдержит энергию пиления, не расслаивая и не смещая частицы заполнителя. Для большинства бетонных смесей это означает, что распиловка должна быть завершена в течение первых шести — 18 часов и никогда не откладывается более чем на 24 часа. Доступны пилы для раннего входа, которые могут позволить начать резку в течение нескольких часов после размещения.

Усадочные / контрольные швы должны быть созданы на глубину толщины плиты (Рисунок 2).Правильное расстояние между швами и их глубина важны для эффективного контроля над случайным растрескиванием.

Рисунок 2: Минимальная глубина суженных суставов

Бетонные соединения — Типы и назначение соединений в бетоне

Швы в бетоне могут служить как для предотвращения растрескивания, так и в качестве декоративного элемента.

Бетон не является пластичным материалом — он не растягивается и не изгибается без разрушения. В этом его величайшая сила и величайшая слабость.Его твердость и высокая прочность на сжатие — вот почему мы так много его используем в строительстве. Но бетон действительно движется — он сжимается, он расширяется, и разные части здания движутся по-разному. Здесь в игру вступают суставы.

Хотя многие элементы здания спроектированы и построены с использованием стыков, включая стены и фундамент, мы ограничим это обсуждение стыками в бетонных плитах. Вот обзор типов шарниров, их функции и советы по поиску и установке шарниров.

Нужна помощь с вашим проектом? Найдите подрядчиков по бетону рядом со мной.

Информация о бетонных швах

Различные стыки в бетонных плитах имеют одну и ту же цель — предотвратить образование трещин.

Назначение швов в бетонных плитах

Когда бетон движется, если он привязан к другой конструкции или даже к самому себе, мы получаем то, что называется ограничением, которое вызывает силы растяжения и неизменно приводит к растрескиванию. Ограничение просто означает, что бетонному элементу (будь то плита, стена или фундамент) не разрешается свободно сжиматься при высыхании, расширяться и сжиматься при изменении температуры или немного оседать в земляном полотне (см. ).

Соединения позволяют одному бетонному элементу перемещаться независимо от других частей здания или конструкции. Швы также позволяют бетону давать усадку во время высыхания, предотвращая то, что называется внутренним ограничением. Внутреннее ограничение создается, когда одна часть плиты сжимается больше, чем другая, или сжимается в другом направлении. Подумайте, как плохо вы себя чувствуете, когда часть вас хочет сделать одно, а другая — другое! Бетон чувствует то же самое.

Различные стыки в бетонных плитах имеют одну и ту же цель — предотвратить образование трещин.

В плитах различают три типа стыков:

Декоративные швы

Чисто пропиленное соединение практически не ухудшает внешний вид штампованной плиты. Супер-Крете Интернэшнл

Декоративные бетонные плоские поверхности все еще нуждаются в стыках, чтобы предотвратить растрескивание, что будет даже менее приемлемо, чем для обычного серого бетона. Изоляционные и строительные швы в декоративном бетоне точно такие же, как и в любом другом бетоне.

Это лезвие со скошенной кромкой превращает стандартный распил в декоративный элемент.Husqvarna Soff-Cut.

Вот несколько советов по выполнению усадочных швов в декоративном бетоне:

• Не путайте штампованный рисунок или гравированный рисунок с шарнирно-штампованными рисунками, а гравированные надрезы недостаточно глубоки, чтобы создать ослабленную плоскость для усадочного шва. Убедитесь, что глубина шва составляет не менее толщины плиты.
• Шаг и расположение швов для штампованного бетона такие же, как и для любого другого типа бетона.
• Для штампованного бетона, если узор имеет прямые линии, например узор из шифера, кирпича или дерева, разрежьте швы, чтобы максимально точно следовать штампованному узору.Соединения могут отличаться по расположению на несколько дюймов или даже на фут или два, не вызывая трещин. Некоторые подрядчики по штамповке используют изготовленные на заказ долота для вырезания стыков по штампованному рисунку.
• Для рисунков из полевого камня или булыжника резка стыка по штампованному образцу вряд ли будет функционировать должным образом, поскольку усадочное движение не всегда перпендикулярно стыку. Любое движение параллельно суставу, скорее всего, заблокирует сустав, что приведет к неконтролируемому растрескиванию.
• Для штампованного бетона, пожалуй, лучший способ разрезать стыки — это отрезная пила.Неровная поверхность затрудняет управление прокатной пилой. Чтобы узнать об этом, посмотрите видео Боба Харриса или получите копию его Руководства по штампованным бетонным швам, которые рассматриваются в главе 23.
• Усадочные швы, пропиленные пилой, идеально подходят для декоративного бетона, поскольку шов уже и чище, чем шов с обработкой.
• Пилы для ранней посадки делают красивый чистый пропил для декоративных бетонных швов. Пила Soff-Cut 150D предназначена для декоративной резки.
• Soff-Cut также производит лезвие со скошенной кромкой, которое используется на второй день для превращения типичного соединения пропила (или соединения раннего входа) в декоративное соединение.Узнайте больше о пилах для резки бетона с ультра-ранним входом и алмазных дисках Soff-Cut.
• Для клееных перекрытий вырежьте стыки точно по стыкам в фундаментной плите. Никаких дополнительных стыков не требуется.
• Для несвязанных покрытий ACI 360R-06 рекомендует следующее: «Для тонких, неармированных, несвязанных покрытий необходимо рассмотреть дополнительные стыки между существующими стыками в нижней плите, чтобы минимизировать напряжение скручивания в покрывающей плите. Покрытие плита может иметь высокое напряжение скручивания из-за того, что нижняя плита является твердым основанием для верхней плиты.Кроме того, следует отремонтировать любые неустойчивые трещины в фундаментной плите, чтобы они не отразились на неармированной верхней плите ».

Бесшовные плиты

Этот топпинг не имеет стыков и трещин благодаря большому количеству структурных синтетических волокон. Forta Corp.

Хотя для большинства применений необходимы усадочные суставы, существуют методы, позволяющие устранить или уменьшить количество суставов.

Передача нагрузки

Эти пластиковые втулки прибиваются к деревянной переборке, чтобы обеспечить место для штифта для передачи нагрузки.Гринстрик.

Для большинства легких плит, даже проездов, мы не слишком беспокоимся о передаче нагрузок по стыкам, иначе мы рассчитываем на совокупную блокировку, которая сделает эту работу. Но между строительными швами или усадочными швами в плитах, которые будут испытывать более высокие нагрузки, нам нужен способ удерживать плиты вертикально выровненными при пересечении дорожного движения. Проблема в том, что если одна сторона шарнира прогибается под нагрузкой, тогда колеса будут слегка подниматься с другой стороны шарнира, и в конечном итоге края шарнира сломаются.В тех случаях, когда возникает необходимость перенести грузы, следует подумать о некоторых вещах:

Ромбовидные силовые плиты передают нагрузки по строительному стыку, не создавая ограничений в любом направлении. Обратите внимание на активированный сужающийся сустав. Строительные технологии ПНА.

• Совокупная блокировка создается в активированном сужающем суставе. Сломанный край под стыком имеет достаточно неровную форму, чтобы выступающий заполнитель защелкнулся на другой стороне. Если стыки расположены близко друг к другу (или бетон не сильно усаживается), так что они не открываются слишком сильно, блокировка заполнителя может быть эффективной.Однако для более тяжелых нагрузок используйте метод механической передачи сдвига.
• Существует множество устройств для передачи механической нагрузки (или передачи сдвига), в том числе дюбели (квадратные и круглые), грузовые пластины ромбовидной формы и шпоночные пазы.
• Шпоночные пазы упомянуты в разделе о строительных швах. Обычно они не рекомендуются, но могут быть эффективны в строительных швах, которые остаются герметичными.
• Дюбели должны быть правильно выровнены, чтобы быть эффективными. Дюбели должны быть перпендикулярны стыку как по вертикали, так и по горизонтали.Несоосные дюбели могут привести к порче стыка.
• Дюбели должны быть гладкими, без острых краев, которые могут зацепиться за бетон. Из арматуры плохие дюбели. Одна половина дюбеля внутри бетона с одной или другой стороны не должна быть приклеена к бетону, чтобы позволить стыку открыться при усадке бетона. Обычно используются разрыхлители или смазка. Не наносите смазку слишком густо.
• Лучший способ правильно выровнять дюбели в строительном шве — это просверлить отверстия в переборках или использовать фирменную форму переборки, которая выравнивает дюбели.
• Для усадочных швов, пропиленных распилом, лучше всего использовать корзины для дюбелей, а затем снова прорезать шов над дюбелями.
• Ромбовидные нагрузочные плиты для строительных швов — это новый и очень эффективный метод, который позволяет плите сжиматься в двух направлениях, устраняя любые ограничения.
• Размеры и расстояние для круглых. квадратные и прямоугольные дюбели и для ромбовидных нагрузочных плит приведены в ACI 302.1R-04, Руководстве по устройству бетонных перекрытий и перекрытий или ACI 360R-06, Проектирование перекрытий на земле.

Бетонные изолирующие швы — Бетонная сеть

Изолирующие швы имеют одну очень простую цель — полностью изолировать плиту от чего-либо еще. Это может быть стена, колонна или водосточная труба. Вот несколько моментов, которые следует учитывать при изоляционных соединениях:

Даже деревянные колонны следует изолировать от плиты.

• Стены и колонны, которые на своих опорах глубже, чем земляное полотно, не будут двигаться так же, как плита, когда она сжимается или расширяется из-за высыхания или изменений температуры, или когда земляное полотно немного сжимается.

Очень длинные несоединенные секции могут расшириться под жарким солнцем и вызвать взрывы, но это случается редко.

• Если плиты соединены со стенами, колоннами или трубами, по мере их сжатия или оседания возникает ограничение, которое обычно приводит к растрескиванию плиты, хотя это также может повредить трубы (стояки или стоки в полу).
• Деформационные швы практически не нужны для внутренних плит, потому что бетон не так сильно расширяется — он никогда не становится настолько горячим.
• Деформационные швы в бетонном покрытии также необходимы редко, поскольку усадочные швы достаточно открыты (от усадки при высыхании), чтобы учесть температурное расширение.Исключением может быть тротуар или парковка рядом с мостом или зданием — тогда мы просто используем немного более широкий изоляционный шов (возможно, ¾ дюйма вместо ½ дюйма).
• Взрывы из-за расширения бетона из-за жаркой погоды и солнца чаще возникают из-за неуплотненных швов, которые затем заполняются несжимаемыми материалами (камни, грязь). Также они могут быть связаны с очень длинными несоединенными секциями.

Изоляционный материал из вспененного полиэтилена бывает различных цветов.C ² Продукты

• Изоляционные швы формируются путем размещения предварительно отформованного шовного материала рядом с колонной, стеной или стояком перед заливкой плиты. Материал изоляционного шва обычно представляет собой пропитанный асфальтом ДВП, хотя также доступны пластик, пробка, резина и неопрен.
• Материал изоляционного шва должен полностью проходить через плиту, начиная с основания, но не выходить за верх.
• Чтобы изоляционный шов выглядел более чистым, верхняя часть предварительно отформованного наполнителя может быть отрезана, а пространство заполнено эластомерным герметиком.Некоторые патентованные соединения поставляются со съемными крышками, образующими резервуар для герметика.
• Шовные материалы варьируются от недорогих ДВП, пропитанных асфальтом, до пробки и неопрена с закрытыми порами. Пробка может расширяться и сжиматься вместе с швом, не выдавливается и изолирует воду. Скотт Уайтелам из APS Cork говорит, что требуемые характеристики — это то, что определяет выбор материалов для швов. Ожидаемое движение, воздействие солей или химикатов, а также ценность конструкции — все это будет иметь значение — и, конечно же, стоимость.
• В колоннах усадочные соединения должны подходить со всех четырех направлений, заканчиваясь изоляционным соединением, которое должно иметь круглую или ромбовидную конфигурацию вокруг колонны. Для стальной колонны двутаврового типа может работать конфигурация с вертушкой. Всегда сначала кладите бетонную плиту и не укладывайте изоляционный материал шва и заливку вокруг колонны до тех пор, пока колонна не будет нести полную статическую нагрузку.

Строительные швы в бетонных плитах

Шпоночные строительные швы успешно используются уже много лет.Кардинальная производственная компания

На многих работах будут точки запуска и остановки — вы не сможете заливать всю плиту или проезжую часть сразу. Здесь вы разместите строительный шов. Вот несколько советов:

• Строительные швы образуются с помощью переборок из дерева, стали, пластика или сборного железобетона. Эти переборки часто используются в качестве стяжек при укладке и отделке плиты.
• Строительные швы должны быть включены в общий план швов, где они также могут функционировать как усадочные швы.
• Строительный шов также следует использовать в случае поломки оборудования, неожиданной нехватки материалов или плохой погоды, хотя шов все равно должен быть обработан по схеме соединения — размещен там, где планировался усадочный шов. Если это невозможно, возможно, позже придется удалить лишнюю часть.
• Если плита не будет иметь значительного движения, пересекающего стык, приемлемо прямое стыковое соединение без армирования, пересекающего стык. Если будет движение, отличное от пешеходного, вам понадобится какое-то устройство для передачи нагрузки.
• В течение многих лет типичным способом передачи сдвига в строительном шве было шпоночное соединение. Многие стальные переборки доступны с профилем со шпонкой, однако большинство экспертов больше не рекомендуют шпоночные соединения, поскольку они редко остаются достаточно плотными, чтобы обеспечить положительную передачу сдвига. ACI 360, «Проектирование плит на земле», утверждает, что «охватываемая и охватывающая части теряют контакт при открытии стыка из-за усадки при высыхании», что может привести к «поломке кромок стыка и выходу из строя верхней боковой части ключа.«
• Используйте внутреннюю вибрацию во время укладки бетона в строительном шве, чтобы обеспечить надлежащее уплотнение по краю и вокруг любых дюбелей, устройств передачи нагрузки или армированных швов в сборе, особенно если бетон имеет заполнитель большего размера.
• Обязательно высушите вертикальную поверхность после снятия перегородки, нанеся жидкий отвердитель.

Усадочные швы в бетонных плитах

Проведите по экрану для просмотра слайдов

• Плиты растрескиваются непосредственно под усадочными швами пропила и передают нагрузку между панелями за счет совокупного сцепления.

• Усадочный шов с механической обработкой слишком неглубокий, поэтому бетон образовал свой собственный параллельный шов из-за растрескивания.

• Этот шов с механической обработкой был разрезан слишком неглубоко, поэтому трещина следовала только за швом на правой стороне перпендикулярного шва.

• Мокольные пилы для мокрой резки идеально подходят для больших работ. Husqvarna.

• Пилы для раннего ввода разрезают усадочный шов до того, как бетон начнет давать усадку.Husqvarna

• Торпедные канавки позволяют обрабатывать длинные прямые соединения. Slip Industries.

• Трещины часто образуются при изменении наклона поверхности (и, следовательно, толщины) плиты, что делает ее хорошим местом для стыка.

Теперь давайте поговорим о том, какие типы суставов, возможно, являются наиболее важными и, безусловно, с наибольшей вероятностью могут вызвать проблемы. Перед заливкой бетона формируются изоляционные и строительные швы; Усадочные швы (или контрольные швы) «помещаются» в свежий бетон до того, как он сможет образовать свои собственные швы, также известные как трещины.То, что на самом деле представляет собой усадочный шов, — это трещина в плите, которую мы заставляем следовать по выбранной нами линии. Мы создаем ослабленную линию поперек плиты и позволяем природе идти своим чередом. Когда плита все-таки треснет, это называется «совместной активацией».

Вот несколько моментов, которые следует учитывать при работе с усадочными суставами:

Видео: отрезная пила по бетону
Время: 04:22
Посмотрите демонстрацию отрезной пилы и узнайте об этом оборудовании.

• После укладки бетон дает усадку.Мы можем уменьшить усадку с помощью хороших смесей, но она всегда будет давать усадку, и мы должны принять этот факт и знать, как справиться с этой усадкой. Гладкое основание без корней и влагобарьер непосредственно под плитой уменьшают трение между плитой и основанием и уменьшают внутреннее ограничение.
• Усадочные швы формируются путем распиловки, обработки шва канавочным инструментом или путем вставки пластиковой полосы в бетон во время отделки (застежка-молния). Правильный выбор времени и глубины резания очень важны.Если вы будете ждать слишком долго, плита потрескается там, где нужно, а не там, где вы хотите. И если стык не прорезан достаточно глубоко, он не создаст слабую плоскость, необходимую для направления трещины.
• Распилы можно выполнять обычными пилами для мокрой или сухой резки или пилами для ранней резки.
• При использовании пилы для раннего входа распилы можно выполнять в течение 1–4 часов, в зависимости от температуры воздуха, — намного раньше, чем при использовании обычной пилы. Только Soff-Cut (теперь часть Husqvarna) производит настоящие пилы для сухой резки для раннего входа (иногда их называют пилы для ультра-раннего входа).Глубина пропила обычно составляет 1 дюйм независимо от толщины сляба, хотя даже пропилы глубиной дюйма при раннем вводе могут работать должным образом. Поддержание пластины скольжения и лезвий в хорошем состоянии улучшит качество резки (меньше расслаивания). Теперь есть пила раннего выпуска, сделанная специально для декоративных работ.

Пластиковые застежки-молнии иногда поставляются со съемным верхом для создания чистого шва. Кардинал Mftr. Co.

• Обычные газовые пилы для мокрой резки по бетону можно использовать для резки швов, обычно ожидая, пока бетон достигнет прочности около 500 фунтов на квадратный дюйм, чтобы предотвратить расслоение кромок разреза во время пиления.Время варьируется в зависимости от температуры и относительной влажности, но обычно окно проходит через 4–12 часов после укладки бетона. Глубина пропила должна составлять не менее толщины плиты.
• Для декоративных работ или небольших плит можно использовать обычную отрезную пилу для сухой резки. Обязательно используйте подходящий респиратор — двуокись кремния в воздухе представляет серьезную опасность для здоровья и приводит к силикозу. Также используйте средства защиты глаз и ушей. Для демонстрации использования отрезной пилы посмотрите видео Боба Харриса.
• Существует несколько способов врезки стыка в бетонную плиту во время чистовых операций, но, как и в случае пропила, глубина канавки должна составлять не менее четверти толщины плиты, чтобы ослабить плиту настолько, чтобы образовалась трещина. следовать. Для получения дополнительной информации о груверах и демонстрационного видео с Бобом Харрисом щелкните здесь: Groovers Info & Demo Video.
• Застежки-молнии — это пластиковые полоски, встроенные в бетон, чтобы создать слабую плоскость, необходимую для направления трещин.Некоторые поставляются с закрывающей полосой, которую удаляют, чтобы оставить закругленные края или резервуар для герметика в верхней части стыка. ACI 360 и 302 не рекомендуют использовать застежки-молнии для образования усадочных швов.

При соединении тройников на другой стороне соединения часто образуется трещина.

• Схема соединения может быть указана в вашей работе, а может и не быть. Примите активное участие в этом плане, чтобы обеспечить правильное расположение стыков и их наилучшее расположение для вашей работы. Для получения дополнительной информации прочтите о том, где разместить управляющие соединения.
• Для неармированной плиты контрольные швы должны располагаться в футах в 2–3 раза больше толщины плиты в дюймах. Другими словами, для 4-дюймовой плиты расстояние между стыками составляет 8–12 футов. Расстояние сильно зависит от потенциала усадки бетонной смеси. Подробнее о малоусадочных бетонных смесях читайте в разделе «Конструирование бетонных смесей». Ключевыми факторами являются низкое содержание цемента и крупный заполнитель.
• Соединяемые панели должны быть как можно ближе к квадрату. Держите длину, разделенную на ширину панели (соотношение сторон), не более 1.5 (так, если длина панели 12 футов, ширина должна быть не менее 8 футов). Избегайте панелей L- и T-образной формы.
• Сокращенные суставы должны быть прямыми и непрерывными, никогда не смещенными.
• Старайтесь избегать «втягивающихся» углов — внутренних углов плиты. Хотя, скорее всего, они у вас есть. Лучший способ — просто расположить стыки в обе стороны от входящего угла. Вы также можете разместить пару кусков арматуры по диагонали в плите возле угла.
• В большинстве случаев не расширяйте арматуру через усадочное соединение.Хотя это обеспечит передачу нагрузки, это также приведет к неконтролируемым трещинам между усадочными соединениями.

Типы бетонных швов и насадки

Бетонные швы используются для компенсации расширения или усадки бетона при изменении температуры. Бетонные швы обычно используются для предотвращения трещин при усадке бетона путем создания форм, инструментов, распиловки и установки швов. Запланированные трещины обеспечат более качественную отделку бетонного изделия и будут сформированы в определенных местах, где эти трещины можно будет отслеживать.Иногда из-за материала и ширины или пролета бетонных швов требуется улучшить характеристики материала и позволить материалам расширяться / сжиматься или перемещаться, не повреждая другие конструкции.

Усадочные соединения бетона

Предназначен для создания ослабленного участка в бетоне и регулирования места появления трещин, обычно по прямой линии. Усадочные швы следует размещать так, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине 1 ½ к 1.Стыки обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты.

Расстояние между стыками, превышающее 15 футов, требует использования устройств передачи нагрузки. Усадочные швы могут быть врезаны в бетонную поверхность во время укладки. В затвердевшей бетонной поверхности также можно пропилить стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки.

Бетонные деформационные швы

Бетонные компенсаторы используются для отделения плит и бетона от других частей конструкции.Деформационные швы обеспечивают независимое движение между соседними элементами конструкции, сводя к минимуму растрескивание, когда такие движения сдерживаются. Он допускает тепловое расширение и сжатие, не вызывая напряжения в системе.

Зачем они нужны?

Строительные швы используются в случаях, когда встречаются две последовательные укладки бетона. Строительные швы обычно закладываются в конце рабочего дня или когда бетонная заливка была остановлена ​​дольше, чем начальное время схватывания бетона.Строительные швы должны проектироваться и уточняться инженером-строителем. Вы также можете добиться сцепления и продолжить армирование через строительный шов. Если в конце дня имеется достаточное количество PCC, строительный шов может быть размещен на запланированном поперечном сужающемся шве.

Размещение наконечников

Следует соблюдать следующие рекомендуемые советы:

• Максимальное расстояние между стыками должно быть в 24–36 раз больше толщины плиты.
• Соединения должны располагаться на расстоянии от 10 футов до 15 футов.
• При использовании канавки для усадочных швов глубина шва должна быть не менее толщины плиты.
• Соединения распилом должны быть выполнены в течение 4–12 часов после завершения бетонной отделки.
• Шпоночные соединения не рекомендуются для промышленных полов.
• Швы, обработанные сухим способом, следует выполнять через 1–4 часа после завершения отделки.
• Предварительно отформованный заполнитель швов следует использовать для отделения плит от стен или фундаментов здания.Поместите 2 дюйма песка поверх опоры, чтобы предотвратить прилипание к опоре.
• Если плита содержит проволочную сетку, рекомендуется отключить сетку в усадочных швах.
• Расстояние между стыками также следует выбирать так, чтобы бетонные секции были приблизительно квадратными.
• Рекомендуется иметь бетонные швы вдоль линий колонн, пропиленные или шпоночные.
• Металлические дюбели следует использовать в плитах, несущих большие нагрузки.
• Спланируйте точное расположение всех стыков, включая время распиловки.
• Используйте изоляционные стыки между плитами и колоннами, стенами и фундаментами, а также там, где бордюры или тротуары встречаются с другими бетонными конструкциями.
• Материалы, используемые для бетонных швов, должны быть достаточно гибкими, чтобы поглощать или деформироваться по мере необходимости, а затем иметь возможность восстанавливать свое первоначальное состояние.
• Всегда ищите материалы, которые проницаемы и могут сцепляться с бетоном.

Инструменты

Следующие инструменты обычно используются для создания бетонных швов, хотя эти инструменты могут различаться в зависимости от размера и объема проекта.Вот наиболее часто используемые инструменты:

• Ручные канавки или шагающие канавки: , в зависимости от размера плиты, вы можете выбрать один из этих двух.
• Аккумуляторный инструмент для управляющих шарниров: идеально подходит для малых и средних проектов.
• Пила по бетону: идеально подходит для резки бетона пилой, но не забудьте знать, какой глубины должен быть этот разрез. В противном случае вы можете создать другие проблемы.

Подсказка

Шлифовальный станок с ножом по камню можно использовать вместо пилы по бетону для резки швов в сухом бетоне.

Держите их водонепроницаемыми и устойчивыми к трещинам

Бетонные компенсационные швы важны для вашего тротуара или проезжей части.

Обеспечение водонепроницаемости стыков предотвратит просачивание влаги под бетонные подушки и их взбивание или проседание. В этом посте рассказывается, как выполнить эту задачу.

Назначение компенсатора бетона — дать возможность подушкам расширяться и сжиматься (становиться больше и меньше) при изменении температуры и влажности.

Если у вас есть дети, думайте о компенсаторе как о себе, а о бетонных подушках как о своих детях — поставьте в очередь воспоминание о том, как они стояли между двумя детьми, когда они пытаются разорвать друг друга.Что ж, иногда я так себя чувствую со своими дочерьми (разве плохо, если я рассматриваю себя как компенсатор, который сдерживает споры об одежде, еде и волосах?).

Хорошие новости !!

Защитить и отремонтировать компенсационный шов бетона очень просто. И сделать проект в эти выходные намного дешевле, чем нанять подрядчика для замены сильно поврежденной бетонной подъездной дороги или тротуара.

Вот необходимые вам расходные материалы

Этот список материалов может показаться устрашающим из-за угловой шлифовальной машины.

Но что может быть лучше, чтобы начать использовать один из этих замечательных инструментов, и они могут быть очень доступными.

Итак, приступим к работе и заделайте ваш бетонный компенсатор, чтобы он был защищен от погодных воздействий!

Удаление старого материала из бетонного компенсационного шва

Бетонные компенсационные швы также известны как изоляционные швы.

Как я уже сказал во вступлении, эти стыки позволяют бетонным подушкам расширяться и сжиматься во время циклов замораживания-оттаивания.

Без бетонного компенсатора тротуар или подъездная дорожка потрескались бы.

Если вы посмотрите на деформационные швы между бетоном, вы можете увидеть черный войлок или старый герметик.

Необходимо удалить старый герметик и изношенный войлок.

Когда я позвонил в Sika, компанию, которая производит самовыравнивающийся герметик для такого рода проектов, они посоветовали мне использовать универсальный нож для удаления старого материала и счистить все оставшиеся остатки ацетоном.Если вы сделаете этот шаг, убедитесь, что ацетоновая вспышка высохла (Sika сказала, что нужно подождать около 1 часа).

Вы можете попробовать эту технику универсального ножа. Но я обнаружил, что люди, которым принадлежал наш дом, нанесли слой нового герметика поверх старого. И у меня был настоящий беспорядок, потому что оба герметика отделялись от бетона.

Если вы попали в такое же затруднительное положение, лучше всего подойдет угловая шлифовальная машина со стандартным отрезным кругом или алмазным диском.

Конечно, соседи могут подумать, что вы немного сошли с ума.Но они также дважды подумают, чтобы отправить своих детей на сбор средств (что может быть хорошо).

Да, угловая шлифовальная машина — это дополнительная покупка, но вы можете купить ее дешевле, чем пара кроссовок.

В моем примере мне пришлось прорезать два слоя старого герметика. Режущий диск угловой шлифовальной машины должен был проникнуть примерно на 1/2 — 1 дюйм вниз через слои герметика. Вы также должны удалить любой старый стержень из пенопласта, который находится под герметиком (я объясню, что это такое, в следующем разделе).

Бетонный шов не должен быть идеально чистым для нового герметика. А старый герметик, оставшийся после использования угловой шлифовальной машины, будет довольно хорошо прилипать к бетону и не будет влиять на адгезионную способность нового герметика.

Неплотный герметик на краю компенсационного шва можно соскрести канцелярским ножом.

Этот шаг, пожалуй, самый важный. Это определенно требует больше всего времени.

Обязательно наденьте защитные очки и перчатки, так как отрезной диск немного искрит, когда он время от времени касается бетона.

Вот короткое видео, чтобы дать вам представление о том, что нужно сделать, чтобы удалить старый герметик с бетонного деформационного шва.

Подготовка вашего бетонного расширительного шва для герметика

Если вы такой же ботаник, как я, когда дело доходит до ремоделирования, вы, возможно, задавались вопросом, какого черта эта резина между бетонными подушками или проходами.

Ничего страшного, если у вас никогда не возникало этой мысли, это означает, что вы нормальный человек, а остальные из нас, домашних мастеров, рискуют споткнуться о себе, размышляя над такими вопросами.

Материал, напоминающий резину, представляет собой самовыравнивающийся герметик. Бренд, который вы можете найти в местном магазине в США, называется Sikaflex Self-Leveling Sealant.

Sikaflex можно использовать для герметизации горизонтальных деформационных швов. Это отличный продукт, потому что он остается постоянно гибким, быстро сохнет, прилипает ко всему, самовыравнивается и обладает высокой устойчивостью к погодным условиям.

Sikaflex следует наносить при температуре от 40F до 100F. Идеальная температура находится в середине этого диапазона, потому что меньше вероятность полного сжатия или расширения сустава.

Sikaflex станет менее липким в течение 1-2 часов и полностью затвердеет в течение 3-5 дней.

Я на нем 5 дней не ездил. Кому нужны следы герметика от шин на подъездной дорожке (не я, и я, конечно, не хочу объяснять это своей жене). Кроме того, убедитесь, что в прогнозе на 24 часа нет дождя.

После удаления всего старого герметика используйте пылесос или пылесос для влажной / сухой уборки, чтобы собрать мусор из ваших бетонных швов.

Затем используйте стержень из вспененного материала с закрытыми порами между стыками.

Стержни из пенопласта заполняют пространство между бетонными швами, поэтому вам не нужно использовать тонну самовыравнивающегося герметика.

Вот БОЛЬШОЙ СОВЕТ : диаметр опорного стержня должен быть на 1/8 дюйма больше, чем ширина вашего бетонного компенсатора.

Это обеспечит водонепроницаемое уплотнение.

Рукой вдавите опорный стержень в шарнир. Глубина стыка должна составлять минимум 1/4 дюйма и максимум 1/2 дюйма ниже бетонных подушек.Это означает, что опорный стержень должен находиться так далеко ниже поверхности бетонной подушки.

Если ваш шарнир шире стержня подкладки, вы можете скрутить две нити вместе, как веревку.

Вот второй БОЛЬШОЙ СОВЕТ : дважды проверьте, чтобы стержень опоры находился под поверхностью бетонной подушки.

В противном случае при нанесении герметика у вас будет небольшая горбинка. И да, я говорю по собственному опыту 🙁

Между прочим, опорный стержень можно найти в том же разделе, что и бетонные принадлежности в строительном магазине.

Обеспечьте водонепроницаемость и трещиностойкость вашего бетонного деформационного шва с помощью герметика Sikaflex.

Соберите все свои старые носки и несколько изношенных футболок.

Они понадобятся вам как тряпки (не жалуйтесь на свою старую концертную рубашку Pink Floyd, никто не подумает, что вы крутой, если вы наденете ее в торговый центр в 2000 году. Эй, я люблю Pink Floyd, но серьезно, если вы читаете это, вы, вероятно, достаточно взрослые, чтобы знать, что они не поедут в турне в ближайшее время).

Самовыравнивающийся герметик Sikaflex поставляется в тюбиках двух размеров.Большая трубка составляет 29 жидких унций, а маленькая — 10 жидких унций.

Если вам нужно заполнить огромный бетонный компенсатор, я настоятельно рекомендую трубку на 29 жидких унций. Вам придется купить большой пистолет для уплотнения, но это сэкономит вам массу времени.

Вот третий БОЛЬШОЙ СОВЕТ :

Подумайте, сколько пробирок вам нужно, а затем ПОКУПАЙТЕ вдвое больше.

Опять же, из опыта здесь. Гораздо проще купить тонну герметика, а затем вернуть то, что вы не использовали.

Установив стержень-подкладку на место, вы можете разрезать трубку Sikaflex так, чтобы получился валик толщиной 1/4 дюйма. У вас может возникнуть соблазн отрезать трубку побольше, но не делайте этого.

Когда герметик начнет течь, его будет трудно остановить, а больший валик означает, что вам придется работать быстрее. Не говоря уже о том огромном потенциальном беспорядке, который может возникнуть у вас, но я все равно буду говорить. Визуализируйте герметик на своих штанах, руках, обуви, волосах… ..

Проколите уплотнение внутри трубки с помощью старой проволочной вешалки, вроде тех, что продаются в химчистках.

Поместите трубку в пистолет для уплотнения и представьте, что вы Грязный Гарри. Просто шучу. В этом шаге нет необходимости, и он предназначен только для того, чтобы вы почувствовали себя круто (что вы, конечно, и есть).

Выдавите герметик Sikaflex в компенсационный шов бетона и дайте ему растечься и самовыровняться. Добавьте больше Sikaflex там, где это необходимо.

Вуаля !!!

Ваш бетонный компенсатор стал водонепроницаемым, и вероятность его растрескивания снизилась.

Если вам больше нравится смотреть, чем читать, вот видео, показывающее, чего ожидать при использовании Sikaflex

Что дальше

Наше руководство по уходу за патио из камня также очень полезно — вы » С нашими советами вы сэкономите массу времени на уборке!

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.
