Теплоизоляция печной трубы – для чего она нужна, и какие способы утепления сущес

Печные трубы служат для отвода угарных газов, образующихся в результате сгорания топлива, из помещений, где расположены печи и камины. Несмотря на простой внешний вид, их конструкция является достаточно сложной. Должна быть обеспечена необходимая тяга, грамотный вывод трубы через крышу и правильная стыковка ее с кровельными материалами, а также определена должная высота по отношению к коньку. Также в обязательном порядке делается пожаро-, гидро- и теплоизоляция печной трубы. Все эти мероприятия обеспечат надежную и долгую ее эксплуатацию, а также безопасность проживающих в доме людей.

Для чего нужна теплоизоляция дымовой трубы

Выходящие печные газы имеют высокую температуру, а быстрое их охлаждение через тонкие стенки дымовой трубы приводит к образованию агрессивного конденсата на ее внутренней поверхности. Если капли будут впитываться в материал трубы, то со временем конструкция начнет разрушаться. Они могут также оседать на внутренней поверхности, что нарушит впоследствии проходимость угарных газов и приведет к задымлению.

Если же конденсат начнет стекать по стенкам, то кроме подтеков и постоянно висящих капель, появится еще и неприятный запах. Устройство теплоизоляции помогает справиться с подобными неприятностями и увеличивает срок эксплуатации трубы.

Главной задачей утепления печной трубы является недопущение быстрого ее охлаждения. Но если работы будут произведены неграмотно, то положительного результата достигнуть не удастся.


Способы утепления

Вариант теплоизоляции дымовой трубы выбирают в зависимости от материала, из которого она изготовлена. В качестве утеплителя используют:

  • колотый кирпич;
  • керамзит;
  • базальтовую или минеральную вату;
  • шлак;
  • каолин и др.

Облицовывают утепленные трубы:

  • железобетонными или шлакобетонными плитами;
  • деревянными щитами;
  • металлическими оцинкованными кожухами;
  • кирпичом;
  • профлистом и т. д.

Наиболее простым вариантом является покупка уже готовой утепленной сэндвич трубы. Но она, как правило, должна устанавливаться еще на стадии устройства дымохода.

Самым распространенным и доступным способом является изоляция печной трубы базальтовой ватой, которая пожаробезопасна и выдерживает действие высоких температур (до 750 градусов). Данный материал имеет толщину 20-100мм. Им обматывают трубу в несколько слоев и фиксируют проволокой. Далее наносят слой штукатурки.

Облицовывают дымоход с базальтовой ватой листами из нержавейки. Для этого измеряют общий периметр трубы с учетом утеплителя, вырезают нужный кусок листовой стали таким образом, чтобы его высота была около одного метра, а ширина равнялась размеру периметра с небольшим припуском для крепления. Лист закругляют, обрабатывая края валками. Получившуюся форму надевают на печную трубу, стягивают и скрепляют саморезами по металлу. Таким образом устанавливают несколько металлических кожухов друг на друга, следя за тем, чтобы разбежка швов составляла 120 градусов.

Некоторые домовладельцы предпочитают не пользоваться стальными футлярами, что чревато необходимостью быстрой замены утеплителя. Даже если он будет снаружи заизолирован пленкой или фольгой, от влажности такая защита окажется слишком слабой.

Другой вид утеплителя – каолин. Данный материал обладает:

  • прочностью;
  • гибкостью;
  • отсутствием токсичности и горючести;
  • морозоустойчивостью.

Дымоход, для начала, оштукатуривают, затем к мокрой штукатурке приклеивают листы каолина. На завершающем этапе трубу обшивают облицовочным материалом.

Теплоизоляция минеральной ватой производится по предварительно установленной вокруг печной трубы обрешетке из металлического профиля. Шаг обрешетки, в этом случае, должен соответствовать ширине изоляционных листов, а размер металлопрофиля – толщине утеплителя. Минеральная вата укладывается в несколько слоев с обязательной разбежкой швов.

Готовый утеплитель обматывают пароизоляционной пленкой с проклейкой стыков скотчем.

Подобную конструкцию можно отделывать листами металлического профнастила, фиксируемого к обрешетке специальными саморезами с резиновыми прокладками.

Теплоизоляция стальных труб

Утепление дымохода, выполненного из круглой трубы, производят с помощью готового металлического футляра. Наиболее надежным вариантом, в этом случае, станет большая по диаметру оцинкованная труба. Оптимальной считается разница в сечении 16-20см. Работы по теплоизоляции производятся просто и быстро:

  • кожух надевается на печную трубу;
  • в образовавшееся пространство насыпается керамзит, шлак, битый кирпич, либо в промежуток между трубами втрамбовывается стекловолокно, минеральная или базальтовая вата;
  • открытые верхние участки заполняют цементным раствором, гидроизолируют, а затем устанавливают на них защитные кожухи.

Профильную стальную трубу обшивают деревянными щитами или металлическими листами (к примеру, профнастилом), отступая от каждой ее стенки примерно по 8-10см. Пространство заполняют одним из выбранных видов утеплителя и надежно заделывают сверху.

Теплоизоляция кирпичного дымохода

В качестве утеплителя здесь лучше использовать минеральную вату. Ее нарезают на куски, соответствующие боковым сторонам печной трубы, и крепят к кирпичу либо пластиковыми дюбелями, имеющими крупные головки, либо скотчем. Последний вариант является более простым, но менее надежным. После укладки утеплителя производят облицовку из асбоцементных плит, профнастила или кирпича.

Для большего эффекта внешнюю поверхность кирпича рекомендуется оштукатурить и окрасить морозостойким составом. Это поможет снизить теплопотери.

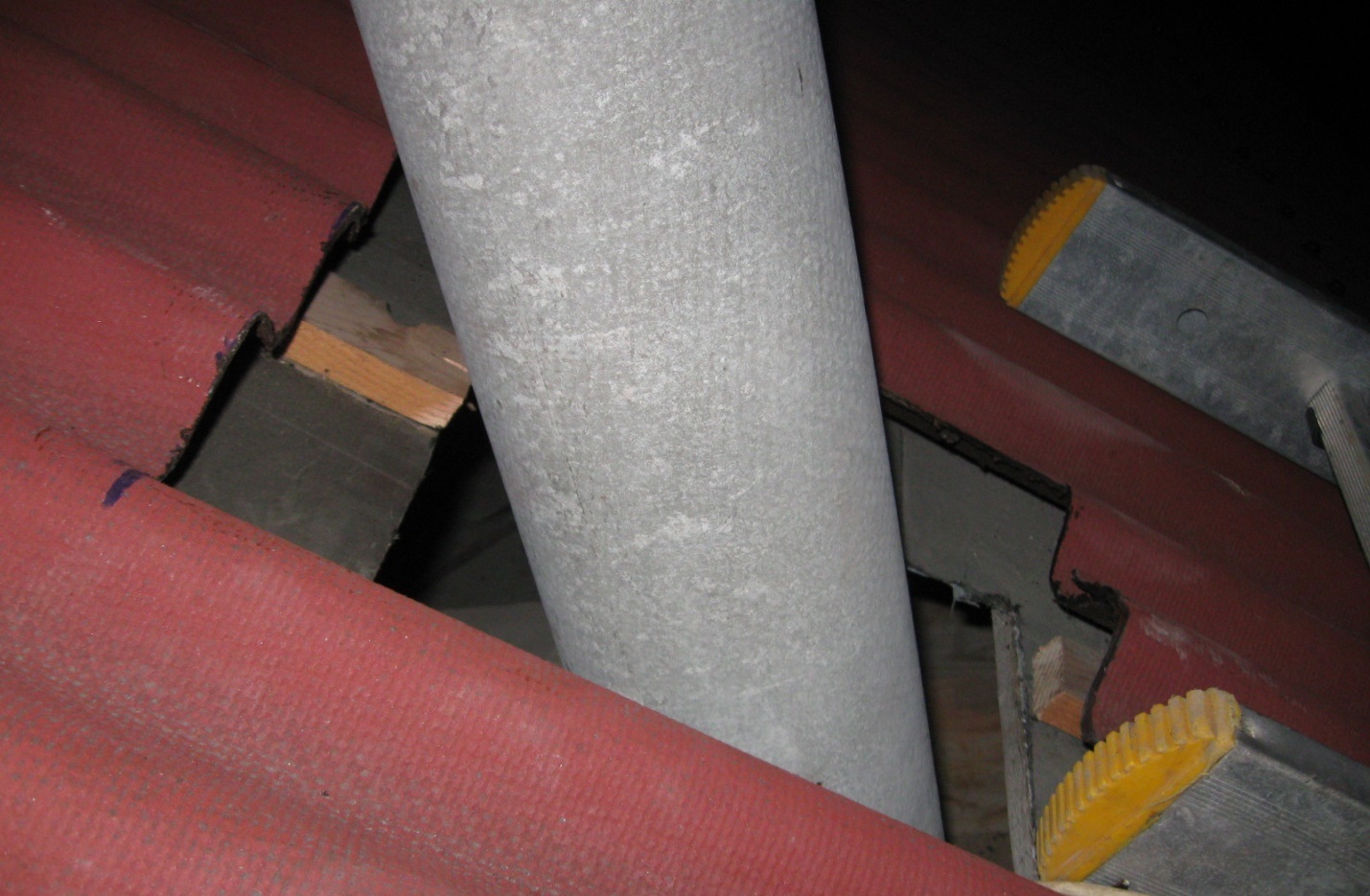

Утепление печных труб из асбоцемента

На начальном этапе поверхность дымохода необходимо очистить от пыли, грязи и другого мусора. Далее изготавливают их двух половинок складной металлический кожух, диаметр которого в собранном виде должен быть больше на 12-16см, чем диаметр печной трубы.

По высоте футляры не должны превышать одного метра.

Нижний оцинкованный кожух надевается на трубу, в пространство засыпается или утрамбовывается утеплитель, затем устанавливается следующий футляр и укладывается теплоизоляция между ним и трубой. Верхний кожух вместе с трубой срезают под небольшим уклоном и закрывают утеплитель небольшим слоем цементного раствора.

Не следует пренебрегать установкой металлического футляра. Минеральная вата, в этом случае, намокнет, потяжелеет, скомкается, обтреплется от ветра. Ее могут растянуть птицы, коты или грызуны.

Утепление труб бетонными плитами

В эту категорию входит шлакобетон и железобетон. Плиты монтируют вокруг трубы, скрепляя конструкцию прочной проволокой, исполняющей роль армирования. В образовавшееся между стенками дымохода и плитами пространство заливают смесь, в основе которой находится гипс и глина.

Конструкция из бетонных плит является достаточно громоздкой, поэтому в частном домостроении подобную теплоизоляцию печных труб не используют.

Существует еще много способов утепления печных труб и каждый специалист может предложить свой собственный. В нашей статье рассмотрены лишь некоторые варианты теплоизоляции дымоходов.

выбор утеплителя, описание, этапы работы

При подготовке дома к отопительному сезону мы часто сталкиваемся с повреждениями печной или котельной трубы и примыкающей кирпичной кладки. Она может треснуть, искрошиться, обрушиться под напором ветра. А правильная термоизоляция для дымоходов играет немаловажную роль в долговечности и безопасности всей системы отопления.

Почему происходит разрушение? От постоянного перепада температур, оседания конденсата на ее стенках, агрессивных соединений, которые образуются из дыма и того же конденсата. Это значит, что изоляция обязана быть термостойкой, негорючей, влагонепроницаемой и инертной к растворам кислот. Кроме того, утепление дымохода снаружи не должно отягощать кровлю. Тяжеловесная конструкция грозит не только рухнуть от ветра, но и проломить крышу.

Учитывая эти нюансы термоизоляции шахты дымохода или трубы в частном доме, мы можем выбирать утеплитель. Современный ассортимент термоизоляторов весьма широк: стекловата, минволокно, минвата, шлакобетон, битый кирпич и проч.

Термоизоляция печной трубы

Одним из популярных и надежных материалов на сегодня является базальтовая вата. Выпускается в виде цилиндров и плит, которые при монтаже разрезают на куски, равные площади наружной стенки дымохода. Скрепляют их строительным скотчем, а сверху закрывают кожухом, который защитит от выветривания и осадков. Часто можно видеть трубы, обмотанные изолятором и схваченные скобами. Это недолговечный и ненадежный метод.

Качественная теплоизоляция позволит снизить уровень термопотерь, предохранит прилегающую крышу от перепадов температур, обеспечит хорошую тягу, кроме того, выглядит аккуратно и эстетично. Работы по изоляции своими руками включают следующие этапы:

  • Тщательная очистка рабочего места от грязи и пыли.
  • Изготовление наружного кожуха из оцинкованного железа.
  • Закрепление нижней части кожуха и укладка термоизолятора.
  • Их наращивание до верха в том же порядке.
  • Цементирование верхней кромки.

Так изолируют трубы асбестовые и металлические. Применяется и оштукатуривание, но оно куда менее эффективно, хотя и очень дешево. Штукатурку накладывают в несколько приемов общей толщиной 3-4 см, готовую поверхность белят, это снижает термопотери не более, чем на 25 %. Базальтовая вата сравнительно дорогая, но в тех же условиях ее эффективность превышает 90 %. Купить утеплитель для дымохода на основе базальтовой ваты можно любой формы и толщины, а монтаж его прост.


Термоизоляция котельной трубы и внутренних ходов

Дымоход от газового котла утепляют в зависимости от его конструкции. Для него актуальна еще внутренняя изоляция, так как конденсат способен заливать горелку и привести к аварии. Некоторые изготовители выпускают уже готовые конструкции из нержавеющей стали, такую же систему можно сделать самостоятельно. Если труба проходит в помещении, как это бывает в банях, не стоит применять оцинкованный металл. Испарения опасны для человека, лучше использовать нержавеющую сталь. Дымоход, расположенный в стене тоже нуждается в термоизоляции. Гильзовая система «сэндвича» не допускает траты тепла на прогрев стены, обеспечивает быстрый прогрев печи и отличную тягу.

Изоляция дымоходов и печей

ISOROC Термозащита 600 – это термостойкая, негорючая теплоизоляция, разработанная специально для печных труб, дымоходов, каминов и защиты поверхностей вблизи печей. Выдерживает высокую температуру до +600°С, имеет толщину 50 мм, прошита проволокой и покрыта стальной сеткой для надежного и удобного монтажа.

Маты ИЗОРОК Термозащита 600 оценят как бригадиры, которые занимаются строительством индивидуальных жилых домов с печным отоплением, бать и саун, так и домовладельцы, которые делают ремонт своими руками.

Продукция сочетает в себе следующие преимущества:

 Температура применения до 600°С, надежно защищает конструкцию от перегрева и пожара в близи источника температуры.
 Изготовлена из 100% базальта.
 Относится к группе негорючих материалов (НГ).

 Покрытие из стальной сетки обеспечивает надежную фиксацию на поверхности трубы.
 Материал в рулоне подходит для изоляции труб любого диаметра от 100 мм.
 Легкий монтаж с помощью проволоки.
 Одного рулона достаточно для изоляции одной трубы в два слоя.
 Компактная упаковка весом всего 6 кг удобна для транспортировки и хранения на объекте.

Изоляция дымоходов и печей станет надежной защитой от воздействия высоких температур. При защите печей обеспечит термическое воздействие и удлинит время сохранения тепла в обогреваемом помещении.

Актуально применение материалов при устройстве бань в коттеджных и дачных домах, а также на предприятиях, где важно постоянная и непрерывная работа производственных процессов.

Технические характеристики

Характеристики Показатели
Плотность кг/м3 ≈60
Максимальная рабочая температура, °С 600
Коэффициент теплопроводности λ10 0,034
Толщина мата, мм 50
Ширина, мм 1000
Длина, мм 2000
Количество в упаковке, шт 1
Количество в упаковке, м2 2
Количество в упаковке, м3 0,1
Тип проволоки на поверхности мата гальванизированная
Группа горючести НГ
Производитель АО «Изорок»

*для удобного монтажа рекомендуем использование вязальной проволоки и крючка!

Видео материал о прошивном мате Термозащита 600

Базальтовая вата – негорючий материал, даже частично не разрушается под воздействием тепла. Печная кладка надёжно защищается от внешних воздействий, однако выполнять работу самостоятельно не стоит, если нет соответствующей квалификации.

Восток – дело тонкое

Утепление трубы, как и восток, – дело тонкое. Малейшие отклонения от норм приводят к выходу дымохода из строя: плохая тяга, частичное разрушение, образование конденсата, низкая степень аккумуляции. Всего этого можно избежать, если правильно выполнить работу по утеплению дымоотводящей трубы.

Как правильно выполнить теплоизоляцию печной трубы на крыше

По доброй русской традиции во многих загородных домах делают печи или камины. В некоторых случаях печь служит не только для приготовления пищи, но и для обогрева жилья.

Однако, новая печь становится источником повышенной пожарной опасности. Поэтому крайне важно правильно выполнить изоляцию печной трубы на крыше.

Собственно, для выполнения этой задачи необходимо:
1. Выполнить качественную гидроизоляцию вывода трубы,исключив тем самым протечки в помещения дома.
2. Сделать место примыкания печной трубы к горючим деталям крыши пожаробезопасным.

Подготовительные работы

Прежде всего, следует определить место выхода трубы из крыши.

Наиболее рациональным считается вывод через конек. Причины:
— монтаж через конек значительно проще чем через скат;
— на коньке не скапливаются снег и влага, а значит, возможность протекания минимальна.

Однако есть тут и серьезный недостаток – для вывода трубы через конек потребуется нарушить целостность коньковой балки. В связи с этим рационально выполнять выход трубы через кровлю максимально близко к коньку.

Совет. Не выполняйте выход трубы в ендове. Здесь постоянно скапливается вода и снег, а значит появление протечки лишь дело времени.

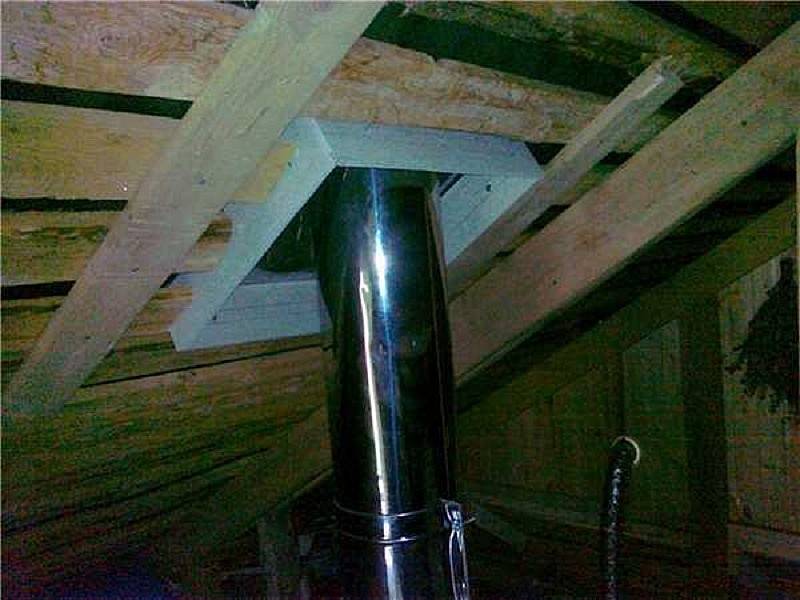

Теплоизоляция прохода печной трубы через крышу

Согласно норм пожарной безопасности температура в местах контакта дымоходов с горючими материалами не должны превышать 50ºС.

Традиционно печные трубы в России кладутся из кирпича. Для такой трубы проблема решается за счет увеличения толщины стенки. Считается что стенки от 380 мм достаточно для нормальной теплоизоляции.

Периметр отверстия для выхода трубы из крыши должен быть больше периметра трубы не менее чем по 150 мм на сторону для горючих материалов и не менее 100 на сторону для негорючих.

При прохождении трубы через готовый кровельный пирог необходимо место прохода оградить коробом периметр, которого должен быть на 150 мм больше периметра трубы на каждую сторону. Расстояние между коробом и трубой заполняется негорючей теплоизоляцией, не боящейся влаги.

Изоляционные пленки кровельного пирога разрезают «конвертиком», подтягивают до стропила или поперечной балки и закрепляют.

Находящуюся в пироге гидроизоляцию прижимают дополнительной обрешеткой, пароизоляцию фиксируют рамками. Дополнительно места стыков изоляционных пленок и короба можно обмотать специальными негорючими лентами.

Гидроизоляция места прохода трубы через крышу

Применение традиционных способов гидроизоляции приводит к тому, что через некоторое время в местах выхода труб начинает течь вода. Последующие ремонты тоже не являются решением проблемы.

Однако выход был найден — для труб начали изготавливать гидроизоляционные фартуки. Их можно изготовить самостоятельно, а можно приобрести. В последнем случае вид фартука глазу более приятен.

Совет напоследок. Любая крыша со временем проседает. При этом на целостность самой крыши это никак не влияет, а вот в местах жесткого сопряжения с трубами появятся трещины. Во избежание этого соединяйте крышу и трубу эластичными материалами.

Ну а теперь, набравшись теории посмотрите как эта работа делается с применением материалов компании Ондулин.

Можно ли утеплять дымоход ППУ скорлупой?

Утепление дымохода требует тщательно выбирать материал для устройства термоизоляции. Почему возникает необходимость утеплять печные трубы? Как при оборудовании внешнего дымохода избежать лишних трат и обеспечить максимально долговечную и эффективную теплоизоляцию? Можно ли утеплять дымоход ППУ скорлупой? Ответы на эти вопросы могут дать только настоящие профессионалы. Но сориентироваться в ситуации может каждый.

Почему печные трубы отопления требуют утепления

Главная причина, по которой наружную часть печных труб в домах и банях обязательно нужно утеплять, – возникновение внутри них конденсата. Это не обычный водный конденсат, а продукт горения. Если по всей длине дымохода температура неодинакова, дым и копоть оседают на его внутренней стороне в больших объемах. Сера в таком осадке активно окисляется и дает побочный продукт – серную кислоту. Она въедается во внутреннюю поверхность дымохода и разрушает его.

Пенополиуретан для утепления дымохода – быть или не быть

Мнение о том, что пенополиуретан – подходящий материал для утепления печных труб, – ошибочно. Он начинает деформироваться при постоянной температуре 1300 C. Кратковременно ППУ выдерживает нагревание до 1500 C. В среднем дымоход нагревается до 200-3000 C. Его контакт со скорлупой неизбежно приведет к разрушению термоизоляционного слоя.

Утепление дымоходов скорлупой ППУ – неверное решение. Это один из немногих случаев, когда качественный и долговечный материал не подходит для изоляции трубопровода. Здесь лучше подобрать альтернативу.

Во всех остальных случаях специалисты рекомендуют утеплять трубы только пенополиуретановой скорлупой. Это самое экономичное и эффективное решение для труб водоснабжения, канализации и т.п. Ни пенополистирол, ни минеральная вата не выдерживает конкуренции с пенополиуретаном. Даже скорлупа ППУ небольшой толщины обеспечивает отличную теплоизоляцию. Вспененная закрытая структура обеспечивает значительное содержание воздуха в материале.

Следует ли изолировать дымоходную облицовку?

Здесь на Nationwide Chimney Components, мы хотели бы дать дружеский совет по многим вопросам, которые задают как государственные, так и коммерческие клиенты.

В этом посте рассматривается вопрос о том, следует ли изолировать облицовку дымохода. Базовые знания строительных норм жизненно важны при установке дровяной печи или печи на твердом топливе. Есть несколько областей, в которых руководящие принципы / правила немного расплывчаты. Распространенный вопрос, на который часто нужно ответить, — это потенциальная изоляция гибкой футеровки дымохода внутри дымовой трубы.В NCC имеется вкладыш из нержавеющей стали , который изготовлен из высококачественной нержавеющей стали и прослужит долгие годы. Футеровка дымохода играет жизненно важную роль в эффективной работе любой дровяной печи или печи на твердом топливе, так что вам нужно изолировать футеровку?

Основная цель футеровки — отводить горячие газы из печи в атмосферу через каменную трубу дымохода. Вкладыш работает под отрицательным давлением, создаваемым разницей температур, чтобы гарантировать, что вредные газы будут втягиваться вертикально вверх по дымовой системе в атмосферу. Облицовка дымохода из нержавеющей стали является важнейшей частью процесса сжигания топлива. Создавая не только хороший и даже постоянный поток тепла для возврата в комнату, но также позволяя горячим газам выходить через лайнер.

Изолирование гибкого дымохода дает много преимуществ, когда дело доходит до контроля выброса горячих газов. Проще говоря, в то время как неизолированный дымоход может работать отлично, в большинстве случаев могут возникнуть проблемы, когда окружающий воздух холодный.Этот процесс в конечном итоге вызывает снижение температуры внутри футеровки, что может привести к конденсации и, таким образом, влиять на эффективный выброс горячих газов в атмосферу. Если влага, образовавшаяся в результате конденсации, стечет обратно по облицовке в вашу дровяную печь, это может вызвать множество проблем и, в лучшем случае, повлиять на ее общую эффективность.

Таким образом, простая изоляция гибкой футеровки дымохода гарантирует, что горячие газы останутся горячими и будут безопасно выпущены в атмосферу как можно быстрее. Это также сводит на нет возможное образование нежелательного конденсата и влаги, что, в свою очередь, окажет заметное влияние на эффективность вашей печи. Так называемая «тяга», связанная с вашей дровяной горелкой, жизненно важна не только для эффективного создания горячего воздуха, но и для максимального увеличения расхода топлива.

Когда вы думаете о потенциальной экономии средств, есть области, где ваша печь может быть менее эффективной, чем должна, а это означает, что для поддержания комфортной температуры в помещении потребуется больше топлива.Потребность в большем количестве топлива приводит к более значительному снижению затрат, что затем приводит к снижению общей экономии затрат. Современные дровяные печи исключительно хорошо спроектированы и чрезвычайно эффективны; есть еще области, в которых пользователь может помочь и повысить производительность.

Итак, чтобы ответить на вопрос, потенциальное образование конденсата в неизолированной гибкой трубе дымохода повлияет на вытяжку, а также вызовет потенциально опасную влажность и конденсацию.

Сегодняшние современные печи будут иметь рейтинг эффективности более 80%, что исключительно хорошо по сравнению с традиционным угольным камином, у которого средний рейтинг эффективности составляет от 20% до 30%.Даже самые современные, самые неэффективные дровяные печи все равно будут превосходить традиционные угольные печи. Дровяная печь лучше всего работает, когда прибор работает с максимальной эффективностью или около того.

Итак, каковы ваши варианты?

Строительных норм, предписывающих изолировать облицовку дымохода при установке в дымовую трубу, не существует. Единственное правило касается газов, которые должны безопасно удаляться из здания. Таким образом, изоляция дымохода внутри полости дымохода гарантирует, что газы безопасно отведены и будут идти прямо вверх от многотопливной печи и выходить через верх дымохода.

Мы бы посоветовали сделать изоляцию, если существующий дымоход расположен на внешней стене. Кроме того, если дымовая труба велика по сравнению с диаметром футеровки дымохода или если дымовая труба особенно высока, то изоляция дымохода — хороший план для реализации. Этот процесс увеличит скорость выхода этих газов, сохраняя дымовые газы теплыми, и впоследствии снизит вероятность образования конденсата на футеровке. Как обсуждалось ранее, охлаждающие газы могут приводить к стеканию конденсата по гибкой оболочке и попаданию в саму многотопливную дровяную горелку.Со временем это может привести к повреждению дымохода и печи, поскольку после образования конденсата внутри футеровки дымохода возникает коррозия.

Есть несколько различных методов изолирования лайнера. Вы можете накрыть гибкую подкладку перед тем, как вставить ее, обернув одеялом подходящим материалом. Или путем заливки гранул вермикулита, перлита или лека в воздушный зазор между облицовкой и дымоходом после / во время установки.

Легкая изоляция футеровки дымохода обычно изготавливается из стекловолоконного войлока, который долго не воспламеняется, прочен и долговечен.Лайнер сохраняет дымовые газы горячими, что улучшает тягу и снижает риск пожара в дымоходе. Установка проста: секции футеровки оборачиваются перед тем, как опускать футеровку в дымоход или поднимать вверх. Всегда помните, что дымоход необходимо сначала прочистить перед установкой футеровки дымохода, никогда не пытайтесь установить футеровку, не почистив сначала дымоход.

Альтернативный вариант — использовать засыпку для облицовки дымохода. Это используется для изоляции вокруг облицовки дымохода, где недостаточно места для установки изоляции Rockwool и где вы не хотите использовать продукты типа Chimwrap.Чтобы использовать этот метод, необходимо использовать регистровую пластину, чтобы заблокировать дымоход снизу. Этот тип изоляции похож на изоляцию из вермикулита, и гранулы насыпаются сверху дымохода вокруг вкладыша дымохода. В отличие от вермикулита, он не сжимается, если намокнет.

Некоторые продукты заслуживают рассмотрения.

Изоляция: Изоляция дымохода Micafil

Аксессуары: Переходники для глиняных труб / Переходник для отстойника / Герметики / Заглушки

Если ваша дымовая труба расположена внутри здания, то изоляция не является приоритетом, так как тепло дома обеспечит изоляцию дымохода и дымохода. Тем не менее, эти работы по-прежнему можно проводить, чтобы обеспечить наилучшую производительность системы дымохода.

Процесс утепления — простая процедура; однако это приведет к увеличению затрат на ваш проект, поэтому в большинстве случаев это личный выбор.

23 июля 2019 г. Компоненты дымохода по всей стране

Изоляция дымохода? | Домашняя страница форумов Hearth.com

davis817 сказал:

Привет, надеюсь, что кто-то может помочь решить вопрос, который у меня был некоторое время.Недавно я установил облицовку из 316Ti в дымоход моей дровяной печи. Печь находится перед камином, а трубопровод проходит через отверстие в заслонке и поднимается по длине дымохода, примерно на 20 футов. Вверху у меня есть пластина, закрывающая дымоход, а сверху крышка. Я обернул изоляцию из стекловолокна без облицовки вокруг вкладыша прямо под пластиной в верхней части дымохода. Местный трубочист сказал мне, что это приемлемо. Однако я читал в другом месте в Интернете, что рядом с трубой следует использовать минеральную вату или другую подобную изоляцию.У кого-нибудь есть опыт в этом? Спасибо за любую помощь.


На этот вы получите оба ответа.
Я, например, согласен с вашим трубочистом.
Я установил дровяные топки (и печи) за 5 лет до
г. переезд в торговый зал и КАЖДЫЙ из них — в камине masonru —
монтируется с неоткрытой изоляцией из стекловолокна
как ПОД крышкой, так и в области демпфера.
НИ ОДИН РАЗ не возникала проблема с ЛЮБОЙ из этих установок.
Стекловолокно не плавится. Не испаряется. Это работает, и точка.
Я вытащил свой 3100L из камина после 4 лет сжигания
в качестве основного источника тепла — 4-5 шнуров в год — и стеклопластик выглядел
И чувствовал себя ТОЧНО так же, как в тот день, когда я его установил.
Он НЕ был растоплен. Он НЕ был обесцвечен. НЕ испортилась
в любом случае.
Мы можем бороться с этим все, что хотим, и люди здесь будут продолжать не соглашаться,
так что вы можете принять то, что хотите, с обеих сторон спора.
Я проработал в этой компании более 9 лет, и владелец открыл бизнес
в 1977 году в своем гараже. Он один из самых уважаемых голосов в области
. сжигание дров и его вклад напрямую ощущается каждым, кто взял
Сертификационный экзамен NFI по сжиганию древесины. Он часть платы в сборе на
разработать вопросы и ответы, & под ЕГО руководством,
мы устанавливаем из стекловолокна без облицовки, потому что использовать
безопасно и это работает очень хорошо…

Изоляция дымохода — хорошая идея?

Изоляция дымохода — хорошая идея?

С приближением зимы многие домовладельцы начинают задумываться об утеплении. Может ли теплоизоляция чердака согреться зимой? Один из видов утеплителя, о котором напрочь забывают многие домовладельцы, — это утеплитель дымохода.

Что такое изоляция дымохода?

Изоляция футеровки дымохода может повысить безопасность и эффективность вашей дымоходной системы при одновременном снижении затрат на техническое обслуживание. Изоляция помогает поддерживать горячие дымовые газы до тех пор, пока они не выйдут через дымоход, а это означает, что вкладыш в дымоходе будет накапливать менее опасный креозот и влагу.

Двумя основными типами изоляции облицовки дымохода являются изоляционное покрытие и вермикулитная изоляционная смесь для дымохода. Изоляционное покрытие изготавливается из изоляционного материала высокой плотности и оборачивается по всей длине облицовки дымохода. Этот процесс увеличивает диаметр дымохода, поэтому он может не подходить для более узких дымоходов.Никогда не используйте стекловолокно или традиционную домашнюю изоляцию для изоляции облицовки дымохода, поскольку она обычно не рассчитана на высокие температуры.

Второй вид изоляции футеровки дымохода — вермикулитовая изоляционная смесь для дымохода. Этот утеплитель будет смешан и залит вокруг вашего лайнера для получения высококачественного готового продукта. Через неделю изоляция высохнет, и дымоход можно будет снова использовать.

Вам нужна изоляция дымохода?

Если вы готовитесь к установке новой облицовки дымохода из нержавеющей стали, одно из решений, которое вам необходимо принять, — добавить ли вы изоляцию облицовки дымохода.Если вы используете облицовку дымохода из нержавеющей стали, изоляция всегда будет отличной идеей. Изоляция помогает дымоходу быстро нагреваться и легко достигать более высоких температур. В результате это предотвращает появление неадекватных сквозняков и снижает вероятность образования креозота. Компания Clean Sweep Maryland может помочь вам выбрать подходящую изоляцию дымохода для вашей ситуации и дымохода, а также осмотреть дымоход, чтобы убедиться, что он безопасен и не содержит креозота.

Получите изоляцию дымохода для дымохода сегодня

Clean Sweep В штате Мэриленд есть профессиональное оборудование, необходимое для удаления любого количества креозота из дымохода, а также для ремонта дымохода, покрытия или изоляции.Позвоните в компанию Clean Sweep Maryland сегодня по телефону 410-558-1111, чтобы получить профессиональные услуги трубочиста, вентиляционных отверстий сушилки, воздуховодов и водосточных желобов, предназначенных для поддержания вашего дома в прекрасном состоянии и безопасности вашей семьи.

Поделитесь этой историей, выберите платформу!

EXCEL — ICC-RSF

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ НА EXCEL

Industrial Chimney Company (ICC) гарантирует, что ее дымоходные системы EXCEL не будут иметь функциональных сбоев из-за дефектов материала или изготовления, пока первоначальный потребитель является собственником дымоходной системы.Данная гарантия предусматривает замену любых компонентов, вышедших из строя в результате нормальной эксплуатации домашнего камина, дровяной печи, печи или котла, и включает замену любых компонентов, поврежденных в результате пожара в дымоходе. (Примечание: возгорание дымохода опасно и его можно предотвратить. Мы настоятельно рекомендуем вам регулярно чистить дымоход.) Компания ICC гарантирует, что все компоненты дымохода из нержавеющей стали не будут пробиты в результате коррозии. Эта гарантия не распространяется на ущерб, причиненный зданию в результате пожара в дымоходе или неправильного использования продукта.

Никакие претензии по данной гарантии не будут удовлетворены, если ICC не будет уведомлена о потенциальной претензии и не получит возможность поручить одному из ее агентов осмотреть дымоход перед заменой.

ICC несет ответственность только за ремонт или замену любых компонентов, признанных дефектными в соответствии с данной гарантией. Ни при каких обстоятельствах ICC не несет ответственности за любой случайный или косвенный ущерб, вызванный дефектами дымоходной системы EXCEL.

В течение первых десяти лет гарантии ICC бесплатно обеспечит замену компонентов дымохода.В течение остатка гарантии ICC предоставит замену комплектующих дымохода по цене 50% от текущей розничной цены на момент подачи претензии по гарантии.

ICC не несет ответственности за любые работы, необходимые для удаления или замены системы EXCEL, замененной по данной гарантии.

Эти дымоходы предназначены для отвода печного топлива в жилых домах, необработанной древесины, угля с низким содержанием серы, а также природного или сжиженного нефтяного газа. Они предназначены для работы при постоянной температуре 650 ° C (1200 ° F) или ниже.Они не предназначены для вентиляции конденсирующих масляных или газовых приборов. Гарантия недействительна, если дымоход используется в том случае, если он не предназначен.

Системы EXCEL должны быть установлены в соответствии с Инструкциями по установке, прилагаемыми к каждой системе на момент покупки. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия аннулируется, если дымоход установлен не в соответствии с инструкциями по установке.

Настоящая гарантия не может быть расширена или изменена нашими агентами или представителями.Эта гарантия заменяет все другие явные гарантии или гарантии любого рода.

Решения по замене футеровки дымохода | Изоляция дымохода

Различные типы дымоходов нуждаются во всевозможных вещах, которые помогают им правильно и безопасно выполнять свою работу. Важно поддерживать дымоход в рабочем состоянии, так как он предотвращает возгорание дымохода и попадание токсичных выбросов в ваш дом.

Облицовка дымохода предназначена для обеспечения безопасной работы дымохода. Нет сомнений в том, что вкладыш для дымохода — это бессмысленное дополнение.Облицовка дымохода предназначена для защиты существующего дымохода, поскольку в большинстве новых дымоходов он уже установлен, от определения внутри дымохода. Вкладыши дымохода также удаляют опасные газы и горючие материалы через дымоход.

Большинство старых дымоходов, особенно дымоходов из каменной кладки, обычно строятся с глиняной облицовкой. Хотя назначение глиняных лайнеров одинаково, они могут испортиться и не держаться так же долго, как стальной лайнер. Лучший способ узнать, что вам нужно окунуться в стальную облицовку, — это почистить дымоход, и остатки глины попадут через дымоход в камин.Предлагается заменить глиняную облицовку дымохода на стальную, поскольку она может быть более прочной и эффективной по сравнению со старой глиняной облицовкой.

Дымоходы более уместны как для каминных топок, так и для каменных дымоходов. Это так, потому что кладка и сборный камин выделяют больше всего газа и горючих материалов из вашего камина. Многие не рассматривают облицовку дымохода или даже не знают, существует ли она в их дымоходе, из-за того, что они не информированы или новичок в жизни камина.Мы предлагаем проверить, есть ли он у вас или нужно ли заменить лайнер.

Мы предлагаем широкий спектр высококачественных футеровок для дымоходов, комплектов футеровок для дымоходов и монтажных комплектов, необходимых для быстрого и легкого выполнения работы. Перед покупкой вкладыша для дымохода необходимо выполнить пару работ по дому. Убедитесь, что у вас нет существующего лайнера, проверьте наличие глиняного лайнера и измерьте дымоход для лайнера. Мы здесь для того, чтобы вы сделали эту работу проще простого, поэтому не стесняйтесь обращаться к нам за помощью!


Часто задаваемые вопросы

Вам действительно нужен вкладыш для дымохода?

  • Облицовка дымохода не обязательна, но, безусловно, важна. Если у вас есть газовый камин или вы не используете камин, то вкладыш для дымохода не требуется. Мы настоятельно рекомендуем, если у вас есть дровяной камин, вложиться в облицовку дымохода!

Каков срок службы облицовки дымохода?

  • Есть много аспектов, которые учитываются в том, как долго ваш лайнер прослужит. В основном это зависит от того, какой у вас дымоход. Линия по производству глины может прослужить до 50 лет, тогда как стальная футеровка дымохода может прослужить до 15-20 лет.Важно учитывать, что, хотя облицовка дымохода долговечна, ее следует проверять и обслуживать не реже одного раза в год, чтобы убедиться, что все в рабочем состоянии.

Могу ли я установить собственную облицовку дымохода?

  • Да! Вы можете легко установить облицовку дымохода с помощью имеющихся монтажных комплектов.

Как мне узнать, нужно ли заменить облицовку дымохода?

  • Проверить облицовку дымохода на замену очень просто. Если вы видите трещины, обломки или повреждения, вам необходимо заменить облицовку дымохода. Также существует вероятность, что у вас нет облицовки дымохода. В случае, если у вас нет облицовки дымохода, мы настоятельно рекомендуем установить ее.

Экспериментальное исследование тлеющего горения изоляции из минеральной ваты в проходах дымохода

Целью экспериментального исследования было определить, сколько дополнительного тепла выделяют типичные изоляционные материалы из минеральной ваты, используемые в качестве изоляции проходов дымохода, при воздействии высоких температур.Исследование состояло из двух этапов. На первом этапе количество органического материала в каждом испытательном образце минеральной ваты определялось путем сжигания образцов в электрической печи и сравнения взвешенных масс образцов до и после обжига. На втором этапе новые образцы из тех же изоляционных материалов, которые использовались на этапе 1, были установлены в опорную конструкцию, размещенную на переднем отверстии печи. В этих испытаниях температуру образцов минеральной ваты контролировали из различных точек образцов и в течение более длительного периода времени.Каждый образец дважды подвергали воздействию одной и той же температуры, а затем измеряли дополнительное тепло, выделяемое при горении органического материала, как разницу между температурами во время двух тепловых воздействий. Комбинируя результаты двух этапов, стало возможным интерпретировать взаимосвязь между содержанием органических веществ и максимальным повышением температуры в образце минеральной ваты, а затем и в продукте. Метод представлен на рис. 4.

Рисунок 4

Этапы экспериментального исследования

Подробности программы испытаний, оборудования и методологии описаны в следующих подразделах.

Программа испытаний

Количество органического материала в минеральной вате влияет на тепловыделение, поэтому в программу экспериментальных испытаний было включено несколько продуктов из минеральной ваты с различным количеством органического материала. В исследование были включены три разных производителя и протестировано семь различных продуктов. Все протестированные изделия, кроме одного, в первую очередь предназначались для изоляции проходов дымохода. Другой продукт был предназначен для защиты металлоконструкций от огня.Согласно Декларации характеристик производителей, все протестированные продукты были отнесены к Евроклассу А1 (негорючие).

Этот отчет не содержит фактических названий продуктов, но для образцов используются буквенно-цифровые комбинации. Буквы a, b и c относятся к трем производителям. Последующие числа относятся к конкретному продукту от производителя. В тесте участвовали четыре продукта от производителя a. Изделие а2 не предназначалось для дымоходов. Два продукта были от производителя b и один продукт от производителя c.Товары были приобретены в различных хозяйственных магазинах Финляндии.

Исследовательское оборудование

Для исследования использовалась электрическая печь Ceramotherm. Его внутренние размеры составляют 550 мм × 700 мм × 800 мм, а максимальная температура составляет 1340 ° C (рис. 5). Температура печи измерялась от центра печи с помощью термопары типа K в оболочке. Температуру печи контролировали с помощью компьютерной программы. В зависимости от измеренной температуры компьютер включал и выключал резисторы печи.При определении количества органического материала и тепловыделения 500 ° C была самой высокой температурой, которая использовалась.

Рисунок 5

Электрическая печь Ceramotherm с внутренними размерами 550 мм × 700 мм × 800 мм

Содержание органических веществ

Количество рассеянного органического материала в исследуемом образце минеральной ваты определялось путем выдерживания образца в печи с постоянной температурой. среды в течение 2 ч и измерения потери веса образца. Рассеяние органического материала измеряли при трех различных температурах: 300 ° C, 400 ° C и 500 ° C.Органический материал в минеральной вате сжигался во время процесса, при этом масса органического материала рассеивалась при различных температурах, определяемых как разница между взвешенными массами.

Образцы материала, использованные в испытаниях, имели форму диска диаметром 90 мм и толщиной 50 мм. Из каждого типа изоляции были изготовлены по три образца для испытаний. Для удаления дисков с плит из минеральной ваты использовалась кольцевая пила. Текстура изоляционного образца а3 была настолько мягкой, что использовать кольцевую пилу было невозможно.Вместо этого из изоляционного материала а3 были вырезаны образцы для испытаний размером 100 мм × 100 мм × 50 мм.

Образцы для испытаний взвешивали, а затем сушили при температуре 105 ° C. Затем высушенные образцы взвешивали и помещали в электропечь (рис. 6). Печь сначала нагревали до 300 ° C и выдерживали при этой температуре 2 ч. Затем образцы для испытаний были взвешены. Нагревание повторяли сначала до 400 ° C, а затем до 500 ° C с теми же испытуемыми образцами, взвешенными после обоих циклов нагрева. Тест отличался от теста, указанного в стандарте EN 13820 [32], тем, что образцы для испытаний были нагреты до трех различных температур, тогда как в стандартном тесте используется только 500 ° C. В стандартном испытании [32] испытательный образец состоит как минимум из восьми меньших образцов из разных частей изоляционного материала. В этом исследовании количество образцов было ограничено до трех, и поэтому использовались более крупные образцы, чтобы покрыть местные различия в количестве органического материала.

Рисунок 6

Образцы для испытаний диаметром 90 мм и толщиной 50 мм, помещенные в электрическую печь для определения количества органического материала

Дополнительное тепло, выделяемое при сжигании органического материала

Схема испытаний и подготовка и оборудование образцов основано на более раннем исследовании [7].Было проведено три испытания с использованием электропечи, при этом каждое испытание состояло из четырех образцов, установленных в опорную конструкцию, расположенную на переднем проеме печи. Во время первых двух испытаний поддерживалась температура печи 500 ° C. Во время третьего испытания температура составляла 300 ° C, чтобы оценить количество дополнительного тепла при более низкой температуре. Один тест включал два отдельных цикла нагрева, которые были названы первым и вторым нагревом. Во время первого нагрева органический материал в изоляции загорелся и вызвал дополнительное тепло.Во время второго нагрева органический материал уже сгорел и не повлиял на изменение температуры изоляции. Таким образом, второй нагрев аналогичен ситуации, когда в изоляции нет органического материала. Дополнительное тепло, выделяемое при горении органического материала, затем определялось как разница между температурами, измеренными во время первого и второго нагревания.

Испытуемые образцы имели квадрат 200 мм и толщину 100 мм. В более раннем исследовании [7] сделан вывод о том, что испытательный образец толщиной 100 мм представляет собой максимальное тепловыделение, возникающее при горении органического материала в используемой испытательной установке.Выбранная толщина образца 100 мм также близка к толщине типичной изоляции проходки дымохода. Образцы для испытаний были изготовлены из двух плит минеральной ваты толщиной примерно 50 мм, уложенных вплотную друг к другу. Единственным исключением был испытательный образец b2, который был изготовлен из десяти плит минеральной ваты толщиной 10 мм, поскольку этот конкретный продукт из минеральной ваты был доступен только с такой толщиной. Образцы для испытаний были покрыты алюминиевой фольгой, за исключением стороны, обращенной от печи, для уменьшения воздушного потока внутри них.Испытательный образец, покрытый фольгой, изображен на рис. 7.

Рисунок 7

Испытательный образец, квадрат 200 мм и толщиной 100 мм, готовый к испытанию на фото a со стороны, обращенной от печи, и b со стороны, обращенной к печи

Температуру образцов для испытаний измеряли с поверхности, обращенной к печи, между алюминиевой фольгой и минеральной ватой, а также в различных точках с интервалами 10 мм по всему поперечному сечению до стороной, обращенной в сторону от печи.Структура образца для испытаний и точки измерения температуры показаны на рис. 8. Температура окружающей среды, T amb , была измерена на расстоянии двух метров от поверхности, обращенной в сторону от печи.

Рисунок 8

Поперечное сечение испытательного образца толщиной 100 мм, использованного в испытаниях печи, и точки измерения

Испытательные образцы были установлены в опорную конструкцию толщиной 100 мм, расположенную на переднем отверстии печи. Опорная конструкция состояла из двух плит минеральной ваты толщиной 50 мм, связанных между собой шпильками с резьбой и гайками, как показано на рис.9. В досках вырезали четыре отверстия квадратной формы, в которые помещали образцы для испытаний. Боковые размеры отверстий и образцов для испытаний составляли 200 мм.

Рисунок 9

Образцы для испытаний, квадрат 200 мм, устанавливаются в отверстия в опорной конструкции со стороны a со стороны, обращенной от печи, и b со стороны, обращенной к печи. Фотографии были сделаны после испытания

Два испытания были проведены при температуре печи 500 ° C и одно испытание — при 300 ° C. Один тест включал два отдельных цикла нагрева. В начале первого нагрева температура печи была повышена с комнатной до целевой 500 ° C. При нагреве печи использовались плиты из минеральной ваты толщиной 50 мм для закрытия отверстий, отведенных под образцы для испытаний. После того, как температура в печи достигла уровня 500 ° C, крышки отверстий были сняты одну за другой и заменены тестовыми образцами. Затем испытание было продолжено при 500 ° C до тех пор, пока температуры, измеренные на образцах, больше не изменились, после чего печь была выключена.Во время второго нагрева испытательные образцы после первого нагрева были снова испытаны таким же образом, как и при первом нагреве. Третий тест, включающий четыре образца, был проведен аналогичным образом, но температура печи была установлена ​​на 300 ° C.

В этом исследовании дополнительное тепло, выделяемое при горении органического материала, было определено как разница между наивысшими температурами, измеренными во время первого и второго нагрева. Наивысшие температуры были определены на основании измеренного развития температуры в различных точках поперечного сечения испытуемого образца.Наивысшие температуры первого нагрева (T1) определялись как максимальное значение пика температуры, тогда как во время второго нагрева температуры приближались к максимальным значениям (T2) в конце испытания. Затем рассчитывалась разница температур как разница между температурами T1 и T2. Подход продемонстрирован для тестового образца b1 на рис. 12а.

Погрешность измерения

В тестах, определяющих содержание органического материала, основным источником погрешности, связанной с методом измерения, является точность определения размеров испытуемых образцов.Самая мягкая минеральная вата легко сжимается, что затрудняет измерения. Для обеспечения максимальной точности размеров испытуемых образцов использовалась кольцевая пила. Для минеральной ваты a3 нельзя было использовать кольцевую пилу, что увеличивало неопределенность измерений. Образцы для испытаний минеральной ваты а4 были вырезаны из отрезка трубы цилиндрической формы, что увеличило разброс толщин образцов для испытаний.

В испытаниях по определению тепла, выделяемого при горении органического материала, температура, измеренная на испытуемом образце, в значительной степени зависит от расстояния точки измерения до нагретой поверхности.Даже небольшое отклонение в местоположении точки измерения может существенно повлиять на измеряемую температуру. В частности, в случае утеплителя из мягкой шерсти трудно определить точность установки. Однако эта неточность не влияет на расчет повышения температуры, поскольку первый и второй нагрев выполняются с одними и теми же тестовыми образцами, а точки измерения остаются теми же. Отклонения в расположении точек измерения действительно влияют на предполагаемую форму распределения температуры, но влияние отклонений на результаты (т.е. допустимое количество органического материала) этого исследования можно считать небольшим.

Одним из важных источников неопределенности в методе, представленном выше, является то, что количество органического материала (этап 1) и повышение температуры (этап 2) были измерены на разных испытательных образцах, взятых из одного и того же продукта из минеральной ваты. Поскольку плотность связующего в изоляционном продукте может варьироваться, возможно, что содержание органических веществ, использованное в двух испытаниях, было немного различным.

Труба дымохода / вентиляционная труба :: Древесина / трубопровод для всех видов топлива :: 10 дюймов :: Metal-Fab Temp Guard 10 :: Изоляционный экран Metal-Fab Temp Guard

Практически никогда не продавалась ниже нормы.Если вы найдете лучшую цену, напишите нам их предложение по электронной почте, и мы, скорее всего, его превзойдем. Процитируем вашу трубку. Наш сертифицированный технический специалист NFI Master Hearth оценит ваш проект по установке труб и предоставит индивидуальное ценовое предложение. Будь то единичный проект или более крупный проект, мы можем помочь. Позвоните или напишите нам сегодня!

Изоляционный экран Metal-Fab Temp Guard — 10TGIS

Дымоход Temp Guard компании Metal-Fab предназначен для использования на бытовых и строительных отопительных приборах, работающих на древесине, масле, угле или газе.Temp Guard протестирован и внесен в список стандарта UL 103HT. Максимальная непрерывная рабочая температура для этого продукта составляет 1000 градусов по Фаренгейту.

Конструкция Temp Guard Metal-Fab включает в себя функции, которые делают установку более быстрой, легкой и безопасной. Некоторые из характеристик:

— Изоляция из керамического волокна, обеспечивающая равномерное распределение температуры дымовых газов.
— Легкая труба, которая составляет 1/2 веса трубы в упаковке.
— Замок с положительным поворотом для легкой сборки.

Особенностью Metal-Fab является то, что некоторые продукты предлагаются с внешним корпусом из нержавеющей стали или оцинкованной стали.Сэкономьте деньги, используя оцинкованный внешний кожух, если установка находится внутри загона или внутри ограждающей конструкции дома или здания. Выбирайте наружный кожух из нержавеющей стали, если установка не является препятствием или находится вне дома или здания. Для устройств, работающих на жидком топливе или угле, ВСЕГДА используйте нержавеющую сталь вне ограждающих конструкций здания.

Мы стараемся отправить товар в течение 5-7 рабочих дней, но доставка в сезон может занять до 2 недель и более. Если у вас есть какие-либо вопросы или опасения по поводу доставки, напишите нам по адресу: info @ woodstovepro.com

Щелкните, чтобы просмотреть брошюру Metal-Fab Temp Guard

Щелкните, чтобы просмотреть технические характеристики Metal-Fab Temp Guard для всех видов топлива

Щелкните, чтобы просмотреть инструкции по установке защиты Metal-Fab Temp Guard

Щелкните, чтобы просмотреть Metal-Fab Инструкции по установке кожуха Temp Guard

Гарантия производителя *
Заводские дымоходы Metal-Fab TEMP GUARD при установке в соответствии с инструкциями производителя в соответствии со стандартом 103HT Underwriters Laboratories, а также при правильной и регулярной очистке и обслуживании в соответствии с изложенным ниже, предоставляются гарантией Metal-Fab Inc.при нормальном использовании в жилых помещениях от дефектов материала или изготовления продукта на детали только до тех пор, пока исходный потребитель владеет системой дымохода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
