Как сделать теплообменник на дымоход своими руками: советы от мастера

Автор Евгений Апрелев На чтение 6 мин Просмотров 2.8к.

В последнее десятилетие стало очень модным приобщение человека к природе. Наши соотечественники стали все чаще выбираться на пикники и вылазки, строить дачи и загородные дома. Но житель современного мегаполиса не привык жить в некомфортных условиях и с присущим только нашему человеку азартом и смекалкой стал оборудовать жилище электричеством, водопроводом и отопительными системами.

[contents]

Основным источником тепла в загородном строении, естественно, является обычная печь или камин, в качестве топлива «пожирающие» твердое топливо в невероятных количествах. Для строений поменьше и подешевле, наш человек чаще всего использует буржуйку и все ее производные. Особенностью буржуек является простая и достаточно пожароопасная конструкция, и низкий КПД. Общим для отопления помещений посредством печи, камина, буржуйки является достаточно высокая температура отработанных газов, выбрасывающихся в атмосферу и то, что обогреть такие устройства могут только помещение, в котором установлены.

Сопоставив два этих недостатка, наш человек придумал приспособление, позволяющее превратить их в сплошное достоинство, а именно изобрел теплообменник на трубу дымохода.

Назначение и особенности устройства

Данная конструкция предназначена для отбора тепла у нагретой дымовой трубы и передачи его теплоносителя, циркулирующему в теплообменнике. Сама конструкция такого устройства зависит от формы и сечения дымохода, материала, из которого он изготовлен, мощности отопительного устройства и теплоносителя, в качестве которого может выступать воздух, вода, масло и различные незамерзающие жидкости.

По циркулирующему внутри устройства теплоносителю, все теплообменники можно классифицировать на воздушные и жидкостные. Воздушные – более просты в изготовлении, но имеют не самую высокую эффективность. Например, для обогрева второго помещения, предбанника или мансарды, необходимо провести туда воздуховод, а если такое помещение расположено достаточно далеко от печи, то необходимо установить вентилятор для создания принудительного воздушного потока.

Теплообменники с жидким теплоносителем, более требовательны к качеству изготовления и материалу, но имеют большую эффективность. Например, дымоход с теплообменником, по которому циркулирует вода, может служить полноценной системой водяного отопления для небольшого дачного домика, если к входу и выходу устройства подключить подачу и обратку на один-два радиатора.

Конструкция жидкостного теплообменника для дымоотвода

Стандартный теплообменник представляет собой змеевик и металла, с высоким коэффициентом теплопроводности, который непосредственно контактирует с поверхностью трубы дымохода. Для безопасности и лучшего теплообмена змеевик устанавливают в металлический кожух и тщательно изолируют изнутри негорючими типами утеплителя. Лучше всего для этого подходит базальтовая вата.

Всю конструкцию устанавливают на участок дымоотводной трубы. Концы змеевика выводят через кожух и подсоединяют к системе отопления, в самой верхней точке которой устанавливается расширительный бачок, который служит в качестве емкости для расширившейся под нагревом жидкости. В качестве материала для змеевика лучше всего подходит отожженная медная труба. Теплообменник из медной трубки на дымоход будет иметь в 7 раз меньшие размеры, чем из стали, за счет высокого коэффициента теплопроводности.

Вода нагревается в змеевике. Расширяясь он поднимается по змеевику, после чего самотеком по трубе попадает в радиатор отопления. Попадая в радиатор горячая вода выталкивает холодную, которая попадая в змеевик – нагревается. Так происходит естественная циркуляция теплообменника по системе. Но, это всего лишь физика процесса. Для создания движения воды в системе, следует точно рассчитать диаметр и длину змеевика, соблюсти углы наклона подачи и обратки, предусмотреть степень расширения теплоносителя при нагреве до определенной температуры и еще много факторов.

Важность расчетов нельзя недооценивать: неработающая конструкция – это не так страшно, как последствия гидроудара при кипении теплоносителя.

Такое, на первый взгляд полезное приспособление имеет ряд недостатков: сложность в расчетах и изготовлении, постоянный контроль температуры теплоносителя и давления в системе, высокий расход воды связанный с испарением жидкости из расширительного бачка. Если в качестве теплоносителя используется вода, то ее необходимо сливать при неиспользовании системы в зимний период. Кроме этого, теплообменник значительно снижает температуру отводящихся из дымохода газов, что может повлечь за собой снижение тяги и неполное сгорание топлива.

Несмотря на все недостатки, такой теплообменник на дымоход своими руками сделать по силам практически любому человеку, обладающему школьными знаниями по физике и умеющему держать в руках инструмент.

Воздушный теплообменник для буржуйки

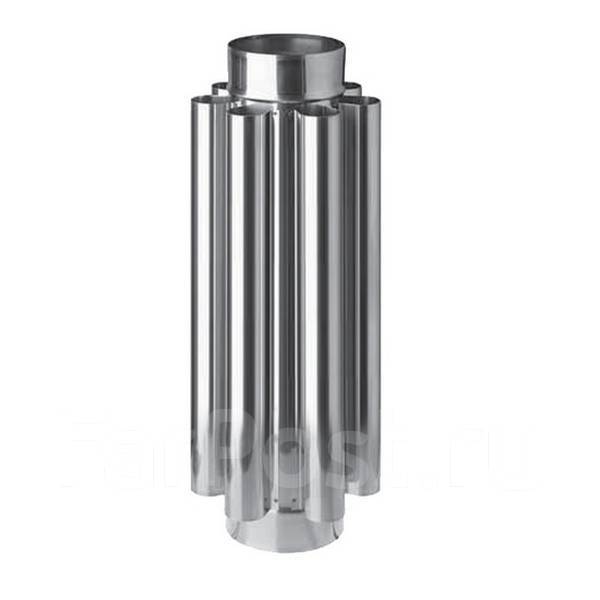

Такое приспособление, как правило, состоит из полого металлического корпуса с в котором установлено несколько входных и выходных патрубков. Вся конструкция монтируется на дымоход буржуйки. Принцип действия такого устройства достаточно прост.

Снизу, по принципу конвекции более холодный воздух поступает в патрубки, где нагреваясь выбрасывается из верхней части конструкции непосредственно в помещение. Именно такой принцип позволяет значительно повысить КПД буржуйки и в два-три раза снизить потребление топлива.

Изготовить воздушный теплообменник на дымоход своими руками достаточно просто, при наличии сварочного аппарата, металлических труб разного диаметра, болгарки, для резки труб и большого желания.

Материал:

• Отрезок металлического листа, толщиной 1 мм и размерами 35 см х35 см.
• Стальная труба, диаметром 1 ¼ дюйма длиной 2,4 м.
• Отрезок трубы с диаметром 57- 60 мм.
• Металлический бак. Подойдет ведро из под машинного масла, объемом 20л.

Изготовление:

1. Изготавливаем торцевые части конструкции. Для этого следует вырезать окружности из металлического листа. Диаметр заглушек должен быть как у бака или ведра, заготовленного заранее.
2. В центре следует вырезать отверстие под центральную трубу (57-60 мм).

3. По краям равномерно разметить и вырезать отверстия под трубу 1 ¼.

   Таких заготовок следует сделать две.

4. Разрезать с помощью болгарки трубу 1 ¼ на восемь одинаковых отрезков по 30 см.
5. Приварить к центральному отверстию заглушек отрезок трубы диаметром 60 мм и длиной 300 мм.
6. По окружности проварить к отверстиям заглушек восемь отрезков на 1 ¼ дюйма.

Вот такая конструкция должна получиться.

Следующим этапом будет изготовление корпуса теплообменника из ведра. Для этого необходимо:

• Болгаркой отрезать от ведра дно.
• С боков (по центру) кожуха прорезать отверстия по диаметру дымохода.
• Приварить патрубки нужного диаметра к боковым отверстиям в кожухе.

Теперь подготовленную «сердцевину» следует вставить в корпус и тщательно закрепить заглушки при помощи сварки. Готовый теплообменник следует покрасить термостойкой краской для печей.

Осталось установить готовый теплообменник на дымоход буржуйки и наслаждаться. Если эффект вас не устраивает, то усильте его, создав направленный поток воздуха при помощи вентилятора.

Создать воздушный теплообменник можно «и на коленках», используя для этого подручные средства. Если вы решили создать полноценное водяное отопление, посредством теплообменника на дымоходе, то лучше всего обратитесь к специалистам за помощью в расчетах и создании устройства.

Как сделать теплообменник для печи на трубу дымохода своими руками: устройство

Для отопительных приборов требуется дымоотводящий канал, если тепло получают в результате процесса сгорания топлива. Устройство предназначено для отвода токсичных продуктов сгорания. Но вместе с дымовыми газами в трубу уходит и тепло. Исправить ситуацию поможет теплообменник для печи. Его устанавливают на дымоход. После этого КПД прибора отопления повышается. Теплообменник на дымоход в загородном доме является необходимостью.

Русские мастера легко делают такое приспособление самостоятельно, не обращаясь к профессиональным компаниям. Сохранить в доме тепло под силу домовладельцу, кто привык принимать практичные решения. Устройства «ради экономии» могут быть установлены на дачных коттеджах, теплицах, банях. Теплообменник на трубу бывает воздушным или водяным.

При необходимости воздушный теплообменник для дымохода можно изготовить самостоятельно

Содержание

• Принцип работы
• Устройство теплообменника

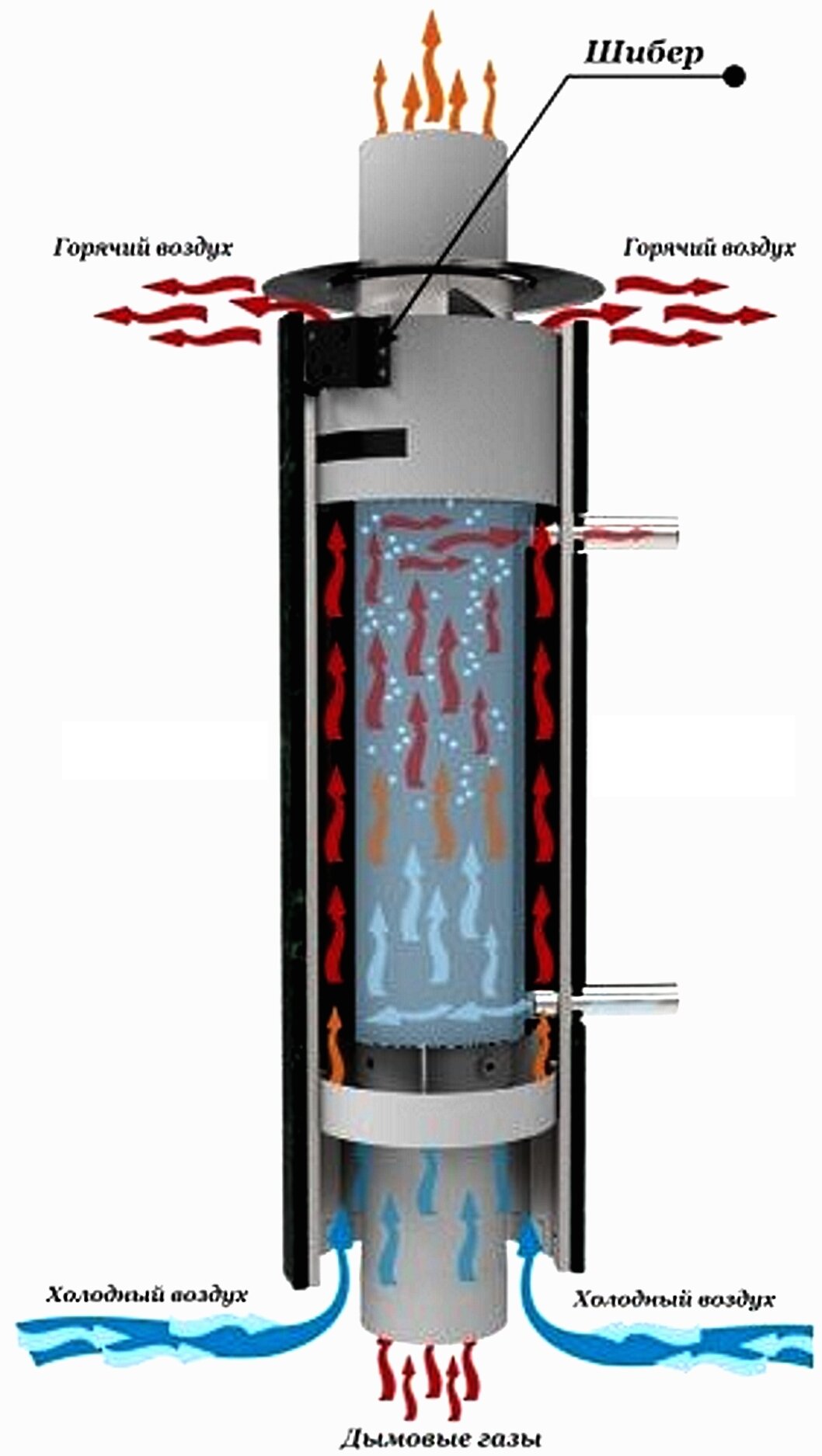

Воздушный теплообменник на трубу дымохода дает возможность получать больше горячего воздуха при маленьких энергетических затратах. Промышленное устройство пластинчатого теплообменника делают из жаропрочной меди. Заводское изделие представляет собой змеевик с множеством пластин, которые расположены поперек изгибов. Такая конструкция обеспечивает увеличение площади теплообмена. Принцип работы воздушно-водяного теплообменника позволяет нагревать воздух до необходимой температуры на производстве. Среда из проточных газов и других веществ не смешивается с воздушными массами и влияет на состояние работы системы. Пластинчатые теплообменники применяются в различных отраслях промышленности. Они нужны для изготовления древесины высокого качества. С их помощью обогреваются большие технологические площади. Это может быть цех или птицефабрика. Воздушный теплообменник работает на органическом топливе различного происхождения. Отходы от производств служат в качестве сырья для выработки энергии.

В домашних условиях сделать теплообменник для печи своими руками несложно: у самодельного изделия простая конструкция.

Принцип работы

Теплообменник своими руками действует следующим образом:

1. При сгорании дров и угля в печи образуется энергия;
2. Часть тепловой энергии от продуктов сгорания передается воздушной или жидкой среде. Когда тепло поднимается вверх по трубе, устройство позволяет расходовать его рационально, позволяя избегать значительных потерь энергии.

Теплообменник – это условие для быстрого нагревания помещений, а траты на топливо при этом уменьшаются.

Теплообменник на дымоход своими руками может отличаться по конструкции. Существуют следующие виды:

• наружный;
• внутренний (встраиваемый).

У обоих имеются плюсы и минусы. Устройства первого вида монтируются на наружной поверхности системы, служащей для отвода дыма. Их монтаж выполнить легко, однако эффективность работы таких самоделок не является высокой из-за маленькой площади контакта. Внутренняя конструкция предполагает наличие в канале обыкновенного трубчатого змеевика.

Устройство теплообменника

Чтобы сделать теплообменник своими руками, используется аустенитная или нержавеющая сталь. Если из подручных средств вам удалось найти металлическую емкость, в которой хранится вода, смело используйте ее.

Теплообменник из медных трубок

Если отдадите предпочтение пищевой марке металла, будьте уверены, что применение изделия безопасно для здоровья: при нагревании не выделяются вредные вещества, и металл не вступает в реакцию с водой.

Для внутренних устройств используют медную трубку. Она остается инертной относительно жидкости, которая по ней течет. Медь выдерживает высокие температуры вплоть до 500 градусов.

Устанавливается теплообменник на трубу дымохода дачи или бани. Так народные умельцы не позволяют улетучиваться теплу с дымом. Оно служит, чтобы нагревать воду.

1. Возьмите за основу отрезок трубы, диаметр которой 500 мм – 700 мм. Чтобы сделать воздушный теплообменник на дымоход, сделайте с помощью сварки бачок из нержавеющей стали;
2. Внутрь поместите трубу с диаметром со значением, как у дымохода;
3. Сверху конструкции и снизу приварите 2 патрубка.

Вы избавитесь от лишних затрат на обогрев наружного воздуха, своими руками сделав полезную самоделку:

1. Практичное решение представляет собой труба, припаянная с помощью олова. Дымоход обвивается металлической трубой. Поступающий посредством нее воздух нагревается быстро. Спираль приваривается к дымопроводу сваркой. Если использовать олово, тогда его обязательно следует обезжирить ортофосфорной кислотой. Пайка приобретет прочность и долговечность. По надежности она не уступает такому материалу, как огнеупорный герметик;
2. Используйте гофру. Возьмите 3 алюминиевых гофры, чтобы обернуть вокруг дымохода. Воздух нагревается от стен дымопровода. Его направляют в нужное помещение для обогрева. Использование этого варианта позволяет нагреть большую по площади комнату. Увеличить количество сохраняемого тепла помогает пищевая фольга. Ее обматывают вокруг гофроспиралей;
3. Для помещения мансарды изготовьте самодельный колпак. Эта система функционирует по следующему принципу – горячий воздух поднимается вверх и опускается вниз, остывая при этом. Колпак применяют для металлических дымоходов. Последние сильно накаляются, когда топят печку. Надетый сверху колпак снижает риск получения ожога или появления очага возгорания.

В русской бане к теплообменнику нередко подключают резервуар. В него наливают воду, чтобы подогреть. На внутренней поверхности трубы происходит конденсирование воды. При этом образуются теплые пары, нагревающие теплообменник. Ждать, пока вода нагреется, придется долго. Стенки трубопровода смогут максимально разогреться только до 100 градусов.

Если рассматривать другой вариант с внешним креплением устройства, то следует отметить, что здесь конденсации паров не происходит. Через трубу проходит большой поток теплого воздуха, а времени для нагревания воды требуется меньше.

ПОСМОТРЕТЬ ВИДЕО

Поставленный теплообменник имеет много преимуществ. Чтобы их почувствовать, попробуйте сначала помыться в русской бане без устройства. А потом искупайтесь после его установки. В первом случае попариться от души, вряд ли удастся – баня в скором времени остынет, и понадобится постоянно подкидывать в топку дрова с углем. Во втором случае можно спокойно принимать водные процедуры с удовольствием.

Бак-титан теплообменник производитель Теплов и Сухов

Бак-титан теплообменник российского производителя «Теплов и Сухов». Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник.

Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

• внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку
• внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак.

Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Теплообменник на трубу дымохода воздушный и водяной змеевик своими руками — Офремонт

Печь, применяемую для домашнего отопления или готовки пищи, можно переделывать собственными руками под аппарат, который станет подогревать воду для домашних потребностей. Для этого необходимо сделать монтаж на трубу дымоотвода теплообменного аппарата. Как это осуществить, рассмотрим в публикации.

Что такое теплообменный аппарат

Это техническое устройство, сделанное из материала с большим коэффициентом теплопроводимости, в котором две среды с различной температурой контактируют через перегородку. Собственно через стенку прибора от одной среды температура подается другой.

Есть два типа трубных змеевиков:

1. Рекуператоры. Другими словами те, в которых передача температуры происходит через перегородку.
2. Регенераторы. В них среды с различными температурами контактируют с одной единственной поверхностью по очереди.

Рабочий принцип теплообменного аппарата

Есть несколько разных вариантов трубных змеевиков, друг от друга отличающихся чисто конструктивным исполнением. Это часто применяемые варианты:

1. Полотенцесушитель – это трубка, накрученная на дымоходную трубу, по которой двигается вода.
2. Труба в трубе. Это конструкция в виде цилиндра, насаженная на дымотвод. В середине него течет вода, поступающая вовнутрь конструкции через нижний отрезок трубы, а выходит через отрезок трубы, Поставленный верхней части теплообменного аппарата. Нагрев жидкости происходит через стенку дымоотвода.
3. Спиральные. В бытовых задачах и целях используются нечасто, из-за того что конструктивно – это емкость, в которую кладут по спирали (по стенкам внутри) трубу, в середине двигается горячая среда. К несчастью, в подобном виде дымотвод работать не будет.
4. Кожухотрубные. Это не бытовой аппарат. Его конструкция – это емкость, в которой вставлено бесчисленное множество трубок. По ним и передвигается среда с высокой температурой, а между трубками двигается вода.
5. Пластинчатые, называют их еще по другому дизайн радиаторами. Данная модель аналогичная, как предыдущая. Только в ней заместь трубок установлены пустотелые панели, по которой и двигается среда с большой температурой. А между ними вода. Результативность теплопередачи тут зависит от того, в каком направлении по отношению друг к другу перемещаются среды. Приемлемо – навстречу друг дружке.

Теплообменный аппарат спирального типа

Есть еще одна классификация, в которой теплообменные аппараты разделяют на водяные и воздушные. О первых было отмечено выше. Что же касается вторых, то при их помощи как правило организовывают дополнительное теплоснабжение помещений. светлым представителем подобных агрегатов выступает волнистые теплообменные аппараты.

Чтобы это сделать применяют стальные трубы гофрированного типа (они гибкие), которые обвивают проводимости тепла трубу. Выходит так, что угарные газы с большой температурой, идущие от камеры сгорания печи, отдают часть тепла воздуху, проходящему в середине гофры. Последняя объединена с улицей, в большинстве случаев ее вводят в пространство помещения через отверстие, расположенное недалеко к поверхности пола. Порой устанавливают маломощный вентилятор чтобы придать воздуху маленькой скорости. Противоположный конец гофры устанавливают в то помещение, где требуется поднять температуру.

Материалы для трубных змеевиков

В большинстве случаев дымотвод монтируют из труб сделанных из металла. Нечасто в парильне бани или других помещениях, помимо ключевого дома, устанавливают керамические или стеклянные дымовые трубы. Очень дороги. Благодаря этому можно говорить смело, что эти системы обладают высокой тепловой отдачей. Благодаря этому на них можно устанавливать теплообменный аппарат.

Полотенцесушитель из трубы из меди

Материал для самого теплообменника подбирается в расчете выдерживания больших тепловых нагрузок, из-за того что температура угарных газов может дойти до +500С. Плюс, очень важно понимать неблагоприятное воздействие воды на металл. Благодаря этому трубки змеевика обязаны быть сделаны или из медного сплава, или из нержавейки.

Если принято решение соорудить двухтрубный теплообменник, то для его изготовления лучше применять конструкцию из нержавеющей стали или оцинкованные стали.

Как установить полотенцесушитель на дымотвод

Эта витая конструкция является самой простой. Она считается прямоточной, благодаря этому многое зависит от диаметра навиваемой трубки и скорости движения воды в середине нее. Тут соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется длительнее подогревать.
• Чем быстрее двигается по виткам вода, тем меньше она забирает энергии тепла, просто не успевая.

Решить эти две проблемы можно двумя вариантами:

1. Сделать больше длину трубы, скручиваемую в полотенцесушитель. Другими словами вода подольше должна находиться в середине теплообменного аппарата.
2. Установить перед змеевиком отсекающий вентиль, благодаря которому можно было бы контролировать подачу жидкости. Именно так можно уменьшать либо увеличивать скорость движения воды.

Процесс установки водяного теплообменного аппарата данного типа проходит на стадии установки дымоотвода. Из-за того что нужно в полотенцесушитель вставить трубы для дымохода.

Чтобы это сделать понадобиться:

• медная труба, алюминия или стали длиною 3 м;
• два эластичных шланга для подсоединения к системе горячего водообеспечения, необходимой длины;
• вентиль.

Как правильно согнут трубу в полотенцесушитель

Очень трудное – согнуть трубу в полотенцесушитель. Если это изделие сделанное из стали диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или применяется алюминиевая, труба медная, то без нагрева их вряд ли можно обойтись. Для этого применяется классическая атмосферная горелка, работающая на пропане.

Есть иной вариант, который в наше время практически не применяют. Для этого в трубу засыпают очень маленький сеяный карьерный песок, с обеих сторон ее закрывают заглушками, а потом гнут по трубе диаметром 100, 120 или 150 мм. Другими словами подобающей габаритам дымоотвода. После собранную конструкцию освобождают от наполнителя и моют под водным напором.

Другой этап – резьбовая нарезка на конце змеевика. Чтобы это сделать применяют лерку. Если теплообменный аппарат сделан из трубы из стали, то к концам можно прикрепить электросваркой отрезки трубы с необходимым диаметром под гибкие шланги переходники.

Все готово, можно устанавливать теплообменный аппарат. Чтобы он не спадал с дымоотвода, можно его закрепить к нему при помощи пайки. При этом увеличиться и теплообмен между 2-мя элементами. Дальше снизу закручивается вентиль, к нему гибкая вставка, которая противоположным концом прикрепляется к проводу воды.

Полотенцесушитель из трубы из меди на дымоходе печки

Свободный верхний конец теплообменного блока подсоединяют или к накопительному бачку, или к крану. Для соединений применяется гибкая вставка.

У трубных змеевиков данного типа есть один значительный минус. Если его не применять при эксплуатируемой печке, то вода в середине трубок закипит. А это недалеко и до гидравлического удара, который может порвать стыки соединений.

Как установить теплообменный аппарат «труба в трубе» на дымотвод

Чисто конструктивно теплообменный аппарат данного типа собой представляет бачок, в котором поставлена диаметр трубы немножко побольше диаметра дымоотвода. Например, если размер последнего 115 мм, то трубный участок обязан быть в сечении 120 мм. Другими словами дымотвод должен свободной пройти сквозь теплообменник.

Можно подойти к решению монтажного процесса теплообменного аппарата с другой стороны. Другими словами диаметры 2-ух трубных компонентов подбираются одного сечения. Но соединяться они должны раструбным способом, как все детали дымоходной системы. Это когда у участка трубного элемента один конец имеет типовый диаметр, а второй чуть-чуть расширен.

Трубы нержавеющие с раструбами на концах

Другими словами выходит, что труба, формирующая сквозной проход через водяной бачок, становится после сборки частью дымоотвода. Такой вариант более эффектный в плане теплопередачи от угарных газов воде, из-за того что в конструкции теплообменного аппарата нет прослойки воздуха, как в первом варианте.

Что же касается размеров и формы бачка, то первые – это диаметр, который должен составлять более диаметра дымоходной конструкции в 1,5-2,0 раза. Длина в данном плане зависит от необходимости в водной массе. Однако она ограничена длиною дымоотвода. Форма бачка может быть самой разной. Но очень часто применяют цилиндрическую либо в виде прямого параллелепипеда. Хотя встречаются и довольно оригинальная формы.

Оригинальная форма водяного бачка теплообменного аппарата

Напомним, что бачков для воды, ставящиеся на дымовые трубы, на сегодняшний день реализовываются в готовом виде, однако их очень просто сделать собственными руками. Для этого необходимо иметь опыты работы со инверторным аппаратом и некоторыми видами слесарных инструментов. Легче – приобрести готовое изделие конкретного объема, в котором уже вставлена труба под дымотвод необходимого сечения. Тут же установлены отрезки трубы (штуцера) под подачу и выход воды.

Сборка всей конструкции базируется на создании герметичных соединений. Благодаря этому стыки в первую очередь смазываются огнеупорными герметиками.

После того как произошла установка носителя тепла остается лишь присоединить его через вентиль к сети водопровода, а если смотреть иначе к накопительному бачку или крану (водопроводному крану). Соединения проводят гибкими вставками или трубами соответствующего диаметра.

Теплообменный аппарат «труба в трубе» в полной сборке

Важно! Теплообменник данного типа в начале эксплуатации нужно в первую очередь наполнить водой. Если начать растопку без нее, то существует вероятность, что металл поведет, а это приводит к разгерметизации стыков деталей.

Заключение по теме

Теплообменный аппарат, Поставленный на дымоходе печи, это настоящая возможность сэкономить на организации горячего водообеспечения. Тут важно правильно сделать монтаж, с учетом требований пожарной безопасности.

теплообменник на дымоход своими руками

Теплообменник дровяной печи, что это такое и как он работает? — Мой повар и посуда

Что такое теплообменник?

Теплообменник — это устройство, которое может передавать тепло от одной среды к другой (газ или жидкость). Распространенным типом теплообменников является автомобильный радиатор, который передает тепло от горячей охлаждающей жидкости двигателя (жидкости) воздуху (газу), который проходит через охлаждающие ребра радиатора.

Что такое теплообменник дровяной печи?

Воздухо-воздушный теплообменник , установленный в дымоходе дровяной печи , нагревается выходящим горячим воздухом , поднимающимся в дымоходе, который нагревает трубы внутри теплообменника . Затем тепло извлекается путем продувки более холодного воздуха через трубы теплообменника.

Самый распространенный тип теплообменника дровяной печи медленного горения устанавливается в дымоходе. Без теплообменника горячий воздух от огня втягивается в дымоход, и хотя дымоход нагревается, большая часть тепла внутри теряется в атмосферу, где заканчивается дымоход. Большое количество тепла, выходящего из дымохода, можно утилизировать, если в дымоходе установлен теплообменник.

Существуют и другие типы теплообменников для дров для камина, в том числе решетки и пластины, которые мы не будем рассматривать в этой статье.Эти теплообменники каминного типа обычно зависят от тепловой массы этих устройств, нагретых огнем. Затем тепловая масса излучает тепло во всех направлениях, а не теряется в дымоходе.

Дровяные теплообменники бывают разных форм и размеров.

Как работает теплообменник для дровяной печи?

Конструкции теплообменников для дровяных печей могут быть разными, но принцип работы всех конструкций одинаков.

Теплообменник установлен в дымоходе. Весь горячий воздух, попадающий в дымоход от огня, проходит через теплообменник. Внутри теплообменника находятся либо герметичные змеевики, либо прямые отрезки трубы. Внутренняя часть змеевиков или трубок полая и подвергается воздействию комнатной атмосферы.

Снаружи змеевики или трубы нагреваются, поскольку они подвергаются воздействию горячего воздуха, поднимающегося в дымоходе. Когда трубки нагреваются, вентилятор будет продувать воздух помещения через трубки, быстро нагревая этот воздух, прежде чем он выйдет из трубок и начнет циркулировать в помещении.Поскольку змеевики или труба герметично закрыты, дым из дымохода не может попасть внутрь змеевиков или трубы.

Продувка воздухом через трубки помогает поддерживать разницу температур в трубке, тем самым увеличивая излучение и повышая эффективность теплообменника.

Это видео о двухкамерном теплообменнике дровяной печи дает хорошее представление о том, как работают теплообменники, устанавливаемые на дымоход.

Как теплообменник дровяной печи экономит деньги и согревает меня?

Рассмотрим дровяную печь (без установленного теплообменника), сжигающую дрова в комнате.При наличии определенного количества дров и воздуха огонь нагревает дровяную печь до определенной температуры и излучает определенное количество тепла в комнату. Горячий воздух, образующийся от огня, втягивается в дымоход и выходит в атмосферу.

Когда теплообменник установлен в дымоходе, который (ранее использованный) горячий воздух нагревает теплообменник, который используется для подачи большего количества тепла в комнату .

Эта ситуация дает возможность либо, производить больше тепла, от огня того же размера, создать меньший огонь, чтобы произвести такое же количество тепла, либо некоторую комбинацию большего количества тепла и меньшего огня.
Поскольку цена на дрова продолжает расти, время окупаемости теплообменника на , экономия количества сожженной древесины происходит относительно быстро.

FAQ

Зачем устанавливать теплообменник дровяной печи?

Большая часть тепла, выделяемого дровяной печью с медленным сгоранием, теряется в дымоходе. Это фактически потраченная впустую энергия, для которой сжигается топливо. Восстановление потерянной энергии с помощью теплообменника означает, что при той же теплопроизводительности можно сжечь меньше древесины.Теплообменник обеспечивает больше тепла от сжигаемого топлива.

Существуют ли другие типы теплообменников для дровяных печей?

Да, некоторые дровяные печи имеют встроенный теплообменник, встроенный в топку. Обычно он находится на пути выхода воздуха в дымоход. Они работают аналогично установленному дымоходу в том, что они нагревают трубы, но в некоторых конструкциях эти трубы имеют небольшие отверстия, поэтому они не полностью герметичны.

Маленькие отверстия позволяют любому несгоревшему дыму попадать в трубки.Разница в том, что из-за того, что эти трубки расположены так близко к огню, они сильно нагреваются. Когда вводится холодный воздух, богатый кислородом, внутри трубы происходит дальнейшее сгорание. Любой дым, попавший в трубы, сжигается повторно. Они имеют очень чистый дизайн и при хорошем уходе не производят никакого дыма.

Здесь вы можете ознакомиться с некоторыми отличными идеями для конструкции двухствольных дровяных печей.

Стоит ли строить собственный водяной теплообменник?

Отопление воды дровяной печью — отличная идея для экономии затрат на электроэнергию.У вас уже есть дровяная печь. Итак, вы также можете использовать часть этой энергии для нагрева воды, верно. Конечно, это отличная идея, но не для домашних мастеров.

При нагревании вода расширяется и при выбросе в атмосферу может принимать форму очень горячего пара. Судно, которое не было должным образом спроектировано и недостаточно прочно, может стать очень опасным (по сути, паровой бомбой), когда оно находится под давлением нагретой воды. Профессионально спроектированные конструкции водонагревателей проверены временем, изготовлены из нержавеющей стали и испытаны под давлением.

Мы не рекомендуем делать водонагреватель самостоятельно, если вы дорожите своей безопасностью.

Термо-змеевик Woodstove Water Heating_description

О терма-змеевике

Водяное отопление — это вторая по величине коммунальная нагрузка в доме после отопления / охлаждения. Дровяная водонагревательная логичный способ снизить затраты на коммунальные услуги для пользователей дровяных печей. Therma-coil — нержавеющая сталь. теплообменник размещен в топке печи, где происходит постоянное тепло.Изготовлен из толстостенной трубы из нержавеющей стали, Therma-coil не имеет соединений и надежно крепится с помощью прокладок, закрывающих проход в стену печи. от просачивания дыма. Ранние материалы, которые использовались для теплообменников, не подходили для длительного срока службы в современных условиях высоких температур. дровяные печи. Вот почему Therma-coil использует нержавеющую сталь высшего качества 304L с простым метод монтажа, обеспечивающий долгие годы безопасной и безотказной эксплуатации.

Наша потрясающая гарантия!

Продукты Therma-Coil заменят любой обменник TC-01ss, приобретенный через наш веб-сайт, на оригинальный. покупателя и вернут нам, если он КОГДА-ЛИБО выходит из строя по ЛЮБОЙ причине! Мы можем предложить этот необычный гарантия, потому что наш продукт «пуленепробиваемый»!

Теплообменники Therma-coil «пуленепробиваемые»!

Вот почему:

1.Изготовлен из толстостенной нержавеющей стали 304L. Нержавеющая сталь 304L имеет хорошую стойкость к окислению в периодическая работа до 1600 F и непрерывная работа до 1700 F. с температурой плавления около 2600 F. Нормальные температуры дровяной печи колеблются от 500 до 1200 F.

2. Нет сварных швов или соединений, которые со временем подверглись бы коррозии и разрушению.

Обменники Therma-coil экономят ваши деньги!

Простые термосифонные системы часто окупаются за один сезон (100% годовая окупаемость инвестиций).Обычные водонагреватели ежемесячно стоят денег на весь срок службы в дополнение к их первоначальной стоимости. Дровяная печь с горячей водой экономит ваши деньги каждый месяц, когда вы им пользуетесь. По мере роста цен на коммунальные услуги вы уверены, что по крайней мере одна часть ваших зимних расходов будет оставаться на низком уровне. Водонагреватель дровяными печами также прекрасно дополняет солнечные системы, обеспечивая горячую воду в предельные солнечные периоды. года.

Дровяные печи водяные змеевики Интернет

Использование водяных змеевиков для дровяной печи в вашем доме

Дровяная печь — отличный способ сэкономить, пока вы отапливаете дом зимой.Если ваша дровяная печь расположена в центре главной комнаты, она может создать теплую и уютную атмосферу, в которой ваша семья будет любить собираться. Одна из проблем, с которыми люди сталкиваются при использовании дровяных печей, заключается в том, что распределение тепла в значительной степени централизовано, поэтому там, где расположена печь, намного теплее, а в отдаленных комнатах остается прохладно и неудобно. За последние несколько лет люди разработали несколько способов включить дровяную печь в более эффективную систему отопления дома. Когда вы используете водяные змеевики для дровяной печи, вы вводите новый уровень эффективности отопления в свой дом.

Опции водяного отопления

Существует множество дровяных печей, которые можно подключить к существующей системе воздуховодов, чтобы обеспечить более равномерное распределение тепла по всему дому. Помимо нагрева воздуха, дровяные печи можно использовать для нагрева воды. Горячая вода может использоваться в системе лучистого отопления, которая проходит через пол, что является отличным способом равномерно обогреть ваш дом, при этом сохраняя значительную сумму на ваших ежемесячных счетах за коммунальные услуги. Другой вариант — использовать водяные змеевики дровяной печи для горячей воды для душа, приготовления пищи и других вещей.Если вы думаете об использовании дровяной печи для нагрева воды, у вас есть два разных варианта, которые помогут сэкономить деньги каждый месяц.

Советы по безопасности

Установка водяных змеевиков в дровяной печи представляет собой серьезную угрозу безопасности, если вы не знаете, что делаете. Вы можете нанять профессионального сантехника для выполнения этой работы, если вы не уверены в своих способностях слесаря. Вот несколько соображений и соображений безопасности, о которых вы должны знать, прежде чем использовать дровяную печь для нагрева воды.

• Неправильно спроектированная система водяного отопления может вызвать серьезный взрыв.

• Конвекционная проточная система обычно считается самой безопасной, поскольку она не зависит от электричества или каких-либо насосов и не способствует повышению давления.

• Убедитесь, что вы установили несколько предохранительных клапанов, чтобы избежать чрезмерного повышения давления.

• Резервуар для хранения воды также должен иметь соответствующий размер, чтобы избежать перегрева и компенсировать низкую скорость рекуперации тепла.

Использование водяных змеевиков для дровяной печи в вашем доме дает ряд преимуществ, но также существует ряд рисков для безопасности. Как домовладелец, также важно убедиться, что страхование жилья покрывает выбранную вами систему. Тщательно и безопасно включив в дровяную печь водонагреватель, вы сможете жить более эффективно.

Изготовление медного змеевика для дровяной печи

Как я уже упоминал ранее, если вас устраивает нынешний блок, я бы попытался воспроизвести его… Не уверен, что они делают один достаточно маленьким, но это звучит так, как если бы вы взяли очень маленький газовый водонагреватель и вытащили из него внутренности горелки, оставшийся бак с дымоходом, идущим по центру, звучит так же единицы, которая у вас есть сейчас, так что ее можно будет установить поверх утилизированной топки с минимальными хлопотами . ..

Одна вещь, которую я не совсем понимаю в текущей настройке, заключается в том, используете ли вы резервуар на установке как накопитель горячей воды, или если он функционирует как нагревательный элемент, для подачи горячей воды в отдельный накопительный бак?

Вы упомянули, что это летний обогреватель, который вы не хотите обогревать в доме. Таким образом, я предполагаю, что топка и внешняя поверхность обогревателя хорошо изолированы?

Если это элемент, который нагревает резервуар для хранения, то мне может показаться, что решающим фактором является то, что змеевик эффективно извлекает тепло из огня — я бы посмотрел, как я мог бы спроектировать змеевик, чтобы выделять столько тепла, сколько возможно, чтобы температура дымовой трубы была достаточно низкой (скажем, ниже 500 * F), в то время как температура топки оставалась достаточно высокой для поддержания хорошего вторичного сгорания…

Аналогичные мысли применимы, если устройство работает как резервуар для хранения, за исключением того, что вы, вероятно, хотите, чтобы объем резервуара / змеевика был таким же, как у вас в настоящее время, чтобы избежать нехватки воды.

Если вы долго скитались на этом участке, то заметите, что мы придаем большое значение чистоте сжигания, как для уменьшения загрязнения, так и для получения максимальной «работы» от каждого куска дерева, поэтому МЫ не Не нужно так усердно работать над созданием большого количества указанных кусков: lol: Дым — это, по сути, потраченное впустую топливо, поэтому мы хотим сжечь дым, чтобы получить от него тепло, а для этого требуется соответствующая подача воздуха, и поддержание температуры топки на достаточно высоком уровне для поддержания вторичного горения.(Если не используются каталитические нейтрализаторы, температура выше примерно 1200 * F)

Вообще говоря, лучше избегать наличия водяных рубашек / змеевиков на самом деле В топке. Они имеют тенденцию понижать температуру топки ниже точки вторичного сгорания. Что лучше изолировать топку, чтобы контролировать выход тепла из нее и отводить тепло из выхлопной трубы …

Каковы ваши сварочные навыки и оборудование? Если они не собираются делать что-то довольно необычное, есть ли у вас кто-нибудь, с кем вы можете заключить сделку, чтобы сделать это дешево?

Если бы я начинал с чистого листа, я, вероятно, хотел бы сделать хорошо изолированную топку с хорошей подачей воздуха, настроенную таким образом, чтобы предварительно нагреть воздух до того, как он попадет в коробку. Возможно, мне понадобятся какие-то перегородки в топке, чтобы увеличить время «пребывания» побочных продуктов сгорания, с добавлением дополнительного воздуха над огнем. Вероятно, было бы неплохо, если бы внутренняя часть топки была облицована огнеупорным кирпичом или другим высокотемпературным огнеупорным материалом (температуры вторичного горения достаточно высоки, чтобы они могли быть жесткими для оголенных металлов). Я бы пропустил выхлоп через теплообменник некоторых Например, в идеале — это несколько «пожарных трубок» с какими-то турбулизаторами для увеличения теплопередачи, чтобы выхлоп, выходящий из теплообменника, находился в диапазоне температур 3-500 * F, а возможно, и меньше…

Задача состоит в том, чтобы увидеть, насколько близко к этому вы можете приблизиться, не выходя из бюджета, используя имеющиеся у вас материалы и т. Д. …

Gooserider

Комбинированный водонагреватель

Комбинированное помещение / водонагреватель

Отопление помещений может представлять собой наибольшее потребление энергии в жилых и небольших коммерческих помещениях. Приложения. Поскольку отопление помещений составляет значительную часть бюджета энергии, новые технологии такие как тепловые насосы, конденсационные печи и импульсное сжигание становятся все более популярными.Водяное отопление составляет меньшую часть энергетического бюджета, а вода со стандартной эффективностью отопительное оборудование стоит относительно недорого. Таким образом, часто бывает трудно оправдать сотни (или тысячи) долларов на повышение эффективности систем водяного отопления.

Комбинированные обогреватели помещения / воды, также известные как интегрированные системы, позволяют добиться прогресса в тепловых насосах, печах и котлах для эффективного нагрева воды и обеспечить отопление помещений.Эти системы бывают трех основных конфигураций: 1) Косвенное отопление помещений или модифицированные системы водяного отопления, которые нагревают воду для бытовых нужд. использовать, а также циркулировать горячую воду через змеевик из оребренных трубок, который передает тепло воздуху что обдувается катушкой, 2) Непрямое водяное отопление или модифицированные системы, нагревающие воду. для отопления помещений и использовать теплообменник в котле для нагрева воды для бытового потребления или при необходимости перенаправьте поток нагретой воды через резервуар для горячей воды для бытового потребления, 3) Интегрированные системы тепловых насосов, которые обеспечивают отопление помещений, нагрев воды для бытовых нужд и охлаждение пространства в комбинации или по отдельности.

Косвенные обогреватели используют водонагреватель с очень высокой эффективностью, чтобы обеспечить как бытовые горячая вода и тепло помещений. В газовых установках улучшенная теплопередача приводит к образованию дымовых газов. температура настолько низкая, что трубу из ПВХ можно использовать как вентиляционную трубу, а дымовые газы можно отводить через боковины, а также через крышу.

В водонагревателях косвенного нагрева используется печь или бойлер с очень высоким КПД и водонагреватель. Промежуточная жидкость проходит от змеевика в камере сгорания печи к теплообменнику. змеевик в баке с горячей водой, нагревающий воду.Комбинация помещений / водонагревателей может уменьшить горячая вода стоит от 5% до 10% годовых.

Интегрированные системы тепловых насосов используют цикл парокомпрессионного хладагента для обогрева жилых помещений. горячая вода при обогреве или охлаждении дома. Во время цикла нагрева некоторые тепло, поглощаемое из наружного воздуха или земли, используется для горячего водоснабжения. В течение цикл охлаждения тепло, которое обычно отводится наружу, используется для обогрева жилых помещений. воды.Эти устройства используют относительно постоянную умеренную температуру земли или земли. вода для повышения производительности.

Комбинированные обогреватели помещения / водонагреватели экономически практичны в большинстве новых установок и во многих случаях, когда необходимо заменить котел или печь. Множество комбинаций пространство / вода водонагреватели обеспечивают более быстрое восстановление температуры воды, чем стандартные водонагреватели. Как таковой, их можно уменьшить, чтобы они занимали меньше места в подвалах, туалетах и ​​ползунках.С конденсационной технологией сжигания и интегрированными системами теплового насоса, системой отопления и водонагреватель можно установить без одинарного сквозного дымохода.

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достичь КПД до 98,5%, преобразовывая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое.Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа в год, если вы отапливаете природным газом, или 2,5 тонны, если отапливаете нефть.

Если ваша печь или котел старые, изношенные, неэффективные или значительно превышающие размеры, самое простое решение — заменить их современной высокоэффективной моделью. Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием.Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки рекомендуется сначала повысить энергоэффективность вашего дома, добавив теплоизоляцию и / или новые энергоэффективные окна, а затем попросить подрядчика по отоплению определить размер вашей печи. Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок.Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания.Однако имейте в виду, что агрегаты с более высоким КПД будут иметь меньшие выбросы, чем агрегаты с диапазоном 80%.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выводить непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха.Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных газов сгорания в ваш дом. В печах, не являющихся камерами герметичного сгорания, обратный отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Рекуперация тепла из горячих дымовых газов

С помощью газовых котлов exodraft избыточное тепло от горячих дымовых газов можно утилизировать, превратить в горячую воду и найти дальнейшее применение в вашей компании.

Возможности включают реинтеграцию отработанного тепла в исходный процесс или другое внутреннее использование посредством интеграции с другими процессами, обогревом помещений, уборкой или оборудованием для ванн.

В случае, если вы в конечном итоге регенерируете больше тепла, чем вам нужно в вашей компании, вы можете заработать деньги на передаче избыточного тепла третьей стороне в качестве станции централизованного теплоснабжения.

Дымовой газ как источник энергии

Большинство компаний обрабатывающей промышленности используют процессы, приводящие к выбросам дымовых газов. Большинство людей не знают, что горячие дымовые газы наполнены полезной энергией. Эти энергии часто уходят в дымоход, вместо того чтобы приносить пользу компании. exodraft systems хочет положить конец этой тенденции, поэтому с помощью наших газовых котлов мы предлагаем компаниям утилизировать избыточную энергию из своих дымовых газов и использовать ее — в виде горячей воды — для различных целей.

Где можно использовать рекуперированную энергию?

Pros с системой рекуперации тепла exodraft .

• Быстрая окупаемость — обычно 2-3 года
• Самый компактный и эффективный блок рекуперации тепла на рынке
• Простота обслуживания благодаря съемным теплообменникам
• Наша байпасная система обеспечивает стабильную и непрерывную работу (без простоев для вашего производства)
• Одно специальное контактное лицо для обеспечения наилучшего обслуживания клиентов
• ПЛК-управление делает возможным локальное и дистанционное управление и мониторинг
• Может устанавливаться как в горизонтальном, так и в вертикальном положении
• Обычно короткий срок поставки 3-4 месяца

Узнайте больше о системах рекуперации тепла exodraft на сайте www. exodraft-heatrecovery.com

Как работает теплообменник дымовых газов?

Теплообменник дымовых газов — это теплообменник, предназначенный для извлечения энергии из горячих дымовых газов и преобразования ее, как правило, в теплую воду. Добавляя в теплообменник холодную воду и нагревая ее потоком горячих дымовых газов, вода в теплообменнике будет поглощать тепло дымовых газов. В результате холодная вода выходит с другой стороны теплообменника в виде горячей воды и, напротив, дымовые газы охлаждаются при прохождении через теплообменник, потому что они отдают некоторое количество тепла воде. .

От технологического процесса к районному теплоснабжению

Если вам не нужно избыточное тепло, которое генерирует теплообменник, его можно продать в систему централизованного теплоснабжения по цене, выгодной для обеих сторон. Вы получите дополнительный доход, продавая тепло производителю централизованного теплоснабжения, а станция централизованного теплоснабжения получает излишки тепла по более низкой цене, по сравнению с тем, сколько стоило бы производство тепла с использованием газа, масла или соломинок.

Кроме того, большинство станций централизованного теплоснабжения заинтересованы в устойчивом и экологически чистом профиле, который следует за повторным использованием избыточного тепла.

Ящик

Компания FJ Industries со штаб-квартирой в Ферритслеве, Фюн, Дания и заводами в Швеции и Китае уже почти тридцать лет специализируется на производстве изделий из спеченного металла.

Производство спеченных металлических изделий — это длительный процесс, в котором металлический порошок подвергается сильному гидравлическому давлению, чтобы сжать его в металлические детали, которые затем подвергаются термообработке в туннельной печи.

Во время спекания в туннельной печи выделяется большое количество тепла в виде дымовых газов, и именно это тепло FJ Industries вместе с exodraft увидели возможность повторно использовать.Повторно используя отходящее тепло дымовых газов, FJ Industries может значительно сократить выбросы CO2, а также значительно снизить свои затраты на энергию.

Система рекуперации тепла, предлагаемая exodraft , преобразует горячие дымовые газы в горячую воду, которая впоследствии используется не только для обогрева помещений FJ Industries, но также для нагрева воды для ванн и воды общего назначения.

Решение «под ключ»

exodraft означало обслуживание конструкции дымохода компании, установку вытяжного вентилятора для регулирования тяги, прокладку водопроводных труб и выполнение сантехнических работ, а также управление системой рекуперации тепла через ПЛК.По словам генерального директора FJ Industries Ларса Вильденшильда, внедрение и сотрудничество с exodraft прошли гладко.

«Exodraft встретил нас с большим профессионализмом и большой гибкостью, поэтому установленная нами система точно соответствует нашим потребностям. Наши результаты показывают, что фактическая экономия составляет около 2700 евро в месяц, а это означает, что решение окупится примерно за 2,5 года ».

Включенный в решение, FJ Industries также имеет возможность непрерывно контролировать свою рекуперацию тепла с помощью экранного дисплея, что дает им четкое представление о том, сколько тепла было рекуперировано и сколько денег было сэкономлено.
