Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)
Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат Devi
Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy MatСтержневой электрический мат Energy Mat

Инфракрасная пленка

. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat PlusУстройство пленочного нагревателя Heat Plus

Обозначения:

  • А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
  • В – медная шина.
  • С – серебряная шина.
  • D – покрытие из карбоновых полос.
  • Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

  • расположение, это может быть не только пол, а потолок и стены;
  • тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
  • влажность помещений;
  • тип теплоизоляции;
  • расчет шага и мощности;
  • материал основания, на который будет производиться укладка;
  • тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

  1. Схема монтажа теплого пола на старом основании.
  2. Укладка штробированием.
  3. Технология промежуточной стяжки.
  4. Укладка на теплоизоляцию.
  5. Использование монтажной сетки.
  6. Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную лентуУкладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в зданиеПазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм) Теплопотери (%)
0 35-38
10,0 20-22
20,0 До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

Пример как нужно правильно монтировать ТК на армированную сетку
Пример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

  • Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
  • Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
  • Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
  • Далее установка производится так же, как в случае со старым основанием.
Правильная укладка «сухого» электропола (в разрезе)Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Как правильно класть НК по деревянному перекрытиюКак правильно класть НК по деревянному перекрытию

Обозначения:

  • А – Укладка НК через пазы в лагах.
  • В – Регулятор температуры.
  • С – Датчик (работает в качестве измерителя температуры).
  • D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
  • Е – Армированная сетка.
  • F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
  • G – фольгированное покрытие.
  • H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

  • Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
  • Расходники: демпферная, монтажная лента и изоляционная лента.
  • Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

  1. Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
  2. Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
  3. Закрепляем застеленную подложку монтажным скотчем.
  4. Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на полВажно, чтобы медные полосы смотрели на пол
  5. Фиксируем уложенную ИК-пленку строительным скотчем.
  6. Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
  7. Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
  8. Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изолентуНадеваем изоляторы на места соединений, если их нет, используем изоленту
  9. Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
  10. Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
  11. На заключительном этапе производится укладка финишного покрытия.
Закрываем пленку финишным покрытием.Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить теплый полПример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand MeyerТерморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

  • Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
  • Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
  • Простота монтажа, позволяющая произвести установку самостоятельно.
  • Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого полаДемонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Укладка электрического теплого пола 1Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Укладка электрического теплого пола 2Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Укладка электрического теплого пола 3Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).Укладка электрического теплого пола 4В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.Укладка электрического теплого пола 5
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Укладка электрического теплого пола 6Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

Укладка электрического теплого пола 7

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Укладка электрического теплого пола 8

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Укладка электрического теплого пола 9

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка электрического теплого пола 10

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.Укладка электрического теплого пола 11
  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Укладка электрического теплого пола 12Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Укладка электрического теплого пола 13

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

Технология укладки теплого электрического пола — Отопление

Укладка электрического теплого пола

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Виды электрических теплых половВиды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:


  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.


    Разновидности электрических полов1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.


Термостат для теплого полаТерморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

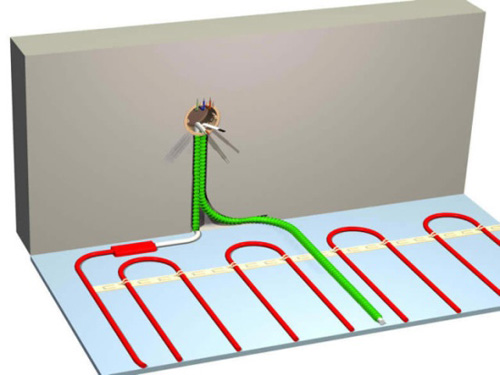

Теплые электрические полы технология укладкиМонтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.

  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

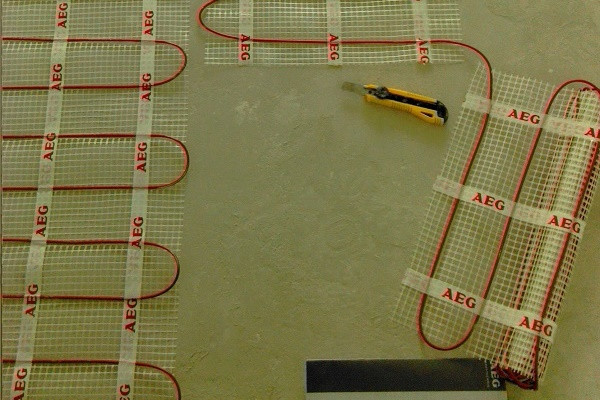

Монтаж нагревательных матовТехнология укладки нагревательных матов
  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:


  1. Выравнивание основания.
  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

    Монтаж инфракрасного теплого полаПошаговая технология укладки ИК пленки

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

polprofy.ru

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

  • Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
  • Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

  1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
  2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
  3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:


  • Для дополнительного варианта отопления – 140 Вт на квадратный метр;
  • Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

sdelai-pol.ru

Разновидности электрических полов

Виды электрического теплого полаЕсть четыре основных вида электрических полов (подробно про их особенности можно прочитать в статье о выборе тёплых электрических полов).

В зависимости от технологии укладки под плиточное покрытие подойдут все:

  • одножильный или двухжильный кабель;
  • инфракрасная пленка;
  • кабельные маты – сетка шириной 0,5 м с закрепленным змейкой кабелем;
  • стержневые карбоновые (инфракрасные) маты.

Технологий укладки теплого пола под плитку две: со стяжкой и без нее. Самый дешевый пол – кабельный – укладывается только под стяжку, а ее монтаж осуществим не везде: перекрытие может не выдержать дополнительной нагрузки, и высота помещения уменьшится как минимум на 7 сантиметров.

В качестве основной системы обогрева берут пол мощностью 140-180 ватт, в качестве дополнительной – до 140 (в этой статье можно более подробно узнать о мощности потребляемой электрическим теплым полом).

Монтаж

Процесс монтажа электрического теплого полаТехнология укладки электрического теплого пола под плитку зависит от его вида. В любом случае перед началом монтажа нужно удалить старое напольное покрытие, вывести поверхность цементным раствором или выравнивающей смесью.

Если пол кладется на деревянное основание, поверхность необходимо отциклевать, чтобы она была ровной.

Далее следует подготовить место для монтажа терморегулятора: его размещают на небольшой высоте от пола, в нише или накладным способом. К термостату подводят подающий кабель (желательно от отдельного автомата). Если термостат устанавливается в штробе, то и кабель нужно подводить в штробе.

Общее правило: нельзя располагать пленку или маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для теплоизоляции можно использовать пенофол. Состоит из вспененного полиэтилена с самоклеящейся подложкой и фольги 14 мкм.

Вместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Еще один вариант – профильные маты из экструдированного пенополистирола.

Схема устройства электрического теплого пола под плитку

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стен не меньше 10 сантиметров.

Перед укладкой стяжки или финишного покрытия любой пол необходимо оттестировать: включить электричество и замерить сопротивление тестером. Полученная величина должна соответствовать указанной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Технология укладки кабеля

Вид укладки кабеля электрического теплого пола

  1. Для расчета шага укладки нужно площадь помещения разделить на длину кабеля. Минимально допустимая цифра – 7 сантиметров, стандартная – 20-25.
  2. Настелить гидроизоляцию. В этом качестве подойдет плотная полиэтиленовая пленка. Ее кладут с нахлестом на стены.
  3. Уложить маты утеплителя — встык, отражающей поверхностью вверх.
  4. Проклеить стыки полос металлизированным скотчем.
  5. По периметру комнаты уложить демпферную ленту для компенсации теплового расширения стяжки, а на сами маты – металлическую армирующую сетку.
  6. Оттестировать кабель на работоспособность.
  7. Установить терморегулятор. Датчик помещают на пол между витками кабеля. Провод, который соединяет термостат с датчиком, убирают в гофру. При выводе гофры с кабелем на стену резкого излома в углу быть не должно.
  8. При укладке змейкой кабель кладут на ленты утеплителя перпендикулярно им. Радиус изгиба от 3,5 см и больше.
  9. Фиксация через 0,3-0,4 метра крепежными элементами монтажных лент либо пластмассовыми хомутами к сетке. Если есть термоусадочные муфты, их следует располагать только на прямых участках.
  10. Поверх кабеля кладут стяжку около 3 см толщиной (высота над кабелем). Ингредиенты раствора для стяжки смешивают в пропорции 1/4/5/0,6 (цемент/песок/щебень/вода) и добавляют примерно 1% пластификатора.
  11. Через пару дней (когда раствор затвердеет) можно класть плитку.
  12. Через сутки после укладки надо затереть швы.

Укладка кабельных матов проще: их крепят к поверхности клейкой пленкой с изнаночной стороны. Маты кладут строго встык, без перехлестов. Монтаж стяжки необязателен, можно сразу наносить клей и класть плитку.

Особенности укладки пленки

Укладка пленки электрического теплого пола

  1. Уложить пленку медной полосой вниз, зафиксировать стыки металлизированным скотчем.
  2. Вставить клеммы в отверстия, проделанные по центру медных полос.
  3. Подвести к клеммам провода от терморегулятора, избегая пересечений.
  4. Места подсоединения проводников изолировать.
  5. Плитку можно класть на лист гипсокартона или на ячеистую монтажную сетку.

ks5.ru

Плюсы и минусы электрического обогрева

Технология теплого электрического пола имеет свои как плюсы, так и минусы. Поэтому чтобы иметь объективное представление о ней, необходимо четко знать обо всех плюсах и минусах. Мы предлагаем вам рассмотреть таблицу, в которой все эти нюансы четко выделены:

Достоинства

Недостатки

При соблюдении технологии укладки, можно использовать электрический теплый пол как основную отопительную систему. Также можно применять и в качестве дополнительного или альтернативного источника тепла, например, в период, когда еще центральная система отопления выключена.

Использовать электрический теплый пол как основным отоплением может оказаться дорогостоящим удовольствием. Понятное дело, когда вариантов у вас нет никаких.

Можно равномерно прогревать всю площадь пола.

Существует реальная опасность замыкания электричества и поражения током. Как следствие необходимо тщательно подумать, стоит ли осуществлять монтаж теплого пола в помещениях с повышенной влажностью.

Практически нет ограничений по установке. Например, можно укладывать электрический теплый пол в офисных, так и в жилых помещениях.

Нагревательный кабель может создавать электромагнитное поле.

Можно сочетать с большим количеством отделочных напольных материалов, например, керамическая плитка, ламинат, линолеум и прочее.

Не рекомендуется использовать в комбинации с натуральной древесиной. При перепадах температуры, древесина может начинать ссыхаться и трескаться.

При установке терморегулятора можно в каждой отдельной комнате выставлять индивидуальные параметры по температуре. Благодаря этому можно значительно экономить деньги на энергоресурсах. Также можно выставить программу на временное отключение/включение подогрева, то есть все будет работать в автоматическом режиме.

Наличие чернового слоя, в который включается теплоизоляция и выравнивание стяжки, может съедаться полезная площадь помещения по высоте.

Технология укладки вполне доступная и простая, так что со всей работой можно справиться и без помощи специалистов.

Если у вас старая электрическая проводка, то стоит все тщательно рассчитать и продумать, чтобы она справилась с такой нагрузкой.

Благодаря тому, что греющий элемент теплого пола прячется под напольное покрытие, помещение имеет прекрасные эстетичные оценки.



Продолжительный срок эксплуатации.



Итак, сравнив все плюсы и минусы, уже можно делать некоторые выводы. Прежде всего, электрический теплый пол вполне отличное решение для жилых помещений. Некоторые недостатки вполне реально нивелировать, а на некоторые можно просто закрыть глаза.

Расход электроэнергии – что на него влияет

Технология укладки теплого электрического пола

Один из минусов теплого электрического нагревающего пола – большой расход электроэнергии. Но здесь важно понимать, что на расход непосредственно влияет несколько весомых факторов, о которых мы расскажем вам в этом разделе. Прежде всего на расход влияет то, в какой территории страны вы проживаете. Безусловно, если это холодные широты, то здесь будет большой расход любого энергоресурса. Также расход зависит где именно укладывается электрический теплый пол в квартирном доме или частном. Как правило, квартиру обогреть гораздо проще, легче и дешевле.

Какой объем отапливаемой площади и тип используемого покрытия. Например, покрытие может иметь низкий коэффициент теплопроводности. В таком случае потребуется больше электроэнергии для прогрева помещения. Немаловажным фактором является и качество теплоизоляции, количество и качество окон/дверей. Для какой цели используется помещения, для проживания или как склад для хранения вещей. Как часто будет использоваться отопление, периодично или каждый день круглые сутки. Безусловно, все эти детали необходимо в самом начале уяснить. Может так оказаться, что в вашем случае электрический теплый пол является оптимальным решением.

Технология укладки – последовательная инструкция

Технология укладки теплого электрического пола

Теперь мы предлагаем вам глубоко вникнуть в суть вопроса о том, как осуществляется укладка теплого пола. Мы рассмотрим основные этапы, что позволит вам понять всю схему укладки. Вся работа ориентировочно имеет следующую последовательность:

  • Разработка проекта.
  • Проверка существующей электрики.
  • Подбор необходимого комплектующего и оборудования для создания электрического теплого пола.
  • Монтаж электрического теплого пола.
  • Тестирование системы.
  • Стяжка или укладка напольного материала без стяжки.

Рассмотрим каждый этап поподробней.

Разработка проекта

Технология укладки теплого электрического пола

Этот этап крайне важный и ответственный, ведь так вы сможете реально знать, какой объем оборудования вам необходимо. Также вы сможете сделать все расчеты касательно того, где будет уложенный греющий контур. Прежде всего следует знать, что нельзя укладывать электрический теплый пол под крупные стационарные предметы. На плане вы сразу сможете поставить соответствующие отметки, где и что будет стоять.

Кроме всего прочего, на этом этапе вам необходимо осуществить выбор греющего элемента. Сегодня известно несколько технологий:

  1. Кабельные полы. В этом случае на пол укладывается нагревательный кабель.
  2. Нагревательные маты. В этом случае весь кабель сформирован на специальных нагревательных матах.
  3. Пленочные инфракрасные полы. Обогрев помещения осуществляется излучением инфракрасных лучей.

Также на этапе проектирования необходимо решить, по какой схеме и как именно будет осуществляться укладка, например, непосредственно в стяжку, сверху стяжки под ламинат или паркет.

Кроме всего прочего, вам необходимо на проекте указать места, где будут располагаться терморегуляторы. Если укладка электрического теплого пола будет выполняться одновременно в нескольких помещениях, то, возможно, потребуется установка сразу нескольких терморегуляторов.

Технология укладки теплого электрического пола

Проверка электропроводки

На следующем этапе вам необходимо определить в каком состоянии находится существующая электропроводка. Вам необходимо четко понимать, что на проводку будет оказываться серьезная нагрузка, особенно если теплый пол будет в качестве основного отопления. Если у вас старая постройка, то, скорее всего, вам прежде всего придется поменять проводку.

Выбор оборудования и материалов

Технология укладки теплого электрического пола

Сделав все расчеты и вычисления, можно идти в магазин для закупки. Прежде всего вам необходимо приобрести:

  • Греющий кабель или инфракрасную пленку.
  • Соединительный кабель для подключения.
  • Температурный датчик.
  • Терморегулятор.
  • Устройство защитного отключения (УЗО).
  • Кабель для изготовления заземления.
  • Теплоизоляционный материал.

Это основной набор материалов, которые вам могут быть необходимы. Его комплектация может незначительно поменяться в зависимости от способа и технологии укладки. Итак, мы рассмотрели с вами все начальные работы. Теперь у вас уже все куплено, есть проект. Можно приступать к работе.

Пошаговая инструкция

Технология укладки теплого электрического пола

Сейчас рассмотрим с вами всю последовательность технологии укладки электрического теплого пола. В первую очередь осуществляется подготовка основания. Поверхность пола должна быть ровной. Так, если вы обнаружили что перепад высоты сильно большой, необходимо залить выравнивающую стяжку.

Перед началом работ убедитесь, что на поверхности отсутствуют какие-либо погрешности, острые выступы и прочее. Удалите весь мусор и все загрязнения на полу. После этого необходимо установить терморегулятор. Если терморегулятор встраиваемый, то необходимо сделать отверстие в стене и изготовить штробу для укладки провода. Эту работу лучше всего сделать на этом этапе, так как потом уже на полу будет уложен утеплитель и нагревательный кабель. Все пыльные и грязные работы выполняются именно на этом этапе. Высота установка терморегулятора от пола должна быть не выше 1 м.

Технология укладки теплого электрического пола

Далее осуществляется монтаж теплоизоляционного слоя. Помните, что утеплитель должен полностью покрыть всю площадь пола. Под электрический пол обычно укладывают пенофол, это вспененный рулонный полиэтилен, который в своей структуре имеет фольгу. То есть помимо утепления, пенофол одновременно будет выполнять роль теплоотражения. Некоторые разновидности имеют самоклеящийся слой, что также упрощает процесс работы.

Укладка утеплителя осуществляется так, чтобы фольгированная сторона была направлена вверх. Только так он будет отражать всю тепловую энергию. Укладываются листы утеплителя стык встык. Все стыки соединяются скотчем.

Около стены утеплитель должен не доходить до 5 или 10 мм. Если электрический теплый пол будет заливаться стяжкой, то по периметру помещения к стене приклеивается демпферная лента. Она будет компенсировать температурное расширение стяжки. Чтобы крепить нагревательный кабель было проще, на утеплитель можно положить металлическую сетку. Кстати, по ней будет намного проще соблюдать шаг укладки кабеля. Что касается гидроизоляции, то под теплоизоляционный слой просто укладывается полиэтиленовая пленка, которая также соединяется скотчем.

Технология укладки теплого электрического пола

На следующем этапе осуществляете установку терморегулятора. Для этого вам необходимо проложить в штробу все кабеля, идущие от теплого пола и электрического питающего щитка. Вам необходимо не подключать, а просто проложить все провода. Также монтируется кабель с температурным датчиком, который укладывается между контуром отопления. На этом этапе можно подключить все провода к терморегулятору, по указанной схеме на нем. Но помните, к электрощитку подключать не нужно, это делается в самом конце работ.

Технология укладки теплого электрического пола

При монтаже температурного датчика следите за тем, чтобы угол загиба гофры был небольшой. В противном случае температурный датчик будет сложно вытащить и, тем более вставить новый. Уходящий конец гофры заизолируйте или замажьте герметиком, чтобы вовнутрь гофры не попала стяжка или другой мусор. Стоит заметить и тот факт, что если теплые полы будут в нескольких комнатах, то для каждой комнаты устанавливается индивидуальный температурный датчик. Что касается терморегулятора, то чтобы не ставить его в каждой комнате, можно сразу приобрести ту модель, которая может работать параллельно с несколькими температурными датчиками.

Теперь пришло время к укладке теплого электрического пола. Нагревательный кабель может находиться уже на специальной сетке. В этом случае монтаж значительно ускоряется, ведь шаг укладки кабеля уже выставлен. Маты укладываются с интервалом между собой от 50 до 100 мм, от стены они должны отступать на 200 мм. Также помните о том, что не стоит укладывать нагревательные элементы под стационарные крупные предметы или мебель. Также есть и другая технология, в которой используется нагревательный кабель. На пол устанавливается монтажная планка, а на нее с определенным шагом фиксируется нагревательный кабель.

Технология укладки теплого электрического пола

Когда все уложено, подключите теплый пол к терморегулятору по уже уложенным кабелям. Далее необходимо подключить всю систему и к электрическому щитку. Перед этим убедитесь, что все контакты надежно заизолированы. На электрический теплый пол рекомендуется устанавливать индивидуальный УЗО, чтобы сделать эксплуатацию теплого пола безопасным.

Теперь можно проводить тестовый запуск теплого электрического пола. Для этого вам необходимо произвести замер сопротивления провода. Отклонения от указанной нормы в паспорте от производителя должны быть минимальные. Измерения делаете при помощи мультиметра или тестера. Также рекомендуется сделать измерения мегаомметром. Результат должен показать не менее 10 МОм. Не стоит пропускать этого этапа, ведь если обогрев будет заливаться стяжкой, то потом в случае обнаружения исправить будет сложней.

Технология укладки теплого электрического пола

Итак, после проведения всех измерений и запуска обогрева электрического теплого пола можно приступать к заливке стяжки. Самый простой способ заключается в установке маяков, по котором можно залить идеально ровную стяжку. Обязательно в бетон добавляется 1% пластификатора. В некоторых случаях сверху обогрева сразу кладется плитка, но в этом случае необходимо иметь определенные навыки, чтобы выложить плитку ровно. В любом случае толщина стяжки сверху греющего элемента должна не превышать 50 мм. Только в этом случае можно достичь высокой эффективности обогрева. В заключении заливки стяжки, когда она высохла, можно укладывать чистовое покрытие.

bouw.ru


Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

  1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
  2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
  3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
  4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
  5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
  6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

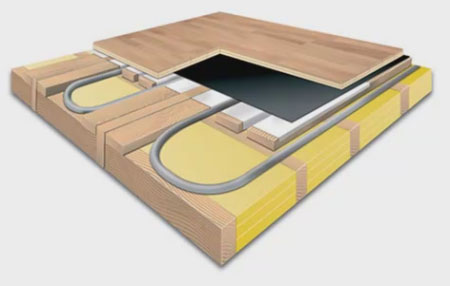

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

Теплые полы электрические инструкция. Электрический теплый пол своими руками: технология укладки и монтажа

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось — тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.


Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.

    1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

Монтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.
  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.
Технология укладки нагревательных матов
  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:

  1. Выравнивание основания.
  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

    Пошаговая технология укладки ИК пленки

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

Материалы По Теме:

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Теплый пол на электричестве

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Слои теплого пола

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Монтаж кабельного пола

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Теплый пол под плиткой

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Инфракрасный пол

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Кабель с основой и без

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Подготовка перекрытий

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

План работ

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Укладка кабеля

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Монтаж точки подключения

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Схема подключения инфракрасного пола

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Отправить ответ

avatar
  Подписаться
Уведомление о
