размеры U-образных блоков

U-образные газосиликатные блоки D-500
Производитель: Завод «Drauber»
размер блоков: 500х200х400










Наименование
Наименование: Блоки
Назначение: перегородочные
Состав: газосиликат (газобитон)
Пустотность: ячеистый бетон
Цвет: белый
Поверхность: гладкая на клей
Пазогребень: нет
Общая информация
Завод: Электросталь drauber
Геометрические размеры
Размер, мм: 500х200х400
Характеристики
Плотность кг/м3: D-500
Класс прочности: В-2,5
Прочность при сжатие (кгс/см²): 25
Морозостойкость: F 50
Паропроницаемость, мг/(м·ч·Па): 0.
22
Коэффициент теплопров.(Вт/м°С): 0.096
Вес 1 шт, кг:
Упаковка, доставка
Упаковка: на поддонах/пленка/лента
количество шт. в м3
м3 на поддоне:
м3 в машине: 32.4
шт на поддоне:
шт в машине:
поддонов в машине: вся информация по телефону





Цена на блок указана без доставки!
О стоимости доставки узнавайте по телефону:
8(926)917-50-62

8(985)265-15-91

U-блоки. Особенности кладки » Вcероссийский отраслевой интернет-журнал «Строительство.

RU»

Укладывать газобетонные блоки довольно просто, очень схоже с процессом кладки кирпича, только формат газоблока больше и склеиваются между собой блоки не раствором, а клеем


Укладывать газобетонные блоки довольно просто, очень схоже с процессом кладки кирпича, только формат газоблока больше и склеиваются между собой блоки не раствором, а клеем. Довольно подробное описание кладки газобетонных блоков Н+Н дано в инструкции по строительству из автоклавного газобетона. Но как устроить проем в стене (оконный, дверной, просто проем), чтобы возможно было продолжать кладку вышележащей стены? Для этого существует 2 способа, первый-использовать готовые перемычки, второй-прибегнуть к помощи U-блоков.

Первый способ. В случае готовых перемычек все довольно просто, необходимо подобрать готовый вариант перемычки исходя из ширины проема, глубины опирания с каждой стороны проема, а также необходимо учесть ее несущую способность (в случае если перемычка в несущей стене, на нее сверху опираются плиты перекрытия, кровля, то для этого необходимо использовать несущие перемычки).

Второй способ — перемычки из U-блоков. По нему возникает самое большое количество вопросов, зачем они нужны, где применяются, каких размеров бывают? U-блоки-это несъемная опалубка, которую получают путем выпиливая сердцевины из стандартного газобетонного блока. Соответственно внешние размеры U-блоков соответствуют стандартным размерам газобетонных блоков Н+Н. Длина и высота U-блоков 625мм и 250мм соответственно, отличаются блоки только толщиной, стандартные размеры 200, 250,300,375,400 мм. Сердцевину блока вырезают для того, чтобы впоследствии можно было уложить внутрь арматурный каркас (диаметр арматуры указан в альбоме технических решений) и залить бетоном, собственно U-блок выполняет функцию теплой несъемной опалубки для тяжелого бетона, который в свою очередь выполняет роль несущей перемычки, защищенной от промерзания со стороны улицы.

Что нужно учитывать при применении U-блоков:

  • для перекрытия проемов в стенах из U-блоков формируются перемычки нужной длины с учетом ширины проема и опирания U-блока по 250 мм с каждой стороны проема. Для этого над проемом устанавливается временная поддерживающая опалубка (обычно для этого используется стандартные деревянные доски, затем на опалубку укладываются U-блоки в нужном количестве по длине. U-блоки между собой промазываются клеем для газобетона и так же на него укладываются. При монтаже U-блоков необходимо соблюдать ориентацию блока, вертикальная стенка U-блока с бо´льшей толщиной должна быть обращена к улице, а тонкая стенка внутрь здания. Далее в лоток U-блока укладывается арматурный каркас (диаметр арматуры см. альбом технических решений Н+Н, зависит от ширины проема в стене и нагрузки от вышележащих конструкций). После укладки арматурного каркаса, лоток заливается бетоном и уплотняется при помощи виброустановки или штыкованием. Поверхность уплотненного бетона выравнивается по верхней грани блока.
  • При опирании сборных железобетонных пустотных плит перекрытий (железобетонных балок, металлических балок и т.д.) на стены из газобетона для равномерного распределения нагрузки от перекрытия необходимо устраивать монолитный арматурный пояс по периметру стен под перекрытием.
    Для этого U-блоки укладываются сплошным контуром по периметру стен (внутрь U-блоков в образовавшийся лоток также укладывается арматурный каркас и заливается бетоном, как в случае устройства перемычек из блоков), после того как бетон набрал необходимую прочность на данный монолитный пояс можно опирать любые сборные конструкции из железобетона, металла или дерева При устройстве монолитных железобетонных плит устройство сплошного контура из U- блоков не требуется, так как перекрытие само равномерно опирается по все стены по контуру. Частая ошибка, допускаемая при устройстве перекрытий в домах с несущими стенами из газобетона, является устройство так называемого распределительного пояса из полнотелого керамического кирпича, на который впоследствии опираются железобетонные плиты перекрытий (металлические, деревянные, железобетонные балки). Всегда этот распределительный пояс из кирпича совпадает с толщиной наружной стены, что в свою очередь приводит к промерзанию в этих местах, второе кирпич это меклоформатное изделие уложенное на раствор толщиной 10-12 мм и такой пояс никак не может являться единым неподвижным элементом на который опирается железобетонное перекрытие, впоследствии от неравномерной передачи нагрузки от плиты на кладку из кирпича и от кирпичной кладки на кладку из газобетонных блоков все это приведет у к появлению трещин в кладке.

U образные блоки из газобетона: технические характеристики, установка

Монтаж определенных узлов во время строительства объекта из газобетонного материала предполагает использование камней нестандартной формы. В первую очередь это относится к обустройству проемов для оконных и дверных конструкций, армопояса, где U-образные блоки из газобетона значительно упростят рабочий процесс. Профильными изделиями легко устроить надежную перемычку, изготовить стационарную опалубочную конструкцию, создать мощный контур. Именно здесь лучше всего пригодятся у-блоки из газобетона.

Область применения u-образных блоков из газобетона

Данный вид строительного материала применяется при решении сложных задач.

Из него сооружают опалубку, изготавливают надежные проемные перемычки. Кроме того, u-газоблок используется при устройстве силовых поясов, формировании опор, на которые будет устанавливаться стропильная система, строительстве армопояса, усиливающего стену.

Своим поперечным сечением блок напоминает лоток. Когда в желобную часть закладываются металлические прутья, объединяющие блочные камни в единый контур, заливается раствор, то массив бетона, постепенно затвердевая, набирает эксплуатационную прочность.

Силовой пояс предназначен для равномерного распределения нагрузки, воздействующей на проемные участки и стены.

Следует отметить, что после заливки такого пояса жесткость коробки сооружения существенно увеличивается.

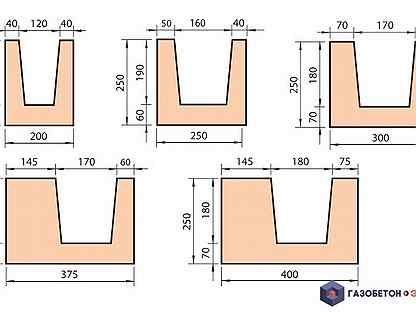

Технические характеристики и размеры

Основной особенностью конструкции является полость продольного типа, своей формой схожая с лотком. Длина разных типоразмеров блочного изделия составляет пятьдесят сантиметров.

Габариты материала следующие:

  • ширина – 20, 25, 28.8, 30, 36.5, 37.5, 40 см;
  • высота – 20 и 25 см;
  • толщина стен в верхней лотковой части – 7 и 14.5 см.

Стандартами предусмотрено изготовление типоразмерных рядов изделия по указанным параметрам.

Особенности установки u-блоков

При укладке применяется специальный клеевой состав. Конструкцию армируют металлическими прутьями, расположенными внутри желобной части, заливают бетоном. Марка бетонного раствора и размеры прутьев определяют по величине действующей нагрузки. Заполняется полость блока до верхнего края.

Как перемычки

Если возникает необходимость устроить перемычку, в основу которой закладывается профильный газобетонный блок, выполнить это можно двумя способами:

  • блочный материал располагается горизонтально, заливается бетоном. Когда растворная масса застынет, перемычку поднимают на предназначенное для нее место, используя специальную технику.
  • u-блоки из газобетона выкладываются в устроенную над проемом опалубочную основу из древесины. В полость закладывается арматура, заливается бетонная масса. Опалубку можно демонтировать, когда бетон наберет достаточную прочность.

При работе обратите внимание на ровность и устойчивость основания, на котором заливаете перемычку.

Армопояс

Мансардные перекрытия в объектах, возведенных из газоблочного материала, рекомендуют опирать на камни профильной формы, которые устанавливаются в последнем кладочном ряду. Газобетонные у-образные блоки равномерно распределят нагрузку, передающуюся мансардой или плитами перекрытия на стены.

При установке последнего ряда обеспечивается опорная поверхность на стены, составляющая не менее двадцати сантиметров.

Выставляя последний ряд, работы ведите в следующей последовательности:

  • блоки поставьте на клей или цементный раствор, проклеивая стыки и создавая необходимую для контакта со стеной площадь поверхности;
  • приготовьте усиливающий каркас из продольно уложенных стальных прутьев, соединенных вязальной проволокой;
  • заложите каркасную основу в желоб. При этом следите, чтобы большее количество прутьев было расположено в нижней каркасной части;
  • зафиксируйте каркас распорками, увлажните блочные стенки внутри желоба;
  • залейте бетонный раствор, удалите пузырьки воздуха;
  • разровняйте поверхность раствора по уровню блочной плоскости.

U-блок из газобетона своими руками

Когда «горят» сроки, а материала необходимой формы под рукой нет, или есть необходимость в экономии денежных средств, то возможно изготовить u-образный газоблок самостоятельно. Для этого существует два способа:

  1. Формуют классический блок. Для этого необходим специальный инструмент. Сначала по нужным размерам выполняется разметка, после чего проделывают пару основных пропилов, намечая толщину стен. Теперь остается выполнить вспомогательные пропилы либо высверливания, чтобы удобней было извлекать внутренние части. Данный способ позволяет изготовить блок по любым нужным размерам. К примеру, увеличивают толщину наружной стенки, чтобы улучшить теплопроводные качества. Способ подразумевает потерю стандартных блоков и наличие определенных рабочих навыков.
  2. У-газоблок можно собрать из нескольких элементов, отличающихся по толщине. Работа простая, выполняется с минимальными трудозатратами и финансовыми расходами. Просто по месту выкладывают стенки будущего блока, соединяя их клеевым раствором.

Применение газобетонных u-блоков считается актуальным и оправданным. Такая форма применяется не только для изготовления конструкций ограждающего типа, но и для обустройства несъемных опалубочных элементов.

Идеальность примыканий минимизирует появления «мостиков холода», гарантируя комфортный микроклимат внутри помещения.

Преимущества и недостатки

Как сделать у-блок из газобетона своими руками, мы разобрались. Теперь рассмотрим достоинства этого материала:

  • легкость выполнения монтажных работ. Небольшой удельный вес блоков и хорошие показатели по прочности позволяют сэкономить деньги, не используя специальную подъемную технику. Перемычки из газобетона можно изготавливать ручным способом;
  • точные геометрические параметры. Различные виды блоком применяются с учетом требуемой толщины стен. Ширина газобетонных u-блоков равна аналогичному значению стандартного камня;

  • несущие конструкции и встроенные элементы получаются однородными. Материал, используемый для возведения стен и заливки перемычек, является одинаковым. Такое обстоятельство ускоряет и облегчает процесс отделочных работ;
  • блоки представляют собой материал, отлично сохраняющий тепловую энергию.

Следует добавить, что материал считается экологически чистым, противостоит колебаниям температурного режима и воздействию открытого пламени, отличается продолжительным эксплуатационным периодом.

Кроме этих положительных качеств имеются и негативные моменты:

  • при заливке перемычки на строительной площадке необходимо выжидать не менее четырех недель, чтобы бетон набрал прочность. Только после этого переходят к монтажным работам;
  • если камень изготовлен неавтоклавным способом, то подготовить из него u-образный элемент будет затруднительно из-за его хрупкости.

Алгоритм производства и приобретения блоков

Технология изготовления такова:

  • смешивают цементный материал, речной песок и негашеную известь в определенных пропорциях;
  • доливают воду, засыпают алюминиевую пудру;
  • полученный состав раскладывается в формы;
  • во время газообразования сырье увеличивается в объемах;
  • готовые изделия направляются в автоклавную установку, где выполняется их обработка под воздействием высокого давления и температурного режима;
  • продукцию извлекают из форм, укладывают на поддоны и укрывают полиэтиленовой пленкой.

Удобство заключается в том, что блок можно укладывать на любую сторону.

Данный производственный процесс возможен только в заводских условиях, когда есть нужное оборудование и контроль качества каждого рабочего этапа.

При покупке блоков следует обратить внимание на определенные моменты:

  • оттенок камня. Продукция должна быть белого цвета. Это означает, что изготавливалась она автоклавным способом. Если блок серый, значит, заливали его непосредственно на месте проведения строительных работ;

  • документы, подтверждающие качество. С их помощью можно удостовериться, что вам предлагается хороший материал. При работе с ним никогда не возникнут непредвиденные сложности.

Заключение

С помощью профильных блоков появляется возможность существенно сократить сроки выполнения работ. Такой материал поможет в решении многих задач.

У (U) блоки газобетон своими руками, размеры

U образные блоки из газобетона: характеристики и применение материала

Монтаж определенных узлов во время строительства объекта из газобетонного материала предполагает использование камней нестандартной формы. В первую очередь это относится к обустройству проемов для оконных и дверных конструкций, армопояса, где U-образные блоки из газобетона значительно упростят рабочий процесс. Профильными изделиями легко устроить надежную перемычку, изготовить стационарную опалубочную конструкцию, создать мощный контур. Именно здесь лучше всего пригодятся у-блоки из газобетона.

Область применения u-образных блоков из газобетона

Данный вид строительного материала применяется при решении сложных задач.

Из него сооружают опалубку, изготавливают надежные проемные перемычки. Кроме того, u-газоблок используется при устройстве силовых поясов, формировании опор, на которые будет устанавливаться стропильная система, строительстве армопояса, усиливающего стену.

Своим поперечным сечением блок напоминает лоток. Когда в желобную часть закладываются металлические прутья, объединяющие блочные камни в единый контур, заливается раствор, то массив бетона, постепенно затвердевая, набирает эксплуатационную прочность.

Силовой пояс предназначен для равномерного распределения нагрузки, воздействующей на проемные участки и стены.

Следует отметить, что после заливки такого пояса жесткость коробки сооружения существенно увеличивается.

Технические характеристики и размеры

Основной особенностью конструкции является полость продольного типа, своей формой схожая с лотком. Длина разных типоразмеров блочного изделия составляет пятьдесят сантиметров.

Габариты материала следующие:

  • ширина – 20, 25, 28.8, 30, 36.5, 37.5, 40 см;
  • высота – 20 и 25 см;
  • толщина стен в верхней лотковой части – 7 и 14.5 см.

Стандартами предусмотрено изготовление типоразмерных рядов изделия по указанным параметрам.

Особенности установки u-блоков

При укладке применяется специальный клеевой состав. Конструкцию армируют металлическими прутьями, расположенными внутри желобной части, заливают бетоном. Марка бетонного раствора и размеры прутьев определяют по величине действующей нагрузки. Заполняется полость блока до верхнего края.

Применение газобетонных u-блоков считается актуальным и оправданным. Такая форма применяется не только для изготовления конструкций ограждающего типа, но и для обустройства несъемных опалубочных элементов.

Идеальность примыканий минимизирует появления «мостиков холода», гарантируя комфортный микроклимат внутри помещения.

Преимущества и недостатки

Как сделать у-блок из газобетона своими руками, мы разобрались. Теперь рассмотрим достоинства этого материала:

  • легкость выполнения монтажных работ. Небольшой удельный вес блоков и хорошие показатели по прочности позволяют сэкономить деньги, не используя специальную подъемную технику. Перемычки из газобетона можно изготавливать ручным способом;
  • точные геометрические параметры. Различные виды блоком применяются с учетом требуемой толщины стен. Ширина газобетонных u-блоков равна аналогичному значению стандартного камня;

  • несущие конструкции и встроенные элементы получаются однородными. Материал, используемый для возведения стен и заливки перемычек, является одинаковым. Такое обстоятельство ускоряет и облегчает процесс отделочных работ;
  • блоки представляют собой материал, отлично сохраняющий тепловую энергию.

Следует добавить, что материал считается экологически чистым, противостоит колебаниям температурного режима и воздействию открытого пламени, отличается продолжительным эксплуатационным периодом.

Кроме этих положительных качеств имеются и негативные моменты:

  • при заливке перемычки на строительной площадке необходимо выжидать не менее четырех недель, чтобы бетон набрал прочность. Только после этого переходят к монтажным работам;
  • если камень изготовлен неавтоклавным способом, то подготовить из него u-образный элемент будет затруднительно из-за его хрупкости.

Алгоритм производства и приобретения блоков

Технология изготовления такова:

  • смешивают цементный материал, речной песок и негашеную известь в определенных пропорциях;
  • доливают воду, засыпают алюминиевую пудру;
  • полученный состав раскладывается в формы;
  • во время газообразования сырье увеличивается в объемах;
  • готовые изделия направляются в автоклавную установку, где выполняется их обработка под воздействием высокого давления и температурного режима;
  • продукцию извлекают из форм, укладывают на поддоны и укрывают полиэтиленовой пленкой.

Удобство заключается в том, что блок можно укладывать на любую сторону.

Данный производственный процесс возможен только в заводских условиях, когда есть нужное оборудование и контроль качества каждого рабочего этапа.

При покупке блоков следует обратить внимание на определенные моменты:

  • оттенок камня. Продукция должна быть белого цвета. Это означает, что изготавливалась она автоклавным способом. Если блок серый, значит, заливали его непосредственно на месте проведения строительных работ;

  • документы, подтверждающие качество. С их помощью можно удостовериться, что вам предлагается хороший материал. При работе с ним никогда не возникнут непредвиденные сложности.

Заключение

С помощью профильных блоков появляется возможность существенно сократить сроки выполнения работ. Такой материал поможет в решении многих задач.

У (U) блоки газобетон: как сделать своими руками, размеры, технические характеристики

При проведении строительных работ нередко возникает необходимость соединения конструкций с нестандартной формой и геометрией. Это могут быть оконные или дверные проемы и армированные пояса. Чтобы упростить задачу, строители используют у-блоки (газобетон).

Область применения

Сферы применения этого строительного материала достаточно обширные. На его основе возводится прочная опалубка, подготавливаются перемычки в проемах, обустраиваются армопояса и опоры для крепления стропильной системы.

В разрезе блок похож на своеобразный лоток. После закрепления в нише желоба прутьев происходит заливка бетонного раствора. По мере его затвердевания увеличиваются прочностные свойства конструкции.

Силовые пояса эффективны при равномерном распределении нагрузок, которые оказываются на проемы и стены. Правильно обустроенный пояс придает помещению дополнительную жесткость.

Еще u-образные блоки из газобетона позволяют сооружать стационарную опалубку или создавать опорные элементы кровли.

Технические характеристики и размеры

Современные блоки U-образной формы, которые доступны на рынке, обладают одной длиной, независимо от типоразмеров. Их строением предусмотрено наличие продольной полости. Внешне они напоминают лоток, где одна стенка обладает небольшим утолщением для крепления с наружной стороны.

В Москве можно приобрести газобетонные U-блоки со следующими габаритами:

  1. Блоки могут иметь ширину 20, 25, 28,8, 30, 36,5 и 40 см.
  2. Высота составляет 20 и 25 см.
  3. Показатели толщины варьируются от 7 до 14,5 см.

Существуют некоторые стандарты, по которым определяются типоразмеры изделий.

Особенности установки

У-образные газобетонные блоки укладываются с помощью специальной клеевой основы. При этом конструкцию предварительно оснащают армированными элементами, размещая их внутри желоба и заливая бетоном. Марка раствора и величина прутьев определяется степенью нагрузок. После этого полость блоков заполняется до верхнего края.

Как перемычки

При необходимости обустроить перемычку с применением газосиликатных блоков можно воспользоваться одним из двух методов:

  1. Закрепить блок горизонтальным образом и залить бетоном. После застывания раствора перемычку нужно поднять на прежнее место с помощью спецтехники.
  2. U-образные блоки из газобетона можно поместить в опалубку из древесины, закрепленную над проемом. Для усиления конструкции используется металлическая арматура, которая заливается бетонной смесью. После набора требуемых прочностных свойств опалубка демонтируется.

Выполняя работы, необходимо следить за правильностью размещения основания, где заливается перемычка.

Армопояс

U-блоки из газобетона нашли свое применение в строительстве мансардных перекрытий. Они позволяют снять нагрузку от плит перекрытия или мансарды с несущих стен.

Для монтажа последнего ряда нужно придерживаться такого руководства:

  1. Блоки фиксируются с помощью клея или цементной смеси. При этом необходимо проклеивать стыки и обеспечивать ровность поверхности.
  2. Для обустройства усиливающего каркаса следует применить прутья из стали и продольно закрепить их вязальной проволокой.
  3. После этого можно переходить к закладыванию каркасной основы в полость желоба. Основная часть прутьев должна размещаться снизу каркаса.
  4. Для фиксации каркаса применяются распорки. Внутренние стенки нужно увлажнить.
  5. Дальше производится заливка конструкции бетоном с последующим удалением пузырьков воздуха.
  6. Поверхность выравнивается по уровню блочной плоскости.

Как сделать своими руками

Нередко народные умельцы создают газобетонные блоки u-образные своими руками. Это позволяет не только сократить расходы, но и получить полезный опыт, который пригодится при реализации будущих строительных работ. Существует два варианта изготовления таких конструкций: формирование классического рядового блока и сборка газобетонных U-блоков из нескольких элементов.

Формование классического рядового блока

Первый вариант требует некоторых усилий и навыков. Еще понадобится подготовить профессиональный инструмент, составить чертежи и придерживаться последовательности действий:

  1. В первую очередь стоит нанести разметки, учитывая размеры и толщину стены.
  2. Дальше делается 2 ключевых пропила, от которых будет зависеть толщина стенок.
  3. На следующем этапе можно выполнить вспомогательные пропилы или отверстия для более удобной обработки конструкции.
  4. В завершении внутренняя часть блока достается с помощью молотка каменщика и производится окончательный этап формовки.

Из минусов данного варианта выделяют большие затраты материалов. Еще обработка хрупкого газосиликата требует некоторых навыков.

Сборка u формы из нескольких блоков различной толщины

В отличие от предыдущего метода, сборка У-образных блоков из нескольких конструкций требует меньших физических усилий и денежных затрат. Строителям достаточно выложить по размеченному периметру блоки с небольшой толщиной, руководствуясь некоторыми принципами и рекомендациями.

После схватывания клея прочностные свойства конструкции будут увеличены до уровня заводских.

Ключевыми достоинствами метода являются доступность и простота производства, поскольку строителям нужно провести 1 пропил ножовкой по газобетону, но не прибегать к мероприятиям по формовке.

Преимущества и недостатки

Несмотря на нестандартную форму, U-газоблок обладает массой преимуществ. Среди них выделяют:

  1. Улучшенные прочностные свойства и большой срок службы. Эти показатели достигаются за счет автоклавной обработки.
  2. Небольшой вес. Преимущество обусловлено наличием сотен тысяч ячеек по всей структуре.
  3. Устойчивость к воспламенениям и отсутствие проблемы выделения токсических веществ при воздействии экстремальных температур.
  4. Отличные теплоизоляционные свойства. Они обеспечиваются ячеистой структурой материала.
  5. Соответствие всем стандартам экологической безопасности. В составе блоков присутствуют безопасные компоненты природного происхождения. В их числе: вода, цемент, известь и песок.
  6. Правильная геометрия, уменьшающая величину стыков между каждым изделием.
  7. Повышенные звукоизоляционные свойства, поскольку пористый материал поглощает энергию звуковой волны.
  8. Небольшая водопроницаемость из-за замкнутости ячеек.

Из-за множества плюсов такие изделия занимают лидирующие позиции в списке самых популярных строительных материалов.

Кроме плюсов, конструкции обладают и минусами. В первую очередь, стены из газоблоков с У-формой требуют двукратной обработки грунтовкой, поскольку такая смесь плохо удерживается на поверхности. При этом применять простую штукатурку для отделки нельзя, т.к. она быстро отвалится. Ее заменяют грунтовкой глубокого проникновения.

Еще материал не может обеспечить хорошую степень фиксации крепежных элементов. В пористой структуре может накапливаться конденсат, что влечет за собой появление трещин и деформаций.

Если при производстве камня не были соблюдены основные правила, создать на его основе качественный материал будет проблематично.

Производство и приобретение блоков

Чтобы реализовать самостоятельное производство У-блоков, необходимо придерживаться пошаговых инструкций и не отклоняться от технологии. Если есть желание приобрести магазинное изделие, необходимо обращать внимание на:

  1. Оттенок материала. Качественный камень обладает белым цветом, что указывает на применение автоклавной технологии изготовления. Серый оттенок демонстрирует укладку в кустарных условиях.
  2. Документацию и сертификаты качества. Ведущие производители предоставляют клиентам все документы, подтверждающие хорошее качество предлагаемой продукции.

Выбирая материал, нужно учитывать все нюансы и критерии, поскольку они определяют правильность покупки.

U-образные блоки из газобетона: оптимальный способ обустроить перемычки в постройке

Обычные железобетонные перемычки, выпускаемые заводами, часто нельзя использовать для построек, которые имеют необычную форму и оригинальные проемы. Помимо этого, возникает еще одна проблема – высокая цена самих перемычек и затраты на перевозку массивной продукции.

Перемычки из газобетона избавлены от всех этих недостатков. Они могут быть сборными либо сборно-монолитными.

На фото лотковые блоки разных размеров.

Достоинства, характеристики и назначение блоков

Лотковые u блоки из газобетона могут играть роль опалубки, а также дают возможность производить перемычки сборного типа либо сборно-монолитного.

Преимущества материала

Изделия имеют точные размеры и облегчают работу.

  1. Простая установка. Небольшая удельная масса материала (при хороших прочностных свойствах), дает возможность экономить деньги, не применяя спецтехнику и подъемные устройства. Газобетонные перемычки можно монтировать вручную.
  2. Точные габариты (типоразмеры), согласно озвученным в стандартах параметрам. Разновидности этих элементов можно применять, исходя из толщины стен. Их ширина точно совпадает с аналогичными параметрами обычных (рядовых) газобетонных блоков.
  3. Однородность несущих конструкций и встроенных элементов. Они изготовлены из того же материала, что и стены здания. Благодаря данному обстоятельству, отделка постройки облегчается и ускоряется.
  4. Газобетонные u блоки образуют защиту от тепловых потерь, а также пресекают создание «мостиков холода».

Обратите внимание! Данные элементы имеют габариты длины/высоты в 60 × 20 или 50 × 20 см и толщину в 25 см, 30, 37.5 и 40. Это дает возможность выбрать размер перемычки, соответствующий перегородке либо стене.

Предназначение

Блоки из газобетона в форме буквы U могут применяться для нижеследующего.

  1. Как перемычки дверных и оконных проемов внешних стен и перегородок, имеющих ширину 90/150 см.
  2. В качестве обвязочных поясов жесткости.
  3. Как опоры для сборных ж/б плит перекрытий.
  4. В качестве опорных элементов стропил и мауэрлатов.

Свойства блоков

Ниже приведена таблица основных характеристик продукции.

Марка по плотностиD-500
Объемная плотность (нормируемая)500 кг на кубический метр
Класс прочности при сжатииB-2.5
Коэффициент теплопроводности (сухое состояние)0.114 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 8%)0.146 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 12%)0.162 Вт на 1° Цельсия
Усадка блоков при их высыханиине больше0.3 мм на 1 м
Класс продукта по морозостойкости100-F
Коэффициент уровня паропроницаемости0.2 мг/м/ ч/ Па
Предел термостойкостине меньшеR-I/150
Отклонения от нормативных габаритов
высота±1 мм
ширина±2 мм
длина±3 мм

Транспортно-погрузочные свойства блоков озвучены ниже.

Размер U-образного блока, в ммЧисло блоков на поддоне, в шт.Объём поддона, в м3Масса поддона блоков, в кг
длинавысотатолщина
500250300240.9500
500250400180.9500

Установка перемычек

Как уже говорилось, перемычки из газобетонных блоков в форме буквы U, можно установить двумя способами.

Сборные конструкции

Утепление и армирование конструкции.

  1. Сборные разновидности перемычек используются для перекрывания проемов длиной до 250 см.
  2. При его монтаже, такой блок должен опираться на стены не меньше, чем на 20 см с каждой из сторон (если ширина проема до 5 м). Когда пролет равен 1.5/2.5 м, то конструкция должна иметь опоры с каждой стороны в 25 см.
  3. Инструкция предупреждает, что лотковые блоки следует монтировать на твердую и ровную поверхность. Соединять их меж собой надо клеем для газобетона.
  4. Когда перемычка монтируется на внешнюю стену, дополнительно обустраивается теплоизоляционный слой из минеральной ваты либо пенополистирола.
  5. Далее в собранные лотки укладываются прутья арматуры либо сваривается объемный армирующий каркас. Затем в эту своеобразную опалубку заливается бетонный раствор.
  6. Подбирать арматуру, разновидность каркаса, класс бетона, следует, исходя из того, на какую стену ставится перемычка, и какую ширину имеет проем. Обычно используются арматурные прутья диаметром 8/14 мм и раствор классов В-15/В-20.

Важно! Оптимальная подвижность бетона при заливе перемычки — литая (усадка конуса больше 18 см). Это дает возможность не уплотнять смесь вибратором.

Сборно-монолитные аналоги

Схема обустройства сборно-монолитной конструкции.

Когда нужно перекрыть проем шириной в 2.5/4 м, оптимальным будет решение соорудить сборно-монолитную перемычку, используя блоки из газобетона.

  1. Ее изготовление осуществляется прямо над перекрываемым пролетом.
  2. Сначала монтируется временный опорный щит. Далее на него кладутся U-образные лотки, таким образом, чтоб крайние из них опирались о стену не меньше, чем на 25 см.
  3. Друг с другом лотки соединяются клеем для газобетона.
  4. Потом, по аналогии с производством сборных перемычек, конструкция утепляется, армируется и заливается бетоном.
  5. Опорный щит можно убирать спустя 14 дней.
  6. Укладка своими руками рядовых блоков на перемычку осуществляется после того, как бетон наберет проектную прочность.

Вывод

Газобетон – это современный технологичный и удобный строительный материал. Сооружение стен из него дополнительно облегчается тем, что производители выпускают и конструктивные специальные элементы. В том числе и лотковые блоки.

Видео в этой статье дополнительно расскажет об этой теме.

Особенности U-образных блоков из газобетона

Строительные детали из ячеистого бетона производятся в широком ассортименте. Кроме прямоугольных стандартных элементов, предназначенных для порядовой кладки, в номенклатуру входят лотковые блоки. Их принято называть U-образными блоками – из-за профиля, напоминающего подкову. В Каждый такой модуль выглядит, как желоб.

Обозначают такие модули по-разному. Некоторые ведущие производителя пишут просто – U-блоки. Другие компании – как Поревит, к примеру, чтобы не писать «блок u образный для перемычек», применяет аббревиатуру БПU.

U образные блоки из газобетона – это удобный инструмент для армирования стен. Их используют в качестве несъемной опалубки при бетонировании. Если внутрь желоба поместить стальную обрешетку и залить цементный песчано-щебеночный раствор, получится прочная горизонтальная железобетонная балка. С помощью такого монолита можно укрепить или усилить любую строительную конструкцию.

Преимущества использования П-модулей

Монолитные балки из лотковых модулей обладают одной особенностью, которая делает их незаменимыми при строительстве газобетонных домов.

Место укладки такой балки не нуждаются в утеплении – ее стенки обладают достаточной термоизоляцией. Это – главное достоинство модуля.

Существуют и другие преимущества использования лотковых модулей из газобетона.

  1. Простота и легкость установки.
    • Благодаря точным размерам модули можно ставить на клеевой раствор с толщиной шва 2 мм.
    • Лотковые блоки имеют малый вес – их можно монтировать даже в одиночку.
    • Механическая обработка требует минимума усилий: при желании габариты газоблока можно запросто подправить, чтобы вывести кладку в нужный размер.
  2. Механическая прочность. Армированный блок приобретает твердость и упругость железобетона.
  3. Высокая огнеупорность. Газобетон находится среди первых по огнестойкости. Важнейшее его качество – теплоизолирующая способность. Монолитный бетонный стержень, защищенный ячеистыми стенками, способен длительное время сохранять несущую способность.
  4. Высокая паропроницаемость. В обиходе это свойство называют способностью «дышать». Ячеистый армированный блок эффективно выводит водяные пары из помещения, что препятствует образованию конденсата.
  5. Материал не поражается биологическими организмами – грибковыми спорами, гнилостными бактериями.
  6. Конструкция стойка к воздействию морозов. Тяжелый бетон в газобетонной оболочке способен выдержать 75 и более циклов охлаждения до отрицательных температур.

Есть ли недостатки у лотковых блоков

Хрупкость – известный недостаток газобетона, в армированных лотках сводится на «нет». Блоки функциональны: их применение широко – от создания перемычек до устройства обвязочных контуров под перекрытия или мауэрлат.

К проблемным свойствам, возможно, относится стоимость подковообразных модулей. Однако, если использовать газоблоковые конструкции по назначению, их недостатки не проявляются.

Характеристики и размеры

Лотковые модули, как и остальные газобетонные изделия, характеризуются:

Параметры по этим характеристикам регламентируются ГОСТ, поэтому реальные показатели не могут быть ниже нормативных.

Для ячеистого бетона марки D500 (плотностью 500 кг/м³) минимальная прочность должна составлять менее 1,5 мПа. Большинство производителей, выпускающих автоклавный газобетон, обеспечивают прочность материала на уровне 2,5–3,5 мПа. Из таких камней можно возводить дома в 5 этажей, общая высота которых составляет 20 м.

Геометрические параметры блоков от разных производителей могут отличаться. Это связано с тем, что ГОСТ ограничивает только максимальные габариты камней и предельные отклонения. Так, общие линейные размеры могут составлять: 650 мм х 300 мм х 400 мм.

Каждая компания должна разработать и зафиксировать в ТУ свою систему унификации. Покупатель получает возможность выбрать нужные ему изделия из номенклатуры, предложенной производителем. Наиболее ходовыми считаются модули толщиной от 50 до 100 мм – для внутренних простенков, и толщиной 200–400 мм – для наружных стен.

Например, компания Поревит выпускает газобетонные блоки следующих наименований: БПU–200, БПU–300, БПU–400.

Каждый тип изделий предназначен для укладки на стены сечением, соответственно: 200 мм, 300 мм, 400 мм.

Параметры внутренних элементов каждого модуля приведены в таблице.

Наименование блокаРазмер (Д/Ш/В), ммТолщина внешней полки, ммТолщина внутренней полки, ммШирина желоба, ммГлубина желоба, мм
БПU-200625х200х2505050100170
БПU-300625х300х2507070160170
БПU-400625х400х25017070160170

Теплопроводность газобетонных модулей марки D500 составляет 0,14 м/(Вт*оС). Этой величины достаточно, чтобы в средней климатической зоне из блоков сечением 300–400 мм можно было поставить дом без утепления.

Варианты применение БПU

Лотковые модули – отличный инструмент для армирования кладки. Несколько блоков, уложенных последовательно и залитых бетоном, создают монолитную конструкцию. Такое соединение можно использовать, например, для перевязки стеновых перегородок.

  • Балки из одиночных блоков часто укладывают под окнами – в качестве армированного основания для укрепления углов.
  • Удлиненные балки – собранные из нескольких блоков, применяют в качестве надоконных и наддверных перемычек на несущих стенах.

U-блоки применяют и для создания обвязочных поясов. Ведь железобетонный замкнутый контур – обязательный атрибут дома из газобетона. Армопояса укладывают, когда устраивают межэтажные перекрытия. Нужны они и под основание кровли – под мауэрлат.

Однако самым популярным способом использования лотковых модулей остаются оконные и дверные перемычки на несущих стенах. Их легко сделать самостоятельно, если использовать U-образные блоки.

Как устанавливать U-образные блоки своими руками

Прежде, чем приступать к монтажу блоков, следует закрепить опорный деревянный каркас. Одна из наиболее простых конструкций выглядит так.

  • Из доски сечением 30 мм выпиливают продольную промежуточную балку для поддержания лотковых блоков. Ее длина должна точно соответствовать ширине проема.
  • Из остатков доски нарезают 2 опоры для нее. Их закрепляют на откосах так, чтобы верхняя поверхность деревянной балки точно совпадала с плоскостью кладки. При необходимости устанавливают посередине еще одну опору: доска не должна просесть под весом тяжелого бетона.
  • Собирают и примеряют остов перемычки из лотковых блоков. Если в лотках разновеликие полки, их следует укладывать так, чтобы более толстая сторона располагалась ближе к фасадной части дома.
    Конструкцию подгоняют так, чтобы ее длина была больше ширины проема на 500 мм. Следует обеспечить глубину опирания каждого конца балки в 25 см. При необходимости один из блоков укорачивают ножовкой.
  • В местах укладки перемычки промазывают поверхности стены клеем для газобетона.
  • Торцы лотковых блоков также склеивают.
  • Лотковые модули укладывают на стену.
  • Внутрь желоба помещают объемный арматурный каркас. Это 4 продольных стержня диаметром 10–12 мм, перевязанных между собой поперечными ригелями из катанки.
    Арматуру кладут ближе к внутренней полке: следует обеспечить зазоры между всеми стенками лоткового блока и стальным каркасом. Для этого используют проволочные скобы.
  • Желоб слегка увлажняют, затем в получившуюся опалубку заливают мелкозернистый бетон. После заливки раствор вручную вибрируют, уплотняют.
  • Оставляют перемычку в покое до полного затвердевания монолита. Затем снимают подпорные пластины.
  • После того, как бетон достигнет уровня проектной прочности, продолжают кладку.

Монтаж армопоясов выполняется похожим способом. Однако блоки при этом просто укладываются на поверхность стены без всяких усиливающих подпорок.

Как сделать газобетон своими руками? Этапы работ по изготовлению стройматериала в домашних условиях

Многие владельцы загородных домов с целью сэкономить изготавливают газобетон своими руками в домашних условиях. Газобетонные блоки пользуются большим спросом среди застройщиков, поскольку обладают отличными эксплуатационными характеристиками. Но чтобы домашний строительный материал был качеством не хуже заводского, нужно ознакомиться со всеми особенностями его изготовления заранее, уделив особое внимание пропорциональному соотношению компонентов в составе.

Что собой представляют?

Востребованный в современное время строительный материал — газобетон нашел широкое применение при сооружении различных зданий. Изначально его изготавливали исключительно в заводских условиях, но позже опытные застройщики стали осуществлять производство газобетона собственноручно. Сам процесс выпуска газоблоков несложный, однако, требует строгого соблюдения технологического процесса и пропорций для замешивания. По классу газобетон относится к ячеистым бетонам, содержащим в структуре поры-ячейки.

Сильные и слабые стороны

Этот стройматериал имеет немалое количество преимуществ, которые значительно преобладают над недостатками. А считают плюсами газобетонных блоков следующее:

  • Высокая прочность.
  • Легкий вес.
  • Отличные теплоизоляционные свойства. Здания из этого материала не требуют дополнительного использования теплоизоляционных средств, что существенно сэкономит бюджет.
  • Поглощает уровень шума, проникающий извне.
  • Универсальность.
  • Влагостойкость и морозостойкость.
  • Безопасность. Имея натуральный состав, является безопасным для здоровья человека.

Среди существенных недостатков газобетонных блоков является их хрупкость и поглощение влаги.

Из недостатков выделяют повышенную хрупкость, теплопроводность и способность чрезмерно поглощать влагу. Из газобетонных блоков можно построить ограждения, перегородки, наружные одно-, двух- и трехслойные стены, а также несущие внутри помещений. Следует отметить, что газобетон бывает 2 типов:

  • Автоклавный. Газобетон изготавливается путем термической обработки стройматериала под давлением в специальных печах, которые носят название автоклав.
  • Неавтоклавный. Газобетонные блоки твердеют и прочнеют в естественных условиях.

На дому удастся изготовить только неавтоклавный стройматериал, но при правильном соблюдении технологического процесса блоки выйдут не менее прочными и качественными.

Инструменты и материалы

Оборудование

Чтобы сделать газобетон собственноручно на дому, нужно запастись следующим оборудованием:

  • Металлические струны. Они необходимы для удаления вытекающего газобетонного раствора.
  • Формы. Применяются для придания изделию необходимого геометрического размера.
  • Бетоносмеситель. Смешивает компоненты раствора и соединяет готовую массу с газообразователем. Без него не получится сделать качественный и правильной консистенции строительный материал.

Составляющие

От правильности приготовления раствора зависит прочность газоблоков и непосредственно возводимого сооружения. Ингредиенты берутся только высококачественные, строго в соответствии с необходимой дозировкой. Так, понадобится 1 т портландцемента, маркой не ниже М400, 180 кг кварцевого песка, 1,5 кг каустической соды, 400 г алюминиевой пудры и в среднем 60 л воды. Подготовив компоненты, можно приступать к изготовлению газобетона, следуя такому алгоритму:

  1. Смешать цемент и песок.
  2. Влить воду и размешать смесь.
  3. Всыпать постепенно остальные составляющие (кроме серебрянки), постоянно помешивая массу.
  4. Подмешать алюминиевую пудру. Именно она вступает в реакцию с известью и в результате получается водород. Он и образует в сырье, имеющее невероятное множество пор.

Подготовка форм

Еще один важный этап производственного процесса — изготовление форм. Их можно приобрести готовые либо сделать собственноручно. Выбрав второй вариант, потребуется взять доски и сколотить из них прямоугольную емкость. В нее вставить перемычки, разделяющие форму по всей длине на ячейки. Размерами этих ячеек определяются параметры газобетонных блоков. Чтобы раствор не прилипал к доскам, опытные застройщики рекомендуют смазывать их внутренние части масляным составом, который готовится из 3 частей воды и 1 части машинного масла.

Технология производства

Автоклав — специальное оборудование, которое нагревает раствор под давлением выше атмосферного. С его помощью удастся создать прочный, высококачественный строительный материал, но применение такого агрегата возможно только в заводских условиях. Дома же при приготовлении газобетона приходится обходиться без такого оборудования и после того, как раствор размешан, а формы подготовлены, приступают к заливке. Этот этап обычно сложностей не вызывает, но также требует определенной аккуратности и внимательности. Подготовленный газобетон вливают в емкости, заполняя их наполовину, поскольку после химической реакции раствор начнет подниматься. Далее идет обратный процесс и строительная смесь опускается.

Чтобы придать газобетонным блокам ровную поверхность, нужно срезать выступающий бугорок металлической струной и оставить бетонное изделие высыхать, набираться прочностных характеристик. Спустя 24 часа блоки извлекают и ставят на ровный участок, пока они полностью не затвердеют. При этом нужно следить, чтобы в помещении, где сохнут газоблоки, не было сквозняков.

Газобетон своими руками в домашних условиях: обзор процесса изготовления и расчет экономической обоснованности

Рассчитывая бюджет на строительство, многие застройщики начинают искать варианты экономии, одним из которых может стать попытка самостоятельного изготовления строительного материала. Однако не всегда домашнее изготовление является экономически выгодным, ведь для организации мини-производства, в любом случае требуется наличие хотя бы минимального набора оборудования и основного сырья.

В данной статье мы будем разбираться в том, насколько обоснованным может быть изготовление изделий, предназначенных для возведения стен. Итак, газобетон своими руками в домашних условиях: возможно ли это, и насколько выгодно?

Что такое газобетон и каковы его характеристики

Перед тем как разбираться, как производят газобетон в домашних условиях, предварительно следует рассмотреть, что представляет собой данный материал. Какими качествами он обладает и стоит ли вообще останавливать свой выбор именно на нем?

Основные свойства и качества

Газобетон, в соответствии с ГОСТ, должен обладать рядом характеристик, показатели которых строго ограничены. Давайте рассмотрим их, и проанализируем: насколько они важны и практичны для будущего строения. Воспользуемся таблицей.

Физико-механические и технические свойства газобетона:

Наименование показателяЗначение в соответствии с ГОСТ
ТеплопроводностьОт 0,09 до 0,38
МорозостойкостьОт 15 до 35 циклов – для неавтоклавного газобетона, от 35 до 150циклов – для автоклавного газобетона
ПлотностьД300-Д1200
Марка прочностиОт В1,5- для неавтоклавного газобетона, от 2,5 – для автоклавного
ПаропроницаниеВ среднем – 0,2
УсадкаОт 0,3 мм/ м2

Для начала, давайте обратим внимание на показатель теплопроводности. В соответствии с технической документацией, он варьируется от 0,09 до 0,38. Но, на практике, в условиях эксплуатации, числовое его значение будет выше, так как вышеуказанное характерно для изделий в сухом состоянии.

  • Отпускная влажность газобетона варьируется в пределах 25-30%.
  • Морозостойкость указывает на то, какое количество циклов замораживания и оттаивания может выдержать изделия. Некоторые производители утверждают, что данный показатель для газобетона может достигать 150, а срок службы – до 200 лет.
  • Плотность может быть различной, она зависит от пористости блока и некоторых других факторов. Этот показатель определяет сферу применения материала, подробнее о ней мы поговорим позже.
  • Паропроницание – способность материала к парообмену. Например, если влажность – повышенная, газобетон способен ее впитывать, а при чрезмерной сухости воздуха, ее – отдавать. Благодаря этому качеству, в помещении будет устанавливаться наиболее благоприятный микроклимат.
  • Усадка – достаточно неприятное явление. Однако показатель в 0,3 мм/м2 не так уж велик. Появление трещин при усадке – распространенное явление.

Виды материала и изделий из него

Теперь давайте рассмотрим, какие виды материала бывают, и какие изделия можно получить, затеяв производство газобетона в домашних условиях.

В зависимости от плотности, газобетон бывает:

Первый вариант характеризуется плотностью в 300-400. Он легкий, обладает минимальным коэффициентом теплопроводности. И даже название за себя говорит: такой газобетон используется в качестве теплоизоляционного материала.

Конструкционно-теплоизоляционный- наиболее популярный вид. Плотность его варьируется в пределах от 400 до 900. Используется он при возведении стен и перегородок.

Конструкционный – наиболее прочный вид. Плотность его составляет 1000-1200. Однако коэффициент теплопроводности – также велик, что предусматривает дополнительное утепление материала. Изделия могут выдержать серьезные нагрузки, используются при возведении зданий, высотой до 12-15 метров.

Вывод напрашивается сам собой: чем выше плотность, тем выше и коэффициент теплопроводности. Давайте рассмотрим при помощи таблицы, как взаимно изменяются данные показатели.

Зависимость плотности и теплопроводности газобетона:

Вид газобетонаПлотностьТеплопроводность в сухом состоянии
ТеплоизоляционныйД3000,09
Д4000,11-0,12
Конструкционно-теплоизоляционныйД5000,12-0,13
Д6000,13-0,14
Д7000,15-0,18
Д8000,18-0,21
Д9000,20-0,24
КонструкционныйД10000,23-0,29
Д11000,29-0,34
Д12000,29-0,38

Однако, это – не единственная классификация. В соответствии со способом твердения, газобетон бывает автоклавный и неавтоклавный.

Автоклавный газобетон, или газобетон синтезного твердения, отличается тем, что на последнем этапе производства изделия обрабатываются в специальных машинах – автоклавах под действием высокого давления и температуры.

Неавтоклавный газобетон, или газобетон гидратационного твердения достигает технической зрелости в естественных условиях. Иногда его немного подогревают до невысокой температуры, не превышающей 100 градусов с целью ускорения процесса.

Обратите внимание! Блоки автоклавного твердения могут изготавливаться только в заводских условиях.

ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые. Технические условия предусматривает разделение изделий в соответствии с их геометрией.

В зависимости от категории точности, выделяют газоблоки:

  1. Первой категории точности. Допустимые отклонения по размеру у таких блоков должны быть не более 1,5 мм, по диагонали – не более 2-х. Укладывают изделия на клей.
  2. Второй категории точности. Для таких изделий установлены более существенные отклонения: до 3-х мм – по размеру, до 4-х – до диагонали. Допускается также сколы на углах. Укладку производят как при помощи клея, так и раствора.
  3. Третьей категории точности. Подобные изделия укладываются на раствор, что несомненно приведет к увеличению мостиков холода. В следствие этого, такие газоблоки обычно используют при возведении хозяйственных построек в виде гаража или сарая. Допустимые отклонения: до 5 мм – по размеру, до 10 мм – сколы на углах (не более двух на одном изделии).

Также газобетон разделяют в зависимости от типа вяжущего компонента:

  • На цементе;
  • На золе;
  • На шлаке;
  • На смешанном вяжущем;
  • На известковом вяжущем.

Тип кремнеземистого компонента определяет наличие в составе:

  • Кварцевого песка;
  • Золы;
  • Иных вторичных продуктов промышленности.

Сильные стороны строений, возведенных из газобетона

Газобетон не является универсальным материалом в силу наличия положительных и отрицательных сторон.

Давайте их рассмотрим и начнем, пожалуй, с плюсов:

  1. Изделия достаточно легкие. Это значительно уменьшит нагрузку на основание здания.
  2. Газоблоки обладают крупными размерами, что несомненно ускорит процесс возведения стен.
  3. Изделия производятся, в основном, при помощи смеси извести, цемента, воды, песка и алюминиевой пудры. Они не имеют в своем составе вредных и ядовитых веществ. Это указывает на экологичность материала.
  4. Огнестойкость. Газобетон не горит и не вступает во взаимодействие с огнем. Более того, изделия способны находиться под воздействием высокой температуры до 2-х часов.
  5. Материал прост в обращении. Его легко распилить, шлифовать и резать. При этом не нужно использовать какое-либо узкоспециализированное оборудование. Вполне подойдет простая ножовка или пила.
  6. Высокие показатель морозостойкости – значительный плюс.
  7. Материал имеет способность к паропроницанию, что, в свою очередь, предоставляет возможность к установлению оптимального микроклимата.
  8. Звукоизоляционные характеристики – также на высоте. Это позволит оградить находящихся в помещении от посторонних шумов из вне.
  9. Соотношение показателей прочности и теплопроводности – оптимальные. В этом отношении газобетон занимает высокие позиции среди материалов, предназначенных для возведения стен.
  10. Вариативность внутренней и внешней отделки. Облицевать здание можно практически любыми материалами, главное при этом соблюдать технологию.
  11. Большой выбор производителей и размеров, также можно отнести к плюсам.

Как видно, вышеуказанных характеристик вполне достаточно для возведения практичного строения с высокими эксплуатационными показателями.

Недостатки изделий и варианты их устранения

Основным недостатком газобетона является его гигроскопичность. Дело в том, что материал обладает открытой структурой пор, что еще больше усиливает уровень влагопоглощения. Числовой показатель его достигает 25%.

В период преобладания отрицательной температуры в холодное время года, накопленная влага может кристаллизироваться и начать разрушать изделия изнутри.

Данная проблема решаема. Оградить изделия от пагубного воздействия влаги можно при помощи отделки. Причем облицовка фасада и отделка здания изнутри должна сочетаться между собой технически, с целью предотвращения попадания влаги на поверхность стены.

Варианты могут быть следующими:

  • Если фасад выполнен без использования вентиляции, то внутренняя отделка должна быть герметичной. Например, облицовка кирпичом может сочетаться с отделкой плиткой внутри.
  • При устройстве вентилируемого фасада, наличие герметичной отделки не обязательно, так как выход конденсату будет обеспечен.

Более незначительными минусами газобетона являются:

параметры, размеры у-образных камней, где применяются, плюсы и минусы

Для строительства жилых домов и коммерческих зданий часто используют легкие материалы, среди которых газобетонные блоки.

Сырье представлено на рынке не только геометрически правильными изделиями, но и нестандартными – u-образными блоками. Они используются в определенных моментах строительства и имеют свои нюансы.

В статье о том, какими характеристиками обладают блоки, для каких целей используются, плюсы и минусы камней, а также их параметры и размеры.

Основные характеристики

Камень нестандартной конфигурации, такие как u-образные газобетонные блоки, представляют собой строительный материал, который предназначен для использования там, где нужно облегчить процедуру кладки. Их часто применяют при обустройстве оконных и дверных проемов, а также при выполнении кладки на армопояс первого и второго этажей.

Несмотря на свою необычную форму такие блоки пользуются спросом. Но не всегда их удается найти в продаже. Сырье выпускается в разных размерах, камни имеют разную прочность, вес, а также теплопроводность.

В зависимости от этих характеристик меняется их показатели устойчивости к морозу и влаге. При производстве камня используют технологию при которой заливают бетонный раствор с добавками в специальные формы, высушивают и подготавливают к продаже.

При самостоятельном изготовлении u-образного блока, если отсутствует специальная форма, то лучше действовать так: вылить бетонный раствор с стандартную форму, дать высохнуть. Затем с помощью ножовки или пилы сделать пропилы в предварительно намеченных линиях на камне. Аккуратно вырезать полосы и откорректировать форму.

Сфера применения

В строительстве домов у-образные камни используются для:
  • создания перемычек над оконными и дверными проемами;
  • устройства монолитного пояса;
  • создания базы для опоры железобетонных плит перекрытия;
  • создания заливки опоры для мауэрлатов и стропил.

Такой материал широко используется для изготовления перемычек сборного или монолитного типа.

Производителями специально была создана такая конфигурация камня, чтобы во время строительства не было необходимости подгонять рабочий камень под размеры перемычки или армопояса. Именно поэтому блоки такой формы продаются в нескольких размерах.

Стоит подбирать именно тот размер u-образного блока, которому соответствует ширина основного, применяемого в строительстве камня из газобетона.


У-образный камень помогает создать несъемную, но крепкую опалубку, в которую заливают раствор для укрепления конструкции. Например, для сбора пролетов длиной более 2,5 метров необходимо использовать специальные материалы, которые выдержат в дальнейшем плиты перекрытия.

Такой материал как раз подходит для этой цели: рабочим не нужно выдумывать, из чего делать опалубку и как ее армировать.

Параметры у-образных газоблоков

Любой строительный материал имеет свои характеристики, среди которых вес, теплопроводность, стойкость к влаге и морозоустойчивость. Газобетонный камень у-образной или п-образной формы имеет плотность D500, что означает- это означает, что в его составе присутствует цемент повышенной прочности. Класс прочности при сжатии такого блока равен B-2,5.

Коэффициент теплопроводности может меняться в зависимости от внешних условий:

  • в сухом состоянии — 0.114 Вт на 1 градус;
  • при влажности 8% — 0.146 Вт на 1 градус;
  • при влажности 12% — 0.162 Вт на 1 градус.

При этом после кладки блоки могут усыхать не более чем на 0,3 мм на 1 м кладки.

Морозоустойчивость также хорошая и составляет 100 циклов заморозки и разморозки. Вес одного камня из газобетона составляет 11 кг.

Какие размеры представлены на рынке?

На строительном рынке представлено несколько размеров у-образных камней, которые соответствуют основным размерам газобетонного камня по ширине.

Длина, мм Ширина, мм Высота, мм
500 200 200
250
250
288
300
365
375
400


В блоках шириной 200 мм, ширина отверстия будет равна 120 мм. В камнях, где ширина 250 мм, ширина отверстия равна 160 мм. Если ширина 300 мм, то отверстие имеет размер 170 мм, а при ширине 375 мм этот размер будет составлять 170 мм. Если ширина камня 400 мм, то отверстие составит 180 мм.

Плюсы и минусы материала

У данного строительного материала есть недостатки и преимущества. Несколько плюсов:

  • легкость выполнения работ по монтажу;
  • точная геометрия;
  • капитальные конструкции получаются однородными;
  • материал хорошо сохраняет тепловую энергию.

Среди минусов выделяют дороговизну по сравнению со стандартным стеновым материалом, а также необходимость штучной покупки и частый дефицит в магазинах.

Заключение

U-образные блоки предназначены для обустройства армированного пояса на первом и втором этаже перед укладкой плит перекрытия. Их также применяют для создания перемычек над оконными и дверными проемами.

Материал выпускают в размерах, соответствующих габаритам стеновых материалов из газобетона. Такой материал упрощает работу и исключает необходимость использования самодельных опалубок.

U-образные блоки

U-образные блоки



U-образные блоки изготавливаются «на заказ» как приложение к основному заказу стеновых газоблоков.

U-200

Размеры блока- 600х250х200

U-300

Размеры блока- 600х250х300

U-400

Размеры блока- 600х250х400

Полезные видеоматериалы

Получить дополнительную информацию и сделать заказ можно по телефону 8 (913) 465-25-10

Адрес:с. Раздольное, ул. Промышленная, 23
Телефон: 8 (913) 465-25-10

Получить дополнительную информацию и сделать заказ можно по телефону 8 (913) 465-25-10

Получить дополнительную информацию и сделать заказ можно по телефону 8 (913) 465-25-10

U-образные блоки из газобетона: изготовление газобетонных материалов

Обычные железобетонные перемычки, выпускаемые заводами, часто нельзя использовать для построек, которые имеют необычную форму и оригинальные проемы. Помимо этого, возникает еще одна проблема – высокая цена самих перемычек и затраты на перевозку массивной продукции.

Перемычки из газобетона избавлены от всех этих недостатков. Они могут быть сборными либо сборно-монолитными.

На фото лотковые блоки разных размеров.

Достоинства, характеристики и назначение блоков

Лотковые u блоки из газобетона могут играть роль опалубки, а также дают возможность производить перемычки сборного типа либо сборно-монолитного.

Преимущества материала

Изделия имеют точные размеры и облегчают работу.

  1. Простая установка. Небольшая удельная масса материала (при хороших прочностных свойствах), дает возможность экономить деньги, не применяя спецтехнику и подъемные устройства. Газобетонные перемычки можно монтировать вручную.
  2. Точные габариты (типоразмеры), согласно озвученным в стандартах параметрам. Разновидности этих элементов можно применять, исходя из толщины стен. Их ширина точно совпадает с аналогичными параметрами обычных (рядовых) газобетонных блоков.
  3. Однородность несущих конструкций и встроенных элементов. Они изготовлены из того же материала, что и стены здания. Благодаря данному обстоятельству, отделка постройки облегчается и ускоряется.
  4. Газобетонные u блоки образуют защиту от тепловых потерь, а также пресекают создание «мостиков холода».

Обратите внимание! Данные элементы имеют габариты длины/высоты в 60 × 20 или 50 × 20 см и толщину в 25 см, 30, 37.5 и 40. Это дает возможность выбрать размер перемычки, соответствующий перегородке либо стене.

Предназначение

Блоки из газобетона в форме буквы U могут применяться для нижеследующего.

  1. Как перемычки дверных и оконных проемов внешних стен и перегородок, имеющих ширину 90/150 см.
  2. В качестве обвязочных поясов жесткости.
  3. Как опоры для сборных ж/б плит перекрытий.
  4. В качестве опорных элементов стропил и мауэрлатов.

Свойства блоков

Ниже приведена таблица основных характеристик продукции.

Марка по плотности D-500
Объемная плотность (нормируемая) 500 кг на кубический метр
Класс прочности при сжатии B-2.5
Коэффициент теплопроводности (сухое состояние) 0.114 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 8%) 0.146 Вт на 1° Цельсия
Коэффициент теплопроводности (влажность 12%) 0.162 Вт на 1° Цельсия
Усадка блоков при их высыхании не больше 0.3 мм на 1 м
Класс продукта по морозостойкости 100-F
Коэффициент уровня паропроницаемости 0.2 мг/м/ ч/ Па
Предел термостойкости не меньше R-I/150
Отклонения от нормативных габаритов
высота ±1 мм
ширина ±2 мм
длина ±3 мм

Транспортно-погрузочные свойства блоков озвучены ниже.

Размер U-образного блока, в мм Число блоков на поддоне, в шт. Объём поддона, в м3 Масса поддона блоков, в кг
длина высота толщина
500 250 300 24 0.9 500
500 250 400 18 0.9 500

Установка перемычек

Как уже говорилось, перемычки из газобетонных блоков в форме буквы U, можно установить двумя способами.

Сборные конструкции

Утепление и армирование конструкции.

  1. Сборные разновидности перемычек используются для перекрывания проемов длиной до 250 см.
  2. При его монтаже, такой блок должен опираться на стены не меньше, чем на 20 см с каждой из сторон (если ширина проема до 5 м). Когда пролет равен 1.5/2.5 м, то конструкция должна иметь опоры с каждой стороны в 25 см.
  3. Инструкция предупреждает, что лотковые блоки следует монтировать на твердую и ровную поверхность. Соединять их меж собой надо клеем для газобетона.
  4. Когда перемычка монтируется на внешнюю стену, дополнительно обустраивается теплоизоляционный слой из минеральной ваты либо пенополистирола.
  5. Далее в собранные лотки укладываются прутья арматуры либо сваривается объемный армирующий каркас. Затем в эту своеобразную опалубку заливается бетонный раствор.
  6. Подбирать арматуру, разновидность каркаса, класс бетона, следует, исходя из того, на какую стену ставится перемычка, и какую ширину имеет проем. Обычно используются арматурные прутья диаметром 8/14 мм и раствор классов В-15/В-20.

Важно! Оптимальная подвижность бетона при заливе перемычки — литая (усадка конуса больше 18 см). Это дает возможность не уплотнять смесь вибратором.

Сборно-монолитные аналоги

Схема обустройства сборно-монолитной конструкции.

Когда нужно перекрыть проем шириной в 2.5/4 м, оптимальным будет решение соорудить сборно-монолитную перемычку, используя блоки из газобетона.

  1. Ее изготовление осуществляется прямо над перекрываемым пролетом.
  2. Сначала монтируется временный опорный щит. Далее на него кладутся U-образные лотки, таким образом, чтоб крайние из них опирались о стену не меньше, чем на 25 см.
  3. Друг с другом лотки соединяются клеем для газобетона.
  4. Потом, по аналогии с производством сборных перемычек, конструкция утепляется, армируется и заливается бетоном.
  5. Опорный щит можно убирать спустя 14 дней.
  6. Укладка своими руками рядовых блоков на перемычку осуществляется после того, как бетон наберет проектную прочность.

Вывод

Газобетон – это современный технологичный и удобный строительный материал. Сооружение стен из него дополнительно облегчается тем, что производители выпускают и конструктивные специальные элементы. В том числе и лотковые блоки.

Видео в этой статье дополнительно расскажет об этой теме.

Разъемные лицевые блоки и CMU

Бетонная кладка — Раздельная отделка поверхности

Nitterhouse Masonry Split Face CMU имеет текстурированный рельефный вид, который обеспечивает глубину и размер каждому отдельному блоку, при этом демонстрируя превосходное качество и долговечность. Разделенная текстура поверхности обычно обеспечивает более эстетичный вид на внешних стенах, чем гладкая отделка.

Тем не менее, нет никакой разницы в качестве между бетонными блоками с отшлифованным фасадом и бетонными блоками с разделенным фасадом — меняется только внешний вид.Выбор блоков CMU с разделенными гранями обеспечивает тот же уровень производительности, но с гораздо большей привлекательностью.

О нашем блоке с разъемным торцом CMU

Split Face — отличительный и красивый вариант, если вы ищете что-то отличное от типичного архитектурного блока. С CMU с разделенной гранью вы получаете вид сломанной скалы, грубый, но чистый вид, который привлекает внимание и уникален. Выбор из различных цветов разделенных лицевых блоков позволит вам добиться прочного вида, который дополнит вашу существующую цветовую палитру и архитектуру.

Грубая высечка расколотого скального образования также уникальным и ослепительным образом отражает солнечный свет, придавая вашему зданию постоянно меняющуюся отделку, которая обязательно сделает его незабываемым.

Выберите цвет, который соответствует визуальным требованиям вашего проекта

В NMP мы понимаем, что выбор идеального оттенка и оттенка для здания является одним из самых сложных аспектов при создании дизайна. Наша отделка с разделенной лицевой поверхностью представлена ​​в широком спектре цветов — выберите из 20 различных цветовых и текстурных комбинаций.Вы можете создать идеальную стену из блоков или аналогичную конструкцию, выбрав наиболее подходящий из этих различных цветовых вариантов.

В зависимости от суммы заказа мы можем предложить цвета разделенных лицевых блоков, соответствующие вашим требованиям. Не стесняйтесь отправлять свои образцы цветов, и мы сделаем все возможное, чтобы удовлетворить вас.

Найдите разделенные торцевые блоки в ассортименте форм и размеров

Помимо цвета, бетонные блоки с разъемным фасадом бывают разных форм и размеров, поэтому у нас обязательно найдется то, что вам нужно.Типичные стандартные размеры отделки составляют 7 5/8 «x 15 5/8», а номинальные размеры глубины слоя включают 4 «, 6», 8 «, 10» и 12 «. Эти различные размеры блоков CMU с разделенными гранями позволят вам подобрать идеальное решение для вашего проекта. Если вам нужен размер, не указанный здесь, сообщите нам об этом, и мы вместе с вами разработаем специальные размеры для ваших блоков.

Используйте наши раздельные торцевые изделия в качестве несущих блоков

Эти разъемные лицевые блоки также соответствуют стандартной спецификации ASTM-C90 для несущих бетонных блоков и могут использоваться на уровне и ниже.Если вы используете наш бетонный блок с разъемным торцом при строительстве ненесущих стен, блоки будут соответствовать стандарту ASTM-C129. Кроме того, в соответствии со стандартами NCMA TEK они рассчитаны на огнестойкость до четырех часов.

Отличный выбор для всех типов строительных проектов

Независимо от того, являетесь ли вы архитектором, владельцем бизнеса или владельцем жилой недвижимости, вы оцените гибкость проектирования и строительства, которую обеспечивают эти революционные строительные материалы.Блоки с разъемными фасадами подходят для строительства как внутренних, так и внешних проектов, таких как школы, офисные здания, пожарные депо и любые другие здания, где необходим надежный и прочный бетон. Независимо от того, где вы решите реализовать наш продукт, отличительная текстура разделенных блоков добавит запоминающийся штрих стиля вашему строительному проекту.

Воспользуйтесь преимуществом упрощенного обслуживания

Если вы владелец здания, управляющий недвижимостью или специалист по хранению, которому сложно найти достаточно времени в день, чтобы не отставать от задач по техническому обслуживанию, вам наверняка понравится конструкция из бетонных блоков с разделенным фасадом.При правильной установке наша блочная стена с разъемным фасадом практически не требует обслуживания. В результате вы сможете выделить больше времени, рабочей силы и оборудования на другие участки вашей собственности, что может привести к значительному снижению ваших операционных расходов.

Почему Nitterhouse Masonry

Когда вы ищете бетонные блоки для каменной кладки, выбор поставщика является первым важным решением, которое вы принимаете. Независимо от того, интересуетесь ли вы разделенной поверхностью, шлифованной поверхностью, полированной поверхностью или какой-либо другой отделкой CMU, если вы не имеете дело с надежным поставщиком, ваш готовый проект не будет таким хорошим, как может быть.

Nitterhouse Masonry — это имя, которому можно доверять, потому что мы — семейная компания, которая занимается этим уже пять поколений. Все дело в наших высококачественных кирпичных продуктах, которые соответствуют стандартам ASTM и способствуют сертификации LEED — продуктам, рассчитанным на длительный срок службы. За более чем 90 лет работы мы заработали репутацию в области проектирования и изготовления лучших кладочных материалов на рынке. Компании во всем Среднеатлантическом регионе полагаются на нас в области изготовления торцевых блоков и других бетонных изделий высочайшего качества.

Это также касается нашей приверженности обслуживанию клиентов, что позволит вам с уверенностью размещать каждый заказ на продукцию Nitterhouse. Мы будем рядом, чтобы поддержать вас на каждом этапе пути. Если вы архитектор, мы можем помочь вам изучить все варианты цвета, размера и формы, а также предоставить ценные советы по дизайну при необходимости. Если вы установщик, мы можем предоставить ценные советы, которые сэкономят время и обеспечат плавный и беспроблемный результат для вашего проекта.

Свяжитесь с нами, чтобы узнать больше

Откройте для себя все преимущества, которые блоки с разделенными гранями могут принести в вашу работу.Для получения красивых, отличительных архитектурных блоков с отделкой лицевой стороной, которые помогут вашему проекту сиять, найдите местного дилера NMP или свяжитесь с нами напрямую. Используйте форму ниже, чтобы запросить подробности или предоставить нам информацию о предпочтительных цветах, размерах и формах разделенных лицевых блоков. Вы также можете позвонить нам, чтобы обсудить ваш проект более подробно и получить необязательное предложение по CMU с разделенным лицом. И если у вас возникли проблемы с принятием решения, мы рекомендуем вам ознакомиться с дизайнами, показанными в разделе «Вдохновение для проекта», для стилей блоков CMU с разделенными гранями, которые мы можем изготовить.

Свяжитесь с нами

Типы бетонных блоков или бетонных блоков в строительстве

🕑 Время чтения: 1 минута

Кладка из бетонных блоков, также известная как бетонная кладка (CMU), имеет преимущества перед кирпичной и каменной кладкой. Бетонные блоки изготавливаются необходимой формы и размеров и могут быть сплошными или пустотелыми. Обычный размер бетонных блоков составляет 39 см x 19 см x (30 см, 20 см или 10 см) или 2 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов и 12 дюймов.Цемент, заполнитель, вода используются для изготовления бетонных блоков. Соотношение цемент-заполнитель в бетонных блоках составляет 1: 6. Используемый заполнитель состоит из 60% мелкого заполнителя и 40% крупного заполнителя. Их минимальная прочность составляет около 3 Н / мм 2 . ASTM C-90-91 определяет требования к прочности на сжатие бетонных блоков кладки.

Типы бетонных блоков или бетонных блоков

В зависимости от структуры, формы, размера и производственных процессов бетонные блоки в основном подразделяются на 2 типа:
  • Полнобетонные блоки
  • Блоки пустотелые

Полнобетонные блоки

Обычно используются массивные бетонные блоки, которые имеют большой вес и изготовлены из плотного заполнителя.Они очень прочные и придают конструкциям хорошую устойчивость. Поэтому для больших кладочных работ, например, для несущих стен, эти массивные блоки предпочтительнее. Они доступны в больших размерах по сравнению с кирпичом. Таким образом, на возведение бетонной кладки уходит меньше времени, чем на кирпичную.

Пустотные бетонные блоки

Пустотные бетонные блоки содержат пустоты, превышающие 25% общей площади. Площадь сплошного пустотелого кирпича должна быть более 50%. Полая часть может быть разделена на несколько компонентов по нашему требованию.Изготавливаются из легких заполнителей. Они легкие по весу и просты в установке.

Типы пустотелых бетонных блоков:
  • Блок растяжителя
  • Угловой блок
  • Опорный блок
  • Колодка косяка
  • Блок перегородок
  • Перемычка
  • Блок кирпичный морозный
  • Бугристый нос

Бетонные блоки для растяжек

Бетонные подрамники используются для стыковки угла в кладке.Блоки-подрамники — это широко используемые в строительстве пустотелые бетонные блоки. Их укладывают так, чтобы их длина была параллельна лицевой стороне стены.

Бетонные угловые блоки

Угловые блоки используются на концах или углах кладки. Концы могут быть оконными или дверными проемами и т. Д., Они расположены таким образом, что их плоский конец, видимый снаружи, а другой конец блокируется с помощью блока носилок.

Бетонные опорные блоки

Столбчатый блок еще называют двухугольным блоком. Обычно они используются, когда видны два конца угла.В случае опор или столбов эти блоки широко используются.

Бетонные блоки для откоса

Колодки используются при наличии в стене проработанного оконного проема. Они соединены с подрамником и угловыми блоками. Для создания окон с двойным навесом очень полезны блоки косяка, чтобы обеспечить место для элементов кожуха окна.

Бетонный блок для перегородок

Перегородочные бетонные блоки обычно используются для возведения перегородок. Блоки перегородки имеют большую высоту, чем ширину.В случае блоков перегородок полая часть делится на две-три составляющие.

Блоки перемычек

Блок перемычки или балочный блок используется для обеспечения балки или балки перемычки. Перемычка обычно устанавливается в верхней части дверей и окон, которая несет нагрузку, идущую сверху. Бетонные блоки перемычки имеют глубокую канавку по длине блока, как показано на рисунке. После размещения блоков эта выемка заполняется бетоном вместе с арматурой.

Блоки из замороженного кирпича

Блок из лягушачьего кирпича содержит лягушку на вершине вместе с заголовком и носилками, как лягушачий кирпич.Эта лягушка поможет блоку удерживать раствор и развить прочную связь с верхним кладочным блоком.

Бетонный блок Bullnose

Блоки Bullnose похожи на угловые блоки. Их обязанности также такие же, но когда мы хотим, чтобы у угловых кирпичей с выпуклым носиком были закругленные края, предпочтительнее.

Бетонные блоки для кладки — сплошные, пустотелые, термические блоки, блоки Hourdi в Дубае

Блоки

Thermo Plus представляют собой бетонные многослойные термоблоки. Эти блоки имеют тепловую сердцевину из полистирола плотностью 25 кг / м3.Бетон нормального веса имеет плотность 2150 кг / м3. Эти блоки отлично подходят для теплоизоляции и обязательны для наружных стен. Доступны блоки с размером лицевой стороны 400 x 200 мм (Д x В) и толщиной 200, 250 и 300 мм. Обычная толщина термополистирола составляет 60 мм для всех трех размеров, а 250-миллиметровый блок имеет альтернативу 110-миллиметровому полистиролу. Точно так же блоки 300 мм имеют в качестве альтернативы полистирол 160 мм. Наши термоблоки одобрены для ISTIDAMA, Abu Dhabi.

Как указать Thermo Block
Thermo Blocks производятся на автоматических блочных машинах и отливаются
однородно с формованным полистиролом высокой плотности, вставленным в форму, и влажный бетон заливается вокруг вставки. Затем блоки уплотняются и отверждаются для достижения прочности 7,5 н / мм2 через 28 дней. Блоки должны иметь свидетельство о техническом одобрении муниципалитета Дубая.

Описание метода строительства кирпичной стены с использованием термоблока
Поместите термоблок в первый ряд и выровняйте их.Оставьте зазор 10 мм для вертикальных швов раствора. Все горизонтальные и вертикальные швы должны быть минимум 10 мм. Чтобы добиться непрерывности изоляции, в швы нанесите термополосы. В каждом третьем ряду предусмотреть лестничную сетку Ø 4 мм и шириной 150 мм. Обеспечьте стенные стяжки для кладки колонны I 2,5 мм x 20 мм x 150 мм на каждом третьем ряду.

Технология
Термоблок был представлен EMCON в 1992 году. Он уникален из-за нетрадиционного производственного процесса.Формованный профилированный полистирол сначала вставляется в форму с помощью специального устройства, а затем заливается бетон. Затем происходит уплотнение и вибрация бетона с помощью системы автоматического управления в блочной машине. Полученный композитный термоблок имеет однородную структуру и нормально отверждается. После отверждения блок THERMO-PLUS готов к работе, как и любой другой нормальный блок.
Блок EMCON THERMO-PLUS основан на технологии ISO-PLUS из Европы. Они более полувека являются новаторами в области утепленных блоков в Европе.Он был изобретен, чтобы не допускать попадания холода в здания во время суровых зим.

Характеристики и преимущества продукта
1. Отличные изоляционные свойства, поскольку нет теплового моста между внутренней и внешней стенами.
2. Интегрированная вставка из полистирола создает эффективный тепловой барьер.
3. Прочность на сжатие 7,5 Н / мм 2
4. Значение U 0,474 Вт / м 2 K для блока 200 мм с полистиролом 60 мм
5. Плотность полистирола 25 кг / м 3
6.Полистирол не содержит ХФУ.
7. Никаких специальных минометов не требуется.
8. Полистирол огнестойкого класса FF согласно DIN 53438.
9. Более быстрое возведение стен и меньшие затраты на рабочую силу.
10. THERMO-PLUS снижает расходы на электроэнергию более чем на 50%.
11. Меньше первоначальных затрат на установку кондиционера.
12. THERMO-PLUS дает архитекторам и дизайнерам гибкость при проектировании, особенно там, где требуется охлаждение больших воздушных пространств, таких как торговые центры, атриумы, общественные залы и т. Д.
13.Блоки THERMO-PLUS обладают отличными акустическими свойствами. Вставка из полистирола
в кирпичную стену улучшает звукопоглощение.
14. Изолированная тепловая масса в блоке работает с системой охлаждения / обогрева здания для большей модуляции внутренней температуры.
15. Пенополистирол также действует как отличный барьер для пара и влаги.

ЧТО НУЖНО ЗНАТЬ

Иногда самые насущные вопросы оказываются самыми простыми. Возьмите скромный балластный блок — этот, казалось бы, простой кусок бетона, удерживающий систему крепления на плоской крыше, может вызвать множество вопросов о весе, размерах и материалах.Поскольку поиск и установка блоков является обязанностью установщика, это обычная проблема, которая иногда возникает в последнюю минуту.

Unirac — ваш ресурс для ответов. В отношении балластных блоков, например, Unirac недавно опубликовала Технический бюллетень TB-2020-010 «Приобретение и использование балластных блоков для продуктов Unirac Roofmount.», В котором рассматриваются размеры, полублоки, гидроизоляция, техническое обслуживание и многие другие вопросы, которые вы можно скачать в формате PDF для справки.

Блоки не так просты, как кажутся.Знаете ли вы, что блок технически называется «бетонная кладка» (CMU)? Как насчет того, что Unirac рекомендует, чтобы те, которые вы поставляете, соответствовали стандарту ASTM (https://www.astm.org/), обозначению бетоноукладчиков для крыш C1491-14 или C90-16a для плотности «нормального веса» с прочностью на сжатие 3000 фунтов на квадратный дюйм. ?

Несмотря на стандартные размеры, они могут иметь различный вес в зависимости от производителя. Если вы не берете ничего другого из этой статьи, самое важное, что вы можете сделать в качестве установщика, — это убедиться, что вес вашего блока соответствует значению, указанному в разделе «Проверка» вашего отчета Unirac.Если вы используете U-builder, вы можете изменить фактический вес блока в разделе «Описать проект» в соответствии с тем, что у вас есть. В противном случае, пожалуйста, свяжитесь с нами, прежде чем продолжить — блоки являются неотъемлемым элементом системы и тщательно продуманной частью общей конструкции.

Еще один частый вопрос касается источников. В общем, вам нужно найти поставщика, который понимает требования, изложенные в техническом бюллетене — это хороший экран, если у вас есть какие-либо сомнения относительно вашего поставщика.Подходящими поставщиками будут, как правило, специализированные строительные магазины, которые могут обеспечить качественный блок, соответствующий назначению — местные магазины бытовой техники или товаров для дома, как правило, не продают продукцию, которая прослужит полные 25 лет и соответствует всем требованиям вашего проекта. Некоторые имена, которые мы слышали от клиентов, пользующихся общим успехом, включают National Roofing Partners (национальный), St. Vrain Block Company (Колорадо), A. Jandris & Sons (Массачусетс), RCP Block & Brick (Калифорния), Cromwell Concrete Products Inc.(Коннектикут) и Инфраструктура Олдкасла (национальная). Если вам не удается найти его в вашем районе, свяжитесь с нами, и мы поможем.

Unirac стремится предоставлять не только продукцию мирового класса, но и поддержку мирового уровня. Наряду с техническими бюллетенями вы найдете руководства по установке, руководства по проектированию и проектированию, подробные чертежи и сертификаты на https://unirac.com/technical-support/.

И, конечно же, если у вас есть вопросы, ответы на которые вы не видите здесь или в руководстве по установке, свяжитесь с нами.Мы быстро предоставим вам необходимые ресурсы.

бетонных блоков продано на Bashaw Concrete

Bashaw Concrete производит бетонные блоки двух размеров. Основные большие блоки составляют 2,5 фута x 2,5 фута x 5 футов и весят приблизительно 4200 фунтов. Базовые маленькие блоки размером 20 дюймов x 20 дюймов x 40 дюймов и весят приблизительно 1200 фунтов.

Во всех наших блоках используется многожильный кабель ½ дюйма для подъемных петель. Арматура НИКОГДА не используется.

Посмотрите слайд-шоу ниже, показывающее множество вариантов использования блоков, больших и малых.Щелкните любое изображение, чтобы открыть фотографию большего размера.

Блоки с рисунком

Большие блоки доступны в четырех вариантах: Quarrystone, Cobblestone, Panelstone и Cutstone. Наш запас блоков постоянно меняется. Если вашему проекту требуется большее количество блоков, пожалуйста, дайте нам время на выполнение заказа, так как это может занять некоторое время, чтобы сделать достаточно для вас. Щелкните любое изображение ниже, чтобы открыть более крупное и подробное изображение во всплывающем окне.

Маленькие блоки доступны в двух вариантах: Panelstone и Quarrystone.

Большие блоки

Формы больших блоков

отлично подходят для подпорных стенок, бункеров для заполнителей, пандусов, площадок для перевалки отходов, парковок, силосных ям, защитных устройств колодцев и т. Д. Если вам нужно, чтобы они были доставлены на расстояние, мы можем помочь организовать доставку с одной из наших местных транспортных компаний .

  • Большой блок — обычный верх
  • Размер: 2,5 дюйма x 2,5 дюйма x 5,0 дюйма
  • Вес блока: ок. 4200 фунтов

  • Большой блок — плоский верх
  • Размер: 2.5 футов x 2,5 дюйма x 5 футов
  • Вес блока: ок. 4200 фунтов

  • Большой полублок
  • Размер: 2,5 x 2,5 x 2,5 дюйма
  • Вес блока: ок. 2100 фунтов
  • Доступен с одним выступом или с плоским верхом
  • Полублоки — отличный способ завершить или начать ряды

  • Скамья
  • Создает 12-дюймовую плоскую вершину на блоке.
  • При использовании в верхнем ряду стена будет казаться уже
  • Посадка дерна рядом с этими блоками дает очень красивую аккуратную отделку
  • Размер: 2.5 футов в высоту x 5 футов в длину
  • Доступен в половинном блоке

  • Наклонный концевой блок
  • Большой блок наклоняет конец блока
  • Превосходно подходит для закрытия бункеров для инертных материалов или мусора, а также в качестве подпорных стен для ландшафта.
  • Размер: 2,5 дюйма в высоту x 5 футов в длину
  • Доступны плоские и обычные

Стартерные блоки

Стартовые блоки имеют высоту 15 дюймов, ширину 42 дюйма и длину 60 дюймов.Они предназначены для использования с большими блоками. Щелкните изображение ниже, чтобы отобразить более крупное и подробное изображение во всплывающем окне.

Размер: 15 x 42 x 60 дюймов

Стартерные блоки доступны только по спецзаказу

Маленькие блоки

Маленькие блоки отлично подходят для подпорных стен жилых домов. Небольшие блоки, весящие около 1/3 среднего большого блока, намного проще перемещать с помощью Skidsteer или Loader.

Маленькие блоки также доступны в двух вариантах: Quarrystone или Panelstone.

  • Обычная верхняя часть
  • Размер: 20 дюймов x 20 дюймов x 40 дюймов
  • Вес: 1200 фунтов

  • Малый блок с плоским верхом
  • Размер: 20 дюймов x 20 дюймов x 40 дюймов
  • Вес: 1200 фунтов

  • Верхний блок малой сеялки
  • Размер: 20 дюймов x 20 дюймов x 40 дюймов
  • Вес: 1100 фунтов
  • В сеялку помещен слив, чтобы вода могла стекать, а не затоплять растения.Вы можете разместить небольшой кусок оконной сетки поверх слива, чтобы он не заполнялся грязью или камнями. Щелкните, чтобы увидеть посаженный блок.

  • Малый блок половинного размера
  • Размер: 20 дюймов x 20 дюймов x 20 дюймов
  • Вес: 600 фунтов

  • Малый наклонный концевой блок (извините, нет фото)
  • Размер: 20 дюймов x 20 дюймов x 40 дюймов
  • Вес: 900 фунтов

Свяжитесь с нами, чтобы узнать цены и наличие.

Калькулятор заполнения бетонных блоков

Этот калькулятор заполнения бетонных блоков (или калькулятор заполнения ячеек / заполнителей бетонных блоков) поможет вам оценить объем бетонного раствора или раствора , необходимого для заполнения бетонных пустотелых блоков или шлакоблоков , в то время как возведение стены из бетонных блоков.

С помощью этого калькулятора вы научитесь рассчитывать, сколько бетона нужно залить шлакоблоком, определяя площадь и толщину возводимой стены.Также мы кратко обсудим общий вопрос « следует ли заливать бетонные блоки? » в этом тексте. Продолжайте читать, чтобы узнать больше.

Следует ли заливать бетонные блоки?

Строительство стен из бетонных блоков приводит к образованию пустот внутри стен из-за структуры бетонных блоков. Чтобы достичь максимальной прочности, которой потенциально может обладать стена из бетонных блоков, лучше всего заполнить эти пустоты бетоном или раствором.

Как и в большинстве бетонных конструкций, включение стальных арматурных стержней или арматурных стержней также укрепит стену из бетонных блоков, особенно от трещин.Заполнение стержней в местах размещения арматурных стержней гарантирует, что между бетонным блоком и арматурными стержнями происходит надлежащее соединение, и создает столбчатую структуру по всей длине стены.

Кроме того, хотя бетонные блоки бывают под разными названиями, например, бетонная кладка или бетонные пустотелые блоки , шаги, представленные в следующем разделе о том, как определить объем заполняющего материала, будут по-прежнему применимы к ним. То же самое касается шлакоблоков (которые содержат шлак или золу) или других легких бетонных блоков, если их форма, как правило, одинакова.

Сколько бетона заливать бетонный блок?

Поскольку мы можем покупать бетонные блоки разных размеров, будет разница в количестве бетона для заполнения бетонного блока. В основном бетонные блоки изготавливаются путем заливки бетона в формы для образования двух бетонных плоскостей или оболочек, которые соединяются серией бетонных перемычек или перемычек, как показано ниже:

Между перегородками есть пустоты, которые мы называем сердечниками или ячейками , и это пространства, которые нам нужно заполнить бетоном или строительным раствором.Найдя общий объем ядер на блок и умножив его на количество блоков, необходимых для строительства стены, мы можем определить, сколько бетона нам нужно для заполнения всей стены.

Как пользоваться нашим калькулятором заполнения бетонных блоков?

Использовать наш калькулятор заполнения заполнителя бетонным блоком просто и легко. Все, что вам нужно сделать, это ввести высоту и ширину стены, которую вы планируете построить. Затем выберите толщину блока блока, который вы хотите использовать для своей стены.Это приведет к тому, что соответствующая стандартная толщина оболочек и перегородок и объем заполняющего материала будут отображаться мгновенно. Мы также включили отходов , чтобы определить общий объем необходимого заполняющего материала с учетом любых потерь материала.

Мы также установили значения для высоты блока и длины блока для стандартных блоков размером 20 см (8 дюймов) x 40 см (16 дюймов). Но вы можете просто изменить эти значения, если собираетесь использовать блок нестандартного размера.Вы также можете ввести пользовательскую толщину оболочки и толщину стенки и выбрать количество полотен в блоке в зависимости от технических характеристик вашего блока. Таким образом, вы можете рассчитать конкретный объем ядра для каждого блока, который у вас есть.

Калькулятор заполнения бетонных ячеек: пример расчета

В качестве примера расчета давайте, , рассмотрим строительство стены шириной 3,0 метра и высотой 2,4 метра из стандартных полых бетонных блоков толщиной 6 дюймов 8 дюймов x 16 дюймов (20 см x 40 см) .Основной объем 6-дюймового бетонного блока стандартного размера составляет примерно 392 дюйма 3 или 0,006424 м 3 .

Теперь, когда у нас есть все необходимые детали, нам нужно разделить общую площадь стены на площадь бетонного блока, чтобы найти количество блоков, необходимых для нашей стены:

Количество необходимых бетонных блоков = (ширина стены * высота стены) / (ширина блока * высота блока)

Количество необходимых бетонных блоков = (3,0 м * 2,4 м) / (0,4 м * 0.2 м)

Количество необходимых бетонных блоков = 7,2 м 2 / 0,08 м 2

Количество необходимых бетонных блоков = 90 бетонных блоков

Умножив основной объем отдельного бетонного блока на количество бетонных блоков, необходимых для строительства стены, мы можем найти объем заполнения, как показано ниже:

Объем заполнения = объем ядра на бетонный блок * необходимое количество бетонных блоков

Объем заполнения = 0.006424 м 3 * 90 бетонных блоков

Заполняемый объем = 0,57816 м 3

Из приведенных выше расчетов мы можем сказать, что нам нужно около 0,5782 м 3 бетона или раствора для заполнения бетонных блоков, которые мы будем использовать для строительства нашей стены.

Хотите узнать больше?

После того, как вы определите, сколько заполняющего материала вам нужно для вашей стены, вы можете спросить, сколько цемента, песка и гравия вам нужно для вашей смеси.Вы можете воспользоваться нашим калькулятором цемента, чтобы определить, сколько из этих компонентов вам нужно, в зависимости от того, хотите ли вы заполнить стену бетоном или раствором.

Для чего нужна связующая балка?

Связующие балки, также называемые перемычками, используются в кладке для обеспечения непрерывного горизонтального армирования. Обычно это достигается заполнением U-образных блоков кладки раствором или бетоном и стальной арматурой.

Назначение соединительной балки — обеспечить горизонтальную структурную опору над проемами и вдоль стен здания. Например, в верхней части оконного или дверного проема. Поскольку проемы по своей природе создают неподдерживаемое состояние, соединительные балки играют решающую роль в поддержании структурной целостности стен.

Часто соединительные балки используются внутри здания или отдельно стоящей стены, требующей дополнительного армирования. Это может быть сделано для обеспечения дополнительной структурной поддержки для ветровых нагрузок или, в экстремальных условиях, для ураганов или сейсмической активности.

Используется связующая балка

Связующие балки обычно используются над проемами.Однако их также можно использовать наверху или внизу стен или интегрировать в любом месте конструкции стены, чтобы обеспечить большее усиление.

Это особенно полезно в местах, где стена не крепится к полу или конструкции крыши. Например, отдельно стоящая стена может быть усилена с помощью соединительных балок, чтобы лучше выдерживать поперечные силы (т. Е. Ветровые нагрузки).

Балки

могут также служить в качестве анкеров для перекрытий и конструкций крыши, поскольку они обеспечивают прочную поверхность, к которой могут быть прикреплены балки и другие элементы конструкции.

При использовании над проемами, такими как двери и окна, соединительные балки помогают выдерживать вес стены над проемом. Это позволяет отверстиям быть больше, чем они были бы в противном случае.

Как работает связующая балка?

Связующие балки создают горизонтальное армирование вдоль стены здания. Это достигается заполнением ряда смежных U-образных блоков кладки раствором или бетоном.

Помимо раствора или бетона, стальная арматура используется для соединения соседних блоков вдоль соединительной балки.Это создает прочную структурную связь между каменными блоками.

Поскольку блоки открыты по бокам, сами блоки соединяются друг с другом с помощью раствора или бетона. Это помогает еще больше усилить горизонтальную непрерывность соседних блоков.

Блоки балок

обычно предварительно изготавливаются для удержания внутри цементного раствора или бетона. У них есть полая внутренняя часть с твердым дном для поддержки раствора или бетона внутри.

Как часто вам нужна связующая балка?

Расположение соединительной балки зависит от конструкции стены здания.Количество и расположение проемов, уровни пола, высота стен и особые требования к боковой нагрузке — все это влияет на использование соединительных балок.

Связующие балки или перемычки необходимы везде, где есть проем вдоль стены. В основном они используются над отверстием, однако их можно использовать и внизу.

Связующие балки также размещаются через равные промежутки вдоль стены, когда они используются для усиления конструкции. Они также обычно используются в верхней или нижней части стены или на каждом уровне пола.

Типы блоков связующих балок

Блоки, используемые для соединительных балок, обычно имеют прямоугольную форму. Самый распространенный вид — блоки П-образной формы. Они полые и имеют форму буквы «U» на внутренней стороне, если смотреть в разрезе, отсюда и название.

Иногда они имеют два квадратных выреза в центре. Подобно U-образным блокам, эти типы блоков также полые внутри с твердым дном для поддержки раствора или бетона и для прохождения стальной арматуры.

Заглушки, которые представляют собой более тонкие блоки, образующие внутренние сердечники, часто включаются.Как следует из названия, их можно удалить или «выбить», чтобы обеспечить непрерывность стальной арматуры.

Связующая балка
против перемычки

Связующие балки играют аналогичную роль в проемах перемычек. Однако, в отличие от перемычек, соединительные балки могут связывать горизонтальную арматуру с вертикальной арматурой.

Связав горизонтальную арматурную сталь с вертикальной арматурной сталью, соединительные балки могут создать более прочную и более однородную структурную связь между каменными блоками.

Кроме того, хотя перемычки являются сборными, соединительные балки часто создаются на месте с использованием большинства тех же материалов, которые использовались при строительстве стены.Поскольку они сделаны из бетона, их часто можно изготовить на месте с использованием формы.

Преимущества клееных балок

В то время как готовые перемычки чаще используются в проемах, соединительные балки предлагают гибкую альтернативу там, где требуется горизонтальное армирование. Это позволяет использовать их внутри стен в разных местах.

Поскольку они имеют размеры и изготовлены из тех же материалов, что и обычные каменные блоки, их можно легко интегрировать в стену. Чаще всего они используются в верхней части стен для поддержки элементов кровли.

Их также можно использовать внизу стен для дополнительной поддержки у основания. Точно так же на уровне пола они могут служить опорой и креплением для балок пола. Там, где нет структурного армирования, можно также использовать соединительные балки.

Размеры соединительной балки

Готовые блоки связующих балок изготавливаются тех же размеров, что и стандартные бетонные или другие кладочные блоки. Это позволяет им легко интегрироваться в дизайн и планировку стен.

Номинальные размеры обычно составляют 16 дюймов в длину и 6 дюймов или 8 дюймов в ширину.Высота обычно варьируется от 6 дюймов до 16 дюймов с шагом 2 дюйма (т.е. 6 дюймов, 8 дюймов, 10 дюймов, 14 дюймов и 16 дюймов).

Истинные размеры отличаются от номинальных на 3/8 дюйма. Это связано с тем, что единичные блоки создаются с учетом расстояния 3/8 ″ между блоками для цементных швов. Так, например, 16-дюймовый блок на самом деле имеет ширину 15 5/8 ″, а 8-дюймовый блок — истинный размер 7 5/8 ″.

Общая ширина соединительной балки, то есть когда все отдельные блоки объединяются в единое целое, может варьироваться в зависимости от длины стены или размера проема.

Заключительные ноты

Связующие балки — универсальное решение там, где требуется горизонтальное армирование. Связующие балки, от повышенной несущей способности до боковой поддержки, помогают укрепить конструкцию стены.

Блоки балок

предназначены для размещения внутри их как бетонной, так и стальной арматуры. Это помогает создать прочную, непрерывную горизонтальную балочную конструкцию, которая помогает выдерживать структурные нагрузки.

Так как их размер можно легко изменить в полевых условиях и сформировать из стандартного монолитного бетона или раствора, они предлагают хорошее решение в тех случаях, когда требуется структурная опора.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
