Крепление мауэрлата к кирпичной стене

Строительство дома — это трудоемкий процесс, который потребует от вас не только капиталовложений, но и определенных знаний. Наиболее часто вопросы возникают при монтаже крыши. Нужен ли мауэрлат? Как его установить? Какой кровельный материал выбрать и многое другое. Разберемся во всем по порядку.

Содержание:

Мауэрлат и его назначение
Подготовительный этап
Крепление мауэрлата к кирпичной стене
Видео

В зависимости от конструкции кровли, выбранного кровельного материала, будет зависеть нагрузка на стены и фундамент дома. Также следует учитывать ветровую нагрузку и средне годичный показатель атмосферных осадков. Так как большой снежный покров, который будет лежать на кровельной поверхности, значительно увеличит вес всей конструкции. Чтобы распределение этой нагрузки было равномерным по всей длине стены устанавливают мауэрлат.

Мауэрлат и его назначение.

Мауэрлат является «фундаментом» крыши. Это деревянный брус или бревно, которое закрепляют вдоль капитальных стен здания, и на которые опираются стропильные ноги. Для этого используют хвойные породы деревьев, чаще всего сосну. Древесина должна быть хорошо высушена. С помощью мауэрлата происходит равномерное распределение всех действующих сил на фундамент и несущие части дома. Кроме того, он позволяет привязать крышу к стенам здания. Все это делает конструкцию более жесткой и надежной. Размер бруса зависит в первую очередь от ширины стены дома, а также нагрузок, которые будут на него действовать. Чаще всего для этого используют брус сечением 100х150, 150х150, 150х200 мм

Важно: деревянный брус для мауэрлата перед установкой необходимо обработать специальными антисептическими средствами для предотвращения гниения.

Правильное крепление мауэрлата позволяет продлить срок службы используемых материалов, а также увеличить надежность всей крыши. В зависимости от материалов которые используются в строительстве дома, фиксация может быть выполнена несколькими способами. Самым распространенным материалом для строительства стен в нашей стране является кирпич. Поэтому на обустройстве мауэрлата к кирпичной стене мы остановимся более подробно.

Подготовительный этап

Устройство мауэрлата требует проведения ряда подготовительных работ кирпичной стены перед его установкой. Изначально необходимо очистить поверхность стены от мусора, выровнять ее. Если есть необходимость, то дополнительно укладывают слой цементного раствора. С внешней стороны делается кирпичный выступ, который будет защищать мауэрлат от воздействия окружающей среды.

После этого необходимо обеспечить гидроизоляцию между кирпичом и древесиной. Для этого используют рубероид, полиэтилен, гидроизол и другие материалы. Которые выстилают на очищенную поверхность стены в несколько слоев.

Крепление мауэрлата к кирпичной стене

Кирпичная поверхность выдерживают высокие вертикальные нагрузки, но может легко разрушаться под воздействием распирающих сил. Поэтому мауэрлат на кирпичной стене, будет не только распределять усилия, которые на нее приходятся, но и придаст ей большую прочность. Место укладки на кирпичной стене необходимо подготовить заранее. При этом мауэрлат укладывают ближе к внутреннему краю, защищая его с внешней стороны кирпичной кладкой.

Самыми распространенными способами крепления мауэрлата являются:

Крепление скобами

Для этого метода фиксации необходимо подготовить предварительно деревянные пробки. Которые по размеру должны быть как кирпич. Их обрабатывают антисептиком или битумом, заворачивают в несколько слоев рубероида. Это предотвратит гниение древесины. После чего их укладывают вместе с кирпичами при строительстве стены. Их можно расположить как за несколько рядов до мауэрлата, так и непосредственно под ним. Количество таких крепежей не должно быть меньше, чем количество стропил. В данном случае установка и закрепление деревянного бруса осуществляется с помощью кованых скоб, один конец которых забивается в пробку, а второй в брус.

Крепление мауэрлата стальной проволокой

Это самый простой способ. Он не потребует от вас значительных затрат. В работе используется стальная проволока сечение 0,5 мм, которую располагают в кирпичной кладке несущей конструкции. Длина проволоки берется из расчета, что ее середина устанавливается в стене на три-четыре ряда ниже уровня расположения мауэрлата. Также дополнительно учитывается прибавка в ширину бруса и длину, которая позволит соединить и закрепить концы проволоки друг с другом. Для такого вида соединения в брусе необходимо предварительно просверлить отверстия, в которые непосредственно будет продеваться проволока. Установка мауэрлата осуществляется после окончательного застывания и высыхания цементной смеси. Между местами соединения оставляют расстояние не более 70 см, так как в противном случае возможно обрушение верхних рядов стены.

Важно: стоит уделить особое внимание просчету длины проволоки.

Крепление шпильками

В малоэтажном строительстве для фиксации используют специальные шпильки, которые вмуровывают непосредственно в кладку в кирпичной стене на глубину 450мм. Шпильки имеют Г-образную форму с резьбой на верхних концах. Такой способ установки потребует от вас значительных затрат сил и точности. Так как шпильки располагают вертикально минимум на три ряда ниже мауэрлата. Закрепляют их с помощью цементно-бетонного раствора.

Важно: резьбу шпилек необходимо замотать строительным скотчем, для предотвращения ее загрязнения во время монтажных работ.

Чтобы наметить места крепления и расположения шпилек на брус. Необходимо его уложить сверху них и постучать молотком. В местах где появились отметины, необходимо сделать отверстия с помощью дрели. Прежде чем произвести окончательную укладку мауэрлата, необходимо простелить несколько слоев рубероида. Фиксация будет осуществляется с помощью гаек с шайбой. Расположение шпилек в бетоне похоже с монтажом анкерных болтов в армопоясе.

Устройство армопояса

Армопояс является самым надежным способом крепления бруса для стропил к стене. Наиболее чаще такой метод используют в строительстве зданий большой площади. А также при обустройстве жилых мансард, так как потребуются значительные финансовые затраты. Армированный пояс не только укрепляет несущие стены здания, но и позволяет выровнять их высоту по горизонтали. Установка армопояса начинается с устройства опалубки, в которую закладывают металлическую арматуру, обвязанную между собой. В середине этой металлической конструкции располагают анкерные болты. Они должны находится на одной линии. И закреплены, для большей надежности конструкции, чтобы составлять единое целое со всей опалубкой и стеной. Это все необходимо для того, чтобы в момент заливания бетона не произошло смешения болтов. Конструкцию заливают бетоном в один заход

Важно: анкерные болты должны перпендикулярно располагаться относительно стен здания.

Количество анкерных крепежей должно совпадать с количеством стропил. Но места их крепления не должны быть на одном уровне с креплением стропильных ног. После укладки мауэрлата, на анкерах закрепляют гайку и контргайки. Это гарантирует надежность крепления во время эксплуатации.

Важно: брусья для мауэрлата необходимо подбирать максимальной длины. Для соединения брусьев между собой используют косой срез с дополнительной фиксацией с помощью болтов или гвоздей. В угловых соединениях дополнительно используют металлические скобы или уголки.

Видео

Добавить комментарий

Крепление мауэрлата к кирпичной стене: способы, как правильно?

Крепление мауэрлата к кирпичной стене является обязательной процедурой. Конструкция кровли создает определенную нагрузку на стены строения.

Общий вес конструкции включает в себя массу материалов, из которых выполнена кровля, массу стропил и нагрузки, создаваемую осадками.

Чтобы распределить вес равномерно, важна установка мауэрлата. Эта конструкция исполняет роль переходного элемента, в котором вес боковой нагрузки компенсируется весом крыши.

Зачем нужен мауэрлат?

Мауэрлат — важная часть кровельной конструкции, она связывает несущие стены и стропила кровли. Нагрузка распределяется равномерно по верхнему уровню стен.

Для формирования мауэрлата используют деревянный брус. Его может заменить бревном, но предварительно придется очистить его от коры.

Чтобы изготовить этот элемент кровельной конструкции, рекомендуется взять хвойную древесину в форме бруса. Размеры могут быть следующие: 150 х 150 мм, 150 х 100 мм или 80 х 180 мм.

Если будут использоваться бревна, то их диаметр должен составлять 185 мм. Чтобы бревно плотно прилегало к стенам, с одной стороны следует его обрезать. Уровень влажности древесины не должен быть выше 20%.

Если при возведении стропильной системы будет использоваться брус, то он должен быть достаточно прочным, его сечение должно составлять 50 х 200 мм.

Проектируя стропильную систему, разрешается не учитывать конструкцию карнизного свеса.

Этот элемент можно собрать уже после того, как сбор стропильной системы будет завершен. Для формирования кровельного свеса понадобится дополнительная доска.

Установка мауэрлата на кирпичную стену является первым этапом устройства кровельного пространства.

Если мауэрлат не будет надежно соединен со стенами строения, то конструкция крыши будет неустойчивой.

Чтобы кирпичная кладка и система кровли была надежной, изнутри стен рекомендуется сделать выступ. Он предотвратит деформацию кровли в случае неравномерной нагрузки на крышу дома.

Подготовительные работы

Прежде чем крепить мауэрлат к стене, рекомендуется провести подготовительные мероприятия. Подготовка начинается еще в тот период, когда строятся стены здания.

Есть несколько вариантов завершения кладки:

мастер заканчивает укладывать кирпич на одном уровне. В результате все стены имеют горизонтальный обрез. В этом случае мауэрлат надо закреплять на внутренней стороне. После того как формирование конструкции завершено, надо залить верхний край керамзитобетоном или утеплить его специальным материалом;

мастер завершил кладку уступом — внешняя часть немного выше внутренней. Таким способом создается сопротивление распору, а для строения обеспечивается теплоизоляция. Данный способ рекомендуется применять при возведении жилого дома.

После того как кладка стен завершена, надо уложить слой гидроизоляции. Его крепят между материалами, различными по свойствам и характеристикам: деревом и кирпичом.

Для этого на верхний слой кирпича укладывают гидроизоляцию, а сверху крепят брус.

В качестве гидроизоляционого материала может выступать любой, представленный в строительных магазинах: гидроизол, рубероид, линокром.

Толь — материал, который в современном строительстве не используется. Он имеет самую низкую стоимость, но малоэффективен.

Специалисты рекомендуют выбирать современные материалы во время строительства жилого дома.

Как крепится мауэрлат на проволоку и на бруски?

Закрепить мауэрлат можно несколькими способами. Вариант крепления зависит от нагрузки, которая будет создаваться на стены строения и от материалов, которые есть у мастера.

Стоит помнить, что стены из кирпича отличаются высокой прочностью, поэтому смогут выдержать высокую нагрузку кровельной системы, даже если не устанавливать монолитный пояс.

Можно зафиксировать мауэрлат на проволоку. Такой способ подойдет, если дом имеет небольшие размеры.

Прежде чем начать работы, следует приобрести проволоку. Ее диаметр должен составлять 5-6 мм. «Катанку» необходимо закладывать за 4 — 6 рядов кладки кирпича до края стены.

Видео:

Специалисты рекомендуют перед укладкой сложить проволоку вдвое. Следует оставить свободные концы такой длины, чтобы их хватило для скрутки мауэрлата.

В брусе следует высверлить отверстия и продеть в них проволоку. Скрутку необходимо проводить ломом или монтировкой до того момента, пока брус не прикрепится к стене.

Прежде чем приступать к этому этапу, необходимо убедиться, что цементно-песчаный раствор кладки хорошо застыл. Соединительные узлы должны располагаться между стропами.

Можно устанавливать мауэрлат на деревянные пробки. Прежде чем начать работу, рекомендуется подготовить брусочки. Их размер должен быть такой же, как и у кирпичей.

Заготовки следует обработать антисептиком, чтобы во время эксплуатации строения они не подвергались гниению, плесени или порче насекомыми.

Во время кладки стен необходимо закладывать подготовленные бруски. Они должны занимать места вместо некоторых кирпичей.

Там, где деревянные заготовки соприкасаются с кирпичами, рекомендуется делать обмазку битумом.

Укладывать бруски следует с интервалом, соответствующим расстоянию между стропилами. Устройство мауэрлата проводится на скобы из металла.

Пробки могут укладываться за один ряд до края кладки. В этом случае они должны располагаться на внутренней стороне стены. Если бруски будут укладываться под мауэрлатом, то их размер должен быть чуть больше размеров кирпичей.

Если стены уже построены, а способ крепления мауэрлата был определен позже, то бруски можно уложить за мауэрлатом. В этом случае они должны располагаться ближе к наружному краю стены.

Видео:

Какие еще есть способы крепления мауэрлата?

Если брус будет испытывать очень высокие нагрузки, то его можно закрепить на шпильки. Их можно зафиксировать двумя способами: в монолитный пояс или в кладку.

Закладка шпилек в железобетонный монолитный пояс достаточно трудоемкая. Такой способ следует использовать только в случае, если на стропильную систему будет оказываться большая нагрузка.

Чаще всего для строительства домов применяется крепление шпилек в кладку. Перед началом работы следует подготовить элементы. Их форма должна напоминать букву «Г».

Диаметр зависит от того, какая нагрузка будет оказываться на конструкцию. Чаще всего выбирают шпильки сечением 10 — 14 мм.

Крепеж необходимо углубить в кладку на 450 мм. Загнутый конец следует обратить вниз и зацепить за кирпичи.

Сверху необходимо зафиксировать гидроизоляцию. Чтобы уложить ее, потребуется проколоть материал и надеть на шпильки.

Сверху укладывается мауэрлат. Чтобы понять, где делать отверстия для шпилек, надо слегка постучать молотком по древесине.

На поверхности бруса образуются небольшие вмятины — в этих местах надо просверлить отверстия. После того как брус сядет на шпильки, следует завинтить гайки.

Если строение будет испытывать еще большую нагрузку, то рекомендуется крепить мауэрлат анкерными болтами. Данный способ предусматривает наличие бетонного пояса.

Несмотря на большие затраты труда и денежных средств, подобный способ считается самым стойким и надежным.

Анкеры должны закрепляться в процессе формирования армопояса. Резьбу рекомендуется обмотать строительным скотчем, чтобы она не загрязнилась во время бетонных работ.

Анкер, закрепленный в поясе, не следует шевелить до полного застывания бетона.

Видео:

Прежде чем укладывать мауэрлат, в нем необходимо просверлить отверстия. Делать это следует с помощью ровной доски, которую нужно приложить к болтам и провести разметку.

После этого доску следует приложить к мауэрлату и перенести отметки. По ним необходимо высверлить отверстия. Если все сделать аккуратно, то брус ляжет точно на анкеры. Сверху его прикручивают шайбами.

К укладке мауэрлата следует отнестись со всей ответственностью. Если в процессе работы будут допущены ошибки, то при урагане крышу оторвет от стены.

В этом случае на ремонт конструкции придется затратить гораздо больше сил, времени и денег, чем при строительстве кровли.

Крепление мауэрлата к кирпичной стене: как установить и закрепить

В завершение несколько рекомендаций

Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.
Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.
Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.
«Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Эффективные способы крепления мауэрлата к кирпичной стене

Способы крепления мауэрлата к кирпичной стене различные. В основном, вариант фиксации брусьев, на стене здания, зависит от конструкции кровли, финансовых и физических возможностей хозяина, капитального строения.

Монтаж конструкции, может осуществляться следующими способами:

Проволокой;
с помощью деревянных пробок;
на строительные шпильки;
на анкера.

Закрепление на проволоку

Крепление мауэрлата на проволоку

Подобный способ крепления бруса к стене дома, довольно прост, но подходит для небольших строений. Перед началом монтажных работ, подготавливают проволоку диаметром 5-6 мм. Как правило, используют «катанку», которую закладывают в кирпичную кладку. Обычно, начало закладки ‒ это пятый ряд, до завершения стены. Длина проволоки, должна хватить на выпуск из стены и продевание сквозь мауэрлат.

Далее, обязательно выжидают время, которое необходимо для полной схватки цементно-песчаного раствора кладки и только после, приступают к закреплению мауэрлата. Проволоку скручивают ломом. В брусе сверлятся отверстия, через которые продевают «катанку». Далее скручивают крепление до тех пор, пока брус не будет надежно зафиксирован к кирпичной стене здания. Для прочности конструкции, шаг проволочных креплений, берут равным шагу стропильных ног.

Крепление к деревянным пробкам

Для монтажных работ, требуется подготовить деревянные бруски, равные по размерам кирпичу. Материал обязательно обрабатывают антисептическими составами. Подобное мероприятие, поможет заметно уменьшить, процесс гниения и образования плесени. Монтажные действия, выполняют в следующей последовательности:

Крепление мауэрлата к деревянным пробкам

В процессе кладки стен, вместо нескольких кирпичей, закладывают пробки, обработанные гидроизоляционным раствором. Места, соприкосновения изделия с кирпичом, обмазывают битумом или укладывают рулонный гидроизолятор. Шаг расположения пробок, принимают равным шагу стропил.
Фиксируют, на металлические скобы, мауэрлат к пробкам.

В основном, строители применяют один из трех вариантов, расположения деревянных пробок:

За 1 ряд до обреза кирпичной кладки, ближе к внутреннему краю стены;
непосредственно под мауэрлатом ‒ используют пробки большей площади;
за мауэрлатом, ближе к наружной стороне стен.

Крепление на шпильки

Крепление на шпильки применяют, если требуется закрепить брус, при достаточно больших нагрузках. Для закрепления шпилек к стене, используют два варианта:

Непосредственно в кирпичную кладку;
В монолитный железобетонный пояс.

Крепление мауэрлата на шпильки

Хоть второй вариант более трудоемок, но он позволяет дополнительно усилить и связать в единое целое, всю кирпичную конструкцию. Такой способ подходит, если нагрузка от стропильной системы очень велика. Если-же, она незначительная, то достаточно применение первого способа. Монтажные работы выполняют в следующем порядке:

Изготавливаются шпильки Г-образной формы. Диаметр изделия, зависит от нагрузки. Самое распространенное сечение, для возведения кровельного покрытия ‒ 10-14 мм.
Крепеж закладывается в кладку. Заглубляют крепление, примерно на 450 мм. Согнутый конец изделия, обращается вниз и зацепляется за кирпичный ряд.
Укладывается гидроизоляция. При обустройстве, требуется проколоть и надеть на шпильки.
Для отверстий на брусе, делается разметка. Мауэрлат кладут на шпильки и, в местах соприкосновения, простукивают молотком. Далее, согласно оттискам, сверлят отверстия под шпильки.
Производиться монтаж брусьев. После, на шпильки накручивают и затягивают гайки.

Крепление на анкера

Крепление на анкера подходит для капитальных строений, с большой нагрузкой. Наличие бетонного пояса, заметно увеличивает трудоемкость и стоимость строительных работ. Монтажные мероприятия, выполняют в следующей последовательности:

Крепление мауэрлата на анкера

Монтаж опалубки под пояс;
сооружение арматурного каркаса;
установка анкерных болтов ‒ сечение 10-14 мм;
заливка пояса в один заход;
ожидание времени набора прочности бетона ‒ в среднем составляет 28 дней;
если требуется, проводится демонтаж опалубки;
укладка гидроизоляции;
разметка и высверливание отверстий на брусе;
фиксация мауэрлата, накручивание и затяжка гаек.

Стоит отметить, что по нормативным документам, допускаются распалубочные работы, уже по достижению марочной прочности бетона 70%. В особых условиях ‒ 50%.

К недостаткам подобного способа, относят:

Высокая трудоемкость и стоимость работ;
заметное увеличение сроков строительства.

Как прикрепить основание?

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции

Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля

Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

Подготовить отрезки проволоки необходимой длины.
Положить проволоку перед устройством последних рядов кладки.
Сделать отверстия в деревянном основании.
Протянуть проволоку после высыхания цемента.
Закрутить и зафиксировать.

Крепление шпильками

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

Заложить шпильки в стену на глубину до 0,5 м.
Залить бетонным раствором, не загрязнив резьбу фиксаторов.
Надеть на шпильки гидроизоляционный материал.
Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
Установить мауэрлат.
Зафиксировать брусья гайками на концах шпилек.

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
Уложить заготовки в кладку на гидроизоляционное покрытие.
Соединить пробки и мауэрлатом, используя металлические скобы.

Крепление анкерами

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

Установить опалубку.
Заложить арматурный каркас.
Установить болты.
Залить опалубку с анкерами бетоном.
Снять опалубку после высыхания бетона.
Провести монтаж гидроизоляции.
Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
Прикрепить мауэрлат на анкер, прижав гайками.

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.

Соорудить опалубку.
Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
Залить бетоном.
Установить мауэрлат после застывания бетонного слоя.

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

Создание общей конструкции из стен дома и сооружений кровли.
Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Крепление мауэрлата к кирпичу проволокой

Монтаж мауэрлатного бруса с помощью строительной катанки считается одним из наиболее простых и доступных. Крепление проволокой обычно доверяют подсобным рабочим.

К сведению! Проволочный крепеж – единственный, при котором не сверлится и не ослабляется отверстиями брус или доска мауэрлата, поэтому риск получить трещину вдоль волокон практически равен нулю.

Мало того, если правильно привязать – притянуть брус проволокой к кирпичной стене, то через несколько месяцев древесина деформируется и примет профиль горизонтальной поверхности.

Для крепления отдельные куски проволоки, сплетенные косичкой, длиной 1-1,5 м, закладывают в третий-четвертый ряд от верха еще на этапе выкладки кирпичной стены. Отверстия можно сверлить, но такой способ крепления обычно приводит к сильному ослаблению, как кирпичной кладки, так и самой проволоки.

После наклейки рубероида на стену укладывается брус или пакет из двух сбитых гвоздями досок, и нагружают мауэрлат кирпичным гнетом по четыре-пять штук через каждые 60-70 см. Далее, концы проволоки поднимают над брусом, перехватывают и затягивают ломом до врезания металла в дерево. «Усы» отгибают и забивают молотком в брус.

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.

Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче. К вертикально стоящей арматуре снова прикручиваются длинные продольные пруты, которые впоследствии соединяются короткими отрезками арматуры – здесь все точно так же, как и с нижней частью каркаса.
Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.
Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона.
Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.

На этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции. Таким способом вы защитите каркас крыши от влаги, поступающей из стен.

Автор статьи Александр Куликов

Подготовка к креплению мауэрлата

Прежде чем устанавливать данный элемент, нужно выполнить ряд важных подготовительных работ.

Мауэрлат изготавливается из готового бруса либо же пары досок соответствующих габаритов. Для соединения досок применяются гвозди

Важно подобрать подходящую древесину

Наиболее предпочтительной породой является сосна. Для создания мауэрлата можно использовать материал с влажностью до 22%. Существует несколько способов крепления конструкции на стены.

При выборе конкретного метода нужно, прежде всего, учитывать материал, который использовался для возведения строения, площадь здания и ряд его конструктивных особенностей. Самое главное — максимально надежно выполнить крепление мауэрлата на стены.

Такие элементы должны устанавливаться на исключительно ровную поверхность и в строго горизонтальном положении. Ослабление крепления недопустимо. Ввиду этого создание упорных прорезей допускается исключительно со стороны стропил.

Способы соединения мауэрлата со стропильной ногой.

Чтобы система была более устойчивой, с внутренней стороны стены нужно сделать выступ еще в процессе ее возведения. Во время крепления основы под стропила на стены этот выступ предотвратит ее случайное сбрасывание даже при появлении неравномерных и слишком сильных нагрузок на кровлю строения.

Для работы вам понадобятся:

Брус. Подберите материал сечением от 15х15 см.Гидроизоляционный материал (чаще всего применяется рубероид).Строительный уровень. С его помощью вы будете контролировать горизонтальность монтажа элементов.Дрель.Разводной ключ.Молоток, болты, гвозди.

Набор материалов для работы может меняться в соответствии с выбранным методом крепежа. Так, если вы отдадите выбор в пользу обвязки бруса при помощи проволоки, вам нужно будет купить толстую стальную проволоку-катанку. В большинстве случаев достаточно материала диаметром 0,5 см.

Элементы крепления стропил к мауэрлату.

В случае же если в процессе работы будут применяться деревянные пробки, дополнительно понадобится следующее:

Деревянные бруски. Подбирайте их такого размера, который примерно соответствовал бы размеру обыкновенного кирпича.Металлические скобы. В данном случае нужны будут изделия длиной 25 см.

Если для соединения будут применяться строительные шпильки, дополнительно подготовьте следующее:

Г-образные штыри из металла с резьбой порядка 12-14 мм в диаметре.

Подбирайте такие изделия, чтобы длина короткой части составляла 12-14 см, а длина резьбовой части — 5 см.Металлические шайбы.В случае устройства бетонных подушек вам понадобится бетон. Будет достаточно материала марки 250.Гайки под резьбу выбранных штырей. В большинстве случаев это резьба м12.

Способы крепления стропил к мауэрлату.

Всего же существует два способа крепления стропил к мауэрлату:

жесткое;
скользящее.

Какой из них применять, определяет форма крыши, а значит — и непосредственно вид самой стропильной конструкции. Посему рассмотрим оба варианта.

Жесткое сопряжение.

Применяется в тех случаях, когда стропила верхней своей частью присоединяются не к коньку, а связываются между собой (висячая стропильная конструкция).

Как становится очевидно из названия, жесткое сопряжение стропил и мауэрлата предполагает полное исключение любых движений (поворотов, кручений, сдвигов, изгибов и т.п.) его элементов, добиться чего можно двумя способами:

с помощью выпиливания «седла» (запила) на стропиле (НЕ НА МАУЭРЛАТЕ!!! – это может ослабить его несущую способность) и последующего закрепления полученного узла с помощью скоб, проволоки и гвоздей;
монтаж стропил уголками с подшивным опорным бруском.

Первый метод используется наиболее часто. Гвозди в данном случае забиваются с боков, под углом друг к другу, и скрещиваются уже внутри мауэрлата. Далее вбивается третий гвоздь – вертикально, создавая тем самым максимально жесткий узел крепления.

Второй же вариант предполагает, что сопряжение осуществляется с помощью опорного бруска, размером до 1-го метра, в который стропило жестко упирается по линии давления. Фиксация узла в данном случае выполняется с помощью металлических уголков, позволяющих избежать поперечного смещения.

Кстати, оба описанных только что метода жесткого сопряжения мауэрлата и стропил страхуются еще дополнительным соединением последних со стеной с помощью анкеров либо проволоки-катанки.

Скользящее сопряжение.

Скользящее сопряжение, оно же — шарнирное с двумя степенями свободы, образуется путем применения крепежа, создающего возможность для свободного (относительно) движения одного из его элементов. В нашем случае этим элементом выступают стропила.

Выделяют сразу три варианта крепления при скользящем сопряжении:

первый способ состоит в соединении стропил и мауэрлата при помощи особого металлического крепежа — «салазки»;
второй способ – это способ, при котором делается выпуск стропил за стену, с единичным креплением — специальными крепежными пластинами:
третий способ предполагает выполнение запилов на стропилах и укладку ими последних на мауэрлат.

В последнем случае крепление производится с помощью двух гвоздей с боков наискосок в направлении друг друга. Также можно сделать подобное крепление с помощью только одного гвоздя: он забивается в тело мауэрлата через стропило вертикально сверху вниз.

К слову, вместо гвоздей можно использовать пластины из металла с отверстиями, а еще соединять стропила с мауэрлатом скобой.

В основном скользящее сопряжение чаще всего используют при возведении деревянных домов. Ведь со временем происходит их усадка, а значит — и искажение геометрии строения. Следовательно, если в таком случае использовать жесткое крепление, в конечном счете, это может привести к разрушению стен, а нежесткое сопряжение позволяет кровле постепенно подстраиваться под усадку дома, сохраняя его красоту и надежность.

Как сделать мауэрлат своими силами

Для обеспечения надежности крепления важно правильно смонтировать балки и обеспечить прочное соединение элементов. После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

После укладки мауэрлата нужно закрепить на нем кровельную конструкцию

Рассмотрим последовательность операций по монтажу мауэрлата, изготовленного из деревянного бруса квадратного профиля:

Произведите тщательную очистку верхней плоскости несущих стен от мусора и наплывов раствора.
Уложите двойную гидроизоляционную прослойку из полиэтиленовой пленки или рубероида.
Разрежьте опорный брус на заготовки, общая длина которых соответствует периметру коробки.
Разделайте угловые участки стыковки, а также торцевую плоскость в местах наращивания бруса.
Нанесите на поверхность древесины антисептический состав и обработайте противопожарной пропиткой.
Выполните разметку точек крепления стропил, используя рулетку или шаблон в виде обычной доски.
Просверлите отверстия в брусе, обеспечив их перпендикулярное расположение относительно опорной поверхности.
Соедините брусья опорной рамы с помощью резьбовых соединений, косого прируба или саморезов.
Усильте перпендикулярно расположенные балки металлическими пластинами или специальными скобами.
Прикрепите мауэрлат для крыши к верхнему ярусу капитальных стен, используя выбранный способ фиксации.
Проверьте правильность расположения опорной конструкции и отсутствие перекосов с помощью уровня.

При необходимости можно использовать подкладки для устранения небольших перекосов. К надежно закрепленному мауэрлату несложно прикрепить стропильные балки любым из понравившихся методов.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши

Итак:

О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

Итак:

После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.

Подготовка обреза кладки под установку мауэрлата

Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.
Рекомендуемые параметры для мауэрлата
Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.
Антисептирование древесины
Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.
Отсечная гидроизоляция
Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.
Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Размеры конструкции

Рекомендуемые размеры деревянного бруса должны составлять не менее 100 х 100 мм. Оптимальным является сечение 150 х 150 или 100 х 150 мм. Древесина предварительно должна быть обработана специальным антисептическим составом для защиты от гниения и повреждения насекомыми.

Предпочтительным способом укладки мауэрлата является установка сплошного элемента по полному периметру стен. Крепление отдельных брусков в единое целое производится при помощи прямого замка. Его параметры определяются размерами бруса. В замок необходимо дополнительно забить гвозди, что позволит получить соединенные с ближними звеньями брусья, которые вместе образуют жесткую цельную систему. Впоследствии к ней осуществляется крепление стропил. Бруски должны располагаться поближе к внутренней части кладки таким образом, чтобы до внешнего края сохранялось расстояние не меньше 5 см. Нередко с внешней стороны устраивается выступ – парапет на основе кирпича, в который будет упираться мауэрлат.

Монтаж мауэрлата на стены из ячеистобетонных блоков

В возводимых строениях, стены которых состоят из ячеистобетонных блоков или сборных панельных конструкций, перед монтажом мауэрлата производится обязательная заливка армопояса. При укладке арматуры в опалубку армопояса (съёмная из щитов или U-образные ячеистые блоки) закладываются шпильки с нарезанной резьбой (диаметр не менее 10 мм) и приваренной снизу поперечиной.

Шпильки необходимо распределить равномерно. Их должно быть не меньше, чем количество стропильных ног. Длина, на которую выступает шпилька из армопояса, должна быть равна толщине бруса мауэрлата плюс 3-4 см для затяжки через шайбу и 2 гайки. При разметке мест расположения будущих резьбовых креплений требуется наметить и места установки стропильных ног на мауэрлат. Будет идеально, если крепление будет располагаться в середине промежутка между стропильными ногами, и нельзя допускать, что бы резьбовое соединение совпало с местом опоры.

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах . Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Независимо от способа крепления, под брус обязательно укладывается слой гидроизоляции, на который впоследствии кладётся мауэрлат. Это может быть два слоя рубероида или один слой гидроизола. Брус мауэрлата следует тщательно обработать антисептиком в три этапа.

Брус или бревно для мауэрлата выбирается максимальной длины для уменьшения количества стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глухарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.

Планируя строительство индивидуальных частных строений, каждый владелец загородного дома задумывается о выборе будущей конструкции строения и обустройстве кровли. Как известно, кровельная конструкция создает на стены нагрузку, которая включает общую массу всей стропильной системы, вес кровельных стройматериалов, используемых для перекрытия и боковые (переменные) нагрузки от осадков. Независимо от конструкционных особенностей кирпичных, деревянных или бетонных стен, устройства кровли, для равномерного распределения нагрузок необходима установка мауэрлата, выполняющего по сути роль переходного звена, в котором вес крыши и боковые нагрузки взаимно компенсируют друг друга.

Мауэрлат (матица) является самым важным элементом кровельной системы, основанием для стропил, осуществляя связь между несущими стенами и всей стропильной системой кровельной конструкции, равномерно распределяя уровень нагрузки на верхнюю часть стен.

Мауэрлат представляет собой деревянный брус или сплошное, очищенное от коры бревно, которое крепко соединено с несущей кирпичной стеной. Для изготовления данного элемента кровельной системы применяют твердые породы хвойной древесины в виде готового бруса размером 150х100 мм, 150х150 мм, 80х180 мм, крепкие бревна диаметром 185 мм, у которых для лучшего прилегания к стене обрезают один бок. Влажность используемой для изготовления матицы древесины не должна превышать 20%.

Устройство стропильной системы дома основано на применении прочных деревянных брусьев. Брус должен иметь сечение 50*200 мм, необходимую длину. При проектировании стропильной системы кровельной конструкции можно не учитывать устройство карнизного свеса. Его можно обустроить после окончания монтажа всей стропильной системы. Устройство кровельного свеса системы стропил основано на применении дополнительной доски («кобылки»).

Установка мауэрлата является начальным этапом обустройства стропильной системы кровельной конструкции. Без надежного соединения мауэрлата с кирпичной стеной невозможно соорудить устойчивое, прочное устройство кровельной конструкции скатной крыши. В процессе обустройства кирпичной кладки для большего уровня устойчивости всей системы, с внутренней стороны стен делают небольшой выступ, который предотвратит случайное сбрасывание в случае возникновения неравномерных нагрузок на кровельную систему дома.

Мауэрлат, крепление мауэрлата

Мауэрлат – это основание для стропил, связь между несущими стенами и стропильной системой, представляет собой сплошное крепкое бревно или брус крепко связанный с несущей стеной. Монтаж мауэрлата – первое действие при построении стропильного каркаса.

В связи с тем, что на крышу вашего дома будут воздействовать разного рода нагрузки (снег, дождь, ветер), её следует надёжно прикрепить к несущим стенам. В противном случае она может просто улететь, сложиться, «съехать» одним словом. Для того чтобы этого не случилось к монтажу мауэрлата следует подойти очень ответственно.

Материал для изготовления мауэрлата

В качестве материала для изготовления мауэрлата чаще всего используется пиломатериалы хвойных пород дерева (в основном сосна) в виде бруса с возможными размерами: 150х100 мм, 150х150 мм, 80х180 мм. Можно также использовать очищенное от коры бревно диаметром 180 мм, один бок которого обрезается, для более плотного прилегания к стене.

Правильное крепление мауэрлата к стене

Крепление мауэрлата к стене может производится при помощи:

деревянных или стальных нагелей;
кованых скоб;
металлических уголков;
проволоки катанки диаметром от 4 до 6 мм;
анкерных болтов;
закладных шпилек с резьбой;
закладных кусков арматуры.

Каждый из этих из этих способов крепления мауэрлата выбирается в зависимости от того, из чего построены стены вашего дома.

Монтаж мауэрлата на деревянные стены

Если дом бревенчатый или из клееного бруса, то мауэрлат укладывается по его верхнему венцу и крепится к брёвнам. Также в рубленых домах или домах из брусьев в качестве мауэрлата допускается использование верхнего венца, а в домах с деревянным каркасом им может служить верхняя обвязка каркаса.

Монтаж мауэрлата на кирпичные стены

В доме со стенами из кирпича мауэрлат укладывается по периметру стен, ближе к внутреннему краю и защищается снаружи невысоким выступом стены. О месте для укладки, и способе крепления бруса-мауэрлата следует подготовиться на стадии кладки стены. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:

Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами закладывается проволока-катанка и вмуровывается в стену. Длина проволоки должна быть достаточной, что бы потом можно было обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног.
Крепление с помощью анкерных болтов. Непосредственно к кирпичной кладке, после высверливания отверстий в количестве равному количеству стропильных ног, забиваются и затягиваются анкерные болты.
Закладка деревянных пробок. В размер одного кирпича в кирпичную кладку закладываются деревянные пробки, предварительно обработанные антисептиком. Пробки могут закладываться ниже места укладки бруса, через ряд кирпича, непосредственно под мауэрлатом, рядом с мауэрлатом, но ближе к наружному краю стены. Монтируемый мауэрлат крепится к заложенным пробкам с помощью металлических скоб. Количество креплений не менее количества стропильных ног.
Закладка в кирпичную кладку кусков арматуры. В процессе возведения стен в кирпичную кладку на глубину не менее трёх рядов вмуровываются куски арматуры. Арматура (диаметр не менее 10 мм) сгибается в Г-образную форму. Короткий край (не менее 25 см) согнутой арматуры закладывается в нижние ряды кладки, длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Длинна выступающего из кладки куска арматуры должна быть равна толщине мауэрлатного бруса плюс 25 см. Затем в брусе высверливаются отверстия, и он одевается на торчащие куски арматуры. Далее арматура загибается и фиксируется к брусу скобой из гвоздя. Количество креплений равно количеству стропильных ног.

Монтаж мауэрлата на стены из ячеистобетонных блоков

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах. Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Крепление стропил к кирпичной стене: делать нужно правильно

Установка стропил на кирпичных стенах

Чтобы в один, далеко не прекрасный день, крышу дома не снесло сильным ветром, очень важно правильно выполнить монтаж её каркаса. В частности, мы поговорим о том, как осуществляется крепление к кирпичной стене стропил.

Нужны ли для этого какие-либо приспособления, каков порядок выполнения технологических операций, и какой нужно использовать крепёж? Разобраться с этими вопросами, поможет не только инструкция, но и видео в этой статье.

Мауэрлат – опорный элемент крыши

Итак:

О закреплении мауэрлата на кирпичной кладке, необходимо подумать ещё на этапе возведения стен. Завершение стены выполняется двумя различными способами. Чаще всего, это просто горизонтальный и ровный обрез кладки, на внутреннюю сторону которого и укладывается обвязочный брус.
Во втором случае, кладку заканчивают уступом, который снаружи формирует карниз по периметру стен. Наружная часть уступа выше, чем внутренняя, благодаря чему в стене образуется ниша, в которую будет укладываться мауэрлат. Этот вариант очень хорош со всех точек зрения, так как в данном случае конструкция лучше изолирована от внешних воздействий.

Крепление обвязки: способы

Итак:

После установки мауэрлата, на шпильки надевают шайбы и гайки, и с усилием затягивают. Когда стена заканчивается уступом, то крепление обвязки на шпильки выполнить невозможно. Но существуют и другие варианты.

Подготовка обреза кладки под установку мауэрлата

Например: не доходя три ряда до окончания кладки, в неё закладывают катаную стальную проволоку диаметром 6 мм, с выпусками по бокам, длины которых должно хватить на то, чтобы её продеть в отверстия в брусе и закрутить. При этом расстояние между креплениями должно соответствовать шагу стропил.

Варианты опирания стропил

Существует два, принципиально разных с конструктивной точки зрения, способа опирания стропил. Их выбор зависит от многих нюансов: варианта перекрытия, которое может быть плитным или балочным; конфигурации кровли; разных углов наклона скатов; наличия в доме мансарды.

И заметьте, что нет никакой разницы, из какого материала возведены стены, поэтому данную информацию могут взять на заметку и те, кто строит дом из пено- или газоблоков.

Обратите внимание! В первом варианте стропила опираются непосредственно на мауэрлат, а во втором — на поперечную балку, установленную поверх мауэрлатной обвязки. Чтобы не наделать ошибок, необходимо знать, в каких случаях следует отдать предпочтение тому, или иному варианту.

Критерии подбора схемы

При использовании схемы номер один, которая представлена ниже, карнизные свесы формируются или за счёт самих стропил, или путём монтажа на их концы специальных брусков, которые называют кобылки. Для опирания стропильных ног на обвязку, в мауэрлате вырезают пазы, как это показано на данном примере.

Крепление стропил к кирпичной стене: вариант опирания на мауэрлат

Но если свес стропила остаётся длинным, то есть, монтируется без кобылки, в точке его опирания на горизонтальный брус, делается специальная угловая выемка. Во второй схеме, которая, кстати, идеально подходит для домов с балочными перекрытиями, свесы кровли формируются за счёт вылета балок за вертикальную плоскость стены.
Тогда стропила крепятся к концам балок, образуя с ними треугольники. При этом нагрузка от веса стропил приходится не на стену, а на консоль, и для лучшего распределения нагрузок, внутри угла данного треугольника, соосно со стеной, устанавливают вертикальные подпорки, что хорошо видно на следующем фото.
Следует заметить, что вариант опирания стропил на балки, гораздо проще в исполнении, так как никаких сложных выемок выполнять не требуется. Единственно, на концах стропила делаются пазы для соединений «в полдерева», но элементы можно соединить и просто накладывая друг на друга.

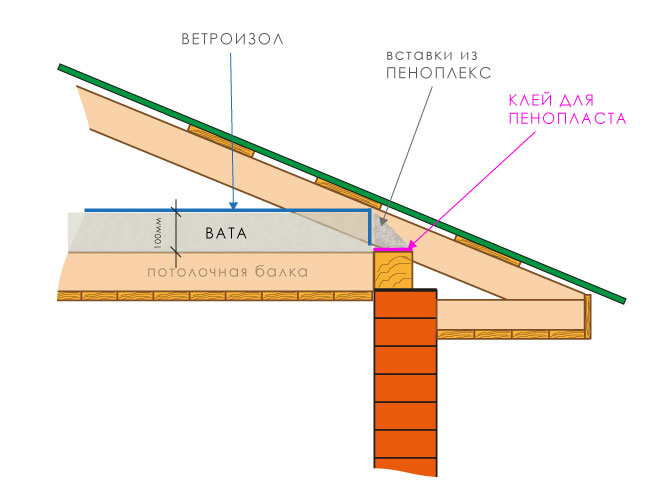

Схема опирания стропил на балку

Если конструкция крыши простая, например: двухскатная, без мансарды, то второй вариант более чем уместен: монтаж стропил достаточно прост, при этом балки одновременно служат основанием для утепления и подшивки перекрытия. Но есть немало ситуаций, когда монтировать стропильную систему нужно только по первому варианту.
Например, когда этаж перекрыт железобетонными плитами. Так как перекрытие уже есть, то использование балок приведёт только к тому, что за счёт перерасхода пиломатериала увеличится цена конструкции. Поэтому первый способ, в данном случае, является более экономичным.
Когда дом перекрывается плитами, мауэрлат монтируется на них, а не на горизонтальный обрез кладки. В процессе установки, стропила фиксируют к обвязке металлическими пластинами с перфорацией под крепёж. Кстати: и гвозди, и саморезы, которые используют в качестве крепежа при монтаже стропил, должны быть оцинкованными!

Опирание стропил на обвязку

Первую схему лучше применить и в том случае, когда в конструкции дома присутствует мансарда, располагающаяся в крыше только наполовину. В таких домах, стены возводятся высотой в полтора, или в два с половиной этажа. Эта «половинка» и будет формировать стены мансарды. Установить балки в этой ситуации, конечно, можно — только тогда они будут резать помещение пополам, и сделать в нём что-либо, кроме нежилого чердака, не получится.
На вальмовых крышах, имеющих разные уклоны скатов, а так же выступающие архитектурные элементы в виде мезонина, необходимо использовать только вторую схему. В этом случае, сформировать правильно свесы за счёт концов стропил или кобылок, не получится. Причина в том, что из-за разности в наклоне скатов крыши, края свесов будут получаться на разных уровнях, и соединить их в единую линию попросту невозможно.

Если же и основные скаты, и вальмы наклонены одинаково, можно без проблем применять и первую, и вторую схемы. Стены зданий, имеющих крыши с такой сложной конфигурацией, чаще всего и заканчивают карнизными уступами, о которых было сказано в начале статьи.

Мауэрлат, крепление мауэрлата — Дом Дока

Мауэрлат, крепление мауэрлата

Монтаж мауэрлата – первое действие при построении стропильного каркаса.

Материал для изготовления мауэрлата

Правильное крепление мауэрлата к стене

Крепление мауэрлата к стене может производится при помощи:

деревянных или стальных нагелей;
кованых скоб;
металлических уголков;
проволоки катанки диаметром от 4 до 6 мм;
анкерных болтов;
закладных шпилек с резьбой;
закладных кусков арматуры.

Монтаж мауэрлата на деревянные стены

Монтаж мауэрлата на кирпичные стены

Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами закладывается проволока-катанка и вмуровывается в стену. Длина проволоки должна быть достаточной, что бы потом можно было обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног.
Крепление с помощью анкерных болтов. Непосредственно к кирпичной кладке, после высверливания отверстий в количестве равному количеству стропильных ног, забиваются и затягиваются анкерные болты.
Закладка деревянных пробок. В размер одного кирпича в кирпичную кладку закладываются деревянные пробки, предварительно обработанные антисептиком. Пробки могут закладываться ниже места укладки бруса, через ряд кирпича, непосредственно под мауэрлатом, рядом с мауэрлатом, но ближе к наружному краю стены. Монтируемый мауэрлат крепится к заложенным пробкам с помощью металлических скоб. Количество креплений не менее количества стропильных ног.
Закладка в кирпичную кладку кусков арматуры. В процессе возведения стен в кирпичную кладку на глубину не менее трёх рядов вмуровываются куски арматуры. Арматура (диаметр не менее 10 мм) сгибается в Г-образную форму. Короткий край (не менее 25 см) согнутой арматуры закладывается в нижние ряды кладки, длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Длинна выступающего из кладки куска арматуры должна быть равна толщине мауэрлатного бруса плюс 25 см. Затем в брусе высверливаются отверстия, и он одевается на торчащие куски арматуры. Далее арматура загибается и фиксируется к брусу скобой из гвоздя. Количество креплений равно количеству стропильных ног.

Монтаж мауэрлата на стены из ячеистобетонных блоков

Перед заливкой бетона в армопояс резьбу на закладных шпильках следует замотать малярным скотчем, для предотвращения её загрязнения при бетонных работах. Брус можно укладывать после набора прочности армопоясом. Перед укладкой мауэрлата, в нём просверливаются отверстия под шпильки. Брус устанавливается на место и затягивается гайками. Через 2-3 дня гайки резьбовых соединений следует дотянуть и затянуть контргайкой.

Как прикрепить мауэрлат к газобетонной стене. Как закрепить мауэрлат на стену из газобетона? Можно ли ставить мауэрлат без Армопоя

Крепление Maurolalat к пенобетону или пенобетону обычно производится с помощью армирующего ремня, который находится в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и придает большую прочность всему дому.

Что такое Армопояс

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам.То есть, когда допустимое давление сверла, используемого для создания отверстий в блоке, больше, вероятность того, что он превратится в трещины или вообще расколется. Армопояс оборудован для предотвращения таких изменений, а также позволяет избежать раскалывания и деформации блоков, к которым приводит неравномерное давление общей массы.

Что нужно знать

Мауэрлат выполняет функции соединения строительной коробки, а также разделения нагрузки на все стены. Для изготовления крепежа в основном используется дерево.Оптимальный вариант — баран из твердых пород дерева, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление Мауролалата к стене из газобетона было прочным по периметру стеновых конструкций. Для фиксации отдельных предметов используется прямой замок подходящего размера. Гвозди забиваются до жесткости, в результате стержни образуют единую систему крепления стропил, связанных с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи — не менее 5-6 см.Для опоры мауэрлат изготавливается кирпичным парапетом по внешнему краю стены, отдельные части которого крепятся с помощью прямого замка.

СПОСОБЫ МУЭРЛИРОВКИ НА СТЕНАх AZHET

Возможно использование нескольких техник, подходящих для различных условий:

крепление с помощью шпилек;
анкерная фиксация на базе Армопояса;

В последнем варианте провода укладываются между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны находились снаружи.Длины должно хватить на свободные детали через брус и последующую стяжку. Количество обвязки должно соответствовать количеству стропил. С помощью металлической проволоки крепится мауэрлат на стене.

Армированный пояс

Крепление Мауролалата к пенобетону Армопоясян является наиболее предпочтительным, так как блоки отличаются недостаточно плотной структурой и сложностью установки фиксаторов любого типа. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, чтобы устроить хомуты для мауэрлата. Проще всего выполнить П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерыва. Далее его формируют в угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она помещается в желоб с последующей заливкой бетонной смесью.Для обеспечения монолита массу заливают за один прием. Перед этим на армированный пояс закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение. Шпильки также закрепляются на каркасе лески в соответствии с натянутым шнуром, в вертикальном положении. Также, как и в случае использования, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определиться с оптимальным расположением элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда на крышу и стены нет значительной нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде М-образной формы. Их закрепление производится несколькими рядами до верха, при этом длины должно хватить на стопорную гайку и толщину планок. Процесс аналогичен анкерному методу: при замораживании кладки брус надевается на шпильки и фиксируется гайками.Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки болтов к раме и их дополнительного выравнивания бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек натянуть на блоки.

При необходимости прикрепить мауэрлат к газобетону используют монолитные трубы и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубление с конструкцией небольшой толщины небольшой толщины или металлическими стержнями, на нем фиксируются анкеры.

Функции

Использование анкеров и водосливов требует предварительного создания отверстий. Может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже при условии использования шнура и уровня, сложнее всего работать с жидким бетоном. Первым делом устанавливается точная нахождение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, впоследствии переносятся на мауэрлат, в котором просушиваются соответствующие отверстия.Далее на стену крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление Maurolalat к газобетону должно производиться после выбора метода уплотнения и предварительного расчета количества и расположения зажимов. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивного загнивания дерева, для предотвращения этого процесса наносится материал для гидроизоляции, уложенный в два слоя.В нем могут выступать как современные варианты, так и привычные, например полиэтилен или каучуконоид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, чтобы проволока повернулась, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены и Мауэрлалат.

Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропил производится после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта зависит от требований, предъявляемых к монтажным узлам Maurolalate к газобетону, общей конфигурации и типа конструкции (навесная или ulissive).

Вариант петли может иметь другое сопряжение. Наиболее распространено крепление с жесткой парой, при этом нет возможности смещения и поворотов.Также используется для подвижной пары, обеспечивая движение балки и вращение относительно перекладины. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все препятствует передаче подвесных нагрузок на конструкции стен.

Для создания скользящего сопряжения используются три техники:

использование специального металлического крепежа для соединения стропил;
распад цветка за пределы стен и фиксация пластиной;
Создание стропильной доски и установка ее на мауэрлат с помощью уголка, кронштейна или гвоздей.

Жесткое спаривание

Без него редко встречаются бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения здания и крыши существует вероятность появления значительного напряжения, вызывающего повреждение конструкции. стен и стропил. Для создания жесткой пары необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.Древесина должна быть ограничена в конструкцию мауэрлата в соответствии с напорной линией. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние следует вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые следует учитывать при обустройстве, таким образом можно предотвратить проблемы с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа системы растр желательно обратиться к профессионалам, гарантирующим надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работы не нужно экономить, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редок, потому что такое соединение в строительстве — скорее нонсенс.Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.

Газобетон есть?

Но в первую очередь отметим, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет. Так что многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

относится к категории пористых материалов;
хорошие теплоизоляционные качества;
не самое низкое влагопоглощение;
хорошая несущая способность;
низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, то это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса минимальным сечением 100х100 мм.Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача — это гора мауэрлата. А если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею. Есть мысль, что к предлагаемому крепежу стоит отнестись с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом — мероприятие достаточно сомнительное.

И сколько бы вы не искали технологий, все они окажутся как минимум доступными.И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

Вы можете использовать этот метод (без армопоя), если построены конструкции небольших размеров; №
, если крыша простой конструкции, покрытая легкими кровельными материалами; №
, если в конструкции стропильной системы используются висячие стропила, которые натягиваются надежными стяжками между собой;
, если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить с помощью стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя.Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку. Как проходит этот процесс. Есть несколько жестких требований:

в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки необходимо уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков; №
Длина скрутки должна быть такой, чтобы с двух сторон она заходила на лестничный мауэрлат, она его перегружала и закручивала, создавая крепление;
Шаг укладки проволочной скрутки равен шагу монтажа стропильных ног.

Пример крепления мауэрлата Броус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Самый простой способ — распределить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.

Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения.И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как происходит этот процесс:

На стенах после гидроизоляции их верхних концов, Маурилалат укладывается в стопку.
Через каждые 1-1,2 м в нем, а также одновременно в газобетонных блоках проделываются отверстия дрели и дрели, диаметр которых подбирается под диаметр дюбеля для анкера.
Петушиные дюбели.
Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли.Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одна тонна различных материалов.

Вариант №3.

Крепление мауэрлата к топливобетонной стене с разливами. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацепляться за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

сначала надеть одну петлю, например, на внешний конец застежки;
затягивается гайкой М12 с уложенной под нее широкой шайбой;
проедает стену соответственно и маурилалат;
свободная петля на противоположном конце вставляется в свободный конец шпильки;
затяжка с гайкой и шайбой;
Требуется крепление, которое выполняется закручиванием скрутки по бруску мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он надежнее. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают две разновидности химических дюбелей:

Готовый двухкомпонентный состав в тент, который для удобства подачи смеси наносится на пистолетную насадку.
Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант №5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке — лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.

Как крепить мауэрлат к газобетону без армированного бетона?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения конструкции из газобетонных блоков.Кто-то утверждает, что они вполне способны выдержать расчетную нагрузку. Другим наоборот предлагается прогрессировать. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечную нагрузку. Поэтому необходимо распределить его равномерно. Если по каким-либо причинам устройство Армопоя невозможно, его необходимо использовать. Это продлит срок службы.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двухсторонний) или дерева (брус)

Что такое мауэрлат

Это особая конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он выполняется из деревянного бруса. Именно на мауэрлате крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Маурилалат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость конструкции увеличивается в разы. К тому же крепление стальных деталей намного сложнее деревянных.

Функции мауэрлата:

равномерное распределение веса кровли по стенам;
надежная фиксация стропильной системы;
защита и предотвращение точечных нагрузок на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но нужно торопиться той стороной, которая будет ложиться на газобетон.

Стропильные ноги в точках содержимого передаются нагрузкой мауэрлата, которая, трансформируясь и распределяя, передает его на стены.

Лучше всего выполняет эти функции бруса.Чтобы он дольше служил, его необходимо обработать антисептиками и пропиткой, не допуская гниения и поражения насекомых. Brussia должна полностью и равномерно закрыть стены. Между собой они крепятся гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, с внутренней стороны стен укладывают мауарелалат. Расстояние до внешнего края должно быть не менее 5 см. Также допускается кладка кирпича снаружи здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть слой гидроизоляции.

Методы крепления Moerolat

Мауэрлат можно крепить непосредственно к газобетону или с помощью Армопояса. Существуют такие способы соединения деревянного бруса со стеной:

со стальной проволокой;
с помощью анкеров;
ст.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать конструктивных сдвигов.

В частном домостроении деревянный брус является основным материалом для обработки мауэрлата

Как закрепить стальную проволоку мауэрлата

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Стальная проволока может надежно закрепить Маурилалат.Он забивается в кладку на несколько рядов до верха стены. Достаточно 2-4 блока в высоту. Необходимо закрепить проволоку посередине, а ее длины — чтобы хватило не только на верх стены, но и натянуть и закрепить Маурилалат. Количество связок не ограничено. Но обычно они равны стропильным ногам.

Анкерное крепление

В этом случае рекомендуется использовать Армопуа. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для блоков из газобетона крайне нежелательно.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетона можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропила.

Анкеры устанавливаются на стадии насыпи. Их закрепляют в пазу, который при помощи проволоки будет заполнен бетонной смесью. Это необходимо для того, чтобы якорь стоял ровно.Для этого можно дополнительно натянуть шнуры. Анкеры должны стоять строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил. Когда бетон застынет, они буквально закроются в нем.

Крепежные элементы улучшают несущие характеристики и повышают прочность узлов, исключают смещение стропила под действием высоких нагрузок

Для готовых ароматов с уложенными болтами планками. По деревянному материалу стучать молотком или сваей.На стержне от анкеров образовывались вмятины. В этих местах нужно просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем на бетон укладывают брус так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный Армопояс можно небольшими бетонными подушками. Устанавливаются в местах крепления Мауролата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно использовать как специальную мастику, так и простой бегунок.

С помощью металлических шпилек

Крепление Maurolalat на металлические стойки может осуществляться двумя способами: по мотивам стены или бетона пролета в Aropoyase. Чтобы не ошибиться с застежкой, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлатов.Если используется ГРМ 10 * 10 см, шпилька должна входить на 20 см в стену или армуку.

Крепежные элементы монтируются в стене за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпилек должно хватить не только на блоки, но и на мауэрлат. Также должен быть небольшой запас для затяжки гаек с шайбами.

Мауэрлат — специальный деревянный, реже металлический конструкционный элемент кровли. Он необходим для равномерного распределения давления кровли на несущие опоры, а также для крепления стропильного каркаса к стене из газобетона.От того, насколько точна и долговечна, зависит надежность и долговечность всей конструкции.

Маурилалат правильно выполняется из бревна или бруса размером не менее 10х10 см, обработанных асептическими растворами, просушенных, без трещин и сук. В том случае, если используется необработанная древесина, то обязательным условием является наличие регулировочной гайки анкера, которую в последующем один раз в год в течение 5 лет подряд необходимо подтягивать.

Редко разрешается использовать швеллер или балку для постройки, но в этом случае стропила должны быть металлическими, а нагрузка на газобетон увеличивается в разы, а приставки в основном необходимы, да и стоимость такого проект не впишется в любые рамки бюджета.

Направляющая для крепежа

Изначально для равномерного распределения давления на каркас здания сооружается железобетонный пояс, чтобы избежать вспашки пенобетона. Представляет собой бетонную ленту размером 20х15 см, проходящую по периметру топливобетонной стены.

Армирующий пояс строится по следующей схеме:

Сборка опалубки по верху стены.
Размещение П-образных блоков внутри деревянного каркаса.
Стержень арматурной 10 мм.
Установка с привязкой к арматурной рамке резьбонарезного станка диаметром 14 мм для надежного крепления Мауролала на расстоянии 1 м друг от друга.
Заливные формы бетонного раствора марки М-200.

Важным моментом технологии подготовки крепления является расчет количества шпилек и их расположения. Количество рафтинговых ног и креплений должно быть одинаковым. Устанавливайте их таким образом, чтобы не пересекаться с местами соединения Мауролалат со стропильной системой.Высота подбирается с учетом величины планки плюс 4 см.

Через неделю опалубка снята и лента готова к дальнейшей работе. Крепления замешиваются в бетон, привязаны к арматурному каркасу, обеспечивая максимально надежное соединение из возможных. На шпильки накладывается брус, на последних штампуются места крепления. Просверливаются отверстия нужного диаметра. Маурилалат плотно надевается на застежки и фиксируется шайбами и гайками.

Есть варианты, когда вместо ремня рейнчинга собирается так называемая монолитная подушка. Его длина, как правило, не более 40 см, а также содержит арматурный каркас с привязанным анкером, бетонную смесь. Эта особенность характерна в основном для кирпичных стен.

Как закрепить мауэрлат без Армопоя?

Если возведение арматурного пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежа, которые можно выполнить своими руками с помощью: стальной проволоки

;
анкера;
шпильки;
копия

Также последующее крепление Мауролалата к газобетону может осуществляться двумя способами:

1. Механическим — болтами с резьбой М 12-14 и дюбелями со специальными гарпунами. После прикручивания элементов дюбельные детали расширяются в ячеистые блоки из газобетона, надежно захватывая их внутри.Отрицательная сторона этого метода — дороговизна оборудования.

2. Химическая — Используются специальные капсулы с клеевым составом из полимерной смолы. Этот вариант более доступен по цене. Суть метода заключается в том, что химический реагент, растекаясь в порах газобетона, прочно захватывает металлический стержень со стеной. При этом глубина подготовленного отверстия должна составлять 2–3 слоя кладки.

Химический анкер дает более стойкое соединение по сравнению с механическим.Такие подходят для использования в тонкостенных конструкциях, так как не дают резки. Таким образом обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток — невозможность проведения сварки из-за разрушения полимерной смолы под действием высоких температур.

Лучший вариант крепления без армопояша и самый простой — стальная проволока. В этом случае схема действий следующая: За 3-4 ряда блоков до края стены он складывается пополам и проходит под кирпичи так, чтобы концы свободно выходили наружу.Длина тетивы рассчитывается с запасом, чтобы ее хватило, чтобы через просверленные отверстия в планке на расстоянии 25-30 см закрутить как можно плотнее. Количество обвязки должно соответствовать количеству стропил.

Анкерное крепление применяется при отсутствии армирующего ремня, но чаще всего используется в комплекте с его конструкцией. Тогда технология монтажа будет отличаться заменой бетонных шпилек на установку анкеров гарпунными дюбелями после постановки раствора или с подвязкой к арматурному каркасу.

Крепление шпильками выполняется, когда конструкция и кровля небольших размеров и давление на опору не предполагает больших нагрузок. По отдельности этот процесс выполняется с помощью болтов или специальных металлических стержней М-образной или Т-образной формы длиной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы встраиваются в стену за 2-3 ряда кладки до верхнего края.

Важно: Вывод стержня осуществляется на величину, равную двум высотам мауэрлата.После заливки кладки кладется брус, притягивающий к газобетону орехи.
№

Инструкция по креплению опоры с молекулами подразумевает использование деревянных пробок, предварительно обработанных гидроизоляционными средствами. Такие устройства монтируются в стену из газобетона или крепятся под камнем. Маурилалат фиксируется металлическими скобами. Количество креплений должно быть равно количеству стропил.

Советы и общие инструкции

1. Создание дополнительной оси жесткости;

2.Препятствие к деформации и нарушению геометрии конструкции при сезонной усадке;

3. Выровнять поверхность стен по горизонтали, например, под неровности кладки;

4. Равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров важно правильно подготовить отверстия. Отверните строгую вертикаль для надежной фиксации. В частности, химический метод прыжков, при котором после сверления требуется тщательная очистка и промывка отверстий для лучшего схватывания реагента.В некоторых случаях в сверле создается конусообразное расширение для ввода большего количества клеящей массы и, соответственно, более прочного соединения.

Одно из важных условий: гидроизоляция из битумно-полимерного материала перед креплением деревянной опоры. Рубероид в этом случае применяется реже, как полиэтиленовая пленка. Дело в том, что при соприкосновении материалов дерево — бетон происходит активный процесс гниения деревянной детали. В силу этого рекомендуется укладывать мауэрлат современными гидроизоляционными материалами в два слоя.

Работы по устройству кровельной системы, надежное крепление конструкции к стене из газобетона провести достаточно проблематично, особенно при отсутствии должного опыта строительства. Поэтому такое мероприятие, начиная с проектирования будущей кровли, лучше доверить профессиональным подрядчикам.

Для правильного монтажа и монтажа стропильной системы кровли, грамотного распределения больших нагрузок на постройку строители прибегают к использованию важного элемента — мауэрлата.Мауэрлат — это деревянное или металлическое крепление, которое закрепляется в верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то нужен мауэрлат из диодеавы. Он крепится к стене из газобетона без армопояша и выполняет две функции:

распределяет нагрузки, которые передаются на стены конструкции;
Металлический мауэрлат атакует сплавные элементы кровли.

Подбор строительных материалов

При изготовлении деревянного мауэлалята используют бруски.При этом крепление специалисты советуют производить из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует ставить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить с помощью гвоздей. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы ее размер был меньше ширины стены из газобетона. Планка должна быть закреплена на внутренней поверхности таким образом, чтобы между внешним срезом и креплением оставался промежуток в пять сантиметров.Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо обеспечить между стенами и брусками гидроизоляцию.

Варианты крепления

Существуют способы, с помощью которых можно безопасно закрепить Маурилалат на пенобетоне. Необходимо, чтобы крепление было зафиксировано максимально надежно, это поможет избежать смещения крыши. В строительстве принято фиксировать элемент с помощью следующих средств:

Гидроизоляция при установке

Между мауэрлатом и стеной конструкции необходима гидроизоляция.Для этого можно использовать полиэтилен, строительные материалы в рулонах или современные средства гидроизоляции. Такая работа крайне важна при строительстве здания, иначе жидкость, способная разрушить мауэрлат, может конденсироваться в области соприкосновения материалов. Защита от проникновения влаги — это этап отключения установки.

Нюансы монтажных работ

Основание используется как основание от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стены.В этом случае нужно сделать деревянные бруски в единый мауэрлат с замком. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, вы рассчитаете расположение и количество элементов, можете приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив утепление пространства между мауэрлатом и бетонной кладкой. Важно помнить, что на участках соприкосновения деревянных брусков и бетонной поверхности возникает колесиков из дерева.Гидроизоляционные строительные материалы, уложенные под конструкцию мауэрлата, позволят избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать раннероид или более дорогие средства.

Кроме того, следует учитывать, что при установке шпильки или анкера нужно проделывать отверстия в поверхности из газобетона. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить точно в вертикальном положении, особенно в жидкой бетонной смеси.Поэтому для начала необходимо определить, где будут располагаться болты, и насколько далеко они будут отклоняться от бетона. Для этого специалисты используют плоскую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем следует сделать отверстия на закрепленных болтах и затянуть гайками деревянную планку.С металлической проволокой работать намного проще. Для этого в брузе просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

В заготовленные лунки рабочие проделывают металлическую проволоку, закручивая наконечники.

Как крепится мауэрлат к стене из газоблока. Мауэрлат на газобетоне без бронепояса — способы есть, но стоит ли? Мауэрлат

Добрый день или вечер!

Вижу, что вы внимательно подходите к решению проблем каждого вопроса, мне очень понравилось, поэтому я решила подать заявку!
Значит такой проблемы нет, но есть психологический дискомфорт (об этом чуть позже), из-за того, что нет армопояса.
Подробнее.
Дом построен следующим образом.

Грунт, на котором стоит фундамент, песчано-глинистый (потому что при бурении свай эта смесь (светлая в виде песка) вышла).
Что касается грунтовых вод, вода летом стоит около 4 метров (по словам продавца участка), но когда сваи были сделаны на глубину около 2,4 м, воды не было; за участком был вырыт котлован для сбора родниковой воды и выход на дорогу, 1.Глубиной 5 метров.
Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди 300 метров гора, а за ней 200 метров железная дорога (трасса на Москву через Пермь), иногда ощущается легкая вибрация.
Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ним), сваи делают через каждые 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматура использовалась 10 » .
Заливка была произведена в октябре прошлого года (2012 г.), марка бетона М200 (схема прилагается).
В этом году начали возведение стен (июнь 2013 г.).
Затем выложили рубероид в 2 слоя, цоколь из трех кирпичей М150 (с обдувом, по 2 штуки на комнату).
Далее пошли на газовый блок (600 * 188 * 300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 шт), так как на первом этаже 5 стен, балки располагались следующим образом: задняя часть дома (там, где нет эркера) балки 150 * 150 где- то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100 * 150 на 5 метров, ну один от эркера до перегородки 6 м, все опереться с каждой стороны по 30 см (обернуть толь).
Далее был возведен чердак, боковые стены по 1,2 метра, высотные фронтоны по 2,3 метра.
Блоки поставили на клей.

Вот и сама развязка.
Я начал думать, как поставить дождевую крышу, к чему это крепить, а потом полез в Интернет, чтобы почитать, что и как. Вычитали, что нужен был бронепояс (никогда не слышал об этом раньше, думал, что бензоблок вставлен как кирпич и поэтому в инет не лез и строители сказали, что дом будет стоять 100 лет) и соседей не сделал и прикрутил планку к блоку, а вот вам нужен был бронепояс между первым и вторым этажами и на уровне 1.2 от 2 этажа до возведения фронтонов, багажная арматура между рядами газоблока. Какой чудо-материал, как над ним трясешься над ребенком. Но уже поздно, все встало. «Вот он, но ты не укусишь». Решила спросить совета. Нет лишних денег, чтобы все сломать и повторить заново.

Это психологический момент. Они пугали меня всякими страшилками. Думал возвести ломаный армопояс (по наклонным поверхностям стен фронтонов) в 3 стеклопластиковой арматуры 8 с бинтом 1 м, пояс шириной 25 см и высотой 20 см, на нем брус 100 * 150 мм при шаге шпильки 1.5 метров, затем возвести чердак с шагом стропильных ног 600-700 мм (доска 50 * 150). Прилагается вид на стропила и примерный вид крыши. Что вы можете сказать об этой ситуации, может, что-то нужно усилить, а может и нет? Как построить чердак из газоблока 600 * 188 (высота) * 300 (ширина)?

Когда дело доходит до обустройства кровли, то, как крепить мауэрлат к газобетону без армированного пояса, начинает интересовать множество будущих домовладельцев, выбравших для стен газосиликатные блоки.Обязательно нужен армированный слой между крышей и основной частью дома. Но это довольно дорого, и требует достаточно времени и сил, так как довольно трудоемко. И если есть обходной путь без ее оборудования, почему бы не воспользоваться им? Вам просто нужно знать, что в первую очередь делать для этого.

Как прикрепить мауэрлат к газобетону без армированного ремня, и принимать ли решение об этом шаге, вы можете только точно знать, чем вы рискуете, и насколько безопасным будет ваш дом в результате.А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословным, сначала разберемся в сроках и назначении отдельных элементов конструкции.

Что такое мауэрлат

Люди, довольно далекие от кровельных работ, могут очень смутно представить, из чего состоит крыша над головой. Загадочный термин «мауэрлат» практически никому не означает ничего, кроме профессиональных кровельщиков.Между тем, это своеобразное окружение, проложенное по всему внешнему периметру дома и расположенное между возведенными стенами и крышей. Его установка преследует 2 основные цели:

точечное распределение нагрузки , которое обеспечивается основанием стропил по всем стенам дома. Без такого распределения тяжесть падения кровельной системы на отдельные участки быстро приведет к проседанию нагруженных мест, трещинам в толщине несущей стены, перекосу кровли, а в дальнейшем — ее возможному обрушению или обрушению. самого домика коробки;
крепление стропил (а вместе с ними — и всей конструкции крыши) с остальной частью здания.Без такой фиксации конструкция будет состоять как бы из двух отдельных частей, не составляя единого целого. Как вы понимаете, в данном случае ни о надежности, ни о защите от внешних погодных условий речи не может быть.

Традиционно мауэрлат изготавливают из дерева, чаще всего из высушенного бруса (тем более лиственных пород) сечением 10х10 или 15х15 сантиметров. Варианты использования стальных балок или швеллеров допустимы, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как сами эти элементы тяжелые.Во-вторых, стропильная система тоже должна будет быть металлической, что опять же нагружает всю конструкцию, а ее стоимость выходит за все разумные ценовые рамки.

Зачем нужен усиленный ремень?

При всех преимуществах некоторых строительных материалов, как современных, так и известных, они, безусловно, сопровождаются некоторыми недостатками. Газосиликат, пенобетон, газобетон, ракушечник, керамзитобетон имеют главный недостаток — хрупкость и мягкость.

Если закрепить мауэрлат прямо в них, они быстро начнут разрушаться в местах фиксации. Однако даже при использовании прочных строительных материалов, таких как шлакоблок или кирпич, отказываться от армопояса не стоит. Специально для тех, чей дом строится в сейсмически активных зонах. Из причин, по которым стоит согласиться на его оснащение (хоть и скрипя зубами), можно упомянуть следующее:

Усадка характерна не только для деревянных срубов, но и других построек.Для ячеистого бетона он особенно характерен, и часто он неравномерно течет по стенам. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях почвы;
Армопояс увеличивает жесткость ребра и его прочность по всей коробке дома;
если кто не знает, стропила оказывают на стены разрывное давление. Особенно высока она зимой, когда к весу кровли прибавляется дополнительная масса снега и промерзшего льда в виде сосулек (более того, эти осадки могут значительно увеличить вес конструкции).Армирующий пояс помогает стенам более эффективно сопротивляться разрыву.
И все эти аргументы дополняются возможностью более надежно и просто закрепить кровельные конструкции на стенах.

Чаще всего арматурную ленту изготавливают путем заливки бетона в ранее построенную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если нет абсолютно никакого способа оснастить такую полезную прокладку, строители могут предложить только 2 способа, которыми этот шаг можно игнорировать.

Стальная проволока, вплетенная в стены, в значительной степени заменяет армирующую ленту. Рядом 3-4 к верху стены по всему периметру между газобетонными блоками заделывают отрезок проволоки. Крепить его следует начиная с середины, а длина рассчитывается таким образом, чтобы брусок мауэрлата достаточно подтянуть к верху стены. Для закрепления элемента мауэрлата в планке проделывается отверстие. Количество связок не ограничено, но в большинстве случаев соответствует количеству стропильных ног.

Химический анкер, также называемый клеевым, жидким, а также инъекционным, признан более прочным. В грубом описании он состоит из 2 частей: металлического стержня и синтетико-полимерной адгезивной массы. Его главное отличие от механического аналога — отсутствие разрывного напряжения, создаваемого самим оборудованием. Обычный анкер удерживается в скрепляемом материале исключительно за счет трения и расширения, а химический проникает в поры газобетона, плотно прикрепляя его к метизам.

Грубо говоря, в качестве стержня можно использовать даже кусок арматуры. Главное для успеха ваших начинаний — просверлить достаточно глубокое отверстие под анкер, 2-3 слоя кладки. Высокая влажность не является препятствием для использования химических анкеров — даже для работы под водой. Срок службы такого крепежа определяется производителем в полвека.

Единственное ограничение , если вы решили предпочесть этот метод, как крепить мауэрлат к газобетону без армированного ремня — к химическим анкерам ничего нельзя приварить.Сварка прутка с любым другим предметом приводит к разрушению смол, составляющих массу, после чего ждать от крепежа какой-либо прочности бесполезно.

Монтаж мауэрлата несложный, но требует определенных навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться, чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Что такое крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание — на него возлагается важная миссия по возведению кровли.Стропильная система дает очень большую нагрузку на стены, во избежание этого по периметру устанавливаются балки, а к ним уже крепятся стропильные ноги — таким образом, нагрузка равномерно распределяется по стенам дома.

Крепление мауэрлата может осуществляться тремя способами: шпильками, анкерами или стальной проволокой. Обычно способ зависит от габаритных размеров постройки или дома. Специалисты давно пришли к единому мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием бронепояса.Тогда конструкция будет в идеале прочной и жесткой, менее подверженной усадке.

Поскольку деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок, их необходимо закреплять максимально эффективно и мощно. В противном случае они не смогут правильно взять на себя часть нагрузки.

Параметры подходящей планки на роль мауэрлата

Для этого хорошо подходят доски лиственных деревьев (чаще всего дуба). Рекомендуемый размер — 10х10, и более — 15х15.Обязательно обработайте древесину антисептиком, чтобы уберечь ее от гниения. С помощью прямого замка и дополнительных гвоздей для надежности скрепляют мауэрлат между собой, равномерно покрывая верх стен.

Важно: бывает, что нужно брать «сырую» древесину, в таких случаях не забывайте, что в течение 5 лет вам нужно будет ежегодно подтягивать анкерную гайку из-за частой усадки древесины — позаботьтесь о возможность регулировки. Со временем в этом не будет необходимости.

Перед установкой мауэрлата верх стен необходимо покрыть слоем гидроизоляции, иначе при соприкосновении с поверхностью стены дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его — лучше выбрать качественный битумно-полимерный материал. Это обеспечит более надежную гидроизоляцию.

Крепление анкерами

Именно это крепление используется с армированным ремнем — вместе они создают
очень прочную и надежную конструкцию.Армопояс — это своеобразный каркас из 12-миллиметровой арматуры, который вставляется в специальный паз.

Что понадобится:

Арматура толщиной 10-12 мм для создания каркаса.

Стержни толщиной 6 мм, для поперечных пересечений армопояса

Марка бетона М-200
П-образные блоки — они будут приемником для арматуры и бетона

П-блоки помогут разложить канавку на поверхности стен, не прибегая к сколам газобетона — достаточно установить блоки по верхнему краю стен.

У вас должна получиться сплошная «канава» — для этого нужно поставить по углам блоки с пропиленными сторонами.

Затем в получившуюся проточку установить армированный ремень.

Прикрепите к поясу анкер с резьбой, для этого используйте проволоку, а в качестве направляющих — натяните леску или толстую нить.

Теперь все это можно заливать бетоном.

После высыхания бетона нанести гидроизоляционный слой.

Важно: анкеры должны выступать за бетон — на них вы будете ставить мауэрлат.Заливка бетонной смеси должна происходить без перебоев, так сказать за один прием сразу нужного количества.

Несмотря на наличие других способов крепления к газобетону, использование армированного ремня не может сравниться ни с одним другим по качеству и мощности.

Металлические шпильки — там, где подходит этот тип крепления

Этот вариант хорош для очень маленьких домов или других построек, где нет сильной нагрузки на стены из пенобетона.Ну или почему-то нет возможности построить бронепояс. В остальных случаях металлические шпильки достаточно непрочны и не выдерживают чрезмерного давления, поэтому специалисты не советуют использовать их для крепления мауэрлата на стены больших построек.

Этапы работы:

Для вставки шпилек в газобетон необходимо просверлить в нем отверстия на расстоянии от одного до полутора метров.

Вставьте шпильки CPT 12 в пенобетон.

Затем шпильку нужно заполнить раствором.

Перед тем, как поставить мауэрлат на шпильки, установите слой гидроизоляции — можно использовать рубероид, но как уже было сказано выше, лучше использовать более современный материал.

Уложите брус мауэрлата на изоляцию, надев ее на шайбы.

Затяните гайки.

На стыке мауэрлат стягивают скобами.

Важно: бывает, что при работе уже есть фронтоны — их лучше убрать.Уложите бруски по краям стен, затем отпилите стропильные ноги — таким образом можно будет перенаправить распорку со стропил на брус.

Крепление мауэрлата проволокой без армированного ремня

Этот способ намного проще первых двух, но менее прочен и прочен — он хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при строительстве небольших простых построек. Если в способе со строительными шпильками при необходимости устанавливается армопояс, то в любом случае все происходит без него.Его преимущество в том, что для работы вам понадобится только стальная проволока.

Рабочий процесс:

На этапе возведения стен при кладке газобетонных блоков нужно протолкнуть проволоку между стыками кирпичей, и заделать ее. Делать это нужно так, чтобы его середина плотно фиксировалась блоками. Желательно начать монтаж провода где-то за три-четыре ряда до завершения стены.

Стальная проволока должна быть длинной. Учтите, что часть его будет находиться под кирпичами, а концы должны проникнуть в отверстие в балке, оплести его, а затем их нужно плотно затянуть и закрепить.Таким образом, мауэрлат сможет достаточно уверенно удерживать всю конструкцию стропильной системы, принимая на себя часть нагрузки со стен.

Не забывайте, что мауэрлат необходимо крепить таким образом, чтобы между балками и внешним краем стены оставалось не менее 5 см свободного пространства.

Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин и сучков.

Гидроизоляция — один из важных моментов — если ее не укладывать, то между деревом и пенобетоном образуется влага, которая очень быстро испортит древесину.

Необработанная древесина разрешена, но должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армированного ремня или с ним не так сложно, как может показаться на первый взгляд. Но в любом случае будет полезно проконсультироваться с опытным строителем.

Видео

Крепление мауэрлата к газобетону или пенобетону, как правило, осуществляется с помощью армирующего пояса, расположенного в верхней части стеновых конструкций.Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен армопояс?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется. Для предотвращения таких изменений оборудован бронепояс, а также он позволяет избежать скольжения и деформации блоков, что вызвано неравномерным давлением всего веса.

Что нужно знать

Мауэрлат предназначен для соединения строительной коробки и стропильной системы, а также для распределения нагрузки от конструкции крыши по всем стенам. В основном для изготовления крепежа используется древесина. Оптимальный вариант — это древесина твердых пород, поверхность которой покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было непрерывным по всему периметру стеновых конструкций.Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Прутки должны находиться с внутренней стороны кладки, а снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делают кирпичный парапет, некоторые части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из пенобетона

Для различных условий можно использовать несколько методов:

фиксация шпильками, установленными в кладке;
анкеровка на базе бронепояса;
Крепление мауэрлата к газобетону проволокой.

В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи. Длина должна быть достаточной для свободного протягивания стержня и последующей затяжки. Количество ремней должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

Ремень армированный

Крепление мауэрлата к газобетону с помощью армированного ремня является наиболее предпочтительным, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа хомутов любого вида.Стоит отметить преимущества использования армированного ремня. В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома; во время его обустройства заранее создаются фиксаторы для мауэрлата. В исполнении наиболее простым является использование блочных П-образных элементов в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерывов. Далее на угловых деталях формируется пропил. Для сборки каркаса используется арматура с поперечными перемычками, затем ее укладывают в желоб с последующим заливанием бетонной смеси.Для обеспечения солидности масса заливается за один прием. Перед этим на армированный пояс закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также крепятся к раме по линии натянутого шнура в вертикальном положении. Как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Сначала необходимо определиться с оптимальным расположением элементов, чтобы избежать их нахлеста на точки крепления стропил.

Крепление мауэрлата к газобетону шпильками

Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда на крышу и стены отсутствуют значительные нагрузки. Шпильки бывают двух типов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления достигается за счет привязки болтов к каркасу и их дополнительной кирпичной кладки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости крепления мауэрлата к газобетону без армированного ремня используются монолитные заглушки и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если вы используете шнур и уровень, работать с жидким бетоном сложнее всего.В первую очередь задается точное расположение креплений, на доске с ровной поверхностью размечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее к стене крепится брус. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежная изоляция. Это необходимо в связи с развитием интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании проволоки достаточно сделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы скручены таким образом, чтобы получить максимальное соединение между стеной и мауэрлатом. .

Следует отметить, что пильные полотна нельзя использовать с шлифовальной машиной, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

Раздвижная пара

Установка стропил производится после того, как мауэрлат плотно закреплен. Стропильная конструкция может быть навесной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (подвесная или слоистая).

Навесная версия может иметь разные стыковки. Наиболее распространенным является жесткое сопряженное крепление без возможности смещения и поворота. Также используется скользящая сопряженная деталь, позволяющая балке перемещаться и вращаться по отношению к балке. Последний вариант снижает расширение бруса от температурного воздействия и усадку здания, все это предотвращает передачу разрывных нагрузок на конструкции стен.

Для создания скользящей сопряжения используются три метода:

использование специального металлического крепежа для соединения стропил;
вынос бруса из стен и закрепление пластиной; №
Выполнение пропила в стропильной доске и установка его на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Бетонные и деревянные постройки, а также деревянные конструкции редко обходятся без него. В связи с тем, что и каркасные, и деревянные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения строительной коробки и кровли существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен. и стропила. Для создания жесткого сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки.Стропильная балка со штангой должна упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Углы и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при устройстве, таким образом можно избежать проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работ экономить не стоит, так как это может повлечь дополнительные финансовые вложения и временные затраты.

Для непосвященного в капитальном строительстве пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет при возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии — актуальное и очень эффективное решение. Он может помочь решить ряд существенных проблем, которые могут снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армированного пояса, то в этом случае заливается не сплошной армированный пояс, а в нужных местах делают бетонные подушки.Такая приставка для пеноблоков тоже достаточно надежна.

2.3 Металлические шпильки

При наличии домика, а также небольшого давления кровли для скрепления стен из шлакоблока мауэрлатом можно использовать облегченный метод — металлические шпильки, врезанные в стену. Это стальные крепления в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении кладки из шлакоблока в стену встраиваются шпильки, их необходимо установить на один или два ряда до верхнего края.Длина шпильки должна быть достаточной, чтобы проходить через планку.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без бронепояса, то подойдет первый вариант — стальная проволока.

Как поставить стропила на дом, когда нужно делать срочно? Как установить грузовую систему двухскатной крыши

Монтаж кровли — сложный многоэтапный процесс.Чтобы собрать и установить соло-систему самостоятельно, необходимо внимательно изучить способы соединения элементов, рассчитать длину стропила и угол наклона, подобрать соответствующие материалы. Если нет нужного опыта, то для сложных конструкций не стоит. Оптимальный вариант для жилого дома небольших размеров — двухвинтовая крыша своими руками.

Стандартная крыша этого типа состоит из следующих элементов:

Мауэрлатом называют брус, уложенный на стены по периметру постройки.Крепится стальными стержнями с резьбой или анкерными болтами. Брус должен быть из древесины хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм. Мауэрлат принимает на себя нагрузку от стропила и передает ее на наружные стены.

Стропильные ножки — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли.Минимальное расстояние между ними — 60 см, максимальное — 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Расположен в самой высокой точке крыши и чаще всего представляет собой продольную перекладину, соединяющую оба конька вместе. Снизу к брусу подпирают вертикальные стойки, а по бокам крепятся стропила. Иногда варочная панель состоит из двух досок, которые с двух сторон прилегают к верхней части стропила и соединяются под определенным углом.

Стойки — вертикальные бруски сечением 100х100 мм, расположенные внутри каждой фермы и служащих для передачи нагрузки от пробега конька на несущие стены внутри дома.

Насосы изготовлены из деревянных обломков и установлены под углом между стойками и рафилями. Боковые грани фермы усилены мойкой, увеличивается несущая способность конструкции.

Затяжка представляет собой брус, соединяющий нижние части стропила, основание треугольника фермы.Вместе с розовым такая балка служит для закалки фермы, повышает ее устойчивость и стойкость.

Ими называются длинные ГРМ сечением 100х100 мм, проложенные вдоль центральной несущей стены, в основе которой лежат вертикальные стойки. Лежан применяется при установке стропил-рукавов, когда расстояние между внешними стенами превышает 10 м.

Галька — это доски или брус, набитые на стропило. Светильник бывает сплошным и с зазорами, в зависимости от типа кровли. Его всегда крепят перпендикулярно направлению стропил, чаще всего горизонтально.

Если расстояние между внешними стенами и несущей стеной не превышает 10 м, устраивают в средней подвесной стропильной системе. При такой системе верхние концы соседних стропил заглушают под углом и соединяют гвоздями, исключая установку стоек и конькового бруса. Нижние концы рафтинговых опор опираются на внешние стены. Благодаря отсутствию стеллажей чердачное пространство можно использовать для обустройства чердака. Очень часто функцию дымовых газов выполняют балки перекрытия.Для упрочнения конструкции рекомендуется устанавливать верхний натяжитель на расстоянии 50 см от конька.

Если имеется центральная опорная стена, то расположение более оправдано действующей стропильной системе. . На стену кладут подстилку, на ней закрепляют опорные стойки, а стойки для коньков подпитывают. Такой способ установки достаточно экономичен и более прост в исполнении. Если потолки в интерьере спроектированы на разном уровне, стойки заменяют кирпичную стену, разделяя чердак на две половины.

Процесс монтажа кровли включает в себя несколько этапов: Крепление Мауролалата к стенам, монтаж стропильных ферм, установка стропил на перекрытия, устройство коньков, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

Для работы вам понадобится:

пруток 100х10 мм и 150х150 мм;
50х150 мм;
доски толщиной 30 мм под обрешетку;
рубероид;
;
электроловка и ножовка по металлу;
молоток;
гвоздь и самоотверженность;
и строительный уровень.

В деревянных домах Функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс. Для установки стропила достаточно вырезать с внутренней стороны бревна паза соответствующего размера.

В кирпичных домов Или постройки из блоков Монтаж мауэрлата происходит следующим образом:

Brussia Maurolalat должен образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и обеспечит необходимую устойчивость конструкции.В заключение на брусьях делаем разметку под стропила и вырезаем пазы по толщине бруса.

При выборе подвесной стропильной системы необходимо собирать фермы на земле, а затем устанавливать над перекрытиями. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов.Чтобы узнать, где соединить стропила под каким углом, угол наклона кровли умножается на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно рассчитать длину стропильных ног. Чаще всего он равен 4-6 м с учетом вздутия роговицы шириной 50-60 см.

Верхние концы стропил могут быть обработаны несколькими способами: вангестом, домкратом и «в лапу», то есть с вырезанными пазами.Для фиксации используются металлические накладки или болты. Далее монтируются нижняя и верхняя затяжки, а затем готовые фермы поднимаются вверх и устанавливаются над перекрытиями.

Первые фермы монтируются: водопроводом ставят вертикально, регулируют длину свеса и крепят к мауэрлату болтами или стальными накладками. Для того, чтобы в процессе установки ферма не двигалась, ее укрепляют временными синяками. После установки крайних стропил, остальные, соблюдая одинаковое расстояние между ними.Когда все фермы закреплены, берем доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и питаем ее по верхнему краю конька. То же самое проделываем и с другой стороны крыши.

Вариант первый: на стропильной ноге в месте примыкания к мауэрлату вырезается прямоугольный паз на 1/3 ширины бруса. Ставки от ящика сверху 15 см, стальной костыль вбивается в стену.Стропило выставляют по уровню, пазы совмещают, затем сверху прикрепляют хомут из проволоки и притягивают балку вплотную к стене. Концы проволоки надежно закрепите на костыле. Нижние края стропил аккуратно обрезаем дисковой пилой, оставляя СЗЛ 50 см.

Вариант второй: верхние ряды стен выложены ступенчатым карнизом из кирпича, а мауэрлат имеет небеса с внутренней поверхностью стены и врезан в нее под стропу. Кромка стропильной руки обрезается по уровню верхнего угла карниза.Этот способ проще остальных, но подошва получается слишком узкой.

Третий вариант: балки перекрытия изготавливаются по краю наружной стены на 40-50 см, а на балки устанавливаются стропильные фермы. Концы стропильных ног обрезаются под углом и упираются в балки, фиксируя металлические накладки и болты. Такой способ позволяет немного увеличить ширину мансардного помещения.

Устройство прокатной линии

1 показывает слово частей стропила в легенде, уложенных на промежуточные опоры, а на фиг.2 — Опора стропильной ноги на мауэрлат

Порядок работы при установке системы револьверных линий:

При закреплении основных элементов поверхность стропила обрабатывается антипиренами. Теперь можно переходить к изготовлению обрешетки.

Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см. Под обрешетку обычно кладут гидроизоляционный материал для защиты соло-системы от намокания.Гидроизоляционная пленка обжигается горизонтальными полосами от карниза до конька кровли. Материал присыпается 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропила.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому предварительно пленку набивают деревянными рейками толщиной 3-4 см, располагая их вдоль стропила.

Следующий этап — обшивка стропильной системы досками; Их набивают перпендикулярно налетам, начиная от карниза крыши.Шаг вала влияет не только на тип кровельного покрытия, но и на угол наклона: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке и подошве. Закрыть Frontton можно закрыть досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом — все зависит от финансовых возможностей и личных предпочтений. Прикрепляется обрезка борта стропила, в качестве крепежа используются гвозди или саморезы.Сладости тоже скармливают разными материалами — от дерева до сайдинга.

Видео — Две кровли своими руками

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша. Его значение является исключительным в целом для всего сооружения, потому что в основе лежит особая система сплава. Именно стропила для крыши в будущем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

В этой статье

Начало работы

Устройство кровли любого здания осуществляется с использованием деревянных или металлических стропил.Это специально разработанная система последовательно соединенных элементов, обеспечивающих несущую способность всей кровли в целом.

При подготовке к сборке стропил для крыши необходимо составить чертеж с указанием всех размеров. Он понадобится при расчете необходимого количества стройматериалов.

Для деревянных стропил стоит использовать тощую древесину, не имеющую повреждений грибком и гнилью. А также нельзя использовать дерево, если на нем есть большие трещины и сколы.

Металлические стропила для кровли не должны иметь видимых и скрытых деформаций. Не допускается наличие участков коррозии. И самое главное, ни в коем случае нельзя устанавливать стропила для крыши без обработки антикоррозийными составами.

Стропила деревянные

Деревянные стропила для кровли своими руками не представляют особых проблем даже для людей, не имеющих специального архитектурного образования.

Но нужно помнить, что есть определенные основы, которые нельзя оставлять. Прежде всего — это существующие виды рафтинговых систем.

Размеры элементов сплава

Для деревянных стропил наиболее распространено использование бруса и досок.

За эталонные элементы принимается сечение бруса 100 * 100 мм. Если используется доска, то минимум 100 * 50 мм. Допускается также размер доски 200 * 50, но не более. Если в целях экономии было решено использовать бревна, их минимальный диаметр должен быть от 100 мм.И при этом их необходимо обрабатывать и чистить.

Перед тем, как поставить стропила на крышу, вы можете воспользоваться специальным интернет-сервисом, чтобы точно определить желаемый размер всех элементов, где нужно внести основные параметры кровли. Или вы можете произвести все расчеты вручную, учитывая данные с учетом снеговой и ветровой нагрузки в нужном регионе страны.

Необходимо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см. В противном случае крыша может оказаться ненадежной и не выдержать последующей эксплуатационной нагрузки.

Порядок монтажа элементов деревянной стропильной системы

Чтобы построить надежную крышу своими руками, нужно соблюдать определенную последовательность действий.

Огнезащитный состав повышает степень огнестойкости деревянных материалов при очаге возгорания в случае аварии.

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил следует использовать саморезы длиной более 70 мм.Они должны быть изготовлены из нержавеющего металла или обработаны антикоррозийным покрытием. Это способствует предотвращению возникновения точечной гнили, которая впоследствии может распространиться на все элементы.

Специальные монтажные пластины, держатели балок и штекерные соединители с монтажными уголками также должны быть из антикоррозионных материалов.

Для стыковки каждого элемента необходимо сделать геометрические барабаны. С их помощью будет обеспечено дополнительное сцепление между элементами дизайна.

Для установки металлических стропил может потребоваться специальное сварочное оборудование, так как, помимо гаечного ключа, некоторые элементы требуют этой сварки.

Что в результате?

Соблюдая такие незамысловатые правила и условия, можно будет самостоятельно построить стропильную систему практически любой сложности и необходимого типа, в зависимости от потребностей хозяина дома.

Стоит помнить, что ни в коем случае нельзя экономить на качестве стройматериалов. А при сомнениях в правильности своих действий и неуверенности в собственных силах необходимо обращаться за помощью к профессионалам.

Крыша — сложный и ответственный архитектурный элемент любого здания.К его возведению необходимо отнестись с особым вниманием, необходимо помнить, что для монтажа стропильной системы есть немалый опыт выполнения подобных работ и специальный инструмент. Необязательно брать для создания кровли тем, кто сначала держит в руках плотника и измерительный прибор — результаты деятельности могут быть очень отрицательными.

Есть два типа крыш в зависимости от количества и размещения точек участка стропила, но каждый застройщик может по своему усмотрению изменить конкретную конструкцию системы подстилки.При этом указаны условия эксплуатации конструкции, назначение чердачного помещения, климатическая зона расположения, технические характеристики Пиломатериалов и кровельных покрытий. Конечно, вид стропильной системы влияет на личный опыт и предпочтения разработчиков.

Перед тем, как приступить к производству стропил, необходимо определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как различные факторы влияют на параметры Стропиллина?

Физический фактор	Краткое описание влияния на параметры Стропиллина
	Стропила должны выдерживать снеговые и ветровые нагрузки. При расчетах нужно брать из таблиц строительных норм и правил фактические максимальные значения снежного покрова, учитывать силу и скорость ветра.Данные позволяют узнать общую нагрузку на лямки крыши в зависимости от ее площади и угла наклона. Далее уже можно определить размеры стринглина, их количество и шаг. При этом закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, на эти показатели влияет слишком много неожиданных факторов. В большинстве случаев для изготовления ног для сплава используют доски 50 × 150 мм или 50 × 200 мм или 50 × 200 мм.
	Крыши Duscal могут быть городскими и навесными. Для навесных крыш нужно делать стропила из более прочных досок. При этом учитывается способ крепления элементов к мауэрлату. Если делается запястье, то ширина досок должна увеличиваться на величину живости. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузку. Если на доске толщиной 200 мм сделать поперечный разрез длиной 60 мм, то учитывается только оставшаяся ширина 140 мм.Соответственно, если при расчете нагрузок выбраны нагрузки досок 200 мм, но при креплении возникают непредвиденные пропилы 60 мм, ширину заготовок для Стропилина увеличивают до 260 мм. Этот комментарий сделан для тех, кто любит ругать различные акваланги и стрижки за упорные участки концов Стропиллина. В настоящее время существует множество специальных приспособлений, позволяющих надежно зафиксировать рафилик в желаемом положении, не высовываясь.
	Для жилых домов рафирщики должны иметь запас прочности в количестве не менее 1.4 из рассчитанных значений. Для нежилых построек коэффициент снижается до 1,2. Вывод — размер досок для сплава на домах больше, чем на гаражах и других пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилина должна соответствовать толщине изоляционного слоя. При этом нужно регулировать шаг между быстрыми ножками в зависимости от стандартной ширины утеплителя.Если в этой климатической зоне оптимальная толщина утеплителя кровли 200мм, то такую же ширину рекомендуется выбирать для рафалина. Различные постройки узких опор при утеплении кровли не считаются правильным решением.

Эти знания помогут принять правильные решения как при изготовлении стропил, так и при их фиксации непосредственно на месте. Ошибки при возведении стропильной системы обходятся слишком дорого, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размер I. способы крепление стропил

Очень важный момент. Задача любой фиксации — обеспечить устойчивость составного узла, и он может быть фиксированным или иметь одну или несколько степеней свободы. Этого нельзя добиться без знания нагрузок, воздействующих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия .Возникают из-за воздействия кровельных и изоляционных кровельных материалов. Из-за того, что стропильные ноги расположены под углом к вертикальной прочности, на них действуют изгибающие и движущие нагрузки. Величина усилий определяется после сооружения шлейфа, толщина и ширина досок для Стропилина выбирается исходя из конкретных усилий изгиба и распиловки. Крепления должны предупреждать раскладку стропильной системы.
Регулируемые вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
Усилие восходящего ветра. В результате сильного ветра на крыше возникают подъемные силы. Размеры стропильных ног не влияют, усилия учитываются только при выборе типа фиксации, он должен обеспечивать и удерживать такие нагрузки.
Боковое усилие. Значение зависит от крыши. В результате порыв ветра на стропильную систему влияют боковые усилия. Они увеличивают изгибающие нагрузки и отрыв.Эту особенность также следует учитывать при изготовлении и установке опор для сплава.

Есть варианты жесткого крепления рафтинговых ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда необходимо применить плавающие соединения строк, чтобы компенсировать изменение размера. Деревянные дома. Для плавучих составов используются специальные крепежи и болты. Второй позволяет стропильным ногам в верхней части немного поворачиваться.

Еще один пример бесплатного подключения Стропилина — раздвижной. Используемый деревянный срубач А дает возможность компенсировать естественную усадку в домашних условиях.

Какие элементы используются для повышения устойчивости и несущей способности Стропилина

В результате правильный выбор Стропильная система и способы крепления ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие во времени.Для выполнения условий при фиксации рафалина могут применяться дополнительные элементы фиксации.

Выполнений

Чаще всего монтируется в скунсовую часть системы, верхние концы стропильных ног выходят наружу. Для повышения устойчивости может быть оказано давление. Верхнее соединение жесткое или плавающее на болтах. На больших крышах прогоны можно устанавливать посередине стропильных ног или в других местах с критическими нагрузками.

Vita но стеллажи для льна

Устанавливается на усиление струн, за счет использования стоек можно изготавливать элементы из более тонких пиломатериалов.Вертикальные стойки верхним концом опираются на стропила, а нижнюю часть в подстилку или перекрытия балок перекрытия.

Уголок около пор

Держите усилие на изгиб и расширение, универсальное использование. Угловые упоры можно ставить в любых местах стропила, вызывая опасения по поводу прочности. Благодаря таким настоям значительно повышается устойчивость рафинилиса к изгибающим и разрушающим усилиям.

Затяжка (Rigel)

Назначение — предохранять рафтинговые опоры от расползания, используются на подвесных рафтинговых системах.Чаще всего в верхней части фермы можно использовать доски толщиной примерно 20-25 мм. Дело в том, что они работают на растяжку, пиломатериал хорошо держит такие усилия. Платы плохо работают на сжатие, быстро выпрашиваются и теряют первоначальные показатели прочности.

Накл adci

Используется в верхней скунсовой части рафалина, за счет использования натяжений увеличивается прочность узлового соединения. Затяжка может производиться из дерева, фанеры, ОСП или металлических пластин.

Baries (остановки)

Есть много специфических предметов. Есть обычные отрезки досок длиной 30-40 см и толщиной 40-50 мм, закрепленные в нижней части рафалина. Убрать около мауэрлата и не допускать скольжения конструкции. Использование коклюшек позволяет выполнять жесткое соединение элементов без укуса стринглина. Нам рассказали о проблемах, возникающих в связи с хранением.

Варианты соединения конькового узла стропила

Конк — один из основных и наиболее нагруженных элементов стропильной системы. Узел имеет несколько вариантов подключения, выберите следующие варианты в зависимости от общих параметров крыши.

При большой длине конька гриф лучше не использовать, а вместо него поставить два параллельных прогона и ригель затяжки. Такую конструкцию сделать проще, она стабильнее и безопаснее.

Для навесных крыш следует выбирать наиболее надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Стефал Ин. из т. связь но новки Лропил

Для рафтинга используются доски хвойные 50х200 мм, брус первого сорта. На плитах не должно быть следов гнили или грибка, значительных дефектов развития и глубоких трещин.Применять для изготовления стропильной системы некачественный брус категорически запрещено.

Для повышения защиты элементов кровли от гниения рекомендуется использовать абстракцию пламени.

Заготовки «Стропилин» следует замачивать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка производится на ровном участке при сухой и ясной погоде.

Можно пропитать валиком, кисточкой или пневматическим отростком.Применять бытовые ручные распылители не рекомендуется — слишком долго и сильно. Верхние доски можно поднимать после полного высыхания пропитки.

Наша кровля из бартала имеет лыжную трассу, вертикальные опоры на литр опираются на несущую стену в середине конструкции.

Практические советы. Если дом достаточно высокий, а доски тяжелые, рекомендуется защитить оконные проемы от повреждений, сделав элементарный прибор. Для этого выбирают две доски, длину и ширину с учетом параметров проема.Устройство устанавливается на подоконник, при этом стропильные доски не повреждают пеноблоки при подъеме.

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Подъем на чердачной доске для Стропилина. Для удобства разместите их равномерно по длине постройки, одним концом наденьте мауэрлат, а вторым — ёжика прогона. Изначально нужно установить крайние стропила по обеим сторонам крыши дома, протянуть между ними нить и установить и выровнять все оставшееся.

Шаг 2. Проверьте положение конькового хода. Он должен располагаться ровно посередине крыши. Его смещение на 1-2 сантиметра не повлияет на прочность кровли в целом, но несколько усложнит производство рафалина и укладку рубероидов. Кроме того, опытный строитель может заметить несоответствие размеров стержней и, соответственно, несимметричность кровли. Рекомендуется искать ситуацию, чтобы коньковый ход располагался по линии симметрии, если это не связано с большими трудностями.Окончательное решение принимает мастер на месте и зависит от величины смещения и объема работы по исправлению ошибок.

Как выровнять ход?

Прикрепите доску для обрешетки к мауэрлату, она проще, легче поднимать и фиксировать. Второй конец должен лежать на ходу. Доска к мауэрлату прибивается обычным гладким гвоздем или крепится саморезом.
Заберитесь на вершину трассы и рулеткой проверьте расстояние от края преследования до мауэрлатама, установленного на противоположных стенах.Работайте очень аккуратно, желательно использовать страховку. К сожалению, на практике мало кто соблюдает технику безопасности, и зря. Падение с высоты становится очень серьезной травмой.
Выровняйте пробег по центру и закрепите доску. Для увеличения жесткости зафиксируйте ту же доску и по другую сторону бега.

Теперь все готово, можно приступать к изготовлению и установке Stropilin.

Установка Стопорные ножки

Если вы работаете один, то для пробежки по месту фиксации первого рафирена необходимо прикрутить отрезной сегмент.Он будет временно прикреплен к доске для рафтинга, чтобы предотвратить его уменьшение.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части рафалина.

Шаг 1. Поднимите и замените пластину для стропила, прижмите зажимом к закрепленной ранее граблям.

Шаг 2. Проведите линию для срезания труднопроходимой области. Это делается в два этапа. Сначала — проведите горизонтальную линию.Для этого рейка, угольник или другой гладкий предмет плотно прижимают к горизонтальной поверхности прогона.

Секунда — проведите вертикальную черту. Теперь к боковой поверхности прогона следует прижать линейку или угольник.

Важно. Ширина стропы должна быть не более 2–3 см, не нужно делать глубокий шелушение и сильно уменьшать ширину стропильной ноги, она теряет максимальную оседающую силу.

Сделайте такую же разметку внизу рафилика.Только теперь леску нужно прижать к поверхности Маурола.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Можно работать ножовкой или ручной дисковой электрической пилой.

Практические советы. Если прутки изготавливаются электропилой, то резать лучше за два приема. Первый раз разрезать вперед до метки, затем перевернуть доску обратной стороной и снова разрезать до метки. Молотком сбиваем нарезанный кусок, а оставшийся выступ снимаем стамеской или битой.Не нужно заходить в пилу за линией и пытаться отрезать выступ справа. Этот способ увеличивает пропил на 3-5 см в зависимости от диаметра диска, что существенно снижает параметры сплава носителя.

Шаг 4. Установите на место подготовленную опалубку и проверьте правильность ее изготовления. Те же операции и со второй ногой фермы.

Шаг 5. Поместите рафироиды с фокусом на Маурилалат и бегите, закатывая их зажимом вверху.Найдите середину забега и переложите белье на рафироидов, используйте уровень или конструктор (только когда плоскость бега строго горизонтальна).

Шаг 6. Пение одновременно двух разложенных вертикальных линий. Доски необходимо крепко зажать хомутами. Будьте максимально внимательны, полотно пилы должно быть перпендикулярно плоскости стропилина. Если вымыть мусор, лыжный блок компаунда будет легко сложить, а это снижает устойчивость стропильной системы и считается явным браком конструкции.

Док Стропил

При отсутствии практического опыта выполнения подобных работ первая ножка может иметь щель в скунсовом участке, если он в пределах 1-2мм, то ничего страшного нет. Если он больше 4 миллиметров, то нужно подкорректировать элемент. Посмотрите, какие плоскости упрямых участков не позволяют верхнему срезу плотно прилегать. Примерно обозначьте количество дополнительного пропила. Снимите порог и удалите мешающие выступы. Еще раз проверьте соединение, если остались зазоры — повторите операцию.Как показывает практика, опыта и дальнейших исправлений делать опыт на втором-третьем рафиранче не нужно.

Шаг 8. Надежно закрепите рафтовые опоры на местах. Для этого рекомендуется использовать металлические пластины и уголки, работать с ними просто и легко, прочность полностью соответствует требованиям, предъявляемым к стропильной системе.

На каждую пару стропил понадобится одна большая реформируемая пластина для соединения конькового узла, два угла 50 × 50 мм для крепления к балке и два 60 × 80 мм для прикручивания к мауэрлату.Толщина металла не менее двух миллиметров.

Таким же образом установите крайние стропила на другой стороне дома, натяните между ними нити. Один вверху и внизу и один посередине. Чтобы они не мешали при изготовлении струн, сделайте зазор между ниткой и плоскостью примерно один сантиметр.

Эти профессионалы никогда не делают ни одной линии на чердаке дома. Такой алгоритм работы значительно увеличивает время строительства, усложняет сам процесс и делает его небезопасным.Работа с электроинструментом на неподходящих участках очень опасна, травмы от них тяжелые, часто приводят к инвалидности.

Если дом оценен качественно с четким соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону, а не высаживаются. Готовые элементы собирают на крыше. Такая технология увеличивает производительность труда в 3-5 раз, при этом качество стропильной системы представлено, она более надежна и долговечна. Конечно, пропорционально увеличивается зарплата строителей.Они работают с разработкой и получают деньги не за время, проведенное на чердаке, а за собранную крышу.

Видео — Изготовление и установка стропила по бартальной крыше

Самый ответственный и сложный этап — монтаж стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывистых ветров.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющей.Каркас рафтинг применяется для крыш любого типа, отличается уровнем сложности при установке. Одно- и двухуровневые крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную крышу, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса необходимо учитывать множество факторов. Сечение стропильного и несущего основания должно выдерживать вес кровли, климатические нагрузки, массу закрепленных на крыше приборов (при наличии).

Основные элементы

Для сердцевины двуплексной кровли необходимы следующие элементы:

Мауэрлат — крупногабаритный ползун размером 150 × 150 мм или 200 × 200 мм, который укладывается и закрепляется по периметру стен. Он соединяет систему грузовика и конструкцию здания в общую конструкцию, распределяет нагрузку на стены.
Конк — самая высокая точка крыши, в которой соединяются рафтинговые опоры. Продольная балка помогает удерживать конструкцию, обеспечивает устойчивость при ветровых нагрузках.
Стропила — изготавливаются из доски сечением 70х150 мм, на них приходится вся нагрузка. Из досок создаются рафтинговые ножки, которые крепятся с шагом не менее 60 см.
Лена — баран, расположенный параллельно коньку. Его размеры равны мауэрлату. Лежалан — это подставка для стоек и других элементов.
Затяжка — ригели из досок, соединяющие стропильную ногу.
Стойки — штанги устанавливаются вертикально, они устанавливаются для поддержки бега конька.
Swees — части стропил, выступающие за пределы стен. Они позволяют удалить из дома отложения.
Откосы — служат для усиления стропил, позволяют создавать прочные конструкции.
Doom — Доска для обвязки стропил и укладки кровельного материала.
Подделки — когда длины стропила не хватает для мойки, набиваются дополнительные доски «Пленки».

Разновидности стропильных систем

Для устройства каркаса рядной кровли применяют несколько видов стропильных систем.

Wissing — выбор такой конструкции предполагает наличие опоры в виде стены в центре здания. Они получают три точки опоры и испытывают нагрузку только для того, чтобы согнуться. Верхняя часть стропильных ног опирается на прогон, а нижняя — на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить затраты и выполнить конструкцию с меньшим весом.

Подвешивание — стропильные ноги опираются на стены, поэтому испытывают большую нагрузку. Чтобы придать силу затяжке.Такие стропила обычно собирают внизу и служат непосредственно для установки.

Сложные формы крыш требуют нестандартных решений, для них используются комбинации подвесных и прокатных стропил.

При установке четырехсекционной кровли каркасом каркаса служат диагональные стропила, соединяющие лыжную трассу и углы здания. В их основе лежат нароны — короткие стропила, которые вместе с обычными боковыми стропилами составляют основу кровли кровли.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину с влажностью ниже 22%. Он должен быть ровным и без сучков. Перед установкой все детали обрабатываются двумя слоями антисептика и средства, предотвращающего пригорание. При обработке необходимо использовать кисть, а не спрей, тогда состав лучше впитывается.При выборе пиломатериала предпочтение отдается древесине хвойных пород.

Крепление

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используются разные виды крепления: скобы, гвозди, фасонные стальные детали — уголки и платиновые, которые вкручиваются самовытяжкой.

Поперечный разрез тимидатэ

На размеры древесины, используемой для стропил, влияют:

величина пролета;
влияние климатических особенностей;
угол конька и шаг крепления.

Постоянная нагрузка рассчитывается от общего веса кровельного материала, утеплителя и гидроизоляции. При увеличении расстояния между рафилями требуется материал большего сечения. При расчете сечения обязательно закладывается коэффициент ветровой и снеговой нагрузки. Полученные размеры стропила составляют 50 × 150 мм и 60 × 200 мм.

Длина стропила

Фундамент симметричной скальной крыши Представляет собой цепной треугольник.Зная высоту конька, можно рассчитать длину стропила по теореме Пифагора. В данном случае это гипотенуза, а половина ширины дамы и высота крыши — картец.

Установка ГРМ

Первым этапом монтажа стропильной системы на любую крышу является укладка и крепеж Maurolat. Под ним обязательно кладут гидроизоляцию в виде каучукоида. В этом брусе требуется просверливание отверстий по длине, в которые вставляются стилеты на шпильках и затягиваются гайкой.

Создавая каркас для каркаса, изготавливается шаблон, по которому на земле собираются все стропильные ноги для подвешивания системы. Для создания образца возьмите две тонкие доски, равные длине стропила, и закрепите на концах гвоздями. Эта заготовка устанавливается на ширину прогона, а полученный угол фиксируется пропилами доски.

Для разметки установок используется второй шаблон в верхней и нижней части стропила. Это основа из фанеры.Собирая ножки, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропила соединяется с деревянной или металлической пластиной.

Если собранные рафтинговые хозяйства имеют значительный вес, придется использовать технику или приспособления для подъема.

На противоположных фасадах устанавливается первая пара стропил. Фиксируется временным розовым цветом и настраивается. Между ног натягивают шнур как ориентир для установки остальных рафтинговых ферм.Конструкция соединена ригелями, штифтами и опорами.

При малом пролете стропила коньковой прогонкой не крепится. Кровля шириной более пяти метров требует усиления конструкции коньковой балкой. Эта планка крепится как под рафилками, так и над ними. Связь происходит с штампами и пластинами. При большой длине на стропило устанавливаются опорные стойки, защищенные от провисания.

Завершением монтажа стропильной системы будет крепление обрешетки.

Чтобы узнать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работ.

Видео

Для хорошей кровли очень важно, чтобы каждый шаг при ней прошел идеально. Основа всей конструкции крыши — это рафтовая система, от конфигурации которой зависит тип верхней части постройки. Существуют разные типы подобных систем, среди которых необходимо выбрать наиболее подходящие для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Виды стропильной системы

Устройство кровли при строительстве здания необходимо. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

комбинированный;
висит;
крышка.

Крыша — довольно сложная конструкция, состоящая из множества деталей. Основное требование к крыше — Это способность защищать конструкцию от всевозможных погодных условий и выдерживать разные нагрузки.

Основные нагрузки кровли приходится на стропильную систему, поэтому очень важно выбрать необходимые материалы, очень правильно рассчитать и произвести монтаж в соответствии с технологией.

Установка подвесного рафала

Стропила подвесные предназначены для зданий, внутри которых отсутствуют капитальные перегородки, а расстояние между общими несущими и боковыми стенами не более 10 метров. Конструкция крыши в этом варианте ложится на капитальные стены здания, но из-за этого подвергается большим нагрузкам.Для того, чтобы напряжение было немного послабее, применяют дополнительные детали (затяжки или риглели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролета в конструкции подвесных стропил применяются различные упрочняющие элементы

Нижние затяжки подключаются в основании стропила и могут применяться как балки для чердачного перекрытия, при этом их необходимо ставить на мауэрлат. Для изготовления подвесных стропил обычно берут доску сечением 50х200 мм, но для каждой отдельной постройки нужны свои конкретные расчеты.

Последовательность действий по установке подвесных стропил:

Установка раскатного рафала

Щелевые стропила устанавливают в основном в тех зданиях, где есть несущие перегородки. Монтируются они намного проще, чем подвесная система, так как прочные несущие стены, расположенные внутри дома, являются надежной опорой для стропила. К тому же эта система требует минимального количества строительных материалов.

Доска для катания на коньках в данном случае служит ориентиром.Устанавливается такая кровельная система в одном из трех вариантов:

Для крепления стропил в нижней части кровли необходимо использовать раздвижные крепления, избавляющие несущие перегородки от дополнительного напряжения. В этом случае стропила закреплены не очень плотно, чтобы при усадке здания они могли двигаться, не перегружая конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату снизу. В конструкции монтируются откосы и затяжки для снижения нагрузки на стены.Этот метод называется интегрированным, так как объединяет элементы двух систем.

Такая кровельная система применяется в основном для строительства частных домов, поэтому стоит упомянуть монтажные работы, которые производятся в следующей последовательности:

Монтажные работы по устройству инженерных коммуникаций следует начинать с настила из досок по балкам перекрытия. Такой прибор поможет работать комфортно и безопасно.

Кровельная комбинированная

Стропила комбинированные имеют в своей конструкции элементы водяной и подвесной систем.Их используют при изготовлении мансардной крыши. Стены комнат второго этажа получаются благодаря вертикальным стойкам, которые для сплавных балок являются сюжетной точкой.

Турники, которые были установлены поверх стоек, выполняют две функции: для верхних стержней они мауэрлат, а для бруса боковых коньков. Часть стропильной системы, которая соединяется над концом стоек, одновременно становится стяжкой для верхних элементов и креплением для коньков, расположенных по бокам.

В комбинированной кровле использованы фрагменты перепадов и подвесные стропильные системы

Для увеличения прочности конструкции необходимо установить воздуховод, в котором фиксируются стропила и вертикальные стойки крыши. Перемещать комбинированные стропила немного сложнее других систем, но трудоемкость работ окупается увеличением несущих характеристик кровли и наличием полноценного помещения под кровлей.

Фотогалерея: варианты стропов

В конструкции скатной кровли использованы стропила кровли с нарезной крышей, аналогично чердаку в конструкциях ломаной кровли в стыках стыков, есть специальные стропила, поддерживающие фонды многолинейных кровель. состоят из нескольких разных стропильных систем, объединенных в один и тот же элемент может быть одновременно мауэрлатом и коньком

Монтаж стропильной кровельной системы

Система сплава сделана из древесины хвойных пород.Можно использовать доски или брус, который перед установкой обработан антисептическими веществами. Крепежные детали могут быть следующие:

шарфы из дерева;
металлические пластины;
разнообразное слово;
гвоздь.

Приступая к работе со стропилами, снимают уровень перекрытий и несущих стен, после чего выполняется заливка гидроизоляции. Субтропическая конструкция необходима для того, чтобы не допустить деформации стропила. В качестве опорных элементов, придающих устойчивость стропильной системе, могут быть:

лежаки;
;
пробег;
стойки.

Утепление кровли необходимо, но для этого следует выбрать материал гидро-, тепло- и пароизоляции. Монтаж осуществляется послойно и только в той последовательности, в которой это необходимо: сначала пар, затем утепление и завершение влагоизоляционного материала.

Перед укладкой кровли монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров.

Для обеспечения длительной работы соло-системы необходимая циркуляция воздуха производится с помощью устройства вентиляционных отверстий.Чтобы не протекала, возле отверстий делают «хомуты», не позволяющие воде проникать в крышу.

Видео: монтаж стропильной системы своими руками

Как прикреплен Мауелалат

Мауэрлат — это основа кровли, поэтому к его укреплению стоит отнестись ответственно. В противном случае ремонт кровли в будущем будет неизбежен. Последовательность работы:

Способы крепления кровельного мауэрлата и сращивания стропил

Мауэрлат крепится к стенам здания по периметру, при этом насадки должны находиться в непосредственной близости от внутренней части стены.Снаружи дома деревянная деталь защищена небольшим выступом стены. Также изначально определяется место для крепления.

Как прикрепить мауэрлат к стене

Мауэрлат к стене можно крепить следующими способами:

Крепление стропил к мауэрлату

Все варианты крепления стропильной системы к мауэрлату можно разделить на такие виды:

Как крепятся стропила на уровне конька

Самым распространенным вариантом крепления к коньку является стыковое соединение:

Варианты стыковки по времени

В сфере строительства повсеместно используются различные варианты сращивания стропил, при выборе конкретной технологии необходимо обращать внимание на особенности конструкции стропильной системы, на которые влияют:

материалов;
технические данные строительной площадки;
монтаж ступенчатых стропил.

Стропила можно разделить следующим образом:

Каждый тип стропильной системы имеет свои особенности и подходит только для определенного типа конструкции крыши.

Крепление мауэрлата к кирпичной стене

Содержание:

Мауэрлат и его назначение.

Подготовительный этап

Крепление мауэрлата к кирпичной стене

Крепление скобами

Крепление мауэрлата стальной проволокой

Крепление шпильками

Устройство армопояса

Видео

Добавить комментарий

Крепление мауэрлата к кирпичной стене: способы, как правильно?

Зачем нужен мауэрлат?

Подготовительные работы

Как крепится мауэрлат на проволоку и на бруски?

Какие еще есть способы крепления мауэрлата?

Крепление мауэрлата к кирпичной стене: как установить и закрепить

В завершение несколько рекомендаций

Эффективные способы крепления мауэрлата к кирпичной стене

Закрепление на проволоку

Крепление к деревянным пробкам

Крепление на шпильки

Крепление на анкера

Как прикрепить основание?

Фиксация проволокой

Крепление шпильками

Деревянные пробки

Крепление анкерами

Монтаж армопояса

Правильный мауэрлат: назначение

Крепление мауэрлата к кирпичу проволокой

Как сделать армированный пояс: последовательность работ, тонкости и нюансы

Подготовка к креплению мауэрлата

Способы крепления стропил к мауэрлату.

Жесткое сопряжение.

Скользящее сопряжение.

Рекомендую прочитать:

Как сделать мауэрлат своими силами

Мауэрлат – опорный элемент крыши

Крепление обвязки: способы

Общие требования к креплению мауэрлата

Размеры конструкции

Монтаж мауэрлата на стены из ячеистобетонных блоков

Мауэрлат, крепление мауэрлата

Материал для изготовления мауэрлата

Правильное крепление мауэрлата к стене

Монтаж мауэрлата на деревянные стены

Монтаж мауэрлата на кирпичные стены

Монтаж мауэрлата на стены из ячеистобетонных блоков

Крепление стропил к кирпичной стене: делать нужно правильно

Мауэрлат – опорный элемент крыши

Крепление обвязки: способы

Варианты опирания стропил

Критерии подбора схемы

Мауэрлат, крепление мауэрлата — Дом Дока

Как прикрепить мауэрлат к газобетонной стене. Как закрепить мауэрлат на стену из газобетона? Можно ли ставить мауэрлат без Армопоя

Что такое Армопояс

Что нужно знать

СПОСОБЫ МУЭРЛИРОВКИ НА СТЕНАх AZHET

Армированный пояс

Крепление мауэрлата к газобетону

Функции

Раздвижная пара

Жесткое спаривание

Заключение

Газобетон есть?

Армопояс: особенности конструкции

Способы крепления

Вариант №1

Вариант №2.

Вариант №3.

Вариант №4.

Вариант №5.

Обобщение по теме

Как закрепить мауэрлат без Армопоя?

Подбор строительных материалов

Варианты крепления

Гидроизоляция при установке

Нюансы монтажных работ

Как крепится мауэрлат к стене из газоблока. Мауэрлат на газобетоне без бронепояса — способы есть, но стоит ли? Мауэрлат
