Вентиляция одноэтажного дома: Как правильно сделать естественную вентиляцию в частном доме

Содержание

Вентиляция в бревенчатом доме — как её правильно сделать

Вопреки тому, что такой материал, как древесина обладает способностью пропускать воздух, система вентиляции в бревенчатом доме необходима. Естественный воздухообмен для деревянных стен будет достаточным только, например, в таких помещениях, как спальня или коридор, где существует возможность проветривания. Такие же технические помещения как кухня, ванная и туалетная комнаты, потребуют обустройства дополнительной вентиляции. Обеспечение вентиляцией бревенчатого дома необходимо для поддержания комфортного микроклимата и сохранности конструкции постройки. При правильном подходе возможно обустройство системы естественной вентиляции либо принудительной системы приточно-вытяжной вентиляции. Специалисты компании ООО «СеверСтройЛес» помогут справиться с решением этой задачи.

Вентиляция дачного дома

При строительстве маленького одноэтажного дома на участке за городом, из дерева с такими же рамами и печкой или камином, Вам не нужно будет задумываться над вопросом его вентиляции.

Она будет происходить естественным путем. Помимо этого, строение будет довольно хорошо поддерживать летом комфортную температуру. В холодное же время года камин согреет воздух, который поступает снаружи и отводить уже несвежий воздух. Для небольшого домика естественное проветривание будет самым удачным вариантом. При желании можно дополнительно использовать приточный вентилятор.

Вентиляция в бревенчатом доме в ванной

Главные трудности, возникающие в процессе использования ванной комнаты, заключаются в излишке влаги, в результате чего в ней возникает плесень, а дерево поддается гниению. Обеспечить оптимальный микроклимат Вам поможет вентиляция в ванной в бревенчатом доме. Она позволит установить необходимый воздухообмен и будет поддерживать необходимый уровень влажности и температуры в данном помещении. Специалисты компании ООО «СеверСтройЛес» с самого начала включают в проект вытяжную вентиляцию в ванной деревянного дома из оцилиндрованного бревна. Она представляет собой вентиляционные шахты, которые монтируются в помещении и комплектуются декоративными решетками и обратным клапаном, чтобы воздух не попадал в соседние комнаты.

Как сделать вентиляцию в бревенчатом доме

Профессионалы, работающие в компании ООО «СеверСтройЛес», знают, как сделать вентиляцию в бревенчатом доме и имеют необходимые навыки. Фактически все помещения деревянного дома нуждаются в постоянном воздухообмене, так как это обеспечивает вывод микробов, пыли и грязи, избыточной влаги и тепла вместе со старым воздухом. Самым оптимальным вариантом считается обустройство приточно-вытяжной вентиляции. Поэтому, если Вы цените время и деньги, обратитесь за помощью к специалистам и тогда Ваш бревенчатый дом от 250 м2 будет свободно дышать, в нем всегда будет свежий воздух.

09/06/2015

Вентиляция в частном доме одноэтажном | Вентиляция

» Вентиляция

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

Естественная вентиляция одноэтажного частного дома;
Приточно-вытяжная;

Приточно-вытяжная с охлаждением или обогревом;
Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор. Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором. Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей. Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

В небольшом доме простое устройство вентиляции

делают по принципу помещение за помещением .

Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит — влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу. Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена.

Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат — контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении. Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные — во влажных. Простая схема устройства принудительной вентиляции на (Рис 3).
1. вентиляционные решетки на окнах для притока воздуха;
2. заборные отверстия для оттока (вытяжки) воздуха;
3. трубопроводы;
4. система управляемой механической вентиляции;
5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.

Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

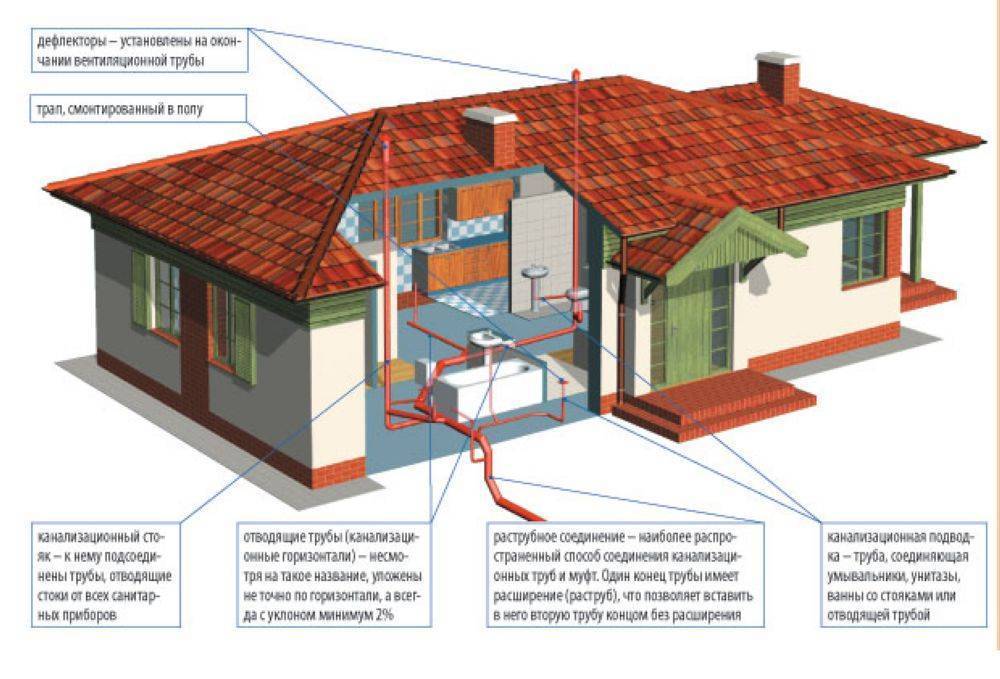

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome.html

Комментариев пока нет!

Устройство вентиляции дома | Частный дом

В небольшом доме простое устройство вентиляции делают по принципу «помещение за помещением». Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома, иначе в «глухих» помещениях воздухообмен происходить не будет.

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы, решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Устройство принудительной вентиляции

Одноэтажный дом с мансардой и гаражом

В гараже, который минимум одной стеной контактирует с домом, нужна хорошая вентиляция. Решите сэкономить – получите некомфортный дом и плохое место для хранения авто.

В гараже постоянно скапливается сырость. Особенно зимой, когда на авто налипает снег и тает, стекая на пол. Потом лужи сохнут, влажность повышается. Коррозия в таких условиях быстро съест любой незащищенный металл. Так что царапина на корпусе авто легко превратится в ржавое пятно.

Высокая влажность стимулирует развитие грибка. Плесень, появившись один раз, остается в доме навсегда. Ее можно только временно победить и загнать обратно в спящий режим. Но в комфортных, влажных условиях она придет обратно.

В гараже постоянно скапливаются вредные газы. Испарения бензина и дизеля;выхлоп, когда вы заезжаете и выезжаете из гаража. Все это плохо пахнет и вредно для человека.

С этими проблемами разберется качественная вентиляция.

Естественная вентиляция простая, потому что это два отверстия в стенах, но капризная. Как только температура в гараже ниже, чем на улице, она перестает работать. Слишком большая разница температур – будет сквозняк, который мешает комфортно обслуживать машину. Недостаточная разница – циркуляция воздуха замедляется, в помещении скапливаются выхлопы и пары бензина.

Зато естественная вентиляция дешевая. Достаточно проложить трубу, сделать вентиляционные отверстия и поставить дефлектор, чтобы ускорить воздухообмен. Все готово, можно пользоваться.

Комбинированная вентиляция чуть-чуть сложнее. На вытяжную шахту устанавливают электрический вентилятор. Чем он мощнее, тем быстрее идет обмен воздуха. Он дает независимость от разницы температур – тяга будет всегда, когда включен вентилятор.

Комбинированная вентиляция дешевле принудительной и менее эффективна. Она подойдет для гаража на первом этаже или пристроенного к дому. Но готовьтесь к тому, что вентилятор часто придется оставлять надолго включенным. Чтобы гараж очистился от запаха топлива, выхлопов и они не попали в дом.

Принудительная вентиляция – система без недостатков, кроме высокой стоимости. Она обновляет воздух в помещении и создает правильные условия для хранения автомобиля. Так что коррозия и грибок не возникнут.

Принудительная вентиляция дорогаядля нее нужна приточная и вытяжная установка.Приточная установка затягивает, чистит и подогревает воздух. Вытяжная установка убирает старый воздух из помещения. В результате идет равномерное обновление воздушной массы, так что в комнате точно не будет вредных паров и неприятных запахов.

Альтернативный вариант – принудительная вентиляция моноблоком. Все спрятано в одном блоке, который затягивает воздух, чистит, подогревает и выдувает его. Если в нем будет пассивный рекуператор, то вы дополнительно сэкономите электричество. Рекуператор – это пластина, обычно керамическая, которая забирает тепло выдуваемого воздуха и отдает его затягиваемому.

В любом случае, принудительная вентиляция не дешевая. Но она – лучшее решение для гаража на цокольном этаже.

Шумоизоляция – это важно. Особенно, если планируете чинить машину или заниматься каким-то шумным хобби. Иначе в один момент рискуете обнаружить на себе критикующие взгляды жильцов, чей отдых нарушили болгаркой или ударами кувалды.

Шум бывает разный. Он передается по воздуху и проникает через трещины в стенах, открытые окна и двери. Распространяется от ударов по объектам и тогда усиливается при приближении к источнику шума. А еще есть структурный шум, который распространяется по стенам и полам от работающего оборудования.

Проблему с шумозиоляцией решайте на этапе строительства и ремонта. Лучший вариант – это стеновой сэндвич из материалов, которые поглощают шумы разных типов.

Пример хорошего пирога это:

звукоизоляционный гипсокартон;
шумопоглощающая плита;
виброизолирующая подкладка.

Все это крепят на виброакустический герметик и виброизолирующие крепления. Результат – весь шум остается в гараже.

Стены в таком гараже поглощают шум, который распространяет по воздуху и перекрытиям. Жильцы будут спать спокойно, даже если начнете работать отбойным молотком по граниту.

Правильная шумоизоляция повышает стоимость строительства. Но комфорт того стоит.

Есть три вида ворот – распашные, откатные и роллетные.

Откатные ворота в большинстве случаев не подходят, потому что при открывании уезжают в сторону по направляющим. Для их работы нужно много свободного места, а оно есть только при строительстве гаража отдельно от дома.

Распашные ворота подходят для пристроенных гаражей. Но для них нужно свободное место, равное ширине каждой створки. Это нужно учитывать при создании подъезда, чтобы машина не мешала открыванию.

Главный плюс распашных ворот – стоимость и простота. В них нечему ломаться и из всего обслуживания нужно только смазывать петли. А цена зависит от выбранных материалов и дополнительных украшений.

Лучший вариант для встроенного в дом гаража – роллетные ворота. Они состоят из нескольких секций, которые убираются под потолок.

Преимущество таких ворот в компактности. Для открывания не нужно дополнительного места, так как они по направляющим уезжают вверх.

Направляющие немного уменьшат высоту гаража, так что это нужно учитывать при проектировании и закладывать дополнительные 20 – 30 см высоты.

На роллетные ворота обычно ставят автоматику. По кнопке они сами поднимаются вверх и опускаются. Но если хотите сэкономить, можно оставить ручное открывание и закрывание. При регулярном обслуживании ворота почти без усилий двигаются по направляющим.

Автоматика на воротах умная, так машина в безопасности. Производители ставят на полотно сенсоры, которые срабатывают при контакте с препятствием. Если ворота во что-то уперлись, то автоматика дает задний ход. Это безопасно и удобно.

Проекты одноэтажных домов с мансардой и гаражом

Подборка проектов домов, где обязательно есть встроенный гараж. Пристроенный, прямо на первом этаже или в цоколе. Мы постарались найти разные варианты, чтобы визуально подкрепить все, что рассказывали раньше.

Помните, каждый проект можно доработать. Расскажите архитектору, что вам нужно от дома и он предложит возможные решения.

Зачем герметичным домам механическая вентиляция?

Недавно я написал пару статей о сложностях механической вентиляции и о битвах, связанных с тем, когда ее устанавливать, сколько вентилировать и стоит ли ASHRAE 62.2 всех ресурсов, которые мы на нее тратим. (Если вы пропустили дебаты между Майклом Бласником и Джо Лстибуреком в комментариях к предыдущему, вам следует прочитать его. В эти выходные это был Суперкубок Строительной науки.) Эти статьи были нацелены на профессионалов в строительной науке / зеленом строительстве. / домашнее поле производительности.Сегодня пора сделать шаг назад и вспомнить, почему мы вообще говорим о вентиляции.

Почему не проникновение?

В статье, которую я писал о том, что вентиляционные двери не могут сказать вам, сколько вам нужно механической вентиляции, в комментариях возник важный вопрос. Ремоделлер Дуг Томпсон спросил:

«Может ли кто-нибудь простыми словами объяснить, почему гораздо лучше использовать механическую вентиляцию в плотно построенном доме, чтобы обеспечить такое же количество воздуха, какое может дать инфильтрация из более протекающего дома? Это, конечно, предполагает, что речь идет о внешнем воздухе сопоставимого качества и температуры. ”

Как я писал пару лет назад, идея о том, что дом должен дышать, — это миф. Другими словами, в негерметичных домах воздух не обязательно должен быть хорошего качества. Почему? Начнем с некоторых типичных загрязнителей, которые вы можете найти в домашнем воздухе:

водяной пар
радон
Споры плесени
окись углерода
ЛОС
формальдегид

Если все эти вещи пришли из дома и ничего плохого не поступило извне, тогда можно было бы полагаться на инфильтрацию.Они этого не делают, и это не так. Если вы попытаетесь полагаться на инфильтрацию «свежего воздуха», вы, скорее всего, будете разочарованы.

Другая проблема, связанная с использованием инфильтрации, заключается в том, что вы не знаете, сколько воздуха вы получаете. Это был один из главных споров в дебатах Бласник-Лстибурек. Бласник выполнил «несколько быстрых расчетов (используя все 1020 станций TMY3)» и использовал этот анализ, чтобы сказать, что в доме с умеренной утечкой количество часов в год, которое дом проводит, составляет менее 50% от наиболее часто используемых требований к вентиляции (ASHRAE 62 . 2) довольно низкий.

Тем не менее, его симуляция предполагала двухэтажный дом. Одноэтажные дома на плиточном фундаменте короче и будут иметь меньший эффект стека, поэтому часы низкой инфильтрации в год будут меньше. И даже в те часы, когда инфильтрация превышает требования к вентиляции, мы должны учитывать источник. Если воздух просачивается из пристроенного гаража или заплесневелого подвесного помещения, это, вероятно, ухудшает, а не улучшает воздух в доме.

Насколько туго?

Хорошо, поэтому, если вы согласны с тем, что полагаться на инфильтрацию — плохая идея, как узнать, достаточно ли тесен ваш дом, чтобы возиться с установкой механической вентиляции? Хотелось бы, чтобы у меня был хороший окончательный ответ, который работал бы для каждого дома, но именно здесь сосредоточено много споров о вентиляции домов.Многие дома были герметизированы за счет средств ARRA за последние четыре года, и этот вопрос возникал очень часто.

В программах защиты от атмосферных воздействий до недавнего времени использовались так называемые «Предел герметичности здания» (BTL) или «Стандарт воздушного потока в здании» (BAS) для определения необходимости установки в доме системы механической вентиляции. Он был основан на более старом стандарте ASHRAE 62-1989. Его можно было рассчитать двумя способами, но в большинстве случаев результат сводился к преобразованию результатов

в «естественный» воздухообмен в час (ACHnat).Если в доме было больше 0,35 ACHnat на основе испытания двери с вентилятором, бригаде по утеплению не нужно было устанавливать систему вентиляции.

Лстибурек считает (и я согласен), что это плохой способ принять решение, потому что преобразование результатов дверцы вентилятора в естественный воздухообмен не очень точно для нужд вентиляции. Майкл Бласник не согласен. Лстибурек написал в комментарии в эти выходные: «Скорость воздухообмена от часа к часу или от дня к дню не коррелирует с номером двери вентилятора». Он говорит о вариациях, которые имеют значение в масштабе, необходимом для вентиляции — от часа к часу.

Возвращаясь к основному вопросу, я думаю, что большинство людей сказали бы, что дом с 3-мя сменами воздуха в час при 50 Паскалей (давление, используемое во время испытания дверцы нагнетателя, сокращенно ACH50) определенно достаточно герметичен, чтобы потребовать систему механической вентиляции. Если в доме есть утечка со скоростью 20 ACH50, система вентиляции, соответствующая уровню ASHRAE 62.2, будет в большинстве случаев затоплена инфильтрацией.

На данный момент мы можем резюмировать, сказав, что протекающие дома нуждаются в герметизации. Когда они становятся достаточно плотными, им требуется механическая вентиляция.Многие дома попадают в эту серую зону с нечеткими границами где-то посередине между протекающими и тесными.

Но что еще важнее, нам нужен лучший способ решить, когда устанавливать механическую вентиляцию. Для новых домов это довольно просто. «Стройте плотно и правильно вентилируйте». Для этого подходит ASHRAE 62.2. В существующих домах нам нужен метод, основанный на качестве воздуха в помещении в дополнение к количеству утечек воздуха в доме.

Статьи по теме

Вентиляционная дверь не может сказать, сколько вам нужно механической вентиляции

Residential Ventilation Smackdown — Битва за простоту

Дыши! — Получите свежий воздух в вашем доме с ASHRAE 62. 2

Миф: Дом должен дышать

Стратегии вентиляции всего дома для существующих домов

В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Стратегии вентиляции всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ рядом с источником, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить разбавление потенциальных загрязняющих веществ по всему дому.

В жилых зданиях используются три распространенных метода механической вентиляции:

Только вытяжка — Системы только вытяжки используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия. Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.

Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется в обратную сторону воздухообрабатывающего устройства системы центрального отопления и охлаждения для фильтрации, обогрева или охлаждения и распределения в дом через воздухозаборник. Воздуховоды системы HVAC.
Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла. Вентиляторы с рекуперацией энергии (ERV) работают как HRV, но передают тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо от них.

Эти три стратегии показаны на Рисунке 1 и более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

Факторы, которые следует учитывать при выборе системы вентиляции

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

Цели и требования к вентиляции

ASHRAE Standard 62.2 устанавливает минимальные требования к надлежащей вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещениях. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, видов деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу.См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы), а также о других нормах и стандартах, связанных с вентиляцией

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. (См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Рисунок 1. Примеры общедомовых и местных систем вентиляции. (Источник: Rudd 2011.)

Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , в котором представлена подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора и установки. , и пусконаладку бытового вентиляционного оборудования.

Нормы и стандарты, относящиеся к вентиляции

(Ниже приводится выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018).)

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно воздухонепроницаемых домов. Расходы вентиляции аналогичны тем, которые требуются в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию.Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описано в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если приняты оба кода, эту перекрестную ссылку двух кодов можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции.Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рис. 1.2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах.Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE 62. 2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Следовательно, интенсивность вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует минимальные ставки, указанные в стандарте ASHRAE Standard 62.2 следует принять как лучшую практику.

Качество воздуха в помещении

В Руководстве по качеству воздуха в жилых помещениях ASHRAE (Schoen et al.2018) говорится, что, хотя строительные нормы и правила касались вентиляции наружным воздухом в течение десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в более новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса Беркли составила обширное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут влиять на качество воздуха в помещении.К ним относятся следующие:

Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
Влага в корпусе от протечек и влажности
Плохое качество наружного воздуха
Влага и грязь в системах вентиляции
Внутренние источники загрязнения, такие как выделяющие газы шкафы, клеи для ковров и ковровые покрытия, моющие средства, краски и отделочные материалы.
Неэффективная фильтрация и очистка воздуха
Плохое распределение воздуха, которое может вызвать недостаточную вентиляцию некоторых частей жилища
Локальный радон и выхлоп.

Другие руководства BASC предоставляют передовой опыт решения многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи, принятие душа или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупреждать жителей о необходимости активировать вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников на открытом воздухе, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

Установка и интеграция с существующими системами

В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем при новом строительстве, особенно с более сложными системами вентиляции.Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

существующие системы вентиляции
существующее канальное отопление и / или охлаждение
Доступ на чердаки и / или подвал
объем проекта реновации / реабилитации.

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако негерметичные воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязняющие вещества с чердаков, гаражей и подползников. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое в доме. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают.Дополнительную информацию о системах воздуховодов см. В руководствах Центра решений.

Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти затраты можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести каналы или электрические линии между этажами или в существующих стенах, секции стеновой панели, как правило, должны быть удалены и заменены.Если другие аспекты ремонта не требуют такого уровня вторжения, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Контроль влажности

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет «Влияние механической вентиляции жилых помещений на затраты на энергию и контроль влажности» , подготовленный Martin 2014.) Во многих жилых помещениях простого использования кондиционера или теплового насоса надлежащего размера для охлаждения дома достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно реагирует, выполняя дополнительное осушение, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах американских подрядчиков по кондиционированию воздуха (ACCA) как Руководство ACCA S — Выбор жилого оборудования и Руководство ACCA J — Расчет нагрузки в жилых помещениях , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение. система может предоставить. Этим жилищам нужен осушитель. К осушителям относятся автономные осушители, которые часто устанавливаются в закрытых подвалах и подвалах; канальные осушители, которые интегрированы с воздухообрабатывающим устройством в жилом помещении; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо для жилищ во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому дому она нужна. Однако, когда необходимо дополнительное осушение, осушение окупается в соответствии с Руководством по качеству воздуха в жилых помещениях ASHRAE : передовые методы приобретения, проектирования, строительства, обслуживания и эксплуатации (ASHRAE 2018).

Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень засушливых условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем требуется, или когда в ней может развиться биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для ознакомления со стратегиями, тематическими исследованиями и другой информацией по контролю влажности.

Распределение и смешивание наружного воздуха

Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме за счет их разбавления наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату в доме — идеальный вариант, но стоимость установки таких систем может быть довольно высокой, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

См. Отчет Выбор систем вентиляции для существующих домов для более подробного обсуждения распределения наружного воздуха.

Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

Сброс давления и другие проблемы с системами вентиляции

Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут снизить давление в доме, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

Сброс давления может способствовать ухудшению качества воздуха в помещении следующим образом:

Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме.Счетчик электроэнергии в доме или подрядчик по ОВКВ может выполнить стандартные процедуры тестирования для оценки этой проблемы. Лучшая практика заключается в том, чтобы удалить и заменить устройства с естественной тягой сгорания на устройства с закрытым сгоранием с прямым выпуском воздуха или устройства негорения.
В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а в гараже нельзя располагать воздуховоды HVAC. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража прямо наружу и поддерживать в гараже отрицательное давление по сравнению с жилым пространством дома.
Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая оболочка здания недостаточно герметична; однако, если наружный воздух попадает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители.Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства Центра решений Building America по Радоновому вентилятору и Вертикальной вентиляционной трубе с радоном для получения дополнительной информации о системах уменьшения воздействия радона.)
В ходе полевых исследований было обнаружено, что системы подачи и балансировки забивают воздухозаборники и обеспечивают меньшее количество поступающего воздуха, чем планировалось. Часто обнаруживается, что они отключаются или закрываются жильцами дома. Для поддержания чистоты воздухозаборных решеток требуется техническое обслуживание.
Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, и любые новые установленные системы должны быть введены в эксплуатацию обученным техником HVAC или энергетическим оценщиком для проверки производительности.

Энергетические последствия

Системы механической вентиляции оказывают два ключевых энергетических воздействия:

Электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
Тепловая энергия, необходимая для кондиционирования поступающего в помещение наружного воздуха.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить количество влаги, попадающей в систему вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

Типы систем вентиляции всего дома

Подробные описания типов вентиляции приведены ниже для вытяжных систем, систем центрального притока с вентилятором (CFIS), HRV и ERV.

Вытяжная вентиляция

Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолках ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Когда местные вытяжные вентиляторы используются для вентиляции всего дома, они должны быть настроены на непрерывную работу или по программируемым таймерам. Свежий воздух втягивается в дом через искусственную инфильтрацию, т. Е. Через трещины в оболочке здания или пассивные приточные вентиляционные отверстия.

Оценка вытяжного вентилятора

Если вытяжной вентилятор для ванны уже существует, оцените, насколько хорошо он работает, следующим образом.

Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

Рис. 2. Измерьте расход воздуха вытяжного вентилятора с вытяжным колпаком. (Источник: Aldrich 2014.)

Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — ни в коем случае не на чердаке, в подвале или в подполье, как, например, вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на предмет отсоединений, обжимов, утечек и т. Д.

Рис. 3. Этот канал вытяжного вентилятора неправильно заканчивается рядом с вентиляционным отверстием чердака, а не проходит через стену для вывода наружу.(Источник: Aldrich 2014.)

Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может оказаться не очень сложной задачей. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выбрасывает воздух прямо через стену.

Затраты только на выхлоп

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составлять от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составлять от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

Энергетические последствия только для выхлопных газов

Вентилятор мощностью 10 Вт, работающий круглый год, потребляет 88 кВтч.При цене 0,11 долл. США / кВтч это стоит 10 долл. США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

Плюсы и минусы использования только вытяжной вентиляции показаны в Таблице 1.

**Таблица 1.** Только для выхлопных газов Плюсы и минусы
Только выхлопные трубы	Минусы только для выхлопных газов
Низкая стоимость вентиляторного оборудования и эксплуатации	Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховоды, поэтому легко перейти на высокопроизводительную модель	Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми
Простота тестирования и ввода в эксплуатацию	Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтрованных источников
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту	Без рекуперации энергии
Высокая надежность	Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Может управляться по таймеру
Требует минимального обслуживания
Некоторая фильтрация и темперирование через ограждающую конструкцию здания
Работает с бесканальной системой

Выбор вытяжных вентиляторов

Как только желаемые скорости потока известны (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62.2) обычно лучше выбрать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но в большинстве вытяжных каналов перепады давления намного выше.

Вытяжные вентиляторы с рейтингом ENERGY STAR рекомендуются для большинства применений; Самым очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / ватт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / ватт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Центра решений Building America.

Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и поток, чтобы преодолеть большинство ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая плата за достижение целевых показателей воздушного потока.

Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

Установка вытяжного вентилятора

При наличии старого вытяжного вентилятора замена вентилятора — но сохранение существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует проверить; некоторые старые воздуховоды могут быть всего 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выходить прямо на улицу, а не на чердак, в подполье и т.д. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом, а также должны иметь соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в воздуховоды.

Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется изгиб, рекомендуется, чтобы прямой участок от корпуса вентилятора был на 2–3 фута перед изгибом, и следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; более крупные воздуховоды обычно обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов должны быть заделаны мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,г., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

Рис. 4. Плотные изгибы каналов вытяжного вентилятора могут снизить скорость потока, увеличить шум и увеличить энергопотребление. (Источник: Aldrich 2014.)

В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

Органы управления только выхлопом

Хотя в некоторых ситуациях могут быть приемлемы простые переключатели включения / выключения, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов при желании.
Некоторые вентиляторы оснащены элементами управления для непрерывной настройки низкой скорости, а также переключателем для настройки ускорения высокой скорости.
Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или для увеличения скорости вращения вентиляторов, когда требуется более высокий расход выхлопных газов.
Существует широкий спектр дополнительных переключателей и таймеров, которые работают со многими вытяжными вентиляторами.

Дополнительную информацию об элементах управления вентиляторами см. В руководстве Вентиляторы непрерывного действия и вытяжные вентиляторы.

Измерение, проверка и ввод в эксплуатацию выхлопных газов

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с таймером, датчиком присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться, что нет никаких препятствий, правильно ли работают обратные заслонки и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, которые используются для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

Эксплуатация и обслуживание только выхлопных газов

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

Приточная вентиляция — Системы интегрированной подачи центрального вентилятора (CFIS)

В системах центральной подачи воздуха с интегрированным вентилятором (CFIS) используется воздухозаборник, направляемый в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой статического давления и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в вытяжную камеру, смешивается с возвратным воздухом и распределяется по всему дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые направлены на то, чтобы втягивать воздух в дом, а не выталкивать его наружу. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, у которых есть эквивалентный объем воздушного потока, чтобы принести воздух в дом с такой же скоростью, как и в других частях дома, те, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по дому.

Оценка CFIS Рис. 5. Центральная система подачи с вентилятором использует воздухозаборник, направленный в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. (Источник: Aldrich 2014.)

Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

Определите хорошее место для забора воздуха. Воздухозаборник должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от любых выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от нагнетательной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Осмотрите двигатель вентилятора AHU. Определите тип двигателя вентилятора воздухообрабатывающего агрегата и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратном трубопроводе и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; капот воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Более подробную информацию и примеры расчетов см. В отчете «Выбор систем вентиляции для существующих домов».

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т.е. смеси возвратного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

Стоимость CFIS

Если центральный кондиционер доступен в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов (включая элементы управления, моторизованный демпфер, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

CFIS Энергетические последствия

Системы

CFIS могут потреблять большое количество электроэнергии, потому что они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность больше, чем реально требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ECM) могут регулировать скорость потока до более низкой в режиме только вентиляции. Если использовать относительно эффективный двигатель вентилятора блока обработки воздуха (AHU) (300 Вт) и работать в среднем 8 часов в день для вентиляции (то есть в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 долл. США / кВтч это стоит 96 долл. США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Системы

Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

**Таблица 2. Плюсы и минусы блока питания с интегрированным центральным вентилятором**
CFIS Pro	Минусы CFIS
Простой и доступный в установке	В доме должна быть система воздушного отопления и охлаждения
Использует существующие воздуховоды и нагнетательный вентилятор	Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
Низкие эксплуатационные расходы	Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места	Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Воздух Oudtoor фильтруется на всасывании и в центральном кондиционере	Ввод в эксплуатацию затруднен
Распределить наружный воздух по всем частям дома	Низкая скорость всасываемого воздуха

Выбор оборудования CFIS

Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде отдельных компонентов, но многие из них также доступны в составе комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционируемые помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты вентиляции были выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

Двигатели вентилятора воздухообрабатывающего агрегата. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями во многом зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Установка CFIS

Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть закрыты одобренной фольгированной лентой или мастикой, если это необходимо. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники на открытом воздухе должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть интегрированы с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы, чтобы ограничить проникновение. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

CFIS Измерение, проверка и ввод в эксплуатацию

После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухоочиститель включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

Измерение скорости воздуха в наружном воздуховоде трубкой Пито или анемометром. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. Фут / мин).
На воздухозаборнике наружного воздуха вытяжной колпак может измерять поток воздуха, втягиваемого в систему. (Обычно для точных измерений требуется слабый ветер или его отсутствие).

Наконец, балансировочная заслонка и контроллер должны быть отрегулированы так, чтобы желаемое количество наружного воздуха вводилось в систему по желаемому графику.

CFIS — Эксплуатация и обслуживание

Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна из очень частых причин выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. Д.).

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается приточному потоку (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

Оценка HRV / ERV

Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменники и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из помещения. дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

Определите место для оборудования.ERV / HRV следует располагать таким образом, чтобы участки каналов были короткими и прямыми, чтобы можно было легко подключить силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку проточные воздуховоды из этих мест могут быть менее интрузивными.
Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».
Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если ERV установлен в подвале, например, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на Рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а выхлоп может выводиться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через воздуховод в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

Рис. 6. Эти конфигурации ERV / HRV НЕ рекомендуются, потому что наружный воздух может всасываться обратно в ERV / HRV перед распределением в жилое пространство. (Источник: Aldrich 2014.)

Включение кондиционера при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна быть отведена отдельно. На рис. 7, например, воздух выпускается через специальный вытяжной канал, а охлажденный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов отопления и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но при модернизации это часто непрактично и дорого.

Определите размеры воздуховодов и нанесите на карту участки воздуховодов. Чтобы определить размеры воздуховода, обратитесь к документации производителя. Более подробные расчеты размеров см. В руководстве ACCA D.

. Рис. 7. При интеграции ERV / HRV с системой воздуховодов для обогрева / охлаждения добавьте специальные воздуховоды для подающей или обратной стороны, чтобы предотвратить короткое замыкание в распределении воздуха. (Источник: Aldrich 2014.)

HRV / ERV Стоимость

Диапазон стоимости оборудования ERV и HRV достаточно широк.До недавнего времени стоимость основного оборудования составляла от 400 до 2000 долларов. Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 куб. Футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно на рынке США стали доступны некоторые более дорогие европейские продукты. Эти системы могут похвастаться еще меньшим потреблением электроэнергии (около 3 кубических футов в минуту / ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

Стоимость установки сильно различается; ключевые факторы включают:

Расположение основного блока.При установке в доступном пространстве (например, в подвале) установка основного оборудования и подсоединение воздуховодов могут быть довольно простыми.
Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделку стен и потолка можно оставить в основном нетронутой.
Увеличение длины воздуховода приводит к увеличению затрат на установку.
Потребность в сливе конденсата и / или насосе увеличивает стоимость.

Некоторые подрядчики указали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила терпят неудачу при более сложных установках, требующих снятия потолка, стены или пола, строительства пазов, повторной отделки и т. Д.

Чтобы оправдать более высокие затраты на ERV и HRV, производители предлагают отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но блоки ERV / HRV обычно не обеспечивают такой же объем выхлопных газов, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

Влияние энергии на HRV / ERV

Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Энергопотребление этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV приведены в Таблице 3.

Таблица 3. Плюсы и минусы HRV / ERV
HRV / ERV Плюсы	HRV / ERV Cons
Тепло- и влагообмен	Более высокая стоимость
Может распределять вентиляционный воздух во многие части дома	Больше техобслуживания, регулярная замена фильтра
Не учитывает большие перепады давления на здании.	Экономия энергии варьируется
Может быть автономной системой	Могут быть затруднены установка и ввод в эксплуатацию
	Шум

Выбор оборудования

Необходимо сделать выбор между ERV и HRV, и следует учитывать эффективность рекуперации тепла оборудования.

ERV против HRV

Основное различие между ERV и HRV состоит в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать, не всегда является простым решением, но главный вопрос, который следует задать: обычно ли на улице слишком влажно? В таком случае ERV может быть лучшим выбором.

На вопрос ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, влага и тепло переходят от входящего воздуха к выходящему, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV увеличит влажность в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

За пределами жаркого влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
В жарком и сухом климате наблюдается аналогичная тенденция: более крупные или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой заполняемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

Не существует однозначного правила о том, какой тип системы более подходит. Особенно в смешанном климате, есть много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

HRV / ERV Тепловой КПД

Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на сайте HVI.

Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать интенсивность вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные расписания.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Когда требуется больше воздуха, их часто можно увеличить вручную до высокой скорости. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

Органы управления с датчиками углекислого газа и / или влажности могут увеличивать скорость при более высоких концентрациях (которые обычно указывают на более высокую посещаемость).
Некоторые системы могут повышать скорость и / или обходить теплообменник, чтобы воспользоваться преимуществами ночного охлаждения.
Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязнителей.

Установка HRV / ERV

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где к блоку можно будет безопасно подавать электроэнергию и где шум системы не будет беспокоить людей. Установите конденсатоотводчики в соответствии с требованиями производителя.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оборудованы соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

Воздуховоды

должны быть герметизированы (см. Отчет «Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и наружу, должны быть изолированы. Если ERV или HRV устанавливаются в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, т. Е. Два воздуховода идут от блока к помещению, а два воздуховода идут от блока к наружной части. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой блок, установленный на потолке аналогично вытяжному вентилятору в ванной. Для установки требуются два наружных воздуховода (один приточный и один вытяжной), но установка выводит воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла умеренно эффективна, и в холодную погоду эти системы переходят на работу только с вытяжкой.

Измерение, проверка и ввод в эксплуатацию ERV / HRV

Рис. 8. Недорогие местные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и вывода из него воздуха.(Источник: Aldrich 2014.)

Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода на каждом регистре — единственный практический способ проверить балансировку системы.

Если невозможно получить доступ ко всем внутренним регистрам приточного или вытяжного воздуха (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами давления, так что потоки можно измерять, подключив манометр непосредственно к самому ERV / HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают правильно.

HRV / ERV Эксплуатация и обслуживание

Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что они свободны от мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают жильцов, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

Как вентилировать через потолок на втором этаже | Руководства по дому

Одна из стратегий улучшения дома, которая может повысить комфорт вашего дома, — это пассивная вентиляция.Установка пассивных вентиляционных отверстий, иногда называемых мертвыми регистрами, может улучшить распределение теплого или прохладного воздуха из комнаты в комнату, а также может устранить скопление влаги. Пассивная вентиляция размещается в стене или полу, увеличивая поток воздуха, не перегружая системы вентиляции, работающие на топливе. Используйте эту зеленую технику, чтобы снизить влажность на кухне и согреть, например, свободную комнату, которая теперь служит детской.

Расположение вентиляционного отверстия

Найдите поперечные балки между первым и вторым этажами, проведя прибором для поиска стоек по потолку.Измерьте и отметьте область 4 на 4 дюйма на потолке в том месте, где вы хотите разместить пассивную вентиляцию.

Отключите электричество в комнате, в которой вы работаете. Вы прорезаете небольшое отверстие в потолке, чтобы убедиться, что нет электрических проводов или других препятствий для размещения втулки регистра.

Отметьте каждый угол квадрата 4 x 4 отверстием для гвоздя. В одном углу проделайте подряд 4 отверстия от гвоздей как можно ближе друг к другу. Это даст вам прорезь, в которую вы сможете вставить конец пильного полотна.

Удалите угольник с кончиком пильного диска. Вы прорезаете это отверстие, чтобы быть уверенным, что нет никаких электрических проводов или других препятствий для установки вентиляционного отверстия, поэтому пропилы должны быть как можно более мелкими.

Осмотрите область внутри потолка с помощью фонарика, чтобы убедиться в отсутствии препятствий для установки. Если вы столкнетесь с проводами или другими препятствиями, которые нельзя переместить, возможно, вам придется выбрать другое место для вентиляционного отверстия.

Установка пассивного вентиляционного отверстия

Измерьте длину и ширину регистровой втулки.Добавьте 1/4 дюйма к каждому измерению, чтобы втулка легко вошла в прорезанные вами отверстия, но края напольного регистратора и потолочного вентиляционного отверстия оставались за пределами отверстия. Например, если вы устанавливаете вентиляционное отверстие 12 на 12 дюймов, ширина и длина рукава будет примерно 11 дюймов. Таким образом, размеры отверстия составляют 11 1/4 дюйма на 11 1/4 дюйма.

Отметьте размеры отверстия в потолке, заключив квадрат 4 x 4 в пределах этих размеров. Если 4-дюймовый квадрат находится в одном углу запланированного отверстия, отцентрованный гвоздь будет на расстоянии 2 дюймов от обоих краев угла.Центрирование квадрата 4 x 4 в пределах больших размеров означает, что отцентрованный гвоздь будет находиться на расстоянии 5 5/8 дюйма от каждой стороны большего квадрата. Разделите длину или ширину квадратного отверстия на два, чтобы определить центр. Чтобы найти центр прямоугольного отверстия, необходимо разделить длину и ширину.

Поднимитесь наверх и отметьте размеры отверстия втулки, используя гвоздь в качестве ориентира.

При необходимости отогните ковер от стены до стены. Вам нужно будет обрезать ковер так, чтобы он плотно прилегал к краю напольного регистра.Очень тонкий ковер можно разрезать до размеров отверстия в рукаве и прикрепить к полу, когда обод регистратора прикручен. Обрежьте ковер после того, как закончите вырезать отверстие.

Просверлите отверстия в полу в каждом углу отверстия втулки. Сделайте ряд отверстий близко друг к другу, чтобы можно было вставить кончик пильного диска. Осторожно разрежьте на глубину, чтобы можно было приподнять верхний слой пола отверткой.

Отметьте, просверлите и вырежьте слой черного пола, чтобы закончить отверстие для рукава.

Обрежьте ковер, если необходимо. Вставьте втулку регистра в отверстие и прикрутите обод регистратора к полу. Прикрутите потолочную решетку к потолку.

Ссылки

Биография писателя

Джанет Бил написала для различных веб-сайтов, охватывая множество тем, включая садоводство, дом, развитие детей и культурные вопросы. Ее работы появлялись на сайтах по дошкольному образованию и обучению потребителей. Она имеет степень бакалавра гуманитарных наук по английскому языку Гарвардского университета и степень магистра наук в области дошкольного образования в колледже Нью-Рошель.

Моя говядина с полуторной историей

Последние шесть лет я живу в полутораэтажном доме в Миннеаполисе и чувствую, что заслужил право жаловаться на них. Моя основная проблема с ними — изоляция и вентиляция; они — заноза в заднице, и исправить их дорого.

Есть два основных способа утеплить полутораэтажный дом: традиционным способом или горячей кровлей.

Горячая крыша

Горячие крыши на самом деле довольно просты.На горячей крыше будет распылена пеноизоляция на настил крыши, и в ней не будет вентиляции. Если используется пена с закрытыми порами, она будет действовать как идеальный пароизоляционный слой и предотвратит любую утечку воздуха. Простой. Я большой поклонник этого метода и даже делал это у себя дома.

Проблема с распыляемой пеной в том, что она ужасно дорогая, и монтажникам нужен доступ к доскам крыши; Это означает, что чердак необходимо выпотрошить, прежде чем можно будет приступить к работе.Если вы делаете большой ремонт, отлично … в противном случае это просто непрактично. Другой способ получить доступ — оторвать крышу, но это тоже не слишком практично.

Традиционный

Традиционный способ теплоизоляции и вентиляции полутораэтажного дома — это изоляция непосредственно от потолка первого этажа, коленных стен, сводчатых секций крыши и, опять же, потолка второго этажа. Схема ниже прекрасно это иллюстрирует.

Предполагается, что все холодные помещения, показанные выше, вентилируются.Вентиляция поможет сохранить прохладу в этих помещениях зимой, что поможет снизить вероятность образования ледяных завалов снаружи и конденсации на чердаке. На иллюстрации ниже показан один из способов сделать это.

На этом рисунке вентиляционные отверстия на потолке установлены на карнизе, перегородки установлены между нижним и верхним чердачными пространствами и установлены оконные вентиляционные отверстия на фронтоне. Существуют и другие способы достижения аналогичной стратегии вентиляции, например, использование непрерывного конькового вентиляционного отверстия в верхней части вместо оконных вентиляционных отверстий на фронтонах, но основная идея остается той же.

Проблема с традиционной изоляцией заключается в том, что очень сложно модернизировать существующую установку. У одних домов есть доступ ко всем трем чердачным помещениям, в то время как у других нет доступа ни к одной из чердачных зон — и никогда не бывает доступа к секциям сводчатой крыши между этими чердачными пространствами. Чтобы добраться до этих областей, часто требуется выпотрошить верхний уровень. Конечно, можно легко добавить дополнительную изоляцию на чердаке у коленных стен, но это лишь часть общей потери тепла, которая здесь имеет место.

С традиционной изоляцией необходимо герметизировать обходные пути чердаков… а в этих домах их очень много. Возможно, самый большой обходной проход находится прямо под стенкой колена, как показано ниже. Эту зону нужно загерметизировать, чтобы теплый воздух не просачивался в неотапливаемые чердаки.

К чему все это сводится: если вы покупаете полутораэтажный дом, который не был должным образом изолирован и не проветривается, просто привыкните к нему.Если вы хотите починить это, вам, вероятно, придется выпотрошить верхний уровень, обрамить стропила, чтобы освободить место для большей изоляции и повторного утепления, или оторвать крышу и сделать то же самое. Если этого не сделать, получатся ледяные дамбы. Это почти гарантия. Если это так, прочтите мою запись в блоге о предотвращении образования ледяных дамб снаружи:

Да, и еще кое-что … в этих домах часто бывает только один регистр подачи и один регистр возврата от печи на верхнем уровне; Добавьте к этому плохую изоляцию, и у вас будет прохладное место зимой и жаркое летом.

Рубен Зальцман, Structure Tech Home Inspections — Электронная почта — Home Inspector Twin Cities

Примечание. Диаграммы в этой записи блога взяты с сайта www.nrcan.gc.ca. Я разметил диаграммы, чтобы проиллюстрировать свои мысли.

Пожарные должны выбрать тактику противопожарной вентиляции в зависимости от типа конструкции

Вентиляция — это критически важная операция на месте пожара, которую должны понимать все пожарные, но одна и та же тактика не может применяться во всех случаях.Тип конструкции будет определять, какой подход к вентиляции должен выбрать пожарный.

Эти варианты имеют решающее значение для безопасности пожарных.

Давайте рассмотрим различные типы конструкций и соответствующие тактики вентиляции.

Метод противопожарной вентиляции зависит от типа конструкции (фото / база ВВС США Сеймура Джонсона).

Вентиляция в одноэтажных, односемейных помещениях

Большинство наших пожаров происходит в жилых домах.В домах, состоящих только из одного этажа, самое простое правило, которое следует помнить, — это попытаться отвести дым и тепло из точки выхода, расположенной рядом с очагом пожара.

Это гарантирует, что мы ограничим количество дымовых и тепловых повреждений внутренней части конструкции.

Вентиляция должна начинаться как можно ближе к исходному помещению.
Откройте или удалите те окна в комнате происхождения, которые находятся ближе всего к огню.
Отдавайте предпочтение удалению / открытию окон тем, из которых уже выходит пламя или сжатый дым, или где огонь виден или слышен.
Если требуется дополнительная вентиляция, подумайте о других окнах для полной вентиляции.
Постарайтесь уменьшить урон, если это возможно. Удаление всех окон первого этажа при тушении пожара в отдельной комнате и содержимого может быть излишним.
В одноквартирных домах проверяйте очаги пожара на чердаке или чердаке на предмет распространения огня, особенно если они находятся непосредственно над очагом пожара.

Вентиляция в двухэтажных односемейных помещениях

В двухэтажных жилых домах с очагами пожара на первом этаже снова используйте окна, ближайшие к очагу пожара. Подумайте о том, чтобы как можно скорее проветрить второй этаж. Когда огонь горит на втором этаже, сначала проветрите этот этаж.

Если возможно, начните с проветривания наружных окон помещения, в котором возникла обстановка, и координируйте движение воздуха внутри конструкции.

Держите двери в комнаты закрытыми после обыска и особенно контролируйте двери в комнаты, в которых были вынуты окна. По возможности контролируйте поток воздуха изнутри наружу.
Не забывайте уделять первоочередное внимание пожарам на чердаке или чердаке, особенно при работе в дуплексах или таунхаусах.Быстро проверьте, распространяется ли огонь на другие единицы, чтобы помочь ограничить огонь до единицы происхождения.

Как тушить пожар на чердаке

В частных домах, таунхаусах или дуплексах пожар на чердаке представляет собой другую проблему. Если возможно и безопасно, подумайте о том, чтобы атаковать огонь изнутри конструкции.

По возможности убедитесь, что бригады не работают под стропильной системой, которая подвергалась воздействию пламени более 10 минут.Используйте двускатные вентиляционные отверстия или несколько вентиляционных отверстий на чердаке, проветривая огонь на чердаке. Если рассматриваются методы вертикальной вентиляции, откройте крышу возле пика над горячими точками. Убедитесь, что экипажи проверят устойчивость настила крыши.

Вентиляция подвальных пожаров

Пожары в подвале представляют собой уникальные проблемы для пожарных бригад, особенно если домовладелец не соблюдал правила выхода при установке или замене окон в подвале.

Им, возможно, придется продвигать свою линию атаки через лестничную клетку, которая также служит дымоходом для продуктов огня. В небольших зданиях можно вентилировать огонь через доступные отверстия в подвале, такие как окна или решетки в полу.

Координировать вентиляцию с внутренними атакующими бригадами.
По возможности используйте внешние входы в подвал; в противном случае ваш доступ — это главный лестничный пролет.Если вы используете главную лестничную клетку, убедитесь, что лестница структурно прочная, и поставьте пожарного во главе лестницы, чтобы поддерживать контакт с атакующими командами и помогать с прокладкой шлангов в подвал.
Рассмотрите возможность вырезания вентиляционных отверстий на первом этаже возле внешних стен для вентиляции тепла / дыма из подвала. Вентиляция первого этажа может помочь внутренним бригадам продвигаться в подвал.

Вентиляция в многоквартирном доме или офисе

В многоквартирных жилых домах и бизнес-структурах большие квадратные метры создают множество проблем с точки зрения вентиляции.Эти проблемы, связанные с эксплуатацией кровли, вентиляцией планов этажей с большей площадью в квадратных футах, повышенной пожарной нагрузкой от предприятий и многоквартирных домов, а также соединяющими зданиями, вынуждают руководителя группы вентиляции подходить к этим конструкциям более осторожно.

При вентиляции крыши на больших конструкциях воздержитесь от использования внутренних лестниц для доступа. Жертвы и бригады нападения потребуют их использования.

Для доступа на крышу используйте только внутренние лестничные клетки смежных конструкций, которые примыкают к основному пожарному зданию. Если использование внутренней лестничной клетки невозможно, ищите пожарные лестницы. Когда их нет, можно использовать наземные лестницы и воздушные блоки.

Помните, что все размещенные лестницы должны оставаться на месте после установки. Кроме того, для безопасности разместите запасные пути выхода.Не забудьте проверить крышу независимо от того, хорошая ли видимость; это может помочь определить, достаточно ли он прочен, чтобы выдержать вес вентиляционной группы. Кроме того, когда видимость минимальна, это может помешать экипажу сделать первый шаг 10 футов от стены парапета. Проведите хорошую разведку на крыше, чтобы указать на второстепенные пути эвакуации в случае возникновения чрезвычайной ситуации.

Выполняя вентиляцию крыш многоквартирных домов или предприятий, не забывайте работать умнее, а не усерднее.Если есть естественные отверстия, такие как световые люки или доступ к люку желоба, используйте их для вентиляции.

Рассмотрите возможность использования вертикальных шахт для вентиляции после проверки. Та часть крыши, где выходит дым, должна быть основным отверстием.
После того, как крыша проветривается, проветрите верхний этаж любыми доступными средствами. Если дым заполняет верхний этаж, в целях безопасности подумайте о том, чтобы открыть окна с подъемной лестницы или платформы.
Не забывайте, по возможности, тщательно проветривать пол непосредственно над огнем, а сам противопожарный пол должен вентилироваться, чтобы обеспечить быстрое продвижение трубопроводов и облегчить первичный поиск.
Прилегающие здания необходимо быстро проверить на предмет распространения пожара и при необходимости проветрить. Опять же, рассмотрите возможность использования световых люков, люков и вертикальных шахт, если они есть. Убедитесь, что чердак вентилируется при использовании световых люков или иллюминаторов — некоторые процессы внутренней отделки могли полностью закрыть чердак.Убедитесь, что «ящик», который является чердаком, открыт, и что в нем есть способ избавиться от дыма или огня, которые могут содержаться в нем. Учтите, что пожар на открытых площадках должен вентилироваться через отверстие в крыше над горячей точкой.

С учетом общественных мест: вентиляция в торговых центрах и торговых центрах

При тушении пожаров в торговых центрах или торговых центрах предполагайте, что между магазинами или секциями зданий нет брандмауэров — в конечном итоге ваше предположение окажется правильным.

В качестве первого шага к вентиляции рассмотрите возможность использования крыши. Для этого используйте уже имеющиеся на крыше конструктивные элементы, такие как световые люки или люки.

Используйте эти природные элементы только в том случае, если они расположены достаточно близко, чтобы быть над очагом пожара или рядом с ним. Если в непосредственной близости нет естественных элементов конструкции, оцените необходимость прорезания вентиляционного отверстия над очагом пожара.Убедитесь, что операции по вентиляции крыши достаточно велики для эффективной работы, поскольку других средств вентиляции, например, окон может не быть.

Помните об участках, которые могут вызвать травмы, например об ограждениях парапетов или шатрах. Помните, что прямой контакт пламени с внутренней конструкционной сталью может вытолкнуть стены или нарушить конструктивную опорную систему крыши.
Избегайте участков крыши, где она будет пористой или провисшей.
В пристроенных помещениях в торговых центрах после открытия крыши попытайтесь использовать естественные элементы для экспонирования. Для этого убедитесь, что вы знаете, в каком направлении движется огонь, и предусмотрите вентиляционное отверстие для скопившихся газов, образующихся при пожаре. Если пожар обнаружен в соседнем помещении, откройте крышу над этим огнем.
Оконные светильники могут значительно уменьшить количество усилий, необходимых для вентиляции людей, а также своевременное снятие передних витрин вместе с задними дверями и окнами.

Подвальные пожары в крупных строениях

При вентиляции для пожара в подвале в больших строениях помните, что любое отверстие в подвал может быть эффективным.

По возможности используйте отверстия, которые не служат цели для атаки огня. Если вход только один, оцените возможность вентиляции через окна подвала.

Противопожарная вентиляция подвала через окна подвала может быть легко осуществлена путем удаления окон подвала ниже уровня земли и удаления решеток, если это необходимо.

Если пожар в подвале не потушить быстро, может потребоваться проделать отверстие на первом этаже прямо внутри переднего окна, чтобы обеспечить эффективную вентиляцию продуктов от пожара в подвале. Когда разрез пола будет завершен, откройте окно первого этажа, чтобы вывести продукты огня на ожидаемый путь выхода.
Если в цокольном этаже магазина нет подвальных окон или дверей перед пожарным зданием, может потребоваться открыть отверстие из подвала сразу за окном передней витрины.Не забудьте снять витрину перед тем, как создать вентиляционное отверстие на первом этаже в подвал. Возможно, для завершения процесса потребуется снять потолки подвала. Если в магазине есть несколько витрин, удалите столько витрин, сколько необходимо, чтобы обеспечить хорошую вентиляцию подвала при проведении скоординированных операций по теракту.

Можно ли проветрить огнестойкую конструкцию?

Вентиляция в огнестойких конструкциях — настоящий вызов вентиляционной группе.

Для обеспечения вентиляции необходимо рассмотреть возможность использования окон, лестничных клеток или систем вентиляции. Система вентиляции, или вентилятор PPV, — хороший инструмент, если пожарные знают ее работу и имеют опыт ее использования. Хорошим подспорьем для системы вентиляции является вызов инженера-строителя, который будет реагировать, когда это необходимо, чтобы помочь контролировать вытяжку дыма из огнестойкой конструкции.Если вы имеете дело со зданиями, построенными до установки систем дымоудаления, вам придется проветривать их проверенным и надежным способом.

Окна — лучший способ вентиляции огнестойких конструкций. По возможности, подпирайте двери открытыми, а затем снимайте / открывайте как можно больше окон с обеих сторон коридоров прихожей.

Проветривайте противопожарный пол в первую очередь для облегчения поиска и прокладки шлангов. Двигайтесь оттуда, чтобы вентилировать пол над огнем и искать жертв.Эта процедура создает необходимость в протягивании шлангов до этажей над огнем, чтобы предотвратить вертикальное распространение огня.

Другой вариант противопожарной вентиляции — использование лестничных клеток. Эта процедура работает лучше всего, если структура освобождена. Убедитесь, что вы открываете двери из коридоров коридора на лестничную клетку. Это обеспечит естественное поступление дыма в подъезд и обеспечит вертикальную вентиляцию.Вентиляционная бригада должна будет предусмотреть вентиляционное отверстие в верхней части шахты лестничной клетки. Этот способ поможет удалить продукты сгорания, чтобы уменьшить физическое поражение атакующей бригады при тушении пожаров в огнестойких конструкциях.

Дополнительное образование: Противопожарная вентиляция

В этой статье представлены идеи для определения концепций вентиляции в зависимости от используемой конструкции.Хотя я попытался представить их с глобальной точки зрения, я никоим образом не касался вентиляции каждого типа конструкций, с которыми вы можете столкнуться.

Но одни и те же основы вентиляции подойдут для любого строения; Единственная разница в том, как вы применяете эти основы к тому, чего хотите достичь.

Помните, что вентиляция — это не просто умение, это искусство.Те, у кого это хорошо получается, чрезвычайно ценны на каждом пожарном поле. Однако все мы обязаны быть достаточно компетентными, чтобы предоставлять эту услугу в случае необходимости.

Практикуйте свои основы и применяйте их при предварительном планировании зданий. Узнайте больше о тактике противопожарной вентиляции, которую вы должны знать.

Эта статья, изначально написанная в 2008 году, была обновлена в июле 2020 года.

3 вещи, которые вы можете сделать сегодня, чтобы более равномерно обогреть свой дом

В зимние месяцы нам часто звонят домовладельцы, которые задаются вопросом, почему в их двухэтажных домах внизу заметно холоднее, чем наверху. Это частая жалоба людей, у которых есть системы вентиляции и кондиционирования воздуха с одним термостатом, расположенным на первом этаже. Чтобы понять, почему может быть разница в температуре, полезно иметь общее представление о том, как работает система с принудительной подачей воздуха.Затем вы можете попробовать несколько полезных советов, которые помогут более равномерно распределять тепло по всему дому.

Как работает система вентиляции и кондиционирования с принудительным подачей воздуха?

Система вентиляции и кондиционирования воздуха с принудительной подачей воздуха начинается с термостата. Вы устанавливаете термостат на желаемую температуру, и когда температура в комнате падает ниже установленной, печь включается. Когда ваша печь работает, она всасывает воздух через возвратные вентиляционные отверстия, нагревает воздух, а затем вытесняет воздух через приточные каналы в жилое пространство.Когда воздух в жилом помещении достигает заданной температуры, термостат отключает систему. После цикла нагрева теплый воздух поднимается вверх по дому, а температура в жилом помещении вокруг термостата падает, вызывая повторное включение системы. Этот цикл нагрева и охлаждения является одной из основных причин, по которой в домах с принудительным воздушным отоплением никогда не бывает постоянной температуры, но есть некоторые вещи, которые вы можете сделать, чтобы минимизировать разницу между верхним и нижним этажами.

Что можно сделать для более равномерного обогрева дома?

Многих домовладельцев удивляет количество самостоятельных настроек, которые они могут внести в свои дома, которые не только помогают выровнять нестабильные температуры, но и делают их дома более энергоэффективными. Вот список простых модификаций, которые вы можете внести самостоятельно, но если это не так удобно или вы просто не чувствуете себя комфортно, обратитесь к местному поставщику услуг HVAC. Квалифицированный специалист легко покажет вам, как это сделать.

1. Отрегулируйте амортизаторы. Если у ваших вентиляционных отверстий есть рычаги или регуляторы, это означает, что вы можете контролировать воздушный поток, регулируя заслонки (маленькие жалюзи внутри, которые перемещаются вверх и вниз, чтобы ограничить или открыть воздушный поток). Если на первом этаже вашего дома холоднее в зимние месяцы, держите заслонки на вентиляционных отверстиях первого этажа полностью открытыми и только частично открывайте вентиляционные отверстия на втором этаже, чтобы больше теплого воздуха попадало в области первого этажа. (Подсказка: если летом у вас наверху жарче, чем внизу, ограничьте поток воздуха на первом этаже и полностью откройте вентиляционные отверстия на втором этаже, чтобы направить больше прохладного воздуха вверх).

2. Закройте верхние возвратные вентиляционные отверстия. Если у вас установка верхнего / нижнего возвратного вентиляционного отверстия, закройте верхние вентиляционные отверстия в зимние месяцы. Закрыв верхние вентиляционные отверстия, ваша система будет всасывать воздух из нижних вентиляционных отверстий, которые находятся в нижней точке комнаты, где оседает холодный воздух. (Подсказка: в летние месяцы открывайте верхние вентиляционные отверстия и закрывайте нижние, чтобы вытягивать воздух из более высокой точки в комнате, где жарче).

3. Эффективно используйте потолочные вентиляторы. Если у вас дома есть потолочные вентиляторы, знайте, что они предназначены не только для охлаждения.Найдите переключатель на основании потолочного вентилятора и установите его так, чтобы лопасти вентилятора двигались по часовой стрелке. Затем установите вентилятор на минимальную мощность. Во время отопительных месяцев эта настройка позволит вентилятору втягивать теплый воздух, который собирается у потолка, и отталкивать его от потолка и вниз по стенам, чтобы нижняя часть комнаты оставалась теплее.

Если вы выполнили все эти регулировки, но температура по-прежнему нестабильна, возможно, размер вашей системы отопления не соответствует требованиям вашего дома.Слишком маленькие системы работают дольше и чаще, а слишком большие системы работают с короткими циклами, что отрицательно сказывается на двигателе. Неправильный подбор размеров приводит к увеличению счетов за электроэнергию и увеличению ремонтов из-за износа механических частей. Если вы подозреваете, что ваша система имеет неправильный размер, обратитесь к надежному подрядчику HVAC для оценки. Вы также должны ежегодно обслуживать свою систему HVAC. Регулярная настройка даст вам уверенность в том, что ваша система готова к еще одному году нагрева и охлаждения, и обеспечит правильную работу всех компонентов и максимальную эффективность.

Чтобы узнать больше, позвоните HB McClure по телефону 717-232-HEAT (4328) или запишитесь на прием через Интернет.

Что вызывает плохую домашнюю вентиляцию и как это исправить?

Что вызывает плохую вентиляцию в доме и как это исправить?

По данным Агентства по охране окружающей среды США, 72% нашей жизни мы проводим в помещении, а это ошеломляющее количество времени, чтобы дышать вредными загрязнителями и соединениями. Кроме того, все мы, по понятным причинам, хотим чувствовать себя комфортно, и этому может помешать плохая вентиляция в доме.Когда воздух рециркулирует в замкнутом пространстве, проблемы нарастают в геометрической прогрессии, поэтому каждому владельцу недвижимости следует решать любые потенциальные проблемы. Но каковы причины плохой вентиляции дома, осложнения, которые они вызывают, и решения этой дилеммы?

Причины

Изначально плохая конструкция дома может способствовать меньшей вентиляции, чем звездная. Воздух должен легко входить и выходить из дома, и неправильный план этажа может быть разницей между свежим воздухом или опасным.Кроме того, материалы, из которых построен дом, также иногда изолируют участки, которые необходимо использовать для движения воздуха.

Старые фильтры и проникшие внутрь разрушающие факторы также ограничивают вентиляцию, задерживаясь и препятствуя прохождению «нового» воздуха. Вот некоторые из них:

♣ Курение
♣ Моющие средства
♣ Мебель

Последствия

Плохая вентиляция дома часто является причиной обычных проблем с дыханием, а также кашля.Из-за отсутствия места для выхода перхоть и другие различные загрязнения остаются в воздухе и могут вызывать самые разные проблемы для вашего тела, а не только доставлять неудобства. Это миф, что только из-за того, что вы не обратились в отделение неотложной помощи, все в порядке с воздухом, которым вы дышите. Плесень и особенно химические вещества оказывают неблагоприятное воздействие на ваши пазухи и легкие. Если у вас аллергия, ваши симптомы усугубятся, и даже из-за недостатка свежего кислорода может наступить усталость. Более того, запах чрезвычайно неприятен, и чем дольше он находится в ловушке, тем труднее избавиться от него.’

Конденсация — еще один недостаток плохой вентиляции, и не так, как вы думаете. Если вы когда-либо сталкивались с тем, что ваш унитаз протекает без отверстий, это связано с тем, что ваш резервуар для воды слишком теплый. В ванных комнатах должен быть постоянный воздух, чтобы резервуар оставался прохладным. Конденсат, который образуется на вашем унитазе, — это огромный беспорядок, и его нельзя быстро убрать, если он скопился за ночь. К дополнительным последствиям относятся:

♣ Влажный воздух
♣ Гниющая древесина
♣ Создание потенциальной опасности пожара

Решения

Существует несколько способов обойти проблемный воздушный поток, первый из которых — стратегическое использование размещены фанаты.Будь то напольные вентиляторы или, что еще более популярно, потолочные вентиляторы , любой из типов подойдет. Очевидно, что создаваемый ими ветер не очищает воздух, но он помогает перемещать нежелательные частицы в разные части комнаты или на улицу. Кроме того, было доказано, что вентиляторы снижают риск образования плесени и грибка внутри дома, постоянно поддерживая циркуляцию воздуха в помещении. Несмотря на то, что использование вентиляторов не является надежным, неприятные запахи и другие проблемы, вызванные плохой вентиляцией, со временем исчезнут.

Оконные экраны очень полезны в борьбе с ограниченной вентиляцией, но само собой разумеется, что они не практичны круглый год, особенно в холодные месяцы. Тем не менее, они являются приятным дополнением в теплом климате и помогают свежему воздуху проникать в ваш дом в любое время дня. Использование экранов в сочетании с вентиляторами также идеально, потому что вы можете направить поток воздуха туда, где у вас возникнут проблемы.

В некоторых случаях может потребоваться капитальный ремонт конструкции вашего дома, чтобы решить все проблемы с вентиляцией, однако часто этого можно избежать, обновив фильтры, окна и двери.Простая замена экрана вашего кондиционера может помочь, и окна, которые могут взламываться, также рекомендуются. Кроме того, двери никогда не должны доходить до пола или потолка. Даже когда дверь закрыта, пространство внизу и вверху обеспечивает приток необходимого воздуха. Вот несколько импровизированных способов улучшения вентиляции:

♣ Удаление загрязнений с ковров пылесосом
♣ Мытье трещин и щелей снаружи дома
♣ Запуск системы централизованного кондиционирования (или вашего источника потока) от 3 до 5 раз в неделю, чтобы Избегайте засорения воздуховодов

Заключение

Устранение плохой вентиляции дома полезно не только для вашего здоровья, но и для ваших счетов.Правильно вентилируемые дома потребляют меньше энергии, потому что воздуха, необходимого для поддержания комфортного жилого пространства, не так много, как в тех, которые нуждаются в источнике притока в каждой комнате.

Вентиляция в бревенчатом доме — как её правильно сделать

Вентиляция дачного дома

Вентиляция в бревенчатом доме в ванной

Как сделать вентиляцию в бревенчатом доме

Вентиляция в частном доме одноэтажном | Вентиляция

Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Вентиляция в одноэтажном частном доме

Вентиляция в двухэтажном частном доме

Устройство естественной вентиляции

Устройство принудительной вентиляции

Вентиляция канализации в доме

Для чего нужна вентиляция канализации в доме

Эффективная вентиляция канализации в частном доме

Устройство канализационных (фановых) труб

Устройство вентиляции дома | Частный дом

Устройство естественной вентиляции

Устройство принудительной вентиляции

Одноэтажный дом с мансардой и гаражом

Зачем герметичным домам механическая вентиляция?

Почему не проникновение?

Насколько туго?

Стратегии вентиляции всего дома для существующих домов

Выбор оборудования

Как вентилировать через потолок на втором этаже | Руководства по дому

Расположение вентиляционного отверстия

Установка пассивного вентиляционного отверстия

Моя говядина с полуторной историей

Горячая крыша

Традиционный

Пожарные должны выбрать тактику противопожарной вентиляции в зависимости от типа конструкции

Вентиляция в одноэтажных, односемейных помещениях

Вентиляция в двухэтажных односемейных помещениях

Как тушить пожар на чердаке

Вентиляция подвальных пожаров

Вентиляция в многоквартирном доме или офисе

С учетом общественных мест: вентиляция в торговых центрах и торговых центрах

Подвальные пожары в крупных строениях

Можно ли проветрить огнестойкую конструкцию?

Дополнительное образование: Противопожарная вентиляция

3 вещи, которые вы можете сделать сегодня, чтобы более равномерно обогреть свой дом

Что вызывает плохую домашнюю вентиляцию и как это исправить?

Что вызывает плохую вентиляцию в доме и как это исправить?

Причины

Последствия

Заключение

Добавить комментарий Отменить ответ
