Верстак в гараж своими руками

Гараж во многих случаях становится единственным местом, где можно выполнить ремонт или переборку какого-либо узла автомобиля, изготовить необходимый инвентарь или просто отдохнуть душой, работая руками за слесарным или столярным верстаком. В некоторых случаях в гараже можно даже организовать небольшую слесарную или столярную мастерскую, было бы желание и время. В любом случае верстак в гараж нужен, как воздух. У серьезных мастеров их всегда два – для работы с металлом и деревянный верстак, не считая рабочего стола и станка.

Как организовать верстак в гараже

Вариантов заполучить верстак в гараж немного, чаще всего желанное оборудование можно приобрести одним из перечисленных способов:

Купить продукцию китайского или отечественного производства;
Составить чертежи с учетом необходимых размеров и заказать изготовление верстака у знакомых столяров или слесарей;
Сделать верстак в гараж своими руками.

Нельзя сказать, что при нынешнем изобилии разного инструмента и оборудования для гаража сегодня невозможно купить качественный верстак. Более того, даже среди отечественных производителей есть немало приличных на вид моделей, которые вполне подошли бы для работы в гараже, но есть одно условие.

Важно! Стандартное исполнение размеров и конструкции верстака не всегда подходит под ваш индивидуальный рост и размах рук. Кроме того, не во всех случаях удается впихнуть в пространство своего гаража верстак, рассчитанный на масштаб слесарной мастерской.

Есть смысл заказывать изготовление верстака по вашим чертежам, если нет физической возможности изготовить его для гаража своими руками, например, не готово помещение, или нет необходимых навыков работы со сваркой или столярными инструментами.

Очень важно с самого начала правильно сформулировать требования к конструкции и решить, где и как должен располагаться верстачный стол в гараже:

Высота стола и размеры верхней крышки или столешницы должны быть максимально удобными под ваши индивидуальные данные. При этом вокруг инструмента в гараже должно быть свободного пространства не менее чем на вытянутую руку от рабочего положенияза столом;

Несмотря на то, что 99% работ выполняется в положении стоя, возле верстака должен быть стул и решетка из дерева, если пол в гараже бетонный. При этом весь комплект принадлежностей не должен мешать или каким–либо образом влиять на автомобиль или другое транспортное средство, хранящееся в помещении.

Совет! Если планируете много сверлить, резать или строгать дерево, заведите пылесос, хорошую вытяжную вентиляцию и чехол для машины.

Как сделать верстак в гараже

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов.

Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Вариант слесарного верстака из стального уголка

Для изготовления конструкции используем стальной уголок с шириной полки в 50 мм. Ниже приведена последовательность операций изготовления верстака в гараже своими руками. Большая часть работ выполняется в гараже болгаркой и сварочным аппаратом, поэтому перед началом работ следует потренироваться и подобрать лучший режим сварки для металла толщиной в 3 мм.

Для начала нарезаем заготовку для изготовления каркаса под верхнюю плиту верстака. Рабочую поверхность для верстаков слесарного типа лучше всего изготавливать в виде цельной или сварной конструкции из стального листа, пластин или плит. Рекомендованная толщина листа для слесарного верстака гаража – не менее пяти миллиметров.

После подгонки размеров плиты на ее поверхность укладываем заготовки уголка, из которого сварим основание столешницы. Отрезанные заготовки тщательно подгоняем на угловых соединениях, устанавливаем на ровную поверхность, крепим струбциной, свариваем и тщательно зачищаем швы.

Это наиболее сложная часть сварочных работ. Если у вас в гараже есть сварочный полуавтомат, заготовки под раму основания сначала сваривают между собой обычной сваркой, а затем точками прихватывают к стальному листу. Выполнять подобную операцию обычной сваркой достаточно сложно, можно прожечь или перегреть лист, в результате вместо ровной поверхности получится «хлопающая» волна.

«Ноги» для верстака отрезаем из того же уголка и привариваем к основанию. Если верстак будет стоять на земле или щебеночном покрытии гаража, потребуется доварить на опорную часть ног специальные пятачки. Если конструкцию необходимо закрепить на бетонном полу гаража, в пятачках сверлим отверстия под анкерные болты.

Далее вырезаем горизонтальные поперечные стяжки, которые привариваем в нижней части ног верстака. Таким образом, конструкция становится жесткой и устойчивой на любом полу в гараже. При необходимости в задней части каркаса можно приварить дополнительную диагональную распорку.

Для установки ящиков под запчасти и детали, хранящиеся в гараже, дополнительно привариваем горизонтальные направляющие под столешницей. Чтобы ящики могли свободно выдвигаться, на поперечные отрезки привариваем по паре коротких продольных уголков. Ящики можно изготовить отдельно или приспособить уже имеющиеся в гараже. В этом случае расположение направляющих уголков приходится подбирать индивидуально.

Кроме того, уголковые направляющие потребуется тщательно отшлифовать, или нашить полоски из пластика, чтобы дно ящиков при движении «не строгалось» и не повреждалось. В противном случае уже через пару недель после установки верстака в гараже потребное усилие для выдвижения ящиков возрастет в несколько раз.

После выполнения сборочных работ все сварные швы потребуется тщательно зачистить и обработать фосфатной грунтовкой, после чего поверхность металла грунтуется и окрашивается в любимый машиностроителями цвет –синий или зеленый. Какой колер подойдет для вашего гаража, выбирать вам. Рабочая поверхность стального листа столешницы не красится, в лучшем случае полируется или обрабатывается кислотным протравителем.

Заключение

Изготовление верстака для своего гаража является относительно несложным и недорогим процессом. Стальной каркас способен выдержать нагрузку в несколько сот килограммов, например, от подвески или двигателя автомобиля. Даже при условии покупки всех комплектующих и материалов стоимость изготовления будет на порядок меньше покупного варианта. Тем более что в большинстве случаев настоящие автолюбители и мастера ремонта и самоделок именно так и поступают.

Слесарный верстак чертежи с размерами

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Верстак в гараж своими руками

Содержание пошаговой инструкции:

Что такое верстак

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Как сделать металлический верстак своими руками

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

Электролобзик для раскроя фанеры.

Материалы

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

Деревянные доски для столешницы. Толщина 50 мм.

Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

Направляющие для ящиков стола.

Шурупы для сборки ящиков из фанеры.

Саморезы по металлу.

Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Изготовление каркаса столешницы

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Изготовление каркаса столешницы

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Изготовление каркаса столешницы

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Изготовление ящиков верстака

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Направляющие для ящиков

Изготовление ящиков верстака

Пятый этап — укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Укладка досок в каркас столешницы

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

Укладка досок в каркас столешницы

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Обработка столешницы антисептиком

Шестой этап — крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Крепление верхнего стального листа

Нанесение антикоррозийного состава на столешницу

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки , полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Ручки ящиков стола

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Обшивка верстака фанерой и установка тисков

Требования безопасности к самодельной конструкции верстака

Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Щит для инструментов

Видео — Верстак в гараж своими руками

Николай Журавлёв главный редактор

Автор публикации 06.02.2015

Понравилась статья?
Сохраните, чтобы не потерять!

Каждый мастер должен иметь собственное рабочее место. Сделать верстак своими руками можно в целях экономии не только денег, но и свободного пространства. Промышленное оборудование имеет стандартные размеры, что может вызвать затруднения с его размещением, а самодельный верстак будет иметь те габариты, которые полностью удовлетворят домашнего мастера.

Особенности конструкции

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла. Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.

Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Инструменты и материалы

Выбор в пользу того или иного материала должен делаться с учетом возможностей и материалов, то есть быть индивидуальным. Смастерить слесарный верстак из металла можно в случае, если кроме квадратных металлических труб есть сварочный аппарат и навык его использования. Конечно, можно попробовать скрепить конструкцию с помощью болтов, но это приведет к потере величины возможной статической и динамической нагрузки. Если мастера это устраивает, то решение становится очевидным.

Одним из решений является изготовление металлического слесарного верстака из уголка. При выборе материалов определенной толщины и ширины, возможно достижение необходимой прочности даже при условии крепления деталей друг к другу с помощью болтов. Но, как правило, модель не очень удобна из-за невозможности выполнения проема для размещения ног. В случае, если его все-таки сделать, конструкция теряет устойчивость и рассчитанную степень возможной нагрузки.

Выполненный из дерева верстак, безусловно, является наименее затратным вариантом. При его изготовлении подойдут более твердые породы дерева, которые не имеют дефектов в виде трещин или срубов.

Необходимо предусмотреть обработку породы огнеупорными пропитками для исключения возможности самовоспламенения, ведь изделие чаще всего находится в отдельном помещении вне дома.

При этом важно понимать, что обработка необходима даже в случае, если поверхность находится под слоем металла.

Столешница обычно покрыта листом металла толщиной не менее 2 мм для обеспечения нужной степени защиты от повреждений. Но выполнять эту деталь полностью из железа нет необходимости. Кроме дополнительных затрат на материалы, такой выбор ухудшит характеристики слесарной установки, так как при динамических нагрузках возникнет заметная вибрация. Чтобы ее минимизировать, столешницу размещают на деревянной «постели», которая ее поглощает.

При настиле деревянной подложки существует ряд хитростей, которые делают слесарный верстак более устойчивым и удобным. Во-первых, выбор досок лучше сделать в пользу шпунтованных. За счет пазов они хорошо поглощают вибрации и не деформируются в течение долгого времени. Во-вторых, укладку нужно производить не в длину, а в ширину. Большее количество стыков положительно скажется на динамической устойчивости. А их ровная поверхность позволит разместить металлическое покрытие без пустот внутри столешницы.

С учетом выше написанного, можно сделать вывод: сделать верстак слесарный металлический или деревянный — выбор индивидуальный. Зависит он от ряда факторов. Однако если решение о самостоятельной сборке принято, то эта дилемма не является принципиальной, так как любую конструкцию возможно выполнить под практически любые запросы.

Сборка слесарного верстака

Этап сборки включает ряд необходимых действий, особенности которых зависят от выбора материалов. Поэтому нужно рассмотреть детально каждый из вариантов.

Слесарный верстак из уголков

Для достаточно громоздкой модели длиной до 2,5 м и шириной не более 80 см подойдут уголки толщиной от 5 мм и ребром не менее 30 мм. При этом использование уголка 3 мм для меньших габаритов нежелательно из-за низкой устойчивости к нагрузкам. Крепление производится по составленной схеме с помощью болтов. Если слесарный верстак подразумевается стационарным, его заранее прикрепляют к полу с помощью болтов или шурупов.

Для столешницы необходимы лист железа и доски, которые по периметру укрываются уголками для обеспечения безопасности и сохранности. Важно заранее продумать полки для инструментов. Стоит отметить, что в случае варианта из уголков не нужно утяжелять слесарный верстак слишком громоздкими ящиками. Достаточно обычных фанерных досок, а уголок для их крепления можно выбрать толщиной 3 мм. Подобный самодельный слесарный верстак станет незаменимым как в профессиональной мастерской, так и в обычном гараже.

Слесарный верстак из профтрубы

Сварочный верстак рассчитан на высокие нагрузки при выполнении слесарных работ и требует больше времени на изготовление. Прежде чем приступить к монтажу, следует подумать о необходимости его сооружения. Возможно, подойдет облегченный вариант, так как столь серьезных нагрузок просто не возникает. Например, для гаража можно выбрать мобильный слесарный верстак, который можно перемещать. Он не загромоздит все пространство. Еще один вариант — складная модель, которая за счет выдвижных деталей сохранит простор в рабочем помещении.

Если все же есть необходимость и желание сварить слесарный верстак, то можно сразу рассмотреть вариант с дополнительным рабочим экраном. Это позволит увеличить полезное пространство, поможет создать необходимый уровень освещения и позволит обустроить рабочее место таким образом, чтобы весь инвентарь находился в зоне досягаемости. Сварочный верстак своими руками, сделанный с определенной степенью подготовки и знаний, прослужит не одно поколение.

Деревянный слесарный верстак

Облегченная конструкция, которая не уступает по устойчивости и сроку службы. Как сделать ящики из дерева более безопасными? Важно помнить о необходимости обработки всех поверхностей огнеупорной пропиткой, а для потенциально пожароопасных объектов использовать другие места хранения. Деревянные ящики даже в случае необходимой тщательной обработки могут воспламениться — не стоит об этом забывать.

Размещение необходимых инструментов

Нужно заранее продумать не только количество и объем ящиков, но и подумать над размещением стационарных установок. Это могут быть различные электроинструменты. Рассмотрим как закрепить тиски на верстаке в качестве примера, так как они чаще всего оказываются в списке необходимых.

Любой стационарный инструмент закрепляется в углу, чтобы вся нагрузка равномерно распределялась по продольным линиям.

При этом при сборке стоит заранее предусмотреть более частую установку стоек в районе крепления. Для начала вваривается или ввинчивается установочный болт, который должен упираться в основу. После этого тиски закручиваются и делается предварительная разметка. После просверливания отверстий в помеченных местах, инструмент фиксируется окончательно на все четыре болта.

Как видно из описания, сооружение слесарного верстака своими руками потребует времени и определенных знаний. Однако при всей видимой сложности процесса, выбор в пользу готовых моделей скорее всего принесет крупные финансовые затраты при отсутствии должной степени удовлетворения покупкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

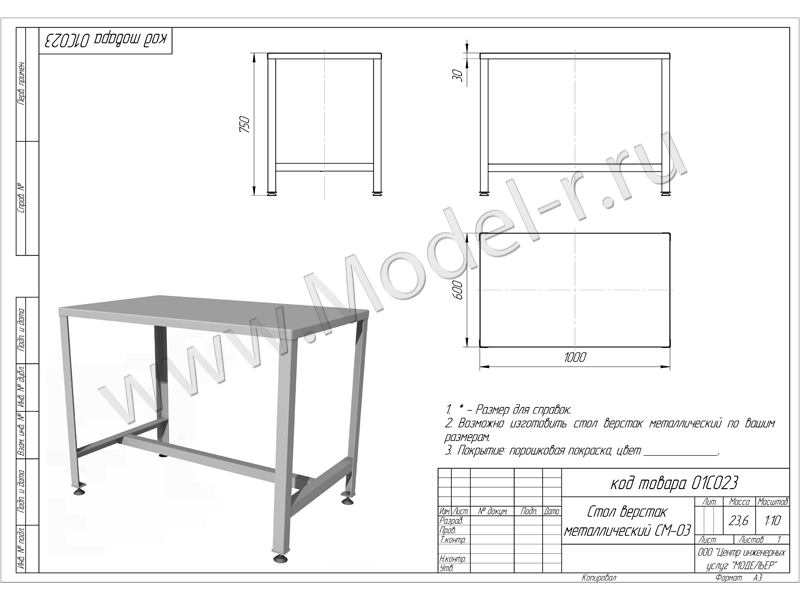

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

сварочный аппарат с электродами;
уровень;
шуруповёрт;
дрель;
болгарка, оборудованная шлифовальным диском и кругом для резки металла;
рулетка;
электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
лист стали для держателей ящиков толщиной в 2 мм;
фанерный лист толщиной в 1,5 см;
шурупы;
анкерные болты;
уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
деревянные доски толщиной в 5 см;
направляющие для ящиков в столе;
саморезы по металлу;
краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

Столярный верстак своими руками: чертежи, размеры, фото

Гараж является многофункциональным помещением, в котором ставят автомобиль для ремонта или хранения, конструируют различные механизмы своими руками. Для проведения многих работ требуется слесарный стол. Он представлен достаточно простой и надежной конструкцией. Есть возможность собрать верстак своими руками, за счет чего снижается стоимость конструкции. Рассмотрим подробнее то, как сделать слесарный верстак своими руками, какими особенностями обладает подобная конструкция и многие другие моменты.

Верстак своими руками
