Вес плиты перекрытия

В ходе возведения жилых и административных зданий, промышленных и бытовых комплексов, теплотрасс широко применяются стандартные железобетонные перекрытия. Их актуальность обусловлена набором высоких эксплуатационных характеристик в области надежности, прочности, долговечности, безопасности и огневой стойкости. При этом строительные элементы имеют различную массу, которую необходимо учитывать при нагрузках на стены и основание, при проектировании и возведении построек и сооружений на этапе выбора плит.


Масса, габариты и объем железобетонных плит перекрытий зависит от назначения изделий. В настоящее время рынок строительных материалов располагает широким выбором продукции, который может быть использован при возведении стен, перекрытий, строительства подвалов, чердаков, применения при сооружении малоэтажной и многоэтажной недвижимости. При этом необходимо помнить, что плиты перекрытия рассчитаны на определенную величину нагрузок, представляя собой элементы строительной конструкции, которые, помимо всего прочего, формируют жесткость всего здания и упрочняют его.

Вне зависимости от габаритов на прочностные свойства и несущие возможности оказывает непосредственное влияние применяемый при производстве материал в виде бетонной смеси. Также плиты классифицируются по конструктивным особенностям, которые отражаются на технических характеристиках и их стоимости. В связи с этим для экономической эффективности строительных работ рационально произвести правильный выбор железобетонных плит, исходя из их размера, назначения и величины испытываемых нагрузок.

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

  • бетон, который дифференцируется на силикатный, тяжелый и легкий;

  • стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Разновидности перекрытий

В настоящее время высокой популярностью пользуются монолитно-каркасные сооружения, при строительстве которых используется плита, которая занимает всю поверхность этажа. При возведении таких зданий используется технология непрерывной заливки бетона, которая характеризуется дороговизной неприемлемой для целого ряда объектов и частного строительства. В связи с этим готовые плитные изделия остаются актуальными и не теряют свою популярность. Их монтаж занимает минимальное количество времени, что способствует сокращению сроков выполнения работ. При этом прочные изделия практически не дают усадку, имея повышенную жесткость, выделяются высокой устойчивостью к температурным изменениям внешней среды, обладают высокими звуко- и теплоизоляционными качествами. Для возведения жилых зданий используются плиты с газонепроницаемой структурой. При этом в большинстве проектов допустимая нагрузка ограничена и составляет 800кг/м2 при давлении от 8кПа. В настоящее время различают следующие виды плит перекрытий, которые изготавливаются по требованиям действующих отраслевых стандартов:

  • ребристы сборные, ширина которых составляет от 3 метров, а высота от 40 см.

    При этом длина варьируется в широких пределах от 6 до 18 метров;

  • многопустотные изделия, для которых длина может изменяться в пределах 1,7 – 9 метров, толщина насчитывать 160 – 300 мм при ширине от 1 до 3,6 метров. Отдельные изделия, в зависимости от конструкции могут иметь полые сквозные отверстия в корпусе;

  • доборные сплошные плиты с габаритами высоты от 120 мм до 160 мм, длиной от 1800 мм до 5000 мм. Как правило, масса таких элементов не превышает 1500 кг.

Габаритные размеры и требования к плитам перекрытий устанавливаются нормами отраслевого стандарта ГОСТ 21924.2-84. При выборе, установке и монтаже плит необходимо учитывать их массу, от которой будет зависеть не только результат расчетов, но и выбор грузоподъемной техники. Чаще всего на строительных площадках используются краны с грузоподъемностью до 5 тонн, которых может оказаться недостаточно для перемещения более массивных изделий.

Монолитные перекрытия

Монолитные панели перекрытий задействуются в крайних случаях. При этом геометрия изделий, а именно: толщина изделий тесно связана с параметром длины. Как правило, для толщин до 160 мм длина элементов не превышает 6,6 метра, а при длине от 3,6 до 4,2 метра толщина не должна быть более 120 мм.

Панельные перекрытия монолитного типа являются менее экономичными по сравнению с многопустотными, поскольку имеют наибольшую массу и материалоемкость. Материалом для их изготовления чаще всего служит тяжелый бетон. Масса изделий в значительно мере зависит от их габаритов. Плиты разделяются по толщине на два типа:

  • 1П – изделия с толщиной 120 мм, масса которых насчитывает от 4300 кг до 7100 кг;

  • 2П элементы толщиной 160 мм и массой о 8700 кг.

Монолитные перекрытия обладают наибольшей механической прочностью и максимальной массивностью.

Такой вариант строительства принимается к установке в зданиях и сооружениях с высокими нагрузками, где будет востребована высокая несущая способность плит. Выбор в пользу установки монолитных перекрытий основан на эффективности их использования, а не экономичности самих изделий и их доступной стоимости.


Существуют варианты применения облегченных элементов монолитного типа. При этом такие изделия для эксплуатации в жилых зданиях и сооружениях нуждаются в дополнительном утеплении и формирования слоя шумоизоляционного покрытия. В соответствии с регламентом ГОСТ 19570-74 полнотелые перекрытия могут быть изготовлены на основе ячеистых автоклавных марок бетона с объемным весом от 800 до 1200 кг/м3 с маркой прочности 25 – 50. Их длина при этом может варьироваться от 600 мм до 6000 мм, ширина достигать 1500 мм, а толщина составлять 200 – 250 мм.

Характеристики пустотных плит

Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях.

Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.

Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:

  • экономия материала на стадии производства;

  • снижение себестоимости;

  • простота монтажа;

  • высокие характеристики в области шумоизоляции и теплосбережения.

Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.

Для плит ПБ масса изменяется от 1910 до 3190 кг

Плиты облегченного типа имеют вес от 550 до 1700 кг


Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.

Параметры ребристых плит

Плитные изделия П-образного сечения принято называть ребристыми. В их конструкции заложен арматурный каркас с параллельно расположенными ребрами жесткости, благодаря которым удается избежать лишних затрат на бетон, снизить массу изделий и повысить их прочность, а также несущую способность. При этом элементы обладают высокой прочностью при нагрузках на изгиб. Для изготовления находят применение бетоны марок В15 и В20. По внешним признакам плиты дифференцирую на две категории:

  • изделия ПВ с технологическим проемом, которые чаще всего задействуются при необходимости монтажа вентиляции или воздуховодов;

  • плиты марки ПГ выполненные без проемов в конструкции полки.


Данная категория изделия находит применение при конструировании зданий и помещений нежилого комплекса: складов, хранилищ, гаражей и т. д. Элементы с большей величиной толщины используются при строительстве перекрытий и поверхностей крыш в промышленных цехах и помещениях. При этом плитные изделия ребристого вида отличаются от других элементов по длине, значительно выделяясь и позволяя конструировать здания и сооружения с широкими пролетами. Длина панелей варьируется от 6 до 12 метров, при этом масса изделий может составлять от 1500 кг до 12 тонн. Вес изделий зависит от вида, использованного для заливки материала. Для плиты с габаритами 3000х6000 мм масса составит 4,73 т, если за основу был взят тяжелый бетон, 4,0 т при использовании плотного силикатного раствора и 3,8 т в случае применения легких смесей.

Значение максимальной нагрузки на такие плиты находится в пределах 180-830 кг/м². Стоимость ребристых панелей несколько ниже по сравнению с монопустотными по причине более низкой массы. При этом они не настолько актуальны и популярны, прежде всего, ввиду низкой термостойкости. Тонкие плиты пропускают холод и не могут использоваться в жилых зданиях без дополнительного утепления.

Вес плиты перекрытия: монолит, пустотная, ребристая, полистиролбетонная

В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.

Виды плит и их особенности

Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.

1. Монолитные.

Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:

  • 1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
  • 2П – этот вариант мощнее (160 мм), до 8,7 т.

Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).

Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.12-3,5Я (6х1,12х0,25 м из М35) весит 1,1 т.

Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.

2. Пустотные.

Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:

  • ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
  • ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
  • ПГ – толщиной 260 мм с пустотами эллипсовидной формы.

За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства. Изделие с внутренними камерами обычно используют, чтобы сформировать цокольное или межэтажное перекрытие. Вес пустотных плит длиной 6 м в зависимости от марки прочности бетона составляет 2,8-3 т. Чтобы усилить эффект теплоизоляции и не слишком увеличить вес, можно набить целлюлозой, минеральной ватой, пенопластом.

3. Плиты с ребристой поверхностью.

Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.

Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:

  • легкий бетон – 3,8 т;
  • тяжелый – 4,73 т;
  • плотный силикатный – 4,0 т.

4. Из полистиролбетона.

Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.

Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.

Стоимость и вес

Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта. При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:

Перекрытие, марка Габариты, м Вес, кг Цена, рубли
ПРТм-7 (полнотелое) 2,4х 0,4х 0,12 155 1700
ПК-30-10-8 (пустотное) 2,98 х 0,99 х 0,22 92 4500
4ПФ-6-3-АтV-1/отв.1200х1700/ (ребристое) 5,97 х 1,19 х 0,3 1400 10500

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия
Тип ЖБИ Маркировка Размеры (м) Вес (кг)
Полнотелые ПРТм–3 1600х400х80 85
ТП–43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 840
Ребристые 1П7–2 5550х740х400 1500
2ПГ–5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые ПК26.10–8 2580х990х220 78
ПК30. 15–8 2980х1490х220 790
ПК50.12–8 4980х1190х220 1320
Полистиролбетонные 36.10.3 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450

Плиты перекрытия ПК ширина 1.2 м

НаименованиеРазмер (мм)Вес (т)Цена с НДС
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия ПК 90-12-8 AтV-1 8980х1190х220 3,17
Плита перекрытия ПК 89-12-8 AтV-1 8880х1190х220 3,16
Плита перекрытия ПК 88-12-8 AтV-1 8780х1190х220 3,13
Плита перекрытия ПК 87-12-8 AтV-1 8680х1190х220 3,09
Плита перекрытия ПК 86-12-8 AтV-1 8580х1190х220 3,06
Плита перекрытия ПК 85-12-8 AтV-1 8480х1190х220 3
Плита перекрытия ПК 84-12-8 AтV-1 8380х1190х220 2,95
Плита перекрытия ПК 83-12-8 AтV-1 8280х1190х220 2,92
Плита перекрытия ПК 82-12-8 AтV-1 8180х1190х220 2,92
Плита перекрытия ПК 81-12-8 AтV-1 8080х1190х220 2,88
Плита перекрытия ПК 80-12-8 AтV-1 7980х1190х220 2,84
Плита перекрытия ПК 79-12-8 AтV-1 7880х1190х220 2,81
Плита перекрытия ПК 78-12-8 AтV-1 7780х1190х220 2,77
Плита перекрытия ПК 77-12-8 AтV-1 7680х1190х220 2,74
Плита перекрытия ПК 76-12-8 AтV-1 7580х1190х220 2,7
Плита перекрытия ПК 75-12-8 AтV-1 7480х1190х220 2,67
Плита перекрытия ПК 74-12-8 AтV-1 7380х1190х220 2,63
Плита перекрытия ПК 73-12-8 AтV-1 7280х1190х220 2,6
Плита перекрытия ПК 72-12-8АтVт-1 7180х1190х220 2,58
Плита перекрытия ПК 71-12-8АтVт-1 7080х1190х220 2,53
Плита перекрытия ПК 70.12-8 AтVт-1 6980х1190х220 2,49
Плита перекрытия ПК 69-12-8 AтVт-1 6880х1190х220 2,47
Плита перекрытия ПК 68-12-8 AтVт-1 6780х1190х220 2,43
Плита перекрытия ПК 67-12-8 AтVт-1 6680х1190х220 2,4
Плита перекрытия ПК 66-12-8 AтV-1 6580х1190х220 2,36
Плита перекрытия ПК 65-12-8 AтV-1 6480х1190х220 2,32
Плита перекрытия ПК 64-12-8 AтV-1 6380х1190х220 2,28
Плита перекрытия ПК 63-12-8 AтV 6280х1190х220 2,24
Плита перекрытия ПК 62-12-8 AтV 6180х1190х220 2,3
Плита перекрытия ПК 61-12-8 AтV 6080х1190х221 2,2
Плита перекрытия ПК 60-12-8 АтV 5980х1190х220 2,1
Плита перекрытия ПК 59-12-8АтV 5880х1190х220 2,07
Плита перекрытия ПК 58-12-8 AтV 5780х1190х220 2,04
Плита перекрытия ПК 57-12-8 AтV 5680х1190х220 2
Плита перекрытия ПК 56-12-8 AтV 5580х1190х220 1,97
Плита перекрытия ПК 55-12-8 AтV 5480х1190х220 1,95
Плита перекрытия ПК 54-12-8 AтV 5380х1190х220 1,93
Плита перекрытия ПК 53-12-8 AтV 5280х1190х220 1,9
Плита перекрытия ПК 52-12-8 AтV 5180х1190х220 1,87
Плита перекрытия ПК 51-12-8 AтV 5080х1190х220 1,83
Плита перекрытия ПК 50-12-8 AтV 4980х1190х220 1,79
Плита перекрытия ПК 49-12-8 AтV 4880х1190х220 1,75
Плита перекрытия ПК 48-12-8 AтV 4780х1190х220 1,675
Плита перекрытия ПК 47-12-8 AтV 4680х1190х220 1,67
Плита перекрытия ПК 46-12-8 AтV 4580х1190х220 1,65
Плита перекрытия ПК 45-12-8АтV 4480х1190х220 1,56
Плита перекрытия ПК 44-12-8АтV 4380х1190х220 1,55
Плита перекрытия ПК 43-12-8АтV 4280х1190х220 1,55
Плита перекрытия ПК 42-12-8 4180х1190х220 1,49
Плита перекрытия ПК 41-12-8 4080х1190х220 1,45
Плита перекрытия ПК 40-12-8 3980х1190х220 1,42
Плита перекрытия ПК 39-12-8 3880х1190х220 1,385
Плита перекрытия ПК 38-12-8 3780х1190х220 1,35
Плита перекрытия ПК 37-12-8 3680х1190х220 1,34
Плита перекрытия ПК 36-12-8 3580х1190х220 1,28
Плита перекрытия ПК 35-12-8 3480х1190х220 1,27
Плита перекрытия ПК 34-12-8 3380х1190х220 1,2
Плита перекрытия ПК 33-12-8 3280х1190х220 1,19
Плита перекрытия ПК 32-12-8 3180х1190х220 1,15
Плита перекрытия ПК 31-12-8 3080х1190х220 1,14
Плита перекрытия ПК 30-12-8 2980х1190х220 1,08
Плита перекрытия ПК 29-12-8 2880х1190х221 1,07
Плита перекрытия ПК 28-12-8 2780х1190х220 1,02
Плита перекрытия ПК 27-12-8 2680х1190х220 0,97
Плита перекрытия ПК 26-12-8 2580х1190х220 0,95
Плита перекрытия ПК 25-12-8 2480х1190х220 0,93
Плита перекрытия ПК 24-12-8 2380х1190х220 0,87
Плита перекрытия ПК 23-12-8 2280х1190х220 0,86
Плита перекрытия ПК 22-12-8 2180х1190х220 0,82
Плита перекрытия ПК 21-12-8 2080х1190х220 0,8
Плита перекрытия ПК 20-12-8 1980х1190х220 0,75
Плита перекрытия ПК 19-12-8 1880х1190х220 0,73
Плита перекрытия ПК 18-12-8 1780х1190х220 0,68
Плита перекрытия ПК 17-12-8 1680х1190х220 0,64
Плита перекрытия ПК 16-12-8 1580х1190х220 0,62

вес и размеры плит перекрытия

Многопустотные плиты перекрытий – облегченные конструкции, отличающиеся прекрасными техническими и эксплуатационными характеристиками и, за счет пустотелости, небольшим весом, что минимизирует нагрузки на фундамент строения без потери качества и прочности плиты.

Пустотные плиты перекрытий (ПК, ПТ) предназначены для применения в перекрытиях многоэтажных жилых и производственных зданий. Плиты перекрытия рассчитаны на очень серьёзные нагрузки, такими эксплуатационными характеристиками они обязаны высокопрочному железобетону.

В данной статье поговорим о том, какие марки пустотных плит перекрытия бывают, какие существуют стандарты, размеры и вес, а также как производится расчет допустимых нагрузок на плиту.

Плиты перекрытия ПК и ПБ – нюансы изготовления

В отличие от плит типа ПК плиты ПБ (экструдерного формования) имеют только продольные, пазы на боковой поверхности, что не позволяет работать перекрытию как жесткий горизонтальный диск. Наличие проектных монтажных петель в плитах ПК обепеспечивает полную безопасность при монтаже этих изделилий, что исключено в плитах ПБ, которым для монтажа необходима специальная траверса.

Главные отличия:

  • по безопалубочной технологии с помощью промышленного оборудования производится плита ПБ. Цельный бетонный массив после уплотнения разрезается на элементы требуемой длины. Резка осуществляется на конвейере во время перемещения твердеющей бетонной массы. Максимальная длина продукции с индексом ПБ не превышает 12 м и зависит от пожеланий заказчика;
  • плиты с обозначением ПК заливаются в стационарные опалубки, изготовленные из металла. Стальная опалубка служит основой для размещения арматурных стержней. После заливки бетонной смеси заформованная панель длиной до 7 метров подвергается виброуплотнению и термической обработке. Готовая продукция после твердения извлекается из форм.

Поскольку плиты ПК и ПБ производятся по различной технологии, то одни панели отличаются от других техническими характеристиками и эксплуатационными свойствами.

Эксплуатационные свойства плит ПК

Панели с маркировкой ПК, заливаемые в стационарную опалубку, обладают следующими эксплуатационными характеристиками:

  • ускоренным циклом производства, который не превышает две недели с момента формовки;
  • расширенной областью применения, позволяющей использовать изделия для различных конструкций;
  • возможностью применения стальных стержней в напряженном или ненагруженном состоянии;
  • вибрационной устойчивостью, обеспечивающей целостность бетона при повышенном уровне вибрации;
  • повышенной звукоизоляцией, затрудняющей проникновение внутрь помещения посторонних шумов;
  • стойкостью к образованию трещин в результате различных видов механических воздействий;
  • пониженной гигроскопичностью, благодаря которой арматура не теряет прочность под влиянием коррозионных процессов;
  • пожаробезопасностью, обеспечивающей целостность бетонного массива при воздействии открытого огня.

Продукция с маркировкой ПК, в отличие от изделий ПБ, оснащена монтажными скобами, которые облегчают перемещение при транспортировке. В характеристиках изделий много общего, однако, имеются различия.

Вес и размеры плит перекрытия

Многообразие пустотных плит перекрытия составляют изделия, имеющие различные габариты и маркировки. Такие железобетонные изделия как плиты перекрытия имеют 4 варианта ширины в метрах (1, 1.2, 1.5, 1.8), а по длине выпускаются с шагом 10 см, что позволяет идеально подобрать многопустотную плиту перекрытия практически для любых пролетов.

Стандартным размером пустотелых плит перекрытия является толщина:

  • для облегченных плит марок 1.6ПБ, 3.1ПБ, ПНО толщина составляет 160 мм;
  • для стандартных многопустотных плит перекрытия марок ПБ и ПК толщина равна 220 мм.

Таблица размеров плит перекрытия по ГОСТу
СерияДлина в метрахШирина в метрах
ПБ1.6-10.81-1.5
ПК1.6-7.21-1,8
1,6ПБ и 3,1ПБ1.6-91-1.5
ПНО1.6-6.31-1.5

Оптимальным размером ширины пустотной ЖБИ плиты перекрытия считается 1.2 метра. Такие изделия удобно загружать, разгружать и транспортировать. Ширина плиты может достигать и 1.8 метра,  но обычно данные изделия производятся на заказ.

Безопалубочная технология непрерывного формирования многопустотных плит перекрытия, а также отсутствие в  них поперечного армирования позволяет прямо на производстве, в заводских условиях нарезать плиты ПБ на элементы различных форм и габаритных размеров.

Допускается нарезка под любым углом. Данная возможность позволяет заказать и приобрести у завода-изготовителя многопустотную плиту перекрытия для пролетов неправильной конфигурации или сложной формы.

В зависимости от размеров бетонные пустотные плиты перекрытия могут иметь вес в пределах от 300 кг до 5 тонн, что гораздо меньше веса монолитных горизонтальных несущих конструкций. При своем легком весе пустотные плиты перекрытия практически не уступают полнотелым ЖБИ изделиям по своим техническим характеристикам и параметрам.

Именно поэтому, когда требуется сократить нагрузку на фундамент сооружения без потери его прочностных характеристик, используют многопустотные плиты перекрытия.

Государственные стандарты пустотных плит перекрытия

Существуют определенные утвержденные стандарты для пустотных плит перекрытия, регламентирующие виды, основные технические характеристики и габариты данных ЖБИ изделий. В настоящее время разработан и принят ГОСТ для плит перекрытий многопустотных – ГОСТ 26434-2015.

Кроме того к пустотным плитам перекрытия применимы следующие государственные стандарты:

  • ГОСТ 13015 регламентирует правила приемки, транспортировки и хранения ЖБИ.
  • В ГОСТе 21779 указаны технологические допуски, а также 5-6 класс точности геометрических параметров.
  • ГОСТ 9561-91 распространяется на пустотные плиты перекрытия, выполненные из легкого и тяжелого силикатного бетона и предназначенные для обустройства ограждающих и несущих горизонтальных конструкций в зданиях и сооружениях различного назначения.  В данном ГОСТе также указана технические требования для производства железобетонных многопустотных изделий.

ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.

Стандартные размеры плит перекрытия по ГОСТу (ширина, толщина и длина) указана и в ГОСТ 9561-91, и в ГОСТ 26434-2015.

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Основное преимущество монолита – усиленная жёсткость здания, поэтому его применяют в тех случаях, когда требуется выполнить постройку, рассчитанную на большую нагрузку.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

  • Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
  • Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

  • Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
  • Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
  • Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

Главные преимущества и недостатки использования монолитных плит

Монолитные плиты перекрытий, ввиду своих особенностей, часто используются при строительстве зданий со сложным архитектурным проектом и в том случае, если строение отличается нестандартными параметрами и характеризуется сложными углами и формами.

Монолитные изделия имеют широкий выбор размеров и форм. Например, актуально использовать монолитные плиты при строительстве промышленного цеха, в котором будет не только статическая, но и динамическая нагрузка, вызванная постоянной вибрацией оборудования.

Другие преимущества монолитных изделий:

  1. Экономия на доставке. Из-за большого размера плиты собираются непосредственно на строительной площадке, что позволяет сэкономить на логистике, а также погрузочных и разгрузочных работах. Кроме этого, нет необходимости оборудовать склад для хранения.
  2. Доступность строительных материалов, используемых для изготовления. Бетон всегда можно купить либо же изготовить сразу на стройке, а для арматур подойдут и отходы вторичного черного металла.
  3. Облегчение проведения работ по внутренней отделке. Благодаря применению опалубки нижняя поверхность плиты будет отличаться ровной и гладкой поверхностью, что позволит быстро провести отделочные работы с минимальными затратами.
  4. Повышенные теплоизоляционные характеристики. Отсутствие стыков между плитами повышает способность не только удерживать тепло, но и поглощать звуки.
  5. Продолжительный срок эксплуатации. Ввиду того, что бетон предохраняет от коррозии стальные прутья, которые, в свою очередь, повышают эксплуатационные качества бетона, здание будет долго сохранять прочность. Однако следует учесть, что, эти характеристики имеют и другие типы перекрытий.
  6. Широкий выбор размеров и форм. Так как монолитным плитам с помощью опалубки можно придать любую форму, то их использование позволяет оформить выносные балконы округлых форм, а также делать более плавные изгибы на фасаде здания.
  7. Отсутствие стыков между монолитными плитами повышает способность удерживать тепло и поглощать звуки

Что касается недостатков, то главным из них считается проведение технически сложных работ, потому как монолитную плиту необходимых размеров с прочностными характеристиками производят только опытные специалисты, имеющие соответствующие навыки. ГОСТом нормы на самостоятельно изготовленные ЖБИ не предусматриваются.

Габаритные параметры изделий рассчитываются индивидуально в каждом случае, соответственно, следует выделить дополнительные затраты на оплату работ специалиста по заливке.

Другие недостатки монолитных плит:

  1. Значительный вес. Отсутствие пустот и большие размеры изделий обуславливают готовому изделию большую массу, что потребует создания более прочного фундамента.
  2. Продолжительный срок застывания. По нормам ГОСТа период застывания бетона в опалубке составляет 28 дней, что растягивает сроки строительства.

Чтобы не ошибиться при покупке плиты для строительства, в первую очередь, помимо размера, нужно поинтересоваться у продавца о происхождении товара и о репутации производителя. Важно проверить марку бетона и качество готовой панели.

Не следует приобретать изделия с явными нарушениями целостности, которые будут снижать несущую способность конструкции. Обязательно нужно убедиться в наличии паспорта на продукцию, а затем уже, исходя из необходимых размеров, подбирать количество плит. Главное – понимать, что именно от качества перекрытий и зависит устойчивость готового здания.

Расчет пустотной плиты перекрытия пример

Расчет железобетонной пустотной плиты

Произведем расчет и конструирование железобетонной многопустотной плиты перекрытия жилой комнаты пролетом 6,0 м и шириной 1,5 м. Она опирается на поперечные стены здания короткими сторонами и рассчитывается как балка двутаврового профиля, свободно лежащая на двух опорах.

Предварительно уточняем размеры поперечного сечения плиты и приводим его к эквивалентному двутавровому.

Расчетный пролет плиты l при перекрываемом пролете 5690 мм, ширине опирания 420 мм можно определить из выражения:

Высота сечения плиты h

h = 18· 590· 3650· (2· 570 + 100)/2000000· 570 =35 см

h = l/30 = 590/30 = 20 см

Принимаем плиту h = 220 мм

Статический расчет плиты

Расчетные нагрузки на 1 м 2 плиты определяют в табличной форме.

Нормативная нагрузка от веса перегородок на 1 м 2 перекрытия принята 1,5 кПа. Коэффициент надежности по нагрузке = 1,2.

Расчетные нагрузки на 1 м 2 плиты

Вид нагрузкиНормативная нагрузка, кПаγfРасчетная нагрузка, кПа
1. Постоянная Вес перегородок Вес пола: паркет 0,02×8 = 0,16 цементная стяжка 0,04×22 = 0,88 звукоизоляция 0,024×2,5 = 0,06 вес многопустотной плиты1,5 0,16·0,95 = 0,152 0,88·0,95 = 0,84 0,06·0,95 = 0,057 0,12·25·0,25 = 2,851,2 1,1 1,3 1,3 1,11,8 0,167 1,09 0,074 3,135
Итогоg n = 5,399g = 6,266
2. Временная0,71,40,98
3. Полнаяq n = 6,099q = 7,246

Расчетная нагрузка на 1 м при ширине плиты 1,5 м с учетом коэффициента надежности по назначению здания γn = 0,95

· постоянная q = 6,266·1,5 = 9,399 kH/м

· временная p = 0,98 ·1,5 = 1,47 kH/м

· полная q + p = 7,246·1,5 = 10,869 kH/м

Нормативная нагрузка на 1м

· постоянная q n = 5,399·1,5 = 8,099 kH/м

· временная p n = 0,7·1,5 = 1,05 kH/м

· полная q n + p n = 6,099·1,5 = 9,149 kH/м

Максимальные расчетные изгибающий момент и поперечная сила от расчетных нагрузок:

М = = 44,14 kH·м; Q = = 30,98 kH

Максимальные расчетные изгибающий момент и поперечная сила от нормативных нагрузок:

М = = 37,16 kH·м; Q = = 26,08 kH

Постоянная и длительная:

q n + p n дл= 8,099 + 0,3·0,95·1,5 = 8,527 kH/м

М = 8,527·5,7 2 /8 = 34,63 kH·м

Установление размеров сечения плиты

Высота сечения многопустотной предварительно напряженной плиты по конструктивным соображениям:

принимаем h = 0,22м

Рабочая высота сечения:

Рис.2. Поперечное сечение многопустотной панели

Приведение сечения плиты к двутавровому осуществляют путем вычитания суммы ширины квадратных пустот, эквивалентных по площади круглым (a = 0,9d). Поэтому при ширине плиты по верху b’f, высоте h, диаметре пустот d основные размеры двутаврового сечения следующие:

¾ высота верхней и нижней полки — = 38мм;

¾ ширина ребра — b = b’fn 0,9d = 452мм, где n — число пустот.

Рис.3. Компоновка двутаврового сечения

Характеристики прочности бетона

Пустотную предварительно напряженную плиту армируют стержневой арматурой класса Ат–V с электротермическим напряжением на упоры форм.

К трещиностойкости плиты предъявляются требования III категории. Изделия подвергаются тепловой обработке при атмосферном давлении.

Бетон класса В25 тяжелый, соответствующий напрягаемой арматуре. Согласно СНиП призменная прочность нормативная Rbn = 18,5 МПа, расчетная Rbr = 14,5 МПа. Коэффициент условий работы бетона γbr = 0,9.

Нормативное сопротивление при растяжении Rbt = 1,6 Мпа, расчетное Rbt.r = 1,05 Мпа. Начальный модуль упругости бетона Rbp устанавливаем так, чтобы при обжатии отношения напряжений σbp/ Rbp

Расчет монолитной плиты перекрытия

Невзирая на высокий ассортимент готовых плит, железобетонные монолитные плиты не утратили своей актуальности, продолжая пользоваться спросом. Особенно актуальным их применение является при строительстве малоэтажной загородной недвижимости, которой характерна индивидуальная планировка с различным размером комнат или в тех случаях, когда для строительства не используются подъемные краны. Такой вариант возведения зданий позволит сэкономить средства на доставке материалов и сократить затраты на монтаж. При этом возрастет время на осуществление подготовительных работ, которые будут связаны с возведением опалубки. Впрочем, этот факт не отпугивает застройщиков, которые не видят трудности в покупке бетона и арматуры. Гораздо сложнее произвести правильный расчет плит перекрытий, определить марку необходимого бетона, вид арматуры, значение действующей нагрузки и прочие связанные с прочностью и надежностью характеристики.

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Характеристики монолитной плиты

Реальная длина плиты может отличаться от расчетного значения пролета, которым принято считать расстояние между стенами, выступающими в виде опор. Стены выполняют функцию поддержки плиты. Таким образом, пролет – это размер помещения в длину и в ширину. Для его измерения можно использовать простую рулетку, с помощью которой можно измерить расстояние между стенами. При этом реальное значение длины монолитной плиты должно быть обязательно больше. В качестве опор для плиты выступают стены, материалом для которых может послужить распространенный кирпич или шлакоблок, камень, керамзитобетон, газо- или пенобетон. Необходимо учитывать прочность стен, которые должны выдерживать массу плиты. В случае с камнем, шлакоблоком и кирпичом можно не сомневаться в несущей способности, тогда как пенобетонные конструкции должны быть рассчитаны на определенную массу. Для примера произведем расчет однопролетной схемы перекрытия с опорой на две стены, расстояние между которыми составляет 5000 мм.

Геометрические размеры толщины и ширины плиты задаются. Как правило, наиболее часто в загородном строительстве применяют плиты толщиной 0,1 м с условной шириной равной одному метру. Принимаем за основу конструкцию с армированием плиты перекрытия при помощи арматуры марки А400 при заливке бетона В20. В дальнейшем плита при расчете рассматривается как балка.

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

  • жестко защемленная на опорах балка;
  • балка консольного типа шарнирно-опертая;
  • бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

  • распределенные хаотически и неравномерно;
  • точечные;
  • равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Q = (400+250+100)*1.2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.

Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.

Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

  • составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;
  • прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;
  • в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;

  • на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

  • возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;
  • отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;
  • высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;
  • конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;
  • высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Расчёт многопустотной плиты перекрытия

В зависимости от метода возведения железобетонные конструкции могут быть сборными, монолитными и сборно-монолитными. По видам арматуры различают железобетон с гибкой

Расчёт многопустотной плиты перекрытия

Другие курсовые по предмету

Идея создания железобетона из двух различных по своим механическим характеристикам материалов заключается в реальной возможности использования работы бетона на сжатие, а стали — на растяжение.

Совместная работа бетона и арматуры в железобетонных конструкциях оказалась возможной благодаря выгодному сочетанию следующих свойств:

1)сцеплению между бетоном и поверхностью арматуры, возникающему при твердении бетонной смеси;

2)близким по значению коэффициентом линейного расширения бетона и стали при t£100°С, что исключает возможность появления внутренних усилий, способных разрушить сцепление бетона с арматурой;

)защищённости арматуры от коррозии и непосредственного действия огня.

В зависимости от метода возведения железобетонные конструкции могут быть сборными, монолитными и сборно-монолитными. По видам арматуры различают железобетон с гибкой арматурой в виде стальных стержней круглого или периодического профиля и с несущей арматурой. Несущей арматурой служат профильная прокатная сталь — уголковая, швеллерная, двутавровая и пространственные сварные каркасы из круглой стали, воспринимающие нагрузку от опалубки и свежеуложенной бетонной смеси.

Наиболее распространён в строительстве железобетон с гибкой арматурой.

фундамент колонна плита перекрытие

1. Расчёт многопустотной плиты перекрытия

1.1 Исходные данные

Таблица 3. Исходные данные

Район строительства:г. ГродноРазмеры, м B x L:12,4 м х 36 мЧисло этажей:5Высота этажа, м:2,8 мКонструкция пола:дощатыйСетка колонн, м:6,2 м х 3,6 мТип здания:БольницаГрунтсуглинокПеременная нагрузка на перекрытие1,5 кПаКласс по условиям эксплуатацииXC1

1.2 Расчет нагрузок на 1 м2 плиты перекрытия

Дощатый настил δ = 28 мм, ρ = 5кН/м³

Лаги 80мм х 40мм, ρ = 5 кН/м³

Звукоизоляция δ = 15 мм, ρ = 7 кН/м³

Керамзит δ = 150мм, ρ = 5 кН/м³

Ж/б плита перекрытия δ = 220мм, ρ = 25 кН/м³

Рис.3. Конструкция пола

Таблица 4. Сбор нагрузок на 1 м2 перекрытия

№Наименование нагрузкиНормативное значение кН/м2 I. Постоянная нагрузка1Дощатый настил 0,028∙50,142Лаги 0,08⋅0,04∙5∙20,0323Звукоизоляция 0,015⋅0,12∙70,01264Керамзит 0,15⋅50,755Ж/б пустотная плита 0,12⋅25(t=120мм)3,0Итогоgsk = 3,93II. Переменная нагрузка6Переменная1,5Итогоqsk = 1,5Полная нагрузкаgsk+qsk=5,43

.3 Расчет пустотной плиты перекрытия

.3.1 Расчётная нагрузка на 1 м. п. плиты при В=1,4 м

Погонная нагрузка на плиту собирается с грузовой площади шириной, равной ширине плиты B=1,4 м.

Расчетная нагрузка на 1 м.п. плиты перекрытия при постоянных и переменных расчетных ситуациях принимается равной наиболее неблагоприятному значению из следующих сочетаний:

первое основное сочетание

g = (∑ gsk,j⋅ γG,j+∑gsk,j⋅ ψO,i⋅ γQ,i)⋅B= (3,93⋅1,35+1,5⋅0,7⋅1,5) ⋅1,4 = 8,39 кН/м2

второе основное сочетание

g = (∑ ξ ⋅ gsk,j ⋅ γG,j+gsk,j⋅ γQ,i) ⋅B= (0,85⋅3,93⋅1,35+1,5⋅1,5) ⋅1,4 = 9,46 кН/м2

При расчете нагрузка на 1 погонный метр составила 9,46 кН/м2

.3.2 Определение расчётного пролёта плиты при опирании её на ригель таврового сечения с полкой в нижней зоне

Рис.4. Схема опирания плиты перекрытия на ригели

Конструктивная длина плиты:

к = l − 2 ⋅150 − 2 ⋅ 5 − 2 ⋅ 25 = 3600 − 300 − 10 − 50 =3240 мм

eff = l − 300 −10 − 2 ⋅ 25 − 2 ⋅100/2=3600 − 310 − 50 − 100 = 3140 мм

1.3.3 Расчётная схема плиты

Рис.5. Расчетная схема плиты. Эпюры усилий

.3.4 Определение максимальных расчетных усилий Мsd и Vsd

МSd =9,46 ⋅ (3,14)2 / 8 = 11,66 кН⋅м

VSd =9,46 ⋅ 3,14 / 2 = 14,85 кН⋅м

.3.5. Расчётные данные

Бетон класса С 16/20

= 16 МПа = 16 Н/мм2, γc =1,5, fcd = fck / γc = 16 / 1,5= 10,67 МПа

Рабочая арматура класса S500:

d = 435 МПа = 435 Н/мм2

.3.6 Вычисляем размеры эквивалентного сечения

Высота плиты принята 220мм. Диаметр отверстий 159мм. Толщина полок: (220-159) / 2=30,5мм.

Принимаем: верхняя полка hв =31мм, нижняя полка hн =30мм. Ширина швов между плитами 10мм. Конструктивная ширина плиты bк= В -10=1400-10=1390мм.

Ширина верхней полки плиты beff = bк — 2⋅15 = 1390 — 2⋅15 = 1360 мм. Толщина промежуточных ребер 26 мм. Количество отверстий в плите:

Принимаем: 7 отверстий.

Отверстий: 7 · 159 = 1113 мм. Промежуточных ребер: 6 · 26 = 156 мм. Итого: 1269 мм.

На крайние ребра остается: (1390-1269)/2=121 мм.= 0,9 d = 0,9⋅159 = 143 мм — высота эквивалентного квадрата.= (220 −143) / 2 = 38.5 мм — толщина полок сечения.

Приведённая (суммарная) толщина рёбер: bw = 1360 − 7 ⋅ 143 = 359 мм.

Рис.6. Определение размеров для пустотной плиты

1.3.7 Рабочая высота сечения

= h − c = 220 − 25 =195 мм

где c = a + 0.5⋅ ∅ , a=20 мм — толщина защитного слоя бетона для арматуры (класс по условиям эксплуатации XC1).

с=25 мм — расстояние от центра тяжести арматуры до наружной грани плиты перекрытия.

Определяем положение нейтральной оси, предполагая, что нейтральная ось проходит по нижней грани полки, определяем область деформирования

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

    по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор; они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы; с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают; цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
    К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

    монолитное балочное перекрытие; безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия. имеющие несъемную опалубку; по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.


Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

    чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра; расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.


Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln 2 /8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой Аn = M/bh 2 nRb. Соответственно получим:

    А01 = 0.0745 А02 = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

    Fa1 = 3,275 кв. см. Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

    при λ > 3, продольный больше поперечного в пять раз; при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

    Fa1 = 3.845 кв. см; Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

    продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см; поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

Максимально допустимая нагрузка на плиту перекрытия

Для обустройства перекрытий между этажами, а также при строительстве частных объектов применяются железобетонные панели с полостями. Они являются связующим элементом в сборных и сборно-монолитных строениях, обеспечивая их устойчивость. Главная характеристика – нагрузка на плиту перекрытия. Она определяется на этапе проектирования здания. До начала строительных работ следует выполнить расчеты и оценить нагрузочную способность основы. Ошибка в расчетах отрицательно повлияет на прочностные характеристики строения.

Нагрузка на пустотную пелиту перекрытия

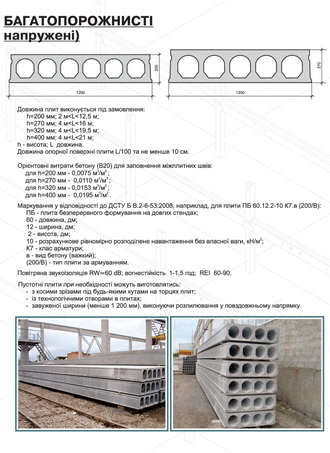

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация:

  • типоразмер панели;
  • габариты;
  • предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку:

  • ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
  • 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
  • 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
  • 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

Преимущества и слабые стороны плит с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м 2 .
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м 2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м 2 .
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м 2 .
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м 2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Допустимая нагрузка на плиты перекрытия: ее размеры и виды

Приобретая плиты перекрытия для строительства собственного дома, нужно учитывать не только их размеры, но и нагрузку, под которую рассчитаны данные изделия. Чтобы понять, что такое допустимая нагрузка на плиту перекрытия, нужно привести несколько определений. При расчете конструкций учитывается несколько видов нагрузок. Это постоянные, от веса всех вышележащих элементов (стен, перекрытий и т.д.) и собственного веса плиты, длительные (временные перегородки, оборудование, конструкции пола) и временные, к которым в жилье относятся вес мебели и людей. Какая нагрузка на плиту перекрытия должна интересовать вас?

Первый вид нагрузок учитывается специалистами при разработке проекта. Длительная плюс временная, это и есть нормативная или максимальная нагрузка на плиту перекрытия, превышать которую не рекомендуется. Для многопустотных плит в жилых помещениях она всего 150 кГ/кВ.м. Чем тяжелее конструкция пола, тем меньше запаса остается на мебельные гарнитуры и вес жильцов.

Выбор плиты по допустимой нагрузке

Зная величину нормативной временной нагрузки на плиту перекрытия и технические характеристики материалов остальных конструкций, можно подсчитать изделия с нужными вам параметрами. В маркировке, наносимой на железобетонные многопустотные плиты перекрытия, указана величина несущей способности.

Если нормативный вес временных нагрузок узнать не сложно, то с расчетом постоянных дело обстоит по-другому. Расчеты сложны и учитывается множество параметров, даже таких как ветровые нагрузки и климатические условия. Поэтому, если вы не хотите переплатить за излишний запас прочности, покупая ЖБИ, то за расчетом следует обратиться к специалистам.

Какую нагрузку выдерживают плиты перекрытия сплошного сечения или ребристые определяется аналогично. Только следует знать, что ребристые плиты для частного домостроения не используются.

По значениям, регламентируемым действующим сегодня ГОСТ максимальная расчетная величина нагрузки выпускаемых плит 800 кПа. Для зданий с перекрытиями нестандартных размеров или под заданные технические параметры прочности, плиты рассчитываются индивидуально. Стоимость их соответственно намного больше, чем у стандартных изделий.

Пустотелая доска

Доска Knightcore (Hollowcore) — это сборная предварительно напряженная бетонная доска, изготовленная методом точной экструзии из бетона с нулевой оседанием, обеспечивающая превосходный размерный контроль и однородность. Плиты разрезаются по длине, чтобы обеспечить точность размеров и гладкость торцов.

Пустотная доска весит меньше на квадратный фут, чем аналогичные элементы террасной доски, представленные на рынке. В результате доска Hollowcore предлагает более высокое отношение пролета к глубине.

Нижняя сторона пустотелой доски представляет собой гладкую стальную форму и может быть оставлена ​​как есть или окрашена текстурированной краской. Во многих случаях использования полов может использоваться пустотелая доска без бетонного покрытия. Стыки между плитами заделываются раствором и покрываются кромкой, применяется подходящая подстилка или набивка и укладывается отделочный ковер, деревянный пол или плитка.

Пустотная доска

изготавливается в контролируемых заводом условиях лицензированными производителями в США и Канаде, что обеспечивает чрезвычайно точные и точные допуски.

В число

производителей пустотных плит входят многие крупные производители сборного железобетона и предварительно напряженного бетона, которые полностью укомплектованы персоналом для обеспечения комплексных продаж и технических услуг.

Пустотная доска используется практически во всех мыслимых типах зданий и может использоваться с любой системой несущих стен или каркаса.

Пустотная доска изготавливается шириной 4–0 дюймов и различной глубиной.

Планка

Hollowcore соответствует требованиям ASTM E119 по допустимой и неограниченной огнестойкости и внесена в список Underwriters Laboratories, Inc.для двухчасовых классификаций огнестойкости (с верхом), в ограниченных и неограниченных условиях. Также доступны трех- и четырехчасовые рейтинги с отливкой в ​​полевых условиях.

Пустотные плиты перекрытия из дощатого бетона устойчивы к воздушному шуму и передаче ударного шума, а также обладают качествами, превосходящими характеристики цельной бетонной плиты эквивалентной толщины.

Акустические испытания показывают оценки STC 48 и NRC 55 для перекрытий. В Канаде пустотные доски одобрены C.M.H.C. № допуска: 7098.

Пустоты могут использоваться для электрических каналов, а также для каналов принудительной подачи и возврата воздуха.

Использование пустотных панелей перекрытия и кровельных плит приведет к снижению общей стоимости строительства для вашего следующего проекта. Устранены временные и погодные задержки при формовке и отверждении наливного бетона на месте.

Пустотный дощатый пол и плиты крыши доставляются прямо на строительную площадку для немедленного возведения — даже в ненастную погоду.Полые камеры позволяют сэкономить место и средства, поскольку их можно использовать для воздуховодов отопления и кондиционирования, вытяжек наружу, электропроводки и трубопроводов.

Пустотная доска, так как она сделана из бетона, практически не требует обслуживания. Пустотная доска служит владельцу на протяжении всего срока службы здания.

Пустотная доска используется в конструкциях по всей Северной Америке и прошла тщательные испытания в полевых условиях.

1. Эта компания должна производить, поставлять и монтировать все предварительно напряженные сборные железобетонные элементы из досок Knightcore, включая заливку швов между элементами.

2. Изготовитель должен представить монтажные чертежи на согласование с архитектором.

3. Все пустотные железобетонные элементы должны быть изготовлены из досок Knightcore, подвергнутых машинной экструзии в рамках строго контролируемого производственного процесса.

4. Блоки из пустотелых досок должны изготавливаться в соответствии с последней редакцией ACI 318 или CSA A23.3.

1. Все материалы, используемые при производстве панелей Hollowcore, должны соответствовать всем соответствующим спецификациям ACI и CSA.

2. Бетон должен иметь минимальную прочность на сжатие 3000 фунтов на квадратный дюйм при переносе и 6000 фунтов на квадратный дюйм через 28 дней.

3. Предварительно напряженная прядь должна представлять собой 7-проводную прядь без покрытия в соответствии с CSA A135 или ASTM A416.

4. Блок из пустотелых досок должен быть изготовлен методом экструзии с использованием гладких жестких стальных форм и отрезан до длины, как показано на рабочих чертежах.

1. Монтаж должен производиться опытными сборщиками ЖБИ под компетентным контролем.

2. Опорные поверхности для плит пустотных плит будут подготовлены другими до истинно ровной поверхности.

3. Строительство здания с допустимыми отклонениями является обязанностью генерального подрядчика.

4. Плиты должны быть тщательно заделаны цементно-песчаной жидкостью в соотношении 1: 3, при этом необходимо следить за тем, чтобы стыки между плитами были должным образом заполнены.



6 «пустотелый стержень

Вес = 44 фунта / кв. Дюйм

Крышка до центра прядей = 1 3/8 дюйма

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 « Нагрузка

250+

240

165

115

85

62

46

33

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 « Нагрузка

250+

250+

210

155

115

85

65

50

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 « Нагрузка

250+

250+

250+

185

140

105

85

65

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11

6 «Секция — 2» Топпинг

Крышка до центра прядей = 1 3/8 дюйма

Композитное покрытие: толщина 2 дюйма, f’c = 5 KSI, единичная масса.= 150 ПКФ

Нити Размах ->

10

12

14

16

18

20

22

24

4-3 / 8 «

Нагрузка

250+

250+

235

170

120

85

60

45

Камера

0.05

0,07

0,08

0,08

0,07

0,04

-0,01

-0,10

5-3 / 8 «

Нагрузка

250+

250+

250+

220

165

120

90

70

Камера

0.07

0,10

0,12

0,13

0,13

0,11

0,07

0,01

6-3 / 8 «

Нагрузка

250+

250+

250+

250+

200

150

115

90

Камера

0.09

0,12

0,15

0,17

0,18

0,18

0,16

0,11



8 «пустотелый стержень

Вес = 57 PSF

Прикрытие до центра прядей = 1.75 «

Нити Размах ->

10

12

14

16

18

20

22

24

26

28

30

32

4-1 / 2 « Нагрузка

520

420

351

300

239

186

146

116

93

74

59

47

Камера

0.08

0,11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

5-1 / 2 « Нагрузка

535

433

362

309

269

233

189

152

123

100

82

67

Камера

0.10

0,15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

7-1 / 2 « Нагрузка

567

459

384

328

285

252

224

201

181

150

125

105

Камера

0.15

0,21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

8 «Секция — 2» верх

Крышка до центра пряди = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

Нити Размах ->

12

14

16

18

20

22

24

26

28

30

32

34

36

4-1 / 2 «

Нагрузка

534

444

337

305

235

183

144

113

89

70

53

40

Нет данных

Камера

0.11

0,15

0,18

0,21

0,24

0,25

0,26

0,25

0,22

0,17

0,10

-0,01

Нет данных

5-1 / 2 «

Нагрузка

548

455

387

335

294

240

192

154

124

100

80

64

50

Камера

0.15

0,19

0,24

0,28

0,32

0,36

0,39

0,40

0,40

0,37

0,32

0,24

0,13

7-1 / 2 «

Нагрузка

577

479

408

353

310

274

245

221

191

158

131

109

90

Камера

0.21

0,27

0,34

0,42

0,49

0,56

0,63

0,68

0,73

0,75

0,76

0,74

0,68



10 «пустотелый стержень

Пустотелый сердечник 10 дюймов

Вес = 65 PSF

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

16

18

20

22

24

26

28

30

32

34

36

38

6-1 / 2 «

Нагрузка

486

424

368

309

256

211

175

147

123

103

87

73

Камера

0.23

0,28

0,34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,048

8-1 / 2 «

Нагрузка

501

437

387

333

284

244

209

176

149

126

107

91

Камера

0.27

0,34

0,40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

Пустотелый сердечник 10 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

20

22

24

26

28

30

32

34

36

38

40

42

6-1 / 2 «

Нагрузка

439

379

307

252

208

172

143

119

98

81

67

54

Камера

0.34

0,39

0,44

0,48

0,51

0,54

0,55

0,55

0,53

0,48

0,41

0,32

8-1 / 2 «

Нагрузка

447

400

345

294

249

208

175

147

124

104

87

73

Камера

0.40

0,46

0,53

0,59

0,64

0,68

0,72

0,74

0,74

0,72

0,68

0,61



12 «пустотелый стержень

Пустотелый сердечник 12 дюймов

Вес = 75 фунтов на квадратный фут

Прикрытие до центра прядей = 1.75 «

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

177

146

122

101

84

69

57

46

37

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

254

229

200

177

158

139

120

103

89

76

65

56

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52

Пустотелый сердечник 12 дюймов

Прикрытие до центра прядей = 1.75 «

Композитный слой: толщина 2 дюйма, f’c — 5 KSI, вес единицы = 150 PCF

ниток

пролет ->

28

30

32

34

36

38

40

42

44

46

48

50

6-1 / 2 «

Нагрузка

200

164

135

111

90

73

58

45

34

Камера

0.32

0,33

0,34

0,33

0,30

0,26

0,20

0,12

0,02

8-1 / 2 «

Нагрузка

278

253

232

204

181

156

133

113

96

81

68

57

Камера

0.62

0,68

0,73

0,77

0,80

0,82

0,83

0,81

0,78

0,72

0,63

0,52




Если вам нужна дополнительная информация о Knightcore Plank, свяжитесь с нами.


Доска NiCore ™ — толщина прогиба и верхней части

Сборные предварительно напряженные пустотные плиты обычно демонстрируют изгиб (т.е. прогиб вверх), и доски NiCore ™ от Nitterhouse Concrete Products, Inc. (NCP) ничем не отличаются . Периодически мы сталкиваемся со строительными спецификациями, в которых говорится, что многопустотные плиты должны изгибаться для преодоления прогиба под действием собственного веса, но такие спецификации не могут быть дальше от реальности.Это, несомненно, переход от практики строительства монолитных плит и балок к изгибу центрирования (то есть опалубке), чтобы преодолеть собственный вес системы и в результате получить по существу «плоский» пол. Хотя желательность этого очевидна как для проектировщиков, так и для подрядчиков, при этом не учитывается тот факт, что сборные железобетонные, предварительно напряженные многопустотные плиты, сплошные плиты, балки и двойные тройники отливаются в длинномерные, плоские формы, а только получает их изгиб. от приложенного извне натяжения предварительно напряженных прядей.Выбор количества эксцентрично расположенных предварительно напряженных прядей зависит от прилагаемых нагрузок, которые должен выдерживать элемент, величина которых почти всегда превышает прогиб отдельного элемента под его собственным весом. Доска NiCore ™ с высокими эксплуатационными характеристиками является результатом тщательно спланированного танца минимизации веса (экономия материала), максимального увеличения пролета (архитектурная открытость), удовлетворения требований к нагрузке (структурная целостность), контроля прогибов (удобство обслуживания) и обеспечения огнестойкости (безопасность жизни) ).Камбер является естественным следствием максимально эффективного выполнения всех этих требований, и его не следует рассматривать как необходимое зло, с которым нужно мириться. Многие конкурирующие системы для приподнятых полов и крыш испытывают прямо противоположную ситуацию прогибов, которые приводят к получению более толстых плит, чем ожидалось, и возможному скоплению воды во время сильного дождя.

Это краткое описание изгиба служит трамплином для рассмотрения толщины бетонного покрытия. В то время как в помещениях с небольшим пешеходным движением, таких как квартиры и отели, принято просто использовать местные неструктурные материалы, такие как Gyp-Crete® или ARDEX K 500 ™, чтобы обеспечить гладкую основу для отделки пола и достаточно ровный пол, иногда это необходимо. необходимо для проектирования системы перекрытий с использованием монолитного композитного бетонного покрытия.Это приложение более распространено в местах с интенсивным движением, таких как школы, тюрьмы, розничная торговля, производство и т. Д., И ведет себя аналогично конструкции из композитных стальных балок и плит. Планка NiCore ™ в первую очередь спроектирована так, чтобы выдерживать собственный вес и вес влажного бетонного покрытия, после чего полностью композитная секция выдерживает все наложенные нагрузки, которые применяются позже, тем самым усиливая и без того прочную конструктивную систему, увеличивая ее жесткость на 50. % до 70%.

Это подводит нас к цели данной статьи, касающейся толщины монолитного композитного покрытия.Хотя варианты буквально бесконечны, есть два (2) варианта, которые следует учитывать при проектировании и строительстве, как показано на диаграмме ниже. Диаграмма (а), несомненно, представляет намерение большинства проектировщиков и строителей построить ровный этаж с готовой отделкой. Диаграмма (b) описывает предположение, что таблицы нагрузок имеют одинаковую толщину покрытия, часто выбираемую как 2 дюйма.

В целях обсуждения предположим, что изгиб доски NiCore ™ оценивается в L / 360, или 1 дюйм на длине 30’-0 дюймов.Если в строительной документации указано, что толщина монолитного покрытия составляет 2 дюйма, это будет разумным предположением, что это произойдет на концах подшипников для целей расчета размеров конструкции. Но фактическая толщина покрытия в середине пролета, где прочность на изгиб и напряжения наиболее критичны, составляет всего 2–1 дюйм = 1 дюйм после учета изгиба доски NiCore ™. Но проницательный наблюдатель может поинтересоваться прогибом доски NiCore ™ под весом влажного бетонного покрытия (т. Е. 25 фунтов на квадратный фут).Поскольку 8-дюймовые доски NiCore ™ довольно прочные, прогиб верхней части составляет примерно дюйма на пролете 30,0 дюймов. Таким образом, толщина бетонного покрытия в середине пролета больше похожа на толщину 2–1 дюйма + ”= 1¼ дюйма. Очевидно, что приводит к меньшему количеству бетонного покрытия, но есть две (2) проблемы, которые следует учитывать:

  1. Композитные свойства системы были скомпрометированы, поскольку общая толщина составляет 9,25 дюйма вместо 10 дюймов. Это нежелательное последствие.
  2. Уменьшенная толщина покрытия может обеспечить недостаточное покрытие для заполнителя и армирования, а также более уязвима для отслаивания и отслоения от подложки NiCore ™ Plank.Это тоже нежелательное последствие.

Если иное не указано официальным инженером (EOR), инженеры NCP обычно анализируют планку NiCore ™ с использованием уменьшенной толщины бетонного покрытия в результате расчетного прогиба и немедленного прогиба мокрого бетонного покрытия. Вес бетонного покрытия консервативно основан на номинальной толщине. Таким образом, в примере, приведенном выше, мы будем проектировать, предполагая, что однородная толщина бетонного покрытия составляет 1¼ дюйма, а вес — 25 фунтов на квадратный фут.При этом мы не заявляем и даже не подразумеваем целостность 1¼ ”бетонного покрытия, так как это должно быть оценено с помощью МУН. По этой причине NCP настоятельно рекомендует не «растягивать до предела» опубликованные таблицы нагрузок при проектировании конструкций. Изменения в толщине покрытия и наличие отверстий MEP, которые рассекают предварительно напряженные пряди, могут поставить под угрозу фактическую несущую способность конструкции, поэтому опытные проектировщики часто ограничивают расчетные пролеты примерно до 85% от максимального опубликованного пролета, показанного в обычных таблицах нагрузок.

Другой вариант, который нельзя упускать из виду, — увеличить номинальную толщину бетонного покрытия, чтобы учесть расчетный прогиб доски NiCore ™. Чтобы продолжить предыдущий пример, строительные чертежи могут быть детализированы, чтобы показать номинальную толщину покрытия 3 дюйма вместо 2 дюймов. Изгиб доски NiCore ™ останется равным 1 дюйму, но прогиб влажного бетонного покрытия увеличится примерно до ». В подшипниках общая толщина конструкции будет 8 дюймов, но приблизительная толщина покрытия в середине пролета будет около 3–1 дюймов + »= 2.375 ”. Хотя это приводит к дополнительной толщине бетонного покрытия, это может обеспечить более желательное решение с точки зрения конструктивности.

Что касается смежной темы, то одной из главных особенностей NiCore ™ Plank от NCP является наша заводская практика натяжения прядей только до 60% от их предельной прочности вместо 70–75%, как это обычно бывает в производстве предварительного напряжения. Таким образом, мы можем улучшить его характеристики, сведя к минимуму проблемы с толщиной бетонного покрытия, поскольку изгиб уменьшается примерно на ”по сравнению с 30.0 ’, при этом жертвуя лишь незначительной величиной предельной прочности на изгиб.

Nitterhouse Concrete Products, Inc. в Чамберсбурге, штат Пенсильвания, является семейной компанией, обслуживающей строительную отрасль с 1923 года. Позвоните нам по телефону 717-267-4505 или свяжитесь с нами через Интернет, чтобы получить информацию о более качественных сборных железобетонных изделиях и предварительно напряженных изделиях. ваши потребности в дизайне и строительстве.

CPAC Пустотная плита 120 см Лучшая цена

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6.Собственная масса плиты 02 см: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6,02 см. Собственная масса плиты: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6.Собственная масса плиты 02 см: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6,02 см. Собственная масса плиты: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6.Собственная масса плиты 02 см: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6,02 см. Собственная масса плиты: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 947 кв. См; Момент Intertia: 15445 см4; Центроид снизу: 6.Собственная масса плиты 02 см: 189 кг / кв.м; Вес плиты с покрытием 5 см: 309 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 911 кв. Момент Intertia: 26284 см4; Центроид снизу: 7,56 см. Собственная масса плиты: 182 кг / кв.м; Вес плиты с покрытием 302 см: 351 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 911 кв. См; Момент Intertia: 26284 см4; Центроид снизу: 7.Вес плиты 56 см: 182 кг / кв.м; Вес плиты с покрытием 302 см: 351 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

Размер Площадь поперечного сечения: 911 кв. См; Момент Intertia: 26284 см4; Центроид снизу: 7,56 см. Собственная масса плиты: 182 кг / кв.м; Вес плиты с покрытием 302 см: 351 кг / кв.м

Это цена франко-завод без НДС 7%

Цена за Кв.м

0 бат

FAQ — Spancrete SMA

Как далеко я могу пролететь без балки?

Какая расчетная нагрузка мне нужна для моего здания?

Расчетные нагрузки определяются применимыми строительными нормами и инженерными решениями.Рекомендуется проконсультироваться с архитектором, инженером-строителем или местным администратором строительных норм. Следующее можно использовать как практическое правило. Полы в жилых гаражах обычно составляют 80 фунтов на квадратный фут (фунт-фут), офисы — 100 фунтов на квадратный фут, общие сборочные помещения — от 100 до 150 фунтов на квадратный фут, антресоли — минимум 125 фунтов на квадратный фут, а нагрузка в жилых домах — 50 фунтов на квадратный фут.

Какая толщина пустотелой доски Spancrete® мне нужна?

Таблицы нагрузок показывают, какие эксплуатационные нагрузки могут быть достигнуты на разных пролетах.Вместимость доски Spancrete Hollowcore® зависит от покрытия, нанесенного на доску. Топпинги часто используются в сочетании с системами досок в косметических и / или структурных целях. На доску наносится структурный слой, который соединяется с доской, образуя композитный элемент, увеличивающий несущую способность системы. Неструктурный верхний слой используется для компенсации изгиба, создания дренажа или обеспечения изнашиваемой поверхности. Неструктурные покрытия могут или не могут быть прикреплены к доске, но во всех случаях не влияют на несущую способность доски.

В приведенных здесь таблицах (щелкните, чтобы увеличить) указаны приблизительные размеры и вместимость досок Spancrete Hollowcore®. Графики предназначены только для ознакомления. Пожалуйста, свяжитесь с вашим местным торговым представителем Spancrete®, чтобы определить фактический размер доски, необходимый для вашего применения.

Опять же, диаграммы предназначены для руководства; обратитесь к местному торговому представителю Spancrete®, чтобы определить рекомендуемый размер доски для вашего применения. Пример :
Вы ​​хотите установить доску Spancrete Hollowcore® над предлагаемым гаражом размером 24 х 36 футов.Предполагается, что доска будет перекрывать 24-футовое направление. Всякий раз, когда доска Spancrete Hollowcore® подвергается воздействию элементов или влажной среды, рекомендуется установить водонепроницаемую мембрану поверх системы досок. Это предотвратит приклеивание покрытия к доске, так как покрытие считается неструктурным. Стандартная расчетная нагрузка для жилого гаража составляет 80 фунтов на квадратный фут (psf). 2-дюймовый бетонный слой добавит примерно 25 фунтов на квадратный дюйм (или 12,5 фунтов на дюйм). Таким образом, общая наложенная нагрузка составляет примерно 105 фунтов на квадратный фут.Проверка таблицы с надписью «Пол без структурного покрытия» показывает, что для пролета 24 фута потребуется 8-дюймовая доска.

Примечания к исследованиям SMA (хранятся в формате PDF):

1016: Распределение консольной нагрузки
1020: Распределение нагрузки
1022: Ограничения пролета — Вибрация пола — Реакция на опускание пятки
1023: Ограничения пролета — Вибрация пола — Гибкие опоры

Span Notes (хранятся в формате PDF):

Как использовать Spancrete® для недорогого пространства под вашим гаражом
Строить новый дом с Spancrete® очень просто

Где я могу вырезать отверстия в пустотелой доске Spancrete®?

Как вырезать отверстия в пустотелой доске Spancrete?

Отверстия можно просверлить или вырезать пилой по бетону.Отверстия большего размера вырезаются ходьбой позади пилы по бетону. Важно вырезать отверстия только ПОСЛЕ того, как доска будет возведена и шпоночные пазы затвердеют. В некоторых случаях большие проемы обрамляют стальным коллектором. Обязательно получите инженерное разрешение перед тем, как вырезать какое-либо отверстие. Свяжитесь с вашим местным торговым представителем Spancrete для получения дополнительной информации.

Span Notes (хранятся в формате PDF):

Проектирование отверстий в Spancrete®
Резка и сверление отверстий в Spancrete® — это просто

Как закрепить якорь на нижней стороне пустотелой плиты Spancrete?

Имеющиеся в продаже анкеры можно просверлить и вставить в нижнюю часть доски.При выборе анкера следует проявлять осторожность, поскольку разные соединители могут выдерживать разную степень вытягивающего усилия. Просверливание доски и ее полное прикручивание болтами часто используется для поддержки тяжелых подвешенных грузов. Анкеры должны быть расположены под пустотелым сердечником Spancrete, чтобы не повредить арматурные пряди.

Примечания к исследованиям SMA (хранятся в формате PDF):

1029: нижние вставки — крепежные детали
1030: нижние вставки — красная головка
1031: нижние вставки — Hilti

Как я могу поддерживать свою пустотелую доску Spancrete?

Spancrete не проектирует несущие конструкции и не несет ответственности за их структурную целостность.Стены должны быть из бетонных блоков (CMU) / блоков или монолитного бетона. Для всех стен CMU требуется сплошная соединительная балка (заполненный верхний слой) для крепления пустотелой доски Spancrete®. Пустотная плита из Spancrete требует минимальной опорной поверхности 4 дюйма на каждом конце как для CMU, так и для бетона. Стальные балки также часто используются для поддержки пустотелых плит Spancrete. Для стальных поверхностей требуется не менее 3 дюймов опорной поверхности.

Span Notes (хранятся в формате PDF):

Spancrete® и конструкционная сталь — проверенная система

Как подключиться к стене из блочно-бетонной кладки (CMU)?

Стеновое соединение стандартного блока или блока CMU достигается с помощью отверстия диаметром 1/2 дюйма через Spancrete в соединительной балке (заполненный верхний слой) на 4 футах по центру.Затем в это отверстие забивается арматурный стержень №4 (диаметром 1/2 дюйма), который обеспечивает надежное соединение между Spancrete и стеной. Это экономичное соединение способно выдерживать относительно небольшие нагрузки, как показано в примечании к исследованию, приведенном ниже.

Примечания к исследованиям SMA (хранятся в формате PDF):

1015: Дюбельные соединения

Как подсоединить к стали?

Где найти сведения о подключении?

Могу ли я поставить стену или колонну на свою пустотелую доску Spancrete®?

Нужно ли заливать концы жил?

Большинство концов жил не заполнены.В многоэтажном строительстве может потребоваться затирка сердечников Spancrete, чтобы предотвратить раздавливание концов. Однако в большинстве зданий высотой до трех или четырех этажей заливные стержни не требуются. Проконсультируйтесь с инженерным отделом Spancrete или по указанным ниже ссылкам для получения дополнительной информации о том, когда необходимо залить заполнители.

Примечания к исследованиям SMA (хранятся в формате PDF):

1008: Дробильная способность концов досок

Как я могу отделать нижнюю часть пустотелой доски Spancrete®?

Как закончить верхнюю часть пустотелой доски Spancrete®?

Каковы требования к структурному покрытию?

Если требуется структурное перекрытие, бетонное покрытие не менее 2 дюймов должно быть приклеено к доске.Поскольку структурное покрытие обеспечивает несущую способность, крайне важно, чтобы покрытие было определенной прочности, полностью приклеиваемое к доске, не прерываемое контрольными швами или трубопроводом. Топпинг должен быть рассчитан на 28-дневную прочность 4000 фунтов на квадратный дюйм (psi). При укладке бетонного покрытия необходимо принять меры по тщательной очистке и увлажнению верхней поверхности доски. Перед тем, как продолжить работу с поверхностью, топпинг необходимо тщательно высушить.

Кроме того, рекомендуется использовать проволочную сетку в бетонном покрытии, причем размер ячейки определяется архитектором / инженером.Следует отметить, что минимальная толщина покрытия 2 дюйма измеряется в середине пролета (высшая точка изгиба), и поэтому может потребоваться дополнительный бетон по периметру для выравнивания пола. Все ненесущие стены (CMU, стальные стержни или деревянные перегородки) должны быть установлены ПОСЛЕ укладки бетонного покрытия и НАД структурным покрытием.

Примечания к исследованиям SMA (хранятся в формате PDF):

1019: сосредоточенные нагрузки на перекрытиях перекрытий
1020: Распределение нагрузки

Span Notes (хранятся в формате PDF):

Завершение вашего предварительно напряженного пустотелого пола

Сколько будет стоить пустотная доска Spancrete для моего проекта?

Пустотная доска Spancrete® — это инженерный продукт, и каждый проект имеет уникальные требования.Бесплатные оценки предоставляются по запросу. Пожалуйста, свяжитесь с вашим местным торговым представителем Spancrete, чтобы обсудить ваше уникальное применение.

В каких размерах предлагается пустотная доска Spancrete®?

Что такое готовый бетон?

Железобетонные элементы должны выдерживать как собственный вес, так и любые приложенные нагрузки. Это означает, что обычные железобетонные доски должны иметь короткие пролеты и большую глубину сечения. Предварительное напряжение сборных железобетонных плит преодолевает это ограничение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
