Внутренние несущие стены: толщина внутренних несущих стен из газоблока

Несущие стены и перегородки дома из газобетона. Практические советы.

Сегодня для возведения надежных, но в то же время недорогих стен для своих домов, их будущие обладатели выбирают газобетон – как основу несущих стен и межкомнатных перегородок. Если соблюдать все строительные условия и нюансы, выбрать и использовать качественный материал, то вполне реально достичь желаемого результата.

Почему газобетон?

Характеристики, которыми обладает газобетон, оправдывают его выбор во время строительства домов и других частных строений. Газобетонные блоки имеют низкую плотность и теплопроводность, первая — снижает нагрузку стен на фундамент дома, а вторая позволяет не делать дополнительную теплоизоляцию дома. Правда про теплопроводность актуально только в том случае, если правильно подобрана толщина блока для определенного региона. Для умеренного климата подойдут блоки плотностью D400 и толщиной 375-400 мм. Блоки укладываются друг на друга при помощи специального клея с толщиной шва от 1 до 55 мм.

С этим строительным материалом работать довольно просто: он легко укладывается, пилится и его легко штробить для коммуникаций.

Как выбрать материалы

Качественный материал для строительства – это заводской продукт, а не тот который был сделан в кустарных условиях. Будь то блоки или клей для блоков, купленные у производителя и имеющие сертификаты – гарант того, что материалы правильно хранили и они пригодны для строительства, а заявленные характеристики соответсвуют реальности.

При покупке блоков выбираем самые ровные (1 категории), с отклонениями по высоте ±1мм, для минимизации мостиков холода, экономии на инструменте и времени при их шлифовке. Также важно учесть не только плотность самих блоков, но и на класс прочности блока при данной плотности. При одном классе плотности блок может иметь разные классы прочности, например: блок D400 – B2.0 блок D400 – B2,5. Лучше брать максимально доступный класс прочности к требуемой плотности.

Ну и для долговечности дома выбирать блоки с маркой по морозостойкости F100.

При выборе тонкошовного клеевого состава необходимо обращать внимание на следующие характеристики: max. фракция зерен заполнителя — не более 0,63 мм., прочность сцепления с основанием ≥0,5 МПа, прочность на сжатие ≥10 МПа — для обеспечения максимальной несущей способности стен, показатель морозостойкости – 100 циклов. Всеми вышеупомянутыми параметрами обладает специальный клей для блоков Expert из линейки продуктов производителя Holcim. Расход качественного клея составляет 16-17 кг на 1м3 блоков при толщине клеевого шва в 2 мм.

Начинаем строительство! Пошаговый алгоритм действий.

Шаг 1. Защита материала от осадков. Обычно газобетонные блоки продаются запечатанными в термоусадочую пленку. Лучше распаковывать то количество блоков, которое будет задействовано в день строительства. А остальные блоки и/или незаконченные стены накрыть пленкой.

Шаг 2. Гидроизоляция фундамента. Для фундамента подойдет как рулонная гидроизоляция, так и обмазочная. При рулонной гидроизоляции делаем нахлест – 15 сантиметров.

Шаг 3. Первый ряд блоков. Приступаем к кладке блоков. Кладем блоки по углам строения и натягиваем между ними шнур. Если расстояние от блока до другого больше 10 метров, то нужно положить блок между ними и закрепить на нем шнур, чтобы не провисал, и кладка получилась ровная. В последующих рядах также лучше применять шнур. Зачастую фундамент имеет неровное основание, поэтому первый ряд блоков укладывается на пескобетон, например Holcim М300 – отлично подходит для этих целей. Для минимизации мостиков холода, вертикальные швы газобетонных блоков делаются с помощью тонкослойного клеевого состава.

Шаг 4. Клей для блоков. Второй и последующие ряды блоков из газобетона укладываются на специальный клей, благодаря этому швы получается не толстыми, что в свою очередь положительно влияет на сокращение теплопотерь будущего строения. К кладке второго ряда следует приступать после схватывания раствора для первого ряда, это занимает, как правило, 2-4 часа.

Для начала очищаем блоки от загрязнений и пыли, и если на блоках есть неровности убираем их рубанком или теркой. При помощи шпателя, кельмы или каретки наносим клей на блоки: на горизонтальную и вертикальную поверхности. Чтобы ускорить процесс кладки допустимо наносить клей сразу на 3 блока по горизонтали. Прижимаем блок после укладки на клей, чтобы толщина шва составила около 2 мм. Излишки клея не затираются, а подрезаются после схватывания.

Кладка блоков осуществляется с перевязкой. Место, где газобетон стыкуется между собой должно быть смещено от стыка нижнего ряда не меньше чем на 10 см, а у крайних блоков и на краях дверных/оконных проемов – не меньше 11,5 см.

Шаг 5. Армирование. Оконные проемы обязательно нужно армировать. Длина арматуры дожна быть на пол сантиметра длиннее самого оконного проема с каждой стороны по низу.

Штроборезом делается паз, как правило 40 х 40мм. Перед тем как заложить арматуру в паз, его необходимо очистить щеткой и увлажнить водой. После этого паз заполняется наполовину клеевым раствором и в него закладывается арматура, диаметром не меньше 6 мм (диаметр арматуры устанавливается в проекте), после погружения арматуры в паз, заполняем оставшееся пространство раствором. После проведения армирования блоков можно сразу продолжать процесс кладки.

Шаг 6. Перегородки. На несущих стенах, в месте где намечена перегородка, изначально закладывается гибкая связь из нержавеющей стали, которая дополнительно фиксируется на горизонтальной поверхности блока гвоздем. Другой конец гибкой связи фиксируются в горизонтальном шве перегородки. Если это момент был упущен и гибкие связи не заложили в шов несущей стены, то их можно зафиксировать в несущей стене и клеевом шве перегородки при помощи клеевого состава и гвоздя. Для перегородок в ванной под первый ряд блоков нужна гидроизоляция.

Пустоты между последним рядом блоков и перекрытием заполняются монтажной пеной.

Шаг 7. Монолитный пояс. Для перекрытия железобетонными плитами, во избежание трещин в кладке, нужно обеспечить армопояс. Монолитный пояс является связующим элементом для несущих стен по всему периметру здания. Для создания монолитного пояса применяют специальные U-образные или П-образные блоки, в пространство которых закладывается арматурный каркас, а после бетонируется. Бетонирование лучше проводить при температуре свыше +5 С.

Шаг 8. Отделка стен. Для внутренней отделки газобетонных стен используют штукатурку, которая подходит для основания из газобетонных блоков. Для облицовки фасадов домов строений из газобетона можно использовать различные варианты отделки: штукатурка, кирпич, и многие другие.

Понравилась статья?

Поделиться в соцсетях:

Несущие стены из газобетона: размеры перегородок и толщина

В последнее время газобетон резко набрал популярность в России. При строительстве стен и перегородок частных домов люди в большинстве случаев отдадут предпочтение этому материалу.

Оглавление:

1. Характеристики и классификация
2. Толщина стен
3. Стоимость

Состав

Газобетон — это близкий родственник ячеистого бетона, с той лишь разницей, что в него добавляют алюминиевую пудру, а также используют в качестве заполнителей кварцевый песок и известь. Свое название получил из-за своей пористой структуры, которая образуется при застывании пузырьков в бетонной смеси, а они появляются благодаря реакции алюминиевой пудры с щелочным раствором.

Наличие пор позволяет достигать хорошего соотношения массы/прочности/теплоизоляции, однако снижая звукоизоляцию (35 – 37 дб). Небольшой вес и идеальная геометрическая форма способствует возведению дома в короткие сроки, снижая стоимость услуг строителей.

В зависимости от класса его прочность на сжатие колеблется в диапазоне 1,5-3,5 кг/см² со средним коэффициентом теплопроводности 0,12 Вт/м°С. Стены могут похвастаться также и отличной огнеупорностью: I и II степень пожаробезопасности.

Виды блоков

Главную роль при выборе играет назначение помещения. С повышением толщины и плотности увеличивается уровень звукоизоляции, снижается теплопроводность и пропорционально возрастает стоимость. Размеры газобетонных блоков для несущих стен должны быть не меньше 440 мм (толщина), обладать прочностью не ниже марки B2,5 и плотностью не ниже 500.

В зависимости от прочности газобетон делится на множество классов от B0,5 до B15 (больше — лучше). Низкий показатель (до B2) означает, что стена не может быть частью несущей конструкции, а высокий (например, 10) позволит выдерживать до 10 этажей при правильно подобранной толщине. Регламенту прочности соответствует положение СТ СЭВ 1406.

Также стоит обратить внимание на следующие показатели:

1. D – плотность (от 300 до 1200 и выше). Несущие конструкции сооружают из конструкционного газобетона: D от 1000. Внутренние стены — из теплоизоляционного: D до 500. Визуально определить высокую плотность можно по размеру пор (чем они меньше — тем плотнее).
2. М — альтернативная марка мерила прочности (без учета СТ СЭВ 1406). Для возведения несущих перегородок используется М100-200.
3. F — стойкость к перепадам температур. Число возле F (например, F15) указывает на примерное количество циклов замораживания и оттаивания, которые способен перенести блок без потери качества и разрушения. Морозостойкость — является одной из слабых сторон элементов любых размеров.

Отдельный параметр — способ твердения: он бывает автоклавным и неавтоклавным. В автоклаве происходят реакции гидроксида кальция с оксидом кремния с образованием двухосновным гидросиликатов. На деле это означает в несколько раз более быстрое застывание бетона. Если убрать этап с химическими реакциями — получится неавтоклавный газобетон. Он более быстр и лёгок в производстве, однако его время застывания может достигать нескольких недель.

Как определиться с толщиной блока стены?

В частном доме все зависит от назначения помещения. Чем выше плотность газоблока, тем лучше теплопроводность и несущие характеристики и выше цена. Оптимальная конфигурация для частного дома выглядит следующим образом:

1. Для гаража, летней кухни, дачи, которым сохранять тепло не критично, можно выбирать элементы, только опираясь на прочность: от D300 и выше и B до 2,0. На толщине экономить не стоит: она должна быть не меньше 200 мм даже для здания в теплом климате. Лучше сделать перегородки из легкого газобетона, а внешние стены — из плотного.
2. Несущий каркас малоэтажного сооружения рекомендуется выполнить из конструкционно-теплоизоляционного газобетона: марки от D500 до D900 и B от 2 до 4. Второй параметр зависит от количества этажей. С повышением плотности (D) возрастает теплопроводность — лучше выбирать более низкий из возможных показатель D (например, 500). Рекомендуемая толщина равняется 300 мм.
3. Межкомнатные стены лучше выполнять из газобетона с низкой плотностью (D до 300) и прочностью (B до 1). Толщина подойдет минимальная: до 150 мм.

При возведении легких одноэтажных зданий для экономии можно закупать блоки толщиной 100 мм, но учтите, что в таком случае температура внутри помещения практически не будет отличаться от той, что за окном.

Обратите внимание: официальный российский стандарт толщины несущей стены — 440 мм. Этот показатель высчитан из теплотехнического, изоляционного и конструкторского расчета и является универсальным для большинства случаев малоэтажного строительства. Для перегородок лучше выбрать толщину в несколько раз меньше (например, 100 м).

Особое внимание стоит уделить фундаменту здания. Рекомендуется отдать предпочтение ленточному монолитному типу, дабы защитить дом от усадки, а стены и перегородки — от деформации и появления трещин.

Стоимость газоблока в Москве

Цены, представленные в таблице, могут сильно варьироваться, зависимо от производителя и отдельных характеристик товара.

Рассмотрим расценки на популярный газоблок автоклавного твердения D400 (M10):

Поставщик, производитель	Размер блока (ширина, длина, высота), мм	Стоимость за 1 м3, руб
ВЕНДОР, YTONG	200, 250, 625	4 740
Брик Парк, YTONG	200, 250, 625	4 750
СтройПартнер, Bonolit	200, 300, 625	3 250
ВЕНДОР, YTONG	250, 375, 625	4 890
СтройПартнер, CUBI	200, 375, 625	2 700
Брик Парк, еЗСМ	200, 300, 625	3 600
СтройПартнер, PORITEP	150, 250, 625	3 080
Хебель-Блок, YTONG	250, 300, 625	4 750
Хебель-Блок, YTONG	200, 250, 625	4 600

Выгоднее делать заказы массово оптом и покупать блоки меньшего размера — так можно достичь экономии до 30% денежных средств. Этот материал также на 20% экономнее кирпича и шлакоблока. Рассмотренный выше блок автоклавного твердения D400 подходит для любых целей малоэтажного строительства — от возведения перегородок до несущего каркаса.

---



Классификация стен

Стены могут разделяться по:

• назначению
• типу воспринимаемых нагрузок
• конструктивному решению
• материалу
• способу возведения

Классификация стен по назначению:

• наружные
• внутренние

Классификация стен по конструктивному решению:

• монолитные
• мелко- и крупноблочные
• панельные и щитовые
• каркасные
• сборные
• комбинированные

Классификация стен по восприятию нагрузок:

• несущие
• самонесущие
• ненесущие

Классификация стен по материалу:

• каменные
• бетонные
• деревянные
• из синтетических материалов

Классификация стен по способу возведения:

• сборные
• монолитные

Несущие стены

Отличить несущую стену от ненесущей достаточно просто. Несущие стены — воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т. п.

Эта стена в буквальном смысле «несет» на себе определенную нагрузку. Если вы мысленно удалите ее из конструкции здания, и такое удаление нарушит целостность здания, значит, стена несущая.

Самонесущие стены

Самонесущие – воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий, а также ветровую нагрузку.

Ненесущие стены

Ненесущие (в том числе навесные) — воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м (при большей высоте этажа эти стены относятся к самонесущим).

В том случае, если определение конкретного вида стены все же вызывает затруднения, лучше всего проконсультироваться у специалиста.

Была ли статья полезна?

НЕСУЩИЕ СТЕНЫ — ЗАЧЕМ ОНИ НУЖНЫ? | амбиансер

наброски автора

наброски автора

А что внутри дома?

Поскольку с размерами дома мы разобрались, перейдём к внутренним несущим стенам. В зависимости от конструкции здания, дом может иметь, или даже не иметь внутренние несущие стены и опоры, всё зависит от типа конструкции перекрытия и длины его пролётов.

При проектировании железобетонных и даже деревянных перекрытий, например, в каркасных домах, желательно одну из параллельных стен ставить на расстоянии не более 5,78м, тогда как другой пролёт между стенами может быть любой длины.

Кому нужны эти несущие стены?

Во-первых, их используют, как мы уже знаем, для опоры балок или панелей перекрытия между этажами. Во-вторых, они нужны для опоры конструкций крыши, например, для поддержки стропильной системы в середине пролёта.

Значит, мы, чтобы определить местонахождение несущих стен, уже должны знать какой будет крыша дома, например, плоская, двускатная или четырёхскатная. Таким же образом вы можете легко найти несущие стены на чертежах проектов домов или, при исследовании и обмерах стен существующих домов.

Можно ли обойтись без несущих стен?

Конечно можно, если перекрывать большие пролёты структурными балками и фермами. Или другой способ, вместо стен под несущие балки поставить отдельно стоящие опоры, в виде колонн. Эти конструктивные схемы очень удобны для устройства, большого зала без внутренних стен и колонн, на верхних этажах зданий.

Начинаем чертить план дома.

Итак, посередине листа миллиметровой бумаги одной линией начертим в 50 масштабе прямоугольник с размерами дома вашей мечты. Таким образом, мы начертили, так называемые, оси будущего здания. Далее отступив от этой линии внутрь на 13 см, на вашем листе 2,6 мм, начертите внутренний контур дома.

Теперь начертите параллельные линии по наружной стороне вашей оси, вы получите внешний контур вашего дома. Он зависит от принятой толщины наружной стены вашего дома. Так, если стены в два кирпича 51 см, то вы берёте 38 см от оси, а если они из другого материала толщиной, например 30 см, то соответственно вы отступите от оси наружу на 17 см.

И вот наконец-то, вы имеете шаблон контурных размеров вашего дома, по которым вам нужно будет возводить фундаменты и стены дома. Обведите наружные контуры более жирной линией. Это и является основой для нанесения на генеральном плане своего участка контурных размеров »пятна» вашего дома.

Как я уже говорил, при проектировании самого дома, форма его плана, по желанию хозяев, может изменяться. Так дом по своей форме может быть, например, круглым, пятиугольным, Г — образным и П – образным, но его план не должен выходить за уже выделенные границы пятна.

И наконец, если у вас участок маленький, а вам хочется иметь больше жилой площади, то ваш дом, разумеется, может расти в высоту, набирая за счёт этажности необходимую для вас площадь.

Значит за вами остаётся окончательный выбор, каким быть вашему дому, одноэтажным или многоэтажным! Конечно, в зависимости от рельефа и формы участка дом может иметь не только различную конфигурацию плана, но и разную высоту стен и конструкций кровли.

Главное на данном этапе это то, что вы уже уверенно можете нанести на генеральном плане участка »очертание» вашего дома и всех построек, колодцев, подключенных к основным сетям электроснабжения, газоснабжения, водоснабжения и канализации.

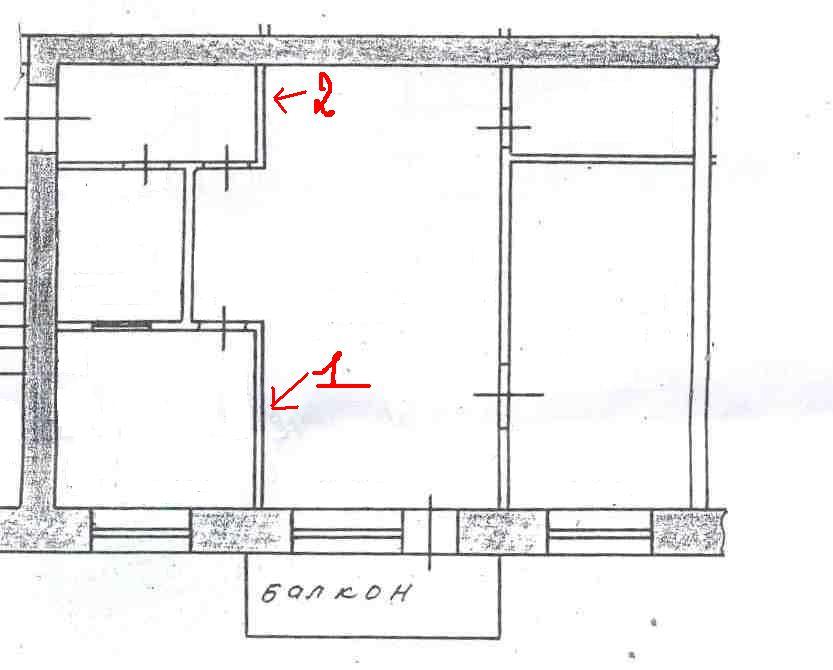

Определение несущей стены в доме, ее толщина, отличие от перегородки

Приступать к разработке планировки квартиры нужно с точного определения несущих стен. Они, как известно, не подлежат демонтажу: если убрать главные стены, тогда здание может разрушиться. Также учтите, что при перепланировке основных стен вам понадобится заказывать новый проект в соответствующей инстанции и согласовывать его с проектировщиком данного строения. Однако в последнее время на просторах интернета появляются множество вариантов перепланированных помещений, где авторы проекта достаточно легко демонтируют несущие стены, не обращая внимания на противозаконность таких решений и обрушение здания. Мы предлагаем вам ознакомиться с описанием, которое поможет правильно определить несущие стены в доме или квартире.

Проще всего определение несущей стены – это измерение ее толщины.

1. Главные стены в доме из панелей

Вначале через интернет или сайт строительной компании следует найти характеристику серии вашего дома, из которой вы узнаете толщину, как несущих стен, так и внутренних перегородок.

Как правило, в домах из панелей толщина перегородок составляет 80-100 мм, основных стен – 140-200 мм. Во многих панельных зданиях перегородки выполнены из гипсобетона, толщина которых 80 мм. Несущие стены из железобетона имеют толщину 140 мм или 180, а то и 200 мм. В отдельных старых панельных домах несущие стены бывают по 120 мм. Итак, измерьте толщину стены: если она менее 120 мм, то это внутренняя перегородка, если больше – тогда несущая стена, демонтажные работы с которой исключены. Имейте в виду, что отделка стены обоями или штукатуркой может изменить ее толщину, но в зданиях из панелей, как правило, отделка составляет не больше 50 мм. Но, если вы хотите сделать точный замер стены, тогда слой штукатурки потребуется убрать.

2. Несущие стены в зданиях из кирпича

Толщина стены в кирпичном здании определяется исходя из толщины кирпича, то есть 120 мм и плюс 10 мм на раствор. Поэтому стены из кирпича бывают толщиной в 120 и 250 мм, 380 мм, 510 и 640 мм с прибавкой отделочного слоя. В зданиях из кирпича главные стены соответствуют толщине 380 мм. В большинстве жилых кирпичных домов перегородки между комнатами сделаны из кирпича толщиной 120 мм либо панелей из гипсокартона, толщина которых 80 мм. Между квартирами стены из кирпича должны быть толщиной 250 мм, двойные панели с зазором – 200 мм, а несущие стены выполняются из кирпича толщиной 380 или 510 мм, а также 640 мм. Итак, если толщина вашей стены менее 380 мм, то это перегородка.

Зданий из кирпича, которые сооружаются серийно, гораздо меньше, чем домов из панелей, по этой причине нелегко отыскать их описание. Но многие кирпичные дома в больших городах – это, так называемые «хрущевки», а также «сталинки», у них похожие планировки.

Основные стены в «хрущевках» и «сталинках»

Конструкция типичных «хрущевок» состоит из трех продольных несущих и поперечных стен с особыми диафрагмами жесткости, они создают прочность продольных несущих стен (не позволяют им переворачиваться). Поперечные стены на лестничных площадках предназначены для обеспечения надежности продольных несущих стен, а также создают опору для лестничных маршей, по сути, тоже оказываются несущими.

Опорой для перекрытий из плит между этажами служат продольные несущие стены, также это могут быть поперечные их виды из железобетона и прямоугольные балки (с сечением, как правило, 200х600 мм). Такие балки стоят на продольных несущих стенах.

Следует отметить, что последний вариант использовался гораздо чаще. В этом случае поперечные конструкции служат для обеспечения жесткости, а также в качестве несущих стен, поскольку они являются опорой для междуэтажных перекрытий. В каком направлении укладывали плиты, можно определить по их стыкам (рустам). Как правило, под балки из железобетона, чтобы они не были слишком заметны, ставят перегородки, как межквартирные, так и межкомнатные.

Квартирная планировка, число комнат, расстояние между балками и тому подобное могут отличаться, но схема сооружения все же остается неизменной.

Все, о чем было упомянуто ранее касательно «хрущевок», можно отнести и к «сталинкам». В них также следует выделить конструкцию с тремя продольно расположенными несущими стенами, но более сложного архитектурного подхода, поэтому схемы конструкций лестниц и лифтовых пролетов, поворот стен также отличаются сложностью выполнения.

Зачастую в «сталинках» частично на внутренних стенах ставят колонны из кирпича, на них устанавливают балки из железобетона.

3. Здания-монолиты

Дома-монолиты самые разнообразные в плане как архитектурного, так и конструктивного решения. В монолитных зданиях, предназначенных для жилья, в основном используются колонны и пилоны (колонны с прямоугольным сечением), балки и несущие стены-монолиты. Зачастую пилоны делают встроенными в наружные стены и внутренние перегородки. Монолитные внутренние главные стены и пилоны выполнялись толщиной 200 мм, 250 и 300 мм. Толщина колонн была еще больше. Итак, если вы сделали замеры толщины стены, и она составляет меньше, чем 200 мм, то это будет перегородка. Но, если вы измерили стену, а ее толщина равняется 200 мм, это еще не говорит о том, что она является несущей, поскольку в монолитных зданиях толщина перегородок может быть и большее 200 мм (к примеру, из пеноблока).

Если вы живете в новом монолитном доме, то проще всего получить данные о несущих стенах вашего жилья через управляющую компанию, либо найти план вашего этажа в архитектурном проекте дома. Как правило, это не составляет особого труда. На плане вы легко сможете определить внутренние несущие стены, а также перегородки и узнать их размеры.

Конечно, имеются и прочие определяющие показатели несущих стен, но для этого уже нужны профессиональные навыки, знания и опыт в строительной сфере, поэтому мы их здесь не предлагаем рассматривать. Хочется надеяться, что данная статья была вам полезна.

Каркас внутренних стен и перегородок

Любой, самый небольшой дом, если это не хозблок или бытовка, имеет внутри как минимум два помещения. Для разделения их ставится как минимум одна стена. Это вносит существенные изменения в распределение вертикальных нагрузок на каркас со стороны крыши и кровли, а также нагрузок на нижнее перекрытие здания. Установка внутренних стен и перегородок должны производиться с учетом этих нагрузок и с учетом рационального использования всей площади дома.

1. Функциональные особенности внутренних стен и перегородок

Внутренние помещения дома разделены стенами и перегородками. Они различаются в первую очередь по своим функциям:

1. Внутренние стены выполняют две функции – несущую и ограждающую
2. Перегородки – только ограждающую функцию.

Это означает, что внутренние стены принимают на себя часть вертикальных нагрузок от верхней части дома, а именно:

• Веса снежного покрова зимой,
• Веса кровли
• Веса стропильной системы крыши
• Веса людей и мебели при устройстве второго этажа
• Веса стен и перегородок второго этажа

Внутренние стены переносят нагрузки на нижнее перекрытие и далее на фундамент здания.

Перегородки не несут нагрузок от верхней части здания, но сами своим весом оказывают воздействие на нижнее перекрытие, передающееся потом на фундамент.

Вследствие разной несущей способности стен и перегородок устройство их и особенности монтажа могут различаться.

Каркас внутренней стены дома

2. Другие особенности внутренних стен и перегородок

Помимо того, что стены по разному несут нагрузку от верхней части здания, они могут различаться и по своему строению:

1. По степени утепления. Основной вклад в утепление дома несут внешние стены дома. Однако и между помещениями происходит теплообмен. Некоторые помещения, типа кладовых или подсобок, могут не обогреваться, а другие, например, ванные комнаты или сауны, отапливаться сильнее других помещений. Соседние помещения, соответственно должны быть защищены от холода или перегрева. Впрочем, для внутренних стен утепление не столь актуально.
2. По звукоизоляции. Некоторые помещения имеет смысл дополнительно звукоизолировать, например домашний кинозал или ванную комнату, или спальни.
3. По наличию проемов. Стена могут быть глухими, а могут иметь дверные проемы или даже оконные, например, между кухней и столовой. Проемы, таким образом, влияют на целостность конструкции. Жесткость их должна быть усилена дополнительно.
4. По нагружаемости нижнего перекрытия. На стены могут быть смонтированы различные тяжелые предметы – мебельные шкафы, тяжелые бытовая техника, кухонные гарнитуры, – вплоть до тяжелых кондиционеров или газового нагревателя. Все это влияет на перераспределение нагрузок на нижнее перекрытие и вносит дополнительные  требования к материалу стен.

Проем в перегородке между столовой и кухней

3. Особенности установки опор для несущих стен

Поскольку несущая стена принимает на себя нагрузки от верхней части здания, она должна быть конструкционно прочной. Для ее возведения используется такие же брусья и доски,  какие применяются для устройства внешних стен каркаса. Как правило, для стандартных каркасных домов стойки выполнены из досок сечением не менее, чем 100х40 мм.

Таким образом, несущая способность внутренней стены не уступает таковой для внешних стен. С другой стороны, внешние стены опираются на брус нижней обвязки фундамента, то есть вертикальные нагрузки от них передаются на самые конструкционно прочные части фундамента.

Если дом установлен на плитный фундамент, устройство внутренних стен несущественно влияет на общую картину нагруженности фундамента – плита принимает все нагрузки равномерно. Другая ситуация возникает при использовании ленточного или свайного фундамента. Здесь нагрузки должны передаваться на опорные плоскости и точки через какие-то дополнительные элементы.

Несущие стены нельзя устанавливать прямо на балки чернового пола. Со временем, какой бы легкой ни казалась стена, доски чернового пола обязательно прогнутся, и целостность конструкции будет нарушена. Чтобы не подкладывать под прогнувшиеся доски дополнительные опоры, необходимо уже при устройстве фундамента учесть месторасположение несущих внутренних стен.

В ленточных фундамента монтируются дополнительные бетонные желоба, а в свайных фундаментах под линию стены ставятся дополнительные опоры.

Впрочем, зачастую несущие стены не обязательно опираются непосредственно на фундамент. Нагрузка передается на точки опоры посредством создания дополнительной жесткости основания с помощью поперечных лаг. То есть стены опираются на элементы нижнего перекрытия дома, передающие нагрузку на фундамент.

Существует три основных способа расположения несущих стен по отношению к балкам нижнего перекрытия.

На балку. Перегородки устанавливают непосредственно на балку нижнего перекрытия и фиксируют с двух сторон брусками. Сечение брусков должно совпадать с толщиной половых досок.

Установка стены на балку

Между балками. Между балками перекрытия устанавливают дополнительные опорные бруски. Они врубаются между балками, а концы их соединяются. Затем на них кладут лагу (лежень), на которую уже и устанавливается стена. Для надежности в лежне вырубается паз, а снизу устанавливается доска на ребро.

Установка между балками

Поперек балок. В этом случае на все балки кладется поперечная лага – она устанавливается перпендикулярно балкам. Под нее устанавливается на ребро доска.

Установка поперек балок

4. Установка стен и перекрытий

Сама конструкция несущих стен мало отличается от конструкции боковых. Сверху стойки стены упираются в доску верхней обвязки. Это может быть балка перекрытия. Если стена ставится перпендикулярно балкам перекрытия, снизу подшивается доска в направлении будущей стены. Её нужно прибивать к балкам ровно над доской нижней обвязки. Вертикальность стены, таким образом, определяется положением балки верхней обвязки – ее нужно тщательно вымерить строительным отвесом, и только тогда окончательно монтировать верхнюю доску.

Если стена будет иметь дверной проем, намечается его положение и соответственно определяется место установки вертикальных стоек.

Крепление стоек к верхней и нижней обвязке не отличается от подобного процесса для боковых стен. Стойки закрепляются с помощью металлических уголков или врубкой в балки обвязки.

Способы соединения стойки с обвязкой

Особое внимание нужно уделить месту стыковки внутренней стены с наружной. На стойку внутренней стены необходимо набить дополнительную стойку, в плоскости внутренней стены. В результате элементы обшивки внутренних стен можно монтировать без зазоров в местах соединения внутренней и внешней стены.

5. Устройство внутренних стен

Для конструкционной стойкости внутренние стены выполнены в виде каркасных рам – так же, как и внешние стены. В результате, в полостях таких рам, образованных поперечным сечением стоек и балок обвязки, остается пустое пространство. Во внешние стены в эти полости закладывается утеплитель. Сами каркасные рамы обшиваются листовым материалом, обладающим повышенной прочностью, например листами ОСП толщиной до 12 мм. Это необходимое условие, так как они являются основным препятствием для механических воздействий на стены.

Для внутренних стен в большинстве случаев не требуется ни утепление, ни мощная защита. Обшивать стены можно менее прочным, зато более легким и тонким листовым материалом:

• Гипсокартонном
• Плитами ДВП
• Плитами ОСП самой малой толщины
• Фанерой
• Листами ДСП
• Вагонкой и проч.

Такие покрытия легко поддаются разнообразным способам внутренней отделки – от декоративного оштукатуривания до наклейки обоев.

Полости каркасных ячеек тоже можно использовать.

Проблемой внутренних стен является звукоизоляция. В капитальных городских квартирах тоже существует такая проблема, но там стены значительно толще и мощнее, нежели в частных домах. Впрочем, не все определяется толщиной стен. Монолитные материалы, наоборот, могут лучше пропускать звуковые волны.

В данном случае внутренние стены заполняют материалом с хорошим шумопоглощением. Это может быть минеральная вата, которая выполняет и роль теплоизолятора.  Хороших результатов можно добиться, специально создав слоистый слой для звукового поглощения. Так называемый акустический сэндвич включает в себя плиты гипсокартона и акустической минеральной ваты.

Строение «акустического сэндвича»

6. Устройство и установка перегородок

Как мы отмечали выше, перегородки не несут нагрузок от верхнего перекрытия дома. Впрочем, и сами они не должны быть чрезмерно нагружены. Они тем и отличаются от несущих стен, что не требуют установки под них дополнительных опор. Для того чтобы выдержать их вес, достаточно прочности самого пола или половых лаг. Если перегородка попадает на промежуток между лагами, достаточно установить туда перемычки.

В качестве материала перегородок обычно используется доска сечением около 100х50 мм, установленная в плоскости перегородки, либо вертикальные стоки меньшего сечения, установленные перпендикулярно ей.  Если есть необходимость хорошей звукоизоляции перегородки, поверх досок можно смонтировать уже упомянутый звуковой сэндвич. Толщина стены тогда возрастет, но вес – незначительно, так как звукопоглощающий слой достаточно легок. Некоторое уменьшение площади комнаты (ведь толщина стены может составлять 3-5 мм) окупится хорошей звукоизоляцией.

7. Устройство проемов во внутренних стенах

Наличие любого проема – дверного или оконного нарушает целостность стены и перераспределяет нагрузки на нее. Любое нарушение шага стойки ослабляет весь каркас стены. Способы укрепления дверных и оконных проемов были описаны в статье на нашем сайте. В целом они сводятся к установке дополнительных стоек, а также устройству ригелей – крепежных элементов, способствующих созданию равномерной нагрузки на стойки.

Усиление каркаса стены ригелем

8. Пароизоляция внутренних стен и перегородок

Если в утеплении внутренних стен особенной надобности в большинстве случаев нет (за исключением упомянутых выше), заботиться о нем нет смысла. Однако если монтируется акустический сэндвич, возникают вопросы, касающиеся пароизоляции стены. Ведь дополнительные слои могут накапливать влагу – особенно это касается акустической минваты. Пористая вата хорошо пропускает воздух, а, следовательно, и водяные пары. При определенных условиях водяной пар может конденсироваться в толщу минваты. Это нежелательный процесс – материал начинает отсыревать, появляются условия для появления грибка и плесени, неприятного запаха. Сам акустический материал становится неоднородным и постепенно разрушается.

Особенно это актуально для помещений с повышенной влажностью – кухонь, ванных комнат, санузлов. Желательно такие стены снабдить дополнительной пароизоляцией, которая известна нам по составу каракасного «пирога» боковых стен.

Устройства каркасного пирога

Кроме того, пароизоляция и гидроизоляция необходимо в местах прокладки коммуникаций между стенами – водопроводных труб, трубопровода отопления и электропроводки. Необходимо, тщательно закрывать такие проемы гидро- и пароизоляцией.

9. Заключение

В целом, создание внутренних стен и перегородок – достаточно простая операция, если сравнить ее с сооружением всего каркаса. Главное – все внутренние стены и перегородки должны быть запланированы уже на стадии проектирования дома.

Установка дополнительных перегородок в зависимости от спонтанного желания или вдруг возникшей необходимости возможна, но требует тщательного изучения всех возможных нагрузок на нижнее перекрытие.



Планировка двухэтажных домов и домов с квартирой

Категория: Проектирование

Планировка двухэтажных домов и домов с квартирой

Схемы двухэтажных домов, показанные на рисунке 1, применяют в тех случаях, когда наружные и внутренние несущие стены дома выполняют на высоту двух этажей. Общий абрис наружных стен, как правило, один и тот же на обоих этажах. Решение кровли дома при таких схемах может быть разнообразным.

Мансардные дома строят в тех случаях, когда несущими являются наружные и внутренние стены первого этажа. Площадь помещений мансарды значительно меньше площади помещений первого этажа. Конструкция помещений мансарды, как правило, каркасная с несущим деревянным каркасом.

Ограждающие конструкции мансарды обычно выполняют из сборных щитов с легким заполнителем, служащим одновременно утеплителем (фибролит, пенопласт и т. п.).

Кровля с изломом позволяет использовать большую площадь мансардного этажа, чем кровля без излома.

Схемы домов с квартирой, расположенной в двух уровнях, приведены на рисунке 2. Особенность таких домов заключается в том, что часть помещений квартиры расположена с перепадом в одну треть или в пол-этажа. При этом между полами первого и промежуточного этажей образуется часть пространства, которую можно поставить на повышенную часть рельефа.

Схемы планировки двухэтажных домов и домов с квартирой в разных уровнях могут быть различными.

Рассмотрим пример выбора схемы двухэтажного дома и разработки его плана, разреза и фасада. Для семьи из шести человек (старшее поколение – дедушка и бабушка, среднее поколение – муж и жена, младшее поколение – школьники, мальчик и девочка) наиболее подходит двухэтажный пятикомнатный дом. Во II климатическом районе, исходя из теплотехнических расчетов, толщина наружных стен из обыкновенного глиняного кирпича должна быть равна 510 мм, внутренних несущих – 380 мм. Ту сторону дома, где расположены главный вход и общая комната, можно ориентировать на улицу.

Южные окна общей комнаты и спальни, расположенной над общей комнатой, рекомендуется выполнять шириной 2…2,4 м, другие два окна этих комнат и окна кухни и спальни, расположенной над ней, – шириной 1,2 м. В передней, холле второго этажа, постирочной и ванной можно сделать окна шириной 0,6 м. На веранде предусматриваем два окна и одну остекленную дверь (окна и двери с одинарным остеклением), выходящую на крыльцо-террасу. Из кухни через балконную дверь будет выход на участок.

Вход на второй этаж планируем по двухмаршевой лестнице из передней. Санузел предусматриваем раздельным. Приступаем к определению формы крыши и положения внутренних несущих стен.

Все соседние дома на данной улице имеют плоскую совмещенную кровлю. Поэтому целесообразно в нашем доме принять такую же форму кровли.

Наружными несущими стенами будут все четыре стены дома с углублениями для террас и лоджий. Углубления для террас и лоджий принимаем шириной 1,2 м. Внутренняя несущая стена проходит посередине дома с севера на юг.

Проводим через несущие стены продольные (1…4) и поперечные (А…Г) координационные оси. Привязываем несущие стены к этим осям: пусть оси проходят на расстоянии 130 мм от внутренней стороны наружных стен и на расстоянии 140 мм от внутренней стороны внутренних стен.

Ширину каждого марша лестницы назначаем 0,9 м. Тогда число подступенков будет равно 2800 мм:150 мм = 16.

Принимаем расстояние между осями 1 и 2, 2 и 3 и 3 и 4 соответственно 4,2; 3 и 1,2 м, а расстояния между осями А и Б, Б и В и Б и Г соответственно 1,2; 4,8 и 4,2 м. Тогда площадь общей комнаты в осях будет равуа 4,2 м х 6 м = 25,2 м2, площадь спален, расположенных над общей комнатой, – 4,2 м x 3,5 м = 14,7 м2 и 4,2 м х 2,5 м = = 10,5 м2, площадь спальни, расположенной над верандой, – 4,2 м х 3,0 м = 12,6 м2, а площадь кухни и расположенной над ней спальни – 4,2 м х 2,7 м = 11,2 м2.

Рис. 1. Схемы двухэтажных домов с двускатной (а) и односкатной (б) кровлями

Рис. 2. Схемы домов с мансардой без излома (а) и с изломом (б) кровли

Рис. 3. Схемы домов с квартирой, расположенной в двух уровнях: а – с чердачным перекрытием; б – с бесчердачным перекрытием; в – с использованием рельефа местности

Рис. 4. Схемы планировки двухэтажных трехкомнатных домов: а – 1-й этаж- б – 2-й этаж; 1 – тамбур; 2 – передняя; 3 – встроенные шкафы; 4 – лестница; 5 – общая комната- 6 – кухня; 7 – возможное место для пристройки веранды; 8… 10 – спальни; 11 -санузел; 12 – холл

Рис. 5. Схемы планировки двухэтажных четырехкомнатных домов

Рис. 6. Схемы планировки двухэтажных пятикомнатных домов

Рис. 7. Схема планировки дома с четырехкомнатной квартирой, расположенной в разных уровнях, с использованием рельефа местноти: а – 1-й этаж- б – цокольный этаж; 1 – крыльцо-терраса; 2 – тамбур; 3 – передняя; 4 – общая комната; 5 – веранда; 6 – кухня; 1,9 – спальни; 10 коридор; 11 лестница; 12 – санузел; 13 – встроенные шкафы, 14 -холл; 15 -гараж; 16 и 17 – хозяйственные терраса и помещение

Рис. 8. Планы 1-го (а) и 2-го (б) этажей и разрез /-/ (в) двухэтажного пятикомнатного дома, разработанные на основе схемы, изображенной на рисунке 33, III. 1, 9 и 11 – крыльца; 2 – тамбур; 3 – передняя; 4 – лестница; 5 – встроенные шкафы; 6 – постирочная- 7 -уборная; 8 – кухня; 70 – веранда; 12 – общая комната; 13 – лоджия; 14 – холл 2-го этажа; 15 – ванная; 16…19 – спальни

Рис. 9. Главный (а) и боковой (б) фасады двухэтажного пятикомнатного дома

Вычерчиваем планы первого и второго этажей и разрез дома (рис. 8). Высоту пола первого этажа от планировочной отметки земли принимаем 0,9 м, а высоту дома в уровне парапета – 6,5 м. Утеплитель кровли будет уложен на плиты перекрытия.

Вычерчиваем фасады дома (рис. 9).

Особенность фасадов сельских домов с плоской кровлей – их лаконичность. Основными элементами фасада, придающими ему выразительность, являются окна, двери, крыльца, лоджии и их ограждения. Важную роль во внешнем виде фасада также играют кирпичная кладка, штукатурка, окраска стен и углублений лоджий, материал цоколя.

Ограждения лестницы и лоджии второго этажа можно выполнить из дерева и покрыть бесцветным лаком. Стены дома можно оштукатурить и покрасить. Цоколь можно облицевать керамической плиткой.

Проектирование — Планировка двухэтажных домов и домов с квартирой

Строительные нормы и правила: Несущие стены | Внутренние стены

Несущая стена — это стена, которая поддерживает другие элементы здания, такие как (и чаще всего):

• Крыша — часть конструкции крыши, которая может включать балки перекрытия на чердаке, иногда поддерживается внутренними стенами.
• Стена сверху — есть вероятность, что если другая стена находится прямо над ней, то она может поддерживать эту стену
• Балки перекрытия — балки перекрытий иногда встраиваются во внутреннюю стену или устанавливаются поверх нее

Это самые распространенные части здания, которые внутренняя стена может поддерживать, но есть и другие вещи, на которые следует обратить внимание.Примером может служить удаление дымовой трубы на первом этаже. Поперек нижней части этой штабеля была размещена балка для поддержки, которая затем устанавливается на внутреннюю стену, передавая нагрузку вниз на фундамент.

Можно нанять инженера-строителя или геодезиста, чтобы определить, является ли стена несущей, а затем спроектировать балку для учета этих нагрузок.

Ширина (-и)

Несущая конструкция

Балка должна быть спроектирована так, чтобы выдерживать нагрузки, которые изначально принимала стена.Затем эту балку необходимо поддержать на двух других опорах (обычно стенах), способных воспринимать нагрузки на фундамент. Любая новая балка обычно должна иметь по крайней мере 150 мм опоры (перекрытие с существующей стеной) с каждой стороны проема, а существующую стену под опорами, вероятно, необходимо будет укрепить, чтобы предотвратить их раздавливание. Для этого может потребоваться установка участка из плотного бетона (монолитного или сборного), известного как полы для распределения нагрузки. Размер подушек будет варьироваться в зависимости от обстоятельств рассматриваемого дела. Перед началом каких-либо работ рекомендуется поговорить с инженером-строителем или геодезистом.

Пожарная безопасность

Если балка стальная, то ее обычно следует защищать от огня, чтобы она имела 30-минутную стойкость к огню (если измеряется в стандартном испытании). Этого можно добиться разными способами, но наиболее распространенным является использование двух или более слоев правильно закрепленного гипсокартона, толщина которого будет зависеть от спецификации производителя.

Если предпочтительна открытая деревянная балка, то обычно требуется расчет, чтобы продемонстрировать, какую внутреннюю огнестойкость она имеет — в зависимости от ее размера и породы древесины.Бетонная балка, которая обычно имеет внутри стальную арматуру, обычно имеет адекватные огнестойкие свойства при условии, что внутренняя сталь должным образом покрыта бетоном.

Что такое несущие и ненесущие стены в вашем доме? — Блог о страховании жилья от Reliance General Insurance

Большинство строителей не думают о внутренних стенах при строительстве дома. Если они наняли дизайнера или архитектора для создания планов, они будут слепо следовать тому, что они предлагают.С другой стороны, если вы подумываете о ремонте, вам следует дважды подумать, прежде чем снимать стену. Лучший способ — понять, какие стены есть в вашем доме и какой эффект они принесут, если их убрать. Знание того, является ли стена несущей или нет, обеспечит безопасный ремонт и снизит стоимость проекта. Давайте подробно разберемся, насколько важны несущие и ненесущие стены в вашем доме —

Ваш дом состоит из двух типов стен — внешних стен и внутренних стен.Внешние стены окружают ваш дом и придают ему основную структуру и защищают его от неблагоприятных ситуаций. С другой стороны, внутренние стены обычно определяются как стены, разделяющие комнаты. Есть два разных типа внутренних стен —

· Несущие

· Ненесущие

В большинстве случаев вы не сможете отличить их визуально, но конструктивно они очень разные . Важно понимать разницу между этими двумя.Если вы прорежете не ту стену, это может привести к серьезным повреждениям конструкции и даже обрушению всего дома! Следовательно, вы должны узнать об основной разнице между несущими и ненесущими стенами, прежде чем ломать какие-либо стены вашей собственности. Вот как вы можете определить, какая из них является несущей стеной, а какая — ненесущей стеной:

Несущие стены

Несущие стены построены для обеспечения структурной поддержки собственности. Более того, несущая стена даже выдерживает вес здания и эффективно распределяет его от крыши до фундамента.Можно обрушить весь дом, разрезав или сняв только одну несущую стену! Страшный! Не так ли? Следовательно, необходимо знать разницу между этими двумя типами стен, чтобы не подвергать опасности структурную стабильность вашей собственности. Если балки в вашем подвале или чердаке входят прямо в бетонный фундамент и перпендикулярны им, скорее всего, они несущие.

Ненесущие стены

С другой стороны, ненесущие стены размещаются внутри дома и не выдерживают какой-либо структурный вес здания.Они не несут никакой дополнительной массы конструкции дома, кроме своей собственной. Эти стены используются в основном как разделители комнаты и в большинстве случаев не служат никакой другой цели. Вы можете быстро определить эти стены, просто взглянув на балки на чердаке или в подвале. Если балки и стропила идут параллельно стене, их часто считают ненесущими стенами. Вы можете удалить эти стены, не подвергая опасности безопасность здания, поскольку они не несут ответственности за гравитационную поддержку вашего имущества.

Перед тем, как приступить к таким действиям, всегда лучше обратиться за консультацией к профессионалам и под надзором. Кроме того, если у вас есть полис страхования жилья, вы должны сообщить своему страховщику об изменениях, которые вы делаете в своем доме. Если не уведомить, ваш полис страхования жилья может быть аннулирован, и вы больше не сможете подавать иски.

Несущие стены: как определить, какие из них являются несущими стенами

Если вы сделали ремонт в своем доме, скорее всего, вы подумали о перемещении двери или окна или удалении одной из внутренних стен.Удаление некоторых внутренних стен может действительно преобразить ваш дом, создав большую и просторную жилую площадь из ранее отделенной кухни, гостиной, столовой и т. Д. К сожалению, в домах и квартирах некоторые внутренние стены являются неотъемлемой частью конструкция дома, называемая несущими стенами, и их удаление может нарушить целостность конструкции и в конечном итоге привести к обрушению отдельных участков стен или крыши.

Виды внутренних стен

Некоторые внутренние стены предназначены исключительно для разделения комнаты на более мелкие части, в то время как другие являются несущими.Перегородки, которые не выдерживают никакой нагрузки, можно безопасно снять без какого-либо риска. Несущие стены могут поддерживать потолок и крышу, стену наверху, пол над ними или все три из них. Перед тем, как снести стену, важно выяснить, какие из стен являются несущими, а какие нет.

Ненесущие стены можно снимать без учета окружающих стен и конструкции, в то время как несущие стены необходимо разгружать, поддерживая указанный выше вес подпорками, необходимо установить дополнительные опоры и перемычки и, наконец, стену можно будет снять.

Как узнать, выдерживает ли стена нагрузку

Выяснить, является ли стена несущей, непросто, как может показаться, практически невозможно определить с внешней стороны стены, несущая ли она. Существует ряд тестов, которые можно провести, чтобы определить, является ли стена или секция несущей, и определить ее функцию.

Вы можете начать с того, что возьмете задний конец киянки или молотка и постучите по стене. Если стена выглядит так, как будто в ней есть пустотелые участки с глухими участками между ними, то стена, скорее всего, представляет собой перегородку из дерева и гипсокартона.Если эта стена не несущая, то ее будет действительно легко снять, и ее можно будет снести без риска обрушения. Однако это трудно определить, поскольку в некоторых старых домах деревянные секции в этих стенах использовались в качестве структурных опор для балок.

Непрерывные стены

Если при касании стена кажется твердой, то это, вероятно, стена из кирпича или строительного блока. Одного этого недостаточно, чтобы определить, является ли он несущей. Чтобы узнать, нужно посмотреть разрез, переходит ли стена в потолок.Если вы войдете на крышу, вы должны увидеть верх стены. Если стена не поддерживает стену над ней, бетонную плиту или основную ферму в крыше, то это, скорее всего, не несущая стена, и вы сможете удалить ее без какого-либо риска. Если стена проходит под полом над ней, приподнимите несколько досок пола, чтобы увидеть, как стена взаимодействует с полом, если она не поддерживает балки пола или плиты, то ее можно будет удалить. Это ясно, когда стена находится между двумя балками пола, не касаясь их.

Непрерывные стены

Если стена идет вверх и в комнату над ней, то это, скорее всего, несущая несущая стена. Это не означает, что его нельзя удалить, однако необходимо будет сделать какой-то план, возможно, внутри полов, чтобы поддержать стену наверху.

Типы опор

Есть три основных опоры, которые могут быть установлены для восприятия нагрузки, которая была помещена на несущую стену.

Бетонные перемычки

Они бывают разных стандартных размеров и изготавливаются на заводе путем заделки напряженной стальной проволоки в бетон для создания прочной опоры.

Бетонные балки

По своей концепции они аналогичны бетонным перемычкам, но намного больше по размеру и обычно изготавливаются на месте. Вокруг стальных арматурных стержней заливается бетон для создания прочной балки.

Стальные балки

Стальные балки, обычно имеющие двутавровую или двутавровую форму, раскатываются в различных размерах и длинах, чтобы выдерживать различные пролеты и нагрузки.

Также важно, чтобы при установке вышеупомянутых опор они были установлены правильно, чтобы арматурные стержни и проволока правильно воспринимали напряжение, иначе они тоже выйдут из строя.

Размер и тип используемой поддержки требует определенного уровня знаний, необходимо провести расчеты и принять во внимание ряд соображений.

Важно проконсультироваться со специалистом в лице архитектора, геодезиста или инженера-строителя, прежде чем приступить к удалению любых участков стены в вашем доме. Они смогут дать вам профессиональный совет по поводу стен, которые вы можете удалить, а также по поводу опор, необходимых для несущих стен.Не пытайтесь внести какие-либо изменения в конструкцию своего дома, пока не проконсультируетесь со специалистом и не ознакомитесь с местными правилами.

Изображение на обложке: Строительство дома Крисом RubberDragon, используемое в соответствии с CC BY 2.0

Несущие стены | СТРОЙКА

Что делает несущая стена?

Несущая стена воспринимает нагрузку (или вес) от крыши и верхних этажей вашего дома, а также любой дополнительный вес, добавляемый людьми и мебелью (также известный как «живой вес»).Он обеспечивает структурную целостность и делает ваш дом безопасным для проживания. Если несущая стена будет повреждена или удалена, вы, вероятно, испытаете провисание полов, потрескавшиеся внутренние стены или, что еще хуже, ваш дом может рухнуть.

Как следует построить несущую стену?

В стандартной конструкции с легким каркасом большинство стен в наши дни возводятся в другом месте, а при транспортировке их строят лежа на боку. Стеновые стойки (вертикальные куски дерева или металла) несущей стены имеют потолочную пластину (горизонтальный элемент), прикрепленную болтами к их вершинам, и соответствующую пластину пола, прикрученную к их концам.После того, как стены собраны, их возводят и прикрепляют к подоконникам. Подоконники крепятся к фундаменту и помогают выдерживать нагрузку.

Где обычно располагаются несущие стены?

Любые предположения относительно расположения ваших несущих стен чрезвычайно опасны, так как вы рискуете обрушить конструкцию, если вы случайно снимете или повредите не ту стену. Ремонтники обычно хотят знать, где находятся их внутренние несущие стены, чтобы они могли удалить или изменить внутренние стены.К сожалению, не существует точного и быстрого руководства по идентификации этих стен — несущие стены могут появиться в любом месте вашего дома и часто ничем не отличаются от других стен.

Внутренние стены, проходящие перпендикулярно балкам перекрытия, также часто (но не всегда) являются несущими, а некоторые стены могут быть не несущими, но скрывают несущие опорные балки. Лучший способ найти внутренние несущие стены — это проконсультироваться с инженером-строителем или попросить строителя взглянуть на оригинальные планы строительства вашего дома.

Существуют ли какие-либо правила относительно несущих стен?

Согласно строительным нормам Австралии, любое удаление или изменение несущей стены должно поддерживаться стальной перемычкой, балкой или балкой из клееного бруса. Размер этой балки будет зависеть от веса, который она будет нести. Это необходимо рассчитать до того, как первоначальная несущая стена будет снесена или изменена. Проконсультируйтесь со своим строителем для получения дополнительной информации о правилах, касающихся ремонта несущих стен.

Как определить несущую стену

По какой-то причине многие люди все еще любят открытые планы этажей, и, похоже, они никуда не денутся. Это нормально, если вы строите новый дом или переезжаете в дом, построенный за последние 25 лет или около того, но со старыми домами все становится немного сложнее.

На самом деле, невозможно добиться такого вида во многих старых домах, не сняв несколько стен. Поскольку некоторые из этих стен могут поддерживать остальную часть дома, важно понимать, как работают несущие стены, и уметь их идентифицировать.

Не всегда легко определить, можно ли снести стену, посмотрев на нее. Новые дома или те, которые ранее подвергались структурной реконструкции, например добавлению или удалению комнат, особенно трудно расшифровать, поэтому всегда полезно проконсультироваться с архитектором или инженером, прежде чем брать в руки кувалду. (Также могут потребоваться разрешения, поэтому обратитесь также в местную строительную администрацию.)

G / O Media может получить комиссию

Конечно, есть множество причин, по которым вы можете захотеть узнать, какие стены могут быть несущей, даже до того, как вы позвоните профессионалу.Вот несколько вещей, которые могут помочь.

Понять структуру

Несущая стена фактически выдерживает вес вашего дома, от крыши и верхних этажей до фундамента. (Вес, который переносится вниз в любой точке дома, называется «нагрузкой», отсюда «несущими стенами»). Поскольку этот вес переносится с одного уровня дома на следующий, несущие стены обычно находятся прямо друг над другом на каждом этаже.Наружные стены всегда являются несущими, и если в них есть предыдущее дополнение, некоторые внешние стены теперь могут выглядеть как внутренние стены, но они почти наверняка по-прежнему являются несущими.

Начало от фундамента

В доме с незавершенным подвалом поиск балок — обычно металлической двутавровой балки или многопластовой деревянной балки — является хорошим показателем того, на что опирается вес дома. . Стены непосредственно над этими балками (и любые стены непосредственно над этими стенами), вероятно, несущие.

Посмотрите на балки пола

Если вы видите балки пола из подвала, смотрящего вверх на второй этаж, или с чердака, смотрящего вниз на этаж ниже, отметьте их направление. Несущая стена часто будет перпендикулярна балкам перекрытия. Для получения дополнительной информации о балках пола и о том, что они делают, обратитесь к Бобу Вила:

. Если вы видите стену, которая, кажется, поддерживает пересечение балок в любой точке, скорее всего, эта стена также несущая. (Не все стены, перпендикулярные балкам перекрытия, являются несущими, и несущая стена может возникать в месте, где нет пересечения балок, поэтому важно смотреть на общую структуру перекрытия. дом.)

Посмотрите сверху

Если стена не имеет стен, столбов или других опор непосредственно над ней, вероятность того, что она несущая, гораздо ниже. Это верно и при поиске на чердаке. Если у вас есть недостроенный чердак, но вы видите перегородки (стены ниже 3 футов, поддерживающие стропила), они, вероятно, также находятся прямо над несущей стеной.

Вот отличный пример изучения всех этих разных подсказок, чтобы определить, является ли стена несущей:

И если вы решите удалить стену самостоятельно, вот некоторые дополнительные сведения:

Для тех из нас, кто не несет Я не делаю структурные расчеты каждый день, это не точная наука, но понимание принципов, лежащих в основе несущих стен, может помочь определить, когда вызывать профи.

Эта история была первоначально опубликована в августе 2014 года и обновлена ​​в декабре 2020 года для выполнения редактирования, добавления новой фотографии в заголовок и согласования содержимого с текущим стилем Lifehacker, а также обновлена ​​18 марта 2021 года с новыми ссылками.

Можно ли в доме не иметь внутренних несущих стен?

Следуйте по внутренним стенам вверх через вашу конструкцию.

Если — это другая стена , пол с перпендикулярными балками или другая тяжелая конструкция над ним, то — это , вероятно, несущая стена .Однако, если — это незавершенное пространство, такое как пустой чердак без полного этажа, стена , вероятно, не несет нагрузки .

Нажмите, чтобы увидеть полный ответ

Из этого, может ли дом не иметь несущих стен?

Дом будет редко будет иметь весь участок внешнюю стену , что будет без нагрузки — несущей . Часто дома, которые выглядят как , не имеют опор , внешние стены все же имеют опоры в виде стальных или деревянных колонн , расположенных между окнами.

Аналогично, кто мне скажет, несущая ли стена? Чтобы определить , является ли стена несущей , изучите чертежи здания до см. , где были построены оригинальные опорные балки. Если у вас нет копии ваших чертежей, обратитесь в офис местного окружного клерка. Внутренние стены рядом с центром здания часто помогают выдержать вес дома .

Еще можно спросить, а все ли дома несущие стены?

Несущая стена фактически несет вес вашего дома , от крыши и верхних этажей, все до фундамента.Наружные стены — это , всегда , нагрузка — , несущая , и если — это , то некоторые внешние стены теперь могут выглядеть как внутренние стены , но они — это почти наверняка нагрузка — подшипник .

Что произойдет, если снять несущую стену?

Когда стена удалена , которая удерживает концы балок потолка или ферм, тогда вес потолка и любая нагрузка над ним может привести к провисанию или падению потолка.Потолок может провисать на полдюйма или больше, а в некоторых случаях может рухнуть.

Строительные нормы и правила: внутренние стены: Несущие стены

Несущая стена — это стена, которая поддерживает другие элементы здания, такие как (и чаще всего):

• крыша — часть конструкции крыши, которая включает балки перекрытия в пределах чердака, иногда поддерживается внутренними стенами
• стена выше — есть вероятность, что если другая стена находится прямо над ней, то она может поддерживать эту стену
• перекрытия пола — балки перекрытия иногда встраиваются в внутреннюю стену или устанавливаются поверх нее.

Это самые распространенные части здания, которые внутренняя стена может поддерживать, но есть и другие вещи, на которые следует обратить внимание. Примером может служить удаление дымовой трубы на первом этаже. Поперек нижней части этой штабеля была размещена балка для поддержки, которая затем устанавливается на внутреннюю стену, передавая нагрузку вниз на фундамент.

Можно нанять инженера-строителя или геодезиста, чтобы определить, является ли стена несущей, а затем спроектировать балку для учета этих нагрузок.

Ширина (-и)

Несущая конструкция

Балка должна быть спроектирована так, чтобы выдерживать нагрузки, которые изначально принимала стена. Затем эту балку необходимо поддержать на двух других опорах (обычно стенах), способных воспринимать нагрузки на фундамент. Любая новая балка обычно должна иметь по крайней мере 150 мм опоры (перекрытие с существующей стеной) с каждой стороны проема, а существующую стену под опорами, вероятно, необходимо будет укрепить, чтобы предотвратить их раздавливание.Для этого может потребоваться установка участка из плотного бетона (монолитного или сборного), известного как полы для распределения нагрузки. Размер подушек будет варьироваться в зависимости от обстоятельств рассматриваемого дела. Перед началом каких-либо работ рекомендуется поговорить с инженером-строителем или геодезистом.

Пожарная безопасность

Если балка стальная, то ее обычно следует защищать от огня, чтобы она имела 30-минутную стойкость к огню (если измеряется в стандартном испытании).Этого можно добиться разными способами, но наиболее распространенным является использование двух или более слоев правильно закрепленного гипсокартона, толщина которого будет зависеть от спецификации производителя.

Если предпочтительна открытая деревянная балка, то обычно требуется расчет, чтобы продемонстрировать, какую внутреннюю огнестойкость она имеет — в зависимости от ее размера и породы древесины. Бетонная балка, которая обычно имеет внутри стальную арматуру, обычно имеет адекватные огнестойкие свойства при условии, что внутренняя сталь должным образом покрыта бетоном.
