виды систем отвода и их особенности


Водоотведение в частном доме — как сделать, схема

Отвод воды от дома – это проблема практически каждого владельца загородного дома, решать которую необходимо незамедлительно, не отлаживая «на потом». Во время дождей и ливней вода может нарушить устойчивость дома, разрушив фундамент. Конечно, от одного ливня такое не случится, но если такие инциденты будут происходить постоянно, то дом может просто уйти под землю, то есть «врасти» в нее. Фундамент здания будет подмыт сточными водами, земля под фундаментом будет мягкой и под тяжестью дома фундамент будет опускаться вниз.

А, например, если в доме есть подвал? Эта проблема в таком случае должна решаться незамедлительно, ее нельзя отложить даже на короткий срок. Ведь если подвал будет постоянно затапливать, то уже через несколько лет он придет в неудовлетворительное состояние и пользоваться им по назначению уже не получится. Почему? Потому что в связи с постоянной сыростью в подвале возможно скорое появление плесневых грибков, которые в свою очередь крайне вредны для здоровья людей и животных.

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Отведение воды с крыши: особенности

Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.

Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.

Существует три вида желобов:

  • полукруглый,
  • прямоугольный или квадратный
  •  трапециевидный.

Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике.

Поэтому выбор полностью падает на ваши плечи.

Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.

В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.

Система отвода дождевой и талой воды с помощью желобов представляет следующее:

Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю.

Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:
  • Дренаж наземный (поверхностный)
  • Водоотведение линиями
  • Дренаж в определенных местах (точечный)
  • Открытая водоотводная система
  • Закрытая дренажная система
  • Траншей засыпанные
  • Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

  • Если рядом с домом находятся природные водные объекты.
  • Дом стоит на низине.
  • На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
  • В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
  • Грунтовые воды находятся близко к поверхности земной коры.
  • Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
  • Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.

Виды систем отвода воды

Поверхностный дренаж

Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.

Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.

Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.

Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.

Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.

Дренажные системы: открытый и закрытый тип

Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.

Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.

Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».

Похожие статьи

domcoms. ru

способы защиты фундамента от влаги

Всем, кому приходилось заниматься строительством, хорошо известно, что невидимым, но очень коварным врагом всего сооружения могут стать подземные грунтовые воды. В первую очередь их негативное воздействие сказывается на фундаменте, подвале и погребе, которые от избыточного количества влаги начинают покрываться плесенью, инеем, отсыревают и т.д., что в свою очередь влечет за собой постепенное разрушение фундамента и всей постройки в целом.

Схема водоотвода грунтовых вод с участка.

Поэтому водоотвод грунтовых вод с участка при строительстве дома является очень важной составляющей всего процесса.

Как известно, различают грунтовые воды под названием «верховодка», которые образуются в результате выпадения осадков и таяния снега, и другой вид, созданный самой природой, который находится на определенных глубинах.

Способы защиты фундамента от грунтовых вод

Способ №1. Защита от подтопления с помощью скважин

Минимизировать негативное действие «верховодки» можно достаточно недорого и быстро.

Для этого стоит сначала понять механизм ее образования, а затем реализовать и способ избавления от них.

Схема защиты от грунтовых вод с помощью скважин.

Как правило, грунт состоит из неоднородной структуры чередующихся и более или менее водопроницаемых слоев, таких как водопроницаемые песчаные грунты (супеси) и глиняные грунты (суглинки), которые относятся к водоупорным. Проникая в грунт сверху в виде дождевых или талых вод, вода быстро опускается вниз до водоупорного слоя, что способствует ее накоплению в подземных «озерах» и так называемых «линзах». Зачастую количество этих вод настолько велико, что их принимают за грунтовые воды. Постепенно просачиваясь с «этажа» на «этаж» все ниже в грунт, эта вода достигает постоянных грунтовых вод и пополняет их.

Чтобы избавиться от проблем с «верховодкой» на своем участке, необходимо выполнить водоотвод, т.е. обеспечить быстрое и гарантированное водоотведение верховодки посредством дренажных работ. Обычно для этого с помощью бура «протыкается» несколько слоев грунта, обеспечивая тем самым открытый и быстрый путь верховодке в самый низ. Просверлив два-три водоупорных слоя, получится дренажная скважина, вокруг которой образуется гидроконус с углом раскрытия в 90 градусов и откроются целые горизонты для отвода верховодки. Чем ближе к скважине, тем суше грунт. Диаметр скважины, по мнению специалистов, не имеет большого значения. Так, скважина даже в 100-150 мм сможет обеспечить водоотвод огромного количества поверхностных вод. Поскольку проблемы для фундамента дома в случае с верховодкой создают лишь верхние слои, то, проткнув их, мы можем избавиться от поверхностных вод на своем участке. Чем больше скважин, тем суше грунт.

Чтобы сделать дренажную скважину, необходимо запастись:

  • крупным щебнем (лучше промытым) или керамзитом;
  • небольшим количеством нетканого материала типа «Агрил», полипропиленовой ткани или стеклоткани;
  • степлером со скобами;
  • тонкой деревянной рейкой длиной с глубину скважины или специальной дренажной трубой, что значительно облегчит работу.

Схема дренажной скважины.

Итак, чтобы выполнить водоотвод поверхностных вод от своего дома, необходимо просверлить скважину глубиной 3-4 метра. Затем необходимо изготовить «чулок». Для этого берется полипропиленовая ткань и степлером прикрепляется к рейке в виде длинного чулка. Полученное изделие опускаем в скважину и засыпаем в чулок щебень. Водопроницаемость структуры щебня абсолютная, и вода на участке дома будет удаляться с высокой эффективностью.

Конечно, водоотведение без лишних хлопот можно выполнить и с помощью дренажной трубы, которую не нужно ничем засыпать.

Сверху скважина накрывается водоупорной крышкой, к примеру, куском ПВХ-пленки, и засыпается небольшим слоем земли.

Способ №2. Делаем дренажное устройство

Вторым радикальным решением проблемы может стать водоотведение от фундамента грунтовых вод путем устройства правильного дренажа по периметру всего дома. Подобная система позволит сохранить любимое жилище в хорошем состоянии не только для детей, но и для внуков.

Схема дренажного устройства.

Для устройства дренажа вырывается траншея с небольшим уклоном ниже уровня фундамента на 0,5 м минимум. Затем в траншею послойно засыпается песок, гранитный щебень, потом укладывается дренажная труба, снова слой щебня, песка, и в конце, во избежание заиливания, все укрывается геотканью, а наружная часть — дерном. Обязательно соблюдение последовательности укладывания каждого слоя.

Как правило, глубина заложения дренажа зависит от глубины промерзания почвы. Если система закладывается выше, то она нуждается в утеплении.

Водоотведение от домов грунтовых вод выполняется с помощью пластиковых дренажных труб диаметром 63, 110, 150 и 200 мм. Чтобы избежать засорения отверстий, трубы оборачиваются либо геотекстилем, либо кокосовым волокном или же геотканью. Если этого не сделать, то трубы быстро засорятся, выйдут из строя и потребуют очистки. Сами дренажные трубы могут достаточно эффективно функционировать под землей в течение 50 и более лет.

Стоит отметить, что в дренаже целесообразным считается использование гранитного щебня, поскольку применение его известкового варианта чревато засорением отверстий в трубах.

Для очистки и возможности контроля над состоянием дренажных линий монтируются смотровые колодцы с ребрами жесткости и специальной крышкой.

К инспекционному колодцу в единый коллектор подводятся дренажные трубы. По этим трубам грунтовая вода самотеком переходит в ручей или дренажный колодец. Водоотвод грунтовых вод может осуществляться и с помощью насоса.

Таким образом, оборудованный дренажной системой водоотвод обеспечит водоотведение от дома грунтовых вод и предотвратит подтопление фундамента здания и его подвальных помещений.

1pokanalizacii.ru

Расстояние от канализации до фундамента и водопровода

Сложно представить современное здание без подведенных коммуникаций, таких как водопровод и канализация. Но при их прокладке вблизи постройки необходимо соблюдать определенный промежуток между трубопроводами и фундаментом. В документе, регламентирующем взаимное расположение различных коммуникаций со зданиями, сооружениями и между собой СНиП 2.07.01-89 прописаны существующие нормы. Профессиональные рекомендации, основанные на расчетах и практическом опыте, направлены на минимизацию взаимных негативных влияний построек, надземных конструкций (опор) и подземных сетей и коллекторов. Какие расстояния нужно выдерживать между различными сооружениями, зданиями, подземными коммуникациями и к чему может привести игнорирование рекомендаций СНиП, прочитаете в статье.

Суть строительных требований

Нормативы, разрабатываемые для строительства, направлены на обеспечение безопасной эксплуатации инженерных сетей, что прокладываются к зданиям

Нормативы, разрабатываемые для строительства, направлены на обеспечение безопасной эксплуатации инженерных сетей, что прокладываются к зданиям. В требованиях СНиП также заложена забота о сохранности конструкции построек, других надземных сооружений (опоры линий связи и электричества, заборов, дорог и т. п.), а также природной среды и здоровья людей. Аварии сетей водопровода и канализации, происходящие в непосредственной близости домов или других коммуникаций, грозят затоплением поверхностных грунтов, подмывом фундаментов построек и заборов с риском их последующего проседания.

Близкое расположение прорыва линии водопровода приведет к ситуации, когда вода не будет всасываться грунтом настолько быстро, чтобы она не достигла фундаментной конструкции. Канализационные стоки, часто содержащие агрессивные вещества, попав под основание постройки, быстро разрушат гидроизоляцию. С точки зрения санитарного состояния это также очень неприятная ситуация.

Недостаточное расстояние водопровода и канализационного коллектора от здания крайне неудобно с точки зрения ремонта коммуникаций в случае их прорыва или расстыковки. Придется земляные работы, необходимые для обеспечения доступа к трубопроводам, вести в непосредственной близости от постройки, что несет массу неудобств, риск повреждения несущих конструкций и подземных кабелей, обязательный демонтаж поверхностных сооружений (отмостка, тротуарная плитка и т. п.).

Когда необходимое расстояние подземных коммуникаций от фундаментов, заборов, опор для электрического кабеля, дорог выдержать не удается ввиду ограниченности пространства или особенностей ландшафта, прокладка трубопроводов на этих участках осуществляется в надежных металлических или железобетонных футлярах. Длина защитных кожухов, то есть расстояние между их окончанием и забором или опорой для кабеля, также регламентируется строительными нормами. В случае прорыва или другой подобной аварии на защищенном футляром участке, вода будет отводиться по кожуху на безопасное для наземного сооружения расстояние.

Требования к расположению подземных коммуникаций

При прокладке канализационных сетей и водопроводных линий полагаются на требования, прописанные в СНиП

При прокладке канализационных сетей и водопроводных линий полагаются на требования, прописанные в СНиП. Вот какими должны быть расстояния между фундаментом здания и просветом труб некоторых видов коммуникаций:

  • водопровод – 5 м;
  • канализация напорная – 5 м;
  • канализация безнапорная (самотечная) – 3 м;
  • ливневка – 3 м;
  • отвод дренажа – 3 м.

При невозможности выдержать требуемые расстояния в условиях ограниченной площади участка или других особенностей, допускается уменьшать промежутки между коллекторами и постройкой (минимальное допустимое значение 1,5 м). В этой ситуации положено прокладывать бесшовные стальные или сплошные полиэтиленовые трубы под водопровод и чугунные, — под отведение стоков. При этом участки трубопроводов, находящиеся выше уровня подошвы фундамента, прокладываются в футлярах.

Рекомендуем к прочтению:

Теперь о требованиях горизонтальных дистанций между коммуникациями и некоторыми надземными сооружениями (опорами). Расстояния к основаниям заборов:

  • напорное водоотведение и водопроводная сеть — 3 м;
  • безнапорное и дождевое водоотведение – 1,5 м;
  • дренаж – 1 м.

На дистанцию к заборам также распространяется правило возможности ее сокращения при помещении трубопровода в футляр. К основаниям опор ЛЭП или несущих кабель связи разрешено такое расстояние:

  • линия до 1 кВольт и кабель связи – 1 м;
  • линия до 35 кВольт – 2 м;
  • линия более 35 кВольт – 3 м.

В нормативном документе прописаны и рекомендуемые отдаления подземных трубных сетей не только от опор, но и от крупных деревьев. Для водопровода и дренажа 2 м, для канализационных труб, — 1,5 м.

Взаимное расположение подземных коммуникаций

Важно правильно прокладывать элементы коммуникаций не только относительно опор, заборов, дорог и зданий, но и обращать внимание при проектировании и прокладке на их взаимное расположение

Важно правильно прокладывать элементы коммуникаций не только относительно опор, заборов, дорог и зданий, но и обращать внимание при проектировании и прокладке на их взаимное расположение. Кроме канализационных и водопроводных сетей часто подземно проводят кабели связи и электропитания. Как их правильно расположить, чтобы не нарушить требования СНиП?

Первое, на что обращается внимание, это расположение сетей водопровода и канализации. Первые должны прокладываться выше, вторые, — ниже. Это продиктовано элементарной логикой. При повреждениях системы отведения стоков, если она расположена ниже, рисков попадания загрязнений в водопроводную сеть намного меньше. Расстояние между канализационными и водопроводными трубами по вертикали не должно быть меньше 0,5 м, особенно в точках их пересечений. Иногда возникают ситуации, когда водопроводную трубу приходится прокладывать ниже. В таком случае в месте пересечения водопровод помещают в футляр, концы которого отстоят в обе стороны не менее, чем на 3 м.

Если параллельно проходят две или более водопроводные ветки, между ними по горизонтали должно быть не менее 1,5 м, тогда как в аналогичной ситуации с канализационными рукавами допускается 0,5 м. Когда приходится прокладывать водопровод и водоотведение в одной плоскости, отдаление между ними составляет 1,3 – 4,5 м в зависимости от сечения трубопроводов.

Сейчас нередко даже на частных участках электрический силовой кабель и линии связи проводят не по надземным опорам, а под землей. Если ситуация обстоит именно так, нужно знать необходимое расстояние от водяных коммуникаций до кабелей и учитывать при их прокладке. Согласно СНиП электрический подземный кабель (здесь вольтаж значения не имеет), прокладывается не ближе 0,5 м от какого-либо водного трубопровода (в горизонтальной плоскости). Для линии связи отдаление больше, — не менее 1 м. С учетом того, что часто обе линии прокладываются вместе, есть смысл поместить их в один кожух и, при необходимости, сократить отдаление от труб до 0,3-0,5 м.

Рекомендуем к прочтению:

Выбор места для колодца

Точка забора воды относительно сооружений водоотведения и мест утилизации твердых отходов (свалки) должна располагаться не ближе 30 м

Часто источником для забора воды в частных домах бывают абиссинские колодцы и скважины. Их также необходимо правильно (согласно нормам), располагать на участке относительно основного здания и объектов, связанных с канализационным коллектором (трубопровода, септиков, перепадных колодцев). Точка забора воды относительно сооружений водоотведения и мест утилизации твердых отходов (свалки) должна располагаться не ближе 30 м.

Расстояние от дома до колодца должно быть не менее 3 м. Однако, при наличии на участке сильно фильтрующих грунтов, это расстояние увеличивается, ведь в такой ситуации близость источника воды может негативно сказаться на прочности фундамента, особенно если возведено малозаглубленное основание без должной гидроизоляции.

Водозаборные колодцы  (скважины) не сооружаются в местах, где есть угроза затопления ливневыми и паводковыми водами. Расстояние от дорог с интенсивным транспортным движением рассчитывается не менее 20 м. Колодцы для слива стоков (выгребные ямы) и септики (кроме герметичных очистных сооружений) размещаются не ближе 7 м от основной постройки. Расстояние от КНС (канализационных насосных станций) до фундамента дома делается не менее 3 м.

Схемы водопроводных сетей и расположения канализационного коллектора разрабатываются на этапе проектирования. Еще при работе над проектом нужно учесть все требования, изложенные в СНиП относительно взаимного расположения зданий, опор, подземных трубных сетей, надземных сооружений. Несоответствие прокладки коммуникаций установленным нормам могут повлечь серьезные проблемы в период эксплуатации.

vodakanazer.ru

виды систем отвода и их особенности

Лекция на тему: Инженерная организация территории населенных мест.
Часть 11: Организация стока поверхностных вод.

Организация стока поверхностных вод

Организация стока поверхностных (ливневых и талых) вод непосредственно связана с вертикальной планировкой территории. Осуществляется организация поверхностного стока при помощи общетерриториальной водосточной системы, которая проектируется таким образом, чтобы собрать весь сток поверхностных вод с территории и отвести в места возможного сброса или на очистные сооружения, не допустив при этом затопления улиц, пониженных мест и подвалов зданий и сооружений.



Рис. 19. Схемы организации поверхностного стока в зависимости от рельефа территории.


Основными параметрами, характеризующими дожди являются – интенсивность, продолжительность и повторяемость дождей.
При проектировании дождевой канализации в расчет берут дождевые воды, дающие наибольшие расходы стока. Т.о. для расчетов принимают средние интенсивности дождя за периоды различной длительности.
Все расчеты проводятся, согласно рекомендациям:
СНиП 23-01-99* Климатология и геофизика.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
Организацию поверхностного водоотвода осуществляют со всех городских территорий. Для этой цели используют открытую и закрытую водосточную системы города, которые выводят поверхностный сток за городскую территорию или на очистные сооружения.

Типы дождевой сети (закрытая, открытая)
Открытая сеть — это система лотков и кюветов, входящих в поперечный профиль улиц, дополненная другими водоотводными, искусственными и естественными элементами.
Закрытая — включает подводящие элементы (лотки улиц), подземную сеть труб (коллекторов), дождевые и смотровые колодцы, а также узлы специального назначения (выпуски, водобойные колодцы, перепадные колодцы и др.).
Смешанная сеть имеет элементы открытой и закрытой сети.

Закрытая дождевая сеть

К специальным сооружениям закрытой дождевой сети относят: дождеприемные и смотровые колодцы, ливневой коллектор, быстротоки, водобойные колодцы и пр.
Дождеприемные колодцы устанавливаются для обеспечения полного перехвата дождевых вод в местах понижения проектного рельефа, на выездах из кварталов, перед перекрестками, со стороны притока воды, обязательно вне полосы пешеходного движения (рис. 20).
На территории жилой застройки дождеприемные колодцы располагаются на расстоянии 150-300м от линии водораздела.
По магистралям дождеприемные колодцы размещают в зависимости от продольных уклонов (Табл. 4).



Рис. 20 Схема размещения дождеприемных колодцев на перекрестках .



Рис. 21. Расположение дождеприемных колодцев в плане магистрали .
1 – коллектор, 2 – водосточная ветка, 3 – дождеприемый колодец, 4 – смотровой колодец.


Ливневой (дождевой) коллектор, расположенный вдоль магистрали, дублируется, если ширина проезжей части магистрали превышает 21 м или, если ширина магистрали в красных линиях более 50м (рис. 21,в). Во всех остальных случаях применяют схемы, изображенные на рис. 21, а, б.
Для удобства эксплуатации длину ветки ливневой канализации ограничивают 40 м. На ней могут располагаться 2 дождеприемных колодца, на стыке которых устанавливают смотровой колодец, однако, на участках с большим объемом стока, количество дождеприемных колодцев может быть увеличено (до 3 в одной точке). При длине ветки до 15 м и скорости движения сточных вод не менее 1м/с, допускается присоединение без смотрового колодца. Диаметр веток принимается в пределах 200- 300 мм. Рекомендуемый уклон – 2-5%, но не менее 0.5%
При необходимости, дождеприемные колодцы делают комбинированными: для приема воды с проезжей части и для принятия вод из дренажных систем (дрен).
Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.
На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0.2÷0.45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250 -300м.
Ливневой коллектор, как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.

Глубина заложения ливневого коллектора зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0.7м. Определение глубины заложения производится в соответствии с требованиями норм СНиПа.
Обычная водосточная сеть проектируется с продольным уклоном 50/00, но в условиях равнинного рельефа — уменьшают до 40/00.
На равнинных территориях принимают минимальный уклон коллектора, равный 40/00. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.
Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов 10 м/с.
При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.
К числу возможных сооружений на водосточной сети относятся перепадные колодцы, устраиваемые на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.
Выпуски водосточной сети по санитарным соображениям желательно устраивать вне границ застройки города в очистные сооружения (отстойники, поля фильтрации).

Открытая дождевая сеть стоит из уличной и внутриквартальной. В сети выделяют кюветы и лотки, удаляющие воду из пониженных мест территории, перепускные лотки, удаляющие воду из пониженных мест территории, и канавы, отводящие воды с больших площадей бассейна. Иногда открытую сеть дополняют русла малых рек и каналы.
Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов. В городских условиях водоотводящие элементы, укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0.25 до 1:0.5.
Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.
Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической, канав – прямоугольной и трапецеидальной. Наибольшую высоту кюветов и канав ограничивают в городских условиях. Ее делают не более 1.2 м (1.0 м — предельная глубина потока, 0.2м — наименьшее превышение бровки кювета или канавы над потоком).
Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия. Эти уклоны обеспечивают наименьшую незаиливающую скорость движения дождевых вод (не менее 0.4 – 0.6 м/с).
На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.


Особенности проектирования дождевой сети при реконструкции.

На реконструируемой территории проектируемую трассу дождевой сети привязывают к существующим подземным сетям и сооружениям. Это позволяет максимально использовать сохраняемые коллекторы и отдельные их элементы.
Положение сети в плане и профиле определяется конкретными условиями проектирования, а также высотным и планировочным решением территории.
Если существующий коллектор не справляется с расчетными расходами, водосточную сеть реконструируют. Проектное решение в этом случае выбирают, учитывая уменьшение водосборной площади и расчетного расхода воды, за счет прокладки новых коллекторов. Прокладка дополнительных трубопроводов производится на тех же отметках, что и существующая сеть или на более глубоких отметках (при недостаточном заглублении существующей сети). Трубы недостаточного сечения частично заменяют новыми, с большим сечением.
На участках существующей сети, имеющих малое заложение, предусматривают усиление прочности конструкции водостока и отдельных его элементов, а при необходимости и теплозащиту. Продолжение лекции на тему: Инженерная организация территории населенных мест.
Часть 1: Вертикальная планировка городских территорий .
Часть 2:

ЛЕКЦИЯ 3

ОТВОД ПОВЕРХНОСТНЫХ (АТМОСФЕРНЫХ) ВОД

Организация стока поверхностных дождевых и талых вод на территориях жилых районов, микрорайонов и кварталов осуществляется с помощью открытой или закрытой системы водоотвода.

На городских улицах жилых районов водоотвод осуществляют, как правило, с помощью закрытой системы, т.е. городской водосточной сети (ливневой канализации). Устройство водосточных сетей является общегородским мероприятием.

На территориях микрорайонов и кварталов водоотвод осуществляется открытой системой и заключается в организации стока поверхностных вод с участков застройки, площадок разного назначения и территорий зеленых насаждений в лотки проездов, по которым вода направляется к лоткам проезжих частей прилегающих городских улиц. Такая организация водоотвода осуществляется с помощью вертикальной планировки всей территории, обеспечивающей сток создаваемыми продольными и поперечными уклонами на всех проездах, площадках и территориях микрорайона или квартала.

Если сеть проездов не представляет собой системы взаимосвязанных проездов или при недостаточности пропускной способности лотков на проездах при больших дождях, на территории микрорайонов предусматривается устройство более или менее развитой сети открытых лотков, кюветов и канав.

Открытая система водоотвода является простейшей системой, не требующей сложных и дорогих сооружений. В эксплуатации же эта система требует постоянного надзора и очистки.

Открытую систему применяют в микрорайонах и кварталах сравнительно небольшой площади при благоприятной для стока вод рельефе, не имеющем заниженных бессточных мест. В крупных микрорайонах открытая система не всегда обеспечивает сток поверхностных вод без переполнения лотков и затопления проездов, поэтому тогда применяют закрытую систему.

Закрытая система водоотвода предусматривает развитие на территории микрорайона подземной сети водосточных труб – коллекторов, с приемом поверхностных вод водоприемными колодцами и направлением собранных вод в городскую водосточную сеть.

В качестве возможного варианта применяют комбинированную систему, когда на территории микрорайона создают открытую сеть лотков, кюветов и канав, дополняемую подземной сетью водосточных коллекторов. Подземный водоотвод – весьма важный элемент инженерного благоустройства территорий жилых кварталов и микрорайонов, он соответствует высоким требованиям комфорта и общего благоустройства жилых территорий.

Поверхностный водоотвод на территории микрорайона должен быть обеспечен в такой мере, чтобы из любой точки территории сток воды беспрепятственно доходил до лотков проезжей части прилегающих улиц.

От зданий, как правило, воду отводят в сторону проездов, а при прилегании зеленых насаждений – к лоткам или кюветам, проходящим вдоль зданий.

На тупиковых проездах при направлении продольного уклона в сторону тупика образуются бессточные места, из которых вода не имеет выхода; иногда такие точки образуются и на проездах. Выпуск воды из таких мест осуществляют с помощью перепускных лотков, в направлении к проездам, расположенным на более низких отметках (рис. 3.1).

Лотки применяют также для отвода поверхностных вод от зданий, с площадок различного назначения, на территориях зеленых насаждений.

Перепускные лотки могут иметь треугольную, прямоугольную или трапецеидальную форму. Откосы лотков принимают в зависимости от грунта и способа укрепления их в пределах 1:1 до 1:1,5. Глубина лотка не менее, а чаще всего и не более 15-20 см. Продольный уклон лотка принимают не менее 0,5%.

Земляные лотки неустойчивы, их легко размывает дождь, при этом они теряют свою форму и продольный уклон. Поэтому более всего целесообразно применять лотки с укрепленными стенками или сборные, изготовленные из какого-либо устойчивого материала.

При значительном стоке вод лотки оказываются недостаточными по всей пропускной способности и их заменяют кюветами. Обычно кюветы имеют трапецеидальную форму с шириной по дну не менее 0,4 м и глубиной 0,5 м; боковые откосы имеют крутизну 1:1,5. Укрепляют откосы бетоном, мощением или одерновкой. При значительных размерах, при глубине 0,7-0,8 м и более, кюветы превращаются в канавы.

Следует иметь в виду, что кюветы и канавы на пересечениях с проездами и тротуарами должны быть заключены в трубы или над ними устраивают мостики. Выпускать воду из кюветов и канав в лотки проездов, вследствие различного заглубления и разности отметок, сложно и трудно.

Поэтому применение открытых кюветов и канав допустимо лишь в исключительных случаях, тем более что кюветы и канавы вообще нарушают благоустройство современных микрорайонов. Лотки же, при обычно малой глубине их, приемлемы, если они не создают больших неудобств для движения.

При сравнительно небольших территориях зеленых насаждений водоотвод может быть с успехом осуществлен открытым способом по лоткам дорожек и аллей.

При расположении дорожек и проездов среди зеленых насаждений на сравнительно коротком протяжении сток поверхностных вод можно осуществлять без устройства лотков или кюветов, непосредственно на участки насаждений. В таких случаях не устраивают ограждения бортиками для дорожек и проездов. При этом должно быть исключено образование застаивающихся вод и заболоченности. Такой сток особо целесообразен при необходимости искусственного орошения участков зеленых насаждений.

При проектировании подземной сети водостоков особое внимание необходимо уделять отводу поверхностных вод с основных дорог и пешеходных аллей, а также с мест массового скопления посетителей (главные площади парка; площади перед театрами, ресторанами и т.п.).

В местах выпуска поверхностных вод с территории микрорайонов на городские улицы за красной линией устанавливают водоприемный колодец, при этом присоединяют его сточную ветку к коллектору городской водосточной сети.

При закрытой системе водоотвода поверхностные воды направляются к водоприемным колодцам водосточной сети и поступают в них через водоприемные решетки.

Водоприемные колодцы на территории микрорайонов располагают во всех пониженных точках, не имеющих свободного стока, на прямых участках проездов в зависимости от продольного уклона с интервалом в 50-100 м, на пересечениях проездов со стороны притока воды.

Уклон водосточных веток принимают как минимум в 0,5%, но оптимальным уклоном является 1-2%. Диаметр водосточных веток принимают не менее 200 мм.

Трассы водосточных коллекторов на территории микрорайона прокладывают преимущественно вне проездов в полосах зеленых насаждений на расстоянии 1-1,5 м от бордюрного камня или проезжей части.

Глубину заложения коллекторов водосточной сети в микрорайоне принимают с учетом глубины промерзания грунта.

Водоприемные колодцы имеют водоприемные решетки, преимущественно прямоугольной формы. Эти колодцы сооружают из сборных бетонных и железобетонных элементов и только при отсутствии их – из кирпича (рис. 3.2).

Смотровые колодцы сооружают по типовым проектам из сборных элементов.

При выборе системы водоотвода в микрорайоне следует иметь в виду, что в современных благоустроенных микрорайонах развитие сети водосточных коллекторов предопределяется не только сбором и отведением поверхностных вод, но и использованием водосточной сети в других целях, как, например, для приема и отведения вод от снеготаялок и при снегосбросе в коллекторы сети, а также при сбросе в сеть воды при мойке проезжих частей проездов и площадок.

Целесообразно устраивать подземную водосточную сеть в микрорайоне при оборудовании зданий внутренними водостоками, а также при системе удаления вод с крыш зданий по наружным трубам со сбросом воды в подземную водосточную сеть.

В этих обоих случаях исключаются стекание воды из водосточных труб по тротуарам и прилегающим к зданиям территориям, а также улучшается внешний вид зданий. Исходя из этих соображений считают целесообразным развитие подземной водосточной сети на территории микрорайонов.

Подземная водосточная сеть в микрорайонах оправдана также при наличии на территории бессточных мест, не имеющих свободного выхода собирающихся в них дождевых и талых вод. Такие случаи сравнительно редки, но возможны при сложном пересеченном рельефе и не могут быть ликвидированы вертикальной планировкой из-за больших объемов земляных работ.

Почти всегда необходимо сооружать подземную водосточную сеть при большой глубине микрорайона и удалении водораздела от ближайшей прилегающей улицы на 150-200 м, а также во всех случаях, когда пропускная способность лотков на проездах недостаточна и проезды могут быть затоплены при относительно больших дождях; применение кюветов и канав в микрорайонах крайне нежелательно.

При вертикальной планировке и создании стока поверхностных вод очень существенное значение имеет расположение отдельных зданий относительно естественного рельефа. Так, например, недопустимо располагать здания поперек естественного тальвега, создавая тем самым бессточные места.

Избежать излишних и неоправданных земляных работ по подсыпкам в бессточных местах возможно только при отводе воды из таких мест с помощью подземного коллектора водосточной сети, с установкой в низкой точке водоприемного колодца. Однако направление продольного уклона такого коллектора будет обратным по отношению к рельефу. Это может привести к необходимости излишнего заглубления некоторых участков водосточной сети микрорайона.

В качестве неудачных примеров можно привести расположение зданий различной конфигурации в плане без учета естественного рельефа и стока вод от зданий (рис. 3.3).

Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Ливневка и дренаж по периметру дома

  • Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.
  • Ливневая канализация – отвод стекающей по водосточным трубам воды.
  • Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

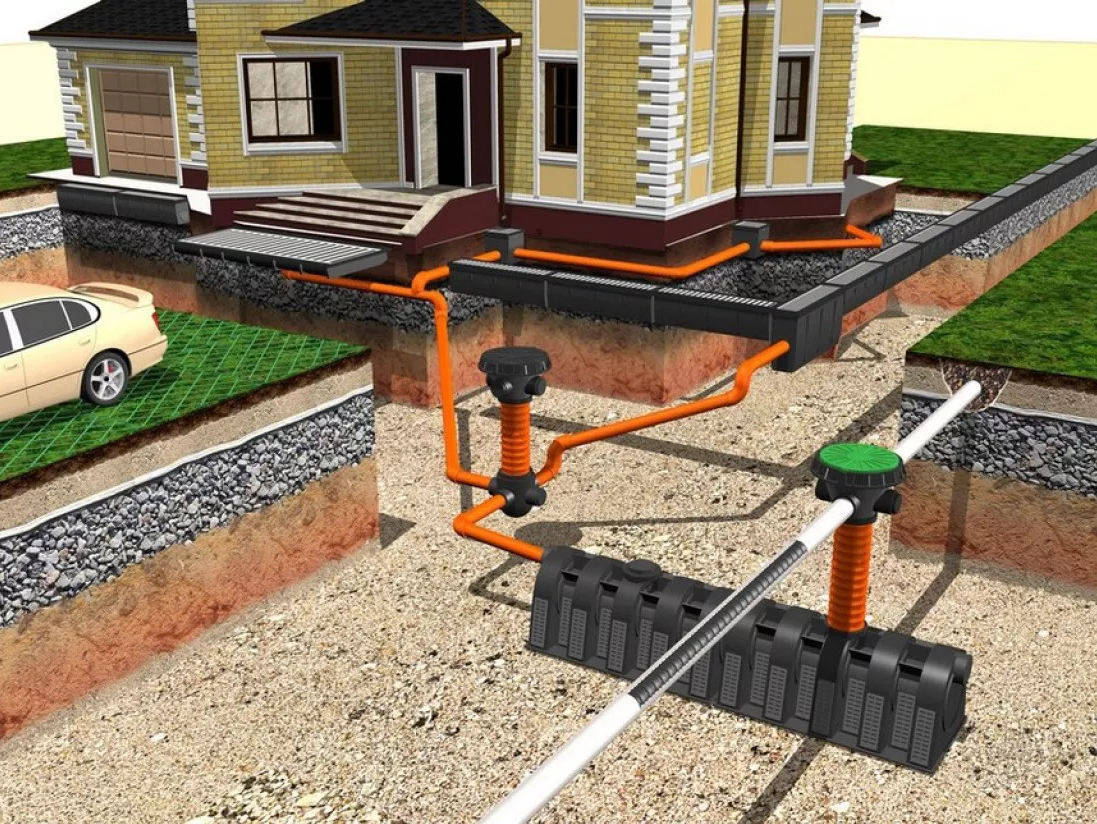

Схема отвода влаги с поверхности: система дренажа

Ливневая канализационная сеть

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

  • Водосборные желоба, которые монтируются по краю скатов крыши.
  • Водосточные трубы.
  • Водоприемные емкости.

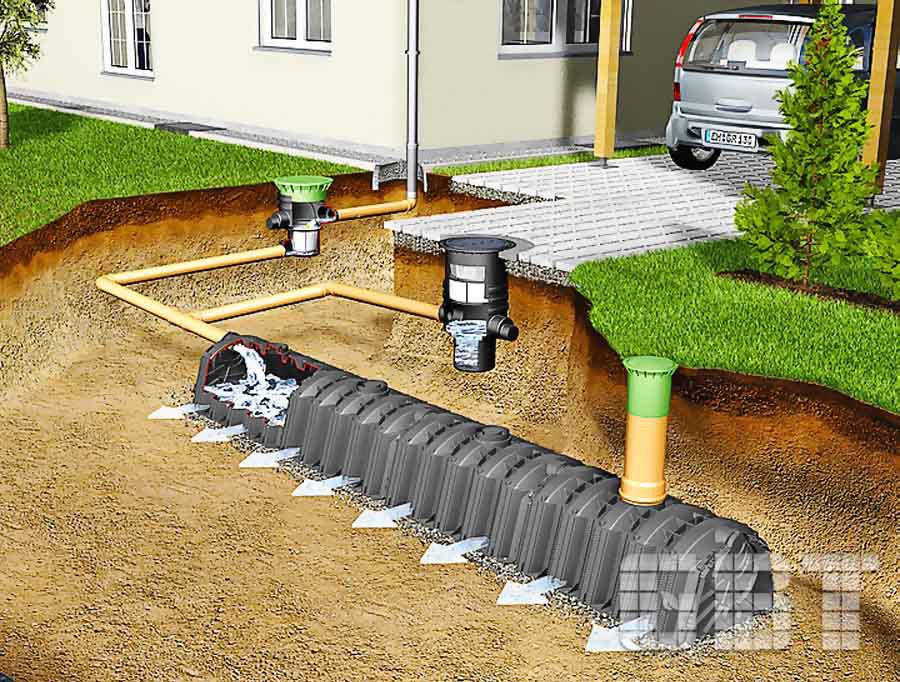

Приемный резервуар с отводом

  • Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.

Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.

Дренаж: особенности поверхностной ливневой системы

Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:

Дренажная сеть: точечные водосборники и ливневые траншеи

  • По периметру участка.
  • На склонах и на площадках в естественных углублениях.

Ветки дренажа на склоне

  • Вокруг дорожек.

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.

Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.

Интеграция: можно ли совмещать ливневку с дренажной сетью

Две раздельные сети: дренаж и ливневка

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Общий отвод точечного дренажа и ливневки в фильтрационный тоннель

Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.

Как сделать ливневый дренаж участка и вокруг загородного дома

Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.

Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.

План установки ливневого дренажа

Материалы: что понадобится для монтажа ливневой дренажной сети

Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

  • Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.

  • Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
  • Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

На стенках – подготовка под отвод трубы

  • Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Емкости с корзиной и насадками

  • Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Синтетическое водопроницаемое полотно

  1. Щебень, песок. Фракция щебня – средняя и крупная.
  2. Раствор для заливки основания под желоба и водоприемники.
  3. Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

  • Трубы для наружной канализации с фитингами.
  • Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

  • Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

  • Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.
  • Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

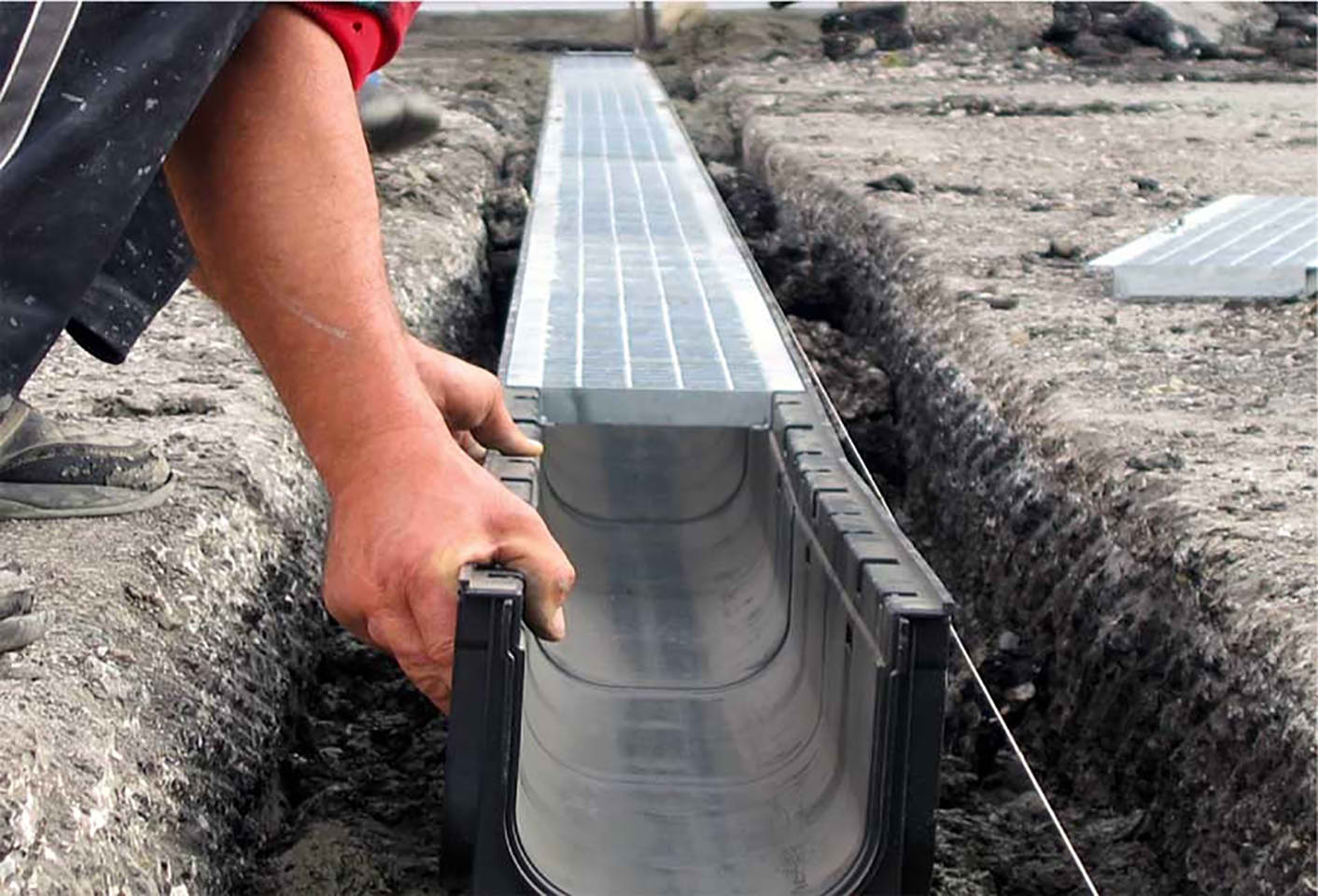

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

Система водоотведения дождевых или талых вод от зданий (дренаж) является одной из наиболее важных для поддержания зданий любого назначения в хорошем состоянии, продления срока их эксплуатации. Накопление воды в не предназначенном для этого месте может легко привести к разрушению фундамента и придомовой территории, загрязнению покрытия фасада, гибели растений, заболачиванию местности.

Одним из вариантов защиты здания является его гидроизоляция, однако для полноценной защиты только ее недостаточно. Эффективной будет совместная преграда для влаги из гидроизоляции и системы дренажа.

В некоторых случаях система, которая будет отводить воду от дома, является обязательной. Например, в домах, которые расположены в низине или на глинистых и суглинистых почвах. Риск разрушения фундамента зданий также высок в местностях с большим уровнем осадков, высоким уровнем залегания грунтовых вод. Кроме природных причин, есть и созданные человеком угрозы – здания с заглубленным фундаментом подвержены скоплению воды возле него, а бетонные или асфальтированные дорожки препятствуют просачиванию воды в почву.

Полноценной считается система, которая включает в себя кровельный, поверхностный и дренажный сбор осадков.

Кровельная система сбора воды складывается из желобов по краю крыши, вертикальных труб, расположенных обычно по углам зданий и выпускных воронок. Системы водостока с круглым сечением устанавливаются на многоэтажных жилых домах или промышленных зданиях, поскольку они имеют бóльшую пропускную способность.

Трубы с прямоугольным сечением устанавливают на небольших зданиях. Материалом для производства труб обычно служит пластик или оцинкованный металл – долговечный, практичный и легкий. При установке кровельной системы важно прочно укрепить все элементы во избежание шума во время прохождения воды.

Имеет значение также и вид крыши – скатная или плоская. Если скатная крыша не требует дополнительных устройств, то для плоской крыши, а также открытых балконов и террас, может понадобиться обустройство внутреннего водостока.

Поверхностная система не требует большого объема земляных работ: в неглубокие траншеи выкладываются дождевые лотки, которые накрываются защитными решетками. Место точки сбора воды, размеры лотков и количество траншей специалисты высчитывают с учетом рельефа местности и среднего количества осадков на данной территории.

Глубинный дренаж является наиболее распространённым вариантом обустройства системы управления дождевыми водами. Требует большого объема земляных работ – траншеи должны быть около 80 см. в глубину. На слой щебня и прочного геосинтетического полотна в траншеи укладываются трубы с перфорацией. Обратите внимание, что применение геосинтетического полотна является рекомендованным при монтаже в глинистую или суглинистую почву. Укладка в песчаную почву в таком полотне не нуждается.

Эта система водоотвода особенно важна для зданий, которые имеют подвал, цокольный этаж при высоком уровне грунтовых вод. Хотя дождевые воды будут собираться этой дренажной системой лишь в течении сезона дождей (весной и осенью), ее отсутствие может нанести серьезный урон фундаменту и придомовой территории.

Кроме вышеупомянутых систем дренажа, существует еще несколько, менее распространённых, например, засыпной дренаж или пластовый.

Пластовый дренаж применяется для многоквартирных домов, подземных переходов и промышленных комплексов. Засыпная система водоотведения применяется на небольших участках, на которых сложно или невозможно установить открытый дренаж. Перед его обустройством следует знать, что последующий осмотр земляных траншей, их обслуживание провести будет невозможно, поскольку после укладки в траншею геополотна, щебня и труб, все накрывается слоем дерна для более привлекательного вида.

Варианты «укрощения» дождевой воды

У некоторых видов дренажа имеются варианты, которые можно выбирать в зависимости от количества осадков и способов монтажа.

Поверхностная система водоотведения имеет линейный и точечный виды. Линейный вид подразумевает сбор дождевой воды со всей придомовой территории. Система образуется линиями траншей, по которым вода стекает в накопитель.

Точечная система занята сбором воды в определенных точках участка, чаще всего это выпускные воронки водостоков или поливочные краны. Точки сбора закрываются решетками для недопущения веток, листьев и иного мусора в систему водоотведения. Дренажные трубы точечной системы подсоединены к основной трубе, которая ведет к колодцу.

Существует также комбинация из точечного и линейного вида, которая считается наиболее выгодной, в смысле затрат и эксплуатации.

По способу монтажа системы водоотведения делятся на открытые и закрытые.

Открытые системы представляют собой соединение неглубоких наклонных траншей, объединенных общей водоотводной канавой. В траншеи укладываются пластиковые или бетонные лотки, накрытые решетками. Этот вид дренажа предпочитают за невысокую стоимость и скорость монтажа.

Обустройство водоотведения лучше всего проводить в период строительства здания, проведение монтажа после окончания строительных работ сопряжено с определенными трудностями. В период между установкой полноценной системы можно организовать временный водоотвод – сбор воды производить вручную, с помощью бочек: под водосточной трубой устанавливается емкость подходящего объема.

Закрытая система имеет более узкую и мелкую траншею, а значит, меньшую пропускную способность. «Плюсами» считаются более эстетичный вид и безопасность эксплуатации.

Вертикальный дренаж можно назвать вариантом глубинной системы водоотведения. Возле строений устанавливается нужное количество колодцев с погружными насосами. Этот вариант водоотведения наиболее эффективен, однако и наиболее затратен, поскольку требует большого объема земляных работ и специальных знаний.

Также закрытую установку системы водоотведения можно разделить на сплошную и пристенную. Как видно из названия сплошная монтируется на территории всего участка, защищая при этом цоколь и придомовую территорию.

Пристенная система располагается исключительно возле фундамента здания, защищая от дождевой воды только строение.


Подготовка к монтажу системы по отведению лишней воды от дома

До начала работ по обустройству системы водоотведения необходимо подготовить информацию по рельефу данной территории, составу грунта, средние показатели осадков. Эти данные можно взять в специализированных службах. Вибрационные нагрузки на территории, где будет проходить прокладка труб, должны быть известны самому заказчику, правильно определить их поможет мастер из специализированной строительной компании.

Место сброса дождевых вод

Не менее важным элементом системы является пункт приема дождевых вод. Им может служить природный водоем, специально подготовленное дренажное поле, состоящее из ряда углублений, через которые вода просачивается в почву, канализационные коллекторы. Главным условием обустройства места сброса является его нахождение в самой низкой точке участка. На территории с ровным рельефом устанавливается дренажный колодец с насосом.

Колодец также может быть накапливающим: вода после используется для полива и поглощающим: при отсутствии дна вода медленно просачивается в грунт.

Ни в коем случае нельзя оборудовать место сбора воды поблизости от фундамента дома, также не стоит использовать подземный дренаж с поверхностным водоотводом. Это может повлечь за собой подтопление здания.

Выбрать оптимальный вид системы дренажа можно только после детального изучения особенностей территории, метеосводки по району, способа использования придомовой территории, назначения самого здания. Учесть и правильно использовать всю информацию сможет опытный специалист, поэтому выполнить эту сложную и ответственную работу стоит доверить строительной компании с большим опытом работы по монтажу дренажа различного рода.

Ошибки или даже неточности в проведенной работе по водоотведению дождевых вод могут привести к непоправимым последствиям. Наоборот, соблюдение требований и правил, позволит продлить срок эксплуатации здания более чем на полвека, избавив от ненужных трат и хлопот.

Поделитесь статьей с друзьями:

Похожие статьи

Как отвести дождевую воду от дома с крыши


Водоотведение в частном доме — как сделать, схема

Отвод воды от дома – это проблема практически каждого владельца загородного дома, решать которую необходимо незамедлительно, не отлаживая «на потом». Во время дождей и ливней вода может нарушить устойчивость дома, разрушив фундамент. Конечно, от одного ливня такое не случится, но если такие инциденты будут происходить постоянно, то дом может просто уйти под землю, то есть «врасти» в нее. Фундамент здания будет подмыт сточными водами, земля под фундаментом будет мягкой и под тяжестью дома фундамент будет опускаться вниз.

А, например, если в доме есть подвал? Эта проблема в таком случае должна решаться незамедлительно, ее нельзя отложить даже на короткий срок. Ведь если подвал будет постоянно затапливать, то уже через несколько лет он придет в неудовлетворительное состояние и пользоваться им по назначению уже не получится. Почему? Потому что в связи с постоянной сыростью в подвале возможно скорое появление плесневых грибков, которые в свою очередь крайне вредны для здоровья людей и животных.

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Отведение воды с крыши: особенности

Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.

Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.

Существует три вида желобов:

  • полукруглый,
  • прямоугольный или квадратный
  •  трапециевидный.

Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике. Поэтому выбор полностью падает на ваши плечи.

Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.


В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.

Система отвода дождевой и талой воды с помощью желобов представляет следующее:

Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю. Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:
  • Дренаж наземный (поверхностный)
  • Водоотведение линиями
  • Дренаж в определенных местах (точечный)
  • Открытая водоотводная система
  • Закрытая дренажная система
  • Траншей засыпанные
  • Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

  • Если рядом с домом находятся природные водные объекты.
  • Дом стоит на низине.
  • На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
  • В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
  • Грунтовые воды находятся близко к поверхности земной коры.
  • Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
  • Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.

Виды систем отвода воды

Поверхностный дренаж

Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.


Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.

Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.

Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.

Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.

Дренажные системы: открытый и закрытый тип

Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.

Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.

Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».

Как слить воду со стороны дома | Home Guides

Гленда Тейлор Обновлено 15 декабря 2018 г.

Стоящая вода рядом с фундаментом вашего дома — это проблема. Он насыщает почву и может проникать в трещины подвала, что приводит к повреждению водой и росту плесени. Слив воды из дома требует создания двора с уклоном, когда это возможно, и установки водосточных желобов для отвода стока с крыши. В некоторых случаях необходима установка подземной дренажной системы.Варианты дренажа домовладельца зависят от географии двора, правил застройки и бюджета.

Профилирование двора

Уклон 2% от фундамента подходит для большинства дворов. Это равняется падению на 2 фута с расстояния 100 футов. Более мелкий уклон не будет стекать так быстро, а более крутой может подвергнуться эрозии. Во время строительства нового дома подрядчик классифицирует двор после того, как будет заложен фундамент, но для существующих домов домовладельцу, возможно, потребуется доставить верхний слой почвы, чтобы поднять уровень почвы вокруг дома.

Предупреждение при повышении уровня двора заключается в том, что почва не должна быть ближе 6 дюймов от нижней части сайдинга. Это 6-дюймовое пространство часто требуется местными строительными нормами, чтобы снизить риск проникновения в дом насекомых, сверлящих древесину.

Желоб

Без водостока и водостока дождевая вода стекает с крыши и может скапливаться рядом с фундаментом. Даже если ваш двор имеет правильный уклон, сила стекания с крыши от сильного дождя может вырыть траншею вдоль фундамента, которая будет удерживать воду.Установите водосточные желоба и водосточные трубы и добавьте удлинители водосточных труб, которые отводят сток на расстоянии не менее 5 футов от фундамента.

Дренажная плитка для фундамента

Строительные нормы для нового строительства требуют установки дренажной плитки для фундамента во многих населенных пунктах. Дренажная плитка состоит из перфорированной трубы, расположенной на нижнем колонтитуле или рядом с ним по всему периметру фундамента. Трубка опорожняется в ведро, в котором находится отстойник. Когда вода достигает определенного уровня, включается насос и выкачивает воду на поверхность двора.Установка дренажной плитки для фундамента в существующем доме — это серьезный проект, потому что он требует земляных работ по всему основанию, чтобы добраться до нижнего колонтитула.

Желоба и валы

Поговорите с подрядчиком о добавлении валов на ваш двор, если существующая планировка уже находится в пределах 6 дюймов от вашего сайдинга. Если это ваша ситуация, то повысить уровень вашего двора невозможно. Подрядчик по земляным работам может создать серию канав, похожих на неглубокие канавы, для отвода воды от дома.

Когда ваш дом находится на дне наклонного двора, вы можете установить траншейный дренаж между фундаментом и двором. Вода будет стекать в траншею и попадать в пруд-сборник или в ливневую канализацию. Дренажные желоба обычно имеют U-образный желоб из тяжелого ПВХ или аналогичного материала. Подрядчик устанавливает желоб так, чтобы его верхняя часть была на уровне земли, а затем заливает бетон вокруг желоба, чтобы стабилизировать его. Сверху укладывается металлический слив, который позволяет воде стекать в желоб траншеи.

Рекомендации по дренажу

Уточняйте свои планы в жилищной ассоциации или муниципальном управлении по обеспечению соблюдения законов. В большинстве жилищных комплексов регулируется отвод воды. Когда застройщик планирует подразделение, проводятся приготовления к установке ливневой канализации под улицей и формированию желобов, по которым вода будет поступать в ливневую канализацию. Подмостки и линии собственности также являются обычными путями для переноса воды в ливневую канализацию. Засыпьте грязь, оставшуюся в сервитутах, или сток соседнего двора в ваш двор может создать проблемы.

Ваш муниципальный инспектор может проконсультироваться с площадкой застройки, чтобы определить, должен ли муниципалитет или соседний сосед заняться проблемой. Точно так же, если ваши усилия по выравниванию двора создают проблему дренажа для вашего соседа, вам может потребоваться исправить эту проблему.

.

Как отвести дождевую воду из вашего дома

Очистите водостоки от листьев и мусора, чтобы дождевая вода могла свободно стекать в водосточные трубы.

Кредит изображения: Paffy69 / iStock / Getty Images

Дождевая вода и фундамент дома несовместимы. Если его путь не будет изменен, дождь, стекающий с крыши, образует вертикальный слой воды, который падает по периметру дома. Поскольку вода скапливается вокруг фундамента дома, почва может поглотить ее лишь до того, как избыток воды найдет путь наименьшего сопротивления.Чтобы предотвратить повреждение водой, проложите путь для дождевой воды, чтобы она вытекала из вашего дома.

Водосточные желоба

Водосточная система, которую вы устанавливаете на крыше своего дома, служит водосборным резервуаром по периметру, который собирает дождевую воду. Водосточные трубы направляют собранную воду с крыши на землю в углах дома и в других местах. Системы водостока эффективны для отвода дождевой воды от вашего дома только в том случае, если вы отводите воду, которая выходит из водосточной трубы.В противном случае из водосточной трубы собранная дождевая вода попадет в фундамент вашего дома. Как правило, разбрызгивающие блоки, которые вы размещаете под водосточными трубами, слишком короткие, чтобы отвести воду достаточно далеко от фундамента дома. Лучше всего прикрепить удлинитель водосточной трубы или гибкую гофрированную трубу к терминалу водосточной трубы длиной не менее 5 футов.

Оценка фундамента

Выравнивание почвы вдали от дома помогает отводить дождевую воду от фундамента.Эффективность склона зависит от процента уклона и проницаемости почвы. Как минимум, уклон должен выходить на 10 футов от фундамента и падать на 6 дюймов, что дает 5-процентный уклон. Грунты с низкой проницаемостью, такие как глина, обычно не впитывают воду быстро и более склонны к тому, чтобы дождевая вода стекала по ступенчатому склону. Песчаные почвы с повышенной водопроницаемостью легко впитывают дождевую воду. Для песчаной почвы рекомендуется 10-процентный уклон.

Фундаментные насаждения

Посадки фундаментов приобрели популярность вокруг старых домов как способ закрыть вид на их неприглядные фундаменты.Эта практика больше не рекомендуется из-за того, что растения удерживают воду вокруг дома и нарушают целостность его фундамента. Вместо этого сады у входа предпочитаются как способ дополнить дизайн дома. Удалите фундаментные насаждения и заново посадите их — или замените новыми растениями — за пределами капельной линии крыши, в идеале на расстоянии не менее 5 футов от фундамента.

Дополнительные меры предосторожности

Даже если вы прислушаетесь к другим рекомендациям по отведению дождевой воды от вашего дома, постоянные проблемы с влажностью могут потребовать дополнительных мер для защиты фундамента.Дренажная плитка собирает дождевую воду, которая в противном случае образовывала бы лужу вокруг фундамента, и направляет ее в отстойник. Отстойник — это отверстие, в которое помещается до 25 галлонов воды. Внутри отстойника находится насос, который автоматически включается, когда вода поднимается выше определенного уровня. Отстойник перекачивает воду в трубу, которая отводит воду от дома.

.

Как пополнить подземные воды с помощью сбора дождевой воды?

Обычно много дождевой воды попадает в канализацию, стекающую с крыш домов и с улицы. Сбор дождевой воды требует экономии воды и подпитки подземных вод, что помогает при нехватке воды.

Когда идет слишком много дождя, мы можем собрать всю воду на крыше, и через систему трубопроводов ее можно перебросить в подземные воды после фильтрации, чтобы ее можно было повторно использовать в бытовых целях.

Также мы можем направлять дождевую воду, текущую на улицах, в подземные воды после соответствующей системы фильтрации, чтобы ее можно было использовать в засушливое время года. В некоторых местах уровень подземных вод понижается настолько, что колодцы, трубчатые колодцы пересыхают.

Должна быть предусмотрена возможность отвода дождя под землю для повышения уровня подземных вод, чтобы он вернул уровень воды в колодцах и трубчатых колодцах в норму. Есть много способов отправить дождевую воду под землю для повышения уровня подземных вод.

Самый простой способ подзарядки — вырыть яму в земле и сделать систему фильтрации, чтобы чистая дождевая вода могла попадать под землю и использоваться повторно.

Расположение котлована должно быть на чистой поверхности земли, чтобы загрязненная вода не уходила под землю через котлован. Яма должна быть достаточно глубокой, чтобы дождевая вода могла достигать пористого слоя почвы, поскольку она позволяет воде проходить сквозь нее и добавляться к подземным водам.

Но вода, текущая по улице, все равно будет загрязнена, поэтому нам нужны фильтрующие слои в яме.Для начала нам понадобится чистый большой слой камней или валунов определенной толщины. Затем поверх этого слоя кладем слой чистого гравия почти такой же толщины, как первый слой валуна.

Затем, наконец, сверху мы кладем чистый песок, чтобы слой песка был почти таким же толстым, как другие слои. На этом система фильтрации завершена, и яма называется перезаряжаемой ямой. Яма для подзарядки обычно имеет глубину от 10 до 15 футов.

Глубина этих ям зависит от характера почвы под ними и объема водозабора, который, как ожидается, будет получен во время сильных дождей.Для дождевой воды, текущей на улице, мы можем сделать на улице чистую канализацию или узкие каналы, которые помогут дождевой воде попасть в резервуар для пополнения запасов, окружающих парк или другие участки улицы.

Как правило, домашние пользователи не должны выбрасывать мусор на улицу, и соответствующий отдел должен периодически вывозить мусор надлежащим образом. Дождевая вода с крыши может храниться в бытовом баке и годиться для ежедневного использования жильцами.

Процесс фильтрации дождевой воды

Как фильтруется вода в заправочной яме?

Дождевая вода с улиц проходит через основной слой песка, отделяя грязную почву от дождевой воды и делая ее чистой.Затем дождевая вода проходит через вторичный слой, что обеспечивает отфильтровывание дождя, унесшего некоторое количество песка, из слоя гравия.

Наконец, вода проходит сквозь валунный слой. Слой валунов фактически поддерживает верхний слой и позволяет дождевой воде легко проходить в пористую почву и пополнять запасы подземных вод. Эта подземная вода чистая и может служить питьевой водой, а также для других бытовых нужд или для домашних садов круглый год через трубчатые колодцы и колодцы

Пополнение запасов грунтовых вод является важным аспектом сбора дождевой воды и должно применяться повсеместно.

.

Сбор дождевой воды для внутреннего использования.

Сбор дождевой воды — отличная стратегия сокращения использования воды в домашних условиях и защиты наших домов и земли вокруг них. Сбор дождевой воды может привести нас к десяткам других методов, которые помогут нам добиться большей устойчивости.

Три потенциальных источника сбора дождевой воды:

Прямые осадки, уборка урожая на улицах и с крыш.

Проектирование ландшафтов для управления и хранения дождевой воды:

Самый простой для сбора источник дождевой воды — это тот, который падает во дворе.Правильное размещение растений, деревьев и источников воды может превратить участок в эффективную систему управления дождевой водой. Некоторые методы включают: формирование поверхности почвы с помощью валов и берм, чтобы замедлить сток, подъем дорожек и патио, а также опускание всех посадочных площадей для направления и захвата воды.

Выбирайте растения — в первую очередь аборигенные — которые могут поглощать и удерживать воду в своей корневой системе или передавать ее на уровень грунтовых вод. Таким образом, дождевая вода не будет стекать на улицу, где она может собирать токсичный мусор и химические вещества, унося их в местные водоемы.

Уборочный сток:

Второй источник дождевой воды — улица. Улицы не плоские; они обычно имеют такую ​​градацию, что вода течет к бордюру, вниз по блоку в желоб и в ливневую канализацию. В некоторых городах ливневые стоки подключены к очистным сооружениям, и сильные дожди могут вызвать их переполнение, в результате чего неочищенные и частично очищенные сточные воды попадут в озера и реки.

В других городах ливневые стоки соединяются с подземными ручьями, а загрязненная вода может стекать прямо в близлежащие водные пути и водоносные горизонты.Если есть способы отвлечь от воды водохранилища, вы можете превратить уличную дождевую воду из проблемы в ресурс.

Третий источник дождевой воды — крыша. Даже в районах с малым количеством осадков существует огромный потенциал для сбора дождевой воды. Дом площадью 1000 квадратных футов может собирать около 2300 литров дождя на дюйм. Так, например, в Торонто, когда в среднем за год выпадает 23 дюйма дождя, эта небольшая крыша может собрать 53000 литров воды.

Сбор и хранение дождевой воды:

Система сбора дождевой воды с крыши проста и может хранить воду для полива на открытом воздухе.

  • Сбор дождевой воды «первый смыв» и очистка © Майкл Кейси


    Желоба: Дождевая вода собирается в желобах, направляется в водосточную трубу или трубу «первого смыва», а затем хранится в бочках или цистернах.
  • «Первый поток» : Первый дождь в году самый грязный, поскольку он очищает крышу. Вода может быть направлена ​​из бака в системе первой промывки (показана справа), а последующая вода продолжает поступать в бак.
  • Экран : на крышах резервуаров должны быть установлены сетки для дополнительной фильтрации листьев и мусора и защиты комаров от размножения.
  • Хранение: Надземные резервуары должны быть темными, чтобы препятствовать росту водорослей. Они также должны быть спроектированы так, чтобы безопасно работать зимой или легко устанавливаться и сниматься в сезон.
  • Орошение: Насадка для шланга расположена у дна для полива.
  • Перелив: Имеющиеся в продаже бочки для дождя должны поставляться с переливной трубкой или, по крайней мере, целиком там, где ее можно установить.Это позволяет соединить несколько стволов вместе для дополнительного хранения, чтобы вы могли захватить столько, сколько захотите (см. Изображение внизу справа).

Система дождевых бочек Multipe © Ecohome


Дождевые бочки — популярный способ начать сбор дождевой воды, особенно в городских районах. Они дешевы и могут быть установлены рядом с домами, под палубами или в других неиспользуемых помещениях.

Существует огромный выбор вариантов больших одиночных резервуаров (цистерн).Они могут быть изготовлены из пластика, ферроцемента, металла или стекловолокна и иметь размер от 50 до тысяч галлонов.

Для использования в помещении:

Накопленная дождевая вода может быть очень безопасно использована для смыва туалета и душа. EPA и другие исследования показали, что дождевая вода, собранная с использованием системы «первого смыва» и защищенная от света, безопасна для купания и других домашних нужд.

При наличии большой подземной цистерны можно удовлетворить все годовые потребности домохозяйства в смыве только дождевой водой, поскольку зимой системы могут заряжаться от таяния снега в более теплые дни.

Дождевая вода питьевая:

Фильтрация лишь небольшого количества воды, используемой для питья, с помощью пассивных фильтров, таких как керамический фильтр, показанный справа, или медленных песочных фильтров, значительно снижает стоимость системы и предлагает доступное решение для людей, нуждающихся в чистой питьевой воде.

Первоначально опубликовано на Greywater Action.

Текст доступен по непортированной лицензии Creative Commons Attribution-ShareAlike 3.0, если не указано иное.

.

Ливневая канализация: особенности эксплуатации и содержания

Кто обязан обслуживать ливневую канализацию (ливневку)

За работоспособность ливневой канализации (ливневки) отвечает ее собственник. Прочистка ливневой канализации включена в состав работ по содержанию придомовой территории в теплый период года (Минимальный перечень услуг и работ, необходимых для обеспечения надлежащего содержания общего имущества в многоквартирном доме, утвержденным Постановлением Правительства РФ от 03.04.2013 № 290 (п. 25)).

Управляющая организация обслуживает ливневку, если та расположена в границах земельного участка, который является общим имуществом собственников помещений многоквартирного дома.
Орган местного самоуправления обязан содержать ливневую канализацию, только если он является собственником земельного участка, по которому она проходит.

Обслуживание ливневой канализации

Основное направление по эксплуатации ливневой канализации – проверка отсутствия засоров, которые могут блокировать отведение стоков.
Внутренние водостоки нужны для отведения дождевых и талых вод с кровель зданий и сооружений в наружную сеть поверхностного стока или систему общесплавного водоотведения.

Дождевые и талые вод рекомендуется использовать на поливомоечные и технические (технологические) нужды. Допускается отведение дождевых и талых вод в систему производственной канализации незагрязненных или повторно используемых сточных вод (п. 21.3 СП 30.13330.2020. Свод правил. Внутренний водопровод и канализация зданий. СНиП 2.04.01-85).

После продолжительных ливневых дождей (в течение 2-3 дней) нужно производить внеочередную нивелировку и детальный осмотр несущих конструкций, определять места скопления ливневых вод и принимать срочные меры для их удаления.

Результаты осмотра фиксируются в актах, в которых указываются:
— описания деформаций,
— места их развития,
— время обнаружения,
— меры принятые для устранения проблемы.

Организации по обслуживанию жилищного фонда должны обеспечивать профилактическую прочистку сетей канализации в многонаселенных домах не реже одного раза в три месяца, а также прочистку ливневой канализации не реже двух раз в год до периода наибольшего выпадения атмосферных осадков в районе (п. 6.2.6 и 6.2.7 Правил и норм технической эксплуатации жилищного фонда, утвержденных Постановлением Госстроя России от 27.09.2003 № 170).

Как нужно делать прочистку ливневки (особенно, когда она не забивается) требования не уточняют, поэтому в большинстве случаев эксплуатация сводится к осмотру на предмет засоров.

Запрещено отведение (прием) в централизованные ливневые системы водоотведения хозяйственно-бытовых сточных вод и жидких бытовых отходов (п. 109 Правил холодного водоснабжения и водоотведения, утвержденных Постановлением Правительства РФ от 29.07.2013 № 644, далее – Правила № 644).

Обязанность по строительству ливневой канализации

Строительство ливневой канализации осуществляют лица, в ней заинтересованные. Раньше дома (например, хрущевки) строились с очень примитивной системой ливневки в виде водосточных труб, вода по которым стекала с крыши на отмостку, растекалась по двору и впитывалась в землю.

Сейчас ливневки выводятся прямо с крыши через подвал во внутридомовую ливневую канализацию, подключенную к централизованной ливневой системе.
Для каждой централизованной системы холодного водоснабжения и (или) водоотведения органы местного самоуправледния определяют гарантирующую организацию и устанавливают зоны ее деятельности.

Для централизованных ливневых систем водоотведения гарантирующая организация не определяется (п. 1 ст. 12 Федерального закона от 07.12.2011 № 416-ФЗ «О водоснабжении и водоотведении»). Городские ливневки город обслуживает самостоятельно (либо с помощью привлеченного подрядчика). При этом специальной обязанности для города осуществлять строительство ливневок для многоквартирных домов – законом также не предусмотрено.

Однако в случае самовольного подключения (технологического присоединения) или пользования централизованной ливневой системой водоотведения к плате за отведение поверхностных сточных вод дополнительно применяется коэффициент 5 (за период времени, в течение которого осуществлялось такое пользование, но не более чем за 3 года) (п. 67.1 Правил № 644).

Пример из практики

Управляющая компания обратилась с иском к администрации г. Архангельск с требованием выполнить работы по установлению дренажно-ливневой канализации у многоквартирного дома. Суд отказал, указав в решении следующее.

При строительстве дома работы по устройству придомовой дренажно-ливневой канализации не проводились. Земельный участок в месте расположения спорного дома сформирован в соответствии с действующим законодательством и относится к общему имуществу собственников помещений многоквартирного дома

У администрации, как публичного органа, не возникло обязанности для строительства на земельном участке, принадлежащем спорному дому, находящемся в управлении управляющей компании, спорной канализационной системы.

Публичные обязательства (обустройство централизованной системы водоотведения на территории г. Архангельска) администрацией выполнены путем осуществления содержания и текущего ремонта сетей дренажно-ливневой канализации, находящейся в муниципальной собственности (Постановление Арбитражного суда Северо-Западного округа 15.07.2016 г. по делу № А05-10879/2015).

Судебные споры по засорам ливневой канализации

Большинство споров касается возмещения вреда из-за заливов и подтопленной, вызванных забитой канализацией из-за ее ненадлежащего обслуживания.

Пример

Собственник нежилого помещения (г. Балашиха Московской области) обратился с иском к управляющей организации, в котором просил:
— возместить убытки (ок. 700 000 р.), вызванные заливом из-за неработающей ливневой канализации
— обязать ответчика произвести ремонт общедомового имущества – трубопровода внутридомовой системы водоотведения (ливневой канализации) находящийся в границах нежилых помещений.

Суд первой инстанции удовлетворил иск частично и взыскал только убытки. А суд апелляционной инстанции, отменяя первоначальное решение, обязал управляющую организацию произвести еще и ремонтные работы. При вынесении решения суд исходил из следующего:

— согласно п. 5 Правил содержания общего имущества в многоквартирном доме, утвержденных Постановлением Правительства РФ от 13.08.2006 № 491 в состав общего имущества включается внутридомовая инженерная система водоотведения, состоящая из канализационных выпусков, фасонных частей (в том числе отводов, переходов, патрубков, ревизий, крестовин, тройников), стояков, заглушек, вытяжных труб, водосточных воронок, прочисток, ответвлений от стояков до первых стыковых соединений, а также другого оборудования, расположенного в этой системе.
— была проведена судебная экспертиза, которая указала, что причиной заливов нежилых помещений являются многочисленные коррозионные повреждения трубопровода общедомовой ливневой канализации (лежака), проходящего через помещение
— поскольку повреждение имущества истца произошло вследствие неисправного состояния части ливневой канализации (лежака), то обеспечить ее исправное состояние, а также сохранность имущества истца управляющая организация обязана в рамках договора управления многоквартирного дома в процессе выполнения общих работ, выполняемым для надлежащего содержания систем водоотведения и технического обслуживания данного МКД. Поскольку данный вид работ не относится к капитальному ремонту многоквартирного дома и не требует принятия решения собственниками помещений в МКД о его выполнении, норма ст.189 ЖК РФ, регулирующая вопросы капитального ремонта общего имущества многоквартирного дома, применению не подлежит (Постановление Десятого арбитражного апелляционного суда от 25.02.2020 г. по делу № А41-103335/18).
Нельзя сказать, что обслуживание ливневой канализации является затруднительным и проблематичным. Однако профилактические осмотры, прочистка и своевременный ремонт отдельных участков ливневки способны предупредить возможные риски в связи с потенциальным возмещением ущербов от заливов.

Ливневая система водоотведения, монтаж ливневой канализации — Эко Пульс

С крыши загородного дома за год стекает в среднем 50-100 м3 талой и дождевой воды. Если эту воду оставить на участке, она может образовывать во дворе лужи и скользкие наледи. Вследствие чего со временем могут обнаружиться повреждения здания из-за повышенной влажности вокруг фундамента.

Дождевую воду нельзя отводить в дренажную систему. В противном случае, вода,наполняющая дренажную систему во время сильного дождя, поднималась бы в фундамент дома! То же самое происходило бы при образовании в трубе, сбрасывающей воду в грунт, затора или при ее замерзании. Форма дренажной трубы или расположение отверстий ситуацию в данном случае не исправят.

Монтаж ливневой канализации

Для ливневой канализации дождевой воды используется труба Uponor 110 мм из высокопрочного полипропилена (ПП) с ладкой внутренней и гофрированной наружной стенками. Обычно дренаж и ливневую канализацию прокладывают параллельно и под одним углом (мин. 5мм/м). Если стена фундамента высокая и дренаж проложен глубоко, то канализацию дождевой воды можно проложить выше, над дренажной системой.

Во избежание вмятостей и повреждений трубы, грунт под трубой следует тщательно утрамбовать. Трубопровод укладывают с уклоном 5 мм/м на выровненный и тщательно утрамбованный слой песка или щебня толщиной 5-10 см. На участке под водосточной трубой ливневая канализация монтируется вертикально и снабжается воронкой для приема воды, текущей по водосточной трубе с крыши. С помощью воронки отфильтровывается крупный мусор и обслуживается сама канализация. Нижний конец водосточной трубы должен находиться на уровне края воронки или даже чуть ниже.

Места установки водосточных труб проектируются одно временно с системой ливневой канализации. Трубы соединяются при помощи двойной муфты. В первую от конца трубы канавку вставляется резиновый уплотнитель, и труба до упора вставляется в муфту. Если труба не входит в муфту,можно уменьшить трение, смазав края муфты специальной смазкой.

Водоотведение с поверхности участка

Дождевые и талые воды с поверхности земли направляются под уклоном в колодец для дождевой воды через решетчатую крышку. Посредством трубы Uponor для ливневой канализации колодец соединяют либо с канализацией дождевой воды, либо напрямую с коллекторным колодцем. Колодец для дождевой воды — это тот же самый дренажный колодец.

Слив дренажных и дождевых вод

Дренажные и дождевые воды поступают по своим трубам в коллекторный колодец – «Колодец Uponor для двора». Все водонепроницаемые соединения труб с колодцем осуществляются при помощи труб 110 мм и проходных уплотнений. Для установки уплотнения в месте подсоединения трубы к колодцу в стенке колодца вырезается круглое отверстие 114 мм. Для более легкого проталкивания трубы через кольцо уплотнения можно использовать смазку.

Чтобы при наводнении канализационные воды не поднялись в дренаж, с внутренней стороны колодца на соединении с дренажной трубой устанавливается шаровый обратный клапан, предотвращающий проникновение воды из колодца обратно в систему.

В верхней части коллекторного колодца имеется муфта диамертром 315 мм для удлинительной трубы, поднимающейся до самой поверхности земли. Диаметр удлинительной трубы тоже 315 мм, а крышка такая же, как у дренажного колодца Uponor 315.

В местах с оживленным движением транспорта коллекторный колодец можно снабдить телескопической горловиной с крышкой, перераспределяющей нагрузку на окружающий ее грунт. Колодцы, удлинительные трубы и горловины с крышками засыпаются со всех сторон слоем песка или щебня. Наполнитель утрамбовывают до плотности грунта основания.В промерзающем грунте на верхние части колодца и стоякаможно в 2-3 слоя намотать прочный полиэтилен.

Из коллекторного колодца воду выводят в коммунальную ливневую канализацию, открытую дрену или в грунт, как правило, через насыпной слой щебня. При сбросе воды в открытую дрену или водоем следует установить металлическую решетку, чтобы предотвратить проникновение мелких животных в трубопровод.



Монтаж системы водоотведения ливневых вод

Наименование работ

Ед. изм.

Цена, руб

Прокладка трубопровода

м.п.

800

Подготовка траншеи от 400 мм до 1000 мм

Утрамбованное основание из песка 100 мм

Сборка и монтаж трубы  с нормативным уклоном,стыковка

Обратная засыпка

Монтаж водосборной воронки

шт.

1 500

Установка  ревизионного колодца 1000-1500 мм.Подключение трубопровода.

шт.

4 000

Установка дренажного ревизионного колодца 1500-2500 мм.Подключение трубопровода.

шт.

10 000

Установка сборного коллекторного колодца глубиной 2000-3000 мм

шт.

28 000

Установка автоматического насоса для отведения воды.

шт.

1500

Вывоз излишков высвободившегося грунта

м.куб.

1000

Прокладка электрического кабеля под землей

м/п

150

Ознакомиться с оборудованием для выполнения работ по дренажу фундамента и участка:

http://eco-pulse.ru/livnevaya-kanalizatsiya-0

Структура канализования

Санкт-Петербург канализован по комбинированной схеме: 70% всей территории имеет общесплавную канализацию, в которую поступают хозяйственно-бытовые, промышленные, а также поверхностные (дождевые, талые) стоки; остальная территория – это в основном районы новостроек и пригороды – канализованы по раздельной схеме (дождевые и талые воды собираются отдельно от остальных стоков).

Система водоотведения разделена на бассейны водоотведения. Стоки каждого бассейна направляются на определенные канализационные очистные сооружения. В свою очередь бассейны водоотведения разделены на районы водоотведения с территорией, ограниченной водосбором крупных тоннельных коллекторов. Районы водоотведения делятся на участки локальных водосборов уличных канализационных сетей. Секторы водоотведения сформированы аналогично секторам водоснабжения.

В структуре водоотведения Санкт-Петербурге выделены две централизованные системы водоотведения:

  • Централизованная общесплавная и раздельная хозяйственно-бытовая система водоотведения, в которой часть территорий имеет общесплавную канализацию для приема и транспортировки как хозяйственно-бытовых, промышленных, так и поверхностных (дождевые, талые) сточных вод, а часть — раздельную хозяйственно-бытовую, в которую поступают только хозяйственно-бытовые стоки
  • Централизованная раздельная дождевая система водоотведения, в которой дождевые и талые воды собираются отдельно от остальных стоков.

В централизованной общесплавной и раздельной хозяйственно-бытовой системе водоотведения выделены три бассейна водоотведения — Северный, Центральный и Южный. Каждый бассейн водоотведения имеет систему сбора и транспортировки сточных вод (канализационные сети и тоннельные коллекторы), канализационные насосные станции перекачки сточных вод (КНС) и канализационные очистные сооружения (КОС) для осуществления полного цикла очистки сточных вод и обработки осадка.

Северный бассейн обеспечивает отведение сточных вод с территории правого берега р. Невы: Невский (правобережный), Красногвардейский, Калининский, Выборгский, Приморский и Петроградский районы Санкт-Петербурга — на Северную станцию аэрации (ССА). Стоки Невского (правобережного) и Красногвардейского районов Санкт-Петербурга могут перекачиваться по тоннельному коллектору Центрального бассейна для очистки на Центральную станцию аэрации (ЦСА). Кроме этого, в Северный бассейн транспортируются стоки из г. Всеволожск и г. Сертолово.  На территории Северного бассейна преобладает общесплавная система канализации. При выпадении дождя поверхностный сток совместно с хозяйственно-бытовыми сточными водами транспортируется на очистку на ССА. В состав Северного бассейна также входят локальные бассейны водоотведения Курортного района Санкт-Петербурга: КОС г. Сестрорецк, г. Зеленогорск, пос. Репино, пос. Молодежное.

Центральный бассейн обеспечивает отведение сточных вод на ЦСА с территории левого берега реки Невы: Невский (левобережный), Василеостровский, Центральный, Адмиралтейский, Фрунзенский, Московский и часть Кировского районов Санкт-Петербурга. В Центральный бассейн частично поступают стоки с территории Пушкинского района Санкт-Петербурга и, при необходимости, через КНС из Северного бассейна. На территории Центрального бассейна преобладает общесплавная система канализации. Территория Василеостровского, Фрунзенского и южной части Московского районов Санкт-Петербурга канализована по раздельной системе с отводом поверхностного стока через прямые выпуски во внутренние водоемы города и реку Неву.

Южный бассейнохватывает южные территории города, а также часть территорий Кировского, Красносельского районов Санкт-Петербурга и пос. Стрельна  Петродворцового района, сточные воды от которых через систему коллекторов отводятся на Юго-Западные очистные сооружения (ЮЗОС). Регулирование стоков между этой частью Южного бассейна и Центральным бассейном производится щитовыми затворами, расположенными в шахтах тоннельных коллекторов. На территории Южного бассейна преобладает раздельная система водоотведения, за исключением районов старой застройки Кировского и Красносельского районов Санкт-Петербурга. Сточные воды с территорий Колпинского, Кронштадтского, части Пушкинского и Петродворцового районов Санкт-Петербурга через систему напорно-самотечных коллекторов направляются на КОС, расположенные в этих районах.

При централизованной раздельной дождевой системе водоотведения прием дождевых и талых вод с территорий осуществляется в дождевую канализационную сеть, по которой часть поверхностного стока сбрасывается без очистки через дождевые выпуски и дождеприемники. Частично дождевой и талый сток поступает на 8 очистных сооружений поверхностного стока (ОСПС), где перед сбросом в водные объекты проходит очистку и обеззараживается.

По итогам 2020 г. среднесуточный объем очищенных сточных вод составил 2,1 млн. м3 в сутки.

В систему канализования Санкт-Петербурга входят:

  • канализационная сеть – 9 407,3 км
  • тоннельные коллекторы – 279,2 км
  • канализационные насосные станции (КНС) – 241
  • очистные сооружения различной производительности – 21, в том числе для очистки хозяйственно-бытового и общесплавного стока – 13, для очистки поверхностного стока – 8
  • заводы по сжиганию осадка – 3
  • полигоны для складирования осадка – 2
  • стационарные снегоплавильные пункты — 11
  • стационарные инженерно-оборудованные снегоприемные пункты — 7

Диаметры трубопроводов водоотводящей сети – от 50 мм (дворовые сети) до 4,9 м (тоннельные коллекторы).

Тоннельные коллекторы – это основные магистрали для транспортировки сточных вод к очистным сооружениям. Внутренний диаметр тоннельных коллекторов – от 1 до 4,9 м, глубина заложения – от 9 до 90 м.

Проектная мощность канализационных насосных станций колеблется от 0,3 тыс. м3/сут до 1000 тыс. м3/сут. Водоканал проводит модернизацию и реконструкцию КНС, используя современные погружные насосные агрегаты и комплексные канализационные насосные станции. Кроме замены насосного и электротехнического оборудования, производится модернизация других вспомогательных механизмов.

 Крупнейшими канализационными очистными сооружениями Петербурга являются:

  • Центральная станция аэрации
  • Северная станция аэрации
  • Юго-Западные очистные сооружения

Утилизации осадка сточных вод осуществляется методом сжигания на трех заводах, расположенных на ЦСА, ССА, ЮЗОС. Полученное от сжигания осадков тепло используется на технологические нужды, обогрев зданий и выработку электроэнергии, что позволяет Водоканалу экономить энергоресурсы. Дымовые газы проходят трехступенчатую очистку.

Ливневое водоотведение в Ростове-на-Дону, Москве. Очистка сточных вод

Ливневое водоотведение играет большую роль для частных домов. Их владельцы знают, какое губительное влияние на фундамент здания оказывают частые дожди. Кроме того, осадки способны превратить участок в сплошное болото. Ливневая канализация загородного дома, а также очистка ливневых сточных вод в Ростове-на-Дону, Москве станет настоящим спасением от этих неприятностей. Конечно, лучше всего подумать об устройстве водоотводящего комплекса еще на этапе строительства. Однако подобные мероприятия можно провести и на уже готовом объекте. Дождевая канализация для дачи преследует ту же задачу – собрать и отвести талую и дождевую воду от строений. Если ваша крыша не оборудована водостоками, влага от осадков будет стекать по окнам и стенам, приводя к порче фасада и разрушая дорожки и отмостку. Ливневое водоотведение предназначено для сбора и направления дождевой воды в водосточные трубы, на выходе из которых вся жидкость попадает в водосборники локального типа, устанавливаемые в местах наибольшего скопления.

Из дождеприемников влага, через сеть каналов, попадает в коммуникационную сеть ливневых стоков дачного поселка или другого населенного пункта. Если таковые отсутствуют, она сбрасывается на поля фильтрации или в овраги. При монтаже ливневая канализация загородного дома оборудуется специально изготовленными лотками или каналами, сделанными из бетона. Необходимо монтировать систему желобов под углом, чтобы избежать самотечного удаления скопившейся жидкости. Чтобы в коммуникационную систему не попадал песок и мусор, производится очистка ливневых сточных вод: дождесборники накрывают специальными мелкими решетками и оборудуют пескоуловителями.

Канализация для дачи может быть открытой или закрытой. Конструкции второго типа освобождают ваш сад или приусадебный участок от каналов. В таких случаях вся поступающая влага стекает в трубы через воронки. Если на территории есть дренажная система, то ливневое водоотведение прокладывается с ней в одной траншее. Это позволяет использовать пространство наиболее грамотно и экономично. При проектировании ливневки необходимо учитывать особенности рельефа, а также ряд других факторов. Правильно организовать водоотвод может только опытный специалист, так как это сложный комплекс взаимосвязанный устройств. Все его элементы должны функционировать слажено. Если происходит авария на каком-либо участке, вся система выходит из строя. Сохранить фундамент от губительного действия влаги поможет грамотно обустроенная ливневая канализация СНиП четко регламентируют все нюансы установки трубопровода.

Компания «РостИнпром» уже много лет занимается предоставлением услуг по проектированию и установке дренажа и ливневого водоотведения. Наши специалисты учтут все особенности конкретного объекта и пожелания заказчика. Работы будут выполнены в кратчайшие сроки.

3 способа слива воды из дома

Об этой статье

Соавторы:

Профессиональный сантехник и генеральный директор Балканской канализации и водопровода

Соавторами этой статьи являются Дэвид Балкан и штатный автор wikiHow Эмбер Крейн. Давид Балкан — профессиональный сантехник, генеральный директор Балканской канализационной и водопроводной службы и президент Балканской канализационной службы.Как практический владелец этих компаний более 40 лет, Дэвид хорошо разбирается в проблемах водоснабжения, канализации и дренажных линий. Дэвид является председателем комитета Совета магистров-сантехников и более 30 лет входит в состав Исполнительного комитета Ассоциации подземных водопроводчиков Нью-Йорка. Его знания и ориентированный на решения подход способствовали тому, что компания Balkan Sewer and Water Main Service стала крупнейшей и пользующейся наибольшим доверием службой в Нью-Йорке и была удостоена награды Angie’s List Super Service в 2017 году.Эту статью просмотрели 273 643 раза (а).

Соавторы: 14

Обновлено: 15 сентября 2021 г.

Просмотры: 273,643

Резюме статьиX

Чтобы слить воду из дома, приобретите водосточную систему, чтобы дождевая вода с крыши не попадала в фундамент. Если у вас уже есть желоба, обязательно очищайте их не реже одного раза в год, чтобы мусор не блокировал их и не заставлял воду скапливаться.Кроме того, установите удлинители на водосточные трубы, чтобы направить воду подальше от вашего дома. Наконец, добавьте немного земли вокруг фундамента вашего дома, чтобы создать пологий уклон, чтобы вода легче стекала. Чтобы узнать, как установить французскую водосточную систему у себя во дворе, наш рецензент на разнорабочие, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 273 643 раза.

Сбор дождевой воды 101 | Руководство по сбору дождевой воды

Сбор дождевой воды — это сбор сточных вод со строений или другой непроницаемой поверхности для их хранения для дальнейшего использования.Традиционно это включает сбор дождя с крыши. Дождь будет собираться в желобах, которые направляют воду в водосточные трубы, а затем в какой-то резервуар для хранения. Системы сбора дождевой воды могут быть такими же простыми, как сбор дождевой воды в дождевой бочке, или столь же сложными, как сбор дождевой воды в большие цистерны для удовлетворения всех потребностей вашего домохозяйства.

Идея сбора дождевой воды обычно вызывает в воображении образы старой цистерны на ферме или мысли о развивающихся странах. Реальность такова, что сбор дождевой воды становится жизнеспособной альтернативой для снабжения водой наших домохозяйств и предприятий.Это больше не только для фермы! Во многих странах, таких как Германия и Австралия, сбор дождевой воды является нормой. Благодаря движению за экологичное строительство, вы увидите, что системы сбора дождевой воды становятся все более популярными здесь, в Америке.

Сборник дождевой воды известен во всем мире под многими именами. Он варьируется от сбора дождевой воды до сбора дождевой воды и водосбора дождевой воды. Кроме того, в других странах используются такие термины, как сбор воды с крыши или сбор воды с крыши.

Мы считаем, что сбор дождевой воды — жизнеспособная технология в городских условиях. Все, что необходимо, чтобы воспользоваться этим ресурсом, — это собрать свободную воду, падающую на вашу крышу, и направить ее в резервуар для хранения дождевой воды. Поступая таким образом, вы можете взять под свой контроль водоснабжение и полностью или хотя бы значительную часть потребности в воде. Системы сбора дождевой воды могут быть настроены так, чтобы обеспечивать потребности всего дома и / или ландшафта.

Сбор дождевой воды важен по нескольким причинам, но одна из самых важных — это то, что мы извлекаем выгоду из экономии воды в наших домах, поэтому нам нужно искать больше возможностей на открытом воздухе.

На следующем графике показаны успехи, достигнутые с нашими внутренними водопроводными устройствами благодаря сочетанию государственных стандартов и инноваций, разработанных компаниями по производству оборудования. Как видите, у нас не так много возможностей для повышения эффективности с помощью наших светильников для помещений. Что дальше … 0,2 галлона на смывной унитаз? Возможно нет!

Это явление известно как закон убывающей отдачи. Так где же произойдет следующая революция в области водосбережения? Мы уверены, что предлагаем услуги в тех областях, где произойдет эта революция.

Вы можете использовать дождевую воду везде, где используется водопроводная вода. Идея использовать питьевую воду для смыва наших туалетов и поливать газоны расточительна и безответственна, особенно в свете роста населения и нехватки воды по всей стране. Сбор дождевой воды — это способ озеленить ваш дом и уменьшить воздействие на окружающую среду.

В основном дождевая вода может использоваться в трех областях:

  • Использование для орошения
  • Для использования в помещениях, не предназначенных для питья
  • Целый дом, для питья

Вот несколько идей по конкретному использованию дождевой воды:

  • Ручной полив лужайки и сада
  • Подключение системы сбора дождевой воды к оросительной / спринклерной системе
  • Мойте автомобили
  • Помойте домашних животных
  • Пополните фонтаны и пруды с рыбой
  • Наполните бассейн
  • Замените водопроводную воду дождевой водой для мытья проезжей части и тротуаров (если вы не пользуетесь метлой).
  • Используйте его для всех помещений, не предназначенных для питья (туалеты и стиральные машины)
  • Используйте его для всех питьевых нужд при правильной фильтрации и дезинфекции
  • Использовать в промышленных процессах вместо воды, очищенной в муниципальных учреждениях

Количество осадков, которое вы можете собрать, определяется по следующей формуле:

1 ″ дождя x 1 кв.фут = 0,623 галлона

Чтобы рассчитать количество дождевой воды, которое вы можете собрать, вам необходимо знать среднегодовое количество осадков в вашем районе. Вы можете использовать приведенную ниже карту осадков, чтобы найти приблизительное количество осадков для вашего региона.

Итак, вы убедились, что хотите начать собирать дождевую воду у себя дома. Ниже вы найдете ресурсы, чтобы узнать, как лучше всего собирать дождевую воду в вашей ситуации. Вы также найдете информацию об основных компонентах системы сбора дождевой воды.Несмотря на то, что отвод дождевой воды — это старая технология, со временем произошло много улучшений за счет инновационных продуктов.

Единственное, что отличает следующие методы, — это масштаб системы. Все они следуют одним и тем же принципам, но различаются по эстетике и фактической эффективности водосбережения. Щелкните изображения, чтобы рассмотреть их поближе.

Делайте это, а не то, при сборе дождевой воды

Все больше домовладельцев рассматривают возможность сбора дождевой воды, и это неудивительно, поскольку такая экологичная практика сбора и использования дождевой воды имеет много преимуществ.Например, это может уменьшить количество ливневой воды, которая выходит из вашей собственности и попадает в ливневые стоки. Это также может снизить нагрузку на ваше местное городское водоснабжение и в то же время сэкономить ваши деньги. Однако важно знать, что делать, а чего не делать.

Используйте дождевые бочки и устанавливайте их с умом

Подавляющее большинство домовладельцев, собирающих дождевую воду, используют ее в своих ландшафтах. Обычно это означает сбор дождя с помощью бочек, прикрепленных к водосточным водостокам дома.Если ваша цель — использовать накопленную воду для орошения ландшафта, важно продумать, где будут размещаться дождевые бочки относительно того, где вам понадобится вода. У большинства дождевых бочек есть патрубок на дне, и вода выходит за счет силы тяжести. Таким образом, вы не испытываете большого давления, и может быть трудно переместить воду на любое расстояние, если только она не идет под гору. Хотя может показаться прекрасной идеей иметь бочки для дождя на каждом водостоке, сбор дождевой воды в той части двора, где вы не можете использовать воду, может означать, что бочка наполняется зловонной, неиспользованной водой.

Некоторые дождевые бочки доступны с погружными электронасосами. Их можно подключить к стандартному садовому шлангу, что позволит вам более гибко выбирать, где вы используете воду. Один недостаток заключается в том, что вам нужно убедиться, что рядом с местом расположения бочки с дождевой водой есть выходное отверстие, что может увеличить стоимость.

Не собирайте слишком много воды

Также важно учитывать, что произойдет с избытком воды. Даже если ваша вода требует, чтобы вы быстро опустошили бочку для дождя после того, как она наполнилась, хороший летний шторм может заполнить бочку для дождя намного быстрее, чем обычно, часто вызывая переполнение.Допускать переливание дождевой бочки и слив воды прямо на фундамент вашего дома — не лучшая идея, поскольку мокрая древесина может привести к структурным проблемам и создать убежище для вредителей.

Есть два популярных метода управления слишком большим количеством осадков. Первый предполагает использование переключателя, прикрепленного к водосточной трубе, прежде чем она попадет в водосточную трубу. Когда у вас будет достаточно воды или если вы на какое-то время будете в отъезде и не хотите, чтобы вода застаивалась, вы можете перевернуть переключатель, и дождевая вода пройдет мимо бочки и выйдет во двор.Другая практика, которую следует выполнять всегда, — это установка переливной трубы рядом с верхней частью бочки для дождя. Эту трубу можно отводить от фундамента дома, позволяя переливающейся воде стекать в ландшафт.

Защитите качество воды

Наконец, важно принять меры для поддержания качества воды в дождевой бочке. Сетчатый экран между водосточной трубой и входным отверстием для воды предотвратит попадание большей части мусора в бочку.Он также защитит мелких животных от падения. Если вы не опорожняете бочки быстро, важно иметь средства борьбы с комарами, поскольку они размножаются даже в небольшом количестве воды.

Сбор дождевой воды полезен для окружающей среды и полезен для вашего кошелька. Вы можете купить дождевые бочки во многих садовых центрах и интернет-магазинах, если вам нужно решение «под ключ». Если вы хотите построить свой собственный, но хотите получить рекомендации, многие муниципалитеты предлагают недорогие занятия по изготовлению и использованию дождевых бочек, и вы можете принести свою новую дождевую бочку с собой домой в конце урока.Какой бы маршрут вы ни выбрали, сбор дождевой воды — это разумная практика для вас, для вашего ландшафта и планеты!

Примечание. В некоторых муниципалитетах действуют ограничения на частный сбор дождевой воды. Перед тем, как покупать оборудование для дождевой воды, проконсультируйтесь с местными властями.

Цистерны для дождевой воды: проектирование, строительство и очистка

Система водостоков и водостоков направляет дождевую воду, собранную под крышей, в резервуар для хранения. Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный бетон, стекловолокно или сталь.Цистерна подает воду в дом через стандартную водопроводную систему под давлением. Типичное расположение системы водосборных цистерн на крыше показано на рисунке 1.


Рисунок 1. Типичная система водосборных цистерн на крыше. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Использование цистерн для дождевой воды отнюдь не новость. Они использовались как греческой, так и римской цивилизациями, а также жителями островов Тихого океана до любого контакта с западной цивилизацией.Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах этих более ранних времен.

В настоящее время использование цистерн с дождевой водой может увеличиваться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, были вынуждены прибегать к другим источникам воды. Сбор дождевой воды в домашнем хозяйстве весьма практичен в районах, где выпадает достаточное количество осадков, а другие приемлемые источники воды отсутствуют.Одна из таких областей — район добычи угля в западной Пенсильвании. В результате горных работ значительная часть грунтовых и поверхностных вод стала непригодной для питья или других целей на значительной части этих территорий. Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к водосборным цистернам на крышах.

Водосборные цистерны могут также использоваться для подачи воды в фермерские хозяйства. Поилки и дождевые бочки можно наполнять водой, собранной с крыш сараев и других хозяйственных построек.Цистерна для хранения, построенная рядом с амбаром или другим зданием, могла служить аварийным источником воды для тушения пожара в случае, если поблизости не было пруда. Однако использование дождевой воды для обеспечения бытовых нужд не обходится без проблем.

Вода качество вызывает беспокойство, особенно когда дождевая вода должна использоваться для питьевых целей в дополнение к другим бытовым потребностям. Дождевая вода и атмосферная пыль, собираемые водосборными бассейнами на крышах, содержат определенные загрязнители, которые могут представлять угрозу для здоровья людей, потребляющих воду.Свинец и другие загрязнители могут накапливаться в донных отложениях цистерн; а неочищенная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в системах цистерн. Будут представлены рекомендации для этого, а также руководство по проектированию и строительству систем водосборных цистерн на крыше.

Цистерны для дождевой воды могут обеспечивать воду надлежащего количества и качества, если на этапах планирования и строительства предприняты соответствующие меры, а периодическое обслуживание будет выполняться в течение всего срока службы цистерны.

Конструкция резервуара

Вместимость резервуара для дождевой воды зависит от нескольких факторов:

  • количество осадков, доступных для использования
  • площадь водосбора на крыше, доступная для сбора этих осадков
  • суточные потребности домашнего хозяйства в воде
  • и экономика

Все, кроме первого из этих факторов, могут до некоторой степени контролироваться владельцем цистерны.

Доступные осадки

На большей части Пенсильвании годовое количество осадков в среднем составляет около 40 дюймов (Рисунок 2).В засушливые годы их может быть всего 30 дюймов, в то время как чрезмерно влажные годы могут производить 50 или более дюймов осадков. Для большинства целей планирования следует использовать средний показатель. Тем не менее, проектирование бачка на основе самого низкого значения гарантирует достаточно места для хранения даже в самые засушливые годы.

Из-за испарения, снега и льда, а также потерь в результате промывки крыш (будет обсуждено позже), только около двух третей годового общего количества осадков фактически доступно для хранения в цистернах.


Рис. 2. Среднее годовое количество осадков в Пенсильвании (дюймы)

Суточная потребность в воде

Количество воды, которое вы проектируете для водосборного резервуара на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна с низким объемом, то использование воды будет соответственно ограничено. Поэтому при проектировании системы водосборного бачка на крыше важно иметь представление о том, сколько воды вам потребуется от нее каждый день.

Опубликованы различные оценки использования воды в домашних хозяйствах.Среднее базовое потребление, определенное предприятиями водоснабжения, составляет 7500 галлонов в месяц, что эквивалентно средней годовой минимальной потребности в 90 000 галлонов на одно домохозяйство. Обычное планирование домашнего хозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кому приходится полагаться исключительно на источники дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в U.Южные Виргинские острова и Гавайи, где цистерны с дождевой водой широко используются, указывают на то, что это в целом так. Потребление воды из цистерн с дождевой водой на Виргинских островах США в среднем составляло всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков намного больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях меры по экономии воды были предприняты добровольно, когда уровень воды в цистерне упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем обеспечить последний квартал запасов цистерны примерно столько же, сколько и первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. С точки зрения общей конструкции цистерны, значение 50 галлонов в день на человека, вероятно, является лучшим для использования. Эта цифра применима к семье, живущей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматическую стиральную и посудомоечную машины), и без специальных мер по экономии воды.Установка водосберегающих устройств могла бы значительно сократить потребление воды в домашних условиях без сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно предопределяется размером существующего дома или крыш других хозяйственных построек. Тем не менее, при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен быть спроектирован в соответствии с потребностями в воде для бытовых нужд, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить площадь водосбора на основе годовых потребностей в воде и годовых осадков. В качестве примера предположим, что среднегодовое количество осадков на вашей территории составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора 4400 квадратных футов. Примечание. Площадь крыши можно определить путем измерения внешней части здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не расположена горизонтально.


Рис. 3. График, используемый для определения необходимой площади водосбора. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения. Стр. 13.)

Размер цистерны

Цистерна должна иметь достаточную емкость для хранения, чтобы выдержать длительные периоды маловодья. Трехмесячный запас воды, или одна четвертая годового урожая на водосборной площади, обычно достаточен в таких областях, как Пенсильвания, где количество осадков распределяется довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что ваш годовой объем хозяйственно-питьевой воды должен составлять 40 000 галлонов (и, что наиболее важно, у вас достаточно водосборной площади и годового количества осадков для обеспечения такого количества воды), то вам следует спроектировать и построить цистерну с резервуаром на 10 000 галлонов. емкость для хранения галлонов.


Рис. 4. Размер цистерны основан на емкости накопителя, равной ¼ годовой потребности в воде или трехмесячного запаса накопленной воды. (Источник: Midwest Plan Service, Iowa State Univ., 1968. Частные водные системы. п. 15.)

Для домашних цистерн рекомендуется минимальная емкость хранения 5000 галлонов. Эта емкость должна избавить от необходимости покупать или таскать воду, что не только неудобно, но и может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка на крыше: «Вы платите за большую цистерну один раз, а за маленькую навсегда…»

Строительство цистерны

Местоположение

Цистерны должны быть расположены как можно ближе к дому или где-либо еще. вода будет использоваться.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что они обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцами. Таким образом, вы можете использовать фундаментные стены в качестве структурной опоры, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть отсортирована для обеспечения хорошего дренажа поверхностных вод. на расстоянии от цистерны.Избегайте размещения цистерн на низких участках, подверженных затоплению. Оба вышеперечисленных шага уменьшат вероятность загрязнения накопленной цистерной воды ливневым стоком.

Цистерны всегда должны располагаться вверх по склону от любых очистных сооружений; не менее 10 футов от водонепроницаемых канализационных линий и водостоков, не менее 50 футов от водонепроницаемых канализационных линий и стоков, септиков, полей для поглощения сточных вод, уборных и животноводческих помещений, а также не менее 100 футов от выгребных ям и мест выщелачивания. уборные.

Стоит внимательно проверить эти вещи перед тем, как повернуть первую лопату земли для выемки цистерны. Загрязненный бачок не стоит очень дорого.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, подающей собранную дождевую воду на нижний склон дома, цистерны могут быть расположены таким образом, чтобы обеспечивать самотечный поток к месту использования. Эта настройка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в распределительной системе, поэтому обычно требуются насос и система под давлением.

Конструкция

Цистерны могут быть изготовлены из различных материалов, включая монолитный железобетон, шлакобетон и бетон, кирпич или камень, залитые раствором и оштукатуренные с внутренней стороны цементом, готовые стальные резервуары, сборные бетонные резервуары , цистерны из красного дерева и стекловолокно. Лучшим вариантом считается монолитный железобетон, особенно для подземных цистерн. Однако цистерны с шлакобетонными стенами и бетонными полами являются обычным явлением и вполне подходят для подземного строительства; они обычно будут несколько дешевле, чем цельнобетонный вариант.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и армированы стальными прутьями.

Два плана подземных бетонных цистерн показаны на рисунках 5 и 6. На рисунке 5 показан вариант с бетонными блочными стенами, а на рисунке 6 — полностью бетонный вариант с песчано-гравийным фильтром наверху резервуара.


Рис. 5. Поперечное сечение подземной цистерны с бетонными стенами, показывающее важные особенности. (Источник: Внешняя служба штата Пенсильвания, заказ № 800-86 Цистерны для бетонной кладки)


Рисунок 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Penn State Ag Ext. Service, Заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакобетон или бетонный блок, все пустотелые ядра должны быть заполнены бетоном и арматурные стержни следует размещать вертикально, чтобы добавить конструкции прочности. Нижние колонтитулы могут потребоваться для больших цистерн, как показано на Рисунке 5.

Верх цистерны должен быть из железобетона и должен плотно прилегать к остальной части конструкции.Верх может состоять из отдельных панелей, как показано на рисунке 5, или это может быть цельная плита, как показано на рисунке 6. В любом случае люк в верхней части резервуара для доступа к резервуару для хранения должен быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная той, что показана на рисунках 5 и 7, должна быть плотно закрыта отверстием, чтобы предотвратить попадание света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны иметь водонепроницаемую обочину с краями, выступающими на несколько дюймов над уровнем окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Разместите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно прикрепить ее к стене. Этот доступ необходим для задач периодического обслуживания, которые будут обсуждены позже. В качестве альтернативы можно встроить бетонные ступеньки и поручни в стену цистерны под отверстием.


Рис. 7. Форма сквозного сечения крышки люка.

Внутренние стены и дно бачка должны быть гладкими, чтобы облегчить очистку. Цементная штукатурка может быть покрыта интерьером, в зависимости от того, насколько грубая основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутренние поверхности, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранимая вода может вытечь, то могут просочиться загрязненные поверхностные или грунтовые воды.Стоит потратить время при постройке цистерны, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует свою работу от протечек.

Виниловые вкладыши можно использовать для предотвращения утечки в некоторых цистернах, но они обычно доставляют неудобства. Они дороги, склонны к проколам и не позволяют использовать сливные дренажные системы и другие аксессуары внутри бачка. Используйте виниловую пленку только в крайнем случае, когда все остальные попытки предотвратить утечку не удались.

Еще одна важная особенность хорошо спроектированной цистерны — переливная труба или трубы.На рисунках 5 и 6 показаны две различные возможности. На рисунке 5 перелив выполнен в виде стояка, который ведет через дно бачка к сливу. Такой переливной трубопровод или любой другой выпускной канал цистерны никогда не следует подключать к канализационной линии, прямо или косвенно. Дренажная линия, показанная на Рисунке 5, должна вести к свободному спуску вниз по уклону от цистерны. Диаметр сливной трубы должен быть не меньше диаметра входной трубы от водосбора крыши.На рис. 6 показан переливной трубопровод, ведущий через стенку бачка непосредственно наружу.

Внешний конец переливной трубы должен быть эффективно экранирован для предотвращения проникновения животных и насекомых. Следует использовать нержавеющую сетку с мелкими ячейками. Экран можно обрезать до размера, достаточного для того, чтобы его можно было обернуть вокруг конца переливной трубы, и его следует закрепить хомутом для шланга или аналогичным крепежным приспособлением. Простая конструкция переполнения изображена на рисунке 8.


Рис. 8. Поперечное сечение цистерны 8 x 8 футов, показывающее переливную трубу, люк и вентиляционную трубу.

В любом случае для переливной трубы следует использовать пластиковую трубу большого диаметра. При проектировании сливных отверстий, подобных тем, которые показаны на рисунках 6 и 8, должен быть предусмотрен хороший дренаж вдали от цистерны и дома.

Очистной слив должен вести к свободному выпускному отверстию, а не к канализационной линии. Дно бачка должно иметь небольшой уклон в сторону слива для облегчения очистки.Клапан для открытия и закрытия слива может управляться с уровня земли, как показано на Рисунке 9, или может быть построена подземная яма вокруг клапана для обеспечения прямого доступа. См. Рис. 10. В любом случае клапан и дренажная линия должны быть изолированы достаточной глубиной земли, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Линия слива для очистки должна быть не менее 3–4 дюймов в диаметре, чтобы избежать засорения — во время операций по очистке через линию может пройти большое количество осадка.Выпускное отверстие должно располагаться там, где слив воды не вызовет никаких проблем или нареканий со стороны соседей.


Рисунок 9. План очистки сливного и регулирующего клапана.


Рис. 10. План очистки дренажного и регулирующего клапана.

Цистерны должны иметь вентиляцию , чтобы свежий воздух мог циркулировать в отделении для хранения вещей. Одна или несколько труб большого диаметра, проходящих через верх цистерны, будут служить этой цели, как показано на Рисунке 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные на высоте нескольких футов над уровнем земли, должны быть обращены в сторону преобладающих ветров, в большинстве случаев западных, чтобы обеспечить максимальную вентиляцию. Пластиковая труба диаметром четыре или шесть дюймов подходит для вентиляционных отверстий. Убедитесь в наличии водонепроницаемого уплотнения в местах, где каждая вентиляционная труба проходит через верх бачка.

Водопровод от бачка до дома или другого места использования должен быть проложен ниже линии замерзания и должен иметь диаметр 1–1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и поднята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть всасывающей трубы внутри бачка должна быть пластиковой. Наилучшее место для забора воды — с противоположной стороны бачка от входной трубы для воды через крышу.

Отдельная входная труба для добавления забираемой воды — еще одна важная особенность хорошо спроектированной цистерны. Система, изображенная на рисунке 1, показывает такую ​​трубу. По возможности лучше всего расположить надземную часть заливной трубы рядом с подъездной дорогой или другим дорожным покрытием, чтобы водовозу не пришлось проехать по лужайке, чтобы добраться до нее.Четырехдюймовая пластиковая труба является хорошей заполняющей трубой. На надземный конец трубы следует надеть плотно прилегающую крышку. Вы можете заблокировать крышку, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с любой силой за ней, например, во время летнего ливня или из бака с водой, имеет тенденцию перемешивать накопленную воду и, возможно, поднимать осадок, если не будут приняты меры по снижению силы поступающей воды. Один из способов сделать это — использовать «силовые выключатели», как показано на Рисунке 11.


Рис. 11. Гидравлический выключатель. Должен быть размещен на всех входах в цистерну. (Источник: брошюра с информацией для клиентов компании Water Filtration Co., 1088 Industry Rd., Marietta, Ohio, 45750.)

Вода, попадающая в цистерну с крыши или из водовоза, должна течь по 4-дюймовой пластиковой трубе. в коробку силового выключателя из бетонных блоков. Блоки следует установить в растворе на дне цистерны углублениями вверх. В нижнем конце трубы необходимо прорезать прорези или отверстия площадью не менее 13 квадратных дюймов, чтобы поступающая вода могла перемещаться из трубы в цистерну.Силовые выключатели следует устанавливать как под водозаборниками, так и под водозаборниками.

Мойки крыши

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды в цистернах. Кровельные мойки и кровельные фильтры были упомянуты ранее, и их важность и детали конструкции будут обсуждаться здесь.

Между ливнями на водосборной поверхности крыши скапливается много грязи и пыли. Этот мусор может включать частицы свинца и других загрязнителей атмосферы, а также птичий помет.Эти загрязнители попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных мойок и крышных водяных фильтров может уменьшить количество этих загрязняющих веществ, попадающих в систему.

Вода, которая первой сходит с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, в том числе от продолжительности времени с момента последнего дождя, близости водосбора к шоссе или другому местному источнику загрязнения воздуха, а также от местной популяции птиц.Кроме того, определенные типы материалов предпочтительны для водосборной поверхности, как будет подробно описано позже.

Мойка крыши — это механизм, который отводит эту исходную сильно загрязненную воду с крыши из цистерны. После того, как поверхность водосбора смывается достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерну собирается только самая чистая вода с крыши, а загрязненная вода выбрасывается в отходы.

Есть несколько способов сделать это. Вода с крыши может быть отведена вручную через ряд клапанов в системе водостока, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой переключатель для мойки крыш показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления траекторией потока воды с крыши в системе водостока.Такой клапан будет необходим на каждой водосточной трубе, если все они не сходятся в одну трубу непосредственно перед сливом в цистерну. Такая конструкция с одним клапаном определенно предпочтительна, поскольку для работы переключателя этого типа требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было получить доступ или управлять им с крытого крыльца или другого крытого участка, прилегающего к дому или цистерне.


Рис. 12. Простой переключатель для мойки крыш.

В периоды, когда дожди разделены лишь короткими периодами времени (менее суток), нет необходимости отклонять начальную мойку крыши каждый раз, когда начинается дождь. Однако после продолжительного засушливого периода важно отвести первоначальную воду на крыше, образовавшуюся в результате первых дождей.

Что касается определения того, сколько воды с крыши должно стекать в отходы, прежде чем направлять ее в цистерну, это будет варьироваться для каждого шторма.Вы можете использовать внешний вид воды на крыше в качестве индикатора — если она прозрачна для вашего глаза, когда она собрана в прозрачную стеклянную банку, вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете разместить большой контейнер емкостью от 10 до 20 галлонов под сливом для мусора. Размер контейнера должен соответствовать вашей конкретной площади крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная вода с крыши направляется в емкость; когда он наполняется, вы знаете, что водосборный резервуар был достаточно промыт и вода с крыши может быть после этого направлена ​​в цистерну.Для этого типа устройства было бы лучше всего использовать один резервуар для сбора воды на крыше для всего водосбора. Соответствующий дренаж, например, в засыпанную гравием яму, должен быть предусмотрен для воды с крыши, которая будет выброшена впустую, независимо от того, проходит она сначала через сборный резервуар или нет.

На рис. 13 показан автоматический переключатель для мойки крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной воды с крыши в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. Как только водосборный резервуар смывается достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на Рисунке 13, объем сборного резервуара должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного сосуда, как в случае очень большого водосбора, размер этих сосудов следует соответственно отрегулировать, чтобы покрыть всю площадь водосбора.


Рис. 13. Автоматический переключатель для мойки крыш. (По материалам Jenkins, D. и F. Pearson. 1978 г. Возможности систем сбора дождевой воды в Калифорнии. Центр водных ресурсов Калифорнии, Университет Калифорнии, Contrib. No. 173, стр. 51.)

Показанный дизайн Рисунок 13 является довольно обобщенным в том смысле, что для компонентов самодельной мойки крыши даны некоторые особенности. Сосуд для сбора может быть большой пластиковой или стеклянной бутылкой, дождевой бочкой или другим подобным контейнером.Независимо от типа используемого контейнера, такой автоматический мойщик крыши должен иметь несколько важных функций. К ним относятся поплавок для закрытия сосуда или сборная ловушка, когда он заполнен, конические направляющие, чтобы гарантировать, что поплавок не смещается с одной стороны отверстия при заполнении сосуда, и приспособления для опорожнения сборного сосуда между штормами.

Плавучий пластмассовый шар диаметром несколько дюймов будет служить поплавком в автоматическом переключателе для мойки крыш, построенном по образцу того, что показано на Рисунке 13.Конечно, шар должен быть немного больше в диаметре, чем отрезок трубы, ведущей в верхнюю часть уловителя. Это предотвратит утечку грязной воды с крыши, собранной в сифоне, и ее попадание в цистерну после заполнения сифона. Мягкая резиновая полоса может быть закреплена вокруг кромки трубы в верхней части уловителя, где шарик остановится, для улучшения уплотнения.

По мере заполнения уловителя и подъема поплавка наверх его следует направить к отверстию входной трубы с помощью перевернутой воронки или подобного устройства.В противном случае поплавок может застрять вбок и, таким образом, не заблокирует подающую трубу. Воронка или направляющая поплавка должны выходить достаточно далеко по сторонам уловителя, чтобы поплавок не мог попасть между краем направляющей и стороной уловителя. Направляющую поплавка можно расширить и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на Рисунке 13A. Предпочтительна пластиковая направляющая поплавка; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или олово, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть возможность слива воды из автоматического переключателя для мойки крыши в периоды дождя. Это можно сделать несколькими способами. Два из них показаны на рис. 138. Для слива воды из уловителя можно использовать простой сифонный насос с сильфоном или дренажное отверстие небольшого диаметра. Хотя оба этих механизма показаны на рисунке 138, в реальной системе потребуется только один из двух. Если бы использовался сифонный насос, кто-то должен был бы включать его после каждого ливня.Конец сифонной трубки внутри уловителя должен быть расположен на высоте от до ½ дюйма над дном улавливателя, чтобы избежать накопления там слоя осадка. Если вы решите использовать дренажное отверстие для дренажа сифона для сбора воды с крыши, его следует просверлить на боковой стороне сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из сборного сифона в периоды без дождя, но вода будет стекать достаточно медленно, чтобы во время ливня было потеряно очень мало.Третий метод слива сифона — это просто установка крана с клапаном сбоку или снизу сифона. Клапан будет закрыт во время дождя и открыт в периоды без дождя. Это устройство также потребовало бы присутствия кого-то для управления клапаном, хотя это можно было бы сделать на досуге в периоды без дождя.

Независимо от типа выхода отходов, используемого на сифоне, он должен вести в заполненное гравием отверстие или в воздух, а не в канализацию.Кроме того, слой осадка будет накапливаться на дне любой водосборной ловушки с крыши, что требует периодической очистки. Эти факторы следует учитывать при планировании размещения и установки этих устройств в вашей конкретной системе.

Если вы не хотите строить собственный переключатель для мойки крыши, коммерческие устройства можно приобрести у множества поставщиков. Один, изображенный на рисунке 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.


Рисунок 14.Доступный в продаже кровельный очиститель с фильтром. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо, 45750.)

Фильтры для воды на крыше

В дополнение к мойкам для крыш ваша водосборная система должна также включать кровельный водяной фильтр, расположенный между водосбором и цистерной. Такой фильтр в первую очередь служит для удаления твердых частиц и связанных с ними загрязнений из воды до того, как она попадет в цистерну. Он также может до некоторой степени нейтрализовать кислую дождевую воду, если известняк используется в гравийных и каменных частях фильтра.

Одна из возможных конструкций водяного фильтра на крыше изображена на рисунке 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Блок фильтра, показанный на Рисунке 6, сделан из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткая секция сборных железобетонных водопропускных труб может также функционировать как фильтровальная коробка; Однако потребуется крышка или крышка. Люк и крышка, аналогичные описанным ранее для самого бачка, также должны быть встроены в верхнюю часть фильтра, чтобы обеспечить доступ для периодических проверок и технического обслуживания.Если блок фильтра расположен непосредственно на верхней части бачка, как показано на рис. 6, убедитесь, что в месте соединения двух фильтров имеется водонепроницаемое уплотнение.

Фильтрующая среда состоит из нескольких слоев гравия и песка. Общая толщина фильтрующего материала должна составлять минимум 12 дюймов и максимум около 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтр размера, показанного на рисунке 6, будет подходящим для площади крыши до 2000 квадратных футов для всех, кроме, возможно, самых сильных дождей.По этой причине в корпус фильтра также должен быть встроен перелив, как показано на рисунке 6. Сетчатая аппаратная ткань (от до ½ дюйма) или алюминиевая сетка помещается на дно корпуса фильтра (с внутренней стороны) перед кладется гравий и песок. Это сохранит фильтрующий материал на месте.

Поперечное сечение типичного водяного фильтра на крыше показано на Рисунке 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед укладкой песка и гравия следует очистить и продезинфицировать всю фильтровальную коробку. Готовую систему также следует продезинфицировать хлором. Перед тем как положить в фильтр песок и гравий, промойте внутреннюю часть корпуса фильтра дезинфицирующим раствором из стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Тщательно вымойте все внутренние поверхности щеткой. После того, как песок и гравий уложены, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, наполнить фильтр чистой водой и дать ему постоять в течение 24 часов.По истечении этого периода времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду до тех пор, пока запах хлора не исчезнет и вода не станет прозрачной.


Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (По материалам Midwest Plan Service, Университет штата Айова, 1968. Private Water Systems., Стр. 53.)

Перфорированная брызговая пластина также изображена на рисунке 15. Она расположена примерно на 2 дюйма над поверхностью песка и обслуживает чтобы ослабить силу поступающей воды, равномерно распределяя ее по поверхности фильтрующего песка.Таким образом, песок будет как можно меньше потревожить. В качестве брызговика следует использовать неметаллический материал, такой как дерево или пластик. Полудюймовые отверстия следует просверлить в брызговике с 2-дюймовыми центрами. Опоры для брызговика должны быть встроены в стенки коробки фильтра, что позволит легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем забивается и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену новым песком или гравием.Если такая замена необходима, весь блок фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна предоставить визуальные свидетельства неисправности или засорения, требующие корректирующих действий.

Водосборники на крыше

Как упоминалось ранее, некоторые типы кровельных материалов более подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах, чем другие. Наиболее подходящими для водосборных бассейнов являются битумная черепица, сланец и листовой металл (олово или алюминий).При планировании системы водосборного бачка необходимо учитывать следующие факторы:

  • Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
  • Некоторые окрашенные поверхности, некоторая деревянная черепица и немного асфальтовой черепицы могут придавать неприятный вкус или цвет.
  • Все желоба и водосточные трубы должны легко чиститься и проверяться.
  • Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
  • Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
  • Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Защитные ограждения желобов также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или сетку для оборудования с сеткой ¼ или ½ дюйма можно разрезать на полоски и закрепить поверх открытых желобов, как показано на Рисунке 16. Защитные ограждения желобов не пропускают листья, ветки и животных, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, из-за которых листья и ветки попадают в водосборный бассейн; или, если вы планируете новый дом и систему цистерн, не сажайте деревья прямо рядом с домом.


Рисунок 16. Решетка желоба. (Источник: Midwest Plan Service, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка воды в цистернах

Некоторые из описанных ранее конструктивных особенностей помогут обеспечить получение воды из цистерн хорошего качества.Они будут включать мойки крыш, фильтры для воды на крыше, ограждения водосточных желобов, гидроразъемы; и эффективно экранированные входы и выходы цистерн. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды в цистернах и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция цистерны для воды

Внутреннюю часть новой цистерны необходимо промыть дезинфицирующим раствором хлора и воды, как описано для крышных фильтровальных ящиков. Осторожно: убедитесь, что во время работы внутри цистерны имеется соответствующая вентиляция из-за опасности газообразного хлора и недостатка кислорода. После дезинфекции и перед заполнением водой внутреннюю часть бачка следует промыть чистой водой до тех пор, пока не исчезнет сильный запах хлора. Бачок также следует продезинфицировать после очистки или другого ухода, требующего опорожнения бачка.

Для дезинфекции хранящейся в цистерне воды самой простой процедурой является добавление стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в периоды засухи или одна унция на каждые 400 галлонов хранимой воды во время периодов повышенной влажности. .Если в воде появляется привкус хлора, может быть достаточно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов хранимой воды. Если из-за отсутствия людей вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов хранимой воды.

Вы можете придумать простой способ измерения объема воды, хранящейся в цистерне. Следует взять деревянный столб, достаточно длинный, чтобы через отверстие люка достать до дна бачка.Затем штангу можно откалибровать так, чтобы, когда она опиралась на дно, он указывал приблизительный объем хранимой воды из глубины воды. Сделать это можно следующим образом. Во-первых, определите вместимость бачка на одном из двух столов в конце этого буклета. Если ваша цистерна имеет прямоугольную форму, а не квадратную или круглую, вы можете определить ее вместимость, выполнив следующую процедуру. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища.Затем умножьте это число на 7,5, чтобы получить количество галлонов емкости хранилища. Например, цистерна размером 10 на 8 футов и глубиной 6 футов будет иметь емкость, равную (10 X 8 X 6) X 7,5, или 3600 галлонов.

После определения вместимости бачка можно откалибровать штангу согласно следующему примеру. Чтобы откалибровать измерительную штангу для цистерны размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите емкость на глубину в дюймах, чтобы получить количество галлонов на каждый слой накопленной воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в данном примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). В каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. Д., Добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такая мерная линейка даст вам быстрый способ оценить объем воды, оставшейся в цистерне в любой момент времени.Глубины и соответствующие объемы также могут быть перечислены рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрого ознакомления.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия в 1 галлон чистой воды. Затем добавьте 1 л этого раствора на каждые 1000 галлонов воды в цистерне, смешивая ее с водой из цистерны, но соблюдая осторожность, чтобы не взбалтывать донный осадок.Через несколько часов вода не должна иметь неприятного вкуса и запаха.

Любое водоснабжение должно проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории, окружающей цистерну, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну у большинства дистрибьюторов оборудования для водоподготовки можно приобрести промышленные линейные автоматические хлораторы.

Сведение к минимуму коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислой и, следовательно, коррозионной. Если не принять меры для нейтрализации этой воды, она вызовет коррозию в бытовых распределительных системах, добавив в водопроводную воду токсичные металлы, такие как свинец и кадмий. Коррозионные процессы — это очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не устранит полностью коррозию в вашей системе цистерны, но должно снизить ее до допустимого уровня.Наша цель — минимизировать количество корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать количество металлов в водопроводной воде — это использовать пластиковую трубу для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменит источник металлического свинца и меди на нетоксичный, не подверженный коррозии трубопровод из ПВХ или PEX-пластика. Обязательно используйте пластиковую трубу, соответствующую техническим требованиям для подачи питьевой воды, если вы собираетесь ее использовать. Если только один кран с холодной водой в вашем доме будет обслуживаться полностью пластиковым водопроводом, вам следует набирать всю питьевую воду из этого крана, а не из другого.Наверное, было бы лучше всего залить пластиком водопроводный кран на кухне и, возможно, санузел в ванной комнате. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей системе распределения.

Если ваша существующая распределительная система старше (до 1990 г.), она, скорее всего, состоит из медных труб с припоем, припаянными свинцом. Если вы не хотите заменять ее часть пластиком, альтернативой может быть установка проточного нейтрализатора кислоты, чтобы снизить коррозионную активность воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят примерно 1500 долларов и доступны в ручном или автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализующий агент может быть добавлен непосредственно в цистерну. Ниже приводится таблица общих щелочных реагентов с примерными скоростями обработки. Они перечислены в порядке от наименьшей к наибольшей стоимости за фунт.

Реагент Химическая формула
Количество, необходимое для нейтрализации
1000 галлонов дождевой воды
Известняк CaCO 3 2 унции.
Негашеная известь CaO 1 унция.
Гашеная известь Ca (OH) 3 1 унция.
Кальцинированная сода NaCO 3 1 унция.
Каустическая сода NaOH 1,5 унции.

Необходимо периодически добавлять соответствующее количество нейтрализующего агента в зависимости от количества и частоты поступления дождевой воды в цистерну.Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в цистерну (один раз в неделю), по крайней мере, в течение нескольких недель, когда собирается дополнительный дождь. В течение недель, когда пресной дождевой воды собирается мало или совсем не собирается, нет необходимости добавлять нейтрализатор в цистерну.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве постоянных нейтрализующих агентов. У нас нет никаких рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу или добавляете нейтрализующий агент непосредственно в цистерну, есть одна простая вещь, которую вы должны сделать перед тем, как использовать водопроводную воду для питья или приготовления пищи. Перед тем, как использовать ее для питья или приготовления пищи, вы всегда должны дать холодной воде стечь примерно в течение минуты. Это позволит смыть «застоявшуюся» воду (содержащую токсичные металлы, если из медной или другой металлической трубы со свинцовым припоем) из линии подачи, в результате чего останется водопроводная вода приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто слить воду в канализацию во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса наносов через системы цистерн

Использование крышных мойщиков и крышных водяных фильтров, подробно описанных ранее, минимизирует попадание твердых частиц в цистерну. Однако эти устройства не могут полностью исключить попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги, чтобы предотвратить перенос этого осадка по распределительной системе и, возможно, его попадание в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это потребует слива воды из цистерны, вычерпывания осадка и промывки внутренней части щеткой и дезинфицирующим средством. Тщательное ополаскивание чистой водой должно предшествовать наполнению бачка. Такую чистку следует проводить через регулярные промежутки времени каждые три-пять лет.Во время очистки также может потребоваться нанесение нового слоя герметика для внутренних поверхностей.

Встроенный блок фильтрации осадка, подобный тем, которые продаются на коммерческой основе одной из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должен быть установлен между цистерной и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты / осадочного фильтра.

Сводный отчет

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборных цистерн на крыше. Он также предоставит полезную информацию тем, у кого уже есть резервуар для дождевой воды и кто хочет улучшить качество используемой воды. Представленные здесь материалы собраны из научных исследований, государственных агентств и частных фирм, специализирующихся на домашних системах водоснабжения. Исследование цистерн, послужившее основой для данной публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в течение 1979 и 1980 годов под руководством Школы лесных ресурсов, Института исследования природных ресурсов и государственного отделения Пенсильвании.Финансирование осуществлялось в соответствии с разделом V Закона о развитии сельских районов.

Ссылки

Информация в этом циркуляре была адаптирована из следующих публикаций:

  • Вклад № 173, «Возможности систем сбора дождевой воды в Калифорнии», Дэвид Дженкинс и Фрэнк Пирсон. Можно получить в Калифорнийском центре водных ресурсов Калифорнийского университета, 475 Kerr Hall, Davis, California 95616.
  • Брошюра с информацией для клиентов. Компания Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.
  • Private Water Systems . Midwest Plan Service, Университет штата Айова, Эймс, штат Айова, 50010, attn. Стажер-специалист по сельскому хозяйству.
  • Цистерны для сельского водоснабжения в Огайо Норман Г. Бейли. Центр водных ресурсов, Университет штата Огайо, 1791 Нил Авеню, Колумбия, Огайо 43210
16 90 403 1687
05 19440
904 03 472
590
9 0403 1735

9040 3 8520
Вместимость (галлонов) квадратных цистерн
Площадь
дюймов
футов
4 фута 5 футов 6 футов 7 футов 8 футов 9 футов 10 футов 11 футов 12 футов 13 футов 14 футов 15 футов Пролет
из
Одна
Сторона
480
600
720
840
960
1080
1200
1320
1440
9040 4
25 750
937
1125
1312
1500
1875
2062
2250
2437
2625
2812
9040 1890
2150
2430
2700
2970
3240
3510
3780
4050 9040
2205
2572
2940
3307
3675
4042
4410
4777
5404
1920
2400
2880
904 04
3360
3840
4320
4800
5280
5760
6240
6720

9040 3037
3645
4252
4860
5467
6075
6682
7290


100 3000
3750
4500
5250
6000
6750
7500
8250

10
121 3630
4537
5445
6352
7260
8167
9075
9982

108123
117123 16200
12
169 5070
6337
7605
8872
10140
12404 10140
11404
17745
1901 2
13
196 5880
7350
8820
10290
11760
13230
20580
22050
14
225 6750
8437
10125
11812
20250
21937
23625
25312
15
256 7680
9600 115123
115 19200
21120
9040 4
23040
24960
26880
28800
16
289 8670
10837


21870
24300
26730
29160
31590
34020
36450
904 18952
21660
24367
27075
29782
32490
35197
37905
40612
21000
24000
27000
30000
33000
36000
39000
42000
45000
9048 9048 Цистерны
Диаметр
дюймов
футов
4 фута 5 футов 6 футов 7 футов 8 футов 9 футов 10 футов 11 футов 12 футов 11 футов 12 футов 14 футов 15 футов
4 378
566
661
755
850
944
1038
1133
1227
737
885
1032
1180
1327
1475
1622
17703
6 850
1062
1274
1487
1699
1912
2124
2336
7 1156
1445
2024
2313
2602
2891
3180
3469
3758
4047 9040 1888
2266
2643
3021
3398
3776
4154
4531
4903 9040
2385
2863
3340
3817
4294
4771
5248
57253
6402
2360
2950
3540 90 123 4130
4720
5310
5900
6490
7080
7670
8260
9040 4283
4997
5711
6425
7139
7853
8567
9281
4248
5098
5947
6797
7646
8496
9346
10195
3988
4985
5983
6006
7516
9 0404
9026
10537
12047
13558
15068
16578
18089
19599



9040 8526
10230
11936
13641
15346
17051
18756
20461
20461
7646
9558
11470
13381
15293
17204
19116
21028
19
10650
12779
14909
17039
19169
21299
23429

20 9440
11800
14160
16520
18880
21240
23600
25960

Подготовил Эдвард С.Янг-младший и Уильям Э. Шарп, бывший научный сотрудник Института исследования природных ресурсов и бывший доцент кафедры гидрологии лесов

Сбор дождевой воды — Департамент экологии штата Вашингтон

Сбор дождевой воды, включая использование дождевых бочек, имеет становятся все более популярными как дополнительный источник воды. В 2009 году мы выпустили политику толкования использования дождевой воды, в которой разъясняется, что вы можете использовать воду, собранную с вашей крыши, без разрешения на водопользование.Однако существуют правила использования дождевой воды в качестве источника питьевой (питьевой) воды.

В некоторых округах Вашингтона может быть разрешен сбор дождевой воды для питьевой воды; однако во многих округах этого не происходит. Собранная дождевая вода часто содержит значительные загрязнители, которые необходимо удалить, прежде чем вода будет считаться безопасной для употребления. В целях регулирования Управление питьевой воды Министерства здравоохранения Вашингтона считает, что дождевая вода является поверхностной водой, подпадающей под действие Правил по очистке поверхностных вод.Если вы хотите использовать дождевую воду в качестве единственного источника воды при строительстве нового дома, обратитесь в местный отдел планирования округа.

Когда требуется разрешение на сбор дождевой воды?

В соответствии с нашей текущей политикой, вам не требуется разрешение на водоснабжение для сбора дождевой воды, при соблюдении нескольких условий:

  • Дождевая вода должна использоваться на территории, где она собирается.
  • Дождевая вода может быть собрана только из существующих сооружений, которые имеют другое назначение, кроме сбора дождевой воды.
  • Если мы обнаружим, что сбор дождевой воды отрицательно влияет на существующие права на воду в районе, могут быть введены местные ограничения для управления новыми системами. Однако мы не ожидаем, что сбор собранной дождевой воды вызовет проблемы.
  • Если вы планируете использовать дождевую воду в качестве основного источника питьевой воды для строительства новых зданий, вам необходимо уточнить в своем округе, разрешено ли это.

Преимущества сбора дождевой воды

Сбор дождевой воды

может иметь множество преимуществ, например, снижает сток ливневых вод , который может сметать загрязняющие вещества в ручьи и вызывать эрозию и наводнения.Он может снизить нагрузку на комбинированные канализационные системы во время дождя, помогая снизить риск перелива системы непосредственно в ручьи, озера или морские воды.

В некоторых районах штата, например, на островах Сан-Хуан, дождевая вода может быть единственным жизнеспособным источником воды для нового строительства.

Некоторые муниципалитеты снижают плату за коммунальные услуги ливневой канализации для коммерческих зданий, в которых есть системы сбора дождевой воды.

Хотя сбор дождевой воды может не заменить ваш основной источник воды, он может помочь сохранить ваши сады зелеными, одновременно отводя воду от вашего дома, и в зависимости от того, насколько вы сократите использование воды в общественных местах, вы можете сэкономить на счетах за воду.

Определение размера вашей системы

Размер и стоимость вашей системы сбора дождевой воды зависят от того, что вы планируете делать с водой и сколько воды вам нужно хранить за один раз.

  • Простые дождевые бочки относительно недороги и могут использоваться для сокращения использования питьевой воды для орошения.
  • Вода, собираемая для домашнего использования, требует разрешения местного строительного департамента. Сантехнические системы строго регулируются Единым сантехническим кодексом (UPC).Для полного удовлетворения потребностей в водоснабжении дома, если это разрешено, потребуются цистерна большего размера и очистка, чтобы вода была безопасной для питья.
  • Для подачи воды для полива, превышающего минимальный объем, необходима цистерна еще большего размера.

Мы создали калькулятор сбора дождевой воды, чтобы помочь вам определить размер вашей системы в зависимости от типичного количества дождя в вашем районе, размера вашей крыши и того, как вы планируете использовать воду. Калькулятор включает данные об осадках для 29 сообществ Вашингтона.Если вы живете за пределами этих сообществ, данные из климатических данных США могут дать вам среднегодовое количество осадков.

Обратите внимание, что среднегодовое количество осадков сильно различается и может не покрывать все ваши потребности в воде каждый год. В зависимости от ваших потребностей в воде рекомендуется резервный источник воды.

Дождевые бочки

Вы можете купить дождевую бочку в большинстве местных хозяйственных магазинов, садовых центров или центров утилизации; вы даже можете сделать его сами. Некоторые города и округа предлагают скидку или скидки.Использование дождевой бочки — недорогой вариант для управления водой, которая в противном случае попала бы в ливневую канализацию. Вот несколько советов:

  • Убедитесь, что ваш чистый бочонок стоит на ровном приподнятом основании. Основание должно быть прочным, потому что полная бочка может вмещать несколько сотен фунтов воды.
  • Выберите бочку от дождя со съемным верхом для легкой очистки и сливной пробкой, чтобы вы могли опорожнить ее при необходимости.
  • Дождевые бочки особенно эффективны в дождливые весенние месяцы.Некоторые люди оставляют свои бочки сухими на зиму, чтобы они не замерзли при понижении температуры.
  • Свяжитесь с компаниями, которые хранят сыпучие продукты питания, чтобы узнать, есть ли у них бочки, которые они не используют. Они могут позволить вам забрать у них их «перерабатываемые товары» или продать их вам со скидкой.
  • Вы можете найти насадки для смесителей и детали для перенаправления водосточной трубы в местном хозяйственном магазине.

Если вы хотите построить собственную дождевую бочку:

  • ВАЖНАЯ ИНФОРМАЦИЯ: если вы строите бочку для дождя из переработанных материалов, не используйте ту, которая когда-либо содержала токсичные материалы, в том числе кислоты и масла — даже если она была промыта под давлением, так как некоторые остатки и запахи могут остаться.Лучше всего те, которые содержат материалы пищевого качества. Держите себя и свои растения здоровыми!
  • В Интернете размещено несколько хороших видеороликов. Просто введите запрос «Видео о создании дождевых бочек».
  • В вашей местной библиотеке вам могут помочь найти книги с практическими рекомендациями.

Источники информации

Округ Кинг
Сиэтл
Такома

Установка подземных дренажных труб и систем отвода дождевой воды

Очень важно найти лучшую систему отвода дождевой воды, поскольку она поможет контролировать количество воды, собираемой вокруг вашего дома во время дождя.Это снижает вероятность повреждения стен, подвалов и основных частей дома. В процессе установки важно использовать правильный материал, чтобы обеспечить эффективное обслуживание. Качественные материалы делают системы отвода дождевой воды долговечными и эффективными при отводе воды из дома или в резервуары для хранения. Дождевая вода также может собираться и храниться дома для использования в будущем. В этом случае вам потребуются подземные трубы, по которым дождевая вода направляется к комбайнам. Понимание того, что требуется для прокладки и установки подземных дренажных труб, дает вам представление о важных элементах, которые следует учитывать при установке системы отвода дождевой воды.

Расположение дренажных участков земли

Первое, что необходимо определить перед прокладкой подземных труб — это наличие подземных дренажных каналов. Вы можете легко найти подземные дренажные каналы, просматривая документы о собственности. Обычно у них есть соответствующая информация о существующих пробегах и они могут показать их точное местоположение. Кроме того, они также сообщают вам о любых других изменениях, которые могли быть внесены в прошлые или последние годы.Вам необходимо иметь в виду, что отдел управления квартирой или домом должен быть проинформирован о вашем проекте прокладки подземной дренажной трубы. В связи с этим вы должны будете предоставить им чертежи работ, которые должен проверить инспектор здания.

Поиск подходящих дренажных труб

В местных магазинах оборудования для отвода дождевой воды в Фениксе вы найдете множество труб из бетона, керамической глины, асбеста и ПВХ.Каждый из этих типов дренажных труб особенно подходит для определенных условий. Одним из способов отличить подземные водосточные трубы от надземных водосточных труб является их цвет. Для подземных водостоков их поверхность коричневого цвета, а над землей — серого.

Рытье траншеи для подземного дренажа

Копание — это первый этап перед укладкой труб. При рытье траншеи убедитесь, что вы не копаете слишком глубоко перед укладкой трубы.Это связано с тем, что в случае ночного дождя и других неблагоприятных условий траншея может обрушиться и заполниться дождевой водой, что приведет к остановке вашего проекта. Если у вас нет ямы для отстойника, предварительно вырытой на случай чрезвычайной ситуации, не рекомендуется копать слишком глубоко.

Некоторые из рекомендуемых вещей, которые следует учитывать при рытье траншеи, включают обеспечение траншеи не более 4 футов, ограждение зоны копания, поддержание минимальной ширины, учет текущей погоды и работу с кем-то другим.Если вам нужен прямой участок трубопровода, вам нужно будет определить начальную и конечную точки и соединить их линией струны. Линия струны даст вам правильную подстилку для размещения в траншее перед укладкой труб в рамках проекта.

Устройство систем отвода дождевой воды

Одним из наиболее важных факторов, которые следует учитывать при установке системы отвода дождевой воды, является размер желоба, поскольку он определяет эффективность и долговечность. Перед тем, как начать проект, вам нужно найти лучшее место для слива.Как только вы найдете идеальное место, проведите отвес и отремонтируйте водосточный желоб. В самом дальнем конце желоба закрепите поддерживающий кронштейн. Проведите шнур к розетке, где вам придется снова установить поддерживающие кронштейны. Вставьте желоб в первый фитинг, убедившись, что вы отметите метку для следующего фитинга, когда закончите. Последний шаг включает проверку водонепроницаемости путем проведения теста на воду с заблокированными выпускными отверстиями. Следующая важная вещь, которую вам нужно знать, — это советы по обслуживанию, которые сделают систему отвода дождевой воды надежной и эффективной.

Трубы для отвода дождевой воды и трубы для подземного отвода работают вместе, чтобы контролировать поток воды в доме во время сильных штормов. Преимущество наличия подземных дренажных труб заключается в сборе дождевой воды и ее хранении для будущего домашнего использования. Для установки подземного резервуара для воды вам потребуются услуги профессионалов.

В глобальном масштабе дренажная система дождевой воды и подземные дренажные трубы помогают уменьшить наводнения и эрозию. Кроме того, это снижает сумму счетов, которые вы должны платить за воду, и потребность в питьевой воде в общинах, поскольку дождевая вода используется в туалетных комнатах.Вы также можете использовать дождевую воду в саду для выращивания цветов, овощей или любых растений. Все это преимущества, которыми вы можете воспользоваться, установив хорошую систему отвода дождевой воды и подземные дренажные трубы, которые эффективно направляют ливневую воду в подземные резервуары для воды. Профессиональная установка и обслуживание этих дренажных систем защитят ваш дом от повреждений водой и соберут много воды для бытовых нужд.

Let It Pour: 8 архитектурных деталей для сбора дождевой воды

Архитекторы: Хотите, чтобы ваш проект представили? Продемонстрируйте свою работу через Architizer и подпишитесь на нашу вдохновляющую новостную рассылку.

Давний кризис водоснабжения в Калифорнии привлек наше внимание к конструктивным особенностям, которые могут минимизировать воздействие дома на окружающую среду, но на этот раз все может немного намокнуть. Вместо того, чтобы зависеть исключительно от системы коммунального водоснабжения региона, внедрение систем сбора и сбора дождевой воды может обеспечить дополнительный источник воды для питья (качество часто выше, чем у поверхностных вод), очистки, орошения и купания.

Для домов, расположенных в отдаленных районах или во время засухи, системы сбора дождевой воды, включая инновационные скаты крыш, водосточные желоба и резервуары для воды, могут быть основным источником водоснабжения, если дождевой воды хранится надлежащим образом.В домах с системами сбора дождевой воды часто используются скатные крыши для фильтрации дождевой воды в ливневые трубы, которые поступают в большие подземные резервуары для хранения и последующего использования.

Преимущества систем сбора дождевой воды выходят за рамки простого использования в домашних условиях, они помогают уменьшить сток ливневых вод, эрозию и загрязнение водных поверхностей пестицидами. Прокрутите страницу, чтобы увидеть красиво оформленные дома, которые собирают дождевую воду для повседневного использования, тем самым уменьшая ее воздействие на окружающую среду.

Поиск производителей кровли

© Herreros Arquitectos

© Herreros Arquitectos

Дом в деревне от Herreros Arquitectos, Арта, Испания

Перевернутая крыша не только придает этому дому особый вид, но также собирает дождевую воду и фильтрует ее в цистерну для хранения.

© СТУДИЯ-ФВ

© СТУДИЯ-ФВ

OutSide In House от Fernanda Vuilleumier Studio, Пуэрто-Наталес, Чили

Скатная крыша этого деревянного дома действует как ветровой парус, направляя поток воздуха в одном направлении и собирая дождевую воду для хранения.

© Архитектура Авиньон-Клуэ

© Архитектура Авиньон-Клуэ

Дом Шишиодоси от Avignon-Clouet Architecture, Резе, Франция

В соответствии с местными стандартами алюминиевый выступ собирает дождевую воду, активируя фонтан в японском стиле, фильтрующий воду в накопительный бассейн.

© Д У С Т

Tucson Mountain Retreat by D U S T, Tucson, AZ

Расположенный в пустыне, где воды всегда мало, конструкция включает в себя огромную систему сбора дождевой воды объемом 30 000 галлонов с усовершенствованной системой фильтрации.

© Сандерс Пейс Архитектура

© Сандерс Пейс Архитектура

Кейп-Рассел Retreat от Sanders Pace Architecture, Sharps Chapel, США

Крыша-бабочка направляет дождевую воду в цистерну, расположенную рядом с домом, а внутренний угольный фильтр и ультрафиолетовый свет обрабатывают воду для питья.

© Студия Берси Чен LP

© Студия Берси Чен LP

Cascading Creek House от Bercy Chen Studio LP, США

Конструкция крыши сконфигурирована так, чтобы обеспечивать естественный бассейн для сбора дождевой воды.Вода, электричество и тепло, которые собираются на крыше, связаны с обширной системой кондиционирования воздуха, которая использует тепловые насосы источника воды и излучающие контуры для отопления и охлаждения жилого дома.

© Ричард Коул Архитектура

Дом на вершине холма от Richard Cole Architecture, Австралия

Дом Hilltop House имеет естественную вентиляцию, использует энергосберегающее светодиодное освещение, собирает и перерабатывает дождевую воду на крыше.

© Djuric Tardio Architectes

© Djuric Tardio Architectes

Экологичный дом Antony House от Djuric Tardio Architectes, Антоний, Франция

В этом экологически чистом доме дождевая вода используется для полива садов и плантаций, что позволяет домовладельцам выращивать ароматические растения и сады без чрезмерного потребления воды из общего водоснабжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
