Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами.

Есть мнение, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается после возведения дома и укладки кровли. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и непонятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Также при замене водосточной системы тоже не получится сделать по-другому.

И еще один момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

Для закрепления желобов и водосточных труб вам понадобятся специальные крюки.

По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:

а

Способ №5.

Необычные кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Способ №6. Регулируемые кронштейны: для сложных условий

Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой кровле.

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью полосогиба загибаем края крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальные крепления.
• Шаг 5. Определите расположение воронки в конце желоба.
• Шаг 6. Приложите воронку к желобу и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой либо специальными ножницами для металла. Теперь получившиеся рамки отогните наружу и присоедините воронку к желобу.

Вся сборка достаточно проста, сродни детскому конструктору.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Проверяем угол наклона и расположение кронштейнов.
• Шаг 2. На них устанавливаем профиль желобов и стыкуем их между собой с помощью соединителей желоба. Свободные торцы закрываем заглушкой.
• Шаг 3. Монтируем воронку.
• Шаг 4. От воронки делаем отвод к трубе на стене.
• Шаг 5. Монтируем кронштейны для трубы.
• Шаг 6. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья и ветки.

Для начала давайте разберемся подробнее, как и к какой стене правильно крепить водосточные стояки.

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной стене, прикрепите держатель с саморезами к деревянному фасаду.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено под углом, чтобы вода не попадала прямо под фундамент.

Все довольно просто:

Теперь пару слов о материале стен:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно просто забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

Технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно так же установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию.

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

как установить желоба, если крыша уже покрыта, как крепить водосточную систему, как устанавливать, поставить, монтаж

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли.

Как устроена водосточная система – отводим стоки организованно

Принцип работы водосточной системы достаточно прост – по периметру кровли располагаются желоба (водоприемники), в которые попадает дождевая вода, стекающая со скатов. Так как желоба устанавливаются под небольшим уклоном, вода по ним стекает в воронки, соединенные с водостоками. Последние отводят воду на отмостку или в ливневую канализацию. Как правило, водосточные трубы устанавливают по углам дома. Если скаты большие и расположены под острым углом, чтобы предотвратить перелив воды через бортики желобов, устанавливают дополнительные водосточные трубы.

Описанная водосточная система годится только для скатных крыш. Если же крыша плоская, монтировать вокруг нее водоприемники не имеет смысла, поэтому применяется внутренний водосток. Принцип его работы заключается в том, что вода, скопившаяся на плоской крыше, попадает в воронку, подключенную к водосточному стояку. Для этого крыша выполняется с небольшим уклоном к воронке. Водосточный стояк, соответственно, расположен внутри здания и выполнен с теми же требованиями, что и обычный канализационный стояк. В некоторых старых многоквартирных домах водосток объединен с канализацией.

Водосточная система крыши Рекомендуем

• Обогрев кровли, водостоков, желобов при помощи греющего кабеля
• Дверь в баню своими руками – пошаговое изготовление и установка
• Нормы строительства частного дома от соседей – что следует знать, чтобы избежать конфликта

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Как правильно установить водостоки на крыше: как установить желоба, если крыша уже покрыта, как крепить водосточную систему, как устанавливать, поставить, монтаж Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу Как правильно установить водостоки на крыше: как установить желоба, если крыша уже покрыта, как крепить водосточную систему, как устанавливать, поставить, монтаж Как правильно установить водостоки на крыше: как установить желоба, если крыша уже покрыта, как крепить водосточную систему, как устанавливать, поставить, монтаж Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

• Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
• От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность

Время чтения: 6 минут Нет времени?

Достаточно важной гидротехнической операцией считается дренаж на дачном участке. Самый простой способ улучшения водного баланса грунта должен быть в обязательном порядке, ведь соотношение влаги в разные периоды года может меняться не только из-за природных факторов

Иногда даже близлежащая стройка может нарушить равновесие.

Незамысловатая система отвода воды от строения

Для чего нужен желоб и как он выглядит

Монтаж водостока под кровлю из металлочерепицы

Стекание воды по кровле выступает вариантом естественного отвода. Однако в местах с более выраженным рельефом, на внутренних углах, сложных карнизах этого недостаточно. Вода и снег здесь накапливаются, что чревато протечкой или повреждением кровельного материала.

Водосток – разновидность санкционированного водоотвода. Такое устройство устанавливается на сложных участках, собирает в себя воду и выводит ее за границы крыши.

Водосточная система включает несколько элементов:

• подкарнизный желоб – конструкция, в которую собирается вода с кровли;
• воронка – через это устройство вода удаляется;
• труба – отвод воды за границы не только крыши, но и здания.

Желоба и воронки могут иметь разную форму в зависимости от назначения.

Конструкция водостоков

Водосток с открытым желобом

Прежде чем крепить восток к крыше под черепицу или профнастил, нужно правильно выбрать устройство.

По форме различают желоба полукруглые, прямоугольные, квадратные. Чаще всего используются круглые, поскольку они выводят максимальный объем воды при минимальных размерах. Кроме того, такое сечение предупреждает появление завихрений, а значит на стенках и в местах перехода в воронку или в трубу не откладывается грязь.

По конструкции различают закрытые и открытые желоба.

• Закрытый – воронка составляет с водостоком одно целое. Такая конструкция проще в монтаже и выглядит элегантно. Однако отверстие под воронку здесь узковато, его нужно освобождать от опавших листьев, грязи, льда.
• Открытый – воронка выступает отдельным элементом и монтируется самостоятельно. Проходимость такой системы выше, однако выше и парусность. Поэтому такие конструкции нужно тщательно прикреплять.

Изготавливают желоба и воронки из разных материалов. Главное требование к ним – стойкость к коррозии.

• Пластик – дешевый, легкий, неприхотливый вариант. Пластик не подвержен никакому виду коррозии, не нуждается в уходе. Материал глушит звук, поэтому шум текущей воды не беспокоит обитателей дома. Недостаток – низкая стойкость к механическим нагрузкам. Пластиковые водостоки довольно легко погнуть, смять, а сильный порыв ветра может их оторвать.
• Оцинкованное железо – долговечный, прочный, надежный материал. Не боится коррозии, так как покрыт защитным слоем цинка и полимерной краски. Минус – большая звонкость, шум воды очень хорошо слышен.
• Медный сплав – еще более устойчив к коррозии, чем оцинкованная сталь, но не так звонок: у меди выше коэффициент звукопоглощения. Медные водостоки очень красивы и не теряют своей привлекательности спустя много лет.

Цветовая гамма металлических конструкций совпадает с оттенками краски для профлиста и металлочерепицы. Их проще подобрать по цвету.

Как установить водостоки на готовую крышу

Чтобы не задаваться вопросом, как установить водостоки, стоит их проектировать еще на этапе создания кровли. Это позволит произвести монтаж без дополнительных сложностей. Но, на практике так происходит далеко не всегда. В некоторых случаях производится покупка дома, в котором при возведении строители не озаботились созданием водосточной системы. Также сам владелец при стройке не учел этот момент. В любом из этих случаев потребуется сделать ее уже на готовой крыше. Давайте посмотрим, как это можно организовать.

Устанавливают водостоки несколькими способами. Задача строителя или владельца, выполняющего работу самостоятельно подобрать наиболее удобный для себя метод.

Иногда монтаж производится только после установки всей кровли. Если для вентиляции чердачного пространства используются перфорированные софиты (отверстия в подшивке свеса), то стоит монтировать желоба на выносной доске. Но, тут стоит учитывать, что зимой она может сломаться.

Всего существует 7 способов обустроить водостоки после завершения строительных работ. Давайте рассмотрим их более подробно.

Способ №1 – приподнимаем покрытие

Зачастую неопытные строители планируют поднять после окончания работ 1-2 листа покрытия и выполнить монтаж водостока. Но, это не так уж и просто. Зачастую для этого необходимо снимать несколько рядов саморезов или другого крепежа. В итоге, места где ранее размещался крепеж придется заделывать, иначе возникнут проблемы с герметичностью.

Некоторые люди умудряются подкладывать под покрытие доски. Далее саморезы аккуратно выкручиваются пассатижами. К стропилам крепятся крюки для желобов. Далее покрытие устанавливается, как положено.

Наиболее удобно сделать эту процедуру с шифером. Сначала выстругивают бруски, подгонять их нужно по профилю волны шифера. После чего их забивают под шифер. Крепление водостока устанавливают прямо через шифер и брусок.

Способ №2 – крепление к лобовой доске

Пожалуй, данный метод наиболее прост. Лобовая доска, находится прямо под свесом крыши. Она защищает стену от попадания воды. В нее вкручивают крюки и уже к ним крепят желоба водостока.

Проще всего использовать для этого пластиковый желоб. Он легкий, и его выдержит любая доска. В целом имеется несколько способов решения этой задачи. В первую очередь отличаются они декоративными особенностями.

Способ №3 – костыли

В некоторых случаях лобовой доски нет. Что же делать? В этом случае желоб можно на костыли. Для этого в стену вбивают металлические костыли. К ним крепят доски или брус. Уже непосредственно к нему прикрепляют водосток.

Способ №4 – кронштейны

Тут все достаточно просто. К стене или лобовой доске крепят специальные кронштейны. И уже на него устанавливают водосток. Такой крепеж достаточно прост. Часто его применяют на пристройках или верандах.

Способ №5 – кронштейны для сложных условий

Также имеются особые регулируемые кронштейны для водосливов. Регулируется тут угол наклона. Таким образом, пропадает надобность устанавливать кронштейны под разными углами и на разной высоте. Достаточно после установки подрегулировать систему с помощью шурупов. В итоге, у вас получится качественный водосток, даже в случае не слишком ровных стен.

Способ №6 – невидимые кронштейны

Это достаточно любопытное приспособление. Оно практически не заметно на доме. Этот кронштейн поддерживает желоб сверху, что делает его практически невидимым. Тут стоит учитывать технические особенности. Чтобы избежать проблем зимой, лучше не превышать расстояние между соседними кронштейнами больше 40 см. Если расстояние увеличить, то под нагрузкой снега водосток может деформировать или сорвать.

Способ №7 – крепеж к кровле

Если в вашем регионе дожди нечастое явление, а зима короткая и малоснежная, то можно установить желоб непосредственно на кровельное покрытие. Для этого существуют специальные водосливы, они имеют специальные крепежи. Надежность конструкции зависит от правильности установки.

Особенности монтажа

Давайте посмотрим, как нужно устанавливать желоб.

1. На лобовой доске по лазерному уровню очерчивают прямую линию. Стоит отталкиваться от самой высокой точки водостока.
2. Размечают наклон. Достаточно 5 мм на метр желоба.
3. Устанавливаем крайние крюки (кронштейны), натягиваем между ними веревку.
4. Ставим остальные кронштейны.
5. Решите где будет в конце желоба располагаться водосливная воронка. Разметьте в этом месте круг, и с помощью лобзика вырежьте отверстие. Если желоб металлический, потребуются специальные ножницы.
6. Устанавливаем желоба. Начинать нужно с нижнего края. Крепим их.
7. После установки горизонтального рукава, делаю вертикальный слив. Для этого используют воронку и закрытую трубу. Отвести воду можно в ливневую канализацию, или в водосборник для полива.

Вот так просто устанавливается водосточная система.

Теперь вы знаете, как установить водостоки на уже готовом доме. Учтите, что работа это достаточно кропотливая. Поэтому, лучше делать это еще на этапе строительства. Избежите многих проблем.

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение. По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке

Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

Установка водосточной системы на крыше. Монтаж водосточной системы: правила установки и крепления водостоков Крепление водостоков после монтажа крыши – Клуб Мастеров Как установить водосток на крыше | Строительный портал Как правильно установить водостоки на крыше: как установить желоба, если крыша уже покрыта, как крепить водосточную систему, как устанавливать, поставить, монтаж Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу Монтаж трубы водосточной – как собрать водостоки для крыши своими руками, как правильно установить, правила, схема сборки, как устанавливать желоба — termopaneli59. ru — Отопление маркет

По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Пошаговая инструкция

Монтаж к обрешётке осуществляется следующим образом:

1. Снимается последний ряд кровельного слоя. При этом крепёж убирается с первой полосы и ослабляется на второй. Твёрдую крышу следует демонтировать медленно и постепенно, в противном случае листы можно легко повредить.
2. Кронштейны распределяются на фанерной обрешётке и фиксируются саморезами.
3. Кровля возвращается в исходное положение и надёжно закрепляется посредством клейкой мастики.
4. Собирается конструкция водостока.

Крепление к различным сторонам стропил:

1. Осуществляется предварительная примерка.
2. Закрепляются крючки на боковине деревянного бруска.
3. Собираются все элементы конструкции.

Монтаж на фронтальную доску отдельных кронштейнов:

1. Перекладина размечается линией с уклоном 3–5 мм на 1 м жёлоба по направлению к сливу.
2. От края доски отступаются 50–100 мм для определения точки крайнего кронштейна.
3. Размечается линия с интервалом между крюками не более 600 мм. В районе установки сливной воронки держатели располагаются на расстоянии до 50 мм от неё.
4. Кронштейны закрепляются на доске.
5. Конструкция водостока собирается.

Установка на лобовую доску готовой системы:

1. На перекладине закрепляется направляющая через специально предусмотренные отверстия, регулируется уклон.
2. С торца профиля надеваются кронштейны. Они равномерно распределяются по направляющей.
3. Оборудуется водосток.

Лучше всего оборудовать водосток на этапе создания обрешётки под дальнейший настил кровли. Но в силу ряда различных причин это далеко не всегда представляется возможным. Поэтому существуют методики, предусматривающие рациональный монтаж водостока по окончании кровельных операций. Современные технологии позволяют производителям систем для сбора влаги предусмотреть различные ситуации и предложить потребителю оптимальные по функциональности образцы, выпускаемые в нескольких версиях.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

• Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
• Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
• Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

Основные моменты, которых стоит придерживаться при проектировании водосточной системы:

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише.

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Проведение монтажа

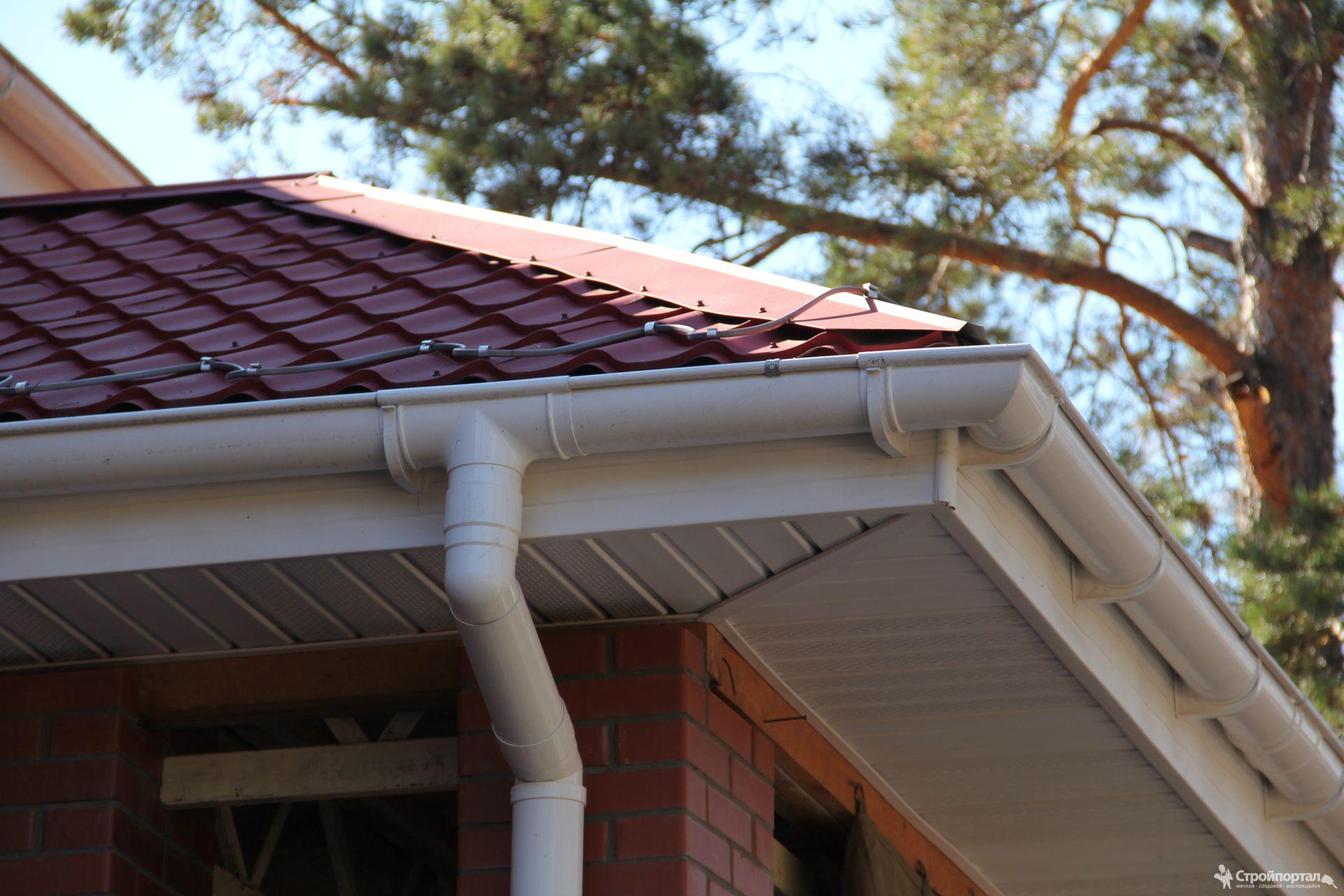

ПВХ водосток

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень;
• рулетка;
• отвес;
• строительный шнур;
• линейка-угольник;
• ножовка по металлу.

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%;
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

Последовательность монтажа:

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Приступаем к монтажу

Инструкция, описывающая монтаж водостоков своими руками, будет рассматриваться на примерах систем Docke («Деке») и Grand Line («Гранд Лайн»).

Установка кронштейнов и желобов

Размечаем места крепления кронштейнов, зная, что расстояние между ними должно быть не больше 50 см.

Желоб крепим своими руками так, чтобы в горизонтальной проекции он был под наклоном в 5% и находился по всей длине под линией нижнего края крыши, а высота между кончиком кровли и самим желобом (если смотреть в поперечнике) была не меньше 2. 5 см.

Вырезаем в желобе ножовкой воронку, ставим над ливнеприемником и крепим на 2 кронштейнах. Поставив желоба на кронштейны, ставим по их краям заглушки.

Отмеряем от заглушки 30 см и крепим крайний кронштейн. Желоба друг с другом стыкуются специальными замками, которые всегда есть в комплекте Docke и Grand Line.

А Docke (Деке) больше любит настил и фронтонную доску, потому крепится только с помощью пластиковых кронштейнов.

Установка труб водостока и фигурной части

Правила требуют монтажа труб сверху вниз. К верху раструбом ставятся колено, слив и муфта.

Монтаж систем Деке/Гранд Лайн таков:

• Соединение «колено-колено» крепится небольшим отрезком прямой трубы длиной 6-8 см;
• Собирается фигурная часть, в нее сводится верхний край трубы;
• Собранная система хомутами закрепляется на стене: один направляет, другой держит;
• После установки трубы на самый низ ставится сливное колено;
• Конец трубы сводится в дренажную систему;
• Каждая следующая труба крепится соединителем, под которым крепится хомут;
• Если крыша выступает над фасадом, то ставится колено подходящей формы.

Установка водостоков Docke (деке)/Grand Line на этом завершена. Деке и Гранд Лайн имеют целый ряд готовых систем, уже подобранных под конкретную площадь крыши.

Видео:

Но есть один нюанс, который стоит учесть, если вы живете в местности с холодной зимой – система обогрева. При описании инструкции к монтажу водостока своими руками на нее нужно отдельно сделать акцент.

Монтаж водосточной системы

Руководство монтажника предполагает предварительный подбор инструментов, разметку конструкции. Саму систему можно собрать на земле, а потом закрепить.

Необходимые для работы инструменты

Комплект инструментов зависит от материала производства водостока.

Стандартный набор такой:

1. Ножовка по дереву или металлу, лобзик с соответствующим полотном.
2. Ножницы по металлу.
3. Шуруповерт или молоток для фиксации крепежа.
4. Плоскогубцы (если работа проводится с оцинковкой).
5. Резиновый молоток для монтажа заглушек,
6. Устройство для загиба крюков.
7. Водяной уровень.
8. Перфоратор (для установки хомутов на стенах).

Еще потребуются рулетка и маркер, шнур для разметки, стремянка или строительные леса.

Слева — два способа монтажа кронштейнов к стропилам, справа — крепление кронштейнов к обрешётке.

Пошаговая последовательность проведения монтажных работ

Пошаговая инструкция предусматривает проведение работ в таком порядке:

1. Разметка положения кронштейнов и их уклона. Расстояние от первого крепления до ветровой доски составляет 5-10 см. В отмеченном месте вбивается гвоздь, к которому крепится шнур. Эта точка находится выше остальных. Теперь важно определить высоту от верхнего края лобовой доски гвоздя. На противоположной стороне нужно отложить такой же отрезок. После этого, ориентируясь на полученную горизонталь, отбивается необходимый уклон.
2. Монтаж кронштейнов. Сначала устанавливается первый и последний крепеж, а потом промежуточные. Для фиксации кронштейна требуется 2-3 гвоздя или самореза.
3. Установка воронок. Пластиковые элементы соединяются клеевым способом. Чтобы в трубу не попадал мусор, она оснащается сеткой.
4. Монтаж желобов. Их части между собой соединяются специальными замочными фиксаторами. В металлических конструкциях части желоба заходят одна на другую внахлест в сторону уклона. Он составляет 5-6 см. Стык дополнительно герметизируется. На торцевые части желоба монтируются заглушки.
5. Установка колен.
6. Монтаж труб для слива. Кронштейны с хомутами крепятся по отвесу. На концы сливов монтируются отводы воды.

Надежность фиксации зависит от соблюдения технологии монтажа. Если система рассчитана правильно, то для нее не страшен никакой поток воды.

Расчет водосточной системы

Перед тем как установить водостоки, нужно составить схему и произвести расчет всех необходимых материалов.

Благодаря этому монтаж водостоков своими руками пройдёт с наименьшими затратами материалов и с наибольшей точностью.

Подготовку всех данных по материалам можно проводить в определенной последовательности.

Сначала нужно разобраться, как правильно определить необходимое количество желобов.

Для этого длину каждой стороны дома нужно разделить на равные части, но не более четырех метров. Это связано с тем, что желоба чаще всего встречаются длиной по 3 и 4 метра.

При расчете нужно отталкиваться от этого. Соответственно, общее количество желобов необходимой длины можно найти путем деления длин сторон в метрах на длину желоба.

Внутренние и внешние углы рассчитываются в соответствии с количеством и конфигурацией углов строения.

Кронштейны и крюки идут с шагом 50-60 сантиметров для металлических и 30 сантиметров для пластиковых систем, имея установку с уклоном желоба в 1 см на каждые 3-4 метра.

В месте, где установлен желоб с воронкой, кронштейны закрепляются на расстоянии не менее 15 см от воронки, углов, заглушек и мест соединения. В стандартной двускатной крыше достаточно двух заглушек по краям системы.

Количество необходимых воронок зависит от длины кровли. Одна воронка способна принимать воду с 10 метров желоба.

Если крыша длиннее, то необходимо установить две воронки на противоположных краях. Но расстояние между ними не должно выходить за 20 метров.

Количество соединителей зависит от типа выбранной системы. Иногда крепление углов к желобу осуществляется с помощью соединителя, но в основном это происходит напрямую.

Водосточный слив устанавливается с помощью кронштейнов-хомутов к стене строения. Число мест установки сливных труб соответствует количеству воронок.

Трубы для слива тоже существуют длиной 3 и 4 метра. Их количество зависит от высоты стены. Значение высоты округляется в большую строну и делится на равные части.

Сливы крепятся через каждые 100 см, при этом дополнительно закрепляются колена и соединения.

Колено применяется в некоторых случаях. Например, если стропильная конструкция кровли предусматривает свес, край которого значительно выходит за пределы стен.

В таком случае при помощи колена слив подводится к стене.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как водосточные трубы крепятся к стене

При возведении зданий различного назначения важно учесть систему отведения осадков с поверхности крыши. Водосточные трубы устанавливаются в соответствии с техническими правилами и являются необходимыми. Монтаж производится в несколько этапов, при этом необходимо соблюдать уклоны водостоков, подобрать диаметр, обратить внимание на особенности исполнения изделий и пр.

Водосточные трубы

Крепление делается таким образом, чтобы обеспечить эффективное водоотведение. Далее укладываются желоба, делается их соединение, а в верхней части здания монтируются специальные воронки для приёма воды. Водостоки фиксируются на кронштейны прямо к стене в том случае, если установка делается после того, когда установка крыши уже окончена.

В некоторых случаях крепить приходится к лобовой доске. Преимущественно такой подход актуален, если водосточные трубы выполнены из пластика. Для их фиксации применяется специальный пистолет или анкера. Если на момент, когда решено крепить водостоки, крыша ещё не построена, то кронштейны фиксируются на стропильные ноги или с помощью нижней части стропильной обрешётки.

При этом соблюдается величина уклона, тогда вода самотёком отводится, попадая в трубы. Вертикальная часть системы фиксируется посредством хомутов. Они могут быть как металлическими, так и пластиковыми. Особенности их исполнения не важны, главное – качественное крепление.

Монтаж хомутов прост, однако следует помнить, что перетягивать их не стоит. В противном случае труба и желоб могут деформироваться в результате перепадов температур. Это приводит также и к повреждениям. Следует помнить, что крепить водостоки нужно с некоторым зазором от стены.

Как устанавливаются желоба?

При монтаже горизонтальной части производятся замеры общей длины свеса карнизов. Далее делается расчёт, где следует учесть расстояние между кронштейнами. Оно не менее 0,6 м. Пластиковые элементы рекомендуется крепить через каждые 30 см. Для соблюдения нужного уклона устанавливаются нижний и верхний кронштейны, после чего между ними натягивается провод.

Специалисты рекомендуют делать уклон с расчётом 4 мм. на один метр. Завершающим этапом по натянутому проводу выставляются другие кронштейны. Все желоба сходятся в местах установки водоприёмных воронок. Они располагаются немного ниже капельника. В кронштейнах осуществляется крепление желобов и воронок.

Устанавливаем водосток

Водосточные трубы крепятся по-разному. Монтаж может начинаться как снизу, так и сверху. Выбор зависит от навыков специалиста и от ряда других причин. Как производится крепление сверху вниз? Первоначально определяется то место, где планируется зафиксировать верхний кронштейн. При этом важно учесть угол колена и ширину свеса.

Кронштейн располагается в месте фиксации колена и прямолинейного участка трубы. В том случае, когда водоприёмная воронка устанавливается на некотором расстоянии от водостоков, то делается специальный отвод от двух колен и прямолинейного участка трубы. Так соединяется воронка и водосточные трубы.

Перед непосредственной фиксацией водостоков в стенах здания делаются специальные отверстия, в которые и будут устанавливаться кронштейны.

Между ними следует выдерживать некоторое расстояние, равное величине не менее 5 см. Сначала монтируется верхний хомут или кронштейн. На нём фиксируется отвес.

По отвесу крепятся прочие кронштейны, шаг между ними в пределах одного метра.

Важно располагать хомуты таким образом, чтобы в пределах каждого метра их было не менее двух. Следующим этапом производится установка отвода. Он состоит из колен в количестве две штуки и прямолинейного участка трубы. Фиксация осуществляется путём крепления на кронштейны и водоприёмные воронки. Далее собирается вертикальная часть трубы.

Завершающим этапом монтируется труба нижнего колена. Стык крепится посредством хомутов. Однако не всегда водосточные трубы заканчиваются коленом. В ряде случаев предусматривается система, в которой осадки отводятся в канализацию. Тогда водосток устанавливается в специальный приёмник.

Зачастую он проходит прямо под стенами здания.

В основном система водоотведения монтируется уже из готовых элементов. Тогда мастеру достаточно следовать технической инструкции, чтобы выполнить работу качественно.

Она всегда прилагается к товару, поэтому сделать монтаж при правильном подходе можно самостоятельно.

Не стоит забывать о главном

Водостоки необходимы, они позволяют защитить стены дома, сохранить фундамент. Отводить воду можно в специальную яму, но в ряде случаев – в огород, если есть приусадебный участок.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se , с которого отводится вода, менее 57 м2 , то достаточно желоба диаметром 100 мм . и водосточной трубы диаметром 70 мм .

При площади ската Se до 97 м2 , диаметр желоба увеличивают до 125 мм . Желоба диаметром 150 мм . будут обеспечивать отвод воды со ската площадью Se не более 170 м2 . Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм .

Последовательность монтажа

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
• Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4.
• Надеть заглушку воронки 12 на открытый конец воронки.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
• Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
• Средний хомут устанавливается в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
• Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
• Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
• Хомут устанавливают в положении «Фитинг».
• Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
• Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
• Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
• Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, шуруповерт, дрель.
• Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, стусло, пила с мелким зубом.

Внутреннее водоотведение с плоских крыш

Как мы уже разобрались ранее, рекомендуется выдерживать минимальный уклон крыши в 1,5%. При таком уклоне с поверхности кровельного ковра осуществляется полный отвод воды по наружным или внутренним водостокам.

Теперь давайте разберемся с понятием водоотвода с плоской крыши.

Водоотвод с крыши может быть:

• Организованным – когда дождевая вода отводится по ендовам или скатам в водоприемные устройства и далее выводится в канализационную систему;
• Неорганизованным – когда дождевая вода отводится по скату к карнизному свесу, свободно падает с него на отмостку здания и далее отводится в канализационную систему по поверхности земли.

Неорганизованный водосток требует наличия козырьков над входами, а также продления карнизов от стен минимум на 60 см, дабы избежать размывания цоколя и фундамента (СП 118.13330)

На плоских кровлях, как правило, применяется организованный водосток. Это сделано в целях безопасности, чтобы не подвергать риску человека в случае образования наледи на карнизе крыши.

Организованный водосток может быть:

• внутренний;
• наружный.

Внутренний водосток

Внутренний водосток может применяться в жилых, административных, офисных многоэтажных, производственных и складских зданиях.

Принцип работы заключается в отведении воды с поверхности кровли черед водоотводящие устройства – воронки. Через водоприемные воронки вода поступает в систему труб, которые находятся внутри здания, через которые далее отводится в систему канализации.

При устройстве внутренних водостоков в неотапливаемых зданиях при отрицательной температуре наружного воздуха следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках (электрообогрев, обогрев с помощью пара и т.д.).

Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках. На самом низком участке, при необходимости, предусматривают аварийный водоотвод сквозь стену (парапет) с помощью парапетной воронки, которая в стандартном случае применяется для наружного водоотвода.

На каждом участке кровли, ограниченном стенами (парапетами), число воронок,  в зависимости от их пропускной способности и района строительства,  определяют по СП 30.13330 и СП 32.13330.  При этом их должно быть не менее двух, одна из которых может быть предусмотрена в виде парапетной воронки.

Была ли статья полезна?

монтаж водостока в кровлю, металлические водосливы для крыши, медный водоотвод

Водосточной системе отведена важная роль в обустройстве загородного дома. С ее помощью крыша избавляется от талых и дождевых вод, что гарантирует защищенность стен и фундамента от влажности. Для грамотного выбора следует ознакомиться с тем, как устроена водосточная система.

Особенности

Водосточная система – это компонент, который направлен на сбор и отвод атмосферных осадков и талой воды. Система организует сбор воды на крыше, обеспечивая защиту фундамента и стен от разрушительного воздействия влаги.

Современные водостоки могут собирать и отводить дождевые воды с кровли, которая характеризуется сложными формами или конструкциями. Желоба с трубами могут обладать разной длиной, диаметром, формой (существуют изделия в форме прямоугольника, круга и трапеции). Такое качество позволяет обустроить водосточную систему под любую кровлю. В современных водостоках присутствуют все компоненты, которые потребуются для оперативного и качественного монтажа.

Помимо обеспечения защиты, водосток обладает эстетической составляющей и способен стать украшением фасадной части сооружения, выделяя кровлю и придавая законченный образ зданию.

Современная водосточная система нацелена на длительную и безупречную эксплуатацию. В водостоке присутствует воронка, желоба, водосточные трубы, которые при грамотном монтаже отвечают за сбор атмосферных осадков и их дальнейший вывод в ливневку. Ключевая задача водостока – это исключение брызг и отведение влажности от фундамента сооружения.

В продаже присутствуют не только круглые трубы и желоба, но и изделия с прямоугольной формой. Они обладают не только необычным дизайном, но и определенными особенностями, которыми не может похвастаться круглая конструкция.

Особенности прямоугольных изделий:

• Аккуратный вид. Вспомогательный кожух надевается на желоб, скрывая таким образом систему. Изделие придает зданию эффект цельной крыши.
• Пропускная способность. Из-за своих геометрических особенностей квадратная форма способна пропустить большее количество воды по сравнению с круглой.
• Устойчивость к повышенным нагрузкам. Подобные желоба способны выдержать замерзшую воду, а также увеличенное количество осадков.
• Усложненный монтаж. Установка такой системы сопровождается дополнительными сложностями, которые заключаются в использовании герметиков и заклепок.
• Квадратные водосточные системы обладают повышенной стоимостью в отличие от круглых изделий.
• Водосточные системы считаются незаменимым компонентом в регионах с повышенной влажностью. Однако при использовании в местах, где дожди появляются не так часто, подобные системы обойдутся слишком дорого. Применение водостоков в таком случае будет оправдано только привлекательной и оригинальной внешностью.

Технические требования

Установка водостока не считается сложной задачей, но при оборудовании кровли следует учитывать технические требования, которые предъявлены СНиП по отношению к монтажу.

Водосток должен устанавливаться с учетом следующих требований:

• Желоба подвесного или настенного типа можно устанавливать только на кровлях, угол ската которых не меньше 15 градусов.
• Минимальное значение продольного лотка должно составлять 2%.
• Для монтажа на крыше можно использовать желоба с высотой бортов 120 мм.
• Каждый элемент системы для отвода воды должен соответствовать ГОСТ 7623-75.
• Между водосточными трубами допускается максимальная дистанция в 24 метра.
• При монтаже водосточной системы для дома следует рассчитывать сечение труб на основании следующих данных: на 1,5 квадратных сантиметра трубы отводится не больше квадратного метра кровли.
• Подобные требования предъявляются для систем, которые располагаются в климатической зоне с пониженной вероятностью замерзания воды.

Нормы и правила СНиП сообщают, что в прочих климатических зонах потребуется установка внутренних систем, в которых отвод воды будет производиться в наружной части, чтобы предотвратить образование наледи в просветах желоба.

Виды

Исходя от способа установки водосливы делятся на два типа:

• внутренние;
• наружные.

Водосточные системы внутреннего типа устанавливают на крупных сооружениях, а наружные изделия качественно выполняют поставленные задачи на частных объектах. На выбор вида водостока оказывают влияние климатические условия и материал, используемый для оснащения кровли.

Организованные

Организованные водостоки представляют собой целиком продуманную систему, которая выступает в качестве защиты против негативного влияния влаги. Такое решение пришло на смену неорганизованным конструкциям и не является отдельным от всего здания компонентом.

Организованные водосточные системы способны выполнять сразу несколько функций, среди которых главной является защита фундаментальной части дома от влажности. Если здание не будет обеспечено водостоком, дождевые воды начнут сразу поступать к основанию дома. Некоторое время данный факт не будет доставлять неудобств, пока бетон не пропитается водой. Он станет более хрупким и в конечном итоге фундамент не сможет справиться со значительным весом построения.

Также водосточные системы оберегают от воды фасадную часть дома и облицовочный материал. Если пренебрегать водостоком, потребуется частый ремонт внешних стен.

Система отвода воды способна принести пользу внешней облицовки участка. Перед тем как дождевые воды впитаются в почву, они некоторое время будут располагаться на поверхности участка, создавая лужи. Скопления воды негативно влияют на вид территории.

Существуют современные водостоки, которые нацелены на защиту не только основной части дома и участка, но и самой крыши. К примеру, для строительных объектов с плоской крышей внутренние организованные водостоки способны выполнять эстетическую функцию. Благодаря современным материалам можно оборудовать водосток, который будет идеально комбинироваться с любым домом.

СНиП подразделяет организованные водостоки на две категории: внешние и внутренние. Функциональность обоих типов идентична, но в остальном изделия существенно различаются.

Внешние

Традиционные системы, оснащенные желобами и трубами на фасадной части дома, называют внешним организованным водостоком. Он используется для обустройства зданий с крышей покатого типа. Ключевой компонент подобной системы – желоб. На него возложены основные опции. Другие детали водостока выступают в качестве вспомогательных элементов. После водостока вся жидкость спускается напрямую в канализационные ливневки.

Обычно внешние водостоки присоединяются к дренажной системе участка, которая способствует защите от влажности и грунтовых вод. При оборудовании внешней водосточной системы потребуется большое количество вспомогательных деталей для труб: углы, отводы, тройники.

При монтаже следует обращать внимание на элементы фиксации. От надежности и грамотного монтажа зависит срок эксплуатации всей системы.

Внутренние

Внутренние организованные водосточные системы монтируются только на кровле плоского типа. Значительная часть компонентов располагается под облицовочным материалом, поэтому конструкция обладает таким названием. Над крышей выступают только воронки, на которые отведена функция сборника. В подобных системах не присутствуют желоба. Трубы считаются самой продолжительной деталью. Большая часть труб прячется под облицовкой кровли, но некоторое число элементов устанавливается на фасадной части дома, чтобы производить отведение воды из системы.

Внешние водоотливы подвергаются повышенным нагрузкам. Поэтому для обустройства такой системы следует выбирать только качественное и прочное сырье. Внутренние конструкции обеспечивают защиту не только фундаментальной части. Они исключают скопление жидкости на плоской крыше. Для этого на этапе установки облицовочного материала в месте, где будет монтироваться воронка, потребуется сделать небольшое углубление, благодаря которому будет обеспечено естественное перемещение жидкости.

Неорганизованные

Неорганизованные водостоки представляют собой систему, в которой не предусмотрены водосборные воронки, желоба и трубы для слива. Стекание атмосферных осадков производится напрямую на землю с помощью угла ската крыши.

Не обустроенные водосточные системы привлекают многих пользователей тем, что для их обустройства потребуются минимальные денежные вложения, а также легкостью в создании. Вода самостоятельно стекает с крыши, так как конструкцией не предусмотрены дополнительные детали и уклоны.

К недостаткам можно отнести следующее:

• Неблагоприятное влияние влажности на цокольную часть здания. Поэтому специалисты рекомендуют систематически производить обновление гидроизоляционного слоя.
• В структуру фундамента проникает влага. Из-за этого фундаментальная основа начинает разрушаться. Чтобы исключить деформации, потребуется создать под грунтом дренаж
• Неорганизованный водосток негативно воздействует на стены зданий. Поэтому при строительных работах потребуется создание вспомогательного гидроизоляционного слоя на стенах.

Материалы

Производство водосточных систем на отечественном рынке осуществляется из пластика, жестянки, стали и меди. Водостоки, изготовленные из жестянки, не востребованы из-за своего непродолжительного срока эксплуатации и характеристик низкого качества.

Водоотводы из стали оцинкованного типа с полимерным покрытием, пластиковые, медные изделия, обладают одинаковыми показателями по своему качеству и сроку службы. Однако каждый материал обладает своими особенностями, с которыми следует ознакомиться перед покупкой.

Металлические

Водоотливам из оцинкованной стали свойственна высокая прочность и надежность. Их можно монтировать практически на любые многоэтажные сооружения. Срок службы изделий без вспомогательного защитного слоя составляет не более 10 лет.

Стальные водостоки с полимерным покрытием отличаются длительным сроком эксплуатации (более 50 лет). Изделия на протяжении длительного времени сохраняют первозданный вид и обладают привлекательной внешностью.

Преимущества металлического водостока:

• Фиксация производится к крыше и фасадной части с помощью стального крепежа высокого качества. По этой причине конструкции устанавливаются на сооружениях любой высоты и на крышах с большой площадью.
• Оцинковке не свойственна потеря цвета от воздействия лучей солнца. Полимерные поверхности также обладают стойкостью по отношению к УФ-лучам.
• Водосточные системы из стали способны качественно функционировать в разных температурных режимах.
• Цветные полимерные покрытия выступают в качестве вспомогательного защитного слоя против коррозии, а также делают изделия более привлекательными. При грамотном подборе цветового решения желоб с трубами может быть практически незаметным на фасадной части или, наоборот, выделяться своим оригинальным дизайном.

Среди недостатков присутствуют следующие:

• Повышенный уровень шума во время дождя, сходах талых вод, а также от воздействия ветра.
• Значительный вес деталей из металла делает процесс установки сложным.
• Защитная поверхность может пострадать во время распила желоба и труб при монтаже, а также из-за попадания различного мусора, кусков льда. Подобные повреждения повышают риск образования коррозии.
• Стоимость металлических водосточных систем выше по сравнению с пластиковыми изделиями.

Пластиковые

Водосток из ПВХ обладает длительным сроком эксплуатации. Производители дают на свою продукцию гарантию сроком на 50 лет.

Пластик не боится коррозии и наличия повреждений на внешней и внутренней части желоба с трубами, не способны привести к ухудшению функциональности. Пластиковые водостоки производятся из ударопрочного материала, который обладает высокой стойкостью к повреждениям. Полученные царапины практически незаметны на поверхности изделий.

Так как пластику свойственен высокий коэффициент теплового расширения, во время температурного перепада детали меняют свои геометрические размеры. Современные производители учитывают данные особенности конструкции и реализуют водостоки на основании данных показателей.

Преимущества пластиковых водостоков:

• Широкий перечень цветовых решений. Пользователям доступна покупка водоотливов согласно облицовочному материалу фасадов.
• ПВХ-водостоки на протяжении длительного времени сохраняют первоначальный цвет, который не выцветает от влияния ультрафиолетового излучения.
• Во время производства конструкций добавляют пластификаторы, за счет которых элементы обретают дополнительную прочность.
• Пластиковые детали легко режутся, что упрощает процесс монтажа.
• Конструкции обладают легкой массой.
• Водосточные системы оказывают минимальную нагрузку на фасадную часть зданий.
• Пластик не подвергается коррозии, на нем не образуется плесень или грибок.
• Пониженный уровень шума. Даже во время сильных дождей вода стекает по трубам бесшумно.
• Доступная ценовая категория.

Среди недостатков пользователи отмечают выход из строя резиновых уплотнителей, что приводит к разгерметизации стыков между деталями. Однако данные дефекты с легкостью устраняются при помощи герметиков.

Медные

Медные водостоки используются на протяжении нескольких веков. На текущий момент изделия также востребованы среди пользователей. Водоотливы обладают солидным внешним видом и роскошным дизайном. Спустя несколько лет на поверхности меди появляется благородная патина, которая также придает водостокам привлекательную внешность.

Медные водосточные системы обладают длительным сроком службы, который составляет более 150 лет. Патина выступает в качестве вспомогательного защитного слоя против воздействий окружающей среды, поэтому другие покрытия медным изделиям не требуются.

Достоинства медного водостока:

• Медь считается лучшим вариантом для оформления уникальных сооружений и иных авторских проектов, в которых присутствует стилизация под старину.
• Медь на протяжении всего срока эксплуатации сохраняет свои эстетические характеристики, несмотря на смену цвета после появления патинового слоя.
• При пайке надлежащего качества не потребуется дополнительная герметизация стыков.

Недостатки медного водостока:

• Медные водоотливы оптимально подойдут для кровли из натуральной черепицы, но они непригодны для установки на крыше из металлокерамики, листовых материалов и мягких покрытий.
• Установка такого водостока отличается сложностью, поэтому данные работы следует доверить специалистам. Для крепления не допускается применение стальных или оцинкованных крепежных элементов. Между собой детали соединяются при помощи спайки.
• Водостоки из меди – это самые тяжелые конструкции, которые создают повышенную нагрузку на кровлю и фасад сооружений.
• Медные конструкции отличаются дороговизной.

Устройство

Водосливная система состоит из нескольких компонентов, каждому из которых отведена своя роль.

Кронштейны

С помощью данных деталей производится фиксация желоба водостока к крыше. Кронштейны могут отличаться по своей форме и материалу изготовления, но цветовое решение должно совпадать со стилем всей системы.

Исходя от формы элементы могут крепиться с помощью нескольких способов:

• Наиболее распространенный вариант – это фиксация кронштейна к лобовой доске крыши. С помощью такого способа водоотлив с легкостью монтируется уже на готовую кровлю. Как правило, такие детали присутствуют в пластиковых системах. За счет вертикальных ребер кронштейны обладают устойчивостью к повышенным нагрузкам. Для металлических конструкций применяются короткие кронштейны, монтаж которых осуществляется в специальные костыли из металла. Установка желоба производится при помощи шпилек.
• Второй способ заключается в монтаже водостока до укладки материала для кровли. Крепление желоба осуществляется на стропильную ногу. Подобное решение актуально для кровли с большой площадью, на которой уложен тяжелый материал. Чтобы повысить надежность фиксации, шаг между стропилами не должен быть более 600 мм.

• С помощью следующей фиксации обустраивается кровля, в которой дистанция между стропилами более 600 мм. Обычно это металлочерепичные или ондулиновые крыши. Подобный способ предусматривает применение разных кронштейнов либо длинных крюков, которые закрепляются на первой планке обрешетки или на нижнем крае настила. Соблюдение правил и порядка монтажа крюков гарантирует надежность и длительный срок эксплуатации системы.

Желоб

Желоба могут обладать разными формами. Изготавливаются изделия прямоугольного, круглого, полукруглого, овального или комбинированного сечения. Желоб должен обладать идентичной с крюком формой.

Желоба симметричной формы относятся к категории универсальных. Универсальность заключается в беспрепятственном подборе комплектующих. Данное качество упрощает проектирование и расчет нужного числа всех составляющих для системы водостока.

Существуют различия по методу фиксации с кронштейнами. Быстрее всего собирается система, оборудованная обычным защелкиванием. В ней присутствуют поворотные защелки, с помощью которых можно с легкостью осуществить демонтаж определенной части желоба для замены или ремонтных работ.

При выборе желобов нужно принимать во внимание линейное колебание размеров. Чтобы компенсировать данное качество, в продаже присутствуют специальные муфты с насечками на внутренней стороне. Желоба из пластика не нужно соединять в упор, так как такое действие может образовать трещины и поломки.

Металлические желоба обладают меньшим сопротивлением, однако при его установке потребуется использование соединительной муфты, которая будет выполнять роль компенсатора. Чтобы обеспечить достаточную защиту от обледенения, нужно утеплять желоба или прибегать к электронагревательным проводам.

Уплотнители

Уплотнители изготавливаются из ЭПДМ-резины. Она представляет собой качественный заменитель каучуковых смесей, предназначенный для герметичного соединения деталей. Материалу свойственны высокие показатели эластичности, за счет чего он восстанавливает свой первоначальный вид даже после длительной эксплуатации.

ЭПДМ обладает устойчивостью к влаге, не подвергается влиянию внешней среды. Обычно уплотнитель покрывается силиконовой смазкой, благодаря чему установка отличается простотой, а само изделие дополнительно защищено от окружающих факторов.

Водосборные воронки

Данные элементы водосточной системы отвечают за сбор воды, которая стекает по желобам и за дальнейшее направление жидкости в трубы. В пластиковых конструкциях они являются отдельной деталью. Существуют левые, правые и проходные воронки. Первые два типа обладают стенкой, которая выступает в качестве заглушки для желоба и монтируются в конце. Проходная воронка может располагаться в любом месте.

В металлических системах воронки могут устанавливаться в любом месте. Однако для установки потребуется создать отверстие круглой формы.

Колена

Колена внешне похожи на короткую загнутую трубу. Они используются в качестве соединительного элемента между трубой и воронками, а также для отведения жидкости от фундаментальной части здания. Для каждой трубы потребуется около трех колен, два из которых будут располагаться наверху и одно в нижней части.

Трубы

Существуют изделия с прямоугольным или круглым сечением. На функциональность это не оказывает никакого влияния. Выбор зависим только от внешнего вида фасада и всей водосточной системы. Длина трубы может составлять 1-4 метра. Пластиковые трубы отличаются от металлических тем, что они обладают одинаковым диаметром по всей длине. Поэтому для их соединения между собой потребуются муфты, что говорит о дополнительных затратах.

Хомуты

Элементы используются для фиксации труб к фасадной части. Они могут изготавливаться из разного материала и обладать разнообразными формами. Пластиковые хомуты обладают двумя точками опоры, металлические оснащены одним длинным метизом. Защелкивание производится во время обхвата трубы либо при помощи завинчивания.

Монтаж

Установка водосточной системы состоит из нескольких этапов. Соблюдение всех правил и требований позволяет исключить распространенные ошибки, которые часто совершают новички. В первую очередь потребуется произвести расчеты водосточной системы. В этом поможет изготовление детальной схемы кровли, на которой будут присутствовать все углы и параметры склона.

Руководство по установке водоотлива своими руками:

• Монтаж водостока своими руками следует начинать с фиксации воронки по углам здания либо в центре ската. После этого можно приступать к установке креплений под желоба.
• Крепление должно устанавливаться на расстоянии, которое не превышает два сантиметра от воронки. Фиксаторы будут выступать в качестве держателей.
• Жидкость должна беспрепятственно стекать к воронкам, поэтому желоб должен устанавливаться под небольшим углом к горизонтали. На каждый метр желоба должен соблюдаться уклон в 3-4 мм. Проверка наклона производится с помощью строительных отвесов или уровня с капроновой ниткой.
• Исходя от размещения водосточной воронки уклон может идти от центра к краю или от одного края к другому.
• Когда все фиксаторы закреплены на скатах, можно приступать к вставке желобов. При помощи соединителей производится стыковка элементов друг с другом, с воронкой и переходниками углового типа.
• Обычно в комплекте с соединителями присутствует уплотнительная резинка, которая не позволяет воде просачиваться в щели. Если резинки в комплекте нет, потребуется приобрести ее отдельно и монтировать в каждый соединитель. На расстоянии в два сантиметра от соединителя потребуется монтаж фиксаторов.

• Если длина желоба превышает нужное значение, потребуется разрезать деталь с помощью ножки по металлу. Данный инструмент используется для работы с любыми системами, даже если используются пластиковые детали.
• Место разреза нужно обработать наждачкой. На поверхности не должны присутствовать никакие торчащие куски материала. После обработки желоб следует установить в крепление.
• Затем нужно приступить к монтажу водосточной трубы. Изначально к поверхности стен прикрепляются специальные хомуты. Шаг расположения хомутов должен составлять один метр. После фиксации в них необходимо вставить саму трубу.
• В случае, когда край кровли располагается на большом удалении от стен, потребуется использование универсального колена.
• Колена дают возможность придвинуть трубу к стене и качественно ее зафиксировать. В нижней части трубы устанавливается отлив, который должен быть направлен от стен, чтобы позволить воде стекать в дренажную систему, колодец. Для этого потребуется оборудованная ливневка.
• Подобная схема подойдет для установки водосточных систем из пластика и металла.
• Если рядом с домом растут деревья, осенью водостоки могут засоряться листвой. Если своевременно не убирать листья, во время первых морозов образуется плотный комок, который не позволит воде стекать с крыши. Чтобы избежать подобной ситуации, потребуется монтаж специальных решеток-листоуловителей.

При приобретении водосточной системы и ее установке следует учитывать все нюансы (угол наклона и диаметр желобов, дистанция между крепежами). В противном случае водосточная система может сломаться или не справляться с поставленными задачами.

Советы

Чтобы продлить срок службы водосточных систем, специалисты рекомендуют ознакомиться с наиболее распространенными ошибками, которые встречаются во время покупки и установки конструкций. Лучше ознакомиться с ошибками заранее, чтобы в дальнейшем их не совершать.

По каким причинам водосток может выйти из строя:

• Неверный выбор водоотлива понижает пропускную способность, что может приводить к переливам жидкости их желобов.
• Экономия на деталях. Отсутствие решеток-листоуловителей может привести к тому, что водоотлив засорится опавшими листьями и перестанет функционировать.
• Угол наклона желобов не выдержан. В данном случае вода будет выливаться из желоба.
• Недостаточное количество водосточных воронок. Подобное упущение также приведет к тому, что вода будет переливаться.
• Увеличенная дистанция между кронштейнами. Из-за этого желоб начнет прогибаться под значительным весом снежной массы и воды.
• Превышенное расстояние между хомутами для фиксации приведет к тому, что они не смогут справиться с ветровой нагрузкой. По этой же причине не допускается установка трубы на углу здания.
• Если труба будет примыкать к дому, стены, фундамент и цоколь будут постоянно влажными, что приведет к разрушению.

Перечисленные ошибки способны привести к затоплению фундаментальной основы дома, что в дальнейшем спровоцирует разрушение постройки.

О том, как сделать монтаж водосточной системы своими руками, смотрите в видео ниже.

Водосточные желоба — Водосточные желоба из чугуна и нержавеющей стали

Josam предлагает полную линейку водосточных желобов, которые включают большой отстойник, средний отстойник, малый отстойник, тип порога, верхнюю часть променада, тип парапета, тип управления потоком, тип перелива, водостоки для зеленой крыши, а также различные водосточные желоба и аксессуары, а также корпус из ПВХ.

Водосточные желоба LEVELEZE — это именно то, что следует из названия — их легко выровнять до нужной отметки. Регулируемая интегральная верхняя часть соединяется с корпусом и опорным кольцом с помощью тяжелой обработанной резьбы, которая позволяет практически неограниченное регулирование верхнего уровня для подходят для изоляции различной толщины.Линейный контакт между резьбами обеспечивает положительную периферийную поддержку верха на любом отрегулированном уровне. Этот универсальный водосток легко адаптируется к изменениям высоты готовой крыши. С LEVELEZE на работа, обычно встречающиеся задержки при установке, если указаны удлинители с фиксированной высотой, не возникнет.

WEJLOC ЗАЖИМНОЕ КОЛЬЦО — ГРАВИЙНЫЙ СТОП. Реализует эксклюзивный принцип компрессионного клинового фиксатора для надежной фиксации гидроизоляции с надежным непробиваемым соединением с ответным фланцем манжеты.Ограничитель гравия предотвращает вымывание заполнителей с поверхности кровли. дренаж, позволяя полный дренаж через водосливы с V-образным вырезом.

РЕГУЛИРУЕМЫЙ ХОМУТ — Резьба с механической обработкой LEVELEZE позволяет поднимать или опускать фланец крыши до требуемой толщины изоляции даже после того, как поводок соединен с водостоком и уложено кровельное покрытие.

ОПОРНОЕ КОЛЬЦО И ПРОКЛАДКА — Чугунные опорные кольца сопрягаются с регулируемой манжетой LEVELEZE, обеспечивающей плавную и плавную регулировку для соответствия различной толщине изоляции.Прокладка предотвращает утечку между корпусом слива и опорным кольцом.

Кровельная дренажная система предназначена для приема дождевой воды, когда она падает на крышу, и отвода ее на улицу, в канализацию или другие средства, доступные для ее удаления. Эта система должна быть рассчитана на максимальное количество осадков. критерии для проекта. Крыши бывают разных форм и размеров, сечениями могут быть больше или меньше рекомендованных 10 000 кв. Футов для каждого водостока. Поэтому иногда необходимо отойти от этой рекомендации. как требуется для правильного размещения и равномерного распределения водостоков.Доступно множество вариаций и опций кровельных воронок и их компонентов. Эти варианты должны быть указаны и установлены, когда тип кровли конструкция диктует их использование.

Водостоки на крышах, водостоки на палубах, водостоки на крышах, водостоки на балконах, водостоки и детали водостока

Мы несем все типы водосточных желобов, водосточные желоба, водосточные желоба, модернизированные водостоки, балконный слив, трап на палубе, сливы в полу, аксессуары для водосточных желобов и водосточные желоба, а также запасные части для водосточных желобов.Наши решения по водоотведению включают как коммерческие, так и жилые стоки от ведущих поставщиков, таких как JDR / J-Drain, ЛСП, Марафон, Олифлоу / Олимпийский, Порталы Плюс, Смит, Солнце, Уэйд, Ватты и Zurn. Если вам нужны водостоки с крыши или настила для новых строительных или ремонтных работ, мы есть то, что вам нужно. Как по размеру водосточных труб. Позвоните нам, чтобы узнать нашу конкурентоспособную цену на вашем большие проекты или обсудить ваши специальные приложения. Мы с радостью сделаем заказ на любой товар и можем быстро доставить вам товар. в любом месте. Вопросы? Электронная почта [email protected] Или позвоните по телефону 1-800-474-7570 / 602-272-8128 Вы получите оперативный ответ! ПРОДУКТЫ ДЛЯ СЛИВА КРЫШИ И ЦЕНЫ: Все сливы Предметы Балкон Водостоки (меньшие водостоки с приподнятым куполом) Трапы балкона / пешеходной террасы (меньшие трапы с плоским верхом / сливом) Зажимные кольца и детали Композитный водоотвод (стена, фундамент, поле, гражданский, зеленая кровля) Муфты (сливные патрубки, штуцеры, колена и др.) Плиты палубы, плиты палубы Форсунки и крышки водосточных труб Сливные болты Осушать Хомуты и кольцевые зажимы / защита от гравия Крышки сливов: ПЛОСКИЕ решетки для ливневых и напольных водостоков Осушать Крышки: МЕТАЛЛИЧЕСКИЕ сливные колпачки, фильтры и крышки Сливные крышки: пластиковые сливные колпаки, фильтры и крышки Стоки, Тип зажимного кольца (для однослойных крыш) Дренажные комплекты (полные комплекты для крыши и гаража) Сливные проушины / зажимные детали Соединители для сливных труб: переходники, переходники, колена, компенсационный шов (см. РАЗМЕР ТРУБЫ)> Уборка пола Напольные трапы (трапы заподлицо) Решетки, Плоские штормовые и напольные решетки Хомуты для шлангов Прочие сливные детали (пластины, опоры подшипников) Сливные стоки, Комбинированный водосток / слив Парапетный трап Водостоки Promenade и аксессуары (большие водостоки с плоским верхом) Приемники Модернизация водостоков (ретро-водостоки, все виды) Модернизация водостоков, алюминий Модернизация водостоков, медь Модернизация водостоков, пластик Модернизация водостоков, водовыпускной тип Кровельные водостоки Перекрыть крышу Дренажные и ретро-дренажные системы (такие же, как и дренажные системы для модернизации) Резиновые соединители для труб Scupper и водостоки с боковым выходом и аксессуары Scupper Водостоки, листовой металл Боковой выход / сливные сливы, литые Водостоки и шпигаты из ТПО / ПВХ СЛИВНЫЕ ПРОДУКТЫ ПО ПРОИЗВОДИТЕЛЮ: JDR / J-слив Джосам Слив LSP Продукция / Технические специальности Водосточные желоба Marathon Олифлоу / Олимпийские водостоки и запчасти Порталы плюс сливы и запчасти Сливы и запчасти RAC Сливные трубы и детали Smith Водостоки и запчасти Водостоки и запчасти Wade Водоотводящие каналы и детали Сливы и детали Zurn КАТАЛОГИ СЛИВА И ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ: Типы соединений для слива Форсунки водосточные Типы сливных соединений И методы Справочное руководство дренажного креста Опции сливного фильтра и купола Направляющая селектора слива пола / палубы (Вт) Общий слив на крыше Информация Зеленая крыша / садовый дренаж из композитного материала на крыше, J-Drain Зеленая крыша / садовые водостоки из Zurn Установка, модернизация дренажей Каталог JDR J-Drain и техническая информация для композитного дренажа Джосам Каталог слива и стоимость по списку Джосам Дренажные изделия из нержавеющей стали LSP Продукты / Технические специальности Олимпийский сток, OlyFlow Информация о размере трубы Направляющая селектора водостока на крыше (Вт) Крыша Таблицы размеров слива Водосточные желоба / парапеты и опции Варианты слива с боковым выходом Детали установки водостока однослойной крыши Размер водостока Руководство по сменным деталям водостока на крыше Smith Смит Каталог водосточных желобов и прейскурантные цены Сливы и шпигаты из ТПО / ПВХ Типовая установка водостока на крыше Примеры Уэйд Фотографии водостока Вт Легкие коммерческие водостоки Уоттс Крыша & Слив палубы Каталог и прейскурантная цена Изображения и установки водостока на крыше Watts Вт Технические характеристики водостоков, полный каталог (большой файл) Коммерческий слив Zurn Light Каталог и прейскурантная цена Сменные сливные решетки Zurn (чертежи #) Zurn Каталог запасных частей Руководство по выбору водостока на крыше Zurn Zurn Каталог и прейскурант водостоков для крыш и полов (большой файл) ПРОИЗВОДИТЕЛЕЙ: Для дополнительных вариантов продукции, чертежей и спецификаций водосточных желобов и напольных водостоков: Кровельные воронки TechSpecialties -Новый и дооснащение Сливы Вентс Дж.Р. Smith Mfg. Co. Водостоки и специальные сантехнические изделия. WADE ВАТТ Информация о производителях и их продуктах: Продукция LSP / Tech Specialties® олицетворяет репутацию компании LSP в области инноваций в области кровли. сливная линия продукта.Продукция включает в себя кровельные водосточные желоба Uniflex с мембранными зажимами, медные кровельные водосточные желоба, пластиковые регулируемые кровельные водосточные желоба, пластиковые боковые водосточные желоба. Marathon Drains: Более 40 лет компания Marathon Drains специализируется на производстве качественных кровельных водостоков, шпигатов и вентиляционные отверстия всех типов. Популярные продукты Marathon включают в себя водосточные желоба Proliner, модернизированные водостоки Copper-Tite, модернизированные водосточные желоба Diamond Series, Duran. Модернизированные кровельные водостоки из термопластической резины, водостоки для парапетов / водостоков и дооснащения водосточных желобов, модернизация алюминиевых водостоков Fast Flow кровельные водостоки, медные водосточные желоба серии Century, медный фланец серии Economy Century с пластиковыми водосточными желобами, боковые Выпускные горизонтальные выпускные отверстия и горизонтальные выпускные медные желоба, сливы Promenade и аксессуары, Enpoco-Pak и Cast-Pak Complete Дренажные комплекты, Чугунные трапы для крыш, Чугунные дренажные комплекты для перелива крыши, Сменные дренажные фильтры, Дренажные купола и запасной дренаж части. Семейство водосточных желобов и аксессуаров OlyFlow представляет собой полную линейку продукты, повышающие производительность водосточных желобов. От самых продаваемых UFlow Hercules RetroDrains до RAC Deluxe RetroDrains — у них есть все, что вам нужно. водосток необходимо накрыть. Доступны новые соединительные трапы NewCon, дренажные устройства и дренажные системы, изготовленные по индивидуальному заказу, OlyFlow продукты готовы помочь вам увеличить прибыль. Portals Plus производит решения для проблем с протечками крыши.Протечки через крышу самые большие проблема архитекторов и собственников зданий. 85% всех протечек в кровле происходит в местах проходов и углов из-за плохих деталей, которые не вмещаются. движение. При экстремальных перепадах температуры кровли требуются прочные и гибкие оклады. Национальная ассоциация кровельных подрядчиков (NRCA) заявляет: что «смольные карманы или сковороды по своей конструкции не должны быть постоянно водонепроницаемыми. Их использование не следует поощрять, поскольку лучше доступны методы для достижения той же цели.Поддоны или карманы требуют частого осмотра и обслуживания, и обычно повреждение может произойти до того, как станет очевидной утечка вокруг смоляного кармана или поддона ». Кровельные водостоки обеспечивают эффективную внутренний отвод воды с поверхности кровли. Кровельные водостоки — эффективное круглогодичное решение для удаления воды с поверхности крыши. в любую погоду и в любое время года.Внутренние водостоки на крыше имеют преимущество перед водосточными желобами и водосточными трубами, потому что внутренние водостоки поддерживаются на уровне внутренней температуры здания и с меньшей вероятностью замерзнут и сохранятся в суровом северном климате. С с появлением наклонных настилов крыш и конической теплоизоляции также возникла необходимость включить переливные водостоки на крыше, чтобы уменьшить опасные перегрузка конструкционной системы из-за сильных затоплений Zurn: С момента своего основания в 1900 году как подразделение гидромеханики, Zurn Specification Drainage Компания Operation является ведущим производителем водостоков для крыш, водостоков для настилов и полов для коммерческих, промышленных и административных зданий. строительная промышленность.Вся продукция Zurn спроектирована и изготовлена ​​в соответствии со всеми стандартами ANSI. Архитекторы, инженеры, сантехники и оптовые торговцы, занимающиеся нежилым строительством, указывают водостоки Zurn. У Zurn отличная 305 страница Руководство для клиентов, в котором перечислены спецификации и технические данные, необходимые для правильного определения размеров водостоков на крыше, водостоков в полу, перехватчиков, несущих систем, гидрантов, очистных сооружений, раковин для пола, гидроударов. предохранители, ловушки, капсюли и обратные клапаны для новой или модернизированной установки. Дизайн и выбор дренажа (любезно предоставлено Дж. Р. Смитом): Инженер должен спланировать водосточную систему в соответствии с конструктивной прочностью крыши. Обычно для плоской крыши толщиной 30 фунтов. кв. футов. расчетная нагрузка, глубина воды или скопление воды будут ограничены до 3 дюймов. Это снизит нагрузку примерно до 15 фунтов на квадрат. ступня. Для наклонных крыш допустимая глубина воды может быть больше, но только до такой степени, что напряжения будут в пределах конструкции. ограничения.Это остается на усмотрение инженера. Конструкция водостока с крыши может быть основана на нескольких факторах. Премьер Рассмотрение могло бы быть экономией, используя минимум лидеров и ливневую канализацию. Допустимая нагрузка на крышу или рост могут ограничить конструкцию. Или возможно, время утечки может быть ограничивающим критерием проектирования. В любом случае, зная максимальные контролируемые расходы, Инженер может правильно определить размеры направляющих и ливневых коллекторов, экономически соответствующих выбранным им критериям проектирования. РАЗРАБОТКА ДРЕНАЖНЫХ СИСТЕМ: При проектировании водосточной системы инженер должен помнить, что крыша используется в качестве временного резервуара для удержания некоторого количества воды. воды. Гидроизоляция и гидроизоляция должны быть достаточно высокими, чтобы предотвратить утечку. Инженер также должен обеспечить достаточную прочность для структурная безопасность. Кроме того, следует учитывать следующие соображения: Это не абсолютные требования, но их следует учитывать.Окончательный дизайн остается на усмотрение дизайнера. инженер и должен соответствовать требованиям кровли. а. На всех крышах по возможности используйте минимум два водостока. б. На больших крышах используйте большее количество водостоков, как того требует проектная планировка. c. Ограничьте площадь крыши 25 000 кв. Футов на отверстие для водослива. d. Рекомендуемое максимальное расстояние от края крыши до водостока составляет 50 футов (плоские крыши). е. Рекомендуемое максимальное расстояние от конца ендовы до водостока составляет 50 футов (наклонные крыши). f. Рекомендуемое максимальное расстояние между стоками — 200 футов. грамм. Обеспечьте соответствующий гидроизоляционный слой на парапетах, проемах, стенах, стыках и т. Д. час Ограничьте стены парапета или обеспечьте шпигаты перелива. Они должны быть расположены по адресу . ожидаемая максимальная глубина воды (накопление). Если он расположен на более высоком месте, это может Это приведет к увеличению расхода, поэтому размеры трубопровода должны быть подобраны соответствующим образом. я. При размещении водостоков учитывайте влияние ветра и количество стоки. j. Возможный прогиб крыши из-за нагрузки. Это может создать низкие точки и отрицательно влияют на дренаж и / или безопасность конструкции. Стандартный размер трубы: Большинство размеров труб основаны на размерах национальных стандартов труб (NPS). Вот данные, которые помогут определить размер дренажных труб.Ссылка на ПВХ ниже включает пропускную способность. Размеры медных и латунных труб различаются с Размеры труб из ПВХ <- щелкните ссылки для получения дополнительных сведений. Трубка Размер: Внутренний диаметр дюймов График 40 ПВХ Внутренний диаметр дюймов График 80 ПВХ Внешний диаметр: дюймов (ПВХ) 1/2 0.602 0,526 0,840 3/4 0,804 0,722 1.050 1 1.049 0,957 1,315 1 1/4 1,380 1,278 1,660 1 1/2 1.610 1,500 1.900 2 2,067 1,939 2,375 2 1/2 2.469 2,323 2,875 3 3,068 2 900 3,500 4 4.026 3,826 4,500 5 5,047 4,813 5,563 6 6.065 5,761 6,625 8 7,981 7,625 8,625 10 9.976 9 493 10,750 12 11,889 11,294 12,750 Дополнительная информация о размере трубы Показать больше популярных товаров и поставщиков: Популярные товары и страницы: Клеи, Бэкер Род, Бутилкаучук, Герметики и герметики, Химические бордюры, Звяканье, Бетонные изделия, Бетонный ремонт, Бетонный краситель и герметик, Палубные покрытия, Палубное оборудование, Алмазные пилы, Стоки, Электрические сварочные аппараты горячим воздухом, Электрооборудование, Этернабонд, Компенсаторы, Комплекты защиты от падения, Крепеж, Противопожарные вентиляционные отверстия, Мигающая лента, Пена кровля, Газовые и безопасные канистры, Генераторы, Скрытые, Палубные крепления, Кровельные гвозди горячего погружения, Чайники с горячим дегтем, Ремонт крыши / палубы плавучего дома, База знаний, Товары для дома из бревна, Магнитные молотки, Металлическая кровля, Майами-Дейд Нейлз, Узкая корона из нержавеющей стали, Скобы, NP1, Полиуретановая пена, Трубы, Электроинструменты и аксессуары, Сварочные аппараты пропановым горячим воздухом, ПВХ кровля, Модернизация трубной обшивки, Рекс Синфельт, Такелаж / подъемное оборудование, Заклепки, Кровельные анкеры, Люк в крыше, Ремонт протечек крыши, Краски и покрытия для крыш, Материалы для ремонта кровли, Кровельные винты, Крепеж кровельный, Кровельные гвозди, Электрические элементы на крыше, Веревка, Ремонт крыш домов на колесах и прицепах, Замена крыши жилого дома, Системы перил безопасности, Лезвия пилы, Герметики, Уплотнительные шайбы, Снежная охрана, Пенополиуретан для распыления, Жало, Нержавеющие гвозди / застежки, Брезент, Аксессуары TPO, Подложки, Вентиляционные отверстия, Вентиляционные отверстия на крыше, Видео фильмы, Гидроизоляционные изделия, Деревянная палубная фурнитура Среди популярных поставщиков: АКРО, Активная вентиляция, Эпоксидные смолы AES, AES Raptor, AJC, Альбион, Алкоа / Марсон, Вся линия, Альфа ПроТех, Американские герметики, Прикладные технологии, Продукты ASI, Чердак Бриз, Ацтекская стиральная машина, Бэбкок-Дэвис, Сварщики БАК, BASF, Бергер, Ягодный пластик, Бильтрит, Брентвуд, Брюэр, CEP, Химическая ссылка, Клисби, CME Производство, CPR, Декс, Доу, Орел EagleView, Эрин Роуп, Продукты ES, Этернабонд, Эверхард, Falltech, Пламенная инженерия, Flashco, Фокси, Франклин / Тайтбонд, Фрай Реглет, Гринстрик, ГССИ, Хранитель, Харпстер, HY-C, Interwrap, ИТП, ITW, Яако, JL Industries, Джосам, Карнак, Левис, LionGuard, ЛСП, Лукас, Луко, Макита, Марафон, Маршалтаун, Лабиринт ногти, MEC, MFM, Миро, Продукты MM, Национальный гвоздь, Естественный свет, Новорожденный, МОЙ БОГ, Пэм застежки, Жемчуг Полярный блок, Polycoat, Порталы Плюс, Крепежные элементы, Prime Source, ProTech, Защитная пленка, Пилекс, Quarrix, QuickMount, Пена RHH, Робетекс, Roofmaster, Кровельные продукты, Сенко, SFS Intec, Зиверт, Симпсон Strong-Tie, Смит, Sno Gem, Соломон, Зоннеборн, Стилхед, Восход Солнца, Закат, Супер якорь, Surebond, Лебединая безопасность, TRA, Trufast, United / Quest, Вулкан, Уэйд, Ватты, Уэтербонд, Вернер, Западный коллоид, Винко, Зурн

Как легко прочистить водосток на крыше

Правильно установленные водостоки защищают вашу собственность от дождя, тающего снега и других погодных условий, которые Мать Природа посылает в вашу сторону.Но, как и большинство других установок, для выполнения своей работы требуется регулярное обслуживание.

Наиболее частое исправление, которое вам, вероятно, придется выполнить, — это прочистить засорение. Со временем листья и другой мусор могут скапливаться в канализации, в результате чего вода скапливается на крыше, что приводит к разрушительной утечке. В самых крайних случаях стоячая вода может даже вызвать обрушение крыши. Поэтому лучше не допускать попадания мусора в сток. Мы покажем вам, как использовать три разных метода.

3 способа прочистить водосток на крыше

1.Сделайте осмотр

Убрав весь мусор снаружи водостока, вам нужно заглянуть внутрь, чтобы убедиться, что нет другой основной проблемы (вы уже там, наверху, так что можете). Осторожно открутите крышку и посветите фонариком внутрь.

Может быть одно большое препятствие, препятствующее потоку воды, которое можно удалить рукой в ​​перчатке; или может быть скопление листьев и мусора, которые можно удалить с помощью пылесоса для влажной уборки или щеточной щетки.Если это не помогло, переходите ко второму шагу.

Возможно, виноваты мелкие твари или птицы. Водосток может стать идеальным домом, поскольку он уединенный и свободный от многих хищников, а скопившиеся листья — отличное гнездо. По соображениям здоровья и безопасности не рекомендуется пытаться удалить их самостоятельно. вызовите специалиста, который сможет удалить их безопасно и гуманно.

2. Змеиный сток

Большинство скоплений мусора можно удалить с помощью простой дренажной змеи.Просто скармливайте змею в канализацию, пока не почувствуете сопротивление засора. Начните вращать змею, чтобы разбить ее, продолжая кормить змею, чтобы засорение было направлено к выпускной трубе. Если засор очень толстый, возможно, вам придется повторить этот процесс несколько раз.

Если у вас есть силовой шнек (или вы собираетесь взять его напрокат в хозяйственном магазине), вы также можете попробовать его на этом этапе. Одно предупреждение: держите настройку давления на низком уровне, иначе вы можете вызвать трещину в трубе, что превратит простую засорку в дорогостоящий ремонт.

3. Промойте из шланга

Напор воды — мощная штука! Другой способ — спустить садовый шланг в канализацию, пока не почувствуете сопротивление засора. Затем включите шланг на полную мощность, чтобы вытолкнуть засор к сливному отверстию.

Если засор очень толстый, вода, которую вы сливаете в канализацию, может накапливаться и выливаться обратно через верх; тем не менее, давление воды и скопление воды на засорке не займет много времени, чтобы вытеснить его.

Для еще более тщательной очистки стоит использовать гидроабразивную очистку, если вам трудно дотянуться до шланга, ведущего к крыше.

Обратиться за профессиональной помощью

Существуют и другие методы удаления: от продувочных мешков до очистителей сточных вод. Однако из-за вероятности растрескивания труб и дальнейшего повреждения мы рекомендуем привлечь профессионалов — они все видели и делали, когда дело доходит до засорения канализации.

Кроме того, если вы безрезультатно использовали описанный выше метод, возможно, проблема вовсе не в засорении, а скорее в неправильно установленных или треснувших трубах.Это может ослабить напор воды и снизить скорость дренажа. Поскольку вы не сможете найти трещины самостоятельно, самое время обратиться к специалисту.

И последнее предложение: прочистить водосток на крыше — не тяжелая работа для детей. Мало того, что это связано с подъемом по лестнице, рядом с крышей могут быть электрические провода или опасность из-за гнездящихся животных. Вместо этого сделайте чистку слива регулярной частью своей повседневной жизни, особенно осенью, когда происходит наибольшее скопление листьев.

Разъяснение спецификаций кровельных водостоков

Существует множество кровельных водостоков, доступных для использования в строительстве в Чикаго, подходящих для плоских и пологих крыш новых и существующих зданий. Оставление плоской крыши без дренажной системы увеличивает риск образования луж и повреждений в результате перелива или утечки воды. Установка правильного водосточного желоба правильного размера и количества обеспечит надлежащий водоотвод и поможет защитить здания в городе.

Прежде чем мы подробно расскажем о различных типах кровельных воронок, их преимуществах и недостатках, пригодности расположения и других критериях, важно понять преобладающий нормативный контекст их применения в Чикаго.

Нормативно-правовая база для водостоков на крыше

Нормативно-правовая база для установки водостоков на крыше в Чикаго в основном регулируется Строительным кодексом города Чикаго, а также требованиями городских властей Чикаго по строительству канализационных сетей и управлению ливневыми водами.

Перед спецификацией и установкой кровельного водостока необходимо ознакомиться с текущими редакциями этого кодекса и правил. В них изложены различные требования, относящиеся к водостокам на крыше, включая следующие, касающиеся количественного определения водостока, водосточных ловушек, требований к переливу и критериев проектирования ливня. Все, что следует здесь, предназначено только для ознакомления.

Критерии расчета шторма

Ничто не препятствует временному или постоянному отключению водосточной трубы от канализации или комбинированной канализации, если отключение не приводит к оттоку воды за пределы границ участка земли и не создает опасности для населения или неудобств.Действительно, город Чикаго поощряет домовладельцев отключать водосточные трубы от канализационной системы и отводить воду во дворы или сады, но это должно быть сделано в соответствии со Строительным кодексом Чикаго следующим образом:

При условии, что сброшенная вода может сливаться непосредственно в канализацию, водосборный бассейн или уличный желоб, подключенный к общественной канализации, без проливания на прилегающую территорию, чтобы вызвать общественную опасность или неудобства, для одной семьи (класс A-1) и для многоквартирных домов ( Крыши класса A-2 должны иметь внешние водосточные трубы, выходящие на мощеную или благоустроенную территорию.

Хотя если это противоречит Плану управления ливневыми водами, утвержденному Департаментом управления водными ресурсами города Чикаго Правилами строительства канализации и управления ливневыми водами, план управления ливневыми водами имеет преимущественную силу.

Количественная оценка дренажа

Минимальное количество водостоков на крыше: Согласно Строительным нормам Чикаго, для крыш площадью 10 000 кв. Футов или меньше требуются 2 или более водостока, тогда как для площадей более 10 000 кв. Футов необходимы 4 или более водостоков.Кроме того, все крыши площадью более 750 кв. Футов должны сливаться в канализацию, если таковая имеется, в любом прилегающем общественном месте или общественном месте.

Сифоны водосточные

Расположение сифона водосточной трубы: В соответствии со Строительным кодексом Чикаго, в местах, не подверженных воздействию мороза, соединение водосточной трубы с открытым соединением крыши и установка ближе 12 футов к внутренней линии участка, дверь или окно здания должны быть закрыты водосточной трубой со стороны сантехники. или комбинированные канализационные или сливные соединения.

Требования к переполнению

Расчетная нагрузка и уровни образования скоплений: Согласно Строительным нормам Чикаго, уклоны крыш с уклоном менее 30 ° должны быть рассчитаны на дождевую нагрузку, снеговую нагрузку или временную нагрузку, действующую на горизонтальную проекцию поверхности крыши для водостока. напорная система независимо от типа протока кровельного водостока.

Для крыш, оборудованных стандартными водосточными головками :

• Расчетная нагрузка должна составлять 25 фунтов / кв. Фут площади крыши.
• Максимальное образование пруда не должно превышать 3 дюйма над поверхностью крыши рядом с водосточной трубой.

Для крыш с водосточными головками с регулируемым потоком

• Расчетная нагрузка должна составлять 35 фунтов / кв. Фут площади крыши.
• Максимальное затопление должно быть ограничено так, чтобы перелива не превышала 6 дюймов над поверхностью крыши рядом с водосточной воронкой.

Типы сливов на крыше

Существуют различные типы водостоков для плоских и пологих крыш. Спецификация типа кровельного водостока основана на нескольких факторах, в том числе: конструкция крыши, размер крыши, материал крыши, уклон крыши, нагрузка на крышу, эстетика, объем среднего количества осадков и критерии проектирования ливня, скорость водоотвода и требования к переливам, расположение водостока, техническое обслуживание и др. функции, такие как защита от вандализма.

Сифонный слив на крыше

Местоположение: Сифонические водостоки обычно используются на плоских коммерческих крышах.

Описание: Они используют сифон в качестве дренажного механизма и работают на полную мощность, когда откачиваемая вода попадает в водосток с крыши через горизонтальные направляющие вместо наклонных труб, которые полагаются только на силу тяжести. Их часто делают из оцинкованной стали.

Преимущества и недостатки: Их основные преимущества заключаются в том, что к одному водостоку можно подключить минимальное количество водостоков, они работают плавно и отводят воду быстрее, чем водосточные желоба любого другого типа, требуют относительно небольшого обслуживания и могут использоваться вместе. единый лидер.Однако, как правило, они дороже других дренажных систем.

Водосточные системы

Расположение: Водосточные системы расположены на нижнем краю (ах) крыши и обычно полностью видны.

Описание: Обычные водосточные системы подходят для некоторых пологих крыш с уклоном более 2%. Системы водостока собирают дождевую воду с крыш и направляют ее от фундамента здания через водосточные трубы, брызговики или подземные водостоки. Желоба обычно имеют уклон минимум 1 дюйм на каждые 40 футов пробега.Обычно они имеют размер в соответствии с площадью водостока на крыше и изготавливаются из оцинкованной стали, алюминия, меди или меди с покрытием из свинца.

Преимущества и недостатки: Водосточные системы просты и недороги, но требуют частой очистки и обслуживания, могут быть неэстетичными и могут замерзать зимой.

Кровельные шпигаты

Расположение: Кровельные шпигаты обычно используются на плоских крышах и обычно размещаются на самом нижнем уровне крыши или рядом с ним.

Описание: Кровельный водосток позволяет воде выходить через отверстия в парапете парапета или краю крыши или через настил в водосточную трубу или водосток. В этих случаях крыши имеют небольшой уклон в сторону шпигатов. Они не являются стоками как таковые, но обеспечивают водоотвод с крыши.

Преимущества и недостатки: Шпигаты предотвращают скопление воды, позволяя ей выходить с крыши, и наиболее подходят для плоских крыш. Они могут быть эстетичными, не требуют особого ухода, а большие и широкие шпигаты редко забиваются мусором.Однако водосточные трубы, установленные под водосточными трубами, уязвимы для засорения и могут не защитить от сильного дождя или таяния снега, если они установлены на плоских крышах с недостаточным уклоном. Это означает, что их применение требует хорошей детальной проработки.

Внутренние трапы на крыше

Местоположение: Внутренние водостоки часто используются на плоских крышах, где не желательно видеть дренажные приспособления.

Описание: Внутренние водосточные желоба включают низкие секции или каналы, которые собирают воду и подают в скрытый водосток или серию водостоков, которые, в свою очередь, ведут к подземной дренажной системе.Они могут быть изготовлены из нержавеющей стали.

Преимущества и недостатки: Основные преимущества внутренних водостоков в крыше заключаются в том, что они скрыты от глаз, могут быть удобно расположены в нескольких областях крыши, они устойчивы к растрескиванию или замерзанию, но требуют тщательного ухода для предотвращения проблем. Тем не менее, внутренние водосточные желоба являются самой дорогой водосточной системой для плоских крыш, требующей установки фильтров для предотвращения засорения мусором и регулярных проверок системы на предмет скопления мусора.

Дренажные вкладыши крыши

Местоположение: Вкладыши в водосточные желоба устанавливаются в существующие водостоки.

Описание: Эпоксидные футеровки устанавливаются внутри существующих кровельных водостоков, используемых для ремонта кровельных водостоков, которые могут иметь дефекты или поврежденные участки.

Преимущества и недостатки: Вкладыши в сливы на крыше прочные, бесшовные и могут покрывать всю длину водостока, если это необходимо, или только те участки, которые вышли из строя, могут сэкономить значительное количество времени и гарантировать, что водостоки вернутся в нормальное состояние без длительные задержки.

Спецификация водостока — общие требования

Помимо нормативных параметров количественной оценки, выделенных ранее, есть три ключевых шага для определения требуемых технических характеристик водостока.

1. Рассчитайте площадь поверхности крыши, которую покрывает водосток или набор водостоков, и среднее количество осадков в час на строительной площадке.

2. Определите площадь крыши, обслуживаемую отдельным лидером (водосточная труба, водосточная труба или водосточная труба).

3. Разделите площадь крыши / площадь выноски, чтобы определить количество требуемых водостоков.

Конец примечания

Информация, представленная здесь, должна помочь вам лучше понять доступные варианты водостоков на крыше, их пригодность для размещения, характеристики, преимущества и недостатки, а также позволить вам лучше понять нормативные и общие вопросы, влияющие на их характеристики, применение и вопросы обслуживания.Для выяснения этого доступна профессиональная инженерная поддержка по водоотведению кровли.

Что такое водосток и зачем он нам?

Дренажная система на вашей крыше выполняет жизненно важную функцию, особенно когда вы живете в Южной Флориде, районе, который известен своими сезонами дождей и дождей. В связи с этим важно поддерживать водосток на крыше, чтобы он работал эффективно и защищал вас и вашу семью от непогоды. К тому же, кто хочет начать сезон ураганов с забитых водостоков на крыше? В этой статье мы обсудим важность хорошей дренажной системы и то, как правильно поддерживать существующие воронки на крыше.

Как работает дренаж крыши?

Крыша стоки используются, чтобы избавиться от лишней воды, которая чаще всего поступает из-за дождя. Кровельные водостоки обычно включают чугунную решетку, чтобы предотвратить засорение мусором. поток воды в канализацию. Система предназначена для предотвращения попадания воды скопление на поверхности крыши, тем самым предотвращая повреждение вашего дома водой.

Сливы обычно размещаются в самой низкой точке крыши, так как именно здесь вода собирает больше всего. Эти водосточные системы обычно устанавливаются в плоских или полуплоские крыши, так как они не имеют естественный сток так же, как и у скатных крыш.Водостоки могут быть сделаны из различные материалы, например металл, синтетические (пластмассы) или чугунные, могут различаться по прочности и стоимости.

Что делает водосток на крыше таким важным?

Ваш Цель крыши — защитить конструкцию, людей и вещи, находящиеся под ней. Это означает, что ваш дом должен быть защищен от погодных условий, таких как ветер, солнце, и дождь. Дренажная система вашей крыши — неотъемлемая часть вашего дома. защищен, поскольку он контролирует поток воды, чтобы предотвратить его повреждение.

Крыша дренажные системы также полезны для минимизации накопления грунтовых вод вокруг фундамент вашего дома. Накопление воды в крыше также может напрямую влиять на дом, особенно если крыша протекает или прогибается. эффективная водосточная воронка может предотвратить краткосрочное и долгосрочное повреждение вашей крыши в Turn делает вашу крышу неприхотливой и рентабельной инвестицией.

Защита от ветра и дождя

Это также важно учитывать среду, в которой ваш дом расположен.В таких местах, как Южная Флорида, ураганы и проливной дождь часто возникают и могут вызвать затопление, если водосточная система на крыше работает не быстро и неэффективно. Сильный ветер также может усугубляют проблемы слива, если поток воды прерывается силой ветра.

Потому что Сезон ураганов часто является причиной летающих обломков, дренажная система не только должен эффективно отводить воду, но также должен выдерживать внешние силы и выветривание от суровых погодных условий. Дренажные системы могут прийти из различных материалов, поэтому важно получить квалифицированную кровлю. подрядчик как Aabco Roofing Corp.Поможем выбрать правильные материалы и дизайн водостока для вашего дома.

Сделай сам?

Дренаж системы могут быть довольно сложными и варьироваться от здания к зданию. Некоторые постройки иметь несколько внутренних и внешних дренажных систем, требующих специализированные приспособления, материалы и опыт для обеспечения его эффективной работы. Домовладельцу непросто отремонтировать кровельную систему. должен всегда доверить профессионалам. Вы можете не только повредить кровлю системы, но вы также можете подвергнуть себя риску, пытаясь исправить что-то, что вы не полностью подготовлены или не готовы к этому.

Необходимо проверить водосточную систему вашей крыши?

Профессиональный кровельные компании могут провести тщательный осмотр вашего дома со знанием и опыт для наилучшего решения любых ваших проблем с кровлей. Для водоотвода и кровли устранение утечек, обратитесь к специалисту Aabco Roofing Corp. Будь то техническое обслуживание или установка новой дренажной системы, Aabco Roofing Corp. может помочь вам получить функционирование кровли на оптимальном уровне. Позвоните нам сегодня по телефону 1-954-426-8500.

---

Что делать, если водостоки на крыше забиты

Очистка и обслуживание водостоков:

Эй, Сиэтл, у нас много деревьев и много дождя, это может привести к засорению водостоков на крыше!

Протекающая крыша может возникать не из-за самой крыши, а из-за забитых водостоков.
С годами водосточная воронка может забиваться мусором, вызывая скопление воды, которая может течь через оклад на чердак дома.

Оттуда вода может просочиться в потолок и вниз по стенам.
Для предотвращения протечки крыши необходимо регулярное обслуживание водостоков. Но многие домовладельцы даже не догадываются, что у них на крыше есть водосток.

Не все проблемы со сливом решаются хорошей очисткой. Если слив старый, это может означать, что вам нужно будет заменить его, чтобы навсегда остановить утечку. Хотя это случается редко, такое бывает.
Профессиональный сантехник может сказать вам, если слив просто засорен или нуждается в замене.
Иногда домовладельцы думают, что у них протекает крыша, когда на самом деле труба в ванной наверху протекает и проходит через потолок.

В подобных случаях это работа не кровельщика, а опытного сантехника.
Кровельный водосток часто используется на плоских крышах для соединения крыши с выпускной трубой. Однако время от времени их потребуется чистить, так как они часто забиваются. Листья могут образовывать завалы или на них могут гнездиться мелкие животные. Это приведет к скоплению воды на крыше и может привести к утечке, которая попадет в здание.

Шаг 1 — Осмотр

Если у вас есть засор в водостоке на крыше, вам необходимо сначала его осмотреть.Удалите листья и мусор вокруг слива и открутите крышку. Посветите фонариком, чтобы увидеть, видите ли вы что-нибудь очевидное, например, гнездящихся животных или скопление листьев.
Если есть животные, вряд ли удастся убрать их из верхней части слива. В этих обстоятельствах лучше всего обратиться за профессиональной консультацией о наиболее безопасных и этичных способах их удаления.

Шаг 2 — Змея

Змея сантехника сможет очистить большинство засоров.Медленно подавайте его в водосток на крыше, пока не удалите засор. В зависимости от того, насколько глубоко или толсто засорение, вам может потребоваться повторить этот процесс несколько раз. Продолжайте кормить змею сантехника до тех пор, пока засор не разойдется в выпускной трубе.

Шаг 3 — Шланг

Вода под давлением также удалит засор из водостока на крыше и промоет его до выпускной трубы. Протяните шланг в водосток, пока он не упрется в засорение, а затем включите его на полную мощность.
Сначала вода будет возвращаться из слива, но со временем давление воды начнет ослаблять засор.Вы можете одновременно надавить на него шлангом, чтобы ослабить засорение.
Через некоторое время давление воды заставит засорение высвободиться, и оно потечет к выпускной трубе. Вы сможете определить, когда это произойдет, потому что вода также внезапно улетучится в водосток.

Шаг 4 — Трубная щетка

Альтернативой для очистки засора является использование трубной щетки. Протяните щетку для труб в водосток на крыше до засора. Продолжайте нажимать, пока не удалите засорение и не промойте водой из шланга.Преимущество этого метода в том, что вода не скапливается обратно на крышу, поэтому нет воды, которую можно было бы потом убирать.

Шаг 5 — Очистите слив на крыше

Регулярная очистка сливного отверстия на крыше поможет остановить засорение и сократить расходы на техническое обслуживание. Это особенно важно осенью, когда деревья теряют листья. Примерно в это время крышу нужно чистить щеткой каждый месяц. То же самое относится и к зиме, и следует проводить регулярные проверки, чтобы убедиться, что водостоки крыши очищены от льда и снега, чтобы она могла нормально функционировать.В другое время года следует проводить проверки каждые три месяца.

Очистив крышу от листьев, можно начинать чистку водостоков. Используя шланг, пропустите воду через каждую из них, чтобы убедиться, что она стекает легко и беспрепятственно. Используйте щетку, чтобы удалить легкий мусор, который может прилипнуть к краю. В конце еще раз промойте водой и повторите для каждого водостока на крыше.

Пока вы там, самое время проверить состояние вашей крыши.
Если вы не в состоянии справиться с задачей или у вас нет необходимого оборудования, обратитесь к профессионалам по поводу выполнения работы. В большинстве случаев это будет сделано быстрее, безопаснее и, в зависимости от задачи, иногда дешевле.

Облицовка водостока | Specialized Pipe Technologies

Служба прокладки дренажа крыш коммерческих зданий

Когда дело доходит до исходящей канализации и дренажа труб для коммерческих и крупных объектов, таких как жилые комплексы, бизнес-центры, корпоративные здания и промышленные объекты, правильная облицовка водостока с крыши может быть значительно затруднена. экономическая эффективность. Услуги SPT по облицовке водосточных желобов способствуют долгосрочному обслуживанию и поддержанию здоровья собственности в условиях повседневной и суровой погоды, а также осадков и дождя.Ремонт и очистка облицовки водостока позволяют нам устранить утечки, засоры и препятствия, которые мешают правильной работе водосточной системы.

Основная причина, по которой эти здания так трудно содержать, заключается в том, что трубы и дренажная система соединены между собой. Дренажные линии и водопроводы являются частью большой сети труб, которые соединяются в какой-то точке инфраструктуры здания, как внутри здания, так и под землей. Это может сделать ремонт очень трудным и утомительным без правильных инструментов и оборудования.Кровельные водостоки являются частью этой системы и часто требуют капитального ремонта в случае их повреждения. Облицовка водостока на крыше — это потенциальная экономичная альтернатива традиционной полной замене водосточной трубы.

Устранение утечек водостока на крыше

В зависимости от размера вашего здания система водостока на крыше может быть довольно обширной. Эта сеть водосточных труб проходит по всему зданию. Хотя вы можете обнаружить только одну утечку в трубопроводе, есть вероятность, что есть и другие, которые не видны, что может привести к большему ущербу, который является дорогостоящим и ненужным.Облицовка водосточной трубы покроет ваши водосточные трубы и полностью изолирует их от протечек. Это поможет остановить любые выступы и предотвратить попадание дренажной воды в другое место.

Экономьте деньги без замены полного водостока

Облицовка водостока поможет вам сэкономить деньги несколькими способами. Во-первых, вы сэкономите деньги, так как вам не придется заменять все водосточные трубы на крыше, что может составить тысячи долларов. Например, если у вас очень большой жилой комплекс или район кондоминиумов, стоимость замены дренажной трубы может быть огромной.Во-вторых, вы сэкономите на труде. Процесс облицовки водостока с крыши требует меньшего количества технических специалистов для выполнения работы, что снизит общие затраты, поскольку нет необходимости в рабочей бригаде. Наконец, облицовка водостока поможет предотвратить повреждение вашей собственности в будущем, позволяя восстановить водостоки изнутри.

Облицовка водостока на крыше служит годами

Если вы сделаете подкладку водостока на крыше, это снизит потребность в ремонте в будущем. Замена труб не является постоянным решением, поскольку все трубы в конечном итоге разрушаются, но наш ремонт дренажной облицовки может длиться десятилетия и сэкономить вам деньги на полной замене в обозримом будущем.

Прокладка водостока помогает при осмотре здания

Если водостоки на крыше протекают, это может привести к отказу от прохождения проверки зданий или норм в вашем районе. Это может быть очень дорого в зависимости от степени повреждения. Поскольку у вас, скорее всего, будет короткое окно времени, чтобы завершить осмотр здания, время, которое может сэкономить работа по прокладке водостока по сравнению с полной заменой водостока на крыше, может сэкономить вам огромное количество времени от ожидания ремонта. законченный.

Повысьте стоимость собственности с помощью новых водостоков

Поскольку полномасштабная замена традиционного водостока на крыше может быть дорогостоящим вложением, прямой способ повысить стоимость вашей собственности — это услуги по прокладке водосточной трубы, предоставляемые SPT с использованием новейших эпоксидных технологий. Если вы недавно выполнили работы по замене облицовки, ваша собственность может быть оценена на основе наличия новейших технологий водоотвода, а также отсутствия необходимого технического обслуживания или замены системы водостока на много лет.

Дренажная облицовка выполняется быстро и экономит время

Еще одним преимуществом облицовки водосточной трубы является короткое время, необходимое для затвердевания лайнера.
