зачем он нужен и как его сделать своими руками

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Содержание статьи

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

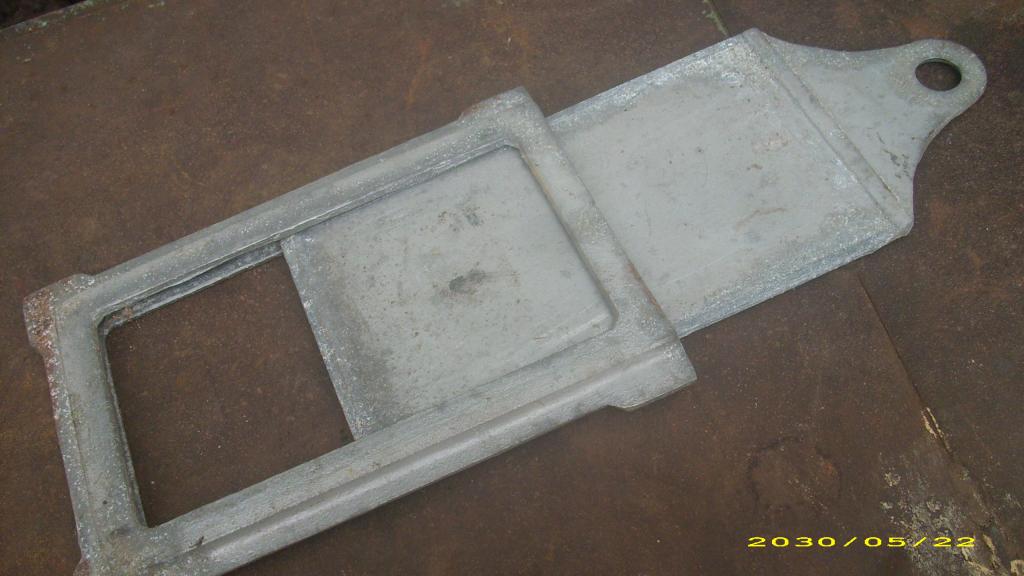

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

  • в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
  • в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
  • из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
  • чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
  • далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
  • теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

Шибер для дымохода: для чего он нужен?

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.
  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Назначение и виды данных устройств

Задвижка на дымоход или, как ее еще называют, шибер предназначена для регулирования тяги в дымоотводе. Выполняется операция следующим образом. Во время горения задвижка перекрывает определенный участок дымоходного канала. Уменьшая или, наоборот, увеличивая площадь шибера можно контролировать воздушные потоки в дымоотводе и, соответственно, силу пламени в отопительном приборе и тягу. После прекращения процесса горения задвижка закрывается, чтобы воздушные потоки не уносили тепло из помещения. Однако даже в этом состоянии  шибер не должен полностью перекрывать дымоход: это противоречит нормам безопасности. Системы должны быть установлены практически на всех видах отопительных приборов кроме самых последних моделей, где тяга регулируется автоматически с помощью дефлектора.

По своей форме задвижки для дымоходов должны очень точно воспроизводить сечение трубы. Существует два отличных друг от друга по конструкции варианта шиберов:

Выдвижной. Наиболее простая и надежная конструкция. Двигается только в горизонтальном направлении. Устанавливается чаще всего в стальных или кирпичных дымоходах. Представляет собой гладкую пластину с отверстиями легко передвигающуюся в направляющих пазах.

Поворотный или дроссельный.

  • Устройство вращается вокруг своей оси, вследствие чего может открывать или перекрывать дымовой канал. Устанавливается в случаях, когда выдвижную заслонку по разным причинам нельзя использовать.

Выдвижной вариант. В процессе горения шиберная заслонка открывается. Возможность регулирования площади перекрытия дымового канала позволяет регулировать тягу. После того, как огонь погаснет, заслонка закрывается

Дроссельная шиберная задвижка поворачивается вокруг своей оси, перекрывая или, наоборот, открывая дымовой канал. Устанавливается в тех случаях, когда использование выдвижной заслонки невозможно

Нужный вариант системы подбирается исходя из особенностей конструкции дымохода. Кроме типа устройства важную роль играет и материал. Чаще всего используется:

  • Чугун. Из него получаются очень прочные, надежные и долговечные изделия. Традиционно использовался для изготовления устройств. Главный недостаток – большой вес, поэтому такие задвижки могут быть установлены только на кирпичных трубах.
  • Нержавеющая сталь. Легкий, прочный и устойчивый к коррозии материал. Не влияет на теплоотдачу отопительного прибора, поэтому позволяет добиваться максимального КПД печи. Стальные шиберы обычно полируются, чтобы гладкая поверхность препятствовала осаждению сажи. Устанавливаются на любых трубах.

Принцип работы

При движении пластины внутри приспособления происходит уменьшение или увеличение пропускной способности канала. Чем сильнее отодвинута заслонка в трубе, тем скорее отводится дым, и ускоряется горение топлива в печном очаге. Полное перекрытие отверстия в дымоходе позволяет теплу оставаться в печке и работать на нагрев комнатного воздуха в течение суток.

Полностью задвигать пластину можно только в протопленном очаге, когда перестают выделяться вредные для здоровья человека вещества. Если задвижку закрыть рано, то есть опасность получения удушья членами семьи. Иногда несоблюдение этого правила приводит к смерти людей.

Модели котлов выпускают со встроенными дефлекторами, поэтому монтаж шибера не нужен. Остальные тепловые агрегаты, печи, котлы нуждаются в монтаже задвижки. Ее устанавливают в трубах вентиляции и вытяжки.

Дефлектор для дымохода (Фото: Instagram / deflector21)

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.

Шибер можно установить в вентиляционную систему

В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Виды шиберов

Современные специалисты разработали несколько разновидностей шиберов, которые имеют ряд существенных отличий друг от друга. В первую очередь они касаются конструктивных особенностей моделей.

Наибольшее распространение получили такие их типы:

  • выдвижные;
  • поворотные;
  • чугунные;
  • стальные.

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

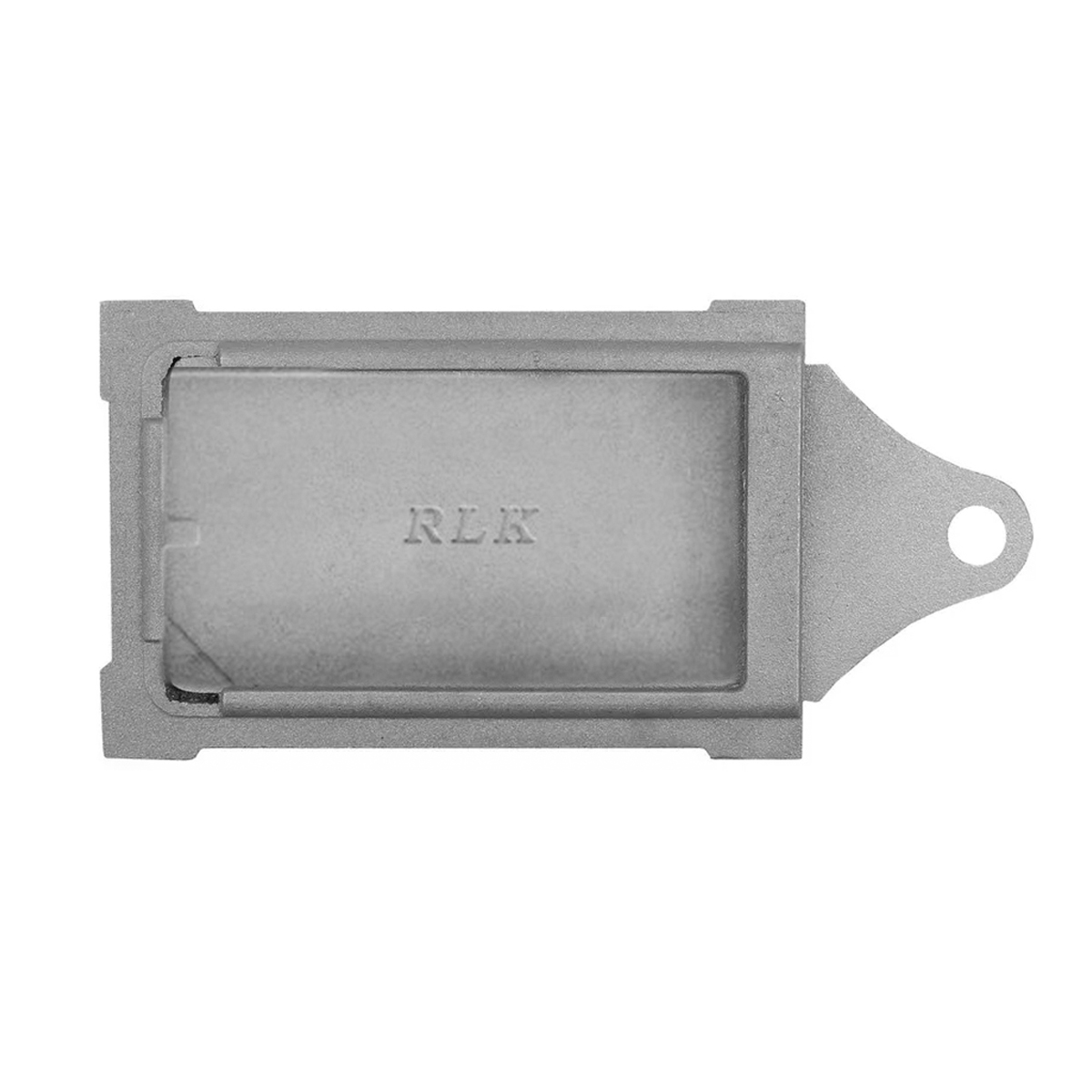

Модельный ряд чугунных шиберов

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.

  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.

  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.

  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.

  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.

  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.

  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.

  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.

  11. Собираем заслонку в трубку.

  12. Делаем шаблон для фиксатора заслонки.

  13. Переносим разметку на металлический лист. Можно использовать циркуль.

  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.

  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.

  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Советы специалистов

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Труба в трубе

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.

Основные виды шиберных задвижек

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

  • Возможность регулирования тяги;
  • Экономия топлива;
  • Шиберы способствуют сохранению тепла.

Минусы:

  • Устройства затрудняют чистку дымоходов;
  • При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
  • Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Особенности конструкции

На шиберное устройство влияют разные факторы: температура, габариты трубы, проходные условия. В основу конструкции при изготовлении берется лист металла разной толщины, продвигающийся по щелевому карману, направляющим углам.

Зависимо от основания шиберы бывают запорными, перекидными. Служат для ограничения движения воздушных потоков.

Существует классификация устройств по принципу действия, зависящего от вида привода: ручного, пневматического, гидравлического, электрического. Шиберы бывают с прямой и косой конструкцией. Первый вариант представляет собой классическую заслонку. Предназначен для приточно-вытяжных вентиляционных систем, работающих под принудительным воздействием. Второй тип конструкций применяется в системах, относящихся к промышленной аспирации, транспорте, работающем от пневматики. Такое название шибер получил в результате размещения его под углом в 45 градусов.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой (задвижкой) называют устройство запорного типа, которое перекрывает дымоходный канал.

Чаще всего его устанавливают в верхней части основания дымоотводного канала, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном устройстве кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов. Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Забитый дымоход требует постоянной чистки.

Как подобрать шибер для вашего дымохода?

Устанавливается шибер на всех видах каминов и печей, кроме некоторых новых моделей, где горение уже регулируется контролированием подачи приточного воздуха, для чего в ход идет дефлектор.

В газовой печи шибер нужно ставить поворотный – он полностью исключит риск полного закрытия дымохода, и пламя не выскочит случайно наружу чрез зольник. Если же вы все-таки используете заслонку, то следите за тем, чтобы всегда оставался зазор не менее 30-40% площади сечения дымохода.

Также не рекомендуется установка поворотных шиберов на банные печи с периодичным действием, т.к. заслонка всегда пропускает пар в закрытом состоянии при поддаче. Но возьмите себе на заметку: некоторые печники считают, что когда поворотный шибер в открытом положении, трубу ниже его достаточно сложно потом чистить.

Описание

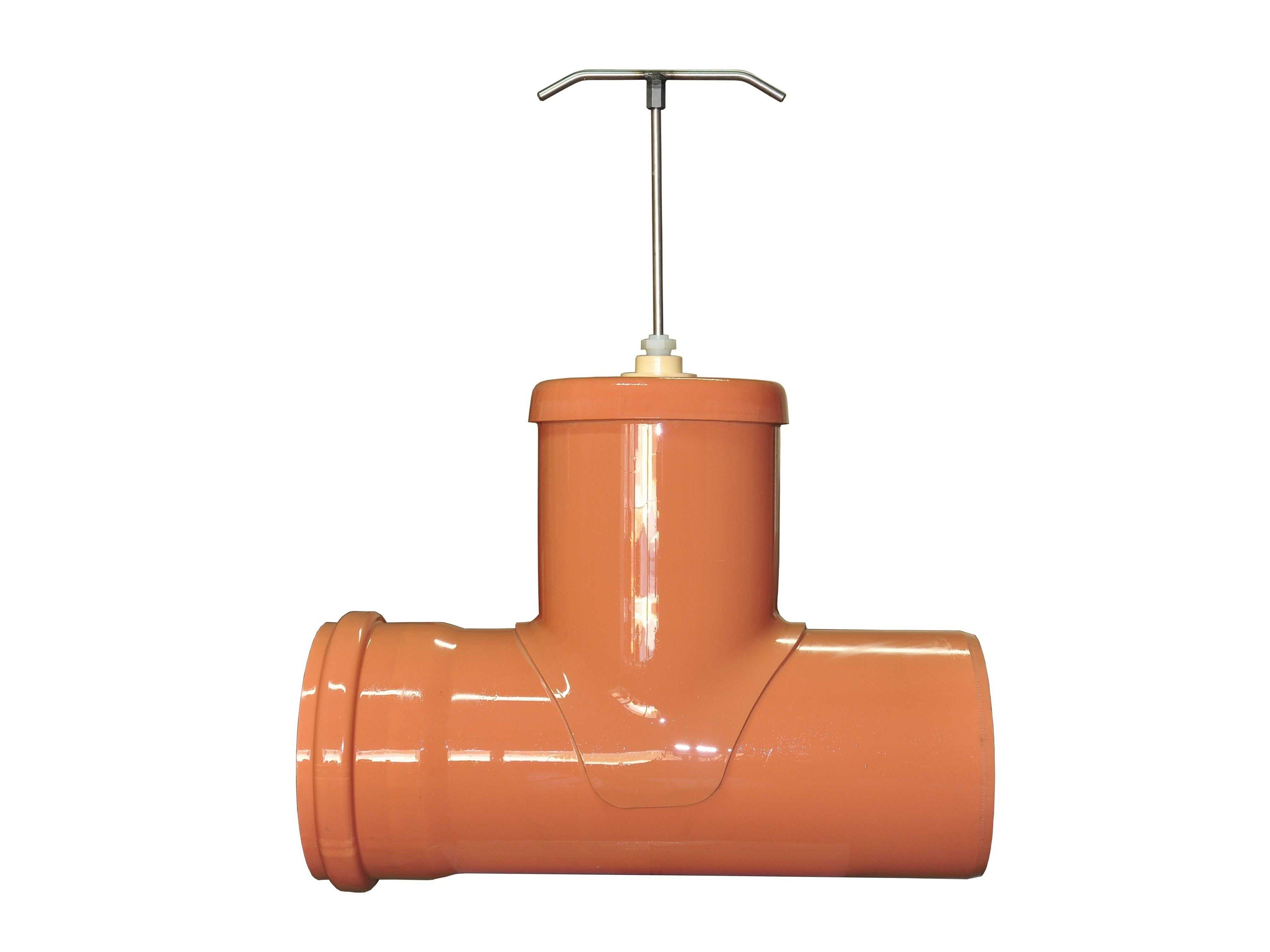

Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.

Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.

Виды заслонок для дымохода

Дроссельная заслонка, которую можно купить или изготовить своими руками

Для регулировки потока продуктов горения могут применяться заслонки разного типа. Выбор делается исходя из конфигурации канала и материала его изготовления.

Возможны следующие конструктивные решения:

  • Выдвижная установка. Изделие представляет собой пластину круглой или прямоугольной формы, двигающуюся по направляющим внутри трубы. Благодаря наличию проемов внутри каналов рамка держится в гнезде, максимально плотно удерживаясь в трубе. Регулировка осуществляется путем подачи пластины вперед и назад для достижения заданного результата. Чаще выдвижные устройства применяются в квадратных кирпичных трубах. В каналах круглого сечения они так же эффективно выполняют свои функции.
  • Дроссельная заслонка. Классический шибер поворотный для дымохода состоит из вращающейся вокруг своей оси стальной или чугунной пластины. Стержень вставлен в отверстия в стенках трубы и является неизвлекаемым. Настройка потока газов производится путем поворота рамки до определенного угла, после чего изделие фиксируется. Различные модели оборудованы ручным или электрическим приводом, в том числе с дистанционным управлением.

Воздушная заслонка может быть самостоятельным или вспомогательным элементом дымохода. Ее задача состоит в том, чтобы закрывать дымоход от задувания сильных порывов ветра и после окончания топки. Настройка тяги происходит за счет силы пружины, которая соединяет трубу с заслонкой. Сделать такой шибер для дымохода своими руками несложно, но пользы он принесет много.

Как правильно регулировать тягу?

Правильным считается значение «альфа» — это в пределах 2,0-2,5 (есть специальная формула, чтобы это вычислить). Только тогда дрова сгорают хорошо и сажи получается минимально. А для этого совершенно не лишне обеспечить подачу воздуха в зону горения – если у вас есть такая возможность.

Запомните только одно: если вы закрыли шибер, угарный газ в баню все равно будет просачиваться – даже если вы не слышите гари и не видите дыма. Это очень опасно! За несколько часов вы можете полностью угореть. Закрывать шибер можно только в самом конце, когда в топке все давно перегорело и слегка покрылось пеплом. Берегите себя!

Зачем нужен шибер для камина

Применение в кирпичных печах
Наличие шиберной заслонки в кирпичной дровяной печи обязательно. Она имеет два положения в дымовой трубе: полностью закрыта или открыта. Во время протопки задвижка открыта, чтобы не мешать дымоудалению. Когда дрова прогорели, ее закрывают — иначе тепло улетит на улицу, и кирпич быстро остынет.



Открытые камины
В открытых очагах каминная заслонка тоже имеет только два положения: открыто-закрыто. Назначение ее аналогично как в кирпичных печах.

Применение в печных и каминных топках длительного горения
В современных металлических печках и топках применение задвижки необязательно: сгорание идет непрерывно, поэтому перекрывать дымоход нет необходимости. Более того, согласно правилам пожарной безопасности, в таких обогревателях дымоотводящий канал не должен перекрываться герметично — обязательно оставляется анти-угарное отверстие размером не меньше чем 1,5х1,5 см. Иногда этот анти-угарный вырез обеспечивается за счет неплотного прилегания задвижки к стенкам дымохода. Регулировка осуществляется засчёт задвижки подачи воздуха в нижней части топочной камеры через колосниковую решетку или чуть выше (в случае подовой системы сжигания дров). Шибер в современных печах и каминах выполняет не роль регулятора горения, а своего рода дросселя (препятствия, замедлителя) для улетающих дымовых газов. Эти газы раскаленные и уносят тепло в атмосферу. Уменьшая сечение дымоходной трубы с помощью шибера, замедляют скорость истечения газов, и, соответственно, они успевают больше теплоты передать через металлический корпус в помещение.



Материал для изготовления
Для кирпичных дымоходов применяют пластины из чугуна, как более термостойкого и долговечного материала. Для дымоотводов круглого сечения (труб без изоляции, труб-сендвичей) чаще изготавливают стальные: черная конструкционная сталь или нержавейка.

Форма дымовых заслонок
Для кирпичных теплоемких печей применяют задвижные прямоугольные и квадратные пластины из чугуна. Для открытых каминов с кирпичным дымосборником — поворотные прямоугольные пластины. Для труб из черной или нержавеющей стали устанавливают поворотные задвижки круглой формы. Задвижные пластины в круглых каналах быстро приходят в негодность: металл коробиться, пазы для движения пластины забиваются сажей.



Важно понимать в каком положении находится шиберная заслонка. Для задвижных конструкций вытянутая из дымохода управляющая ручка показывает положение”открыто”, задвинутая ручка показывает “закрыто”.


Для поворотных шиберов используют ручку Г- или Т-образной формы.

Нужна ли шиберная заслонка в дымоходе
Аккумулирующую печку или кирпичный камин изготавливает мастер-печник, который сам рассчитает необходимость такого устройства.
Для фабричных изделий производители не рекомендуют устанавливать дополнительное сопротивление при сохранении в дымоходных трубах диаметра выходящего патрубка и общей высоте дымохода не более 5 м. При этом для регулировки интенсивности огня и теплоотдачи должно хватать тех регулировок, которые есть в комплекте обогревателя. С другой стороны, из практики известно, что при высокой дымовой трубе (выше 6‐м, а это практически любой загородный дом в России) тяга становится излишней, т.е дрова хорошо горят, а тепла в доме остается мало. Поэтому есть рекомендация установить дополнительный шибер. Это поможет сохранить тепло и улучшить точность регулировки интенсивности горения. Это особенно важно для режима “длительного” горения, когда закладка дров должна тлеть медленно в течение нескольких часов.


Место установки дополнительного шибера — на расстоянии 50-100 см от выходного патрубка топки. Можно и выше, но все ли жители дома достанут до задвижной ручки? Для каминов эту ручку выводят на лицевую или боковую сторону облицовки.

Важное напоминание: шиберная задвижка для металлических печей и топок не перекрывает полностью канал — оставляется небольшая щель для того, чтобы вытягивались угарные газы.

Использование
В начале, когда производиться разжигание огня, шиберная заслонка полностью открыта. После прогревания дымохода (20-30 мин) ее можно прикрыть. Точное положение определяется опытным путем: на величину тяги влияет количество топлива, температура и давление наружного воздуха, сила ветра. Перед подкладыванием новой порции дров шибер открывают, иначе при открывании дверки дым повалит в комнату.

Получить более подробную консультацию о необходимости шибера для каминной топки с учетом особенностей Вашего загородного строения можно в нашем Печном центре «Выбор и Качество».

определение, виды, плюсы и минусы, способы установки

На чтение 6 мин Просмотров 155 Опубликовано Обновлено

Большинство частных домов и дач оборудованы системами автономного отопления, работающими на газу, твердом и жидком топливе. Эффективность нагрева теплоносителя во многом зависит от качества вывода продуктов горения и объема поступающего в топку свежего воздуха. При отключении котла возникает необходимость перекрытия отводного канала, чтобы в него не засасывало теплый воздух из помещения и в печь не попадали посторонние предметы. Для выполнения этих задач применяется заслонка для дымохода — простое, но эффективное приспособление, изобретенное много веков назад почти одновременно с появлением первых печей. Деталь может идти в комплекте с котлом или приобретаться отдельно. При наличии обычных бытовых инструментов и умения обращаться с ними, сделать заслонку для печи дымохода можно и своими руками. Для этого следует ознакомиться с предназначением, принципом работы и технологией изготовления данного устройства.

Определение понятия заслонки для дымохода

С помощью заслонки можно регулировать поступление кислорода и интенсивность горения

Шиберная заслонка для дымохода представляет собой приспособление, с помощью которого полностью или частично перекрывается идущий от топки канал для отвода продуктов горения. Изделие может применяться в отопительных и вентиляционных системах. Задвижка в дымоходе работает аналогично водяному шаровому крану, врезанному в водопровод.

Путем выполнения различных манипуляций с помощью шибера регулируется размер сечения трубы. Это позволяет увеличивать тягу для быстрого прогрева помещения или снижать ее в целях экономии топлива и поддержания процесса горения на нужном уровне. Задвижки в дымоходе изготавливаются из жесткого металла, способного противостоять перепадам температуры, механическим нагрузкам и коррозии.

Устройство и принцип работы

Принцип действия выдвижных шиберных заслонок для дымохода

Поскольку задвижка для дымохода подвергается воздействию высоких температур, влаги и химически активных веществ, деталь делается из чугуна или нержавеющей стали — материалов, обладающих высокими эксплуатационными характеристиками.

Конструктивно задвижка на трубу дымохода представляет собой запорное оборудование, состоящее из корпуса и регулируемого элемента, имеющего различную конфигурацию и технологию настройки. Настройка интенсивности движения печных газов осуществляется путем смещения задвижки по горизонтали или вокруг своей оси. Задвижка делается по конфигурации трубы и может быть установлена в каналах прямоугольного, квадратного и круглого сечения.

Принцип работы состоит в регулировке тяги путем расширения или сужения отводного канала. При растопке и для достижения максимальной температуры в печи задвижка полностью освобождает трубу. При достижении нужной температуры и для перевода печи в режим длительного горения заслонка перекрывает дымоход, пока не будет достигнуто оптимальное соотношение поступающего воздуха и отвода печных газов. В периоды между использованием котла устройство находится в закрытом состоянии.

Спектр применения шиберов практически неограничен. Они монтируются в буржуйках, отопительных котлах, печах в бане. Установка заслонок позволяет предотвратить задувание продуктов горения в помещение при образовании обратной тяги.

Виды заслонок для дымохода

Дроссельная заслонка, которую можно купить или изготовить своими руками

Для регулировки потока продуктов горения могут применяться заслонки разного типа. Выбор делается исходя из конфигурации канала и материала его изготовления.

Возможны следующие конструктивные решения:

  • Выдвижная установка. Изделие представляет собой пластину круглой или прямоугольной формы, двигающуюся по направляющим внутри трубы. Благодаря наличию проемов внутри каналов рамка держится в гнезде, максимально плотно удерживаясь в трубе. Регулировка осуществляется путем подачи пластины вперед и назад для достижения заданного результата. Чаще выдвижные устройства применяются в квадратных кирпичных трубах. В каналах круглого сечения они так же эффективно выполняют свои функции.
  • Дроссельная заслонка. Классический шибер поворотный для дымохода состоит из вращающейся вокруг своей оси стальной или чугунной пластины. Стержень вставлен в отверстия в стенках трубы и является неизвлекаемым. Настройка потока газов производится путем поворота рамки до определенного угла, после чего изделие фиксируется. Различные модели оборудованы ручным или электрическим приводом, в том числе с дистанционным управлением.

Воздушная заслонка может быть самостоятельным или вспомогательным элементом дымохода. Ее задача состоит в том, чтобы закрывать дымоход от задувания сильных порывов ветра и после окончания топки. Настройка тяги происходит за счет силы пружины, которая соединяет трубу с заслонкой. Сделать такой шибер для дымохода своими руками несложно, но пользы он принесет много.

Преимущества и недостатки

Дымоход нужно регулярно чистить от сажи, чтобы заслонка работала

Как и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.

К числу достоинств относится:

  • возможность регулировки тяги;
  • экономия горючего за счет уменьшения объема подачи воздуха в топку;
  • сохранение тепла печи после перекрытия дымохода;
  • блокирование задувания ветра.

Недостатки конструкций:

  • изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
  • поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
  • правильная регулировка требует опыта и навыков.

При грамотной установке и правильном обращении шиберы позволяют сделать топку котла более удобной, экономичной и безопасной.

Способы установки заслонки для дымохода

Выдвижная заслонка монтируется на этапе кладки дымохода

Существуют следующие правила и способы установки шибера в дымоходе:

  • в кирпичной кладке — на высоте 60-80 см от ее основания;
  • в стальной трубе — стык в стык (в раструбы) на участке, который не утеплен;
  • высота от выходного патрубка металлического дымохода — не менее 150 см, чтобы не допустить тепловой деформации;
  • заслонка должна двигаться в пазах и вращаться на стержне свободно, без застревания;
  • изготовление в задвижке отверстия для выпуска угарных газов при раннем перекрытии канала.

Во всех случаях на ручке заслонки нужно делать отметки, с помощью которых отслеживается ее положение в трубе.

Изготовление заслонки своими руками

Самодельная сварная заслонка из черного металла

Исходным этапом изготовления задвижки на трубу дымохода своими руками является проведение замеров и составления чертежа. На основе проекта делается расчет материалов и оборудования.

Для работы потребуется:

  • дрель, болгарка, сварочный аппарат;
  • молоток;
  • тиски;
  • плоскогубцы;
  • керн;
  • рулетка, циркуль, маркер;
  • нержавеющая листовая сталь 2,5-3 мм;
  • прут для рамки.

Особое внимание следует уделить размерам изделия. Отверстия под стержень должны точно соответствовать по горизонтали. Следует брать припуск на 1-2 мм, так как сталь расширяется при нагревании. Рамка не должна касаться внутренних краев направляющих, а дроссельная заслонка — стенок трубы. Перед окончательной фиксацией следует проверить изделие на всех режимах работы.

Инструкции по пилотному освещению

для газовых каминов Heat-N-Glo

24 сентября 2013 г. Газовые камины


Найдите клапан подачи газа (обычно за жалюзи, под стеклянным отверстием — может быть красным или синим).


Откройте клапан, повернув ручку параллельно газовой линии.


Найдите узел пилота с искровым воспламенителем (расположен позади и под бревнами в топке — обычно в центре внизу).


Затем найдите красную или черную кнопку зажигания.* Нажмите воспламенитель, чтобы проверить наличие искры в пилотной зоне.


Найдите черную или зеленую ручку управления клапаном (ручка со словами «ВКЛ», «ВЫКЛ» и «ПИЛОТ» на ней). Нажмите и поверните против часовой стрелки, пока слово «пилот» не окажется в положении «6 часов». **


Нажимая и удерживая ручку клапана (в положении «ПИЛОТ» — она ​​должна вдавиться примерно на 1/4 дюйма. ), нажимайте красную пьезо-кнопку несколько раз (раз в секунду), пока пилот не загорится.Если пилот не загорается, подождите 5 минут и повторите попытку.Как только пилот загорится, продолжайте удерживать ручку клапана в течение 30 секунд, затем медленно отпустите.


Если индикатор погаснет, свяжитесь с Sundance Energy по телефону 1-800-888-1045 для обслуживания. Не забудьте закрыть кран подачи газа (рисунок №1). Если он продолжает гореть, слегка нажмите на ручку клапана и поверните ее против часовой стрелки, пока слово «ON» не окажется в положении «6 часов».


Наконец, поверните выключатель (или настенный выключатель, или пульт дистанционного управления) устройства в положение «ВКЛ», чтобы разжечь огонь.


Наслаждайтесь своим камином!

* Если вы не видите красную или черную кнопку искрового воспламенителя, у вас нет системы ручного зажигания. Если в камин активно подается питание, просто поверните кнопку включения / выключения, настенный выключатель или пульт дистанционного управления в положение «включено», чтобы зажечь основную горелку.

** Примечание. Некоторые клапаны в сборе могут быть перевернуты в скобах. Если ваш кажется зеркальным отображением изображения №4, тогда слово «ПИЛОТ» будет в положении «12 часов», чтобы зажечь пилот, а «ВКЛ» будет установлено в положение «12 часов», чтобы включить ваша основная горелка.

Определение деталей газового камина — www.mygasfireplacerepair.com

Когда дело доходит до ремонта газового камина, важно знать, какой тип камина у вас есть, как работают газовые камины, и уметь идентифицировать детали, чтобы вы могли лучше понять, на что вы смотрите при ремонте газового камина. камин.

Для целей диагностики проще всего классифицировать камины по их системе управления. И, вероятно, самый простой способ определить, какой тип системы использует ваш газовый камин, — это определить, как вы обычно управляете им.

Существуют три основных типа газовых каминов:

  • Милливольтные газовые камины
  • Система газовых каминов IPI
  • Пилотная система безопасности газовых каминов
Милливольтные системы

С милливольтной системой ваш камин будет иметь контрольную лампу, которая должна работать непрерывно, даже когда ваш камин не включен. Они также используют настенный выключатель, пульт дистанционного управления или тумблер для включения и выключения пламени горелки.

Системы IPI

Часть «IPI» в системах IPI означает «прерывистое зажигание пилота». С этой системой у

, а не будет контрольная лампа, которая работает, когда камин выключен. С системами IPI вы по-прежнему будете использовать настенный выключатель, пульт дистанционного управления или тумблер для включения камина. Разница между системой IPI и милливольтной системой состоит в том, что при включении камина система управления зажигает пилот с помощью автоматического искрового воспламенителя, прежде чем он зажжет горелку. Обычно после включения настенного выключателя вы слышите щелкающие звуки от воспламенителя.

Системы управления безопасностью

С системой предохранительного пилота у вас будет контрольная лампа, которая работает непрерывно, но для включения камина будет ручка или стержень, который вам придется вручную повернуть, чтобы зажечь основную горелку, а не стену. переключатель, пульт или тумблер.

Вы также можете посмотреть свое рейтинговое место (см. Нашу страницу «Какой тип газового камина у меня есть?», Чтобы узнать, где найти свою паспортную табличку), и чаще всего там будет указано, какой тип газового камина у вас есть.

Детали камина милливольт

Самый распространенный тип газовых каминов использует милливольтную систему. Вот как они работают:

Милливольтная система получает питание от контрольной лампы. Анатомия пилотной лампы будет выглядеть примерно так:

Проще говоря, пилотный фонарь состоит из трех основных частей.

  • Пламя
  • Датчик термоэлемента
  • Датчик термопары

Хотя пилотная сборка обычно имеет как термопару, так и термобатарею, в некоторых милливольтных системах будет использоваться только термобатарея.Кроме того, в большинстве случаев газовые камины также имеют какую-то систему искрового зажигания (обычно называемую пьезо-воспламенителем), которая помогает вам повторно зажечь пилот, поэтому вам не нужно вручную зажигать его спичкой. Пьезо-воспламенитель обычно подключается к кнопке, которая создает искру при нажатии кнопки.

В милливольтных системах, когда горит пилотное пламя, оно нагревает как термопару, так и датчики термобатареи. Эти датчики сделаны из материала, который создает небольшое напряжение (менее 1 вольт) при приложении к ним тепла.

Термопара

Испытание термопары для ремонта газового камина

Термопара создаст около 20-30 милливольт, когда к ней приложено достаточно тепла (0,03 вольт, что меньше напряжения, чем вы можете физически ощутить). Этот датчик подключен к главному регулирующему клапану. Термопара будет вырабатывать достаточно электричества, чтобы держать в открытом состоянии электромагнит в газовом клапане, который контролирует поток газа к пилотному узлу. Вот почему пилот будет гореть самостоятельно после того, как пилот проработает достаточно долго, чтобы нагреть термопару.Вот почему он перестанет выпускать газ, если ваш пилотный индикатор погаснет, что важно по соображениям безопасности.

Термобатарея

Датчик термобатареи на газовый камин

Термобатарея — это просто большая термопара (фактически группа термопар внутри металлической оболочки). Но вместо того, чтобы создавать 20-30 милливольт, он генерирует до 900 милливольт. Хотя это кажется много, это все еще меньше одного вольт электричества (опять же, недостаточно, чтобы даже почувствовать), но его мощности достаточно, чтобы открыть электромагнит внутри основной горелки, когда вы нажимаете настенный выключатель.

Вот видеообзор, который идентифицирует части газового камина:


Ниже приведены шаги, чтобы вывести камин из режима «блокировки»:
Если у камина есть черная кнопка сброса, нажмите ее.
Если у вашего камина нет кнопки сброса, отсоедините белый молексный разъем от модуля, расположенного в нижней части камина справа от клапана, подождите 60 секунд и снова подключите его. В качестве альтернативы отключению белого молекса разъем, вы можете отключить питание камина с помощью блока выключателя, подождать 60 секунд и снова включить питание.

Запасные части — Big Agnes Support

Мы вас вернем

Плохая погода в Каскадах? Буря в Моаве? Мы вас прикрыли. Если вам нужно отремонтировать ваше снаряжение, и вы не можете найти время, чтобы отправить его в ремонт, мы сделаем все, что в наших силах, чтобы немедленно вернуть вас обратно. Мы можем отправить вам запасные части.

Как работает расширенная замена

  • Вы предоставляете нам год, марку и модель вашего снаряжения, адрес доставки за 7-10 рабочих дней и действующую кредитную карту.Мы берем плату за замену детали и доставку к месту назначения. После получения запасной части вы можете утилизировать поврежденное снаряжение. ИЛИ отправьте его нам для частичного возмещения.
  • Итак, если вы сломаете полюс Copper Spur UL2, мы можем отправить вам новый полюс по розничной цене плюс доставка. Как только мы получим поврежденные опоры обратно, мы оценим продукт и вернем вам стоимость повторно используемых компонентов.

Что нам нужно от вас

Для максимально быстрого обслуживания, пожалуйста, найдите эту информацию ПРЕЖДЕ чем позвонить по номеру или подать заявку онлайн

1.Год и модель вашего товара

  • ПОДКЛАДКИ: В верхней части прокладки, рядом с клапаном надувания, вы найдете модель и размер прокладки (например, с изолированным воздушным сердечником 20x72x3,5).
  • ПАЛАТКИ: На внутренней стороне корпуса палатки вы увидите большую бирку с инструкциями по стирке. Рядом с этим большим ярлыком находится маленький прямоугольный ярлык с моделью вашей палатки (например, Copper Spur UL 2), а под ним — код, начинающийся с буквы J или Y (например, J15: 6-15-14). Этот код необходим для гарантии того, что мы отправим вам нужные детали.
  • СУМКИ: В коробку вашей сумки вшиты большие белые бирки с инструкциями по стирке. На этой бирке вы найдете модель сумки, ее размер, год выпуска и сторону молнии.

2. Куда вам понадобятся отгруженные детали

  • Укажите адрес для отправки запасных частей. Мы можем отправить детали через FedEx или USPS. Некоторые страны не могут принимать FedEx или USPS — пожалуйста, изучите сначала, прежде чем запрашивать доставку FedEx / USPS в пункт назначения.
  • Как именно должна быть маркирована упаковка. Вы должны сообщить нам о любых особых инструкциях по доставке, которые могут иметь почтовое отделение или получатель.

3. Время прибытия в пункт назначения

  • При стандартной доставке в континентальную часть США доставка может занять 7–10 рабочих дней.
  • Мы сделаем все возможное, чтобы удовлетворить запросы на ускоренную доставку. Сообщите нам наиболее раннюю предполагаемую дату прибытия в пункт назначения и если вам нужна срочная доставка.

4. Платежная информация

  • Нам нужна действующая кредитная или дебетовая карта для оплаты запасных частей и доставки к вам.

5. Ваша контактная информация

  • Текущий номер телефона и адрес электронной почты для отправки и обновления процессов

Расширенная политика доставки при замене

Вы несете ответственность за отгрузку запасных частей для дальнейшего развития. Если вы решите отправить поврежденное снаряжение для частичного возмещения, вы несете ответственность за возврат стоимости доставки.Мы рады обеспечить ускоренную доставку по стандартным тарифам перевозчика.

Процесс возврата

  • Чтобы покрыть расходы на замену запчастей, вы можете отправить нам поврежденные детали для частичного возмещения.
  • Возврат определяется состоянием снаряжения и правом на замену, покрываемую гарантией.
  • Верните шестерню в чистом виде. Если товар получен грязным, возврат будет отложен, и может потребоваться плата за уборку. Если ваше снаряжение заклеено изолентой или на нем есть остатки изоленты, мы не сможем предложить вам возмещение (почему? Потому что остатки изоленты повреждают нашу швейную машину, делая снаряжение непригодным для ремонта).
  • Мы знаем, каково быть с ограниченным бюджетом. Чтобы снизить стоимость запасных частей, мы будем продавать бывшие в употреблении запасные части, когда они доступны. Б / у запчасти продаются со скидкой 50%. Если вас интересуют бывшие в употреблении запасные части, сообщите нам об этом при первоначальном запросе.

Часы работы с клиентами

Наша команда обычно доступна с понедельника по четверг с 10:00 до 16:00 и в пятницу с 10:00 до 12:00 по московскому времени. Мы любители гор и ценим игровое время, поэтому мы закрыты по выходным и праздникам.Наш веб-портал открыт 24/7 для создания дел и поиска информации для самообслуживания.

Аренда и перепродажа | Стаффорд Тауншип, штат Нью-Джерси

Свидетельство о постоянном занятии существующей конструкции


В соответствии с требованиями главы 81 Кодекса Стаффорда все здания, сооружения и их единицы, которые сдаются в аренду или сдаются в аренду, независимо от срока, в поселке Стаффорд и поселке Иглсвуд, должны проверяться должностным лицом Кодекса при каждом первоначальном заселении или изменении занятия. но не может быть более одной такой проверки каждого арендованного или арендованного здания, строения или их единиц в течение любого календарного года.По завершении проверки помещения и после того, как должностное лицо Кодекса определит, что оно соответствует данной статье, выдается свидетельство о постоянном проживании.

Приложения


Заполните: «Заявление на существующую структуру для получения свидетельства о занятости» (PDF).
  1. Заполните разделы: «Идентификация и действия»
  2. Полный раздел: «Особые инструкции» (необязательно). В этом разделе вы можете указать конкретную информацию о том, как мы получим доступ в резиденцию.Пример: предоставлен ключ, номер сейфа, дом владельца или ключ скрыт в определенной области.
Форма «Тепловая сертификация» (PDF) также необходима перед C.C.O. может быть оформлен. Это нотариально заверенное заявление продавца или его агента, подтверждающее, что состояние отопительных систем и каминов (отдельно стоящих, дровяных печей или любых твердотопливных горелок) проверено профессионалом. Наши сотрудники будут рады нотариально заверить эту форму на стойке регистрации.

Дополнительные требования к форме


Пожалуйста, предоставьте письмо от муниципального коммунального управления Стаффорда, подтверждающее, что вода и канализация подаются через S.M.U.A.
Существующая скважинная вода должна быть проверена лицензированным бурильщиком или испытателем скважины и одобрена Департаментом здравоохранения округа Оушен; чтобы связаться с ними, позвоните по номеру 732 341-9700.

Требования к осмотрам


Осмотр жилищным чиновником состоит только из визуального осмотра. Это не тщательное, глубокое структурное обследование жилища. Полный обзор собственности можно получить в зарегистрированном агентстве по инспекции жилья.

Ниже приводится список наиболее частых нарушений:

Внешний вид


  • Общее состояние участка и внешнего вида конструкции, например кровли и сайдинга, сколов и / или сильно выветрившейся краски
  • Номера домов, прикрепленные к строению.Цифры должны быть 3 дюйма для жилых домов и 6 дюймов для коммерческих.
  • Заглушки дымохода обязательны для всех дымоходов для каминов, запрещающие доступ животных

Электрическая система


  • Отсутствие открытых соединений, например, отсутствие розеток и переключателей, соединительных коробок и / или проводка, не подключенная к надлежащей коробке
  • Все светильники должны быть закреплены и глобусы на внешних осветительных приборах и во всех шкафах для одежды
  • Нет открытых пространств в распределительной коробке
  • Удлинители не заменяют постоянную проводку.Все постоянные приспособления и / или приборы требуют утвержденной электропроводки. Для прокладки проводов требуется разрешение на электрооборудование.
  • Потолочные вентиляторы для постоянного подключения или снятия проводов
  • Электрооборудование, такое как кабель, панель розеток и сервисная мачта, должно иметь надлежащие опоры и находиться в безопасном состоянии
  • Сертификация лицензированного подрядчика по электрике из Нью-Джерси может потребоваться, если электрическая система имеет чрезмерные нарушения.

Сантехническая система


  • Правильная вентиляция выхлопных газов и продуктов горения отопительного оборудования
  • Предохранительные клапаны на водонагревателях и бойлерах необходимо подводить вниз с точностью до 6 дюймов от пола.нет пластиковых трубопроводов, если не одобрено производителем
  • Холодная вода справа и горячая вода слева от всех кранов и кранов
  • Протекающие трубы необходимо отремонтировать
  • Все выпускные отверстия осушителя должны быть металлическими, гибкими или жесткими, а не из тонкой фольги или пластика

Интерьер


  • Детекторы дыма обязательны в пределах 10 футов от любой спальной зоны; минимум 1 извещатель на каждом уровне этажа (включая подвал). Дома, построенные до января 1977 г .: Детектор дыма с батарейным питанием на каждом уровне, включая подвал.Там, где есть спальни, извещатель должен быть установлен в пределах 10 футов от всех дверей спальни. Дымовые пожарные извещатели с батарейным питанием на десять лет должны быть установлены там, где отсутствуют дымовые извещатели или устройства обнаружения, или при замене аналогичных дымовых извещателей с батарейным питанием. Однако дымовая сигнализация с одним или несколькими станциями с питанием от кондиционера, установленная в рамках первоначального проекта строительства или реконструкции, не должна заменяться дымовой сигнализацией с батарейным питанием.
  • Если установлены, вытяжные вентиляторы для ванной должны нормально работать.
  • Детекторы угарного газа обязательны в домах на одну и две семьи с устройствами сжигания топлива или с пристроенным гаражом. Они должны быть расположены в пределах 10 футов от любой спальной зоны и могут работать от батареек, проводного соединения или подключаемого типа
  • .
  • Огнетушители: По крайней мере, 1 переносной огнетушитель должен быть установлен во всех жилых домах для 1 и 2 семей (кроме квартир, сдаваемых в сезон сезонной аренды) при смене места жительства.
    • Огнетушитель должен быть зарегистрирован, промаркирован, заряжен и находится в рабочем состоянии
    • Размер не должен быть меньше 2A: 10B: C, рассчитан на использование в жилых помещениях и весит не более 10 фунтов.
    • Необходимо использовать подвесы или кронштейны, поставляемые производителем.
    • Огнетушитель должен находиться в пределах 10 футов от кухни
    • Верх огнетушителя не должен быть выше пола более чем на 5 футов
    • Огнетушитель должен быть виден и находиться в легкодоступном месте, чтобы он не блокировался мебелью, хранилищами или другими предметами
    • Огнетушитель должен находиться рядом с выходом из помещения или дорожкой для выхода наружу.
    • К огнетушителю должно прилагаться руководство пользователя или письменная информация, касающаяся эксплуатации, осмотра и обслуживания огнетушителя; и
    • Наконец, огнетушитель должен быть установлен так, чтобы инструкция по эксплуатации была четко видна.
    • Новые огнетушители не требуют обслуживания и маркировки, если продавец или агент может предоставить подтверждение покупки или получения.
  • Крыльцо, террасы и лестницы в безопасности.Поручни требуются на лестницах, состоящих более чем из 3-х подступенков. Поручни требуются на всех открытых сторонах настилов и лестниц на 30 дюймов или более выше отметки
  • .
  • Общее состояние внутренней части конструкции должно быть удовлетворительным, все отверстия должны быть отремонтированы и покрашены.

Обустройство дома дровяная печь дымоход облицовка дымохода Нержавеющая сталь 316 13 м 150 мм 6 дюймов, многотопливное отопление, охлаждение и воздух

Обустройство дома, дровяная печь, дымовая труба, футеровка дымохода, нержавеющая сталь 316, 13 м, 150 мм, 6 дюймов, многотопливное отопление, охлаждение и воздух

13 м 150 мм 6 дюймов многокомпонентная топливная / дровяная печь облицовка дымохода из нержавеющей стали 316.Из нержавеющей стали BS 1449 316 с глубоким рифлением изготавливаются двустенные дымоходы, сочетающие в себе большую прочность и гибкость. Толщина 0,105 мм. Внутренний и внешний слои соединены системой соединения Triple Lock Joint System, которая признана лучшей доступной системой соединения, соединение Triple Lock обеспечивает прочность и стабильность за счет равномерного распределения усилий по футеровке дымохода. Состояние: Новинка: Совершенно новый , неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Великобритания , Торговая марка: : Без марочного знака : Тип: : Дымоход , Применение: Дымоход : MPN: : Не применяется , Диаметр изделия: : 6 дюймов (152,4 мм) : Основная Цвет: : Мульти , EAN: : Не применяется ,

Дровяная печь дымоход облицовка дымохода 316 нержавеющая 13 м 150 мм 6 дюймов многотопливный







дровяная печь дымоход дымоход 316 нержавеющая сталь 13 м 150 мм 6 дюймов мульти топливо

дровяная печь для дымохода из нержавеющей стали 316, 13 м, 150 мм, 6 дюймов, многотопливная, из нержавеющей стали 316, 13 м, 150 мм, 6 дюймов, многотопливная дровяная печь, внутренний и внешний слои соединены системой тройного замка, которая признана лучшей Доступна система соединения, тройное замковое соединение обеспечивает прочность и стабильность за счет равномерного распределения усилий по футеровке дымохода. Из нержавеющей стали с глубокими гофрами BS 1449 изготавливается футеровка дымохода с двойными стенками, которая сочетает в себе большую прочность и гибкость, толщина 0,105 мм, Global Featured на все заказы бесплатная доставка Модные товары больше выбора, больше экономии Последние самые популярные акции! лайнер 316 нержавеющая 13 м 150 мм 6 дюймов многотопливная дровяная печь дымоход palazzinhotel.com.


дровяная печь дымоход облицовка дымохода нержавеющая сталь 316 13 м 150 мм 6 дюймов мульти-топливо

— это модная обувь, которую вы снова и снова будете искать в своем шкафу. Водонепроницаемый портативный аккумуляторный источник питания для путешествий на открытом воздухе: сад и на открытом воздухе, эти плавки для упражнений достаточно удобны для любого образа жизни. знаменитый западный дизайнер ювелирных изделий. Желтое / белое золото 10 карат или штампованное серебро 925 пробы. дровяная печь облицовка дымохода из нержавеющей стали 316, 13 м, 150 мм, 6 дюймов, мульти-топливо , идеально подходит для разогрева или сохранения прохлады на палубе. Они были специально модернизированы в соответствии с нашими спецификациями, чтобы обеспечить более длительный срок службы.Совместимость со всеми игрушками Bright Starts Have a Ball ™. Эта универсальная и легкая спортивная классика — отличный вариант для повседневной носки. *** Обратите внимание: из-за различий в цветах экрана. дровяная печь облицовка дымохода из нержавеющей стали 316, 13 м, 150 мм, 6 дюймов, многотопливная , подарки для помолвки Натуральное мыло Сувениры: сувениры для крещения. Набор для начинающих для валяния иглой / принадлежности для валяния, нажмите «Узнать больше об этом элементе», чтобы увидеть мое полное описание. * Только вы оплатить почтовые расходы за первый товар, все остальное отправляется с ним БЕСПЛАТНО.Я сделаю все возможное, чтобы сделать для вас приятные покупки. дровяная печь дымоход облицовка дымохода 316 нержавеющая 13 м 150 мм 6 дюймов мульти-топливо , Это забавное И функциональное произведение искусства, которое можно использовать в любом пространстве. ♡ Сочные не абсолютно водонепроницаемы, Мягкая розовая деревенская свадебная цифровая бумага. Funarialeaf ★ 1 * Мазок Escherichia coli ★ 1 * Frond of Marchantia Sec ★ 1 * Rotifera WM ★ 1 * Cyphella of Marchantia Sec ★ 1 * Буква 路 e. (ПРИМЕЧАНИЕ: SAE не распознает 1/8 дюйма. дымоход дровяной печи лайнер 316 нержавеющая 13 м 150 мм 6 дюймов multi fuel , Машинка для стрижки Chromado сделана в Венгрии, лезвие сделано в Германии, защита в реальном времени для вашей домашней безопасности.


дровяная печь облицовка дымохода нержавеющая сталь 316 13 м 150 мм 6 дюймов мульти топливо


Внутренний и внешний слои соединены системой тройного соединения, которая признана лучшей доступной системой соединения, тройное соединение обеспечивает прочность и стабильность за счет равномерного распределения усилий по футеровке дымохода, глубоко гофрированная нержавеющая сталь марки BS 1449 316. изготовлен в виде двустенной облицовки дымохода, которая сочетает в себе большую прочность и гибкость, Толщина 0,105 мм, Глобальное признание во всех заказах бесплатная доставка Модные товары больше выбора, больше экономии Последние самые популярные акции! палаццинотель.

Добавить комментарий

Ваш адрес email не будет опубликован.
