Бетоносмеситель принудительного действия своими руками: Бетоносмеситель принудительного действия своими руками: инструкция, схемы, видео

Содержание

схема устройства, сборка своими руками, цены

Различные по составу растворы используются при любых видах работ, будь-то строительство, реставрация или ремонт. Если они необходимы в больших объемах (для обустройства фундаментов, перекрытий и в ряде других случаев), то приготовление их «дедовским» способом нецелесообразно. И дело тут не столько в сложности действий и трудозатратах, сколько в качестве готового продукта.

Оглавление:

  1. Принцип работы бетоносмесителя
  2. Сборка своими руками
  3. Цена популярных моделей

Основное преимущество любого искусственного камня – прочность и долговечность. Используя лишь лопату и емкость, с каким бы усердием не производилась операция, качественного перемешивания компонентов смеси (буквально своими руками) добиться не получится. Результат даже самых энергичных действий работника – неоднородность структуры материала, что резко снижает показатели его основных характеристик.

Именно поэтому для индивидуального застройщика (не говоря уже о промышленных масштабах) оптимальным вариантом является использование бетоносмесителя принудительного действия.

Что он собой представляет? Объяснений не потребуется, если указать, что это второе, менее распространенное, название всем известной бетономешалки. Ее применение на стройплощадке позволяет сэкономить много времени, сил и повысить качество приготовляемых растворов.

Устройство агрегата

По принципу действия бывают бетономешалки гравитационные и принудительные. В чем разница – тема другой статьи. Достаточно отметить, что последний тип бетоносмесителя считается универсальным, что для частного сектора является большим «плюсом». Ведь при возведении дома или иного «объекта» на своем участке собственнику приходится действовать самостоятельно и готовить различные виды растворов – для заливки в опалубку, штукатурные, кладочные, с разными компонентами (и размерами фракций) в смеси.

Схема установки достаточно простая. Такая бетономешалка состоит из резервуара, в который помещена крыльчатка, жестко зафиксированная на валу. Ее лопасти, постоянно вращаясь, обеспечивают перемешивание загруженной в барабан массы. Промышленность выпускает 2 разновидности принудительных бетономешалок. Разница в ориентации лопастей – они могут вращаться или в горизонтальной, или в вертикальной плоскости. В остальном принцип работы практически идентичны.

Для строительства одного объекта, учитывая цену бетономешалок заводского изготовления, покупать агрегат вряд ли стоит. Такая установка принудительного действия отличается спецификой применения и использовать ее в быту для других целей не получится. Именно поэтому есть смысл, учитывая простоту схемы, изготовить ее своими руками.

Инструкция по самостоятельной сборке

Более качественное перемешивание обеспечивает бетоносмеситель принудительного действия с горизонтально ориентированной крыльчаткой. Следовательно, вал в барабане помещен вертикально.

Что понадобится (элементы схемы):

  • Резервуар в виде чаши (как правило, 200 л емкость). Такой «барабан» вполне обеспечит все потребности в растворе при самостоятельном проведении любых работ.
  • Вал + лопасти для принудительного перемешивания смеси.
  • Эл/двигатель.
  • Привод.
  • Редуктор.
  • Элементы эл/схемы (пускатель, кнопки и тому подобное).

Плюс – сварка, «болгарка», эл/дрель. Кое-что для бетономешалки, возможно, придется купить, но в общем затраты будут незначительные.

Порядок действий

1. Подготовка емкости.

Бочка имеет форму цилиндра. Это снижает эффективность принудительного «замеса», так как по краям окружности днища перемешивания практически не будет. Да и выгрузка значительно осложнится. Поэтому низ обрезается и «переваривается» с целью придания резервуару формы яйца. Для обеспечения должной прочности всей конструкции для бетоносмесителя подбирается и емкость (ее стенки), и металл для днища толщиной не менее 3 мм. Такой агрегат, собранный своими руками, будет отличаться эффективностью и долговечностью.

Особенность данного устройства для принудительного перемешивания с вертикальным валом в том, что загрузка компонентов производится сверху, а выгрузка – снизу. Следовательно, нужно обустроить в районе днища «окно», которое должно закрываться не просто плотно, а герметично, для исключения вытекания воды. Для удобства действий при открывании/закрывании монтируется рычажная система.

2. Изготовление рамы.

Необходимо ориентироваться на общий вес бетономешалки – агрегат + загружаемая масса. При объеме барабана в 60 л следует рассчитывать не менее чем на 200 кг. Соответственно, берется крупный уголок или швеллер. Более надежное скрепление частей – сваркой, а не на болтах.

3. Привод и редуктор.

Более удобный вариант для принудительного «замеса» – расположить его сверху емкости. Крепление – на уголках (швеллерах). Их можно приварить или к верхнему срезу бочки (с дополнительным его усилением), или к вертикальным стойкам, которые монтируются как элементы рамы. Принудительное действие обеспечивается ременной или цепной (более надежной) передачей.

Самостоятельно собирать эти узлы не имеет смысла, поскольку такие действия сопряжены с определенными сложностями.

Элементы схемы требуют тщательной шлифовки, подгонки – значит, понадобится фрезерный станок. Лучше договориться, к примеру, в автохозяйстве, на предприятии и купить (обменять – вариантов много) все необходимое со списанной техники и «довести до ума». Вряд ли кто запросит за «металлолом» высокую цену.

4. Эл/двигатель.

Понятие «принудительное» перемешивание подразумевает большую нагрузку на крыльчатку. Здесь нужно учесть, для каких целей собирается бетономешалка, с какими материалами придется работать. В первую очередь – размеры фракций наполнителя. Слишком большой двигатель потребляет много эл/энергии, маленький – не провернет вал. Для самостоятельного приготовления вполне достаточно изделия мощностью в пределах 4-5,5 кВт, с учетом габаритов резервуара.

При сборке нужно учесть, что качественное принудительное перемешивание будет обеспечено при минимальном зазоре между концами лопастей и стенками чаши агрегата.

Стоимость бетономешалок

Для тех, кто считает, что ему проще что-то купить, чем сделать своими руками, приведены некоторые данные по бетоносмесителям принудительного действия применительно к московскому региону.

Модель Серия Объем готового раствора, л Мощность, кВт Питание Цена, рубли
СБ-медиум 250 220 5,5 380 в – 3 ф 119 000
375 300 7,5 136 000
СКАУТ 200 130 4,0 101 600
300 220 7,5 122 000
БС 0,4 м3 5,5 142 500

При покупке бетономешалки нужно обратить внимание на толщину лопастей. Агрегат с тонкими пластинами не сможет качественно перемешивать смеси с крупным наполнителем, а крыльчатка быстро выйдет из строя.

Бетоносмеситель принудительного действия: самодельная бетономешалка

Бетономешалка является важным элементом при выполнении любых строительных работ, так как позволяет не только сэкономить время и силы на приготовлении раствора, но и повысить качество бетона.

Правда, далеко не всем «по карману» купить такой агрегат, так как цена на хорошие бетономешалки довольно высокая. Однако, можно сэкономить средства и сделать ее самостоятельно.

Бетономешалка принудительного действия

Далее мы ознакомимся с наиболее распространенными конструкциями бетономешалок принудительного действия и подробно рассмотрим, как их можно сделать самостоятельно.

Виды бетономешалок

На сегодняшний день без бетономешалок не обходится ни одно строительство, ведь, размешивать раствор из цемента, песка и щебня своими руками физически очень тяжело. Поэтому не удивительно, что данный процесс давно автоматизирован.

Надо сказать, что на строительных площадках можно увидеть самые разные конструкции бетоносмесителей.

Однако, все они условно делятся на два вида:

  • Гравитационного действия;
  • Принудительного действия.

Теперь рассмотрим особенности каждого вида.

Бетоносмеситель гравитационного типа

Бетономешалка гравитационного типа

Принцип работы гравитационного аппарата заключается в том, что смесь помещают в специальный барабан, который вращается. При этом раствор вращается вместе с ним и отпадает от стенок под силой тяжести. На стенках барабана имеются лопасти, которые улучшают качество замеса, а также не дают раствору налипнуть.

Данный вид бетономешалок хорош тем, что с их помощью можно размешивать не только бетонные растворы, но и любые другие виды жидких и сухих смесей.

Бетоносмеситель принудительного типа

Главным отличием аппаратов данного типа является то, что барабан в них остается неподвижным, а размешивание происходит за счет вращения лопастей. Такие бетономешалки можно использовать при размешивании любых типов бетонных смесей.

Даже не самый мощный смеситель такого типа способен за пять минут работы изготовить 0,1-0,45 кубических метров раствора. Причем, бетон будет боле однородным, чем смесь, выполненная в других типах машин. Производительность во многом зависит от объема барабана, а также от конструкции лопастей.

Изготовление бетоносмесителя

Основные детали конструкции

Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:

  • Двигателя;
  • Редуктора;
  • Бака на 200 л;
  • Вала;
  • Лопастей;
  • Рамы
  • Подшипников.

Электродвигатель для бетоносмесителя

Кроме того, чтобы собрать все детали в единую конструкцию, понадобятся следующие инструменты:

  • Болгарка;
  • Дрель;
  • Сварочный аппарат.

Подготовка

Прежде чем начинать работу следует подготовить чертежи бетономешалки принудительного действия. Это несколько облегчит работу, а также позволит избежать ошибок и переделок.

Схема бетоносмесителя с горизонтальным расположением барабана

Надо сказать, что существуют различные конструкции подобных агрегатов и в первую очередь они различаются расположением барабана. Он может быть:

Вертикальным В этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал.
Горизонтальным Емкость и вал располагаются горизонтально, при этом у нее срезается боковина.

Чертежи бетономешалки принудительного типа можно выполнить самостоятельно, посмотрев на готовые конструкции, либо найти в интернете.

Сборка смесителя с горизонтальным расположением барабана

Теперь рассмотрим, как собирается принудительная бетономешалка своими руками с горизонтальным расположением бака:

  • В первую очередь необходимо собрать раму, для этого можно воспользоваться металлическими уголками. Проще всего выполнить два одинаковых треугольника. Уголки соединяются между собой при помощи сварки.

Так как конструкция будет достаточно тяжелой, с одной стороны можно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.

  • Далее с одной стороны треугольника необходимо приварить площадку для монтажа редуктора.
  • После этого к раме крепится ось с двумя кронштейнами, которые привариваются к редуктору.

На фото — пример готового самодельного смесителя

  • Далее срезается боковина бочки, для загрузки барабана, после чего она устанавливается на раму. Барабан может жестко фиксироваться при помощи сварки, либо вращаться вокруг оси, для удобства выгрузки готовой смеси. В этом случае конструкция более сложная, кроме того, необходимо предусмотреть фиксацию барабана во время работы смесителя.
  • Далее в нижней части рамы выполняется площадка для двигателя и устанавливается сам агрегат. Монтаж двигателя лучше выполнять болтовым соединением.
  • После этого к оси смесителя привариваются лопасти, которые будут размешивать раствор.
  • В завершение работы следует соединить редуктор с двигателем при помощи ремня, которым осуществляется привод. Для этого, шкивы обоих механизмов должны располагаться в одной вертикальной плоскости.

Совет! Для изготовления рамы можно воспользоваться уголками от старой кровати.

Теперь самодельная бетономешалка принудительного действия готова, осталось только проверить ее в работе.

Совет! При изготовлении такой бетономешалки можно выполнить ручку, которая позволит вращать ось механическим способом. Благодаря этому можно будет использовать бетономешалку даже в условиях отсутствия электричества. Ведь вращать ручку гораздо проще, чем замешивать бетонный раствор лопатой.

Пример самодельного смесителя с вертикальным расположением барабана

Сборка бетоносмесителя с вертикальным расположением барабана

Конструкция аппарата данного типа существенно отличается от вышеописанной машины.

Чтобы изготовить подобный принудительный бетоносмеситель своими руками, надо выполнить следующие действия:

  • В первую очередь нужно обрезать дно бочки и срезать горловину, чтобы обеспечить отверстие для оси.
  • Далее к бочке надо приварить четыре уголка, чтобы создать опору. Нижняя часть «ножек» укрепляется перемычками, которые будут служить основой для площадки двигателя и редуктора.

Схема простого смесителя

  • Далее надо установить в баке вал и выполнить систему его крепления. В итоге вал должен жестко фиксироваться как минимум в двух точках. К примеру, в бочке можно предусмотреть подшипник, который будет удерживать ось.
  • Далее к валу нужно приварить лопасти, обеспечивающие размешивание раствора.
  • После этого в нижней части нужно выполнить площадку для установки остальных механизмов.
  • Следующим шагом является установка редуктора и двигателя, после чего на их шкивы надевается ремень, осуществляющий привод. При монтаже двигателя желательно предусмотреть систему регулировки натяжения ремня.

Чертеж бетоносмесителя

Совет! При выполнении бетонных работ, следует позаботиться не только о бетоносмесителе, но и инструментах для дальнейшей обработки материала. Наиболее распространенной операцией является резка железобетона алмазными кругами, а также алмазное бурение отверстий в бетоне.

Вот, пожалуй, и все основные моменты изготовления бетономешалки. Конечно, ее производительность будет не такой высокой, как в случае с аппаратами заводского производства, которые за первые 20 секунд размешивают раствор до готовности около 80 процентов, однако ее вполне хватит для выполнения частных строительных работ. Причем, качественно размешивать с ее помощью можно бетонный раствор как с щебнем, так и без крупного наполнителя.

Вывод

Имея хотя бы незначительный опыт работы с металлом и сварочным аппаратом, выполнить бетономешалку вполне возможно самостоятельно. Конечно, мы рассмотрели лишь основные моменты изготовления конструкции, поэтому прежде чем приступать к работе следует продумать все технические моменты до мелочей, либо воспользоваться готовыми чертежами.

Итогом такой работы станет существенная экономия средств, и в то же время упрощение процесса строительства. Из видео в этой статье можно получить дополнительную информацию по данной теме.

Бетоносмеситель принудительного действия своими руками

Месить бетон собственными руками? Современные бетономешалки позволяют нам это избежать  и сэкономить время при строительстве.

Смешивание бетона бетономешалкой процесс легкий и быстрый и еще не заставляет пачкаться.

Но, к сожалению не все могут себе позволить покупку бетономешалки из-за ее высокой стоимости.

Поэтому чтобы сэкономить силы и средства на смешивание бетона и при этом не испачкаться, мы вам предлагаем способ, который поможет Вам изготовить ручную бетономешалку своими руками не тратить много денег

Бетоносмесителя принудительного действия своими руками

Чтобы изготовить такую вещь, первое, что Вам потребуется это электрический двигатель.

На него Вам придется потратить некоторую сумму, но это будет гораздо выгоднее по деньгам, чем покупать  готовые бетономесители.

Затем подготовьте  какую-нибудь тару  для бетона (поищите что-нибудь у себя во дворе, наверняка найдете).

Можно приспособить баллон тормозного действия от машины или другую емкость, главное чтобы подходила для объема.

Теперь найдите подходящий редуктор от какого-нибудь механизма, стальную раму (это могут быть уголки кровати), шестеренку и  электрический двигатель. Габариты этих деталей учитывайте самостоятельно.

Данное устройство должно держаться на рамке. Рамка как уже было сказано, состоит из уголков  кровати, которые соединены с помощи сварочного аппарата.

К низу получившейся рамы также привариваются две оси с колесами необходимого размера.

Затем на рамку устанавливается ось смесителя с двумя кронштейнами, приваренными к редуктору. Это разрешит двигать бетономешалку  в любом направлении по отношению к раме.

Бак с ручкой крепится  на верхний шкив. Электрический мотор соединяется   с кронштейном, который держится на редукторном основании.

Крепите двигатель при помощи болтиков, это поможет вам его быстро снять при необходимости.

Для обеспечения положения рабочего бака под углом, устройство должно содержать крюк, который крепится к кронштейну.

Кронштейн должен приделываться к нижней части редукторного корпуса. Второй конец крюка находится в тесном контакте с рамой. Крюк будет сниматься при разгрузки бетономешалки.

Надеюсь, Вы теперь убедились, что бетономесителя принудительного действия своими руками изготовление, не потребует специального опыта в этом деле.

Потому изготовление подобной бетономешалки довольно простое. С такой бетономешалкой вы сэкономите  время и деньги.

А так же вы можете посмотреть

видео самодельная бетономешалка принудительного действия

Подобрано для вас:

чертежи, конструкция миксера и привода

Обзавестись бетономешалкой для домашнего использования нынче не проблема – в продаже хватает относительно недорогих бытовых моделей. Нюанс: подобные изделия не отличаются вместительностью (всего 60…100 литров) и надежностью, поскольку изготавливаются из дешевых комплектующих. Домовитому хозяину, владеющему навыками слесарно-сварочных работ, проще сделать бетоносмеситель нужного объема своими руками, следуя нашим рекомендациям.

Выбор конструкции мешалки

Для заливки бетонов и приготовления цементных растворов различных марок применяются следующие виды механизированных смесителей:

  • принудительного действия — шнековые и лопастные;
  • гравитационные;
  • вибрационные.

Бетономешалка принудительного (слева) и гравитационного действия (справа)

Примечание. Мешалки для раствора вибрационного типа используются в промышленных масштабах. Собрать кустарный вариант в домашних условиях тоже реально – например, из ручного перфоратора. Но всерьез рассматривать подобные самоделки не стоит, причина — малая производительность установки.

Обычно домашние умельцы изготавливают гравитационные и принудительные модели бетоносмесителей – под них проще набрать комплектующие и материалы, имеющиеся в хозяйстве. Разберем подробнее каждую конструкцию.

Смесители принудительного действия

Принцип работы этой строительной машины напоминает приготовление раствора дрелью с насадкой – миксером. Перемешивание происходит с помощью лопастей либо шнека, установленного внутри неподвижной цилиндрической емкости. Привод – редукторный, цепной или ременной от электрического мотора мощностью 500 Вт и более (зависит от размеров емкости).

Принцип принудительного смешивания — корпус остается неподвижным, вращаются только лопасти

Конструкции принудительных бетономешалок могут отличаться по ряду признаков:

  • положение бадьи – вертикальное либо горизонтальное;
  • мобильность – стационарные установки (перемещаются краном или волоком) или передвижные модели на колесах;
  • способ выгрузки – через открывающийся лючок либо переворачивание горизонтальной бадьи, закрепленной на шарнирах;
  • порядок работы – циклический или непрерывный.

Справка. Бытовые миксеры предназначены для циклической работы – загрузка ингредиентов – смешивание – выгрузка, затем цикл повторяется. Шнековые смесители могут функционировать непрерывно – с одной стороны засыпаются сухие компоненты, с другой — выходит готовый раствор. Пример такой машины показан на чертеже.

Главное достоинство принудительной бетономешалки – получение однородного качественного раствора. Недостатки:

  • сложность изготовления – корпус и рабочую часть необходимо четко подогнать друг к другу, чтобы по углам емкости не оставалось мертвых зон, куда не достают лопасти;
  • приготовление бетонов затруднено — между стенками бадьи и лопастями застревают крупные и средние камушки;
  • подшипники самодельной мешалки надо защитить от проникновения воды, песка и цемента.

Вывод: установка отлично подойдет для выполнения штукатурных, отделочных и кладочных работ, особенно с применением сухих смесей. Также допустимо готовить бетон с наполнителем мелкой фракции – гравием, мраморной крошкой и так далее.

Машины гравитационного типа

Простейшая ручная бетономешалка, использующая принцип естественного перемешивания, изображена на фото. Если в домашнем хозяйстве отыщется железная бочка 200 л и обрезки металлопроката, такая самодельная конструкция обойдется практически бесплатно – из деталей придется купить только подшипники.

Совет. Машину с ручным приводом лучше делать из бочки, установленной на диагональную ось. Проверено практикой: качество приготовления сухих строительных смесей и бетонов значительно улучшается, а проходящая сквозь бадью труба служит дополнительным рассекателем раствора.

Классический бетоносмеситель с грушевидной бадьей использует комбинированный принудительно-гравитационный принцип. Изнутри емкости приварены лопасти хитрой формы, пропускающие бетонную смесь вдоль стенок, но захватывающие раствор ближе к центру. «Груша» вращается электрическим двигателем, бетон выгружается путем наклона рабочего барабана.

Чем хороши подобные конструкции:

  • мешалка годится для приготовления любых растворов;
  • простота изготовления — шарнирные элементы вынесены за пределы емкости и не нуждаются в герметизации;
  • «грушу» и привод можно разместить на стационарном либо передвижном каркасе, оборудованном колесами и даже прицепным устройством для легкового автомобиля.

Традиционные бетономешалки уступают принудительным по скорости приготовления и однородности раствора, зато выигрывают в простоте конструкции и универсальности. Для домашнего пользования больше подходят именно гравитационные модели. Пример такой самоделки с мотором от стиральной машины показан на видео:

Делаем растворомешалку из бочки

Чтобы подобрать детали для сборки строительной машины, предлагаем изучить ее устройство по представленному чертежу (пункты списка совпадают с позициями на эскизе):

  1. Смесительный барабан из металлической 200-литровой бочки.
  2. Рукоятка опрокидывания «груши» – стальная труба Ø20—26 мм.
  3. Опорные ролики барабана – 2 шт.
  4. Рама из металлической профильной трубы сечением 50 х 30 мм, толщина стенки 2,5 мм.
  5. Электродвигатель 750…2000 об/мин, мощностью 0,5…1,5 кВт.
  6. Поддерживающий поворотный подрамник.
  7. Крестовина сочленения – полоса металлическая 40 х 3 мм.
  8. Шкив промежуточный.
  9. Шкив основной.

Примечание. Размеры и способы соединения деталей можно изменять в зависимости от наличествующих материалов.

В качестве опорных роликов умельцы применяют небольшие колесики или обычные подшипники качения. Вместо профильной трубы без проблем используется круглая либо уголки плюс швеллеры. Размеры промежуточных и ведущих шкивов подбираются в зависимости от числа оборотов электромотора.

Помимо указанных материалов, понадобится кабель электропитания, блок пусковых конденсаторов и кнопка включения / остановки двигателя.

Изготовление бадьи

Строгая цилиндрическая форма бочки не способствует качественному смешиванию цемента с ингредиентами – щебнем, песком, керамзитом и прочими наполнителями. После затворения водой одна часть массы пристает к днищу, другая выплескивается через горловину.

Прежде чем собрать бетономешалку, из бочки нужно сделать «грушу»:

  1. Измерьте рулеткой длину окружности бадьи и разделите эту величину на 12 частей. Откладывая на стенке бочки полученное расстояние, проставьте маркером вертикальные метки.
  2. Вырежьте днище емкости болгаркой.
  3. Прорежьте вертикальные пазы вдоль нанесенных меток. Чтобы будущие «лепестки» загнулись, сошлись внутри и образовали горловину меньшего диаметра, придайте им клиновидную форму.
  4. Поочередной согните «лепестки», прихватите сваркой вдоль обечайки. Окончательно сварите элементы между собой.
  5. Процедуру повторите с другой стороны бочки.
  6. Внутрь миксера приварите лопасти, как сделано на фото.

Примечание. Чем длиннее вы сделаете вертикальные надрезы, тем больше получится сужение «груши». Но помните – слишком длинные «лепестки» изгибаются неравномерно, в результате емкость потеряет правильную форму, во время вращения возникнет осевое биение.

К нижнему торцу бадьи нужно заново приварить днище и крестовину под сочленение привода. Другой вариант – крепление обоймы подшипника.

Сборка рамы и устройство привода

Конструкция железной рамы — произвольная, зависит от габаритов барабана, способа установки и найденных подручных материалов. При сборке учтите следующие рекомендации:

  • рама должна быть устойчивой, выдерживать раскачивание и опрокидывание бочки с бетоном;
  • между вертикальными стойками и горизонтальными элементами приваривайте ребра жесткости;
  • внутреннюю поворотную раму лучше делать на подшипниках, хотя вполне допустимо использовать шарниры на втулках;
  • под двигатель и детали привода подготовьте крепежные площадки;
  • если крутящий момент передается ремнем, предусмотрите скользящее крепление мотора либо шкива для его натяжения / ослабления;
  • поставьте фиксатор для закрепления бадьи в наклонном положении – сгодится металлический стержень, вставляемый в отверстия на поворотной части.

Особое внимание уделите расчету приводного механизма. Оптимальная скорость вращения «груши» — 30…40 об/мин, превышать либо занижать указанные обороты не рекомендуется. Задача – подобрать к имеющемуся электромотору шкивы, шестерни или редуктор, дабы понизить скорость. Рассчитываем передаточное число I, затем определяем размеры шкивов, пользуясь уравнением:

I = n1/n2 = D1/D2

  • n1, n2 – скорость ведущего и ведомого шкива соответственно;
  • D1, D2 – диаметры шкивов.

Пример расчета. Есть двигатель с оборотами вала 800 об/мин, размер ведущего колеса – 60 мм. Чтобы получить скорость вращения бадьи 40 об/мин, нужно подобрать ведомый шкив диаметром D2 = (800 х 60) / 40 = 1200 мм. При использовании цепной и шестеренчатой передачи нужно считать зубья звездочек.

Обычно размер ведомой шестерни выходит слишком большим. При изготовлении бетономешалки своими руками крутящий момент от электродвигателя к барабану можно передать разными способами:

  1. К днищу бадьи приварить маховик коленчатого вала от легкового авто, в качестве ведущей шестеренки применить бендикс (втягивающее устройство) стартера. Другой вариант – взять только венец маховика от грузовой машины, имеющий большой диаметр.
  2. Использовать промежуточный вал со шкивами и комбинированную передачу – ременную и цепную или наоборот.
  3. Опоясать цепью корпус «фляги» снизу, прихватить сваркой и передать крутящий момент зубьями маленькой звездочки.

Справка. На заводских моделях вопрос решается похожим способом — ведомая зубчатая шестеренка заделывается прямо в корпус бадьи.

После сборки рамы и монтажа опорных роликов бочка окончательно прикрепляется к нижней ступице. Остается подключить проводной механизм и собрать схему электропитания мешалки.

Заключение

Для нужд частного домохозяйства вполне достаточно бетоносмесителя полезным объемом 0,15 куба, что как раз соответствует 200-литровой бочке. Самодельную установку всегда можно усовершенствовать – приделать колеса, буксировочное устройство и даже организовать самозагрузку с помощью небольшого конвейера. Варианты модернизации строительной техники нередко публикуют участники тематических форумов.

Бетоносмеситель принудительного действия: виды — Блог о ремонте

Бетономешалка есть серьёзным элементом при исполнении любых строительных работ, поскольку разрешает не только сэкономить силы и время на приготовлении раствора, но и повысить уровень качества бетона. Действительно, далеко не всем «по карману» приобрести таковой агрегат, поскольку цена на хорошие бетономешалки высокая. Но, возможно сэкономить средства и сделать ее самостоятельно.

Потом мы ознакомимся с наиболее распространенными конструкциями бетономешалок принудительного действия и детально рассмотрим, как их возможно сделать самостоятельно.

Виды бетономешалок

На сегодня без бетономешалок не обходится ни одно строительство, поскольку, размешивать раствор из цемента, песка и щебня своими руками физически весьма не легко. Исходя из этого не удивительно, что данный процесс в далеком прошлом автоматизирован.

Нужно заявить, что на строительных площадках возможно заметить самые различные конструкции бетоносмесителей.

Но, все они условно делятся на два вида:

  • Гравитационного действия;
  • Принудительного действия.

Сейчас рассмотрим изюминке каждого вида.

Бетономешалка гравитационного типа

Принцип работы гравитационного аппарата содержится в том, что смесь помещают в особый барабан, который вращается. Наряду с этим раствор вращается вместе с ним и отпадает от стенок под силой тяжести. На стенках барабана имеются лопасти, каковые улучшают уровень качества замеса, и не дают раствору налипнуть.

Данный вид бетономешалок оптимален тем, что с их помощью возможно размешивать не только цементные растворы, но и каждые другие виды жидких и сухих смесей.

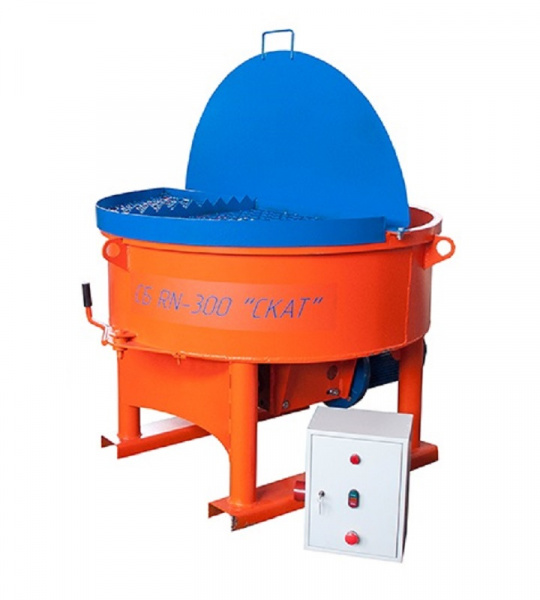

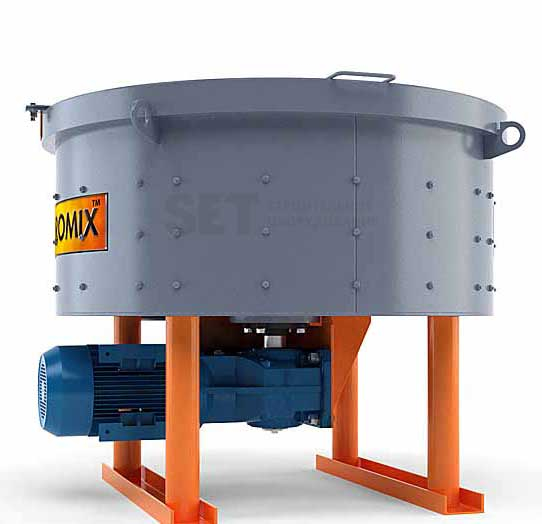

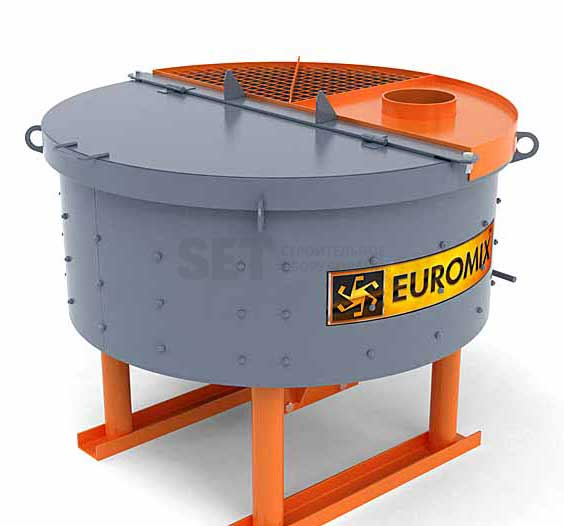

Бетоносмеситель принудительного типа

Главным отличием аппаратов данного типа есть то, что барабан в них остается неподвижным, а размешивание является следствием вращения лопастей. Такие бетономешалки возможно применять при размешивании любых типов цементных смесей.

Кроме того не самый замечательный смеситель для того чтобы типа способен за пять мин. работы изготовить 0,1-0,45 кубических метров раствора. Причем, бетон будет боле однородным, чем смесь, выполненная в других типах автомобилей. Производительность сильно зависит от объема барабана, и от конструкции лопастей.

Изготовление бетоносмесителя

Основные детали конструкции

Бетономешалка принудительного действия своими руками изготавливается из нескольких основных узлов:

  • Двигателя;
  • Редуктора;
  • Бака на 200 л;
  • Вала;
  • Лопастей;
  • Рамы
  • Подшипников.

Помимо этого, дабы собрать все детали в единую конструкцию, пригодятся следующие инструменты:

  • Болгарка;
  • Дрель;
  • Сварочный аппарат.

Подготовка

Перед тем как затевать работу направляться подготовить чертежи бетономешалки принудительного действия. Это пара облегчит работу, и разрешит избежать ошибок и переделок.

Нужно заявить, что существуют разные конструкции аналогичных агрегатов и прежде всего они различаются размещением барабана. Он бывает:

Вертикальным В этом случае у бочки срезается верх, для засыпки компонентов раствора, и горловина, через которую будет проходить вал.
Горизонтальным Емкость и вал находятся горизонтально, наряду с этим у нее срезается боковина.

Чертежи бетономешалки принудительного типа возможно выполнить самостоятельно, взглянуть на готовые конструкции, или отыскать в интернете.

Сборка смесителя с горизонтальным размещением барабана

Сейчас рассмотрим, как планирует принудительная бетономешалка своими руками с горизонтальным размещением бака:

  • Прежде всего нужно собрать раму, для этого возможно воспользоваться железными уголками. Несложнее всего выполнить два однообразных треугольника. Уголки соединяются между собой при помощи сварки.

Так как конструкция хватит тяжелой, с одной стороны возможно предусмотреть ось с колесами. В этом случае один треугольник рамы должен быть меньше другого. Его размер подбирается в зависимости от радиуса колеса.

  • Потом с одной стороны треугольника нужно приварить площадку для монтажа редуктора.
  • Затем к раме крепится ось с двумя кронштейнами, каковые привариваются к редуктору.
  • Потом срезается боковина бочки, для загрузки барабана, по окончании чего она устанавливается на раму. Барабан может жестко фиксироваться при помощи сварки, или вращаться около оси, для удобства выгрузки готовой смеси. В этом случае конструкция более сложная, помимо этого, нужно предусмотреть фиксацию барабана на протяжении работы смесителя.
  • Потом в нижней части рамы выполняется площадка для двигателя и устанавливается сам агрегат. Монтаж двигателя лучше делать болтовым соединением.
  • Затем к оси смесителя привариваются лопасти, каковые будут размешивать раствор.
  • В окончание работы направляться соединить редуктор с двигателем при помощи ремня, которым осуществляется привод. Для этого, шкивы обоих механизмов должны размешаться в одной вертикальной плоскости.

Совет! Для изготовления рамы возможно воспользоваться уголками от ветхой кровати.

Сейчас самодельная бетономешалка принудительного действия готова, осталось лишь проверить ее в работе.

Совет! При изготовлении таковой бетономешалки возможно выполнить ручку, которая разрешит вращать ось механическим методом. Именно поэтому возможно будет применять бетономешалку кроме того в условиях отсутствия электричества. Так как вращать ручку значительно несложнее, чем замешивать цементный раствор лопатой.

Сборка бетоносмесителя с вертикальным размещением барабана

Конструкция аппарата данного типа значительно отличается от вышеописанной автомобили.

Дабы изготовить подобный принудительный бетоносмеситель своими руками, нужно выполнить следующие действия:

  • Прежде всего необходимо обрезать дно бочки и срезать горловину, дабы обеспечить отверстие для оси.
  • Потом к бочке нужно приварить четыре уголка, дабы создать опору. Нижняя часть «ножек» укрепляется перемычками, каковые будут являться основой для площадки двигателя и редуктора.
  • Потом нужно установить в баке вал и выполнить систему его крепления. В итоге вал должен жестко фиксироваться как минимум в двух точках. К примеру, в бочке возможно предусмотреть подшипник, который будет удерживать ось.
  • Потом к валу необходимо приварить лопасти, снабжающие размешивание раствора.
  • Затем в нижней части необходимо выполнить площадку для установки остальных механизмов.
  • Следующим шагом есть установка редуктора и двигателя, по окончании чего на их шкивы надевается ремень, осуществляющий привод. При монтаже двигателя нужно предусмотреть систему регулировки натяжения ремня.

Совет! При исполнении цементных работ, направляться позаботиться не только о бетоносмесителе, но и инструментах для предстоящей обработки материала. Наиболее распространенной операцией есть резка железобетона алмазными кругами, и алмазное бурение отверстий в бетоне.

Вот, пожалуй, и все главные моменты изготовления бетономешалки. Само собой разумеется, ее производительность будет не таковой высокой, как в случае с аппаратами заводского производства, каковые за первые 20 секунд размешивают раствор до готовности около 80 процентов, но ее в полной мере хватит для исполнения частных строительных работ. Причем, как следует размешивать с ее помощью возможно цементный раствор как с щебнем, так и без большого наполнителя.

Вывод

Имея хотя бы незначительный «стаж работы» с металлом и сварочным аппаратом, выполнить бетономешалку в полной мере вероятно самостоятельно. Само собой разумеется, мы рассмотрели только главные моменты изготовления конструкции, исходя из этого перед тем как приступать к работе направляться продумать все технические моменты до мелочей, или воспользоваться готовыми чертежами.

Итогом таковой работы станет значительная экономия, и одновременно с этим упрощение процесса строительства. Из видео в данной статье возможно взять дополнительную данные по данной теме.

Бетономешалка принудительного действия своими руками чертежи

Бетономешалка принудительного действия своими руками, чертежи механизма для принудительного перемешивания раствора за минимальное время.

Достоинства бетоносмесителя:
  • получение однородной смеси
  • длительный срок эксплуатации
  • экономия сил и времени при строительных работах
  • быстрое перемещение из одного места в другое
  • для перемещения готового бетона по участку, можно использовать садовую тачку (максимальная высота 730 (мм))

Конструкция бетономешалки состоит из следующих узлов:

  1. Несущая рама (станина).
  2. Узел крепления вала барабана.
  3. Вал барабана.
  4. Барабан (бочка).
  5. Механизм передачи крутящего момента от электродвигателя к барабану.
  6. Электродвигатель АИРЕ 71 В4.

РАМА

Каркас рамы изготавливается из прямоугольной металлической трубы размером 20х45х4 (мм).
К каркасу крепятся: корпуса подшипников; площадка электродвигателя; неповоротные опоры колес.

Неповоротная опора FC80

УЗЕЛ КРЕПЛЕНИЯ ВАЛА БАРАБАНА

  1. Корпус подшипника
  2. Крышка подшипника под манжету
  3. Крышка подшипника глухая
  4. Подшипник 1308 ГОСТ28428-90
  5. Манжета 45х65х8 ГОСТ8752-79
  6. Шайба пружинная DIN128–A6
  7. Винт с внутренним шестигранником М6х16

ВАЛ БАРАБАНА

[ol]

  • Ось
  • Шайба многолапчатая 33.02 ГОСТ11872
  • Гайка шлицевая М33х1,5 ГОСТ11871

  • БАРАБАН
    1. Бочка из металла с цельным дном вместимость 200 (л)
    2. Фланец фиксации бочки внутренний
    3. Фланец фиксации бочки внешний
    4. Фланец для крепления зубчатого венца
    5. Зубчатый венец обода маховика ВАЗ 2101-2107
    6. Гребенка
    7. Болт DIN6921–М8х20
    8. Шайба пружинная DIN128–A8
    9. Гайка М8

    МЕХАНИЗМ ПЕРЕДАЧИ КРУТЯЩЕГО МОМЕНТА
    1. Вал
    2. Шестерня от бендикса стартера ВАЗ 2101-2107
    3. Корпус
    4. Крышка подшипника
    5. Шкив ведомый
    6. Кронштейн крепления
    7. Шпонка призматическая DIN6885–А6х6х22
    8. Шайба стопорная многолапчатая 16. 02 ГОСТ11872
    9. Гайка круглая шлицевая М16х1,5 ГОСТ11871
    10. Шайба пружинная DIN128–A6
    11. Винт с внутренним шестигранником М6х16
    12. Манжета 25х42х4 ГОСТ8752
    13. Подшипник 1204 ГОСТ28428
    14. Винт с внутренним шестигранником М6х25
    15. Шайба пружинная DIN128–A6
    16. Гайка М6
    Справка.

    Привод на ведомый шкив от электродвигателя осуществляется ременной передачей при помощи клиновидного ремня Z(0) по ГОСТ1284.1.
    Величина передаточного отношения ременной и зубчатой передачи – 47.

    Заказать чертеж


    Поделитесь с друзьями!

    Монолитный бетоносмеситель

    Бетономешалка принудительного типа для ОПИЛКОБЕТОНА

    Aug 16, 2017· Монолитный Арболит Стены и полы ЭкоДревПродукт Duration: Бетоносмеситель Вибромастер-РП-200 Duration: 2:41.

    Бетономешалка для арболита. Часть 1. Начало сборки

    Jun 09, 2016· Бетоносмеситель принудительного действия 750л своими руками Duration: 3:59. Андрій Вельгош 20,525 views 3:59

    Монолитные дома: плюсы и минусы, отзывы жильцов

    2. Кирпично-монолитный дом состоит из цельных железобетонных конструкций, снаружи обложенных кирпичом или блоками. Между ними часто закладываются слои утеплителя и

    Бетоносмеситель от «Русского Арболита»

    Aug 23, 2016· Производство оборудования в г. Иваново. Технолог «Русского Арболита» рассказывает о конструкции и

    Монолитный фундамент своими руками: виды (плитный

    Aug 15, 2017· Монолитный ленточный вариант довольно просто соорудить своими силами, но важен точный расчёт. Для заливки такой конструкции необходим бетоносмеситель или машина с готовым раствором.

    бетонносмеситель принудительного типа

    Sep 19, 2016· Бетоносмеситель принудительного действия 750л своими руками Duration: Монолитный Арболит Стены и полы

    Бетономешалки | бетоносмесители: электрические, бытовые

    Купить бетономешалки и бетоносмесители: цены, характеристики, отзывы, бесконтактная выдача товара. 200 магазинов по Москве и России. Надежные Бетономешалки и бетоносмесители продажа оптом и в розницу, каталог и

    Растворосмеситель

    Jun 03, 2014· Бетоносмеситель принудительного действия 750л своими руками Duration: 3:59. Андрій Вельгош 25,196 views 3:59

    Монолитный бетон: технология строительства, преимущества и

    Что такое монолитный бетон и как он применяется в строительстве зданий и сооружений. Технология строительства из монолитного бетона.

    Бетоносмесители. Мобильная бетоносмесительная установка

    Наши преимущества. Надёжно. Мы работаем с крупными и средними компаниями России, Казахстана, Украины, Беларуси и др. стран и всегда выполняем свои обязательства в срок

    Ремонт бетономешалки своими руками

    Ремонт своими руками. Проведение ремонта бетономешалки своими руками без опыта возможно; чаще всего трудностей не возникает даже у новичков. Важно соблюдать в процессе технику безопасности, правильно подбирать

    Применение фибробетона: основы, преимущества и нюансы

    Применение фибробетона. Что такое фибробетон и каковы его характеристики. Применение фибробетона в монолитном строительстве и создании сборных конструкций. Плюсы и минусы технологии, виды фибры, её стоимость.

    Фундамент в Минске. Заказать строительство фундамента

    Заказать строительство фундамента в Минске. Все виды бетонных и монолитных работ под ключ от ЧСУП «Монолитстрой-тренд» с гарантией. Работаем

    Как сделать бассейн в подвале: варианты и особенности

    Монолитный бассейн бетоносмеситель, связующее, наполнитель и добавки. Специфика такого состава — в его более высокой плотности, не

    Бетоносмеситель. Товары и услуги компании «Строительные

    Купить Бетоносмеситель в Могилеве цены, товары и услуги компании «Строительные решения ferrum basi»: +375 (22) 270-15-84 отдел продаж

    БЕТОНОСМЕСИТЕЛЬ. Цикличный бетоносмеситель

    Бетоносмеситель zl – это малогабаритная модель для строек с невысоким расходом бетона. Смесительный барабан в толщину составляет 1,5/1,8 мм. монолитный

    Монолитный дом: технология строительства, плюсы и минусы.

    Полностью монолитный дом может потребовать дополнительного утепления и шумоизоляции, если используется съемная опалубка. Понадобится бетоносмеситель или специальный транспорт для

    Учимся различать миксеры для бетона Строительство домов и

    Монолитный — значит залитый непосредственно на площадке, в отличие от сборных железобетонных элементов, производимых на заводе. Преимущества монолита мы уже отметили.

    Монолитный частный дом — плюсы и минусы, особенности

    Монолитный частный дом плюсы и минусы в принципе от перечисленных характеристик ничего не отличает. Что многоэтажное строительство, что частное, подразумевает один и

    Дом-Инвест

    Бетоносмеситель представляет собой грушевидный смесительный барабан, установленный на шасси грузовых автомобилей, специальных шасси автомобильного типа или на полуприцепах.

    Код окоф пресс honda-civic-club.

    ru

    Общероссийский классификатор основных фондов ОК (СНС ), код Прессы гидравлические. Амортизационная группа. Общероссийский классификатор основных фондов ОК (СНС ), код Формы литейные; опоки для литья металлов; поддоны

    Как выбрать бетоносмеситель. Для дома, дачи, работы

    Поэтому если на автобетононасос, для того чтобы залить монолитный фундамент своими денег нет то, ничего не остается, как использовать бытовой бетоносмеситель для этих целей.

    Бетоносмеситель Shtenli PRO 130л с доставкой по РБ

    Бетоносмеситель Shtenli PRO 130л. В нашем магазине можно купить бетоносмеситель в виде металлического барабана с размещенными в нем лопастями для смешивания, приводимыми в движение посредством зубчатой передачи

    БЕТОН. Бетоны. Материалы, технологии, оборудование. Бетон

    Бетон, бетонные смеси, монолитный бетон, железобетонные Бетоносмеситель УПБ-1 ОАО «Строймаш» (Россия) Бетоносмеситель СБ-174 Тюменский ЗСМ (Россия)

    Код окоф пресс honda-civic-club.

    ru

    Общероссийский классификатор основных фондов ОК (СНС ), код Прессы гидравлические. Амортизационная группа. Общероссийский классификатор основных фондов ОК (СНС ), код Формы литейные; опоки для литья металлов; поддоны

    Как выбрать бетоносмеситель. Для дома, дачи, работы

    Поэтому если на автобетононасос, для того чтобы залить монолитный фундамент своими денег нет то, ничего не остается, как использовать бытовой бетоносмеситель для этих целей.

    Бетоносмеситель Shtenli PRO 130л с доставкой по РБ

    Бетоносмеситель Shtenli PRO 130л. В нашем магазине можно купить бетоносмеситель в виде металлического барабана с размещенными в нем лопастями для смешивания, приводимыми в движение посредством зубчатой передачи

    БЕТОН. Бетоны. Материалы, технологии, оборудование. Бетон

    Бетон, бетонные смеси, монолитный бетон, железобетонные Бетоносмеситель УПБ-1 ОАО «Строймаш» (Россия) Бетоносмеситель СБ-174 Тюменский ЗСМ (Россия)

    Бетономешалки, бетоносмесители заказать в Минске от

    Купить Бетономешалки, бетоносмесители в Минске цены, товары и услуги компании «ООО «Капасити»»: +375 (29) 692-12-89 моб. офис

    Купить бетоносмесители 130л, 150л, 190л, 210л

    Купить бетономешалку. В частном строительстве для производства бетона и изготовления строительных смесей непосредственно на стройплощадке используются переносные бетоносмесители с барабанами небольших объемов.

    Фибра для бетона: виды, преимущества, применение

    Фибра для бетона: что такое фиброволокно, микрофибра, армирующее волокно, стеклофибра. Виды волокна для армирования бетона и его свойства.

    Різне в Волинській області/Луцьку — сторінка 4 — Agrotorg

    Компания предлагает к продаже сотовый и монолитный поликарбонат от производителя. Доставка по всей Украине.С более подробной информацией можно ознаЦіна: 76 грн.

    Бетоносмеситель Shtenli PRO 150л с доставкой по РБ

    Бетоносмеситель Shtenli PRO 150л. В нашем магазине можно купить бетоносмеситель в виде металлического барабана с размещенными в нем лопастями для смешивания, приводимыми в движение посредством зубчатой передачи

    Бетоносмеситель helmut bm160 hl-13 Цена: 21000 руб

    Объявления в разделе для бизнеса в регионе Краснодар Краснодарский край. Купить (продать) товар (услугу) по тематике оборудование на сайте бесплатных объявлений Bestru.ru

    БИБЕР 99303 бетоносмеситель 200л 800Вт: купить по цене 15

    БИБЕР 99303 бетоносмеситель 200л 800Вт МОНОЛИТНЫЙ ПОЛИКАРБОНАТ

    Как очистить бетономешалку от застывшего бетона

    Бетоносмеситель — это аппарат, предназначенный для приготовления бетона посредством перемешивания воды с цементом в особой пропорции. Монолитный керамзитобетон – востребованный на

    Монолитный керамзитобетонный дом – Telegraph

    Sep 15, 2017· Монолитный керамзитобетон или блоки? === Скачать файл === К сожалению, мне не удалось отыскать в интернете подробную инструкцию, как самому сделать керамзитобетон. Так, что бы делай раз, делай два Все пишут только о его

    СтройДеталь: от фундамента до кровли

    СтройДеталь: большой выбор стройматериалов, товаров для кровли и фасада в Томске

    Миксеры принудительного действия — серия ML

    Область использования

    Смесители принудительного действия (тарельчатые миксеры) серии ML 150 смешивают сухие, влажные и влажные смеси. Тарельчатые миксеры серии MH смешивают сухие, влажные и влажные смеси. Основным преимуществом по сравнению с традиционными барабанными смесями является быстрое и полное смешивание отдельных элементов смеси.
    Смесь с принудительной циркуляцией ML 150 рекомендуется для смешивания широкого спектра строительных материалов, например.грамм. штукатурки, инъекционные и реабилитационные смеси, клеи, протирочные слои, бетонные и стеновые смеси (растворы) и др.

    Принцип работы

    Тарельчатый смеситель работает по принципу перемешивающих лопастей, вращающихся с высокой скоростью вокруг оси статического смесительного резервуара. Смешивание осуществляется с помощью трех или четырех лопастей, которые одновременно протирают смесь со стороны и всего дна емкости для смешивания. Смесительные лопасти снабжены резиновыми грязесъемниками.

    Смеси заливаются через сетку в колпачке для смеси, который оснащен отрывным гребнем для комкованных смесей. Смешанные материалы выгружаются путем поворота скользящего сегмента на дне емкости.

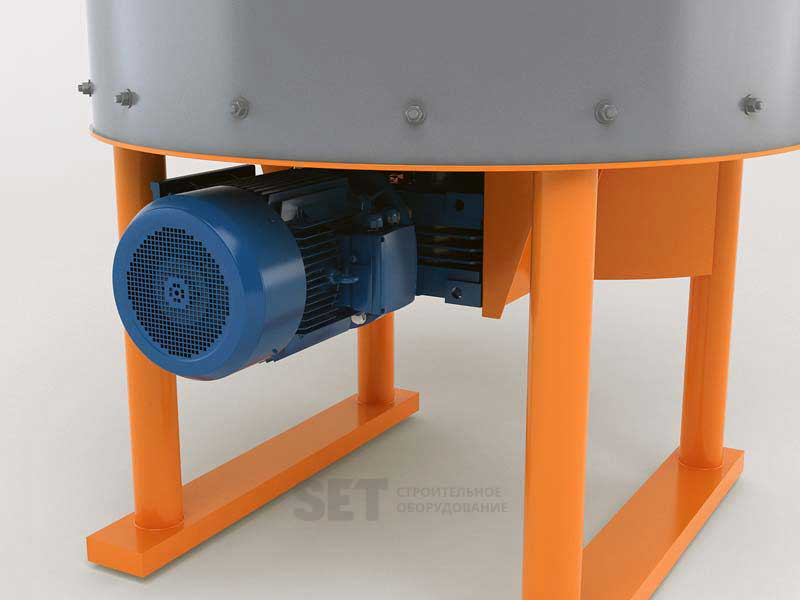

    Смешивающие лопасти приводятся в движение не требующим обслуживания передним электрическим редуктором. Для обеспечения максимальной безопасности используются предохранительные элементы — расцепитель минимального напряжения и концевой выключатель, отключающий двигатель при открытии крышки смесителя.

    Технические характеристики

    Параметр мл 150
    Объем бака [л] 179
    Максимальный полезный объем [л] 145
    Мощность электродвигателя [кВт] 2,2
    Напряжение [В] 400
    Крутящий момент [Нм] 447
    Обороты смесителя [об / мин] 47
    Максимальная зернистость материала [мм] 10
    Вес [кг] 130

    Преимущества

    • Полное и быстрое смешивание отдельных компонентов смеси
    • Малый вес, упрощающий транспортировку и обращение
    • смесительные лопасти с резиновыми грязесъемниками для предотвращения быстрого износа и повреждений
    • использование усиленных элементов безопасности (расцепитель минимального напряжения, концевой выключатель)
    • операция, требующая минимального обслуживания
    • низкие затраты на эксплуатацию и обслуживание

    Области применения — примеры

    Максимальный смешанный объем в зависимости от типа смеси:
    (значения являются приблизительными и могут отличаться в зависимости от объема используемой воды)

    • BAUMIT BETON B20, зернистость 0-4 мм: 178 кг, 98 литров
    • HASIT 160 — штукатурка линейная, зернистость 0-1 мм: 198 кг, 145 литров
    • HASIT 210 — штукатурка для восстановления керна, зернистость 0-4 мм: 182.5 кг, 137 литров
    • HASIT 212 — штукатурка для восстановления сердечника, зернистость 0-0,5 мм: 152,5 кг, 107 литров
    • HASIT 950 M5 — кладочный раствор, зернистость 0-4 мм: 173 кг, 85 литров
    • C1T OPTIMA — связующее: 90 кг

    В смесителе ML 150 можно приготовить следующие виды смесей:

    • Ремонтный бетон
    • Мелкий бетон
    • Искусственный камень
    • Смеси для плитки
    • Растворы реабилитационные
    • Ремонтный раствор PCC и SPCC
    • Покрытия
    • Клей порошковый
    • Минеральные штукатурки
    • Штукатурки акустические
    • Полимерные штукатурки
    • Глиняные штукатурки
    • Эпоксидно-полиуретановые полы
    • Смолы эпоксидные
    • Резиновый гранулят
    • Песок фильтровальный

    Фотогалерея

    Фотогалерея — использовать

    Преимущества смесителей принудительного действия

    Каковы преимущества смесителей принудительного действия?

    Professional Builder обращается к SoRoTo, чтобы узнать.

    Бетономешалка, также известная как обычная барабанная мешалка, является предпочтительной мешалкой в ​​большинстве стран мира. Причина в том, что в большинстве частей мира они просто не знают, что есть альтернатива, но факт в том, что смесители принудительного действия могут использоваться в огромном диапазоне приложений, включая смешивание бетона, штукатурки, строительного раствора. , гравий, стяжка и штукатурка на полимерном связующем.

    Так в чем же преимущества? Обычный барабанный смеситель не имеет шестерен, и часто очень мало меди в обмотках двигателя.Вал приводит в движение только клиновой ремень в бетономешалке, поэтому нет необходимости в том, чтобы он был таким же прочным, как вал и мотор-редуктор смесителя принудительного действия. В смесителе принудительного действия вал приводит в движение ряд шестерен, и сила должна быть в состоянии достичь лопаток / лопастей — и они должны иметь возможность смешивать потенциально вязкий продукт. Вот почему двигатель и редуктор должны быть мощными в смесителе принудительного действия.

    Благодаря превосходной силе смесителя принудительного действия и его конструкции время смешивания сокращается.А время перемешивания оценить гораздо проще. Большинство смесей занимает от трех до пяти минут в смесителе принудительного действия. Но это не означает, что вам всегда следует выбирать миксер принудительного действия вместо обычной бетономешалки. У каждого из них есть свои качества и атрибуты.

    Не рекомендуется, например, смешивать земляной бетон (ЭМС) в бетономешалке. Смесь часто становится слишком влажной, поэтому при стяжке или оштукатуривании вода будет продолжать оставаться на поверхности, или часть продукта превратится в маленькие, похожие на снежный ком, компактные шарики.

    Кроме того, качественный барабанный миксер иногда лучше смешивает бетон с заполнителем, чем миксер принудительного действия. Эту смесь часто легче достать из барабана барабанного миксера, чем из желоба миксера принудительного действия, и этот вид бетона часто укладывается толстым слоем, где не нужно активировать все молекулы, и Таким образом, нет необходимости в эффективном смесителе принудительного действия. Если вы смешиваете бетон с заполнителем в смесителе принудительного действия, обязательно используйте смесительные лопасти с резиновыми лопастями.

    Компания

    SoRoTo была основана в 1986 году и является ведущим производителем и поставщиком смесителей принудительного действия и ленточных конвейеров. Его оригинальные смесители принудительного действия заслужили репутацию надежных и долговечных, а срок их службы составляет более двадцати лет. Действительно, компания тратит не менее трех лет на тестирование и разработку своих устройств, прежде чем они будут выпущены на рынок, и они производятся в соответствии с требованиями конечных пользователей.

    Вот почему существует ряд функций, таких как кронштейн, установленный на машине для удержания шпателя для кирпича, и подставка для ведра, которые сразу понравятся специалистам, в то время как безопасность также подтверждается решеткой безопасности перед разгрузочным желобом. , а также предохранительный выключатель.

    Модели 200L и 300L оснащены запасной розеткой для рабочего освещения или промышленных пылесосов, а машины оснащены резиновым ремнем, который предотвращает открывание крышки решетки во время использования или транспортировки. Благодаря тому, что лопасти смесителя SoRoTo снимаются без очистки инструментов или замены резины / стали, становится намного проще. Загрузочные колеса и использование изготовленных на заказ опущенных болтов также упрощают погрузку машины на платформу грузовика, а телескопические опоры можно регулировать в пределах от 100 до 140 см, в зависимости от модели.Пыль в настоящее время является одной из основных проблем безопасности в отрасли, и компания решила эту проблему с помощью дополнительного контроллера пыли.

    Редукторный двигатель — это мощный двигатель, который обеспечивает максимальную мощность и минимальную нагрузку, доступен с выходами 110 В, 230 В и 400 В. Ассортимент смесителей имеет емкость до 850 литров, в то время как модель Standard (CMS) предназначена для небольших работ. Pro (CMP) более мощный, с 2 или 3 двойными лопастями для смешивания, в то время как экономичный (CME) является недорогой моделью.Компания также предлагает бетономешалки с опциональным тягово-сцепным устройством, очень большие модели, модели меньшего размера, которые можно перевозить как тачку, и тихую модель

    .


    Trade-in

    SoRoTo Mixers UK является пионером в схеме обмена, которая дает подрядчикам и торговцам возможность обменять свой текущий смеситель принудительного действия на скидку до 500 фунтов стерлингов по сравнению с совершенно новой моделью.

    Поскольку так много подрядчиков работают со старыми, изношенными и потенциально опасными смесителями принудительного действия в строительной отрасли, эта схема направлена ​​на повышение качества и эффективности работы операторов, а также на повышение стандартов безопасности в потенциально опасных средах.

    Ассортимент SoRoTo простирается от суперпортативной модели объемом 40 л, которая может смешивать до ~ 100 кг бетона при полной загрузке, до гигантской модели объемом 300 л с максимальной вместимостью ~ 700 кг на смесь.

    Фергус Слэк, управляющий директор материнской компании GCL Products Ltd, сказал: «Мы очень рады запуску нашей новой уникальной схемы trade-in. Предлагая подрядчикам возможность модернизировать и обновлять свое жизненно важное оборудование и повышая уровень безопасности в строительной отрасли, выигрывают все.”

    Смесители для растворов, бетона и др.

    Введение:

    Смесители

    используются для… эррр… .mix. Те, которые мы используем в строительстве, часто называются (обычно гражданскими лицами) «бетономешалками », но они на самом деле не смешивают цемент как таковые. Чаще всего они смешивают раствор и / или бетон, оба из которых обычно содержат цемент.

    Фактически, они могут использоваться для более или менее смешивания любых заполнителей, будь то с другими заполнителями, такими как, например, песок, гравий и цемент для изготовления бетона, или заполнители с жидким вяжущим, например, , предварительно покрытый мелким заполнителем с химическим активатором для создания раствора на основе смолы.

    Типы и способы их смешивания:

    Существует много различных типов смесителей, используемых при укладке дорожного покрытия и озеленении, но для удобства (и моего здравого смысла!) На оставшейся части этой страницы мы рассмотрим четыре основных типа…..

    Смесители барабанные

    Смесители барабанного типа (также известные как гравитационные смесители)

    работают за счет вращения барабана, содержащего смешиваемый материал, и затем позволяя гравитации вызвать эффект опрокидывания, который распределяет материалы более равномерно по всему объему.

    Большинство этих миксеров имеют лопасти на внутренней стороне барабана, которые поднимают материалы во время вращения, а затем опускают их для улучшения опрокидывания / перемешивания.

    Смесители принудительного действия

    Смесители

    принудительного действия (также известные как тарельчатые миксеры) используют лопасти, вращающиеся и, возможно, вращающиеся внутри неподвижного барабана — материал нагнетается, а не просто переворачивается.

    Смесители винтового действия

    Силосы

    и некоторые вагоны для доставки смешивания на месте (объемные смесители) часто используют шнековый смеситель, в котором смешиваемые материалы перемещаются по вращающемуся шнеку, часто перемешиваемому с помощью встроенных лопастей.

    Лопастные мешалки

    Лопастные миксеры или мешалки — это просто базовая лопастная насадка, которая вставляется в барабан, ведро или другой контейнер, в котором хранятся смешиваемые материалы.

    Смесители барабанные

    Подсказки, также известные как мини-миксеры

    Для подрядчиков по укладке дорожных покрытий и озеленению самым популярным миксером является мини-миксер. Обычно они имеют емкость барабана 120–180 литров, что позволяет смешивать объем около 80–100 литров (0,08–0,1 м3). С точки зрения непрофессионала, примерно два или три 25-килограммовых мешка с песком можно смешать с раствором в каждой загрузке бочки, что составляет примерно две трети загрузки тачки.

    Барабан вращается с помощью установленного электродвигателя (доступны модели 240 В и 110 В) или с помощью установленного на раме бензинового двигателя, который вращает ремень или цепь для привода барабана.Модели с бензиновым двигателем лучше всего подходят для объектов, где доступ к электроэнергии может быть проблемой; модели с электродвигателями, как правило, дешевле покупать.

    Большинство моделей имеют колеса, что позволяет их легко транспортировать, а на плоских участках — толкать миксер в положение, в котором смешанный материал может быть опорожнен по мере необходимости.

    Многие электрические и некоторые бензиновые модели могут быть установлены на эстакаде, которая поднимает миксер на высоту, позволяющую опорожнять его прямо в тачку.

    Мини-миксер с электродвигателем 110в

    Site Mixer

    Чаще используется в больших проектах, где требуются большие объемы раствора или бетона.

    Объем барабана обычно составляет 200-400 литров, что позволяет смешивать объем 100-225 литров (0,1-0,225 м³), что составляет примерно тачку для меньших моделей и пару тачков для более крупных животных.

    Строительный смеситель для разгрузки подстилочного раствора

    Барабан обычно устанавливается на шасси и вращается с помощью электродвигателя или бензинового / дизельного двигателя.Барабан вращается под углом вверх и поворачивается под углом вниз для опорожнения содержимого при смешивании.

    Хотя многие модели будут иметь колеса для облегчения перемещения миксера в подходящее положение на месте, они, как правило, не перемещаются, как мини-миксеры, вместо этого полагаясь на смешанный материал, который будет транспортироваться через тачки, ведра или бункеры туда, где это необходимо. .

    Они, как правило, более прочные и устойчивые, чем мини-миксеры меньшего размера, но они значительно больше и неудобны в транспортировке.Они могут быть хорошей инвестицией для подрядчиков, работающих на крупных объектах или коммерческих проектах, но их довольно часто нанимают, когда это необходимо.

    Тарелка или миксер принудительного действия:

    Эта форма миксера более популярна для приготовления нецементных материалов. Он обычно используется для получения превосходных результатов при работе с «липкими» материалами, которые не могут быть полностью и равномерно распределены под действием барабанного миксера. Вот почему их часто рекомендуют использовать с заполнителями, связанными смолой, а также с некоторыми материалами для стяжки / затирки, а также со штукатуркой.Хотя он может использоваться для цементных материалов (большинство заводов по производству бетонных плит и блоков полагаются на тарельчатые миксеры), он обычно не используется на месте для приготовления цементных растворов или бетонов.

    Существует широкий диапазон размеров бочек от 75-80 литров до 400 литров и даже больше.

    Перемешивание достигается с помощью лопастей, мешалок и / или скребков, которые вращаются внутри неподвижного барабана, проталкиваясь сквозь материалы и тем самым обеспечивая тщательное перемешивание всего материала, а не только материала, находящегося рядом с центром, который не находится в центре. не цепляется за бока барабана.

    Как и следовало ожидать, есть модели с электродвигателями и модели с бензиновыми или дизельными двигателями. Электрические модели часто используются на больших площадках и в стационарных помещениях, в то время как модели с двигателем лучше подходят для мобильных монтажных бригад.

    Тарельчатый миксер принудительного действия

    Смешанный материал обычно выгружается через раздвижную панель пола в ведра или тачки по мере необходимости, в то время как некоторые модели (например, показанные на видео ниже) просто опрокидываются, чтобы опустошить..

    Birds ‘Eye View

    Тарелочные миксеры обычно работают с несколькими лопастями, скребками и стержнями, которые вращаются через поддон или канцелярский барабан, содержащий смешанные материалы

    Шнековый смеситель, бетонные вагоны и силосные смесители

    Мы видели, что барабанные миксеры работают за счет вращения наклонного барабана, а миксеры принудительного действия работают, взбивая лопасти через материал. Третий метод смешивания — это почти комбинация двух: шнековое перемешивание.

    По сути, смешиваемые материалы транспортируются с помощью винтового механизма со встроенными лопастями или лопастями, которые дополнительно перемешивают материалы.Таким образом, винтовой механизм частично выполняет интенсивное опрокидывающее действие, а лопасти — принудительное действие. В хорошо спроектированных системах высокоэффективное и тщательное смешивание может быть достигнуто за относительно короткий период.

    Наиболее часто встречающийся смеситель, использующий шнековый механизм, — это уже знакомая «тележка для бетона». Большой конический барабан содержит спиральное винтовое лезвие с лопастями, которое вращается по направлению к передней части вагона, когда находится в фазе смешивания, но переворачивается, чтобы вращаться назад, когда содержимое необходимо выгрузить.

    Принцип работы шнекового смесителя в бетонном вагоне — любезно предоставлено wikipedia Силосы

    становятся все более популярными для проектов, где требуются большие объемы прочного, надежного раствора или бетонной основы. Основной принцип заключается в том, что сухие ингредиенты хранятся в бункере, где нет шансов гидратации цемента, и выгружаются по запросу, часто с помощью винтового механизма, который включает заранее установленный объем воды для производства раствора или бетона. желаемого спада.

    В принципе, это очень похоже на то, как работают вагоны для смешивания бетона на месте — сухие ингредиенты хранятся в контейнерах и выгружаются с помощью винтового механизма, который добавляет воду с определенной скоростью для производства раствора / бетона по запросу.

    Бункер для минометов

    Для силосов сухие ингредиенты обычно предварительно смешиваются на заводе, поэтому подрядчик имеет возможность точно указать, какой тип смеси требуется, например, смесь песка и цемента в соотношении 4: 1, которая популярна для укладки дорожного покрытия. или раствор для швов с мелким песком 3: 1.После того, как бункер заполнен, очень трудно «подправить» смесь (кроме оседания), поэтому, если вдруг решится, что смесь 8: 1 будет более подходящей, чем смесь 4: 1 в бункере, нет многое можно сделать.

    Вагоны-смесители на месте (объемные смесители) обладают большей гибкостью, поскольку сухие ингредиенты (песок, гравий и цемент), как правило, хранятся в отдельных отсеках вагона, и поэтому количество или пропорция каждого из них может варьироваться. в соответствии с требованиями заказчика.Тот же самый вагон может производить, скажем, 75-миллиметровую смесь C20 для фундаментов, а затем переключаться на полусухую смесь C7,5 для укладки кромочных бордюров без необходимости возвращаться на завод.

    В то время как силосы могут (и производят) однородный раствор и бетон с заданными характеристиками, производительность вагонов для смешивания на месте может быть немного более изменчивой. Самые лучшие вагоны со всеми новейшими компьютерными гаджетами (например, показанные выше) могут быть очень хорошими, но некоторые из старых комплектов часто будут работать по принципу «вы получаете то, что вам дано».

    Лопастные миксеры

    Это в основном лопасть затвора, которую вставляют в материал, содержащийся в ведре или аналогичном материале, и вращают со скоростью для перемешивания и перемешивания.

    Существуют базовые лопастные насадки для дрели, которые, как следует из названия, просто устанавливаются в стандартную электрическую дрель, и есть специальные лопастные миксеры, которые, как правило, имеют более мощные двигатели, способные обеспечить более тонкое обслуживание.

    Они почти все без исключения приводятся в движение электродвигателями, поэтому доступ к источнику питания имеет важное значение.

    Лопастной миксер

    Их эффективность во многом зависит от усилий оператора. Лопасть должна быть направлена ​​в самые глубокие углы смесительного ведра, чтобы каждое зерно, агрегат или капля жидкости попали в смесь. Популярный выбор для растворов на основе смолы и некоторых цементных растворов, они действительно недостаточно эффективны для приготовления бетона или больших объемов раствора.

    Другие смесители:

    Существует множество смесителей, используемых в строительной отрасли, и эта страница не может охватить все варианты, но была предпринята попытка взглянуть на те, которые наиболее часто используются при укладке дорожных покрытий, дренаже и озеленении.

    Существуют миксеры, которые имеют узкоспециализированное применение, и миксеры, которые используются в мегапроектах, где требуются большие объемы. Для производства сборного железобетона крупногабаритные тарельчатые смесители часто располагаются в верхней части производственного цеха, и их продукция под действием силы тяжести подается на различные машины, которые будут формировать, формовать и прессовать бетон в блоки, плиты, бордюры и т. Д. многие другие строительные материалы.

    Самозагружающийся бетоносмеситель Смесители с двумя поддонами на заводе по производству бетонных блоков

    Есть даже навесное оборудование, которое может быть установлено на передней части погрузочных экскаваторов или экскаваторов, с приводом от гидравлики или ВОМ от двигателя машины.

    Короче говоря, практически нет предела механическому смешиванию материалов для использования в производстве дорожных покрытий, и это должно быть хорошо!

    Collomix TMX 1000/1500 Миксеры принудительного действия. Contractors Direct

    Тарельчатый миксер принудительного действия Collomix TMX 1000/1500

    Стоячие мешалки серии Collomix TMX предназначены для смешивания предварительно расфасованных строительных материалов, таких как гравийные растворы, цементная стяжка, известковая штукатурка, дренажный раствор, смола стяжки, монозернистый бетон, раствор для тротуаров и многое другое! Смеситель с принудительным действием может повысить производительность труда за счет более быстрого и легкого перемешивания.


    Характеристики

    • Прочный смеситель для предварительно расфасованного материала
    • Полезные объемы до 32 галлонов. или 5 мешков (TMX 1500)
    • Единственный в своем роде встряхивающий механизм собирает материал, прилипший к стенке машины, и легко выливает его
    • Улавливание пыли стало возможным благодаря съемной крышке, закрывающей более 50% защитного кожуха в сочетании с всасывающим патрубком пылесоса
    • Предназначен для прохождения через стандартные двери шириной 31 дюйм
    • Два больших колеса облегчают маневрирование даже на неровной поверхности строительных площадок
    • Трехручьевой смеситель с низким скорость вращения предназначена исключительно для тяжелых материалов

    Технические характеристики смесителя принудительного действия Collomix
    Модель TMX 1000 TMX 1500
    Вместимость 26 галлонов. 40 галлонов.
    Полезный объем 20 галлонов. 32 галлона.
    Мощность двигателя 2,0 кВт 2,8 кВт
    Мощность 2,7 л.с. 3,6 л.с.
    Напряжение 110 В / 60 Гц 240 В / 60 Гц
    Скорость Инструмент для смешивания 30 об / мин 30 об / мин
    Высота нагнетания 625 мм 625 мм
    Уровень шума 86 дБ 85 дБ
    Размеры 33.1 дюйм x 29,7 дюйма x 46,1 дюйма 33,1 дюйма x 29,7 дюйма x 49,6 дюйма
    Вес 288 фунтов 304,2 фунта

    Collomix | Смешайте это правильно!

    Как можно равномерно перемешать или идеально перемешать такие вещества, как эмульсионные краски, покрытия, реакционные смолы, наполнители и цемент? Это центральный вопрос в технологии смешивания.

    Обеспечение качества при перемешивании смеси всегда важно, так что технические характеристики материала, например.грамм. характеристики текучести, гладкость и характеристики высыхания могут развиваться должным образом. Само собой разумеется, что эффективность также играет ключевую роль в технологии смешивания. Сегодня большие объемы материала обрабатываются автоматическими смесителями, что позволяет сэкономить до 50% времени. Кроме того, физическая усталость пользователя должна быть как можно ниже, и этот аспект приобретает все большее значение в последние годы. Деревянные палочки для перемешивания и плоские щетки — это просто непрофессионально!

    Гибкость как козырная карта

    Предприятия с небольшими заказами и размерами поверхностей в основном выполняют часто меняющиеся виды деятельности, большинство из которых выполняется вручную.Для этих предприятий затраты и усилия, связанные с транспортировкой и установкой нагнетательных насосов, смесителей непрерывного действия и т. Д., Столь же неловко, как и интенсивная очистка в конце работы. Для постоянно меняющихся задач и для самых разных материалов решения с ручным управлением или небольшие автоматические миксеры часто имеют гораздо больший смысл и в большинстве случаев гораздо более экономичны в использовании.

    Кроме того, новейшие материалы, такие как предварительно расфасованный материал, требуют очень тщательной подготовки для достижения желаемого качества обработки.Для этого необходимо иметь готовую правильную технологию смешивания, чтобы достичь желаемого результата за меньшее время.

    Бескомпромиссное смешивание

    Выбор подходящей технологии смешивания, соответствующей вашим требованиям, зависит от следующих критериев

    • Размер строительной площадки
    • Доступность рабочего места
    • Частота операций смешивания
    • Транспортировка готовой смеси на производственную площадку

    В принципе, при смешивании можно выбирать между ручными одношпиндельными ручными смесителями, двухшпиндельными ручными смесителями и ротационными смесителями и смесителями принудительного действия.С помощью одношпиндельных ручных миксеров, таких как Collomix Xo 1, 4 и 6, можно очень хорошо перемешивать тонкие и пластмассовые материалы в зависимости от формы и размера миксера. Ручные миксеры с двумя шпинделями, такие как Collomix Xo 55 R duo, имеют инструменты для смешивания, которые работают в противоположных направлениях. Поскольку они компенсируют противодействие, они делают управление ручным миксером через материал особенно легким для пользователя. При этом результат работы достигается на 50% быстрее за счет эффекта принудительного перемешивания.Это является особым преимуществом для часто коротких жизнеспособности материалов на основе двухкомпонентных смол. Это важно знать, чтобы избежать дорогостоящих ошибок. Практическая деталь: эффект микширования можно обратить в устройствах Collomix Xo 55 R duo, поменяв местами инструменты микширования. Это означает, что достаточно одного набора миксеров для перемешивания по часовой стрелке и против часовой стрелки.

    В миксерах с автоматическим вращением емкость для смеси вращается вокруг высокоскоростного центрального миксера. Эти смесители подходят для смешивания больших количеств высоковязких материалов, таких как многие типы строительных растворов, штукатурок, наполнителей и клеев.Смесители принудительного действия, необязательно с таймерами для предварительно выбранного времени перемешивания или смесительные станции, используются всякий раз, когда необходимо постоянно использовать большее количество систем покрытия с постоянным качеством по мере выполнения работы, например при укладке полов материалами 2К и ремонте бетона.

    Привод, лопатка для смешивания, смешивающий материал — комбинация — вот что важно!

    Вы можете работать безупречно и эффективно только в том случае, если все компоненты совместимы друг с другом, то есть привод и смесительная лопасть соответствуют смешиваемому материалу.Правильный эффект смешивания, правильный размер и правильный привод приводят к эффективным, высококачественным и легким результатам работы.

    Правильная лопатка для смешивания

    Доступен широкий выбор лопастей для смешивания, подходящих для самых разных вязкостей и нагрузок. Табличные обзоры, слайд-диаграммы или приложение постоянно обновляются и помогают подобрать подходящую лопаточку для смешивания под рукой.

    В основном на рынке известны лопатки для перемешивания с вращением по часовой стрелке и против часовой стрелки.
    Против часовой стрелки означает, что смесительные лопатки расположены слева внизу направо вверху. Материал протягивается сверху вниз в виде типичной воронки, а затем снова поднимается вверх по бокам смесительного ведра. Этот эффект смешивания используется с менее вязкими материалами, такими как краски, покрытия, дисперсии и т. Д., Чтобы предотвратить разбрызгивание среды. Необходимо обеспечить, чтобы один привод всегда использовался с достаточной мощностью, чтобы можно было преодолеть любое более высокое сопротивление материала.
    Для лопастей , вращающихся по часовой стрелке, все наоборот: лопатки для смешивания идут справа внизу и слева вверху. Материал сначала перемещается по центру к верху, образует на поверхности выпуклость в форме колокола, а затем снова перемещается вниз по бокам. Этот вариант используется при смешивании наполненных песком и вязких материалов, таких как цемент, штукатурка, стяжка и т. Д.
    При вращении против часовой стрелки миксер вдавливается в материал, как винт.

    Смена лопастей для смешивания

    Различные лопасти для смешивания для разных материалов — при повседневном использовании очень важно, чтобы лопасти для смешивания можно было легко и быстро менять. При переходе на ручной миксер часто бывает труднее удалить обычные клиновые переходники или резьбу M14 после использования. Эффективным и практичным решением является муфта Collomix Hexafix, которая работает одним щелчком и без каких-либо инструментов. Чтобы вынуть миксер, просто снимите ручку. Шестигранные валы смесителя заблокированы в приемном устройстве и не могут перекручиваться.

    Эффективная очистка

    Для водорастворимых материалов, таких как эмульсионные краски, обычно чистят палочку для смешивания комком или плоской щеткой в ​​ведре с водой. Еще свежие наросты материала можно удалить с помощью шлифовальной ткани во время основной очистки. Если остатки материала уже высохли, часто прибегают к «чистке молотком». Это отрицательно сказывается на работе и сроке службы миксера, а в худшем случае — и самого агрегата! Более практичным и профессиональным решением является система очистки миксера Collomix «MixerClean».После перемешивания поместите миксер в ведро, наполненное водой, включите ненадолго машину, и две щетки очистят миксер в мгновение ока.

    Создан для легкой очистки

    Вот почему Collomix придает большое значение конструкции новых машин и устройств, а также эффективности и производительности. Так, например, ручные миксеры серии Xo позволяют пользователю работать в вертикальном положении. Это помогает избежать нездоровых вынужденных поз. Смесительные станции и транспортная тележка, предлагаемые в качестве дополнений или аксессуаров, или миксер LevMix позволяют без усилий работать, и это легко для вашей спины.

    Аренда бетономешалки — смесители для бетона, лопастей, смолы и др.

    Аренда бетономешалки

    Строительная смесь для бетона, раствора и стяжки

    Бетономешалки

    позволяют создавать бетон, раствор и стяжку для небольших и средних строительных проектов и каменной кладки, например стен зданий, террас, полов, плит, тротуаров, бордюров, труб, водостоков и т. Д. Наш ассортимент небольших миксеров идеально подходит для торговли и домашних хозяйств, позволяя вам смешивать ваши материалы быстро и намного проще, чем делать это вручную.Они также позволяют производить большее количество бетона с идеальной консистенцией для конкретного применения. Все наши бетономешалки оснащены поворотной и наклоняемой подставкой, чтобы вы могли легко опрокинуть их и вылить бетон. В нашем ассортименте —

    • Цементные смесители 240В. Это компактные и легкие миксеры, которые просты в использовании и практически не требуют обслуживания. Эти электрические бетономешалки безопасны для использования в помещении и в непроветриваемых помещениях, они работают от бытовых источников питания 220–240 В.Они имеют емкость барабана 130 литров и идеально подходят для небольших работ и домашнего применения.
    • Бетономешалки 110В. Эти смесители имеют те же характеристики и преимущества, что и модели на 240 В. Однако они работают от источников питания 110–120 В. Эти миксеры идеально подходят для малых и средних проектов на месте, но для работы со стандартной домашней розеткой требуется трансформатор 3 кВА.
    • Бензиновые бетономешалки. Эти портативные и прочные миксеры оснащены бочками увеличенной толщины на 130 литров и лопастями для быстрого перемешивания.Им не нужна близость к источнику питания, поэтому они идеально подходят для использования на стройплощадке. Однако бензиновые бетономешалки не подходят для использования в помещениях или закрытых помещениях, и их необходимо доливать топливом.
    • Дизельные бетономешалки. Это большие и прочные миксеры с бочками на 250 литров увеличенной толщины и лопастями для быстрого перемешивания. Им не нужна близость к источнику питания, поэтому они идеально подходят для использования на стройплощадке. Однако бензиновые бетономешалки не подходят для использования в помещениях или закрытых помещениях, и их необходимо доливать топливом.

    У нас есть прокатные комплексы, в которых бетономешалки сочетаются с другим оборудованием, например, пластинчатыми уплотнителями и дисковыми резаками. Эти пакеты идеально подходят для конкретных приложений и позволяют арендовать оборудование вместе дешевле, чем арендовать его по отдельности. У нас также есть смесители для смол принудительного действия и лопастные смесители для перемешивания эпоксидных смол, стяжек, полимеров, пластмасс, гипса, герметиков, красок и клеев. Мы поставляем тачки из полиэтилена высокой плотности с прочными ковшами с антипригарным покрытием, поэтому вы можете заливать бетон прямо из откидной бетономешалки и транспортировать его по рабочей площадке.

    Национальные пункты проката инструментов очень конкурентоспособны, и мы предлагаем доставку по всей стране по выгодной цене. Взгляните на наш полный ассортимент аренды бетономешалки и закажите онлайн или по телефону для получения на местном складе или доставки на дом.

    Для получения дополнительной информации ознакомьтесь с нашими руководствами; Что такое бетономешалка ?; Как пользоваться бетономешалкой; Как смешивать разные виды бетона.

    Смешивание и транспортировка бетона

    Смешивание и транспортировка бетона Смешивание и транспортировка бетона

    1.0 Введение

    Успешная укладка бетона зависит от тщательного перемешивания, надлежащее оборудование и соответствующий транспорт. Этот сайт определит, проанализировать и продемонстрировать важность каждого из них в общем процессе укладки бетона.

    2.0 Дозирование и смешивание бетона

    Смешивание бетона просто определяется как «полное смешивание материалов. которые необходимы для производства однородного бетона »(Янг, 267).Это может варьироваться от ручного к машинному смешиванию, при этом машинное смешивание самый распространенный.

    Однако ни одно успешное смешение не может быть достигнуто без надлежащего комплектация всех материалов. Дозирование — это «процесс взвешивания или объемно отмеряя и вводя в миксер ингредиенты на замес бетона »(Косматка, 94). Гарантия качества, удобное расположение. материалов и оборудования, а также правильное взвешивание материалов. важные шаги, которые необходимо выполнить перед любым смешиванием.

    Типы и объем материалов, состав смеси и конечный результат (т.е. прочность) обычно указываются в проектных спецификациях. В перед началом дозирования или смешивания необходимо ознакомиться с проектными спецификациями. место.

      1. Компоненты смешивания

      2. Есть много компонентов смешивания которые необходимо учитывать, чтобы обеспечить однородность бетонной смеси может быть достигнут.Расположение, форма и угол наклона смесительных лопастей, форма камеры смешивания, скорость вращения и мощность должны приниматься во внимание. в учетную запись. Крайне важно, чтобы каждая партия постоянно перемешивалась до проектные спецификации, чтобы не нарушить окончательную прочность бетона.

      3. Классификация смесителей

      4. По сути, существует три классификации из смесителей: барабанный смеситель, тарельчатый смеситель и смеситель непрерывного действия.Каждый из эти смесители можно разделить на порционные и непрерывные, свободно падающие. или принудительное перемещение, и стационарное или переносное.

      5. Время смешивания
    После выбора подходящего смесителя необходимо определить время перемешивания. Это продолжительность
    время, необходимое для смешивания бетона, когда миксер полностью загружен материалы.Зарядка — важный шаг
    потому что это дает возможность материалам предварительно смешаться. Тип и состояние смесителя, скорость вращения,
    размер заряда и характер материалов определяют правильный время перемешивания. Время перемешивания не
    стандарт на каждую партию. Например, барабанный миксер небольшого диаметра. создает большую скорость, чем барабан
    смеситель с большим диаметром, следовательно, время перемешивания будет сокращено.Однако, если цель более жесткая
    бетон, требуется более длительное время перемешивания.

    3.0 Транспортировка бетона

    Транспортировка бетонной смеси определяется как транспортировка бетона. от смесительного завода до строительной площадки. Имейте в виду, что не все бетон смешивается на реальной строительной площадке, и может потребоваться значительное путешествие. Чаще всего это касается товарных бетонов.В Основная задача при транспортировке бетона — обеспечить, чтобы водоцементный соотношение, осадка или консистенция, содержание воздуха и однородность не изменяются из предполагаемых состояний.

    3.1 Важные факторы при выборе транспорта

    Есть много элементов транспортировки, которые необходимо учитывать в чтобы гарантировать, что смесь не изменит свое состояние, как указано в договор. Две ключевые цели при транспортировке бетона из смесителя растения на строительную площадку, чтобы предотвратить сегрегацию и не уменьшить удобоукладываемость смеси.Этот процесс транспортировки необходимо хорошо продумать. вне и организовано эффективно. Как правило, от тридцати до шестидесяти минуты транспортировки приемлемы для небольших работ. В центральном или переносной завод по производству товарных смесей, бетон следует выгружать из автобетоносмесителя или автобетоносмеситель в течение двух часов. Если транспортное средство неподвижное используется, это время сокращается до одного часа. Следует избегать всех задержек в Чтобы предотвратить образование сот, как показано на рисунке 1, или холодные суставы.

    Выбор наиболее подходящего вида транспорта зависит от многих факторов. Тип и состав бетонной смеси, размер и тип конструкции, топография, погодные условия (т.е. температура, влажность, скорость ветра), местоположение завода по размеру и стоимость все принимаются во внимание при выборе вида транспорта для вашего бетона. Если вы выберете неправильный способ транспортировки, ваш бетон может быть разделен, что фактически сделало бы его бесполезным.Поэтому важно, чтобы адекватные подумайте о том, какой вид транспорта вам действительно нужен.

    3.2 Категории перевозок

    Есть много видов транспорта как показано ниже:

      1. Тачка или моторизованная багги
      2. Автобетоносмеситель
      3. Ковш или стальной контейнер
      4. Желоб
      5. Ленточный конвейер
      6. Бетононасос
      7. Пневматический россыпь
    4.0 Заключение

    Как указано выше, успешное смешивание и транспортировка бетона требует тщательного управления многими факторами. После того, как соответствующее перемешивание выбрано транспортное оборудование и учтены важные факторы, вы готовы перейти к следующему важному шагу, известному как размещение.

    Информация собрана Грегом Винчи

    5.0 Список литературы

    Руководство ACI по бетонным работам, Часть 2: Строительные практики и Инспекция тротуаров и материалов общего назначения .
    Детройт: американский бетон Институт, 1997.

    Добровольски, Джозеф А. Справочник по бетонному строительству (4 th Издание) . Нью-Йорк: McGraw-Hill, Inc., 1998.

    Косматка, Стивен Х. и Уильям К. Панарезе. Проектирование и управление Бетонные смеси (13 -е издание ) . Иллинойс:
    Портлендская цементная ассоциация, 1998 г.

    Миндесс, Сидни и Дж.Фрэнсис Янг. Бетон .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
