Кладем печь из кирпича правильно: руководство к действию

Кирпичные печи эффективны и многофункциональны. Они могут устанавливаться в домах, банях или даже на дачных участках, создавая уютную и неповторимую атмосферу. Если вы — будущий хозяин загородного домика или бани, то наверняка рано или поздно задумаетесь о том, как класть печь из кирпича самостоятельно.

Из чего состоит кирпичная печь

Прежде чем начать работу, изучите устройство кирпичной печи:

  1. Фундамент.
  2. Топливник.
  3. Дымообороты.
  4. Дымовая труба.

Выбираем подходящий материал


Чтобы печь эффективнее вырабатывала тепло, не дымила и не была пожароопасной, необходимо тщательно изучить информацию о кирпиче и выбрать его правильно. Для начала разберемся, из какого кирпича сооружают печи?

В печном деле используют высококачественный прочный керамический и шамотный кирпич. Чем лучше он будет, тем дольше прослужит вам печка. Кирпичи не должны иметь сколы и трещины, должны быть одинаковыми по размеру.

Звук удара молотка по такому кирпичу должен быть звонким. Напротив, недожженный некачественный материал будет «звучать» глухо. «Правильный» кирпич всегда розового цвета. Пережженный же будет фиолетового, а недожженный — красно-оранжевого оттенка.
Обычно шамотный (огнеупорный) кирпич используют для кладки топливника. Керамический — для кладки всей печи. Часто у новичков возникает вопрос: «Можно ли из шамотного кирпича выкладывать всю печь?»

Особой необходимости в этом нет, так как:

  • огнеупорный кирпич очень сильно нагревается, что делает опасным прикосновение к печи;
  • он дороже стоит.

Готовим инструменты и материалы


Для постройки печи своими руками запаситесь:

  • мастерком;
  • деревянной рейкой;
  • печным молотком;
  • ножом;
  • строительным уровнем;
  • рашпилем;
  • карандашом;
  • угольником;
  • металлической рулеткой;
  • отвесом;
  • емкостью для замешивания раствора;
  • болгаркой с алмазным кругом.

Конечно же, не обойтись в строительстве без следующих материалов:

  • шамотного и керамического кирпича;
  • сухой печной смеси;
  • стальных полос и металлического уголка;
  • дверок топливника и зольника;
  • задвижек дымохода;
  • колосниковых чугунных решеток.

Советы и секреты

Опытным мастерам печного дела известны различные тонкости и секреты постройки печи. Расскажем о некоторых из них.

  1. Прежде чем выкладывать печь, составьте чертежи и схему кладки. Проверяйте во время строительства, чтобы ряды соответствовали горизонтальному уровню, используя угловые шаблоны и линейки.
  2. Обклейте керамические кирпичи малярным скотчем (ширина 6 см). Это поможет избежать контроля за выступающим между швов раствором с лицевой стороны. Раствор начнет высыхать, а вам останется просто удалить скотч и обмести кладку при помощи жесткой щетки.
  3. Не гонитесь за толщиной раствора между кирпичами: пусть он будет умеренно тонкий, тогда печь будет прочной и долговечной.
  4. На какую смесь лучше совершать кладку кирпича? Для сооружения прочной и долговечной конструкции можно приготовить смесь самостоятельно или использовать готовую. Без определенного опыта и практики изготовить глиняный раствор самим будет сложно. Если вы новичок в постройке печей, используйте в работе удобную сухую печную смесь. Она продается в строительных супермаркетах.
  5. Лицевая кладка нуждается в теплоизоляции от топочной камеры. Для этого используйте лист базальтового картона (толщина 5 мм).
  6. Скорректировать уровни перемычек и иных деталей печи поможет металлический уголок с шириной полочки 50 мм. Располагайте уголок так, чтобы он мог обхватить кирпич с обеих сторон. С лицевой стороны его не должно быть видно.
  7. Заслонки, дверки, колосники лягут в пазы надежно, если последние будут равной толщины с самими деталями.
  8. Квадратные металлические прутья шириной 5 мм. и длиной 1 м. помогут добиться идеально ровного шва между кирпичами. Поверх ряда из кирпича уложите два прута, предварительно смазанных машинным маслом, сверху наложите раствор, далее — снова кирпичный ряд, далее можно вынимать прутья.
  9. Чтобы подогнать кирпичи по размеру, их для начала выкладывают «на сухую». После этого необходимо их замочить в воде, пока не прекратится выход пузырьков воздуха из нее.
  10. Во время укладки следите, чтоб раствор с верхнего ряда кирпичей покрыл кирпичи нижнего ряда. Лишний раствор убирайте.
  11. Наклон дымохода не должен превышать 5 градусов. Этого можно достичь, используя следующую хитрость. После выкладывания основания дымохода, используйте отвес и найдите на крыше точку, в направлении которой будет располагаться труба, и закрепите в этом месте саморез. Аналогично выставите еще три самореза для трех оставшихся углов. Натяните на них яркие нити и ведите с помощью них кладку.

Пошаговая инструкция

1. Определяем местоположение печки в доме.

  • Не кладите вокруг печи пожароопасные предметы ближе, чем 38 см.
  • Чтобы исключить конденсацию влаги или уменьшение тяги, не располагайте печь в пространстве между окон или вблизи наружных стен.
  • Проверьте, чтобы в месте прохода трубы дымохода через крышу отсутствовали стропила, а между этажами — лаги.
  • Печь не должна препятствовать свободным передвижениям в помещении, где она установлена.
  • Лучше устанавливать ее на одном уровне с коньком крыши. Это поможет сократить длину дымохода.

2. Закладываем фундамент правильно.

  • Помните, что лучше всего, если фундамент дома и фундамент печи не будут связаны. Это обеспечит более долгий срок службы обоих. Ведь температурные различия и нагрузки создают разную их усадку.
  • Для фундамента выкапываем яму метровой глубины, покрываем песком на 11 сантиметров, заливаем сверху раствором бетона.
  • Фундамент делайте шире самой печки на 15 см. Следите, чтобы он был идеально ровным, и поверхность его была ниже уровня пола на 19 см.

3. Приступаем к кладке.

  • Тем, кто строит печь впервые, рекомендуем для начала произвести выкладку кирпича по схеме на сухую, а затем приступать к работе с использованием раствора.
  • С помощью шпателя и мастерка кладем первый ряд кирпичей, используя только цельный кирпич и соблюдая следующее правило: вертикально расположенные швы не совпадают между собой.
  • Во втором ряду устанавливаем дверцу поддувала. Она оснащена четырьмя петлями, которые крепятся к печке. К петлям прикрепляем стальную проволоку (диаметр 1,5 миллиметра), замуровываем ее концы в кладку, дверку промазываем раствором.
  • В третьем и четвертом ряду устанавливаем колосниковую решетку, не используя раствор и оставляя зазоры.

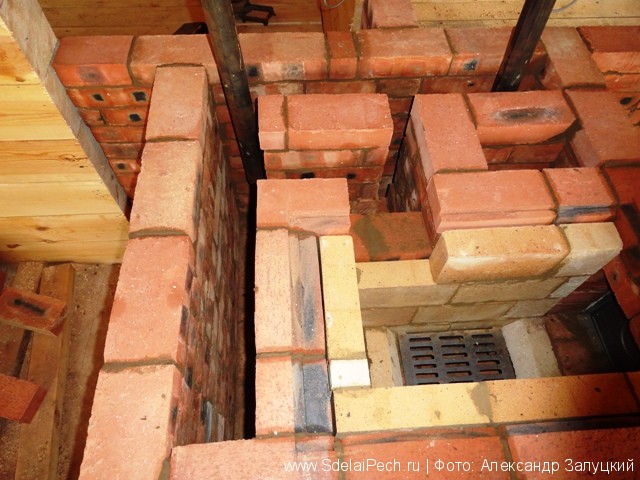

  • Выкладываем топку печи, используя шамотный кирпич. Потому что он способен выдерживать повышенный нагрев. Смешивать его с обычным кирпичом не желательно. Устанавливаем дверцу топки по тому же принципу, что и дверцу поддувала, но предварительно обернем ее асбестом.
  • Ряды, следующие за топкой (9 — 12), выкладываются по обычным правилам. При этом необходимо контролировать гладкость стенок топливника.
  • 13, 14, 15 ряды образуют свод топливника.
  • В 16 ряду устанавливаем прочистную дверцу.
  • С 17 по 20 ряды формируем конвектор с гладкой внутренней поверхностью.
  • 21 и 22 ряды образуют перемычку. На 23 ряду устанавливаем еще одну дверку для прочистки.
  • Ряды с 24 по 26 выкладываем, как 17 — 19 ряды.
  • 27 и 28 ряд служат для оформления перекрытия верхнего перевала и выходного патрубка печки. Ряды с 29 по 31 закроют его и завершат.

4. Обустраиваем трубу дымохода.

Можете ее создать самостоятельно из силикатного кирпича или взять готовую, но соответствующим образом теплоизолированную. Следите, чтобы внутри дымохода отсутствовали сколы и неровности. Иногда его внутренние стенки выравнивают с помощью жидкого стекла.

По окончании кладки просушиваем печь в течение 2 недель.

Рекомендации и нюансы.

Если вы намереваетесь установить печь в баню, то учтите следующие нюансы.

Для бани печка — источник не только обогрева, но и горячей воды. Поэтому необходимо предусмотреть в чертежах наличие емкости из металла соответствующего объема. Некоторые умельцы сооружают печь с самодельным котлом. Устанавливать его нужно таким образом, чтобы одна стенка осуществляла функции топки.

Участки, где металл сопрягается с кирпичом, обматывайте асбестом.

Чтобы соорудить даже самую простую печь, необходима определенная сноровка, терпение и аккуратность. Наглядно продемонстрирует все тонкости кладки кирпичной печки наше видео.

особенности, чертежи и размеры, как сделать, пошаговая инструкция

Приготовление пищи на свежем воздухе – любимое занятие многих людей. Кроме того, становится популярным приготовление здоровой еды. Для этого во дворе сооружают беседку с обеденной зоной и барбекю. В связи с этим в Сети появляется много информации, как построить печь барбекю на даче.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи. Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий.  Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Внимание!

Все строительные материалы необходимо сначала уложить на сухую поверхность для корректировки готовых размеров, а потом уже класть на раствор.

Укладка выполняется так, чтобы раствор не сильно растекался:

  1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
  2. Небольшое количество раствора накладывают на угол кирпича.
  3. Далее размазывают вдоль кромки с наклоном к краю.
  4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

  • вертикальные швы не должны совпадать;
  • кладка со сколотой поверхностью не производится внутрь топки;
  • внутренние поверхности не подлежат оштукатуриванию;
  • опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
  • при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Подготовка проекта

Как построить печь барбекю из кирпича своими руками – популярный вопрос среди дачников. Работу необходимо начинать с подготовительной стадии. Для монтажа потребуются такие материалы и инструменты:

  • бетон;
  • клинкерный кирпич;
  • одноцветная высокопрочная, морозостойкая добавка;
  • рубероид;
  • необрезная и обрезная доска;
  • лист металла для сооружения поддона под уголь;
  • металлическая труба диаметром 15 см;
  • решетка.

Подготовительная стадия требует составления проекта и необходимых чертежей. Система кладки выбирается для каждого конкретного проекта. Первый этап требует составления проекта финишной конструкции.

Важно!

Здесь важно учитывать и критерии безопасности.

Вблизи расположения барбекю не должна присутствовать растительность или что-то легковоспламеняющееся.

Важным критерием служит доступ к воде и защита от ветра. При возведении беседки из горючих материалов необходима их обработка огнеупорными составами либо размещение вдали от открытого огня.

Мастера, которые знают, как построить печь барбекю в беседке, сооружают навес и располагают устройство внутри него. При изготовлении крыши в кладку печи монтируют трубы для создания прочности каркаса кровли. Для подготовки основания необходимо снять верхний слой земли. Далее засыпается слой щебня.

Для сооружения конструкции с большим весом необходим прочный фундамент. При его заливке обязательно соблюсти все требования для исключения трещин и проседания. Фундамент делают из бетона и арматуры. Через 7 дней, когда он наберет прочность, его можно использовать, покрыв рубероидом.

Следующим этапом будет выкладка самой печи.

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс.

 Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Важно!

Эксплуатация до окончания просушки запрещена. Иначе швы растрескаются.

Как построить печь барбекю из кирпича своими руками: чертежи

Составление проектов и чертежей требует скрупулезной работы, но это по силам сделать самому. Тщательное продумывание этого этапа в дальнейшем облегчит расчет объема материала.

Существует 2 формата печей: прямоугольный и арочный. В первом случае не обойтись без уголка. Для проектирования арочной печи применяется шаблон специальной формы.

При проектировании барбекю нужно выбрать металл для жаровни и варочной камеры. Монтаж этих элементов из чугуна позволит дольше удерживать тепло внутри. Заслонки очага из чугуна позволят исключить попадание искр наружу. Дымоход можно монтировать из нержавеющей стали или кирпича. Это придаст конструкции уникальный вид. При разработке проекта нужно учитывать расположение печи: они могут быть угловые и прямые.

Печь барбекю из кирпича, сделанная своими руками, будет долго радовать владельца: ее можно использовать как камин, просто костер или кухню. Современные технологии предлагают применение вращающихся решеток и теплоотражающих крышек, что делает процесс приготовления пищи еще более простым и в то же время интересным.

Кладка печей своими руками — основные сложности

По большому счету, кладка печей своими руками может быть освоена каждым. Главное – прислушаться к советам профессионалов и следовать пошаговой инструкции. Начинать строительство печи для дома своими руками  нужно с создания чертежа.

Если в этом деле нет навыков, то можно воспользоваться тем, что уже есть. Стандартная порядовка, по которой ведется кладка печей, может быть найдена в специальной литературе. Каждый, кто решил заняться самостоятельным возведением печи, задавался вопросом: как ведется кладка печей своими руками В процессе создания проекта печи для дома или дачи нужно учитывать:

  • насколько расположение печи подходит по уровню теплоотдачи,
  • насколько безопасным и удобным будет вывод дымовой трубы,
  • дымовая труба должна выходить на улицу и при этом не нарушать несущие конструкции на чердачном покрытии и крыше,
  • планируется ли оборудовать печь плитой, наличие плиты позволит использовать печь для приготовления пищи.

Чертежи, по которым будет вестись кладка печей,  должны содержать информацию о вертикальных разрезах, чтобы можно было создать впечатление о том, каким образом устроена печь внутри. Благодаря изображению фасадов можно будет представить, как должен быть организован внешний вид печи. А схема порядовки поможет определить, каким образом уложен горизонтальный ряд кирпичей, начиная с нижнего и заканчивая верхним.

При выборе печной конструкции необходимо убедиться в том, что для дымовой трубы не будет создаваться препятствий в виде чердачных балок дома. Учитывать также необходимо интенсивность печной теплоотдачи. Укладывать печной фундамент нужно отдельно от фундамента дома, поскольку у них разная осадка. Даже при незначительном перекосе печной массив может растрескаться, в связи с чем нарушится работа печки и может возникнуть пожар. Определить глубину, на которую необходимо заложить фундамент, довольно легко – так же, как и для стен. Ширина фундамента должна быть большей, нежели размеры печи, в среднем на 5-6 см по каждой стороне. В качестве материала для строительства печи используются камень, кирпич, гравий. Кладка фундамента печи для дома или дачи делается с использованием цементного раствора. По верхней части фундамента строго горизонтально нужно установить 1-2 ряда кирпича (лучше, если он будет обожженный или пережженный). После этого необходимо сделать гидроизоляцию, для чего лучше всего использовать толь или рубероид.

Какой материал следует использовать для кладки?

Для начала нужно узнать, какой кирпич нужен для кладки печи и какой материал подойдет для кладки топки. В качестве материала для кладки печи лучше всего использовать красный кирпич высокого качества.

Чтобы кладка печей из кирпича своими руками дала лучший результат, необходимо для топки использовать огнеупорный (шамотный) кирпич. Поскольку конструкция печной топки двухслойная, то в целях экономии только внутренний слой топки выкладывается из шамотного кирпича, а внешняя часть топки – из керамического. Использование шамотного кирпича для внутреннего слоя топки повысит срок службы плиты.

Если планируется кладка печи для дома своими руками, для работы можно использовать не только целый кирпич, но и его части. Если попадаются кирпичи старые, то их нужно очищать от налета. Стоит обратить внимание на то, что также для кладки печи предназначается глиняный раствор. Использование цементного раствора подходит только для укладки фундамента и трубы, для основной части печи и топки нужен раствор на основе глины. Лучше всего, если кладка печей ведется с использованием раствора из жирной глины и качественного чистого песка. Подготовить эти материалы своими руками необходимо задолго до строительства.

Песок необходимо просеять для того, чтобы укладка совершалась более качественно. Глину следует замочить за двое-трое суток до того, как начнутся работы. Для глины лучше всего использовать бочку или деревянный ящик с невысокими бортами, прочным дном, без щелей и трещин.

Чтобы знать, как  ведется кладка печей из кирпича своими руками, необходимо изучить значительное количество литературы, прислушаться к советам профессионалов, и только после этого можно приступать к практическому выполнению задания.

Рекомендации по кладке печи

Надежная кладка печей с плитой невозможна без качественного раствора. Его консистенция должна быть достаточно пластичной и жирной. Если в растворе недостаточное количество песка, то песок получится слишком жирным, швы дадут значительную осадку и будут подвергаться растрескиванию. Если раствор недостаточной жирности, то ему не удастся упрочнить конструкцию, и швы будут рассыпаться. Оптимальный вариант соотношения, в котором используется в растворе глина и песок, выбирается экспериментально.

Перед тем как класть печи, нужно проверить качество раствора и определить, подходит ли он для выполнения необходимых задач. Для этого существует много способов. Один из них – самый простой – не требует особых усилий. Из приготовленного раствора нужно скатать шарик и просушить его. После этого нужно сбросить его с высоты одного метра. Если после падения с ним ничего не случилось, он не растрескался и не повредился, то это свидетельствует о высоком качестве раствора. Значит, его можно применять, если ведется кладка русской печи с плитой. Консистенция раствора должна быть густой, но пластичной – для удобства в работе. Кроме того, благодаря пластичности в процессе стройки раствор не будет вываливаться из швов. Степень пластичности раствора зависит от того, какое использовано количество воды.

Приступаем к строительству печи

Для того чтобы начать кладку печи с плитой для дома, нужно чтобы под рукой была порядовка (схема кладки) и основные инструменты для строительства. Для выполнения работ своими руками в первую очередь понадобится кельма. Этот инструмент служит для того, чтобы наносить, разравнивать раствор и подрезать швы. Использование молотка-кирки необходимо для работы по кирпичу – рубки и обтесывания. Благодаря уровню следят за тем, чтобы кладка была строго горизонтальной. Отвес служит для того, чтобы углы были вертикальными, а сама кладка – плоской и ровной. Использование линейки обеспечит контроль за тем, чтобы кладка печи для дома была прямой и горизонтальной. И ни в каком виде строительства не обойтись без стального метра или рулетки. В процессе работы необходимо следовать четко установленным правила. Если быть невнимательным или непоследовательным, то работа может быть сделана некачественно, что приведет к недолговечности конструкции.

  • Первый ряд печи для дома с плитой выкладывается по шнуру. Выполняя работы своими руками, необходимо контролировать, чтобы прямые углы четко сохранялись. Толщина швов должна быть 3-5 мм, сами швы – ровные.
  • Необходимо помнить о проверке горизонтальности остальных рядов, которые будут укладываться. Для этого будет нужен уровень, который устанавливается на линейку.
  • Перед началом кладки каждого ряда нужно укладывать кирпичи без раствора так, как указывает порядовка. Необходимо между ними оставлять зазоры, которые по толщине равны швам.
  • После этого нужно взять кельму, набрать раствора и нанести его на то место, где должен располагаться угловой кирпич, разровнять. Следует помнить о том, что площадь раствора должна быть такой же, как и площадь кирпича.
  • На следующем этапе обычно берется кирпич, опускается в воду. Находиться в воде ему необходимо до тех пор, пока из него не перестанут идти пузырьки. После этого кирпич укладывается на поверхность раствора.
  • Затем кирпич укладывается таким образом, чтобы получилась необходимая толщина шва. Раствор, который выжимается, нужно подрезать. Благодаря использованию отвеса проверяется, насколько правильно происходит процесс укладки.
  • Следующий ряд укладывается таким же образом, только раствор используется и для заполнения вертикальных швов.

Печная кладка происходит при параллельной перевязке швов. Это значит, что каждый из швов печи для дома и топки должен быть перекрыт следующим рядом, который сдвигается на половину или четвертую часть кирпича. По этой причине за некоторое время до строительства нужно запастись половинными и четвертными частями кирпича. Для ровного отделения кирпича нужно со всех его сторон проделать борозды. После этого, используя молоток, нужно сделать надкол и расколоть резким ударом.При строительстве печи с плитой необходимо обратить внимание на то, что внутренняя поверхность дымохода и каналов для дымооборота не штукатурится. Нельзя этого делать по той причине, что может ухудшиться процесс теплообмена между печными и газовыми стенками. А штукатурка, которая вдруг отслоится, может и вовсе спровоцировать их перекрытие. Все каналы, которые устанавливаются, должны быть гладкими. В процессе их кладки и установки их нужно периодически протирать при помощи влажной мешковины или мочальной кисти. Приборы (дверцы, плиты колосника и пр.) для печки должны устанавливаться по ходу кладки. При этом нужно учитывать качество и физические характеристики того материала, который используется. Известно, что кирпич и металл, которые могут использоваться для возведения печи, обладают разными физическими и химическими свойствами, поэтому разницу между ними нужно учитывать. Особое внимание нужно уделить соответствию печных приборов размерам, которые указываются в сертификации. Чугунная плита требует в процессе установки значительных усилий. Ведь от правильности установки этого прибора зависит качество и долговечность всей конструкции в целом. Вокруг плиты оставляются зазоры размером в 0,5 см. В качестве материала для раствора используется глина и асбестовая крошка. Дверка топки обязательно должна крепиться при помощи стальной мягкой проволоки. Именно для этого рамка дверки топки имеет четыре отверстия. В эти отверстия вставляется проволока, длина которой составляет 0,5 – 0,6 м. Куски проволоки складываются пополам, перекручиваются, их концы заводятся по швам кладки. Рамка и кирпичи между собой имеют зазор в 0,3-0,5 см. Зазоры тоже заполняются раствором из асбеста. Таким же образом крепится и прочистная дверца. Поддувальная дверца устанавливается довольно плотно. Если все эти правила будут учтены, то установленная конструкция будет довольно устойчивой, надежной и сможет прослужить длительное время.

Особенности установки дымовой трубы

По большому счету, установка дымовой трубы мало чем отличается от печной кладки. Если вам удалось разобраться, как печи класть, то с кладкой трубы вовсе никаких проблем не должно возникнуть. Затруднение может возникнуть только в одном – прохождении в чердачном покрытии. При этом необходимо соблюдать расстояние, которое предусмотрено мерами пожарной безопасности. В соответствии с пожарной безопасностью промежуток между внутренней трубной стенкой и деревянными конструкциями должен составлять не меньше чем 350 мм. Трубы в печах необходимы для того, чтобы обеспечивать отвод из помещения веществ, которые получились в процессе горения. В зависимости от того, каким образом расположены трубы в отношении к печи, они могут быть коренными, насадными, канальными. Насадные — это трубы, которые устанавливаются на поверхность печи. По большому счету, они являются продолжением печного дымового канала. Их удобство состоит в том, что отсутствует необходимость дополнительного пространства. Коренные трубы устанавливаются как отдельный трубный стояк, который имеет собственный фундамент и стоит отдельно от печи. Как правило, они устанавливаются для деревянных домов, если есть групповое расположение устройств для отопления. Для кирпичных домов лучшим вариантом будет устройство дымовых каналов по внутренним капитальным стенам. Трубы для стен не нуждаются в том, чтобы использовать пространство жилой площади. Кроме того, нет необходимости в том, чтобы использовать дополнительные материалы.

Сечение канала нужно проводить в зависимости от того, каким образом проходит теплоотдача в печах.

Насадная труба – это продолжение печной кладки, поскольку для того, чтобы установить ее, нужно использовать тот же раствор, что и для кладки печи. В том месте, где труба переходит в потолок, необходимо сделать горизонтальную разделку, что реализуется в уширении стенок. Делать горизонтальную разделку необходимо для того, чтобы были соблюдены правила пожарной безопасности.

Как видите, с большими трудностями в процессе кладки печи с плитой вы не столкнетесь. Если вы решили класть печь своими руками, то перед тем, как заниматься этим, следует изучить некоторые правила. Нужно запомнить, что перед любым делом нужно сначала проконсультироваться с профессионалами и ознакомиться с необходимой литературой. Также необходимо запастись терпением и сделать все для того, чтобы результат работы был успешным.

Как вам статья?

Мне нравитсяНе нравится

Алексей Петрович

Задать вопрос

Легкая в изготовлении, непритязательная в эксплуатации! Постройка самой простой печи из кирпича своими руками

Простая кирпичная печь требуется, если в помещении необходимо поддерживать постоянную температуру и влажность.

Камень, из которого она сложена, при нагревании отдаёт в воздух пары воды, а при остывании – забирает их. Таким образом, влажность остаётся приблизительно на одном уровне.

Кроме того, она позволяет поддерживать температуру внутри помещения в 18–20 °C, что по медицинским показателям является оптимальным.

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

  • Ниже уровня пола размещается фундамент, на который укладывается изоляция.
  • На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
  • Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
  • От основной комнаты его отделяет поддувальная дверца.
  • Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
  • Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
  • Выше начинаются прочистка, перевал и конвекторы.
  • Над прочисткой расположены две задвижки.
  • Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
  • От потолка дымоход отделяет внутренняя разделка.
  • На самом верху расположено устье дымохода.

Как сложить самую простую печку из кирпича своими руками, порядовка устройства

Прежде всего, необходимо определиться с формой печи. Существуют несколько критериев, по которым можно это сделать:

  • Соответствие размера печи площади помещения — боковые стенки отдают больше тепла у передней же стенки этот показатель раза в 3—4 меньше.
  • Одним из наиболее эффективных решений является Т-образная печь — она может обогревать до четырёх небольших комнат.

Фото 1. Вариант порядовки простой печи из кирпича для обогрева домов. Содержит 21 ряд.

  • Правильное расположение — частично это вытекает из первого пункта. Так, если печь будет служить не только для обогрева, но и для приготовления пищи, то лучше расположить устье варочной поверхности на стороне кухни, а боковые стенки направить в жилые комнаты.
  • Не стоит для маленьких комнат делать большие печи — КПД сооружения зависит не от размера, а от внутренней структуры. Хорошо подойдут печи «колпачкового» типа.
  • Во избежание лишнего расхода топлива и сохранения температуры в помещении, целесообразно утеплить стены.

Существует несколько правил кладки печи:

  1. Швы во всей конструкции, за исключением топки, должны иметь ширину 3 мм с отклонениями до 2 и до 5 мм в меньшую и большую сторону, соответственно. Ширина швов для топки — 13 мм.
  2. Ширина швов между материалами, имеющими разные показатели расширения, составляют 5 мм. Это актуально для стыков керамика — шамот или сталь — бетон.
  3. Каждый шов кладки перекрывается соседним кирпичом хотя бы на четверть длины последнего.
  4. Класть кирпичи нужно начиная с углов. Вертикальность проверяют уровнем или отвесом. Для этого (в первом случае) в потолок вбивают гвоздь и на бечёвке привязывают груз. Второй конец закрепляется на швах. По бечёвке впоследствии и ориентируются.
  5. Дверцы и заслонки фиксируются проволокой, а в сильно прогреваемых отделениях (например, духовке) — стальной полосой 25х2 мм.

Для кладки используют следующие виды кирпича:

  • Красный керамический — для нижней части печи и участков дымохода с температурой не более 80 °C.

Фото 2. Керамический кирпич, использующийся для кладки внешних сторон отопительной печи.

  • Печной керамический — для топки.
  • Шамотный — им выкладывают внутреннюю поверхность топки. Такой кирпич способен выдержать до 1600 °C, а также является хорошим проводником и аккумулятором тепла.

Инструменты:

  1. Молоток-кирка — может потребоваться, если придётся обтёсывать кирпичи.
  2. Мастерки — для скрепления кирпичей.
  3. Резиновый молоток — для выравнивания кладки.
  4. Малярный шнур — для разметки.
  5. Отвес — для выравнивания по вертикали.
  6. Лазерный уровень — необязательно.
  7. Правило строительное — для выверки ровности стенок.
  8. Уровень — контроль при выравнивании по горизонтали.

А также могут понадобиться:

  • Ёмкость для раствора.
  • Расшивка для оформления швов.
  • Дрель с миксером (вместо сверла).
  • Рулетка, карандаш.
  • Болгарка и слесарное зубило.
  • Защитные очки и перчатки.

Процесс кладки

  1. Фундамент — используется любой кирпич, подойдёт даже щебень. Базовый слой заливается цементом и выравнивается.
  2. Тело печи — по горизонтали разметка отталкивается от стены комнаты. Для кладки используется печной раствор. При помощи уровня выравнивается каждый ряд. На то место, где планируется размещение камина, кладётся решётка.
  3. В целях пожарной безопасности стенка, прилегающая к стене дома, усиливается добавочным кирпичом. Там, где будет дымоход, оставляется пустое место, остальное закладывается полностью. На этом же этапе устанавливается дверца для удаления золы.
  4. Дверца закрепляется на раствор и выравнивается. Для дополнительной устойчивости её фиксируют проволокой, прокладываемой между кирпичами.
  5. Кладётся ещё 3 ряда, затем ставится упор для решётки — ещё два ряда в четверть кирпича.
  6. На шамотный кирпич укладывается решётка.
  7. Рядом с решёткой монтируется большая дверца.
  8. Монтаж дверцы осуществляется аналогично малой.
  9. Над камином кладётся первый ряд топки. Его усиливают металлическими уголками или жестью, а в кирпичах делают прорези нужных размеров.
  10. Кладётся следующий ряд. Наравне с ним на шамотный кирпич — ещё одна решётка.
  11. Дверца фиксируется и точно под неё подгоняется кирпич.
  12. Над топкой кладётся ещё один слой шамота.
  13. Дымоход — место, оставленное под него, разбивается на колодцы и усиливается металлическими пластинами.

  1. Укладываются колодцы дымоотвода.
  2. Над топкой ставятся дверцы для удаления сажи.
  3. Колодцы снова разделяют. Не повредит их усилить полосками из металла.
  4. На тело печи, за исключением пространства дымохода, кладётся потолок.
  5. Возводится карниз тела и дымоотводы.
  6. Последнее разделение колодцев накрывается листом жести, для компенсации внутреннего давления на него укладываются ещё два ряда кирпичей.
  7. Ставится по задвижке для каждого дымохода.
  8. Устанавливается гидроизоляция, и дымоход ещё раз усиливается.
  9. В кровле выпиливается отверстие для дымохода.
  10. Дымоход снова усиливается и выводится минимум на полметра выше уровня кровли, но не ниже высоты конька.

Внимание! Зоны, подвергающиеся наибольшему термическому воздействию, выкладываются исключительно шамотным кирпичом (другие виды могут растрескаться от жара).

Вероятные сложности

  • Крепление дверцы — один из вариантов — зацепление проволоки за шов кладки.
  • Кладка трубы над кровлей — используется хорошо подобранный кирпич, скрепляемый цементно-известковым или цементно-глиняным раствором.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки отопительной печи из кирпича.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

как сделать топку из кирпича для угольной печки

Бытовые печи из кирпича для угля остаются достойными конкурентами твердотопливным котлам в ситуации, когда зимой необходимо обогреть жилище малой и средней площади, а магистральный газ не подведен. Если по одним показателям угольные печки проигрывают стальным и чугунным теплогенераторам, то по другим параметрам им нет равных. Поэтому спрос на строительство кирпичных печей остается стабильно высоким.

Использование каменного угля вместо дров — недорогой и эффективный вариант отопления дома.

Преимущества кирпичного источника тепла

Поставить твердотопливный котел проще и дешевле, нежели возвести посреди дома отопительную печь из кирпича. С другой стороны, для работы агрегата необходимо смонтировать систему водяного отопления, а печка может обойтись и без нее.

Несмотря на дороговизну и сложность строительства, многие домовладельцы все же предпочитают кирпичные печи. Причины весомы:

Особенности размещения печи в доме.
  1. Долговечность. При сжигании угля в топливнике любого обогревателя возникает довольно высокая температура, которая со временем разрушает стальные изделия. В то время как даже обычный керамический кирпич продержится не один десяток лет.
  2. Чугунные теплообменники котлов рискуют растрескаться от перепада температур, кирпичная кладка же спокойно переносит температурный шок.
  3. Теплоемкость. Печь из кирпича на угле аккумулирует в себе большое количество теплоты во время работы, а котлу для этого нужна буферная емкость, стоящая немалых денег.
  4. Накопленное тепло кладка долго отдает в помещение после затухания угля в камере сгорания.
  5. Печка выделяет здоровое приятное тепло, передаваемое посредством инфракрасного излучения и конвекции.

Поскольку угольные печи все равно не могут обходиться без дров, требуемых для растопки и разогрева, то в доме создается непередаваемая атмосфера, насыщенная натуральными запахами природы. Существует 2 разновидности таких источников тепла:

Свойства печки на природном топливе

Фундамент для кирпичной печи.

Как уже говорилось, температура горения угля довольно высока. При достаточном поступлении воздуха в топливник она достигает 1000-1100 °C, поэтому не каждый материал способен долго выдержать подобные условия.

Для сравнения: сухая древесина при идентичных обстоятельствах способна дать не более 700 °C в топке, и то очень редко. Вдобавок угольное топливо гораздо калорийнее, нежели дрова.

То есть, при горении 1 кг антрацита образуется почти в 2 раза больше тепловой энергии, чем от такого же количества древесины, как это показано в таблице:


Вид топлива Теплотворная способность
МДж/кг кВт/кг
Древесина влажностью 25% 10,1 2,8
Каменные угли 21,5 5,9
Бурые угли 15,5 4,3

Раньше в старых домах отопительные печи либо плиты выкладывались только из полнотелого красного кирпича. При постоянной топке высококалорийными породами углей от воздействия высокой температуры кладка начинала постепенно крошиться, поэтому хозяева для защиты стенок обкладывали топливник изнутри толстыми стальными подошвами от железнодорожных путей.

В настоящий момент проблема сжигания угля решается гораздо проще — с помощью шамотного кирпича. Конструкция печи предусматривает обкладку топливной камеры шамотным камнем марки ША, ШБ или ШВ на толщину в четверть или полкирпича. Данный материал способен без проблем держать температуру 1400 °C и кратковременно — до 1650 °C.


Инструменты для кладки печи.

Есть и другой момент: из-за более высокой калорийности, чем у дерева, выделяется большее количество теплоты, часть которой уходит с продуктами горения в дымоход.

Чтобы этого избежать, в угольной печи предусматривается более развитая сеть дымооборотов, где дымовые газы успевают передать тепло кирпичным стенкам, а не вылетать сходу в трубу.

В остальном это обычная печка из кирпича со всеми достоинствами и недостатками.

Как построить печку?

Для начала необходимо понять, какие требования выдвигаются к отопительной печи для угля:

  • отопитель должен прогреваться равномерно и быстро, интенсивно отдавая тепло воздуху помещений;
  • наружные стенки кирпичной кладки, выходящие в комнаты, могут прогреваться максимум до 90 °C;
  • сжигание топлива должно быть эффективным;
  • печка должна располагаться в доме таким образом, чтобы ее стенки прогревали несколько помещений;
  • при возведении тела печи и дымоходной трубы важно соблюдать все правила пожарной безопасности;
  • при постройке не допускается использовать горючие материалы;
  • кладка должна быть ровной, без растрескивания;
  • отопитель следует отделать в соответствии с интерьером жилища.

Когда требования известны и проработаны применительно к вашему дому, следует подобрать подходящую по размерам конструкцию печи и заложить для нее прочное основание.

Закладка фундамента

Схема кладки угловой печи.

Угольная печка — сооружение массивное и довольно тяжелое, а потому и фундамент под нее нужно сделать надежным. Его размеры в плане принимаются на 5 см больше в каждую сторону от габаритов будущего строения.

Важное условие: фундамент отопительного или варочного устройства из кирпича не должен стыковаться с основанием самого здания, а отстоять от него минимум на 10 см.

Работы по закладке фундамента выполняются в такой последовательности:


  1. Выкопать яму, чья глубина зависит от расположения непросадочных слоев грунта (глины). Утрамбовать дно котлована ручной трамбовкой.
  2. Насыпать слой щебня толщиной 10-15 см и тоже его уплотнить.
  3. Дальше можно заложить котлован бутовым камнем с поливкой жидким раствором либо залить железобетонную плиту. Высота основания делается вровень с черновым полом.
  4. Для гидроизоляции на верхнюю часть фундамента после затвердевания бетона надо уложить 2 листа рубероида, а для противопожарной изоляции — базальтовый картон и кровельную сталь.

После устройства фундамента можно приступать к постройке печки согласно порядовкам.

Рекомендации по выполнению кладки

Для кладки печки, где планируется сжигать уголь, понадобится 2 типа раствора — глиняно-песчаный и огнеупорный. С помощью первого возводится тело печи из цельного керамического кирпича, а второй идет на внутреннюю кладку из шамотных камней. Отличается и толщина швов: для обычной кладки она составляет максимум 5 мм, для огнеупорной — 3 мм.

Для приготовления обоих типов раствора рекомендуется приобрести готовые строительные смеси, имеющиеся в продаже. Сделать хороший раствор из природной глины умеют лишь опытные печники. Также нужно приготовить кладочный и измерительный инструмент, после чего приступать к возведению печи:


  1. Перед укладкой на раствор каждый ряд кирпичей необходимо раскладывать на сухую для примерки и подгонки камней по размерам.
  2. Прежде, чем поставить кирпич на место, его надо окунуть в ведро с водой.
  3. Желательно класть камни одним точным движением, чтобы пришлось меньше пристукивать.
  4. Остатки раствора с лицевой стороны подрезать мастерком, со стороны дымооборотов — вытереть тряпкой насухо.
  5. Каждый ряд контролировать по горизонтали и вертикали.
  6. Между обычной и шамотной кладкой оставить просвет шириной 5 см, который потом заполнить базальтовым волокном.
  7. Чугунную плиту с конфорками и дверцы устанавливать с использованием опорных элементов из металлопроката.

Печной раствор не твердеет, а высыхает, на что ему нужно дать 2-3 суток. После остается выложить дымовую трубу, соблюдая правила прохождения через перекрытия и кровлю, а в конце сделать пробную топку. Засыпать печь углем можно только после полного разогрева, убедившись, что нет трещин и щелей.


Печи из кирпича своими руками в короткие сроки

Оглавление:
  • Как наносить раствор
    • Пошаговая кладка кирпича
    • Виды печной кладки

Печь из кирпича является одной из самых распространенных в мире, такой материал обладает рядом достоинств. Многие считают, что строительство печи из кирпича является очень сложным делом, на самом деле это не так. Если приложить усилия, четко действовать по рекомендациям специалистов, то все обязательно получится. При строительстве такой печки очень важно обратить внимание на то, насколько правильно она размещена. Кирпичи, которые находятся в первом ряду, должны быть разложены насухо, после этого можно четко определиться с местонахождением передней части стенки.

Печь, обложенная кирпичом позволяет прогревать помещение постепенно и равномерно.

На этом этапе нужно сделать разметку, определиться с местом нахождения дымовой трубы (речь идет о насадной трубе) или выходного канала. Если речь идет о насадной двери, то первый ряд, который был выложен на фундаменте, следует принять за последний. Именно здесь нужно разложить кирпичи, которые потребуются для первого ряда дымовой трубы, при этом очень важно соблюдать правила порядовки.

Теперь необходимо обозначение дымовой печки. Там, где прохождение трубы осуществляется через перекрытие, нужно проделать отверстие в чердачном перекрытии или в перекрытии, которое имеется между этажами. Когда выполняется такой процесс, нужно обязательно оставить место, которое предназначено для противопожарной разделки (с каждой стороны при этом должно быть оставлено около 12 см).

Схема кирпичной печи.

Когда труба печки будет проходить через крышу, она должна быть на расстоянии не меньше 10 см от стропил. После этого нужно проверить, насколько параллельна печь стенам помещения, очень важно проследить за тем, чтобы в первом ряду кладки углы были идеально ровными. Если печь из кирпича делается Т-образной формы, то должно быть 8 углов. Тогда печь должна быть разбита на 2 четырехугольника, каждый нужно проверить. После этого можно заниматься укладкой угловых кирпичей.

Кладка углов должна осуществляться точно по вертикали. Чтобы проверить это, нужно использовать отвесы. Затем можно заниматься выкладкой стен. Следует учитывать, что толщиной они могут отличаться. Самым распространенным вариантом является кладка в половину кирпича. Если выкладываются стены толщиной в 1 кирпич, то тычковые и ложковые ряды должны совпадать. Для получения тонких стенок нужно выложить их из половины или класть на ребро. Должна быть перевязка швов. Каждый ряд должен быть перекрыт целым, все это надо делать с максимальной аккуратностью.

Как наносить раствор

Для того чтобы печка получилась качественной, очень важно правильно нанести раствор на кирпич.

Необходимые инструменты для кладки печей из кирпича.

Это можно сделать разными способами:

  1. Кирпич, уложенный ранее, нужно удерживать левой рукой, правую руку задействовать там, где осуществляется укладочный процесс.
  2. Нанесенный раствор следует разровнять на нижнем ряду, таким образом может быть соблюдена необходимая толщина.
  3. Кирпич нужно держать левой рукой, после чего она смачивается водой, а тычковая грань покрывается раствором в небольшом количестве.
  4. После укладки материал должен быть подвинут, что позволяет получить тонкий и ровный шов.

Есть еще один способ укладки: кирпич должен быть уложен на раствор, обратная сторона при этом должна подниматься, а передняя, соответственно, приспускается. Так тычковая грань набирает раствор в необходимом количестве.

Наконец, третий вариант укладки кирпича своими руками:

  1. Раствор следует укладывать горкой.
  2. Потом он может быть нанесен на торец смоченного материала.
  3. Укладка может осуществляться таким образом, чтобы кирпич не двигался, тогда получится нужный шов.

Пошаговая кладка кирпича

Схема обкладки печи кирпичом.

Там, где будет располагаться печь, нужно положить полиэтиленовую пленку, рубероид или гидроизол. Потом на подстилку следует насыпать слой песка, толщина которого составляет 1 см. На песок укладывается ряд из 12 кирпичей, он должен быть максимально ровным.

Поверх кладется слой глины (не очень толстый), нужно поставить поддувальную дверцу, которую необходимо обернуть асбестовым картоном. Дверца закрепляется проволокой, нужно начинать укладку второго ряда. При кладке третьего надо использовать шамотный кирпич, поверх него укладывается колосниковая решетка, но это делается уже после того, как ряд сформирован.

Четвертый ряд должен быть уложен кирпичом, который положен на ребро. На задней стенке должны быть уложены кирпичи без глины, выполняется небольшой выступ наружу. Устанавливают топочную дверцу. Пятый ряд укладывается по контуру плашмя. При укладке шестого ряда кирпич должен быть снова уложен ребром, этот ряд является последним, который выкладывается таким образом. Затем дымоходные стенки должны быть обязательно протерты влажной тряпкой. Седьмой ряд снова укладывается плашмя, на восьмом ряду должен быть уложен скошенный кирпич. Девятый ряд укладывают таким образом, чтобы было небольшое смещение назад.

Формирование дымовой трубы начинается на 10-м ряду, задвижка укладывается на 11-м ряду, здесь необходимо уплотнение асбестовым шнуром. Укладочный процесс завершен, можно начинать побелку печи.

Виды печной кладки

Печка может выкладываться по-разному. Первый вариант заключается в том, что кладка осуществляется в пустошовку, тогда швы раствором не заполняются на 5-10 см. Такой способ кладки позволяет штукатурке держаться на поверхности печки. Второй вариант осуществляется кладкой в подрезку, для этого используется печь, которую не планируется штукатурить, поэтому швы должны быть заполнены раствором.

Таким образом, кирпичная печка может быть возведена самостоятельно, в этом нет ничего сложного. Для высокого качества строения рекомендуется использовать только качественный материал. Инструменты, которые понадобятся для этого:

  1. Мастерок.
  2. Шпатель.
  3. Строительный уровень.
  4. Отвесы.

Такая печь будет согревать дом долгие годы.

Как самому сложить печь из кирпича

Печное отопление частного дома в последние 5−10 лет — на пике популярности. Это объяснимо, ведь печка — это колоритный элемент интерьера, прекрасный отопительный прибор, показатель вкуса и мастерства хозяев, их достатка. Для возведения печи лучше найти профессионального печника. Но сегодня эта почти утерянная профессия только возрождается, и настоящего профи найти не просто. Чтобы сложить печь по всем правилам, придется приложить немало усилий, овладеть специальными знаниями и умениями, приготовиться выложить немалую сумму на строительные материалы.

Виды печей для дома

Русская печь из кирпича

Самая многофункциональна печная конструкция. Имеет отделение для отдыха — лежанку. Под лежанкой находится варочная камера, называемая горнилом или топкой. Под топкой расположено поддувало, обеспечивающее непрерывность процесса горения дров, либо угля. Также есть ниша для хранения кухонной утвари и сохранения пищи в горячем виде.

Стандартные размеры русской печи достигают двух метров в высоту, два с половиною метра в длину и полтора метра в ширину. Благодаря столь внушительным размерам печь обогревает помещение площадью более 40 кв. м. Недостаток в том, что для работы русской печи требуется много топлива.

Печка-шведка

Она более компактна, чем русская печь: высота «шведки» около двух метров, ширина и длина не превышают метра. У такой печи два назначения — обогрев помещения и приготовление пищи. Над топкой шведской печи располагается двухконфорочная чугунная плита, сбоку — духовой шкаф. Нюанс при строительстве шведской печи — на кухне монтируется плита, вся же остальная часть выходит в другую комнату.

Серьезный минус шведской печи — высокая опасность возгорания. Чтобы не допустить пожаров, шведские печки оборудуют заслонками.

Голландская печь

Удивительно, но, несмотря на название, печка придумана русскими печниками. Назначение «голландки» — отопление помещения. Характерная особенность — компактность и высокая теплоотдача. Для голландской печи достаточно 10 часов, чтобы полностью прогреть помещение. В межсезонье печь держит тепло сутки. Конструктивная особенность такой печи в трубе с извилистым дымоходом, обеспечивающим высокую теплоотдачу. Также печь снабжается вместительным топливником.

Голландская печь строится исключительно из печного кирпича, быстро накапливающего тепло, а затем постепенно его отдающего. Печной кирпич — удовольствие дорогое. Поэтому при строительстве печи-голландки придется хорошо потратиться.

Также существуют садовые печи, банные дровяные печи, варочные, отопительно-варочные комбинированные, камины.

Теперь, имея представление о разновидностях кирпичных печей, зная характеристики собственного помещения и необходимый функционал, можно определиться с выбором печи. Надо сказать, что для кладки всех печей существуют общие требования, принципы, которые и рассмотрим ниже.

План строительства печи

Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности. Так что стоит уделить особое внимание подготовительному этапу.

  • Разрабатываем подробный проект-схему печи;
  • Определяемся с местом установки печи;
  • Выбираем материалы для строительства;
  • Подбираем инструмент;
  • Определяемся с необходимостью помощников;
  • Просчитываем бюджет строительства;

Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия. В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».

При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки.

Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.

Запасаемся инструментом

При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.

Инструменты строительные:

  • Болгарки для обрезки кирпичей;
  • Совковая лопата;
  • Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
  • Расшивка для уплотнения раствора;
  • Комбинированная кельма для укладки раствора;
  • Перфоратор с насадкой-миксером;
  • Молоток-кирка для рубки кирпича;

Инструменты измерительные:

  • Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
  • Отвес для контроля вертикальности углов;
  • Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
  • шаблон проемов;
  • строительный уровень для проверки горизонта кладки;
  • гибкий уровень;

Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.

Закупаем строительный материал

Какую бы печь мы не строили, материалы понадобятся одни и те же: кирпич, песок, глина.Особое внимание — выбору кирпича. Существует четыре разновидности печного кирпича:
  • Кирпич ручной формовки;
  • Силикатный;
  • Огнеупорный;
  • Керамический;

Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.

Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.

Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;

Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Приступаем к кладке печи

Приготовив раствор, можно класть первый ряд кирпичей. Здесь в ход идут шпатель и мастерок. Но в старину хорошие печники клали раствор голыми руками. Раствор выкладывался рукой на поверхность и распределялся по ней тонким слоем.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов: вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича— рубленая сторона направляется внутрь массива кладки. В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода.

Видеоинструкция по кладке печи Шведка

Особенности выкладки сводов и арок

Кирпич выкладывается методом постепенного напуска толщиной не менее двух рядов. Толщина такого перекрытия всегда должна быть не менее 2-х рядов. Отверстие топки перекрывается «замковой» выкладкой, либо кладкой «перемычкой». Тогда кирпичи ставятся на металлический уголок вертикально в виде перемычки. Металлический уголок можно заменить каркасом из дерева, разбираемого после высыхания кладки.

Для трубы используем силикатный кирпич. Его свойства позволяют выдерживать температурные перепады, осадки. Он устойчивее к кислотной среде, которая образуется при взаимодействии водяных паров и дыма. При этом важно, чтобы в дымоходе не было сколов и неровностей. Для выравнивания «нутра» дымохода используют жидкое стекло.

Вот печь и готова. Через две — три недели можно провести контрольную топку. Печи и камины становятся все более популярными. Говорят, что лицезрение горящего в печи огня, звук потрескивающих дров, мерцание углей — не просто способствуют снятию стресса, но и способны ввести человека в состояние легкого транса. Главное, чтобы печь была возведена правильно, на десятки лет.

Оцените статью: Поделитесь с друзьями!

Как построить печь своими руками: советы специалистов

Несмотря на то, что на современном рынке кухонное и отопительное оборудование представлено в широком ассортименте, многие владельцы частных домов не представляют своей жизни без печи. Для постройки не будет лишним даже с автономным отоплением. Владельцы печей могут избавиться от сырости в доме и существенно сэкономить осенью и весной, когда еще не пришло время включать полноценное отопление. Для поддержания оптимального баланса влажности и тепла достаточно раз в два дня растапливать духовку.Для его строительства можно воспользоваться услугами профессионалов. Но обойдется это хозяину дома довольно дорого. По этой причине очень актуален вопрос, как построить печь своими руками. Судя по отзывам специалистов, ничего сложного в этом деле нет. Домашнему мастеру потребуются расходные материалы, специальные инструменты и теоретические знания. О том, как построить печь из кирпича своими руками, вы найдете в этой статье.



О породе

Если принято решение о строительстве печи, специалисты рекомендуют в первую очередь ознакомиться с видами различных конструкций из кирпича.Таким образом, печи бывают:

  • Отопление и приготовление пищи. Оборудован не только варочной панелью, но и духовкой, нишей для сушки и баком, в котором можно нагреть воду. Судя по отзывам владельцев, отопительные и кухонные плиты идеально подходят для обогрева одной или двух комнат. Тем, кто не умеет строить печь, опытные мастера рекомендуют установить ее в стене, превратив плиту и топку в кухню, а заднюю стенку — в гостиную. В результате духовка будет использоваться как перегородка для приготовления пищи.В спальню и гостиную будет поступать сухое тепло от стены.
  • Отопление. Это компактные печи, предназначенные исключительно для отопления. Судя по многочисленным отзывам, построить такую ​​печь можно как на даче, так и в собственном доме.
  • Кулинария. Кроме приготовления пищи, они также могут обогреть комнату с небольшой площадью. При необходимом запасе дров можно не бояться холода и сырости. В случае отключения газа или электричества на плите легко приготовить горячий чай и ужин.

С чего начать?

Те, кто собирается построить печь своими руками и делать это впервые, очень часто не знают, что нужно сделать в первую очередь. Как рекомендуют специалисты, первым делом необходимо определиться с местом для будущей постройки. Прежде чем строить печь в доме, мастеру стоит подумать о таких нюансах, как комфорт и пожаробезопасность. Важно, чтобы печь своим дымом не натыкалась на балки и стропы мансардного этажа.Чтобы печь не остыла быстро, не следует ставить ее у внешней стены. Самым идеальным местом будет середина большой комнаты. Таким образом, у хозяина появляется возможность разделить комнату на две зоны. С декоративной отделкой печь станет стильным украшением интерьера. Владельцам, решившим разместить печь в перегородке между комнатами, придется подумать об утеплении. Для этого лучше всего использовать асбест или специальные термостойкие листы гипсокартона.В связи с тем, что для такого сооружения, как печь, наличие фундамента обязательно, выделяемое под него пространство должно быть большим.



Инструменты

Тот, кто решит построить печь своими руками, должен получить следующее:

  • Кирка или печной молоток. С помощью этих приспособлений удобно удалять застывший раствор с конструкции, царапать и раскалывать кирпич.
  • Деревянный шпатель. Изделие измельчается и смешивается с глиной.
  • Правило или доска для выравнивания поверхности.
  • Уровень. Этот инструмент обеспечит укладку кирпичей горизонтально и вертикально.
  • Венчик для удаления песка и затвердевшего раствора с поверхности.
  • Плоскогубцы.
  • Ведущий скрайбер.
  • Рашпиль. Этим средством затираются комочки, снимается наплыв с готовой кирпичной кладки.
  • Строительный уголок.
  • отвес.
  • С резиновым молотком.
  • Долото.
  • Несколько кельм и шпателей.
  • Грохот для просеивания песка.

Также следует приготовить емкость для воды и металлический лист для перемешивания раствора.



Фундамент под строительство

Перед тем, как построить печь, необходимо заложить фундамент под будущую конструкцию. Работа ведется поэтапно:

  • Сначала нужно выкопать яму. Глубина 45-50 см.
  • Песок насыпается на дно и тщательно уплотняется.Толщина слоя 8-10 см. Сверху укладывается слой щебня.
  • Далее устанавливаем арматурную решетку и заливаем цементным раствором. Смесь содержит щебень, песок и цемент в соотношении 1: 2: 1. Котлован засыпается на треть.
  • Затем заполняется второй слой. Раствор представлен песком и цементом (3: 1). Его следует засыпать таким образом, чтобы до верха ямы оставалось 5 см. Сюда же кладется вторая сетка с размером ячеек 7х8 см.
  • Залить третий последний слой цементного раствора и выровнять правилом. Конструкция покрыта пленкой полиэтилена.

Бетон затвердеет в течение 30 дней. Чтобы он был сильнее, специалисты рекомендуют смачивать его каждый день. В конце фундамент облицовывают полосами рубероида.



О расходных материалах и растворе

Тем, кому интересно, как построить печь в доме и какие расходные материалы для этого нужны, опытные мастера рекомендуют использовать керамический и огнеупорный (шамотный и огнеупорный) кирпич.Строить силикатную печь нежелательно. Раствор лучше всего приготовить на основе глины. Если будет использоваться красный кирпич, то понадобится красная глина. Для приготовления раствора используется речной песок и глина (2,5: 1). Содержимое разводится водой. Готовые смеси продаются на полках специализированных магазинов. Из арматуры следует получить решетчатые решетки, очистители от сажи, задвижки, заслонки, воздуходувки и дверцы топки.

Основная сцена

Приобретя необходимые инструменты и материалы, новички часто задаются вопросом, как построить печь, чтобы она была максимально функциональной и безопасной в эксплуатации? Построить печь будет проще, если выполнить следующую последовательность действий:

  1. Сначала отметьте первый ряд печи.Начните разметку от стены комнаты по горизонтали.
  2. Во втором ряду топка монтируется с дверцей, через которую будет удаляться зола. Дополнительно дверь фиксируется проволокой, которую устанавливают в зазоры между кирпичами.
  3. Далее проложите еще 4 ряда. Конструкция снабжена специальными упорами для мангала.
  4. Затем кладут каминную решетку и фиксируют дверцы.
  5. Далее мастеру необходимо укрепить конструкцию дымохода металлическими пластинами.
  6. Конструкция оборудована очистителями сажи. Их скрепляют металлическими лентами или проволокой.
  7. В дымоходе оставьте место для клапанов. Сначала на цемент укладывается каркас, края которого прижимаются кирпичом. По мнению специалистов, дымоход прогреется быстрее, если его толщина составит полтора кирпича.
  8. В крыше аккуратно вырезается отверстие, через которое будет выходить дымоход. Важно надежно закрепить его металлическими уголками.

Специалисты рекомендуют не ставить дымоход возле кровельных коньков.Лучше, если она будет выше на 50 см. В противном случае тяга печи будет очень слабой.

Как построить печь в бане? Старт

Важно, чтобы фундамент водонагревателя от фундамента бани находился на расстоянии 100 мм. Для заполнения промежутка между ними используется хорошо утрамбованный сухой песок. Если сама конструкция выполнена из горючих материалов, задняя стенка топки обшивается металлическим листом толщиной 4 мм. Также будет полезно использовать асбестовую плиту. Для фундамента подходят следующие растворы:

  • Известь.Приготовлен из гашеной извести и просеянного песка в соотношении 1: 2.
  • Цемент. Они сделаны из цемента и песка (1: 2).
  • Комбинированный. В состав входят цемент, известь и песок. Пропорция 1: 6. Песок добавляется на ваше усмотрение.

Фундамент изготавливается следующим образом:

  • В месте, предназначенном для строительства, необходимо вырыть углубление в земле глубиной ниже уровня его промерзания.
  • Насыпьте на дно чистый песок (15 см), залейте водой и утрамбуйте.Присыпать щебнем или битым кирпичом (20 см).
  • Образовавшуюся яму окружить опалубкой, стены которой должны находиться на высоте 50 мм от земли. Сразу же укладывается рубероид или гидроизоляционная пленка.
  • Дно котлована оборудовать усиленной рамой. Объем металлической планки 1,2 см, размер ячейки 100 мм.
  • В получившуюся конструкцию залить бетонный раствор. Далее стяжка тщательно выравнивается с помощью правила. Поверх бетона кладется пленка.Предотвратить растрескивание и пересыхание удастся, если время от времени увлажнять фундамент.
  • Демонтаж опалубки осуществляется через 4 дня. К этому времени бетон затвердеет. По краям стяжки наносится битумная мастика.
  • Сверху в два слоя кладут листы рубероида. Он будет выполнять функции гидроизоляционной системы.

О печном растворе

Новичкам, не умеющим самостоятельно строить печь в бане, опытные мастера не рекомендуют работать с обычным цементным раствором.В противном случае под воздействием высокой температуры он высохнет и вскоре рассыпется. Для постройки банной печи лучше использовать свежедобытую глину, чистую воду и хорошо просеянный песок. Приготовьте раствор в 5-литровом ведре. В нем необходимо размешать глину до образования кремообразной консистенции. Если глина начинает прилипать к палочке толстым слоем, значит, смесь очень маслянистая. Разбавьте его песком. Раствор можно считать готовым, если толщина клеевого слоя не превышает 0.2 см.



О конструкции

Тем, кто не умеет строить печь в бане, специалисты советуют придерживаться следующих рекомендаций. Кладка наружных стен печи возможна из простого полнотелого красного кирпича. Нежелательно использовать силикатный и пустотелый. Изначально конструкция собирается без использования раствора — «сухой». На данном этапе ведется проектирование. Начни с угла. Толщина вертикальных зазоров должна составлять 80–100 мм.После укладки каждый ряд проверяется уровнем в вертикальной и горизонтальной плоскостях. При обнаружении отклонений серию необходимо скорректировать. Желательно подготовить несколько колотых кусочков кирпича. По окончании сухой кладки в потолке с помощью отвеса планируется место для дымохода. Важно, чтобы в конструкции не было щелей или щелей, через которые будет просачиваться угарный газ. Затем рисуется эскиз и тщательно разбирается конструкция.

О кладке

По мнению специалистов, толщина нулевого ряда или кирпичного фундамента должна быть на одном уровне с полом ванны.Кладка ведется полнотелым кирпичом. Во втором ряду место для каждого нового кирпича должно быть стыком двух предыдущих. Следующие ряды возводятся аналогичным образом. Перед нанесением раствора на кирпич его смачивают. Мастеру достаточно на пару секунд окунуть его в емкость с водой. Затем кирпич смазывают «глиняным клеем». Если кирпич получился недостаточно гладким, то его сразу обрезают до застывания смеси. Взять новый можно только после того, как полностью завершится работа с предыдущим.Важно удалить остатки смеси изнутри печи. В противном случае они отклеятся и забьют дымоход.


Это, в свою очередь, отрицательно скажется на качестве тяги. На этом этапе здание оборудуют печными дверцами. Для этого их по периметру обматывают асбестовой веревкой, которая выступит герметиком и предотвратит разрушение печи раскаленным металлом. В первом нижнем ряду, оснащенном специальными застежками, будут установлены дверцы поддувала.Колосники укладываются горизонтально. Желательно, чтобы они не упирались в кирпичи. В противном случае расширенный чугун разрушит кладку. Некоторые мастера используют в качестве дымохода сэндвич-трубы. Для того, чтобы хозяин мог контролировать тягу, в дымоход следует установить калитку.

B-B-Q


Многие владельцы дачных участков интересуются, как построить печь на улице. Судя по отзывам, растопить их можно в любую погоду. Самая популярная конструкция — печь-мангал из кирпича.Для его возведения используйте простую кирпичную кладку в виде буквы «П». Из-за того, что сама печь небольшого размера, ее можно построить с не очень массивным фундаментом. Он изготавливается из шамотного кирпича и готовых металлоконструкций. В первую очередь мастеру нужно подготовить место во дворе. Печь должна быть с подветренной стороны, иначе дым от нее попадет в дом. Изначально делается армированный фундамент.


Затем с помощью «сухой кладки» создается проект. Затем печь разбирают и готовят раствор из глины, цемента и речного песка.Духовка строится из обычной кирпичной кладки. Кирпичи вяжутся гвоздями или проволокой.

Как построить русскую печь?

В зависимости от размеров эти печи бывают трех типов:

  • Large 231×160 cm.
  • Средний 213х147 см.
  • Маленький 178×124 см.

Судя по отзывам, в основном российские печи делают шириной 1420 мм, длиной 2130 мм и высотой 1800 мм. Как построить печь из кирпича? Этот вопрос очень часто задают новички, поскольку кладка конструкции имеет свои особенности.Иными словами, как и обыкновенную стену, русскую печь не построить. Это связано с тем, что каждый ряд отличается своей кладкой от предыдущего. Для создания первого используйте целые кирпичи. В пространство между ними вставляются осколки или камни. Второй ряд выкладывается таким образом, чтобы получить две кирпичные стены. Есть место для воздуходувки и 2-4 колодца на окнах, необходимые для чистки печи. Продувку для небольшой топки начинают устанавливать на третий ряд. Если на данном этапе смонтировать его нет возможности, то нужно просто оставить проем.На четвертом ряду отводится место для больших противопожарных дверей. Важно, чтобы они и вся топка находились в одной плоскости. Для крепления кирпичной перегородки к колоннам применяется замковый метод.


Проход горячих газов из первого отсека во второй осуществляется через три специальных отверстия в перегородке. Их диаметр 120х210 мм. Для установки колосниковой решетки необходимо сделать большую топку с зауженной аркой. Решетки должны быть внахлест. Топливо само по себе соскользнет на решетку и быстро сгорит, если передний и задний кирпичи в небольшой топке будут немного сколоты.Нагрев печи будет равномерным с увеличенным горизонтальным проходом между топкой и перегородкой. Перегородка и горизонтальный канал закрываются очагом, высота которого 90 см. Затем на раствор укладывается чугунная плита, по бокам и спереди которой мастера кладут фаянс. 13-14 ряды необходимо тщательно укрепить, перевязав швы. На этом этапе используется проволока с гвоздями или стальные полосы 150 мм с резьбовыми стержнями. В 15 ряду снова делается пучок.Для этого кирпичи следует оборудовать специальными «гнездами», в которые будут вставляться гвозди. Над дымоходом устанавливается вентиль. Кладка должна производиться до потолка. Дым будет выходить через две смонтированные трубы. В качестве облицовки они оснащены огнестойкими материалами.

Делаем мангал из кирпича своими руками — пошаговый мастер-класс | Сделай сам

Если вы любите готовить на открытом огне, не нужно спешить в садовый центр, чтобы купить дорогой готовый мангал.Потратите один день, и вы станете обладателем настоящей кирпичной печи, которая будет стоить совсем недорого.

1. Положите первый ряд кирпичей «насухо», используя решетку для гриля в качестве направляющей. Постарайтесь использовать как можно больше целых кирпичей, чтобы уменьшить необходимость в утомительной обрезке.

2. Приготовьте термостойкую глиняно-шамотную смесь, добавив в нее воду в соответствии с инструкциями производителя. Перед нанесением первого слоя раствора проверьте горизонтальность участка, чтобы компенсировать мелкие неровности раствора.

Чтобы угли в мангале продували нужным количеством воздуха, в первом ряду кладки можно оставить небольшой зазор

Каждые три ряда уложите на кирпич специальную армирующую сетку. Это придаст конструкции прочность и предотвратит преждевременное разрушение конструкции.


Ссылка по теме: Переносной стол — мангал своими руками (фото + чертежи)


3. Используйте уровень в качестве линейки, чтобы отметить внешний край цементного гриля.Разметка направляющих обеспечит аккуратность при кладке первого ряда кирпича. При укладке первого ряда кирпичей следите за тем, чтобы углы кладки были прямыми (90 °).

4. При соединении длинной стены с короткой используйте металлические закладные детали. Проволочная стяжка придаст конструкции необходимую прочность.

5. Начните следующий ряд кирпичей с углов. Следите за тем, чтобы вертикальные швы в соседних рядах были смещены на половину кирпича.

6.С помощью спиртового уровня периодически проверяйте вертикальность кладки. Следите за тем, чтобы все углы конструкции были строго вертикальными.

7. Уложив по пять рядов на каждый угол, проверьте геометрическую точность вашей конструкции с помощью деревянных реек и уровня. Делайте это в каждом пятом ряду кирпичной кладки.

8. В 10-м ряду создать выступы для поддона для угля: на боковых стенках выложить ряд кирпичей поперек, чтобы полукирпич выступал в конструкцию.В 11-м ряду сделать выступ в сторону столешницы, а в XNUMX-м — опять же внутри решетки — установить решетку.

9. Чтобы кирпичная кладка выглядела более профессионально, возьмите кусок шланга и удалите из него стыки. Удалите излишки раствора до того, как он высохнет на кирпиче — тогда удалить его будет сложно. Еще раз проверьте геометрию линий.

10. Для создания удобной рабочей поверхности установите большую каменную плиту. Если каменная столешница отсутствует, накройте водонепроницаемую плиту керамогранитом или керамической плиткой.Стыки обработайте морозостойкой затиркой.


Смотрите также: Автомобильный гриль своими руками — пошаговая мастерская


ГРИЛЬ КИРПИЧ КОНСТРУКЦИЯ

БАРБЕКЮ-ГРИЛЬ СВОИМИ РУКАМИ — ПОШАГОВОЕ ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Печка с казаном своими руками

Печь с казаном — практичное и удобное решение для приготовления пищи на даче. Важно только определиться, какую постройку вы хотите иметь на своем приусадебном участке. От стационарного варианта иногда лучше отказаться, но только в том случае, если вы будете часто использовать подобное устройство. Это связано с тем, что под такое устройство придется выделить достаточно большую площадь.В нем не должно быть деревянных построек. Помимо прочего, для такой конструкции понадобится кирпичный фундамент, который займет много места и будет смотреться очень громоздко. Если вы решили выбрать мобильный вариант, то можно использовать металл. Конструкция в этом случае будет предельно простой, а в роли постамента выступит верхняя часть чугунного котла. В роли основного материала выступит крупногабаритная чугунная труба или труба из жаропрочной стали.

Подготовка инструмента и материалов

Если вы собираетесь облицовывать печь казаном, то для этого можно использовать огнеупорный кирпич.Помимо прочего, вам понадобятся инструменты для изготовления раствора, шамотного порошка, песка, несколько колосников и две двери, одна из которых предназначена для выдувания, а другая — для топки.

Технология работы

Если вы будете раскладывать печь с казаном, то вначале необходимо подготовить территорию. Участок необходимо выровнять и смочить водой. На основание потребуется выложить раствор, который готовится из шамотного кирпича и мелкого песка. Два ингредиента необходимо смешать в соотношении три к одному.Воды нужно столько, чтобы консистенция была максимально пластичной. В итоге у вас должен получиться фундамент толщиной 5 сантиметров. Выравнивание плиты следует производить с помощью строительного уровня. При кладке печи с казаном на еще не загрунтованное основание следует уложить арматурный стержень, ширина ячеек должна быть не более 12 сантиметров. Этот элемент укрепит основание, повысит прочность и исключит возможность разрушения под воздействием перепада температур.

Проведение основных работ

Подождать, пока раствор полностью высохнет, не стоит. Если сразу приступить к возведению очага, то связка между кирпичной кладкой и цоколем будет намного прочнее. При использовании реечных накладок во время работы вы сможете добиться ровных швов. После того, как кладка будет завершена, а раствор схватится, но не успеет застыть, нужно удалить накладки из обрешетки. Кладку кирпича следует производить по схеме, каждое нечетное число должно начинаться с целого кирпича, а каждое четное — делиться пополам.Важно строго соблюдать правила одевания. Они исключают совпадение вертикальных швов в одну линию, если речь идет о соседних рядах. Когда печь выкладывается под казан, после того, как будет сформирован первый ряд, необходимо будет установить зольную дверцу, предусмотрев специальное отверстие, в которое будет устанавливаться дымоход. Все последующие серии придется расположить по кругу. После того, как будет завершен третий ряд кладки, можно создать каркас, который создается из металлических уголков.Он приварен к металлической решетке. Этот этап свидетельствует о завершении работ, предусматривающих манипуляции с подвальным отсеком. Наличие решетки обеспечит приток кислорода в топку, обеспечив качественное сгорание топлива.

Способ создания печи

Если печь сделана для казана, то все последующие серии следует укладывать друг на друга, следуя составленной схеме. После установки колосниковой решетки и укладки первого ряда следует установить дверцу топки.После схватывания раствора необходимо произвести зашивку швов. Завершающим этапом является изготовление листовой основы. Он изготовлен из листа металла, толщина которого составляет 1 сантиметр. Лист должен иметь такие размеры, чтобы закрывать фундамент из кирпича. В центре болгарки нужно вырезать круг, диаметр которого на 2 сантиметра меньше окружности казана. Подобные габариты позволяют загрузить емкость в кирпичную печь на 2/3.

Совет опытного печника

В дополнение к вышесказанному, края отверстия должны быть как можно более плоскими. В противном случае дым из казана будет течь через щели и небольшие щели. Края подставки, которая сделана из толстого металла, рекомендуется обрабатывать круглым напильником. Это позволит избавиться от металлических заусенцев, которые могут быть опасными. На последнем этапе лист кладется на топку, что предполагает, что дно казана находится внутри.

Работы на дымоходе

Если вы хотите иметь участок чугунного котла с печью, то на следующем этапе можно приступить к укладке дымохода. Эти работы производятся после завершения кладки кирпича. Этот этап считается максимально сложным и трудоемким. Дымоход необходим для обеспечения тяги и удаления дыма, образующегося в топке. Для формирования дымохода подойдут металлические трубы, диаметр которых варьируется от 10 до 12 сантиметров. Если прибор окажется гнутым, а не прямым, то вам понадобится колено и фурнитура соответствующего диаметра.

Что важно знать мастеру

Когда печь сделана от руки, произвести изгиб дымохода на угол 90 градусов нельзя. Это почти полностью избавляет от тяги. Если есть необходимость в изгибах, то они должны быть более 90 градусов.

Вывод

Казань для дачи с печкой станет отличным решением для приготовления еды. Для сборки некоторых частей трубы можно использовать свариваемые между собой фитинги. От наплывов и накипи следует избавляться при помощи угловой шлифовальной машины, работать с которой мастеру будет очень удобно.

Как выложить камин для отопления частного дома. Как сделать камин из кирпича своими руками Как выложить камин

Сделать камин из кирпича довольно сложно. Для создания качественной и эффективно работающей структуры, в первую очередь, нужен грамотно оформленный заказ или проект. Не менее важную роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

Камин своими руками можно разместить как в частном загородном коттедже, так и в загородном доме.В первую очередь такая вариация отопления подходит для тех помещений, в которых нет другого источника получения и выработки тепловой энергии. Такую печь можно установить в доме из кирпича и дерева. Возможна также установка в доме из бревна или газосиликатного блока. Правильно спроектированная схема камина позволяет качественно обогреть не только небольшую площадь, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов.Это считается высоким и хорошим показателем.

Выбор габаритов конструкции

Камин, кладка которого осуществляется по заранее выбранному в Интернете заказу или составленному профессиональным печником, может иметь не только определенный способ размещения, но и размер. Выбор этого параметра зависит от определенных параметров и особенностей:

  1. Немаловажную роль играет размер помещения, выбранного для установки теплового агрегата;
  2. Обратите внимание на то, как камин расположен в интерьере гостиной;
  3. Обратите внимание на выбор типа оборудования;
  4. Рассмотрим, из какого материала сделан каркас дома, фундамент, стены, пол, перекрытия;
  5. Важно то, какой функционал имеет печь.

Перед тем, как построить печь своими руками, помните, что в заказе следует правильно отображать не только количество материалов, основные характеристики отопительного прибора, но и не менее важные детали. Например, габаритные размеры топки должны исходить из пропорции 1/90 по отношению к общей площади выбранного помещения.

Необходимо выбрать высоту и ширину топочного отверстия в соотношении 1.5/1. Также схема камина не обходится без определения глубины, которая будет меньше параметра ширины в среднем в два раза. Дымоход также должен иметь правильное поперечное сечение. Определить его можно, уменьшив площадь топочного отверстия в 14-21 раз.

Например, если площадь помещения 30 квадратных метров, для такого агрегата подойдут следующие значения:

  • Отверстие для сгорания будет иметь размер 0.30 квадратных метров;
  • Топка будет шириной 45 сантиметров;
  • На высоте 65 сантиметров;
  • Глубина 25 сантиметров;
  • Круглое сечение дымохода будет равно 0,030 квадратных метров или 300 квадратных сантиметров.

Выбор метода локации

Порядок камина играет ключевую роль в сборке и успешной эксплуатации каменки. Однако не менее важно, какой способ обустройства в интерьере будет у печи.

Основные способы размещения:

  1. Камины настенные массивные. Чтобы собрать такую ​​конструкцию, вам понадобится довольно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, рядом могут сидеть сразу несколько человек. К преимуществам также относятся высокая эффективность и хорошая производительность. Портал симметричный, лицевая часть чаще всего собирается с П-образными очертаниями. Камин, для которого используется как обычный, так и огнеупорный кирпич, имеет дымоход в устройстве стены, который до потолка перекрыт кирпичом;
  2. Если выбранное для установки помещение не имеет большой площади, рекомендуем установить в нем угловой камин.Этот вариант имеет небольшие размеры с довольно неплохим углом обзора. Заказ печи углового типа не требует большого количества кирпича. В этом случае облицовывать нужно будет только лицевую часть, так как роль боковин играют непосредственно стены или сами перегородки помещения. При небольших размерах угловой очаг имеет достаточно высокую мощность и подходит для обогрева помещений площадью 15-35 квадратных метров;
  3. Схема печи островного типа отличается сложностью конструкции.На возведение такого сооружения потребуется много времени, больших вложений и опыта. Островной камин устанавливается в центре комнаты и не примыкает к стенам и другим потолкам. Портал может быть оборудован небольшими перегородками и топкой. Для удаления дыма и продуктов горения из помещения печь дополняется подвесной вытяжной системой или иными словами — дымоходом. Основание обычно имеет классическую квадратную или прямоугольную форму (профиль). Более сложные конструкции в возведении округлой, треугольной, многогранной формы.Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности портал можно оборудовать столешницей или каминной полкой.

Камин, размеры которого подбираются индивидуально, можно установить не только в доме, но и на улице, в беседке. Такие мангалы на открытом воздухе и в саду, мангалы могут располагаться как полностью отдельно, так и встраиваться в беседки и веранды. К достоинствам таких конструкций можно отнести возможность делать их довольно крупными и громоздкими.Таким образом, в мангал можно добавить много разных элементов.

Уличные и садовые печи из-за больших размеров они тяжелые и требуют сооружения прочного бетонного фундамента. Это предотвратит со временем погружение конструкции под землю или потерю устойчивости.

Проект печи гриль или барбекю также требует индивидуального подхода, тщательного подбора размещения и функциональности. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого.Для беседки чаще всего выбирают материалы: пластик, металлические профили, дерево, огнеупорный пластик. Сама печь, колонны, различные перегородки, небольшие перегородки, участок возле топочного отсека собираются из кирпича.

Классификация оборудования

Перед тем, как построить шведскую печь или любую другую конструкцию, необходимо помнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и ее декоративного оформления.Чаще всего этот элемент собирается из кирпича. Можно облицовывать любыми термостойкими материалами. Для размещения поленьев и сжигания их конструкция оснащается топкой или топочным отсеком. Чтобы дым сразу не выносился на улицу и не выделял тепло, печь дополняют дымосборником. Для удаления дыма и продуктов горения дровяные печи оборудуют дымоходом.

Открытая топка конструкции подразумевает отсутствие двери.В этом случае особое внимание следует уделить внутренним стенкам камеры сгорания, чтобы они были как можно более толстыми, прочными и герметичными. Для кладки стен используют только шамотный кирпич и связующий состав на основе шамотной глины. Также каминная топка может быть закрытого типа.

Безопаснее пользоваться закрытой топкой. Это предотвращает попадание искр и пламени в комнату. Однако открытая топка смотрится более гармонично и позволяет созерцать яркое пламя, в полной мере наслаждаться его треском и теплом.Кроме того, выбрав открытую конструкцию, вы экономите деньги, которые могли бы пойти на покупку стальной или чугунной камеры с дверцей.

Для защиты помещения от пожара пространство рядом с топкой необходимо утеплить любым огнеупорным материалом.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печи можно собрать из простых кирпичей, так как дополнительная защита будет формироваться за счет чугунных бортиков.

Закрытая топка чаще всего оснащается дверцей из прозрачного закаленного стекла, что позволяет максимально подробно рассмотреть горящий в очаге огонь. Способ открывания такой двери может быть как классическим боковым, так и верхним. Многие современные печи оснащены системой самоочистки — это не дает образовываться на стекле копоти и копоти.

Камины настенного и углового типа комплектуются стальными трубами, которые не имеют очень презентабельного вида.Чтобы скрыть и одновременно украсить такой дымоход, его заключают в коробку, сложенную из кирпича. Дымоход укладывается также по заранее оговоренному порядку. Такой бокс не только улучшает внешний вид конструкции, но и укрепляет, дополнительно утепляет и аккумулирует накопленное тепло.

Стильные стальные вытяжки чаще всего покупают в комплекте для островного камина, которые вешают прямо над самим очагом.

Проведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений.Размеры конструкции подробно указаны на схеме. В заказе камина указано, сколько материала нужно для постройки. Важно знать, сколько нужно облицовочного, стандартного и огнеупорного кирпича и закупать все материалы с небольшим запасом.

Не менее важно знать, сколько кладочного раствора вам нужно. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. В качестве кладочного раствора в основном используется цемент с маркировкой M 200.Для получения необходимой массы необходимо между собой вытеснить цемент и песок из расчета 1/3. Далее постепенно вмешайте воду, пока не образуется густой однородный состав без комков и грязи. Для того, чтобы уложить один кубометр кирпича, требуется в среднем 0,2-0,3 кубометра состава.

Более детально рассчитать габариты камина можно при собственном заказе. Для того, чтобы узнать, сколько кирпичей нужно, нужно объем одной единицы умножить на общее количество кирпичей в схеме.

Профессиональный и хорошо продуманный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет сделать все расчеты максимально просто и детально, увидеть форму и очертания камина с двух сторон. Если конструкция печи более сложная, можно отдельно рассчитать и нарисовать арку, полку и другие элементы конструкции. Это позволит определить способ расположения и место крепления дымосборника, зольника, дымохода, выявить угол наклона стен и ниш.

В нашем интернет-магазине Вы можете купить готовую топку для углового, островного или пристенного портала отечественных и зарубежных марок.

Выполнение работ

После того, как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробный заказ, вам потребуется приобрести следующие материалы и инструменты:

  1. Емкость, в которой будет смешиваться адгезионная основа. Он должен быть достаточно большим, не менее 40 литров.Для лучшего перемешивания лучше всего обзавестись электрическим миксером;
  2. Для того, чтобы просеять песок, вам понадобится специальное сито;
  3. Укладка выполняется кельмой;
  4. Для проверки ровности углов необходим строительный уровень;
  5. Возьмите рулетку, угольник и линейку;
  6. Отметки наносятся простым карандашом или строительным маркером.

Дополнительно могут понадобиться такие предметы как: молоток, тряпки, нож, наждачная бумага и другие.

Перед началом работ подготовьте комнату, накройте всю мебель, предметы интерьера, находящиеся в ней. Для удобства подключения прибора возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется по следующим этапам:

  • Любое массивное сооружение начинают возводить только после возведения фундамента. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать в яму раствор, необходима опалубка.В этом случае возведение печи происходит только после полного высыхания фундамента;
  • Далее приступаем к укладке рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичами. Периодически для укрепления конструкции ряды перевязывают. Все корректировки производятся еще до высыхания клея;
  • После того, как возведены топка и каминный портал, приступаем к укладке дымохода. капюшон крепится к горизонтально расположенной перегородке.Производим поверхностную изоляцию. Если труба металлическая, лучше всего заключить ее в коробку из кирпича;
  • На последнем этапе выполняются облицовочные работы, оборудуются демпфер, полка, решетка, столешница.

Печь Кузнецова или другое отопительное устройство нельзя сразу растопить после монтажа. Необходимо дать ему усохнуть, хорошо просохнуть 10-15 дней. После этого духовка постепенно начинает работать. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

Из этого видео вы можете узнать, как сделать камин из кирпича своими руками в домашних условиях или на даче:

Во все времена главное место в доме отдавалось очагу. В последнее время большую популярность приобрели камины в домах и коттеджах, и вопрос, как сложить камин своими руками, вполне актуален.

Любая печь-камин должна соответствовать следующим требованиям:

  1. Без дыма.
  2. Отопление помещения.
  3. Приятный внешний вид.

Для достижения этих целей необходимо соблюдение всех этапов строительства.

Расположение

Самый первый шаг — выбрать место для очага; От этого зависит не только экономия жилого помещения, но и его эффективное обогревание.

Для начала нужно определиться с типом конструкции.

Камин — печь может иметь следующие варианты:

  • Настенный.
  • Угловой.
  • Встроенный.
  • Островной.

Исходя из этого, хозяин дома может найти подходящее место для камина.

При планировании локации необходимо учесть, что устанавливать каминную печь напротив окна нецелесообразно, так как тепло будет уходить в окно. Кроме того, необходимо строго соблюдать правила. пожарная безопасность, камин — это источник тепла, а не огонь.

Материалы (редактировать)

Изготовление каминов начинается с выбора материалов.Для строительства нам потребуется:

  • Красный керамический кирпич. Его количество рассчитывается на основе подготовленного чертежа, при этом все незавершенные кирпичи необходимо учитывать целиком.
  • Песок речной. Обязательно просеянный и очищенный от грязи и мусора. Размер зерна материала должен быть в пределах нормы (0,2–1,5 мм).
  • Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
  • Голубая кембрийская глина или обычная красная.
  • Цемент (М 200 или М 300).
  • Дымовая заслонка.
  • Арматура.

Кирпич и его разновидности

На протяжении всего периода строительства печи используется полнотелый красный кирпич, который делают из глины.

Этот материал используется для облицовки наружных частей каминов. Поэтому от качества кирпича зависит очень многое.

Кирпич должен иметь следующие свойства:

  • Имеют правильную форму;
  • Не иметь трещин и выбоин.
  • Не деформируются;

Внутри камин выложен огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материалов

При покупке кирпича нужно обращать внимание на следующие параметры:

  1. Материал должен быть не ниже М200.
  2. Необходимое количество кирпичей необходимо закупить из одной партии.
  3. Внешний вид кирпича — он не должен содержать трещин, сколов.

Обучение

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно, уделяется кирпичу, но помимо него потребуются и другие комплектующие.

Вам понадобится глиняная смесь, которую тщательно очистите от ненужных примесей и протрите. Перед укладкой эту смесь замачивают примерно на 2-3 часа.

Песок, который будет участвовать в растворе, также должен пройти очистку; его достаточно будет просеять через сито с мелкими отверстиями.

Завершив это, можно приступать к приготовлению раствора, пропорции которого необходимо строго соблюдать. В зависимости от содержания жира в глине соотношение песка и глины должно быть 1: 1 или 1: 2.

Полученный раствор не должен растекаться по поверхности кирпича, но при этом легко соскальзывать с него.

Заливка фундамента

Для заливки фундамента под камин — печи потребуются следующие материалы и инструменты:

  • рулетка;
  • болгарский;
  • сварочный аппарат;
  • молоток + гвозди;
  • Доска
  • ;
  • фитинги;
  • Цемент
  • (марка М400).

В первую очередь нужно сделать опалубку из обрезной доски. Он должен быть надежно установлен и иметь высоту 8–10 см. Арматурный стержень укладывается с шагом 19 см, после чего укладываются перпендикулярные ряды стержней. Стыки стержней необходимо прихватить сваркой.

Раствор нужно заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо укладывать обрешетку, затем заливается последний слой, высота которого должна быть около 6 см.

Чтобы готовый фундамент не содержал пустот, раствор немного вспахивают свободной штангой.

После этого фундамент нужно оставить в покое. Время его высыхания может варьироваться от 15 до 18 дней в зависимости от условий местности.

Кладка камина

Процесс довольно простой, прочитав статью, вы узнаете: как самому выложить камин из кирпича? Чтобы правильно провести кладку, необходимо строго соблюдать план строительства.


Камин своими руками

Кладка ведется по схеме:

  1. Поверх фундамента укладывается несколько слоев гидроизоляционного материала.
  2. Для первого ряда в раствор добавляется цемент, и кирпичи укладываются на рейки.
  3. Третий ряд имеет небольшие нюансы, а именно установку двух шпилек, которые понадобятся чуть позже для каминной решетки.
  4. Чтобы правильно сложить камин — печь, необходимо придерживаться схемы или чертежа.
  5. Для соблюдения температурного режима в будущей конструкции необходимо следить, чтобы наружная стена камина из кирпича не соприкасалась с топкой.
  6. Для удаления излишков раствора со стенок топки ее поверхность протирают влажной тряпкой.
  7. Для улучшения качества обогрева необходимо соблюдать небольшой угол наклона вперед задней стенки. Боковые стенки должны быть развернуты наружу.
  8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности и защитить пол перед очагом листом железа.

Чтобы сложить каминную печь — полдела, необходимо сделать коллектор дыма.

Принцип его кладки — кладка кирпича с постепенным заполнением. Отверстия портального типа закрываются изнутри перемычками, которые могут быть выполнены в нескольких исполнениях:

  • арочный,
  • клиновидный,
  • сводчатый.

Чтобы правильно разложить дымовую камеру, необходимо соблюдать ее вертикальность.После того, как вы пересекли плиту крыши, вы можете приступить к строительству кровельной трубы. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила, вы легко сможете спроектировать печь-камин самостоятельно. Теперь осталось разобраться с дымоходом.

Дымоход

Если конструкция дымохода кирпичная, необходимо продумать фундамент под него или стальной каркас, который будет упираться в основной фундамент. Сам дымоход расположен снаружи топки и обернут материалом с теплоизоляцией.Верх дымохода обшивается листом стали или алюминия.

При использовании готовых отрезков трубы для дымохода в качестве крепления используются специальные хомуты, с помощью которых конструкция фиксируется на перекрытиях зданий. Такой вариант дымохода может обойтись без фундамента.

Отделочные работы

Кроме того, что камин печной, его можно оформить цветным стыковочным швом, сам кирпич, возможно, можно перекрасить в другой цвет.Для этих целей используется темпера или гуашь.

Украшением углового камина может быть плитка или мраморная плитка, камень или декоративный кирпич. Если возникнет желание, то поверхность можно просто оштукатурить или использовать другие элементы декора.

Современный рынок предлагает большое количество декоративных элементов, в том числе деревянных деталей. Из соображений безопасности их использование не рекомендуется.

Крепится декор с помощью обычного плиточного клея, а сам декор должен начинаться снизу камина, постепенно поднимаясь.

Если камин-печь уже содержит мраморные детали, рекомендуется покрыть их целлофаном, чтобы не поцарапать.

  • Для топки можно использовать шамотный кирпич, а для облицовки выбрать материал другого качества.
  • Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в виде трубы из металла или керамики.
  • Чтобы уменьшить погрешности при строительстве каминов, рекомендуется использовать готовые чертежи, а не разрабатывать их самостоятельно.
  • При оформлении камина можно сделать акцент на встроенных полках или топках, это придаст конструкции более эстетичный вид.

Из вышеперечисленного материала можно сделать вывод, что кладка камина — довольно простой процесс. Все, что вам нужно, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как построить камин? не застигнет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Современный загородный дом с просторной гостиной сложно представить без массивного кирпичного камина.Он придает комнате уютный и красивый вид, а также дает возможность приятно провести время за дружескими посиделками или романтическим свиданием … Открытый камин создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого рабочего дня и отдохнуть от проблем. При использовании подробных чертежей и расчетов можно построить камин своими руками из кирпича.

Однако такое строительство — дело довольно сложное и ответственное, поэтому необходимо учесть правила кладки печи, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

Камин из кирпича своими руками

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. Прежде всего, необходимо точно определить требуемые размеры топочного отверстия. При этом учитывается:

  1. Соотношение неуклюжего портала и размера комнаты должно быть примерно 1 к 50.Следовательно, если отопление требуется для помещения площадью 20 кв.м, то размер топки должен быть примерно 0,4 кв.м.
  2. Соотношение высоты и ширины топки должно быть в соотношении 2: 3. В данном случае для комнаты 20 кв. оптимальный размер сторон будет 51 на 77 см.
  3. Глубина топки — тоже важный показатель. От этого будет зависеть сила тяги. Глубина топки должна соответствовать высоте 7:10.Поэтому для такого камина этот показатель должен быть около 34 см. Если показатель выше, то теплопотери увеличатся, а если ниже, дым может проникнуть в комнату.
  4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
  5. Перед проемом топки должен быть установлен подиум, ширина которого должна быть около 50 см. Боковые подиумы должны быть шириной не более 30 см.
  6. Лист переноса должен выходить за пределы зоны горения на расстояние до 30 см.

Подробнее о строительстве мини-камина из кирпича своими руками вы можете узнать из видео

Виды кирпичных каминов

Существуют камины разных видов, которые можно установить в загородном доме или в небольшом коттедже. В первую очередь камины из кирпича делятся на пристенные и встроенные.

Фото углового камина

Встроенный

Особенностью данной конструкции является то, что камин устанавливается внутри несущей стены… Внутри этой стены предварительно установлен дымоход. Этот вариант достаточно сложный, поэтому для самостоятельного строительства его выбирают редко. К тому же создание такого камина возможно только на этапе проектирования дома.

Настенный

Самый удачный вариант для самостоятельного изготовления … Легко можно сделать как в загородном доме, так и на небольшом дачном участке, не имея опыта строительства подобных конструкций. Создать настенный камин можно как на этапе проектирования, так и в любой момент после постройки дома.Однако если вам нужно построить камин в уже готовом доме, необходимо сначала создать отдельный фундамент.

Фото прямого камина

Настенные камины могут быть как прямыми, так и угловыми. Последний вариант наиболее компактен, поэтому отлично подходит для небольшого помещения. К тому же его возведение намного проще, чем прямое возведение, и требуется гораздо меньше материала.

Подготовка к строительству

Начало любого строительства — это подготовка эскиза и проведение проектных работ.Для начала следует вручную нарисовать будущий камин по отношению к комнате. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и других элементов. Размеры следует сначала указать заранее, а затем произвести расчеты по формулам.

Детальный чертеж должен быть сделан на основе чернового чертежа. В нем нужно указать размеры всех частей, бокового сечения постройки и других элементов. Особое внимание необходимо уделить схеме заказа, по которой будет вестись строительство.Таких схем много. Вы можете выбрать лучший вариант или подумать о своем. Также можно воспользоваться одним из готовых чертежей камина, предварительно подогнав его с учетом размеров и характеристик помещения.

Материалы и инструмент

Полнотелый кирпич можно использовать для постройки кирпичного камина, однако внутренняя отделка должна выполняться только специальными огнеупорными кирпичами. Такой материал отличается высокой стойкостью к длительному воздействию высоких температур и их изменений, а также к воздействию химических компонентов, возникающих в результате горения.К тому же огнеупорный кирпич медленно нагревается и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Самый простой вариант смеси состоит из глины из песка. Соотношение компонентов рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Не рекомендуется использовать цемент для кладки камина. Только в небольших количествах его можно добавлять в смесь глины и песка при строительстве основания.

Для приготовления раствора для цоколя или боковых стен камина можно использовать любой песок. Для участков, которые будут постоянно подвергаться воздействию высоких температур, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий и будет иметь недостаточную адгезию к глине. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замачивать в течение недели, ежедневно помешивая и при необходимости добавляя воды. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобретать готовые огнеупорные смеси.

Для постройки камина с закрытой топкой дополнительно потребуются металлические двери … Чтобы сквозь них видеть огонь, лучше выбирать двери с огнеупорным стеклом. Для камина с открытым топом дверцы не требуются. Вам понадобится продувочная и чистая дверца, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Вы можете выбрать практически любой металл, но лучшим решением будет нержавеющая сталь.

Для наружной отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень… В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор комнаты. Например, для интерьера в стиле лофт.

Строительство кирпичного камина осуществляется с помощью следующих инструментов:

  • Мастер ОК;
  • строительный уровень;
  • лопата;
  • Рулетка
  • ;
  • емкость для замешивания раствора;
  • Sander;
  • отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходить к непосредственному строительству камина.

Строительство фундамента

Перед тем, как построить камин любого вида, необходимо заложить под него фундамент. Размер фундамента должен превышать габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размеров. Для изделия средних размеров достаточно глубины основания 50-60 см.

Первый шаг в строительстве фундамента — рытье ямы. После этого дно необходимо утрамбовать, а затем засыпать смесью щебня и песка.Следующим шагом будет установка опалубки. Для дополнительного армирования внутри опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и щебень. Оптимальным решением является такое соотношение компонентов 3: 1: 4.

Фундамент полностью замерзает за месяц. После этого его можно покрыть цементно-песчаной смесью, а также слоем гидроизоляции. К строительству камина можно приступать только после полного затвердевания основания.

Кладка камина

Особое внимание следует уделить укладке первого ряда. По правилу укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед кладкой, чтобы он не впитал влагу из раствора.

Схема кладки кирпича

Первый ряд кирпичей вынести до уровня пола. Часть камина над полом должна быть не менее 30 см до топки. После этого устанавливаются дверцы зольника и воздуходувки.Зольник может быть выполнен в виде дверцы или ящика.

После этого кладут камин по заранее выбранной схеме. Двери производственной линии лучше всего делать из металла с огнеупорным стеклом.

Основные принципы постройки камина

Для кладки камина можно использовать разные заказы, но у любого варианта есть общие принципы:

Угловой камин

  • первый ряд кирпичей должен быть установлен по краю, а следующие ряды должны быть ровными;
  • первые два ряда являются основанием;
  • Кирпич
  • следует использовать без разрывов, трещин, сколов и других повреждений;
  • , если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитывал влагу из раствора;
  • не нужно замачивать огнеупорный кирпич перед строительством, достаточно очистить его от загрязнений и протереть влажной тряпкой;
  • толщина шва при строительстве не должна быть выше 5 мм;
  • если между швами появится лишняя смесь, ее необходимо удалить до застывания;
  • необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепление и не выходила за границы кирпича;
  • при строительстве следует использовать однородный раствор без комков;
  • раствор нельзя использовать для облицовки камина изнутри;
  • оптимальное время для строительства — лето или другой теплый период;
  • Укладку
  • следует начинать с углов, чтобы она получилась ровной и аккуратной;
  • нижняя часть топки должна находиться на расстоянии не менее трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит обратить внимание на внешнюю отделку изделия. Ведь камин станет местом, вокруг которого соберутся все члены семьи.

Несмотря на то, что современных каминных систем немало, по-прежнему популярен кирпичный камин, больше о кирпичном. Стелить камин своими руками может любой желающий, нужно лишь соблюдать некоторые правила.

Требования к кладке каминов из кирпича.

Планируя кладку камина, к ней должны быть определенные требования. Прежде всего, камин не должен создавать дыма. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Перед тем, как приступить к постройке камина, необходимо определиться с параметрами площади здания, в котором планируется камин.В качестве примера можно рассмотреть расчет параметров веранды или комнаты загородного дома, площадь которого составляет 10, 15 и 20 м, а высота помещения от 3,3 до 3,5 м. По объему помещение занимает 35, 50, 70 кубометров. Тогда проем печи приравняем по этим объемам в соотношении 1: 50-1: 70, таким образом, это будет примерно 0,2; 0,3; 0,4 м². С учетом этих габаритов размер портала топки составит:

  • 0,2 кв.м — 36х45см,
  • 0,3 кв.м — 44×67см,
  • 0,4 кв.м — 52×77см.

Глубину каминной топки и высоту портала необходимо соотносить как 1: 2-2: 3, причем в процессе строительства эти размеры необходимо учитывать, так как их важность очень высока. Действительно, если глубина топки больше, чем должна быть, произойдет значительное уменьшение теплопередачи, а если глубина меньше, это будет способствовать образованию дыма.Таким образом, в этом примере глубина будет:

  • за 0,2 кв. М. 18-24 см.,
  • за 0,3 кв. М. 22-30 см.,
  • за 0,4 кв. М. 26–35 см.

Размеры дымовых отверстий определяются площадью горения, поэтому размеры дымовых отверстий должны быть в 8-15 раз меньше, и это составит:

  • 0,02 кв. М;
  • 0,03 кв. М;
  • 0,04 кв. М.

В случае устройства дымохода из кирпича будут определены его размеры: 14х14 и 14х27.

Чтобы камин лучше отражал тепло, внутреннее оформление его стен необходимо выполнять под углом. Таким образом, необходимо сделать разворот обеих боковых стенок, при этом задняя стенка должна быть наклонена вперед.

В зоне над топкой камина устраивается коптильная камера, а между топкой и коптильной камерой делается карниз, называемый «проход». Проход — важная часть камина, так как он отвечает за предотвращение вылета сажи с искрами, а также за обеспечение защиты от попадания дыма в комнату.

Для того, чтобы осуществить кладку кирпичного камина своими руками, необходимо определиться с габаритами, которые подводятся к модулю кирпичной кладки. При размере кирпича 6,5х12х25 см шов при кладке должен быть примерно 0,5 см по толщине.

Для того, чтобы рассчитать габаритные размеры камина, необходимо точно знать его расположение с точки зрения конкретного помещения, в котором он будет установлен. Наиболее оптимальное место для камина — такое, при котором торцевые стены будут внутри в углу.Возводить камин у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно герметичных окнах встроенный перед ними камин будет способствовать созданию сквозняков.

При длительном топлении камина задние стенки дымохода сильно нагреваются, в результате чего в деревянном доме может начаться пожар. В таких условиях должны быть предусмотрены противопожарные мероприятия.

Чертежи каминов из кирпича.

Затем необходимо провести выполнение чертежей кладки каминов, для чего на примере помещение 15 кв.Задняя стена выкладывается в половину кирпича, что будет 12 см, а боковые стены необходимо выложить в один цельный кирпич, т.е. 25 см. После расчета этих размеров делается послойный чертеж всего камина. кладка ведется, т. е. составляются так называемые заказы.

Для выполнения заказа необходимо иметь в наличии клетчатую бумагу, так как будет использоваться не только целый кирпич, но и половина кирпича и кирпича.

Надо начинать с цоколя, и, для оригинальности, раскладку этого ряда можно выполнять кромочной, либо плоской.При выкладке 2-го ряда кирпичи кладут ровно. Между дном топки и полом обычно бывает зазор 25-30 см, что равняется 2-3 ряду кирпича.

Подсчет необходимых материалов.

После того, как оформление заказов с учетом трубы завершено, можно переходить к подсчету количества необходимых материалов … Для этого нужно посчитать кирпичи поштучно, а все незавершенные изделия следует считать целыми кирпичами.Кстати, для кладки камина оптимально использование полнотелого, печного кирпича.

Песок не должен содержать пыли и мусора, он должен быть крупным — 0,2-1,5 мм. Если в песке есть пыль и мусор, их необходимо удалить. Для этого песок помещается в воду и настаивается; при этом необходимо менять воду, пока она не посветлеет.

При выкладке каминов используется голубая (кембрийская) глина. При отсутствии этого вида глины можно обратиться к использованию обжиговой глины.

Что касается цемента, то можно использовать обычный портландцемент марок 300-400.

Диаметр щебня фракции при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимы арматурные стержни в количестве около 20 штук, диаметром в пределах 8-10 и длиной около 700 мм.

Кладка камина из кирпича своими руками — инструкция.

Закладка фундамента камина.

Возведение камина начинается с закладки фундамента, поэтому в первую очередь важно правильно определить размеры фундамента под строящийся камин. Следует отметить, что фундамент дымохода не должен ассоциироваться с фундаментом дома. После этого на цокольном уровне делаются эскизы плана камина, затем его необходимо совместить с планом по периметру трубы и топки. Ширина фундамента должна совпадать с шириной лицевого ряда основания, к этому значению следует прибавить 4-6 см.

Сначала выкапывают яму с размерами, превышающими размер фундамента под сам камин на 10-15 сантиметров, глубиной ямы 60 см. При изготовлении фундамента можно использовать кирпич или пенобетон. Затем на дно котлована насыпается 10-15 см щебня, после чего этот слой утрамбовывается и проверяется горизонтальность основания.

Непосредственно выкладка камина.

Затем начинается кладка камина.Кладка первого ряда выполняется кромкой, к тому же ее лучше выкладывать на раствор, добавляя цемент. В процессе кладки необходимо постоянно проверять геометрические размеры камина с помощью угольника. Также необходимо соблюдать вертикальность углов с отвесом и горизонтальность всех рядов при использовании уровня.

Перед кладкой кирпичи их погружают в воду и выдерживают до тех пор, пока не выйдут все пузыри. Если этого действия не предпринять, кладка будет хрупкой.Укладку сплошных рядов лучше производить кельмой или кельмой. Топку и дымовую коробку следует укладывать вручную.

Необходимо согласовать все ряды с заказами, пометив все ряды мелом или карандашом. Затем необходимо удалить выступающий раствор со стенок каналов, дымосборника и топки.

Планировку криволинейной поверхности свода и дымосборника производят постепенным засыпанием кирпичей на 6 см.Далее осуществляется перекрытие портальных проемов с помощью кирпичных перемычек разных типов — клиновидных, сводчатых и арочных.

Можно доделать камин. В том случае, когда кладка камина производилась на пустыре, швы необходимо расшить. Если при выкладке камина использовался непривлекательный кирпич или он не понравился со временем, можно красить, не красив швы, при этом используя 2-3 цвета. Кстати, вот мой, как сделать угловой камин своими руками.

Видео.

Дровяной камин в доме Сплошной очаг с открытой топкой.
Ему доверена не только функция обогрева: кроме всего прочего, это великолепное украшение, гармонично сочетающее мягкий домашний уют помещения с утонченным шармом.
Неслучайно популярность таких духовых шкафов чрезвычайно высока.

Бытует мнение, что обустроить декоративный дом своими руками настолько сложно, что это практически невозможно.С этим можно поспорить. Камин — это в какой-то мере облегченный и упрощенный вариант привычной печи. Их главное отличие заключается в способе передачи тепла. Так насколько это реально, и как самому разложить камин в доме? Попробуем вместе справиться с задачей.

Принцип работы

Принцип работы дровяного камина понять довольно просто.

Сухая древесина при горении выделяет много тепла, от которого нагревается кирпич (камень).

Он, в свою очередь, обладая способностью долго оставаться горячим, постепенно, долгое время делится теплом, подавая его в комнату.

Устройства выглядят по-разному, но незаменимые детали, дымоход и топка, есть в любой модели. Как сделать духовку более эффективной?

Хороший рабочий камин с высоким КПД должен быть:

  • не слишком глубокий и достаточно широкий;
  • для повышения КПД в конструкцию добавлены специальные теплозащитные экраны.В их роли играют массивные детали, выделяющие при нагревании большое количество тепла:
  • Кладка каминной печи для дома специально выполнена с выступами и неровностями, увеличивающими площадь нагреваемой поверхности, а соответственно и теплоотдачу.

Глубина его закладки не менее полуметра, в двухэтажном корпусе эта величина увеличивается примерно до 0,8 — 1,0 метра.

Удобный и бюджетный вариант будет из железобетона.

По периметру будущего камина выкапывается яма, дно отмеряется уровнем.

Сюда кладут битый кирпич или большие камни, которые хорошо утрамбовывают, затем заливают. После выравнивания получившегося слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, внешняя выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется примерно 30 сантиметров. Слои должны лежать ровно, проверенные уровнем.

Затем кладут два слоя кирпича на двойной слой, на земляной раствор. До чистого пола остается около 7 см — это основа будущего дровяного камина для дома.

Можно сделать фундамент из отдельно стоящих блоков. Совмещать фундамент камина с цоколем самого дома нерационально, так как они имеют разную тягу.

Кладка

Так как же самому складывать камин? Существуют разные способы кладки печей, каминный пол от них практически ничем не отличается.Он должен быть такого качества, чтобы образовывалась надежная монолитная конструкция, которая обеспечивается перевязкой продольных и поперечных швов.

Для этого используют неполный кирпич, а также используют прием чередования разных частей кирпича (стыка и ложки) в углах конструкции. Швы должны иметь строго заданную ширину: 0,5 см для простого кирпича и 0,3 см для огнеупорного кирпича.

Кладка камина в доме

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагреве швы деформируются намного больше, чем кирпичная.Для однородности следует использовать гладкий пластичный раствор.

  • Красный кирпич имеет высокую пористость, поэтому способен впитывать жидкость. Поэтому перед работой его необходимо замочить.
  • Огнеупорный кирпич сразу готов к эксплуатации. Для улучшения адгезии к раствору достаточно смыть с него частички пыли.

Нельзя одновременно использовать для облицовки швов и керамический, и огнеупорный кирпич: они имеют разные эксплуатационные характеристики, в том числе коэффициент расширения. Не рекомендуется размещать внутри дымохода части кирпича со сколом, чтобы не мешать нормальному прохождению газов.

Арки

Арочная кладка

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумав дизайн камина, можно выбрать ему подходящий вид.

Может быть из цельного красного кирпича с идеально прямыми линиями и четкими швами.

Если кладка оказалась не очень удачной с виду, ее можно облагородить штукатуркой.

Не подходят для перекрытия проема из металла, железобетона, так как при нагревании сильно расширяются, что приводит к разрушению кладки. Очень популярны дугообразные и арочные потолки, которые помимо функциональности очень декоративны.

Дымоход

Стена кирпичной дымовой трубы должна быть не менее половины ширины кирпича.В том случае, когда поверхность предполагается оштукатурить, допустима четверть толщины. Дымоходные каналы рекомендуется делать строго вертикальными.

Создать кирпичный камин в доме своими руками не составит труда, если точно соблюдать все рекомендации. Кладка дымохода такая же, как и у самого камина. Некоторые трудности может вызвать укладка трубы в месте ее входа в рубероид.

Обычно для обеспечения пожарной безопасности на чердаке делают пристройку кладки, называемую рубкой.Также его можно сделать из сборной железобетонной плиты с отверстием для трубы. Важно соблюдать следующие правила:

Укладка выше уровня кровли — самая сложная часть работы. Здесь используются только отборные кирпичи, которые кладутся на цементно-глиняный раствор. Стенд выставляют над плоскостью кровли примерно в два слоя, после чего начинают раскладывать выдру. Завершают укладку трубы шейкой и головкой.

Кирпичную трубу легко заменить круглой или керамической.Обустроить такую ​​трубу намного проще, чем выложить ее из кирпича. Но у него есть существенный недостаток — он очень быстро остывает. Если между растопками будет значительный перерыв, зажечь камин будет довольно сложно.

Следовательно, такая труба должна быть хорошо изолирована. Стык между круглым сечением и кладкой надежно армируется. Стыки труб должны быть герметичны.

Чистовая
Отделка декоративным камнем

При изготовлении камина для загородного дома вы можете дать волю собственной фантазии и воплотить в жизнь свои идеи и мечты.Когда дело доходит до, есть место для творческих идей.

Вы можете настроить новую духовку по своему вкусу, выбрав один из нескольких вариантов отделки.

Для облицовки можно использовать множество различных материалов.

Керамическая облицовка осуществляется снизу вверх, от проема топки до необходимого уровня. Эффектная мраморная плитка отделана порталом печи и камина.

Штукатурка

Поверхность камина необходимо подготовить к процессу. Кладка и щели расчищены, на наклонных поверхностях и на всех больших площадях прикреплена металлическая сетка.

Используются специальные кронштейны, либо просто прибивается гвоздями. Все металлические элементы защищены слоем лака во избежание коррозии.

Сначала нанести небольшой слой штукатурки толщиной не более 0,5 см. Когда он хорошо высохнет, нанесите еще один слой.

Для него используется более густо разведенный состав или. При необходимости можно нанести еще один слой, третий, но общая толщина покрытия не должна быть больше полутора сантиметров.

Облицовка гипсокартоном

Для придания изделию прямоугольной формы камин облицовывают гипсокартоном. Для этого сначала устанавливают жесткий каркас, который затем отделывают гипсокартоном.

Окраска


Выполняется по предварительно оштукатуренной поверхности. Для этого возьмите клеевые и меловые красящие составы. Если вам нужна белоснежная поверхность, можно добавить в краску немного синего.

Эффектные термостойкие материалы можно использовать не только для очага, но и для стены за ним.Часто для украшения печи заказывают специальные кованые элементы или оригинальные изделия из чугуна. Решетка, резцедержатель и сами инструменты — мастерски изготовленные изделия подчеркнут оригинальность и неповторимость помещения.

Уход

Несмотря на то, что камин в доме сделан вами добросовестно, он требует внимания и ухода. Только тогда он порадует владельцев надежной и бесперебойной работой. Каждый камин требует регулярной чистки … Даже если печь работает безупречно, диагностика и тестирование для нее жизненно необходимы.

Это единственный способ избежать неприятных сюрпризов. Ведь при топке камина в процессе горения образуется большое количество сажи, которая затем оседает в местах изгибов дымохода. В конструкции дымохода предусмотрены специальные окна с дверцами, через которые можно контролировать степень загрязнения трубы. Постоянное обслуживание и регулярная диагностика — и ваш камин будет радовать вас долгие годы!

21 Ракетная печь, сделанная своими руками, планирует эффективно готовить с использованием дров

Вы беспокоитесь, что в случае стихийного бедствия вы не сможете включить плиту и приготовить еду из-за отсутствия электричества и газа?

Ну тогда вам будет очень интересна ракетная печь.

Ракетная печь — это небольшая переносная печь, которая очень эффективна. Его отлично использовать для приготовления пищи, когда вы не можете использовать обычную плиту. Если вы хотите узнать, как сделать свои собственные, сегодня мы представляем вам замечательный выбор самодельных ракетных печей.

1. The # 10 Can Rocket Stove

Хотели бы вы иметь возможность приготовить целую еду из веток? Как утверждают Подготовленные хозяйки, с этой ракетной печью можно.

Что делает эту печь еще лучше, так это то, что она сделана из обрезков.Если вам удастся достать несколько жестяных банок и пару крышек, то вы сможете получить очень доступную и эффективную ракетную печь в кратчайшие сроки.

Постройте эту ракетную печь ›

2. Ракетная печь космического шаттла

Эта ракетная печь рассчитана на большие нагрузки. Это то, что, как только вы его построите, вы, вероятно, сможете держать под рукой в ​​течение довольно долгого времени.

Однако у этой печи нет списка материалов, и она выглядит довольно сложной для сборки. Так что, если вы не умеете строить вещи, возможно, вам придется попросить опытного друга помочь вам на этом пути.

Постройте эту ракетную печь ›

3. Ракетная печь для тяжелых условий эксплуатации

Если вы выживальщик или просто человек, который любит быть готовым на случай чрезвычайной ситуации, то вас, вероятно, заинтересует именно эта ракетная печь. Это очень тяжелая задача, поэтому вы можете положиться на нее, когда она вам действительно понадобится.

Несмотря на то, что эта печь является сверхмощной, имеется список материалов. Кроме того, вы также получите очень подробные инструкции. Даже если вы новичок в строительстве, вы, вероятно, сможете разобраться в этом.

Построить ракетную печь ›

4. Ракетная печь для супа

Мне очень нравится эта ракетная печь. Они утверждают, что он работает очень хорошо, и его также можно сделать практически бесплатно из своего кармана. Все, что вам нужно, это банка №10, четыре банки для супа и несколько инструментов, которые, возможно, у вас уже есть под рукой.

Кроме того, инструкции казались довольно простыми для выполнения. Это всегда отличный бонус к любому проекту. Если вам нужна ракетная печь и вы хотите, чтобы она была рентабельной, рассмотрите этот план.

Постройте эту ракетную печь ›

5. Ракетная печь Тики

Тот факт, что вы используете печь для выживания или для кемпинга, не означает, что она не должна выглядеть действительно круто, если это возможно. Эта ракетная печь, безусловно, содержит в себе этот элемент.

Если у вас есть около 40 долларов, которые можно инвестировать в этот проект, то у вас действительно может быть действительно мощная ракетная печь, сделанная из бетона. Кроме того, он может иметь форму ракетной печи в стиле тики. Это было бы действительно весело для похода.

Постройте эту ракетную печь ›

6. Ракетная печь Ho Bo Tin Can

Вы, наверное, видели в фильмах, что когда люди, путешествующие по железной дороге (часто их называют бродяги), ели, они ставили горшок на ракетная печь, чтобы приготовить это.

Что ж, благодаря такому дизайну у вас может быть свой собственный. Похоже, с этой печью будет легко использовать небольшой горшок, который отлично подходит, чтобы вы могли взять с собой свет на случай кемпинга или непредвиденной чрезвычайной ситуации.

Построить ракетную печь ›

7.Ракетная печь из шлакоблоков

Я большой поклонник этой ракетной печи. Для его постройки требуется очень мало материалов, он выглядит действительно функциональным и теоретически не должен стоить дорого.

Плюс, я просто большой поклонник , строящего вещи из шлакоблоков . Если вам нужна ракетная печь, способная вместить горшок приличного размера, взгляните на эту конструкцию.

Постройте эту ракетную печь ›

8. Ракетные печи на ферме Кул-Куль

На этом месте фактически есть два разных дизайна ракетной печи.По правде говоря, они оба выглядят довольно сложно, но они также выглядят действительно потрясающе.

Тем не менее, они также дают вам действительно отличные детали и изображения, которые делают эти ракетные печи возможным построить. Так что обязательно зацените эти ракетные печи. Похоже, они были бы очень функциональными.

Постройте эти ракетные печи.

9. Ракетный обогреватель без ископаемого топлива

Этот обогреватель выглядит потрясающе. Он предназначен больше для тепла, чем для приготовления пищи. Так что не удивляйтесь, когда это будет выглядеть довольно сложно.Это требует некоторого ноу-хау.

Но если у вас есть это ноу-хау, вы могли бы быть на шаг ближе к тому, чтобы иметь свой собственный обогреватель, который не требует ископаемого топлива. Это экологичнее и экономичнее, если вы знаете, где найти древесину.

Постройте эту ракетную печь ›

10. Ракетный гриль

Как только мой муж это увидит, у меня возникнет чувство, что у меня на заднем дворе будет построена такая печь. Было бы нечестно, если бы я не рассказал вам, насколько хорош этот гриль.

Надо добавить, у меня во дворе уже есть дровяной мангал на случай ЧП.Однако я серьезно подумываю заменить его этим грилем, потому что он выглядит намного более эффективным, чем то, что я использую. Вы обязательно захотите это проверить.

Постройте этот ракетный гриль.

11. Ракетная печь из песка

Если вы живете недалеко от пляжа, эту ракетную печь можно было бы использовать регулярно. Но даже если вы этого не сделаете, вы, возможно, захотите научиться этому в случае возникновения чрезвычайной ситуации. Вам просто понадобится приличное количество песка.

Так что, если вы живете где-нибудь с песчаной почвой, это может быть для вас хорошим вариантом.Для этого требуется совсем немного других материалов. Зная, как построить эту ракетную печь, вы могли бы быть намного лучше подготовлены.

Постройте эту ракетную печь ›

12. Ракетная печь / обогреватель за 20 долларов

Не знаю, как вы, но я люблю торговаться. Это значительно упрощает выполнение задач, если мне не нужно придумывать кучу денег вперед.

Если вы похожи на меня, то можете проверить эту ракетную печь, которая также служит обогревателем. Кроме того, для этого требуется несколько материалов, есть подробные письменные шаги и прилагается видео.Этот сайт предоставляет вам множество инструментов, которые помогут вам добиться успешной сборки.

Постройте эту ракетную печь ›

13. Ракетная печь из кирпича своими руками

Эта ракетная печь представляет собой еще одну конструкцию, которая кажется очень удобной в сборке, а также очень функциональной. Он требует минимального количества материалов и построен из кирпича, поэтому он должен выдерживать нагрузку.

Кроме того, инструкции представлены в виде видео, что позволяет более полно увидеть, как кто-то собирает эту плиту.Если вы искали легкую, но прочную ракетную печь, то эта конструкция может быть тем, что вы искали.

14. Ракетная печь для кемпинга

Эта ракетная печь выглядит очень прочной. Это тоже выглядит очень красиво. Честно говоря, вы бы не посмотрели на него и не подумали, что это даже самодельный.

Однако, несмотря на то, что он выглядит довольно замысловатым, на самом деле этот сайт показывает вам, как его создать за девять шагов. Пусть вас не пугает острота этой печи. Взгляните на него, потому что он может вам понравиться.

Постройте эту ракетную печь ›

15. Ракетная печь из жестяных банок

Это еще одна печь, сделанная из жестяных банок. Неудивительно, что я его фанат. Мне это очень нравится, потому что это что-то полезное, что можно сделать из переработанных предметов, которые вы, вероятно, используете каждый день.

Кроме того, этот учебник по ракетной печи поставляется в виде видео. Мне нравятся видеоуроки, потому что они дают вам более глубокое объяснение сборки и позволяют увидеть, как она собрана.Если вы тоже визуально обучаетесь, возможно, вам стоит ознакомиться с этим руководством.

16. Красивая ракетная печь

Эта ракетная печь действительно великолепна. Независимо от того, использовали ли вы его в лесу или на заднем дворе, это будет захватывающе.

Однако, помимо внешнего вида, эта печь выглядит действительно функциональной. Это может потребовать немного больше работы, чем упоминалось другими, но для некоторых это может стоить дополнительных усилий.

Построить ракетную печь ›

17.Ракетная печь с двойной горелкой

Я люблю эту ракетную печь. Его настолько легко собрать, что на демонстрацию этого видео у вас уйдет менее 2 минут. К тому же у вас может быть ракетная печь с двумя конфорками! Насколько это аккуратно?

Если вам нужна прочная, функциональная и простая в сборке ракетная печь, то вам нужно взглянуть на нее. Возможно, это именно то, что вы искали в своей ракетной печи.

18. Ракетная печь с 4 блоками

Ракетная печь из шлакоблоков с одной горелкой.Он построен из шлакоблока, поэтому мы знаем, что он должен быть очень прочным. Но простота — вот что делает эту ракетную печь такой замечательной.

Я говорю это, потому что видеоурок занимает 2,5 минуты, чтобы показать вам, как построить и использовать эту печь. И тот факт, что для этого нужно всего четыре шлакоблока, должен сказать вам, насколько легко его построить. Если вам нужно что-то простое и хорошо работающее, проверьте эту ракетную печь.

19. Ведро-ракетная печь на 5 галлонов с медалью

Эта ракетная печь очень проста в сборке.Автор на сайте отлично объясняет это. Они даже предоставляют вам PDF-файл, который вы можете скачать, чтобы получить точные размеры и построить свой собственный.

Кроме того, они предлагают отличные фотографии, которые помогут вам со сборкой. Если вам нужна ракетная печь, которая удобна для вашего кошелька и проста в сборке, вы можете проверить эту конструкцию самостоятельно.

Постройте ракетную печь ›

20. Ракетная печь своими руками из жестяных банок

Эта ракетная печь тоже сделана из жестяных банок.Но то, что отличает его от других, — это количество информации, которую предоставляет вам этот сайт. Они стараются изо всех сил помочь вам понять различные способы использования ракетной печи и то, как они работают.

Кроме того, они также дадут вам видеоурок о том, как построить эту ракетную печь. Это полезно для людей, которые учатся наглядно. Этот сайт — отличный ресурс, и они помогут вам построить простую ракетную печь, которая, похоже, очень хорошо работает.

Построить ракетную печь ›

21.Простая ракетная печь своими руками

Эта ракетная печь кажется очень простой в изготовлении. Для этого действительно требуется несколько материалов, которые (в основном) могут быть использованы.

Плюс, он также предлагает отличные изображения и детали, которые помогут вам при создании этой печи. Если вам нужно что-то, что вы можете построить с ограниченным бюджетом, вы можете проверить эту конструкцию ракетной печи самостоятельно.

Постройте эту ракетную печь ›

Что ж, я надеюсь, что вы все нашли ракетную печь, которая вам нравится, благодаря этим предложениям.Я знаю, что сделал! И, надеюсь, вы найдете тот, который можно найти с пользой, чтобы лучше подготовиться к чрезвычайной ситуации или иметь более эффективный способ готовить во время похода.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:
Facebook Pinterest

Как построить ракетную печь: 7 планов

ОБНОВЛЕНИЕ: Только что обновил этот пост впервые за четыре года — теперь у нас есть семь планов ракетных печей по этому поводу страница.Самый новый — самый простой… проверьте!

Только что вернувшись из поездки на выходные в экодеревню Танцующего кролика и в перерывах между заседаниями правления, смогла принять участие в ежегодных открытых днях общины и Деревенской ярмарке. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск, где продавали попкорн, приготовленный на ракетной плите.

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виньярски.Печь была разработана для экологически чистой готовки в развивающемся мире (где костры из древесного дыма вызывают миллионы смертей, а также вносят огромный вклад в вырубку лесов), но мне кажется заманчивым проектом для мастеров-мастеров (даже с ограниченными навыками — стреляйте , Я даже подумываю попробовать это). Вернувшись домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи наблюдается своего рода движение за «открытый исходный код»: многие люди поделились своими проектами этих суперэффективных и сверхчистых дровяных печей.

Ищете альтернативу традиционному уличному грилю для барбекю или даже для обогрева вашего дома (хотя бы частично). Во время раскопок я натолкнулся на ряд планов, которые выглядят в высшей степени практичными для мастерицы на выходных.

1. Очень, очень простая ракетная печь из 16 кирпичей.

Для этого нужно всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для изоляционных свойств). Создатель печи, доктор Винярски, собирает ее.

2. Немного более задействованная однокорпусная ракетная печь.

Для этого вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все еще довольно просто…

3. Ракетная печь Big Brick

Если вас интересует что-то более близкое к Внешний вид обычного гриля для барбекю, этот план, разработанный людьми из Root Simple, может быть просто билетом. Это немного сложнее, чем складывание кирпичей, но, вероятно, все же в рамках большинства наших навыков.

4. Стальной барабанный обогреватель для ракетной печи.

Сварка определенно выше моих возможностей, но если у вас есть под рукой фонарик (или вы знаете кого-то, кто знает), обратите внимание на эту ракетную печь, сделанную своими руками для отопления помещений. Конечно, обязательно соблюдайте авторские меры предосторожности при эксплуатации и примите во внимание его предположение, что такая плита может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

5. Индивидуальный план ракетной печи.

В базе Rocket Stove Design есть интерактивный инструмент (который, по-видимому, работает только в браузере Firefox), который позволяет вам вводить элементы печи, которую вы хотите построить, и выдает план вашей печи в формате PDF.

6. Ракетная печь из жестяных банок (01.10.11)

Ага, все еще оглядываясь, наткнулся на еще один очень простой план ракетной печи, сделанной из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями и еще одно (более короткое), посвященное некоторым вопросам безопасности, связанным с созданием этой конкретной печи.

7. Ракетная печь «4 блока» (07.11.2015)

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад ) стоит чуть более 5 долларов.Хотите постоянную печь на заднем дворе, на строительство которой уйдет пять минут? Это тот план, который вам нужен…

Знаете другие практические планы самодельных ракетных печей? Сообщите нам о них в комментариях.

Изображение предоставлено: wsssst на Flickr под лицензией Creative Commons

Наша первая ракетная печь — Бхудева

Если вы читаете это и интересуетесь техническим аспектом печей Rocket, вы можете прокрутить вниз до последней части сообщения, где есть описание того, что мы на самом деле построили.Но сначала я позволю себе немного подумать о ракетных печах.

Что такое ракетная печь?

Если вы никогда не слышали о ракетных печах, хотя я уже упоминал о них раньше, то начните с этого короткого видео. Это видео отвлекло меня от теоретического чтения к действию — каждый может испытать чудо ракетных печей, воссоздав то, что в нем показано:

Массовый обогреватель ракетной печи — это более сложная печь, построенная вокруг этой концепции … она проста в сборке, эффективно сжигает древесину — ракетную часть (больше, чем большинство существующих печей) и одинаково эффективно накапливает и излучает генерируемое тепло — массовую часть.

Чтобы узнать больше, вы можете:

Однако, если вы хотите построить один, я настоятельно рекомендую вам взять книгу — есть несколько основных деталей, которые вы должны уточнить — как только вы их разберете, вы можете много с ними поиграться. Хотя существует множество свободно доступной информации, вам будет трудно найти все эти основные детали без книги — по крайней мере, таков мой опыт.

К нашей личной истории о ракетах

Визг

В прошлом году, когда мы были в процессе покупки земли, на которой сейчас живем, мы также тесно работали с нашим другом и архитектором над проектированием нашего дома из конопли (подробнее об этом в следующих статьях).Он спроектировал красивый (и функциональный!) Дом, но чем красивее он становился, тем больше я начинал сомневаться в его экономической целесообразности = я не думал, что мы сможем позволить себе его построить. Мы были действительно привержены процессу и вложили много усилий и ресурсов в его реализацию (включая визит в Великобританию, о котором я еще не писал, чтобы проконсультироваться с архитектором, имеющим опыт строительства из конопли).

Когда мы работали над ракетной печью, Андрея проницательно узнала момент, когда наш прекрасный дом с визгом остановился.Мы занимались финансовым планированием и спрашивали нашего архитектора о некоторых предложениях по системам дома. Мы сидели в его офисе, обсуждая варианты системы отопления дома — ища примерный бюджет, чтобы учесть наши расчеты (которые уже выглядели мрачно). Он снял трубку и позвонил другому инженеру. В результате беседы была получена головокружительная цифра — 15 000 евро (половина нашего целевого бюджета на строительство). Мы поняли, что что-то не так — мы почувствовали, что архитектор и инженер потеряли связь с нами и нашими желаниями.Дальнейшее изучение предмета привело к снижению суммы до 7000 евро — это все еще большие деньги, которые не входят в наш бюджет.

Хотя проект продолжал развиваться и все еще жив, хотя и бездействовал, с этого момента он был свернут. Наше желание иметь уютный и теплый дом, казалось, не могло быть выполнено в рамках того бюджета, который у нас был.

Подготовка к зиме

К тому времени, когда мы переехали, стало болезненно (в то время) ясно, что мы не будем строить новый дом в этом году и что мы, вероятно, проведем несколько лет в существующем традиционном румынском деревенском доме (глинобитном).Итак, мы начали долгую и непрекращающуюся (хотя определенно приближающуюся к первому концу) попытку исправить это.

В доме небольшой холл, небольшая кладовая (мы переоборудовали в ванную комнату) и две комнаты. В одной комнате традиционная румынская дровяная печь (в другой ничего не было). У нас было много планов сделать много чего. Несмотря на то, что мы сделали многое, многие из них не входили в планы, и большинство планов не было реализовано. В наши планы не входило строительство ракетной печи в этом году. Они действительно включали покупку второй печи и третьего дровяного котла.

Затем мы обнаружили (вышеупомянутое) видео с 16 кирпичиками, купили несколько огнеупорных кирпичей и опробовали его… и это сработало фантастически. Мы довольно часто использовали его для приготовления пищи на открытом воздухе.

В какой-то момент, просто для удовольствия, я даже построил вокруг него и смоделировал грубую ракетную печь. Для стояка тепла я использовал детали старого дровяного котла:

Впервые увидеть горизонтальный ожог было волшебным опытом:

А потом, когда я поставил сверху бочку, она очень быстро нагрелась:

Затем наступили две + недели непрерывного приготовления пищи, в течение которых мы сделали много консервов на зиму.Мы практически жили рядом с маленькой ракетной печкой на улице. Затем, когда мы переезжали по вечерам в помещение, чтобы спастись от холода и завершить консервирование кувшинов, мы зажигали дровяную печь. Было больно видеть, сколько дров потребляет (и продолжает потреблять) эта печь по сравнению с ракетной печью из 16 кирпичей снаружи. Каждый день у меня были слова трепета по поводу внешней ракетной печи и я жаловался на прожорливую дровами печь внутри.

Постепенно я набрался храбрости и предложил нам попробовать построить ракетную печь вместо того, чтобы покупать другую дровяную металлическую печь.Итак, все началось … с этого момента мы перейдем к техническим аспектам.

Ограничения

При формировании этого проекта для нас было несколько ограничений:

  1. Сроки — уже закончили укладку деревянных полов, в том числе по уголку керамической плитки в каждой комнате для установки печи. Мы не чувствовали желания снимать части пола для установки скамейки из глыбы (массовая часть ракеты, в которой накапливается тепло), и мы не были заинтересованы в работе с глыбой, так как это требует времени и экспериментов … и у нас уже было достаточно немного на нашей тарелке.Итак, мы собирались построить печь без тепловой массы… что ставило под сомнение ее тепловую эффективность.
  2. Barrel — это будет повторяющаяся тема здесь, в Bhudeva, но найти что-нибудь бывшее в употреблении / б / у здесь, в Румынии, намного сложнее, чем в США, Великобритании или других западных странах. Это особенно верно в деревнях, где все используется, используется повторно и используется снова, часто за пределами эффективности или даже безопасности. Ключевым элементом ракетной печи является металлическая бочка, и в течение многих недель (что задерживало реализацию проекта) мы не могли ее найти.В конце концов мы решили построить ракетную печь с «камерой из огнеупорного кирпича с верхней металлической пластиной» вместо бочки (с тех пор мы нашли и приобрели одну бывшую в употреблении бочку и построили еще несколько… мы сохраним их для будущих нужд).
  3. Изоляция Мы также не смогли найти (по разумным ценам) какие-либо из предлагаемых изоляционных материалов для камеры внутреннего сгорания — в конечном итоге мы использовали древесную золу — они могут не обеспечивать такой же уровень изоляции, и они могут оседать со временем, но это не так. то, что у нас было в наличии.
  4. Размер — настоящая печь — там, где происходит все горение, это систематически и целенаправленно закрученная дорожка, которая с определенной точки в начале пути (горизонтальная камера горения) не должна сужаться. Это сделано для предотвращения возврата дыма и опасных газов в комнату — печь создает сильную тягу, и ничто не должно препятствовать этому потоку. Традиционная румынская печь предназначена для дымохода диаметром 12 см, что также соответствует размеру дымохода, обычно встроенного в стены.Поскольку мы не хотели делать новое отверстие в стене для дымохода, нам пришлось приспособиться к этому ограничению. Это когда конструкции ракетных печей предлагаются на 15 см (6 дюймов) или 20 см (8 дюймов). Это означало меньший масштаб и более компактный дизайн, и действительно, все было соответственно уменьшено. Однако, оглядываясь назад, учитывая, что мы построили просторную «кирпичную бочку» в качестве тепловой массы, которая замедляет поток газов перед их выходом, я считаю, что мы могли бы использовать печь большего размера с ограниченным 12-сантиметровым выходным дымоходом.

Модель Первая

Как и большинство хороших рекомендаций в книге, создание модели печи — важный этап работы, и, как рекомендовано, это должно выполняться на ровной поверхности (я пытался вырезать этот угол, и это было пустой тратой времени). время). К этому я бы добавил, что он должен быть построен где-нибудь, где вы можете (а) работать над ним в течение определенного периода времени; (б) зажечь его; (c) не допускайте попадания дождя или других влажных элементов. Я построил нашу модель в углу нашего сарая, которая отвечала всем этим критериям — и, к счастью, так, потому что мы прошли довольно много итераций.

На самом деле я использовал такие изображения, чтобы задокументировать мой прогресс слоев (как я их создавал, так и разбирал) при создании самой печи на месте. Было много мелких деталей, а изображения разгрузили мою память и были очень полезны в реальном строительстве. На пол насыпаю строительный песок, чтобы выровнять его. Это модель уровня первого этажа (позже она была изменена)… она предназначена для подъема ракеты с пола и создания улавливания золы как под загрузочной камерой (справа), так и на выходе из дымохода (слева).

Вдобавок ко всему был нанесен «пол» самой ракеты — намеренно добавлял больше глубины камерам золоулавливания.

Тогда конечно же горящий туннель

… и поехали — и вы уже можете видеть, как огонь поднимается по загрузочной камере (питающий туннель еще не построен):

Модель заработала нормально. Самая большая проблема, которая перешла на саму печь, заключалась в том, что огонь полз по палкам и выходил из камеры подачи.Теперь я считаю, что причиной этого было то, что загрузочная камера и золоудаление под ней не были должным образом герметизированы. Таким образом, печь вместо того, чтобы всасывать воздух из верхней части загрузочной камеры, теперь также всасывает воздух снизу, что снижает интенсивность нисходящей тяги И обеспечивает альтернативную тягу вверх.

Кроме того, если вы решите построить что-то не совсем по правилам, будьте готовы рискнуть — так как не все может быть протестировано (просто) в модели:

  1. Когда я построил модель, я понял, что не могу прикрепить кирпичную камеру или верхнюю металлическую пластину к кирпичам.Это означало, что мы не могли оценить, насколько эффективно выделяемое тепло будет удерживаться и излучаться от печи.
  2. Хотя верхняя металлическая пластина (которую можно использовать для приготовления пищи) быстро нагревается, сама печь стала для нас сюрпризом. Тепло, выделяемое ракетой, настолько велико, что металл (толщиной 5 мм) деформируется… углы складываются, создавая нагрузку на глыбу, которая герметизирует пластину и кирпичную конструкцию под ней. Початок треснул много раз (и испустил ядовитые газы), и нам пришлось его снова запечатать (просто нанеся еще один слой глиняного шликера) … похоже, мы достигли точки, где он должным образом запечатан — хотя только время покажет — проверяем регулярно.

Наша плита

На следующих изображениях изображена фактическая печь в строительстве. Сначала моделируйте базовый слой, чтобы получить его положение в углу. В следующий раз я постараюсь оставить больше места между ракетой и стенами, чтобы облегчить доступ и установку деталей дымохода — это было нелегко.

Затем немного потрепать глиняно-песчаный раствор, чтобы все оставалось на месте:

В среднем слое (верхнее изображение) я установил металлический грааль, чтобы поддерживать загрузочную камеру и позволить золе падать — я вырезал (с помощью каменного диска шлифовального станка) три части кирпича, чтобы поддержать сам грааль:

Затем прошел металлический стояк тепла (использованная труба, обрезанная до нужного размера в магазине металлов в Клуж-Напока):

и более, это кусок металлического листа, скрученный в рулон и заполненный древесной золой

Начинает выглядеть как ракетная печь

Здесь стояк теплообменника герметизируется смесью глиняно-песчаного раствора

Здесь видно, что стояк тепла расположен далеко от центра кирпичной коробки.Одна из причин заключается в том, что я предположил, что кирпичная бочка будет вести себя как стальная бочка, и что более широкое пространство будет нагреваться больше / быстрее, чем узкое пространство — в этом случае широкое пространство, обращенное в комнату. Пространство от другой (левой) стены определяется расположением зольника и выходного дымохода (в темной области в левом нижнем углу изображения). Хотя я не знаю, работает ли это на самом деле — я предпочел, чтобы газы «задерживались» в ящике, а не выталкивались наружу, делая пространство около выходного дымохода узким.

Почти законченная печь с завершенной кирпичной камерой (я решил использовать огнеупорный цемент, который имеет адгезионную функцию для кирпичной камеры, вместо песчано-глиняного раствора, который не имеет адгезивной функции, он просто удерживает кирпичи от движения и при обжиге затвердевает в материал, похожий на кирпич) и металлический верх, все еще не определились, камера подачи, временный дымоход, ведущий к двери в зал, небольшой горшок с водой, нагревающейся, и Андреа что-то проверяет (и дает вам некоторое ощущение масштаба).

У нас все еще были задымление и огонь, поднимающийся вверх по загрузочной камере … что сильно расстраивало меня … пока Андреа не вмешалась, проявив немного женственности и мудрости, и предложила нам отказаться от вертикальной подачи и перейти к передней подаче … что не только работал, но продемонстрировал, что печь имеет отличную тягу и абсолютно не дает задымления. Здесь вы можете увидеть полностью загруженный корм с огнем, закрученным в печь и абсолютно без дыма:

Потом Андрея взялась за глиняную штукатурку.Первые несколько раз ничего не вышло — штукатурка треснула и рассыпалась кусками.

В третий раз она (1) добавила волокна конопли и немного акрилового строительного клея; (2) тщательно намочите кирпич перед нанесением штукатурки; (3) нанесли тонкими слоями и тщательно обработали влажной губкой; (4) продолжали увлажнять и добавлять глиняный шликер по мере того, как печь постепенно нагревалась в течение следующих двух дней.

Дымоход проходит через 3 угловых изгиба (плохая планировка?), Поэтому установить его было нелегко… но теперь у нас в спальне есть великолепно выглядящая и работающая ракетная печь.

Производительность

Прежде чем говорить о производительности печей по нагреву, я хотел бы поговорить о других ценностях — по крайней мере, о тех, которые важны для нас.

  1. Независимость — не имея прошлого опыта работы с печами или каких-либо конкретных дисциплин, связанных с созданием этой печи, и не имея доступа к людям с прошлым опытом, нам удалось построить ее самостоятельно. Его можно построить довольно быстро (на сбор материалов уходит больше времени, чем на его создание).
  2. Эффективность и экологичность — при первом розжиге печи из дымохода выходит дым… но когда нагревательный стояк становится горячим (очень горячим), дыма не возникает — печь полностью и чисто сжигает дрова.Он не только полностью использует энергию, заключенную в древесине (каждый раз, когда вы видите дым, исходящий из трубы, представляйте себе потраченные деньги — все это потраченная впустую энергия), но и экологично, поскольку выделяет очень мало загрязнений (по сравнению с большинством обычных дровяные печи). Если бы вы купили промышленную печь для центрального отопления на дровах, вы бы заплатили большую премию за «регазификацию», которая, по сути, представляет собой сжигание выделяющихся газов при первоначальном сгорании дров. Для ракетной печи это является неотъемлемой частью и легко реализуемой функцией (изолированный тепловой стояк нагревается до слишком высоких температур, чтобы сжигать газы).
  3. Beautiful — вы можете придать ему форму, придать ему форму и сделать его своим … что в итоге станет уникально индивидуальным и особенным.
  4. Устойчивое тепло — тепловая масса (в нашем случае «кирпичная бочка») содержит все это эффективно генерируемое тепло и медленно выпускает его в пространство, вместо того, чтобы позволить ему выйти из дымохода.

Отлично работает. Хотя мы закупили много древесины, у нас не было времени или усилий, чтобы высушить ее должным образом. К счастью, у нас также есть огромная куча хлама, которую мы собрали повсюду — эта древесина, после того как мы ее разрезаем по размеру, очень сухая и идеально подходит для печи.В обычной печи может быть желательно, чтобы дрова горели «не слишком быстро», потому что тепло присутствует только тогда, когда есть пламя (когда пламя гаснет, печь обычно начинает охлаждаться в помещении, если оно не имеет хорошей изоляции). В ракетной печи лучше всего иметь быстрое и эффективное сжигание — тепло накапливается в массе, а затем выделяется. В настоящее время мы освещаем его несколькими партиями сухой древесины, а затем частью частично сухой древесины, как правило, более крупными кусками древесины. Если бы мы использовали только сухие дрова, печь, вероятно, стала бы очень горячей (слишком горячей для прикосновения) через 2 или 3 часа.В настоящее время это занимает 4-5 часов.

В ней используется гораздо меньше дров, чем в обычной дровяной печи (я не могу сказать, сколько, поскольку мы еще не настроены для измерения и сравнения. Но, что более важно, это влияние на комнату сильно отличается. Поскольку у нас нет излучателя бочка (только небольшая верхняя поверхность излучает тепло сразу в пространство) требуется время, чтобы согреть пространство — другая дровяная печь нагревает пространство довольно быстро. замеры для сравнения)… но мы обычно последний раз кормили печь около 22:00, а в 7:00 в комнате не холодно (хотя и не тепло).С обычной печью комната резко остывает за час-два — как только огонь погас, комната начинает остывать!

Тепло в ракетной печи другое качество — это трудно выразить словами. Это более мягкое, глубокое и круглое тепло, чем обычная дровяная печь.

Ее можно использовать для приготовления пищи — для этого нужно использовать либо очень сухую древесину (которая быстро горит и выделяет много тепла), либо терпение (обычно она нагревается медленнее, чем дровяная печь, где огонь почти непосредственно нагревает горшки.

До недавнего времени нам приходилось иметь дело с проблемой деформации металла. Он напрягает углы початка, которые соединяют металлическую пластину с кирпичной коробкой, до такой степени, что появляются трещины и дым / газ выходят в комнату. Это было легко исправить, добавив глиняную накладку, но требовало постоянного внимания. Время покажет, будет ли это постоянной проблемой или уже решенной.

Я был бы счастлив сделать его больше (см. Вышеупомянутое ограничение 4) и чтобы вертикальная подача работала правильно.Но у нас не было времени … в комнате стало слишком холодно, а у нас еще было много работы, чтобы подготовиться к зиме. В результате получается плита, которую нужно подпитывать каждые 20 минут… но это небольшое неудобство, которое мы с радостью устраняем.

Печкой очень довольны. Он ожил, когда в комнате стало невыносимо холодно. Создание этого было чрезвычайно вдохновляющим опытом. Мы с нетерпением ждем возможности экспериментировать с ним и в конечном итоге использовать простые ракетные печи, которые мы можем построить и обслуживать своими руками, вместо сложных систем, которые стоят многие тысячи евро и ставят нас на откуп техническим специалистам, инженерам и компаниям.

У нас были планы построить вторую ракету со встроенной печью для выпечки и термошкафом (с деревянным каркасом!), Чтобы заменить существующую дровяную печь, но время не позволяло.

Добавить комментарий

Ваш адрес email не будет опубликован.
