Как сварить печь для бани из трубы? (видео)

Home » Как сварить печь для бани из трубы? (видео)

Как сварить печь для бани из трубы? (видео)

В наше время стало популярным устройство в частном доме или на даче своей бани или сауны. Но порой это дорогое удовольствие, поэтому, желая сэкономить, многие интересуются, как сварить печь для бани самостоятельно, не прибегая к помощи специалистов.

Содержание:

Схема печи для бани.

Сварить банную печь своими руками не так сложно, как может показаться сразу. Для банных печей используется разный вид топлива, от которого зависит конструкция печи и комплектующие, которые для нее потребуются. Существуют печи, которые работают на твердом топливе, в качестве топлива для таких печей используют брикеты и дрова. Такие печи популярны у любителей русской бани, так как при сжигании березовых дров нет искр и помещение качественно прогревается. Баню можно топить печью, работающей на жидком топливе, например, керосине.

Недостаток такой печи в неприятном запахе и большом риске возникновения пожара. Существуют электрические каменки, но они подходят для небольших бань, требуют полной замены электропроводки и потребляют много электроэнергии. Модели, работающие на газе, требуют его подводки. Можно, конечно, воспользоваться газовыми баллонами, но это небезопасно.

Подготовительные работы перед изготовлением печи

Печи для бани, сваренные своими руками, очень популярны среди домовладельцев, так как изготовление печи не представляет ничего сложного, а материал, необходимый для изготовления такой печи, всегда есть в продаже и вполне доступен по цене.

Преимущества и недостатки сварной печи

Сварная печь, изготовленная из трубы, обладает рядом преимуществ:

Схема металлической печи.

  • достаточно пожаробезопасна;
  • дешевое и доступное сырье;
  • оборудование быстро нагревается;
  • установка печи не требует много места;
  • достаточно легкого фундамента, что экономит средства;
  • простота в изготовлении;
  • для установки не требуется дополнительных разрешений.

У сварной печи, изготовленной своими руками, есть и некоторые недостатки:

  • если использовались при монтаже недостаточно толстые трубы, то во время эксплуатации конструкция быстро остывает, поэтому необходимо, чтобы постоянно горел огонь в печи;
  • менее безопасна, чем кирпичная печь;
  • площадь, которую может обогреть металлическая печь, полностью зависит от размеров самой печи;
  • возможен тепловой удар и ожоги при быстром и сильном разогреве стенок, поэтому при монтаже часто устанавливают двойную стенку.

Правила монтажа сварной печи

Схема печи из металла своими руками.

Существуют определенные правила при монтаже печи своими руками, изготовленной из трубы, которые надо соблюдать. Прежде всего надо позаботиться о надежном основании, на котором будет установлена печь. Лучше всего делать бетонный фундамент высотой 20-30 см, затем после его просыхания выкладывается кирпичная площадка размером 70х70 см.

Кирпич укладывается в ряд или 2 ряда на глиняном растворе. Можно обойтись без фундамента, если конструкция печи этого не требует. Место перед топкой необходимо застелить теплоизоляционным материалом, а поверх него кладется металлический лист.

При установке печи следует обращать внимание на расстояние до стен бани: если они деревянные или выполнены из легковоспламеняющихся материалов, оно должно быть достаточно большим. Необходимо установить защитный экран из кирпича или другого негорючего материала. Высота экрана должна быть не меньше 1,2 м, а расстояние между печью из трубы и экраном должно быть 20 см. Желательно для установки печи предусмотреть отдельное помещение.

Необходимые материалы и инструменты

Схема самодельной металлической печи.

Для того чтобы сварить печь из трубы своими руками, понадобятся следующие материалы и инструменты:

  • стальной лист, толщина которого должна быть не менее 8 мм. Толщина листа влияет на теплоемкость печи;
  • толстая металлическая труба, имеющая диаметр не меньше 5 см;
  • квадрат или арматура диаметром больше 10 мм;
  • колосник необходимого размера, желательно из чугуна;
  • для изготовления дверцы печи можно использовать отходы конструкции;
  • труба дымохода с диаметром не меньше 10 см;
  • болгарка, с помощью которой делается резка металла с необходимыми кругами;
  • аппарат для сварки с мощностью 220 Вт;
  • бак для воды около литра, которую можно изготовить из куска трубы.

Изготовление сварной печи

При работе со сварочным аппаратом и болгаркой для безопасности необходимо пользоваться защитными очками. Изготовление печи своими руками для бани включает в себя следующую последовательность действий:

Схема строения металлической печи.

  • для изготовления элементов печи берется труба с большим диаметром. Для каменки отрезается 1 м трубы, для изготовления емкости для воды отрезается 70 см;
  • снизу в большом куске трубы делается вырез шириной 20 см и высотой 6 см, необходимый для поддувала. На верхний край выреза с помощью сварки крепится толстая пластина металла толщиной 1,2 см;
  • для размещения колосков в поддувале необходимо сделать отверстия в металле. Для лучшего крепежа, в углах с помощью сварки делаются специальные ушки из тонкого металла;
  • вырезается отверстие для топки размером примерно 25-30 см, и из нее выполняется дверца. Кусок вырезанного металла навешивается на крючки или завесы. Завесы использовать лучше, так как дверца в этом случае будет более плотно закрываться. Далее к дверце прикрепляется защелка;
  • над топочным отделением с помощью сварки фиксируется отрезок трубы размером 30х35 см, которому отводится роль каменки. Расстояние от днища до каменки должно быть 10 см. Затем задняя стена трубы полностью заваривается, а в передней делается дверца размером 30 см;
  • каменка заполняется наполовину булыжниками. Чтобы они не выпадали, в качестве ограждения следует по верху каменки приварить из куска арматуры стальной пруток. Можно сделать конструкцию каменки из стальных прутков и в ней расположить камни, можно купить готовую каменку и прикрепить ее;
  • наверх печи крепится муфта, для изготовления которой берется стальная шина шириной около 5 см. Одну часть муфты приваривают к корпусу печи, а на выступающую часть монтируется бак для воды;
  • далее крепится бак для горячей воды. Из стального листа толщиной 8 мм вырезается круг соответствующего диаметра, в нем вырезается отверстие для дымоходной трубы диаметром 12-15 см.
    Вырезанный круг приваривается снизу к торцевой части бака. Нижняя сторона дымовой трубы основательно должна быть приварена к днищу бака, чтобы вода не могла попасть в топку;
  • верхняя часть бака закрывается полукругом из стали, в котором болгаркой делается отверстие для дымоходной трубы. К этому отверстию приваривается дымоход. Для третьей открытой части бака, служащей для заливки воды, отдельно изготавливается крышка с ручкой;
  • чтобы смонтировать трубу с задвижкой, на дымоходе на расстоянии около 30 см от бака приваривается стальная площадка размером 30х30 см.

Пользуясь болгаркой и зачистным кругом, убирают потеки сварки и металла.

Правильная установка готовой печи в баню

Печь надо устанавливать согласно определенным нормам и стандартам, чтобы не возникло проблем с контролирующими органами:

  • устанавливать печь надо лицевой стороной к выходу;
  • основание для установки должно быть выполнено из твердых негорючих материалов, высотой 25-30 см;
  • каменка не должна быть расположена близко к стене;
  • отверстие в перекрытии, через которое выходит дымовая труба, обрабатывается пожаробезопасной изоляцией, дымоход должен выступать над крышей не меньше 50 см;
  • полки в парилке размещаются около стены, где находится печь.
    Они должны быть размещены так, чтобы не было соприкосновения головы с потолком, который может сильно нагреться от воздуха.

Чтобы повысить теплоемкость печи, как правило, она обкладывается кирпичом. Этим придается эстетичный вид конструкции, увеличивается теплоотдача и повышается безопасность. Обычно обкладка делается в полкирпича, что не требует больших затрат, и может быть сделана своими руками. Для кладки используется глиняный раствор, между кладкой и металлической конструкцией должно быть расстояние от 5 до 10 см. При этом в кирпичной кладке устанавливаются дверцы в нижней и верхней части для осуществления воздушной вентиляции и обеспечения качественного обогрева.

Прежде чем начать эксплуатацию печи, необходимо ее несколько раз прогреть, но не сильно. Благодаря этому окончательно просушится конструкция и усядется материал.


Похожие статьи

Вечная печь для бани, сваренная своими руками

Банная печь — устройство, генерирующее тепло, оснащенное оборудованием для нагрева помещения и получения пара с целью создания микроклимата для приема банных процедур.

Мастер решил сделать небольшой обзор своей вечной печки. Не покупной, а самодельной, сваренной в домашних условиях и сэкономив кучу денег. Так она выглядит на фото. Изготовлена для бани. Правда кучу ещё доделать надо. В смысле наложить камней. Она уже работает, функционирует.

Размеры печи

Диаметр топки вечной печи 470 мм. Толщина металла 8 мм, скатанная из листа, заварена с 12 мм, потолок и днище. Также 57 труба бесшовная. Приварены резьбы через переход, 32мм для подключения воды. Дымоход 133 мм, диаметр трубы. И пошла в стенку.

Сама труба бани утеплена. Снаружи нержавейкой утеплено. Сделал вечную каменку сам. Хотя была мысль купить изначально печку. Но потом товарищ сказал: зачем выкладывать огромные деньги, если можно самому собрать такую. Из полосы сделано. Купил полосы, нарубил, изогнул в три кольца. Наварил обрешетку. И всё, осталось заложить камнем. Будут чередоваться. Частично будем покупать, насобираем с поля.

Дверка сделана из нержавейки. Уже ее топил несколько раз. Она греет отлично. Внутри колосник лежит. Заклеил пока асбокартоном. Потому, что нету денег на покупку стекла. Тоже самодельно на работе ребята на плазме вырезали дверку. Фрезеровщик сделал дырочки, внутри фрезеровал. Вклеится стекло.

Обложил кирпичом. 1 метр высота от плитки. По бокам будут стойки из лиственницы. Наверху перекладина и полочка.

Дверь не ведёт. Уже несколько раз топил. Всё нормально работает, закрывает. Отлично. Греет супер.

Получилась печка и очень быстро, самый раз для бани. Минимум затрат. И бешеная теплоотдача. Греет так, что воротник заворачивается. Дешевая и эффективная. Воду будем подключаться на бойлер. Сделаем обзор по поводу бойлера и обогрева через печь воды.

Видео канала ютуб «Slavik – Сразу обо Всём»

Мастер виртуозно сварил печь

Печь для бани из трубы 530 мм с зольником и колосником. Стенка трубы 12 мм, в других частях металл 10 мм. Сверх большая ниша для камней, каменка по периметру топки защитит от излишнего излучения тепла в парилке. Дверца выходит в соответствии с современными тенденциями в предбанник и покрыта жаростойкими краской и патиной.

Популярный ролик, 1,5 миллиона просмотров на YouTube. Мастер также позиционирует ее как “вечная”.

Хорошая печь для сауны из трубы

Печь для сауны, бани с большим объёмом каменки для большой семьи. Характеризуется большой площадью теплоотдачи, следовательно, хорошо прогреет большую баню. Оснащена поддувалом и зольником – это очень удобно. Применялся для работы плазморез.

Два комментария к этому видео.
Канат Абрамович
Ребята, я сделал такую же, по этому принципу сам, скажу честно, печь супер. Пока сделал дымоход прямой, как титан. А бак поставил на 500 литров прям сверху, расстояние 60 см от печи и труба проходит по баку внутри, прогревая ее. Короче получилось супер.

алексей косаревский
Я сделал почти такую же, но для дома. Дверка со стеклом, длина 80 см,дымоход с дожигом газов. Температура в доме (если забыл закрыть поддув) до 45 градусов. Один раз на испытании было 59.
По вашей печке можно совет (если востребуется). Поддув сделайте вверху дверки, там будет подача воздуха и дожигаться газы + жар лучше отражается на нагрев камней, трубу сделайте в печке с загибом до половины вниз(можно с срезом). С такой трубой, как у вас, огонь будет выходить в трубу. Поэтому в кирпичную кладку можно положить еще камни и делать парилку по серому.
Очень понравилось подгонка. И что за резак такой?

Самодельная печка для бани со стеклянной дверкой

Мастер показал печь, которую сварил своими руками. Дизайн не новый, многие производители предлагают такие формы. Мастеру нужна была особенная конструкция, поэтому он не стал приобретать новую.

Некоторые особенности. Подачи воздуха происходит из-под бани и изнутри парилки. Изначально была задумка, чтобы печь стояла в парилке и топилась в ней. Потому что предбанник маленький, там нет места, чтобы оттуда топить. Плюсом является обзорное окно: можно лежать, смотреть на пламя. Это благотворно влияет на настроение, нервную систему.
Задвижка перекрывного типа, позволяет полностью перекрыть дымоход, когда печка натоплена, камни нагретая. Это для того, чтобы тепло не улетучилось, а держалось.
Система “чистое стекло”. Поначалу не было ничего особенного, но стекло коптилось. Обязательно должна быть система “чистое стекло”. Везде по периметру на клиент стекловолокнистый шнур. В одном месте он срезан, чтобы поступал воздух. Слышно, как он засасывается через небольшую щель. Толщина и 1 мм. Туда заходит воздух, он ударяется в направляющую. Это планка из железного листа. Далее протекает вниз, омывая стекло. Не даёт саже налипать на него изнутри и оседать.

Котел для бани своими руками

Баня на загородном участке давно перестала быть дорогостоящей роскошью. Она не только заменяет маленькую неудобную ванную или душевую, но и является местом, где вылечиваются многие болезни. Основным помещением внутри нее всегда являлась парилка, в которой устанавливалась каменная печь «каменка». Если заниматься возведением столь сложной конструкции нет времени, можно построить небольшой котел для бани своими руками из подручных средств: трубы, бочки и т. д.

Ниже представлены варианты обустройства и установки котла:

Для увеличения кликните по изображению

Содержание статьи:

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

  • Полутораметровая труба диаметром более 0.5 м
  • Метровая труба диаметром около 0. 35 см
  • Стальные петли, ручки и задвижки
  • Листовой металл
  • Арматура для изготовления колосниковой решетки или уже готовая решетка

Очень важно обратить внимание на толщину выбираемого металла – не менее 0.8 см. Чем меньше будет данное значение, тем быстрее материал начнет прогорать и придется задумываться над изготовлением нового котла. Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей.

Необходимо раскроить полутораметровую трубу на два отрезка:

  1. Первый, длиной 0.9 м, будет предназначаться для изготовления топочной части
  2. Второй, длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Видео о внутреннем устройстве банного котла

Если у вас возникает вопрос: как отапливать теплицу зимой ? — читайте ответ здесь

В собранном виде котел будет состоять из следующих зон:

  1. Поддувала и топочная
  2. Каменка
  3. Емкость с водой
  4. Дымоход

Ниже представлены несколько наиболее популярных вариантов чертежей:

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

  1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
  2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Бак для воды

Продолжаем варить котел для бани своими руками. Теперь нужно взять меньший отрезок трубы и приступить к изготовлению бака для воды. Снизу следует приварить дно из стали толщиной 0.6-0.8 см. Посередине днища проделывается отверстие, равное по диаметру дымоходной трубе. Последняя приваривается наглухо, при этом длина у нее должна быть больше высоты емкости для воды.

Когда углекислый газ и дым будут удаляться по трубе из топочной, они смогут отдавать свое тепло жидкости. Снизу емкости вваривают небольшой кран, через который будет набираться вода.

Необходимо следить насколько герметично и качественно проварены швы. В противном случае топочное отделение будет заливаться водой или же часть угарного газа вместо дымоходной трубы будет попадать в помещение.

Вверху бак рекомендуется закрыть крышкой. Для этого вырезаются две полуокружности: первая приваривается наглухо, а вторая устанавливается на петли, чтобы иметь возможность свободно приоткрываться. Не стоит забывать, что сквозь крышку должна пройти дымоходная труба. Остается сварить между собой обе части котла. Бк можно дополнительно закрепить стальной муфтой.

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

  1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
  2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
  3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
  4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
  5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
  6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Рекомендуем к прочтению руководство по установке электрокотла

Обустройство дымохода

Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу. Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

  1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
  2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
  3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции. Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Как сделать печь в баню своими руками из металла видео

Сам себе Мастер | Автор топика: Tamasvini


Как сделать кирпичную печь для бани своими руками? Пошаговая инструкция Как правило, печку располагают так, чтобы одна её часть отдавала жар в парилку, а другая – поддерживала обогрев в предбаннике и зоне отдыха.
Это можно считать классической планировкой, при котором отопление банного домика обеспечивает один источник.

Кладка фундамента
Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.
Масса одного куба кирпичной кладки, примерно 1300 кг.

Используйте эту информацию, для расчёта веса печи.
Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.
Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.
Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

О растворе для фундамента
Можно делать закладку на известковом, цементном или комбинированном растворе.
Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
Цементный (пропорции): 1 часть цемента/2 части просеянный песок;
Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.

Дно засыпьте чистым (без примесей мусора) песком на? 15 см.

Слегка пропитайте его водой и хорошо утрамбуйте;
Поверх насыпьте щебень или битый кирпич на? 20 см и плотно утрамбуйте;
По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше o 12 мм, с квадратной ячейкой в 10 см;
Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
После того как бетон схватится (? 3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.
Консистенция раствора должна быть похожа на сметану средней жирности. Заливку выполняйте послойно. Залили – проткнули прутом, слегка разровняли, залили новый слой. И так, до нужного уровня.
Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.
Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо. «Общая конструкция» сулит проблемы с прочностью и долговечность.

Раствор для кладки печи
Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).

Для раствора используется: глина; песок; вода.
Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.
Песок, должен быть просеян через сито, с ячейкой 1, 5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.
Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:
Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

Второй способ:
Глину (примерно 0, 5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.
Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

Кладка печи
Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.
Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.
После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.
Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.
Нельзя в кладке укладывать обычный и жаропрочный кирпич. Они имеют разное расширение в процессе нагрева. Результат такой перевязки – появление трещин на швах, через которые в помещение будет струиться угарный газ.
Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.
Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

Кладка стен
Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.
Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу.
Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

Установка поддувала и печных дверок
Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.
В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

Установка колосников
Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.

Дымоход
Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.
Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.
Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.
#кладка #СвоимиРуками

александр (Braylen) 

любовь (Mohammad) 

Мехман (Avifelet) 

Маргарита (Cosmas) 

Татьяна Литвинова (Потапова) 

Irinulja Kotova (Bokača) 

Максим (Tamasvini) 

Метки: Как сделать печь в баню своими руками из металла видео

Ещё один вариант банной печи.

Бак 200 литров, металл 5мм, вес 87 кг. Банная печь будет эксплуатироваться в частн…

Интересное решение на базе печей Ферингер.(металлическая печь + кирпичный щиток) | Автор топика: Rachmiela

Сергей Николаевич Валигура к.т.н. по военной специальности.
Потом второе высшее образование по специальности Информационные системы в экономике.

Alexey (Symon) Начало. В конце июля достроил, в основном, свою небольшую семейную баньку. Остались мелочи по отделке. Поскольку баньку я наметил чисто семейную, на 2-3 человека, максимум 4 одновременно комфортно попариться, внешние размеры были выбраны 4, 4 х 4, 2 метра. Объем парилка 10 кубометров. Баня «заточена» под режим русской паровой бани.
Практически все сделано своими руками.
По расходам вполне бюджетно получилось.
Особенность бани – металлическая банная печь «Малютка» Ферингера (модификация 2019 года) подключена к простому однооборотному кирпичному щитку с насадной трубой.

Фундамент ленточный незаглубленный, баня каркасная. Утеплитель пенопласт 10 см. Дополнительно изнутри парилка утеплена роквулом 5 см.
На полу в парилке и мойке керамогранит с подогревом.
В комнате отдыха по деревянному полу постелен линолеум.

Alexey (Symon) Схема щитка. Окончательная разработанная схема щитка показана на рисунке.
Фиолетовая линия – это прямой ход дымовых газов через прямой ход прямо в трубу.
Красные линии – ход дымовых газов при закрытой задвижке прямого хода.
Газы поступают в верхнюю часть опускного канала, (которая образует небольшой в колпак), и нагревают его.
Остывая, они опускаются вниз и через нижнюю подвертку уходят в трубу. Таким образом получается щиток однооборотный с колпаком в верхней части опускного канала.
Верхняя часть щитка сделана из шамота, который быстрее нагревается, чем красный кирпич.
В нижней части щитка, где красный кирпич, часть канала выложена кирпичом на ребро (3+3 шт). Она тоже значительно быстрее нагревается, чем остальная часть канала, в которой кирпич «на плашку» (1/2 кирпича).

Alexey (Symon) Хочу русскую баню! .
Поскольку у тестя в Вологодской деревне я познакомился с режимом русской бани, то и у себя хотел получит именно такой. Поэтому вначале я планировал кирпичную печь (КП) в бане.
С давних времен хранилась книжка Колеватова «Банные печи». Под одну из представленных там конструкций и заливался фундамент. По моим тогдашним понятиям, на начало строительства ( лето 2009 года) это была хорошая печь известного автора. Но, не срослось…
Информация быстро изменяет сознание.
Стены и крыша бани были возведены осенью 2009 года.
И дальше начались мучения с печью.
Почитав отзывы и «умные» форумы понял, во-первых, печь устарела, во-вторых, кирпичную банную печь нужно долго топить, а это при пользовании баней наездами очень неудобно.
Если бы баня была возле дома, то да, альтернативы нет.
Для дачного варианты приоритеты другие.

А долго готовить баню, в том числе и зимой, в мои планы не входило. Поэтому начал прорабатываться вариант металлической печи (МП). Но здесь все было грустно. Или готовые печи с открытой каменкой для режимов суховоздушной саунны, или прямоточки в кирпичном обкладе-экране.
Последние тоже и долго топятся, и много потребляют дров.
И главный минус – для своего нагрева отбирают тепло у печи, которое должно идти на нагрев каменки для получения качественного пара.
Кроме того, встала проблема отопления зимой смежных к парилке помещений – моечной и комнаты отдыха (КО). И если нагреть парилку с помощью МП еще можно, то на все остальное ее явно маловато. Причем с любой МП.
А если брать с большим запасом по кубатуре, например для моих 10 кубов печь на 25 кубов, то возникает другая проблема – перетопа и перегрева парилки.

Alexey (Symon) И тут весной 2010 года проскочила информация о новых печах Ферингера для режима русской бани с закрытой каменкой.
Первый мой заход по получению отзывов об этой печи закончился критикой завсегдатаев на этом форуме.
Однако к этому времени я уже был вооружен
нужной теорией из книг Ю. М. Хошева. И эти печи практически во всем ей соответствовали. И подовое горение, и закрытая каменка. Да и исполнение было на уровне – специально поехал посмотреть в Питерский магазин фирмы. Ну а дальше мне повезло – представители завода Ферингера появились на банном форуме, дальше тестирование Гармонии, сам Артур Павлович Ферингер вышел на форум — и я понял, что печь найдена.
Итак, печь – Малютка Ферингера для объема парной 10 куб. метров выбрана.
Но что делать с отоплением смежных помещений зимой?
И вот что обидно, тепло-то для этого есть!
Ведь в топливнике — около 20-30кВт, когда горят дрова,
однако большая часть тепла уходит в трубу!
КПД ЛЮБОЙ металлической банной печи в лучшем случае не превышает 50 %, остальное тепло улетает в трубу.
Но как это остальное тепло взять?
И тут я вспомнил, что на форумхаузе для отопления жилых дачных домов предлагают
тандем «металлическая печь + кирпичный щиток».
МП быстро нагревает промороженное помещение, а дымовые газы, проходя через щиток, нагревали его кирпич.
Через несколько часов МП переставали топить, но к этому времени начинает отдавать накопленное тепло щиток. Однако описанные щитки делались довольно массивными, ведь они должны были запасти тепло на длительное время.
Конечно, кирпичный щиток, как накопитель тепла, известен давно и широко применяется с отопительными кирпичными печами и варочными плитами. При этом его делают максимально теплоемким при одном ограничении – температура выходящих из него газов и входящих в дымовую кирпичную трубу не должна быть ниже примерно 120-150 градусов для предотвращения конденсата.

Alexey (Symon) Выбор щитка и его конструкция. Порядовок таких щитков и в книгах и в журналах — масса. Менее развита тема применения кирпичных накопительных щитков с отопительными металл. печами. Здесь требования похожи.
Максимально накопить тепло отходящих дымовых газов, и как можно длительнее его отдавать в помещение после окончания топки.
Описаний практических реализаций гораздо меньше.
В основном все на этом форуме. Основная тема здесь https://www.forumhouse.ru/forum31/thread81622.html
ОПЫТНЫМ путем было выведено оптимальное соотношение количества кирпичей в щитке:
на 1 кВт мощности отопительной металл. печи — 40 шт.
И конструкции щитков там же показаны, как правило, это типовые двухколпаковые или многоканальные.
Пытался применить это соотношение к банным МП и выяснить реальную мощность Малютки.
Артур Павлович Ферингер показал, что применительно к банным МП лучше исходить из объема парилки, а не мощности печи. Обсуждение здесь
https://www.forumhouse.ru/forum179/thread99657-19.html.

Alexey (Symon) Применительно к банной МП щиток должен не только после банных процедур процедур поддерживать нужную температуру (чтобы высохла парная), но и как можно скорее помочь банной печи нагреть парилку и смежные помещения.
Ну и в процессе парения поддерживать оптимальную температуру.
Это личное видение, но уже подтвержденное практикой.
Поэтому щиток должен максимально быстро нагреться.
Отсюда рационально делать его небольшим и использовать все возможные ухищрения для быстрого нагрева. После окончания парения накопленное тепло уже и не нужно в большом количестве (лишь бы просохла парная). Поэтому 40 кирпичей на 1 кВт мощности, если предположить что МП Малютка имеет примерно мощность 10 кВт уже многовато.
Представил такой щиток в своей парилке и ужаснулся. И по размерам, и по массе кирпича, которую нужно греть зимой. Да и второй колпак, после того как первый отберет 80% тепла, уже не нужен. Снова упрощение конструкции.
К сожалению, описания реализаций таких тандемов для банного варианта в интернете и в книгах отсутствовали (по крайней мере я не нашел). Встретил несколько фотографий — вроде бы опытные печники так делают, но определить, точно к щитку подключены банные печи или просто к кирпичной трубе было сложно.
Пришлось рискнуть. Требования к щитку.
Главное требование — щиток должен максимально быстро нагреваться, чтобы как можно быстрее начинать отдавать тепло в парилку и моечную. В парилку для того, чтобы не отбирать тепло от каменки на ее нагрев. И второе, он не должен создавать сильного сопротивления движению дымовых газов от банной МП.
Другими словами, кирпича в щитке и оборотов должно быть не много!
В щитке также нужен прямой ход для уверенной растопки печи и исключения перетопа щитка.
Для быстрого нагрева лучше было бы сделать щиток из кирпича «на ребро». Но при этом возникают проблемы с пожаробезопасностью. Такой щиток должен быть в металлическом кожухе, что не приемлемо для условий парной.
Всего в щитке 26 рядов. Чистка на первом, подвертка на 4-м, вход газов из трубы банной металлической печи на 19-21 рядах. 22-24 ряды — небольшой колпак.
Задвижка прямого (летнего) хода на 22-23 рядах.
Шамот начинается с 12 ряда.
Думаю, что построенный щиток, оптимален для парилки объемом 8-12 куб. м.

Alexey (Symon) Может кто-то решится построить щиток из шамота в кирпич «на ребро» – тогда он должен нагреться очень быстро.
Я не решился, увы. Причем исключить перегрев его просто – после определенного времени, которое определяется опытным путем, открывается задвижка летнего хода и дым пускается напрямую в кирпичную трубу. Дальше щиток только отдает тепло, но запас его будет невелик — в два раза меньше.
Или, например, металлический щиток, обложенный керамикой.
Можно еще пофантазировать.
Наверное, если будут продолжения реализаций щитков к банным металлическим печам, мы тоже сумеем вывести свою формулу – количества кирпичей щитка на 1 куб. метр парной.
Итак, обобщу вышесказанное.
Главная задача тандема «щиток+МП» — максимально быстро нагреться и помочь печи нагреть смежные помещения.
В процессе парения поддерживать комфортный режим.
После окончания бани просушить эти же помещения.
Щиток накапливает то тепло, которое во всех остальных случаях улетает в трубу, а не отбирает его у печи и каменки, как кирпичные экраны-обкладки.
Опытная эксплуатация показала, что данные задачи решены в полном объеме.

Alexey (Symon) Протопка. Вот в прошедшую субботу 10 сентября было сыро и холодно. В парилке 12С, в мойке 10С.
Затопил в 16.45. Причем топлю сейчас всяким хламом и не качественной березой. Поэтому длительность времени протопки строго сравнивать с заводскими установками не стоит.

В конце сентября планирую официальное тестирование, там будут качественные березовые дрова. Тогда и взвешу дрова и зафиксирую рабочее время.
В 17.00 пустил дым через щиток.
17.15 – залил воду в испаритель и открыл дверь в моечную, открыл вентиляцию каменки.
18.15 – закрыл дверь в моечную. В моечной 28С, в парилке 35С. Стенка щитка горячая. Шамот теплый. Щиток начал отдавать тепло в моечную и парилку.
19.00 – баня готова. Шамот щитка горячий.
Вода в полном баке на 60 литров — 50-55С (рука еще держит).
Закрываю продувку каменки, проветрил парилку – температура 60С при влажности 35%.
19.15 — заходим. Мы с женой любим в начале погреться в сухом тепле. Два захода по 15 мин. Проветривание и опять заходы, с 20.00 уже с поддачей пара. До бака с водой уже не дотронуться.
Через два захода по 5 мин. с полноценной поддачей по 0.5 — 0.75 литра (режим 60С, влажность 45%) залповое проветривание 10-15 мин. Но температура после проветривания не падает, держится на 60С. Влажность падает до 30%. Поддаю 3-4 ковша по 250 мл и влажность скачками до 50%. Без шапки стоять уже нельзя.
В 21.00 жена ушла умиротворенная, я еще полчасика побаловался. За все время вылил 4 л воды. Когда были гости выливал и 5 л. Вообще такое впечатление, что если подтапливать печь до конца, то 3-4 человекам в моей парилке пара хватит сполна.
После прогорания первой закладки до крупных углей, а это было примерно в 17.45, с интервалом в 40 мин подкидывал на угли новые дрова до 2/3 топки.
В 20.30 перестал подкидывать дрова. Нижняя заслонка у меня почти всегда закрыта, регулирую верхней. Она в положении меньше среднего закрытия. В конце протопки еще регулирую заслонкой на кирпичной трубе – закрываю до половины.
Печь нравится и тем, что подкинул и ушел заниматься своими делами или полноценно паришься.
Не надо никаких дополнительных «танцев с бубнами».
Я пока все описанные параметры фиксирую зрительно – хочется довести до автоматизма режим подготовки бани.
По окончании поднял полки и лавки в моечной, открыл слегка форточки в парной и моечной и дверь между ними. Закрыл задвижку на трубе. На верх щитка положил мокрые рукавицы, шапки и подстилку. Утром помещения сухие, щиток хорошо теплый. В парилке 32С. В воскресенье было промозгло — весь день ходил в парилку греться.
И печью и регистром от Ферингера я очень доволен.
А кирпичный щиток – вообще одни восторги.
Скоро официальное тестирование – профи все скажут. Удачи

Добавлю. Жена очень любит отцовскую баню в Вологодской области, и я тоже. Бываем там почти каждый год. После первого парения в нашей бане она сказала: «Да, молодец, даже лучше чем в деревне. Не зря год в интернете сидел».
Несколько соседских мужиков тоже парились. Такого пара и о таких ощущениях, когда он опускается сверху на лежащее тело, многие и не подозревали. А потом долго держится в парилке и никуда не исчезает — это тоже для многих удивительно.
Один уходил и сказал: «Как же я после тебя в своей то париться буду? Надо переделывать…» Собирается переделывать баню и ставить Гармонию — у него парилка большая.
Кирпич клал на глинопесчаную смесь, на ведро готовой смеси добавлял мастерок цемента.
Можно пользоваться любой готовой смесью из магазина.

Alexey (Symon) Поскольку тема щитка в целом здесь закончена, хотел бы выразить благодарности и
перечислить тех людей, которые оказали реальную помощь при его проектировании.
1. Великолепный практикующий печник Михаил…(Миша-Миша на форуме и строители.инфо).
При личном общении указал не некоторые излишества в первоначальном варианте.
2. А. Бацулин. Его кирпичную печь для бани уже готовился делать до знакомства
с МП Ферингера. Подсказал рациональное размещение задвижки в колпаке,
обсуждение размеров опускного канала.
3. С. М. Миркис – любезно предоставил необходимую библиографию.
4. В. Солин (BobSol), поделился опытом нагрева зеркал из кирпича на ребро
в кирпичной стенке на плашку. Обещал сделать порядовки моего щитка в «кетчупе»

Alexey (Symon) Материал взят с сайт https://gornilo.ru

Igor (Naeemah) Алексей, а сколько кирпичей в таком щитке вместе с трубой?

Alexei (Norberta) Добрый день. Изучил вашу тему. Один вопрос у меня. Летний режим подразумевает открытие задвижки. А будет летом тяга если использовать весь щиток?

Alexander (Huru) Здравствуйте. Будет. Даже зимний будет, если сначала прогреть щиток по летней схеме. Эксплуатация щитка не отличается от эксплуатации щитка отопительной печи.

печь для бани своими руками — YouTube

google.com/кв, отличается от одной из предыдущих моих печей … видео по которому можно действительно сделать печь, а то … Собираюсь в баню …

Как сварить печь для бани из листовой стали или металлической круглой трубы

Традиционным местом для принятия гигиенических процедур и отдыха издавна является баня. Небольшое аккуратное строение на приусадебном участке может к тому же стать интересным решением в дизайне. Если баня используется только по назначению и имеет небольшие размеры, все оборудование, в том числе и печь, должны быть небольшими и эффективными. Если же хозяин еще и ограничен в средствах для того, чтобы купить готовую печь каменку, то правильным решением будет сварить печь для бани своими руками.

Особенности печной конструкции

Печь для бани должна удовлетворять сразу нескольким требованиям. Она должна быть компактной, экономичной, эффективной. Чтобы максимально извлечь выгоду от сгорания топлива, при устройстве печи необходимо предусмотреть возможность прогрева камней во время топки, а также обеспечить нагрев воды. Иначе печь для бани окажется просто отопительной печкой.

Если она изготавливается из металла, то необходимо предусмотреть устройство ограждения, чтобы не обжечься о горячий металл, случайно к нему прикоснувшись.

Выбор материала

Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.

Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.

Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.

Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.

Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.


Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

Место для камней

Место для укладки камней может быть изготовлено различными способами. Существует два варианта печей для бани:

  1. Для постоянной топки, когда камни изолированы от огня листом стали и нагреваются при постоянном горении топлива. Печь в этом случае топится постоянно, во время совершения всех банных процедур.
  2. Для периодической топки, когда камни конструктивно находятся внутри печи, и нагреваются горячим воздухом и дымом, проходящим через укладку. После разогрева камней до состояния, когда от температуры они самоочищаются от грязи и сажи, топка печи прекращается, закрывается задвижка на трубе и начинается процесс использования бани.

Для варианта постоянной топки достаточно сварить по верху печи ограждение из стальных прутков, и уложить камни на верхнюю крышку, как в корзину, расположив их вокруг дымохода. В корпусе печи в этом случае необходимо вырезать две дверцы – для поддувала, размером 100х200 мм, и для топки, размером 250х300, которые необходимо навесить на петли или крючки, применив для этого сварку.

При использовании технологии периодической топки, печь для бани изготавливается иначе. В верхней части топки, примерно на 400 мм ниже верха печи, в трубу вваривается выпуклой стороной вниз, старый стальной колесный диск подходящего диаметра, изготовленный способом холодной штамповки. В этот диск, как в корзину, укладывают камни. В этом случае дверец будет три. Над топкой добавляется еще дверца для каменки размером 300х350 мм, которую также необходимо навесить на корпус.

Бак для воды и пожарная безопасность

Бак для нагрева воды в бане изготавливается таким образом, чтобы внутри его проходила дымовая труба. Тогда вода будет нагреваться от горячего дыма и продуктов сгорания топлива. Для этого в листе стали, используемом для днища бака, необходимо вырезать отверстие под дымоход, который и нужно вварить в днище. Для удобства пользования баком, в боковую стенку можно вварить патрубок с резьбой, на который накрутить банный кран.

Печь для бани должна устанавливаться на негорючем основании, на расстоянии не менее полуметра от сгораемых конструкций – деревянных стен и перегородок. Лучшим вариантом будет залить под нее фундамент из бетона. Перед дверцами топки и поддувала, для обеспечения пожарной безопасности, на деревянный пол крепится лист оцинкованного железа размером 500х700 мм.

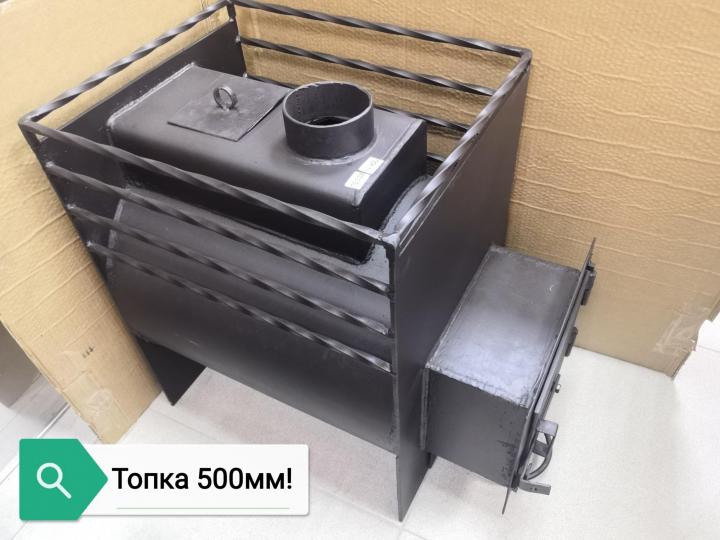

Ограждение печи можно сварить из стальных прутков в виде решетки. Ограждение устанавливают на расстоянии 100-150 мм от корпуса печи. Допускается монтировать ограждение прямо к корпусу печи при помощи сварки.

Отопительный вариант печки

При помощи электросварки по описанной выше технологии можно изготовить печи отопительного действия. По аналогии с изготовлением печи для бани, можно сварить буржуйку – простейшую печь, которая, тем не менее, очень эффективна при устройстве временного отопления. Отличие будет заключаться в отсутствии каменки и нагревательного бака для воды.

Сварка с успехом используется и для устройства стальных котлов, которые тоже можно изготовить своими руками. Котел отличается от печи тем, что он нагревает не воздух помещения, а теплоноситель, который потом, разнесенный по помещениям, поступает в тепловые приборы – радиаторы, а те, в свою очередь, отдают тепло в воздух.

Сварка котла требует хорошей подготовки от сварщика, ведь все соединения должны быть герметичными для исключения утечек жидкого теплоносителя. Котел можно сварить из такой же трубы, как и для банной печи, расположив ее горизонтально. Именно в этом положении прогрев теплоносителя будет наиболее эффективным. В верхней части котла вваривается теплообменник из стальной трубы. В качестве его может с успехом использоваться змеевик от старого полотенцесушителя. Концы труб должны располагаться вне топки. Желательно нарезать на них резьбу, чтобы впоследствии присоединять котел к системе отопления.

Это будет простейший котел, который можно использовать только для периодического протапливания помещений садового или дачного домика.

Чтобы сварить настоящий котел, предназначенный для отопления коттеджа или жилого дома, необходимо произвести теплорасчет здания, определить требуемую мощность котла, и только после этого приступать к проектированию. В соответствии с проектом применяются материалы необходимых марок, трубы расчетного сечения.

Котел, сваренный с соблюдением всех правил, способен отапливать здания не хуже заводских изделий. А если предусмотреть установку автоматики, то при использовании некоторых видов топлива можно максимально увеличить комфортность проживания в доме.

Делаем буржуйку для бани своими руками: чертежи и видео-инструкция

Уточнение мощности печи

Порода древесины напрямую влияет на тепловую отдачу:

  • Печи из одного из самых распространенных материалов – липы, потребуют мощность 0,5 кВт на один квадратный метр.
  • Чуть более суровые, но применяющиеся для простого оздоровления конструкции из березы – 0,7 кВт на квадратный метр.
  • Баня из дуба, выделяющая тяжелые дубильные вещества, потребует 1,2 кВт на квадратный метр.

Расчеты мощности буржуйки производятся для стандартных бань высотой не более 2-2,5 метров.

Материалы изготовления буржуйки для бани

Существует несколько видов буржуек, отличающихся материалом изготовления. Выбор одного из них должен зависеть от размера бани и ее основы.

  • Металлическая буржуйка. Подходит для бань стандартных размеров – от 25 квадратных метров. Отличается быстрым нагреванием, однако и теряет температуру быстро – время от времени ее нужно будет подтапливать. Правильно построенная буржуйка из металла позволит наслаждаться легким паром и избавит от необходимости регулярно протапливать ее.

Важно: Металл представляется одним из самых надежных материалов для возведения буржуйки для бани. Этот материал со временем не растрескается и не деформируется.

  • Буржуйка со стеной из кирпича. Обеспечит нужным паром баню любого размера, но потребует достаточно много пространства. Возводя такую конструкцию, следует очень внимательно отнестись к подбору материалов, а также процессу создания и использования. Так, при возведении ни в коем случае нельзя допускать образования микротрещин. А использовать рекомендуется только проточную каменку.

Избежать образования трещин поможет регулярное протапливание: обязательно проводить этот процесс при простаивании печи более 5 дней, а также готовить баню перед каждым использованием в течение 4 часов.

  • Чугунная буржуйка. Отличный вариант для больших бань, состоящих из нескольких комнат. Чугун быстро нагревается и отлично сохраняет и выделяет тепло, а также требует доступного и дешевого топлива. Помимо прочего, чугун хорошо противостоит высокой влажности и изменению температуры.

Важные моменты при возведении буржуйки для бани

Созданная печь для бани в процессе эксплуатации должна показать не только функциональность, но и безопасность. Поэтому при формировании отдельных элементов следует учитывать важные моменты:

  • Не стоит пренебрегать фундаментом. Он может состоять из кирпича или бетона, но должен быть идеально ровным. Поверх фундамента можно уложить пожарозащитный материал – листы металла или алебастровый картон. При этом перед дверцей он должен выступать на полметра, а по остальному периметру быть немного больше.
  • Важно обеспечить безопасность работы дымохода. Сделать это поможет применение огнеупорного кирпича и теплоизоляционной защиты для наружной части.

Рекомендуем изучить материал о создании электрокаменки для бани и сауны своими руками на нашем сайте.

В бане должны быть предусмотрены средства тушения пожара.

  • Основной материал возведения бани – дерево, является легковоспламеняющимся, поэтому стоит выложить ряды кирпичей у стены рядом с печкой, а для защиты потолка использовать тот же защищающий от пожара материал, что и для фундамента.

Совет: В качестве топлива буржуйки для бани следует использовать только дрова. Они обеспечат правильный подогрев и выделение легкого пара.

Создание буржуйки для бани своими руками

Какой бы материал ни был выбран для строительства печи для бани, правильно выполнить всю работу поможет предварительное изучение чертежей и рассмотрение этапов работы.

Основные конструктивные элементы металлической буржуйки для бани

Металлическая буржуйка

Для ее возведения понадобятся части основы — труба для дымохода и основы (самым оптимальным является диаметр в полметра), а также вспомогательные части — листовая сталь, пруты из металла и колосники.

Расстояние от стены до металлической буржуйки должно быть не менее 3 см.

Перед началом работы следует защитить деревянные стены от будущего влияния жара от печи. Для этой цели подойдет специальная фольга для бани. Само формирование простой печи из металла состоит в следующем:

  1. Первым делом в трубе вырезается отверстие, в котором будет сформировано поддувало.
  2. Затем над поддувалом цепляются фиксаторы для колосников.
  3. Далее формируется дверца для топки или берется готовая. Она присоединяется к основе.
  4. После этого можно приварить пруты внутрь печи, и добавить отверстие для подачи воды. Его размер должен обеспечивать бесконтактное, предотвращающее обжигание, добавление жидкости.
  5. На следующем этапе формируется крыша. В металлическом листе, который приварится к верху каменки, делается отверстие для трубы дымохода.
  6. Затем устанавливается сама труба.

Важно: Минимальная высота дымохода должна составлять 4 м. Трубу при этом необходимо изолировать.

На схеме показаны приблизительные габариты стандартной буржуйки

Несмотря на свою простоту, такая печь окажется довольно эффективной для бани.

Буржуйка для бани из кирпича

Простая металлическая буржуйка, особенно если она создана самостоятельно, может не вписываться в дизайн или выглядеть непрезентабельно. Простым выходом может быть выкладка кирпичом буржуйки для бани. Помимо повышения эстетической ценности такое действие также обезопасит от получения ожогов.

Чертёж буржуйки из кирпича

Однако если хочется отдать дань старине, можно и свести к минимуму использование металлических материалов.

Для выкладки подходит только шамотный кирпич.

Для возведения кирпичной буржуйки для бани потребуются:

  • Огнестойкий кирпич — шамотный.
  • Чугунные дверцы и материалы для колосника.
  • Швеллеры для колосника.
  • Глиняный раствор.

Один из вариантов порядовки для буржуйки из кирпича для бани.

При наличии схемы выполнить выкладку кирпича и остальных элементов печи достаточно просто. Главное учесть несколько моментов:

  • Перед выкладыванием первого ряда на фундамент с базальтовым картоном кладется лист металла.
  • Швы между кирпичами могут достигать размера 3 мм.
  • После завершения работ следует просушить конструкцию в течение 2 недель. Затем производится до 5 топок с помощью топлива высокого качества.

Совет: Строительство буржуйки из кирпича лучше производить летом. Только тогда может быть обеспечена достаточная для просушки температура.

Видео: обзор печи для бани, сделанной своими руками

Чугунные печи обычно покупаются готовыми, поскольку для самостоятельного возведения они слишком сложны. Однако для всех буржуек – приобретенных и создаваемых своими руками – действует правило: не стоит пренебрегать изучением дополнительной информации об особенностях материала. Тогда каждая часть буржуйки для бани будет создана без изъянов и прослужит долгое время.

заводские банные печи и правила монтажа

Самым простым и экономически привлекательным способом сооружения печки, является изготовление ее из обычной трубы. Существует несколько вариантов, которые подразумевают использование труб для обустройства печей. Об их особенностях, способах и технологии изготовления рассмотрим далее.

Как сделать печь для бани из трубы: изготовление горизонтальной печи

Главное преимущество изготовления печки из трубы своими руками — минимальное количество работ, связанных со сваркой. Поэтому, данный вариант печек отлично подходит для людей, не имеющих особых навыков работы со сварочным аппаратом. Конечно, в процессе изготовления печи из трубы, сварочные работы присутствуют, но в минимальном количестве.


Первым этапом обустройства печки из трубы в бане, является подготовка места под данное устройство. Сначала следует соорудить фундамент, высота которого составит около 30 см. Для его изготовления используйте бетонный состав. После высыхания фундамента на нем сооружается место в виде кирпичной площадки, размером 700х700 мм. Учтите, что для соединения кирпичей между собой использовать нужно только глиняный раствор, ни в коем случае не цементный. Если этого не придерживаться, то в процессе эксплуатации, кирпич начнет отпадать друг от друга. Глина же является огнестойким материалом, который не теряет своих свойств под воздействием высокой температуры.

При выборе кирпича, также следует остановить внимание на красном или огнеупорном его виде. В конце, крайнюю часть площадки следует поднять над полом на расстоянии в 150-200 мм.

Если стены в бане выполнены из дерева, как это часть бывает, то для их защиты от высокой температуры следует использовать защитный экран. Для его сооружения потребуется положить кирпич на ребра, при этом также необходимо использовать раствор на основе глины.

Минимальное значение высоты данного экрана составляет 120 см, а интервал между печкой и экраном 200 мм. Учтите, что главным правилом монтажа самодельной печки в баню из трубы является соблюдение всех норм и правил пожарной безопасности.


Для того, чтобы самостоятельно изготовить печь из трубы в бане, потребуется наличие 150 см трубы, минимальный диаметр трубы для печи составляет 50 см, при этом трубы для печи, по толщине должны быть минимум один сантиметр, таким образом для нагрева печки не потребуется много времени.

В трубе вырезаются детали в виде:

  • поддувала;
  • топки;
  • каменки;
  • дверец в каменку;
  • поддувала;
  • заслонки;
  • ушек;
  • колосника;
  • металлической пластины;
  • металлического кольца.


Для того, чтобы сварить печь из трубы, следуйте ниже приведенной инструкции:

1. Разрежьте трубу на да участка, один из которых составляет около 60 см, а второй 90 см. Вторая часть будет играть роль каменки и топки, а первая будет резервуаром, в котором нагревается вода.

2. Возьмите большую трубу, сделайте в нижней ее части место, на котором будет располагаться поддувало. По высоте оно не превышает 6 см, а по ширине 18 см.

3. Для монтажа шага под поддувало, используйте электрическую сварку, если у вас отсутствуют навыки работы с данным аппаратом, обратитесь к специалистам. Итак, для выполнения установки шага следует использовать пластину из стали, толщиной около 12 мм, она приваривается на поддувало.

4. Еще из одной части стали следует изготовить элемент в виде колосника. Для его фиксации в печке, на нем привариваются четыре детали в виде ушек.

5. Далее следует процедура вырезания нишу, в которой будет расположена топка. Для закладки в нее топлива в ней следует предусмотреть дверцу. Размеры дверцы составляют около 21х24 см. Она фиксируется на печке с помощью крючков или петель, а дополнительная защелка поможет предотвратить ее открывание.

6. В верхней части топки фиксируется труба, размеры которой составляют 300х350 мм. Она будет выполнять функцию каменки. Монтаж данного элемента — достаточно важный процесс, так как труба должна располагаться таким образом, чтобы между днищем бака и ее верхней частью были интервал в 8-12 см.

8. В готовую каменку накладывается булыжник, а во избежание его высыпания следует изготовить ограду из стального металлического прутка.

9. Возможен вариант сооружения каменки таким образом, чтобы в пространстве над топкой была приварена решетка, в основе которой лежат стальные прутья, а на них располагаются камни.


10. Сверху на печке фиксируются муфты, для изготовления которых использовалась стальная шина, размером в 4-8 мм в толщину и 5 см в ширину. Одна часть муфты приваривается на корпус печки, а вторая является местом, на котором будет установлен бак.

11. На торцевую часть бака, в нижней его части приваривается круглая деталь из металла, толщина которого составляет около 1 см. Здесь, будет вырезано отверстие под дымоход, размером в 13-16 см.

13. Для фиксации верхней части бака для воды потребуется наличие специального полу круга, выполненного ил металла. А на нем будет проделано отверстие под дымоход.

14. Учтите, что где-то треть бака остается открытой, чтобы в него с легкостью можно было заливать воду. Чтобы периодически закрывать эту часть бака, рекомендуем соорудить специальную крышку с ручкой, для удобства ее эксплуатации.

15. Следующий этап предполагает приваривание на 300 см выше бака на дымоходе стальной площадки, ее размеры составляют 3х3 см, она выполняет функцию задвижки.


16. В нижней части бака, позаботьтесь об установке крана, с помощью которого можно будет с легкостью сливать воду при необходимости.

Совет: Существует два варианта изготовления самодельной печи из трубы своими руками: горизонтальный и вертикальный. Опытные печники рекомендуют отдать предпочтение первому варианту, так как он обладает высшим КПД, по сравнению с вертикальными печками, из-за более медленного сгорания дров.

Печи из трубы фото:


Если все же на трубе присутствуют места, на которых уже есть коррозия, то здесь нужно приварить заплатки или вырезать из под дверцу, например.

Обратите внимание: Печь из трубы своими руками в состоянии не только обогреть жилище, но и привести к возникновению пожара и даже взрыва. Несоблюдение технологии ее изготовления, отсутствие задвижки, для регулировки тяги, являются причиной для взрыва такой печки, последствия которого будут очень плачевными.

Слишком большие скопления сажи в печке также способствуют тому, что она забивается, а сажа начинает гореть. Поэтому, при обустройстве горизонтальной печи из трубы, следует оборудовать на ней дожигатель, который располагается на горизонтальном лотке печки. В верхней части трубы сооружается отделение, которое отделяет входную часть от основной. Во избежание копчения, необходимо оборудовать загнутые трубки, которые будут способствовать попаданию кислорода внутрь печки. Таким образом, все топливо будет сгорать не оставляя сажу.

Для улучшения презентабельности такой печки, рекомендуем ее окрасить специальными составами для металлических печей.


Конструкция трубы для печи — сооружаем вертикальную печь

Для того, чтобы изготовить печь в основе которой лежит вертикальная труба, потребуется наличие:

  • болгарки или ножовки о металлу, при их отсутствии подойдет любой инструмент, позволяющий разрезать металл;
  • сварочного аппарата и электродов;
  • двух отрезков трубы, один побольше, а другой поменьше, размер трубы для печи составляет 50 см в диаметре и около 180 см в длине;
  • стальной арматуры — из нее сооружают решетку и колосник;
  • трубы для обустройства дымохода, ее диаметр составляет 12-14 см, а длина должна составлять такое значение, чтобы дымоход возвышался над крышей минимум на 400 мм;
  • наличие врезного крана;
  • трубы для того, чтобы обустроить каменку;
  • двух, трех стальных листов, толщиной около одного сантиметра;
  • колосника;
  • четырех комплектов петель, для фиксации двух дверец.


Та часть трубы, которая является большей будет выполнять функцию топки, а та, которая меньшая — станет баком для нагрева воды. Возможен вариант изготовления печки без данного бака. В таком случае, потребуется наличие всего лишь одного отрезка трубы.

В начале работ подготовьте металлический лист и инструмент для его резки. С его помощью из листа вырезается деталь круглой формы, диаметр которого такой же как и сама труба для печки. Данная деталь приваривается к трубе и служит дном печки. Следите за качеством сварки, так как швы должны быть герметичными. Для общего укрепления конструкции на нижнюю часть дна устанавливается и фиксируется сваркой каркас из металлического профиля. Он будет удерживать печь и служить ее ножками.

Сбоку трубы на расстоянии 5 см от дна, располагается нижняя часть поддувала. Для вырезания дверцы используйте болгарку. Предварительно сделайте разметку дверцы, в соотношении с ранее подготовленным чертежом. На вырезанные дверцы следует наварить петли и ручку, а запорный механизм поможет закрывать и открывать поддувало, при необходимости в этом.

Далее следует процесс изготовления колосниковой решетки. Чтобы его соорудить потребуется из стального листа вырезать деталь круглой формы, диаметр которой такой же как и внутренняя труба. В центральной части круга вырезается прямоугольная деталь, на место которой устанавливаются арматурные прутья. Для облегчения работы, следует в стальном листе просверлить около 20-ти отверстий и колосник готов. Колосник монтируется выше дна на 15-18 см.

На расстоянии 18 см от колосника проделывается отверстие под дверцу, через которую будет закладываться топливо. Ее размер около 26х26 см. К вырезанному фрагменту прикрепляется петля и ручка с запорным механизмом.


1. Каменка, в основе которой лежит труба.

Для этих целей потребуется наличие трубы, диаметр которой составляет около 33 см, а длина трубы должна быть меньшей, нежели диаметр печки на 2-4 см. Верхняя часть трубы срезается на треть и получается типа совок. Обрезанная сторона приваривается к печке, а вторая устанавливается в печь и служит местом для расположения камней. Учтите, что данная деталь ни в коем случае не должна полностью перекрывать всю часть просвета, так как это будет мешать свободной циркуляции воздуха. Данный способ отличается высокой сложностью, поэтому предлагаем ознакомиться со следующим, более легким методом изготовления каменки.

2. Каменка решетчатого типа.

Отступите от верхней части трубы около 16 см, наварите решетку в виде колосника. Для этих целей потребуется наличие арматурных прутьев. На решетке и будут уложены камни. Для того, чтобы обеспечить вынимание камней при использовании печки, на расстоянии около 10 см от решетки проделывается небольшая дверца, размером 20х8 см. Таким образом, замена камней и очищение решетки не будет проблемой. Несмотря на простоту выполнения данной решетки, она отличается такими недостатками:

  • при установке слишком большого количества камней производится нарушение циркуляции воздуха в печке, таким образом, дым попадает непосредственно в помещение;
  • из-за того, что камни напрямую контактируют с жаром, производится их быстрое разрушение.

3. Комбинированный вариант каменки.

В соотношении с диаметром трубы вырезается круглая деталь, одна третья ее часть срезается для того, чтобы в топку попадал воздух. Во избежание падения камней, со стороны круга, где они будут располагаться, наваривается металлическая полоса. Конструкция фиксируется на 18 см ниже верхней части печки.


Завершает работу монтаж бака для воды. Для того, потребуется подготовить трубу меньшего размера, но такого же диаметра, как и предыдущая. В ней также приваривается дно, вырезанное из стального листа. Однако, учтите, что швы в данном случае, должны быть максимально герметичными, так как в баке будет находиться вода, которая может попадать на печку.

В дне бака, необходимо проделать отверстие под дымоход. Установите в него и заварите патрубок. Для изготовления верхней части бака, следует вырезать такой же круг, который разрезается на две части. Одна из них фиксируется на баку, при помощи сварки, а вторая, закрепляется петлями. Таким образом, получаем крышку откидного типа, которая позволяет с легкостью наполнять бак водой. Для более удобного использования крышки на нее наваривают ручку. Для того, чтобы использовать горячую воду, в нижней части печки производится монтаж запорного крана.

Для фиксации двух частей между собой используйте сварочный аппарат. Рекомендуем окрасить печь после изготовления специальной краской, которая устойчива перед воздействием высокой температуры.

Печь из трубы видео:

Банное сооружение играет значимую роль в списке радостей и удовольствий большинства владельцев загородных домов. В свою очередь баню просто невозможно представить без печи.

Исходя из опыта, самым лёгким и экономичным вариантом является металлическая печь для бани из трубы, при этом довольно просто изготовить банные печи из трубы своими руками.

Главное, это:

  • определиться с местом расположения будущей печки;
  • составить план действий;
  • запастись необходимым материалом.

Следуя советам профессионалов, можно приступить к процессу изготовления, который мы максимально профессионально попытаемся объяснить и подробней рассмотреть в видео в этой статье.

Подготовка к работе

Прежде чем начать изготовление печи, необходимо провести ряд подготовительных работ . К подготовительному этапу нужно подойти с максимальной серьезностью и ответственностью. Для начала нужно найти качественный материал для строительства и приобрести необходимые инструменты.

Инструменты

Для сборки вам потребуется следующие инструменты:

  • Аппарат сварочный;
  • Электроды диаметром 4;
  • Болгарка;
  • Талькохлорит, для заполнения каменки.

Материал металлический

Очень важно на подготовительном этапе правильно выбрать качественный материал, так как от этого будет зависеть долговечность всей конструкции. Цена на материал для изготовления самодельной печки достаточно приемлема.

Металлический материал
  • Диски колёсные;
  • Листовое железо толщиной;
  • Арматура диаметр;
  • Листовая сталь;
  • Труба диаметром;
  • Колосник;
  • Щеколды для дверцы;
  • Дымоходная труба;
  • Кран для горячей воды.
Материал строительный
  • Кирпич;
  • Цемент;
  • Щебень;
  • Песок;
  • Гравий, для изготовления подушки фундамента;
  • Дерево, для опалубки;
  • Рубероид, для гидроизоляции фундамента;
  • Ёмкость, для раствора;
  • Наждачные инструменты.

Работы по возведению печи


Процесс возведения печи не требует наличия особого опыта и профессионализма, но, в любом случае, четкое выполнение инструкции и внимательность к деталям при укладке и установке печи, крайне рекомендуется.

Возводим фундамент

На начальной стадии печка для бани из трубы — своими руками требует возведения фундамента с параметрами высоты 25-30 см для печи.

Для этого:

  1. Сбиваем опалубку размером 1х1 м и с высотой до 20 см;

  1. Укладываем арматуру в один слой вдоль и поперёк квадратами 20х20 см;
  2. В местах соединения арматуру скрепляем друг с другом вязальной проволокой;
  3. В землю по краям решетки вбиваем 4 штучки арматуры, к которым привязываем решетку на весу;

Обратите внимание!
При заливке решетка должна находиться посредине.

  1. После двух недель после заливки, следует открыть двери и окна в бане и залитый фундамент обложить мокрыми отрезками ткани. Это проделывается, чтобы избежать образования трещин при высыхании фундамента.


Совет!
Смачивать тряпки следует в течение двух недель.

Подготовка и сборка печи

Для начала следует разрезать трубу пополам. Более длинный отрезок трубы потребуется для установки топки и каменки, а другой для бака для воды.

Теперь можно приступать к изготовлению помещения.

Для этого:

  • Снизу трубы вырезается отверстие для поддувала шириной 18-20 см и высотой 5-6 см;
  • Над поддувалом свариваем стальную пластину круглой формы с толщиной 1,2 см;


Обратите внимание!
Чтобы в поддувале поместить колосник вырезаем часть металла, для закреплениия колосника по углам привариваются ушки.

  • В трубе также вырезается отверстие для топки;
  • Для изготовления дверцы кусок металла 25х30 см нужно навесить на петли и приладить защелку;
  • Каменку в виде отрезка трубы с размером 30х35 см, фиксируем над топкой таким; образом, чтобы расстояние от дна бака до верха составляло не менее 10 см.;
  • Затем заднюю стенку трубы заваривают, а спереди делают дверцу величиной 25х30;
  • Каменку наполовину заполняют булыжниками;
  • Закрепляют муфту из стали толщиной до 7 мм в верхней части печки;
  • К баку для горячей воды приваривают с торца 8 мм круг, с предварительно вырезанным в нём отверстием для дымовой трубы;
  • Дымовую ;

Обратите внимание!
1/3 от площади верхней части бака должна быть открытой для залива воды, для её закрытия приделывают отдельную крышку с ручкой.

  • Для монтажа приваривают стальную площадку площадью 30х30 см и на расстоянии 30 см от бака.

После сборки печи приступаем к её установке.

Для этого:

  1. Основание полностью выкладывается кирпичом полностью из кирпича;
  2. Второй ряд начинается с кладки поддувала;

Обратите внимание!
Обычно поддувало открывают перед тем, как растопить печь, при этом его длина должна быть чуть меньше самой шахты сгорания

  1. Далее устанавливается дверка поддувала и сверху укладывается ещё один ряд;
  2. В вверху шахты поддувала ставим колосник;

  1. Приступаем к укладке топки, после колосника выкладываем два ряда кирпича, оставляя место под дверку топки;
  2. После этого, обкладываем дверцу, и кладём последние два ряда;
  3. После кладки в течение двух недель печь должна просохнуть.

Обратите внимание! Верх металлического дымохода укрепляется двумя арматурами для жесткости, для этого к трубе приваривают арматуру и закрепляют с обеих сторон.

Дополнительные варианты сбора печи

Стоит отметить, что самодельные печи для бани из трубы бывают различных форм.

Существует много вариантов сборки конструкции, например, банная печь из трубы своими руками со встроенной каменкой при самостоятельной сборке конструкции нужно осуществить следующие действия:

  • Снизу прорезаем отверстие для колосника длиной 335 мм шириной 180 мм;
  • Далее навариваются прутья или железная полоса на расстоянии друг от друга около 1 см;
  • Отдельно изготавливается коробка из 3 мм листового железа размером 600х140 мм.;
  • После сварки короба зачищается шлак;
  • К шлаку приваривается дверца;
  • В трубе 525 вырезаются заглушки, то есть боковины с двух сторон Для этого диаметр трубы делится на два и с помощью циркуля чертятся два круга.

Ещё одним вариантом являются самодельные печи для бани из металлической трубыс большой каменкой.

Для этого:


  • Вверху прорезаются отверстия для дымохода круглой формы с диаметром 110 мм., другое квадратное под каменку размером 300 мм на 250 мм.;
  • Для контроля симметричности конструкции используется уровень;
  • Далее изготавливается ниша для камней. Для этого вырезают из 5 мм листа железа детали размером 2штуки размером 270х300 мм., 2штуки размером 270х250 мм. И одну деталь размером 250х300 мм.;
  • Все детали свариваются в квадратный короб;
  • швы обильно промазываются керосином;
  • Из листа железа в 5 мм вырезается перегородка для шахты печи;
  • Следующим шагом является установка снизу поддувала снизу;
  • Затем закрывается и обваривается колосник;
  • В завершение к топке и к отверстию для чистки дымохода привариваются дверцы;
  • Привариваются ножки, и печь устанавливается на заранее подготовленное для неё место;

Совет! Пол под поддувалом должен быть выполнен из негорючего материала.

В заключение

Многие загородные дома сегодня просто немыслимы без банной постройки. Каждый новоиспечённый владелец частной собственности рано или поздно задумывается над строительством собственной баньки и изготовлением печки для неё своими руками.

Согласно советам специалистов идеальным вариантом является именно самодельная печь для бани из трубы.

Для этого необходимо тщательно соблюдать все нюансы, инструкция, описанная в нашей статье, поможет в процессе сборки и установки такой печки. В заключении пожелаем вам — с лёгким паром!

Обогрев бани – задача достаточно важная и ответственная. Конструкция должна быть удобная в использовании и надежная, поскольку от ее правильного функционирования зависит безопасность отдыхающих в парильне людей.

Очень удобно, что печь для бани можно легко сделать своими руками, прилагая минимум усилий. Как правило, для изготовления печи используется металлическая труба диаметром 500 – 530 мм.

Подготовка к сварочным работам

Самодельная печка для бани может быть горизонтальной или вертикальной. Вне зависимости от избранного вида, чтобы сделать печь своими руками понадобится минимальный набор инструментов, а именно:

  • Сварочный аппарат;
  • Болгарка.

Основным элементом является, безусловно, отрезок трубы диаметром 500 – 530 мм, однако помимо него также необходимо подготовить следующее:

  • Листовое железо;
  • Куски арматуры;


Технология изготовления горизонтальной печки

Горизонтальная топка для бани позволяет хорошо прогреть помещение за счет увеличенного размера топливного отсека. При этом само устройство отличается компактностью и не занимает много места в условиях ограниченного пространства. Этапы создания конструкции горизонтального расположения своими руками:

  1. Отрезать участок трубы длиной около 80 см.
  2. Выровнять края.
  3. Установить колосниковую решетку. Для этой цели можно взять готовую покупную деталь или изготовить ее самостоятельно, вырезав отверстие в металлическом листе и приварив к нему кусок арматуры.
  4. Колосник приварить к трубе.
  5. Листом металла покрыть печку сверху.
  6. Вырезать два прямоугольных отверстия с дверцами — для загрузки топлива и для поддувала.
  7. К задней части печи приварить дымовую трубу.
  8. После изготовления рекомендуется очистить печку от ржавчины и покрыть слоем термоустойчивой краски, это убережет конструкцию от коррозии и разрушения и поможет вам использовать устройство для обогрева бани продолжительный срок.


Важно! Перед началом установки печки для бани, необходимо подготовить фундамент. Рекомендуется основание выполнять из бетона, а сверху выкладывать несколько рядов кирпича.

Изготовление вертикальной печи

Изготовление вертикальной печи не составляет сложностей. Сам процесс состоит из выполнения таких этапов:

  1. Подготовка фундамента: изготовление опалубки, выкладывание арматуры, заливка бетонным раствором.
  2. На бетонный фундамент выкладывается несколько рядов кирпичной кладки на глиняном растворе.
  3. Затем работа перемещается к металлической трубе: один ее край выравнивается и в дальнейшем используется как основание.
  4. Прорезается отверстие, что будет использоваться как поддувало, а также несколько мелких отверстий для закрепления колосника.
  5. Колосник можно приобретать в строительных магазинах или изготавливать из металлических прутьев.
  6. Над топкой приваривают отсекатель, в качестве которого удобно использовать металлический лист со срезанными углами.
  7. На 10 см выше отсекателя изготавливают дно камянки.
  8. Камянку сверху накрывают металлическим листом с отверстием.


Бак для воды можно изготовить из точно такой же трубы. Бак приваривается к каменке, а поэтому их размеры должны совпадать.

Другие варианты использования печи из трубы

Банная печка – это далеко не единственный вариант использования конструкции из металлической трубы. Также самодельная печь довольно успешно используется для казана.

Печка из трубы помогает поддерживать необходимую температуру при приготовлении пищи и придает дополнительную устойчивость конструкции казана. Для стационарного казана такое устройство не требуется, однако в качестве походного варианта сварить топку из трубы — отличное решение. Чтобы сделать своими руками печку для мобильного казана, необходимо выполнить такие действия:

  1. Прежде всего, необходимо сделать треногу казана. Для этого следует приварить ножки на конструкцию округлой формы.
  2. Затем с одной из сторон казана необходимо сделать отверстия для беспрепятственной циркуляции воздуха.
  3. Внизу конструкции следует вырезать прямоугольный участок – окошко для закладки дров.
  4. Также казану потребуется дно, его можно сварить специальным аппаратом или прикрепить болтами.
  5. Для защиты от коррозии рекомендуется покрыть изготовленную топку краской.


Это самая простая инструкция, по которой можно сделать походный казан своими руками. Существуют также более сложные варианты, что дополнительно оборудуются колосниковой решеткой, поддувалом и дымоотводом. Колосниковую решетку можно легко сварить своими руками из обыкновенной металлической проволоки. Дымоотвод крепится к задней части казана, его задачей является усиление тяги. Такую конструкцию можно применять в качестве стационарной печи, для изготовления не требуется много времени, материалы преимущественно подручные или легкодоступные.

Баня – это место для отдыха, главным элементом которого является печь. Тепло и своевременная подача влаги зависят от того, какую топливную конструкцию в парилке вы построите. Опытные печники рекомендуют строить печь для бани из 530 трубы. Простой и экономный вариант обеспечит высокую температуру и потребует минимум усилий.

Баня – это место для отдыха

Натопить баню – задача ответственная и важная. Необходимо создать надежную и удобную в использовании конструкцию. От этого зависит безопасность и комфорт отдыхающих в парилке людей.

Прежде чем сделать печь для бани своими руками из трубы, следует изучить до мелочей чертеж, выбрать трубу с нужным диаметром и подготовить необходимые инструменты. Печь в парильне может быть горизонтальной и вертикальной. Для изготовления любого вида понадобится листовое железо, сварочный аппарат, болгарка, дымовая труба, куски арматуры и основной элемент – труба диаметром 500-530 мм. Нужный отрезок трубы можно приобрести в пункте приема металлолома, что сэкономит ваши денежные средства.

Прежде чем сделать печь для бани, следует изучить до мелочей чертеж

Технология изготовления горизонтальной печи

Горизонтальная топка считается более удачной, чем вертикальная. У вертикальной печи размер топливного отсека больше, это позволяет быстро прогреть помещение. Дров туда тоже помещается больше. При этом устройство не занимает много места в ограниченном пространстве, так как отличается компактностью. Для постройки печи выполните следующие действия.

Горизонтальная топка позволяет быстро прогреть помещение

  • Отпилите отрезок трубы, приблизительно 80 см длиной, и выровняйте края.
  • Установите колосниковую решетку. Если готовой детали нет, можно сделать ее самостоятельно. В металлическом листе вырежьте отверстие и приварите кусок арматуры.
  • Приварите к трубе колосник.
  • Покройте печку сверху листом металла.
  • Вырежьте пару прямоугольных отверстий с дверцами. Одно – для загрузки дров, другое – для поддувала.
  • Приварите дымовую трубу к задней части печи.
  • По окончанию сварочных работ, готовую печь необходимо покрыть толстым слоем термоустойчивой краски, предварительно очистив металл от ржавчины. Это продлит срок эксплуатации печи. Краска защищает конструкцию от разрушения и коррозии.

Важно! Горизонтальные печи для бани из трубы устанавливаются на фундамент, основание которого состоит из бетона снизу и нескольких рядов кирпичей сверху.

Изготовление вертикальной печки

Изготовить вертикальную печь нетрудно. Этот вариант не самый практичный, но в некоторых случаях нужна именно такая модель. Все зависит от предпочтений хозяина бани и места в парной, предназначенного для печи. Процесс не составляет сложностей и состоит из нескольких этапов.

В некоторых случаях по дизайну подходит именно вертикальная печка

  • Изготовьте опалубки и выложите на них арматуру. Залейте все бетонным раствором, подготовив таким образом фундамент.
  • Бетонный фундамент накройте несколькими рядами кирпичной кладки с помощью глиняного раствора. Оставьте фундамент застывать.
  • Возьмите трубу и выровняйте один ее край. В дальнейшем он будет использоваться как основание.
  • Прорежьте мелкие отверстия для крепления колосника и одно большое для поддувала.
  • Если вы взялись за самодельную печь для бани из трубы, то для вас не составит труда изготовить колесник своими руками. Для этого понадобится несколько металлических прутьев.
  • Над топкой приварите отсекатель. Используйте лист металла, обрезанный по углам.
  • Десятью сантиметрами выше отсекателя сделайте каменку.
  • Подготовьте еще один лист металла с отверстием, и накройте каменку.

Установка конструкции в помещении

Когда самодельная печь для бани из трубы готова, ее устанавливают в помещение. Во время монтажа придерживайтесь технологических правил. Соблюдайте размер площадки, где будете устанавливать печь. Она должна быть в форме квадрата 70 на 70 сантиметров. Высота – не более 20 сантиметров.

Конструкция обкладывается кирпичами для собственной безопасности

Печь устанавливается в 20 сантиметрах от стенки на подготовленный заранее фундамент. Крепится конструкция с помощью глины. В месте, где будет проходить вывод трубы, сделайте утолщенную кладку кирпича на 10-12 сантиметров.

Деревянные перекрытия покройте войлоком, предварительно пропитанным раствором глины. Вместо войлока можно использовать асбест или картон. Пропитка глиной – обязательная процедура. Это нужно для огнеупорности. Промежуток трубы, который находится между потолком и крышей, заштукатурьте и побелите известью. Наружную кладку трубы выводите более чем на 50 сантиметров над уровнем крыши. Иначе ветреную погоду не будет тяги. Дверцу каменки необходимо направить в угол бани (по диагонали), а топливные дверки направьте в сторону выхода.

Полки в парной расположите у той же стены, где установлена отапливающая конструкция. Чтоб не касаться головой горячего потолка, высоту полок необходимо рассчитать перед до того как сделать печь для бани из трубы.

Соблюдайте противопожарные правила. В деревянной бане металлическую печку обязательно обкладывают кирпичом или булыжниками. Вторые используют больше для красоты. Облицовка выполняется с обеих сторон конструкции, высота ее не менее 120 сантиметров. Далее можно возводить стенку и начинать топить баню. Испытание проводите без гостей.

Теперь, когда вы знаете, как изготовить из трубы печь для бани, можно применять свои знания и в других постройках. Отопление в теплице, во времянке или в гараже проводится по такому же принципу. Трубы для этого можно брать с меньшим диаметром. Удачи вам во всех начинаниях!

Видео: печь из трубы

Самый простой и экономически выгодный способ сварить печь для бани – это использовать обычный отрезок стальной или металлической трубы. И дешево, и сердито. Функционировать такая печь будет на славу, ведь ее герметичный корпус обеспечит 100% безопасность отдыхающего в бане человека. Да и специальные ограждения для нее не нужны, что тоже является ее несомненным плюсом. А изготовить ее совсем не сложно – дело всего нескольких часов.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.


Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Технологические особенности сборки и сварки

Для изготовления этой печи понадобятся такие детали: труба в 1,5 метра длиной и диаметром 0,5 метра. Толщина металла ее не должна превышать 1 см, чтобы будущая печка не прогревалась слишком долго.

Итак, трубу следует разрезать на две части: 0,6 м и 0,9 м. Больший отрезок пойдет на установку топки и каменки, а меньший будет использован как бак для воды. Теперь можно изготавливать непосредственно саму печь в баню из трубы:

  • Шаг 1. Внизу трубы делается вырез для поддувала с параметрами: 18-20 см ширины и 5-6 см высоты.
  • Шаг 2. Над поддувалом нужно смонтировать при помощи сварки стальную круглую пластину 1,2 см толщиной.
  • Шаг 3. Часть металла необходимо вырезать для того, чтобы в поддувале разместить печной колосник. А чтобы закрепить последний, по углам нужно зафиксировать четыре специальных «ушка» — с помощью той же сварки.
  • Шаг 4. В трубе вырезается ниша для топки и изготавливается дверца. Для чего кусок металла с размерами 25х30 см нужно навесить на крючки или петли и приделать защелку.
  • Шаг 5. Над самой топкой необходимо зафиксировать отрезок трубы 30х35 см – это будущая каменка. Расположить ее нужно так, чтобы до днища бака от ее верха было не менее 10 см. После чего заднюю стену трубы следует полностью заварить, а на передней сделать дверцу 25х30.
  • Шаг 6. В готовую каменку на половину от объема нужно заполнить булыжниками. А чтобы они не высыпались, не помешает приварить специальный стальной пруток для ограждения. Можно, конечно, сделать и другую конструкцию каменки, приварив прямо над топкой решетку из стальных прутков, и расположив уже на ней камни.
  • Шаг 7. В верхней части печи следует закрепить муфту из стальной шины 5-7 мм толщиной, и шириной от 50 мм. Половину муфты нужно приварить к корпусу печи, а вторую половину – ту, что выступает над печью – использовать как деталь для монтажа бака.
  • Шаг 8. К торцевой части готового бака для горячей воды снизу нужно закрепить сваркой круг 8 мм толщиной. В нем необходимо вырезать заранее отверстие для дымовой трубы – 12-15 см. После чего нижнюю сторону дымовой трубы нужно наглухо зафиксировать к днищу бака – чтобы не смогла протекать вода в топку.
  • Шаг 9. Верхнюю часть бака теперь следует закрыть специальным полукругом из стали и сделать в нем отверстие для дымовой трубы, и приварить ее к нему. Но третья часть площади верха бака должна остаться при этом открытой для залива воды – для ее закрытия нужно будет отдельно сделать крышку с ручкой.
  • Шаг 10. Теперь на дымовой трубе нужно на расстоянии 30 см от бака приварить стальную площадку размером 30х30 см – это необходимо для монтажа трубы с задвижкой.

Иллюстрация к технологическим этапам сварки печи

Крепкая, долговечная и бюджетная печь для бани готова! Осталось только внизу бака, как раз напротив отверстия для залива воды сделать кран с вентилем.


Вот такого типа простые и надежные металлические печи для бани из трубы можно изготовить. К слову, объем сварочных работ в этом случае будет намного меньшим, чем при изготовлении печи из прямых металлических листов.

Здесь важно заранее хорошо проверить коррозийные повреждения трубы и учесть, насколько долго сама труба находилась на улице под открытым небом. И все проблемные зоны важно заранее приварить «заплатками», либо прямо в этих местах вырезать печные отверстия – тоже вариант.


Но это – самая простая конструкция банной печи из трубы, а народные умельцы делают еще и такие варианты:

Как не сделать из этой печки бомбу?

Главные элементы
печки из трубы

Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.

Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.

Садовая печь из бани. Как сделать печь из старой чугунной бани своими руками Как сделать печь из чугунной бани

Чугун — идеальный материал для изготовления печи из ванны для приготовления различных блюд своими руками на своем приусадебном участке. Но поскольку чугун поддается обработке только в промышленных условиях, то для изготовления чего-либо из него своими руками следует использовать уже готовые чугунные изделия, например, старую ванну.

Преимущества чугуна:

  • устойчив к высоким температурам;
  • имеет высокую теплоемкость;
  • не подвержен коррозии.

Изготовить печь из чугунной бани довольно сложно, этот процесс требует внимания и терпения, так как сама баня прочная, но имеет хрупкую структуру.

Изготовление из старой ванны

Печь этого типа представляет собой две соединенные друг с другом половинки старой бани, расположенные друг над другом.Поэтому ванну сначала придется разрезать пополам.

Внимание! Перед началом работ помните, что чугун — очень хрупкий материал, и любое, даже незначительное повреждение может его испортить и сделать невозможной дальнейшую обработку.

Чтобы разделить ванну на две равные части, лучше всего использовать болгарку, предварительно начертив линию отреза и точно измерив расстояние до краев. Только после этого можно аккуратно приступить к резке ванны. Запаситесь несколькими режущими лезвиями, поскольку одного может оказаться недостаточно.

Самое главное помнить — не торопиться. Если вам нужен чистый и гладкий обрез, никуда не торопитесь.

Основной этап: установка печи

Самый надежный способ закрепить печь и придать ей устойчивость. Он должен быть достаточно массивным, чтобы обеспечить неподвижность всей конструкции.

После закрепления нижней части топки на нее кладут стальной лист толщиной примерно 6-10 мм.

Но учтите, что скорость нагрева печи будет зависеть от ее толщины.Именно он будет служить перегородкой между топкой и духовкой, а также варочной панелью. Также в нем нужно проделать отверстие для дымохода, который позже будет к нему приварен.

Рано или поздно, но все же наступает момент, когда ванну приходится менять на новую, а старую чугунную емкость, еще советского производства, как правило, отправляют на свалку и в черный металл. пункт сбора. Однако не торопитесь — его можно использовать второй раз, подарив «новую жизнь». Одни владельцы частных домов делают из ванн водоемы, другие используют их как садовые скамейки, разделяя чашу пополам по длине, обрабатывая края и добавляя каждой из половинок ножки.

Но некоторые мастера могут сделать печь из чугунной бани своими руками, распилив ее поперек. Такую оригинальную печь можно установить на садовом участке, а ее чугунные детали использовать для топки и варочной камеры обычной крупногабаритной печи или для устройства камина.

При наличии навыков работы со слесарными инструментами, без которых в этом процессе не обойтись, вполне можно сэкономить на некоторых материалах для постройки печи.

Чаще всего из старой чугунной ванны делают садовые печи-барбекю, которые при правильной конструкции становятся помощниками в готовке на все теплое время года. Чугун обладает высокой теплоемкостью, поэтому сделанная из него камера поможет не только готовить повседневные блюда, но и печь хлебобулочные изделия, а также готовиться к зиме.

Материалы и инструмент для работы

Чтобы сделать такую ​​печь, нужно подготовить необходимые инструменты и материалы.Так как чугунную ванну, тем более советского производства, распилить не так-то просто, когда металл действительно щадили, и «одноразовые» китайские приспособления могут не справиться с этой задачей. Для этой работы нужен надежный немецкий или русский инструмент.

Инструментов:

  • Малая угловая шлифовальная машина — «Болгарка».

«Болгарка» должна быть надежной — некачественный инструмент может даже не справиться с такой задачей

  • Круги для резки по металлу толщиной 1 мм и диаметром 125 мм потребуется 3 ÷ 4 шт., В зависимости от толщины чугуна.
  • Круги шлифовальные — для обработки отрезных сторон металла, напильников.
  • Электродрель со сверлом по металлу Ø 9 или 11 м (в зависимости от выбранных болтов). Это необходимо для просверливания отверстий по бокам ванны, чтобы соединить две ее части болтами.
  • Мастерок для кладочных и отделочных работ.
  • Строительный пистолет для герметика.
  • Отвес и строительный уровень.
  • Молоток.

Цены на угловые шлифовальные машины

Материалы:

  • Сама ванна чугунная.
  • Листовой металл толщиной не менее 5 мм.
  • Варочная двухконфорочная чугунная печь. Вместо этого можно штабелировать обычный листовой металл.
  • Кирпич для возведения стен, которые с трех или даже четырех сторон будут закрывать нижнюю часть ванны, которая будет камерой сгорания.
  • Решетка, которая вставляется в топку.
  • Глина и песок для кладочного раствора.
  • Готовая термостойкая клеевая смесь для наружной отделки стен керамической плиткой.
  • Герметик термостойкий (материал -).
  • Болты с гайками и шайбами ​​для крепления конструкции.
  • Металлическая сетка «Рабица» для усиления глиняного раствора, уложенного на верхнюю часть ванны, которая будет выполнять роль варочной камеры.
  • Плитка керамическая (можно — битая) для отделки.
  • Металлический уголок, который может потребоваться для изготовления кронштейнов, предназначен для установки решетки, разделяющей топку и нагнетатель.
  • Дымоход диаметром примерно 110 ÷ 120 мм.

В целях личной безопасности при работе следует использовать защитные очки, респиратор и строительные перчатки.

Цены на термостойкие герметики

герметик термостойкий

Распил чугунной ванны

Самый сложный и ответственный процесс при изготовлении печи — это, пожалуй, нарезка чугунной ванны, и многие даже считают, что осуществить ее практически невозможно.

Пожалуй, самый ответственный этап — качественный распил массивной чугунной ванны.

Мастера, которые уже проделали эту работу не один раз, рекомендуют делать это следующим образом:

  • Если баню будут резать в помещении, то сначала нужно провести подготовительные работы, так как чугунная пыль, разлетаясь во все стороны, может испортить находящиеся в ней предметы и вещи. Поэтому комнату от них нужно освободить. Если в квартире идет ремонт, а дверь из ванной снимается, то проем нужно закрыть полиэтиленовой пленкой или ненужной тканью (лучше всего влажной), потому что пыль чугуна достаточно маслянистая, и она будет Его крайне сложно отмыть от стен и мебели.Лучше заранее позаботиться о том, чтобы он не попал в жилые помещения.
  • Далее на бане проводится разметка будущего участка, так как его нужно делить ровно пополам.
  • Ванну покрывают эмалью, слоем толщиной 1,5 ÷ 2,5 мм, и в первую очередь необходимо ее разрезать по всей линии будущего реза, иначе на краю покрытия образуются сколы.
  • Затем аккуратно выпиливается сам чугун, небольшими надрезами 100 ÷ 120 мм.Кроме того, рекомендуется разрезать пилу под небольшим углом, чтобы при обратном движении диска эмаль не отслаивалась. Необходимо следить за тем, чтобы «болгарка» не перегревалась — при необходимости работу прерывают, а прибору дают время остыть.
  • Сделав вырез половинки ванны, под каждую из будущих половинок в обязательном порядке поставить опоры, например, из штабелей кирпича. В противном случае на завершающем этапе работы половинки ванны по линии пилы могут сблизиться, защемить или даже сломать диск (что крайне опасно) или повредить инструмент.
  • С помощью качественного инструмента такие работы можно выполнить примерно за час.

  • Если ванну выносят на дачу целиком, то ее лучше всего отрезать на улице, заранее перевернув вверх дном. В таком положении будет намного легче выполнять работу.

Возможно, вас заинтересует информация, чем руководствоваться при выборе

Как сделать садовую печь из чугунной ванны?

Когда вырезанная баня доставлена ​​к месту установки, можно приступать к процессу монтажа печи.

Рисунок Краткое описание выполняемой операции
На выбранном месте садового участка устраивается фундамент для установки печи. Это необходимо, так как конструкция получится достаточно тяжелой, а без надежного основания будет постоянно давать усадку, а значит, вся конструкция может деформироваться.
Затем нижняя часть ванны ставится на готовый, хорошо просохший фундамент.Если необходимо, чтобы печь была немного выше, то ее поднимают на опоры и также закрепляют на бетонном растворе.
Пока бетонный раствор под нижней частью ванны наберет прочность и созреет, можно приступать к заготовке остальных элементов конструкции.
Здесь стоит отметить, что печь может быть изготовлена ​​в двух вариантах, и каждый мастер выбирает для себя наиболее приемлемый.
В первом варианте фасад печи полностью отделывают металлическими стенками, а в другом случае топка и нагнетатель закрываются кирпичной стеной, в которую встроены чугунные или металлические двери.
После застывания раствора под нижней частью топки лучше всего сразу закрепить на стенках нижнего полуцилиндра кронштейны для установки колосниковой решетки. Этот элемент конструкции отделяет топку от воздуходувки, поэтому он должен быть приподнят над дном ванны примерно на 150 мм.
Металлические уголки закрепляются на размеченных стенках ванны, на которые укладывается решетка.
Для сборки конструкции печи вырезается металлический лист, полностью закрывающий нижнюю часть печи.
Дымоход можно приварить к металлическому листу и вывести наружу через варочную камеру, то есть через верх ванны.
Для того, чтобы вырезать отверстие для трубы в чугуне, сначала просверливаются небольшие отверстия по намеченному контуру круга, которые затем аккуратно совмещаются болгаркой, а затем полученное отверстие доводится до нужной конфигурации напильником. .
Или можно выбрать другой вариант, менее трудоемкий — это установка дымохода через заднюю стенку топки.В этом случае трубу придется подсоединить к отверстию ванны, предназначенному для системы «слив-перелив».
Следующим этапом является покрытие топочной части топки по контуру огнестойким герметиком и перекрытие листом металла с установленным в нем дымоходом.
Некоторые мастера делают вырез необходимого размера в металлическом листе и устанавливают на него чугунную, более теплоемкую варочную панель.
Далее нужно установить вторую часть ванны, в которой есть отверстие для трубы, поверх металлического листа.
Перед установкой металлический лист в местах будущего соприкосновения с бортиком ванны также покрывается герметиком.
Получается, что верхняя часть надевается на патрубок, а затем дымоход наращивается до высоты 1000 ÷ 2500 мм в зависимости от открытости помещения, на котором устанавливается конструкция.
Следующим этапом является скручивание верхней и нижней частей ванны, а также установленного между ними металлического листа с помощью болтов диаметром 8 ÷ 10 мм.
Для этого по бокам ванны просверливаются сквозные отверстия с шагом 150 ÷ ​​200 мм, через которые крепятся все элементы, собранные в единую конструкцию.
На этом рисунке вы можете увидеть, как конструкция должна выглядеть сбоку после ее крепления.
Вот вид на чугунный корпус топки с фасада и на нем хорошо видно, как должен быть установлен дымоход в металлическом листе и в «потолке» камеры сгорания.
Затем камера сгорания и камера нагнетания разделены решеткой.
Решетка размещается на металлических уголках, прикрепленных к стенам.
Но, в принципе, его можно укладывать в цилиндрическую камеру без скоб — если выбран подходящий размер, который обеспечивал зазор в самой нижней точке порядка 150 мм.
Далее можно переходить к кладочным работам.
Как уже говорилось выше, стены можно возводить только с трех сторон конструкции — по бокам и сзади, либо по всему периметру чугунных камер.
Сначала проводится линия кладки по фундаменту, а затем отображаются стены.
Если с лицевой стороны топка и нагнетатель будут закрыты кирпичной стеной, то дверца нагнетателя монтируется в стене на уровне дна нижней части бани, а топка — на уровне дна нижней части бани. уровень чуть выше решетки.
Сложив стенки до уровня варочной камеры, необходимо расширить их внутрь, чтобы кирпич плотно прилегал к внешней стороне ванны.
В противном случае печь не только будет выглядеть неаккуратно, но и выделяемое в топке тепло будет очень быстро унесено сквозняком.
В этом варианте для закрытия варочной камеры, которая также может служить духовкой, из листового металла изготавливается заслонка.
Этот элемент конструкции должен максимально плотно закрывать духовку, иначе испечь в ней хлеб или пирог будет проблематично.
Для того, чтобы шторка плотно закрывала камеру, перед последней необходимо закрепить металлический уголок.Расстояние между ней и передним вырезом ванны должно быть всего на 1 ÷ 2 мм больше, чем толщина металлического листа двери.
Рукоятка заслонки должна быть защищена от перегрева, иначе не избежать ожогов, поэтому чаще всего ее захватная часть выполняется из дерева.
Второй вариант конструкции передней части — накрытие топливной части топки металлическим листом, в котором вырезается отверстие для установки дверцы топки.
Для украшения варочной камеры из этого же металлического листа вырезается фигурный элемент нужной формы, который с внешней стороны крепится к стенкам чугунной емкости с помощью уголков.
Следует отметить, что такой способ закрытия топочных камер более трудоемкий и менее эффективный, чем первый, к тому же маловероятно, что удастся сэкономить, используя металл вместо кирпича.
После того, как нижняя топочная часть топки частично или полностью облицована кирпичной кладкой, можно переходить к утеплению варочной камеры.
Поскольку глиняный раствор имеет низкую теплопроводность и хорошо ложится на поверхность, он идеально подходит для создания «шубы» для верхней части духовки.
Для этого готовят густую и пластичную глиняную смесь с добавлением просеянного песка в примерных пропорциях 1: 2 или 1: 3, в зависимости от жирности глины. Иногда, чтобы застывший раствор после высыхания меньше трескался, в него добавляют немного извести.
Пока раствор настаивается, внешняя чугунная поверхность рабочей камеры накрывается металлической сеткой «рабица» с ячейками 15 ÷ 20 мм — она ​​хорошо укрепляет слой утеплителя, а также поможет сохранить раствора, пока он не застынет на достаточно гладкой поверхности.
Сетка крепится к кирпичной кладке, расположенной по бокам и сзади камеры сгорания.
Затем поверх сетки наносится земляной раствор. Можно укладывать в два слоя, первый из которых не нужно разглаживать до совершенства, а второй разравнивается кельмой, смоченной водой, широким шпателем или шпателем.
Итого толщина слоя после высыхания должна быть примерно 50 ÷ 70 мм.
Когда печь готова и утеплена, ей нужно придать максимально эстетичный вид, то есть сделать ее не только функциональным устройством, но и декоративным украшением для ландшафтного дизайна.
Некоторые землевладельцы предпочитают оставлять кирпичную кладку в естественном виде, а глиняную «шубу» покрывать побелкой в ​​несколько слоев.
Другой вариант — отделка всей конструкции керамической плиткой.
Тем более, что для этого случая подойдут остатки и даже битва из плиточных материалов разного цвета, а это поможет существенно сэкономить на отделке.
Если плитку разбить на мелкие кусочки, получится отличная оригинальная мозаика.
Иногда отделку проводят натуральным камнем, нарезанным на пластины толщиной 10 ÷ 12 мм.
Отделочный материал укладывать на специальный термостойкий состав.
В результате получается отличная плита, в которой летом можно готовить каждый день, экономя электроэнергию или газ.
Более того, пища, приготовленная в духовке, всегда ароматнее и вкуснее, чем на газовой или электрической плите.

Таким образом, построив печь из старой ванны, можно получить сразу несколько преимуществ:

  • Прикрепите старую вещь с максимальной пользой.
  • Украсьте ландшафтный дизайн эксклюзивным, а главное очень функциональным аксессуаром.
  • Экономьте на строительных материалах, а затем на топливе (источнике энергии) при приготовлении пищи.
  • Получите возможность каждый день готовить разнообразные, не только вкусные, но и полезные блюда.

Возможно, вас заинтересует информация о том, как это сделать с помощью пошаговых инструкций

Как по-другому использовать старую чугунную ванну?

Из старой чугунной ванны, помимо печи-мангала для дачи, можно сделать еще несколько полезных вещей.

  • Из части чугунной ванны получится отличная каминная топка. Удобство такого использования заключается в том, что из кирпича не нужно снимать сложные полукруглые формы очага. Чтобы сложить аккуратный камин с топкой с арочным сводом, вам придется сделать шаблон из досок или фанеры, а затем проделать сложные манипуляции с его кладкой из кирпича. Отрезанная часть старой ванны уже имеет желаемую форму, к тому же способна легко выдержать вес кладки.Осталось только проделать в его «потолке» отверстие для дымохода и засыпать чугунную топку кирпичной кладкой, а затем украсить ее каминным порталом снаружи.

  • Из пиленной чугунной ванны также можно сделать камеру сгорания для банной печи. В этом случае он устанавливается так же, как и при изготовлении камина — куполом вверх. Часть ванны устанавливается на бетонное основание, расположенное в паровой бане, а край, на котором находится секция ванны, встраивается в стену и выводится в другое помещение, откуда будет топиться печь.Затем вырезанное отверстие закрывается кирпичной стеной, в которую устанавливаются дверцы топки и нагнетателя.

В парилке по всему периметру части бани на расстоянии 80 ÷ 100 мм от нее также возводится стена, высота которой должна быть равна высоте чугунной емкости. . Далее все образовавшееся пространство вокруг ванны и кирпичной стены засыпается камнями, которые будут согревать при топке печи и отдавать необходимое тепло парилке.

  • Еще одна сфера применения старых чугунных ванн — изготовление надежной и прочной садовой мебели, которая прослужит десятилетия. Аккуратно разрезав ванну по длине, можно получить удобный «диванчик», который установят в беседке или возле печи для барбекю. В этом случае вы получите целый набор для оформления ландшафтного дизайна садового участка. Такой «диван» не боится дождя, снега, высоких и низких температур. Особого ухода не требует — достаточно протереть влажной, а затем сухой тканью.Гладкие поверхности дивана легко окрашиваются как внутри, так и снаружи, а, сшив мягкие подушки, можно опираться на него не только сидя, но и лежа, вытянувшись во весь рост.

Кроме «диванов» из любой ванны можно сделать два удобных «кресла», разрезав ее поперек. Оснащив такие «стулья» красивыми ножками, можно получить эксклюзивную и практически вечную вещь. Единственным недостатком чугунной «мебели» можно назвать ее большой вес, так как перемещать ее с места на место будет проблематично.

Некоторым мастерам удается сделать из ванны гарнитур, состоящий из дизайнерского кресла и оригинального журнального столика со встроенной лампой или даже торшером.

  • Чаще всего старые чугунные бани, вынесенные на дачные участки, используют как емкости для устройства искусственного водоема, который непременно станет отличным украшением территории. Чаша устанавливается в подготовленный котлован, к которому подводится водосточная труба, а ее надземная часть оформляется по вкусу хозяев дачи.

Другой вариант использования — искусственный пруд в саду.

В этом случае баню резать не придется, а трудоемкость работы будет заключаться только в земляных работах, опускании емкости в яму и подключении ее к сливу.

Возможно, вас заинтересует информация о том, как

русских дачников очень часто удивляют своей смекалкой, а на их участках, казалось бы, совсем изношенные старые вещи получают «вторую жизнь».Возможно, изучив представленные варианты, у кого-то появится желание и вдохновение придумать свою модель печи или другой полезной на дачном участке вещи. Будут рабы, если такой изобретатель поделится своими достижениями на страницах нашего портала.

Видео: наглядный пример постройки садовой печи из старой ванны


Евгений Афанасьев Главный редактор

Автор публикации 13.01.2016

Когда пришло время заменить ванную комнату, не спешите ее выбрасывать.Чугунная банная печь станет достойным продолжением жизни старого советского элемента сантехники.

Преимущества

Материал, из которого отлита ванна, заслуживает особого внимания. Чугун всегда отличался от стали способностью сохранять тепло во время водных процедур. Это свойство не менялось с годами. Из-за хорошей теплопроводности старую чугунную ванную часто используют при строительстве печки.

Чугун идеален для изготовления печи

Изделия из чугуна не имеют срока годности.Они не подвержены коррозии и обладают высокой прочностью. Он хорошо накапливает и отдает тепло. Сегодня промышленные предприятия выпускают чугунные печи и колосники, так как они не перегорают. Мы просто воспользуемся старым материалом для новых целей. Единственный недостаток чугуна — его хрупкость. Об этом важно помнить при выполнении любых работ с этим тяжелым материалом.

Видео «Чугунная банная печь»

Из этого видео вы узнаете, как сделать печь из чугунной бани своими руками.

Для чего можно использовать

Такой материал применяют при строительстве печей различного назначения:

  1. Для бани или сауны. В перевернутом виде он будет выполнять функции топки (каменки).
  2. Для огорода используются две поперечные половинки: нижняя используется как топка, верхняя — место для приготовления пищи.
  3. Для небольшого помещения, выполненного в виде сложенных двух половинок, неплохо подойдет камин.
  4. Жаровня с использованием одной половины ванны, перевернутой.

Подготовительный этап

Чтобы сделать печь из старой бани, вам потребуются следующие материалы:

  • сама баня;
  • Кирпич красный;
  • цемент, песок, глина;
  • щебень;
  • лист стальной толщиной не менее 4 мм;
  • решетка или насечка;
  • дверь готовая с коробкой и петлями для топки;
  • труба стальная для дымохода;
  • щиты опалубочные;
  • рубероид или полиэтилен для гидроизоляции.

Чугунную ванну для печи нужно разрезать пополам

Необходимый инструмент для работы:

  • лопата, кельма, шпатель;
  • инструмент слесарный;
  • электродрель со сверлами;
  • болгарка с качественными отрезными дисками;
  • инструмент измерительный и маркировочный;
  • монтажный пистолет для работы с герметиком;
  • Сварочный аппарат.

При подготовке к работе необходимо будет перевезти старую ванну к месту изготовления печи.Учитывая его большой вес и необходимость разрезать его пополам, правильнее будет разрезать его перед транспортировкой.

Правильный разрез

Материал шрифта, который нужно разрезать пополам, очень хрупкий. Поэтому надо очень ответственно отнестись к этому этапу работы:

  1. Переверните ванну вверх дном и зафиксируйте в устойчивом положении.
  2. Отметьте линию реза с учетом ширины режущего инструмента.
  3. Медленно строго по разметке сделать надрез по всей линии.Это разрушит защитный слой эмали, а при резке убережет обрезанный конец чугунной купели от сколов.
  4. Аккуратно, не торопясь, выдерживая паузы для охлаждения инструмента и обрабатываемого чугуна, разрежем ванну пополам. При проведении таких работ важно помнить о мерах безопасности: использовать защитные очки и респиратор или марлевую повязку.

Столь тяжелую конструкцию желательно устанавливать на монолитный фундамент.

Технологический процесс

Теперь, когда готов исходный материал, определяем конструктивные особенности возводимой печи, место установки и приступаем к строительству.

Создание фундамента и установка листов

Для возведения печи фундамент можно сделать из ленточного, выкопав траншею по периметру будущей конструкции. Но учитывая большой вес купели и кирпича, которым будет выкладываться внешняя часть, лучше будет сделать монолитный фундамент.

Пошаговая инструкция:

  1. Отметим выбранное место. Границы разметки должны быть на 10-15 см больше площади будущей конструкции.
  2. Выкопаем яму глубиной 30-40 см.
  3. Осуществим устройство песчано-гравийного фундамента. Для этого равномерно засыпьте дно щебнем, затем песком. Все это намочим и утрамбуем.
  4. Построим опалубку по периметру котлована. Высота будущего фундамента — не более 30 см от земли.
  5. Металломолом укрепляем внутреннюю полость котлована. Металлические изделия внутри ямы соединяем проволокой.
  6. Залить бетоном внутреннюю полость котлована. Используя линейку уровня, сделайте верхний слой горизонтальным.
  7. Даем основанию полностью высохнуть.

Залив фундамент бетоном, необходимо дать ему высохнуть в течение нескольких дней.

Пока каркас застывает, подберем необходимый листовой профиль для перегородки.Его толщина должна быть не менее 4 мм. Главное требование к листу — его прямолинейность. Если в ней есть дефекты, то точно установить верхнюю часть духовки будет невозможно.

Прикрепите лист к контуру верхней части распиленной ванны и нарисуйте его. Вырежем будущую перегородку. Разметим и прорежем отверстие для трубы дымохода. Ставится напротив сливного отверстия второй половинки купели.

После того, как фундамент затвердеет, подготовим место для установки.Для этого выложим несколько кирпичных упоров, которые будут поддерживать боковые стенки ванны. Поместите купель на фундамент. Для нижней части духовки используйте половину без сливного отверстия. Если ванна не очень устойчива, то по периметру поставим временные опоры. Сделаем их из бруса.

Перед установкой листа необходимо обезжирить поверхности, которые будут соприкасаться. После этого нужно нанести герметик на верхнюю поверхность ванны.Используемый герметик должен быть термостойким. Использование других клеев может поставить под сомнение плотность склеивания. Именно эта поверхность будет подвергаться воздействию высоких температур.

Дымоход

В стальном листе мы уже вырезали отверстие для дымохода. Теперь сделаем то же самое в ванной. Учитывая высокую прочность и хрупкость чугуна, эта работа не менее важна, чем распиловка:

  1. Размечаем диаметр будущего дымохода вокруг сливного отверстия. На стальном листе этот размер соответствовал диаметру трубы.В верхней половине топки вырезается отверстие для дымохода на 1-2 см больше внешнего диаметра трубы.
  2. По намеченной линии круга осторожно просверлите отверстия, делая паузы для охлаждения режущих поверхностей. Просверлите как можно плотнее.
  3. Медленно, используя качественный отрезной круг небольшого диаметра, соедините отверстия с пазами.
  4. Подпилите шероховатость линии реза.

Важно вырезать отверстие для дымохода как можно аккуратнее.

Теперь привариваем трубу к листу. Длина трубы должна превышать сборку топочного узла не менее чем на 1 м. При проведении сварочных работ контролируем вертикальность будущего дымохода. Важно помнить о мерах безопасности: использовать рабочий станок, защитную одежду и специальные очки или щит сварщика.

Перед установкой второй половины гидромассажной ванны обезжирьте соединительные поверхности и нанесите термостойкий герметик. Поднимите верхнюю половину вверх дном над дымоходом и установите в этом положении на стальной лист.Выровняйте края нижней и верхней части, удалите тряпкой излишки герметика. Дайте собранной конструкции высохнуть.

Для создания большей жесткости конструкции скрепляем две половинки ванны в смежных поверхностях болтовыми соединениями. Просверливайте отверстия под болты внимательно, помните о хрупкости материала. Зазор между дымоходом и отверстием в верхней половине печи заделать герметиком. Если зазор большой, сделайте металлическое уплотнительное кольцо.

Решетка

Теперь устанавливаем решетки на дно будущей печи.Их делают из чугуна или высокоуглеродистой стали. Самым правильным решением будет установка чугунной решетки, которая по ширине будет немного шире, чем нижняя часть ванны. При необходимости отрегулируйте размер решетки так, чтобы она была установлена ​​на высоте 10–15 см.


Лучшим решением для низа топки будет чугунная решетка.

В случае, если размер решетки меньше желаемого, необходимо на нужной высоте приварить пару уголков и установить на них решетки.Сварочные работы лучше провести в нижней части топки перед сборкой всей конструкции. Поэтому убедитесь, что размер решетки подходит для решетки, прежде чем класть лист на нижнюю половину купели.

Кладка

В таком виде печь уже может выполнять свое функциональное назначение. Но много тепла передается через внешние стены и не используется. К тому же внешний вид такой конструкции не вызывает положительных эмоций.

Приступим к отделочным работам. Начнем с укладки кирпича. Кирпич следует использовать сплошной, сплошной красный. Нижний ряд выкладываем в ширину кирпича. Используя терминологию каменщиков — джеб. Затем, кладя кирпичи по периметру, кладем кирпичную кладку в половину кирпича. Каждый последующий ряд следует располагать в шахматном порядке. В используемый раствор добавляется известь, чтобы исключить возможность растрескивания.

При необходимости укрепим жесткость конструкции печи внутренней кладкой и уберем временные опоры.Укладывая нижнюю лицевую часть печи, мы закрепим подготовленную дверцу с рамой в самой кладке.


Для большей функциональности печь должна быть кирпичной.

Обычно таких дверок делают две: верхняя для хранения дров и нижняя для регулировки тяги. Закончите кладку на высоте первой половины ванны.

Оформление

Чтобы сохранить тепло в мангале и улучшить его внешний вид, верхнюю часть конструкции отделаем несколькими слоями песчано-глиняной смеси.Эту смесь нужно приготовить заранее. Лучше всего за две недели перед использованием замочить глину в ванне. Периодически добавляйте воду и перемешивайте. Перед использованием добавьте песок и небольшое количество извести.

Верхнюю часть печки обмотаем металлической сеткой, плотно зафиксировав по краям. Нанесите первый толстый слой смеси, а после высыхания — финиш. Полученная толщина должна быть 6–8 см. Шероховатость и неровности будут перезаписаны. Побелим верхнюю часть конструкции.

Чтобы расширить возможности приготовления пищи в новом агрегате, сделаем ставню из металла. Его размер должен соответствовать краю жаровни. Толщина створки сделана небольшой — 0,5–1 мм. Ручку привариваем к заслонке и красим вместе с дверцами нижней половины топки черной огнеупорной краской в ​​несколько слоев. Это добавит контраста.

Наша духовка готова к работе. Приступим к приготовлению еды на свежем воздухе и оценим возможности ее использования.

Печь для бани из чугунной бани своими руками

Старые чугунные ванны изготовлены из прочного материала, выдерживающего любые нагрузки и температуры, поэтому не использовать ее второй раз с пользой для здоровья — это большая ошибка. Чугун помимо прочности является еще и экологически чистым материалом, поэтому при нагревании можно быть уверенным, что в ванне не выделяются вредные вещества.

Как сделать печь своими руками?

Конечно, после использования ванной он может быть не в лучшем состоянии, но все его качества остаются прежними, например, он по-прежнему остается прочным и долговечным, поэтому подарить ему вторую жизнь вполне возможно.Естественно, что многие, у кого есть дачи, используют такие ванны как емкость для воды, а кто умеет фантазировать, может придумать еще много интересного. Если у вас на дачном участке есть баня, то печь из бани можно сделать своими руками, что в магазине обойдется очень дорого. Такой материал, как чугун, отлично подходит для создания печи, потому что он имеет такие преимущества, как:

Большая прочность.

Отличная теплопроводность.

Выдерживает даже самые высокие температуры и влажность в помещении.

Он прост в эксплуатации и не требует специального обслуживания.

Вы можете использовать старую ванну для строительства таких видов чугунных печей, как: уличная, которая будет располагаться в саду, как камин для загородного дома, и, конечно же, для бани. Такие варианты вполне можно воплотить в жизнь своими руками.


Делаем печь, как правильно приготовить баню?

Вы не сможете полностью использовать контейнер, поэтому вам нужно будет его распилить.Чтобы сделать стрижку правильно, нужно подойти к этому вопросу со всей ответственностью. Придется поработать болгаркой; Также нужно будет заранее подготовить несколько дисков по металлу. Обязательно соблюдайте технику безопасности, поэтому надевайте специальные очки, респиратор и перчатки. Все действия необходимо выполнять правильно согласно приведенным ниже рекомендациям:

1. Перед началом распила необходимо произвести расчеты и разметку на будущий распил.

2.Первым делом нужно вырезать слой эмали, это делается для того, чтобы не было сколов по краям.

3. Непосредственно сам чугун мелкими кусками надрезается, при этом стоит делать перерывы.

4. При распиливании половины ванны требуется подставить под обе части подпорки, которые не допустят дальнейшего повреждения инструмента и самого материала.

Специалисты говорят, что резку лучше проводить под углом, тогда эмаль не будет сильно отслаиваться.


Правила изготовления печи для бани из старой бани

Процесс изготовления печи для бани очень сложен, ведь нужно позаботиться не только о качестве, но и о безопасности.Дело в том, что печь будет располагаться в бане, поэтому есть параметры для установки, например, стоит учитывать тепловую мощность и ее изменение, возможность производства пара, а также возможность регулирования конвекционные потоки. Как только баня будет распилена, можно приступать к сооружению печи в бане. Вам понадобится половина отреза, но иногда можно использовать и две части ванны.

Чтобы правильно построить такую ​​печь, необходимо следовать советам специалистов:

Чтобы сделать печь своими руками, изначально нужно подготовить фундамент, он делается из бетонного раствора, иногда используется наполнитель, битый кирпич для этого отлично подойдет, способный выдержать даже большую нагрузку.

Одна часть ванны укладывается на фундамент, при этом важно следить, чтобы она смотрелась изогнутой частью вверх. Прорезь следует встроить в стену с выходом в другое помещение, где будет происходить непосредственно нагрев бани. В целях безопасности и в целях реализации дизайнерской задумки отверстие заделывают кирпичной кладкой, затем устанавливают дверцу топки и воздуходувки.

Когда половина ванны установлена ​​правильно, то на расстоянии 10 сантиметров возводятся также стены из огнеупорного кирпича, которые будут равны высоте чугунной емкости.Пространство, которое образуется вокруг, необходимо заполнить камнями, именно они согреют комнату до нужной температуры.


В качестве альтернативы вы можете построить обычную печь для сауны, которая будет состоять из двух ярусов, и все тепло будет уходить на верхний ярус. Принцип работы такой печи основан на прохождении газа через ванну, за счет чего камни нагреваются, а затем тепло уже стекает вниз и снова возвращается вверх, после чего отводится из трубы.

Нельзя не согласиться, что решение создать печь для бани таким способом на своей даче из бани является творческим, но также считается рациональным с точки зрения лишних затрат. Для строительства совершенно не требуется использовать какой-либо материал, кроме старой чугунной бани, также можно сделать печь самостоятельно без привлечения сторонних специалистов, конечно, этот вариант стоит рассмотреть, если у вас есть хоть какой-то опыт работы в строительство бань. Важно отметить, что еще одним преимуществом этого оборудования является долговечность, ведь чугун — прочный материал, выдерживающий высокие температуры и влагу, а значит, можно долго наслаждаться горячей ванной.Помимо экономии денег, вы также получаете прочную духовку, которую сложно найти на строительных рынках, потому что большинство материалов сегодня не того же качества.

После ремонта и замены старой ванны на новую часто бывает так, что рука не поднимается, чтобы выкинуть еще твердое чугунное изделие. Но что с этим делать дальше? Люди, у которых есть дачный участок, обычно вывозят ненужные на их дачном участке вещи в расчете на то, что они обязательно найдут себе применение в будущем.Мы расскажем, как сделать печь для бани из старой чугунной бани.

Чугунная ванна, которую пришлось заменить на более современную, может уже не выглядеть слишком свежо. Но все равно остается прочной и долговечной тарой довольно большого объема, которую хочется как-то адаптировать под свои бытовые нужды.


На даче чугунную баню можно найти для разных целей.

Чаще всего на даче баню используют как резервуар для воды, используемой для полива, или емкость для компостирования.Но есть и другие идеи. Например, из ванны можно сделать оригинальную садовую мебель или соорудить небольшой искусственный водоем, который станет настоящим украшением участка. И здесь многое зависит от фантазии хозяина коттеджа. А просмотр фото уже реализованных вариантов поможет сориентироваться в ситуации и найти для себя что-то неординарное. Но можно сделать и печь из чугунной бани, ведь в магазине они довольно дорогие.Чугун, с другой стороны, идеально подходит для этой цели и отличается:

  • высокой прочностью;
  • хорошая теплопроводность;
  • устойчивость к высоким температурам;
  • простенькая в эксплуатации.

Декорированная чугунная ванна для сбора воды на даче

Конечно, все изделия из чугуна, несмотря на свою прочность, довольно хрупкие. Поэтому обращаться с ними нужно осторожно и не прикладывать к ним ненужные механические усилия.Но все же из старой бани получится хорошая печная конструкция. Из него можно сделать один из нескольких вариантов дачи печки:

  • садовый огород;
  • камин для загородного дома;
  • для бани.

Все эти варианты вполне выполнимы своими руками, и просмотр видео на эту тему поможет лучше понять процесс действий, которые потребуются для самостоятельного строительства печи. Саму ванну придется разрезать на части.Но резка чугуна — дело непростое, требующее определенных навыков, усилий и времени.

Как правильно вырезать чугунную ванну?

К данной операции нужно подойти со всей ответственностью. Действовать нужно очень осторожно, чтобы не повредить чугунное изделие. Для резки вам понадобится болгарка и несколько дисков по металлу. По возможности лучше работать не в помещении, а на улице, делая это в респираторе, защитных очках и строительных перчатках. Необходимо соблюдать следующую последовательность действий:

  • в первую очередь маркируют будущий раздел;

Аккуратно распилите ванну, чтобы не было сколов.
  • затем по всей отмеченной линии сначала надрезают слой эмали, покрывающий чугунное основание ванны, чтобы избежать образования сколов по краям;
  • после этого начинают распиливать сам чугун срезами 10-12 см, делая перерывы при перегреве инструмента;
  • Отрезав примерно половину ванны, под каждую из деталей необходимо поставить подпорки, иначе по окончании работы они могут сблизиться и повредить инструмент.

Консультации. Чугунную основу желательно вырезать под углом. В этом случае в результате обратного движения диска эмаль не отслоится, а сам порез получится ровным. Имея под рукой хороший инструмент, можно разрезать чугунную ванну на части примерно за час.

Печь для бани из чугунной бани: как сделать своими руками?

Построить банную печь намного сложнее, чем установить на участке обычную садовую печь.Ведь он должен быть не только эффективным, но и безопасным. Поэтому нужно ответственно подойти к установке печи в комнате. А чтобы быстро сориентироваться в процессе необходимых действий, вы можете посмотреть фото или ознакомиться с соответствующим видеоматериалом.

Внимание! Строительство бани и любой другой печи требует соблюдения правил пожарной безопасности. Для его правильного оснащения необходимо иметь хотя бы минимальные знания и опыт.Лучше еще до начала работы предварительно проконсультироваться по этому вопросу со специалистом, выяснив все тонкости и нюансы.

Конструкция печи в бане должна соответствовать следующим параметрам:

  • достаточной тепловой мощности с возможностью ее изменения;
  • способность накапливать тепло и производить пар;
  • возможность регулирования конвекционных потоков.

Для постройки топки подойдет чугунная ванна стандартных размеров.

После резки ванны можно приступать к постройке конструкции печи. В этом случае для оборудования топочного отсека можно использовать только половину чугунной емкости. Но банные печи делают из двух частей бани. Вторая половинка может пойти на постройку водонагревателя или добавить отсек для нагрева воды.

Любители мастерить своими руками такую ​​необычную печь для бани могут построить своими руками. Для этого требуется:

  1. Залить фундамент конструкции печи из бетонного раствора с наполнителем или без него.В качестве наполнителя можно использовать, например, битый кирпич.
  2. Положите половину разрезанной ванны на фундамент изогнутой частью вверх. С прорезью чугунную емкость нужно встроить в стену с выносом в другое помещение, откуда будет топиться топка. С этой стороны отверстие перекрывают кирпичной стеной и в нем устанавливают топку и дверцу воздуходувки.
  3. Вокруг установленной половины бани на расстоянии около 10 см возводятся также стены из красного кирпича, по высоте равные чугунной емкости.Образовавшееся пространство заполнено камнями, которые при нагревании будут нагреваться, а затем отдавать тепло в парилку.

Конструкция печи

Достаточно простая банная печь может быть построена в два яруса. Тепло будет накапливаться в верхней камере. Принцип работы следующий: газ, проходя через ванну, нагревает камни, уходит в противоположную сторону, затем идет вниз, а затем вверх, после чего выходит из трубы.

Такое нестандартное решение, как печь для бани из старой бани, не только оригинально, но и довольно просто.Его возведение не требует использования каких-либо специальных материалов. Самодельная конструкция печи прослужит столько же, сколько купленное изделие. К тому же этот вариант требует значительно меньше вложений, чем покупка готовой духовки.

Плита от бани: видео

Amazon.com: Fltom Camp Tent Stove, портативная дровяная печь для палаток, укрытия, кемпингового отопления и приготовления пищи, в том числе стенные дымоходные трубы из нержавеющей стали: спорт и отдых

Я пишу этот обзор, пока идет начальная запись.Сделайте это снаружи.

Для недорогой тентовой печки — очень доволен покупкой. Перед заказом я провел смехотворное количество исследований, так как я разрывался между этой плитой Fltom и более легкой плитой аналогичного размера. Другая печь была немного дешевле, легче, одностенная, имела окно и выхлопную перегородку (чего нет у Fltom). Но, глядя на фотографии и видео, сделанные рецензентами Fltom, оказалось, что Fltom имеет более качественную конструкцию и более эффективную конструкцию прожига.Я возлагал большие надежды, но понял, что это очень недорогая печь, поэтому сказал себе быть настоящим и не ожидать слишком многого. К счастью, это оказалось даже лучше, чем я ожидал. Для меня Fltom определенно хранитель.

Приступая к покупке, я ожидал, что с печкой будут небольшие проблемы, основываясь на других обзорах. Некоторые из жалоб казались обычными для большинства печей, даже для значительно более дорогих печей:
— Так что я ожидал, что у нее будут небольшие повреждения при транспортировке. В моем случае защелка двери была изогнута примерно на полдюйма — вручную ее было очень легко расправить.Одна часть трубы потребовала небольшого ручного изгиба открытого края, опять же, для исправления требовалось лишь небольшое усилие руки. Имейте в виду, что этот металл легко поддается гибкости. В целом печка была упакована хорошо для транспортировки. Все было защищено пузырчатой ​​пленкой.
— Не ожидал, что печка будет герметичной, и точно нет. Исходя из первоначального горения, после того, как пожар был установлен, печь хорошо втягивает, по существу, всасывая дым в верхнюю часть выхлопного трубопровода.До этого действия рисования дым выходил из каждого маленького отверстия, и есть много маленьких отверстий. Некоторые решения см. Далее в обзоре.
— Я ожидал, что прямоугольная выхлопная вставка (соединяет патрубок с печкой) будет незакрепленной. Что ж, это так и, вероятно, больше, чем ожидалось. Как бы то ни было, я бы не стал рассчитывать на то, что он останется на связи, если он возникнет. Это потребует настройки. Сначала я попробую немного согнуть. Если это не поможет, я могу попробовать использовать выхлопную ленту или замазку для печки.
— Также я ожидал, что у него будут шероховатости.Единственная грубая кромка, с которой он прибыл, была в глубокой внутренней части печи с одной стороны. Я мог бы подпилить его, но думаю, он будет гореть сам по себе.
— Я ожидал, что краска будет дешевой и сильно потеряет при первоначальном выгорании. Это не так, краска отлично держалась во время начального ожога. Если бы его не было, или как только он стирается, я опрыскаю его краской для барбекю. Это проблема технического обслуживания, которую следует ожидать от дровяных печей и ям для барбекю.

До сих пор вы, вероятно, задаетесь вопросом, почему я дал этой плите 5 звезд, или почему я даже потрудился ее заказать — зная, что для этого потребуется так много настроек, или почему я не выбрал более дешевую плиту, которая шла с окно и перегородка.Что ж, это не моя первая печка, и когда я увидел ее конструкцию, мне показалось, что она может вызвать вторичный ожог выхлопных газов, что является огромным делом для такой маленькой и недорогой печки.

Во время первоначального ожога, я полагаю, произошел вторичный ожог. Печь двустенная — это по сути ящик внутри ящика. Наружная коробка имеет сумасшедшее количество отверстий для воздуха вдоль нижних внешних краев. Внутренняя коробка имеет множество небольших отверстий вдоль верхних стенок, плюс есть несколько верхних полок перед выходом газов в выхлопную трубу.Для меня это выглядело как потенциальная установка для хороших вещей, таких как вторичный ожог выхлопных газов, не говоря уже о том, что внешняя коробка служит теплозащитным экраном, поэтому внешние зазоры не должны быть такими большими, как одиночный обнесенная стеной походная печь будет.

Также в комплекте была красивая трубка из нержавеющей стали, прочная пепельница и солидная дверца с регулируемой скользящей регулировкой впускного отверстия.

Кстати про сдвижную регулировку впуска на двери. Дверь была хорошо сделана и спроектирована, но регулировка впуска (которая не является проблемой) почти бесполезна, учитывая все постоянные вторичные впускные отверстия в нижней части внешнего корпуса.Чтобы раздвижные заборные заслонки взяли на себя ответственность за тушение огня, нам нужен способ временно перекрыть все вторичные впускные отверстия на внешнем ящике. Планирую использовать магнитную ленту. Я проверил это во время первоначального ожога, используя ленту шириной 1/2 дюйма, которая слишком узкая, но она хорошо держалась; легко снималась или добавлялась обратно. Магнитная лента не плавилась, так как отверстия закрыты внизу, где печка не такая горячая. [С момента первоначального ожога попробовал магнитную ленту толщиной 1-1 / 2 дюйма.Она отлично вписывается.] С закрытыми вторичными впускными отверстиями, закрытой дверцей и закрытой главной впускной заслонкой — я ожидаю большего контроля над этой удивительной маленькой печкой.

Заключительные примечания:
— До поставки я не был уверен в размерах внешнего печного ящика. Размеры внешних стенок коробки (не считая ножек, трубы, прямоугольной вставки для трубы, двери или стеллажей для обогрева) составляют 8 x 9 x 11 дюймов (Ш x В x Д). Расстояние между внутренними стенками составляет примерно полдюйма. от внешних стен
— Утеплительные стеллажи немного различаются по размеру, поэтому одна может вставляться в другую.Крутая маленькая тонкая особенность.
— После завершения первоначального сжигания я заново набил печь дровами, дал ей снова действительно зареветь, затем закрыл дверцу и заслонку воздухозаборника. Самые высокие температуры на плите оказались прямо над круглой крышкой крышки диапазона. Самая высокая температура, которую я зафиксировал, была около 850 градусов по Фаренгейту, которая стабилизировалась около 500 после того, как дверь была закрыта на некоторое время. Когда дверь и воздухозаборники были закрыты, а огонь оставлен в покое, он горел в течение 2,5 часов в основном без присмотра (температура окружающей среды на улице была выше 30 градусов, ветер очень слабый).Древесного угля почти не осталось и очень мало золы. Все это указывает мне на эффективный ожог, сгорело почти все. Дым рассеялся через 10-15 минут после загрузки новой древесины.
— Еще планирую вставить перегородку в самый маленький участок печной трубы и расположить ее как первую выхлопную трубу, выходящую из печного ящика.
— Изначально я планировал установить в двери маленькое окошко. После распаковки кажется, что это может быть труднее, чем ожидалось, поскольку это довольно прочная маленькая дверь.

Не могу поверить, насколько хороша эта маленькая печка по сравнению с ценой. Какая выгодная сделка.

Как открепить водопроводный клапан?

Сантехнические клапаны помогают регулировать поток воды к каждому водопроводу в наших домах. Это означает, что все, от стиральных машин до туалетов и водопровода, использует эти приспособления, чтобы пропускать или блокировать прохождение воды по нашим трубам. Хотя клапаны каждой системы несколько отличаются, все они имеют одинаковую общую конструкцию.

Эти клапаны невероятно полезны, но о них часто забывают до тех пор, пока они нам не понадобятся — как только мы их включаем, они снова становятся необходимыми только тогда, когда нам нужно перекрыть подачу воды. Чрезвычайные ситуации, такие как поломка труб, — один из таких случаев, и вы не хотите начинать исправление с обнаружения, что ваш когда-то проверенный клапан застрял. Рекомендуется время от времени проверять водопроводные клапаны, и если вы обнаружите, что один или несколько застряли, вот несколько простых шагов, которые вы можете выполнить, чтобы решить проблему.

Что мне нужно?

Для каждой ремонтной работы нужен хороший набор инструментов и принадлежностей. Вот что вам понадобится, чтобы вытащить водопроводный клапан:

  • Фен
  • Молоток малый
  • Разводной ключ
  • Масло проникающее

Когда у вас есть инструменты и расходные материалы, необходимые для решения проблемы, пора приступать к работе.

  • Перед тем, как дотронуться до рассматриваемого клапана, отключите подачу воды на участок.Возможно, вам придется отключить водопровод в доме, поэтому предупредите всех, что они ненадолго останутся без душа.
  • Капните проникающее масло на вал клапана и дайте ему некоторое время впитаться. Используйте молоток, чтобы помочь распределению масла, слегка постучав по корпусу клапана. Ключевое слово — легкость — вы не хотите ничего без надобности повредить. Попробуйте повернуть клапан рукой после нескольких ударов. Если вы чувствуете, что оно ослабляется, добавьте еще масла, нажмите и поверните.Промойте и повторяйте, пока он полностью не откроется.
  • Используйте фен, чтобы нагреть корпус клапана, чтобы растопить грязь и грязь, скопившиеся и затвердевшие в клей. Как только вы почувствуете, что клапан вращается, покачивайте его взад и вперед, чтобы смыть грязь и грязь.
  • Используйте гаечный ключ, чтобы ослабить крышку или гайку уплотнения. Он расположен прямо под ручкой, и шток клапана проходит сквозь него. После того, как вы ослабите гайку, поверните клапан назад и вперед, чтобы освободить его — проникающее масло может помочь вам здесь, если у вас возникнут проблемы.

Прежде чем позвонить, снова включите воду и проверьте, не вытекает ли вода вокруг клапана. Возможно, вам придется повернуть уплотнительную гайку на четверть оборота, чтобы снова создать водонепроницаемое уплотнение.

Если вы не можете решить проблему самостоятельно или вам удобнее обратиться к профессионалам, чтобы они помогли вам, наша команда профессионалов bluefrog Plumbing + Drain готова помочь вам в любой день года. в любое время дня. Позвоните нам по телефону 888-794-0341, чтобы назначить бесплатную домашнюю консультацию, или найдите ближайший к вам филиал bluefrog Plumbing + Drain, указав свой адрес на нашей онлайн-карте.

Похожие сообщения:

Как заменить переключающий клапан для душа

Когда вы включаете душ и переключаете воду из ванны на душевую лейку, продолжает ли вода вытекать из крана ванны? В таком случае вам, вероятно, придется заменить переключающий клапан в душе. Если ваш душ вообще не переключается с патрубка ванны на насадку для душа, это также может означать, что вам нужно заменить переключающий клапан. Если вы не знаете, что такое переключающий клапан и что он делает в душе, обязательно прочтите нашу публикацию обо всем, что вам нужно знать о переключающих клапанах для душа.

Если у вас есть домашняя гарантия и вы считаете, что ваш переключающий клапан душа вышел из строя, обязательно позвоните в свою домашнюю гарантийную компанию, чтобы сантехник диагностировал проблему для вас за небольшую плату за вызов. Таким образом, если переключающий клапан вышел из строя в результате естественного износа, вы можете получить ремонт или замену за эту плату. Если у вас нет гарантии для дома, прочтите, чтобы узнать, как отремонтировать переключающий клапан самостоятельно.

Если у вас душ с тремя клапанами, то к переключателю будет труднее добраться, так как он вставлен обратно в стену.Поскольку существует много разных типов душей с тремя клапанами, инструкции для этого самодельного душа могут не идеально подходить для вашего душа. Если вы обнаружите, что выполнение какой-либо из следующих инструкций затруднительно или отличается от вашего душа, прекратите попытки ремонта и вызовите сантехника. Еще раз, как компания, занимающаяся гарантийным обслуживанием дома, если у вас есть план с нами и ваш переключающий клапан вышел из строя, сначала позвоните нам. Не пытайтесь отремонтировать самостоятельно. Мы отправим надежного сантехника к вам домой для диагностики и возможного ремонта (в зависимости от причины неисправности) за небольшую плату за вызов.Эта статья предназначена для людей, у которых , а не , имеют домашнюю гарантию на свои переключающие клапаны в душах.

1. Снимите пластиковую кнопку ручки тупым ножом или линейкой.

Возьмите крестовую отвертку и …

2. Ослабьте винт на ручке
3. Отвинтите и снимите ручку.

Если переключающий клапан заполнен цементом или раствором, вам придется выколоть цемент или раствор из стены.

Если вы обнаружите цемент или раствор внутри переключающего клапана при снятии ручки, не продолжайте работу без сантехника. Вызовите сантехника, чтобы он вам помог. Именно этот дивертор был зацементирован, поэтому мы не продолжали ремонт.

4. Снимите втулку над переключателем

Возможно, вам придется удалить уплотнение с переключающей втулки, например, с этого переключателя.

5. Снимите дивертер с помощью торцевого ключа.

Убедитесь, что нейлоновая шайба снимается вместе с переключателем.Возможно, вам также придется заменить гнездо штока переключателя. В таком случае вызовите сантехника.

6. Замените дивертер новым (если возможно, той же марки и модели, что и старый дивертер)

Вверните его торцевым ключом.

7. Заменить ручку

Отводной клапан на патрубке

Если ваш переключающий клапан расположен на патрубке вашей ванны, вам будет намного проще заменить переключающий клапан.Помните, однако, как мы уже говорили ранее, начинайте этот проект только в том случае, если у вас нет домашнего гарантийного контракта, который покрывает отказ вашего переключающего клапана. Если у вас есть гарантия на дом, сначала позвоните им, а если переключающий клапан вышел из строя из-за нормального износа, вам придется заплатить только небольшую плату за обращение в службу поддержки, чтобы произвести ремонт или замену.

Сначала найдите правильный патрубок, чтобы заменить старую версию.

1. Отвинтите установочный винт.

Посмотрите, как патрубок прикреплен к стене.Если он прикреплен с помощью установочного винта, вам придется открутить его перед снятием втулки. Здесь на медной трубе держится установочный винт:

Если установочного винта нет, то на конце крана будет резьба, и он будет просто прикручен к стене. Вы можете удалить его с помощью сантехнического ключа. Обязательно обратите внимание на длину медной трубы, если вам нужно навинтить втулку на трубу подачи воды.

2. Отвинтить патрубок от стены

Будьте осторожны! Если есть сопротивление, прекратите ремонт и вызовите сантехника.

3. Трубка подачи промывки
Убедитесь, что вы очистили подающую трубу от мусора. Затем, если труба имеет резьбу, намотайте на конец водопроводную ленту.
4. Заменить новый носик на медной трубе

Наверните трубу на резьбу водопровода.

Затем, если он установлен с помощью установочного винта, используйте шестигранный ключ, чтобы прикрепить его к трубе.

5. Протестируйте и убедитесь, что он работает!

Если после прочтения этой статьи попасть в водопроводную систему вашего дома кажется затруднительным, то это потому, что это так! Если вы хотите заплатить небольшую плату за сервисный звонок для ремонта и замены вышедших из строя систем и устройств, подумайте о том, чтобы получить план гарантии для дома.Вы можете выполнить большую часть ремонта только за небольшую плату за обращение в службу поддержки, если неисправность была вызвана естественным износом.

Статья, которая может вас заинтересовать:

советов по коронавирусу: как безопасно иметь сантехников, интернет-техников и других работников в вашем доме во время пандемии COVID-19

CHICAGO (WLS) — Основные работники продолжают поддерживать ваш дом в рабочем состоянии во время пандемии коронавируса, вне зависимости от того, отключился ли ваш интернет пока вы работаете из дома, или труба забита, или другая проблема.

Эти исправления нельзя отложить из-за COVID-19, но безопасность важна как для потребителей, так и для сотрудников.


«Это сработало отлично. Все прошло очень гладко. Он был чистым и чистым. Он действительно избавил меня от многих тревог», — сказал Винни Мерфи.

Мерфи требовалось провести водопроводные работы в ее доме в Тинли-парке, и она не могла дождаться окончания пандемии.

«Я очень нервничал из-за того, что кто-то вошел, но они заверили нас, что они действительно хорошо и тщательно продезинфицировали», — сказал Мерфи.

Джон Дженнисон работает водопроводчиком в местном отделении 130 Union и Norman Mechanical. Он сделал свою работу.

Губернатор Дж. Б. Прицкер считает сантехников, электриков и дезинсекторов «необходимыми» профессиями, позволяющими им работать, несмотря на то, что в приюте установлен порядок.

«Когда мы заходим в чей-то дом, мы проверяем, что на нас надеты защитные очки, маски, защитная одежда, перчатки, ботинки. У нас есть дезинфицирующий спрей. Мы заходим и опрыскиваем все перед уборкой и опрыскиваем все. когда мы закончим, — сказала Дженнисон.

Местный 130 сказал, что эти меры предосторожности являются руководством для каждого работника, входящего в ваш дом.

Эксперты говорят, что домовладельцы должны вытереть все перед визитом на дом, соблюдать рекомендованное расстояние в шесть футов и подумать о ношении маски.

«Девиз сантехников — защищать здоровье нации», — сказал Дженнисон, добавив, что пандемия не должна означать более высоких показателей посещения на дому. «Наши цены вообще не изменились. Мы не собираемся наживаться на чужом несчастье.«

» «Нашим главным приоритетом является безопасность и благополучие наших клиентов и наших сотрудников», — сказал Джек Сегел, региональный вице-президент по коммуникациям Comcast. «Кабельные и интернет-услуги, такие как Comcast, сейчас также работают на высокой скорости, что гарантирует ваши домашние офисы работают ».

Comcast сообщил, что в Чикаго наблюдается 60-процентное увеличение интернет-трафика.

« Мы делаем большую часть работы вне дома. «Мы можем многое получить вне дома», — сказал Сегел.

Помимо работы на открытом воздухе, Comcast предлагает потребителям сначала проверить, можно ли решить проблему, перезагрузив Wi-Fi или посоветовавшись с представителем по телефону.Если вы заболели, не просите специалиста зайти к вам домой.

«Иногда вам не нужно выпускать технологию, иногда вы можете справиться с этим самостоятельно», — сказал Сигал.

Если им действительно нужно войти в ваш дом, специалисты Comcast также принимают меры предосторожности, такие как ношение масок и перчаток и использование дезинфицирующего средства.

AT&T также отметила, что подключение к Интернету, телефону и видеосвязи является «важнейшими услугами», и их сотрудники принимают аналогичные меры безопасности по отношению к своим работникам на передовой.


Такие же меры предосторожности принимаются на новых строительных площадках, которые считаются «необходимыми» для работников торговли, таких как электрики и сантехники.

«Они необходимы прямо сейчас, потому что, если рабочие места будут закрыты, это может привести к травмам, поджогам и кражам», — пояснил Дженнисон. «Таким образом, когда рабочие места открыты, создается более безопасная среда».

Помните, что в вашем доме должны находиться технические специалисты и рабочие, только если вам это абсолютно необходимо. Если можете, постарайтесь предотвратить этот вызов сантехника.Избегайте смывания таких вещей, как салфетки для лица, дезинфицирующие салфетки, детские салфетки и зубная нить, и убедитесь, что у вас есть хороший поршень в режиме ожидания.

КОМКАСТНАЯ ИНФОРМАЦИЯ ДЛЯ КЛИЕНТОВ:
Недавно мы обновили наши технические протоколы, добавив дополнительные рекомендации, чтобы ограничить взаимодействие технических специалистов в домах наших клиентов только тогда, когда это необходимо для обеспечения их подключения к основным службам, которые им нужны. Для получения дополнительной информации посетите https: // Corporate.comcast.com/covid-19-essential-services.

У нас есть цифровые решения, которые могут помочь клиентам в решении многих проблем с обслуживанием и предоставить общую информацию об их учетных записях Xfinity. Клиенты могут посетить MyAccount на Xfinity.com или загрузить приложение Xfinity MyAccount в магазинах приложений для Android и iOS. Они также могут отправить сообщение @comcastcares в Twitter или посетить страницу Comcast в Facebook и отправить прямое сообщение.

Чтобы узнать больше о наших комплексных ответах на COVID-19, о том, как клиенты могут оставаться на связи и управлять своими услугами, посетите сайт www.xfinity.com/prepare.

Заявление Xfinity об услугах, безопасности и ресурсах для клиентов и сотрудников

Как сеть Xfinity справится с таким количеством людей, которые приходят на работу и выполняют классные задания из дома? Мы проектируем возможности нашей сети, чтобы справляться с пиками и сдвигами в моделях использования, и мы постоянно тестируем, отслеживаем и улучшаем наши системы и сеть, чтобы убедиться, что они готовы поддерживать использование клиентов по мере необходимости.

ИНФОРМАЦИЯ AT&T ДЛЯ КЛИЕНТОВ:
«COVID-19 — беспрецедентное событие для страны, и во время чрезвычайных ситуаций общение имеет решающее значение.»

Это от Тима Кетчи, руководителя подразделения по связям с общественностью Министерства здравоохранения и социальных служб США. И он прав. Компании, которые владеют сетью для поддержания связи между людьми, критически важны — сейчас больше, чем когда-либо прежде.

AT&T была создана на такое время. Когда клиенты нуждаются в нас больше всего, мы появляемся. Это то, что мы делаем. Это то, чем мы являемся на протяжении 144 лет как компания. Это то, кем мы являемся сегодня.

Мы владеем сетью, которая соединяет родителей с дети, студенты учителям, врачи пациентам, наши пожилые люди и инвалиды к ресурсам для помощи.Будь то работа из дома, онлайн-занятия, потоковое видео или игры, или конференц-связь с врачом через службы телемедицины, наша сеть имеет решающее значение.

Мне выпала честь руководить операциями AT&T на местах, и наша команда находится на переднем крае этой важной работы. Мы поддерживаем нашу сеть для наших клиентов.

Не только наша миссия — поддерживать связь между клиентами и сообществами, но и наш гражданский долг. И мы серьезно относимся к этой обязанности. Это особенно важно во время кризиса общественного здравоохранения, особенно для наших поставщиков медицинских услуг, служб быстрого реагирования и других лиц, оказывающих жизненно важные услуги.


Ваши технические специалисты AT&T всегда готовы помочь, когда голос, данные или Интернет у клиента не работают и нуждаются в ремонте.
Каждый день тысячи технических специалистов по всей стране заходят в дом или офис клиента, чтобы отремонтировать или установить сервис. Каждый день они верят, что останутся здоровыми и смогут работать. День за днем ​​они покидают свои дома, чтобы поддерживать связь между своими соседями и общинами, пока вокруг них нависает чрезвычайная ситуация в нашей стране.

Подключение к Интернету, телефону и видео — это важные услуги, и установка и ремонт этих услуг — работа, которую технические специалисты не могут выполнить из собственного дома.Таким образом, они уходят на передовую и в неопределенный мир, чтобы поддерживать связь. Они посвящены. Они появляются.

Эти техники восстанавливают подключение по адресу:

Дома … где родители работают, а дети обучаются удаленно.
Предприятия … где те, кто должен находиться в офисе, в силу характера своей работы, остро нуждаются в том, чтобы оставаться на связи.
Больницы … где врачи и медсестры полагаются на подключение для спасения жизней и получения последних обновлений и разработок в своей борьбе с этим новым вирусом.
Карантинные центры … где и медицинский персонал, и пациенты, находящиеся под их опекой, должны оставаться на связи с внешним миром.

Хотя их миссия очень важна для поддержания связи наших клиентов, мы также осознаем, что существует баланс между предоставлением услуг и обеспечением безопасности наших технических специалистов. Для достижения этого баланса и по мере развития ситуации мы предоставляем им новые политики и процедуры, как описано ниже.

Клиенты заметят, что технические специалисты задают соответствующие вопросы, связанные с COVID-19, до прибытия.

Техники отправят заказы только в том случае, если у них есть способ содержать руки и оборудование в чистоте.

Наши технические специалисты будут практиковать социальное дистанцирование во время работы, при этом выполняя наши обязательства по обслуживанию.

Мы также обновляем инструменты, которые мы используем для связи с клиентами перед отправкой (например, отправка текстовых сообщений), чтобы обеспечить самопомощь и / или перенести встречу, где это необходимо в целях безопасности.

От урагана Харви до лесных пожаров в Калифорнии и недавнего торнадо в Нэшвилле — мы поддерживаем связь нашей страны.COVID-19 ничем не отличается — наша миссия остается прежней. Когда бедствие поражает нашу страну и общины, мы появляемся. Вот что мы делаем.

AT&T был построен для этого. И мы будем там.

Авторские права © 2021 WLS-TV. Все права защищены.

Ресурсы для арендаторов жилых домов (FAQ)

  • Вы можете отменить бронирование за 7 дней до даты получения, и вам будет возвращен авансовый платеж за бронирование.При меньшем количестве уведомлений и при всех отменах бронирования в одну сторону вы лишаетесь авансового платежа за бронирование. Если вы отмените бронирование в течение 45 дней до даты получения, вы лишитесь авансового платежа за места, где проходят особые мероприятия (Burning Man, музыкальные фестивали).

  • У нас есть список всех наших центров аренды автодомов на нашем веб-сайте.Используйте эту ссылку, чтобы перейти на страницу «Центры аренды». На карте выберите штат, в котором вы собираетесь арендовать, и вам будет предоставлен список всех центров аренды в этом штате. В объявлении указан прямой адрес и номер телефона пункта аренды.
  • В Cruise America разрешено проживание с домашними животными.Заказчик соглашается навести порядок после своего питомца и вернуть его в том же состоянии, в котором он был получен, или уплатить плату за уборку в размере до 250 долларов.

  • Нет, Cruise America не предлагает велосипедные стойки для продажи или аренды. Велосипедные стойки доступны в нескольких торговых точках, например, в Walmart, REI, Sports Authority и т. Д.

  • Для вашего спокойствия во время путешествия, аренда Cruise America включает покрытие в трех областях сверх минимального автомобильного покрытия от третьих лиц, требуемых по закону. Подробности указаны в Договоре аренды. Ниже приводится схема покрытия

    • Дополнительное страхование ответственности (SLI) предоставляет вам дополнительное страхование ответственности на сумму до 1 000 000 долларов США при аренде в США (не действует в Мексике).
    • Ответственность в размере до 1500 долларов США за потерю или повреждение транспортного средства в каждом случае при условии соблюдения вами положений и условий договора аренды, своевременного сообщения в случае аварии или повреждения транспортного средства и недопущения запрещенного использования транспортного средства.
    • План возмещения расходов до 3000 долларов в случае механической поломки, требующей времени на обслуживание.
  • Мы разрешаем буксировку наших автодомов любых размеров.Буксировка на грузовиках для кемпинга запрещена. Дома на колесах оснащены только сцепным устройством для ресивера, поэтому вам потребуется собственное буксирное устройство. Ни при каких обстоятельствах не предоставляются буксирные устройства или услуги по подключению. Заказчик должен заявить о намерении буксировать до отправления и гарантировать, что вес буксировки находится в пределах 2500 фунтов. Взимается плата за буксировку в размере 25 долларов за ночь. Cruise America ни при каких обстоятельствах не обеспечивает страхование столкновений или ответственности за повреждение буксируемого объекта или за травмы третьей стороны, причиненные буксируемым объектом.

  • Сотрудники пункта проката будут рады направить вас к ближайшему торговому центру, заправочным станциям и центру обработки отходов.

  • Нет.

  • Нет. Мы предлагаем вам принести навес, если вам нужна тень, или уточнить в парке автофургонов, если вы остановились в нем.

  • Поскольку правила и законы, регулирующие аренду автомобилей и лизинг автомобилей, различаются, Cruise America проводит в масштабах всей компании политику, согласно которой ни ее сотрудники, ни ее дилерские агентства не будут жертвовать автомобили или арендовать их.

  • Жилые дома, зарегистрированные в США, могут въезжать в Канаду и возвращаться в США, а зарегистрированные в Канаде жилые дома могут без проблем въезжать в США и возвращаться в Канаду. Аренда в одну сторону между двумя странами запрещена. Жителям Канады не разрешается арендовать автомобиль, зарегистрированный в США, в США и въезжать в Канаду.Вид на жительство рассчитывается по основному арендатору.

  • Да. Страхование недействительно, если проблемы возникают в следующих областях, и все расходы по восстановлению покрываются за счет арендатора. Нарушение этих ограничений аннулирует отказ от повреждений, и арендатор будет нести ответственность за все повреждения транспортного средства, включая шины, расходы на буксировку и другие связанные расходы, в результате поломки, связанной с работой в этих областях.

    Аляска, Юкон и Северо-Западные территории и Ньюфаундленд

    Движение по всем общественным и / или пронумерованным дорогам разрешено. Запрещается передвижение по дорогам общего пользования, проселочным дорогам с грунтовым покрытием, тропам и т. П., Обычно называемым лесозаготовительными дорогами, или по любой поверхности, на которой транспортное средство подвергается неоправданным повреждениям или дорожным опасностям. Мы оставляем за собой право ограничивать поездки в зависимости от текущих дорожных условий.

    Долина Смерти

    Транспортные средства могут эксплуатироваться с ЭКСТРЕМАЛЬНОЙ ОСТОРОЖНОСТЬЮ в Долине Смерти и других пустынных районах в июле и августе.Летом арендаторы посещают эти районы на свой страх и риск, и Cruise America не несет ответственности за экстренный возврат транспортного средства и другие расходы. В определенные периоды эти зоны непригодны для проживания и могут представлять опасность для водителя и пассажиров.

    Манхэттен

    Из-за ограничений по высоте транспортных средств, пропану и парковке транспортные средства с пропаном не разрешены в Манхэттене и не имеют права проезжать через какие-либо подземные или подводные туннели.

  • Cruise America не разрешает путешествовать в Мексику.

  • Есть налог на аренду и любые заказанные вами комплекты. Плата за генератор составляет 3,50 доллара в час и будет взиматься при возврате аренды. Клиент соглашается с тем, что он вернет устройство в том же состоянии, в котором он его получил (за исключением нормального износа). Плата в размере до 250 долларов будет взиматься, если салон автомобиля не был очищен.Повреждения или потеря оборудования оплачиваются арендатором. Перед возвратом автомобиля сборный бак должен быть опорожнен, в противном случае взимается дополнительная плата за выгрузку в размере до 50 долларов США.

    Существует номинальный экологический сбор. Экологический сбор предназначен для компенсации широкого спектра экологических расходов (прямых и косвенных). Эти расходы включают, но не ограничиваются, всеми расходами, связанными с надлежащей утилизацией масла, фильтров, шин, аккумуляторов и производственных отходов.

  • К сожалению, наши автодома не предназначены для перевозки людей, чье здоровье зависит от систем автодома.

  • Цены, политика и условия аренды могут быть изменены без предварительного уведомления. Аренда регулируется Положениями и условиями Договора аренды, копию которого можно получить, отправив письмо по номеру

    .
    Круиз Америка
    11 Вест-Хэмптон-авеню,
    Меса, Аризона 85210.
  • Мы рады внести некоторые изменения в ваше текущее бронирование, однако это изменение может потребовать корректировки ставок на основе текущих ставок, действующих на момент изменения. Изменения возможны при наличии на данный момент. После истечения крайнего срока отмены никаких изменений в бронировании не будет.

    Изменение имени в бронировании не допускается. Бронирование не подлежит передаче другому лицу. Лицо, сделавшее бронирование, должно присутствовать при получении и иметь действующую кредитную карту и водительские права.

  • Парковка в некоторых центрах очень ограничена. Позвоните в центр аренды заранее, чтобы узнать, смогут ли они вас разместить.Если вам разрешено припарковаться, это полностью на ваш страх и риск.

  • К сожалению, хранение вещей на крыше автомобиля или снаружи не разрешено.

  • Мы разрешаем буксировку наших автодомов любых размеров.Буксировка на грузовиках для кемпинга запрещена. Дома на колесах оснащены только сцепным устройством для ресивера, поэтому вам потребуется собственное буксирное устройство. Ни при каких обстоятельствах не предоставляются буксирные устройства или услуги по подключению. Заказчик должен заявить о намерении буксировать до отправления и гарантировать, что вес буксировки находится в пределах 2500 фунтов. Взимается ежедневная плата за буксировку. Cruise America ни при каких обстоятельствах не обеспечивает страхование столкновений или ответственности за повреждение буксируемого объекта или за травмы третьей стороны, причиненные буксируемым объектом.

  • Сожалеем, но наши автодома нельзя использовать в амбулаторных целях.

  • Часто это не проблема, но, опять же, проконсультируйтесь с вашим центром аренды.Все, что осталось в центре аренды, вы делаете на свой страх и риск.

  • Бронирование

    в одну сторону между большинством пунктов проката возможно только по предварительному заказу и зависит от наличия возможности и некоторых ограничений.

    Плата за высадку может быть увеличена или уменьшена в зависимости от места посадки или высадки, дат и наличия транспортного средства.После подтверждения предоплата в размере 300 долларов США не возвращается.

    Каждый год Cruise America предоставляет нашим клиентам тысячи возможностей аренды в одну сторону. Имея более 120 пунктов аренды в США и Канаде, мы можем одобрить большее количество аренды в одну сторону, чем наши конкуренты, и сделаем все возможное, чтобы выполнить как можно больше ваших запросов.

    Однако, поскольку мы хотели бы одобрить все запросы, мы также должны поддерживать минимальное количество транспортных средств в каждом месте для обслуживания местных клиентов.Тем не менее, когда одностороннее одобрение потенциально может привести к тому, что местоположение локации упадет ниже минимального уровня флота, мы, скорее всего, не сможем принять запрос.

    Пожалуйста, поймите, что наша политика позволяет нам обслуживать как можно больше местных и односторонних клиентов. Благодарим вас за понимание и за то, что выбрали круиз по Америке.

  • Вы должны самостоятельно организовать транспорт в аэропорт и из аэропорта.Вы можете позвонить в пункт проката, где вас заберут, чтобы порекомендовать варианты общественного транспорта.

  • Все, что вам нужно, — это быть не моложе 21 года, иметь действующие водительские права и основную кредитную карту. Никакого специального подтверждения не требуется. Временные лицензии не принимаются. Все водители должны присутствовать, числиться в Договоре аренды и подписывать его, а при получении автомобиля будут соблюдать Условия договора аренды.

  • Нет. Планируйте привезти собственные автокресла и / или детские кроватки.

  • Нет, но мы арендуем 2 вида пакетов для постельного белья и посуды.(Требуется предварительное бронирование)

    • Персональный комплект стоит 60 долларов на человека на время поездки. В него входит спальный мешок или одеяло, подушка, наволочка, простыня, банное полотенце, мочалка и кухонное полотенце. Все предметы необходимо вернуть в конце поездки.
    • Комплект для снабжения автомобиля стоит 110 долларов за автомобиль, в том числе на время поездки. Он включает в себя фонарик, консервный нож, метлу, лопатку, кухонную ложку, кухонную вилку, кофейные чашки, стаканы, тарелки, суповые тарелки, столовое серебро, чайник, дуршлаг, миску для смешивания и набор посуды.Все предметы должны быть возвращены в чистом виде в конце поездки.
  • Дома на колесах Cruise America не оснащены телевизорами.

  • Cruise America предоставит ознакомительный тур (от 30 минут до одного часа), который необходим для ознакомления клиента и водителей с работой транспортного средства перед отправлением.Вы можете подготовиться к отпуску, посмотрев ознакомительное видео для арендатора.
  • Мы принимаем только Visa, MasterCard, American Express, а в США — Discover Card. Мы НЕ принимаем карты с сохраненной стоимостью / предоплаченные / подарочные карты для расчетной арендной платы или гарантийного депозита во время получения. Чтобы способ оплаты соответствовал критериям аренды, он ДОЛЖЕН иметь отпечаток имени клиента, который соответствует водительским правам, и быть действующей кредитной картой или, в U.Только дебетовая карта с логотипом Visa или MasterCard. Мы не принимаем дебетовые карты или карту Discover в Канаде. Владелец карты также должен присутствовать и быть указан в контракте в качестве основного арендатора или дополнительного уполномоченного водителя. Карты с сохраненной стоимостью / предоплаченные / подарочные карты могут быть использованы для оплаты ТОЛЬКО после возврата автомобиля. Оплата чеками или наличными не принимается.

  • Cruise America традиционно не поддерживает спонсорство.Для получения информации о возможностях взаимодействия с общественностью в районе Феникса отправьте свой запрос в отдел маркетинга Cruise America по адресу [email protected].
  • Цены на Cruise America колеблются в зависимости от сезона, местоположения и доступности во многом так же, как и цены авиакомпаний.Как правило, чем раньше вы бронируете, тем ниже цена. Все цены и условия аренды автодома можно найти на нашем сайте. Воспользуйтесь системой онлайн-бронирования, чтобы определить желаемую стоимость аренды.

    Вы также можете ознакомиться с этой полезной статьей «Сколько стоит арендовать дом на колесах?»

  • Стоимость кемпинга варьируется в зависимости от времени года и предлагаемых удобств.Обычно вы можете рассчитывать заплатить от 10 до 50 долларов за ночь.

    Посетите нашу страницу поиска парковок для автофургонов, чтобы узнать стоимость кемпинга.

  • Для получения информации обо всех специальных предложениях, предлагаемых Cruise America в настоящее время, посетите наш раздел «Горячие предложения по аренде» на этом веб-сайте.

  • Автодома управляются так же, как автомобиль, особенно класса «C», который имеет шасси фургона.

  • Да, однако, в местах с суровой зимней погодой наши автодома готовятся к зиме примерно с середины октября до конца марта. Это означает, что мы полностью слили воду и резервуары для хранения. Это предотвратит замерзание и разрыв резервуаров и трубопроводов. Если вы решили, что ваш арендованный дом на колесах «де-зиме» (чтобы вы могли пользоваться раковиной, душем и туалетом), это может стоить до 40 долларов.Вам нужно будет проявлять особую осторожность, путешествуя в «декорированном» автодоме в холодную погоду. Вам нужно будет постоянно включать обогреватель, чтобы защитить резервуары и трубы от повреждений, вызванных замерзанием, или в крайних случаях вам нужно будет положить антифриз RV Anti-Freeze в воду и резервуары для хранения (при этом вы не можете использовать воду. системы). Если трубы или резервуары были повреждены в результате замерзания, это считается повреждением по неосторожности, и вы несете ответственность за полную стоимость ремонта. Если у вас есть дополнительные вопросы о правилах аренды в зимний период, обратитесь в центр аренды, по которому вы планируете поездку.Они могут предоставить вам конкретную информацию.

  • Нет, мы этого не рекомендуем. Когда вы наполняете резервуар в разных местах, трудно определить, пригодна ли вода для питья. Мы рекомендуем использовать воду в бутылках для питья и приготовления пищи. Вода из бака подходит для мытья и купания.

  • Заказчик несет ответственность за проверку уровня моторного масла, жидкостей и охлаждающей жидкости при каждой заправке, а также за немедленное сообщение о механических неисправностях. Инструкции и порядок возмещения расходов на техническое обслуживание предоставляются при аренде. Клиенты могут нести ответственность за механические повреждения, возникшие в результате небрежности при эксплуатации автомобиля или несоблюдения нормального технического обслуживания.

  • да. Плата за генератор составляет 3,50 доллара в час, как определено установленным счетчиком времени работы. Вы можете сэкономить на этих расходах, оставаясь в местах, где есть электрические соединения, и не оставлять генератор включенным, когда вы не в автомобиле. Большинство автодомов в США и больших автодомов в Канаде оснащены генераторами.Генератор нужен только для кондиционера, микроволновой печи и электрических розеток. Генератор не требуется для нормальной работы автомобиля и может часто прерываться.

  • У нас нет лестниц на автофургоне из соображений безопасности и для предотвращения повреждения дома на колесах.

  • Автодом Compact может вместить семью до 3 человек, стандартный автодом может вместить семью до 5 человек, большой автодом может вместить семью максимум до 7 человек, а автодом Truck Camper может вместить семью до 3 человек для путешествий.

    Cruise America хочет, чтобы у вас был приятный и безопасный отдых.Часть этого опыта — получение подходящего автомобиля, отвечающего вашим потребностям.

    Мы понимаем, что наши клиенты используют наши автомобили для многих целей. Некоторые примеры:

    • Как комфортное средство передвижения без сна в них
    • Для «запасных спален» и не ездить на них.
    • Для гостеприимства на территории специальных мероприятий, например автомобильных гонок.
    • Как мобильные офисы.

    Возможности использования настолько многочисленны, насколько вам необходимы.

    Помимо множества вариантов использования, существует множество постановлений на федеральном, региональном и местном уровнях, которые могут ограничивать использование или противоречить друг другу.

    Наконец, не существует универсальных стандартов, применимых к транспортным средствам для отдыха.

    Мы понимаем путаницу, которую создают эти ситуации. Поэтому Cruise America рекомендует следующее:

    • Никогда не превышайте максимальную вместимость, указанную на фактическом транспортном средстве, которое вы будете использовать. Максимальная вместимость включает автомобиль, все жидкости, всех пассажиров и их снаряжение.
    • Все пассажиры должны использовать предоставленные ремни безопасности. Общее количество ремней безопасности будет варьироваться в зависимости от транспортного средства и плана этажа фактического транспортного средства, которое вы используете.
    • По возможности следует использовать детские автокресла. установка и использование этих сидений должно осуществляться в соответствии с рекомендациями производителя детских сидений.
    • Места над головой, предназначенные только для сна, не должны быть заняты во время движения автомобиля.
    • Перед поездкой автомобиль следует должным образом закрепить.Это включает в себя запирание дверей и их закручивание, где это применимо. Уберите входную ступеньку и закрепите внешние отсеки.

    Мы просим вас использовать здравый смысл и осмотрительность в своих решениях.

    Вы обязаны соблюдать применимое законодательство

  • В Cruise America мы стремимся сделать так, чтобы каждый прокат был максимально простым, безопасным и беззаботным.

    Следующие продукты и услуги доступны во всех местах для наших водителей и пассажиров с ограниченными возможностями.

    • Пассажиры с ослабленным зрением могут путешествовать без забот, просто сделав предварительный заказ; приезжайте с лицензированным водителем не моложе 21 года, и вы уже в пути.
    • Ручное управление — позволяет водителям ускоряться или тормозить с помощью устройства с ручным управлением. При бронировании укажите, пожалуйста, левую или правую руку. Вращатель на рулевом колесе или ручная ручка недоступны.

    Чтобы гарантировать доступность, продукты и услуги следует резервировать за тридцать (30) дней, позвонив в наш отдел бронирования по телефону 800-671-8042.

  • Пожалуйста, проверьте конкретное место, чтобы узнать часы работы. Пункты проката

    закрыты по воскресеньям и в праздничные дни, и в эти дни нельзя запланировать выезд или возврат.

  • Отдел бронирования Cruise America открыт 24 часа в сутки, 7 дней в неделю.

  • Как и в случае с гостиницей, день аренды зависит от количества ночей, в течение которых используется автомобиль.Каждая ночь представляет собой день аренды.

  • После подтверждения с вашей кредитной карты будет списан авансовый платеж в размере 300 долларов США. Этот залог будет использован для покрытия арендной платы. Минимальный страховой залог в размере 500 долларов США и ориентировочная арендная плата оплачиваются при отъезде кредитной картой. Персональные чеки и дебетовые карты без логотипа Visa или Mastercard НЕ принимаются.Для определенных заявок на аренду (например, Burning Man, Bonnaroo) депозит может быть увеличен по собственному усмотрению Cruise America. Депозиты по кредитной карте обрабатываются при отбытии. По возвращении все дополнительные расходы, если таковые имеются, уравновешиваются гарантийным депозитом и кредитом или чеком, выдаваемым для покрытия возмещения.

    Уведомление. Ориентировочная предоплата арендной платы может потребоваться в полном объеме заранее для специальных мероприятий по аренде, таких как музыкальные фестивали, автогонки и собрания в отдаленных районах, по исключительному усмотрению Cruise America.

  • Мы приложим все усилия, чтобы предоставить заказчику запрошенную модель. Мы оставляем за собой право заменять модели аналогичными или более высокими. Если будет предложена и принята модель более низкого класса, ответственность будет ограничена возмещением разницы в цене между оплаченной моделью и взятой моделью.

  • Автомобиль просрочен после 11:00 в день возврата. Плата в размере 25 долларов в час будет взиматься за каждый час вашего опоздания. Пожалуйста, сообщите в пункт проката, если вы опоздаете с возвращением.

  • При раннем возврате или позднем получении возврат не производится.

  • Cruise America предоставляет круглосуточную бесплатную линию помощи путешественникам, чтобы помочь вам вернуться в путь как можно скорее.

  • При аренде автомобиля взимается ориентировочная плата за пробег.Взимается плата за ночь из расчета 100 миль для местной аренды и 250 миль для аренды в одну сторону. Ставка 35 центов за милю. По окончании аренды вам будут возмещены любые расходы на сверхнормативный пробег или будет взиматься плата в размере 35 ¢ за дополнительные мили сверх расчетного. Cruise America оставляет за собой право изменять расчетную плату за пробег в зависимости от типа аренды.

    В Канаде посуточная оплата будет составлять 160 километров при аренде в местных условиях и 400 км при аренде в одну сторону.Ставка 35 центов за километр.

  • Все запросы на бронирование 4 или более автомобилей считаются групповым бронированием и должны быть одобрены Cruise America до подтверждения цены и условий отмены. Обратите внимание, что упомянутая здесь Политика группового бронирования применяется даже в том случае, если все бронирования НЕ были сделаны в один и тот же день бронирования.Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы или опасения относительно этой политики. Пожалуйста, никаких исключений.

  • Неполный список обычно используемых объектов включает: электричество, воду, подключение к канализации, стиральную машину, сушилку, бассейн, детскую площадку, ямы для барбекю, магазин на территории.

  • На нашем веб-сайте перечислены все типы и размеры автомобилей, которые мы сдаем в аренду.Все наши автомобили перечислены в категории «Наши автомобили».
  • Обычно автомобиль отправляется с 13:00 до 16:00. Время возврата автомобиля обычно только с 9:00 до 11:00. При возврате после 11:00 может взиматься плата за поздний возврат в размере 25 долларов в час.

    Пожалуйста, свяжитесь со своим центром аренды за день до даты отъезда, чтобы договориться о времени встречи.

  • Cruise America приложит разумные усилия, чтобы связаться с гостями после отъезда, если они оставили какие-либо вещи на территории или в транспортном средстве. Мы отправим товар обратно за счет владельца. Если мы не сможем связаться с гостем (-ями), предметы будут помещены в наш бюро находок. Любые предметы, которые останутся в Бюро находок, будут переданы на благотворительность или выброшены через 60 дней.Чтобы узнать об утерянном предмете, отправьте заявку на потерянное и найденное ЗДЕСЬ.
  • Ракетные нагреватели массы — Книга Янто Эванса и Лесли Джексон

    Введение — Лесли Джексон

    Эта статья служит хорошим введением в нагреватели ракетной массы для непрофессионала. Чтобы получить лицензию на отрывок, свяжитесь со мной и просмотрите мелкий шрифт, внизу страницы. Наслаждаться!

    Стоять у костра на любом заднем дворе США с холодным пивом в одной руке, а гости вертятся, как свиньи на вертеле, чтобы согреть одну или другую сторону тела, и часто всплывает понятие «ракетная печь» .Примечательно, как много людей из всех слоев общества слышали о них, тогда как десять лет назад они ограничивались естественными строителями и усовершенствованными кухонными плитами, ботаниками. Ракетные печи были изобретены как решение проблем сообществ стран третьего мира: готовка в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три одинаковых по размеру камня, поддерживающих кастрюлю над дровами). Дефицит топлива, бедность и загрязнение помещений, не говоря уже о проблемах со здоровьем, таких как астма, проявляющаяся у детей, и парниковых газах от всех видов неэффективного сгорания, заставили организации по оказанию помощи искать проблемы и решения на кухнях.В 1970-х годах исследовательской группе ученых-пожарников в организации под названием Aprovecho Research Institute была поставлена ​​задача разработать дровяное устройство, которое было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину так хорошо, что излучало очень мало дым. Печь Lorena, которую Янто Эванс разработал в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков.Он путешествовал по кухням в Африке и Центральной Америке; проводил время (обычно) с женщинами на их кухнях и готовил вместе с ними. Плита, разработанная им и его коллегами, все еще находится в разработке такими организациями, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии, среди других.

    Что делает дровяную печь ракетной?

    Янто потратил много времени на приготовление пищи и разговоры на разных языках с женщинами из стран третьего мира на их дымных кухнях, чтобы придумать печь Lorena.Фото: Мэтт Андерсон

    Ракетная печь горит чисто и почти полностью, и это происходит за счет комбинации материалов, из которых она построена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива. Древесина мелкая, сухая и прямая. Камера, в которой горит дерево, имеет размер, позволяющий отражаться от самого себя, а также максимизировать ожог, помогая ему оставаться горячим. Отверстие в печи, в которое подается топливо, дымовая труба, на которой стоит кастрюля, и зазоры, вокруг которых проходят газы и вокруг нее, очень тщательно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. .L-образная или J-образная форма печи способствует идеальному смешиванию дымовых газов для чистого горения. Все дело в надлежащих условиях для полного сгорания. Зная, что мы знаем о здоровом приготовлении пищи в помещении, если мы можем согреть кастрюлю с супом с минимальным количеством топлива и минимальным количеством дыма, сможем ли мы также создать комфорт в помещении, согревая тела?

    Сегодня Янто Эванс учит людей получать с беговой дорожки , просто живя в построенных вручную домах с использованием возобновляемых источников энергии и выращивая продукты питания.Работая над проблемами комфорта человека дома в тропическом лесу Oregon , Эванс начал играть с накоплением тепла, производимого этими экономичными дровяными горелками. Финские каменные обогреватели , используемые в очень холодном климате, например, в России и Северной Европе, могут многому научить нас об эффективном обогреве помещений, но они очень сложны по своей конструкции, требуя от высококвалифицированного дизайнера для определения размера обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы охлаждают и передают тепло кирпичам.Каменный обогреватель можно установить за 10 или 20 тысяч долларов и прослужит несколько поколений, обеспечивая приятное тепло от своей массы; более влажная и более удобная форма тепла, чем печь из металлического ящика, которая горит на ощупь и остывает по мере угасания огня. Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, неужели комфорт в помещении должен быть таким недосягаемым? Проблема обретения здоровья и тепла с большим количеством топлива не ограничивается третьим миром. Янто пишет:

    Гигантский культурный обман: нас убедили, что дома нужно отапливать.Давайте проясним. Дом не гудит, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с отоплением? Потому что в холодную погоду у нас, людей, не хватает тепла. Нам становится неуютно, когда нам холодно.

    Новые дровяные печи могут быть довольно эффективными в превращении большей части древесины в CO2, водяной пар, золу и тепло, а передача этого тепла от печи до Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает замерзать), и адвекцию, то есть вдувание нагретого воздуха во всю комнату.Две проблемы: Холодный Вилли не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занять весь объем комнаты, а воздух очень тонкий, поэтому он не может удерживать много тепла, плюс, возможно, это самый эффективный изолятор, поэтому то тепло, которое он содержит, нелегко добраться до его. тело.

    Так при чем здесь ракетные нагреватели массы? Что ж, вы можете сесть или лечь на свою ракету, чтобы тепло проникало прямо в ваше тело, чему способствует ваш вес, сжимающий части тела на теплой поверхности.Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем здании, вы не греете небо. Когда моя офисная печь горит на полную мощность, я могу лизать одностенную плиту там, где она выходит из стены, она теряет так много тепла (отдает его на скамейку массы). И никакого дыма, только пар, так что мы используем каждый маленький БЫТ потенциального тепла, которое было закопано в этих дровах ».

    Что происходит, когда вы вставляете эту улучшенную плиту в скамейку из початков?

    Глиняная будка Art Ludwig.Печь Арта — пример использования ракетных массонагревателей.

    A Rocket Mass Heater — это дровяная печь, в которой используется технология Rocket Stove для очень эффективного и чистого сжигания древесины, а затем для хранения выделяемого тепла в термически массивной мебели — кровати или диване, на котором вы сидите или лежите. Достаточно понимая, как горит дерево и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих обогревателей для себя, используя доступные и недорогие для вас материалы — часто из вашего собственного потока отходов.
    В своей основной форме — печь в стиле Янто, как ее называют в народе, — это топочная установка (ракетная печь) с перевернутой 55-галлонной масляной бочкой, окружающей изолированный дымоход, которая улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, окутанные тепловой массой (в данном случае початком), проходят через кровать или скамейку. Бочка на 55 галлонов — это некрасиво, но удивительно видеть творческие вещи, которые люди делают, чтобы жить с масляной бочкой в ​​своем помещении.Некоторые, например, Art Ludwig , оборачивают барабан причудливыми декоративными металлическими изделиями, что также отвлекает непосвященных от того, чтобы прислониться к его горячей поверхности. В Дании есть подогреватели ракетной массы с каменной кладкой на месте масляной бочки. Я видел, как скамейка или кровать из глыбы эволюционировали из кляксы с подушками в скульптурную кушетку с узорами и рельефной скульптурой, создавая уютное произведение искусства , на котором можно прижаться. Небо — предел для глыбы, так как вы лепите его вручную.

    Подходит ли вам этот обогреватель?

    • Первое, что я спрашиваю у людей, это в каком доме они живут и утеплен ли он.Я всегда призываю людей максимально увеличить объем дома до того, как определять размеры или устанавливать какой-либо прибор. За этим советом я отправляю людей моему старому работодателю Home Energy Magazine публикацию по строительной науке / домашней работе. Он предназначен для профессионалов в области строительства и является беспристрастным и беспристрастным средством оценки эффективности жилья.
    • Знаете ли вы, какие у вас потребности в отоплении? Эта статья из двух частей на сайте Green Building Advisor поможет вам прийти к цифрам.
    • Скамья для груза тяжелая, и, возможно, потребуется укрепить фундамент, чтобы выдержать вес.
    • Перевернутая бочка емкостью 55 галлонов может помешать многим людям, это просто присутствие в комнате.
    • Еще одно соображение — время: древесина небольшого диаметра, очень сухая, требует обработки и хранения перед использованием. Есть еще один фактор, поскольку печи требуют технического обслуживания и устранения неисправностей в случае засорения трубы, скопления креозота или дожигания.
    • Самый большой недостаток, который я слышу от людей, заключается в том, что им нужно слишком много внимания, когда они на самом деле горят.Всего за 45 минут до часа вы можете зарядить скамью, чтобы вернуть ее в течение 12-24 часов. Но за эти 45 минут вы проверяете топливо, дозаправляетесь и добавляете топливо. Если вы предпочитаете развести огонь, отрегулируйте приток свежего воздуха и уйдите, возможно, это не ваша плита. Это может измениться с появлением инновационного нагревателя ракетной массы типа «пакетная коробка», который обсуждался в экспериментах и ​​использовался в течение нескольких лет с первыми адаптерами, такими как Лассе Холмс, в Гомере, Аляска.

    Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi.Flemming предлагает сборную установку для сжигания и ручную установку. Домовладелец построила это сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глиняной скамейки и лестницы. [Справа] Ствол быстро нагревается, чтобы вас поддержать, пока масса нагревается. [Фото: Лесли Джексон]

    Людям нравится моментальная разминка в бочке и длительное тепло на термостате, когда они делают документы, читают, мастерит и прижимаются друг к другу. На самом деле может быть трудно отстранить людей от этого… что может быть или не быть обратной стороной.Как говорит Лассе Холмс о своем обогревателе на Аляске, «может потребоваться изобрести человеческий шпатель».

    Третье издание. Февраль 2014.

    Культура DIY, обучение (а не заключение контрактов с другими) и обмен открытым исходным кодом на форумах (вместо написания патентов, что может помешать технологии в полной мере раскрыть свой эволюционный потенциал) идут рука об руку с революционной философией жить в простоте и брать в свои руки наши жилищные и энергетические потребности. Мы с Эвансом написали небольшой буклет под названием «Ракетные печи для обогрева зданий » в 2005 году.В нем рассказывается история нагревателя массы ракеты и дается описание базовой модели с иллюстрациями. Теперь, в 2015 году, это документ в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , отражающий тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломы, домах из мешков с землей, утрамбованной земле. , саман, земные корабли и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, а семинары проводятся на всех континентах.Два основных участника второго издания 2007 года, Кирк Моберт и Эрни Виснер, оба запустили онлайн-форумов , чтобы сэкономить время, поскольку их почтовые ящики были переполнены одними и теми же вопросами. В настоящее время существует несколько форумов на нескольких языках по всему миру, люди находят семинары, делятся ресурсами материалов по регионам и строят вместе.

    Анатомия водонагревателя, мастерская

    Забавно наблюдать, как люди начинают понимать это простое древнее искусство огня.Когда загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высоких температурах печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать профессионалов-сантехников.

    Теперь у него есть способ сделать это, не требуя навыков сварщика, хотя необходимо немного пропотевать трубу. В мастерских покажите живое огненное шоу, рассказывающее об эволюции печи через огонь и историю.Он расскажет мелом об основах ракетных печей: определение размеров системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) дровяной водонагреватель, некоторые основы сантехники; основы брусчатки и кладки; как безопасно строить на фундаменте, который будет выдерживать вес, а также как строить с безопасными зазорами вдали от легковоспламеняющихся поверхностей.

    [1] Кирпичная часть сердечника каменки, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, с использованием повторно использованного / переделанного красного кирпича, сырцового кирпича и глыбы (в качестве раствора / наполнителя).[3] Здесь структура основания практически закончена, формы будут исправлены позже. [4] Здесь структура основания практически закончена, формы будут исправлены позже. Чтобы увидеть полную картинку, введите в поиске «водонагреватель» на сайте www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]

    Laytonville Ecovillage Workshop
    Последний семинар Кирка по водонагревателям проходил в конце лета 2015 года в Лейтонвилле, экопоселке. Там дюжина человек собралась, чтобы разбить лагерь, чтобы поесть великолепную еду, предоставленную Дэном Антониоли и приготовленную кулинарными волшебниками Лэйтонвилл Экодеревня Рейн и Чи.
    На сайте LEV есть баня для участников семинаров и небольшая община постоянных жителей. Есть два замечательных душа под открытым небом, которые до сих пор питаются от солнечно-термальной системы горячего водоснабжения в одном душе и водонагревателе по запросу в другом. Владелец

    Дэн Антониоли хотел, чтобы водонагреватель на дровяной печи дополнял систему, чтобы во время загруженного семинара — или просто пробки в душевой! — можно было принять душ до десяти человек. Он также хотел получить возможность еще больше вывести экопоселение Лейтонвилл из-под ископаемого топлива, воспользоваться преимуществами заросшего леса тоннами древесины небольшого диаметра и повеселиться, изучая технологию ракетных печей.

    За два дня класс выучил:

    • Основы строительства из глины: поиск глины, тестирование на содержание глины, перемешивание пешком и лепка вручную
    • Запотевание трубы
    • Подготовка площадки
    • Кирпичная кладка
    • Ракетные печи и дровяные печи
    • Водяное отопление
      … и к полудню воскресенья была исправна, работала ракетная печь, водонагреватель.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
