Как сделать ломаную крышу своими руками

В этой статье вы узнаете как строится ломаная крыша своими руками и что для этого необходимо. Дадим обзор конструкции и расчету материалов для строительства ломаной крыши, сделаем выбор материалов для кровли и утепления мансарды.

При выборе формы кровли для дома, все чаще приоритет отдается мансардной ломаной крыше. Такая форма хорошо выглядит и в доме используется вся площадь под крышей. Но возведение такой крыши требует особых усилий, вот почему необходимо сначала разобраться в процессе постройки и в подробностях.

Конструкция ломаной крыши

Сейчас можно встретить множество одноэтажных построек с крышей в виде мансарды. Такое устройство крыши является очень современным и позволяет иметь жилую комнату на чердаке. Мансардная кровля обладает многими достоинствами, но ее строительство может вызвать трудности у неподготовленных мастеров. Поэтому лучше пользоваться услугами профессионалов с опытом работы над мансардой, знанием строительных норм нагрузки.

Мансардная крыша по-иному называется ломаной. Внешний вид разных форм крыш выбирают по своему вкусу, кому-то нравится двускатная крыша, другим – мансардная или четырехскатная. Надо отметить, что мансардная форма лучше всего подходит к домам с большой шириной, около 6 м. При этом необходимо сооружать прочную систему стропил. Для возведения такой крыши понадобятся крупные детали из дерева, но монтаж можно провести даже силами двух рабочих. Это возможно, так как каркас для мансарды готовится внизу, а потом его поднимают наверх, почти без применения техники. Поэтому, если от крыши ожидается максимальный эффект использования, возводят именно мансардную конструкцию.

Расчет материала для ломаной крыши, мансарды

Для начала важно рассчитать возможные нагрузки, которые могут оказывать влияние на крышу. После чего составляют наглядный план крыши, возможно с помощью специалистов. На изображении необходимо указать все элементы каркаса, места их соединений, размеры. Схема поможет спланировать подходящую форму крыши, связать ее по стилю с первым этажом дома, правильно разместить окна. По сформированному проекту оценивают, какой объем утеплителя понадобится для термоизоляции крыши.

Подбор материалов на кровлю ломаной крыши

В разных домах можно использовать различные материалы для покрытия каркаса крыши. Основным фактором выбора кровельного материала является его легкость, чтобы не создавать лишней нагрузки. Например, такие материалы, как керамочерепица и другие подобные ей, при всей прочности и длительном сроке службы, на такую крышу не подойдут из-за тяжести. Лучше применить легкую металлочерепицу.

Как правильно утеплить кровлю ломаной крыши

Так как мансардная крыша используется для устройства комнат, особое внимание уделяется утеплению. Поэтому подбираются наиболее эффективные теплоизоляторы, так как через крышу может быть большая отдача тепла. Если посмотреть в разрезе готовую мансарду, можно увидеть первый слой финишной отделки, после него листы обшивочного листового материала, затем прокладывается пленка для пароизоляции от комнат. Далее размещается утеплитель, сверху него – гидроизоляция от возможного протекания осадков с кровли. Через воздушный промежуток выше располагается каркас крыши с черепицей.

Что нужно приобрести для возведения ломаной крыши

После проведения расчетов можно приступать к закупкам материалов в нужном количестве: деревянного бруса и обрезной доски из хвойной породы для изготовления стропил, толстой фанеры, кронштейнов, саморезов, оцинкованных скоб. Приобретаются пленки и утеплитель для изоляции, материал на кровлю, инструменты для столярных и плотницких работ, страховочное снаряжение для выполнения работ наверху дома.

Правила монтажа ломаной крыши

Существуют определенные нормативы для постройки мансарды. Стропила необходимо располагать с шагом до 1 м. Влажность дерева не может составлять более 22%. Брус для нижних рядов берется сечением не менее 250 мм. Аналогичный размер вертикальных балок не должен быть меньше 50 мм. Болты креплений должны состоять из прочной стали. Пленка изоляции укладывается с захлестом, без натяжения, можно в несколько слоев.

Для постройки дома с мансардой тщательно планируется весь проект, проводятся необходимые замеры и расчеты, обирается качественный материал, проводится сборка крыши по всем правилам.

возможности и устройство необычной конструкции. Форма ломаной крыши

Если вы хотите построить дом с мансардой, необходимо продумать конструкцию крыши. Для этого случая вам не подойдет обыкновенная двускатная крыша, поскольку вы не сможете сделать внутренние помещения просторными и с высокими потолками. Сделать ломаную крышу своими руками достаточно сложно, но вполне реально. Наиболее популярная и наиболее выгодная это ломаная двускатная крыша . В статье рассмотрим технологию ее строительства.

Содержание статьи о том, как сделать ломаную крышу своими руками, чертежи, видео

Шаг 1 — Проект ломаной крыши и подготовка материалов

Проектный расчет ломаной крыши нужно доверить только профессиональным специалистам. Доверьте изготовить проект мансардной ломаной крыши людям, которые не только теоретически подкованы, но и имеют опыт работы с такими крышами. Если же вы решили сделать монтаж ломаной крыши своими руками, начиная от чертежей и заканчивая укладкой кровельных материалов, рассмотрите готовые чертежи. В конце статьи мы представим несколько готовых проектов ломаных крыш и чертежи специалистов.

Виды ломаных крыш :

• верхняя пологая;
• нижняя, более крутая.

Как сделать ломаную крышу своими руками? Для начала подготовьте материалы и ознакомьтесь с устройством стропильных систем других конструкций, например, односкатной крыши или четырехскатной крыши . Чтобы не сгнила вся стропильная система, все деревянные материалы кровли обрабатываются специальными составами.

Шаг 2 — Гидроизоляция ломаной крыши

Обязательно перед установкой мауэрлата нужно провести работы по гидроизоляции, особенно в местах монтажа. Гидроизоляционные работы проводятся с помощью рубероида, пленки или иного материала, похожего по структуре. При укладке пленки нужно следить, чтобы она немного провисала. Намного лучше если вы перестрахуетесь и добавите несколько слоев этой пленки (рубероида). Так вы обеспечите двойную гидроизоляцию, что важно при монтаже ломаной крыши.

Шаг 3 — Установка мауэрлата

Чтобы сделать ломаную крышу своими руками, нужно правильно установить мауэрлат, ведь это опоры, на которых держится вся конструкция. Установка мауэрлата делается с помощью блочной заливки бетоном. После этого необходимо соединить мауэрлатный брус со стеной шпильками.

Для увеличения прочности мауэрлата делаем как можно меньше отверстий.

Рассчитывая расстояние между шпильками, нужно следить, чтобы они попадали между брусьями стропил. Тогда в мауэрлатном брусе будет меньше врезок, расположенных близко друг к другу.

По размеру шпильки сверлятся отверстия, после чего под них подкладываются шайбы и завинчиваются гайками. Если вы только строите дом, заранее установите шпильки в кладку, а потом пробуривайте отверстия в мауэрлатном брусе.

Шаг 4 — Стропильная система ломаной крыши своими руками

Каркас (вертикальная система) ломаной крыши

Основным этапом строительства ломаной крыши своими руками является устройство стропильной системы. Каркас ломаной крыши обычно изготавливается из древесины. Балки нужно скреплять цементным раствором на нижнем уровне конструкции. Для этого неплохо применять тяжелые брусья с большим сечением – не менее 250 мм.

Для вертикальной системы более подходящие легкие брусья с небольшим сечением, не более 50 мм. Стропильная система опирается на несущие стены. Посмотреть видео и ознакомиться с технологией устройства стропильной системы ломаной крыши вы сможете в статье как построить крышу дома своими руками .

Сборка ферм

Установив вертикальную систему, приступаем к сборке ферм. Весьма трудно собрать ломаную мансардную крышу своими руками в верхней части системы, поэтому есть резон собрать готовые фермы на земле, после чего поднимать их вверх и укреплять. Это облегчит ваш труд. Для этого при монтаже ломаной крыши делаем необходимые замеры, соединяем бруски, обозначаем вырезы для монтажа и устраиваем необходимые крепления.

Собрав первые две фермы, их нужно определить по краям и зафиксировать. В верхней точке по коньку натянуть уровень. С этого уровня вы буде устанавливать другие фермы. Когда все фермы будут поставлены, их надо соединить между собой для придания системе жёсткости и устойчивости. Это можно сделать с помощью ригелей, они в дальнейшем будут служить основанием потолка мансардного помещения.

Шаг 5 — Утепление и пароизоляция ломаной крыши

Зачем утеплять крышу?

При такой конструкции можно использовать и нежилые помещения в качестве подсобок или для проверки состояния стропильной системы ломаной крыши и обеспечения естественной вентиляции. Предположим, что у вас есть дополнительное помещение – мансарда. Если сделать теплоизоляцию крыши мансарды , то в любое время года можно использовать это помещение для проживания.

Утепление ломаной крыши — это важная работа. От качества работ зависит комфорт и уют как мансардного помещения, так и всего дома.

Пароизоляция ломаной крыши

Для защиты дома от влаги нужна пароизоляция. Если не сделать это, влага попадает в дом, увлажняет утеплитель, что приводит к образованию на стенах плесени и грибка.

Шаг 6 — Выполнение обрешетки крыши

Монтаж ломаной крыши завершается устройством обрешетки. Для кровельного покрытия хорошо выполненная обрешетка крыши является важнейшим элементом стропильной и опорной системы.

Варианты выполнения обрешетки крыши:

• обрешетка крыши для ;
• обрешетка крыши под профнастил;
• обрешетка крыши под шифер и монтаж шифера .

В ряде случаев обрешетка выполняется сплошной, состоящей из уложенных вплотную досок, которые закрепляются к стропилам.

Для любого вида кровли вместо досок можно использовать настил из листового материала. Листы OSB влагостойки, образовывают идеальную однотонную ровную поверхность, долговечны и надежны.

Также можно применить более популярный способ:

• поначалу укладываются поперечные бруски на стропила, которые идут параллельно коньку крыши;
• на них крепятся доски или бруски, направленные от конька к краю крыши.

После монтажа оконных проёмов и выполнения обрешётки можно приступать к укладке выбранного вами кровельного материала.

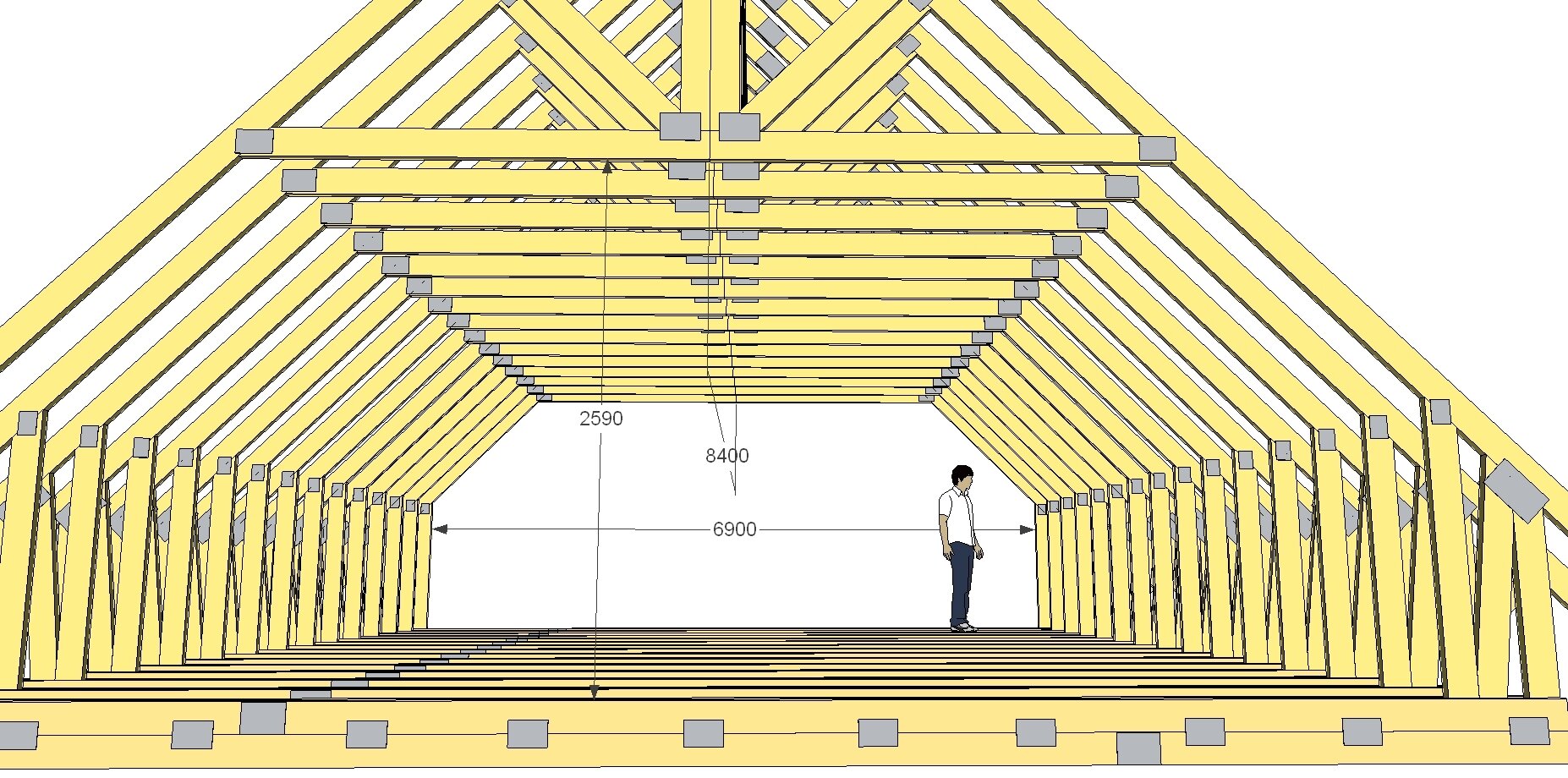

Ломаные крыши – проекты, чертежи

Ниже представлены проекты и чертежи ломаной крыши. Внимательно рассмотрите чертежи и проекты, они вам помогут выполнить монтаж ломаной крыши своими руками быстро и качественно.

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног.

В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь – (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

• Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
• Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

• Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
• Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

• вес деревянной обрешетки от 10 до 12 кг/м²;
• вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
• вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

• Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
• Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
• Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
• На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
• Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

• Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
• Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
• Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

• Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
• Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
• Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
• Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком , а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка .

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила . В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Возведение крыш мансардного типа является эффективным решением для рационального и изящного расширения жилой площади. Строительство ломаной крыши экономически выгодное и обоснованное предприятие на сегодняшний день, позволяющее застройщику получить почти «даром» драгоценные жилые метры.

Достоинства и недостатки ломаной крыши

Перед тем как построить ломаную крышу своими руками, давайте выясним ее основные преимущества и недостатки.

Основные преимущества :

• крышу можно строить на инфраструктуре старого жилого сооружения;
• увеличение площади проживания за счет использования чердачного помещения;
• здание получает завершенный и уникальный внешний облик;
• мансарду можно соорудить в один или два уровня;
• уменьшение тепловых потерь через крышу сооружения, как следствие – в зимнее время уменьшение энергопотребления.

Недостатки :

• уменьшенная высота стен, которая вызвана скошенными потолками;
• требовательные и сложные технологии по гидро- и теплоизоляции;
• использование в помещениях мансардных окон, которые существенно дороже обычных аналогов;
• накапливание снега в зимний период на мансардных окнах приводит к уменьшению инсоляции в помещении.

Отсюда следует, если правильно сделать ломаную кровлю, то многих недостатков можно избежать и ее выгодность становится очевидной.

Требования для строительства ломаных крыш

Возведение ломаной крыши технически сложный процесс, который должен осуществляться профессионалами или людьми, имеющими достаточный навык и опыт в этом виде работы. Строительство ломаной крыши своими руками под силу человеку, который уже имеет определенный опыт в кровле, а вот точный расчет ломаной крыши должен производить опытный специалист. Новичку учесть все тонкости и нюансы будет невозможно.

Перед тем как построить ломаную крышу, необходимо знать какие требования к ней предъявляют :

• высота мансардных помещений должна составлять не менее 2.2 м;
• вентиляция должна быть эффективной от карнизного свеса до конька; плохое вентилирование может привести к накоплению конденсата в подкровельном пространстве и возможной течи;
• кровельные покрытия должны обладать небольшим удельным весом и достаточной практичностью;
• необходимо конструктивно предусмотреть увеличение дополнительных нагрузок на стены сооружения;
• необходимо уделить особое внимание; над ней нет тепловой подушки, поэтому в ней происходит наибольшая потеря тепла, чем в нижних этажах помещения;
• пожарная безопасность должна быть обеспечена обработкой деревянных конструкций антипиренами и антисептиками.

Схемы стропильных систем ломаной крыши

Главным отличием ломаных крыш является то, что в них может использоваться только два вида стропил. Либо только наслонные стропила, которые устанавливают на всех скатах, либо на нижних скатах применяют наслонные стропила, а на верхних висячие.

Перед тем, как сделать ломаную крышу, необходимо определится с углами наклонов нижнего и верхнего скатов крыши. Оптимальный угол ломаной крыши для нижних скатов составляет 60-70°, а для верхних 15-30°.

Различают три основные схемы :

Монтаж ломаной крыши

Стропильная система ломаной крыши представляет собой модульную конструкцию, в которой наслонные стропила выполняют функцию нижних скатов крыши, а верхние скаты крыш могут быть выполнены из висячих или наслонных стропил.

Перед тем, как сделать ломаную крышу своими руками, необходимо деревянные элементы стропильной фермы обработать специальными растворами антипиренов и антисептиков!

Для элементов стропильной системы выбирают древесину из хвойных пород деревьев с влажностью 18-22%.

Как строить ломаную крышу, поэтапная инструкция :

Утепление, гидро- и пароизоляция ломаной крыши

После того, как собран каркас, приступают к обустройству кровельного пирога. Вначале крепят пароизоляционный материал. Он необходим для предотвращения проникновения пара в теплоизоляционный слой. Потом происходит укладка теплоизоляции. В качестве материала чаще всего применяют базальтовый утеплитель. К прокладке тепловой изоляции предъявляют особые требования. Она может состоять из нескольких слоев, которые укладываются внахлест для предотвращения возможных «мостиков» холода.

Отнеситесь к прокладке утеплителя ответственно! Некачественно выполненная теплоизоляция может привести к тепловым «пробоям», что негативно скажется на комфортном проживании в мансардном помещении.

Плотность утеплителя должна быть не менее 35 кг/м 3 . Такая плотность необходима для жестких связей и сохранения геометрической формы теплоизоляционного материала, чтобы на крутых скатах не произошла его усадка и прессовка.

Не используйте рулонные утеплители плотностью менее 35 кг/м 3 . Со временем, такой утеплитель деформируется, создавая пустые полости внутри кровли, что приведет к ее промерзанию!

Сверху утеплителя прокладывается гидроизоляционная дышащая мембрана. Она позволяет пропускать пары из утеплителя, одновременно удерживая водяной столб.

Не менее важным моментом является вентилирование подкровельного пространства от свеса кровли до конька. Образующийся конденсат, от перепадов наружных и внутренних температур, необходимо удалять путем естественного продуха и высушивания. В сложных кровлях с множеством изломов и ендов легко допустить ошибку и сделать недостаточный продух. Как следствие, возможно локальное скопление конденсата в слабо вентилируемых местах и появление течи.

Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная . Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

• Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
• Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

• Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

• Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
• Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
• Чтобы сформировать потолок необходимо установить доску ребром на балки.
• Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.

Как собрать ломаную крышу дома. Ломаная крыша своими руками. После этого можно переходить к расчётам

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол а 60° между перекрытием и скатом и угол б в месте излома скатов 30°, желаемая высота помещения (Н м) 2,5 м, выноса балок перекрытия за пределы стены (В в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол а) по законам геометрии — В м = В д – {2 х (Н м: tq а)} = 6,4 — {2 х (2,5: tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н м + Н к (высота конькового треугольника), где Н к = 0,5 х В м х tq б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н м: sin угла а = 2,5: sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н к: sin угла б = 1,01: sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Пользователи часто ищут :

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
• кровельный материал должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
• мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
• для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

• лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
• древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
• материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Удачной работы!

Видео – Ломаная крыша своими руками

Популярность ломаных крыш обусловлена экономичностью строительства и возможностью рационально применить чердачное пространство. Именно они используются для организации утепленных и неутепленных мансард. Технология сооружения кровельных конструкций с переменным углом наклона скатов отличается от традиционной двухскатной схемы.

Потому желающим обзавестись мансардным этажом и успешно проявить себя на поприще кровельщика необходимо знать, как устроена стропильная система ломаной крыши и каким образом вычисляются размеры материалов для ее сооружения.

Самый яркий и выразительный представитель класса ломаных крыш – пятиугольная конструкция с явной разницей в углах наклона скатов. Даже не углубляясь в специфику ее сооружения, можно понять, что устроена она из двух водруженных друг на дружку ярусов. В нижнем солидном ярусе располагается мансарда, подарившая второе название ломаным крышам. Менее объемный ярус-верхушка, венчающий нижнюю часть, определяет форму конструкции в районе конька.

Кратко о специфике стропильной конструкции

Стропильный каркас для обеих частей мансардной крыши сооружают по правилам, которые диктует обычная . Нижнюю часть каркаса ломаной крыши строят путем установки наслонных стропильных ног. В устройстве верхней части могут использоваться как наслонные, так и висячие стропилины. Низ наслонных стропилин имеет право опираться на мауэрлат или на балки перекрытия. Опорой для верха чаще всего служит деревянная рама, одновременно играющая роль каркаса одной из стенок мансарды. В устройстве верхнего яруса ориентируются в основном на удобство работы для исполнителя.

По традиции угол наклона скатов нижней части ломаной крыши значительно круче, чем верхней. Они-то и создают излом – наглядный показатель применения ломаной технологии в строительстве крыши. Однако крутизна верхней и нижней частей скатов может быть равной, из-за чего ломаная конструкция будет выглядеть, как обычная двускатная. Но стоят ее стандартным для ломаных крыш методом, потому что каркас нижнего яруса обязан обеспечить возможность организации эксплуатируемого пространства. Т.е. стропильная система должна обладать необходимыми элементами с заданной несущей способностью для устройства стен и потолка утепленной или холодной мансарды.

Виды нагрузок и их совокупность

Мудреные формулы, согласно которым производится расчет стропильной системы ломаной крыши проектировщиками строительных предприятий, мы приводить не будем. Строители их знают и без нас. Тем, кто решил соорудить одну-две крыши на загородном участке, столь фундаментальные сведения вовсе не нужны. В интернете предостаточно программ, совершающих за пару секунд сложные математические операции по вычислению сечения стропил, опор и балок. Лучше разберем, какие данные потребуются для ввода в программу, а также какие виды нагрузок на перекрытие, стропила верхнего и нижнего яруса следует учесть.

Саму программу качайте здесь – (для работы нужен только Excel). Дальше мы будем приводить примеры работы конкретно с ней.

Зачем нужны пределы

На каждый элемент стропильной системы ломаной крыши будут действовать различные виды нагрузок. Сумма нагрузок не должна приводить к деформациям и повреждениям, требующим обязательного ремонта. Несущие конструкции по правилам рассчитываются с учетом двух предельных значений, это:

• Предельная прочность – состояние, превышение которого приводит к разрушению строительной конструкции, к потере выносливости или устойчивости.
• Предельная деформация – состояние, превышение которого приводит к недопустимым прогибам, в результате которых не только изменяется геометрия сооружения, но нарушаются узловые сочленения.

По обоим видам указанных предельных состояний проектировщиками производятся вычисления. Самостоятельному кровельщику эти тонкости не слишком нужны. В имеющихся в интернете расчетных программах с заложенными в них формулами уже учтены пределы. Они введены в расчетный алгоритм в виде сигнальных значений типа:

• Н тр. прочность – размер элемента стропильной системы, уменьшение которого приведет к состоянию потери прочности.
• Н тр. прогиб – размер элемента, уменьшение которого повлечет угрожающую деформацию.

Обращаясь к автоматической вычислительной помощи, на подобные значения необходимо обращать пристальное внимание. Это предельный минимум, указывающий на то, что реальные проектные значения должны быть больше.

В списке нагрузок, действующих на кровлю, значатся вес зимних осадков, сила ветра, собственная масса, вес мебели и людей, эксплуатирующих мансарду. Нагрузки могут действовать одновременно, поочередно или в любом сочетании типа снег + мебель + человек; снег + ветер и т.д. Расчеты проводят по максимуму в стремлении предусмотреть вероятность воздействия наибольшей нагрузки.

Как определить вес снегового покрова

Для определения веса снегового покрова особых познаний не нужно. Выполняется оно путем выяснения принадлежности площадки строительства к конкретному «снежному региону». Нашли на карте регион с присвоенной ему цифрой, затем посмотрели в табличке, сколько снега будет давить на горизонтальную поверхность.

Для стропилин верхнего и нижнего яруса ломаной крыши показатели веса снега будут различными. Скаты ломаной крыши в большинстве случаев неравнозначны по углу наклона. У твердых осадков больше возможности задержаться и полежать на близкой к пологой верхушке, чем на крутых скатах нижней части. Следует учесть, что на скатах крутизной до 30º вес снега принимают равным единице среднестатистического значения, принятого в регионе на основании многолетних наблюдений метеослужбы. Считается, что на скатах крутизной 60º и более снег не задерживается совсем, т.е. равен нулю. Значение веса снега в интервале между указанными наклонами находят методом интерполяции. Например, если угол наклона 45º, то табличный показатель следует умножать на коэффициент 0,5, для 50º на 0,33 и т.д.

Как найти ветровую нагрузку

Ветровая нагрузка нужна для расчетов устойчивости стропильной системы. Для ее определения опять же используем карту районирования, но уже составленную по значениям давления ветра. Этот показатель необходим для стропильных ног обоих ярусов крыши, потому что пологую часть порывистый ветер способен сорвать и унести, а крутую банально опрокинуть. Определенные по карте сведения о силе ветра корректируют посредством умножения на коэффициент, разработанный для разных типов местности.

В регионах с высокой ветровой нагрузкой увеличивается частота крепления стропильных ног к стенам, т.е. они крепятся проволочными скрутками чаще, чем через одну. Для устойчивости увеличивается количество ветровых связей – подкосов, опор, досок или реек, прибитых к трем и более стропилинам. Их вес необходимо учитывать при расчете общего веса кровельной конструкции.

Нагрузка от массы кровли

Вес кровли – сборная характеристика с индивидуальными параметрами. По сути, это масса кровельного пирога конкретной утепленной или холодной конструкции с определенным видом покрытия и устроенной специально под покрытие сплошной либо разреженной обрешеткой. Рассчитывается она на метр кровельной площади.

Усредненные значения веса покрытий можно найти по табличке. Нужно учесть, что при использовании рельефных кровельных материалов вес снегового покрова следует увеличить на 10%. К примеру, если производится или профнастила с крупной волной, следует помнить, что снеговой покров в углублениях может скапливаться и долго лежать.

Вес обрешетки зависит от вида покрытия. Устройство мягкой кровли требует сплошного настила из доски, листов влагостойкой фанеры или плит ОСП. Профилированную жесть, шифер, глиняную черепицу монтируют на установленные с определенным шагом бруски. Вес обрешетки увеличится за счет установки диагональных ветровых связей в регионах с высокой ветровой нагрузкой. Массу утепления и самой стропильной системы с подкосами, опорами, прогонами и прочими элементами также рассчитывают в индивидуальном порядке.

Для предварительных расчетов есть ориентировочные усредненные показатели:

• вес деревянной обрешетки от 10 до 12 кг/м²;
• вес наслонных стропильных ног с прогоном от 5 до 10 кг/м²;
• вес висячих ног стропильной фермы от 10 до 15 кг/м².

Вычисленные с помощью программ показания не слишком сильно должны отличаться от приведенных цифр. Для утепленных мансард список нагрузок следует пополнить весом обшивки. В случае применения утеплителя с коэффициентом теплопроводности мало отличающимся от 0, 04 Вт/м×°С, его массой разрешается пренебречь.

Мы показали, где и как найти значения для ввода в расчетные системы. Все остальные сведения для математического определения сечения стропильных ног, балок, опор вводятся согласно проектным данным. В случае если расчетная система предупреждает о том, что «условие не выполнено» или не обеспечена несущая способность, размеры элементов следует увеличить.

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

• Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
• Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
• Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
• На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
• Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

• Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
• Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
• Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

• Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
• Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
• Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
• Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Видео подборка для самостоятельных строителей

Желающим наглядно представить процесс сооружения ломаной крыши в помощь три ролика с пошаговым производством работ:

Рассмотреть в рамках одной статьи все варианты сооружения стропильных конструкций для ломаных крыш невозможно. Различаются типы кровли, архитектурные параметры, регионы. Есть немало нюансов, применяемых в конкретных условиях строительства. Однако приведенные нами примеры отлично демонстрируют общий технологический принцип. Эти сведения о правилах расчета и схемах строительства должны помочь и домашним мастерам, и хозяевам, контролирующим работу наемной бригады. Ваши вопросы, если таковые будут, оставляйте в комментариях.

Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.

Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.

Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

В этой статье

Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Важно не забыть прибавить к полученному числу 15% для формирования стыков кровельного материала и непредвиденных ситуаций.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

• Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
• Длину стропильных ног, шаг стропильной системы и обрешетки;
• Наклон скатов крыши, высоту конька;
• Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

• Тип кровельного покрытия;
• Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

При этом необходимо учитывать, что если подкровельное помещение будет использоваться для жилой комнаты, то высота конька не может быть менее 2,5 м.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

• Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
• Стропильные ноги формируются из брусьев 50*200 мм;
• Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
• Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Перед началом монтажных работ все деревянные элементы в обязательном порядке дважды покрываются специальными антисептическими растворами, которые сохраняют древесину от гниения и вредителей. Построенная из таких материалов кровля будет прочной, основательной и прослужит не одно десятилетие.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

При укладке балок важно соблюсти горизонтальный уровень.

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Как сделать ломаную крышу — особенности конструкции. Ломаная крыша: возможности и устройство необычной конструкции Как построить ломаную крышу дома своими руками

Уже достаточно давно на домах устраиваются крыши ломаного типа, что дает возможность увеличить жилое пространство. В большинстве случаев под такой конструкцией устраивается мансарда. Ломаные крыши, хоть и представляют определенные сложности, устраиваются часто. Но если внимательно изучить вопрос, то особых отличий от обычной двускатной конструкции не найдется.

Отличительные особенности

Дизайнеры считают, что такой тип кровли отличается художественной выразительностью, позволяет воплотить в реальность интересные решения проектов. Обладая определенными навыками, такую крышу вполне можно устроить своими силами.

Главное достоинство ломаная кровля демонстрирует на широкой постройке, так как можно с максимальным эффектом использовать чердачное помещение. А вот большая длина пролетов существенно усложнить стропильную систему, окажется малоэффективной.
Итак, сегодня рассматривается ломаная крыша, рассказывается, как сделать её своими руками.

Необходимые материалы, видеоролик

Основной упор следует сделать на заготовку древесины, так как она будет использоваться больше всего. Сорта лучше выбирать хвойные, как наиболее мягкие в работе и не особенно дорогостоящие. Понадобится:

• Брус. Из него формируется стропильная конструкция;
• Доска обрезная. Она понадобится для обустройства обрешетки. Ее количество определяется применяемым кровельным материалом;
• Скобы и кронштейны из металла. С их помощью будут выполняться крепления элементов стропильной системы.

Более наглядно этот этап работ представлен на видеоролике:

Предварительная обработка

Перед установкой стропил всю древесину следует защитить от воздействия влаги и возможного возгорания. С этой целью каждый элемент обрабатывается специальными составами. Их сегодня имеется достаточное количество.

Установив стропильную систему, все стыковочные участки рекомендуется обработать дополнительно.

Установка ломаной конструкции

Несмотря на определенные сложности рабочего процесса, все можно выполнить своими руками. Просто необходимо внимательно изучить особенности устройства крыши, составить удобное проектное решение, рассчитав все уклонные углы.

Чтобы упростить процесс, под стропильные системы можно подготовить шаблон, по геометрии которого можно будет ориентироваться в работе.
Установив и разметив муэрлат, можно поднимать стропила и монтировать их, начиная с первого и последнего элементов. Приняв их за ориентиры, остальные стропила выставить будет проще.
Чтобы придать конструкции дополнительную жесткость, следует установить коньковый брус, соединяющий систему в одно целое.

Защита от влаги и утепление

Чтобы создать комфортную атмосферу в мансарде и понизить затраты на отопление, стоит устроить утеплительный слой и защитить кровлю от влаги. Рекомендуемый для этого вариант – устройство кровельного пирога.

Использование такой схемы позволит экономить на отоплении и устроить оптимальную влажность. Утеплительный материал фиксируется по стропилам степлером, подбивается кровельным покрытием.

Устройство обрешетки, кровельные виды работ

Закончив с утеплением и устройством гидроизоляционной прослойки, можно выбрать материал для отделки кровли. От этого будет зависеть, как устроить обрешетку, которая будет служить основой.
Монтажные работы материала следует вести по известной технологии, наличие нескольких наклонных углов влияния на это не должно оказывать. Обрешеточные доски накладываются на специальные рейки, с помощью которых будет выполняться естественное вентилирование кровельной конструкции.

Набивая обрешетку, следует внимательно отслеживать ее размеры, чтобы в дальнейшем не возникли сложности с креплением кровельного покрытия.

Монтажные работы заканчиваются установкой водосточной системы, которая защитит фундамент от лишней воды.

Устройство ломаной крыши считается процессом сложным, требует некоторых навыков. Но если есть необходимость сократить финансовые расходы, то, изучив инструкции, все можно выполнить своими руками.

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол а 60° между перекрытием и скатом и угол б в месте излома скатов 30°, желаемая высота помещения (Н м) 2,5 м, выноса балок перекрытия за пределы стены (В в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол а) по законам геометрии — В м = В д – {2 х (Н м: tq а)} = 6,4 — {2 х (2,5: tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н м + Н к (высота конькового треугольника), где Н к = 0,5 х В м х tq б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н м: sin угла а = 2,5: sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н к: sin угла б = 1,01: sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

• вес материала кровельного покрытия;
• нагрузку от всех изоляционных компонентов кровельного пирога;
• шаг стропил и обрешетки;
• вес обрешетки и контробрешетки;
• длину скатов от карниза до конька;
• угол наклона скатов;
• сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Фото ломаной крыши

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Дом с мансардой — это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все равно создает мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

А про, то — читайте на нашем портале.

Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5— 2,7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

• Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
• Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — , а стропила, образующие стены мансарды, называют боковыми.
• Коньковая доска или брус — обязательный элемент дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
• Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
• Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
• Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
• Балки чердачного перекрытия применяются во всех вариантах мансарды — ими связывают стойки, и они же являются каркасом для устройства потолка.
• Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно , нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных на нем размеров, можно просчитать количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами , которые снизят горючесть материала. Итак, для строительства понадобится:

• Доски для стропильных ног. Их сечение — подбирается по результатам специальных расчетов – об этом будет рассказано подробнее чуть ниже.
• Брус, имеющий сечение в 100×150 или 150×200 мм — для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
• Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата .
• Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
• Необрезная доска для настила чернового пола и некоторых крепежных элементов.
• Проволока стальная отожженная диаметром 3— 4 мм — для скрепления между собой некоторых деталей.
• Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные элементы.
• Металлический лист т олщиной не менее 1 мм — для вырезания накладок.
• Пиломатериалы для обрешетки и контробрешетки для кровельного материала – в зависимости от выбранного типа кровли.
• – для термоизоляции кровли.
• Гидроизоляционные и пароизоляционные мембраны.
• Кровельный материал и крепежные элементы для него.

Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется обратиться к справочным материала и провести некоторые подсчеты .

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg – табличное значение — смотри карту и прилагаемую к ней таблицу

μ — поправочный коэффициент, зависящий от крутизны ската крыши.

• Если угол ската – мене 25°, то μ=1,0
• При крутизне от 25 до 60° — μ=0,7
• Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще в расчёт не берется .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета ):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет для конкретного здания будет проводиться по формуле:

Wp = W × k × c

W – табличное значение, в зависимости от региона

k – коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу )

В таблице буквами указаны следующие зоны:

• зона А – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер и водохранилищ.
• зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
• зона В – плотная городская застройка со средней высотой зданий выше 25 метров.

с – коэффициент, зависящий от преимущественного направления ветра (розы ветров региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет возникающих подъемных сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета .

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах ), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа (Килопаскалях ). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять : 1 кПа ≈ 100 кг/м² .

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

	сечение стропил (мм)	Расстояние между соседними стропилами (мм)
		300	600	900	300	600	900
		1.0 кПа			1.5 кПа
высший	40×89	3.22	2.92	2.55	2.81	2.55	2.23
	40×140	5.06	4.60	4.02	4.42	4.02	3.54
	50×184	6.65	6.05	5.28	5.81	5.28	4.61
	50×235	8.50	7.72	6.74	7.42	6.74	5.89
	50×286	10.34	9.40	8.21	9.03	8.21	7.17
1 или 2	40×89	3.11	2.83	2.47	2.72	2.47	2.16
	40×140	4.90	4.45	3.89	4.28	3.89	3.40
	50×184	6.44	5.85	5.11	5.62	5.11	4.41
	50×235	8.22	7.47	6.50	7.18	6.52	5.39
	50×286	10.00	9.06	7.40	8.74	7.66	6.25
3	40×89	3.06	2.78	2.31	2.67	2.39	1.95
	40×140	4.67	4.04	3.30	3.95	3.42	2.79
	50×184	5.68	4.92	4.02	4.80	4.16	3.40
	50×235	6.95	6.02	4.91	5.87	5.08	4.15
	50×286	8.06	6.98	6.70	6.81	5.90	4.82
суммарная величина снеговой и ветровой нагрузки		2.0 кПа			2.5 кПа
высший	40×89	4.02	3.65	3.19	3.73	3.39	2.96
	40×140	5.28	4.80	4.19	4.90	4.45	3.89
	50×184	6.74	6.13	5.35	6.26	5.69	4.97
	50×235	8.21	7.46	6.52	7.62	6.92	5.90
	50×286	2.47	2.24	1.96	2.29	2.08	1.82
1 или 2	40×89	3.89	3.53	3.08	3.61	3.28	2.86
	40×140	5.11	4.64	3.89	4.74	4.31	3.52
	50×184	6.52	5.82	4.75	6.06	5.27	4.30
	50×235	7.80	6.76	5.52	7.06	6.11	4.99
	50×286	2.43	2.11	1.72	2.21	1.91	1.56
3	40×89	3.48	3.01	2.46	3.15	2.73	2.23
	40×140	4.23	3.67	2.99	3.83	3.32	2.71
	50×184	5.18	4.48	3.66	4.68	4.06	3.31
	50×235	6.01	5.20	4.25	5.43	4.71	3.84
	50×286	6.52	5.82	4.75	6.06	5.27	4.30

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт .
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата , на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь стены не менее, чем на 150 — 170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

• Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст роения и за счет этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

• В другом случае они могут укладываться на гидроизолированные стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

• Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
• Стойки должны быть расположены на одинаковом расстоянии от от меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
• Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса , и только потом закрепляют капитально, с расчётом на будущие нагрузки.

• Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с помощью специальных металлических уголков.

• После закрепления затяжки получится П-образная конструкция. На нее по бокам устанавливаются наслонные стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
• На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью металлических скоб.

• Для жесткости конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
• Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
• Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями — это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.

• После их установки, к коньку и середине затяжки крепится бабка.
• Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.

• Сначала устанавливаются боковые детали системы в сборе , а затем — промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее и сопутствующими им материалами.

• Первым покрытием, которое должно быть закреплено сразу поверх ст ропил, станет гидроизоляционная и ветрозащитная пленка . ее крепят к стропилам с помощью скоб и степлера, начиная от карниза. Полотна настилаются внахлест на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
• Сверху гидроизоляции, на стропила набивается контробрешетка , которая надежнее зафиксирует пленку на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.

• Перпендикулярно контробрешетке закрепляются обрешетка , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом требуемого для него нахлеста
• Если же выбрана мягкая кровля, то на контробрешетку чаще всего закрепляются фанерные листы.

Монтаж кровельного покрытия

На подготовленную обрешетку или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово , от одного из краев – в зависимости от вида кровли. Кровельные листы монтируются внахлест . Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши — это переход от наслонных боковых стропил к висячим коньковым . Могут быть определенные сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит дымоходная труба, для нее необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле— устройство вокруг трубы надежной гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному утеплению мансардного помещения.

Цены на популярные виды профнастила

Профнастил

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Путеводитель для домашнего мастера. Как рассчитать ломаную крышу

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать имеющееся пространство и значительно расширить жилую площадь. Мансардных вариантов много; Самая популярная из них — ломаная крыша, которая не только эстетически привлекательна, но и выгодна с финансовой точки зрения. Если вы желаете построить такую ​​мансарду своими руками.

Пользователи часто ищут:

Из каких частей находится одинокий чердак?

Первый этап строительства кровли — проектирование и расчет; Вне зависимости от того, заказан ли проект в специальной организации или планируется самостоятельно нарисовать чертеж конструкции, в первую очередь необходимо понять, какие основные детали являются малолитражными.

По сути, ломаная крыша — это жилой чердак, хорошо утепленный и защищенный от влаги и шума, чтобы на нем было комфортно жить. Поэтому по конструкции она немного отличается от обычной двухуровневой кровли.

Различают следующие основные элементы лонической кровли:

• вертикальные стойки;
• затяжка — горизонтальные балки;
• стропила — ребра, являющиеся каркасом всей конструкции;
• откосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальными креплениями, соединяющие конструкцию со стенами дома;
• скаун прогон — сочетание верхних элементов стропильной системы;
• бабки — приставки, обеспечивающие жесткость подвесных стропил;
• схватки — подкосы горизонтальные, снимающие часть нагрузки стропилами;
• роковой упор — рама для крепления рубероида и изоляции;
• кровля — может быть изготовлена ​​из керамогранита, различных видов шифера, профлиста и многих других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между ними соединены деревянными балками. Все описанные элементы легко найти на чертеже голого чердака.

Технические условия на ломаную крышу

К ломаной крыше предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• необходимо обеспечить хорошую вентиляцию, чтобы влага не конденсировалась под кровлей;
• рубероид должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на быстросъемную систему — то есть элементы кровли должны выдерживать не только собственную массу, но и, например, снег;
• чердак теряет тепло быстрее, чем нижние этажи, поэтому на теплоизоляцию стоит обратить особое внимание; №
• Для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки необходимо обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной кровли очень простое — уклон бесшумный к нижней и верхней части, каждая из которых устанавливается под своим углом. Чаще всего их устанавливают под углом 60-70 ° и 15-30 ° соответственно.

Исходя из конструктивных особенностей мансарды, можно выделить такие виды мансардных ломаных крыш.

1. Используются стропила двух типов: подвесные и балочные. Балки мансарды мансарды ставят, немного не доходя до краев стен нижнего этажа.Нижний вырез делают из стропил мокроты, которые с помощью Мауролата прикрепляют к стенам дома. Из стоек поставили каркас монсардовых стен. Такие треугольники устанавливаются вдоль стен и привязываются к дракам. Сверху их соединяют треугольниками висячих стропил исходя из затяжки.
2. Для увеличения площади комнаты нижние края стропила можно вывести из дома. В этом случае они будут крепиться не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома с помощью мауэрлата.Стропила обязательно подпирают розовым. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной кровли отличается тем, что верхние треугольники сделаны из сорняков, а не из свисающих стропил. Затяжка — это опоры подкосов верхних треугольников.

Расчет ломаной кровли

Перед началом работ необходимо провести два расчета:

• определение количества необходимых строительных материалов;
• Расчет несущей способности конструкции.

Определить, сколько материала нужно, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так-то просто. Для его расчета необходимо учесть:

1. много кровли;
2. образцовая масса снега;
3. масса ящика;
4. много парогидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки коньков;
7. ступенчатый монтаж элементов стропильной системы и обрешетки;
8. дополнительная нагрузка: Масса людей и оборудования, окна, вентиляция и т. Д.

На основании этих данных и с помощью специальных программ сделана несущая способность. В зависимости от того, какая требуется несущая способность, при строительстве деревянного бруса подбирается площадь сечения. Если что-то не устраивает, проект можно скорректировать, изменив систему сплава, выбрав другой кровельный материал, разместив стропильный участок.

В большинстве программ конструктивная конструкция крыши может быть визуализирована — на 3D-моделях сразу будет видно, как изменения повлияют на внешний вид чердака.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой рубероид лучше выбрать, какая кровля должна быть. Придется закупить самые разнообразные пиломатериалы: трамбовку для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно выбирать, чтобы конструкция была прочной и надежной.

Советы по выбору пиломатериалов:

• Лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и выносливые, выдерживают все нагрузки;
• древесина должна хорошо всасываться — ее влажность не должна превышать 20%;
• Материал должен быть без трещин, следов биологического поражения и других дефектов.

Перед установкой вся древесина обрабатывается антипиренами и антисептическими средствами, а также пропиткой от гниения. Такую обработку следует периодически повторять, чтобы не заменить несущие конструктивные элементы.

№

Кроме основного материала, необходимо иметь в наличии металлический крепеж для соединения стропил с мауэрлатом и соединительными, изоляционными и кровельными материалами.

Монтаж на крышу

Монтаж мауэрлата.

Возведение одиночной кровли начинается с устройства мауэрлата, к которому будут крепиться концы стропила.Нюансы этого этапа различаются в зависимости от материала, из которого построен нижний этаж — если стены его каменные, необходимо заранее пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

Гидроизоляционный материал укладывается на поверхность стены. Затем укладывается брус, просверливаются отверстия в точках установки крепежа. Мауэрлат надевается на анкер и плотно затягивается гайками.

Устройство перекрытия балок

Последовательность монтажа:

• сначала поставить крайние балки с торцов здания;
• между ними натянуты шпагатом для обозначения плоскости;
Установлены промежуточные балки
• .

Установка стоек

Стеллажи нужно устанавливать строго вертикально. Принцип работы такой же, как и в случае перекрытия балок — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Подставки фиксируются временными подкосами. Высота балок на 10 см больше запланированной высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски.В результате должен получиться готовый каркас для внутренних стен мансарды.

Установка прижимная

Поперечные балки соединяются не со стойками, а с прогонами, с помощью металлических кровельных уголков. Если ширина помещения большая, под каждую затяжку стоит устанавливать временные подкосы, чтобы при проезде по ним, при строительстве верхних откосов, балки не ломались и не вспыхивали.

Установка ГРМ

Сначала монтируются нижние стропила.Расставьте их в следующем порядке:

• точек крепления на мауэрлат — шаг между ними должен составлять 1-1,2 м;
• на ногах сплава, места крепления на выкройке закреплены;
• сначала крепятся крайние рафилики, затем, как и прежде, в шпагат — промежуточные;
• в соответствии с чертежом, свитки установлены.

Укладываются верхние стропила аналогично — по шаблону. Они крепятся на герметичность и соединяются между собой; Продольное соединение коньковой балки требуется только в том случае, если длина мансарды превышает 10 м.Иначе можно обойтись поддоном, у которого конструкция ядерной кровли получается достаточно жесткой.

Последние этапы работ — обрезка фасадов и крепление кровельной обрешетки. Спереди следует оставить оконные проемы (не менее 1/8 общей площади наружных стен чердака).

Конструкция утеплителя

На готовый каркас останется только укладывать кровельный пирог. Первый слой — это испарение, которое не позволяет влаге проникать в изоляцию.Теплоизоляционный материал укладывается на пароизоляционную мембрану — рекомендуется использовать каменные базальтовые плиты. Их кладут в несколько слоев со сдвигом, что убережет холода от возникновения мостиков холода. Размер пластин должен быть на несколько сантиметров больше, чем шаг между балками противовеса. Чтобы утеплитель не просил и не терял свои эксплуатационные характеристики, его плотность должна быть не менее 35 кг / м3.

Сверху утеплитель покрыт гидрозащитной мембраной, которая проходит пары, но не дает жидкая влага проникает внутрь помещения.Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После установки кровли останутся только финишные штрихи — установка гидроизоляции, декоративная отделка. Внутри отделочный материал также крепится к обрешетке поверх теплоизоляции. Построена сломанная крыша. Как видите, своими руками это вполне возможно — только проектирование и расчет, скорее всего, доверить профессионалам.

Конструкция кровли мансардного типа — эффективное решение для рационального и элегантного расширения жилого пространства.Строительство ломаной крыши на сегодняшний день — экономически выгодное и разумное предприятие, позволяющее девелоперу получить застройщику драгоценные жилые метры.

Достоинства и недостатки ломаной крыши

Перед тем, как построить ломаную крышу своими руками, давайте выясним ее основные достоинства и недостатки.

Основные преимущества :

• кровля может быть построена на инфраструктуре старого жилого дома;
• увеличение площади проживания за счет использования чердачного помещения;
• здание приобретает законченный и неповторимый вид;
• Мансарда может быть одно- или двухуровневой;
• снижение тепловых потерь через кровлю конструкции, как следствие — зимой снижение энергозатрат.

недостатки :

• уменьшенная высота стен, вызванная скошенными потолками;
• сложные и сложные технологии для гидро- и теплоизоляции; №
• использование в помещениях мансардных окон, которые значительно дороже обычных аналогов;
• Скопление снега в зимний период на мансардных окнах приводит к снижению инсоляции в помещении.

Отсюда следует, если правильно сделать ломаную крышу, то можно избежать многих недостатков и ее экономичность станет очевидной.

Требования к устройству ломаной кровли

Строительство ломаной крыши — технически сложный процесс, который должен выполняться профессионалами или людьми, имеющими достаточные навыки и опыт в этой форме работы. Строительство ломаной кровли своими руками под силу человеку, уже имеющему определенный опыт работы с кровлей, а вот точный расчет ломаной кровли должен произвести опытный специалист. Новичку учесть все тонкости и нюансы будет невозможно.

Перед тем, как построить ломаную крышу, необходимо знать, какие требования к ней предъявляются :

• высота чердачного помещения должна быть не менее 2,2 м;
• вентиляция должна быть эффективной от припухлости роговицы до конька; Плохая вентиляция может привести к скоплению конденсата в подпольном пространстве и возможным протечкам;
• кровля должна иметь небольшой удельный вес и достаточную практичность;
• необходимо конструктивно обеспечить увеличение дополнительных нагрузок на стены конструкции;
• Следует обратить особое внимание; Поверх него нет тепловой подушки, поэтому потери тепла в нем самые большие, чем на нижних этажах помещения;
• Пожарная безопасность должна обеспечиваться обработкой деревянных конструкций антипиренами и антисептиками.

Схемы стропильных систем ломаной кровли

Основное отличие ломаных крыш в том, что в них можно использовать только два типа стропил. Либо только места стропил, которые устанавливаются на всех стержнях, либо на нижние стержни накладывают вспомогательные стропила, а на верхнюю навешивают.

Перед тем, как сделать ломаную крышу, необходимо определить углы уклона нижнего и верхнего стержня крыши. Оптимальный угол крыши для нижних тяг 60-70 °, а для верхних 15-30 °.

Различают три основные схемы :

Монтаж ломаной кровли

Линии одиночной кровли представляют собой модульную конструкцию, в которой используемые стропила выполняют функцию нижних стержней крыши, а верхних. стержни крыш могут быть выполнены из висячих или поливных стропил.

Перед тем, как сделать ломаную крышу своими руками, деревянные элементы стропильной фермы необходимо обработать специальными растворами антипиренов и антисептиков!

Для элементов рафтинговой системы выбрана древесина хвойных пород с влажностью 18-22%.

Как построить ломаную крышу, поэтапная инструкция :

Утепление, гидро- и испарение ломаной крыши

После сборки каркаса приступаем к устройству кровельного пирога. Вначале закрепляется пароизоляционный материал. Это необходимо для предотвращения проникновения пара в слой теплоизоляции. Затем идет укладка теплоизоляции. В качестве материала чаще всего используется базальтовый утеплитель. К укладке теплоизоляции предъявляются особые требования.Он может состоять из нескольких слоев, которые уложены Vangesti для предотвращения возможных «мостиков» холода.

Отнеситесь к укладке теплоизоляции ответственно! Неправильно выполненная теплоизоляция может привести к тепловым «пробоям», что негативно скажется на комфортном размещении в мансардном помещении.

Плотность утеплителя должна быть не менее 35 кг / м 3. Такая плотность необходима для жестких скреплений и сохранения геометрической формы теплоизоляционного материала, чтобы его усадка и сдавливание не происходили на крутых пазах. .

Не используйте рулонный утеплитель плотностью менее 35 кг / м 3. Со временем такой утеплитель деформируется, создавая внутри кровли пустоты, что приведет к ее промерзанию!

Сверху утеплителя укладывается гидроизоляционная дышащая мембрана. Это позволяет пропускать пары из утеплителя, при этом удерживая столб воды.

Не менее важным моментом является вентиляция подземного пространства от уровня крыши до конька. Образовавшийся конденсат от перепадов внешней и внутренней температуры необходимо удалить натуральным продуктом и высушить.В сложных кровлях с множеством фейдов и средств легко допустить ошибку и сделать недостаточный продукт. В результате возможно локальное скопление конденсата в слабовентилируемых местах и ​​появление протечек.

Сломанная крыша — это, по сути, разновидность кровли прицела. Его выбирают, когда хотят получить дополнительное свободное место на мансардном этаже или кому-то такие конструкции более вероятны, чем обычные отбойные, трехплотные, четырехплотные. Обустройство ломаной крыши — процесс сложный, но оценивается красивым внешним видом, повышенными функциональными характеристиками и уютным помещением, пригодным для жилья.Подробно рассмотрим устройство ломаной кровли и как сделать своими руками.

Что такое ломаная крыша

Название ломаная крыша получила благодаря своей форме. Он имеет большое количество линий с плавными переходами и пятиугольную (а не треугольную, как классические скудные) проекции фасада здания. Многие девелоперы намеренно выбирают его ради формы, так как дом с ломаной крышей выглядит хорошо, солидно, а с помощью хороших элементов и даже контрастного тона основной отделки крыши и фасада можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части он идеален, когда желаемое положение чердака не вписывается в обычную по размеру крышу, не обеспечивающую достаточной высоты чердачного помещения для комфортное пребывание там. Баланс такой же конструкции благодаря излому конька значительно сокращает «мертвые зоны» — непригодное пространство для обитания.

Кстати, не всегда крышу с разбивкой выбирают для обустройства жилого помещения.Это могут быть «холодные» помещения — винный погреб для виноделов, спортивный зал для любителей спорта.

Для хранения вина в доме подойдет любое помещение — подвал, чердак, кладовая — главное обеспечить необходимые климатические условия для хранения вина

На чердаке можно устроить гардеробную или просто чулатте для дома потребности, оборудованные различными шкафчиками и полками.

Маленькая гардеробная на чердаке — наглядный пример того, как можно практически использовать все квадратные метры собственного жилья

Варианты ссудной крыши:

1. Одностоловый — простейшая конструкция, которую легко сделать самостоятельно.

   Односкатная крыша с небольшой шлейфом конька — стильный и простой дизайн

2. Диван — позволяет оборудовать большое чердачное помещение.

   Обтекаемая форма делает двухуровневую ломаную крышу устойчивой к порывам ветра и снежным склонам.

3. Трекская — давно известная в России и популярная сегодня.

   Эстетика трехъярусной лонической кровли с одной стороны ненавязчива, а с другой — имеет определенную привлекательность.

4. Четырехтактная — сложная по конструкции, но красивая внешне и легкая, благодаря конструктивным особенностям.Это позволяет оборудовать чердачное помещение большого размера, не перегружая фундамент. Поэтому четырехгранная ломаная кровля очень востребована в частном домостроении.

   Четырехплотные ломаные конструкции востребованы в частном строительстве

5. Валм, палатка ломаная, щипцы, комбинированные и т.д.

   Ломаная крыша Вальм имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства мансардного этажа

То есть покрытие крыши, позволяющее увеличить чердачное пространство, применяется практически везде.По мнению строителей — если что-то можно нарисовать, значит, это можно построить. Так оно и есть, но важно заранее рассчитать смету, чтобы никогда не случилось «я был слеп от того, что было».

Специфика конструкции ломаной кровли

Наличие специальной стропильной системы из весьма внушительных элементов отличает строительство ломаной кровли от конструкции типового объема. Однако бояться не стоит. Крыши не такие сложные в установке, как может показаться изначально.Их вполне реально сделать своими руками.

Основное преимущество ломаных крыш в том, что, несмотря на внушительные опоры опор, большая часть стропильных систем монтируется по модульной схеме. Многие компоненты собраны на земле и готовы к установке наверх. Поэтому тяжелая строительная техника не понадобится. Стойки и стропила в местах изломов обшивают под определенным уклоном. Вся стропильная система фиксируется специальными составами.

Стропила петлевой кровли монтируют по схеме

Наилучшая ширина строительной ширины для устройства кровли кровли — 6 м.При большей ширине пролетов целесообразно использовать другие технологии, так как способность стропа тонкой кровли выдерживать усиленную нагрузку значительно снижается. Если ширина дома меньше, то балки обрезные и усиливающий потолок будет опираться на мауэрлат из бруса сечением 90х140 мм.

Основа единственной кровли — либо несущие стены, либо стропильная система из подвесных стропил и немалых, которые лучше делать деревянными, чтобы не потерять конструкцию.Нежелательно использование металлических и железобетонных изделий. Доска должна быть толстой, поперечным сечением не менее 50 мм, влажностью до 18%, обработанная маслом. Чаще всего используется для создания несущих конструктивных конструкций кровли из древесины хвойных пород, как и недорогих.

Характерной особенностью крыш с изломом является разбивка конька на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15-30 °, нижние 60-70 °. °. Сломанная конструкция собирается при помощи кронштейнов.Их количество и место установки зависит от типа и площади кровли. Элементы конструкции зависят от этого, тем не менее, в основных видах обязательно присущи:

Созданная правильная конструкция кровли с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя. ;
• grubes, контролируемый и кровельный пол.

Расчет ломаной кровли

Расчет ведется с учетом типа основного кровельного покрытия, а также углов стропа.Рассчитать необходимый объем наблюдательного материала на ломаной крыше несложно: измерить

• длину и ширину прутьев, ее удлинить, получить площадь каждого ската;
• рассчитанные площади суммируются и полученный результат делится на площадь кровли (листы металлочерепицы, ондулин и т. Д.) + 10-15% на спину и запас.

Изоляционные материалы рассчитываются аналогично.

Перед расчетом стропильной системы нужно составить план дома и посмотреть снеговые и ветровые нагрузки по регионам.Любой, кто знаком с ArchiCAD или SolidWorks и знает асы строительства, может создать в этих программах проект крыши своего дома, где все элементы имеют вес и размер. На основании чего можно сразу сделать смету и узнать, во что грядет стоимость обустройства выбранной кровли.

Видео: Терминальная система крыши, проектирование в ArchiCAD и SolidWorks

Нарисуйте клетчатые листья. Эскиз дома, где отображены особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона и т. Д.. Возьмем для примера скетч с фото.

При составлении схемы дома необходимо соблюдать пропорции

Исходными данными является ширина стены, на которой формируется торец крыши (в d) 6,4 м, возводится, например, в Тюмени, высота эскиза 2,3 м, расстояние от перекрытия до кровли 3,5 м, углы штанги — Угол А 60 ° Между перекрытием и штангой и угол прорези 30 °, высота желаемая. помещения (НМ) 2,5 м, вынос балки перекрытия за стену (в Б) нет, шаг стропила примет 0.6 мес.

Найдите на карте место строительства и узнайте величину снеговых нагрузок для данной местности. В то же время, если строительство ведется на границе регионов, они отдают предпочтение большей важности. В нашем примере снеговая нагрузка (Тюмень) составляет 180 кг / м².

Величина снеговых нагрузок определяется в зависимости от местности

Мы определяем значение энергии ветра согласно карте ветровой нагрузки и умножаем на поправочный коэффициент (k) из приведенной ниже таблицы, поскольку тип местности и важна высота будущей конструкции.В нашем примере ветровая нагрузка для Тюмени составляет 24 кг / м², k 0,65 (столбец «В»). Итого получаем 24 х 0,65 = 15,6 кг / м².

По карте ветровой нагрузки определяет мощность ветра во всех регионах

Таблица: коэффициент (К) для типов местности

Если дом построен в городском стиле, но рядом с морем, принимают значение столбца «А».

В нашем примере значение столбца «Б» взято — высота дома более 5 м и он построен в черте города (Тюмень) в коттеджном поселке, где нет многоэтажных домов. .

Видео: Лавен кровля с мансардой, часть 1 — расчетная схема, нагрузка, РСУ

Проводим расчеты.

1. Рассчитайте зависимость ширины чердака от кругызны чердачной горки (угол А) по законам геометрии — в м = в d — (2 x (нм: tq a)) = 6,4 — (2 х (2,5: TQ 60 °)) = 3,51 м. Расчет производится без несения балок, когда стропила опираются на мауэрлат. При удалении балки нахлест снаружи, скажем, 0.5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда и выпускной — чем больше удаление перекрытия балки, тем шире можно сделать место чердака.
2. Рассчитываем общую высоту кровли: n M + n K (высота конькового треугольника), где nk = 0,5 xvx tq b = 2,5 м + (0,5 x 3,51 x Tq 30 °) = 2, 5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчета нижних стропильных ног N M: Угол Sin A = 2,5: SIN 60 ° = 2.89 М Длина стропильной ноги; Для расчета стропила конька n к: Угол Sin B = 1,01: SIN 30 ° = 2,02 м. Если конструкция формируется с наложением балок перекрытия, т.е. кровля образуется за счет снятия, то на этом расчеты стропильных ног завершаются. Если снятия балок нет, то требуется удлинение стропила, значит, необходимо провести дополнительный расчет.
4. Рассчитываем удлинение стропила — рабочую длину стропила — по планируемой величине вздутия роговицы по формуле — желаемая длина вздутия роговицы (К): Cos an угол A = 0.5 м, например: COS 60 ° = 1 м.
5. Мы изучаем наклон ската и величину нагрузки, ориентируясь на таблицу «рекомендуемый уклон скатных крыш» ниже.
6. Рассчитать нагрузку на рафил. Для этого мы используем исходные и расчетные данные. Нагрузка из-за наклона конька (например, металлочерепица) + снеговая нагрузка по карте снеговой нагрузки + ветровая нагрузка (определяется в карте с поправкой на коэффициент). Итого: 5 кг / м² + 180 кг / м² + 15,6 кг / м² = 200.6 кг / м² x Заданный шаг установки стропила (у нас 0,6 м) ≈ 110 кг / монго метр.

Зная величину нагрузки, можно правильно выбрать сечение подъемного бруса.

Таблица: Соотношение нагрузок и временная толщина для стропильной системы

Примечание. При выборе нагрузки округляйте в большую сторону.

Видео: Кровля Loaven с мансардой, часть 2 — расчет в SCAD, подбор сечений элементов кровли

При покупке пиломатериалов необходимо учитывать утеплитель, а также вентиляционный зазор и паронепроницаемость слоя кровли. кровельный «пирог» (а это 20-30 мм).

Расчет объема ломанной крыши, но несложный. Это можно сделать самостоятельно вручную или с помощью расчетной программы SCAD. Вы также можете воспользоваться онлайн-калькулятором расчета соло-системы на стройплощадках, где нужно ввести запрашиваемые данные и получить готовый расчет.

Видео: Легкая кровля с мансардой, часть 3 — конструктивно-планировочная

Проекты домов с разными типами ломаных крыш

Благодаря конструктивным особенностям ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на Мауэрлат; №
• с удалением нижней части стропил за стены;
• используя только стропила для обрызгивания.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный внешний вид.

В первом варианте потолочные балки устанавливаются так, чтобы они немного не доходили до стен нижнего этажа. Нижняя часть коньков состоит из стропил и крепится к стенам конструкции с помощью мауролата. Из вертикальных элементов (стоек) сделайте каркас мансардного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединенных между собой драками.И они уже соединяют верхние части коньков с подвесных стропил.

Во втором варианте нижние края стропила выходят наружу за пределы дома, что дает возможность увеличить габариты мансарды. И чем больше удаления, как было сказано выше, тем шире можно сделать комнату под крышей. Опора для стропил В данном случае это не мауэрлат, а балки перекрытий, которые удерживает мауэрлат. Поддерживаются стропила шпильками. Стеллажи измельчаются в перекрытия, но не более 1/3 толщины.

В третьей версии нет подвесных стропил. Верхние стержни также состоят из стягивающих сорняков.

Конструкция крыши без вертикальных элементов

Существуют и другие варианты ломаной крыши, одна из которых весьма интересна — вертикальных стоек в такой конфигурации нет, а стропила все той же длины. Внешне крыша напоминает окт. Потолок трусов будет в виде четырехслойной арки.

Ключевой особенностью такого устройства является увеличение несущей способности стропила, для чего на каждой из них (толщина металла 3 мм) с двух сторон закреплены по 2 металлические пластины (толщина металла 3 мм).Кроме того, в верхней части конструкции устанавливаются такелажники, за счет чего дополнительно снимается нагрузка с более плоской части ломаной крыши. Такое решение дает возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счет значительного расширения помещения.

Сломанная кровля с мансардой

Домик с красивым красивым набором, как он есть:

• привлекательный силуэт крыши, а с ней и все по дому;
• увеличение полезной площади за счет рационального использования имеющейся;
• быстрая выставка и небольшие затраты.

Конструкция с прямоугольной крышей полого типа позволяет наиболее эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся чердачные дома с ломаной крышей, в которой одна щель с изломом, а другая прямая . Применяется при таком архитектурном допуске, когда проект рассчитан на несимметричность проекта и необходимо перенести приставку чердака к той или иной стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко установить солнечные батареи, климатические или отопительные системы и другое технологическое оборудование.

Сломанная крыша чудесно сочетается с разными футуристическими формами, в том числе с асимметрией.

Кровля Loaven своими руками: Пошаговая инструкция

Перед монтажом кровля обрабатывается всеми деревянными элементами антисептиками, антипиренами и пропиткой от гниения. Покрашен основным рубероидом, утеплителем и металлическими креплениями для крепления стропила к мауэрлату.

1. Из толстого профилированного бруса изготовить форму, которая ляжет в основу стропильной системы.Для этого подойдет мауэрлат с нахлестом. Для мягкой кровли нам понадобится сплошная обшивка. Для сплошных, как металлочерепица или шифер, набирается форма с шагом 0,2-0,5 м.

   Для сплошных кровель устанавливается форма из толстого профилированного бруса

2. Планируемый чердак отделяется стеллажами, соединяющими стеллажи общими пролетами, а поверх уложенных балок, которые будут стягиваться (скрепляющие детали ) для подвешивания стропил.

   Предполагаемое помещение представляет собой изолированные вертикальные стойки, скрепляющие продольные пролеты и балки.

3. Установить стропила утилюма, проверяя плоскость крутых откосов, а затем — навешивать. Следует обратить внимание на правильность расположения узлов в местах изгиба.

   Частота крепления стропил и дочек зависит от кровельных материалов.

4. Опору, при необходимости, стропила присыпают, а верхнюю подтягивают, чтобы не провисала, подвешивают с помощью бабушки.

   Для увеличения прочности стропил

5. Настроить фасадные элементы конструкции (оконные и дверные проемы, если планируются окна и балкон).

Конечно, это не единственная технология для блестящей кровли. Есть ряд других, и выбор зависит от многих факторов — материала, используемых планировок, типа крыши, условий проведения монтажных работ и т. Д.

Видео: Гусеницы мансардной ступени

Самостоятельная установка стропильной системы

Монтаж тонкой кровли удобен тем, что позволяет, как уже писалось выше, собрать на Земле множество элементов дизайна.

Выровнять все элементы стропильной системы на натянутом шнуре можно только по прототипу кровельщика.Даже минимальное отклонение (например, 0,5-1 см) приведет к тому, что крыша будет «гулять». А это недопустимо, особенно если речь идет об обустройстве жилых помещений под крышей.

Видео: Простые советы — как установить рафтовые опоры точно и в одной плоскости

Оформление ломаной крыши

Под конструкцией кровли понимается устройство карнизов (подошв), утепление чердака , обрезка фронтона.Эти работы можно отнести к разряду второстепенных, но очень важных. Обустройство карниза призвано усилить защиту дома от проникновения влаги, мусора и пыли в пространство трусов. Для изготовления карниза нижние стропила выходят за пределы построек на 50-60 см. Это минимальный размер подошвы, который при желании можно увеличить.

Подоконники соединяются, а не соединяются, укорачиваются и укорачиваются. Оптимальный вариант — соединенные скосы, что значительно увеличивает функциональность крыши и придает дому целостный вид.Для связующего подойдет любой материал — вагонка, картон, металл, пластик, софита. Все дело в вкусе хозяев и в дизайне дома.

Для скрепления неровностей ломаной кровли используются разные материалы

Помимо карниза желательно защитить лицевую часть кровли, так как в разрушенных конструкциях фронттон выполняет серьезные функции — сохраняет и поддерживает тепловой режим в помещении. чердак. Поэтому он должен быть не только прочным, но также хорошо утепленным и привлекательным.Если проектом не предусмотрено сплошное остекление фронтона, то его обычно давят тем же материалом, что и облицовка всего дома. Часто используют дерево, если дом кирпичный или каркасный, по которому накладываются нитки. Искусный дизайн фасада позволяет красиво обыграть самый обычный дизайн ломаной крыши.

Эффектный элемент архитектуры загородного дома с ломаной крышей — сплошное остекление фронтона и устройство балкона

Утепление ломаной крыши

Ломаная крыша по особенностям конструкции должна иметь хорошую теплоизоляция.Если чердачное помещение останется «холодным», достаточно будет обогреть только перекрытие, отделяющее его от самого дома. Что касается помещения, предназначенного для жилья (чердака), то здесь уже все утеплено — коньки, фронтон, перекрытия и стены.

Самый популярный утеплитель для чердака — минеральная базальтовая вата, уложенная слоями. Он отличается практически нулевым влагопоглощением, отличной способностью пропускать пар, хорошей огнестойкостью и небольшой ценой.

Минеральная вата — распространенный материал для утепления мансард

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, не уступающий базальтовому вату.Хотя коэффициент паропроницаемости у минеральной ваты выше, но пар почти не накапливается в пенопласте, а выводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен долгие годы служить без потери своих свойств. И, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и отличные теплоизоляционные свойства.

Утеплители укладываются между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: Как утеплить крышу чердака из опилок

Структура протечки ядерной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладываются в определенном порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подпольном пространстве, а значит, крыша сможет свободно «дышать».

Помещение под кровлей, предназначенное для жилья, утеплено по всем правилам теплоизоляции зданий

Изнутри вся конструкция отделана гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: Утепление ломаной кровли мансарды

Укрытие кровли — один из завершающих этапов кровельных работ, который проводится по следующей схеме:

На этом этапе важно правильно подобрать материал пола. Здесь мы снова возвращаемся к дорогам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и какие нагрузки будут приходить на крышу.

Если в этой местности сильный ветер и обильный снегопад, то использовать легкие кровельные материалы не рекомендуется, иначе есть риск их выхода из строя.А также не следует использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространенными кровельными покрытиями считаются шифер и металлочерепица.

Преграда передней ломаной кровли своими руками

ФРОНТОН — лицевая часть стены между крышами. Его форма зависит от конфигурации стропильной системы и предпочтений хозяев дома. Чаще всего фронтон оборудуют домами с ломаной крышей и многоместными. Реже — с односторонними крышами и домами из сруба, где фронтон уже является частью конструкции.

Закрыть лоб можно в одиночку. Для этого не нужны особые знания и навыки. Заглушки с виниловым сайдингом, панелями ПВХ, деревом, профнастилом.

Укрыть фасад можно самостоятельно.

При работе с сайдингом, как более популярным облицовочным материалом, применяют разные технологии обшивки — на стропильной системе, на профиле или на предварительно укомплектованном алюминиевом каркасе. Самый простой вариант — закрепить сайдинг на разрезе.

ВИДЕО: Подогнать переднюю часть сайдинга крыши своими руками

Как видите ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому наблюдательному материалу.

Видео: Как построить мансарду своими руками

Сооружение зародышевой крыши — лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иногда бывает недостаточно. Изучив технологию монтажа и придерживаясь незамысловатых правил устройства, отделки и утепления кровли, вы сможете сделать ломаную крышу своими руками и с легкостью воплотить мечты в реальность. А также получать удовольствие от работы, проделанной самостоятельно.

Особенность в разделении ската на несколько плоскостей, что дает возможность использовать пространство под крышей для чердака мансарды. Наличие помещения под крышей снизит общие теплопотери дома. Правильно построить ломаную крышу своими руками можно только при наличии грамотных расчетов и соблюдении всех норм при строительстве.

Как выбрать угол наклона

При выборе угла, под которым монтируются кровли, необходимо учитывать:

• вид кровли;
• количество осадков и сила ветра;
• Назначение помещения — для жилых помещений высота конька не должна быть ниже 2.5 метров.

Оптимальным значением для верхних коньков считается 30-45 градусов, для нижних — 60 градусов.

Подготовка проекта

Любое строительство начинается с чертежа, а такая сложная конструкция, как ломаная крыша, потребует подробной схемы со всеми размерами и расчетами. Начать можно с просмотра фото и схем, которые помогут понять, как построить конструктивную конструкцию крыши. Зная размер здания, тип кровельного и изоляционного материала, можно рассчитать размеры компонентов для соло-системы с помощью специальных калькуляторов.

Расход материала на кровельное покрытие, а также на гидроизоляцию рассчитывается по величине площади кровли, которую рассчитывают, складывая величину всех стержней. Слой утеплителя для мансардной крыши должен быть не менее 20 см.

Материал

Прежде чем делать ломаную крышу, подберите качественный материал для возведения. Для этого приобретается сухой клееный брус, влажность которого составляет 18-22%. Перед началом установки он проходит обязательную обработку антисептиком и средствами, предотвращающими ожог.Обработка составов проводится на открытом пространстве, средства наносятся в два слоя.

• пруток для Мауролалат 200 × 200 мм, для подмостей 50 × 100 мм;
Доска
• 50х150 мм;
• Доска необрезная;
• металлические скобы, уголки, болты, гвозди, самоотверженность;
• рейки для зажимов 25 × 50 мм;
• паросоляционная мембрана, утеплитель, гидроизоляция;
• рубероид.

Этапы строительства

Маурилалат. Монтаж стропильной конструкции предполагается на этапе строительства. В верхнем ряду укладываются специальные шпильки для последующего монтажа мауролала, являющегося основой кровли. Этот брус укладывается по периметру стен, сваренные шпильки вставляются в просверленные отверстия и стягиваются гайками. Шаг шпилек — два метра, оптимальный вариант, если они будут располагаться между стропилами. Под Маурилалат укладывается бэкруероид, обеспечивающий защиту от влаги.Чтобы надежно удерживать конструкцию, используйте стяжку из проволоки.

Балки. Толстый брус сечением 200 × 200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стены. Края балок, расположенных на кладке, обмазываются мастикой. Штанга служит опорой для вертикальных стоек. Крепятся к мауэрлату с помощью металлических уголков. Требуется строгое соблюдение горизонтального уровня, чтобы получить качественное основание для крыши. Можно изменить положение балки, положив доски.

Установка стропил. Выставлены первые вертикальные стодилы на фронтонах. Их уровень контролируется сантехникой. Стойки временно фиксируются проставками. Между выставленными берегами натягивают шнур и устанавливают все оставшиеся стойки в увеличении расположения балок. Стеллажи укладываются из доски, их крепление осуществляется уголками и самозатяжкой. Сверху прогоны скрепляют продольной затяжкой, соединяя параллельные стойки и заканчивая верхней обвязкой.До окончательной установки остальных стропил затяжку выдерживают шпильками.

Нижние стропила устанавливаются с опорой для прогона и мауэрлатом. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Применяется тонкая доска для прогона и накачки под нужным углом. Все нижние стропила обшиваются по образцу и устанавливаются. На месте выглядывает нижняя часть, лежащая на мауэрлате. Для крепления используют пластины или уголки, раскручивая их самозатяжками или забивая гвоздями.

Перед установкой верхних подвесных стропил необходимо запланировать центр кровли. Для этого используют временную стойку, закрепляемую по центру мауэрлата и с фронтальной затяжкой. Верхний край доски укажет центр крыши. На эту классную доску прикладывают фундамент под шаблон, по которому будет выполняться верхнее стропило, второй край заготовки опирается на прогон.

Все верхние стропила одинакового размера, поэтому питаются по одному шаблону.Верхние концы стропил совмещают обрезными досками, плитами или ботинками. Нижняя часть вставляется в прогон и прикрепляется к уголкам. Каждая рапидная опора опирается на подвесной упор размером 25 × 150 мм, который крепится к месту соединения стропил и стягивается.

Нижние стропила усилены постоянными шпильками. Для этого используют доску 50х150 мм, нижний торец срезается под углом и устанавливается на балку, верхний крепится к стропиле болтом или шпилькой.Установив все пилы, удалите временные резервные копии.

После монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Изначально стропила обшивают пароизоляционной мембраной, начиная с низа кровли. Стыки материала обработаны скотчем. Затем кладется утеплитель. Между слоем утеплителя кровли необходимо установить изделия для вентиляции помещения. Низкое качество воздуха приведет к образованию конденсата и сырости.Кровлю следует выбирать исходя из ее теплоизоляционных качеств, поэтому использование металла нежелательно. В качестве утеплителя выбирайте безопасные негорючие материалы, не подверженные воздействию влаги. К таким материалам можно отнести пенополистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Светильник выполняется непосредственно под выбранным видом кровли. Командование с мансардой

Ломаная крыша отличается от бартальной конструкции установкой стропильных ног в два уровня.Следующая подборка видео о ломаной крыше поможет вам разобраться с технологией создания такой стропильной системы двух уровней.

Свободная крыша на баню

Здесь вы увидите сооружение ломаной крыши на бане из бруса. Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Затем последовала отделка стропильной системы и фасадов. Только после этого бригада приступила к установке сплавляемой верхней части.

Стропальщики ломаной крыши для домашнего бара

В следующем видео представлена ​​пошаговая инструкция по сборке стропильной системы.В первую очередь нужно установить опорную планку необходимой длины с учетом подошвы. Внимательно посмотрите, как нужно соединить две части опорной планки. Обратите внимание на расположение стыковочной панели. Он должен быть в доме.

Во второй части видео вы можете посмотреть монтаж стропильной системы в домашних условиях. В первую очередь устанавливается передний фронтон. Затем поднимаются остальные элементы системы и заднобрезанный эпонтон.

Правильно оформляем крышу под мойку

В следующем видеоматериале вы увидите инструкцию по монтажу кровли на кровлю.

Хотите узнать, как спроектировать мансардную ломаную крышу? Ответы на многие вопросы даются в следующем видео. Воспользовавшись рекомендованной программой, вы сможете самостоятельно разработать проект конструкционной кровли для своего дома.

Крыша Вальм

своими руками: проектирование, монтаж.

Конструкция Walm — интересный декор крыши. Отличительная черта — оригинальная геометрическая форма. Такая кровля всегда выделяется особой красотой и позволяет выполнять самые смелые дизайнерские проекты.

Виды каменной кровли

Существует несколько вариантов устройства скальной кровли. Определяющий показатель — геометрическая форма основания.

Виды оформления:

• Классика. Такая крыша состоит из 4-х частей, две из которых трапеции с одинаковыми параметрами сторон, две другие (вальмы) — треугольники.
• Зубчатые выступы расположены не по всему коньку, а только в его верхней части.
• Палатка. Подходит исключительно для зданий квадратной формы.Все 4 конька представляют собой равные треугольники.
• Лавен. Процесс возведения такой крыши самый сложный. Все детали конструкции различаются геометрической формой, размером. Подключите под разными углами.

Важно! Особенно привлекательны формы со сдвиговой геометрией на одном кровельном пространстве, комбинации с коническими башнями и перепадами скорости.

Что нужно знать при самостоятельном улучшении кровли?

Процесс создания холмической кровли своими руками достаточно сложен, требует тщательного математического просчета всех элементов конструкции, калибровки параметров всех линий.К тому же правильно подобранная толщина и сечение каркаса каркаса — залог прочности будущей кровли.

Контур крыши

Перед началом проектирования внимательно изучите чертежи вальмовых крыш разной конструкции, чтобы правильно выполнить планировку собственного кровельного пространства.

Обязательно просмотрите видео ролика о вальмовой крыше, чтобы наглядно представить принцип соединения деталей.

Важно! Учитывайте климатические условия, направление ветра, тип будущего покрытия, чтобы правильно определить нагрузку и уклон кровли.

Устройство каменной кровли

Составляющие элементов каменной кровли такие же, как у всех других существующих видов:

• коньки, занимающие основное пространство конструкции
• ночь карнизов и фасадов
• конк — место пересечения составляющих всех сторон кровли
• системы водоотвода и снегозади.

Особого внимания требует система стропил. Принцип организации обычной двухъярусной кровли намного проще устройства вальмовой кровли.

Каркас будет 3 вида стропил вместо обычного:

• Центральная (обыкновенная)
• Уголок (узкий)
• Диагональ (крышки).

Как сделать вальмовую крышу?

Последовательность кровельных процессов этого типа следующая:

1. Схема.
2. Подсказка параметров.
3. Подбор материалов и инструментов.
4. Подготовка фундамента.
5. Маркировка всего кровельного пространства.
6. Оформление рафалинговой системы.
7. Создание кровельного пирога.

Концептуальная планировка крыши

Создавая проект вальмовой крыши, опирайтесь на личный вкус, стилевое оформление всего здания и ранее рассмотренные схемы возможного дизайна. Учтите, что чем тверже форма крыши, тем больше материала требуется для кровли.Кроме того, при планировании слишком законченного проекта, скорее всего, потребуется помощь профессиональных специалистов-строителей, что также повлечет за собой дополнительные затраты.

Посмотрите фото каменной кровли, обратите внимание на различные виды конструкций.

Параметры ОБСЕ

В процессе просчета всех элементов учитывать следующие факторы:

1. Несущая способность фундамента и стен.
2. Тип стропил б / у.
3. Участок БРУСЬЕВА.
4. Расчетный шаг стропила (критерием часто является угол наклона и рубероид).
5. Параметры длины и ширины пролетов.
6. Размер вентиляционных отверстий, дымоходных труб и других выступов и кровельных отверстий.

Формулы для расчета

Создавая проект каменной кровли, чтобы соблюсти точность пропорций всех элементов конструкции, обязательно используйте подходящие математические формулы.Только в этом случае прочность и надежность готовой кровли будет соответствовать требованиям.

Просмотрите поэтапные формулы для расчета параметров арматуры крыши классического типа:

• — Высота конька
• — Длина боковых стропил
• — Длина вальма (концевые стропила)
• — Площадь крыши.

Значение показателей в формулах:

• h — высота крыши
• e — Длина боковых стропил
• d — длина диагональных стропил
• S — площадь
• а — длина пролета боковых стропил (строительная длина)
• b — Длина между стропилами Valm по нижнему краю
• α — угол наклона.

Важно! Если ваш проект более сложный — используйте эти формулы и формулу теоремы Пифагора отдельно в нужной последовательности. Более быстрый вариант — онлайн-калькулятор, с помощью которого можно определить размеры любого элемента конструкции, имея основные параметры ширины, длину здания и угол наклона.

Подбор материалов и подготовка инструмента

Материалы туши

Для создания каркаса обязательно покупайте только качественный массив дерева.

Подготовьте следующие типы материалов:

• брус сечением 10х15 см — для мауэрлата
• брус 5х15 см — для стропил и конькового спуска


  Важно! Все соло-системы должны монтироваться из бруса одной секции независимо от расположения и длины. Только при соблюдении этого правила крыша будет прочной, нагрузка распределяется равномерно и со временем не возникнет конструкция.

• 2.5х15 см — для обрешетки.


  Важно! Выше указаны стандартные размеры стержней для каркаса. Для исключения сомнений в несущей способности выполнить соответствие длины стропил, их сечения и шага таблице соответствующих параметров, особенно если подбор всех размеров материалов производится самостоятельно.

Кровельные материалы

Кровля кровли из кровельного материала Выбирайте сами исходя из личных предпочтений.Но учтите, специалисты чаще всего рекомендуют декорировать пустотелую мягкую плитку. Он привлечет аттракцион ко всему зданию и существенно упростит процесс монтажа без лишних пересчетов.

Важно! Можно использовать и другие материалы, но помните, что чем они плотнее, тем сложнее правильно вырезать отдельные детали. Неплотная посадка продолжится в виде обливания кровли и ее разрушения.

Инструменты

Подготовьте соответствующие инструменты для выполнения всех работ, ориентируясь на этот список:

• рулетка
• циркулярная пила
• уровень
• молоток
• карандаш
• отвертка
• гвоздь, саморез
• проволока диаметром 4 мм
• гидроизоляционная пленка
• изоляция
• семейный стеллаж
• антисептический раствор.


  Важно! Стеллаж для замораживания сделайте самостоятельно из фанеры или досок. Ширина — не менее 5 см.

Подготовка фундамента

Для выполнения этой работы необходимо сделать следующее:

1. Предварительно обработайте все пиломатериалы антисептическим раствором.
2. Дождитесь высыхания.
3. Установить мауэрлат.
4. Установить лиежалан на линию будущей опоры коньков.
5. Установите стойки.

Разметка кровельного пространства

Перед тем, как начать каркас кадра, произвести предварительную разметку, выдержав расчетные параметры как точность:

1. Как вариант, наносите метки или протекайте маячками в местах расположения элементов дизайна.
2. Используйте специально подготовленную штатив для измерения.


   Важно! Выполняя работу таким образом, вы сохраните правильность размеров.

Монтаж стропильной системы

Отметьте каркас крыши, соблюдая следующие рекомендации:

1. Произвести раскрой в соответствии с параметрами.


   Важно! При обрезке по длине обязательно учитывайте параметры мойки.

2. Подготовьте все пиломатериалы, предварительно обработанные защитной смесью.
3. Непосредственно перед выполнением работ определите влажность древесины БРУСЕВА (норма — в пределах 15-18%).
4. Установить диагональные стропила.


   Важно! Прикрепив все стропила к мауэрлату, выполнить кровельные гвозди, а для большей надежности — проволоку.

5. Просмотрите видео, в котором показаны готовые декорированные крепления стропильной системы.
6. Смонтируйте центральные стропила, выдержав шаг, указанный на схеме.


   Важно! Шаг стропила регулируется материалом и углом наклона конька. Помимо этих двух показателей учитывается еще и рубероид. В среднем 60 см.

7. Установить угловые стропила, упирая их одним концом в диагональ, остальными прикрепить к мауэрлату.

Оформление кровельного торта

Внимательно отнеситесь к схемам устройства крыши.

Монтаж выбранного покрытия, соблюдение правил соответствующей технологии.

Видео

Поможет наглядно понять, как спроектировать вальмовую крышу, видео прилагается ниже.

Заключение

Создание вальмовой крыши — дело хлопотное, но, безусловно, приятное по своему результату. Несмотря на сложность процесса и его длительность при внимательном, прагматичном подходе вполне можно учесть самостоятельно.Чтобы получить надежную прочную конструкцию, внимательно проверьте работу каждой ступени. Особое внимание к нюансам просчета параметров и навесного оборудования. Только при соблюдении всех правил техники шатровая крыша, сделанная своими руками, будет соответствовать ожиданиям.

Нужно ли заменить крышу для продажи дома?

Вам нужно заменить крышу, чтобы продать дом? Новые крыши часто рекламируются в рекламных проспектах и ​​в Интернете, но что делать, если у вас старая крыша? Стоит ли вкладывать средства в его замену перед продажей?

Сначала рассмотрим стоимость.Это сильно варьируется в зависимости от размера и состояния крыши, где находится дом, какие материалы вы используете и кто будет выполнять эту работу. Список Энджи привязан к цене от 4900 до 14100 долларов за типичную замену. Необычная работа, такая как шиферная крыша в большом доме с большим уклоном, легко может стоить 100000 долларов и более.

Затем рассмотрите свой рынок. Если вы находитесь в горячей точке, покупатели с большей вероятностью обратят внимание на вашу собственность. Покупатели на более прохладных рынках могут иметь больше преимуществ в этой сделке, если собственность проходит проверку, то есть крыша не протекает.

И ответ может варьироваться в зависимости от того, продаете ли вы дом в качестве инвестиции или в качестве основного места жительства.

Чтобы получить мнения экспертов, Millionacres спросил у трех опытных агентов по недвижимости и инвесторов из Нью-Йорка, Сент-Луиса и Лос-Анджелеса, что они рекомендуют своим клиентам. Вот что они должны были сказать здесь, с востока на запад.

Джерард Сплендор — брокер с Warburg Realty Partnership в Нью-Йорке с 20-летним опытом работы в Бруклине и Бронксе в качестве агента, арендодателя, акционера-кооператива и владельца таунхауса.Он говорит:

«В то время как крыша является одним из наиболее важных аспектов дома — наряду с механическими системами, проблемами затопления и поймы, паразитами, асбестом и газом радоном — замена вашей крыши перед продажей удаляет только одну. препятствие для подписанного контракта. Замена крыши перед выставлением на продажу или продажей не является обязательным требованием, равно как и требованием замены окон или бытовой техники.

«Когда мы купили наш известняковый дом с носовой крышей в Бэй-Ридж, Бруклин, продавец тактично сказал нам, что крышу нужно заменить.Обратите внимание, он не упомянул устаревшую проводку, затопленный подвал или проблемы с канализацией на заднем дворе, но, по крайней мере, мы чувствовали, что он был честен насчет крыши.

«Мы попросили местного кровельщика предоставить нам смету, которую продавец был только рад вычесть из цены продажи. оригинальная крыша, и мы чувствовали, что с нами обращались справедливо в этом аспекте покупки.

«В нашу первую зиму в доме система отопления перестала работать, несмотря на то, что наш инспектор уверял нас, что она прослужит еще как минимум пять лет.Мораль истории: всегда ожидайте, что при покупке будет какая-то скрытая стоимость ».

Крис Голд из Крис Байс Хоумс в Сент-Луисе — инвестор в недвижимость и покупатель жилья. Он говорит:

«Нет, вам не нужно заменять крышу, чтобы продать свой дом, но это будет негативным моментом для потенциальных покупателей и может снизить общую стоимость вашего дома больше, чем цена замены крыши. .

«С другой стороны, реклама« новой крыши »в листинге вашего дома может быть большим позитивом для потенциальных покупателей.Риэлторы любят опираться на что-то подобное, когда говорят о недвижимости, которую они продают, и, когда им нужно объяснить более высокую цену на листинге, наличие чего-то подобного может быть огромным.

«Мой совет тому, кто продает свой дом, которому нужна новая крыша: замените ее (если вы абсолютно не можете этого сделать), и вы увидите преимущества на протяжении всего процесса продажи».

Явар Чарли является постоянным участником программы CNBC «Листинг невозможен» и директором отдела недвижимости по номеру Группа Аарона Кирмана , Compass в Лос-Анджелесе.Он говорит:

«Мое мнение для большинства продавцов состоит в том, что вместо замены крыши им следует нанять инспектора и проверить, есть ли на крыше участки, которые они могут просто отремонтировать, чтобы убедиться, что нет активных утечек или нет. черепицу, а затем исправьте незначительные повреждения.

«Когда покупатель придет со своим домашним инспектором и инспектором по кровле, они увидят, что крыша была в хорошем состоянии, но, возможно, скоро ее потребуется заменить. Это дает вам немного лучшее преимущество при обсуждении любых запросов на ремонт, которые встречаются у вас на пути.

«Я бы никогда не порекомендовал продавцу полностью заменить крышу просто для того, чтобы выставить ее на продажу, потому что я не думаю, что это принесет значительную прибыль. Чаще всего замена крыши стоит около 20 000 долларов. или взять, в зависимости от района, в котором вы живете.

«Лучше предложить это в качестве кредита во время запроса на ремонт и иметь возможность обсудить эту сумму, а не тратить эти деньги заранее и не видеть возврата на них».

Каждая ситуация индивидуальна как для продавца, так и для покупателя, и рекомендации, которые они получают, могут отличаться от агента к агенту.Мнения инспекторов тоже могут отличаться. Итак, как продавец, лучший совет о том, заменять ли крышу, вероятно, — это взвесить, сколько она будет стоить по сравнению с тем, сколько вы сделаете при продаже с ней или без нее. Выбор, в конечном счете, остается за вами.

Повреждение крыши ураганом: что мне делать дальше?

Сильный ветер, проливные дожди, палящее солнце и обильный снегопад — крышу вашего дома требуется 365 дней в году. Совокупный эффект всех этих ежегодных и непрекращающихся погодных явлений может вызвать утечки, которые серьезно повредят крышу и могут повлиять на интерьер вашего дома.

Чтобы идти в ногу со временем года, обязательно следуйте этим советам о том, что делать после того, как в вашем доме случился шторм.

Виды штормовых повреждений вашей крыши

После того, как через город прошел сильный шторм, важно выйти на улицу и оценить возможные повреждения крыши, которые он мог вызвать.

Знание, что делать после повреждения ураганом, — это первый шаг к поддержанию вашей крыши в хорошем состоянии, поскольку даже небольшая утечка, вызванная сильным ветром или дождем, может вызвать большие проблемы для вас и вашей крыши в будущем.

Урон ветром

Одними из самых больших опасностей сильных ветров являются ухудшение состояния вашей черепицы и возможность падения мусора на вашу крышу и ее повреждения. Опоясывающий лишай может подниматься, отрываться, прокалываться и оставлять участки открытыми для протечек во время следующего ливня.

Поскольку повреждение крыши от урагана не всегда очевидно, особенно в случае отсутствия световода в щелях на крыше, важно провести тщательный осмотр после того, как сильный ветер дует в вашем доме.

Урон от града

Град является основной причиной повреждения кровли весной и осенью. Он представляет собой серьезную угрозу целостности вашей кровли. Выемки и ямы, образовавшиеся от града, могут сразу вызвать проблемы, если они достаточно серьезны, но иногда они могут оставаться незамеченными для следующих нескольких штормов, пока не будет осознан истинный масштаб ущерба.

Выполнение тщательного осмотра после града и знание того, что делать после того, как ураган действительно нанесет ущерб, может помочь вам избежать распространенных ошибок, связанных с повреждением крыши, вызванным градом.

Дождь ущерб

Мать всех проблем кровли, повреждение дождя крыша является наиболее распространенным и наиболее заметным из всех видов ущерба, нанесенного ураганом, что происходит с вашей крыши. пожизненный враг вашей крыши является вода, и в случае утечки, вызванные другими видами бурь или просто старости вашей крыши начинают подвергать внутренние слои вашей крыши к влаге, проблемы начинают происходить.

Плесень, гниль, утечки и повреждения конструкции все признаки повреждения и индикаторы дождя, что ваша крыша, возможно, придется заменить.

Какие повреждения ураганом могут выглядеть

Иногда признаки повреждения крыши довольно очевидны, например, пятна воды на потолке, скрученная черепица или ее отсутствие. Вы также можете увидеть сломанную или поврежденную крышу, мокрые стены, проблемы с водой снаружи вашего дома или зимнее обледенение.

На что обращать внимание:

• Состояние черепицы. Отсутствие черепицы — очевидный признак, но обратите внимание на скопление гранул на черепице, а также на ранние признаки повреждения.Градовые бури могут вызывать вмятины и вмятины в битумной черепице, и это тоже следует учитывать.
• Отсутствует оклад по краям крыши и вдоль световых люков, вентиляционных отверстий и дымоходов.
• Неплотный или отслаивающийся герметик в тех же точках проникновения.
• Повреждение водой на чердаке или вдоль потолка.

Иногда признаки не столь очевидны, что, когда это может быть время, чтобы позвонить в профессиональном специалисте кровельного если вы не знаете, что делать после повреждения ливневого показывает вверх.Национальная ассоциация кровельных подрядчиков рекомендует домовладельцам проверять крышу у профессионала два раза в год — один раз осенью и один раз весной.

Как начать процесс замены кровли

После того, как вы оцените ущерб, следующим шагом к замене крыши будет запрос оценки.

В Long Roofing эксперт сядет вместе с вами и вашей семьей, чтобы выбрать идеальные кровельные материалы — от защитного покрытия до черепицы, которая покроет всю вашу кровельную систему.

Мы также проработаем варианты финансирования, обсудим гарантийные пакеты и разработаем ваш график, чтобы найти идеальный день для завершения установки вашей новой крыши.

Что покрывает ваша страховка домовладельца

Выяснение того, что покрывает и не покрывает ваша страховка домовладельца, может сбить с толку.

Страхование домовладельцев покрывает вашу крышу в случаях, когда она повреждена по причинам, не зависящим от домовладельца — например, пожар и вандализм.Ваш полис также обычно покрывает ущерб от экстремальных погодных явлений или «стихийных бедствий», таких как ураганы и торнадо.

Аналогичным образом, повреждения крыши, вызванные умеренными погодными явлениями, такими как град, ветер и дождь, часто покрываются страховкой домовладельцев.

При подаче претензии важно тщательно задокументировать любой причиненный ущерб. Кроме того, не забудьте сохранить чеки за всю работу, проделанную по дому. Многие полисы покроют эти расходы при подаче иска.

Однако имейте в виду, что покрытие часто будет зависеть от возраста вашей крыши, района, в котором вы живете, и других факторов.

Самый простой способ узнать, что покрывается, а что нет, когда дело доходит до ущерба от урагана, — это связаться со своим страховым агентом и обсудить особенности вашего полиса, включая то, что покрывается и какая ваша франшиза может (или не может) быть.

Как выглядит ваша гарантия

Когда вы покупаете новую целую кровельную систему, на эту крышу предоставляется собственная гарантия. Но не все гарантии на крышу одинаковы. Фактически, многие домовладельцы на собственном горьком опыте знают, что большинство гарантий на крышу покрывают только стоимость материалов или дефекты производителя или установки, а не проблемы, связанные с погодой.

Long Roofing — один из лидеров гарантии на кровельные покрытия в Северной Америке. Наша гарантия на кровлю SureStart PLUS® может покрывать вашу крышу до 50 лет. Стоимость черепицы и работ по ремонту покрывается на 100 процентов, покрытие не распределяется пропорционально в течение периода защиты, а гарантия может быть передана новому домовладельцу.

Остерегайтесь штормовых преследователей

Последнее и последнее, что мы скажем о стихийных бедствиях, заключается в том, что они могут быть магнитом для недобросовестных подрядчиков.

«К сожалению, сильные ураганы могут привести к худшему в людях, особенно у недобросовестных кровельных подрядчиков, которые обманывают потребителей, которым необходимо отремонтировать или заменить их поврежденные ураганом крыши», — заявил Институт страхования бизнеса и безопасности дома после рекордного града в Денвере. 2017. «Эти мошенники часто дают ложные обещания, настаивают на полной оплате до начала или завершения работы. Иногда они даже наносят ущерб там, где его не было ».

Проявите должную осмотрительность при выборе кровельного подрядчика.Проверьте с местными и государственными органами, чтобы выяснить, если ваш предполагаемый подрядчик имеет лицензию и квалификацию, чтобы сделать работу.

ли недавний шторм причиной повреждения крыши для вашего дома? Позвоните нам.

Если вам нужна замена крыши, вам нужен специалист, который занимает время, чтобы тщательно осмотреть вашу крышу и работает с вашим образом жизни и финансами. После того, как мы возьмем хороший взгляд на ваш дом, мы будем работать с вами, чтобы собрать идеальный кровельный пакет для вас — включая нашу гарантию 50 лет.

Мы привносим доверие и душевное спокойствие в каждую длинную кровлю. Свяжитесь с Long Roofing по телефону (866) 270-2885 или посетите нас в Интернете, чтобы узнать цену, назначить бесплатную домашнюю консультацию или найти ответы на любые вопросы по домашней кровле.

Работаете на крыше? Вот как это сделать безопасно

Хотя подниматься на крышу не всегда разумно, бывают случаи, когда вам нужно подняться, чтобы починить поскользнувшуюся или сломанную черепицу или, например, установить световой люк.

Если вы хотите выполнять свою работу своими руками без каких-либо традиций, вам понадобится это пошаговое руководство и контрольный список, чтобы убедиться, что все пройдет без сучка и задоринки. Ремни безопасности могут показаться чрезмерными, но одно промахи может иметь серьезные последствия. Даже если вы только ненадолго удалите ветку, пять минут, потраченные на обеспечение вашей безопасности, бесценны.

Соберите все необходимое

Лестница, подходящая для высоты стены; ремни безопасности; Трос разрывной деформации 700 кг; теннисные туфли на мягкой подошве.

Вот как …

Шаг 1

Чтобы попасть на крышу, вам понадобится приставная лестница. Держитесь подальше от линий электропередач и не кладите лестницу через дверные проемы. Если вы спускаетесь с лестницы наверху, убедитесь, что она поднята на 1 м выше желоба или крыши. Угол лестницы должен быть 4 в 1, то есть на каждые 4 м, которые вы поднимаетесь, вы выходите на 1 м от линии водостока. Всегда лицом к лестнице и удерживайте 3 точки соприкосновения с ней (обе ноги и рука на перекладине), не выходите слишком далеко.

Шаг 2

При нахождении на крыше необходимо надевать привязь, привязанную к надежно закрепленной страховочной веревке. Бросьте веревку с разрывной нагрузкой не менее 700 кг прямо через крышу.

Шаг 3

Привяжите веревку к конструктивной части дома или к дереву. (Не поддавайтесь соблазну привязать его к буксирному шару на случай, если кто-то уедет с вами!) Используйте бугельный узел, который крепок, но легко развязывается.

Шаг 4

Попросите продавца объяснить, как надеть привязь и как правильно отрегулировать ее. Вы надеваете обвязку, пройдя через ножные обхваты, затем накидываете ее на плечи с D-образным кольцом сзади. Сделайте пряжку на груди. Ремешок, который соединяет привязь с страховочным тросом, прикреплен к D-образному кольцу и должен находиться вверху по центру между вашими плечами.

Шаг 5

Поднимитесь по лестнице, протяните руку и потяните за веревку, чтобы она была натянутой.Завяжите петлю сверху или простой узел петли.

Шаг 6

Фиксатор ремня безопасности в петлю. Теперь вы готовы ступить на крышу. Насколько это возможно, ходите только по линии шурупов на металлической крыше и по передней части черепицы, если она имеет двойную толщину и поддерживается деревянной обрешеткой под ней. Всегда двигайтесь медленно и осторожно, чтобы сохранить равновесие. Не позволяйте ремням безопасности вызывать у вас ложное чувство безопасности — это только последнее средство.

Шаг 7

Оказавшись на крыше, потянитесь вверх по веревке и свяжите вторую петлю. Придерживайтесь равновесия, отсоедините ремень от первой петли и закрепите на второй петле. Продолжайте поднимать крышу таким же образом, убедившись, что вы стоите в устойчивом положении, прежде чем отсоединять и снова закреплять. Не подтягивайтесь на веревке — она ​​просто спасет вас, если вы поскользнетесь.

Контрольный список безопасности

• Выберите день.На крыше негде быть, когда она мокрая или может идти дождь.
• Нанять профессионала для работы, если крыша крутая (более 35 градусов).
• Не работайте в одиночку. Вам нужен кто-нибудь, чтобы удерживать лестницу и, если вы все же поскользнуться, помочь вам спуститься или позвать на помощь.
• Убедитесь, что лестница в хорошем состоянии. Если он не может стоять на твердой ровной поверхности, поддерживайте ноги на устойчивых широких опорах.
• Носите нескользящую закрытую обувь — босые ноги или стринги не подходят. Хороший выбор — теннисные туфли с мягкой подошвой.
• Не наступайте на старую, очень хрупкую терракотовую плитку, так как это может привести к большему ущербу.
• Если вы чувствуете себя небезопасно или неудобно, спуститесь вниз. Лучше нанять профессионала, привыкшего работать на высоте.

Симптомы сломанного носа (перелом носа) и домашнее лечение перед визитом к врачу

Обзор сломанного носа

Сломанный нос — это любая трещина или перелом в костной части носа.

Причины перелома носа

Причины перелома носа связаны с травмой носа или лица.К распространенным источникам травм относятся следующие:

• Спортивная травма
• Личные драки
• Насилие в семье
• Нападения
• ДТП
• Падения

Симптомы сломанного носа

Признаки, указывающие на то, что у человека сломан нос, могут включают следующее:

• Болезненность при прикосновении к носу
• Отек носа или лица
• Ушиб носа или под глазами (синяк под глазами)
• Деформация носа (кривой нос)
• Кровотечение из носа
• Когда прикосновение к носу, хруст или потрескивание, или ощущение, подобное трению волос двумя пальцами
• Боль и затрудненное дыхание через ноздри

Когда обращаться за медицинской помощью

Позвоните врачу по любому из следующих вопросов:

• Вы думаете, что сломали нос.
• Боль или припухлость не проходят через 3 дня.
• Носик выглядит кривым.
• Вы чувствуете головокружение или головокружение.
• Дыхание через нос невозможно после того, как опухоль спала.
• Повышается температура.
• Возникают повторяющиеся носовые кровотечения.
• Возможна серьезная травма, требующая медицинской помощи.

Немедленно обратитесь в отделение неотложной помощи больницы при наличии любого из следующих признаков или симптомов:

• Кровотечение более нескольких минут из одной или обеих ноздрей
• Прозрачная жидкость, вытекающая из носа
• Другие травмы к лицу или телу
• Потеря сознания (обморок)
• Сильные или неослабевающие головные боли
• Повторяющаяся рвота
• Снижение или изменение зрения
• Боль в шее
• Онемение, покалывание или слабость в руках
• Существенная травма которые могут потребовать немедленной медицинской помощи.

Обследования и анализы

В отделении неотложной помощи врач осмотрит голову и шею.

• Врач осмотрит нос снаружи и изнутри, часто используя специальные инструменты.
• В зависимости от травмы врач может провести тщательный осмотр.
• Врачи обычно не рекомендуют делать рентгеновские снимки лица или носа, если не подозревают, что результаты могут изменить курс лечения.

Лечение сломанного носа Самостоятельная помощь в домашних условиях

Выполнение следующих действий в домашних условиях может помочь уменьшить симптомы сломанного носа после того, как врач поставил ему диагноз.

• Приложите немного льда, завернутого в ткань, к носу примерно на 15 минут за раз, а затем удалите лед. Этот процесс можно повторять несколько раз в течение дня. Используйте лед во время травмы и в течение 1-2 дней после нее, чтобы уменьшить боль и отек. Обязательно делайте перерывы между нанесениями и не прикладывайте лед непосредственно к коже.

• Примите ацетаминофен (Тайленол) или ибупрофен (Адвил, Мотрин), чтобы уменьшить боль. Используйте эти лекарства только по назначению.

• Примите безрецептурное противозастойное средство для носа, если это рекомендовано вашим врачом для облегчения дыхания через ноздри.Обязательно прочтите предупреждающие надписи, связанные с этими лекарствами.

• Поднимайте голову, особенно во время сна, чтобы избежать отека носа. Подоприте голову подушками или поднимите изголовье кровати, подложив под матрас большие блоки или телефонные книги.

Лечение

При простых переломах, при которых нос не был смещен (кость не искривлена), врач может прописать только обезболивающие, лед и назальные противозастойные средства.

• При переломах со значительным смещением врач может попытаться выровнять кости. Врач может использовать обезболивающие, местную анестезию и назальные инструменты.
  • Не все смещенные переломы можно исправить немедленно.
  • Не все смещенные переломы можно переместить в отделение неотложной помощи.
  • Врач посоветует вам лучший уход.
• Если кровотечение из носа продолжает идти, врач может вставить тампон в ноздри.
  • Мягкая марлевая салфетка будет помещена в кровоточащую ноздрю и должна полностью остановить кровотечение из носа. Обычно врач снимает тампон через 2-3 дня.
  • Не пытайтесь удалить эту набивку.
  • Врач может прописать антибиотики и обезболивающие, пока тампон находится на месте.
• При наличии других травм могут быть назначены дополнительные диагностические исследования и лечение.

Лекарства

Попробуйте от боли ацетаминофен (Тайленол) или ибупрофен (Адвил, Мотрин), соблюдая инструкции на флаконе.Не превышать дозу, указанную на инструкции на упаковке.

Для получения более серьезных травм, сильнее боль лекарство может быть предписано.

Вызов врача или фармацевта, если какие-либо вопросы или проблемы возникают в отношении каких-либо лекарств.

хирургии хирургии может быть необходима для тяжелых или нескольких разрывов в носе, постоянные деформаций или повреждения внутренних частей носа.

• Некоторые простые операции могут быть выполнены в кабинете врача.

  • Врач толкает сломанные кости на место.

  • Могут использоваться специальные инструменты и обезболивающие (анестезия).

  • Анестезию можно вводить в нос или вводить в ноздри.

• Остальные операции проводятся в операционной.

  • Эти операции имеют тенденцию быть более сложными и включают перестройку костей носа и окружающих тканей.

  • Часто используется внутривенная анестезия.

• Простые переломы, которые неуместны, обычно не требуют хирургического вмешательства.

• Врач порекомендует лучший план лечения.

Другая терапия

Если нос может сломаться, не кладите ничего на нос, в том числе очки и солнечные очки.

Не пытайтесь выпрямить нос.

Дальнейшие действия Последующее наблюдение

Примерно через 3-5 дней после исчезновения отека носа человека могут направить к врачу по лечению ушей, горла и носа (ЛОР), челюстно-лицевому хирургу (OMFS) , или пластический хирург.

Последующее наблюдение нельзя откладывать. Задержка, особенно более 7-10 дней, может привести к деформированию сломанной кости.

Профилактика

Избегайте употребления наркотиков и алкоголя. Многие переломы носа происходят во время или после злоупотребления этими препаратами.

• Соблюдайте правила безопасности при занятиях спортом и физкультурой.

• Всегда пристегивайте ремень безопасности во время движения в автомобиле.

Outlook

Если травма носа незначительна, дальнейшее лечение может не потребоваться.Многим потребуется повторный визит примерно через 3 дня после исчезновения отека. Если произошел серьезный разрыв, может потребоваться корректирующая операция.

Для получения дополнительной информации

Американская ассоциация челюстно-лицевых хирургов
9700 West Bryn Mawr Ave
Rosemont, IL 60018-5701
(800) 822-6637

Американская академия отоларингологии — хирургия головы и шеи

650 Диагональ Rd

Александрия, VA 22314

(703) 836-4444

Синонимы и ключевые слова

перелом носа, перелом носа, удар в нос, искривление перегородки, кровотечение из носа, кровотечение из носа, кровотечение из носа, травма носа, травма носа, лицо травма, травма лица, сломанный нос, травма лица, отек носа, синяк под глазом, искривленный нос

Как устранить протечки крыши — сделай сам или нанять?

Мы все были там.Вы даже не подозревали, что в вашем здании протекает течь, то есть до тех пор, пока не пошел дождь. Итак, теперь посередине пола стоит ведро для сбора протечек. Это не только бельмо на глазу, но и угроза безопасности.

Протечки через крышу — одна из самых дорогих и неприятных проблем для коммерческого здания, независимо от его размера. Если вы не знаете, как устранить протечку в крыше, мы составили руководство по устранению протечки в крыше коммерческого здания.

Определите причину протечки в крыше

Когда вы впервые замечаете утечку в коммерческом здании, первое, что вам нужно сделать, это определить причину утечки.Если вода протекает в ваше здание в оживленном районе, постарайтесь освободить место от людей и мебели, чтобы избежать повреждений.

Также следует отметить точку входа изнутри на потолочной плитке. Маркировка места утечки на крыше облегчит вам возвращение к источнику утечки или поможет подрядчику определить место утечки.

После определения источника утечки осмотрите потолок на предмет других проблемных участков. К сожалению, когда крыша начинает протекать в одном месте, возможно, есть несколько утечек в здании.Если в вашем здании более одного этажа, утечка может просачиваться через несколько уровней.

Возможные причины протечек крыши

• Объединенная вода на крыше: Вода может накапливаться на крыше в определенных местах. Возможно, потребуется удалить предмет, из-за которого вода скапливается и просачивается в здание.
• Поврежденный оклад: Если оклады повреждены, возможно, герметик, используемый для соединения впадин вашей крыши, треснул, и вода попала в ваше коммерческое здание.
• Сломанный герметик: Если какие-либо участки на вашей крыше заделаны герметиком, разрывы герметика могут вызвать утечку. Это можно исправить, закрыв трещины или зазоры в герметике.
• Водосточные желоба: Правильно ли водосточные желоба отводят воду с крыши? Иногда листья и другой мусор, блокирующие поток воды в желобе, могут вызывать скопление воды на крыше. Чтобы исправить это, необходимо очистить желоба от мертвых листьев и мусора, чтобы восстановить нормальный поток воды.

Нанять профессионала для устранения протечек в крыше

В то время как вы можете взять дело в свои руки и попытаться исправить крыша течь самостоятельно, вы всегда рискуете фиксируя проблему неправильно.
