Строим гараж из профиля своими руками: конструкция из профнастила и металлопрофиля с крышей, как сделать дешево из профиля

Содержание

конструкции из металлопрофиля с крышей из профнастила, как сделать дешево из оцинкованного профиля

Если вам надоело платить за стоянку и хранить сменную резину дома, целесообразно в такой ситуации построить гараж. Сконструировать его можно довольно быстро и относительно недорого, используя профилированный лист.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах. Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием.

Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Гибкому тонкому листу нужна крепкая каркасная основа.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Существуют различные готовые чертежи с проектами будущего сооружения.

Плюсы и минусы

Покупка профилированного листа обойдется относительно дешево, он не требует дополнительной обработки (грунтовки, покраски, шлифовки). Строительство такого гаража даст возможность уменьшить расходы на фундамент за счет экономии на бетоне или его составляющих, если вы будете готовить бетон самостоятельно.

Профилированный лист не горюч, гибок, прост в изготовлении, имеет длительный срок службы до 40 лет и красивый вид. Недостаток листа в том, что его легко повредить механически, а это может вызвать коррозионные процессы, также гараж из подобного материала ненадежно защищен от проникновения злоумышленников внутрь.

Металл имеет хорошую теплопроводность, профилированный лист быстро нагревается и остывает, что вызывает дискомфорт при нахождении в помещении, но этот недостаток можно исключить с помощью утепления гаража.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

Выбрав участок, нужно определиться с размерами и конструкцией гаража, сделать его чертеж.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.

Фундамент

Предусмотрев все нюансы, можно произвести разметку участка под фундамент, начиная процесс с земельных работ. Металлопрофильный гараж является нетяжелым даже с утеплением.

На предварительно выровненной площадке делаются углубления на 20-30 см в зависимости от фундамента:

  • ленточный фундамент шириной 25-30 см располагают по периметру гаража;
  • монолитная плита, которая будет полом в гараже, соответствует его размеру;
  • для вертикальных стоек каркаса создается глубина до 60 см и ширина 30х30 см;
  • для смотровой ямы, погреба или обеих этих секций (если вы планируете их делать) не забудьте учесть глубину залегания грунтовых вод.

Произведя земляные работы, можно сделать расчет требуемых для изготовления фундамента материалов:

  • песок;
  • щебень;
  • материал для опалубки;
  • арматура;
  • проволока;
  • бетон или его составляющие (цемент М 400 или М 500, песок, щебень).

Стойки с приваренными к ним распорками, обработанными в нижней части от коррозии, устанавливаются в подготовленные для них места строго вертикально, засыпаются камнем или крупным щебнем. В остальные углубления фундамента засыпается песок, а затем – щебень, все утрамбовывается, можно добавить воды для уплотнения песка. Опалубку высотой 20 см изготавливают из досок или другого имеющегося материала и закрепляют брусками.

Чтобы предотвратить коррозионные процессы металла, в опалубку на кирпичи укладывается 10-12 мм арматуры, связанной между собой стальной проволокой или сваренной на расстоянии 15-20 см.

Фундамент заливается бетоном М 400, его можно купить в готовом виде (это ускорит и облегчит работу).

Производить работы на фундаменте можно после полного затвердевания бетона, которое занимает от 5 до 30 дней в зависимости от погоды.

Обустройство погреба или смотровой ямы начинается с того, что дно засыпается песком, устанавливается гидроизоляция, делаются стены из обожженного красного кирпича или бетона в зависимости от ваших предпочтений. Если вы будете хранить в погребе картофель, полы лучше не бетонировать, поскольку это ухудшает его сохранность. Края ямы оформите уголком, изготовьте не только герметичный, но и утепленный люк для погреба.

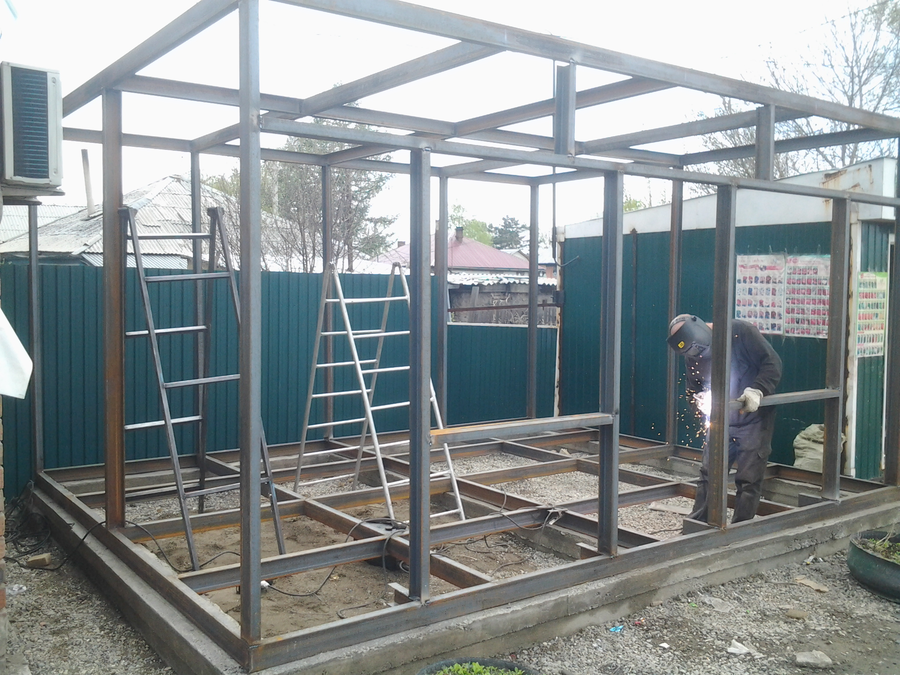

Как сделать каркас?

Можно купить готовый каркас и собрать его, а можно сделать его своими руками.

Для изготовления каркаса потребуются:

  • профилированные трубы для стоек 80х40 толщиной 3 мм;
  • для обвязки 60х40 можно использовать стальной уголок не меньше 50 мм той же толщины;
  • саморезы;
  • болгарка;
  • сварочный аппарат по металлу;
  • шуруповерт.

Если у вас нет сварочного аппарата, или вы не умеете им пользоваться, лучше использовать П – образный оцинкованный профиль шириной не менее 50х50. Его нарезают до нужного размера и собирают с помощью болтов.

Каркас можно сделать из деревянного бруса размером как минимум 80х80, если для вас этот материал доступнее или дешевле. Не забудьте его обработать средством от воздействия огня, гнили, древесных вредителей, плесени. Для стоек и прогонов крыши в целях экономии можно использовать материал сечением 40х40 толщиной 2 мм, если сваркой будет заниматься специалист. Новичкам такой тонкий материал варить сложнее.

Используя размеры чертежа, нужно нарезать трубы, уголки, оцинкованный профиль. Брус крепится горизонтально фундаменту, лучше конечно сделать приварку к забетонированным ранее в фундамент стойкам по всему периметру. Затем строго вертикально на одинаковом расстоянии друг от друга крепятся промежуточные стойки, при этом необходимо оставить место под ворота. Расстояние между горизонтальными перемычками должно быть от 50 до 60 см, чтобы последняя перемычка была основанием под крышу. Теперь каркас имеет достаточную прочность и жесткость, и можно приступить к изготовлению основы для крыши.

Монтаж гаража

Неопытным строителям рекомендуется сделать для гаража односкатную крышу, она проще в изготовлении, но надо учесть некоторые нюансы. Односкатная крыша может быть сделана и в ширину, но более высокая сторона при этом должна быть развернута по ветру, и в длину по направлению к задней стенке гаража. Уклон ската чаще всего составляет 15 градусов, что обеспечивает сход снега и сток воды. В регионах, где часто бывают сильные ветра, уклон не должен быть больше 35 градусов, в противном случае сильно уменьшается сопротивляемость ветрам.

Для односкатной крыши под нужным углом располагаются перекладины от одной стены к другой, между ними закрепляется обрешетка, которая и будет каркасом.

Двухскатная крыша также имеет свои достоинства и недостатки. Крыша выглядит интереснее, надежнее, прочнее, она лучше вентилируется, её можно использовать как чердак, но конструкция будет сложнее в изготовлении и обойдется дороже. В климатических зонах, где выпадает много снега, лучше при строительстве использовать двухскатную крышу с углом ската 20 градусов. Каркас для неё проще варить на земле, важно разметить первую стропильную форму в виде равнобедренного треугольника и укрепить её перемычками.

В качестве перекладин для каркаса крыши можно использовать также железный уголок, профилированные трубы, П – образный оцинкованный профиль, деревянный брус, обработанный средством от огня, гнили, древесных вредителей, плесени. Обшитая металлопрофилем крыша является легкой, и если правильно сделан уклон ската, она не будет иметь дополнительную нагрузку от климатических осадков.

Далее сооружается каркас для ворот, режется уголок на детали нужного нам размера под углом в 45 градусов, сваривается рама и затем усиливается уголками, для затворов и замков в нужных местах привариваются пластины из металла. К опорным столбам каркаса следует приварить одну часть петли, приложить к ним раму, отметить места для крепления второй части петли и также приварить ее. Для сдвижных ворот монтируется роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше монтировать автоматику.

Если бетон застыл, возможна обшивка гаража профилированным листом, в противном случае покорежится и каркас, и лист. Если размеры вашего гаража не соответствуют стандартным параметрам листа, лучше заказать у производителя изделия нужного вам размера, цвета и качества. Это существенно облегчит и ускорит вашу работу, да и места разрезов будут обработаны заводским способом. В противном случае вам понадобятся дополнительные инструменты: ножницы для работы по металлу и электрический лобзик.

Профилированный лист правильно крепить вертикально с накладкой листов друг на друга в одну волну. Это обеспечит лучший сток воды. Закреплять листы нужно начинать с верхнего угла, тогда не будут торчать их острые края.

Для крепежа используются кровельные шурупы, они предохранят листы от коррозии и попадания воды благодаря резиновой шайбе, являющейся уплотнителем. Ими закрепляется каждая волна снизу и сверху на расстоянии не меньше полуметра и обязательно на стыке двух листов.

На углы гаража крепятся специальные уголки через 25 сантиметров.

Если вы хотите сделать утепленный гараж, уменьшится площадь постройки. Для утепления внутри гаража можно использовать минеральную вату, пенополистирол (пенопласт), пенополиуретан напыляемый. С пенопластом работать легче – 40 мм толщины спасут и от летнего зноя и зимней стужи. Материал войдет между имеющимися стойками, если их размер будет 1 метр, и позволит сэкономить на сырье для изоляции от пара (пароизоляционной мембране).

Для утепления минеральной ватой потребуется сделать обрешетку из досок или оцинкованного профиля по ширине меньшей размера ваты на 2 см, тогда не потребуется её фиксация. Перед установкой слоя из ваты надо закрепить пароизоляционную мембрану, установить вату в обрешетку и опять закрыть пленкой, это предохранит вату от конденсата. Сделаете ещё поперек обрешетку толщиной 3см, она закрепит утеплитель, будет служить для вентиляции, на неё же вы будете крепить выбранную обшивку из влагостойкой фанеры, OSB, ГВЛ, ГСП.

Напыляемым пенополиуретаном утеплить гараж гораздо проще, для его нанесения не надо никаких обрешеток, пленок, крепежей, он отлично прилипает ко всем поверхностям. Для применения этого вещества требуется специальное оборудование, определенные навыки, что увеличит стоимость утепления.

Крыша

Для кровли рекомендуется выбрать профилированный настил или лист марки «К», для двухскатной крыши понадобится конек, уплотнительная лента, битумная мастика, элементы для водостока. Первоначально устанавливается водосток, его можно сделать самостоятельно, согнув листы металла под углом. Для его установки к нижнему краю крыши крепятся крюки, и в них укладывается водосток.

При укладке кровли оставьте карниз в 25-30 сантиметров, листы должны перекрывать друг друга на 2 волны или 20 см и обеспечивать максимальный сток осадков. Если у вас крыша не очень длинная, то лучше заказать листы по ее размерам. Если же вам придется укладывать несколько рядов, то начинайте с нижнего ряда и на него укладывайте материал, перекрывая на 20 см следующий. Не забудьте закрепить по всему периметру ветровые планки для защиты, а на двухскатной крыше – коньковые элементы.

Саморезы на крыше крепите через каждые 3-4 волны в канавку.

В утепленном гараже и крышу следует утеплять, закрепляя лаги из досок, а на них размещая мембранную пленку. Затем накладывается выбранный вами утеплитель, сверху наносится рулонный герметик и в последнюю очередь – профнастил.

Советы и рекомендации

Чтобы процесс самостоятельного создания гаража из профлиста прошел на высшем уровне, стоит прислушиваться к советам профессионалов в строительной сфере.

К наиболее важным рекомендациям относятся следующие:

  • Соблюдайте технику безопасности во время работ, особенно на высоте.
  • При залегании грунтовых вод выше 2,5 метров делать смотровую яму или погреб не стоит, можно попробовать установить кессон.
  • Подготовкой площадки под гараж и бетонированием лучше заниматься в теплое время года, а сборкой каркаса и особенно укладкой профилированного настила – в безветренную погоду.
  • При расположении гаража в низине сделайте дренажную канаву вдоль гаража, спасут гараж от влаги отливы в полметра с уклонов в сторону от гаража. Также по ним будет удобно ходить.
  • Для обработки той части металла, которая будет углублена в грунт и цемент, лучше использовать битумную мастику.
  • При заливке монолитного фундамента рекомендуется использовать проволочную кладочную сетку, углубив её на 2-3 см в только что залитый бетон, она исключит образование в нем трещин.
  • Сваривать рамы каркаса проще на ровной, твердой поверхности, для этого материал режут до нужного размера, разложив, крепят части между собой сварочными магнитами и сваривают стыки.
  • Стойки у каркаса располагайте так, чтобы не пришлось добавлять промежуточные опоры для крепления профилированных листов и для утеплителя, если конечно вы будете утеплять гараж.
  • Если в фундамент не установили стойки для каркаса, шпильки или металлические пластины, нижние планки каркаса можно закрепить к фундаменту анкерными болтами.
  • Закрепляя кровельный болт, будьте внимательны, очень важно его не передавить, иначе можно повредить защиту профильного листа. А если вы его не докрутите, будет затекать вода.
  • Конек для двухскатной крыши изготавливают 2-х метровым, устанавливайте его так же, как и кровлю – с 20 сантиметровым наложением друг на друга. Крепление осуществляется кровельными болтами через 20 сантиметров, стыки замазываются битумной мастикой или кровельными герметиками.
  • Закрепляя мембранную пленку, накладывайте ее друг на друга и скрепляйте двухсторонним скотчем, крепить её удобней степлером на скобы.
  • Стыки кровельного и стенового профилированного листа заделайте монтажной пеной и свесами (их можете сделать самим из профиля или другого металла), можно купить уплотнительные ленты по форме волны листа или универсальные.
  • При внутренней отделки гаража не используйте гипсокартон, так как постоянно гараж отапливать не рекомендуют, это плохо сказывается на состоянии автомобиля, а подобный материал имеет большую гигроскопичность.
  • Не забудьте про вентиляцию в гараже. Проще установить решетки наверху и внизу боковых стен.

Подробнее об этом смотрите в следующем видео.

Гараж из профнастила своими руками: материалы, каркас, монтаж

Гараж их профлиста – отличное решение для «хранения» автомобиля. Конструкция проста, материалы высокой стоимостью не отличаются, легкость монтажа располагает к строительству своими руками, надежность сооружения не вызывает сомнений!

Материалы и инструменты

Для строительства гаража из профнастила своими руками вам понадобится:

  • профнастил в качестве стеновых и кровельных ограждений;
  • профильная труба, швеллер или П-образный профиль для сооружения каркаса;
  • набор крепежных элементов (саморезы для профлиста).

Также стоит позаботиться о наличии инструментов:

  • Болгарка с кругом по металлу для нарезки трубы, уголка, швеллера;
  • Электролобзик, ножницы по металлу для разрезания профнастила. Почему профлист не режут болгаркой, читайте в статье;
  • Шуруповерт, отвертка для вкручивания саморезов;
  • Сварочный аппарат для изготовления каркаса.

Профнастил для гаража

Оптимальной маркой профилированного настила для строительства гаража станет НС – универсальный. Объединив в себе свойства стеновых и кровельных марок, универсальный профлист отлично справляется с возложенными на него функциями: противостоит ветровым и снеговым нагрузкам, обеспечивает надежную защиту сооружения от проникновения осадков и т.д. К универсальным маркам относят НС-20, НС-44.

НС-20

НС-44

В наличии имеется окрашенной и оцинкованный профнастил, отличаются умеренной ребристостью и ярко выраженным симметричным гофром. Выбирая между оцинкованным и окрашенным профлистом, преимущество следует отдать второму. Профлист с декоративно-защитным покрытием обладает дополнительными достоинствами:

  • Эстетическая привлекательность: наличие полимерного слоя позволяет выбрать любой из цветов, представленных в таблице RAL. Кроме того полимер устойчив к воздействию влаги и УФ-лучей, что позволяет максимально продлить срок эксплуатации сооружения, сохранив при этом исходные свойства материала;
  • Продолжительный срок эксплуатации: дополнительный защитный слой гораздо эффективнее противостоит развитию коррозийных процессов. При соблюдении базовых требований монтажа, расчетная долговечность профлиста составляет около 20 лет.

Приобретая цветной профнастил для строительства гаража, обращайте внимание на целостность декоративно-защитного слоя. Допустимо наличие незначительных потертостей, следов от профилирующих вальцев, в то время как царапины и сколы недопустимы.

Подготовка фундамента

Глубокий и сложный фундамент гаражу из профнастила не требуется. Легкость материала позволяет использовать готовую бетонную плиту или же свайный фундамент. Изначально размечают площадку под строительство. С поверхности, на которой планируется возведение, срезается верхний слой грунта. Глубина среза – 0,5 м. Дно ямы засыпают песком и щебнем, тщательно утрамбовывают. Далее по периметру подготавливают скважины под несущие стойки каркаса и выполняют опалубку. Пол будущего гаража армируют прутом, стойки выравнивают и укрепляют распорками. Только после этого приступают к бетонированию. Залитую бетоном конструкцию оставляют на 3-4 недели до полного застывания.

Монтаж каркаса

Каркас – опора будущего сооружения, поэтому начинать строительство следует с чертежа. Металлический профиль, который вы выбрали в качестве основного материала, нарезается на отрезки соответствующей длины по чертежу. К несущим опорам – стойкам, в горизонтальном направлении приваривают перекладины – направляющие, к которым впоследствии будет крепиться профнастил. Крыша гаража из профнастила, как правило, односкатная, с уклоном к задней стенке гаража. Учитывая, что уклон кровли буден невелик, следует позаботиться о частой обрешетке. Также широко распространена двускатная конструкция. Подробнее о монтаже кровли из профлиста в разделе Крыша из профнастила.

Крепление профлиста

Крепить профнастил начинают от угла сооружения. Листы крепятся специальными саморезами с цинковым покрытием, дополненным резиновым уплотнителем. Монтаж осуществляется внахлест, крепление – через две волны в каждую направляющую. Чтобы избежать стыков между верхними и нижними рядами, следует приобрести профнастил, длина которого равна высоте стенки гаража. Оговорить длину профнастила можно в процессе заказа, если вы решили купить профнастил у производителя.

Саморез подбирается, исходя из характеристик материала каркаса. Как правило, это короткий самонарезающий винт с острым буром и частой резьбой. Вкручивать саморез необходимо строго под прямым углом, не перетягивая, но и не расслабляя креплений. Подробнее о выборе и креплении профлиста в статье:

По окончании монтажа устанавливают доборные элементы и ворота. Изготовить гаражные ворота из профлиста своими руками также просто. Ничего сложного в строительстве гаража из профнастила нет. Чтобы гараж служил вам долгие годы, достаточно позаботиться о наличии качественных материалов, соблюдать правила монтажа и эксплуатации профлиста.

Успехов в строительстве!

Как построить гараж из профнастила (профлиста)


Гараж из металлопрофиля – самый удобный вариант строительства гаражного помещения. Такая конструкция быстро возводится и не требует профессиональных навыков при монтаже. Гараж можно установить как временную стоянку, например, на даче. Также построить стационарный вариант со смотровой ямой, утеплением и электроснабжением. Для того чтобы построить гараж из металлопрофиля своими руками, стоит изучить теоретические материалы и прислушаться к рекомендациям и советам специалистов.

Основные положения


Элементы каркаса

Для возведения гаражной постройки со смотровой ямой необходимо учитывать следующие факторы:

  • составить план-чертеж будущего сооружения;
  • составить смету и закупить все необходимые строительные материалы и инструменты;
  • тип фундамента можно выбрать самый простой – ленточный;
  • смотровую яму следует обустроить с помощью готовых бетонных блоков;
  • пол целесообразно монтировать с использованием бетонной стяжки;
  • стены должны представлять собой каркас, который собирается из металлического профиля, обшивается с обеих сторон листовым металлом и утепляется;
  • крыша выполняется по форме стропильной пары из профилированного металла или просто односкатной.

В качестве утеплителя рекомендуется использовать материалы, которые применяются для утепления вентилируемых фасадов.



Выбираем металлопрофиль для гаража

Для постройки гаража понадобится металлопрофиль марки ПС или С – что означает «стеновой».Цифры в маркировке обозначают высоту волны профиля в миллиметрах. Например «ПС 30» это стеновой профиль с высотой волны 30 миллиметров. Чем больше высота волны, тем жестче лист профиля, и цена, соответственно, выше. Не стоит пытаться сэкономить и покупать дешевый профиль марки С 8 или С 10. Его необходимо очень тщательно крепить к каркасу, чтобы листы не «гуляли», и герметичность конструкции при этом нарушается, а тонкий лист при свежем ветре все равно будет вибрировать. Толщина листа профнастила обычно составляет от 0. 4 до 1 мм. Для гаража будет достаточно 0.5 мм.

Кроме, собственно, профнастила, будут необходимы:

  • Арматура и раствор бетона для заливки фундамента.
  • Металлопрокат: уголок, профильные или круглые трубы для каркаса и ворот. Деревянные бруски.
  • Саморезы по металлу.

Из инструментов:

  • Болгарка, круги по металлу.
  • Сварочный аппарат.
  • Шуруповерт или дрель.
  • Ножницы по металлу или электролобзик для резки профиля (за неимением можно использовать небольшую болгарку)

Возведение фундамента


Фундамент и смотровая яма

Начинать строительство фундамента нужно с разметки выбранного участка, согласно составлено плана. Типовой размер гаража – 3 на 5 метров. Сначала выбирается грунт до полуметровой глубины. Площадка выравнивается, засыпается песком или мелким гравием и утрамбовывается.

Там, где должна быть смотровая яма копается котлован. Размеры его должны быть на один метр больше размеров запланированной ямы. Дно котлована так же утрамбовывается, предварительно должна быть произведена засыпка слоя песка. Если на участке, выбранном для строительства гаража, близко расположены грунтовые воды, то следует сделать дренаж по периметру смотровой ямы. Дренажные трубы выводятся в ближайший водоем или систему канализации.

С помощью колышков и шнура производится разметка периметра ленточного фундамента. В подготовленные углубления по всему периметру фундамента выкладываются бетонные плиты и соединяются бетонным раствором. Стены смотровой ямы тоже монтируются из бетонных плит, а углы укрепляются и выравниваются при помощи красного кирпича.

После того, как цементный раствор застыл, при помощи битумной мастики или рулонного материала производится гидроизоляция стенок ямы.

Погреб, смотровая яма

Если в гараже планируется погреб либо смотровая яма следует провести исследование почвы на предмет глубины залегания подземных вод и наличия коммуникаций. Если выяснится, что можно безболезненно углубляться на 3-3,5 метра, то приступаем к работе.

Глубокий фундамент хорошо защищается от подмываний, иначе подвал будет часто затапливаться.

Подвал, исходя из своего назначения, должен быть холодным и сухим, следовательно, необходимо сделать хорошую тепло- и гидроизоляцию. Лучшим фундаментом в этом случае будет ленточный. Он экономичный, легкий в возведении, а стены основания могут использоваться стенами подвала.

Дренажная система

Качественная гидроизоляция не может существовать без круговой дренажной системы, которую следует провести вокруг фундамента подвала или смотровой ямы. Стены снаружи фундамента стоит выложить несколькими слоями рубероида.


Состав листа металлопрофиля.

Защита будет максимально сильной если по периметру гаража вырыть канаву 50-70 см шириной и засыпать ее камнями, щебнем и песком.

Утепление подвала, смотровой ямы

Утеплять стены – задача довольно важная и реализовать ее поможет пенополистирол либо другой синтетический материал. Такие расходники не подвержены гниению, на них не заводится грибок и другие патогенные микроорганизмы. Для поддержания стабильной температуры толщина материала берется не менее 5 см.

Утепление пенополистиролом следует провести и снаружи, и изнутри фундамента во избежание возникновения и накопления конденсата.

Пол и потолок

На пол сначала выкладывается слой песка и щебня, затем заливается битумным раствором. Когда слой высохнет, сверху он заливается бетонным раствором. Такой вариант считается самым оптимальным и простым в исполнении. Нужно помнить, что потолок тоже стоит гидроизолировать битумом с целью предупреждения появления конденсата.

Вентиляция

Подвал следует оборудовать хорошей вентиляцией, чтобы продукты, хранящиеся в нем, не гнили и не портились. Самым дешевым вариантом является простая вытяжка, мощности которой должно хватить для вытягивания затхлого воздуха из помещения.

Помимо вытяжки стоит продумать систему вентиляторов, которые будут принудительно загонять свежий воздух. Комбинация этих двух приборов даст отличный результат и позволит дольше сохранять свежими хранящиеся в подвале овощи и фрукты.

Иногда в целях экономии хозяева выбирают естественную вытяжку, трубу с сеткой, по которой теплый воздух поднимается и выходит наружу.

Но стоит помнить, что при определённых погодных условиях или колебаниях температур такая система работать не будет, поэтому все же не стоит экономить на вентиляции и поставить комбинированную систему приборов.

Изготовление пола


Бетонный пол

Пол, как правило, в гараже бетонный. Для укладки бетона пол засыпают песком на 10 сантиметров ниже стенок смотровой ямы. По периметру фундамента крепится демпферная лента. Она нужна во избежание деформации пола при изменении температуры. На утрамбованный песок укладывается гидроизоляционный слой. Он должен заходить на стенки фундамента более 16 сантиметров. В качестве гидроизоляционного материала можно применять рубероид или толстую полиэтиленовую пленку.

На гидроизоляцию монтируется арматурная сетка, сверху заливается бетонная стяжка и правилом выравнивается внешняя поверхность пола. Стяжка должна хорошенько просохнуть в течение 3-х недель.

Монтаж каркаса


Сборка металлического каркаса

По намеченному плану производится установка каркаса. Из металлического профиля сооружаются боковые стены. Профили отрезаются по размерам и между собой крепятся с помощью саморезов. Каждая стена отдельно собирается на ровной поверхности. Необходимо верх боковых стенок выполнить с небольшим наклоном в сторону задней стенки. Тогда при укладке крыши проблем не будет.

Вертикальные стойки располагаются таким образом, чтобы на один профиль приходилось три стойки. Задняя стена конструируется в зависимости от формы крыши. Если крыша односкатная, то стенка ровная, если двускатная, то в форме треугольника по размерам крыши. Для этого дополнительно сооружается треугольный фронтон и соединяется с задней стенкой.

Передняя стена будет состоять из двух частей: проем ворот и фронтон. Проем ворот выполняется в виде прямоугольной рамы, которую усиливают дополнительными металлопрофилями. Сами ворота представляют собой два полотна, которые собираются из профилей и усиливаются ребрами жесткости.

Каркас гаража собирается на фундаменте, стенки между собой крепятся саморезами. И саморезами же, с помощью уголков, каркас крепится к фундаменту. Можно для надежности использовать дюбеля.

Несколько советов по выбору места для гаража на приусадебном участке

Не стоит относиться к выбору места для гаража легкомысленно – вдруг на облюбованном вами участке в будущем лучше будет смотреться беседка, или место лучше подойдет для какой-то хозпостройки. Одно из главных требований – выезду автомобиля не должно ничего препятствовать. Идеальным вариантом можно считать расположение гаража таким образом, чтобы его ворота находились на одной линии с забором. Таким образом обеспечивается выезд автомобиля прямиком на улицу.

Хорошо, если есть возможность пристроить гараж из металлопрофиля к какому-то из зданий, находящихся на участке. Так можно сэкономить на постройке одной стены. Но не стоит пристраивать гараж к жилому дому, чтобы не тревожить домочадцев звуками работающего двигателя и запахом горюче-смазочных материалов.

Крыша


Конструкция двускатной крыши из металлопрофиля

Простой вариант крыши – односкатная. Она монтируется так же из металлопрофилей и крепится с помощью саморезов к стенам гаража. При необходимости можно использовать уголки для надежности крепления. Крыша должна иметь небольшой наклон к задней стенке, для того, чтобы дождевая вода не скапливалась, а стекала. Это должно быть предусмотрено при монтаже боковых стенок. Если выбрана двускатная крыша, то сначала устанавливаются стропильные пары, усиленные откосами. Число стропильных пар должно быть равно количеству боковых вертикальных стоек. Полотна крыши крепятся к стропилам, откосам и боковым стенкам саморезами.

Гараж из металлопрофиля: плюсы и минусы

  • Первое и самое главное преимущество – относительная дешевизна и простота конструкции. Гараж можно построить самостоятельно с одним — двумя помощниками в течение нескольких дней.
  • Срок службы такого гаража составляет около 30-ти лет – неплохо для такого быстро возводимого и недорогого здания.
  • Гараж из металлопрофиля не нуждается в отделке, выглядит эстетично и привлекательно.

Но, увы, такой гараж не обеспечит достаточную безопасность вашего авто, так как замки с него легко срезаются, а стены из тонкого стального листа не составит никакого труда вскрыть. И если такой гараж находится не на частном участке или не на охраняемой территории, то придется позаботиться об установке сигнализации и прочих дополнительных средствах защиты от воров.

Минусом также можно считать и плохую защищенность конструкции от перепадов температур. Правда, этот недостаток можно легко устранить, утеплив гараж. Как это сделать, и какие материалы использовать – об этом ниже.

Утепление


Монтаж волокнистого утеплителя


Внутренняя отделка

Утеплять гараж нужно в любом случае. С этой целью применяют минеральную или стекловату. Вату лучше использовать в виде матов. Такие ватные маты крепятся к стенкам между стойками металлопрофиля с помощью специального клея или продольных реек. Толщина матов от пяти до десяти сантиметров.

Минеральная вата предпочтительнее, потому что она невосприимчива к возгоранию. Поверх утеплителя можно закрепить паро-влагоизоляционную пленку. Все это можно облагородить с использованием тонких алюминиевых листов. Но лучше оставить как есть, потому, что дополнительное покрытие может способствовать образованию конденсата.

Обшивку ворот выполняют из профилированных металлических листов. Можно покрасить готовое сооружение антикоррозийной краской. Так гараж прослужит дольше.


Гаражные ворота — сварка

В ворота гаража можно встроить дверь, но это уже зависит от хозяина.

Как построить гараж из металлопрофиля: этапы строительных работ

Устройство фундамента. Предпочтительней всего сделать фундамент под гараж в виде монолитной плиты, которая также будет служить полом в помещении. Работа сама по себе несложная, вполне можно управиться за выходные, но придется ждать полного застывания бетона примерно три недели.

  • Монтаж каркаса. Конструкцию делают из металлопроката: швеллера, труб и уголков. При этом вертикальные стойки устанавливаются еще на этапе заливки фундамента. Все остальные детали приваривают сваркой. Срок монтажа каркаса – 2-3 дня.
  • Установка листов профнастила. Ничего сложного: листы режут лобзиком, ножницами или болгаркой, после чего крепят к каркасу саморезами по металлу или алюминиевыми заклепками.
  • Работа занимает максимум два дня при участии двух-трех человек.
  • Установка ворот гаража. Каркас ворот сваривают из металлических уголков или швеллера, обшивают металлопрофилем. Работа занимает не более двух дней.

фундамент

Первый этап строительных работ. После заливки можно не ждать пока бетон полностью застынет, и сразу приступать к решению остальных задач.

Для начала размечают площадку под гараж, удаляют слой грунта на глубину до полуметра. Дно ямы просыпают чистым песком, обильно увлажняют песок. После этого готовят углубления для вертикальных стоек каркаса. Кстати, скважины для стоек, залитые крепким бетоном, будут играть роль свай фундамента, что существенно повысит его устойчивость к зимнему пучению грунта. Глубина скважин 50-70 см. Далее по периметру котлована устанавливают деревянную опалубку.

Прутья арматуры сечением 8-12 мм укладывают шагом 20 см вдоль и поперек котлована, связывают арматурную сетку вязальной проволокой. При этом можно использовать специальный крючок или обычные клещи.

Как связать арматуру, вы можете узнать из следующего видео:

В скважины устанавливают стойки, нижнюю часть которых необходимо предварительно обработать битумной мастикой. Стойки выставляют строго по уровню и крепят распорками. После этого заливается слой бетона и выравнивается правилом.

каркас ворот и гаража

Пока стынет и набирает прочность бетон, можно собирать каркас. Сделать его можно как из металлического уголка или профиля, так и из деревянных брусков. Для крепления брусков к вертикальным стойкам приваривают стальные пластины с отверстиями.

В начале работ нарезают материал необходимой длины. Далее приваривают горизонтальные перекладины с трех сторон каркаса. Крышу гаража из металлопрофиля проще всего сделать односкатной, с уклоном к задней стенке. Это самый простой вариант: к противоположным стойкам приваривают горизонтальные перекладины, на которые устанавливают деревянную обрешетку. Необходимо отметить, что если в регионе зимой выпадает много снега, обрешетку нужно делать сплошной, либо сооружать двускатную крышу.

Каркас для гаражных ворот сваривают из металлического уголка. Материал нарезается под углом 45 градусов, сваривается каркас, после чего в углах рамы приваривают металлические уголки для дополнительной жесткости. В тех местах, где будут находиться замки и засовы, приваривают металлические пластины.

К передним стойкам каркаса варят петли, после чего вставляют готовый каркаса ворот и размечают на нем места для ответных петель. Когда предполагается сделать ворота гаража несъемными, петли приваривают встречно таким образом, чтобы их нельзя было снять.

установка листов металлопрофиля

Обшивать каркас гаража можно только после того, как полностью застынет бетон. Это необходимо для того, чтобы не нарушить вертикальные стойки каркаса и не допустить повреждения и деформации листов профиля. Листы нужно крепить вертикально, чтобы обеспечить беспрепятственный сток воды по стенам. Материал устанавливают внахлест в одну волну, и это нужно обязательно учесть при расчете количества материала.

Намного удобней заказывать уже нарезанные листы – это поможет сэкономить время и продлит срок службы металлопрофиля, так как на заводе срезы покрывают слоем цинка и краски.

Гараж начинают обшивать со стен. Первый лист устанавливают таким образом, чтобы он максимально плотно прилегал нижним краем волны к стойке, это поможет избежать травмы в процессе работы.

Листы металлопрофиля крепят к каркасу саморезами по металлу с резиновой прокладкой с помощью шуруповерта или электродрели.

В первую очередь крепится верхний угол, затем весь лист по периметру, кроме места стыка листов. Далее накладывают следующий лист нахлестом в одну волну, вкручивают саморезы в месте стыка, после чего крепят металлопрофиль в остальных местах. Таким образом, полностью обшивают стены гаража. В процессе монтажа металлопрофиля нужно следить, верхние углы листов прочно прилегали к вертикальным стойкам.

Работы по монтажу крыши начинают с установки планок и водостока. В первую очередь устанавливают крюки для водосточных желобов и сами желоба. По всему периметру крыши крепится ветровая планка, которая представляет собой согнутый по углом 90 градусов стальной лист. Его предназначение – препятствовать попаданию под крышу осадков. На нижний край крыши ветровую планку устанавливают так, чтобы она опускалась в водосточный желоб.

На каркас крыши листы металлопрофиля монтируют вдоль оси гаража для обеспечения водостока. Сверху на ветровую планку устанавливается лист профнастила и выравнивается по краю крыши, после чего ветровая планка крепится дополнительно саморезами к деревянной обрешетке.

Как сделать гараж из труб своими руками svoimy-rukami.ru

Количество современных строительных материалов позволяет построить помещение для автомобиля любой сложности и размеров. Гаражи могут быть стационарные, построенные на монолитном фундаменте из кирпича или шлакоблоков, а могут быть разборные, построенные из дерева или металла.

Одним из самых лёгких и быстро возводимых конструкций является гараж из трубы. По сути, это только каркас из металлической профильной трубы, который может быть обшит различными видами материалов, начиная от металлических листов и заканчивая сип панелями.

В этой статье мы расскажем, как построить гараж своими руками из металлической трубы.

Интересные статьи:

Преимущества и недостатки гаража из труб

Каркасная технология строительства различных зданий и сооружений широко распространена как в жилищном и промышленном строительстве, так и при возведении вспомогательных объектов, к которым можно отнести и гаражные постройки.

У каркасной технологии строительства, при использовании металлических профилированных труб, есть свои достоинства и недостатки, которые определяют возможность использования таких конструкций, в тех или иных условиях выполнения строительно-монтажных работ и эксплуатации готового объекта строительства.

Плюсами данной технологии являются:

  • Относительно низкая стоимость строительства, в сравнении с вариантами, когда используется кирпич, бетон или сендвич-панели.
  • Малые сроки выполнения строительно-монтажных работ.
  • Возможность выполнения работ своими руками.
  • Отсутствие необходимости в привлечении специальной строительной техники.
  • Продолжительные сроки эксплуатации.
  • Все сезонность выполнения работ.
  • Отсутствует эффект усадки строительных конструкций.
  • Малые трудозатраты.
  • Отсутствует необходимость в сооружении сложных и дорогих фундаментов.

Недостатками можно считать:

  1. Сложность самостоятельной разработки узловых соединений, обеспечивающих необходимую прочность и жесткость конструкции.
  2. Стоимость каркаса, изготовленного из профильной трубы, выше стоимости аналогичной конструкции, изготовленной из дерева.
  3. Каркас, изготовленный из металла, требует качественной теплоизоляции, т.к. металлический профиль является «мостиком холода».

Необходимые инструменты и материалы для изготовления гаража из труб

Когда проект (эскиз) разработан, следующим этапом выполнения работ, будет приобретение выбранных материалов и подготовка необходимого инструмента.

Для монтажа фундамента, в зависимости от его конструкции, понадобится кирпич и цементный раствор, бетон, винтовые сваи или ж/б плиты.

Для изготовления каркаса – металлическая профильная труба сечением 100х100, 100х80, 60х60 и 60х40 мм, а также листовой металл толщиной 4,0 мм.

Для обшивки каркаса – листы ОСБ, фанера или профилированный металлический лист, а также вагонка и сайдинг.

Для утепления – минеральная вата или пенопласт, для гидроизоляции – рубероид.

Для выполнения работ понадобятся: сварочное оборудование, углошлифовальная машинка («болгарка»), шуруповерт, слесарный инструмент и крепежные элементы.

Подготовка чертежа к постройке гаража из труб

Не стоит пугаться лично взяться за постройку гаража. Начинается все с подготовки чертежа. В своих расчетах необходимо учитывать два фактора:

  • Наличие свободного места под строение.

На предполагаемом участке нужно определить сколько метров можно отвести под гараж, чтобы он не мешал проходу или проезду. Учитывается свободный заезд машины в гараж. Имеющиеся коммуникации в земле (проходящая труба водопровода или канализации) не должны оказаться под строением.

  • Размеры автомобиля и свои потребности в отношении гаража.

Вокруг машины должно оставаться достаточно места для прохода или ремонта. Часто гараж становится «кладовкой», куда выносят старую мебель, велосипед и другие, редко используемые вещи. Если строение будет недостаточно вместительным, то скоро станет неудобным и тесным. Лучше всесторонне учесть дальнейшее использование.

Исходя из имеющегося места и личных потребностей, выводятся габариты конструкции. Их следует обозначить на чертеже. Существуют две популярные модели каркасных гаражей. Это прямоугольный с односкатной крышей (без чердака), и прямоугольный с двухскатной крышей (с чердаком при желании).

Они имеют стандартные размеры, но могут быть увеличены или уменьшены при необходимости. Гараж из профильной трубы односкатный часто изготавливают:

  • в длину — 6000 мм;
  • в ширину — 3500 мм;
  • высота верхнего края — 2900 мм;
  • нижнего края — 2450 мм.

Вариант с двухскатной крышей строят по таким же параметрам, только высота до потолка составляет 2500 мм, а далее 1000 мм до верхней точки конька.

Фундамент для гаража из труб

Самое важное, на что стоит обратить внимание, строя гараж из профильной трубы своими руками – чертежи. Так, фундамент выполняется как раз после подготовки чертежа. Профиль сравнительно легкий, поэтому сооружать основательный фундамент необязательно. Для основания подходят:

  • Железобетонная плита. Это наиболее надежный, но и наиболее затратный вариант. Для устройства основания потребуется несколько плит, площадь которых должна превышать площадь основания постройки. Перед установкой площадка должна быть выровнена, а также должен быть подготовлен котлован и уложена песчано-гравийная подушка. На подготовленное основание кладутся плиты.

  • Монолитная армированная стяжка. Это более доступный по цене вариант, который хорошо подходит для каркасных построек.

  • Свайный фундамент. Оптимальный вариант для каркасного гаража.
  • Тротуарная плитка. Бюджетное основание. Осуществляется бетонная стяжка площадки, а на нее выкладывается тротуарная плитка.

Важно! Готовя фундамент для строительства гаража из профильной трубы своими руками, помните, что он должен возвышаться над уровнем земли примерно на 20 см, чтобы помещение было защищено от влаги.

Стены для гаража из труб

После устройства фундамента можно переходить к сборке каркаса стен. Она осуществляется следующим образом:

  • Профиль кладется на подготовленное основание и по периметру закрепляется;
  • Устанавливаются и закрепляются вертикальные опоры. Они соединяются между собой горизонтальными элементами;
  • Выполняется верхняя обвязка. При этом важно учесть тип будущей крыши. Для односкатной крыши одну сторону каркаса нужно сделать ниже другой.
  • На горизонтальные элементы сверху крепится несущий профиль.

На этом сборка каркаса завершена.

Здесь вы найдете варианты изготовления гаража из дерева своими руками

Обшивка каркаса и установка ворот

После завершения монтажа каркаса производится установка ворот. Лучшим вариантом для такого типа гаражей будет установка секционных или роллетных ворот механического типа, как показано на фото ниже.

Установка ворот производится намного легче, пока ещё не установлена наружная обшивка. По окончанию установки ворот начинается обшивка каркаса облицовочным материалом.

Создавая гараж из профильной трубы, чертеж должен предусматривать небольшой выпуск кровельного материала крыши за наружные стены гаража, для того, чтобы дождевая или талая вода не стекали по стенам на фундамент. Рекомендуется по краю крыши установить специальные отливы, которые будут отводить дождевую воду в специальный резервуар для дальнейшего её использования в бытовых нуждах или для мойки автомобиля.

Для наружной облицовки можно использовать сайдинговые панели или профнастил. Для укладки сайдинговых или пластиковых панелей потребуется обшивка каркаса плитами OSB, которые будут не только служить основой для облицовочного материала, но и выступят в роли дополнительной звуковой и теплоизоляции.

Металлический каркас даёт возможность владельцу гаража развивать фантазию по собственному усмотрению и использовать для декорации различные виды материалов. В заключение предлагаем просмотреть видео материал о строительстве каркасного гаража

Монтаж кровли гаража из труб

Крыша может быть двускатной или односкатной. Односкатный вариант – более простой в исполнении. Для её выполнения одна стена каркаса делается ниже другой. Затем обе стороны соединяются поперечным профилем и покрываются выбранным материалом для кровли.

Если же планируется двускатная крыша, то отдельно необходимо выполнить фермы. На стандартный гараж потребуется около 3-4 ферм. Они монтируются к каркасу после его сборки, а затем также покрываются выбранным материалом.

Важно! Выбор материала для кровли очень важен. Например, выбирая профнастил, учтите, что при обшивке стык листов должен совпадать с ребром жесткости, чтобы конструкция получилась надежной и прочной.

Если вы планируете построить простой и дешевый гараж из профильной трубы своими руками, то лучше всего остановится на односкатной крыше, обшитой профнастилом, как и другие элементы каркаса.

Утепление гаража из труб

Показатели теплоизоляции у тонких стен из металла довольно низкие. Поэтому, если вы строите гараж из профильной трубы своими руками, позаботьтесь о его утеплении. Для утепления применяют минеральную вату, пенополистирол, пенопласт и другие материалы. Доступный по цене, безопасный и эффективный вариант – это утепление минеральной ватой. Оно осуществляется следующим образом:

  • Каркас обтягивается гидроизоляционным материалом. Это может быть обычный по
  • лиэтилен или специальные полимеры. Крепится гидроизоляция с помощью клея или на саморезы с пластиковыми шляпками;
  • На гидроизоляцию вертикально крепится обрешетка;
  • Между частями обрешетки укладывается минеральная вата;
  • Затем сверху конструкция укрывается еще одним слоем гидроизоляции;
  • Выполняется внутренняя обшивка гаража с помощью фанеры, пластика, гипсокартона.

Таким образом, вы получите эстетичный, практичный и очень удобный гараж без лишних затрат! Если хотите узнать больше о том, как построить гараж из профильной трубы своими руками, видео вам помогут.

Гараж своими руками из профиля: возведение каркаса, стен, крыши


Содержание

  1. Инструменты и материалы для строительства
  2. Возведение гаража
  3. Монтаж листов профнастила
  4. Устройство крыши
  5. Устройство ленточного фундамента

Гараж – это неотъемлемая часть дома при наличии автомобиля. Сейчас уже невозможно и жизнь свою представить без своей собственной машины. Не секрет, что хранить лучше ее в гараже. Построить гараж можно и своими руками. Материалов для строительства гаража сейчас очень много, и все, что нужно сделать, так это просто выбрать подходящий себе. Последнее время для строительства различных сооружений, в том числе и гаражей, стал активно использоваться профнастил.

Инструменты и материалы для строительства

Все можно сделать самому

В процессе возведения гаража из профиля могут понадобиться следующие инструменты:

  • кусачки;
  • карандаш, маркер или любой другой пишущий предмет;
  • молоток;
  • шуруповерт;
  • емкость для замешивания бетона или бетономешалка, а также лопата.

Из материалов нужны следующие вещи:

  • профиль;
  • утеплитель;
  • пароизоляция;
  • саморезы;
  • цемент, песок, щебень;
  • профиль П-образный;
  • шурупы;
  • профилированные трубы.


Вернуться к содержанию

Возведение гаража

Строительство гаража начинается с возведения основания и устройства каркаса. Каркас собирается из профилированных труб, поэтому данный процесс много времени не занимает. Профилированные трубы могут иметь не только круглое сечение, но и квадратное.

Смотровую яму лучше всего начинать делать на этапе устройства каркаса.

Профильный большой гараж

Итак, для устройства каркаса потребуется выкопать несколько ям по периметру будущего гаража. Естественно, место строительства до этого момента должно быть выбрано и размечено.

Ямы выкапываются на глубину примерно 70-100 см. Сначала в яму насыпается слой песка, а дальше насыпается слой щебня или гравия, толщина которого равна 15-20 см. После этого в ямы устанавливаются трубы. Они выравниваются по вертикали. Поставить трубы строго вертикально можно при помощи уровня или обычного отвеса. Шаг установки столбов выбирается из расчета ширины одного профилированного листа или половины его ширины, то есть либо один лист ложится между двумя стойками, либо между тремя. Это позволит избежать установки лишних опор.

После установки столбов их заливают бетоном. Бетон заливается до самой поверхности земли. Готовится бетон по следующей пропорции:

  • 1 часть цемента марки М500 и выше;
  • 3 части крупнозернистого строительного песка;
  • щебень, примерно 1 часть;
  • вода.

После того как столбы залиты, следует дать время засохнуть бетону. На это может понадобиться больше 2 суток.



Чтобы придать стойкам большую жесткость, между ними заливают фундамент ленточного типа. Вместе с этим фундаментом заливается и пол гаража – просто потом делать это будет куда сложнее.

Только после окончания всех работ с бетоном можно приступать к непосредственной сборке каркаса.

Стоит заметить, что для скрепления между собой стоек можно использовать трубу квадратного сечения с размерами 8х4 см. Можно воспользоваться и стальным уголком с полкой (8 см).

Данные трубы крепятся к верхней обвязке и нижней обвязке. Кроме того, стоит из них сделать раскосы. Раскосы выполняются между первой и второй стойкой и между предпоследней и последней. Причем раскосы ставятся на каждой стене. Получится, что всего на гараж требуется установить шесть раскосов.

Вернуться к содержанию

Монтаж листов профнастила

Монтаж профнастила

Листы профиля крепятся своими руками при помощи саморезов и резиновых шайб, которые играют роль уплотнителей. Саморезы вкручиваются на нижних прогибах через каждое ребро профиля. Стыки листов крепятся при помощи заклепок – это помогает улучшить герметичность внутреннего пространства. Шаг крепления заклепок не должен превышать 30 см.

Таким образом выполняется крепление профиля ко всем стенам, кроме той, на которой будет производиться установка ворот.

После этого над стенами можно произвести гидроизоляционные работы и утеплить их.

Вернуться к содержанию

Устройство крыши

На готовый каркас и обрешетку крыши настилается слой гидроизоляции (гидроизоляционная пленка). Это может быть ПВХ-мембрана. Дальше крыша утепляется минеральной ватой или слоем пенопласта. Обязательное условие при утеплении такое, что необходимо оставлять между утеплителем и профилем некоторое расстояние, например 3-5 сантиметров. Это будут вентиляционные каналы.



После утепления следует приступать к монтажу профиля. Крепится профиль саморезами с диаметром в 4,8 мм. Расход равен примерно 8 штукам на квадратный м поверхности профиля.

После крепления профиля к крыше можно считать, что гараж своими руками готов. Остается только закрепить ворота и сделать полки внутри гаража. Ворота, как правило, делаются распашными. Крепятся они посредством петлей. Петли крепятся саморезами к стойкам, но не к листам профиля.

Вернуться к содержанию

Устройство ленточного фундамента

Ленточная подошва автодома

Отдельно стоит сказать несколько слов про ленточный фундамент. Для его устройства понадобится отрыть котлован. Его ширина должна быть не меньше 20 см. Столбы должны располагаться ровно по центру ленты.

Глубина фундамента может достигать одного метра, но это вовсе не требуется, так как сам гараж очень легкий и не оказывает практически никакой нагрузки. Следует заметить, что глубину ленты лучше делать своими руками меньше глубины ямы для столба. В данном случае ленточный фундамент нужен с целью увеличения жесткости конструкции.

В отрытый котлован между установленными столбами насыпают слой щебня. Его поливают очень жидким цементным раствором. Дальше на щебень заливается слой бетона. Поскольку ленточный фундамент является достаточно затратным, то делать бетонную ленту своими руками можно достаточно низкой. Например, слой щебня в 20 см и столько же бетона.
После заливки бетона ему необходимо время, чтобы полностью высохнуть. Разрешается начинать проведение дальнейших работ только после того, как бетон набрал порядка 70% своей прочности. Достигается этот уровень при нормальных погодных условиях примерно на третьи сутки.

Гараж из профиля, как сделать — личный опыт с фото

О применении современных материалов в строительстве. Строим гараж из профилированного листа своими руками.

Всякий автовладелец не имея гаража, мечтает о нем. И не только ради хранения авто. Ведь гараж для отечественного обывателя издавна остается дополнительным клочком личного пространства, как дача, садовый участок, рабочий кабинет.

Особенно актуальна эта тема не для фешенебельных спальных частей городов с платными парковками-ночлежками на сотни машин. А для населения фабрично-заводских окраин. Где и дома старше, и традиции крепче. Вот тут, вокруг «хрущевок», «брежневок», «сталинок» и прочих «общаг» понатыкано гаражиков, сарайчиков и кладовок великое количество.

Все это самострой, гаражи сделаны своими руками и полулегального порядка. И ни одна администрация, ни одно правительство не тронет их без крайней нужды. Ибо взамен дать нечего.

Так и стоят они, разноцветные и разнокалиберные, уже не один десяток лет. И во многих есть погреба с заготовками на зиму, соленьями, вареньями. И электричество кое-где подведено. И нет-нет да пристроят еще парочку гаражей вновь вселившиеся или просто подросшие соседи.

Можно сделать гараж из профиля своими руками

Серьезно отличен гараж сегодняшний от своего предшественника лишь материалами изготовления. Инновации проникли и сюда. Каркас чаще исполняется из того же уголка, стороной от 30 до 70 мм. Хотя возможны варианты. Но вот в качестве обшивки стен уж реже встречаются тяжеловесные листы катаного металла, удерживаемые сварными швами.

Сегодня гараж собирают из легчайшего профилированного листа, поддающегося любой обработке. Хоть болгаркой, хоть ножницами. И цвет можно выбрать любой, с краской возиться не нужно. Опять же гараж из профиля долговечен, не ржавеет.

В качестве крепежа используются даже заклепки. Но лучше всего пустить в дело саморезы для кровельных работ — кровельники. Они удобны в обращении, крепки.

Имеют резиновый уплотнитель в форме шайбы, который при затягивании позволяет избежать протечек. Шляпка сделана для работы гаечным ключом, а не отверткой. Это дает возможность, используя шуруповерт, приложить большее усилие на затягивание.

Современными материалами могут работать и непрофессиональные строители.

Традиционно, люди у нас находчивы и сообразительны. И не последний тому пример гараж из профиля своими руками. Усилий, средств и времени затрачивается меньше.

Результат не хуже, а с эстетической стороны даже выше. Ведь профилированный лист сам по себе смотрится симпатично. А ровные ряды саморезов подчеркивают аккуратность и порядок.

Можно сделать утепление стен гаража.

И выбор сотен простых людей в пользу современных материалов сделан осознанно и закономерно. Гараж из профиля – это плод эволюции.

Спросите разработчика Том 1 Game Builder Garage — Nintendo

Спросите разработчика, Том. 1: Гараж для разработчиков игр

  • Контент, предварительно записанный в соответствии с текущими рекомендациями по охране здоровья и безопасности COVID-19
  • Эта статья была переведена с оригинального содержания на японском языке.

Часть 1: Что, если я его переверну?

Чтобы начать серию «Спроси разработчика», в которой разработчики Nintendo своими словами передают мысли Nintendo о создании продуктов и конкретные моменты, в которых они находятся, мы беседуем с двумя людьми, которые участвовали в разработке Game Builder Garage ™ игра.

Во-первых, не могли бы вы вкратце представиться и рассказать о работе, которой вы руководили до сих пор?

Наоки Масуда (с этого момента именуемый Масуда): Я Масуда, директор и программист Game Builder Garage . Раньше я отвечал за планирование и программирование Nintendo Labo ™ 1 .

1 Наборы Nintendo Labo предоставляют игрокам инструменты для создания и игры с различными творениями Toy-Con, такими как пианино, мотоциклы и роботы, путем сочетания картона и системы Nintendo Switch ™.

Косуке Тешима (с этого момента именуемый Тешима): Я — Тешима. В качестве субдиректора я отвечал за координацию «Интерактивных уроков» для Game Builder Garage . До этого я участвовал в создании текста для раздела Discover 2 Nintendo Labo.

2 Раздел Discover в Nintendo Labo — это место, где игроки могут узнать, как работает Toy-Con.

Большое спасибо.Итак, не могли бы вы вкратце представить Game Builder Garage ?

Масуда : Конечно. Game Builder Garage — это программа, которая позволяет легко и увлекательно разрабатывать собственные игры, просто соединяя таинственных существ по имени Нодон. Даже если вам сложно программировать, вы постепенно поймете это с помощью простых для понимания шагов из «Интерактивных уроков» и, в конце концов, сможете создавать свои собственные игры.

Человек Нодон

Что послужило мотивацией для разработки этого программного обеспечения?

Masuda : После разработки Nintendo Labo: VR Kit, который был четвертой частью серии, я подумал, можем ли мы черпать вдохновение из части Toy-Con Garage VR этой игры для создания отдельного продукта.В случае Nintendo Labo: VR Kit после того, как игрок получил общее представление о создании Toy-Con, он мог наслаждаться созданием своих собственных VR-игр с Toy-Con Garage VR. Но я думал о том, чтобы сделать приложения более широкими — не только для VR.

Программирование в гараже Toy-Con с Nintendo Labo: VR

Чувствовали ли вы, что у вас есть незаконченные дела с Toy-Con Garage?

Masuda : Нет, не совсем, но я чувствовал, что мы можем развивать его дальше. Инструмент Toy-Con Garage — это последняя часть практического приложения Nintendo Labo: VR Kit, и сначала мы ожидали, что лишь горстка людей сможет до него добраться. Однако после проведения конкурса Toy-Con Garage я понял, что среди всех оригинальных игр, созданных игроками, использующими Toy-Con Garage, есть много интересных и полезных игр, и я хотел, чтобы больше людей испытали радость от создания своих собственных игр. . Я также хотел найти способ, чтобы людям было легче создавать игры методом проб и ошибок.

Teshima : Даже в команде разработчиков Nintendo Labo дизайнеры, которые обычно не занимаются программированием, использовали функцию Toy-Con Garage для создания своих собственных игр. Но иногда они останавливались на полпути, потому что не знали, как продолжать делать игру, которую хотели. А потом они приходили и спрашивали Масуду-сан, который разработал Toy-Con Garage. И постепенно они научились делать игры. В то время Масуда-сан ответил на все их вопросы, так что вы стали похожи на их техподдержку, не так ли? (Смеется)

Masuda : Выслушав все эти вопросы от дизайнеров и просмотрев все игры, созданные игроками, я понял, что эта часть Toy-Con Garage — это весело, и что мы могли бы расширить это удовольствие, если бы у нас была система, которая обеспечивает руководство о том, как создавать игры с помощью Toy-Con Garage, делая его более доступным для игроков.

Другими словами, задача Toy-Con Garage заключалась в том, чтобы объяснить, как творить, и на этот раз вашей целью было решить эту задачу?

Масуда : Верно. С серией Nintendo Labo вы узнаете, как работает оборудование, создавая картонный Toy-Con и играя с ним. А затем, применив эти знания, некоторые люди могут пойти дальше и создать свои собственные оригинальные игры с помощью Toy-Con Garage. Выступая в качестве «технической поддержки» и отвечая на эти вопросы наших дизайнеров, я подумал: «А что, если я переверну этот порядок?» Другими словами, Nintendo Labo начала с предоставления понимания того, как работает оборудование, и в конечном итоге привела к созданию программного обеспечения, в то время как Game Builder Garage использует создание программного обеспечения как точку входа для пользователя, чтобы испытать программирование на собственном опыте.У Nintendo Labo есть часть «Make», которая, по моему мнению, является самой крутой инструкцией по сборке в мире, и я подумал о применении этого ноу-хау в части «make» программирования. Я думал, что это поможет людям насладиться аспектами Nintendo Labo «Создавай, играй, открывай» под другим углом.

Другими словами, вы хотели вывести на первый план элементы создания окончательного программного обеспечения Nintendo Labo.

Тешима : Да, и так же, как Масуда-сан стал «техподдержкой» для дизайнеров, я подумал, что если бы для игроков было руководство или навигатор, они бы лучше могли наслаждаться возможностью создавать свои собственные игры!

Тогда руководство по интерактивным урокам… на самом деле, Масуда-сан?

Тешима : Да, я думаю, вы можете сказать, что это альтер-эго Масуда-сан.(Смеется)

Мне любопытен навигатор — альтер эго Масуда-сан. Что же такое «навигация» в интерактивных уроках?

Teshima : В частности, существует семь типов интерактивных уроков, с помощью которых вы можете использовать Nodon и наслаждаться программированием игр. Это основная часть этого программного обеспечения. Этот интерактивный компонент проведет вас через несколько игр от начала до конца.

Интерактивные уроки познакомят вас с некоторыми основами программирования игр

Насколько игроки будут ориентированы?

Тешима : В начале появляется персонаж-инструктор по имени Боб.Он будет сопровождать вас на каждом этапе пути. Персонажи, называемые «Нодон», используются для фактического программирования, и Боб перемещается по экрану, пока игрок манипулирует этими персонажами Нодонов. Боб дает подробные инструкции от начала до конца, такие как «Поместите сюда нодона» или «Подключите этот нодон к этому нодону».

Переместите и подключите Nodon для программирования своих творений

Понятно. Кажется, что даже новички могут доделать игру. Кстати, могут ли ученики начальной школы тоже увлечься программированием?

Masuda : Мы попросили учащихся начальной школы, которые интересовались программированием, поиграть в программу на стадии разработки.

И какова была их реакция?

Масуда : Их реакция нас очень воодушевила. На месте ученики смогли достичь стадии, на которой они могли пройти уроки, которые мы могли подготовить в то время … Что ж … они сделали больше, чем прошли через это … Энтузиазм этих учеников был невероятным … (Смеется)

Тешима : Они сказали: «Еще! Более!» Их не удовлетворили только уроки, которые мы подготовили для тестирования монитора, и в конечном итоге у нас возникли серьезные проблемы, когда ученики начали опробовать некоторые незавершенные части, которые все еще находились в разработке.(Смеется)

Масуда : Их концентрация была поразительной. (Смеется)

(Смеется)

Тешима : Кроме того, четвероклассник даже создал свою собственную игру через часть игры «Свободное программирование», помимо интерактивных уроков, что заставило меня понять, что мы кое-что нашли.

Понятно, так что было доказано, что даже ученики начальной школы действительно могут создавать игры.

Тешима : Конечно, люди придут в игру с разными уровнями навыков.

Можно ли с уверенностью сказать, что интерактивные уроки помогут устранить эти различия?

Тешима : Да, это так. Уроки составлены таким образом, чтобы даже первоклассники могли играть в игры, развлекаясь. Кроме того, есть режим, в котором вы узнаете больше о механике и персонажах Nodon, которые были упомянуты в уроке. А если вы хотите сделать больше, вы можете попробовать бесплатное программирование. Я надеюсь, что наличие множества опций поможет игрокам с разным уровнем навыков получить удовольствие от игры.

Часть 2: Группа идолов

Расскажите подробнее о Nodon, о котором вы упоминали ранее. Как родились эти персонажи?

Teshima : В начале проекта нашей ключевой фразой было «создавать — это весело», поэтому я постоянно консультировался с дизайнерами, чтобы создать веселую атмосферу, несмотря ни на что — даже на экране программирования. И я подумал: «Хм … возможно, мы не сможем достичь этой цели с помощью этих методов …» В Toy-Con Garage от Nintendo Labo и Game Builder Garage из этой игры вы создаете игры, упорядочивая различные функции, так называемые «узлы».«Когда мы обсуждали этот проект, кто-то предложил нам относиться к« узлам »как к айдол-группе (айдол-группа поп-музыки).

А… айдол-группа?

Тешима : Вправо. Идея возникла так: «Почему бы нам не антропоморфизировать различные функционирующие узлы и не создать единое целое, подобное айдол-группе, выпустив оригинальную песню?» Если вы объедините каждую роль в песню, одну за другой, вы сможете понять, как работает каждый механизм …

Понятно. Я определенно это вижу, если представить себе группу людей с разными ролями и личностями.

Тешима : Сначала это была шутка, пришедшая из стороннего разговора, когда мы изо всех сил пытались найти способы сделать экран программирования игр забавным. (Смеется.) Я думал, что айдол-группа — это слишком крайняя идея, но было очевидно, что трудно понять работу узлов с первого взгляда, поэтому мы подумали, что, придавая им индивидуальность, характер или лицо, которое приходит по каждой из своих функций они могут быть более узнаваемыми. Затем мы также подумали: «Если игрокам они нравятся, будет легче вспомнить, что они делают.Итак, затем это стало: «Мне нравятся антропоморфные персонажи …» А потом: «Давайте дадим им легко запоминающееся имя: Нодон!»

Так запомнить, конечно, намного проще. (Смеется.) Как эти персонажи-нодоны появляются на уроках?

Тешима : Каждый Нодон на уроке объяснит свои функции на экране программирования. У вас также есть Руководство Алисы (названное в честь другого инструктора), где вы можете больше узнать о механизмах и функциях Nodon на уроках.

У каждого Nodon есть своя функция и индивидуальность

Alice’s Guide поможет вам узнать больше о Nodon

.

Кстати, а сколько существует типов Nodon?

Тешима : Их более 80 видов! Не все из них появляются в интерактивных уроках, но даже те, которые не появляются в уроках, вы можете проверить справочный раздел, называемый Nodopedia, чтобы подробно узнать об их функциях.Например, есть некоторые Nodon, которые имеют функции, уникальные для Nintendo Switch, такие как способность заставлять контроллеры Joy-Con вибрировать или обнаруживать дрожание контроллеров Joy-Con, поэтому, комбинируя эти Nodon, вы можете создать множество игр. 3

3 ( Nintendo Switch Lite также может работать таким же образом при беспроводном подключении к контроллерам Joy-Con. Требуются контроллеры Joy-Con и зарядное устройство. Продаются отдельно. См. Службу поддержки.nintendo.com/switch/play, чтобы узнать подробности )

Погрузитесь в глубокие познания Nodon с помощью Nodopedia

Масуда : Если вы понимаете роли Нодона и соединяете их вместе, вы можете создавать разные игры, используя только эти знания. Но вместо того, чтобы зацикливаться на идее, что нужно создать игру, вы можете попробовать создать программу, в которой, например, вы просто прогуливаетесь по городу, в котором живете.

Понятно. Итак, теперь, когда мы знаем, что существует много различных видов Nodon, можете ли вы сказать нам, есть ли у каких-либо из них уникальные особенности?

Masuda : Что касается уникальных функций, я думаю, что Texture Nodon и Background-Music Nodon — самые простые для понимания. С помощью Texture Nodon вы можете рисовать свои собственные изображения и отображать их в игре, а затем наклеивать их на поверхность различных объектов и перемещать их. Фоновая музыка Nodon воспроизводит фоновую музыку.Вы можете выбрать любую из четырех частей, которые вам нравятся — мелодию, основной аккомпанемент, вспомогательный аккомпанемент и ритм — и объединить их для аранжировки фоновой музыки. Он позволяет вам выбирать музыку, которая подходит для игры по-своему.

Создавайте и используйте свое собственное искусство с помощью Texture Nodon

Оцените свои творения с помощью фоновой музыки Nodon

Teshima : Лично я фанат On-Start Nodon.

Энергичный On-Start Nodon срабатывает сразу же, когда начинается ваше творчество.

Нодон при запуске? Похоже, Нодоны обладают узкоспециализированными способностями.

Тешима : Верно. Функция этого — выводить только в момент запуска игры, но это существо имеет большой прилив энергии, а визуальные эффекты и все остальное создают такую ​​атмосферу, так что это мило. (Смеется). Еще есть Timer Nodon, который, как следует из названия, выводит данные в определенное время.Его характер также очень особенный и точный, но он мне нравится, потому что в нем есть человеческое чутье.

Точный таймер Nodon выводит сигналы в указанное время

Масуда : Я фанат Bull’s-Eye Nodon. Это Nodon, который может определить, отображается ли «маркер» в определенном месте … Для более продвинутых пользователей вы можете создать свою собственную оригинальную музыку, объединив ее с Counter Nodon, Marker-Display Nodon и Play-Sound Nodon.Это нишевое существо, но мне оно нравится как персонаж, и когда вы освоите его функции, вы откроете для себя некоторые из менее очевидных возможностей Game Builder Garage . Как только ты начнешь им пользоваться, ты зацепишься им, и это хорошо … Он немного взрослый среди нодонов. (Смеется)

Нодон «Бычий глаз» может определить, находится ли «маркер» в определенном месте.

Нужно что-то посчитать? Вы можете рассчитывать на счетчик Nodon

Следите за маркерами с помощью маркерного дисплея Nodon

Устанавливается, когда звук воспроизводится с помощью Play-Sound Nodon

Итак, Тешима-сан — поклонник милых персонажей, а Масуда-сан любит тех, у которых есть глубокая функциональность.

Тешима : Нодоны не только объясняют вам вещи, но они также по-разному реагируют, когда вы их связываете, и их личности и выражения меняются, поэтому я надеюсь, что они вам понравятся.

Masuda : Мы надеемся, что вы найдете свой любимый Nodon.

Часть 3: Поощряйте игроков закончить, несмотря ни на что.

Я слышал, что вы очень внимательно относитесь к тому, чтобы подвести людей к этапу, на котором они смогут создавать свои собственные игры.Как вы пытались позволить им дойти до конца?

Масуда : Конечно, создавать игры важно, чтобы получать удовольствие, но мы также хотели, чтобы у людей был опыт завершения каждой функции игры до конца.

Что вы подразумеваете под «опытом прохождения каждой функции игры до конца»?

Masuda : Создание игры — это весело, но выполнение каждого шага урока дает нам чувство выполненного долга.А главное, момент завершения — это уже весело. Как разработчик, я считаю, что это один из самых интересных аспектов программирования, и хочу, чтобы наши пользователи испытали то же чувство. Мы слышали, как люди говорили о другом программном обеспечении: «Я не смог до конца с учебниками». Вот почему с этим программным обеспечением я хотел убедиться, что люди закончат создавать игры на уроках, повторяя опыт этих небольшие моменты завершения.

Понятно. Итак, вы сосредоточились на чувстве счастья от того, что что-то выполнили.

Тешима : Со мной случилось кое-что, что вдохновило меня передать удовольствие от завершения проекта и чувство выполненного долга. Я посетил практическое мероприятие Nintendo Labo Toy-Con Garage VR. У нас были новички, которые попробовали простое программирование, объединив узел ручки управления и узел человека, чтобы заставить человека двигаться с помощью ручки управления. Затем, когда персонаж начал двигаться, раздалось громкое «Ух ты!» в зале, как грохот. Мы были удивлены такой реакцией! (Смеется)

То, что очевидно для разработчиков, может стать сюрпризом для новичков.

Тешима : Да. Я не знал, что люди, которые никогда раньше не программировали, будут так впечатлены тем фактом, что они могут заставить вещи работать с их собственным программированием! Я был действительно впечатлен этим опытом. Я не забывал об этом опыте при разработке этой игры.

Это важное осознание.

Тешима : Я сам чувствовал, что опыт выполнения работы и наблюдения за тем, как что-то медленно соединяется, очень интересно.У меня была мысль создать что-то, что заставит людей испытывать это чувство до самого конца. В программировании существует метод обучения, широко известный как «копирование сутры», 4 , в котором вы изучаете программирование, копируя образец кода. Это эффективный метод, поэтому мы на него ссылались.

4 «Копирование сутры» — это японская фраза, описывающая способ, которым вы изучаете программирование, транскрибируя образец кода.

Понятно, так что расшифровка кода — верный способ добраться до конца.

Тешима : Да. Но одна вещь, которая имеет тенденцию происходить в сценариях, — это то, что трудно заметить, если вы ввели что-то неправильно, а если есть ошибка ввода, программа не запустится. Конечно, выяснить для себя, где вы ошиблись, — очень полезный способ изучить программирование, но я подумал, что это программное обеспечение должно использовать управляемую систему, чтобы вы не заблудились в ошибках набора, подталкивая к моменту завершения. на передний план.

Вот почему вы тщательно проводите интерактивные уроки, чтобы помочь игрокам завершить игру.

Тешима : Верно. Каждый из семи интерактивных уроков рассчитан на выполнение каждого отдельного шага примерно за пять минут, при этом каждый урок постепенно продвигается, шаг за шагом. Завершая шаги и получая этот дополнительный опыт, игроки постепенно приблизятся к созданию и завершению своей собственной игры.

Каждый урок разбит на этапы, чтобы вы не сбились с пути

Но если игрок остановится посреди урока и время пройдет, не обнаружит ли он, что он забыл то, что он изучил на предыдущем уроке, и не застрянет?

Масуда : Каждый новый урок основан на содержании предыдущего урока, но для продолжения нет необходимости вспоминать содержание предыдущего урока.Мы постарались избежать ситуаций, когда вам нужно вспомнить по памяти, чтобы вы могли двигаться дальше, просто следуя инструкциям на месте.

Понятно. Какое облегчение.

Масуда : Фактически, возник вопрос о том, должны ли инструкции для каждого урока быть все более непрозрачными и расплывчатыми по мере повышения уровня уроков, чтобы дать пользователям больше свободы для самостоятельного понимания программирования и чтобы знания приклеились.Однако было бы бесполезно, если бы мы использовали подход невмешательства и спрятали инструкции только для того, чтобы игрок сдался, не зная, как делать игру.

Даже с пластиковыми моделями, если инструкция есть только на половину модели, доделать будет сложно. Если вы не знаете, как его закончить, это неинтересно.

Масуда : Верно. В этой игре мы также обратили внимание на структуру программного обеспечения, чтобы игроки не совершали ошибок и могли проходить игры самостоятельно.Я имел в виду такую ​​структуру. Кроме того, между уроками есть задачи, похожие на головоломки, называемые «контрольными точками», где вы можете увидеть, что вы поняли и выполнили задачу самостоятельно.

Проверьте свои знания с помощью контрольных точек между уроками

Часть 4: Удовольствие от программирования.

Что делать игрокам после того, как они закончат создавать игры с помощью интерактивных уроков?

Masuda : В качестве следующего шага мы предлагаем часть игры, посвященную свободному программированию.Конечно, вы можете решить, что хотите создать свою игру с нуля, но мы рекомендуем вам начать с копирования и экспериментирования с играми, которые вы создали на интерактивных уроках. Игры, которые вы делаете на уроках, также сохраняются в области «Бесплатное программирование» как ваши собственные игры, так что вы также можете использовать их для создания новых игр.

Тешима : Думаю, сначала неплохо поиграть экспериментально, комбинируя Nodon из уроков, чтобы посмотреть, как они работают. Если вы запутаетесь, вы всегда можете вернуться к урокам или Nodopedia или проверить функции в Alice’s Guide.

Посмотрите на программирование творения, чтобы увидеть, как оно создается с помощью свободного программирования.

Понятно. Думаю, лучше начать с предустановленных конфигураций и постепенно продвигаться вверх, чем пытаться создать что-то потрясающее с нуля. Однако по мере того, как я становлюсь все лучше и лучше в создании, я могу задаться вопросом, как далеко я могу зайти, чтобы создать что-то более продвинутое. Фактически, некоторые люди задавались вопросом, смогут ли они создавать настоящие игры, подобные тем, что продаются на рынке.

Masuda : Я не думаю, что возможно создать что-то на том же уровне, что и игры, продаваемые как программное обеспечение для Nintendo Switch. В свободном программировании существует ограничение в 512 Nodon и 1024 соединения, связывающих Nodon … Тем не менее, я думаю, вы могли бы взять часть своей любимой игры и попытаться создать аналогичную систему. Например, вы можете попытаться воссоздать один из механизмов из серии Legend of Zelda ™ 5 . Итак, я надеюсь, вам понравится думать о том, как заставить его работать с этими параметрами.

5 The Legend of Zelda — это серия приключенческих игр, в которых игроки решают головоломки во время приключений. Первая игра серии вышла в 1986 году.

Было бы интересно подумать, сможете ли вы воссоздать свою любимую игру с этими параметрами.

Teshima : Что касается того, сколько разработок можно сделать с помощью свободного программирования, это программное обеспечение включает в себя физические операции 6 с самого начала, поэтому оно хорошо подходит для создания игр типа «прыжки» и «ломать предметы».

6 Физические вычисления используются для того, чтобы объекты двигались в соответствии с законами физики в реальном мире. Физические расчеты позволяют реалистично представить такие действия, как перекатывание, разрушение блоков и дует ветер.

Понятно. Таким образом, вам не нужно создавать сложные операции самостоятельно.

Масуда : С другой стороны, игроки не могут поместить много текста в одну игру, поэтому это не очень хорошо для создания ролевых игр 7 или текстовых приключений 8 .

7 Аббревиатура от Role-Playing Game. Ролевые игры — это жанр игр, в которых игрок управляет персонажем, который проецируется на сюжет и переживает рост через приключения.

8 Жанр игр, в котором игрок читает рассказ, который меняется в зависимости от выбора игрока, в основном с помощью текста, рассказанного с иллюстрациями и музыкой.

Тешима : Нет-нет-нет, может есть кто там пробьется комбинацией разных нодонов.(Смеется)

Masuda : Это правда, что даже в Toy-Con Garage VR было много вещей, которые были созданы игроками, что удивило разработчиков. Это было что-то вроде: «Я не знал, что ты можешь сделать что-то подобное!» (Смеется)

Даже с ограничениями может появиться кто-то, кто сможет придумать способы их преодоления.

Masuda : Я с нетерпением жду игр, которые удивят команду разработчиков.

Кстати, когда вы что-то делаете сами, вы хотите, чтобы люди видели то, что вы сделали, но как вы можете поделиться этим с другими?

Тешима : Вы можете поделиться своими творениями через Интернет 9 или по локальной беспроводной связи 10 . Если вы используете Интернет, вы можете загрузить свою игру на серверы Nintendo, где каждая игра получит идентификатор игры. Затем вы можете передать идентификатор другим пользователям и попросить их ввести его в свою систему Nintendo Switch для загрузки игры.

9 Для работы в сети необходимы членство в Nintendo Switch Online (продается отдельно) и учетная запись Nintendo. Не доступно во всех странах. Доступ в Интернет требуется для онлайн-функций. Действуют условия. nintendo.com/switch-online

10 Требуются дополнительные игры и системы. Продано отдельно.

Делитесь своими творениями локально и в Интернете

Смогу ли я тоже посмотреть, как загруженная игра запрограммирована?

Тешима : Конечно.Это важно для нас.

Masuda : Я уверен, что будет много людей, которые создают привлекательные игры, и я думаю, что просто скачивание и игра в них будет достаточно приятным, но я бы хотел, чтобы люди не только играли в них, но и видели, как они работают и подражать им.

Могут ли они также собраться вместе и работать вместе, чтобы постепенно улучшать одну и ту же программу?

Masuda : Загруженные игры можно копировать и упорядочивать так же, как и уроки, поэтому вы можете добавить к ним Nodon или уменьшить количество Nodon в той же игре, чтобы создать ее более эффективно.

Вы можете загружать программы, созданные другими, и даже смотреть, как они созданы.

Итак, испытание себя на то, чтобы увидеть, сможете ли вы сделать сложную программу простой, также полезно для обучения.

Masuda : Хотя это открывает широкий спектр возможностей, цель игр, созданных в Game Builder Garage , не состоит в том, чтобы конкурировать с играми, продаваемыми как продукты, и я надеюсь, что людям нравится создавать все, что они хотят, без каких-либо ограничений. рамками «какой должна быть игра.”

Тешима : Согласен. Я думаю, что в Интернете будут выложены разные материалы. Но я не думаю, что игра должна иметь правила или действие, чтобы быть игрой.

Masuda : Например, вы можете нарисовать множество изображений вашего любимого цветка, чтобы создать поле цветов, и вы можете добавить анимацию пролетающего над ним НЛО и таким образом наслаждаться этим. Я думаю, это достаточно замечательно. Конечно, показывать другим то, что вы создали, выслушивать их мнение, а затем получать эту мотивацию: «Я хочу сделать игру лучше!» Думаю, это тоже важно.Но что еще важнее, я бы хотел, чтобы люди получали удовольствие от изобретений и открытий, сделанных своими руками.

Другими словами, вы бы хотели, чтобы каждый закончил создавать свои игры, каждый по-своему.

Тешима : Да, все, что угодно, является игрой, если создатель думает, что это игра! Я надеюсь, что каждому понравится создавать свои игры и делать собственные открытия.

Понятно, теперь я понимаю, что вы можете свободно делать все, что можете придумать.

Teshima : Большинство программного обеспечения для программирования, кажется, сосредоточено на том, чтобы получить удовольствие от того, какие виды конечных продуктов могут быть созданы. Однако, когда мы планировали это программное обеспечение, мы подумали, что было бы хорошо получать удовольствие от проб и ошибок и открытий в процессе программирования, а также получать удовольствие от выполнения шагов уроков и получать удовольствие от самого программирования. Поэтому Game Builder Garage фокусируется на программировании, и мы надеемся, что он поддерживает это в увлекательной игровой форме.

В заключение, есть ли у вас двоих какие-нибудь комментарии о том, с кем бы вы хотели сыграть в эту игру?

Масуда : Те, кто ничего не знает о программировании, те, кто знает слово «программирование», но не знает, что оно делает, те, кто изучает программирование для детей … Я хотел бы попросить этих людей попробовать это хоть раз.Просто играя в Game Builder Garage и получая удовольствие от создания игры, я чувствую, что они естественным образом начнут понимать, что такое программирование.

Тешима : Я думаю, что многие люди, когда слышат слово «программирование», думают: «Я не знаю, с чего начать» или «Мне это не нравится». Поэтому для этих людей мы подготовили интерактивные уроки, которые позволят им завершить создание игры до конца. Я надеюсь, что он будет полезен как место для первого знакомства с программированием.

Большое спасибо.

Старшеклассник, строящий свои собственные интегральные схемы

Этот танец называется динамическое масштабирование напряжения и частоты (DVFS) постоянно происходит в процессоре, называемом системой на кристалле (SoC), который управляет вашим телефоном и вашим ноутбуком, а также на серверах, которые их поддерживают. Все это делается для того, чтобы сбалансировать вычислительную производительность и энергопотребление, что особенно сложно для смартфонов.Цепи, которые управляют DVFS, стремятся обеспечить стабильную тактовую частоту и стабильный уровень напряжения, несмотря на скачки тока, но они также являются одними из самых непростых в проектировании.

Это главным образом потому, что схемы генерации часов и регулирования напряжения являются аналоговыми, в отличие от почти всего остального на SoC вашего смартфона. Мы привыкли к почти ежегодному выпуску новых процессоров с существенно большей вычислительной мощностью благодаря достижениям в производстве полупроводников.«Перенос» цифровой конструкции из старого полупроводникового процесса в новый — это не пикник, это ничто по сравнению с попыткой перенести аналоговые схемы на новый процесс. Аналоговые компоненты, обеспечивающие DVFS, особенно схема, называемая стабилизатором напряжения с малым падением напряжения (LDO), не масштабируются, как цифровые схемы, и должны быть в основном перепроектированы с нуля с каждым новым поколением.

Если бы вместо этого мы могли строить LDO — и, возможно, другие аналоговые схемы — из цифровых компонентов, их было бы гораздо легче переносить, чем любую другую часть процессора, что значительно снизило бы затраты на конструкцию и освободило инженеров для решения других проблем, связанных с передовой конструкцией микросхем. есть в магазине.Более того, полученные цифровые LDO могут быть намного меньше своих аналоговых аналогов и работать лучше в некоторых отношениях. Исследовательские группы в промышленности и академических кругах протестировали не менее десятка проектов за последние несколько лет, и, несмотря на некоторые недостатки, коммерчески полезный цифровой LDO может скоро стать доступным.

Стабилизаторы напряжения с малым падением напряжения (LDO) позволяют нескольким ядрам процессора на одной шине входного напряжения (V IN ) работать при разных напряжениях в соответствии с их рабочими нагрузками.В этом случае Core 1 предъявляет самые высокие требования к производительности. Его головной переключатель, на самом деле группа транзисторов, соединенных параллельно, замкнут, минуя LDO и напрямую подключающий Core 1 к V IN , который получает питание от внешней ИС управления питанием. Однако ядра 2–4 имеют менее требовательные рабочие нагрузки. Их LDO используются для подачи на сердечники напряжения, позволяющего экономить электроэнергию.

Базовый аналоговый регулятор напряжения с малым падением напряжения [слева] управляет напряжением через контур обратной связи.Он пытается сделать выходное напряжение (V DD ) равным опорному напряжению, управляя током через силовой PFET. В базовой цифровой схеме [справа] независимые часы запускают компаратор [треугольник], который сравнивает опорное напряжение с V DD . Результат сообщает логике управления, сколько мощных полевых транзисторов нужно активировать.

ТИПИЧНАЯ СИСТЕМА НА ЧИПЕ для смартфона — чудо интеграции. На одной кремниевой пластинке он объединяет несколько ядер ЦП, блок обработки графики, процессор цифровых сигналов, блок нейронной обработки, процессор сигналов изображения, а также модем и другие специализированные блоки логики.Естественно, повышение тактовой частоты, которая управляет этими логическими блоками, увеличивает скорость, с которой они выполняют свою работу. Но для работы на более высокой частоте им также требуется более высокое напряжение. Без этого транзисторы не могут включаться или выключаться до следующего такта тактовой частоты процессора. Конечно, более высокая частота и напряжение происходит за счет энергопотребления. Таким образом, эти ядра и логические блоки динамически изменяют свои тактовые частоты и напряжения питания — часто в диапазоне от 0,95 до 0,45 вольт — в зависимости от баланса энергоэффективности и производительности, необходимого им для любой назначенной им рабочей нагрузки — съемки видео, воспроизведения музыки. файл, передача речи во время разговора и т. д.

Обычно внешняя ИС управления питанием генерирует несколько значений входного напряжения (V IN ) для SoC телефона. Эти напряжения передаются в области микросхемы SoC по широким межсоединениям, называемым рельсами. Но количество соединений между микросхемой управления питанием и SoC ограничено. Таким образом, несколько ядер на SoC должны использовать одну и ту же шину V IN .

Но они не обязательно должны получать одинаковое напряжение благодаря стабилизаторам напряжения с малым падением напряжения.LDO вместе с выделенными тактовыми генераторами позволяют каждому ядру на общей шине работать при уникальном напряжении питания и тактовой частоте. Ядро, которому требуется самое высокое напряжение питания, определяет общее значение V IN . Микросхема управления питанием устанавливает V IN на это значение, и это ядро ​​полностью обходит LDO через транзисторы, называемые головными переключателями.

Чтобы снизить энергопотребление до минимума, другие ядра могут работать при более низком напряжении питания. Программное обеспечение определяет, каким должно быть это напряжение, и аналоговые LDO-стабилизаторы довольно хорошо справляются с его обеспечением.Они компактны, дешевы в сборке и относительно просты в интеграции в микросхему, поскольку не требуют больших катушек индуктивности или конденсаторов.

Но эти LDO могут работать только в определенном диапазоне напряжений. На верхнем конце целевое напряжение должно быть ниже, чем разница между V IN и падением напряжения на самом LDO (одноименное «падение напряжения»). Например, если напряжение питания, которое было бы наиболее эффективным для ядра, составляет 0,85 В, но V IN равно 0.95 В, а падение напряжения LDO составляет 0,15 В, это ядро ​​не может использовать LDO для достижения 0,85 В и должно вместо этого работать при 0,95 В, тратя немного энергии. Точно так же, если V IN уже был установлен ниже определенного предела напряжения, аналоговые компоненты LDO не будут работать должным образом, и схема не сможет быть задействована для дальнейшего снижения напряжения питания ядра.

Основным препятствием, которое до сих пор ограничивало использование цифровых LDO, является медленная переходная характеристика.

Однако, если желаемое напряжение попадает в окно LDO, программное обеспечение включает схему и активирует опорное напряжение, равное целевому напряжению питания.

КАК LDO подает нужное напряжение? В базовой конструкции аналогового LDO это осуществляется посредством операционного усилителя, обратной связи и специализированного силового p -канального полевого транзистора (PFET). Последний представляет собой транзистор, который уменьшает свой ток с увеличением напряжения на затворе. Напряжение затвора этого силового PFET представляет собой аналоговый сигнал, поступающий от операционного усилителя, в диапазоне от 0 вольт до IN . Операционный усилитель постоянно сравнивает выходное напряжение схемы — напряжение питания ядра или V DD — с заданным опорным напряжением.Если выходное напряжение LDO падает ниже опорного напряжения — как это было бы, когда новая активная логика внезапно потребовала больше тока — операционный усилитель снижает напряжение затвора силового PFET, увеличивая ток и поднимая V DD до значения опорного напряжения. И наоборот, если выходное напряжение поднимается выше опорного напряжения — как это было бы, когда логика ядра менее активна — тогда операционный усилитель увеличивает напряжение затвора транзистора, чтобы уменьшить ток и снизить V DD .

Базовый Цифровой LDO , с другой стороны, состоит из компаратора напряжения, управляющей логики и ряда параллельных силовых полевых транзисторов.(LDO также имеет свою собственную схему синхронизации, отдельную от схем, используемых ядром процессора.) В цифровом LDO напряжения затвора на силовых полевых транзисторах являются двоичными значениями, а не аналоговыми, либо 0 В, либо V IN .

С каждым тактом тактового генератора компаратор измеряет, находится ли выходное напряжение ниже или выше целевого напряжения, обеспечиваемого опорным источником. Выход компаратора направляет логику управления при определении того, сколько силовых полевых транзисторов нужно активировать. Если выходной сигнал LDO ниже целевого, логика управления активирует больше мощных полевых транзисторов.Их объединенный ток поддерживает напряжение питания ядра, и это значение возвращается на компаратор, чтобы поддерживать его на заданном уровне. Если он выходит за пределы допустимого диапазона, компаратор подает сигнал управляющей логике, чтобы отключить некоторые из PFET.

НИ АНАЛОГОВЫЙ , ни цифровой LDO, конечно, не идеальны. Ключевым преимуществом аналоговой конструкции является то, что она может быстро реагировать на переходные спады и выбросы напряжения питания, что особенно важно, когда эти события связаны с резкими изменениями.Эти переходные процессы возникают из-за того, что потребность ядра в токе может сильно увеличиваться или уменьшаться за считанные наносекунды. В дополнение к быстрому отклику аналоговые LDO очень хорошо подавляют вариации V IN , которые могут исходить от других ядер на рельсах. И, наконец, когда текущие требования не сильно меняются, он жестко регулирует выход, не превышая и не занижая цель, что вызывает рябь в V DD .

Когда требования к току ядра внезапно меняются, это может привести к скачку или падению выходного напряжения LDO [вверху].Базовые конструкции цифровых LDO не справляются с этой задачей [внизу слева]. Однако схема, называемая адаптивной выборкой с пониженной динамической стабильностью [внизу справа], может уменьшить величину скачка напряжения. Это достигается за счет увеличения частоты дискретизации LDO, когда спад становится слишком большим, что позволяет схеме реагировать быстрее. Источник: S.B. Насир и др., Международная конференция по твердотельным схемам IEEE (ISSCC), февраль 2015 г., стр. 98–99.

Эти атрибуты сделали аналоговые LDO привлекательными не только для питания процессорных ядер, но и практически для любой схемы, требующей тихого, стабильного напряжения питания.Однако есть некоторые серьезные проблемы, которые ограничивают эффективность этих проектов. Первые аналоговые компоненты намного сложнее цифровой логики, что требует длительного времени на разработку для их реализации в узлах с передовыми технологиями. Во-вторых, они не работают должным образом при низком уровне V IN , что ограничивает уровень V DD , который они могут передать ядру. И, наконец, падение напряжения у аналоговых LDO не так мало, как хотелось бы разработчикам.

Взяв эти последние моменты вместе, аналоговые LDO предлагают ограниченный диапазон напряжений, при котором они могут работать.Это означает, что упущены возможности использовать LDO для энергосбережения — достаточно большие, чтобы заметно увеличить время автономной работы смартфона.

Цифровые LDO устраняют многие из этих недостатков: не имея сложных аналоговых компонентов, они позволяют дизайнерам использовать множество инструментов и других ресурсов для цифрового дизайна. Таким образом, уменьшение масштаба схемы для новой технологии процесса потребует гораздо меньше усилий. Цифровые LDO-стабилизаторы также будут работать в более широком диапазоне напряжений. На стороне низкого напряжения цифровые компоненты могут работать при значениях V IN , которые недоступны для аналоговых компонентов.А в более высоком диапазоне падение напряжения цифрового LDO будет меньше, что приведет к значительной экономии энергии ядра.

Но ничего бесплатного, а у цифрового LDO есть серьезные недостатки. Большинство из них возникает из-за того, что схема измеряет и изменяет свой выходной сигнал только в дискретные моменты времени, а не постоянно. Это означает, что схема имеет сравнительно медленную реакцию на падения и выбросы напряжения питания. Он также более чувствителен к изменениям V IN и имеет тенденцию создавать небольшие колебания выходного напряжения, которые могут ухудшить производительность ядра.

Из них основным препятствием, которое до сих пор ограничивало использование цифровых LDO, является их медленная переходная характеристика. Ядра испытывают провалы и выбросы, когда ток, который они потребляют, резко меняется в ответ на изменение их рабочей нагрузки. Время реакции LDO на события спада имеет решающее значение для ограничения того, насколько сильно падает напряжение и как долго это состояние длится. Обычные жилы добавляют запас прочности к напряжению питания, чтобы гарантировать правильную работу при падении напряжения. Большее ожидаемое падение означает, что маржа должна быть больше, что снижает преимущества энергоэффективности LDO.Таким образом, ускорение реакции цифрового LDO на провалы и выбросы является основным направлением передовых исследований в этой области.

НЕКОТОРЫЕ ПОСЛЕДНИЕ ДОСТИЖЕНИЯ помог ускорить реакцию схемы на провалы и выбросы. Один из подходов использует тактовую частоту цифрового LDO в качестве ручки управления, чтобы заменить стабильность и энергоэффективность на время отклика.

Более низкая частота улучшает стабильность LDO просто потому, что выходной сигнал будет меняться не так часто. Это также снижает энергопотребление LDO, поскольку транзисторы, составляющие LDO, переключаются реже.Но это происходит за счет более медленной реакции ядра процессора на переходные текущие требования. Вы можете понять, почему это происходит, если учесть, что большая часть переходного события может произойти в течение одного тактового цикла, если частота слишком низкая.

И наоборот, высокая тактовая частота LDO уменьшает время отклика на переходный процесс, потому что компаратор производит выборку выходного сигнала достаточно часто, чтобы изменить выходной ток LDO на более ранней стадии переходного процесса. Однако эта постоянная выборка ухудшает стабильность выходного сигнала и потребляет больше энергии.

Суть этого подхода состоит в том, чтобы ввести тактовый генератор, частота которого адаптируется к ситуации, схема, называемая адаптивной частотой дискретизации с пониженной динамической стабильностью. Когда падение или выброс напряжения превышает определенный уровень, тактовая частота увеличивается для более быстрого уменьшения переходного эффекта. Затем он замедляется, чтобы потреблять меньше энергии и поддерживать стабильное выходное напряжение. Этот трюк достигается путем добавления пары дополнительных компараторов для определения условий перерегулирования и спада и запуска часов.При измерениях с тестовой микросхемы с использованием этого метода падение напряжения V DD уменьшилось с 210 до 90 милливольт — на 57 процентов меньше, чем у стандартной цифровой конструкции LDO. А время, необходимое для стабилизации напряжения, сократилось с 5,8 мкс до 1,1 микросекунды, т.е. улучшение на 81 процент.

Альтернативный подход к уменьшению времени отклика на переходные процессы — сделать цифровой LDO немного аналоговым. Конструкция включает отдельный контур с аналоговым управлением, который мгновенно реагирует на переходные процессы тока нагрузки.Контур с аналоговым управлением передает выходное напряжение LDO-стабилизатора на параллельные PFET-транзисторы LDO через конденсатор, создавая контур обратной связи, который включается только при резком изменении выходного напряжения. Таким образом, когда выходное напряжение падает, оно снижает напряжение на активированных затворах PFET и мгновенно увеличивает ток в сердечнике, чтобы уменьшить величину спада. Было показано, что такой контур с аналоговым управлением снижает спад с 300 до 106 мВ, улучшение на 65 процентов, и выброс с 80 до 70 мВ (13 процентов).

Альтернативный способ заставить цифровые LDO быстрее реагировать на падения напряжения — это добавить аналоговую петлю обратной связи к силовой части PFET схемы [вверху]. При падении или выбросе выходного напряжения аналоговый контур подключается, чтобы поддержать его [внизу], уменьшая величину отклонения. Источник: М. Хуанг и др., IEEE Journal of Solid-State Circuits, январь 2018 г., стр. 20–34.

Конечно, у обоих этих методов есть свои недостатки.Во-первых, ни один из них не может сравниться со временем отклика сегодняшних аналоговых LDO. Кроме того, для метода адаптивной частоты дискретизации требуются два дополнительных компаратора, а также генерация и калибровка опорных напряжений для спада и выброса, поэтому схема знает, когда задействовать более высокую частоту. Контур с аналоговым управлением включает в себя несколько аналоговых компонентов, что сокращает время разработки полностью цифровой системы.

Развитие коммерческих процессоров SoC может помочь сделать цифровые LDO более успешными, даже если они не могут полностью соответствовать аналоговым характеристикам.Сегодня коммерческие процессоры SoC объединяют полностью цифровые адаптивные схемы, предназначенные для смягчения проблем с производительностью при возникновении провалов. Эти схемы, например, временно увеличивают период тактовой частоты ядра, чтобы предотвратить ошибки синхронизации. Такие методы смягчения могут ослабить временные ограничения переходных процессов, позволяя использовать цифровые LDO и повышая эффективность процессора. Если это произойдет, мы можем ожидать более эффективных смартфонов и других компьютеров, при этом значительно упростив процесс их разработки.

Game Builder Garage даже мощнее, чем вы могли ожидать

Может быть, это только я, но я чувствую, что любой, кто играет достаточно в видеоигры, достигает точки, когда они начинают верить, что могут также сделать игр — возможно, даже лучше, чем команда профессиональных разработчиков. За прошедшие годы компании запустили множество проектов, построенных специально на идее предложения наборов инструментов и помощи в программировании для любителей попробовать свои силы в создании игр.Независимо от вашего жанра или увлечения платформой, существует множество вариантов: от специального программного обеспечения для Game Boy перетаскивания GB Studio до длинной линейки выпусков RPG Maker из ASCII и Enterbrain, чтобы «создать игру». внутри игры », такие как Roblox .

Nintendo — одна из компаний, которая не новичок в том, чтобы предлагать своим игрокам инструменты для творчества определенного уровня. Во времена NES такие релизы, как Excitebike и Mach Rider , позволяли создавать собственные конструкции гусениц.В последние годы у нас были такие варианты, как чрезвычайно популярная серия Super Mario Maker.

Однако Nintendo никогда не делала чего-то, что давала игрокам возможность создавать свои собственные полноценные игры с нуля. Это скоро изменится с выходом Game Builder Garage , новой версии для Nintendo Switch, где ограничения на то, что вы можете построить, могут быть больше ограничены временем, которое вы готовы инвестировать, и вашим умением находить решения для проблем проектирования.

Когда я смотрел показательный трейлер для Game Builder Garage , я был взволнован, потому что он, казалось, обещал сочетание простоты использования, разнообразия игровых жанров и типичного блеска, который Nintendo придает всем своим продуктам.Однако, учитывая, что игра — это игра от Nintendo, я, по общему признанию, не ожидал, что инструменты создания станут слишком низкоуровневыми или сложными. И все же, после того как на прошлой неделе у меня была возможность позвонить в Zoom с одним из членов легендарного Treehouse от Nintendo, чтобы поближе познакомиться с игрой, я ушел более впечатленным и взволнованным.

Прежде чем я объясню почему, позвольте мне по крайней мере дать некоторые основы Game Builder Garage . При первом запуске вам предлагается полностью создать семь игр, разработанных сотрудниками Nintendo, и вы будете делать это, следуя пошаговым инструкциям.Работая над большим листом виртуального чертежа, вы создаете каждый элемент игры с помощью Nodon, маленьких цифровых существ, которые представляют определенную задачу, действие, команду или что-то еще. Соединив Nodon вместе, вы можете создавать различные функции вашей игры, такие как движение вашего персонажа, управляемые компьютером враги, сценические препятствия или прокрутка экрана.

Это та последняя функция, где я действительно начал понимать, насколько глубоким будет Game Builder Garage .Мое предположение заключалось в том, что, вероятно, будет Нодон, который будет определять, остается ли камера заблокированной в определенном положении, прокручивается ли она по горизонтали или вертикали, или может ли она свободно перемещаться во всех направлениях, как это делает ваш персонаж.

Изображение предоставлено: Nintendo

. Это определенно , а не , как это работает. В примере, который я видел, мы создавали игровое поле для шутера с горизонтальной прокруткой. Во-первых, мы установили Game Screen Nodon, чтобы обозначить, что игроки увидят в начале игры.Затем мы добавили Constant Nodon, который дает значение «1». Подключите константу к значению X игрового экрана, и экран будет перемещаться по оси X с положительной скоростью «1». Это дало нам экран, который автоматически прокручивался вправо, но с невероятно медленной скоростью.

Итак, между константой и узлом игрового экрана мы добавили узел счетчика, который может увеличивать, уменьшать или сбрасывать заданное значение. С этим наш экран стал прокручиваться быстрее — и быстрее, и быстрее, в геометрической прогрессии.Это тоже, очевидно, было бы неиграбельным, поэтому перед тем, как измененное значение счетчика переместилось на игровой экран, мы вставили карту. С помощью этого Nodon мы смогли настроить диапазон конечного значения, отправляемого на игровой экран, который мы зафиксировали на «60». При этом наш экран автоматически прокручивался вправо с достаточно быстрой скоростью, чтобы это было сложно, но все же можно было играть.

Я не ожидал, что Game Builder Garage будет иметь такой сложный метод простой прокрутки экрана, но теперь я в восторге от того факта, что он есть.Даже с его симпатичной графикой и интерфейсом в стиле Nintendo, это программное обеспечение, которое, как надеется команда, научит всех нас настоящим основам программирования игр, и это видно. Даже если весь описанный выше процесс кажется слишком сложным для простой прокрутки экрана, он дает нам возможность взглянуть на ситуации, которые приходится учитывать программистам и разработчикам при создании собственных игр. Хотя я, очевидно, не могу поручиться за достижение этой цели, пока не смогу полностью испытать ее на себе, вместо того, чтобы быть просто разбавленной игрушкой для создания казуальных игр, Game Builder Garage потенциально может дать будущим разработчикам голову. -повышение знаний и решения проблем, которые им понадобятся для более крупных проектов, написанных с нуля.

Изображение предоставлено: Nintendo

. По крайней мере, я могу сказать, что еще один мой страх — ограничения ресурсов и размера игры — на данный момент развеяны. Одна из проблем со многими наборами для создания игр, которые я пробовал раньше, заключалась в жестких ограничениях на размер карты, триггеры действий, количество спрайтов и так далее. Когда я спросил об этих ограничениях для области чертежа, которую дает вам игра, представитель Treehouse показал мне довольно гениальное решение: вы можете свободно изменять размер Game Screen Nodon, чтобы занимать больше или меньше места на вашей рабочей области.(Таким образом, чем меньше вы его сделаете, тем больше у вас будет места для работы.) Каждая созданная вами программа может иметь «сотни» Nodon и «тысячи» соединений между ними, и если этого недостаточно, вы всегда можете связать один программу для другой, чтобы создать более крупную игру.

Настоящее ограничение Game Builder Garage может быть скорее «вашей» проблемой, чем «программной» проблемой. Хотя вы выйдете из этих семи руководств со всеми знаниями, необходимыми для создания игр, знание того, как что-то делать, и знание , что делать с этими знаниями, — это две совершенно разные вещи.Иногда, чем больше у вас ограничений на то, что вы можете сделать, тем проще что-то сделать — что, я ожидаю, может конфликтовать с частью программного обеспечения, где, просто прикрепив камеру Nodon к различным местам или объектам, вы можете сделать все из игры с видом сверху вниз, платформы с боковой полосой прокрутки и даже шутеры от первого лица.

Во многом аналогично конкурирующим вариантам, таким как Media Molecule Dreams , Game Builder Garage , может возникнуть огромный разрыв между создателями и игроками.К счастью, Nintendo не возражает против этого и не использовала это разделение в качестве предлога, чтобы приуменьшить или ограничить потенциал творчества здесь. (Фактически, вы даже можете подключить USB-мышь к док-станции коммутатора, и она будет работать изначально с программным обеспечением.) Я не уверен, что Game Builder Garage наконец-то взломает тот стеклянный потолок, который ограничивает многих из нас от действительно исполняет наши мечты о разработке игр, но теперь я еще более взволнован тем, что попробую это сделать, чтобы узнать.

Изображение предоставлено: Nintendo

Ограбление Бринка — ФБР

А как насчет самого МакГинниса? Обычно считающийся доминирующей фигурой в преступном мире Бостона, Макгиннис ранее был обвинен в грабеже и нарушениях, связанных с наркотиками.Источники в преступном мире описали его как полностью способного спланировать и совершить ограбление Бринка. Он тоже покинул свой дом незадолго до 19:00. в ночь ограбления и вскоре после этого встретил бостонского полицейского. Если замешаны местные хулиганы, трудно поверить, что МакГиннис может быть настолько неосведомлен о преступлении, как он утверждал.

Ни Пино, ни МакГиннис не были известны как тип хулигана, который предпринял бы столь потенциально опасное преступление без наилучшей доступной «сильной» поддержки.Двое из главных подозреваемых, чьи нервы и опыт обращения с оружием подходили им для ограбления Бринка, были Джозеф Джеймс О’Киф и Стэнли Альберт Гусьора. Сообщается, что О’Киф и Гусьора несколько раз «работали» вместе. Оба были приговорены к тюремному заключению, и оба были хорошо известны фигурам преступного мира Восточного побережья. Репутация О’Кифа как нервного человека была легендой. Были получены сообщения о том, что он задержал нескольких игроков в районе Бостона и участвовал в «вымогательстве» букмекеров.Как и Гусьора, О’Киф был известен тем, что был связан с Пино до ограбления Бринка. Оба этих «сильных» подозреваемых были допрошены властями Бостона после ограбления. Ни у одного из них не было слишком убедительного алиби. О’Киф утверждал, что покинул свой номер в отеле в Бостоне примерно в 19:00. 17 января 1950 года. После ограбления власти безуспешно пытались найти его в отеле. Его объяснение: он пил в баре в Бостоне. Гусьора также утверждал, что в тот вечер пил.

Семьи О’Киф и Гусчиора проживали в окрестностях Стоутона, штат Массачусетс. Когда 4 марта 1950 года на свалке в Стоутоне были обнаружены обломки зеленого грузовика Ford с решетчатым кузовом 1949 года выпуска, расследованиям в отношении них было уделено дополнительное внимание. Местные офицеры обыскали их дома, но никаких доказательств их связи с грузовиком или ограблением обнаружено не было.

В апреле 1950 года ФБР получило информацию о том, что часть добычи Бринка была спрятана в доме родственника О’Киф в Бостоне.Был получен федеральный ордер на обыск, и 27 апреля 1950 года агенты обыскали дом. Несколько сотен долларов были спрятаны в доме, но не могли быть идентифицированы как часть добычи.

2 июня 1950 года О’Киф и Гусьора выехали из Бостона на автомобиле якобы с целью посетить могилу брата Гусьоры в штате Миссури. Видимо, они планировали неторопливую поездку с обилием «внеклассных занятий». 12 июня 1950 года они были арестованы в Тованде, штат Пенсильвания, и у них были обнаружены оружие и одежда, добытые во время краж в Кейне и Коудерспорте, штат Пенсильвания.

После их ареста бывший раб в Бостоне часто ездил в Тованду, безуспешно пытаясь добиться своего освобождения под залог. 8 сентября 1950 года О’Киф был приговорен к трем годам заключения в тюрьме округа Брэдфорд в Тованде и оштрафован на 3000 долларов за нарушение Закона об огнестрельном оружии. Хотя Гусиора был оправдан по обвинениям, предъявленным ему в Тованде, он был отправлен в округ Маккин, штат Пенсильвания, чтобы предстать перед судом за кражу со взломом, кражу и получение краденого имущества. 11 октября 1950 года Гусьора был приговорен к отбыванию срока от пяти до двадцати лет в тюрьме Западной Пенсильвании в Питтсбурге.

Даже после вынесения приговора О’Киф и Гусьора продолжали добиваться их освобождения. Между 1950 и 1954 годами в преступном мире время от времени распространялись слухи о том, что на бостонских хулиганов оказывается давление, чтобы те пожертвовали деньги на судебную борьбу этих преступников против обвинений в Пенсильвании. В этих слухах часто упоминались имена Пино, МакГинниса, Адольфа «Джаз» Маффи и Генри Бейкера; и было сказано, что они были с О’Кифом на «Большой работе».

Несмотря на отсутствие доказательств и свидетелей, на которых можно было бы основывать судебное разбирательство, по мере продвижения расследования не возникало сомнений в том, что О’Киф был одной из центральных фигур в ограблении Бринка.Пино также был связан с ограблением, и были все основания подозревать, что О’Киф чувствовал, что Пино отвернулся от него теперь, когда О’Киф был в тюрьме.

И О’Киф, и Гусьора несколько раз опрашивались по поводу ограбления Бринка, но заявили о полном незнании. В надежде, что между двумя преступниками, находившимися в тюрьме в Пенсильвании, и членами банды, которые наслаждались роскошью свободной жизни в Массачусетсе, мог возникнуть серьезный разрыв, агенты ФБР снова посетили Гусьору и О’Киф.Однако даже в своих тюремных камерах они не проявляли уважения к правоохранительным органам.

Преследуя слухи преступного мира о главных подозреваемых в деле Бринка, ФБР удалось идентифицировать более вероятных членов банды. Был Адольф «Джаз» Маффи, один из хулиганов, которого якобы «заставляли» вносить деньги в судебную тяжбу О’Киф и Гусьора против властей Пенсильвании. Его допрашивали о его местонахождении 17 января 1950 г., и он не смог предоставить каких-либо конкретных сведений о том, где он находился.

Генри Бейкер, еще один преступник-ветеран, который, по слухам, «участвует в фонде обороны Пенсильвании», провел несколько лет своей взрослой жизни в тюрьме. Он был условно-досрочно освобожден из тюремной колонии Норфолк, штат Массачусетс, 22 августа 1949 года — всего за пять месяцев до ограбления. В тюремной колонии Бейкер отбывал два одновременных срока от четырех до десяти лет, приговоренных в 1944 году за «взлом, проникновение и воровство» и за «хранение орудий труда». Во время освобождения Бейкера в 1949 году Пино был под рукой, чтобы отвезти его обратно в Бостон.

Опрошенный полицией Бостона на следующий день после ограбления, Бейкер утверждал, что вечером 17 января 1950 года он обедал со своей семьей, а затем ушел из дома около 19:00. гулять по окрестностям около двух часов. Поскольку он утверждал, что никого не встречал и нигде не останавливался во время прогулки, он на самом деле мог делать что угодно с 7:00 до 9:00 в ночь совершения преступления. Наиболее заметным среди других сильных подозреваемых был Винсент Джеймс Коста. зять Пино.Коста был связан с Пино в эксплуатации автомобильного терминала и лотереи в Бостоне. Он был осужден за вооруженное ограбление в 1940 году и несколько месяцев служил в исправительной колонии штата Массачусетс и в тюремной колонии Норфолк, штат Массачусетс. Коста утверждал, что проработав на моторном терминале примерно до 17:00. 17 января 1950 года он ушел домой обедать; затем, примерно в 19:00, он ушел, чтобы вернуться к терминалу, и работал примерно до 21:00.

Проведенный ФБР анализ алиби подозреваемых показал, что час 7:00 p.м. 17 января 1950 г. часто упоминался. О’Киф покинул свой отель примерно в 19:00. Пино и Бейкер по отдельности решили выйти в 19:00. Коста вернулся к моторному терминалу около 19:00. Другие основные подозреваемые не смогли предоставить убедительных отчетов о своей деятельности в тот вечер. Поскольку ограбление произошло примерно между 19:10 и 19:27, вполне вероятно, что банда — столь же хорошо подготовленная, как и грабители Бринка, очевидно, — договорилась о встрече в определенное время.Установив это время как можно ближе к той минуте, когда должно было начаться ограбление, грабители имели бы алиби, чтобы скрыть свои действия до последнего момента.

Слушания Большого жюри

Любые сомнения, которые имела банда Бринка в том, что ФБР было на правильном пути в своем расследовании, были развеяны, когда федеральное большое жюри начало слушания в Бостоне 25 ноября 1952 года по поводу этого преступления. Юрисдикция ФБР по расследованию этого ограбления была основана на том факте, что наличные деньги, чеки, почтовые банкноты и денежные переводы Соединенных Штатов Федерального резервного банка и районного отделения администрации ветеранов в Бостоне были включены в добычу.После почти трехлетнего расследования Правительство надеялось, что свидетели или участники, которые так долго хранили молчание, «найдут свой язык» перед Большим жюри. К сожалению, это оказалось тщетной надеждой.

После завершения слушаний 9 января 1953 г. Большое Жюри удалилось, чтобы взвесить доказательства. В отчете, опубликованном 16 января 1953 г., Большое Жюри сообщило, что его члены не считали, что обладают полной и положительной информацией относительно личности участников ограбления Бринка, потому что (1) участники были эффективно замаскированы; (2) отсутствие очевидцев самого преступления; и (3) некоторые свидетели отказались давать показания, и большое жюри не смогло заставить их это сделать.

Десять человек, которые предстали перед этим большим жюри, вздохнули гораздо легче, когда узнали, что обвинительные заключения не возвращены. Три года спустя, почти в день, эти десять человек вместе с другим преступником должны были быть обвинены в ограблении Бринка большим жюри штата в Бостоне. После слушаний Федерального большого жюри интенсивное расследование ФБР продолжилось. Дж. Эдгар Гувер и его люди были убеждены, что они опознали настоящих грабителей, но требовалось найти доказательства и свидетелей.

Проблемы с депортацией Пино

Пока О’Киф и Гусьора сидели в тюрьме в Пенсильвании, Пино столкнулся с собственными трудностями. Пино родился в Италии в 1907 году. Когда он приехал в Соединенные Штаты, он был очень маленьким ребенком. Но он так и не стал натурализованным гражданином. Из-за его судимости в 1941 году Служба иммиграции и натурализации возбудила дело о его депортации. Это произошло, когда он находился в государственной тюрьме в Чарлстауне, штат Массачусетс, отбывал наказание за взлом и проникновение с намерением совершить уголовное преступление, а также за то, что у него были инструменты для взлома.

Этот тюремный срок вместе с осуждением Пино в марте 1928 года за плотское насилие над девушкой послужил основанием для депортации. Пино полон решимости бороться с депортацией. В конце лета 1944 года он был освобожден из государственной тюрьмы и взят иммиграционными властями под стражу. Однако в течение предыдущего года он подал прошение о помиловании в надежде удалить из своего досье одно из обвинительных приговоров.

В сентябре 1949 года попытки Пино избежать депортации увенчались успехом.Исполняющий обязанности губернатора Массачусетса полностью помиловал его. Помилование означало, что в его досье больше не было второго обвинительного приговора; таким образом, у Службы иммиграции и натурализации больше не было оснований для его депортации.

10 января 1953 года, после его появления перед Федеральным большим жюри по делу Бринка, Пино был снова взят под стражу как депортируемый иностранец. Новое разбирательство было основано на том факте, что Пино был арестован в декабре 1948 года за кражу на сумму менее 100 долларов.За это преступление он получил один год лишения свободы; однако 30 января 1950 г. приговор был отменен, а дело «передано в досье».

12 января 1953 года Пино был освобожден под залог до слушания дела о депортации. И снова он решил бороться, используя аргумент, что его осуждение за кражу в 1948 году не было основанием для депортации. Сдав себя в декабре 1953 года в соответствии с приказом Службы иммиграции и натурализации, он начал дополнительную битву за освобождение из-под стражи, пока его дело обсуждалось.К этим проблемам добавлялось постоянное давление, оказываемое на Пино О’Киф из окружной тюрьмы в Тованде, штат Пенсильвания.

В битве за депортацию, которая длилась более двух лет, Пино одержал окончательную победу. Его дело было передано в суд высшей инстанции страны. 11 апреля 1955 года Верховный суд постановил, что осуждение Пино в 1948 году за воровство (приговор, который был отменен, а дело «занесено в дело») не «достиг такой окончательности, чтобы поддерживать постановление о депортации…. »Таким образом, Пино нельзя было депортировать.

В период, когда проблемы с депортацией Пино нарастали, О’Киф отбывал свой срок в Тованде, штат Пенсильвания. Освобожденный властями округа Маккин, штат Пенсильвания, в начале января 1954 года, чтобы предстать перед судом за кражу со взломом, кражу и получение краденого, О’Киф также столкнулся с задержанным, поданным властями Массачусетса. Задержанный связан с нарушением О’Кифом испытательного срока в связи с осуждением в 1945 году за ношение скрытого оружия.

Перед судом в округе Маккин он был освобожден под залог в размере 17 000 долларов. Находясь под залогом, он вернулся в Бостон; и 23 января 1954 года он предстал перед Бостонским муниципальным судом по обвинению в нарушении условного срока. Когда это дело продолжалось до 1 апреля 1954 года, О’Киф был освобожден под залог в размере 1500 долларов. Во время его краткого пребывания в Бостоне было замечено, что он контактировал с другими членами банды грабителей. Ему нужны были деньги для защиты от обвинений в округе Маккин, и было очевидно, что у него выработалось горькое отношение к ряду своих близких соратников из преступного мира.

Вернувшись в Пенсильванию в феврале 1954 года, чтобы предстать перед судом, О’Киф был признан виновным в краже со взломом 4 марта 1954 года в округе Маккин. Апелляция была незамедлительно принята к рассмотрению, и он был освобожден под залог в размере 15 000 долларов.

О’Киф немедленно вернулся в Бостон, чтобы дождаться результатов апелляции. В течение двух месяцев после его возвращения другой член банды потерпел неудачу в судебном порядке. «Джаз» Маффи был осужден за уклонение от уплаты федерального подоходного налога и начал отбывать девятимесячный срок в федеральной тюрьме в Данбери, штат Коннектикут, в июне 1954 года.

Рост ненависти и раскола

По слухам «Преступный мир», Маффи и Генри Бейкер занимали «одно из первых мест в списке О’Кифа», потому что они «выбили его из» крупной суммы денег. Если Бейкер и слышал эти слухи, он не стал долго ждать, чтобы убедиться, что они правдивы. Вскоре после возвращения О’Кифа в марте 1954 года Бейкер и его жена уехали из Бостона в «отпуск».

О’Киф несколько раз оказывал «дань уважения» другим членам банды Бринка в Бостоне весной 1954 года, и агентам, ведущим расследование, было очевидно, что он пытается вымогать деньги.Он был настолько холоден и настойчив в этих отношениях со своими сообщниками, что агенты надеялись, что он, возможно, пытается получить крупную сумму денег — возможно, свою долю добычи Бринка.

В течение этих недель О’Киф возобновил свои отношения с бостонским рэкетиром, который активно собирал средства для защиты О’Кифа и Гусьоры в 1950 году. Вскоре преступный мир разнес сенсационные новости об этой паре. Сообщалось, что 18 мая 1954 года О’Киф и его соратник-рэкетир отвезли Винсента Коста в номер отеля и удерживали его за выкуп в несколько тысяч долларов.Утверждается, что другие члены банды Бринка договорились о выплате О’Кифу небольшой части выкупа, который он требовал, и Коста был освобожден 20 мая 1954 года.

Спецагенты впоследствии допросили Коста и его жену, Пино и его жену, рэкетир, и О’Киф. Все отрицали, что знали о предполагаемом инциденте. Тем не менее, несколько членов банды Бринка были заметно потрясены и, похоже, сильно обеспокоились во второй половине мая — начале июня 1954 года.

Две недели относительной тишины в жизни членов банды были нарушены 5 июня 1954 года, когда на О’Киф было совершено покушение.Преступный мир Бостона грохотал сообщениями о том, что автомобиль подъехал к машине О’Киф в Дорчестере, штат Массачусетс, ранним утром 5 июня. Совершенно подозрительно, О’Киф низко присел на переднем сиденье своей машины, как предполагалось. убийцы выпустили пули, пробившие лобовое стекло.

Второй инцидент со стрельбой произошел утром 14 июня 1954 года в Дорчестере, штат Массачусетс, когда О’Киф и его друг-рэкетир нанесли визит Бейкеру. К этому времени Бейкер сильно нервничал.Предположительно, он направил пистолет на О’Киф; Двое мужчин обменялись несколькими выстрелами, но ни одна из пуль не попала в цель. Бейкер сбежал, и краткое собрание было прервано.

Третье покушение на О’Киф было совершено 16 июня 1954 года. Этот инцидент также имел место в Дорчестере, в ходе которого было произведено более 30 выстрелов. О’Киф был ранен в запястье и грудь, но ему снова удалось бежать, сохранив свою жизнь. Прибывшая для расследования полиция обнаружила большое количество крови, разбитые мужские часы и a.Пистолет 45 калибра на месте происшествия. Пять пуль, не попавших в цель, были обнаружены в соседнем здании.

17 июня 1954 года полиция Бостона арестовала Элмера «Триггера» Берка и предъявила ему обвинение в хранении пулемета. Впоследствии этот автомат был идентифицирован как использованный при покушении на О’Киф. Берк, профессиональный убийца, якобы был нанят сообщниками О’Кифа из преступного мира, чтобы убить его.

О’Киф, получив ранение 16 июня, исчез.1 августа 1954 года он был арестован в Лестере, штат Массачусетс, и передан бостонской полиции, которая задержала его за нарушение условного срока по обвинению в ношении оружия. 5 августа 1954 года О’Киф был приговорен к 27 месяцам тюремного заключения. В качестве меры защиты он был заключен в тюрьму округа Хэмпден в Спрингфилде, штат Массачусетс, а не в тюрьму округа Саффолк в Бостоне.

Партнер О’Кифа-рэкетира, который якобы помогал ему удерживать Косту с целью выкупа и присутствовал во время перестрелки между О’Кифом и Бейкером, исчез 3 августа 1954 года.Автомобиль пропавшего рэкетира был найден недалеко от его дома; однако его местонахождение остается загадкой. Представители преступного мира в Бостоне обычно предполагают, что рэкетир был убит из-за его связи с О’Кифом.

Неудачи были и у других членов банды грабителей. Там был Джеймс Игнатиус Фээрти, специалист по вооруженным ограблениям, имя которого упоминалось в разговорах преступного мира в январе 1950 года по поводу «счета», по которому члены банды использовали бинокли, чтобы наблюдать, как их предполагаемые жертвы подсчитывают большие суммы денег.Фаэрти допрашивали в ночь ограбления. Он утверждал, что пил в различных тавернах примерно с 17:10. до 19:45 Некоторые люди утверждали, что видели его. Однако постоянное расследование связывало его с бандой.

В 1936 и 1937 годах Фээрти был осужден за вооруженное ограбление. Осенью 1944 года он был условно-досрочно освобожден и оставался условно-досрочно освобожденным до марта 1954 года, когда с ним постигло «несчастье». Из-за неудовлетворительного поведения, пьянства, отказа искать работу и связи с известными преступниками его условно-досрочное освобождение было отменено, и он был возвращен в тюрьму штата Массачусетс.Однако семь месяцев спустя его снова освободили условно-досрочно.

Макгиннис был арестован на месте перерабатывающего завода в Нью-Гэмпшире в феврале 1954 года. Обвиненный в незаконном хранении оборудования для ликеро-водочного завода и нарушении налогового законодательства, у него было много головных болей в тот период, когда О’Киф давал так много неприятности банде. (Суд над Макгиннисом в марте 1955 г. по обвинению в алкоголе привел к приговору к 30-дневному тюремному заключению и штрафу в размере 1000 долларов. Осенью 1955 г. суд высшей инстанции отменил приговор на том основании, что обыск и изъятие все еще были незаконны.)

Адольф Маффи, который был осужден за нарушение подоходного налога в июне 1954 года, был освобожден из Федерального исправительного учреждения в Данбери, штат Коннектикут, 30 января 1955 года. За два дня до освобождения Маффи другой серьезный подозреваемый умер естественной смертью. Постоянно ходили слухи, что этот хулиган, Джозеф Сильвестр Бэнфилд, был «прямо там» в ночь преступления. Банфилд был близким соратником МакГинниса на протяжении многих лет. Хотя у него было при себе оружие, кража со взломом — а не вооруженное ограбление — было его криминальной специализацией; а его исключительные навыки вождения были бесценным активом во время преступных побегов.

Как и другие, Банфилд был допрошен относительно его действий в ночь на 17 января 1950 года. Он не смог предоставить конкретный отчет, утверждая, что он напился в канун Нового года и оставался в состоянии алкогольного опьянения в течение всего января. Одна из его бывших подружек, которая вспомнила, что видела его в ночь ограбления, заявила, что он определенно не был пьян.

Эвен Пино, чьи проблемы с депортацией тогда были тяжелым бременем, был арестован полицией Бостона в августе 1954 года.Днем 28 августа 1954 года «Триггер» Берк сбежал из тюрьмы графства Саффолк в Бостоне, где его держали по обвинению в хранении оружия, которое было предъявлено 16 июня в результате расстрела О’Кифа. Во время регулярных упражнений Берк отделился от других заключенных и направился к тяжелой стальной двери, ведущей в камеру одиночного заключения. Когда охранник двинулся, чтобы перехватить его, Берк побежал. Дверь открылась, и вооруженный человек в маске, одетый в форму тюремного надзирателя, приказал охраннику: «Назад, или я вышибу тебе мозги.Берк и вооруженный человек скрылись за дверью и скрылись в припаркованном поблизости автомобиле.

Автомобиль, опознанный как автомобиль, использованный при побеге, был обнаружен недалеко от больницы Бостона, и полицейские скрылись в этом районе. 29 августа 1954 года подозрения у офицеров были вызваны автомобилем, который пять раз объезжал окрестности брошенного автомобиля. Эта машина была прослежена до Пино по записям об автомобилях. 30 августа он был взят под стражу как подозрительный человек.Пино признался, что был в этом районе, утверждая, что искал место для парковки, чтобы навестить родственника в больнице. После отрицания каких-либо сведений о побеге «Триггера» Берка, Пино был освобожден. (Берк был арестован агентами ФБР в Фолли-Бич, штат Южная Каролина, 27 августа 1955 года и вернулся в Нью-Йорк, где ему предъявили обвинение в убийстве. Впоследствии он был осужден и казнен.)

О’Киф признается

Несмотря на то, что в 1954 году члены банды грабителей потратили значительные суммы денег на защиту только от судебных разбирательств, год закончился без каких-либо банкнот, которые можно было идентифицировать как часть добычи Бринка.Вдобавок, хотя внутри банды возникла жестокая разлад, все еще не было никаких признаков того, что кто-либо из мужчин был готов «говорить». Однако, исходя из доступной информации, ФБР почувствовало, что отвращение О’Киф достигает точки, когда он, возможно, обратится против своих соратников.

Во время беседы с ним в тюрьме в Спрингфилде, штат Массачусетс, в октябре 1954 года специальные агенты обнаружили, что тяжелое положение пропавшего без вести бостонского рэкетира давило на О’Киф.В декабре 1954 года он указал агентам, что Пино может искать грубого обращения, если он (О’Киф) снова будет освобожден.

Из своей камеры в Спрингфилде О’Киф писал горькие письма членам банды Бринка и настаивал на своих требованиях денег. Судебный приговор за кражу со взломом в округе Маккин, штат Пенсильвания, все еще висел над его головой, и судебные издержки оставались неоплаченными. В 1955 году О’Киф тщательно обдумал свою позицию. Ему казалось, что оставшиеся дни он проведет в тюрьме, в то время как у его сообщников будет много лет, чтобы наслаждаться роскошью жизни.Он думал, что даже если его выпустят, его дни будут сочтены. В июне 1954 года на его жизнь было совершено три покушения, и его разочарованные убийцы, несомненно, ждали его возвращения в Бостон.

Очевидно, смирившись с долгими годами тюрьмы или короткой жизнью вне дома, О’Киф становился все более ожесточенным по отношению к своим старым соратникам. Через долгие недели пустых обещаний помощи и умышленного торможения со стороны членов банды он начал понимать, что его угрозы остаются без внимания.Пока он находился в тюрьме, он не мог причинить физического вреда своим бостонским преступным сообщникам. И банда считала, что шансы его «разговора» ничтожны, потому что он будет замешан в ограблении Бринка вместе с другими.

Через два дня после Рождества 1955 года агенты ФБР еще раз посетили О’Киф. После периода враждебности он начал проявлять дружелюбие. Во время повторного интервью 28 декабря 1955 года он говорил несколько более свободно, и было очевидно, что агенты постепенно завоевывали его уважение и доверие.

В 16:20 6 января 1956 года О’Киф принял окончательное решение. Он покончил с Пино, Бейкером, Макгиннисом, Маффи и другими заговорщиками Бринка, которые выступили против него. «Хорошо, — сказал он двум агентам ФБР, — что вы хотите знать?»

В последующие дни в серии интервью О’Киф рассказал полную историю ограбления Бринка. После каждого интервью агенты ФБР лихорадочно работали до ночи, проверяя все части его истории, которые подлежали проверке.Многие детали были ранее получены в ходе интенсивного шестилетнего расследования. Другая информация, предоставленная O’Keefe, помогла заполнить все еще существующие пробелы.

Ниже приводится краткое изложение данных, которые О’Киф предоставил специальным агентам в январе 1956 года:

Хотя в основном это «умное дитя» Пино, ограбление Бринка было продуктом сочетания мыслей и криминального опыта людей, которые знали друг друга много лет. Первоначально серьезное внимание уделялось ограблению Brink’s в 1947 году, когда Brink’s располагался на Федеральной улице в Бостоне.В это время к О’Кифу подошел Пино и спросил, не хочет ли он «участвовать в счете». Его ближайший соратник, Стэнли Гусьора, ранее был нанят, и О’Киф согласился принять участие. В состав банды на тот момент входили все участники ограбления 17 января 1950 года, кроме Генри Бейкера. Их план состоял в том, чтобы войти в здание Brink и сесть на грузовик с платежными ведомостями. Такое ограбление было связано с множеством проблем и опасностей, и планы так и не воплотились в жизнь.

В декабре 1948 года компания Brink’s переехала с Федеральной улицы на Принс-стрит, 165 в Бостоне.Практически сразу же банда начала строить новые планы. Крыши зданий на Принс-стрит и Сноу-Хилл вскоре ожили и начали незаметно действовать, поскольку банда искала наиболее выгодные места для наблюдения за тем, что происходило в офисах Бринка. На этом этапе операции по «обсадке» использовались бинокли.

До совершения ограбления все участники были хорошо знакомы с помещением Бринка. Каждый из них несколько раз тайком входил в помещение после того, как сотрудники ушли на день.Во время набегов на здание члены банды взяли цилиндры замков с пяти дверей, в том числе с той, которая выходила на Принс-стрит. В то время как некоторые члены банды оставались в здании, чтобы никто не заметил операцию, другие члены быстро получили ключи от замков. Затем были заменены цилиндры замков. (Расследование для подтверждения этой информации привело к местонахождению владельца магазина ключей, который напомнил, что делал ключи для Пино по крайней мере четыре или пять вечеров осенью 1949 года.Пино ранее договорился, чтобы этот человек оставил свой магазин открытым после обычного закрытия по ночам, когда Пино попросил его сделать это. Пино отнесет замки в мужскую лавку, и для них сделают ключи. Этот человек впоследствии определил, что замки от дверей, в которые вошла банда Бринка, были похожи на замки, которые ему принес Пино. Этот человек утверждал, что ничего не знает о причастности Пино к ограблению Бринка.)

Каждый из пяти цилиндров замка был взят отдельно.Снятие личинки замка с внешней двери сопряжено с наибольшим риском обнаружения. Прохожий мог заметить, что он пропал. Соответственно, был установлен еще один цилиндр замка, пока не был возвращен оригинальный. Внутри здания члены банды внимательно изучили всю доступную информацию, касающуюся графиков и поставок Бринка. Операция по «обшивке» была настолько тщательной, что преступники могли определить вид деятельности, происходящей в офисах «Бринка», наблюдая за светом внутри здания, и они знали количество дежурных в разное время суток.

За несколько месяцев до ограбления О’Киф и Гусьора тайком проникли на территорию компании по охранной сигнализации в Бостоне и получили копию планов защиты здания Бринка. После того, как эти планы были рассмотрены и признаны бесполезными, О’Киф и Гуссиора вернули их тем же способом. МакГиннис ранее обсуждал вопрос о направлении человека в Патентное ведомство США в Вашингтоне, округ Колумбия, для проверки патентов на охранную сигнализацию, используемую в здании Бринка.

Очень тщательно продумана каждая деталь. Когда грабители решили, что им нужен грузовик, было решено, что нужно украсть новый, потому что подержанный грузовик мог иметь отличительные признаки и, возможно, не был в идеальном рабочем состоянии. Вскоре после этого — в течение первой недели ноября — зеленый грузовик Ford с решетчатым кузовом 1949 года был объявлен пропавшим без вести автомобильным дилером в Бостоне. В ноябре и декабре 1949 года о приближении к зданию Бринка и полете по маршруту «бегства». были отработаны до совершенства.За месяц, предшествующий 17 января 1950 года, было около полдюжины подходов к Бринку. Ничего из этого не произошло, потому что банда не сочла условия благоприятными.

Во время этих подходов Коста, оснащенный фонариком для подачи сигналов другим мужчинам, находился на крыше многоквартирного дома на Принс-стрит с видом на Бринк. С этого «наблюдательного» поста Коста могла лучше, чем мужчины ниже, определить, были ли условия внутри здания благоприятными для грабителей.

Последнее «ложное» нападение произошло 16 января 1950 года — в ночь перед ограблением.

Примерно в 19:00. 17 января 1950 года члены банды встретились в районе Роксбери в Бостоне и вошли в заднюю часть грузовика Ford с решетчатым кузовом. Бэнфилд, водитель, был один впереди. Сзади сидели Пино, О’Киф, Бейкер, Фээрти, Маффи, Гусьора, Майкл Винсент Гиган и Томас Фрэнсис Ричардсон.

(Гейган и Ричардсон, известные сообщники других членов банды, были среди первых подозреваемых.На момент ограбления Бринка Гейган был условно-досрочно освобожден из тюрьмы в июле 1943 года, отбыв восемь лет длительного тюремного заключения за вооруженное ограбление и нападение. Ричардсон вместе с Фээрти участвовал в вооруженном ограблении в феврале 1934 года. Приговоренный к отбытию от пяти до семи лет за это преступление, он был освобожден из тюрьмы в сентябре 1941 года. Когда его спросили о его действиях в ночь на 17 января 1950 года, Ричардсон утверждал, что после безуспешных поисков работы он выпил несколько напитков и затем вернулся домой.Гейган утверждал, что провел вечер дома и узнал об ограблении Бринка только на следующий день. Расследование показало, что рабочий Гиган не выходил на работу 17 или 18 января 1950 г.)

Во время поездки из Роксбери Пино раздал семерым мужчинам, сидящим в задней части грузовика, бушлаты морского типа и кепки шофера. Каждому мужчине также были вручены пистолет и маска в стиле Хэллоуина. У каждого была пара перчаток. О’Киф носил туфли на креповой подошве, чтобы заглушать шаги; остальные были в резинках.

Когда грузовик проезжал мимо офисов Brink, грабители заметили, что со стороны Принс-стрит в здании не горит свет. Это было в их пользу. Пройдя по улице до конца детской площадки, которая примыкала к зданию Brink, грузовик остановился. Все, кроме Пино и Бэнфилда, вышли и направились на игровую площадку в ожидании сигнала Косты. (Коста, который находился на своем «посту наблюдения», ранее приехал на седане Ford, который банда украла из-за Бостонского симфонического зала двумя днями ранее.)

Получив сигнал «вперед» от Косты, семеро вооруженных мужчин направились к выходу на Принс-стрит в Бринк. Используя ключ от внешней двери, который они получили ранее, мужчины быстро вошли и надели маски. Остальные ключи позволили им пройти на второй этаж, где они застали пятерых сотрудников Бринка врасплох.

Когда сотрудников надёжно связали и заткнули кляпом, грабители начали грабить помещение. Во время этой операции очки, принадлежащие одному из сотрудников, неосознанно подобрали вместе с другими предметами и засунули в мешок с добычей.Вечером того же дня, когда эта сумка была опорожнена, банды обнаружили и уничтожили очки.

Тщательно спланированный распорядок грабителей внутри Brink’s был прерван только тогда, когда служитель в соседнем гараже Brink включил зуммер. Прежде чем грабители смогли взять его в плен, гаражник ушел. Хотя служитель не подозревал, что ограбление имело место, этот инцидент заставил преступников двигаться быстрее.

Перед тем, как скрыться с мешками с добычей, семеро вооруженных людей попытались открыть металлический ящик с платежной ведомостью компании General Electric.Однако они не взяли с собой никаких инструментов, и безуспешно.

Сразу после ухода банда погрузила добычу в грузовик, который был припаркован на Принс-стрит возле двери. Когда грузовик с девятью членами банды уехал, а Коста уехал на украденном седане Ford, сотрудники Brink освободились и сообщили о преступлении.

Бэнфилд подъехал на грузовике к дому родителей Маффи в Роксбери. Добыча была быстро выгружена, и Бэнфилд умчался, чтобы спрятать грузовик.(Киган, который в то время находился под условно-досрочным освобождением, покинул грузовик до того, как он прибыл в дом в Роксбери, где была выгружена добыча. Он был уверен, что его будут считать серьезным подозреваемым, и хотел немедленно приступить к установлению алиби.) другие остались в доме, чтобы быстро подсчитать добычу, Пино и Фаэрти ушли.

Примерно через полтора часа вернулся Бэнфилд с Макгиннисом. До этого МакГиннис был в его винном магазине. Когда произошло ограбление, его не было с бандой.

Члены банды, оставшиеся в доме родителей Маффи, вскоре разошлись, чтобы установить себе алиби. Однако перед отъездом около 380 000 долларов было помещено в корзину для угля и вывезено Бейкером по соображениям безопасности. Пино, Ричардсон и Коста получили по 20 000 долларов каждый, и это было отмечено в протоколе.

Перед тем, как убрать оставшуюся добычу из дома 18 января 1950 года, члены банды попытались идентифицировать компрометирующие предметы. Были предприняты активные усилия по обнаружению карандашных и других пометок на валюте, которые, по мнению преступников, могли быть прослежены до Бринка.Даже опасаясь, что новые счета могут быть связаны с преступлением, МакГиннис предложил процесс «старения» новых денег «в спешке».

В ночь на 18 января 1950 года О’Киф и Гусчиора получили по 100 000 долларов каждый в результате ограбления. Они положили все 200 000 долларов в багажник автомобиля О’Киф. Впоследствии О’Киф оставил свою машину и 200 000 долларов в гараже на Блу Хилл-авеню в Бостоне.

В период сразу же после ограбления Бринка «жар» был на О’Киф и Гусьора.Таким образом, когда он и Гусьора были взяты под стражу властями штата во второй половине января 1950 года, О’Киф получил известие от МакГинниса, чтобы он забрал его машину и 200 000 долларов, которые в ней находились.

Несколько недель спустя О’Киф забрал свою долю добычи. Он был передан ему в чемодане, который был перенесен в его машину из автомобиля, в котором жили МакГиннис и Бэнфилд. Позже, когда он пересчитал деньги, он обнаружил, что в чемодане было 98000 долларов. Он был «разменен» на 2 000 долларов.

О’Киф негде было хранить такую ​​большую сумму денег. Он сказал опрашивающим агентам, что настолько безоговорочно доверяет Маффи, что отдал ему деньги на хранение. О’Киф сердито заявил, что за исключением 5000 долларов, которые он взял перед тем, как передать добычу на попечение Маффи, он никогда больше не увидит свою долю денег Бринка. В то время как Маффи утверждал, что часть денег была украдена из тайника, а оставшаяся часть была потрачена на финансирование правовой защиты О’Киф в Пенсильвании, другие члены банды обвинили Маффи в «потере» денег, которые О’Киф доверил ему. уход.

О’Киф был огорчен рядом вопросов. Во-первых, деньги. Кроме того, было включено так много «мертвой древесины» — МакГинниса, Бэнфилда, Косты и Пино не было в здании, когда произошло ограбление. О’Киф пришел в ярость из-за того, что обломки украденного грузовика «Форд» были брошены на свалку возле его дома, и в целом сожалел о том, что вообще связался с несколькими членами банды.

Перед тем, как было совершено ограбление, участники договорились, что если кто-то «заткнет», о нем «позаботятся».О’Киф чувствовал, что большинство членов банды «замяли». Разговор с ФБР был его способом «позаботиться» обо всех.

Аресты и обвинения

11 января 1956 года прокурор США в Бостоне уполномочил специальных агентов ФБР подавать жалобы, обвиняя 11 преступников в (1) заговоре с целью совершения кражи государственной собственности, грабежа государственной собственности и ограбления банков с применением силы и насилия. и запугиванием, (2) совершением ограбления банка 17 января 1950 г. и нападением на сотрудников Бринка во время взятия денег, и (3) заговором с целью получения и сокрытия денег в нарушение Закона о грабеже банка и краже правительства. Устав собственности.Кроме того, Макгиннис упоминался в двух других жалобах, связанных с получением и сокрытием добычи.

Шесть членов банды — Бейкер, Коста, Гиган, Маффи, МакГиннис и Пино — были арестованы агентами ФБР 12 января 1956 года. Их удерживали вместо залога, который для каждого человека составил более 100 000 долларов.

Трое из оставшихся пяти членов банды были ранее привлечены к ответственности: О’Киф и Гусчиора находились в тюрьме по другим обвинениям, а Бэнфилд мертв. Фээрти и Ричардсон скрылись, чтобы избежать задержания, и впоследствии были внесены в список «Десяти самых разыскиваемых беглецов» ФБР.Их успех в уклонении от ареста внезапно оборвался 16 мая 1956 года, когда агенты ФБР совершили налет на квартиру, в которой они прятались в Дорчестере, штат Массачусетс. Во время ареста Фаэрти и Ричардсон спешили за тремя заряженными револьверами, которые они оставили на стуле в ванной комнате. В убежище также было обнаружено более 5000 долларов в монетах. (Аресты Фээрти и Ричардсона также привели к предъявлению обвинения другому бостонскому хулигану, как соучастнику постфактум).

В качестве совместной меры информация, собранная ФБР в ходе расследования Бринка, была передана окружному прокурору округа Саффолк, штат Массачусетс. 13 января 1956 года большое жюри графства Саффолк вынесло обвинительные заключения против 11 членов банды Бринка. О’Киф был главным свидетелем, который предстал перед большим присяжным заседателей штата.

Возвращена часть добычи

Несмотря на аресты и обвинения в январе 1956 года, более 2 775 000 долларов США, в том числе 1 218 211 долларов США.29 наличными, все еще пропал без вести. О’Киф не знал, где члены банды спрятали свои доли добычи — или где они распорядились деньгами, если на самом деле они распорядились своими долями. Остальные члены банды не разговаривали.

Однако в начале июня 1956 г. произошел неожиданный «прорыв». Примерно в 19:30. 3 июня 1956 г. к офицеру полицейского управления Балтимора, штат Мэриленд, подошел оператор игрового зала. «Я думаю, что один человек только что сдал поддельные 10 долларов.00 чек на меня », — сказал он офицеру.

При изучении банкноты, банкноты Федеральной резервной системы, офицер заметил, что она была в затхлом состоянии. Оператор игрового зала сказал офицеру, что следил за человеком, который передал купюру на 10 долларов в ближайшую таверну. Этот человек, которого впоследствии определили как небольшую фигуру преступного мира Бостона, был обнаружен и допрошен. Пока офицер и оператор игровых автоматов разговаривали с ним, хулиган полез в карман, снова быстро убрал руку и накрыл ее плащом, который он нес.Двое других полицейских Балтимора, которые шли по улице неподалеку, отметили этот маневр. Один из этих офицеров быстро схватил преступника за руку, и из него выпала большая пачка денег.

Бандит был доставлен в штаб-квартиру полиции, где в ходе обыска выяснилось, что у него было более 1000 долларов, в том числе 860 долларов в виде затхлых потертых банкнот. Агент секретной службы, который был вызван балтиморскими офицерами, прибыл, когда преступник допрашивался в полицейском управлении; и, проверив деньги, обнаруженные у устройства для смены векселей, он подтвердил, что они не были поддельными.

Этот персонаж преступного мира сказал офицерам, что нашел эти деньги. Он утверждал, что в его гостиничном номере была большая пачка счетов — и что он тоже нашел эти деньги. Преступник объяснил, что он занимался подрядным бизнесом в Бостоне и что в конце марта или начале апреля 1956 года он наткнулся на пластиковый пакет с этими деньгами, когда работал над фундаментом дома.

В результате обыска в комнате хулигана в отеле в Балтиморе (зарегистрированном на него под вымышленным именем) было обнаружено 3780 долларов, которые полицейские отнесли в штаб-квартиру полиции.Примерно в 21:50 подробности этого инцидента были переданы в полевой офис ФБР в Балтиморе. Похоже, что большая часть денег, полученных из обменного пункта, хранилась долгое время. Серийные номера некоторых из этих банкнот были предоставлены офису ФБР в Балтиморе. Их сверяли с серийными номерами банкнот, которые, как известно, были включены в добычу Бринка, и было установлено, что бостонский преступник владел частью денег, которые были утащены семерыми боевиками в масках 17 января 1950 года.

Из 4822 долларов, найденных у мелкого преступника, агенты ФБР определили, что 4635 долларов были украдены грабителями Бринка. Интервью с ним 3 и 4 июня 1956 года показали, что у этого 31-летнего хулигана был список арестов и приговоров, относящихся к его «подросткам», и что он был условно освобожден из федерального тюремного лагеря менее чем через год. раньше — отсидев чуть более двух лет из трех лет лишения свободы за перевозку ложно сделанного межгосударственного охранного предприятия.На момент ареста ему также предъявили обвинение в вооруженном ограблении в Массачусетсе.

Во время допроса ФБР менял заявил, что он работал каменщиком с другим мужчиной на Тремонт-стрит в Бостоне. Он сообщил, что он и его помощник жили в одном офисе с человеком, известным ему только как «Толстый Джон». По словам бостонского хулигана, в ночь на 1 июня 1956 года «Толстый Джон» попросил его сорвать панель с участка стены в офисе; и когда панель была снята, «Толстый Джон» залез в отверстие и снял крышку с металлического контейнера.Внутри этого контейнера были пакеты с банкнотами, завернутые в пластик, и газеты. «Толстый Джон» объявил, что в каждой из посылок было по 5000 долларов. «Это хорошие деньги, — сказал он, — но их нельзя раздать здесь, в Бостоне».

По словам преступника, арестованного в Балтиморе, «Толстый Джон» впоследствии сказал ему, что деньги были частью добычи Бринка, и предложил ему 5000 долларов, если он «передаст» 30 000 долларов по счетам.

Бостонский хулиган сказал агентам ФБР в Балтиморе, что принял шесть пакетов с деньгами от «Толстого Джона.На следующий день (2 июня 1956 г.) он покинул Массачусетс с этими банкнотами на 4750 долларов и начал их передавать. Он прибыл в Балтимор утром 3 июня и тем же вечером был задержан полицейским управлением Балтимора.

Полная информация об этом важном событии была немедленно передана в офис ФБР в Бостоне. «Толстый Джон» и деловой партнер человека, арестованного в Балтиморе, были обнаружены и опрошены утром 4 июня 1956 года. Оба отрицали, что знали о добыче, которая была обнаружена.В тот же день (после признания того, что «Толстый Джон» добыл деньги и описал их как доходы от ограбления Бринка), в Бостоне был оформлен ордер на обыск в офисах на Тремонт-стрит, занятых этими тремя мужчинами. Перегородка, описанная бостонским преступником, находилась в офисе «Толстого Джона», и когда перегородка была снята, был обнаружен холодильник для пикника. В этом холодильнике было более 57 700 долларов, в том числе 51 906 долларов, которые можно было идентифицировать как часть добычи Бринка.

Обнаружение этих денег в офисах Тремонт-стрит привело к аресту как «Толстого Джона», так и делового партнера преступника, арестованного в Балтиморе. Оба мужчины остались немыми после ареста. 5 и 7 июня большое жюри графства Саффолк вынесло обвинительные заключения против троих мужчин, предъявив им обвинения в нескольких государственных преступлениях, связанных с хранением денег, полученных в результате ограбления Бринка. (После признания себя виновным в ноябре 1956 года «Толстый Джон» был приговорен к двум годам лишения свободы, а двое других были приговорены к одному году тюремного заключения.)

(После отбытия наказания «Толстый Джон» возобновил преступную жизнь. 19 июня 1958 года, когда он подавал апелляцию в связи с пятилетним приговором к наркотикам, он был найден застреленным в автомобиле, который врезался в грузовик в Бостоне.)

Деньги внутри кулера, который был спрятан в стене офиса на Тремонт-стрит, были завернуты в пластик и газету. Были идентифицированы три газеты, которые использовались для упаковки банкнот. Все они были опубликованы в Бостоне с 4 декабря 1955 года по 21 февраля 1956 года.ФБР также удалось найти плотника, который реконструировал офисы, в которых хранилась добыча. Его записи показали, что он работал в офисах в начале апреля 1956 года по указанию «Толстого Джона». До этого времени добычу нельзя было спрятать за стеновой панелью.

Поскольку деньги в кулере находились на разных стадиях разложения, точный подсчет произвести было труднее всего. Некоторые купюры разошлись. Другие разваливались, когда с ними обращались.Экспертиза, проведенная лабораторией ФБР, впоследствии показала, что разложение, обесцвечивание и спутывание банкнот произошло, по крайней мере частично, из-за того, что все банкноты были влажными. Был сделан положительный вывод о том, что пачки с валютой были повреждены до того, как они были завернуты в кусочки газет; и были признаки того, что банкноты ранее хранились в брезентовом контейнере, закопанном в землю, состоящую из песка и золы. Помимо плесени, на добыче были обнаружены останки насекомых.

Даже после того, как эти деньги были возвращены в Балтиморе и Бостоне, более 1 150 000 долларов США валюты, захваченной в ходе ограбления Бринка, остались неучтенными.

Смерть Гусьоры

Возвращение части добычи стало серьезным ударом для членов банды, которые все еще ожидали суда в Бостоне. Были ли найдены какие-либо улики в добыче, которые могли бы прямо свидетельствовать о том, что они с ней справились? Это был вопрос, который сильно мучил их умы.

В июле 1956 года произошел еще один значительный поворот событий.Стэнли Гускиора, которого перевели в Массачусетс из Пенсильвании для судебного разбирательства, поместили под медицинскую помощь из-за слабости, головокружения и рвоты. Днем 9 июля его посетил священнослужитель. Во время этого визита Гусьора встал с постели и на глазах у священника соскользнул на пол, ударившись головой. Через два часа он умер. Обследование показало, что причиной его смерти стала опухоль головного мозга и острый отек мозга.

О’Киф и Гусьора были близкими друзьями много лет.Когда в январе 1956 года О’Киф признался агентам ФБР в своем участии в ограблении Бринка, он рассказал о своем высоком отношении к Гусьоре. Как свидетель от правительства он неохотно дал бы показания против него. Гускиора теперь вышел за пределы досягаемости всех человеческих авторитетов; и О’Киф был тем более уверен в том, что справедливость восторжествует.

Суд над остальными обвиняемыми

После смерти Гусчиоры осталось предстать перед судом только восемь членов банды Бринка.(18 января 1956 года О’Киф признал себя виновным в вооруженном ограблении Бринка.) Суд над этими восемью людьми начался утром 6 августа 1956 года перед судьей Фелизом Форте в здании суда округа Саффолк в Бостоне. Защита незамедлительно подала ходатайства о задержке или предотвращении судебного разбирательства. Все были отклонены, и 7 августа начался казнь присяжных.

В последующие две недели почти 1200 потенциальных присяжных были отстранены, поскольку адвокат использовал свои 262 безапелляционных отвода.Прошла еще неделя — и было рассмотрено еще около 500 граждан — прежде чем было собрано жюри из 14 членов.

Более 100 человек выступили в качестве свидетелей обвинения и защиты в течение сентября 1956 года. Самый важный из них, «Спекулянты» О’Киф, тщательно изложил детали преступления, четко обозначив роль каждого из них. из восьми подсудимых.

В 22:25 5 октября 1956 г. жюри удалилось, чтобы взвесить доказательства. Три с половиной часа спустя приговор был вынесен.Все были виноваты.

8 человек были приговорены судьей Форте 9 октября 1956 года, Пино, Коста, Маффи, Гиган, Фээрти, Ричардсон и Бейкер получили пожизненное заключение за грабеж, два года за сговор с целью кражи и приговор к 8 годам лишения свободы. 10 лет за взлом и проникновение в ночное время. Макгиннис, который не был на месте в ночь ограбления, был приговорен к пожизненному заключению по каждому из восьми обвинительных заключений, в которых он обвинялся в пособничестве перед фактом в связи с ограблением Бринка.Кроме того, Макгиннис получил другие приговоры на два года, от двух с половиной до трех лет и от восьми до десяти лет.

Пока от их имени принимались меры по обжалованию приговоров, восемь человек были отправлены в государственную тюрьму в Уолполе, штат Массачусетс. Из своих тюремных камер они внимательно следили за юридическими маневрами, направленными на освобождение.

Протокол государственного судебного разбирательства составил более 5 300 страниц. Он был использован защитником при подготовке 294-страничной записки, которая была представлена ​​в Верховный суд штата Массачусетс.Взвесив аргументы, представленные адвокатами восьми осужденных преступников, 1 июля 1959 года Верховный суд штата отклонил апелляции своим 35-страничным решением, написанным главным судьей.

16 ноября 1959 года Верховный суд Соединенных Штатов отклонил ходатайство защитника о выдаче судебного приказа.

Гараж для гаджетов: помощь сообществу Иллинойса с ремонтом электроники своими руками

Что произойдет, если взломать экран мобильного телефона или ноутбука? В то время как некоторые пытаются добраться до ближайшего технического магазина за квалифицированным специалистом для ремонта, другие могут решить полностью отказаться от технологии, заменив сломанное устройство или дождавшись обновления.

Технологический ремонт для большинства является неизведанной и неизведанной территорией, которую часто считают слишком сложной для самостоятельного ремонта. Но что, если этого не должно было быть? С помощью Illini Gadget Garage, недавно открывшегося центра коллективного ремонта электронных устройств, принадлежащих студентам и сотрудникам, вы можете узнать, как отремонтировать свою технику с помощью волонтеров.

The Illini Gadget Garage — результат сотрудничества Инициативы по устойчивой электронике (SEI) Центра устойчивых технологий Иллинойса (ISTC), Школы искусства и дизайна Университета Иллинойса в Урбана-Шампейн и Школы информационных наук.Финансируемый Студенческим комитетом по устойчивому развитию (SSC), гараж в основном находится в ведении студентов и добровольцев из персонала, которые помогают ремонтировать сломанные технологии в сообществе. Хотя телефоны и ноутбуки являются наиболее распространенными предметами, вы также можете принести другие сломанные приборы и устройства с электрическими компонентами.

Уникальным Gadget Garage делает упор на сотрудничество и сотрудничество при техническом ремонте.

«Это не просто ремонтная мастерская, — сказала Мадлен Вольске, старший научный сотрудник.«Наша цель — стать первой остановкой (для электроники)».

Аманда Эльзбечак, аспирантка из Иллинойса в области библиотечного дела и информатики, говорит, что Illini Gadget Garage учит не недооценивать свои ремонтные способности. (Фото Кэти Уотсон / iSEE)

Это означает, что вы и волонтер из «Гаража» используете свой совместный опыт для выполнения ремонтного проекта. Заполнив онлайн-форму диагностики неисправной техники перед посещением гаража, вы можете провести время один на один, работая вместе, чтобы исправить ремонт.Хотя вам может потребоваться заказать собственные запасные части, гараж поможет вам исправить и установить на каждом этапе, что в конечном итоге сэкономит вам деньги, поскольку вы поможете выполнить ремонтные работы.

Illini Gadget Garage подчеркивает, что его сотрудники помогут вам помочь себе сами — предоставят инструменты, помощь в исследованиях и рабочую силу, чтобы спасти ваше снаряжение.

Тем не менее, цели Illini Gadget Garage выходят за рамки простого ремонта электронных устройств. Люди там стремятся «демистифицировать технологии», бросая вызов стереотипам, чтобы показать, что каждый может ремонтировать электронику — независимо от навыков и образования.

Аспиранты Аманда Эльзбечак и Джефф Джейкобс не понаслышке знают о том, насколько увлекательным может быть выполнение технологических проектов. Несмотря на ограниченный технологический опыт, Эльзбечяк успешно разобрала и собрала свой ноутбук.

«Это действительно здорово — иметь возможность взаимодействовать с технологиями и знать, что вам не нужно их бояться», — сказала она. «Технологии не должны быть большой загадкой».

Джейкобс согласился, подчеркнув, насколько интересно было заглянуть внутрь объекта, который люди часто используют, но редко ремонтируют.

«Если говорить об этом, я был в значительной степени любителем», — сказал он. «Однако мне пришлось открыть компьютерную башню Dell. Было здорово сделать это самому, потому что я понятия не имел, как выглядят компьютеры внутри ».

Устранение барьеров в обучении дает людям возможность, укрепляя их способность выполнять ремонт, что в конечном итоге дает им уверенность в ремонте других устройств в будущем в мире, где доминируют технологии.

«У нас есть это культурное клеймо против ремонта техники, потому что мы думаем, что это слишком сложно, и (Illini Gadget Garage) хочет развеять этот миф», — сказал Вольске.

Этот акцент на расширении возможностей напрямую связан с приверженностью Garage к устойчивому развитию, что является огромной проблемой в области электроники.

Электроника повсюду, и это не совсем лучшие компоненты, которые можно разложить на свалке », — сказал Вольске.

Работая над тем, чтобы побудить людей ремонтировать, а не выкупать, гараж надеется не дать сломанной электронике добраться до тротуара в день вывоза мусора. Только за первые две недели ноября гараж спас из хлама 10 фунтов электроники.

«Если мы сможем передать эту информацию другим людям, у каждого появится мотивация пойти и исправить свои вещи. Вам не нужно платить много денег; вы можете сэкономить ресурсы. Это прекрасное дело », — сказал Эльзбецяк. Помогая вам взять ремонт в свои руки, Garage надеется дать толчок к устойчивому образу жизни.

Даже сделав всего один ремонт, удивительно видеть, как этот взгляд дает вам новые возможности, и вы начинаете исправлять множество других вещей », — сказал Вольске. «У многих людей есть технические проблемы, и если бы мы могли помочь снизить выбросы углерода в Шампейн-Урбана, это было бы идеально.”

Попробуйте Гараж Гаджетов Иллини на себе! Зайдите по адресу 1833 S. Oak St., Champaign, с 10:00 до 13:00. Вторник и четверг или с полудня до 15:00. Средам. Обязательно сначала заполните диагностическую форму онлайн, чтобы волонтеры были готовы помочь вам.

Заинтересованы в волонтерстве? Посетите сайт Gadget Garage. Добровольцы принимаются всегда, независимо от технических знаний. «Гараж» подчеркивает, что это среда обучения, поэтому все, что вам не хватает навыков, можно подобрать по ходу дела.Также приветствуются такие навыки, как маркетинг, социальные сети, техническое письмо, нетворкинг и информационно-пропагандистская деятельность.

— Кэти Уотсон, стажер iSEE Communications

Лучшие умные контроллеры гаражных ворот 2021 года | CNN

Хотя вы, вероятно, все еще проводите намного больше времени дома, ваша семья может регулярно выходить из дома на работу, в спортзал или на занятия в музыкальном оркестре. Контроллеры для интеллектуальных гаражных ворот позволяют легко управлять доступом в гараж, не тратя весь день на программирование пультов ДУ для всего дома.А если у вас часто возникает тошнотворное ощущение, что вы, возможно, оставили гараж открытым, интеллектуальные контроллеры гаража дают вам простой способ дважды проверить дверь или удаленно закрыть ее, добавив спокойствия вашей семье.

Интеллектуальные контроллеры гаража позволяют управлять устройством открывания ворот гаража с помощью смартфона или устройства умного дома. Мы установили самые популярные контроллеры для гаражных ворот и тщательно протестировали каждую модель, чтобы найти лучшие контроллеры для интеллектуальных гаражных ворот.

Лучший контроллер для умных гаражных ворот в целом

Chamberlain MyQ может управлять двумя гаражными воротами, а беспроводной концентратор упрощает установку.При цене всего 29,99 доллара это также отличное соотношение цены и качества для базового интеллектуального гаражного контроллера.

Лучшее для многоквартирных домов

Опыт работы в гараже

Genie распространяется и на Aladdin Connect, который включает в себя инструменты для любой установки из коробки. Вы также можете управлять тремя гаражными воротами с помощью большой трехкнопочной панели Aladdin.

Лучшее для современных умных домов

iSmartGate Pro поставляется с премиальной ценой, но вы получите набор функций, включая поддержку нескольких дверей, Apple HomeKit, Google Assistant, SmartThings, Amazon Alexa и IFTTT.

Эрик Чиу / CNN

Чемберлен MyQ-G0401

Chamberlain MyQ-G0401 — наш лучший выбор, потому что он обеспечивает идеальный баланс между стоимостью, функциями и простотой.

В отличие от большинства умных гаражных контроллеров, Чемберлен не полагается на провода, как птичье гнездо, чтобы работать. Концентратор и дверной датчик являются беспроводными (за исключением адаптера питания концентратора), что упрощает установку.Благодаря приложению MyQ и его подробным видео-пошаговым инструкциям, потребовалось всего несколько минут, чтобы подключить концентратор к нашему устройству открывания гаражных ворот (процесс похож на подключение стандартного пульта дистанционного управления гаражными воротами) и настроить контроллер. Чемберлен был, безусловно, самым простым и быстрым в установке концентратором среди протестированных нами контроллеров.

Установка ступицы Чемберлена требует немного больше усилий, так как для этого нужен прямой вид на устройство открывания гаражных ворот — вы не можете спрятать MyQ за полкой или внутри шкафа.К счастью, Чемберлен включает в себя удобную монтажную пластину (в комплекте с винтами и анкерами для гипсокартона) для ступицы, чтобы упростить процесс установки. Просто установите пластину рядом с ближайшей розеткой (Чемберлен рекомендует устанавливать ее на высоте не менее шести футов над землей, хотя нам пришлось установить неидеальное пространство между полками примерно в пяти футах от стены, и никаких проблем не возникло), прикрутите ступицу, и все будет готово.

На протяжении всего тестирования нас впечатлила быстрая работа и простой дизайн приложения Чемберлена.Чемберлен открыл и закрыл наши гаражные ворота примерно за три секунды, приведя их в соответствие с нашими конкурирующими гаражными контроллерами. Передний светодиодный индикатор концентратора кратковременно мигает, прежде чем закрыть дверь, что дает вашей семье дополнительную защиту, если у вас есть дети или домашние животные.

Приложение MyQ удобно размещает основные функции, такие как история доступа и расписание автоматического закрытия дверей, прямо в нижней части экрана. Как и все наши проверенные контроллеры, вы можете удаленно контролировать состояние своей двери и закрывать или открывать дверь из приложения.Вы также можете добавить авторизованных пользователей гаража, таких как ваша семья, или предоставить ограниченный доступ гостям, например, разнорабочему в приложении.

Эрик Чиу / CNN

Приложение MyQ может отслеживать, когда дверь вашего гаража была закрыта или открыта.

Приложение MyQ имеет ограниченную поддержку геозон (возможность запускать процедуры умного дома, такие как открытие гаражных ворот, в зависимости от вашего местоположения). Геозона MyQ доступна только для Tesla, более новых моделей Mitsubishis и автомобилей с оборудованием Alpine Connect или STEER Tech.Но с помощью контроллера Google Assistant, Apple HomeKit и совместимости с IFTTT можно создать что-то близкое к геозонам, если вы хотите создать свой умный дом и устранить его неполадки.

Мы не были большими поклонниками небольшого рекламного баннера на главной странице приложения MyQ, к которому подключены другие продукты MyQ для умного дома, но остальная часть приложения, к счастью, не содержит рекламы.

Чемберлен также может управлять двумя гаражными воротами с одного концентратора — вам просто нужно купить второй дверной датчик (29 долларов.99). Большинство многодверных интеллектуальных контроллеров либо стоят дороже, чем MyQ, либо требуют прокладки электропроводки по всему гаражу, благодаря чему беспроводные и многоцелевые гаражные ворота Chamberlain обладают огромными преимуществами. Вы также можете добавить поддержку видео с помощью камеры MyQ Smart Garage Camera от Чемберлена (149,99 долларов США).
Лучше всего то, что Чемберлен стоит всего 29,99 доллара. Это один из самых доступных контроллеров для интеллектуальных гаражных ворот на рынке, который охватывает практически все (за исключением поддержки Alexa) для большинства пользователей умного дома.

Эрик Чиу / CNN

Genie Aladdin Connect

Genie привносит свой всемирно известный опыт в области традиционных открывателей гаражных ворот в концепцию интеллектуального гаражного контроллера с помощью Aladdin Connect.

Aladdin может управлять одновременно тремя гаражными воротами, а Genie «из коробки» включает в себя все необходимое для любой установки. С помощью прилагаемых аксессуаров (от проволочных зажимов до болтов и анкеров для гипсокартона) вы можете установить ступицу вверх у держателя гаражного открывателя или вниз возле двери.
Концентратор Aladdin Connect может также использоваться как стандартная панель управления гаражом благодаря ручным дверным кнопкам. В верхней части Connect есть индикаторы питания и состояния Wi-Fi, а три нижние кнопки управляют каждой дверью гаража. Если вы установите концентратор ниже уровня земли, вы сможете получить лучшее из обоих миров: обычную панель управления гаражом, которая также подключается к вашему умному дому. В то время как мы держали концентратор рядом с открывателем во время нашего тестирования, включенная Genie 25-футовая катушка с проволокой означает, что вы можете протянуть провод от потолка до земли или в другое место, которое вы хотите установить, и при этом у вас будет достаточно оставшегося провода для других открывателей. .

Что касается программного обеспечения, приложение Aladdin Connect так же полнофункционально, как и его оборудование. Используя пошаговые инструкции по приложению, мы пролетели через процесс установки и быстро подключили концентратор к нашей сети Wi-Fi и датчику двери Aladdin.

Приложение аккуратно оформлено с домашней страницей, на которой перечислены все ваши подключенные двери. Раздел настройки устройства, в котором перечислена информация, включая ваш Wi-Fi и силу подключения датчика, также стал приятным дополнением.Соединение Wi-Fi может начать прерываться в вашем гараже, а индикатор Wi-Fi в приложении позволяет легко увидеть, формируют ли ваш Aladdin и маршрутизатор Wi-Fi надежное соединение. У нас не было проблем с Wi-Fi в нашей тестовой зоне (прикрепленный гараж примерно в 30 футах от маршрутизатора), но мы бы рекомендовали добавить расширитель Wi-Fi, если вы устанавливаете свой контроллер в отдельном гараже, где не может быть надежного Wi-Fi. -Fi сигнал.

Эрик Чиу / CNN

В приложении Genie есть легкодоступные элементы управления дверьми.

У Genie нет собственной линейки продуктов для умного дома, поэтому вы не можете подключить приложение к камере. Но с поддержкой Alexa, Google Assistant и SmartThings в Aladdin не составит труда найти совместимую камеру, с которой можно было бы создавать процедуры для повышения безопасности гаража.

В Aladdin также отсутствует встроенная поддержка геозон, но Genie рекомендует установить приложение от стороннего поставщика Yonomi, если вы хотите создать расширенные процедуры умного дома и геозон.Инструмент геозоны Йономи прост в использовании, так как вы задаете местоположение триггера с помощью своего адреса и GPS телефона, но Йономи автоматически добавляет радиус примерно 300 футов вокруг вашего местоположения геозоны.

Благодаря широкому радиусу геозоны Йономи ваш гараж откроется, когда вы будете на улице от своего дома, но вам нужно будет переместить указанный адрес, если вы хотите более точное геозону, которая будет держать вашу дверь закрытой, пока вы не окажетесь на подъездной дорожке. . У нас также были проблемы с тем, чтобы Йономи постоянно запускал процедуры геозоны, пока мы не добавили нашу локальную сеть Wi-Fi в местоположение геозоны — приложение использует состояние вашего подключения Wi-Fi, чтобы подтвердить, находитесь ли вы дома или нет.

Доступ в гараж легко контролировать. Вы попадете на вкладку управления дверью, просто щелкнув дверь на главной странице приложения. В отличие от приложений для управления от некоторых из более мелких производителей, которые мы рассмотрели, было приятно, что вам не пришлось рыться в бесконечных подменю, чтобы найти каждую настройку двери.

Вы можете использовать приложение Aladdin, чтобы установить правила на основе расписания и продолжительности, чтобы автоматически закрывать гараж в определенное время или если он остается открытым слишком долго.Расписания Джинна — удобное средство защиты, если кто-то из вашей семьи склонен к забывчивости, но вы не можете создать правило, открывающее дверь в приложении.

Мы понимаем, почему Genie ограничил свои функции расписания — безопаснее заставлять клиентов открывать гараж, чем позволять им делать это автоматически и рисковать случайно оставить его открытым, и Chamberlain MyQ имеет такое же ограничение только на закрытие. Но в то же время такие конкуренты, как Nexx, позволяют пользователям устанавливать правила открытия и закрытия гаражных ворот.Хотя полезность довольно ограничена, правило открытия потенциально может быть полезно, если вам нужно будет регулярно впускать кого-то, например, работника по уходу на дому, в свой гараж, но нет простого способа предоставить им гостевой доступ.

Эрик Чиу / CNN

Вы можете редактировать правила и предоставлять доступ к каждой двери гаража в приложении Aladdin Connect.

Система виртуальных ключей Genie также позволяет предоставить полный доступ к гаражу членам семьи или ограниченный доступ для гостей.Например, вы можете дать собачникам временный виртуальный ключ, который позволит им войти в гараж только во время их смены.

Обычно приложению Genie требовалось около пяти секунд, чтобы открыть дверь гаража, что неплохо, но было немного медленнее по сравнению с другими контроллерами. Genie размером 5 на 5 дюймов также довольно большой по сравнению с конкурентами. Хотя дверные кнопки Genie являются плюсом, если вы планируете установить Genie рядом с внутренней дверью, дополнительная громоздкость может быть сложной, если вы пытаетесь незаметно установить контроллер или работаете с ограниченным пространством на потолке.

Эрик Чиу / CNN

iSmartGate Pro

ISmartGate Pro при цене 179,99 долларов определенно не самый доступный контроллер для умных гаражей, но он предлагает множество функций для опытных пользователей, которые знают, как возиться с настройкой своего умного дома.

Снаружи iSmartGate имеет четкую круглую форму, напоминающую кольцо, которая включает в себя индикаторы синхронизации Wi-Fi, питания и настенного датчика. Сбоку и сзади вы найдете порт USB и клеммы для подключения до трех устройств открывания гаражных ворот и датчиков.Вам понадобится отвертка с плоской головкой, чтобы закрепить или ослабить кабельные порты, и они представляют собой незначительное неудобство по сравнению с более простыми нажимными клеммами, которые можно найти у конкурентов, таких как Genie Aladdin.

Удивительно, но iSmartGate включает в себя только два куска двусторонней ленты для крепления концентратора и дверного датчика. Хотя на задней стороне iSmartGate есть выемка для подвесного винта, мы предпочли бы более надежное решение для монтажа, учитывая премиальную цену iSmartGate.

Тем не менее, нам понравился водонепроницаемый дверной датчик iSmartGate Pro.Хотя датчик размером с дот больше по сравнению с другими беспроводными дверными датчиками, его водонепроницаемое уплотнение пригодится, если вы устанавливаете iSmartGate на внешние ворота или если вы живете во влажной зоне.

Эрик Чиу / CNN

На домашней странице iSmartGate есть кнопка управления и журнал событий.

У iSmartGate есть такие особенности, как то, что приложению требуется несколько секунд для подключения к хабу каждый раз, когда вы его открываете, но после этого вы попадете на главную страницу приложения.Оказавшись там, вы получите быстрый доступ к кнопке управления дверью и журналу событий, который показывает, когда она была открыта или закрыта.

Все элементы управления iSmartGate скрыты на странице настроек, что приводит к небольшому беспорядку. ISmartGate имеет стандартные функции, такие как многопользовательская поддержка и push-уведомления о статусе дверей, а также настройки видео и Ethernet-адаптера. Мы предпочитаем подход, принятый такими конкурентами, как Genie и MyQ, с приложениями, в которых наиболее важные функции находятся в центре внимания пользователей.

Эрик Чиу / CNN

iSmartGate имеет множество опций на странице настроек.

Но если оставить в стороне ошибки в дизайне, главные преимущества iSmartGate по сравнению с конкурентами кроются под капотом. Контроллер поддерживает HomeKit, Google Assistant, SmartThings, Alexa и IFTTT, поэтому он совместим практически с любой системой умного дома. Хотя это покрытие приводит к некоторым странным пробелам в функциональности (вы будете управлять несколькими пользователями в приложении iSmartGate, но планирование дверей осуществляется через IFTTT), это также означает, что iSmartGate Pro может быть универсальным центром умного дома.

Используя IFTTT, вы можете легко создавать процедуры геозон на iSmartGate, которые автоматически откроют ваш гараж, когда вы подъедете к дому (или закроете после того, как вы уедете). ISmartGate также поддерживает видеокамеры, если вы хотите удаленно контролировать свой гараж. Вы можете использовать собственную IP-камеру, если заплатите 29,95 долларов за трехлетнюю лицензию на потоковую передачу видео (которая также поставляется с 1 ГБ облачного хранилища) или приобретете камеру iSmartGate, которая поставляется с бесплатной годовой лицензией.

Мы рекомендуем рассмотреть iSmartGate Pro, если вы ищете трехдверный контроллер, который должен работать с несколькими платформами умного дома.

Чтобы найти лучший интеллектуальный механизм открывания гаражных ворот, мы полностью установили каждое устройство в нашем домашнем гараже, чтобы увидеть, насколько легко их установить и использовать. Контроллеры гаражных ворот состоят из двух основных частей: дверного датчика, который определяет, открыта дверь или закрыта, а также концентратора, который подключается к вашему открывателю гаража и домашней сети.Мы также установили приложение каждого разработчика и оценили доступные учебные материалы, поддержку платформы умного дома и инструменты управления гаражом.

Читайте полный перечень наших критериев тестирования:

  • Установка: Мы предпочли контроллеры, которые упрощали процесс установки, пропуская физическую проводку, когда это возможно, и переходя на беспроводную связь. Гаражные контроллеры с беспроводными дверными датчиками и концентраторами получили высшие оценки, за ними следуют контроллеры с проводными концентраторами и беспроводными датчиками.
  • Инструменты в комплекте: Мы отдали предпочтение контроллерам, в которых есть все необходимое для безопасной установки из коробки. Контроллеры со сверляемыми или монтируемыми концентраторами обеспечивают максимальную безопасность, за ними следуют контроллеры со стяжками. Однако мы стыковали хабы, которые поставлялись только с двусторонним скотчем. Датчики легкие и их легко удерживать с помощью ленты, но ступицы обычно должны оставаться высоко над землей. Принимая во внимание погодные условия в типичном гараже, ступица, просверленная или прикрепленная к стене болтами, будет выдерживать лучше, чем ступица, которая крепится только с помощью ленты.
  • Совместимость с умным домом: Мы предпочли контроллеры, поддерживающие основные платформы умного дома, такие как Amazon Alexa, Google Assistant, Apple HomeKit и SmartThings. Поддержка IFTTT не имела такого веса, как основные платформы умного дома, но мы по-прежнему считали эту услугу дополнительным преимуществом для контроллеров, которые ее включают.
  • Поддержка нескольких пользователей / расписания: Поддержка нескольких пользователей позволяет легко предоставить доступ к гаражу членам семьи или гостям.С помощью расписаний вы можете автоматически открывать или закрывать ворота гаража в определенное время. Мы отдали приоритет контроллерам, которые включили обе функции в свое приложение поддержки.
  • Качество приложения: Для большинства контроллеров для умных гаражей вам нужно будет использовать прилагаемое производителем приложение в процессе настройки. Мы особо отметили приложения производителей, которые включали такие функции, как легкодоступные меню, инструменты управления гаражом и подробные инструкции по установке.
Производительность и элементы управления
  • Время открытия : Контроллер-концентратор действует как посредник между вашим смартфоном / динамиком умного дома и устройством для открывания гаража.Все наши проверенные контроллеры открывались и закрывались от трех до пяти секунд, но мы отметили, когда контроллеры превышали эту отметку.
  • Дверная опора: Умные контроллеры гаража поддерживают одну, две или три гаражных двери. Стоимость и количество дверей, которыми может управлять ваш контроллер, обычно идут рука об руку, но мы отметили, когда доступные открыватели включали поддержку нескольких дверей.

iSmartGate Lite (119,00 долларов США; amazon.com )
iSmartGate Lite практически идентичен iSmartGate Pro, но контроллер может управлять только одной дверью вместо трех.Вы также потеряете настраиваемую музыку открытия / закрытия Pro, датчик наклона двери и передний светодиодный индикатор, который мигает, когда вы входите или выходите из гаража. Lite включает в себя комплект датчиков, состоящий из двух частей, который потребует от вас установки датчика на стене гаража и магнита размером с Kit Kat на двери гаража.
В остальном Lite поставляется с тем же приложением iSmartGate и поддержкой платформы умного дома для HomeKit, Google Assistant, Alexa, IFTTT и SmartThings. При цене 119 долларов за однодверный контроллер iSmartGate не так выгодно, как трехдверный контроллер Aladdin Genie (59 долларов.99) и двухдверный контроллер Chamberlain MyQ (29,99 $). Но если вам нужен концентратор, который работает с несколькими платформами умного дома, список совместимости iSmartGate непревзойден.

Meross Smart Garage Door Opener (49,99 долларов США; amazon.com )
Meross довольно доступен по цене, но это не самый элегантный контроллер. Это устройство представляет собой небольшую прямоугольную пластиковую коробку с проводами, выходящими из обоих концов, которые подключаются к USB-источнику питания, механизму открывания гаража и датчику двери.

Кроме того, Meross — единственный контроллер, который мы рассмотрели, без беспроводного дверного датчика. Вам нужно будет физически подключить датчик к открывателю с помощью длинного кабеля, который вы проведете через потолок или троса для открывания.

Что касается умных домашних гаджетов, мы обычно предпочитаем беспроводные гаджеты проводным из соображений удобства. Беспроводные датчики устраняют путаницу в кабелях, которая потенциально может попасть в гаражные ворота. Во время нашего тестирования, когда дверь открылась, произошло небольшое провисание кабеля, в результате чего весь кабель был нарушен.Вам нужно будет убедиться, что кабель датчика meross надежно закреплен и не будет выдернут из-за двери вашего гаража или цепной дорожки.

Тем не менее, meross был также самым быстрым контроллером, который мы тестировали, а приложение meross мгновенно открывало или закрыло дверь гаража. Для сравнения, все наши другие контроллеры для гаражных ворот имели беспроводные дверные датчики, но обработка команд обычно занимала от трех до пяти секунд. Meross может быть не так прост в установке, как модели, в которых используется беспроводной датчик, но он компенсирует это производительностью, если вы хотите проложить провод датчика по своему гаражу.

Meross также поддерживает HomeKit, Alexa, Google Assistant и SmartThings, хотя это один из немногих контроллеров, в которых отсутствует интегрированная многопользовательская поддержка. Чтобы управлять контроллером на нескольких телефонах, Meross предлагает войти в одну учетную запись с каждого мобильного устройства. Он гораздо менее безопасен по сравнению с такими конкурентами, как Genie и Chamberlain, у которых есть интегрированные инструменты для добавления и удаления гостевых пользователей без необходимости сообщать свой пароль.

Nexx NXG-200 (79 долларов.99; amazon.com )
Nexx NXG-200 не обязательно выиграет какие-либо конкурсы красоты с его простым черным ящиком и большой внешней антенной Wi-Fi. Но он проверяет все наши поля для интеллектуального контроллера гаража: беспроводной дверной датчик, многопользовательскую поддержку и настраиваемые расписания дверей, а также совместимость с Alexa, Google Assistant, HomeKit и SmartThings. Это также относительно быстрое исполнение — когда мы отправляли команду открытия или закрытия в приложение Nexx, у гаражных ворот требовалось всего несколько секунд, чтобы отреагировать.

Однако ценник Nexx — единственная проблема контроллера. Устройство открывания одной двери — один из немногих контроллеров стоимостью менее 100 долларов США с поддержкой Alexa, многопользовательского режима и планирования. Но при цене 79,99 долларов цена Nexx и его характеристики неуместно попадают в категорию лучших контроллеров, выбранных нами.

Nexx на 20 долларов дороже, чем Genie Aladdin Connect, который поддерживает Alexa и может работать с тремя дверьми. А если вам просто нужен однодверный контроллер, Chamberlain MyQ намного доступнее, чем Nexx, всего за 29 долларов.99. Однако Nexx совместим с большим количеством платформ для умного дома по сравнению с Genie (Alexa, Google Assistant, SmartThings) или MyQ (Google Assistant, HomeKit, IFTTT). Nexx может стоить того, если вы используете сочетание платформ умного дома, которые не покрывает ни один из наших лучших вариантов.

Как изменить профиль своей компании в Google

Основные выводы

Независимо от того, используете ли вы профиль компании в Google впервые или у вас уже есть профиль компании, и вы хотите его улучшить, обновить данные можно быстро и легко.Узнайте, как внести изменения в данные о своей компании и улучшить свое присутствие в Интернете.

  1. Изменение часов работы
  2. Написание своего описания
  3. Выбор атрибутов
  4. Добавление фото
  5. Handling Отзывы пользователей
  6. Публикация сообщений

Невозможно удалить отзыв только потому, что он отрицательный или вы не согласны с ним. Вместо этого бизнес-профиль в Google предлагает компаниям возможность публично ответить на отзывы, чтобы потенциальные клиенты могли увидеть обе стороны истории.

1. Изменение часов работы

Чтобы изменить часы работы, войдите в профиль компании в Google, выберите «Информация» в меню и выберите «Часы». Используйте стрелки раскрывающегося списка, чтобы установить время «Открывается в» и «Закрывается в» для каждого дня. Чтобы сделать перерыв в часах работы, например, если вы закрываетесь на обед, вы можете создать две записи для одного и того же дня.

После добавления обычных часов вы можете запланировать «Особые часы», которые будут отображать ваши часы работы в праздничные дни или для особых событий.Войдите в профиль компании в Google и нажмите «Особые часы». Выберите праздник из списка или используйте «Добавить новую дату», чтобы ввести свой собственный. Нажмите «Закрыто» или выберите новое время работы, затем нажмите «Применить». Если это государственный праздник и вы не выбрали «Особые часы», Google автоматически предупредит пользователей о том, что ваши часы могут отличаться от отображаемых.

Вы также можете показать ночное открытие для особых случаев, например, магазина игрушек накануне Рождества. Обновление часов работы позволяет информировать потенциальных клиентов, помогая им избежать бесполезной поездки, если ваш бизнес будет закрыт.

2. Написание описания

Чтобы добавить описание своей компании или обновить существующее, войдите в профиль компании в Google, выберите «Информация» и щелкните значок карандаша рядом с «Добавить описание компании».

Поместите самую важную информацию на первое место и не тратьте символы на информацию, которая уже есть в вашем объявлении, например ваш адрес или веб-сайт. Сосредоточьтесь на интересных деталях вашего бизнеса, которые действительно информативны и помогут выделить вас среди конкурентов, таких как «семейный бизнес» для ресторана или «25 современных беговых дорожек» для тренажерного зала.

Описание вашего бизнеса оживляет ваш бизнес, предлагая пользователям более подробную информацию и помогая им увлечься. Дважды проверьте орфографию и грамматику перед публикацией, избегайте сленга, чтобы описание было понятным, и избегайте чрезмерной рекламы. Сделайте свой бизнес максимально привлекательным, но избегайте таких заявлений, как «Супер распродажа!». поскольку это противоречит рекомендациям Google по описанию бизнеса.

3. Выбор атрибутов

Атрибуты

— это шанс продемонстрировать ключевые особенности, которые может предложить ваш бизнес.Чтобы добавить или изменить атрибут, войдите в профиль компании в Google, выберите «Информация» в меню и нажмите карандаш рядом с «Атрибуты». Прокрутите список доступных для вашего бизнеса и выберите «Применить».

Business Profile в Google автоматически предлагает атрибуты, наиболее подходящие для вашего бизнеса. В кафе можно выбрать вариант «Бесплатный Wi-Fi» и «Столики на открытом воздухе», а в бакалейном магазине можно упомянуть «Бесплатная доставка». Проверьте атрибуты доступности, чтобы узнать, можете ли вы нажать «Да» в соответствии с критериями для входов, доступных для инвалидных колясок, туалетов, сидячих мест, парковок и лифтов, чтобы добавить эти атрибуты в данные о своей компании.

4. Добавление фото

Информация о вашей компании содержит логотип, фотографии и видео. Чтобы загрузить фотографии и видео, войдите в профиль компании в Google, выберите «Фото» и нужный тип фотографии или видео, затем нажмите «Выбрать фото» и загрузите. Выберите ряд бизнес-фотографий, чтобы продемонстрировать все особенности вашей компании, от внешнего вида до продуктов, а затем установите предпочтительную фотографию для обложки.

Согласно исследованию Think with Google, фотографии могут повлиять на решение потенциального клиента посетить вашу компанию, поэтому убедитесь, что они самые лучшие.Фотография хорошего качества имеет размер от 10 КБ до 5 МБ с разрешением 720×720 пикселей. Видео также должно быть 720 пикселей или выше, размером до 100 МБ и продолжительностью не более 30 секунд. Изображения и видео должны быть в фокусе и хорошо освещены. Ваши визуальные эффекты будут наиболее эффективными, если они будут правдивым и точным представлением того, что увидят потенциальные клиенты, когда они посетят вас.

Если вы заполнили основную информацию (номер телефона, часы работы и т. Д.), Вы также можете разместить свой логотип в верхней правой части вашего профиля.Это дает вашему бизнесу дополнительные возможности для брендинга и мгновенно показывает вашему пользователю ваш официальный логотип и брендинг.

5. Работа с отзывами пользователей

Иногда кто-то может оставить отзыв, нарушающий политику Google, поскольку он является оскорбительным, не по теме или даже незаконным. Компании не могут удалить отзывы сами, поэтому, если вы обнаружите отзыв, который нарушает правила, вам нужно будет отметить его в Google. Войдите в профиль компании в Google и перейдите в меню «Обзоры», найдите несоответствующий отзыв и щелкните меню с тремя точками, чтобы выбрать «Пометить как неприемлемый».

Невозможно удалить отзыв только потому, что он отрицательный или вы не согласны с ним. Вместо этого бизнес-профиль в Google предлагает компаниям возможность публично ответить на отзывы, чтобы потенциальные клиенты могли увидеть обе стороны истории. Это дает вам возможность извиниться и заверить других, что это была разовая ситуация, например, или предложить недовольному клиенту связаться с вами для дальнейшего обсуждения проблемы. Некоторые отрицательные оценки — не всегда плохо, поскольку исследования Think With Google показывают, что потребители доверяют честным отзывам.

6. Публикация сообщений

сообщений дают таким компаниям, как ваша, возможность поделиться со своей аудиторией. Вы можете использовать сообщение, чтобы рассказать клиентам о:

  • События, такие как сезонный бранч или мероприятие в магазине
  • Специальные предложения, такие как распродажи и скидки
  • Обновления продуктов / запасов, например, появление новых товаров
  • Объявления, такие как поздние часы работы или открытие нового магазина

Чтобы разместить сообщение, войдите в профиль компании в Google и нажмите «Создать сообщение» в меню.На следующем экране выберите тип публикации, например предложения или события, затем щелкните поля, чтобы добавить фотографии, видео, текст и кнопку. Выберите «Предварительный просмотр», чтобы просмотреть свое сообщение, и «Назад», чтобы внести изменения, или «Опубликовать», если вы готовы поделиться им в своем профиле.

Вы можете написать до 1500 символов для каждого сообщения, но короткие — от 150 до 300 символов — обычно более эффективны. Хотя вам не нужно указывать такие вещи, как название вашей компании, убедитесь, что вы не забыли никаких важных деталей, например, как долго длится мероприятие.Сообщения могут отображаться в вашем бизнес-профиле в течение семи дней. После этого они будут отображаться только на вкладке «Сообщения» вашей компании на мобильном устройстве.

Максимально эффективно использовать свой профиль просто. При каждом редактировании помните о своих идеальных клиентах, и вы сразу заметите преимущества.

Поделитесь этим со своей сетью

Как вы думаете, это может пригодиться кому-нибудь? Сообщите им сегодня

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
