Труба для котла своими руками: какой лучше выбрать, схема устройства, расчет высоты трубы и монтаж своими руками

Дымоход для твердотопливного котла: конструкция и расчет

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

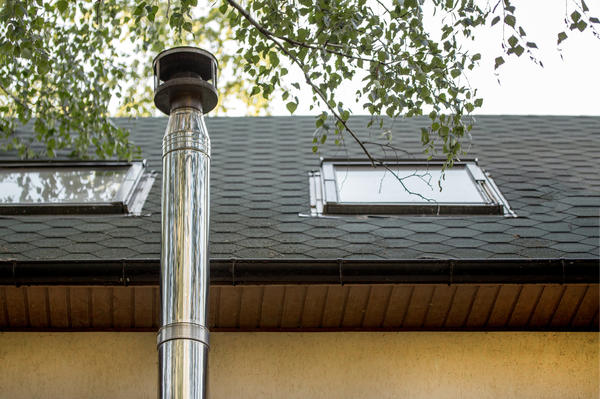

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Рекомендации по доработке и устройству дымовых труб

Существующий дымоход из кирпича для твердотопливного котла лучше усовершенствовать, выполнив ряд мероприятий. Одно из них – гильзование шахты, делается с целью:

• изменить прямоугольное сечение канала на круглое и этим улучшить его аэродинамические характеристики;
• сделать внутренние стенки газохода гладкими, чтобы воспрепятствовать оседанию сажи;
• дополнительно утеплить пространство между круглой гильзой и квадратным проемом и уберечь материал от воздействия конденсата.

Суть мероприятия заключается в том, что внутрь прямоугольного канала по всей его высоте вставляется круглая металлическая труба соответствующего диаметра. Сбоку в ней вырезается 2 отверстия, одно над другим, первое — для подключения отвода от котла, во второе монтируется лючок – ревизия. Чтобы избежать попадания осадков, выходное отверстие перекрывается декоративным зонтом, дефлектором – искрогасителем или вращающимся флюгером. В полости, образовавшиеся между круглой трубой и прямоугольным каналом, набивается утеплитель, как правило, — базальтовая вата.

Разрушения материала стенок шахты от воздействия конденсата можно, утеплив их снаружи плитами из базальтового волокна толщиной 80—100 мм. Если канал расположен во внутренней стене дома, то утеплять надо его верхнюю часть, находящуюся на неотапливаемом чердаке и выше уровня кровли. Пристроенные дымовые шахты следует облицевать теплоизоляционным материалом целиком, обшивая утеплитель снаружи оцинкованным металлом толщиной 0.5 мм.

Выполняя устройство дымохода

Дымоход для твердотопливного котла своими руками

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Закончили установку твердотопливного котла? Значит, самое время приступать к сооружению системы дымоудаления. И как всегда, у прекрасных мастеров на все руки есть выбор: заказать полностью в сторонней фирме или приложить к этому свои руки. Если вы выбираете второй вариант, то наша статья станет отличным помощником в вашем начинании.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

• Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
• Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
• Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
• Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен

компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Правила монтажа дымохода

1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
2. Запрещается наличие горизонтальных участков длиной более 1 метра.
3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

• Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
• После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
• На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
• Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
• «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
• Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
• На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
• Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

• высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.
• стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы. 316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.
• доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.
• возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

• Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
• Простая сборка и компактные габариты .
• Конденсат не образуется при использовании этих труб .
• Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
• Высокая пожарная безопасность .

• Высокая цена.
• Недолгий срок службы – в среднем он составляет 10-15 лет.
• С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

— внутренний – это непосредственно сама труба из керамики;

— средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

— внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

• Устойчив к высоким температурам до 850-900 ˚С.
• Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
• Конденсат не будет образовываться и оседать на стенках.
• Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
• Подойдет для котла на любом топливе .
• Простой монтаж .
• Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
• Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
• Долгий срок службы – он составляет порядка 30 с лишним лет.

Дымоход из стекла

Об этом материале стоит упомянуть отдельно. Стеклянные дымоходы только начали выходить на российский рынок.

К плюсам можно отнести высокую жаростойкость, надежность и долгий срок службы, а также оригинальный внешний вид такого изделия.

Минус один, но очень существенный – материал, как и монтаж такого дымохода влетит вам в копеечку.

Свежие записи

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

• Как сделать дымоход для твердотопливного котла эффективным
• Как рассчитать дымоход для котла
• Дымоход из кирпича для твердотопливного котла своими руками

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

• Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

• Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

• Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
• Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

• Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
• Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

↓ Обязательно изучите рекомендованный материал по теме ↓

Самостоятельный расчёт сечения и высоты дымовой трубы

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

• Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

• При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
• Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
• При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

• Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

• Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
• При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
• Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

• Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
• Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Дымоход из сэндвич-трубы: собираем и утепляем самостоятельно

Самостоятельный расчёт сечения и высоты дымовой трубы

Конвектор на дымоходе: его преимущества и принцип работы

Источники: http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/, http://bulkaet.ru/dymoxod-dlya-tverdotoplivnogo-kotla-ustrojstvo-trebovaniya-k-konstrukcii-varianty.html, http://kamin-maker.ru/dymokhody/dymohody-dlya-tverdotoplivnyh-kotlov-svoimi-rukami/

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

1. Особенности сооружения дымохода
2. Предназначение и устройство дымохода
3. Схемы дымоходов для котлов разного типа
4. Разновидности дымоходов по типу материалов
5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

• включении отопительной системы и розжиге котлов;
• дозагрузке твердого топлива;
• завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

• электрических,
• газовых,
• дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

• сводить к минимуму эффективность обогрева помещения,
• деформироваться,
• «рвануть»,
• выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

• функциональность;
• эффективность работы;
• безопасность;
• надежность;
• долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

• уменьшает КПД системы отопления;
• в помещение проникают дым, СО и другие продукты сгорания;
• есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
• котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

• обеспечение достаточной тяги;
• выведение продуктов горения и дымовых газов;
• обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

• сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
• асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

• переходник для крепления трубы для дымохода к патрубку котла;
• телескопические трубы или равного сечения;
• конические наконечники и отводы;
• тройник с ревизионным отверстием и штуцером для выведения конденсата;
• стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

• просты и надежны;
• легко собираются из нескольких модулей;
• доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

• труба дымоотвода;
• колено дымохода;
• соединительный хомут;
• дымоотводная труба;
• адаптер для стыковки котла и дымохода;
• фланцы;
• декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Как правильно сделать дымоход для твердотопливного котла

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта-Клауса

Всем известно, что новогодне-рождественский персонаж Санта-Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.

Дымоход котла — это не для Санта Клауса

Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.

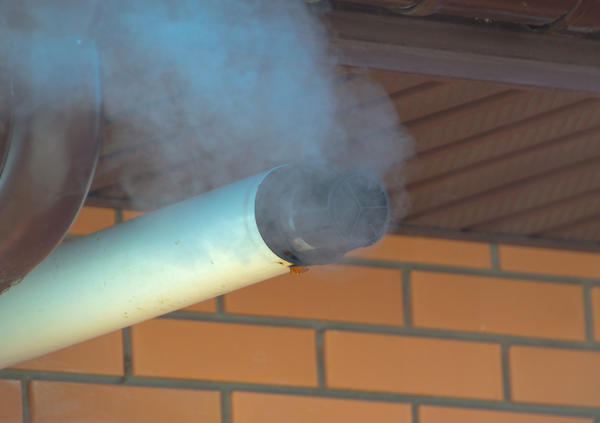

Дымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.

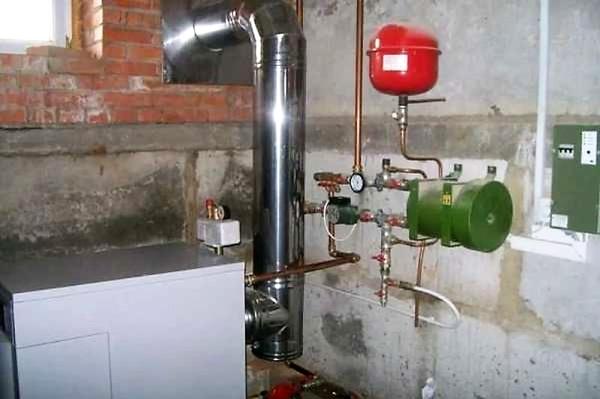

Диаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.

Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com

Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.

Правильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

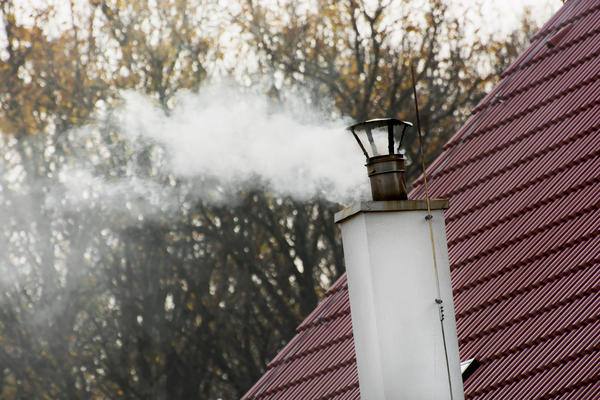

Высота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

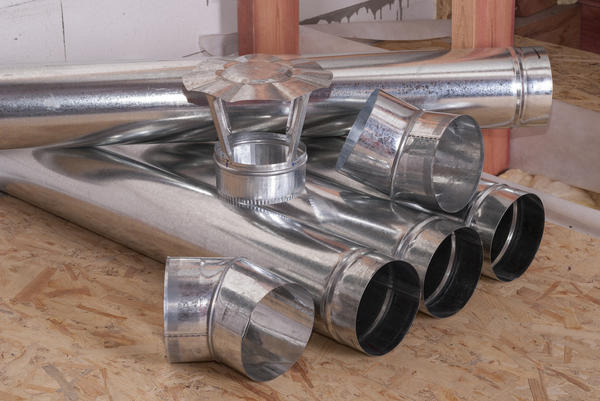

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.


Разгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.

Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

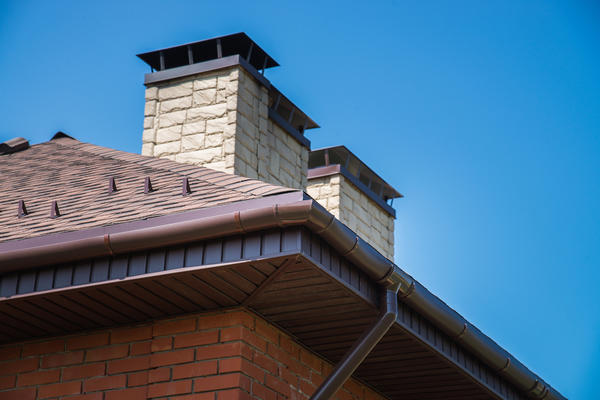

Каждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

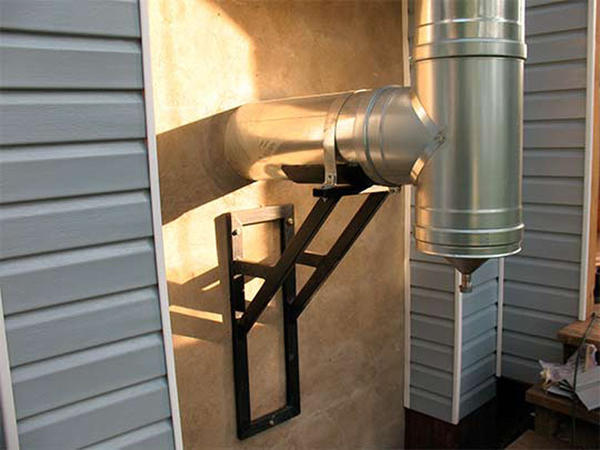

Труба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

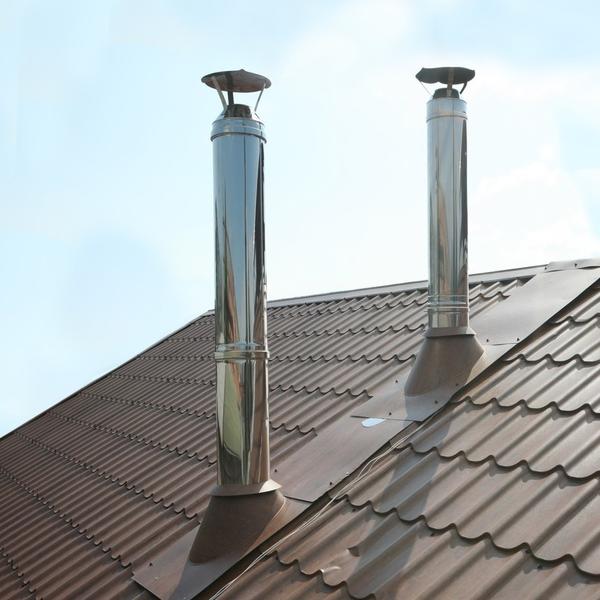

Для дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.

Конденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Если не знаете как – загляните в публикацию Как самостоятельно прочистить дымоход.

Дымоходы необходимо регулярно чистить

Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

Читайте также:

Как обустроить из кирпича дымоход для твердотопливного котла — Учебник сантехника

Если вы решили выстроить дом, где предусмотрен твердотопливный котел для системы отопления, нужно выяснить место для установки его дымовой трубы. При разработке проекта и на протяжении монтажа последней нужно учесть соотношение между выработкой и теплопотерями. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сейчас – поведать о правилах установки дымовой трубы для того чтобы типа, ее кладке, и материалах и инструментах нужных для работы.

Неспециализированные сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который есть отопительным прибором классического типа. Его возможно встретить практически в каждом частном доме, где нет подвода газовой магистрали. Эргономичен тем, что в топливной камере возможно сжигать и уголь, и дрова, и торф.

Чтобы получить большую теплоотдачу от оборудования, нужно верно вычислить и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не воображать препятствий для подачи воздуха, нужного для действенной работы отопительного устройства,
• создавать тягу, появляющуюся благодаря отличию в температуре и давлении, достаточную для отвода продуктов горения.

Дымовые трубы для твердотопливного котла смогут быть изготовлены из:

• кирпича,
• стали определенных марок,
• керамики.

Классический вариант — кирпичный дымоход, который возможно сделать своими руками.

Правила установки

Часто домовладельцы торопятся сами либо им попадаются нерадивые работники, каковые уверены в том, что смогут легко отойти от общепринятых требований. В следствии происходят несчастные случаи, каковые, увы, смогут заканчиваться летальным финалом.

Дабы для того чтобы не произошло у вас, настоятельно рекомендуем выполнять нижеуказанные советы:

Пожаробезопасность	Между горючими поверхностями и внешней стенкой дымохода должно быть не меньше 380 мм. При прохождении канала через междуэтажное перекрытие, необходимо изготовить качественную изоляцию. Это нужно, дабы не допустить пожар.
Высота	Очень важный параметр при постройке дымохода, поскольку от него зависит тяга и отвод продуктов сгорания. Следите, дабы дымовая труба была расположена выше крыши. К примеру, в случае если кровля плоская, достаточно поднять конструкцию над ней на 1 м.
Отвод конденсата	Инструкция требует исполнения этого условия для любого типа дымохода. Нужно предусмотреть места сброса конденсата, для техобслуживания, и очистки от сажи и вероятного мусора.В другом случае неспешно тяга уменьшится так, что дым будет поступать вовнутрь помещения.
Сечение	Площадь внутреннего сечения на всей протяженности трубы должна быть однообразной. В противном случае это очень сильно ухудшит прохождение продуктов горения.
Дополнительно	Конструкция должна иметь стены не меньше 100 мм толщиной. Запрещается делать горизонтальные участки более 1 м длиной.

Из-за чего многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы смогут нагреться до температуры 600?С, исходя из этого конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, не смотря на то, что цена работ по кладке дымохода, да и сам материал сейчас не таковой недорогой. Но по окончании установки, возможно о нем долго не тревожиться.

Совет: нанесите на внутренние стены кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете обезопасисть ее от негативных действий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать несложным занятием, для этого потребуются определенные знания и навыки, дабы понимать технологические процессы.

1. Несложный вариант — устройство дымохода, в то время, когда кирпичный канал нужно изготовить в стен.В этом случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода возможно вычислить по следующим нормам: 1 кВт = 0,08 м2. Соответственно, в случае если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не меньше 0,8 м2 либо приблизительно 300х300 мм.

1. При создании отдельной дымовой трубы направляться выполнять повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особенное внимание углам, каковые должны быть идеально ровными. Следите кроме этого за тем, дабы на стенках не было выпуклостей.

Совет: не примыкающую к стенке дымовую трубу нужно выполнить строго в вертикальной плоскости.

1. Примыкающий к стенке дымоход для надежности направляться дополнительно закрепить посредством анкеров, каковые необходимо расположить приблизительно через 4-5 рядов. В этом случае кроме этого направляться предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: в обязательном порядке сделайте снизу дымохода люк, через который возможно легко удалять скопившуюся сажу.

1. Дабы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет свободно выходить наружу.
2. Один из самых распространенных вариантов, использующихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря применению для того чтобы метода, его сечение по форме будет максимально приближено к кругу.Не смотря на то, что кое-какие эксперты считают таковой метод внутренней отделки непрактичным, поскольку спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Совет: наружную часть дымохода обложить облицовочным кирпичом либо обшить кровельным материалом, дабы обезопасисть его от атмосферных действий.

Что необходимо приготовить для работы

Простота сооружения содержится в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Но не нужно относиться к работе свысока, ее необходимо делать по всем правилам и весьма пристально, в другом случае ваша отопительная система просто не будет работать подобающим образом и трубу нужно будет разбирать и перекладывать, а это громадные затраты.

1. Выбирая кирпич, следите, дабы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что разрешит возможность делать швы маленькой толщины.
2. Раствор готовьте особенным методом и в его состав включите в обязательном порядке песок, глину, цемент и воду. Особенно ответственным считается подбор песка, который должен быть небольшим, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму,
• молоток-кирка,
• рулетку,
• строительный уровень и отвес,
• лопату для раствора,
• строительную леску.

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом возможно трубой соответствующего размера и диаметра.
3. Кладку в обязательном порядке ведите с перевязкой между рядами. В принципе она напоминает возведение перегородок либо стен, не смотря на то, что имеется и кое-какие особенности, учитывать каковые нужно:

• контролируйте в обязательном порядке любой ряд уровнем в вертикальной и горизонтальной плоскости,
• в растворе в обязательном порядке должна быть замешана глина,
• толщина шва должна быть приблизительно 5-10 мм. Больше делать не рекомендуем, поскольку из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы,
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы,
• при кладке направляться применять лишь целые кирпичи, сократив максимально использование половинок.

Вывод

Твердотопливный котел испытывает недостаток в верно установленном дымоходе. В этом случае он сможет работать максимально действенно – сжигая все горючее и передавая теплоносителю требуемую тепловую энергию.

Часто домовладельцы останавливаются именно на кирпичной дымовой трубе, не смотря на то, что ее кладка и требует большое количество сил и времени, но она всецело справляется со своей задачей в течение продолжительного срока. Видео в статье окажет помощь отыскать вам дополнительную данные по данной тематике.

Загрузка…

Котельная установка своими руками

Последнее изменение: 30 апреля 2020 г.

10 шагов, чтобы стать профессиональным бойлером

Газовые котлы довольно опасны в обращении, поэтому Великобритания уже несколько лет продвигает использование реестра, в который должны быть зарегистрированы все инженеры-газовики. Это учреждение называется Регистром газобезопасности, и если вы хотите подать заявление на получение пособия на замену бойлера, необходимо обратиться за помощью к сертифицированному инженеру.

Однако газовые котлы, безусловно, не единственный вид котлов, представленных на рынке в настоящее время. Ведь электрические котлы не требуют помощи инженера по газобезопасности. Таким образом, вы можете определиться с котлом самостоятельно, тем не менее, знания в области сантехники более чем рекомендуются для выполнения этой установки.

Вот несколько рекомендаций, которые необходимо сделать для успешной установки котла:

Эта часть действительно важна, если вы не будете следовать этим кодам, вы рискуете вырвать всю установленную систему и начать заново с нуля.
Чтобы быть уверенным, что вы соблюдаете последние правила строительства, установленные правительством, вы можете перейти по этой ссылке. ,

В зависимости от размера вашего дома и потребностей в энергии не все бойлеры могут обеспечивать эффективное количество тепла. Вот почему вам нужно тщательно выбирать тип котла, который, по вашему мнению, будет наиболее подходящим с учетом характеристик вашего дома.
На данный момент наиболее известными на рынке являются комбинированные котлы и котлы на биомассе.Тип котла во многом зависит от того, какое топливо вы хотите использовать для обогрева вашей собственности.

В Великобритании у вас есть доступ к широкому кругу поставщиков котлов, которые считаются лучшими в Европе. Поэтому в GreenMatch мы решили указать основные характеристики этих компаний и продуктов, которые они предоставляют. Наша цель — показать вам их надежность и эффективность. Чтобы ознакомиться с этими брендами, перейдите по ссылке производителей котлов.

После принятия решения о типе котла и компании, которая его поставит, вы должны определить бюджет, который включает стоимость установки и цену котла.Таким образом, вам необходимо провести инвентаризацию всех материалов, необходимых для наилучшего выполнения установки.

На этом этапе вам нужно найти место, где легко доступны водопроводные трубы, электрическая розетка, дымоход для вентиляции и газовые линии. Грунт также необходимо выровнять, поэтому обязательно проверьте его перед установкой котла. Затем можно приступить к распаковке котла и его подготовке к установке

.

Этот шаг подразумевает, что вы должны надстроить трубы к котлу.С помощью гаечного ключа прикрепите циркуляционный насос к котлу, а затем установите ниппель стояка. Основная цель этого действия — подключить к котлу разные трубы вашего дома. Если в вашем доме несколько зон труб — количество зон зависит от размера вашего дома — прикрепите необходимое количество ниппелей к трубам из разных зон, продолжая использовать гаечный ключ для выполнения этого действия.

Необходимо убедиться, что циркуляционные насосы расположены на обратной стороне котла, а контроль потока — на стороне подачи.Чтобы прикрепить их, необходимо затянуть гайки гаечным ключом. Когда это будет сделано, вам также необходимо подключить бойлер к резервуару для горячей воды с помощью медной трубы. Если трубу приходится сгибать, можно использовать инструмент для гибки труб.

Затем нужно использовать металлическую трубу подходящего размера для подключения котла к дымовой трубе. При необходимости добавьте колена для соединения и просверлите отверстия для крепления котла и дымовой трубы винтами для листового металла, чтобы обеспечить более безопасную посадку. Этот шаг позволит удалить воздух из котла.

Этот шаг необходимо выполнить в соответствии с инструкциями по установке котла. Обязательно выберите соответствующую трубу для сжигания в соответствии с типом котла, который вы выбрали для установки.

Чтобы теперь проверить, прошла ли установка успешно и ваш котел работает нормально, откройте водопровод, чтобы котел наполнился, благодаря автоматическому подающему клапану, который установит правильное давление во время наполнения котла.

Получить расценки сейчас!

Чтобы сделать правильный выбор при выборе типа котла и поставщика котла, вы можете заполнить предложение в верхней части этой страницы с подробной информацией о вашей собственности.Затем мы вернемся к вам в кратчайшие сроки и предоставим вам до 4 разных поставщиков , которые находятся недалеко от вашего места. Затем вы можете выбрать тот, который вам больше нравится. Конечно, услуга, которую мы вам предоставляем, составляет бесплатно и без каких-либо обязательств , так что не медлите дольше и попробуйте!

,

Как исправить протекающую трубу котла

Протекающая труба котла никогда не бывает приятным зрелищем, часто это довольно неприятно, а иногда даже могут иметь опасные последствия.

Утечки в трубе котла чаще всего случаются на Рождество, и это никого не должно удивлять. Холодная погода — основная причина, по которой люди ищут сантехников.

Опасен ли негерметичный котел?

Нет. Обычно, по крайней мере. И это все хорошие новости, которые вы получите. Всегда есть проблема с поражением электрическим током, но почти все котлы имеют предохранительную арматуру для таких ситуаций.

Однако это не означает, что вам следует оставлять проблему нерешенной. Неисправный водонагреватель может нанести серьезный и дорогостоящий имущественный ущерб не только вам, но и вашим соседям.

Не рекомендуется пытаться устранить утечку самостоятельно, поскольку это может привести к потере защитного ингибитора всей системы.

Однако вы должны знать, как отключить подачу горячей и холодной воды. Сделайте это, как только заметите утечку, чтобы обеспечить свою безопасность, и немедленно вызовите техника.Это руководство поможет вам найти подходящего местного инженера-теплотехника, квалифицированного для работы с котельными.

Почему течет труба котла?

Проблемы с давлением

У каждого котла сбоку напорный патрубок. Этот фитинг позволяет при необходимости сбрасывать внутреннее давление. Иногда вместе с давлением может вытечь несколько капель воды, и это совершенно нормально. Однако, если выходит большое количество воды, это означает, что выпускная труба работает сверхурочно.

Если вы каждый день замечаете лужу воды под котлом, значит, вам придется снизить давление в баке котла. Самая большая ошибка, которую можно сделать, — это заделать капающую трубу. Это опасно и может вызвать взрыв! Последствия могут включать серьезные структурные повреждения не только вашей собственности, но и собственности ваших соседей.

Износ

Как и любой другой прибор, котлы стареют и изнашиваются в результате длительного использования. Со временем металл может повредиться при многократном нагревании и охлаждении воды и, в конечном итоге, потрескаться.Из этих трещин может протекать вода, и если это произойдет, это признак того, что вам нужен новый бойлер. Имейте в виду, что ремонт такого калибра часто бывает дорогостоящим и не стоит затрат.

Свободные соединения

Так как котел расширяется вместе с горячей водой, очень возможно ослабление соединений. Если это единственная проблема, решение простое — подтянуть стыки. Но если вода продолжит собираться уже на следующий день, проблема может заключаться в другом месте.

Повреждены уплотнения котла

Каждый водогрейный или паровой котел имеет уплотнения котла.Есть много типов уплотнений, и их основная задача — защитить структуру котла от растрескивания, расширяясь вместе с теплом и выдерживая давление. Если уплотнение повреждено и вызывает утечку, его следует немедленно заменить.

Хорошая новость в том, что пломбы не так уж дороги и их легко найти. Однако проблема может также заключаться в насосе котла, поэтому рекомендуется проверить и его. В конечном итоге вам может потребоваться замена обоих.

Как предотвратить протечку котла

Лучший способ предотвратить протечку котла — это не использовать котел.Как мы уже объясняли, даже если в конструкции все в порядке, в какой-то момент она начнет протекать из-за простого износа.

Второе лучшее, что вы можете сделать, — это периодически вызывать сантехника, чтобы он проверял не только котел, но и всю сантехнику в вашем доме. Таким образом, вы будете готовы к любым возможным неисправностям или даже полностью избежите поломки вовремя.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Как исправить протекающую трубу котла

Если вы заметили проблему в трубе котла, вам нужно сделать несколько важных шагов которому нужно следовать, даже если вы решили вызвать профессионального сантехника.

• Отключить подачу воды . Чтобы лужа не разрасталась, рекомендуется прекратить подачу воды в бойлер. Вы можете сделать это, отключив внутренний стопорный кран.
• Выключить отопление . Если вы используете центральное отопление, лучше выключите и систему. Как и любой другой прибор, во время ремонта он должен быть отключен от всех коммуникаций.
• Слить воду из системы . Поскольку это бойлер, в нем определенно осталась вода. Чтобы слить оставшуюся жидкость, достаточно просто открыть кран. Или все краны в доме, в том числе смыв унитазов, чтобы ускорить процесс. Как только вода перестанет выходить, можно начинать.
• Вытирайте воду . Если лужа под котлом собрала слишком много воды, ее лучше вытереть. Это упростит работу мастеру по ремонту и уменьшит ущерб от воды в целом.
• Дождитесь сантехника . После того, как все вышеперечисленное будет выполнено, с вашей стороны больше нечего делать. Просто сидите и ждите, пока технический специалист оценит причину повреждения и предложит решение.
• А пока проверьте свой страховой полис .Есть несколько страховых полисов, покрывающих ущерб, нанесенный водой из-за поломки труб. Если это ваш случай, вам, возможно, даже не придется вылавливать свой кошелек для ремонта.

Протекающая труба котла вызывает столько же хлопот, как и любая другая проблема с водопроводом, поэтому лучшее, что вы можете сделать для своей собственности, — это позволить квалифицированному профессионалу осмотреть трубы за вас.

Источник изображения: Minerva Studio / shutterstock.com

.
