Установка дымохода своими руками через стену: правила устройства вывода и крепление в деревянном доме

Содержание

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно.

Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания).

Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

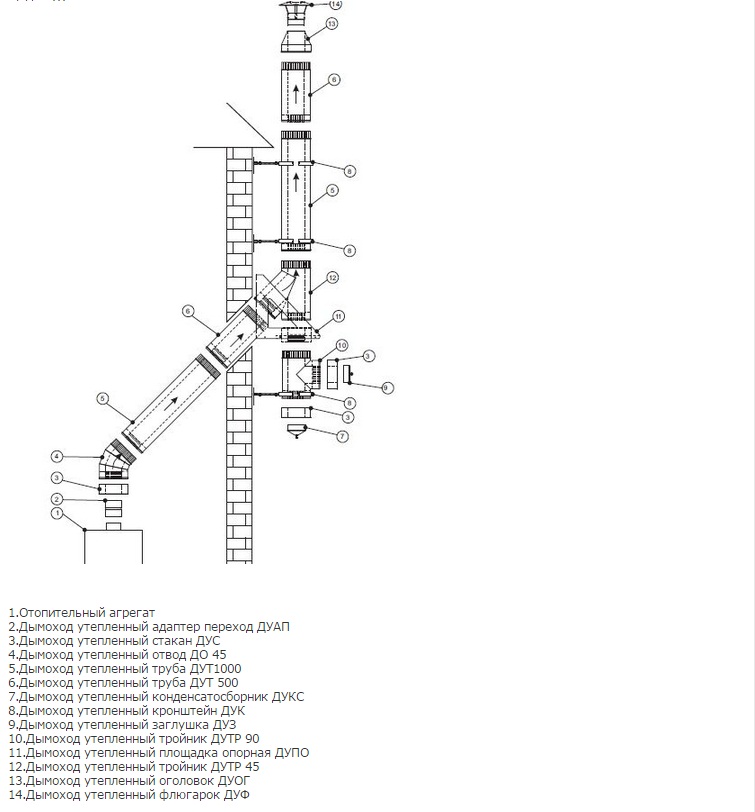

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Дымоход через стену — как правильно вывести

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Достоинства и недостатки дымохода через стену

Выполняя вывод дымоход через стену вы получите преимуществ:

дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
сохраняется целостность кровли;
выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

Обязательным условием для установки дымохода через стену является утепление труб.
Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
По словам специалистов у наружной газоотводящей трубы невысокая производительность.
Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Дымоход через стену: особенности конструкции, установка

Краткое содержание

Необходимость выводить дымоход через стену возникает при монтаже отопительного оборудования в уже построенном доме. Грамотный подбор конструкции, материала, траектории прохождения дымохода становится гарантией эффективного обогрева помещений. Также важной составляющей безупречной эксплуатации отопительной системы является соблюдение алгоритма монтажа, установленного на основании практического опыта и нормативных документов.

Функциональность и особенности конструкции

Диапазон оптимальной длины дымохода составляет 5 – 10 метров. Показатель ниже минимального значения затрудняет тягу, а труба протяженностью свыше обозначенных 10 метров будет провоцировать чрезмерное горение, увеличивая расход топлива.

Дымоход через стену на улицу

Поскольку гладкость внутренних плоскостей дымохода позволяет увеличить его долговечность, благодаря незначительному скоплению сажи, то все чаще потребители выбирают однослойную стальную трубу, успешно заменяющую кирпичные аналоги. Облегчается монтаж дымохода, если используется его современная конструкция из двух вложенных одна в другую стальных труб с изолирующим слоем из каменной ваты между ними.

Такая система доказала свою практичность, поскольку внутри не образуется негативно действующий конденсат, а наружные поверхности получают незначительный нагрев.

Делая вывод дымохода через стену с дальнейшим монтажом его снаружи дома, необходимо продумать конструкцию защитного короба. Целесообразно его сделать кирпичным, или использовать гипсокартон, дополненный огнеупорной теплоизоляцией.

Трехслойные дымоходы, внутренняя цилиндрическая труба которых сделана из керамики с последующим теплоизоляционным слоем и наружными блоками, выполненными из облегченного бетона, также показывают высокие эксплуатационные качества.

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
Производится разметка на стене и готовится отверстие нужных размеров.
Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

Тройник для дымохода и его размеры

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства. Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход.
Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Особенности работы с деревянными стенами

Обустраивая дымоход в деревянном доме, необходимо учитывать, что здесь его монтаж имеет некоторые особенности.

Выполняя проход через стену, нужно трубу дополнительно защитить, обложив огнеупорным кирпичом или асбестом. Такая мера является обязательной по нормативам пожарной безопасности, а также она позволит избежать рассыхания древесных волокон от нагрева в месте соприкосновения с дымоходом.

Проход дымохода через деревянную стену

Начиная монтаж, выбираются дымоотводы из ассортимента трехслойных изделий, отказавшись от однослойного стального дымоотвода, который сильно нагревается. Рекомендуется проектировать горизонтальный участок небольшой длины.

Вертикальная часть в оптимальном варианте должна быть ровной без поворотов. В конструкции дымохода для регулирования интенсивности горения должны быть шиберы. При соблюдении всех требований отопительное устройство будет функционировать эффективно в безопасном режиме.

Если деревянное строение имеет отделку из сайдинга, то предусматривается зазор до дымохода ≥ 15 см. это обусловлено тем обстоятельством, что диапазон температур, регламентируемый производителями для этого отделочного материала, находится диапазоне от минус 50 градусов до плюс пятидесяти градусов. Весь проход защищается огнеупорным теплоизолирующим материалом.

Видео: Вывод трубы дымохода котла через каркасную стену

правила и этапы установки, рекомендации

На чтение 8 мин Просмотров 19 Опубликовано 14. 03.2020 Обновлено 29.02.2020

Наличие автономной системы отопления требует установки дымоотвода, сквозь который выводятся продукты переработки топлива. Монтаж дымохода через стену считается наиболее практичным вариантом, если провести его по всем правилам. Для этой цели необходимо знать особенности конструкции и принцип работы устройства, изучить его главные элементы, разобраться со спецификой и нюансами подключения.

Особенности конструкции и принцип работы

Выведение трубы дымохода через стенку

Дымоходы, установленные с наружной стороны, бывают настенными или коренными, во втором случае их ставят на отдельный фундамент возле здания. Труба может быть сделана из кирпича, однослойной стали, сэндвич-трубы, асбоцемента или обычного цемента. Сложнее всего возводить кирпичную трубу, для этого необходимо владеть навыками каменщика. Асбоцементные варианты достаточно хрупкие, к ним сложно подбирать комплектующие элементы, также им требуется дополнительное утепление, и они способны разрушиться под влиянием конденсатного компонента. Наилучшим вариантом считаются стальные трубы, не доставляющие проблем во время установки и не требующие прокладывания утеплителя, при этом они недорого стоят.

Работа дымоходной трубки, подведенной к печке, основывается на реакции веществ горения, которые при нагревании устремляются вверх. Нагретые газы способны расширяться, в результате чего снижается их плотность, затем они переходят в завышенные атмосферные слои. После поднятия отработанных компонентов внутри топки создается разреженный слой, к которому подмешивается свежий воздух. За постоянное поступление кислорода к топливу отвечает тяга, на которую влияют высота дымохода, утепление канала и площадь его сечения, расположение оголовной части по отношению к верху кровли, а также приток нужного количества воздуха.

Дымоход нужен, чтобы выводить отработанные продукты горения за пределы дома. Это важнейший элемент, без которого невозможна нормальная работа любой печи.

Главные элементы дымохода

Элементы дымохода из сэндвич-труб

Дымоход любого вида состоит из вертикальной коробки, задвижки, оголовного элемента, люков для очистки и фундамента, если он необходим. Количество деталей различается с учетом материала, из которого сделана трубка. Кирпичный дымоотвод включает в себя шейку для подсоединения к печной топке, стояк с задвижными частями, откос, вкладыш из нержавеющей стали, выдру, представляющую собой расширение для стенок трубы над кровлей, и металлический колпак. Асбоцементные и стальные варианты состоят из трубок, колпака, переходников, подсоединяемых к топочной части, утеплителя и наружной обшивки, если она требуется.

Наиболее современными и прочными считают дымоходные элементы из сэндвич-труб, состоящих из трех слоев, или сделанных из керамики. Их собирают из готовых заводских частей, большой ассортимент которых дает возможность быстро создать конструкцию с нужными параметрами. Основными деталями подобных труб являются прямые или поворотные детали, тройники, элементы для собирания конденсата, переходники, дефлекторы и конусные части. Сэндвич-трубы изготавливают из двух слоев металлических листов, между которыми кладут утеплитель. Керамические аналоги собирают из керамзитобетона, стандартной коробки из керамики и утепляющего материала.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей. Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом.

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Дымоходу снаружи всегда требуется слой тепловой изоляции, трубку помещают в защитный чехол, который изготавливают из стали оцинкованного либо нержавеющего типа, а также прочих материалов с устойчивостью к коррозии.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется «шибер», он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Специфика и нюансы подключения

Дымоход считается наиболее сложной деталью системы отопления, поскольку от этого элемента будет зависеть жизнь и здоровье владельцев строения. При монтаже необходимо полностью соблюдать все условия нормативов, это станет гарантией безопасности и поможет избежать возможных проблем.

Установка дымохода из сэндвич-труб

Элементы конструкции дымохода и крепеж

Если нужно устанавливать дымоход своими руками, для этой цели стоит применять практичные, облегченные и простые в установке сэндвич-трубы, сделанные из цельных заводских деталей. Главный минус подобных трубок заключается в их завышенной стоимости, но также владельцы могут сэкономить, проведя установку самостоятельно. Отсутствие проблем при монтаже позволяет установить безопасный дымоотвод и подключить его к любому прибору отопления. Следует соблюдать главные правила и обеспечивать:

оптимальный подбор и расчет диаметра трубок изнутри, в том числе расчет высоты дымохода;
соблюдение подходящих дистанций от поверхности трубок до стен и прочих конструктивных элементов;
полноценное утепление дымоходного канала;
оптимальную герметизацию, правильное и надежное прикрепление к поверхностям стен;
обязательный монтаж емкостей для собирания конденсата;
сборку конденсатных деталей либо применение специальных модулей, которые можно собрать по конденсату или дыму.

Поставить хороший дымоход своими руками и вывести его сквозь стену возможно, соблюдая условия нормативных документов. Несмотря на отсутствие сложностей при монтаже, эта работа требует определенных навыков.

Советы профессионалов

При устройстве дымоотвода стоит воспользоваться советами специалистов, чтобы сделать идеальный узел для выхода дыма. Трубку, которая идет с наружной части, собирают по конденсату. Если выполнять процедуру по дыму, конденсат способен просочиться в гильзы. Утеплитель нельзя смачивать, в этой ситуации трубки будут плохо изолированы, а наружная гильза может спровоцировать пожар при нагреве стеновых конструкций. Помимо этого промерзание жидкостей способно стать причиной образования прорех на трубках, а кислота внутри конденсатного вещества провоцирует прогорание вкладыша изнутри. Вытекание дыма на открытых пространствах не опасна, ее можно ликвидировать, если дополнительно смазывать стыковые части герметиком.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

Стены строений из кирпича, бетона и газобетона гораздо более устойчивы к воздействию огня. Но их в обязательном порядке необходимо утеплять в местах прохождения труб, прежде чем выводить на крышу сквозь отверстие на нужный этаж, выдерживая дистанцию до стен, не превышающую 130 мм.

Как провести дымоход через деревянную стену

Установка дымохода через стену

Устанавливают отопительное оборудование после завершения строительных работ. Для монтажа системы отвода продуктов сгорания выводят дымоход через стену. Конструкция представляет собой несколько соединенных труб из стали или других современных материалов. Крепление дымохода к стене своими руками выполнить не сложно. Для этого нужно разобраться в его устройстве и соблюдать правила техники безопасности.

Конструкция дымохода

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

При установке дымохода через стену с последующим его монтажом снаружи дома нужно выполнить монтаж защитного короба.

Преимущества наружного дымоотвода

Вывод дымохода через стену используется в современном строительстве чаще, чем возведение кирпичных конструкций.

система наружного дымоотвода не занимает в доме площадь в отличие от кирпичных дымоходов;
можно монтировать в давно построенном доме при замене системы отопления;
является оптимальным вариантом для двухэтажных построек, не нужно вырезать отверстия в перекрытиях;
не нарушает целостность кровли;
легкий и быстрый монтаж.

Наружную систему отвода дыма можно выполнять как сразу после окончания строительных работ, так и по истечении длительного времени после сдачи дома в эксплуатацию.

Недостатки

Как и любой вид строительных конструкций, наружная система отвода дыма обладает не только достоинствами, но и недостатками:

наружные части трубы нужно обязательно утеплять;
у дымохода, монтированного через стену, коэффициент полезного действия ниже, чем у вертикальной конструкции, выведенной через кровлю.

Нужно продумать расположение конструкции дымоотвода так, чтобы она гармонично вписалась в дизайн постройки.

Что нужно знать

Существуют правила, которых нужно обязательно придерживаться при монтаже системы:

Важно правильно рассчитать диаметр трубы. Он зависит от мощности котла и других параметров. Если приобрести трубу несоответствующего (маленького) сечения, может возникнуть задымление вследствие пониженной тяги. Высокая тяга при излишне широкой трубе увеличит расход топлива.
При проходе дымохода через стену обязательно должен быть соблюден прямой угол (90 градусов).

Оптимальным расстоянием между крепежными элементами считается 60 см, максимальный шаг не должен превышать 100 см.

Сэндвич труба для дымохода

Сэндвич трубы для дымохода представляют собой конструкцию из двух труб, вложенных одна в другую. Промежуток заполняют теплоизоляционным материалом с пожароустойчивыми характеристиками. В качестве утеплителя чаще всего используют каменную вату. Толщина слоя влияет на термоустойчивость всей конструкции и варьируется от 3 до 10 см.

Трубы изготавливают из нержавеющей стали. Оцинкованный материал допустимо применять только при использовании настенных газовых котлов и колонок малой мощности.

Толщина нержавейки варьируется от 0,5 до 1 мм. Марку нержавейки выбирают в зависимости от ее назначения.

Оптимальным вариантом при монтаже дымохода в деревянном доме является применение сэндвич трубы. Во время работы отопительного котла теплоизоляционный слой берет на себя термонагрузку от внутренней трубы. Тем самым препятствует излишнему перегреванию наружной части дымохода. Благодаря этому снижается вероятность возникновения пожара.

Нержавейка для сэндвич трубы

В таблице представлены наиболее часто используемые марки нержавеющей стали и их характеристики:

Марка AISI	Применение	Характеристики
430	Для внешних кожухов сэндвич труб	Относится к эконом-классу. Плохо реагирует на повышенные температуры, имеет достаточную устойчивость к атмосферным воздействиям.
439	Как воздухоотвод от газовых котлов и твердотопливный установок с мощностью до 30 кВт.	В состав входит титан, повышающий термическую устойчивость и стойкость к воздействиям агрессивной среды.
316	Оптимальный вариант для любого типа газовых котлов.	В состав входят молибден и никель, повышающие устойчивость к кислотам и воздействиям высоких температур.
304	Для котлов малой и средней мощности.	Имеют в составе небольшое количество никеля и молибдена. Относится к эконом-варианту марки AISI 316.

Модели, имеющие невысокую стоимость, применяют для устройства внешнего кожуха, более термостойкие марки применяют для внутренней части дымохода.

Классификация утеплителя

Как влияет толщина термоизоляционного материала на способность выдерживать температурные нагрузки:

Слой каменной ваты	Температура, °C	Применение
3 см	Не более 250	Для эксплуатации с газовыми котлами небольшой и средней мощности.
5 см	До 400	Котлы, работающие на дровах, жидком топливе, газу.
10 см	850	Камины на дровах, угле, котлы на твердом топливе.

Только некоторые марки огнеупорной каменной ваты выдерживают температуру до 850 градусов, на это нужно обращать внимание при покупке утеплителя.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Технология монтажа

К постройкам из горючих материалов предъявляются повышенные требования. При выводе дымохода через стену в деревянном доме нужно учитывать все нормы по пожарной безопасности.

Пошаговая инструкция, как сделать дымоход правильно:

Для трубы пробивают проход через стену согласно нормам СНИПа. Расстояние от трубы до стены, возведенной из пожароустойчивых строительных материалов, не менее 25 см. До поверхности, выполненной из материалов, подверженных горению – 45 см. Во втором случае получается, что нужно пробивать достаточно большую дыру. Чтобы сделать дыру для дымохода через деревянную стену меньше, поверхность обшивают металлом или другим пожароустойчивым материалом. Делают отверстие 25 см, так как поверхность изолирована от пожара.
В отверстие в стене монтируют короб из металла.
Проводят трубу через металлический короб, закрепляют посередине, выводят наружу. Труба должна быть цельная, стыковать элементы внутри стены нельзя, их проблематично будет обслуживать.
Все свободное пространство в стене заполняют негорючим теплоизоляционным материалом.
Дыру с обеих сторон закрывают металлом или другим термоустойчивым сырьем.
Снаружи монтируют опорную площадку для наружных труб, которую удерживают металлические кронштейны, прикрепленные к стене.
На выходящий отрезок устанавливают переходник в виде тройника.
Нижняя часть съемная. Она выполняет функцию стакана для сбора конденсата. Некоторые модели оборудованы штуцером с краном, к которому подсоединяется шланг, через него выливается накопленная внутри вода.
К верхней части подсоединяют дымоход, который выводят на нужную высоту. Чтобы внутрь трубы не попал мусор, на нее устанавливают колпак.

Выведенную наружу трубу крепят к стене с помощью хомутов из нержавейки.

В каркасном доме рекомендуется вместо опорной площадки выстроить небольшой фундамент, который будет удерживать наружную трубу, чтобы снять нагрузку со стены.

Более подробно, как установить дымоход через стену, можно посмотреть на видео:

Правила монтажа дымохода через стену своими руками

Любое автономное отопление, кроме электрокотла, сжигает топливо, поэтому без дымохода не обойтись. Не всегда удобно вести трубу через крышу, иногда целесообразнее использовать систему дымоотведения через стену. Чтобы дымоход работал эффективно, нужно верно подобрать трубы под котёл, правильно произвести работы по монтажу дымохода через стену, и при необходимости утеплить его.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Плюсы и минусы наружного дымоотведения через стену

Использование метода дымоотведения через стену чаще всего определяется удобством работ, и целесообразностью конструкции:

практически вся дымоходная труба выходит на улицу, а не проходит через весь дом;
монтаж можно производить и на самом этапе строительства, и уже после возведения дома, например, при монтаже системы отопления;
нет необходимости делать отверстия в перекрытиях в случае, если котёл расположен на первом этаже двух-трехэтажного здания;
кровля остаётся целой;
дымоход через стену отличается простотой сборки и монтажа.

Однако, такая конструкция не лишена и недостатков:

необходимость утепления находящейся на улице части дымохода;
поскольку конструкция полностью вертикальной быть не может, у неё снижается эффективность по сравнению с выведенной вертикально через кровлю. Исходя из этого, продумывать схему надо, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой, имел минимальное количество колен и поворотов.

Особенности и правила монтажа

Процессу монтажа предшествуют расчёт необходимой мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Подготовительный этап

Прежде всего, необходимо учитывать, что значение диаметра внутренней трубы должно быть не меньше чем диаметр патрубка на котле.

Котёл подбирают согласно отапливаемому объёму, и только потом под него берут комплектующие для дымохода.

Если диаметр трубы превышает диаметр патрубка, между ними устанавливается переходник.

Специалисты рекомендуют устанавливать трубы определённого диаметра, учитывая мощность котла:

Мощность котла	Диаметр трубы
до 3.5 кВт	8 см;
от 3.5 до 5.2 кВт	9.5-11 см
свыше 5.2 кВт	более 11 см.

Также следует учесть толщину теплоизоляционного слоя.

При рабочей температуре 250 градусов, как у газового котла, слой базальта должен быть 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400 градусов – уже 5 см.

Обратите внимание! Для твердотопливных котлов на угле, где температура достигает 850 градусов, слой базальта должен составлять не менее 10 см, причём не все марки теплоизолятора выдерживают столь высокую температуру.

Монтаж дымоотвода

Существует два варианта вывода дымохода через стену:

трубы внутри помещения поднимают на небольшое расстояние от потолка, где и выводят их на улицу;
от патрубка котла сразу же горизонтально ведут трубы сквозь стену. Этот метод хорош тем, что получается меньшее количество колен, а это благоприятно отражается на производительности дымохода.

Сэндвич-трубу при монтаже вертикальной части дымохода можно собирать в двух вариантах – «по дыму» либо «по конденсату».

При монтаже трубы по дыму газ и продукты сгорания поднимаются вверх, однако возникает проблема с образованием конденсата, который скапливается в трубе, а иногда, если труба плохо загерметизирована, может сочиться через стыки. Этот метод используется при сборке дымохода через кровлю, при этом большая часть трубы находится в доме, и конденсата образуется значительно меньше.
Метод, при котором труба перевёрнута широким концом вверх, называется монтаж по конденсату. При такой сборке конденсат беспрепятственно стекает по трубе в стакан. Минус этого варианта – дым может просачиваться в плохо загерметизированные отверстия на стыках.

Обратите внимание! Сборка по конденсату используется при выводе дымохода через стену: при этом конденсат оказывается в стакане, а дым выходит из стыков на улице, что в принципе не критично, и не представляет опасности для жизни и здоровья жильцов дома.

Основные правила установки дымохода через стену

Чтобы дымоход работал эффективно, важно соблюдать правила установки, от которых зависит не только функциональность конструкции, но и её безопасность.

Важно помнить, что труба должна возвышаться над коньком, хотя бы на полметра, лучше на метр, иначе тяга будет очень слабой.
Общая длина вертикальной части трубы в идеале — от 5 до 10 метров, если труба возвышается на большую высоту, тяга будет слишком сильной, и топливо моментально прогорит. При слишком короткой трубе тяга будет недостаточной, что также негативно отразится на работе котла или печи.
Первый сегмент дымохода, во избежание оплавления теплоизолятора, идёт из одноконтурной трубы. Отступив расстояние, достаточное для того, чтобы избежать перекаливания крепежа в процессе эксплуатации, делают стык с сэндвич-трубой.
Котёл устанавливается на лист металла или ещё какой-нибудь негорючий материал. Стена изолируется от котла таким же образом. Для деревянных домов, согласно СНиП, следует держать котёл и дымоход на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от элементов из малогорючих материалов. Чтобы сделать выходное отверстие для трубы не слишком большим, древесину обшивают металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
В полученное отверстие монтируется металлический короб, через который проводят трубу, причём без каких-либо соединений, потому что до них потом будет тяжело добраться в случае необходимости. Полости в стене заполняют теплоизолятором, не подверженным горению.
Снаружи и изнутри отверстие для трубы зашивают металлическим листом. Далее, посредством кронштейнов крепят опорную площадку для дымохода снаружи здания, а на выходной отрезок трубы ставят тройник. Низ трубы съёмный, выполнен в форме стакана и предназначен для образующегося конденсата. Нередко стакан оснащают краном и подсоединённым к нему шлангом для слива. Конденсат очень токсичен, поэтому рядом с домом сливать его точно не стоит.
Дымоход вверху крепится также посредством кронштейнов, расположенных на расстоянии друг от друга на расстоянии не более метра. Для защиты от осадков на трубу сверху ставится колпак.
Чтобы хорошо загерметизировать стыки, их обмазывают жаростойким герметиком, после чего место стыка дополнительно стягивается хомутом.

На что обратить особое внимание:

Важно не допускать контакта дымохода с электричеством, газопроводом, водоснабжением или водоотведением.
Горизонтальные участки трубы длиной не должны превышать длину в 1 метр.
Необходимо при монтаже добиваться строго вертикального положения дымохода, контроль можно осуществлять при помощи отвеса либо строительного уровня.
Не следует располагать стыки конструкции так, чтобы они совпадали с креплением на кронштейнах.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Монтаж дымохода «сэндвич». Рекомендации специалистов

С чего начинается монтаж сэндвич-дымохода, что нужно знать о противопожарных расстояниях при его проходке через деревянные перекрытия — рассказывают профессионалы

Пользователи FORUMHOUSE хорошо знают, что качественный монтаж металлического дымохода напрямую влияет на безопасность проживания в коттедже. Мы уже писали о том, как выбрать систему отопления для частного дома. Пришло время рассказать про особенности монтажа стального дымохода.

1. Что такое сэндвич-дымоход

Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили надежные стальные сэндвич-дымоходы.

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними — место для заполнения негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Сэндвич-дымоходы имеют следющие основные преимущества:

Высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
Небольшой вес системы дымоудаления;
Гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
Использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если деревянная поверхность подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

Урбан:

– У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте, где находится выход дымохода через деревянный потолок.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

2. Дымоход: расстояние до плиты перекрытия и правильная проходка

Как показывает практика, наибольшее число вопросов появляется при расчёте расстояний от дымохода до деревянных перекрытий.

ВадимПро:

– Построил дом, с расстоянием между стропилами в 60 см. И уже потом выяснил, что по существующим нормам мой дымоход не вписывается в это расстояние.

И снова на помощь нам приходят СНиПы:

vova230:

– Согласно нормам, при проходке через деревянные перекрытия необходимо выдержать расстояние в 38 см от внутренней трубы сэндвича до сгораемых конструкций. Все это пространство должно быть заполнено несгораемым материалом. Если стандартный проход не обеспечивает этого расстояния, то размеры печного прохода нужно дополнительно увеличить.

Если дымоход прокладывается через защищённые деревянные конструкции, то расстояние можно уменьшить до 25 см.

Защита деревянных конструкций – лаг, торцов стропил, обрешётки – обеспечивается за счёт оцинкованного листа с проложенным между ним и деревом асбестовым полотном толщиной не менее 5мм.

Оцинковка выполняет следующие функции:

Препятствует распространению огня в перекрытии;
Обеспечивает равномерное рассеивание тепла;
Экранирует и отражает тепловое излучение, идущее от трубы.

В случае проходки междуэтажных перекрытий однотрубным стальным дымоходом расстояние до ничем не защищённых деревянных конструкций должно составлять не менее 50 см!

Также параметры дымохода следует рассчитать таким образом, чтобы труба дымохода проходила сквозь перекрытие целиком – без стыков с другими элементами. Сам дымоход устанавливается через проходной патрубок–разделку, представляющий собой металлический короб.

Специалист с портала forumhouse.ru Алексей Телегин из Москвы рекомендует:

– По нормам, толщина разделки (короба из металла) должна превышать толщину перекрытия на 7 см.

Заделка перекрытий в месте прохождения металлических труб от печки базальто-волокнистым картоном

Монтаж ППУ дымохода

Сам же процесс монтажа разделки в деревянном перекрытии можно разбить на ряд последовательных шагов:

1. Вырезаем отверстие в перекрытии размером не менее 700х700 мм.

2. При необходимости удаляем или усиливаем балки перекрытий.

3. Периметр вырезанного проёма зашиваем несгораемыми материалами, суперизолом и т.п.

4. Для герметичности под суперизол подкладываем лист базальтокартона.

5. Делаем несущий каркас из оцинкованного профиля, который используется при монтаже ГКЛ.

6. Размеры каркаса рассчитываются под узлы крепления ППУ (потолочно-проходного узла).

7. Закрываем проём листами минерита или суперизола с отверстием под проход внутренней части ППУ.

8. Закрепляем ППУ.

9. Устанавливаем сэндвич-трубу.

10. Утепляем нижнюю часть ППУ и пространство вокруг него негорючим утеплителем, это позволит избежать промерзания и образования инея и конденсата.

Систему дымоудаления лучше заложить и рассчитать ещё на этапе проектирования дома!

Также важно обратить внимание на то, как соединяются трубы друг с другом. Существует два способа – «по дыму» и «по конденсату».

Стыкование «по дыму» – труба нижнего колена сэндвича входит внутрь трубы верхнего колена сэндвича. В этом случае дымовые газы беспрепятственно движутся вверх по стенкам трубы;
Стыкование «по конденсату» – внутренняя труба сэндвича: верхняя вставляется в нижнюю, наружная труба сэндвича: нижняя вставляется в верхнюю. При таком монтаже труба пропускает конденсат, он беспрепятственно стекает вниз и не вытекает по наружной части дымохода, что может привести к возгоранию.

Котлаский:

– Трубу по конденсату обычно устанавливают на современных газовых котлах, т.к. у них невысокая температура исходящего дыма.

У металлических печей, чугунных буржуек температура дыма – около 300°С пар, который выделяется при сжигании дров, начинает конденсироваться при температуре менее 100°С. В момент растопки пар, попадая на холодные стенки дымохода, осаждается в виде капель воды, которые скатываются по гладким стенкам дымохода вниз в конденсатосборник.

Конденсатосборник устанавливается на улице. Сэндвич-дымоход лучше собирать «по конденсату».

3. Особенности проходки через крышу

Проходка через крышу делается по таким же принципам, как и проходка через перекрытия. Давайте выясним, правильно ли, что при проходке через стропила расстояние до защищённых деревянных конструкций может быть уменьшено до размера 150 мм.

Алексей Телегин:

– Предполагается, что дымоход при проходке сквозь кровлю остывает, а пространство вокруг него хорошо проветривается, поэтому можно уменьшить зазор до защищённых стропил. По моему мнению, это может стать справедливым для холодной кровли, а при утеплённой нужно применять нормы и расстояния, как у междуэтажных перекрытий.

Для герметизации выхода через кровлю применяются специальные готовые крышные разделки. Они выпускаются под разный угол наклона кровли от 15-35° до 35-55°. Крышная разделка монтируется на трубу дымоход сверху, а край листа разделки заводится под конёк кровли.

Высота дымовой трубы:

Дымовая труба выступает не менее чем на 50 см над верхней точкой крыши при её расположении менее чем в полтора метра от парапета или конька;
Верхний срез дымовой трубы располагается вровень с коньком, если её ось находится на расстоянии от 1.5 до 3 м от конька;
Если расстояние от конька до дымовой трубы превышает 3 метра, то верхняя сторона трубы располагается на уровне воображаемой линии, проведённой от конька вниз под углом 10° к горизонту.

Подведем итоги: правильная установка дымохода начинается ещё на стадии проектирования дома. Только так можно соблюсти все требования по противопожарным нормам и расстояниям, не прибегая к дорогостоящим переделкам уже возведённых перекрытий и стропильной системы в помещении.

Всю информацию о требованиях к котельным пользователи forumhouse.ru могут узнать в соотвествующей теме . Присоединяйтесь к жаркому обсуждению правильного монтажа сэндвич дымохода. Узнайте, почему возникают пожары. Также вы узнаете, как нельзя делать дымоходы.

В нашем видеоролике рассказывается о каминах и дымоходах. А из этого видео можно узнать, как самостоятельно отремонтировать печь-шведку.

Как вывести трубу от печи через стену?

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

Строение стены;
Используемые материалы;
Место выхода трубы;
Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

Подготовительных работ;
Монтажа элементов крепежа;
Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
Проход через деревянную стену
При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.
В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!
Нюансы монтажа места прохода печной трубы через деревянную стену

как сделать и установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
СНиП 41-01-2003 предоставляет сведения об отопительных системах;
НПБ 252-98 – устройства теплогенерации;
ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.

К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

длина дымоотвода должна составлять не менее пяти метров;
внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
каждый источник тепла оборудуется отдельным выводом дыма;
скорость потока воздуха внутри трубы – от 15 до 20 м/с;
толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
для очистки и осмотра создаются карманы глубиной до 25 см;
допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.

Как правильно собрать дымоход

Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
Учитываются все проходимые помещения и перекрытия.
В сборных системах каждый элемент вводят в предыдущий.
Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
В частном деревянном доме применяются насадные или коронные трубы.
Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
Наружные крепления не должны входить внутрь трубы.

Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.

Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
выдра – утолщение, формируемое на стыке с перекрытием кровли;
внешний дымоход – расстояние от распушки до выдры;
шейка – расстояние, возвышающееся над кровлей;
оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

толщина стенок составляет 25 см – длина кирпича;
конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
кладка делается герметичной, не допускается наличие щелей и отверстий;
раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

для печи используют большое сечение 25х25 см, «шестерка»;
на камины используют прямоугольное сечение 50х25 см, «пятерка»;
для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

за дымоотвод берутся после монтажа печи или котла;
после каждого ряда проверяют вертикальность кладки посредством отвеса;
распушка выполняется утолщением стенок, сечение остается прежним;
между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
по тем же правилам возводят внешний дымоход и выдру;
шейку кладут с применением цементного раствора;
отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

возводится фундамент, его покрывают огнезащитным средством;
монтаж деталей ведут с цоколя к кровле;
если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
диаметр трубы делают больше, чем выход отопительного элемента;
в качестве теплоизоляции применяют минвату и штукатурку;
соединение трубы и кровли изолируют металлом;
если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.

Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

к элементу отопления крепят переходник;
в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
монтируют в стене проходной блок с теплоизоляцией;
устанавливают горизонтальный участок трубы от переходника к отверстию;
с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

Как установить трубу для дровяной печи через стену

Вы только что купили дровяную печь, и вам пришло в голову, что труба печи не может проходить через крышу? Что ж, может пора узнать, как установить дровяную трубу для печи через стену.

В этом посте мы рассмотрим некоторые из наиболее распространенных способов установки печных труб в современных домах, различные типы печных труб, какие факторы следует учитывать и чего следует избегать.

Что такое печная труба?

Прежде всего, важно точно установить, что такое печная труба, а что нет.

Существует много различных типов печей и труб, и они работают так же, как комплекты дымоходов. Они служат для безопасного удержания и направления горячих паров и дыма, образующихся в процессе сгорания, за пределы вашего дома.

Печные трубы также помогают дополнительно утеплить ваш дом. Они делают это, проводя и излучая тепло в ваше жилое пространство.

Трубы для печей и трубы для дымоходов

Трубы для печей — это только одна часть системы вентиляции, и их всегда следует использовать в сочетании с дымоходом, соответствующим нормам, или каменным дымоходом.Печные трубы никогда не должны устанавливаться или проходить через стены, потолки или полы.

Обычно печные трубы имеют черный цвет, так как они окрашены термостойкой краской. Печные трубы используются во внутренней части собственности до тех пор, пока вам не понадобится пропустить систему через стену, потолок или пол, на этом этапе вместо них используется дымоходная труба, соответствующая нормам.

Типы печных труб

Существует два основных типа печных труб: одностенные и двустенные.Тот, который вы выберете, будет зависеть от ваших конкретных требований к установке, местных и государственных норм безопасности и, в некоторой степени, от ваших личных предпочтений.

Трубы для одностенных печей

Трубы с одинарными стенками обычно намного дешевле, чем альтернативы с двойными стенками, а также их намного легче резать.

Следует отметить, что они должны находиться на расстоянии не менее 18 дюймов от горючих материалов. Они также не подходят для всех типов установок, поэтому вы должны проверить свои местные и государственные нормы безопасности.

Трубы для двустенных печей

Как следует из названия, трубы для двустенных печей состоят из двух стенок, которые делают их более прочными и обеспечивают дополнительный слой изоляции. В результате площадь зазора для горючих материалов часто намного меньше, чем требуется для одностенных труб.

Однако недостатком является то, что они не излучают столько тепла в жилое пространство, их труднее резать и, как правило, они дороже. Однако, как уже упоминалось, использование двустенных печных труб иногда является требованием для соблюдения основных правил безопасности. E.грамм. для мобильных домов.

Рекомендуется ли прокладка печной трубы через стену?

Из-за особенностей вытяжки всегда предпочтительнее вертикальная установка дымохода и дымохода. Однако из-за препятствий и других конструктивных ограничений это не всегда возможно; в этом случае допускается установка горизонтальной трубы печи.

Оборудование и инструменты, необходимые для установки труб для печи и дымохода

Для выполнения этой установки вам потребуются следующие инструменты и материалы:

Угловая шлифовальная машина
Электропила
Набор отверток
Уровень
Лестницы
Комплект «для прохода через стену» или следующие компоненты:
- Тройник для дымохода с опорным кронштейном
- Стеновые хомуты для дымохода
- Насадка для дымохода и переходник
- Дымоход для прохода через стену
Дымоход класса A измеряется по длине наружной стены, ведущей к дымоходу
Печная труба с одинарными или двустенными стенками, идущая от наперстка стены к верху печи или верху печи на гранулах
Помните, что вам понадобится дымоход настенный ремень на каждые 4 фута вертикальной высоты

Установка печной трубы через стену 900 09

Установка водяной трубы — это, как правило, довольно простой процесс, если все сделано надлежащим образом.

Для монтажа дымохода через стену я лично рекомендую использовать «Набор для прохода через стену». Я считаю, что эти комплекты обычно работают довольно хорошо, и это экономит время, необходимое для изготовления множества нестандартных деталей и мельчайших подробностей обмерения каждой детали.

Установка может незначительно отличаться у разных производителей печных труб, поэтому обязательно читайте инструкции производителя и при необходимости обращайтесь за советом и опытом местного специалиста по HVAC.

Выберите место для печной трубы

Первый шаг — выбрать подходящее место для размещения печи и ее трубы. Важно помнить, что для печной трубы потребуется зазор, который определяется типом используемой трубы.

Обычно это около 18 дюймов для одностенных труб и может составлять всего 6 дюймов для некоторых двустенных труб. Если вы устанавливаете трубу через внешнюю стену, вам понадобится зазор 12 дюймов между трубой, потолком и полом.

Измерение и разметка

Следующим шагом является измерение необходимых зазоров и разметка карандашом тех областей, которые вы собираетесь вырезать в стене. Легкий способ добиться этого — использовать настенную планку и наперсток в качестве шаблона — просто выделите круг и поместите точку в центре. Затем вы можете легко определить, достаточно ли у вас зазора, измерив от внешних краев разметки.

Начало резки и снятия стены

После того, как все размечено, можно приступать к удалению стены.Для этого можно использовать угловую шлифовальную машину и не забывать использовать необходимые средства индивидуальной защиты во время использования. Затем вы можете использовать пилу, чтобы пройти через деревянную внутреннюю часть и легко удалить любые изоляционные материалы вручную.

Примечание: всегда не забывайте проверять внутреннюю проводку или трубопровод, прежде чем выполнять какие-либо строительные работы на вашем участке.

Чтобы снять внешнюю стену, вам также потребуется набросать шаблон. Самый простой способ сделать это — использовать длинный винт; вы можете использовать дрель, чтобы продеть шуруп через стену на улицу.Не забудьте использовать отмеченную ранее точку, чтобы убедиться, что она находится в центре.

Прикрепите гидроизоляцию и дымоход к наружной стене

Когда стена будет готова, вы можете приступить к прикреплению гидроизоляции стены и дымохода. Обычно помогает, чтобы кто-нибудь поддерживал его, пока вы прикрепляете и прикручиваете его. Не забывайте и свой спиртовой уровень, так как вам нужно будет проверить, подходит ли уровень для каждого отдельного компонента.

Сначала прикрепите к стене оклад стены, опору тройника, а затем оцинкованный тройник, который, по сути, является нижним сегментом трубы дымохода.

Затем вы можете добавить дополнительные сегменты дымоходной трубы, пока не достигнете карниза крыши. Помните, что вам необходимо добавить стенные ремни через каждые 4 дюйма, чтобы поддерживать дымоходную трубу и поддерживать свободное пространство.

Соединение тройника дымохода с наперстком внутренней стены

Затем вам нужно будет установить трубу дымохода, которая будет проходить через вашу стену, и подсоединить тройник наружной трубы дымохода к вставке внутренней стены, которую вы установите на внутреннюю стену.

Вы можете получить их разных размеров, поэтому убедитесь, что вы измерили толщину стены, прежде чем выбирать комплект или компонент дымоходной трубы.

Установка настенного наперстка и трубы для печи

Следующий шаг включает прикрепление трубы дымохода к внутренней стенке. Наперсток монтируется и прикручивается к стене так же, как и кронштейн тройника наружной трубы дымохода, коаксиальный патрубок и прикручиваемый винт. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »

После этого вам нужно будет перейти с высокотемпературной дымоходной трубы на одностенную или двустенную печную трубу.

Обычно он прикрепляется к настенному наперстку с помощью переходника, а затем к верхней части вашей дровяной печи с помощью второго переходника, называемого переходником для топки.

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими. руководство по компоновке и выбору компонентов дымохода необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке. перед установкой дымоходной системы.Соблюдайте местные строительные нормы и правила и ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Начало работы

Определите (внутренний) диаметр дымохода. Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть Фигура 1). По возможности следуйте рекомендациям производителя. Никогда используйте дымоход, диаметр которого меньше диаметра дымохода прибора. это связано с.Дымоход неправильного размера приводит к плохой тяге и чрезмерное образование креозота.

Этап проектирования дымохода 1

Выберите тип установки, определив куда будет выходить ваш дымоход. Установки могут отличаться. Определять если установка осуществляется через крышу или через стену. У вас есть второй этаж или кафедральный потолок? A через стену требует дополнительных компонентов (настенный наперсток, тройник с заглушкой, тройник и Настенные ремни).Установите дымоходную трубу в интерьере конструкции. как только возможно. Холодный наружный дымоход будет производить меньше тяги и генерировать больше креозота. По возможности избегайте смещений, ограничивающих естественная тяга. Прямая вертикальная установка более эффективна. Если требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание что локти больше 30 градусов не разрешены в Соединенных Штатах, и допускается не более двух смещений в одной установке.В для каждого смещения требуется как минимум одна налокотник.

Этап проектирования дымохода 2

Определите количество длин труб дымохода требуется . Дымоход должен выступать как минимум на 3 фута выше самого высокого точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем любая часть здания в пределах 10 футов по горизонтали (Рис. 2).Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть установлен для обеспечения устойчивости от ветра и снега. При расчете Установленную длину дымохода необходимо вычесть для каждого стыка (см. диаграмму ниже) и укажите требования к высоте, как описано. Это позволяет для перекрытия плотно прилегающих стыков. Загрузите наше Руководство по установке дымоходных труб.

Минимальная высота дымохода на уровне моря прямого или вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше возвышения, использования локтя или тройника потребует приблизительно На 30–60% больше высоты для обеспечения достаточной тяги.

Установка дровяной горелки без дымохода

Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь.К счастью для многих, ответ — да!

Хотя газовые плиты и электрические плиты также можно использовать, для некоторых подойдет только ритуал сжигания твердого топлива. Однако если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. Система дымохода с двумя стенками — лучший способ сделать это.

Прочтите наше руководство по установке дровяной печи без дымохода, чтобы получить все, что вам нужно знать, чтобы иметь в доме потрескивающую печь…

Нужен ли дымоход для дровяной печи?

К счастью для тех, кто живет в современных домах, вам не нужен дымоход для установки дровяной печи.Однако для его установки может потребоваться больше работы, чем для установки в существующий дымоход. Это потому, что вам нужно будет установить двустенную дымоходную систему через крышу или стену вашего здания. Тем не менее, это по-прежнему достаточно простой и экономичный способ воспользоваться преимуществами горелки для дров в доме без дымохода!

Что такое система дымохода с двумя стенками?

Двустенная система дымохода — ключ к установке дровяной горелки без дымохода. Проще говоря, это серия соединяемых труб из нержавеющей стали, по которым дым от вашей печи может выводиться наружу.Они состоят из трубы из нержавеющей стали, обернутой толстой изоляцией и заключенной во вторую внешнюю трубу. Это поддерживает температуру внутри дымохода достаточно теплой, чтобы пары могли проходить через трубу и оседать снаружи.

У вас есть два варианта установки двустенного дымохода:

Внешне — с этой опцией вы подключаете трубу к вашей печи, и она выходит через внешнюю стену. Затем он бежит вверх по стене вашего здания, чтобы опустошить его на безопасном расстоянии — обычно около вашей крыши.
Внутри — вы все равно будете подключать его к вашей печи, но вы пропустите его через внутреннюю часть вашего дома, через потолки и через крышу, чтобы опорожнить.

Какой из них лучше всего подходит для вас, зависит от ваших обстоятельств. Если вы выберете внешний вариант, у вас будет видимая стальная труба вдоль стены вашего здания. Если вам это не нравится, вы можете оставить его внутри. Вот еще несколько плюсов и минусов:

	Плюсы	Минусы
Внешний дымоход	В доме требуется меньше работы, и он занимает меньше места.Дымоход не будет так заметен внутри вашего дома.	Вам нужно будет заделать внешнюю стену, и может потребоваться больше изгибов — это может увеличить стоимость.
Внутренний дымоход	Дымоход будет оставаться более теплым, что облегчит зажигание и эксплуатацию печи.	Дымоход должен быть защищен коробкой и вентилирован, что может занимать место наверху.

Как установить дровяную горелку без дымохода

Если вы хотите установить дровяную горелку без дымохода, всегда лучше проконсультироваться со специалистом.Это потому, что лучший вариант того, как установить один, отличается от дома к дому. Тем не менее, все же неплохо иметь приблизительное представление о том, как это будет сделано.

Вот общее руководство по установке дровяной печи без дымохода…

Что вам понадобится:

Печь — вы можете выбрать дровяную печь или многотопливную печь. Убедитесь, что вы живете в зоне контроля дыма, так как в этом случае вам понадобится плита, одобренная DEFRA. Также обратите внимание на размер дымохода при выборе печной трубы…
Печная труба — убедитесь, что диаметр печной трубы соответствует вашей печи.Также они различаются по длине. Печная труба будет визуально более приятной, чем дымоход, поэтому решите, сколько вы хотите выставить на обозрение, и купите соответственно.
Система дымохода с двумя стенками — проверьте, какой диаметр дымохода требуется для вашей печи. Если дымоход будет виден внутри вашей комнаты, вы можете выбрать дымоход с черной отделкой.
Очаг — ваша печь должна быть размещена на подходящем очаге. Он должен быть не менее 12 мм толщиной и из негорючего материала. Он также должен занимать площадь 840 мм x 8440 мм, при этом перед дверцей печи должно быть не менее 225 мм.

На фото: Hamlet Solution 5, широкоэкранный режим сжигания древесины, одобренный Defra, — многотопливная печь

Магазин дровяных печей

Дополнительно:

Каминная камера — вы можете встроить в свою комнату каминную трубу. Если так, то один из них — быстрый путь к красивому камину.
Каминная балка — опять же, если вы решите разместить печь в каморке, они станут прекрасным завершающим штрихом.

Как установить печь:

Во-первых, вам нужно решить, где вы хотите разместить плиту.Как только дымоход окажется внутри, его снова будет сложно и дорого переместить. Так что будьте уверены!

Вот краткое описание того, что, вероятно, потребуется выполнить…

При прокладке дымоходной трубы через стену, ее придется снова обрезать до кирпичной кладки.
У вас будет заложен очаг и поставлена печь.
Печная труба будет прикреплена к вашей печи и установлен парный дымоход. Куски будут соединены вместе, чтобы он мог пройти либо через потолок, либо вдоль внешней стены.Любые образовавшиеся дыры необходимо будет безопасно залатать.
Если вы хотите, чтобы фальшивая труба дымохода скрывала дымоход, будут уложены кирпичи, чтобы закрыть его. Если вам нравится минималистский вид, дымоход можно оставить открытым.

Правила для дымохода с двумя дымоходами

Есть некоторые проблемы, которые могут повлиять на то, где и как вы установите печь с двойным дымоходом. Некоторые из основных правил:

По всей длине двустенной системы не должно быть более четырех изгибов.
Ни один из изгибов не должен быть под углом более 45 градусов, за исключением соединения с плитой, которое может составлять 90 градусов.
Неизолированную печную трубу нельзя использовать для прохода через стену или потолок — это может сделать только двустенный дымоход.
Труба печи должна располагаться на расстоянии не менее 425 мм от любых горючих материалов.

Трубки для магазинов

Сколько будет стоить установка дровяной печи без дымохода?

Точная стоимость установки дровяной печи без дымохода зависит от того, сколько работы нужно будет сделать в вашем доме.Это будет значительно отличаться от случая к случаю, поэтому лучше получить расценки, чтобы точно знать, сколько вам будет стоить установка горелки для дров. Однако, наряду со всеми упомянутыми выше деталями печи, есть несколько вещей, которые могут повлиять на цену:

Трудовые отношения . Это будет выше, если установка двустенного дымохода не будет такой простой задачей. Убедитесь, что вы точно знаете, что нужно сделать, и о любых потенциальных проблемах. Если вы хотите построить фальшивую трубу дымохода, это также увеличит стоимость.
Утверждение совета . Если вашу работу выполняет зарегистрированный инженер HETAS, в этом нет необходимости. В противном случае вам нужно будет заплатить за осмотр печи.
Все дополнительные функции… вещей, таких как сигнализация угарного газа, подача топлива и ежегодная чистка дымохода, тоже будут необходимы.

Узнайте больше о стоимости дровяных горелок.

Готовы установить дровяную горелку? Взгляните на все наши изделия для дымоходов, чтобы найти все, что вам нужно.Если вам нужна помощь, позвоните в наш отдел продаж по телефону 0161376 4191, чтобы получить консультацию специалиста.

Купите системы дымохода с двойными стенками сейчас

Вы также можете найти дополнительную информацию о печах на нашей странице ресурсов, включая такие сообщения…

Пожары в дымоходах — не статистика | Путеводитель по печным трубам | Стоит ли переключить открытый огонь на дровяную горелку?

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу как минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна находиться в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для внешних систем, возвышающихся над территорией собственности, они должны проходить через стену под углом не более 45 ° с гильзой стены, закрывающей проход через саму стену.Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Пройдя через поверхность крыши (внутреннюю) или за линию крыши / водосточного желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора 2.3м.

9) Завершите любую систему, выбрав дождевик или защитный козырек.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую дымоходную систему класса 1 с использованием дымоходных труб с двойной стенкой (или двойной стенкой).Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном патрубке из-за эмали, и отводят много тепла наружу. трубы, увеличивая тепловую мощность печи.Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, так как внешняя поверхность станет слишком горячей и может передать это тепло ближайшим горючим материалам, таким как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любой тип поверхности. и соответствует Утвержденному Документу J действующих Строительных норм.Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на этот

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка стекловидной эмалированной трубы для печи с одинарными стенками. Он будет иметь тот же внутренний диаметр, что и у выпускного кольца вашей печи (5 дюймов или 6 дюймов стандартно, но может быть 7 или 8 дюймов), и будет иметь паз внутри воротника через охватываемый патрубок на нижнем конце труба .И узкий охватываемый патрубок должен находиться только в нижней части трубы, а не наоборот, независимо от того, кажется ли он лучше перевернутым, так как вы не сможете подключить одинарный переходник к двустенному переходнику не на тот конец. . Диаметр выходного патрубка — это минимальный диаметр для всей дымоходной системы, и вы никогда не сможете уменьшить этот диаметр . Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выпускной муфте с помощью переходника, однако со временем это может потускнить отделку трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому. Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вы можете выйти через задний выход. при необходимости с помощью тройника 90 ° с одинарной стенкой.

Какой адаптер двойной стены вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны преобразовать из этой трубы в изолированную дымоходную трубу с двойными стенками минимум на 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымовой системы. Минимальный внутренний диаметр дымоходной системы при достижении секции с двумя стенками составляет 6 дюймов (150 мм) , и этого легко достичь, выбрав правильный переходник с одинарной на двойную стенку.Распространено заблуждение, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.) только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила — печи, одобренные DEFRA.Из-за более чистого горения этих моделей , только им разрешено оставаться 5 дюймов в диаметре для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь, когда ваша система заработала правильно, и вы успешно выполнили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, так как не должно быть горизонтальных участков общей длиной более 150 мм в системе дымохода или 90 ° (прямой угол) поворотов . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются в поворот под прямым углом, как преграда, и оседают обратно в систему.

В соответствии со строительными нормами тройник на 90 ° (или колено) можно использовать только непосредственно в заднем выпуске печи и нигде больше в системе.Все изгибы не могут превышать 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, так как вы ограничены максимум 4 оборотами на систему .

Для безопасного прохождения вашей системы через внешнюю стену необходимо 4 элемента Twin Wall; Стенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны обеспечить безопасный зазор по всей длине дымохода размером 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь, когда ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается с помощью (в идеале) тройника 135 ° и съемного колпачка или колена 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения сквозь стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма опоры, обычно необходимая для внешней системы двойных стен, — это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо зафиксированы на расстоянии 50 мм, либо регулироваться, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжных тросов, распорок и структурных фиксаторов.

Насколько высоко должна подниматься дымовая система?

Последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до конька

При подъеме по фронтону все вышесказанное применимо, но с одной оговоркой:

Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые прилегающие здания в пределах 2,3 м от дымохода, к сожалению, также должны быть очищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двойными стенками начинается так же, как и внешняя система, от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные плиты , которые иногда продаются как «прокладки для пожаротушения», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . По сути, это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . И, как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или в клетку на верхних этажах.

Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако у вас может быть до 4 изгибов или поворотов внутри системы, если вам нужно объехать препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно выбрать правильный оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоской, гофрированной, деревянной и т. Д.) Имеется небольшое основание, предназначенное для закрепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься дымовая система?

И последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

Он должен подниматься не менее чем на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

Планирование вашей дымоходной системы дымоходная труба | продукты для вентиляции дровяной печи | Обслуживание каминов в Портленде и Ванкувере Дровяные печи | Пеллетные печи | Установка камина Портленд, ИЛИ

В: Я хочу установить собственную дымоходную трубу, но не знаю, с чего начать.

A: Самый простой способ начать — назначить нам домашнюю консультацию, чтобы определить, что вам нужно. Однако здесь мы ответим на несколько вопросов.

Для начала определите, какой тип дымоходной трубы требуется для вашего прибора. Эта информация содержится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымохода. Например; Дымоход класса A предназначен для древесины, угля и большинства видов топлива, однако он может не потребоваться для вашего газового или гранулированного оборудования. Вентиляционное отверстие для пеллет предназначено для устройств сжигания пеллет или кукурузных горелок. B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для установки с прямым отводом газа.Итог — Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
Определите планировку или тип установки, которые подходят для вашего дома. Для дымоходной трубы класса A установка прямо через потолок является наиболее популярной, наименее дорогой и обеспечивает наилучшую тягу, но не всегда вариант.
Далее определите необходимый размер дымоходной трубы. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление от дыма или газов или, другими словами, плохую тягу.
После того, как вы определите четыре вышеуказанных требования, вам нужно будет выбрать производителя и марку дымоходной трубы (многие производители предлагают несколько марок в пределах одного типа). Несмотря на то, что доступны несколько брендов, мы рекомендуем дымоходные трубы Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены.
Ни в коем случае не заменяйте одностенную дровяную трубу для печи дымоходом класса А. Дровяная труба для печи предназначена для внутренней части вашей установки, затем используйте дымовую трубу класса A, как только вы проникаете в стену или потолок.

В: Следует ли устанавливать дымоходную трубу вертикально или горизонтально через стену, а затем вверх?

A: Прокладывайте дымоходную трубу вертикально, если у вас есть такая возможность, она будет значительно дешевле и даст лучшую тягу, поскольку обычно не бывает колен, ограничивающих тягу. Дымоход, который в основном находится снаружи, как в случае установки через стену, также будет холоднее и может иметь меньше проблем с тягой или нисходящим потоком, чем дымоход, который идет прямо вверх.

В: Что делать, если я застряну и не смогу во всем разобраться после того, как куплю дымоходную трубу? Могу я его вернуть?

A: Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые готовы помочь вам. В конце концов, Custom Stove Installations — это компания, занимающаяся установкой печей. Если вы решите вернуть свою покупку полностью или частично… не проблема, если труба не повреждена и не использовалась. Наша философия — помочь людям получить то, что они хотят или в чем они нуждаются, или вернуть это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы несете ответственность за доставку. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

Q: Я видел, как люди использовали черную трубу для установки всей трубы дымохода дровяной печи. Я хотел бы сэкономить, но безопасно ли это?

A: Абсолютно нет! Черная дымовая труба НЕ является дымоходной трубой и должна использоваться только до точки проникновения в потолок или стену. С этого момента требуется дымоходная труба класса А.Черная одностенная печная труба имеет зазор до горючих материалов 18 дюймов (черная двустенная труба имеет зазор 6 дюймов), тогда как дымоходная труба класса A обычно имеет длину 2 дюйма. Печная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса A. трубы и потенциально могут накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе. Нет безопасного способа использовать черную дымовую трубу для всей системы дымохода, поэтому спросите себя … Стоит ли экономия денег для меня или моей семьи жизни и стоимости дома риск?

В: Мне нужно больше дымоходных труб класса A марки XYZ.Могу ли я использовать дымоход любой другой марки?

A: Нет. Каждый производитель дымоходной трубы класса A использует свои собственные методы для крепления трубы вместе, поэтому одна марка, скорее всего, не будет правильно соединяться вместе с другой маркой дымоходной трубы и может быть опасной из-за неправильной установки, поскольку она может развалиться или вытечь креозот, дым или газы.

В: Могу ли я просто проложить черную одностенную трубу полностью вверх?

A: Нет, вы должны перейти на дымоходную трубу класса A на потолке или стене.

В: В чем разница между печной трубой и дымовой трубой?

A: Многие путают термины. Печная труба обычно окрашивается в черный цвет и используется во внутренней части дома до тех пор, пока вы не перейдете через стену или потолок, после чего на ней используется дымоходная труба класса А. Печная труба, черная труба, одностенная труба — все это одно и то же. Дымоходная труба, труба класса А, трехслойная труба, изолированная труба — все относятся к дымоходной трубе класса А. Двустенная труба может быть связана либо с двустенной черной трубой, такой как DVL, либо с двустенной дымоходной трубой, такой как DuraTech.

Q: Почему я должен покупать у Custom Stove Installations?

A: Мы эксперты, когда дело доходит до монтажа дымоходных труб, и у нас есть полный персонал, готовый помочь вам решить проблемы с вашей дымоходной системой. У нас есть большой запас продуктов для дымоходов, от труб до щеток и чистящих средств, и всего, что можно представить для вашего камина, дровяной печи и печи на гранулах. Мы тоже привносим индивидуальный подход. Каждого клиента проконсультирует один из наших установщиков, так что вы можете быть спокойны, когда дело доходит до установки трубопровода.Мы готовы помочь вам от планирования до завершения и будущих потребностей в обслуживании, таких как трубочисты.

Как построить камин — Руководство по проектированию

Что может быть лучше, чем сидеть у камина в холодный зимний вечер? Камин не только придает декоративный шарм и практическую пользу от тепла, но также может повысить ценность вашего дома. Фактически, по некоторым оценкам, домовладельцы окупают 130 процентов суммы, которую они вкладывают в строительство камина, при этом 78 процентов покупателей дома оценивают камины как желаемое удобство.Если в вашем доме нет камина, ничего страшного: при тщательном планировании вы можете добавить его.

Когда вы начнете свое исследование, первое, что вам нужно знать, это то, что камины обычно делятся на одну из трех категорий: каменная кладка, нулевой зазор (также известный как сборные или изготовленные) и газовые. Конечно, у каждого дизайна есть свои плюсы и минусы. Поэтому, прежде чем вы решите научиться строить камин любого типа, важно рассмотреть различные варианты с учетом бюджета вашего проекта, вашего эстетического чутья, а также особенностей метода строительства и архитектурного стиля вашего дома.

Фото: evensarc.com

Камины каменные

Самым дорогим вариантом является каменный камин на дровах. Пожалуй, он также самый привлекательный и впечатляющий. Когда средний человек представляет себе камин, на ум приходит именно он. Каменный камин состоит из кирпичной или каменной топки, кирпичного или каменного дымохода и, чаще всего, деревянного камина.

Гораздо проще научиться строить такой камин в новостройке.Добавление одного к существующему дому представляет собой множество проблем, но, безусловно, это можно сделать. Прежде чем делать что-либо еще, определите комнату, в которой вы планируете разместить камин, а затем убедитесь, что балки перекрытия укреплены. Ни кирпич, ни камень не легкие. При использовании в количестве, необходимом для постройки камина среднего размера, эти материалы действительно огромны, поэтому строительные нормы требуют, чтобы каркас дома был изменен для приспособления к возросшей нагрузке.

Связано: 10 Принадлежности для модного камина

Дополнительные соображения включают размеры и толщину топки, размер заслонки, а также тип используемого дымохода и облицовки.Местные строительные нормы и правила обычно содержат подробные спецификации для каждой из этих деталей, а также для минимального расстояния между камином и горючими материалами.

Поговорите со своим строителем о достоинствах системы циркуляции воздуха, которая заставляет камин втягивать более прохладный воздух из комнаты. Как только этот воздух нагревается, низковольтный вентилятор нагнетает его обратно в дом. Без такой системы каменные камины могут забирать теплый воздух и направлять его в дымоход, что приводит к более высоким ежемесячным счетам за отопление.Немеханический способ решить эту проблему — построить камин с наклонной топкой, которая препятствует выходу теплого воздуха наружу.

Фото: yanamlynash.com

Камины с нулевым зазором

По сравнению с каменными каминами, камины с нулевым зазором намного проще и дешевле в установке, требуя значительно меньше строительных работ. Поскольку они легкие и имеют кожухи топки, которые всегда остаются прохладными, камины с нулевым зазором могут располагаться прямо над деревянным полом и в пределах нескольких дюймов от существующих стен.Для комнат любого размера, но, в частности, для маленьких комнат, домовладельцы обнаружили, что камины с нулевым зазором — разумный, более чем удовлетворительный вариант.

Доступны дровяные, газовые и электрические модели с нулевым зазором, причем разница между ними в значительной степени зависит от образа жизни и личных предпочтений. Когда приходит время совершать покупку, возникает реальный вопрос: «Насколько большой?» Вы можете определить идеальный размер камина с нулевым просветом с помощью простой математики.Измерьте ширину и длину своей комнаты, затем сложите эти измерения. Подсчитанное вами количество футов будет наилучшим размером проема — в дюймах — для вашего камина. Итак, если ваша комната имеет размеры 12 футов на 15 футов — всего 27 футов — выберите модель с отверстием не менее 27 дюймов.

Обычно камины с нулевым зазором вентилируются через легкую металлическую трубу, которая проходит через потолок. Однако в некоторых моделях есть функция отвода воздуха извне, которая забирает воздух снаружи.Благодаря тому, что воздух не забирается из комнаты, эти камины могут работать на 70 процентов эффективнее. Но в то время как камины с нулевым зазором обычно можно установить где угодно, эти более эффективные конструкции должны быть расположены на внешней стене.

Фото: whittenarchitects.com

Газовые камины

Хотя они не издают звуков и аромата дровяного огня, газовые камины создают прекрасную атмосферу и часто дают больше тепла, чем дрова. Кроме того, газовые камины гораздо проще запустить — попрощайтесь со всей этой газетой! — и нет необходимости беспокоиться об очистке или опасности возгорания из-за заблудших тлеющих углей.

Экологичность — еще одна причина, по которой газовые камины стали более популярными. Дровяной камин загрязняет; газовый камин меньше загрязняет окружающую среду. Отчасти это верно потому, что газовые модели оснащены терморегулятором, что позволяет домовладельцу управлять камином, как если бы это была традиционная система отопления. Если вы когда-нибудь открывали окно, когда дрова становились слишком горячими для комфорта, то вы знаете, что, какими бы восхитительными они ни были, традиционные камины не отличаются энергоэффективностью.

Как и их собратьям с нулевым зазором, газовым каминам не нужно много места. Для стандартного агрегата основными требованиями к установке являются: 1) подключение к линии подачи газа и 2) соответствующий механизм вентиляции. Выполните первое требование, разместив камин рядом с линией пропана или природного газа или в комнате, для которой было бы целесообразно и экономично установить пристройку. Второе требование — вентиляция — можно выполнить разными способами. Вы можете сделать это через существующий дымоход, установив новый дымоход, или, что проще, через длинную легкую металлическую трубку, которая ведет от блока к улице.

Обратите внимание, что невентилируемые газовые камины доступны и становятся все более распространенными. Они используют технологию каталитического нейтрализатора для чистого сжигания всего подаваемого в него топлива с минимальным выделением газа или его отсутствием. Но имейте в виду, что некоторые выразили обеспокоенность тем, что в невентилируемых газовых каминах не всегда удается сжечь 100 процентов пропана или природного газа. Поэтому в целях безопасности не забудьте разместить свое рядом с окном, которое можно расколоть в тех случаях, когда вы горите дома.

Независимо от вашего решения о том, как построить камин, ознакомьтесь с методами ухода и очистки, необходимыми для его безопасной и эффективной работы.

Как я могу добавить камин к существующему дымоходу без камина?

Я понимаю, что этот пост «старый», но я хотел опубликовать ответы, так как информация всегда актуальна для будущих задающих вопросы! 🙂

Я профессионально продавал вентиляционные трубы в течение 4 лет, и у меня есть опыт проектирования различных систем.

Несколько примечаний: 1. Всегда проверяйте расстояние до горючих материалов. Камины с нулевым зазором — это только нулевой зазор для определенных материалов, таких как кладка и т. Д.Обязательно позаботьтесь об этом.

У разных печей разный диаметр трубы. Если вы все еще обсуждаете, какую модель выбрать, вы можете сэкономить деньги, выбрав диаметр 6 дюймов против 8 дюймов, поскольку чем больше размер, тем дороже.
Старые дымоходы из каменной кладки опасны и требуют осмотра, даже если используется облицовка.

На запчасти! Поскольку вы собираетесь иметь дело как с отдельно стоящей печью, так и с облицовкой дымохода, вам, вероятно, понадобится переходник при входе в кладку.

Когда вы выходите из печи с дымоходом, вам понадобится черный дымоход с двойными стенками. У этого есть соединение с поворотным замком, которое будет выходить на розетку вашей плиты, либо с верхней, либо с задней вентиляцией. Она дороже, чем однослойная труба, требует меньшего зазора — 8 дюймов по сравнению с (18 дюймов для одностенной трубы), но имеет более длительный срок службы и не горит на ощупь.

Ваш вопрос о изгибе трубы: определенно никогда не изгибайте трубу физически, чтобы создать кривую и т. Д.Лучше используйте угловой элемент, затем прямой, а затем еще один угловой элемент, чтобы завершить соединение. Эта труба идет с «локтями» под разными углами. 45/90 градусов являются наиболее распространенными, поэтому у вас не должно возникнуть проблем с поворотом трубы, чтобы она проникала в кладку под углом 90 градусов.

Самый простой способ завершить вашу систему — это приспособить стандартную дымовую трубу к облицовке из кирпича. Для нормальной системы дымохода к каменной кладке вам понадобится несколько деталей, которые не являются «стандартными» для большинства установок.

Наперсток для каменной кладки: этот элемент устанавливается в отверстие диаметром 6–8 дюймов, которое вы просверливаете в каменном дымоходе. Он позволяет отрезку прямой трубы проходить через каменную стену в дымоход и соединяться с гибким вкладышем дымохода из нержавеющей стали. Переходник между трубой печи и вкладышем: эта деталь физически адаптирует жесткую внутреннюю трубу печи к гибкому вкладышу.

Вы спросили, может ли дымоход быть пожароопасным даже с облицовкой; Короткий ответ: да. Причина в том, что при недостаточном зазоре от края внутренней части дымохода до внешнего края трубы вкладыша дымохода; тепло может передаваться кирпичу, который затем может воспламенить дерево.Если у вас есть надлежащий зазор, то на облицовке / кладке не должно возникать пожара.

Единственная другая опасность возгорания, которая должна существовать, — это крышка дымохода. Убедитесь, что заделка (последние части) выполнена правильно. Есть ли дымоход из каменной кладки, который немного выступает над линией крыши? Если это так, вы можете легко купить колпачок Turbo с экраном «искрогаситель». Колпачок вращается, когда тепло выходит, охлаждая его, и экран улавливает любые пылающие угли или искры, которые могут все еще существовать от горения. древесина.

Относительно ваших «Дымоходы на внешней стороне вызывают плохой воздушный поток» Утверждение: По моему опыту, в основном неверно. Это может произойти только в экстремальных погодных условиях. Причина, по которой это никогда не является проблемой при правильной установке, заключается в том, что труба класса A, необходимая для наружной установки, имеет либо двойную, либо тройную изоляцию. Существуют многочисленные слои изоляции, которые поддерживают горячие дымовые газы (га), пока они не выйдут из крышки дымохода.Пожалуйста, имейте в виду, проектируя дымоходную систему, которую вы хотите достичь: Максимальный поток воздуха. Наименьшее количество изгибов. Кратчайший пробег.

Множество колен / углов вызывают охлаждение выхлопных газов. Практическое правило — не более 3 поворотов на 90 градусов от плиты до крышки.

Надеюсь, это поможет!

сборка и установка своими руками

Дымоход через стену — как правильно вывести

Достоинства и недостатки дымохода через стену

Установка

Монтаж дымоотвода

Основные правила установки

Утепление наружного дымохода

Дымоход через стену: особенности конструкции, установка

Функциональность и особенности конструкции

Основные этапы установки

Особенности работы с деревянными стенами

Рекомендации специалистов

Видео: Вывод трубы дымохода котла через каркасную стену

правила и этапы установки, рекомендации

Особенности конструкции и принцип работы

Главные элементы дымохода

Основные правила и этапы монтажа дымохода через стену

По наружной стене

Сквозь каркасную стену

Сквозь деревянную стену

Специфика и нюансы подключения

Установка дымохода из сэндвич-труб

Советы профессионалов

Как провести дымоход через деревянную стену

Установка дымохода через стену

Конструкция дымохода

Преимущества наружного дымоотвода

Недостатки

Что нужно знать

Сэндвич труба для дымохода

Нержавейка для сэндвич трубы

Классификация утеплителя

Как выбрать диаметр трубы

Монтаж дымохода

Общие моменты

Технология монтажа

Рекомендации по технике безопасности

Правила монтажа дымохода через стену своими руками

Особенности конструкции дымохода через стену

Плюсы и минусы наружного дымоотведения через стену

Особенности и правила монтажа

Подготовительный этап

Монтаж дымоотвода

Основные правила установки дымохода через стену

Утепление наружного дымохода

Монтаж дымохода «сэндвич». Рекомендации специалистов

Как вывести трубу от печи через стену?

Схема вывода трубы от печи через стену

Какие дымоходы можно вывести через стену?

Расчеты и правила установки

Как монтировать дымоход?

как сделать и установить дымоход в доме

Как установить дымоход: монтаж дымохода своими руками — документы

Как правильно сделать дымоход своими руками: основные требования

Как правильно собрать дымоход

Как выводить дымоход

Дымоход своими руками: пошаговая инструкция

Кирпичный дымоход

Керамический дымоход

Стальной дымоход

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

Понятие

Основные приемы сборки

Организация прохода через потолок

Способ прокладывания через стену

Как установить трубу для дровяной печи через стену

Планирование установки дымохода и дымохода

Начало работы

Этап проектирования дымохода 1

Этап проектирования дымохода 2

Установка дровяной горелки без дымохода

Нужен ли дымоход для дровяной печи?

Что такое система дымохода с двумя стенками?

Как установить дровяную горелку без дымохода

Что вам понадобится:

Магазин дровяных печей

Как установить печь:

Правила для дымохода с двумя дымоходами

Трубки для магазинов

Сколько будет стоить установка дровяной печи без дымохода?
