Выбор типа дымохода

Для деревянных домов не предусмотрено ограничений по типу дымохода, однако, следует понимать, что разные варианты существенно отличаются в плане практичности. Самыми популярными типами дымоходом можно считать кирпичные, керамические и выполненные из нержавеющей стали.

Кирпичный дымоход (фото №1) обладает значительным недостатком — он может начать разрушаться через непродолжительное время после монтажа под действием конденсата.

По этой причине настоятельно рекомендуется включать в конструкцию кирпичного дымохода такие элементы, как утеплитель, конденсатоотвод и специальную гильзу, располагающуюся внутри. Необходимо учитывать и тот факт, что дымоходы такого типа засоряются быстрее других, так как сам кирпич и раствор, применяемый для его соединения, обладают пористой структурой. В сочетании с зазорами между отдельными кирпичами все это приводит к необходимости чистить такую трубу через сравнительно короткие промежутки времени.

Керамические трубы (фото №2) используются для дымоходов достаточно редко, что обусловлено их высокой стоимостью и сложностью монтажа.

Тем не менее, при соблюдении всех правил эксплуатации их срок службы может быть очень продолжительным.

Трубы из нержавеющей стали (фото №3 и 4) можно назвать наиболее бюджетным вариантом — они стоят сравнительно недорого.

Кроме того, монтаж подобной конструкции требует меньше времени и усилий, чем для выше описанных типов дымоходов. Также достоинствами труб из нержавейки можно назвать их невосприимчивость к воздействию конденсата и гладкую поверхность, заметно облегчающую их чистку.

Установка дымохода через стену в деревянном доме

Дымоход рекомендуется располагать снаружи дома, поскольку такой вариант обладает множеством преимуществ, в числе которых:

• отсутствие необходимости проделывать отверстия в перекрытиях и кровле;
• небольшое время монтажа;
• минимум занимаемого места внутри помещения;
• простота работы по ремонту либо замене дымохода;
• легкость отслеживания состояния трубы.

Есть у такого варианта и недостатки, главным из которых можно назвать необходимость утепления по всей длине трубы. Однако на выполнение подобной работы тратится значительно меньше времени, чем на формирование шахты внутри постройки.

Правила монтажа

При установке дымохода в деревянном здании обязательно соблюдать действующие правила и нормы, важнейшими среди которых являются:

• Минимальное расстояние между внутренней трубой дымоотвода и материалами, которые могут воспламениться, должно составлять не менее 38 сантиметров. Пространство требуется заполнить негорючими материалами. В случае, если прокладка трубы осуществляется через специальным образом защищенные от воздействия высоких температур элементы, это расстояние разрешается уменьшить до 25 см.
• Герметичность конструкции имеет очень большое значение, потому перед введением в эксплуатацию обязательно тщательно осмотреть трубу. В случае обнаружения даже небольших трещин либо щелей необходимо их тщательно заделать, чтобы предотвратить возможную разгерметизацию.
• Специалисты советуют провести гильзование дымоотводного канала при строительстве, что позволит сэкономить время и избежать массы проблем в дальнейшем.

Монтаж кирпичного дымохода

Возведение кирпичного дымохода — сложный процесс с огромным количеством нюансов, однако, есть несколько особенно важных особенностей:

• Для кладки должен применяться красный полнотелый кирпич.
• Кладка выполняется с перевязкой на цементно-известковом, либо известковом растворе. Если кладка планируется выше уровня кровли, потребуется цементный раствор.
• Толщина шва не должны быть меньше 1 сантиметра.
• При значительной массе конструкции необходимо возвести для нее фундамент.
• Обязательным условием являются отверстия в боковых стенках — они позволяют обеспечить лучшую циркуляцию воздуха.

Монтаж керамического дымохода

Возведение керамического дымохода требует меньше времени в сравнении с его аналогом из кирпича, но тоже имеет ряд нюансов.

Установка дымохода через стену в деревянном доме осуществляется по таким правилам:

• Так как конструкция обладает значительной массой, для ее установки необходим фундамент.
• Керамические дымоходы собираются из заводских модульных элементов, таким образом, труба собирается снизу вверх и крепится к поверхности стены.
• Обязательным условием является использование внутренней трубы из керамики, устойчивой к воздействию кислот и высоких температур.

Популярность керамических дымоходов растет благодаря тому, что они обладают хорошей стойкостью к воздействию окружающей среды.

Монтаж дымохода из нержавеющей стали

Огромная популярность дымоходов из нержавейки обусловлена множеством преимуществ над аналогами из кирпича и керамики. Обычно под «дымоходом из нержавейки» подразумевают так называемые «сэндвичи» — конструкции из двух труб, между которыми располагается прослойка из каменной ваты.

Плюсами такого дымохода можно считать:

• Очень простой монтаж.
• Малый вес, позволяющий обойтись без возведения фундамента.
• Внутренняя поверхность дымохода из нержавейки отличается устойчивостью к кислотам, что гарантирует длительный срок службы.
• Гладкая внутренняя поверхность не позволяет скапливаться саже, следовательно — тяга со временем не снижается.

Толщина дымохода из нержавеющей стали является очень важным показателем, который нужно подбирать, исходя из типа используемого котла:

• Для котлов, работающих на природном газе, дизельном топливе либо пеллетах, используются трубы толщиной не менее 0,5 миллиметра.
• Для печей и каминов толщина трубы должна быть в пределах 0,8-1 миллиметр.
• Для котлов, использующих в качестве топлива уголь, должны применяться трубы толщиной не менее 1 миллиметра.

Основные этапы монтажа

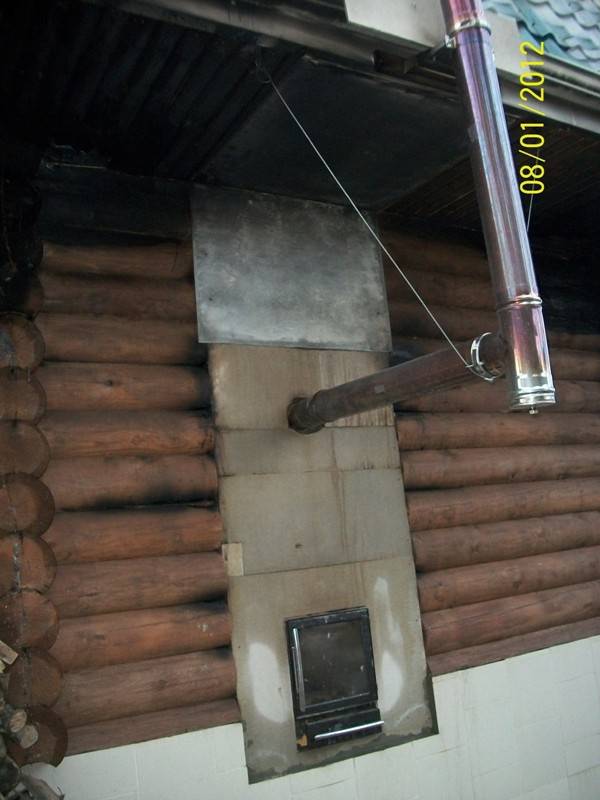

Установка дымохода через стену в деревянном доме вне зависимости от выбранного материала, происходит в несколько этапов:

• Стена размечается и в ней проделывается отверстие требуемых размеров.
• Для защиты стены от воздействия высокой температуры между ней и трубой укладывают огнеупорный кирпич, также может быть использован асбест. Такая мера предосторожности предусмотрена нормативами пожарной безопасности. Кроме того, благодаря ей исключается рассыхание волокон древесины.
• В отверстие вставляется патрубок, соединяемый с одной стороны с котлом, с другой — с тройником.
• Тройник является обязательной частью конструкции, один его конец стыкуется с патрубком, второй — с трубой дымохода, третий (нижний) служит для отвода конденсата.
• Расстояние между дымоходом и стеной дома по действующим нормативам не должно быть меньше 20 сантиметров. Для фиксации трубы в вертикальном положении применяются специальные крепежные кронштейны.
• В домах с двускатной крышей труба дымохода должны быть одной высоты с коньком.

Если же крыша односкатная, трубу следует поднять над ней не менее, чем на 50 сантиметров. Если деревянный дом отделан сайдингом, между ним и дымоходом необходимо обеспечить расстояние не менее 15 сантиметров. При этом зазор следует заполнить теплоизоляционным материалом, так как сайдинг должен эксплуатироваться при температурах от +50 до -50 градусов по Цельсию.

Монтаж дымохода из нержавеющей стали через стену можно выполнить и своими руками, соблюдая приведенные выше рекомендации. Если же в качестве материала выбран кирпич либо керамическая труба, потребуется наличие определенных знаний и навыков. В любом случае лучше обратиться к специалисту, имеющему лицензию на проведение соответствующих работ. Это позволит избежать множества проблем, в том числе с сотрудниками пожарной инспекции и Горгаза. Важно понимать, что установка дымохода через стену в деревянном доме — очень серьезное дело, подходить к которому следует со всей ответственностью.

Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы +Видео

Узнайте какие виды дымоходов бывают и как их установить в частном доме, ведь каждый хочет посидеть у камина, а хороший дымоход для этого просто необходим.

Дымоход в отопительной системе дома играет три главных функции. Ниже рассмотрим эти функции более подробно.

[contents]

Главные функции дымохода

1) Дымоход необходим для выведения продуктов сгорания, которые очень вредны, а иногда и губительны для здоровья человека.

2) Дымоход обладает изолирующими свойствами и предохраняет конструкцию крыши от возгорания.

3) Красивый кирпичный дымоход станет прекрасным украшением крыши вашего дома.

Установку дымохода можно произвести самостоятельно, необходимо просто следовать инструкции.

Виды дымоходов

По типу материала изготовления дымоходы подразделяются на керамические, металлические и кирпичные. Также дымоход выпускают из композитных материалов и имеют многослойную структуру.

Выбирайте такую модификацию дымохода, которая более точно соответствует вашему дому.

Самый дешевый и распространенный вариант – это металлический дымоход.  Он оптимально подойдет вам для устройства систем отопления бань или нежилых помещений. Данный экономичный подход не целесообразно применять для установки дымохода в частном доме. Металлические конструкции имеют низкую герметизацию стыков, в результате чего будет трудно избавиться от дыма в комнате. Установка металлического дымохода не целесообразна, так как они имеют маленький срок службы и неустойчивы к воздействию влаги.

Дымоходные трубы из композиционных многослойных металлов более надежны и устойчивы к старению. Между слоями данной трубы размещают специальный пожароустойчивый материал. Многие производители, решая сэкономить, размещают в промежуточных слоях некачественный материал, который начинает со временем осыпаться. Поэтому при покупке данной трубы очень внимательно изучите фирму производителя.

Наиболее дешевым видом является строительство дымоходной трубы из тонкого нержавеющего металла. Незначительный вес данной трубы позволяет фиксировать ее при помощи минимального крепежного материала. К тому же трубы из нержавеющей стали легко обработать – их можно разрезать обыкновенными ножницами по металлу. Установка нержавеющих дымоходов отлично подойдет для частных домов.

Керамические дымоходные трубы очень сложны в устройстве, так как их монтаж производиться совместно со всем домом. Поэтому их редко применяют, потому что для строительства их в готовом доме, строителям нужно будет произвести частичный демонтаж перекрытий.

Для установки дымохода своими руками в жилом доме, вам понадобятся следующие инструменты:

Важные моменты при установке дымохода своими руками

В зависимости от способа строительства все дымоходы можно разделить на две основные группы: внутренние и наружные. Ниже рассмотрим более подробно, в каких случаях выбирают тот или иной вариант.

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

1. Подготовка канала под дымовую трубу;
2. Установка дымохода;
3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Металлический дымоход можно разделить на несколько основных частей: конденсатора, металлической трубы, оголовка и переходников для установки колет. Для увеличения тяги в системе устанавливают шибер – узел.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

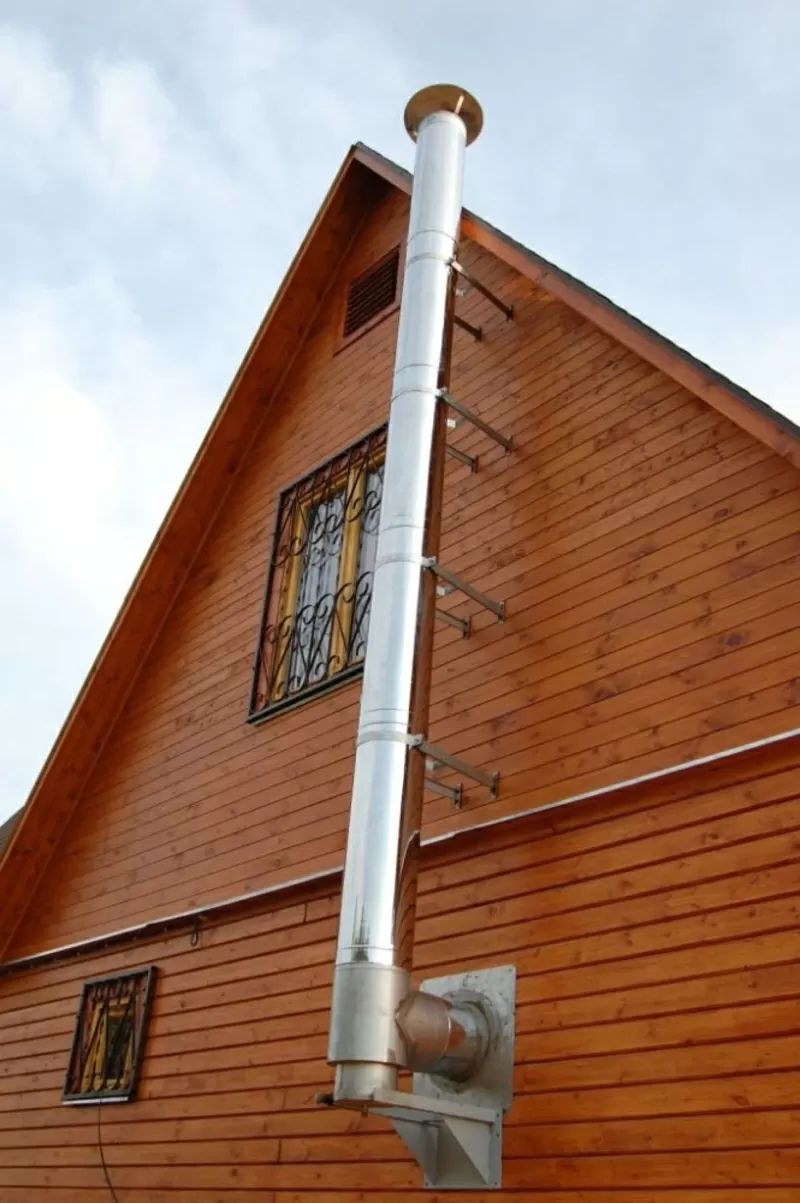

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

• Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
• Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
• Подсоединить входную часть дымохода к котлу;
• Вывести изогнутое колено трубы из комнаты;
• Установить конденсатор;
• Зафиксировать трубу на стене;
• Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

Как провести печную трубу через стену

Печная труба — лучшая альтернатива для отопления дома, если вы собираетесь снизить счета за коммунальные услуги. Использование печной трубы, которая сжигает биоразлагаемые материалы, такие как дерево, является более экологически безопасным, и поэтому это вариант для людей, которые хотят быть «экологичными». Тем не менее, важно правильно установить печную трубу из-за неправильной установки их. трубы могут быть пожароопасными.

Печные трубы требуют меньшего обслуживания, но всегда лучше проверять время от времени, чтобы увидеть какие-либо утечки воздуха в трубе или ненормальное скопление сажи.Убедитесь, что поблизости нет горючих материалов, которые могут вызвать пожар. Всегда проверяйте, позволяет ли ваше здание устанавливать эти печи в вашем доме.

Если вы не уверены в способах установки таких печей, проконсультируйтесь со специалистом. Этот тип нагревательного устройства безопасен при правильном использовании, но может быть очень опасным при использовании в противном случае. Внимательно выполните следующие действия, чтобы узнать, как безопасно протянуть печную трубу через стену.

Выберите место для вашей печной трубы.Лучше всего разместить его на высоте 36 дюймов от плиты.

Измерьте свою печную трубу и определите ее диаметр. Возьмите это число, умножьте на 3 и определите расстояние между трубой печи и стеной. Например, если диаметр трубы составляет 8 дюймов, зазор должен составлять 24 дюйма.

Сделайте стену из кирпича толщиной 3½ дюйма напротив любой горючей стены, к которой вы хотите провести трубу печи.Между горючими и кирпичными стенами должно быть 12 дюймов пространства.

Установите трубу печи. Оставьте 9 дюймов воздушного пространства между трубой и любым горючим материалом. Приобретенный вами дымоход должен быть изолирован и иметь рейтинг UL. UL означает Underwriter Laboratories. Это компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности. Все, что не соответствует стандартам безопасности, может быть опасным, особенно при решении вопросов, связанных с отоплением.Не следует даже рассматривать низкокачественные продукты, которые не соответствуют стандартам безопасности или не соблюдают их, так как они могут вызвать пожар в доме.

Подсоедините трубу печи к дымоходу с помощью соединителя дымохода из стального листа 24 калибра. Возьмите вентилируемый наперсток и вставьте в него трубу. Добавьте не менее 6 дюймов стекловолоконной изоляции, чтобы перекрыть дымоход. Правильная герметизация очень важна для обеспечения того, чтобы тепло выводилось из дома, а не собиралось внутри дома или в системе отопления.Оставьте расстояние не менее ½ дюйма от соединения через стену с дровяной печью. Таким образом происходит свободный выход газов из дымохода. Используйте винты для листового металла, когда что-либо присоединяете к трубе печи.

Как установить трубу для дровяной печи через стену

Вы только что купили дровяную печь, и вам пришло в голову, что труба печи не может проходить через крышу? Что ж, может пора узнать, как установить дровяную трубу для печи через стену.

В этом посте мы рассмотрим некоторые из наиболее распространенных способов установки печных труб в современных домах, различные типы печных труб, какие факторы следует учитывать и чего следует избегать.

Перво-наперво важно точно определить, что такое печная труба, а что нет.

Существует много различных типов печей и труб, и они работают так же, как комплекты дымоходов.Они предназначены для безопасного удержания и направления горячих паров и дыма, образующихся в процессе сгорания, за пределы вашего дома.

Печные трубы также помогают дополнительно согреть ваш дом. Они делают это, проводя и излучая тепло в ваше жилое пространство.

Трубы для печей — это только одна часть системы вентиляции, и их всегда следует использовать в сочетании с дымовой трубой, соответствующей нормам, или каменной дымовой трубой.Печные трубы никогда не должны устанавливаться или проходить через стены, потолки или полы.

Обычно печные трубы имеют черный цвет, так как они окрашены термостойкой краской. Печные трубы используются во внутренней части собственности до тех пор, пока вам не понадобится пропустить систему через стену, потолок или пол, на этом этапе вместо них используется дымоходная труба, соответствующая кодексу.

Существует два основных типа печных труб: одностенные и двустенные.Тот, который вы выберете, будет зависеть от ваших конкретных требований к установке, местных и государственных норм безопасности и, в некоторой степени, от ваших личных предпочтений.

Трубы с одинарными стенками обычно намного дешевле, чем альтернативы с двойными стенками, а также их намного легче резать.

Следует отметить, что они должны находиться на расстоянии не менее 18 дюймов от горючих материалов. Они также не подходят для всех типов установок, поэтому вы должны проверить свои местные и государственные нормы безопасности.

Как следует из названия, трубы для двустенных печей состоят из двух стенок, которые делают их более прочными и обеспечивают дополнительный слой изоляции. В результате площадь зазора для горючих материалов часто намного меньше, чем требуется для одностенных труб.

Однако недостатком является то, что они не излучают столько тепла в жилое пространство, их труднее резать и, как правило, они дороже. Однако, как уже упоминалось, использование двустенных печных труб иногда является требованием для соблюдения основных правил безопасности. E.грамм. для мобильных домов.

Из-за особенностей вытяжки всегда предпочтительнее вертикальная установка дымохода и дымохода. Однако из-за препятствий и других конструктивных ограничений это не всегда возможно; в этом случае допускается установка горизонтальной трубы печи.

Для выполнения этой установки вам потребуются следующие инструменты и материалы:

• Угловая шлифовальная машина
• Электропила
• Набор отверток
• Уровень
• Лестницы
• Комплект «для прохода через стену» или следующие компоненты:
  • Тройник для дымохода с опорным кронштейном
  • Стеновые хомуты для дымохода
  • Насадка для дымохода и адаптер
  • Дымоход для прохода через стену
• Дымоход класса A измеряется по длине внешней стены, ведущей к заглушке дымохода
• Печная труба с одинарными или двустенными стенками, идущая от наперстка стены до верха печи или верха печи на гранулах
• Помните, что вам понадобится дымоходная труба настенный ремень на каждые 4 фута вертикальной высоты

Установка водяной трубы — это, как правило, довольно простой процесс, если все сделано надлежащим образом.

Для монтажа дымохода через стену я лично рекомендую использовать «Набор для прохода через стену». Я считаю, что эти комплекты обычно работают довольно хорошо, и это экономит время, необходимое для изготовления множества нестандартных деталей и детального измерения каждой детали.

Установка может незначительно отличаться у разных производителей печных труб, поэтому обязательно читайте инструкции производителя и при необходимости обращайтесь за советом и опытом местного специалиста по ОВК.

1. Выберите место для печной трубы

Первый шаг — выбрать подходящее место для размещения печи и ее трубы. Важно помнить, что для печной трубы потребуется зазор, который определяется типом используемой трубы.

Обычно это около 18 дюймов для одностенных труб и может составлять всего 6 дюймов для некоторых двустенных труб. Если вы устанавливаете трубу через внешнюю стену, вам понадобится зазор 12 дюймов между трубой, потолком и полом.

2. Измерьте и разметьте

Следующий шаг — измерить требуемые зазоры и разметить карандашом области, которые вы собираетесь вырезать в стене. Легкий способ добиться этого — использовать настенную планку и наперсток в качестве шаблона — просто выделите круг и поместите точку в центре. Затем вы можете легко определить, достаточно ли у вас зазора, измерив от внешних краев разметки.

3. Начать резку и удаление стены

После того, как все размечено, можно приступать к удалению стены.Для этого можно использовать угловую шлифовальную машину и не забывать использовать необходимые средства индивидуальной защиты во время использования. Затем вы можете использовать пилу, чтобы пройти через деревянную внутреннюю часть и легко удалить любые изоляционные материалы вручную.

Примечание: всегда не забывайте проверять внутреннюю проводку или трубопровод, прежде чем выполнять какие-либо строительные работы на вашем участке.

Чтобы снять внешнюю стену, вам также потребуется набросать шаблон. Самый простой способ сделать это — использовать длинный винт; вы можете использовать дрель, чтобы продеть шуруп через стену на улицу.Не забудьте использовать отмеченную ранее точку, чтобы убедиться, что она находится в центре.

4. Прикрепите гидроизоляцию и дымоход к внешней стене

Когда стена будет готова, вы можете приступить к прикреплению гидроизоляции стены и дымохода. Обычно помогает, чтобы кто-нибудь поддерживал его, пока вы прикрепляете и прикручиваете его. Не забывайте и свой спиртовой уровень, так как вам нужно будет проверить, подходит ли уровень для каждого отдельного компонента.

Сначала прикрепите к стене гидроизоляцию, опору тройника, а затем оцинкованный тройник, который по существу является нижним сегментом трубы дымохода.

Затем вы можете добавить дополнительные сегменты дымоходной трубы, пока не достигнете карниза крыши. Помните, что вам необходимо добавить стенные ремни через каждые 4 дюйма, чтобы поддерживать дымоходную трубу и поддерживать свободное пространство.

5. Соединение тройника дымохода с наперстком внутренней стены

Затем вам нужно будет установить дымоходную трубу, которая будет проходить через вашу стену, и подсоединить тройник наружной трубы дымохода к вставке внутренней стены, которую вы установите на внутреннюю стену.

Вы можете получить их разных размеров, поэтому убедитесь, что вы измерили толщину стены, прежде чем выбирать комплект или компонент дымохода.

6. Установка настенного наперстка и трубы для печи

Следующий шаг включает прикрепление трубы дымохода к внутренней стенке. Наперсток монтируется и прикручивается к стене, как и кронштейн тройника наружной трубы дымохода.

После этого вам нужно будет перейти с высокотемпературной дымоходной трубы на одностенную или двустенную печную трубу.

Обычно он прикрепляется к настенному наперстку с помощью переходника, а затем к верхней части вашей дровяной печи с помощью второго переходника, называемого переходником для топки.

Как установить печь на гранулах

Установка печи на гранулах, если это разрешено местными правилами, требует лишь скромных навыков самостоятельного приготовления. В этой статье описаны требования и даны пошаговые инструкции для самостоятельного изготовления.

Поскольку печь на гранулах, как и камин, является привлекательным дополнением к комнате, ее лучше всего разместить там, где семья может ею наслаждаться, и где она будет наиболее полезна в качестве источника тепла.

Но еще несколько соображений необходимо учитывать, когда вы решаете, где поставить новую печь на гранулах.

В большинстве случаев центральное расположение лучше всего подходит для отдельно стоящей печи на гранулах, потому что это позволяет ее лучистому теплу охватывать все окружающее пространство.

[

Требования к установке печи на гранулах

Чтобы печь на гранулах отапливала весь дом, дом должен иметь открытую планировку с небольшими препятствиями для движения тепла.В помещениях, удаленных от печи, потребуются средства распределения теплого воздуха, такие как канальная система обогрева с принудительной подачей воздуха. К тому же печь должна иметь воздуходувку. Топливная печь на пеллетах © Дон Вандерворт, HomeTips

При таком типе установки печь может быть размещена рядом с первичным отводом холодного воздуха для системы воздушного отопления, чтобы подавать теплый воздух втягивается в систему и распространяется по различным комнатам в доме. По крайней мере, это является хорошим дополнением к существующей системе отопления и сокращает потребление газа или масла.

(Имейте в виду, что нагретый воздух будет распределяться только при работающем нагнетателе системы отопления.)

Другой вариант, если вы хотите отапливать весь дом пеллетным топливом, — это печь на пеллетах. или бойлер. Это может заменить или дополнить вашу газовую или масляную печь или котел. Эта печь для всего дома на пеллетах будет обогревать весь дом так же, как это делает обычная система воздушного отопления. Napolean

Поскольку для большинства печей на гранулах не требуется дымоход того же типа, что и для обычной дровяной печи или камина, у вас обычно есть больше вариантов, где ее можно разместить.Правильная вентиляция абсолютно необходима для безопасности. Для большинства печей вам нужно будет спланировать 3-дюймовый дымоход, выходящий через заднюю или верхнюю часть печи, проходящий через стену, а затем поднимающийся вверх за карниз дома.

Внешние поверхности печи на гранулах не так сильно нагреваются, как поверхности дровяных печей или каминов, поэтому большинство из них можно разместить ближе к горючим материалам — обычно на расстоянии 3 дюймов от стен по бокам и 1 дюйм от задней стены.

Большинство из них должны стоять на негорючих поверхностях, таких как камень или плитка, толщиной не менее 3/8 дюйма.Обязательно соблюдайте все требования производителя относительно зазоров.

Пошаговая установка печи на гранулах

Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. Если вы устанавливаете топку на гранулах, которая вписывается в камин, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и крышку дымохода наверху.

Продавцы печей часто предлагают установку по разумной цене, а местные нормы могут потребовать от вас обратиться к профессионалу. Но, если у вас есть возможность, установка отдельно стоящей печи на гранулах — это работа, доступная мастеру своими руками.

Пеллетные печи очень тяжелые. Если вы покупаете большой блок, у вас могут возникнуть проблемы с его перемещением даже с одним или двумя помощниками и тяжелой ручной тележкой. Проконсультируйтесь со своим дилером. Лучше всего сначала установить подушку пода и вырезать отверстие для вентиляционного отверстия, а затем попросить продавца доставить печь на место.

Если вы нанимаете профессионального установщика, убедитесь, что вентиляция печи осуществляется в соответствии с рекомендациями производителя и требованиями местных норм. Установщик может захотеть просто вытолкнуть вентиляционное отверстие в стене, но это может быть небезопасно, и печь будет работать лучше, если вентиляционное отверстие повернется вверх и будет выступать над карнизом.

Запуск вентиляции — самая сложная часть установки, поэтому спланируйте вентиляционный путь перед тем, как начать. Самый распространенный метод — вывести вентиляционное отверстие через внешнюю стену.Если это невозможно, вы можете пропустить вентиляционное отверстие через крышу. В этом случае вы можете нанять кровельщика, чтобы он установил сертифицированный кровельный домкрат, через который будет проходить труба. Домкрат необходимо установить и прошить, чтобы не было утечек.

Печь на гранулах обычно устанавливается на расстоянии 1-2 дюйма от задней стены, но при желании ее можно установить и дальше. Вентиляционное отверстие может выходить из задней части печи через стену, делая ее незаметной, если не почти невидимой.

Установите утвержденную нормативными документами негорючую подкладку пода, на которую будет опираться печь.Прокладка должна выступать как минимум на 6 дюймов перед плитой и на несколько дюймов с каждой стороны. Вы можете сделать подушку самостоятельно, положив бетонный задник, покрытый плиткой, или положив большую каменную плиту. Или вы можете купить готовую подушку для очага в Интернете или у поставщика печи. Подушку можно установить прямо на пол.

Обратитесь к документации по продукту, чтобы определить правильную высоту отверстия для вентиляционного отверстия. Используйте прибор для поиска шпилек, чтобы убедиться, что отверстие проходит между шпильками.В большинстве случаев вам нужно будет вырезать отверстие диаметром 10 дюймов.

Используйте универсальный нож и / или ножовку, чтобы сначала прорезать внутреннюю часть гипсокартона, а затем с помощью сабельной пилы или лобзика прорезать наружную обшивку.

Установите вентиляционную насадку — втулку, через которую будет проходить вентиляционное отверстие — в отверстие.

Подсоедините 3-дюймовую вентиляционную трубу с двойными стенками (или трубу, рекомендованную производителем) к печи и пропустите ее через наперсток наружу. Комплект для вентиляции 3-дюймовой печи на гранулах типа L удаляет дымовые газы.Selkirk Corp.

Снаружи установите очиститель вентиляционной трубы для удаления золы и установите колено, чтобы вентиляционное отверстие могло вращаться и проходить вертикально над карнизом. Используйте ремень, чтобы прикрепить вентиляционное отверстие к карнизу, и добавьте дождевик.

Просто подключите устройство к стандартной розетке на 120 В, и оно готово к работе.

Рекомендуемый ресурс: Получите предварительно протестированную местную установку печи на гранулах Pro

О Доне Вандерворте

Установка системы дымохода через крышу в жилом доме, автобусе или фургоне

Установка пыльника

Убедитесь, что нижняя сторона фланца пыльника трубы (поверхность, которая будет касаться крыши) и верх вашей крыши, где будет установлен фланец, чистые и сухие. Проконсультируйтесь с указаниями по кровельному герметику и прогнозом погоды, чтобы убедиться, что условия позволят ему должным образом застыть (т.е.е. не слишком холодно и не идет дождь до полного излечения).

Убедитесь, что ваша загрузка правильно ориентирована. Металлическая сторона фланца пыльника должна быть сверху. Если у вашего трубного башмака квадратное основание, а ваша крыша изогнута или наклонена, лучше всего ориентировать угол на высокую сторону вашей крыши (то есть как ромб, а не квадрат), что обеспечит вам лучшее покрытие и поможет пролить свет. вода подальше от фланца.

Внесите окончательные изменения в положение ботинка вокруг трубы.Убедитесь, что фланец может полностью касаться крыши, не растягивая чехол и не отрывая его от трубы. Если ваш ботинок растянут, попробуйте протолкнуть верх ботинка дальше по трубе, чтобы уменьшить натяжение.

Нанесите герметик на нижнюю сторону фланца кожуха трубы, затем закрепите фланец на месте с помощью крепежных деталей через фланец в крышу. Расстояние между крепежными элементами должно составлять примерно 1 дюйм, а их тип определяется кровельным материалом. Заклепки хорошо подходят для листового металла.Винты из нержавеющей стали с цилиндрической головкой подходят как для металлических, так и для резиновых крыш с деревянной обшивкой позади них. При использовании шурупов на металлической крыше просверливайте пилотное отверстие перед установкой каждого шурупа.

Фланец багажника должен плотно прилегать к поверхности крыши. Застегивайтесь от центра к краям, избегая растяжения или защемления ботинка при застегивании. При установке на гофрированную крышу убедитесь, что у вас есть застежка на нижней части каждого гофра, чтобы ботинок не соскочил с нижней части.

Уплотнение по периметру фланца пыльника трубы и поверх каждого крепежа. Удалите излишки герметика.

Никакой герметик не требуется и не рекомендуется там, где труба встречается с пыльником.

10 советов по уходу за дровяным камином

Когда очень холодные зимние ветры дуют снаружи , ничто не сравнится с теплым треском и сиянием дров в камине внутри . Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

При неправильной установке, эксплуатации или техническом обслуживании дровяные камины являются потенциальными источниками пожаров в доме. Угольки, выскакивающие из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе. Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США: «Дым может хорошо пахнуть, но он вреден для вас.«Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь потребляет большой объем воздуха во время горения, можно создать в доме отрицательное давление, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как угарный газ, обратно в дом. Это называется «задним ходом» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.

Эшли Элдридж, ветеран трубочиста и директор по образованию Американского института дымоходной безопасности (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. . Хотя домовладельцы могут чистить и поддерживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время осмотра.”

Найдите сертифицированного специалиста по дымоходам через CSIA.

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами. Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камином «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн.Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.

Топка каменного камина построена из специального жаропрочного огнеупорного кирпича, а внутренняя часть дымохода облицована термостойкими квадратными глиняными трубами, называемыми «плиткой». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка.Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход. Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, сдерживая любые угли, которые попадают в дымоход вверх».

Маленькая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют решетку или решетчатую решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучший поток воздуха и горение, и дверь для золоотвала в полу топки, оба из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не пачкая готовую жилую зону.

Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров. Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие, смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, одновременно втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонку закрывают, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме кажется холодным и сквозняком.Установка трубы между наружным помещением и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и зазоры, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Удаляйте золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему пожар в дымоходе может быть таким разрушительным: «Хотя топка построена из огнеупорного кирпича и предназначена для прямого контакта с огнем, все, что находится над заслонкой, спроектировано так, чтобы выдерживать только горячий дым и газы от огня, а не сам огонь, поэтому пожар в дымоходе может нанести серьезный ущерб.«Дымоход следует прочистить, когда скопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать резкий запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Надевается респиратор, чтобы защитить уборщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью.Затем металлические или пластиковые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Заглушку дымохода также осматривают и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин очищаются, они осматриваются, чтобы убедиться в отсутствии серьезных трещин в топке, дымоходе или облицовке, отсутствии незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена ​​и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.

Как установить дымоход дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

1) Начните свою систему с отрезка одностенной стекловидной эмалевой трубы для печи того же диаметра, что и выходное отверстие на плите.

2) Подсоедините переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу как минимум за 150 мм до достижения любой поверхности (потолка или стены).

3) Остальная часть дымоходной системы должна находиться в изолированных двустенных дымоходных трубах только с этого момента.

4) Для внутренних систем, проходящих через территорию, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для внешних систем, возвышающихся над территорией собственности, они должны проходить через стену под углом не более 45 ° с гильзой для стен, закрывающей проход через саму стену. Другой отвод 45 ° или тройник можно один раз подсоединить через стену, чтобы повернуть систему в вертикальном направлении.

6) Опоры балок достаточны для поддержки внутренней системы с помощью регулируемых настенных кронштейнов, обеспечивающих опору для внешней системы максимум каждые 2 м.

7) Для внутренних систем необходимы опора крыши, силиконовая планка и штормовой воротник для безопасного прохода через крышу любого типа.

8) Проходя через поверхность крыши (внутреннюю) или за линию крыши / желоба (внешняя), системы двойных стен должны достигать минимальной высоты по вертикали 1 м для создания минимального горизонтального зазора в 2,3 м.

9) Завершите любую систему, выбрав дождевик или защитный козырек.

Что такое установка без дымохода?

Планирование новой системы дымохода поначалу может показаться сложным, но с помощью этого руководства мы надеемся раскрыть тайну создания двустенной системы, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можем все понимаю ( выделено жирным шрифтом ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую дымоходную систему класса 1 с использованием дымоходных труб с двойной стенкой (или двойной стенкой). Эта система дымохода с двойными стенками будет проходить либо внутри (через этажи здания и выходить через поверхность крыши), либо снаружи (проходит через внешнюю стену и поднимается вверх снаружи здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Почему мне нужно использовать дымоходы с двойными стенками?

Три основных преимущества запуска дымоходной системы с одностенными трубами заключаются в том, что они связаны с традиционной эстетикой дровяных горелок, могут выдерживать температуры, возникающие в выходном воротнике из-за эмали, и передают много тепла наружу. трубы, увеличивая тепловую мощность печи. Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, поскольку внешняя поверхность станет слишком горячей и может передать это тепло в близлежащие горючие материалы, такие как балки и т. Д. обстановка.

Именно здесь вступает в действие дымоход с двойными стенками. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними, чтобы предотвратить передачу тепла к внешнему краю трубы, что делает их безопасными для прохода через любой тип поверхности. и соответствует Утвержденному Документу J действующих Строительных норм. Сохраняя газы в дымоходе теплыми, это способствует продолжению подъема вытяжки и предотвращает отрицательное воздействие более холодного воздуха снаружи на этот

Как запустить вашу систему изолированного дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка стекловидной эмалированной одностенной трубы для печи.Он будет иметь тот же внутренний диаметр, что и диаметр выпускного кольца вашей печи (5 дюймов или 6 дюймов — стандартные, но может быть 7 или 8 дюймов), и будет иметь паз внутри воротника через охватываемый патрубок на нижнем конце труба . И узкий охватываемый патрубок должен находиться только в нижней части трубы, а не наоборот, независимо от того, кажется ли он лучше перевернутым, так как вы не сможете подключить одинарный переходник к двустенному переходнику не на тот конец. . Диаметр выходного патрубка — это минимальный диаметр для всей системы дымохода, и вы никогда не сможете уменьшить его. .Просто закройте это соединение термостойким цементом или силиконовым герметиком с температурой не менее 1200 ° C. Для этой работы мы поставляем продукцию ведущих мировых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и подсоединить дымоход с двойными стенками непосредственно к выпускной муфте с помощью переходника, однако со временем это может потускнить поверхность трубы с двойными стенками из нержавеющей стали или полностью удалить покрытие с черной трубы с двойными стенками.

Также важно помнить; горячие газы хотят подниматься вверх, поэтому прямая вертикальная длина в начале системы способствует этому.Чем раньше ваши газы попадут в изгиб дымохода, тем меньше они смогут пройти через него, не накапливая сажу и, возможно, не оседая обратно в дымоход, поэтому выход через верхний выход печи идеален, но вам разрешено выходить через задний выход. при необходимости через одностенный тройник 90 °.

Какой двухстенный адаптер вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но должно быть сведено к минимуму), но вы должны преобразовать из этой трубы в изолированную дымоходную трубу с двойными стенками минимум на 6 дюймов (150 мм) до достижения нижней стороны вашей потолок / крыша или внутри стены .

Важнейшие строительные нормы, которые следует учитывать на данном этапе, касаются внутреннего диаметра вашей дымовой системы. Минимальный внутренний диаметр дымоходной системы, когда вы дойдете до секции с двумя стенками, составляет 6 дюймов (150 мм) , и этого легко достичь, выбрав правильный переходник с одинарной на двойную стенку. Распространено заблуждение, что система увеличивает при преобразовании одностенного дымохода в двустенный просто из-за изменения общего размера трубы, но это неверно.Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра во всем (например, от 5 до 5 дюймов) вам потребуется переходник с одинарной на двойную стенку и для увеличения диаметра (например, с 4 до 5 дюймов, 5 дюймов). до 6 дюймов и т. д.) только тогда вам потребуется переходник с увеличивающейся одинарной стенкой на двустенную.

Единственное исключение из этого правила — печи, одобренные DEFRA. Из-за более чистого горения этих моделей , только им разрешено оставаться 5 дюймов в диаметре для всей системы дымохода и при этом соответствовать Утвержденному Документу J Строительных норм.

Теперь, когда ваша система заработала правильно и вы успешно осуществили переход с одностенных труб на двухстенные с изоляцией, вы должны спланировать маршрут, по которому будет проходить дымоход; внутреннее, внешнее или их сочетание.

Как установить дымоход дровяной печи через стену (внешний)

Первая распространенная ошибка, допущенная при установке дымохода дровяной печи через стену, заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу.Это неверно, поскольку не должно быть горизонтальных участков общей длиной более 150 мм в системе дымохода или 90 ° (прямой угол) поворотов . Опять же, это происходит из-за того, что горячие газы должны подниматься, и, если они вынуждены двигаться в горизонтальном направлении, они теряют свое тепло, откладывают сажу в трубе, врезаются под прямым углом, как преграда, и снова опускаются вниз по системе.

В соответствии со строительными нормами, тройник 90 ° (или колено) можно использовать только непосредственно в заднем выпуске печи и нигде больше в системе.Все изгибы не могут превышать 45 ° , чтобы газы продолжали свободно подниматься, и используйте их экономно, так как вы ограничены максимум 4 оборотами на систему .

Для безопасного прохождения вашей системы через внешнюю стену необходимо 4 элемента Twin Wall; Настенная гильза 45 °, две отделочные пластины и фиксированная или регулируемая длина трубы с двойными стенками, достаточной длины, чтобы проходить сквозь стену при подъеме под критическим углом 45 °. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи.Это применимо только для прохода через стандартные негорючие стены полости. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны обеспечить безопасный зазор по всей длине дымохода 60 мм , хотя это зависит от марки используемой двойной стены).

Теперь, когда ваша система Twin Wall успешно покинула территорию, нам нужно повернуть систему вертикально, что легко достигается (в идеале) тройником 135 ° и съемным колпачком или коленом 45 °.Преимущество тройника и заглушки заключается в том, что он обеспечивает необходимый доступ к внешнему участку дымохода для очистки и слива конденсата и дождевой воды. Колено 45 ° не обеспечивает такого доступа.

Для оптимальной мощности вашей печи и соответствия строительным нормам общая длина вашей дымоходной системы должна составлять не менее 4,5 м. от выпускного отверстия печи до дождевого колпака. Это не представляет проблемы для дымоходов в двухэтажных домах, но необходимо учитывать при более коротких установках, таких как зимние сады и летние домики.В зависимости от длины дымохода, выбранного для прохода через стену, определяется, насколько далеко система будет располагаться от внешней поверхности. Довольно часто расстояние между внешней поверхностью стены и трубой составляет всего 50-80 мм в эстетических целях и используется с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода с двойными стенками, необходимого для успешного (и законного) запуска системы за пределами стены вашего дома; 1) общая высота готового дымохода 2) нужно ли обходить препятствия, такие как окна или нависающие потолки? Помните, что строительные нормы допускают не более 4 витков во всей дымовой трубе, и 2 из них уже были заняты (до и после прохождения через стену), поэтому вы можете использовать только 2 дополнительных колена для создания смещения вокруг препятствия, обычно желобов. / Софит.Если вы обнаружите, что у вас есть другие препятствия, то дымоход, к сожалению, придется переставить.

Единственная форма опоры, обычно необходимая для внешней системы двойных стен, — это регулируемые или фиксированные настенные кронштейны, прикрепляемые к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 м. Эти кронштейны могут быть либо закреплены на расстоянии 50 мм, либо регулируются, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков длиной 4 м и более настоятельно рекомендуется закрепить Регулируемая опора основания в нижней части системы в качестве дополнительного якоря для длинного участка двойной стены выше в дополнение к кронштейнам.Для поддержки дымохода за линией крыши есть выбор оттяжек, распорок и структурных фиксаторов.

Насколько высоко должна подниматься дымовая система?

Последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внешней системы двойных стен, поднимающейся вверх по любой стене, кроме фронтона, вы должны учитывать два требования строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И

• Он должен подниматься не менее чем на 1000 мм после прохождения линии крыши / перекрытия / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до уровня конька

При подъеме по фронтону все вышесказанное применимо, но с одной оговоркой:

• Если система проходит край крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком

Пара дополнительных моментов, которые часто возникают в связи с соседними зданиями и слуховыми окнами:

a) Если система выглядит из-за того, что заканчивается под окном в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

b) Любые прилегающие здания в пределах 2,3 м от вашей системы дымохода, к сожалению, также должны быть очищены. Дымоход должен подниматься как минимум на 600 мм над самой высокой точкой соседнего здания

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя система дымохода с двойными стенками начинается так же, как и внешняя система, от воротника печи до переходника с двумя стенками, как описано выше. Однако с этого момента мы не проходим сквозь стену, а, скорее, поднимаемся вверх по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора.Вентилируемые противопожарные плиты , которые иногда продаются как «прокладки для противопожарных остановок», должны быть прикреплены к потолку или полу всякий раз, когда система выходит и / или входит в жилое пространство . По сути, это сводится к тому, что эти плиты требуются везде, кроме пола чердака, но даже там это рекомендуется. А почему вентилируемые тарелки? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, сохраняя внешние края дымохода как можно более прохладными, но при этом задерживая возможное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . Как следует из названия, опора балки прикручивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Следовательно, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 опоры балки.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а двойная стена должна быть заключена в коробку или клетку на верхних этажах.

Самая эффективная форма дымохода — это вертикальный внутренний дымоход, однако у вас может быть до 4 изгибов или поворотов внутри системы, если вам нужно объехать препятствие на пути в виде колен 45 ° ( никогда 90 ° ), а на стропилах следует использовать опору для крыши в качестве окончательной формы опоры.

Пришло время пропустить дымоход с двойными стенками через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех двустенных дымоходов должно быть безопасное расстояние до горючих материалов, поэтому для трубы с двойными стенками 6 дюймов потребуется отверстие размером прибл.320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, очень важно выбрать правильный оклад для вашей крыши. Сам Flashing представляет собой конус из силиконовой или EPDM-резины, который находится на основании (традиционно свинцовом, но в наши дни, скорее, из алюминия) и может быть обрезан, чтобы плотно прижаться к дымоходу, чтобы обеспечить защиту от атмосферных воздействий на крыше. Тем не менее, Flashings не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; либо подходит для черепичной / шиферной крыши, либо нет.Облицовка для черепичных крыш имеет большое основание, которое необходимо закрепить под черепицей, тогда как для каждого другого типа кровли (плоской, гофрированной, деревянной и т. Д.) Имеется небольшое основание, предназначенное для крепления на поверхности крыши.

В-третьих, комбинируйте Flashing с Twin Wall Storm Collar, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься дымовая система?

И последний аспект вашей системы дымохода — обеспечение необходимой общей высоты и выбор подходящего вывода…

Для внутренней системы двойных стен, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы образовался 2.Горизонтальный зазор 3 м между верхом последнего отрезка трубы и поверхностью крыши

И…

• Он должен подниматься как минимум на 1000 мм один раз через поверхность крыши

ТАКЖЕ РАССМАТРИВАЕТ…

• Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна подниматься как минимум на 600 мм над этим коньком
• Если система выглядит из-за окончания ниже окна в скатной крыше или в пределах 2.3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны выдвинуть систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух или любой другой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Их довольно легко понять, но имейте в виду, что дождевик не является водонепроницаемым, а капюшоны Anti-Wind рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности или водные фронты.

Планирование вашей дымоходной системы дымоходная труба | продукты для вентиляции дровяной печи | Обслуживание каминов в Портленде и Ванкувере Дровяные печи | Пеллетные печи | Установка камина Портленд, ИЛИ

В: Я хочу установить собственную дымоходную трубу, но не знаю, с чего начать.

A: Самый простой способ начать — назначить нам домашнюю консультацию, чтобы определить, что вам нужно. Однако здесь мы ответим на несколько вопросов.

• Для начала определите, какой тип дымохода требуется для вашего прибора. Эта информация содержится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымохода. Например; Дымоход класса A предназначен для древесины, угля и большинства видов топлива, однако он может не потребоваться для вашего газового или гранулированного оборудования. Вентиляционное отверстие для пеллет предназначено для устройств сжигания пеллет или кукурузных горелок. B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для установки с прямым отводом газа.Итог — Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
• Определите подходящую планировку или тип установки для вашего дома. Для дымоходной трубы класса А установка прямо через потолок является наиболее популярной, наименее дорогой и обеспечивает наилучшую тягу, но не всегда вариант.
• Далее определите необходимый размер дымоходной трубы. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.
• После того, как вы определите четыре вышеуказанных требования, вам нужно будет выбрать производителя и марку дымоходной трубы (многие производители предлагают несколько марок в пределах одного типа). Несмотря на то, что доступны несколько брендов, мы рекомендуем дымоходные трубы Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены.
• Ни в коем случае не заменяйте одностенную дровяную трубу дымохода классом А. Дровяная труба для печи предназначена для внутренней части вашей установки, затем используйте дымовую трубу класса A, как только вы проникаете в стену или потолок.

В: Следует ли устанавливать дымоходную трубу вертикально или горизонтально через стену, а затем вверх?

A: Прокладывайте дымовую трубу вертикально, если у вас есть такая возможность, она будет значительно дешевле и будет лучше тянуть, поскольку обычно не бывает колен, ограничивающих тягу. Дымоход, который в основном находится снаружи, как в случае установки через стену, также будет холоднее и может иметь меньше проблем с тягой или нисходящим потоком, чем дымоход, который идет прямо вверх.

В: Что делать, если я застряну и не смогу во всем разобраться после того, как куплю дымоходную трубу? Могу я его вернуть?

A: Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые готовы помочь вам. В конце концов, Custom Stove Installations — это компания, занимающаяся установкой печей. Если вы решите вернуть свою покупку полностью или частично… не проблема, если труба не повреждена и не использовалась. Наша философия — помочь людям получить то, что они хотят или в чем они нуждаются, или вернуть это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы несете ответственность за доставку. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

В: Я видел, как люди использовали черную трубу для монтажа всей трубы дымохода дровяной печи. Я хотел бы сэкономить, но безопасно ли это?

A: Абсолютно нет! Черная дымовая труба НЕ является дымоходной трубой и должна использоваться только до точки проникновения в потолок или стену. С этого момента требуется дымоходная труба класса А.Черная одностенная печная труба имеет зазор до горючих материалов 18 дюймов (двойная черная труба имеет зазор 6 дюймов), тогда как дымоходная труба класса А обычно имеет длину 2 дюйма. Печная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса А. трубы и потенциально будут накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе. Нет безопасного способа использовать черную дымовую трубу для всей системы дымохода, поэтому спросите себя … Стоит ли экономия денег для меня или моей семьи жизни и стоимости дома риск?

Q: Мне нужно больше дымоходных труб класса A марки XYZ.Могу ли я использовать дымоход любой другой марки?

A: Нет. Каждый производитель дымоходной трубы класса A использует свои собственные методы для крепления трубы вместе, поэтому одна марка, скорее всего, не будет правильно соединяться вместе с другой маркой дымоходной трубы и может быть опасной из-за неправильной установки, поскольку она может развалиться или вытечь креозот, дым или газы.

В: Могу ли я просто проложить черную одностенную трубу полностью вверх?

A: Нет, вы должны перейти на дымоходную трубу класса A на потолке или стене.

В: В чем разница между печной трубой и дымовой трубой?

A: Многие путают термины. Печная труба обычно окрашивается в черный цвет и используется во внутренней части дома до тех пор, пока вы не перейдете через стену или потолок, после чего на ней используется дымоходная труба класса А. Печная труба, черная труба, одностенная труба — все это одно и то же. Дымоходная труба, труба класса А, трехслойная труба, изолированная труба — все относятся к дымоходной трубе класса А. Двустенная труба может быть связана либо с двустенной черной трубой, такой как DVL, либо с двустенной дымоходной трубой, такой как DuraTech.

В: Почему я должен покупать у Custom Stove Installations?

A: Мы эксперты, когда дело доходит до монтажа дымоходных труб, и у нас есть полный персонал, готовый помочь вам решить проблемы с вашей дымоходной системой. У нас есть большой запас продуктов для дымоходов, от труб до щеток и чистящих средств, и всего, что можно представить для вашего камина, дровяной печи и печи на гранулах.
