Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего.

Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

• Естественная,
• Принудительная,
• Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

• Дом находится в зоне с достаточно чистым воздухом.
• В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

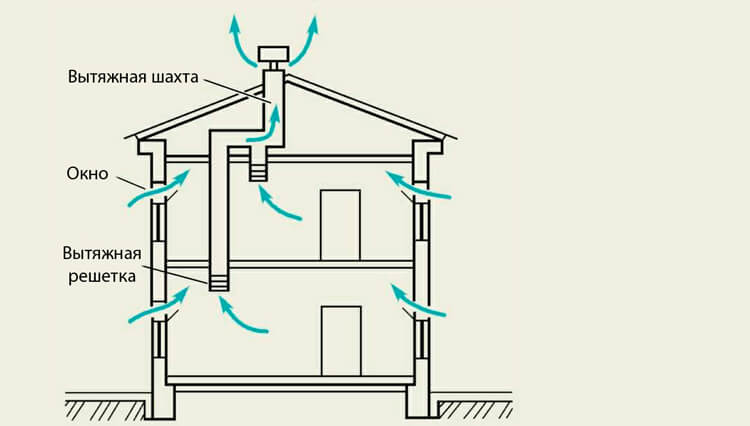

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

• Решетки, сетки, защищающие помещения от насекомых, грызунов.
• Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
• Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
• Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
• Воздуховоды.
• Обогреватели (для холодных периодов).
• Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

• В холодное время года — с подогревом.
• В теплый период — без подогрева,
• Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

• Диаметр сечения.
• Герметичность.
• Соответствие санитарным нормам.
• Устойчивость к коррозии
• Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

• Большой размерный ряд для подбора трубы необходимого размера.
• Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
• Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
• Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
• Простота и скорость монтажа, возможность все сделать своими руками.
• Сборка не требует специальных знаний и сложного оборудования.
• Быстрый демонтаж или изменение конфигурации при необходимости.
• Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

• Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
• Есть риск механических повреждений.
• При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
• На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

• Делается разметка трасс.
• Устанавливаются крепежи.
• Устанавливается вентилятор, к нему подключается первый элемент.
• Сборка всей вентиляционной линии.
• Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

• Для корпуса вытяжки лучше использовать алюминий.
• В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
• Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

• вытяжная вентиляция;
• приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

• минимизацию поступления шума из окружающего мира, который попадает в частный дом;
• фильтрацию воздуха;
• теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
• можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

1. Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

• минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
• при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
• когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
• на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
• диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан.  Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

• Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

  Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

• Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
• Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать «стройку века» нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте — вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все «ляжет» как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.



1. Вентиляция в частном доме — варианты
2. Условия для выбора системы вентиляции частного дома

3. Преимущества естественной вентиляции в частном доме
4. Можно ли сделать вентиляцию частного дома своими руками



Вентиляция в частном доме — варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

• естественная вентиляция
• принудительная (приточно-вытяжная) вентиляция
• вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?



Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

• чистота окружающей атмосферы
• материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине — на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме — фотоподборка.



Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

• действительно чистого наружного воздуха
• следующих строительных материалов для дома:
  • дерево (дома из бревен или бруса)
  • саман (или же легкий саман)
  • кирпич
  • газоблок
  • пеноблок
  • шлакоблок
  • керамзитовый блок
  • керамический эффективный блок
  • монолитный керамзитобетон



Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

• если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
• если ваш дом строится из:
  • 3D панелей
  • пенополистеролбетона
  • SIP панелей
  • сэндвич-панелей
  • вакуумных панелей
  • МДМ-панелей
  • СОТА-панелей
  • а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

• на порядок уменьшаются затраты на установку вентиляции в частном доме
• при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления — коридоры, лестничные площадки и пролеты и тому подобное
• самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо — спальни, кабинеты, гостиные, то есть жилые комнаты
• во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме — видеоурок.



Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции — сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали — не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж — видео от специалиста на все руки:



Ну что ж, алгоритм действий прост — главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж — пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести  в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

система приточной вентиляции вытяжки своими руками как правильно сделать

На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.



Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

• воздух должен быть чистым и свежим;
• показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

• выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
• обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.



Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

• количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см³/час при площади более 20 м³. Если на одного человека приходится менее 20 м² площади, достаточно 3 м³/час.
• Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

                     — для жилой комнаты: 3 м³/час на 1 м² площади;

                     — для раздельных санузла и ванной комнаты: 25 м³/час;

                     — для совмещенного санузла: более 50 м³/час;

                     — для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м³/час, 4-х конфорочная газовая 90 м³/час.

• Нормы кратности воздухообмена таковы:

                     — для комнат, в которых постоянно есть люди – один объем в час;

                     — для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.



Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

• на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м³/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
• в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.



Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.





Естественная вентиляция: принципы функционирования и особенности

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

• отсутствие шумов;
• работа без аварий;
• дешевый монтаж;
• энергонезависимость;
• высокая надежность;
• мягкий микроклимат;
• экономичность.

Недостатки такого типа воздухообмена:

• слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
• тяга зависит от времени года и высотности дома;
• регулирование интенсивности невозможно;
• почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
• тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
• вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
• отсутствие обработки воздуха;
• для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

• запотевают стекла;
• на кухонных стенах образуется жирный налет или грибок;
• зимой повышенная влажность.



Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

• вентилятора;
• фильтра, очищающего воздушные массы;
• глушителя шума;
• калорифера, нагревающего воздух;
• воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

• работа системы не зависит от обстоятельств и окружающих условий;
• можно отрегулировать характеристики для каждой комнаты;
• не требуется ручное управление оборудованием;
• воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

• работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
• само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
• проект должен быть тщательно просчитан.



Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.



Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

• приточная: работает на подачу воздуха;
• вытяжная: работает на вытяжку из дома;
• приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

• два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
• один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.



Особенности вентиляции помещений частного дома

 Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

• кухня более 8 м³ – плита должна иметь две горелки;
• 12 м³ – не больше 3-х горелок;
• 15 м³ – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м², вытяжных каналов должно быть несколько.



Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.





Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.



Вентиляция верхних этажей и чердака

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.





Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

• параметрах воздухообмена и микроклимата;
• нормативах, определенных для оборудования данного типа;
• особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

• чтобы настраивать и ремонтировать можно было самостоятельно;
• должны быть резервные узлы;
• управление – максимально простое;
• система должна быть надежной в разных условиях эксплуатации;
• вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
• монтаж и эксплуатация – экономичны.



Рекомендации и нюансы

Вентилирование частного дома – ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытаются сэкономить, получая впоследствии массу проблем. Специалисты дают рекомендации по вентилированию, к которым стоит прислушаться:

1. Наличие кондиционера не решит вопрос вентиляции. Обладая способностью изменить характеристики воздуха, он не может создать его кругооборот. Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
2. Вытяжной вентилятор не справится с проветриванием здания. Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
3. Проветривания и открытого окна недостаточно для вентиляции. Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
4. Оборудование с нагревателем используют не при любых условиях. У рекуператора существуют ограничения на минимальную температуру до (-25)-(-30)°. При более низкой температуре конденсат замерзает на устройстве.

Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.

 Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

как сделать своими руками правильно

Вентиляция в загородном коттедже:

Технические нормативы

Правила расчетов и монтажа

Принудительные системы

Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:

• не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
• категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;
• нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м³, в санузле и нежилых комнатах — от 25 м³ в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

Вентиляционные системы бывают двух видов:

• естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;
• принудительная — поток приводится в движение вращающимися лопастями.

Для садовых построек

Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.

Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.

Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.

Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.

Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.

Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.

Для жилых зданий

Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.

В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м² на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где

• S — площадь комнаты;
• H — высота потолков;
• N — кратность.

Возьмем для примера спальню 18 м². Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м³/час.
Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.

Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе:
S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.

Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.

Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.

Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.

Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.

Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.

Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от  мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где

• S — площадь помещения
• H — его высота.

Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.

Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.

Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.

В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.

Самым простым решением будет установить приточный вентилятор. Ставить его нужно в отдельный канал, чтобы поток под давлением не выходил в другие помещения при его работе, а выводился прямо на крышу. Для оптимальной работы понадобятся впускные клапаны на дверях, окнах или в стенах — ведь, чтобы обеспечить отток, необходим приток.

Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.

На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.

Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.

• Материал подготовил: Артем Филимонов

---

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Как лучше проветрить дом во время пандемии

Моя одержимость вентиляцией началась задолго до пандемии. Пять лет назад, когда я переехал из центра Токио на побережье Японии, влажное одеяло, казалось, поднималось над морем и окружающими горами, окутывая все, что у меня было, влажной дымкой. В сочетании с изнуряющей летней жарой он создал идеальный рецепт плесени.

В то первое лето моя вентиляция была слабой. Татами На циновках — традиционном японском соломенном полу — выросли темные комки.Дрожжевой запах пустил корни в подъезде, и действительно, при ближайшем рассмотрении, несколько пар моих туфель пекли свой хлеб. Книги, расположенные возле окон, казалось, становились разумными с постоянно развивающимися усиками гиф вдоль их корешков.

Я поспрашивал. Это нормально? «О да. Добро пожаловать в страну форм », — звучал общий рефрен. Старожилы рассказывали страшные истории о том, как они развешивали одежду, чтобы сушить на солнце, и забывали ее на ночь. На следующее утро они одичали.Влажный застойный ночной воздух был плесенью небес. Я получил травму. В течение 10 месяцев в году местность была идиллической, пригодной для жизни и, что самое главное, засушливой. Но как мне выжить в жаркое лето? Я никогда раньше не думал о вентиляции.

Моя личная забота теперь носит глобальный характер. Вентиляция играет важную роль в передаче коронавируса: шансы заразиться коронавирусом почти 20 раз выше в помещении, чем на улице.Капельки, содержащие вирус, коварны. Они могут задерживаться в плохо проветриваемом помещении и потенциально распространяться, даже если вы держитесь на безопасном расстоянии от других. Бессимптомные люди не чихают и не кашляют, но они по-прежнему выделяют постоянный поток аэрозолей, когда теребят салаты за обедом или читают лекции своим студентам в университете. «Эти частицы могут находиться во взвешенном состоянии в воздухе в течение нескольких часов, сохраняя при этом инфекционность», — говорит Джиаронг Хонг, инженер-механик из Университета Миннесоты.«Но, — подчеркивает он, — если вы хотя бы на немного лучше [по улучшению вентиляции], вы можете значительно снизить риски».

С тех пор, как я впервые столкнулся с плесенью, я потратил абсурдное количество времени и энергии на поиски улучшения воздушного потока в моем доме. То, что началось как акт отчаяния, превратилось в нечто большее: образ жизни. Я понял, что вентиляция не только защищает нас во время пандемии; это поднимает дух и разум. Позвольте мне, этому любителю вентиляции, научить вас, как лучше вентилировать.

---

Моим первым побуждением к жизни без плесени было запечатать окна и постоянно включать кондиционер. Это помогло, но создало непредусмотренные очаги влаги. Моя система отопления, вентиляции и кондиционирования не централизована, и, поскольку в коридоре нет кондиционера, я вернулся домой из поездки на выходные и обнаружил, что дверь моей спальни заросла собственной кожей. Кондиционер создал достаточный температурный зазор, чтобы образовался конденсат на внешней стороне двери: мгновенная плесень. То же самое и с пандемией: один только AC часто не помогает, сказал мне Хонг.Если кондиционер просто обдувает воздух кругами, аэрозоли могут остаться. Валовой.

Читайте: Нам нужно поговорить о вентиляции

Моей следующей идеей были осушители воздуха. Я купил две неповоротливые машины, которые можно оставлять на 24 часа в сутки. Бытовые осушители воздуха обычно наполняются водой всего за несколько часов, поскольку они пытаются поддерживать влажность ниже 70 процентов. Но эти промышленные системы сливают воду непрерывно через шланг, поэтому вам никогда не придется опорожнять их резервуары. В сочетании с кондиционером осушители превратили атмосферу дрожжевой печи в комфортную сухую, но воздуху по-прежнему не хватало бодрости и свежести.

По прихоти я купил вентилятор Vornado, воткнул его в угол гостиной и включил. Мгновенно я почувствовал себя дураком. Были ли фанаты простым решением этой заплесневелой головоломки? Но Ворнадо не был обычным фанатом. Он был настолько мощным, что казалось, что он вдыхает комнату, переворачивает ее и выталкивает обратно. Совокупность того, как она перемещала всех по воздуху, была откровением. Воодушевленный этим довольно очевидным пониманием, я пошел дальше. Я купил несколько оконных вентиляционных установок, которые можно установить самостоятельно.Я плотно вставил их в окна на противоположных сторонах комнаты. Один втягивает воздух, а другой выталкивает. О Боже. Стоять посреди гостиной с вентиляционными отверстиями и Vornado, работающими согласованно, было настоящим восторгом. Кондиционер и осушитель почти не казались необходимыми.

Теперь у меня есть три Ворнадо и небольшая армия этих оконных блоков, стратегически расположенных так, чтобы ни одна частица воздуха не застаивалась в моем доме площадью 1000 квадратных футов. Возникающий в результате вихрь движущегося воздуха устраняет любую возможность скопления частиц или укоренения тяжести атмосферы.Зажгите сигарету где-нибудь в моем доме, и вы будете ослеплены потоком дыма — вверх и вокруг, через дверные проемы, вихрем к потолку, а затем обратно к полу, начерчивая элегантные дуги в воздухе — никогда не успокаиваясь, пока он находит выход в окно.

Я спросил Хун, сумасшедший ли я. Было ли все это излишним? Конечно, в воздухе было комфортно, но разве было лучше? «Вы решили это интуитивно», — сказал Хонг. «С точки зрения механики жидкости, вы создаете градиент давления», что является причудливым способом сказать, что воздух в моем доме успешно перемещается из одной стороны в другую.Без градиента давления вы получаете то, что Хун называет «стабильной циркуляцией», при которой частицы перемещаются вокруг и вокруг без выхода. Большое нет-нет.

В одной из моих комнат только одно окно и, следовательно, только одно вентиляционное отверстие. Хун увещевал меня. «Это очень, очень плохой дизайн — иметь вентиляцию и выходить в одном и том же месте. Намного лучше иметь несколько мест ». Тем из нас, кто снимает дома, может быть сложно пробить новую дыру в стене, чтобы добавить вторую вентиляцию. Но для предприятий установка вентиляционных отверстий может быть разумной инвестицией.

К счастью, вы можете создать более безопасный воздух, не впадая в крайности. Если вы не можете позволить себе вентиляционные отверстия в окнах, просто откройте как можно больше окон. Откройте двери между комнатами с одним окном, чтобы создать градиент. Делайте это даже при включенном кондиционере, иначе наступит зима с обогревателем. Да, он менее энергоэффективен, но даже одно приоткрытое окно будет медленно пополнять застоявшийся воздух. Два приоткрытых окна помогают воздуху лучше понять, как двигаться. Вы также можете улучшить качество воздуха в комнате с одним вентиляционным отверстием, добавив HEPA-фильтр, который, как было доказано, эффективно снижает количество опасных аэрозолей.

Прочтите: Может ли кондиционер распространять коронавирус?

Что касается размещения вентилятора , будьте преднамеренными. Если они будут направлены к стенам, вентиляторы создадут карманы, в которых воздух будет циркулировать по кругу, что вызывает опасение «стабильной циркуляции». Вместо этого пусть вентиляторы продувают комнату с по таким образом, чтобы направлять воздух в сторону выходных отверстий или открытых окон. Поскольку изменение направления, в котором дует кондиционер, может быть затруднительным, иногда бывает полезно разместить вентиляторы перпендикулярно потоку переменного тока.Это дополнительно помогает устранить любые застойные воздушные карманы, которые кондиционер может создать из-за неоптимального размещения. Конечный результат должен быть ясным, но неуловимым: цель не в аэродинамической трубе, а в мягком ощущении активного воздуха.

Вы, вероятно, узнаете, добились ли вы успеха, потому что благодаря вентиляционным отверстиям, открытым окнам и свободному потоку воздуха в комнате должно быть легче, пахнет лучше и казаться намного свежее, чем раньше. Запахи должны быстро исчезнуть. А микрочастицы слюны следует уносить со скоростью, которая значительно снижает вероятность заражения вирусом.Ваша плесень исчезнет, ​​ваша голова прояснится, и ваша жизнь станет еще безопаснее.

---

Станьте одержимым вентиляцией, как я, и вы разовьете то, что можно описать только как «вентиляционный радар». Вы чувствуете оцепенение гостиничного номера, в котором не открываются окна. Вы задыхаетесь в кафе без ветра. Вы можете зайти в ресторан и инстинктивно оценить риск, наблюдая за потенциальными горячими точками мертвого воздуха и размышляя, могут ли аэрозоли быть проблемой. Сколько окон открыто? В ресторане есть кондиционер и вентиляторы? На слабо вентилируемые стыки начинаешь прыгать.Вентиляция становится заменой всему. Если вентиляция плохая, как насчет еды? Если руководство не может сделать что-то столь очевидное, как контролируемый воздушный поток, знает , какие ужасы могут происходить на той кухне.

Фактически, мое путешествие убедило меня, что вентиляция — это, возможно, фундаментальный аспект домашнего дизайна. Вентиляция — то, как воздух течет, куда он течет, сколько его течет и как быстро пополняется, — составляет основу бьющегося сердца здания.Невыносимо даже самая продуманная комната, если она невыносимо устаревшая.

Пять лет спустя лето меня больше не пугает. Я даже чувствую укол ностальгии, когда этот подходит к концу. У меня полы без комков, двери без обшивки, а ботинки без хлеба. Воздух вокруг меня кружится и полон жизни, и он не задерживается достаточно долго, чтобы приятели-микроби могли пустить корни на поверхности. Сейчас у меня дома активная закваска — только закваска.

6 способов вентиляции вашего дома (и какие из них лучше)

Следует ли в экологичном доме иметь такое вентиляционное оборудование, как наша Zehnder HRV?

Фото: Алекс Уилсон Одна из особенностей нашего нового дома, которая меня больше всего волнует, даже не вызывает удивления у некоторых посетителей: система вентиляции.Я считаю, что у нас есть самый эффективный вентилятор с рекуперацией тепла (HRV) на рынке — или, по крайней мере, он находится на вершине.

Но сначала многие люди могут задаться вопросом, а должна ли «зеленая» жилая площадь требовать механической вентиляции? Многие люди могут подумать, что это как раз та энергопотребляющая система, от которой дома должны избегать, при этом открывая окна для свежего воздуха.

Зачем вентилировать?

Веками дома не вентилировались, и все было в порядке, не так ли? Зачем нам сегодня нужно прилагать все эти усилия (а зачастую и значительные затраты), чтобы проветрить дома?

Есть несколько причин, по которым вентиляция сегодня важнее, чем это было когда-то давно.Самое главное, что дома 100 лет назад действительно протекали. Обычно у них не было теплоизоляции в стенах, поэтому свежий воздух мог довольно легко проникать через все щели, трещины и дыры в оболочке здания.

Кроме того, строительные материалы, которые использовались 100 лет назад, были в основном натуральными продуктами, которые не приводили к значительному выделению летучих органических соединений (ЛОС), формальдегида, антипиренов и других химикатов, которые так распространены в сегодняшних строительных материалах, мебели и других материалах. другие вещи.

Опции вентиляции

Вентиляция может принимать разные формы. В общем, системы можно разделить примерно на полдюжины общих типов:

Схема системы вентиляции из информационного бюллетеня Building Science Corporation по сбалансированной вентиляции.

Изображение: Building Science Corp.

• Только вытяжная механическая вентиляция. Это относительно распространенная стратегия, при которой небольшие вытяжные вентиляторы, обычно в ванных комнатах, работают либо постоянно, либо с перерывами, чтобы отводить несвежий воздух и влагу, образующуюся в этих комнатах.Эта стратегия создает умеренное отрицательное давление в доме, и свежий воздух поступает либо через трещины и другие места утечки воздуха, либо через специально размещенные воздухозаборники для подпитки. Преимущество этой стратегии — простота и невысокая стоимость. Недостатком является то, что отрицательное давление может втягивать радон и другие почвенные газы, которые нам не нужны в домах.
• Только приточная механическая вентиляция. Как следует из названия, вентилятор подает свежий воздух, а несвежий воздух выходит через щели и места утечки воздуха в доме.Подача воздуха может подаваться в одно место, распределяться по каналам или подаваться в систему распределения каналов системы принудительного воздушного отопления для рассеивания. Приточная система вентиляции создает давление в доме, что может быть хорошим средством предотвращения проникновения радона и других загрязняющих веществ в дом, но при этом существует риск попадания влажного воздуха в полости стен и потолка, где могут возникнуть проблемы с конденсацией и влажностью.
• Сбалансированная вентиляция. Гораздо лучшая вентиляция обеспечивается за счет сбалансированной системы , в которой отдельные вентиляторы управляют как приточным, так и вытяжным воздухом.Это позволяет нам контролировать, откуда поступает свежий воздух, куда поступает свежий воздух и откуда забирается отработанный воздух. Сбалансированные системы вентиляции могут быть точечными или канальными. С помощью канальных систем имеет смысл подавать свежий воздух в места, где больше всего живут (гостиная, спальни и т. Д.), И выпускать воздух из помещений из мест, где образуется влага или загрязняющие вещества (ванные комнаты, кухня, комната для занятий).
• Сбалансированная вентиляция с рекуперацией тепла. Если есть отдельные вентиляторы для подачи свежего и вытяжного воздуха в помещение, имеет смысл разместить эти вентиляторы вместе и включить теплообменник воздух-воздух , чтобы выходящий из помещения воздух предварительно кондиционировал входящий наружный воздух. .Этот теплообменник воздух-воздух, который сегодня чаще называют вентилятором с рекуперацией тепла или HRV , отлично подходит для работы в более холодном климате. Немного другая версия, известная как вентилятор с рекуперацией энергии (ERV), похожа, но передает влагу, а также тепло от одного воздушного потока к другому, поддерживая большую желаемую влажность в доме зимой и уменьшая количество влажности. завезен летом с улицы.

Я твердо убежден, что во всех домах должна быть механическая вентиляция.В более плотно изолированных домах вентиляция становится все более важной. Но даже в очень дырявом доме нельзя рассчитывать на приток свежего воздуха или спокойные дни весной и осенью, когда нет перепада давления в ограждающей конструкции здания.

Если позволяет бюджет, настоятельно рекомендуется использовать сбалансированную вентиляцию, а если вы делаете это в относительно холодном климате, таком как наш, то обеспечение рекуперации тепла не составит труда. Механическая вентиляция всегда требует энергии; с рекуперацией тепла потери энергии свежего воздуха сводятся к минимуму.

Алекс является основателем BuildingGreen, Inc . и исполнительный редактор Environmental Building News. В 2012 году он основал Resilient Design Institute . Чтобы быть в курсе последних статей и размышлений Алекса, вы можете подписаться на его ленту в Twitter.

Вентиляция в доме: руководство для начинающих

Вентиляция включает удаление застоявшегося и / или влажного воздуха изнутри дома и его замену свежим воздухом снаружи.

Надлежащая вентиляция необходима для поддержания здоровой окружающей среды, так как она:

• предотвращает накопление избыточного уровня влажности (которое может привести к конденсации, плесени и, как следствие, к проблемам со здоровьем)
• обеспечивает воздух для топлива -горящие устройства, такие как дровяные печи
• удаляет запахи приготовления пищи
• в некоторых случаях это может помочь удалить аллергены и другие раздражители, такие как табачный дым

Здания вентилируются с помощью комбинации неконтролируемой вентиляции (сквозняки, воздушные кирпичи и вентиляционные отверстия и т. д.) и, все чаще в новых домах, регулируемая вентиляция решения, такие как механическая вентиляция с рекуперацией тепла.

Еще одно решение, которое требует разработки с самого начала, — это пассивная вентиляция.

Неконтролируемая вентиляция

Для многих существующих домов решением выбора были кирпичи и вентиляционные отверстия. Они дешевы в установке, соответствуют строительным нормам и понятны большинству строителей.

Они могут держать дом вентилируемым, но есть ряд предостережений:

• Если нет ветра, то дом может не вентилироваться, и наоборот, если дует сильный ветер, то дом может быть слишком вентилируемым.
• Airbricks может забиваться грязью, мусором или растительностью за пределами помещения; или наоборот, занавески или мебель внутри дома.
• Внутренние двери должны быть открыты, чтобы воздух мог проходить через дом, обеспечивая перекрестную вентиляцию.
• Отверстия для струйки должны быть оставлены в «открытом» положении для обеспечения вентиляции
• Имейте в виду, что при неконтролируемой вентиляции влажный воздух запахи распространяются по дому, часто конденсируясь внутри или на ткани здания. Это может вызвать проблемы со здоровьем из-за влажности, такой как пылевые клещи и плесень, или даже повлиять на долговременную целостность строительных материалов

Управляемая вентиляция

Наиболее контролируемые системы вентиляции «активны» с вентиляторами для создания положительного или отрицательное давление в доме.Часто для балансировки системы по всему зданию используются тщательно спроектированные воздуховоды.

Механическая вентиляция всего дома с рекуперацией тепла (MVHR) стала обязательным элементом вентиляции для застройщика. (Тем не менее, такие системы не подходят для всех новых домов — подробнее об этом позже.)

Строительные нормы

в настоящее время требуют воздухонепроницаемости 5 м3 / м2 / час при 50 Па, что составляет примерно половину воздухообмена в час, и поскольку Повышается воздухонепроницаемость, увеличивается и требование контролируемой вентиляции — чаще всего в форме MVHR — для поддержания здоровой окружающей среды без ненужных потерь слишком большого количества тепла.

Эти системы состоят из двух независимых воздуховодов, каждый со своим вентилятором:

• Вытяжной вентилятор удаляет затхлый влажный воздух из влажных помещений (ванные комнаты, кухня, подсобные помещения и т. Д.). Затем этот несвежий воздух проходит через матрицу теплообмена, где тепло «восстанавливается», прежде чем он будет выпущен за пределы дома.
• Второй вентилятор всасывает свежий воздух снаружи. Затем он фильтрует его, чтобы избавиться от загрязнений и переносимых по воздуху аллергенов, а затем пропускает его через матрицу теплообмена, чтобы согреть его — и таким образом подает предварительно нагретый свежий воздух во все жилые помещения и спальни

Один из ключевых Преимущества MVHR — улучшенное качество воздуха.Кроме того, удаление загрязнений и переносимых по воздуху аллергенов, таких как пыльца, означает, что такие системы очень полезны для людей, страдающих аллергией.

Однако системы MVHR подходят не для всех новых домов. Чем более герметичен дом, тем эффективнее будет система MVHR, и общепринято считать, что для получения реальных преимуществ необходим уровень 3 м³ / час / м². Таким образом, ваш новый дом должен быть достаточно воздухонепроницаемым, чтобы система MVHR работала эффективно.

Системы MVHR также лучше всего проектируются и устанавливаются с самого начала благодаря наличию воздуховодов.Таким образом, такие системы может быть трудно (но не невозможно) модернизировать в существующие объекты.

Вытяжные устройства для системы механической вентиляции необходимо было «ввести в эксплуатацию» (в результате чего воздушный поток по всему дому сбалансирован) перед использованием. Эта система принадлежит Beam Vacuum & Ventilation (Изображение предоставлено: Beam Vacuum & Ventilation)

Альтернативные системы управляемой вентиляции

Если невозможно разместить в доме систему воздуховодов, можно использовать центральную систему вентиляции.Они бывают двух основных типов:

• принудительная приточная вентиляция (PIV)
• механическая вытяжная вентиляция (MEV)

Конструкция системы и ограждающая конструкция здания имеют решающее значение для обеих этих систем, чтобы обеспечить равномерный поток воздуха и избегать «белых пятен» в собственности.

Положительная входная вентиляция

PIV предназначена в первую очередь для существующих домов с чердаком. Система работает, мягко подавая свежий отфильтрованный воздух в помещение от блока, установленного на чердаке, и через распределительный диффузор, установленный на потолке.

Центральный блок забирает воздух с чердака или снаружи, фильтрует его и доставляет на территорию, создавая положительное давление, которое, в свою очередь, вытесняет застоявшийся воздух.

Система принудительной приточной вентиляции подает свежий воздух в дом из блока, размещенного на чердаке. Это система Nuaire’s Drimaster (Изображение предоставлено Nuaire)

MEV является почти противоположностью PIV и фактически представляет собой центральный вентилятор, который мягко удаляет затхлый или влажный воздух из точек с высокой влажностью, таких как ванная или кухня.

Это создает отрицательное давление, которое теоретически втягивает свежий воздух равномерно в собственность через ограждающую конструкцию здания.

Стоимость блока PIV или MEV может варьироваться от 200 до 900 фунтов стерлингов. Тем не менее, система MEV может потребовать большего количества монтажных воздуховодов, чем PIV, и, следовательно, будет иметь немного более высокую стоимость проекта в зависимости от доступности.

Это по-прежнему значительная экономия по сравнению с системами MVHR, особенно в домах, где элемент рекуперации тепла не будет эффективным, а установка воздуховодов будет просто непрактичной.

Пассивная вентиляция

Существуют варианты пассивной вентиляции, которые полагаются на преобладающий ветер или естественную плавучесть, а не на активные вентиляторы для перемещения воздуха, и предлагают лучшее движение воздуха и эффективность, чем струйные вентиляционные отверстия и воздушные блоки.

Теплый воздух поднимается вверх, и, установив тщательно спроектированные вытяжные вентиляционные отверстия на высоком уровне, можно использовать эту естественную плавучесть для создания восходящего движения теплого несвежего воздуха. Воздухозаборник, расположенный на низком уровне, обеспечивает подачу свежего воздуха.

Поступающий свежий воздух может пропускаться через специальный теплообменник для рекуперации тепла из отработанного отработанного воздуха аналогично активным системам рекуперации тепла.

Архитекторы Кэтрин Робертс и Стивен Харрис разработали систему пассивной вентиляции для своего нового дома в Уэльсе. Теплый воздух наполняет застекленный внутренний зимний сад, выходящий на юг, и может выходить по всему дому через открывающиеся окна первого этажа. (Изображение предоставлено Джеймсом Френчем) открытые участки, например на крыше. Одна сторона дымохода пропускает воздух внутрь помещения, а противоположная сторона втягивает его.

Положительное давление преобладающего ветра на наветренной стороне выталкивает воздух в собственность, а отрицательное давление на подветренной стороне создает вытяжку.

Имеется теплообменник для рекуперации тепла, а в системе есть демпферы для предотвращения чрезмерной вентиляции, но при отсутствии ветра системе придется полагаться только на естественную плавучесть.

Как проветрить отдельно стоящий гараж | Руководства по дому

По своей природе гаражи, как правило, превращаются в склады накопившихся паров выхлопных газов ваших автомобилей и химических веществ, таких как краска и инсектициды.Эти ядовитые пары могут оставаться в вашем гараже, если он плохо вентилируется, особенно в летнюю жару. Есть несколько способов лучше проветрить отдельный гараж, чтобы сделать его более безопасным местом для работы или хранения.

Установите Windows

Окна помогают доставлять свежий воздух в гараж, выводя химические вещества и пары. Установка двух окон напротив друг друга на противоположных стенах обеспечивает лучшую вентиляцию. Откройте оба окна, чтобы создать воздушный поток, который течет из одной стороны гаража в другую, выводя вредные газы из одного окна и втягивая свежий воздух из другого.В пристроенных гаражах этот вариант не работает, потому что к дому примыкает одна или две стены, в которых нельзя установить окно. Будьте осторожны, оставляя окна открытыми на ночь, так как это может быть приглашением для воров исследовать вашу дорогую машину или инструменты.

Оконный вентилятор

Если у вас уже установлено окно и вы не хотите платить за установку второго окна, купите недорогой оконный вентилятор, который поможет вытягивать воздух из гаража. Это может быть даже напольный вентилятор коробчатого типа, который вы устанавливаете на стол перед открытым окном.Это лучше всего работает, если дверь гаража открыта, позволяя вентилятору втягивать больше свежего воздуха, выталкивая загрязненный воздух из окна, но вентилятор втягивает воздух из любого небольшого источника, включая зазоры вокруг закрытых ворот гаража.

Вентиляционные отверстия турбины на крыше

Вентиляционные отверстия турбины на крыше обычно круглые и выпуклые с открытыми ламелями. Они сидят на крыше и кружатся на ветру, вытягивая воздух из гаража. Хотя могут потребоваться затраты на установку — если вы не умеете делать это самостоятельно — этот вариант экономически эффективен в долгосрочной перспективе, поскольку не требует электричества для питания турбины.

Статические вентиляционные отверстия

Статические вентиляционные отверстия могут быть похожи на вентиляционные отверстия в вашем доме, но они установлены в стенах вашего гаража. Установите их так, чтобы планки были расположены под углом, чтобы дождь падал из вентиляционных отверстий, а не был направлен вверх и позволял дождю проникнуть внутрь. Они работают лучше всего, когда один расположен высоко на стене, а другой — низко на противоположной стене. Это создает воздушный поток, который втягивает свежий воздух через весь гараж через нижнее отверстие и выталкивает загрязненный воздух через верхнее отверстие.Это похоже на идею использования двух окон, но вы можете оставить вентиляционные отверстия открытыми весь день и ночь, не беспокоясь о несанкционированном доступе через открытое окно.

Вытяжные вентиляторы

В зависимости от размера вашего гаража вы можете установить вытяжной вентилятор определенного типа, который поможет вытягивать воздух, наполненный дымом, из комнаты. Вытяжные вентиляторы для ванной работают на небольших площадях и особенно полезны, если у вас есть стиральная машина, которая увлажняет воздух. Чердачные вентиляторы более мощные. Они устанавливаются в потолке гаража, чтобы вытеснять воздух из гаража и выходить через вентиляционное отверстие в крыше.Еще один менее традиционный вариант — кухонная вытяжка. Выберите тот, который имеет вентиляционные отверстия снаружи, затем установите его на стене рядом с тем местом, где вы обычно работаете в гараже. Хотя вытяжки часто шумят, они эффективно удаляют загрязненный воздух.

Ссылки

Ресурсы

Биография писателя

Шала Манро, находящаяся за пределами Атланты, штат Джорджия, пишет и редактирует копии с 1995 года. Начав свою карьеру в газетах, таких как «Marietta Daily Journal» и «Atlanta Business Chronicle», «в последнее время она работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем купить цветочный магазин в 2006 году.Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Основы вентиляции и вентиляции ползунка

Несомненно, вы раньше видели эти экранированные дырочные отверстия в стенах фундамента дома и задавались вопросом, о чем они. Это вентиляционные отверстия для ползания, и они имеют решающее значение для правильного функционирования вашего дома. Ваш комфорт — и долгосрочное обслуживание вашего дома — зависят от того, насколько хорошо вентилируется пространство для ползания.

Как работает вентиляция для ползания?

В доме, где вся конструкция или часть конструкции немного приподнята над землей, но не над подвалом, зазор между нижней частью конструкции и землей известен как пространство для подполья .

В теплом влажном климате часто используется фундамент для ползания, где конструкцию выгодно слегка приподнять над землей, чтобы избежать попадания влаги. Пространства для прогулок также иногда встречаются в сочетании с фундаментом подвала, где часть дома — например, крыльцо — отделена от основной конструкции и имеет независимый фундамент.

Самый разрушительный для дома элемент — это влага. Влага является причиной множества проблем, возникающих в доме: гниль древесины, а также различные виды плесени и грибка.Если не ослабевать, влага может быстро разрушить дом.

Свет, тепло и воздушный поток — лучшее оружие против влаги в пространстве для ползания. Поскольку трудно обеспечить свет и тепло в пространство для подполья, обеспечение хорошего воздушного потока — лучшее решение.

Чтобы избежать повреждений из-за влаги, которая может привести к сгниванию балок, балок и полов, строительные нормы и правила давно требуют, чтобы пространства для ползания были должным образом вентилированы, чтобы хороший воздушный поток мог помочь сохранить эти пространства сухими. Этот воздушный поток обычно обеспечивается серией прямоугольных экранированных вентиляционных отверстий, вставленных в фундамент из бетонных блоков, окружающих пространство для лазания.

Международный жилищный кодекс (IRC) Требования

Практически все требования кодекса для всех аспектов жилищного строительства перечислены в Международном жилищном кодексе (IRC). Если местные и государственные правила не отменяют их, правила, перечисленные в IRC, являются основой для всех требований кодекса для жилого жилья.

IRC Раздел R408.1, Вентиляция

Рецепты IRC для вентиляции ползунков содержатся в разделе R408, в нескольких параграфах.Первый абзац раздела 408 IRC устанавливает стандартное требование к вентиляции подвесных пространств:

Пространство под полом между нижней частью балок пола и землей под любым зданием (за исключением пространства, занимаемого подвалом) должно иметь вентиляционные отверстия через фундаментные стены или внешние стены. Минимальная чистая площадь вентиляционных отверстий должна составлять не менее 1 квадратного фута на каждые 150 квадратных футов площади под полом, если только поверхность земли не покрыта материалом, замедляющим образование паров класса 1.При использовании замедлителя парообразования класса 1 минимальная чистая площадь вентиляционных отверстий должна составлять не менее 1 квадратного фута на каждые 1500 квадратных футов площади под полом. Одно такое вентиляционное отверстие должно находиться в пределах 3 футов от каждого угла здания.

В переводе это требование кодекса означает, что вам нужен 1 квадратный фут экранированного вентиляционного пространства, проникающего через фундамент по периметру, на каждые 150 квадратных футов пространства в подполье.

Например, если размер вашего фундамента составляет 30 футов на 30 футов (900 квадратных футов), вам потребуются вентиляционные отверстия, общая площадь которых составляет 6 квадратных футов.Это может быть достигнуто с помощью шести вентиляционных отверстий размером 1 фут на 1 фут или трех вентиляционных отверстий размером 1 фут на 2 фута.

Если, однако, вы покрываете голую землю в своем подвальном помещении одобренным пароизоляционным материалом, вам понадобится всего 1 квадратный фут вентиляционного отверстия на каждые 1500 квадратных футов пространства.

Кодекс также требует, чтобы в каждом углу здания было по одному вентилируемому отверстию. Это необходимо для обеспечения хорошего перетока воздуха.

Раздел 308.2, Типы вентиляционных отверстий для ползания

Во втором абзаце подробно описывается структура этих вентиляционных отверстий.Каждое вентиляционное отверстие должно иметь размер не менее 1 квадратного фута. Допустимые материалы:

• Листы из просечно-вытяжного листа толщиной не менее 0,047 дюйма
• Перфорированные листы из листового металла толщиной не менее 0,070 дюйма
• Решетка или решетка чугунная
• Кирпич несущий прессованный форточный
• Аппаратная ткань из проволоки 0,035 дюйма или более тяжелой
• Коррозионно-стойкая проволочная сетка с наименьшим размером толщины 1/8 дюйма

Если вы используете пароизоляцию, вентиляционные отверстия могут быть того типа, который имеет подвижные жалюзи.

Раздел 308.3, Невентилируемые рабочие места

В этом параграфе содержатся положения для ситуаций, в которых строители и домовладельцы предпочитают не использовать вентиляционные отверстия в ползунках, обычно потому, что они хотят предотвратить тепловую потерю или предотвратить доступ насекомых и других паразитов в ползунки.

Строителям теперь разрешено создавать невентилируемые пространства для обхода контента при условии, что они соблюдают следующие процедуры:

• Следует установить механическую циркуляцию воздуха между верхней кондиционируемой зоной дома и ползком.
• Устройство циркуляции воздуха должно перемещать не менее 1 кубического фута воздуха на 50 квадратных футов пространства для ползания.
• Площадь пола в подвесном помещении должна быть полностью изолирована пароизоляционным материалом.
• Края замедлителя парообразования должны быть притерты к внутренним стенкам фундамента. Перекрывающиеся отдельные листы должны иметь нахлест не менее 6 дюймов. Швы необходимо заделать.
• Все стены подвесных помещений должны быть изолированы в соответствии со значениями R, соответствующими региональному климату.

5 соображений по настройке вентиляции цеха

Смотрите ли вы несколько видеороликов Brojects в поисках вдохновения или направляетесь в местный TIMBER MART с подробным списком в руке, скорее всего, вы потратили часы на планирование своего следующего проекта. Но вы вложили ту же мысль в свою мастерскую?

Для мастера (или мастерицы) мастерская — это дом вдали от дома — ну, еще дом вдали от дома, если считать коттедж, — поэтому абсолютно важно, чтобы она была правильно настроена.Помимо наличия правильных инструментов, идеальное рабочее место столь же безопасно, как и функционально, а большая часть безопасного и удобного пространства — это вентиляция. От простых лайфхаков до интегрированных систем — вот несколько соображений, которые следует учесть перед настройкой (или обновлением) вашего магазина.

Даже открытое окно имеет большое значение

Работаете ли вы в подвале, в гараже или в сарае, убедитесь, что есть и , которые вы можете открыть.Иногда это так же просто, как дверь, через которую вы вошли, но в идеале это окно или даже дверь гаража. Это далеко не фантастично, но легкий ветерок сделает больше, чем просто охладит вас во время летних сессий, позволяя всему, от паров растворителей до опилок, уноситься на улицу.

Только вы можете предотвратить пожар в мастерской

Те маслянистые тряпки, которыми ты вытирал руки? Обязательно утилизируйте их безопасно. Растворители, пятна и другие маслянистые продукты для мастерских, даже если они не рядом с искрой, невероятно горючие и могут загореться сами по себе, воспламеняясь лишь при небольшом старомодном окислении.Правильная вентиляция не позволит вам легко дышать после того, как вы нанесете последние штрихи на красивую скамейку, которую вы только что сделали; они не дадут вашей рабочей ветоши нагреться до точки возгорания. Если вы хотите утилизировать их наиболее безопасным способом, вот как: наполните старую металлическую банку с краской водой, погрузите тряпки в воду и утилизируйте их в местном центре по утилизации опасных отходов.

Мы большие поклонники больших фанатов

Такая простая вещь, как вентилятор, может творить чудеса для вентиляции вашего помещения, но помните, куда дует воздух.Коробочный вентилятор может уберечь ваш магазин от застоя, но его размещение имеет значение. Вы можете поставить один в окно или вокруг него, чтобы впустить наружный воздух, или переверните его, чтобы вытеснить несвежий воздух — еще лучше, используйте несколько вентиляторов, чтобы получить лучшее из обоих миров. Только убедитесь, что вы не наводите беспорядок — неправильно установленный вентилятор может означать, что опилки идут повсюду , а это никому не нужно.

Доверьтесь системе

Обычно собирать пыль — это плохо. Но дело не в вашей книжной полке — когда дело доходит до вашей мастерской, сбор пыли может действительно помочь предотвратить угрозу здоровью.Многие мастера-любители не знают, что даже необработанная древесина может содержать токсичные химические вещества, которые при распиливании или взбалтывании могут вызвать раздражение глаз, вызвать приступ астмы или вызвать кожный зуд. Самый простой способ избежать этих проблем — использовать инструменты, у которых есть устройство для сбора пыли, обычно это легко подключаемое место для пылесоса или вытяжного вентилятора. Но преданные своему делу воины мастерской должны подумать о том, чтобы сделать это еще лучше с помощью цеховой системы, которую можно легко собрать с помощью правильных труб, трубок, зажимов и терпения.Используйте циклонную систему, чтобы сделать еще один шаг вперед и собрать крошечные частицы пыли, которые вы, возможно, не сможете увидеть.

Будьте реалистичны

Если вы не можете прыгнуть в самую причудливую систему, потратите немного больше на маску. Легко по умолчанию выбрать дешевую бумагу, но многоразовый респиратор (предпочтительно тот, который одобрен NIOSH) окупится в долгосрочной перспективе. В то же время подумайте о пространстве, в котором вы работаете. В идеальном мире ваша мастерская будет отделена от вашего дома или коттеджа, но очень немногие из нас могут позволить себе роскошь жить в идеальном мире.Это означает, что вам, возможно, придется пойти на жертвы — возможно, вы будете работать на улице больше, чем планировали, или, может быть, вы пропустите странный проект, если не можете завершить его безопасно, — но когда дело касается не только чистоты, но и безопасности, некоторые жертвы того стоят. Просто будь умным. Запах будет распространяться, поэтому, если вы работаете в подвале, не окрашивайте древесину в помещении; неважно, сколько окон вы открываете; вы будете чувствовать его запах по всему дому в течение нескольких дней (но имейте в виду, что большинство пятен не схватываются, если температура ниже 10 ° C).

Немногие из нас имеют доступ к тем пространствам, в которых работают Броджес, но это не значит, что мы не можем извлечь максимум из того, что у нас есть. TIMBER MART с его опытным персоналом и невероятным ассортиментом товаров — это больше, чем магазин — это отправная точка для вашего следующего большого проекта.

Дышать или не дышать — Проделал в доме дыру для вентиляции свежего воздуха в студии | by Александр Дженкинс

Вся история — часть 1, часть 2, часть 3, часть 4, часть 5, часть 6, часть 7, часть 8, часть 9, часть 10, часть 11, часть 12, часть 13, часть 14 , часть 15, часть 16, часть 17, часть 18, часть 19, часть 20, часть 21, часть 22, часть 23, часть 24, часть 25

На этот раз у меня для вас есть много фотографий.

Сначала вам нужно знать, что для того, чтобы комната была «звукоизолированной», я делаю студию настолько герметичной, насколько это возможно.

Отсутствие зазоров или трещин в конструкции означает отсутствие звуковых «флангов» через или вокруг других звуконепроницаемых стен. Думайте о «водонепроницаемости». Если помещение водонепроницаемое, то оно будет и воздухонепроницаемым. Я знаю, что в конечном итоге комната не сможет быть на 100% герметичной, но она будет настолько герметичной, насколько это возможно в реальной жизни.

Сделать студию герметичной — это фантастика, за исключением одного момента; без доступа свежего воздуха в комнату воздух со временем станет застоявшимся и несвежим.

Этот студийный проект «сделай сам» оказался довольно сложным делом, но я чувствую огромное чувство выполненного долга. Я не могу выразить, насколько поучительным был для меня весь этот процесс. Я пытаюсь сосредоточиться на будущем конечном результате. И, эй, этот большой палец вверх означает, что у меня все еще есть большой палец на левой руке!

Поскольку окна с двойным остеклением также будут герметичными (я оставляю их там только для естественного света), мне нужен способ подвести свежий воздух.Это означает проделать отверстие в стене, чтобы внутрь попала свежая — что тоже звучит ужасно, потому что теперь я намеренно пробиваю большую дыру в стене, которую нужно полностью закрыть, чтобы она оставалась звукоизоляционной.

Пример глушителя с балками от Теда Уайта с сайта Soundproofingcompany.com — взят из его руководства по установке, которое он прислал мне.

В поисках решений мой консультант Тед Уайт из Soundproofingcompany.com познакомил меня с так называемым глушителем с балками. (ps, хотя я упоминал его несколько раз, я никоим образом не связан с Тедом или компанией, в которой он работает.Я просто большой поклонник того, кто они и чем они занимаются, достаточно, чтобы потратить кучу денег с ними на решения по звукоизоляции. = -)

Глушитель, упомянутый Тедом, относится к полости балки, которая звукоизолирована, но имеет гибкий воздуховод, через который проходит свежий воздух.

В основном, балка покрыта гипсокартоном и зеленым клеем, запечатана и заполнена стекловолокном R-13, которое окружает гибкий воздуховод, по которому воздух снаружи проходит в студию. Глушитель улавливает звуковые волны, когда они выходят из гибкого канала, который намеренно проходит через полость балки таким образом, чтобы звуковые волны покидали канал как можно чаще.

Между прочим, прокладка воздуховода неплотным / непрямым способом — обычно худшее, что вы можете сделать для повышения эффективности воздушного потока. Но в этом случае все дело в том, чтобы звуку было как можно труднее попасть из одного конца в другой. Все эти изгибы заставляют звуковое давление многократно выходить из воздуховода и многократно задерживаться, поскольку оно поглощается частицами стекловолокна, которые начинают вибрировать. Когда звуковое давление превращается в механическую вибрацию / тепло, звук перестает быть звуком! Как и в случае с автомобильным глушителем, здесь вся цель состоит в том, чтобы уменьшить шум на одном конце, насколько это возможно, прежде чем он достигнет другого конца.Круто то, что глушитель одинаково хорошо работает в обоих направлениях.

Между прочим, я узнал, что когда вы покупаете что-то у Теда (на Soundproofingcompany.com), он на самом деле присылает несколько руководств по сборке / установке по широкому кругу вопросов, которые содержат пошаговые инструкции по сборке. Вот небольшой отрывок из многостраничных инструкций по использованию глушителя в сочетании с подвесным потолочным каналом, как я использую.

— отрывок из очень подробного руководства от Теда Уайта из SoundProofingCompany.com о том, как построить систему глушителя на балке и дымоход.

Я сообщу вам заранее, что, по словам Теда, создание глушителя на балке требует очень времени и, безусловно, недешево. Фактически, Тед потратил около 10 минут, объясняя, почему он предложил мне не строить глушитель. Он сказал, что это определенно работает, но время и затраты будут казаться несоразмерными.

Вместо того, чтобы рекомендовать глушитель, он посоветовал мне сделать вместо него глухое отверстие. По сути, это глушитель с вертикальной балкой, который не в потолке, а в моей комнате.Основное различие в том, что его легче построить, потому что он не строит что-то над моей головой и мне не приходится иметь дело со всей прочей сантехникой и проводкой, проложенной в балках потолка, которые могли бы мешать. Это пример одной из замечательных картинок из очень подробных пошаговых инструкций по сборке мертвого вентиляционного отверстия от Теда.

Пропустить глушитель в потолке и построить глухую вентиляцию — вот план! Я просто построю глухое отверстие в углу.

Итак, у меня была большая возможность поучиться, и я поделюсь с вами.

Я хотел проверить установку гибкого воздуховода, поэтому я провел гибким воздуховодом в балке прямо над бетонной фундаментной стеной, где, как казалось, он работал лучше всего. Он полностью спрятан и не мешает, и это здорово. Другой конец гибкого воздуховода также будет приятно опускаться в глухое отверстие, которое я собираюсь построить в переднем левом углу студии.

Теперь я просто пытаюсь придумать способ спрятать глухое отверстие в углу, чтобы этот огромный неудобный люк не занимал кучу места в углу.Подумав над некоторыми вариантами, я понял, что могу просто творчески сделать его частью угла, который уже собирался использовать для угловой басовой ловушки. Итак, теперь вместо басовой ловушки в обоих передних углах, левый угол на самом деле будет мертвым вентиляционным отверстием, которое только что закончено на лицевой стороне (с тканью, покрытой жестким стекловолокном), чтобы выглядеть так же, как угловая басовая ловушка. Буду в правом углу.

После тщательного обдумывания того, что мне понадобится для угла (для размещения глухой вентиляции), я сообщил обо всем Уэсу, и он быстро придумал фантастический способ все это описать.Через несколько минут угол был оформлен и готов к работе! Похоже, это будет отлично работать. То есть с до Я увидел свой план в реальной жизни и понял, что сделал большую ошибку (извините, Уэс).

Это был бы отличный способ построить «глухой проход» в углу, но, к сожалению, я понял, что это не сработает в обоих направлениях. Это означает, что когда стена будет полностью построена, звук снаружи и наверху не попадет в студию, но звук из студии прошел бы по воздуховодам и просочился в полость балки, накачивая звук в спальню над мной.Я собираюсь снести его, перестроить угол, а затем перестроить этот угловой проем после того, как двойной гипсокартон будет поднят и пол будет внутри. Таким образом я смогу пропустить воздухозаборник прямо в потолочный глушитель, который я строю без любой шанс утечки звука в полость балки.

То, о чем я просил, заключалось в том, чтобы остановить звук, пытаясь ввести в в студию. Мне нужно заблокировать звук, когда я пытаюсь покинуть студию, и то, что я просил Уэса построить, не сработает.К сожалению, я осознал свою ошибку примерно на 30 минут позже. Я с болью осознал, что красивое угловое решение, которое Уэс сформулировал всего несколько минут назад, должно было быть отменено. ИЗВИНИТЕ, УЕС!

Для того, чтобы глухая вентиляция действительно работала, она должна иметь двухслойный гипсокартон с зеленым клеем со всех сторон (не только лицевую сторону), а все швы, углы и края должны быть герметичными.

Если вы посмотрите на картинку выше, то задняя часть и боковые стороны (за углом) полностью открыты для верхнего потолка.Ничто не мешает студийному звуку проникать в глухое отверстие (со стороны студии) и идти прямо вверх и через стенки гибких воздуховодов прямо к любому отверстию или отверстию для гвоздей в черновом полу до спальни наверху. Большой провал с моей стороны.

Чтобы исправить ситуацию, мне придется вырезать скошенный угол и рамку под углом 90 °. И, похоже, мне удалось построить этот глушитель после всего, о чем так нежно говорил Тед.

Красные линии обозначают глушитель на балке, который я построю, который обеспечивает звукоизоляцию балки.Желтым цветом обозначен воздушный зазор над верхним слоем гипсокартона, образовавшийся в результате использования шляпного канала. Если какой-либо звук попадет в это пространство, он беспрепятственно достигнет всех балок в области потолочной полости и легко попадет в спальню наверху.

Шляпный канал, который я собираюсь использовать, намеренно создает зазор на пару дюймов ниже нижней части балки, чтобы гипсокартон потолка был отделен от балок. Но гибкий канал, выходящий из глушителя, будет полностью открыт на эти пару дюймов.Я должен каким-то образом соединить гибкий воздуховод (оставив нижнюю часть глушителя балки) с глухим отверстием, чтобы НИКАКИХ звуков не просачивались в щель канала шляпы над гипсокартоном потолка. Надеюсь, это имеет смысл.

Зазор, вызванный каналом шляпы, представляет собой проблему, потому что гибкий воздуховод, выходящий из глушителя балки, будет полностью открыт в этом зазоре, и звук выйдет из гибкого воздуховода и попадет в спальню наверху.

Тед подсказал мне действительно крутое решение. Он предназначен для «дымохода», который по сути представляет собой очень плотный «разделительный» барьер, который идеально помещается между верхним слоем потолочного гипсокартона и нижней частью глушителя балки.Он прикреплен к нижней части глушителя балки, и слой потолочной гипсокартона подходит к нему. Акустический герметик наносится на нижнюю часть дымохода, поэтому при установке потолочного гипсокартона он прижимается к герметику и создает герметичный барьер между верхом листового камня и низом глушителя. Задача решена!

От Теда Уайта с www.soundproofingcompany.com От Теда Уайта с www.soundproofingcompany.com

А пока пора перестроить угол и вырезать вентиляционное отверстие в стене моего дома.

Это странный опыт, и я не хочу, чтобы это повторялось слишком часто. Чтобы свести к минимуму отверстия в стене дома, я решил, что могу использовать место со старыми отверстиями для забора и выпуска дымохода.

Изначально воздухозаборник для печи проходил над окном студии, и его все равно пришлось переместить. Не зная, что я собираюсь делать, чтобы залатать дыры в стене дома, я просто оставил их на потом.

Теперь, когда дымоход выходит из задней части дома.Возможно, вместо того, чтобы забивать трубы и просто отказываться от них, я мог бы использовать то же место для забора свежего воздуха.

Наружная крышка вентиляционного отверстия для свежего воздуха

Я надеюсь, что вентиляционная крышка может идти прямо там, где находятся трубы PCV, которые я оставил — теперь, когда воздухозаборник печи и выхлопной дымоход выходят из задней части дома.
