Ворота из профлиста своими руками пошаговая инструкция: как сделать конструкцию забора из профлиста своими руками, модели с калиткой из металлопрофиля

Калитка из профнастила своими руками: инструкция по изготовлению

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца. Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится. Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы.

Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты

Перед началом работы следует подготовить следующее:

• Прямоугольная труба сечением 60х40 мм
• Профнастил
• Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
• Петли
• Накладной или врезной замок
• Строительный уровень
• Рулетка
• Дрель
• Шуруповерт
• Угловая шлифмашинка (болгарка)
• Ножовка или ножницы по металлу
• Аппарат электросварочный
• Лопата
• Бетонный раствор
• Гравий

Размеры калитки

Ширина калитки из профнастила не должна превышать 1 м, иначе конструкция получится чересчур громоздкой и тяжелой. Опорный столб и петли также придется делать очень мощными. Рекомендуемая высота для калитки из профнастила – до 2 м. В этом случае рама калитки будет состоять из двух отдельных столбов. Калитки с большей, чем 2 м, высотой имеют большой вес, поэтому рамы для них усиливают верхней перемычкой, разгружающей опорный столб.

Как сделать калитку из профнастила: порядок монтажа

Установка столбов

Материал столбов рамы для калитки выбирается в зависимости от типа забора. Если он сделан из дерева или металлических щитов, стойки для калитки делают из трубы. В кирпичном или каменном заборе – из кирпича или бетона.

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона. На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня.

Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Изготовление каркаса калитки

Материалом для каркаса калитки служит прямоугольная стальная труба сечением 60х40 мм. Прежде всего, с нее нужно удалить грязь и ржавчину, используя для этой цели металлическую щетку. Выполнить эту операцию быстрее и легче можно с помощью болгарки и специального круга-щетки.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов. Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки. Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка.

После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Обшивка каркаса профнастилом

Для раскроя профилированного листа следует применять ножовку или ножницы по металлу. Использование болгарки с абразивным кругом приведет к выгоранию защитного покрытия и последующему развитию коррозии.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

Замок на калитку из профнастила

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

• Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
• Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Изготовление калитки из профнастила

Перед монтажом калитки к опорному столбу следует приварить петли. Петли располагают так, чтобы между дорожкой и низом калитки оставался просвет в 100 мм. Если столбы выполнены из кирпича или бетона, петли приваривают к закладным пластинам.

На второй стойке устанавливают отбойник, который позволит калитке открываться только в одну сторону. На этой же стойке необходимо выбрать паз для ригеля замка. Точно определить его местоположение поможет несложный прием: на стойку наносят тонкий слой какой-либо пасты (подойдет шпаклевка или даже зубная паста), затем калитку захлопывают, а замок закрывают.

При этом ригель оставит отпечаток в том месте, где следует сделать паз. Паз можно высверлить по контуру или проделать с помощью болгарки. В последнем случае делают два вертикальных разреза и один диагональный, соединяющий их противоположные крайние точки. Получится два треугольника, которые остается только отогнуть и срезать.

Зачастую калитку, ворота и забор изготавливают из одного материала, в нашем случае из профнастила. Но какой же выбрать? Двухсторонний профнастил для забора сделает ограждение прочным и красивым. Этот материал отлично противостоит коррозии и действию влажной среды.

Более подробно о том, какой профнастил для забора лучше, читайте здесь. Статья поможет определиться с выбором.

Работы по обслуживанию

• Калитку из профнастила следует периодически очищать от налета грязи. Применять с этой целью какие-либо растворители нельзя, поскольку они разрушают защитное покрытие обшивки из профилированного листа. Лучше всего воспользоваться обычным мыльным раствором
• Для смазки замка и петель можно применять машинное масло или солидол. Смазку следует регулярно обновлять, иначе детали петель и замка вследствие износа будет клинить
• Стальные столбы, а также закладные детали в кирпичных и бетонных столбах раз в год следует окрашивать. Красить профлист не нужно, специальный защитный слой предохраняет его цветное покрытие от износа и выгорания

Видео о том, как сделать калитку из профлиста своими руками

Инструкция по монтажу ворот и калитки из профлиста.

Как сварить калитку или ворота.

фото примеры калиток и ворот для дачного участка.

Всем нам известна пословица: «Человека встречают по одежде, а провожают по уму». Дачный участок так же подходит под эту пословицу, т. к. первым делом мы обращаем внимание на ограждение и калитку дома, а потом уже на ухоженность садового участка и чистоту внутри дома. Поэтому к созданию и оформлению калитки с воротами для дачи необходимо отнестись с ответственностью, т.к. они первые показывают достаток и вкус хозяев.

Классификация ворот и калиток

По материалу

Первым делом следует выбрать материал, подходящий композиции садового участка. Он не только должен бросаться в глаза, но и сочетаться со всеми садовыми постройками,  ограждением и малыми архитектурными формами, находящимися на территории дома.

Лучше всего выбирать деревянные либо металлические калитки и ворота, т.к. они гармонично сочетаются с каждым садовым стилем. Их преимущества так же в долговечности, прочности и доступной цене. Тем более что деревянные и металлические калитки с воротами могут очень эффектно смотреться с каменным либо кирпичным ограждением.

Деревянные ворота

Деревянные изделия стоят на порядок дешевле металлических, а эстетичный вид у них ни чем не хуже. Хотя если заказать деревянные ворота с калиткой, оформленные резными узорами, их цена может быть гораздо выше, чем у всех остальных, т.к. вид экземпляра будет уникальный и весьма впечатляющий. Кованые ворота с калиткой тоже смотрятся очень богато, но и цена у них соответствующая.  Оптимальным соотношением цены и качества считаются ворота из профнастила, которые в последнее время стали очень популярными. Для изготовления ворот с калитками так же используется сетка-рабица на раме, пластик и металлические прутья.

Кованые металлические ворота

По размеру

Размер ворот в первую очередь зависит от размеров машины, которая будет заезжать во двор. Если въезжать будет легковой автомобиль, ширина ворот должна составлять не менее 2,6 метров, если грузовик, тогда как минимум 3,4 м. Высота ворот зависит от конструкции изделия и никак не повлияет на въезд транспорта. Створки должны быть на высоте не менее 15 см от земли, что бы, когда выпадет снег, они легко могли открываться.

Ширина калитки стандартная – 1метр, но по желанию можно вносить корректировки. Высота калитки должна быть немного выше ограждения либо на его уровне. Если калитка будет ниже ограждения, эстетичный вид будет нелепым.

По способу открывания

Что касается калиток, то они, как правило, распашные, а вот ворота могут быть не только  распашными, но и откатными, раздвижными, подъемными. На сегодняшний день очень популярным является автоматический механизм открывания/закрывания створок. Рассмотрим принцип действия откатных и распашных ворот, т.к. они являются более популярными.



Что лучше распашные либо откатные ворота?

Распашные ворота являются классическим вариантом, который встречается у большинства дачников. Их преимущество заключается в следующем:

• Простота эксплуатации
• Достойная функциональность
• Простой ремонт и обслуживание
• Доступная цена
• Служат для промышленного использования (т.к. не требуют бережного отношения к себе).
• Разнообразие размеров и цветов

Распашные ворота

Распашные ворота подойдут именно тем хозяевам, которым нужны ворота, а не гонка за модой.

Откатные ворота являются примером слогана «Все гениальное просто». Их конструкция представляет собой консольные ворота со скрытым механизмом – роликами, которые и позволяют без труда открывать/закрывать ворота. Преимущество откатных ворот заключается в надежности и удобстве эксплуатации. Так же существуют автоматические откатные ворота, которые вообще не заставят человека применять силу при открытии. Применяют откатные ворота в том случае, если автомобиль часто выезжает/заезжает на территорию, в основном это происходит на автобазах, заводах и других предприятиях.

Откатные ворота

Калитка и ворота: фото примеры оригинальных дизайнерских решений

Если вы не знаете, как украсить свою калитку и ворота, что бы на них обязательно обратили внимание окружающие, предлагаем вам ознакомиться с оригинальными фото примерами калиток и ворот для загородного дома.

Как сделать деревянную калитку своими руками?

Деревянная калитка своими руками

Стоит заметить, что данная работа будет под силу человеку, имеющему опыт слесарной и столярной работы. Времени уйдет не много, материальных средств так же, а вот хорошее настроение при виде плода собственного труда вы будете получать ежедневно.

Первое что нужно для того, что бы сделать деревянную калитку своими руками это выбрать правильный сорт дерева. Рекомендуется остановиться на лиственнице, дубе либо кедре. Сразу же необходимо обработать доски антисептиком, что бы защитить их от гниения и вреда насекомых. Если придерживаться всех рекомендаций и правил при создании деревянной калитки, она прослужит вам как минимум 10 лет.

Необходимые инструменты и материалы

Перед построением калитки своими руками необходимо заранее подготовить все необходимые материалы, т.к. нехватка любого из них приостановит процесс, а это нам не нужно. В качестве деревянных элементов можно использовать не только доски, но и штакетник, что мы и сделаем.

Итак, материалы нам понадобятся следующие:

• Штакетник и доски
• Защелка, дверная ручка, петли
• Металлические уголки и саморезы по дереву

Что касается инструментов, нам будут необходимы:

• Строительный уровень
• Наждак
• Веревка
• Электроприборы (дрель, электролобзик, шуруповерт)
• Стамеска
• Рубанок
• Простой карандаш
• Ножовка и молоток

Этапы создания калитки

Элементы деревянной калитки

1         Для начала  необходимо определить расстояние между опорами. Правильно отмерянное расстояние между опорами обеспечит беспрепятственную работу калитки. Опорами являются металлические, деревянные либо бетонные столбы. Вообще материал опор не важен, главное, что бы он был прочный и устойчивый. Что бы точно зафиксировать расстояние между опорами, их необходимо положить на землю и скрепить любыми подручными средствами (штакетником либо проволокой).

2         Теперь переходим к установке опорных столбов в землю. Для этого выкапываем ямы глубиной 0,8 – 1 метр и подсыпаем в них небольшой слой гальки или битого кирпича (что бы опоры не проваливались в землю). Во время сооружения столбов необходимо учитывать расстояние между нижней перекладиной калитки и земной поверхностью, что бы калитка свободно открывалась. Как только опоры поместили в ямы, применяем строительный уровень, что бы они стояли строго вертикально, далее столбы фиксируют распорками и заливают цементно-песочным раствором. Возведение калитки необходимо производить только после полного застывания раствора. В случае если в вашей местности преобладает песчаный грунт, необходимо так же забетонировать промежуток между опорами.  В конце данного этапа привариваем петли к столбам.

3         На данном этапе изготавливают дверцу. Первым делом подготавливают раму-основу, для этого скрепляют четыре доски под прямым углом при помощи металлических уголков. Далее к раме прикрепляют петли и приступают к проверке рамы, что бы она вписывалась в проем.  Если все нормально начинайте зашивать всю раму штакетником. Верхнюю часть калитки вырезают электролобзиком в виде зигзага, волны либо просто подравнивают. Дверную ручку и замок врезают в последнюю очередь.

4         Этот этап является завершающим, на нем калитку вешают на петли опор и проверяют, что бы дверь свободно открывалась и закрывалась. Что бы зафиксировать калитку в закрытом виде закрепите к краю кусок резины.

Вот и все, деревянная калитка своими руками готова! Обязательно после установки  вскройте калитку лаком либо покрасьте подходящей краской.

Инструкция по установке ворот из профнастила своими руками

Схема установки ворот из профнастила

1. К опорным столбам ограды с обеих сторон привариваем петли
2. Устанавливаем между опорами и стойками ворот металлические прокладки
3. Привариваем кусок трубы между верхними и нижними стойками ворот. Длина трубы составляет расстояние между верхними стойками. Еще одним куском трубы делим ворота на 2 равных части.
4. Для установки высечки в нижней части ворот привариваем горизонтальную трубу, такие же трубы привариваем в центре каждой из половинок ворот.
5. Разрезаем ворота пополам при помощи болгарки
6. Готовые половинки ворот удаляем от фрагментов труб, грунтуем и красим
7. Когда трубы высохнут, крепим их на саморезы по периметру ворот
8. Что бы прикрыть щель между створками, прикрепляем к одной из створок полоску металла. Построение каркаса завершено!
9. К готовому каркасу крепим листы профнастила. Крепеж осуществляем при помощи алюминиевых заклепок.
10. Устанавливаем к створкам засовы
11. Подвешиваем ворота на петли

Как вы видите, работа по установке деревянной калитки и ворот из профнастила довольно таки сложная и требует помощи специалистов. Поэтому, если вы не владеете специальными навыками по работе с деревом и металлом, лучше не пожалейте денег  и обратитесь к профессионалам в этом деле, ведь калитка это лицо дома! Но все же, если у вас золотые руки и вы принципиально отдаете преимущество к собственноручному созданию любой садовой постройке, тогда желаем вам удачи и множества креативных идей! Рекомендуем так же ознакомится со статьей как сделать песочницу для детей своими руками!







Пошаговая инструкция как самому сделать забор из профнастила

Получить бесплатную консультацию по телефону +7(495) 989-57-22



Профилированные листы это свежее дыхание в области строительства. Они изготавливаются из оцинкованных листов. Раньше профилированные листы использовали для покрытия крыши производственных цехов, ангаров, небольших пристроек и др. Сейчас производители вдохнули в профнастил новую жизнь, улучшили технологию его изготовления, что значительно повлияло на его качественные характеристики.

Современный профнастил — это не только высококачественный материал из оцинкованного листа. Он также обладает хорошим внешним видом, который понравится каждому. Именно поэтому многие застройщики с удовольствием используют его в строительстве заборов.



Кирпичный забор с профнастилом, сделанный своими руками это еще и дешево, что делает его еще актуальней для современных потребителей.

Если вы решили поставить ограждение самостоятельно, первое что вам нужно — точно рассчитать и выдержать все этапы построения.
Что вам понадобится для возведения забора?



Для строительства забора из профнастила своими руками вам потребуются:
• Профилированные листы. Для заборов чаще всего выбирают материал, гребни которого не больше 21 мм.
• Стойки. Здесь вариантов множество. Можно трубы, бревна, каменные столбы. Для непрофессионалов рекомендуется использовать круглые трубы с диаметром 59 мм, или квадратные размером 60х60 мм.
• Поперечные лаги. Это также могут быть металлические прямоугольные трубы размером 60х25 мм. Нельзя использовать трубы с толщиной стенок более двух миллиметров.
• Краска для окрашивания стоек и поперечных лаг. Ее выбирают под цвет листов профнастила.
• Саморезы по металлу.
• Цемент и щебень.

Расчет необходимых материалов для построения забора своими руками
На следующем этапе необходимо все точно подсчитать. Сперва нужно определить высоту забора. Стандартный размер профилированных листов 12 м. Поэтому чтобы уменьшить количество отходов будем резать их на равное количество кусков: 1.5 м, 2 м. 3 м, и т.д. Рассчитаем на примере 2-метрового забора. Сегодня можно приобрести уже нарезанные листы.

На следующем этапе вычисляем периметр ограждаемого участка. Теперь, когда есть все известные величины, осталось сделать элементарные математические вычисления и узнать необходимое количество листов профнастила.

На следующем этапе определим высоту столбов. 30 % высоты столба должно находиться в земле. Если вы строите забор высотой 2 м, высота столба должна быть 2.6 м.



Переходим к следующему этапу – это количество столбов. Здесь понадобится уточнить периметр и ознакомится со схемой участка. Чаще всего для самостоятельного изготовления забора из профнастила стойки размещают на расстоянии 2-2.5 метра друг от друга.

Для вычисления количества поперечных лаг есть правило: если высота забора менее 2 м, поперечные лаги крепятся в 2 ряда, если более — то в 3. Количество саморезов определяется просто.

На один профлист потребуется 6 или 9 саморезов. В зависимости от количества лаг. Все остальные материалы рассчитываться по СНиПам.



Строительство забора из профнастила

Переходим к технологии строительства забора из профнастила. Начнем с земляных работ. На этапе расчетов было определено расстояние между стойками. Отсчёт начинается от стоек ворот. Если ворота уже установлены, первую яму нужно копать возле ворот. Для того чтобы выкопать яму, можно использовать обычную лопату, но это довольно трудоемкий и долгий процесс, быстрее и легче это сделать ручным буром. Выкапываем по такому принципу количество ям равное количеству столбов. В ямы будет засыпаться, а затем утрамбовываться гравий. Это будет своего рода подушка для столбов.



Далее готовим раствор. Нет необходимости месить большое количество бетона, можно ограничиться небольшими замесами для бетонирования нескольких ям. Раствор замешивается из расчета 1 к 4-м, одна часть цемента к четырем частям гравия. Рекомендуется использовать цемент марки М400.
Переходим к установке стоек и бетонированию. Столбы выставляются строго вертикально. Чтобы из залитых ям убрать воздух, их нужно проштыковать, используя подручные материалы.

Перед установкой столбы должны быть обязательно окрашены.



Далее устанавливаем поперечные лаги. Это делается по истечению нескольких дней после монтажа стоек забора. Теперь переходим к установке листов профнастила на поперечные лаги. Это делается двумя способами. Можно использовать электросварку, а можно крепить листы с помощью болтового соединения. Ну и, наконец, переходим к монтажу профилированных листов. Монтаж листов начинается с ворот. Крепятся они саморезами, с использованием шуруповерта.



В заключение хотелось бы добавить что после того, как вы прочитаете эту короткую инструкцию и имея чуточку свободного времени, вы легко и просто можете сделать забор из профнастила своими руками.

Как построить ворота из профнастила своими руками пошаговая инструкция с расчетами и чертежами, как

Выбор материалов для производства ворот необычайно широк, но частные застройщики предпочитают профилированному кровельному листу. Выбор обусловлен качествами данного материала. Он крепкий, надежный, лёгкий, декоративный, дешевой и прост в монтаже. Чтобы сделать ворота из профилированого настила собственноручно, достаточно предельного числа инструментов и деталей и нескольких свободных дней.

Характеристики профилированого настила — плюсы и минусы

Профнастилы делают на производстве по технологии холодного ката из листа стали. Лист оцинковывается с обеих сторон, и это оберегает его от влияния внешних факторов и коррозии. В целях декоративности и добавочной защиты профильный лист также покрывают тоненьким слоем полимерного материала очень разнообразных красок.

Ворота из профилированого настила можно красиво оформить элементами ковки

Профнастил обладает разными хорошими качествами:

• долговечность. Качество материала обеспечивает служебный срок до пятидесяти лет;
• внешний вид. Изделия из профилированого настила выглядят со всей серьезностью и красиво, отлично комбинируют с разным материалом. Благодаря широкой гамме текстур и красок можно проводит эксперименты с дизайном изделия;
• маленький вес и, исходя из этого, небольшая нагрузка на опоры. Эта характерность делает легче доставку и монтаж материала. Кроме того, для лёгкой обшивки не нужны тяжелые столбы опоры, что уменьшает расходы;
• легкость в уходе и эксплуатации. Ворота из профлиста не нуждаются в покраске, не выгорают и не теряют цвет от влияния перепадов погоды;
• цена не дорогая. С учитыванием перечисленных выше параметров цена материала если сравнивать с остальными подкупает.

Изьянами можно считать:

• необходимость свободного пространства для открытия;
• вероятность ударить створкой автомобиль;
• очень высокую нагрузку ветра в регионах с непростыми метеоусловиями.

Кроме металлопрофиля, для создания ворот понадобится профильная труба сечения с прямыми углами. Конструкция собой представляет прямоугольную раму из профиля, к которой фиксируются створки из металлопрофиля. Размер створок определяет тип транспорта, который станет проезжать через ворота. Если это легковая машина, то довольно общей ширины 3–4 м. Для грузовика воротный проём должен быть не меньше пяти метров.

Выбор профилированого настила

Между собой металлопрофили отличаются по толщине, степени прочности и высоте ребра.

• «С» — облегчённый и крепкий оцинкованный стеновой лист с небольшой толщиной и высотой ребра. Самый популярный вариант выбора;
• «НС» — намного плотный профнастил с большей высотой ребра, но и более тяжёлый;
• «Н» — большой и тяжелый несущий профнастил, применяющийся для кровель большой площади. Для ворот не подойдет из-за причины тяжелого веса и большой цены.

Прекрасным вариантом будет профнастил марки С8 или С10. Число означает высоту волны в сантиметрах. Толщина листа данной марки может составлять от 0,4 до 0,8 мм. Створки из металлопрофиля марки С будут весить от 25 до сорока килограмм, благодаря этому их легко можно повесить вдвоём, без применения специализированного подъёмного оборудования. Потому, что одного металлопрофиля на створку будет мало, размер рассчитывается исходя из ширины материала.

Галерея фотографий: варианты ворот из профилированого настила

Изготовление ворот из профилированого настила

Порядок действий по изготовлению ворот из профилированого настила обусловлен логикой строительства.

Чертежи и расчёт размера ворот

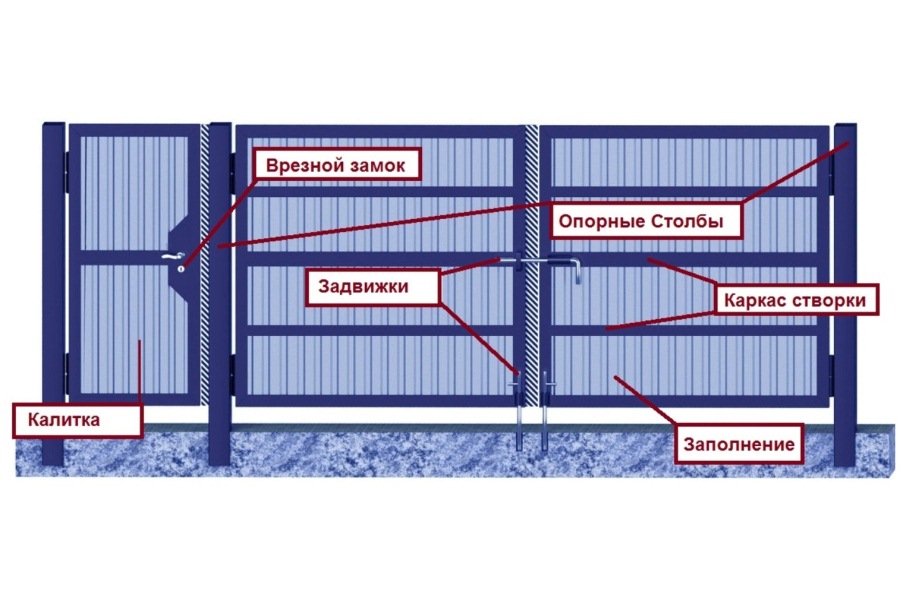

Наиболее распространены два вида ворот из профлиста — распахивающиеся и раздвижные. Однако если автоматические раздвижные ворота дома сделать тяжело, то распахивающуюся конструкцию, которая состоит из 2-ух равных частей, собрать вполне возможно. Створки ворот распашного типа могут открываться наружу или в середину. Калитку можно либо врезать в одну из створок, либо установить отдельно с боковой стороны от ворот. Это зависит от наличия свободного места. Перед установкой и сборкой ворот нужно изобразить чертёж, на котором будут указаны верные размеры изделия.

Чертёж каркаса ворот распашного типа с замерами поможет собственными силами сделать их

Схема должна включать:

• ширину проёма;
• кол-во стоек и их сечение;
• глубину вкапывания опор;
• чертёж каркаса с указыванием всех длин;
• положение калитки и её размеры;
• место для петель;
• место для замка;
• место для засова;
• детали усиления и их длину.

Ворота из профилированого настила можно создать без калитки, но тогда ими некомфортно будет пользоваться.

Если ворота меньшего размера и нетяжёлые, можно обойтись без калитки

Чаще делают ворота из профилированого настила с индивидуальной или встроенной калиткой.

Большие и тяжелые и тяжёлые ворота предполагают принудительное строительство калитки

Для создания ворот распашного типа из 2-ух створок с калиткой из маленького размера 3?2 м потребуются такие материалы:

• труба профильная из металла 20?20?3 мм с квадратным сечением для формирования внутреннего обрамления створок ворот и основы калитки;
• труба для опор квадратная — 60?60?3 мм; для рамы створок — 60?40?3 мм;
• труба с квадратным сечением 40?40?2 мм для рёбер жёсткости каркаса;
• профнастил для стен с волной 15–21 мм. Можно взять как просто покрытый цинковым покрытием С8, так и лист с полимерным цветным покрытием — зависит от бюджета; резать листы лучше в мастерской, так же как и при кустарном раскрое по краешкам может пойти коррозия;
• уголки и козырьки;
• петли — по две на каждую створку и две на калитку;
• шурупы по металлу кровельные цинковые или под цвет профилированого настила;
• шурупы для крепежа листов или шурупы-шестигранники;
• заклёпки;
• сварочные электроды диаметром 2–3 мм;
• грунтовка для изделий из металлов;
• декор (если нужно).

Подготовка инструментов для производства ворот

Для строительства ворот из профилированого настила потребуются:

• дрель;
• инверторный сварочный аппарат;
• углошлифовальная машинка;
• шуруповёрт;
• лазерный или любой иной уровень;
• отвес;
• ножницы для работы с металлом;
• распылителя краски или кисти.

Сборка каркаса

Потому как рама несёт на себе всю нагрузку ветра, а жёсткость профилированого настила на кручение невелика, важно сделать раму как можно более надёжной. Воротная рама собирается на плоской поверхности размером хотя бы с одну створку ворот. Чтобы получились прямые углы, применяют специализированные точные угольники.

1. В первую очередь выполняют металлические заготовки под угол 45 °.
2. Каждую заготовку чистят от коррозийного разрушения и грязи с помощью щётки — насадки на дрель.

При помощи специализированной насадки на дрель заготовки чистят от коррозийного разрушения и грязи

Рама из профтрубы крепится стальными уголками

Петли для ворот из профилированого настила могут быть не очень большого размера, так как ворота нетяжёлые

Сварные швы чистят от шлака, чтоы лучше держалась краска

Перед покраской каркас в первую очередь обезжиривают

Дорожный просвет должен составлять не менее 5 см для асфальта и 15–30 см для грунтового. Если просвет удался очень уж большим, то на него можно поставить съёмную рейку, съемную зимой.

Видео: сборка каркаса ворот из профилированого настила

Если в створке рассчитана калитка, то собирается каркас по-иному:

В необходимой створке делают каркас калитки размером 180?80 см.

Ширина калитки в створке ворот составляет не больше 2-ух третей ширины створки

Если калитка из профилированого настила размещена в створке ворот, нужны надежные петли, которые способны удержать двойной вес

Створка ворот с врезанной калиткой укреплена добавочной трубой стальной

Видео: сборка каркаса ворот из профилированого настила со встроенной калиткой

Обшивка рамы

Обшивку рамы выполняют тут же после сборки каркаса. Профнастил можно крепить несколькими вариантами — привинтить саморезами с шестигранной головкой или при помощи саморезов. Стыки дополнительно фиксируют заклёпками или при помощи саморезов. Получше шурупы, так как они исключают попадание воды в крепежное место. Профнастил можно устанавливать как с одной, так и с двух сторон каркаса. Профнастил следует укрепить и на перемычках.
Красиво оформить обшивку можно элементами ковки, которые привариваются или ввинчиваются к металлопрофилю в согласии с чертежом.

Петельная установка

Потому как ворота из металлопрофиля основательно парусят, петли лучше подбирать дорогие, было бы неплохо на подшипниках. В первую очередь петли привариваются на каркас, а потом на опорную стойку, но вполне можно и наоборот. Для тяжёлых ворот применяется не менее 3 петель. Расположение петли оказывает влияние на расположение створки в распахнутом состоянии. Если нужно, чтобы створки отпирались туда и обратно, к опоре петлю приваривают встык. Если в одну — то накладуют петлю на раму.

Врезка замков

Замки врезаются после подвешивания створок. Отличаются они по правилам установки и видам:

подвесные. Для них необходимо учесть специализированные петли ещё на шаге сваривания каркаса;

Навесной замок на ворота из профилированого настила удобен в местах с грунтом подверженным морозному пучению

Для установки замка накладного на ворота внутри ставится дополнительный компонент каркаса

Замок который врезают может закрываться на ключ или при помощи специализированной начинки, встроенной в ручку

В первую очередь варится труба для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки с замка. Можно еще установить защёлку или запор.

Пошаговое описание по установке ворот из металлопрофиля

1. В первую очередь выполняется разметка места для ворот.
2. Дальше выкапываются ямы для столбов глубиной не менее 1 метра. Перед вкапыванием опоры отделываются грунтовочной смесью против коррозии.

Ямы для столбов можно раскапывать ручным способом или с применением бура

Раствор для укрепления столбов нужно отлично затрамбовать

Чтобы ворота стояли ровно, перед монтажем необходимо выставить створку и подложить под неё камень или кирпич

Замки, украшения, элементы ковки монтируются на ворота из профилированого настила на завершальной стадии

Профнастил прекрасен тем, что не просит покраски. Зато можно выбрать уже материал который готов, сделанных под дерево или камень. Можно красиво оформить ворота элементами ковки или остальным декорированием — сверху или по полотну створок. Чтобы красиво оформить ворота, можно фигурно срезать верхний краешек, но потом его следует защитить профилем.
Если появится желание профнастил можно разрисовать специализированными красками, устойчивыми к воздействиям внешней среды.
Свободно пользоваться воротами можно лишь через четыре недели после того как произошла установка.

Видео: изготовление ворот распашного типа из профилированого настила

Аналогичным образом, применяя детальную инструкцию по изготовлению, сделать ворота из профлиста очень просто, как может показаться. Они не только украсят группу для входа, но и честно будут служить не один год.

Заборы из профлиста своими руками

Сегодня профлист для забора используется многими владельцами домов, потому как он прост в монтаже и отличается лояльной стоимостью. Из чего же состоит профилированный лист? Глядя на него, не трудно догадаться, что это лист оцинкованной стали, имеющий формированную волнообразную поверхность. Оцинкованным лист может быть как с одной стороны, так и с обеих. Оцинковка дает антикоррозийный эффект, следовательно, такой забор радует взгляд долгое время.

В современном строительстве заборы из профлиста очень актуальны, поэтому некоторые стараются делать их своими руками, для чего ищут видео, фото в сети. Хотя порой этого не достаточно. Чтобы правильно сделать и поставить забор из профлиста, нужно не только посмотреть видео, но и ознакомиться с самой технологией пошагового возведения забора.

Основные этапы установки забора из профилированного листа

Профессионалы рекомендуют ставить забор из профлиста тем, кто увлекается индивидуальным строительством. То есть для дачного домика или загородного коттеджа такое сооружение будет оптимальным. Сделать его своими руками не составит особого труда, если есть опыт или хотя бы желание. На фото такой забор выглядит просто, впрочем, и конструировать его не трудно.

Приступать к плану выполнения работ нужно только после того, как вы определились с количеством материала и подобрали опоры необходимой высоты. Выполнение работ осуществляется по этапам, которые нужно соблюдать, чтобы поставить правильно ограждение.

1.  Расчет периметра. Места установки забора нужно условно обозначить шнуром. Отдельно отметить места расположения ворот и калитки. На этом этапе определяется высота ограждения и самих ворот, которые иногда бывают выше.
2.  Установка опорных столбов. Места установки столбов отмечаются любым удобным образом. Чтобы сделать это правильно, нужно пробурить отверстия с примерной глубиной 1,5 м и диаметром 200 мм – это зависит от высоты ограждения. Произвести такие действия своими руками совсем легко даже без особой помощи. В отверстия устанавливаются столбы квадратного или круглого сечения, которые дальше заливают бетоном, но предварительно рекомендуют засыпать в яму слой гравия. Крепить столбы нужно строго вертикально, что легко проверяется отвесом. Фиксируются они распорками, которые часто можно увидеть на фото. Их соотношение должно быть 3:1 над подземной и наземной частью. Все это необходимо сделать качественно, иначе забор будет нестабильным под воздействием ветра и может быть даже опрокинут. Выбирать квадратные столбы рекомендуют тем, кто делает такое ограждение впервые своими руками, так как к ним легче крепить лаги. Кроме того, стоит помнить, что только после подсыхания бетона следует переходить на следующий этап.
3.  Установка поперечных лаг. Учитывая, что этот этап оказывается более сложным по сравнению с предыдущими, то желательно посмотреть видео, дающее инструкции неопытным специалистам. Чтобы крепить листы на лаги, может понадобиться помощь. В случаях, когда забор не выше 1800 мм, достаточно и двух лаг, если ограждение выше, то используют три. Фиксируют устройство лаг к столбам с использованием сварки.
4.  Закрепление профилированных листов. На этом этапе крепить листы нужно с использованием саморезов, шаг – примерно 250 мм.
5.  Закрепление заборной планки. Такое устройство, как планка, необходимо для решения эстетической стороны вопроса. Чтобы сделать забор из профлиста привлекательным внешне, нужно заранее приобрести краску под цвет, которой можно пройтись по всем сомнительным местам. Можно своими руками даже сделать какое-нибудь другое украшение для возведенного ограждения – дайте волю фантазии. Рекомендуют закрасить все места, где возможно скопление воды, чтобы конструкция забора не начала быстро разрушаться.

Советы по установке

Ни в коем случае не стоит возводить такой забор как временное сооружение, так как на самом деле он способен прослужить долгие годы (около 50-ти лет). При порче определенного элемента его без труда можно заменить. Экономить стройматериалы также не следует, ведь стоят они не так дорого, чтобы приобрести их в полной мере.

Лучше потратить время и деньги на начальном этапе строительства забора, который будет приравниваться к тем, что вы видели на фото, чем терять потом финансы на его восстановление.

Не забудьте закрыть края вертикальных стоек, для которых зачастую используют декоративные элементы в виде шаров, пик и так далее. Внизу профлиста можно снять долю грунта и осуществить бетонирование полосой – это позволит защитить участок от попадания лишней дождевой воды.

Дизайн забора должен повторять дизайн участка в целом, а не быть отдельно стоящей огражденной конструкцией. То есть о концепции ландшафтного оформления забывать не стоит, для чего специалисты рекомендуют оформлять забор и ворота из одного материала.

Оформление забора из профлиста

На некоторых фото можно увидеть, как украшают такой забор разнообразными художественными элементами из металла, которые могут быть как поверх калитки или ворот, так и привариваться непосредственно к полотну профилированного листа. Любую фантазию вы можете воплотить своими руками, и, чтобы сделать это, можно изначально установить забор, а потом приступать к его оформлению.

Редко встречается на фото и обычный рисунок, сделанный с помощью кисточек и красок, – это может быть интересно начинающим художникам.

Учитывая, что строительство забора из современного профлиста сегодня только начало пользоваться популярностью, то варианты его оформления еще раскрываются.

Многое зависит от того, что вы способны сделать своими руками. Некоторые придумывают крепить какое-то современное устройство, которое может выполнять декоративную или определенную полезную функцию. Так, можно сделать на заборе интересный почтовый ящик или прикрепить устройство освещения (в частности, диодные фонари стали популярными в последнее время).

Чтобы пришла интересная идея оформления для только что возведенного забора, можно внимательнее присмотреться к фото в интернете, на основе которых нарисуется своя картина будущей декорации. Опускать момент оформления ограждения из профлиста не стоит, так как таким образом можно выделить свою индивидуальность, да и смотреть на такой забор намного приятнее, чем на простой оцинкованный окрашенный лист. Некоторые закрепляют такой забор между кирпичными столбами, что делает ограждение более величественным. В любом случае к процессу построения и оформления стоит подходить с фантазией.

ПОШАГОВАЯ ИНСТРУКЦИЯ ПО УСТАНОВКЕ ЗАБОРА ИЗ ПРОФНАСТИЛА СВОИМИ РУКАМИ

 Расчет и установка забора из профнастила Гатчинский район, Ломоносовский район, Волосовский район, Лужский район, Тосненский район, Кировский район.

Строительство забора из профнастила на участке своими руками начинается с расчета количества материала, подготовка инструмента и разметка участка под будущий забор.

Основной материала для забора из профнастила 1,8 или 2 метра:

— каркас ворота распашные с калиткой

— готовые столбы или профиль 60х60х3м

— поперечные лаги профиль  40х20

— штакетник или профнастил С8 или С20

— саморез кровельный 5,5х19

— заглушки пластиковые 60х60

— щебень 5/20 для утрамбовки столбов

— грунткраска для столбов и лаг



Первым делом расчищается место под будущий забор и определяем уровень уклона участка. Если участок ровный без значительных горизонтальных перепадов делаем разметку и устанавливаем крайние или угловые столбы.

Для установки столбов используем ручной бур или мотобур, забуриваем в земле отверстия на глубину промерзания 1,2 метра, для Ленинградской области этого достаточно. Вставляем столб в отверстие и немного забиваем проверяя вертикальный уровень.

Самый простой и надежный способ установки столбов в грунт с не высоким уровнем грунтовых вод это бутование мелким щебнем 5/20 с послойным трамбованием. Это обеспечивает хорошую устойчивость столбов при пучении в зимнее время.

После монтажа угловых или крайних столбов, натягиваем между ними в уровень горизонта веревку и устанавливаем на въезде участка каркас ворот с калиткой. Столбы ворот так же допускается бутовать щебнем или бетонируем на глубину не менее 1,5 метра, так как в отличии от щебня бетонное основание зимой подвержено пучению.

Затем устанавливаем по веревке и уровню оставшиеся столбы с шагом не более 2,5 метра равномерно распределив их чтобы пролеты были одинаковыми.

Следующий этап, крепление поперечных лаг к столбам с помощью сварки или Х-кронштейнов. Поперечины это профильная труба 40х20 длиной 6 метров, привариваются к столбам целыми хлыстами и сваривается в пролетах этот вариант более экономный и быстрый.

Выравниваем все столбы по горизонтали обрезая верхнюю часть и устанавливаем пластиковые крышки заглушки. Каркас забора готов к окраске, обезжириваем и красим универсальной грунт-краской.

Завершающий этап в строительстве забора крепление профнастила на каркас кровельными саморезами или заклепками, начинать следует от самой высокой точки уровня земли. Каждый лист выставляется по уровню в одну линию с поперечными лагами.



Все для забора www.zabor-vorota-stolby.ru

Как сделать забор из профнастила своими руками | Как установить забор из профлиста, его монтаж | Полезные статьи | Санкт-Петербург

Содержание статьи:

Для защиты территории вокруг дома от несанкционированного проникновения посторонних владельцы недвижимости ставят заборы. И они хотят, чтобы созданное ограждение было прочным, надежным, долговечным и недорогим. Тем, кто хочет возвести крепкую и доступную по стоимости конструкцию, стоит подумать про монтаж забора из профнастила.

Одно из главных преимуществ такого ограждения – легкая установка, отсутствие необходимости использовать спецтехнику. Имея в наличии все требуемые инструменты и материалы, получится провести монтаж забора своими руками, не привлекая к работе специалистов.

Подготовка: схемы, чертежи

Первое, что нужно сделать владельцу недвижимости, решившему построить забор из профлиста своими руками, составить подробную схему ограждения, которая позволит понять, как станет конструкция выглядеть после возведения. Чертеж нужно делать в масштабе. На схеме должны быть отражены все конструкционные элементы ограждения. Что нужно отразить на эскизе:

• Место на участке, в котором будет устанавливаться конструкция.
• Место, где будет расположена калитка.
• Место, где запланированы ворота.
• Размеры ограждения, прямые и неровные отрезки рельефа грунта, из-за которых придется использовать листы профнастила разного размера, чтобы обеспечить одинаковую высоту забора по всей его протяженности.
• Места установки опорных столбов.
• Расстояние между конструкционными элементами. Например, между соседними опорами.
• Глубину, на которую будут погружены в грунт столбы.
• Расположение лагов, к которым станут крепиться листы профнастила.
• Используемые материалы, их размеры. Например, профилированная труба, размер 40х20 мм.
• Места креплений профнастила к лагам.
• Если рядом с ограждением будут находиться какие-то постройки, зеленые насаждения, стоит их тоже указать в чертеже. Это позволит оценить, не будут ли они стоять слишком близко от забора.

Чем подробнее схема, тем понятнее для собственника дома, как станет выглядеть забор, который он решил построить. Чтобы сделать точный чертеж, можно воспользоваться специальными графическими программами или нарисовать рисунок на миллиметровой бумаге. Чем удобно создание схемы в графическом редакторе – некоторые средства визуализации позволяют создавать трехмерные объекты. Благодаря чему можно наглядно увидеть, как станет смотреться установленное вокруг участка ограждение.

Зачем делать эскиз на бумаге или в электронном виде перед монтажом заборов из профлиста:

• схема в масштабе позволяет сделать точный расчет материалов;
• получится не допустить ошибок при установке каркаса;
• не придется держать в голове множество цифр, расстояний между элементами.

Материалы и их количество

Для строительства забора потребуется не только профнастил, но и другие материалы – опоры, лаги, крепежные элементы.

Первое, что нужно сделать – выбрать профлист. Производители строительных материалов предлагают профилированные листы разной толщины и с разной высотой волны. Для возведения ограждения необходим стеновой профлист, он имеет маркировку «С». Для забора подойдут листы толщиной 0,45 – 0,5 мм и высотой волны 8 – 10 мм. Также нужно обращать внимание на покрытие профнастила. Он может быть оцинкованным и окрашенным. Более предпочтительный вариант – окрашенный профилированный лист. За счет декоративного покрытия из полимеров он не разрушается под воздействием неблагоприятных погодных условий, имеет защиту от образования ржавчины, устойчив к появлению царапин.

В качестве опор используются металлические трубы с толщиной стенки не меньше 2,5 мм и диаметром от 50 мм. Желательно, чтобы они были произведены из нержавеющей стали, имели защиту от коррозии.

Заглушки для опорных столбов. Так как трубы сверху остаются открытыми, им нужны крышки – заглушки. Они предотвратят попадание внутрь труб грязи и мусора.

В качестве поперечных лагов используются профильные трубы размером 40х20х2 мм. Желательно использовать именно металлические лаги, а не деревянные. Древесина быстро потрескается от морозов, может начать гнить под воздействием атмосферных осадков. В результате под воздействием тяжести металлических листов лаги просто сломаются.

В качестве крепежных элементов, применяемых для крепления профнастила к лагам, используются саморезы. Плюс саморезов – в комплект к ним идут резиновые прокладки, которые помогают плотно прижать к лагам лист профнастила без повреждения его покрытия.

Поверх профнастила устанавливается декоративная планка, она предохраняет материал от появления ржавчины, а людей от возможных травм рук.

Как рассчитать количество материалов на забор из профнастила: пошаговая инструкция

• Сколько нужно профнастила = длина ограды / 1,15 листов.
• В среднем расстояние между опорами (1 секция) ограждения составляет 2 – 2,5 м. Необходимое количество опор = длина забора / на расстояние между столбами.
• Между двумя стойками устанавливается 2 – 3 лаги. Двух перекладин достаточно, если забор менее 2 м высотой, три устанавливают, если ограждение выше 2 м. В среднем длина используемых в качестве лагов профильных труб составляет 3 м. Необходимое количество лагов = длина забора / длину лаги * количество поперечин в секции.
• Среднее количество саморезов на 1 профлист составляет 8 штук. Требуемое количество крепежа = 8 * количество листов. Но специалисты советуют брать крепеж с запасом, так как иногда требуется где-то дополнительно закрепить лист, саморез может иметь брак и его придется заменить.
• Количество декоративных планок = длина забора / длину планки.

Начало работ

Перед тем, как установить забор из профнастила, проводятся подготовительные работы. По всему периметру участка проводится очистка грунта от всего, что может помешать монтажу. Требуется очистить землю от камней, корней растений, травы. Желательно, чтобы территория по периметру участка была очищена на ширину 1,5 – 2 м. Следующий этап подготовительных работ – разметка территории. Нужно отметить места, где будут стоять опоры, калитка и ворота.

Если в качестве опор используются не новые, а бывшие в употреблении трубы, требуется проверить их на наличие ржавчины. Если она была обнаружена, ее требуется счистить, а затем обработать металлическую трубу антикоррозийным средством. Если ржа неглубоко проникла в трубу, то ее допустимо использовать в качестве опоры. Если коррозия сильная, от использования такой опоры стоит отказаться.

Фундамент и установка столбов

Первый этап работ – подготовка фундамента. Оптимальный вариант для забора из листов профнастила – мелкозаглубленное ленточное основание. Глубина фундамента составляет 30 – 40 мм, ширина зависит от ширины опорной стойки.

Как заливается фундамент: сначала делается разметка, затем устанавливается опалубка. Предварительно монтируются опорные стойки ограждения, которые должны оказаться зацементированными. Опорные столбы устанавливаются в грунт на глубину 1/3 своей высоты. В противном случае они могут не выдержать вес ограждения. Ставят столбы на гравийно-песчаную подушку. Желательно опоры залить цементом на глубину 15 − 20 см, это сделает конструкцию более прочной. Если используется профлист большой толщины, стоит проводить бетонирование стоек на всю глубину. Владельцы домов, которые впервые ставят забор из профнастила своими руками, часто игнорируют заливку опор цементом. Но профессионалы советуют не пропускать этот этап работ.

После установки столбов нужно залить цемент в опалубку и дождаться его высыхания. После затвердевания бетонной смеси фундамент готов и можно приступать к дальнейшим работам.

Как сделать забор из профлиста без фундамента

Возведение фундамента при строительстве ограждения вокруг дома не является обязательным. Он требуется только на подвижных грунтах. Если грунт устойчивый, можно отказаться от заливки основания и ограничиться бетонированием стоек. Но в этом случае рекомендуется проводить заливку бетона на всю глубину, то есть вся треть трубы, расположенная под землей, должна оказаться зацементированной.

Полностью отказаться от бетонирования стойки тоже можно. Но в этом случае она должна быть не вкопана, а забита в грунт, чтобы разрыхление почвы вокруг нее по всей глубине было минимальным. Также стоит отказаться от строительства слишком высоких заборов таким способом.

Обработка стоек

Металлические трубы перед их погружением в грунт рекомендуется покрывать антикоррозийным составом. Как минимум, требуется провести обработку той части столбов, которая окажется под землей. Но по возможности, стоит защитить и «внешнюю» часть трубы, ведь на нее в процессе эксплуатации ограждения будут оказывать воздействие атмосферные осадки, сырость, агрессивные среды.

Установка опорных столбов по уровню

Что нужно учитывать при установке опорных столбов – они должны стоять идеально ровно. Не должно быть никаких отклонений труб в сторону. Для этого их положение необходимо в процессе монтажа контролировать при помощи строительного уровня. Желательно использовать профессиональный инструмент, который не дает погрешности.

Монтаж лагов

После того, как опорные столбы установлены, а бетон, удерживающий их неподвижно, хорошо схватился, можно приступать к монтажу поперечных лагов.

Важный момент: что нужно знать всем, кто решил поставить вокруг дома забор из профнастила своими руками, − если бетон, которым залиты опорные трубы, не схватился, то при монтаже лагов может произойти отклонение стоек от вертикали.

Поперечины крепятся к опорным столбам при помощи сварки или на кронштейны, которые прикручиваются к трубам. Есть три способа установки лагов:

• Впереди столба встык. Такой вариант подходит, если возводятся сплошные ограждения. Лаги привариваются к стойке встык.
• Сбоку опорной стойки. В этом случае есть возможность прикрепить лист профнастила не только к поперечинам, но к и самой стойке. В результате созданная конструкция будет более прочной. Такой способ крепления лагов используется при возведении секционных оград. Единственный минус способа – дополнительные затраты на крепеж, так как его требуется больше, чем при других методах монтажа.
• Позади столба. При этом способе для крепления поперечин используется кронштейн. Этот метод монтажа применяют при возведении секционных заборов.

Оформление столбов: камень, кирпич

Этот этап необходим только в случае, если строится секционный забор. При таком виде ограждений опоры остаются видимыми с улицы. Если ограждение сплошное, то их с наружной стороны закрывает профнастил, и можно оставить трубы открытыми.

Есть несколько способов оформления столбов – при помощи камня, кирпича. Создание кирпичной кладки вокруг опор – самый простой вариант. Кирпич имеет правильную прямоугольную форму, одинаковый размер. Поэтому его легко укладывать. Кроме того, после создания кладки можно швы между соседними кирпичами заделать цветной затиркой. Можно выбрать затирку под цвет кладки или профилированного листа.

Облицовка из камня смотрится стильно, престижно. Но покупка натурального камня обойдется недешево. Кроме того, настоящий камень не всегда имеет ровные края, поэтому для непрофессионала его укладка может оказаться сложной. Если все же хочется создать именно каменное оформление заборов, можно приобрести панели, имитирующие каменную кладку. Искусственный камень по своим прочностным характеристикам не уступает натуральному, но имеет правильную форму и намного легче в монтаже.

После создания кладки расстояние между трубой-стойкой и кирпичной/каменной конструкцией нужно залить бетоном.

Особенности оформления стоек кирпичом или камнем

Что нужно учитывать, решив провести облицовку металлических столбов, кладка изменит первоначальное расстояние между ними. Поэтому такое оформление забора нужно запланировать еще до того, как он будет строиться. Кроме того, изменится количество профилированных листов, которые потребуются для создания ограждения. Если при создании глухого ограждения соседние листы профнастила легко стыкуются и используются полностью, то при строительстве секционной ограды придется корректировать их длину, которая будет ограничена кирпичными или каменными столбами. Чем резать профлист – допускается использование дисковой пилы, ножниц по металлу, вырубных электроножниц.

Оформление фундамента: камень и кирпич

В зависимости от пожеланий владельца созданный под ограждение бетонный фундамент можно оставить в его первозданном виде или провести отделку облицовочными материалами. Желательно для оформления фундамента использовать те же отделочные материалы, что и для облицовки опорных стоек. Тогда созданная конструкция станет смотреться гармонично, станет составлять единый ансамбль.

Что нужно знать: облицовка любыми материалами изменит ширину и высоту фундамента. В зависимости от выбранного материала толщина основания изменится на толщину кирпича или  каменной плитки. Также изменится и высота основания. Она станет больше на высоту каменной плитки и кирпича. Все это нужно учитывать при строительстве ограждения. И если профессионалы об этом знают и сразу закладывают увеличение высоты и ширины основания при расчетах, то неспециалисты, которые только изучают вопрос, как сделать забор из профлиста своими руками, часто ошибаются.

При отделке основания кирпичом для него нужно предусмотреть свой невысокий фундамент. К нему будет крепиться кладка. Запланировать основание для кирпичной кладки нужно еще на этапе создания фундамента для забора. Укладывать кирпичи нужно аккуратно, сразу удаляя излишки цементной смеси, попадающей на их поверхность. Если этого не сделать, цемент застынет, после чего его будет сложно удалить с поверхности, не повредив ее.

Укладка облицовки из камня может оказаться сложной для новичков. Натуральный камень часто имеет разную форму, неровные края. Поэтому его монтаж трудоемкий. Для облегчения работы можно использовать плиты искусственного камня, которые имеют правильную квадратную или прямоугольную форму. Искусственный камень имеет прожилки, точно такой же рисунок, как и натуральный. Отличить аналог от настоящего камня сложно. Зато весит он намного меньше, не создает серьезной нагрузки на основание ограждения. Крепится камень к фундаменту при помощи цементного раствора.

Монтаж профлиста

Предпоследний этап строительства забора – установка профилированных листов. При всей кажущейся простоте эта работа имеет свои особенности. Нарушение технологии монтажа повлечет перекосы, другие серьезные дефекты конструкции.

Как правильно крепить профлист:

• между фундаментом и металлическими листами должно быть расстояние 5 – 10 см для обеспечения вентиляции;
• использовать для установки профнастила можно только специальный крепеж, который не наносит вреда металлическому изделию и не портит его защитную поверхность;
• монтаж начинают от ворот или калитки;
• крепить профнастил надо строго горизонтально, не должно быть перекосов, для этого нужно использовать строительный уровень или можно сделать разметку на столбах, указав на них точки, где лист должен начинаться, а где заканчиваться.

Технология, как крепить профлист на забор:

• Установка первого листа. Профнастил устанавливается таким образом, чтобы последнюю волну первого листа перекрыла первая волна второго листа. Далее нужно придерживаться такой технологии установки листов при монтаже профнастила на оставшейся части забора.
• Профнастил крепится к поперечным лагам по краям и в центре листа. Если забор строится в местности с сильными ветрами, необходимо увеличить количество мест креплений. В этом случае листы крепятся к лагам через 2 – 3 волны.
• Саморезы к лагам крепятся через нижнюю волну.
• Саморезы, установленные в верхних волнах, только фиксируют два соседних листа.
• Затягивать саморез нужно так, чтобы уплотнительная резинка плотно прилегала к листу. Но перетягивать крепеж нельзя, это приведет к порче уплотнителя. Слишком слабая затяжка самореза грозит его выпадением, что приведет к порче листа в местах, где появилось отверстие от крепежа. В этом месте начнет образовываться ржавчина.

Заключительные работы

Последний этап монтажа ограждения вокруг участка – установка декоративной планки. Она ставится поверх листов профнастила. Монтаж планки улучшает внешний вид ограждения, придает ему законченность. Кроме того, декоративный элемент позволяет избежать порезов, если кто-то решит схватиться рукой за верхнюю часть забора. Декоративные планки бывают разных цветов. Поэтому их можно легко подобрать под цвет ограждения.

Как устанавливается планка – она просто надевается на профнастил без использования каких-либо инструментов. Что нужно знать – ширина планки должна быть на 2 – 3 мм больше, чем высота волны металлического листа. В противном случае легко надеть ее будет невозможно.

Уборка территории

После того, как забор из профнастила сделан, собственнику дома нужно привести в порядок территорию рядом с ограждением. Необходимо очистить землю от оставшихся  после монтажа обрезков металлических листов, испорченных саморезов, кирпичных обломков, кусочков плит. Очистка территории от отходов строительных и отделочных материалов позволит избежать травм людям и животным, которые будут проходить мимо ограждения. Кроме того, уборка места проведенных работ придаст ухоженность участку. На фоне красивой территории и само ограждение из профнастила станет выглядеть эффектнее.

Заключение

Зная, как установить забор из профлиста, получится провести монтаж ограждения вокруг дома правильно, без нарушения его технологии. Благодаря чему созданная ограда будет прочной и надежной, не будет риска, что она упадет при сильном порыве ветра или из-за нагрузки, создаваемой снегом. Кроме того, построенный по всем правилам забор украсит придомовую территорию, ведь созданная из профнастила конструкция будет выглядеть эстетично.

Как построить заборную калитку

Проекты лужайки и сада

• Уровень квалификации: Средний
• Расчетное время: 1 день

Любимый Любимый Любимый Удалить проект Закрывать

Вы уверены, что хотите удалить «Как построить забор»? из моих проектов?

Да, удалить Завести аккаунт Закрывать

Для этого вам понадобится учетная запись. Не волнуйтесь, создать его быстро и легко!

Создать аккаунт Распечатать страницу

«Ого! Я люблю это!»

Любой проект по благоустройству дома, который заканчивается этими словами моей жены, хорош. Любые дополнительные преимущества в столбце плюсов — это просто вишенка на торте, а у этого проекта их предостаточно!

Вот краткий список:

● Выполняйте функциональную задачу по содержанию собаки во дворе!

● Повышенная безопасность дома

● Повышенная конфиденциальность на заднем дворе

● Низкая стоимость

● Однодневный проект!

● Выглядит великолепно и повышает привлекательность бордюров!

Если все это звучит для вас как победитель, читайте дальше… мы собираемся построить потрясающие ворота.

Как построить красивые ворота за один день

Вам ведь не нужны простые старые ворота? Конечно, нет. Ворота похожи на входную дверь на задний двор. Это проход в оазисную страну фантазий с грилями, бассейнами и навесами для инструментов. Было бы неправильно, если бы это был простой прямоугольник, едва отличимый от остальной части забора. Нет, ваши ворота должны делать заявление. «Врата»?

По крайней мере, это оправдание, которое я использовал, чтобы очень долго откладывать строительство новых ворот на заднем дворе.«Я собираюсь построить ворота, я обещаю … Я все еще разрабатываю концепцию дизайна … тебе же не нужны простые ворота, не так ли?» Это купило мне годы откладывания на потом.

Потом у нас появился щенок. Быстрый щенок. Когда он ушел… он ушел, и тебе лучше приготовиться к небольшой пробежке. Нехорошо.

Теперь ворота были срочными, и я почти исключил возможность простых ворот с моими годами наращивания. Итак, нам нужны были модные ворота, и они нам понадобились вчера.

Нет проблем, сказал я своему сыну и правой руке Джейкобу … мы получили это.

Первый этап планирования — установка нескольких критериев

Каждый проект требует критериев проектирования. Даже ворота. Итак, прежде чем мы определимся с дизайном, нам нужно было знать, что должен делать готовый проект. Вот список:

1. Он должен быть достаточно высоким, чтобы его было видно спереди , чтобы создать интересный фокус дизайна, направляя взгляд и заставляя наблюдателя думать: «Это должно быть действительно классный задний двор, если у него есть ворота вроде ворот. что!».
2. Это должно быть круто .Никакие простые ворота не заявляют о себе.
3. Это должно быть дешево (иш).
4. Он должен выдерживать экстремальные тропические погодные условия .
5. Должно быть достаточно простым, чтобы построить за один день . В конце концов, это всего лишь ворота.

Итак, помня об этих критериях, я просмотрел в Интернете несколько изображений ворот других людей и начал создавать мысленную картину дизайна.

Планирование, шаг второй — набросок

Вам не обязательно иметь какие-либо особые навыки рисования, чтобы нарисовать черновой набросок столярного проекта! Просто возьмите лист миллиметровой бумаги и карандаш и начинайте!

По мере развития вашего дизайна вы получите гораздо лучшее представление о материалах, которые вам понадобятся, когда попадете в магазин расходных материалов.Вот мой быстрый набросок:

Как видите, я отметил общую ширину и высоту, а также смог быстро записать «список вырезок» из древесины, которая мне понадобится. Это облегчило мою поездку по магазинам.

Мы использовали стандартные пиломатериалы, обработанные давлением, для всех ворот. Здесь, на побережье юго-западной Флориды, это недорого и хорошо подходит для погодных условий.

Здание Ворота

Мой дизайн ворот напоминает «каркасные доски» из-за отсутствия лучшего термина.Они напоминают перекладины и перила традиционных дверей и придают воротам немного вид двери, обшитой панелями.

Каркасные доски — это также то, что определило ключевой элемент дизайна всей конструкции, — арочную вершину.

Я создал каркас из простого бруса 1х4 ПТ и вырезал арку из куска 1х8, большая часть которого показана ниже.

Основная конструкция ворот построена из террасных досок PT 5 / 4×6, которые я люблю использовать для подобных вещей, потому что они достаточно толстые, чтобы быть прочными, но уже сглажены с закругленными краями, что экономит время.

Столярные изделия приклеены и прикручены. Каждое соединение склеивается прочным всепогодным клеем, а затем прикручивается винтами Deck Mate прямо через поверхность. Мне нравится Deck Mate, потому что они (обычно) не требуют предварительного сверления, прочны и имеют покрытие, устойчивое к агрессивным химическим веществам в пиломатериалах, обработанных давлением. Я обнаружил, что сочетание этих винтов и клея является надежным соединением для любого внешнего проекта.

Обратной стороной является то, что винты оголены. Для этого проекта мне было все равно, потому что он будет непогодным и просто как бы сливается с воротами.В проектах, требующих более законченного вида, я зенковываю, заливаю и раскрашиваю. Но я по-прежнему использую одни и те же столярные изделия для всех проектов на открытом воздухе. Это сильно.

Самые важные соединения …

В этой конструкции ворот рама удерживает все части вместе, поэтому соединения досок рамы с планками (5/4 ”x 6”) имеют решающее значение.

Особенно соединение первой планки на шарнирной стороне с горизонтальными рамками и аркой. Эти соединения несут вес всех ворот.

как сделать самому, чертежи, схемы, эскизы, монтаж, пошаговая инструкция с фото и видео

Откатные ворота — альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щиток, рама, ролики, электропривод (опция). Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы. Раздвижной механизм имеет ряд преимуществ — безопасность, простая система управления, удобная автоматика.

Содержание статьи:

• Устройство и принцип работы откатных ворот
• Особенности конструкции конструкции
  • Чертежи изготовления
  • Данные о высоте и ширине
  • Расчет противовеса
  • Расчет прочности арматуры
  • Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот
  • Дополнительные расчеты
  • Ограничения на установку откатных ворот
• Изготовление консольных откатных ворот и ступеней монтажных
  • Материалы и инструмент
  • Подготовка деталей механизма отката
  • Столбы кирпичные
  • Разметка и выемка котлована
  • Производство закладных конструкций
  • Установка закладного элемента в приямок
  • Электропроводка для автоматики ворот
  • Бетонирование котлованов
  • Сварка
  • Крепление концевого ролика с накаткой
  • Крепеж стопора верхней направляющей кронштейна
  • Производство створок
  • Покраска и установка
  • Регулировка положения роликовых подшипников
  • Установка автоматики
  • Заключительный этап
• Откатные ворота
• Сервис
• Типичные ошибки

Устройство и принцип работы откатных ворот

Структура получила свое название из-за способа открытия.Дверное полотно перемещается по забору, то есть в плоскости дверного проема, тем самым занимая меньше места.

Есть три типа откатных ворот:

• рельс;
• приостановлено;
Консоль
• .

В конструкции откатных ворот ролики на направляющей расположены в нижней части. На них держится вся конструкция, с их помощью движется полотно. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части калитка удерживается кронштейном, на котором закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рейка расположена по всей ширине проезда;
• последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Можно установить нагревательный кабель, который решает проблему обледенения, но это увеличивает затраты на установку плюс дополнительные расходы на электроэнергию.

В конструкции второй присутствует верхняя балка, по которой калитка движется на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка — это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

На сегодняшний день чаще всего используются откатные ворота третьего типа. Все дело в роликовых опорах, которые находятся вне зоны проема, и ничем не ограничены.В конструкции используется тот же кронштейн, что и в первой версии.

Откатные ворота данного типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет форму трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого разнообразия закладывается более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговые инструкции.

В устройство консольных откатных ворот добавлены еще два элемента — верхний и нижний улавливатели.Они удерживают полотно в равновесии, когда оно закрыто. Элементы расположены на противоположной стойке ворот. В то же время в нижнем уловителе есть полка, на которую упирается консоль в закрытом состоянии.

Особенности конструкции конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно сугубо по качеству эксплуатации, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом дизайна внешнего вида.

В дальнейшем мы рассмотрим консольный вариант, так как часто используется в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот нужно подходить с точки зрения простоты конструкции. Он состоит из двух важных элементов:

• балка консольная;
• два роликовых подшипника.

Первый упирается в второго и перемещается по их месту. Сами ворота монтируются поверх балки, обычно с помощью электросварки.Ролики устанавливаются вне проема.

Оба эти элемента представляют собой готовые изделия. Их можно приобрести в строительном магазине. В зависимости от веса самих ворот продаются консоли и ролики разного сечения и размеров. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Дверное полотно консольное — это рама, обшитая каким-то плоским материалом. Сегодня часто используется профнастил.У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов — каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, влияющий на надежность. То есть чем меньше парусность, тем выше надежность.

Для изготовления каркаса используется профилированная труба разного сечения: наружная с большим сечением, для внутреннего заполнения меньшим.

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу с учетом габаритов конструкции.

Схемы консольных откатных ворот понятны человеку, не имеющему даже специального технического образования. Главное — правильно произвести необходимые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между входными стойками.Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между зеркалами бокового обзора). И к этому размеру прибавляется 30-50 см с каждой стороны.

Сами ворота нужно сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и некоторые столбы. Таким образом, можно гарантировать, что между ним и столбами не останется зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают то, как машина заедет на площадку.Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при въезде под углом 90º. Если под меньшим углом, то расстояние между стойками нужно увеличить.

Все дело в уменьшении зазора между станком и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность заноса машины при скольжении. В этом случае небольшой зазор может не уберечь вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

Насчет высоты откатных ворот — бытует мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит эстетичнее. Хотя каждый определяется этим параметром независимо. Но чем выше высота, тем тяжелее сами откатные ворота, плюс тем выше парусность. Соответственно увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема.Если откатные ворота не тяжелые (300-400 кг), то длину можно брать из расчета одной трети ширины входа.

Такой же размер можно использовать, если конфигурация противовеса является прямоугольной.

Расчет прочности арматуры

Прочность фурнитуры — главный показатель, влияющий на срок службы откатных ворот.

Аксессуары включают:

• два роликовых подшипника;
• балка опорная нижняя;
• два ловца;
• опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, необходимо учитывать не только габариты конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота разных размеров — это, прежде всего, разный вес изделия.Именно по последнему параметру подбираются комплектующие, различающиеся техническими и эксплуатационными характеристиками. Ниже приведены характеристики фурнитуры для различных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных объектах. Они устанавливаются на производственных объектах.

Технические характеристики оборудования:

1. Ролики. Предлагаемые размеры: 190х480х175 мм. Диаметр роликов 100 мм.При этом учитывается, что первая опора выдержит нагрузку 3,4 тонны, вторая 1,5 тонны.
2. Нижний уловитель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
3. Верхний уловитель из стали толщиной 4 мм. Размеры такие же.
4. Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина — 130х135 мм.

800-1000 кг

Все одинаковые размеры в заказе:

1. Ролики — 100x251x138,5 мм. Диаметр колес 61 мм.
2. Уловитель нижний — толщина стали 4 мм. Размеры: 140х101х95 мм.
3. Уловитель верхний — толщина 3,5 мм.
4. Опорная балка — толщиной 4,5 мм. Размеры по высоте и ширине: 89х74.

600-700 кг

Технические характеристики оборудования в том же порядке:

1. Ролики — 80x167x112 мм. Диаметр колес 55 мм.
2. Уловитель нижний — толщина металла 3,5 мм. Размеры: 100x82x80 мм.
3. Уловитель верхний — толщина 3-3.5 мм.
4. Опорная балка — толщиной 3,5-4 мм. Высота, ширина: 70х60 мм.

300-500 кг

Технические характеристики оборудования:

1. Ролики — 178x90x117,8 мм. Диаметр колес 43 мм.
2. Размеры нижнего уловителя 100x96x67 мм. Толщина металла — 3 мм.
3. Уловитель верхний — толщина 3 мм.
4. Опорная балка — толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, это на материал, из которого изготовлены комплектующие.Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундамента под консольные откатные ворота используются три варианта. Один имеет форму буквы «П». То есть это две утопленные столбы, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и усиленной. В этом случае глубина столбов должна быть больше глубины промерзания почвы.

Это достаточно сложный и трудоемкий вариант, поэтому в частном домостроении применяется либо заглубленная лента, либо две отдельно стоящие опоры.Во всех трех случаях поверх фундаментной конструкции ставится швеллер, который становится опорой или базой для роликов откатных ворот. Его крепят к армирующей решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления — электросварка.

Что касается размеров самого фундамента, то:

• глубина кладки — глубина промерзания почвы в районе постройки дома плюс 10-15 см;
• длина равна длине противовеса.

С шириной посложнее. Этот параметр будет зависеть от ширины входного проема. Чем последний крупнее, тем шире фундамент.

Ограничения на установку откатных ворот

Особых ограничений на установку откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

1. На линии отката структуры растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
2. Если в зоне ворот проложены воздушные или подземные коммуникации.
3. В зоне отката есть какая-то постройка. Это может быть даже соседский забор.
4. Неровность рельефа.

Изготовление консольных откатных ворот и монтажных ступеней

Пошаговая инструкция изготовления и монтажа откатных ворот своими руками представляет собой последовательность строительных операций:

1. Определение размеров ворот с учетом ширины проезда.
2. Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
3. Подбор и покупка аксессуаров.
4. Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собраны из кладочного материала: кирпича, бетонных блоков, камня.
5. Устройство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонного раствора.
6. Монтаж фурнитуры.Роликовые опоры крепятся к каналу еще до его соединения с арматурным каркасом и заливки бетона.
7. Установка откатных ворот.
8. Покраска конструкции.

Материалы и инструменты

Здесь необходимо сделать разделение по выполненным строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуются материалы:

.

1. Трубы профильные.Один из вариантов — для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
2. Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

1. Сварочный аппарат.
2. Угол, которым задаются углы стыков профильных труб.
3. Хомуты для крепления элементов каркаса.

Для устройства фундамента откатных ворот необходимы следующие материалы:

1. Цемент, щебень и песок для замешивания бетонного раствора.
2. Канал №20 для базы роликов. Это не единственный вариант.
3. Арматура стальная диаметром 10-12 мм для арматурной сетки.

Из инструментов для замеса бетона — лопаты и бетономешалка. Для перекапывания почвы — лопаты, ломы.

Еще один элемент, который потребуется — ипотека. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки сифонов и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно.Сама фурнитура крепится непосредственно с помощью сварки к металлическим поверхностям.

Подготовка деталей механизма отката

На этом этапе нужно подготовить опорную балку и ролики. Роликовые опоры представляют собой готовые или самодельные элементы. Их просто нужно установить на опору канала и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Столбы кирпичные

Опорные стойки ворот могут быть полностью кирпичными.Но есть более безопасный вариант. Для этого в качестве основы устанавливается профильная труба или обычная с круглым сечением, а затем ее облицовывают кирпичом. К трубе также привариваются закладные детали.

Столбы, как и все несущие конструкции, являются несущими элементами. Поэтому под него заливают прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки — ниже уровня промерзания почвы.

За каждый пост:

• вырыт колодец;
• дно засыпано крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
• внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм сечением в виде треугольника или квадрата;
Заливается бетон
• , который после этого должен постоять 28 дней для набора прочности.По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования каркаса арматуры необходимо установить в яму профильную трубу, приварив ее к каркасу. Трубку необходимо выровнять строго вертикально.

Облицовка кирпичом выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как закладные детали крепятся к трубе.

Разметка котлована и выемка грунта

Фундамент под швеллер и роликовые опоры подбирается с учетом несущей способности грунта.Самый простой вариант — столбчатый. Для этого:

1. Не менее двух колодцев делают садовым буром диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
2. Внутри установлены арматурные рамы из арматуры. Сечение может быть круглым, квадратным или треугольным.
3. К рамам приваривается швеллер. Сварка может проводиться перед монтажом арматурных конструкций.
4. Заливка колодцев бетонным раствором.

Ленточный фундамент под откатные ворота сделать сложнее. Здесь будет много земляных работ.

Разметка производится на местности:

• длина приямка — длина противовеса ворот;
Ширина
• зависит от длины конструкции ворот;
• глубина — ниже глубины промерзания почвы на 10-15 см.

Почву убирают с помощью лопат, если речь идет о ручной работе.

Изготовление закладных конструкций

Обычно ленточный фундамент армируют арматурными конструкциями в виде двух вертикально установленных решеток, соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры — 10-12 мм.

Закладываемая конструкция монтируется вне котлована под фундамент. К нему сразу приваривается швеллер. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь два требования:

1. Вся закладная конструкция устанавливается так, чтобы канал плотно прижимался к опорной стойке.
2. Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики.Для этого используйте кабель, который идет в комплекте, либо приобретите его согласно рекомендациям производителя механизма открывания.

Проволока должна быть проложена в защитной трубе — пластиковой или металлической. Здесь важно, чтобы внутрь не попадала влага. Поэтому концы трубы заделывают.

Место закладки — фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлованов

На данном этапе монтажа откатных ворот используется бетонный раствор марки не ниже М300.Бетон заливается после установки закладной конструкции и размещения канала по горизонтали: в поперечном и продольном направлениях одновременно.

Заливают смесь утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе к опорному каналу привариваются роликовые каретки. Место установки последнего определяется заранее.Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры по каналу.

Лучше всего перед сваркой разобрать роликовую каретку. Состоит из двух частей:

Опора
• с регулировочными болтами;
Ролики
• закреплены на металлической стойке.

Сначала к опоре швеллера приваривается первая, потом на нее надевается вторую, а точнее на болты, прижимая гайками.

Крепление концевого ролика с накаткой

Это нижний уловитель ворот на роликах, который устанавливается на шесте напротив роликов. Для этого на роликовые каретки ставится опорный кронштейн. Над ней устанавливают ловушку на 10-15 см. Здесь следует установить закладную деталь, вставленную в кирпичную кладку.

Фиксация осуществляется электросваркой.

Крепеж стопора верхней направляющей кронштейна

Здесь все так же, как и с нижним элементом.Крепление к закладной осуществляется электросваркой. Единственное, сварка ведется точечно на случай, если в месте расположения уловителя что-то нужно поменять. Это часто бывает, когда окончательная регулировка откатных ворот производится на роликовых подшипниках.

Производство створок

Полотно откатных ворот состоит из двух частей: створки и противовеса. Последний не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Наружный — из профилированной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько ригелей из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее, к его нижнему профилю. Также здесь применяется электросварка.

Покраска и установка

После сборки полотна:

• все сварные швы обработаны болгаркой или болгаркой;
• состав обезжирен;
• нанесена грунтовка;
• цветной.

После высыхания краски ворота практически надевают на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками — несложный процесс.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо произвести регулировку роликовых кареток. Следует отметить, что каретки не приварены к опорному каналу. Их крепят шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо совместить их с проемом.

Существует четыре типа выравнивания:

1. Высота. Это дает возможность установить конструкцию над проезжей частью в требуемых параметрах.Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
2. через. Это позволяет проводить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
3. Вдоль. Каретки выровнены по одной оси.
4. Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

В состав механизма автоматического открывания и закрывания откатных ворот входят:

• электропривод с зубчатой ​​передачей;
• стеллаж;
• два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
• сигнальная лампа.

Монтажная рама устанавливается под приводом рядом с опорной шиной. Он прикреплен к нему четырьмя болтами. Зубчатая рейка приваривается к боковой стороне опорной балки по всей длине последней.Эта операция выполняется при открытых воротах.

Далее выполняется установка двух концевых выключателей. Один на краю ворот работает на открытие, задний на переднем крае противовеса — на закрытие.

Заключительный этап

Ворота здесь закончены. Самый бюджетный вариант отделочного материала — профнастил. Его обрезают так, чтобы он полностью закрывал внутреннюю рамку конструкции ворот. Листы накладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Откатные ворота

Установка калитки в откатные ворота — заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

1. В такие ворота заходить неудобно. Это связано с высотой нижней части каркаса, через которую придется перешагивать. Через такие ворота очень неудобно протащить велосипед или телегу.
2. Также проблема для высокого человека попасть в проем калитки; придется сильно нагнуться.
3. Вырезанная часть снижает жесткость дверной конструкции.
4. В калитку откатных ворот устанавливаются ручки двух типов: встраиваемые, тоже скрытые, или маленькие. Оба варианта — не самые удобные.

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Сервис

Если ворота откатные ручные, то есть без автоматики и привода, то периодическое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей — роликов.Эти процедуры продлят срок службы двери и обеспечат плавное движение без искажений.

Если в конструкцию добавить электропривод, то количество профилактических мероприятий увеличивается:

• очистка зубчатой ​​рейки и шестерни от грязи;
• очистка фотоэлементов и концевых выключателей;
• проверка напряжения.

Нельзя смазывать зубчатую рейку и шестерню, они быстро зарастут грязью.

Типичные ошибки

Сделать консольные откатные ворота своими руками несложно.Но если вы упустите из виду некоторые моменты, вы можете получить дизайн, который через какое-то время не будет работать правильно.

Распространенные ошибки:

1. Замеры произведены неверно, что повлияло на размеры откатных ворот.
2. Неправильно залит фундамент под роликовые тележки. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения почвы начнет деформироваться и сдвигаться. Это гарантия того, что ворота не могут двигаться по роликам.
3. Если противовес закоротил. Баланс — важный показатель работы откатных ворот. Если вес полотна не уравновесить, то вся конструкция «крякнет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
4. Дверное полотно должно быть жестким. Это единственный способ противостоять деформациям, которым конструкция подвергается под воздействием ветра и нагрузок. Поэтому ребра жесткости — важный элемент. Без них ворота не сделать.
5. Ролики нельзя монтировать без регулировочной площадки.
6. Сечение опорной шины должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых тележек.

Простота конструкции откатных ворот чревата множеством нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять вложенные в строительство деньги. Ведь неправильная работа и эксплуатация приводят к появлению неприятных моментов, которые в будущем приводят к поломкам.

А какая, по-вашему, лучшая проверенная годами классика в виде распашных ворот или откатных ворот? Делитесь своим мнением в комментариях. Сохраните статью в закладки, поделитесь ею в социальных сетях.

5 шагов к психическому благополучию

Данные свидетельствуют о том, что есть 5 шагов, которые вы можете предпринять, чтобы улучшить свое психическое здоровье и благополучие. Эти вещи помогут вам почувствовать себя более позитивно и получить от жизни максимум удовольствия.

Информация:

Консультации по коронавирусу

Получите консультацию о коронавирусе и заботе о своем психическом благополучии:

1. Общайтесь с другими людьми

Хорошие отношения важны для вашего психического благополучия. Они могут:

• помочь вам развить чувство принадлежности и самооценки
• дать вам возможность поделиться положительным опытом
• оказать эмоциональную поддержку и позволить вам поддержать других

Есть много вещей, которые вы могли бы попробовать чтобы помочь построить более крепкие и близкие отношения:

Делать

• Если возможно, каждый день уделяйте время своей семье, например, попробуйте договориться о фиксированном времени, чтобы поужинать вместе.

• Устройте день с друзьями, которых давно не видели

• попробуйте выключить телевизор, чтобы поговорить или поиграть в игру со своими детьми, друзьями или семьей

• пообедать с коллегой

• навестить друга или члена семьи, которому нужна поддержка или компания

• волонтеров в местной школе, больнице или общественной группе.Узнайте, как стать волонтером на сайте GOV.UK

  .

• максимально использует технологии, чтобы оставаться на связи с друзьями и семьей. Приложения для видеочата, такие как Skype и FaceTime, полезны, особенно если вы живете далеко друг от друга

  .

• найдите и загрузите приложения онлайн-сообщества в библиотеке приложений NHS

2. Будьте физически активными

Активный образ жизни полезен не только для вашего физического здоровья и физической формы.Имеющиеся данные также показывают, что он также может улучшить ваше психическое самочувствие:

• повышая самооценку
• помогая вам ставить цели или задачи и достигать их
• вызывая химические изменения в вашем мозгу, которые могут помочь положительно изменить ваше настроение

Узнайте больше о том, как стать активным

3. Изучите новые навыки

Исследования показывают, что освоение новых навыков также может улучшить ваше психическое благополучие:

• повышая уверенность в себе и повышая самооценку
• помогая вам развить чувство цели
• помогая вам общаться с другими

Даже если вы чувствуете, что у вас недостаточно времени или вам может не нужно учиться чему-то новому, есть много разных способов привнести знания в свою жизнь.

Вот некоторые вещи, которые вы можете попробовать:

Делать

• попробуйте научиться готовить что-нибудь новенькое. Узнайте о советах по здоровому питанию и приготовлению пищи

• Попытайтесь взять на себя новую ответственность на работе, например, обучить младшего сотрудника или улучшить свои навыки презентации

• работают над самодельным проектом, например, ремонтируют сломанный велосипед, садовые ворота или что-то большее.В Интернете много бесплатных видеоуроков

• рассмотрите возможность записи на курс в местном колледже. Вы можете попробовать выучить новый язык или приобрести практический навык, например, слесарное дело

  .

• попробуйте новые увлечения, которые бросают вам вызов, например, ведение блога, новый вид спорта или обучение рисованию

4. Отдавайте другим

Исследования показывают, что благотворительность и доброта могут помочь улучшить ваше психическое благополучие:

• создавая положительные чувства и чувство награды
• давая вам чувство цели и самооценки
• помогая вы общаетесь с другими людьми

Это могут быть небольшие добрые дела по отношению к другим людям или более масштабные, такие как волонтерство в вашем местном сообществе.

Вот несколько примеров того, что вы можете попробовать:

• поблагодарить кого-то за то, что он для вас сделал
• спросить друзей, семью или коллег, как они, и на самом деле выслушать их ответ
• проводить время с друзьями или родственники, которым нужна поддержка, или компания
• , предлагающая помочь кому-то, кого вы знаете, с домашним хозяйством или рабочим проектом
• волонтерство в вашем районе, например, помощь в школе, больнице или доме престарелых

5.Обратите внимание на настоящий момент (внимательность)

Уделение большего внимания настоящему моменту может улучшить ваше психическое благополучие. Сюда входят ваши мысли и чувства, ваше тело и мир вокруг вас.

Некоторые люди называют это осознавание «внимательностью». Внимательность может помочь вам больше наслаждаться жизнью и лучше понимать себя. Это может положительно изменить ваше отношение к жизни и подход к решению проблем.

Узнайте больше о внимательности, включая шаги, которые вы можете предпринять, чтобы быть внимательнее в повседневной жизни.

Информация:

Благотворительная организация по охране психического здоровья Mind также предлагает информацию о 5 путях к благополучию.

Последняя проверка страницы: 6 ноября 2019 г.
Срок следующего рассмотрения: 6 ноября 2022 г.

Как сделать лестницу с защитой от младенцев (пошаговое руководство)

Были ли у вас когда-нибудь страшные моменты, когда вы наблюдали, как ваш малыш качается к лестнице? Пришло время обезопасить лестницу в вашем доме от детей?

Если вы еще не начали защищать свой дом от детей, лучше всего начать с лестницы.Каждые 6 минут ребенок получает травму на лестнице ⁽¹⁾ .

Хотя шаги по защите вашей лестницы от детей могут поначалу показаться неочевидными, с небольшой осторожностью и ноу-хау вы можете сделать свой дом доступным для вас и безопасным для вашего малыша.

---

Когда начинать защищать лестницу от младенцев?

В клинической практике я начинаю обсуждение «защиты дома от ребенка» во время посещения 6-месячного ребенка. Я считаю, что сейчас хорошее время для обсуждения, потому что большинство младенцев еще не стали самостоятельными мобильными.

Как правило, младенцы начинают ползать примерно в девять месяцев, но некоторые могут подтянуться до положения стоя или сделать шаги, держась за мебель. Заблаговременное обсуждение этого вопроса дает родителям время подготовиться и найти лучший вариант защиты лестницы.

Примечание редактора:

Д-р Лия Александер, MD, FAAP

Какая лестница должна быть защищена от детей?

Любая лестница в вашем доме должна быть защищена от детей, независимо от ее размера. Более крутые лестницы потребуют особого внимания, но должны быть ограничения для любого набора ступеней в доме.

В некоторых случаях в вашем доме может быть одна ступенька, ведущая из одной комнаты в другую. У нас тоже было это в моем доме, когда я рос.

Лучший способ, который я нашел, — это поставить раздвижные детские калитки, чтобы они были в безопасности. Это лучший вариант, чем если бы ваш малыш споткнулся, поскользнулся или упал из-за маленькой ступеньки.

Как обезопасить вашу лестницу от младенцев

Когда дело доходит до защиты лестничных пролетов от детей, есть один твердый факт: безопасного доступа для ребенка нет.Убедитесь, что верх и низ лестницы отделены от детей.

Поскольку младенцы хорошо подготовлены к побегам, обеспечение безопасности и ограничений немного снижает нагрузку на ваши плечи, одновременно предохраняя их от опасных и смелых побегов.

1. Получите Бэби Гейтс

Самый очевидный и надежный способ удержать ребенка подальше от лестницы — это поставить надежные детские калитки и убедиться, что они правильно установлены. Есть много ворот, из которых можно выбрать подходящий вариант для вашего дома, но что бы вы ни выбрали, убедитесь, что они полностью блокируют доступ к лестнице.

2. Закрепите детские ворота

Обязательно внимательно прочтите инструкции каждый раз, когда устанавливаете детские ворота. Нестабильная калитка может привести к большему риску и шансу вашего ребенка упасть. Избегайте использования детских ворот-гармошек и убедитесь, что ваши ворота не были отозваны.

В частности, особое внимание потребуется на верхнюю часть лестницы для установки детской калитки. Возможно, вам придется просверлить перила и стену, чтобы получить надежное крепление.Если это вам не подходит, вы можете использовать монтажный комплект, который защитит перила от просверливания.

3. Проверьте свою лестницу

Иногда лестницу нужно обслуживать — если вы заметите в ней изъян, ребенок не сможет пораниться, если ему удастся пройти через детские калитки.

В доме с детьми следует часто проверять наличие шероховатостей, гвоздей или незакрепленных ступенек, особенно если вам приходится переносить их вверх и вниз по лестнице на руках. Представьте, что вы наступаете на гвоздь и падаете вместе с малышом!

Около четверти детских травм, связанных с лестницей, произошло, когда их несли один из родителей.

Выбор детских ворот

Знание вашего дома и определение его потребностей в защите от детей будет иметь решающее значение при выборе лучших детских ворот для вас. Внимательно подумайте о том, как используется ваша лестница и что для вас важно в детских воротах, чтобы знать, что искать, и не тратить зря время и деньги.

Осмотрите свой дом. Подумайте, на что это будет похоже, когда вы настроите средства защиты ребенка.

Некоторые из следующих соображений могут помочь вам принять решение:

• Частота использования: Спросите себя, как часто ваша лестница используется.Для интенсивного движения потребуется что-то вроде распашных ворот или проходных ворот, если вы не возражаете, постоянно шагая вперед и снова.
• Требуемое пространство: Вы можете получить ворота, закрывающие большие подъезды, или ворота, которые просто сидят в дверных проемах. Если вы пытаетесь сократить количество ворот, которые вам нужно получить, подумайте о нескольких больших воротах, чтобы разделять целые комнаты за раз.
• Подумайте о переноске: Обратите внимание на то, как устроен ваш дом. Ваша прачечная далеко от ваших спален? Вам нужно будет носить ребенка вверх и вниз по лестнице несколько раз в день? Могут потребоваться более безопасные детские ворота для лестниц с интенсивным движением.
• Стиль и дизайн: Хотя безопасность всегда на первом месте, вы все же можете попытаться найти детские калитки, которые лучше соответствуют вашему представлению о том, как должен выглядеть ваш дом. Выбор между деревом, металлом или другими цветами поможет воротам лучше вписаться в интерьер.
• Держите предметы, которые можно задвинуть «в нужное положение» и использовать в качестве ступеньки, подальше от лестницы. В частности, малыши могут использовать такие предметы, чтобы перелезть через лестничные ворота (или на другие нежелательные предметы). Кроме того, убедитесь, что высота ворот соответствует размеру вашего младенца или малыша.

3 отличных лестничных калитки для младенцев

Детские ворота бывают разных форм, размеров, использования, цветов и материалов. Подбор лучших ворот для вашего дома к лестнице предотвращает несчастные случаи больше всего на свете, но выбор правильных ворот может показаться сложной задачей.

К счастью для вас, мы немного раскопали три лучших типа детских воротников для вас и вашего малыша.

1. Ворота для младенцев раздвижные

Детские калитки — это маленькие узкие калитки, которые приоткрываются и помещаются прямо в дверную коробку.Не в каждом доме будет лестница с определенной дверной коробкой наверху, но если она есть у вас, это отличные маленькие ворота, ограничивающие доступ к лестнице.

Они идеально подходят для ступенек лестницы, так как они удерживаются под давлением. Если бы ребенок толкнул такую ​​калитку сверху, она могла бы соскользнуть и заставить ребенка упасть.

Некоторые раздвижные детские ворота, такие как эта, включают в себя необходимое оборудование и инструкции по установке наверху лестницы.

2. Детские ворота 3 в 1

Ворота для младенцев 3-в-1 — это палочка-выручалочка для родителей. Для их установки требуется немного больше времени и денег, но если вы справитесь с этим, их универсальность того стоит. (Я бы не добился этого без своего!)

Идея детских ворот 3-в-1 состоит в том, что они могут быть объединены в безопасный забор или манеж или расширены, чтобы покрыть большие площади пространства с неограниченными расширениями. Они идеально подходят для домов с очень открытыми лестничными клетками или домов, где вокруг лестниц много вещей, которые нужно защитить.

3. Высокие проходные ворота

Раздвижные ворота — это здорово, но они сопряжены с риском, и распашные ворота — отличное решение. Использование обоих, с распашными воротами наверху лестницы, создает улучшенный поток через ваш дом, особенно если на ступенях интенсивное движение.

Эти ворота выше и зачастую прочнее, и для их безопасного монтажа требуется оборудование. Вместо того, чтобы быть рискованным и перешагивать через низкие ворота и балансировать на лестнице, эти ворота просто отпираются и распахиваются.Факторы безопасности и удобства, которые они добавляют, действительно помогают со временем.

Какой бы вариант ворот вы ни выбрали, самое главное — убедиться, что они правильно установлены. Несмотря на самые лучшие намерения обеспечить безопасность младенцев, травмы ворот могут привести к неожиданному обращению в отделение неотложной помощи.

Как сделать перила лестницы с защитой от детей

Даже если ваш ребенок слишком большой, чтобы проскользнуть через перила, его голова или конечности могут застрять между планками, что может привести к травмам.Это очень часто упускаемая из виду часть защиты вашей лестницы и дома от детей.

1. Получите ограждение перил

Вы можете приобрести ограждение перил, которое проходит по длине перил. Они бывают разных стилей и из разных материалов, чтобы лучше всего подходить к вашему дому. Они не совсем модные, но всегда лучше, чем сожалеть.

Обычно их легко установить, но вы должны убедиться, что вы проверили его, прежде чем дать вашему малышу доступ к лестнице, нажав на ограждение.

2. Попробуйте самостоятельное решение

Если у вас есть инструменты, время и ресурсы, изготовление индивидуального ограждения для перил может быть действительно забавным и стильным способом сохранить верность декору вашего дома. Для этого существует несколько различных методов, поэтому поищите наиболее подходящий для ваших навыков и бюджета.

3. Пересмотрите перила

Вы не поверите, но я вырос в доме без перил и крутых ступенек в подвал. У меня есть яркое воспоминание о том, как я следовал за мамой, проскользнул с ней через ворота и сразу же начал кувыркаться прямо с края лестницы.

В моем случае катастрофы удалось избежать, когда мой отец заметил и поймал меня. После этого случая мои родители установили перила на лестнице, и больше у нас не было проблем.

Иногда замена перил или их установка, если они отсутствуют, могут быть лучшим способом обезопасить лестницу от детей. Вы легко можете сделать это самостоятельно в рамках недорогого проекта.

Советы по безопасной лестнице

Вы всегда можете сделать больше, чтобы повысить безопасность своего дома. Насколько далеко вы зайдете в защиту ребенка, зависит от вашей семейной культуры, а также времени и ресурсов, которые вы готовы посвятить этой задаче.Вы должны приспособиться к своему личному уровню комфорта.

Когда я проходил процедуру защиты от детей, моя мама смеялась и напоминала мне, что родители годами поддерживали жизнь детей без всяких модных гаджетов и дополнительных шагов. Это помешало мне переборщить? Не совсем.

На этапе чрезмерной защиты от детей я наткнулся на эти полезные маленькие советы, которые улучшают безопасность лестниц в вашем доме.

Лучше всего подойдет немного позже, когда ваш ребенок начнет самостоятельно пользоваться лестницей.

1. Деклаттер

Убирайте, убирайте, убирайте! Я не могу переоценить этот совет. В моем доме на лестнице как-то умудряются скапливаться игрушки, книги, одежда.

Совершенно очевидно, почему носить эти вещи на лестнице опасно, особенно если у вас есть малыш, который только начинает лазать. Если вы случайно наткнетесь на рубашку или комбинезон из-за книги, это может лишить вас заботы о детях.

2. Ковровое покрытие на лестнице

Как правило, ковровое покрытие для детей лучше, чем паркет.Он не только смягчает падение, предотвращает скольжение и обеспечивает лучший захват для маленьких ног, но и является отличным способом защитить саму лестницу.

Ковровое покрытие на лестнице может не вписаться в ваши планы, но в следующий раз, когда вы будете делать ремонт дома, подумайте об этом. Для вас тоже может быть полезно, если вы постоянно носите ребенка вверх и вниз. Когда вы устали, легче упасть или сделать неверный шаг.

3. Снять дверцу для младенцев

Вы правильно прочитали: снимите детские калитки — когда ваш малыш достигнет определенного возраста.

Когда ваш ребенок начинает учиться лазать, детские ворота становятся опасностью. Несмотря на вертикальные перекладины, препятствующие лазанию, и надежные крепления, как только вашему ребенку исполнится 2 года, вам придется обходиться без них.

Для семей с более чем одним ребенком это может стать проблемой. Ворота большой площади, такие как ворота 3-в-1, могут оказаться удобными на этом этапе, чтобы оставить лестницу открытой, но для некоторых молодых людей это будет ограничением.

Вы также можете рано учить своих детей старшего возраста безопасно подниматься по лестнице.

Защита от младенцев на лестнице: запрещается

Хорошая новость заключается в том, что вы действительно мало что можете сделать, чтобы испортить защиту от детей на лестнице, если вы будете следовать инструкциям производителя на воротах для младенцев. Проверяя все свои решения по защите ребенка на наличие слабых мест, вы сами заметите риски.

Тем не менее, всегда есть шанс на надзор. Если вы все еще обеспокоены, вот краткий список вещей, которых следует избегать при установке на лестнице защиты от детей.

Дополнительные советы по безопасности лестниц и других предметов домашнего обихода можно найти в детской больнице Немура. ⁽²⁾ :

1.Не ждите

Ожидание последней минуты для установки детских ворот вызывает стресс и оставляет слишком много места для ошибки. Вы должны защитить ребенка до того, как у вашего малыша появятся первые признаки подвижности.

Привыкнуть к воротам до того, как они понадобятся, — тоже хорошая идея. Это особенно верно, если у вас есть те, которые фиксируются, чтобы вы могли пройти. Вы не хотите забыть закрыть его за собой или начать споткнуться о них ночью.

2. Не отрывайте ворота от земли

Дети действительно хитрые, и они на удивление способны вписаться в крошечные пространства.Необходимость в более высоких воротах — обычная проблема для родителей, но одна из худших ошибок, которые вы можете сделать, когда защитите ребенка от детей, — вместо этого поставить детские ворота на несколько дюймов от земли.

Вы можете набирать высоту, но вы добавляете нестабильность, а также получаете возможность для вашего малыша поскользнуться и упасть.

Убедитесь, что детские калитки, которые вы покупаете, достаточно высоки, чтобы ограничивать доступ вашего ребенка. Если ваш ребенок растет слишком быстро и детские ворота становятся опасностью, либо купите новую, более высокую, либо подумайте о новом способе ограничения доступа.

3. Два врата не соединяйте вместе

Мало что может расстроить сильнее, чем попытка поставить детские калитки и осознание того, что дверной проем слишком широк. Может возникнуть соблазн просто сложить две ворота вместе, чтобы увеличить ширину, или даже сложить их по высоте.

Это действительно опасно. Вы делаете оба врата нестабильными, злоупотребляя ими, а также создаете любопытную опасность для младенцев. Каждый раз, отклоняясь от указаний производителя, вы подвергаете своего ребенка большему риску.

4. Не пытайтесь установить ворота

Я видел несколько безумных приспособлений, когда дело касалось детских воротников, и могу твердо сказать, что ни одно из них не было безопасным. Если вы используете детские ворота, не модифицируйте их каким-либо образом, не одобренным производителем.

Сюда входит поднятие ворот над землей и засовывание под них полотенец или установка деревянных блоков по бокам ворот, чтобы они вошли в дверной проем. Если обувь не подходит, значит, обувь просто не подходит.

Хороший способ избежать этого разочарования и соблазна — это тщательно и точно измерить свой дверной проем заранее и проверить размеры ворот, которые вы планируете купить.Даже не пытайтесь купить тот, который не соответствует вашим цифрам.

---

Ваша лестница готова?

Превращение лестницы в одно из закрытых для детей до двух лет мест может помочь предотвратить множество травм.

Выбрав правильные детские ворота и следя за указаниями, а не изменяя их, вы можете обеспечить безопасность своих малышей и безопасность вам.

Как очистить резервуар для черной воды в RV

Большинство домов на колесах имеют на борту два типа сборных резервуаров: резервуар для серой воды и резервуар для черной воды

Резервуар для серой воды собирает воду, которая спускается в канализацию вашего душа и опускается.Резервуар для черной воды удерживает сточные воды из вашего туалета.

Хотя это может показаться легким, вы не можете просто опорожнить резервуары и продолжать веселый путь. Накопление в резервуаре для черной воды вызовет неприятный запах и потенциально опасное засорение. Чистый резервуар также помогает датчикам резервуара работать лучше, давая вам максимально точные показания, когда речь идет о содержимом и заполненности вашего резервуара.

Станция сброса отходов идеально подходит для сброса резервуара для сточных вод, но сброс резервуара для черных вод на станции сброса проблематичен по двум причинам:

• Не всегда можно предположить, что на станции выгрузки будет шланговое соединение
• При правильном выполнении этот процесс может занять больше времени

Чистку резервуара для сбора черной воды лучше всего производить, когда вы полностью подключены и имеете подключение к водопроводу и канализации.

Избегайте использования отбеливателя или антифриза для глубокой очистки, так как оба они могут высушить резиновые уплотнения и в конечном итоге разрушить вашу канализационную систему. Универсальное чистящее средство Simple Green не содержит агрессивных химикатов, которые обычно встречаются в других чистящих средствах. Он также дезодорирует, поэтому вы можете удалить стойкие загрязнения и мусор, оставив при этом в ванной комнате на колесах пахнуть свежестью.

Опорожнение и очистка зависят от того, как часто используется ванная комната на колесах и сколько людей ею пользуются.По крайней мере, вы должны делать глубокую уборку после каждой поездки, так как вы не захотите хранить свой дом на колесах со сточными водами в резервуарах. В противном случае рекомендуется ежемесячно чистить баки на колесах летом и раз в два месяца зимой.

Инструкции по очистке бака для черной воды на колесах:

Прежде чем начать, вам понадобится садовый шланг, который вы всегда будете использовать специально для очистки резервуара для черной воды. Вы также захотите установить на шланге предохранитель обратного потока, чтобы вода не возвращалась в систему пресной воды после промывки резервуара для черной воды.Рекомендуется выливать воду, когда ваш бак заполнен на ¾.

Обязательно защитите себя от капель, протечек или брызг, надев перчатки.

1. Закройте вентиль резервуара для сточной воды на ночь перед очисткой. Обычно он может оставаться открытым, когда вы подключены к сети, но вам нужно накопить немного воды, чтобы промыть канализационную линию после того, как вы слили свой резервуар для черной воды. Оставьте вентиль резервуара для серой воды закрытым на ночь, чтобы вы могли набрать около половины резервуара воды.
2. Очистите туалет. Щелкните здесь, чтобы узнать, как это сделать с помощью универсального очистителя Simple Green. Перед тем, как начать этот процесс, убедитесь, что вы выключили вентилятор в ванной (он также должен выключаться каждый раз, когда вы смываете воду в туалете). Не забудьте открыть задвижку и очистить щеткой участок. Едкие чистящие химические вещества могут повредить уплотнение в отверстии унитаза, которое не дает запахам выходить из резервуара для черной воды. После того, как вы помоетесь, несколько раз промойте унитаз.
3. Подсоедините шланг. Подсоедините клапан предотвращения обратной промывки к концу садового шланга. Присоедините шланг к насадке для ополаскивания сточных вод на автофургоне, а другой конец — к источнику пресной воды.
4. Медленно включить воду. Не включайте сначала полностью.
5. Потяните кран бака для черной воды.
6. Медленно включите воду. Дайте ему поработать, пока выходящая вода не станет практически чистой.
7. Закройте вентиль резервуара для черной воды .Оставьте его закрытым примерно на минуту.
8. Снова откройте вентиль резервуара для черной воды. Дайте воде продолжить течь.
9. Снова закройте вентиль резервуара для черной воды. Оставьте его закрытым, пока бак не наполнится. Внимательно следите за тем, как резервуар наполняется — не оставляйте его без присмотра, так как вы не хотите, чтобы резервуар переполнился и вылил воду из вентиляционного отверстия в верхней части автофургона.
10. Откройте вентиль резервуара для черной воды, как только резервуар будет заполнен. Вода должна быть в основном чистой.Если неясно, снова наполните бак и повторите шаги с 7 по 9.
11. Выключите воду. Дайте оставшейся воде стечь из бака, затем закройте вентиль.
12. Снова откройте вентиль бака для сточных вод. Дайте воде стечь.
13. Вернитесь в фургон в ванную. Налейте в унитаз 2 унции универсального очистителя Simple Green, а затем налейте галлон воды.
14. Выполните тест на запах.
1. Закройте все окна в доме на колесах, откройте задвижку в туалете и включите вентилятор в ванной. Из емкости для черной воды не должно исходить запаха.
2. Если вы чувствуете стойкий запах, вылейте в унитаз еще 2 унции Simple Green и еще один галлон воды.
3. Вы также можете положить лед в унитаз. Вы выльете в унитаз около пяти 10-фунтовых мешков льда. Тогда вам нужно будет покататься, поскольку лед тает. По мере того, как он тает и перемещается по дну резервуара, он соскребает весь мусор, застрявший на дне.Затем вы вылейте резервуар еще раз, чтобы слить растаявший лед и весь мусор, который был соскребен.
4. В качестве последней линии защиты для действительно вонючих резервуаров вы можете вылить в унитаз одну чашку Simple Green и один галлон горячей воды, а затем медленно наполнить резервуар водой. Оставьте раствор в резервуаре на 24 часа. Слейте воду и снова выполните тест на запах.

Если в вашем доме на колесах нет выхода для промывки сточных вод, следуйте этим указаниям:

Прежде чем вы начнете, вам понадобится садовый шланг, который вы всегда будете использовать специально для чистки черного бака.Рекомендуется выливать воду, когда ваш бак заполнен на ¾.

Обязательно защитите себя от капель, протечек или брызг, надев перчатки.

1. Закройте вентиль резервуара для сточной воды на ночь перед очисткой. Обычно он может оставаться открытым, когда вы подключены к сети, но вам нужно накопить немного воды, чтобы промыть канализационную трубу после того, как вы слили свой черный резервуар. Оставьте вентиль резервуара для серой воды закрытым на ночь, чтобы вы могли набрать около половины резервуара воды.
2. Очистите туалет. Убедитесь, что вы выключили вентилятор в ванной, прежде чем начинать этот процесс (он также должен выключаться каждый раз, когда вы смываете воду из унитаза). Не забудьте открыть задвижку и очистить щеткой участок. Едкие чистящие химические вещества могут повредить уплотнение в отверстии унитаза, которое не дает запахам выходить из резервуара для черной воды. После того, как вы помоетесь, несколько раз промойте унитаз.
3. Подсоедините шланг. Подсоедините шланг к источнику пресной воды.Проденьте другой конец в отверстие унитаза.
4. Включите воду. Поверните шланг как можно выше — вы хотите услышать, как он плюхается внутри резервуара. Это гарантирует, что вода попадет в те места, до которых не может добраться встроенный распылитель.
5. Потяните кран бака для черной воды. Дайте воде стечь 10-15 минут, но не оставляйте ее без присмотра.
6. Закройте вентиль резервуара для черной воды. Оставьте его закрытым примерно на минуту.
7. Снова откройте вентиль резервуара для черной воды. Дайте воде продолжить течь.
8. Снова закройте вентиль резервуара для черной воды. Оставьте его закрытым, пока бак не наполнится. Внимательно следите за тем, как резервуар наполняется — не оставляйте его без присмотра, так как вы не хотите, чтобы резервуар переполнился и вылил воду из вентиляционного отверстия в верхней части автофургона.
9. Откройте вентиль резервуара для черной воды, как только резервуар будет заполнен. Вода должна быть в основном чистой.Если это неясно, снова наполните бак и повторите шаги с 6 по 8.
10. Выключите воду. Дайте оставшейся воде стечь из бака, затем закройте вентиль.
11. Снова откройте вентиль бака для сточных вод. Дайте воде стечь.
12. Вернитесь в фургон в ванную. Налейте в унитаз 2 унции универсального очистителя Simple Green, а затем налейте галлон воды.
13. Выполните тест на запах, как указано выше.

СОВЕТ: Никогда не оставляйте клапан резервуара для черной воды открытым, даже если вы полностью подключены. Это приведет к так называемому «пирамидированию», когда вся жидкость вытекает из резервуара, оставляя твердые частицы накапливаться и затвердевать.

Калитка из профиля своими руками

Очень важно, чтобы калитка в загородном доме имела привлекательный внешний вид и при этом была прочной и надежной. В последнее время большой популярностью стали пользоваться эти сооружения из профильных листов.

Материал очень податливый, поэтому соорудить ворота своими руками можно достаточно быстро и легко.

Почему профессор?

Профиль настолько востребован и популярен благодаря своим достоинствам, а именно:

1. Отличное качество. Материал при изготовлении покрывается сразу несколькими защитными слоями, в том числе антикоррозийными. Именно поэтому ворота из профиля такие прочные и надежные.
2. Простая установка. Профильные листы очень легкие, поэтому ворота можно сделать своими руками буквально за несколько часов.Это не только сокращает время строительства, но и снижает затраты на квалифицированную рабочую силу.
3. Эстетичный внешний вид. Листы профиля покрываются специальной полимерной краской, что позволяет выбирать самые разнообразные оттенки, тем самым дополняя забор или привнося изюминку в забор.
4. Длительный срок службы. Даже через 50 лет конструкция профильной трубы будет выглядеть привлекательно, не оплавится под воздействием ультрафиолета.

Действительно, наличие таких отличительных преимуществ делает профиль одним из лучших и недорогих строительных материалов, который можно безопасно использовать при строительстве калитки.

Определение расположения ворот

Перед тем, как приступить к строительству, необходимо выбрать место, где будет размещаться калитка. Здесь нужно исходить из обычных принципов:

1. Наличие удобного подъезда к дому.
2. Поверхность ровная, без углублений и ямок. Тогда проход всегда будет чистым и сухим, не будет скапливаться вода, а гости не занесут в дом грязь.

Также важно, чтобы калитка не была слишком узкой, чтобы через нее можно было проехать садовой тележкой.Определившись с расположением локации, можно смело приступать к следующим шагам.

Замеры и создание эскизов

Все работы с материалом будут проводиться отдельно от готового проема, поэтому важно предварительно все просчитать, сделать эскизы будущей конструкции. Это поможет существенно сэкономить время, а также расходные материалы.

Стандартная ширина калитки — 1 метр, а высота — до двух метров. Если вы желаете создать конструкцию выше двух метров, важно помнить, что большой вес конструкции отрицательно скажется на замке и петлях полотна.Поэтому такую ​​калитку в верхнюю вставку лучше дополнить перекладиной — так можно снизить нагрузку на опорную стойку, а ограждение продержаться дольше.

После того, как были проведены все расчеты и подготовлены эскизы будущего забора по эскизам, можно переходить к следующему этапу строительства.

Конструкция опорных стоек

Прочность и устойчивость калитки зависит от правильного расположения стоек. В их качестве могут использоваться как обычные металлические трубы, так и каменные и кирпичные столбы.Каждый из этих вариантов будет выглядеть привлекательно, но, все-таки, если вы делаете ворота своими руками, лучше использовать трубы, потому что тогда они точно будут монтироваться, и перекосов не будет.

На этом этапе также важно обратить внимание на фундамент конструкции. Чтобы трубы не выдавливались, глубина закладки должна быть не менее 1 метра, а лучше — 1,5 метра. Установленные стойки необходимо залить раствором, после чего оставить 10 дней до полного заморозки.

Изготовление каркаса

Каркас — важнейшая часть конструкции калитки из профиля. Следует обратить внимание на то, что каркас проще всего сделать своими руками из профилированной металлической трубы, имеющей сечение 60х30. На этом этапе также понадобятся болгарка и сварочный аппарат. Перед прямой резкой трубу необходимо очистить и обезжирить специальным инструментом. Вы также можете нанести антикоррозийный слой.

Трубы разрезаются под углом 45 градусов в соответствии с примечаниями, которые были заранее рассчитаны и указаны в проектном чертеже.Также нужно иметь две продольные детали по 1,75-1,9 м и 2-3 м, и поперечные части по 0,9-1 м. Их нужно приварить по несколько грейферов через каждые 30 см. Эти элементы позволят сделать прочный каркас, который будет внешне надежным и очень оригинальным.

Если вы хотите увеличить прочность конструкции, вы можете поместить внутрь готового каркаса такую ​​же рамку, только меньших размеров.

Когда каркас шлагбаума будет готов, на него можно установить дополнительные элементы, а именно навесы, внешнюю ручку и пластину для крепления будущего замка.Готовый каркас необходимо очистить в местах всех сварных швов и покрасить. Это завершающий этап строительства забора из профильной трубы, после которого можно переходить к монтажу калитки своими руками.

Установка калитки

Для этого процесса достаточно иметь под рукой обычные саморезы или заклепки. Карнавальные листы можно прикрепить по собственному желанию — как каждую волну, так и одну. Главное, не забыть прижать профлист к середине каркаса, где находится металлическая перемычка.

В проем обшитая калитка устанавливается с помощью специальных петель. Также можно использовать современные полимерные шторы. Чтобы калитка открывалась только в одну сторону, на противоположную можно установить небольшой ограничитель угла. Всех возможных щелей и досок хватит, чтобы полюбоваться паутиной, и глиттл готов.

% PDF-1.6 % 8902 0 объект > эндобдж xref 8902 873 0000000016 00000 н. 0000028816 00000 п. 0000029062 00000 н. 0000029100 00000 н. 0000029192 00000 п. 0000029269 00000 п. 0000029346 00000 п. 0000029423 00000 п. 0000029507 00000 п. 0000029599 00000 н. 0000029676 00000 п. 0000029753 00000 п. 0000029830 00000 н. 0000029914 00000 н. 0000029947 00000 н. 0000030034 00000 п. 0000030067 00000 п. 0000030154 00000 п. 0000030187 00000 п. 0000030274 00000 п. 0000030307 00000 п. 0000030394 00000 п. 0000030427 00000 п. 0000030514 00000 п. 0000030547 00000 п. 0000030634 00000 п. 0000030667 00000 п. 0000030754 00000 п. 0000030787 00000 п. 0000030874 00000 п. 0000030907 00000 п. 0000030994 00000 п. 0000031027 00000 п. 0000031114 00000 п. 0000045362 00000 п. 0000045412 00000 п. 0000045465 00000 п. 0000045634 00000 п. 0000045684 00000 п. 0000045735 00000 п. 0000045785 00000 п. 0000045835 00000 п. 0000045886 00000 п. 0000045936 00000 п. 0000045985 00000 п. 0000046036 00000 п. 0000046086 00000 п. 0000046137 00000 п. 0000046188 00000 п. 0000046238 00000 п. 0000046287 00000 п. 0000046337 00000 п. 0000046386 00000 п. 0000046436 00000 н. 0000046485 00000 п. 0000046535 00000 п. 0000046585 00000 п. 0000046634 00000 п. 0000046683 00000 п. 0000046734 00000 п. 0000046783 00000 п. 0000046834 00000 п. 0000046885 00000 п. 0000047000 00000 н. 0000047050 00000 п. 0000047101 00000 п. 0000047150 00000 п. 0000047201 00000 п. 0000047251 00000 п. 0000047301 00000 п. 0000047352 00000 п. 0000047402 00000 п. 0000047452 00000 п. 0000047502 00000 п. 0000047552 00000 п. 0000047603 00000 п. 0000047654 00000 п. 0000047704 00000 п. 0000047754 00000 п. 0000047804 00000 п. 0000047854 00000 п. 0000047905 00000 п. 0000047954 00000 п. 0000048004 00000 п. 0000048054 00000 п. 0000048104 00000 п. 0000048155 00000 п. 0000048205 00000 п. 0000048255 00000 п. 0000048305 00000 п. 0000048355 00000 п. 0000048405 00000 п. 0000048455 00000 п. 0000048505 00000 п. 0000048556 00000 п. 0000048606 00000 п. 0000048657 00000 п. 0000048708 00000 п. 0000048759 00000 п. 0000048809 00000 н. 0000048860 00000 н. 0000048910 00000 п. 0000048960 00000 н. 0000049010 00000 п. 0000049060 00000 н. 0000049110 00000 п. 0000049160 00000 п. 0000049210 00000 п. 0000049259 00000 п. 0000049310 00000 п. 0000049360 00000 п. 0000049410 00000 п. 0000049460 00000 п. 0000049510 00000 п. 0000049561 00000 п. 0000049611 00000 п. 0000049661 00000 п. 0000049711 00000 п. 0000049760 00000 п. 0000049810 00000 п. 0000049860 00000 п. 0000049910 00000 н. 0000049959 00000 н. 0000050008 00000 п. 0000050058 00000 п. 0000050108 00000 п. 0000050157 00000 п. 0000050206 00000 п. 0000050255 00000 п. 0000050305 00000 п. 0000050355 00000 п. 0000050405 00000 п. 0000089497 00000 п. 0000131932 00000 н. 0000173985 00000 н. 0000174084 00000 н. 0000174243 00000 н. 0000174365 00000 н. 0000174516 00000 н. 0000216006 00000 н. 0000216045 00000 н. 0000250378 00000 н. 0000283307 00000 н. 0000283725 00000 н. 0000283876 00000 н. 0000283995 00000 н. 0000284108 00000 п. 0000284514 00000 н. 0000284613 00000 н. 0000316040 00000 н. 0000352060 00000 н. 0000355151 00000 н. 0000355292 00000 н. 0000355432 00000 н. 0000355572 00000 н. 0000355711 00000 н. 0000745547 00000 н. 0000746014 00000 н. 0000746384 00000 п. 0000746844 00000 н. 0000747185 00000 н. 0000747498 00000 н. 0000748242 00000 н. 0000748643 00000 н. 0000748702 00000 н. 0000749489 00000 н. 0000749706 00000 н. 0000750029 00000 н. 0000750187 00000 н. 0000750242 00000 н. 0000750454 00000 н. 0000750509 00000 н. 0000750631 00000 н. 0000750703 00000 н. 0000750937 00000 п. 0000751059 00000 н. 0000751114 00000 н. 0000751198 00000 н. 0000751555 00000 н. 0000751610 00000 н. 0000752103 00000 н. 0000752485 00000 н. 0000752660 00000 н. 0000752760 00000 н. 0000753273 00000 н. 0000753349 00000 н. 0000753903 00000 н. 0000754052 00000 н. 0000754279 00000 н. 0000754948 00000 н. 0000755133 00000 п. 0000755370 00000 н. 0000755593 00000 н. 0000755800 00000 н. 0000756409 00000 н. 0000757025 00000 н. 0000757333 00000 н. 0000757516 00000 п. 0000757765 00000 н. 0000757918 00000 п. 0000758402 00000 н. 0000758466 00000 н. 0000758813 00000 н. 0000759006 00000 п. 0000759199 00000 н. 0000759739 00000 н. 0000760082 00000 н. 0000760247 00000 н. 0000760580 00000 н. 0000760719 00000 н. 0000760908 00000 н. 0000761123 00000 н. 0000761490 00000 н. 0000762307 00000 н. 0000762535 00000 н. 0000763368 00000 н. 0000763993 00000 н. 0000764393 00000 н. 0000764844 00000 н. 0000765528 00000 н. 0000765837 00000 н. 0000766006 00000 н. 0000766310 00000 н. 0000766458 00000 н. 0000766819 00000 п. 0000767152 00000 н. 0000767549 00000 н. 0000767608 00000 н. 0000768313 00000 н. 0000768516 00000 н. 0000768706 00000 н. 0000768952 00000 н. 0000769269 00000 н. 0000769784 00000 п. 0000769944 00000 н. 0000770183 00000 п. 0000770327 00000 н. 0000770411 00000 н. 0000770687 00000 н. 0000770844 00000 н. 0000771055 00000 н. 0000771147 00000 н. 0000771231 00000 н. 0000771375 00000 н. 0000771589 00000 н. 0000771661 00000 н. 0000771729 00000 н. 0000771793 00000 н. 0000771897 00000 н. 0000772043 00000 н. 0000772182 00000 н. 0000772734 00000 н. 0000772863 00000 н. 0000772962 00000 н. 0000773113 00000 н. 0000773407 00000 н. 0000773506 00000 н. 0000773655 00000 н. 0000773989 00000 н. 0000774088 00000 н. 0000774237 00000 п. 0000774531 00000 н. 0000774630 00000 н. 0000774779 00000 н. 0000775052 00000 н. 0000775151 00000 н. 0000775300 00000 н. 0000775611 00000 н. 0000775710 00000 н. 0000775859 00000 н. 0001037608 00000 п. 0001038022 00000 п. 0001038343 00000 п. 0001038550 00000 п. 0001038759 00000 п. 0001038970 00000 п. 0001040005 00000 п. 0001040215 00000 п. 0001040431 00000 п. 0001040637 00000 п. 0001041086 00000 п. 0001041299 00000 п. 0001041511 00000 п. 0001041717 00000 п. 0001041938 00000 п. 0001042144 00000 п. 0001042353 00000 п. 0001042577 00000 п. 0001043375 00000 п. 0001043755 00000 п. 0001044075 00000 п. 0001044284 00000 п. 0001044810 00000 п. 0001045165 00000 п. 0001045427 00000 п. 0001045768 00000 п. 0001046090 00000 п. 0001046306 00000 п. 0001046601 00000 п. 0001046905 00000 п. 0001047181 00000 п. 0001047510 00000 п. 0001047868 00000 п. 0001048288 00000 п. 0001048722 00000 п. 0001048934 00000 п. 0001049206 00000 п. 0001049476 00000 п. 0001049748 00000 п. 0001049962 00000 п. 0001050520 00000 п. 0001050844 00000 п. 0001051100 00000 п. 0001051497 00000 п. 0001051863 00000 п. 0001052117 00000 п. 0001052347 00000 п. 0001052697 00000 п. 0001052962 00000 п. 0001053320 00000 п. 0001053531 00000 п. 0001053826 00000 п. 0001054041 00000 п. 0001054579 00000 п. 0001054894 00000 п. 0001055311 00000 п. 0001055546 00000 п. 0001056010 00000 п. 0001056244 00000 п. 0001056452 00000 п. 0001056672 00000 п. 0001056881 00000 п. 0001057370 00000 п. 0001057587 00000 п. 0001058074 00000 п. 0001058283 00000 п. 0001058494 00000 п. 0001058700 00000 н. 0001058932 00000 п. 0001059171 00000 п. 0001059381 00000 п. 0001059614 00000 п. 0001059849 00000 п. 0001060080 00000 п. 0001060539 00000 п. 0001060771 00000 п. 0001061663 00000 п. 0001061884 00000 п. 0001062130 00000 п. 0001062354 00000 п. 0001062741 00000 п. 0001063058 00000 п. 0001063341 00000 п. 0001063552 00000 п. 0001063869 00000 п. 0001064083 00000 п. 0001064307 00000 п. 0001064548 00000 п. 0001065006 00000 п. 0001065334 00000 п. 0001065743 00000 п. 0001066211 00000 п. 0001066426 00000 п. 0001066643 00000 п. 0001066858 00000 п. 0001067077 00000 п. 0001072066 00000 п. 0001072357 00000 п. 0001072587 00000 п. 0001072801 00000 п. 0001073036 00000 п. 0001073255 00000 п. 0001073528 00000 п. 0001073747 00000 п. 0001073964 00000 п. 0001074287 00000 п. 0001074545 00000 п. 0001074754 00000 п. 0001076091 00000 п. 0001076486 00000 п. 0001076699 00000 п. 0001076912 00000 п. 0001077131 00000 п. 0001077749 00000 п. 0001077964 00000 п. 0001078193 00000 п. 0001078422 00000 п. 0001078708 00000 п. 0001078978 00000 п. 0001079201 00000 п. 0001079428 00000 п. 0001079642 00000 п. 0001080454 00000 п. 0001080752 00000 п. 0001080995 00000 п. 0001081717 00000 п. 0001082218 00000 п. 0001082432 00000 п. 0001082675 00000 п. 0001082881 00000 п. 0001083094 00000 п. 0001083480 00000 п. 0001083710 00000 п. 0001083927 00000 п. 0001084141 00000 п. 0001085098 00000 п. 0001085313 00000 п. 0001085536 00000 п. 0001085742 00000 п. 0001085945 00000 п. 0001086185 00000 п. 0001086417 00000 п. 0001086621 00000 п. 0001086836 00000 п. 0001087068 00000 п. 0001087529 00000 п. 0001087746 00000 п. 0001087957 00000 п. 0001088252 00000 п. 0001088581 00000 п. 0001088799 00000 п. 0001089237 00000 п. 0001089457 00000 п. 0001089719 00000 п. 0001089933 00000 п. 00010

00000 п. 00010

00000 п. 00010

00000 п. 00010

00000 п. 00010 00000 п. 0001091315 00000 п. 0001091525 00000 п. 0001091756 00000 п. 0001092089 00000 п. 0001092304 00000 п. 0001092519 00000 п. 0001092743 00000 п. 0001092960 00000 п. 0001093173 00000 п. 0001093424 00000 п. 0001093640 00000 п. 0001093855 00000 п. 0001094066 00000 п. 0001094279 00000 п. 0001094494 00000 п. 0001094700 00000 п. 0001094909 00000 п. 0001095124 00000 п. 0001096761 00000 п. 0001096990 00000 п. 0001097205 00000 п. 0001097482 00000 п. 0001097690 00000 п. 0001097903 00000 п. 0001098136 00000 п. 0001098351 00000 п. 0001098566 00000 п. 0001099009 00000 п. 0001099240 00000 п. 0001099455 00000 п. 0001099686 00000 п. 0001099895 00000 п. 0001100118 00000 п. 0001100327 00000 п. 0001100540 00000 п. 0001100747 00000 п. 0001100953 00000 п. 0001101200 00000 п. 0001101409 00000 п. 0001101617 00000 п. 0001101843 00000 п. 0001102053 00000 п. 0001102265 00000 п. 0001102497 00000 п. 0001102705 00000 п. 0001102959 00000 п. 0001103168 00000 п. 0001103377 00000 п. 0001103585 00000 п. 0001103798 00000 п. 0001104006 00000 п. 0001104214 00000 п. 0001104422 00000 п. 0001104630 00000 п. 0001104838 00000 п. 0001105046 00000 п. 0001105421 00000 п. 0001105627 00000 п. 0001105833 00000 п. 0001106039 00000 п. 0001106247 00000 п. 0001106453 00000 п. 0001106661 00000 п. 0001106867 00000 п. 0001107091 00000 п. 0001107309 00000 п. 0001107521 00000 п. 0001107729 00000 п. 0001107937 00000 п. 0001108200 00000 п. 0001108582 00000 п. 0001108797 00000 п. 0001109052 00000 п. 0001109267 00000 п. 0001110865 00000 п. 0001111193 00000 п. 0001111417 00000 п. 0001111824 00000 п. 0001112055 00000 п. 0001112319 00000 п. 0001112542 00000 п. 0001112757 00000 п. 0001112969 00000 п. 0001113179 00000 п. 0001113683 00000 п. 0001113893 00000 п. 0001114107 00000 п. 0001114322 00000 п. 0001114537 00000 п. 0001114747 00000 п. 0001114962 00000 п. 0001115486 00000 п. 0001115705 00000 п. 0001115972 00000 п. 0001116211 00000 п. 0001116423 00000 п. 0001116638 00000 п. 0001116844 00000 п. 0001117059 00000 п. 0001117274 00000 п. 0001117489 00000 п. 0001117704 00000 п. 0001117961 00000 п. 0001118196 00000 п. 0001118529 00000 п. 0001118842 00000 п. 0001119276 00000 п. 0001119482 00000 п. 0001119722 00000 п. 0001119945 00000 п. 0001120163 00000 н. 0001120521 00000 п. 0001123028 00000 п. 0001123247 00000 п. 0001124719 00000 п. 0001125187 00000 п. 0001126284 00000 п. 0001126503 00000 п. 0001126722 00000 п. 0001126937 00000 п. 0001127156 00000 п. 0001127371 00000 п. 0001127601 00000 п. 0001127909 00000 п. 0001128168 00000 п. 0001128411 00000 п. 0001128630 00000 п. 0001128849 00000 п. 0001129082 00000 п. 0001129321 00000 п. 0001129536 00000 п. 0001129791 00000 п. 0001130043 00000 п. 0001130361 00000 п. 0001130621 00000 п. 0001131093 00000 п. 0001131326 00000 п. 0001131563 00000 п. 0001131779 00000 п. 0001132033 00000 п. 0001132258 00000 п. 0001132472 00000 п. 0001132688 00000 п. 0001132905 00000 п. 0001133118 00000 п. 0001133337 00000 п. 0001133793 00000 п. 0001134007 00000 п. 0001134220 00000 п. 0001134439 00000 п. 0001134655 00000 п. 0001134867 00000 п. 0001135078 00000 п. 0001135294 00000 п. 0001135510 00000 п. 0001136920 00000 н. 0001137136 00000 п. 0001137350 00000 п. 0001137571 00000 п. 0001138089 00000 п. 0001138356 00000 п. 0001138636 00000 п. 0001138877 00000 п. 0001139111 00000 п. 0001139323 00000 п. 0001139533 00000 п. 0001139747 00000 п. 0001139966 00000 н. 0001140181 00000 п. 0001140393 00000 п. 0001140628 00000 п. 0001140851 00000 п. 0001141062 00000 п. 0001146440 00000 п. 0001146689 00000 п. 0001146919 00000 п. 0001147136 00000 п. 0001147347 00000 п. 0001147596 00000 п. 0001147815 00000 п. 0001148028 00000 п. 0001148267 00000 п. 0001148523 00000 п. 0001148744 00000 н. 0001148957 00000 п. 0001149197 00000 п. 0001149408 00000 п. 0001149621 00000 п. 0001149836 00000 п. 0001150077 00000 п. 0001150292 00000 п. 0001150508 00000 п. 0001150722 00000 п. 0001150960 00000 п. 0001151171 00000 п. 0001151382 00000 п. 0001151598 00000 п. 0001151814 00000 п. 0001153786 00000 п. 0001154000 00000 пн 0001154228 00000 п. 0001154439 00000 п. 0001155037 00000 п. 0001155245 00000 п. 0001155466 00000 п. 0001155678 00000 п. 0001155894 00000 п. 0001156172 00000 п. 0001156388 00000 п. 0001156604 00000 п. 0001156842 00000 п. 0001157188 ​​00000 п. 0001157489 00000 п. 0001157931 00000 п. 0001158319 00000 п. 0001158784 00000 п. 0001159032 00000 н. 0001159279 00000 п. 0001159494 00000 п. 0001159799 00000 п. 0001160019 00000 п. 0001160231 00000 п. 0001160470 00000 п. 0001161207 00000 п. 0001161562 00000 п. 0001161778 00000 п. 0001161992 00000 п. 0001162283 00000 п. 0001162669 00000 п. 0001163266 00000 п. 0001163568 00000 п. 0001163777 00000 п. 0001165082 00000 п. 0001165293 00000 п. 0001165517 00000 п. 0001166025 00000 п. 0001166238 00000 п. 0001166475 00000 п. 0001166683 00000 п. 0001166897 00000 п. 0001167105 00000 п. 0001167314 00000 п. 0001167548 00000 н. 0001167762 00000 п. 0001167976 00000 п. 0001168255 00000 п. 0001168658 00000 п. 0001169371 00000 п. 0001169586 00000 п. 0001169795 00000 п. 0001170076 00000 п. 0001170287 00000 п. 0001170686 00000 п. 0001170963 00000 п. 0001171178 00000 п. 0001171494 00000 п. 0001171733 00000 п. 0001171946 00000 п. 0001172380 00000 п. 0001172598 00000 п. 0001172813 00000 п. 0001173021 00000 п. 0001173236 00000 п. 0001173447 00000 п. 0001173660 00000 п. 0001173871 00000 п. 0001174079 00000 п. 0001174330 00000 п. 0001174540 00000 п. 0001174861 00000 п. 0001175083 00000 п. 0001175295 00000 п. 0001175517 00000 п. 0001175769 00000 п. 0001176039 00000 п. 0001176247 00000 п. 0001176458 00000 п. 0001176666 00000 п. 0001176875 00000 п. 0001177083 00000 п. 0001177291 00000 п. 0001177505 00000 п. 0001177752 00000 п. 0001177965 00000 п. 0001178304 00000 п. 0001178648 00000 п. 0001178975 00000 п. 0001179228 00000 п. 0001179572 00000 п. 0001179760 00000 п. 0001179948 00000 н. 0001180123 00000 п. 0001180298 00000 п. 0001180517 00000 п. 0001180717 00000 п. 0001180905 00000 п. 0001181129 00000 п. 0001181307 00000 п. 0001181553 00000 п. 0001181728 00000 п. 0001181915 00000 п. 0001182094 00000 п. 0001182281 00000 п. 0001182636 00000 п. 0001183127 00000 п. 0001183362 00000 п. 0001183762 00000 п. 0001184109 00000 п. 0001184452 00000 п. 0001184667 00000 п. 0001185144 00000 п. 0001185550 00000 п. 0001185776 00000 п. 0001186198 00000 п. 0001186483 00000 п. 0001186746 00000 п. 0001186971 00000 п. 0001187229 00000 п. 0001187438 00000 п. 0001187757 00000 п. 0001188072 00000 п. 0001188352 00000 п. 0001188624 00000 п. 0001188840 00000 п. 0001189058 00000 п. 0001189274 00000 п. 0001189507 00000 п. 0001189825 00000 п. 00011

00000 п. 00011

00000 п. 00011

00000 п. 00011

00000 п. 00011 00000 п. 0001191368 00000 п. 0001191611 00000 п. 0001191862 00000 п. 0001192086 00000 п. 0001192297 00000 п. 0001192506 00000 п. 0001192731 00000 н. 0001193001 00000 п. 0001193207 00000 п. 0001193413 00000 п. 0001193664 00000 п. 0001193927 00000 н. 0001194162 00000 п. 0001194378 00000 п. 0001194581 00000 п. 0001194789 00000 п. 0001195006 00000 п. 0001195225 00000 п. 0001195431 00000 п. 0001195729 00000 п. 0001195939 00000 п. 0001196198 00000 п. 0001196417 00000 п. 0001196696 00000 п. 0001196902 00000 н. 0001197118 00000 п. 0001197333 00000 п. 0001197847 00000 п. 0001198056 00000 п. 0001198267 00000 п. 0001198476 00000 п. 0001198717 00000 п. 0001198928 00000 п. 0001199168 00000 п. 0001199386 00000 п. 0001199598 00000 н. 0001199804 00000 п. 0001200162 00000 пн 0001200600 00000 пн 0001200855 00000 пн 0001201191 00000 п. 0001201435 00000 п. 0001201674 00000 п. 0001201896 00000 п. 0001202189 00000 п. 0001202404 00000 п. 0001202643 00000 п. 0001202857 00000 п. 0001203237 00000 п. 0001203867 00000 п. 0001204236 00000 п. 0001204447 00000 п. 0001204662 00000 п. 0001204882 00000 п. 0001205101 00000 п. 0001205312 00000 п. 0001205523 00000 п. 0001205741 00000 п. 0001205964 00000 п. 0001206236 00000 п. 0001206459 00000 п. 0001206673 00000 п. 0001206885 00000 п. 0001207195 00000 п. 0001207410 00000 п. 0001207633 00000 п. 0001207854 00000 п. 0001208117 00000 п. 0001208354 00000 п. 0001208577 00000 п. 0001208797 00000 п. 0001209109 00000 п. 0001209382 00000 п. 0001209593 00000 п. 0001209809 00000 п. 0001210144 00000 п. 0001210693 00000 п. 0001210905 00000 п. 0001211119 00000 п. 0001211366 00000 п. 0001211586 00000 п. 0001211843 00000 п. 0001212104 00000 п. 0001212326 00000 п. 0001212564 00000 п.
