Бетонная плита своими руками – Фундамент плита своими руками — монолитный плитный фундамент пошаговая технология строительства

Изготовление бетонной плиты своими руками

Использование конструкции

На сегодняшний день очень активно развивается такая отрасль народного хозяйства, как строительство. В последние годы разработано множество различных способов строительства тех или иных конструкций, внедрены в практику новые строительные материалы. В настоящее время наиболее востребованными из них являются кирпич, бетон, железобетон, пластик и другие. Все они широко применяются в строительстве. Особое место среди них занимает бетон. Он представляет собой искусственный строительный материал, который обладает высокой прочностью, получаемый путем смешивания следующих компонентов: песка, цементного порошка, щебня и воды. Нередко дополнительно в него вводятся различные добавки (стабилизаторы, гидрофобизаторы и тому подобное).

Схема бетонной монолитной плиты.

Бетон является незаменимым компонентом при строительстве домов. Именно из него делают фундамент. Обычно для этого используют бетонные плиты, которые можно сделать своими руками. Фундамент является опорой и основанием для большинства крупных сооружений и зданий. От качества бетона во многом зависят прочность и устойчивость самой конструкции. Рассмотрим более подробно, как изготавливается бетонная плита своими руками, технику работы.

Монолитный фундамент и шведская плита

Схема бетонной плиты с армированной стяжкой.

Перед тем как делать плиту своим руками, нужно знать, какие типы фундамента бывают и что для них характерно. Очень часто строители прибегают к возведению монолитного фундамента. Он отлично подходит для малоэтажного строительства. Он актуален при наличие пучинистого грунта. В отличие от мелкозаглубленного ленточного фундамента, он имеет ряд преимуществ. Большое значение имеет то, что монолитная плита незаменима для зданий и сооружений с высокой чувствительностью к деформациям. Это дома из газобетона, неэластического кирпича. Плита может быть ребристой и плоской. В первом случае она хорошо выдерживает нагрузку здания, но более сложна в изготовлении.

Второй вид фундамента, который очень популярен – это так называемая шведская плита. Это новшество в данной отрасли. Для нее характерно то, что в большинстве случаев делается она вместе с утеплителем. Все коммуникации при этом прокладываются скрыто. Как и в предыдущем случае, она актуальна для малоэтажных зданий. Большое значение имеет и то, что работа с ней занимает мало времени. Шведская плита не боится ни перепадов температуры, ни болотистого грунта. Уровень ее закладки может быть различным в зависимости от типа конструкции. Шведская плита быстро и нетрудно возводится своими руками, что делает ее практически незаменимой.

Техника укладки бетонной плиты

Схема армирования монолитной плиты.

Для того чтобы сделать фундамент по типу шведской плиты своими руками, первым делом потребуется выбрать участок. При этом с помощью кольев и веревок нужно четко обозначить его границы. Следующий этап – это подготовительные работы. Шведская плитка потребует определенной формы, для этого нужно сделать опалубку. С помощью лопаты или трактора убирается верхний слой грунта на глубину не менее 30 см. Глубина может быть самой разнообразной, доходит даже до 2 м. Такое возможно, если планируется организовать цокольный этаж в здании. После этого поверхность тщательно выравнивается. Для этого могут использоваться прямые балки.

Затем под основные и внутренние стены нужно сделать дополнительные углубления. Они понадобятся для строительства ребер жесткости. Технология строительства шведской плиты включает в себя укладку геотекстиля. На него укладывают слой песка глубиной примерно 15 см. Геотекстиль не пропускает влагу, но задерживает песок. Песок плотно трамбуется. Именно этот слой служит местом проведения и залегания всех основных коммуникаций. На нем располагается система канализации, водопровод, электропровода. Отводы их поднимаются наверх и защищаются от засорения. Затем все коммуникации засыпаются песком, можно использовать слой шлака. Песок уплотняется и поливается водой.

Утепление конструкции

Схема бетонной армированной плиты.

Как уже было сказано выше, шведская плита очень часто строится с утеплением. Такая технология способствует поддержанию оптимального воздушно-теплового баланса будущего здания. В качестве утеплителя можно использовать пенополистирол, который укладывается в 2 слоя с промежуточным слоев гидроизоляции. Последняя необходима для того, чтобы материалы не впитывали и не пропускали через себя влагу. Для гидроизоляции подойдет полимерная пленка. Пенополистирол кладется прямо на грунт. Толщина этого слоя равна около 20 см, но в местах ребер жесткости возможно уменьшение ее до 10 см. Параллельно с этим возводится опалубка из деревянных щитов. Они должны быть очень хорошо зафиксированы, так как масса бетона может просто их разрушить.

Следующий этап – это заливка бетоном плиты. Чтобы сделать качественный фундамент, до заливки бетона необходимо сделать армирование с прокладкой труб для теплого пола. Арматуру нужно класть следующим образом: укладывается она на подкладки высотой 20 мм в одном направлении. Сверху устанавливают металлические прутья под углом 90 градусов, которые должны обязательно иметь проволочную перевязку. Подобная конструкция должна быть очень прочной. На решетке располагают трубы для отопления, все отводы их выводят в коллектор. Контуров труб может быть много. Трубы проверяют под давлением на наличие утечек и заглушают. Затем укладывается вторая армированная решетка.

Техника заливки бетона

Чтобы сделать фундамент своими руками, необходимо приготовить бетон. Бетон получают путем смешивания песка, щебня, цемента и воды в определенном соотношении.

Шведская плита является монолитной, поэтому бетон нецелесообразно готовить своими руками.

Нужно залить плиту сразу всю за минимальное время. Для этого потребуется воспользоваться покупным бетоном марки М350. Распределять раствор и уплотнять его придется своими руками. Бетон для монолитной плиты оптимальнее всего уплотнять с помощью специального оборудования – вибратора. Не нужно проводить заливку бетона вручную, так как от этого во многом зависит качество фундамента и прочность всей конструкции.

Схема железобетонной плиты.

Механизм действия вибратора основан на том, что смесь становится более пластичной. Кроме того, он способствует выделению воздуха из смеси. Поры в смеси заполняются лучше. После выравнивания бетона нужно дать ему созреть. Желательно, чтобы на него не действовали различные осадки. То есть делать это нужно в сухую погоду. В ненастную погоду рекомендуется закрыть плиту пленкой. По истечении двух недель на плиту можно возводить стены. Очень важно и то, что бетон необходимо увлажнять, так он будет более прочным и ровным.

Инструменты и материалы

Для возведения монолитной шведской плиты потребуется целый набор инструментов и материалов. Он включает в себя: вибратор, необходимый для уплотнения и выравнивания залитого бетона, молоток, лопату, емкость для песчаной смеси, ведра, заводской бетон марки М350, песок, арматуру, металлические прутья, сварочный аппарат, геотекстиль, материалы для гидроизоляции, воду, трубы для отопления, водопровода, канализации, деревянные щитки с креплениями для опалубки. Все это можно приобрести в любом специализированном строительном магазине.

Интересен тот факт, что, в отличие от ленточного фундамента, шведская плита обойдется очень дорого. Но качество ее намного выше. Она лучше сохраняет тепло, более надежная и прочная. Она может подойти как для возведения малоэтажных домов, так и для частного строительства. Технология довольно проста.

Заключение и рекомендации

На основании всего вышесказанного можно сделать заключение о том, что фундамент – это незаменимая часть любой конструкции, которая необходима для поддержания ее прочности и устойчивости. Для его строительства существует несколько вариантов: возведения простой монолитной плиты, пленочного фундамента или же шведской плиты. Последний вариант наиболее оптимален. Технология ее возведения довольно проста. В современном строительстве это большая новинка.

Шведская плитка не боится плохого грунта, болотистой местности, низких температур. Однако обойдется она дорого.

Заливка бетонной плиты своими руками

Бетонная плита своими руками может делаться в нескольких случаях: для устройства монолитного фундамента, для постройки садовых дорожек и для других подобных нужд. Обустройство такой плиты никогда не считалось сложной строительной задачей, но физических усилий данная работа потребует много. Иными словами, профессиональных строителей для выполнения такой работы приглашать не обязательно, но потрудиться во время заливки придется изрядно.

Схема плитного фундамента.

Преимущества плиточного фундамента

Для фундамента под небольшие здания используется монолитная армированная плита. Могут использоваться и другие типы плит, например, стандартные стеновые плиты или пустотелые бетонные плиты, но это все заводские изделия. Монолитная плита единственная, заливку которой выполняют непосредственно на стройплощадке, к тому же зачастую своими руками. Такой вид фундамента обычно применяется в тех случаях, когда сильное пучение грунта делает рискованным или вовсе невозможным устройство ленточного фундамента.

Особенно устройство такого типа становится актуальным в тех случаях, когда здания возводятся из разных видов легкого бетона: газобетона, пенобетона и подобных материалов. Из-за сниженной прочности они очень чувствительны к подвижкам грунта.

При наличии сильного пучения грунта такой вид фундамента становится желательным и для кирпичных построек, поскольку кирпичная кладка является жестким монолитом с небольшой амортизирующей способностью.

Схема армирования монолитной фундаментной плиты.

Фундамент, выполненный в виде монолитной армированной бетонной плиты, имеет ряд преимуществ перед другими видами фундамента:

• простота устройства;
• огромная несущая способность;
• небольшая толщина;
• возможность вести строительство на сложных грунтах.

Для двухэтажного частного дома толщина плавающей монолитной плиты не превышает 25 см, а толщина ленточного фундамента при самых благоприятных условиях будет не меньше 1 м. Для сомневающихся в достаточности несущей способности монолитной плиты интересным будет такой факт: массивную Останкинскую телебашню удерживает бетонная плита толщиной всего в 1 м.

Вернуться к оглавлению

Заливка бетонной плиты

Чтобы сделать качественное бетонное плиточное основание, понадобятся следующие инструменты:

• штыковая лопата;
• совковая лопата;
• трамбовка;
• молоток;
• ведра;
• мастерок;
• уровень;
• виброплита;
• бетономешалка.

Инструменты для заливки фундамента.

При устройстве монолитного плиточного основания наблюдается определенный парадокс: сделать бетонную плиту проще, чем обустроить ленточный фундамент, но времени и сил для этого нужно затратить больше. При ее заливке нужно заранее не только предусмотреть количество материала, но и рассчитать будущие нагрузки на грунт.

Качественно выполнить такие расчеты может только специалист, поэтому для их выполнения лучше обратиться в соответствующую организацию.

Приступая к заливке, сначала нужно выполнить разметку. Чтобы построить надежный дом, величину плиты нужно сделать на несколько квадратов больше площади дома. Сама процедура разметки ничем не отличается от разметки ленточного фундамента, а вот рытье котлована имеет одну особенность. Поскольку глубина котлована в среднем не глубже 40 см (два штыка лопаты), то выемку земли рациональнее вынимать вручную.

С помощью экскаватора вырыть траншею заданной глубины сложно, подправлять все равно придется, и объемы ручной работы вряд ли будут намного меньше, чем при копке. Да и сам котлован получится значительно глубже, что приведет к дополнительному расходу материалов.

Дно котлована нужно застелить слоем геотекстиля. Этот слой не позволит песчаной подушке смешаться с грунтом. Также он будет препятствовать втягиванию бетонным монолитом влаги из почвы. На уложенный геотекстиль насыпается песчаная подушка, а сверху нее — еще и слой щебня. Толщина каждого слоя в среднем составляет 10 см. Каждый уложенный слой нужно увлажнить, а затем тщательно утрамбовать.

Затем при необходимости монтируются нужные коммуникации. Перед тем как залить бетонную плиту, нужно устроить бетонную стяжку в 10 см. Для ее устройства понадобится цементный раствор М100. Бетонную подушку нужно обязательно гидроизолировать. Гидроизоляцию выполняют только рулонными материалами, спаяв их края паяльной лампой. Гидроизоляцию делают на 70-80 см больше площади основания, чтобы потом завернуть ее вверх, защитив бока бетонной плиты.

Желательно после гидроизоляции выполнить теплоизоляцию подушки, тогда пол в доме будет значительно теплее. Теплоизоляцию делают из слоя экструдированного пенополистирола, а сверху накрывают полиэтиленовой пленкой.

После этого устанавливается деревянная опалубка, делается двухъярусная арматурная сетка с размером ячеек 20х20 см. Сетка со всех сторон должна быть углублена в тело бетонного монолита не меньше чем на 3 см. Приступая к заливке опалубки бетоном, нужно помнить, что процесс заливки должен быть непрерывным и выполнен в максимально короткие сроки, поэтому лучше использовать покупной бетон.

После того как бетон схватится и застынет, опалубка демонтируется, бетонная плита будет готова. Хотя если запланирован мелкозаглубленный фундамент, то заключительным аккордом будет засыпка земляных пазух вровень с землей.

Своими руками можно сделать надежный плиточный фундамент для малоэтажного дома. Бетонные плиты для садовых дорожек делаются по той же технологии, только нужны меньшие размеры и будут отсутствовать слои гидро- и теплоизоляции.

Как изготовить бетонную плиту своими руками. Обустройство площадки для стоянки автомобиля

Способ изготовления бетонной плиты, описанный далее, сгодится для обустройства не только автомобильной стоянки, но и для любой площадки рядом с домом.

Подготовительные работы

В первую очередь снимите верхний слой грунта на всей площади будущей бетонной плиты. В зависимости от характера и структуры грунта глубина котлована для площадки будет разной.

В случае песчаного грунта, не склонного к удерживанию влаги, вполне достаточно будет снять его на глубину около 20 см, если же в вашей местности преобладает глинистая почва, разбухающая от воды, котлован придется рыть глубже – не менее 30 см.

Закончив с земляными работами, переходите к обустройству забутовки для площадки. Для этого дно котлована заполните слоем щебня, гравия, битого кирпича или небольшими фрагментами старых бетонных конструкций.

Толщина слоя забутовки для песчаного грунта – 10 см, для глинистого – 20 см.

Покрыв забутовку слоем песка толщиной около 5-7 см, обильно полейте его водой. Песок заполнит собой все пустоты между элементами забутовки, поэтому в некоторых местах участка его придется подсыпать и снова пролить водой.

После того, как вода впитается, уплотните забутовку, используя ручную трамбовку, изготовленную из деревянного шеста с прибитого к нему куска толстой доски.

Обустройство опалубки

Для изготовления обычной площадки, не рассчитанной на сверхвысокие нагрузки, достаточно будет толщины бетонной плиты порядка 10-15 см.

Именно такой ширины и понадобятся доски для изготовления опалубки. Их толщина должна быть не менее 2 см, чтобы гарантированно выдержать давление бетона.

Установите доски опалубки на ребро по краю будущей площадки. Самый простой способ фиксации досок – прибить к ним колышки с заостренными концами длиной около 40 см.

Для придания конструкции дополнительной жесткости можно в углах площадки скрепить между собой соседние доски, соединив их небольшими дощечками.

Устанавливая опалубку, используйте строительный уровень – площадка должна быть строго горизонтальной, с небольшим (примерно 1 см на 1 м длины) уклоном в одну сторону.

Закончив с опалубкой, выстелите дно будущей площадки на всей ее площади полиэтиленовой пленкой – это значительно повысит качество готовой плиты, поскольку цементное молоко из бетона не будет впитываться в песок забутовки.

Желательно подобрать такое количество полиэтилена, чтобы пленкой были покрыты и опалубочные доски.

Осталось обустроить компенсационные швы, предотвращающие бетон от растрескивания из-за движения почвы и температурных перепадов.

Сгодятся такие же доски, как и те, что использовались для монтажа опалубки, но несколько меньшей (около 10 мм) толщины. В последнее время для этих целей используют доски из ПВХ.

Установку досок для компенсационных швов также выполняйте с использованием уровня, это позволит использовать их при укладке бетона в качестве строительных маяков. Компенсационные швы обустраивайте с таким интервалом, чтобы площадь разделяемых ими сегментов не превышала 15-16 м².

Укладка арматуры

Что использовать в качестве арматуры? Классика жанра – дорожная сетка, представляющая собой металлическую решетку с размером ячейки 10 см, изготовленную из стальной проволоки толщиной 5 мм.

Карты сетки укладывайте так, чтобы перекрыть ими всю площадь сегментов плиты. В случае, если размеры дорожной сетки небольшие, ее фрагменты укладывайте одна за другой с нахлестом не менее 10 см, после чего свяжите их проволокой.

Чтобы защитить арматуру снизу от ржавления слоем бетона, укладывайте ее не прямо на слой забутовки, а на расстоянии примерно 4-5 см от него. Для этого под прутья решетки подложите камешки нужного размера.

Бетонирование

Заполнив участок, ограниченный опалубочными досками, бетонным раствором, распределите его по всей площади будущей плиты.

Для этого, взяв в руки деревянную рейку необходимой длины и прижимая ее к направляющим доскам, выполняйте движения рейкой вправо-влево, одновременно перемещая ее вдоль направляющих.

Рекомендуется выполнить железнение бетона, посыпая его поверхность сухим цементом через сито, а затем аккуратно разгладив ее мастерком. Эта процедура укрепит поверхность бетона и увеличит его устойчивость к влаге.

После схватывания бетона (через сутки после его укладки) можно извлечь из компенсационных швов деревянные направляющие, а образовавшиеся пустоты заполнить строительной уплотняющей мастикой.

Если в качестве направляющих использовались доски из пластика, их можно смело оставить в бетоне.

Опалубочную конструкцию разберите и на протяжении следующих 5-6 дней поливайте бетон водой. Прежде чем переходить к отделочным работам дайте бетонной плите не менее 7 дней на частичное затвердевание и набор ею прочности.

Готовой к эксплуатации бетонная площадка станет не ранее, чем через 28 дней.

Удачи вам! Пусть у вас все получится!

виды, этапы и как делать замес?

Распространенный строительный материал, который используется при возведении сооружений, конструкций или гаражей – бетон. У него много преимуществ, которые ценятся при монтаже строительных объектов. Бетонные перекрытия должны иметь прочность, надежность, водостойкость, огнестойкость и долголетие. Плиты из бетона нашли применение при монтаже фундаментов, так как этот вариант  подходит для участка земли с плохим состоянием грунта. Заливку бетонного перекрытия можно выполнять собственноручно, даже при отсутствии опыта в этом деле.

Как делается заливка плит?

Рекомендуют выполнять сразу монолитное бетонирование и подготавливать бетонный раствор один раз — непосредственно перед заливкой. Монолитные плиты имеют высокую прочность, выдерживают большие нагрузки и отрицательные температуры. Толщина плиты зависит от вида сооружения, ее размеры находятся в пределе от 2 см до 6 см.

Перед началом заливки бетонной плиты следует смонтировать опалубку, подготовить арматуру и подобрать нужные материалы и инструменты. Далее приступают к приготовлению раствора из песка, цемента, щебня и воды.

Опалубка представляет собой форму определенных размеров, в которую заливают бетонную смесь. Изготавливается опалубка из дерева или металлического щита. Для легкого демонтажа опалубку делают разборной. Арматура является конструкцией, которая способна усилить постройки: дом, баню, гараж, подвал и другие. Выполнена арматура из стальных прутьев и имеет вид решетки.

Бетонная смесь должна иметь правильные пропорции и содержать качественные ингредиенты. В состав входят: вода, цемент, песок, гравий, щебень. В процессе изготовления смеси следует учитывать соотношение цемента с водой. Большое количество воды снижает марку бетона и делает его менее прочным.

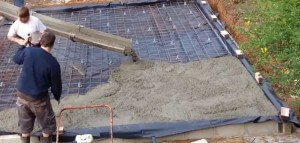

После подготовительного этапа приступают к укладке бетонной смеси. Плиту заливают постепенно, заполняя свободное место опалубки. Важно не оставлять пустые места и заполнять зазоры между арматурной сеткой и стенками опалубки. После того как раствор уложен, приступают к уплотнению смеси и удалению излишка воды и воздуха. Уплотненный раствор оставляют высыхать до набора максимальной прочности.

Вернуться к оглавлению

Этапы заливки

После заливки на следующий день, обязательно полейте новый фундамент водой.

В процессе работы с монолитной плитой следует придерживаться технологической последовательности укладки бетонного раствора:

• исследуют грунт и выявляют возможные перепады высоты;
• убирают верхний ненужный слой земли необходимой толщины;
• выравнивают участок под строительство;
• подготавливают компоненты подушки (песок, щебень) и засыпают подушку требуемой толщины;
• на слой подушки стелют гидроизоляционный слой;
• монтируют опалубку;
• устанавливают арматурную конструкцию и фиксируют проволокой;
• заливают бетонным раствором плиту и выравнивают поверхность;
• залитую поверхность укрывают пленкой и оставляют застывать на месяц, при этом в течение первой недели периодически смачивают залитую поверхность водой.

Правильная заливка фундамента обеспечит высоким качеством и долгим сроком службы сооружения (гараж, баню, подвалы, многоэтажные дома и другие постройки, где требуется прочным фундамент).

Вернуться к оглавлению

Утепление

Здания, сооружения, гаражи и другие строительные объекты, где на протяжении длительного времени будут находиться люди, требуют утепления фундаментной плиты. Для этого применяют специальное утепление, которое устанавливают под фундаментной плитой. Для утепления используют пенопласт слоем в один сантиметр.

Вернуться к оглавлению

Особенности возведения фундаментной плиты

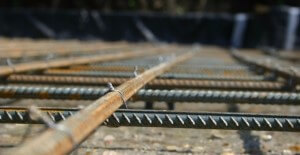

Для прочного основания необходимо применять прочную арматурную сетку.

Чтобы возвести основание высокого качества, следует применять прочную арматурную сетку и бетонный раствор. Плитное основание рекомендуют применять для сооружений с низкими полами к уровню земли. Бетонное покрытие будет надежным и долговечным, если соблюдать пропорции приготовления строительной смеси и придерживаться правил при заливке раствора. Нарушается прочность конструкций из-за ошибок, допущенных в технологическом процессе возведения построек.

Вернуться к оглавлению

Область применения плитного основания

Плитный фундамент применяется при возведении домов с жесткими строительными составляющими, что исключает деформацию сооружений. За счет того, что все типы оснований растрескиваются при движении грунта, малообъемные сооружения возводят на плитном основании, что позволяет исключить раскол.

Вернуться к оглавлению

Как правильно заливать бетонную основу под сооружения?

Плита должна заливаться в один заход, также можно уложить раствор бетона на половину объема по полной высоте опалубки. Раствор следует укладывать сразу после приготовления и в процессе заливки соблюдать равномерное покрытие рабочей поверхности. После того как смесь уложена, нужно удалить из нее излишки воды и пузырьки воздуха. Уплотнение осуществляют глубинным вибратором. Хорошо уплотненная бетонная смесь обладает высокими прочностными характеристиками, что повышает качество возводимой конструкции.

При заливке плитного фундамента понадобятся следующие инструменты:

• строительный уровень;
• рулетка;
• дрель;
• карандаш;
• шурупы;
• ножовка;
• отвертка;
• бетономешалка;
• лопата;
• плоскогубцы.

Вернуться к оглавлению

Как правильно делать бетонный замес?

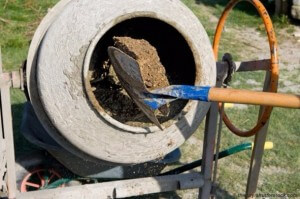

Бетономешалка делает раствор однородным, без комков.

Приготовление раствора из цемента, воды и заполнителя возможно собственноручно. Этот метод более экономный и не сильно трудоемкий, особенно если имеется мешалка для бетона. В бетономешалке сразу можно изготовить от сорока до двухсот литров рабочей смеси. Помимо того, что бетономешалка облегчит труд и сократит время на приготовление раствора, также ее применение позволит улучшить качество готовой смеси. Перемешивание компонентов в мешалке исключит образование комков и идеально соединит ингредиенты.

Можно приготовить раствор собственноручно, используя лопату и емкость, в которой будет осуществляться замес компонентов смеси. Это более трудоемкий процесс, который требует много физических усилий и времени. Неудобство заключается в переносе готового раствора к месту кладки основания. Такой способ идеально подходит разве что для приготовления строительной смеси в небольшом объеме. Используя в приготовлении бетонного состава специальную мешалку, ее следует установить рядом с местом заливки, это сократит физические затраты и время на работы.

Вернуться к оглавлению

Заливка бетонной смеси зимой

Процесс укладки бетонного раствора не имеет сложностей при оптимальных температурных режимах, поэтому работы с бетоном рекомендуют начинать в теплое время года. Но если существует необходимость залить фундамент зимой, то следует учитывать свойство бетона, а именно его возможность замерзать и увеличиваться в объеме. Чтобы этого не допустить, прибегают к способу термоса. Он заключается в застывании уложенного раствора, сверху которого находится материал с низкой теплопроводностью. В качестве защитного материала могут выступать шлаки, опилки и другие материалы. Укрытый раствор сохраняет изначальное тепло, способствует сохранению тепла добавленная горячая вода в процессе приготовления смеси. Помимо этого способа существуют следующие методы прогрева раствора:

• индуктивный;
• электронный;
• прогрев с применением электронагревательных приборов.

Методы подогрева строительной смеси при заливке основания в холодное время года не универсальны и подходят только для конкретных конструкций из бетона и обустройства строительного участка.

Вернуться к оглавлению

Вывод

Заливка бетонной плиты не имеет сложностей, осуществить ее можно и своими руками. Однако чтобы конструкция имела прочность, надежность и продолжительный срок службы, следует соблюдать правила приготовления бетонной смеси, последовательность укладки и обеспечить условия для застывания раствора. Твердение смеси занимает много времени и требует дополнительного ухода. Таким образом, в жаркое время годы залитый бетон следует постоянно увлажнять и прятать от прямых солнечных лучей, обеспечив естественное застывание.

Что касается времени года с отрицательными температурами, то бетонный раствор требует дополнительного подогрева и укладки слоя материала с низкой теплоотдачей. Придерживаясь рекомендаций, бетонная смесь, изготовленная собственноручно, получится высокого качества и прослужит не один десяток лет.

Бетонная армированная плита своими руками.

В статье подробно описан процесс создания бетонной армированной плиты. Данным методом можно бетонировать пол в гараже, подвале, на даче…

Подготовительные работы перед бетонированием.

До того как мы приступим к монтажным работам, определим содержание воды в почве. Самый простой способ нанять геодезистов, но не у каждого есть на это средства. Поэтому мы сделаем всё самостоятельно.
1 Если дом или гараж находится на возвышенности, опасность возникновения грунтовой воды уменьшается в несколько раз. Соответственно на равнине, в низине — увеличивается.
2 Посмотрите карту местности. Если по близости находятся реки, ручьи, высохшие реки, опасность появления воды увеличивается многократно.
3 Рядом растущие камыши так-же говорят о присутствии воды в почве.
4 Идеальный вариант узнать о воде у соседей, которые уже сделали погреб или любое строение ниже уровня земли.
Допустим, в почве присутствует грунтовая вода. Когда вы заливаете бетонную плиту выше уровня земли или на одном уровне, грунтовая вода будет прибывать, уходить не причиняя неудобств. Если вы заливаете бетонную плиту ниже уровня земли, она будет стремительно набирать влагу. Что нас может защитить? Небольшую защиту от грунтовой воды придаст слой глины. Но учтите, глина, впитывая влагу, увеличивается в объёме. При этом, тонкая бетонная плита под давлением может лопнуть. Перед глиняным слоем разровняйте землю, утрамбуйте её.

Через 1200 — 1600 миллиметров выкопайте небольшие траншеи, углубившись на штык лопаты. Затем равномерно засыпайте глину. Утрамбуйте глиняный слой. Выкопанные ранее траншеи немного уменьшатся, но они должны остаться (примерно 10 — 15 сантиметров шириной, 10 — 15 сантиметров глубиной). Для чего они нужны? Когда мы зальём бетонную армированную плиту, траншеи образуют рёбра жёсткости. Они усилят конструкцию. Ослабнет воздействие глиняного слоя. Если вы заливаете бетонную плиту в сухом подвале или на одном уровне с землёй и выше, глиняный слой с траншеями можно не делать. Просто разровняйте землю, утрамбуйте её. Поверхность сделайте как можно ровнее. Это позволит точнее вычислить объём бетона, сэкономить бетонную смесь.

Монтажные работы. Бетонирование. Создание бетонной армированной плиты.

На утрамбованный ранее слой уложите рубероид или другой специальный материал блокирующий влагу.

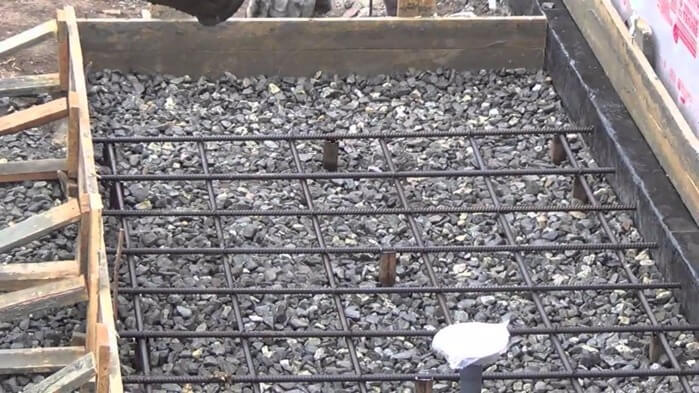

Приобретите арматуру диаметром 8 — 10 миллиметров (из практики, 8 мм. вполне достаточно), вязальную проволоку (она легко гнётся, остаётся в принятом положении). Сделайте обрешётку связывая арматуру вязальной проволокой. Шаг вязки: 200мм.- ширина, 200мм.- длина. Приподнимите получившуюся решётку на 2 — 4 сантиметра, подложив под неё камни.

Образуется защитный слой бетона перед арматурой. Теперь пришло время ставить маяки. Маяки, которые мы используем для стяжки пола, штукатурки стен, лучше не использовать. Нам подойдёт что-то более твёрдое. Для наших целей отлично подходит направляющий профиль к гипсокартонным конструкциям (ПН-27/28 (профиль направляющий)), или арматура. ПН-27/28 устанавливается на цементный раствор. Что-бы раствор не расплылся заранее сделайте бетонные столбики. Затем установите профиль направляющий на минимальный слой. При монтаже маяков из арматуры используется сварочный аппарат. Мы сделали столбики из арматуры. Где необходимо укоротили, выставили по уровню. Сверху приварили арматуру, получились маяки. Затем приготовим бетон для бетонной армированной плиты.

Нам понадобится: одна часть цемента, две части песка, четыре части щебня.
Перемешивать бетон руками удобней в старой, ненужной ванне. Чтобы ускорить процесс бетонирования, затратив на это гораздо меньше времени, сил, приобретите бетономешалку.

Они бывают разного объёма: 100, 120, 140, 160, 180 литров. Подключаются к обычной домашней розетке, так как мощность достигается не за счёт электродвигателя, а благодаря редуктору. Бетономешалка легко собирается, разбирается, компактно укладывается в коробку (упаковку). Для тех у кого автомобиль универсал, хэтчбек, лифтбек, советую проверить перед покупкой как помещается коробка в багажник. С бетономешалкой заливать бетонную армированную плиту быстро, удобно. Если вы хотите приобрести сразу готовый бетон с доставкой, заранее подготовьте подъезд к месту бетонирования.

Когда машина не может подъехать вплотную к объекту, обговорите этот момент с подрядчиком. На большие расстояния бетон подаётся по специальному жёлобу. Поэтому, возможно не вся техника вам подойдёт. Когда нужна бетонная армированная плита без дополнительных покрытий (стяжки, плитки,…), подождите 6 — 12 часов. Затем металлической или пластиковой тёркой затрите плиту. При необходимости, брызгайте водой с цементом бетонную плиту для лучшего скольжения тёрки. Маяки можно выдернуть, заполнив пространство свежим цементным раствором. Так-же плиту можно затереть со специальными добавками, придающими прочность, износоустойчивость поверхности бетонной плиты.

Садовые дорожки из бетонных плит своими руками: инструкция с фото

Для устройства дорожек и площадок из бетонных плит применяют два способа. В первом случае в заранее подготовленных формах изготавливают необходимое количество небольших по размеру плиток и после этого укладывают их на основу. При втором варианте заливка бетона для изготовления плит большого размера производится непосредственно на месте из расположения. В обоих случаях под них готовится специальная основа для того, чтобы исключить просадку тротуарного покрытия в результате воздействия влаги.

Подготовка основания дорожек

Для укладки бетонных плит на садовые и пешеходные дорожки необходимо подготовить надежное основание, состоящее из дренажного слоя и песчаной или цементно-песчаной подушки. Для этого верхний слой грунта снимают на 20-35 см и выстилают по дну траншеи покрытие из геотекстиля – нетканого гидроизолирующего рулонного материала. На это покрытие насыпают слой песка толщиной 3-4 см. Он нужен для того, чтобы острые края щебня не пробили полотно.

На текстиль нужно насыпать слой щебенки средней фракции, которая будет исполнять роль дренажа для отвода поступающей с бетонных плит влаги и отвода грунтовых вод весной во время их подъема. Щебень хорошо трамбуется, сверху присыпается песком и накрывается еще одним слоем геотекстиля.

Два слоя нетканого полотна обеспечат свободный проход воды в грунт и исключат поступление влаги снизу, делая работу дренажного слоя достаточно эффективной. Кроме этого, геотекстиль предотвратит прорастание сорных растений внутри основы и между плитками садовых дорожек.

Накрытый дренаж засыпается песком или сухой цементно-песчаной смесью в соотношении 1:6.

Второй вариант засыпки основы позволяет плиточному покрытию выдерживать более высокие нагрузки, делая его долговечнее и прочнее.

Песок или сухая смесь хорошо трамбуется и выравнивается с помощью правила или ровного деревянного бруска. При этом необходимо предусмотреть уклоны для возможного стока воды с поверхности дорожки.

Изготовление плиток для поштучной укладки

Изготовители бетонных изделий предлагают на строительном рынке широкий ассортимент готовых бетонных плит различных размеров и конфигурации. Однако, если вы решили изготовить материал для мощения своими руками, то для этого потребуются формы и бетонная смесь.

Самые простые формы можно изготовить своими руками из деревянных брусков высотой не менее 50 мм и фанеры, которую используют в качестве дна. Дно можно изготовить и из других листовых материалов. Из дерева не трудно сделать прямоугольные, квадратные, трапециевидные или треугольные формы для изготовления бетонных плиток. Конструкция форм для бетонных плит должна предусматривать возможность их разборки для вынимания готовых плиток после твердения бетона.

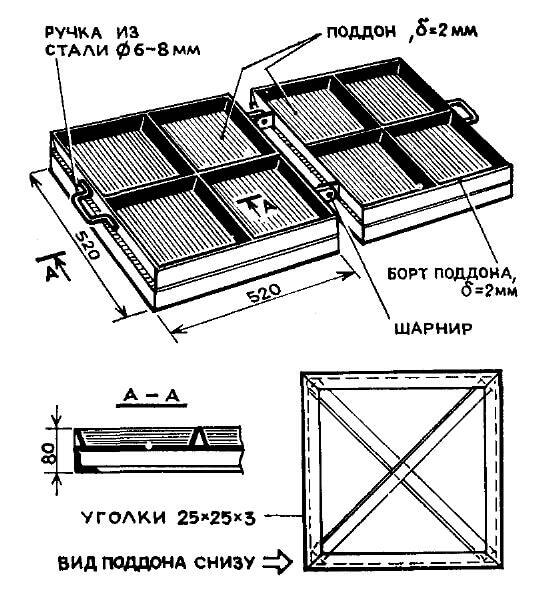

Схема формы для изготовления бетонной плитки.

Смесь готовят из 1 части цемента ПЦ400, 2-х частей речного или промытого песка и 3-х частей щебня мелкой фракции (не более 10 мм). Все компоненты смешиваются в бетономешалке в сухом виде, а потом постепенно додается вода. Ее оптимальное количество составляет четверть от суммарного объема остальных компонентов. Если вы используете более крупный щебень, то количество воды увеличивается.

Лучшая консистенция для бетона позволяет сжать некоторое количество в руке и, комок после этого не будет распадаться.

Заливка бетонной смеси в формы для плит садовых дорожек производится в два этапа. Сначала форму необходимо смазать изнутри любой технической смазкой или отработанным маслом. Это облегчит вынимание готовых изделий.

Потом необходимо засыпать бетонную смесь в форму до половины. Положить на поверхность стальную армирующую сетку или куски арматуры, залить бетон до верха и выровнять поверхность. Время твердения бетона до начала укладки изделий на дорожку должно быть более 36 часов. Рекомендуемая толщина плит не должна быть менее 50 мм.

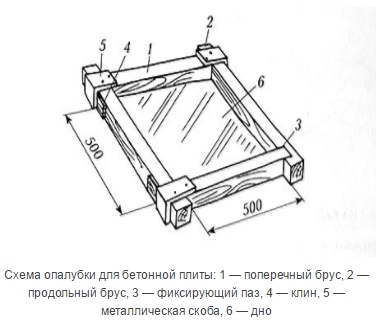

Схема опалубки.

Изготовление плит на месте их установки

При такой технологии изготовления бетонных садовых дорожек используют формы, не имеющие дна. Их кладут и закрепляют на подготовленном основании и после этого заливают бетонной смесью за два раза с установкой армирующей сетки. Вместо сетки можно добавлять в бетон армирующие синтетические волокна. Тогда заливка в формы выполняется за 1 раз.

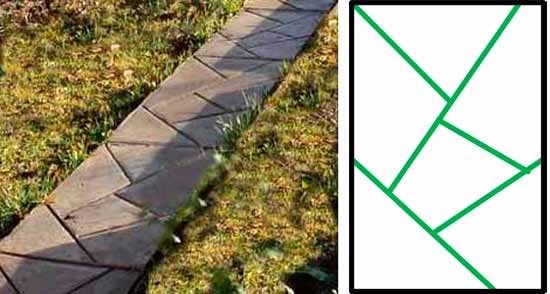

Можно отливать плиты большого размера и без форм, просто устанавливая опалубку желаемой формы. Таким способом изготавливают большие плиты различной конфигурации и получают очень оригинальное покрытие.

Состав компонентов бетонной смеси такой же, как при изготовлении штучных плит для садовых дорожек. А вот сами формы, не имеющие днища, делают из гибкого полосового пластика, тонкой фанеры и других листовых материалов. До момента твердения бетона рекомендуется сделать железнение поверхности. Для этого плиты поверху посыпают сухой цементно-песчаной смесью в соотношении 1:1 или только цементом марки ПЦ300. Слой присыпки — около 2-х мм.

Засыпка швов.

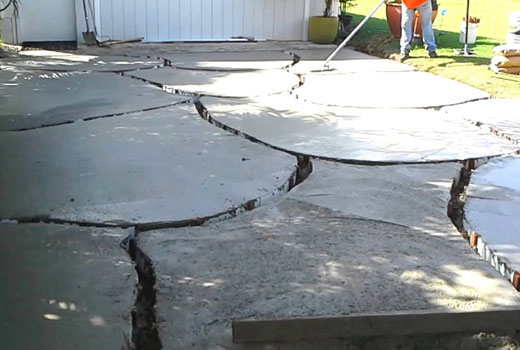

Цементную посыпку необходимо втереть в поверхность бетонных плит при помощи мастерка или широкого шпателя. Для железнения можно использовать смесь цемента с красящим пигментом. Это придаст поверхности плит для садовых дорожек более оригинальный вид и повысит их показатель по износостойкости. Если перед железнением поверхность плит присыпать мелкой мраморной крошкой или похожим материалом, то в зимнее время и после дождя поверхность дорожки не будет скользкими.

После твердения бетона формы или фигурная опалубка снимаются, а швы заполняются сухой цементно-песчаной смесью, гранотсевом, битым кирпичом, цветным щебнем мелкой фракции, мраморной крошкой или просто землей для возможного прорастания газонной травы.

Преимущества и недостатки

Главные достоинства пешеходных дорожек из бетонных плит своими руками заключаются в:

1. доступной технологии изготовления;
2. получении прочного и морозостойкого покрытия;
3. использовании недорогих материалов;
4. возможности выполнить все работы своими руками;
5. долговечности и экологической чистоте.

К недостаткам бетонных тротуарных плит можно отнести повышенную истираемость поверхности с образованием пыли, и внешний вид, уступающий изделиям заводского изготовления.

Истираемость можно уменьшить если покрыть поверхность укрепляющим гидрофобным составом. Такая защита действует 5-7 лет, после чего ее необходимо обновлять.

В заключение

Самостоятельное изготовление бетонных плит обходится значительно дешевле промышленно изготовленных изделий. Дизайн дорожек определяется формой, которую вы создаете самостоятельно в зависимости от собственных пожеланий и фантазии.

Для изготовления форм можно использовать не только новые материалы, но и различные подручные средства. Заливка на месте может производиться в самую обыкновенную опалубку, без использования специальных форм и приспособлений. Добавляя в бетон или в подсыпку для железнения цветные красящие пигменты можно получить оригинальную и красивую поверхность.

Сделайте на своем участке хотя бы одну дорожку из самодельных бетонных плит, и вы увидите все преимущества применения подобных технологий при изготовлении тротуарных покрытий.

Бетонные плиты для садовых дорожек своими руками

Бетонные тротуарные плиты больше всего подходят для устройства садовых дорожек,площадки для установки скамейки,площадки у крыльца бани,потому что их можно сделать самим, своими руками.

Содержание:

Дорожки нужны для того,чтобы можно было даже в дождь пройти по саду,чтобы удобно было подойти к цветнику,чтобы можно было уютно устроиться под старой яблоней в тени на скамейке. И все-таки дорожки -это коммуникационные линии, транзиты: от калитки -к крыльцу,от дома -к сараю,от дома- к бане…И не обязательно их делать из дорогих и престижных материалов,типа натурального камня.  Можно сделать их из бетонных плит.

Их  можно укладывать разными способами,создавая нужную вам дорожку или тротуар:

• просто вынуть на толщину 40-50мм дерн нужного размера и положить на это место плиту. Если укладывать не сплошной линией ,а с расстоянием друг от друга,то получится  почти незаметная дорожка,встроенная в газон
• если укладывать дорожку сплошной линией шириной в одну плиту,то лучше,чтобы ее уровень был выше газона.Для этого на место вынутого дерна,нужно насыпать песок или ПГС.
• дорожка может быть прямой линией или изогнутой,извилистой. Для формирования извилистой линии подойдет первый вариант укладки,когда плиты встраиваются в уровень газона с небольшим расстоянием друг от друга.

Бетонные плиты для тротуаров и дорожек  изготавливают размерами 500х500мм, 400х400мм и 300х300мм. Толщина также может быть разной: 50мм,40мм,30мм. Если вы их покупаете готовыми,то обращайте внимание на  толщину,потому что толщиной 30мм никак нельзя укладывать там,где возможна большая нагрузка,чем вес одного человека.

Бетонные плиты своими руками

Поскольку нам требуется огромное количество бетонных плит для оформления отмостки и дорожек вокруг дома и бани,то мы решили съэкономить и делать плиты своими руками. Так получится дешевле. Денежные затраты требуются только для покупки песка,ПГС и цемента.

Мы выбрали размер 500х500мм :

• больше нравятся крупные
• чуть меньше работы на изготовление
• быстрее получается дорожка

Нарезка элементов формы из ламинированного пластиком листа фанеры

Для того,чтобы начать отливать плиты нужно сначала изготовить для них форму. Долго думали из чего,чтобы они могли отвечать некоторым критериям:

• точность размеров
• срок службы
• разборность

Я хотела,чтобы муж сварил формы из металла. Прикидывали из какого металла,какая должна быть конструкция,чтобы легко разбиралась,легко вынималось готовое изделие.

В результате, сделали из бывшего в использовании материала,который подвернулся под руку: фанера,облицованная с одной стороны  пластиком. В дальнейшем,уже при изготовлении плит,оказалось,что данный выбор очень удачен.

Боковой каркас формы собирается на металлических уголках

Муж изготовил три формы. Последовательность изготовления формы следующая:

1. стандартный лист фанеры 2.4х1.2м кладется на стол
2. отмеряется полоса шириной 520мм
3. полоса отпиливается электролобзиком от исходного  листа
4. полоса размечается на квадратики со сторонами 520мм.
5. дальше нужно таким же образом выпилить боковые стороны формы. Для плиты толщиной 40мм высота боковых планок должна быть 50мм
6. собирается сначала боковой квадрат на металлических уголках. Пластиковая сторона фанеры должна быть внутри.
7. днище съемное.Вернее,оно совсем не закрепляется к боковому каркасу,но ставятся эти же уголки на каркас для того,чтобы плита днища опиралась на них.Можно было и не делать,потому что на одной форме их нет,днище само по себе отдельно и все тоже самое,ничем не отличается от двух других форм.

Как сделать бетонную плиту

При изготовлении плит есть несколько нюансов. Чтобы плиты получились одинаковой толщины,ровненькие, необходимо формы каждый раз перед заливкой класть на ровное основание,выверенное по горизонтали. Я выбрала вариант устройства  основания из поддонов.

Положила парочку поддонов на землю рядышком. И каждый из них долго и нудно выверяла уровнем,подкладывала кирпичики,подсыпала песка,чтобы, как можно, точнее выровнять их горизонтальную поверхность.

Поверхность для форм должна быть горизонтальной

На этом подготовительные работы закончились.

Дальше можно готовить раствор и заливать,но перед бетонными работами нарежьте кладочную сетку размерами 480х480мм. Можно нарезать сразу целую партию,чтобы в дальнейшем не отвлекаться на резку арматуры болгаркой.

Еще нужно приготовить какое-то масло,солидол. Мы применяем отработанное масло для смазки поверхностей формы перед заливкой их бетоном. Пробовали и не смазывать,потому что пластиковые поверхности и так достаточно гладкие. Бетонная плита и без масла вынимается легко.

Как залить бетонную плиту

Чтобы залить бетонную плиту,нужно замешать бетон в определенных пропорциях. Поскольку бетонными работами занимаюсь я ,то буду говорить о своих мерах материалов,необходимых для заливки одной формы размерами 500х500мм . Я специально замешиваю бетон только для одной плиты,потому что:

1. в форму входит приличный объем бетона
2. мне с таким объемом легче работать
3. легче дозировать при каждом замесе определенное количество компонентов бетона
4. чтобы не было остатков бетона

Одну партию как-то сделал муж.И что? Хотя я ему сообщила все пропорции,но он все равно положил больше песка и меньше цемента.В результате,они  получились какие-то песчаные .Углы у них сразу же немножко осыпались,когда вынимали из форм. Поэтому, правильные пропорции компонентов бетонной смеси-это залог долгой службы ваших самодельных бетонных изделий.

Итак, для заливки бетоном одной формы я замешиваю бетон следующим составом:

• Одна совковая лопата песка.Лопата средняя по своим размерам.
• Две с половиной лопаты ПГС
• 6  полных мастерков (штукатурных,средних размеров) цемента

Обратите внимание,что объем моих лопат меньше,чем если бы этой же лопатой песок взял мужчина. Это проверено на практике. Поэтому у мужа бетон получается хлипкий.

Воду лью на глаз,поэтому сказать не могу(приблизительно,чуть меньше половины 10 л ведра). Консистенция бетонной смеси должна быть не жидкой,но и не крутой. Если сравнивать,например,сметану весовую,натуральную,густую со  сметаной в пакетиках,то смесь должна быть как сметана в пакетиках.  Большие камни убирайте,потому что для изготовления таких мелких бетонных изделий фракции щебня или ПГС  всегда должны быть мелкими.

Технология заливки бетоном следующая:

1. кладете в форму половину бетона,потому что это будет ваш верхний слой плиты.Поскольку у меня толщина плиты 40мм,а защитный слой арматуры в нижней части  должен быть 20мм,то получается наполовину.
2. тщательно утрамбовываете его кельмой или мастерком,особое внимание уделяете углам
3. кладете кладочную сетку
4. добавляете поверх сетки остатки бетона
5. разравниваете мастерком,слегка трамбуя
6. наполненность формы бетоном должна быть до самых краев.Чтобы не было лишнего,выравниваю по несколько раз(гоняю лишний бетон) в том и другом направлении с помощью металлического шпателя шириной 500мм.
7. залитую форму надо закрыть пленкой,чтобы на пару дней сохранить влажность
8. через пару дней берете форму с застывшим бетоном,кладете на мягкую поверхность,например песок, днищем кверху и снимаете опалубку с плиты.
9. накройте готовые плиты картоном,чтобы процессы высыхания и набор прочности бетона происходили постепенно еще в течении 2-4 дней.
10. после этого можно взять их и поставить на место складирования .Выберите место в тени. Желательно,чтобы они еще какое-то время здесь находились,потому что бетон все еще набирает прочность

Бетонные плиты для дорожек  и тротуаров получаются ровные и гладкие,благодаря форме из гладкой ламинированной пластиком фанеры и горизонтальному основанию под формы.
