Измельчитель травы из болгарки своими руками чертежи видео – Измельчитель веток своими руками: как сделать самодельное бензиновое и электрическое устройство из болгарки и иных инструментов для переработки садовых отходов

Содержание

материалы, пошаговая инструкция по изготовлению

Вопрос о том, что делать с высохшими и отсечёнными ветвями в саду, для дачников обычно решается просто. Этот «мусор» просто сжигается. А в то же время, если ветки измельчить, то можно уже использовать их в огороде для различных целей. Сегодняшняя история, которую прислал нам Василий Алексеевич Каюмов из Тимашевска Краснодарского края, расскажет о том, как своими руками и совершенно без затрат сделать из болгарки измельчитель для веток.

Садовый участок у меня небольшой, так как большую часть территории занимают постройки, в том числе гараж, являющийся «по совместительству» мастерской. Но проблема высохших веток, которые обязательно спиливаются, всё равно стоит довольно остро. В голову закралась мысль о том, что сжигать их, по крайней мере, расточительно. Ведь если, например, ветви яблони превратить в щепу, она прекрасно подойдёт для коптильни. С этой мыслью я и пошёл в мастерскую, где мне на глаза попалась болгарка. С этого всё и началось.

Самодельный измельчитель из болгарки

Содержание статьи

Первый шаг к намеченной цели: подготовка материала

Решив, что ничего специально приобретать не буду, я приступил к работе. Среди металлических отходов была найдена стальная платформа с приваренным к ней куском трубы – она как раз была и нужна. Для начала следовало убрать трубу.

Отрезаем трубу, чтобы осталась только нужная нам пластинаОтрезаем трубу, чтобы осталась только нужная нам пластина

После того, как лишнее было отрезано, пластину следовало очистить от старой краски, ржавчины. Сделать это было достаточно просто при помощи маленькой болгарки с лепестковым диском из наждачной бумаги. Теперь пластина была полностью готова к дальнейшей работе.

Пластина очищена от старой краски, можно продолжать
Пластина очищена от старой краски, можно продолжать

Подготовка пластины перед изготовлением корпуса измельчителя для веток

Эта подготовленная пластина будет находиться со стороны привода – защищать болгарку. А значит, необходимо прорезать посередине отверстие для ведущего вала. Для этого были проведены две диагональные линии, которые в пересечении и дали нам центр. Я отметил его маркером при помощи обычного монтажного уровня, хотя в этом может помочь линейка или даже обычный ровный деревянный брусок.

Отмеряем центр пластины, а значит и будущего отверстияОтмеряем центр пластины, а значит и будущего отверстия

Очертив круг, я вырезал отверстие при помощи обычной дуговой сварки. У меня отверстие получилось слишком большим, но это не проблема, всё решаемо. Внутренние края ровнять не нужно – эта часть всё равно будет скрыта. Да и не гнался я за эстетикой. У меня была задача сделать работающий, а главное, эффективный агрегат. Единственное, что я сделал – сточил потёки от сварки и снова немного прошёлся лепестковым диском. На этом работу по подготовке пластины можно было считать завершённой. То, что на ней изначально имелись ненужные нам отверстия, совершенно не мешало.

Пластина подготовлена, можно приступать к сборке корпусаПластина подготовлена, можно приступать к сборке корпуса

Сборка корпуса измельчителя из обрезков металла

Теперь нужно было продумать, как лучше сделать боковые стенки корпуса. Было решено обварить пластину уголками с трёх сторон. Четвёртую необходимо оставить открытой, ведь именно через неё будет высыпаться щепа от перемолотых веток. И вот тут мне на глаза попалась большая шайба, которую я решил приварить по центру, уменьшив диаметр отверстия, вырезанного ранее. Она подошла как нельзя кстати.

Уголки были расположены следующим образом: на внутреннем ребре приварена пластина, второе ребро направленно вверх. Шайба расположена также сзади. На фотопримере это хорошо видно.

Уголки и шайба приварены, работа в самом разгареУголки и шайба приварены, работа в самом разгаре

Крепление кронштейнов для фиксации болгарки

Теперь нужно было продумать, как зафиксировать болгарку таким образом, чтобы её в любой момент можно было снять и использовать по прямому назначению. Это оказалось несложно. Для этого были использованы обычные петли для замка. Когда-то я их не доделал, так они и остались ждать своего часа. На самой болгарке есть отверстия для вкручивания ручки с обеих сторон. Вот к ним и было решено фиксироваться. Уложив болгарку сверху, я разметил места расположения проушин, после чего они были приварены. Здесь не стоит бояться того, что они немного сдвинутся. Впоследствии их можно немного подогнуть.

Привариваем проушины для замка, на которых будет зафиксирована болгаркаПривариваем проушины для замка, на которых будет зафиксирована болгарка

Но одних проушин будет явно недостаточно. Для того, чтобы измельчать более крупные ветки потребуется фиксация посерьёзнее. Для этого нужно было приварить два отрезка арматуры, которые будут являться как бы продолжением платформы. Их задачей будет крепко «держать» ручку болгарки. Располагаться они должны параллельно проушинам с небольшим сужением, примерно по диагонали квадрата платформы. Наверняка на словах это понять непросто, а потому ниже есть фотопример.

Вот так будут расположены обрезки арматуры, фиксирующие рукоятку болгаркиВот так будут расположены обрезки арматуры, фиксирующие рукоятку болгарки

Металлические стержни-держатели были основательно приварены, после чего можно было примерять болгарку к платформе. Пришлось немного подогнуть проушины, чтобы они точно встали по отверстиям. После того, как болты в них заняли свои места, придав конструкции общий вид, следовало подумать о том, как закрепить рукоятку болгарки на прутах арматуры.

Крепёжные болты, фиксирующие болгарку через проушины, вкрученыКрепёжные болты, фиксирующие болгарку через проушины, вкручены

Ответ нашёлся сам собой – обычная скоба из шпильки с нарезанной с обеих сторон резьбой. Она была приварена на арматуру, а снизу расположилась небольшая пластина с двумя отверстиями, в которые эти края скобы с резьбой и войдут, обхватив рукоятку болгарки. А снизу будут закручены гайки с шайбами. Конструкция простейшая, зато безотказная, как автомат Калашникова. Воплотить задуманное в жизнь, было делом пяти минут – такая скоба с пластиной у меня нашлась, а потому на изготовление времени тратить не пришлось.

Скоба приварена, теперь фиксация болгарки на платформе максимально надёжнаСкоба приварена, теперь фиксация болгарки на платформе максимально надёжна

Окончание работ по сборке корпуса измельчителя веток

Теперь следовало изготовить верхнюю крышку, чтобы коробка измельчителя была закрытой. Её я также вырезал из старого куска металла по размерам корпуса. Однако решив, что на эстетику я внимания не обращаю, даже не стал её зачищать от старой краски. По сути, можно было сделать всё намного аккуратнее, но меня действительно волновали лишь эксплуатационные качества. Возможно, в будущем я и займусь внешним видом: зачищу, покрашу, но сейчас мне было не до этого.

Крышка подходит идеально, осталось лишь закрепить её на корпусеКрышка подходит идеально, осталось лишь закрепить её на корпусе

Примерив крышку и убедившись, что всё подходит идеально, я всего лишь зачистил края, к которым намеревался приварить две шайбы. Они послужат «ушами» для болтов на корпусе измельчителя. Сказано-сделано.

Здесь стоит остановиться вот на каком моменте. Советую сначала приварить шайбы, закрепить на них длинные болты и только после этого примерять к корпусу. Дело в том, что если даже вымерять по рулетке, есть шанс ошибиться. А так болты будут приварены именно там, где это необходимо.

Крышка чётко встала на местоКрышка чётко встала на место

Окончательная сборка, добавление недостающих деталей

На теперь уже наружной крышке сверху необходимо было вырезать отверстие для подачи веток в измельчитель. К тому же стоило добавить конструкции ножки. Отверстие было вырезано при помощи болгарки, а с наружной стороны на него я приварил трубу для дополнительной защиты оператора. Кстати, следует рассчитать её наклон, чтобы ветки попадали через неё точно на лепестки диска, о котором я скажу немного позднее.

Ножки были сварены из тех же обрезков арматуры, собранных по «углам». Для того чтобы их изготовить не нужно быть сварщиком-специалистом. Достаточно иметь минимальные навыки. Они состоят из двух частей, одна из которых приварена к крышке, а вторая к корпусу измельчителя, хотя кто-то может сделать иначе, на авторство я не претендую.

Вот так выглядит измельчитель в разобранном состоянии, осталось приварить трубуВот так выглядит измельчитель в разобранном состоянии, осталось приварить трубу

Когда все части были сварены, настало время установки главного компонента измельчителя веток – четырёхлепесткового диска для триммера. Получилось так, что мне пришлось отойти от намеченной цели сделать агрегат совершенно бесплатно. Диск для триммера всё же пришлось покупать. Можно было, конечно, что-то придумать, вроде самоделки из диска по дереву, однако я решил, что купить будет надёжнее.

Почему я выбрал для измельчителя именно такой диск? Просто однажды видел, как, расчищая противопожарную полосу недалеко от дачи, один из рабочих лихо срубал триммером небольшие деревца. Заинтересовавшись, я подошёл ближе, разговорились. Он-то мне и сказал, что молодые деревца – это ещё не всё. Такой диск способен на большее. Максимальная толщина дерева – длина лепестка. Лишь бы мощности привода хватило.

Вот такой четырёхлепестковый диск был установлен в измельчительВот такой четырёхлепестковый диск был установлен в измельчитель

Завершающая стадия: переходим к проверке измельчителя для веток

Когда диск был установлен, я собрал все детали воедино. Не сказать, что внешний вид мне очень понравился, но я уже говорил о том, что главное, чтобы агрегат исправно выполнял свои функции.

Вот такая «машинка» получилось по итогам рабочего дняВот такая «машинка» получилось по итогам рабочего дня

Теперь следовало проверить, насколько качественно измельчитель веток выполняет свою работу. Специально для этих целей во двор из сада я принёс несколько «разнокалиберных» веток. Хотя, по правде сказать, я думал, что с приводом от обычной болгарки агрегат сможет крошить только тонкие веточки и стебли лопуха, который в прошлом году неожиданно появился у меня на участке. Однако я довольно сильно ошибся. Но начал я проверку, естественно, с самых тонких веток.

Тонкую ветку измельчитель даже не почувствовалТонкую ветку измельчитель даже не почувствовал

Вдохновившись результатом, я попробовал пропустить через него не слишком толстую рейку. Результат оказался тем же – древесина в щепки. Тут меня взял азарт, и проверка пошла не по сценарию. В измельчитель направилась ветка, немногим тоньше приваренной трубы диаметром 50 мм. Сказать, что результат меня поразил мало. Толстая ветка превращалась в щепу без особых проблем, поэтому я решил, что проверка пройдена на «отлично». Именно подобного я добивался, хотя и сомневался, что получится.

Толстая ветка превращалась в щепки очень быстроТолстая ветка превращалась в щепки очень быстро

Щепа, в которую измельчитель превращает ветки, немного крупновата, но здесь всё зависит от оборотов. Опять же, если вращение будет быстрее, снизится мощность измельчителя, а это уже несомненный минус. Да и такая щепа неплохо идёт для укрывания грядок. Ею можно отсыпать компостную яму, а для коптильни такой размер и вовсе идеален. А значит, свою функцию изготовленный мною агрегат выполняет на все 100 %.

Вот такая щепа осталась после проверки измельчителя для ветокВот такая щепа осталась после проверки измельчителя для веток

Подведём итог выполненной работе

Подобный измельчитель для веток, как вы сами могли убедиться, можно собрать из разного «хлама» — обрезков арматуры, металла. Единственное, на что стоит потратиться – это приобретение хорошего, качественного диска для триммера. На этой детали не стоит экономить. При этом у собранного агрегата есть 2 несомненных плюса:

  1. Он полностью безопасен для оператора.
  2. В любой момент, когда это необходимо, болгарку можно снять и использовать по прямому назначению.

Поэтому тем, кому кто заинтересовался, рекомендую попробовать. Ведь подобные измельчители веток в магазинах стоят довольно дорого.

Надеюсь, что мой рассказ будет полезен тем, кто любит делать разные вещи своими руками. Если для вас что-то осталось непонятным, задавайте вопросы в комментариях. По возможности буду отвечать. Пора сейчас горячая, не всегда можно найти время, как сегодня. Если есть какие-то мнения по поводу статьи, также буду рад узнать о них. Возможно, что-либо мною было сделано неправильно. Напишите об этом в обсуждениях ниже. А если всё понравилось, ставьте палец вверх. Всем, кто дочитал до конца, спасибо за внимание.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные повествования от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Фото: Василий Каюмов

Предыдущая

ИСТОРИИУскоряем ремонтные работы: автоматический валик своими руками

Следующая

ИСТОРИИВыравниваем поверхность без грязи и пыли: натяжные потолки своими руками

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Измельчитель веток из болгарки своими руками

САДОВЫЙ ИЗМЕЛЬЧИТЕЛЬ ВЕТОК из болгарки — СВОИМИ РУКАМИ

Всем привет-дачникам,огородникам и просто читателям этой статьи.

Сегодня покажу свой вариант измельчителя веток и крупных пораслей.

МАЛЕНЬКАЯ ОГОВОРОЧКА ДРУЗЬЯ — это не мастер класс по сборке измельчителей — А ПРОСТО ДЕМОНСТРАЦИЯ идеи.

Самоделка сложная и очень опасная — помните ваша безопасность-в ваших руках.

Давно вынашивал эту идею — но никак не доходили руки. Тут после очередной обрезки сада — понял НАДО..)

ЗА ОСНОВУ РЕШИЛ ВЗЯТЬ СТАРУЮ БОЛГАРКУ 1кВ


Можно было бы и мощнее — но что есть.

Обрезал защитный кожух — для того что бы к нему можно было крепить основу всего измельчителя.

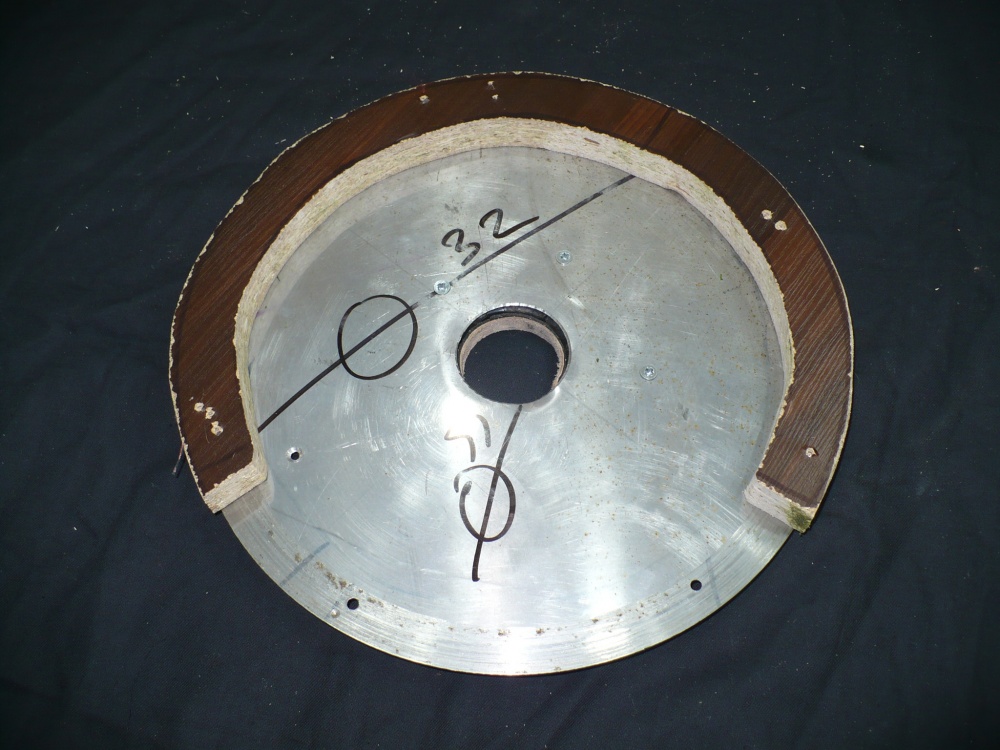

Прикрепил к кожуху круг из нержавейки — на него буду навешивать остальное.


К кругу прикрутил полуободок из ДСП — но можно материал и по прочнее-позднее заменю его)

Установил все на БОЛГАРКУ.


УСТАНОВИЛ НОЖ от бензокустореза.Подобрал по весу — не многим тяжелее диска по бетону для этой болгарки.

Полуободок устанолен вырезом по ходу движении измельчения, ввершул в него шпильки для будущих креплений.


УТАНОВИЛ ФАНЕРНУЮ ЗАГЛУШКУ И ЖЕЛОБ ДЛЯ ПОДАЧИ ХВОРОСТА-все на быстросъемных барашках.

Планирую исползовать два вида желобов .. маленький и большой. Заметил что в работе вроде бы так удобно.

В работе выяснилось что пластиковые направляющие непригодны — их разбивает вибрацией и ударами во время работы.

По этому со временем заменил их на метал трубы таких же диаметров.

Установил все на площадку — БОЛГАРКА установлена по уровню и закреплена к раме. Теперь она может легко сниматся и бить автономной — когда ее нужно будет использовать по назначению.

Все прикручено — стянуто — протянуто. Остался завершающий шаг — покраска. Как раз осталось несколько балонов с прошлых идей.

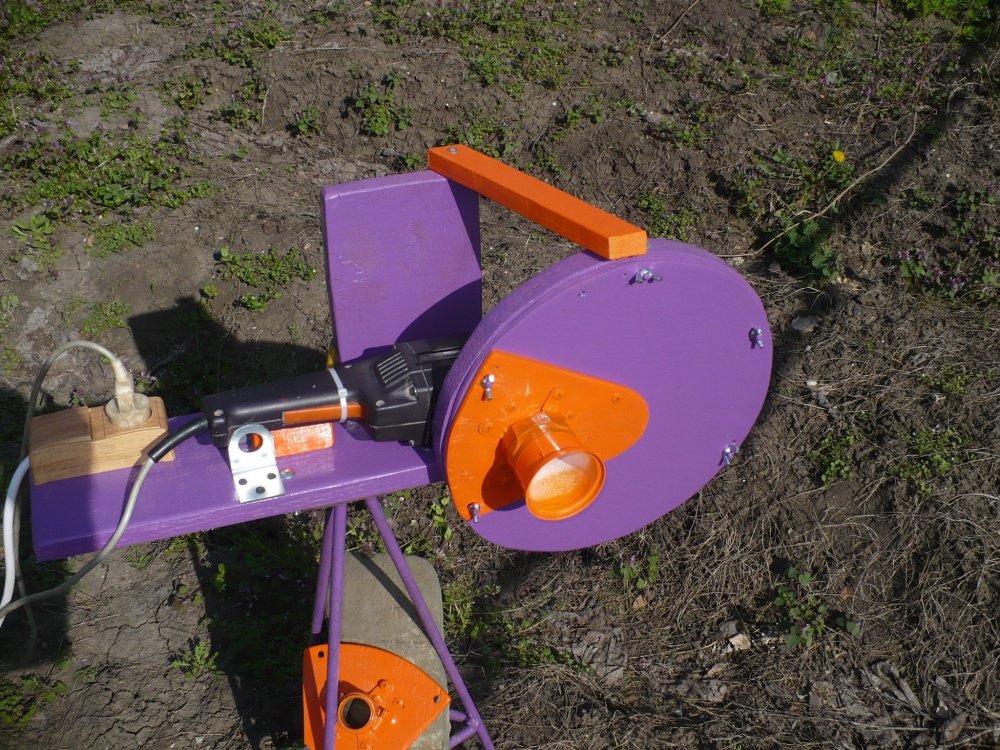

Вот так это выглядит в готовом виде.

Платформа со всем добром крепится на металическую подставку.

ДОПОЛНИТЕЛЬНО поставил розетку-выключатель-которая и будет ВКЛ-ВЫКЛ измельчитель.

Плюс для удобства сделал пару крепежей для доп инструмента -в работе выручает.


Вот такой вот занятненький получился измельчитель веток.

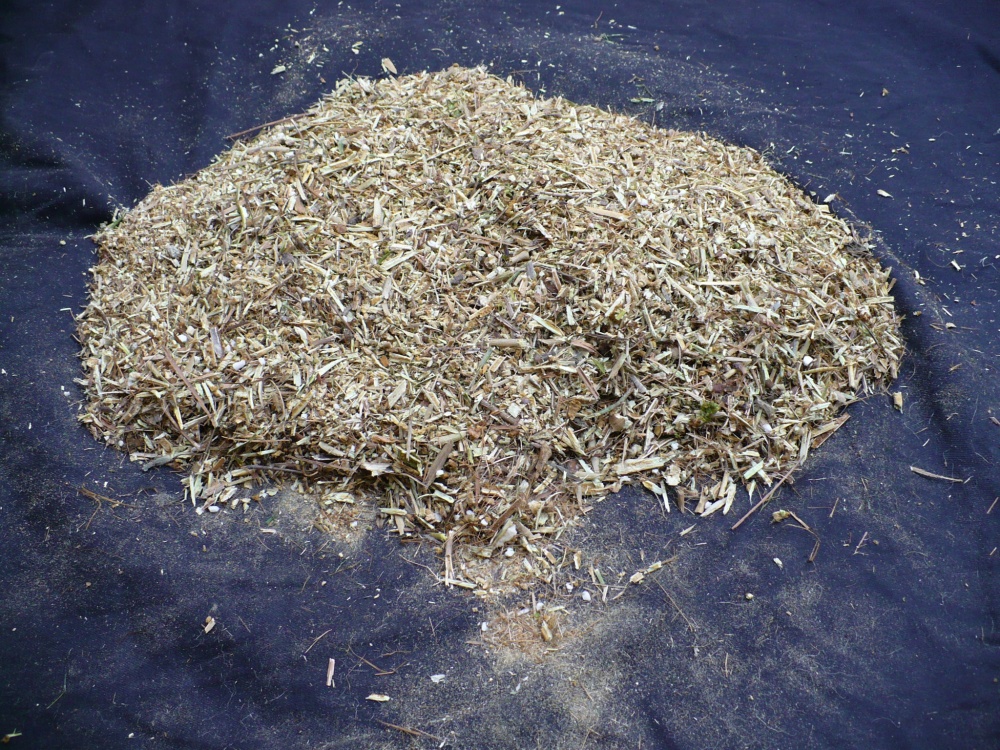

Вот во что он превращает те самые ветки-поросли-кусты.


Теперь это добро можно в компост или еще куда.

Друзья конечно крупные ветки и прочее ему не по зубам-но вот всю мелочь он крамсает без проблем. Как то так.

Рад был поделится идеей — пишите свое мнение, делитесь опытом — буду всему рад. Более детальней некоторые моменты видно в самом видео.

С вами был РУКАСТЫЙ САМОДЕЛКИН — всем пока.

Запрещаю любое копирование и перезалив этой статьи в любом виде-это касается и видео. Размещение моих статей на других сайтах — не возможно.

Измельчитель травы из болгарки своими руками

Траворезка на дачном участке требуется для того, чтобы утилизировать вросшую траву, которая используется как удобрение или идет на корм скоту. В зависимости от объема работ применяются разные конструкции.

Покупные изделия стоят дорого. Намного дешевле изготовить траворезку своими руками. Для этого вход идут аппараты: болгарка, пылесос или стиральная машина. В домашнем хозяйстве всегда найдутся такие неработающие устройства.

Измельчитель является универсальным приспособлением. Им измельчается не только трава, но и ветки, корнеплоды или овощи. Принципиальная схема садовой траворезки состоит из узлов:

  • металлической рамы;
  • двигателя;
  • вала с ножами;
  • короба для приема нарезанной травы;
  • шкива;
  • ремня;
  • кабеля;
  • защитного кожуха.

Устанавливаемый двигатель бывает 2 вариантов:

  1. 1. Электрический. К преимуществу относится бесшумность работы и легкость включения. Из-за небольшого веса обладает хорошей маневренностью. Недостатком является зависимость от длины кабеля. Не всегда его мощности хватает для резки толстых стеблей.
  2. 2. Бензиновый. Аппарат с таким двигателем способен перемалывать даже ветки деревьев. Он не зависит от источника питания. Однако при работе издает много шума и имеет большой вес.

При изготовлении самодельных измельчителей учитываются некоторые моменты:

  • если планируется использование аппарата только для нарезки, то ножи затачиваются с 1 стороны;
  • когда устройство применяется еще как дробилка, то заточка ножей ведется двухсторонняя;
  • для измельчения травы используются ножи ромбовидного типа.

Легкость устройства обеспечивается сходством с работой кухонного комбайна. Режущие ножи располагаются в контейнере, где и проводится вся работа.

Прежде чем начать изготовление самодельного аппарата, требуется подготовить чертеж. Затем заготавливаются необходимые инструменты и материалы. Начинается процесс сборки.

Для создания траворезки применяется дрель, которая перестала использоваться по назначению. Также подготавливаются ведро и комплект ножей.

В днище ведра сверлится отверстие и вставляется ось, на которое насаживается нож. Уделяется внимание режущему инструменту. Его заточка ведется односторонняя, чтобы и при небольших оборотах трава превращалась в кашу. Дрель располагается снизу.

В качестве второго варианта нож насаживается на сверло, а в ведро загружается трава. Дрель опускается в емкость, включается и размалывает сырье. Готовый продукт имеет универсальное применение. Мощность электродвигателя составляет в 850 кВт. Изготавливается такой прибор в течение 15 минут.

В качестве варианта используется пылесос Тайфун. Однако применимы и другие советские конструкции. Корпус пылесоса применяется как емкость для измельчения травы. Исходный материал подается сверху через загрузочную камеру.

Конечная продукция выходит сбоку. Для этого заранее подставляется ведро. Мощность мотора составляет 180 кВт. Он выбирается от любого аппарата. Для изготовления ножей используется ножовочное полотно. Характеристики такого материала хорошо подходят для режущего инструмента. Чтобы их установить, потребуется выточить втулку. Ее высота должна быть 4 мм.

При использовании других марок пылесосов необходимо, чтобы корпусы были нужного размера.

Чтобы изготовить своими руками траворезку из болгарки, потребуются материалы и инструменты:

Порядок работы следующий:

  1. 1. На металлической раме закрепляется двигатель с валом. В качестве мотора используется агрегат от болгарки.
  2. 2. С двигателя крутящий момент передается на вал.
  3. 3. Ножи используются от блендера и устанавливаются на валу.
  4. 4. Измельчение происходит в коробе, который ставится на раму. В нем же располагаются ножи.
  5. 5. Рядом, на раме, крепится короб для готовой продукции. На дно у него укладывается сетка для просеивания мусора.

Для изготовления такого агрегата потребуется корпус, двигатель от стиральной машины и дополнительно еще один мотор.

Порядок сборки следующий:

  1. 1. Предварительно изготавливается 2 ножа, которые по диаметру не должны превышать внутреннее пространство барабана.
  2. 2. Родной двигатель стиральной машины остается на месте, а второй монтируется под крышкой.
  3. 3. На каждом из моторов устанавливаются ножи. Подключение ведется так, чтобы они вращались в противоположные стороны.
  4. 4. Закладка травы идет через верх. Для этого в крышке формируется вход с воронкой.
  5. 5. Сбоку снимается сливной шланг и увеличивается боковое отверстие. Через него будет высыпаться в отдельно поставленную емкость измельченная трава.

В качестве второго варианта используется только корпус машины. Снизу ставится емкость для травы, а внутри устанавливается двигатель с валом и ножами. При работе ножи измельчают траву, и она высыпается через отверстие в рядом стоящую тару.

Измельчитель травы на садовом участке является незаменимой вещью. В целях экономии изготавливается он своими руками. Для этого можно использовать различные подручные средства. Чтобы проделать такую работу, нужно обладать необходимыми навыками работы со слесарным инструментом и умением составлять чертежи.

Каждый дачник желает иметь на своём участке красивый зелёный газон с идеальными грядками и роскошными клумбами. Чтобы получить желанный результат, необходимы не только желание, время и старания, но и специальная техника. Чтобы поддерживать почву в нормальном состоянии, многие предпочитают процедуру мульчирования травой, так как этот метод не требует особых вложений и довольно эффективно действует. Непосредственно после скашивания траву укладывают на газон, и в процессе разложения она отдаёт необходимые для удобрения вещества. Чтобы процесс разложения проходил быстрее, траву и толстые стебли рекомендуется измельчать. Для этой процедуры необходим измельчитель травы.

Что такое измельчитель травы

Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

  • двигатель;
  • вал;
  • диски или ножи;
  • болты и гайки;
  • приёмный контейнер;
  • защитный кожух.

Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени.

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

  1. Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
  2. После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
  3. Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
  4. Далее по центру дна ёмкости делается отверстие
  5. Ёмкость устанавливают на вал болгарки.
  6. На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

  1. Хорошо заточить ножи и приготовить втулку для их крепления.
  2. Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
  3. Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
  4. Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

  1. В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
  2. С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
  3. Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
  4. Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки

Измельчитель травы для домашней птицы

Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

Модель ручной траворезки

Техника безопасности при работе с измельчителем и при его изготовлении

Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

  • Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
  • Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
  • Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
  • Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
  • Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
  • Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
  • Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

САДОВЫЙ ИЗМЕЛЬЧИТЕЛЬ ВЕТОК из болгарки — СВОИМИ РУКАМИ

Всем привет-дачникам,огородникам и просто читателям этой статьи.

Сегодня покажу свой вариант измельчителя веток и крупных пораслей.

МАЛЕНЬКАЯ ОГОВОРОЧКА ДРУЗЬЯ — это не мастер класс по сборке измельчителей — А ПРОСТО ДЕМОНСТРАЦИЯ идеи.

Самоделка сложная и очень опасная — помните ваша безопасность-в ваших руках.

Давно вынашивал эту идею — но никак не доходили руки. Тут после очередной обрезки сада — понял НАДО..)

ЗА ОСНОВУ РЕШИЛ ВЗЯТЬ СТАРУЮ БОЛГАРКУ 1кВ

Можно было бы и мощнее — но что есть.

Обрезал защитный кожух — для того что бы к нему можно было крепить основу всего измельчителя.

Прикрепил к кожуху круг из нержавейки — на него буду навешивать остальное.

К кругу прикрутил полуободок из ДСП — но можно материал и по прочнее-позднее заменю его)

Установил все на БОЛГАРКУ.

УСТАНОВИЛ НОЖ от бензокустореза.Подобрал по весу — не многим тяжелее диска по бетону для этой болгарки.

Полуободок устанолен вырезом по ходу движении измельчения, ввершул в него шпильки для будущих креплений.

УТАНОВИЛ ФАНЕРНУЮ ЗАГЛУШКУ И ЖЕЛОБ ДЛЯ ПОДАЧИ ХВОРОСТА-все на быстросъемных барашках.

Планирую исползовать два вида желобов .. маленький и большой. Заметил что в работе вроде бы так удобно.

В работе выяснилось что пластиковые направляющие непригодны — их разбивает вибрацией и ударами во время работы.

По этому со временем заменил их на метал трубы таких же диаметров.

Установил все на площадку — БОЛГАРКА установлена по уровню и закреплена к раме. Теперь она может легко сниматся и бить автономной — когда ее нужно будет использовать по назначению.

Все прикручено — стянуто — протянуто. Остался завершающий шаг — покраска. Как раз осталось несколько балонов с прошлых идей.

Вот так это выглядит в готовом виде.

Платформа со всем добром крепится на металическую подставку.

ДОПОЛНИТЕЛЬНО поставил розетку-выключатель-которая и будет ВКЛ-ВЫКЛ измельчитель.

Плюс для удобства сделал пару крепежей для доп инструмента -в работе выручает.

Вот такой вот занятненький получился измельчитель веток.

Вот во что он превращает те самые ветки-поросли-кусты.

Теперь это добро можно в компост или еще куда.

Друзья конечно крупные ветки и прочее ему не по зубам-но вот всю мелочь он крамсает без проблем. Как то так.

Рад был поделится идеей — пишите свое мнение, делитесь опытом — буду всему рад. Более детальней некоторые моменты видно в самом видео.

С вами был РУКАСТЫЙ САМОДЕЛКИН — всем пока.

Запрещаю любое копирование и перезалив этой статьи в любом виде-это касается и видео. Размещение моих статей на других сайтах — не возможно.

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ.Садовый измельчитель из БОЛГАРКИ

Чертежи и руководство по изготовлению измельчителя для травы своими руками

Каждый дачник желает иметь на своём участке красивый зелёный газон с идеальными грядками и роскошными клумбами. Чтобы получить желанный результат, необходимы не только желание, время и старания, но и специальная техника. Чтобы поддерживать почву в нормальном состоянии, многие предпочитают процедуру мульчирования травой, так как этот метод не требует особых вложений и довольно эффективно действует. Непосредственно после скашивания траву укладывают на газон, и в процессе разложения она отдаёт необходимые для удобрения вещества. Чтобы процесс разложения проходил быстрее, траву и толстые стебли рекомендуется измельчать. Для этой процедуры необходим измельчитель травы.

Что такое измельчитель травы

Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

  • двигатель;
  • вал;
  • диски или ножи;
  • болты и гайки;
  • приёмный контейнер;
  • защитный кожух.

Измельчитель

Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Важно! Ножи должны быть в форме ромба с односторонней нижней заточкой, это позволит избежать скопления и наматывания на них зелени.

Сам процесс сечения травы с помощью дрели очень схож с работой кухонного комбайна. В ведро или другой контейнер встраивается острый нож, при вращении которого трава измельчается на мелкие кусочки.

Самодельный измельчитель из болгарки

Для производства механического измельчителя из болгарки понадобятся стальные уголки, листовая жесть, металлическая ёмкость, крепёжные элементы и ножи. Из инструментов будут необходимы: дрель, ключи, сварочный аппарат, а также шлифовальная машина.

Процесс изготовления:

  1. Сварить каркас, для которого предварительно нужно нарезать металлические уголки.
  2. После того как каркас будущего измельчителя будет готов, к нему приваривают полку из листового метала, а также крепят болгарку хомутами или другими зажимами так, чтобы валы расположились к верху.
  3. Сбоку ёмкости, в которую будет засыпаться трава, делается отверстие размерами 10х10 сантиметров и присоединяется рукав, через который будет выдаваться перемолотая растительная смесь.
  4. Далее по центру дна ёмкости делается отверстие
  5. Ёмкость устанавливают на вал болгарки.
  6. На болгарку крепится нож, и устройство готово к работе.

Дробилка из болгарки

Измельчитель из домашнего пылесоса

Для устройства подойдёт простой ручной пылесос. Он работает по такому же принципу, как и предыдущие самоделки. Отличается только более «цивилизованным» видом и большей производительностью. Для его сборки необходимы двигатель мощностью не менее 180 Ватт, ножи, приёмная ёмкость, корпус пылесоса.

Процесс изготовления:

  1. Хорошо заточить ножи и приготовить втулку для их крепления.
  2. Далее болтами прикрепить мотор к корпусу, а над прорезью приделать защитный кожух, чтобы трава не вылетала назад через отверстие.
  3. Изготовить платформу для установки конструкции. Лучше всего сварить каркас в форме пирамиды (широкий — внизу, с сужением — вверху). Чем шире будет основание платформы, тем устойчивее получится готовое изделие.
  4. Просверлить дырки для болтов и прикрутить двигатель к платформе. Все детали, необходимые для сборки данного измельчителя, присутствуют практически в каждом доме.

Чертёж измельчителя из пылесоса

Самодельный измельчитель из стиральной машины

В рейтинге самодельных измельчителей данный вид расположился на верхней строчке из-за своей большой мощности, благодаря чему он может измельчать не одну траву, но и ветки.

Процесс изготовления:

  1. В барабане стиральной машины сделать отверстие и накрыть его листом металла. Данное отверстие можно сделать не только снизу, но и сбоку, с условием, что оно будет находится ниже ножей.
  2. С помощью втулок закрепить ножи снизу контейнера. Учитывая размеры движущегося вала, делаются отверстия для втулки и крепежа двигателя.
  3. Используя изготовленные фиксаторы, закрепить двигатель машины на контейнере.
  4. Для приёма травы, соломы или сена установить обычное ведро или любой другой подходящий по размеру контейнер.

Дополнительная информация! Контейнер от стиральной машинки при надобности можно заменить большой кастрюлей, железной бочкой или ведром.

Траворезка из стиральной машинки

Измельчитель травы для домашней птицы

Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

Модель ручной траворезки

Техника безопасности при работе с измельчителем и при его изготовлении

Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

  • Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
  • Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
  • Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
  • Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
  • Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
  • Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
  • Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

Как сделать измельчитель травы своими руками: конструкции, схемы, чертежи

Инструменты и техника

Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.

1

Ручная сечка

Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Как сделать грядку из досок своими руками: пошаговое руководствоКак сделать грядку из досок своими руками: пошаговое руководство

Как сделать грядку из досок своими руками: пошаговое руководство

2

Электрические приспособления

Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.

Как сделать садовый компостный ящик своими руками?Как сделать садовый компостный ящик своими руками?

Как сделать садовый компостный ящик своими руками?

2.1

Траворезка из электродрели

Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

Схема изготовления:

  • в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
  • нож надевают на металлический стержень;
  • конец стержня закрепляют в головке дрели;
  • на свободный конец стержня накручивают гайку, чтобы нож не слетел;
  • нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.
Как сделать садовый компостный ящик своими руками?Как сделать садовый компостный ящик своими руками? Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

Как правильно выбрать измельчитель веток и травы для дачи?

2.2

Шредер из пылесоса типа «Тайфун»

Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.

Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.

Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.

Изготовление ножей:

  1. 1. Из полотна ножовки вырезают две прямоугольные пластины.
  2. 2. В центре каждой пластины пробивают квадратное отверстие.
  3. 3. Ножи затачивают на станке.

Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.

3

Траворезка-зернодробилка из болгарки

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

4

Самодельный шредер с мотором от стиральной машины

Схема работы аппарата:

  • несколько острых ножей закрепляются на дне металлической емкости;
  • вращаясь, ножи измельчают любой растительный мусор;
  • отработанный материал выходит через боковое отверстие.

Для вращения ножей используется привод от активаторной стиральной машины типа «Малютка», закрепленный под баком. Привод вращает два крестообразно расположенных ножа, изготовленных из дисковых пил для пилорамы. Для более детального рассмотрения можно обратиться к чертежу.

Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

Корпус агрегата представляет собой цилиндрический бак из металла (к примеру, из советской стиральной машины), сверху закрывается крышкой.

Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

Корморезка с использованием бака от стиральной машины.

5

Соломорезка

В первую очередь соломорезка пригодится тому, кто занимается выращиванием грибов вешенок. Измельченная солома потребуется для мульчирования земли под клубникой, изготовления топливных брикетов, приготовления кормов для животных и птиц.

Соломорезку несложно изготовить самостоятельно:

  • Короб получают, обрезав верхнюю часть 200-литровой бочки.
  • Ножи изготавливают из рессор и располагают их крестообразно на дне короба.
  • Под бочкой закрепляют двигатель 3 КВт на 1500 оборотов.
  • Для отвода от ножей уже измельченной соломы в боковую часть короба вваривают трубу круглого сечения.
  • Верх бункера закрывают крышкой из ДСП, в центре которой оставляют отверстие для загрузки сена или соломы.
Как правильно выбрать измельчитель веток и травы для дачи?Как правильно выбрать измельчитель веток и травы для дачи?

измельчитель веток, «насадка» для болгарки своими руками

Доброго времени суток, уважаемые самоделкины!
Данная статья будет интересна всем, у кого бывает большое количество древесных отходов, либо тем, кто заготавливает древесину на зиму. Автор канала «Make it Extreme» сделал мощный измельчитель веток, обрезков досок и тому подобного. Агрегат с легкостью превращает это в мелкую щепку и опилки.

После такой переработки сырье можно использовать, например, для изготовления топливных брикетов.
Кстати говоря, болгарку можно будет снять и использовать по своему назначению за считанные секунды. А это — немаловажно, ведь иногда, при изготовлении различных аппаратов на ее основе — разобрать бывает даже невозможно. Так что эту самоделку можно смело назвать именно насадкой для болгарки.

Для создания данного агрегата потребуются следующие материалы.
1. Стальной лист не менее 6 мм толщиной.
2. Стальной уголок, либо профильная труба.
3. Стальная болванка около 50 мм в диаметре, для обработки на токарном.
4. Болгарка.
5. Цепь для бензопилы.
6. Два фланца с подшипниками.
7. Краска аэрозоль.
8. Стальной швеллер.

Инструменты.
1. Токарный станок.
2. Сварочный аппарат.
3. Углорез по металлу.
4. Болгарка с обычными и зачистными дисками.

Итак, автор приступает к изготовлению.
Первым делом изготавливает из одной большой цепи около дюжины маленьких. Каждое из которых состоит из 11 звеньев.



Отрезает при помощи дисковой пилы кусочек стального кругляка.

И, зажав в патроне токарного станка, начинает вытачивать основную деталь будущей дробилки — вал.

Периодически поливает заготовку СОЖ (смазочно — охлаждающая жидкость).


Добивается, что бы на внешний диаметр заготовки плотно сели цепочки.

С двух сторон обтачивает вал под диаметр подшипника.

Подшипник с фланцем плотно сел.

Переворачивает вал, подготавливает и нарезает резьбу для переходной муфты.

Резьба готова, проверка соединения с муфтой.


Далее, нарезает резьбу для зажимного кольца.


И вытачивает само кольцо.

Вот такой вал получился.

Приступает к его сборке. Накручивает зажимное кольцо.

Затем фланцы с подшипниками.

Переходную муфту.

И примеряет болгарку.

«Ходовая часть» готова.

Теперь автору нужно изготовить разделительные кольца, для этого обтачивает трубу так, что бы плотно села цепь. Но уперлась не «зубами», а звеньями.

Диаметр подогнан, можно нарезать колечки. Их толщина такова, что бы два ножа цепи не касались друг друга.

Теперь автор может собирать режущую часть вала. Надевает на него два кольца.

Затем цепочку и одно кольцо.

Повторяет до тех пор, пока не наберет нужное количество.

Последним одевает еще одно широкое кольцо, наверное ему пришлось подгонять под размер.

И закручивает зажимное кольцо, сдавливая все элементы между собой.

Итак, сердце измельчителя готово.

Следующий этап — изготовление рамы. Для начала, из швеллера, автор изготавливает стойки для вала.
Нарезает швеллер углорезом.


Установив коронку по металлу на сверлильный станок, делает посадочные отверстия для фланцев.

На этом же станке сверлит отверстия для болтов.

Собирает стойку, фиксирует фланец болтами при помощи гайковерта.

Стойки готовы.

Вставляет вал в подшипники, фиксирует переходной муфтой.

Начинает собирать раму. Приваривает нижний, затем верхние уголки к швеллеру.

В качестве основания будет использовать стальной лист, устанавливает раму с валом на него.


Проваривает все соединения.


Из стального листа изготавливает заднюю стенку для подающего лотка. Зажимает его в тисках и сгибает в несколько этапов, в нижней части необходимо получить изгиб. Он нужен для того, что бы ветки и палки лучше прижимало к режущей части.

Устанавливает стенку на свое место, хорошо виден ее изгиб.


Прихватывает сваркой заднюю и переднюю стенки.


Затем и боковые, последнюю стенку прижимает струбциной.

Проваривает все швы.

Итак, финишная прямая. конструкция готова, поверхности зачищены. Автор, к сожалению не показал момент, как он делал крепление для болгарки и выходное отверстие.

Окрашивает дробилку из аэрозольного баллончика.


Краска на измельчителе просохла, осталось установить болгарку.

Вперед, к испытаниям!

Ветки и небольшие куски досок разрывает в щепки, все отлично!
Вероятно, в плане улучшения качества получаемой продукции, а точнее, получения более мелкой фракции, необходимо немного доработать подающий лоток. А именно, сделать на изгибе задней стенки либо насечки, либо наварить шипы. Это не позволит пиле протягивать ветки целиком, а именно резать ножами.

Спасибо автору за очередную, нестандартную идею применения болгарки!
Соблюдайте технику безопасности, не кидайте в дробилку лом…

Всем хороших идей!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что делать с засохшими ветвями на даче: самодельный измельчитель из болгарки

Владелец дачного участка или частного дома с огородом ежегодно сталкивается с проблемой сухих веток. Приходится периодически подрезать кусты, спиливать ветки деревьев. В большинстве случаев все это сжигается, но, с одной стороны, может быть введен особый противопожарный режим, и за розжиг костра можно получить крупный штраф, а с другой – даже спиленные ветки могут сослужить службу. Чтобы они превратились в полезный материал, можно без особых усилий изготовить самодельный измельчитель для веток на базе болгарки.

Подготовка материалов

Разумеется, потребуется сам рабочий инструмент, а также две квадратных металлические пластины со сторонами около 20 см, обрезки арматуры металлическая труба диаметром около 10 см или чуть меньше, дуговая сварка, пара петель для замков, несколько шайб и болтов, лепестковый диск для триммера.

Корпус измельчителя

Для начала необходимо зачистить квадратные пластины от старой краски и ржавчины. На первой из них нужно определить центр, очертить в этом месте круг и вырезать дуговой сваркой отверстие, подходящие под диаметр выбранной трубы. Через неё в будущем будут подаваться ветки. После того, как отверстие готово, необходимо зачистить края после сварки и пройтись по ним с помощью болгарки лепестковым диском с наждачкой.  Для стенок корпуса нужно вырезать металлические пластины с высотой примерно 6 см. Важно не забыть, что их будет всего 3 штуки, а на вместе четвертой будет отверстие для выброса щепок.

Фиксация болгарки

Закрепить мощный прибор вполне реально. Для этого понадобится две обычных петли для замка. Хорошо, если металл достаточно прочный, но при этом гнётся, чтобы можно было после прикручивания инструмента их подогнуть. Петли привариваются по обе стороны от отверстия в корпусе.  Не помешает ещё и дополнительная жесткая фиксация. Для нее потребуется два металлических прута из арматуры длиной примерно 20-25 см, чтобы они могли удерживать ручку болгарки. Они привариваются примерно на уровне замковых петель и противоположными концами сходятся друг к другу, повторяя форму ручки болгарки.

Сам инструмент на прутьях будет фиксироваться с помощью металлическая скобы приваренной к арматуре. На обоих её концах должна быть резьба для болтов, с противоположной стороны на скобу надевается металлическая пластина с отверстиями, и сверху закручивается пара болтов.

Крышка для корпуса

Делать корпус неразборным было бы непрактично, поэтому нужно позаботиться о съемной крышке. Второй квадратный металлический лист необходимо снабдить широкими шайбами с двух сторон, а соответственно, на корпусе приварить пару болтов. С помощью гаек получится закрывать и открывать корпус при необходимости.

Завершение работы

Четырехлепестковый диск для триммера предпочтительнее, чем конструкция из диска по дереву, так как он действительно справляется со своей задачей. Известно, что максимальная толщина веток, которые он может перерубить соответствует длине лепестка.  Стоит заметить, что потенциал зависит и от мощности самого прибора.

Также нужно позаботиться, чтобы измельчитель был устойчивым. Для этого пригодятся  старые металлические трубы или куски арматуры, тогда получатся удобные ножки для устройства.

Теперь можно запускать самодельный измельчитель в тестовом режиме. Для начала стоит выбрать тоненькие ветки, желательно сухие толщиной буквально в 1,5 см. Постепенно увеличивая размер веток, можно понять, насколько новоиспечённый прибор справляется с задачей.  Опыт показывает, размер получаемых щепок зависит  от частоты оборотов болгарки.  Нужно учитывать, что при более частом вращении общая мощность измельчителя станет меньше. Если измельчаются яблоневые ветки, то полученная щепа подойдет для коптильни, остальная древесина хороша для укрывания грядок и других нужд на участке.

Крутая самоделка из ОБЫЧНОЙ БОЛГАРКИ.Садовый измельчитель из БОЛГАРКИ (1 видео)



Дачный измельчитель из болгарки своими руками (6 фото)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
