Мансардные окна своими руками изготовление — Сайт о даче

В последнее время все большей популярности набирает строительство домов с мансардным этажом, что позволяет максимально экономно использовать полезную площадь. В пространстве мансарды обустраивают спальни, кабинеты, детские комнаты, а также кухни, санузлы и гардеробные. При больших площадях мансарды окна во фронтонах доме не способны обеспечить достаточное освещение пространства. Решить эту проблему сможет установка мансардных окон в скат крыши. Специалисты утверждают, что правильно подобранное и установленное мансардное окно пропускает на 40% больше света. К тому же, улучшается проветривание помещения. Да и сама мансарда смотрится эстетичнее, привлекательнее. Многих домовладельцев интересует вопрос, как установить мансардное окно. Оговоримся сразу, дело это непростое и весьма ответственное. От правильности установки будет зависеть герметичность крыши. Поэтому если не хотите сюрпризов в виде протечек окна или проникновения холодного воздуха, лучше обратитесь за установкой к сертифицированным специалистам, имеющим обширный опыт. Если же по каким-то причинам Вы не можете или не хотите привлекать профессионалов, постарайтесь четко следовать инструкции производителя окон. В рамках данной статьи мы расскажем, как подобрать окна, и общую технологию их установки.

  1. Виды мансардных окон
  2. Устройство мансардных окон
  3. Установка мансардных окон своими руками
    • Выбор мансардного окна и места для установки
    • Подготовка места для установки мансардного окна
    • Установка рамы (коробки): регулировка, выравнивание
    • Установка гидроизоляции вокруг мансардного окна
    • Установка оклада мансардного окна
  4. Установка мансардного окна: видео-инструкция

Содержание статьи:

Виды мансардных окон

На мансардном этаже можно установить окна различных видов. Самый простой – вертикальные окна, которые мало чем отличаются от обычных окон фронтального остекления. Они устанавливаются либо во фронтоне дома, либо в скате крыши в специальной выносной конструкции, ее еще называют домиком или скворечником. Такие окна смотрятся эстетично, оживляют внешний вид крыши, но пропускают мало света.

Наклонные мансардные окна – современный вызов стихиям природы. Они монтируются вровень со скатом крыши, пропускают на 30 – 40 % больше солнечного света и отличаются конструкцией, материалом и способом открывания.

Для производства мансардных окон используется высококачественная древесина, ПВХ – профиль или алюминий. Деревянные окна рекомендуется устанавливать в спальнях, кабинетах и других помещениях с нормальным уровнем влажности. А вот в санузлах и кухнях лучше установить пластиковые окна, так как они более устойчивы к влажности, плесени и агрессивным средам.

Конструкция мансардного окна может иметь некоторые особенности, согласно которых и производится их классификация:

Мансардные окна

  • Стандартные окна прямоугольной или квадратной формы. Используются чаще всего, состоят из рамы и створки или глухого стеклопакета. Кстати, мансардные окна с глухим стеклопакетом выпускаются только под заказ, а вот окнами с поворотными створками в разных модификациях рынок насыщен.

Балконное мансардное окно

  • Балконные окна представляют собой конструкцию из наклонного окна в скате крыши и вертикального окна под ним и иногда даже сбоку. Оба окна открываются: наклонное – вверх, а нижнее вертикальное в сторону (как обычное) или вниз. Это позволяет выходить на балкон.

Нижний элемент для мансардного окна

  • Нижний элемент под наклонным окном. Это глухое окошко под открывающейся створкой. Подобная конструкция используется в том случае, если высоты ската не хватает для того, чтобы установить два окна: одно над другим, а одно окно не достаточно освещает пространство.
  • Надставки – верхний элемент. Как правило, это декоративный элемент над наклонным окном, имеющий округлую или треугольную форму. Используется для более гармоничного сочетания.

Карнизное окно - мансардное окно

  • Карнизные окна устанавливаются в том случае, если в мансарде высокий пристенок, не позволяющий нормально смотреть в наклонное окно. Тогда под окном устанавливается вертикальное окно, которое тоже открывается. Подобная конструкция позволяет обозревать пейзаж в мансардном окне, как в обычном.

Световой туннель - мансардные окна

  • Световой туннель у нас пока используется редко, но он тоже имеет место быть. Устанавливается в месте ската, которое не имеет прямого контакта с помещением, например, чердак. От окна идет светоотражающий туннель, чаще всего труба, ведущий в место, которое нужно осветить. Здесь устанавливается плафон, равномерно рассеивающий свет.

Все типы мансардных окон изготавливаются на специально оборудованных заводах и испытываются на прочность в специальных установках. Качественные материалы, высокая технологичность, фурнитура, обеспечивающая поворот и открывание, но не допускающая протечек, все это гарантирует функциональность и безопасность. Да, стоимость таких окон немаленькая, но и делать мансардные окна своими руками не стоит. Они не смогут обеспечить должный комфорт и герметичность.

По способу открывания мансардные окна делятся на:

Мансардные окна с центральной осью

  • С центральной осью поворота створки. Могут прокручиваться на 180°, что позволяет легко мыть наружное стекло.

Мансардные окна с приподнятой осью

  • С приподнятой осью поворота. Ось располагается примерно на расстоянии 2/3 от низа окна.

Мансардные окна с комбинированной осью

  • С комбинированной осью поворота. Включают в себя и центральную, и приподнятую ось. Верхняя ось позволяет открывать окно наружу до угла 45°, а центральная прокручивать полностью.

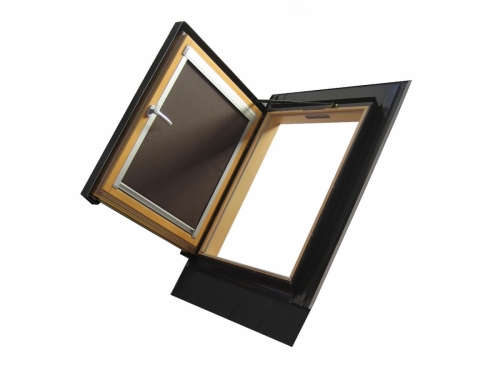

Мансардные окна с боковой поворотной осью

  • С боковой осью поворота. Открываются как обычные окна, их еще называют мансардными люками, потому что они используются для выхода на крышу.
  • С нижней осью поворота выпускаются только створки для балконных окон. Они открываются вперед.

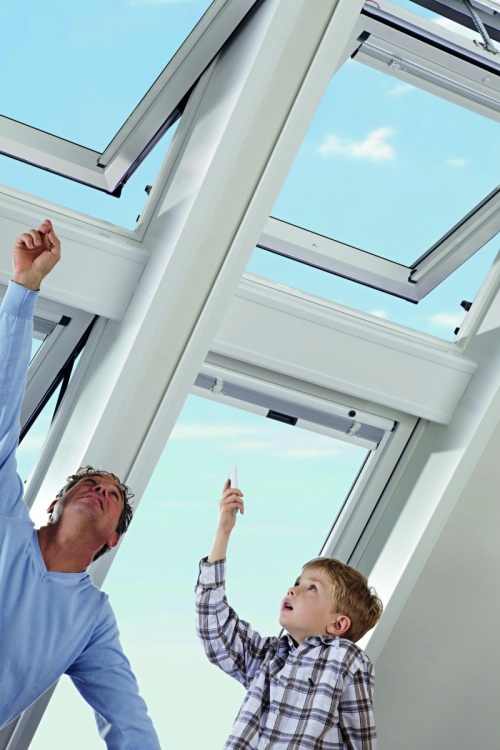

Мансардные окна с дистанционным пультом управления

  • С дистанционным управлением. В высоких мансардах, где нет возможности открыть окно вручную используют пульт ДУ, работающий от электросети. В таком случае перед тем, как сделать мансардное окно, необходимо подвести к месту установки отдельную линию.

При выборе мансардного окна следует руководствоваться конструкцией крыши, удобством использования окна и параметрами мансардного помещения. Например, высота мансарды и угол наклона ската крыши влияет на то, на какой высоте необходимо установить окно, и какой обзор оно будет предоставлять.

Устройство мансардных окон

Мансардное окно представляет собой непростую конструкцию, ведь его придется эксплуатировать в сложных условиях: дождь, ветер, град, снег, да еще и расположение под углом. Чтобы обеспечить прочность окна, производители используют специальное сверхпрочное стекло, способное выдержать большое давление.

Устройство мансардного окна

Мансардное окно состоит из рамы и створки, а также фурнитуры, позволяющей поворачивать створку в разные положения и фиксировать ее. В створке находится стеклопакет, заполненный инертным газом.

Но помимо этого в комплект входит также гидроизоляционный и пароизоляционный фартуки, дренажный желоб, чтобы избежать протечек, теплоизоляция, так необходимая в нашем суровом климате, и защитный оклад, защищающий элементы окна от повреждений и направляющий воду вниз, на кровельный материал, а также внутренние откосы.

Стоимость установки мансардного окна во многом зависит от объема работ, которые придется выполнить, и от наличия тех или иных элементов в комплекте.

Перед тем как заказать мансардное окно, следует посоветоваться с профессионалом, правильно подобрать к нему оклад в зависимости от типа кровли и аксессуары для защиты от солнца летом, ролставни, ролшторы и другое.

Установка мансардных окон своими руками

Еще раз повторимся, что лучше заказывать установку мансардных окон у сертифицированных специалистов, чтобы потом не было мучительно больно. Если же Вы хотите поручить это задание кровельщикам или строительной бригаде, возводящей у Вас дом, спросите у них, делали ли они это раньше. Бывает часто, что строители, не имея опыта, берутся за мансардные окна, а потом приходится все переделывать.

Сертифицированные специалисты, координаты которых Вы можете узнать у представителей производителя окон, сделают все добротно, соблюдая технологию. На установку мансардных окон цена зависит от того, покрыта ли уже крыша кровельным материалом, закончены ли все кровельные работы или только находятся на стадии строительства. Если кровельный материал еще не уложен, внутренние работы не выполнены, установка будет дешевле.

Ну а если уж Вы решились все сделать самостоятельно, ниже расписана общая для разных производителей технология установки мансардных окон.

Выбор мансардного окна и места для установки

Размер мансардного окна выбирается с учетом площади мансарды и расстояния между стропилами. Лучше, если окно будет установлено между стропилами, без изменения конструкции.

Согласно общим правилам, окно должно быть по площади не менее 10% от площади мансарды. Ширина окна должна быть на 4 – 6 см меньше расстояния между стропилами. Если у Вас слишком маленькое расстояние, например, 60 см, а окно необходимо большое, установите два окна рядом, в соседних секциях между стропилами.

Важно! Два окна дают всегда больше света, чем одно большое.

Зависимость высоты мансардного окна от угла ската крыши

Высота расположения окна зависит от угла наклона ската крыши и от места расположения ручки на окне. Так на крутых крышах окна лучше располагать внизу, а на пологих – наоборот – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А если материал листовой, в нем можно вырезать отверстие в любом месте.

Важно! Не забудьте предусмотреть, что для того, чтобы обезопасить мансардное окно от обледенения, запотевания и появления конденсата, под ним необходимо установить прибор отопления.

Тип открывания мансардного окна выбирайте, исходя из удобства эксплуатации.

После того как определились с количеством окон, их размерами и местом расположения, обозначьте эти места изнутри мансарды.

Правильно подберите оклад для мансардного окна. Несмотря на то, что все мансардные окна кажутся примерно одинаковыми, все же у каждого производителя есть свои особенности, разная комплектация. Подбирайте все аксессуары одного производителя одной линейки (это будет указано на маркировке), предварительно обсудите с менеджером по телефону, уточните, то ли Вы заказываете, получится ли комплект, или что-то к чему-то не подойдет.

Подготовка места для установки мансардного окна

Рассмотрим вариант, когда крыша уже готова, но внутренней отделки нет. В таком случае на гидроизоляционной пленке изнутри помещения намечаем расположение окна. Расстояние по бокам должно быть 2 – 3 см от стропил справа и слева. Монтироваться окно будет на стропила и на нижний монтажный брус. Намечаем нижнее расположение окна, отступаем 9 см для профилированных кровельных материалов или 4 – 6 см для плоских. Отмечаем верхнюю точку окна и откладываем еще 9 – 15 см вверх.

Вырезаем гидроизоляционный материал, оставляя запас в 20 см со всех сторон. Оставшееся полотно пока что заворачиваем внутрь мансарды. Снимаем кровельное покрытие или вырезаем.

Срезаем обрешетку, отступив от стропил 2 см.

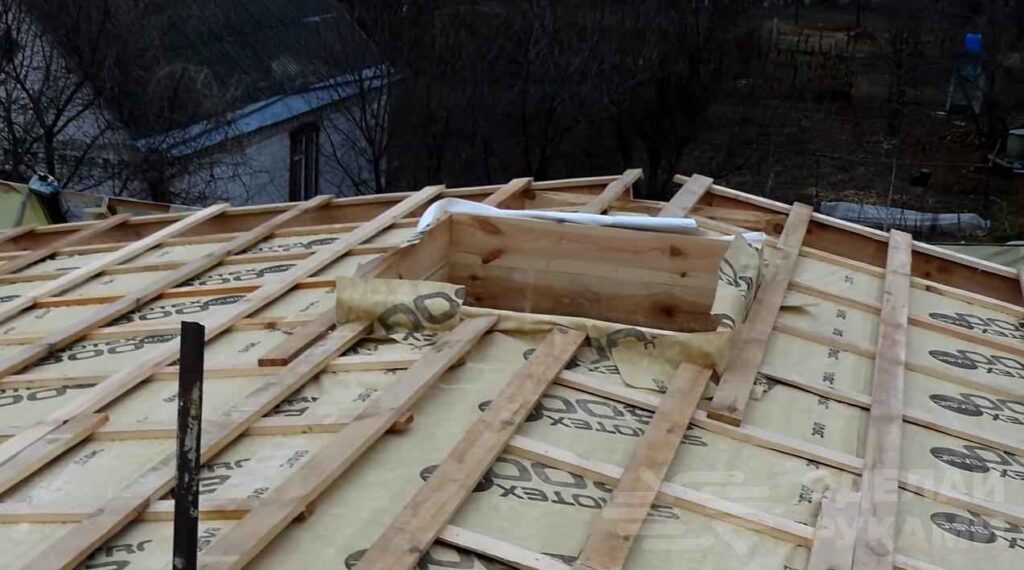

Подготовка места под мансардное окно

Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Выставляем его горизонтально строго по уровню. Расстояние зависит от типа кровельного материала.

Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.

Установка рамы (коробки): регулировка, выравнивание

В комплекте поставки Вы найдете инструкцию по установке мансардных окон конкретно Вашего производителя. Следуйте ей. Дело в том, что окна отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении. Поэтому так важно этот вопрос обсудить с менеджером компании.

Установка мансардных окон Велюкс, Fakro, Roto и других хоть и схожа в общих положениях, но сильно отличается в частностях.

Например, на окнах Fakro, на раме есть канавки с пометками V и N, обозначающие глубину посадки окна. Она зависит от типа кровельного материала и оклада.

Для удобства монтажа створку придется снять. Как это сделать, будет указано в инструкции к Вашему окну. Также если на окне установлен оклад, его тоже снимаем. Оставляем голую раму.

На раму устанавливаем крепежные кронштейны в предназначенные для этого места. Затем на верхнюю часть рамы надеваем теплоизоляцию (минеральную вату) и закрепляем степлером.

Установка рамы мансардного окна в проем

Внизу окна теплоизоляцию укладываем на монтажный брус и затем устанавливаем раму в проем, придавливаем утеплитель к брусу.

Нижние кронштейны закрепляем крепко, а верхние не до конца, нам еще придется слегка подровнять раму. Устанавливаем створку на место, закрываем и смотрим, есть ли перекос. Регулируем его с помощью верхнего крепления. Нам важно, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. В дальнейшем это исправить уже не получится.

После регулировки затягиваем все крепления крепко, также и боковые к стропилам. У разных производителей они выполнены по-разному. Крепим боковую гидроизоляцию к раме окна, обрезая лишнее. Далее укладываем в боковые проемы утеплитель.

Установка гидроизоляции вокруг мансардного окна

В комплекте с мансардным окном всегда идет изоляционный фартук. По желанию можете использовать самодельный, из собственноручно купленного материала.

Вверху над будущим окном вырезаем с обеих сторон кусок обрешетки, равный ширине дренажного желоба. Подрезаем в этом месте, посередине, гидроизоляционную пленку. Заводим под нее дренажный желоб и устанавливаем в промежуток между обрешеткой. Таким образом, вода сверху будет стекать с гидроизоляции в желоб, а не на окно.

Установка гидроизоляции для мансардного окна

Разворачиваем фартук и укладываем его вокруг окна так, чтобы обезопасить конструкцию и крышу от протечек. Закрепляем степлером к раме, монтажному брусу, стропилам и верхней обрешетке, заводим края под обрешетку. Верхний край фартука заводим под дренажный желоб.

Далее можно вернуть ряд кровельного материала внизу окна на место.

Установка оклада мансардного окна

Монтаж оклада мансардного окна

Монтаж оклада начинается снизу вверх. Первым делом устанавливаем нижний гофрированный фартук, затем боковые части, верхнюю, а в последнюю очередь накладки на окно.

У окладов разных производителей есть свои особенности монтажа, поэтому следуйте инструкции. Например, у окон Roto есть специальный резиновый уплотнитель на раме, под который заводится и фиксируется оклад. Так обеспечивается исключительная герметичность. А вот у окон Fakro такого уплотнителя нет, оклад крепится непосредственно к раме, а сверху накрывается дополнительными элементами оклада, которые скрывают место соединения рамы и оклада.

Тщательно стыкуем все части оклада и закрепляем их к раме и обрешетке.

Нижний фартук крепим сверху к кровельному материалу.

В последнюю очередь для монтажа кровельного материала на оклад крепим специальный элемент, к которому вплотную будет прилегать кровельный материал.

Все, можно вешать створку и снимать защитное покрытие. Мансардное окно готово. В заключение хотелось бы отметить, что для герметизации стыков между рамой и проемом ни в коем случае нельзя использовать монтажную пену, только специальные герметики. А внутри мансарды необходимо установить откосы, нижний обязательно вертикально, а верхний – горизонтально. Так будет обеспечиваться наилучшая циркуляция горячего воздуха, идущего от радиатора отопления. Омываясь теплым воздухом, окно не будет запотевать. И не забудьте про утепление откосов.

Установка мансардного окна: видео-инструкция



Source: tolkostroyka.ru

Читайте также

Мансардные окна: стоит ли самостоятельно выполнять их изготовление и монтаж

Содержание:

1. Каким должно быть качественное мансардное окно?

2. Какому материалу отдать предпочтение?

3. Алгоритм расчета мансардного окна

4. Стоит ли самостоятельно изготавливать и устанавливать мансардные окна?

Первые мансардные окна, как и первые жилые чердачные пространства, появились много веков назад по одним историческим данным в Германии, а по другим – во Франции, когда население столичных городов резко выросло. Этот рост числа горожан обусловил необходимость поиска новой жилой площади в уже существующих домах. Предприимчивые домовладельцы обустроили чердачные пространства в своих домах, которые раньше никогда не использовались в качестве жилых помещений, под мансарды – жилые комнаты, расположенные под крышей. Таким образом, проблема расселения новых горожан была успешно решена. Однако такие мансардные этажи были не очень комфортны для проживания людей, поскольку они очень слабо освещались и плохо проветривались через существующее «окно» на чердаке.

Прошло очень много лет, пока датчане не придумали отличный способ освещения и вентиляции чердачных помещений. Таким образом, в 1942 году было изобретено мансардное окно, которым мы пользуемся по сегодняшний день.

Данное изобретение пригодилось европейцам, как нельзя кстати, в послевоенный период, поскольку очень многие жилые дома превратились в руины. Поэтому люди с удовольствием заселялись и в комнаты, расположенные под крышей домов, где они чувствовали себя так же комфортно, как и жильцы комнат, расположенных в самом доме.

Не отказываются от создания жилых мансардных помещений и в наше время. Очень важным элементом такого помещения, конечно же, является мансардное окно, от правильности установки которого зависит, будет ли комфортно проживать людям в этом помещении.

Поэтому давайте подробно поговорим именно о мансардном окне.

Каким должно быть качественное мансардное окно?

Как я уже говорил («Как обустроить слуховое окно на крыше дома своими руками»), мансардные окна являются одной из разновидностей слуховых окон, которые устанавливаются в одной плоскости с основной кровлей дома. Поэтому они испытывают, как и кровля, повышенную нагрузку от дождевых или талых вод, а также – от снежных масс. Даже в зимнее время такое окно должно легко открываться и закрываться.

Поэтому конструкция мансардных окон (деревянных или металлопластиковых) должна изготавливаться из очень качественных и прочных материалов, которые обеспечат окну не только длительный срок безремонтной эксплуатации, но и его тепло- и звукоизоляционные характеристики.

Рекомендую отдать предпочтение таким окнам, у которых:

 остекление выполнено из закаленного стекла или стекла типа «триплекс», поскольку такое стекло является не только очень прочным, но и безопасным при повреждении. Ведь в данном случае слюдяная пленка, находящаяся внутри «триплекса», не позволит стеклу рассыпаться;

 на стекло нанесено специальное энергосберегающее напыление (или пленка), позволяющее легко пропускать солнечный свет внутрь помещения, но не пропускающее тепло из мансарды на улицу;

 стеклопакет укомплектован герметичными накладками и резиновыми уплотнителями;

 конструкция рамы выполнена из очень прочного материала, невосприимчивого к агрессивному воздействию солнца и влаги;

 в комплекте есть различные приспособления, позволяющие обеспечивать:

– затенение окон знойным летом;

– надежную защиту от проникновения насекомых внутрь помещения, когда окно открыто для проветривания мансарды;

– легкое открывание окна не только летом, но и зимой;

– простоту ухода за ними.

Современные производители окон для крыши снабжают их различными «умными» устройствами, которые не понадобятся, если вы хотите установить глухие мансардные окна. Хотя это очень странный выбор, ведь глухое окно не позволит вам обеспечить качественное проветривание жилого помещения, что вредно для здоровья проживающих в нем людей.

Например, установка специальных петель фрикционного типа даст вам возможность поворачивать раму мансардного окна на 160°! При этом фиксация окна в любом из возможных положений производится за счет установки специального миниатюрного фиксатора. Этим обеспечивается простота ухода за окном. Кроме того, фрикционные петли не позволят окну хлопнуть при его закрытии, а мягко опустят раму вниз до полного закрытия окна.

Помимо всего прочего, долгосрочность эксплуатации мансардных окно зависит и от обустройства в них специальных каналов, отводящих воду с поверхности стекол.

Образец типовой конструкции «правильного» мансардного окна представлен на рисунке.



Из каких же материалов лучше всего изготавливать окна такого типа?

Какому материалу отдать предпочтение?

В настоящее время вы сможете видеть на крыше домов не только традиционные деревянные мансардные окна, но и металлопластиковые. А какое из этих окон лучше, или между ними нет никакой разницы? Конечно же, она есть и очень большая.

Начнем с того, что окно такого типа, изготовленное из древесины (лучше всего подойдет клееный сосновый брус, который не позволит раме перекоситься в процессе эксплуатации окна), обойдется вам значительно дороже, чем аналогичное окно из металлопластика.

Однако некоторые читатели возразят, что деревянное окно хоть и стоит дороже, зато оно является экологически чистым элементом жилища. Но и тут я могу возразить, поскольку чтобы обеспечить деревянному мансардному окну достаточно длительную сохранность первоначальных эксплуатационных характеристик, все его элементы пропитываются специальными химикалиями и обрабатываются лаками. Все это уравнивает между собой, с точки зрения экологичности, пластиковые и деревянные мансардные окна.

Все остальные элементы (фурнитура, уплотнители и так далее) и этих окон одинаковые.

Таким образом, напрашивается вывод: зачем платить больше, если за меньшую цену можно получить качественное мансардное окно из металлопластика. Конечно, если вам позволяют средства и все остальные окна в доме выполнены из дерева, то отдайте предпочтение мансардному окну из этого же материала, чтобы не нарушить общую архитектурную концепцию.

Если с материалом мы определились, то теперь давайте поговорим о том, как правильно рассчитать параметры окон в крыше и их количество, чтобы обеспечить максимальный доступ светового потока в мансардное помещение.

Алгоритм расчета мансардного окна

Если проигнорировать этим пунктом, то вы, выполнив монтаж мансардных окон, можете просто «выбросить деньги на ветер», поскольку в жилом помещении будет постоянно сумрачно и неуютно.

Чтобы правильно выполнить расчеты, необходимо знать общую площадь пола мансардного этажа. Согласно нормативам, на каждые 10 квадратных метров пола необходимо установить окно, площадь остекления которого составляет 1 метр квадратный. Например, если ваша мансарда имеет пол площадью 20 метров квадратных, то для ее нормального освещения вам необходимо установить в крыше минимум 2 окна с площадью остекления 1 метр квадратный каждое или 4 окна с остеклением по 0,5 метра квадратных. Все зависит от архитектурных особенностей крыши и ваших личных предпочтений.

Кроме того, опыт свидетельствует, что чем выше от пола мансарды будет расположено окно, тем больше дневного света попадет внутрь помещения. Однако не стоит располагать его и под самым верхом комнаты, поскольку это не только затруднит пользование таким окном, но и сделает совершенно недоступной для вас красоту окружающей природы, поскольку вы ничего не сможете увидеть. Единственный вариант, когда мансардное окно может быть установлено в самом верху мансарды, если крыша дома с пологими скатами, углы наклонов которых находятся в пределах 15°-20°.

Обычно же мансардное окно устанавливается так, чтобы его нижняя кромка располагалась над уровнем пола чердачного помещения на расстоянии 1-1,4 м. При этом, если вам будет необходимо, данное расстояние может быть уменьшено или увеличено. Однако необходимо учитывать, что существуют предельные значения нахождения нижнего края мансардного окна над уровнем пола:

 минимальное – 0,8 м;

 максимальное –1,9м.

На какой высоте располагать мансардное окно определяется, главным образом, расположением ручки для его открывания/закрывания. Ведь открывать или закрывать окно будут люди, имеющие различный рост. Поэтому, если конструкция окна предполагает, что ручка будет находиться вверху, то нижняя кромка такого окна должна находиться над уровнем пола на расстоянии не выше 1,1 метра. Если же ручка установлена посредине рамы, то такое окно (его нижнюю линию) можно поднять над уровнем пола мансарды до уровня 1,2 м-1,4 м. Однако, если в вашей семье есть маленькие дети, то мансардные окна в целях безопасности должны быть установлены на высоте не менее 1,3 м от уровня пола.

Конструкция же самого окна, существующие разновидности которой изображены на рисунке, может быть выбрана произвольно. Только учтите, что удобство открывания/закрывания такого окна для всех членов семьи – одно из основных требований, предъявляемых к данному элементу чердачного жилого этажа.

Однако основной фактор, влияющий на выбор той или иной конструкции окна, – тип кровельного материала, укрывающего крышу дома. В частности, высота профиля кровельного материала напрямую влияет на высоту оклада мансардного окна. В настоящее время изготовители окон такого типа ставят на окладах окон специальные обозначения, которые указывают, что данное окно может быть установлено, например, в кровле из ондулина, черепицы, металлического профиля или мягкой битумной черепицы.

Примеры такой маркировки показаны на рисунке.

Как выбрать место установки мансардного окна?

Очень важно, правильно выбрать место установки мансардного окна, поскольку в противном случае вы можете существенно навредить конструкции основной кровли, снизив ее надежность и срок эксплуатации.

Эксперты не рекомендуют выполнять установку таких окон:

 на скатах ендовы. Если этим советом пренебречь, то в ее внутренних углах будет постоянно скапливаться дождевая или талая вода;

 поблизости от вентиляционных выводов и дымоходов, поскольку в данном случае работа этих устройств будет вызывать постоянное присутствие конденсата на стекле окна;



 вблизи примыканий кровли к горизонтальным стенам, что станет причиной возможного излишнего затенения окна и скопления большого количества влаги на нем.

Следующий критерий выбора места установки мансардного окна – тип кровельного материала и конструкции крыши:

 если кровельный материал мягкий, то он может быть разрезан без ущерба всей кровле в любом ее месте. Однако жесткий кровельный материал (например, черепицу) нельзя резать в любом месте без нанесения ущерба кровле. При такой кровле мансардное окно нужно располагать так, чтобы его нижняя кромка находилась бы над рядом целой, неразрезанной, черепицы;

 нельзя располагать мансардное окно, нарушая целостность стропильной системы крыши. Размер окна должен позволять выполнить установку окна между двумя соседними стропилами. При этом расстояние от ближайшего стропила до оклада окна не должно быть меньше, чем 7-10 см, поскольку в этом промежутке будет выполнен теплоизолирующий слой.

Теперь вы знаете практически все о мансардных окнах и поэтому хотите, как можно быстрее приступить к их самостоятельному изготовлению и установке. Однако сначала задайтесь вопросом: «А стоит ли это делать самому или все-таки довериться профессионалам ?».

Стоит ли самостоятельно изготавливать и устанавливать мансардные окна?

Многие частные застройщики считают, что они смогут выполнить изготовление мансардных окон самостоятельно. Однако давайте разберемся, стоит ли этим заниматься или лучше все-таки доверить выполнение сложных, с точки зрения технологии, операций профессионалам?

Как вы уже поняли, современное мансардное окно представляет собой сложную конструкцию, которая обеспечивает ему оптимальную функциональность, удобство в пользовании и прочность, необходимую для выдерживания нагрузки наравне с кровельным материалом крыши. Поэтому изготовление таких окон все-таки лучше заказать у фирмы, профессионально занимающейся такой деятельностью. Дешевле всего приобрести уже готовое окно стандартных размеров (как металлопластиковое, так и деревянное), например, таких хорошо зарекомендовавших себя на нашем рынке торговых марок, как «Velux» или «Fakro». Ну и конечно же, предпочтительнее всего профессиональная установка мансардных окон. Ведь специалист не только качественно установить мансардное окно, но и выполнит его регулировку, без которой пользоваться таким окном будет очень сложно или вообще невозможно. Только в этом случае вы будете на 100% уверены, что ваши мансардные окна не только будут украшением крыши дома, но и будут надежными (выдержат любую непогоду), удобными в пользовании и пропускающими достаточное количество света в жилое мансардное помещение. А свое желание, сделать что-нибудь в доме собственными руками, можно реализовать на более простых и не настолько сложных элементах.

В заключение хочу дать несколько полезных советов:

 под каждым мансардным окном желательно установить отопительный прибор, чтобы в зимнее время на стекла не образовывался конденсат;

 если вы хотите установить мансардное окно с дистанционным управлением, то нужно заранее позаботиться о прокладке кабеля к месту будущего расположения окна;

 после установки окна проверьте, чтобы мастер установил над его верхней линией водоотводящий желоб, который либо поставляется в комплекте с окном, либо изготавливается самостоятельно из куска гидроизоляционного материала, согнутого пополам. Он должен быть установлен не горизонтально, а с некоторым уклоном, чтобы влага свободно стекала в вентиляционный зазор кровли.

Окно в мансарде собственными силами

дом с мансардойдом с мансардойДома с обустроенным жилым чердаком набирают все большую популярность.

Мансарда – жилое чердачное помещение, образуемое на последнем этаже здания, непосредственно под его крышей. Название пришло из французского языка, поскольку в России не было традиций устройства жилых чердаков. Наш суровый климат не позволял проживать в подкрышных пространствах, поскольку утеплить и отопить такое помещение не было никаких возможностей. В настоящее время многие чердаки переделываются в жилые помещения, что требует устройство оконных проемов . Своими руками соорудить такую конструкцию возможно, хотя для неподготовленного и неопытного строителя это может показаться сложным, поскольку к конструкции мансардных окон предъявляются высокие требования. Процесс установки мансардных окон своими руками весьма кропотлив и требует точного соблюдения технологии. Здесь ввиду ограниченности объема статьи будут рассмотрены основные принципы, которые следует учесть при самостоятельной установке подобных конструкций.

Виды окон

В настоящее время окна производят из различных современных материалов. Это может быть дерево, алюминий, а также пластик (имеющий другое название ПВХ). Деревянные рекомендуются для кабинетов, гостиных, спален. А пластик лучше подойдет для помещений с повышенной влажностью и агрессивной средой – ванных комнат и санузлов.

ванная мансардаванная мансардаОбустройство ванной комнаты на мансарде – довольно трудоемкое, но интересное решение.

Разновидности мансардных окон, которые различают по разным параметрам, дают большой выбор. Например, по форме и конструктивным особенностям мансардные окна разделяют на:

  • Прямоугольные или квадратные оконные проемы, классические, встроенные в кровлю под тем же наклоном.

    мансардные окнамансардные окнаТакие окна могут быть также различных конструкций.

  • Конструкции, имитирующие форму балкона. Они состоят из двух рам с разным углом открывания. В открытом виде одна рама принимает горизонтальное положение, выполняя функцию козырька, а вторая встает вертикально, образуя подобие балкона.

    окно-балконокно-балконВесьма практичное решение, позволяющее немного увеличить площадь мансарды.

  • Оконные конструкции с не открывающимся нижним элементом под наклонной рамой. Такая система может применяться в случаях нехватки длины ската крыши для монтажа двух окон, когда одного не достаточно для освещения.

    мансардные окнамансардные окнаТакая конструкция устанавливается, скорее, как вынужденная мера.

мансардное окномансардное окноБолее практичным станет обустройство полноценного балкона и установка окна с открывающейся нижней частью.

Выбор типа конструкции окна

Выбор конструкции, оконных проемов на мансарде также как и их количество следует делать на этапе проектирования и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов. Если же приходиться перестраивать уже существующую крышу, сооружая мансарду, то необходимо внимательно изучить устройство конструкции кровли. В старых постройках возможно и не удастся встроить раму желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. Поскольку наша тема изготовление мансардных окон своими руками, то посвятим основное внимание самой простой конструкции классического типа. Выбираем способ открывания окна https://www.youtube.com/watch?v=4lwYg9VfSk0

Требования к мансардным окнам

Технология установки мансардных оконных конструкций отличается от правил монтажа стандартных оконных проемов в фасадах зданий. На мансарде рама встраивается в сложную и многослойную конструкцию крыши и поэтому стеклопакет должен выполнять функции кровли:

  • не допускать проникновение осадков;
  • предохранять от ветра;
  • сохранять тепло;
  • не давать образования конденсата;
  • обеспечивать достаточную освещенность.
мансардные окнамансардные окнаКроме того, мансардные окна должны дополнять и украшать экстерьер здания.

Окна должны легко открываться, чтобы проветрить помещение, иметь защиту от насекомых, а стекла максимально возможно защищать от проникновения ультрафиолета.

Важно!Мансардные окна должны иметь высокую прочность, чтобы выдержать порывы ветра и осадки. Также они должны поддерживать вентиляцию комнаты и при этом не нарушать эстетику и общий архитектурный облик здания.

Добиться своими руками исполнения всех перечисленных требований поможет только четкое следование инструкции по установке, которая должна быть приложена к комплекту поставки, а также выполнение рекомендаций специалистов и технологических норм и правил.

мансардные окнамансардные окнаПлюс ко всему, такие окна должны быть максимально функциональными.

Расчеты и планирование расположения

Если приступаете к установке окон своими руками, уделите должное внимание расчетам. Просчитать размер планируемого оконного проема, можно, опираясь на нормативы соответствия площади окна и размера помещения. Это соотношение должно быть 1х10, т.е. 1 м2 окна должен приходиться на 10 м2 площади комнаты. При этом следует учитывать, что, чем выше расположен оконный проем, тем больше освещенности он дает. Однако очень высоко устраивать окошко нет смысла, поскольку оно не даст никакого обзора. Высота расположения проема зависит от угла наклона кровли. По нормативам рекомендуется установка окна, нижний край которого находится в пределах 0,8м-1,9м. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-razmeshheniya-mansardnyx-okon”]

Этапы монтажа

Как правило, инструкция, приложенная к приобретенному комплекту, подробно описывает процесс монтажа. И, следуя данным указанием, можно качественно провести установку своими руками, не имея богатого строительного опыта. Остановимся только на ключевых нюансах, влияющих на качество устанавливаемой конструкции. Технологический процесс монтажа оконных мансардных проемов состоит из нескольких последовательных этапов:

  • подготовительный, разметка и расчистка места под проем;
  • демонтаж стеклопакетов, оклада и фурнитуры и установка голой рамы;
  • утепление и изоляция конструкции;
  • монтаж водоотводящих желобов;
  • монтаж и фиксация оклада;
  • установка стеклопакета;
  • отделочные работы, установка откосов.
монтаж мансардного окнамонтаж мансардного окнаСоблюдение технологии монтажа – ключ к успешной установке мансардного окна.

Подготовка к установке

Перед установкой делаем разметку с внутренней части помещения. Устанавливаются оконные проемы между стропилами крыши, поэтому отмеряем по 2-4 см с обеих сторон и освобождаем от балок пространство по размеру проема. Отметив нижнюю кромку, в соответствии с рекомендациями, отмечаем верхний обрез проема. Обрезаем гидроизоляцию кровли, оставляя по 20 см по периметру для нахлеста на раму будущего окна. Удаляем кровельный материал. Монтаж мансардного окна в готовую кровлю https://www.youtube.com/watch?v=zFE1yV0YT-s

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то следующим этапом следует навесить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку. Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по все длине периметра рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

изоляция мансардного окнаизоляция мансардного окнаОт качества гидроизоляции во многом зависит сохранность всей мансарды.

Монтаж гидроизоляции мансардного окна https://www.youtube.com/watch?v=Lzmao1k-0wM

Завершающие этапы

Некоторые заключительные рекомендации для установки окон своими руками. Водоотводный желоб следует заводить под вырезанную гидроизоляцию и фиксировать его к обрешетке род небольшим углом, обеспечивающим стекание воды. Оклад монтируем в строгом соответствии с инструкцией производителя. Начинать установку следует от нижней части, стеклопакет устанавливаем в обратном порядке. В заключении устанавливаем откосы – нижний строго горизонтально, верхний – вертикально.

Важно!Важное замечание для самодельных конструкций: если ваше окно из дерева, не забудьте предварительно обработать конструкцию антисептиками (олифа, автол и т.п.), а также окрасить масляной краской.

мансардные откосымансардные откосыУстановка откосов мансардного окна.Предыдущая

Своими рукамиУсловия и порядок проведения капитального ремонта кровли

Следующая

Своими рукамиРассчитываем систему вентиляции помещения

Мансардные окна своими руками изготовление — Строим дом

В последнее время все большей популярности набирает строительство домов с мансардным этажом, что позволяет максимально экономно использовать полезную площадь. В пространстве мансарды обустраивают спальни, кабинеты, детские комнаты, а также кухни, санузлы и гардеробные. При больших площадях мансарды окна во фронтонах доме не способны обеспечить достаточное освещение пространства. Решить эту проблему сможет установка мансардных окон в скат крыши. Специалисты утверждают, что правильно подобранное и установленное мансардное окно пропускает на 40% больше света. К тому же, улучшается проветривание помещения. Да и сама мансарда смотрится эстетичнее, привлекательнее. Многих домовладельцев интересует вопрос, как установить мансардное окно. Оговоримся сразу, дело это непростое и весьма ответственное. От правильности установки будет зависеть герметичность крыши. Поэтому если не хотите сюрпризов в виде протечек окна или проникновения холодного воздуха, лучше обратитесь за установкой к сертифицированным специалистам, имеющим обширный опыт. Если же по каким-то причинам Вы не можете или не хотите привлекать профессионалов, постарайтесь четко следовать инструкции производителя окон. В рамках данной статьи мы расскажем, как подобрать окна, и общую технологию их установки.

  1. Виды мансардных окон
  2. Устройство мансардных окон
  3. Установка мансардных окон своими руками
  4. Установка мансардного окна: видео-инструкция



Содержание статьи:

Виды мансардных окон

На мансардном этаже можно установить окна различных видов. Самый простой – вертикальные окна, которые мало чем отличаются от обычных окон фронтального остекления. Они устанавливаются либо во фронтоне дома, либо в скате крыши в специальной выносной конструкции, ее еще называют домиком или скворечником. Такие окна смотрятся эстетично, оживляют внешний вид крыши, но пропускают мало света.

Наклонные мансардные окна – современный вызов стихиям природы. Они монтируются вровень со скатом крыши, пропускают на 30 – 40 % больше солнечного света и отличаются конструкцией, материалом и способом открывания.

Для производства мансардных окон используется высококачественная древесина, ПВХ – профиль  или алюминий. Деревянные окна рекомендуется устанавливать в спальнях, кабинетах и других помещениях с нормальным уровнем влажности. А вот в санузлах и кухнях лучше установить пластиковые окна, так как они более устойчивы к влажности, плесени и агрессивным средам.

Конструкция мансардного окна может иметь некоторые особенности, согласно которых и производится их классификация:

  • Стандартные окна прямоугольной или квадратной формы. Используются чаще всего, состоят из рамы и створки или глухого стеклопакета. Кстати, мансардные окна с глухим стеклопакетом выпускаются только под заказ, а вот окнами с поворотными створками в разных модификациях рынок насыщен.

  • Балконные окна представляют собой конструкцию из наклонного окна в скате крыши и вертикального окна под ним и иногда даже сбоку. Оба окна открываются: наклонное – вверх, а нижнее вертикальное в сторону (как обычное) или вниз. Это позволяет выходить на балкон.



  • Нижний элемент под наклонным окном. Это глухое окошко под открывающейся створкой. Подобная конструкция используется в том случае, если высоты ската не хватает для того, чтобы установить два окна: одно над другим, а одно окно не достаточно освещает пространство.
  • Надставки – верхний элемент. Как правило, это декоративный элемент над наклонным окном, имеющий округлую или треугольную форму. Используется для более гармоничного сочетания.

  • Карнизные окна устанавливаются в том случае, если в мансарде высокий пристенок, не позволяющий нормально смотреть в наклонное окно. Тогда под окном устанавливается вертикальное окно, которое тоже открывается. Подобная конструкция позволяет обозревать пейзаж в мансардном окне, как в обычном.



  • Световой туннель у нас пока используется редко, но он тоже имеет место быть. Устанавливается в месте ската, которое не имеет прямого контакта с помещением, например, чердак. От окна идет светоотражающий туннель, чаще всего труба, ведущий в место, которое нужно осветить. Здесь устанавливается плафон, равномерно рассеивающий свет.

Все типы мансардных окон изготавливаются на специально оборудованных заводах и испытываются на прочность в специальных установках. Качественные материалы, высокая технологичность, фурнитура, обеспечивающая поворот и открывание, но не допускающая протечек, все это гарантирует функциональность и безопасность. Да, стоимость таких окон немаленькая, но и делать мансардные окна своими руками не стоит. Они не смогут обеспечить должный комфорт и герметичность.



По способу открывания мансардные окна делятся на:

  • С центральной осью поворота створки. Могут прокручиваться на 180°, что позволяет легко мыть наружное стекло.

  • С приподнятой осью поворота. Ось располагается примерно на расстоянии 2/3 от низа окна.



  • С комбинированной осью поворота. Включают в себя и центральную, и приподнятую ось. Верхняя ось позволяет открывать окно наружу до угла 45°, а центральная прокручивать полностью.

  • С боковой осью поворота. Открываются как обычные окна, их еще называют мансардными люками, потому что они используются для выхода на крышу.
  • С нижней осью поворота выпускаются только створки для балконных окон. Они открываются вперед.

  • С дистанционным управлением. В высоких мансардах, где нет возможности открыть окно вручную используют пульт ДУ, работающий от электросети. В таком случае перед тем, как сделать мансардное окно, необходимо подвести к месту установки отдельную линию.

При выборе мансардного окна следует руководствоваться конструкцией крыши, удобством использования окна и параметрами мансардного помещения. Например, высота мансарды и угол наклона ската крыши влияет на то, на какой высоте необходимо установить окно, и какой обзор оно будет предоставлять.



Устройство мансардных окон

Мансардное окно представляет собой непростую конструкцию, ведь его придется эксплуатировать в сложных условиях: дождь, ветер, град, снег, да еще и расположение под углом. Чтобы обеспечить прочность окна, производители используют специальное сверхпрочное стекло, способное выдержать большое давление.

Мансардное окно состоит из рамы и створки, а также фурнитуры, позволяющей поворачивать створку в разные положения и фиксировать ее. В створке находится стеклопакет, заполненный инертным газом.

Но помимо этого в комплект входит также гидроизоляционный и пароизоляционный фартуки, дренажный желоб, чтобы избежать протечек, теплоизоляция, так необходимая в нашем суровом климате, и защитный оклад, защищающий элементы окна от повреждений и направляющий воду вниз, на кровельный материал, а также внутренние откосы.

Стоимость установки мансардного окна во многом зависит от объема работ, которые придется выполнить, и от наличия тех или иных элементов в комплекте.

Перед тем как заказать мансардное окно, следует посоветоваться с профессионалом, правильно подобрать к нему оклад в зависимости от типа кровли и аксессуары для защиты от солнца летом, ролставни, ролшторы и другое.

Установка мансардных окон своими руками

Еще раз повторимся, что лучше заказывать установку мансардных окон у сертифицированных специалистов, чтобы потом не было мучительно больно. Если же Вы хотите поручить это задание кровельщикам или строительной бригаде, возводящей у Вас дом, спросите у них, делали ли они это раньше. Бывает часто, что строители, не имея опыта, берутся за мансардные окна, а потом приходится все переделывать.

Сертифицированные специалисты, координаты которых Вы можете узнать у представителей производителя окон, сделают все добротно, соблюдая технологию. На установку мансардных окон цена зависит от того, покрыта ли уже крыша кровельным материалом, закончены ли все кровельные работы или только находятся на стадии строительства. Если кровельный материал еще не уложен, внутренние работы не выполнены, установка будет дешевле.

Ну а если уж Вы решились все сделать самостоятельно, ниже расписана общая для разных производителей технология установки мансардных окон.

Выбор мансардного окна и места для установки

Размер мансардного окна выбирается с учетом площади мансарды и расстояния между стропилами. Лучше, если окно будет установлено между стропилами, без изменения конструкции.

Согласно общим правилам, окно должно быть по площади не менее 10% от площади мансарды. Ширина окна должна быть на 4 – 6 см меньше расстояния между стропилами. Если у Вас слишком маленькое расстояние, например, 60 см, а окно необходимо большое, установите два окна рядом, в соседних секциях между стропилами.

Важно! Два окна дают всегда больше света, чем одно большое.

Высота расположения окна зависит от угла наклона ската крыши и от места расположения ручки на окне. Так на крутых крышах окна лучше располагать внизу, а на пологих – наоборот – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А если материал листовой, в нем можно вырезать отверстие в любом месте.

Важно! Не забудьте предусмотреть, что для того, чтобы обезопасить мансардное окно от обледенения, запотевания и появления конденсата, под ним необходимо установить прибор отопления.

Тип открывания мансардного окна выбирайте, исходя из удобства эксплуатации.

После того как определились с количеством окон, их размерами и местом расположения, обозначьте эти места изнутри мансарды.

Правильно подберите оклад для мансардного окна. Несмотря на то, что все мансардные окна кажутся примерно одинаковыми, все же у каждого производителя есть свои особенности, разная комплектация. Подбирайте все аксессуары одного производителя одной линейки (это будет указано на маркировке), предварительно обсудите с менеджером по телефону, уточните, то ли Вы заказываете, получится ли комплект, или что-то к чему-то не подойдет.

Подготовка места для установки мансардного окна

Рассмотрим вариант, когда крыша уже готова, но внутренней отделки нет. В таком случае на гидроизоляционной пленке изнутри помещения намечаем расположение окна. Расстояние по бокам должно быть 2 – 3 см от стропил справа и слева. Монтироваться окно будет на стропила и на нижний монтажный брус. Намечаем нижнее расположение окна, отступаем 9 см для профилированных кровельных материалов или 4 – 6 см для плоских. Отмечаем верхнюю точку окна и откладываем еще 9 – 15 см вверх.

Наша компания устанавливает мансардные окна, выполняя ремонт домов Щелково и Фрязино.

Вырезаем гидроизоляционный материал, оставляя запас в 20 см со всех сторон. Оставшееся полотно пока что заворачиваем внутрь мансарды. Снимаем кровельное покрытие или вырезаем.

Срезаем обрешетку, отступив от стропил 2 см.

Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Выставляем его горизонтально строго по уровню. Расстояние зависит от типа кровельного материала.

Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.

Установка рамы (коробки): регулировка, выравнивание

В комплекте поставки Вы найдете инструкцию по установке мансардных окон конкретно Вашего производителя. Следуйте ей. Дело в том, что окна отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении. Поэтому так важно этот вопрос обсудить с менеджером компании.

Установка мансардных окон Велюкс, Fakro, Roto и других хоть и схожа в общих положениях, но сильно отличается в частностях.

Например, на окнах Fakro, на раме есть канавки с пометками V и N, обозначающие глубину посадки окна. Она зависит от типа кровельного материала и оклада.

Для удобства монтажа створку придется снять. Как это сделать, будет указано в инструкции к Вашему окну. Также если на окне установлен оклад, его тоже снимаем. Оставляем голую раму.

На раму устанавливаем крепежные кронштейны в предназначенные для этого места. Затем на верхнюю часть рамы надеваем теплоизоляцию (минеральную вату) и закрепляем степлером.

Внизу окна теплоизоляцию укладываем на монтажный брус и затем устанавливаем раму в проем, придавливаем утеплитель к брусу.

Нижние кронштейны закрепляем крепко, а верхние не до конца, нам еще придется слегка подровнять раму. Устанавливаем створку на место, закрываем и смотрим, есть ли перекос. Регулируем его с помощью верхнего крепления. Нам важно, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. В дальнейшем это исправить уже не получится.

После регулировки затягиваем все крепления крепко, также и боковые к стропилам. У разных производителей они выполнены по-разному. Крепим боковую гидроизоляцию к раме окна, обрезая лишнее. Далее укладываем в боковые проемы утеплитель.

Установка гидроизоляции вокруг мансардного окна

В комплекте с мансардным окном всегда идет изоляционный фартук. По желанию можете использовать самодельный, из собственноручно купленного материала.

Вверху над будущим окном вырезаем с обеих сторон кусок обрешетки, равный ширине дренажного желоба. Подрезаем в этом месте, посередине, гидроизоляционную пленку. Заводим под нее дренажный желоб и устанавливаем в промежуток между обрешеткой. Таким образом, вода сверху будет стекать с гидроизоляции в желоб, а не на окно.

Разворачиваем фартук и укладываем его вокруг окна так, чтобы обезопасить конструкцию и крышу от протечек. Закрепляем степлером к раме, монтажному брусу, стропилам и верхней обрешетке, заводим края под обрешетку. Верхний край фартука заводим под дренажный желоб.

Далее можно вернуть ряд кровельного материала внизу окна на место.



Установка оклада мансардного окна

Монтаж оклада начинается снизу вверх. Первым делом устанавливаем нижний гофрированный фартук, затем боковые части, верхнюю, а в последнюю очередь накладки на окно.

У окладов разных производителей есть свои особенности монтажа, поэтому следуйте инструкции. Например, у окон Roto есть специальный резиновый уплотнитель на раме, под который заводится и фиксируется оклад. Так обеспечивается исключительная герметичность. А вот у окон Fakro такого уплотнителя нет, оклад крепится непосредственно к раме, а сверху накрывается дополнительными элементами оклада, которые скрывают место соединения рамы и оклада.

Тщательно стыкуем все части оклада и закрепляем их к раме и обрешетке.

Нижний фартук крепим сверху к кровельному материалу.

В последнюю очередь для монтажа кровельного материала на оклад крепим специальный элемент, к которому вплотную будет прилегать кровельный материал.

Все, можно вешать створку и снимать защитное покрытие. Мансардное окно готово. В заключение хотелось бы отметить, что для герметизации стыков между рамой и проемом ни в коем случае нельзя использовать монтажную пену, только специальные герметики. А внутри мансарды необходимо установить откосы, нижний обязательно вертикально, а верхний – горизонтально. Так будет обеспечиваться наилучшая циркуляция горячего воздуха, идущего от радиатора отопления. Омываясь теплым воздухом, окно не будет запотевать. И не забудьте про утепление откосов.

Установка мансардного окна: видео-инструкция



Source: mobimart.ru

Самодельные мансардные окна —

Главная
Последние публикации, новое на сайте.

Ремонт и строительство
Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы.

Сад, огород, усадьба
Садоводство и огородничество, приусадебное хозяйство.

Декоративно — прикладное искусство
Резьба по дереву, выжигание, чеканка, плетение и многое другое.

Идеи мастеру
Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками
Самостоятельное изготовление мебели, чертежи, схемы.

Мансардные окна Три способа устройства

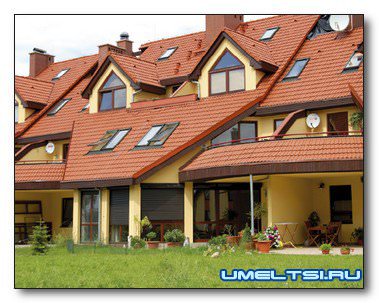

Несмотря на то что для освещения мансарды придуманы мансардные окна, люкарны по-прежнему проектируют довольно часто, особенно в домах, выполненных в традиционном архитектурном стиле. С точки зрения конструкции-это не самый сложный элемент для выполнения. Поэтому имеет смысл ознакомиться с разными возможными решениями.

Люкарна — это вид деревянной надстройки на крыше, в которой окно размещено вертикально. В зависимости от того, какова его ширина, в плоскости кровельного ската выполняется проем определенного размера. Это, в свою очередь, подсказывает различные способы его выполнения.

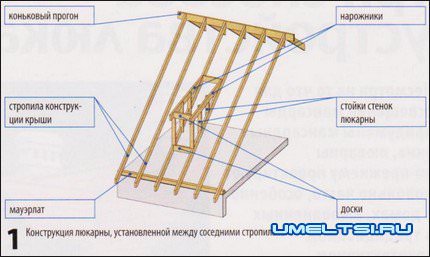

Это самый простой способ выполнения люкарны, поскольку не понадобится изменять несущую конструкцию крыши. Он применяется в тех случаях, когда ширина люкарны может быть меньше расстояния между стропилами. Это означает, что окно чаще всего будет занимать всю фасадную поверхность люкарны, а его ширина не будет слишком велика — как правило, 60 или 90 см. Этот размер окна обычно не обеспечивает достаточного количества света в мансарде, и поэтому часто проектируют несколько малых люкарн, расположенных рядом.

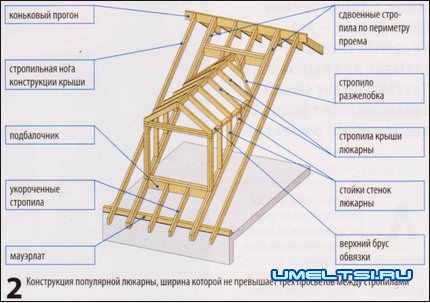

Конструкция люкарны, помещающейся между стропилами, исключительно простая, поскольку ее стенки — это лишь несколько досок, вверху прибитых к нарож-никам, то есть укороченным стропилам (в данном случае — балкам, образующим перекрытие над лю-карной), а внизу — к стропилам крыши, между которыми, собственно, она устраивается. Достаточными будут доски толщиной 38 мм и шириной 10 или 14 см, расположенные с шагом в 60 см, так же как и в каркасном деревянном доме. Такая конструкция настолько легкая, что для ее опирания чаще всего нет необходимости применять более толстые или сдвоенные стропила.

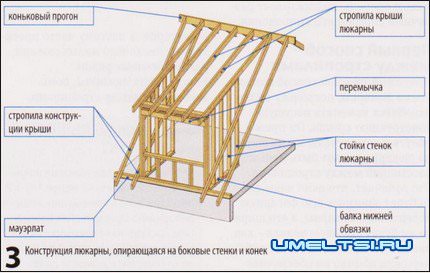

Прекрасным способом, обеспечивающим жесткость каркаса люкарны, является обшивка его с наружной стороны влагостойкой фанерой (толщиной минимум 9 мм, лучше 12 мм) или OSB-плитами (толщиной минимум 12-15 мм).

Помещение с люкарной будет комфортным, если ее ширина составляет больше половины длины стены, на которой она расположена, поскольку в этом случае есть возможность разместить два окна (или одно большое), чтобы дневной свет проникал практически в каждый угол. Кроме того, этот способ устройства позволяет значительно увеличить площадь в мансарде, где под скатами можно стоять в полный рост (то есть там, где высота помещения больше 190 см). Но такая большая ширина люкарны (обычно превышающая 180 см) связана с существенными изменениями в конструкции крыши из-за того, что придется перерезать одно или два стропила и осуществить замену.

Обязательным является также усиление крайних стропил — как правило, за счет их удвоения. Конструкция такой люкарны похожа на предыдущий тип — с той лишь разницей, что кровля обычно имеет два ската, а для устройства подвесного потолка люкарны часто используют удлиненные ригели конструкции крыши. Конструкцию люкарны можно выполнить в соответствии с принципами строительства каркасного дома из досок толщиной 38 мм и шириной 10, 14 см или же традиционным способом, с применением классических столярных и плотницких соединений, из брусьев толщиной минимум 5 см.

При люкарнах более широких, чем тройной шаг стропил, в обязательном порядке необходимо провести расчеты и спроектировать конструкцию, усиливающую конструкцию крыши. Иногда достаточно только замены и усиления стропильной ноги, но порой могут понадобиться также дополнительные стойки и прогоны. Поэтому каждый такой случай необходимо рассматривать индивидуально. В процессе работы над проектом решение об этом принимает конструктор.

Конструкция люкарны не должна дополнительно нагружать конструкцию крыши, и поэтому самый лучший вариант — если она будет самонесущей. Очень хорошим решением является устройство коротких стенок, на которые, по крайней мере частично, будет опираться крыша люкарны. Боковые стенки люкарны (каркасные, из досок 38 х 100 мм) и конструкция крыши должны быть разделены, чтобы нагрузка от крыши не могла передаваться непосредственно на перекрытие.

Крышу люкарны рекомендуется делать односкатной, доходящей до самого конька, поскольку при таком решении это будет самый простой в выполнении и самый правильный, с точки зрения конструкции, способ. Но такое решение не всегда возможно, так как оно зависит от многих факторов: размеров крыши, угла наклона скатов, материала кровельного покрытия, архитектурного стиля дома и т. д.

Строительство мансарды своими руками: как сделать постройку тёплой и светлой

Комната, оборудованная на чердаке, называется мансардой. Её придумали в Париже ещё в 1630 году и актуальность этого архитектурного решения не потеряно до сих пор, более того, с учётом роста объёмов загородного строительства оно постоянно применяется.

Конструкция мансарды должна работать как крыша

Конструкция мансарды обуславливается типом самой кровли. Исторически сложилось так, что оптимальный вариант профиля крыши для обустройства мансардной комнаты – это так называемая ломаная крыша. На рисунке показано соотношение объёма этого помещения в случае с двускатной и ломаной.

Даже невооружённым глазом, видно, что размер комнаты под ломаной крышей, больше чем под двускатной. Также видно, что она больше по площади, чем та, которая расположена на первом этаже, это вызвано особенностью конструкции самого дома. Да и его несколько проще изготавливать.

Каркас мансарды без утепления

Сооружение мансардной комнаты подразумевает под собой, что она автоматически становится неотъемлемой частью конструкции кровли. То есть брусья, которые идут на изготовление стен и потолочного перекрытия мансарды, принимают на себя нагрузку от конструкции кровли, делая её более прочной и устойчивой.

Для изготовления мансарды в каркасном доме необходимо применять те же материалы, которые были использованы при возведении основных стен и потолочного перекрытия первого этажа.

То есть, если для стен применялся брус 150х50 мм, то такой же должен быть использован при обустройстве мансардной комнаты.

В качестве опор, под стеновой брус используют лаги потолочного перекрытия первого этажа. Крепление осуществляется с помощью гвоздей или уголка и саморезов по дереву. Как именно крепить балки выбирает сам застройщик исходя из своего опыта и знаний.

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится усложнять конструкцию кровли или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Ненесущие элементы каркаса мансарды

К ненесущим элементам мансардной комнаты можно отнести те, которые, применены для облицовки стен и потолка, а также для тепло- и пароизоляции самой комнаты. В этом случае может понадобиться создание дополнительного каркаса на вертикально установленных балках каркаса стен комнаты. Для отделки комнаты обычно используют вагонку, главное, что при её приколачивании недопустимо попадание в щели кусочков теплоизоляции.

Утепление мансарды

Работы, связанные с утеплением мансарды сопряжены с определёнными сложностями, а именно она достаточно трудоёмкая и сложная и некоторые застройщики идут на нарушение порядка работ, в целях ускорения работ.

Толщина утеплителя зависит от того, в какой части нашей страны строиться дом, если говорить о средней полосе России, то оптимальным будет использование теплоизоляционного мата толщиной 150 мм.

Для утепления крыши в этом случае подходит такой материал, как базальтовая вата или её аналог.

Некоторые мастера применяют пенополистирол. На покрытие крыши подходит любой кровельный материал, только при этом надо помнить, что существуют материалы, которые будут требовать постоянного проветривания, к таким относится металлическая черепица и её аналоги. Другими словами, застройщик должен будет обеспечить зазор размером 20–30 мм между металлочерепицей и плёнкой, покрывающей теплоизоляцию.

Пирог кровли

Теоретически при соблюдении всех тонкостей и качественно выполненной работе кровля не должна пропускать влагу и конденсат не образуется. Если же при обустройстве кровли были допущены огрехи, то конденсат, образовавшийся под черепицей, будет оседать на поверхности плёнки, которая не даёт ему попасть внутрь утеплителя. А через некоторое время он просто высохнет.

Утеплитель размещается между стропил и если ширина доски меньше толщины теплоизоляционного мата, то можно либо прибить на стропила дополнительный брусок, либо закрепить лист гипсокартона, но в этом случае поверхность листа и мата должны быть разделены специальной пароизоляционной бумаги. Такая конструкция будет гарантировать обеспечение нормальной паропроницаемости, другими словами, пар, образующийся в результате разности температур комнаты, и внутреннего слоя утеплителя будет оседать на поверхности бумаги и постепенной испарятся. Для обеспечения его испарения между утеплителем и слоем гидроизоляции необходимо оставить зазор порядка 10–15 мм, по нему пар будет удаляться.

Ещё одна маленькая деталь, для гарантированного удаления пара желательно, чтобы конёк крыши был холодный, для этого во фронтоне можно устроит небольшие смотровые окна, такой подход позволяет избежать образования конденсата даже в сильное похолодание.

Для того чтобы мансардная комната имела естественное освещение целесообразно устроить окна. Перед тем как принять решение, какие окна и сколько их надо устанавливать надо помнить о том, что окно, расположенное на крыше, всегда пропускает больше света.

В случае с мансардой, одно окно большого размера даст света несколько меньше чем два маленьких установленных на небольшом расстоянии друг от друга. Для большей эффективности целесообразно окна размещать как можно выше от пола мансардной комнаты, но при этом необходимо учитывать рост человека, который будет жить в этой комнате.

При расчёте площади окна, можно использовать эмпирическую формулу, то есть выведенную на основании практического опыта. Идеальное соотношение 1 к 8, то есть при площади комнаты 16 квадратных метров, площадь окна должна составлять 2 и более квадратных метров.

Окна в мансарде

Окна в мансарде размещаются в пространстве между стропилами и их устанавливают одновременно с кровлей. Оконная рама может крепиться непосредственно к стропилам.

В случае если размеры окна меньше, чем ширина шага стропил, то тогда под него необходимо изготовить обрешётку, то есть на стропила набить дополнительные бурсья и при необходимости установить опорный брус. Если размер окна превышает ширину стропильного шага то возможно или сделать вырезы в стропилах, или установить обрешётку под окно, таким образом, как показано на рисунке ниже

Конструктив кровли

Балкон

Балконную площадку для мансарды можно устроить несколькими способами, со стороны фронтона или со стороны ската.

Для устройства балкона со стороны кровли мастера используют комбинацию окно-балкон. Эта конструкция изображена на рисунке ниже. Оно устанавливается по тем же правилам что и простое окно.

Окно-балкон в мансарде

Балкон со стороны фронтона может иметь несколько исполнений, например, стена фронтона устраивается на расстоянии двух–трёх шагов стропил, а на освободившемся месте застилается пол и вровень со срезом кровли устанавливают перила.

Балкон под крышей

Если есть желание сделать выносной балкон, то ещё при строительстве межэтажного перекрытия можно вынести балки на необходимую длину. Кстати, для повышения надёжности такой конструкции не помешает установить под неё опорные столбы, точно так же как показано на рисунке ниже.

Балкон, выносной из общего объема дома

Проекты домов с мансардой

А это проект домика 6 на 4 метра, общая площадь застройки — 24 м2. Общая площадь: 36 м2.

Дом с мансардной кровлей 6х4 План 1 этажа и мансардного этажа

Хотим Вам предложить для выбора несколько вариантов проектов домов с мансардой.
К примеру, первый вариант. Дом 6х6 метров, общей площадью — 30 м2

Дом с мансардой и верандой 6х6 Объем внутренней организации дома 6х6 Объем внутренней организации дома 6х6

А это очень красивый, экономичный и компактны дом площадью застройки 6х9 м2. Общая площадь: 86.86 м2.

Дом с мансардой и верандой 6х9 Поэтажный план дома с мансардой 6х9

Больше проектов каркасных домов разной площадью смотрите в разделе «Проекты домов».

Видео

Предлагаем вам посмотреть видео о строительстве дома с мансардной кровлей своими силами с пошаговым фото.

Мансарда устраиваемая своими руками не потребует значительных затрат, и уж тем более, обойдется гораздо дешевле сооружения дома или пристройки к дому , имеющих аналогичную полезную площадь.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Как самому сделать мансардное окно в частном доме

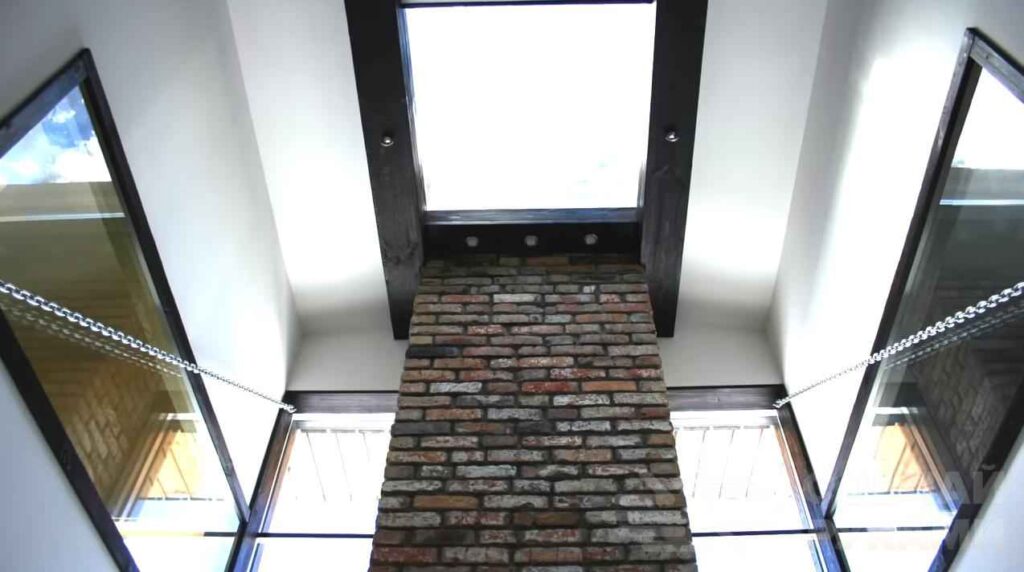

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

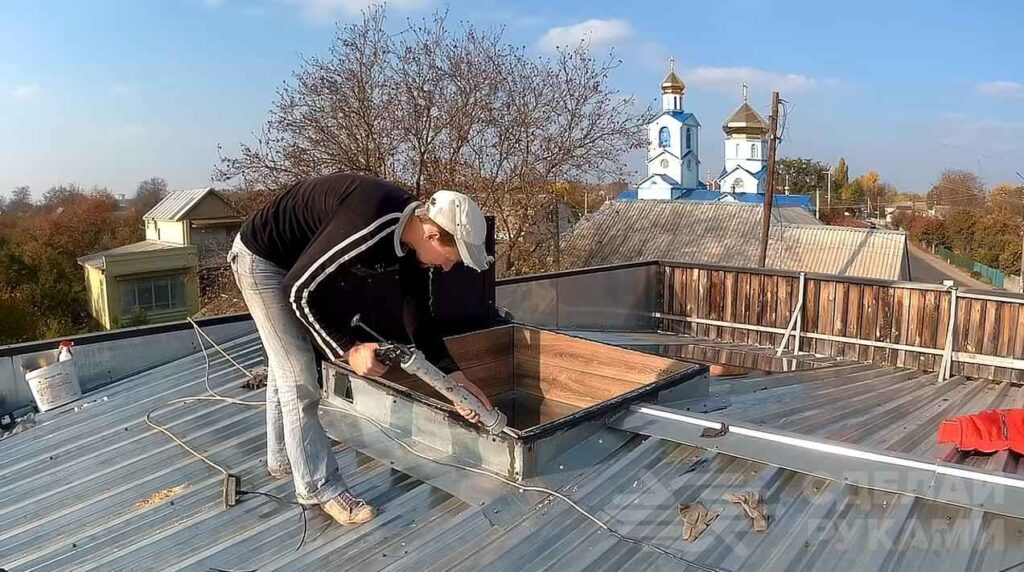

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

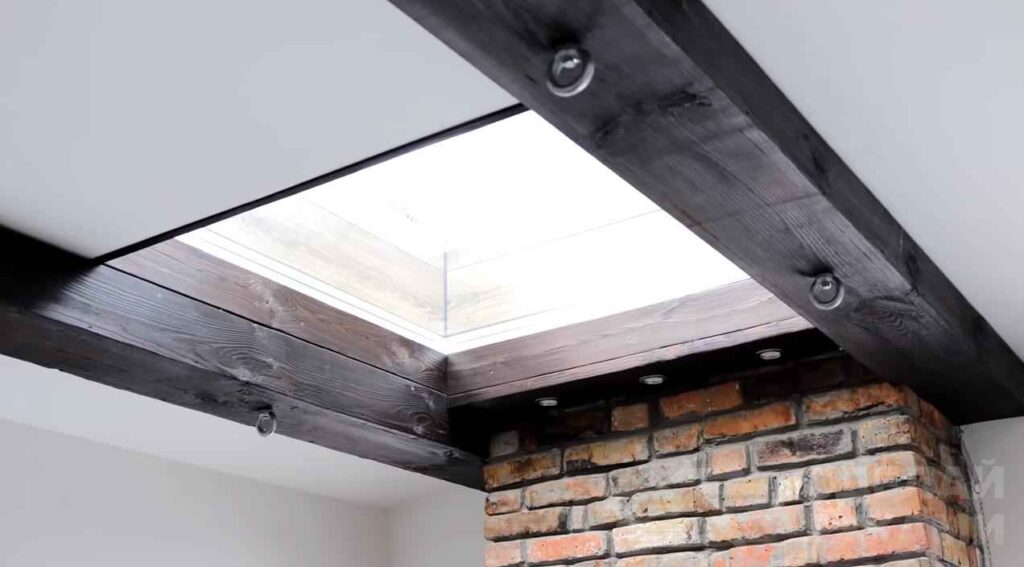

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Струбцина для домашней мастерской из обрезков арматуры

Следующий пост

Мини тележка из хлама для перевозки стройматериалов

Комментарии

Рубрики сайта
  • Авиация
  • Авто и мото
  • Армия и флот
  • Археология
  • Животные
  • Здоровье
  • Знаменитости
  • Игры
  • Интересное
  • Интернет и компьютеры
  • История
  • Космос
  • Криминал
  • Кулинария
  • Культура и искусство
  • Мода и стиль
  • Музыка
  • Наука и технологии
  • Новости
  • Общество
  • Охота и рыбалка
  • Политика
  • Природа
  • Психология
  • Путешествие и отдых
  • Развлечения
  • Религия
  • Родноверие
  • Рукоделие
  • Сад и огород
  • Самоделки
  • Спорт
  • Строительство и дизайн
  • Тайны и мифы
  • Экономика
  • Юмор, приколы
  • Песочница
Последние комментарии

У меня другая ситуация была немного, скучно стало мужу. Все не радовало, секса не хотел от.

…Не рекомендуется покупать творог в таких торговых точках, как: рынки; супермаркеты; не.

Я бы добавила в ваш список Слабикап. Хорошее же слабительное, в форме капель, и живот от н.

Живым на украине жить никто не хочет! )))).

Напишите приготовление каких блюд в тандыре вы хотели бы увидеть, я постараюсь их приготов.

Вегетарианство — это психическое заболевание.

Кто делал уже химчистку, подскажите, диван быстро потом сохнет.

Классно подорвались пуканы у анальных хомячков! )))).

Отличная коллекция. Было бы классно некоторые модели увидеть на дорогах. Фантазия у автора.

Я считаю, что следует откровенно поговорить с молодым человеком, а не сидеть в догадках, ч.

Набирающие популярность

Информационно-развлекательный сайт «Лабуда» — это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Монтаж окон в мансарде своими руками

Мансарда – жилое чердачное помещение, образуемое на последнем этаже здания, непосредственно под его крышей. Название пришло из французского языка, поскольку в России не было традиций устройства жилых чердаков. Наш суровый климат не позволял проживать в подкрышных пространствах, поскольку утеплить и отопить такое помещение не было никаких возможностей. В настоящее время многие чердаки переделываются в жилые помещения, что требует устройство оконных проемов . Своими руками соорудить такую конструкцию возможно, хотя для неподготовленного и неопытного строителя это может показаться сложным, поскольку к конструкции мансардных окон предъявляются высокие требования. Процесс установки мансардных окон своими руками весьма кропотлив и требует точного соблюдения технологии. Здесь ввиду ограниченности объема статьи будут рассмотрены основные принципы, которые следует учесть при самостоятельной установке подобных конструкций.

Виды окон

В настоящее время окна производят из различных современных материалов. Это может быть дерево, алюминий, а также пластик (имеющий другое название ПВХ). Деревянные рекомендуются для кабинетов, гостиных, спален. А пластик лучше подойдет для помещений с повышенной влажностью и агрессивной средой – ванных комнат и санузлов.

Разновидности мансардных окон, которые различают по разным параметрам, дают большой выбор. Например, по форме и конструктивным особенностям мансардные окна разделяют на:

    Прямоугольные или квадратные оконные проемы, классические, встроенные в кровлю под тем же наклоном.
  • Карнизные окна, устанавливаемые в мансардах с высоким пристенком, не позволяющим встроить стандартную наклонную конструкцию.

Выбор типа конструкции окна

Выбор конструкции, оконных проемов на мансарде также как и их количество следует делать на этапе проектирования и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов. Если же приходиться перестраивать уже существующую крышу, сооружая мансарду, то необходимо внимательно изучить устройство конструкции кровли. В старых постройках возможно и не удастся встроить раму желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. Поскольку наша тема изготовление мансардных окон своими руками, то посвятим основное внимание самой простой конструкции классического типа. Выбираем способ открывания окна https://www.youtube.com/watch?v=4lwYg9VfSk0

Требования к мансардным окнам

Технология установки мансардных оконных конструкций отличается от правил монтажа стандартных оконных проемов в фасадах зданий. На мансарде рама встраивается в сложную и многослойную конструкцию крыши и поэтому стеклопакет должен выполнять функции кровли:

  • не допускать проникновение осадков;
  • предохранять от ветра;
  • сохранять тепло;
  • не давать образования конденсата;
  • обеспечивать достаточную освещенность.

Окна должны легко открываться, чтобы проветрить помещение, иметь защиту от насекомых, а стекла максимально возможно защищать от проникновения ультрафиолета.

Важно!Мансардные окна должны иметь высокую прочность, чтобы выдержать порывы ветра и осадки. Также они должны поддерживать вентиляцию комнаты и при этом не нарушать эстетику и общий архитектурный облик здания.

Добиться своими руками исполнения всех перечисленных требований поможет только четкое следование инструкции по установке, которая должна быть приложена к комплекту поставки, а также выполнение рекомендаций специалистов и технологических норм и правил.

Расчеты и планирование расположения

Если приступаете к установке окон своими руками, уделите должное внимание расчетам. Просчитать размер планируемого оконного проема, можно, опираясь на нормативы соответствия площади окна и размера помещения. Это соотношение должно быть 1х10, т.е. 1 м2 окна должен приходиться на 10 м2 площади комнаты. При этом следует учитывать, что, чем выше расположен оконный проем, тем больше освещенности он дает. Однако очень высоко устраивать окошко нет смысла, поскольку оно не даст никакого обзора. Высота расположения проема зависит от угла наклона кровли. По нормативам рекомендуется установка окна, нижний край которого находится в пределах 0,8м-1,9м. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-razmeshheniya-mansardnyx-okon”]

Этапы монтажа

Как правило, инструкция, приложенная к приобретенному комплекту, подробно описывает процесс монтажа. И, следуя данным указанием, можно качественно провести установку своими руками, не имея богатого строительного опыта. Остановимся только на ключевых нюансах, влияющих на качество устанавливаемой конструкции. Технологический процесс монтажа оконных мансардных проемов состоит из нескольких последовательных этапов:

  • подготовительный, разметка и расчистка места под проем;
  • демонтаж стеклопакетов, оклада и фурнитуры и установка голой рамы;
  • утепление и изоляция конструкции;
  • монтаж водоотводящих желобов;
  • монтаж и фиксация оклада;
  • установка стеклопакета;
  • отделочные работы, установка откосов.

Подготовка к установке

Перед установкой делаем разметку с внутренней части помещения. Устанавливаются оконные проемы между стропилами крыши, поэтому отмеряем по 2-4 см с обеих сторон и освобождаем от балок пространство по размеру проема. Отметив нижнюю кромку, в соответствии с рекомендациями, отмечаем верхний обрез проема. Обрезаем гидроизоляцию кровли, оставляя по 20 см по периметру для нахлеста на раму будущего окна. Удаляем кровельный материал. Монтаж мансардного окна в готовую кровлю https://www.youtube.com/watch?v=zFE1yV0YT-s

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то следующим этапом следует навесить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку. Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по все длине периметра рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

Монтаж гидроизоляции мансардного окна https://www.youtube.com/watch?v=Lzmao1k-0wM

Завершающие этапы

Некоторые заключительные рекомендации для установки окон своими руками. Водоотводный желоб следует заводить под вырезанную гидроизоляцию и фиксировать его к обрешетке род небольшим углом, обеспечивающим стекание воды. Оклад монтируем в строгом соответствии с инструкцией производителя. Начинать установку следует от нижней части, стеклопакет устанавливаем в обратном порядке. В заключении устанавливаем откосы – нижний строго горизонтально, верхний – вертикально.

Важно!Важное замечание для самодельных конструкций: если ваше окно из дерева, не забудьте предварительно обработать конструкцию антисептиками (олифа, автол и т.п.), а также окрасить масляной краской.

Оценка статьи:

Загрузка… Сохранить себе в: Самодельные мансардные окна Ссылка на основную публикацию Самодельные мансардные окна Про Дизайн и ремонт частного дома — Krovli-Zabori.Ru wpDiscuzAdblock
detector

Как самому сделать мансардное окно в частном доме

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
