Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил, поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

Виды конструкцийВиды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбовУстановка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Изготовление рамы

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

Заключительные мероприятия

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Важные особенности при установке

Аккуратные ворота из профлистаАккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Видео

В видео подробно рассказывается о тонкостях сборки ворот из профнастила:

Фото

На фото изображены различные варианты ворот, изготовленных из профлиста:

Красивые ворота из профнастилаКрасивые ворота из профнастила

Откатные воротаОткатные ворота

Откатные из профнастилаОткатные из профнастила

Еще откатной вариантЕще откатной вариант

Распашные ворота

Распашные ворота

Ворота и калиткаВорота и калитка

Ворота из красивого профлистаВорота из красивого профлиста

Красивой формыКрасивой формы

На дачеНа даче

Под деревоПод дерево

С элементами ковки

С элементами ковки

Вид со двораВид со двора

Ворота на петляхВорота на петлях

Встроенная калитка в воротахВстроенная калитка в воротах

Схема

Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:

Чертеж конструкции воротЧертеж конструкции ворот

Чертеж конструкции ворот

Чертеж откатных воротЧертеж откатных ворот

Чертеж откатных ворот

Ворота с разных ракурсовВорота с разных ракурсов

Каркас воротКаркас ворот

Конструкция воротКонструкция ворот

Схема откатных воротСхема откатных ворот

Схема откатных ворот

Схема откатных ворот

Схема откатных ворот

Комплектация распашных воротКомплектация распашных ворот

kakpravilnosdelat.ru

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу. Выбор обусловлен качествами этого материала. Он прочный, долговечный, лёгкий, декоративный, недорогой и простой в монтаже. Чтобы изготовить ворота из профнастила собственными руками, достаточно минимального количества инструментов и комплектующих и нескольких свободных дней.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профлистаВорота из профлиста

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

  • долговечность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
  • небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
  • простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

  • необходимость свободного места для открывания;
  • вероятность стукнуть створкой автомобиль;
  • повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Выбор профнастила

Между собой профлисты различаются по толщине, степени прочности и высоте ребра.

  • «С» облегчённый и прочный оцинкованный стеновой лист с малой толщиной и высотой ребра. Самый распространённый вариант выбора;
  • «НС» более плотный профлист с большей высотой ребра, но и более тяжёлый;
  • «Н» массивный несущий профлист, использующийся для кровель огромной площади. Для ворот не подходит по причине большого веса и высокой стоимости.

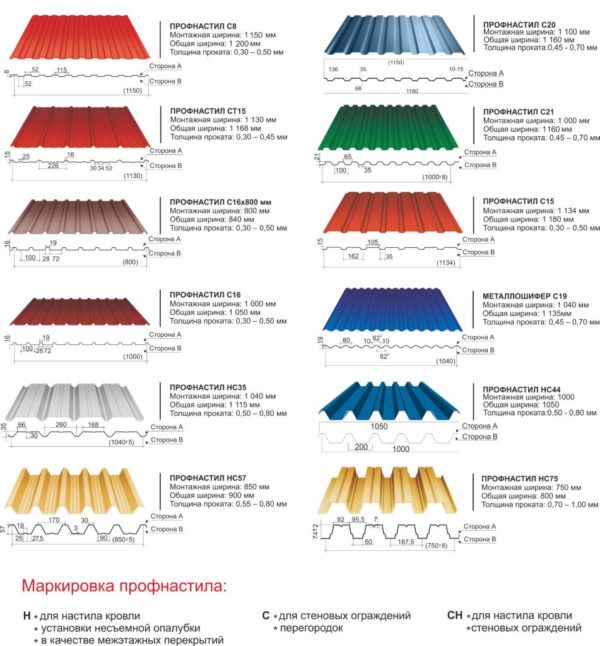

Виды профлистаВиды профлиста

В зависимости от вида и размера профнастил используют для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист марки С8 или С10. Число обозначает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста марки С будут весить от 25 до 40 кг, поэтому их легко можно навесить вдвоём, без использования специального подъёмного оборудования. В силу того, что одного профлиста на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Изготовление ворот из профнастила

Порядок действий по изготовлению ворот из профнастила обусловлен логикой строительства.

Чертежи и расчёт размера ворот

Наибольшее распространение имеют два варианта ворот из профилированного листа — распашные и откатные. Но если откатные ворота в домашних условиях изготовить сложно, то распашную конструкцию, состоящую из двух одинаковых частей, собрать вполне реально. Створки распашных ворот могут открываться наружу или внутрь. Калитку можно либо врезать в одну из створок, либо установить отдельно сбоку от ворот. Это зависит от наличия свободного пространства. Перед сборкой и установкой ворот необходимо нарисовать чертёж, на котором будут указаны точные размеры изделия.

Чертёж каркасаЧертёж каркаса

Чертёж каркаса распашных ворот с замерами поможет самостоятельно изготовить их

Схема должна включать:

  • ширину проёма;
  • количество стоек и их сечение;
  • глубину вкапывания опор;
  • чертёж каркаса с указанием всех длин;
  • положение калитки и её размеры;
  • место для петель;
  • место для замка;
  • место для засова;
  • элементы усиления и их длину.

Ворота из профнастила можно сделать без калитки, но тогда ими неудобно будет пользоваться.

Чертёж ворот без калитки 3×2 мЧертёж ворот без калитки 3×2 м

Если ворота небольшого размера и нетяжёлые, можно обойтись без калитки

Чаще изготавливают ворота из профнастила с отдельной или встроенной калиткой.

Схема распашных ворот с калиткойСхема распашных ворот с калиткой

Громоздкие и тяжёлые ворота подразумевают обязательное строительство калитки

Для создания распашных ворот из двух створок с калиткой из профлиста размером 3×2 м понадобятся следующие материалы:

  • профильная труба из металла 20×20×3 мм с квадратным сечением для формирования внутреннего обрамления створок ворот и основы калитки;
  • труба для опор квадратная 60×60×3 мм; для рамы створок 60×40×3 мм;
  • труба с квадратным сечением 40×40×2 мм для рёбер жёсткости каркаса;
  • стеновой профнастил с волной 15–21 мм. Можно взять как просто оцинкованный С8, так и лист с полимерным цветным покрытием — зависит от бюджета; нарезать листы лучше в мастерской, так как при кустарном раскрое по краям может пойти коррозия;
  • уголки и отливы;
  • петли — по две на каждую створку и две на калитку;
  • саморезы по металлу кровельные оцинкованные или под цвет профнастила;
  • саморезы для крепежа листов или шурупы-шестигранники;
  • заклёпки;
  • электроды для сварки диаметром 2–3 мм;
  • грунтовка для металлических изделий;
  • декор (если надо).

Подготовка инструментов для изготовления ворот

Для строительства ворот из профнастила понадобятся:

  • дрель;
  • сварочный инвертор;
  • болгарка;
  • шуруповёрт;
  • лазерный или любой другой уровень;
  • отвес;
  • ножницы по металлу;
  • краскопульт или кисти.

Сборка каркаса

Поскольку рама несёт на себе всю ветровую нагрузку, а жёсткость профнастила на кручение невелика, важно сделать раму как можно более надёжной. Рама ворот собирается на ровной поверхности размером хотя бы с одну створку ворот. Чтобы получились прямые углы, используют специальные точные угольники.

  1. Сначала делают заготовки из металла под углом 45 °.
  2. Каждую заготовку очищают от ржавчины и грязи при помощи щётки — насадки на дрель.Насадка на дрельНасадка на дрель

    С помощью специальной насадки на дрель заготовки очищают от ржавчины и грязи

  3. Тщательно промеренную раму из профильной трубы сначала наживляют, а потом сваривают в виде прямоугольника, а углы укрепляют уголками из стали для дополнительной жёсткости.Рама из профильной трубыРама из профильной трубы

    Рама из профильной трубы укрепляется стальными уголками

  4. Длинную сторону створки делят на три части и приваривают в этих местах перемычки, которые тоже укрепляют уголками, а потом к перемычкам приваривают петли ворот. Каркас сваривают не полностью, чтобы в случае перекоса отрегулировать по уровню. Засов приваривают на этапе сборки каркаса. Сварку осуществляют прихватами с шагом от 20 до 40 см. Сплошной шов не допускается, так как это может привести к деформации металла во время нагрева. Верхние углы сводят наискосок со срезом, чтобы избежать коррозии, а нижние — под прямым углом, встык, для проветривания.
    Петли воротПетли ворот

    Петли для ворот из профнастила могут быть не слишком большого размера, так как ворота нетяжёлые

  5. Зачищают сварные швы.Зачистка сварных швовЗачистка сварных швов

    Сварные швы очищают от шлака, чтоы лучше держалась краска

  6. Каркас обезжиривают бензином или растворителем.Растворитель для обезжириванияРастворитель для обезжиривания

    Перед покраской каркас обязательно обезжиривают

  7. Красят каркас в нужный цвет.

Дорожный просвет должен составлять не менее 5 см для асфальтированного покрытия и 15–30 см для грунтового. Если просвет получился слишком большим, то на него можно установить съёмную планку, снимающуюся в зимний период.

Видео: сборка каркаса ворот из профнастила

Если в створке запланирована калитка, то каркас собирается по-другому:

  1. В нужной створке создают каркас калитки размером 180×80 см.Каркас ворот с калиткой в створкеКаркас ворот с калиткой в створке

    Ширина калитки в створке ворот составляет не более двух третей ширины створки

  2. Петли смещаются к краям ворот.Петли с краю воротПетли с краю ворот

    Если калитка из профнастила расположена в створке ворот, необходимы прочные петли, способные удержать двойной вес

  3. Принцип сборки такой же, только профили используют меньшего размера.
  4. Ту створку, в которую будет врезана калитка, дополнительно укрепляют.Ворота с врезанной калиткойВорота с врезанной калиткой

    Створка ворот с врезанной калиткой укреплена дополнительной профильной трубой

Видео: сборка каркаса ворот из профнастила со встроенной калиткой

Обшивка рамы

Обшивку рамы осуществляют сразу же после сборки каркаса. Профлист можно крепить несколькими способами — прикрутить шурупами с шестигранной головкой или саморезами. Стыки дополнительно фиксируют заклёпками или саморезами. Предпочтительней саморезы, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с обеих сторон каркаса. Профлист необходимо закрепить и на перемычках.
Украсить обшивку можно коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Поскольку ворота из профлиста изрядно парусят, петли лучше выбирать дорогие, желательно на подшипниках. Сначала петли привариваются на каркас, а потом на опорную стойку, но можно и наоборот. Для тяжёлых ворот используется не менее 3 петель. Местоположение петли влияет на расположение створки в распахнутом состоянии. Если необходимо, чтобы створки открывались в обе стороны, к опоре петлю приваривают встык. Если в одну — то накладывают петлю на раму.

Врезка замков

Замки врезаются после навешивания створок. Различаются они по правилам установки и видам:

Обязательно приваривается труба для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки с замка. Можно также установить защёлку или запор.

Пошаговое руководство по установке ворот из профлиста

  1. Первым делом осуществляется разметка места для ворот.
  2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед вкапыванием опоры обрабатываются грунтовкой против коррозии.Ямы для столбовЯмы для столбов

    Ямы для столбов можно выкапывать вручную или с использованием бура

  3. Столбы устанавливаются по уровню и закрепляются бутом (битым кирпичом или камнями).
  4. В ямы заливается бетон в пропорции 5:3:1 (песок, щебень, цемент) и 25% воды. Раствор надо хорошо утрамбовать, чтобы он заполнил все полости.Раствор для укрепления столбовРаствор для укрепления столбов

    Раствор для укрепления столбов необходимо хорошо утрамбовать

  5. Следует выждать, пока бетон затвердеет (около 7 дней). Верхняя часть опоры закрывается от дождя.Рубероид для закрытия бетонаРубероид для закрытия бетона

    Для закрытия незатвердевшего бетона от дождя удобен рубероид — распространённый недорогой материал

  6. Подгонка уже готовых створок к стойкам. Для этого сооружаются специальные подставки из кирпичей, блоков или деревянных брусков. Сама створка выставляется строго по плоскости. На стойке отмечается место для нижней части петли, которая приваривается сразу же.Подгонка готовых створок к стойкамПодгонка готовых створок к стойкам

    Чтобы ворота стояли ровно, перед установкой нужно выставить створку и подложить под неё камень или кирпич

  7. Устанавливается фурнитура.Установка фурнитуры для ворот из профнастилаУстановка фурнитуры для ворот из профнастила

    Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь

Профлист хорош тем, что не требует покраски. Зато можно приобрести уже готовый материал, стилизованный под дерево или камень. Можно украсить ворота коваными элементами или другим декором — сверху или по полотну створок. Чтобы украсить ворота, можно фигурно обрезать верхний край, но потом его необходимо защитить профилем.
При желании профлист можно разрисовать специальными красками, устойчивыми к внешним воздействиям.
Свободно пользоваться воротами можно только через месяц после установки.

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать ворота из профилированного листа не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

legkovmeste.ru

Ворота из профлиста своими руками

При установке забора вокруг своего участка каждый заранее продумывает, какими будут ворота. Для самостоятельной сборки лучше всего выбирать простые конструкции из легких, но надежных материалов, монтаж которых не потребует специального оборудования и навыков. Оптимальный вариант – ворота из профлиста своими руками, так как собрать и установить их сможет даже начинающий мастер.

Ворота из профлиста своими руками

Ворота из профлиста своими руками

Содержание пошаговой инструкции:

Конструкция ворот

Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.

Ворота из профлиста и профиля

Ворота из профлиста и профиля

Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.

Ворота из профлиста

Ворота из профлиста

Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.

Изготовление распашных ворот

Изготовление распашных ворот

Изготовление распашных ворот

Процесс монтажа распашных ворот включает несколько этапов: составление чертежа и сборка каркаса, разметка и установка опорных столбов, крепление и обшивка створок. Отдельное внимание следует уделить обработке рамы и несущих столбов, так как это влияет на долговечность конструкции.

Для работы потребуются:

  • профлисты С8 или С10; Профнастил С8

    Профнастил С8

  • стальные уголки 50х50 мм;
  • трубы диаметром 80 мм;
  • рулетка;
  • оцинкованные саморезы;
  • болгарка и сварочный аппарат;
  • наждачная бумага;
  • антикоррозийный состав; Hammerite - антикоррозионная краска для металла

    Hammerite — антикоррозионная краска для металла

  • петли;
  • ручной бур; Ручной земляной бур

    Ручной земляной бур

  • щебень;
  • цемент и песок.

Шаг 1. Изготовление рамы

Схема каркаса распашных ворот

Схема каркаса распашных ворот

Сначала составляют чертеж: рисуют раму ворот, продумывают расположение распорок, ширину и количество створок ворот, другие параметры. Стандартная рама представляет собой прямоугольник с 2-3 поперечными или диагональными распорками. Ширина одной створки варьируется от 1 до 2 м, высота ворот равняется 1,5-1,7 м. Эти параметры могут изменяться в зависимости от ширины проема, высоты забора и вида ворот. Для изготовления рамы необходима ровная площадка минимум 2х2 м. Из труб толщиной от 2 мм и диаметром 40 мм варят прямоугольный каркас.

Варианты распашных ворот

Варианты распашных ворот

Трубы можно заменить профилем 40х20 мм или стальными уголками 50х50 мм. Углы каркаса должны получиться прямыми, иначе ворота будут перекошены.

Из труб меньшего диаметра делают 2 или 3 укрепляющие перемычки. Они могут располагаться вертикально, горизонтально или по диагонали рамы. Если ворота одностворчатые, количество перемычек увеличивается. По углам рамы и в местах крепления распорок можно приварить отрезки металлических прутьев, чтобы придать конструкции дополнительную жесткость. Часто в целях упрочнения каркаса по внутреннему периметру рамы приваривают металлические уголки.

Изготовление рамы

Изготовление рамы

Последними приваривают петли, после чего места сварки зачищают болгаркой, раму ошкуривают наждачной бумагой и грунтуют. Завершающий этап – окрашивание. Обшивать створки можно сразу или на завершающем этапе, когда каркас ворот будет установлен в проеме. Второй вариант более удобный, поскольку облегчает процесс монтажа.

Шаг 2. Установка столбов

Установка столбов

Установка столбов

Участок под ворота расчищают и выравнивают, размечают положение опорных столбов. Столбы необходимо вкопать на треть их длины, при этом следует учитывать, что надземная часть опор должна быть примерно на полметра выше, чем полотно ворот. Диаметр ям не нужно делать слишком большим, достаточно 20 см. Подготавливают стойки: железные трубы диаметром 80 мм очищают от ржавчины, обрабатывают антикоррозийным составом, нижнюю часть обмазывают битумной смесью.

Установка столбов

Установка столбов

На дно насыпают слой песка и щебня, опускают трубы и выставляют их по высоте и по вертикали. Чтобы они не сдвинулись во время бетонирования, по бокам устанавливают распорки из брусков или кирпич. Еще раз проверяют расположение стоек уровнем, затем забивают ямы щебнем на треть высоты и заливают до верха бетонным раствором. Распорки убирают через несколько часов, когда бетон немного упрочнится. Верх трубы обязательно закрывают заглушкой.

Установка столбов

Установка столбов

Чтобы выложить кирпичные столбы, копают ямы квадратной формы, заполняют их битым кирпичом, камнем и крупным щебнем, посередине вставляют стальную трубу небольшого диаметра или арматурные пруты. Они должны возвышаться над грунтом на 30-40 см. Заливают яму бетоном, а когда он высохнет, застилают основание куском рубероида.

Столбы

Столбы

К выступающей трубе приваривают еще одну на высоту столба и вокруг нее начинают выкладывать кирпич. На высоте 20 см от основания между кирпичами вмуровывают металлическую закладную со стороны проема, затем точно такую же крепят в верхней части столба. К этим закладным будут привариваться стойки ворот.

Видео — Столбы для ворот

Шаг 3. Крепление и обшивка рамы

Возле каждого столба кладут толстые бруски или кирпичи, опирают на них раму и выставляют по уровню. По петлям на раме определяют места крепления петель на столбах и приваривают их. Убирают подпорки и проверяют движение створок. Если конструкция движется легко, не скрипит, ничего не цепляет, можно приступать к обшивке. Для этого снимают раму, укладывают ее на ровную поверхность и подрезают профлисты по размеру ворот. Укладывают лист от угла, вкручивая саморезы в углубление волны.

Распашные ворота

Распашные ворота

Закончив с полотном, прикручивают ручки, вставляют замок, крепят декоративные элементы. Готовые ворота снова навешивают на столбы и проверяют легкость хода. Чтобы укрепить конструкцию и защитить ее от ветровой нагрузки, несущие столбы рекомендуется соединить вверху металлическим профилем или балкой. На этом установка ворот считается завершенной.

Изготовление откатных ворот

Откатные ворота консольного типа из профлиста пользуются большим спросом. Многие предпочитают изготавливать и монтировать их самостоятельно, что совсем не трудно. Для сборки таких ворот помимо стандартного набора материалов понадобится профилированная балка, специальные роликовые тележки и дополнительная фурнитура. Кроме того, вдоль линии движения ворот сооружают фундамент.

Шаг 1. Сборка рамы ворот

Сборка рамы производится практически так же, как и для распашной конструкции. Отличие в форме каркаса – это прямоугольник с выступающей на 1,5 м основой и тремя вертикальными перемычками.

Верхний угол прямоугольника и конец выступающей нижней трубы соединяют прямым профилем

Верхний угол прямоугольника и конец выступающей нижней трубы соединяют прямым профилем

Сварочные швы зачищают, поверхность рамы ошкуривают и протирают от пыли, покрывают средством от коррозии. После этого раму нужно покрасить, а пока она сохнет, выполняют подготовку проема.

Изготовление откатных ворот из профнастила

Изготовление откатных ворот из профнастила

Готовый каркас с установленной калиткой и роликами для открывания

Готовый каркас с установленной калиткой и роликами для открывания

Шаг 2. Заливка фундамента

Вдоль внутренней линии забора, начиная от угла проема, копают траншею для фундамента. По краям глубина траншеи должна достигать 1,7 м, среднюю часть выкапывают на глубину 50 см. Берут стальной швеллер №10 и приваривают к его основанию металлические пруты. Каркас из прутов имеет П-образную форму.

На дно траншеи засыпают песок и щебень, сверху устанавливают конструкцию из швеллера и арматуры так, чтобы верх балки находился вровень с поверхностью грунта. Проверяют расположение швеллера по горизонтали и заливают траншею бетоном. На упрочнение фундамента уходит не менее 5 суток.

Видео — Автоматические откатные ворота

Шаг 3. Установка рамы

Откатные ворота из профнастила — вид изнутри

Откатные ворота из профнастила — вид изнутри

К швеллеру приваривают роликовые тележки: первая устанавливается в 20 см от края проема, вторая в конце швеллера. К раме крепят несущую балку, затем ворота поднимают, устанавливают на подпорки из бруса и соединяют балку с тележками. Затем устанавливают концевые ролики, улавливатель и поддерживающую скобу. Закрепив все элементы, проверяют движение рамы по направляющей балке. Если конструкция скользит легко, раму можно обшивать. Профлисты крепят точно так же, как и на распашные ворота, прикручивая материал саморезами к основе. После закрепления обшивки ворота еще раз проверяют на легкость хода.

Видео — Изготовление откатных ворот

Видео — Ворота из профлиста своими руками

svoimi-rykami.ru

Ворота из профнастила своими руками чертежи, схемы, инструкция

Содержание статьи:

  • 1
    Установка ворот из профнастила своими руками
  • 2
    Реальный пример изготовления ворот из профлиста
  • 3
    Проекты ворот из профлиста

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.


Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео


Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.


Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

thewalls.ru

как сделать распашные ворота с калиткой?

Ворота и заборы

Ворота и калитка являются логичным завершением конструкции забора вокруг земельного участка. С распространением заборов из профилированного листа (профлиста) возникла необходимость и конструирования ворот из этого материала. Однако даже если забор изготовлен из других материалов – кирпича, досок, бетонных плит, ворота из профнастила будут смотреться органично. Кроме этого, такие конструкции относительно недороги и просты в изготовлении.

1

Что нам понадобится – готовим материалы и инструменты

Для изготовления своими руками ворот с калиткой из профнастила первым делом необходимо выполнить чертеж. Он необходим для того, чтобы указать при покупке точные размеры, по которым работники магазина отрежут необходимые элементы. Однако все отрезки нужно приобретать на 5% длиннее, так как возможны изменения в проекте по ходу работ. Итак, нам понадобятся:

  1. 1. Металлический профиль квадратного сечения 80×80 мм или 100×100 мм толщиной 3–5 мм для изготовления опорных столбов.
  2. 2. Металлический профиль квадратного сечения 50×50 мм или 60×40 мм, из которого изготовим каркас ворот и калитки.
  3. 3. Металлические уголки (косынки) с меньшей стороной 150 мм для усиления каркасов в углах.
  4. 4. Отрезки профнастила выбранной длины.
  5. 5. Навесные усиленные петли для ворот.
  6. 6. Цемент марки М400, щебень, песок.
  7. 7. УШМ (болгарка) с диском по металлу, дрель, сварочный аппарат, молоток, лопата или ямобур, стусло, строительный уровень, рулетка.
  8. 8. Электроды, саморезы кровельные, краска по металлу для наружных работ.

По ходу работ по изготовлению ворот могут пригодиться и некоторые другие материалы, но они в большинстве случаев всегда имеются на стройплощадке.

Согласно строительным нормам ширина ворот для движения легкового транспорта должна быть не менее 3,5 метров, ширина калитки – 80 см. Однако рекомендуем изготавливать распашные ворота шириной не менее четырех метров. В таком случае в них гарантированно пройдет грузовой автомобиль.

2

Устанавливаем опорные столбы в фундамент

Для того чтобы ворота из профнастила надежно держались и не были подвержены перекосам, необходимо основательно закрепить опорные столбы, которые должны быть изготовлены из металла достаточной толщины. Именно поэтому рекомендуется для этих целей применять квадратный профиль толщиной не менее 4 мм. Такому материалу не страшны механические нагрузки, которые при сильном ветре из-за парусности ворот очень существенны.

Столбы необходимо хорошо забетонировать. Для этого при помощи ямобура или лопаты копаем яму глубиной не менее 120 см и диаметром 20–30 см. На дно ямы насыпаем слой щебня толщиной 20 см и тщательно его утрамбовываем. Высота профиля над поверхностью произвольная, все зависит от высоты забора и пожеланий хозяина, однако есть одно правило: столбы должны быть ниже полотна готовых ворот на 5–10 см.

Перед установкой столбов желательно наварить на тот их край, что будет находиться в земле, металлические уголки или куски труб перпендикулярно профилю. Это придаст дополнительную прочность после затвердевания бетона.

Столбы с наваренными элементами опускаем в подготовленные ямы и выставляем строго по уровню. Для того чтобы закрепить их в одном положении, можно применить один из следующих способов:

  1. 1. При наличии уже установленных и надежно зафиксированных соседних столбов для забора привариваем поперечные перекладины от них к устанавливаемой опоре, строго контролируя уровнем вертикаль.
  2. 2. Временно привариваем сверху опорных столбов горизонтальную планку, соединяющую оба столба для ворот и столб для калитки. Для фронтальной устойчивости временно привариваем с обеих сторон обрезки металлического уголка или трубы, которые нижним концом упираются в землю.
  3. 3. Привариваем к каждой опоре 3 отрезка, которые упираются в землю в виде треноги.

Для наилучшего контроля вертикальности опорных столбов кроме контроля уровня необходимо также замерить расстояние между ними снизу у земли и сверху, в самой высокой точке. Оно должно быть точно одинаковым.

Убедившись, что все опоры выставлены ровно в обеих плоскостях, заливаем их бетоном. Он изготавливается следующим образом.

  1. 1. Берем 1 часть цемента марки М400, смешиваем с небольшим количеством воды и тщательно размешиваем.
  2. 2. В получившееся «молочко» добавляем 1 часть щебня и снова тщательно перемешиваем.
  3. 3. Добавляем в полученную смесь еще одну часть щебня и две части песка. Массу перемешиваем до нужной консистенции, при необходимости добавляя воду. Бетон готов.

После того как фундамент столбов залит, до монтажа ворот он должен набрать не менее 50% прочности. Это занимает до 7 дней в сухую теплую погоду и до 14 дней в сырую погоду или заморозки.

3

Как правильно изготовить каркас?

Каркас для ворот изготавливаем из прямоугольного металлического профиля сечением 50×50 мм или 60×40 мм и толщиной стенок 2–3 мм. В зависимости от личных предпочтений он может быть выполнен различными способами:

  1. 1. Внутренние перемычки расположены горизонтально.
  2. 2. Внутренние перемычки расположены под углом от центра или по диагонали.
  3. 3. Перемычки отсутствуют, вместо них применяются угловые распорки. Этот вариант рекомендуется применять, если высота створок не превышает 130 см, а длина створки – не более 1,5 м.

Кроме того, возможен вариант, когда калитка изготавливается не отдельно сбоку от ворот, а является частью одной из створок. В таком случае внутренние перемычки будут иметь индивидуальный, зависящий от каждого конкретного случая, рисунок.

Изготовление створок начинаем с замеров расстояния между опорными столбами. Из полученного расстояния нужно вычесть 10 мм, и затем результат разделить на два. 10 мм – это суммарный зазор, который будет присутствовать между элементами ворот, по 3 мм между створками и опорными столбами и 4 мм между обеими створками.

От металлического профиля рулеткой отмеряем отрезки необходимой длины и отпиливаем при помощи болгарки под углом 45 градусов, предварительно наметив линию отреза, используя стусло. Также под 45 градусов торцуем второй конец профиля. Аналогичным образом поступаем с профилями, которые будут являться вертикальными элементами каркаса ворот. Можно также использовать вариант соединения элементов встык, без запиливания углов профиля, но такой способ не обеспечивает надежную стыковку профилей.

Далее необходимо выбрать идеально ровную поверхность, на которую помещается хотя бы одна створка целиком. Готовые элементы рамы, а их четыре, укладываем в том виде, в котором они будут висеть на столбе. При помощи строительного угольника выставляем ровно углы каркаса, затем проверяем раму по диагонали. Обе диагонали должны быть абсолютно одинаковы. При помощи сварки временно соединяем швы во всех четырех углах. Соединение должно быть «капельным», то есть в одной точке шва, чтобы рама все еще могла деформироваться под некоторым усилием.

Через пару минут, когда места сварки остынут, необходимо снова замерить все размеры каркаса. Особенно важны в данном случае диагонали. Если их длина разная, то нужно осторожно, при помощи молотка выровнять значения до абсолютно одинаковых. Убедившись, что размеры соответствуют норме, можно приступать к окончательной сварке швов. Работа производится сначала с лицевой стороны, а после остывания – с внутренней. После этого провариваются поперечные швы. После окончания сваривания профилей необходимо в углах рамы приварить металлические уголки – косынки. Они изготавливаются из листовой стали толщиной 2–3 мм. Приваривать необходимо сплошным швом для увеличения жесткости конструкции.

4

Изготавливаем перемычки створок и засовы

Следующим этапом является изготовление и установка внутренних перемычек в каркас створок. Они одновременно служат ребрами жесткости, которые упрочняют всю конструкцию, и опорой для закрепления профлиста. Проще всего изготовить горизонтальные перемычки, которые делят площадь створки на две части. Однако для лучшей жесткости целесообразно изготовить диагональные планки. Работы производим поэтапно:

  1. 1. Измеряем внутреннее расстояние от одной стороны рамы до другой при помощи рулетки.
  2. 2. Отмеряем от заготовки отрезок необходимой длины и отрезаем болгаркой.
  3. 3. Делим высоту рамы пополам и отмечаем карандашом.
  4. 4. Устанавливаем перемычку между отмеченными точками и привариваем сначала временно, затем, проверив правильность установки, капитально.

Диагональные перемычки изготавливать несколько сложнее. Чтобы было проще измерить и начертить линию отреза, нужно положить заготовку профиля под раму по диагонали. Причем рабочие стороны отреза, то есть плоскости отрезов, должны полностью лежать на горизонтальных элементах рамы. По внутреннему контуру рамы отчерчиваем заготовку и отрезаем по готовым линиям. После этого привариваем перемычку способом, аналогичным вышеописанному.

В случае если по плану калитка будет встроена в створку ворот, необходимо сначала изготовить каркас калитки, который должен быть меньше внутреннего размера каркаса ворот на 3 мм сверху и снизу. Ширину калитки в таком случае можно сделать 60 см. Этого вполне достаточно для свободного прохода человека, а для перемещения габаритных грузов можно открыть ворота. Когда каркас калитки готов, его также нужно усилить поперечным профилем, здесь вполне достаточно одного горизонтального элемента.

После изготовления рамы калитки измеряем ее ширину по наружным сторонам. Полученное значение отмеряем от вертикального элемента створки ворот, добавляем 8 мм для зазоров и на этом расстоянии привариваем вертикальную поперечную планку. В оставшейся площади створки необходимо также установить перемычки, причем в этом случае обязательно по диагонали, а лучше, если их будет 3 – одна горизонтальная посередине и две диагональные в верхней и нижней части соответственно. К раме калитки также необходимо приварить металлические косынки по углам.

Для того чтобы закрепить к раме профлист, необходимо также наварить на нее металлические полосы или профили меньшего размера по всему периметру створок. Иногда от этого отказываются, прикручивая профнастил прямо к раме, по большому счету это не играет особой роли и зависит от предпочтений хозяина. Заметим, что такой вариант обязателен для откатных ворот.

Закончив работы по изготовлению рам створок ворот и калитки, необходимо изготовить и приварить к ним затворы. Причем для ворот необходимо сделать два горизонтальных затвора и по одному на створку вертикальных. Для калитки достаточно одного горизонтального. Затворы изготавливаются из металлического прута диаметром не менее 12 мм или трубы диаметром 18–20 мм и проушин соответствующего размера. Длина горизонтальных затворов ворот должна быть не менее 60 см, но целесообразно использовать 1 м и более, тогда сильный ветер не станет особой проблемой для ворот, которые обладают немалой парусностью. Длина вертикальных затворов зависит от высоты створок над уровнем земли.

После окончания сварочных работ все швы необходимо обработать при помощи напильника, проверить швы на целостность, наличие сколов или трещин. При выявлении таковых – проварить поврежденное место еще раз.

5

Устанавливаем створки на столбы

Для того чтобы металлические ворота с калиткой висели ровно, открывались без заеданий и закусываний, необходимо их тщательно отцентровать. Для этого нужно произвести следующее:

  1. 1. При помощи подручных материалов (кирпичей, досок) изготавливаем временные подставки высотой, соответствующей высоте нижнего уровня рамы, по одной у опорных столбов и одну посредине проема будущих ворот.
  2. 2. На импровизированные стойки укладываем ровную доску на всю длину проема.
  3. 3. Готовые рамы устанавливаем на доску и выравниваем относительно внешней стороны столбов.
  4. 4. Под рамы с обеих сторон на доску подкладываем небольшие плоские предметы одинаковой толщины в 5 мм. Это могут быть кусочки фанеры, тонкой доски и т.п.
  5. 5. Между створками ворот также подкладываем подобные обрезки сверху и снизу.
  6. 6. Когда центровка завершена, намечаем месторасположение навесных петель на опорных столбах и створках ворот. Необходимо помнить, что половина навесной петли со штырем крепится к столбу, а с отверстием – к створке.
  7. 7. Точечно привариваем навесы в обозначенных местах на обеих створках.
  8. 8. После остывания сварки проверяем качество открывания створок. Процесс не должен сопровождаться большим усилием и скрипом. Если для открытия створок требуется приложить силу, значит, навесы приварены неровно и их требуется отрезать при помощи болгарки и приварить заново.
  9. 9. Если створки открываются нормально, снимаем их и капитально привариваем навесы на опорах и к каркасу створ.

После остывания сварки створки вешаются на штатные места, и процесс открытия-закрытия проверяется еще раз. При качественно выполненной работе ворота должны быть на одном уровне и открываться легко, без особых усилий. Все сварочные швы навесных петель также зачищаются при помощи напильника или болгарки, после чего готовые изделия можно снять и покрасить. Предварительно нужно наметить на поверхности земли места, в которые будут входить вертикальные нижние запоры распашных ворот. На этом месте необходимо вбить или забетонировать в землю отрезки труб с внутренним диаметром немного большим, нежели диаметр штырей запоров.

6

Заключительный этап – закрепляем профлист

После высыхания краски створки ворот устанавливаем на их штатное место. Поверх ворот от края до края необходимо натянуть веревку, по которой будем выравнивать профлист. Его закрепление осуществляется кровельными саморезами такого же цвета, как и профлист. Чтобы избежать деформации материала при открывании-закрывании ворот, необходимо использовать крепеж в каждой волне сверху и снизу листа, а также посредине по поперечной планке.

Закрепление лучше производить вдвоем, так как необходимо одновременно контролировать высоту листа по уровню сверху и осуществлять работу по закреплению. Чтобы процесс вкручивания саморезов был несложным, в точках крепления необходимо просверлить отверстия диаметров 3–4 мм при помощи дрели и сверла по металлу. В местах навесных петель в профлисте необходимо сделать вырезы во избежание закусывания материала при открывании.

obustroen.ru

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

dekormyhome.ru

Как сделать ворота из профнастила своими руками

В последние годы все чаще владельцы загородных домов выбирают ворота из профнастила для своих участков вместо привычных надежных цельнометаллических ворот. Это связано с целым рядом причин:

  • Большая прочность и несущая способность, что позволяет металлическому профилированному листу выдерживать весьма значительные статические и динамические (в том числе и ветровые) нагрузки.
  • Высокая стойкость к коррозии и другим внешним воздействиям, достигаемая нанесением на поверхность металла эффективных современных защитных покрытий. Следствием этого является и долговечность конструкций из профнастила, срок службы которых может достигать 40-50 лет.
  • Небольшая толщина и вес профилированного листа, а, следовательно, простота и легкость его транспортировки, обработки и монтажа. Изготовить и установить ворота из профлиста своими руками под силу даже человеку, не имеющему специальных навыков и опыта.
  • Невысокая стоимость и отличные декоративные качества.

Благодаря перечисленным выше достоинствам, даже самодельные ворота из профнастила с ярким и нарядным полимерным покрытием украсят любой участок значительно лучше цельнометаллических. А если обратится к профессионалам и добавить кованые элементы — то такие ворота станут своеобразной визитной карточкой вашего загородного дома. При этом изготовление их обойдется сравнительно недорого.

  • Ворота из профнастила своими руками — предпочтительная конструкция
  • Как сделать ворота из профлиста — пошаговая инструкция

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

  • легкость автоматизации;
  • минимальные усилия для открытия в условиях обильных снегопадов;
  • нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Как сделать ворота из профлиста — пошаговая инструкция

Перед тем, как сделать ворота из профнастила, необходимо выбрать их конструкцию и рассчитать количество материалов, необходимых для их изготовления. Для этого можно нарисовать эскиз каркаса с учетом выбранной конструкции и размера проема ворот. В нашем случае — это распашные ворота

На рисунке изображен наиболее простой вариант каркаса ворот без горизонтальных и диагональных ребер. Их можно не устанавливать потому, что сам профилированный лист, благодаря ребристой форме поверхности, имеет высокую собственную продольную жесткость.

Перед тем, как построить ворота из профнастила, необходимо сделать каркас. Для изготовления рамы каркаса нужно использовать профильную трубу сечением 60х40 или 40х20 (в зависимости от выбранного размера ворот). Длину трубы находим по простой формуле L=3a+6b+6c.

Крепление профилированного листа можно выполнить прямо к раме каркаса. Но лучше для этой цели приварить к ней специальную полосу. Эта же полоса закроет щели на притворах калитки и ворот. Кроме того, ее установка увеличит жесткость всей конструкции. Используем для этой цели стальную полосу размером 40х4 или 25х4 мм. Длина полосы равняется L=2a+4b+2c+6d.

Если столбы ворот еще не установлены, размер ворот можно немного изменить с учетом ширины профнастила и необходимого нахлеста между листами. Это поможет избежать необходимости подрезки профлиста при установке. Рассчитав количество металлических труб и профнастила, выбираем декоративные кованые украшения, петли, вертикальные запоры и замок для калитки.

Перед тем, как сварить ворота из профнастила, выбираем ровную площадку с твердым основанием. На ней, используя правило трех чисел 3-4-5, наносим контуры створок ворот. Этот метод дает большую точность, чем обычный слесарный угольник.

Суть правила в следующем. Отметив на поверхности один из углов створки, шнуром размечаем первую линию и наносим на ней 3 одинаковых отрезка любой длины. Затем этим же шнуром наносим вторую линию под углом приблизительно 90° к первой. На ней отмечаем 4 отрезка такой же длины. Если при этом получился действительно прямой угол, расстояние между крайними точками разметки на обеих линиях будет равно длине 5 отрезков.

После разметки всех углов створки ворот, проверяем ее точность замером длины диагоналей. Если диагонали равны, то у нас получился правильный прямоугольник. Далее делаем ворота из профнастила.

Разметку металлических труб каркаса нужно производить очень точно. Ошибка даже в один миллиметр на длине створки ворот может создать недопустимый перекос. Углы профилей каркаса с помощью шлифмашинки обрезаем строго под углом в 45°. Разложив подготовленные грани каркаса по линиям разметки, собираем раму ворот на прихватках. Снова проверяем диагонали и окончательно свариваем створку ворот.

После сваривания углов рамки створки ворот проверяем, не деформировались ли металлические профили. Углы каркаса должны плотно прилегать к поверхности площадки. Для большей жесткости, в углах каркаса можно приварить треугольники листовой стали толщиной 3 мм. Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила.

Заранее, перед тем, как изготовить ворота из профнастила, нужно приобрести:

  1. Петли для крепления полотен.
  2. Замок для калитки.
  3. Вертикальные запоры для створок ворот.

На следующем этапе выполняем их установку.

Для замка на калитке лучше всего сделать отдельный, закрытый с двух сторон, отсек. Сам замок устанавливаем согласно инструкции изготовителя. Для установки петель на площадке раскладываем готовые створки и столбы ограждения. Зазор между створками и между створками и столбами не должен быть больше 2-3 мм.

Если столбы ворот уже установлены, раму ворот устанавливаем на подставки строго вертикально и прихватываем петли. Проверяем открывание и закрывание створок, если перекосы отсутствуют — окончательно закрепляем петли электросваркой.

Вертикальные запоры устанавливаем на наружной грани каркаса. В тех местах, где стержни запоров упираются в бетонную поверхность въезда, с помощью перфоратора просверливаем отверстия, в которые вставляем отрезки стальных труб необходимого диаметра.

Еще раз пробуем, как открываются и закрываются створки ворот, проверяем работу замка на калитке и легкость движения вертикальных запоров. Если все в порядке, зачищаем все сварочные швы электрошлифмашинкой, грунтуем и окрашиваем каркас ворот. Перед грунтовкой привариваем к каркасу кованые декоративные детали.

После высыхания лакокрасочного покрытия приступаем к установке обшивки из профлиста. Профилированный лист крепим с помощью кровельных саморезов с головками, окрашенными в цвет выбранного профнастила. Листы монтируются с вертикальным нахлестом в одну волну.

После завершения последней операции, ворота из профнастила готовы. Теперь вы можете с гордостью показать их своим друзьям и соседям.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
