Замок из глины своими руками – как сделать мягкую и твердую отмостку своими руками

как сделать мягкую и твердую отмостку своими руками

Что это такое

Глиняный замок для колодца — это слой утрамбованной глины, который укладывается вдоль бетонных колец водопроводной шахты и предотвращает попадание дождевых или сточных вод внутрь. Он фактически является гидрозатвором.

Преимущества и недостатки

К плюсам можно отнести:

1. Надежный и эффективный гидроизоляционный материал. Не зря на глубине, где залегает глиняный пласт, практически нет грунтовых вод.
2. Очень малая стоимость.
3. Можно соорудить самому.
4. Простота конструкции.
5. При правильном устройстве сооружение прослужит долго, его не придется ремонтировать и следить за ним.

Однако имеются и некоторые недостатки:

1. Процесс монтажа достаточно трудоемкий и долгий.
2. Не каждая глина подойдет для затвора.
3. Если она не просохла как следует, то во время морозов вспучится и образуются трещины.
4. При плохой трамбовке материал имеет свойство садиться, это приведет к образованию ямы вокруг шахты.

Когда и для чего нужно такое устройство

Глиняный замок вокруг колодца нужен, если на земельном участке существует риск возникновения заболоченности или обилия верховодки в весенний и осенний период.

Чтобы водоносный источник из бетонных колец не засорялся грунтом и мусором, который несет за собой дождь, а также верхние слои грунтовых вод, мало герметично заделать швы между кольцами. Необходимо обеспечить дополнительную гидроизоляцию.

Какая глина подходит

Не каждая подойдет для затвора. Выбирать сырье нужно по нескольким параметрам:

• Она должна быть очень жирной.
• В ней не могут содержаться песок, известь.
• Похожа на пластилин.
• Если ее растереть, то на ладонях не будет песчинок. Кусок останется единой массой.

Лучший способ проверить состав сырья — слепить из нее шарик и оставить на солнце высыхать. Жирная потрескается и станет жесткой. Шарик с содержанием песка и примесей останется в неизменном виде, на его поверхности будут блестеть песчинки.

Как улучшить

1. Замочить в воде на несколько суток. Данная мера позволит ей набрать достаточное количество влаги и стать более податливой для работы.
2. Замочить в воде, но оставить при этом на улице на всю зиму. После того как она пролежит на морозе, а затем оттает, глина станет похожа на настоящий пластилин.
3. Добавить в сырую глину гашенную известь в соотношении 20% к 100%.

Чем можно заменить

Единственная замена такого сырья — это суглинок. Он очень похож по составу, однако есть и ярко выраженные отличия. Во-первых, суглинок располагается выше слоя глины, тем более жирной. Во-вторых, в состав суглинка входят еще мелкий гравий, и даже в некоторых случаях речной ил, а сама глина не такого хорошего качества.

Если говорить о полной замене грунта как гидрозатвора, то здесь можно предложить использование мягкого гидроизоляционного материала.

Нельзя применять нефтесодержащие, битумные материалы, так как в земле битум разлагается и может попасть в ствол шахты с водой.

Как правильно сделать своими руками

После того как колодец смонтирован, можно приступать к обратной засыпке грунтом. Нельзя закапывать его полностью. Необходимо оставить два верхних кольца незакопанными, это примерно 180 см от верхнего уровня земли до дна замка. Если источник уже закопан, то придется выкопать траншею вокруг него глубиной 180-200 см и шириной не менее 20 см.

Теперь можно приступать к формированию слоев. Затвор укладывают поэтапно, по 20-30 см за раз. Каждый слой трамбуется специальным инструментом. Недостаточно просто потоптать ее ногами, так как в ней останется воздух, который затем заполнится водой. Для уплотнения используется самодельная клин-баба — это широкое бревно примерно 150 см в высоту и диаметром 25-30 см с приделанными вверху ручками.

Глиняный замок состоит из двух частей:

• Внутренняя часть – это прилегающая непосредственно к бетонному кольцу глина, с другой стороны прижатая грунтовым отвалом.
• Внешняя (видимая) часть расположена на уровне земли, возвышаясь над грунтом на 20-30 см. Также нельзя забывать про уклон от колодца в сторону. Это нужно, чтобы вода во время дождя стекала за пределы замка.

В районах с суровым климатом и резкими перепадами температур затвор с высоким содержанием влаги может замерзнуть, и тогда его вспучит, он потрескается и начнет расширяться, выдавливая кольца шахты внутрь ствола, смещая стыки.

Впоследствии каким бы герметичным ни был источник, в него начнет проникать грунт и верховодка, что, в свою очередь, приведет к ухудшению качества воды. Чтобы этого не произошло, необходимо добавить компрессионный слой.

На дно замка засыпается слой глины 15-20 см, затем между глиной и бетонным кольцом засыпают песчано-гравийную смесь. Так образуется сыпучая прослойка между бетоном и глиной. В зимний период, когда грунт начнет гулять, песок снимет напряжение, создавшееся в результате расширения влаги, и колодец останется на своем месте.

Важно: после сборки колодца верхние стыки обязательно нужно заизолировать специальным гидроизоляционным материалом, на крайний момент хотя бы замотать полиэтиленовой пленкой.

Ремонт и восстановление от грунтовых вод

Иногда при неправильном монтаже, в следствие долгой эксплуатации затвор приходит в негодность, и в ствол шахты начинает проникать грязная вода.

Если в ходе осмотра выяснилось, что гидрозатвор не справляется, то его можно отремонтировать. Когда верхняя часть замка отслоилась и между глиной и кольцом, а также в грунте появилась щель, — значит, колодец дал усадку, можно обойтись ремонтом верхней части. Для этого нужно выкопать и убрать глину до утрамбованного участка. Еще раз утрамбовать слой и снова засыпать нужное количество. Для ремонта лучше использовать новую глину, более жирную, чем была.

Если же в шахте видно, что через стыковые соединения протекает грунтовая вода, то ремонту подлежит весь замок целиком. Тут придется все делать заново. Полностью выгребать глину из траншеи и засыпать в нее новую. Конечно, можно попробовать использовать старую, но в этом случае ее необходимо хорошенько обработать (вымочить в воде, смешать с гашенной известью).

Что такое отмостка: какие виды бывают

После установки гидрозатвора остается открытым вопрос отвода ливневых вод от ствола шахты.

Отмостка — это конструкция вокруг колодца, обустроенная уклоном от кольца в сторону. Она бывает из твердого и мягкого материала.

Твердый:

Мягкий:

• специальная гидроизоляционная пленка;
• бикрост, рубероид;
• полиэтиленовая пленка повышенной плотности.

Плюсы, минусы мягкой и твердой

Между мягкой и твердой имеется принципиальное отличие. Вторая имеет вид плиты, первая, наоборот, вовсе не видна.

У бетона и глины структура, поддающаяся вспучиванию при морозе.

Мягкая, напротив, не деформируется.

Также при усадке земли вокруг колодца твердая отмостка не просядет, а между бетоном и землей образуется щель, которую сразу не будет видно. Со временем в нее попадет верховодка, грунт. Попадание в ствол кольца может испортить качество воды.

Мягкая при естественной усадке грунта сразу покажет, в каком месте это происходит, соответственно, можно вовремя принять меры по исправлению ситуации.

Как сделать твердую отмостку: инструкция

Ее делают на глиняном основании и на подсыпанном песке.

1. Для этого выкапывают по всей окружности кольца траншею шириной в 1,5-2,5 метра и глубиной 20-30 сантиметров.
2. На дно ямы подсыпают песок, мелкий гравий.
3. Если в основании уже лежит затвор, то бетон можно укладывать прямо на трамбованную глину.
4. Перед тем как заливать отмостку кольца, обрабатывают битумом или ПВХ-пленкой. Также рекомендуется в бетон поместить армированную сетку, чтобы укрепить плиту.

Важно: для монтажа бетонной отмостки лучше всего использовать марки бетона с повышенным содержанием цемента, например, марки 200, 300. Также можно добавить эластичную добавку «Пенетрон».

Как сделать мягкую отмостку пошагово

Все начинается с копки траншеи вокруг колодца. Размеры те же, но профессионалы рекомендуют увеличить размер на 20-30 сантиметров. Глубина траншеи составляет 10-15 сантиметров.

Гидроизоляционный материал укладывают на трамбованный грунт или подушку из ПГС, с запуском на края кольца. Напуск должен составлять не менее 15 см. Закрепить гидроизоляцию можно металлическим ободом и путем нагрева пропановой горелкой (просто приклеить материал к бетону). Дальше пленку расправляют по всей длине траншеи и закрепляют концы в земле, просто присыпав щебнем.

Сверху на материал насыпают крупный гравий или щебень, а также песок. Засыпают полностью, так, чтобы над землей видно было только насыпь.

Теперь на гравий можно насыпать чернозем и высадить газонную траву. Такой способ отлично впишется в зеленый ландшафт участка.

Советы по эксплуатации

1. Не желательно обустраивать их сразу после монтажа колодца. Лучше дать грунту просесть в течение года или более.
2. При монтаже мягкой отмостки лучше применять специальные гидроизоляционные пленки.
3. Делать замок и отмостку лучше поздней весной, когда заморозков уже нет, а почва еще наполнена водой. К тому же за весну и лето будет видно, верно ли проведены работы и справляется ли она с водой.
4. Угол уклона для твердой отмостки составляет 2-5 градусов. Для мягкой — 5-10.
5. Для монтажа бетонной отмостки лучше собрать деревянную или металлическую опалубку, а не просто залить сырье в выкопанную канаву. Это поможет придать форму и аккуратность конечному варианту.
6. После обустройства бетонной отмостки на поверхности можно соорудить любое декоративное строение, например, беседку с крышей.

Полезное видео

В ролике специалист делится важными нюансами:

wodakachka.com

Делаем глиняный замок, особенности и этапы работы



Что такое глиняный замок и для чего он предназначен? Глиняный замок осуществляет защиту во время строительства стен, основания дома (фундамент) или подвала. Глиняный замок, или по-другому глиняный экран. Глиняный экран – это глиняный слой, который трамбуется и уплотняется, также он защищает сооружение от влияния подземных вод. Мятая глина создает препятствие проникновению воды, благодаря этому общая конструкция остается в безопасности.

Плюсы и минусы глиняного замка

Глиняный замок, как и все конструкции, имеет свои достоинства и недостатки. Рассмотрим сначала все преимущества:

• глиняный замок вокруг колодца полностью находится в защите от грунтовых и дождевых вод;
• вам не нужно будет заделывать швы на конструкции каждый год;
• вы сможете сэкономить, так как глина является бесплатным и экологически чистым материалом. Вам не придется тратить дополнительно свои денежные средства на покупку других материалов.

Так как есть плюсы, следовательно, существуют и свои недостатки:

• хотя замок из глины имеет защиту от влаги, но все-таки гидроизоляция глиной – неправильный шаг. Для этого необходимо использовать другие материалы;
• глиняный слой, находящийся в той зоне, где происходит промерзание почвенного покрова, глина начинает увеличиваться в объеме. Это происходит в весенний период ежегодно. Спустя определенное время может случиться так, что конструкция начнет понемногу разрушаться;
• из-за большого содержания песка, снизится осадка глины после монтажа глиняного замка.

Недостатки глиняного замка

Рассмотрим недостатки глиняного замка более подробно. Данную конструкцию практически невозможно сделать идеально плотной. Применяемый материал, то  есть глина должна иметь отличную пластичность, плотно трамбоваться так, чтобы не образовывались какие-либо пузырьки воздуха.

Глина должна обязательно постоянно трамбоваться, если это не делается, то слой изоляции от влаги не создается. Но чаще всего, хозяева данную процедуру не проводят. Тем самым с поверхности земли вода не будет проникать, но грунтовые воды обязательно будут просачиваться и попадать в саму шахту.

Если произведено обеспечение непроницаемости жидкостей (герметизация) у швов колодезных колец и все стенки промазаны, то подземная влага не сможет повлиять на вашу питьевую воду. Нюанс заключается в другом: вода, которая накапливается под данной конструкцией станет льдом.

Если в вашей местности в земле содержится огромное количество грунтовых вод, то все это будет давить на первое кольцо колодца. В итоге, все швы деформируются и произойдет большое продвижение верха шахты колодца, весь мусор, грязь и многое другое начнет проникать во внутреннюю часть. Чтобы этого предотвратить, данное сооружение нужно покрыть гидроизоляционным материалом, а именно бетоном или плиткой.

Недостатком может быть плохое качество глины или у вас сильно замерзает грунтовый слой в зимний период.

Глиняный замок лучше устанавливать спустя два года после того, как был проведена копка шахты колодца. За этот огромный промежуток времени земля у стенок станет плотной и осядет. Верхнюю часть покрывают временным гидроизоляционным слоем. Но если вы не хотите ждать два года, то вам остается сделать мягкое водонепроницаемое покрытие вокруг колодца.

Все эти недостатки можно ликвидировать.

Процесс создания глиняного замка

Так как фундамент – это основание дома, он должен быть полностью изолирован от влияния подземных и дождевых вод. Устройство глиняного замка и его ширина зависит от глубины расположения основания дома в земле. Если глубина залегания фундамента равняется двум метрам, то ширина в нижней части глиняного замка – 40-50 сантиметров, а верхней – 25-30 сантиметров. Глиняный замок вокруг фундамента устанавливается не так часто.

Перед тем, как начать весь монтаж, выкапывается котлован необходимой ширины. Мятая глина должна укладываться в котлован слоями.

Слой должен равняться десяти сантиметрам.

Если вы не успели сделать всю работу всего лишь за один день, то все сооружение необходимо накрыть мембраной, которая будет защищать конструкцию от влаги. Для того чтобы сделать водонепроницаемое покрытие вокруг здания необходимо подождать приблизительно полмесяца после строительства глиняного замка.

Для того чтобы обеспечить полную защиту от какой-либо влаги, меж нашей конструкцией и основанием дома, можно поместить гидроизоляционную мембрану.

Глиняный замок для колодца

Важный момент – это проведение изоляции от влаги колодца. Это необходимо, потому что питьевая вода в колодце может загрязниться при попадании в нее подземных вод. Наиболее частой процедурой является создание глиняного замка вокруг колодца.

Весь процесс является достаточно трудоемким, вся работа требует наличие огромного количества материала. Как только закончится вся работа, не забудьте почистить колодец.

Во время всей работы необходимо соблюдать определенный алгоритм действий. Процедура монтажа:

• По всей поверхности шахты колодца длинный глубокий ров. Размеры данного окопа: ширина – 600 миллиметров, глубина – 1700 миллиметров.
• Траншею наполняют глиной. Глину постоянно важно утрамбовывать.
• В верхней части глиняного замка создается маленькое водонепроницаемое покрытие. Данная отмостка должна наклоняться от колодца, а ее высота должна составлять двести миллиметров.

Технология монтажа

Существует определенная технология:

• Для создания замка нужно применять материал, который имеет естественную влажность. Когда он добывается из земляного покрова для будущего хранения, данный материал следует замочить водой, а затем чем-нибудь накрыть. Для того чтобы проверить качество созданного материала, постарайтесь из этой глины что-нибудь слепить. Если качество плохое, то глина должна рассыпаться в ваших руках. Материал должен соскальзывать у вас с рук. Все это поможет вам понять, готов ли материал к началу использования. Так как в глине содержится огромное количество песка, то в нее можно добавить двадцать процентов извести.
• Наилучшего результата вы сможете достигнуть при трамбовке материала во вспомогательной конструкции (опалубок). Для установки опалубка понадобятся щиты из дерева. Устанавливать необходимо так, чтобы толщина нашего глиняного замка составляла двести миллиметров. Трамбовка должна проходить слоями, высота которых должна составлять в среднем 250 миллиметров.
• С наружной части глиняного замка нужно разместить геотекстиль. Данное полотно станет препятствием размыванию конструкции подземными водами.
• Процесс изготовления глиняного замка напоминает процесс создания отмостки для здания. Ширина от глиняного замка может быть разной, она начинается от одного метра, глубина начинается от 50 сантиметров. Желательнее всего, что все эти показатели были больше. Глина накрывается геотекстильным полотном, на полотно вы может положить булыжник.

Как вы поняли, глина – это подходящий материал, который можно использовать для изоляции колодца от подземной влаги. Стоимость глины, как материала невысокая, а может быть и вовсе отсутствовать, так как глина находится прямо под ногами. Любую процедуру, которая связна с глиной, можно выполнить самостоятельно. Данная работа не требует каких-то определенных навыков и усилий. Но в то же время работа является достаточно трудоемкой.

Замена глины

На сегодняшний день множество фирм предлагают материалы, которые могут заменить глину. К таким материалам относятся смесь песка с гравием или обыкновенный песок. Но может ли все это стать заменой глине?

Песок, как материал, не предназначен для задерживания воды. Песок является фильтром для воды, то есть данный материал просто пропускает ее. После того, как песок пропускает воду, она соприкасается с кольцами бетона и через возможные щели проникает в шахту колодца.

Глина, хотя и может промокать, но она является полностью водонепроницаемым материалом. Из-за того, что глина может промокать, во время сильных морозов в зимний период вы можете наблюдать маленькое смещение или продвижение колец колодца.

Хотя сегодня производители предлагают нам различные материалы, глина является незаменимой. Она не даст увлажнить грунтовый слой.

Обеспечение защиты колец колодца от смещения

Для того чтобы не допустить какого-либо продвижения колодных колец, необходимо провести установку дополнительного крепления. Для установки дополнительного крепления вам понадобятся пластины, которые не подвергаются воздействию коррозии, а также крепежные изделия, закрепляющиеся в несущем основании и удерживающие какую-либо конструкцию (анкерные болты).

Нержавеющие пластины нужно начинать устанавливать с поверхности почвы. Заканчивать укладку необходимо тогда, когда вы достигните высоты, которая будет на двести миллиметров ниже второго шва.

Наилучший вариант для данной работы – это использование нетканых пластичных материалов, так как они не подвергаются гниению.

Правильная технология трамбовки земли

Данную процедуру необходимо проводить в несколько подходов, как только вы уложили двести миллиметров. Если сделано некачественное уплотнение, то весь процесс нужно провести сначала. Глина, которая применяется для глиняного замка, должна иметь влажность 20-30 процентов.

Для действенности трамбовки используйте подошву с маленькой площадью, но с большой массой.

Когда устанавливать глиняный замок для колодца? Как вы только сделали колодец, глиняный замок не устанавливайте, подготовленная земля должна отстояться.

Иначе в земле появятся трещины и щели, глиняный замок в данном случае будет являться бесполезным. Эту работу можно выполнить своими руками или с кем-то вместе. Лучше всего доверить выполнение работы специалистам.

Итог

Данное сооружение (глиняный замок) является защитой для источника питьевой воды (колодец), который защищает ее от проникновения туда грунтовых вод. Использовать другие материалы, кроме глины, не стоит. Потому что они не обладают необходимыми характеристиками. Чтобы создать замок для колодца своими руками, вам нужно соблюдать некоторые нюансы, и тогда вы сможете получить отличный результат. Но если вы имеете достаточно денежных средств, то работу доверьте профессионалам.

Вся процедура является достаточно простой, но в то же время трудоемкой. Во время укладки необходимо соблюдать определенную последовательность действий. Самый важный момент – это трамбовка глины и земли. Почва должна обязательно отстояться. К данной процедуре необходимо подойти со всей серьезностью, ведь от этого зависит здоровье вашего организма. Питьевая вода должна оставаться чистой. Сделайте работу качественно и наслаждайтесь чистой питьевой водой. Желаем вам успеха!



teplota.guru

Как самостоятельно сделать глиняный замок для колодца

Колодец должен быть защищен от попадания внутрь талых и дождевых вод, верховодки. Влага, накапливающаяся на поверхности, не отвечает санитарным и гигиеническим нормам – в ней содержатся биологические загрязнения, пестициды, опасные химические соединения. Для защиты шахты источника монтируется специальная прослойка – замок, он отводит поверхностные воды от колодца. Подходящим материалом для изготовления такой прослойки является глина.

На колодец замок глиняный из бетонных колец.

Что такое глиняный замок

Глиняный замок является гидроизоляционным сооружением, которое монтируют вокруг фундамента жилых и бытовых построек, погреба, колодца, скважины. Он должен ограничивать поступление воды к постройке.

Выбор глины для устройства замка обусловлен свойствами данного материала: она состоит и мелких плоских частиц, которые при контакте с водой набухают и плотнее прилегают друг к другу. Влага не может пройти сквозь толщу материала и выбирает другой путь.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Устройство глиняного замка предотвращает стекание воды с поверхности земли по наружным стенкам колодца и ее просачивание через швы между кольцами. Благодаря этому жидкость, не прошедшая очистку, не попадает в шахту источника.

В СанПиН 2.1.4.1175-02 содержатся рекомендации по устройству гидроизоляции по периметру колодца из глины либо жирного суглинка. Глубина водоупорного слоя должна составлять 2 м, ширина – 1 м.

Слой гидроизоляции из глины останется водонепроницаем лишь в случае, если материал правильно выбран и уложен. Для замка следует использовать чистую жирную глину. Если в смеси присутствует избыток песка, она не даст необходимого гидроизолирующего эффекта, поскольку песок не предназначен для сооружения водоупорных конструкций.

Переувлажненная смесь песка и глины подвержена морозному пучению, что происходит из-за замерзания в ней воды. Увеличиваясь в объеме, такой замок может повредить конструкцию колодца.

Как работает правильный глиняный замок

Смонтированный по периметру железобетонных колец глиняный замок работает как гидрозатвор. Толстый слой глины предотвращает попадание дождевых или бытовых стоков, а также мелкого мусора в колодезную шахту. Однако такого эффекта можно добиться, только используя качественный материал с минимальным количеством примесей. Они снижают его гидроизолирующие свойства и лишают сооружение защитных свойств.

Преимущества и недостатки

Преимуществом глиняного замка является низкая стоимость его обустройства. При монтаже используются преимущественно природные материалы – глина, небольшое количество песка, галька. Еще одно достоинство такой гидроизолирующей конструкции – долговечность.

При правильном выборе материалов и соблюдении технологии их укладки слой глины будет сохранять прочность и целостность. Такой гидрозатвор надежно защитит источник от влаги, просачивающейся в почву с поверхности.

Недостатком можно назвать трудоемкость обустройства замка. Грунт необходимо укладывать слоями небольшой толщины и тщательно трамбовать. Следует использовать материал высокого качества, без содержания примесей, при этом найти глину, обладающую нужными характеристиками, в природе или приобрести ее может быть затруднительно.

Недостатки и преимущество замков глиняных на колодец.

Какая глина подходит

Для строительства замка следует использовать плотную жирную глину высокой степени вязкости. Применять для создания гидроизоляционной подушки суглинок или супесь не следует, поскольку эти виды почвы не обладают требуемой плотностью и водостойкостью.

Как улучшить

Повысить качество глины можно, поместив ее в воду на несколько суток. Это позволит ей приобрести требуемую влажность и вязкость. В дополнение к этому смесь можно оставить на улице на зимние месяцы. В этом случае глина постепенно замораживается, а затем оттаивает, становясь более пластичной. Перед строительством замка в материал можно добавить гашеную известь в пропорции 1:5.

Чем можно заменить

В некоторых случаях глину заменяют суглинком, однако он не обладает выраженной водостойкостью из-за наличия примесей – в нем часто содержится ил или мелкий гравий.

Заменить глину можно мягким гидроизоляционным материалом. При этом запрещено использовать битумные или другие нефтесодержащие материалы, поскольку в процессе их разложения нефтепродукты могут попасть в колодезную воду.

Как правильно сделать своими руками

Схема глиняного замка для колодца из бетонных блоков.

Строить глиняный замок для колодца из бетонных колец следует после того, как грунт вокруг гидротехнического сооружения осядет и стабилизируется. Почва вокруг железобетонных колец вынимается на глубину около 2 м, ширина ямы составляет 1 м.

Дно траншеи должно иметь уклон от колодезных стен и быть уже, чем ее диаметр на уровне земли. Прежде чем укладывать глину, дно траншеи необходимо покрыть небольшим слоем песка либо гальки. Допустимо укладывать песок поверх геотекстиля – он укрепит дно траншеи.

Глиняную смесь перед закладкой в яму следует увлажнить и тщательно промять до пластичного состояния. Оптимальная влажность материала для изготовления замка составляет 15-30%.

Подготовленная смесь укладывается в траншею слоем толщиной не более 15-20 см и интенсивно уплотняется. Слои утрамбовывают тяжелым инструментом с небольшой площадью подошвы. Они выкладываются один за другим, пока поверхность замка не сравняется с поверхностью грунта. Вокруг колодца обустраивается валик выше уровня замка, чтобы дождевая вода стекала от стенок шахты.

Тщательно утрамбованная глина не пропускает влагу, но ее поверхность после дождей становится вязкой. Обеспечить удобство использования источника поможет обустроенная рядом отмостка или галечный слой вокруг колодца.

Чтобы пучение глины не повлияло на целостность колодезной шахты, бетонные кольца оборачивают слоем нетканого материала. В этом случае грунт возле стенок сможет свободно двигаться вверх или вниз, не воздействуя на конструкцию колодца.

Ремонт и восстановление от грунтовых вод

Ежегодно ремонтировать правильно смонтированный глиняный замок нет необходимости, однако его следует осматривать для выявления трещин или проседания. Дефекты замка заполняются глиной и вновь утрамбовываются.

В некоторых случаях из-за неправильного монтажа или после длительной эксплуатации конструкция начинает пропускать вод, тогда глиняный замок нуждается в ремонте. Если выявлено отслоение глиняной массы от шахты колодца или грунта, необходимо провести ремонт верхних слоев гидрозатвора. Для этого вынимается отслоившаяся глина, а образовавшееся пространство вновь заполняется и утрамбовывается. Ремонт предпочтительно выполнять новым материалом.

Если стыки колец шахты пропускают воду, следует заменить замок. Для этого необходимо полностью поднять на поверхность глину, наполняющую траншею, и выложить образовавшееся пространство новыми слоями тщательно утрамбованного материала.

vodasovet.ru

как правильно сделать, какая глина нужна

Обустроить глиняный замок для колодца своими руками несложно. Это необходимо для того, чтобы в чистую воду не попадала загрязненная верховодка. Герметизация на швах между кольцами прослужит дольше с дополнительной защитой из уплотненной глины.

Нужно ли делать глиняный замок вокруг колодца

Сомнения в необходимости глиняного замка появляются, когда потребитель видит последствия неправильного изготовления этой конструкции. Если небрежно уложенный элемент разрушится, то он повредит ствол колодца, а размытая земля попадет внутрь. Этого можно избежать. Не стоит забывать о морозном пучении, особенно если уровень грунтовых вод находится высоко. Иногда необходим дренаж. Колодец и отмостку следует утеплить, чтобы пучением грунта не оторвало верхние кольца.

Глиняный замок необходим, чтобы верховодка пошла долгим обходным путем через песок. Иначе загрязненные воды сразу подступят к верхней части колодца и при возникновении малейшей трещины попадут в питьевую воду. Перед обустройством глиняного замка нужно подождать усадки земли. Нанятые мастера предлагают сделать его сразу, и это грозит образованием полостей между глиняным слоем и осевшим грунтом. Желательно выждать время, доделать эту работу можно и своими руками.

Преимущества и недостатки глиняного замка вокруг колодца

О целесообразности сооружения глиняного замка, тем более своими руками, идут споры. Некоторые недостатки все-таки есть:

• понадобится найти глину с содержанием песка не более 30%, а в месте раскопок под колодец таковой может не оказаться;
• полной гидроизоляции одной только глиняной «пломбой» добиться сложно, обмазка швов на кольцах все равно потребуется;
• глину придется замачивать и мять вручную, механическое перемешивание не подходит;
• осадка грунта и самого глиняного слоя занимают время, при спешной укладке замок не будет работать.

Подрядные бригады могут предлагать сделать все за один сезон, но их мотивация – скорейшее получение оплаты. При обустройстве колодца своими руками у многих есть возможность подождать. Преимущества же глиняного замка для кого-то существенны:

• глина – недорогой материал, иногда и вовсе бесплатный;
• при правильной укладке ремонт не потребуется годами;
• устранение дефектов или последствий износа незатратно;
• колодец будет надежно защищен от попадания талых и дождевых вод.

Как выбрать глину для замка на колодец от грунтовых вод

Для изготовления замка понадобится жирная глина, допустимая примесь песка в ней – до 15%. Для проверки скатывают руками небольшой шарик из увлажненного сырья, с высоты 1 м его роняют на твердую поверхность. Если шарик распался на части или сильно поврежден, примесь песка недопустимо высока. Если по бокам только маленькие трещины – подходит.

Также можно надавить на шарик рукой и посмотреть, большие ли трещины по краям. Кроме того, для проверки скатанный комок глины или лепешку из нее нужно высушить при хорошем проветривании или даже на солнце. Чем больше песка в составе, тем меньше потрескается образец.

Внимание! Именно тощая глина с высокой примесью песка сохраняет форму при высыхании.

Жирная глина потрескается при усушке, но лучше держит форму во влажном состоянии.

Глину замачивают для повышения пластичности. По возможности, заготавливают с осени и оставляют на открытом месте на зиму.

Если времени нет, замачивание проводят в течение 1-3 суток. Размоченную глину необходимо вымесить – без этой процедуры гидроизоляцией она не станет. Процесс достаточно трудоемкий, руками это делать тяжело, а бетономешалка или миксер на перфораторе просто перемешивают, а не мнут. Традиционный способ: вымесить (мять) ногами. Для повышения пластичности и улучшения водоотталкивающих свойств можно добавить 10-15% гашеной извести, контакт с кожей при этом надо исключить. Готовая глина имеет консистенцию пластилина, укладывают ее влажной.

Как правильно сделать глиняный замок для колодца своими руками

Приступать к укладке глиняного замка желательно после усадки грунта, которая продолжается минимум 1 год после сооружения самого колодца. Бетонные кольца, находящиеся в земле, не следует обматывать теплоизоляционным материалом, особенно вспененным. Упомянутый далее Стенофон сомнется и станет разлагаться в земле.

Внешнюю часть ствола рекомендуют обработать наплавляемой гидроизоляцией или битумом, но материал должен быть не кровельный, а рассчитанный на работу в земле. Это даст больше шансов сохранить целостность соединений колец при сезонных подвижках грунта, если они все-таки будут.

Защиту от промерзания следует разместить сверху. Сам колодец сохранит плюсовую температуру зимой, но и глине вокруг него надо не дать замерзнуть, сильно пучинистый материал при расширении повредит верхние кольца. При установке утепленного «домика» на бетонный колодец и теплой отмостки глиняный замок не замерзнет, не расширится и ствол останется целым.

На этом фото для утепления ствола колодца используют ЭППС, вероятность промерзания глиняного замка увеличивается, что приведет к отрыву верхнего кольца:

Ширина глиняного замка – 1 м от колодца, глубина – не менее 2 м, но всегда глубже уровня промерзания грунта. Насыпать глину нужно выше уровня земли, чтобы обеспечить разуклон в сторону от колодца. Для большей плотности замка укладку стоит производить слоями 10-15 см, тщательно трамбуя каждый из них с помощью инструмента. Это может быть тяжелое бревно с ручками. Не стоит пытаться забить глину в замок, притоптав ногами – это неэффективно.

Важно! Глиняный замок нельзя делать с уклоном к колодцу, в виде клина – просочившаяся вода пойдет прямо к шахте. Подошва замка должна быть горизонтальной или скошенной кнаружи.

Как сделать отмостку на замок из глины для колодца

Отмостка защищает глиняный замок от размывания и промерзания. Причина морозного пучения – минусовая температура и вода. Достаточно убрать один из этих факторов, чтобы колодец после зимы не деформировался. Сам бетонный ствол закопан гораздо ниже уровня промерзания, этого хватит для подогрева окружающего грунта.

Дренаж необходим при высоком уровне грунтовых вод весной и осенью, основная сложность – непонятно куда сбрасывать отведенное. Система с естественной циркуляцией потребует уклона. Если колодец расположен в низине, задача усложняется. В крайнем случае, можно поставить дренажный насос, но работать он будет постоянно, как, например, при откачке воды из подвалов, которые топит весной на заболоченных участках. На дренажной системе также потребуется смотровой колодец с замком на крышке.

Совет! Укладка дренажных труб не имеет смысла, когда воду некуда сбросить. Стоит сделать глиняный замок повыше над поверхностью, а колодец и отмостку надежно утеплить.

Ширина отмостки – не менее 1,5 м, и в ней, кроме утеплителя, также должна присутствовать гидроизоляция. Глина может быть использована и здесь, слоем 0,3-0,5 м, тоже утрамбованная, но в этом случае работу лучше отложить на год. Нижняя часть конструкции может осесть, и в образовавшийся зазор пойдет талая и дождевая вода.

Сверху отмостку накрывают деревом или плиткой, то есть таким материалом, который не будет поврежден при движении грунта. На случай ремонта, финишный слой лучше оставить разборным.

Ремонт и восстановление глиняного замка для колодца

Причины для ремонта могут быть разные: глиняный замок могло размыть дождем или верховодкой, через зазоры вода подступила к шахте и глина просочилась внутрь, неприятный тухлый запах подсказывает, что где-то образовалась полость.

Глиняный замок может осесть со временем и отслоиться от отмостки. Чтобы устранить образовавшиеся пустоты, снимают настил, гидроизоляцию и утеплитель, а сам замок и внутренние стенки колодца осматривают. Если не обнаружены протечки глинистой воды в колодец, а снаружи не видно трещин, верхний слой можно просто досыпать.

Следы протечек грязной воды внутрь колодца, трещины снаружи, подозрительно высокий уровень наполнения (не в сезон), тухлый запах (после дождя, например) – признаки того, что замок необходимо переделать.

Выкопанную старую глину нужно вымочить и вымесить заново, а стенки ствола колодца осмотреть на наличие трещин. Подтеки изнутри также будут подсказкой, где швы разошлись, в этих местах может потребоваться гидропломба. Бетонные замки в кольцах для колодца могут быть разрушены. Наружную изоляцию, если она была, следует снять и заменить новой. Искать разрывы не имеет смысла, вода может проделать «карман» и материал местами будет отклеен.

Заключение

Делая глиняный замок для колодца своими руками, следует учесть тонкости этого приема. Задача – получить воду с глубины без примесей, а небрежность в исполнении приведет к обратному результату. Сам же метод достаточно хорош и экономичен, но потребует ответственного подхода.

fermilon.com

Глиняный замок для фундамента: пошаговая инструкция

Устройство глиняного замка

На одном из этапов строительства любого здания выполняется гидроизоляция фундамента. В результате этого процесса основание дома получает надежную защиту от воздействия влаги и проникновения грунтовых вод в подвальное помещение. На участках с высоким уровнем грунтовых вод в большинстве случаев делают своеобразный глиняный замок.

Применение глины: забытая история или реальность

Глина в истории

Уже давно глина используется для гидроизоляции подземных помещений. В старинных подвалах, функционирующих в настоящее время, можно обнаружить течь лишь в том случае, если старая глиноизоляция нарушена в результате прокладки современных коммуникаций. С появлением инновационных материалов для защиты фундамента и цоколя от воды традиционные методы гидроизоляции не стали пользоваться такой популярностью. Однако полностью глина не исчезает, так как глиняный замок применяется очень широко в сочетании с современными гидроизоляционными материалами. Такая конструкция позволяет защитить основание дома не только от воды, но и от влаги.

к оглавлению ↑

Свойства глиняного замка

Глиняный замок – это хорошо утрамбованная глина, уложенная слоями определенной толщины вокруг фундамента. Он предназначен для защиты подвальных помещений и цокольных этажей от проникновения дождевых и талых вод.

Свойства глиняного замка

Среди положительных характеристик глины, как материала для гидроизоляции, можно выделить следующие моменты:

• Высокая степень защиты подвального помещения и самого основания от грунтовых вод.
• Несложный процесс выполнения работы.
• Доступность материала и низкая стоимость.

Но у такого способа защиты от воды имеются существенные недостатки:

• Требуется обустройство дополнительной гидроизоляции, так как самостоятельно материал способен удерживать только воду, но не влагу.
• Небольшие примеси в виде песка могут значительно снизить естественные свойства глины.
• Ежегодное промерзание глины приводит к увеличению ее объема, что может стать причиной деформации здания.

к оглавлению ↑

Определение качества глины

Строительная глина может иметь разную жирность, все зависит от содержания в ней примесей: более жирная глина отличается меньшим количеством примесей. Жирная глина очень плохо пропускает воду, с чем связана высокая популярность материала при создании глиняных замков.

Свойства глины

Перед тем, как использовать глину, необходимо определить ее качество. Опытный мастер, который имеет большую практику работы с этим материалом, может сделать это, растерев кусочек глины между пальцами.

Тем, кто не имеет опыта, можно воспользоваться следующим способом: из образца глины скатывают небольшой шарик и бросают его на пол с высоты 1 метр. Жирная глина должна принять форму лепешки и не рассыпаться.

Кроме этого при разминании глины в руках качественный материал должен принимать любую форму, а пальцы не должны ощущать песка или мелких камешков.

к оглавлению ↑

Обустройство глиняного замка вокруг фундамента

Как и все строительные процессы, сооружение глиняного замка проводится в несколько этапов.

Выбор материала

Выбираем качественную глину

Глиняный замок делают только из жирной глины, в которой содержится не более 15% песка. Допускается использование суглинков, но этот материал требует предварительного замачивания в течение долгого времени. Большой популярностью пользуется бентонитовая глина, которая практически не трескается и не дает усадки.

к оглавлению ↑

Подготовка глины

Качественная глиняная масса получается после замачивания сырья на одни или двое суток. Готовность глины к использованию определяют сжатием, материал при этом не рассыпается. Идеальное сырье – глина, заготовленная осенью. Она хорошо промерзает и напитывается влагой, что делает материал пластичным и однородным.

Сооружение опалубки

Опалубку лучше делать переставного типа, так как ширина глиняного замка устраивается в виде конуса: в основании фундамента слой имеет толщину 20-30 см, а вверху на уровне грунта – 40-50 см. В качестве опалубки могут выступать стенки траншеи, выкопанной под глиняный замок.

Укладка глины

Материал укладывают послойно, при этом толщина каждого слоя не должна превышать 5-10 см. Глиняный слой обязательно утрамбовывают и дают немного подсохнуть. Чтобы не допустить пересыхания верхнего слоя глины, применяют полиэтиленовую пленку, которой накрывают глиняный замок. Пренебрежение этим правилом приводит к образованию трещин и последующему разрушению замка.

к оглавлению ↑

Обратная засыпка и отмостка

Готовый глиняный замок надежно защищает от воды, но сам также нуждается в защите. Для этой цели примерно через две недели выполняют обратную засыпку грунтом и сооружают отмостку. По сути, эта конструкция является верхним слоем глиняного замка.

Допускаемые ошибки

При обустройстве глиняного замка очень часто совершаются непоправимые ошибки, в результате которых гидроизоляция глиной имеет очень низкое качество.

• Добыть глину, которая станет идеальным сырьем для изготовления глиняного замка, бывает очень сложно, в некоторых ситуациях ее приходится покупать. Чтобы не тратить большие средства на гидроизоляцию, многие решают использовать грунт, образующийся при рытье котлована.
• Замок сооружают из немятой и плохо утрамбованной глины. Недостаточно обмятая глина, а также простое уплотнение слоев ногами, приводит к снижению водоупорных свойств материала.
• Несоблюдение размеров глиняного замка также может привести к снижению эффективности защиты фундамента.

Использование глины для гидроизоляции фундамента, а также подвальных помещений и цокольных этажей, позволяет получить надежную и экологически чистую защиту от проникновения воды.

    Метки: Гидроизоляция

stroykarecept.ru

Глиняный замок вокруг колодца и фундамента



Содержание статьи:

.

Свойства глиняного замка

Закладка фундамента и возведение стен, постройка погреба или подвала, строительство колодца часто не обходятся без устройства глиняного замка. Глиняный замок (глиняный экран) представляет собой слой мятой глины, которую укладывают и тщательно утрамбовывают вокруг колодца, фундамента и стен погребов, подвалов и домов. Глиняный замок водонепроницаем, он плотно окутывает колодец или фундамент и делает их фактически водонепроницаемыми для грунтовых вод. Глинистые грунты способны впитывать воду и в дальнейшем надежно удерживать ее, поэтому они идеальны для созданий гидроизоляционных защитных экранов. Благодаря свойствам глины глиняный замок выполняет ряд важных функций:

• защищает колодец  от верховодки – как бы хорошо не заделывали швы в колодце, при ежегодном промерзании почвы в швах могут появляться трещины, которые необходимо заделывать каждый год. Качественный ремонт швов не всегда возможен, поэтому при появлении верховодки, через плохо заделанные швы в колодец из почвы могут поступать удобрения, насекомые, продукты жизнедеятельности животных, мусор. Причем проходя через почву, указанные вещества фильтруются, и практически не попадают в нижележащие водоносные слои. Поэтому так важно перекрыть доступ верховодки к колодцу. Глиняный замок хорошо справляется с этой задачей;
• защищает оклеечную гидроизоляцию – глиняный замок надежно защищает гидроизоляцию из рулонных материалов (например, из рубероида) от прямого попадания потоков воды и контакта с грунтовыми водами, чем значительно увеличивают срок её службы.

.

Из чего сделать?

• использовать лучше мятую жирную глину с содержанием  песка не более 5-15%;
• глину замачивают и выдерживают некоторое время, не давая засохнуть. Это повышает её пластичность;
• наилучший вариант для улучшения пластичности глины – заготовить её осенью и продержать в течение зимы на открытом месте. За это время она выморозится и хорошенько размокнет;
• для улучшения качества глины для глиняного замка в неё добавляют 20% извести;
• для устройства глиняного замка берут глину естественной влажности. В таком состоянии она не пересушена, не переувлажнена и хорошо поддается трамбованию. Для проверки влажности глины её сжимают в кулак, при этом  образуется комок, который не рассыпается.

.

Как определить качество глины?

Глины для строительства бывают разной жирности или пластичности, а для устройства глиняного замка или глиняной смазки больше подходят жирные. В свою очередь жирность  зависит от содержания в глине примесей — чем меньше примесей, тем жирнее. Жирность глины отличается даже в одном карьере.

Жирная глина почти не пропускает воду и с боль­шим трудом размывается водой, именно поэтому жирные сорта наилучшим образом подходят для устройства водоупорных или водостойких пере­мычек, запруд, плотин, за­мков вокруг колодцев для воды и погребов, отмостки вокруг зданий. Также жирные глины подходят и для уст­ройства глиносоломенных кровель, так как чем жирнее глина, тем меньше она будет вымываться дождями и талой снеговой водой из соломы, и тем дольше прослужит кровля без ремонта.

Средние глины также пригодны для гидроизоляционных работ, но для этого их необходимо очистить от песка путем отмучивания (техника описана ниже).

Существует множество способов, позволяющих проверить качество глины. Бывалым мастерам достаточно просто растереть образец глины между пальцами, но для этого нужна большая практика. При отсутствии опыта можно воспользоваться одним из нижеизложенных способов.



Способ первый (точный)

Берут пустой граненый стакан и разводят в нем глину водой. Ждут, и когда песок осядет, сравнивают разные виды глины. По результатам осмотра и делают вывод, пользуясь следующей шкалой для оценки: жирные глины содержат песка 10-15%, средние – 15-25%, тощие глины — более 25%.



Способ второй (самый простой)

берут образец глины, не загрязненной землей, торфом и корнями трав, и расти­рают между пальцами. Если сырье жирное, то при растирании не ощущаются песок, камешки и пр., материал мягкий, как сало, и пластичен, т. е. легко размягчает­ся и принимает любые придаваемые формы.

Сформированный  глиняный шарик диаметром до 5 см при его разминании руками не должен рассыпаться, а должен быть похож на хорошее тесто или замазку. Если же на поверхности шарика образуются трещины или он рассы­пается, то такой материал непригоден для гидроизоляционных и кровельных работ.

Шарик из жирной глины, брошенный с вы­соты 1 м на бетонный или деревянный пол, принимает форму лепешки, которая не растре­скивается и не рассыпается.

Если поверхность шарика из глинистого грунта, высушенного на солнце и на ветру, сильно растрескивается, то показатель жирности – высокий;  если растрескивается незначительно – жирность средняя; совершенно не растрескивается – глина тощая.

Чистая жирная глина при пробе «на зуб» не скрипит, песок в ней не ощущается.

 Способ третий

Применяется при наличии нескольких сортов разных глин и занимает около 1 суток. Для анализа берут по 50 г каждого сорта глины и делают из каждого образца по одному шарику. Шарики медленно высушивают в тени, без ветра. После высушивания все шарики одновремен­но опускают в небольшие емкости с водой.

Шарик из тощей глины разваливается через 2 часа. Такой материал совершенно непригоден для устройства глиняного замка, гидроизоляции и кровельных работ.

Шарик из хо­рошей жирной глины в течение 24 часов (а иногда и более) не разваливается. Промежуточные варианты свидетельствуют о средних показателях жирности.

Отмучивание глины

по сути это процесс обогащения глинистого грунта посредством отделения частиц глины от песка и камней. Метод основан на свойствах глины, у которой частицы медленно оседают в воде в отличие от частиц песка и камней.  При отмучивании из исходного сырья получают глину с меньшим содержанием песка, что приводит к повышению её жирности. Способ подходит в тех случаях, когда невозможно найти глину для строительства с нужными показателями жирности.

В общем случае для отмучивания исходный глинистый грунт заливают водой, хорошо размешивают и дают отстояться, и далее медленно сливают воду. При этом существующие способы отмучивания различаются только по способу слива воды.

Для отмучивания понадобится большая емкость (бочка или бачок), не важно, из какого материала она будет. Глину закладывают в емкость и заливают водой в соотношении:  две трети воды на одну треть глины. После этого все тщательно перемешивают до образования однородной массы и дают отстояться.

Постепенно вода в емкости светлеет и её (эту светлую воду) нужно слить. Самый простой способ слива – при помощи шланга, но при этом можно снова смутить воду. Для упрощения задачи в емкости можно сделать несколько отверстий на разной высоте и заткнуть их пробками. Далее воду постепенно сливают, открывая пробки поочередно, начиная с верхней. Если в отверстия вставить трубки, то сливать воду можно в другую емкость.

После того как вода будет слита в бочке останется только три слоя: нижний – крупные камни, они в силу своей тяжести оседают первыми; поверх камней осядет песок, а сверху осядут частицы глины. Как раз этот верхний слой и есть обогощенная глина.

Далее емкость оставляют открытой, чтобы вода испарилась, глина загустела. Когда глина достигнет консистенции сметаны, ее очень аккуратно вычерпывают в чистую емкость и оставляют подсыхать. Процент выработки полезного слоя зависит от состава исходного сырья. Отмучивание – процесс трудоемкий и требует достаточно много времени, поэтому во многих случаях может оказаться, что гораздо быстрей и полезней потратить время на поиски месторождения более жирной глины.

.

Схемы и способы устройства

Глиняный замок вокруг фундамента или подвала —

проверенный временем один из самых надежных способов для устройства гидроизоляции подвала и фундамента. Схема гидроизоляционного замка из глины изображена на соответствующем рисунке справа. При строительстве мятую жирную глину укладывают ровными горизонтальными слоями. Для фундаментов, глубина заложения которых до 2,0 м, минимальная ширина глиняного замка составляет: в нижней части — 0,4 м; в верхней — 0, 25 м. Сделать замок можно двумя способами:

• первый способ — подготовленный материал укладывают слоями толщиной 5-10 см в переставную опалубку (или непосредственно в котлован). Каждый уложенный слой обязательно уплотняют и трамбуют;
• второй способ — глиняный замок вокруг фундамент или погреба выкладывают коржами или влажными комками глиномятки. Глиномятка представляет собой ком мягкой глины  размером с арбуз, а для получения коржей этот ком сдавливают с двух сторон.

В перерывах между работой уложенную глину укрывают влагоизоляционной пленкой. Кроме того, поверхность глиняного замка для фундамента должна быть закрыта пленкой до момента начала работ по устройству отмостки. При этом в случае необходимости нужно организовать отвод дождевых вод.

Устройство отмостки начинают не ранее, чем через 2 недели после того, как сделана гидроизоляция с использованием глиняного замка.

Глиняный замок вокруг колодца —

• вариант 1 (смотри рисунок) — для устройства глиняного замка шахту колодца снаружи окапывают на глубину 150-180 см от поверхности земли (до второго шва) и ширину 50-60 см. Траншею засыпают глиной и периодически утрамбовывают. Сверху насыпают бугорок на 15-20 см выше поверхности земли с наклоном от колодца или делают глиняную отмостку;

• вариант 2 – более усовершенствованный. В отличие от варианта 1, перед тем как траншею заполняют глиной, швы колодца обматывают геотекстильным полотном или другим фильтрующим материалом (если их нет, то можно взять и полиэтилен). Фильтр защитит колодец от попадания глины, если лопнут верхние швы колодца;
• вариант 3 – траншею копают шире, чем в варианте 1 и варианте 2. Швы колодца обматывают фильтрующим материалом. Вокруг колодца засыпают песок слоем 10 см на всю глубину вырытой вокруг колодца траншеи, а в оставшуюся часть укладывают глину. В таком случае вероятность расхождения швов колодца уменьшается, но даже если это происходит, то швы защищены фильтром.

.

Часто встречающиеся ошибки

1. При строительстве фундамента, подвала, погреба или колодца не всегда удаётся добыть глину (суглинки), подходящие для устройства глиняного замка. В этом случае материал нужно покупать, поэтому чтобы удешевить строительство для глиняного замка  используют всё, что остается в отвале грунта;
2. Глину, засыпаемую в замок, не мнут или не трамбуют, а просто уплотняют ногами или трамбовкой (кусок бревна с ручками). При такой технологии структуру глины не изменяется и она не может стать надежным водоупорным барьером. Глину нужно мять обязательно — в старину её мяли ногами;
3. При строительстве не выдерживаются размеры (объёмы) глиняного замка. Их делают существенно меньше требуемых, поэтому глиняный замок превращается в отмостку из глины.

.

 Недостатки

• глиняный замок не может защитить подземные части здания, погреб или подвал от увлажнения грунтовой влагой и сырости. Для предотвращения поступления капиллярной влаги и увлажнения ограждающей конструкции необходимо гидроизоляционное покрытия;
• глинистый грунт при промерзания сильно пучит и он увеличивается в объеме, что может привести к деформации конструкции. Глина верхней части замка, может содержать до 30% песка, что уменьшит её остаточную осадку после устройства глиняного замка и степень морозного пучения глины под конструкцией отмостки. Возможное решение проблемы морозного пучения — устройство утепленной отмостки.

Для облегчения трудоемкости приготовления высокопластичных глин для глиняного замка, в настоящее время разработаны новые материалы из бентонитовых глин — бентонитовые маты.  В отличие от глины бентонитовые маты не нужно трамбовать,  матами просто обшивают наружную сторону фундамента, колодца, погреба.



.

Как сделать смазку из глины?

Для утепления и герметизации перекрытия погреба используют глиняную смазку. Для её приготовления  можно использовать глину любого сорта. Смазка из глины готовится следующим образом:

• глину замачивают в течение 2-3 суток;
• для получения 1 м³ смазки необходимо взять:

1. 0,7 м³ глиняного теста;
2. 0,28 м³ известкового теста;
3. 32 кг волокнистых примесей: мякина, костра, соломенная резка длиной 5-10 см;
4. 200 кг воды, в которую можно добавить медный купорос из расчета 100 г на 1 ведро;

• все ингредиенты тщательно перемешивают и получают глиняную смазку для строительства погреба своими руками.



В видео рассказано о том, как добывать глину:

podomostroim.ru

что это, как его сделать и зачем он нужен

Грамотная конструкция колодца, а главное — правильное строительство этой конструкции убережёт резервуар с водой от загрязнения.

Колодец — это водозаборное сооружение

Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.

Не всегда вода в колодце чистая

О колодезных кольцах вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: о колодезных кольцах. Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

В колодце должна быть только вода

О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.

Внутрь колодца не должно попадать ничего постороннего

Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.

Горловина колодца должна быть надёжно закрытаГорловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.

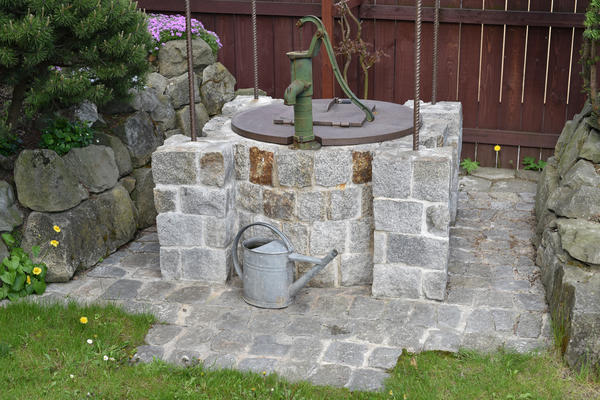

Установите над колодцем ручной насос — это практично

Домик для колодца

Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.

Навес отводит атмосферную воду от стенок колодца

Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

О морозах

Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.
Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.

Для защиты от промерзания колодца хватит плотной крышки

Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

Глиняный замок: что это, как его сделать и зачем

Один из заключительных этапов создания колодца — засыпка и уплотнение грунта вокруг верхней части ствола. Часто заказчики требуют, а колодезники, соответственно, предлагают устройство глиняного замка.

Глиняный замок вокруг ствола колодца. Фото с сайта kolodecgrad.ru

Однако далеко не всегда этот элемент правильно функционирует и вообще необходим. Часто, наоборот, глиняный замок наносит вред.

Что такое глиняный замок

Глиняный замок — это гидроизоляционное сооружение из глины определённого качества вокруг фундаментов, колодцев, погребов, бассейнов, устраиваемое там, где требуется ограничить поступление воды. Характеристики таких сооружений регламентировались Строительными нормами и правилами (например, СНиП II-53-73 «Плотины из грунтовых материалов» — уже не действует).

Глина служит гидроизолятором, потому что состоит из мелких частиц (размером менее 0,002 мм), имеющих форму хлопьев, как рыбья чешуя или чечевица. Поры между частицами глины тоже малы, их размер составляет около 0,005 мм.

Глина

При увлажнении глиняные частички набухают и перекрывают доступ воде, точнее, вода через глину проходит, но очень медленно. И если у неё есть другой путь, то вода выберет его вместо крайне неспешного просачивания через глину.

Как работает правильный глиняный замок

Особенности строения глины (мелкие плоские частицы-хлопья) и определяют функционирование глиняного замка. СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников» (взамен СанПиН 2.1.4.544-96) рекомендует его устройство при строительстве колодцев. В частности, пункт 3.3.4 этого документа гласит: «По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 метра и шириной 1 метр».

Устройство колодца и глиняного замка. Фото с сайта kolodec.ru

Если планируете устройство глиняного замка, обратите внимание на эти рекомендации — глубину и ширину. А самое главное, на то, что использовать нужно именно глину или жирный суглинок, то есть породы, содержащие в своём составе более половины частиц глины или не менее 40% (жирный суглинок). А не просто суглинок или даже супесь, где глиняных частиц не более 10%.

Глина для замка должна быть хорошо промята — только тогда она станет водоупорной. Фото с сайта iz-kirpicha.su

Также важно, чтобы глина была хорошо промята, а затем ещё и тщательно уплотнена. Когда глину мнут, плоские её частички занимают параллельное друг другу положение: «чечевички» плотно вкладываются одна в другую. При этом поры грунта уменьшаются, и глина перестаёт пропускать воду — становится глиняным замком.

Зачем нужен глиняный замок колодцу и нужен ли вообще

Зачем глиняный замок колодцу? Чтобы не допустить стекания воды по наружной стенке, просачивания её через швы, и, в конце концов, попадания не прошедшей очистку влаги в колодец.

Как было сказано выше, гидроизоляция из глины будет работать, только если глина правильно подготовлена и уложена. Поэтому просто некая глиняная смесь, засыпанная и даже утрамбованная при укладке ногами или ручным инструментом, гидроизолирущего эффекта не даст. Зато будет прекрасно подвергаться морозному пучению — увеличению объёма грунта при замерзании в его порах воды. Это особенно характерно для глинистых грунтов.

Как вредит «неправильный» глиняный замок. Фото с сайта kolodec.ru

Зимой глина вокруг колец расширяется. А так как расширяться в горизонтальном направлении она не может, то делает это в вертикальном — вдоль ствола шахты, при этом отрывает верхние кольца. Под пластом глины образуются полости: грунт вокруг колец продолжает несколько лет усаживаться, а замок имеет другую плотность и структуру. В образовавшиеся каверны попадает вода и всякий мусор, в том числе и трупики погибших мелких животных.

Неправильно устроенный глиняный замок не препятствует попаданию неочищенной поверхностной воды в колодец, а ещё больше усугубляет этот процесс. Поэтому, если вы не уверены в том, что гидроизолирущий слой глины будет уложен правильно, лучше не создавать себе лишние проблемы.

Дренаж и отмостка

Чтобы отвести воду непосредственно от стенок колодца, помимо устройства широкого навеса над колодцем, нужно выполнить мягкую отмостку, а при необходимости (если колодец находится в ложбине рельефа) и водоотводящий дренаж.

Правильно устроенный колодец не создаст проблем с его использованием

Тогда ваш источник воды будет питаться только грунтовыми водами, и вы сможете избежать проблем с регулярным ремонтом колодца: осаживанием оторвавшихся после зимы колец, попытками удержать их от регулярных сезонных подвижек с помощью металлических пластин и болтов и прочими неприятностями.

7dach.ru
