Установка розетки в подрозетник. Как установить розетку в подрозетник

Подрозетник – специальная конструкция, предназначенная для установки розетки. Функции подрозетника:

  • Крепление розетки в стене
  • Защита от возгорания
  • Изоляция соединений.

По своему типу подрозетники делятся на металлические и пластиковые.

Металлические подрозетники раньше пользовались популярностью, но со временем их вытеснили пластиковые усадочные стаканы. Подрозетники из пластика отличаются сравнительно доступной ценой и большей практичностью.

Как правило подрозетники подлежат замене вместе с розеткой. Если розетку можно ремонтировать, продлевать срок ее эксплуатации, то состояние самого подрозетника остается без внимания. Поэтому, при замене/ремонте розетки следует обратить особое внимание на техническое состояние подрозетника, при необходимости заменить и его.

Ошибочно полагать, что установка розетки в подрозетник не требует никаких усилий или знаний по сравнению с монтажом подрозетника в стену, поскольку подготовка места в стене занимает больше времени.

В установке розетки тоже имеются хитрости, правила монтажа и приемы, которые необходимо применять для успешного выполнения задачи. Далее рассмотрим как установить розетку в подрозетник.

Как установить розетку в подрозетник

Обращая внимание на состояние электропроводки в квартире, либо в другом жилом помещении, можно заметить, что в основном вся проводка вмонтирована в стену. Сами розетки делятся на два типа: внутренние и наружные. Поскольку проводка большей частью пролегает в стене, внутренние розетки получили большое распространение.

При правильном монтаже внутренней розетки в установочную коробку, снаружи остается лишь рамка. Такое расположение является наиболее безопасным, поскольку исключает возможность нечаянного прикосновения к оголенным проводам.

Также это решение выглядит более эстетично, поскольку отсутствуют различные кабель-каналы, распределительные коробки и так далее. Тем более, при современном строительстве под электропроводку и подрозетник заранее штробятся углубления.

Установка розетки в подрозетник не является чем-то сложным, это может сделать каждый, опираясь исключительно на эту статью.

Этапы установки розеток

#1 Начало – отключи напряжение!

Всегда помните о том, что напряжение в 220 вольт опасно для жизни! Именно таким напряжением пользуются в повседневной жизни. Не забывайте о том, что в квартиру или дом подается переменный ток, а он гораздо опаснее постоянного!

При работе с электричеством, в первую очередь необходимо обесточить всю сеть. Даже если розетка подключена к отдельному автомату, все-равно отключать следует общий автомат. Делается это для того, чтобы отключить не только фазу, но и ноль. Затем, после отключения, необходимо проверить отсутствие напряжения непосредственно в розетке. Сделать это можно двумя способами:

  1. 1. Отверткой-индикатором
  2. 2. Мультиметром

При проверке отверткой-индикатором, просто нужно дотронуться до каждого контакта поочередно. Светодиод в отвертке при наличии напряжения обязательно загорится.

При проверке мультиметром необходимо выставить регулятор на измерение переменного напряжения. Помните, что если измеряете напряжение в 220 вольт, регулятор необходимо выставлять на большее значение, например, на 700 вольт. После того, как выставили регулятор, дотроньтесь обоими щупами до контактов розетки. Если прибор показывает ноль, то можно смело приступать к работе.

После того, как убедились, что в розетке отсутствует напряжение, можно приступать к

установке розетки.

#2 Запас кабеля

Внутренние розетки вставляются в установочные коробки, к которым уже через специальные отверстия подведены провода. Так как провода оставляются с запасом, их лишнюю часть отрезаем, оставляем только необходимую длину.

Делается это для того, чтобы они не мешали монтажу розетки в пластиковый стакан, поскольку с излишними проводами вмонтировать розетку в подрозетник достаточно проблематично. Обычно провода оставляются длиной 5-10 сантиметров, этого доя подключения розетки достаточно.

#3 Снимаем внешнюю изоляцию с кабеля

Очень часто, когда зачищают кабель, снимают намного больше изоляции, чем требуется. Этого не надо делать, лучше оставить несколько сантиметров.

Такая изоляция кабеля поможет предотвратить передавливание изоляции жил острыми краями розетки. Существуют специальные инструменты для зачистки, если их нет, воспользуйтесь бокорезами или ножом. Зачистку кабеля нужно делать аккуратно, чтобы не повредить изоляцию жил.

#4 Снимаем изоляцию с жил

Зачистка изоляции жил производится ровно на ту длину, которой достаточно для обеспечения плотного контакта провода с контактом самой розетки. От разновидности розетки эта длина тоже зависит, но обычно от 5 до 10 миллиметров вполне достаточно.

При зачистке изоляции электрики пользуются инструментом под названием стриппер, если его нет, можно использовать нож.

Главное, как и в случае зачистки кабеля, не повредить сам провод. Наличие зазубрин на проводе может привести к тому, что он переломится в этом месте.

#5 Подключение розетки

Берем в руки новую розетку и внимательно рассматриваем. Если есть дополнительная пластмассовая рамка, аккуратно ее снимаем, она обычно на пластмассовых защелках. Если ее нет, или вы ее уже сняли – ищите болтик (бывает два, но редко), которым крышка розетки привинчена к сердцевине, в которой и расположены металлические контакты.

Затем берем розетку и подключаем провода к контактам. Если кабель двухжильный, то один провод подключаем к левому, второй – к правому контакту.

В данном примере в розетке фирмы Schneider Electric контакты сверху, на других моделях могут быть сбоку. Если в розетке имеется еще контакт посередине, то это “земля”.

Важно: если кабель состоит из трех жил, то провод желто-зеленого цвета как раз и будет заземляющим, его нужно подключать к среднему контакту розетки. Вообще, запомните, желто-зеленый провод это всегда “земля”. В переменном токе “фаза” обычно обозначается коричневым цветом (или другим), “ноль” – синим цветом.

Провода закрепляем так, чтобы они плотно сидели в контактах и не болтались, сильно перетягивать тоже не надо.

#6 Установка розетки в подрозетник

После того, как закрепили провод в контактах, следует со всевозможной аккуратностью поместить розетку в подрозетник. Обратите внимание на то, чтобы розетка не стояла криво. Сам крепеж осуществляется двумя болтиками, которые стоят на распорных лапках.

Теперь нужно аккуратно уложить провода в подрозетник и закрепить к нему розетку. Она крепится с помощью двух болтиков по бокам подрозетника и специальных распорных лапок установленных на самом корпусе розетки.

После этого подтягиваем отверткой болтики распорных лапок. Их следует подтягивать так: сначала один, чтобы лапка коснулась стенки подрозетника, потом второй до этого же состояния. Потом затягиваем уже следующим образом: один оборот на одном, потом на другом, потом на первом, и так пока розетка не встанет намертво.

Если же сразу затянуть одну распорную лапку, то розетка повернется и будет криво стоять.

Следующим шагом будет установка декоративной рамки и лицевой накладки на саму розетку. Собираем все это в обратном порядке, закручиваем на болтики, смотрим чтобы рамка плотно прилегала к стене, если этого не случилось – значит неправильно установлена розетка, нужно ее утопить в подрозетник глубже.

Как видите, нет ничего сложного в том, чтобы самостоятельно установить розетку в подрозетник. Благодаря приобретенным навыкам, установка розетки не будет являться для вас сложной задачей.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Установка розетки в подрозетник

Приступая к монтажу розеток и выключателей, не забудьте их обесточить! Берегите себя!

Розетки для скрытой проводки устанавливаются в монтажные коробки — подрозетники, в которые через специальные отверстия проведены электрические провода.

При монтаже подрозетников, провода обычно оставляются с запасом, поэтому подрезаем их до необходимой длинны — приблизительно 10 сантиметров. Если оставить их слишком длинными, то будет трудно вставлять розетку в подрозетник.

Зачистим концы проводов от изоляции приблизительно на 8 мм. Если нет специального инструмента, можно воспользоваться ножом или бокорезами.

В нашем блоке из трех розеток есть только входящий и выходящий провода, поэтому необходимо подготовить соединительные провода, для коммутации всех трех розеток. Длина соединительных проводов 15 — 18 см.

Просовываем подготовленные соединительные провода в специальные отверстия между подрозетниками. Теперь в каждом подрозетнике у нас по два провода, каждый из которых, состоит из трех жил.

Теперь подсоединяем провода попарно к контактам розетки. Провод заземления (обычно желто-зеленого цвета) подсоединяется к центральному контакту.

Остальные провода подсоединяются попарно к оставшимся двум контактам. Главное — не путать цвета.

Распределяем провода в коробке так, чтобы они легко складывались в подрозетнике и не попали при этом под боковые пружинные фиксаторы розетки.

Плотно прижав розетку к подрозетнику, закручиваем винты пружинных фиксаторов.

Остальные розетки устанавливаются аналогичным образом. Можно дополнительно прикрепить розетки саморезами к подрозетникам. Для этого в подрозетниках и розетках предусмотрены специальные отверстия.

Осталось установить декоративные рамки и лицевые накладки розеток. Если розетки установлены правильно, то рамка ставится легко, плотно прилегая к стене. В противном случае, регулировкой винтов пружинных фиксаторов, добейтесь правильного расположения розеток.

Блок из трех розеток установлен.

Наше видео — устанавливаем две розетки в подрозетники

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru
  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Как установить скрытую розетку. Пошаговая инструкция.

Содержание

Монтаж розетки, как и любые другие работы связанные с электричеством, начинается с отключения автоматического выключателя в электрощитке, который может находится как в котельном помещении, так и любой другой части дома.

Внимание!!!

Чтобы узнать, обесточена розетка или нет, необходимо проверить напряжение на фазовом проводе. Это можно выполнить мультиметром или отверткой с индикатором. Это обязательная процедура, которая предотвращает опасность повреждения электротоком.

Для монтажа розетки потребуется:

  1. розетка;
  2. подрозетник;
  3. отвертка;
  4. индикатор;
  5. нож;
  6. кусачки;
  7. карандаш;
  8. плоскогубцы;
  9. уровень;
  10. гипсовая шпатлевка;
  11. шпатель;
  12. перфоратор;
  13. коронка для подрозетника 68мм

В качестве примера рассмотрим процесс монтажа розетки со скрытой проводкой в доме со стенами построенными из газосиликатных блоков, оштукатуренных цементно-песчаной смесью.

Чтобы монтаж проходил без дополнительных осложнений, концы проводов должны выходить за пределы стены не менее чем на 8-10 см. Об этом необходимо позаботиться еще на стадии монтажа электропроводки, высота розетки от пола, так же определяется при разведении проводки.

На какой высоте устанавливать розетки?

Здесь нет четкого ответа, все зависит от конкретной ситуации. Например, не очень разумно делать розетку рядом с плинтусом в доме у пожилых людей. С другой стороны странной будет идея поместить розетку от встроенной кухонной мебели на высоте 30 см от пола, такие розетки должны устанавливаться ниже кухонной мебели, на расстоянии не более 15 см от пола, до верхнего края розетки. Более подробно это было описано в статье расказывающей о планировании количества розеток на кухне.

Сегодня практически вся проводка идущая к розеткам на 220В в частных домах и квартирах является трехжильной. Как следует из названия, она состоит из 3-х жил – фазного и нулевого проводов, а также заземляющего проводника. В блоке розетки находятся 3 клеммы, к которым и необходимо присоединять упомянутые жилы.

Рядом с торчащим из оштукатуренной стены кабелем намечаем центр розетки. Расстояние от края кабеля до центра сверления должно быть взято с таким расчетом, чтобы не повредить проводник замурованный в стене. Поэтому нужно представлять как расположена проводка в стене.

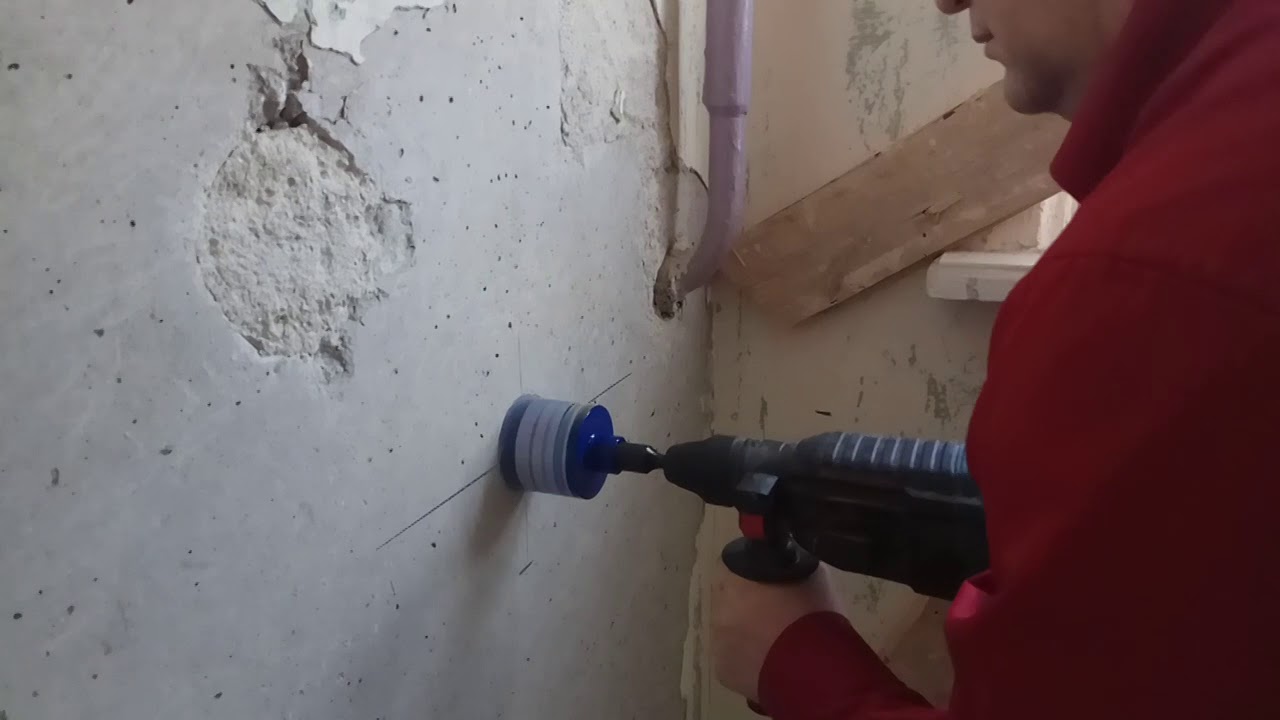

Бурим коронкой углубление под подрозетник. В газоселикате это делается очень легко, но вот в бетонной стене квартиры это будет не простая задача.

Продеваем кабель через отверстие в подрозетнике и фиксируем подрозетник смесью на гипсовой основе.

Снимаем внешнюю изоляцию с кабеля.

Концы проводов требуется зачистить. Рекомендуется делать оголенные концы длиной около 1 см.

Перед монтажом розетки в соответствии с выполненной разметкой следует удостовериться в отсутствии переплетения жил друг с другом. После этого можно подключить оголенные концы к розетке, к контуру заземления следует подключить желто-зеленый провод.

На розетке есть специальные винты под крестовую отвертку, поочередно вращая которые, можно развести фиксирующие лапки до упора. Происходит прочная фиксация розетки в подрозетнике. Также фиксация может быть выполнена непосредственно в стене, но это не лучший вариант. Чтобы розетка была установлена ровно, винты следует закручивать равномерно, по очереди время от времени приставляя к ней уровень.

Можно сделать вывод, что конструкция розетки полностью держится благодаря лапкам, которые равномерно фиксируются винтами. Одной из наиболее распространенных проблем, с которыми сталкиваются новоселы, является то обстоятельство, что во время извлечения вилки, розетка вылазиет из стены. Если лапки недостаточно хорошо удерживают блок, то в скором времени розетка обязательно сломается. Однако существует способ избежать этого. Во время установки розетки в бетонную стену при отсутствии монтажной вставки из пластика необходимо выполнить следующие действия.

При помощи инструмента (например, зубила или стамески) в стене делаются маленькие углубления, предназначенные для упора лапок. Во время затягивания лапки попадают в такие углубления, надежно фиксируя блок в стене.

В том случае, когда в стене уже вмонтирован подрозетник из пластика, нужно сделать отверстия в пластмассе при помощи стамески. Это требуется выполнить в тех точках, в которые упираются лапки. Другими словами, делаются те же самые углубления. Большинство вставок, которые можно найти в магазинах, имеют внутри специальное рифление, поэтому лапки фиксируются надежно.
