Монтаж теплого пола под плитку

Подготовка к монтажу теплого пола под плитку

   Перед укладкой тонкого греющего мата (монтажом теплого пола), необходимо убедиться, что поверхность предназначенная для укладки теплого пола ровная, не имеет разрывов, торчащих штырей, саморезов, гвоздей. Также не должно быть пыли и грязи т.к. мат приклеивается к основе.
В начале надо вычислить обогреваемую площадь. Из общей площади помещения вычитаем площадь занимаемую мебелью без ножек, бытовой техникой, сан. тех. приборами.
Под полученную площадь по каталогу подбираем нагревательный мат, площадь которого ближе всего к необходимой площади обогрева. В ассортименте Центра Теплых Полов имеются матыТеплый пол №1 мощностью 150 вт/м. кв — для комфортного обогрева

 Наименование

Мощность, вт

Цена, руб

 Мат ТСП-75-0,5

75

2 019

 Мат ТСП-150-1,0

150

2 350

 Мат ТСП-225-1,5

225

2 910

 Мат ТСП-300-2,0

300

3 510

 Мат ТСП-375-2,5

375

4 041

 Мат ТСП-450-3,0

450

4 711

 Мат ТСП-525-3,5

525

5 371

 Мат ТСП-600-4,0

600

5 702

 Мат ТСП-675-4,5

675

6 040

 Мат ТСП-750-5,0

750

6 989

 Мат ТСП-900-6,0

900

7 641

 Мат ТСП-1050-7,0

1050

8 321

 Мат ТСП-1200-8,0

1200

9 200

 Мат ТСП-1350-9,0

1350

10 431

 Мат ТСП-1500-10,0

1500

10 900

 Мат ТСП-1800-12,0

1800

12 670

 Мат ТСП-2250-15,0

2250

16 858

Чтобы разложить нагревательный мат в соответствии с формой обогреваемой площади, необходимо разрезать его на фрагменты. При этом разрезается несущая сетка, не затрагивая нагревательный кабель. Не допускается соприкосновение одной части кабеля с другой.

Не рекомендуется использовать один мат для обогрева разных помещений, например, ванной комнаты, коридора. Правильнее будет устанавливать в таких помещениях отдельные нагревательные маты с собственными терморегуляторами.
Проверьте, допускает ли имеющаяся в Вашем помещении электропроводка подключение дополнительной мощности системы. Токи стандартных силовых кабелей 2,5мм.кв. — до 5940 вт, 1,5мм. кв. — 4180 вт. Если мощность теплого пола превышает нагрузочную способность терморегулятора нужно предусмотреть в распределительном шкафу место под контактор и заложить соответствующую проводку.

Не забудьте о наличии дополнительных электрических устройств, которые могут быть подключены к той же сети. Уточните также допустимый ток предохранительных устройств (автоматов).
При обогреве лоджий, балконов и помещений с большим количеством окон, дверей, потолками, высота которых от 3,5 м и выше, просим Вас обращаться к нашим Специалистам.

Рекомендуется также использовать УЗО (устройство защитного отключения). Это небольшой прибор, монтируемый на электрощитке, который «следит» за сохранностью электроизоляции Вашего оборудования, и при утечке выключит питание. УЗО обязательно когда теплые полы устанавливаются во влажных помещениях, таких как бассейны, предбанники саун и бань.
Выберите место расположения терморегулятора. Его необходимо установить в стене в наиболее удобном для Вас месте, учитывая расположение мебели. Терморегуляторы, управляющие обогревом помещений с повышенной влажностью (санузлы, бассейны и т.п.) следует устанавливать вне таких помещений.

Последовательность укладки нагревательного мата

1. Подготовьте в стене место для установки

терморегулятора.
2. Проштробите в стене канавки для электропроводки, монтажных концов нагревательного мата и датчика температуры.
3. Подготовьте в полу канавку 20х20 мм для датчика температуры, который укладывается в гофрированной трубке.
4. Подготовьте поверхность пола: основание должно быть ровным, плотным, обладать достаточной несущей способностью.
5. Поместите датчик температуры в трубку, входящую в комплект. Датчик должен располагаться внутри трубки вблизи ее конца. Конец трубки с датчиком, оканчивающийся в полу, плотно загерметизируйте для предотвращения попадания внутрь раствора. Уложите трубку с датчиком в подготовленную канавку и выведите к терморегулятору или распаечной коробке. Радиус изгиба трубки должен быть не менее 5 см.
6. Заполните канавку раствором для крепления плитки или зацементируйте.
7. Уложите нагревательный мат, подклеивая его к поверхности за счет клейкости нижней стороны сетки. Проследите, чтобы место расположения датчика температуры оказалось на равном расстоянии между витками нагревательного кабеля.
8. Выведите монтажные концы нагревательного мата к месту расположения терморегулятора через канавки, подготовленные в стене. Проверьте отсутствие обрывов. Для проверки отсутствия повреждений нагревательного мата и датчика температуры в процессе укладки, измерьте сопротивление нагревательного мата и датчика температуры.
Их значение должно соответствовать паспортным данным.
9. Нанесите на эскиз плана помещения схему расположения нагревательного мата, соединительных муфт и датчика температуры.
10. Залейте нагревательный мат слоем Ветонит5000 — наносимая вручную быстросхватывающая и быстровысыхающая смесь на цементной основе для выравнивания бетонных основ. Толщина слоя равна толщине мата, т.е около 4 — 5 мм.
11. После высыхания проверьте отсутствие повреждений нагревательного мата и датчика температуры в процессе укладки смеси, измерьте сопротивление нагревательного мата и датчика температуры. Сравните полученные значения с паспортными данными.
12. В соответствии с прилагаемыми Паспортами на терморегулятор и нагревательный мат произведите подключение к терморегулятору нагревательного мата, датчика температуры; подключите к терморегулятору электропитание, произведите заземление.
13. Заделайте раствором канавку на стене, в которой подведены к терморегулятору провода питания и заземляющего контура, монтажные концы нагревательного мата, соединительные провода датчика температуры в гофрированной трубке.

14. Уложите керамическую плитку, используя вновь приготовленный клеевой раствор.
15. После полного высыхания раствора для крепления плитки тонкий теплый пол готов к работе. Включите его, следуя указаниям паспорта на терморегулятор.

Ввод в эксплуатацию

   Включите терморегулятор и задайте с помощью него желаемый уровень обогрева. При первом включении системы теплых полов после ее установки можно задать максимальный уровень обогрева, что ускорит процесс прогрева пола. После достижения комфортной температуры уменьшите уровень обогрева до желаемого.
При включении электрического греющего мата в первый раз ощущение теплого пола может появиться через значительный промежуток времени. Особенно это относится к вновь построенным помещениям с отключенным отоплением: не волнуйтесь и дайте возможность системе полностью прогреть помещение.

Нагревательные маты обычно работают в режиме дополнительного (комфортного) обогрева. Поэтому мощности нагревательных матов может не хватить для обогрева холодного помещения во время отсутствия основного отопления.
Благодаря автоматическому регулированию температуры система потребляет ровно столько электроэнергии, сколько необходимо для достижения желаемого уровня теплового комфорта. Терморегуляторы, установленные в каждом помещении, регулируют обогрев автономно, что способствует экономии средств при потреблении электроэнергии.
Особенно экономят электроэнергию программируемые термостаты. Современный прибор автоматически уменьшает обогрев или отключает его на тот период времени, когда нет необходимости в обогреве помещения. При двухтарифной системе оплаты программируемый терморегулятор позволяет получить максимальную выгоду от использования сниженного тарифа. Экономия достигает 80%.
Во время длительного отсутствия в помещении с установленным теплым полом в холодное время года рекомендуется не отключать обогрев полностью, а установить его минимальный уровень. В этом случае, в режиме минимального потребления электроэнергии, помещение не только будет немного обогреваться, но его можно будет обогреть за более короткий отрезок времени, чем абсолютно холодное.
При монтаже нагревательного мата должен быть исключен прямой контакт с теплоизоляцией, если она является коррозионной, гигроскопичной или воспламеняющейся.
В процессе укладки нагревательный мат не должен подвергаться воздействию масла, смазки и других подобных веществ.
Экранирующая оплетка провода питания нагревательного мата должна быть постоянно и надежно соединена с зажимом заземления в соединительной коробке или с соответствующей клеммой терморегулятора. Во избежание механического повреждения во время монтажа пользуйтесь обувью с мягкой подошвой или укрывайте поверхность с разложенным на ней нагревательным матом листами фанеры или другими материалами.

Купить теплый пол в Нижнем Новгороде можно в Центре Теплых Полов…
Прайс…

Правила монтажа теплого пола Thermomat под плитку

Если установка теплого пола не была произведена в стяжку, можно использовать нагревательные маты, представляющие из себя тонкие греющие кабеля, закрепленные на армирующей сетке.

В нагревательных матах толщина греющего кабеля не превышает 3 мм, потому монтаж теплого пола можно производить без стяжки, прямо в слое плиточного клея. Высота напольного покрытия при этом, практически не увеличивается.

Установка

Чтобы установить теплый пол под плитку, следует вначале составить чертеж обогреваемого объекта. Необходимо учесть, что теплый пол под плитку должен быть расположен на площади объекта, свободной от мебели, сантехники или бытовой техники. На чертеже следует обозначить место расположения терморегулятора для теплого пола и датчика температуры.

Укладка проводов

Второй шаг — вырубка штробы в стене и полу сечением 20×20 мм. Она необходима для укладки проводов датчика температур и соединительного провода. Для установки встраиваемого терморегулятора необходимо подготовить также отверстие в стене.

Подготовка пола

Далее следует подготовить пол. Нагревательные маты должны укладываться на ровную и чистую поверхность. Категорически нельзя укладывать нагревательные маты на пол с острыми краями и с перепадами высоты.

Установка датчика температуры пола

Во время монтажа теплого пола под плитку, в слой плиточного клея устанавливается датчик температуры пола, предварительно уложенный в гофрированную трубку с диаметром приблизительно 15 мм и с одной стороны заглушенный. Трубку следует уложить в штробу.

Датчик температуры должен быть установлен недалеко от нагревательного мата, но обязательно ниже его уровня. Датчик рекомендуется разместить между витками греющего кабеля, а диаметр изгиба трубки возле стены должен быть 6–7 см (не меньше).

Раскладка нагревательного мата

Нагревательный мат следует раскладывать по полу равномерно. Необходимо помнить, что закрывать теплый пол под плитку мебелью, сантехникой или бытовыми приборами запрещено. Нагревательный мат при необходимости можно поворачивать, немного надрезая армирующую сетку. Резать обогревающий кабель категорически запрещено. Фиксацию теплого пола под плитку можно выполнить при помощи скоб, гвоздей, клея-пистолета. Следует закреплять сетку, а не кабель.

После окончания укладки нагревательного мата необходимо замерить его сопротивление.
Оно должно соответствовать омическому сопротивлению, которое указано на муфте. Допустимо отклонение в пределах 10%.

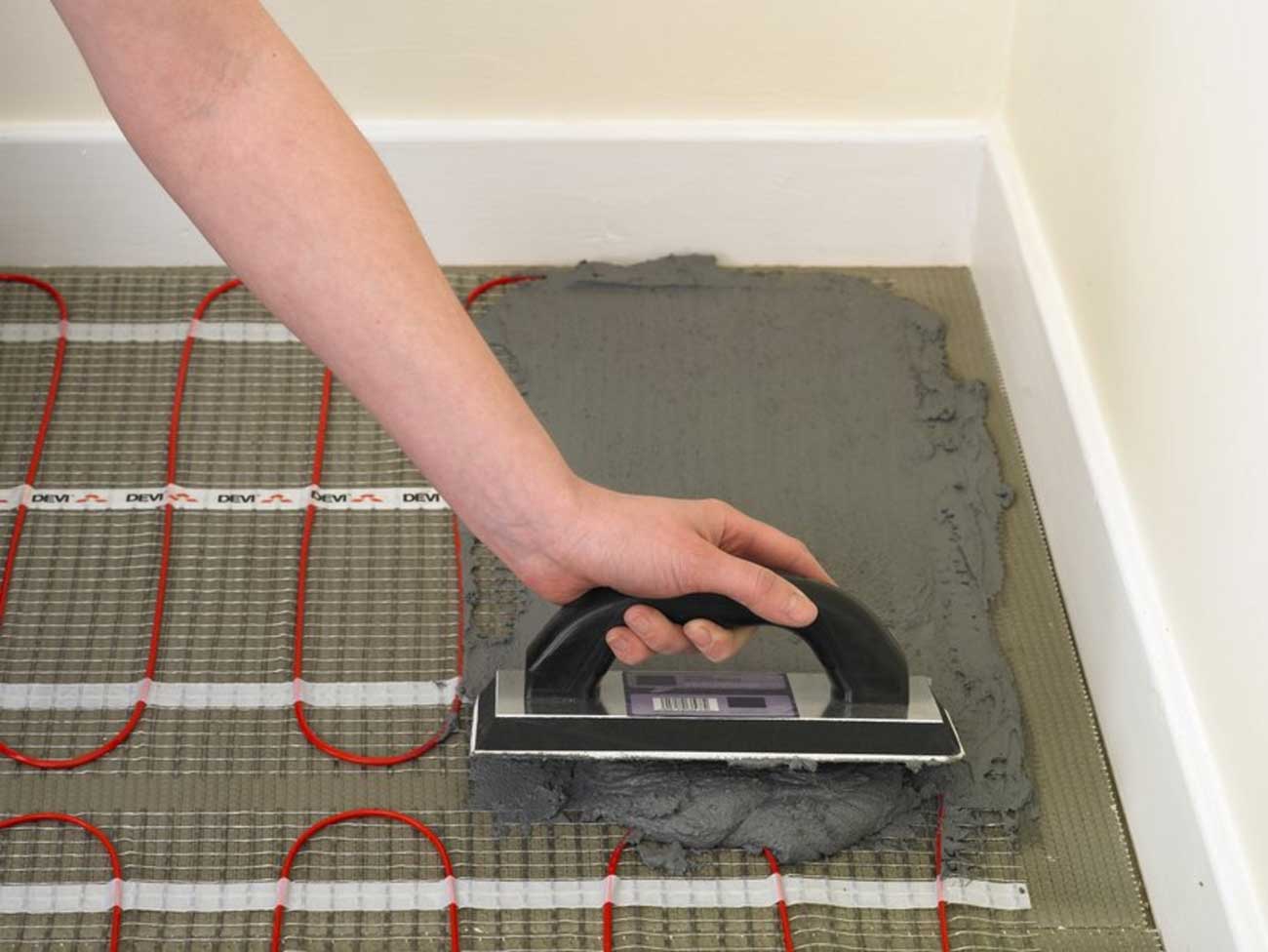

Затем нагревательный мат равномерно заливается слоем клея для плитки или выравнивающим раствором. Соединительная муфта с греющим кабелем должны быть полностью покрыты клеем. Необходимо ещё раз проверить сопротивление нагревательной системы и дать клею время застыть. На застывшую поверхность можно класть плитку.

Включать теплый пол под плиткой рекомендуется после полного затвердения клея для плитки, т. е. приблизительно через неделю.

Понравилась статья? Поделитесь с друзьями!

Установка теплого пола под плитку

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено – оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Содержание

  1. Преимущества и основные разновидности систем обогрева «теплый пол»
  2. Что необходимо учитывать в процессе монтажа электрического теплого пола?
  3. Электрический теплый пол: варианты обустройства
  4. Разновидности электрических теплых полов: преимущества и недостатки
  5. Монтаж теплого пола под плитку: пошаговая инструкция



Преимущества и основные разновидности систем обогрева «теплый пол»

  • По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
  • В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
  • Создается равномерное распределение теплого воздуха в комнате;
  • Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

  • Электрический теплый пол, конструкция которого предполагает использование:
  1. нагревательных матов;
  2. электрического кабеля.
  • Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
  • Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

  • Обустраиваемая вами система является основным или дополнительным источником отопления?
  • Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
  • Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
  • Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото



Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

  • Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
  • Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
  • Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол —  разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

  • Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

  • Низкая стоимость используемых материалов;
  • После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

  • Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
  • Сложности, связанные с правильным расчетом длины проводника;
  • В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
  • Низкая электробезопасность системы.

  • Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

  • Облегченный расчет необходимого количества материала;
  • Меньшая толщина требуемой бетонной стяжки;
  • Менее трудоемкая укладка в совокупности с более доступной ценой.
  • Недостатки системы «теплый пол» указанного типа:
  • Сложности, возникающие в процессе ремонта поврежденного участка;
  • Пожароопасность, которая характерна для любого типа электропроводки.

  • Монтаж теплого пола на основе пленочного покрытия – еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

  • Низкие затраты электроэнергии;
  • В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
  • Отсутствие необходимости в проведении сложных подготовительных работ;
  • Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

  • Высокая стоимость  используемых материалов;
  • Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
  • Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
  • Высокий риск повреждения при воздействии  механических нагрузок;
  • Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Создание схемы теплого пола: рекомендации специалистов

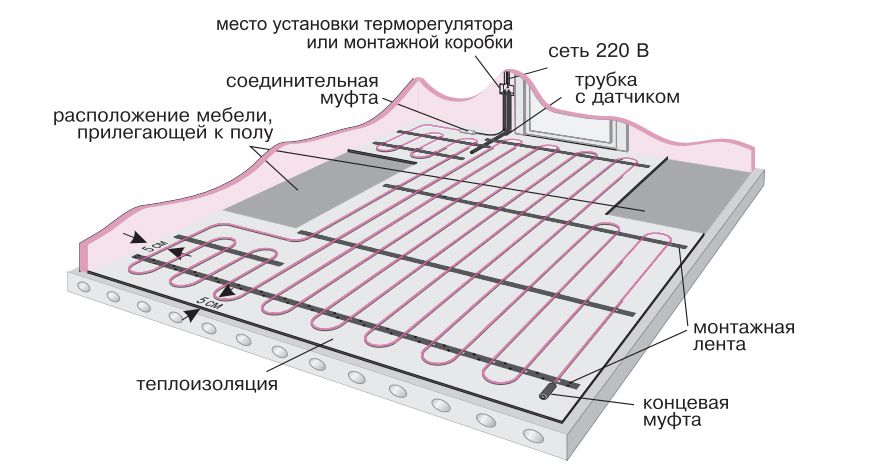

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

  • От стен необходимо отступить не менее 10 см;
  • Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на  необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

  • Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала  успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
  • Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
  • Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия),  необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

  • 1 часть цемента;
  • 4 части песка;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

Укладка теплого пола под плитку. Видео монтажа

Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

  • Насос занимает достаточно много места

  • При подключении к водопроводу в общем стояке снизится давление

  • В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

  1. Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

  2. После высыхания стяжки укладывают нагревательные секции.

  3. После установки системы нужно ее включить и проверить.

  4. После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

  1. Тщательно очистите основание, при необходимости выровняйте.

  2. Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

  3. Далее можно приступать к укладке теплоизолирующих материалов.

  4. Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

    Важно! Полосы должны идти встык, но не накладываться друг на друга!

  5. Изолируйте все медные полосы на линиях среза!

  6. После этого подключите все провода к терморегулятору по схеме производителя.

  7. Выполните проверку системы.

  8. Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

  9. Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

Монтаж нагревательного мата под плитку

МОНТАЖ МАТА НАГРЕВАТЕЛЬНОГО — ЦЕНА


Наша компания предоставляет услуги по монтажу нагревательных матов, цена которых вас приятно удивит. Стоимость монтажа составляет от 90 грн/м2. Полная гарантия на работы. Получить более подробную информацию и заказать монтаж в Киеве можно тут. Примеры наших работ, смотрите ниже

Что важно знать о нагревательных матах?

Электрический нагреватель пола в виде мата состоит из нагревательного кабеля, который равномерно распределен и закреплен на сетке из стекловолокна (или капрона) с расстоянием между петлями от 7.5 до 10 см в зависимости от производителя. Нагревательные маты полностью заземлены.

Важно! Заранее проверьте, подходит ли размер нагревательного мата для нагреваемой площади пола.
После порезки сетки — вернуть мат продавцу невозможно, вместе с этим, укорачивать (обрезать лишний) кабель на мате — категорически запрещено.

Перед установкой нагреваемого мата под плитку необходимо снять показания сопротивления и записать их в гарантийный талон в специально отведенное место рядом с параметрами заводских испытаний.


Нагревательный мат — термины и конструкция

Чтобы овладеть тонкостями монтажа нагревательного мата под плитку необходимо досконально разобраться в его конструкции.

С первого взгляда электрический мат — это примитивно простое устройство, однако даже тут — есть свои нюансы не понимая которых при электромонтаже, можно с легкостью испортить оборудование.
КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА
  1. Нагревательный кабель
  2. Соединительная муфта
  3. Питающий кабель («холодный конец»)
  4. Капроновая сетка
  5. Концевая муфта

Рассмотрим назначение каждого из элементов нагревательного мата, и выясним как они могут влиять на процесс монтажа.

  • Нагревательный кабель — часть кабеля, которая нагревается. Нагрев пола будет осуществляться только там, где расположен греющий кабель (+- 7см). Имеет толщину от 3 до 5 мм.

    Важно! В процессе монтажа электрического мата категорически запрещается обрезать греющую часть кабеля. Разрезая капроновую сетку (4) следите за тем, чтобы не повредить греющий кабель.

  • Соединительная муфта — место, в котором соединяются нагревательный кабель с питающим проводом. Внутремуфтовое соединение выполнено с помощью обжимных гильз, поэтому в процессе сборки нагревательного мата запрещается изгибать (изламывать) соединительную муфту, т.к. провода внутри муфты могут выскочить из гильзы или вовсе разорваться из-за натяжного сопротивления.

    Обратите внимание! Существуют безмуфтовые нагревательные маты. Это продукция премиум сегмента с повышенной надежностью. У таких матов визуально муфты — нету, однако место соединения между питающим и греющим проводом — есть, и обозначено оно соответствующей надписью на греющем кабеле.

    Важно! После укладки нагревательного мата, соединительная муфта обязательно должна быть расположена в плиточном клею под плиткой. Запрещается располагать муфту в стене, в распределительной коробке и т.д.

  • «Холодный конец» — это трёхжильный питающий провод, который закладывается в стену и подключается к терморегулятору. Соединительный кабель может быть удлинен или укорочен, но всегда необходимо оставлять не менее 0,5 метра его длины.

  • Капроновая сетка — вспомогательный элемент, с помощью которого кабель зафиксирован с нужным шагом. За счет сетки упрощается и ускоряется процесс монтажа кабельного электропола. В некоторых моделях нагревательных матов, сетка полностью пропитанная гелевым клеем, что также упрощает процесс укладки и фиксации мата на полу.

  • Концевая муфта — располагается в конце греющего двухжильного кабеля (на фото не видно, т.к. она находиться внутри рулона). Также как и переходную муфту (3), концевую запрещается изгибать и располагать вне зоны нагрева.


Рекомендации по укладке нагревательных матов под плитку

01

Маты нельзя укладывать друг на друга, нагревательные кабели нигде не должны пересекаться!

02 Если в помещении установлено несколько нагревательных матов, они должны быть подключены параллельно03

Расстояние от стены должно быть в среднем от 5 до 15 см

04

Греющий мат никогда не должен устанавливаться под недвижимыми объектами, такими как стены, кухонная мебель, ванные или душевые и должен иметь возможность беспрепятственно выделять свое тепло


Нагревательные маты устанавливать можно только на свободных от мебели участках пола. Так как в ванных, как правило, немного свободной площади, тонкий нагревательный мат под плитку может быть установлен только в качестве дополнительного отопления.

Все подключения должны быть осуществлены через систему автоматического отключения (УЗО) в соответствии с нормами. Все соединения должны быть выполнены квалифицированным электриком соответствии с действующими правилами.

Помните, что максимальная мощность бытового терморегулятора для теплых полов составляет 16 Ампер, что эквивалентно 15-20 м2 пола с подогревом. Если общая площадь обогрева превышает эти значение потребуется установить 2 и болшье регулятора. Термостат может быть установлен только квалифицированным электриком.

Кабель датчика температуры пола можно удлинить или укоротить.

Датчик должен быть установлен в середине кабельной петли для оптимального контроля температуры.

Убедитесь, что датчик установлен вдали (не менее 50 см) от радиаторов и водопроводных труб, сливов и электропроводки (в том числе скрытой).

Датчик всегда должен оставаться внутри гофрированной трубки, поэтому обязательно установите заглушку на её конец.

Если возникнет необходимость замены, датчик может быть легко удален.

Электрический кабельный мат предназначен прежде всего для укладки на бетонные полы. При укладке на деревянный пол все полы должны быть покрыты цементной стяжкой, совместимой с системами полов с подогревом (например, Ceresit 69).

Например, накройте пол плитой ОСБ 15 мм или влагостойкой фанерой или цементно-стружечной плитой, закрепите винтами длиной 200 мм и затем покройте 2-3 мм эластичного плиточного клея и дайте высохнуть, затем приступайте к установке нагревательного мата на бетонное основание.


Монтаж нагревательного мата – необходимые материалы

  • Комплект нагревательного мата
  • Клей для плитки или самовыравнивающийся состав, подходящий для подогрева пола (Ceresit 69)
  • Гибкий компенсатор, для расширительных швов, укладывается вдоль стен
  • 3 метра гофрированной трубы d= 9/12 мм (входит в комплект к мату)
  • Шпатель расческа с 6 мм зубцами (пластиковый или деревянный)
  • Подрозетник (мин. глубиной 35 мм, рекомендовано 50 мм )
  • Мультиметр для проверки мата после каждого действия по установке

Монтаж кабельного мата – подготовка к установке

Убедитесь, что поверхность, на которой будет смонтирован нагревательный мат ровная, чистая и не содержит пили и грязи. В больших пространствах, возможно, придется использовать компенсаторы вдоль стены. Перед монтажом, рекомендуем прогрунтовать поверхность пола и дать ей высохнуть.

Определите, где должен быть установлен термостат, вмонтируйте стандартную электрическую распределительную коробку с минимальной глубиной 35 мм, предпочтительно на высоту 0.8 м для простоты эксплуатации.

Проштробите необходимые канавки и установите распределительную коробку и электрический провод. Необходимо установить 2 гофротрубы. Одну для датчика, а другую для кабеля питания от мата. Не прокладывайте кабель питания и кабель датчика в одну и ту же гофротрубку. Вырежьте штробу в полу для трубки датчика пола (глубиной 2 см)

Внимание: Никогда не устанавливайте датчик вблизи труб водоснабжения, канализации

Показания сопротивления кабельного мата

Перед установкой нагревательного кабельного мата необходимо снять показания сопротивления и записать их в контрольную карточку (гарантийный талон).

Показания должны сниматься во время установки и по окончании монтажа.

Эти показания должны соответствовать технической информации, нанесенной на бирку заводом изготовителем.

Выполните измерения между проводами сопротивления (нагревательными).

Стандартное значение в Ом может отклоняться максимум на 5-10%. Запишите значения и в гарантийный талон! Это является частью вашей гарантии.

Инструкция по установке нагревательного мата

Монтажа кабельного мата, априори рассчитан для укладки непосредственно под плитку. Однако, не редко можно встретить технологию укладки, по которой после раскладки мата выполняется заливка тонкого слоя раствора (самовыравнивающей смеси, Ceresit 69).

Преимущества монтажа мата с дополнительной заливкой раствора


  • Тонкий слой цемента защищает электрический мат от возможных механических повреждений в процессе укладки плитки;
  • Снижается вероятность повреждения нагревательного кабеля в процессе затирки швов;
  • Сводиться к нулю вероятность образования «воздушных пустот» над нагревательным кабелем.

Недостатки такого способа монтажа мата


  • Дополнительные затраты на цементную самовыравнивающую смесь. Расход смеси ~1.8 кг/м2*1мм. Чтобы покрыть мат потребуется залить минимум 6-7 мм, что эквивалентно 13 кг (~100 грн) / 1 м2 площади. При этом учтите, что заливать придется не только там, где расположен пол с подогревом, а по всей площади помещения;
  • Дополнительный подъем по высоте, примерно на 6-10 мм.
  • Дополнительные трудозатраты и времязатраты, как на работу, так и на высыхание заливки (примерно 24-48 часов)
  • Если не дождаться полного высыхания заливки и приступить к укладке плитки, есть вероятность того, что тонкий слой цемента «отстанет» и плитка начнет «бухтеть» в будущем

Вывод
Если вы уверены в мастере по укладке плитки, в том что он не повредит кабельный мат в процессе монтажа кафеля — выбирайте вариант монтажа в плиточный клей, в противно случае, рекомендуем выполнить дополнительную проливку, если это позволяет сделать высота подъема уровня пола.

Порезка мата


При укладке нагревательного мата на больших площадях оставляйте расстояние от стены 5 — 15 см.

Если длина нагревательного мата больше длины помещения, мат нужно нарезать нужной длины по капроновой сетке не разрезая кабель и развернув его на 180° уложить рядом с предыдущей полосой.

Поворачивать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и даже более сложные формы обогрева.

При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не могут касаться или пересекать друг друга.

Замерьте сопротивление мата после того как он был уложен. Во избежание механического повреждения кабеля не наступайте на него или накройте чем то. По возможности работайте в мягкой обуви.

  • Разрежьте и разложите греющий мат, как описано выше. Зафиксируйте мат на поверхности. Фиксация мата может осуществляться с помощью клейкой сетки мата, двухсторонней малярной ленты прикрепленной к сетке (более дешевые маты) или с помощью дюбелей/ плиточного раствора, если на сетке мата не предусмотрен никакой из перечисленных способов фиксации.
  • Протяните конец питающего кабеля через гофротрубку в подрозетник к термостату
  • Снова протестируйте электро мат с помощью мультиметра и запишите показания в инспекционной карте. Выполните измерения как между проводами сопротивления, так и по возможности и между проводами сопротивления и заземлением (потребуется мегометр).
  • Затем нанесите сплошной слой клея для плитки, стараясь избежать образования пузырьков воздуха и используйте пластиковый гребень для укладки плитки, чтобы не повредить нагревательный кабель. Нанесите первый слой клея для плитки толщиной от 0,4 см до 0,6 см и около 55 см в ширину. Мягко надавите на мат деревянным шпателем или перчатками и распределите клей, который вытекает через мат
  • Уложите плитку. Нажмите на плитку легким скользящим движением.

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

Марка плиточного клея! Для монтажа кафеля на электропол используйте клея Ceresit CM 117 (более бюджетный вариант) или Mira 3100 Unifix (один из лучших клеев для теплых полов)


В случае если вы решили выбрать вариант монтажа с заливкой раствора, после порезки и фиксации мата приступайте к заливанию самовыравнивающей смеси. Сначала прочитайте инструкцию к самовыравнивающемуся раствору, убедитесь, что продукт подходит для подогрева пола, и следуйте инструкциям производителя. Скребком равномерно распределите раствор смеси и удалите пузырьки воздуха. Соблюдайте время, необходимое для высыхания перед нанесением напольного покрытия. К слову, для такой технологии подойдет не только мат, но и обычный тонкий кабель под плитку, стоить он будет на 30% дешевле.

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Внимание! Очень важно, чтобы самовыравнивающаяся смесь имела достаточно жидкую консистенцию, чтобы нагревательный кабель был полностью залит и вокруг него не образовывались воздушные пузырьки, которые могут вызвать локальный перегрев кабеля.


Живые истории: примеры монтажа нагревательных матов

Фото №1

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

Фото №7

Видео


Монтаж нагревательного кабельного мата – другие возможности

Вы также можете смонтировать кабельный электро мат, который остался, на стену или на ступеньку в ванной. Вы можете положить его в слой штукатурки или покрыть его с помощью плиточного клея.

Это даст возможность создать теплую стену или удобное маленькое сиденье.

Очень часто опытные мастера специально заводят греющий мат на стену на высоту до 2 м, чтобы создать подогреваемую зону стены на которую в будущем крепится зеркало. Такая установка мата создаст уют в ванной комнате, а также дополнительным бонусом, вы получаете всегда сухие не запотевающие зеркала.

При необходимости обойти препятствия на полу в виде сливных труб, унитазов, душевых кабин и т.д. резистивный кабель может быть легко откреплен от сетки и уложен «змейкой» в обход любых препятствий.


Когда можно включать электропол после монтажа под плитку?

В отличии от теплых полов под ламинат, включать электропол под плиткой на обогрев допускается не сразу. Время запуска зависит от времени высыхания плиточного клея или раствора, которые указанны в инструкцииях производителя на упаковке сухой смеси, но не раньше, чем через 28 дней после заливки. Преждевременное включение системы может привести к растрескиванию кафельного клея и повреждения нагревательного кабеля.

Включите термостат, постепенно добавляя температуру. Первоначальный нагрев может занять от нескольких часов до 2-х суток. Если ваша система обогрева пола рассчитана по мощности и площади, как дополнительный подогрев, то ее температурный режим может зависеть от работы основного отопления.

Получить инструкцию по монтажу на почту

PDF-инструкции по укладке кабельных полов от мировых производителей теплого пола (бесплатно)

Монтаж матов под плитку — ответы на частые вопросы

Можно ли резать кабельный мат?

Конечно. Нагревательный имеет ширину 50 см и его можно резать в любом месте и поворачивать под любыми углами. Главное при разрезании сетки мата, не повредить нагревательный кабель. Фото и видео того, как резать мат смотрите в статье.

Чем отличается мат от кабеля?

Мат — это тотже греющий кабель. Нагревательные кабели поставляются в бухте, а маты — это устройства, в которых греющий кабель зафексирован на сетке, для удобства монтажа. Конструктивно кабели в этих устройств — не отличаются.

Нужна ли теплоизоляция (фольга) под нагревательный мат?

По строительно технологии укладки плитки — она не может быть уложена на фольгу, поэтому и использование фольги под матами — недопустимо.

Можно ли ставить мебель на нагревательный мат?

Если мебель имеет ножки высотой от 3 см, то можно. В противном случае — не рекомендуется.

Что категорически запрещается делать при монтаже кабельного мата?

  • Запрещается обрезать нагревательный кабель
  • Нельзя переламывать или изгибать соединительную и концевую муфты
  • Не рекомендуется укладывать муфты внезоны нагрева (в коробы, в стены и т.д)

Установка теплого пола ENSTO под плитку. Монтаж нагревательного мата Ensto ThinMat.


Укладка теплого пола ENSTO под плитку

Весь Теплый пол ENSTO

Ensto ThinMat — нагревательный мат для подогрева пола, предназначенный для установки в выравнивающий раствор непосредственно под клинкерную плитку, паркет или линолеум. Для клинкерной плитки или соответствующей каменной плиты максимальная мощность 160 Вт/м², а для паркета и линолеума максимальная допустимая мощность 100 Вт/м².

При установке нагревательного кабеля ENSTO Thin Mat требуется соблюдение правил монтажа электрооборудования, действующих в стране эксплуатации.

  • Установка теплого пола Ensto ThinMat под плитку должна выполняться только квалифицированными специалистами.
  • Запрещается ходить по нагревательному кабелю (нагревательному мату) и подвергать его механическому воздействию.
  • Минимальный допустимый радиус изгиба кабеля — 30 мм.
  • Расстояние от кабеля до токопроводящих элементов здания, например, водопроводных труб, должно быть не менее 30 мм.
  • Нагревательный мат Энсто ThinMat под плитку должен прокладываться в среде, имеющей однородную теплопроводность.
  • Отдельные участки кабеля нигде не должны касаться и пересекать друг друга.
  • Нагревательный кабель нельзя укорачивать.
  • Не прокладывайте нагревательный кабель через швы бетонирования, а также в зонах с угрозой разлома или перегрева плиты основания. Так, например, расcтояние до печи или камина должно быть больше 0,5 м.
  • Толщина материала, укладываемого поверх нагревательного кабеля, должна быть не менее 5 мм.
  • Не укладывайте нагревательный кабель под стационарными предметами интерьера, например, под шкафами.
  • Запрещается производить работы, связанные со сверлением отверстий и вбиванием каких-либо предметов в пол, в местах возможного прохождения нагревательных кабелей.
  • Работа теплого пола Ensto ThinMat под плитку контролируется терморегулятором Ensto с датчиком пола, с максимальной температурой +35 градусов.
  • Нагревательный мат ThinMat должен быть укомплектован устройством защитного отключения с током утечки не более 30 мА.
  • Система отопления ThinMat должна быть оборудована двухполюсным разъединителем высокого напряжения III категории (который находится в механизме терморегулятора ECO10FJ).
  • Не рекомендуется производить работы по укладке нагревательного кабеля при температуре менее +5 °C.
  • Температурное сопротивление материала пола, в котором уложен нагревательный мат ThinMat, не должо превышать 0,125м2К/Вт. Не застилать подогреваемый пол толстым ковром или ковром, обладающими хорошими теплоизолирующими свойствами.
  • Уточните у изготовителя покрытия пола, пригодно ли оно для систем теплых полов.
  • Аккуратно заполните всю измерительную таблицу, прилагаемую к настоящему Руководству. Настоящее Руководство должно храниться и быть доступным на этапе монтажа системы и при ее дальнейшем техническом обслуживании.
  • Ответственность компании Ensto за возможные дефекты наступает только при условии правильного заполнения акта измерений.
  • Предупреждающая табличка, содержащая информацию о монтаже, должна быть установлена у распределительного щита.

Содержание упаковки:

  • Нагревательный мат Ensto ThinMat
  • терморегулятор с датчиком пола (только изделия с обозначением +Т)
  • Гибкая пластмассовая монтажная трубка
  • Липкая монтажная лента
  • Инструкция по монтажу

Монтаж теплого пола Ensto под плитку

Тщательно очистить поверхность пола до монтажа нагревательного мата. Убрать все камни и другие острые предметы, которые могут повредить кабель. Выровнять неровную поверхность пола перед укладкой нагревательного мата. Фиксирующий раствор наносится на пол для обеспечения достаточного крепления нагревательного мата к новому бетонному слою.

Монтаж осуществляется в следующей последовательности:

  1. Составить чертёж с размерами обогреваемой площади и месторасположением нагревательного мата. Отметить точно место соединения питающего кабеля с нагревательным кабелем и место расположения датчика температуры. Чертёж хранить у главного распределительного щита вместе с другими электротехническими документами.
  2. В выровненном полу сделать паз глубиной примерно 10 мм для монтажной трубки, в которую будет помещен датчик температуры пола. Пластиковая трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного кабеля. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры.
  3. Загерметизировать свободный конец трубки с датчиком, например, электротехнической изоляционной лентой.
  4. Питающий кабель прокладывают в гибкой трубе к монтажной коробке. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля.
  5. Основу мата ThinMat разрезают в соответствии с проектом. Необходимые разрезы производить аккуратно, чтобы не повредить нагревательный кабель.
  6. Нагревательный мат монтируется таким образом, что поверхность сетки с клеевым слоем устанавливается к полу. Сетка прикрепляется к полу с помощью клеевого слоя и не подвергается смещению во время нанесения выравнивающего раствора. Водосточный слив или унитаз обходить. В случае необходимости снятия кабеля из сетки, кабель прикрепляется к полу, например, горячим клеем или лентой.
  7. Сопротивление контура нагревательного кабеля и сопротивление его изоляции измеряют до его заливки раствором. После заливки измерения повторяют. Результаты измерений и другие сведения заносятся в измерительную таблицу.
  8. Нагревательный мат покрывают слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. В качестве отделочного покрытия можно использовать паркет, пробковое покрытие пола или линолеум (100 Вт/м²) или кафельную плитку (100 Вт/м² или 160 Вт/м²).
  9. Во влажных помещениях, например, в душевой, нагревательный мат монтируется под гидроизоляцей. В помещениях, где гидроизоляция не требуется, этапы 6, 7 и 8 можно исключить. Гидроизоляция выполняется всегда в соответствии со стандартами, действующими в данной стране.
  10. Нагревательные маты ThinMat управляются терморегулятором. Для обеспечения безопасности в цепи питания ThinMat всегда должно присутствовать устройство защитного отключения (УЗО). Предупреждающая табличка, содержащая информацию о монтаже, должна быть установлена у распределительного щита.

Теплый пол в ванной – плюсы и минусы | Какой теплый пол лучше под плитку



Какой теплый пол в ванную лучше выбрать – кабельную систему, термоматы или инфракрасную пленку? Каковы плюсы и минусы этих разновидностей теплых полов применительно к установке под плитку в ванной комнате. Давайте разберемся…

Теплый пол в ванную – плюсы и минусы

После банных процедур всегда хочется уюта. Но об этом не может быть и речи, если из горячей ванной вы ступаете на ледяной кафель. Хотите избавиться от подобной проблемы? Значит, стоит задуматься над обустройством теплых полов. Ведь это оборудование способно добавить комфорта в привычный быт, улучшив состояние иммунной системы и общее самочувствие.

Создание такого дополнительного отопления в банной комнате уже давно вызывает массу споров. Кто-то рассказывает о высоком риске травматизма и о заоблачных ценах. Другие же напротив восхваляют вымышленные «достоинства». Поэтому все преимущества и недостатки теплых полов следует рассмотреть более детально.

В чем минусы?

Об отрицательных качествах данного оснащения слагают массу легенд. Но насколько они правдивы? Так, наиболее распространенным мифом являются слухи о том, что пол бьется током. На самом деле – это не так. Ведь даже из уроков физики понятно, что надежность изолирующего материала неоспорима, а керамическая плитка и вовсе не является проводником. Если же сомнения не покидают – не стоит использовать кабельные системы, выбрав максимально безопасные нагревательные маты и инфракрасное оборудование.

Вторым по популярности является слух об электромагнитном излучении. Спешим разочаровать: от теплых полов ЭМИ намного меньше, чем от простого телевизора. Соответственно, никакого вреда.

Единственным реальным минусом является необходимость в установке оборудования под плитку. То есть, если у вас свежий ремонт – пол придется снимать и монтировать вновь. Но такую проблему легко решить банальным планированием. Ведь задумываться о необходимости подогрева напольной плитки лучше еще до начала ремонта. Так вы избежите дополнительных затрат и лишних хлопот.

Вывод очевиден: большинство «недостатков» теплого пола – вымыслы людей, которые абсолютно ничего не знают о данном оборудовании. Так стоит ли идти на поводу у лиц, живущих прошлым? Ведь можно уже сегодня абсолютно безопасно наслаждаться всеми благами цивилизации!

Неоспоримые плюсы

Среди преимуществ теплых полов стоит выделить такие факты:

  • Снижение уровня влажности.
  • Равномерный нагрев всей толщи воздуха, а не только его верхних слоев.
  • Отсутствие дискомфорта при выходе из ванной.
  • Безопасность.
  • Полноценный контроль за уровнем нагрева.

Ванная имеет особый микроклимат, насыщенный влагой и жаром. Это идеальные условия для образования плесени и грибка. Но качественные теплые полы эффективно подсушивают воздух, препятствуя развитию и размножению патогенных микроорганизмов. Поэтому польза от такого оборудования неоспорима.

Какой теплый пол выбрать под плитку в ванную?

Данное помещение имеет особую специфику, поэтому здесь можно использовать далеко не все типы оборудования. Специалисты рекомендуют остановиться на одной из таких систем:

  • Кабельная.
  • Нагревательные маты.
  • Инфракрасная.

Каждая разновидность имеет свои особенности.

Кабельный теплый пол. Это оборудование предстает в виде нагревательного кабеля, термостата и термодатчика. Среди его преимуществ стоит выделить относительно невысокую стоимость при достаточной эффективности. Однако регуляция нагрева весьма проблематична.

Отдельного внимания заслуживает монтаж данной системы. Ведь установка кабеля должна осуществляться под стяжку, а не под плитку. Сначала следует расчистить основание и разместить на его поверхности слой теплоизоляции. Затем, укладывается и фиксируется кабель, устанавливается термостат и термодатчик. После тестирования системы, делается стяжка пола, толщиной от 3 до 10 см. Лишь после высыхания раствора можно осуществлять укладку плитки или кафеля. На монтаж потребуется несколько суток.

Нагревательные маты. Это упрощенная версия кабельного теплого пола. Здесь нагревательный элемент уже закреплен на специальной сетке. Размещение подобного оборудования отличается относительной простотой, так как не требует создания стяжки пола. Установка матов осуществляется под кафель или плитку. Однако не стоит забывать о профилактике перегрева. Обычно для этого на сами маты укладывают слой плиточного клея толщиной в 5-8 мм. Монтаж осуществляется всего за несколько часов.

Инфракрасный теплый пол. Эта система пользуется наибольшей популярностью. Ведь помимо подогрева, вы получаете легкое воздействие полезным ИК-излучением. В медицине его активно применяют для лифтинга и в процедурах, направленных на омоложение и оздоровление организма. Также подкупает пожаробезопасность и надежная изоляция нагревательной пленки. Такое оборудование имеет высокий уровень безопасности при эксплуатации в помещениях с повышенной влажностью.

Монтаж ИК-систем похож на процедуру установки нагревательных матов. Но под саму пленку следует положить слой изолирующего материала. Затем, укладываем нагревательные элементы, подключаем термостат и тестируем работу всех компонентов. После этого можно наносить клей под кафель, слоем в 10 – 15 мм и приступать к монтажу плитки. Установка длится всего несколько часов.

Как видите, оптимальным решением для организации теплого пола в ванной являются нагревательные маты и инфракрасные системы. Они просты и максимально безопасны.

Как избавиться от излишков влаги в ванной?

К сожалению, теплые полы можно монтировать далеко не по всей площади помещения. Поэтому в углах и в точках соприкосновения сантехники со стенами и другими поверхностями часто остаются капельки конденсата, создающие оптимальную среду для развития плесени и грибка.

Хотите предотвратить скопление жидкости в данных местах? Значит, стоит приобрести осушитель воздуха «Доктор Сухов». Он отличается высокой эффективностью, а установка нагревательных элементов возможна как на горизонтальных, так и на вертикальных поверхностях.

Осушитель предстает в виде кабеля, зафиксированного на сетке. Его легко монтируют под кафель или плитку. Оборудование оснащено таймером. Поэтому вы можете включать его сразу после завершения банных процедур, а после нагрева покрытия до 35 °C, прибор автоматически отключается. Минимум хлопот и максимум эффективности.

Благоприятная среда в ванной комнате – залог здоровья всех членов вашей семьи. Поэтому так важно сделать это помещение максимально комфортным! В этом помогут современные теплые полы и осушители воздуха.



Как установить теплые полы (под плиткой с подогревом)

Итак, вы вложили средства в полы с подогревом или в плиточное отопление, чтобы дать ему официальное название, и хотите знать, как его установить. Tile Guru, наш постоянный эксперт по плитке, создал это руководство ниже!

Как установить теплый пол

Поставляемые нами нагревательные маты Thermonet и Comfort Zone очень просты в установке. Они поставляются на самоклеящейся сетке, которая прилипает к большинству поверхностей.Составьте карту своей комнаты и измерьте площадь, которую нужно отапливать. Положите коврик примерно в том месте, где будет размещен термостат, раскатайте его в один конец комнаты, разрежьте сетку (не кабель), чтобы вернуть ее, и продолжайте, пока не будет покрыта требуемая область нагрева.

Возьмите датчик из термостата и проведите его по поверхности пола на равном расстоянии между нагревательными кабелями, используя прилагаемый кабелепровод. Кабели могут быть облицованы плиткой или заключены в самовыравнивающийся состав.Для завершения мы рекомендуем нанять квалифицированного электрика, который подключит его к электросети.

СВЯЗАННЫЙ: ЭЛЕКТРИЧЕСКОЕ ИЛИ ВЛАЖНОЕ ОТОПЛЕНИЕ ПОЛА

Вот несколько часто задаваемых вопросов о теплых полах:

Как подключить теплый пол

Хотя нагревательный мат может быть установлен кем угодно, термостат должен быть подключен и электрически протестирован квалифицированным электриком. На сайте checkatrade вы можете найти надежного электрика.com.

Какой утеплитель для теплого пола?

Два типа утеплителя, которые мы поставляем, — это Econoboard без покрытия, который предназначен для использования на бетонных, песчаных, цементных или ангидридных стяжках, где пол является прочным и устойчивым. Кроме того, есть плиты Marmox с цементным покрытием, которые необходимы для более гибких поверхностей, таких как древесина. Они более жесткие, поэтому обеспечивают дополнительную устойчивость против вертикального отклонения, а также обладают свойствами развязки при любом боковом движении.

Полы с подогревом без теплоизоляционных плит

Наши маты с подогревом можно укладывать на любую поверхность пола без теплоизоляции. Однако он будет менее эффективным и будет стоить более чем вдвое больше. При использовании утеплителя тепло направляется прямо на плитку и нагревается примерно за 20-30 минут. Без плит нижний субстрат должен был бы полностью нагреться, прежде чем на плиточной поверхности будет достигнута оптимальная температура.Это может занять примерно 3-4 часа.

Какая стяжка для теплого пола?

Несмотря на то, что плитку можно укладывать непосредственно на нагревательные кабели, для обеспечения равномерного распределения тепла поверх кабелей можно нанести тонкий слой гибкой выравнивающей смеси, такой как «Palace Fast Flex». Это также обеспечивает дополнительную защиту электрических кабелей и дает вам идеально ровную поверхность для укладки плитки.

Надеемся, что это ответ на ваш вопрос! Если у вас есть другие вопросы о вашем проекте, посетите наш Справочный центр — это «Википедия» мозаичных запросов.

Продолжить чтение

Как установить теплый пол под плитку

Плиточный пол с подогревом легко установить с помощью нашей плоской ленточной системы. Allbrite может поставить все необходимое оборудование для вашей установки в виде индивидуальной системы или предварительно упакованного комплекта.

Наше решение для обогрева полов — низкопрофильное и не сильно увеличивает уровень пола. Технология аморфного металла имеет более высокую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать комнату до желаемой температуры.

Преимущества установки кафельного теплого пола

Есть много преимуществ в установке такого рода системы по всему дому, и возвращение части радиаторного пространства является одним из них! Эта система обогрева с металлическими лентами не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Вам не доставит неудобств система теплого пола Allbrite:

  • Вам не нужно выкапывать полы
  • Вам не нужно наносить наливной слой или цемент
  • Вам не нужно беспокоиться о нарастании высоты пола

Эта система отопления устанавливается непосредственно под плитку. лучистый первичный источник тепла.

Установка отопления под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочно-балочный и утепленный настил.

Система может быть установлена ​​поверх любого типа чернового пола, включая бетонный, деревянный, блочный и балочный, а также утепленный настил.

Этапы установки

  • Уложите теплоизоляцию Easy-Heat сухим способом (отрежьте по форме острым ножом)
  • Как только вы убедитесь, что все доски подходят, удалите доски, помня, куда они пойдут
  • Смешайте клей для гибкой плитки и нанесите на него черновой пол (шпатель с зубцами 3 мм) и замените теплоизоляцию Easy, приложив небольшое усилие, чтобы обеспечить сцепление.
  • Дайте гибкому плиточному клею схватиться, при использовании гибкого клея быстрого схватывания вы сможете пройти по изоляции в течение 2 часов
  • Уложите ленточные нагревательные маты, используя двустороннюю ленту на каждом конце нагревательных матов.
  • При необходимости используйте нашу клейкую ленту с высоким содержанием материала для закрепления краев.
  • Проложите холодные провода (под напряжением и нейтраль) к распределительной коробке чуть выше плинтуса уровень платы
  • Убедитесь, что сопротивление нагревательных элементов соответствует таблице сопротивления в руководстве по установке
  • Подключите холодные провода с помощью наших 5-рычажных быстроразъемных соединений
  • 9005 4 Используя шпатель с зубцами 10 мм, нанесите ровный слой гибкого клея на нагревательные маты и уложите плитку, шифер или камень
  • См. Раздел «Электрооборудование» для настройки электрооборудования, при установке во влажной зоне см. Комплекты заземления
  • Разрешить 7 дней для полного схватывания плиточного клея перед использованием теплого пола

Плитка с подогревом Стоимость и цена установки

Неужели последний полярный вихрь заставил вас задуматься, сколько будет стоить установка плитки с подогревом в вашем доме? Этот пол существует со времен римлян и набирает популярность среди реставраторов.Это также прекрасный способ повысить стоимость дома при перепродаже и повысить энергоэффективность.

Существует двух типов систем теплых полов. Один использует электрическое тепло, а другой подключается к вашей горелке через серию шлангов. Вы можете использовать любой метод с керамической, фарфоровой и даже каменной плиткой.

Есть споры о том, что лучше, но решение сводится к тому, что лучше всего работает в вашем доме.

Плиточные полы с электрическим подогревом

Электрические лучистые полы часто поставляются в предварительно собранных рулонах сетки разных размеров. Большинство брендов поставляются с двусторонним скотчем, который приклеивается к черному полу без клея. Вы можете разрезать циновки вдоль сетки, чтобы обходить препятствия, такие как туалетные столики или вырезы.

Укладывать плитку поверх матов просто, так как раствор проникает в сетку и прилипает к черному полу. Рулоны предварительно измеряются по площади в квадратных футах, поэтому вы можете определить, сколько вам потребуется, перед покупкой. Вам также придется приобрести отдельный термостат и монитор.

Некоторые интернет-магазины продают полный комплект, включающий все необходимое для установки этой системы.Они начинаются от 400 долларов за 10 квадратных футов покрытия.

Электрические коврики можно дорого купить, но затраты на установку минимальны. Эта система проста и проста в использовании. Вы можете окупиться, установив коврики самостоятельно, но для подключения проводов требуется квалифицированный электрик.

Еще один способ сэкономить деньги — зарядить сияющий пол в непиковые часы. Ваша электрическая компания может посоветовать вам точное время.Плитка будет сохранять температуру в течение 8-10 часов, поэтому они останутся теплыми даже в выключенном состоянии.

Плитка с электрическим подогревом — идеальный выбор для дополнения и фантастический способ дополнить систему отопления вашего дома.

В начало

Гидравлические плиточные полы с подогревом

Если электрические полы не подходят для вашего дома, подумайте о гидронной системе. В гидравлических системах используется комбинация трубопроводов и трубок. Не пытайтесь смонтировать эту систему самостоятельно; это сложная работа.

Гидравлические системы на эффективнее электрических . Они работают от насоса, подключенного к вашей печи, и нагревают плитку горячей водой. Весь пол действует как проводник и лучше поддерживает температуру в помещении, чем обычные радиаторы.

Ваша плитка будет казаться теплой даже при более низких настройках, а ваша горелка будет работать меньше, поскольку ей не нужно постоянно рециркулировать горячую воду. Ваши полы останутся поджаренными, не нарушая при этом денег.

Эти регуляторы отопления должны быть размещены в отдельной зоне и должны быть подключены лицензированным подрядчиком HVAC.Перед укладкой плитки система должна быть в рабочем состоянии.

Гидравлические системы стоят около 6 долларов за квадратный фут , но они являются экономичным способом обогрева вашего дома в течение многих лет.

В начало

Преимущества плитки с подогревом

Установка полов с подогревом в доме дает множество преимуществ. Лучистое отопление можно использовать под плиткой любого типа и в большинстве помещений. Некоторые системы предназначены для использования во влажных помещениях, но из соображений безопасности такую ​​установку лучше оставить на усмотрение профессионалов.

Если у вас натуральный камень или керамогранит, вы знаете, как холодно зимой. Ступать на нагретую поверхность в холодное время года — это потрясающе. Вы можете даже оказаться, что стоите или сидите на полу, просто чтобы согреться.

Если вы планируете состарить на месте, полы с подогревом особенно полезны для пожилых людей. С возрастом мы теряем способность поддерживать температуру тела и теряем тепло тела через конечности. Плитка с подогревом может согреть вас, когда вы станете старше и будете получать фиксированный доход для обогрева дома.

Полы с подогревом желательны на вторичном рынке. Агенты перечисляют этот тип отопления в качестве отдельной функции для привлечения покупателей жилья. Это разумное вложение, поскольку плитка с подогревом считается обновлением, а не прихотью.

Электрические системы являются перезаряжаемыми и удерживают тепло, не вращая счетчик постоянно. Гидравлические системы позволяют установить термостат на более низкое значение без ущерба для вашего комфорта. Оба метода могут повысить энергоэффективность вашего дома.

В начало

FAQ

Какую плитку вы используете для полов с подогревом?

Для полов с подогревом можно установить керамическую, керамогранитную или каменную плитку. Большинство видов плитки отлично проводят тепло, поэтому полы будут теплее и удобнее для ног. Поскольку у всех этих плиток одно и то же назначение, вы можете установить тот, который вам больше всего нравится, и комбинировать его с вашей системой отопления.

Еще один интересный момент — теплый пол можно установить поверх плитки, а потом снова накрыть плиткой.


Как укладывать плиточный пол с подогревом?

Электрические лучистые полы поставляются в предварительно собранных рулонах сетки различных размеров.Коврики имеют двусторонний скотч для крепления к черному полу. После того, как циновки уложены, можно класть плитку сверху. Раствор для плитки пройдет сквозь сетку, обеспечивая прилегание плитки к черному полу.

Гидравлические системы должны устанавливаться лицензированным специалистом по HVAC, так как установка включает в себя подсоединение трубопроводов к горелке и настройку регуляторов нагрева в их собственной зоне. Укладывать плитку можно только после того, как эта работа будет сделана.


Сколько стоит плиточный пол с подогревом?

Стоимость полов с подогревом составляет от 6 до 12 долларов за квадратный фут.Эта цена может увеличиться, если вы используете нагревательные маты на заказ; Вы можете оценить этот тип отопления примерно в 30 долларов за квадратный фут.

Полный комплект, включающий электрические коврики, термостат и монитор, будет стоить до 400 долларов за 10 квадратных футов покрытия. Установка системы водяного отопления обычно стоит около 6 долларов за квадратный фут.


Каковы плюсы и минусы плиточного пола с подогревом?

Самым большим преимуществом плиточного пола с подогревом является тепло в холодные зимние месяцы.Натуральный камень или керамогранит становятся очень холодными, а лучистое отопление сохраняет тепло в ваших комнатах. Полы из плитки с подогревом полезны для пожилых людей, которые склонны быстрее терять тепло тела при низких температурах.

С полом из плитки с подогревом легче удовлетворить потребности вашего дома в отоплении, и обе системы энергоэффективны. Полы из плитки с подогревом также увеличивают стоимость вашего дома для перепродажи. Первоначальная стоимость укладки полов с подогревом высока, но со временем окупается.


Много ли электроэнергии потребляют полы с подогревом?

Полы с подогревом потребляют много электроэнергии; Однако стоит отметить, что нагретая плитка сохраняет тепло от 8 до 10 часов. Если за систему лучистого отопления взимается плата в непиковое время, стоимость использования этого типа полов может быть минимальной.

Умные термостаты могут быть установлены для измерения температуры в помещении, отключая систему, когда в помещении достаточно тепло; это может сэкономить до 5% затрат на электроэнергию.Электрические системы являются перезаряжаемыми, что делает их более энергоэффективными. Установка термостата на более низкое значение для гидравлических систем также означает меньшее потребление электроэнергии.


В чем недостатки теплого пола?

Стоимость установки полов с подогревом может быть высокой, но в эти системы стоит инвестировать. Еще одна причина, по которой некоторые люди решают держаться подальше от этого типа отопления, заключается в том, что на его установку уходит больше времени, чем на другие типы полов.

Последнее, что вам следует знать, прежде чем сделать окончательный выбор, — это то, что эти системы отопления могут поднять ваши полы и уменьшить высоту ваших стен.


Нужен ли пол с подогревом под плитку?

Нет, отопление под плиткой не нужно; однако рекомендуется установить его перед укладкой плиточного пола, если он у вас вообще будет. Эти системы обогрева удобны и сохранят ваши полы в тепле и комфорте.

Хотя есть и другие способы обогрева дома, если у вас плиточный пол, системы отопления очень распространены, потому что они часто потребляют меньше электроэнергии, чем радиаторы и другие методы отопления.


Какая в среднем стоит установка полов с подогревом?

Цена установки напольного покрытия с подогревом плитки зависит от того, какую систему вы выберете, вашего местоположения, размера комнаты и т. Д. Например, вы можете рассчитывать заплатить в среднем 6 долларов за квадратный фут за установку гидронных систем, но цена может возрасти. для других типов.

Установка системы излучающего пола с подогревом воздуха может стоить от 14 до 20 долларов за квадратный фут. Электрические системы — самые дорогие в установке, их цены в среднем составляют от 16 до 25 долларов за квадратный фут.


Можно ли укладывать теплый пол поверх плитки?

Да, поверх плитки можно уложить теплый пол. Например, если вы хотите отремонтировать свой дом и не хотите удалять существующую плитку, но все же хотите, чтобы полы с подогревом были установлены поверх существующей плитки. В этом случае вы должны покрыть систему теплых полов новой плиткой сверху.

Два слоя плитки создают отличную среду, которая отводит тепло и постоянно сохраняет пол в тепле.

Подводя итоги

Если вы все равно планируете переделать пол, а ваш бюджет позволяет разориться, пол из плитки с подогревом стоит вложенных средств.

Вы никогда не заметите разницы в высоте вашего пола, и вы сможете чистить его, как любой другой кафельный пол. Светлый пол не обожжет ноги, так как датчики температуры предотвращают перегрев плитки.

Плитка с подогревом может показаться излишней роскошью, но исследования доказали, что лучистое отопление окупается со временем.Многие домовладельцы считают, что излучаемое тепло — это одна из тех вещей, что, получив его, вы удивитесь, как вы жили без него.

Есть ли у вас плиточные полы с подогревом? Если да, то какую систему вы выбрали?

О Джанин Хинтце

Джанин Хинтце — профессиональный писатель и энтузиаст по обустройству дома из Лонг-Айленда.

Вернуться к началу

Установка полов с подогревом под плитку

Установка полов с подогревом под плитку может быть сложной задачей

В этой статье мы объясним основные шаги по установке нашей теплоизоляционной пленки QuietWarmth Peel and Stick Radiant Heat для плитки и приклеиваемых полов. QuietWarmth не только отлично подходит для домашних пользователей, но и экономичен, предлагая тепло для вашей семьи.

Видео установки:

Для начала вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочая площадка чистая, на ней нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка плиточного пола должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам понадобится

  • Коврики QuietWarmth® Peel & Stick Radiant Heat
  • Термостат: утвержденный термостат
  • Выключатель GFCI (если не является частью термостата)
  • Распределительные коробки: Минимум две коробки, необходимые для каждой комнаты или зоны. Одна коробка (2 × 4 дюйма) требуется для термостата, одна коробка (4 × 4 дюйма) требуется для электрических соединений.
  • Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска, нож
  • Продукты для укладки плитки (пластиковый шпатель 3/8 ”x 1/4” или больше, строительный раствор, подкладочная плита, плитка и т. Д.)
  • 12/2 Romex

Электрический монтаж

Шаг 1. Установка GFCI

Коврики излучающего тепла

QuietWarmth® Peel & Stick должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI). Это может быть сделано либо с помощью внутреннего GFCI в термостате (если он напрямую управляет матом), либо с помощью автоматического выключателя с защитой GFCI.Никогда не защищайте цепь дважды с помощью GFCI на термостате и в коробке автоматического выключателя. Соблюдайте все местные строительные и электрические нормы. Типичное требование к силе тока: 120 В переменного тока. Тихая температура: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.

Шаг 2. Установите дополнительные силовые модули

В зависимости от требований к силе тока мата (ковриков) может потребоваться один или несколько модулей вторичного питания. Силовой модуль представляет собой реле или неконтролирующий термостат и должен рассматриваться как таковой.Он позволяет расширить контролируемую зону, которую может контролировать главный термостат, но он должен быть размещен в собственной выделенной цепи на 20 ампер и не нагружать регулятор термостата более чем на 15 ампер. В Национальном электротехническом кодексе указано, что каждая параллельная цепь, используемая вместе с системой отопления, должна использоваться исключительно для этой системы. Не подключайте светильники, розетки и т. Д. К каким-либо ответвленным цепям, используемым с QuietWarmth Tile Heat.

Шаг 3. Установите электрические коробки

Установите распределительную коробку для управляющего устройства (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть размещена на внутренней стене без каких-либо препятствий, чтобы устройство считывало точные показания. Установите распределительную коробку 4 × 4 дюйма для электрических соединений между матами и термостатом.

Шаг 4. Работа с нижней пластиной

Просверлите или проделайте отверстия в нижней пластине. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны быть прямо под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине.Вы также можете использовать технику насечки в качестве альтернативы.

Шаг 5. Установите кабельный ввод питания

Проложите силовые провода от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
*, если термостат поставляется с датчиком температуры пола

Датчик температуры пола поставляется с рекомендованным термостатом. Провод датчика можно установить без кабелепровода или в кабелепроводе отдельно от проводов электропитания, если кабелепровод требуется по нормам.Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод, если он есть) через заглушку вниз по полости стены через отверстие в нижней пластине. Временно прикрепите датчик липкой лентой к плите или черному полу на расстоянии примерно 6–12 дюймов от стены — окончательное расположение датчика после установки мата будет закреплено лентой на краю или между двумя матами, чтобы датчик не находился непосредственно над нагревательный мат. Для достижения наилучших результатов прижмите датчик к краю мата.ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Неровная проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод от 6 до 8 дюймов.

Установка ковриков

Шаг 1. Осмотр и проверка нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были доставлены в работоспособном состоянии.После извлечения нагревательных матов из транспортировочной коробки проверьте сопротивление омметром и запишите полученную информацию. Если значение сопротивления отличается более чем на ± 3% от записанных значений на каждом коврике, не устанавливайте коврик и обратитесь за помощью к своему поставщику.

Шаг 2. Подготовка устойчивого чернового пола

Очистите пол от мусора, гвоздей и т. Д., Чтобы пол был гладким, чистым и сухим.

Раскрой и настройка

Шаг 1

Обрежьте коврик нужной длины. Важно отрезать только МЕЖДУ черными полосами.НЕ разрезайте их, так как это вызовет отключение GFCI.

Шаг 2

Оберните конец зелеными изолирующими дисками. Отрежьте одну черную тепловую полоску с обоих концов панели, стараясь не разрезать черную полосу. Сложите один изолирующий диск из каптона (зеленые точки входят в комплект) на два серебряных конца шины на панели на стороне, противоположной месту расположения термостата. Зеленый изолирующий диск необходимо загнуть поверх серебряной шины.Убедитесь, что зеленый каптоновый диск покрывает шину и область черных чернил точно так, как показано на рисунке.

Шаг 3

* Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к нежелательному срабатыванию GFCI и аннулированию гарантии.

Уплотнение нагревателя путем снятия вкладышей.

Отогните и загните верхний «клапан» на каждом конце нагревательной панели (панелей).

Отогните нижнюю защитную прокладку с внутренней стороны клапана и прикрепите нагревательный элемент, сильно надавив на него.

После того, как нагревательный элемент приклеится к нижней части клапана, осторожно отогните верхнюю съемную прокладку и нажмите вниз, чтобы закрыть края мембраны.

УБЕДИТЕСЬ, ЧТО ВЫЖИМАЕТЕ ЛЮБЫЕ ПУЗЫРЬКИ ВОЗДУХА, ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕЙ ЗАСЛОНКИ К НИЖНЕМУ.

Выполните остальные шаги по установке на следующих страницах.

Еще раз проверьте значение сопротивления на новый индивидуальный размер.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке.Нагревательные маты следует укладывать таким образом, чтобы соединительные провода проходили к стене комнаты, где находится термостат / распределительная коробка. Следующие шаги помогут при установке матов:

1. Не снимая защитную пленку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости от распределительной коробки и что на их пути нет препятствий или проникновений в пол. Перед следующим шагом убедитесь, что положение ВСЕХ матов удовлетворительное.
2.Когда все маты будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть примерно 12 дюймов (30 см) защитной бумаги, чтобы обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть мата к поверхности, а затем прикатайте другой конец до точки, где была удалена защитная бумага.
4. Начните снимать съемную прокладку и рукой разгладьте коврик в нужное положение, пока он разворачивается, чтобы обеспечить надежное соединение, избегая при этом пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания соседних матов встык. Не перекрывайте коврики.
6. Снимите быстросъемный вкладыш и установите мат на место, оставив зазор для стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Убедитесь, что клапаны закрыты с каждой стороны мата (ковриков). См. Стр. 10, шаг 3 для получения инструкций.

Шаг 4. Установите датчик термостата

После установки матов найдите датчик датчика термостата.Сенсорный зонд можно удерживать на месте с помощью небольшого количества ленты. Датчик должен выступать на расстоянии примерно 6–12 дюймов от стены, прилегающей к показанному мату. Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может потребоваться долотить место под точкой, где провода соединяются с матом, чтобы углубить соединение.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой установке на опорную доску или плиту сделайте канавку для углубления датчика до уровня мата. Закрепите датчик в канавке изолентой. Не повредите датчик. Убедитесь, что датчик установлен на одном уровне с ковриком, а не на нем. Датчик термостата Датчик расположен на расстоянии 6–12 дюймов от стены

Перед активацией необходимо выполнить визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр, чтобы найти какие-либо признаки повреждения коврика или электрических проводов, которые могли возникнуть во время установки. При визуальной проверке ковриков ищите любые признаки повреждений, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть мата кажется поврежденной, замените мат целиком. При обнаружении повреждений позвоните на горячую линию по техническим вопросам 888-WARM-PAD или отправьте электронное письмо [электронная почта защищена] для получения совета и / или помощи по замене.

Проверка целостности / сопротивления

После установки необходимо провести вторую проверку сопротивления на выводах питания каждого мата с помощью цифрового омметра для обнаружения любых коротких замыканий или обрывов, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с исходным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если значения сопротивления не находятся в пределах ± 3% от значения, указанного на коврике, позвоните в 888-WARM-PAD.Если сопротивление равно нулю: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проткнуты или не повреждены иным образом. Коврики с поврежденными ненагревающими проводами необходимо заменить.

Испытание на нагрев

1. Установите устройство управления и подключите его к распределительной коробке. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подключите нагревательный мат (-а) к распределительной коробке и подключите соединительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите прерыватель и отрегулируйте термостат так, чтобы он требовал тепла. Обратитесь к инструкциям по установке, прилагаемым к элементам управления, для правильной настройки. После того, как все элементы управления установлены, не включайте систему, за исключением краткой проверки работы всех компонентов.
4. После того, как система проработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они теплые. Тепло — это мягкий жар, который будет лишь немного нагреваться, пока пол не будет установлен. Он не нагревается на ощупь.Просто легкое ощущение тепла. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкции по эксплуатации термостата в надежном месте для использования в будущем.
5. После проверки нагрева выключите систему.

Монтаж последнего этажа

Маты теперь готовы к укладке плитки с использованием модифицированного латекса тонкого набора с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата.Во время затирки следите за тем, чтобы не порезать и не порезать коврик или провода с холодным вводом. Аварийный сигнал монитора непрерывного контура можно использовать, чтобы предупредить вас, если провода холодного вывода были обрезаны во время установки. Поврежденные холодные провода могут привести к отключению GFCI и / или к поломке коврика. Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.Уложите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольном списке системы отопления и в форме регистрации гарантии, продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. По возможности сфотографируйте установку мата перед укладкой напольного покрытия.

Укладка плитки, камня и мрамора

При установке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем руководящие принципы Tile Counil of North America (TCNA) или спецификации ANSI для минимальных стандартов установки. Мы рекомендуем модифицированный латексом или эпоксидной смолой раствор и затирку вместо многоцелевых материалов на водной основе.

Используйте полное покрытие тонкого набора без пустот. Точечное склеивание (точечный монтаж) и оставление больших пустот недопустимо и приведет к хрусту в местах установки нагревательных матов.Тонкий набор должен быть установлен в соответствии со стандартами TCNA / ANSI. Точечное приклеивание плитки, которое дает только частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, уложенной на полы с тонкозатвердевшими растворами.

Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 дюйма x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Если вам нужна дополнительная информация об установке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт по адресу www.tileusa.com.

Плитка и полы с подогревом: ответы на наиболее часто задаваемые вопросы

Плитка и полы с подогревом имеют одну общую черту: и те, и другие предлагают владельцам зданий многочисленные преимущества с точки зрения жизненного комфорта и, следовательно, образуют идеальную комбинацию. Тем не менее, в преддверии мероприятия тема неоднократно вызывает неуверенность и вопросы. В этой статье вы найдете самые важные ответы.

Какое напольное покрытие лучше всего подходит для полов с подогревом?

Будь то плитка или камень, паркет или ламинат, винил или ковер — любой, кто хочет уютного тепла без радиаторов отопления, в принципе может воспользоваться всем спектром.В принципе, на теплый пол можно укладывать любое напольное покрытие.

Разница, однако, заключается в том, как быстро тепло от системы теплого пола передается на пол, или какая температура подачи необходима (и возможна) для регулирования температуры в помещении по желанию. Другими словами, разные материалы различаются по своей теплопроводности. Это, в свою очередь, влияет на энергоэффективность и, в конечном итоге, на расходы на отопление.

Именно поэтому плитка — лучший выбор для полов с подогревом.Благодаря своей плотной поверхности они получают очень высокую теплопроводность от 2,3 до 2,8, что примерно в 5 раз выше, чем, например, теплый пол под паркетным полом или теплый пол под виниловым полом. Кроме того, в плитке накапливается тепло, а это означает, что пол не только быстро нагревается, но и остается теплым в течение длительного времени, что позволяет экономить дополнительную энергию.

Можно ли использовать всю плитку в сочетании с полом с подогревом?

Практически нет ограничений при использовании плитки на теплый пол.Для полов с подогревом одинаково подходят как натуральный камень, так и керамогранит. Для достижения наиболее эффективного результата нагрева рекомендуется использовать плитку толщиной не более 20 мм. Возможны и более толстые покрытия, но время нагрева может немного увеличиться.

Независимо от системы отопления, при выборе напольной плитки следует также обращать внимание на группу истирания плитки и класс противоскольжения плитки. Это гарантирует, что пол наилучшим образом соответствует требованиям соответствующей области применения.

Какую температуру поверхности выдерживает плитка для теплого пола?

Большим преимуществом плитки является то, что она без повреждений выдерживает даже высокие температуры. Таким образом, в отличие от многих других напольных покрытий, их можно без проблем нагреть до температуры поверхности 29 ° C и более. Это не в последнюю очередь приводит к высокой теплопроизводительности до 200 Вт / м2 при одновременном низком потреблении энергии.

Плитка на плитку и полы с подогревом — это возможно?

В частности, при ремонте часто возникает вопрос, можно ли укладывать новую плитку поверх существующего плиточного покрытия.Ответ на этот вопрос совершенно ясен: да, с теплым полом это не проблема. Комбинация плитки на плитку — пол с подогревом работает идеально и не влияет на результат нагрева: благодаря чрезвычайно высокой теплопроводности плитки и правильному клею для плитки в качестве дополнительного проводника тепла тепло теплого пола передается от слой в слой без потерь.

Только условие : Старый пол должен быть идеально уложен и не поврежден, и в пространственных условиях конструкция верхнего этажа не должна вызывать никаких проблем (например,грамм. полосы дверей и т. д.).

Что следует соблюдать при укладке плитки на теплый пол?

Хотя плитка и теплый пол идеально сочетаются друг с другом, есть ряд моментов, которые следует учитывать до и во время укладки, чтобы предотвратить любые трудности с самого начала.

Тип теплого пола

Существует два основных варианта теплого пола: они могут работать либо с водой, либо с электричеством для выработки тепла. В принципе, под плитку можно укладывать полы с водяным и электрическим подогревом.Выбор наиболее подходящей системы отопления зависит, скорее, от конкретного применения.

Системы водяного теплого пола работают по пластиковым или медным трубам, которые вставляются в стяжку как влажная или сухая система и по которым циркулирует нагретая вода. Поскольку затраты на установку относительно велики, а также необходима определенная высота установки, системы водяного теплого пола в основном используются в новых зданиях.

В отличие от этого, с системой электрического теплого пола тонкие нагревательные маты обеспечивают правильную температуру в помещении.Позже их можно будет уложить на стяжку с относительно небольшими усилиями и меньшей монтажной высотой. Поэтому они также подходят для ремонта существующих зданий или могут быть модернизированы в качестве дополнительной системы отопления в помещениях с высокими тепловыми потерями (например, зимних садах).

Состояние основания

Оптимальное основание — основная предпосылка прочного и безупречного плиточного пола. Поэтому плитку следует укладывать не только на максимально гладкую основу, но особенно на полностью сухую основу.Потому что слишком много влаги под плиткой иногда может привести к ее отрыву или другому повреждению позже.

Поэтому особенно при укладке на вновь возведенные стяжки и стяжки, уложенные мокрым способом, необходимо следить за тем, чтобы они были готовы к укладке. Обычно стяжке требуется около 4 недель для полного затвердевания, но тем временем для ускорения процесса все чаще используются специальные быстрые связующие. Как правило, рекомендуется постепенный и контролируемый нагрев стяжки с помощью теплого пола.С одной стороны, этап сушки можно сократить, а с другой стороны, можно проверить работоспособность и состояние как обогревателя, так и стяжки.

Стяжка наконец готова для укладки плитки, когда остаточная влажность, определенная с помощью подходящего метода измерения (например, метода CM), упала ниже определенного предела. В качестве ориентира следует принимать во внимание максимум 2% для цементных стяжек и максимум 0,3% для стяжек из сульфата кальция, при этом точные значения следует соблюдать в инструкциях по укладке производителя.

Защита от влаги

В принципе, плитку можно укладывать прямо на стяжку. Однако для защиты основания от проникновения влаги из плиточного клея рекомендуется перед укладкой нанести герметизирующую грунтовку или грунтовку для плитки. В противном случае есть риск, что стяжка размягчится и пол перестанет правильно держаться.

Подходящий клей для плитки и раствор для плитки

Хотя теплый пол обычно нагревает плитку очень равномерно и постоянно, колебания температуры все же возникают.Это приводит к небольшому расширению материала и соответствующим напряжениям на поверхности. Поэтому для компенсации этих движений и предотвращения образования трещин в плитке, вызванных напряжением, в качестве клеев для плитки или растворов для плитки следует использовать очень гибкие и термостойкие материалы. В некоторых случаях под плитку можно также положить развязывающий мат.

Во время установки следует также позаботиться о том, чтобы они были нанесены на как можно большую поверхность. Это позволяет плитке и клею лучше склеиваться, что особенно важно в случае поверхностного натяжения.Кроме того, дополнительно оптимизируется теплоотдача.

Деформационные швы

Не менее важным аспектом в связи с температурным расширением материалов является взаимный деформационный шов — плитка — теплый пол.

Следует учитывать компенсационные швы, особенно в краевых областях, и они должны оставлять не менее 5 мм пространства для движения. Кроме того, необходимо создать дополнительные деформационные швы в тех местах, где они есть на стяжке.В противном случае плитка и основа могут по-разному расширяться, что может привести к трещинам или трещинам.

Когда можно будет ввести теплый пол после облицовки плиткой?

Свежий плиточный и залитый пол нельзя нагревать сразу. Это может привести к слишком быстрому высыханию клея и герметика и их хрупкости. Общая рекомендация — подождать около 28 дней до включения теплого пола. Затем температуру следует повышать непрерывно с шагом 5 градусов в течение нескольких дней, пока не будет достигнута желаемая температура подачи.

Укладка полов и облицовки полов с подогревом

Укладка полов над полами с подогревом

Лучше всего уточнить у производителя напольного покрытия их рекомендации по установке на системы напольного отопления, но ниже приведены рекомендации для различных типов напольных покрытий . Есть также некоторые принципы, применимые ко всем напольным покрытиям.

Полы с подогревом должны быть полностью введены в эксплуатацию и испытаны, как описано выше. В любом случае перед укладкой напольного покрытия стяжка должна быть сухой.При укладке деревянных полов показание влажности должно быть менее 65% RH (относительная влажность), а для всех других типов полов показания должны быть ниже 75% RH. UZIN предлагает ряд влагонепроницаемых мембран, которые позволят укладывать полы, если показания выше этих уровней (щелкните здесь для получения дополнительной информации). Также обратите внимание, что защита от влаги обычно возможна только при более низком пороговом значении относительной влажности при наличии теплого пола.

Температура в помещении от 13 ºC до 18 ºC должна поддерживаться за 24 часа до укладки пола, а также через 24 часа после укладки.Во время монтажа температура окружающей среды должна быть не менее 18 ºC, а температура пола не должна опускаться ниже 15 ºC.

Укладка керамической / каменной плитки на пол с подогревом

Следует выключить отопление и укладывать плитки с помощью гибких клеев и растворов для компенсации теплового движения. После укладки плитки и раствора не следует включать теплый пол в течение как минимум 5 дней. По истечении этого времени можно включать нагрев и медленно повышать температуру на 5 ° C в день, пока не будет достигнута желаемая температура.Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка ковров на пол с подогревом

Полы с подогревом следует выключить за 2 дня до укладки ковров. После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка винила на пол с подогревом

Пол с подогревом следует выключить за 2 дня до укладки любых эластичных напольных покрытий, таких как винил или линолеум. После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка роскошной виниловой плитки на пол с подогревом

Пол с подогревом следует отключить за 2 дня до установки LVT.После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка дров на пол с подогревом

Перед укладкой деревянного пола пол с подогревом следует выключить как минимум на 4 дня. Также следует поддерживать влажность и температуру в помещении, и также важно следить за тем, чтобы температура поверхности во всем помещении не превышала 27 ° C.После укладки дров не включайте теплый пол в течение как минимум 3 дней. При повторном включении установите на 1 ° C выше окружающей температуры и каждый день увеличивайте на 1 ° C, пока не будет достигнута необходимая температура. Также важно отметить, что каждая разновидность древесины имеет разное термическое сопротивление и теплопроводность. Толщина древесины также влияет на теплопередачу.

Укладка смолы поверх теплого пола

Перед укладкой смолы необходимо выключить обогрев.После укладки смолы нельзя включать подогрев пола до тех пор, пока смола не затвердеет в течение 7 дней. По истечении этого времени можно включать нагрев и медленно повышать температуру примерно на 5 ° C в день, пока не будет достигнута желаемая температура. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Советы по установке плитки с подогревом

Система подогрева пола, также известная как лучистое тепло, может превратить прохладное пространство в вашем доме в теплое и комфортное место.Это часто запрашиваемое обновление для новой недвижимости, поэтому оно может помочь вам заключить сделку, если вы собираетесь продать или перепродать дома на рынке с требовательными клиентами. Вот советы о том, где, когда и как следует использовать лучистый напольный обогреватель.

Оборудование для обогрева пола DMC-PRO компании Warmup сочетает в себе преимущества мембраны, препятствующей растрескиванию, с роскошью плитки с подогревом. Вы можете установить ее на бетонные и деревянные черновые полы как более безопасный способ прокладки нагревательных кабелей или как мембрану, предотвращающую разрушение.Кабель DCM-PRO также следует прокладывать в местах, где требуется тепло.

Модифицированный или немодифицированный тонкий набор

Ниже:

Специалисты по напольным покрытиям настоятельно рекомендуют использовать модифицированные наборы, так как они хорошо подходят для полов с подогревом. Как немодифицированные, так и модифицированные клеи считаются подходящими для профессионалов и ведущих компаний отрасли. Также важно, чтобы вы следовали всем инструкциям производителя при смешивании и нанесении разбавителя.

Размер шпателя:

Используйте шпатель ¼ «x 14» с V-образной выемкой для установки мембраны DCM-PRO.Вдавите мембрану в двигатель и периодически поднимайте ее для проверки и обеспечения полного переноса раствора на обратную сторону мембраны DCM-PRO.

Выше:

Мембрана DCM-PRO позволяет использовать немодифицированные, модифицированные и самовыравнивающиеся двигатели поверх ее мембраны. Это преимущество для конечного пользователя, так как плитки любого формата можно легко установить. Использование самовыравнивания поверх мембраны DCM-PRO позволяет вам укладывать другие напольные покрытия, такие как LTV, дерево или ковры. В некоторых случаях установщики выбирают «двухэтапную» установку, при которой они выравнивают кабель над мембраной и облицовывают верхнюю часть своей предпочтительной тонкой укладкой.

Важно нанести немного клея на мембрану, если вы собираетесь использовать «одноступенчатый» подход и укладывать плитку непосредственно на мембрану и кабель. Это необходимо для заполнения всех пустот и зазоров и достижения полного контакта правильного кабеля для оптимального нагрева. Ваш выбор шпателя вместо кабельного, тонкого и мембранного будет зависеть от вашего выбора напольного покрытия, а также от размера и толщины плитки. Поэтому проконсультируйтесь со специалистом по напольным покрытиям или ознакомьтесь с инструкциями производителя тонких материалов, чтобы понять, что нужно делать.

Дополнительные советы

  • Используйте цементную плиту или изоляционную плиту, чтобы приложить к мембране вес с коленями. Это может помочь вам добиться равномерного сцепления с черным полом и исключить возможное повреждение кабеля.
  • В случае, если тонкий набор не затвердел под мембраной, сделайте канал длиной 12 дюймов на 1 дюйм для установки Factory Slice на шнур питания нагревательных проводов. Это облегчит вам выравнивание с помощью плитки.
  • При укладке напольного покрытия без плитки или двухступенчатом подходе используйте кусок дерева (2–3 фута), чтобы выровнять выравниватель.

Обсуждаемые здесь советы помогут вам понять и без проблем установить теплые полы.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
