Утепление пола из подвала в деревянном доме: как и чем утеплить, технология и материалы

Пенофол можно использовать в качестве гидроизоляции при укладке в несколько слоев (верхний слой фольгой вверх, а нижний — вниз). Благодаря небольшой толщине монтаж пенофола отличается простотой крепления практически на любую поверхность.

Крепится пенофол к лагам, оставляя зазор между черновым полом и утеплителем, так отражающая способность фольги будет работать. Для его монтажа используют строительный степлер или рейки, набивающиеся перпендикулярно лагам сквозь слой пенофола.

Существует много способов, как сделать пол в частом доме теплым. Для этого выполняется слой пароизоляции, монтируется утеплитель, а затем гидроизоляция. Максимально сохранить тепло можно только при комплексном утеплении деревянного дома: при утеплении стен, кровли и пола.

Про утепление деревянного пола в частном доме снизу посмотрите на видео ниже:

Утепление деревянных перекрытий над холодным подвалом — PirroGroup

Зачем утеплять пол над подвалом?

• Пол над подвалом холодный
• На его поверхности и на стенах станет постепенно расти плесень и грибок

Появление таких неприятностей приводит:

• К порче выполненного ремонта
• К ускоренному разрушению конструкции
• Ухудшает здоровье проживающих в доме людей

Когда в жилом доме планируется устройство неотапливаемого подвального помещения, всегда необходима теплоизоляция пола над подвалом. Так как, во-первых, в холодном подвале не утепляются стены, и температура в подвале зимой отрицательная. Холодный пол – это некомфортные условия в помещении, и значительный перерасход энергоносителей на отопление. А, во-вторых, влажный грунт в подполье в течение всего года непрерывно отдает влагу в виде водяного пара, которым напитываются деревянные лаги.

Поэтому к утеплению полов следует отнестись серьёзно: в конструкцию полов должны войти слои паро-, гидро- и теплоизоляции.

Как правило, при устройстве полов применяются деревянные балки шириной 150 мм. При установке утеплителя между балками теплоизоляционный слой получается неоднородным, ведь через каждые 60-100 см вместо утеплителя будет располагаться несущая деревянная балка. В зависимости от шага балок на долю утеплителя в таком «псевдотеплоизоляционном» слое приходится от 70 до 85%. А остальная поверхность пола – это не что иное, как теплопроводные включения, называемые мостиками холода. Чтобы деревянная балка не была мостиком холода, а выполняла теплосберегающие функции, ее толщина должна быть не менее 60см (на примере дома в Московской области).

Из этого можно сделать 3 вывода:

• мостики холода не дают полноценного утепления
• установку утеплителя между деревянных балок следует производить только в домах сезонного проживания (например, летних дачах)
• утепление между балками следует рассматривать лишь как дополнительное к основному сплошному слою, с целью повышения теплозащитных свойств конструкции полов.

Так как правильно утеплить пол над холодным подвалом, чтобы не оплачивать теплопотери?

Правильным решением при утеплении полов является устройство сплошного термоизоляционного слоя, без мостиков холода, которые образуются в случае укладки утеплителя между деревянными балками. Это возможно в том случае, когда слой утеплителя будет располагаться не между балок, а под ними или поверх них. При этом при укладке он должен обеспечивать плотность стыков, быть прочным и жестким, чтобы передавать все нагрузки с полов на балки перекрытия.

Утеплитель должен:

• выдерживать нагрузки – не сжиматься как волокнистая изоляция
• быть долговечным – не волокнистым и не крошиться как шариковый пенопласт
• быть энергоэффективным – иметь минимальную теплопроводность (максимальную теплоизоляцию)
• и, конечно, же – быть экологичным, то есть не выделяющим в помещение вредных веществ, например фенолов или стиролов

Все эти достоинства заключены в инновационном утеплителе — термоизоляционных PIR-плитах на основе пенополиизоцианурата. Пенополиизоцианурат, несмотря на свое «длинное» название, является разновидностью полиуретана с значительно улучшенными характеристиками теплопроводности и огнестойкости.

Для утепления полов над холодным подвалом используется PIR-плиты PIRRO толщиной 30, 50 и 100 мм. Плиты имеют профилировки типа «четверть» и «шип-паз» по всем сторонам, которые обеспечивают плотный стык при укладке и отсутствие мостиков холода.

Утепление пола со стороны подвала

Утепление перекрытия пола в доме можно осуществить одним из двух методов: создать теплоизоляционную прослойку на поверхности перекрытия или изолировать пространство потолка в подвале. В помещениях, используемых для жилья, организовать применение первого метода будет непросто, так как понадобится убрать из комнаты предметы мебели и демонтировать покрытие пола. Проще будет осуществить процедуру утепления пола со стороны подвала.

Утепление деревянного пола из подвала

Утеплить перекрытие пола в деревянном доме со стороны подвала не так то просто. Решить задачу можно несколькими способами, которые осуществляются с помощью советов профессионалов и людей, имеющих практический опыт подобных работ.

Процесс утепления пола снизу из подвала

Все методики теплоизоляции пола со стороны подпола заключаются в закреплении утепляющего материала к подготовленной предварительно плоскости. Перекрытие пола первого этажа нужно тщательно изолировать от попадания влаги.

Обустройство гидроизоляции производится при помощи любых пригодных для этого средств.

Материалы, подходящие для утепления подвала

По мнению многих профессионалов, теплоизоляция подвального помещения способна решить большое количество возможных проблем, часто проявляющихся в процессе эксплуатации домов из дерева. Помимо этого, с температурой перекрытия пола напрямую связывают уровень тепла во всех жилых помещениях здания.

Для сохранения комфортной температуры в подполе могут применяться как народные методы, так и более современные материалы для теплоизоляции.

Минеральная вата – натуральный и давно знакомый материал, используемый для утепления, подходящий для изоляции перекрытия пола со стороны подпола. Он производится по технологии, подразумевающей высокотемпературное воздействие. По своиv теплоизолирующим и другим важным качествам данный утеплитель не столь эффективен, как более высокотехнологичные материалы.

Пенополистирол – современное средство для утепления. Производится по самым современным технологиям, отличается высокими теплоизоляционными свойствами. Подходит не только для целей утепления стен и перекрытия потолка в подвале, но и помещений различных назначений в любых зданиях.

Пенофол – материал для теплоизоляции, который не вступает в реакцию с другими видами стройматериалов и устойчив к биологическим воздействиям. Отличается хорошими гидроизолирующими качествами и имеет малый коэффициент теплопроводности.

Пеноизол – другое его название — «жидкий пенопласт». Материал не обладает горючестью, устойчив к биологическим поражениям, отличается крайне высокими свойствами тепловой и пароизоляции и длительным сроком службы.

Пеноплэкс – современный теплоизолятор в форме плит, изготовленных из вспененного полистирола. Теплоизоляционные качества материала высокие, он прочен при механических нагрузках, устойчив к влиянию микроорганизмов, имеет минимальные показатели поглощения влаги.

Пенополиуретан – теплоизоляционный материал с уникальным набором качеств, который наносится на поверхность, подлежащую утеплению при помощи специальных выдувных установок методом напыления. В результате получается ровная и гладкая, герметичная поверхность, неимеющая швов. Такое покрытие исключает возникновение мостиков холода.

Укрепление по деревянным балкам (лагам)

Невзирая на внушительный список преимуществ у современных утеплительных материалов, популярность минеральной ваты для утепления подвальных перекрытий и поверхности пола продолжает оставаться высокой. Если пол в вашем доме ощущается как холодный, в первую очередь надо спланировать не приобретение приборов обогрева, а мероприятия по утеплению подвального перекрытия. Для этой цели хорошо подойдут плиты минваты, толщина которых составляет от 90 до 100 миллиметров.

Прежде чем начать работы по теплоизоляции перекрытия, в первую очередь нужно тщательно очистить поверхность от мусора, заделать все трещины и прочие изъяны. После этого производят разметку для определения центральной точки помещения. Ее определяют путем построения двух диагональных прямых, идущих от углов комнаты.

Плиты минеральной ваты можно закрепить с помощью клеевого состава, применяемого при укладке керамической плитки. Клей нужно нанести на поверхность теплоизолятора, и плотно прижать к поверхности потолка. Монтаж не представляет особой сложности, так как плиты минваты легко поддаются подрезке под необходимые размеры помещения.

Для придания перекрытию потолка привлекательного внешнего вида поверхность плит утеплителя оштукатуривают и окрашивают. Уровень затрат на производство мероприятий по тепловой изоляции пола в доме из дерева будут минимальными. К тому же, работы не займут много времени и не слишком трудоемки.

Особенности утепления потолка подвала многоквартирного дома

Вышеизложенные правила касаются процесса утепления пола в частном доме. Но не всем известно, как организовать комплекс подобных работ со стороны неотапливаемого подпола в помещении квартиры, чтобы не демонтировать недавно уложенное напольное покрытие и не ограничивать толщину утепляющего слоя, особенно если потолки в комнатах и так невысокие.

Помещение подвала в многоквартирном здании, как правило, не является чьей-либо личной собственностью. Попасть туда бывает непросто, если его закрывают на замок, ключ от которого находится у технического работника. Для проведения любых работ потребуется согласовать их с администрацией УК или ТСЖ. Список необходимых документов можно уточнить в этих организациях. Не исключено, что нужно будет получить специальное разрешение от пожарной инспекции.

Для монтажа утепления не разрешается использовать пенополистирол и пенополиуретан, поскольку они относятся к высокому классу горючести. Отдать предпочтение следует таким материалам как каменная вата или плитное пеностекло — эти теплоизоляторы не горят.

Значительные недостатки минваты:

• высокий уровень поглощения влаги;
• мокрый утеплитель в значительной мере утрачивает свои теплозащитные качества;
• проницаемость для пара.

Данные минусы не будут критичными в том случае, если в подвале низкий уровень влажности и хорошо налажена работа системы вентиляции.

Утепление потолка в подвале при помощи минеральной ваты можно произвести одним из двух методов:

В первом случае процесс монтажа будет аналогичен укладке плит пенополистирола:

• закрепление плит на плоскости перекрытия при помощи клеевого раствора;
• фиксация на дюбель-зонтики;
• оштукатуривание составом для фасадных работ с укладкой армировочной сетки из стекловолокна.

Данный способ можно осуществить только с использованием жестких фасадных плит и исключительно в сухом помещении.

Для остальных случаев используется метод обрешетки:

• Потолок обшивается металлическими направляющими для листов гипсокартона.
• Плиты минеральной ваты вставляют между профилей.
• Монтируют пароизоляционный материал или пленку.
• Зашивают поверхность влагоустойчивым гипсокартоном, листами ДВП или иным подходящим материалом.

Можно поступить иначе — фрагменты минеральной ваты перед тем, как разместить на каркасе, упаковываются в полиэтилен или непроницаемую для пара мембрану, и места стыков герметизируются клейкой лентой для монтажа.

Существует и другой вариант – произвести теплоизоляцию потолка в подвале дома с использованием пеностекла в виде плит. Такой тип материала не гигроскопичен и устойчив к воздействию щелочей, что немаловажно для последующего оштукатуривания.

• масса плиты пеностекла примерно в три раза выше, чем у аналогичного фрагмента минваты;
• высокая стоимость.

Максимально допустимый слой утеплителя составляет десять сантиметров. Если теплоизоляция входит в данный промежуток, крепление можно произвести при помощи клеевого состава и дюбель-гвоздей, закрепляемых на расстоянии в 20 сантиметрах друг от друга. При более значительном изоляционном слое потребуется монтаж обрешетки с учетом того, что плиты пеностекла будут создавать значительную нагрузку на потолок.

Если монтаж осуществляется с использованием клея, наружную часть плит оштукатуривают и укрепляют сеткой из стекловолокна. При использовании каркасного способа производят его обшивку влагоустойчивым материалом.

На что обратить внимание?

Плотность приобретаемого пенополистирола должна быть на уровне 35 кг на м3 или выше. Закупку материалов для работы следует осуществлять только у продавцов с хорошей репутацией. Плиты пенополистирола нередко реализуются с браком, поэтому важно визуально проверить их качество перед покупкой.

• Экономия на толщине утеплителя может свести на «нет» результаты проделанной работы.
• Для монтажа анкеров нужно применять только качественные сверла.
• При значительной высоте потолков надежнее пользоваться крепкими козлами или невысокими лесами, нежели стремянками или стульями.
• Перфоратор рекомендуется держать обеими руками, так как его может заклинить в процессе работы.

В заключение

Проблема холодных полов в деревянных жилых домах весьма распространенная. Данный изъян снижает уровень комфортности проживания и значительно увеличивает расход теплоносителей в зимний период. Грамотно произведенное утепление способно избавить вас от подобных проблем. Вне зависимости от типа выбранного материала для теплоизоляции пола в доме из дерева со стороны подвала, необходимо строго следовать технологии проведения работ и соблюдать порядок очередности слоев. Не следует забывать и об имеющихся у каждого утеплителя нюансах. В большинстве случаев все затраты, связанные с монтажом утеплителя, способны окупиться уже после первого холодного сезона.

Видео про теплоизоляцию пола со стороны подвала

Утепление пола в доме со стороны подвала имеет огромное значение. С помощью качественной теплоизоляции можно значительно снизить теплопотери, эффективно защитить от сырости и последующего разрушения перекрытия, что часто случается при морозном вспучивании почвы.

В том случае, если отопление утепленного подвала не планируется, температура в нем даже в самый сильный мороз вряд ли опустится ниже 10 градусов. Стоимость современных утеплительных и теплоизоляционных материалов на рынке не так высока, как раньше, поэтому можно без проблем утеплить пол, перекрытия и стены подвала без серьезных затрат.

Какие материалы используются для утепления подвала?

Многие специалисты заявляют о том, что утепление подвала поможет избежать множества проблем, которые практически всегда проявляются при эксплуатации деревянных домов. Также отмечается, что температура пола в доме непосредственно связана с уровнем тепла по всех помещениях сооружения.

Чтобы сохранить тепло в подвале, можно использовать как традиционные, так и современные теплоизоляционные материалы:

• Минеральная вата.
• Пеноизол.
• Пенопласт.
• Пенополистирол.
• Пенополиуретан.
• Пеноплэкс.
• Пенофтол.

Минеральная вата – традиционный привычный натуральный утеплительный материал, который можно использовать и для утепления перекрытий со стороны подвала. Производят его с помощью технологии высокотемпературного расплава. Несмотря на распространение и популярность материала, он значительно уступает современным утеплителям по всем показателям.

Минеральная вата продается в рулонах и плитах.

Пенополистирол – современный утеплитель. Высокотехнологичный теплоизоляционный материал, способный утеплить не только полы и стены подвала, но и любого другого помещения в сооружениях любого типа.

Пенополистерол похож на пенопласт, но обладает несколько иными свойствами.

Пенофтол – теплоизоляционный материал, не вступающий в реакцию со стройматериалами, устойчивый к биологическому воздействию. Имеет неплохие гидроизоляционные характеристики и минимальную теплопроводность.

Пенофтол бывает фольгированный.

Пеноизол – так называемый «жидкий пенопласт». Материал негорючий, устойчив с биологической точки зрения, может похвастать великолепными теплоизоляционными и паропроницаемыми свойствами. Долговечен.

Пеноизол — утеплитель и герметик.

Пеноплэкс – современные теплоизоляционные плиты, созданные из вспененного полистирола. Имеют повышенные теплоизоляционные характеристики, относительную прочность, устойчивость к биологическому воздействию, минимальное водопоглощение.

Пеноплэкс — современный материал.

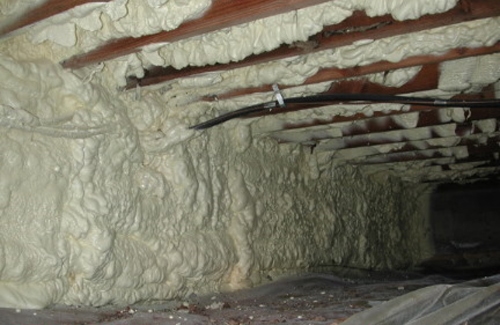

Пенополиуретан – уникальный теплоизоляционный материал, который необходимо нанести на утепляемую поверхность специальным оборудованием (методом напыления). После нанесения получается монолитный ровный слой теплоизоляции, в котором исключено появление мостиков холода и стыков.

Пенополиуретан напыляется на конструкцию при помощи специального оборудования.

Утепление перекрытий подвала

Несмотря на все достоинства современных утеплителей, порядка 80-90% наших соотечественников для утепления пола и перекрытий подвала в деревянном доме выбирают традиционную минеральную вату.

Минеральная вата — натуральный материал с которым достаточно удобно работать.

Если в вашем доме холодный пол, то первым делом необходимо задумываться не о покупке обогревателей, а об утеплении перекрытия подвала. Для этого отлично подходит минеральная вата толщиной 90-100 мм.

Перед началом работ по утеплению перекрытия или пола расположенного выше помещения, первым делом необходимо зачистить поверхности – устранить грязь, неровности, трещины и другие дефекты. Затем производится разметка поверхности – определяется центр помещения. После этого проводятся две диагональные линии, с помощью которых получается центральная точка поверхности.

Минеральную вату вполне можно закрепить на клей, который используется для керамической плитки. Клеевой состав наносится на поверхность утеплителя, после чего его нужно сразу приложить к потолку. Никакой сложности в этой работе нет, потому что минеральные плиты легко режутся и подгоняются под размеры помещения.

Чтобы придать потолку приемлемый внешний вид, уложенный утеплитель можно оштукатурить и покрасить. Затраты при проведении всего комплекса работ по утеплению пола в деревянном доме, являющегося также и потолком подвала, минимальны. Кроме того, не потребуется серьезных временных и трудозатрат.

Утепление стен подвала

Как бы это странно не звучало, но утепление со стороны подвала в деревянном доме имеет как преимущества, так и недостатки.

В теплоизоляции нуждается не только потолок, но и стены подземного хранилища.

1. Возможность сохранения стабильной температуры не только в подвале, но и во всем доме.
2. Утепление подвала значительно снижает теплопотери внутренних помещений дома.

1. При утеплении подвала изнутри необходимо сделать качественную гидроизоляцию.
2. Кроме того, требуется организовать эффективную вентиляцию.

Если ничего этого сделано не будет, то утепление в скором времени наверняка начнет разрушаться, ведь под воздействием влаги любой материал будет терять свои рабочие характеристики.

Используем пенопласт

Для утепления стен подвала со внутренней стороны используется, как правило, обычный пенопласт. Этот теплоизоляционный материал имеет небольшой вес и массу положительных свойств:

• Отличные характеристики.
• Полная безопасность с экологической точки зрения.
• Относительно невысокая цена.

Срок службы пенопласта будет зависеть, прежде всего, от качества проведения работ по утеплению помещения, а также от эффективности созданной гидроизоляции.

Конечно, можно воспользоваться и более дорогими материалами: пенополиуретан, пенополистирол и т.д., но если нет острой необходимости делать подвал максимально теплым, то их можно не использовать. Утеплить подвал изнутри со всех сторон можно, в принципе, и минеральной ватой.

Рабочий процесс

Любой теплоизоляционный материал будет плохо держаться на стене, если его будут клеить на плохо подготовленную поверхность. Именно поэтому перед началом работ следует полностью зачистить поверхность, устранив все мелкие дефекты.

Такое крепление пенопласта является более надежным, чем клей.

Крепление пенопласта, в большинстве случаев, происходит на клеевые составы, но для пущей надежности многие домовладельцы закрепляют материал и дюбелями, что гарантирует максимально надежную фиксацию утеплителя.

Укладку пенопласта необходимо начать с нижней части подвала. Основное правило в этом случае – утеплитель необходимо укладывать с минимальным зазором между плитами. Именно поэтому особое внимание следует уделять первоначальной подготовке поверхности. Если основание будет иметь серьезные перепады, то между плитами образуются значительные зазоры, которые сведут к минимуму все рабочие характеристики материала. Утеплить подвал в деревянном доме тогда будет крайне сложно.

Пенопластовые плиты необходимо хорошенько пропитать клеевым составом, приклеить к стене и закрепить дюбелями для надежности. Специалисты также настоятельно рекомендуют пользоваться на этом этапе арматурной сеткой (можно с минимальным диаметром прутьев). Ее утапливают в утеплитель и покрывают обильным слоем клеевого состава. Такой подход позволяет утеплителю надежно держаться не один год. Как только полученная поверхность высохнет, ее надо затереть и выровнять с помощью специальных смесей (грунтовки, штукатурки). По желанию можно провести дополнительную декоративную отделку стены, потолка и пола.

Пароизоляция подвала

Из всех материалов, которые используются сегодня для создания пароизоляции помещения, в нашем случае лучше всего присмотреться к мембранным пленкам, которые способны останавливать влагу, но спокойно пропускают воздух.

Любой мембранный пароизолятор имеет определенный уровень паропроницаемости, который позволяет обеспечить нормальную работу утеплителя. При подобной парозащите теплоизоляционный материал не будет отсыревать, а стены начнут «дышать», тем самым сохраниться способность утеплителя по выполнению своих прямых «обязанностей» в течение многих лет.

В процессе наклейки мембранной пароизоляции необходимо строго следовать прилагаемой инструкции, чтобы случайно не перепутать внешнюю и внутреннюю сторону. Монтаж пленки осуществляется, как правило, внахлест на соседние полотна на 10-20 см. На стены пленка должна заходить также на 10-20 см. Любые швы, даже самые незаметные, должны быть проклеены строительным скотчем.

Кроме того, рекомендуется проклеить полотна в местах прилегания к дверям и окнам, если таковые в подвале имеются. Мембранную пленку категорически не рекомендуется натягивать (даже незначительно). Укладку необходимо производить свободно. Как только все просохнет, можно начать завершающий этап отделки стены подвала.

Если подвал предполагается использовать в качестве бытового помещения (или даже жилого), то обязательно нужно продумать систему обогрева помещения, потому что простого утепления и организации пароизоляции, конечно, не хватит.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Бетонные полы над подвалом найдутся в квартирах первого этажа, а также во многих малоэтажных домах. Аналогично, требуют утепления перекрытия над проездами и проходами, над неотапливаемыми зданиями.

Утеплять изнутри или снаружи

Утепление изнутри влечет за собой уменьшение высоты помещения на толщину утеплителя, новой стяжки и напольного покрытия. Типичные размеры – 7 – 15 см утеплитель, 4 – 5 см стяжка, 1 см покрытие. Итого, например, 16 см уменьшения высоты, что во многих случаях не приемлемо. В тех же квартирах обычно стандартная высота 2,50 м, потолки же ниже 2,40 м уже не подходящие.

• Другой ограничительный момент – вес стяжки – 120 кг/м кв., в комнате 15 м кв. уже будет находится 1,8 тонны, что не для всех перекрытий норма.

Еще вопрос – не эффективность внутреннего утепления, из-за потерь тепла через стены и углы, которые при наружном утеплении обычно удается подутетплить. Излишние потери тепла достигают 20% и более.

• При утеплении снаружи ограничение одно – возможность доступа и монтажа. Вопрос для полистиролов могут составить также грызуны – необходимо дополнительное покрытие. А большая влажность заставляет выбирать особые варианты…

Как утепляют перекрытия снаружи

Подшивка железобетонного перекрытия слоем полистирола может выполнятся в условиях разных по температуре и по влажности.

• Если это уличная температура, то оптимальным окажется слой 10 см толщиной для умеренного климата.
• Если внизу положительная температура подвала – то достаточно 5 см.
• Если основание будет нагреваться, выполняя роль теплого пола – то не менее 15 см в любых случаях.

Если влажность подвала (подполья) окажется повышенной – 90% и больше, то это влечет удорожание в виде замены вспененного пенополистирола на экструдированный вариант, — материал, который не увлажняется. Но его толщина может быть на 25% меньше.

Штукатурка и армировка утеплителя

Для утеплителя подшитого с улицы, например, над проездами, требуется оформительская штукатурка клеем с армировкой. А для материала в подвале, в принципе, тоже самое, но уже как защита от грызунов. В обоих случаях не требуется отделочный слой, так как это не фасадная часть, и все решается по вкусу…

Тарельчатые дюбеля устанавливаются в количестве не менее 5 шт. на лист, при этом, 3 шт. по утеплителю после закрепления клея, еще 2 шт. — подшивают армирующую сетку, компенсируя отрывающие усилия штукатурки.

Подготовка к утеплению полов

Рабочее место подготавливается помостами, электроснабжением, необходимым инструментом – дрелью с миксером, перфоратором со сверлом под дюбеля 10 мм, шпателями, емкостями и др.

Бетонное перекрытие снизу, и возможно (желательно) стены на которые оно опирается, на протяжении не менее 0,5 метра от перекрытия, — очищаются, обеспыливаются и грунтуются Бетонконтактом. Но, если имеются значительные неровности, то поверхность выравнивается цементной штукатуркой высокой прочности с армировкой, заанкерованной к несущей конструкции.

Процесс утепления перекрытий из железобетона

• Для наклейки полистирольных листов снизу на железобетонную плиту применяется обычный клей, например, Церезит 83 или подобный. Клей готовится по инструкции с помощью миксера и наносится на утеплитель зубчатым шпателем, полностью покрывая площадь листа.
• Лист прижимается к поверхности, простукивается кияночкой, садится в клей всей площадью. Щели между листами не допускаются, заполняются только стружкой самого материала и герметиком (клеем).
• Анкеровка ведется после закрепления клея, по схеме «по углам». Выполняется обуривание на нужную глубину перфоратором с ограничителем глубины. Ставятся 3 анкера на лист, а два пропущенных произвольно, — позже в сетку. Длина анкеров подбирается такой, чтобы в твердом теле бетона было не менее 6 см.
• Утеплитель покрывается тем же клеем, тонким слоем с помощью широкого шпателя и полосой по размерам сетки. В этот клей закладывается армировочная стекловолоконная сетка с ячейкой 5 мм. После чего она покрывается слоем клея сверху. При выполнении работ возможно понадобится помощник, который бы поддерживал сетку до ее закладки более густым составом (раскатка рулона синхронно со штукатуркой).
• Установка недостающих дюбелей может быть выполнена до закрепления штукатурки, с их последующим закрытием этим же слоем клея.

На что обратить внимание

Рекомендуется приобретать пенополистирол плотностью не ниже 25 кг/м куб оптовой партией у надежных продавцов (оптовиков), а также и другие материалы к этому процессу. Пенополистиролы встречаются бракованными, рекомендуется проверять качество.

• Не применяйте тонкий утеплитель (экономия) – работа «на ветер».
• Не используйте зализанные сверла – более 30% процентов трудоемкости заимствует анкерование над головой.
• Если основание высокое, работайте только с помостов, не допускаются стремянки, стульчики…
• Держите перфоратор двумя руками, заклинивание сверла в пустотелых плитах обычное дело…

Утепление подвала деревянного дома — материалы, технология

Уютный теплый домик за городом – мечта многих горожан. Вопрос теплоизоляции особенно актуален при современных ценах на отопление и постоянном их росте. Поэтому утепление подвала деревянного дома, также как и утепление наружных стен и чердачных перекрытий, достаточно важный участок работы по обустройству дома.

Особенности утепления стен подвала

Наружные стены подвала следует утеплять через пять-шесть дней после нанесения гидроизоляции, т.е. после окончательного высыхания, наклеивая на нее плиты утеплителя.

Для склеивания используется битумная мастика или клеевая основа, где не содержится растворитель, который может привести к разрушению теплоизоляции. Отличный утеплитель для подвалов – экструдированный пенополистирол.

Мастику на гидроизоляцию лучше наносить по всей ее площади. Это исключит деформацию пенополистирола от давления грунта. Теплоизоляционный лист следует прижать к ней и удерживать секунд тридцать. И таким образом утепление проводят по всему периметру доверху, оставляя выступающие на сорок-пятьдесят сантиметров над землей листы теплоизоляции. Прежде, чем засыпать котлован, утеплитель защищают асбестоцементными листами. А после засыпки выполняется утепление подмосткой на глубине сорока сантиметров.

Внутренние стены подвала утепляются таким же образом, только вместо пенополистирола используют пенопласт толщиной до 5-ти см. Это очень легкий материал, не оказывающий давления на стены и пол.

Утепление пола и потолка подвала

Утепление подвала деревянного дома не ограничивается утеплением только стен. Необходимо также и утепление пола и потолка. Работы по утеплению пола ведутся по той же схеме, что и утепление стен: слой гидроизоляции – пенополистирол толщиной 5-10 см – второй слой теплоизоляции (пенофол, отражающий тепло внутрь помещения).

Для потолка не нужна большая толщина утеплителя, поскольку полы первого этажа также будут утепляться.

Изоляция пола с деревянным каркасом в сборе

Большинство конструкций пола с деревянным каркасом — например, балки перекрытия над подвалом — имеют кондиционированное пространство со всех сторон и, следовательно, не нуждаются в теплоизоляции. Иногда, однако, у деревянного каркасного пола воздух снаружи находится на нижней стороне — как, например, в случае с домом на опорах, или консольным полом навеса, или полом бонусной комнаты над холодным воздухом. гараж. В этих случаях строителям необходимо хорошо поработать с изоляцией и герметизацией пола в сборе.

Строительные нормы и правила требуют, чтобы потолочные сборки включали больше изоляции, чем полы. Многие строители объясняют это требование словами: «Повышается температура». Фактически, если мы говорим о проводимости и излучении — двух из трех механизмов теплового потока — тепло будет течь одинаково во всех направлениях, включая нисходящий, от теплых поверхностей к холодному воздуху. Однако, когда мы рассматриваем тепловой поток, связанный с движением воздуха (конвекцией), проблема становится более сложной.Хотя мы не можем точно сказать, что «жар ​​поднимается», это, безусловно, правда, что теплый воздух поднимается.

В большинстве домов утечка воздуха и эффект стека обеспечивают теплоту воздуха под потолком, чем у пола. (Для получения дополнительной информации об этих механизмах см. «Холодные полы и теплые потолки».) Это одна из причин, по которой кодексы требуют более высоких значений R для потолков, чем для полов.

Вторая причина требования заключается в том, что обычно дешевле установить изоляцию чердака с высоким сопротивлением, чем установить изоляцию пола или стен с высоким коэффициентом сопротивления.Другими словами, тот факт, что изоляция чердака обходится дешево, меняет расчет рентабельности в пользу толстой изоляции чердака.

Несмотря на то, что конструкции пола, которые с одной стороны подвергаются воздействию внешних условий, должны быть изолированы, изоляция пола над подвалом не имеет большого значения, даже если подвал еще не закончен.Это потому, что в типичном подвале есть водонагреватель и печь — приборы, которые сохраняют тепло в подвале зимой. Поскольку недостроенные подвалы частично кондиционируются, монтаж пола над недостроенным подвалом никогда не сталкивается с чем-либо похожим на внешние условия.

Исторически сложилось так, что большинство конструкций полов с деревянным каркасом, требующих теплоизоляции, были плохо детализированы. Типичный подход заключался в небрежной установке стекловолокна, защищенного с нижней стороны проволочной сеткой, виниловым материалом перекрытия или OSB.Во многих случаях ватин не был достаточно толстым, чтобы заполнить ниши балок, поэтому они упали с чернового пола. Поскольку в этих нестандартных сборках обычно возникают проблемы с утечкой воздуха, их тепловые характеристики ужасны.

Этот тип пола холодеет всю зиму. Если сборка пола включает в себя водопровод, вполне вероятно, что замерзшие трубы.

Вот основные правила, которым следует следовать при утеплении деревянного каркасного пола в сборе:

1. Обратите внимание на герметичность .Если вам нужен комфорт и хорошие тепловые характеристики, утечка воздуха — ваш враг. Самый очевидный воздушный барьер — это черновой пол (OSB или фанера). Если вы укладываете черновой пол с непрерывными полосками строительного клея, вы получите хороший внутренний воздушный барьер, но помните, что клей должен быть сплошным. Прерывистые мазки клея недостаточно. Для балок, поддерживающих шов между панелями черного пола, потребуются две параллельные полоски клея. (Старомодный черновой пол из досок не может рассматриваться как воздушный барьер.При ремонте старого дома вам следует покрыть любой черновой пол из плит OSB или фанеры, если вас беспокоит утечка воздуха.)

Несмотря на то, что черновой пол должен быть герметичным, этого недостаточно, чтобы избежать проблем с утечкой воздуха. Вам также необходимо убедиться, что периметр конструкции пола (области балок по краю) герметичен, и что на нижней стороне балок имеется герметичный слой. Эти шаги необходимы для предотвращения фильтрации наружного воздуха через изоляцию и предотвращения тепловых конвективных петель.

Воздушное уплотнение особенно важно при сборке пола в бонусной комнате над гаражом, так как воздух в гараже может быть неприятным или даже ядовитым. Помните, что каждой бонусной комнате нужен детектор угарного газа.

2. Для получения максимального R-значения полностью заполните ниши балок, не оставляя изоляционных пустот. Большинство строительных норм и правил в климатических зонах 5, 6, 7 и 8 требуют, чтобы половые конструкции имели минимальную R-ценность R-30. (Если вы не уверены в требованиях местного законодательства, обратитесь в строительный департамент вашего города.) Помните, что совершенно нормально превышать требования к минимальному значению R. Большинство строителей изолируют отсеки для балок с помощью стекловолокна, войлока из минеральной ваты, плотно упакованной целлюлозы или выдувного стекловолокна, хотя некоторые строители предпочитают использовать аэрозольную пену с открытыми порами, потому что это отличный воздушный барьер. Если вы устанавливаете аэрозольную пену с закрытыми порами — тип изоляции с высоким коэффициентом сопротивления теплопередаче на дюйм — вам, вероятно, не потребуется заполнять отсеки для балок на всю их глубину.

3. Чтобы уменьшить тепловые мосты через балки пола, установите сплошной слой изоляции из жесткого пенопласта на нижней стороне балок .Один дюйм жесткого пенопласта намного лучше, чем ничего, а двухдюймовый слой даже лучше.

Если швы из жесткого пенопласта тщательно проклеить лентой, слой пенопласта также может выступать в качестве внешнего воздушного барьера конструкции пола. Полиизоцианурат с фольгированным покрытием — это самый простой тип жесткого пенопласта для скотча, хотя EPS подойдет и с совместимой высококачественной лентой. (Строители, заботящиеся об окружающей среде, избегают использования XPS, который производится с вспенивающим агентом, обладающим высоким потенциалом глобального потепления.Для получения дополнительной информации по этому вопросу см. «Выбор жесткого пенопласта».

Жесткий пенопласт должен быть защищен снаружи от физического насилия и повреждений енотами. Большинство строителей используют OSB для защиты внешней стороны жесткого пенопласта. (В случае дополнительной комнаты над гаражом внешний воздушный барьер обычно представляет собой гипсокартон 5/8 ″ с проклеенными швами.)

В качестве примера деталей, необходимых для утепленных полов, давайте рассмотрим типичную бонусную комнату над гаражом.Работы по утеплению обычно выполняются снизу.

Если площадь отапливаемой бонусной комнаты над гаражом меньше, чем площадь потолка гаража, необходимо установить блокировку между балками, чтобы создать воздушный барьер там, где прекращается изоляция пола; эта блокировка находится прямо под коленями. Если вы опустите эту блокировку, безусловный воздух будет иметь свободный доступ к вашим отсекам балок.

Блокировка может быть сделана из двух досок или жесткого пенопласта. Если он устанавливается между двутавровыми балками или фермами перекрытия, жесткий пенопласт будет легче разрезать на нестандартные формы, чем пиломатериалы.Какой бы материал вы ни использовали для блокировки, важно заделать периметр каждой части блокировки герметиком, высококачественной лентой или баллончиком с распыляемой пеной.

Если пол такого же размера, как и гараж, вам необходимо тщательно герметизировать зону обода балок. Если балки перекрытия выходят из дома в гараж, вам необходимо установить между балками перекрытие, чтобы поддерживать воздушный барьер дома. После того, как блокировка установлена, необходимо устранить утечки воздуха в блокировке и в зоне балок со всех четырех сторон гаража.

Для получения дополнительной информации о бонусных комнатах см. «Проблемы с бонусными комнатами».

При тщательном планировании вы сможете избежать расположения сантехнических труб или воздуховодов в вашем изолированном полу. Если обстоятельства вынуждают вас проложить трубы или воздуховоды между изолированными балками пола, вам необходимо указать более толстые балки, чем обычные, для размещения инженерных сетей без ущерба для толщины изоляции.Если вы строите в холодном климате, держите трубы ближе к внутренней стороне сборки и внимательно относитесь к деталям воздушного уплотнения, чтобы избежать замерзания труб.

За прошедшие годы несколько читателей GBA задали вопросы о необычных советах Джозефа Лстибурека, директора Building Science Corporation. Удивительно, но Lstiburek рекомендует строителям утеплять полы с помощью ватных покрытий меньшего размера, при этом ватины устанавливаются плотно к потолку внизу, оставляя преднамеренный воздушный зазор между верхом войлока и нижней стороной чернового пола.Это любопытное предложение, похоже, противоречит советам многих экспертов по энергоэффективности.

Как понимают большинство строителей, утепленные полы обычно страдают от тепловых мостиков через балки. (Другими словами, балки изолируют хуже, чем войлок.) Если вы посмотрите на типичный утепленный пол зимой из дома с помощью инфракрасной камеры, вы увидите, что над каждой балкой есть холодная полоса.

Lstiburek объясняет, что если вы оставите воздушный зазор над войлоком, воздух между верхом войлока и черным полом будет зимой теплым, так как он находится на внутренней стороне теплоизоляции.Этот теплый воздух помогает сохранять верхнюю часть балок пола более теплой, чем она могла бы быть в противном случае, тем самым уменьшая контраст температуры между балками пола и изолированными секциями балок.

Когда эта тема возникла в запросе вопросов и ответов, я написал: «Подход Lstiburek — оставлять воздушное пространство между верхней частью изоляции и черным полом — опасно следовать, если вы строитель со средними навыками, потому что воздух просачивается внутрь. Сборки пола могут позволить холодному наружному воздуху проникать в отсеки балок.Как только это произойдет, эта деталь станет катастрофой. Деталь работает только в том случае, если строитель обладает безупречными навыками герметизации.

«Вот итог: изоляция, которая делает большую часть работы в этой сборке, представляет собой сплошной слой жесткого пенопласта под балками. Если вам нужен более теплый пол, увеличьте толщину жесткого пенопласта и выполните безупречную работу по герметизации воздуха по периметру конструкции пола (в области балок по краю). Тогда уже не имеет значения, сколько пушистых вещей вы положите между балками пола.Вы можете добавить немного (подход Lstiburek) или много (мой способ) ».

Когда я обсуждал этот вопрос с Lstiburek, он признал, что оставление воздушного пространства над изоляцией приводит к большему тепловому потоку (потому что войлок не такой толстый, как обычно) и, таким образом (в ограниченной степени), воздушное пространство приводит к большему тепловому потоку. использование энергии. Но Лстибурек утверждает, что сборка пола с его необычной деталью будет более комфортной.

Если пролеты балок полностью заполнены изоляцией, разница температур между черным полом непосредственно над балками и черным полом над центром пролета балок — разница температур, вызванная тепловым мостиком через балки — будет равна 1.5 F °, по словам Лстибурека. Если вы оставите воздушное пространство над изоляцией, говорит Лстибурек, разница в температуре между двумя местами составит 0,5 F °, что менее заметно и, следовательно, более комфортно. (Джо хотел, чтобы я подчеркнул, что он не выступает за меньшую изоляцию — только за повышение комфорта.)

Тем не менее, если вы установите сплошной слой изоляции из жесткого пенопласта на нижней стороне балок, вы получите лучшее из обоих миров — большое значение R и отсутствие холодных пятен над балками из-за тепловых мостиков.

Lstiburek о теоретической полезности воздушного зазора между войлоком и черным полом указывает на серьезный недостаток его техники изоляции: некоторые версии строительных норм запрещают такую ​​практику. (Например, Раздел R402.2.7 IECC 2012 требует, чтобы «изоляция пола была установлена ​​для поддержания постоянного контакта с нижней стороной настила пола».) Прежде чем вы решите попробовать подход Lstiburek к изоляции пола, проконсультируйтесь с местным должностным лицом. .

Любая сборка изолированного пола, которая включает в себя гидравлические трубки для теплого пола, требует деталей выше среднего для изоляции под трубой. Если вы планируете установить теплый пол, увеличьте толщину изоляции. Помните: пузырчатая пленка с фольгой имеет незначительное R-значение, и ее никогда не следует заменять настоящей изоляцией.

Информацию о изоляционных плитах см. В этих двух статьях:

Первоначально опубликовано на GBA.com.

7 лучших вариантов полов для подвалов

В большинстве подвальных помещений пол из заливного бетона прочный, ровный и прочный. Но если вы планируете проект реконструкции подвала (он же отделка подвала), вам, вероятно, понадобится обновить напольное покрытие, чтобы новое жилое пространство стало более комфортным, привлекательным и его было легче содержать в чистоте.

Хорошая новость в том, что у вас есть множество вариантов цокольного этажа, которые стоит рассмотреть. Еще лучше: большинство материалов для пола в подвале подходят для самостоятельного изготовления.Но важно помнить, что условия в подвале иные, чем наверху. Эти различия влияют не только на ваш выбор напольного покрытия, но и на способ его укладки.

Сначала почините бетон

Независимо от того, какой тип цокольного пола вы выберете, сначала обязательно устраните все проблемы с исходным бетонным полом. Бетонная поверхность шероховатая или местами неровная? Достаточно ли широкие трещины, чтобы в них поместилась монета? Есть ли смещение, если часть пола потрескалась и сместилась вверх или вниз? Попадает ли вода в подвал в сырую погоду? Такие повреждения следует отремонтировать до укладки нового пола в подвале.

Варианты чернового пола подвала

Многие материалы для полов в подвале, такие как краска, эпоксидная смола, плитка и резиновые полы, например, могут опускаться прямо на оригинальный заливной бетонный пол, если бетон находится в хорошем состоянии. Но такая прямая укладка приведет к тому, что пол будет холодным под ногами.

Холодный пол может быть приемлемым в помещении, которое используется как мастерская или тренировочная. Если ваш реконструированный подвал будет использоваться как семейная комната, домашний кинотеатр или детская игровая комната, вы можете установить черновой пол поверх бетона.Правильно уложенный черновой пол создаст плоскую изолированную основу для выбранного вами готового пола, обеспечивая больше тепла под ногами.

Подвалы требуют специальных черновых полов, которые не покрываются плесенью и не портятся под воздействием влаги. Доступны различные марки плитки для чернового пола, которые включают в себя дренажное пространство для любой влаги на бетоне, изоляцию из жесткого пенопласта и композитную поверхность, которая служит основой для готового пола.

7 лучших вариантов полов в подвале

Приведенные ниже цены относятся к материалам и не включают профессиональную установку.

(менее 10 долл. / Кв.фут на материалы для покраски и отделки) Самый дешевый вариант отделанного пола также наиболее удобен для самостоятельной работы. Если низкая стоимость является большим приоритетом и вы просто планируете использовать подвальное помещение как мастерскую или комнату для тренировок, краска может быть вашим лучшим выбором.

Здесь важно выбрать краску, предназначенную для бетонных полов, и внимательно следовать инструкциям на банке, касающимся подготовки поверхности, нанесения и времени высыхания.

(наборы для самостоятельной сборки стоят около 120 долларов каждый): это двухкомпонентное покрытие можно наносить так же, как краску, но оно создает более толстый слой, который обычно более гладкий, более прочный и его легче содержать в чистоте. Большинство эпоксидных покрытий позволяют рассыпать по поверхности пластиковые хлопья или мелкий песок сразу после нанесения.

Песок придает текстуру, а хлопья придают текстуру и цвет. Как и краска, эта обработка пола может быть хорошим выбором для рабочих комнат и домашних тренажерных залов.Просто обязательно ознакомьтесь с инструкциями производителя по вопросам безопасности. Некоторые эпоксидные смолы могут выделять опасные пары во время нанесения и отверждения.

(0,50–25 долл. / Кв. Фут). Установка плиточного пола во всем или части вашего подвала позволяет вам немного повеселиться с дизайном, при этом быстро покрывая существующие бетонные полы.

Плитка доступна во многих различных размерах и стилях, а диапазон цен также широк. Если вы присмотритесь к магазинам и сделаете установку самостоятельно, плиточный пол окажется на удивление доступным.Но это меняется, когда вы выбираете более дорогой материал. Независимо от того, какую плитку вы выберете, убедитесь, что ваш бетонный пол находится в хорошем состоянии. Если есть трещины или участки с шероховатой поверхностью, их необходимо отремонтировать, прежде чем можно будет укладывать плитку. Если вы хотите, чтобы пол из плитки не был холодным под ногами, перед укладкой плитки положите черновой пол в подвал.

(3–8 долларов за квадратный фут для плитки и 1–5 долларов за квадратный фут для листовой резины в рулонах): вы, наверное, видели этот упругий пол в клубах здоровья и спортзалах.Это также отличный выбор для игровой или прачечной, главным образом потому, что он прочный, водостойкий, устойчивый к пятнам и его легко содержать в чистоте. Домовладельцы легко устанавливают переплетенные резиновые плитки, они могут спускаться прямо над бетонным полом или черным полом.

То же самое и с настилом из листовой резины. Оба материала доступны с различными текстурными узорами и в ограниченном диапазоне цветов. Одним из недостатков, который замечают некоторые люди, является неприятный запах, который обычно со временем исчезает.

(2-7 долларов за кв. Фут): этот вариант цокольного этажа предлагает отличное соотношение цены и качества. Полы из виниловой плитки и виниловых досок легко укладывать благодаря взаимным стыкам. Более того, вы можете получить эти материалы в удивительном разнообразии стилей.

Это напольное покрытие может быть выполнено под дерево разных пород или под керамическую плитку. Большинство типов можно укладывать на бетон или черновой пол. Уложить виниловую плитку или пол из виниловых досок проще, чем листовой винил, а любые повреждения пола можно легко отремонтировать, просто заменив одну или две плитки.

(0,75–4 доллара за квадратный фут): покупка большого рулона винила дает вам новый пол по очень доступной цене. Листовой винил имеет и другие преимущества: он прочен, легко чистится и доступен в самых разных стилях и рисунках, что дает вам широкий выбор.

Но прежде чем вы выберете этот вариант, подумайте, как вы проведете этот большой рулон в подвал, отрежете его до нужного размера и точно поместите между стенами. Правильно — установка может быть сложной задачей.

Листовой винил имеет еще одно ограничение: шероховатости или неровности бетонного пола подвала могут просвечивать сквозь виниловый пол. Для лучшего внешнего вида (и более теплого готового пола) этот пол следует укладывать поверх чернового пола.

(4-7 долларов за квадратный фут): если вы стремитесь к высококачественной отделке подвала с внешним видом и ощущениями, как настоящий деревянный пол, есть хорошие новости. В то время как пол из цельной древесины не подходит для использования в подвалах, некоторые типы деревянных полов подойдут.

Подобно фанере по своему составу, этот тип напольного покрытия состоит из тонкого слоя натурального дерева (доступно много разных пород), приклеенного к другим деревянным слоям или композитной плите. Изготовленный из досок со смежными краями, паркетный пол для цокольного этажа имеет прочную отделку, нанесенную на заводе.

Большинство типов имеют толщину ½ дюйма или меньше. Хотя некоторые производители продают паркетные полы, которые могут спускаться по бетонному полу, лучше укладывать этот тип пола на черный пол.

% PDF-1.5 % 6 0 obj > эндобдж xref 6 1207 0000000016 00000 н. 0000026041 00000 п. 0000026166 00000 п. 0000030088 00000 п. 0000030216 00000 п. 0000030356 00000 п. 0000030821 00000 п. 0000031307 00000 п. 0000031688 00000 п. 0000032011 00000 н. 0000032046 00000 п. 0000032144 00000 п. 0000034594 00000 п. 0000034774 00000 п. 0000034954 00000 п. 0000035135 00000 п. 0000035318 00000 п. 0000035501 00000 п. 0000038206 00000 п. 0000038387 00000 п. 0000038559 00000 п. 0000042151 00000 п. 0000042496 00000 п. 0000046039 00000 п. 0000046222 00000 п. 0000046403 00000 п. 0000049481 00000 п. 0000049615 00000 п. 0000051855 00000 п. 0000052036 00000 н. 0000054537 00000 п. 0000057856 00000 п. 0000060505 00000 п. 0000060777 00000 п. 0000060861 00000 п. 0000060916 00000 п. 0000061029 00000 п. 0000061140 00000 п. 0000061263 00000 п. 0000061378 00000 п. 0000061501 00000 п. 0000061624 00000 п. 0000061747 00000 п. 0000061870 00000 п. 0000061993 00000 п. 0000062116 00000 п. 0000062239 00000 п. 0000062362 00000 п. 0000062485 00000 п. 0000062608 00000 п. 0000062733 00000 п. 0000062856 00000 п. 0000062979 00000 п. 0000063102 00000 п. 0000063227 00000 н. 0000063350 00000 п. 0000063473 00000 п. 0000063588 00000 п. 0000063711 00000 п. 0000063780 00000 п. 0000063912 00000 п. 0000085913 00000 п. 0000086173 00000 п. 0000086693 00000 п. 0000086718 00000 п. 0000087267 00000 п. 0000087336 00000 п. 0000087451 00000 п. 0000105616 00000 п. 0000105891 00000 н. 0000106237 00000 п. 0000106262 00000 п. 0000106687 00000 н. 0000106756 00000 н. 0000106861 00000 н. 0000122602 00000 н. 0000122868 00000 н. 0000123166 00000 н. 0000123191 00000 н. 0000123584 00000 н. 0000145931 00000 н. 0000146184 00000 п. 0000146602 00000 н. 0000170999 00000 н. 0000171246 00000 н. 0000171722 00000 н. 0000191624 00000 н. 0000191882 00000 н. 0000192259 00000 н. 0000211100 00000 н. 0000211361 00000 п. 0000211687 00000 н. 0000219401 00000 п. 0000219688 00000 н. 0000220089 00000 н. 0000237626 00000 н. 0000237665 00000 н. 0000255401 00000 н. 0000255440 00000 н. 0000273068 00000 н. 0000273107 00000 н. 0000273415 00000 н. 0000273628 00000 н. 0000273749 00000 н. 0000273894 00000 н. 0000274202 00000 н. 0000274415 00000 н. 0000274536 00000 н. 0000274681 00000 н. 0000275044 00000 н. 0000275441 00000 н. 0000275672 00000 н. 0000275818 00000 н. 0000275963 00000 н. 0000276194 00000 н. 0000276562 00000 н. 0000276875 00000 н. 0000277253 00000 н. 0000277450 00000 н. 0000277595 00000 н. 0000277950 00000 н. 0000278266 00000 н. 0000278634 00000 н. 0000278986 00000 н. 0000283432 00000 н. 0000291908 00000 н. 0000292541 00000 н. 0000292615 00000 н. 0000292954 00000 н. 0000293028 00000 н. 0000293370 00000 н. 0000293444 00000 н. 0000293786 00000 н. 0000293860 00000 н. 0000294192 00000 н. 0000294266 00000 н. 0000294600 00000 н. 0000294674 00000 н. 0000295009 00000 н. 0000295083 00000 н. 0000295418 00000 н. 0000295492 00000 н. 0000295834 00000 н. 0000295908 00000 н. 0000296473 00000 н. 0000296547 00000 н. 0000296621 00000 н. 0000297136 00000 н. 0000297210 00000 н. 0000297728 00000 н. 0000297802 00000 н. 0000298265 00000 н. 0000298339 00000 н. 0000298907 00000 н. 0000298981 00000 н. 0000299431 00000 н. 0000299505 00000 н. 0000299994 00000 н. 0000300068 00000 н. 0000300523 00000 п. 0000300597 00000 н. 0000301101 00000 п. 0000301175 00000 н. 0000301642 00000 н. 0000301716 00000 н. 0000302250 00000 н. 0000302324 00000 н. 0000302801 00000 п. 0000303275 00000 н. 0000303349 00000 п. 0000303423 00000 п. 0000303938 00000 н. 0000304012 00000 н. 0000304527 00000 н. 0000304601 00000 п. 0000305067 00000 н. 0000305141 00000 н. 0000305714 00000 н. 0000305788 00000 н. 0000306236 00000 п. 0000306310 00000 н. 0000306789 00000 н. 0000306863 00000 н. 0000307317 00000 н. 0000307391 00000 н. 0000307892 00000 н. 0000307966 00000 н. 0000308433 00000 н. 0000308507 00000 н. 0000309037 00000 н. 0000309111 00000 п. 0000309589 00000 н. 0000310066 00000 н. 0000310140 00000 н. 0000310662 00000 н. 0000310736 00000 н. 0000311068 00000 н. 0000311142 00000 н. 0000311658 00000 н. 0000311732 00000 н. 0000312310 00000 н. 0000312384 00000 н. 0000312835 00000 н. 0000312909 00000 н. 0000313366 00000 н. 0000313440 00000 н. 0000313946 00000 н. 0000314020 00000 н. 0000314557 00000 н. 0000314631 00000 н. 0000315115 00000 н. 0000315189 00000 н. 0000315660 00000 н. 0000315734 00000 н. 0000315808 00000 н. 0000316328 00000 н. 0000316402 00000 н. 0000316918 00000 н. 0000316992 00000 н. 0000317461 00000 н. 0000317535 00000 п. 0000318100 00000 н. 0000318174 00000 н. 0000318632 00000 н. 0000318706 00000 н. 0000319190 00000 н. 0000319264 00000 н. 0000319722 00000 н. 0000319796 00000 н. 0000320302 00000 н. 0000320376 00000 н. 0000320847 00000 н. 0000320921 00000 н. 0000321465 00000 н. 0000321539 00000 н. 0000322018 00000 н. 0000322491 00000 н. 0000322565 00000 н. 0000322639 00000 н. 0000323160 00000 н. 0000323234 00000 н. 0000323756 00000 н. 0000323830 00000 н. 0000324295 00000 н. 0000324369 00000 н. 0000324949 00000 н. 0000325023 00000 н. 0000325480 00000 н. 0000325554 00000 н. 0000326040 00000 н. 0000326114 00000 н. 0000326570 00000 н. 0000326644 00000 н. 0000327152 00000 н. 0000327226 00000 н. 0000327698 00000 н. 0000327772 00000 н. 0000328311 00000 н. 0000328385 00000 н. 0000328874 00000 н. 0000329348 00000 н. 0000329422 00000 н. 0000329760 00000 н. 0000329834 00000 н. 0000330355 00000 н. 0000330429 00000 н. 0000330951 00000 н. 0000331025 00000 н. 0000331483 00000 н. 0000331557 00000 н. 0000332015 00000 н. 0000332089 00000 н. 0000332600 00000 н. 0000332674 00000 н. 0000333211 00000 н. 0000333285 00000 н. 0000333776 00000 н. 0000333850 00000 н. 0000333924 00000 н. 0000334454 00000 н. 0000334528 00000 н. 0000335052 00000 н. 0000335126 00000 п. 0000335595 00000 н. 0000335669 00000 н. 0000336248 00000 н. 0000336322 00000 н. 0000336784 00000 н. 0000336858 00000 н. 0000337351 00000 п. 0000337425 00000 н. 0000337886 00000 н. 0000337960 00000 п. 0000338472 00000 н. 0000338546 00000 н. 0000339022 00000 н. 0000339096 00000 н. 0000339637 00000 н. 0000339711 00000 н. 0000340198 00000 н. 0000340674 00000 н. 0000340748 00000 н. 0000340822 00000 н. 0000341351 00000 н. 0000341425 00000 н. 0000341952 00000 н. 0000342026 00000 н. 0000342498 00000 н. 0000342572 00000 н. 0000343153 00000 п. 0000343227 00000 н. 0000343688 00000 н. 0000343762 00000 н. 0000344254 00000 п. 0000344328 00000 н. 0000344788 00000 н. 0000344862 00000 н. 0000345369 00000 н. 0000345443 00000 п. 0000345915 00000 н. 0000345989 00000 н. 0000346539 00000 н. 0000346613 00000 н. 0000347103 00000 п. 0000347581 00000 п. 0000347655 00000 н. 0000348185 00000 н. 0000348259 00000 н. 0000348596 00000 н. 0000348670 00000 п. 0000349193 00000 п. 0000349267 00000 н. 0000349729 00000 н. 0000349803 00000 п. 0000350268 00000 н. 0000350342 00000 н. 0000350851 00000 п. 0000350925 00000 н. 0000351466 00000 н. 0000351540 00000 н. 0000352029 00000 н. 0000352103 00000 п. 0000352177 00000 н. 0000352699 00000 н. 0000352773 00000 н. 0000353290 00000 н. 0000353364 00000 н. 0000353831 00000 н. 0000353905 00000 н. 0000354477 00000 н. 0000354551 00000 н. 0000355000 00000 н. 0000355074 00000 н. 0000355557 00000 н. 0000355631 00000 н. 0000356088 00000 н. 0000356162 00000 н. 0000356666 00000 н. 0000356740 00000 н. 0000357210 00000 н. 0000357284 00000 н. 0000357824 00000 н. 0000357898 00000 п. 0000358383 00000 н. 0000358858 00000 н. 0000358932 00000 н. 0000359006 00000 н. 0000359527 00000 н. 0000359601 00000 н. 0000360124 00000 н. 0000360198 00000 н. 0000360668 00000 н. 0000360742 00000 н. 0000361306 00000 н. 0000361380 00000 н. 0000361829 00000 н. 0000361903 00000 н. 0000362386 00000 н. 0000362460 00000 н. 0000362912 00000 н. 0000362986 00000 н. 0000363491 00000 н. 0000363565 00000 н. 0000364035 00000 п. 0000364109 00000 н. 0000364646 00000 н. 0000364720 00000 н. 0000365205 00000 н. 0000365677 00000 н. 0000365751 00000 н. 0000366269 00000 н. 0000366343 00000 п. 0000366867 00000 н. 0000366941 00000 н. 0000367278 00000 н. 0000367352 00000 н. 0000367802 00000 н. 0000367876 00000 н. 0000368331 00000 н. 0000368405 00000 н. 0000368909 00000 н. 0000368983 00000 п. 0000369516 00000 н. 0000369590 00000 н. 0000370076 00000 н. 0000370150 00000 н. 0000370224 00000 н. 0000370741 00000 н. 0000370815 00000 н. 0000371329 00000 н. 0000371403 00000 н. 0000371867 00000 н. 0000371941 00000 н. 0000372511 00000 н. 0000372585 00000 н. 0000373040 00000 н. 0000373114 00000 н. 0000373596 00000 н. 0000373670 00000 н. 0000374126 00000 н. 0000374200 00000 н. 0000374704 00000 н. 0000374778 00000 н. 0000375249 00000 н. 0000375323 00000 н. 0000375854 00000 н. 0000375928 00000 н. 0000376408 00000 н. 0000376884 00000 н. 0000376958 00000 н. 0000377032 00000 н. 0000377551 00000 н. 0000377625 00000 н. 0000378146 00000 н. 0000378220 00000 н. 0000378686 00000 н. 0000378760 00000 н. 0000379332 00000 н. 0000379406 00000 н. 0000379864 00000 н. 0000379938 00000 н. 0000380431 00000 н. 0000380505 00000 н. 0000380964 00000 н. 0000381038 00000 п. 0000381544 00000 н. 0000381618 00000 н. 0000382089 00000 н. 0000382163 00000 п. 0000382698 00000 н. 0000382772 00000 н. 0000383253 00000 н. 0000383728 00000 н. 0000383802 00000 н. 0000384321 00000 п. 0000384395 00000 н. 0000384911 00000 н. 0000384985 00000 н. 0000385440 00000 н. 0000385514 00000 н. 0000385850 00000 н. 0000385924 00000 н. 0000386386 00000 п. 0000386460 00000 н. 0000386965 00000 н. 0000387039 00000 п. 0000387580 00000 п. 0000387654 00000 н. 0000388134 00000 н. 0000388208 00000 н. 0000388282 00000 н. 0000388806 00000 н. 0000388880 00000 н. 0000389391 00000 п. 0000389465 00000 н. 0000389933 00000 н. 00003 00000 н. 00003 00000 н. 00003

00000 н. 0000391092 00000 н. 0000391166 00000 н. 0000391651 00000 н. 0000391725 00000 н. 0000392178 00000 н. 0000392252 00000 н. 0000392752 00000 н. 0000392826 00000 н. 0000393297 00000 н. 0000393371 00000 н. 0000393904 00000 н. 0000393978 00000 н. 0000394464 00000 н. 0000394940 00000 н. 0000395014 00000 н. 0000395088 00000 н. 0000395613 00000 п. 0000395687 00000 н. 0000396198 00000 н. 0000396272 00000 н. 0000396734 00000 н. 0000396808 00000 н. 0000397368 00000 н. 0000397442 00000 н. 0000397890 00000 н. 0000397964 00000 н. 0000398441 00000 н. 0000398515 00000 н. 0000398971 00000 н. 0000399045 00000 н. 0000399543 00000 н. 0000399617 00000 н. 0000400088 00000 н. 0000400162 00000 н. 0000400688 00000 н. 0000400762 00000 н. 0000401251 00000 н. 0000401727 00000 н. 0000401801 00000 н. 0000402325 00000 н. 0000402399 00000 н. 0000402913 00000 н. 0000402987 00000 н. 0000403436 00000 н. 0000403510 00000 н. 0000403964 00000 н. 0000404038 00000 н. 0000404381 ​​00000 п. 0000404455 00000 п. 0000404956 00000 н. 0000405030 00000 н. 0000405556 00000 н. 0000405630 00000 н. 0000406115 00000 н. 0000406189 00000 н. 0000406263 00000 н. 0000406781 00000 н. 0000406855 00000 н. 0000407376 00000 н. 0000407450 00000 н. 0000407920 00000 н. 0000407994 00000 н. 0000408563 00000 н. 0000408637 00000 н. 0000409091 00000 н. 0000409165 00000 н. 0000409649 00000 н. 0000409723 00000 н. 0000410185 00000 п. 0000410259 00000 н. 0000410760 00000 н. 0000410834 00000 п. 0000411301 00000 п. 0000411375 00000 н. 0000411913 00000 н. 0000411987 00000 н. 0000412471 00000 н. 0000412946 00000 н. 0000413020 00000 н. 0000413094 00000 н. 0000413614 00000 н. 0000413688 00000 н. 0000414209 00000 н. 0000414283 00000 н. 0000414859 00000 н. 0000414933 00000 н. 0000415393 00000 н. 0000415467 00000 н. 0000415953 00000 н. 0000416027 00000 н. 0000416481 00000 н. 0000416555 00000 н. 0000417027 00000 н. 0000417101 00000 п. 0000417639 00000 п. 0000417713 00000 н. 0000418203 00000 н. 0000418277 00000 н. 0000418746 00000 н. 0000419206 00000 н. 0000419280 00000 н. 0000419801 00000 н. 0000419875 00000 н. 0000420394 00000 н. 0000420468 00000 н. 0000420923 00000 н. 0000420997 00000 н. 0000421457 00000 н. 0000421531 00000 н. 0000422065 00000 н. 0000422139 00000 п. 0000422477 00000 н. 0000422551 00000 н. 0000423040 00000 н. 0000423114 00000 п. 0000423188 00000 п. 0000423711 00000 н. 0000423785 00000 н. 0000424304 00000 н. 0000424378 00000 п. 0000424948 00000 н. 0000425022 00000 н. 0000425477 00000 н. 0000425551 00000 п. 0000426042 00000 н. 0000426116 00000 н. 0000426570 00000 н. 0000426968 00000 н. 0000427042 00000 н. 0000427116 00000 н. 0000427629 00000 н. 0000427703 00000 н. 0000428192 00000 н. 0000428266 00000 н. 0000428723 00000 н. 0000428797 00000 н. 0000429291 00000 н. 0000429659 00000 н. 0000429733 00000 н. 0000430188 00000 п. 0000430262 00000 н. 0000430805 00000 н. 0000430879 00000 н. 0000430953 00000 п. 0000431474 00000 н. 0000431548 00000 н. 0000432065 00000 н. 0000432139 00000 н. 0000432608 00000 н. 0000432682 00000 н. 0000433258 00000 н. 0000433332 00000 н. 0000433783 00000 н. 0000433857 00000 н. 0000434339 00000 н. 0000434413 00000 п. 0000434869 00000 н. 0000434943 00000 н. 0000435448 00000 н. 0000435522 00000 н. 0000435996 00000 н. 0000436070 00000 н. 0000436607 00000 н. 0000436681 00000 п. 0000437163 00000 п. 0000437639 00000 п. 0000437713 00000 н. 0000437787 00000 н. 0000438314 00000 п. 0000438388 00000 п. 0000438897 00000 н. 0000438971 00000 п. 0000439438 00000 п. 0000439512 00000 н. 0000440087 00000 н. 0000440161 00000 п. 0000440614 00000 п. 0000440688 00000 н. 0000441172 00000 н. 0000441246 00000 н. 0000441701 00000 н. 0000441775 00000 н. 0000442276 00000 н. 0000442350 00000 н. 0000442820 00000 н. 0000442894 00000 н. 0000443428 00000 н. 0000443502 00000 н. 0000443989 00000 н. 0000444466 00000 н. 0000444540 00000 н. 0000445065 00000 н. 0000445139 00000 п. 0000445652 00000 п. 0000445726 00000 н. 0000446174 00000 н. 0000446248 00000 н. 0000446589 00000 н. 0000446663 00000 н. 0000447120 00000 н. 0000447194 00000 н. 0000447695 00000 н. 0000447769 00000 н. 0000448309 00000 н. 0000448383 00000 п. 0000448871 00000 н. 0000448945 00000 н. 0000449019 00000 н. 0000449093 00000 н. 0000449627 00000 н. 0000449701 00000 н. 0000450224 00000 н. 0000450298 00000 н. 0000450774 00000 н. 0000450848 00000 н. 0000451431 00000 н. 0000451505 00000 н. 0000451969 00000 н. 0000452043 00000 н. 0000452532 00000 н. 0000452606 00000 н. 0000453071 00000 н. 0000453145 00000 н. 0000453657 00000 н. 0000453731 00000 н. 0000454205 00000 н. 0000454279 00000 н. 0000454829 00000 н. 0000454903 00000 н. 0000455392 00000 н. 0000455868 00000 н. 0000455942 00000 н. 0000456016 00000 н. 0000456548 00000 н. 0000456622 00000 н. 0000457152 00000 н. 0000457226 00000 н. 0000457702 00000 н. 0000457776 00000 н. 0000458358 00000 п. 0000458432 00000 н. 0000458896 00000 н. 0000458970 00000 н. 0000459461 00000 п. 0000459535 00000 н. 0000459997 00000 н. 0000460071 00000 н. 0000460585 00000 п. 0000460659 00000 н. 0000461139 00000 н. 0000461213 00000 н. 0000461763 00000 н. 0000461837 00000 н. 0000462328 00000 н. 0000462806 00000 н. 0000462880 00000 н. 0000463412 00000 н. 0000463486 00000 н. 0000464012 00000 н. 0000464086 00000 н. 0000464550 00000 н. 0000464624 00000 н. 0000465086 00000 н. 0000465160 00000 н. 0000465672 00000 н. 0000465746 00000 н. 0000466294 00000 н. 0000466368 00000 н. 0000466859 00000 н. 0000467303 00000 н. 0000467377 00000 н. 0000467451 00000 н. 0000467525 00000 н. 0000468053 00000 п. 0000468127 00000 н. 0000468649 00000 н. 0000468723 00000 н. 0000469199 00000 н. 0000469273 00000 н. 0000469858 00000 н. 0000469932 00000 н. 0000470396 00000 п. 0000470470 00000 н. 0000470964 00000 н. 0000471038 00000 н. 0000471501 00000 н. 0000471575 00000 н. 0000472090 00000 н. 0000472164 00000 н. 0000472637 00000 н. 0000472711 00000 н. 0000473258 00000 н. 0000473332 00000 н. 0000473818 00000 н. 0000474295 00000 н. 0000474369 00000 н. 0000474443 00000 н. 0000474974 00000 н. 0000475048 00000 н. 0000475572 00000 н. 0000475646 00000 н. 0000476121 00000 н. 0000476195 00000 н. 0000476779 00000 н. 0000476853 00000 н. 0000477314 00000 н. 0000477388 00000 п. 0000477877 00000 н. 0000477951 00000 н. 0000478411 00000 н. 0000478485 00000 н. 0000478996 00000 н. 0000479070 00000 н. 0000479553 00000 н. 0000479627 00000 н. 0000480174 00000 н. 0000480248 00000 н. 0000480744 00000 н. 0000481222 00000 н. 0000481296 00000 н. 0000481830 00000 н. 0000481904 00000 н. 0000482424 00000 н. 0000482498 00000 н. 0000482958 00000 н. 0000483032 00000 н. 0000483496 00000 н. 0000483570 00000 н. 0000484079 00000 н. 0000484153 00000 н. 0000484700 00000 н. 0000484774 00000 н. 0000485264 00000 н. 0000485708 00000 н. 0000485782 00000 н. 0000485856 00000 н. 0000485930 00000 н. 0000486460 00000 н. 0000486534 00000 н. 0000487055 00000 н. 0000487129 00000 н. 0000487608 00000 н. 0000487682 00000 н. 0000488271 00000 н. 0000488345 00000 н. 0000488807 00000 н. 0000488881 00000 н. 0000489374 00000 н. 0000489448 00000 н. 0000489909 00000 н. 0000489983 00000 н. 00004 00000 н. 00004 00000 н. 0000491044 00000 н. 0000491118 00000 н. 0000491667 00000 н. 0000491741 00000 н. 0000492229 00000 н. 0000492708 00000 н. 0000492782 00000 н. 0000492856 00000 н. 0000493388 00000 н. 0000493462 00000 н. 0000493988 00000 н. 0000494062 00000 н. 0000494538 00000 п. 0000494612 00000 н. 0000495196 00000 н. 0000495270 00000 н. 0000495733 00000 н. 0000495807 00000 н. 0000496300 00000 н. 0000496374 00000 н. 0000496832 00000 н. 0000496906 00000 н. 0000497410 00000 н. 0000497484 00000 н. 0000497962 00000 н. 0000498036 00000 н. 0000498590 00000 н. 0000498664 00000 н. 0000499154 ​​00000 н. 0000499631 00000 н. 0000499705 00000 н. 0000500238 00000 н. 0000500312 00000 н. 0000500834 00000 н. 0000500908 00000 н. 0000501373 00000 н. 0000501447 00000 н. 0000501906 00000 н. 0000501980 00000 н. 0000502494 00000 н. 0000502568 00000 н. 0000503121 00000 н. 0000503195 00000 н. 0000503688 00000 н. 0000504132 00000 н. 0000504206 00000 н. 0000504280 00000 н. 0000504354 00000 н. 0000504889 00000 н. 0000504963 00000 н. 0000505491 00000 н. 0000505565 00000 н. 0000506037 00000 н. 0000506111 00000 н. 0000506684 00000 н. 0000506758 00000 н. 0000507216 00000 н. 0000507290 00000 н. 0000507778 00000 н. 0000507852 00000 н. 0000508312 00000 н. 0000508386 00000 н. 0000508896 00000 н. 0000508970 00000 н. 0000509445 00000 н. 0000509519 00000 н. 0000510066 00000 н. 0000510140 00000 н. 0000510633 00000 н. 0000511108 00000 н. 0000511182 00000 н. 0000511256 00000 н. 0000511789 00000 н. 0000511863 00000 н. 0000512388 00000 н. 0000512462 00000 н. 0000512934 00000 н. 0000513008 00000 н. 0000513588 00000 н. 0000513662 00000 н. 0000514110 00000 н. 0000514184 00000 н. 0000514674 00000 н. 0000514748 00000 н. 0000515209 00000 н. 0000515283 00000 н. 0000515794 00000 н. 0000515868 00000 н. 0000516341 00000 п. 0000516415 00000 н. 0000516957 00000 н. 0000517031 00000 н. 0000517524 00000 н. 0000518003 00000 н. 0000518077 00000 н. 0000518610 00000 н. 0000518684 00000 н. 0000519211 00000 н. 0000519285 00000 н. 0000519737 00000 н. 0000519811 00000 н. 0000520270 00000 н. 0000520344 00000 н. 0000520855 00000 н. 0000520929 00000 н. 0000521471 00000 н. 0000521545 00000 н. 0000522037 00000 н. 0000522483 00000 н. 0000522557 00000 н. 0000522631 00000 н. 0000522705 00000 н. 0000523288 00000 н. 0000523362 00000 н. 0000523875 00000 н. 0000523949 00000 н. 0000524495 00000 н. 0000524844 00000 н. 0000524918 00000 н. 0000525447 00000 н. 0000525521 00000 н. 0000526029 00000 н. 0000526103 00000 н. 0000526594 00000 н. 0000526960 00000 н. 0000527034 00000 п. 0000527394 00000 н. 0000527468 00000 н. 0000527804 00000 н. 0000527878 00000 н. 0000528214 00000 н. 0000528288 00000 н. 0000528769 00000 н. 0000528843 00000 н. 0000529185 00000 н. 0000529259 00000 н. 0000529600 00000 н. 0000529674 00000 н. 0000530015 00000 н. 0000530089 00000 н. 0000530444 00000 н. 0000530518 00000 н. 0000530899 00000 н. 0000530973 00000 п. 0000531344 00000 н. 0000531418 00000 н. 0000531795 00000 н. 0000531869 00000 н. 0000531943 00000 н. 0000532333 00000 н. 0000532407 00000 н. 0000532791 00000 н. 0000532865 00000 н. 0000533217 00000 н. 0000533291 00000 н. 0000533654 00000 н. 0000533728 00000 н. 0000534098 00000 н. 0000534172 00000 н. 0000534520 00000 н. 0000534594 00000 н. 0000534945 00000 н. 0000535019 00000 н. 0000535435 00000 п. 0000537409 00000 н. 0000537484 00000 н. 0000537824 00000 н. 0000537899 00000 н. 0000538237 00000 п. 0000538312 00000 п. 0000538701 00000 п. 0000539082 00000 н. 0000539471 00000 н. 0000539621 00000 н. 0000539768 00000 н. 0000540270 00000 н. 0000540345 00000 н. 0000540716 00000 н. 0000540791 00000 п. 0000541149 00000 н. 0000541224 00000 н. 0000541609 00000 н. 0000541684 00000 н. 0000542068 00000 н. 0000542143 00000 п. 0000542526 00000 н. 0000542601 00000 п. 0000542985 00000 п. 0000543060 00000 н. 0000543442 00000 н. 0000543517 00000 н. 0000543906 00000 н. 0000543981 00000 н. 0000544348 00000 н. 0000544423 00000 н. 0000544771 00000 н. 0000544846 00000 н. 0000545254 00000 н. 0000545329 00000 н. 0000545756 00000 п. 0000545831 00000 н. 0000546171 00000 п. 0000546246 00000 н. 0000546582 00000 н. 0000546657 00000 н. 0000546993 00000 п. 0000547068 00000 н. 0000547406 00000 п. 0000547481 00000 н. 0000547818 00000 н. 0000547893 00000 н. 0000548234 00000 н. 0000548309 00000 н. 0000548646 00000 н. 0000548721 00000 н. 0000549058 00000 н. 0000549133 00000 п. 0000549470 00000 н. 0000549545 00000 н. 0000549881 00000 н. 0000549956 00000 н. 0000550294 00000 н. 0000550369 00000 н. 0000550700 00000 н. 0000550775 00000 н. 0000551107 00000 п. 0000551182 00000 н. 0000551524 00000 н. 0000551599 00000 н. 0000551934 00000 н. 0000552009 00000 н. 0000552347 00000 п. 0000552422 00000 н. 0000552757 00000 н. 0000552832 00000 н. 0000553168 00000 п. 0000553243 00000 н. 0000553583 00000 н. 0000553658 00000 п. 0000553997 00000 н. 0000554072 00000 н. 0000554411 00000 н. 0000554486 00000 н. 0000554824 00000 н. 0000554899 00000 н. 0000555243 00000 н. 0000555318 00000 н. 0000555654 00000 н. 0000555729 00000 н. 0000556066 00000 н. 0000556141 00000 п. 0000556480 00000 н. 0000556555 00000 н. 0000556895 00000 н. 0000556970 00000 н. 0000557307 00000 н. 0000557382 00000 п. 0000557717 00000 н. 0000557792 00000 н. 0000558127 00000 н. 0000558202 00000 н. 0000558543 00000 н. 0000558618 00000 п. 0000558955 00000 н. 0000559030 00000 н. 0000559370 00000 п. 0000559445 00000 н. 0000559781 00000 н. 0000559856 00000 н. 0000560196 00000 н. 0000560271 00000 н. 0000560606 00000 н. 0000560681 00000 п. 0000561017 00000 н. 0000561092 00000 п. 0000561433 00000 п. 0000561508 00000 н. 0000561852 00000 п. 0000561927 00000 н. 0000562268 00000 н. 0000562343 00000 п. 0000562678 00000 п. 0000562753 00000 п. 0000563097 00000 н. 0000563172 00000 п. 0000563512 00000 н. 0000563587 00000 п. 0000563925 00000 н. 0000564000 00000 н. 0000564343 00000 п. 0000564418 00000 н. 0000564755 00000 н. 0000564830 00000 н. 0000565170 00000 н. 0000565245 00000 н. 0000565599 00000 н. 0000565674 00000 н. 0000566016 00000 н. 0000566091 00000 н. 0000566430 00000 н. 0000566505 00000 н. 0000566836 00000 н. 0000566911 00000 н. 0000567255 00000 н. 0000567330 00000 н. 0000567670 00000 н. 0000567745 00000 н. 0000568108 00000 н. 0000568183 00000 н. 0000568544 00000 н. 0000568619 00000 п. 0000568977 00000 н. 0000569052 00000 н. 0000569454 00000 п. 0000569529 00000 п. 0000569931 00000 н. 0000570006 00000 н. 0000570435 00000 н. 0000570510 00000 п. 0000570947 00000 н. 0000571022 00000 н. 0000571458 00000 н. 0000571533 00000 н. 0000571969 00000 н. 0000572044 00000 н. 0000572461 00000 н. 0000572536 00000 н. 0000572875 00000 н. 0000572950 00000 н. 0000573359 00000 н. 0000573434 00000 н. 0000573850 00000 н. 0000573925 00000 н. 0000574337 00000 н. 0000574412 00000 н. 0000574829 00000 н. 0000574904 00000 н. 0000575317 00000 н. 0000575392 00000 н. 0000575798 00000 н. 0000575873 00000 н. 0000576278 00000 н. 0000576353 00000 п. 0000576760 00000 н. 0000576835 00000 н. 0000577236 00000 п. 0000577311 00000 н. 0000577711 00000 н. 0000577786 00000 н. 0000578131 00000 н. 0000578206 00000 н. 0000578616 00000 н. 0000578691 00000 п. 0000579126 00000 н. 0000579201 00000 н. 0000579617 00000 н. 0000579692 00000 н. 0000580103 00000 п. 0000580178 00000 н. 0000580549 00000 н. 0000580624 00000 н. 0000581038 00000 н. 0000581113 00000 н. 0000581502 00000 н. 0000581601 00000 н. 0000581748 00000 н. 0000582215 00000 н. 0000582290 00000 н. 0000582474 00000 н. 0000583015 00000 н. kď U6 (4H DjP7ĘF «CySlpϻ {{Q0ӗ | u) 7 @ fF = rJDXJi # Rnh * Δ {= K /% V6u> t $ h68 膇 4> + KGJmq * 5wf ٰ & z` Ѯm34-s \] 25ǬIl»} ՛ B ע Git7> f-] O1d & n.6J ‘] 1ki.ncvk5`r@t «L [5 \ rr. «gAlh% 1tu ~ Ln Dj [UdNѰG9 @ ؄ b; $ Kr4i0k-c) K» C \! S-u: X g ې Vv

Изоляция из пеноматериала может контролировать влажность пола в подвале

Примечание редактора: В следующей колонке с советами рассматриваются методы управления влажностью пола в подвале. Для получения дополнительной информации по этой теме ознакомьтесь с последними рекомендациями и ресурсами на сайте continuousinsulation.org.

Q . Мои клиенты хотят использовать в качестве жилого помещения новый подвал пристройки, которую я строю для них, но они обеспокоены потенциальными проблемами, связанными с влажностью, с запланированным ковровым покрытием.Я предложил установить слой жесткого пенополистирола с последующим прикрученным фанерным покрытием поверх цокольной плиты, но я также рассматриваю продукт под названием Dricore, систему чернового пола, состоящую из деревянных панелей с формованным полиэтиленом. мембрана с нижней стороны. Какой подход будет лучше для контроля конденсации на холодном плиточном полу?

А . Пол Физетт, директор отдела строительных материалов и технологий древесины Массачусетского университета в Амхерсте и редактор JLC, отвечает : В любом подвале вашей основной целью проектирования должен быть контроль над поверхностными водами, поэтому проектирование хорошей дренажной оболочки снаружи фундамента, включающего подкладной дренаж, должно быть приоритетом.

Согласно нормам и правилам строительства, вам также необходимо будет утеплить (снаружи или внутри) стены подвала. Затем вы можете направить свое внимание на пол.

Пластиковые планки на дне панелей Dricore предназначены для поднятия прочного пола с холодного пола подвала и создания изолирующего воздушного пространства.

Пока у меня нет личного опыта работы с Дрикором (см. Фотографии слева; 866-767-6374, www.dricore.com), это кажется эффективным подходом при условии, что в подвале установлена ​​хорошая система контроля влажности, а установленная стоимость соответствует бюджету проекта. Жесткая пена с фанерным покрытием пола может обеспечить лучшую изоляцию и быть дешевле в установке, чем панели Dricore, но вы потеряете немного места для головы.

Однако, если дом, над которым вы работаете, все еще находится на стадии планирования, лучше всего утеплить под плитой: сначала установите 6-дюймовый слой щебня на дно котлована, затем накройте его слоем щебня. лист полиэтилена толщиной 6 мил и изоляция из жесткого пенопласта толщиной не менее 1 дюйма.Затем бетонную плиту заливают непосредственно поверх слоя пенопласта.

При таком расположении плита будет оставаться на теплой (кондиционированной) стороне оболочки, что снижает вероятность образования конденсата на плите. Затем ковровую подушку и ковровое покрытие можно установить непосредственно на бетонную плиту без дополнительных затрат на систему внутренней пены / шпалы / подстилки.

BA-0309: Ремонт подвала | Building Science Corporation

Потери тепла через неизолированные стены подвала могут составлять до одной трети потерь тепла в среднем доме.Установка утеплителя на стены подвала часто обходится недорого, легко выполняется и часто сочетается с «отделкой подвала». К сожалению, стены подвала часто бывают влажными или высыхают только на поверхности из-за испарения воды в воздух подвала. Установка деревянного каркаса или войлока из стекловолокна непосредственно у стен подвала впоследствии приводит к росту плесени и гниению древесины из-за роста грибка.

Изоляцию стен подвала можно безопасно выполнить, оценив влажность этих стен и применив некоторые базовые «строительные науки» к процессу проектирования.Если стены иногда заметно мокрые или вода иногда стекает со стен на пол, перед изоляцией и отделкой подвала следует установить внутреннюю водосточную систему. Для этого потребуется разрезать бетонный пол, чтобы удалить внешние 12 дюймов, что позволяет установить дренажную систему под бетонной плитой, как показано на Рисунке 1. Если стены периодически становятся влажными, но по ним никогда не течет вода, можно отказаться от внутренней дренажной системы. считается. В этой ситуации сравните стоимость установки дренажной системы со стоимостью замены готового пола, если он намокнет.

Рис. 1: XPS plus каркасная стена и внутренний слив

Принципы строительной науки, применяемые к изоляции стен и полов подвала, включают следующее:

1. Чувствительные к влаге материалы, такие как дерево, бумага и войлок из стекловолокна, не должны быть установлен в непосредственном контакте с бетонными или каменными стенами и полами.
2. Влагостойкие материалы, которые также не впитывают жидкую воду, следует укладывать в контакте с бетонными и каменными поверхностями.Эти материалы не испортятся при намокании, а также не будут смачивать чувствительные к влаге материалы, контактирующие с ними.
3. Влагостойкая изоляция, герметично установленная на стенах и полах подвала, нагревает первую поверхность конденсации выше точки росы внутреннего воздуха. Это снижает вероятность конденсации теплого влажного воздуха на прохладных поверхностях.

Лучшая изоляция для установки на стены подвала во многих домах — это экструдированный полистирол, который поставляется в виде листов или панелей, шириной 2 фута или 4 фута и высотой 8 или 9 футов.Экструдированный полистирол (XPS) обеспечивает R-значение 5 на дюйм, устойчив к влаге и не впитывает жидкую воду, но позволяет водяному пару (молекулам воды в газообразном состоянии) медленно проходить через него. Полупроницаемая природа XPS позволяет частично высыхать влагу через панель, но со скоростью, достаточно медленной, чтобы предотвратить намокание материалов на сухой стороне сборки.

Основным недостатком XPS является то, что он легко воспламеняется и, следовательно, должен быть защищен 15-минутным тепловым барьером, например 0.5 дюймов гипсокартона. В помещениях ниже уровня, таких как подвал, рекомендуется гипсокартон без бумажной облицовки.

Листы экструдированного полистирола могут удерживаться на месте деревянными планками обрешетки, которые прикрепляются через XPS с помощью гвоздей или шурупов с механическим приводом. Затем к планкам обрешетки прикрепляют гипсокартон или другие термобарьеры. Стыки между листами утеплителя следует заделать скотчем или стеклосеткой и мастикой. Другой вариант — установить один дюйм XPS, а затем построить каркасную стену 2×3 или 2X4 внутри XPS.В каркасную стену можно установить войлок из стекловолокна без облицовки для дополнительного утепления. Эти детали показаны на рисунке 1. Уплотнение порога с закрытыми порами должно быть установлено между нижней плитой стены и бетонным полом.

На рис. 2 показано 2 дюйма изоляционного материала XPS, удерживаемого полосами обрешетки. Обратите внимание, что дренажная система по периметру не была установлена. Толщина XPS зависит от климата и от того, будет ли добавлена ​​дополнительная изоляция в каркасную стену. Мы рекомендуем от 1 дюйма XPS до примерно 2 дюймов.

Рис. 2: XPS, закрепленный планками обрешетки и покрытый гипсокартоном

На фотографии 1 показана стена подвала с 1-дюймовым экструдированным полистиролом, который удерживается на месте дополнительной стеной деревянного каркаса. На фотографии 2 показана стена подвала из экструдированного полистирола толщиной 2 дюйма, стыки заклеенных лентой и удерживаемых планками опалубки. Изначально XPS удерживался на месте с помощью клея, но строительные нормы требуют, чтобы изоляция была механически прикреплена к стене.

Фотография 1: XPS против стены подвала с рамной стеной

Фотография 2: XPS против стены подвала с полосами обрешетки

Поскольку подвальные этажи могут иметь проблемы с влажностью, аналогичные тем, которые описаны для стен подвала, Влагостойкость бетонной плиты цоколя необходимо оценить перед установкой чистового пола. Подвальные этажи могут показаться сухими, но только потому, что грунтовая влага, проходящая через плиту, испаряется во внутреннее воздушное пространство.В этом случае установка водонепроницаемого покрытия пола может привести к скоплению воды на поверхности плиты или в материале пола.

Вода также может конденсироваться на поверхности бетона, когда температура поверхности плиты ниже точки росы воздуха в подвале. Температура глубокого грунта плиты ниже, чем точка росы воздуха в подвале. Температура глубокого грунта под плитой фундамента часто бывает около 55 ° F в течение года.Плохой контроль влажности в помещении или поступление наружного воздуха весной и летом может привести к повышению точки росы выше 55 ° F. Когда на необработанном бетоне происходит конденсация, влага быстро впитывается бетоном и никогда не видна. Покраска бетонной поверхности или установка тонкой плитки может привести к скоплению тонкого слоя или воды на поверхности пола. . .

Скачать полный отчет можно здесь.

Строительные нормы и правила для готового бетонного подвала

ТРЕБОВАНИЯ К КОДУ ОБРАЗЦА ДЛЯ ОСНОВАНИЯ ГОТОВОГО БЕТОНА

ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства к тому, что МОЖЕТ ВСТРЕТИВАТЬСЯ в отношении местных строительных норм и правил.Это ТОЛЬКО РУКОВОДСТВО. Фактические строительные нормы и правила могут сильно различаться в зависимости от региона, штата и города.

Следующие требования являются ориентирами, которые могут применяться к большинству простых проектов отделки жилых подвалов. Однако рецензент плана может определить, что необычные обстоятельства диктуют необходимость в дополнительной информации по любому конкретному проекту. Следует также подчеркнуть, что, особенно в проектах внутреннего ремонта, многие требования кодов проверяются в процессе инспекции и не обязательно отражаются в утвержденных плановых документах

Найдите подрядчиков по ремонту подвалов рядом со мной.

Жилые размеры и высота потолков

Жилые помещения должны иметь площадь не менее 70 кв. и не должен быть меньше 7 футов в любом измерении. Жилые комнаты, ванные комнаты, коридоры и прачечные должны иметь минимальную высоту потолка 7 футов 0 дюймов. Готовые коробки для структурных или декоративных балок, воздуховодов, водопровода и электрических систем должны иметь минимальный зазор 6 футов 6 дюймов. , с шагом не менее 4 футов 0 дюймов по центру.

Изоляция, перегородки и стены

Бетонные фундаментные стены в отделанных помещениях / зонах должны быть отделаны мехом и изолированы с использованием как минимум изоляции R-8, доходящей до плиты пола подвала на стенах подвала менее чем на 50% выше уровня земли, и как минимум изоляции R-13 на стенах подвала. которые более чем на 50% выше оценки.

Исключение:
Подвалы с бетонными фундаментными стенами с выдержкой менее 20% над готовым уровнем (исходя из высоты стены, умноженной на периметр подвала, за исключением неотапливаемых гаражей подвала), могут быть неизолированными стенами.

Строительство стен

Укажите размер и расстояние между новыми стойками перегородки и отделочный материал стены.

Утвержденная водостойкая гипсовая подкладка требуется в зонах ванн и душевых.

Материалы внутренней отделки не должны иметь класс распространения пламени более 200.

Шпильки могут быть общего качества или выше. Расстояние между шпильками должно соответствовать ТАБЛИЦЕ 1, нижняя пластина должна быть обработана давлением, а верхняя пластина может быть одинарной или двойной.

Шпильки в ненесущих стенах могут иметь выемки на глубину, не превышающую 40 процентов ширины одной стойки. Шпильки можно просверлить или просверлить при условии, что диаметр образовавшегося отверстия составляет не более 40 процентов ширины шпильки, край отверстия находится не ближе 5/8 дюйма к краю шпильки и отверстие не находится в том же разделе, что и надрез или выемка.

Одиночный плоский элемент 2×4 может использоваться как коллектор во внутренних ненесущих стенах для проемов шириной до 8 футов, если высота стены не превышает 24 дюймов.

Естественное освещение и вентиляция, безопасное остекление для бетонных подвалов

Показать все новые и существующие места расположения окон и указать общий размер стекла и площадь вентиляции для каждого окна. Для предлагаемых спален укажите высоту подоконника, ширину проема и высоту проема для необходимого окна аварийного выхода. Площадь остекления в жилых помещениях должна составлять не менее 8% обслуживаемой площади пола. Половина этой площади должна быть доступна для беспрепятственной вентиляции с включенными экранами. В качестве альтернативы можно использовать искусственное освещение и / или механическую вентиляцию (см. Раздел «Вентиляция»), если существующие окна недостаточного размера. В оставшихся незавершенных помещениях / участках должны быть окна с беспрепятственной вентиляционной зоной, равной 1% обслуживаемой площади пола, или искусственная вентиляция в размере.05 куб. Футов в минуту / с.ф. площади. Во всех спальнях должно быть одно окно для аварийного выхода, отвечающее следующим минимальным требованиям:

• Максимальная высота проема — 44 дюйма Минимальная ширина проема в свету 20 дюймов Минимальная высота проема в свету — 24 дюйма Минимальная площадь проема 5,0 s.f.

• Окно аварийного выхода должно приводиться в действие изнутри без использования специальных знаний, инструментов или дополнительных усилий, помимо тех, которые требуются для нормальной работы окна.

Остекление дверей, предназначенных для прохода людей, дверей патио, окон в пределах 24 дюймов от двери, а также стен, панелей или дверей душевых и ванн должно быть полностью закаленным, многослойным безопасным, одобренным армированным стеклом или одобренным небьющимся пластиком.

Подвальные лестницы

Существующие лестницы могут нуждаться в модификации с использованием новых сплошных подступенков или подножек, возможно, с новыми заменяющими ступенями с выступами (если предусмотрены сплошные подступенки), новыми захватными поручнями и / или новыми промежуточными балясинами для открытых лестничных ограждений в соответствии с текущими требованиями. кодовые требования.

Ограждения на лестницах с открытыми стенками должны иметь высоту не менее 34 дюймов над передним краем ступени и не менее 36 дюймов на площадках лестницы.Открытые ограждения должны иметь промежуточные вертикальные балясины, расположенные на расстоянии менее 4 дюймов друг от друга. Горизонтальные перила, перила, параллельные ступеням лестницы, и орнамент, создающий эффект лестницы, запрещены на лестницах из готовых подвальных помещений.

Блокировка сквозняков на потолке / полу, противопожарная защита, датчики дыма

Подвесные потолки под деревянными балками или прикрепленные непосредственно к фермам деревянного пола должны быть заблокированы «гипсокартоном» или фанерой 3/8 дюйма с натяжением 500 н.у.м. интервалы и параллельно элементам каркаса.

Противопожарная защита, состоящая из бруса толщиной 2 дюйма, структурной панели не менее 23/32 дюйма или одобренных негорючих материалов, должна быть предусмотрена на линии потолка в скрытых пространствах каркасных стен / перегородок, в том числе в местах с зазорами или шипами в бетонных фундаментных стенах и на софитах, подвесных потолках и подобных помещениях.

Дымовой извещатель с питанием от сети переменного тока, включенный в список UL, с резервным аккумулятором должен быть расположен рядом со всеми входными дверями спальни и внутри каждой спальни. Обеспечьте минимум один детектор дыма с питанием от сети переменного тока, внесенный в список UL, с резервной батареей внизу лестницы для подвалов без спален.

Все извещатели в доме должны быть соединены между собой, чтобы при срабатывании любой сигнализации звучали все аварийные сигналы по всему дому.

Спальня Аварийный выход

Примечание: большинство муниципалитетов требует предоставления плана для всех готовых подвалов со спальней.

В каждой спальне должно быть по крайней мере одно открывающееся окно или внешняя дверь, одобренная для аварийного выхода или спасения. Агрегаты должны работать изнутри до полного открытия без использования ключа или инструмента.

Если окна предусмотрены в качестве средства эвакуации или спасения, они должны иметь высоту порога не более 44 дюймов, минимальный чистый чистый проем 5 SF, минимальную чистую высоту проема 22 дюйма и минимальную чистую чистую ширину проема. 20 дюймов.

Если окна аварийного выхода выходят в оконный колодец, минимальные размеры площади этого оконного колодца должны быть равны 3 футам на 5 футов.

Системы вентиляции Бетонные подвалы

Показать расположение существующей печи и главных каналов подачи и возврата.Укажите расположение и размеры любых новых воздуховодов, регистров и диффузоров на готовой площади. Детализируйте любую искусственную вентиляцию, которая может быть предложена для любого помещения / пространства, например, для новых или уменьшенных печных комнат, ванных комнат или любого готового помещения, в котором нет соответствующих окон для естественной вентиляции.

Приборы и оборудование, такие как печи и водонагреватели, должны оставаться доступными для осмотра, обслуживания, ремонта и замены без снятия постоянной конструкции.В топочном помещении должно быть отверстие или дверь, достаточно большие, чтобы можно было снимать самое большое оборудование, но не менее 20 дюймов шириной. Свободное рабочее пространство шириной не менее 30 дюймов и высотой не менее 30 дюймов должно быть обеспечено вдоль стороны управления оборудованием, когда дверь топочного помещения открыта.

Топливные приборы должны снабжаться воздухом для горения. В топочных помещениях должны быть предусмотрены два постоянных выхода в прилегающие помещения; один должен быть расположен в пределах 12 дюймов от верха, а другой — в пределах 12 дюймов от низа примыкающей стены.Каждое отверстие должно иметь свободную площадь не менее 1 квадратного дюйма на 1000 БТЕ / ч потребляемой мощности всех приборов, установленных в топочном помещении, но не менее 100 квадратных дюймов. Отверстия не требуются, если предусмотрена дверь с жалюзи или если площадь топочного помещения превышает 50 кубических футов на 1000 БТЕ / ч потребляемой мощности всех приборов, установленных в помещении.

Использование внутреннего воздуха:
1 кв. Дюйм. предоставляется / 1000 БТЕ / час. каждое открытие. Проемы должны быть не менее 100 кв.дюйм. Одно отверстие должно быть предусмотрено в пределах 12 дюймов от потолка и в пределах 12 дюймов над чистым полом, без общих каналов.

Использование наружного воздуха:

1. Горизонтальные отверстия
   1 кв. Дюйм / 2000 БТЕ / ч. для воздуховода
   1 кв. дюйм / 4000 БТЕ / ч. для прямого открытия
2. Вертикальные отверстия
   1 кв. Дюйм / 4000 БТЕ, воздуховод или прямой

Минимальный зазор от горючих материалов составляет 18 дюймов, если указанные производителем инструкции по установке не допускают другого размера зазора.Для обслуживания перед прибором требуется зазор 18 дюймов.

Сушилки для одежды должны быть независимыми от всех других систем и выходить наружу.

Жилые ванные комнаты без окон для естественной вентиляции должны выводить наружу минимум 50 кубических футов в минуту. Отвод выхлопных газов на чердак или перекрытие пола не допускается.

Исключение:
Полуванны без ванны или душа могут вытекать на чердак.

Для отделанных помещений без соответствующих окон подача наружного воздуха (искусственная вентиляция) должна производиться по норме 0.35 воздухообменов в час или 15 кубических футов в минуту на человека, в зависимости от того, что больше. Расчетная нагрузка людей, которая будет использоваться для большой общей комнаты / пространства, такого как комната отдыха или ратскеллер, должна быть основана на 2 для первой спальни и 1 для каждой дополнительной спальни в доме.

Газовые трубопроводы должны быть идентифицированы с интервалом не более 25 футов при размещении в скрытых местах.

Бетонный подвал Электрооборудование

Укажите расположение и размер электрической панели (если она новая), а также расположение всех новых розеток, светильников, потолочных вентиляторов, вытяжных вентиляторов и выключателей на планах этажей или укажите в качестве технических характеристик.Определите все розетки / цепи на 240 вольт. Укажите, какие розетки управления лампами и / или выключателями. Если предлагается, покажите расположение обогревателей на плинтусе.

Размер рабочего пространства в направлении доступа к щитам должен быть не менее 36 дюймов в глубину и 30 дюймов в ширину. Рабочее пространство должно быть свободным и простираться от пола или платформы до высоты 6 футов 6 дюймов. Во всех случаях рабочее пространство должно позволять открывать дверцы панелей или навесные детали как минимум на 90 градусов.В специально отведенном месте непосредственно над щитом, простирающимся от щитка до потолка, не должно быть никакого постороннего оборудования. Это необходимое рабочее пространство не предназначено для хранения. Панели нельзя размещать в туалете или ванных комнатах.

Прерыватели цепи замыкания на землю требуются для розеток и / или цепей, установленных в следующих местах:

• Ванные комнаты
• Незаконченные подвальные помещения, за исключением прачечной и единственной емкости для отстойников.
• Емкости для обслуживания поверхностей столешниц в пределах 6 футов от бара.

Розетки необходимо установить в следующих областях:

• Во всех жилых комнатах, кроме ванных комнат, так, чтобы ни одно пространство вдоль стены не находилось на расстоянии более 6 футов от розетки.
• На всех стенах шириной 2 фута или больше требуются розетки.
• В коридорах длиной 10 футов и более.
• В санузлах устанавливается рядом с умывальником.
• По крайней мере, одна емкость в зоне для стирки и по крайней мере одна емкость в незавершенной области подвала в дополнение к емкости для стирки.

Освещение требуется в следующих областях:

• По крайней мере, одна настенная розетка освещения должна быть установлена ​​в каждой жилой комнате, ванной, коридоре, на лестничной клетке и у входных дверей.
• Освещение, устанавливаемое на внутренних лестницах, должно иметь настенный выключатель с подсветкой на каждом уровне этажа, разделенный 6 или более ступенями.
• По крайней мере, одна розетка требуется в каждом недостроенном подвальном помещении или подсобном помещении, которое используется для хранения или содержит отопление, кондиционирование воздуха или другое оборудование, требующее обслуживания.
• Выключатель света должен находиться на входе.

Освещение в гардеробных:

• Использование ламп накаливания с открытыми или частично закрытыми лампами, а также использование подвесных светильников запрещено.
• Крепления можно размещать только там, где есть следующие минимальные зазоры до ближайшей точки хранения.
• Накладные лампы накаливания — минимум 12 дюймов.
• Накладные люминесцентные и утопленные светильники — минимум 6 дюймов.

Электрические щиты:

• Панели автоматических выключателей не должны быть скрыты и не разрешены в ванных комнатах или в гардеробных.
• Необходимо освещение вблизи электрического щита.
• Перед существующими электрическими панелями необходим зазор не менее 3 футов.

Требования Кодекса сантехники

Укажите расположение любого нового сантехнического оборудования, такого как барная раковина (и), раковины в ванных комнатах, туалеты, ванны, душевые, водонагреватели, сливы в полу и другие сантехнические устройства на планах этажей.Показать расположение сантехнических выемок. Покажите расположение новых нагрудников для подсоединения шлангов омывателя и стояка для стирки в новой прачечной / помещении.

Все очистные устройства, клапаны, запорные устройства и механические соединения должны быть доступны. Минимальный зазор перед очисткой должен составлять 18 дюймов для труб диаметром 3 дюйма и более и 12 дюймов для труб меньшего размера. Для скрытой очистки должен быть обеспечен доступ достаточного размера, чтобы можно было удалить заглушку для очистки и стержни системы. Заглушки для прочистки не должны закрываться прочным отделочным материалом.Светильники со скрытыми трубчатыми ловушками должны быть снабжены панелью доступа или свободным служебным пространством 12 дюймов в наименьшем измерении.

Душевые: Распашные душевые двери должны открываться наружу. Все стекла, закрывающие душевую кабину, должны быть безопасными. Душевые лейки должны экономить воду с максимальной скоростью потока 2,5 галлона в минуту. Все регулирующие клапаны душа должны быть защищены от ожогов с пределом горячей воды 120F.

Раковины для ванных комнат: Должны иметь сливные отверстия диаметром не менее 1 дюйма.Должны быть предусмотрены сетчатый фильтр, выдвижная пробка, перекладина или другое устройство, ограничивающее свободное открытие выпускного отверстия для отходов. Смесители должны быть водосберегающими с максимальной скоростью потока 2,2 галлона в минуту при давлении 60 фунтов на квадратный дюйм.

Туалеты: Должны быть водосберегающими с низким потреблением воды, 1,6 галлона на смыв, и должны быть снабжены сливным баком или аналогичным устройством, спроектированным и установленным для подачи воды в достаточном количестве и потоке для смыва содержимого приспособления для очистки приспособление и повторно заполните ловушку приспособления.

Ванны: Должны иметь выпускные отверстия и переливы диаметром не менее 1 дюйма, а выпускное отверстие для отходов должно быть оборудовано утвержденной пробкой. Все регулирующие клапаны ванны должны быть защищены от ожогов с пределом горячей воды 120F.

Раковины: Должны быть оборудованы сливными отверстиями диаметром не менее 1 дюйма. Должны быть предусмотрены сетчатый фильтр, перекладина или другое устройство, ограничивающее свободное открытие выпускного отверстия для отходов. Смесители должны быть водосберегающими с максимальным расходом 2.2 галлона в минуту при 60 фунтах на квадратный дюйм.

Баки для стирки: Каждое отделение бака для стирки должно быть снабжено выпускным отверстием для отходов диаметром не менее 1 дюйма и сетчатым фильтром или перекладиной, чтобы ограничить свободное отверстие выпускного отверстия для отходов.

Стиральные машины: Выгрузка стиральной машины осуществляется через воздушный разрыв.

ВИДЫ РАЗРЕШЕНИЙ И ПРОЦЕСС ДЛЯ ГОТОВЫХ ОСНОВАНИЙ

Типы разрешений на строительство бетонных подвалов В зависимости от сложности проекта могут потребоваться четыре типа разрешений:

• Разрешение на строительство требуется для строительства архитектурных и конструктивных элементов.
• Разрешение на электрооборудование требуется для всех электрических установок.
• Разрешение на механическое оборудование требуется для установки всех элементов и устройств, связанных с системами отопления и кондиционирования воздуха; однако для установки воздуховодов обычно не требуется механического разрешения.
• Разрешение на водопровод требуется для установки всех элементов и устройств, связанных с системами водопровода и газопровода.

Позвоните в местный строительный департамент, чтобы получить информацию о структуре платы за разрешение на строительство.После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрические, механические и водопроводные работы. За каждое из этих разрешений взимается отдельная плата в зависимости от оборудования, указанного в заявках на получение разрешения.

Процесс выдачи разрешения ПРИМЕЧАНИЕ: Следующая информация предоставляется в качестве руководства относительно того, что МОЖЕТ ВСТРЕТИВАТЬСЯ в процессе выдачи разрешения. Это ТОЛЬКО РУКОВОДСТВО. Процесс может сильно отличаться в зависимости от региона, штата и города.

В проектах реконструкции подвала обычно считается очень важным в планах строительства зданий графически или обозначать как существующее, так и новое строительство. Покажите планировку помещений в подвальном помещении и определите использование каждого помещения / пространства по названию и укажите как новые, так и существующие стены / перегородки, а также стены из бетонного фундамента с покрытием и изоляцией. Помещения, показанные со шкафами для одежды и т. Д., Которые напоминают спальню или которые в будущем могут быть легко преобразованы в спальню, обычно проверяются на соответствие требованиям спальни независимо от названия комнаты, представленного на чертеже.

Процесс проверки начинается, когда чертежи подвала (иногда строительная администрация разрешает использование одного из своих собственных чертежей «типовых деталей готового подвала» вместо оригинальных чертежей) завершены и представлены вместе с заявкой на получение разрешения на строительство, в соответствующий отдел.Разрешение обычно регистрируется, и ему присваивается номер разрешения для идентификации проекта. Для идентификации чертежей будет присвоен номер отслеживания плана. Затем заявка на разрешение на строительство возвращается заявителю для получения подписей одобрения из соответствующих офисов, необходимых для выдачи разрешения. Подписи ставятся в строках рядом с соответствующими отделами, как указано в заявке на получение разрешения на строительство.

После выдачи разрешения на строительство могут быть выданы отдельные разрешения на электрические, механические и водопроводные работы.Разрешения на электрические, водопроводные и механические работы обычно не требуют представления плана или процесса рассмотрения. Эти разрешения могут быть получены домовладельцем или лицензированным подрядчиком, нанятым для выполнения работ. Соответствие кодексу будет определено во время проверки.

Заявитель обязан проверить в других агентствах или юрисдикциях их требования, на которые может повлиять предлагаемая реконструкция подвала. Свяжитесь с соответствующими агентствами, такими как пожарная служба, муниципалитет, канализационный округ, попечительские подразделения и т. Д.

СТРОИТЕЛЕЙ, ДЛЯ ОТДЕЛКИ ИЛИ НЕ ДЛЯ ОТДЕЛКИ ПОДВАЛА?

При покупке дома или особенно при строительстве нового дома никогда не рано рассматривать возможность и / или варианты когда-нибудь закончить подвал. Ниже мы попытаемся предоставить информацию, которая поможет вам принять это решение.

У новых домовладельцев есть свои финансовые ограничения, когда дело доходит до добавления любых «хороших». Это может быть причиной того, что подвалы часто остаются недостроенными. Тем не менее, у покупателей жилья есть много причин потратить эти дополнительные деньги на отделку этой части дома, которой часто пренебрегают.

• Повысить пожарную безопасность можно только отделкой потолка подвала.
• Он становится дополнительным жилым пространством и повышает качество жизни в доме.
• Отделка подвала увеличивает стоимость дома при перепродаже.
• Энергетические нормы во многих штатах теперь требуют изоляции стен подвала, так почему бы не продолжить начатые работы?

И все же идея готового подвала может показаться непривлекательной. Помимо финансовых соображений, одна из главных причин — это потолок.Или, точнее, как устроен потолок.

Конструкция потолка в подвале также может считаться конструкцией основного пола. Как правило, они одно и то же. В домах на одну и две семьи конструктивные элементы каркаса, составляющие пол (или потолок подвала), обычно сделаны из дерева. Эти деревянные компоненты называются балками и могут быть либо массивной древесиной, то есть традиционными пиломатериалами 2 × 10 (например), либо конструкционной древесиной, т.е.е. Двутавровые балки или открытые фермы. Для справки см. Система открытых полов .

Двутавровая балка с открытой перемычкой

При строительстве нового дома у вас может быть выбор балок. Если вы живете в своем доме или покупаете уже существующий дом, вы сможете определить, какой у вас тип балок. Если, конечно, потолок вашего подвала не закончен, и в этом случае вы уже на пути к готовому подвалу.

Международные жилищные нормы и правила (версии 2012, 2015 и 2018) включают положение о противопожарной защите систем первого этажа в одно- и двухквартирных домах.Также необходимо учитывать требования местной юрисдикции и правил пожарной безопасности. Проектировщики и строители должны учитывать эти требования при создании жилых пространств.

Например, в областях, где автоматические спринклерные системы являются обязательными, использование открытых потолков облегчается, поскольку системы полов на участках, защищенных спринклерными системами, не требуют дополнительной защиты. Однако в большинстве населенных пунктов спринклеры не требуются в частных домах.

Большинство незащищенных перекрытий в сборе должны иметь эквивалентные или более высокие огнестойкие характеристики, чем традиционные или конструкционные композитные пиломатериалы с номинальным размером 2 x 10 дюймов.При использовании материалов, отвечающих этим минимальным требованиям, защитная потолочная мембрана не требуется согласно нормам. Да, в результате получается открытый потолок, но большая часть, если не все, системы отопления, вентиляции и кондиционирования воздуха, сантехника и электричество будут проходить под конструкцией пола… ситуация далеко не идеальная для жилого помещения в подвале с уже ограниченным свободным пространством над головой.

С другой стороны, строители, использующие многие из представленных сегодня на рынке конструкционных деревянных балок, таких как двутавровые балки, должны по-другому подходить к соблюдению норм пожарной безопасности. Для них требуется гипсокартон 1/2 дюйма или структурная панель 5/8 дюйма или аналог для нижней стороны системы пола.Это, конечно, исключает вариант с открытым потолком.

Если только вы или ваш строитель не сделали разумный выбор в пользу использования деревянных балок TRIFORCE ^® . В неизмененном состоянии открытые балки из перегородки TRIFORCE® обладают достаточной огнестойкостью, что позволяет создавать открытый потолок. Единственная необходимая модификация — это обрезной конец балки. Оставшаяся OSB на одном конце должна быть зажата между двумя секциями гипсокартона 1/2 дюйма или деревянной структурной панелью 5/8 дюйма, как показано ниже.

Узнайте больше, загрузив брошюру по огнестойкому решению .

TRIFORCE® являются отличной альтернативой деревянным балкам номинального размера и двутавровым балкам для конструкции открытого потолка. Мало того, что все воздуховоды, электрика и сантехника легко вписываются в пространство под потолком и создают более открытое и комфортное жилое пространство внизу, время установки сокращается, потому что не требуется сверлить или строить дополнительные конструкции, чтобы скрыть или укрыть выпадающую утиную работу под балкой.

Даже если вы, как владелец дома, покупатель дома или строитель, решите закончить подвал позже, есть смысл в том, чтобы сделать это намного проще из-за типа используемой балки. И любой риэлтор скажет вам, что подвал с более высоким и свободным потолком поможет получить более высокую цену за дом, если вы решите продать его в будущем.

Узнайте больше о том, как открытая балка TRIFORCE ^® может повысить ценность ваших проектов, загрузив наше полное руководство по спецификациям или связавшись с нами.
