Содержание:

1. Выбор варианта  дренажа вокруг дома
2. Расчет глубины заложения дренажа своими руками
3. Предотвращение подтапливания дома на участке

Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.



Выбор варианта  дренажа вокруг дома


Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов. Чтобы определить его величину, стоит использовать карту высотных отметок почвы, а при ее отсутствии уклон определяется по направлению стока атмосферных осадков (прочитайте также: «Как сделать дренаж вокруг дома правильно»).

Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: «Ливневка вокруг дома устройство на примерах».


Расчет глубины заложения дренажа своими руками


Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.
Алгоритмы методов выглядят следующим образом:

Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.



Глубина дренажа вокруг дома в таком случае будет рассчитываться так:
• берется величина промерзания почвы в данной климатической зоне;
• от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: «Как сделать дренаж вокруг дома – варианты дренажных систем, правила устройства».

Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.


Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.


Предотвращение подтапливания дома на участке


Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?
Порядок выполнения работ будет следующим:
1. Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
2. Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров. Читайте также: «Лоток водоотводный — виды и особенности».
3. Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
4. Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.



Заключение

Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках (прочитайте также: «Дренаж для дома — система своими руками»). Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.


Глубина укладки дренажных систем

Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.

Для определения глубины укладки дренажной трубы существуют два главных условия.

Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.

Глубина промерзания грунта зависит:

— от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)

— от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.

Город	Глина, суглинки	Пески, супесь
Архангельск	160	176
Астрахань	80	88
Брянск	100	110
Волгоград	100	110
Вологда	140	154
Воронеж	120	132
Екатеринбург	180	198
Ижевск	160	176
Казань	160	176
Кемерово	200	220
Киров	160	176
Курск	100	110
Липецк	120	132
Москва	120	132
Набережные Челны	160	176
Нальчик	60	66
Нижний Новгород	140	154
Новокузнецк	200	220
Орел	100	110
Оренбург	160	176
Пенза	140	154
Пермь	80	88
Псков	180	198
Ростов-на-Дону	80	88
Рязань	140	154
Самара	160	176
Санкт-Петербург	120	132
Саранск	140	154
Саратов	140	154
Смоленск	140	154
Ставрополь	60	66
Тверь	120	132
Уфа	180	198
Челябинск	180	198
Элиста	80	88
Ярославль	140	154



Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.

То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.



Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься.



К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем.

По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.

Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.

Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.





Причины нарушения технологии



Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин.

Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.

Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.

Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке.

Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.

Расчёт глубины установки и угла наклона строительного дренажа: как сделать

Владельцы загородных домов часто сталкиваются с проблемой подтопления участка. Она может быть вызвана разными факторами. Это обильные атмосферные осадки, талая вода весной, недостаточная пропускная способность почвы. Усугубляется ситуация, если на территории построены сооружения большой площади, уложено водонепроницаемое покрытие.

Только на первый взгляд кажется, что излишняя влага на участке не способна вызвать серьёзные проблемы. Но на самом же деле вода, которая задерживается и своевременно не уходит в землю, значительно сокращает срок службы дома и других хозяйственных построек. Основные неприятности, вызванные излишней влагой на участке:

• подтапливание фундамента;
• гниение корневых систем растений;
• сокращение срока службы огорожи на фундаменте;
• образование болота на участке.
Чтобы решить подобные проблемы и качественно осушить территорию, следует установить дренажную систему. Дренаж способен качественно выполнять свои функции только при условии, что расчёты и монтажные работы выполнены с учётом нормативных требований. Любая ошибка в процессе обустройства может обернуться неприятностями для жителей дома.

Глубина залегания дренажных труб

Одним из основных параметров, которые должны учитываться при прокладке дренажных каналов, это глубина заложения дренажа. Чем глубже траншеи и колодец, тем больше усилий понадобится. Есть два варианта выполнения дренажной системы: поверхностный и глубинный. В первом случае глубина, на которой залегают каналы — 30-40 см. Во втором случае придётся рыть глубокие траншеи, в которые укладываются канализационные трубы.

При расчёте глубины дренажа на участке следует основываться на таких параметрах:

• уровень промерзания грунта;
• глубина, на которой уложен фундамент основной постройки (дома).


Глубина залегания дренажных труб

Обратите внимание! Уровень промерзания грунта неодинаковый в разных регионах. Чтобы определить это значение для вашей местности, следует попросить информацию в строительной компании.

По глубине промерзания

Если трубопровод проложить выше уровня промерзания грунта, зимой он замёрзнет, а во время паводка не сможет выполнять свою работу. Чтобы проведанные усилия не были напрасными, нужно укладывать трубы ниже уровня промерзания грунта, или же позаботиться о качественном утеплении элементов дренажной системы.

Глубина промерзания грунта зависит от характера почвы, от толщины снежного покрова, диаметра труб, которые применяются для обустройства дренажной системы. Чтобы рассчитать, на какой глубине делать дренаж, следует от глубины промерзания грунта в данной местности отнять значение диаметра трубы плюс 100мм.

По глубине фундамента

Основной вред, который причиняют талые воды и атмосферные осадки — это подмывания фундамента, поэтому при расчёте глубины залегания дренажных труб следует принять во внимание то, на какой глубине уложено основание.



Дренажные трубы

Фундаменту грозят не только поверхностные, но и грунтовые воды, уровень которых поднимается во время паводка весной. Чтобы избежать негативного влияния влаги на основание, следует укладывать дренажные трубы на глубину, равную глубине заложения фундамента плюс 50 см.

Расчёт угла наклона дренажа



Виды уклона дренажных труб

Дренажная система — безнапорная, поэтому для качественного её функционирования следует обеспечить трубопроводу правильный уклон. Основным критерием для определения уклона трубы является её диаметр. При выборе элементов для устройства дренажной системы не стоит отдавать предпочтение трубам большого диаметра, так как это способствует быстрому уходу стоков и заилению стенок. В таких условиях дренаж будет быстро засоряться и часто требовать прочистки, а это лишние финансовые затраты и усилия.

Обратите внимание! Основным помощником в решении вопроса, как рассчитать дренаж, его уклон, глубину, длину каналов являются нормативные документы, такие как СНиП, ГОСТ, СанПин.

Чтобы правильно рассчитать уклон дренажа, следует принять во внимание такие сведения:

• диаметр дренажных труб;
• какой тип отвода вод используется;
• какой материал применялся для покрытия участка.


Необходимый уклон трубопровода согласно нормативной документации

Очень важно правильно выполнить уклон при установке дренажной системы закрытого типа. Если угол уклона будет чересчур большим, трубы будут быстро засариваться, если же он недостаточен, система будет отводить воды медленно. Если внутренний диаметр труб превышает 200 мм, они должны располагаться под уклоном 0,007. При использовании труб с диаметром 150 мм уклон не может быть меньше 0,008.

Совестный подход к выполнению расчётов глубины и уровня уклона дренажных труб — залог качественного, эффективного и долговечного функционирования системы. Обратитесь к профессионалу за помощью в проведении расчётов, чтобы избежать технологических ошибок при проведении монтажных работ.

Вас могут заинтересовать:

как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

• трубчатые дрены;
• галерейные дрены;
• лотки и траншеи.

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .



Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.



Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

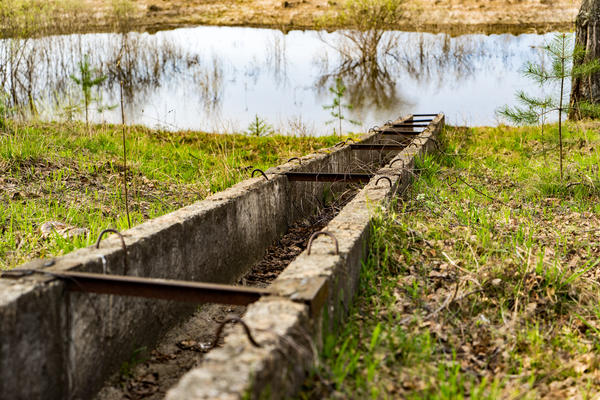

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

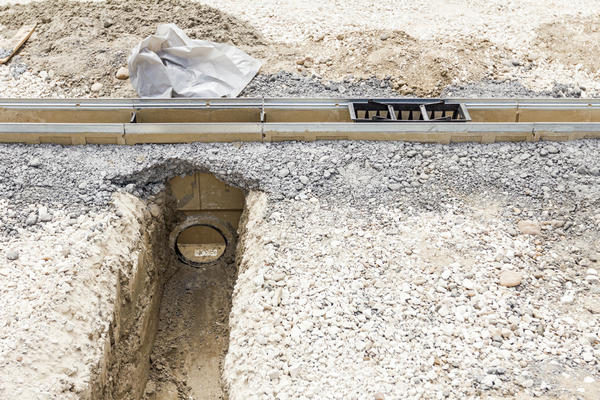

Прокладка дренажной и канализационной трубы

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

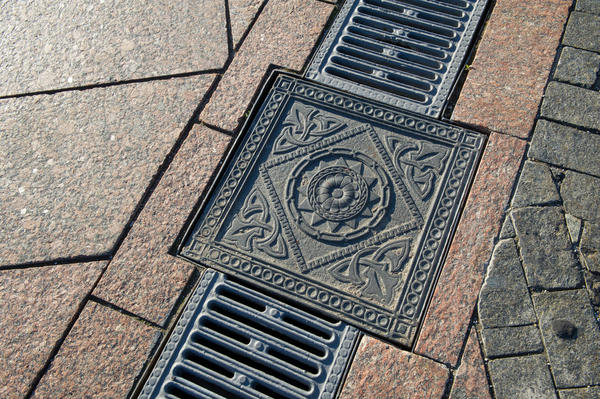

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.



Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

1. Уровень промерзания грунта.
2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.



Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.



Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

Дренажная труба с оболочкой из геотекстиля

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

Траншея для дренажа в суглинистом грунте

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м².

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.



Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
3. Обе дрены соединяются перпендикулярными траншеями.
4. От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .



Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления труб;
• уровень заглубления галерей;
• уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

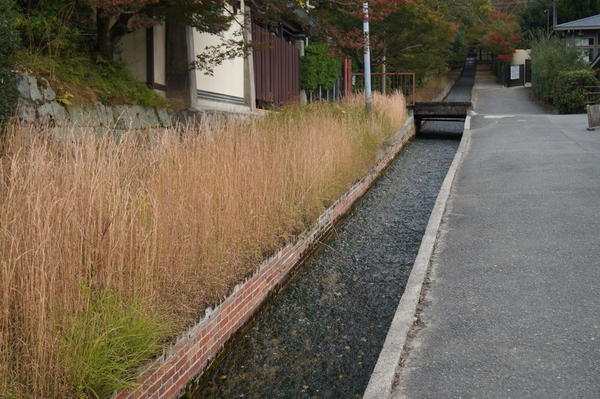

Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.


Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.


Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.


Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.

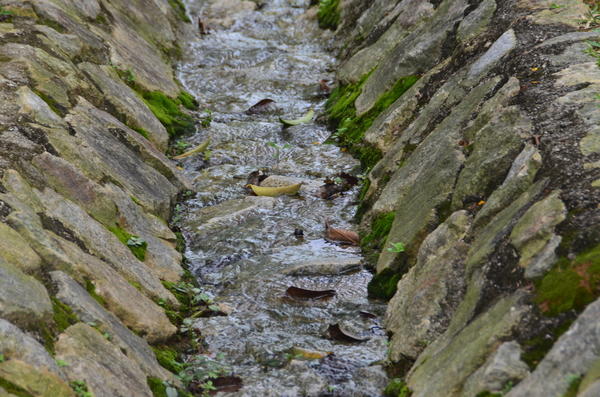

Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

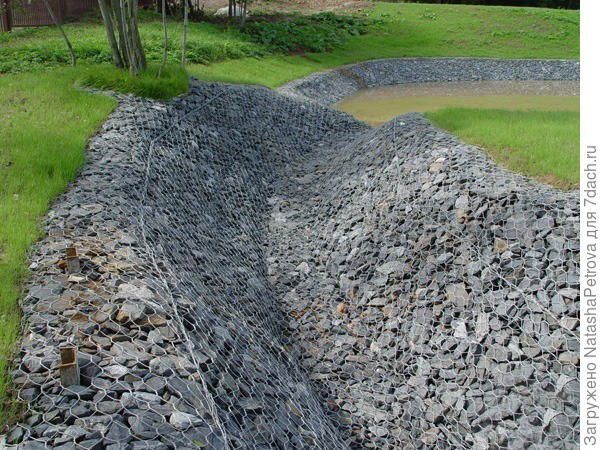

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

• Природного ручья
Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.


Дренажная канава в виде ручья

• «Французской» канавы
Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.


Французская канава



• «Сухого» ручья
«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.

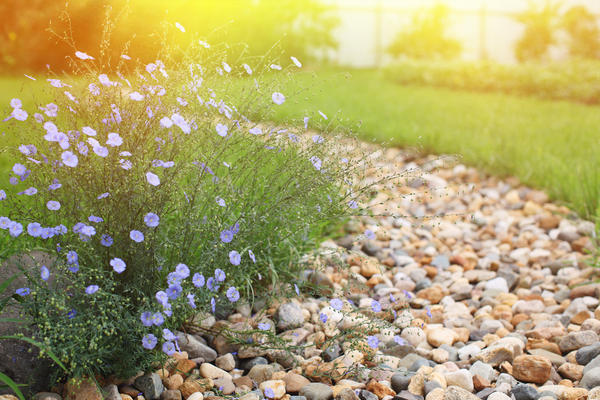

Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.


Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

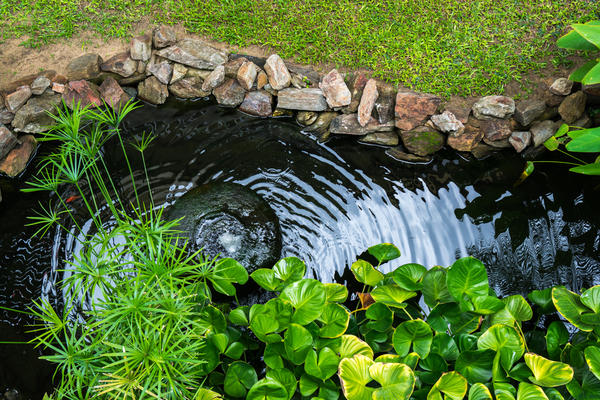

Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.


Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

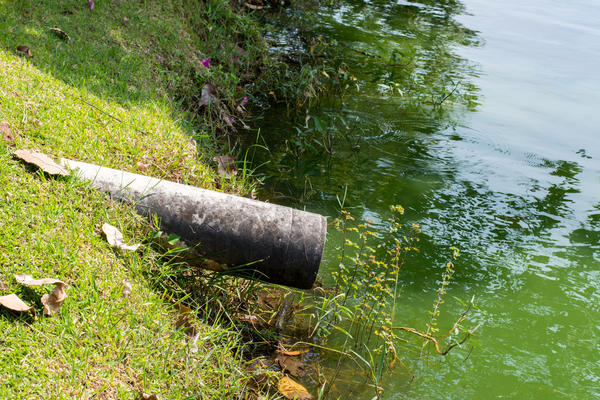

Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.
