Фундамент плита под гараж: конструктивные особенности и правила сооружения

Содержание

Фундамент-плита под гараж

Многие автовладельцы особое внимание уделяют сооружению собственного гаража. Он не только будет защищать автомобиль от угона, негативного влияния атмосферы и холода, но и будет служить для владельца пристанищем, где можно ремонтировать автомобиль и заниматься своими делами. Использование гаража этим не ограничивается, потому для строительства постройки нужно относиться с ответственностью. Основная часть всех работ – это устройство фундамента под гараж. Так как конструкция не очень тяжелая, вы можете использовать разные основания под гараж. Одним из таких популярных вариантов является фундаментная плита.

Чем она хороша? В каких случаях нужно использовать именно плитный фундамент? Как сделать его своими руками? Давайте узнаем.

Когда устраивать фундаментную плиту под гараж

Многие знают, как именно выглядит плитный фундамент. Его устройство не тяжелое, но требует времени и сил. Каждый сможет сделать такой фундамент под гараж. Но, в каких ситуациях можно использовать этот вариант?

  1. Если гараж имеет большой вес.
  2. Когда гараж строится на слабой почве.
  3. В случае когда наблюдается высокий уровень грунтовых вод.
  4. Если нужно построить гараж, не заливая бетонный пол.

Дальше мы рассмотрим, в чем преимущества такого основания для гаража. Но, вы должны знать, что на устройство потребуется достаточное вложение средств и времени. Фундамент плита для гаража – отличное основание, которое обладает своими преимуществами и недостатками.

Плюсы и минусы плитного фундамента

Прежде чем начинать строительство гаража на плитном фундаменте, стоит выяснить его положительные и отрицательные стороны. Так, вы сможете выгодно их использовать. Начнем с плюсов:

  1. Он подходит для любого типа грунта. Сложность почвы – это не проблема. За счет техники устройства плавающей платформы, вы можете предотвратить передвижение основы из грунта, не причиняя вред всей конструкции.
  2. Если построить гараж на фундаментной плите, то грунтовые воды, которые высоко залегают, не будут ему страшны. Когда вы сделаете качественную гидроизоляцию и дренажные отводы, то гараж всегда будет сухой.
  3. Фундамент плита под гараж будет выполнять роль пола. Он выдержит любой вес вашего транспортного средства. Достаточно защитить бетонное основание, чтобы оно прослужило дольше. Вы можете сделать стяжку, залить пол, уложить тротуарную, клинкерную или резиновую плитку. Даже просто покрасив пол, вы защитите его.

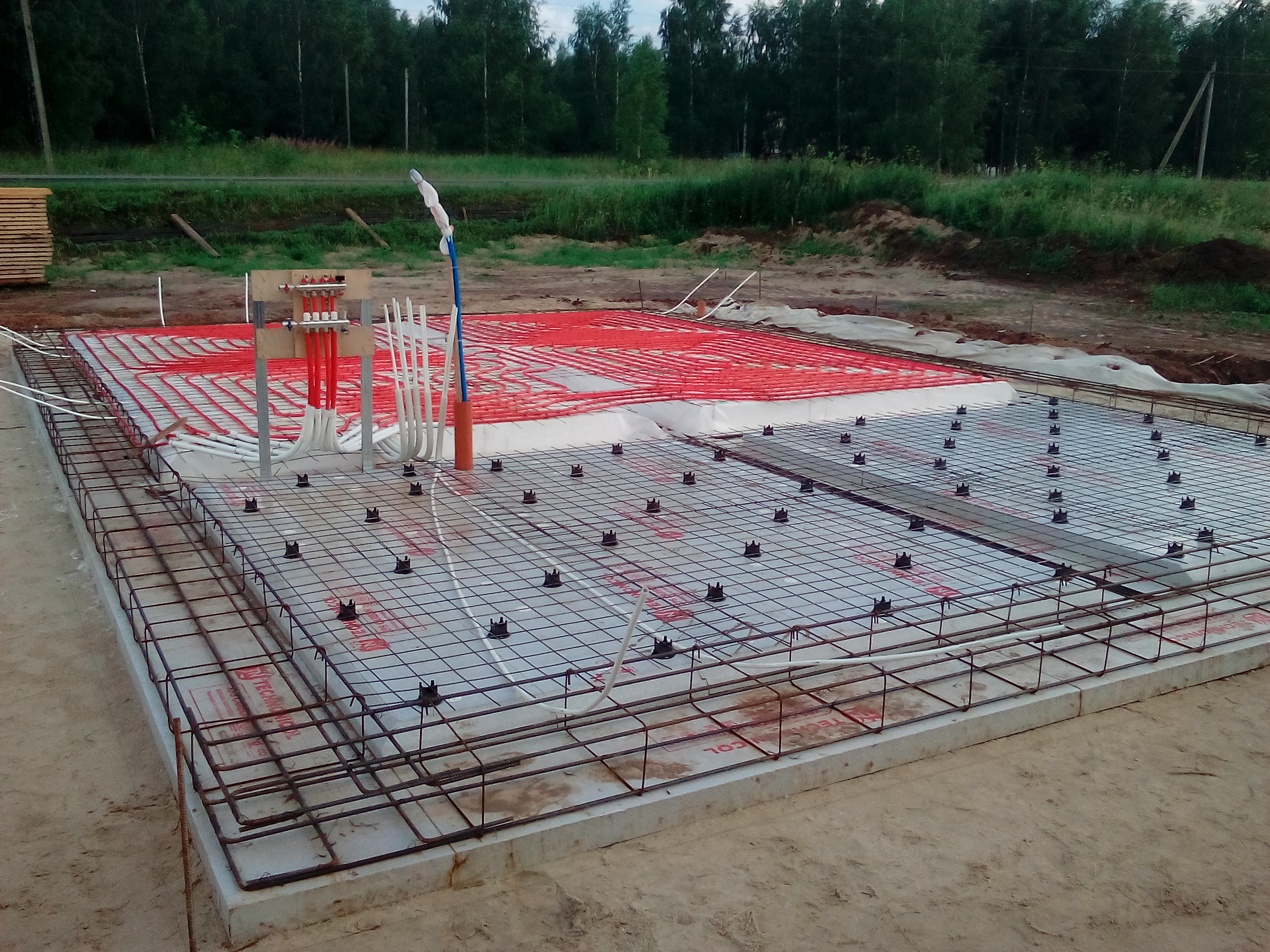

  4. У вас появляется возможность сделать в гараже теплый пол. Это отличный вариант утеплить гараж. Достаточно уложить трубы в стяжку. Вы сможете сэкономить пространство, не устанавливая радиаторы.
  5. Фундаментная плита будет служить барьером от грызунов и насекомых, которые чаще всего пробираются в гараж через пол.
  6. Это надежное основание, способное выдерживать большие нагрузки, характерные для гаража.

А что касается недостатков, то их есть немного.

Отметим 3 минуса:

  • если постройка будет на склоне, то плита может сползти;
  • придется потратиться на большое количество арматуры и бетона, что делает себестоимость фундамента высокой;
  • вам не удастся обустроить в гараже смотровую яму.

Вот, что вам нужно знать, перед тем как заниматься устройством такого вида основания. Теперь, если вы настроены на работу, можно рассмотреть список материалов и инструментов для работ.

Подготавливаем все для строительства

Для начала вы должны иметь план фундамента, на котором будет указаны размеры и габариты конструкции. Толщина бетонной плиты и подушки из песка зависит от грунта, где стоит гараж. Если грунт неустойчивый, подвижный и земля промерзает на большой уровень, то котлован под фундамент нужно делать 60–100 см глубиной. Для плотного и устойчивого грунта, на который не влияют грунтовые воды, можно обойтись песчаной подушкой в 20–30 см.

Обратите внимание! Песчаная подушка – обязательный элемент. Благодаря ей будет равномерно распределяться нагрузка, а сама плита будет защищена от вод. Так, вы продлите эксплуатационный срок фундамента.

На толщину плиты влияет и вес гаража. Для одноэтажного небольшого гаража будет достаточно 10 см. А если постройка из кирпича, то нужно 15 см.

Что касается размера котлована, то он должен быть равен периметру гаража и + 30–50 см с каждых сторон. Когда вам известна толщина плиты и ее размеры, а также толщина и размеры песчаной подушки, вы можете узнать нужное количество песка и бетона. Требуется умножить ширину, длину и толщину.

Бетон для фундамента должен иметь такие характеристики:

  1. Его марка (прочность на сжатие) не меньше М300–М400.
  2. Обладать подвижностью ПЗ.
  3. Минимальный показатель водонепроницаемости – W4.
  4. Морозоустойчивость – F200.

Как показывает опыт, на песчаную подушку можно укладывать 10–20 см слой щебня. Он будет выполнять роль дренажа, что очень хорошо, если грунтовые воды близко к фундаменту.

Арматура для усиления плиты, из которой будет формироваться сетка, должна иметь сечение не меньше 15 мм. Прутья будут укладываться перекрестно, а расстояние между ними будет составлять примерно 20 см. Чтобы сделать фундамент устойчивее, используется два слоя арматуры, с расстоянием 5 см.

Итак, для строительства, из материалов вам потребуется бетон, песок, щебень, арматура, цемент, щиты для опалубки, гидроизоляция и геотекстиль. А что сказать об инструментах? Они не высокотехнологичные и простые:

  • лопаты для земельных работ;
  • бетономешалка;
  • шнур и колышки для разметки;
  • рулетка, гидроуровень, отвес или нивелир.

Совет! Чтобы залить плитный фундамент потребуется очень много бетона. Вы можете задуматься о том, чтобы заказать его у специальной фирмы, которая не только доставит качественный раствор, но и может обеспечить его заливку.

Подготовительные работы по устройству фундаментной плиты

Имея арсенал инструментов и нужные материалы, можно приступать к подготовке. Она заключается в том, что вам потребуется очистить площадку, сделать разметку и выкопать котлован. Итак, первым делом уберите с площадки все ненужное. Она должна быть чистая. Затем, вы должны сделать разметку. Для этого ориентируйтесь на план фундамента. Так как это плитное основание, то разметка будет довольно простой. Гораздо сложнее сделать разметку для ленточного фундамента. Вам нужно только вбить колышки на углах постройки и обтянуть их веревкой. Но, важно тщательно проверять соответствие размерам и ровность формы. Пользуйтесь рулеткой и нивелиром.

Дальше, вы должны вырыть котлован под плиту фундамента. Это работа тяжелая и трудоемкая. Самому выполнить ее будет сложно. Вы можете обратиться за помощью к друзьям. В идеале же использовать специальную тяжелую технику, которая снимет слой грунта в считаные минуты. Ориентируйтесь на размеры гаража. Если он большой, то рациональней заплатить за такую работу, чем вручную проводить кучу времени за копкой.

Совет! Траншея должна быть ровной. Дно нужно уплотнить и выровнять по горизонту.

На этом половина работы сделана. Приступаем к следующему этапу.

Основание из песка

Важность песчаной подушки мы узнали. Без нее строить фундамент нельзя. Работы следующие:

  1. Предварительно уплотните грунт.
  2. Затем засыпьте песок в котлован и равномерно разровняйте его по всей площади.
  3. Смочив его, начинайте трамбовать. Слой утрамбованного песка зависит от массы гаража и сложности грунта.
  4. Если уровень грунтовых вод близко, вы можете сделать еще один слой из щебня.
  5. Щебень насыпается на подушку из песка, слоем в 10 см и тоже трамбуется.

Хотим отметить, что такая подложка под фундамент довольно дорогая. Но она обеспечит прочность и долговечность вашему основанию для гаража.

Делаем фундаментную плиту

Большую часть работы вы уже сделали. Благодаря такой подготовке, фундаментная плита будет долго служить вам, выдерживая любые нагрузки. Но чтобы залить ее, вам еще нужно выполнить ряд работ. Давайте рассмотрим все поэтапно:

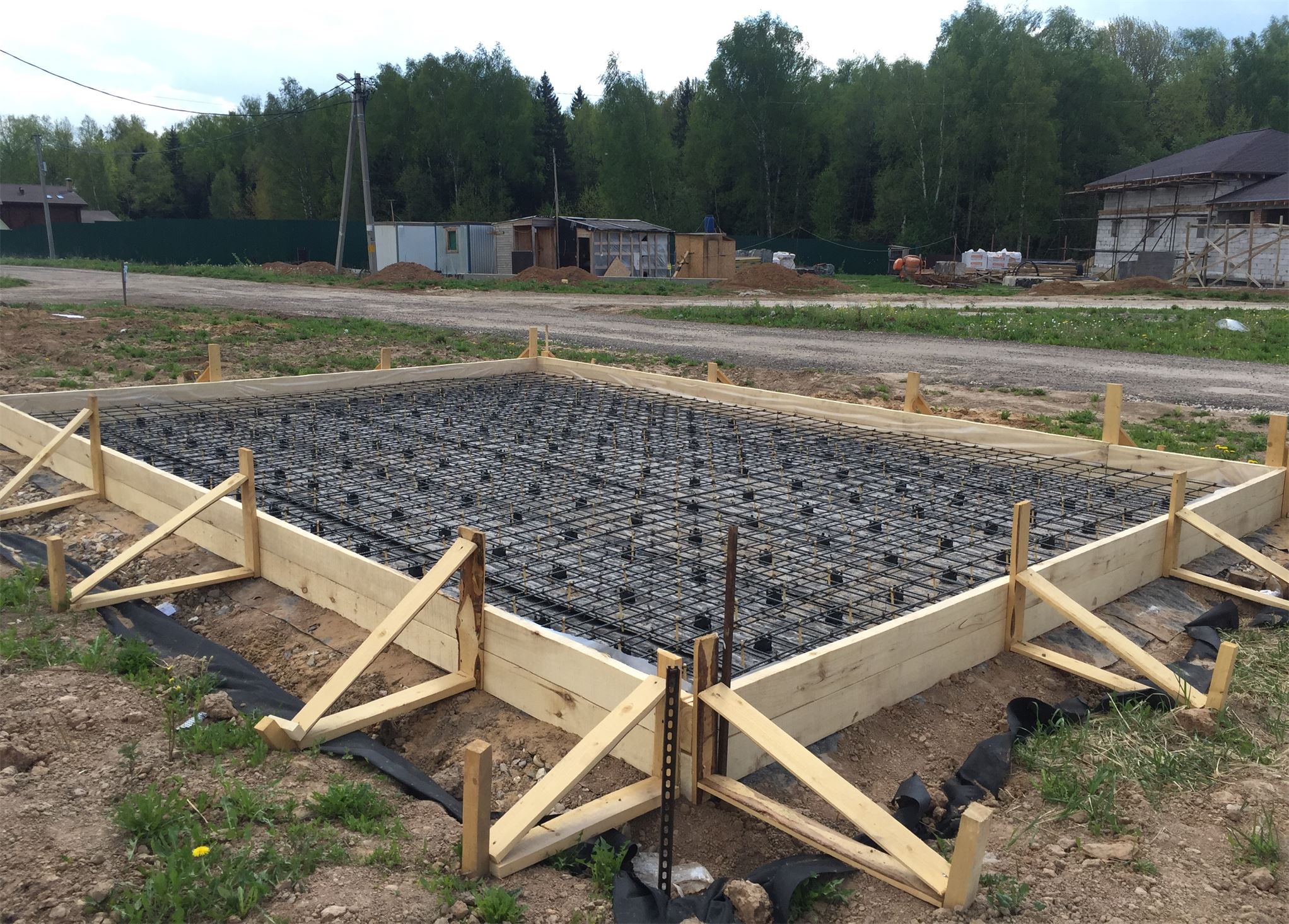

  1. Для заливки обязательно сделать опалубку. Благодаря ей, бетон не будет вываливаться, и вы сможете сформировать цоколь. Опалубка делается из досок, сбитых в щиты. Важно чтобы они не пропускали бетон. Крепить доски можно саморезами или гвоздями. Следите за тем, чтобы опалубка была ровной. Начинайте работать с угла, продвигаясь по периметру. Для прочности укрепите опалубку укосинами, а по периметру вбейте в землю арматуру, с шагом не меньше 1 м. Она будет держать доски на месте.
  2. Дальше, вы должны обеспечить хорошее армирование своей фундаментной плиты. Для этого нужно связать арматуру. Для этого вам понадобятся две сетки, с ячейками 20 см. Для вязки рекомендуется использовать вязальную проволоку, а не сварку. Это позволит конструкции двигаться, а не быть жесткой. Теперь в песчаную подушку следует вбить прутки арматуры, которые будут несущими. Их размер – 30 см. К ним, на высоте 6–10 см нужно привязать продольные прутья из первого слоя сетки арматуры.
    Сверху накладывают и связывают поперечные полоски. На них, аналогичным способом делается второй слой сетки. Такой каркас будет укреплять бетон, придавая ему жесткости.
  3. Ну вот, остался последний этап – заливка фундаментной плиты. Важно сделать все за один раз, чтобы в бетоне не образовывались деформационные швы. Вот почему лучше обратиться к службам, которые привезут вам качественный раствор и сразу выполнят заливку механизированным способом. Залитую бетонную смесь нужно выровнять и хорошенько уплотнить. В конце остается только выровнять основание, сделав его ровным и пригодным в качестве пола.

Вот и все, остается подождать, когда основание высохнет и выполнить его гидроизоляцию. На 10 день вы можете убрать опалубку, так как бетон уже окрепнет. Вот таким нехитрым способом вы можете сделать плитный фундамент под гараж своими руками.

Заключение

Вы могли понять, что такое основание имеет много преимуществ, но на его устройство потребуется много времени, сил и средств. Зато в результате вы получите универсальный фундамент, который сможет выдерживать нагрузки гаража с автомобилем и прослужит вам много лет.

Как залить фундаментную плиту под гараж своими руками

20 Апрель 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   6124

Монолитный фундамент для гаража

Фундамент под гараж в виде монолитной плиты еще не так давно считался пустой тратой денег и времени. Создание полноценной мощной бетонной подушки под простым гаражом многие считали необоснованным. На практике это оказалось одним из лучших вариантов обустройства, доказав свою практическую ценность и устойчивость. Теперь в небольшом строительстве данная технология прочно занимает одно из ведущих мест.

Выбор фундамента под гараж

Перед началом строительства собственного гаража, важно соблюсти общие для всех объектов правила. Определиться с типом основания нужно не только на основании своих личных пожеланий, но и с обязательным расчетом технических характеристик объекта. Если точно знать нагрузку, которую будет создавать гараж, и технические параметры подстилающих грунтов, в том числе показатели подземных вод, то можно создать оптимальный фундамент для конкретного объекта. Универсального лучшего варианта попросту не существует.

Разновидности фундаментов для гаража

Для строительства гаража есть несколько вариантов фундаментов, которые можно встретить чаще всего:

  1. Классическое ленточное основание, слегка скорректированное с учетом масштабов строительства.
  2. Возведение фундамента в виде монолитной плиты под всей площадью гаража.
  3. Основание на опорах разного вида.

Большинство строителей определяют следующие базовые параметры, оказывающие влияние на выбор типа основания. Среди них упоминаются следующие:

  1. Вид конструктивного материала, из которого будет возводиться гараж.
  2. Эксплуатационные характеристики грунтов на участке строительства.
  3. Уровень залегания грунтовых вод, а также их химическая активность.
  4. Финансовые и временные возможности для реализации проекта.

Ленточное основание в качестве фундамента для гаража

Плитный фундамент под гараж обеспечивает пользователя высокими техническими и эксплуатационными характеристиками. Но важно понимать, что такой фундамент для гаража будет соответствовать стандартам только при правильном выполнении всех этапов возведения. В противном случае монолитная плита под гараж может оказаться неверным выбором и привести к сложным последствиям.

к оглавлению ↑

Плюсы монолитной плиты

Фундаментная плита под гараж становится удачным выбором в большинстве случаев. Этот вариант конструкции обеспечивает оптимальные технические возможности для пользователя. Популярность такого способа строительства обусловлена набором ценных практических свойств и параметров проекта:

Плиточный фундамент под гараж выбирают также за счет простоты монтажа, которую можно выполнить при минимальном опыте в монолитном строительстве. При этом, в результате работы получается довольно эффективное сооружение, имеющее длительный срок эксплуатации.

к оглавлению ↑

Устройство плитного фундамента для гаража

Плитный фундамент для гаража строят по той же методике, что и для строительства дома.

Перед тем, как начать строить фундамент под гараж своими руками, нужно провести необходимые изыскания и после этого точно разбить положение гаража на участке. Для этого с помощью геодезических инструментов, таких как рулетка и нивелир, определяют точные геометрические размеры гаража и закрепляют поворотные точки на участке. С помощью нивелира выставляют горизонт основания, по который и заливают впоследствии бетон. Если на этом этапе допустить ошибки, то в будущем это выльется в недостатки всей конструкции, которые в зависимости от степени сложности могут привести к различным разрушениям.

Рекомендуем прочитать подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

Для строительства монолитного основания важно правильно спланировать участок и избежать больших перепадов высот. В противном случае понадобится залить большой объем бетона, что экономически не выгодно.

Плитное основание выгодно для небольших объектов, потому что за минимальную сумму вы получаете эффективное основание с высоким пределом прочности.

    Метки: Гараж

Фундамент плита для гаража: делаем правильно

Содержание статьи

Фундамент плитный для гаража

Фундамент плитный для гаража не так часто и встречается, хотя иногда он просто незаменим. Сегодня мы и рассмотрим, как правильно делать плитный фундамент для гаража.
Это не такая и сложная работа, но надо знать все нюансы выполнения работы, иначе конструкция долго не простоит. Перед началом выполнения работы следует посмотреть фото и видео и полностью составить план проведения строительных мероприятий.
Ниже будет приведена инструкция по выполнению работы.

Когда стоит делать сплошной фундамент

Применение фундамента в качестве сплошной плиты осуществляется в таких ситуациях, как:

  • Строительство зданий большого веса
  • Строительство помещений на слабом грунте
  • Если строится подвал или цокольный этаж, и если высокий уровень грунтовой воды
  • Если строится гараж или другие постройки, без заливки бетонного пола.

Его также можно применять при строительстве деревянных и каркасных домов, хотя в экономическом плане это совсем не выгодно. Проще и ниже по стоимости обойдется применение винтового или столбчатого фундамента (а после его установки утепляют пол).

Преимуществами фундамента из плиты

Фундаментная плита под гараж имеет и ряд своих преимуществ и перед принятием окончательного решения надо их изучить.
Итак:

  • Недорогая цена, простое изготовление и монтаж.
  • Обладает хорошей несущей способностью, которая обусловлена большим размером площади соприкосновения с землей.
  • Наличие общей, не подверженной локальной деформации, платформы дает гарантию целостности стен здания. В зимний период времени года в конструкции не образуются вгибы и провалы, поскольку она поднимается и опускается ровно.
    Наличие такого ценного свойства объясняет то, что фундамент выступает жесткой площадкой со стенами и колоннами.
  • Плита может использоваться и как «черновик» пола цокольного этажа. В таком случае цокольному этажу не требуются дополнительные приспособления для перекрытия. Это позволяет достичь большей экономии финансов.
  • Плиты фундамента можно возводить в сложных грунтах, без применения землеройных работ. Это сокращает использование дорогостоящих и трудоемких работ в условиях высокого уровня грунтовой воды, замерзшей почвы и так далее.
  • Так же вполне можно сделать работу своими руками, тогда и цена изделия будет значительно ниже.

Делаем фундамент

Толщина фундаментной плиты для гаража играет большую роль, только она должна быть еще и сделана правильно и с соблюдением технологии. Выполнение работы идет следующим образом.

Схема изготовления фундамента

Разметка и подготовка

Все начинается именно с разметки. Она должна быть сделана качественно.
Итак:

  • Ставим на грунте колышки, согласно габаритов гаража. И сразу проверяем диагонали. Это делается при помощи капроновой нити;

Внимание: Габариты следует выставлять не впритык. Они должны быть больше самого гаража, как минимум, на 20-ть см по всем сторонам.

  • Теперь снимаем грунт лопатой. Его глубина делается в основном на 50-т см. Это при стандартной конструкции;
  • Фундамент у нас должен получится выше уровня земли. Для этого устанавливаем опалубку из шалевки;
  • Устанавливаем настил (материалом может выступить геотекстиль) с целью создать преграду, которая будет препятствовать переходу песка в глину.
  • Формируем песчаную подушку, засыпая площадку щебнем и песком, утрамбовываем собственноручно или с использованием виброплиты. Песок лучше утрамбовывать слоями в 10 см. В качестве щебня может использоваться любой камень с участка
  • Прокладываем коммуникации.

Бетонирование

После правильной подготовки, нам надо провести заливку фундамента(см.Как залить фундамент под гараж: делаем правильно).
Это делаем следующим образом:

  • Делаем бетонную подготовку — стяжку, отлитую из цемента (М-300). Стяжка должна обладать толщиной в 10 см.

Схема изготовления подушки

  • После получения бетонной плиты необходимо осуществить укладку на нее гидроизоляционных материалов и спаять их швы с помощью пропановой горелки или паяльной лампы. Уровень размера гидроизоляции должен превысить по размерам будущий фундамент гаража, это поможет легко завернуть края настила вверх.
  • На гидроизоляционный слой укладывают теплоизоляцию, материалом которой выступает экструдированный пенополистирол. Данный этап не обязателен, но, при обеспечении теплым полом цокольного этажа возможна экономия на обогреве жилого помещения.
  • На все получившееся монтируют арматуру. Это будет армирование нашей плиты. Это даст высокую прочность конструкции. У каркаса две сетки (с прутьями 12-16 мм), размеры клеток следующие: 20х20-30-30 см.
    Первую сетку монтируют в нижнюю часть фундамента (на расстояние около 5 см от пенополистирола), вторую — в верхнюю (ниже, чем верхняя плоскость фундамента на 5 см).
  • Далее по периметру плиты производится укладка качественно закрепленной опалубки.
  • Теперь нам надо все залить бетоном. Если вы его не купили в готовом виде. Тогда его делаем само.
    Он изготавливается на основе цемента и песка, при этом применяется пропорция 1/3, это к марке цемента 300. Делаем его в жидком виде. Он должен полностью пролить щебень и не оставить пустот.
  • Заливается бетон, утрамбовывается своими руками или с помощью глубинного вибратора. Бетонную поверхность заглаживают и выравнивают.
  • Бетонную плиту накрывают пленкой и отстаивают в течение месяца. В первую неделю необходимо ежедневное увлажнение фундамента водой.
  • После того, как бетон закрепится, боковой запас гидроизоляции свернется наверх и будет припаян к торцам фундамента.

Внимание: Если уровень грунтовых вод высокий и пучинистый, необходима установка дренажной системы по периметру гаража.

Стоит отметить, что осуществление самостоятельного строительства жилого здания и помещения на плите крайне не рекомендуется. Поскольку для того, чтобы осуществить точный расчет монолитной плиты, необходимо получение данных об уровне грунтовой воды, о виде грунта под помещением, необходим расчет веса строения, давления стен на плиту в некоторых точках, а также учет длины и самой плиты.
Также необходим выбор арматуры, правильно связать каркас арматурного типа, произвести верный расчет утеплителя.
Бытует мнение, что если толщина плиты будет больше, то ничего страшного не произойдет. Это приведет к тому, что плитный фундамент станет намного прочнее, но произойдет и увеличение расходов на бетон, арматуру, утеплитель и так далее.

Фундамент монолитная плита под гараж размером 6х9,5м.

Этапы монтажа плиты по дням с фотографиями и пояснениями.

Требование заказчика

Установить монолитную плиту под гараж из панелей.

Особенности при установки: не задеть корневую систему двух рядом стоящих сосен.

Выровнять перепад высоты песчаной гравийной смесью ( ПГС).
Залить въезд перед монолитной плитой с наклоном для заезда автомобиля.

Первый день работ

Выезд на место установки монолитной плиты нашего замерщика.

  • Предварительная разметка планируемой застройки.
  • Проверка уровня перепада уклона с помощью нивелира.
  • Осмотр места площадки будущего фундамента
  • Подписание договора о строительстве монолитной плиты и разбивка поэтапной предоплаты в течение работы.

Второй день работ

Приезд бригады с оборудованием.

В это день заказчик заказал контейнер для вывоза мусора лежавшего на планируемой площадке. После расчистки площадке, приступили к основательной разметке участка, которую проводили с помощью невелира и специальных вспомогательных разметочных ворот.

Перепад высоты от начала плиты до конца составил 40 см .
Для устранения перепада была выбрана подсыпка (гравий фракцией 40х20)

Третий день работ

Выравнивание участка. Укладка Геотекстиля по всему периметру плиты. Привоз на участок гравия, разравнивание и трамбовка его (проход трамбовкой осуществлялся 8-10 раз).

На отсыпку ушло две машины 16 кубов.

Четвёртый день работ

  • Укладка полистирола толщиной 50 мм на утрамбованный гравий;
  • Установка опалубки из доски 150х50 см;

  • Установка укосин для поддержки основной опалубки;

  • Установка станка трубогива для арматуры , а так же точный расчёт завозимой арматуры для армирования каркаса.

Пятый день работ

Армирование каркаса арматурой 12 мм с шагом ячейки 200 мм

Точный расчёт заливаемого бетона марки М-300 и заказ его на бетонном заводе (при заказе бетона обязательно требуем паспорт бетона и накладную).

Шестой день работ


Заливка бетоном и выравнивание его на строительной площадке.

На заливку бетона была усилена бригада до пяти человек так как время на заливку ограничено бетон довольно быстро схватывается в тёплую погоду.

Седьмой день работ

Снятие опалубки, подготовка с последующим бетонированием въезда под машину перед установленной монолитной плитой. На снятие опалубки ушло не много времени благодаря плотной пленки (150 микрон) обитой по всему внутреннему периметру опалубке. Доска от бетона отходит легко, что снижает время демонтажа.

Въезд под гараж залили с помощью электрической бетономешалки с пропорцией (цемент, песок, гравий 1:2:3). Место заливки от прохожих огородили «опасной лентой».

Фундамент плита для гаража своими руками: устройство

Монолитная плита для размещения гаража

Залогом долговременной эксплуатации любого здания является прочный фундамент. Монолитная плита для гаража служит не только опорой для несущих стен, но и должна выдерживать вес автомобиля. Для легкового автомобиля с небольшим весом можно сделать плитный фундамент небольшой толщины, а для более массивного фундамента толщина бетонного массива соответственно увеличивается. Иногда гараж строят не только для размещения в нем автотранспорта, но и в качестве складского помещения. Одним словом, такой вид хозяйственной постройки имеет универсальное назначение.

Монолитная плита и ее устройство

Фундаментная плита под гараж относится к разновидности «плавающих» фундаментов из-за возможного смещения вместе с грунтовым основанием, вызванного сезонными деформациями. Если в почве под фундаментом начинаются подвижки, плавающая конструкция плиты как бы приподнимается вместе с грунтом и гасит деформационные усилия от пучения грунтов. На рыхлых грунтах плитный монолитный фундамент защищает помещение гаража от возможной неравномерной усадки почвы.

При всех видах деформациях малоэтажные здания, построенные на монолитном фундаменте в виде плиты, остаются целыми, без трещин на стенах и в полу.

Преимущества выбора плитной конструкции

Схема устройства монолитного плитного фундамента

Плитный фундамент для гаража подходит для возведения стен из кирпича, шлакоблока, бетона, дерева и т.д. По своему назначению такая фундаментная конструкция является универсальной основой для любого материала наружных стен. Бетонный монолит фундаментной плиты имеет много преимуществ:

  • Возможность постройки на грунтах любой сложности.
  • Простота в изготовлении и дальнейшей отделки.
  • Создает особый «сухой» микроклимат даже при высоком горизонте грунтовых вод.
  • Способность выдерживать вес автомобиля.
  • Возможность устройства в полу греющих кабелей для системы «теплый пол».

Монолитная плита, как и любая другая конструкция, имеет несколько недостатков:

  • Большая трудоемкость земляных работ.
  • Необходимость армирования конструкции.
  • Невозможность устройства смотровой ямы.

Особое внимание следует уделить строительству гаража с плитным фундаментом на участке с уклоном. Может появляться риск сползания монолитной плиты по склону.

Разновидность монолитной плиты

Схема плитного фундамента

Фундаментная плита под гараж может быть двух видов: с полным армированием пространственным арматурным каркасом или с укладкой арматуры по краям плиты.

В первом варианте монолитная плита имеет вид сплошной, заглубленной конструкции с толщиной бетонного массива от 100 до 600 мм.

Во втором случае, плитный фундамент с армированием по краям можно углублять в землю на любую требуемую глубин с максимальным заглублением 2,5 м. Такая конструкция имеет наружные ребра жесткости и по своему внешнему виду напоминает перевернутую чашу.

Видеоролик по устройству монолитной плиты под гараж:

Подготовительный период начала строительства

Перед началом по устройству монолитного фундамента под гараж территорию участка освобождают от мусора, камней, убирают с площадки кустарники, деревья и производят вертикальную планировку площадки под застройку. Снимается верхний плодородный слой почвы на глубину 150 -300 мм и вывозится к месту складирования. На подготовленной площадке можно начинать линейную разметку конфигурации гаража:

  1. Наружные угла будущего здания гаража размечаются согласно рабочей схеме деревянными колышками или обрезками арматурных стержней, которые забиваются на 250 -300 мм в землю.
  2. Между углами натягивается строительный шнур или обыкновенная бечевка.
  3. Проверить правильность разбивки можно с помощью «правила диагоналей». Для этого достаточно промерять диагонали размеченной конфигурации гаража, при правильной разбивке диагонали должны совпадать.

Если есть большая разбежка в полученных размерах, может появиться риск перекоса фундаментной конструкции, а значит и всего здания гаража.

Разработка котлована под фундамент гаража экскаватором

Земляные работы

Для устройства монолитной плиты фундамента потребуется выполнить большой объем земляных работ. В зависимости от количества разрабатываемого грунта земляные работы можно проводить вручную или механизированным способом землеройной техникой. Обычно котлован под гараж имеет глубину 300 – 500 мм.

В отдельных случаях приходится делать толщину монолитной плиты гораздо больше, что приводит к значительному удорожанию стоимости фундамента. Дно котлована по возможности выравнивают по горизонтали и зачищают от остатков рыхлого грунта. Выбранный грунт необходимо убрать с территории площадки.

Для обратной засыпки рекомендуется использовать мятую глину или глинистый грунт, который будет создавать своеобразный гидробарьер для защиты бетонного массива плитного фундамента.

Вид песчаной подготовки монолитной плиты фундамента

Песчаная подушка

В строительстве на дно котлована рекомендуется укладывать песчаную подушку для выравнивания земляного основания и подготовке бетонных работ. Песок засыпают в котлован на глубину 100 -150 мм и аккуратно разравнивают по горизонтали равномерным слоем. В отдельных случаях, при наличии сложных грунтов, перед устройством песчаной подушки насыпают слой гравия такой же толщины. Укладка двухслойной подушки позволит создать надежное амортизационное основание, которое будет препятствовать разрушению монолита плиты.

Песок тщательно уплотняют с помощью ручных или вибрационных трамбовок. Иногда при уплотнении целесообразно использовать пролив песка водой.

Гидроизоляционный ковер

Устройство гидроизоляции монолитного плитного фундамента современными наплавляемыми материалами

Гидроизоляция монолитной плиты относится к обязательному мероприятию по защите бетонного массива от грунтовых вод и атмосферной влаги. Чаще всего для этой цели используют рулонные кровельные материалы, такие как рубероид, акваизол, техноэласт, рубемаст и другие современные изоляционные покрытия. Рулоны изоляции раскатывают и укладывают непосредственно на песчаную подушку или на подготовительную бетонную подушку «подбетонку». Швы прогревают газовыми горелками и склеивают между собой. Получается цельный гидроизоляционный «ковер» с краями, загнутыми вверх на 100 – 200 мм.

Есть другой способ гидроизоляции монолитной плиты – обмазочный, при котором готовую битумную мастику наносят кистью или валиком на бетонную подготовку. Жидкий битум пропитывает поры бетона и после высыхания создает надежное водонепроницаемое покрытие, готовое к укладке бетона.

Монолитная плита в опалубке

Опалубочные работы

Чтобы при заливке монолитной плиты бетонная смесь не растекалась, необходимо установить опалубку из отдельных щитов. Для изготовления опалубки можно использовать любой подходящий материал: доски, металлические стальные листы, разновидности фанеры и т. д. Главное требование к материалу – это его жесткость и прочность. Щиты надежно закрепляются по периметру котлована с учетом отступа на 200 – 300 мм от планируемых стен постройки гаража.

Чтобы при заливке большой массы бетона опалубка не разрушилась, требуется ее надежное соединение в единую жесткую систему с установкой боковых упоров в виде раскосов.

Арматурный каркас для монолитной плиты гаража

Установка арматурного каркаса

На следующем этапе устройства монолитной плиты изготавливается арматурный каркас, который повысит прочностные показатели бетонного массива. Для армирования плиты рекомендуется использовать арматурные стержни с диаметром от 12 мм. Отдельные стрежни соединяются в каркас при помощи вязальной проволоки. Такой способ скрепления считается наиболее простым и доступным любому домашнему мастеру – строителю. Можно использовать для сборки каркаса электросварку, однако для выполнения такой работы нужно иметь квалификацию и специальное сварочное оборудование.

Размеры ячейки каркаса имеют вид квадрата со сторонами 200 мм х 200 мм. Собранный пространственный арматурный каркас устанавливают непосредственно на подготовленное песчаное основание, предварительно укрытое гидроизоляционным рулонным материалом.

Бетонирование монолитной плиты

Бетонирование

Следует отметить, что при устройстве монолитной плиты должны использоваться материалы хорошего качества. Если при самостоятельном изготовлении бетонной смеси будет использован цемент низкой марки и или второсортного качества, то такой фундамент быстро покроется трещинами и начнет разрушаться. Монолитная фундаментная плита изготавливается из бетона не ниже класса В 7,5.

Укладку бетона производят непрерывным способом. Если по каким – то причинам не получается закончить бетонирование фундамента за один день, рекомендуется остановить бетонные работы строго на металлическом каркасе. Уложенный бетон лучше всего закрыть полиэтиленовой плотной пленкой и в таком виде незаконченный фундамент сможет простоять несколько часов. На следующий день бетонные работы можно закончить.

Техника заполнения бетоном

Укладка бетона с помощью автомиксера

Укладку бетона в плитный фундамент большого объема лучше производить товарным покупным бетоном с помощью автомиксера, который через выдвижные лотки и желоба равномерно заполнит фундаментную конструкцию бетонной смесью. Если фундаментная плита имеет небольшие размеры, можно изготовить бетон для гаража своими руками. Для облегчения процесса самостоятельного бетонирования рекомендуется установка бетономешалки по разным углам фундамента, и заполнять конструкцию фундамента с противоположных сторон.

Бетонную смесь необходимо уплотнить, чтобы избежать появления раковин и пустот в массиве бетона.

Уход за бетоном

После укладки бетона в монолитную плиту фундамент укрывают от жаркого солнца пленкой ПВХ и периодически смачивают водой. Такое мероприятие надежно защитит монолитный бетон от проявления усадочных трещин. Монолитный массив бетона набирает минимальную прочность за 10 суток, а проектную – за 28 дней. После полного затвердения монолитная фундаментная плита готова к эксплуатации.

Видеопример устройства монолитной плиты под гараж:

Выполнить монолитный фундамент под гараж своими руками совсем нетрудно. Для этого требуется внимательно изучить рекомендации, подготовить требуемые материалы, набраться сил и выполнить последовательно технологическую цепочку монолитного бетонирования.

Плита под гараж: устройство и применение

Для безопасного хранения автомобиля оптимальный вид постройки – гараж. При повышенной глубине промерзания почвы, расположении строения на проблемном грунте, близости водоносных слоев, должна укладываться прочная фундаментная основа под стены. Для таких условий оптимальный вариант фундаментной конструкции – монолитная плита. Сооружая плитный фундамент под гараж, следует правильно выполнить расчет толщины и соблюдать правила заливки при выполнении работ. Рассмотрим особенности применения, конструктивные особенности цельной плиты, а также технологию ее сооружения.

Применение монолитной плиты фундамента и устройство плитного основания

Определяясь с выбором фундаментной основы под гараж из блоков, кирпича или камня, владельцам транспортных средств приходится выбирать среди различных типов фундаментов.

Надежное основание и прочный пол должен иметь гараж

Возможные варианты:

  • фундамент ленточного типа, повторяющий контур гаражного строения. Он формируется путем заливки бетона в опалубку, с предварительно размещенным в ней арматурным каркасом. Ленточная конструкция применяется на стабильных грунтах с глубоко расположенными водоносными слоями;
  • монолитная железобетонная плита, заливаемая в опалубку на необходимую толщину по всей площади гаража. Плитный вариант фундамента также называют плавающим. Он положительно зарекомендовал себя на проблемных почвах, обеспечивая устойчивость гаража при деформации грунта;
  • сборный вариант плиты, сформированной из уложенных на щебеночную подушку стандартных панелей. Для сооружения сборного фундамента требуется грузоподъемное оборудование. Составной вариант уступает монолитному по прочностным свойствам;
  • бутобетонный фундамент, выполненный по периметру гаражных стен. Основа фундаментной конструкции – бутовый камень, который уложен на подсыпку из щебня и песчаного слоя и залит цементным раствором. Такая конструкция фундамента не применяется при близком расположении грунтовых вод.

Среди указанных разновидностей фундаментных оснований, лучший фундамент под гараж – плита. При подвижках почвы она смещается совместно с грунтом, обеспечивая устойчивость строения и целостность гаражных стен. Плита не только предотвращает неравномерную усадку гаража, но и надежно гидроизолирует помещение.

Плита-лучший фундамент под гараж

Цельная конструкция фундамента положительно зарекомендовала себя в различных условиях:

  • на ослабленных почвах с повышенной концентрацией влаги;
  • при близком расположении к нулевой отметке водоносных пластов;
  • на насыпных грунтах с повышенным содержанием мелкого песка;
  • при повышенной склонности грунта к деформации в результате замерзания.

Главная особенность цельной основы – увеличенный размер фундаментной подошвы, благодаря которой обеспечивается:

  • равномерное распределение нагрузки от массы строения на почву;
  • сглаживание реакции грунта, связанной с морозным пучением;
  • предотвращение локальной усадки стен гаража;
  • исключение возможности образования трещин.

Важно правильно определить толщину монолитной плиты и уровень заглубления ее подошвы. При этом необходимо учитывать:

  • характер почвы на месте строительства;
  • уровень заглубления водоносных пластов;
  • нагрузочные характеристики фундамента;
  • общий вес гаражного строения;
  • наличие высотных перепадов на участке;
  • характеристики применяемых стройматериалов;
  • климатические условия.
В различных условиях положительно зарекомендовала себя цельная конструкция фундамента

В зависимости от массы гаражного строения и характера грунта, плитный фундамент выполняется с различным уровнем заглубления относительно нулевой отметки.

Возможные варианты:

  • незаглубленный. Он используется для легких строений и сооружается на уровне почвы после выравнивания поверхности и очистки площадки;
  • слабозаглубленный. Предназначен для каменных гаражей, смещен вглубь почвы на 40-50 см и не предусматривает возможности сооружения подвала;
  • заглубленный. Используется для постройки гаражей с мансардами. Основание подошвы фундаментной плиты расположено на уровне промерзания грунта.

Независимо от уровня заглубления цельной плиты, монолитный фундамент имеет одинаковое устройство. Он формируется в виде многослойной плиты, каждый уровень которой решает определенные задачи.

Плита включает следующие ярусы:

  • гидроизоляционный. Он формируется путем укладки на спланированный грунт геотекстильной ткани, разделяющей щебеночно-песчаную подсыпку и почву;
  • демпфирующий. Образован подушкой из песчано-щебеночной смеси, в которой размещен дренаж. Подсыпка компенсирует реакцию грунтовых деформаций;
С различным уровнем заглубления выполняется плитный фундамент в зависимости от массы гаражного строения
  • подбетонный. Повышает несущую способность плиты, выравнивает поверхность демпфирующей подушки и представляет собой тонкий слой бетона;
  • влагозащитный. Предотвращает насыщение монолитной плиты грунтовой влагой, и не допускает утечек воды из застывающего бетонного раствора;
  • теплоизоляционный. Формируется из листового или гранулированного теплоизолятора, позволяющего уменьшить объем тепловых потерь;
  • укрепляющий. Он повышает прочность плиты. Применяются арматурные стержни сечением 12-14 мм, связанные в решетку с помощью вязальной проволоки;
  • несущий. Завершающий слой плиты, выполненный из бетона, воспринимающий вес строения и пропорционально распределяющий массу на площадь подошвы.

Для формирования плиты заданных размеров используется важный конструктивный элемент – стационарная или разборная опалубка. Она монтируется по контуру платформы, придает бетонному массиву необходимую конфигурацию и предотвращает потери цементного молочка в процессе твердения бетона.

При сооружении монолитного фундамента, важно соблюдать последовательность размещения слоев для обеспечения необходимого запаса прочности плиты и обеспечения долговечности основы. Помните, что каждый ярус платформы выполняет определенные функции, и сооружается в строгом соответствии с требованиями технологии.

Определенные функции выполняет каждый ярус платформы

Плитный фундамент под гараж – достоинства монолитного основания

Основание, выполненное в виде цельной железобетонной плиты, превосходит по эксплуатационным характеристикам и нагрузочной способности другие типы фундаментов. Монолитная конструкция обладает комплексом неоспоримых преимуществ и одновременно имеет ряд недостатков. Начнем с достоинств.

Главные плюсы:

  • длительный период использования. Правильно выполненная многослойная платформа – долговечная конструкция, которая эксплуатируется на протяжении века;
  • простотой обустройства. Благодаря ограниченному объему земляных мероприятий, несложно самостоятельно сформировать мелкозаглубленную плиту;
  • повышенные несущие характеристики. Увеличенный размер подошвы позволяет построить массивный гараж на проблемной почве;
  • экономичность конструкции. Отсутствует необходимость в дополнительном обустройстве пола, который формируется в процессе заливки железобетонной плиты;
  • увеличенная влагостойкость. Многослойная конструкция предотвращает впитывание грунтовой влаги и защищает гараж от сырости;
  • устойчивость к подвижкам грунта. Плита обеспечивает целостность гаражных стен при морозном пучении грунта, смещаясь вместе с почвой.
Долговечная конструкция-правильно выполненная многослойная платформа

Кроме того, железобетонная платформа не оказывает увеличенного давления на почву, не подвержена деформации и предотвращает усадку. При толщине платформы в пару десятков сантиметров, она надежно фиксирует положение гаражной постройки на проблемных почвах.

Рассмотрим минусы конструкции. Основные недостатки:

  • повышенный объем расходов на постройку плитного фундамента, связанный с приобретением необходимого объема песка и щебня для приготовления бетона и формирования подушки;
  • невозможность сооружения цельной плиты в условиях наклонной площадки. При увеличенном уклоне возрастает толщина платформы, что ведет к повышению сметной стоимости строительства;
  • проблематичность сооружения в гаражном помещении погреба.

Несмотря на повышенный объем затрат на покупку стройматериалов и другие недостатки, владельцев транспортных средств привлекает надежность и долговечность фундаментной конструкции, а также стойкость плиты к воздействию природных факторов.

Из каких материалов делают фундамент под гараж

В перечень материалов для сооружения плитной основы входят:

Инструменты для выполнения работ
  • бетонный раствор, изготовленный из гравия, портландцемента, воды и мелкого песка;
  • бетономешалка, позволяющая приготовить увеличенный объем раствора и повышающая эффективность перемешивания;
  • материалы, используемые для обеспечения тепло- и гидроизоляционной защиты монолитного фундамента;
  • влагостойкая фанера, доски и брусья, применяемые для сооружения опалубочной конструкции;
  • арматурные стержни с рифленым сечением, используемые для сборки силового каркаса;
  • отожженная проволока, необходимая для связывания арматурных заготовок в каркас.

Для выполнения работ также требуются следующие инструменты:

  • лопаты и ведра;
  • столярный инструмент для сборки опалубки;
  • приспособление для связывания проволоки;
  • вибратор для трамбовки бетонного массива;
  • строительный уровень;
  • болгарка, укомплектованная кругом по металлу.

Готовясь к выполнению строительных мероприятий, следует позаботиться о средствах индивидуальной защиты дыхательных органов, глаз и рук. Подготовив все необходимое, приступайте к сооружению плиты.

Выполнение работ по заливке фундамента

Плита бетонная под гараж – технология создания железобетонной основы

Процесс создания плитного фундамента под гаражный бокс включает следующее этапы:

  1. Подготовительные мероприятия.
  2. Выполнение разметки.
  3. Подготовку котлована.
  4. Сооружение демпфирующей подушки.
  5. Установку опалубки.
  6. Выполнение гидроизоляции.
  7. Сборку и установку арматурной решетки.
  8. Заполнение опалубки бетонной смесью.
  9. Уход за бетоном после заливки.

Остановимся на специфике выполнения каждой стадии строительных работ.

Готовимся создать надежное основание для здания гаража – подготовительные работы

До начала строительства следует выполнить подготовительные мероприятия:

Подготовительные мероприятия следует выполнить до начала строительства
  1. Выбрать место для строительства.
  2. Убедиться в отсутствии под будущим гаражом инженерных коммуникаций.
  3. Выполнить геодезические изыскания.
  4. Рассчитать вес гаражного бокса.
  5. Выполнить прочностные расчеты.
  6. Вычислить толщину фундаментной основы.
  7. Разработать эскиз фундамента.
  8. Определить потребность в строительных материалах.
  9. Оценить предстоящий объем затрат.

После завершения подготовительных работ приступайте к следующему этапу.

Разметка участка под размеры гаража

Работы по разметке осуществляются на предварительно подготовленной площадке. Для этого необходимо:

  1. Удалить камни и корни растений.
  2. Выкорчевать пни.
  3. Вывезти имеющийся мусор.
  4. Разровнять поверхность.
На предварительно подготовленной площадке осуществляются работы по разметке

Разметка выполняется с помощью колышков и бечевки. Порядок действий:

  1. Вбейте в углах будущего фундамента колышки.
  2. Натяните между ними бечевку.
  3. Проконтролируйте соответствие размеров.

Допускается предельное отклонение разницы длины диагоналей до 20 мм.

Извлечение почвы для котлована и засыпка подушки из песка и щебня

Руководствуясь положениями забитых колышков, готовят приямок:

  1. Удаляют слой плодородной почвы.
  2. Извлекают грунт на заданную глубину.
  3. Выравнивают поверхность котлована.
  4. Застилают дно приямка геотекстильной тканью.
  5. Засыпают слой песка, перемешанного со щебнем.
  6. Уплотняют демпфирующую подушку.

Для повышения эффективности трамбования подсыпки, следует увлажнять щебеночно-песчаный слой. При необходимости отвода влаги, выполняется укладка дренажных магистралей до формирования подушки. Согласно требованиям технологии, допускается размещение инженерных коммуникаций в демпфирующем слое.

Засыпка подушки из песка и щебня

Монтаж опалубки по периметру котлована и гидроизоляция

Для изготовления опалубки используются щиты, изготовленные из различных материалов:

  • влагостойкой фанеры;
  • деревянных досок;
  • металлических листов.

Из имеющегося материала собираются щиты, и, затем, выполняются следующие работы:

  1. Опалубка монтируется по контуру будущей плиты, возвышаясь над уровнем почвы на расчетную величину.
  2. Вбиваются вертикальные стойки и устанавливаются раскосы для обеспечения неподвижности опалубочного каркаса.
  3. Гидроизолируется внутренняя поверхность опалубочной конструкции с помощью листового рубероида или полиэтилена.

Завершив монтаж опалубки, укладывается теплоизоляционный слой и производится укрепление конструкции арматурным каркасом.

По контуру будущей плиты монтируется опалубка

Сборка арматурной сетки и монтаж каркаса из арматуры

Для армирования плиты следует выполнить ряд операций:

  1. Нарезать заготовки из стальной арматуры.
  2. Соединить элементы вязальной проволокой.
  3. Уложить каркас в опалубку на специальные подставки.

Для предотвращения коррозии металлических прутков следует обеспечить постоянное расстояние от арматуры до поверхности бетона, равное 30-40 мм. Не забывайте, что вязка арматуры монолитной плиты обеспечивает более надежную фиксацию элементов по сравнению с использованием электросварки.

Плита фундаментная под гараж – заливка плитного фундамента

Заливка монолитной плиты фундамента осуществляется самостоятельно приготовленным раствором или покупной бетонной смесью.

Приготовленным раствором осуществляется заливка монолитной плиты фундамента

При выполнении работ важно соблюдать следующие требования:

  • не допускать перерывов при заполнении опалубки бетонной смесью;
  • начинать заливку с угловых зон, равномерно распределяя бетон по всей площади;
  • тщательно уплотнять бетон с помощью вибратора;
  • разровнять бетонную поверхность после удаления воздушных включений.

Для обеспечения прочности фундаментной основы, необходимо использовать бетон с маркировкой М350 и выше.

Защищаем слой бетона от растрескивания – заключительные этапы работы

На завершающей стадии работы следует надежно защитить поверхность плиты от растрескивания:

  • равномерно увлажнять поверхность бетонного массива при повышенной температуре воздуха;
  • постелить на твердеющий бетон полиэтиленовую пленку для предотвращения потерь влаги.

Поддержание постоянной влажности способствует нормальному протеканию реакции гидратации. Бетон набирает эксплуатационную прочность на протяжении 28 суток. После застывания фундаментной основы, приступайте к возведению стен гаражного строения.

Как укрепляется фундаментная основа под гараж

В определенных ситуациях фундаментное основание нуждается в усилении. При использовании для строительства стен массивных блоков, строительстве гаража с мансардой, а также при необходимости хранения тяжелого транспортного средства, необходимо позаботиться об укреплении монолитной плиты с помощью дополнительных ребер усиления.

Для формирования ребер жесткости необходимо, при обустройстве котлована, подготовить приямок в следующих местах:

  • по периметру фундаментной основы;
  • внутри фундаментной конструкции.

Для усиления плиты выполняется траншея размером 40х50 см. В приямок закладывается арматура, связанная с общим силовым контуром. Затем выполняется бетонирование. Для укрепления фундаментной конструкции целесообразно бетонировать плиту на 15-20 см шире контура будущего гаража.

Заключение

Сооружая фундамент плитного типа, придерживайтесь требований технологии и убедитесь в качестве стройматериалов. Следует определиться с конструкцией, учитывая массу строения и характер почвы. Правильно выполненный монолитный фундамент обеспечит устойчивость гаража, возводимого на проблемном грунте.

размеры, минимальная толщина под гараж и дом

Универсальный фундамент – монолитная плита

Любой непрофессионал, решивший построить своими руками гараж столкнулся со сложностью выбора фундамента. Практически каждый задавался вопросом: «неужели нет универсального фундамента?». На самом деле в данной ситуации довольно сложно говорить об универсальности. Но меньше всего проблем, при наличии негативных факторов, доставит фундаментная плита, иначе говоря плавающий фундамент.

Плавающий фундамент – это монолитная железобетонная плита, которая кладется под здание. Такая конструкция хорошо распределяет нагрузки и оптимально подходит для одноэтажного гаража без дополнительных углублений (смотровой ямы, погреба). Плитный фундамент может эксплуатироваться даже в качестве пола, но лучше произвести утепление и сделать дополнительное покрытие.

Монолитная плита не просто так носит название «плавающий фундамент». Оно напрямую связанно с ее свойствами: при осадке или растрескивании грунта от сильных морозов, не происходит деформация фундамента и здания. Конструкция, вместе с плитой плавно усаживается, что обеспечивает долговечность и практичность строению.

Плюсы и минусы плавающего фундамента

Монолитная плита под гараж имеет множество положительных моментов, благодаря которым ее использование так широко распространено.

  • Монолитной плите не страшны геологические проблемы. Такой фундамент не боится усадки, вспучивания и подмывания.
  • Высокие грунтовые воды не помеха для гаража, выстроенного на монолитной плите. При условии правильной гидроизоляции и соблюдении технических норм, в гараже всегда будет сухо.
  • Плитный фундамент может выступать в качестве пола, что позволит упростить работу и немного сэкономить. Как правило, сверху на плавающем фундаменте делается утепление и кладется основное покрытие.
  • Конструкция железобетонной плиты позволяет сделать в гараже теплый пол. Это отличная альтернатива неравномерному и неэкономному отоплению.
  • Монолитность конструкции обеспечивает 100% защиту от грызунов и насекомых, которые могут проникать через землю и пол.

Ну и главным достоинством конечно же является простота самой конструкции. Даже если вы никогда не делали ничего подобного, тщательно изучив вопрос, можно своими руками сделать надежный плавающий фундамент под гараж, который без нареканий прослужит вам много лет.

Хоть недостатков у такой конструкции мало, но все-таки они есть. Во-первых, такой фундамент исключает обустройство смотровой ямы или погреба. Но они и нужны не каждому. Во-вторых, установка монолитной плиты подразумевает под собой большой расход арматуры и бетона, что довольно затратно. Опять же, надежность и долговечность стоит этих расходов.

Подытоживая обзор основных качеств и свойств плавающего фундамента, можно сказать, что это самое практичное и простое решение для проблемных участков.

Варианты конструкции

Монолитная плита под гараж универсальна тем, что есть несколько вариантов конструкций. Вы можете использовать ту, которая наиболее соответствует вашим требованиям и финансовым возможностям.

1 Обычная

Обычная плита представляет собой сплошное основание, толщиной от 10 до 60 см, расположенное в углублении или на поверхности.

2. Армированная по краям

Такая конструкция может располагаться на любой удобной глубине (1,5-2,5 м). Армированная по краям монолитная плита представляет собой ровное основание с ребрами жесткости, размещенными по периметру. При помощи опалубки ребра также заливаются бетоном, образуя стены. Сверху формируется еще одна железобетонная плита на арматуре. В итоге мы получаем прочный фундамент с цокольным помещением, которое можно использовать как подвал или погреб. Из-за сложности и дороговизны в частных гаражах такая конструкция применяется не очень часто, но практически все многоэтажки строят именно по этому принципу.

3. Облегченная (решетка)

Такая конструкция позволяет немного сэкономить на материалах, правда и подходит только для гаражей из легких материалов (дерева, пеноблоков). Облегченный фундамент представляет собой не сплошную плиту, а решетку с ячейками (от 1 до 1,5 м). Монолитным такой фундамент можно назвать с натяжкой, он скорее похож на ленточный. Но тем не менее, с таким фундаментом нагрузка распределяется гораздо равномернее, а сама конструкция здания более устойчива.

Монолитная плита – отличный фундамент под гараж

Плитный фундамент подходит для зданий малой этажности, к которым можно отнести гаражи. Монолитная плита возводится на насыпной подушке из щебня или песка, прочность конструкции основания придает, проложенный в теле фундамента, арматурный каркас. Монолитное основание может служить полом гаража, только в этом случае требуется провести дополнительное утепление и предусмотреть надёжную гидроизоляцию.

Плитное основание называют «плавающим» — при выпучивании или осадке грунта, здание плавно движется вместе с плитой, что исключает возникновение деформирующих моментов и неравномерной усадки.

К минусам плитного фундамента можно причислить невозможность устройства подвала, что необходимо при строительстве гаража.

На болотистых и обводненных грунтах лучше всего возводить гараж на сваях.

Монтаж плиты под гараж

Нет ничего сложного в том, чтобы выполнить работы по устройству монолитной плиты под гаражный бокс самостоятельно, нужно только обладать минимальными строительными навыками и денежными средствами в достаточном количестве (плита из монолитного бетона – довольно затратный вид фундамента).

Подготовительные работы, планировка участка

Перед началом бетонных работ по заливке плитного основания под фундамент, важно с особой тщательностью провести подготовительные планировочные работы. Участок стоит очистить от мусора и крупных камней, выкорчевать пни от деревьев, убрать поросль деревьев и кустарников, провести планировку территории

Разметку будущего фундамента проводят прямо на строительном участке после планировочных работ. Углы постройки отмечают колышками, между которыми натягиваются бечевки. Длину и ширину плиты вымеряют с особой тщательностью – любое несоответствие размеров может вызвать перекос конструкции фундамента и возведенного на плите здания гаража.

Для того, чтобы проверить соответствие размеров, стоит натянуть бечевку по диагонали участка – результаты промеров должны быть абсолютно одинаковыми.

Земляные работы по устройству монолитной плиты

Для устройства подушки из бетона необходимо вырыть котлован, который обычно имеет глубину от 30 до 50 см. В некоторых случаях толщину плиты приходится делать больше, но при этом следует помнить, что стоимость такого фундамента резко возрастает.

Дно вырытого котлована заполняется щебнем, который ровным слоем выкладывают на грунт и тщательно утрамбовывают. Высота щебеночного основания может составлять от 10 см.

Подготовительный слой из щебня засыпается крупным кварцевым песком, который разравнивается по площади котлована и в высоту должен соответствовать толщине щебеночной подготовки. Песчаный слой необходимо утрамбовать, если трамбование вызывает затруднение – полить водой, а затем повторить операцию.

Опалубочные работы и изготовление арматурного каркаса

По периметру котлована возводится деревянная опалубка, высота которой должна быть несколько выше толщины опорной монолитной плиты. Устройство опалубки начинают с одного угла, в который вбивается первый опорный колышек

Колышки выставляются по всему периметру через равные расстояния, при этом очень важно следить за соблюдением вертикального положения. Доски опалубки крепятся саморезами, при их монтаже важно проводить закрепление досок с наименьшим зазором между ними

После установки опалубки следует приступать к устройству каркаса из арматуры. Допускается применять для армирования монолитного плитного фундамента арматуру диаметром не менее 12 мм. Вязку каркаса выполняют с помощью вязальной проволоки или сварки. Размер ячейки не должен превышать 20 см.

Выбирая между сварным способом изготовления арматурного каркаса и способом с применением вязальной проволоки, стоит отметить, что оба способа имеют свои достоинства и преимущества, но второй – надёжнее.

Заливка бетонной смеси

Качество фундамента во многом зависит от соблюдения технологического процесса заливки бетона. Допускается применять бетон не ниже М-250, идеальный вариант – М-350. Лучше всего, если процесс заполнения подготовленной опалубки бетоном будет непрерывным – таким образом, удается избежать неравномерного схватывания бетонной смеси и образования мостиков холода.

Лучше всего заказать бетонную смесь, которую поставляют в специальных миксерах. Заполнение опалубки начинается из одного угла, бетонная смесь распределяется по конструкции, с постоянным уплотнением вибраторами

Очень важно избежать пустот при заливке плитного основания, их наличие значительно ослабит несущую способность фундаментной подушки

При изготовлении бетонной смеси вручную, бетономешалки важно поставить с разных сторон фундамента, заполняя опалубку с противоположных углов, при этом очень важно выполнять тщательное уплотнение бетонной смеси вибраторами. Посмотрите видео, как правильно монтировать плиту под гараж:

Посмотрите видео, как правильно монтировать плиту под гараж:

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Глубина заложения


не так сильно влияет

Тем не менее определение глубины заложения плитных фундаментов мелкого и глубокого заложения может варьироваться в зависимости от нескольких факторов:

  • от глубины промерзания грунта;
  • от типа грунта;
  • от общей нагрузки на грунт;
  • от уровня грунтовых вод.

Высота котлована и толщина монолитной плиты фундамента для различных типов почв указана в соответствующих нормативных документах, например, СНиП 2.02.01-83 и СНиП IIБ.1-62.

Ниже приведены примерные рекомендации при монтаже:

  1. Высота песчаной-щебневой подушки. Толщина может колебаться от 15 до 60 см и зависит от глубины промерзания почвы в данной местности и типа почвы. Если глубина промерзания почвы более одного метра, рекомендуется насыпать 40–45 см песка и 15–20 см щебня. Общая толщина составит 60 см. Если же глубина промерзания от 50 до 100 см, достаточно подушки общей толщиной 30–40 см.
  2. Толщина слоя теплоизоляции должна быть не менее 10 см в теплых регионах и 15 см в северных. Здесь необходимо учитывать, что чем выше влажность почвы, тем толще должен быть теплоизоляционный слой.
  3. Высота железобетонного основания не должна быть меньше 15 см. Такой слой используется при строительстве одноэтажных каркасных домов или хозяйственных построек. При возведении кирпичного или монолитно-бетонного строения толщину слоя рекомендуется делать 25–30 см.

Таким образом, расчет глубины залегания и толщины производится индивидуально на конкретно выбранном участке. Для северных районов с нестабильными грунтами необходим котлован глубиной 80–100 см при общей толщине основания в 100–120 см, для строительства на стабильных грунтах в теплых или умеренных климатических условиях достаточно глубины 30–40 см при толщине «пирога» в 50–60 см.

Важно! На скальных стабильных грунтах глубина залегания минимальна и может составлять 20 см

Устройство обычного мелко заглубленного фундамента для гаража

Если планируется своими руками оборудовать в гараже небольшую смотровую яму, то заглубление ленты фундамента должно быть не менее одного метра. Это обеспечит высокую несущую способность основания и предотвратит деформацию основания при земляных работах.

Остановимся на важных моментах строительных работ, которые предотвратят отрицательное действие пучинистого грунта и влаги на ленту фундамента и стены постройки:

  • надо обязательно утеплить снаружи фундамент по опалубке листами экструдированного пеноплекса или пенополистирола по всей высоте ленты, включая цоколь. Толщину пеноплекса выбираем, ориентируясь на климат региона;
  • устройство отмостки (50 см ширина), с утеплением пеноплексом предотвратит промерзание грунта и деформацию кирпичных и бетонных стен гаража;
  • ливневая канализация обеспечит отвод воды от фундамента;
  • дополнительный дренаж на уровне подошвы необходим при высоком залегании грунтовой воды на площадке;
  • обязательно устройство качественной гидроизоляции бетонной ленты при помощи пеноплекса или обычных листов рубероида. Можно использовать и битумную гидроизоляцию.

Если не экономить на гидроизоляции и дренажных работах, то устойчивость, прочность и долговечность фундамента гарантирована.

Разновидности конструкций

Чтобы понять, какую основу делать для сооружения гаража, придется ознакомиться с их основными разновидностями.

Неуглубленный

Строители советуют делать незаглубленные конструкции жителям южных регионов, где нет сильных заморозков. Высота такого фундамента достигает 20-25 сантиметров, а ширина — 12-15 сантиметров. К достоинствам таких оснований относят то, что они практически не деформируются под воздействием влаги. Однако они плохо справляются с серьезными нагрузками, и поэтому такой фундамент подойдет для небольшого гаража.

Заглубленный

Делать основания такого типа сложнее, так как при их создании приходится вырывать глубокий котлован. Заглубленные конструкции создают при сооружении гаражных помещений, под которыми располагается подвал. Фундаменты такого типа устойчивы к морозам и повышенной влажности. Также они отличаются высокой плотностью и поэтому их делают при постройке больших гаражей.

Плавающий

Плавающая конструкция редко применяется в строительстве, так как она требует серьезных финансовых затрат. Специалисты советуют делать такие основания только в тех случаях, когда нет других альтернатив.

Монолитный

Монолитные конструкции наиболее распространенные, так как именно их делают при сооружении помещений для хранения авто. При создании фундаментов монолитного типа придется вырыть глубокий котлован, утрамбовать его, залить раствором и сделать каркас из арматуры

Также можно воспользоваться уже готовыми железобетонными изделиями, которые придется осторожно поместить в вырытый котлован

Это интересно: Какой фундамент лучше свайный или ленточный

Типы фундаментов для гаража

Гараж – конструкция легкая, поэтому самый распространенный вариант основания – ленточный фундамент. В зависимости от конструкции гаража и типа почвы лента фундамента может быть выполнена из следующих материалов:

  • бетонная смесь с армированием – самое простое и доступное решение;
  • шлакоблоки – надежное и прочное основание, быстрый и простой монтаж. Минусы – большой вес блоков и плохая теплоизоляция, необходимо утепление, а это лишние затраты;
  • блоки ФБС – можно устанавливать на любом типе грунта. Такая лента будет отличаться прочностью и устойчивостью. Единственный минус – для укладки блоков понадобиться применение специальной техники.

Важно. Время устройства фундамента из ФБС минимально, что значительно сокращает сроки строительства

Это оправдывает затраты на аренду спецтехники. Ведь фундамент из бетона должен застывать минимум 21 день.

  • газосиликатные блоки – привлекают низкой ценой и простотой укладки, материал морозоустойчив. Но у газосиликатных материалов много минусов, основные – малая прочность и высокий процент паропроницаемости;
  • пеноблоки – недорогой материал, который можно использовать для легких сборных металлических конструкций. Нужно учитывать, что пеноблок дает большую усадку и часто не выдерживает высоких нагрузок. Не самый лучший вариант для фундамента.

Опалубка для ленточного фундамента

Ленточный фундамент может быть мелко заглубленным и заглубленным. Это зависит от типа грунтов на площадке, глубины промерзания почвы и от материала стен постройки.

На сложных проблемных влажных грунтах с высокой пучинистостью лучше выбирать более дорогой, но надежный тип фундамента:

  • свайное основание – это стойки из винтовых или буронабивных металлических свай перевязанные арматурным каркасом и закрепленные при помощи металлического ростверка. Время монтажа минимально, высокая несущая способность и относительно небольшая стоимость;
  • плитный плавающий фундамент – дорогая, но быстро устанавливаемая конструкция. Рекомендуется для участков, где высокое залегание грунтовых вод и влажные, слабые глинистые почвы.

Есть ошибочное мнение, что проще сделать под гараж недорогой столбчатый фундамент из кирпича. Но у такого основания очень низкая несущая способность. Заглубление столбов необходимо делать не менее метра или более, в зависимости от точки промерзания почвы.

Если грунт глинистый, то понадобиться дополнительное утепление. В итоге призрачная экономия затрат и работ обойдется большим вложением труда и денег.

Если решено выполнять строительство фундамента своими руками, то самый простой вариант – ленточный фундамент. Далее будем рассматривать особенности устройства этого типа основания под гараж.

Монолитная плита отличный фундамент под гараж

И с этим сложно не согласиться. Монолитная бетонная плита обладает высокими эксплуатационными и техническими характеристиками.

Она обладает рядом существенных преимуществ:

  1. Невысокая стоимость в сравнении с другими способами строительства фундамента.
  2. Большая площадь соприкосновения фундамента с грунтом создает отличную несущую способность.
  3. Равномерное распределение нагрузки позволяет строиться на проблемном грунте.
  4. Монолитный железобетон – отличный выбор с целью постройки цокольного этажа.

Но у такой конструкции есть и недостаток. При строительстве гаража на таком фундаменте невозможно обустроить подвал. Серьезный это недостаток или нет, решать вам.

Столбчатый фундамент под гараж

Главное положительное качество столбчатого фундамента — возможность установки на глубину до 3,5 м и более. Это делает фундамент подходящим для любого типа грунта.

Ленточный фундамент проблематично устанавливать на глинистых почвах. Столбчатый фундамент устанавливается на глубину ниже промерзания грунта, укрепляется арматурой и служит долго не давая трещин и не перекашивая гараж.

При использовании столбчатого фундамента невозможно сделать подвальное помещение в гараже.

Столбы фундамента, располагающиеся по углам гаража, иногда заходят в землю на 0.5-1 м ниже других. Столбы находятся под всеми стенами здания на расстоянии 1.5-2 м друг от друга.

Столбчатый фундамент обычно делают, используя технологию ТИСЭ. Перед установкой столбов в заранее намеченных точках бурят скважины фундаментным буром.

Чаще всего столбы изготавливаются из железобетонной смеси двумя способами.

Более лёгкий — установка арматуры в пробуренную скважину и заливка в неё железобетонной смеси.

Другой способ затратнее по изготовлению, но обладает лучшими несущими качествами. На свободном месте ложат рубероид, а на него горизонтально крепятся с помощью гвоздей деревянные доски. Сооружается деревянная опалубка, по размерам равная будущему столбу. Стенки опалубки скрепляются гвоздями, чтобы ещё не взявшийся раствор цемента не вытекал. Вместо опалубки можно использовать асбоцементные или металлические трубы.

В опалубке или трубе устанавливают арматурные столбы и заливается железобетонная смесь. Для её изготовления рекомендуется использование цемента марки 300 или 400. Отдельно изготавливается опорная плита. Её высота не меньше 10 см, а ширина зависит от диаметра столбов и размера шага между ними.

Опорная плита бетонируется к столбам изготовленным в опалубке, вместе с ней они помещаются в пробуренные отверстия с помощью подъёмного крана. К столбам, формирующимся с помощью заливки бетонной смеси в скважины, опорная плита бетонируется после их установки.

Диаметр скважины должен на 3-4 см превышать диаметр ранее изготовленного столба. После помещения столбов в скважины, оставшееся незаполненным место возле них засыпают грунтом, что обеспечивает надёжную фиксацию фундамента.

В зависимости от назначения и материала, из которого изготовлены стены, применяют деревянный, кирпичный и каменный столбчатый фундамент.

Деревянный гараж делают, к примеру, для установки рядом с деревянным домом, в этом случае и фундамент под него можно сделать деревянным. Перед закладкой деревянного фундамента обязательно нужно защитить древесину от гниения. Прежде всего необходимо убедиться, что древесина сухая. После изготовления или покупки деревянных столбов, на них наносят защитное покрытие. Можно покрыть деревянные столбы битумом. К такому покрытию желательно добавить 2-3 слоя рубероида.

Существуют и другие варианты обработки, но при соприкосновении с мокрым грунтом они смываются и дерево быстро поддаётся гниению.

Для обработки дерева при контакте с влагой используют органические растворители: сольвент, уайт-спирит. Кирпичные и каменные столбы фундамента также нуждаются в дополнительной обработке битумной мастикой. Несущие столбы вместо кирпичных или каменных всегда выполняются из железобетона.

Установка столбчатого фундамента для гаража позволяет обойтись минимальными затратами при возможности возведения практически на любом типе грунта. Если вместо универсального железобетона использовать дерево или камень, появятся дополнительные трудности и материальные затраты, связанные с формированием столбов и их дополнительным покрытием.

Чем покрыть крышу гаража? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про утепление крыши гаража.

Фундамент гаража

«Какой тип фундамента для гаража



ВАМ нужен?»

Фундамент гаража — самая важная часть вашего строительного проекта в долгосрочной перспективе. Он определяет устойчивость того, что вы кладете на него, и должен быть спроектирован в соответствии с погодными и почвенными условиями, существующими на участке, где вы планируете построить гараж.

Существует три основных типа фундамента, которые вы можете учитывать в своем проекте при планировании строительства гаража.Мы будем называть их Тип 1, Тип 2 и Тип 3. Тип 1 иногда называют фундаментом гаража из утолщенных плит , а Тип 2 часто называют фундаментом стеновой гаража, а Тип 3 часто называют гибридный фундамент гаражной стены по той причине, что он представляет собой комбинацию как Типа 1, так и Типа 2 и часто используется в районах с высокопластичными почвенными условиями , такими как Южная Дакота и другие части U .S.A. и Канада. Между этими тремя типами есть огромная разница, и какой из них будет подходящим для вашего проекта, может зависеть от того, что местный чиновник разрешит в юрисдикции, в которой вы планируете построить гараж. Давайте рассмотрим различия в трех типах.

Фундамент типа 1, показанный слева, обычно подходит для конструкции одноэтажного гаража, который, как может быть уверен ваш чиновник, никогда не будет использоваться для проживания людей. Это недорогой подход к комбинированной системе пола и фундамента, который можно использовать даже в условиях сильных морозов, если грунт хорошо дренирует, чтобы предотвратить повреждений морозным пучением любой части фундамента гаража и надстройки, расположенной на нем. .

Если вы живете в стране с каменистыми почвами, например, в Арканзасе, Оклахоме или Техасе, где часто приходится удалять части породы с помощью взрывчатки или отбойного молотка, этот тип фундамента может быть стандартом для строительства гаража, так как на морозе это не проблема.

На крупномасштабном изображении ниже показано поперечное сечение периметра фундамента гаража типа 1 с указанием размеров и общего расположения арматурной стали и анкерных болтов. Вам также понадобится некоторый тип стальной арматуры в части конструкции плиты перекрытия гаража, такой как проволочная сетка 10-го калибра, которая формируется квадратами 6 x 6 дюймов.Он поставляется в рулонах шириной около четырех футов и может быть уложен поверх щебня и подниматься вверх, когда вы заливаете плиту, с помощью крюка на расстоянии примерно 1-1 / 2 дюйма ниже поверхности готового пола.

Для системы фундамента типа 1 требуется только форма периметра, и вы заливаете всю систему настилов пола за одну и ту же заливку. Убедитесь, что вы разместили пароизоляцию непосредственно под плитой пола, прежде чем размещать проволочную сетку и заклеивать стыки в местах нахлеста. Таким образом, вы можете предотвратить появление влаги на поверхности плиты перекрытия, если вы захотите нанести на нее эпоксидный пол в гараже.Ваш пароизоляционный слой должен составлять 6 мил. полиэтилен, который можно купить в любом домашнем магазине Big Box. Перекрыть швы примерно на 12 дюймов и использовать клейкую ленту, рекомендованную для предотвращения проникновения водяного пара в местах нахлеста.

В зависимости от местных требований к строительству, вам может потребоваться проконсультироваться с профессиональным инженером-строителем для проектирования этого (или любого) структурного фундамента и попросить его / ее предоставить планы фундамента. Обычно в этом нет необходимости, но это зависит от того, что вы должны делать в местной юрисдикции, чтобы получить разрешение на строительство гаража.Правила сильно различаются, поэтому сначала поговорите со своим строительным чиновником, прежде чем получить пакет планов гаража.

Фундамент типа 2 , показанный слева, — это то, что вам необходимо будет использовать, если вы не можете использовать ранее обсужденный тип фундамента или строите гараж более чем на одноэтажный (с возможным жилым пространством выше) , требующая раздвинутой опоры для распределения нагрузок. Этот тип фундамента опирается на железобетонный фундамент, а поверх него образуется бетонная стенка.Плита перекрытия заливается независимо от стен фундамента и разделяется компенсационным швом по всему периметру пола в месте примыкания к любой поверхности стены.

Глубина подстилки определяется вашей местной юрисдикцией на основе среднегодовой глубины промерзания для вашего географического местоположения. Верхняя часть раздвижной опоры обычно находится на средней глубине промерзания, что дает вам небольшую дополнительную страховку от повреждений от морозного пучения.

На крупномасштабной детали ниже показано поперечное сечение периметра фундамента гаража 2-го типа с указанием размеров и общего расположения арматурной стали и анкерных болтов.Вам также понадобится стальная арматура в части плиты перекрытия гаража, аналогичная описанной выше для фундамента гаража 1 типа.

Фундамент типа 3, показанный слева, может использоваться на участках с плохо дренированными почвами или сильно экспансивными почвами, где возникает проблема морозного пучения или обширного пучения грунта . Если вы планируете построить на этом типе фундамента более чем одноэтажный гараж, то определяющим фактором будет несущая способность грунтов.Этот фактор в основном применяется к категории плохо дренированных почв, так как обширные грунты обычно требуют сужения несущей площади основания, чтобы распределить нагрузку на наименьшую величину реакции расширяющихся грунтов (восходящее давление грунта).

Глубина стенки ствола определяется вашей местной юрисдикцией на основе среднегодовой глубины промерзания для вашего географического местоположения. Нижняя часть стенки ствола обычно находится на 8 дюймов ниже средней глубины промерзания, что дает вам небольшую дополнительную страховку от повреждений морозного пучения .

На крупномасштабном изображении ниже показано поперечное сечение периметра фундамента гаража типа 3 с указанием размеров и общего расположения арматурной стали и анкерных болтов. Вам также понадобится стальная арматура в части плиты перекрытия гаража, аналогичная описанной выше для фундамента гаража 1 типа.

Еще одним фактором, который следует учитывать для всех вышеописанных типов фундаментов, является наклон пола по направлению к подъёмной двери, так что пол гаража будет стекать в целях очистки.Это гораздо более важно для гаражного фундамента типа 1 и типа 3, поскольку пол является неотъемлемой частью периметрального фундамента, поэтому перед началом заливки бетона необходимо тщательно продумать и спланировать его.

Фундаменты Типа 1, Типа 2 и Типа 3, показанные на этой странице, подходят для строительства сборного гаража, деревянного гаража, стального гаража или гаража, построенного из палки. Нагрузки будут одинаковыми независимо от того, какую систему надстройки гаража вы используете.

При изучении того, как построить гараж, полезно иметь подробный набор планов для изучения образовательных целей , чтобы узнать, что участвует в общем процессе.GarageTips-101 предлагает по номинальной цене , набор планов гаража на одну машину (12 футов x 24 фута), состоящий из 6 листов с чертежами на листах размером 11 x 17 дюймов с деталями, которые показывают, как наклон пола в Фундамент гаража 1-го типа выполнен. Они доступны в формате PDF и могут быть использованы для собственного проекта строительства гаража.

Как заказать план гаража

Перейдите на нашу страницу «Свяжитесь с нами» и заполните форму, указав, что вы заинтересованы в планах гаража, и мы свяжемся с вами по электронной почте с информацией о способах доставки, способах оплаты и общей стоимости.После того, как вы решите, какой тип фундамента гаража будет подходить для вашего проекта, вы можете узнать о макете фундамента , посетив эту страницу и изучив два основных метода, используемых профессионалами для получения квадратного макета с использованием досок для теста и немного тригонометрия.

Возврат из Фундамент гаража в Строительство гаража

Вернуться в Сборный гараж

Возврат из Garage Foundation на GarageTips-101, Домашняя страница

У вас есть вопрос или комментарий


О фундаменте для гаража?

Если у вас есть вопрос — задайте его, и мы или один из наших читателей ответим вам.Если у вас есть комментарий или вы хотите поделиться своей историей об основании гаража — сделайте это. Нашим читателям это понравится!

Если у вас есть фотографии или рисунки, посвященные истории фундамента вашего гаража, пожалуйста, загрузите их.

Как залить фундамент и плиту для гаража | HowToSpecialist

Эта статья про как снести небольшое здание и выровнять землю . Эта статья представляет собой ЧАСТЬ 2 сборки мастерской, где я покажу вам, как установить и залить фундамент и бетонную плиту.В этом посте вы узнаете все, что вам нужно знать о том, как лучше всего вырыть фундамент и установить опалубку. Кроме того, я покажу вам, как я построил арматурные балки, которые сделают бетонный фундамент долговечным и выдержат вес конструкции.

К этой статье прилагается соответствующее видео, в котором подробно показано, как мы заливали фундамент, а также все другие подготовительные шаги. Построить фундамент для большого гаража / мастерской не так страшно, как может показаться, но и непросто.Надеюсь, эта статья поможет вам получить правильное представление о том, что значит сделать фундамент для небольшого здания. Кроме того, поделюсь несколькими советами по поводу электрического заземления и канализации.

Сделано из этого плана

Материалы

Инструменты

Время

Заливка фундамента гаража — Урок DIY

Как копать, устанавливать, заливать фундамент и плиту для гаража

Первый этап планировки фундамента под гараж.Прежде всего, вам нужно измерить диагонали и применить правило 3-4-5 к углам, чтобы убедиться, что они расположены под прямым углом. Используйте тестовые доски, чтобы легко корректировать линии. Мы использовали известковый порошок, чтобы разметить место для будущих траншей.

Фундамент под гараж роем вручную. Фундамент имеет ширину 1 фут и глубину 2 дюйма. Мы также использовали грузовик, чтобы быстро избавиться от почвы. Мы копали землю остроконечной лопатой, а затем плоской лопатой вынимали почву из траншей и засыпали самосвал.

Далее мы выкапываем другую сторону фундамента аналогично описанному выше. Мы проделали примерно по одному пробегу самосвалом на каждую сторону фундамента гаража. Копать все вручную — это отнимает много времени, но если это небольшой проект и в сельской местности, например, здесь, вы можете сэкономить несколько долларов. Кроме того, качество траншей намного превосходит те, что были сделаны с помощью экскаватора.

На рытье фундамента у нас ушло 2 дня, но это сделал всего один человек.Я не делал снимков процесса, но следует помнить, что уровень траншей нужно проверять с помощью уровня воды и линейки. Регулярно измеряйте глубину траншеи и убедитесь, что дно ровное.

Затем мы насыпали на дно траншей примерно 1-2 дюйма гравия. Вы также можете заливать бетон. Этот тонкий слой предназначен для защиты арматуры от прямого контакта с землей. Это заняло 2 дня, поэтому, как только траншеи были готовы, у нас были готовы все балки.

Изготовили стремена для балок фундамента.

Пока один рыл фундамент, другой монтировал арматуру. Мы использовали № 12 для арматуры и № 6 для хомутов (каждые 6 дюймов). Всего мы собрали 5 балок, по 2 по бокам, по 2 спереди и сзади и по одной посередине фундамента.

Но, сначала устанавливаем заземляющие стержни. Большой молоток делает свою работу. По указанию электрика мы использовали 2 стержня на расстоянии 12 футов друг от друга.

Здесь мы сваривали оцинкованный плоский стержень для системы электрического заземления.

Приварили штангу к 2 стержням. Обратите внимание на две вертикальные планки, приваренные к горизонтальной. Мы будем приваривать один к балкам арматуры и, таким образом, повысить способность заземления системы. Другой останется у фундамента и будет подключен к электросети.

Мы также прикрепили арматуру для колонн, так как это будет гараж / мастерская, построенная из блоков.

Далее замешали бетон миксером и залили траншеи до уровня земли. Если вы не знаете, как использовать бетономешалку , обязательно ознакомьтесь с моим руководством и узнайте о его преимуществах.

Дайте бетону высохнуть в течение одного дня.

На следующий день мы выровняли землю внутри фундамента гаража. Земля была довольно ровной, так что над этим аспектом особо работать не пришлось. Далее мы вырыли небольшую траншею для канализационной трубы (в гараже будет небольшая ванная с туалетом и раковиной).Устанавливаем трубы для канализации, а также водопровод.

Затем мы залили группу слоем гравия толщиной 2 дюйма. Гравий предназначен для остановки капиллярного эффекта.

Так как это будет отапливаемый гараж, мы установили листы экструдированного полистирола толщиной 2 дюйма под плитой пола. Эти изоляционные листы сохранят тепло внутри гаража. Между изоляционными листами не должно быть зазоров.

Обратите внимание, что мы также установили опорные планки вне фундамента.Убедитесь, что вы все правильно выровняли, и проверьте, прямые ли углы. Установите рейки с кольями через каждые 24 дюйма, потому что бетон будет иметь тенденцию выталкивать опалубку наружу.

Затем мы покрыли изоляционные листы полиэтиленовой пленкой, чтобы бетон не попадал между листами и, таким образом, снижал тепловую эффективность. Кроме того, мы устанавливаем арматурную сетку, чтобы бетонная плита была действительно жесткой и не провисала.

Последний шаг перед заливкой пола в гараже — проверить его ровность.Для достижения наилучших результатов используйте большой спиртовой уровень и линейку.

Для приготовления бетона мы использовали бетономешалку. Как вы можете видеть на изображении, миксер установлен вдоль одной стороны фундамента, поэтому мы можем заливать бетон прямо внутри опалубки.

Используйте бетоноукладчик, чтобы равномерно распределить бетон. Используйте ботинки, чтобы держать ноги в чистоте при наступлении на бетон. Используйте арматуру, чтобы проверить толщину бетонной плиты, и при необходимости добавьте больше.

Мы использовали тачку, чтобы залить бетон на другую сторону пола гаража.

Мы на самосвале привезли к гаражу еще гравия и песка.

Мы использовали терку своими руками, чтобы обработать бетон и сделать его как можно более плоским. Мы не уделяем много внимания этому этапу, потому что в конечном итоге мы будем стяжку пола, так что сейчас не нужно быть идеальным.

Пол в гараже готов, поэтому мы должны дать ему несколько дней, прежде чем продолжить проект с боковыми фасадами.

Затем установите доски для опалубки фасада. Используйте колья, чтобы установить доски на место. Кроме того, прикрепите внешние доски к внутренним доскам с помощью строительной проволоки. Используйте спиртовой уровень, чтобы убедиться, что доски расположены строго вертикально и между ними нет зазоров.

Вы должны заметить, что перед гаражом нет возвышения, где будут складывающаяся дверь и дверь для людей.

После того, как вы построили опалубку, вам нужно установить уровень внутри нее.С помощью уровня воды и мелом отметьте желаемый уровень возвышения.

Мы использовали бетономешалку, чтобы ускорить процесс. Залили бетон в тачку, а затем залили форму работы.

Залили бетон в тачку и заполнили форму работы. Ударьте по опалубке молотком с обеих сторон, чтобы бетон схватился должным образом и не было воздушных карманов внутри фасада.

Залейте остальную часть опалубки фасада бетоном и обработайте фундамент бетонным шпателем.

На следующий день мы сложили блоки на плите гаража. У нас были все блоки из другого проекта, поэтому мы использовали то, что получили. Пожалуйста, ознакомьтесь с остальной частью проекта, чтобы увидеть, как мы подготовили территорию под гараж и как мы построили остальную часть конструкции. Я уверен, что вы не будете разочарованы другими статьями и узнаете новые приемы и советы.

Спасибо, что прочитали нашу статью о , как выкопать, установить и залить фундамент гаража , и мы рекомендуем вам ознакомиться с остальными нашими проектами.Пожалуйста, поделитесь нашими статьями с друзьями с помощью виджетов социальных сетей.

Заливка фундамента гаража | DoItYourself.com

Надежный гараж нужно строить на прочном фундаменте. Подготовка и заливка фундамента гаража — это обычно работа, которую домовладельцы предпочли бы доверить профессионалам. Однако компетентный домашний мастер может построить прочный фундамент гаража, приложив много усилий, терпения и внимания к деталям.Сделайте это самостоятельно, следуя этим пошаговым инструкциям.

Подготовка площадки

Обратитесь в местные муниципальные службы и попросите их отметить любые газовые, электрические или телефонные линии, которые могут быть рядом с вашей строительной площадкой, чтобы вы знали, где можно безопасно копать. Используйте меловую линию, чтобы разметить периметр вашего гаража. Используйте веревку и деревянные колья, вбитые в землю по углам, чтобы отметить след.

Количество необходимых расходных материалов зависит от размера. Запишите размеры и проконсультируйтесь со специалистом в местном хозяйственном магазине.

Рытье траншей

Выкопайте траншеи для опор по периметру гаража. Местные строительные нормы и правила будут указывать минимальную глубину и ширину ваших траншей, но в целом траншеи должны быть минимум 12-18 дюймов в ширину и минимум 18 дюймов в глубину. (в областях, где земля замерзает, код может требовать, чтобы опоры были как минимум на 48 дюймов ниже уровня земли, чтобы опуститься ниже «линии промерзания» и предотвратить сдвиг бетона). При рытье фундаментов также удалите 3–4 дюйма земли с пола, чтобы разместить бетонную подушку.

Установка деревянных опалубочных плит

Установите деревянные опалубочные плиты в траншеи для фундамента, удерживая их на месте деревянными кольями. (Эти доски будут удалены после установки опор.)

Установите арматуру

Затем установите арматурный стержень 1/2 дюйма горизонтально на все опоры, используя арматурные стулья, чтобы удерживать арматурный стержень на расстоянии трех дюймов от дна и боковых сторон основания. траншея.

Заливка бетона

Залейте бетон для фундаментов и после того, как бетон будет залит, но до его схватывания, установите арматуру через каждые 12–16 дюймов, выступая вертикально на 8–10 дюймов над поверхностью.Это привяжет фундаментные стены к опорам.

Фундаментные стены здания

Обычно фундаментные стены имеют высоту от 8 до 10 дюймов и центрируются на опорах. Устанавливайте арматуру горизонтально в фундаментные стены перед заливкой бетона и после заливки бетона. Затем вставьте анкерные болты во влажный бетон, выступающие на два-три дюйма над поверхностью, чтобы удерживать подоконники деревянных стен гаража.

Бетонная подушка / пол

Насыпьте слой песка или мелкого гравия толщиной от двух до трех дюймов, затем утрамбуйте его.Затем установите пароизоляцию поверх слоя песка / гравия, чтобы не допустить попадания влаги в готовый гараж, и еще раз установите арматуру в виде сетки в 16 дюймов по центру над полом, чтобы обеспечить устойчивость вашей бетонной подушки.

После того, как бетон будет залит на пол, используйте длинный 2×4, чтобы выровнять поверхность и обеспечить слегка шероховатую поверхность, которая не будет слишком скользкой для ходьбы.

Выполнив эти семь простых шагов самостоятельно и не наняв подрядчика, вы значительно сэкономите! Вы будете гордиться тем, что каждый раз, когда припаркуете машину, залили фундамент для собственного гаража.

Мюррей Андерсон — ветеран-фрилансер, чьи работы публиковались в книгах, газетах и ​​информационных бюллетенях, а также на многочисленных веб-сайтах как в США, так и в Канаде. Он пишет на широкий круг тем, включая домашние, потребительские и личные темы, а также общие темы бизнеса и маркетинга.

Строительство бетонных гаражных плит Миннеаполис Сент-Пол Миннесота Города-близнецы

Новые гаражи чаще всего строятся на бетонных плавающих плитах.
Бетонные полы столбовых амбаров укладывают после его строительства.

Что такое плавающая плита?

Плавающая плита — это фундамент из бетонной плиты, на котором построена конструкция. Плавающая плита не имеет защищенной от замерзания опоры и предназначена для «плавания» по земле в зимние месяцы. Плавающие плиты чаще всего используются при строительстве отдельно стоящего гаража или сарая. Плавающую плиту нельзя использовать, если построенная на ней конструкция прикреплена к вашему дому.В этом случае вам потребуются морозостойкие опоры и блочный фундамент.

Почему я должен использовать плавающую плиту вместо защищенного от мороза фундамента?

Причина, по которой вы выбрали плавучую плиту вместо защищенного от мороза фундамента, заключается в том, что плавучие плиты дешевле в установке. Как правило, раскопок не требуется, а строительство плавучих плит занимает меньше времени.

Мне нужно разрешение?

Для всех плавающих плит требуется разрешение на строительство, полученное в городе, в котором вы живете.Городу требуется набор чертежей с подробным описанием места на вашем участке, где должна быть размещена бетонная плавающая плита, и структурного дизайна бетона. Компания Unlimited Concrete Concepts может разработать и представить эти чертежи для вас и получить разрешение. Мы также составим график всех необходимых проверок, которые потребуются для завершения конкретной части вашего проекта.

Какова конструктивная конструкция плавающей бетонной плиты?

Структурный дизайн меняется в зависимости от города.Некоторые типичные характеристики бетонных плавающих плит: утолщенные края с двумя арматурными стержнями № 4, непрерывно идущими по периметру, арматура арматуры по всей плите или волокнистой сетке и один ряд блоков с оцинкованными анкерными болтами, установленными примерно через каждые пять футов и в пределах одного фута. от каждого угла, к которому крепится подоконник.

Фундамент Гаража | Мир гаража Дэнли

Фундамент гаража — одна из самых важных частей при строительстве вашего гаража.Фактически, это база, на которой все построено. Для такого важного шага вам нужно обратиться в компанию, которой можно доверять.

Danley’s известен тем, что создает качественные гаражи, которые начинаются с нового фундамента. У нас есть проверенный процесс, который помог нам построить более 100 000 гаражей. Мы позаботимся о том, чтобы фундамент вашего гаража был идеальным и был готов к тому, чтобы мы начали строительство остальной части вашего гаража.

Что такое фундамент «Гараж»?

Фундамент вашего гаража — это бетонная плита, на которой все построено.Его необходимо залить, разгладить и правильно уложить, чтобы фундамент был прочным и отлично выглядел. Наши конкретные команды обладают опытом, чтобы гарантировать, что это не проблема, которая возникнет с нашими гаражами.

Как построить фундамент гаража

Перед заливкой бетона необходимо выполнить несколько действий. Предыдущий гараж должен быть снесен и вывезен (что предлагает Дэнли), чтобы у него была ровная площадка для работы. Затем мы определим, где должны быть ставки.Область между кольями — это место, где мы построим фундамент.

Мы также выкопаем опоры по периметру вашего гаража. Это необходимо для предотвращения оседания фундамента при заливке бетона. Мы следуем местным строительным нормам и правилам в отношении глубины, которая составляет 12-18 дюймов.

Фундамент начинается с гравийной засыпки и сетки для усиления бетона. Затем заливаем бетон между кольями.

Процесс сглаживания

После заливки бетона мы его разгладим и проследим за правильным уклоном.Важно, чтобы это было сделано правильно, потому что это может привести к ослаблению поверхности и чрезмерному или ненормальному растрескиванию, если не будет выполнено должным образом. К счастью, мы строим гаражи более 60 лет и перед тем, как двигаться дальше, позаботимся о том, чтобы фундамент вашего гаража был должным образом подготовлен и вылечен.

Фундамент высокого качества

Мы поставили перед собой цель создать высококачественный фундамент для гаражей, и нам это удалось. Получите бесплатное предложение прямо сейчас и присоединитесь к более чем 100 000 домовладельцев, которые доверили Danley’s построить свой гараж.

Ваш новый гараж на расстоянии одного клика

Трещины в бетонном полу гаража: когда они серьезные

Трещины в бетонном полу гаража могут указывать на проблемы с фундаментом или другие проблемы. Как покупатели или домовладельцы, мы хотим знать, как определить, серьезны ли эти трещины, или в основном о том, когда беспокоиться.

Хорошая новость заключается в том, что большинство трещин в полу гаража являются обычными и не являются признаком серьезных структурных проблем, однако есть несколько, которые указывают на необходимость технического обслуживания или на то, что это может быть структурная проблема.

Холодные швы выглядят как трещины, но в норме

Одна из самых распространенных ошибок, которые люди делают, глядя на пол в гараже, — это путать холодный шов с бетоном, который на самом деле потрескался.

Холодный шов намеренно помещен подрядчиком в бетон при заливке бетона. По сути, холодный шов — это место, где была залита часть бетона, а затем, после того, как она затвердела, заливают другую часть бетона рядом с ней. Некоторые люди могут спутать эти суставы с контрольными суставами.

Контрольные швы и трещины

Многие подрядчики по бетону говорят, что существует два типа бетона. «Бетон с трещинами и бетон, который может треснуть». В этом высказывании много правды .

Поскольку подрядчики и инженеры знают, что большая часть бетона может треснуть, им нравится контролировать, где он будет трескаться. Они достигают этого, размещая контрольные швы в бетонных плитах, часто на расстоянии от 10 до 20 футов и в обоих направлениях. Эти контрольные швы предназначены для ослабления бетона в определенных областях, так что бетон в этих местах будет растрескиваться по прямой линии.Их можно затереть в бетон, или в свежий бетон можно заделать тонкие пластиковые полоски, чтобы ослабить его. Хорошим примером является длинный тротуар, на котором через каждые 5-10 футов есть контрольные стыки. Подробнее о бетонных швах

В гаражных полах подрядчики используют в основном контрольные стыки и иногда холодные стыки. Ни то, ни другое не является плохим по своей сути и редко является проблемой.

New Homes ’- трещины, возникающие в первые несколько месяцев или лет

Усадочные трещины

При первой заливке пола в гараже бетон начинает затвердевать (подрядчики говорят, что он затвердевает), и когда этот процесс происходит, бетон немного сжимается; 20-футовый квадрат свежеслитого бетона даст усадку примерно на 1/8 дюйма в каждом направлении.При этом в бетоне появляются небольшие усадочные трещины. Это нормально и обычно не беспокоит. Подробнее об усадочных трещинах в бетоне

Трещины от заселения новостройки

В первые год или два нередко фундамент нового дома немного оседает. По мере того, как происходит это оседание, на плите часто появляются трещины из-за этого оседания, но в общей картине они также обычно не вызывают особого беспокойства.

Трещины при строительстве

Строители часто говорят, что «Время — деньги», и поэтому подталкивают подрядчиков и субподрядчиков выполнять свою работу раньше.

В такой спешке подрядчик по каркасу часто хочет начать каркас дома сразу после заливки фундамента и плиты. С технической точки зрения, бетон требует некоторого времени для отверждения, прежде чем на него можно будет положить что-нибудь тяжелое; бетон должен достичь определенной прочности, прежде чем тяжелые пиломатериалы и оборудование попадут на бетон.В зависимости от типа бетона обычно требуется от 5 до 10 дней и даже до 4 недель, прежде чем тяжелое оборудование и грузы смогут безопасно попасть на бетонную плиту; большая часть бетона достигает полной прочности примерно за 28 дней.

Если подрядчик по возведению каркаса ставит тяжелое оборудование, загруженное пиломатериалами, на бетонную плиту толщиной 4 дюйма, он может треснуть зеленый (не полностью затвердевший) бетон

Трещины с трещинами

Очень тонкие микротрещины в случайном или неправильном шестиугольном узоре, очень мелкие, обычно менее 1/8 дюйма в глубину, часто называют трещинами с образованием трещин.Они вызваны неправильной затиркой и укладкой бетона; тонкий верхний слой бетона высыхает быстрее, чем остальная часть бетона, поэтому эти микротрещины растрескиваются. Когда дело доходит до структурной целостности, они обычно не вызывают беспокойства. Вы более склонны видеть эти типы трещин на полу гаража с твердой гладкой затертой поверхностью, чем на полу с отделкой метлой.

Растрескивание из-за плохого уплотнения основания

Перед заливкой бетонной плиты важно подготовить то, что часто называют земляным полотном, что обычно включает уплотнение земляного полотна и основания (т.е. гравий и / или песок поверх земляного полотна). Если эти подслои плохо уплотнены, то при заливке бетона поверх них тяжелый вес бетона заставит эти участки немного опускаться, что может привести к растрескиванию.

Армирование плиты: арматурный стержень, тросы с опорой натяжения или проволочная сетка

Одним из наиболее важных аспектов бетонной плиты является стальная арматура в плите. Это уменьшает растрескивание и делает плиту намного прочнее.

Арматура

Арматура из стали, вероятно, является наиболее распространенной формой арматуры, используемой в бетонных плитах в течение последних 40-50 лет.Этот тип армирования обычно размещается на расстоянии 12, 16 или 24 дюймов по центру в каждом направлении гаражной плиты. Большинство этих плит имеют толщину около 4 дюймов, однако некоторые могут иметь толщину от 5 до 6 дюймов.

Если вы видите трещины или ржавчину на полу гаража, которые выглядят так, как будто трещины от 12 до 24 дюймов в одном или двух направлениях, это может быть признаком того, что арматурный стержень был размещен слишком высоко и не имеет достаточно бетона, чтобы должным образом покрыть арматуру.Обычно эти микротрещины идут параллельно друг другу. Прочтите о проблемах с арматурой и предупреждающих знаках о проблемах с арматурой в бетоне

Плитки после натяжения

Стальные натяжные плиты имеют стальные тросы, которые проходят через них, аналогично арматурным стержням, но расположены дальше друг от друга. Примерно через семь дней эти тросы плотно натягиваются с помощью гидравлических домкратов, которые подвергают плиту сжатию и помогают распределить вес (нагрузку дома) на более широкую площадь, чем только опоры.Этот вид армирования становится все более популярным и теперь все чаще применяется на участках с обширными почвами. Подробнее о плитах после натяжения и о том, почему не следует резать или сверлить одну из них

Если в гараже есть плита для опорного натяжения, на бетонном полу обычно имеется штамп, указывающий, что это плита для опорного натяжения, или пластиковый знак на стене гаража, указывающий, что это плита для опорного натяжения. Помните, что из соображений безопасности не следует резать плиту или делать в ней отверстия.

Проволочная сетка

Есть несколько этажей гаражей с арматурой из сварной проволочной сетки. Проволочная сетка обычно поставляется в рулонах или листах и ​​размещается в бетонной плите примерно в центре плиты; в плите толщиной 4 дюйма это будет примерно 2 дюйма от верха и 2 дюйма от низа или плиты. В некоторых случаях эта проволочная сетка не попадает в центральную область, а ложится на земляное полотно, на которое только что залили бетон, поэтому она не работает так хорошо, как задумано.

Бетонная плита без армирования будет давать трещины значительно больше, чем армированная плита, и она слабее.

Бетонная плита без армирования обычно имеет больше трещин, и они будут шире, чем трещины в армированной плите. Почти все новые дома будут иметь армированные плиты, однако старые дома, особенно построенные в начале шестидесятых годов или ранее, могут не иметь армирования или иметь очень мало армирования.

Фото слева — крайний пример бетонной плиты без стальной арматуры.Имейте в виду, что плита без стальной арматуры обычно выглядит не так плохо, как на фото, но более склонна к растрескиванию, чем плита без армирования.

Наконечник . Если в бетонной плите есть трещина, где одна сторона трещины на 1/8, 1/4 или 1/2 дюйма выше другой стороны, то есть довольно хороший шанс, что в ней нет арматуры или другой арматуры. плита; поскольку если бы было усиление, обе стороны были бы примерно ровными, а не смещенными.

Структурные проблемы

Когда пол гаража имеет значительное количество трещин или это широкие трещины, или когда трещина имеет одну сторону значительно выше, чем другую; Затем было бы целесообразно дополнительно изучить эти трещины и проверить дом на наличие других признаков возможного движения почвы и фундамента.

Смотрите не только на трещины

Чтобы проанализировать, вызывают ли трещины беспокойство, вы должны обратить внимание на другие факторы в доме. Если вы видите что-то из следующего, значит, трещины могут быть связаны с фундаментальными или другими проблемами.

  • Полы в доме наклонные? Неуровневые полы — признак подвижности конструкции.
  • Есть ли двери или окна, которые не работают или их трудно открыть или закрыть?
  • Фундамент потрескался, наклонился или прогнулся?
  • Крыша провисает?
  • Есть ли трещины в гипсокартоне или сайдинге?
  • Трещина в полу гаража продолжается вверх по стене гаража?

Когда возникают другие проблемы, подобные тем, которые описаны выше, с домом, трещины в полу гаража становятся более серьезной проблемой, поскольку в этом случае они являются частью общей картины дома и могут иметь отношение к проблемам с фундаментом.

Примечание. Если дом находится на склоне холма, а под бетонным полом гаража есть жилая зона или открытое пространство, то в целях безопасности следует оценить все трещины. Если трещины имеют пятна ржавчины, имеют большую длину, больше, чем микротрещины, или становятся еще хуже; было бы разумно проконсультироваться с инженером-строителем.

Заполнители трещин с самым высоким рейтингом

Посмотреть все наполнители для трещин>

Итог

В гаражных полах часто появляются трещины, некоторые из которых появляются сразу после заливки пола (т.е. усадочные трещины). Другие появляются в течение первого года после того, как дом немного оседает.

Старые дома и дома, построенные на обширных почвах, как правило, имеют больше трещин, но даже если они и есть, возникает вопрос, являются ли трещины значительными или просто нормальными для данного возраста и географического района.

Хотя существует множество причин растрескивания бетонных плит, большинство из них не приводит к серьезным проблемам с фундаментом или конструкцией; однако бывают случаи, когда трещины являются предупреждением об основных или других проблемах.В этих случаях владелец или покупатель должны проверить ряд других вещей в доме, чтобы определить серьезность.

После того, как вы устранили все трещины в бетоне, подумайте о нанесении эпоксидного покрытия на пол гаража.

Бетонная плита — Как установить плиту от начала до конца

Бетонная плита заливается прямо на землю. У него нет фундамент или любые бетонные стены под ним или вокруг него. В штате Мэн мы установить много монолитных плит для домов и гаражей.

Плитный фундамент обычно меньше дороже в установке, чем цельнобетонный стеновой фундамент с бетонным полом.

ЭТО США НАКАЧИВАЕТ БЕТОННУЮ ПЛИТУ В ХЭЛЛОУЕЛЛ, МЕНЯ.

ПОДГОТОВКА ПЛИТЫ

Я считаю, что самая важная часть строительства плиты — это субклассовая подготовка. Если вы не начнете с хорошей основы, бетон вероятно осядет и потрескается.

У нас много морозов в земля, где я живу.Это не редкость, когда грязь замерзает так далеко вниз как четыре фута. Когда меня спрашивают, как подготовить гравийную основу для их плиты я рекомендую:

1. Если у вас еще нет хорошего гравийное основание, выкопайте «плохую» грязь и замените хорошей измельченной гравий.

Я бы спустился до самой кромки мороза в вашем районе. Если вы этого не сделаете при любых циклах замораживания-оттаивания подойдет основание от 12 до 24 дюймов.

2. Уплотните или раскатайте гравий 12-дюймовыми подъемниками, чтобы предотвратить опускание плиты.

3. Используйте лазерный уровень, чтобы получить ровный слой грязи. Это делает для равномерное размещение плит и установка форм намного проще.

Большинство бетонных плит, которые мы заливаем, имеют толщину 6 дюймов. Если кто-то строит дом или коммерческий гараж утолщаем края до 12 дюймов.

Формовка края плиты очень важны. Мы используем 2×6 для большинства жилые приложения. Мы используем 2х12, чтобы сформировать края, когда они толще.

Если вы думаете об установке бетонной плиты для дома, гаража или сарая и хотите попробовать решить эту проблему самостоятельно, я научу вас, как это сделать.

Посмотрите мой КУРС по установке бетонной плиты, чтобы узнать все, что вам нужно знать!

Ознакомьтесь с моим руководством из 11 шагов по заливке бетонной плиты!


ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ ПОСТРОЕНИЯ БЕТОННОЙ ПЛИТЫ

Я составил список из 14 инструментов, которые вам понадобятся для строительства бетонной плиты.

Список включает инструменты, необходимые для формирования плиты, а также инструменты для заливки бетона.

ПРОВЕРИТЬ ЗДЕСЬ

КАК ФОРМОВАТЬ БЕТОННУЮ ПЛИТУ

1.Разложите все доски по периметру как можно ровнее

2. Прибейте их вместе, используя более короткие доски длиной примерно три фута. убедитесь, что они как минимум на 1 1/2 дюйма длиннее, чем размеры вашей плиты, чтобы вы можете пригвоздить их вместе.

3. Поставьте доски на край и измерьте каждую длину, отмечая размер плиты на каждой доске. Прибейте периметр вместе.

4. Когда ваша коробка прибита и примерно на месте, измерьте по диагонали от угла к углу, чтобы квадрат плиты.У вас должно быть ровно одинаковые размеры для каждого способа, чтобы плита получилась квадратной.

5. Затем закалываем углы металлическими или деревянными кольями, чтобы доски не выходили из квадрата.

6. Вставьте гвоздь в каждый угол и протяните веревку по всему внутреннему краю досок, чтобы выпрямить их.

7. Закончите закрепление досок, используя веревку в качестве направляющей. Мне нравится идеально ровная кромка, строители так делают.

8. Используйте лазерный уровень, чтобы установить доски в горизонтальное положение.Возможно, вам придется их поднять немного или копайте под ними, чтобы достичь нужной высоты. Прибить доски к кольям, когда оценка хорошая.

9. Засыпьте доски щебнем, чтобы они не двигались при заливке бетона.

10. Вот и все! Формовка завершена.

Чтобы просмотреть пошаговое руководство с изображениями, щелкните ФОРМИРОВАНИЕ ПЛИТЫ.


ФОРМЫ ПЛИТЫ ЯВЛЯЮТСЯ 2X12
ДОЛЖНЫ ЛИ ВЫ ИСПОЛЬЗОВАТЬ ПАРОВОЙ БАРЬЕР ПОД ПЛИТОЙ?

Думаю, стоит поставить пароизоляцию или пароизоляция под бетонную плиту.Чем меньше пропускание воды и подавление радона через бетон, тем лучше. Это должно быть должны быть установлены до того, как арматура войдет в плиту.


КАКОЙ ВИД УСИЛЕНИЯ РАБОТАЕТ ЛУЧШЕ?

Мне очень удалось использовать комбинацию арматуры, проволочная сетка и фибровая сетка. Щелкните по каждому из них, если вы с ними не знакомы.

При установке арматуры я всегда кладу двойной ряд арматуры. по краям. Если края 12 дюймов толщиной, я кладу двойной ряд рядом с сверху и двойной ряд снизу, устанавливая на несколько кирпичей.

Если это коммерческая плита, я привяжу к ней мат из арматуры от 12 до 16 дюймов по центру на всем этаже, используйте стулья или кирпичи, чтобы поддерживать его в бетоне.

Я использую фибровую сетку во всем, что мы заливаем. Проволока сетка работает хорошо, если вы оторвите ее от земли стульями или кирпичами. Иногда я использую оба вместе, если цена не является проблемой.

У вас есть только один шанс сделать это правильно, я считаю, что немного переборщить с ним — это нормально.

БЕТОННАЯ СМЕСЬ БЫСТРО УСТАНОВКИ ДЛЯ ЗАЛИВКИ ПЛИТ В ХОЛОДНУЮ ПОГОДУ

В штате Мэн мне приходится заливать в холодную погоду 4 месяца в году.Я использую специальный состав смеси, чтобы мой бетон схватывался быстрее.

Посмотрите, что я делаю, чтобы бетон быстрее схватывался.


Так я строю и заливаю бетонный пандус.

ЗАЛИВКА БЕТОННОЙ ПЛИТЫ — КАК МЫ ЭТО ДЕЛАЕМ.

Как я уже говорил, у вас есть только один шанс сделать это правильно. Заливка и отделка бетонных полов — профессия умелая. Это обычно лучше всего нанять качественного подрядчика по бетону, чтобы «начать с правильного пути». фут. »

Вы можете посмотреть мое видео, в котором показано, как мы заливаем бетонную плиту.

Если плита небольшая, вы можете сделать это самостоятельно. Нажмите «Как заливать бетон», если хотите попробовать самостоятельно.

Нажмите КАК СМЕШИВАТЬ БЕТОН, если вы хотите узнать, как использовать мешки с бетонной смесью для изготовления плиты.

Щелкните ПРАКТИЧНОСТЬ СМЕШИВАНИЯ БЕТОНА, чтобы узнать, каковы правильные пропорции цемента, песка, камня и воды для ручного замешивания собственного бетона.

Нажмите на КАЛЬКУЛЯТОР БЕТОННОЙ ПЛИТЫ, чтобы узнать, сколько бетона нужно заказать.

Щелкните ссылку CONCRETE SEALER, чтобы узнать, как правильно выдерживать бетонные плиты.

Укладка бетона на плиту собачьей будки? Вот как я это делаю.

Проверьте соотношение бетонной смеси для бетона 3000, 3500 и 4000 фунтов на квадратный дюйм.

Что нужно знать о заливке бетона в холодную погоду.

Также ознакомьтесь с 9 моими главными вещами, которые следует учитывать ПЕРЕД заливкой бетона при отрицательных температурах.


Перейти на главную страницу


Еще один способ поделиться всем-about-concrete.com

Вы бы предпочли поделиться этой страницей с другими, поставив на нее ссылку?

  1. Щелкните код ссылки HTML ниже.
  2. Скопируйте и вставьте его, добавив собственное примечание, в свой блог, веб-страницу, форумы, комментарий блога, ваша учетная запись Facebook или любое другое место, где кто-то сочтет эту страницу ценной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
