Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент – начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов. Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) – на подобной плите в основном строят дома в Швеции и Норвегии. В Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен “посвященным” под аббревиатурой УФФ – Утепленный Финский Фундамент. Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП – Утепленная Шведская Плита

Вначале немного хвастовства :). Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир “Таллин”. Но вот совсем не многие при этом знают, что само название “Утепленная Шведская Плита” придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом . Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии – Рашен Страшен Каркашен) – товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души – неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный – Владимир “Таллин”. В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции (Родина отечественной УШП – шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :). А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира “Таллина” в отдельную ветку и немного подумав, назвали ее “Утепленная Шведская Плита”. А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло, а Владимир стал “гуру”, к которому всем обращались за советом. Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать – в том, что УШП получило такое распространение, есть определенная моя личная заслуга. Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное “корыто” из пенопласта “фундаментных” марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается арматурный каркас и сетка, к которой, согласно планировке помещений, закрепляется труба для водяных теплых полов и раскидываются другие коммуникации – водоснабжение, канализация и иногда электрика. Затем все это заливается бетоном и по хорошему, затирается “вертолетами” для получения максимально готовой под финишную отделку поверхности плиты. Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами. То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП. Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell

Интерпретация от Knauf

Преимущества строительства УШП

Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
Интегрированные в плиту коммуникации – разводка водопровода, канализации, части электрики и т. п.
Система дренажа и водоотведения вокруг дома
Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами – к которой достаточно просто подключить котельное оборудование
Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.

Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов – позволяющий экономить на отоплении
УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов – низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение. Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью – у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть. Правда часть из них, относится и к другим плитным фундаментам.

УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться “в копеечку”
УШП подходит для многих типов грунтов, но не для всех. Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
Требовательность к квалификации исполнителей. Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все “строители с опытом” смогут взяться за такой фундамент и не накосячить

Низкий цоколь. Недостаток условный, но тем не менее, многих напрягает то, что уровень пола в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
Материалоемкость. Особенно это актуально сейчас (осень 2014) – когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие – каркасные и деревянные дома

Ощутимые разовые финансовые вливания на первоначальном этапе. Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни. Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос – сколько все это удовольствие стоит. В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2. В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени “раскрученности” и квалификации исполнителей. По другим регионам информации у меня нет. К сожалению, учитывая резкое падение курса рубля и большое количество “имортозависимых” материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику в 600-800тр, в зависимости от региона и аппетитов подрядчика. Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить – плита, утепление фундамента, стяжка с теплым полом, дренаж, коммуникации и т.п. Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке “профильных специалистов” может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого пола

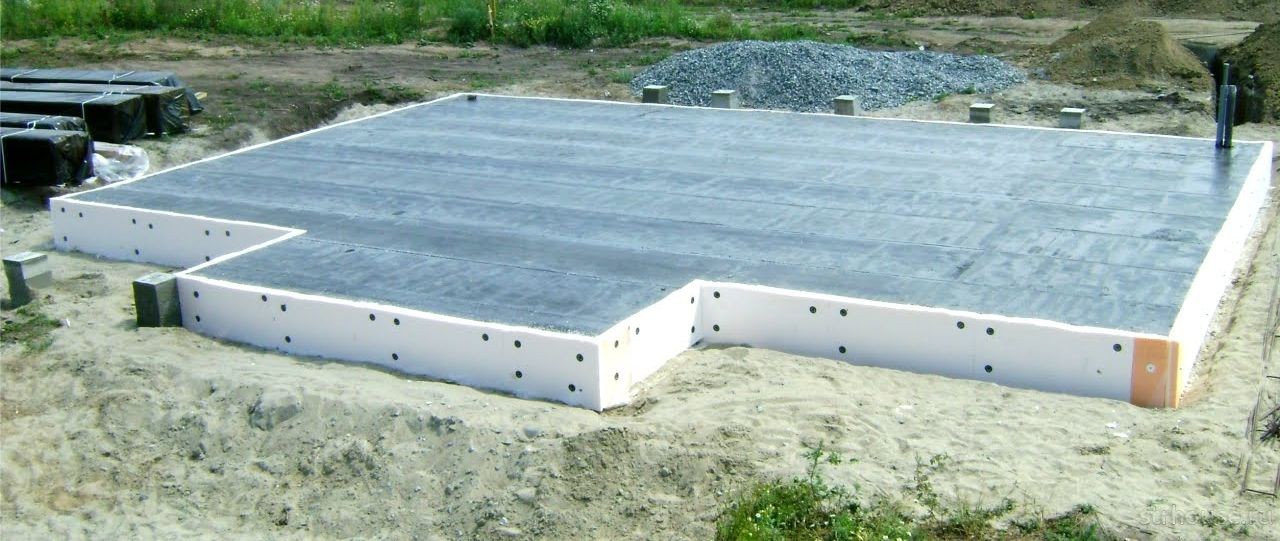

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ – Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.

Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”. Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много – в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

Может оказаться более выгодной и менее трудозатратой на участках с уклоном
Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 1 visits today)

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Строительство фундамента шведская плита

Для сложных геологических условий создана шведская плита с теплоизоляционным слоем подошвы, отмостки. Этот фундамент обладает интегрированным в верхнюю часть теплым полом, позволяет исключить промерзание пучинистых грунтов даже при высоком уровне УГВ.

Конструкция фундамента УШП

На глинистых грунтах фундамент испытывает серьезные нагрузки от вспучивания. Для ликвидации сил пучения применяется утепление почвы в периметре застройки. При высоком УГВ оптимальным вариантом является плавающая плита.

Для сокращения теплопотерь сквозь пол по грунту, расхода энергоносителя в котлах отопления часто используется теплый пол. Утепленная шведская плита удачно объединяет весь указанный функционал, поэтому используется 50% индивидуальных застройщиков. Конструкция фундамента имеет вид:

фундаментная подушка – плодородный слой заменяют щебнем либо песком, трамбуют виброплитой, в подстилающий слой интегрируются кольцевые или пристенные дрены канализации, отводящие грунтовые воды или верховодку, соответственно
утеплитель – нижний слой сплошной, верхний разряженный для изготовления ребер жесткости, позволяющих снизить толщину плиты в центральной части, теплоизоляция отмостки шириной 60 – 150 см
арматура – каркасы в ребрах жесткости + сетки между ними для восприятия растягивающих усилий
коммуникации – водопровод, канализация и контуры теплого пола
бетон – воспринимает сжимающие нагрузки от веса здания
гидроизоляция – рулонными или обмазочными материалами обрабатываются все доступные бетонные поверхности

При увеличении сметы строительства на 30 – 50% владелец получает максимально возможный эксплуатационный ресурс. Отсутствует аренда спецтехники, все операции можно выполнить самостоятельно.

Внимание: Недостатком утепленного шведского фундамента УШП является отсутствие цокольной части. Рекомендуется заливать плиту шире проектных размеров стен, обеспечивая минимум 30 см уступ по периметру.

Технология строительства

Шведская плита сооружается поэтапно, на каждой стадии строительства существуют нюансы. Несмотря на то, что фундамент заявлен создателями (шведская фирма Dorocell), как самый сложный, его можно изготовить своими силами.

Разметка

Шведская плита размечается шнурами по обноскам с учетом габаритов котлована, технологии строительства. Основными рекомендациями являются:

обноски должны отстоять от края котлована на 0,7 – 1 м, чтобы грунт под ними не осыпался
для каждой стены (наружные + несущие внутренние) монтируется две обноски, по которым натягивается один шнур (наружный край плиты)
габариты котлована складываются из размеров: фундамент + ширина отмостки (0,6 – 1,5 м) + траншея для кольцевых дренов (30 см)
для внутренних стен натягивается 2 шнура, так как под ними в обязательном порядке изготавливаются ребра жесткости

Внимание: Обноски нивелируются в единой горизонтальной плоскости на уровне проектной отметки плиты. По мере необходимости шнуры можно снимать, натягивать повторно без регулировки обносок.

Котлован

Шведская плита не заглубляется в грунт, однако бетонировать фундамент на пахотном слое (обычно чернозем) категорически запрещено нормативами СП. Чернозем богат органикой, после перегнивания которого неизбежна неравномерная осадка бетонных конструкций.

Поэтому плодородный грунт придется полностью снять в пятне застройки. Его можно рассыпать по участку или применить в элементах ландшафтного дизайна. При необходимости (высокий УГВ) из котлована откачивается грязевыми насосами вода, чтобы осуществить строительство.

Внимание: Запрещена эксплуатация плиты УШП на склонах с перепадом высот от 1 м без дополнительных мероприятий (террасирование шпунтами). В этом случае лучше выбрать свайный ростверк.

Подстилающий слой и дренаж

Чтобы защитить фундамент от сил пучения используется комплекс мероприятий, одним из которых является использование нерудного материала в подстилающем слое и обратной засыпке пазух котлована. В щебне, песке практически отсутствует глина, поэтому неравномерно вспучиваться эти слои не могут, даже при намокании. Технология фундаментной подушки состоит из операций:

засыпка и выравнивание 10 – 15 см слоя песка (УГВ ниже подошвы плиты минимум на 1 м) или щебня
уплотнение виброплитой до исчезновения следов при хождении по песку
повтор операций 3 – 6 раз для достижения общего слоя 40 – 60 см

Железобетонная шведская плита подвержена коррозии, трещинообразованию при намокании. Поэтому по периметру отмоски отрываются траншеи с самотечным уклоном 4 – 7 градусов, замкнутые в единый контур. На дно укладывается геотекстиль, засыпается 10 см слой щебня. После уплотнения виброплитой на нерудный материал по углам коттеджа монтируются смотровые колодцы, между ними укладываются дрены (перфорированная гофротруба).

После чего, дрены засыпаются щебнем, высота засыпки должна совпадать с подстилающим слоем. Дренажной канализацией отводится верховодка, неизбежно накапливающаяся в щебенчатом слое, грунтовые воды при их высоком расположении.

Внимание: Запрещено располагать дрены под утеплителем отмостки, поскольку снижается эффективность системы.

Опалубка и коммуникации

Ввиду того, что плитный фундамент обладает нулевой ремонтопригодностью узлов ввода коммуникаций, водопровод, заземляющую шину, канализацию необходимо запустить внутрь коттеджа перед заливкой бетона. Точное позиционирование стояков затрудняется без выставленной опалубки – труба может оказаться внутри стены/перегородки или слишком далеко от нее. Поэтому используется технология:

по периметру монтируется съемная щитовая/фанерная опалубка или L-образные полистирольные блоки несъемной опалубки, необходимые для утепления боковых граней плиты
выставляются дополнительные обноски по внутренним поверхностям несущих стен с учетом толщины облицовки
откапываются траншеи для инженерных систем, укладываются на щебенку гильзы большего диаметра (например, 11 см труба для водопровода 25 мм, 15 см труба для 11 см канализации), что позволяет заменить трубопроводы в любой момент эксплуатации)

Внимание: Плита УШП исключает промерзание грунта под ней, поэтому трубы заглубляются снаружи на 1,5 – 2 м, подходят к зданию, изгибаются под большим радиусом, вводятся в дом без дополнительных фитингов.

Укладка теплоизоляционного материала

Перед созданием теплоизоляционных слоев под подошвой фундамент гидроизолируется по всему периметру полиэтиленовыми пленками (минимум 0,15 мм толщины) или мембранами. Если в подстилающем слое использован щебень, его поверхность выравнивается песком, чтобы камешки не порвали пленку/мембрану. Утепляется плита послойно:

нижний ряд – листы экструдированного пенополистирола (ЭППС или XPS) высокой плотности, уложенные вплотную друг к другу, толщина слоя 10 см

верхний ряд – материал укладывают, отступив от опалубки 40 см, с учетом схемы расположения ребер жесткости (под внутренними несущими стенами + через каждые 3 м вдоль коротких фасадов + по периметру под наружными стенами)

Внимание: Щели запениваются, утеплитель укладывается под отмостку на ширину 60 – 150 см. Это позволяет исключить промерзание почвы под зданием, сохранив геотермальное тепло недр.

Армирование, теплый пол

Ребристый (решетчатый) плитный фундамент армируется каркасами в ребрах жесткости, сетками в центральной части. В обоих случаях используется арматура периодического сечения (А400) диаметром 10 – 16 мм, хомуты, столики изготавливаются из гладких прутков (А240) толщиной 6 – 8 мм. Плита армируется/анкеруется в следующем порядке:

вязка каркасов – продольные стержни, соединенные проволочными скрутками с горизонтальными, вертикальными перемычками или прямоугольными хомутами
монтаж каркасов – укладываются в ребра жесткости по аналогии с ленточным фундаментом
анкеровка сопряжений – в углах, примыканиях внутренних стен каркасы связываются П-образными или Г-образными анкерами
нижняя сетка – прутки укладываются с ячейкой 20 – 30 см на полимерные или бетонные прокладки, соединяются проволочными скрутками между собой + с каркасами
верхняя сетка – укладывается на столики или «пауки» из гладкой арматуры с обеспечением верхнего защитного слоя бетона (должны быть утоплены в смесь при заливке на 5 см)

Внимание: Запрещено подкладывать под нижний пояс на утеплитель щебень, обрезки арматуры. При необходимости к верхнему поясу привязываются вертикальные прутки 40 см длины для армирования монолитного ж/б цоколя.

На этом же этапе поверх арматурной сетки или прямо под ней укладываются полимерные трубы для контуров теплого пола. Концы выводятся в коллекторы, размещаемые на стойках возле стен.

Бетонирование

Смесь укладывается внутрь опалубки через шланг бетононасоса, из лотка миксера или барабана передвижной бетономешалки. Для хождения внутри фундамента поверх сеток укладываются доски, передвигаемые по мере заполнения внутреннего пространства. Несколько рабочих распределяют, выравнивают бетон, следом за ними передвигается мастер с глубинным вибратором.

В отличие от обычных плавающих плит, поверхность УШП шлифуется при наборе прочности бетоном 50%. Для этого применяются шлифмашинки с алмазной или победитовой оснасткой. Это позволяет обойтись без выравнивающей стяжки на этапе отделки.

Гидроизоляция

Чтобы защитить цоколь, стены, опирающиеся на плиту, все доступные бетонные поверхности обрабатываются гидроизоляционными материалами по технологиям:

обмазка – полимерные, битумные мастики в два слоя
оклеивание – гидростеклоизол, Технониколь в 2 слоя
объемная изоляция – пропитка бетона пенетрирующими составами, которые позволяют сделать плиту водонепроницаемой

Первые две технологии дешевле, однако имеют ограниченный ресурс. После пропитки Пенетроном фундамент не нуждается в ремонте, упрочняется по мере эксплуатации. Перед оклеиванием, обмазкой поверхности предварительно грунтуют праймером.

Внимание: Обработка производится сразу после шлифовки, фундаменты, покрытые гидробарьером, могут зимовать без дополнительной консервации.

Таким образом, фундамент УШП является утепленным аналогом плавающей плиты с ребрами жесткости. По умолчанию в бетон закладываются контуры теплого пола, позволяя снизить бюджет отделки и эксплуатации. Все операции строительства доступны индивидуальному застройщику с учетом приведенных рекомендаций.

Устройство фундамента по технологии Утепленная шведская плита (УШП): Минск, Гомель, Гродно, Витебск, Брест, Могилев

Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

В каких случаях рекомендуется использовать фундамент шведская плита:

При проведении строительных работ на почве с большим уровнем влажности;
Для строительства на слабом грунте;
Подходит для земельных участков, где уровень залегания грунтовых вод расположен слишком высоко;
Идеален для работ на неровных территориях с частыми перепадами высоты.

Основные преимущества утеплённой шведской плиты:

Возможность использования основания в качестве напольного покрытия для первого этажа здания.
Теплый пол фундамента.
Ровная поверхность. Нет необходимости дополнительного выравнивания для установки и монтажа линолеума или ламината. Идеальная поверхность фундамента
Высокая теплопроводность. Основание обеспечивает хорошую передачу тепла в здание, что значительно сокращает расходы на отопление.
Фундамент защищает здание от передвижения и изменения состояния почвы.
Возможность проведения самостоятельных строительных работ без воздействия специализированной техники.

Конечно, как и любая конструкция, данный тип основания имеет и свои недостатки:

Все коммуникации (провода, линии передач и т.п.) монтируются непосредственно в бетонную плиту. Поэтому дальнейший их ремонт или изменение невозможны.
На территории стран СНГ данный вид основания используется относительно недавно. Поэтому нет точных прогнозов качества материалов после их использования в течение последующих 10-15 лет.
Монтаж должны проводить специалисты, имеющие квалификацию по данным видам работ.
Процесс установки цоколя имеет достаточно высокую стоимость.

в чем отличие, плюсы и минусы, монтаж своими руками

Фундаментная плита Европейского образца – это новшество в строительных технологических решениях в России. То, что мы пробуем и соображаем по несколько лет, зарубежные коммерческие компании тестируют, улучшают и, в итоге, продают по всему миру. Подобное относится даже к фундаментным плитам, чьи минусы и плюсы, способы монтировки рассмотрим очень внимательно.

В чем разница

Фундаментная шведская или финская плита – это заграничные технологии, разработанные для местных почв или климатических зон. У нас есть «Русский» плитный фундамент, конструкционная особенность которого – это толстая плита и массивные ребра. Важнейшее в любом типе основы – это прочность и долговечность, поэтому предназначение именно «Русского» фундамента в большом прочностном запасе.

Финская плита (плитный фундамент) — это разработка финских инженеров. А многое из этой Европейской страны принято считать эффективным и продуманным. В сравнении с «Русской», финская плита чуть тоньше, но с замечательным утеплением. Этот тип плитного фундамента заранее просчитан не просто под тяжелый климат, а под систему теплого пола. Такая «модернизированная технология» — норма для стран Прибалтики. Финскую плиту еще называют холодным контуром.

К сведению! На такие плиты укладывают толстый слой утеплителя, от 15 см и более.

Вот для чего это придумано: толстый слой срезает перепад холода между плитой на грунте и теплым полом. Еще есть армированная стяжка, в которой и делают систему теплого пола. Что интересно, финская плита должна быть залита за один раз. Так процесс строительства идет гораздо быстрее.

Важно знать! Именно финский тип плит – это самый дорогой фундамент из представленных, поскольку без армированной стяжки теряет смысл.

Шведский тип фундамента или плиты пришел, естественно из одноименной страны. На деле это та же финская технология, но с несколькими отличиями. В шведских плитах не принято делать стяжку, и система теплого пола (ее трубы) располагаются прямо в плите. Такой подход делает плиты тоньше и дешевле. Но по энергосбережению такая система фундамент уступает финской технологии. Заливают шведские плиты так же, как и финские в один заход. Что гораздо экономнее в плане постройки, но не выгодно по утеплению, точнее расходу тепла в будущем.

Где принято применять

Шведскую и финскую технологию практикуют чаще с таких случаях:

При работе на почвах с повышенным уровнем влажности.
Под частные дома на слабых грунтах.
Если земля имеет высокие грунтовые воды.
Проблемные участки, где много перепадов высоты.

Что рекомендуют специалисты

До снятия грунта и начала разметки как для финского, так и для шведского фундамента желательно позаботиться о таких моментах:

Обязательно понадобится дренажная система. Без нее не будет отвода воды от постройки.
Песок и щебень лучше выдержать в равно пропорции и утрамбовываться очень тщательно.
Можно использовать геотекстиль. Его монтируют на грунт или между слоями.
Лучше продумать в теории подводку и проводку электричества. Также нужно рассчитывать отопление и канализационную систему.
Для финской плиты важен утеплитель, точнее его качество. На горизонтальный слой будут впоследствии естественные нагрузки, поэтому сэкономить не получится.
Для долговечности внутренней составляющей принято использовать в работе материалы из: полибутана, полиэтилена, меди и пластика.

Как монтировать

Начнем описание со шведских плит. Работу (подготовку) делают по такой последовательности:

Бережно снимают почву (ее верхний слой). Рассчитывают по площади фундамента, но правильнее, когда снято земли с запасом в метр или полтора.
Насыпают амортизацию в качестве песка. Достаточно слоя в 15-20 сантиметров. Сухой песок нужно обязательно увлажнить и уже потом утрамбовать.
Делают дренаж и необходимые для жизни коммуникации.
Засыпают гравий. Желательно выдержать ту же пропорцию, что и с песком.
Укладывают пенополистерол. В этом же цикле нужно позаботиться и об опалубке. Она образует бока будущей постройки.
Проверяют горизонт получившегося основания.
После проверки нужно устанавливать временные подставки. На них потом ставят армирующую основу для плит.
В этот же «слой» нужно поставить трубы для теплого пола, которые обязательно прокачиваются теплым воздухом.
Поверх всего заливается небольшой слой (до 10 см) бетона.

Несложная и относительно дешевая технология фундамента «шведская плита» — это непроверенная временем система. Нет конкретики в том, как будет себя «чувствовать» залитый пенополистерол через 30-40 лет. Да и не на каждом грунте можно без опасений выполнять такой вид фундамента.

Технологические этапы по «финской плите»:

Подготовительная работа.
Устройство подушки из песка.
Монтаж слоя гидроизоляции.
Монтаж закладных труб и инженерных коммуникаций.
Бетонирование самой плиты.
Монтаж толстого слоя утеплителя (от 15 см и более).
Установка плит с теплыми полами и дополнительными коммуникациями.

И это в поверхностном перечислении. Как видим, работа в сравнении со «Швецией» разница только в утеплителе и теплых полах. Но для общего понимания лучше добавить несколько слов о рабочем процессе.

Начинают работу с расчетов. Необходимо выяснить «нулевой» угол и разности высот по площади. Чаще всего берут нивелир. С помощью современного устройства легко рассчитать нужные работы по выравниванию, что положительно скажется на общей конструкции. И только после этого приступают к разметке.

Важно! Именно для «финской плиты» готовят неглубокий котлован. Не обязательно брать в расчет уровень грунтовых вод или глубину промерзания. Но даже скромный по глубине котлован необходим.

Итак, разница в монтаже такая:

И финский, и шведский утепляется обязательно. Но если второй защищают от потери тепла по бокам (грунтовая часть), то финский имеет внушительной слой утеплителя между стяжкой и бетоном. Получается, что именно финская технология дает высокий, теплый и современный тип фундамента. Интересно, что после высыхания стяжки можно сразу приступать к финишной облицовке.

Некоторые этап работ:

Укладка дренажных труб

Укладка геотекстиля

Арматура.

Окончательная заливка бетоном после укладки теплого пола.

Про плюсы и минусы

Начнем с финского, ведь любая, даже модернизированная система строительства должна иметь как плюсы, так и минусы. Из положительного:

Высокий цоколь. «Поднять» фундамент придется достаточно высоко от земли, что, конечно, только на руку для строительства дома.
Лучшая энергоэффективность. Полы уже защищены от мороза и оборудованы теплым полом по технологии.
Не нужно черновых полов.
Очень просто в процессе строительства сделать систему теплого пола на весь срок службы здания.
Не трудно поставить на любых рельефах.
Разрешается заливать и монтировать так, где высокие грунтовые воды или проблемная почва.
Чистовую отделку можно выполнить как только подсохнет стяжка.

Минусы:

Серьезные земляные работы. Нужен обычный по размерам котлован, а его создание стоит денег или трудозатрат рабочих.
Естественно, дорогая работа. Конструкция обойдется на 30-40% дороже в сравнении с классической «русской плитой».
Сам процесс монтажа занимает не одну неделю. Выполнить все циклы за несколько дней просто невозможно.

Для шведской плиты также есть вердикты. Из плюсов следующее:

Для создания сгодится любая твердая почва.
Теплый пол и коммуникации находятся в самой плите.
Верхний слой фундамента – это уже готовый пол, который не нуждается доработке или дополнительной отделке.
Монтаж не более 14 дней.
На плите разрешается планировать тяжелые конструкции по типу любых печей или каминов.

А минусы такие:

Пусть общая стоимость из всех плитных конструкций фундаментов не самая высокая, все равно это дорогой вид работ. Без квалифицированных бригад не обойтись, да и материалы потребуются самые качественные.
Требует инженерного проекта, потому что ошибки «на глаз» не допустимы.
Встроенные коммуникации обязательно просчитываются и утверждаются заранее, потому что потом ничего изменить или добавить нельзя.
Все, что внутри бетонной плиты ремонту или реставрации не подлежит.
Нет уверенности в пригодности технологии для Российского климата.

Итоги

Конечно, в Европейских странах по данным технологиям выполнено очень много жилых построек разного формата, но как «встанет» плитная импортная конструкция в холодных регионах Сибири или Урала не известно.

Обзор на видео

Видеоблог «Строительство дома. Просто о сложном» предлагает доходчивый и обстоятельный обзор УШП, с упором на характеристику его недостатков. Особый интерес представляют комментарии к видео- отписавшиеся со знанием дела комментируют подачу диктора.

устройство теплого фундамента и технология УШП, подготовка к строительству и отзывы, советы

Перед тем как начинать строительство дома, надо выбрать хороший фундамент. В последнее время специалисты в качестве теплого основания предлагают шведскую плиту, которая представляет собой монолитную конструкцию со встроенными в нее системами отопления, водопровода и канализации.

Монтировать шведскую плиту можно на любых типах грунта, в любых климатических условиях

Историческая справка

Если заглянуть в глубину истории, то фундаменты из плит возводили еще до образования государства Швеции. Это были площадки над уровнем грунта, которые уплотнялись глиной или камнем. Позднее площадки укреплялись цементом и армировались. Непосредственно к распространению шведской технологии имеют отношение и американцы.

Согласно историческим фактам, технологии шведских фундаментальных плит применялись уже очень давно

В годы Великой Депрессии в Чикаго был изобретен фундамент «FROST-PROTECTED SHALLOW FOUNDATION» (FPSF). Позднее им заинтересовались скандинавские страны. Технология была доработана и стала самой популярной в Швеции и Финляндии.

В начале XXI века количество домов, построенных на основе утепленной плиты в странах Скандинавии, составляло более миллиона.

Истории теплого фундамента для дома по шведской технологии, с которой познакомил россиян в 2008 году житель Эстонии на одном из форумов, в нашей стране чуть больше 10 лет. С этого времени споры о ее положительных и отрицательных сторонах не прекращаются, однако на этом фундаменте построены уже несколько десятков тысяч домов.

Понять, что такое шведская плита и как она устроена, вам поможет следующее видео:

Устройство шведской плиты

Шведская плита (УШП) представляет собой монолитный фундамент из плит небольшого углубления. Отличие данной технологии от традиционных состоит в том, что основание построенного дома лежит на утеплителе, вмонтированном в плиту. Тепло пола не дает промерзать земле, и стены дома сохраняют свой первоначальный вид. Технологическая конструкция позволяет объединить в себе устройство шведской фундаментной плиты с подогревом и прокладкой коммуникаций.

Плита в виде монолита в последнее время используется при строительстве коттеджей. Ее конструкция имеет такой вид:

Схема расположения слоев в фундаментном монолите

УШП состоит из нескольких основных элементов:

Подушка из щебня или гравия, выполняющая функцию дренажа, при малейших изменениях почвы является сдерживающим фактором.
Текстильное полотно, заменяющее фильтр.
Гидроизоляция, которая защищает конструкцию от влаги.
Теплоизоляция, слой которой находится под плитой и по бокам всего фундамента, не дает уходить теплу в землю.
Дренаж и водоотведение, благодаря которым сооружение не будет зависеть от воздействия снега и дождя, а также от подземных и талых вод.
Придать прочность фундаменту помогает пояс из армирующих пластин.
Все коммуникации: водопровод, канализация, электропроводка и каналы для линий связи.
Обогрев пола. Рекомендуется устанавливать данную систему на начальном этапе, чтобы сделать строительство более дешевым.
Несущая ребристая плита толщиной от 10 см. Размещаемые под внешними стенами ребра жесткости значительно повышают прочность железобетонной конструкции.

Известно, что бетонное сооружение очень хорошо сдерживает различные сжимающие воздействия, но не может сопротивляться сгибающим и растягивающим нагрузкам. С этими недостатками отлично справляется армирующий пояс.

Подготовка к строительству

Использовать для фундамента дома УШП допускается на любом грунте, кроме илистого, торфяного и почвенно-растительного. Если нет возможности сменить место предполагаемой стройки (земля уже куплена и зарегистрирована), тогда придется понести дополнительные расходы: убрать верхний слой почвы и засыпать туда песок. Можно проектировать дом высотой до трех этажей из кирпича, бруса, панелей и т.д.

Подобрав и расчистив место под монтаж плиты, необходимо определить толщину будущего фундамента

Важным этапом в начале проекта является определение толщины несущей плиты. Здесь нельзя все пускать на самотек, так как неправильный расчет может привести к неприятным последствиям: фундамент может треснуть при первых же морозах или будет выглядеть слишком громоздким.

Однако в российских документах по конструированию домов нет определенных норм на шведский фундамент, а в существующих ныне СНиПах нет такого материала как УШП.

Это не говорит о том, что в нашей стране данные сооружения делаются без расчетов. Методика есть, хотя и в усеченном виде. Руководствуется она документацией одной из шведских фирм «Dorocell». Может быть, данный подход к проектированию слишком упрощен, но для частного строительства наши ведущие инженеры его рекомендуют.

Толщину плиты вычисляют по следующему алгоритму:

По таблице удельной массы определяется вес будущего дома без учета фундамента.
Рассчитывается площадь фундаментной плиты.
Если разделить массу дома на площадь плиты, получится число удельной нагрузки на почву. Число в ответе сравнивается по таблице с величиной нагрузки, определяется отклонение от оптимальной величины. Разница между ними умножается на площадь плиты и получается ее масса.
Объем основания вычисляется делением веса монолитной конструкции на плотность железобетона, затем делится объем на площадь плиты, и получается ее толщина.
Важно произвести точный расчет размеров фундамента, во избежание трещин и усадок

При толщине плиты более 35 см от укладки такого фундамента лучше отказаться, а сделать ленточный или на опорных столбах. Риск есть и в том случае, если толщина будет менее 15 см. Это значит, что для данной почвы масса дома будет велика, потребуются дополнительные исследования.

Возведение фундамента

Перед возведением фундамента своими руками надо подготовить инструменты и материалы. Понадобится пенополистирол не менее 0,3 кубометра на 1 метр площади плиты, вязальная проволока, стальная арматура сечением в 10 мм с расходом до 15 погонных метров на 1 метр площади плиты, пленка полиэтиленовая до 1,2 кв/м на каждый кв/м фундамента. Для возведения опалубки следует приобрести примерно 1,5 кубометра обрезной доски, а также все для монтажа коммуникаций.

После тщательных подсчетов, следует заняться подготовкой материалов и возведением фундамента

Пошаговая инструкция:

Освободить площадку, подготовленную для работы, от сорняков и мусора.
Сделать разметку фундамента с помощью уровня и зафиксировать шнуром на колышках.
Снять верхний слой грунта глубиной до 40 см вручную или с помощью бульдозера.
Дно образовавшегося котлована засыпать песком толщиной в 15 см, пролить водой и утрамбовать. Для этого лучше всего использовать виброплиту.
Поверх песка уложить полотно геотекстиля так, чтобы края его заходили за границы плиты на 20-30 см.
Сделать дренаж: разбросать щебень по фильтрующему материалу слоем 10-15 см, на боковые стороны накинуть края полотна.
В выложенном слое щебня проложить коммуникации (канализационные и водопроводные трубы, кабели), временно закрепив их вертикально при помощи обрезков арматуры и хомутов из пластика.
По сторонам фундамента установить опалубки из утеплителя толщиной 5-10 см. В качестве утеплителя можно использовать пенополистирол, который применяется специально для утепления бетона. Для ограждения с внешней стороны используются доски, которые закрепляют упорами из бруса.

Далее, надо произвести укладку листов гидроизоляции под плиту на дно котлована. Можно использовать современный материал или рубероид. Должна быть герметичность, чтобы не проходила влага. Для этого листы укладывают внахлест, стыки между ними прожигают бензиновой горелкой. Края листов должны выступать за периметр не менее 30 см, чтобы впоследствии с их помощью выполнить торцовую изоляцию.

В качестве слоя утеплителя под теплый пол, как нельзя лучше подойдут листы пеноплекса или похожего материала

Теперь следует уложить первый слой теплоизоляции. Рынок для этой цели предлагает три материала: пенопласт, минеральную вату и пенополистирол (пеноплекс). Специалисты рекомендуют последний. Другие два не подходят, так как пенопласт очень ломкий и не выдерживает большой нагрузки, а минеральная вата не переносит влагу и при намокании перестает выполнять свои функции.

Для второго слоя используются также пенополистирольные плиты, но стелят их по проекту. В месте, где будет чистовой пол, толщина изоляции должна быть 200 мм. Второй слой укладывается на стыки первого, чтобы не образовывались отверстия, куда зимой может проникать холод. Не заполняются до конца основания стен и колонн, оставляемые для армирования и заливки ростверков.

Для армирования ростверков надо изготовить каркасы из металла сечением 12 мм, ориентированные в продольном направлении, основную арматуру зафиксировать с помощью прута сечением 10 мм и через каждые 30 см скрепить проволокой. Готовые каркасы укладываются в форму и соединяются между собой. Затем производится армирование зон будущей нагрузки. Для этого нужна арматура с сечением 10 мм, которая связывается в сетку с квадратными ячейками.

К арматуре следует прикрепить трубы для теплого пола

К армирующей сетке крепятся пластиковые трубы для обогрева пола, которые в местах подъема защищаются гофрированными трубами, а их распределительные провода прикрепляются к металлическим стержням, которые забиты в грунт. После проведения испытания обогревательной системы можно заняться бетонированием. Убрав мусор и защитив выводы труб, в форму нужно залить бетон и распределить его по поверхности. Делать это можно как вручную, так и механическим способом.

Прочным он будет при правильном обеспечении температурного режима. В жаркое время нужно поливать водой через 2-3 часа после заливки, в более прохладные дни — через 10-12 часов. Через три дня опалубку фундамента можно убрать. После 28 дней, когда бетон наберет достаточную прочность, можно провести алмазную шлифовку его поверхности.

Отзывы покупателей

Когда я решил строить дачу, я обратиться к соседу, который работает на стройке более 15 лет. Он посоветовал использовать фундамент УШП (утепленную шведскую плиту) и согласился мне помочь. Дом уже готов, я всем доволен. Больше всего понравился теплый пол. Если хотите сделать что-то прочное и теплое, советую шведский фундамент. Не пожалеете!

Кирилл, Самара.

Работаю на стройке по заказам, но шведскую плиту на фундамент как-то не осмеливался никому предложить. Эта технология в России не очень испытана, отзывы разные, некоторые заставляют задуматься и вызывают сомнения. Со многими положительными сторонами как строитель я согласен, но нет доказательных расчетов на длительное время эксплуатации.

Что касается моего отношения к этому вопросу, то у меня вызывают недоверие размеры. Мы, русские, привыкли к надежности, мощности. Но я могу порекомендовать технологию шведской плиты в тех случаях, когда грунтовые воды находятся вблизи поверхности. Фундамент не будет оседать и давать трещины в стенах. Дом никогда не покосится.

Павел, Пермь.

Когда строишь надолго и для своей семьи, не стоит экономить. Мы с женой в этом убедились. Решив сделать теплую плиту фундамента, обратились в компанию «Baubild». Думаю, что не прогадали. Работы были выполнены по графику, денег лишних не взяли, все точно по смете. На улице рядом с нами соседям делали УШП узбеки.

Во-первых, финансов они потратили не меньше, чем мы. Во-вторых, профессионалы сделали все быстро, а те постоянно бегали к нам и просили совета. Уверен, что и с качеством соседям не особенно повезло. Хочу сказать следующее: если уж испытывать новые технологии, то надо в этом хорошо разбираться. Фундамент шведской плиты – технология новая для нас, поэтому должны работать настоящие мастера своего дела.

Дмитрий, Московская область.

Фундамент «Шведская плита»: в чем его преимущество?

Со временем традиционные типы фундаментов испытывают все большее давление со стороны новых перспективных технологий строительства. Прекрасный пример — фундамент «Шведская тарелка».

Основной принцип

Технология его укладки интересна тем, что сочетает в себе монолитную бетонную плиту, систему теплого пола и инженерные коммуникации, также проложенные в самой глубине подвала.Благодаря такому подходу можно в кратчайшие сроки получить не только теплый, но идеально ровный пол, практически готовый к укладке любого напольного покрытия. Именно поэтому фундамент «Шведская тарелка», цена на который относительно невысокая, становится все более популярным в нашей консервативной стране.

Как проходит процесс укладки

Тщательно удалили верхний слой почвы, при этом площадь обнаженного участка должна быть немного больше размеров будущего строения.
Насыпается слой песка толщиной около 15 см, после чего его смачивают и тщательно утрамбовывают.
Система предварительного водоотвода и все необходимые инженерные коммуникации.
Затем уложите слой щебня, толщина которого также должна быть не менее 15 см.
Изготавливаем штабель из пенополистирола и опалубку, которые образуют боковое основание дома.
После этого укладывается 0,2 м экструдированного пенополистирола.
Убедившись в ровности основания, устанавливают специальные опоры, на которые укладывается арматурный фундамент будущего фундамента.
Туда же прокладывают трубы теплого пола, после чего прокачивают воздухом.
Залили бетон, толщина которого должна быть около 0,1 м.

Без исключения фундамент «Шведская плита» вызывает массу сомнений и вопросов у специалистов, привыкших работать только с проверенными технологиями. Например, очень много вопросов вызывает именно толщина бетона всего 10 см, тогда как в классическом варианте этот показатель равен 0.Минимум 3 м. В какой-то мере эти опасения оправданы, так как перед возведением конструкции обязательно необходимо проверить характеристики почвы на том участке, где вы планируете возводить свой дом. В целом фундамент «Шведская плита», технология изготовления которого описана выше, отлично подходит для большинства панельных домов и построек из бруса.

Кроме того, самые большие сомнения у наших строителей вызывает тот самый пенополистирол, который уместится в основе всей конструкции.Наши специалисты не понимают, как устоит фундамент «Шведская плита» в наших погодных условиях. Не будем вас обманывать: на данный момент просто нет многолетней статистики, как такие дома будут вести себя через 50 лет в нашем климате. Но финский климат во многом похож на наш, а здания переживают шестое десятилетие.

Кроме того, фундамент «Шведская тарелка» предполагает определенные нюансы, которые вы должны решить для себя заранее. Итак, насколько комфортно полное бетонирование канализации и водопровода с точки зрения их ремонтопригодности? Насколько комфортно вы будете жить, видя сугробы прямо над окном? Ведь у нас базы нет, а дом намного ниже земли.Кроме того, вопрос с такой постройкой вызывает споры из-за отсутствия газификации участка: в будущем необходимо будет решить проблему с проникновением отверстий под трубы.

Шведская плита — прогрессивное решение для устройства фундамента

«Шведская утепленная плита» — это разновидность фундамента мелкого заложения. «Шведская плита» сочетает в себе утепленный монолитный плиточный фундамент, поверхность, готовую под укладку чистового пола, и систему теплого пола (водяного, парового, электрического).

Устройство фундаментов по технологии СШП рекомендуется применять при строительстве индивидуального жилья без устройства подвала. Фундамент по технологии «Шведская плита» используется для строительства участков с любым типом грунта: водонасыщенными и легкосодержащими грунтами, суглинками, глинами, песками, супесями.

Достоинства шведской тарелки:

Экономия на обогреве — экструдированный пенополистирол со встроенной системой обогрева защищает от тепловых потерь;
Сокращение сроков строительства — канализационные трубы и водопровод уже проложены в фундаментной плите, нет необходимости устанавливать радиаторы;
Строительство каменного, каркасного или бревенчатого дома высотой до 2.5 этажей можно сделать на любом типе грунта — грунт под твердой шведской плитой не промерзает, проблемы на рваных грунтах исключены;
При закладке фундамента образуется основание для укладки пола;

Компания ТехноНИКОЛЬ рекомендует использовать экструдированный пенополистирол специально разработанного CARBON ESO SP (шведская плита, шведская плита) при устройстве фундаментов мелкого заложения по технологии UWB.

Основные свойства CARBON ECO SP:

Высокая прочность на сжатие — при 2% деформации 200 кПа
Минимальное водопоглощение — до 0,2%;
Теплопроводность в эксплуатации — 0,034
Модуль упругости -17 МПа
Биостабильность;
Прочность в грунтах не менее 40 лет;
Геометрические размеры: 2380х580х100 мм.

Экструзионный пенополистирол CARBON ECO SP не впитывает влагу, не набухает и не сжимается, химически стабилен и не гниет.

Этапы устройства неглубокого фундамента по технологии СШП:

Разработка котлована, укладка выравнивающего слоя песка (около 15 см), укладка геотекстильного полотна.
Устройство дренажа с засыпкой из щебня и песка.
Укладка боковых элементов из экструдированного пенополистирола
Укладка первого и второго слоев утеплителя.
Укладка арматурного каркаса
Монтаж труб теплого пола и коммуникаций
Заливка бетоном с помощью бетононасоса.

Рассмотрим подробнее этап монтажа теплоизоляционного слоя.

Корпорация Технониколь для «Шведской плиты» производит специальные Г-образные блоки из экструдированного пенополистирола CARBON ESO SP, причем существует два способа организации изоляционного слоя:

1 — с помощью L-образных блоков;

2 — с использованием стандартных теплоизоляционных плит.

Первый вариант сборки теплоизоляционного слоя значительно ускоряет процесс сборки СШП. В этом случае нет необходимости клеить блоки на участке, от чего может пострадать качество сборки таких блоков, и нет необходимости возводить дополнительные армирующие бортовые элементы с использованием деревянной опалубки.

Второй вариант требует больше времени. По периметру плиты устанавливаются боковые части из экструдированного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP, толщиной 100 мм, для последующего бетонирования установленные боковые элементы укрепляются по периметру обрезной доской и упорами из доски.

Далее устанавливается основной слой утеплителя. Плиты из экструдированного пенополистирола укладываются «бесконтрольно», со смещением стыков. Торцевые стыки с вертикальными пластинами теплоизоляции крепятся пластиковыми дюбелями.

В получившейся коробке из экструдированного пенополистирола сделать разметку ребер жесткости и уложить один-два дополнительных слоя теплоизоляции.

При устройстве фундамента неглубокого заложения по технологии «Шведская утепленная плита» используются следующие материалы:

Экструдированный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP для создания основного и дополнительного слоя теплоизоляции, создания опалубки и отмостки
L-блоки из экструдированного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO SP
Полиэтиленовая пленка 150-200 мкм для изоляции фундамент из потока цементного молока
Доска обрезная для устройства опалубки 40 (50) х100

Тарельчатый винтовой полимерный дюбель для крепления слоев экструдированного пенополистирола между собой.
Шиповая плита ГП для приклеивания плит из экструдированного пенополистирола
Фиксатор ФС-30 (40) для укладки арматурного каркаса
Двусторонний скотч для приклеивания полиэтиленовой пленки

«Шведская плита» используется для монтажа 80 % частных домов в Северной Европе и все чаще используется в России. При всех преимуществах этой технологии также возможно снижение затрат на 30% по сравнению с традиционными ленточными фундаментами и сокращение сроков строительства.

В данной статье собраны только основные правила устройства неглубокого фундамента по технологии «Шведская утепленная плита». При проведении работ необходимо руководствоваться подробной проектной документацией и официальными нормативными публикациями.

«Технология фундамента, страховка …» Илья Энгер-Цизиков

Страна автора

AllAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench ГвианаФранцузская ПолинезияФранцузские Южные и Антарктические землиГабонГамбия, ГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиХерд-Айленд a й McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаS omaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Технология изоляции плитных фундаментов.Теплоизоляция фундаментной плиты

Утеплитель — важная часть любого строительства. Все внешние части здания должны быть изолированы от теплопотерь: стены, крыша, подвал и фундамент. Утепление цоколя здания не только ограничивает теплопотери, но и предотвращает морозное пучение почвы. Как выполняется утепление монолитного фундамента? А какие особенности установки утеплителя на стену и пол из фундаментной плиты?

Утепление фундамента

Утепление фундамента необходимо в тех частях, которые находятся в зоне промерзания грунта.Основание и верх фундаментной стены покрывают утеплителем. Кроме того, плиты теплоизоляции кладут под наружную отмостку вокруг зданий. Эти меры помогают защитить почву и стены от промерзания, а значит, избежать морозного пучения земли вокруг дома.

Фундаменты различной конструкции имеют разные способы утепления. Глубокая лента — утепляются только вертикальные стены у поверхности земли, неглубокая лента — стены и подошва. Свайный фундамент опирается на незамерзающий грунт, поэтому утепляются только боковые поверхности свай.

Утепление монолитной плиты фундамента выполняется с боков и снизу. Это необходимо из-за расположения плиты в зоне промерзания грунта. Монолитный плиточный фундамент — это конструкция неглубокого заложения. Его глубина редко превышает 50 см. Поэтому вся плита находится в зоне промерзания грунта и требует качественного утепления. Какие материалы используются для утепления фундаментной плиты?

Изоляционный материал фундамента: Пеноплекс

К изоляции фундамента предъявляются повышенные требования по влаго- и водостойкости.Он соприкасается с влажной почвой, поэтому помимо утеплителя должен препятствовать проникновению влаги в стены дома. Кроме того, изоляция фундамента должна выдерживать сжимающие нагрузки.

Идеальный материал для утепления фундамента — пенополистирол экструдированный. Торговое наименование материала — пеноплекс. Он имеет замкнутую ячеистую структуру, благодаря чему вода и влага не проникают в материал и не образуют его разрушения. Колебания температуры около нуля создают чередующееся состояние жидкого льда.При впитывании влаги происходит растрескивание утеплителя (в результате замерзания и расширения воды в порах материала). Поэтому обычный пенополистирол (пенополистирол) в утеплении фундамента не используется. Можно использовать только влагостойкие виды утеплителя: пенополиуретан или пеноплекс.

Характеристики водопоглощения

Помимо устойчивости к влаге и проникновению пара, изоляция Penopex может выдерживать значительные сжимающие нагрузки. Цена его выше, чем у обычного пенополистирола.Но это окупается долговечностью.

Как утеплить: внутри или снаружи?

Как правильно утеплить фундамент пеноплексом — снаружи или изнутри? Теоретические расчеты показывают, что расположение утеплителя снаружи защищает стену и плиту от промерзания. Расположение утеплителя внутри стены не защищает стену и плиту, но дает возможность улучшить микроклимат в помещении. А это значит, что утепление любых строительных поверхностей — лучший способ утепления.

Однако провести утепление снаружи не всегда возможно. Так что для фундамента внешнее утепление возможно только на этапе строительства. После этого утеплить цоколь от теплопотерь можно только изнутри.

Утепление фундаментной плиты изнутри дает заметный положительный результат: в доме становится теплее и суше. При этом сама плита продолжает промерзать в зимнее время года, поэтому прочность ее остается небольшой.

Если плита была утеплена при строительстве, то фундамент не промерзает и долго несет нагрузку построенного дома. Как утеплить плитный фундамент снаружи?

Изоляция пеноплекс на этапе строительства

Изоляция на этапе строительства включает укладку изоляции на землю перед заливкой бетона. Перечислим последовательность действий по утеплению при строительстве:

Для устранения неравномерного давления фундамента на землю убирается часть грунта и производится гравий, а затем производится засыпка песком.Слой песка проливается водой и тщательно утрамбовывается.
После этого укладывается слой гидроизоляционных и утеплительных плит.
На изоляционный материал кладут стержни арматуры и заливают бетон. В этом случае стержни арматуры размещаются в два ряда, нижний ряд опирается на пластиковые маячки (так, чтобы после заливки арматура находилась внутри бетона).

Таким образом получается легкий, прочный и теплый фундамент, на котором стены здания можно возвести за месяц.

Шведский фундамент

Фундамент, утепленный снизу пенополистирольными плитами и оборудованный теплыми трубами, называется шведским. Сокращенное обозначение фундамента звучит как «USHP» или «Шведская изоляционная плита».

Толщина опорной плиты может варьироваться от 10 до 30 см (в зависимости от типа грунта и степени тяжести конструкции). Глубина такого фундамента больше линии промерзания грунта. При этом морозное пучение берется под контроль и компенсируется внешней изоляцией плиты.

Дополнительное устройство отопления позволяет получить фундамент и теплый пол возле дома одновременно. Такая конструкция экономит не только вес, но и деньги. Количество бетона для заливки основания сокращается на треть. Снижение затрат на строительство.

Преимущества утепленного фундамента

Перечислим преимущества, которые делают изоляцию фундаментной плиты необходимым элементом строительства:

Экономия бетона, снижение затрат на строительство.
Ускорение строительства жилого дома.
Снижение тепловых потерь и уменьшение коммунальных платежей.
Улучшение микроклимата помещений.
Повышение прочности фундаментной плиты и всей конструкции.

Столь высокие достоинства говорят о том, что утепленный плитный фундамент является одним из лучших конструкций фундамента дома.

rfund.ru

Теплоизоляция фундаментной плиты: порядок работ

Основание плиты выдерживает значительные внешние воздействия и подходит для строительства на участках со сложными неустойчивыми грунтами, склонными к морозному пучению, с высоким уровнем грунтовых вод. .Утепление фундаментной плиты поможет значительно снизить теплопотери через основание и снизить эффект морозного пучения почвы. Конструкция при движении грунта поднимается и опускается вместе с фундаментом, что предохраняет конструкцию дома от образования трещин.

общая информация

Конструкция основания плиты состоит из слоев:

геотекстиль покрывается полосами внахлест на песчаном слое, стыки проклеиваются скотчем;
щебень насыпают слоем 15-20 см;
Залить выравнивающий слой цементным раствором толщиной 5-10 см;
обязательно изолировать конструкцию от влаги с помощью рулонных или лакокрасочных материалов;
устроить теплосберегающий слой;
закрыть полиэтиленовую пленку полосами внахлест шириной 20 см;
уложить армирующую сетку;
залит бетоном.

Установка и утепление плитного монолитного фундамента обходится дорого из-за большого расхода стройматериалов … Когда грунт промерзает на большую глубину и требуется значительное заглубление ленточного фундамента, устройство плиты будет дешевле, меньше земли работа будет обязательна.

Преимущества плиточного фундамента

Плиточное основание имеет следующие преимущества:

бетонная плита служит перекрытием первого этажа, что дополнительно снижает затраты на ее установку;
— отличный вариант фундамента дома, строительство которого ведется на плавающих грунтах, плита и весь дом вместе с ней перемещаются одновременно с грунтом;
плиту можно монтировать на любом типе грунта, даже на торфяниках и болотах;
плита возводится выше уровня промерзания грунта, благодаря песчаной подушке морозное пучение практически не влияет на конструкцию;
плита железобетонная не подвергается усадке;
подходит для строительства зданий до 3-х этажей.

Утеплитель фундаментной плиты надежно защищает ее от деформации при сезонном пучении грунта и продлевает срок эксплуатации конструкции.

Преимущества теплоизоляции плит

В качестве теплоизоляционного материала используются пенополистирол, пенополистирол, пенополиуретан. Минеральная вата не подходит из-за ее низкой прочности и высокого влагопоглощения.

Есть технология крепления шведской пластины. Основное отличие состоит в том, что бетонная конструкция возводится на слое теплосберегающего материала, благодаря чему грунт под домом не промерзает и не вздымается.

Основными преимуществами шведской плиты являются:

строительство фундамента и прокладка коммуникаций выполняются в одном технологическом цикле;
теплосберегающий слой позволяет повысить эффективность теплого пола;
Монтаж фундамента осуществляется без привлечения большого количества строительной техники.

Вокруг построек предусмотрена дренажная система, состоящая из труб для отвода дождевой и талой воды.

Конструкция плиты способствует передаче всех нагрузок от здания на слой теплосберегающего материала, поэтому к применяемым материалам предъявляются повышенные требования.

Недостатки плитного фундамента

Плиточный фундамент — не всегда лучший вариант … Всегда нужно заранее провести все необходимые расчеты и выбрать наиболее подходящий тип основания для дома.

Недостатки печи:

не подходит для строительства на участках с уклоном;
для постройки дома с подвалом на плите нужно углубить на большую глубину, это будет очень дорого;
Ремонт коммуникаций под фундаментной плитой затруднен;
Во время строительства зимой потребуются дополнительные затраты на нагрев бетона и поддержание нужной температуры на участке.

Плитный фундамент возводят только при невозможности устройства ленточного основания.

Изоляционные материалы

В таблице приведены материалы, использованные для изоляции фундаментной плиты, и их характеристики:

№ Теплоизоляционный материал Характеристики

1	Пенополистирол	Состоит из ячеек, заполненных воздухом. Выпускается в виде листов, имеет недостаточную плотность, поэтому его поверхность требует дополнительной защиты.
2	Экструдированный пенополистирол	Способен выдерживать значительные сжимающие нагрузки без изменения своих размеров и структуры. Он выпускается в виде прямоугольных листов с небольшими ячейками, заполненными воздухом. Уложите листы в 1 или 2 слоя. Второй слой нужно разложить так, чтобы швы листов первого и второго рядов не пересекались. При установке предусмотрите наличие отверстий для отвода влаги.
3	Пенополиуретан	Это пенопласт с множеством пор, заполненных пузырьками воздуха.Состав готовится прямо на строительной площадке. Два компонента смешиваются, в результате получается плотная твердая пена, которая наносится на поверхность. Плита утепленная пенополиуретаном обладает высокими тепло- и звукоизоляционными характеристиками, выдерживает воздействие влаги. Относится к легковоспламеняющимся материалам, а некоторые марки — к трудновоспламеняющимся.

Чаще всего в качестве утеплителя под фундаментную плиту используют экструдированный пенополистирол.

Монтаж плит утеплителя

Возведение монолитно-плитного фундамента требует проведения всех расчетов с учетом геолого-климатических условий и массы домостроения.

Утепление плитного фундамента позволяет существенно сэкономить на обогреве помещения при эксплуатации.

Подготовка площадки

На этапе создания проекта необходимо учитывать, что площадка под фундаментную плиту должна быть шире дома не менее чем на 1 м с каждой стороны.

Инструкция по выполнению подготовительных работ:

Очищают строительную площадку от мусора, корневой системы деревьев и кустарников.
Отметить положение плиты согласно проекту.
Очищают и удаляют плодородный слой почвы. Глубина плиты зависит от геолого-климатических условий. Чаще всего толщина плиты варьируется от 20 до 30 см, реже основание углубляют на 50 см.
Выкапывают яму, вручную выравнивают ее дно и боковые стенки.
По периметру установлены трубы для отвода дождевой и талой воды.
Разложите геотекстиль полосами внахлест. Материал должен покрывать дно и доходить до стен по всей высоте.
Вбиваются деревянные колья или металлические прутья. Тяните шнур строго горизонтально. Он послужит ориентиром для равномерного засыпания песка и гравия.
Насыпается песок толщиной 20-30 см. Песок равномерно распределяется по всей площади, смачивается водой и хорошо уплотняется.
Разложенный геотекстиль.
Щебень насыпают, равномерно распределяют по периметру, тщательно утрамбовывают.
Проведены все необходимые коммуникации. Для них роют траншеи в завалах немного шире сечения труб.Прокладывается трубопровод, сверху насыпается слой песка.
Песчаная поверхность выровнена.

При прокладке трубопровода до стадии уплотнения щебня трубы могут треснуть.

Утеплитель плиты

Пошаговая инструкция по утеплению плиты монолитного фундамента:

Смонтировать из досок съемную опалубку, стойки устанавливаются так, чтобы конструкция не развалилась под весом бетона .
Залить слой бетона толщиной 50 мм.
После полного застывания цементного раствора на него встыкают встык и приклеивают листы пенопласта. Клеевой состав наносится точками по периметру листа и по центру. Достаточно слоя толщиной 10-20 см. Стыки ряда размещаем в шахматном порядке со смещением 1/3. При укладке в два ряда стыки не должны перекрываться.
Разложите плотный полиэтилен полосами внахлест. Стыки заклеиваем скотчем.
Уложен арматурный каркас, опалубка залита бетоном.

После высыхания плиты опалубка разбирается, боковые стены утепляются тем же материалом, который использовался при кладке под плиту.

Утепленный плинтус способствует увеличению экономии тепла внутри помещения.

При установке утеплителя на битумный утеплитель нужно дождаться полного высыхания. При укладке по мокрому слою материалы могут быть повреждены, и эффект теплоизоляции и гидроизоляции снизится.

Правила монтажа труб отопления

Трубы отопления используются при установке СШП.Существуют такие правила их прокладки:

Более плотная прокладка труб позволяет использовать более высокие температуры отопления помещения.
Расстояние между внешними стенами и трубами не должно превышать 150 мм. Ближе к центру шаг укладки можно увеличить до 250 мм.
Для минимизации гидравлических потерь длина одной петли не должна превышать 100 м.
Не прокладывайте трубы ближе, чем на 100 мм друг от друга.

Трубы отопления нельзя устанавливать на стыках монолитных плит.В этом случае лучше нарисовать два контура. Трубопровод, пересекающий стык, изолирован стальными рукавами длиной 30 см.

Как сделать утепленную шведскую печь своими руками, вы можете посмотреть видео: Утепленная плита основания позволяет снизить затраты на отопление при эксплуатации и способствует снижению уровня морозного пучения почвы. Благодаря этому продлевается срок эксплуатации фундамента, а проживание в доме становится более комфортным.

Статьи по теме:

какфундамент.ru

Утеплитель под фундаментную плиту: пошаговая инструкция

Монолитное плиточное основание фундамента отлично зарекомендовало себя на слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному подъему и оседанию основания плиты, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.

Слой горизонтального утеплителя способен надежно изолировать фундаментную плиту от зоны морозного пучения, контакта с почвенной влагой и предотвращения промерзания.

Преимущества утепления плитного основания

Горизонтальная изоляция плиты перекрытия

Качественная изоляция фундаментной монолитной плиты гарантирует долговечность здания и длительную эксплуатацию без необходимости внепланового ремонта. Особенно важно утеплить фундаментную плиту под жилыми домами, когда можно избежать значительных потерь тепла на первых этажах дома.

Утепление фундаментной плиты необходимо производить по следующим причинам:

Обеспечение повышенной гидроизоляции фундамента.
Значительное снижение потерь тепла.
Экономия средств на отопление жилого дома, режим реального теплосбережения.
Предотвращение образования конденсата, который может разрушить строительную конструкцию здания.
Повышение комфорта проживания.
Стабилизация температуры во внутренних помещениях эксплуатируемого жилого дома.

Материалы для утепления монолитно-плитного фундамента

Fundmentaya.ru

Утепление монолитной фундаментной плиты изнутри

Утепление плиты любого фундамента — одно из важнейших дел при строительстве дома.Лучше всего это делать в теплое время года, а в дождливую — нельзя. Утепление монолитной фундаментной плиты особенно актуально для холодных регионов, где грунт промерзает на большой глубине. При промерзании пучинистые грунты могут увеличиваться в объеме, что приводит к деформации всего здания. Поэтому так важно позаботиться о внешнем утеплении фундамента. Это поможет снизить теплопотери всей будущей постройки и сохранить ее долговечность.

Что дает изоляция фундамента?

Чем лучше будут выполнены все работы, тем дольше и надежнее будет стоять здание.А главное, в доме будет тепло даже в сильные морозы. Не забывайте, что большая часть холода проникает в дом через фундамент. А если в здании есть подвал (бильярдная, спортзал), то следует позаботиться о внутренней изоляции. Это особенно важно, если подвал не отапливается. Но самое главное — это внешнее утепление любого жилого дома.

Основные причины, по которым необходима изоляция:

Улучшение гидроизоляционных свойств.
Пониженные тепловые потери.
Снижение затрат на отопление дома.
Предотвращение образования конденсата на стенах.
Стабилизация внутренней температуры здания.

Все это поможет не только всегда чувствовать себя комфортно в вашем доме, но и продлит срок его эксплуатации.

Какую изоляцию использовать для фундамента?

Самой важной частью работ, когда требуется утеплить плиту свежего фундамента, является выбор подходящего материала… Он не должен деформироваться под давлением почвы и впитывать влагу. Это важнейшие параметры любой теплоизоляции. Мягкие материалы, такие как минеральная вата, не подойдут. Лучшие варианты — пенополиуретан и экструдированный пенополистирол. Оба они обладают прекрасными теплоизоляционными характеристиками и довольно невысокой стоимостью, что также немаловажно при строительстве.

Пенополиуретан

Этот материал универсален, поскольку сочетает в себе не только теплоизоляционные, но и звуко- и гидроизоляционные свойства.Чтобы использовать этот вид утеплителя, вам понадобится специальное оборудование, так как его необходимо опрыскивать. Для полноценного утепления достаточно 50 мм утеплителя, уложенного в несколько слоев. Все стыки после утепления необходимо заделать.

Этот материал обладает целым рядом положительных свойств:

низкая теплопроводность;
хорошие адгезионные свойства;
надежность;
Прочность.

И что самое главное, при использовании пенополиуретана нет необходимости использовать дополнительные средства для пара, воды и гидроизоляции.Недостаток у него только один — необходимость использования специального оборудования. Поэтому такой способ утепления потребует либо значительных вложений, либо помощи опытных специалистов с соответствующим оборудованием.

Экструдированный пенополистирол

Этот вид теплоизоляции намного ниже, чем пенополиуретан, его проще монтировать. Такой материал состоит из пластин, не пропускающих и не впитывающих влагу. Он долго сохраняет свои теплоизоляционные свойства даже в холодных регионах.Преимущества экструдированного пенополистирола:

высокая прочность;
длительный срок службы;
Надежные теплоизоляционные свойства.

Чаще всего применяется при необходимости утепления фундамента, так как его можно смонтировать самостоятельно, без использования дополнительного оборудования.

Пенополистирол экструдированный с бороздками

Это утеплитель нового типа. Фрезерование бороздок на поверхности плит пенополистирола отлично подходит для утепления фундамента.Применяется в сочетании с геотекстильным полотном, как приставной дренаж. Его основные свойства:

хорошая теплоизоляция;
защитный слой гидроизоляции;
водонепроницаемость.

Утепление фундамента пенополистиролом

Для утепления монолитной плиты можно использовать как пенополистирол, так и пенополиуретан. Но предпочтительнее первый вариант. Пенополистирол наиболее эффективен и дешевле, а главное прост в установке.Перед тем, как приступить к его установке, рекомендуется уложить гидроизоляцию, после чего можно приступать к монтажу плит из экструдированного пенополистирола.

Самый эффективный метод утепления фундамента этим материалом — использование его в местах промерзания грунта. Утеплитель монтируется на глубину промерзания. Этого вполне достаточно. При утеплении особое внимание следует уделить углам: в таких местах используемый пенополистирол должен быть толще, чем на других участках.Обязательно утеплить грунт по периметру постройки. Для этого необходимо разместить под конструкцию отмостки утеплитель.

Все ряды плит из экструдированного пенополистирола должны укладываться встык, снизу вверх. Крупные стыки заполняются пенополиуретаном. Это обеспечит высокую герметичность, теплоизоляционные и гидроизоляционные свойства. Плиты высаживают на полимерный клей или мастику, а затем прижимают слоем грунта. При утеплении важно учитывать, что все плиты одинаковой ширины, нельзя использовать уже использованный материал, это может нарушить герметичность.Этот способ подходит для всех типов фундаментов, в том числе монолитных.

Изоляция фундамента пенополиуретаном

При утеплении монолитного фундамента пенополиуританом важно, чтобы не было щелей и щелей. Утеплитель должен образовывать полностью замкнутый контур. Это позволит добиться максимальных теплоизоляционных свойств. Наносится на фундамент с помощью специального оборудования. Затем материал затвердевает в течение 20 секунд.В целом весь процесс установки утеплителя довольно простой и быстрый. Нанесение пенополиуретана производится в несколько слоев, после высыхания каждого из них. Один слой должен быть толщиной около 15 мм.

По окончании всех работ делается гидроизоляция и засыпается фундамент. Оборудование для установки такого утеплителя можно приобрести в специализированных магазинах или взять в аренду. Но проще и быстрее воспользоваться услугами профессионалов.

рф.ru

В последнее время разработаны эффективные строительные технологии. Это связано с появлением на рынке новых материалов с лучшими или уникальными характеристиками. Некоторые из этих приемов могут быть воспроизведены обычным человеком после относительно небольшого изучения соответствующих материалов. В этой статье мы рассмотрим процесс утепления своими руками фундамента частного жилого дома, другого, сравнительно небольшого строения.

Почему вам может понадобиться утеплить фундаментную плиту

Улучшение изоляционных параметров здания упростит и удешевит эксплуатацию.Одного этого факта достаточно, чтобы задуматься о проведении соответствующей работы. Энергетические ресурсы, несмотря на временные колебания рынка, всегда будут иметь высокую стоимость. За счет снижения их расхода можно будет рассчитывать на значительную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет вывести точку росы за контур основной части конструкции. Это значит, что внутри конструкций не будет конденсироваться влага. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, а процессы скрытой коррозии прекратятся.

Отдельно следует учитывать пучение грунтов. Это происходит зимой. Эти механические воздействия способны оказывать сильное давление на конструктивные элементы здания. Качественная изоляция фундаментной плиты предотвратит такие и другие вредные воздействия, перечисленные выше.

Любая технология становится понятнее на примерах, подтверждающих возможность ее применения. В этом случае стоит обратить внимание на фундамент «утепленная шведская плита».Вот основные параметры этой зарубежной техники, которая сегодня все чаще используется в отечественном частном домостроении:

Это монолитная конструкция из монолитного бетона с арматурой и ребрами жесткости. Устанавливается на подушку и обшивается пенополистирольными плитами.
Песок сначала засыпается под основной утеплитель и по бокам от него.
Предварительно смонтирована система сбора воды и отвода ее в канализацию.
Отмостка по контуру снижает нагрузку на дренажный комплекс.
Обеспечение комфортного температурного режима за счет системы «теплый пол». Он закладывается в фундамент еще на этапе его создания.

Это название само по себе определяет страну происхождения технологии. В Швеции он успешно применяется уже более полувека, а в России частные лица и строительные компании используют аналогичные методы уже около десяти лет.Таких таймфреймов вполне достаточно для обоснованных выводов. Практические испытания подтвердили следующие особенности:

Данная технология устройства фундаментов хорошо подходит для строительства 1-2-х этажных домов. Для более высоких построек необходимо заказывать индивидуальный проект … Затем его нужно согласовывать во всех официальных инстанциях.
Чтобы полностью исключить возможность затопления конструкции во время паводков, следует установить песчаную подушку необходимой высоты.Для его определения можно использовать статистические данные по желаемому региону с максимальными уровнями. При необходимости принимаются дополнительные меры по улучшению дренажной и гидроизоляционной системы.
На песчаных грунтах можно сэкономить в процессе строительства. Нет необходимости в продуктивной дренажной системе.
Работа с бетоном, как и во всех других подобных случаях, рекомендуется только в теплый период. Заливать фундамент зимой можно, но это будет сопровождаться удорожанием и повышением риска брака.
Эта конструкция особенно эффектна в сочетании с «теплым полом». В частности, если отключить отопление, даже в холодное время года тепло в доме сохранится на 72 часа.
Профессиональная компания способна выполнить полный цикл работ за 3-4 недели.

Материал для создания качественного изоляционного слоя

Вы можете сделать выбор на основе аналогов материалов, которые используются в шведской технологии. Но сначала исключим неподходящие варианты:

Минеральная вата разных видов не обладает необходимой жесткостью, прочностью и слишком хорошо впитывает воду.
Керамзит, другие материалы из гранул. Также они не подходят, так как не могут стать плотной влагостойкой основой будущего фундамента.
Пенополимерные материалы, которые создаются непосредственно на стройплощадках. Некоторые из них применимы. Но для реализации такого проекта потребуются определенные навыки. Также вам понадобится специальное оборудование.

Методом исключения мы нашли «победителя» этого заочного конкурса.Это заводской пенополистирол, пеноплекс. Перечислим далее те характеристики материала, которые будут полезны для решения поставленных задач:

Способ производства предполагает выпуск стандартизированной продукции. Таким образом, если вы купите пеноплекс известной марки, то не возникнет сомнений, что каждая плита будет иметь одинаковые параметры.
Точные размеры и небольшой вес облегчат транспортировку, хранение, монтажные работы.
Равномерное распределение закрытых пузырьков в структуре пены обеспечивает отличные теплоизоляционные свойства.Для изготовления полноценного утеплителя монолитного фундамента необязательно создавать слишком толстый слой.
Этот материал прочный и не пропускает влагу. Из него делают многие виды плит со специальными бороздками по краям, что дает возможность обеспечить герметичность стыковых соединений без дополнительных средств.

Утепление плитного фундамента

Мы выяснили основные параметры данной техники, поэтому можно переходить к описанию рабочих операций.Рассмотрим ступени, которые используются для утепления фундаментной плиты:

Для данной группы работ будет вполне достаточно создать слой качественного пенополистирола толщиной не более 10 см. Он может быть сформирован из двух рядов плит, уложенных в шахматном порядке с стыковым перекрытием стыковых участков.
Подготовка площадки должна производиться с учетом геологии площадки, особенностей грунта. При создании углубления дно необходимо сделать ровным, поэтому на завершающих этапах рекомендуется ручной труд.
Засыпается и уплотняется песок, после чего устанавливается временная опалубка, заливается первый слой бетона без армирующих элементов.
Когда основание застынет, на него укладывают плиты пеноплекса в указанном выше порядке. Сверху они прикрыты плотной полиэтиленовой пленкой. Швы между отдельными полосами тщательно заклеиваем широкой лентой.
Далее создается основной фундамент из железобетона.
После застывания пластинки пеноплекса прикрепляют к торцевым деталям клеевым составом.

mynovostroika.ru

Утепление монолитной фундаментной плиты пенополистиролом

На неустойчивом грунте сложно построить прочный фундамент. В таких случаях используется плиточное основание. Он выступает фундаментом небольшой глубины, снося по участку, при этом перемещая грунтовые массы. Поскольку вся конструкция движется, разрушающих напряжений не возникает.

Для правильной эксплуатации фундамента такого типа его необходимо защитить от промерзания.Утеплитель монолитной фундаментной плиты:

предотвращает разрушение бетона от перепадов температур;
способствует тёплому полу первого этажа;
дает возможность сэкономить на отоплении здания;
снижает пучение почвы под зданием.

Выбор утеплителя

Не всякий, даже самый эффективный материал, подходит для работы в земле или в ее окрестностях. При выборе материала нужно руководствоваться:

влагостойкостью.Пропитываясь водой из грунта, изделие теряет изоляционные свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя на нет все работы;
прочность. Сезонные движения почвенных масс создают ощутимую нагрузку на материал. Особенно это заметно на каменистых почвах. Острые края могут продавить изделие, оставив в нем трещины или разрывы;
устойчивость к агрессивным средам. Почвы часто химически и биологически активны.Подземные воды могут содержать повышенную концентрацию солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При установке утеплителя внутри здания материал должен быть негорючим. Если есть вероятность возгорания, нельзя выделять вредные вещества, которые могут вызвать удушье.

При этом срок службы утеплителя должен быть не меньше срока службы отделочного материала. В этом случае менять его до того, как покрытие устареет, не придется.В противном случае придется демонтировать отделочное полотно, еще отвечающее нормам.

Экструдированный пенополистирол часто используется для нулевого цикла работы. Утепление плиты подвала пенополистиролом, выполненное по всем правилам, позволяет не беспокоиться о сохранности бетона и экономии тепла.

Характеристики пенополистирола

Пенополистирол используется для теплоизоляции фундаментной плиты:

снаружи;
изнутри;
в корпусе из бетона

Технология наружной изоляции

Высота плиты может составлять от полуметра.Наиболее опасно для фундамента промерзание по периметру. Поэтому в целом утеплитель крепится именно по боковым поверхностям.

Перед тем, как покрыть фундамент слоем утеплителя, его необходимо гидроизолировать. Несмотря на то, что пенополистирол водостойкий, покрытие не является бесшовным. В швы между плитами проникает влага, которая может разрушить плиту.

Гидроизоляция выполняется путем нанесения битумной мастики или плавящегося парафина по поверхности и краям плиты.Второй способ более экономичный и надежный. С помощью газовой горелки куски парафина плавятся. Материал равномерно распределяется по поверхности, впитываясь в нее.

Вощение закрывает поры бетона, создавая барьер для влаги. Полная адгезия помогает избежать отслаивания изоляции. Это значит, что к нему легко можно прикрепить утеплитель.

Пенополистирольные плиты монтируются на клей или на цементно-песчаный раствор. Первый вариант позволяет проводить утепление при минусовых температурах… Подземная часть крепится только приклеиванием. Это необходимо, чтобы не нарушить гидробарьер.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого в наклеенных пластинах просверливаются отверстия. Они проходят через всю изоляцию и часть фундамента.

Клей наносится по периметру плиты несколькими полосами по центру. Выдерживают 1 минуту и на пару минут пластину прижимают к поверхности.После приклеивания плиты днища присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальные швы. Это помогает избежать мостиков холода.

Если толщина плит недостаточна, утепление выполняется в два слоя. Берутся изделия максимальной толщины, чтобы избежать монтажа нескольких слоев. Плиты верхнего слоя должны перекрывать швы нижнего.

Фиксация зонтами осуществляется в пяти точках плиты. Установку дюбелей проводят после полного приклеивания плит, но не позднее, чем через три дня.

После монтажа швы заделываются пенополиуританом. Излишки пены обрезаются и поверхность заштукатуривается поверх сетки. Сетка нужна для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной фундаментной плиты изнутри материал укладывается двумя способами:

поверх плиты;
В корпусе из бетона.

По первому способу последовательность работ следующая:

устраивают гидроизоляцию по фундаментной плите, с подходом к стене;
;
Между лагами устроен слой утеплителя;
поверх утеплителя на лаги крепится гидроизоляционная пленка;
основание из досок, фанеры или плит OSB; №
Поверх чернового пола укладывается подкладка из пробки, пенополиэтилена или хвои.На него монтируется чистовой пол.

Можно без лагов обойтись. В этом случае происходит полная изоляция плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него укладывается стяжка и финальное покрытие пола.

При установке в бетон, следующие работы:

гидроизоляция опорной плиты;
укладывается слой утеплителя толщиной не менее 100 мм.Лучше использовать изделия с замковой системой; №
на утеплитель укладывается пленка ПВХ плотностью не менее 1,42 г / см3; Укладывается арматурная сетка
. Его роль может сыграть кладочная сетка с ячейкой 100 * 100 мм;
поверхность залита стяжкой толщиной не более 5 см;
На стяжку укладывается финишное покрытие.

Для внутренней изоляции следует использовать только самозатухающий пенополистирол. Для монтажа стяжки могут применяться изделия класса горючести Г4.

Изоляция тела фундаментной плиты

Теплый бетон используется во многих областях строительства. Его можно купить в виде готовой смеси или изготовить на стройке. Для приготовления в исходную смесь добавляют гранулированный пенополистирол для формирования фундаментной плиты.

Для возведения элементов конструкций используется пенополистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

300 кг цемента М400;
1.1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не измельченный материал. Он имеет форму шара, благодаря чему цементная смесь лучше обволакивает;
800 кг песка;
PAD. Часто добавляется омыленная смола. Его присутствие в составе обеспечивает лучшую адгезию и увеличивает теплозащитные свойства.

Создавая такой бетон, нужно помнить об усадке. Это 1 мм на 1 м поверхности. Пластина должна постоять некоторое время после застывания.По поверхности необходимо устроить выравнивающую стяжку.

Класс воспламеняемости такого изделия — G1. Сам бетон не горит, но гранулы утеплителя подвергаются возгоранию. В результате в теле фундаментной плиты образуются поры. Они снижают плотность конструкции и увеличивают ее влагопоглощение.

Теплопроводность такой пластины будет примерно 0,105 Вт / (м * C). Изделие требует дополнительного утепления плитного фундамента снизу.Толщина изоляционного материала будет меньше, чем у обычного бетона.

Выбор типа и технологии утепления фундаментной плиты зависит от конструктивных особенностей здания и строительной площадки. Выбор оптимального решения основывается на данных теплотехнического расчета и сопоставлении сметной стоимости.

tstinfo.ru

Утепление плитного фундамента — Технологии, тонкости, нюансы

При выборе конструкции фундамента для будущего здания каждый застройщик руководствуется прежде всего его стоимостью, надежностью и долговечностью.Идеальный фундамент, сочетающий в себе все эти качества, — монолитные фундаментные плиты, которые можно возводить на разных типах грунтов. Но бетон обладает высокой теплопроводностью, поэтому за утеплением несущих конструкций застройщикам нужно позаботиться даже в процессе выполнения строительных работ.

Способы утепления

Утепление плитного фундамента необходимо проводить в той части, которая находится в зоне промерзания грунта. Застройщик должен уложить утеплитель под фундаментную плиту, а также под внешнюю отмостку, которая обязательно создается вокруг здания.А также цоколь здания и верхняя часть стены фундамента должны быть покрыты специальным материалом. Своевременное утепление монолитной фундаментной плиты защитит прилегающий к зданию грунт и его стены от промерзания, тем самым предотвратив морозное пучение почвы и минимизируя теплопотери дома.

Планируя утепление плитного фундамента, застройщик должен учитывать тип несущей конструкции:

Лента (в углубление).Для утепления используются различные материалы, которые укладываются на вертикальные поверхности несущей конструкции над поверхностью земли.
Фундамент мелкий ленточный. Для утепления используются плиточные материалы, которые укладываются на подошву и вертикальные поверхности несущей конструкции.
Куча. Утепляются только заглубленные в грунт боковые поверхности свай.
Монолитно-черепичное строительство. Фундаментная плита утепляется не только снизу, но и по бокам.

Преимущества своевременного утепления

У плитного фундамента есть ряд преимуществ, о которых нужно знать каждому застройщику:

Застройщики смогут сэкономить на бетонном растворе, который используется в больших объемах при заливке плитных фундаментных конструкций.
Утепленный фундамент позволяет минимизировать теплопотери. Это положительно сказывается на микроклимате в помещении и на счетах за коммунальные услуги, которые резко возрастают в зимние месяцы.
Сроки проведения строительных работ ускоряются.
Срок максимально полезного использования несущей конструкции, поскольку она перестает подвергаться неблагоприятному воздействию влаги и низких температур.
Изолированная плита основания предотвращает образование конденсата на внутренних стенах помещения.
Максимальный срок службы гидроизоляционных материалов, которые используются при возведении плит фундаментных конструкций.

Какие материалы можно использовать для утепления плитного фундамента?

В настоящее время на отечественном строительном рынке представлен огромный ассортимент материалов, которые могут быть использованы застройщиками при проведении теплоизоляционных мероприятий:

Пенополиуретан.Этот материал изготовлен из пенопласта, который имеет пористую структуру, наполненную пузырьками воздуха. Эта изоляционная смесь создается прямо на строительной площадке и наносится на фундаментные конструкции с помощью специального оборудования. Компоненты, вступившие в химическую реакцию, уже находятся на бетонных поверхностях, образуя прочную пену, которая почти мгновенно затвердевает. Этот материал помогает минимизировать теплопотери, препятствует проникновению постороннего шума с улицы в помещение, не претерпевает гнилостных изменений при постоянном контакте с влажной средой, обладает высокой устойчивостью к возгоранию.
Пенополистирол. Этот материал десятилетиями использовался в строительной индустрии в качестве утеплителя. Его главный недостаток — невысокая механическая прочность, из-за чего требуется дополнительная облицовка.
Экструдированный пенополистирол. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде прямоугольных листов. Обладает прекрасными техническими характеристиками, способна выдерживать высокие нагрузки, не изменяя ни внутренней конструкции, ни геометрической формы.В последнее время разработчики при утеплении плитных фундаментных конструкций применяют экструдированный пенополистирол, так как он не требует дополнительной защиты и может выполнять возложенные на него функции десятилетиями.

В последнее время многие застройщики предпочитают выполнять утепление фундамента пеноплексом. Выбор этого материала обусловлен тем, что он обладает высокой устойчивостью к влаге, а также имеет самую низкую теплопроводность. В связи с тем, что несущая конструкция плиты будет долгие десятилетия находиться в контакте с влажной средой, утепление фундамента пеной поможет защитить здание от ее вредного воздействия.

Экструдированный пенополистирол идеально подходит для теплоизоляции монолитных фундаментных конструкций, так как выдерживает сжимающие нагрузки. Пенополиуретановые плиты и пенополистирол — это ячеистые материалы с закрытой структурой, благодаря которым влага не может проникать в их полости. Именно поэтому их используют при проведении теплоизоляционных мероприятий.

Правила утепления плитных фундаментных конструкций

Перед тем как утеплить плиточный фундамент, застройщик должен ознакомиться со всеми особенностями и нюансами, а также с наиболее эффективными технологиями.Если фундамент снаружи утеплить пенопластом, то это защитит от промерзания не только плиты, но и стены. В случае укладки пенополистирольных панелей с внутренней стороны стен застройщик сможет значительно улучшить микроклимат в помещении, но при этом плиты и стены здания не будут защищены от промерзания. Из этого следует, что внешнее утепление фундамента пеноплексом станет идеальным вариантом для любой строительной площадки.

Наружное утепление фундамента пенополистиролом или пенополистиролом возможно только на начальных этапах строительства. Если застройщики упустят этот момент, то в дальнейшем они смогут проводить только внутреннее утепление фундамента пеноплексом или пенополиуританом.

Проведение теплоизоляционных мероприятий при строительстве

Процедуру утепления фундамента пенополистиролом необходимо проводить на начальном этапе строительных работ.Разработчики должны строго соблюдать технологию:

В первую очередь выкапывается котлован, в котором будет создаваться монолитная плита из бетона. Его глубина должна составлять 1 метр. На дне делают углубления, в которые входят дренажные трубы, функции которых — отводить поверхностные воды в специально созданные колодцы. Такие меры защитят от намокания не только фундамент, но и стены здания.
После прокладки дренажных труб дно траншеи выравнивается и на его поверхность раскатывается специальный материал — геотекстиль.Он предотвратит прорастание корневищ деревьев и кустарников, способных нарушить целостность опорной конструкции.
Поверх геотекстиля укладывается слой песка и гравия. Таким образом, на дне котлована создается песчано-щебеночная подушка (толщиной примерно 30-40 см).
Прокладываются инженерные коммуникации типа водопроводных и канализационных труб … После укладки поверхность присыпается песком и выравнивается.
По периметру подготовленного котлована возводится опалубка.Для этих целей принято использовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо поддерживать укосинами или упорами, чтобы деревянная конструкция выдерживала нагрузку, которую бетонный раствор будет оказывать на нее.
На дно котлована заливается небольшое количество бетона, который образует первый слой фундамента. После застывания застройщик должен приступить к гидроизоляционным и теплоизоляционным мероприятиям.
В связи с тем, что монолитная бетонная плита будет постоянно находиться в земле и контактировать с влажной средой, застройщик должен выполнить ее качественную гидроизоляцию.Для этих целей в строительной отрасли принято использовать рулонный материал или покрытие. Бетонное основание необходимо тщательно очистить от мусора, а затем обеспылить. Для повышения адгезионных свойств рекомендуется проводить обработку разбавленным керосином или растворителем. После этого на подготовленное бетонное основание раскатывается рубероид, полотна которого должны перекрывать друг друга. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции.Если застройщик решает использовать жидкий утеплитель, то ему необходимо несколько раз нанести его на поверхность бетонного основания и после полного высыхания продолжить строительные работы.
На следующем этапе утепляется плита. Для этих целей большинство разработчиков используют листы экструдированного пенополистирола (толщиной 15 см). Укладывается такой материал, как правило, в два слоя. Убедитесь, что верхние листы перекрывают стыки нижних панелей.
Осуществляется усиление конструкции фундамента, за счет чего его прочностные и несущие характеристики.
Бетонный раствор заливается в несколько этапов. После заливки первой партии проявитель должен использовать глубокий вибратор для удаления воздуха и устранения образовавшихся пустот. После этого сливается оставшийся раствор.

После застывания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от вредного воздействия вредных сред, ему необходимо также провести внутреннее утепление фундамента. Для этого следует использовать листы экструдированного пенополистирола, которые приклеиваются к полу и стенам помещения с последующей отделкой.

Фундамент — утепленная шведская плита (УШП) относится к плиточным фундаментам.

Отличительной особенностью является то, что данный фундамент среди многих является более прогрессивным и оригинальным типом фундамента, который в принципе соответствует самым современным требованиям по энергоэффективности дома, и, в принципе, конструкции дома. фундамент в целом. Создание СШП для постсоветской эпохи — относительно молодой вариант.

Впервые информация о фундаменте из утепленной шведской плиты появилась на строительных форумах 10-15 лет назад.Там его очень активно обсуждали. Но был опущен ряд моментов, которые обязательно нужно знать при использовании таких основ. В основном этому фонду были хвалебные оды.

Плюсы и минусы UWB

Преимущества USB, как и всех плитных фундаментов	Недостатки USB и любых плитных фундаментов
Нагрузки передаются довольно равномерно, поскольку плита, представляющая собой нечто большее, чем просто лента, распределяет нагрузки и равномерно передает их на основание в виде грунта под фундаментом.	Они подвержены рискам пучения и неравномерной осадки, так как находятся в неблагоприятной зоне грунтов с низкой несущей способностью, а также в зоне промерзания, так как не заглублены опорным основанием на глубину замораживание.
Монолитность. Все монолитные работы по заливке фундамента бетоном выполняются в один прием. При заливке необходимо использовать бетононасос и глубинный вибратор.В результате получается монолитный бетонный слой, что очень важно для фундамента.	Есть нюансы по устройству коммуникаций и рельефу участка
Небольшой объем работы. В отличие от монолитных ленточных фундаментов работы по УЗИ, как земляному, так и по обвязке арматуры, приемке бетона и опалубке, гораздо меньше.

Отличия от обычного плитного фундамента:

В устройстве СШП используется большое количество изоляции.Применяется по периметру фундамента и, как правило, не до глубины промерзания, а до глубины устройства фундамента, это обычно 600 мм, что соответствует стандартному размеру листа экструдированного пенополистирола. .

Также утеплитель используется непосредственно под печью и обязательно утепляются отмостки.

Такой тип фундамента, по мнению Дмитрия Марченко, далек от идеала. Марченко считает, что выбор этого типа фундамента больше связан с неудачными решениями, чем с рациональными решениями.

После того, как этот тип фундамента продвигался на строительных форумах, его активно подхватили производители пенополистирольного утеплителя, составили технологические карты, инструкции по устройству этих типов фундаментов. В результате тема УШБ получила еще больший статус как профессиональное решение при фундаменте частного дома. Недаром эти производители заинтересовались именно этой технологией фундаментов — в ней было использовано очень большое количество утеплителя и большая его часть использовалась просто нерационально, без него можно было легко обойтись.

Марченко высказывает мнение, что эта технология выгодна не хозяевам будущего дома, не строителям, а именно производителям пенополистирола.

Дмитрий Марченко детально изучил этот фундамент и не увидел других лиц, заинтересованных в этом фундаменте, кроме производителей экструдированного пенополистирола.

Насколько рационален фундамент СШП?
На многих сайтах, продвигающих этот фонд, можно увидеть большой список его преимуществ.По словам Дмитрия Марченко, большинство этих преимуществ просто надуманы и фактически не имеют доказательств.

Реальность и реклама через USP

ПРЕИМУЩЕСТВА, УКАЗАННЫЕ ДЛЯ USHP	ДЕЙСТВИЕ ФОНДА USHB
USB — довольно дешевый тип фундамента, потому что используется гораздо меньший объем арматуры и бетона, гораздо меньший объем земляных и монолитных работ.	Для сравнения обычно берется ленточный монолитный фундамент.Действительно, в УСП используется меньше бетона — толщина плиты всего 100 мм и меньше арматуры — арматура вяжется всего в один слой. Но многолетняя практика показывает, что одного слоя арматуры здесь недостаточно. Вам понадобится 2 слоя арматуры и их нужно связать скобами с определенным шагом, сделайте из арматуры дополнительные «пешки». Но в предлагаемой технологии USWB дело обстоит иначе. Поэтому главный недостаток этого фундамента — слабая плита. Также в этом фундаменте много качественного утеплителя.И никакой утеплитель здесь не подойдет, нужен качественный и дорогой экструдированный пенополистирол. А например, для дома с плитой размером 10 х 10 метров потребуется 18 кубов утеплителя. И фундамент с таким утеплителем становится просто «золотым» по стоимости. По цене покрывает даже монолитный ленточный фундамент. Поэтому такое преимущество, как невысокая цена, в корне неверно. Также не самым дешевым удовольствием является устройство песчаной подушки. Сначала нужно выбрать родной грунт, затем внести песок, песок нужно послойно смочить и утрамбовать, все это ОБЯЗАТЕЛЬНО соблюдать.Это дополнительные расходы.
УШП подходит для строительства домов на любых грунтах, как пучинных, так и непроницаемых, проседающих и непросадочных и т. Д.
Этот фундамент равномерно распределяет нагрузки.
Подходит для всех типов домов — деревянных, кирпичных, легких бетонных и т. Д.

Толщина песчаной подушки составляет 300-400 мм, тогда добиться качественного уплотнения песка удается очень редко.Очень часто строители этим пренебрегают.

Например, не делают это послойно или не просыпают или, наоборот, засыпают песок, и тогда его нельзя как следует утрамбовать. И даже если все это провести качественно, все равно возможны неровные места утрамбовки по всей площади песчаной подушки. В результате это приведет к тому, что основание песчаной подушки под домом, причем оно будет не локальным, а общим для всех плит, может оказаться неровным и приведет к неравномерной усадке фундамента.неравномерная усадка фундамента, в свою очередь, повлечет за собой возможное растрескивание фундамента, и тогда арматуры в один слой будет крайне недостаточно, чтобы фундамент сохранил свою геометрию, а не растрескался, что приведет к растрескиванию несущего элемента. конструкции дома. Таким образом, песчаная подушка влияет на устойчивость всего дома.

Также недостатком является возможная деформация самого пенополистирола. Несмотря на то, что производитель заявляет о высоких технических и эксплуатационных характеристиках своей продукции, о том, что материал имеет очень высокую степень сжатия, практика показывает, что при высоких нагрузках он работает, по крайней мере, не так, как заявлено в его характеристиках.Это означает, что возможны деформации материала, которые приведут к неравномерной усадке фундамента. Экструдированный пенополистирол непосредственно под фундаментной плитой принимает колоссальные нагрузки в виде давления со стороны дома, а значит, его долговечность сомнительна. Несмотря на то, что производители заявляют об идеальных качествах, историй использования ППС таким способом очень мало, нет информации о его спекании за 10-15-20 лет, а это ставит под сомнение целостность всего дома.Нет уверенности в том, что человек захочет рискнуть своими инвестициями в дом, чтобы поэкспериментировать на себе, насколько сознательным был производитель ЕС.

Недостатками этого фундамента, как и других плитных фундаментов, является невысокое основание. Обычно это уже 10 см от отметки отмостки, а стенные конструкции дома очень близки к земле, а значит, они будут находиться в зоне повышенной влажности, что является очень уязвимым моментом для нашего климата. Плинтуса высотой 10 см мало для нашего климата; в наших климатических условиях плинтус должен иметь высоту 50-60 см.Это обеспечит достаточное расстояние от земли для стеновых конструкций и удалит с них влагу и снег. Как и другие типы плитных фундаментов, для этого фундамента потребуется ровная площадка и отсутствие каких-либо откосов с обеих сторон в сторону дома. любая дождевая или талая вода пропитает боковые части основания фундамента и эти места будут неравномерно подниматься, подрывать отмостку, это может даже привести к подъему какой-то части фундамента, а при неравномерном люфте фундамента деформации может возникнуть на фундаменте или на стеновых конструкциях.

Большинство технологических карт или инструкций по устройству этого фундамента подразумевают дренажную систему. Его обязательно нужно устраивать в теплой зоне земли, иначе дренаж в первую зиму, скорее всего, просто лопнет с пучением. Он будет наполнен водой и зимой при отрицательной температуре просто замерзнет и разорвет его на части. Но любая дренажная система имеет тенденцию к заилению, и в этом случае эта система прямо под домом будет иметь большую тенденцию, потому что уже на этапе строительства фундамента дома она будет подвержена возможным рискам засорения. от рабочих будет работать виброплита.Конечно, устраивается защита в виде геотекстиля, но практика показывает, что есть места стыковки и некоторые недостатки строителей, в результате чего водоотводные системы затопляются. Есть выход, частично решающий ситуацию, строятся смотровые люки, через которые можно промыть дренажные системы под напором воды, но в большинстве случаев скрытые дренажные системы — не лучшее решение, особенно если это не специалисты. в канализации этим займутся, но обычные строители.устройство фундамента. В таких случаях на это очень часто не обращают внимания. важные моменты, потому что без практики ее нельзя заменить информацией из Интернета. Тем более, что просто проложить дренажные трубы недостаточно. Необходимо сделать ответвление с уклоном, нужно сделать приемный колодец, установить дренажный насос … Это еще больше увеличит стоимость строительства.

На участке вам нужно будет выделить место под дренажный колодец. , регулярно обслуживать и контролировать, очищать дренажную систему, которая может полностью заилиться через 5-10 лет.А ремонтопригодность водоотводов в этих местах просто невозможна. Любые земляные работы в этом месте просто приведут к осадке фундамента. Это еще один недостаток вопросов о цене этого фундамента. По этому поводу уже в принципе можно сказать, что такой тип фундамента нерентабелен.

Но на этом его недостатки не заканчиваются.
Частные дома обычно строят за городом, где в них водится большое количество грызунов, муравьев и т. Д.А утеплитель под фундамент для них — идеальное место для обустройства ям. Утеплитель не будет цельным, а давление из дома останется прежним. Отсюда возможны деформации, проседание утеплителя, а вместе с ним и просадка фундамента. А уже через 10-5 лет картина с геометрией фундамента может резко испортиться.
Есть решение, которое частично используется при строительстве любого дома, так как всегда рационально утеплить отмостку дома, утеплить фундамент, чтобы исключить промерзание плиты, исключить промерзание под фундамент, даже монолитный, поэтому при установке утеплителя из ЭП всегда правильным решением будет обустроить защитную сетку… Но если защитить металлической сеткой весь объем утеплителя, то это очень дорого, и не факт, что муравьи не могут попасть туда.

Что касается теплого пола при возведении этого фундамента: Разводку труб для теплого пола можно проводить уже на стадии его возведения. Трубы теплого пола крепятся хомутами к фитингам, которые находятся внизу плиты. И в результате после заливки вы получаете готовый фундамент, в котором расположены трубы теплого пола, а значит, вам не нужно будет производить монтаж теплого пола по утеплителю как по классической системе, когда на монолитной плите дома устраивается утеплитель, укладываются трубы теплого пола, делается стяжка, а в результате вы тоже получаете теплый пол, но за эту работу платите дополнительные деньги.

Стяжка пола, укладываемая вдоль труб теплого пола, имеет относительно низкую плотность, а соответственно и теплоемкость, по сравнению с монолитной плитой. Это дает возможность трубам теплого пола относительно быстро прогревать слой стяжки и отдавать тепло в комнату. Если посмотреть на систему теплых полов в УШП, то в отличие от классической стяжки. получаем: сама печь имеет большую плотность и большую теплоемкость, а значит, чтобы топить эту печь, котел должен работать намного больше.и за это придется заплатить больше, чтобы прогреть весь объем бетона, и только тогда он даст качественное тепло в комнату. И если от труб теплого пола до финишного покрытия толщина покрытия составляет 5-6 см, то в случае СШП это расстояние увеличивается в 2-2,5 раза. А чтобы утеплить дом, надо 1-2 дня прогреть саму печь, и только тогда начнется какой-то тепловой эффект от труб теплого пола. Эта система очень медленно нагревается и остывает.поэтому, если сравнивать устройство теплых полов, то классическая система более выгодна, потому что позволяет при меньших затратах тепловой энергии быстро передавать эту энергию в помещение.

Т.к. эта система напрямую подключена к воде, то могут возникнуть проблемы с утечками. Строители могут случайно раздавить или повредить трубу, что может привести к необходимости ремонта. В случае с классической системой стяжка разрывается, место разрыва обнаруживается и устраняется.Найти здесь место поломки несложно, так как оно покажет на полу мокрое пятно. а в случае с монолитной плитой найти место повреждения будет довольно проблематично, также придется приложить немало усилий, чтобы добраться до трубы, и прочность несущей конструкции дома будет нарушена. А в случае стяжки поиск и устранение ямы никак не повлияет на целостность несущих конструкций.

Как и все другие плиточные фундаменты, этот фундамент требует четкого технологического расчета, а также четкого понимания и четкого устройства.инженерные системы нулевого цикла уже на стадии фундамента. Те. если при установке других типов фундаментов у вас есть возможность подумать о перемещении выводов труб перед установкой сантехники, то с помощью этой системы вы не сможете перемещать уже снятые трубы. ,
Если вы столкнулись с тем, что из фундаментной плиты выходят трубы, гильзы, всегда их защищайте, прикрывать чем-то — неполное решение, самым проверенным является изготовление ящиков из дерева….
Технология выгодна производителям экструдированного пенополистирола.

Изоляция фундаментов

Утепление фундамента необходимо в тех частях, которые находятся в зоне промерзания грунта.Основание и верх фундаментной стены покрывают утеплителем. Кроме того, плиты теплоизоляции кладут под наружную отмостку вокруг зданий. Эти меры помогают защитить землю и стены от промерзания и, следовательно, избегать земли вокруг дома.

У разных фундаментов разные методы изоляции. Глубокая лента — утепляются только вертикальные стены у поверхности земли, неглубокая лента — стены и подошва. Свайный фундамент опирается на незамерзающий грунт, поэтому утепляются только боковые поверхности свай.

Утепление монолитной фундаментной плиты выполняется сбоку и снизу. Это необходимо из-за расположения плиты в зоне промерзания грунта. Монолитный плиточный фундамент — это конструкция неглубокого заложения. Его глубина редко превышает 50 см. Поэтому вся плита находится в зоне промерзания грунта и требует качественного утепления. Какие материалы используются для утепления фундаментной плиты?

Изоляционный материал фундамента: Пеноплекс

Идеальный материал для утепления фундамента — экструдированный пенополистирол. Торговое наименование материала — пеноплекс. Он имеет замкнутую ячеистую структуру, благодаря чему вода и влага не проникают в материал и не образуют его разрушения. Колебания температуры около нуля создают чередующееся состояние жидкого льда.При впитывании влаги происходит растрескивание утеплителя (в результате замерзания и расширения воды в порах материала). Поэтому обычный пенополистирол (пенополистирол) в утеплении фундамента не используется. Можно использовать только влагостойкие виды утеплителя: пенополиуретан или пеноплекс.

Характеристики водопоглощения

Помимо устойчивости к проникновению влаги и пара, изоляция Penopex может выдерживать значительные сжимающие нагрузки. Цена его выше, чем у обычного пенополистирола.Но это окупается долговечностью.

Как утеплить: внутри или снаружи?

Как правильно утеплить фундамент пеноплексом — снаружи или изнутри? Теоретические расчеты показывают, что расположение утеплителя снаружи защищает стену и плиту от промерзания. Расположение утеплителя внутри стены не защищает стену и плиту, но дает возможность улучшить микроклимат в помещении. Это значит, что внешнее утепление — лучший вариант для любых строительных поверхностей.

Изоляция пеноплекс на этапе строительства

Для устранения неравномерного давления фундамента на землю убирается часть грунта и производится засыпка щебня и песка.Слой песка проливается водой и тщательно утрамбовывается.
После этого укладывается слой гидроизоляционных и утеплительных плит.
Сверху на изоляционный материал кладут стержни арматуры и заливают бетон. В этом случае стержни арматуры размещаются в два ряда, нижний ряд опирается на пластиковые маячки (так, чтобы после заливки арматура находилась внутри бетона).

Таким образом получается легкий, прочный и теплый фундамент, на котором стены здания можно возвести за месяц.

Шведский фундамент

Фундамент, утепленный снизу пенополистирольными плитами и укомплектованный теплыми трубами, называется шведским. Сокращенное обозначение фундамента звучит как «USHP» или «Шведская изоляционная плита».

USHP — Шведская изолированная плита

Преимущества изолированного фундамента

Перечислим преимущества, которые делают изоляцию фундаментной плиты необходимым элементом конструкции:

Экономия бетона, снижение затрат на строительство.
Ускорение строительства жилого дома.
Снижение тепловых потерь и уменьшение коммунальных платежей.
Улучшение микроклимата в помещении.
Повышение прочности фундаментной плиты и всей конструкции.

Столь высокие достоинства говорят о том, что утепленный плитный фундамент — одна из лучших конструкций фундамента дома.

Изоляция фундаментной плиты обновлена: 26 февраля 2018 г. Автор: zoomfund

Основание из плит выдерживает значительные внешние воздействия и подходит для строительства на участках со сложными, неустойчивыми грунтами, склонными к морозному пучению, с высоким уровнем грунтовых вод.Утепление фундаментной плиты поможет значительно снизить теплопотери через основание и снизить эффект морозного пучения почвы. Конструкция при движении грунта поднимается и опускается вместе с фундаментом, что предохраняет конструкцию дома от образования трещин.

общая информация

Конструкция основания плиты состоит из слоев:

геотекстиль покрывается полосами внахлест на песчаном слое, стыки проклеиваются скотчем;
щебень насыпают слоем 15-20 см;
Заливается выравнивающий слой цементного раствора толщиной 5-10 см;
обязательно изолировать конструкцию от влаги с помощью рулонных или лакокрасочных материалов;
устроить теплосберегающий слой;
закрыть полиэтиленовую пленку полосами внахлест шириной 20 см;
уложить армирующую сетку;
залит бетоном.

Монтаж и утепление плитно-монолитного фундамента дорого обходится из-за большого расхода строительных материалов. Когда грунт промерзает на большую глубину и требуется значительное заглубление ленточного фундамента, устройство плиты обойдется дешевле, и потребуется меньше земляных работ.

Преимущества плиточного фундамента

Плиточное основание имеет следующие преимущества:

бетонная плита служит перекрытием первого этажа, что дополнительно снижает затраты на ее установку;
— отличный вариант фундамента дома, строительство которого ведется на плавающих грунтах, плита и весь дом вместе с ней перемещаются одновременно с грунтом;
плиту можно монтировать на любом типе грунта, даже на торфяниках и болотах;
плита возводится выше уровня промерзания грунта, благодаря песчаной подушке морозное пучение практически не влияет на конструкцию;
плита железобетонная не подвергается усадке;
подходит для строительства зданий до 3-х этажей.

Утеплитель фундаментной плиты надежно защищает ее от деформации при сезонном пучении грунта и продлевает срок эксплуатации конструкции.

Преимущества теплоизоляции плит

Есть технология крепления шведской пластины. Основное отличие состоит в том, что бетонная конструкция возводится на слое теплосберегающего материала, благодаря чему почва под домом не промерзает и не вздымается.

Основными преимуществами шведской плиты являются:

строительство фундамента и прокладка коммуникаций выполняются в одном технологическом цикле;
теплосберегающий слой позволяет повысить эффективность теплого пола;
Монтаж фундамента осуществляется без привлечения большого количества строительной техники.

Вокруг здания предусмотрена дренажная система, состоящая из труб для отвода дождевой и талой воды.

Конструкция плиты способствует передаче всех нагрузок от здания на слой теплосберегающего материала, поэтому к применяемым материалам предъявляются повышенные требования.

Недостатки плиточного фундамента

Плитный фундамент — не всегда лучший вариант. Всегда нужно заранее провести все необходимые расчеты и выбрать наиболее подходящий тип основания для дома.

Недостатки печи:

не подходит для строительства на участках с уклоном;
для постройки дома с подвалом на плите нужно углубить на большую глубину, это будет очень дорого;
Ремонт коммуникаций под фундаментной плитой затруднен;
Во время строительства зимой потребуются дополнительные затраты на нагрев бетона и поддержание нужной температуры на участке.

Плитный фундамент возводят только при невозможности устройства ленточного основания.

Изоляционные материалы

В таблице приведены материалы, использованные для утепления фундаментной плиты, и их характеристики:

№	Теплоизоляционный материал	Технические характеристики
1	Пенополистирол	Состоит из ячеек, заполненных воздухом. Выпускается в виде листов, имеет недостаточную плотность, поэтому его поверхность требует дополнительной защиты.
2	Экструдированный пенополистирол	Способен выдерживать значительные сжимающие нагрузки без изменения своих размеров и структуры. Он выпускается в виде прямоугольных листов с небольшими ячейками, заполненными воздухом. Уложите листы в 1 или 2 слоя. Второй слой нужно разложить так, чтобы швы листов первого и второго рядов не пересекались. При установке предусмотрите наличие отверстий для отвода влаги.
3	Пенополиуретан	Это пенопласт с множеством пор, заполненных пузырьками воздуха.Состав готовится прямо на строительной площадке. Два компонента смешиваются, в результате получается плотная твердая пена, которая наносится на поверхность. Плита утепленная пенополиуретаном обладает высокими тепло- и звукоизоляционными характеристиками, выдерживает воздействие влаги. Относится к легковоспламеняющимся материалам, а некоторые марки — к трудновоспламеняющимся.

Чаще всего в качестве утеплителя под фундаментную плиту используют экструдированный пенополистирол.

Монтаж плит утеплителя

Утепление плитного фундамента позволяет существенно сэкономить на обогреве помещения при эксплуатации.

Подготовка площадки

Инструкция по выполнению подготовительных работ:

Очищают строительную площадку от мусора, корневой системы деревьев и кустарников.
Отметить положение плиты согласно проекту.
Очищают и удаляют плодородный слой почвы. Глубина плиты зависит от геолого-климатических условий. Чаще всего толщина плиты варьируется от 20 до 30 см, реже основание углубляют на 50 см.
Выкапывают яму, вручную выравнивают ее дно и боковые стенки.
По периметру установлены трубы для отвода дождевой и талой воды.
Разложите геотекстиль полосами внахлест.Материал должен покрывать дно и доходить до стен по всей высоте.
Вбиваются деревянные колья или металлические прутья. Тяните шнур строго горизонтально. Он послужит ориентиром для равномерного засыпания песка и гравия.
Насыпается песок толщиной 20-30 см. Песок равномерно распределяется по всей площади, смачивается водой и хорошо уплотняется.
Разложенный геотекстиль.
Щебень насыпают, равномерно распределяют по периметру, тщательно утрамбовывают.
Проведены все необходимые коммуникации. Для них роют траншеи в завалах немного шире сечения труб. Прокладывается трубопровод, сверху насыпается слой песка.
Песчаная поверхность выровнена.

При прокладке трубопровода до стадии уплотнения щебня трубы могут треснуть.

Утеплитель плиты

Пошаговая инструкция по утеплению плиты монолитного фундамента:

Монтируется съемная опалубка из досок, устанавливаются опоры, чтобы конструкция не развалилась под весом конкретный.
Залить слой бетона толщиной 50 мм.
После полного застывания цементного раствора на него встыкают встык и приклеивают листы пенопласта. Клеевой состав наносится точками по периметру листа и по центру. Достаточно слоя толщиной 10-20 см. Стыки ряда размещаем в шахматном порядке со смещением 1/3. При укладке в два ряда стыки не должны перекрываться.
Разложите плотный полиэтилен полосами внахлест.Стыки заклеиваем скотчем.
Уложен арматурный каркас, опалубка залита бетоном.

Утепленный плинтус способствует увеличению экономии тепла внутри помещения.

При установке утеплителя на битумный утеплитель нужно дождаться полного высыхания. При укладке по мокрому слою материалы могут быть повреждены, и эффект теплоизоляции и гидроизоляции снизится.

Правила монтажа труб отопления

Трубы отопления используются при установке СШП. Существуют такие правила их прокладки:

Более плотная прокладка труб позволяет использовать более высокие температуры отопления помещения.
Расстояние между внешними стенами и трубами не должно превышать 150 мм. Ближе к центру шаг укладки можно увеличить до 250 мм.
Для минимизации гидравлических потерь длина одной петли не должна превышать 100 м.
Не прокладывайте трубы ближе, чем на 100 мм друг от друга.

Трубы отопления нельзя устанавливать на стыках монолитных плит. В этом случае лучше нарисовать два контура. Трубопровод, пересекающий стык, изолирован стальными рукавами длиной 30 см.

Как сделать утепленную шведскую печь своими руками, вы можете посмотреть в видео:

Утепленная плита основания позволяет снизить затраты на отопление при эксплуатации и способствует снижению уровня морозного пучения почвы.Благодаря этому продлевается срок эксплуатации фундамента, а проживание в доме становится более комфортным.

Утепление монолитной фундаментной плиты необходимо в районах с холодным климатом. Такие меры необходимы для того, чтобы уберечь основание от вредного воздействия. окружающая среда, сохраняющая тепло, уют и комфортные условия проживания в доме. Одним из самых распространенных материалов для утепления является пенополистирол и пенополиуретан.

Утепление фундамента монолитного типа пенополистиролом

Теплоизоляция плит фундамента этим способом — относительно молодая форма модификации частных домов.Его начали использовать в 50-60-х годах ХХ века. Этот тип утеплителя плит отличается прочностью и долгим сроком службы. По статистике популярность пенополистирола неуклонно растет с каждым днем.

Укрепление монолитных плит пенополистиролом зарекомендовало себя как очень удачное решение при строительстве домов, так как срок их службы составляет более 50 лет. После проведения различных тестов и проверок выяснилось, что материал не менялся за весь период эксплуатации.

Из этого следует, что растущая популярность и неуклонный рост потребления пенополистирола — закономерность. За последние 20 лет его использование увеличилось в десять раз. Основные потребители этого материала — Европа и Северная Америка.

Экструдированный пенополистирол для утепления монолитной плиты основания — это материал с однородной структурой, состоящий из закрытых ячеек. Из-за невысокой плотности материала повышаются его теплоизоляционные свойства.Также следует знать, что пенополистирол имеет повышенные прочностные характеристики и способен выдерживать довольно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически агрессивных сред. Утепление этим материалом делают в регионах с суровыми зимами и очень холодными погодными условиями. Пенополистирол хорошо справляется с многократными циклами замораживания и размораживания, при этом его эксплуатационные характеристики при этом не меняются.Пенополистирол обычно продается в виде плит.

Вернуться к содержанию

Почему полистирол, а не другой материал?

Размечена площадка под фундамент.
Сверху снимается слой почвы. Глубина зависит от строительного проекта. Убирая грунт, нужно постараться сделать дно максимально ровным. Для этого вручную удаляются последние 0,2 — 0,3 м. На подготовленное место насыпается слой песка и затем утрамбовывается.
Устанавливается временная опалубка, готовится бетонное основание. Опалубка заливается небольшим слоем бетона. Армирование основания не требуется.
После застывания бетона приступайте к укладке плит пенополистирола, в этом случае необходимо совместить монтажные пазы и постараться не оставлять больших зазоров.
На уложенный слой утеплителя укладывается полиэтиленовая пленка. Стыки заклеиваем скотчем. Полиэтилен создает гидроизоляционный слой.Кроме того, пленка предотвращает протечки бетона между стыками плит утеплителя.
Продолжается строительство опалубки и арматурного каркаса. Заливается бетон.
После полного высыхания опалубка обследуется.
Боковые стенки дополнительно утеплены пенополистиролом.

Несколько советов:

работа начинается с любого угла фундамента;
плиты необходимо укладывать снизу вверх со смещением рядов, то есть что-то должно иметь вид кирпичной кладки;
на высоте, примерно равной ширине плиты, натяните трос.Горизонтальное натяжение проверяется строительным уровнем;
уложен первый ряд теплоизоляционного слоя. Это делается для того, чтобы последующие ряды плит не расходились, иначе весь утеплитель станет просто бесполезным.

Вернуться к содержанию

Как правильно монтировать пенополистирольные плиты на стены?

Фундаментная стена покрыта намазанной мастикой. Затем к нему крепится пенополистирол и плотно прижимается.Все плиты ряда монтируются одинаково.

При проведении работ необходимо внимательно следить за соединением соседних плит. Он должен быть четким, без зазоров и находиться в замке.

Стыки на выступах замков срезаны по углам. При необходимости стыки дополнительно заполняются пенополиуританом.

По мере укладки высоких рядов нижние засыпаются землей. Такие действия облегчают работу и помогают прижать материал.

Плиты, расположенные ниже уровня земли, приклеиваются только на мастику.

Это сделано для предотвращения повреждения гидроизоляции.

Утеплитель, расположенный над землей, можно дополнительно укрепить дюбельными гвоздями (зонтиками). Все это несложно сделать своими руками, просто нужно быть очень осторожным. Для закрепления основания на стенах при помощи дырокола просверливаются отверстия. Зонтики закрепляют в центре и на стыках соседних плит.

Фундамент, утепленный пенополистиролом, так популярен по следующим причинам:

при использовании данной технологии можно сэкономить до 40% денег;
снижение тепловых потерь достигает 20%;
гидроизоляционный слой фундамента прослужит в 2 раза дольше;
гарантирует качество и долгий срок службы;
надежно защищают слой гидроизоляции, обеспечивая отвод скопившихся грунтовых вод.

Из вышесказанного становится понятно, что, утепленный пенополистиролом, он прослужит долго, а в доме будет уютно, комфортно и тепло. К тому же материал абсолютно безопасен с экологической точки зрения и имеет невысокую стоимость, что явно склоняет выбор в свою сторону, когда впереди долгое строительство.

Проектирование фундамента для ветряных турбин

Правительство Швеции поставило перед ветроэнергетикой Швецию цель, которая в 2020 году будет производить 30 ТВтч энергии в год.Это следует сравнить с нынешним объемом энергии ветра, производимым 2,5 ТВтч / год. Для достижения этих целей необходимо построить несколько тысяч новых ветряных турбин.

Сегодня мы строим большинство наземных ветряных турбин на прочных и жестких почвах, но, вероятно, в будущем ветряные турбины придется строить и на почвах с менее хорошими свойствами. От обычного и довольно простого метода фундамента с использованием бетонной плиты большой площади можно отказаться, так как он может давать слишком большую дифференциальную осадку.

В этой диссертации исследуются основы для наземных ветряных турбин, где исследуются как более традиционный метод с большой бетонной плитой, так и альтернативные методы фундамента, в основном свайные фундаменты.

Представлены и обсуждаются различные типы фундаментов, в которых процедура проектирования состоит как из ручных расчетов, так и из численного анализа. Представлен пример ветряной турбины высотой 80 метров с реалистичными нагрузками. Исследование включает геотехническое и структурное проектирование трех различных профилей грунта, в которых используются три различных метода фундамента.
Три варианта:

1. Прочная и жесткая моренная почва, в которой используется наиболее распространенный метод фундамента с широким фундаментом.

2. Слой глины толщиной 20 м, покрывающий прочный фундамент, в котором используются опорные бетонные сваи. В этом случае предполагается, что нагрузку несут только сваи.

3. Глиняный грунт с коренной породой на значительной глубине, в которой сборные железобетонные сваи используются в качестве связных свай. Предполагается, что и сваи, и бетонная плита несут нагрузку в так называемом свайно-плотном фундаменте.

Для трех вышеуказанных случаев используется одна и та же фундаментная плита, но для случаев 2 и 3 плита заливается на сваях.

Результаты этого исследования показывают, что все три вышеупомянутых метода фундамента возможны, но для третьего случая дифференциальные осадки значительно большие, что приводит к горизонтальному смещению вершины башни на 155 мм. Первый вариант является самым дешевым и простым в исполнении и предпочтительным, если это позволяют геотехнические условия. Во втором случае общая длина сваи относительно мала, составляющая 680 м, а в третьем случае общая длина сваи составляет 3720 м.

Большая длина сваи, полученная в третьем случае, является дорогостоящим и трудоемким фундаментом для строительства, и такое строительство не следует возводить. Конструкция фундамента такого типа сопряжена с множеством трудностей. В этой диссертации геотехническое проектирование было выполнено с использованием двухмерной модели в программе конечных элементов
для геотехнических приложений. Моделирование свай в двух измерениях сложно реалистично, поэтому предпочтительнее трехмерная модель. Это, вместе с трудностью определения правильного отношения жесткости между сваями и плитой, может быть двумя источниками возможных ошибок в чрезвычайно большой длине сваи, обнаруженной для случая 3.

Экспериментальные и прикладные исследования по проектированию фундамента свайного фундамента моста

Для изучения теории и применения технологии подкрепления свайного фундамента были созданы 3 модели локальных узлов опорных конструкций с коэффициентом подобия 1/1 и прогрессивная Были проведены повторные статические нагрузочные испытания. Изучены сдвиговые и противоскользящие свойства соединения, а также предложена улучшенная формула для расчета сдвиговой способности. Результаты показывают, что посадочная планка играет основную роль в сопротивлении сдвигу, а скорость вращения колец может улучшить сдвигающую способность границы раздела.Предложена новая формула для расчета несущей способности при сдвиге, и результаты расчета по формуле несущей способности при сдвиге хорошо согласуются с результатами экспериментов. Эту формулу вполне реально использовать для расчета несущей способности на сдвиг опорной конструкции свайного фундамента. Во время испытаний несущая способность модели хорошая, что доказывает высокую надежность технологии опор и может обеспечить экспериментальную и теоретическую основу для обоснования аналогичных проектов.

1. Введение

Технология свайных оснований может не только эффективно защитить существующие здания, но и решить проблемы городского транспорта и строительства подземных пространств [1–6]. В процессе укрепления раннего Винчестерского собора подводные рабочие использовали технологию подводной выемки грунта, чтобы добраться до слоя гравия после пересечения торфа и ила, а затем залили его бетоном для выполнения опорной конструкции [7]. После Второй мировой войны технология свайной основы применялась во многих немецких проектах, был проведен ряд теоретических исследований, и эта технология была указана в качестве промышленного стандарта [8].Фундаментная конструкция была принята на 9-й линии берлинского метро, так что туннель метро можно построить в обычном режиме [9]. В Шведском Императорском дворце, построенном в середине восемнадцатого века, боковой зал наклонен из-за деревянного свайного фундамента и неравномерного грунта основания, и эффект был заметен после того, как был выбран метод подкладки свайного фундамента [10]. Технология активного основания была принята на станции метро Киото в Японии, и конструкция основания могла соответствовать проектным требованиям, контролируя оседание свай [11].

Базовая технология в Китае началась относительно поздно, но с массовым строительством национальной инфраструктуры количество и масштаб поддерживающих проектов продолжают расти. Технология основания была впервые использована на линии 1 метро Гуанчжоу; Кроме того, фундаментная технология была принята в процессе строительства линий 2–6 метро Гуанчжоу [12]. На основе большого количества теоретических и экспериментальных исследований была использована технология активного основания для пересечения универмага, а внедрение технологии мониторинга в режиме реального времени в процессе строительства было использовано для обеспечения надежности магазина. проект [13].Выделенная пассажирская железная дорога Ченг-Миан-Ле проходит через надземный мост скоростной автомагистрали в аэропорту и поддерживает два пирса, соответственно, в форме «двух свай для поддержки колпака» [14]. Однопролетная интегральная балка использовалась для опоры двух опор на мосту Шэньчжэньского метро, проходящего через железную дорогу Гуанчжоу-Шэньчжэнь, и поезд продолжал работу во время строительства фундамента [15].

Таким образом, текущая технология свайной опоры в основном опирается на опыт строительства, но теоретических и экспериментальных исследований относительно немного.Спецификация базовой технологии в нашей стране еще официально не обнародована. В настоящее время проектирование опорной конструкции полностью соотносится с соответствующими проектными спецификациями бетонной конструкции, но исследования модели расчета сдвига и практической формулы бетонной конструкции относительно немногочисленны, только полутеоретические и полуэмпирические формулы. Исходя из этого, модель фермы-арки используется для анализа несущей способности опорной конструкции на сдвиг, а правильность и надежность предложенной формулы проверяется путем сравнения теоретических и экспериментальных результатов.Благодаря исследованиям в этой статье мы надеемся предоставить экспериментальную и теоретическую поддержку аналогичным проектам.

2. Инженерное описание

Практический проект (рис. 1) представляет собой бетонный мост с неразрезными балками другой формы, расположенный на западе Китая. Его ферма изготовлена из бетона шириной 15,25–35 м и общей длиной 75 м и состоит из четырех сплошных блоков с пролетами 22,569 м + 5,529 + 22,107 м + 22,936 м. Часть пирса, которая будет опорой, — 2.5 м × 1,3 м × 10 м. Шляпка под пирсом имеет длину 6,5 м, ширину 6,5 м и высоту 2 м. Под крышкой находились четыре сваи диаметром 1,5 м и высотой 35 м.

В соответствии с конкретными параметрами опорной конструкции размер опорной конструкции из предварительно напряженного бетона составляет 20,3 м в длину, 8,7 м в ширину и 3,5 м в высоту соответственно. В фундаментной конструкции использован водостойкий бетон С50. Обычная арматура — HRB335, а предварительно напряженная арматура состоит из высокопрочной стальной полосы с низким уровнем релаксации, стандартное значение прочности на разрыв ( f _py) составляет 1860 МПа и модуль упругости ( E _P). составляет 195 ГПа.Диаметр опорной сваи — 2 м, длина — 73 м и 64 м. Кроме того, прочность бетона составляет C30. Размер бетонной опорной конструкции показан на рисунке 2.
3. Схема эксперимента
3.1. Модель
В этой статье была изучена локальная 1: 1 совместная модель опорной балки и существующего соединения несущей платформы. Были разработаны три образца, пронумерованные J-1, J-2 и J-3 соответственно. Прочность бетона существующей крышки в местной модели составляет C35, а диаметр стального стержня — 16 мм.В местной модели 8 стальных стержней HRB335 диаметром 25 мм были приняты за соединительную балку и существующий колпак.
Прочность волочащейся балки C50, для продольной арматуры использовались ребристые стержни HRB335 диаметром Φ32 мм. Диаметр хомута образцов J-1 и J-2 составляет 8 мм, а диаметр хомута J-3 составляет 10 мм. Расстояние между хомутами 50 мм. Конкретный размер и усиление опорной балки показаны на рисунке 3.Образцы показаны на рисунке 4.

Конкретные параметры трех образцов после завершения показаны в таблице 1.
Испытательный образец Пролет балки (мм) Высота балки (мм) Ширина балки (мм) Размер поперечного сечения (мм ²) Высота крышки (мм) Диаметр хомутов (мм)
J-1 2040 600 800 840 × 500 700 Φ8
J-2 2040 80016 Φ8
J-3 2040 600 800 840 × 500 700 Φ10
340
3.2. Испытания материалов
Несущая платформа и опорная балка построены дважды. Прочность бетона несущей платформы — C35, прочность бетона опорной балки — C50, использовался стальной стержень HRB335. Механические свойства материалов показаны в таблицах 2 и 3.
Стальные стержни Предел текучести (МПа) Предел прочности (МПа) Относительное удлинение (%) Модуль упругости (МПа)
Экспериментальные данные 346 463 6.1 2 × 10 ⁵
3 Среднее значение (МПа)
9163 В заключение, характеристики бетонных и стальных стержней могут удовлетворить экспериментальные требования.
3.3. Схема эксперимента
В этом эксперименте была использована управляемая микрокомпьютером электрогидравлическая сервомашинка для испытания на сдвиг с сервоприводом сжатия. Точность нагружения составляет 50 кН, а длина испытательной машины составляет 5 м, что соответствует требованиям по нагрузке этого испытания. Испытательная система состоит из измерителей смещения и тензодатчиков. Данные на датчиках измеряются системой сбора статических данных. Загрузочное устройство и система сбора данных показаны на рисунке 5.
В процессе загрузки каждый образец был протестирован в режиме прогрессивного цикла. Образцы загружаются до и после текучести, соответственно, в соответствии со стилем управления нагрузкой и смещением. Когда использовался стиль управления нагрузкой, испытание на повторную нагрузку 150 кН было проведено два раза: сначала 200 кН были приняты в качестве нагрузки на первом этапе, а затем были приложены повторные нагрузки до 3000 кН; после этого прикладывалась циклическая нагрузка на уровне 100 кН до тех пор, пока образец не сдавался.После текучести приводится максимальное значение смещения δ образца; после этого нагрузка была нагружена на уровне 0,5 δ , и каждый этап повторялся 3 раза до тех пор, пока образец не был разрушен.
Основное содержание — деформация стали, деформация бетона и вертикальная деформация. Тензодатчики были размещены на стальном стержне и бетонной поверхности (рисунки 6 и 7). Датчики перемещения были расположены в вертикальном направлении образца (рис. 8).

4.Анализ и изучение экспериментальных явлений
4.1. J-1 Образец
На начальном этапе нагружения был принят контроль нагрузки. При увеличении нагрузки до 700 кН на границе между новым и старым бетоном в нижней части образца имелся ряд поперечных трещин, длина трещины составляла до 8 см, а ширина трещины составляла до 0,1 мм. При увеличении нагрузки до 800 кН трещина на дне образца продолжала развиваться в сторону, длина трещины составляла до 12 см, а максимальная ширина трещины — до 0.2 мм. С тех пор, прежде чем нагрузка достигнет 1200 кН, с увеличением нагрузки количество вертикальных трещин увеличивается, а длина и ширина исходных трещин увеличиваются. Начиная с 1200 кН, между опорой и точкой нагружения возникали диагональные трещины, а с увеличением нагрузки чередовались вертикальные трещины и диагональные трещины. Когда нагрузка была увеличена до 2000 кН, частичные хомуты начали деформироваться, и максимальная ширина трещин составила 0,5 мм. После этого был принят контроль смещения, и когда значение вертикального смещения достигло 4, раздался сильный треск.6 мм. При нагружении смещения до 5,04 мм усилие нагружения достигло 3750 кН, нагрузка имела кратковременную остановку и произошло перераспределение внутренних сил конструкции. Когда усилие нагружения достигло 5343 кН, усилие нагружения больше не увеличивалось, и образец был сильно потрескавшимся и разрушенным. Конкретная форма разрушения показана на рисунке 9.
4.2. J-2 Образец
На начальном этапе загрузки был принят контроль нагрузки. Когда нагрузка была увеличена до 700 кН, на границе между новым и старым бетоном в нижней части образца образовались множественные поперечные трещины.При увеличении нагрузки до 800 кН нижние трещины развивались в сторону, образуя множественные вертикальные трещины, длина трещины составляла до 6 см, а ширина — до 0,1 мм. При увеличении нагрузки до 1200 кН количество и длина вертикальных трещин значительно увеличились. После начала нагрузки от 1200 кН между точкой нагружения и подшипником было больше диагональных трещин.
При увеличении нагрузки до 2100 кН максимальная ширина трещины была до 0.6 мм. После этого был принят контроль смещения. Когда смещение было нагружено до 5,92 мм, сила нагружения достигла 5706 кН, нагрузка имела кратковременную остановку, и произошло перераспределение внутренних сил конструкции. Когда усилие нагружения было увеличено до 5343 кН, усилие нагружения больше не увеличивалось, появилось большое количество горизонтальных и наклонных трещин в нижней части балки, а образец был сильно потрескался и в конечном итоге разрушился. Конкретная форма разрушения показана на рисунке 10.
4.3. J-3 Образец
Метод загрузки J-3 такой же, как и у J-2. Когда усилие нагрузки было увеличено до 800 кН, на границе между новым и старым бетоном в нижней части образца образовались множественные поперечные трещины, максимальная длина трещины составила 10 см, а максимальная ширина — 0,15 мм. Когда нагрузка была увеличена до 1000 кН, трещины внизу расширились в сторону, образуя вертикальные трещины, и самая длинная трещина достигла 30 см. С начала 1600 кН между точкой нагружения и подшипником была косая трещина; количество, длина и ширина трещин в разной степени увеличивались с увеличением нагрузки.При увеличении нагрузки до 3700 кН максимальная ширина трещины составила 0,6 мм.
После этого было принято управление перемещением. Когда максимальная нагрузка была увеличена до 7098 кН, в нижней части балки образовалось множество трещин провала, косые трещины становились все более широкими, а на каждом конце образца были трещины с переплетением. С увеличением смещения нагрузки величина нагрузки перестала увеличиваться, но максимальное смещение днища балки достигло 9.0 мм. Наконец, образец был поврежден. Форма разрушения показана на рисунке 11.
5. Результат эксперимента
5.1. Кривая деформации каждой точки образцов
На рисунках 12–14 показаны деформации точек измерения различных образцов. Результаты анализа показывают, что относительная деформация трех образцов на начальном этапе нагружения была относительно небольшой. С увеличением нагрузки разница смещения между новым и старым бетоном постепенно увеличивалась, что указывало на вертикальное скольжение между новым и старым бетоном.Анализируя данные всего процесса нагружения, мы видим, что максимальный объем скольжения трех образцов составляет 2,72 мм, 3,03 мм и 1,38 мм соответственно.

5.2. Анализ несущей способности и форма отказа
На рисунке 15 показана взаимосвязь между прогибом и нагрузкой образцов. Из рисунка 15 видно, что на начальном этапе нагружения кривая смещения нагрузки каждого образца была в основном линейной, образец находился в упругой стадии, а начальная жесткость образца была большой, а деформация была небольшой.До того, как нагрузка была увеличена до 5343 кН, проскальзывание образца J-1 увеличивалось с увеличением нагрузки, но затем прогиб в середине пролета не увеличивался с нагрузкой. Нагрузка была нагружена после 5343 кН, а затем нагрузка не продолжала увеличиваться, но прогиб продолжает увеличиваться, что указывает на то, что образец J-1 был поврежден, когда нагрузка была увеличена до 5343 кН, и значение нагрузки является предельным. нагрузка на образец. Аналогичным образом образцы J-2 и J-3 разрушаются при 5706 кН и 7098 кН соответственно.

Из взаимосвязи между прогибом в середине пролета и нагрузкой трех образцов видно, что кривая прогибающей нагрузки образцов J-1 и J-2 очень близка. Когда J-3 сравнивается с J-1 и J-2, добавленная величина нагрузки для того же значения прогиба меньше, чем у J-1 и J-2, и основная причина вышеупомянутого явления заключается в том, что диаметр хомута для образца J-3 составляет 10 мм, а диаметр хомута образцов J-1 и J-2 составляет 8 мм. Следовательно, отношение хомутов образца в большей степени влияет на несущую способность конструкции, и чем больше отношение хомутов, тем больше жесткость образца.Несущая способность и трещины трех образцов сравниваются и анализируются. Виды разрушения образцов J-1, J-2 и J-3 были все расщепляющее разрушение из-за развития трещин в испытательных частях и окончательного направления и ширины разрушения. Несущая способность и режимы разрушения образцов показаны в таблице 4.
Марка бетона по прочности 37,1 53,41
Стандартное значение (МПа) 29,2 43,74
Заключение испытаний Прочность соответствует требованиям

3
Образец Растрескивающая нагрузка (кН) Несущая способность (кН) Форма разрушения
J-1 706 5343 Неисправность при раскалывании
J-2 719 5706
J-3163 903 9017 9017 903
5.3. Анализ деформации стремена
На рисунке 16 показана взаимосвязь между деформацией стремена и нагрузкой на образец J-1; стремена пронумерованы слева направо. Из рисунка 16 видно, что хомут не вызывает чрезмерной деформации до 1000 кН, которая явно не участвует в сопротивлении нагрузке. С увеличением нагрузки усиливается нагрузка на стремена, постепенно оказывая противодействие сдвигу. Путем численного анализа установлено, что хомут на границе раздела между старым и новым бетоном сначала задействуется в работе, а затем поочередно работают хомуты с обеих сторон границы раздела.

Соотношение между хомутом и нагрузкой на Рисунке 17 (образец J-2) и Рисунке 18 (образец J-3) в основном такое же, как у образца J-1. Когда нагрузка достигает 1000 кН, в работу включается хомут, а нагрузка на текучесть хомутов составляет 3500 кН и 4500 кН соответственно. На рисунке 19 показаны кривые деформации первого податливого хомута 3 образцов с изменением нагрузки. Также видно, что нагрузка увеличивается с начала деформации стремени 1000 кН.

5.4. Анализ деформации продольного стержня
На рисунке 20 показана кривая деформации продольного стержня образца J-1. Из диаграммы видно, что скорость деформации продольной арматуры и бетона меньше 1200 кН перед нагружением. При 1200 кН напряжение образца было перераспределено, и скорость изменения деформации нижней продольной арматуры увеличилась, что указывало на то, что бетон в нижней части образца имел трещины, бетон около продольной арматуры вышел из строя, только продольная арматура вытягивалась, и напряжение продольной арматуры увеличивалось, а также деформации.Когда нагрузка была увеличена до 4500 кН, нижние продольные стержни поддались, и образец в это время не был поврежден.

На рисунке 21 показана кривая деформации продольного стержня образца J-2. Из диаграммы видно, что скорость деформации продольной арматуры и бетона меньше, чем у бетона до нагрузки 1000 кН. При 1000 кН напряжение образца перераспределяется и скорость изменения деформации нижней продольной арматуры увеличивается, что указывает на то, что бетон в нижней части образца имеет трещины, бетон около продольной арматуры вышел из строя, только продольная арматура вытягивается, напряжение продольной арматуры увеличивается, а деформация увеличивается.Когда нагрузка составляет 4000 кН, продольные стержни в нижней части образца кажутся податливыми, и образец в это время не повреждается.

На рисунке 22 показана кривая деформации продольного стержня образца J-3. Из диаграммы видно, что скорость деформации продольной арматуры и бетона меньше, чем у бетона до нагружения 1200 кН. При нагрузке 1200 кН напряжение образца перераспределяется и скорость изменения деформации нижней продольной арматуры увеличивается, что свидетельствует о том, что бетон внизу образца имеет трещины, бетон около продольной арматуры выходит наружу. При работе внешняя нагрузка воспринимается только продольной арматурой, напряжение продольной арматуры увеличивается, а деформация увеличивается.Когда нагрузка составляет 4500 кН, нижние продольные стержни поддаются, и в это время образец не повреждается.

5.5. Формулировка практических теоретических формул для опор свайного фундамента
В настоящее время фермо-арочная модель широко используется при расчете на сдвиг бетонных конструкций [16, 17]. Считается, что сдвигающая способность железобетонных конструкций складывается из поперечной силы анкерного стержня фермы, поперечной силы стойки фермы и поперечной силы, принимаемой аркой [18–21].Несущая способность опорной конструкции на сдвиг может быть выражена следующим образом: где — сила сдвига для анкерного стержня, — сила сдвига для бетонного наклонного сжимающего стержня в модели фермы и — сила сдвига для модели арки.
В соответствии с расчетной формулой, и, помимо учета урожайности посадочного стержня, при расчете модели сдвига учитываются продольная арматура, значение угла диагонального давления и коэффициент размягчения бетона.Может быть получена следующая формула: где — коэффициент усиления стремени; z — расстояние между двумя продольными ребрами в направлении высоты сечения элемента; ,, и — расчетное значение прочности на растяжение хомутов, предварительно напряженных арматур, бетона и арматуры; — эффективная ширина секции; — угол между натяжной поверхностью и горизонтальной плоскостью; , и — отношение армирования для предварительно напряженной арматуры, растягиваемого стального стержня и посадочного стержня; — коэффициент размягчения; — константа, связанная с коэффициентом пролета сдвига и; и — расчетное значение прочности бетона на сжатие.
При анализе модели фермы угол между бетонным бароклинным стержнем и горизонтальной осью изменяется, и обычно считается, что бароклинный угол изменяется (26,6 ° ≤ α ≤ 45 °). В китайских стандартах коэффициент силы сдвига, рассчитанный по формуле прочности на сдвиг, равен 1, что эквивалентно 45-градусному углу бароклинного угла. Это значение имеет частичное значение для безопасности. Для того, чтобы дать полную свободу действиям среза хомутов и гарантировать, что конструкция имеет определенный запас прочности, значение бароклинного угла рассчитано равным 38 градусам.
Для удобства исследования бетонный стержень сжатия упрощен как прямой стержень сжатия в модели фермы-арки. Поскольку в диагональном стержне бетона много трещин, отсутствие ограничения на диагональный стержень приведет к ослаблению прочности бетона, то есть к размягчению бетона. В рамках модели фермы-арки многие ученые провели множество исследований по феномену размягчения бетона. Используя коэффициент размягчения для снижения прочности бетона, ученые в стране и за рубежом взяли справочное значение коэффициента размягчения следующим образом:
Ссылаясь на формулу и принимая во внимание полное использование и безопасность бетона, формула имеет следующий вид: исправлены следующим образом: где представляет осевую прочность бетона на сжатие.Когда коэффициент размягчения меньше 0,5, коэффициент размягчения равен 0,5.
Прочность на сдвиг трех образцов по теоретической формуле получается путем подстановки экспериментальных значений в уравнение (2). Теоретические значения и экспериментальные значения сравниваются и анализируются. Результаты контрастирования показаны в Таблице 5.
3123133 9173
Образец Теоретические результаты (кН) Экспериментальные результаты (кН) Отклонение (%)
Ж-1 5029.7 5343 5,9
J-2 5029,7 5706 11,8
J-3 6201,7 703 9017 903 9017 903
Как показано в Таблице 5, отклонение теоретических расчетов и экспериментальных результатов составляет 5,9%, 11,8% и 12,6% соответственно. Причины отклонения заключаются в том, что фактическое расстояние между скобами меньше расчетного, а вертикальная заполняющая стальная балка расположена в местах соединения нового и старого бетона.Для дальнейшей проверки правильности теоретической формулы, предложенной в этой статье, экспериментальные параметры из литературы [22] взяты в формулы (3–15), а теоретическое и экспериментальное сравнение показано в таблице 6.
Ссылка Образец Экспериментальные результаты (кН) Теоретические результаты (кН) Экспериментальные результаты / теоретические результаты
2300 2235.07 1,03
B2 2100 1992,38 1,05
B3 2100 2215,46 0,95 903 903 903 B5 2300 2406,98 0,96
В заключение, формула расчета, предложенная в этой статье, имеет меньшее расчетное отклонение и более высокую надежность для новой и старой бетонной конструкции.Таким образом, формула полностью применима для расчета несущей способности опорной конструкции на сдвиг.
6. Выводы
В этой статье на основе реального проекта был проведен эксперимент с локальной моделью 1: 1 на стыковочном соединении, которое имеет форму «долбление + посадочная планка + поверхность распыления строительного клея». ” Были сделаны следующие выводы: (1) Опорная конструкция с режимом соединения «долбление + посадочная планка + поверхность распыления строительного клея» имеет более высокую несущую способность на сдвиг и может соответствовать требованиям несущей способности состав.(2) Кольцевое соотношение опорных конструкций в большей степени влияет на сдвигающую способность конструкции. Чем выше передаточное отношение обручей, тем выше сила сдвига. (3) На начальном этапе загрузки посадочные стержни не задействованы в работе. С увеличением нагрузки в модели образуется поперечная трещина, арматура посадочных стержней начинает растягиваться под действием растягивающего напряжения, и воздействие дюбеля возникает на стыке нового и старого бетона. Сопротивление сдвигу имплантированных стержней принимается за счет силы сдвига склеивания на начальной стадии нагружения, силы трения сдвига после растрескивания на границе раздела и действия дюбеля.(4) Результаты экспериментального и теоретического анализа показывают, что формула несущей способности опорной конструкции свайного фундамента проста и надежна и может применяться для расчета прочности на сдвиг нового и старого бетона в опорной конструкции.
Доступность данных
Данные, использованные для подтверждения выводов этого исследования, можно получить у соответствующего автора по запросу.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Вклад авторов
Лей Ян и Ганг Ван внесли равный вклад в работу.
Выражение признательности
Представленное здесь исследование было поддержано Национальным фондом естественных наук Китая (№ 51508453), Научно-технологическим исследовательским проектом муниципальной комиссии по образованию Чунцина (№ KJQN201801223), Совместным инновационным центром Чунцина, 2011 г., Естественные науки Foundation Project Chongqing CSTC (cstc2018jcyjAX0360, 2015jcyjA00022 и 2017jcyjAX0085), Технологический инновационный и демонстрационный проект муниципальной комиссии по науке и технологиям Чунцина (cstc2018jscx-msyb0517), Проект строительства инновационной группы в Чунцине (No.CXTDX201601034), Проект инновационной группы по предотвращению бедствий, сокращению и безопасности инженерных сооружений в районе водохранилища Три ущелья Университета Трех ущелий в Чунцине и проект Университета Трех ущелий в Чунцине (17ZP08, 17RC06 и 17ZZ03).
Будущие сценарии смягчения воздействия на климат нового строительства в Швеции: влияние различных технологических путей
https://doi.org/10.1016/j.jclepro.2018.03.285Получить права и контент
Основные моменты
•
Расчетный долгий краткосрочное воздействие шведского строительного фонда на климат.
•
Были оценены восемь будущих сценариев увеличения использования товаров из заготовленной древесины.
•
Сценарии с различными допущениями для энергосистемы и использования бетона с низким уровнем воздействия.
•
Более широкое использование ЗМР приводит к снижению воздействия на климат для всех изученных сценариев.
•
Результаты очень чувствительны к изученным допущениям и выбору метрики.
Abstract
Существует множество стратегий смягчения последствий изменения климата для смягчения воздействия зданий на климат.Несколько исследований, оценивающих эффективность этих стратегий, были выполнены на уровне строительного фонда, но не учитывают технологические изменения в производстве строительных материалов. Целью данного исследования является оценка воздействия на смягчение последствий изменения климата от увеличения использования материалов на биологической основе при строительстве новых жилых домов в Швеции в соответствии с будущими сценариями, связанными с технологическими изменениями. Была предложена модель для оценки воздействия на климат от строительства нового жилья в Швеции, объединяющая официальную статистику и данные оценки жизненного цикла семи различных типов жилья.Восемь будущих сценариев более широкого использования товаров из заготовленной древесины исследуются различными путями на предмет изменений рыночной доли типологий и производства энергии. Результаты показывают, что более широкое использование продуктов из заготовленной древесины приводит к более низкому воздействию на климат во всех оцененных сценариях, но сокращение уменьшается, если использование малоударного бетона расширяется быстрее или при оптимистичных энергетических сценариях. Результаты очень чувствительны к выбору метрики воздействия на климат. Строительный сектор Швеции сможет реализовать сценарии максимального смягчения последствий изменения климата только в том случае, если типологии зданий с низким уровнем воздействия будут реализованы вместе и быстро.
Ключевые слова
Строительный фонд
Оценка жизненного цикла
Низкоуглеродные здания
Климатические сценарии
Биологические материалы
Биоэкономика
Рекомендуемые статьиЦитирующие статьи (0)
© 2018 Авторы.
Навигация по записям
Подшивка для крыши: Монтаж софитов на карниз крыши своими руками: пошаговая инструкцияPrevious Post
Проекты домов с эксплуатируемой крышей: готовые и типовые. Каталог содержит планировки, планы и чертежиNext Post
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Search for:
Рубрики

2019 © Все права защищены.
