Подшивка для крыши: Монтаж софитов на карниз крыши своими руками: пошаговая инструкция

Подшивка крыши. Материалы для подшивки

Одной из важнейших работ по благоустройству крыши является подшивка кровли. Независимо от того, какова конструкция кровли — простого, чердачного или мансардного типа, ясно, что чем качественнее выполнена подшивка свесов крыши, тем надёжнее будет такая крыша.

Кроме того, современные материалы и технологии позволяют так сделать подшивку, чтобы организовать оптимальную естественную вентиляцию. Благодаря этому срок службы крыши значительно увеличится, и её обслуживание и ремонт не будут вызывать существенных трудозатрат и финансовых расходов.

Виды материалов для подшива крыши

Для подшивки крыши можно использовать несколько видов материалов: деревянную вагонку, металлический оцинкованный сайдинг, алюминиевый или виниловый софит, а также сайдинг из винила.

Вагонка – самый дешёвый материал. Обычно с помощью деревянной вагонки делают подшивку крыши маленьких домиков на приусадебных участках, когда хозяева стеснены в средствах.

К сожалению подшивка из вагонки не служит долго и требует постоянной покраски, а также быстро чернеет и подвержена поражению грибком. Более того, такая подшивка не предусматривает естественной вентиляции, а потому не годится для коттеджей и домов загородного типа с постоянным проживанием хозяев.

Оцинкованный сайдинг – чуть более надёжен, чем дерево, однако нуждается в специальной дорогостоящей обработке из-за того, что находится в месте свесов, где постоянно скапливается влага. В противном случае, металл может со временем покрываться тёмными пятнами и даже ржаветь.

Виниловый сайдинг – материал служит дольше и является более надёжным, однако монтаж требует высокой точности и исключительных профессиональных навыков. Так как материал всё-таки предназначен для стен,

подшивка карниза крыши становится практически ювелирной работой, иначе существует опасность получить весьма неэстетичный внешний вид вкупе с некрасивыми вентиляционными отверстиями.

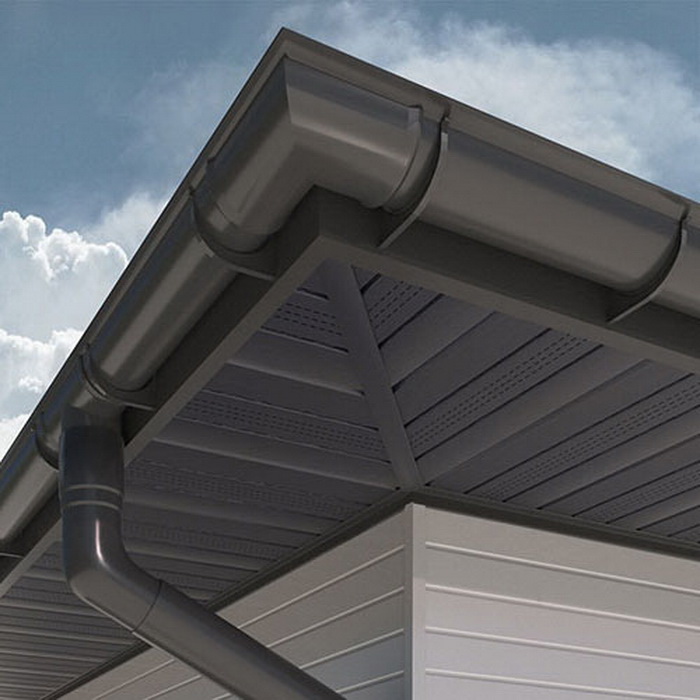

Софит – бывает двух видов, алюминиевые и виниловые профилированные панели. Софиты – это специальный материал именно для подшивки крыши. Алюминиевый софит обладает большим сроком службы и не сжимается/расширяется под воздействием внешних температурных условий, зато виниловый дешевле и проще в монтаже.

Как правило, софиты для крыши представляют собой наборные панели от трёх до трёх с половиной метров с небольшими (десять – двенадцать сантиметров) планками в комплекте. Кроме того, софиты могут быть с центральной перфорацией, перфорированными полностью или без перфорации (сплошные).

Центральная перфорация служит для естественного вентилирования и хорошо сосуществует с профилированным кровельным материалом. Если же сам кровельный материал является сплошным настилом, например, битумная черепица, то лучше выбрать полностью перфорированный софит, так как перфорации только по центру будет недостаточно для оптимального вентилирования подкрышного пространства.

Что касается сплошного софита, то использовать такой для свесов не рекомендуется, он лучше всего подойдёт, если необходимо подшить потолок навеса крыльца, веранды или беседки.

Софиты для подшивки кровли обычно не вызывают существенных трудностей в монтаже, однако они должны гармонично вписываться в общий интерьер, поэтому не лишним будет ознакомиться с вариантами их монтажа.

Чаще всего подшивка софитами выполняется либо по специальному каркасу, либо непосредственно по стропилам. В любом случае хороший производитель обязательно снабжает материал подробной инструкцией, благодаря которой подшивку крыши можно выполнить самостоятельно. При этом на выходе получатся аккуратные свесы, которые будут защищать крышу от протеканий и обеспечивать качественную естественную вентиляцию.

Подшивка свесов и фронтонов кровли всерьез и надолго: фасадная доска из ДПК

Многие при строительстве загородного дома задаются вопросом – чем лучше всего подшивать свесы крыши – карнизные (по скату крыши) и фронтоны. Материалов много, цена их и качество сильно различаются. Чаще всего скаты кровли по внутренней стороне отделывают фасадной доской, вагонкой, пластиковым сайдингом или специальными софитами – профилированными панелями из металла или ПВХ.

Наиболее надежным и эстетичным материалом считается именно фасадная доска из ДПК, так как она сочетает в себе важные качества – долговечность, неприхотливость, красивый внешний вид и простоту монтажа. Для подшивки крыши эти преимущества неоспоримы: работать самому на большой высоте хочется как можно меньше, но с максимальным эффектом. Регулярный вызов специалистов – тоже не выход.

Зачем делать подшивку крыши

При возведении кровли строители обычно делают свесы на расстоянии 50-70 см (и более) от стен дома, чтобы защитить фасады дома от дождевой воды. Свесы с внутренней стороны заделывают утеплителем, если он предусмотрен, и изоляционными материалами. Далее следует чистовая отделка.

Подшивать кровлю нужно для того, чтобы:

• минимизировать попадание осадков на фасады, о чем говорилось выше,
• защитить покрытие кровли снизу от восходящих потоков воздуха,
• скрыть техническое устройство крыши от посторонних глаз (стропила, тепло- и влагоизоляционные материалы, нижнюю поверхность материала кровли),
• создать вентиляцию для помещения под кровлей без потери тепла (это важное условие для карнизных свесов),
• придать всему строению законченный вид.

Фасадная доска ДПК для кровли

До распространения на рынке композитной фасадной доски самым привычным отделочным материалом была вагонка. Но у нее есть самый главный недостаток – крайне малый срок службы. Вагонка быстро приходит в негодность под воздействием влаги и перемен температур, трескается, ломается, гниет. Однако имеет вид натурального дерева и этим подкупает многих клиентов. Сложности начинаются уже на второй год использования, когда из-за дождей, мокрого снега, высокой влажности доска сначала сереет, а потом покрывается коричневыми пятнами и разводами. Приходится каждый год покрывать вагонку защитными средствами, и делать это на высоте крайне неудобно.

 В отличие от обычной вагонки фасадная доска ДПК обладает высокой стойкостью к погодным условиям. Отделочные материалы из древесно-полимерного композита разрабатывались именно для уличного использования, поэтому в состав композитных досок входят специальные аддитивы (добавки), защищающие материал и продляющие его срок службы.

Композитная фасадная доска не нуждается в специальном уходе: красить или покрывать ее защищающими эмульсиями не нужно. При резких перепадах температур доска практически не меняет геометрию, однако рекомендуется следовать всем советам по монтажу от производителей, чтобы избежать непредвиденных ситуаций. Инструкцию по монтажу фасадной доски GOODECK вы можете найти здесь.

Фасадная доска за счет своей формы и особенностей монтажа выступает в качестве отделочного материала для вентилируемых фасадов, и для подшивки карнизных свесов это крайне важно. Вентиляция кровли происходит именно здесь,  поэтому стоит подбирать материал, позволяющий воздуху циркулировать.

Преимущества фасадной доски из ДПК GOODECK

• Длительный срок службы
• Простой монтаж
• Минимальный уход
• Защищенность от вредителей
• Невосприимчивость к образованию грибка или плесени
• Естественная вентиляция
• Эстетика
• Слабая восприимчивость к перепадам температур
• Надежность
• Естественная вентиляция

Подшивка свесов крыши: что лучше

Подшивка карнизов крыши дома В процесс сооружения кровли, входит ни только строительство стропил, укладка кровельного стройматериала и монтаж водостоков, но и подшивка карнизов крыши дома. Если вы строите частное, жилое строение самостоятельно, будет не лишним понимать и знать, как правильно осуществляется подшив кровельного навеса здания. Поэтому, далее в статье, мы обозначим все нюансы, данного строительного мероприятия. Изучим основные аспекты работ и расскажем, чем подшивать крышу дома и какие материалы лучше использовать.

При качественном возведении частного дома, кровлю от стен строения, спускают вниз на расстояние, от 0.5 до 0.7 метров. Такой вариант припуска-отступа навеса здания, позволяет частично защитить фасад строения, от прямого воздействия атмосферных осадков – дождя и снега.

Варианты изготовления подшивки кровли

Обшивка карниза кровли, создает ни только защиту от влаги. Грамотно-организованный подшив навеса, обеспечивает должную вентиляцию подкровельного пространства – участка, между утеплителем и кровельной конструкцией. Воздух, при грамотным обустройстве, непрерывно циркулирует и проникающую влагу – быстро выветривает. В результате, возведенный кровельный навес, останется всегда сухой и нет предпосылок, возникновения плесени и грибков. А значит, существенно увеличивается срок службы крыши, частного дома.

Подшивка крыши дома – стройматериалы

Сегодня, на строительном рынке, существует достаточно широкий спектр стройматериалов, при помощи которых, осуществляется грамотная и качественная подшивка крыши дома. Довольно часто, для осуществления подобных мероприятий, используется деревянная вагонка. Особенно, широкое применение, наблюдается в домах из дерева.

Вагонка, достаточно дешевый и удобный в монтажных работах, стройматериал. Но он имеет огромный недостаток – низкий эксплуатационный срок службы. Деревянная вагонка, капризный материал, требующий должного ухода. А именно, периодического обновления окраски – частое подкрашивание, 1-2 раза в год. Если этого не делать, то со временем, вагонка почернеет – станет активно впитывать влагу и сгниет. К тому-же, деревянная конструкция, не обладает должным уровнем вентиляционных свойств.

Весьма востребованным решением, чтобы выполнить подшивку крыши дома, сегодня является ПВХ-вагонка. Этот вид изделия, вполне приемлем в строительстве, как по цене, так и по эксплуатационным характеристикам. Для упрощения и ускорения монтажных действий, а так-же создания, наиболее привлекательного внешнего вида кровли, частного строения, следует всегда использовать спец-декоративные уголки из пластика.

Подшивка каркасов крыши, в частном доме

Довольно часто, желая серьезно сэкономить, хозяева частных строений, для подшивки каркасов крыши самостоятельно, используют виниловый сайдинг. Используя этот стройматериал, домовладельцы совершают большую ошибку. Дело в том, что виниловый сайдинг не предназначен для подобных мероприятий. Он, является фасадным декором для стен зданий. При подшивке-же крыши строения, выглядит не очень привлекательно. Помимо этого, сайдинг серьезно препятствует свободной вентиляции навесной конструкции. Так как изначально, заводом изготовителем стройизделия, не предусмотрено никаких вентиляционных отверстий.

Подшивка крыши в частном доме

Для бюджетных вариантов, с помощью которых осуществляется подшивка каркасов, подходит и металлический, оцинкованный сайдинг. Изделие, сравнительно легко монтируется, но быстро гниет, поскольку подвержено коррозии. На металлический сайдинг негативно влияет влага, что способствует быстрому появлению пятен ржавчины. Особенно будет сильно заметно, если подшить крышу дома, стройматериалом, светлых оттенков цвета – белый, желтый и т.д.

Сегодня, в строительных магазинах и рынках, не трудно найти спецматериалы, предназначенные только для подшивки кровельных карнизов – «софиты». Они, как правило, двух видов – алюминиевые и виниловые (ПВХ). Размеры элементов обшивки, в основном, 3-3.5 метра. Такие величины, для подшивания кровли частных строений, являются самыми оптимальными. Софиты бывают, следующих видов:

• Сплошными – используют для крыш веранд, беседок и т.п.;
• перфорированными – применяют, в основном, для крыш, покрытых битумной черепицей и другими непрофилированными изделиями;
• с перфорацией по центру – практически универсальный вариант. Обладает, наиболее эффективными характеристиками вентиляции, подкровельного пространства.

Подготовка материалов

Какие материалы нам для этого потребуются? Вместо софитов нам потребуется вот такой настил:

Высота его 8 мм. Предварительно мы сняли все размеры, а нам согнули необходимые детали.

Понадобится П-образный профиль. Его размеры – 1 см, 2 см, ну и тут, соответственно, 4 сантиметра.

Эту планку закрепим вот здесь:

В неё войдёт профлист.

Крепить её будем на обычные саморезы с пресс-шайбой длиной 16 мм.

Обычно мы крепим эти планки одну за другой сразу до конца здания, но сейчас будем крепить профнастил.

Один край выпирает, подрезаем его. Ножницы фирмы Stanley режут как по маслу.

Крепим планку на саморезы.

Крепим профиль и идём дальше.

Так это выглядит.

Здесь мы зашили до самого края и точно также зашили с другой стороны:

Мы всегда выбираем приоритетную сторону, в данном случае такой стороной является уличная. Так делается потому, что стыки профлистов видны, если смотреть со стороны огородов.

Если смотреть с улицы, все стыки выглядят как монолит. Если стыки видны, их придётся подгибать.

То же самое и с торцовочной планкой. После того, как она ляжет, следующую планку будем заводить под неё, под низ. Таким образом, стыки с улицы тоже не будут просматриваться.

Торцовочные планки мы заказали. Размер доски 120 мм и примерно 1 см профнастил. Вот тут у нас размер 13 см:

Тут загнули 2 см:

Делаем отметки – 5 см от края и одна по центру, то есть планка будет крепиться на три самореза. Этого вполне достаточно. Всё равно к ней ещё будет крепиться ливнёвка.

С фронтонной стороны добавили П-образный профиль:

Тут прошли таким образом:

Сюда встанет кусок профлиста и отсюда профлист пойдёт наверх:

Полоски сделаны одинаковыми, чтобы сверху и снизу получилась симметрия. Когда нам понадобился кусок профлиста, мы его прорезали болгаркой, а потом подравняли ножницами.

В данном случае мы сначала заказали металл, а потом уже начали делать каркас. Обычно мы делаем наоборот – сначала делаем каркас для свесов, а потом заказываем металл. В общем, материал придётся обрезать.

Мы всегда стараемся резать ту сторону, которая примыкает к стене, а лицевую оставляем наружу, тогда резаный край будет заходить в П-образный профиль.

Подшивка софитами – этапы работы

Подшивка свеса из софитов

Подготовка кровельного навеса – работы по утеплению

По завершению монтажа стропил, в ходе обрешетки кровельным материалом, концы стропил аккуратно отпиливают по линии. Она должна быть, строго параллельна стенам строения. Чтобы качественно обшить карнизные свесы, в качестве каркаса, используют либо металлические профили, либо доски. Торцы стропил, аккуратно отпиленных по вертикали, обшивают так-же, как и коробку.

Важно! Перед тем, как сделать подшив свесов кровельного навеса, необходимо утеплить снаружи стены дома. Такой подход, поможет подшивке, плотно прилечь к материалу-утеплителю на стенах. Что безусловно, значительно уменьшит теплопотери здания.

В случае, если угол наклона кровли маленький, софиты устанавливаются параллельно стенам, прямо на стропила. Такой вариант, позволяет углу подшивки, полностью совпадать с углом ската. Если-же, нижняя плоскость стропил навеса неровная, требуется предварительно ее выровнять. Такой подход поможет, подшивочные работы, выполнить качественно. Для выравния, как правило, шурупами, к боковым частям стропил, прикручивают небольшие куски-обрезки досок. Размер кусков: минимум 10 см в длину и 4 см – в ширину. Прикручивают вначале первую и последнюю доску, а после, чтобы стропила стали максимально ровными, натягиваем нить, и следуя ей, крепят оставшиеся доски. Обязательно, где сходятся скаты, доски крепят с двух сторон, углового стропила.

Крепление подшивки крыши

Не редко, укладку софитов по стропилам, проводят и другим способом. От стены до края стропил обустраивают горизонтальную коробку. При этом каркас, для обшивания карнизов софитами, делают так-же, как и в предыдущем варианте – из досок. Крепление выполняют к одной стороне – к нижней части кровельных стропил.

Фиксируют один край к нижней части стропил, а другой – к дополнительной доске. При этом, дополнительную, опускают и фиксируют в том месте, где стропила сходятся со стеной. В углах доску укладывают плашмя, планируя расположение стыков, на которые, впоследствии, крепят две стороны доски. Стыки, как правило, проводят от угла схождения скатов, до угла схождения стен. Такой способ позволяет создать жесткую строй-конструкцию – независимую от стен строения.

Исполняя монтажную работу, старайтесь делать крепление, максимально надежным – используйте для фиксации шурупы или металлические пластины и углы.

Схемы и узлы подшивки софитами

После того, как каркас готов, можно начинать обшивку софитами. Делайте подшивку аккуратно и качественно. Проводите работы так, чтобы после, в подкровельное пространство, не смог задуть ветер и попасть влага – снег или дождь. В комплект с софитами, обычно поставляют специальные монтажные планки. Они дают возможность, сделать подшивку крыши дома, более удобной и быстрой. Спец-планки, легко и быстро, фиксируются обычными саморезами по дереву.

Особенности устройства карниза

При разработке проекта кровли всегда предусматривается, что она выступает за очертание периметра строения. Кровельным свесом называют промежуток между нижним краем ската и стенами дома. Согласно строительным нормам и правилам, он должен быть равен не меньше 40-50 сантиметров.

Кровельные свесы служат для отведения дождевых и талых вод, которые скатываются с поверхности крыши, на максимально возможное расстояние от стен и тем самым защищают их от намокания.

Существует два типа свесов:

• карнизный – он образуется между нижним краем ската и боковой стенкой здания;
• фронтонный – представляет собой вынос крыши за пределы фронтонов строения, его обустраивают с использованием обрешетки или стропильной конструкции.

Кстати, карнизы строят за счет удлинения ног стропил или монтажа кобылок – такое название получили бруски, используемые для удлинения стропил, чтобы свес стал более широким. Поскольку нагрузка на кровлю вне периметра строения небольшая, то для их изготовления задействуют доски меньшего сечения. Крепят кобылки на стропилах металлическими планками или гвоздями.

Виды свесов ↑

• Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
• Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Боковой

Боковые свесы есть на всех наклонных крышах. Они появляются в результате вывода стропил за торцевую часть стены дома, расстояние их выступа обычно не превышает 70 см. Принято считать, что самый маленький свес достигает 50 см, но можно встретить и более зауженные варианты. В таких случаях стена здания должна быть дополнительно защищена от ветра и дождя. Эту проблему можно решить путем наращивания длины стропил. Но этот вариант мало кому понравится, поскольку далеко не многие захотят раскрывать крышу, исправлять ошибку, а потом монтировать ее заново, поэтому желательно еще перед началом строительства продумать необходимый размер для свеса.

Функции

В процессе обустройства крыши после настила финишного покрытия выполняется отделка карниза софитами, вагонкой, пластиковым сайдингом или профнастилом. Свесы выполняют декоративные и практические задачи, которые делают их одним из наиболее важных элементов конструкции. На них возлагаются следующие функции:

1. Отвод дождевой и талой воды от поверхности стен. Широкий карниз крыши защищает стены дома от попадания влаги при сходе атмосферной влаги со ската. Без него отделка дома быстро отсыревает, трескается или теряет привлекательный вид.
2. Вынос потоков атмосферной влаги за пределы отмостки и фундамента. Карнизный свес должен отводить потоки воды, стекающие со ската с высокой скоростью, за пределы отмостки, чтобы защитить фундамент от размытия.
3. Защита стропил от намокания. Подшитый профнастилом или софитами карниз предотвращает попадание воды на стропильный каркас снизу, защищая деревянные элементы конструкции от порчи и загнивания.
4. Создание единого, гармоничного образа крыши. Оформленный карниз делает облик дома завершенным, скрывая непрезентабельные элементы стропильного каркаса от посторонних глаз.

Обратите внимание! Чем меньше уклон крыши, тем шире должны быть карнизы, чтобы крыша выглядела пропорционально и гармонично. Кроме того, на ширину свеса оказывает влияние климатический фактор. В регионах с большим количеством осадков и снежными зимами лучше сделать карниз более широким.

Обшивка профлистом

Наживляем металл на гвоздики.

Здесь небольшой нахлёст, чтобы не видно было дерева. Остаётся сверху накрыть планкой.

Снизу это выглядит вот так:

Этот торец будет накрывать такие детали:

Здесь также идёт ребро жёсткости. Эта часть будет накрывать мелаллочерепицу:

Саморезы вкручиваем на одинаковом расстоянии.

Здесь нарезали вот так:

Скрепляем верхнюю часть, сверху ещё конёк придавит. Следующая часть будет под неё заходить.

Так нам погнули материал. Кромку должны были загнуть полностью, а теперь приходится вручную всё подгибать.

Здесь мы заказывали такой размер, чтобы коричневый лист перекрывал белый, и чтобы саморезом прошивало и белый, и коричневый листы.

Белую планку завели под коричневую – тогда вода, если будет стекать, будет перетекать на другую планку:

Остаётся сделать вот этот квадрат:

Она прекрасно подходит:

Получился уголок без всяких деревянных мест.

Крепим капельник. Его, конечно, надо было ставить перед тем, как закрывать крышу, а теперь приходится подсовывать материал, делать зазор, чтобы капельник шёл в ливнёвку:

Вычислили угол на крыше и заказали соответствующую планку. Вот что получилось в результате:

Чистовая подшивка крыши — полезные статьи о деревянном доме

Выполнив обшивку крыши дома, приступают к отделке свесов. Одновременно с их подшивкой устанавливают вентиляцию и водостоки.

Для чего нужна подшивка кровли

Подшивка свесов выполняет те же функции, что и обшивка крыши дома, и служит для:

• поддержания оптимального микроклимата в доме;
• защиты теплоизоляционного слоя и теплосбережения;
• защиты от влияния атмосферных явлений;
• обеспечения привлекательного внешнего вида кровли и дома в целом.

Подготовительные работы

Подшивка свесов — несложная задача, с которой под силу справиться не профессионалу.

Свесы оформляют после монтажа кровли и завершения работ по подшивке карниза и утеплению фронтона. Иначе под обшивкой часть стены может остаться без отделки утеплителем, что нарушит теплоизоляцию.

Обустраивая кровлю, стропила выводят за пределы стен дома на 90 см. Есть такое поверие, что каждый см. свеса крыши, продлевает жизнь дома на 10 лет.

На стадии устройства обрешетки при возведении стропильной системы концы стропильных ног выравнивают и обрезают в одну линию обрешеточные брусья и доски.

Материалы для подшивки свесов крыши

Для обшивки свесов крыши дома используются различные материалы. При выборе их необходимо руководствоваться не только ценой, но и продумать сочетаемость материалов.

Вагонка или строганная доска наиболее часто используются для подшивки свесов кровли в деревянных домах. Используемая древесина должна быть защищена от гниения специальными составами и иметь влажность не выше 40%. Вентиляция осуществляется через зазоры между досками, которые составляют от 7 до 12 мм — таким образом, воздух циркулирует через конструкцию по всей площади свесов.

Пластиковая вагонка, виниловый сайдинг — наиболее экономичный вид отделки, отличающийся простотой монтажа. В готовой подшивке необходимо выполнить вентиляционные отверстия.

Металлический сайдинг, профлист — наименее предпочтительный для подшивки материал, так как на местах срезов и перфорации под вентиляционные отверстия начинаются коррозийные процессы.

Софиты — ПВХ или металлические (чаще алюминиевые) панели, предназначенные для подбивки свесов крыши. На поверхности софитов присутствует перфорация, обеспечивающая вентиляцию.

Свесы крыши можно оформить разными способами. Можно оставить стропила не подшитыми с низу, и сделать их концы фигурными.

Технология обшивки свесов кровли

Чистовая обшивка свесов кровли выполняется двумя способами.

Крепление обшивки по стропилам

Данный метод применим к пологим крышам. В качестве основы под обшивку используются стропила без обустройства дополнительных крепежных конструкций. Монтаж выполняется в следующей последовательности:

1. Концы стропил обрезают вертикально.
2. С нижней стороны стропил набивают выравнивающие бруски с сечением 10×4 см.
3. Между крайними брусками натягивается шнур.
4. По этому шнуру набиваются все остальные бруски.
5. Выполняется чистовая обшивка стропил.

Изготовление коробки под свесы кровли

Для обшивки свесов крыши с большим уклоном скатов создают каркас. Коробка выполняется из деревянных брусков. Последовательность ее монтажа следующая:

1. Концы стропил обрезают в вертикальной и горизонтальной плоскостях.
2. Одна доска прибивается на стропила снизу, к их горизонтальному срезу.
3. Вторая доска крепится на стену дома в том месте, где стропила выходят за границу стены. Нижние поверхности досок должны находиться на одном горизонтальном уровне.
4. На доски набиваются поперечные бруски, по которым впоследствии выполняется чистовая обшивка.

Если используется материал, не имеющий вентиляционных отверстий, то необходимо вставить вентиляционные решетки в процессе монтажа подшивки.

Продуманный выбор материала и следование технологии позволят обустроить подшивку свесов кровли, которая обеспечит завершенный вид крыше дома и послужит для его теплоизоляции.

Подшивка свесов крыши на деревянном доме

Подшивка свесов крыши деревянного дома является одним из финишных этапов строительства и отделки жилья. Выполнить эту работу возможно несколькими способами, среди которых делается выбор в зависимости от личных предпочтений. При этом надо учитывать, что свесы являются важным функциональным элементом жилого дома и нужны не только для красоты. Помимо разных способов обустройства этой части крыши сегодня доступен обширный выбор материалов для решения этой задачи.

Функции подшивки свесов крыши

Правильно выполненная подшивка свесов может выполнять несколько функций сразу:

1. Декоративная. Карниз или свес крыши — это первое, что бросается в глаза, если посмотреть вверх, находясь рядом с домом. Соответственно, если там будут выглядывающие стропильные ноги и неприкрытые элементы обустроенной кровли, увиденное вам вряд ли понравится. Аккуратно подшитые свесы правильно подобранным материалом делают деревянный дом, в первую очередь, завершённым.
2. Вентиляционная. Свободно циркулирующий воздух крайне необходим для материалов, из которых собрана крыша. Под кровлей неминуемо будет скапливаться влага и выпадать конденсат, что поспособствует гниению стропильной системы и обрешётки. Чтобы влага могла свободно удаляться из-под кровельного пространства, в свесах обустраиваются вентиляционные отверстия.
3. Теплоизоляционная. Если под кровлей жилое помещение — мансарда — то здесь важно не допустить теплопотерь через какие-либо конструкции крыши. В том числе, это касается подшитых свесов. В таких проектах они надлежащим образом утепляются.
4. Защитная. Благодаря зашитым свесам дождевая вода и снег не попадают на силовые элементы стропильной системы, что важно для их защиты от гниения.

Что касается конкретно деревянных домов, то подшивке свесов нужно уделять особое внимание. Неграмотный подбор материалов, к примеру, может полностью испортить внешний вид фасада, а сами свесы будут выглядеть нелепо на фоне сруба из бруса или бревна.

Способы подшивки свесов крыши

Свесы крыши с тех сторон дома, на которые опираются стропильные ноги, можно выполнить двумя способами:

1. По стропилам. На торце свесов монтируется так называемая ветровая доска. На конце каждой стропильной ноги снизу крепится брусок, идущий вдоль всего ската. Аналогичный брусок монтируется к стропилам непосредственно возле стены. Эти две направляющие используются в качестве обрешётки для нашивки облицовочного материала.
2. Обустройством горизонтального короба. Более популярный способ, который заключается в следующем. Аналогично вышеописанному монтируется ветровая или лобовая доска. Концы стропильных ног подпиливаются снизу таким образом, чтобы к ним можно было горизонтально закрепить направляющий брусок. Второй опорный брусок крепится непосредственно к одному из венцов сруба, на том же уровне, что и предыдущий. Далее свес зашивается по этим брускам.

Чтобы не крепить один из брусков к венцу сруба, можно применить ещё один способ подшивки свесов крыши деревянного дома. Для этого к стропилам возле стены крепятся вертикальные доски, длина которых подбирается в соответствии с размером свеса. Эти элементы и используются для монтажа второго бруска, который в описанном способе прикручивался к брусу.

Аналогичным образом подшиваются фронтонные свесы.

Материалы для подшивки свесов крыши деревянного дома

Для зашивки свесов крыши применяются многие материалы, среди которых стоит отметить:

• Деревянная вагонка — для сруба из бруса или бревна является самым лучшим вариантом, так как идеально сочетается с концепцией деревянного дома. Важно, чтобы вагонка была изначально сухая. В противном случае после её высыхания на свесе появятся зазоры.
• Имитация бруса — аналогично вагонке является оптимальным решением для подшивки свесов деревянного дома из бруса.
• Блок-хаус — отличается полукруглой поверхностью, что удачно сочетается со срубом из бревна.
• Специальные софиты — панели, предназначенные для зашивки свесов. Изготавливаются из винила и алюминия. Удобны тем, что просто монтируются, а также продаются с перфорацией, что нужно для выполнения вентиляционной функции. Для деревянного дома подбираются софиты с соответствующим текстурным покрытием под дерево или однотонные в цвет срубу.

Также для подшивки свесов иногда применяется профнастил, обычная строганая обрезная доска и даже пластиковые панели. Однако перечисленные в списке материалы являются более предпочтительными и часто используемыми.

Подшивка карниза крыши сайдингом — инструкция по монтажу и созданию коробки

Карниз из сайдинга

Содержание:

Как только завершается строительство всей крыши, она не может сразу же приобрести законченный вид.

Нужно будет сделать подшивку для карнизов и свесов для кровли.

И только в этом случае дом приобретет законченный отличный вид. Вторым вопросом является подшивочный материал, ведь работа должна быть сделана на сто процентов красиво и довольно аккуратно.

В наши дни множество домовладельцев предпочитают сайдинг для подшивки.

Стоит учитывать, что вы сможете выбирать для подшивки свесов и карнизов металлопрофиль, дерево, а также другие материалы – все будет зависеть только от вас.

Материалы, используемые для подшивки:

Движение воздуха на крыше с соффитами

До того как на рынке по строительным материалам появился сайдинг (металлический и виниловый), все свесы и карнизы подшивались только вагонкой или же доской (строганной).

Нужно отметить недостаток подобных материалов, ведь они очень сильно подвергаются гниению, очень быстро потеряют красоту и все функции внешнего вида. Именно поэтому вам придется часто их окрашивать, а краску и их слои не будут украшать свесы карниза.

Древесина является самой дорогостоящей, чем металлопрокат и сайдинг.

Виниловый тип на различные части крыши не используется, ведь он в большинстве случаев предназначается для того, чтобы обшить фасад.

Он не совсем удачно будет смотреться на свесах карниза, а также он имеет недостаток – нет отверстий или зазоров для вентиляции.

Именно там должен собираться тот конденсат, который очень быстро вызывает гниение деревянного элемента крыши.

Сайдинг металлического типа по похожей причине будет покрываться ржавчиной в виде пятен, и поэтому крыша будет выглядеть не только плохо в техническом плане, но еще и привлекательности.

Для того чтобы подшить карниз сайдингом, промышленностью выпущено такой элемент, который называется софитом, то есть это такая разновидность типов сайдинга, которая является особенной. Софит может быть как металлическим, так и виниловым.

Софит – это такие панели, которые бывают как тройными, так и двойными с профилированной планкой. Софиты могут быть перфорированными и сплошными.

Перфорированные софиты

Перфорация иногда производится сплошным видом по центру всей панели. Такой вид применяется во время подшивания потолка в тех помещениях, которые не являются преобразованными к проживанию.

Также, иногда они будут применяться для того, чтобы осуществить подшивку карнизов крыши на фронтах. Все перфорированные виды используются для того, чтобы подшить карнизы крыши для выпуска стропил.

По фронтонным свесам для начала будут нашиваться по концам обрешеточной доски или же брусков ветровой доски. Далее к каждой стене будет прибиваться доска параллельно определенного уклона.

Ветровая внешняя и внутренняя доски, которые расположены по одной и той же плоскости, будут служить основой для того, чтобы создать ровный карнизный тип свеса крыши.

Чердак отделяется от торцевой части стены горизонтальным свесом фронтонной части.

Именно на этой площади должен делаться свес наклонного типа для того, чтобы надежно защитить стену постройки от талых вод и от дождей. Тогда применение вагонки не требуется и не рекомендуется, то же самое можно сказать и о строганной доске.

Лучше всего использование влагостойких материалов.

В том случае если будет использоваться такой материал, который не имеет вентиляционного отверстия, тогда во время монтажа данной подшивки будут вставляться решетки для такого типа вентиляции.

Для того чтобы карнизы и их отвесы получались красивыми и правильными, нужно во время возведения самой стропильной части системы – устройства обрешетки, выравнивать концы ног и обрезать их в линию доски или бруса.

Монтаж софита на крышу

Монтаж софита должен начинаться с установки параллельного профиля.

Первый следует закреплять к самому дому, а второй – в нижней плоскости ветровых досок или же фасок. В такие профили должны быть вставлены софиты.

Если взять во внимание зависимости от конфигурации фермы, фаски на здании, будет выбираться самый лучший вариант монтажа данной фаски и софитового профиля.

Профили бывают двух типов: J и F.

Принимающие виды профилей должны прибиваться гвоздями на расстоянии 40 или 30 сантиметров.

Подшивка сайдингом (схема)

Когда выполняется отделка данным материалом со вставленными готовыми навесами, тогда нужно установить по деревянной доске каркас, который устанавливается по профилю первого типа.

Установить его нужно по одному уровню по нижней кромке установленной фаске.

Далее нужно будет вставить софит, который определяется по заданному размеру.

Во время устройства крыши из металлочерепицы, нужно произвести подшивку карниза. Тогда требуется использовать подшивочные планки таких же материалов.

Важно: Особенности при монтаже карнизной планки. Такая планка должна быть установлена до начала работы по кровельному покрытию. То есть, как только будут установлены крюки водоприемного желоба.

Именно эта планка будет защищать стену постройки от любого попадания жидкости по желобам, а также будет аксессуаром декора крыши. Крепление для подшивки планки ко всем стропилам будет производиться разноцветными саморезами, которые подбираются конкретно по цвету планки. Для того чтобы обеспечить вентиляцию для монтажа, следует оставить зазор около 40 миллиметров между планкой и стенкой дома.

Особенности работы с виниловым софитом

Цвета винилового сайдинга

Виниловый тип сайдинга или же софита будет иметь такое свойство, которое изменяет размеры во время повышения или понижения температуры.

Размеры будут изменены по пределам около 10 миллиметров.

Правила, которые должны соблюдаться во время работы с виниловым типом сайдинга:

1. Монтаж панелей должен быть полностью свободным по горизонтальному направлению;
2. Хранение всех материалов будет осуществляться в том месте, где любая температура не будет достигать около 60 градусов, то есть, на воздухе;
3. Невозможно приложить большое усилие для того, чтобы закрепить подобные материалы в замках;
4. Все гвозди должны быть вбиты непосредственно по центру отверстия;
5. Не стоит наносить такой герметик по углам и панелям (наружные и внутренние). Также по профилям J и панелей.
6. Не следует вбивать такие гвозди для сайдинга, ведь вы сможете испортить материал, подводя его к трещинам и дальнейшим разрушениям виниловых панелей.
7. Не следует полностью вбивать разноцветные гвозди. Вы должны будете оставить некоторый зазор примерно одного миллиметра панельным софитом и гвоздем.

Когда будет создаваться сам каркас для софитов или же фасадная панель, нужно будет использовать сырой тип древесины. Ведь именно после полного высыхания будет происходить искривление панельного сайдинга.

Виниловый тип довольно практичный, поэтому он не будет требовать особого внимания по процессам эксплуатации.

Подобные мелочи нужно всегда помнить. Для того чтобы сделать дом опрятным и красивым, его нужно регулярно мыть.

Вы сможете очищать сайдинг обычной проточной водой. Если загрязнения сложные, вы сможете использовать моющие химические средства и не очень грубую щетку.

Во время очистки не нужно использовать такие средства, которые содержат растворители и хлор, ведь вы добьетесь некоторого обесцвечивания цвета сайдинга.

Кровельная обшивка: что это такое и для чего она нужна?

Если вы недавно приобрели дом или у вас возникла первая проблема с крышей, вы можете быть удивлены, узнав, что крыша вашего дома состоит из нескольких компонентов. Многие люди считают, что единственными частями их кровельной системы являются черепица и желоба. Однако важнейшей частью всех кровельных систем, о которой не часто говорят, является обшивка кровли. Продолжайте читать, чтобы узнать, что это такое и для чего он нужен.

Определенная обшивка крыши

Другое название кровельной обшивки — кровельный настил.Это прочный слой деревянных досок, прикрепленных к стропилам и балкам вашей крыши. Ваш кровельщик прикрепит черепицу к этим доскам или брускам.

Из чего сделана обшивка?

Обычно обшивку выполняют из фанеры или ориентированно-стружечной плиты — OSB. Оба этих материала изготовлены из дерева, но OSB легче и немного дешевле. Фанера чрезвычайно прочна, но стоит дороже и тяжелее, что увеличивает вес крыши. Большинство кровельщиков сегодня предпочитают использовать OSB, если только они не работают с более тяжелыми материалами, такими как бетон или шиферная черепица.В этих ситуациях лучшим вариантом обычно является фанера.

Для чего нужна оболочка?

Основное назначение досок обшивки — укрепление кровли дома. Он обеспечивает прочную опорную систему, на которой построена остальная часть кровельной системы. Есть и другие преимущества.

Помогает остановить утечки

Раньше, когда впервые строили кровли из битумной черепицы, обшивка кровли не применялась. Однако домовладельцы обнаружили, что крыша не имела обшивки, вероятность протечки была гораздо выше.Сегодняшняя битумная черепица включает несколько вариантов защиты от атмосферных воздействий, а слой досок под ними обеспечивает дополнительную защиту от непогоды. Поскольку обшивочные плиты также устойчивы к атмосферным воздействиям, это продлевает срок службы крыши и защищает дом от дальнейшего повреждения водой.

Добавляет поддержку и прочность крыше

Обшивка крыши помогает равномерно распределить вес по всей крыше. Поскольку доски обшивки прикреплены к стыкам и фермам крыши, которые являются самыми прочными опорными балками, они помогают гарантировать, что сильные осадки и снег не вызовут провисания или прогиба.Они также помогают гарантировать, что крыша сможет удерживать битумную черепицу. Черепица часто тяжелее, чем многие думают, а обшивка помогает гарантировать, что любой добавленный вес равномерно распределяется по всей крыше.

Противопожарная

Наконец, настил крыши или обшивка могут помочь предотвратить возгорание. Хотя нет ничего, что было бы полностью огнестойким, многие материалы, используемые для обшивки, имеют огнезащитную обработку, которая способна противостоять пожарам на крыше или на чердаке.

Если вы считаете, что ваша кровля не на должном уровне, или хотите убедиться в этом, обратитесь к кровельщику. Нанимая кровельщика, вы можете быть уверены, что ваша крыша сможет противостоять стихиям и проблем не возникнет.

Ищете профессионального кровельщика в Канзас-Сити? Свяжитесь с Pyramid Roofing сегодня!

Освоение кровли: битумная черепица, часть 38

Кентон Шепард и Ник Громицко, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки. крутые, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ОСНОВАНИЯ

«Основание» — это общий термин, обозначающий лежащий в основе вспомогательный материал. В дополнение к крышам, субстратом могут быть стены, полы и даже почва. При обсуждении крыш в качестве основы можно использовать деревянную кровельную обшивку или, если новую черепицу накладывают поверх старой, старую черепицу можно рассматривать как часть основы.

«Обшивка» — это более конкретный термин, используемый для описания досок или панелей, образующих настил крыши. Поскольку обшивка также описывает грубые настенные и напольные покрытия, мы будем использовать полные термины «обшивка крыши» и «настил крыши».

В старых домах обшивка крыши обычно состоит из деревянных досок. С годами фанера заменила плиты, а ориентированно-стружечная плита или OSB постепенно заменила фанеру.

Древесная плита

Как правило, старые дома изначально покрывались деревянной кровлей или черепицей.

Чтобы ускорить высыхание, их положили на кровельную обшивку из древесных плит, оставив промежутки между досками для улучшения воздушного потока. Когда исходная древесина тряслась или черепица выходила из строя, ее обычно заменяли асфальтовой черепицей, которая требовала прочной обшивки.

Вместо того, чтобы срывать всю разнесенную обшивку и заменять ее сплошной обшивкой, места обычно заполнялись дополнительными досками. Иногда прямо поверх досок укладывали фанеру или OSB.

Рекомендуемый максимальный зазор между досками обшивки для низкокачественной черепицы с тремя выступами составляет 1/4 дюйма.

Если битумная черепица устанавливается поверх обшивки с зазорами, превышающими 1/4 дюйма, со временем эти зазоры могут просочиться насквозь и стать видимыми.

Исправление, рекомендованное производителями, заключается в установке дополнительного слоя наружной фанеры или обшивки OSB толщиной не менее 3/8 дюйма поверх оригинальной обшивки крыши из древесных плит.

Фанера и OSB

Крыши современных домов обычно представляют собой ламинированные панели, такие как фанера…

… которые называются ламинированными, потому что они состоят из разных слоев, как вы можете видеть здесь…

… или нематинированная панель, такая как эта OSB. Любой из них приемлем.

Толщина обшивки

Типичная толщина обшивки крыши составляет около 7/16 дюйма, что чуть меньше 1/2 дюйма.Вы можете увидеть 3/8-дюймовую фанеру, установленную в качестве обшивки крыши, и, хотя она может показаться неадекватной по сравнению с 1/2-дюймовой фанерой, установленной на стропилах, расположенных на расстоянии 24 дюймов по центру, когда-то считалась 3/8-дюймовой фанерой. приемлемо в некоторых юрисдикциях.

Если вы обнаружите, что фанера толщиной 3/8 дюйма установлена ​​в качестве обшивки крыши, неплохо сообщить вашему клиенту о ее наличии. Не называйте это дефектом, если вы точно не знаете, что это недопустимо в юрисдикции, в которой построен дом, во время первоначального строительства.В вашем отчете можно указать: «Хотя использование 3/8-дюймовой фанеры для обшивки крыши могло считаться приемлемым во время строительства дома, по современным стандартам это считается неадекватным».

Современные стандарты

В других домашних системах и компонентах, особенно в старых домах, в которых использовались методы кровли, которые были широко распространены, когда дом был построен, но которые не соответствуют современным стандартам.

В своем отчете о проверке просто опишите материал или состояние, которое вас беспокоит, а также любые признаки связанной с этим неисправности.Если нет никаких признаков связанной с этим неисправности, укажите это в своем отчете. Вы должны быть нейтральными и точными в своих отчетах.

Вам также необходимо знать свои собственные пределы. У всех нас есть сильные и слабые стороны. Если вы обнаружите состояние, которое, по вашему мнению, превосходит ваш уровень знаний, помните, что это случалось со всеми нами. Никто этого не знает. Порекомендуйте дальнейшее обследование у специалиста и приступайте к осмотру.

H-Clips

Вы можете увидеть небольшие металлические зажимы, установленные между краями панелей обшивки крыши, таких как OSB и фанера.

Их называют H-образными зажимами, и они выглядят так.

Вот как они выглядят изнутри чердака.

H-образные зажимы устанавливаются на каждом горизонтальном стыке в центре каждой пролета стропил. Их цель — обеспечить дополнительную поддержку краям панелей обшивки.

Распространенное заблуждение, что H-образные хомуты устанавливаются для обеспечения расстояния между стропилами. Фактически, каждая точка, в которой устанавливается зажим, является точкой плотного контакта между соседними панелями.В этих точках нет места, в которое панели могли бы расшириться. После периодов проливного дождя нередко можно увидеть изогнутую фанерную обшивку в точках соприкосновения с Н-образными зажимами. Это вызвано расширением панели, так как панель впитывает влагу.

Решение использовать H-образные зажимы — это вопрос архитектора или инженера, и их отсутствие не является дефектом, если вы не знаете, что они требуются в юрисдикции, в которой находится дом, на момент его постройки.

Подумайте трижды, прежде чем рекомендовать установить недостающие H-образные зажимы, а потом не делайте этого!

Миллионы домов построены без них, и как следствие, никаких проблем с их развитием. Стоимость их установки после завершения строительства дома будет непомерно высокой. Вы не найдете надежных профессионалов, которые поддержали бы вашу рекомендацию, и такая рекомендация может стоить вам работы.

Если вы обнаружите, что H-образные зажимы отсутствуют, и знаете, что они необходимы, просто укажите этот факт.Если клиент настаивает на рекомендации, обратитесь к инженеру-строителю.

Обшивка кровли — Fine Homebuilding

Обшивка кровли прикрепляется к поверхности стропил или ферм, образуя структурную оболочку крыши. Он охватывает стропила для поддержки кровли, а в случае панельной обшивки, такой как фанера или OSB, он действует как диафрагма со стенами, чтобы выдерживать горизонтальные нагрузки. Кровельный материал необходимо согласовывать с самой кровлей, так как к каждому типу кровли предъявляются особые требования.

На открытых свесах кровли обшивка должна быть рассчитана на воздействие погодных условий. Повседневная обшивка, используемая на корпусе крыши, не рассчитана на воздействие погодных условий, поэтому, когда по периметру возникают открытые карнизы и / или грабли, необходимо использовать другой (более дорогой) сорт фанеры или OSB, рассчитанный на погодные условия. В этих открытых местах также можно использовать обшивку из массивной доски.

Двумя основными типами оболочки являются сплошная оболочка и открытая оболочка.

Сплошная оболочка

Твердая обшивка обеспечивает сплошную поверхность в плоскости крыши. Этот вид обшивки необходим для композиционных и сборных кровель, которые сами по себе не имеют конструктивной способности. К сплошной обшивке также можно применять кровлю из металла, черепицы, гонта. По экономическим и структурным причинам (боковая нагрузка) сплошная обшивка почти всегда представляет собой фанеру, OSB или другие конструкционные панели. Структурные панели действуют как диафрагма для передачи боковых нагрузок в плоскости крыши на стены.Когда желателен открытый потолок, сплошная обшивка также может быть изготовлена ​​из шпунтовых досок из цельного дерева. Однако оболочка из пазов и пазов не действует как диафрагма, поэтому необходимо использовать другие методы обеспечения устойчивости к поперечным нагрузкам, такие как диагональные связи.

Открытая оболочка

Открытая обшивка, также называемая скиповой обшивкой, состоит из досок, расположенных на расстоянии друг от друга. Этот тип кровли используется под деревянной черепицей и сотрясениями, которые обычно требуют вентиляции с обеих сторон кровельного материала.Открытая обшивка также может быть выбрана по экономическим причинам, но только в том случае, если она используется с кровельными системами, такими как металл или черепица, которые обладают структурной способностью простираться между обшивочными досками. При открытой обшивке необходимо использовать альтернативные методы обеспечения боковой устойчивости, такие как диагональные связи.

Комбинации, конечно, тоже возможны и часто уместны. Например, сплошная обшивка на открытых свесах может быть объединена с открытой обшивкой на остальной части крыши.

Рекомендации

Рекомендации по обшивке в зависимости от типа кровли следующие:

Состав и сборная кровля должны применяться к сплошной обшивке, потому что эти кровельные материалы не обладают структурной способностью пролегать между досками открытой обшивки.

Деревянная черепица и тряпичная кровля лучше всего наносить поверх открытой обшивки, потому что расстояние между открытой обшивкой позволяет кровле дышать с обеих сторон, продлевая срок ее службы. Крыши из гонтовой и двускатной черепицы также могут применяться для сплошной обшивки на открытых карнизах и граблях и в подобных местах. В некоторых регионах распространенной практикой является установка гидроизоляции поверх открытой оболочки, чтобы не допустить попадания ветрового дождя. В очень ветреных районах часто используют сплошную обшивку. Проконсультируйтесь с местными нормативами и строителями относительно принятой практики.

Кровля металлочерепица может применяться как на сплошную, так и на открытую обшивку. Оба кровельных материала обладают прочностью, чтобы покрыть открытую обшивку, но ни один из них не дает никакого преимущества в том, что они дышат с обеих сторон.

Фанера и панели без шпона

Монтаж на панели

Относительно низкая стоимость и простота монтажа делают фанеру или OSB-панели лучшим выбором для большинства современных крыш. Система обеспечивает структурную диафрагму и подходит для всех кровель, кроме деревянной черепицы или тряски, требующей вентиляции.Стандартный размер панели составляет 4 на 8 футов, поэтому расстояние между стропилами или фермами, приходящимися на эти модули, является наиболее практичным. Необходимо соблюдать осторожность, чтобы защитить края панели от атмосферных воздействий, используя окантовку или кромочную гидроизоляцию. Обшивка на открытых свесах должна быть наружной или иметь степень воздействия 1 и должна быть достаточно толстой, чтобы удерживать гвоздь или другой крепеж для крыши без проникновения на открытую нижнюю сторону.

Рекомендуемое крепление

Стандартное рекомендуемое крепление — 6 дюймов (без перерыва). по краям и 12 дюйм.o.c. в поле (6 дюймов в поле для опор при 48 дюймах в секунду). Для пролета обшивки более 24 дюймов на краях между опорами требуются кромки с пазом и пазом, блокировка пиломатериалов или краевые зажимы. Используйте два зажима для пролетов 48 дюймов

Пролетом

Значения в таблице основаны на панелях с рейтингом APA, непрерывных в двух или более пролетах, причем длина панели перпендикулярна опорам. Проверьте диапазон с рейтингом панели.

Пролеты основаны на 30 фунтах.живая нагрузка и 10 фунтов. статическая нагрузка, минимальная номинальная, установленная APA — The Engineered Wood Association. Проверьте местные нормы и правила и обратитесь к специалистам по проектированию на предмет более высоких нагрузок, таких как снеговые нагрузки, или более тяжелых статических нагрузок, таких как бетонная черепица или другое тяжелое кровельное покрытие. Эти рейтинги минимальны. Для более прочной крыши уменьшите пролеты или увеличьте толщину.

Открытый настил T&G

Обшивка

T&G (настил) чаще всего используется для открытых потолков.Его также можно использовать выборочно на открытых карнизах или нависающих граблях. Стропила размещены по широкому центру, поскольку в большинстве случаев настил перекрывает более 24 дюймов (см. Таблицу). Поскольку этот обшивочный материал не обеспечивает диафрагмы в плоскости крыши, обычно необходимо использовать другие средства защиты крыши от горизонтальных нагрузок. Например, крыша может быть укреплена диагональными металлическими ремнями, прикрепленными к верхней части обшивки, или слоем фанеры или OSB поверх настила.

Изоляция открытого потолка должна располагаться над обшивкой. Требования к изоляции зависят от климата и кровельного материала. Жесткая изоляция обычно наиболее практична из-за ее тонкого профиля, но она дороже, чем изоляция из войлока. Батареи часто выбирают для более холодного климата, когда толщина любого типа изоляции (жесткой или ватной) требует добавления второго уровня конструкции над настилом для поддержки крыши.

В таблице предполагается, что вес 30 фунтов.живая нагрузка для пихты дугласовой или южной сосны. Таблица предназначена только для сравнения и приблизительных целей. Фактическая вместимость пролета зависит от уклона крыши, породы, значений временной нагрузки и рисунка торцевых соединений.

Размещение утеплителя над конструкцией крыши, которое обусловлено открытой обшивкой, создает толщину конструкции, которую необходимо решать с помощью уникальных деталей по краям крыши (карнизы и грабли). Наиболее сложные вопросы возникают у карниза, где верх стены отделен от изоляционных слоев толщиной стропил.Этот зазор необходимо изолировать и перекрыть сплошным воздушным барьером. Толщина утеплителя над обшивкой также может быть эстетической проблемой, особенно в области карниза.

Можно использовать несколько подходов, каждый из которых приведет к уникальной деталировке, соответствующей ситуации. Самый простой подход — устранить выступы (см. A на иллюстрации), и в этом случае плоскость крыши фактически заканчивается на краю здания, детали упрощаются, а толщина сборки не ощущается.Более надежная защита стен и почти такая же простота — это добавить крышу крыльца на более низком склоне (см. B). С крышей крыльца толщина конструкции ограничивается внешней стеной, а более простая, неизолированная, самонесущая конструкция крыльца (которая может быть обшита той же оболочкой T&G, что и внутренний потолок) выходит за ее пределы.

Самым сложным является удлинение карниза на том же уровне, что и основная крыша (см. C). Здесь есть два основных варианта. Либо основные стропила здания удлиняются, либо конструкция выходит из изоляционного слоя.При таком выборе главным фактором будет внешний вид карниза, особенно его толщина. Выступление карниза из изоляционного слоя дает преимущества как в увеличении его высоты, так и в большем контроле толщины.

Конечно, дизайн граблей должен согласовываться с любым выбранным дизайном карниза. Но эту проблему решить проще, потому что верх стены, поддерживающей обшивку T&G, не нужно отделять от обшивки, так как она должна находиться у карниза.

Открытая или пропущенная обшивка обычно выполняется с помощью досок 1 × 4 или 1 × 6, прибитых горизонтально к стропилам с промежутком между досками. Поскольку этот обшивочный материал не обеспечивает диафрагмы в плоскости крыши, необходимо использовать другие средства защиты крыши от горизонтальных нагрузок. В большинстве случаев достаточно деревянных распорок или металлических лент, прикрепленных к верхней или нижней поверхности стропил. Эти связи должны быть спроектированы в сейсмических или сильных ветровых зонах или для очень больших крыш.На вальмовых крышах крепления иногда могут отсутствовать, поскольку их форма обеспечивает их форма.

Расстояние между открытой обшивкой зависит от типа кровли, которую она будет поддерживать. Способность обшивки пролегать между опорами зависит от расстояния между стропилами и обшивкой, а также от типа кровельного покрытия, наложенного на нее. Узнайте в местных правилах и у кровельщиков о принятых местных правилах.

Для деревянной черепицы или встряски требуется расстояние, равное обнажению черепицы или встряски — обычно около 5 дюймов.для черепицы до 10 дюймов для встряхивания. Обшивка обычно 1х4.

Бетонные плитки, в зависимости от типа, могут быть установлены на открытой обшивке с шагом 12 дюймов. до 14 дюймов диапазон. Кровельный материал тяжелый, поэтому практична открытая обшивка 1х6 или 1х8 или 2х4.

Металлическая сборная кровля легкая и непрерывно проходит в направлении стропил. В большинстве случаев оболочка 1 × 6 на 24 дюйма в секунду. адекватно.

Минимум фанеры для кровли | На главную

Боб Харинг Обновлено 6 декабря 2018 г.

Крыши обрамлены стропилами или фермами, которые представляют собой стропила, соединенные внутренними распорками, поэтому они устанавливаются как единый компонент.От пика крыши до карниза идут стропила. Они должны быть покрыты каким-либо типом обшивки или настила перед нанесением большинства отделочных кровельных материалов. Наиболее распространенными материалами для этого являются ориентированно-стружечные плиты (OSB) или фанера, состоящие из слоев древесины, соединенных в панель. Фанеру, используемую для настила крыши, обычно называют обшивкой, и на ней имеется отметка, указывающая на ее допустимую нагрузку и пролет, а также другие факторы производительности.

Фанера — это слои дерева

Фанера состоит из трех или более слоев тонкой древесины, склеенных вместе с чередованием волокон.Обычно он изготавливается в виде листов размером 4 на 8 футов, хотя для специальных целей доступны более длинные панели. Это гибкое, прочное и недорогое покрытие для крыш, поскольку каждая панель покрывает 32 квадратных фута. Он бывает разной толщины от 1/4 дюйма до как минимум 1 дюйма; Те, у кого больше 1/4 дюйма, обычно состоят из пяти слоев дерева. Материал легко режется с помощью циркулярной пилы или ручного режущего инструмента, оснащенного 3-дюймовым универсальным твердосплавным диском, что делает его популярным.

Многие факторы влияют на толщину

Толщина фанеры, используемой для настила крыши, зависит от уклона крыши, расстояния между стропилами и веса другого материала, который должен быть помещен на настил, а также от расчетной «нагрузки» — величины давления, оказываемого различными силами и погодой, особенно массой снега или скоплений льда.Чем шире расстояние между стропилами, чем тяжелее черепица, чем ниже уклон и чем больше погодная нагрузка, тем толще должна быть фанера.

Минимальная толщина

Большинство крыш будут обшиты фанерой толщиной не менее 3/8 дюйма. Этого будет достаточно для крыши со стропилами, расположенными на расстоянии 16 дюймов друг от друга, с минимальной нагрузкой на крышу. Нагрузки будут зависеть от наклона крыши; чем ровнее крыша, тем больше нагрузка на одну из секций. Более крутые крыши будут иметь меньшую нагрузку на квадратный фут.

Наиболее распространенная толщина

Для стропил, расположенных на расстоянии 20 или более дюймов друг от друга, рекомендуется использовать фанеру толщиной 1/2 или 5/8 дюйма. Наиболее распространенное расстояние между стропилами составляет 24 дюйма, для этого рекомендуется 5/8-дюймовая фанера. Он выдерживает нагрузку на крышу в большинстве ситуаций и является стандартом для большинства кровель. Для крыш с очень большими нагрузками может потребоваться толщина 3/4 дюйма. Независимо от толщины фанера должна быть подходящей для наружного применения, с оценкой «Внешний вид» или «Экспозиция 1».

Обшивка и уплотнение настила крыши для скатных крыш

Укрепление крыши — один из лучших способов повышения устойчивости дома к стихийным бедствиям, потому что даже небольшие прорывы в крыше могут привести к обширному разрушению дома и его содержимого во время буря.

Это руководство будет сосредоточено на трех основных шагах по повышению устойчивости новых крыш к сильному ветру и ураганам, рекомендованным Страховым институтом безопасности строительства и дома (IBHS) программой укрепленных крыш:

1. «Прибейте» — установите фанеру или OSB, используя расстояние между гвоздями и обшивку, рекомендованные IBHS.
2. «Герметизируйте» — закройте настил кровли полностью приклеенной кровельной мембраной или заклейте швы лентой и закройте подкладкой.
3. «Зафиксируйте» — установите отливную кромку на подкладку на всех карнизах и граблях.

Эти шаги подробно описаны в разделах ниже, после чего обсуждаются другие аспекты кровли, включая выбор гидроизоляции, вентиляции и облицовки. Дополнительную информацию можно найти в документах IBHS «Обзор требований к новым кровлям для укрепленных домов» и , а также в Техническом обзоре для укрепленных домов ураганов, которые содержат подробные инструкции по установке. IBHS предлагает обширные ресурсы для кровельщиков на своей веб-странице «Укрепленная крыша», включая видео по установке, информационные бюллетени и контрольные списки.IBHS также предлагает онлайн-обучение кровельщиков через свой Fortified Wise University.

См. Вкладку «Модернизация» данного руководства для получения информации о замене кровли на существующих крышах.

Конструктивное приспособление («Гвоздь»)

IBHS рекомендует, чтобы толщина обшивки крыши была не менее 7/16 дюйма. фанера или OSB. Палуба должна быть прикреплена гвоздями с кольцевым стержнем 8d, расположенными на расстоянии 4 дюйма по центру, в пределах 4 футов от краев крыши и каждой стороны конька и на расстоянии 6 дюймов по центру по всей остальной части крыши.IBHS рекомендует обшивать крышу фанерой вместо OSB (Стандарты усиленных ураганов для дома).

Детали оболочки из IBHS для районов ураганов показаны на Рисунке 1.

Дополнительные подробные чертежи обшивки см. В Детальном наборе стандартов укрепленной крыши IBHS для укрепленной крыши (2019).

Рис. 1. Hurricane-New Construction Крепление для кровли, несущие деревянные панели. (Источник: IBHS.)

Запечатайте колоду («Приклейте скотчем»)

Уплотнить настил крыши.IBHS Fortified позволяет использовать три метода герметизации кровельного покрытия. См. Техническое описание ураганов дома, укрепленных IBHS, для получения информации о материалах и деталях установки:

1. Покройте весь настил крыши слоем самоклеящейся битумной мембраны, модифицированной полимером. IBHS рекомендует покрыть мембрану войлоком № 15, если будет установлена ​​асфальтовая черепица, чтобы обеспечить разрыв связи с черепицей.
2. Заклейте горизонтальные и вертикальные стыки в панелях обшивки крыши одобренной самоклеящейся гидроизоляционной лентой и накройте подкладкой из соответствующего нормам ASTM D226 Тип II (# 30) или ASTM D4869 Тип III или Тип IV (# 30) строительный войлок или одобренная синтетическая подкладка.
3. Покройте настил крыши двумя слоями строительного войлока № 30.

В зонах с сильным ветром Building America рекомендует использовать полностью приклеенную кровельную мембрану, которая выдерживает давление ветра и обеспечивает «вторую линию защиты», если какое-либо покрытие крыши оторвется. В качестве альтернативы Building America рекомендует герметизировать стыки обшивки настила крыши с помощью гидроизоляционной ленты или мембранных полос, совместимых с фанерой или обшивкой OSB (рис. 2 и 3). Выбор лент и мембран для герметизации обшивки настила крыши обсуждается в документе IBHS Fortified Home «Уплотнение настила крыши: выбор правильной ленты».

Рис. 2. Настил крыши герметизируется путем заклеивания стыков обшивки лентой или полосами мембраны, совместимыми с фанерой или обшивкой OSB. (Источник: Building Science Corporation.)

Рис. 3. Лента устанавливается поверх стыков обшивки палубы и скручивается для обеспечения хорошего сцепления с обшивкой OSB. (Источник: Building Science Corporation.)

Карнизы и грабли фронтона («Зафиксируйте»)

В зонах сильного ветра рекомендуется устанавливать отливы на карнизах и граблях крыши (Рисунок 4).Рекомендуются следующие требования к установке на отливной кромке:

• Металлические отливы, соответствующие нормам, должны быть установлены на карнизах и кромках фронтонов (применимые нормы устанавливают минимальный требуемый размер).
• Края подтеков должны перекрывать стыки минимум на 3 дюйма.
• Края водостока карниза должны выступать минимум на ½ дюйма ниже обшивки и перекрывать верх кромки обшивки крыши не менее чем на 2 дюйма.
• Кромка отлива должна быть механически прикреплена к настилу крыши на максимальном расстоянии 4 дюйма, а крепления должны быть совместимы с окладом.
• Водонепроницаемые кромки карниза могут быть установлены поверх полностью приклеенной мембранной подложки, если для герметизации кромок используется гидроизоляционный цемент.
• Края на граблях должны быть установлены поверх полностью приклеенной мембранной основы.

Дополнительные сведения см. В руководстве «Защита кромки крыши».

Рис. 4. Установка капельной кромки над подстилкой для зон ураганов. (Источник: Детальный набор стандартных элементов укрепленной крыши IBHS для укрепленной крыши, 2019 г.)

Прочие соображения

Мигает. Надлежащая гидроизоляция защитит крышу от дождя и ветра в критических местах вокруг дымохода, дымоходов и других проходов через крышу, в впадинах крыши и там, где крыша встречается со стенами. В Центре решений есть несколько руководств, в которых описываются передовые методы перепрошивки. См., Например, ступенчатую и отбойную изоляцию на пересечениях кровли и стен, а также в долинах настила крыши и загерметизированных проходах.

Вентиляция . Многие чердаки вентилируются; тем не менее, вентиляционные отверстия могут быть входом для перенесенного ветром дождя, снега и углей.Они также могут увеличить риск обрушения крыши, если вентиляционные отверстия откроются при сильном ветре и позволят ветрам проникнуть внутрь и создать избыточное давление на чердак. Подумайте о строительстве дома с чердаком без вентиляции. Для получения дополнительной информации см. Руководства «Вентилируемый или невентилируемый чердак», «Невентилируемый кондиционированный чердак с изоляцией из распыляемой пены под настилом крыши» и «Невентилируемая изоляция чердака».

Для вентилируемых крыш выберите и установите вентиляционные отверстия на чердаке, которые препятствуют проникновению переносимого ветром дождя, снега и углей.IBHS рекомендует сертифицировать вентиляционные модели на устойчивость к ветру и проникновению воды в соответствии со Строительными нормами Флориды TAS 100 (A). Для получения дополнительной информации см. Руководство «Вентиляционные отверстия на крыше»

Кровельные покрытия. Что касается выбора кровельного покрытия, кровельные покрытия должны быть рассчитаны на давление ветра на компоненты и обшивку, соответствующее давлению подъема, создаваемому при проектировании площадки. Программа сертификации IBHS требует, чтобы испытанное изготовителем кровли расчетное давление подъема кровли имело коэффициент безопасности, равный 2.0. Рейтинги DP, перечисленные в сертифицированных отчетах следующих организаций, могут использоваться в качестве документации для FORTIFIED: Отчет Службы оценки Международного совета кодексов (ICC-ES), Утверждение строительных норм Флориды или Уведомление о принятии решений Майами-Дейд (NOA), или Оценка продукции Департамента страхования Техаса (TDI). Поскольку номинальное расчетное давление может различаться в разных частях крыши дома, IBHS рекомендует для простоты, чтобы застройщик выбирал систему и метод установки, которые подходят для самых высоких расчетных давлений, ожидаемых на крыше, на основе ASCE 7-10 или ASCE 7-16. (см. Стандарты для укрепленных домашних ураганов 2019).IRC 2015 ссылается на две отдельные таблицы, чтобы определить необходимое расчетное давление подъема ветром для кровельных покрытий. Использование этих таблиц может сбивать с толку, поэтому программа IBHS FORTIFIED Home ™ создала калькулятор, чтобы помочь кровельщикам и оценщикам определить подходящие расчетные давления для покрытий для крутых крыш. FORTIFIED Технический бюллетень FH-2020-01 содержит дополнительную информацию. Рейтинги града перечислены в Дополнении Fortified Home Hail к Стандартам сильного ветра . Дополнительные сведения см. В руководствах Центра решений Асфальтовые крыши из гальки, глиняные или бетонные черепичные крыши, металлические крыши и крыши с малым уклоном.

Совет по обрамлению: установка обшивки крыши (выделите линию с учетом фасции)

Нарисуйте макет в натуральную величину и проведите линию с лицевой панелью в натуральном виде

При обшивке кровли первым делом нужно провести линию так, чтобы первый ряд продолжался ровно. Но если вы защелкните его на 40 дюймов, оболочка не будет выступать за подфасцию или настоящую фасцию. Это открывает дверь к возможности повреждения водой, позволяя гравитации работать против вас.

Не делай этого.Гравитация может быть вашим приятелем.

В этом видео Бен Боги показывает, как визуально вычислить, где привязать эту первую строку.

• Чтобы определить линию привязки обшивки, поверните квадрат до наклона крыши, в данном случае это шестиугольник, и проведите линию прямо там.
• Затем мы воспользуемся куском 2х4, чтобы выйти за пределы квадрата и провести там линию.
• Это указывает на то, что хвосты фермы выходят за стены.
• Измерьте расстояние от края фанеры (за пределами стены) до любого выступа и выровняйте линию вверх, чтобы обозначить конец хвостовой части фермы.
• Добавьте полтора дюйма для подфасции, проведите линию.
• Добавьте толщину истинной фасции, в данном случае 15/16 дюйма.
• Отметьте толщину обшивки крыши, в данном случае 1/2 дюйма, и проведите по этой линии

На этом рисунок карниза закончен. Бен любит, чтобы нижний край обшивки крыши находился выше внешнего края облицовки, на случай, если в обрамлении есть небольшие несоответствия, поэтому он отмечает линию на расстоянии примерно четверти дюйма от внешнего края облицовки.

Поднесите отметку 48 дюймов на рулетке к внешнему краю фанеры и посмотрите, куда падает конец хвостовика фермы. Это 45-3 / 4 дюйма

Отмерьте стропило в 45-3 / 4 дюйма от обрезанного конца хвостовой части фермы и проведите линию вдоль фермы. Это указывает на верхний край первого ряда обшивки крыши, оставляя достаточно выступа, чтобы подфасции и фасции аккуратно подоткнулись под ним, когда придет время.

—Этот совет был запечатлен в прямом эфире на конференции Professional Remodeler’s Model Remodel 2017 года.

CDX или OSB для обшивки кровли?

Конструктивные характеристики обоих эквивалентны, и правда, что они могут использоваться как взаимозаменяемые.
Однако есть различия, о которых кровельщики и домовладельцы должны знать при строительстве новой крыши
или начале ремонта крыши.

Самая большая разница между ними заключается в том, как они реагируют на воздействие большого количества влаги
в течение продолжительных периодов времени. За исключением проектов в очень засушливых регионах, таких как Юго-Запад, кровельные панели
обычно покрываются дождем, снегом и льдом во время задержек строительства.Именно здесь
CDX имеет преимущество.

• Когда CDX намокает, он имеет тенденцию постоянно разбухать по всему листу. Он возвращается к своим нормальным размерам
  и относительно быстро высыхает, а вздутия обычно недостаточно, чтобы повлиять на отделку кровли
  .

• Для сравнения, OSB работает как губка и требует больше времени для высыхания. При использовании для кровли
  эта тенденция удерживать влагу означает, что он может разрушаться быстрее, чем CDX, при воздействии хронических протечек
  или на перекрытиях.
• OSB также имеет тенденцию к набуханию по краям во влажном состоянии. Эти края остаются раздутыми даже после высыхания материала
  , иногда из-за чего обшивка крыши просвечивает сквозь материалы кровли
  .

Помимо защиты от влаги, CDX примерно на 15–19% легче OSB. Хотя дополнительный вес OSB
не означает увеличения прочности, это означает, что на
сложнее выполнять эту работу. Кроме того, более высокий вес OSB означает более высокую теплопроводность, чем у CDX.

• Самой большой особенностью CDX может быть восприятие домовладельцами более высокого качества.
  В отличие от OSB, CDX на самом деле выглядит как дерево и хорошо знаком покупателям.
