Какая арматура нужна для фундамента дома: Арматура для фундамента: разновидности, способы укладки и вязки, расчет количества, фото

Арматура для фундамента марка стали какая лучше

При частном строительстве созданию арматуры под фундамент многие застройщики не уделяют должного внимания, считая, что бетон способен противостоять нагрузкам. Так же неопытные строители не обращают внимания на марку, вид и класс прутьев арматуры.

Арматура для фундамента – это необходимый элемент составляющих железобетонного основания дома. Она позволяет увеличить прочность основания дома, так как один бетон плохо справляется с воздействием нагрузки. При заливке бетонной смеси стальные прутья арматуры в массиве бетона располагают так, чтобы основная нагрузка приходились на них.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.



Какая арматура нужна для создания прочного каркаса



Вид

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования



Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры





Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

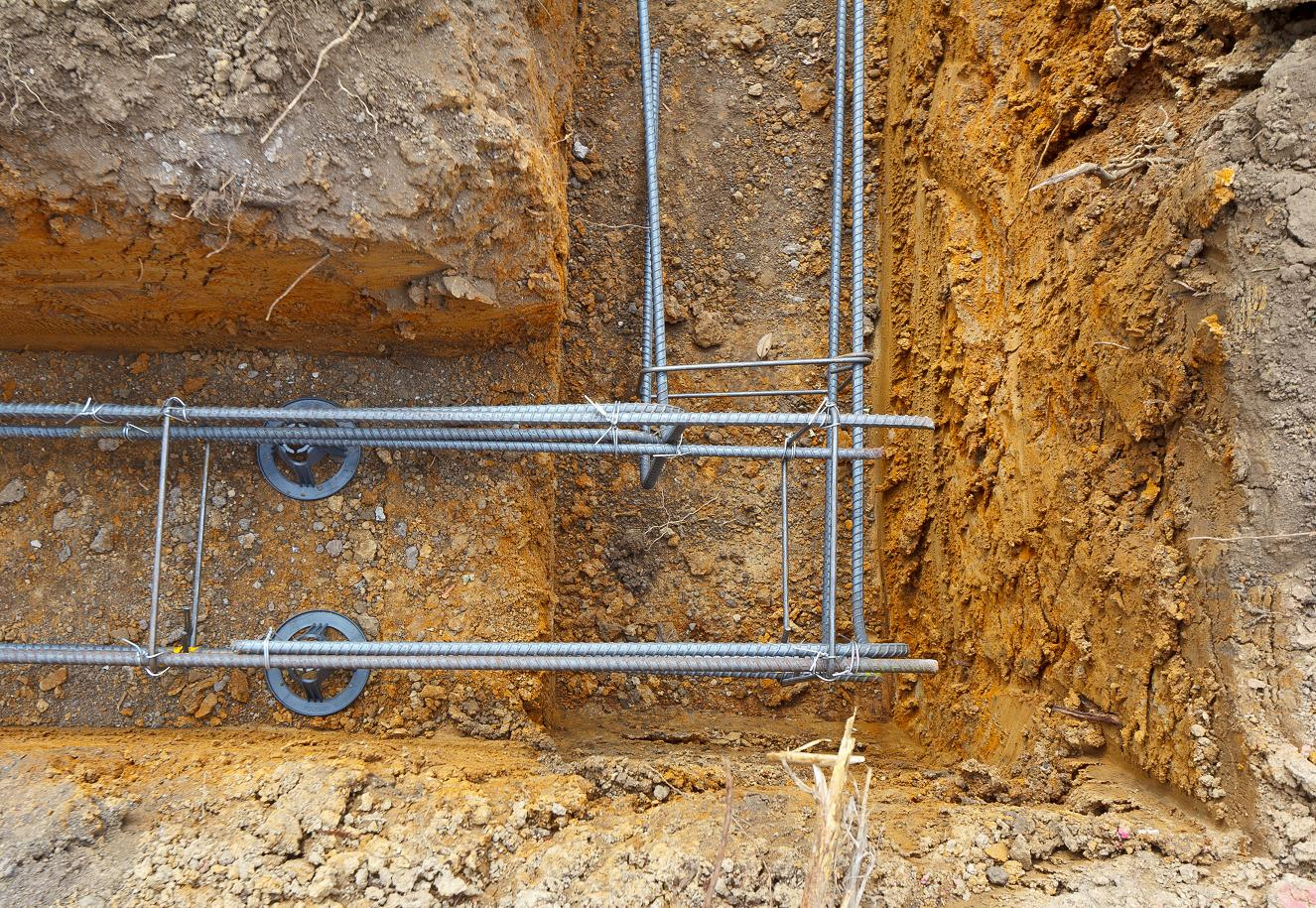

Как проводится армирование

При строительстве дома на бетонной плите необходимо провести армирование каркаса в зонах продавливания, к ним относятся места опирания несущих и поперечных стен или колонн.

Армированием фундаментной ленты занимаются в последующем порядке:

• создают оси металлических каркасов ленты;
• сгибают прутья, таким образом, что концы уходят в разные стороны. Это необходимо для укрепления углов и примыканий;
• соединяют арматуру ленточного фундамента. Штыри должны быть соединены внахлест;
• для закрепления верхнего ряда прутков устанавливают поперечные стержни на каждом армирующем поясе. Между собой продольные линии соединяют проволокой и затем связывают с нижним рядом;
• устанавливают верхние стержни и армируют углы в местах их пересечения с помощью загибов в виде хомутов;
• связывают стрежни верхнего ряда с опорными хомутами для повышения жесткости каркаса;
• устанавливают пластиковые, металлические или фибробетонные фиксаторы для удержания арматуры в центре опалубки;
• проводят опалубку.



Схема армирования



На ленточный фундамент давят силы снизу, когда из-за морозов почва начинает вспучиваться, а также тяжесть дома – сверху.

Поэтому делают стальные пояса сверху и снизу. Если ленточный фундамент глубокого заложения, то поясов армирования делают уже три. При высоте ленты больше 150 см, устанавливают вертикальные и поперечные прутья. Такая методика позволяет сделать основание крепким даже на слабых грунтах.

Столбчатый фундамент из буронабивных свай



В последние годы при строительстве частных домов стал популярен свайно-столбчатый фундамент, такой способ более технологичен. На нестабильных грунтах буронабивные сваи, расширяющиеся сверху вниз, иногда становятся единственным возможным основанием дома.

Строительство буронабивного фундамента начинают с разметки расположения свай. Чтобы они выдержали нагрузку на разрыв не обойтись без усиления бетона, для этого выполняют вертикальное армирование.

Металлическая заготовка для буронабивного основания



Сначала подготавливают материал. Для укрепления пятки столба требуется 4 прутка. Длина прутьев около 2,4 м. Их концы загибают в виде буквы L. Для создания каркаса скрепляют по несколько штук прутков с помощью вязальной проволоки, чтобы получить жесткую металлическую конструкцию с вертикальными прутками, толщиной не менее 8 мм. Ее погружают в скважину во время заливки. Металлический каркас не должен касаться стенок отверстия и дна скважины. Затем проводится опалубка. При ее заполнении каркас периодически встряхивают. Чтобы бетон легче сцеплялся с металлом, все нужно тщательно уплотнить, чтобы не образовались воздушные пустоты.

Таблица расчета веса стержневой арматуры

Номинальный диаметр профиля	Вес, кг/м
50	15,410
45	12,480
40	9,870
36	7,990
32	6,310
28	4,830
25	3,850
22	2,980
20	2,470
18	2,000
16	1,580
14	1,210
12	0,888
10	0,617
8	0,395
6	0,222

Как рассчитать арматуру для фундамента

Сейчас для обустройства основания купить арматуру и бетон, сделать опалубку несложно, трудности заключаются в подсчете количества нужных материалов. Расчет количества и стоимости арматуры для каждого вида основания определяется индивидуально.

Необходимо соблюдать технологические нормы по расположению арматуры



Правила подсчета регламентируются нормативными документами. Исходя из требований СНиП 52-01-2003, общее сечение арматуры на фундамент в разрезе может составлять 0,1% от площади всей ж/б конструкции в данной плоскости.

Важно! Самой главной ошибкой при армировании фундамента плитного типа или любого другого являются неправильные расчеты предполагаемой нагрузки на основание, или их отсутствие.

Чтобы не допустить ошибки, необходимо получить геодезические данные конкретного участка. Также важно учитывать соотношение общей площади диаметра прутков и площади ленты. Для каркаса необходимо рассчитать количество проволоки для вязки ленточного фундамента и подобрать нужное количество прутьев для ленточного основания.

Это можно сделать с одновременным составлением схемы их расположения. Количество материалов во многом обуславливается периметром основания, а также зависит от ширины фундамента.

Как определить количество прутьев для армирования столбчатого фундамента. Чтобы сделать остов под столб ᴓ 20 см и глубиной 200 см, потребуется 4 прутка диаметром 1,2 см. Чем соединять прутья? Для этого потребуется проволока. Прутки перевязывают в 4 местах с шагом 5 см с помощью горизонтальных элементов.

На один столб потребуется:

• ребристая арматура диаметром 0,6 см и длиной 880 см с учетом припуска 20 см на привязку ростверка;
• гладкие прутки ᴓ 0,6 см – 320 см;
• проволока для вязки каркаса – 480 см.

Результаты умножаете на количество столбиков.



Правильные расчеты позволят создать прочное основание дома



Также при расчете учитывается количество цемента. На каждый квадратный метр бетона приходится различное количество прутков. По строительным нормам для устройства основания общего назначения на каждые 5 м² бетона требуется 1 т армирующих элементов.

Методика расчета очень сложная и зависит от многих факторов. Поэтому для индивидуального застройщика связана с определенными рисками. При соблюдении технологических рекомендаций и советов опытных строителей вы сможете сделать крепкое основание дома.



Какая арматура нужна для фундамента — как выбрать арматуру для фундамента

Создание фундамента для бани процесс не простой, он требует внимательного отношения и изучения всех деталей. Любой начинающий строитель имеет общие представления о создании фундамента и знает о этапах работы, но в этой статье мы бы хотели подробно остановиться на таком моменте как выбор материалов.

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры

Арматура для фундамента: виды и маркировка изделий

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станокУстройство фундамента из блоков ФБСЗаливка фундамента под домХарактеристики ленточного фундамента
• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундаментаКак армировать ростверкНеобходимость устройства опалубкиКак сделать гидроизоляцию цоколя
• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

Ленточный фундамент в разрезе

Сеточный каркас

В последнее время, благодаря новейшим разработкам, появился способ, который дает возможность изготавливать в домашних условиях сеточный каркас. Его можно изготовить, используя специальный пистолет, который может соединить прутья арматуры отожженной металлической проволокой 1 — 3 мм диаметром.

Применение таких агрегатов дает возможность значительно снизить срок выполнения работы (на каждое соединение тратится до 2 секунд), и, кроме того, увеличить их качество – перекос или деформация каркаса в этом случае невозможны благодаря стабильному усилию затяжки проволоки. Кроме того, как положительный фактор применения таких пистолетов можно назвать то, что с ним работать может и любитель. Все что необходимо сделать, — это закрепить насадку и после этого нажать на кнопку.

При креплении арматуры также необходимо соблюдать правила, которые дают возможность получить прочный арматурный каркас.

Внешний край каркаса должен немного выступать за опалубку. В результате создается необходимая толщина (минимально 50 мм).

Также необходимо предусмотреть пространство между дном траншеи и каркасом. Для выполнения этой работы чаще всего применяют специальные пластиковые насадки. Если нельзя использовать эти элементы, то подкладывают под каркас деревянный брус или кирпичи, а после этого крепят к грунту проволочными штырями, которые не позволяют при заливке фундамента сместиться арматуре.

Заливать фундамент можно только хорошо очистив от ржавчины, грязи, пыли, мусора арматурный каркас и опалубку, посторонние элементы могут существенно усложнить схватывание бетона.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах. Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов:

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений:

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Какую выбрать

Перед любым начинающим строителем, желающим самостоятельно построить частный дом, гараж, либо небольшой флигель на даче, неминуемо встает вопрос: какую арматуру использовать в фундаменте дома? Рассмотрим, какой материал лучше подходит для заливки монолита: традиционная металлическая, или современная композитная арматура.

Для ленточного фундамента

При выборе арматуры для ленточного фундамента необходимо учитывать такие критерии, как свойства почвы и тип поверхности, общая масса конструкции, экономический фактор. При сооружении ленточного фундамента лучше использовать металлическую арматуру, хотя при возведении конструкций небольшой массы можно остановить выбор и на композите.

Класс арматуры и марку стали, из которой она изготовлена, подбирают, исходя из конкретных условий. Для конструкций каркасного типа, имеющих небольшой вес, подойдут прутья диаметром 10-12 мм, для более крупных и массивных зданий нужна арматура сечением 14-16 мм. Чтобы каркас придавал максимальную прочность, армирование делают двухуровневым, с вертикальными распорками.

Для плитного фундамента

Если сооружение возводится на активном подвижном грунте, обычно останавливают выбор на плитном фундаменте. Сплошная плита — надежное основание для постройки здания даже на достаточно зыбкой почве. Такая конструкция стоит дороже, чем ленточная.

Плиту используют и на твердых грунтах, при сооружении крупных массивных построек. Давление на основание большее, чем на ленточный фундамент той же площади, так что и арматура нужна диаметром 14-16 мм. Плиту заливают в случае строительства сооружений большой массы, поэтому применяют армирование металлом.

Соответствие диаметра композитной и стальной арматуры равной прочности

Зачем нужна арматура в ленточном фундаменте?

Со временем у любого дома возникает просадка, поскольку грунт, находящийся под подошвой основания, поддается давлению сверху и уплотняется. Чем больше давления на него оказывают, тем сильнее и быстрее он уплотняется. Если возникающий напор распределен равномерно по всей площади ленточного фундамента, то в этом нет особой проблемы.

Как правило, в реальных условиях давление на основание не симметрично из-за чего здание оседает неравномерно. Чтобы избежать подобной проблемы в фундаменте применяются ленты различной ширины, но даже этот прием не всегда способствует устранению и уравнению давления на фундамент.

Неравномерному осадку фундамента способствует:

1. Разнообразные включения грунтовой почвы.
2. Неравномерная и непостоянная влажность.
3. Различные достройки и пристройки.
4. Протечка водонесущих коммуникаций.
5. Отсутствие с какой-либо стороны отмостки и т. п.

Под влиянием указанных причин осадки, поверхность грунта под фундаментом становится кривой относительно вертикального направления здания. Больше всего подвержены воздействию углы конструкции и места с большими перепадами нагрузки.

В подобной ситуации в фундаментной ленте возникает внутренне напряжение, которое способствует возникновению изгибающихся моментов и трещин. Чтобы устранить нежелательное давление на основание, снизить количество трещин и изгибов внутрь фундамента добавляют арматуру.

Какая арматура нужна для фундамента?

Существует два варианта, используемой в строительстве арматуры:

1. Стальная, которая подразделяется на:
   • стержневую;
   • проволочную.
2. Композитная арматура. Она применяется сравнительно редко из-за характерных для нее минусов.

Чтобы армировать фундамент ленточного типа используют стержневую арматуру в качестве основного (рабочего) материала и гладкую как дополнительного.

Главное свойство для рабочей арматуры способность быстро и хорошо сцепляться с бетоном. Подобный тип арматуры производят с периодическим профилем, подразделяя его по показателям прочности на классы.

Согласно ГОСТу, существовавшему в период СССР, для частного типа строительства применяется арматура класса А-ΙΙΙ или аналог А400 (по современному ГОСТу). Для поперечной арматуры используется гладкий стержень класса А-Ι или А240 (современный ГОСТ).

Между арматурой старого и современного образца существует отличие в виде измененного профиля серповидной формы, в остальных аспектах отличия отсутствуют.

Чтобы правильно выбрать арматуру для фундамента в магазине следует просто обратить внимание на обозначения:

• Индекс С указывает на то, что арматурный прокат свариваемый;
• Индекс К свидетельствует о том, что арматура обладает стойкостью к процессам коррозийного растрескивания, возникающих в связи с давлением на фундамент.

Если эти индексы отсутствуют на упаковке лучше не покупать такой подобный материал.

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.

Какая арматура нужна для создания прочного каркаса

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Виды профиля для армирования

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше.

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой. Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Механические характеристики горячепрокатной арматуры

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Арматура

Бетон хорошо выдерживает большое давление, но очень слаб на изгиб, что приводит к появлению трещин и сдвигов, происходящих при изменении окружающей температуры. Если грунт в одном месте ослабнет, то стены фундамента начнут растягиваться, и давление будет распределяться неравномерно, что снизит срок службы. Поэтому в основание монтируется стальная арматура, удерживающая бетонную конструкцию в одном положении, не позволяя растягиваться, проседать или появляться трещинам.

Железобетон по прочностным характеристикам превосходит обычный бетон, что идеально подходит для долговечного строительства. Между арматурой и краем бетона должно быть 4-6 см, для того чтобы исключить коррозийное воздействие грунтовых вод. Прутья арматуры связываются в сетку с помощью проволоки, или же свариваются в монолитную конструкцию. Чаще всего используются железные прутья диаметром от 10 мм, со специальными насечками, которые увеличивают сцепление с цементным раствором. Для больших, тяжелых зданий требуется арматура 16 мм.

Для основания, которое служит стенами цоколя или подвала, требуется арматура большего сечения, из-за высоты фундамента. Лучше всего подходит 12 мм для цоколя, легких и средних по тяжести домов. А для подвала выбирается 14 мм, если здание средней тяжести, при тяжелых требуется арматура с 16 мм сечением. Прутья для боковых стенок фундамента связываются в сетку, с шагом 15-20 см. Если основание толстое, то закладывается несколько слоёв каркаса, с расстоянием в 10 см, и сцепленных между собой арматурой.

Если арматура используется для создания железного каркаса бетонной плиты, то ячейки сетки не должны превышать 10 см. При тяжелых домах возводится подбетонка, в которую вставляются вертикальные связующие штыри, которые образуют монолитное основание, и позволяют равномернее переносить давление на грунт. Для тонкой плиты возможен один слой арматуры. Такие основания используются на устойчивых грунтах, не подверженных морозным пучениям.

Фундаментный каркас из арматуры

Чтобы избежать разрушения толстой плиты для фундамента дома, требуется каркас из нескольких, удаленных по горизонтали друг от друга сеток. Такое пространственное решение используется для укрепления бетонной плиты, стоящей на влажных, пучинистых и неустойчивых почвах, а также применяется для тяжелых домов, или зданий с подземными помещениями.

Сетки для плитного фундамента соединяются между собой только навариванием, чтобы исключить деформацию под весом не застывшей бетонной массы.

Арматура для ленточного основания

Высота ленты обычно существенно превышает ее ширину. Лента, как правило, гораздо менее подвержена изгибам по сравнению с плитами, поэтому для обустройства основания ленточного типа можно использовать арматуру меньшего сечения.

Обычно при возведении домов на ленточных фундаментах применяются 10-12-миллиметровые стержни.

Схемы армирования стыков.

Вне зависимости от высоты ленты она обустраивается с применением двух армирующих поясов. В нижней и верхней частях конструкции на расстоянии 50 мм от поверхности бетона размещаются продольные прутки. На них приходится основная часть нагрузки при деформации основания.

Поперечные и вертикальные стержни не несут нагрузки. Для их изготовления можно использовать гладкую и тонкую арматуру.

При ширине ленты в 400 мм достаточно установить по два продольных прута снизу и сверху. На слабых и подвижных почвах либо при возведении тяжелых домов количество прутков можно увеличить до 3-4.

Для примера будет рассмотрен расчет арматуры на обустройство ленты под дом 600х600 см с одной несущей внутренней стеной. Суммарная длина ленты составит 30 м.

На продольное армирование в 4 прута уйдет 120 пог.м изделий. Поперечные и вертикальные стержни можно монтировать с 50-сантиметровым шагом. При высоте ленты 700 мм и ширине 300 мм с учетом 5-сантиметровых отступов от поверхности конструкции обустройство каждого соединения потребует использования 160 см гладкой 6-миллиметровой арматуры.

На каждую из 4 связок соединения уйдет 300 мм проволоки. Суммарный расход вязального материала в приведенном примере составит 73,2 м.

Как вязать арматуру

После того, как вы приобретете достаточное количество выбранной вами арматуры, и определите день для работы, вам необходимо будет ее тщательно связать в определенный каркас и только после этого уложить в опалубку. Существует несколько видов вязки и для каждого типа фундамента она своя, поэтому мы в статье расскажем обо всех методах и опишем ход работы. Надо сразу сказать, что каркас связывается за пределами траншеи – на земле и только готовые его части или он весь целиком укладывается в опалубку.

Иногда можно использовать арматурную сетку

Итак, расскажем о том, чем связывают между собой прутья арматуры:

• Для работы можно использовать стальную проволоку сечением 1,2 – 1,4 см, большим сечением брать не стоит, так как с ним тяжело работать. ( если проволока плохо гнется, то ее можно нагревать над костром, тогда она станет значительно пластичнее)
• Самым простым в работе является пластиковый хомут с петлей, его вяжут без дополнительных инструментов, что очень ускоряет процесс. (зимой использовать этот метод нельзя – от мороза пластик сразу приходит в негодность)
• Можно использовать металлокорд, для этого надо сжечь старые покрышки и от них останутся тонкие металлические отрезки проволоки. Такой метод позволяет значительно сэкономить, так как покрышки можно раздобыть бесплатно. (покрышки должны быть отечественного производства – в импортных часто используют пластик)

Кроме проволоки или хомутов для работы может понадобиться специальный металлический крючок, который можно купить на рынке или сделать самому. Некоторые умельцы делают насадку в виде крюка и устанавливают ее на шуруповерт – таким образом, скорость работы становится в два раза быстрее. Но все эти методы требуют хотя бы небольшого опыта и определенной сноровки. Если у вас есть знакомые строители, которые вам покажут все нюансы на практике, то вы быстро научитесь.

Если есть опыт, то для вязки арматуры можно использовать крючок

Но если со сноровкой дела обстоят не очень хорошо, то не стоит тратить время на изобретение велосипеда, лучше обратиться к более простому методу. Сегодня в магазинах продаются специальные пистолеты для вязки арматуры – им вполне можно воспользоваться. Процесс пойдет быстрее, а результат будет аккуратным.

Существует много способов вязать арматуру

Для удобства работы надо сделать специальный деревянный каркаса, то есть сбить между собой перпендикулярно друг другу две доски. И укладывая на них прутья арматуры, также перпендикулярно – связывать их в месте пересечения. Для этого проволоку складываем пополам – петелькой и перевязываем ее пересечение прутьев:

• Можно просовывать два конца проволоки в петельку и загибать их за прут.
• А можно с помощью крючка перевязывать оба конца между собой.

Если вы используете пластиковые хомуты, то тут еще все проще, надо только потуже затягивать запорный механизм на хомуте и все. В заключении надо сказать, что при обвязке у вас не должны оставаться слишком длинные хвосты проволоки, так как они могут в последствие торчать из конструкции и нарушать ее целостность.

Как сделать фундамент своими руками

Рассмотрим процесс самостоятельного сооружения фундамента под каркасный домик в виде бетонных столбов. Для этого потребуется садовый бур диаметром 200 мм, которым бурятся скважины глубиною 1-1,2 м. Места скважин:

• под углами здания;
• под пересечением стен;
• в промежутках через каждые 1,5-3 м.

В скважины засыпается щебень мелкой фракции или крупнозернистый песок. Подушка обязательно утрамбовывается. Отдельно готовится арматурный каркас в каждую скважину. Обычно для этого используют стальную арматуру диаметром 10-12 мм и катанку 6 мм. Арматура – это продольные элементы. Их обычно три или четыре в каждом армокаркасе. То есть конструкция может быть треугольного или квадратного сечения. Катанка – это поперечные элементы. Все соединения производятся электросваркой.

Предварительно в скважины устанавливается рубероид, скрученный в цилиндры. Это гидроизоляция будущих опор. Можно для этого использовать пластиковые или асбестовые трубы. Далее внутрь устанавливают подготовленные арматурные каркасы.

Следующий этап – заливка бетона. Его рецептура классическая для фундаментов: 1 часть цемента, две части песка, три части щебня. Залитый бетонный раствор обязательно утрамбовывается. Задача этой операции – выдавить из смеси попавший внутрь воздух. После высыхания воздушные пузыри снизят прочность столбов, поэтому от них надо обязательно избавиться.

Обычно опоры возводят с небольшим возвышением над грунтом – 10-20 см. Поэтому трубы под заливку бетона устанавливают именно с учетом этого размера. Обычно в бетонный раствор, залитый в опоры, устанавливают закладную металлическую деталь. Крепят ее к армокаркасу. К ней в будущем будет крепиться нижняя обвязка каркаса дома.

Через 28 дней, когда бетон наберет свою прочность. Можно переходить к возведению каркасника.

Выбор фундамента для дома из газобетонных блоков

Возведение бетонного фундамента для забора

Какой марки бетон нужен для фундамента частного дома

Особенности монолитно-каркасного строительства

Похожие публикации:

1. Как правильно пристроить фундамент к существующему дому
2. Постройка монолитного дома из бетона своими руками
3. Как самому правильно залить ленточный фундамент под дом
4. Технология постройки мелкозаглубленного ленточного фундамента

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Смотрите также:

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

Можно ли использовать композитную полимерную арматуру для фундамента?

Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

По характеристикам эти типы арматуры достаточно сильно различаются:

• предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
• модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
• предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
• предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

• Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
• Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
• Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
• Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
• Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
• Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.

Особенности арматуры для ленточных оснований

Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.

Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.

Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.

Армирование плитного фундамента

Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.

В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.

Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.

В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Расчёт армирования плитного основания

Армирование плиты подбирают с учетом ее толщины. Если она меньше 15 см, укладывают одну сетку с ячейкой 15-20 см, при большем значении – две. Каркас сваривают из стержней диаметром 12-16 мм, соединяют с верхним слоем арматуры вертикальными хомутами с размерами сечения до 10 мм.

Плитный фундаментИсточник

Расчет плиты выполняют по Своду Правил 50-101-2004 и “Руководству по проектированию плитных фундаментов”. Он заключается в определении несущей способности по удельной нагрузке на грунт и изгибающих усилий.

Ширина фундаментной плиты больше размера дома на 10 см. Для арматурной сетки определяют количество стержней в обоих направлениях. Если используют два каркаса, удваивают число прутков.

Чтобы найти, сколько потребуется арматуры для соединений, определяют число сочленений в сетке. Его умножают на длину хомута, равную толщине плиты за вычетом защитного слоя бетона.

Армирование плитного фундаментаИсточник

Теперь можно рассчитать необходимое количество арматуры, заложив запас около 5%. По сортаменту стали находят ее вес.

Онлайн калькулятор плитного фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Виды арматуры

Существует два вида арматуры:

• Металлическая.
• Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная арматура — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала.

Арматура для фундамента одноэтажного дома: параметры укладки

Если вы самостоятельно хотите возводить фундамент, то вам потребуется знать ряд определенных параметром и требований, которые стоит учитывать при укладке металлического усиления. На первоначальном этапе будут рассчитываться все воздействующие нагрузки. Далее, исходя из полученных данных, необходимо подобрать подходящий класс и диаметр стержней. При строительстве обычного одноэтажного дома используется продукция с толщиной от 10 до 15 миллиметров. Если грунт достаточно неустойчив, а дом с большими нагрузками, то рекомендуется подбирать стержни с диаметром 15-17 мм.

Следующий параметр, о котором вам нужно знать, это шаг укладки. Данный параметр рассчитывается с учетом качества грунта, а также разновидности фундамента. Если основа свайная, то рабочие элементы укладываются по диаметру самой сваи. Главное чтобы металлический стержень находился на расстоянии не менее 5 сантиметров от края. Горизонтальные соединительные элементы монтируются на расстоянии приблизительно 50 сантиметров друг от друга.

При обустройстве ленточного основания укладывается два ряда снизу и сверху с шириной не более 40 сантиметров. Соединение конструкции выполняется через каждые 30-50 сантиметров. При плитном основании процедура усиления похожа, только шаг установки выполняется через каждые 25 сантиметров.

Делать укрепляющий каркас можно прямо в подготовленной опалубке или отдельно, а потом устанавливать на подготовленную поверхность в опалубку. Первый способ намного удобнее и предпочтительнее, так как здесь вы можете контролировать все этапы монтажа. Если же периметр сооружения достаточно сложный и имеет много углов, то проще будет собирать каркас отдельно.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Выбор арматуры для ленточного фундамента — Всё про бетон

Когда планируется строительство дома очень важно выбрать правильный тип фундамента. Желательно для выбора фундамента обращаться к профессионалам, которые рассмотрят все факторы, и предложат наиболее экономичный вариант.

Технология устройства ленточного фундамента

Есть много различных типов фундаментов. Существуют различные факторы, которые влияют на выбор фундамента: условия грунта, близость деревьев, земля, типы почв, близость стоков, скорость ветра.

Ленточный фундамент наиболее распространённый и широко используемый. Как правило, ленточный фундамент используется на незаболоченных участках. Ленточные фундаменты бывают двух видов (монолитные и сборные).

Монолитные фундаменты ленточные

Производство и установка монолитных полос фундамента достаточно трудоемкий и сложный процесс. Хотя не секрет, что правильно установленный ленточный фундамент, является безопасным и устойчивым к воздействию факторов внешней среды. Кроме этого, обеспечивается прочная основа.

Бетонная масса для ленточного фундамента должна быть гладкой. Фундамент должен быть установлен профессионально.

Тем не менее, данная технология пользуется большой популярностью в мире, потому что фундамент обладает высокой устойчивостью к большим нагрузкам.

Используя этот тип фундамента, стены можно построить из бетона, бетонных блоков и кирпича. Ленточный фундамент можно построить только в прочной почве.

Как и все виды фундаментов, он имеет недостатки. Для изготовления фундамента требуется много строительных материалов, времени и рабочих. Процесс восстановления ошибок трудоёмкий и дорогой.

Сборные фундаменты ленточные

Сборные фундаменты — это полосы, которые состоят из прямоугольных или трапециевидных блоков.

Перед строительством просеивают песок, толщиной слоя 10 см, на который кладутся бетонные блоки.

При строительстве рядов, блоки принимают нагрузку здания, которая распространяется на все блоки.

Ленточные фундаменты состоят из непрерывной полосы, изготовленной, как правило, из бетона.

Данная полоса расположена по центру несущих стен. Это непрерывная полоса служит основанием, на котором построена стена.  Ширина полосы определяется таким образом, чтобы равномерно распределить нагрузку на фундамент.

Бетон является материалом, который часто используется для изготовления фундамента. Потому что он легко может быть помещён и распределён в фундаментных траншеях.

Ширина полос ленточного фундамента, зависит от несущей способности и нагрузки на фундамент. Чем больше несущая способность, тем меньше ширина фундамента, необходимого для той же нагрузки.

Инструменты и материалы

Бетон

Бетон является одним из самых надёжных и доступных строительных материалов. Бетон может быть использован практически для каждого строительного проекта. Бетон подходит для всех видов фундаментов. Кроме того, бетон, используется для подземных стен, которые составляют главную часть подвала. Бетонные фундаментные стены легко строятся и ремонтируются.

При работе с бетоном в первую очередь необходимо построить деревянный каркас. Бетон наливается в него и остаётся, пока не затвердеет. Как только бетон затвердеет, каркас может быть удалён.

Металлическая арматура

При работе с бетоном, обычно используют металлическую арматуру. Металлическую арматуру сцепляют с бетоном. После застывания обеспечивается дополнительная прочность и жёсткость. Металлическая арматура является важным компонентом любого фундамента.

Бетонный блок

Бетонные блоки изготавливаются из бетона. Они крупнее, чем обычный кирпич. Поэтому класть их гораздо проще и быстрее. Бетонные блоки также называют шлакоблоками, так как они намного легче, чем вы можете себе представить. Вы должны выбрать сверхмощные бетонные блоки при строительстве ленточного фундамента.

Бетонные блоки являются морозостойкими. Это значит, что они не будут уничтожены, если вода попадёт внутрь. Бетонные блоки используются так же, как кирпичи, только укладываются они гораздо быстрее.

Кирпичи или камни

Некоторые старые дома имеют фундамент из кирпича или камня. Эти материалы обладают такими же характеристиками, как бетон, но более восприимчивы к попаданию воды из-за зазоров между камней.

Дерево

Большинство людей думают, что фундамент изготавливают только из бетона. Однако дерево является отличным материалом для изготовления фундамента дома. Как правило, древесину обрабатывают большим количеством химических веществ. Это позволяет предотвратить гниение и защищает от вредителей.

Герметичные материалы

Почти все подвалы могут пострадать от проникновения воды, потому что они построены под землёй. Поэтому необходимо использовать гидроизоляционные материалы. Есть много различных типов гидроизоляции для фундаментных стен.

Для строительства ленточного фундамента используют различные инструменты:

• Лопаты;
• Линейные и водяные уровни;
• Электрические лобзики, бензопилы и ножовки;
• Болгарка и ножовка по металлу;
• Кувалды;
• Молотки;
• Дрель и шуруповёрты;
• Гвоздодёры;
• Рулетки не менее 30 метров;
• Строительные степлеры.

Расчёт арматуры для ленточного фундамента частного дома

Перед строительством ленточного фундамента для дома необходимо рассчитать нагрузку на конструкции и подобрать необходимый диаметр арматуры.

Выбор диаметра металлической арматуры должен осуществляться при разработке плана:

• Как правило, применяют металлическую арматуру 10–12 миллиметров.
• В редких случаях используют арматуру 14 миллиметров.
• Для зданий небольшого размера применяют металлическую арматуру диаметром 8 миллиметров.

Расчёт диаметра арматуры для фундамента

На сегодняшний день большинство людей не знают, как определять необходимое количество и диаметр металлической арматуры, а также как экономично применять данные строительные конструкции.

При строительстве ленточного фундамента многие люди используют неправильное количество арматуры. Кроме этого, часто для изготовления ленточного фундамента используют различные металлические прутья, которые не предназначены для этого. В таком случае фундамент будет недолговечным и хрупким.

Срок служба здания напрямую зависит от фундамента. Поэтому нужно строить качественный и прочный фундамент из специальной металлической арматуры. На самом деле рассчитать количество и диаметр металлических прутьев очень легко.

Расчёт диаметра поперечной и вертикальной арматуры

Самостоятельно подобрать необходимый диаметр арматуры достаточно сложно.

Рассчитать вертикальную и поперечную арматуру вы можете с помощью данной таблицы:

Условия использования арматуры	Минимальный диаметр арматуры мм.
Вертикальная арматура при высоте поперечного сечения ленты менее 80 сантиметров	8 миллиметров
Вертикальная арматура при высоте ленты более 80 сантиметров	8 миллиметров
Поперечная арматура	6 миллиметров

Сегодня, как правило, возводят одноэтажные и двухэтажные дома и коттеджи. В таком случае применяют специальные металлические стержни (поперечная и вертикальная арматура) диаметром 8 миллиметров.

Фундамент, изготовленный из данных стержней, будет надёжным и прочным. Поэтому данную арматуру часто используют для строительства ленточного фундамента.

Расчёт диаметра продольной арматуры

Как определить площадь сечения продольной металлической арматуры?

Для этого нужно ширину ленточного фундамента дома умножить на высоту.

Например, ширина металлической арматуры составляет 80 сантиметров, а высота 200 сантиметров. В таком случае площадь сечения составит 8000 см 2.

Кроме этого, необходимо чтобы площадь сечения металлической ленты была 0,1 процента от площади сечения ленточного фундамента. Следовательно, 8000 см2 / 1000 = 8м2.

Конечно, определять площадь сечения всей металлической арматуры долго. Поэтому вы можете использовать специальную таблицу, которая поможет быстро рассчитать правильный диаметр металлических лент для ленточного фундамента.

Для изготовления ленточного фундамента необходимо использовать металлическую арматуру диаметром от 12 миллиметров.

Расчёт количества арматуры для фундамента

Каждый человек мечтает о большом доме.

Перед строительством дома возводят фундамент. Рассчитывать количество металлической арматуры необходимо заранее.

Потому что для строительства качественного и надёжного ленточного фундамента необходимо определённое количество металлической арматуры.

Часто на строительный участок привозят недостаточное количество прутьев.

Об этом обычно вспоминают, когда строители начинают вязать каркас. В таком случае приходиться повторно заказывать доставку арматуры. Поэтому перед строительными работами обязательно необходимо провести расчёт металлических прутьев для изготовления ленточного фундамента.

Расчёт количества продольной арматуры

Сегодня существует много способов для расчёта количества металлических прутьев. Но мы будем использовать самый распространённый способ. Это можно назвать грубым подсчётом.

Прежде всего, нужно определить длину стен ленточного фундамента:

12*3+24*2=84 метра

В нашем случае используется схема армирования четырёх стержневая.

Поэтому 84 необходимо умножить на 4:

84*4=336 метров

Теперь нам стала известна длина стержней металлических прутьев.

Однако необходимо учитывать что:

• При осуществлении расчёта металлических прутьев нужно принимать во внимание запуск металлической арматуры во время стыковки. Так как нередко на строительный участок привозят металлическую арматуру (5–6 метра). Если для строительства необходима арматура с длиной стержня 12 метров, то необходимо стыковать стержни.
• Как правильно стыковать стержни металлических прутьев? Как правило, стержни стыкуют внахлёст. Запуск металлических прутьев, как правило, составляет 30 диаметров. То есть если вы применяете для строительства ленточного фундамента металлическую арматуру диаметром 12 миллиметров, то запуск должен составлять 360 миллиметров (36 сантиметров).

Как правильно учесть запуск?

Рассмотрим два различных способа:

1. Сформировать специальную схему, на которой показано расположение металлической арматуры и определить количество стыков.
2. К полученному результату прибавить 10–15 процентов.

Для расчёта будем использовать второй вариант. Следовательно, чтобы определить количество металлических прутьев нужно к 336 метрам прибавить 10 процентов:

336+336*0,1= 369,6 метра

Теперь мы знаем необходимое количество продольных металлических прутьев диаметром 112 миллиметров. Мы провели расчёт поперечно арматуры, поэтому теперь необходимо определить количество вертикальных и поперечных металлических прутьев.

Для того чтобы определить правильное количество вертикальных и поперечных прутьев также нужно использовать специальную схему.

Согласно схеме для одного прямоугольника необходимо:

0,7*2+1,8*2=5 метра

Металлическая арматура была взята с определённым запасом. Поэтому металлические прутья будут выходить за сформированный прямоугольник.

Также необходимо определить количество сформированных прямоугольников. Причём в местах стыковки бетонных стен и на углах фундамента расположено два прямоугольника. Прежде всего, необходимо определить количество вертикальных и поперечных металлических прутьев на самой длинной стороне фундамента (24 метра).

На самой длинной данной стороне расположено 12 прямоугольников. Кроме этого, есть две части бетонной стены длина, которой составляет 10,8 метра. На этих частях находится двадцать перемычек.

12+20+20=52 штуки.

Итоги

Нами был проведён расчёт металлической арматуры. Для ленточного фундамента необходимы металлические прутья диаметром 12 миллиметров, а также поперечные и вертикальные диаметром 8 миллиметров. Кроме этого, для ленточного фундамента нужно 369,6 метра продольной металлической арматуры.

Чтобы дом стоял долго — какая арматура нужна для ленточного фундамента

Какой фундамент нужен для дома из пеноблоков

Какой фундамент нужен под дом из пеноблоков — задумываются многие. Ведь этот материал экономичен при кладке, цена дома буде значительно ниже цены кладки кирпича. Но с другой стороны, блоки сильно напитывают влагу. И тут есть над чем подумать.

Какой лучше фундамент для дома из пеноблоков сделать, мы и рассмотрим сегодня. Также на видео в этой статье будут показаны разновидности фундамента, и вы сможете сделать правильный выбор.

Блок: 1/19 | Кол-во символов: 493
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Типы арматуры для фундаментов

1. Металлическая арматура для создания силового каркаса бетонных фундаментов представляет собой прутья из стали. Наиболее распространенными являются металлические прутки, имеющие в сечении круглую форму. Для повышения прочностных характеристик поверхность металлического прутка снабжается ребристой винтовой поверхностью.
2. Кроме того, в последнее время арматура для бетонных отливок может изготавливаться из прочного стеклопластика. Производители указывают, что стеклопластиковая арматура может превышать плотность металлических прутьев.

   Стеклопластиковая арматура — фото

Основной характеристикой арматуры является ее сечение или диаметр. Строительная промышленность выпускает металлическую арматуру с диаметром от 5 до 32 миллиметров. Таким образом, при проектировании металлического каркаса можно подобрать стальную арматуру с сечением, обеспечивающим необходимую прочность всей конструкции.

При индивидуальном строительстве, при создании фундаментных оснований обычно используется арматура и диаметром сечения от 8 до 16 миллиметров.

Для каждого типа фундаментов: ленточного, монолитного в виде плиты или буронабивного свайного диаметр арматуры подбирается индивидуально.

Кроме того, металлическую арматуру, вне зависимости от ее сечения можно разделить на два основных типа:

• С ребристой поверхностью. Такая арматура должна применяться на участках, на которые будут приходиться растягивающие нагрузки. Ребристая поверхность такого арматурного прута показывает более высокую степень зацепления с застывшим бетонным раствором, так как входит с ним контакт на большей поверхности.

• Пруты с гладкой поверхностью. Такая арматура обычно используется в качестве соединительных перемычек. Таким образом на нее не должны приходиться основные нагрузки, а гладкая металлическая арматура может соединять продольные силовые линии, изготовленные из ребристой металлической арматуры.

Блок: 2/6 | Кол-во символов: 1887
Источник: https://StroyVopros.net/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta.html

Делаем выбор фундамента

Какой нужен фундамент под дом из пеноблоков именно в вашем случае, теперь будем разбираться согласно конструкции.

Внимание: Чтобы дать верный ответ на данный вопрос, необходимо отметить, что идеально подходит тот вид основания, который способен обеспечить строение достаточной надежностью. Зависит же это от условий на вашем участке для строительства. Немаловажным остается финансовый вопрос при выборе вида фундамента.

Теперь рассмотрим факторы, которые повлияют на выбор, и определимся, какой фундамент лучше для дома из пеноблоков:

• Характеристики грунта – параметры такие, как состав грунта, расположение грунтовых вод, состав грунта, определение глубины промерзания почвы, пучинистость;
• Ориентировочная масса будущего сооружения. Не забывайте учитывать помимо самого дома еще и вес коммуникаций, мебели и элементов декора;
• Наличие подвального помещения;
• Время на возведение и наличие достаточного количества рабочей силы.

Давайте остановимся на каждом из факторов поподробнее:

Почвенные характеристики и их воздействие	До того, как приступить к созданию фундамента для ваше будущего дома из пеноблока, вам потребуется исследовать грунт и узнать, какими особенностями он обладает. Внимание: Геологические исследования будут лучшим вариантом. Однако, если данные исследования будут для вас слишком затратными, можете сами провести их. Для этого понадобится сделать скважину глубиной 2,5 метр с взятием проб и выявлением состава. Вам могут попасться как непучинистые породы, например крупный песок, пучинистые породы, например глина, суглинок или супеси, а также среднепучинистые породы, такие как пылевой песок. В случае со слабо- и непучинистыми грунтами можно укладывать ленточный фундамент. Пучинистый грунт требует использования ленточного фундамента заглубленного типа, при этом требуется заглубить фундамент на достаточную глубину, что грозит вам большими затратами. Если непучинистый пласт залегает на глубине больше 2 метров, как и глубина промерзания, то нужно воспользоваться свайным фундаминтом.
Промерзание	Глубина промерзания в различных местностях существенно отличается и требует определения по данным, полученным многолетними исследованиями. Земля промерзает чаще всего на глубину от 1 до 2 метров.
Грунтовые воды	Оказывают немалое влияние на выбор фундамента. Чем выше к поверхности грунтовые вод, тем больше вероятность, что придется отказаться от ленточного фундамента. При глубине грунтовых вод от 0,5 до 1 метра сооружать ленточный фундамент не рекомендуется, поскольку потребуется устройство сложного дренажа, а это выльется в копеечку. При данных параметрах лучше подходит использование монолитной плиты.
Наличие подвальных помещений	Если планируется обустраивать подвал, то потребуется воспользоваться ленточным фундаментом, однако, если уровень грунтовых воды близок к поверхности земли, то придется потратиться на хорошие дренаж и гидроизоляцию.

Внимание: Быстрее всего возводится свайный фундамент, а самым дорогостоящим фундаментом принято считать монолитную плиту.

Принимать решение по выбору фундамента необходимо основываясь на вышеописанных факторах, а также исходя из финансовых средств, находящихся в вашем распоряжении. Чтобы сэкономить на стоимости возведения фундамента, вы можете соорудить его собственными руками, если обладаете необходимыми навыками.

Блок: 3/19 | Кол-во символов: 3326
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Создаем армирующий каркас в буронабивных сваях

Для армирования буронабивных свай используется металлический ребристый пруток с сечение около сантиметра. Для армирования сваи можно применять от 2 до 4-х и более вертикальных силовых линий. Конечное количество вертикальных прутьев в отливке зависит от диаметра будущей сваи.

Схема армирования буронабивных свай

Диаметр буронабивной сваи регулируется опалубкой. В ее качестве можно использовать отрезки труб практически из любого материала. Так при применении в качестве опалубки асбестоцементной трубы с диаметром в 20 сантиметров можно использовать 4 прута сантиметрового сечения.

Также, как и ленточном бетонном фундаменте металлические арматурные прутки должны быть полностью покрыты бетонным раствором и не касаться стен опалубки.

Блок: 5/6 | Кол-во символов: 778
Источник: https://StroyVopros.net/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta.html

Можно ли возводить фундамент из пеноблоков?

В принципе, данная возможность существует, но при возведении подобного фундамента потребуется обеспечить ему надежность и потребуется учитывать большое количество различных факторов, а это делает проблематичным использование подобного материала для фундамента:

• Основной проблемой является плохое сопротивление пенобетона знакопеременным нагрузкам, что очень важно, особенно, если вы строите на пучинистом грунте.
• Такой фундамент потребует тщательнейшей изоляции от влаги как вертикальной, так и горизонтальной, поскольку данный материал имеет пористую структуру и способен впитывать влагу из почвы.
• Саму кладку потребуется проводить с надежным армированием, что наряду и с гидроизоляцией потребует дополнительных финансовых вложений.
• Морозостойкость пеноблоков, особенно в среде с повышенной влажность, также создает дополнительные препятствия при использование их в роли строительного материала для основания дома, даже при выполнении стен из пенобетона.

Внимание: Таким образом, большая часть конструкционных пеноблоков не может служить в качестве хорошего материала для возведения надежного фундамента.

• Если вы все-таки решили воспользоваться пеноблоками для возведения фундамента вашего дома, то проводить такие эксперименты стоит только на прочных непучинистых сухих почвах с использованием пеноблоков наивысшей плотности.
• Помимо этого, как мы уже раньше говорили, кладку необходимо проводить с надежным армированием с закладкой арматуры, а также потребуется обеспечить высококачественную гидроизоляцию с каждой стороны.
• Однако при возведении столбчатого фундамента или фундамента на сваях, пенобетон можно использовать в качестве заполнения свободного места между столбами или сваями.

Какой нужен фундамент для дома из пеноблоков, вы теперь выберите, исходя из параметров помещения и грунта. Перед принятием решения стоит посмотреть фото и все детально проанализировать и только после этого принимать решение.

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Блок: 5/19 | Кол-во символов: 2874
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Какие виды прутьев подходят для ленточного фундамента?

В качестве основной рабочей арматуры для ленточных фундаментов используют материал класса А2 с маркировкой А 300, А3 — А400, А5 — А800, А6 — А1000. Это горячекатаные рифленые стержни, поверхность которых представляет собой косичку. Из-за подобного внешнего вида такая арматура имеет хорошую сцепку бетоном. В качестве дополнительной вертикальной поддержки используется горячекатаная стержневая монтажная арматура, которая имеет гладкую поверхность. Подходит класс А1 с маркировкой А240.

Схема монтажа фундамента.

Основную арматуру лучше использовать такой толщины, которая предварительно рассчитана на этапе проектирования. Но обычно используют диаметр 10-14 мм. Реже, для особо тяжелых сооружений, используют диаметр 22 мм. Диаметр вспомогательной арматуры колеблется от 4 до 10 мм.

Прутья различных марок могут быть как гладкие, так и рифленые. В качестве основной арматуры можно использовать только пруты, у которых рифленая поверхность, а дополнительная может быть любой: и гладкой, и рифленой. Изготавливают арматуру традиционно из стали, но в последнее время появилась и из современного материала — стеклопластика. По заверениям специалистов, он ни в чем не уступает стали по прочности, а даже превосходит по этому показателю, но весят изделия из стеклопластика гораздо меньше.

Блок: 3/5 | Кол-во символов: 1340
Источник: https://moifundament.ru/armirovanie/kakuyu-armaturu-ispolzuyut-dlya-lentochnogo-fundamenta.html

Армируем бетонный фундамент в виде монолитной плиты

Создание монолитного бетонного фундамента в виде плиты является одним из самых дорогих, но, в то же время одним из самых надежных решений. При этом в таком фундаменте будет использоваться и большое количество арматуры.

Армируем бетонный фундамент в виде монолитной плиты

Для такого фундамента используется арматура с сечением от 10 до 16 миллиметров. При виде сверху два горизонтальных силовых армирующих пояса должны образовывать клетки с размерами 20 на 20 сантиметров.

Блок: 6/6 | Кол-во символов: 520
Источник: https://StroyVopros.net/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta.html

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Блок: 6/19 | Кол-во символов: 1569
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Возведение фундамента для пеноблоков своими руками

Практически все виды фундамента вы можете самостоятельно возвести на участке. Но для каждого из вариантов потребуется соблюдение некоторых особенностей.

Ниже нами будут рассмотрены подобные особенности и приведены примеры, как лучше самостоятельно возводить различные виды оснований, которые бывают: ленточными, свайными, столбчатыми и монолитной плитой.

Заливаем ленточный фундамент

Ленточный фундамент, который вы можете сами соорудить собственными руками, будет отличаться высоким уровнем прочности. Он может быть как заглубленным, так и мелкозаглубленным.

В обоих случаях фундамент будет непрерывным, изготовленный из железобетона и расположенный под всеми несущими стенами дома. Отличаются эти виды фундамента расстоянием, на которое погружается фундамент в почву.

Схема установки ленточного фундамента

Заглубленный

Данный вид фундамента лучше использовать на глинистых почвах и прочих пучинистых грунтах. Закладывать такой фундамент требуется до глубины, на которую промерзает почва, а ширина его должна быть больше ширины стен на 10 см. Цоколь необходимо делать высотой не меньше 40 см. Верх цоколя необходимо армировать, использую арматуру диаметром 10-16 миллиметров. Связать арматурный ряд можно при помощи хомутов вместе с арматурой или вязальной проволокой. Для возведения такого фундамента нужно будет потратить много материала и времени. Поэтому такой вариант чаще используют, если предполагается строительство подвала или при возведении малоэтажных домов.

Малозаглубленный

Этот ленточный фундамент закладывается на глубину до 60 сантиметров и используется при непучинистых грунтах, обладающих высокой прочностью. При сооружение такого фундамента необходимо использовать подушку из песка и гравия высотой от 20 до 30 см, которая укладывает на дно траншеи глубиной от 50 до 60 см. Подушку можно устроить из песка и щебня, тогда необходимо засыпать их слоями по 10 — 15 см. Далее устанавливаем опалубку и заливаем бетон марки не менее М200. Верхняя часть цоколя обустраивается армокаркасом из арматуры 10-12 мм и соединяются отрезками арматуры шагом от 20 до 40 см. Внимание: Этот фундамент нужно делать шириной, равно ширине несущей стены с дополнительными 10 см.

Возведение столбчатого фундамента

Данный вид фундамента чаще всего применяют при возведении домов из пенобетона, когда нужно построить маленький домик на глинистых и прочих пучинистых видах почв, при этом промерзание почвы должно составлять не более 1,5 метров.

Схема установки столбчатого фундамента

Итак:

• Столб можно залить прямо в яму, используя арматурный каркас.
• Также вы можете использовать готовые железобетонный столбы для закладки фундамента.
• Вкапывать столбы требуется с шагом 1,5 — 2 метра с установкой столбов под несущими стенами, а также углами. Также стоит установить столбы под местами с повышенной нагрузкой. Закладывать столб нужно на глубину большую, чем глубина промерзания почвы.

Внимание: Столбы должны быть установлены на песчаной подушке, а по верху столбов устанавливают опалубку с днищем и заливают балку с армопоясом. Армокаркас требуется прикреплять к петлям на столбах или к выпущенной арматуре до заливания бетона.

Возведение фундамента на сваях

Свайный фундамент рекомендуется возводить в местах, отличающихся неустойчивым грунтом и неравномерными деформациями, а также на холмистой местности.

Свайный фундамент различается по виду используемых свай и может быть:

Схема установки свайного фундамента

• Из винтовых свай;
• Из висячих свай;
• Из свай-стоек.

Внимание: Длина сваи для возведения подобного фундамента чаще всего равна 4-6 метрам и определяется при помощи расчета. Стоит учитывать, что висячие сваи обеспечат устойчивое основание благодаря трению боковых поверхностей и уплотнению при их забивании грунтом.

• Свайно-винтовой фундамент держится на сваях из металла, которые вкручивают в грунт за счет винтовых лопастей. Свая-стойка вбивается в грунт до достижения прочного слоя почвы и необходима для передачи нагрузки от здания на сваи.
• При использовании любого вида свайного фундамента потребуется устанавливать монолитную бетонную балку с армокаркасом. Делается при помощи установки опалубки по верху свай, в которую заливается ростверк.

Возведение монолитной плиты для дома из пеноблоков

Монолитная плита — фундамент, который может быть возведен практических на любом виде почв, кроме глинистых.

Схема монолитного фундамента

• Данный вид фундамента частенько в народе называют плавающим, потому что он обладает способностью передвигаться вместе с грунтом и тем самым защищать стены дома от возникновения мелких и крупных трещин.
• Чтобы возвести подобный фундамент собственноручно, вам потребуется выкопать сплошной котлован, имеющий глубину 60 сантиметров. На дно котлована необходимо уложить песчаную подушку высотой до 25 см и щебня высотой до 15 см.
• Поверх подушки требуется уложить гидроизоляцию, а затем арматурный каркас в два слоя в виде сетки с образование ячеек 20 х 20 см.
• Арматуру лучше всего использовать диаметром 10 — 12 мм. В первую очередь, увязывают только первый слой, затем на него укладывают «стульчики» из той же арматуры, а уже на них укладывается следующий слой.
• Всю конструкцию необходимо связать вязальной проволокой. Затем можно приступить к заливке бетона.
• Использовать следует бетон, маркой не ниже М200. Благодаря такому основанию, дом будет стоять на протяжении долгого времени, но вам потребуется очень большое количество арматуры и прочих материалов, а время возведения фундамента существенно увеличится относительно других видов.

Блок: 4/19 | Кол-во символов: 5543
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.

• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).

• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота арматуры такая же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про свайный фундамент.

Блок: 5/6 | Кол-во символов: 3182
Источник: https://m-strana.ru/articles/armatura-dlya-fundamenta-raznovidnosti/

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Блок: 5/5 | Кол-во символов: 849
Источник: https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/fundament/armatura/lentochnogo-f.html

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Блок: 10/19 | Кол-во символов: 807
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Блок: 11/19 | Кол-во символов: 907
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Блок: 12/19 | Кол-во символов: 1098
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

Это может быть интересно! В статье по следующей ссылке читайте про свайный фундамент.

Блок: 5/6 | Кол-во символов: 3182
Источник: https://m-strana.ru/articles/armatura-dlya-fundamenta-raznovidnosti/

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Блок: 5/5 | Кол-во символов: 849
Источник: https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/fundament/armatura/lentochnogo-f.html

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Блок: 10/19 | Кол-во символов: 807
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Блок: 11/19 | Кол-во символов: 907
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Блок: 12/19 | Кол-во символов: 1098
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

Блок: 14/19 | Кол-во символов: 558
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Фундамент для гаража из пеноблоков

Пеноблок — один из наиболее популярных строительных материалов, его часто используют для строительства гаражей. Пеноблоки отличаются низкой ценой на рынке стройматериалов, маленьким весом, хорошей теплопроводностью. При этом запаса прочности у данного материала хватает для возведения основательного гаража.

Пеноблоки состоят из цемента и песка. К смеси применяют специальный пенообразователь. Именно от него блоки приобретают свой особенный внешний вид. Любая конструкция из этого материала будет сохранять тепло лучше кирпичной.

СПРАВКА. Пеноблоки огнеупорны и не гниют.

Выделяют несколько видов фундамента для гаража из пеноблоков:

1. Ленточный — самый простой вариант. Его можно сделать даже самостоятельно. Затраты также будут невысокими. Ленточный фундамент бывает двух видов — заглубленный и низкозаглубленный. Выбор зависит от уровня залегания грунтовых вод. Заглубленный следует использовать, если грунтовые воды находятся выше 2-2,5 метров.
2. Столбчатый — несколько сложнее в реализации. Подходит для небольших построек и глинистой почты. Столбы заливают цементом и используют арматуру. В данном случае глубина фундамента под гараж из пеноблоков, на которую врывают столбы, зависит от уровня промерзания. К уровню промерзанию добавляют 20 сантиметров.
3. Свайный — сваи применяют на грунте со слабой устойчивостью. Максимальная длина погружения составляет около шести метров. С помощью этого масса конструкции опирается на твердый грунт, залегающий глубоко под верхними слоями. Свайный метод применим для достаточно крупных построек и гаражей.
4. Монолитная плита — плиты из бетона применяют при пучинистом грунте. Фундамент не подходит для массивных построек. Плита слабо переносит нагрузку на изгиб. Гараж, установленный на бетонную плиту, «изолирован» от грунта. В итоге получается изолированная, замкнутая конструкция.

Для того чтобы выбрать, какой фундамент для гаража из пеноблоков нужен, следует обратить внимание на особенности участка.

Фундамент для гаража из пеноблоков своими руками — фото:

Блок: 17/19 | Кол-во символов: 2040
Источник: http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html

Кол-во блоков: 17 | Общее кол-во символов: 27771
Количество использованных доноров: 5
Информация по каждому донору:

1. https://moifundament.ru/armirovanie/kakuyu-armaturu-ispolzuyut-dlya-lentochnogo-fundamenta.html: использовано 1 блоков из 5, кол-во символов 1340 (5%)
2. http://beton-stroyka.ru/fundament/kakuyu-armaturu-ispol-zuyut-dlya-lentochnogo-fundamenta-dlya-doma-iz-penoblokov.html: использовано 10 блоков из 19, кол-во символов 19215 (69%)
3. https://m-strana.ru/articles/armatura-dlya-fundamenta-raznovidnosti/: использовано 1 блоков из 6, кол-во символов 3182 (11%)
4. https://StroyVopros.net/fundament/kakuyu-armaturu-ispolzovat-dlya-fundamenta.html: использовано 3 блоков из 6, кол-во символов 3185 (11%)
5. https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/fundament/armatura/lentochnogo-f.html: использовано 1 блоков из 5, кол-во символов 849 (3%)

Какую арматуру использовать для фундамента дома

С целью повышения прочности на изгиб бетонных элементов используются силовые каркасы из стальных или полимерных композитных арматурных стержней или стальной проволоки. Сортамент металлической арматуры определяется ГОСТом 5781-82. Диапазон диаметров – 6-80 мм. Для частного малоэтажного строительства наиболее часто используются стержни 10-16 мм. Но при строительстве на слабонесущих грунтах применяют прутки диаметром не менее 16 мм. Поверхность арматурных элементов может быть ребристой, обеспечивающей хорошее сцепление с бетонной смесью, и гладкой. Изделия второго типа применяются исключительно в роли соединительных перемычек.

Какая арматура нужна для ленточного фундамента дома?

Для устройства ленточного основания здания, сооружаемого на устойчивом грунте, обычно применяют арматурные стержни диаметром 10-14 мм для устройства двух горизонтальных поясов и более дешевые прутки или проволоку с гладкой поверхностью диаметром:

• 6 мм – для конструкций высотой до 800 мм;
• 8 мм – свыше 800 мм.

В одном горизонтальном ряду для фундаментной ленты шириной до 400 мм обычно прокладывают два прута, более 400 мм – 3-4. Перемычки располагают на расстоянии 300-500 мм. Чем больше масса строения, тем меньше должно быть расстояние между перемычками. Рекомендуемый класс арматуры – не ниже AIII (A400). Согласно ГОСТу 5781-82, продукция изготавливается из стали низколегированных марок: 35ГС, 25Г2С, 32Г2Р.

Обязательным условием является сохранение расстояния не менее 50 мм от металлического прута до поверхности бетона. Бетонный слой защищает стальные пруты от коррозии и быстрого разрушения. В нижней части фундамента защитный слой может не превышать 30 мм. Сильно углублять силовой каркас в бетон также не рекомендуется.

Какую арматуру выбрать для плитного фундамента?

Этот вид основания – самый дорогой и надежный, для его армирования выбирают рабочие стержни периодического профиля диаметром 10-16 мм. Обычно для изготовления плиты монолитного фундамента используют два горизонтальных пояса из арматуры. Каждый из них представляет собой клети из прутов с размером ячеек 200х200-300х300 мм. Чем тяжелее строение и сложнее тип грунта, тем меньше шаг. В каждой точке пересечения горизонтальных стержней приваривают вертикальную перемычку.

Последовательность работ:

• соединяют все элементы нижнего пояса сваркой или связыванием;
• в местах пересечения приваривают или привязывают вертикальные перемычки;
• в верхнем поясе сначала укладывают продольные прутки, а затем поперечные.

Что нужно учесть при покупке арматуры для фундамента?

После расчета количества армирующего материала добавляют запас примерно 5%. При покупке следует самостоятельно проверить диаметр прута с помощью штангенциркуля. Продукция должна иметь сертификат соответствия, паспорт, санитарное заключение. В документах обязательно указываются: марка стали, используемая для изготовления проката, диаметр, класс, завод-изготовитель. При визуальном осмотре необходимо убедиться, что на изделиях отсутствуют следы пластической деформации, механические повреждения, коррозия – отслаивающаяся ржавчина. Небольшие участки свежей ржавчины допустимы, поскольку они даже способствуют улучшению сцепления металла с бетонной смесью.

Арматура для фундамента: типы, характеристики, расчет

Вот уже много столетий человечество использует бетон для строительства самых разных зданий и сооружений. Но только в начале XIX века, с целью усиления, стала использоваться арматура для фундамента. Такой новаторский шаг был обусловлен временем – повышался уровень жизни людей, и требовалось более дешевое и простое решение по упрочнению бетона, ведь обладая высокой прочностью, хорошей водостойкостью и морозоустойчивостью, этот искусственный камень может давать трещины при растягивающем и сжимающем воздействии.

Процессы разрушения и деформации наиболее активно проявляются в фундаментах, ведь на них воздействуют грунты при зимнем пучении и критические весовые нагрузки, значения которых могут отличаться в зависимости от архитектурно-планировочных решений. Армирование стальными прутами позволило минимизировать габариты фундаментных оснований и сократить сроки и объемы строительных работ. Экспериментируя с формой сечений, инженеры стохастическим путем выяснили какую арматуру использовать для фундамента определенного типа и сегодня этот металлопрокат производится в обширной номенклатуре.

Арматура: основные виды

В современном строительстве используется арматурная сталь с гладким и периодическим профилем. Учитывая вариативность применения, в целом ее классифицируют сразу по нескольким признакам.

По назначению

• Рабочая. Именно она рассчитана на восприятие основной нагрузки на несущий элемент и поэтому имеет периодический профиль, так как в этом случае больше площадь и соответственно увеличивается поверхность сцепления с бетоном.
• Распределительная. Ее также называют конструктивной, так как она обеспечивает равномерное распределение сил между рабочими стержнями, воспринимает температурное расширение и усадочные деформации.
• Монтажная. Используется исключительно для фиксации рабочих армирующих прутков в сетках или каркасах.

Форма сечения и диаметр рабочих и распределительных прутков выбираются на основе физико-математических расчетов. Произвольный выбор или необоснованная замена могут привести либо к удорожанию проекта, либо к недостаточной прочности фундамента. Монтажный арматурный металлопрокат, как правило, гладкий и не более 8 мм в диаметре.

По ориентации

Этот принцип классификации основан на пространственном положении армирующих прутков в теле строительной конструкции. Учитывая, специфику создания несущих элементов арматура в фундаменте бывает:

• Продольная. Ее стержни располагают под нулевым или под небольшим углом к линии горизонта. При этом, воспринимая растягивающие напряжения, она предупреждает появление трещин и разломов в зоне изгибающих моментов.
• Поперечная. Используется в качестве монтажной базы для продольных арматурных прутков и располагается перпендикулярно по отношению к ним. Воспринимая воздействие поперечных сил, предотвращает выпучивание отдельных стержней.
• Вертикальная. Выступает связью при создании нескольких продольных уровней, испытывает на себе вертикальные составляющие воздействующих сил.

По условиям применения

В зависимости от начального напряженного состояния армирующий металлопрокат может быть напрягаемым и ненапрягаемым. Напряженное состояние арматурной стали определяется конструктивно-технологическими факторами, например, прочностью и упругопластичностью бетона, технологией изготовления и процентом армирования, характером воздействующих сил. Соответственно, еще на стадии проектирования следует определить, какая арматура нужна для фундамента:

• Напрягаемая (предварительно упрочнена вытяжкой или методом термомеханического упрочнения). Выполняет функцию носителя внешней силы обжатия сечения и работает с бетоном, воспринимая дополнительно к предварительному напряжению растяжения и сжатия, возникающие в бетоне.
• Ненапрягаемая. Испытывает напряжения, вызванные деформациями обычного бетона. Чаще всего применяется в виде арматурных каркасов и сеток. В сжатой зоне используется как монтажная.

Арматура для фундамента

Стальные армирующие элементы – важнейшая составляющая часть железобетонной конструкции любого фундамента. Они должны работать совместно с бетоном на всем сроке эксплуатации строящегося объекта и:

• обладать достаточной прочностью и пластичностью вне зависимости от длительности воздействия нагрузок, коррозионных факторов и знакопеременных перепадов температур;
• иметь улучшенную адгезию поверхности и обеспечивать надежное сцепление с бетоном;
• быть простыми и технологичными в применении.

Диаметр, размер и основные свойства арматуры для фундамента

Арматурная сталь производится диаметром 4,0…40,0 мм с гладким и периодическим профилем в бунтах и в стержнях мерной и немерной длины (в основном, длиной 6…12 м). Номенклатурный ряд диаметром от 6,0 до 14,0 мм – оптимальный размер для частных и малоэтажных строений, в выстном строительстве и промышленности востребованы диаметры вплоть до 32,0 мм, а для объектов повышенной ответственности может применяться максимальный диаметр.

Арматура под фундамент оценивается по основным характеристикам:

• стойкость к коррозионному растрескиванию. Например, при испытании в аммониевом растворе стержни ø 12 мм должны выдерживать около 20 ч, ø 12…25 мм – до 60 ч, а стержни ø 25 мм и более – не менее 100 час;
• механические свойства: условный предел текучести, временное сопротивление, относительное удлинение после разрыва и относительное сужение;
• динамическая прочность при длительных и кратковременных сжимающих и растягивающих нагрузках;
• свариваемость и способность создавать пластичные сварные соединения;
• свойства ползучести и релаксации;
• ударная вязкость;
• хладноломкость.

Классы арматуры для фундамента

Сортамент арматурной стали в стандартах СНГ маркируется буквой «А» и классифицируют по механической прочности на:

• класс А-I ( А-240). Изготавливается из марок стали Ст3 разной степени раскисления и только с гладким профилем;
• классы А-II…А-VI (А-300…А-1000). Изготавливаются с периодическим профилем из улеродитсых и низколегированных сталей, химический состав которых определяется соответствующим стандартом.

При этом арматура на фундамент может иметь дополнительные символы в маркировке. Так, литера «С» указывает на то что, металлопрокат относится к свариваемым материалам, буква «К» подтверждает, что сталь является стойкой к коррозионному растрескиванию. Комбинация «СК» говорит о том, что арматурная сталь является и свариваемой, и коррозионностойкой. Отсутствие вышеперечисленных символов означает, что прокат имеет типовые качества и предназначен для сооружения обычных железобетонных конструкций.

Как правильно рассчитать параметры арматуры для фундамента

Как несущее основание, фундаменты воспринимают и передают на грунтовое основание нагрузки от зданий, технических сооружений и других конструкций. Проектирование их проводится согласно действующим строительным нормам и правилам и учитывает:

• особенности рельефа;
• физико-механические свойства и пучинистость почвенных слоев;
• обильность и глубину залегания грунтовых вод и близкое расположение природных водоемов.

Но главное – назначение и характер эксплуатации строящегося объекта. Даже далекие от строительства люди понимают, что прочность фундамента для дома, гаража или забора будет иметь совсем разные параметры. Поэтому первое, из чего исходят при выполнении расчетов – целевое назначение сооружения, его класс ответственности и архитектурно-планировочные особенности.

Основные типы фундамента

Несмотря на различия инженерных, климатических и геологических условий в отечественном промышленном, жилищно-бытовом и частном строительстве на естественных, а также на уплотненных и искусственно закрепленных грунтовых основах создаются плиточный, столбчатый и ленточный фундамент. Причем последний вариант является самым распространенным. При проектировании его можно рассматривать как жесткую конструкцию и создавать в котлованах или полостях разной формы в любых инженерно-геологических условиях. А это существенно упрощает расчет, перед тем как купить арматуру для фундамента. Все математические вычисления можно выполнить без большого количества данных. Да и стоимость его вполне доступная, а эксплуатационные показатели довольно высокие.

Расчет толщины стержня

Конструкция ленточного фундамента проектируется на основе расчетных нагрузок, передаваемых стенами и грунтами. Расчет проводится по сечению, проходящему через край фундаментной стены. А площадь сечения арматуры рассчитывается по формуле:

• M – изгибающие моменты, возникающие в сечениях, Нм;
• Rs – сопротивление арматурной стали растяжению, МПа;
• h0n – рабочая высота сечения, м;
• 0,9 – справочный коэффициент.

Как видно, даже из упрощенного математического выражения, расчет диаметра армирующих элементов довольно сложный и выполнять его должны профильные специалисты. Но практика показывает, что в жилом и частном строительстве достаточно использовать прутки с круглым или серповидным профилем класса А-III (А-400) диаметром от 10 до 18 мм, при этом коэффициент армирования, определяющийся как отношение площади сечения закладных элементов к площади сечения фундамента, должен превышать 0,05…1,0%.

Расчет количества

Исходим из того, что рассчитывается арматура для ленточного фундамента и, значит, нам надо опираться на величину периметра сооружения. Допустим, строится дача 4 на 6 метров с фундаментным основанием глубиной 40 см. Соответственно вычисляем:

• периметр здания: P = (a + b) × 2 = (4 + 6) × 2 = 20 м;
• длину рабочих стержней из условия создания двухярусного каркаса: Lр.a. = P × 4 = 20 × 4 = 80 м;
• длину поперечных прутов: Lп.а. = 8 × 0.4 = 3.2 м;
• длину вертикальных стержней. При шаге 300 мм на сторону 4 м понадобится 11 шт, на сторону 6 м – 18 шт. Принимая ширину каркаса 35 см, получаем Lв.а. = 29 ×4 × 0.35 = 40.6 м;
• общую длину конструкционных прутов Lк.а. = 3.2 + 40.6 = 43.8 м.

Таким образом, для строительства понадобится гладких стержней 44 м. А с периодическим профилем – 80 м.

Разновидности профиля арматуры для фундамента

Выбор диаметра и формы сечения – ключевая задача, сложность которой состоит в способности учесть множественные технологические и технические требования, иногда противоречащие друг другу. Например, опытным путем было доказано, что чем чаще расположены выступы профильной поверхности, больше их пересечений с продольными ребрами и меньше радиус сопряжения, тем хуже сопротивление динамическим нагрузкам, пластичные и антикоррозионные свойства. В то же время периодический профиль улучшает сцепление с бетоном и повышает его трещиностойкость.

Соответственно, наилучшие условия совместной работы бетона и армирующих стержней будут достигнуты при использовании необходимого класса арматурной стали с оптимальным усилием сцепления и наименьшей длиной анкеровки с одновременным обеспечением необходимых механических свойств и высокого предела прочности. Поэтому стержни с гладким и периодическим профилем используются в разных сферах строительства.

Кольцевой профиль

Арматурная сталь с такой формой поверхности узнаваема по опоясывающим круглый стержень ребрам. Они отходят от продольного выступа симметрично (А-300) или асимметрично (А-400…А-1000), а в поперечном сечении они образуют характерную кольцевидную форму.

Арматурные стержни с кольцевым профилем применяются все реже. Это обусловлено снижением механических свойств из-за повышенной распорности стали в толще бетона и высокими затратами на производство. Сегодня данный профиль активно замещается более оптимальными сечениями и более дешевыми марками арматуры для фундамента, которые к тому же обеспечивают улучшенное сцепление и идентичную зону анкеровки.

Двухсторонний серповидный профиль

Переход от кольцевой формы к двухстороннему серповидному профилю позволил повысить:

• предел выносливости;
• коррозионную стойкость;
• сопротивление статическим нагрузкам.

При этом обеспечивается необходимое сцепление с бетонным раствором. Длина зоны анкеровки и передачи перенапряжений не увеличивается.

Четырехсторонний серповидный профиль

Для минимизации появления трещин и расколов в толще бетона также широко используются стержни с более мягким четырехсторонним профилем серповидной формы. Она была заимствована у производителей Европы, поэтому такой прокат часто называют «европрофилем».

При идентичных с кольцевым профилем параметрах зоны анкеровки, он обеспечивает повышенную площадь сцепления с бетоном и:

• позволяет повысить усилие преднапряжения;
• более стойко сопротивляется растяжению и сжатию;
• максимально сохраняет пластичность стальных стержней.

Способы соединения стержней арматуры

Выбор способа соединения влияет на выбор материала, ведь перед началом строительства надо четко понимать, какая арматура нужна для фундамента возводимого объекта. Если планируется применение сварки, то маркировка выбираемой стали обязательно должна иметь букву «С». В противном случае даже опытный сварщик не сможет выполнить работу. Если же вы заранее знаете, что будете использовать альтернативный способ фиксации – вязку, то можно купить металл и несвариваемый. Такое решение позволит сэкономить определенную сумму, но потребует значительных физических усилий.

Сварка

В промышленных условиях, а иногда при возведении частных домов и бытовых построек, для сборки арматурного каркаса прибегают к ручной или полуавтоматической электродуговой сварке, при этом стержни располагают внахлест, а сварочное соединение выполняют точечно.

Такой способ создания арматурного каркаса позволяет оперативно выполнить монтажную сборку. Это особенно актуально при больших масштабах работы, да и сварочное соединение отличается прочностью, жесткостью и надежностью. Но при всех достоинствах, сварка сопряжена с дополнительным термическим воздействием на металл, что негативно отражается на пластичности и отчасти на прочности стальных стержней.

Вязка

Когда сварка недоступна или нет специалиста, способного качественно выполнить точечное сварное соединение, а также в тех случаях, когда следует избегать термического воздействия на сталь, многие обыватели и профессиональные строители прибегают к вязке. Этот механический способ соединения основан на жесткой обвязке каждого места пересечения прутков вязальной проволокой.

Для обеспечения более высокой производительности сегодня этот процесс можно выполнять не с помощью грубой физической силы, а посредством специальных устройств. Тем более что современные модели прекрасно работают даже при минусовой температуре.

P.S.

Итак, теперь вы имеете базовое представление о том для чего и какую арматуру использовать для ленточного фундамента и как можно самостоятельно рассчитать ее необходимое количество. Главное, при закупке материала не забыть учесть, что он отпускается в кратных отрезках. Ну а специалисты продолжают работать над проблемой создания унифицированной арматурной стали, что поможет простому потребителю самостоятельно проектировать несложные сооружения, а строительным компаниям – повысить производительность работ и снизить нагрузку на логистику.

Нужна ли структурная инженерия для фундамента дома?

НУЖНА ЛИ ФУНДАМЕНТОВ СТРОИТЕЛЬСТВО?

Патрика Р. Маккормика, S.E., P.E.

BRANDER CONSTRUCTION TECHNOLOGY, INC.

Введение

Когда инженеры-строители начинают свою практику, они мечтают спроектировать большие сложные конструкции, поддерживающие или украшающие архитектурные памятники здания и мосты. Структуры, связанные с попытками человека создать и противостоять постоянной битве матери-природы за возвращение строительных материалов до их самых основных компонентов.

Однако в большинстве случаев инженеры-строители всю свою карьеру работают над проектированием того, что большинство людей считает нормальными, повседневными структурами, которые, хотя и не «захватывают дух», являются повседневными структурами, по которым мы все путешествуем и в которых все мы живем и работаем. К сожалению, одна «повседневная» структура, о которой иногда забывают, когда речь идет о строительной инженерии, — это дом, в котором мы растем, растим наших детей и стареем. Когда строится новый дом, мало внимания уделяется нагрузке или сопротивлению нагрузке фундаментной системы, поддерживающей дом.Основное внимание собственника и застройщика уделяется плану этажа, ландшафтному дизайну и общей эстетике. Как правило, фундамент, на который опирается дом, практически не требует инженерных работ, и, к сожалению, в некоторых домах он действительно может быть использован.

В этом документе будут рассмотрены исследования трех отдельных отказов, которые произошли в фондах, поддерживающих типичные дома для одной семьи, исследуются причины отказов и перечислены способы, которыми этих отказов можно было избежать с помощью услуг инженера-строителя.

Типичный сценарий

В своем сегодняшнем выступлении я буду в первую очередь обращаться к разделу Административного кодекса штата Висконсин, касающемуся одно- и двухсемейных жилищ, который в целом соответствует Международному кодексу одно- и двухсемейных жилищ и большинству других кодексов о домах для одной и двух семей.

Что происходит, когда человек или семья решают построить новый дом. Во-первых, они смотрят на участки или места, где они хотели бы жить. Затем они начинают думать о самом доме.Насколько большие, сколько комнат и важная; сколько гаражных киосков. Очень мало думают о фундаменте, на котором будет построен их дом, не говоря уже о том, какая глубина необходима для высотой потолка в подвале.

Решив, что они хотят построить и какой дом им нужен, владелец нанимает застройщика, которого либо рекомендовали, либо которого они видели рекламу. Большинство застройщиков рекламируют услуги по дизайну домов или могут привлечь потенциального домовладельца к местному «дизайнеру».Что такое дизайнер? В Висконсине, в соответствии с Административным кодексом штата Висконсин, дома могут быть спроектированы без помощи зарегистрированного профессионала, такого как инженер или архитектор, поэтому у владельца остается чертежник, нанятый подрядчиком или местным поставщиком пиломатериалов, который может «планировать» их дом. На самом деле все, что они делают, это разрабатывают план. Именно здесь начинаются многие проблемы. Кто оценивает требования к фундаменту? На какой уровень защиты или уверенности может рассчитывать потенциальный домовладелец, когда дело касается структурной целостности его дома?

Возвращаясь к моему сценарию; Дорабатывается поэтажный план дома, разрабатывается ведомость материалов и устанавливается стоимость.Все продвигается хорошо. Застройщик возводит все, от фундамента до здания и благоустройства территории.

У хозяина есть участок, план, строитель, и в итоге он получает дом своей мечты. Это тот путь, по которому проходит подавляющее большинство проектов жилищного строительства, и ДОЛЖЕН ПРОЙТИ!

Теперь давайте добавим некоторые переменные. Участок, выбранный владельцем, имеет уклон или примыкает к реке, почвы участка имеют низкую несущую способность или высокий уровень грунтовых вод.А как насчет непогоды во время строительства? Какие методы строительства будут соблюдаться и кто будет за это отвечать? Обычно эти вопросы не задает средний домовладелец, потому что о них заботится их СТРОИТЕЛЬ! Кто несет ответственность или, что еще лучше, несет ответственность за применение кода в домашнем дизайне для дома, который является безопасным и будет работать, как ожидалось?

Вот несколько ситуаций, в которых возникли только что упомянутые переменные, которые не были учтены вовлеченными лицами, и впоследствии был нанесен ущерб фундаменту строящихся домов.

Первый включает наклонный участок с достаточно устойчивой почвой. Владелец сам спроектировал дом, а затем нанял строителя для его строительства. Затем строитель поручил поставщику пиломатериалов составить чертежи и нанял подрядчика по строительству фундамента для строительства фундамента для дома. В планах, составленных составителем лесозаготовительных компаний, не было уделено особого внимания подрядчику фундамента и не было указаний на то, как приспособить участок с уклоном, поэтому он сделал в значительной степени то же самое, что обычно делает с типичными опорами и неармированными фундаментными стенами.Теперь у строителя есть фундаментные стены, и ему нужно положить сверху перекрытие. Поэтому, заключив сделку в местном карьере, он засыпает стены фундамента чистым камнем. Само по себе это не совсем исключено, но не был учтен еще один фактор: дренажная плитка для дома простирается вокруг внутренней части этой фундаментной стены через чистый камень. Так как вода собирается сливной плиткой с тем, чтобы она стекала в отстойник и откачивалась, вода течет через сливную плитку и заполняет чистый камень за стеной.Вскоре после установки плиты перекрытия и надстройки дома в стене фундамента появились трещины, треснула плитка на плите перекрытия и растрескалась наружная кладка фасада. Грунтовые воды, которые обычно проходят через перфорированную дренажную плитку в отстойник, сливаются в чистый камень. Никто не учел боковые нагрузки на фундаментные стены от камня, не говоря уже о том, чтобы вода из сливной плитки стекала в камень.

Следующая ситуация на самом деле касается двух разных фондов, у которых была одна и та же проблема.Кто лучше всего подходит для оценки и устранения нагрузок, временных или постоянных, во время строительства? Что ж, в этих домашних проектах никто не был квалифицирован или даже компетентен, и оба закончились неудачей. По какой-то причине экскаватор решил засыпать наружные стены этих фундаментов перед установкой перекрытия. Как и в случае с большинством фундаментных стен домов в Висконсине, они не были усилены, поэтому не потребовалось много усилий, чтобы вызвать разрушения, которые вы видите здесь. Опять же, никто из квалифицированных специалистов, разбирающихся в конструкциях, не участвовал в этих проектах, чтобы дать указания по требованиям к стабилизации стен.

Третья ситуация связана с бетонным фундаментом из каменной кладки. Он уникален тем, что авария произошла вскоре после строительства в 1991 году, но не наблюдалась и не устранялась до недавнего времени. В этом проекте участвовал архитектор. К сожалению, на чертежах фундамент был показан в виде 8-дюймовой блочной стены без вертикального или горизонтального армирования. На рисунках были изображены пилястры, но не требовалось их укрепление или заливка. Каменщик построил стену по предоставленным чертежам, и стена была обречена на провал.В ходе расследования этой аварии было установлено, что в течение месяца или около того после завершения первоначального строительства каменщик был отозван для устранения трещин, появившихся в стенах. Он устранил трещины, заполнив их «ремонтным» раствором. Вот и все. Никто не смотрел, почему появились трещины. Примерно 9 лет спустя тяжелая техника для проекта строительства близлежащей дороги проезжала по проезжей части, вызывая вибрацию фундамента, и вскоре после этого владелец обнаружил, как он думал, новые трещины в своем фундаменте.Вскоре были обнаружены непреднамеренные грехи прошлого, и хозяин понял, что у него большие проблемы.

Что регулирует строительство одно- и двухквартирных домов

Существуют нормы, касающиеся строительства одно- и двухквартирных домов. В Висконсине есть главы с 20 по 25 Административного кодекса штата Висконсин, адрес которых:

.

1. Администрация
2. Строительные стандарты
3. Энергосбережение
4. ОВК
5. Электрические стандарты
6.Сантехника

Существует также Международный кодекс жилья для одной и двух семей, который решает многие из тех же вопросов, что и Кодекс штата Висконсин. Эти коды содержат страницы с информацией о критериях проектирования, выемках, фундаментах, фундаментах, перекрытиях, стенах, крышах и потолках и т. Д. Специально для фундаментов такая информация, как несущая способность грунта для обычных грунтов, боковые нагрузки на грунт для материала обратной засыпки, прочность бетона и т. Д. и предел текучести арматурного стержня включен. Ответственность за эти и другие требования, которым должно соответствовать каждое жилище, в конечном итоге несет собственник.

Я разговаривал с рядом домовладельцев, у которых были построены дома, и в лучшем случае они знали кодекс, но не знали, что в нем. Как собственник берет на себя ответственность за то, о чем ничего не знает?

Давайте конкретно рассмотрим одну часть Административного кодекса штата Висконсин, которая представляет интерес сегодня:

Раздел 21.02 (2) — МЕТОДЫ ПРОЕКТИРОВАНИЯ — Все жилища должны быть спроектированы с использованием метода структурного анализа или метода общепринятой практики, указанного в каждой части настоящего Кодекса.

Все мы знаем, что такое структурный анализ. Похоже, что упомянутая выше материальная информация включена в код для использования при выполнении структурного анализа. Но что такое общепринятая практика?

Согласно Вебстеру: Практика — делать или заниматься часто или обычно; сделать привычкой или обычай….

В случае наклонного участка или боковой нагрузки на фундаментную стену кодекс очень расплывчато описывает «принятую практику». Код оставляет многое для интерпретации.Заглянув немного дальше, Административный кодекс штата Висконсин дает минимальную толщину бетонной стены, основанную на высоте стены, и несбалансированное заполнение, поддерживаемое, затем говорит, что:

21.18 Фундаменты: (1) (a) Конструкция — Стены фундамента должны быть спроектированы и сооружены таким образом, чтобы выдерживать вертикальные нагрузки жилища, поперечное давление грунта и другие нагрузки, не превышая допустимых напряжений материалов, из которых построен фундамент.

Так что же делает подрядчик по фундаменту? Он знает, как строить бетонные фундаментные стены, как делал это раньше, но не знает, как оценивать уровни напряжения.Применительно к строительству фундамента «общепринятая практика» будет означать, что, если определенный метод или процедура использовались для определенных обстоятельств в прошлом и были успешными, было бы разумно полагать, что они будут работать в аналогичных обстоятельствах. Имеет смысл. Но когда типичные методы и процедуры используются в обстоятельствах, которые имеют разные переменные, кто принимает решение о том, что делать?

В случае наклонного участка подрядчик по строительству фундамента использовал то, что он считал «принятой практикой», и построил стену, как и все другие фундаментные стены дома, которые он построил в прошлом.После того, как стена была заделана, застройщик последовал тому, что он считал «принятой практикой», засыпав ее чистым камнем и завершив оставшееся строительство.

В обоих случаях обрушения фундаментных стен экскаваторы использовали то, что они считали «принятой практикой», и засыпали фундамент до того, как были построены перекрытия, что привело к разрушению.

А в случае обрушения фундаментной стены из блоков, каменщик как бы отказался от чертежей, подготовленных Архитектором, на которых не было видно армирования ни в стенах, ни в пилястрах.К сожалению, если бы подрядчик следовал общим указаниям в кодексе, этого сбоя, скорее всего, не произошло бы.

К сожалению, никто, участвовавший в любой из этих ситуаций, не оценивал и не был квалифицирован для оценки нагрузок на фундаментные стены, которые в конечном итоге привели к сбоям.

Ответственность и ожидания в соответствии с действующей системой

Когда потенциальный домовладелец решает, что он хотел бы построить новый дом, каковы его ожидания в отношении продукта работы, например:

1.Уровень
2. Трещины
3. Отвес

Какие гарантии дает нынешняя система того, что собственники оправдают эти ожидания? Возникает множество ситуаций, когда результаты не соответствуют ожиданиям владельца, даже если эти результаты соответствуют стандартной или принятой практике. Кодекс штата Висконсин не дает определений для таких вещей, как уровень, допустимая ширина трещин или отвес. Следовательно, если ожидания владельцев не оправдываются в отношении готового продукта, единственным выходом является судебный процесс, а это, как правило, тяжелая битва.У нас было много владельцев, которые обратились в суд, пытаясь привлечь подрядчиков к ответственности за такие вещи, как:

1. Трещины в гипсокартоне
2. Неровные перекрытия
3. Трещины в стене фундамента

К сожалению, их попытки обычно терпят неудачу, потому что подрядчики следовали «приемлемой практике» или нет установленного отраслевого стандарта для оценки приемлемости имеющихся у них бедствий (например, трещин, неровных полов).

Многие нежелательные ситуации возникают, когда Стандарт или Принятая практика не охватывают конкретные переменные проекта.Кто несет ответственность при применении «общепринятой практики» и стандартных процедур, если эти методы или процедуры не работают? Обычно владелец указывает на «строителя», который «спроектировал» дом, как на ответственную сторону, и кто несет ответственность, когда случаются сбои или ожидания не оправдываются.

Давайте посмотрим на определение «Ответственный» из Webster’s:

ОТВЕТСТВЕННОСТЬ: юридически связана или обязана возместить любые убытки или ущерб, возникшие в результате транзакции.

Разумно ли ожидать, что подрядчик по строительству будет интерпретировать кодекс и принимать решения относительно структурной адекватности требований кодекса для данного проекта? Что именно подрядчик по закону обязан предоставить собственнику в типичном домостроительном проекте? Один из способов определить, что физическое лицо обязано предоставить или за что несет ответственность, — это то, на что у него есть или может быть страховка.Для жилищных застройщиков страховое покрытие обычно включает страхование общей ответственности и другие виды страхования, связанные с трудовой деятельностью. Рабочий продукт не покрывается страховкой, потому что строитель не несет ответственности, если он не отклоняется от общепринятой практики. Это означает, что если строитель следовал «принятой практике» и произошел сбой, его страховка покрывала бы только поврежденное имущество, но не поврежденные материалы.

Большинство строителей говорят, что они будут нести ответственность за весь проект.Но эта ответственность заканчивается их страховыми полисами. Многие строители не понимают, что в уникальных ситуациях применение принципов звуковой инженерии квалифицированными специалистами может избежать большинства строительных проблем. Так почему же все больше строителей домов не ищут SE? Вероятно, по тем же причинам, по которым SE не гонятся за жилищным строительством, из-за отсутствия знаний о профессии.

Итак, декорации у нас есть, потребность определенно есть:

* Домовладельцы могут использовать структурную инженерию для своих фундаментов, когда требуется нечто большее, чем стандартные или общепринятые методы.
* Видение может устранить потенциальные проблемы с фундаментом, с которыми сталкиваются застройщики.

Таким образом, нынешняя система не дает понять потенциальным домовладельцам; кто несет ответственность и действительно заботится об их интересах, когда дело касается дизайна их нового дома.

Почему S.E. не участвует больше?

Итак, когда дело доходит до проектирования обычных домов, в которых большинство из нас растут, воспитывают детей и стареют, почему инженеры-строители не принимают более активное участие? Как показано в примерах ранее, бывают случаи, когда можно использовать услуги инженера-строителя.Несколько причин, по которым S.E. не были более вовлечены в дизайн дома:

Нет опыта на рынке

Мы не знаем, кого продавать, будь то владельцы или подрядчики. Вы рекламируете дизайн дома или продаете домовладельцев на выставках?

Незнание «Приемлемой практики»

S.E. обычно хорошо разбираются в требованиях к коду для коммерческих и промышленных приложений, но как нам интегрироваться с кодексом, продиктованным «приемлемыми методами»?

Кто из нас спроектирует бетонную фундаментную стену вообще без армирования? Эта таблица содержится в Административном кодексе штата Висконсин, в котором указана минимальная толщина простых бетонных стен.

ТАБЛИЦА 21.18-B

ТОЛЩИНА БЕТОННОЙ СТЕНЫ

================================================= ===================================

Номинальная толщина Максимальная высота несбалансированного заполнения для материала поддерживаемой стены
Тип бетона (дюймы) (деревянная рама — футы)
3000 фунтов на квадратный дюйм Неармированный бетон 8 8
10 9
12 10
14 11,5

Это сбивает с толку:

Если бы я был подрядчиком и мне нужна была бы фундаментная стена высотой 8 футов, я бы залил неармированную стену толщиной 8 дюймов и соответствовал бы нормам.В большинстве случаев это сработает, у него очень хороший послужной список.

В качестве SE, если мне нужна стена высотой 8 футов, мне сначала нужно было бы оценить вертикальные и боковые нагрузки на стену, а затем я бы спроектировал стену на основе расчетных нагрузок в соответствии со строительными нормами и требованиями ACI.

Когда дело доходит до проектирования прочности, устойчивости и долговечности конструкций, инженеры-строители имеют квалификацию. Интерпретация Кодекса, расчет напряжений, проектирование несущих конструкций — это то, чему мы обучены.Строительные нормы и правила для многоквартирного, коммерческого и промышленного строительства требуют привлечения квалифицированных специалистов-проектировщиков, обученных работе с прочностью, стабильностью и долговечностью. Но этого же требования нет в Кодексах для одно- и двухквартирных домов. Таким образом, чтобы принять участие, ценность наших услуг должна быть продемонстрирована (потенциальным) домовладельцам и подрядчикам. Ценность может принимать различные формы, например:

.

* Гарантия того, что они получат дом, который соответствует их ожиданиям.
* Фактическая и потенциальная экономия затрат на строительство и будущих затрат на техническое обслуживание.

Итак, когда дело доходит до проектирования обычных домов, в которых большинство из нас растут, воспитывают детей и стареют, почему инженеры-строители не принимают более активное участие? Пара причин:

Единственная проблема заключается в том, что средний застройщик не способен принимать решения на основе такого рода информации. Это означает, что существует большая вероятность того, что дом строится только на основе опыта вовлеченных подрядчиков.Как домовладелец оценивает, соответствует ли такой уровень производительности его ожиданиям?

Я собираюсь кратко рассмотреть требования Административного кодекса штата Висконсин и их отношение к проектированию и строительству одно- и двухквартирных домов.

При строительстве дома осведомлен ли средний владелец о том, как принимаются решения, и кто действительно способен принимать эти решения в отношении строительства своего дома. Заглянув глубже в Административный кодекс штата Висконсин, вы поймете, что если вы строите многоквартирное жилище, требуется наличие трех или более семей, что требуется специалист по дизайну, и, таким образом, они должны соответствовать более высоким стандартам уверенности и защиты, чем одна и та же семья. два семейных дома.

Помимо собственника, есть и средний строитель домов, знающий, что инженеры-строители могут проектировать и проектируют с учетом уникальных обстоятельств, в которых они сталкиваются, и их не покрывает их опыт. Оглядываясь назад на ситуацию, которую я описал ранее, когда подрядчик по строительству фундамента столкнулся с наклонными фундаментными стенами, и он просто применил то, что обычно делает для фундаментных стен на ровном участке. Затем, когда нужно было заполнить пространство, подрядчик использовал чистый камень, думая, что он лучше, чем другой заполнитель.Вдобавок к этому тот факт, что сливная плитка проходила сквозь камень, создавая гидравлическую нагрузку на стену, что не было учтено. Ни один из них не рассматривался до тех пор, пока не произошел сбой.

Ответственность

Теперь давайте посмотрим на разветвления неприятностей с фундаментом для одно- и двухквартирного дома.

Что делает собственник при обрушении фундамента?

Строительный кодекс

Обсуждаемые неисправности все произошли в Висконсине, где есть свой собственный строительный кодекс для унифицированных жилищ, включенный в Административный кодекс штата Висконсин.Кодекс штата Висконсин не требует, чтобы инженер-строитель проектировал фундамент дома. Он дает базовые рекомендации для стандартных типов грунтов, несущей способности, требований к строительным материалам и ожидаемых боковых нагрузок, но не требует участия кого-либо, кто разбирается в использовании этих данных или обучен понимать, что стандартные рекомендации больше не применяются.

Анализ отказов

Произошедшие разрушения включали фундамент с трещинами и смещением стен, которые произошли вскоре после строительства, полное обрушение стены во время строительства и разрушение стены, которое, как считалось, было отремонтировано, но было обнаружено только спустя 9 лет.Расследование отказов включало полевые наблюдения и измерения фундамента, оценку условий нагрузки и анализ процесса доставки, используемого для каждого проекта.

Исследования показали, что нагрузки, которым подвергались стены, не были необычными. Это были типичные, легко предсказуемые нагрузки, которым фундамент, спроектированный с использованием стандартных методов и процедур, способен выдержать. В качестве строительных материалов использовались бетон или каменная кладка, оба из которых являются подходящими при правильном применении.Каждый разрушение фундамента приводило либо к капитальному ремонту, например, усилению стен и фундаментов, либо к полной замене. В каждом случае инженерные сооружения изначально не использовались для расчета стен с учетом нагрузок, возникающих как во время строительства, так и в течение срока службы стен.

Каждый из будущих владельцев воспользовался услугами строителя для проектирования и строительства своего дома. Этот строитель предоставил на утверждение владельцу «проект», обычно разрабатываемый на местной лесопилке.Проект включал в себя подробный план этажа, план фундамента и основной строительный разрез. Ни один из чертежей, рассмотренных в ходе исследований, не содержал деталей системы фундамента, и ни один не требовал более пары стержней вверху и внизу стен. К сожалению, это не противоречит действующим строительным нормам. Владельцы не знали, что их фонды не были спроектированы, потому что никто из владельцев не имел права судить, был ли их «проект» адекватным или полным.Они предполагали, что их строитель предоставит необходимые знания для проектирования и строительства их дома. Они были не правы.

После получения одобрения местной юрисдикции строитель начал строительство и установку фундамента. Используемые методы строительства основывались на опыте подрядчика по строительству фундамента, а не на общепринятом стандарте.

Уникальная ситуация возникла при строительстве одного из фундаментов дома. Участок был наклонным и требовал, чтобы фундамент понижался, чтобы учесть 10-футовую разницу в высоте от передней до задней части дома.Не сталкиваясь с этой ситуацией раньше, подрядчик просто засыпал стену за стеной, не учитывая дополнительную нагрузку на стену из-за дополнительной высоты. Впоследствии фундаментная стена треснула, прогнулась и сместилась, и потребовались значительные подкосы и частичная замена.

Заключение

Каждой из исследованных неисправностей можно было бы избежать, если бы были привлечены услуги инженера-строителя. Используя стандартные методы и процедуры, инженер-строитель мог бы учесть нагрузки и условия, возникающие в каждом проекте, чтобы предоставить владельцу спроектированный фундамент для «повседневного» дома, в котором он сможет жить, растить детей и стареть.

Foundation Replacement Лос-Анджелес | Подрядчик по замене фундамента Лос-Анджелес

Не делайте дорогостоящей ошибки, игнорируя предупреждающие знаки о ремонте фундамента. Собственные инженеры и строители Alpha Structural предлагают квалифицированную замену фундамента, модернизацию фундамента и многое другое!

Как узнать, когда вам нужно заменить фундамент

Большинство повреждений фундамента вашего дома можно устранить с помощью различных стандартных методов.Но бывают ситуации, когда износ настолько велик, что стоимость ремонта может оказаться такой же или даже больше, чем стоимость замены всего фундамента. А в некоторых случаях его просто невозможно отремонтировать.

Первые предупреждающие знаки:

• Наклонные или провисшие полы
• Видимые трещины в потолках
• Зазоры между стенами и перекрытиями
• Стены начинают наклоняться или наклоняться
• Появление трещин в полу

В ситуациях, когда фундамент сильно поврежден и не может быть легко отремонтирован, замена фундамента больше не является вариантом: это необходимое требование для поддержания прочности и долговечности вашего дома.Это могло быть результатом катастрофического сценария, такого как землетрясение высокой магнитуды или внезапная эрозия из-за неожиданного наводнения.

Благодаря решению этих проблем мы стали известны тем, что домовладельцы в Лос-Анджелесе могут доверять ремонту фундаментов.

Южная Калифорния испытала свою долю землетрясений, поврежденных фундаментами, и некоторые конструкции в этом районе были спроектированы с учетом наводнений, поэтому, когда дождь все-таки пойдет, это может иметь катастрофические последствия для структурной целостности вашего дома.

Чаще всего необходимость в полном ремонте фундамента является неудачным результатом некомпетентного проектирования, некачественного изготовления или коррумпированного подрядчика, который сознательно игнорировал фатальные недостатки, чтобы сэкономить деньги.

Распространенные примеры повреждений, которые могут означать необходимость замены

• Плохо уплотненное основание грунта, вызывающее проседание или сдвиг существующего фундамента
• Большое и чрезмерное количество трещин
• Необычные или ненадежные строительные материалы, использованные в первоначальном строительстве
• Дешевая некачественная бетонная смесь для заливки фундамента
• Фундаменту не дали застыть достаточно долго, в результате чего он стал пористым и подверженным повреждениям
• Пустоты или выемки в фундаменте
• Продолжительное воздействие воды, влаги или мороза
• Прерывистая заливка, создающая непреднамеренное «соединение» в бетоне
• Фундамент был построен из таких материалов, как кирпич, камень или другая кладка без армирования

Некоторые виды повреждений и порчи не видны невооруженным глазом, а это означает, что их невозможно обнаружить без тщательного осмотра лицензированным специалистом.Наши экспертные методы замены фундамента основаны на многолетнем опыте и аккредитации.

Если в ходе осмотра выяснится, что в вашем случае замена фундамента не требуется, то вам повезло! В вашем распоряжении широкий спектр услуг по ремонту фундаментов, чтобы вы могли получить результат высочайшего качества по лучшей цене.

Общее описание процесса замены

После того, как тщательная проверка фундамента определила, что замена всего фундамента является правильной стратегией, начинается процесс замены существующего фундамента.Каждый дом представляет собой свой уникальный набор проблем, которые необходимо решить, но ниже приводится общая схема методов, которые мы используем для замены фундамента:

1. Первый шаг — укрепить дом. Делается это аккуратно и точно, чтобы не допустить повреждения дома в виде нежелательных трещин на стенах и потолке. Хотя может возникнуть необходимость полностью поднять дом на существующем фундаменте, обычно нет необходимости поднимать дом слишком сильно, если вообще требуется.Важным моментом здесь является перенос веса конструкции на временную опору, чтобы существующий фундамент больше не выдерживал нагрузки.
2. Удаление старого фундамента — относительно простая процедура, потому что большинство старых фундаментов не имеют какой-либо стальной арматуры. Более того, если бы существующий фундамент было слишком сложно удалить, его не нужно было бы заменять — его нужно было бы только отремонтировать.
3. Под домом вырывается траншея для строительства нового фундамента.Глубина этой опоры будет зависеть от размера дома, количества этажей и веса материалов, использованных при строительстве дома.
4. Новые обработанные пиломатериалы устанавливаются по мере необходимости, чтобы обеспечить прочный анкерный материал для правильных фундаментных болтов.
5. Система арматурной стальной арматуры вставляется по всей траншее, включая новые болты, и сооружаются деревянные опалубки для приема бетона.
6. Бетон доставляется на строительную площадку автобетоносмесителем и закачивается непосредственно в формы.Бетон должен затвердевать медленно, чтобы достичь должной прочности, и мы никогда не торопимся с этим важным этапом всего процесса. Новому фундаменту дают полностью затвердеть, иногда до 2 или 3 дней, прежде чем будут удалены деревянные формы.
7. После снятия форм конструкция прикрепляется к новому фундаменту.
8. Городские инспекции всегда проводятся на соответствующих этапах в соответствии со строительными нормами и постановлениями, чтобы гарантировать, что все сделано правильно.

Сколько времени это займет?

Каждый дом индивидуален, поэтому сложно указать единые временные рамки, применимые к каждой ситуации.Большой дом с непредсказуемыми и опасными проблемами может потребовать нескольких недель работы. В то же время замену фундамента для небольшого дома с 2 спальнями можно было выполнить всего за неделю или около того. Если вас беспокоит, сколько времени может потребоваться на замену фундамента, лучше всего позвонить нам, чтобы мы могли дать вам более точную оценку времени.

Замена фундамента дороже, чем ремонт фундамента?

Не обязательно. Есть несколько сценариев, когда стоимость замены фундамента на самом деле меньше, чем стоимость попытки обширного ремонта.

Стоимость замены фундамента сильно разнится в зависимости от размера и конструкции дома.

Опять же, каждый дом представляет собой свой собственный набор уникальных ситуаций и обстоятельств, которые необходимо учитывать, и невозможно указать точную цену на то, сколько он будет стоить, пока не будет завершена полная и детальная проверка.

Самое важное, что нужно помнить, это то, что вы не хотите оставлять свой дом в руках ненадежного подрядчика. Наши инновационные методы замены фундамента устанавливают стандарт ремонта фундамента в Лос-Анджелесе.Свяжитесь с Alpha Structural сегодня, чтобы запланировать осмотр фундамента или запросить смету.

Галерея замены фундамента

»

Позвоните нам сегодня, чтобы назначить осмотр или запросить смету

(323) 258-5482

Запросить осмотр или оценку »

В следующем списке представлены лишь некоторые из видов ремонта фундаментов, на которых мы специализируемся:

Укрепление фундамента и ремонт в Берлингтоне и Гамильтоне

Ваш фундамент, несомненно, является одним из важнейших элементов вашего дома.Здоровье и жизнеспособность вашего фундамента являются решающим фактором при осмотре дома и могут привести к появлению длинного списка других проблем, если что-то пойдет не так с фундаментом.

Ваш фонд не только предоставляет базу для вашего дома в Гамильтоне или Берлингтоне в Онтарио. Он прилагает все усилия, чтобы не допустить попадания влаги, регулировать температуру в доме и поддерживать ее в стабильном состоянии.

Прочный современный фундамент состоит из стен, армированных сталью, и фундаментов из заливного бетона.Хотя так строятся современные дома, многие исторические дома строятся из камня или кирпича и раствора. Они склонны к трещинам, утечкам и тепловыделению. Если вы живете в более старинном доме, вы можете подумать об укреплении фундамента. Укрепление фундамента значительно улучшит долгосрочную стабильность и эффективность вашего дома. Есть много причин, по которым фундаменту может потребоваться небольшая обработка.

Если фундамент вашей стены подвала сдвигается, вы можете заметить трещины в стенах подвала или наклонные полы или двери, которые больше не закрываются должным образом.Всегда лучше нанять профессионального эксперта по фундаменту для ремонта неровных стен фундамента или наклонных стен подвала. В Conterra Foundation & Repair мы предлагаем 20-летнюю гарантию на весь ремонт арматуры фундамента.

Выполняя армирование фундамента, мы можем убедиться, что ваш дом устойчив к внешним воздействиям, таким как движение грунта и проникновение воды извне в участки, подверженные протеканию, такие как подоконники и фундаменты по периметру вокруг подвалов.Если неправильно армированный дом пострадает от погодных условий, он может потрескаться в тех местах, где бетон уже ослабел. Это делает укрепление фундамента выгодным не только для новых домов, но и для старых.

Армирование бетона

Вы будете рады узнать, что у вас есть несколько вариантов укрепления фундамента, которые не включают в себя снос старого. Укрепление уже существующего фундамента имеет свои преимущества. Это более рентабельно, занимает меньше времени и требует меньшего количества проверок разрешений.В Conterra Foundation and Repair мы используем технологию углеродного волокна кевлара, которая используется в широком спектре приложений для усиления существующих конструкций. Когда дело доходит до армирования бетоном существующих конструкций, ничто не сравнится с нашими ремнями из кевларового листа из углеродного волокна.

Помимо легкости и устойчивости к коррозии, наши арматурные ленты для фундамента также обладают высоким отношением прочности к весу и способны выдерживать экстремальные нагрузки без существенной деформации.В них используется тот же материал (кевлар), который используется в пуленепробиваемых жилетах, из-за его превосходной устойчивости к нагреванию, растяжению, ударам и коррозии, которые обычно встречаются в конструкциях.

Армирование бетона лентами из углеродного волокна — это проверенный временем метод усиления существующих бетонных и каменных конструкций с целью ремонта или усиления целостности и устойчивости существующих конструкций к нагрузкам. Если целостность вашего фундамента нарушена, например, потрескалась или выгнулась, подумайте о углеродном волокне в качестве решения.Ленты из углеродного волокна подходят как для бетонных фундаментных стен, так и для стен из кирпича и раствора, а также для стен из шлакоблоков.

С 1993 года Conterra укрепляет новые и старые фундаменты в Гамильтоне, Берлингтоне и окрестностях.

Для получения дополнительной информации об усилении фундамента и бесплатном осмотре свяжитесь с нами.

Не совсем уверены, что ищете? Мы также предлагаем следующие услуги:

Стальная арматура

в сравнении с натяжными кабелями на стойке

Я хотел немного расширить свой блог «Основы качества».Фундамент — это, пожалуй, самая важная часть вашего нового дома. Учитывая нестабильный характер почв Техаса, вы можете быть уверены, что ваш фундамент будет сдвигаться и двигаться по мере того, как почва под ним расширяется и сжимается — это нормально.

Главное — убедиться, что фундамент движется как единое целое, иначе стены, прикрепленные к нему, могут треснуть и отделиться. Чтобы фундамент мог выдерживать неравномерные нагрузки со стороны грунта, он строится из железобетона. Армирование обеспечивается либо заделкой стальной арматуры , , , (арматурный стержень), либо с помощью натянутых стальных тросов .Теоретически оба метода должны давать приемлемые результаты . На практике, однако, опорный фундамент более подвержен человеческим ошибкам , которые могут произойти в процессе строительства.

Чтобы понять почему, полезно немного узнать, как строятся фонды. Сначала устанавливаются опалубочные доски. Это создает гигантскую «песочницу», в которую заливается бетон. Прежде чем это произойдет, необходимо добавить стальную арматуру, потому что одному бетону не хватает прочности на растяжение, чтобы выдерживать экстремальные нагрузки от нестабильных почв Техаса.

Армирование с помощью натяжных тросов стойки

В случае плиты после натяжения стальные тросы укладываются в виде сетки внутри форм. Фундамент приобретает прочность на разрыв, когда тросы натягиваются после заливки плиты. Сложность возникает, когда в формы заливают бетон. Необходимо внимательно следить за тем, чтобы кабели оставались совершенно прямыми во время заливки. К сожалению, бетон очень тяжелый и может легко сместить кабели при попадании в опалубку.Если кабели сдвинуть с их расчетного положения, они не будут работать должным образом. Фактически, процесс натяжения (затяжки) может фактически ослабить бетон, если кабель не выровнен.

Армирование стальной арматурой

Более консервативный / отказоустойчивый подход заключается в установке арматуры из инженерной стали внутри опалубки. С арматурой затягивать нечего. Стальная арматура не движется так, как тросы, когда бетон заливается в формы.Другими словами, фундамент из арматуры по своей природе более щадящий для типичных условий на строительной площадке.

Diamante Custom Homes считает, что бетон, армированный стальной арматурой, обеспечивает превосходную систему фундамента. Да, это стоит дороже, но мы лучше потратим немного больше на самую важную часть вашего нового дома, чем рискуем столкнуться с проблемами в будущем — мы уверены, вы согласитесь!

Rebar: Стальная арматура для бетонных конструкций

Rebar — это аббревиатура от основного ингредиента железобетона: стальных стержней, встраиваемых в бетонные основания, стены, плиты и другие конструкции, чтобы сделать их более прочными.Небольшие выступы в каждом куске арматуры создают механическое соединение между бетоном и сталью после его затвердевания. В результате готовый фундамент, стена или плита приобретают значительную прочность, особенно при растяжении. Железобетонная плита или стена сможет противостоять силе, приложенной расширяющимся грунтом, оседанием и даже (в некоторых случаях) сейсмической активностью.

Арматура бывает разной толщины и иногда имеет покрытие для защиты от коррозии. Строительные нормы и технические условия определяют размер арматуры, расстояние и другие детали стальной арматуры для заливных бетонных конструкций.Чтобы сталь оставалась сплошной, отдельные отрезки арматуры обычно изгибаются по углам и накладываются внахлест, чтобы их можно было связать вместе стальной стяжной проволокой. На более крупных конструкциях, таких как бетонные колонны и профильные балки, арматурные каркасы свариваются вместе и размещаются внутри опалубки. Бетонные плиты часто содержат арматуру, а также сварную проволочную сетку.

Проблемы с арматурой часто становятся причиной разрушения бетона в результате растрескивания, смещения или осадки. Подрядчики иногда используют небольшое количество стальной арматуры или вообще не используют ее, несмотря на то, что предусматривается строительными планами, просто чтобы сэкономить на строительных расходах.Другая проблема может возникнуть, если арматурный стержень установлен неправильно или если он смещается во время заливки. Если стальная арматура расположена слишком близко к поверхности или краю бетона, ее упрочняющие свойства ухудшаются, и она с большей вероятностью ржавеет, что приведет к дальнейшему ослаблению бетона. Если детали стальной арматуры неправильно установлены перед заливкой бетонной конструкции, придется заплатить высокую цену, и эти некачественные методы строительства заставляют специалистов по ремонту фундаментов быть занятыми.К счастью, квалифицированный специалист по ремонту фундамента может полагаться на другие типы стальной арматуры, такие как стальные опоры, кронштейны и анкерные опоры, например, для устранения проблем с фундаментом, возникающих из-за недостаточно армированного бетона.

Свяжитесь с Matvey Construction сегодня для ремонта конструкций в Вашингтоне и для получения дополнительной информации о арматуре. Обслуживающие районы, такие как Сноквалми, Оберн, Такома и Кент.

Процесс ремонта фундамента

— чего ожидать, шаг за шагом

Процесс ремонта фундамента — чего ожидать

Пошаговое руководство — процесс ремонта фундамента и чего ожидать

Разберитесь в процессе ремонта фундамента и чего ожидать.Да, ремонт фундамента — важное событие, но приготовьтесь, зная, чего ожидать. Он снимает беспокойство, дает надежду и является сияющим светом в конце туннеля. Следуйте за нами через полный лифт для ремонта фундамента дома. Это лучший способ осветить процесс и помочь объяснить, чего ожидать.

---

В этом доме в Северном Техасе около 4800 кв. Он нуждался в подъеме на шесть с лишним дюймов. Обычно это означает подъем всего дома до ровного (или почти ровного) состояния.Затем конструкция «приподнимается» на дополнительную сумму. Это помогает предотвратить воздействие смещения грунта на конструкцию в будущем после завершения ремонта фундамента.

---

1. Сваи необходимо укладывать по всему периметру балки.
   • Балка периметра — внешний край фундамента
   • Свайные опоры — это колонны, которые закладываются в землю под фундаментом. Это ставит ваш дом на прочный фундамент.
2. Под домом вырыты тоннели.Они проходят под плитой с интервалами от одного конца дома до другого. Они нужны для доступа ко всем внутренним балкам фундамента.
   • Нижняя сторона фундамента выглядит как вафля. Более толстые части изогнутой нижней стороны называются фундаментными балками.
3. Под домом вырыты тоннели. Они проходят под плитой с интервалами от одного конца дома до другого. Они нужны для доступа ко всем внутренним балкам фундамента.

---

Колодки кондиционера необходимо поднять.Пэды — это то, на что опираются блоки A / C. Когда дом поднимается, все рядом с домом поднимается. Поднятие подушек кондиционера на этапе подготовки помогает всем соединениям кондиционера перемещаться вместе с лифтом. Соединения в земле открыты, чтобы они могли свободно перемещаться во время подъема.

---

После того, как подъемник для ремонта фундамента завершен, ландшафтный дизайн восстанавливается, а соединения засыпаются землей.

---

Часто есть участки из асфальта или бетона, такие как гаражи или подъездные пути, которые требуют «прорыва».«Прорыв» — это прорыв в твердой поверхности, обеспечивающий доступ к фундаментным балкам. Прорывы заделывают после подъема.

---

Это прорыв пола гаража ремонта фундамента. При выполнении полноподъемного ремонта фундамента часто бывает необходимо пробить пол гаража, чтобы добраться до балки, расположенной под гаражом. На этой фотографии показаны два кабеля постнатяжения. Кабели укрепляют фундамент.

---

После ремонта фундамента ремонтируют лифт, прорывы и проезжую часть.Стрелка указывает на то место, где был залит бетон, чтобы закрыть прорыв.

---

Перед подъемом подвергаются сантехнические и электрические услуги. Часто требуется ремонт сантехники со значительным подъемником для ремонта фундамента. Обратите внимание на то, что водопровод был открыт. Это перед подъемником для ремонта фундамента.

---

Это тот самый сантехнический стоечный подъемник. К его большому разочарованию, наш парень принимает душ. Произошла утечка, которую необходимо устранить.

---

Перед подъемом выставляются инженерные сети (газовые, электрические и др.).Это поможет предотвратить повреждение во время подъема. Коммунальным предприятиям необходимо пространство и воздух, чтобы перемещаться вместе с лифтом. Без этой гибкости они сломаются. Обратите внимание, где стрелка отмечает поверхность земли.

---

Обратите внимание, где стрелка отмечает поверхность земли после того, как дом был поднят. Коммунальные услуги переехали на лифте. Никаких повреждений инженерных коммуникаций во время подъема фундамента и после него не было.

---

Вспомните туннели, которые были вырыты. Теперь они будут использоваться для доступа к каждой балке под домом.Туннели под плитами имеют ширину примерно 3 фута и глубину 3 фута. Этого места как раз достаточно, чтобы технический персонал мог маневрировать под домом. Ремонтные сваи фундамента будут размещены под каждой балкой с интервалом 8-10 футов.

---

Гидравлические домкраты входят в тоннели. Помещенные под балки фундамента, они поднимут дом на нужный уровень.

---

Опорные цилиндры затем помещаются под балки и устанавливаются регулировочными шайбами ​​на нужную высоту.

---

Обратите внимание на зазоры, которые появляются после подъемника.Также обратите внимание на чистый бетон, открытый во время подъема. При необходимости проводится ремонт проезжей части и другие квартирные работы.

---

Дом сняли всего на 12 дюймов. Обратите внимание, как грязь вдоль спины поднялась вместе с домом; полные 12 дюймов. Любые растения, столбы ворот или другие предметы рядом с домом были бы подняты и наклонились бы в сторону от дома. Пришло время нашим бригадам начать уборку. Здесь все начинается вместе. На переднем плане мы опустили землю на исходную высоту.Любые другие объекты, которые были подняты из положения, также будут возвращены в исходное положение.

---

Вот другая сторона дома после завершения работы. Все подобрано. Грязь вокруг фундамента снова на месте.

---

Входы в тоннель закрыты. Туннели остаются нетронутыми, чтобы обеспечить доступ под плиту для любого будущего ремонта водопровода или регулировки свай. Для слива воды из туннелей устанавливается самотечный или дренажный насос.Это для дренажной трубы фундамента.

---

Ландшафтный дизайн возвращен на место.

---

Дом снят. Уборка закончена.
Это фасад здания после завершения капитального ремонта 12-дюймового фундамента.

---

Мы надеемся, что это пошаговое руководство поможет понять процесс ремонта фундамента и чего ожидать. Первоначальный процесс может быть хаотичным. Помните, что после того, как лифт закончен, порядок восстанавливается. Хаос становится порядком, и дом остается на прочном фундаменте.

---

Об авторе
Фредерик Маршалл — генеральный директор Advanced Foundation Repair, LP, компании по ремонту фундаментов, специализирующейся на ремонте домов от фундамента, включая ремонт фундамента, дренаж фундамента, внешнюю гидроизоляцию фундамента, орошение фундамента и сантехнические услуги. Advanced Foundation Repair специализируется на ремонте фундаментов домовладельцев Техаса более 100 лет.

Три способа укрепить фундамент здания — Гомес Ормигон

У всех нас есть дом мечты.У всех нас есть желание жить в доме, который не только удобен, но и хорошо спроектирован. Мы хотим жить в доме, где мы можем получить все, от отдыха до рекреации. Конечно, было бы приятно жить в таком доме. Но как получить дом своей мечты? Какие шаги нам нужно предпринять, чтобы приобрести его?

Сегодня мы дадим вам 10 четких шагов, которые помогут вам достичь дома своей мечты. Конечно, мы должны что-то делать, чтобы осуществить свои мечты.Мечты сбываются, если сочетать это с действиями. Следовательно, вот несколько шагов, которые приведут к дому вашей мечты. Это может быть нелегко, но возможно. Но если вы откажетесь от этих шагов, вы не сможете получить то, что хотите иметь для дома. Читайте дальше и начинайте делать шаги.

Найдите землю — или заброшенный старый дом

Где ты хочешь быть? Как ты хочешь жить? Что вы ищете? Может быть, вы хотите дом в горах или с видом на океан, но сейчас он не в картах по экономическим или другим причинам.Независимо от того. Скорее всего, позже вы сможете заново изобрести себя. А пока это пригороды с хорошими школами или еще какое-то место. Смысл в том, чтобы найти на земном шаре место, которое вы можете объявить своим.

И, может быть, эта земля — ​​не несколько акров, которые никогда не топтали. Может быть, это уже существующий дом, который просто старый и обветшалый, и которому не уделялось должного внимания. Дом шепчет вам, что он действительно хочет избавиться от этой бытовой техники цвета авокадо, этого ворсистого коврового покрытия и этих одинарных окон, и вы знаете.

Хотя вы можете подумать, что справитесь в одиночку, лучший подход — собрать команду проверенных и настоящих профессионалов. В конце концов, вы бы не представляли себя в суде. Так почему бы вам не доверить свое самое крупное вложение опытной команде, которая не будет учиться на ваши деньги? Архитектор и строитель (если не один и тот же) будут самыми важными членами вашей команды. Эти люди будут действовать как гид, терапевт, защитник и советник на протяжении всего пути создания вашего дома.
