Кирпичный фундамент — инструкция постройки, и пошаговая технология!

Кирпичный фундамент – пожалуй, одна из самых старых технологий, в настоящее время вытесненная со строительных площадок. Однако, для небольших легких построек она вполне подходит, к тому же, совсем не требует применения строительной техники. Поэтому при строительстве летнего деревянного домика, бани или веранды вполне можно сложить фундамент из кирпича своими руками.

Кирпичный фундамент своими руками

Материал для фундамента

Не всякий кирпич годится для выполнения фундамента. Силикатный кирпич в присутствии влаги склонен к разрушению, а красный пустотелый недостаточно прочен. Поэтому для фундамента необходим красный огнеупорный полнотелый кирпич – он имеет структуру, близкую к керамике, поэтому повышенная влажность не оказывает на него сильного воздействия.

Кладка ведется с применением цементно-песчаного раствора в смеси 1:3. Для подушки и отсыпки потребуется крупнозернистый песок, а для дренажа – гравий с величиной фракции 50 мм и геотекстиль.   Для гидроизоляции фундамента обычно применяют рубероид, но подойдет и любой другой рулонный гидроизоляционный материал.

Способы выполнения

Фундамент из кирпича может быть как столбчатый, так и ленточный. Столбчатый выполняют при строительстве легких строений: бани, веранды, каркасного домика. Он значительно экономичнее по материалам.

Ленточный кирпичный фундамент выдерживает и более серьезные нагрузки – бревенчатый или брусковый дом. Он может быть как заглубленный на глубину промерзания, так и мелкозаглубленный. Заглубляют фундамент на участках с пучинистым грунтом, эта мера при дополнительной отсыпке песком и щебнем и устройстве дренажа позволяет исключить деформации фундамента и стен здания.

Технология выполнения фундамента из кирпича

Столбчатый фундамент обычно не заглубляют. Столбики устанавливают на углах здания, в местах пересечения несущих стен, а также по периметру стен на расстоянии не менее 2 метров. Кирпич кладут с перевязкой, одним из приведенных ниже способов. В остальном столбчатый кирпичный фундамент не отличается от ленточного.

Технология кладки фундамента из кирпича

Технология выполнения ленточного фундамента из кирпича включает несколько этапов, пренебрегать которыми не рекомендуется.

  1. Подготовка траншеи или котлована необходима для снижения нагрузки на фундамент при подвижках и пучении грунтов. В первую очередь производится разметка участка, и определяются углы будущего здания. По всей площади строения снимается плодородный слой. По периметру строения выкапывают траншею нужной глубины: для заглубленных фундаментов в пучинистых грунтах – на глубину промерзания грунта, для мелкозаглубленных – на 40-50 см. Ширина траншеи выбирается в зависимости от влажности грунта: чем выше влажность, тем шире должна быть траншея. Для особо влажных участков с близким залеганием грунтовых вод она должна выходить за внешние пределы строения на 1 метр для устройства дренажа. Дно траншеи засыпают крупным песком, проливают его и трамбуют.

    Подготовка траншеи для участка

  2. Выполняют опалубку под бетонное основание из досок, можно неструганых. Высота опалубки – около 10 см, ширина – на полкирпича больше ширины фундамента. В опалубку укладывают гидроизоляцию – рубероид, с таким запасом, чтобы изолировать все бетонное основание. Слой гидроизоляции необходим для исключения капиллярного подъема влаги по бетонному основанию к кирпичу. Заливают бетон, выравнивают его и оставляют для набора прочности на 2-3 дня.

    Процесс заливки бетона

  3. На бетонное основание начинают класть кирпич, выполняя любую стандартную перевязку. Между первым и вторым рядом укладывают продольную арматуру – металлический пруток или арматурную сетку. Это предотвращает разрушение фундамента по продольной оси. Такую же арматуру кладут перед выполнением последнего ряда.

    Процесс кладки кирпича на бетонное основание и его армирование

  4. Схватывание раствора происходит за 1-2 дня, но полную прочность он набирает примерно неделю. По окончании этого срока можно приступать к гидроизоляции стенок фундамента. Выполняют гидроизоляцию с помощью обмазочных или оклеечных материалов, преимущественно на битумной основе.

    Процесс гидроизоляции фундамента из кирпича

  5. После выполнения гидроизоляции фундамент при желании можно утеплить с внешней стороны пенопластом или полистирольными плитами, а после произвести отсыпку траншеи песком и щебнем. Эта мера позволит отвести влагу от фундамента и исключит пучение прилегающих слоев грунта. На особо влажных участках выполняют дренаж: на расстоянии 0,5-1 метра от внешней стороны фундамента в траншею укладывают геотекстиль, поверх него слой щебня, под небольшим углом кладут трубы с перфорацией, засыпают их слоем щебня и заворачивают в геотекстиль. Всю эту конструкцию засыпают песком, утрамбовывая его послойно. Трубы отводят в колодцы или дренажные каналы.Кстати про утепление фундамента снаружи мы сделали отдельную статью, а также писали про полный цикл утепления фундамента своими руками – читайте если хотите узнать больше!. А также прочитайте про дренаж фундамента своими руками.

    Создание дренажа вокруг фундамента

  6. Кирпичный фундамент по сравнению с бетонным обеспечивает лучшую теплоизоляцию, и при хорошей гидрозащите он может прослужить более 50 лет без ремонта. Кроме того, ремонт кирпичного фундамента отличается простотой: достаточно заменить разрушенные участки кирпича. Все эти качества делают кирпичный фундамент довольно популярным при строительстве небольших зданий и домов.

Как сделать кирпичный фундамент своими руками

Как театр начинается с вешалки, так и дом начинается с фундамента. Современные технологии строительства предлагают различные способы его сооружения. Одним из них является фундамент из кирпича: технология старая, несколько подзабытая, но довольно актуальная. Как же сделать такой фундамент надёжным и долговечным?

​​​​​Преимущества и недостатки кирпичного фундамента

Как и все другие виды фундаментов, кирпичный имеет свои плюсы и минусы.

Преимущества кирпичного фундамента

  1. Простота реализации. Построить кирпичный фундамент можно силами нескольких человек, так как работы не требуют перемещения больших тяжестей и применения специальной техники.
  2. Высокая жёсткость.
  3. Пластичность. Смещения грунта не будут причиной сильных разрушений фундамента, так как он обладает большей подвижностью по сравнению с монолитными.
  4. Ремонтопригодность. В случае каих-либо поломок не нужно менять крупные блоки. Требуется замена лишь отдельных небольших фрагментов фундамента.

    При возникновении трещин или локальных разрушений достаточно лишь заменить фрагмент кладки в окрестности места повреждения фундамента

  5. Универсальность. Можно построить кирпичный фундамент любой конфигурации.

Недостатки фундамента из кирпича

  1. Трудоёмкость и невысокая скорость постройки.
  2. Относительно высокая стоимость.
  3. Необходимость выполнения гидроизоляции.

    После высыхания кладки лицевую поверхность фундамента необходимо в обязательном порядке гидроизолировать

  4. Относительно невысокий (до 50 лет) срок службы по сравнению с бетонным фундаментом.
  5. Ограниченная сфера применения: сухие и спокойные грунты.

В каких случаях можно применять фундамент из кирпича

На кирпичном фундаменте можно строить лишь небольшие одноэтажные здания: дачи, бани, летние кухни. При этом важно быть уверенным в надёжности грунтов. Необходимо выбирать сухие стабильные (низкопучинистые) грунты. На нестабильных грунтах фундамент укрепляется армированием.

Выбор кирпича для фундамента

Для кирпичного фундамента применяется:

  1. Полнотелый обожжённый красный кирпич. Он обладает хорошей прочностью и гидроустойчивостью. Применяются следующие марки кирпича: М-150, 175, 200, 250, 300. Число после буквы «М» показывает допустимую нагрузку на квадратный сантиметр. Необходимо также, чтобы морозоустойчивость материала (F) была в пределах 35–100, а показатель водопоглощения — от 6 до 20%. Лучше всего фундамент делать из клинкерного кирпича. Он обжигается при температуре более 1200 оС, что делает его прочным, морозостойким и влагостойким. Однако стоит он значительно дороже.

    Для фундаментных работ применяется полнотелый красный кирпич

  2. Старый, но целый кирпич. Битый кирпич снижает прочность фундамента, так как не выдерживает необходимых нагрузок, поэтому для кладки его использовать нельзя. Для устройства силового каркаса необходимо отобрать целые кирпичи, имеющие ровную форму без трещин. Остатки можно уложить в бетон в качестве уплотняющей массы.

Нельзя применять белый силикатный, огнеупорный и красный щелевой кирпич. Силикатный и огнеупорный не стойки к влажности, а щелевой является недостаточно прочным.

На расход материала влияет размер, тип, объём фундамента и глубина его залегания. Для расчёта количества кирпичей необходимо объём основания умножить на количество кирпичей в одном м3 кладки. Это в среднем 460 шт.

Виды кирпичных фундаментов

Существует два основных вида кирпичных фундаментов: ленточные и столбчатые.

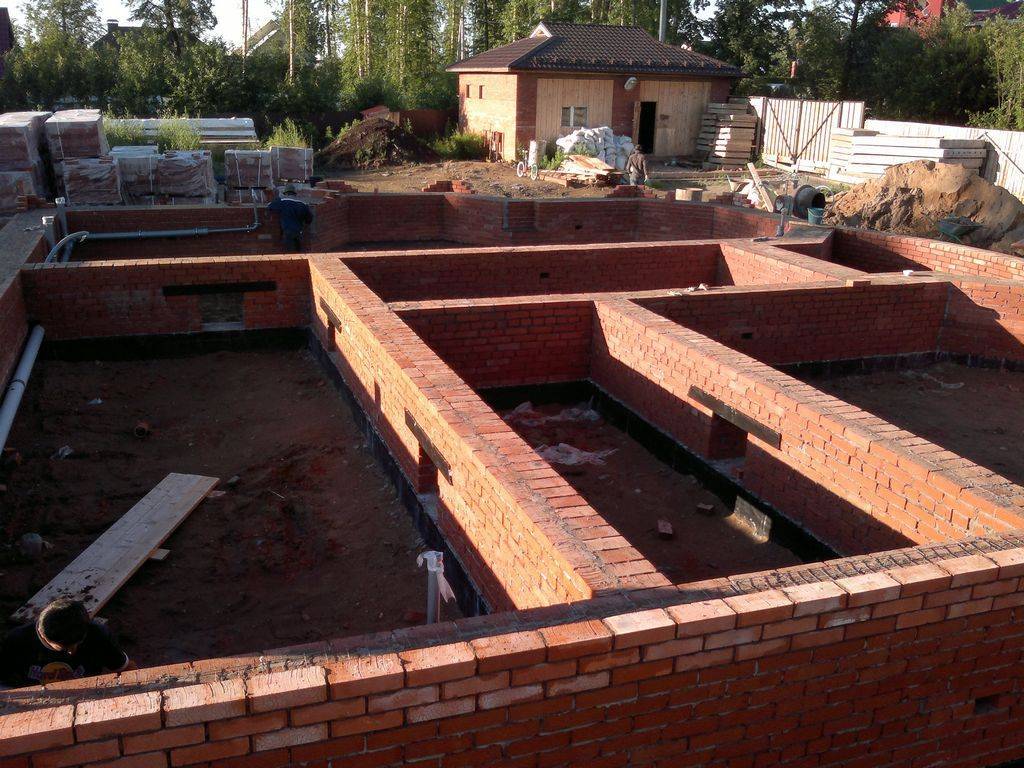

Ленточный фундамент

Ленточный фундамент чаще применяется для капитальных дачных строений.

Прочность ленточного фундамента позволяет построить надёжную основу для загородного дома

Этот вид фундамента представляет собой полосу (ленту). Она охватывает весь периметр здания и служит опорой для всех стен постройки. Несущие стены требуют большей ширины ленты. Ленточная основа применяется при сооружении домов со стенами из кирпича или камня и тяжёлыми перекрытиями, а также с обустройством подвалов. При выполнении качественного армирования такой фундамент можно возводить на грунтах с неоднородным составом, состоящих из песка и пучинистых суглинков.

Видео: обзор видов ленточных фундаментов

Столбчатый фундамент

Столбчатые фундаменты применяются для лёгких каркасных, щитовых или деревянных домов без подвалов.

Столбчатый фундамент требует меньшего количества кирпича, чем ленточный, но и выдерживает значительно меньший вес

Кирпичные столбы устанавливаются в углах здания и на пересечении стен и служат опорой для тяжёлых и внутренних несущих перегородок. Столбы соединяются обвязочными балками, которые объединяют их оголовки. На этих балках строятся стены.

Видео: столбчатый фундамент из кирпича

Какой фундамент лучше

В практике строительства применяются оба вида фундаментов, однако ленточный обладает более высокими прочностными характеристиками. Кроме того, принципиально важно, чтобы влага не попадала в грунт, который соприкасается с кирпичом. А сделать это проще, применив ленточный фундамент с дренажом и хорошей отмосткой.

Кладка фундамента из кирпича (пошаговая инструкция)

В практике строительства чаще всего применяется технология ленточного кирпичного фундамента. Поэтому подробно остановимся именно на этом методе:

  1. Прежде всего, необходимо разметить место, где будет строиться фундамент, и произвести земляные работы. Траншея должна быть глубже уровня промерзания грунта примерно на 20 см, но не ниже 50–70 см от поверхности земли. С увеличением влажности почвы ширина ленты увеличивается.

    Правильно подготовленные траншеи имеют вид ровных линий и повторяют контуры будущего здания

  2. На дне траншеи делается песчаная подушка толщиной 20 см, увлажняется и хорошо трамбуется. Подушка насыпается из песка крупных фракций.

    Песчаный слой на дне траншеи нужно хорошо утрамбовать

  3. Сооружается основание из бетона. Для этого изготавливается опалубка. Высота бетонного основания примерно 10 см. Соответственно делается и опалубка. Ширина основания должна быть на 50% больше толщины ленты. Между подушкой из песка и бетоном делается гидроизоляция из рубероида.

    Траншея заливается бетоном, который служит основанием для кладки

  4. Кладка производится через 3–4 дня. Кладочный раствор делается из цемента и песка, замешанных в соотношении 1:3 с добавлением гидроизолирующих добавок. Фундамент обычно выкладывается толщиной в два кирпича.

    Кладка кирпичного фундамента производится по строго определённой схеме, в которой расположение кирпичей повторяется через ряд

  5. Фундамент укрепляется армированием. Оно производится между первым и вторым рядом, а также перед последним. Рекомендуется использовать арматуру из стали либо композита диаметром 6–8 мм или арматурную сетку диаметром 4–6 мм.

    Кирпичный фундамент лучше всего укрепить арматурной сеткой

  6. Далее, ориентировочно через две недели, выполняется гидроизоляция. Для кирпичных фундаментов она обязательна и делается как снаружи, так и изнутри. Самый простой и доступный способ гидроизоляции — кирпичные стенки фундамента обмазываются битумной мастикой и обклеиваются рубероидом:
    • наносится слой мягкой битумной мастики. Если она в брусках, то газовой горелкой разогревается до жидкого состояния. Слой мастики должен быть не менее 2 мм. При загустении разбавляется толуолом, бензином или уайт-спиртом. Необходимо не допустить высыхания, так как при этом теряются клеящие свойства материала;
    • рубероид разогревается горелкой, чтобы он стал эластичным. При укладке соблюдают нахлёст от 10 до 15 см. После приклеивания листы необходимо снова прогреть и дополнительно промазать битумом. Рубероид укладывается в один или два слоя. Если применяется двухслойная укладка, то уже укреплённый рубероид следует снова промазать слоем мастики и повторить все операции заново.

      На фундамент наносится битумная мастика, а затем приклеивается рубероид

  7. Кирпичный фундамент утепляется с внешней стороны пенопластом, пеноплексом либо плитами из полистирола. После этого траншея засыпается песком и щебнем, что помогает защитить фундамент от влаги.

    Кирпичный фундамент утепляется полимерными плитными материалами

  8. На очень увлажнённых участках необходимо сделать дренаж. Для этого используется геотекстиль. Его необходимо уложить в траншею на расстоянии 0,5–1 метра от наружной стенки фундамента. Далее идёт слой щебня. Для улучшения дренажа используются также трубы с перфорацией. Они кладутся с небольшим уклоном, засыпаются щебнем и оборачиваются оставшимися концами геотекстиля. Потом всё засыпается послойно песком с утрамбовкой каждого слоя. Отвод влаги через трубы происходит в колодцы или дренажные каналы.

    В дренажной системе применяются трубы с перфорацией, обёрнутые в геотекстиль и защищённые от заиливания слоем гравия

Технология возведения фундамента из кирпича сегодня достаточно актуальна в дачном и приусадебном строительстве. Правильное её применение позволяет своими силами построить надёжную основу под многие виды лёгких сооружений.

Фундамент из кирпича кирпич в земле. Кирпичный фундамент. Выбор материала для кладки

Красный кирпич уже не одно столетие как придумали и успешно используют в качестве строительного материала. Но мало кто знает, что его долгое время использовали для строительства фундаментов.

Кирпич, несмотря на обилие строительных материалов, и сейчас используется в качестве материала для возведения основы, для легких, одноэтажных построек.

Этот материал – не идеален, и возведение из него подошвы небольшого дома или бани, процесс, достаточно трудоемкий и не самый быстрый.

Ещё один важный недостаток – это высокая стоимость кирпича.

Такой фундамент можно возводить исключительно на непучинистых и сухих грунтах, поэтому большинством застройщиков даже не рассматривается.

Но при соблюдении технологии его возведения, и правильно выполненных гидроизоляционных работах, такая подошва, будь то небольшой частный дом, дача или баня, может прослужить верой и правдой до 25 лет.

Узнаем же, обо всех тонкостях возведения фундамента из кирпича.

Выбираем способ возведения

Кирпичный фундамент часто делают ленточным способом, так как именно ленточная подошва является наиболее прочной, и экономичной.

Ответ напрашивается сам собой, если мы говорим о фундаменте из кирпича.

Но не простой, а красный полнотелый обожженный кирпич, который не боится влаги.

Он устойчив к повышенной влажности и не боится высоких нагрузок, но только при условии его надлежащего качества и дополнительной гидроизоляции.

Часто для фундамента используют кирпич, бывший в употреблении, оставшийся после разборки построек, он дешев и проверен временем.

Ни в коем случае нельзя использовать для фундамента силикатный (белый) строительный, или щелевой красный кирпич.

Силикатный – имеет хорошую прочность, но полностью непригоден для применения в условиях повышенной влажности.

Щелевой – практически не боится влаги, но непрочен, и выдерживает довольно малые нагрузки.

Расчет необходимого количества материалов

Следует знать, что кладка измеряется в кубометрах. На 1м3 кирпичной кладки, как правило, вам потребуется 513 кирпичей.

Если отсюда отнять толщину раствора, то получается, что на 1м3 кладки, нужно около 400 шт. кирпича.

А объем ленты можно узнать, если ее длину умножить на ширину и планируемую высоту.

Этапы и технология строительства

Рассмотрим ленточный заглубленный фундамент из кирпича, выполненный на пучинистом грунте. (Этот тип почвы встречается наиболее часто)

  1. Этап первый: разметка и земляные работы. Выройте траншею на глубину, ниже промерзания грунта. Ширина ленты зависит от влажности почвы. Чем влажнее – тем лента шире.
  2. Сделайте на дне готовой траншеи песчаную подушку. Уделите особое внимание тщательной ее утрамбовке. Используйте для устройства песчаной подушки только крупнозернистый песок.
  3. Следующим этапом будет устройство бетонного основания вашего будущего фундамента. Для этого нужно . Толщина бетонного основания обычно около 10 см, поэтому и опалубка должна быть такой высоты. Ширина основания должна быть на половину больше, ширины ленты. Не забудьте о слое гидроизоляции между и бетонным основанием фундамента. В качестве гидроизоляции советуем использовать рубероид.
  4. Через несколько дней после заливки бетона, можно начинать кладку. Кирпичная кладка фундамента ведется на цементно-песчаный раствор, в пропорции 1:3, и может выполняться любой перевязкой, чаще всего – стандартной. При возведении кирпичной основы используется два пояса армирования. Первый делается между первым и вторым рядом кирпича, а второй армопояс делают перед последним рядом кладки.
    Для армирования подходит стальная или композитная арматура, толщиной 6-8 мм.
  5. Приблизительно через 2 недели, можно приступать к гидроизоляции и утеплению стенок фундамента.

Гидроизоляция – быстро и просто

Эта процедура несложная и может быть выполнена своими руками практически любым домашним мастером.

Гидроизоляция стенок подошвы производится с помощью обмазки его битумными материалами, с последующей его оклейкой рубероидом.

Хотя можно использовать любой способ гидроизоляции фундаментов, подходящий для бетонных оснований.

Засыпая подошву землей или строительным мусором, будьте внимательны, старайтесь не повредить гидроизоляционный слой.

Укрепление существующей основы

Старый кирпичный фундамент, в котором появились трещины, необязательно переделывать, можно произвести его ремонт.

Наиболее простой произвести усиление подошвы – это сделать так называемые быки.

Прежде всего, нужно изготовить из арматурного прута или вязальной проволоки армирующий каркас. Специалисты рекомендуют делать его с ячейками 20х20х20 см.

Выкапываем ямы так, чтобы обнажить углы фундамента. Глубина ямы должна быть на 50 см. больше глубины подошвы. Кладем в подготовленные траншеи армирующий каркас и заливаем всю конструкцию бетоном.

Прежде чем делать кирпичный фундамент, хорошенько подумайте, ведь прочность зависит от целого ряда факторов, в которых качеству материала и грунту, отводится одно из первых мест.

Фундаменты из кирпича появились намного раньше, чем бетонные. В настоящее время они применяются в частном строительстве для возведения домов до трех этажей. При соблюдении технологии кирпичный фундамент не уступает по прочности бетонному, а сделать его можно самостоятельно без привлечения тяжелой техники. Как сделать ленточный или столбчатый фундамент из кирпича своими руками, какой нужен кирпич и в каких случаях подходят такие основания?

Когда можно делать кирпичный фундамент

Фундамент, выложенный из кирпича, подходит не для всех случаев. Прежде чем выбирать тип основания, нужно узнать состояние грунта и уровень залегания грунтовых вод.

Внимание! Сделать фундамент из кирпича можно только на сухом твердом непучинистом и несыпучем грунте и при низком уровне залегания грунтовых вод.

Если грунт в некоторой степени подвижный, то фундамент из керамического красного кирпича допускается выкладывать только на предварительно залитое бетонное армированное основание. При высоко залегающих грунтовых водах нужно использовать специальные компоненты раствора, которые не позволят материалу разрушаться от влажности.

Нельзя возводить на кирпичном основании дома выше трех этажей. Лучше всего такое основание подходят для домов из легких материалов:

  • деревянных,
  • каркасных,
  • из пенобетона.

Не подходит такое основание для дома из кирпича, монолитного бетона.

Плюсы и минусы кирпичного основания

Чтобы решить, стоит ли в конкретном случае выбрать кирпичный или бетонный фундамент, следует знать о его достоинствах и недостатках.

  1. Обладает лучшими теплоизолирующими свойствами, чем бетон.
  2. При грамотно проведенной гидроизоляции он прослужит не меньше, чем бетонный аналог.
  3. Хорошо сочетается с любыми материалами дома, красиво выглядит даже без дополнительной отделки.
  4. В случае повреждения кирпичное основание проще ремонтировать.
  5. Кирпичное основание меньше разрушается на подвижном грунте, так как само в некоторой степени подвижно.
  6. Его легко сделать своими руками.

Однако у этого материала есть и недостатки:

  1. При одинаковых размерах кирпичное основание выйдет почти в два раза дороже бетонного.
  2. При этом оно менее надежно, чем бетонное.

Какой кирпич использовать

Фундамент держит на себе вес всего дома, поэтому материалы для него нужно выбирать самые качественные. Кирпич для него должен отвечать следующим требованиям:

  • не иметь пустот,
  • марка по прочности — от 150,
  • морозостойкость — не менее 35 циклов,
  • плотность — 1600 кг/куб. м,
  • водопоглощение — 6-16 %.

Этим требованиям отвечает так называемый кирпич-железняк или клинкерный, недостатком последнего является высокая цена. Силикатный кирпич для фундамента применять нельзя, используют только керамический полнотелый.

Важно! При покупке обращайте внимание на качество. Пережженный или недообожженный материал имеет меньшую прочность. Признак плохого обжига — алый цвет, признак «передержанности» — вогнутые или выпуклые края.

Виды кирпичного фундамента

Кирпичные основания могут быть ленточными или столбчатыми основания. Как выбрать, какой фундамент делать?

Столбчатый фундамент из красного кирпича подходит для легких строений, таких как каркасные и щитовые , беседки и бани из дерева. Достоинства этого вида — низкая цена, отсутствие необходимости делать отмостки, можно сделать своими руками. Недостатки — нужна хорошая гидроизоляция, подвержен воздействию морозного пучения грунта.

Ленточное основание более прочное, его делают в том случае, когда в доме планируется подвал или цокольный этаж.

Ленточный фундамент

Перед тем как построить ленточный фундамент, производят разметку. Отмечают углы и периметр здания, а затем расположение внутренних стен.

Траншея

Для ленточного основания, как глубокого, так и мелкозаглубленного, выкапывают траншею. Для мелкозаглубленного ее глубина будет около 50 см. Чем выше влажность грунта, тем она должна быть шире. Дно траншеи утрамбовывают, затем насыпают песчаную подушку и снова трамбуют.

Бетонное основание

Если фундамент предназначен для дома, под него обязательно заливают бетонное основание. Для легких хозяйственных построек этим можно пренебречь. Для заливки бетона делают опалубку шириной примерно на 5 см шире предполагаемого кирпичного основания и высотой около 10 см. Ее выстилают рубероидом, заливают бетон и оставляют его на 2-3 дня.

Раствор

Для нижней подземной части применяется песчано-цементный раствор в пропорции 3:1, для цокольной части можно использовать цементно-известковый раствор.

Кладка

Выложить кирпич можно любым стандартным образом. Над первым рядом и перед последним кладут рифленые армирующие бруски. Для поперечного армирования применяют сетку из проволоки.

Столбчатый фундамент

Для столбчатого фундамента делают прямоугольные или квадратные столбы. Их размер зависит от приходящейся на них нагрузки.

  • Для одноэтажного дома из легкого материала достаточно столбов 38*38 см или 38*51 см.
  • Столбики под внутренними несущими стенами делают тоньше, обычно 25*38 см.
  • Для двухэтажного дома размер всех столбов должен быть не менее 51*51 см.

В первую очередь необходимо, чтобы основание было ровным и твердым. Нельзя засыпать ямы непосредственно перед началом работ, тогда грунт будет недостаточно плотным. Затем производят разметку площадки.

В выбранных местах копают прямоугольные ямы глубиной 50-80 см размерами чуть больше толщины столбов — оставляют запас для отсыпки.

На дно ям укладывают геотекстиль, а на него насыпают песок или мелкий щебень, разравнивают и тщательно утрамбовывают. Геотекстиль нужен, чтобы песок не ушел в землю. Сверху кладут рубероид — он гидроизолирует нижнюю поверхность столба.

Раствор делают из цемента М-400 или М-500.

Затем в ямах нужно выложить столбы. Через каждые 4 ряда кирпичей кладут армирующую сетку, сделанную из проволоки 5-6 мм.

Каждый слой кладки проверяют с помощью уровня — он должен быть строго горизонтален, все столбы должны находиться в одной горизонтальной плоскости.

Под пересечениями стен делают столбы 51*51 см, в других местах — 38*38.

Гидроизоляция

Для кирпичного фундамента гидроизоляция обязательна. Без нее строительный материал быстро начнет разрушаться влагой из почвы.

Для гидроизоляции применяют рубероид или более современные рулонные материалы. Также можно обмазать фундамент битумом. Дополнительно можно вырыть траншею и положить в ней перфорированную дренажную трубу.

Цоколь

Обычно цоколь дома выкладывают из того же кирпича, из которого делали фундамент. Иногда можно для цоколя фундамента использовать силикатный кирпич, но это не рекомендуется. Можно облицовывать стены и цоколь кирпичом, тогда это нужно учесть еще при выкладывании фундамента и расширить его примерно на 12 см — это стандартная толщина облицовочного кирпича.

Кирпич для облицовки фундамента — это специальный облицовочный или клинкерный. Какой кирпич лучше для цоколя, каждый решает сам, оба эти варианта долговечны и обладают всеми свойствами строительного кирпича, красиво выглядят. Облицовку можно соединить со стенами разными способами, как это сделать — смотрите на видео.

Фундамент из битого кирпича

Можно ли делать фундамент из битого кирпича как добавки в бетон? Действительно, битый кирпич, например, от старого дома, в частном строительстве применяют в качестве добавки в бетон вместо щебня, однако бетон высокого класса прочности таким образом получить не удастся. Можно сделать таким образом основание для небольшого легкого сооружения (беседки, веранды, пристройки). Чтобы получить удовлетворительный результат, необходимо соблюдать следующие правила:

  • использовать только керамический полнотелый, а не силикатный кирпич,
  • измельчить его,
  • добавлять его в количестве не больше 1/3 от объема,
  • сосредоточить кирпич в центре конструкции.

Следует отметить, что в любом случае фундамент, выложенный из кирпича или отлитый из бетона, будет гораздо прочнее и надежнее. Под дом профессионалы категорически не рекомендуют делать фундамент с использованием старого битого кирпича.

Заключение

Таким образом, кирпичное основание подходит не для всех зданий и не для всех типов грунта, но в случаях, когда его можно применять, оно не уступает по свойствам бетонному. Из кирпича можно сделать ленточный или столбчатый фундамент как для дома, так и для гаража, беседки, бани. Для того, чтобы основание прослужило долго, необходима правильная его гидроизоляция

Чаще всего под загородные малоэтажные здания заливается монолитный бетонный фундамент. Однако иногда для сборки основания дома применяется и кирпич. Выбор этого материала в большинстве случаев определяется тем, что из него можно возводить очень привлекательную, с точки зрения эстетики, конструкцию.

Преимущество использования кирпича

Расчетный срок службы фундаментов, возведенных из этого материала, ниже, чем у монолитных. Однако замечено, что на практике обычно случается наоборот. Если бетонная лента здания способна надежно защищать стены дома от разрушения в течение 200-300 лет, то срок службы кирпичного основания зачастую превышает 400. Но разумеется, прочной и долговечной такая конструкция получится только при условии точного соблюдения технологий ее возведения. Далее в статье и рассмотрим, как выложить фундамент из кирпича своими руками правильно.

В каких случаях вместо бетона можно использовать кирпич

Возводят основания домов этого типа в основном только на сухих непучинистых грунтах. Также желательно, чтобы уровень подземных вод в месте строительства был как можно ниже. На не слишком стабильных грунтах из кирпича фундамент допускается собирать только с предварительной заливкой бетонной «подушки» и обязательным армированием. При высоком залегании грунтовых вод в добавляются специальные составы, повышающие его гидроизоляционные свойства. В противном случае такое основание будет быстро разрушаться из-за повышенной влажности.

Для домов выше трех этажей из кирпича фундамент строительными нормативами возводить запрещается. В случае крайней необходимости допускается сборка усиленного мощного основания этой разновидности. Однако в этом случае фундамент выходит неоправданно дорогим. Поэтому на практике под здания от 3 этажей обычно возводятся все же монолитные бетонные основания.

Помимо всего прочего, конструкции этого типа чаще всего собираются под стены зданий, выполненных из легких материалов. К примеру, очень неплохим решением будет возвести фундамент из кирпича под бревенчатый дом. Очень хорошо этот вариант подойдет и для брусчатого, щитового дома или для стен, сложенных из пенистого бетона. Под кирпичными или монолитными сооружениями такие основания не устраивают. В этом случае также целесообразно строить монолитную армированную бетонную конструкцию.

Нормативами такие основания допускается использовать не только для жилых домов, но и для любых других сооружений. Очень часто, к примеру, возводится фундамент из кирпича под баню, беседку, гараж. Технология сборки такого основания под сооружения разного назначения практически одинакова.

Как выбрать материал

Разновидностей кирпича на современном рынке существует множество. Однако использовать для возведения фундаментов можно далеко не все типы этого материала. Подходит для этой цели только красный керамический кирпич, да и то не всякий. Показатели камня, предназначенного для возведения основания дома, должны быть такими:

    марка по прочности не менее 150;

    морозостойкость от 35 циклов;

    плотность не менее 1600 кг/м 3 ;

    водопоглощение — 6-16 %.

В народе материал, отвечающий всем этим требованиям, называют кирпичом-железняком. При выборе такого камня следует обращать внимание в том числе и на его внешний вид. Алый цвет кирпича говорит о том, что он недостаточно обожжен, а следовательно, не слишком прочен и влагоустойчив. Вогнутые или выпуклые же края камня, наоборот, свидетельствуют о том, что в печи его держали слишком долго. Такой кирпич отличается хрупкостью. Возводить основание дома можно только из самого качественного материала. Поэтому, помимо всего прочего, при покупке камня следует обращать внимание на репутацию поставщика и производителя.

Иногда хозяева загородных участков сам фундамент (его подземную часть) собирают из красного железняка, а цоколь — из силикатного кирпича. Делать так строительными нормативами допускается. Но только в самом крайнем случае — на сухих грунтах и при возведении каких-нибудь незначимых построек (летних кухонь, гаражей, сараев, хозблоков и т. д.).

Как копать траншею

Так как же возводится фундамент из кирпича своими руками? Пошаговая инструкция сборки этого сооружения будет представлена ниже в статье во всех подробностях. Однако сначала стоит все же разобраться с тем, какой должна быть траншея под это сооружение, а также с тем, как правильно произвести подготовительные работы.

Возводить из нормативами допускается только столбчатые или ленточные основания домов. Не собирают из кирпича и малозаглубленные фундаменты из кирпича. Подошва такой конструкции в любом случае должна располагаться ниже уровня промерзания грунта. Для южных регионов страны этот показатель составляет 0.6-1 м, для северных может доходить до 2.5 м. Точные цифры можно узнать из специальных справочников.

Траншеи под кирпичный фундамент придется выкапывать не только глубокие, но и широкие. Ведь в данном случае нужно позаботиться о том, чтобы у каменщика было достаточно свободного места для выполнения кладки. После возведения из кирпича фундамента это «лишнее» пространство заполняют керамзитом или легким грунтом. Это позволяет снизить показатель уровня промерзания для данного конкретного места, а также свести к минимуму негативное воздействие на подземные части конструкции при весеннем пучении.

В остальном траншеи под такое основание выкапываются по тем же правилам, что и под обычное монолитное. То есть предварительно выполняется разметка с использованием колышков и шнура (по методу или «двух кривых»), а затем производятся земляные работы.

Приготовление раствора для кладки

К качеству кирпичного фундамента предъявляются повышенные требования. Ведь от того, насколько он будет надежным, зависит срок службы всего здания целиком. Поэтому ответственно стоит подойти не только к выбору самого камня, но и к процедуре приготовления раствора. Песок перед замесом обязательно следует просеять. Известь в раствор, предназначенный для кладки фундамента, ни в коем случае не добавляют. Приготавливать смесь нужно с использованием бетономешалки. Чем однороднее будет состав, тем лучше.

Возведение ленточного фундамента: подготовительные работы

В выкопанной под основание дома траншее предварительно тщательно уплотняют и выравнивают по уровню дно. Далее на него насыпают песчано-гравийную смесь толщиной в 15 см. Получившуюся «подушку» тщательно уплотняют трамбовкой и водой. Затем обустраивают слой гидроизоляции. Для предотвращения намокания подошвы фундамента в процессе эксплуатации по «подушке» раскатывают рубероид (2-3 слоя). Одновременно с нижней гидроизоляцией желательно обустроить и боковую. Для этого к полотну с обеих сторон с использованием битумной мастики приклеивают дополнительные полосы рубероида.

Устройство опоры из раствора

На слабых грунтах из кирпича фундамент, как уже упоминалось, возводят с предварительным обустройством железобетонной «подушки». Последнюю заливают в деревянной опалубке с армированием каркасом, собранным из прута 12 мм. Толщина «подушки» должна составлять минимум 10 см. Перед началом сборки столбов ее нужно выстоять в течение двух недель.

Сборка ленточного фундамента

Первый ряд кирпичей укладывают прямо по бетону или рубероиду с учетом последующей перевязки и заполнением вертикальных швов раствором. Далее сборку фундамента ведут по общим правилам с обязательным армированием, вертикальным и горизонтальным. Возводить основание дома из кирпича можно только с однорядной перевязкой швов. Для того чтобы уменьшить сцепление стенок конструкции с грунтом, производится расшивка (заподлицо). Не обрабатывают швы только в том случае, если в последующем стенки конструкции предполагается оштукатурить для дополнительной гидроизоляции.

Надежный столбчатый фундамент из кирпича своими руками: пошаговая инструкция

В данном случае под основание выкапываются не ямы, как при использовании бетонного раствора, а также траншеи. Ведь для кладки столбов каменщику требуется место. Устанавливать опоры нужно подо всеми несущими стенами здания. В обязательном порядке столбы должны быть выложены на углах. Также их нужно установить в месте пересечения стен. Минимальная длина стороны столба квадратного сечения — 380 мм (1.5 кирпича). Над землей опора должна возвышаться хотя бы на 20 см.

Чтобы кладка получилась ровной, сначала в траншею устанавливаются сбитые из досок шаблоны-короба. Под них предварительно укладывается гидроизоляция и заливаются бетонные площадки.

Кладку ведут вокруг этих шаблонов. После того как будет выложено несколько рядов, короб вынимают. В результате внутри столба остается пустое пространство, которое нужно заполнить бетоном. Далее кладку ведут, постоянно подравнивая кирпичи, до нужной высоты. В оставшееся в центре столбов пустое пространство вставляется арматура (по три прута 12 мм) и заливается раствор.

Над землей готовые столбы часто соединяют бетонной лентой. Заливается она в опалубке с армированием. Связывать ее части друг с другом и со столбами нельзя. Вместо бетона, пространство между столбами можно также просто заложить кирпичом.

Фундамент из кирпича для бани

Принцип возведения основания для такого сооружения тот же, что и для жилого дома. Чаще всего фундамент из кирпича своими руками для бани заливают в виде сплошной ленты. Однако если стены предполагается сделать щитовыми, можно сэкономить и обойтись столбчатым основанием. Для цокольной части ленточного фундамента бани лучше использовать красный кирпич. Силикатный боится влаги. Также при обустройстве основания под стены бани максимум внимания следует уделить гидроизоляции.

из кирпича своими руками для беседки

В этом случае достаточно будет возвести четыре столба по углам конструкции. Под очень легкие беседки такие фундаменты иногда даже не заглубляют. Для больших сооружений этого типа устанавливается 6-8 опор.

Как и ленточный фундамент из кирпича для бани, основание под беседку следует гидроизолировать. Под опоры обязательно укладывается рубероид в несколько слоев. При заливке пустой центральной части столбов устанавливаются нагели или прутья под обвязку и стойки каркаса беседки. Над поверхностью опоры они должны возвышаться на 20 см. В бетон прутья заглубляются также на 20 см.

Фундамент из кирпича представляет собой сборную конструкцию, возводимую на сухих и устойчивых грунтах с низким УГВ под одноэтажные и легкие постройки. Он плохо переносит воздействия морозного пучения и имеет средние показатели прочности и долговечности, его ориентировочный срок службы составляет 25 лет, при использовании изделий высокого качества – не более 50. К преимуществам относят возможность создания ленты любой формы и ремонта при разрушении отдельного участка, хорошее сочетание жесткости материала и гибкости системы и отсутствие потребности в задействовании спецтехники, при применении грамотного руководства все работы можно сделать самому.

Закладка монолитной плиты в данном случае не подходит, при выборе кирпича можно построить столбчатое или ленточное основание глубокого или мелкого заложения. Первая разновидность считается почти классикой, из мелкоштучного материала проще всего создать квадратные или прямоугольные опоры под легкие пристройки, веранды, бани и сараи. К преимуществам этого варианта относят низкие затраты и возможность размещения столбцов в любом нужном месте, к недостаткам – высокие требования к грунту, ограничение по выдерживаемому весу, отсутствие цоколя, подвала и отмостки.

Ленточный фундамент выбирается только по результатам анализа грунта, при сильном риске морозного пучения его закладывают ниже уровня промерзания, при высоком УГВ от него лучше отказаться. Стандартная схема включает песчаную и бетонную подушки, непосредственно ленту под всеми несущими конструкциями с отсыпкой вокруг и обязательной отмосткой. В доме можно сделать подвал или цоколь.

Выбор материала для кладки

С учетом ожидаемых весовых и влажностных нагрузок для возведения основания здания не подходят белый силикатный и красный щелевой виды. Б/у изделия допускается использовать только при условии их хорошего качества, а именно – целой формы, отсутствии трещин и сколов и приемлемой стойкости к влаге. Из боя или отдельных частей можно делать только подсыпку под подошву.

С учетом этих требований подходящими характеристиками обладает красный полнотелый кирпич, обожженный при высоких температурах (но не огнеупор) с маркой прочности в пределах М150-М300, морозостойкостью от 35 циклов и выше и водопоглощением не более 20 %. Лучшие показатели наблюдаются у клинкера, но из-за высокой стоимости его использование экономически нецелесообразно. Идеальным вариантом является покупка пережженной партии рядового полнотелого блока.

Нюансы технологии

При строительстве фундамента из кирпича своими руками принимаются меры по отводу от него влаги и усилению кладки. К обязательным условиям относят засыпку и трамбовку песчаной подушки толщиной не менее 15 см, закрытие гидроизоляцией и замену части грунта вокруг конструкций мелким щебнем или боем материалов. При обустройстве ленты по всему периметру здания рекомендуется залить бетонную отмостку, в идеале – утепленную пенопластом.

Частота армирования зависит от ожидаемых нагрузок. Минимальный диаметр продольных прутьев составляет 6-8 мм, заход на углы или участки прерывания – 30 мм.

При возведении ленты мелкого заложения нужно сделать не менее 2 поясов с двойными прутьями, надежно закрытыми раствором, толщина швов в таких рядах увеличится до 20 см. Из-за высокого риска коррозии предпочтение отдается композиционной, а не металлической арматуре. Заглубленные основания дополнительно усиливаются сеткой. При сомнении в своих способностях кладку и армирование доверяют специалистам.

При выборе гидроизоляции предпочтение отдается маркам из полимеров как более долговечным, при ведении работ самостоятельно стоит потратиться на напыляемую марку. Защита столбчатых опор или ленты выполняется без исключений, но не ранее, чем после вывода строительной влаги из смеси. Обратную засыпку проводят аккуратно, избегая повреждения гидроизоляционного слоя, после выдержки времени, указанного в инструкции к мастикам, клею для рубероида или праймеру. На этом этапе используются исключительно мелкофракционные материалы.

Каждый ряд проверяется на отклонение от уровня, допустимый предел составляет 2 мм на 1 п.м. Раствор замешивается на основе портландцемента не менее М400 в пропорции с кварцевым песком 1:3. Сложности при строительстве такого фундамента своими руками возникают при контроле толщины швов, у неопытных работников кладка будет неровной. На подземной части конструкции выбирается самый простой способ затирки – состав полностью заполняет пространство между соседними изделиями, все выступающие излишки удаляются кельмой, шов слегка затирается щеткой. На цокольном участке около 10-15 мм оставляют пустыми с целью упрощения отделки.

Заложение столбчатого основания

Сечение и форма опор подбираются из учета проектной площади постройки: для легкой одноэтажной достаточно квадрата 38×38 см (при условии использования изделий стандартного размера и кладки в полкирпича), при необходимости усиления их делают прямоугольными (38×51). Для поддержки перегородок хватает 23×38 см, при возведении под двухэтажный дом – не менее 51×51. Опоры кирпичного фундамента размещают под всеми углами здания, включая отводы под внутренние стены и по периметру всех капитальных конструкций с шагом не более 2 м. После составления схемы общая площадь опор проверяется с учетом ожидаемых весовых нагрузок и несущих способностей грунта.

Строительные работы выполняются в следующей последовательности:

  • На разровненном участке проводится разметка с проверкой диагонали каждой опоры, по углам забиваются колья, граница внешнего периметра столбчатого фундамента обозначается туго натянутой веревкой.
  • Выкапываются ямы с учетом выбранного размера опор и запасом на отсыпку и необходимости закладки подушки.
  • Дно выравнивается и засыпается 10-15 см слоем песка с тщательным уплотнением и 10 см щебня.
  • Проводится настил гидроизоляционных материалов – минимум в 2 слоя.
  • Поверх рубероида размещается кусок прочной пластиковой или проволочной сетки с диаметром прутьев в 3-5 мм и заливается 10 см тощего бетона. Приступать к кладке разрешается не ранее, чем через 3 дня.
  • Сборка опоры: изделия размещают с перевязкой на ЦПС и армированием рядов через 30 см (в шве каждого четвертого оставляют сетку с диаметром проволоки в 5-6 мм). Столбцы выводят на 20 см выше нулевой отметки, в образовавшуюся внутрь полость (при наличии) закладывается арматура и заливается бетон.
  • По окончании работ и высыхания раствора приступают к гидроизоляции, столбцы из красного кирпича проще всего покрыть напыляемым праймером или обмазать горячими битумными мастиками, в крайнем случае они оборачиваются рубероидом.
  • Проверяется уровень, все опоры должны размещаться в одной плоскости.
  • После окончательного набора прочности выполняется обратная засыпка, грунт рекомендуется заменить щебнем, доменным шлаком или боем стройматериалов.

Пошаговая инструкция по возведению ленты из кирпича своими силами

На подготовительном этапе проверяется ширина и глубина заложения основания, рассчитывается количество арматуры, раствора и кладочных изделий, проводится разметка и земляные работы. Размеры траншеи подбираются с запасом.

Этапы включают:

  • Тщательное выравнивание дна траншеи и засыпку песка. Минимальная толщина подушки под ленточное основание после трамбовки сыпучих материалов составляет 15 см. При отсутствии виброплиты песок уплотняют водой.
  • Настил гидроизоляции с заходом краев на будущие стены.
  • Заливка армированной бетонной подушки, приостановление работ на 2-3 дня. Этот пункт является необязательным, но при сомнении в грунте его лучше выполнить.
  • Кладка – начиная с углов, по заранее выбранной схеме, с перевязкой изделий на каждом ряду и армированием через 2-3. Швы зачищаются от излишков сразу, ленточный фундамент оставляют до набора прочности на 2-3 недели.
  • Изолирование стен от влаги рулонными или напыляемыми видами включая часть цоколя.
  • Засыпка траншеи мелким щебнем, обустройство отмостки.

Вне зависимости от типа фундамента из кирпича приступать к возведению несущих стен разрешается только по окончании затвердевания кладочного раствора, монтаж блоков или других материалов проводят после гидроизоляции верхней части столбов или ленты. Завершающий этап выполняется после полного вывода строительной влаги из кладки. При высоком риске морозного пучения оценивается целесообразность утепления конструкций пенопластом.

Кирпичный фундамент – пожалуй, одна из самых старых технологий, в настоящее время вытесненная со строительных площадок. Однако, для небольших легких построек она вполне подходит, к тому же, совсем не требует применения строительной техники. Поэтому при строительстве летнего деревянного домика, бани или веранды вполне можно сложить фундамент из кирпича своими руками.

Материал для фундамента

Не всякий кирпич годится для выполнения фундамента. Силикатный кирпич в присутствии влаги склонен к разрушению, а красный пустотелый недостаточно прочен. Поэтому для фундамента необходим красный огнеупорный полнотелый кирпич – он имеет структуру, близкую к керамике, поэтому повышенная влажность не оказывает на него сильного воздействия.

Кладка ведется с применением цементно-песчаного раствора в смеси 1:3. Для подушки и отсыпки потребуется крупнозернистый песок, а для дренажа – гравий с величиной фракции 50 мм и геотекстиль. Для гидроизоляции фундамента обычно применяют рубероид, но подойдет и любой другой рулонный гидроизоляционный материал.

Способы выполнения

Фундамент из кирпича может быть как столбчатый, так и ленточный. Столбчатый выполняют при строительстве легких строений: бани, веранды, каркасного домика. Он значительно экономичнее по материалам.

Ленточный кирпичный фундамент выдерживает и более серьезные нагрузки – бревенчатый или брусковый дом. Он может быть как заглубленный на глубину промерзания, так и мелкозаглубленный. Заглубляют фундамент на участках с пучинистым грунтом, эта мера при дополнительной отсыпке песком и щебнем и устройстве дренажа позволяет исключить деформации фундамента и стен здания.

Технология выполнения фундамента из кирпича

Столбчатый фундамент обычно не заглубляют. Столбики устанавливают на углах здания, в местах пересечения несущих стен, а также по периметру стен на расстоянии не менее 2 метров. Кирпич кладут с перевязкой, одним из приведенных ниже способов. В остальном столбчатый кирпичный фундамент не отличается от ленточного.

Технология выполнения ленточного фундамента из кирпича включает несколько этапов, пренебрегать которыми не рекомендуется.

  1. Подготовка траншеи или котлована необходима для снижения нагрузки на фундамент при подвижках и пучении грунтов. В первую очередь производится разметка участка, и определяются углы будущего здания. По всей площади строения снимается плодородный слой. По периметру строения выкапывают траншею нужной глубины: для заглубленных фундаментов в пучинистых грунтах – на глубину промерзания грунта, для мелкозаглубленных – на 40-50 см. Ширина траншеи выбирается в зависимости от влажности грунта: чем выше влажность, тем шире должна быть траншея. Для особо влажных участков с близким залеганием грунтовых вод она должна выходить за внешние пределы строения на 1 метр для устройства дренажа. Дно траншеи засыпают крупным песком, проливают его и трамбуют.

  2. Выполняют опалубку под бетонное основание из досок, можно неструганых. Высота опалубки – около 10 см, ширина – на полкирпича больше ширины фундамента. В опалубку укладывают гидроизоляцию – рубероид, с таким запасом, чтобы изолировать все бетонное основание. Слой гидроизоляции необходим для исключения капиллярного подъема влаги по бетонному основанию к кирпичу. Заливают бетон, выравнивают его и оставляют для набора прочности на 2-3 дня.

  3. На бетонное основание начинают класть кирпич, выполняя любую стандартную перевязку. Между первым и вторым рядом укладывают продольную арматуру – металлический пруток или арматурную сетку. Это предотвращает разрушение фундамента по продольной оси. Такую же арматуру кладут перед выполнением последнего ряда.

  4. Схватывание раствора происходит за 1-2 дня, но полную прочность он набирает примерно неделю. По окончании этого срока можно приступать к гидроизоляции стенок фундамента. Выполняют гидроизоляцию с помощью обмазочных или оклеечных материалов, преимущественно на битумной основе.

  5. После выполнения гидроизоляции фундамент при желании можно утеплить с внешней стороны или полистирольными плитами, а после произвести отсыпку траншеи песком и щебнем. Эта мера позволит отвести влагу от фундамента и исключит пучение прилегающих слоев грунта. На особо влажных участках выполняют дренаж: на расстоянии 0,5-1 метра от внешней стороны фундамента в траншею укладывают геотекстиль, поверх него слой щебня, под небольшим углом кладут трубы с перфорацией, засыпают их слоем щебня и заворачивают в геотекстиль. Всю эту конструкцию засыпают песком, утрамбовывая его послойно. Трубы отводят в колодцы или дренажные каналы.Кстати про мы сделали отдельную статью, а также писали про полный цикл — читайте если хотите узнать больше!. А также прочитайте про .

  6. Кирпичный фундамент по сравнению с бетонным обеспечивает лучшую теплоизоляцию, и при хорошей гидрозащите он может прослужить более 50 лет без ремонта. Кроме того, ремонт кирпичного фундамента отличается простотой: достаточно заменить разрушенные участки кирпича. Все эти качества делают кирпичный фундамент довольно популярным при строительстве небольших зданий и домов.

Способы возведения кирпичного фундамента для каркасного дома

Для возведения фундамента может использоваться самое разнообразное количество материалов, начиная от переработанного шлака, заканчивая огромными и тяжелыми железобетонными изделиями. Основным недостатком большинства из них является необходимость в использовании специализированной техники, аренда которой весьма дорогостоящая.

Кирпичный фундамент для дома обходится дешевле бетонного, но дороже свайного или столбчатого

К тому же, для некоторых типов зданий нет нужды возводить основу повышенной прочности, а достаточно будет обычного кирпича. Давайте разберемся, как сделать фундамент из кирпича своими руками и какие требования необходимо соблюдать при работе с этим материалом.

Виды фундаментов из кирпича

Все типы фундаментов можно разделить на монолитные, ленточные и столбчатые. В первом виде используется цельная основа, в роли которой выступает бетонная масса, а кирпич в такой технике не используется, но зато последние две технологии активно применяются.

Фундамент из красного глиняного кирпича

Прежде чем приступать к возведению фундамента из кирпича, необходимо разобраться в нескольких требованиях:

  1. Для данного вида основания вы должны остановить свой выбор на максимально прочных вариантах материала. Идеальным решением будет использование пережженного кирпича, который достаточно легко можно найти на рынке бракованных материалов.
  2. Необходимо использовать качественный, влагоустойчивый цементный раствор, который замешивается в пропорции 3:1, где первый показатель – это песок, второй – цемент. Самым экономным вариантом, который подходит для этого дела, является М400.
  3. Если вы решили остановить свой выбор на столбчатом фундаменте, необходимо, чтобы под каждой опорой был проложен гидроизолирующий слой, особенно когда уровень грунтовых вод достаточно высок.
  4. Выполняя фундамент по ленточной технологии, рекомендуется все же залить подошву цементным раствором с подушкой из песка. Такой подход позволит предупредить возможность растрескиваний кладки во время изменения объема грунта.

Геодезические работы при работе с кирпичом не являются обязательными, но минимальные расчеты, в которых будут учитываться особенности грунта все же необходимо провести.

Возводим фундамент из кирпича самостоятельно

Как уже говорилось, фундамент из кирпича можно закладывать по двум техникам: столбчатый и ленточный.

Пирог фундамента из кирпича для дома

Рассмотрим особенности каждого из этих видов подробней.

Ленточный фундамент

Ленточный фундамент будет располагаться по периметру будущей постройки и под несущими конструкциями. Данный способ считается достаточно дорогостоящим, так как необходимы земельные работы, а также точные расчеты местоположения буквально каждого кирпича.

Для небольших дачных домиков или пристроек ленточный фундамент, по причине высокой стоимости и сложности проведения работ, возводить не рекомендуется.

  • создание ленточного фундамента производится по следующей схеме:
  • работы начинаются с копания траншеи и разметки рабочего участка. ее ширина зависит от количества гидроизоляции и пучинистости земли;
  • далее, укладывается песчаная подушка, высотой не менее 15 см, которая уплотняется виброплитой или обычной водой, чтобы поверхность была ровной;
  • на следующем этапе производится гидроизоляция, для которой можно использовать либо полимерные материалы, либо рубероид;
  • для увеличения несущей способности можно дополнительно создать бетонную подошву, высотой порядка 10 см;
  • когда цементный раствор набрал прочности, начинается процесс кладки –первые кирпичи кладутся в углах;
  • нижняя часть фундамента заполняется раствором цементной штукатурки, которая будет защищать кирпич;
  • после укладки кирпичных материалов, конструкция остается высыхать в течение нескольких недель;
  • все траншеи и пустоты по периметру засыпаются, а перед началом возведения стен, верхняя часть фундамента защищается от воздействия влаги.

Столбчатый фундамент из кирпича

Этот вид фундамент является намного более экономным по сравнению с предыдущим, а сами работы достаточно просты даже для неопытных строителей. Кирпичное основание идеально подходит для пристроек или временных сооружений.

Столбы выкладывают по одному уровню, пустоты заливаются бетоном

К минусам можно отнести необходимость в качественной гидроизоляции, а также невозможность сооружения подвального помещения. К положительным сторонам можно отнести то, что для начала закладки такого столбчатого фундамента из кирпича достаточно общего плана будущей постройки.

Финальная заливка

Укладка столбчатого фундамента из кирпича выполняется по следующей схеме:

  1. Сначала выравнивается рабочая поверхность. Так как делается это при помощи грунтовой насыпи, по окончании этого этапа необходимо дождаться, пока он утрамбуется, иначе конструкция получится неровной.
  2. На следующем шаге производится разметка при помощи шпагата, который поможет определить углы и выровнять основание по диагонали.
  3. По отметкам копаются прямоугольные или же квадратные ямки, глубина которых составляет порядка 60-70 см. В каждой из них делается геоткань, а поверх нее – песок или щебень, слоем в 10-15 см.
  4. На подушку укладывается гидроизолирующий слой, защищающий кирпичи от грунтовых вод.
  5. Далее, необходимо приготовить цементный раствор, используя смесь марки М400 или же выше.
  6. Каждые 4 кирпичных ряда кирпичей укрепляются при помощи арматурной сетки, толщиной не 5-6 мм.
  7. В местах пересечения стен используется кирпич с сечением 51х51 см, так как здесь необходимы прочные материалы, способные выдержать большие нагрузки.
  8. Каждый столбик во время укладки проверяется уровнем, чтобы его положение было строго вертикальным, а окончания находились в горизонтальной плоскости.
  9. Полость, которая образуется в центре столбика, заполняется цементом, а предварительно сюда устанавливается арматурный прут.
  10. По окончании работ необходимо обработать столбики праймером или другим гидроизолирующим материалом.
  11. Свободное пространство вокруг опор засыпается щебнем или шлаком.

Кирпичный фундамент, в отличие от других видов данной конструкции, гораздо легче возвести самостоятельно.

Схемы столбчатых фундаментов

Вам не понадобятся специальные приспособления или же техника – вполне достаточно собственных рук и немного терпения, подкрепленного знаниями об особенностях местности.

Фундамент дома. Варианты и особенности строительства

Строительство фундамента дома

Как рыба начинает гнить с головы, так и строение будет рушиться, если у него нет надежного фундамента. Приведенная аксиома не требует никаких дополнительных доказательств, поскольку подтверждений накопилось и так предостаточно за далеко не маленький период времени, в который человечество освоило, развило и усовершенствовало строительство всевозможных домостроений. Мы не говорим о разрушении декоративных элементов, которые подвержены сильному влиянию внешней среды и потому не стабильны, мы говорим о глобальных разрушениях, когда расходятся стены, съезжает крыша и рушатся простенки. Во всем виноват неправильно заложенный фундамент, именно он причина всех несчастий, которые могут произойти с вашей личной крепостью.

Итак, фундамент. Для чего он предназначен, какие виды фундаментов используются в строительстве, какие факторы влияют на решение архитектора выбрать тот или иной вид фундамента при возведении определенного домостроения, как и из чего закладывается каждый вид фундамента и какие проблемы этим решаются? Рассмотрим все эти вопросы с точки зрения потребителя, человека, решившего построить дом, баньку или любой другой вид здания.

Основной функцией фундамента во все времена была функция опорная. Эта часть здания предназначена для придания всему строению устойчивости, он передает нагрузку, которую дают возводимые стены, на грунт. Кроме того, фундамент служит и для защиты наружных стен от грунтовых вод, способных развести в вашем доме неистребимую сырость, и от мороза, который зимой заставляет промерзать почву на глубину около метра. Вы же не хотите мочить или морозить ноги прямо в доме? То-то же.



Факторы выбора вида фундамента

Наиболее важным фактором принято считать тип грунта, преобладающий в той местности, где планируется возведение постройки. Неправильно подобранный тип в данном случае может грозить многими бедами, меньшая из которых — треснувшие стены и провисшие потолки по всему дому, а большая — полное разрушение домостроения. Еще одна составляющая — это собственно тип домостроения. Согласитесь, нелепо закладывать под небольшой коттедж или баньку фундамент, который выдержал бы и огромный небоскреб.

Следующим фактором можно назвать уровень залегания грунтовых вод, который тоже достаточно сильно влияет на выбор. В некоторых районах подтопление зданий неожиданно поднявшимися весной грунтовыми водами стало действительно большой проблемой. Дома сыреют, стены размокают и рушатся, плесень нельзя вывести месяцами. Последним решающим фактором можно назвать максимальную глубину промерзания почвы зимой. Если этот фактор не учтен, то последствия тоже могут быть весьма и весьма неприятными. Весеннее проседание фундамента, трещины по стенам, расхождение углов, перекосы дома, не закрывающиеся двери и окна, перекошенные косяки и так далее.

Высокий уровень грунтовых вод

Разобравшись с основными функциями, выполняемыми столь необходимой частью дома, рассмотрим и виды фундаментов, используемые при строительстве частных домов. А поскольку таковых достаточно много, некоторые представляют собой гибриды, комбинации нескольких различных видов, то рассматривать мы будем только основные, наиболее часто применяемые и не требующие экзотических условий.



Классификация фундаментов по применяемым для их закладки материалам

Различают песчаные, кирпичные, бутовые, бутобетонные, бетонные и железобетонные фундаменты. Использование того или иного типа материалов зависит от вида почвы (состав почвы, несущая способность), глубины промерзания грунта и уровня грунтовых вод.

Песчаный фундамент устраивается в виде траншеи, заполненной крупным или гравистым песком, верхний слой которого состоит из гравия, щебня или боя бутового камня или кирпича. Применяются на устойчивых почвах с низким уровнем грунтовых вод при малоэтажном строительстве легких зданий.

Кирпичные фундаменты представляют собой траншею, в которой выполнена кладка из кирпича в виде ленты прямоугольного сечения (не рекомендуется выполнять фундаментную кладку из силикатного кирпича). Такой фундамент не долговечен, применяется при сухих грунтах с мелкой закладкой.

При устройстве бутовых фундаментов их возводят из крупного бутового камня, булыжников и так далее. Требуют большого количества материала, особенно если необходимо глубокое заложение на грунтах с большой глубиной промерзания. Наиболее эффективны при постройке зданий с тяжелыми несущими конструкциями.

Бутобетонные фундаменты изготавливают в траншеях или с применением опалубки. В нее, как в емкость, заливается цементно-песчаный раствор, в который закладываются мелкие камни, щебень, гравий, кирпичный бой и так далее, после чего вся длина подвергается трамбовке. Фундаменты эффективны для любого типа малоэтажных зданий и для любого типа грунтов.

Бетонные фундаменты изготавливаются по той же технологии, что и бутобетонные, однако в траншею или опалубку заливается не раствор, а готовый бетон, который после заливки трамбуется. Вторым вариантом бетонный фундамент сооружается из готовых бетонных блоков, швы между которыми жестко заделываются. Однако монолитный вариант более экономичен и устойчив.

Железобетонный фундамент наиболее надежен и долговечен. Принцип изготовления такой же, как и у бетонного, однако до заливки в траншею бетонной смеси в нее опускают металлический каркас, собранный из арматуры, который придает всей конструкции большую жесткость. Такой тип фундамента считается наиболее эффективным для любого вида грунтов, особенно пучинистых. Каждый из используемых материалов подходит для изготовления того или иного вида фундаментов, а некоторые — и для всех видов. Рассмотрим подробнее сами фундаменты, их формы, технологии возведения, показания к изготовлению того или иного типа.

Строительство фундамента дома





Плитный фундамент

Плитный фундамент. Представляет собой цельную железобетонную плиту или сборную конструкцию из перекрестных железобетонных балок с жесткой заделкой швов. Такой фундамент находится под всей площадью строения, что придает ему большую устойчивость. Сооружаются плитные фундаменты преимущественно на пучинистых и просадочных грунтах, с небольшой глубиной промерзания почвы и достаточно большой глубиной залегания грунтовых вод. При движении грунта, а поименованные типы грунтов достаточно подвижны, плитный фундамент перемещается вместе с ним, чем и сводит к минимуму неприятные последствия. Устраивается такой фундамент для небольших, легких строений, поскольку глубина его закладки, как правило, невелика. Единственным недостатком плитного фундамента можно назвать его неэкономичность. Слишком много бетона и металла идет на его закладку, что далеко не всегда по карману человеку, желающему всего-навсего заиметь себе дачный домик где-нибудь за городом и не подозревающему о возможных подводных камнях этого эпохального мероприятия.

Плитный фундамент



Ленточный фундамент

Ленточный фундамент. По устоявшемуся мнению его считают наиболее удобным, прочным, долговечным, и вообще самым-самым-самым для строительства частного дома или коттеджа. Мотивация самая простая: одинаковая форма сечения по всей длине, якобы дающая максимальную устойчивость. Как ни прискорбно, но это всего лишь заблуждение. Для небольших частных домостроений ленточный фундамент является излишеством, напрасной тратой дорогого металла и бетона. Да и на глиноземных грунтах, большинство из которых является пучинистыми и имеющими большую глубину промерзания почвы, ленточный фундамент будет малоэффективен. Основным фактором, который оправдывает закладку именно ленточного фундамента, можно назвать эксплуатируемый подвал. В этом случае он и закладывается гораздо ниже глубины промерзания почвы, и будет более устойчив, чем плитный. Единственной неприятностью может оказаться неглубокое залегание грунтовых вод под поверхностью земли, но в этом случае от подвала придется отказаться вовсе.

Ленточный монолитный фундамент

Для возведения ленточного фундамента используют две технологии: собирают из железобетонных блоков или делают цельнолитую железобетонную конструкцию. Для пучинистых и проседающих грунтов сборная конструкция из блоков не подходит, поскольку во время про- садки или вспучивания стыки блоков представляют собой слабые места, на которые и приходится наибольшая нагрузка. Фундамент будет подвергнут деформации, что плачевно скажется и на надземной части строения. Наиболее подходящими для ленточных фундаментов считаются сухие и непучинистые грунты, на которых видна ощутимая экономия материалов ввиду неглубокой закладки фундаментов.

Ленточный монолитный фундамент



Столбчатый фундамент

Столбчатые фундаменты. Делятся на буронабивные, бурозабивные и винтовые. Принцип устройства всех трех типов примерно одинаков: в отверстия в земле любым из трех способов устанавливаются сваи (столбы), которые и служат опорой для будущего строения. По стоимости эти типы фундаментов в разы (2,5–5 раз) экономичнее ленточных и плитных фундаментов, поскольку расход материалов снижен за счет дискретности опор.

Столбчатый буронабивной фундамент

Столбчатые фундаменты хороши в условиях пучинистых грунтов и в местностях с глубоким промерзанием грунта зимой. Однако существует несколько довольно серьезных недостатков. Во-первых, при устройстве столбчатого фундамента приготовьтесь к тому, что ваше строение останется без подвального помещения. Не предусматривает, увы, столбчатый фундамент подвалов. Во-вторых, возникает большая проблема с устойчивостью фундамента к опрокидыванию, посему в горизонтально неустойчивых грунтах устройство фундаментов этого типа не только не рекомендуется, а даже строжайше запрещено. Так же неэффективны столбчатые фундаменты на песчаных и супесчаных почвах. В-третьих, при устройстве дома на сваях возникает проблема с устройством цоколя. По технологии пространство между сваями заполняют землей (устройство забирки), что достаточно трудоемко и сложно в исполнении.

Рассмотрим каждый из них подробнее.



Бурозабивной фундамент

Бурозабивные фундаменты предполагают бурение отверстий в почве по периметру будущего здания, в которые специальным механизмом, так называемой бабкой, забивается готовая железобетонная конструкция, имеющая вид столба (сваи). Способ в условиях плотной застройки невыполнимый, поскольку требуется достаточно много места для установки механизма, эти сваи забивающего, да и колебания почвы и дикий шум от работы молота вашим соседям вряд ли понравятся.



Буронабивной фундамент

Буронабивные фундаменты предусматривают бурение отверстий в почве по периметру здания и заливку их бутобетоном, бетоном или железобетоном. В последнем случае в пробуренную скважину устанавливается обсадная труба, в нее закладывается металлический каркас из арматуры, предварительно сваренный на поверхности, который заливается бетонным раствором. После застывания бетона обсадная труба удаляется. Способ более эффективный и приемлемый в условиях густозаселенных районов и дает преимущество в выборе материала, которым заполняются скважины.



Винтовой свайный фундамент

Винтовые свайные фундаменты предполагают ввинчивание по периметру будущего здания металлических опор, на нижнем конце которых находится бур. Эти опоры и служат фундаментом будущего дома. Этот вариант фундамента самый бюджетный, но рассчитан только на относительно легкие конструкции, такие как каркасные дома, деревянные срубы, дома из ячеистых бетонов и даже бетонные дома с несъемной опалубкой. Винтовые сваи — оптимальный вариант для фундаментов на склонах и фундаментов причалов.

Винтовой свайный фундамент



Принципы закладки фундамента

Но каким бы, ни был фундамент вашего будущего домостроения, следует соблюдать несколько принципов по его закладке.

Во-первых, стоит закладывать фундамент на глубину, превышающую глубину промерзания почвы в вашем регионе. Необходимо брать не среднюю глубину промерзания, а максимально зарегистрированную.

Во-вторых, следует тщательно произвести все расчеты и измерения, и только после этого начинать рытье траншеи или котлована под закладку фундамента.

В-третьих, при расчетах следует помнить, что ширина фундамента должна быть минимум на десять сантиметров больше ширины несущей стены с учетом ее отделки.

В-четвертых, заложенный фундамент, перед засыпкой оставшегося пустого места в траншее или котловане, необходимо покрыть гидроизоляционным слоем. Так вы избежите намокания несущих стен. Для этого хорошо подойдет простой рубероид или толстая полиэтиленовая пленка.

В-пятых, при закладке фундамента стоит учитывать глубину залегания грунтовых вод, чтобы избежать весеннего подтопления подвальных помещений.

В-шестых, следует учитывать тип почвы в вашем районе и, исходя из этого, подбирать наиболее эффективный вид фундамента независимо от того, чего бы вы желали. В противном случае вас ожидает масса неприятных сюрпризов.



Изготовление бетонных и железобетонных фундаментов

Напоследок дадим несколько советов по технологии изготовления бетонных и железобетонных фундаментов, поскольку они наиболее распространены при возведении малоэтажных домов частного сектора. Не стоит экономить на цементе при создании бетонных или железобетонных фундаментов. Бетонные смеси с недостаточным содержанием цемента очень быстро выкрашиваются, становятся хрупкими и приходят в негодность. В результате возникает опасность возникновения трещин в фундаменте, обрушения и проседания его участков и так далее. Оптимальным соотношением для изготовления бетонной смеси можно считать формулу 1:3:5, где цифрами являются объемные доли цемента, песка и щебня соответственно. Также можно заказать готовую бетонную смесь на любом ближайшем предприятии по изготовлению железобетонных конструкций.

Перед закладкой фундамента следует подготовить песчано-гравиевую или песчано-щебневую подушку, которая даст дополнительную гарантию того, что фундамент не просядет после зимнего сезона. После закладки фундамента необходимо дать ему выстояться. Этот период должен длиться не меньше месяца, но лучше всего начинать строительство несущих стен на следующий год весной. Это позволит предотвратить разрушение стен, если во время весеннего оттаивания почвы фундамент просядет. При заливке бетона необходимо тщательно его утрамбовать, поскольку оставшиеся внутри монолита каверны значительно снижают прочность всей конструкции. Если вы собираетесь оставлять в фундаменте отверстия под коммуникации, следует заблаговременно заложить в необходимые места гильзы. Для этого подойдут куски пластиковой или асбоцементной трубы большого диаметра. Отверстие правильной формы снижает вероятность ослабления фундамента в этом месте.

Итак, такая важная деталь в строительстве, как фундамент, была нами препарирована, тщательно рассмотрена и разложена по полочкам. Смею надеяться, что наши усилия не были напрасны, и вы прислушаетесь к тем советам, которые автор постарался изложить как можно доступнее. Удачного строительства вам и прочного и долговечного фундамента.









Что бы еще почитать?

Бутовый, бетонный, кирпичный фундамент

Бутовый и бутобетонный фундамент

Бутовые фундаменты при строительстве выкладывают из крупного бутового камня, подобранного по форме и размерам, при этом желательно выбирать “постелистые” камни с плоскими гранями. Кладку ведут на цементном растворе, плотно укладывая камни между собой, для чего самые “неудобные” из них иногда приходится раскалывать. Толщину кладки бутового фундамента принимают из конструктивных соображений независимо от расчета, в пределах 50-70 см. Это самые массивные и трудоемкие из всех видов фундаментов. Их применение в строительстве жилых домов и конечно же (тем более!) небольших садовых домиков не оправдано. В виде исключения эти фундаменты можно рекомендовать лишь в тех местностях, где бутовый камень имеется в достаточном количестве, что называется валяется прямо у вас “под ногами”, т. е. является местным материалом и его не надо откуда-то везти.

Положительные свойства — максимально возможная долговечность и прочность; кроме того, он устойчив к промерзанию и воздействию агрессивных грунтовых вод. Массив бутобетонного фундамента состоит из раствора и наполнителя, в качестве которого используют средние и мелкие бутовые камни, крупный щебень или гравий. Подойдет также бой кирпича и пережженный кирпич — железняк.

В качестве раствора здесь могут применяться глиняные, цементные или цементно — известковые смеси марки не менее М — 10 т 25. Такие фундаменты — бутовые — обычно устраивают под одноэтажные дома или дома с мансардой. Бутовые фундаменты с заполнителем на цементной основе часто называют бутобетонными. При больших размерах бутового камня фундамент сооружают методом бутовой кладки.

А вот бутобетонный фундамент требует гораздо меньших трудозатрат и денег, чем бутовый.

Характерными особенностями и неоспоримыми плюсами бутового фундамента являются надежность, прочность и долговечность. Но такой фундамент требует и огромных трудозатрат, поскольку камни должны быть хорошо подобраны и подогнаны друг к другу. Применение бутового камня оправдано в местах его природного скопления и на влажных грунтах, так как он практически не пропускает влагу.


Фундамент из бетона

Бетонный фундамент называют иногда “заливным”. Он состоит из чистого бетона без крупных камней, с наполнителем из мелкого и среднего гравия или щебня. Его заливают в опалубку с легким трамбованием, хорошо, если при это используют вибраторы — качество бетона заметно улучшается. Вследствие однородности состава толщина бетонного фундамента может быть приня1 меньше, чем у двух предыдущих типов,как правило, она находится в пределах 20-40 см. Прочность и долговечность примерно такие же, как бутобетонного фундамента. Недостаток бетонных фундаментов — повышенный расход цемента и следовательно, значительная стоимость.

Высококачественный бетон для фундамента позволит Вам не сомневаться в качестве и долговечности возводимого объекта. Поэтому выбирайте очень придирчиво и не экономьте!!


Кирпичный фундамент

Кирпичный фундамент представляет собой кирпичную кладку из обыкновенного (полнотелого), хорошо обожженного кирпича на цементном или цементно-известковом растворе. Толщину фундамента принимают кратной размерам кирпича, т. е. 38, 51 и 64 см. Устройство кирпичного фундамента в обычных условиях строительства следует признать нецелесообразным, поскольку он довольно дорог и самое главное недолговечен вследствие плохой водостойкости. Поэтому eго можно рекомендовать практически в одном, достаточно редком случае: для возведения только сухих грунтах и при наличии дешевого кирпича необходимом количестве.

Кирпичные фундаменты выкладывают из хорошо обожженного глиняного кирпича. Кирпич подвержен воздействию воды в отличие от бетона, поэтому долговечность кирпичного фундамента ниже, чем бутобетонного или бетонного. При высоком стоянии грунтовых вод и большой глубине заложения применять кирпичные фундаменты не рекомендуется.


Фундаментные блоки

В современном строительстве широко используют  сборные бетонные блоки вместо кирпича — класть так же удобно, и не боятся влаги. Их можно приобрести в магазинах строительных материалов, но легко изготовить и самим. Предназначенные для устройства сборного ленточного фундамента бетонные блоки называют фундаментные блоки. Блоки изготавливают из тяжелого бетона, реже – плотного силикатного бетона и керамзитобетона.

При строительстве фундамента бетонные блоки укладывают с перевязкой вертикальных швов, глубину которой принимают не менее высоты блока в случае сильно сжимаемых и пучинистых грунтов и не менее 0,4 высоты блока в остальных случаях. Для малоэтажного здания, когда нагрузки на грунт невелики, при постройке фундамента бетонные блоки применяются без устройства подушек.

Кирпичный фундамент

Кирпичный фундамент — это еще один тип фундаментов для строительства домов и сооружений. В старину в основном только этот тип фундаментов и применялся для строительства и здания построенные на этом фундаменте стоят до сих пор.

Фундамент из кирпича

Кирпичный фундамент представляет из себя обычную кирпичную кладку. Такие фундаменты возводят только на сухих грунтах. Для возведения кирпичного фундамента используется только полнотелый красный кирпич. Совсем не подходит для устройства фундамента силикатный кирпич, из за плохой устойчивости к влаге.

Не смотря на то, что красный, глиняный кирпич не разрушается под воздействием влаги, такому фундаменту необходима гидроизоляция. Недопустимо возводить кирпичные фундаменты в мокрых грунтах.

Кирпичный фундамент устраивается поверх песчано — гравийной (хорошо утрамбованной) подушки, устроенной на дне траншеи. Кирпичный ленточный фундамент станет значительно прочней, если его устраивать поверх монолитной железобетонной подготовки. Железобетонную подготовку производят и в тех случаях, когда требуется расширить площадь опоры фундамента.

Кладка фундаментов ведется так же как обычная кирпичная кладка, с перевязкой швов. Швы должны иметь минимальную толщину и должны быть полностью заполнены раствором (в отличие от швов цокольной кладки, предназначенной для последующей отделки).

Если несущая способность грунта вызывает сомнения, то кирпичный фундамент армируют. Армирование фундамента выполняют с таким расчетом, чтобы толщина шва превышала на 4 мм сумму диаметров арматуры. При продольном армировании, прутья арматуры между собой соединяют сваркой. Если стык устраивается без применения сварки, то концы прутков арматуры должны заканчиваться крюками и связываться между собой проволокой на длине равной двадцати диаметрам. Диаметр проволоки арматурной сетки должен быть не менее 2,5 мм и не более 8 мм.

Засыпку между фундаментом и котлованом выполняют из непучинистого грунта.

Статья оказалась полезной? Поделитесь ссылкой с друзьями!

Facebook

Twitter

Вконтакте

Pinterest

Как провести сейсмостойкое переоборудование дома с кирпичным фундаментом

Эта статья никогда не была бы написана без руководства и поддержки моего наставника и друга, инженера-конструктора по сохранению исторических зданий Нельса Розелунда с 50-летним опытом. Он не только прекрасный человек, но и лучший инженер по сейсмической модернизации, которого я когда-либо знал.

Почему эта статья посвящена кирпичному фундаменту?

Если у вас кирпичный фундамент, подрядчик или инженер, возможно, посоветовали вам заменить его.Пока я не исследовал эту статью, я подозрительно смотрел на кирпичные фундаменты и говорил людям, что замена, вероятно, их лучший выбор.

Теперь я знаю лучше. Сейчас я обычно говорю большинству людей не волноваться. Я могу доказать вам, почему вам тоже не о чем беспокоиться. Эта статья может сэкономить вам кучу денег.

Эта статья была процессом открытия. Когда я начал эту статью, я очень мало знал о кирпичных фундаментах. Все, что я знал, это то, что было много мнений, которые разделились по двум линиям.В одной строке были те, кто сказал: «Всегда заменяйте кирпичный фундамент». В другой строке были те, кто сказал: «Проконсультируйтесь с инженером-строителем». Где приземлиться инженеры, было неизвестно, но по большей части они были в первой очереди.

Я решил узнать факты и посмотреть, куда они меня привели.

Подрядчик фундамента недавно сообщил мне, что замена кирпичного фундамента стоит в среднем 65 000 долларов в районе залива Сан-Франциско и что средняя цена в самом Сан-Франциско составляет 120 000 долларов.На прошлой неделе я посмотрел на кирпичный фундамент в Сан-Франциско, и подрядчик предложил ей 250 000 долларов, поэтому я не совсем уверен, сколько это стоит.

Ограничения исследований кирпичных фундаментов

Строительные отделы и другие исследователи очень мало исследовали сейсмостойкость кирпичных фундаментов. Это удивительно, потому что многие подрядчики Bay Area построили дома с фундаментом из обожженного кирпича в период с 1870 по 1930 год. Домовладельцы заменили многие из них за эти годы (вероятно, без необходимости), но замена фундамента стоит настолько дорого, что многие из них все еще там.

Если вы введете в Google «модернизация, землетрясения, кирпичные фундаменты» или аналогичные ключевые слова, почти ничего не появится. После нескольких поисков единственное, что я нашел, — это очень ограниченный отчет. Это еще больше способствует неправильному представлению о том, что кирпичные фундаменты плохо справляются с землетрясениями, потому что, ну, потому что — это кирпичные фундаменты. Нет научных данных или доказательств, подтверждающих это утверждение. Просто предположение.

Единственное другое упоминание о сейсмоустойчивости кирпичных фундаментов, которое я смог найти, можно найти на странице 211 книги, УСИЛЕНИЕ ЗЕМЛЕТРЯСЕНИЙ: для уязвимых домов состоит из одного предложения. S инженер-строитель Тор Маттесон заключает: «Мне неизвестны разрушения кирпичного фундамента, которые приводят к обрушению деревянных конструкций».

Г-н Маттесон дает понять, что это мнение, а не проверяемый факт. Он не отвечает на единственный вопрос, который имеет значение: был или может быть значительный ущерб, непосредственно связанный с кирпичным фундаментом?

Все сводится к тестированию

Я надеялся найти «практическое правило», с помощью которого можно было бы заняться модернизацией кирпичных фундаментов.Я обнаружил, что качество кирпичного фундамента зависит от почти бесконечного числа факторов. Все эти переменные сделали невозможной разработку практического правила.

В конечном итоге я пришел к выводу, что единственный способ узнать, выдержит ли кирпичный фундамент горизонтальные землетрясения, — это провести испытания. Просто погуглите «лаборатории тестирования материалов» и скажите им, что хотите протестировать кирпичную основу.

Движение дальше

Если вы случайно оказались случайным чудаком, которому интересно узнать об истории строительного раствора, особенно в Америке, о качестве кирпича, процедурах испытаний, о том, что означают эти испытания, о механике переоборудования домов с использованием кирпичных фундаментов и т. Д.остальная часть статьи может показаться вам интересной.

Заблуждения

Вот отрывок из статьи San Francisco Chronicle о кирпичных фундаментах, которая иллюстрирует распространенное заблуждение.

«В основном, есть две вещи, которые явно неадекватны в отношении кирпичных фундаментов в целом. В отличие от монолитных фундаментов из арматурного бетона, кирпичные фундаменты собираются по одному кирпичу за раз без армирования. Если сжимающая нагрузка в доме изменится, швы в кирпиче выйдут из строя.

Что автор пытается сказать?

«Сжимающая нагрузка» означает давление на верхнюю часть фундамента, вызванное весом здания. « Если сжимающая нагрузка в доме изменится, швы в кирпиче разрушатся». Это причудливый способ сказать: «Если тяжелый дом скользит по фундаменту, раствор выйдет из строя. . »Есть ли этому доказательства? Я точно ничего не знаю.

Первой выходит из строя самая слабая плоскость сдвига.Фундамент дома, называемый грязевым отливом, стоит прямо на кирпиче. Грязевой раствор заделывают в кирпич. Подрядчики используют раствор, чтобы выровнять грязь на кирпиче. Раствор не будет прилипать к деревянной опалубке, потому что древесина сжимается и расширяется под действием влаги, разрушая сцепление древесины с раствором. Следовательно, для типичного кирпичного фундамента, а не разрушения швов раствора, соединение грязи с кирпичом будет самой слабой плоскостью сдвига и будет первой точкой разрушения

Не знаю, почему автор вообще упоминает арматурные фундаменты.Большинство существующих бетонных фундаментов не армированы арматурой (арматура состоит из длинных стальных стержней, обычно толщиной 1/2 дюйма, которые находятся внутри бетонного фундамента). Фундаменты без арматуры неплохо выдерживают землетрясения. Все испытания болтов на сейсмостойкость проводятся в бетоне без арматуры. Кроме того, испытания, проведенные Ассоциацией инженеров-строителей, убедительно доказали, что наличие арматуры не имеет значения.

Второе заблуждение: фундамент необходимо заменить, если миномет плохой.

Продолжение статьи: «Вторая точка разрушения — это сам раствор, скрепляющий кирпич. Раствор пористый. Сто лет влаги и движения грунта ослабляют раствор и разрушают фундамент. Суть в том, что для полного спокойствия вы смотрите на замену фундамента. Конечно, это огромная и дорогостоящая работа, которую лучше всего доверить специалистам ».

Раствор под воздействием погодных условий портится. Тем не менее, большая часть раствора не подвергается атмосферным воздействиям, и, вероятно, все, что ему нужно, — это переналадка кирпича.Кирпичи могут оставаться в рабочем состоянии веками.


Действительно, при воздействии погодных условий строительный раствор может серьезно пострадать. Однако, если раствор не подвергать воздействию погодных условий, кирпичи могут оставаться годными к эксплуатации веками.

Трещины

Движение грунта, вызванное нормальным оседанием, может вызвать растрескивание. В некоторых случаях очень большие трещины, но это должно иметь минимальное влияние на способность здорового кирпичного фундамента быть частью сейсмической модернизации. Плохой дренаж в большинстве случаев вызывает растрескивание.

Что такое миномет?

С того дня, как первый человек попытался построить сооружение из земли или камня, человек использовал какой-то строительный раствор, чтобы скрепить эти строительные материалы. Миномет использует несколько материалов в зависимости от того, что можно найти в этом районе. Первые высушенные на солнце глиняные кирпичи на глиняном растворе датируются 8300 годом до нашей эры. E. Египтяне замуровали пирамиды штукатуркой Парижа. Великая Китайская стена использовала строительный раствор из рисовых цветов и извести. Шумеры произвели первые сушеные кирпичи около 3000 лет до нашей эры.C.E. и использовали битум, одну из разновидностей асфальта. Первое описание битумного раствора можно найти в рассказе о Вавилонской башне в Ветхом Завете. Римляне создали строительный раствор из извести и вулканического пепла, как показано в этом видео.

Современный раствор

Строительный раствор северных европейцев первоначально смешивал известь, песок и воду для создания строительного раствора. Все изменилось в 1824 году, когда Джозеф Аспид в Лидсе, Англия, обжигал порошкообразный известняк и глину до

портландцемента. Эта добавка значительно усложнила раствор и значительно усилила его способность прочно связывать кирпичи.Соединенные Штаты начали производство портландцемента 1871 года, и из-за его превосходного сцепления он быстро распространился по всем Соединенным Штатам, включая район залива Сан-Франциско. Несмотря на это, раствор не был равномерным, и в Bay Are Homes все еще есть много различий.

Давайте приступим к техническим вопросам

В качестве введения к остальной части статьи я хотел бы поделиться комментариями, сделанными одним из ученых из Общества масонства по вопросу прочности раствора в кирпичных фундаментах.

«Я считаю, что поднимаемый вопрос чрезмерно упрощен. Связь при сдвиге (связь кирпича с раствором) будет зависеть как от строительного раствора, так и от самого кирпича, поэтому соотношение между прочностью на сжатие не применимо, но очевидно, что на оба эти параметра влияет включение портландцемента. Обобщение на период до 1920-х годов еще больше усложняет ситуацию. Вариативность кирпича в тот период времени могла широко варьироваться в зависимости от того, в какой части страны производился кирпич / глина, метод изготовления и т. Д.Кроме того, возможность включения портландцемента в раствор также может сильно варьироваться в зависимости от года изготовления и площади здания. Мое понимание и опыт указывают на наличие портленда, начиная с 1870-х годов, а к 1920-м годам он был почти повсеместным, поскольку строительный раствор 1920-х годов хорошо продвигался к типу М. Скорость отверждения и, конечно, понятие «чем жестче, тем лучше» сделали его популярным. добавка. Кроме того, мы также обнаружили натуральный цемент в строительном растворе за тот же период времени — так что между кирпичом и строительным раствором это сложно, и потребуются испытания для проверки… НО….Я считаю, что если фундамент находится в хорошем состоянии и содержится в хорошем состоянии, замена (??? !!) и / или переналадка не должны / не должны быть оправданы ».

Прочность портландцемента и строительного раствора


Ученый из Портлендской цементной ассоциации сказал следующее:

«Портландцемент начали добавлять в строительный раствор примерно во время (в начале века) этого строительства. Поэтому трудно понять, содержит ли рассматриваемый раствор портландцемент или нет.Может. Могут быть взяты образцы и испытаны на предмет определения компонентов и прочности. В справке Службы национальных парков есть хорошее обсуждение исторических минометов:

.

Простой тест на царапину даст представление о прочности раствора. Под этим я подразумеваю взять какой-нибудь твердый кусок металла, например, гвоздь или отвертку, и посмотреть, насколько сложно будет поцарапать поверхность раствора. Это был бы очень примитивный способ оценки прочности миномета.

Другие участники этого запроса могут говорить об относительном влиянии прочности раствора на прочность стен.Я склонен согласиться с тем, что если раствор и стена находятся в приличной форме, их, вероятно, не нужно заменять (для раствора это означает, что его не нужно шлифовать и перетирать).

Если есть опасения по поводу устойчивости конструкции стены к землетрясениям, существуют наклеенные на поверхность обертки или полосы, которые могут улучшить сопротивление вне плоскости: Quakewrap является одним из примеров такого типа продукции ».

Что мы знаем о кирпичном фундаменте?

1) Строительный раствор связывает кирпичи вместе.Чем прочнее соединение, тем более устойчивым к землетрясениям будет кирпичный фундамент.

2) Качество кирпича влияет на способность раствора связывать кирпичи.

3) Раствор портится под воздействием погодных условий. Воздействие смачивания и высыхания со временем приводит к ухудшению качества строительного раствора. Следовательно, строительный раствор, подвергнутый воздействию погодных условий, имеет больший износ, чем строительный раствор ниже класса.

4) Раствор, как и штукатурка, хрупкий. Когда он теряет сцепление с кирпичом, он имеет очень низкое сопротивление сдвигу.

5) Основная причина повреждения — разрушение связующего раствора, удерживающего кирпичи вместе.

6) Качество раствора значительно различается от фундамента к фундаменту. Только испытания могут определить прочность сцепления раствора на сдвиг

Почему мы заботимся о состоянии строительного раствора?

Как упоминалось ранее, строительный раствор скрепляет кирпичи. Слабый раствор может потерять всякое сцепление, привести к скольжению кирпичей по каждому из них, а дом может потерять вертикальную опору с катастрофическими последствиями.Я видел больше, чем несколько домов с кирпичным фундаментом, где раствор похож на песок. Это особенно верно в Сан-Франциско, где подрядчики иногда смешивали портлендский цемент с соленой водой.

«Тест отвертки»

Перед проведением испытания прочности сцепления раствора, рекомендованного Международными существующими строительными нормами (IEBC), проверьте общее состояние раствора. Сделайте это, протыкая раствор отверткой или шилом. Состояние строительного раствора подпадает под 1 из 4 категорий:

  1. Раствор практически распадается.В этих случаях раствор напоминает песок.
  2. Достаточно легко вставить отвертку или шило в стыки раствора, но в конечном итоге они попадают в твердый раствор.
  3. Раствор с трудом отслаивается.
  4. Пробить раствор отверткой очень сложно.

Что нам теперь делать?

В случае 1 фундамент не следует рассматривать как часть стратегии модернизации.

Тем не менее, вы все равно можете использовать опору.Проверьте качество раствора в основании, его ширину и глубину ниже уровня грунта. Раствор в хорошем состоянии может способствовать эффективной модернизации двумя способами: там, где фундамент касается земли в основании и сбоку, сопротивление скольжению обеспечивается трением, когда нижняя часть кирпичного фундамента пытается скользить по грунту, на котором он находится. Скользящему движению препятствует, когда фундамент вдавливается в почву с каждого конца.

Если кирпич в плохом состоянии, но фундамент в хорошем состоянии, я рекомендую построить новый бетонный фундамент рядом с существующим кирпичным фундаментом в подвесном пространстве.Обязательно вставьте его в кирпичную опору с каждого конца. Клавиши позволяют проектировщику использовать несущую способность грунта и несущую способность кирпичного фундамента.

Создайте ключ, подобный этому: снимите сегмент кирпича с основания на каждом конце нового бетонного фундамента. Это создаст две полости, по одной на каждом конце нового фундамента.

Залить новый бетон в опалубку. Заполните эти полости бетоном как часть новой опоры.Чтобы эффективно соединить новую опору с существующей, кирпичный фундамент должен иметь форму для бетона с внутренней стороны основания и деревянную форму снаружи.

ЭТА НОЖКА В ХОРОШЕМ СОСТОЯНИИ. КИРПИЧ БУДЕТ УДАЛЕН, И ОСТАВШАЯСЯ ПОЛОСТЬ СОЗДАЕТ ОДИН ИЗ КЛЮЧЕЙ НА КАЖДОМ КОНЦЕ НОВОГО ФУНДАМЕНТА.

НОВЫЕ СЕГМЕНТЫ ФУНДАМЕНТА ВНУТРЕННЕГО ПРОСТРАНСТВА СО СДВИГОМ СТЕНЫ. НОВЫЙ БЕТОН БЫЛ ЗАКЛЮЧЕН В СУЩЕСТВУЮЩИЕ КИРПИЧНЫЕ ФУТБОЛКИ.

Как проверить прочность раствора кирпичного фундамента на сдвиг

в случаях 2, 3 и 4 испытания отверткой, когда раствор может находиться в исправном состоянии, его следует испытать, как описано в приложении A 2015 IEBC A , глава 1 «Рекомендации по сейсмической модернизации существующих зданий». Сиэтлскую редакцию этого приложения можно загрузить здесь или просмотреть версию IEBC в Интернете. Эти два документа идентичны.

  1. Прежде всего удалите один кирпич, как показано красным крестиком.
  2. Затем удалите раствор из стыка головки в соседнем кирпиче.
  3. В-третьих, поместите гидравлический домкрат с манометром в полость, оставленную снятым кирпичом.
  4. В-четвертых, надавите на головной кирпич слева от домкрата.
  5. Наконец, как только раствор упадет с горизонтальных линий раствора выше или ниже кирпича, снимите показания манометра, чтобы увидеть, какое давление в фунтах необходимо для перемещения кирпича.
  6. Разделите давление в фунтах на площадь поверхности обеих сторон кирпича, измеренную в квадратных дюймах. Это прочность на сдвиг связующего раствора между испытательным кирпичом и кирпичами под и над ним, измеренная в фунтах на квадратный дюйм (psi).

Что именно Строительный кодекс говорит об испытаниях раствора для кирпичного фундамента?

Вот как это описано в Приложении А к действующим международным строительным нормам

.

“[BS] A106.3.3.1 Испытания строительного раствора

Качество раствора для всех каменных стен должно быть определено путем проведения испытаний на сдвиг на месте в соответствии со следующим:

  1. Стыки станины на внешней стороне кладки должны быть испытаны на сдвиг путем бокового смещения одиночного кирпича относительно соседних кирпичей в той же самой плоскости. Головной стык (где два кирпича встречаются в углу) напротив нагруженного конца испытательного кирпича должен быть тщательно вынут и расчищен. Кирпич, прилегающий к нагруженному концу испытательного кирпича, должен быть осторожно удален путем распиловки или просверливания и выемки грунта, чтобы обеспечить место для гидроцилиндра и стальных загрузочных блоков.Стальные блоки размером с конец кирпича должны использоваться на каждом конце гидроцилиндра для распределения нагрузки на кирпич. Блоки не должны контактировать с швами раствора. Нагрузку следует прикладывать горизонтально в плоскости троса. Нагрузка, зарегистрированная при первом перемещении испытательного кирпича, на что указывает растрескивание лицевой стороны швов слоя раствора, составляет V испытание в уравнении A1-3.

Уравнение A1-3



Сделайте это испытание в нескольких местах, концентрируясь на тех местах, где раствор кажется наиболее слабым.

Мы сделали тест, что теперь?

Я знаю, что эта информация утомительна, и если вы хотите забыть о следующей проблеме со словами и сразу перейти к ответу, который является важным, переходите к примеру , выделенному жирным шрифтом .

Предположим, что наш тестовый кирпич имеет значение теста раствора от V до = 640 фунтов на квадратный дюйм. Это сопротивление раствора срезу сверху и снизу кирпича.

Мы не вычитаем P D + L, как показано в формуле.Во-первых, невозможно вычесть вертикальные нагрузки из боковых нагрузок. И даже если бы это было так, величина веса одного кирпича была бы настолько незначительной, а также невозможной для измерения или расчета, что ее следует игнорировать. В любом случае давление (мы предполагаем, что они имеют в виду давление), каким бы оно ни было, будет увеличивать, а не уменьшать сопротивление сдвигу соединения раствора. Если размер кирпича составляет 8 на 4 дюйма, площадь поверхности с каждой стороны составляет 32 квадратных дюйма.

Только одна плоскость сдвига раствора выходит из строя из-за скольжения при землетрясении.Чтобы определить сопротивление сдвигу одной плоскости сдвига в нашем испытательном кирпиче, разделите 640 фунтов на квадратный дюйм / 2 = 320 фунтов на квадратный дюйм. Это значения от V до (испытанное значение сдвига раствора) одной поверхности испытательного кирпича размером 4 на 8 дюймов (32 квадратных дюйма). 320 от до /32 квадратных дюйма = 10 фунтов на кв. Дюйм.

Как использовать эту информацию

Например, давайте вычислим сопротивление сдвигу кирпичного фундамента длиной 10 футов. 10 футов на 12 дюймов (преобразование футов в дюймы из футов в дюймы) / 8 дюймов длины для каждого кирпича), = 18 (кирпичей) x 320 фунтов на квадратный дюйм испытанное сопротивление сдвигу = 5760 сопротивления сдвигу на 10-футовом пролете.

Этот пример предназначен только для образовательных целей. Как показано в этом отчете, раствор обычно на несколько значений превышает 10 фунтов на квадратный дюйм, поэтому вероятность отделения кирпичей друг от друга очень мала.

ТИП S И M СОРТЫ РАСТВОРА БЛИЖАЙШИЕ К РАСТВОРУ, ОБЫЧНО НАХОДИМОМ В КИРПИЧНЫХ ФУНДАМЕНТАХ ЗАЛИВА. ТИП M НЕ ПРОТЕСТИРОВАЛСЯ, НО ДОСТАТОЧНО S ЗАКРЫТО.

ПРИМЕР СЛОЖНОСТИ РАСТВОРА В ПОЛОМ КИРПИЧНОМ ДЫМОХОДЕ. ТВЕРДЫЙ КИРПИЧНЫЙ ДЫМОХОД С ЭТИМ РАСТВОРОМ ДЕЙСТВУЕТ НАМНОГО ЛУЧШЕ.

Вам также необходимо проверить кирпич

Кирпич также необходимо испытать, чтобы убедиться, что болты не раздавят кирпич. Особенно верхний кирпич. Лучший способ сделать это — провести краш-тест. Сделайте это так же, как вы делали минометный тест. Первое, что вы сделаете, — это эпоксидная смола, кусок 5/8 дюйма, пропитанный по крайней мере тремя слоями кирпича с эпоксидной смолой Hilti HY 270. Наконец, нажмите на болт сбоку с помощью плунжера и посмотрите, держится ли кирпич.

Вертикальная сквозная резьба не тестировалась с эпоксидным или акриловым клеем для кирпичных стен.Тем не менее, производитель эпоксидной смолы Hilti протестировал свою эпоксидную смолу Hy 270 горизонтально и показал хорошие результаты. Hilti HY 250 — это торговая марка, которую мы используем.

ПЕРЕСЕЧЕНИЕ

HILTI HY-270 ЭПОКСИД

Если оба теста дадут положительный результат или вы решите доверять кирпичу как есть.

  1. Определите базовый сдвиг на определенной линии стены.
  2. Рассчитайте необходимые погонные метры фанеры и болтов.
  3. Посмотрите на результаты испытаний раствора на сдвиг. Решите, достаточно ли прочен существующий раствор, чтобы удерживать все кирпичи вместе.
  4. Проверьте кирпич. Если он прошел испытание, модернизируйте дом, как дом с бетонным фундаментом
  5. Если кирпич не прошел испытание, вставьте больше болтов на расстоянии 2-3 футов по всей длине фундамента. Болты распределяют силу землетрясения по всему фундаменту. Это предотвращает концентрацию в той или иной области.
  6. Сделайте то же самое, если вы не тестировали кирпич. Это гарантирует, что сила землетрясения распространяется по всей длине фундамента.Если каждый болт выдерживает небольшую часть силы землетрясения, плохой фундамент может быть достаточно хорошим. На изображении ниже показаны болты, входящие в фундамент примерно через каждые 2 фута.
  7. Сделайте фанеру максимально длинной, чтобы не допустить опрокидывания. Проведите испытание на растяжение кирпича, чтобы увидеть, можно ли использовать удержание.
  8. Наконец, соедините все разломы грязевого порога стальными лентами.

Кирпичный фундамент и Калифорнийский исторический строительный кодекс

Этот кодекс применяется к «квалифицированным историческим зданиям или сооружениям, которые считаются важными для истории, архитектуры или культуры региона.”

В соответствии с таблицей 8-805.1 в этом коде соединение строительным раствором может быть разрешено, без испытаний с максимальной предельной прочностью 9 фунтов на квадратный дюйм.

Я лично считаю это довольно странным. Допускать сейсмическую модернизацию исторического сокровища с использованием непроверенного кирпичного фундамента не имеет смысла.

Заключение

Предположим, испытания доказывают, что прочность раствора на сдвиг высока, и кирпич выдерживает испытание на раздавливание. Это означает, что фундамент подходит для эффективной модернизации.Если вы обнаружите, что ваш фонд в порядке, не забудьте поблагодарить мистера Аспида из Лидса, Англия, за спасение вам тысяч долларов.

Как видите, эта статья привела меня к Великой Китайской стене, Древней Греции и пирамидам. Я даже посетил Вавилонскую башню и встретил молодого каменщика и придворного изобретателя. Его звали Джозеф Аспдин из Ливерпуля, который изобрел портландцемент. Это изобретение изменило историю современного мира.

Это заставило меня задуматься о том, насколько произвольна Вселенная.Жизнь на этой планете была бы совершенно иной, если бы расплавленный шар, который когда-то был Землей, не случайно образовал изобилие известняка в процессе охлаждения. Из минометов строились королевства, римский Колизей, а из-за недостатка раствора другие королевства гибли.

Изучение скромного кирпича привело меня по всему миру и назад в древнюю и современную историю. Я обнаружил, что кирпич и раствор соединяют вместе все культуры.

На что обратить внимание на кирпичном фундаменте — дом 1904 года — Foundation Systems Forum

Я могу поделиться своим опытом в Нью-Джерси; (Я также являюсь менеджером по строительству, поэтому я вижу много переделок / дополнений и т. Д. И вижу компоненты, когда они выставлены).Я мало что знаю о строительной практике в вашем городе, но эта информация может мне помочь.

У нас есть кирпичный фундамент в старых частях Джерси-Сити (Нью-Джерси). В подавляющем большинстве из них используется известково-песчаный раствор (портландцемент здесь стал распространенным только после 1908 года). И у подавляющего большинства нет нижних колонтитулов (или опор). Там, где вы их видите, нет стальных стержней. Этот тип фундамента, как правило, очень хорошо удерживает влагу (влагозащитные барьеры и т. Д. Встречаются редко).Кирпич более пористый, чем цемент, а еще хуже — извести. Это приводит к сильному растрескиванию (к нему склонны даже самые лучшие образцы каолиновой глины; кроме случаев, когда она облицована фарфором). Указатель вытачки предназначен для замены утраченного строительного раствора, а не кирпича (потерянное лицо).

(Дополнительный вопрос: я не рекомендую, как ремонтировать, по крайней мере, в письменной форме, но будьте осторожны, не используйте добавку портландцемента для раствора на старых известковых растворах; это будет еще хуже).

Помимо обычных, то есть трещин, строительного раствора, отслаивания, провисания, выравнивания и т. Д., Я обычно проверяю на удержание влаги (если у вас нет измерителя влажности) прикосновение руки может выявить более холодные пятна (или более темный цвет).

Нет авторитетных документов о сроке службы кирпича, но обычно предполагается, что он составляет от 100 до 150 лет. (Известково-песчаный раствор имеет гораздо больший срок службы).

В зависимости от несущей способности почвы, на которой он построен, и уровня грунтовых вод в вашем районе (подавляющее большинство здесь находится на твердой породе, поэтому у нас нет проблем с грунтовыми водами (даже если это очень близко к реке Гудзон) ), что может быть еще одной проблемой (она будет такой же, как и любой тип фундамента).В этом случае следует использовать дренажное отверстие (рекомендуется; если есть подозрение на чрезмерное гидростатическое давление).

Внутренняя штукатурка — плохой выбор для ремонта 100-летнего кирпича (если это нужно, то для этого есть очень специальные системы)

Кроме этого, если вы снимете мне фотографии, может быть, я смогу предоставить свои 2 цента за это, во что бы то ни стало.

Это не должно быть так сложно,

Удачи

Джей

accutechhi

Кирпичный фундамент — Конкорд Карпентер

Фундамент из кирпича

Роберт Робиллард по обслуживанию дома

Ремонт протекающего кирпичного фундамента:

Уважаемый Конкорд Карпентер,

Источник фото: штат Миссури.inetgiant.com

А как насчет ремонта негерметичной кирпичной фундаментной стены? Я живу в фермерском доме, которому больше 110 лет, но у меня есть 2 угла, через которые течет вода. Я знаю, что мне следует нанести какой-то раствор в места, где есть несколько отверстий / зазоров, но как насчет тех мест, где нет никаких зазоров.

Я уверен, что не могу позволить, чтобы кто-то подвинул кирпич, но могу ли я это сделать? Я знаю, вы не знаете моих способностей, я не профессионал, но я построил свой первый дом, и он до сих пор стоит.:) Все друзья зовут меня на кровлю, новые окна, двери, сайдинг и т. Д.

Есть предложения? Подойдет ли эта гидроизоляционная краска, если основные зазоры будут заполнены?

Спасибо, Майк

Дорогой Майк,

Со временем весь бетон и строительный раствор портятся. Лучший способ решить вашу проблему — трижды:

  1. Установите водосточный желоб и наклоните наружный уклон в сторону от вашего дома.
  2. Заполните все щели и отверстия кирпичом или раствором.Если вода попадает в эти области, подумайте об использовании гидравлического цемента.
  3. Удалите и замените весь треснувший или отсутствующий раствор. [указывает на складку]

Наклон уклона от дома:

Постарайтесь выровнять землю вокруг дома так, чтобы угол наклона составлял дюйм на фут, по крайней мере, от 6 до 10 футов. 10 футов — лучший выбор!

Это работает?

Несколько лет назад мы недавно сделали это на кирпичном фундаменте CIRCA 1863 на каменном фундаменте.Пол высотой 5 футов был каменным, а остальное — кирпичным.

Мы удалили столько старого раствора, сколько смогли, и добавили сейчас. Как только это было сделано, мы зачистили или оштукатурили кирпичи раствором. Это, а также некоторые незначительные корректировки классификации, и проникновение воды полностью прекратилось.

Вытягивание считается проблемой технического обслуживания, а не структурным ремонтом.

Подогните кирпичный фундамент:
  1. С помощью зубила для холодного охлаждения и молотка весом 3–5 фунтов удалите трещины и рыхлый раствор на глубину примерно полдюйма.Более быстрый способ подворачивания кирпичного фундамента — использовать шлифовальный станок с алмазным диском. Этот метод очень пыльный и может оставить в доме беспорядок.
  2. Почистите суставы щеткой. При необходимости воспользуйтесь магазинным VAC.
  3. Перемешайте раствор и оставьте на пять минут.
  4. Смажьте швы водой, чтобы существующий раствор не впитал всю влагу из нового раствора.
  5. Нанести раствор шпателем и вдавить раствор в швы.
  6. Используйте инструмент для фуганка, чтобы разгладить раствор и вдавить раствор в шов.
  7. Работайте в области 3 x 3, методично заполняя сначала все вертикальные швы, а затем горизонтальные швы, или наоборот.
  8. Рассмотрите возможность зачистки кирпичей, когда это будет сделано, чтобы добавить дополнительную защиту.

Не люблю краску на гидроизоляционных красках. Я считаю, что лучше всего отодвинуть воду и убедиться, что ваш фундамент не поврежден.

Удачи и отчета о результатах!

~ AConcordCarpenter

Фундаментальный кирпич «Фантастическая четверка будущего» — WizKids

Взрослые, дети, гении, мутанты, молоиды — но все они одна большая семья в Marvel’s Future Foundation !

Рид Ричардс собрал Future Foundation , потому что целое поколение гениев сделало бы больше добра, чем он когда-либо.Сражаетесь ли вы с Heralds of Galactus или с Dr. Doom , вы сможете создать команду персонажей, которые будут поддерживать и ИЗУЧАТЬ НОВЫЕ СПОСОБНОСТИ друг у друга!

Может быть, Женщина-невидимка преподает Валерию уроку защиты или Вещь показывает Арти кое-что о стойкости . Вам предстоит собрать более 10 крутых капитанов и дюжину прилежных помощников !

Подождите, Dr.Doom учит детей ЧЕМУ ?!

Каждый бустер будет поставляться с 5 заранее нарисованными фигурками, а некоторые бустеры будут поставляться с бонусным оборудованием — такими предметами, как Doom’s Time Platform или Diablo’s Alchemical Potions для использования в вашей команде HeroClix!

Эти фигурки будут иметь УЛУЧШЕННЫЕ ДЕТАЛИ И ОКРАСКИ ! Фигуры всех раритетов имеют обновленный вид с лучшими скульптурами, дополнительными аксессуарами, более прохладными энергетическими эффектами и более динамичными позами! Rama Tut и Blackbeard никогда еще не выглядели так хорошо! Даже если вы собирали некоторых из этих персонажей раньше, их новейшие версии нельзя пропустить!

Future Foundation — отличный набор для новичков, так как многие обычные и необычные фигурки имеют простую игру, которую вы сможете дополнить другими фигурками для более мощной игры!

В дополнение к классическим персонажам из вселенной Marvel , также будет никогда не отмеченных персонажей любимых персонажа фанатов, таких как H.E.R.B.I.E . И г-жа Тинг (Дарла Диринг).

Можно собрать более 70 забавных фигурок и еще особых предметов ! Добавьте блеска в свою коллекцию HeroClix с расширением Fantastic Four Future Foundation !



Спасибо за покупки с WizKids!

Ваш заказ важен для нас, поэтому мы хотим быть уверены, что ваши товары будут доставлены вовремя и в отличном состоянии.Найдите минутку, чтобы ознакомиться с нашей политикой, чтобы узнать, как и когда будет доставлен ваш заказ, а также с любыми другими вопросами, которые могут у вас возникнуть.

Q: Каковы ваши правила доставки?

A: Все наши сведения о доставке, независимо от того, есть ли у вас вопросы о том, как мы осуществляем доставку по внутренним или международным адресам, можно найти. [ЗДЕСЬ]

Q: Ребята, вы предлагаете предварительные заказы?

A: Мы предлагаем предварительные заказы на определенные товары.Вы можете узнать больше о наших правилах предварительного заказа [ЗДЕСЬ]

Q: Принимаете ли вы возврат? Что делать, если я хочу отменить заказ?

A: Мы принимаем возврат и отмену заказа. Ознакомьтесь со всеми подробностями о нашей политике возврата и отмены бронирования [ЗДЕСЬ]

Q: У меня остались вопросы, помогите пожалуйста!

A: Если вы все еще не можете найти ответ на свой вопрос, обратитесь в службу поддержки клиентов @ wizkids.com с вашим запросом. Представитель службы поддержки свяжется с вами в ближайшее время!

ЦЕНОВАЯ ПОЛИТИКА

WizKids оставляет за собой право изменять цены в любое время. Закупочные цены окончательны на дату покупки.

ОБРАБОТКА ЗАКАЗА

Заказы, размещенные до полудня по восточному стандартному времени, обычно обрабатываются и отправляются нашим складом в течение приблизительно трех (3) — шести (6) рабочих дней с даты размещения заказа.Вы должны получить номер для отслеживания заказа по электронной почте и в своем аккаунте shop.WizKids.com на следующий день после того, как ваш заказ будет доставлен в FedEx.

** Имейте в виду, что любые заказы, размещенные сразу после даты выпуска или во время продажи, ваши товары будут отложены и могут потребовать до 48 часов дополнительного времени на обработку.

Проблемы с кирпичом и кладкой | Общая фундаментальная проблема

ПРИЗНАКИ ПОВРЕЖДЕНИЯ КИРПИЧА И КЛАДКИ

Проблемы с кирпичной кладкой и кладкой, такие как растрескивание и отслаивание, могут присутствовать в домах и зданиях.Они не только уменьшают привлекательность вашего дома, но также могут быть предупреждением о гораздо более серьезной проблеме. Компания Matthews Wall Anchor & Watering Services может помочь вам с ремонтом кирпичной и кирпичной кладки.

Важно обратить внимание на следующие предупреждающие знаки:

Ступенчатые трещины: Ступенчатые трещины вызваны оседанием стенок.
Вертикальные угловые трещины: Вертикальные угловые трещины вызваны усадкой почвы из-за засухи вокруг и под фундаментом.
Выпуклые кирпичные или каменные стены: Эта проблема вызвана коррозией. Сильные дожди стекают по сторонам стены.
Уплотненный кирпич: Кирпичи, уплотненные друг на друге, образовались в результате оседания или проседания фундамента.
Выцветание: Слишком много влаги в кирпичной кладке может вызвать высолы, которые представляют собой белые окрашивающие солевые отложения, оставленные водой. Это показатель того, что в кладке слишком много влаги, что может привести к серьезным проблемам.
Прогиб стальной перемычки: Перемычки — это балки, которые используются в кирпичных стенах. Если они будут отклоняться слишком сильно, они могут треснуть жесткую кладку.
Порча строительного раствора: Чрезмерная влажность может вызвать порчу строительного раствора. Чтобы предотвратить дальнейшее повреждение, поток воды нужно направлять в сторону от кирпича.

ПРИЧИНЫ ПРОБЛЕМ КИРПИЧА И КЛАДКИ

Решением большинства проблем с кирпичной кладкой является оседание фундамента, которое может быть вызвано следующими причинами:

Усадка почвы: Усадка почвы вызвана схожими с засухой условиями.Поскольку почва сухая, она сжимается и отрывается от фундамента. Это ослабляет почву, делая ее неустойчивой и слабой.
Плохо уплотненная почва: Плохо уплотненная почва может привести к тому, что вес конструкции сдавит почву. Это вызывает нагрузку на кирпич и кладку.
Циклы замораживания и оттаивания: Под кирпичом может образоваться пучение, которое со временем может привести к растрескиванию. Поскольку трещины идут по пути наименьшего сопротивления, это будет строительный раствор между кирпичами.

Осмотрите свой дом на предмет других признаков заселения, таких как смещенные окна и двери, заклинившие двери и окна, рушащийся фундамент и трещины в полу. Вы можете заметить проблемы с гипсокартоном внутри вашего дома. Если вы видите какие-либо из этих признаков, включая проблемы с кирпичом и кладкой, позвоните нам сегодня. Проблема не исчезнет сама по себе. Позвольте профессионалам Matthews Wall Anchor & Hydraing Services решать все ваши проблемы с поселениями в Огайо, Пенсильвании и Западной Вирджинии.

РЕШЕНИЯ ДЛЯ РЕМОНТА КИРПИЧА И КЛАДКА

Ежедневно проверяйте кирпич и кладку на предмет заметных изменений, таких как трещины и отслаивание. Большинство проблем с кирпичом и кладкой можно предотвратить, поддерживая надлежащий дренаж, чтобы избежать скопления воды вокруг вашего дома. Убедитесь, что у вас есть надлежащие удлинители водосточной трубы и желоба, чтобы защитить кирпич и кладку от повреждения водой.

Нанять наших профессионалов для проверки вашего кирпича и кирпичной кладки.Если проблемы с кирпичом и кладкой вызваны осадкой, мы рекомендуем такие решения, как стальные опоры. Мы используем стальные опоры производства Earth Contact Products (ECP), ведущего производителя опор. Мы устанавливаем стальные опоры, потому что они дают следующие преимущества:

  • Ремонт и предотвращение будущих проблем с фундаментом
  • Под нагрузкой проверено на сайте
  • Нагрузка передается сразу
  • Восстанавливает фундамент и повышает привлекательность вашего дома
  • Поддерживает и укрепляет фундаменты Устанавливается под фундаменты коммерческих и жилых проектов
  • Использует переносное оборудование
  • Не требует технического обслуживания в будущем
  • Быстрый и простой процесс установки
  • Легко регулируется
  • Устанавливается в зонах ограниченного доступа

Стальные опоры использовались в качестве метода ремонта фундамента на протяжении последних 50 лет.Они разработаны и протестированы для увеличения срока службы вашего фундамента. Если у вас есть проблемы с кирпичной кладкой или кладкой, обратитесь к специалистам Matthews Wall Anchor & Watering Services. Мы предлагаем решения по ремонту фундамента для домов в районе Питтсбург, штат Пенсильвания.

Проект дороги из желтого кирпича

Проект «Дорога из желтого кирпича» — это благотворительный фонд, миссия которого заключается в финансировании исследований для выявления, понимания, лечения и, в конечном итоге, лечения тех, кто пострадал от мутации HNRNPh3.Мы делаем это, финансируя инициативы по выявлению большего количества людей с мутациями HNRNPh3, связывая семьи, затронутые HNRNPh3, чтобы внести свой вклад в понимание расстройства, повышая осведомленность о мутациях HNRNPh3 среди широкой общественности и научных сообществ, а также финансируя исследования мутаций HNRNPh3. .

«Проект« Дорога из желтого кирпича »потрясающий, потому что он собрал семьи со всего мира и собрал их вместе, и для многих из них это будет первая встреча лицом к лицу.И этот опыт просто с точки зрения осознания того, что вы являетесь частью чего-то большего, чем вы сами, а также способности ценить то, что кто-то другой понимает вас, действительно глубок … »Д-р Венди Чанг

«Это сообщество, частью которого я стал сейчас, действительно создало для меня систему поддержки, чтобы я мог понять, что есть у Калеба. У меня еще много вопросов, но в то же время я не чувствовал, что захожу в тупик ». Линдси Мартинез, мама — Аризона, США

«Ainda me lembro do dia em que soubemos da existência de outras famílias HNRNPh3 e do YBRP… Sensação de encontrar pessoas que realmente nos entendem e conhecem a nossa menina quase como se ela fosse também a deles. Estávamos sozinhos e assustados e de repente sentimo-nos mais fortes e apoiados — melhor sensação depois da tempestade e do sem fim de perguntas que nos dominavam. Saber da existência do YBRP e da sua missão deu-nos esperança. Soubemos desde aquele momento que não seríamos deixados de lado no nosso pequeno país ensolarado, afastados de todos os estudos e investigações Possíveis.Somos Raros, mas somos abençoados e sentimo-nos orgulhosos porque podemos fazer parte deste incrível projeto. Não estamos mais sozinhos «. Андрея Лагес Рамуш, мама, Португалия

Друзья, которых Дороти встретила на пути к Волшебнику страны Оз из вневременного фильма 1939 года, вдохновили нашу организацию на название. Подобно Страшиле, желающему иметь мозг, неврологическое развитие наших детей сильно нарушено и влияет на на все ; мы стремимся улучшить познание.Подобно Льву, эти люди страдают от беспокойства; мы стремимся найти способы вселить в них уверенность и смелость, чтобы они могли ориентироваться в мире. А как насчет Железного человечка? Он жаждет сердца в истории; мы стремимся дать этим людям более полноценную жизнь, свободную от HNRNPh3 и всего, что у них украло это расстройство. Дороти, как гласит история, хочет вернуться домой, туда, где ей место. Помогите нам в нашем путешествии по дороге из желтого кирпича и в поисках лекарства!
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
