Бетонные сваи для фундамента

Компания «Установка Свай» предоставляет услуги по обустройству железобетонных свайных фундаментов. Все работы мы выполняем быстро, качественно и недорого, привлекая для этого современную копровую технику и квалифицированных специалистов.
На данной странице приведена информация о железобетонных сваях, используемых для монтажа свайных фундаментов. Вы узнаете, какие виды бетонных свай существуют и где они применяются. Будет детально рассмотрена технология монтажа ЖБ свай и используемая для этого техника.

Виды бетонных свай для фундамента

Все используемые для обустройства свайных фундаментов бетонные конструкции, исходя из  технологии изготовления, можно классифицировать на три группы:
Забивные конструкции — универсальный, наиболее часто используемый как в жилищной, так и промышленной сфере строительства вид свай. Такие опоры изготавливаются в заводских условиях — для их создания в заливочную форму помещается армокаркас, после чего форма заполняется бетонной смесью.


Рис. 1.1: Квадратные забивные сваи

На строительную площадку забивные сваи доставляются в уже полностью готовом к монтажу виде. Исходя из формы сечения, забивные ЖБ сваи делятся на следующие виды:

  • Квадратные;
  • Прямоугольные;
  • Квадратные с круглой полостью;
  • Круглые с внутренней полостью.
Также забивные сваи делятся на цельные и составные. Изделия составного типа состоят их двух, реже трех, секций, соединяющихся между собой в процессе забивки посредством сварного стыка либо закладного стакана. Длина цельных конструкций варьируется в диапазоне 3-15 метров, тогда как длина составных опор может составлять 15-44 м.


Рис. 1.2: Составные сваи с закладным стаканом

Важно: в зависимости от способа армирования забивные столбы делятся на конструкции с продольным и продольно-поперечным армокаркасом. Также существуют изделия с предварительно напряженной арматурой, они обладают большей плотностью бетона и устойчивостью к деформирующим воздействиям.

Набивные и буроинъекционные сваи представляют собой бетонные опоры, сформированные непосредственно на строительной площадке. В конечном счете такие конструкции аналогичны друг другу по всем характеристикам, различия заключаются лишь в технологии их монтажа, о которой мы детально поговорим в соответствующем разделе статьи.


Рис. 1.3: Набивные сваи в грунте

Габаритные характеристики таких свай ограничены лишь функциональными возможностями буровой установки, используемой для их обустройства — диаметр набивных опор может варьироваться в диапазоне от 30 до 300 сантиметров, длина — от 5 до 50 метров.

Сфера применения

Область использования забивных свай зависит от их сечения. Квадратные опоры широко распространены в сфере жилищного и промышленного строительства, где они применяются для:
  • Возведения фундаментов под многоэтажные и малоэтажные сооружения;
  • Обустройства ангаров, складских помещений, зернохранилищ, стойл для скота.
Также конструкции квадратного сечения задействуются как опоры для наземных трубопроводов, линий электропередач и в роли столбов освещения.

Важно: забивные столбы с круглой полостью применяются в аналогичных целях, их цена, за счет экономии материалов при изготовлении, значительно ниже стоимости цельных свай, однако такие конструкции могут применяться лишь в регионах с сейсмичностью не выше 6-ти баллов.


Рис. 1.4: Свайное поле под многоэтажный дом
Конструкции прямоугольного и круглой формы — основной вид свай в сферах автодорожного и гидротехнического строительства. Они применяются в качестве опор для:
  • Автодорожных и ЖД мостов на суше и воде;
  • Фундаментов пирсов, ГЭС, дамб, причалов.


Рис. 1.5: Причал на круглых ЖБ сваях
Набивные и буроинъекционные сваи используются при обустройстве фундаментов наземных сооружений, в которых от опор требуется максимальная несущая способность.
Наибольшее сечение забивных конструкций составляет 40*40 см, тогда как в почве можно сформировать сваю любого диаметра, получив в итоге требуемые несущие характеристики.  Также возможно создание набивных свай с уширением опорной подошвы, что придает им дополнительную устойчивость в грунте.

Важно: в отдельную группы отнесем набивные сваи кустарного производства, созданные с помощью подручных средств. Такие конструкции, в плане эксплуатационных характеристик, являются аналогом столбчатых фундаментов, они применяются для создания легких домов высотой 1-2 этажа из щитовых панелей, дерева, пенобетона.


Рис. 1.6: Легкий деревянный дом на самодельных набивных сваях

Любые виды фундаментов на ЖБ сваях рационально применять при возведении зданий на территории с проблемными грунтами, где верхний шар почвы представлен илистыми, заболоченными, низкоплотными либо пучинистыми породами.

Опорная подошва свай располагается в глубинном слою почвы, на который опора переносит исходящую от сооружения нагрузку, минуя неустойчивый верхний шар грунта и все связанные с ним проблемы. Здание, возведенное на ЖБ сваях, защищено от горизонтальных сдвигов, просадок, морозного пучения.

Методы установки

Для монтажа железобетонных свай разных видов используется отличающаяся спецтехника. Забивные сваи погружаются с помощью копровых машин, набивные и буроинъекционные сваи создаются с применением МБУ — мобильных буровых установок.


Рис. 1.7: Забивка железобетонных свай

Последовательность монтажа забивных свай выглядит следующим образом:

  • Сваи доставляются на стройплощадку в низкорамных полуприцепах, после чего разгружаются и распределяются по расходным складам по периметру зоны забивки;
  • Копровая машина размещается на месте погружения сваи, вспомогательный персонал зацепляет конструкцию лебедной копра и машина подтягивает сваю к точке погружения;
  • Строители осуществляют строповку сваи,  машина поднимает ее и устанавливает в вертикальное положение для забивки;
  • Свая подводится под наголовник молота и закрепляется в направляющих узлах мачты, после чего производится ее позиционирование и молот начинает наносить по конструкции удары;
  • До тех пор, пока свая не погрузилась на 1. 5-2 м. молот работает на мощности в 30-35%, далее мощность ударов увеличивает и производится забивка сваи до наступления отказа;
  • Погруженная конструкция отсоединяется от молота и копр приступает к забивке следующей сваи.

Важно: отказ — это величина углубления сваи от определенного количества ударов молота. Требуемый отказ рассчитывается при проектировании фундамента, и когда фактические данные совпадают с расчетными, погружение сваи считается завершенным.


Рис. 1.8: Бурение под набивные сваи под защитой обсадной трубы

Технология монтажа набивных свай

  • Буровая машина разрабатывает скважину требуемой глубины и диаметра. В насыщенных влагой грунтах ведется бурение под защитой обсадной трубы, препятствующей проникновению воды в полость, в склонной к обвалам почве при проходке скважины используется буровой раствор, который образует на ее стенках твердую корку;
  • После проходки скважины буровая колонна изымается на поверхность и в скважину посредством стрелового крана опускается армокаркас;
  • В устье скважины устанавливается бетонолитная труба, через которую превмокомпрессор нагнетает в полость бетон;
  • После заполнения скважины производится уплотнение бетона глубинным электровибратором.
Для монтажа буроинъекционных опор используются буровые колонны (CFA), обладающие внутренним каналом для подачи бетона. Закачивание бетонной смеси в полость производится сразу же по завершению ее проходки, и уже в заполненную выемку посредством вибропогружателя опускается армокаркас.


Рис. 1.8: Этапы создания буроинъекционных свай

Наши услуги

СК «Установка Свай»  — фирма, обладающая более чем 10-ти летним опытом по обустройству фундаментов на железобетонных сваях. В нашем распоряжении штат квалифицированных специалистов и обширный парк современной копровой и буровой техникой.

Наша организация предоставляет следующие виды услуг:

Также мы готовы обеспечить поставки качественных железобетонных свай всех распространенных типоразмеров в объемах, удовлетворяющих потребности самых масштабных проектов. Своим клиентам мы предлагаем лучшие в Московском регионе цены на покупку ЖБ свай и аренду спецтехники.


Рис. 2.0: Наша копровая установка Junttan PM-20

Полезные материалы





Забивка наклонных свай

Погружение наклонных свай — методика, применяемая для создания усиленных свайных оснований и реконструкции.





Заказ поставки бетонных свай

Мы предоставляем услуги поставки и погружения бетонных свай в Москве и области. Для сотрудничества с нашей компанией свяжитесь с представителями фирмы по контактным телефонам, либо воспользуйтесь формой «Отправить заявку» — наши менеджеры перезвонят вам в течении 60 минут и ответят на все интересующие вас вопросы.



монтаж по шагам, схемы, размеры и цены

Бетонные сваи для фундаментов представляют собой сплошной или армированный металлом стержень, изготовленный из растворов с высокой маркой прочности, размещаемый в земле с целью придания устойчивости и надежности основам жилых домов и промышленных объектов. Их сфера применения включает возведение и усиление оснований на слабых грунтах, в районах с повышенными сейсмическими воздействиями, на участках с неровным рельефом. К особенностям монтажа относят потребность в спецтехнике.

Оглавление:

  1. Виды и характеристики свай
  2. Преимущества свайных фундаментов
  3. Пошаговая инструкция по установке
  4. Цена ЖБИ

Разновидности

В зависимости от конструктивного исполнения и способа установки различают:

  • Сваи забивные железобетонные – монолитные или сборные конструкции, размещаемые с помощью ударных молотов, прессов или виброоборудования без выемки грунта.
  • Пустотелые (оболочковые) изделия, устанавливаемые в предварительно обустроенное отверстие.
  • Набивные – заливаемый в подготовленную заранее вертикальную скважину железобетон. Из всех разновидностей эти лучше всего подходят для возведения своими руками, единственным требуемым оборудованием для них является бур для выемки земли.

Форма сечения, размеры и типы армирования могут быть разными. Все сваи под фундамент объединяет использование высококачественных бетонов и стали. Армирующий каркас бывает напрягаемого и ненапрягаемого типа, стержни располагаются продольно.

Основные характеристики

К главным показателям относят:

  • Прочность, зависящую прежде всего от марки используемого бетона. Минимальный класс – В7,5, но у забивных свай он гораздо выше и достигает В30 (М400).
  • Морозостойкость – от F.
  • Влагостойкость – от W.
  • Несущие способности – до 60 т, зависят от габаритов.
  • Размеры и вес.

Стандартная маркировка включает тип конструкции (например, С и СЦ – универсальные цельные и составные с квадратным сечением, СГ – прямоугольным, СК – полые круглые, СО – оболочки), длину и ширину сваи, тип острия и информацию о схеме и типе армирования. Все первоначальные характеристики остаются неизменными в течение всего срока службы, для железобетона он достигает 100 лет и выше.

Особенности применения

Разнообразие в сортаменте и размерах позволяет выбрать сваи для фундамента из бетона и ж/б для любых климатических зон и грунтов. Главная функция – формирование оснований возводимых домов и усиление и ремонт уже эксплуатируемых. Максимальную устойчивость имеют забивные виды, несущие способности возрастают за счет уплотнения грунтов под нижним концом. Все конструкции размещаются строго вертикально по заранее составленной схеме, размеры подбирают из учета параметров почвы – низ опоры должен достигать устойчивых слоев.

К учитываемым особенностям относят необходимость использования изделий высокого качества, потребность в ростверке для фундамента и запрет на монтаж с применением ударного оборудование вблизи уже эксплуатируемых зданий (рекомендуемый минимум расстояния до соседних домов – 15 м). Большинство сложностей связаны со значительным весом железобетона: для подвоза и разгрузки требуется соответствующая техника (сваебойные установки, тележки) и наличие удобного подъезда (при его отсутствии задействуются краны и гусеничные машины). Это же касается необходимости строго вертикального размещения, невозможного без лебедок и гидравлических опор.

Достоинства свай

К однозначным преимуществам относят:

1. Длительный срок службы – до 100 лет без потребности в плановом или капитальном ремонте. Но такая долговечность обеспечивается исключительно при условии правильного монтажа.

2. Прочность, износостойкость и надежность. При выборе правильной схемы армированные сваи из бетона выдерживают вес многоэтажных домов, их несущие способности достигают 60 т.

3. Стойкость к коррозии, грунтовой и атмосферной влаге, действию химических веществ.

4. Универсальность, неограниченный климатический диапазон применения. Забивные изделия из железобетона используются наряду с металлическими винтовыми даже в районах с не оттаиваемыми грунтами.

5. Высокую устойчивость. Закладка фундамента на сваях позволяет достичь неподвижных слоев почвы вне зависимости от глубины их заложения и опереться на них с максимально возможной несущей способностью.

6. Огнеупорность.

7. Минимальное восприятие к перепадам давления. Сваи выдерживают и перераспределяют как опорно-поперечные нагрузки фундамента, так и боковые.

8. Ведение строительства на склонах и участках со сложным рельефом за счет использования изделий разной длины.

9. Быструю скорость монтажа благодаря задействованию спецтехники и виброоборудования, возможность закладки основания здания в холодное время года (для всех разновидностей за исключением набивных и заполняемых бетонным раствором).

10. Для забивных конструкций – уплотнение грунта вокруг опоры при ее погружении.

К учитываемым ограничениям относят массивность и крупные размеры свай, доставка собственным транспортом, как и монтаж своими руками, практически невыполнимы, по крайней мере для опор под жилые дома.

Нюансы и основные этапы установки

Выбор конкретной технологии погружения опоры в грунт зависит от ее типажа, для забивных требуется оказание статистического или динамического воздействия на оголовок при поддержке вертикального расположения самой сваи. С этой целью используются: гидравлические, дизельные и другие механические молоты, копровые устройства, вибропогружатели. Предпочтение отдается последним, эффект закрепления в грунте от постепенного погружения сильнее, а риск повреждения меньше, чем в случае забивания ударным инструментом.

Этапы включают:

  • Подготовку участка, разметку поля согласно заранее составленной схеме. На этом этапе важно очистить площадку от растений, по возможности она выравнивается. Места забивки обозначаются арматурой, с помощью шнура и уровня проводится проверка геометрии будущей основы.
  • Доставку и разгрузку, перемещение по строительному участку.
  • Задействование подъемной и забивной техники. На этом этапе сваи поднимаются и устанавливаются вертикально (контроль и поддержка уровня осуществляется с помощью гидроопор). Далее происходит их погружение: забивка одного изделия требует всего несколько минут, все опоры для фундамента оказываются в грунте за один день. На этом этапе постоянно контролируется уровень.
  • Подготовку к обвязке: крепление к оголовку листов металла или дробление верхушки для соединения с каркасом будущего ростверка. На этом этапе важно выровнять высоту свай и вывести их на один уровень.

Дальнейшие работы зависят от степени заглубления и вида ростверка, при значительных весовых нагрузках его закладывают из сборного или монолитного железобетона, последний вариант считается самым надежным. Технология погружения и закладки набивных или пустотелых свай отличается – на первом этапе проводится выемка грунта. Бетонные работы возможны исключительно в теплое время года, организовать прогрев основания в данном случае крайне сложно. Приступать к возведению цоколя разрешается не ранее достижения раствором прочности. Это же условие соблюдается при заливке ростверка.

Расценки ЖБИ для обустройства свайного фундамента

Наименование Длина, мм Сечение, мм Порядок армирования Марка бетона Вес 1 п. м., т Цена, рубли
Забивные сваи с квадратным сечением
С 40.30-6 4000 300/300 6 М200 0,92 3200
С 50.30-8 5000 8 1,15 3990
С 60.30-3 6000 3 1,38 3990
С 70.30-8 7000 8 М350 1,6 5680
С 80.30-6 8000 6 М250 1,83 6190
С 100.35-6 10000 350/350 6 3,1 12630
С 120.35-9 12000 9 3,73 16050
То же, с напрягаемым каркасом
С 80.30-10.1 8000 300/300 10 М250 1,825 10500
То же, повышенной ударостойкости
С 90. 30-6.1у 9000 300/300 6 М350 2,05 9830

характеристики по ГОСТ, размеры и цены

Большое распространение в строительстве получили бетонные и железобетонные сваи для фундамента, обладающие высокими показателями прочности и износостойкости. С забивкой в грунт начинается закладка основания под разные виды зданий. На первом этапе строительства осуществляются гидрогеологические исследования с целью определения свойств почвы и состояния грунтовых вод на участке. Исходя из полученных данных выбирается тип фундамента.

Оглавление:

  1. Размеры конструкций
  2. Преимущества использования
  3. Технология монтажа
  4. Разновидности оснований
  5. Цена изделий

Для изготовления забивных свай применяется бетон тяжелых марок с классом прочности на сжатие В20 (М-250), В22,5 (М-300), В30 (М-400), показателем морозостойкости свыше F150 и водонепроницаемостью не ниже W6. Для усиления и придания изделиям прочности используется металлический армирующий каркас двух типов:

  • с продольной ненапрягаемой арматурой;
  • с предварительно напряженными продольными металлическими стержнями.

Сваи из железобетона представляют собой заостренный пруток квадратного сечения с разными размерами сторон. В зависимости от конструкционных особенностей изделия подразделяются на цельные (с маркировкой С и СЦ) и составные (звеньевые) с верхней (ССВ) и нижней (ССН) частями. Второй вид отличается меньшей трудоемкостью в ходе монтажа, но могут возникать сложности при создании строго вертикального положения. На рынке представлен большой ассортимент стержней для устройства фундамента.

Размеры

Сваи железобетонные и бетонные цельной конструкции изготавливаются в соответствии ГОСТ19804-91:

1. С сечением 300х300 мм и длиной от 3000 до 12000 мм, могут выдерживать нагрузки 3-12 т.

2. С параметрами сторон 350 мм и длиной от 3000 до 14000 мм, обладают грузоподъемностью 6-13 т.

3. С сечением 400х400 мм и длиной от 3000 до 16000 мм выдерживают 8-13 т.

Составные сваи при таких же параметрах сторон могут иметь длину до 28 м, а нагрузки – 6 т и более. Но иногда опоры для устройства забивного основания изготавливаются в разрез с регламентированными предписаниями ГОСТ. В таких ситуациях размеры соответствуют индивидуальным требованиям заказчиков и производятся под тип почвы и конкретное строение.

Особенности применения и преимущества

Забивные изделия из железобетона выдерживают большие нагрузки, применяются на глинистых, заболоченных, средних и слабых почвах, где присутствует агрессивная среда, повышенная подвижность (сейсмические регионы), пучинистость и влажность. Опоры принимают на себя давление от здания и боковое трение со стороны грунта. В процессе забивания происходит уплотнение почвы, увеличивается несущая способность фундамента и равномерно распределяются нагрузки.

Бетонные сваи без металлического армирования обладают меньшей способностью к давлениям и используются для устройства оснований под легкие деревянные дома и строения каркасного типа. Такие опоры подходят для дачных домиков, бань, небольших зданий и сооружений. В зависимости от типа и конструкционных особенностей, сваи тщательно подбираются под тип грунта и метод установки (вдавливание, забивание).

Все виды забивных бетонных свай обладают многочисленными преимуществами:

  • Высокими прочностными показателями.
  • Надежностью и износостойкостью.
  • Отсутствием больших объемов земляных работ при установке.
  • Устойчивостью к воздействиям химических агрессивных веществ.
  • Неподверженностью коррозионным процессам.
  • Надежной защитой котлованов от грунтовых вод.
  • Универсальностью и широкой областью применения — используются во всех регионах независимо от климатических условий, включая районы с вечной мерзлотой.
  • Высокой несущей способностью — до 60 т.
  • Плотным погружением стержня в почву, обеспечивающим хорошее удерживание грунта.
  • Большим ассортиментом железобетонных и бетонных свай.
  • Быстрым монтажом и низкими трудовыми затратами.
  • Экономичностью.
  • Долговечностью — срок эксплуатации 100 лет и более.

Технология установки

Погружаются (забиваются) железобетонные сваи под фундамент с помощью специализированного оборудования ударным и безударным способом:

  • Копровых устройств.
  • Дизель-молотов трубчатых или штанговых.
  • Гидромолотов.
  • Других машин.

Принцип забивания бетонных свай заключается в том, чтобы стержень достиг плотного слоя грунта и опустился на глубину, предусмотренную проектной документацией. При таком способе создаваемая нагрузка через опоры передается на прочные и плотные нижние горизонты. Этот вид фундамента исключает выпирания почвы и подвижки, что положительно сказывается на целостности основания и отсутствии усадки самого здания.

Но при вхождении в почву не всегда удается дойти до плотного слоя, поэтому метод получил название «висячие» сваи. В таком фундаменте нагрузка передается силой трения, создаваемой между боковыми сторонами прута квадратного сечения и уплотненной почвой. По истечении некоторого промежутка времени грунт еще больше «втягивает» стержень, увеличивая силу сцепления со всех сторон. Установить свайный фундамент можно своими руками, но для этого потребуется специализированная техника.

Изготовление забивных железобетонных свай осуществляется в производственных цехах на заводе, но в некоторых случаях железобетонные опоры заливаются непосредственно на строительном объекте, что значительно снижает транспортные расходы. Установка начинается с углов, с последующим монтажом всех стержней в соответствии с проектной документацией. В ходе работ следует строго соблюдать вертикальное положение.

Когда все сваи будут размещены, выступающие верхушки выравниваются и лишнее срезается по уровню. Нужная длина проще регулируется составными железобетонными изделиями. Монтировать их можно своими руками. На заключительном этапе создается монолитная опорная конструкция — выступающие стержни соединяются между собой металлическим швеллером и при помощи сварки.

 Виды фундаментов

В зависимости от конфигурации зданий или сооружений и тяжести самого строения основание может исполняться в следующих вариациях:

1. Одиночными стержнями, на которые припадает малая нагрузка. Например, дом с колоннами, где опора выступает главным элементом.

2. Ленточный фундамент — это наиболее трудоемкий вид основания, предусматривающий установку свай по всему периметру строения или при создании протяженной конструкции.

3. «Кустовой» вариант, когда несколько опор сгруппированы в одном месте и принимают на себя нагрузку от одного элемента здания.

4. «Поле» — предусматривает размещение стержней как по периметру, так и внутри фундамента по всей его площади. Используется при строительстве крупногабаритных и тяжелых объектов.

Правильно выбранный вариант для устройства фундамента на сваях поможет создать надежное и прочное основание, которое прослужит не один десятков лет. Конструкции с ростверками подразделяются на три вида, бывают низкими (заглубленными), повышенными (на поверхности грунта) и высокими (над грунтом).

Расценки

Купить железобетонные изделия можно в интернет-магазине, где в прайс-листе указаны их размеры и виды.

НаименованиеПараметры (м)Сечение (м)Цена (руб/м.пог)
Цельные забивные железобетонные3-12

3-14

30х30

35х35

40х40

730

1050

1150

Составные забивные железобетонные с ненапрягаемой арматурой3-1230х30750

Цена возведения фундамента из железобетонных опор зависит от размеров стержней, массы, примененной спецтехники, сложных грунтов, рельефа местности участка и объема работ.

Железобетонный Фундамент: Плюсы и Минусы

Малоэтажное строительство сегодня невозможно представить без железобетонных свай. Применение бетонных стержней является возможностью для возведения солидных двухэтажных коттеджей. Некоторые потребители относятся к такому фундаменту, как к наиболее надежному, другие пока еще не доверяют. Однозначно ответить сомневающимся гражданам сложно, нужно определиться с имеющимися достоинствами данной конструкции и вероятными недостатками.

Что важно

Данную продукцию изготавливают из армированного высокопрочного бетона, в строгом соответствии с нормами строительства. Опоры выполняют функцию по передаче нагрузки от веса сооружения на почву. Поэтому важно использование исключительно надежных материалов, обладающих повышенной морозоустойчивостью. Подобное изделие обязано отлично противостоять температурным перепадам. Без этого в условиях отечественного климата не возвести надежного жилища. Строители, подбирающие разновидность свай, обязаны руководствоваться классом морозоустойчивости.

Плюсы

Для железобетонных свай важнейшим критерием является обеспечение несущей способности. В соответствии с размером течения и типом грунта одно изделие способно противостоять нагрузке до шестидесяти тонн. Если же спроектировать установку мелкозаглубленного ростверка, сможете заняться строительством 3-хэтажного кирпичного дома, не боясь проблем с эксплуатацией.

Важным преимуществом подобной продукции в сравнении с чисто металлическими сваями является материал, применяемый в производстве. Бетон не подвергается разрушениям в почве, что способствует повышению периода эксплуатации до сотни лет. Также отметим такое достоинство, как высокий уровень противодействия изменениям давления, в сочетании с огнеупорностью и влагозащищенностью. В процессе установки никаких проблем со смещением не возникает.

Монтаж

Для работы с железобетонными сваями необходимо использовать соответствующую установку. Гусеничная машина способна самостоятельно добраться до стройплощадки, независимо от состояния дороги. Она укомплектована регулирующимися ножками, поэтому может функционировать на небольшом склоне. Эксплуатации установки возможна круглогодично. С такой машинкой можно в течение рабочей смены забивать до сорока единиц. Это означает, что фундамента для загородных домов можно соорудить в течение одного дня. Доставку обычно осуществляют на эвакуаторе.

Минусы

Среди минусов выделим экономическую нецелесообразность. Стоимость данных конструкций выше, в сравнении с винтовыми сваями. Это обусловлено высшей несущей способностью, даже при аналогичном расположении на территории свайного поля. Их наращивание в процессе монтажа невозможно. Если стройплощадка характеризуется большими перепадами, то воспользоваться специальной машинкой не удастся, что обусловлено невозможностью ее установки. С винтовыми опорами в подобных ситуациях работать проще. При проектировании свайного фундамента возникнут трудности с обустройством цокольного этажа.

Резюме

Данный вид забивных свай рекомендуется применять для возведения разнообразных объектов: от гаражей до заборов, от домов из бревна до кирпичных коттеджей, от бань до промышленных построек. Установка причала будет проблематичной, но в малоэтажном строительстве без данной разновидности фундамента обходятся все реже. Главное, обратиться к специалистам по поводу грамотного расчета, чтобы точно определиться со всеми нюансами.

Выбор основания осуществляется в соответствии с типом строения и особенностями грунта. При наличии на стройплощадке обводненной почвы рекомендуется воспользоваться винтовыми сваями, а для каменного сооружения – забивными.

Сваи забивные железобетонные: плюсы и минусы

Планируете строить частный дом для постоянного проживания? Задумались о том, какой фундамент будет наиболее подходящим? Мы подскажем! В этой статье разберём, чем же хороши или плохи забивные железобетонные сваи. И подскажем, на какие моменты стоит обратить внимание при их установке.

При строительстве домов чаще всего применяются сваи квадратной и прямоугольной формы сечения. Один вид этих бетонных гигантов внушает уверенность. Но железобетонные сваи имеют свои плюсы и минусы, как и любой другой продукт.

Преимущества железобетонных забивных свай:

  • Отсутствие земляных работ. Сваи забиваются прямо в грунт без предварительного рытья траншей. Это экономит время, деньги и сохраняет чистоту на объекте;
  • Быстрый монтаж. Монтаж занимает 1-2 дня;
  • Независимость от сезона. Дождь и снег не влияют на возведение фундамента;
  • Постройка на любом типе грунта. То есть строить можно почти везде – сваи будут крепко-накрепко держать ваш дом;
  • Возможность строить дом сразу после окончания монтажных работ. Всё потому что бетон «созревает» не на улице, а на заводе – в контролируемых условиях;
  • Не разрушаются в почве;
  • Приятная цена свай и самих работ по их монтажу в отличие от заливки монолитным фундаментом;
  • Высокая несущая способность свайного фундамента предотвращает сползание, осыпание или обвалы грунтов.

Отрицательные стороны железобетонных свай:

  • Массивность конструкции;
  • Наличие специальной техники при забивании;
  • Могут возникнуть трудности при желании постройки цокольного этажа

Ж/б сваи сплошного квадратного сечения ПТЖБ могут отслужить вам верой и правдой аж 150 лет. Арматура надёжно спрятана под слоем бетона. Мы используем бетон, чьи показатели морозоустойчивости, влагонепроницаемости, плотности и подвижности делают сваи бессмертными. Наши сваи соответствуют требованиям ГОСТ 19804-2012.

Купив железобетонные сваи в ПТЖБ, вы можете быть уверенны в надежности вашего будущего дома!





своими руками для частного дома

На глинистой почве, торфяниках и подвижных грунтах опоры подвергаются воздействию подземных вод, холода и изгибающих сил. Буронабивные или бетонные сваи для фундамента, изготовленные своими руками, эксплуатируются на любых почвах и рельефе, монтируются в любое время года за 1-2 дня, а также имеют длительный срок службы и запас прочности.

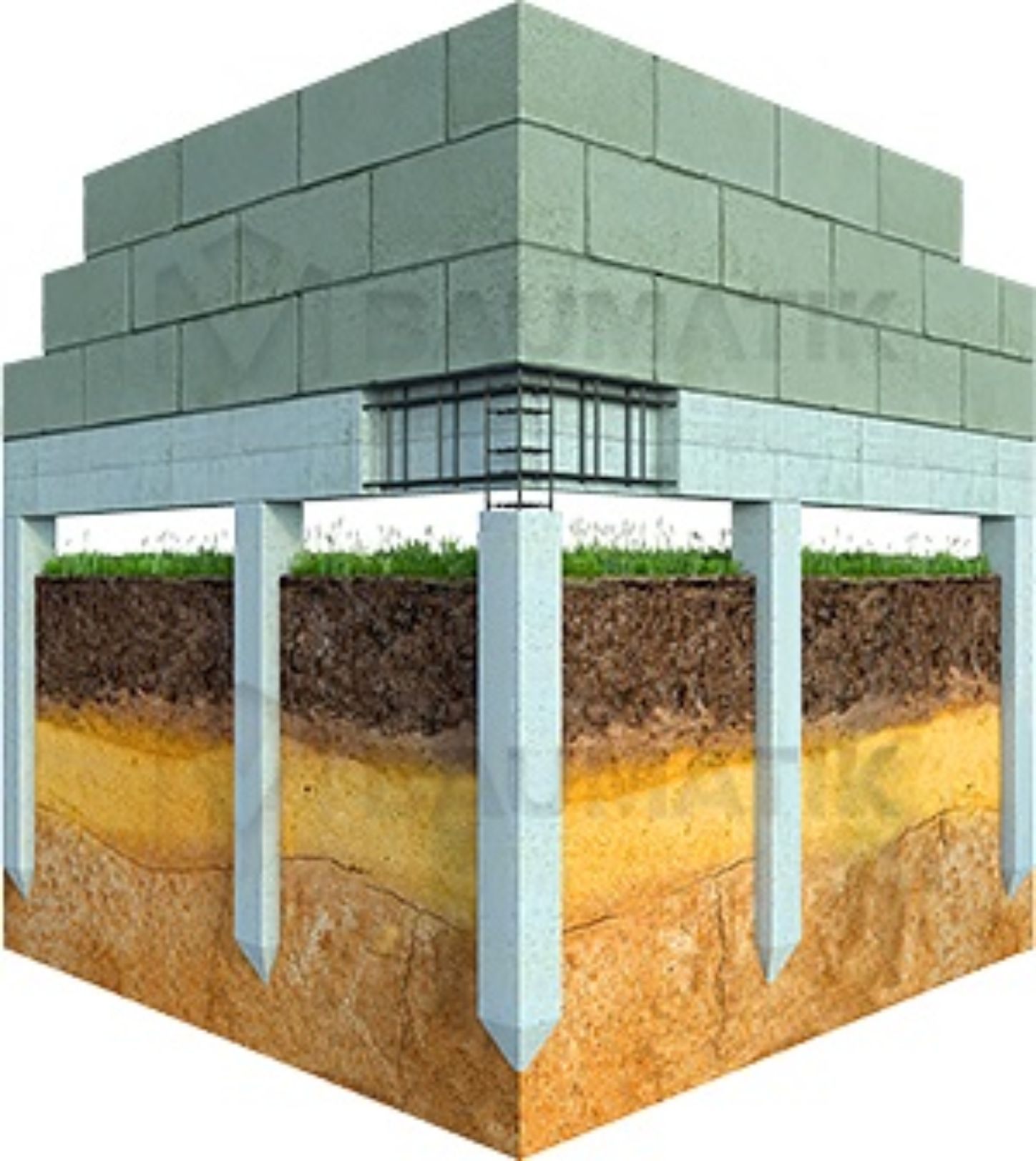

Жб сваи для фундамента – столбы, заглубляемые ниже уровня промерзания в несущий пласт почвы. Подходят для частного дома. Перед монтажом производится расчет фундамента на железобетонных сваях на основании грузонесущей способности грунта и совокупной нагрузки дома: определяются длина, диаметр, количество опор и размер подошвы.

Универсальный алгоритм изготовления железобетонных свай своими руками

Бурение скважины для жб свай

Высота не менее 1,5 м. Диапазон диаметра: 15-40 см. Для увеличения опорной площади и устойчивости дома к силам пучения с помощью фундаментного бура диаметр скважины по мере углубления расширяют, в частности, 20 см. – на поверхности, 40 или 60 см. – подошва.

При бурении своими руками к устройству привязывается строительный уровень. Вертикаль контролируется после каждого оборота, по необходимости выравнивается.

Минимальное расстояние между опорами дома – не менее суммы трех диаметров столбов, в противном случае несущая способность фундамента на железобетонных сваях снижается. Например, диаметр столбов – 45 см., следовательно, шаг между ними – не менее 135 см.

Установка опалубки для формирования свай

Опалубка – каркас из деревянных досок или цементных труб, сделанный своими руками и поддерживающий форму углубления. Используется на слабых и сыпучих грунтах, чтобы стенки скважины сохраняли целостность. На плотных грунтах забить опалубку следует только над поверхностью земли для формирования оголовка.

Труба в качестве опалубки для бетонных свайРубероид для устройства опалубки

В качестве каркаса применяется рулон рубероида или асбестоцементная труба, покрытая снаружи гидроизоляционным материалом на основе битумной мастики или армированного скотча.

Залитие скважины бетоном на 1/3

После залития каркас приподнимается на 20-30 см., чтобы в несущем слое грунта образовалось расширение – подошва.

Вертикальное армирование скважины

Установка арматурного каркаса

Со стороны дома на жб сваю действует сжимающая сила, а со стороны пучинистого грунта – разрывающая. Разрывающее действие почвы обусловлено тягой верхней части столба на поверхность промерзшими пластами и зажатием нижней части несущими.  Уменьшить урон от сжатия и разрыва позволяет вертикальное армирование.

Устанавливается арматурный каркас из прутьев толщиной 12 мм. Через каждый метр прутья соединяются вязальной проволокой или горизонтальными прутьями диаметром 8 мм. Для связи с ростверком каркас делают на 10 см. длиннее сваи.

Окончательное залитие бетоном

Бетон заливается равномерно, непрерывно, в один подход, одинаковыми порциями. Каждая порция уплотняется своими руками. Арматуру нужно несколько раз приподнять, а затем забить для удаления пустот.

Формирование оголовка столба

Оголовок формируется под контролем горизонтали нивелиром с помощью опалубки, стальной проволоки или анкерного болта. Необходим для установки обвязки на жб сваях.

Дальнейшее строительство дома продолжается после высыхания бетона: максимальный срок – 2 недели. В жаркую погоду поверхность на сваях увлажняют для предотвращения образования трещин.

Способы монтажа фундамента на железобетонных сваях в зависимости от грунта

Наименование Грунт Особенности
Сухой способ Твердоглинистый, полутвердый, тугопластичный Без укрепления стенок. Бурение ковшовым буром или шнековой колонной. Расширение скважины необязательно. Устанавливается опалубка, но в процессе залития бетоном постепенно извлекается из углубления. Оголовок на сваях в холодное время защищается утеплителем. Применимо для опор с диаметром 40-120 см. и высотой до 30 м. Монтаж своими руками.Противопоказания: промышленные и бурные водные потоки на территории дома.
Обсаднотрубный способ Любой Бурение вращательным, ударным или взрывным способами. Гидродомкратами, забивкой или вибропогружением в скважину углубляются обсадные трубы: аналогично устанавливаются забивные сваи для фундамента. Стыки – замки или сварка. Опоры армируются. С помощью системы домкратов обсадная труба вращается и совершает возвратно-поступательные движения, уплотняя бетон.
Обсаднотрубный способ по технологии фундекс Сейсмически нестойчивый Щадящий, без потери свойств грунта. Бурение без выемки почвы – вдавливание раскатчиком или коническим катком с вала. Наконечник-раскатка остается в углублении, присоединяется к трубе с помощью замка. Труба армируется, заполняется сначала смесью равных объемов песка, цемента и воды, а затем пластинчатым бетоном. Вытаскивается возвратным вращением. По технологии фундекс можно забить сваи под фундамент.
Глинисторасворный способ Неустойчивый обводненный Раствор с содержанием глины 1,2 г/см3 создает гидростатическое давление, вследствие чего исчезает потребность в опалубке. Раствор из бентонитовых глин под давлением подается по пустотелой буровой штанге в скважину. Готовится на месте строительства дома. После залития поднимается по стенкам скважины вверх, попадает в пустоты, с помощью насоса выкачивается в штангу. Циркуляция постоянна. Скважина армируется. Впоследствии бетон вытесняет раствор из углубления. Так же для откачки используются вертикально-перемещаемые (бетонолитные или малозабивные) трубы.

Примечание к обсаднотрубному варианту

Взрыв применяется для формирования подошвы: обсадка погружается в скважину, на дно закладывается снаряд, конструкция заливается бетоном – после взрыва на месте подошвы образуется полость, заполняющаяся бетонной смесью.

Фундамент из железобетонных свай активно используются в частном домостроительстве на слабых грунтах.  Сваи под фундамент монтируются своими руками, выдерживают несущую нагрузку в 400 тонн, не воздействуют на опоры соседних построек.

Какие сваи лучше винтовые или железобетонные

Винтовые сваи, или забивные железобетонные, что лучше?

В данной статье попробуем разобрать все плюсы и минусы данных технологий фундаментов для индивидуального строительства, и попробуем сделать вывод какой же из технологий отдать предпочтение.

Начнем с нормативных документов, регламентирующих производство того или иного вида свай.

Железобетонные (ЖБ) сваи производятся на заводах железобетонных изделий ЖБИ соответствии ГОСТ 1980-2012 «Сваи железобетонные заводского изготовления» на каждую партию завод изготовитель дает паспорт. ГОСТ 1980-2012 регламентирует материалы из которых изготавливают сваи, класс бетона, арматуры, а также допуски на отклонения от размеров.

С винтовыми ситуация немного сложнее в России пока нет государственного стандарта (ГОСТ) на производство винтовых свай. Есть конечно стандарты на трубу, сталь, покрытие из которых изготавливаться винтовые сваи, но нет такого документа, который бы однозначно говорил производителю делать сваю именно из «этой» трубы, или красить именно из «этой» краской. Поэтому делают винтовые сваи из того чего хотят. Нет есть конечно добросовестные производители использующие качественные материалы и даже разрабатывают свои внутренние технические условия (ТУ). Только в этом случи стоимость вантовой сваи становится выше стоимости забивной железобетонной сваи, и она теряет свое, пожалуй, единственное преимущество это низкую цену. При этом сохраняя практически все недостатки, о которых речь пойдет ниже.

                                                                                                                                                                                                                                                                                                                                                                                                        Вот несколько примеров не качественных винтовых свай.

Теперь попробуем разобраться какие же типы строений можно строить на свайных фундаментах из винтовых свай, а какие на ЖБ сваях.

Сначала поговорим о несущей способности и какие факторы на нее влияют. Несущая способность сваи определяется из несущей способности материала сваи, расчетного сопротивления грунта под нижним концом сваи, расчетного сопротивления грунта на боковой поверхности, площади поперечного сечения сваи, способа и глубины погружения.

Для ЖБ сваи несущая способность складывается из сопротивления грунта под нижним концом сваи, а также из расчетного сопротивления грунта на боковой поверхности, свая при забивке раздвигает грунт за счет чего он уплотняется, а грунт под нижним концом сваи трамбуется, тем самым увеличивая несущую способность сваи.

Винтовая свая при завинчивании взрыхляет грунт вокруг себя и не уплотняет грунт под кончиком сваи, на ее несущую способность влияет только сопротивления грунта под нижним концом (лопастью) сваи.

ЖБ свая представляет собой сплошной бетонный стержень, полностью залитый бетоном, а винтовая это полая труба с толщиной стенки около 4 мм. поэтому прочность ЖБ сваи на сжатие также выше.

Несущая способность очень сильно зависит от вида грунта на котором монтируют свайный фундамент, поэтому для одинаковых свай установленных в разных местах, она будет разной. Но можно точно сказать, что у Жб сваи она выше примерно в 3-4 раза. Подробнее можно посмотреть в СП24.13330.2011 «Свайные фундаменты»





Так же на сваю влияют агрессивные факторы внешней среды и основной из них это коррозия. Что бы не говорили производители винтовых свай, они все равно ржавеют. Доже если выполнено качественное покрытие все равно при монтаже оно может повредиться, так же со временем покрытие может отслоится от металла.  Больше всего подвержены коррозии места на границе земли и воздуха, а также нижняя часть сваи подвержена электрохимической коррозии: подробнее можно почитать здесь https://www.forumhouse.ru/entries/1757/

ЖБ сваи в свою очередь не подвержены коррозии так как бетон не ржавеет. Срок службы винтовой сваи от 10 до 30 лет, зависит от самой качества сваи, качества монтажа, и внешних факторов. ЖБ свая прослужит не менее 100 лет.

По простате монтажа винтовые сваи конечно выигрывают, ведь с их установкой справиться 2 человека без какой-либо техники. Хотя можно и преминуть спец технику для увеличения скорости монтажа. И да без нее не обойтись в зимний период, когда вкрутить сваю в мерзлый грунт руками не получиться.  При установке ЖБ свай  спец. техника уже необходима и зимой и летом.  И да оба вида этих свай можно устанавливать круглый год.



Теперь мы можем разобраться с тем какие же строения на какие виды фундамента можно ставить.

И винтовые сваи идеально подходят для заборов, временных легких строений таких как бытовки сараи и т.д. (винтовую сваю можно с лёгкости выкрутить), сооружение пирсов (сваебойную технику тяжело загнать в воду) поэтому здесь винтовые сваи вне конкуренции. На них можно поставить каркасный дом, легкий деревянный дом или баню. Можно поставить беседку и так далее. Но вы должны понимать, что через 30 лет вам скорей всего предаться менять фундамент. Совсем не рекомендуется ставить на винтовые сваи тяжёлые бревенчатые, а уж тем более каменные дома.

На ЖБ же сваи можно и нужно ставить каменные дома, при условии заливки с верху монолитного ростверка, и они обойдутся дешевле ленточного фундамента. Так же все виды деревянных и каркасных домов и бань. Исключения составляют лишь временные строения, так как ЖБ сваю после погружения в грунт уже не получится вытащить.



Бетонная свая — слишком хорошо, чтобы быть правдой? Часть 1

Сегментированные бетонные сваи, также известные как прессованные бетонные сваи, уже много лет используются по всей стране, особенно в Техасе. Первоначально они были разработаны для ремонта фундамента в Техасе из-за обширного характера глинистых почв, расположенных во многих частях штата. Люди искали альтернативу бетонным сваям, залитым на место, отсюда и сборные железобетонные сегменты.Это решение стало очень популярным и распространилось по Техасу и другим южным регионам штатов благодаря фантастическому маркетингу и дешевым ценам. Только что упал другой ботинок.

Благодаря беспрецедентным судебным процессам и образованным инженерам, тенденция уходит прочь от этих сложенных бетонных свай для ремонта фундамента. Вместо того, чтобы обвинять почвы в постоянном движении домов, люди теперь обвиняют подрядчиков по ремонту фундаментов, которые используют этот процесс в своих бесконечных проблемах с фундаментом.Инженерное сообщество стало осведомлено об этих проблемах, и многие инженеры теперь требуют, чтобы любая система ремонта фундамента, которая будет установлена, должна быть проложена ниже верхних активных областей грунта до несущего слоя, на который не влияют колебания уровня влажности. . Эту проблему легко увидеть в районах с обширными глинистыми почвами. Когда жаркое летнее солнце сушит глинистую почву, бетонные пресс-сваи не могут проникнуть за активные слои почвы, как стальные опоры.Проблема номер один с этими бетонными сваями, проложенными кабелем или штабелями, — это метод и глубина, на которую они забиваются.

На что следует обратить внимание при работе с бетонной сваей

Во-первых, красный флаг должен подниматься каждый раз, когда автомобильный домкрат (домкрат для бутылок) используется для подъема конструкции. Автомобильные домкраты подходят для автомобилей или прицепов, но никогда не должны использоваться при ремонте фундамента. Их возможности очень ограничены вместе с тем фактом, что невозможно определить давление, которое они оказывают на дом.При установке прессованных бетонных свай используются автомобильные домкраты для забивания бетонных цилиндров в грунт. Автомобильные домкраты имеют очень маленькое седло, которое соприкасается с основанием, поэтому на бетонный фундамент воздействует локализованная сила. Часто опоры трескаются или рассыпаются из-за этого метода ремонта фундамента.

Затем бетонные цилиндры с плоским дном диаметром 6 дюймов прижимаются к почве, что приводит к малой глубине забивки. Представьте себе, какое количество силы требуется, чтобы вдавить бетонный цилиндр во двор.Теперь представьте себе, что вы используете металлический вал диаметром 1 дюйм для выполнения этой задачи. Вал диаметром 1 дюйм использует вашу опору, чтобы продавить цилиндр через почву, что явно не очень хорошая ситуация. Мало того, что 6-дюймовые цилиндры не будут заходить очень глубоко, но и давление, оказываемое на опору, недопустимо.

Каждый подрядчик, занимающийся ремонтом фундамента, на вес соли рассчитывает вес конструкции перед тем, как назначить метод ремонта. Эта информация необходима для забивки секций опор вместе с подъемными конструкциями, когда есть средства управления гидравлическим потоком и давлением.Без возможности контролировать поток или давление, как в случае с автомобильными домкратами, ремонт фундамента превращается в игру в угадывание. Правильная глубина и почвенные условия не могут быть соблюдены, если не рассчитаны вес и прочность конструкции.

Ремонт фундамента дома Даллас, Техас — Ремонт коммерческого фонда

Бетонная свая

Ищете ремонт фундамента дома в Далласе, штат Техас, или ремонт коммерческого фундамента? Advanced Foundation Repair, расположенный в Далласе, штат Техас, предоставляет вам необходимые услуги в сочетании с заботой о клиентах, которую вы заслуживаете.

Что такое бетонные сваи?

Для ремонта фундамента жилых домов и легких коммерческих зданий. Бетонная свая — это бетонная колонна, которая вдавливается в землю под фундаментом для подъема и поддержки фундамента.

Каковы преимущества бетонных свай?

Бетонные сваи имеют несколько преимуществ при ремонте фундамента дома в Далласе, штат Техас или при ремонте коммерческого фундамента:

  • Они быстро устанавливаются (на установку просверленных опор по бетону уходит в два раза больше времени).
  • После установки их можно использовать сразу (просверленные опоры должны затвердеть в течение недели, прежде чем их можно будет использовать).
  • Они дешевле стальных свай.
  • Они доказали свою эффективность.
Есть ли гарантия?

Advanced Foundation Repair гордится ремонтом фундамента дома в Далласе, штат Техас. Мы предлагаем переходную пожизненную гарантию на бетонные сваи. Нет никаких «если», «а» или «но»; гарантия остается в силе до тех пор, пока она переходит от владельца к владельцу.

Почему важна гарантия?

Advanced Foundation Repair принадлежит гарантийному фонду Texas Foundation. Мы платим взнос в Гарантийный фонд Техасского фонда за каждую выполненную работу. Взамен Траст поддерживает каждую работу, за которую выплачивается вознаграждение. Имея активы почти в миллион долларов, вы можете быть уверены, что Trust здесь надолго. Если вы ищете надежную компанию для ремонта фундамента вашего дома в Далласе, штат Техас, вы нашли свой ответ с помощью Advanced Foundation Repair.

Как долго служат бетонные сваи?

Это просто, бетонные сваи прослужат столько же, сколько и ваш бетонный фундамент.

Как они установлены?

Процесс установки прост.

  • В случае ремонта фундамента дома в Далласе, штат Техас, в каждом месте, где будут установлены сваи, рядом с фундаментом выкапывается яма. Каждая дыра размером с коврик. Отверстия уходят на 2 фута ниже основания вашего фундамента.
  • Затем бетонный цилиндр помещается на дно ямы и под фундамент.
  • Затем на цилиндр помещается мощный гидроцилиндр. Ползун сидит на цилиндре, и его верхняя часть касается нижней части фундамента.
  • Гидравлический цилиндр приводится в действие и используется для вдавливания цилиндра в почву. Давление, прикладываемое к баллону, часто превышает 50 000 фунтов!
  • После того, как цилиндр полностью вдавлен в землю, другой цилиндр устанавливается поверх первого цилиндра.
  • Затем два стальных стержня цементируются.
  • Второй цилиндр вдавливается в землю, приводя в движение первый цилиндр перед ним.
  • Процесс повторяется до тех пор, пока цилиндры больше не перестанут работать.
  • Наконец, на верхнюю часть колонны помещается колпак, а сверху на колпак помещаются два бетонных цилиндра.
  • Когда все цилиндры приводятся в действие, гидравлические домкраты устанавливаются на крышки и используются для подъема фундамента.
  • После подъема фундамента на колпак кладут стальные и бетонные распорки для поддержки фундамента и снимают гидравлические домкраты.
  • Последний шаг — закрыть сваи и расчистить их.
Что делать, если мне нужны сваи в моем доме?

Бетонные сваи можно установить, проделав отверстия в полу, а затем выкопав их рядом с внутренними балками. Конечно, это ужасно грязно и может испортить дорогую плитку и деревянные полы. Альтернативный вариант — вырыть туннели под домом и установить сваи из туннелей. Если для установки внутренних свай используются туннели, вы можете оставаться в своем доме, пока идут работы, и в ваших полах не будет дыр!

Сколько пиллингов уже установлено?
Компания

Advanced установила сотни тысяч свай для ремонта фундамента дома в Далласе, штат Техас, и по всему штату.Пилинги были установлены от Амарилло до Браунсвилля.

Глава 4 — Подключение к фундаменту — Детали подключения для PBES — ABC — Ускоренное — Технологии и инновации — Строительство

Детали подключения для PBES

Глава 4 — Подключение к фундаменту

Эта глава посвящена соединениям в фундаментных системах. Глава разбита на типичные элементы фундамента, которые используются на большинстве мостов. В проектных спецификациях AASHTO LRFD [1] построенные фундаменты определены как раздвижные опоры, забивные сваи и пробуренные стволы.

4.1: Опорные и свайные системы

Несколько штатов спроектировали и построили сборные опоры для мостов, в то время как в большинстве штатов используются сборные сваи. Департамент транспорта штата Нью-Гэмпшир добился успеха с использованием сборных опор. Технический комитет северо-восточного PCI-моста принял эти детали в качестве стандарта для северо-восточного региона.

4.1.1 Соединения бетонных оснований с земляным полотном

Одной из основных трудностей при использовании сборных железобетонных опор является возможность правильно установить опору на земляное полотно.Неправильная посадка приведет к раскачиванию опор и оседанию фундамента.

Чтобы устранить эту проблему, необходимо положить под фундамент текучий бетон или раствор. Департамент транспорта штата Нью-Гэмпшир разработал деталь, которая включает в себя выравнивающие болты, которые поднимают основание над материалом земляного полотна и позволяют укладывать текучий раствор. Текучий раствор может быть либо бетоном низкого качества, либо даже текучей заливкой. Для заполнения не требуется высокопрочный материал, потому что этот материал является просто заполнителем, а давление в опоре основания обычно составляет порядка 50 фунтов на квадратный дюйм.

Для опор, построенных на скальном основании, рекомендуется залить основание, чтобы обеспечить относительно ровную площадку для установки опор. При установке опоры на почву опоры могут быть размещены на стальных пластинах под выравнивающими болтами.

4.1.2 Соединения сборных опор и сборных опор

В зависимости от конструкции фундамента соединение между соседними элементами фундамента может быть структурным соединением, а может и не быть. Опоры и стенные опоры в основном спроектированы как односторонние плиты.Это означает, что отдельные элементы фундамента можно размещать без значительного соединения. Департамент транспорта штата Нью-Гэмпшир разработал деталь, в которой опоры соединяются с помощью простой залитой срезной шпонкой.

Если требуется более существенное моментное соединение, рекомендуется небольшая заливка затвора. Арматурная сталь может выступать из каждого элемента фундамента с помощью простого соединения стержней внахлест. Эту заливку перекрытия легко формировать и заливать, потому что два элемента основания и земляное полотно можно использовать для большей части сформированной площади.

4.1.3 Соединение сборных опор со стальными сваями

Несколько штатов разработали детали для соединения крышек опор из сборного железобетона со стальной сваей, когда они используются в качестве изогнутых опор (см. Раздел 3.1.1.3). Некоторые из этих деталей можно также использовать для соединения фундаментов. Там же были описаны детали соединения стальных свай, разработанные для неразъемных опорных мостов (см. Раздел 3.2.3).

Технический комитет Северо-восточного моста PCI разработал концептуальные детали для соединения раздвижного основания со стальными сваями.Хотя эти детали являются концептуальными, они основаны на деталях, аналогичных соединениям крышки опоры.

Основные проблемы, связанные с соединением сваи с опорой, заключаются в том, ожидается ли подъем сваи или нет необходимости обеспечить моментную нагрузку в соединении сваи. Подъемная способность может быть достигнута путем приваривания арматурной стали к концу сваи и заливки арматуры в заливку затвора (обратите внимание, что для этого соединения потребуется свариваемая арматурная сталь).Моментная нагрузка достигается за счет погружения вершины сваи в основание не менее чем на 12 дюймов.

4.1.4 Сборная опора для сборных бетонных свай

Как и в случае соединений стальных свай, описанных выше, в нескольких штатах были разработаны детали соединения для сборных железобетонных свай, соединенных с изгибами сборных железобетонных опор. Также были разработаны детали соединения бетонных свай для неразъемных опорных мостов (см. Раздел 3.2.3).

Департамент транспорта Флориды разработал соединение пустотелой сваи из сборного железобетона с фундаментом из сборного железобетона.Это соединение представляет собой большую блокировку в основании, где между вершиной сваи и блокировкой может быть установлен арматурный стальной каркас. Это соединение может развить полную моментную нагрузку сваи. Технический комитет Северо-Восточного моста PCI также разработал концептуальные детали для соединения раздельного основания с сборными железобетонными сваями.

4.1.5 Соединения сборной опоры с монолитной сваей или просверленным валом

Насколько известно авторам, ни одно государство не разработало детали соединения для монолитных свай или просверленных стволов, соединенных с основанием из сборного железобетона.Детали, обсуждаемые в разделе 4.1.4, могут быть легко адаптированы для использования с монолитными бетонными сваями или просверленными стволами.

4.1.6 Соединение сборных свай к сборным сваям

Большинство забивных свай из сборного железобетона представляют собой квадратные, круглые или восьмиугольные сплошные сваи. Многие штаты использовали эту сваю и имеют стандартные детали для соединения свай, которые необходимо сращивать. Промышленность сборных железобетонных свай разработала стандартные детали для соединения свай. Для получения дополнительной информации по этому вопросу рекомендуется руководство PCI «Сборные предварительно напряженные бетонные сваи» (BM-20-04) [50].

Департамент транспорта Флориды разработал деталь для сращивания пустотелых квадратных предварительно напряженных бетонных свай. Эта деталь представляет собой железобетонную перемычку между элементами сваи.

4.1.7 Сборные железобетонные коффердамы опор

Один из самых сложных процессов строительства опор над водой — устройство опор опор на сваях. Это может включать сложные системы обшивки и коффердамы. Появление технологии бурения стволов большего диаметра привело к появлению новых методов крепления мостовых конструкций над водой.С просверленными валами большого диаметра можно поддерживать большие мосты с помощью нескольких или даже одного просверленного вала на колонну опоры.

Было разработано несколько проектов, в которых короб для опор из сборного железобетона использовался для обезвоживания области, где просверленный ствол соединяется с основанием моста. Например, новый мост через реку Провиденс в Провиденсе, штат Род-Айленд, имеет сборные железобетонные коробки для опор, которые подвешиваются к просверленным стволам диаметром 8 футов, что позволяет сооружать опоры в сухом виде.Сборный короб устанавливали на просверленный вал и герметично закрывали просверленным валом с помощью небольшой вибрации. Эти системы могут устранить необходимость в сложных глубоких коффердамах и системах обезвоживания, особенно на большой глубине. При строительстве с использованием HPC сборные коробчатые формы могут служить дополнительной системой защиты от коррозии для основания нового сваи.

Рисунок 4.1.7-1 Коробка пирса моста через реку Провиденс

Рисунок 4.1.7-2 Блок пирса моста через реку Провиденс
Подготовка к установке опорной арматуры

Рисунки 4.1.7-1 и 2 показывают строительство моста через реку Провиденс. Использование сборных железобетонных коробов для опор сэкономило подрядчику значительное время при строительстве фундамента.

4.1.8 Контроль качества и допуски

Уклон и выравнивание сборных элементов фундамента следует контролировать в максимально возможной степени, так как может быть сложно внести существенные изменения в другие части конструкции.

Размещение сборных элементов фундамента можно регулировать с помощью регулировочных шайб во время размещения.Департамент транспорта штата Нью-Гэмпшир установил в опоры выравнивающие болты, которые позволяют точно регулировать опору во время установки. Эта система работала хорошо, хотя были некоторые трудности с поворотом регулировочных болтов. Это было связано с коррозией резьбы болтов. Они исправили это, смазав болты и отрегулировав болты до полного отсоединения опоры от крана.

4.1.9 Оценка характеристик и долговечности сборных опорных и свайных систем

На сегодняшний день построено очень мало сборных систем фундаментов.Самая старая инсталляция находится на мосту через залив Эскамбия во Флориде. Эта основа находится в тяжелой коррозионной среде и все еще находится в хорошем состоянии.

Основываясь на характеристиках других систем сборных фундаментов (опор, опор), которые имеют аналогичные детали, вполне вероятно, что системы сборных фундаментов будут очень прочными.

4.1.10 Расчетное время строительства соединений

Точные сроки строительства зависят от ряда факторов, включая доступ к строительной площадке, управление движением, погодные условия, расположение кранов и складские площади.Можно сделать разумные оценки времени строительства для различных систем, обсуждаемых в этом разделе.

Таблица 4.1.10-1 содержит приблизительное время установки для различных систем соединения фундамента, включенных в этот раздел:

Таблица 4.1.10-1 Приблизительное минимальное время установки для систем соединения фундамента
Система Минимальное время установки Комментарии
Сборный фундамент для земляного полотна 1-2 дня Это включает выравнивание и заливку раствора.
Сборный фундамент для сборного фундамента 1-2 дня Один день для затирки срезной шпонки, 2 дня для заливки перекрытия.
Сборные опоры для различных свай 1-3 дня Это включает укладку и заливку швов.
Сборная свая к сборной свае 1 день
Сборные бетонные опоры для опор 1-4 недели Сюда входит установка коробки и обезвоживание (без установки фундамента).Это во многом зависит от размера пирса и сложности основания.
4.1.11 Рекомендации по улучшению существующей практики

Фундаменты из сборных конструкций не использовались многими государствами. Вероятно, это связано с опасениями по поводу получения надлежащего соединения с материалами земляного полотна. Работа, выполненная несколькими государствами, должна быть расширена до большего числа проектов, чтобы была создана более существенная база знаний.

4.1.12 паспортов соединений для опорных и свайных систем

Следующие страницы содержат спецификации для различных сборных систем фундаментов. Эта информация в основном была получена от агентств, которые разработали и использовали системы. Большинство данных в таблицах было предоставлено агентством собственника; авторы добавляли текст, когда агентство не предоставило всю запрошенную информацию. Агентства-собственники также предоставляют сравнительный классификационный рейтинг.

Каждый лист данных о подключении представлен на двух страницах.Пользователи этого Руководства могут просто удалить и скопировать таблицу данных для использования при разработке системы для конкретного проекта. Эти листы предназначены для того, чтобы дать пользователям базовое представление о каждом соединении, которое можно использовать на этапе изучения типа проекта. Таблицы данных не предназначены для того, чтобы быть исчерпывающими, но действительно передают состав компонентов, то, как они должны функционировать, и дают некоторую справочную информацию по их применению в полевых условиях. Пользователям необходимо будет дополнительно изучить каждое соединение, учесть условия, характерные для конкретной площадки, и применить обоснованную инженерную оценку во время проектирования.

Ключевая информация, предоставляемая для каждого подключения, следующая:

  • Название организации, поставившей деталь
  • Контактное лицо в организации
  • Уровень классификации детализации
    • Уровень 1
      Это наивысший уровень классификации, который обычно присваивается соединениям, которые либо использовались в нескольких проектах, либо стали стандартной практикой, по крайней мере, одним агентством-владельцем. Обычно он представляет собой детали, которые практично построить и которые будут адекватно работать.
    • Уровень 2
      Эта классификация предназначена для деталей, которые использовались только один раз и были признаны практичными для построения и адекватно работающими.
    • Уровень 3
      Эта классификация предназначена для деталей, которые являются экспериментальными или концептуальными. В это руководство включены детали, которые были исследованы в лабораториях, но, насколько известно авторам, не были использованы на практике на мосту. В эту классификацию также включены концептуальные детали, которые не изучались в лаборатории, но считаются практичными и полезными.
  • Количество подключенных компонентов
  • Название проекта, в котором использовалась деталь
  • Справочный раздел руководства Раздел (-ы) данного руководства, применимый к конкретным показанным деталям.
  • Детали подключения
  • Описание, комментарии, спецификации и специальные процедуры проектирования
  • Форсирует, что соединение предназначено для передачи
  • Информация об использовании соединения (включая контрольные рейтинги)
  • Оценка эффективности подключения, проведенная представляющим агентством

Щелкните изображение ниже, чтобы увеличить

Деталь 4.1.1A

Деталь 4.1.2A

Деталь 4.1.3A

Деталь 4.1.4A

Деталь 4.1.4B

Деталь 4.1.4C

Деталь 4.1.6A

Деталь 4.1.7A


Преимущества забивных свай | Ассоциация подрядчиков по забиванию свай

Возможность адаптации


Забивные сваи устанавливаются для восприятия сжимающих, растягивающих или поперечных нагрузок.Сваи могут быть выбраны в соответствии с конкретными потребностями конструкции, условиями площадки и бюджетом. Вы можете выбрать из множества материалов и форм, которые лучше всего соответствуют вашим потребностям.

Забивные сваи могут быть:

Сталь

  • Двутавровая свая
  • Труба (с открытым или закрытым концом)
  • Коническая
  • Обшивка (с приводом от оправки)
  • Шпунтовая свая

Бетон
  • Квадрат
  • Восьмиугольник
  • Цилиндр
  • Шпунтовая свая

Древесина

Композитные сваи, сочетающие типы свай (например,г., бетонная свая со стальным удлинителем наконечника).

Забивные сваи легко адаптируются к изменяющимся условиям площадки для достижения постоянной минимальной мощности с высокой надежностью, что устраняет неопределенность из-за изменчивости площадки. Забивные сваи обычно устанавливаются в соответствии с установленными критериями (например, минимальное количество ударов на единицу проникновения, иногда с минимальным проникновением). Поскольку они обычно доводятся до подсчета ударов, чтобы обеспечить желаемую минимальную производительность, длина сваи может изменяться, когда подземные условия неоднородны.Забивные сваи можно обрезать для уменьшения длины или соединить для увеличения длины. Конструкции сращивания обычно соответствуют прочности самой сваи или превышают ее. Могут быть добавлены башмаки (или «точки») для облегчения проходки и обеспечения очень надежного контакта с горной породой. Для каждой сваи используется оптимальная длина, подходящая для всех условий на площадке.

Забивные сваи хорошо адаптируются к уникальным условиям и ограничениям площадки. Они идеально подходят для морских и других прибрежных применений.Не требуются специальные оболочки и нет задержек, связанных с выдержкой бетона. Сваи, забитые водой, можно использовать немедленно, что позволит своевременно продолжить строительство. Для мостов или опор забивные сваи могут быть быстро встроены в изогнутую конструкцию, что позволяет использовать сам мост или опору в качестве рабочей платформы для последующих свай при строительстве сверху вниз.

Чтобы свести к минимуму нарушение водно-болотных угодий или позволить работать над водой, можно использовать забивные сваи для сооружения временных эстакад.Сваи, установленные для удовлетворения любых временных строительных потребностей, могут быть извлечены, когда необходимость в них отпадет.

В сейсмоопасных регионах забивные сваи большого диаметра хорошо подходят для противодействия сейсмическим воздействиям. Секции свай без смещения (например, H-сваи) могут использоваться для минимизации воздействия вибрации на близлежащие существующие конструкции. В агрессивных средах покрытия и / или добавки могут использоваться для смягчения эффектов коррозии, тем самым продлевая срок службы конструкции. Покрытия также могут использоваться для смягчения эффектов отрицательного трения кожи.

Винтовые сваи и бетон — GoliathTech

Винтовые сваи GoliathTech соответствуют всем канадским строительным стандартам, обеспечивая большую безопасность, чем другие варианты, такие как бетонный фундамент и опалубочные трубы.

Вот четыре функции безопасности, которые делают винтовые сваи GoliathTech НУМНЫМ решением для фундамента вашего проекта.

  1. Позволяет узнать точную мощность сжатия


    Винтовые сваи обеспечивают беспрецедентную безопасность, поскольку их способность к сжатию точно рассчитывается опытными экспертами (обычно инженерами).Способность сваи к сжатию определяется на основе анализа архитектурных и конструктивных чертежей, а также геотехнических отчетов и результатов испытаний грунта в режиме реального времени во время установки сваи. Эти испытания, анализ и расчеты, выполненные специалистами GoliathTech, приводят к созданию конструкции, основанной на прочном и безопасном фундаменте.
  2. Обеспечение безопасности при добавлении в проект


    Поскольку первым шагом является расчет точной прочности на сжатие свай, наши специалисты также могут помочь вам, если вы хотите добавить элемент в строительный проект.Например, если вы построили палубу на сваях пару лет назад и теперь хотите добавить крышу к той же самой палубе, ваш сертифицированный установщик GoliathTech сможет сказать вам, могут ли ваши текущие сваи поддерживать эту новую крышу, поскольку они дал вам контрольный список, когда сваи были изначально установлены. Если бы вы выбрали бетонный фундамент, было бы невозможно предсказать его способность выдерживать такое дополнение.
  3. Сопротивление капризам типов почвы и погодных условий.


    В некоторых частях света почвы более мягкие и даже болотистые. Винтовые сваи с глубоким анкерным креплением могут предотвратить провисание конструкции со временем.

    В некоторых климатических условиях людям приходится иметь дело с замораживанием и оттаиванием, что может быть проблематичным для плохо спроектированных фундаментов. В отличие от опалубочных труб, которые устанавливаются неглубоко, винтовые сваи устанавливаются глубоко в земле, ниже уровня промерзания, что означает, что сваи не сдвинутся, несмотря на резкие перепады температур.

  4. Соответствие требованиям к сопротивлению поднятию


    Муниципалитеты ужесточают правила использования винтовых свай в проектах строительства и реконструкции, а также в целях соблюдения требований к сопротивлению поднятию.Эти требования применимы только к определенным типам конструкций, и винтовые сваи GoliathTech обеспечивают безопасность, что не всегда происходит с цементными трубами. Узнайте, как винтовые сваи GoliathTech соответствуют или превосходят требования Национального строительного кодекса.


Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для свайных работ для поддержки вашего проекта. Наши спиральные сваи непревзойденного качества подходят для всех типов установок и применений.Наш продукт подходит для всех типов почв и не наносит ущерба земле или строениям. Доверьтесь многолетнему опыту и знаниям GoliathTech при выборе системы фундамента для ваших проектов.

мифов о бетонных прессованных сваях

мифов о ремонте фундамента с использованием бетонных прессованных свай

Миф №1: Ваш фундамент будет устойчивым!

Стабилизация фундамента означает, что фундамент больше не сдвинется с места.Однако простое поднятие фундамента путем вдавливания бетонных свай в землю и подпирание фундамента никак не влияет на почву, которая сместилась и стала причиной появления трещин в ваших стенах. Как информированный потребитель поймите, что подъем фундамента для создания ровного пола — это всего лишь работа по выравниванию; это не метод стабилизации фундамента. Это означает, что фундамент по-прежнему подвержен движению. Пожалуйста, прочтите нашу статью об обмане при ремонте фундамента.

Миф № 2: Ваш фундамент вышел из строя!

Указанный допуск является допуском перспективы и НЕ определяется нашим Кодексом города.Допуск в 1 дюйм, который используют компании по ремонту фундамента, не является допуском, установленным кодексом, и городские власти не требуют, чтобы вы выровняли фундамент для перепада высот в 1 дюйм. 1-дюймовый допуск взят из руководящего документа, опубликованного Американским обществом инженеров-строителей. Этот документ является руководством, а не кодом. Если документ представляет собой кодекс, тогда постановление города должно признать его, чтобы обеспечить его соблюдение. Вы можете попросить компанию по ремонту фундамента процитировать заголовок, раздел, страницу и абзац кодового документа, который они используют для утверждения допуска.

Миф № 3: Жимовая свая будет вытолкнута до точки сопротивления или основания!

Точка сопротивления можно перевести как «усилие». Некоторые компании, занимающиеся ремонтом фундаментов, вдавливают бетонные сваи до такой степени, которая, по их мнению, достаточна для подъема фундамента. Не все компании по ремонту фундаментов одинаково измеряют точку сопротивления. Каждый будет утверждать, что он годами занимается «ремонтом» и знает отрасль и знает, как «починить» фундамент.Если индустрия ремонта фундаментов, в которой используются бетонные прессованные сваи, имеет большой опыт, то почему разные подрядчики дают разные рекомендации для одного и того же фундамента с использованием одной и той же системы бетонных прессованных свай. Компании, занимающиеся ремонтом фундамента, обычно не проверяют и не проверяют, насколько глубока коренная порода, поэтому это чисто умозрительное исследование без геотехнического исследования (исследования почвы). Прочтите о том, как инженеры дезинформируют людей об инженерах-строителях. Кстати, в большей части Сан-Антонио и во многих частях Остина глина присутствует на глубине до 100 футов.Мы никогда не слышали, чтобы эти ремонтные компании спускались с высоты 100 футов с помощью бетонных пресс-свай. На самом деле, большинство компаний-учредителей не поднимаются выше 12 футов!

Миф №4: «Ремонт» вашего фундамента имеет пожизненную гарантию!

Большинство компаний по ремонту фундаментов предлагают гарантию. Некоторые предлагают пожизненную гарантию. Независимо от продолжительности гарантии обязательно прочтите раздел гарантии, в котором изложены условия, при которых гарантия на ремонт фундамента аннулируется.Однажды мы прочитали гарантию, в которой говорилось, что гарантия будет аннулирована, если «фундамент сдвинется из-за движения почвы». Этот пункт явно облегчил задачу компании по ремонту фундаментов, поскольку большинство движений фундаментов вызвано движением грунта. Помните, фундамент обычно перемещается при движении почвы; следовательно, если бетонная прессовая свая поддерживается одними и теми же проблемными грунтами, следует ожидать движения, и гарантия может быть аннулирована.

Бетонный фундамент (1030): выступ для свай

1

Выберите положение и смещение свай.

2

4

6

8

Расстояние между первой сваей и колонной по оси x.

Расстояние между второй сваей и колонной по оси x.

Расстояние между третьей сваей и колонной по оси x.

Расстояние между четвертой сваей и колонной по оси x.

3

5

7

9

Расстояние между первой сваей и колонной в направлении y.

Расстояние между второй сваей и колонной в направлении y.

Расстояние между третьей сваей и колонной в направлении y.

Расстояние между четвертой сваей и колонной в направлении y.

10

11

Смещение сваи от бетонной колонны в направлении оси x.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены.
