Свайный фундамент своими руками: пошаговая инструкция, видео

Фундамент – важная составляющая любого строения, от качества этой конструкции зависит срок службы сооружения, которое возведено на данном основании. Существует несколько видов оснований для капитальных строений, но в случае, когда строение возводится на почвах склонных к пучению, обустраивается основание на винтовых сваях. Перед тем как начать возведение свайной конструкции своими руками, нужно разобраться в нюансах обустройство.

Какие виды свайного фундамента существуют

Применить свайный фундамент можно при строительстве любых сооружений, как одноэтажных, так и высоток. Подобные основания не трудозатратны и по финансам стоят дешевле, особенно если речь идет о слабых почвах. Есть несколько причин, которые учитываются при возведении свайного фундамента:

• слабые почвы, особенно верхний слой. Эти грунты при большом содержании воды, например при летних ливнях, начинают плыть, что может пагубно сказаться на строении с обычным основанием. В этом случае стоит перенести нагрузку, которую оказывает здание на почву на более твердые нижние слои почвы;
• грунты с повышенной плотностью. В этом случает свайный фундамент сэкономит много времени и средств. Вырыть котлован на твердых почвах вручную очень сложно, поэтому придется использовать тяжелую технику. Плюс к этому искать машину для вывозки земли. Стоит отнести к расходам покупку бетона, арматуры, и материала для опалубки;
• если ландшафт имеет сильный рельеф и обустройство ленточного фундамента предполагает большое количество земельных работ по приведению участка в состояние горизонта.

Есть несколько разновидностей фундамента на сваях:

• свайно-винтовой;
• свайно-ростверковый;
• свайно-ленточный.

У каждого из этих оснований есть преимущества и минусы, о которых нужно знать перед обустройством.

Свайно-винтовой фундамент: плюсы и недостатки

Все характеристики  этой технологии хорошо изучены, так как эта технология известна не первый год – плюсы:

• стоимость – дешевле плитного или ленточного основания;
• не нужны земельные работы, увеличивается скорость возведения. не нужно выравнивать грунт;
• не нарушается структура грунта;
• отсутствие вибрационных колебаний, такие конструкции можно устанавливать даже возле архитектурных монументов;
• возможность строительства на болотистых почвах и на берегах рек;
• монтировать можно в любую погоду;
• конструкцию можно использовать многократно, при необходимости;
• минимум затрат при обустройстве, не нужна облицовка.

Свайно-винтовой фундамент — недостатки:

• подверженность коррозии – опоры могут проржаветь при недостаточной обработке;
• исходя из первого пункта – недолговечность;
• невозможность возведения цоколя, или обустроить подвал под свайным фундаментом.

Свайно-ростверковый фундамент: плюсы и недостатки

Как и в других видах оснований, в этом виде фундаментов есть положительные стороны и отрицательные моменты. К положительным можно отнести:

• обустройство на любых видах грунта;
• высокая устойчивость;
• большая несущая способность, легко удерживает здания с большим весом стен и кровли;
• экономичность – можно сделать своими руками, при этом не нужно тратить большие средства на закупку раствора;
• благодаря удовлетворительной монолитности, при усадке грунта, перекоса здания не происходит, оно оседает равномерно;
• не нужно тщательно проводить подготовку участка;
• хорошо проветривается нижняя часть строение, естественным путем, что предотвращает появление конденсата;
• безопасность – во время паводка снижается риск затопления;
• скорость возведения;
• уменьшение сроков строительства.

Важно! При обустройстве этого вида основания, нужно точно произвести расчеты и соблюдать технологии. Если случиться, что здание будет иметь больший удельный вес, чем могут выдержать сваи, конструкция дома может разрушиться.

Недостатки:

• невозможно обустроить это основание на каменистой почве;
• если есть ландшафтное смещение горизонта участка – установить свайно-ростверковое основание установить очень сложно;
• стоимость этого фундамента намного дороже, по сравнению с другими видами свайных оснований;
• при применении этого вида фундамента нет возможности обустроить цоколь. И применить его можно только для зданий с легким и средним удельным весом;
• ошибка в расчетах может привести к разрушению одной или нескольких сваи, и как следствие к перекосу.

Так же стоит отметить, что заказать грамотные расчеты у специалиста будут стоить не дешево, от этого и стоимость возведения основания возрастет.

Свайно-ленточный фундамент: характеристики и минусы

Распространенный вид столбчатого основания, у которого есть положительные характеристики и особенности. Преимущества:

• возведение на сложных рельефах;
• экономичность, можно сделать своими руками с минимальными вложениями;
• не реагирует на подвижные почвы, при этом не бояться небольших толчков;
• обустроить можно, применив только подручный инструмент;
• скорость обустройства основания, и тем самым уменьшение сроков строительства.

Недостатки:

• невозможность начать работу по обустройству не проведя геодезическое измерение;
• каждая свая рассчитывается индивидуально, включая глубину залегания и толщину опоры;
• невозможно обустроить цокольный этаж и подвал;
• пространство под полом подлежит обязательному утеплению;
• высота здания на данном основании не должна превышать трех этажей.

Пошаговое руководство по возведению свайного фундамента самостоятельно

Часто хозяева земельных участков решаются провести работы по возведению фундамента своими силами, это обусловлено тем, что стоимость возведения основания под дом с привлечением бригады профессионалов возрастает в разы. Попробуем разобрать основные моменты возведения всех видов свайных оснований.

Основные нюансы обустройства свайно-ростверкового фундамента самостоятельно – инструкция по возведению

Стоит отметить, что эта конструкция похожа на ленточный фундамент, если смотреть на нее со стороны. На самом же деле, обустраиваются бетонные армированные опоры, которые соединены между собой, ростверком – сплошным ленточным монолитом по всему периметру здания.

Основная нагрузка ложиться на сваи, которые могут быть прямоугольными или круглыми, и заглублены ниже уровня промерзания земли.

При обустройстве этого вида свайного основания нет необходимости вынимать большое количество грунта со строительной площадки, поэтому легко справиться с этой работой самостоятельно.

Обустроить свайно-ростверковый фундамент можно несколькими способами:

• можно купить уже готовые сваи и при помощи специальной техники вдавить их глубоко в землю. Затем опоры обрезаются по одному уровню, и проводят соединение готовым ростверком. Таким образом, на каждую опору нагрузка будет распределена равномерно.
• Можно вместо готовых опор вкопать в землю, полую, сотую, трубу, которую впоследствии залить внутрь бетон, для лучшей устойчивости. Затем обустраивается обвязка труб арматурой, монтируется опалубка, и заливается ростверк.

Важно! Прочность и устойчивость фундамента достигается благодаря ростверку, но который уже укладывается материал для возведения стен, после тщательной гидроизоляции.

Как уже понятно, ростверк можно обустроить двумя способами, и конечно для самостоятельного возведения основания, лучше выбрать второй вариант – залить бетонную ленту. Этот способ не требует привлечения дополнительной техники и рабочей силы.

В какой последовательности выполняется работа:

• стоит сразу предусмотреть некоторое расстояние между ростверком и поверхностью почвы, чтобы при зимнем вспучивании он не пострадал;
• разметить участок, с точным определением местоположения опор;
• при помощи ручного или электрического бура обустроить скважины под сваи;
• установить сваи в отверстия;
• монтаж опалубки;
• проведите работу по армированию будущего ростверка. Арматура должна быть полностью утоплена в бетоне, поэтому под нижний ряд армировки подкладывают небольшие брусочки;
• не забываем обвязать арматуру вокруг опор, для прочности основания;
• после этого можно начать послойную заливку бетона, для предотвращения появление воздушных пузырей внутри бетона.

Стоит отметить, что для этого типа фундамента, нужно выполнить сооружение отмостка, для того, чтобы влага не разрушала бетон.

Прежде чем начать строительство, нужно знать удельный вес будущего сооружения. Стоит помнить, что свайно-ростверковый фундамент не подойдет для слишком тяжелых сооружений, так как обладает низкой сопротивляемостью. Обычно такой фундамент применяют при постройке домов из газобетона, или каркасных конструкций.

Совет! Для лучшей устойчивости здания, ростверк должен быть шире, чем толщина стен.

Как обустроить свайно-ленточный фундамент самостоятельно

Этот вид основания хорошо себя показал на участках со сложным рельефом. Он состоит из свай и монолитной ленты по периметру. Возвести свайно-ленточный фундамент не сложно, посмотрев видео:

Соблюдая следующую технологию:

• произвести разметку участка, при помощи колышков и шнуровки. По углам будущего сооружения устанавливаются колышки, соединяемые шнуровкой;
• наметить места, где будут установлены сваи;
• выкопать траншею под ленту;
• на дне траншеи нужно пробурить отверстия для установки свай;
• дно каждого отверстия засыпается гравийная подушка, с хорошим уплотнением;
• установить опоры из асбестовых труб;
• при помощи рубероида обустроить изоляцию каждой трубы;
• произвести армирование каждой трубы. Для этого арматура просто устанавливается внутрь, при этом арматура должна торчать на 20 сантиметров над поверхностью земли;
• в каждую трубу заливается бетон;
• как только бетон в трубах схватится, можно приступать к сооружению ленты. Дно котлована прокладывается брусками, на которые укладывается сетка армирования. Стоит прочно связать арматуру для ленты, и ту, которая торчит из опор;
• монтируется опалубка из заранее сколоченных щитов – она должна быть на 5 см выше цоколя.

Полезно знать! Для устойчивости конструкции опалубки стоит установить специальные распорки по всему периметру, как снаружи, так и изнутри.

• Можно начинать бетонирование, периодически утрамбовывая смесь, для предотвращения пузырения.

Как только бетон застынет, нужно снять опалубку и закрыть свайный фундамент гидроизоляцией.

Для возведения этого типа фундамента нужно рассчитывать точное количество опор, как советуют строители, сваи должны, находится друг от друга на расстоянии полуметра, если здание имеет большой удельный вес. При легкой конструкции будет достаточно полутора метров.

Фундамент винтовой, инструкция по обустройству

Если вам не принципиально наличие цоколя в доме, то можно смело браться, а устройство винтового фундамента – это трубы с винтом на конце, которые можно просто вкрутить в землю. Как правильно установить сваи, можно наглядно посмотреть на видео:

Опишем основные этапы возведения:

• производим разметку участка, и определяем, сколько свай нужно купить, для основания;
• для бурения скважины берем бур меньшим диаметром, чем винт на опор;
• вкручиваем сваи;

Совет! Опоры устанавливаются строго по уровню, иначе под тяжестью строения их может перекосить.

• Если опоры слишком длинные, их нужно отпилить;
• На опру приваривается пятка из стали, на которую следует смонтировать швеллер, или соорудить обвязку брусом, тогда не нужно будет ломать голову, как отделать свайный фундамент.

Швеллер можно закрепить при помощи болтов с клепками, или приварить к металлическим пластинам, брус крепиться на длинные анкера.

В заключение

Можно великолепно справиться самостоятельно с обустройством основания под строение, если выполнять правила сооружения и технологию. Подойдите к обустройству со всей ответственностью, не стоит торопиться, и тогда у вас все получится, тем более вы понимаете, как это сделать.

Свайно-ленточный фундамент своими руками — рекомендации



Свайно-ленточный фундамент своими руками

По своей сути свайно-ленточный фундамент является укрепленным аналогом обычного ленточного и чаще всего мелкозаглубленного фундамента. Он наиболее легкий в установке и подготовке, не требует привлечения специальной строительной техники, поэтому его можно легко и просто сделать своими руками с нуля. Главное – соблюсти все необходимые этапы и не пропустить ничего важного, и на таком фундаменте ваш дом может простоять очень долго.

В каких случаях нужен свайно-ленточный фундамент

Конструкция свайно-ленточного фундамента предусматривает заглубление в грунт и максимальное укрепление основы – ростверка, которым является верхняя лента фундамента.

В основном свайно-ленточный фундамент своими руками делают в таких случаях:

• тяжелый вес дома с использованием стен из камня и кирпича;
• подвижные пучинистые грунты;
• наличие под участком для строительства грунтовых вод, повышенная влажность земли;
• рельефная местность с уклоном.

Сваи расположены на глубине 1-2,5 метра, таким образом не дают разрушиться и наклониться зданию при любых погодных условиях.

Расчеты и предварительная подготовка

Самым важным моментом в заложении фундамента являются планирование его глубины и общая разметка территории.

Прежде всего, нужно ознакомиться с уровнем промерзания грунта, на котором будет происходить строительство. Так как любой тип грунта подходит для этого вида фундамента, он не играет особой роли. Когда известна глубина промерзания земли, можно рассчитать и глубину свай, которые будут заложены на 0,3-0,5 метра глубже этого уровня. Теперь можно приступать к расчетам количества свай, длины и ширины ленты. Для начала выбранный участок очищают и максимально выравнивают под уровень. Затем делается разметка с помощью арматуры, вбитой в землю, или же деревянных колышков, забитых по углам. Это выглядит так, как показано на фото ниже.

Разметка участка

Разметку нужно сделать обязательно и по внешнему, и по внутреннему периметру, таким образом очерчивается ширина ленты.

Ширина ростверка зависит от типа материала, который используется для строительства дома. Если дом деревянный или стены будут сделаны из пеноблока, то 30 см хватит для удержания и равномерного распределения веса. Если же дом будет каменный или кирпичный, то ширина может варьироваться от 40 до 60 см. Средняя глубина монолитной верхней конструкции должна быть не меньше 40 см, но она может быть и глубже, в зависимости от веса здания и типа грунта. После сделанной разметки нужно сделать еще одну разметку, используемую для свай. Для начала можно наметить их по углам ленты, а последующие сваи от них должны располагаться с шагом в 1,2-1,5 метра друг от друга. Диаметр свай не должен быть меньше 1/3 ширины ленты. После этого можно приступать к рытью траншеи по глубине ленты и к бурению скважин для свай.

Установка свай для фундамента

Бурение скважин для будущих свай может производиться с помощью садового или ручного бура, в конечном итоге они выглядят так.

Скважины для свай

Можно приобрести и уже готовые сваи с круглым сечением, но в таком случае заложение фундамента обойдется существенно дороже.

Очень важно прибавить к желаемой глубине свай лишние 30 см, которые займет песчаная подушка, укладывающаяся на дно скважины.

Можно также взять покупные сваи любой формы и забить на нужную глубину, но для этого понадобится специальная техника, поэтому при самостоятельной работе бур необходим.

На дно каждой скважины насыпается подушка из речного песка и обильно поливается водой, хорошо трамбуется.

После этого можно устанавливать внутрь металлические или асбестоцементные трубы, застилать стенки рубероидом.

Очень важно сделать подошву к каждой свае, для этого в трубу наливают бетонный раствор примерно на 30-40 см и приподнимают трубу на 20-30 см. Именно настолько труба должна выступать над поверхностью после всех работ.

Бетон из трубы растекается внизу и образует расширение в виде подошвы, которая фиксирует сваю. Схема показана на рисунке ниже.

Формирование подошвы

Теперь нужно дать время застыть подошве, чтобы она укрепилась, а пока можно приступить к устройству ленточной плиты.

Изготовление опалубки для фундамента

На дно уже вырытой траншеи для ленты насыпается песчаная подушка. Она должна быть не менее 150 мм шириной и быть ровно положена по всему периметру.

Как и в случае свай, подушка заливается водой и хорошо утрамбовывается. Для дополнительной прочности можно покрыть подушку слоем щебня, но это необязательно.

После этого можно изготавливать опалубку. Она может быть выполнена из любых подручных материалов, например, широких досок или листов ДСП.

Если материал для опалубки будет использоваться в дальнейшем, ее можно застелить полиэтиленовой пленкой и закрепить степлером.

Сбить опалубку вы сможете непосредственно на разрабатываемом участке.

Готовые конструкции в виде щитов прибиваются к забитым предварительно через каждый метр или 1.5 метра кольям, расположенным по внешнему краю траншеи для фундамента.

С внешней стороны нужно прибить по низу и верху опалубки дополнительные горизонтальные держащие планки.

Для того чтобы бетонная масса не развалила опалубку, можно установить еще и внешние крепления – клинья, как показано на изображении.

Опалубка фундамента

Завершая установку, нужно измерить высоту опалубки и убедиться, что она выше уровня заливки бетона. После этого на дно траншеи можно укладывать кирпичи и приступать к армированию.

Армирование свай и ростверк фундамента

Армирование производится сначала в самих сваях, а потом в траншее для заливки. Сваи армируются связанной арматурой, она устанавливается вертикально по всей длине каждой сваи, концы арматуры должны находиться выше самой трубы. Это необходимо для закрепления с основанием вашего будущего фундамента. Как правило, хватает четырех арматур, сформированных и связанных в форме цилиндра.

Для армирования траншеи арматуру можно как заварить между собой сваркой, так и связать сечением 12 мм с помощью специальной проволоки.

Длина и ширина ячеек должна составлять примерно 30-50 см.

Минусом крепления арматуры сваркой является ее дальнейшая жесткость, при движении грунта она не сможет быть гибкой, и возможны трещины внутри основания фундамента.

После скрепления конструкции из арматуры ее размещают в траншее. В итоге у вас получится готовая к заливке основа свайно-ленточного фундамента, как вы можете увидеть на картинке.

Армирование свай и ленты

Гидроизоляция и вентиляция

Когда вы делаете свайно ленточный фундамент своими руками, очень важно не забыть про изоляцию его от влажности и обеспечить проветривание монолитной бетонной плиты.

Что касается гидроизоляции свай, то сама труба из асбестоцемента или металла является защитой, а если вы не используете трубы, то можно использовать такие материалы, причем как для свай, так и для ленты:

• рубероидные листы свернуть в трубку и поместить в скважины для свай, в траншее выстелить ими все стены и покрыть сверху двумя слоями;
• можно дополнительно к рубероиду покрыть горячей смолой все застеленные ним поверхности;
• современный состав, добавляемый в бетонный раствор, позволяет сделать гидроизоляцию не только сверху, но и поможет защитить всю конструкцию изнутри и снаружи.

Какая гидроизоляция ни была бы выбрана, ее нужно сделать обязательно для того, чтобы фундамент быстро не разрушился и не покрылся плесенью.

После этого нужно сделать вентиляцию, установка которой очень проста.

По всему периметру ленты кладутся вертикально куски асбестоцементной трубы и засыпаются песком, чтобы туда не попал бетонный раствор при заливке. После застывания эти трубы можно вытянуть, и таким образом получатся вентиляционные отверстия нужного диаметра.

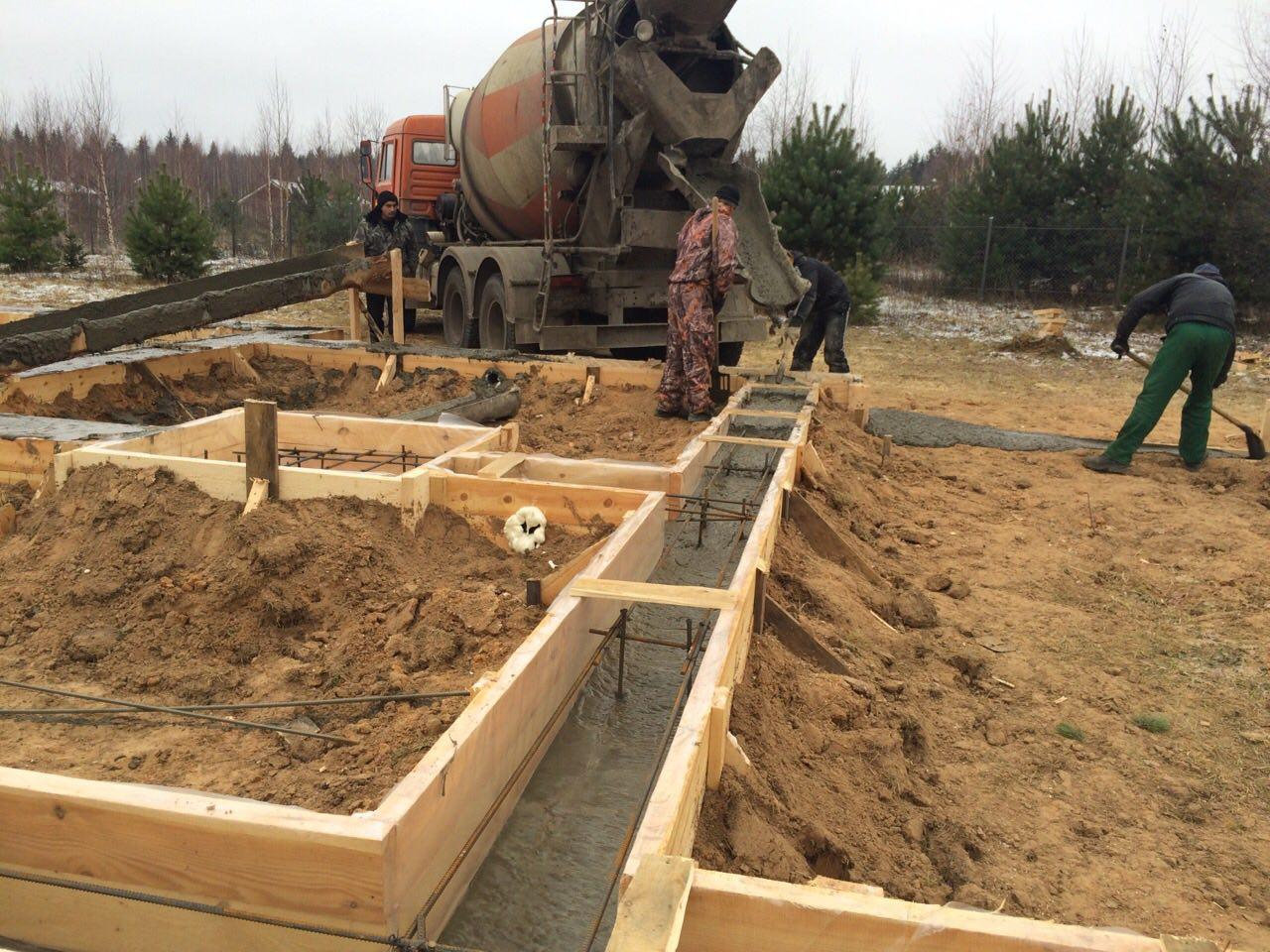

Заливка фундамента бетоном

Как и в случае армирования, сначала бетоном заливаются сваи сооружения. Их нужно очень плотно утрамбовать и проверить, чтобы внутри не было пустот, иначе сваи разрушатся. Чтобы залитые сваи и лента фундамента соединились, нельзя ждать, чтобы бетон в сваях застыл окончательно, и нужно заливать сам монолитный верх фундамента. Это делается в максимально короткий промежуток времени для того, чтобы бетонная смесь легла ровно. Поэтому перед заливкой нужно убедиться, что бетономешалка может подавать раствор со всех сторон фундамента. Залитый фундамент нужно проверить на ровность уровнем по верхней стороне.

Если вы изготавливаете бетон самостоятельно, то нужно строго соблюдать пропорции цемента и песка.

Цемент лучше брать хорошей, дорогой марки, чтобы избежать растрескивания и распадания монолитной ленты. В готовом виде фундамент выглядит так.

Готовый свайно ленточный фундамент

После этого бетон застывает около двух недель, в зависимости от погодных условий. В очень жаркую погоду его лучше поливать водой, а при чрезмерной влажности закрыть полиэтиленовой пленкой.

Видео – свайно-ленточный фундамент своими руками

В данном видео показаны необходимые этапы при строительстве и рекомендации при проведении работ, которые помогут вам лучше разобраться в этом вопросе и окончательно убедиться, что такой фундамент сделать своими руками вполне возможно.

Свайно ленточный фундамент своими руками

Для того, чтобы построить дом на слабом грунте или почве, склонной к высокой пучинистости, очень часто применяется свайно-ленточный фундамент. Этот вид основания представляет собой следующую конструкцию: периметр будущего дома составляет монолитная лента, а через определенные ее участки или по углам здания основание сделано из свай, которые соединяют строение с твердыми грунтовыми уровнями. Для тех, кто предпочитает сделать фундамент своими руками, свайно-ленточный вариант подойдет лучше всего как по степени прочности, которая достаточно высока даже на очень пучинистом грунте благодаря сваям в самых важных точках опоры, так и затратам, поскольку по сравнению с монолитной или сборной плитой данное основание будет стоить меньше.

Свайно-ленточный фундамент своими руками — плюсы и минусы

Достоинства такого основания следующие:

• Высокая несущая способность: такой фундамент позволяет построить дом в два этажа и выше, вид стройматериалов также становится неважен.
• Устойчивость на пучинистой почве: эта особенность крайне важна, поскольку обычная лента или плита в некоторых регионах просто не подходит именно из-за типа грунта.
• Возможность строиться на территории со сложным рельефом.

К недостаткам же оснований из свай и ленты можно отнести следующие моменты:

• Сложность создания. Сделать свайный ленточный фундамент своими руками можно, но на это уйдет достаточно сил и времени. Кроме того, сама конструкция должна быть просчитана до мелочей.
• Необходимость проведения геодезических работ, которые определят, где и как лучше установить сваи и на какой глубине следует залить ленту.
• Долговременность создания. После установки свай и заливки следует ждать, пока бетон высохнет, сядет и укрепится окончательно, приняв правильный вид.

Важно! При создании очень важно правильно произвести разметку своими руками. Свайно-ленточный фундамент, фото и подробные схемы которого можно найти в интернете, необходимо размечать не только по ширине и длине здания, но и по глубине вбивания свай, их размещению, габаритам и многим другим факторам.

Как сделать свайно-ленточный фундамент своими руками? Рекомендации

Для создания такого основания потребуется прежде всего произвести расчет материала, а также начертить план фундамента. После этого необходимо пробурить отверстия под сваи определенного диаметра и глубины: для этого можно использовать как ручной бур, так и мотобур: разница будет лишь в затратах по силам и времени. После этого производится установка свай и роется траншея под ленту-монолит. Как можно увидеть по фото, свайно-ленточный фундамент своими руками делается с подушкой из песка, как и обычная лента, и заливается по такой же технологии. После этого бетону дается время для того, чтобы он высох, и можно приступать к возведению стен.

https://www.youtube.com/watch?v=fZ6fe8072kU

Выводы

Для строительства дома на слабом грунте одним из лучших считается ленточно-свайный фундамент. Своими руками его сделать вполне возможно, но для этого следует произвести ряд сложных инженерных расчетов, подготовить материалы и произвести установку по максимуму точно. Один из лучших способов понять наглядно, как сделать свайно-ленточный фундамент своими руками – видео, которые есть в сети.

Свайно ленточный фундамент особенности и технология его возведения

Свайно-ленточный фундамент – достаточно популярный вариант фундамента, представляющий собой комбинацию двух других конструкций – ленточного и свайного.

Он используется в тех случаях, когда масса постройки относительно невысокая, поэтому нет необходимости строить глубокий ленточный фундамент, но при этом тип грунта не позволяет обойтись лентой малой глубины лентой из-за сыпучести или высокого показателя пучинистости. В этом случае на помзь и приходит эффективная комбинация свай и бетонной ленты.

Технические особенности комбинированного фундамента

Лента в таком фундаменте выполняет функцию равномерного распределения нагрузки, создаваемой постройкой, и не допускает перекосов всего фундамента и здания.

Сваи играют роль стабилизатора, как бы «цепляясь» на глубине за более плотные и стабильные слои грунта, не давая постройке просесть, перекоситься, или сдвинуться вместе с сезонными изменениями грунта.

Благодаря такой комбинации даже на подвижном и не стабильном грунте можно простроить устойчивое здание, которому будут не страшны никакие геологические процессы.

Чаще всего прибегать к такому типу фундамента приходится в регионах с болотистой местностью, влажным климатом или грунтовыми водами, расположенными близко к поверхности грунта.

Если в такой почве возводить только ленточный фундамент, он может «поплыть» вместе с постройкой, а свайный – легко перекашивается, если с одной стороны его начнет подмывать. Тогда как комбинированный плотно «садится» на поверхность грунта, прочно цепляясь за жесткие слои почвы глубоко под поверхностью.

Преимущества комбинированного фундамента

Скорость. Свайно-ленточный фундамент строится достаточно быстро, так как лента требуется неглубокая и ее заливка бетоном даже своими силами не займет много времени, а сваи сами по себе являются одним из самых быстрых материалов, которые используются в строительстве фундаментов.

Технология возведения такого фундамента максимально проста и не требует привлечения тяжелой техники или использования каких-либо специальных инструментов или материалов.

Стоимость. Этот вариант обходится значительно дешевле глубокого ленточного фундамента, а результат практически ни в чем ему не уступает.

Если все расчеты были сделаны правильно, такой фундамент не потребует коррекции и ремонта несколько десятков лет, поэтому после завершения строительства можно будет не беспокоиться об устойчивости здания. Ему не страшны ни грунтовые воды, ни пучинистость, ни сыпучесть грунта.

Недостатки комбинированного фундамента

Постройки, стоящие на свайно-ленточном фундаменте, не могут иметь цокольный этаж, подвал или хотя бы погреб. Для создания помещений ниже уровня пола требуется глубокий ленточный фундамент, одновременно играющий роль стен, тогда как в остальных вариантах придется обойтись без подвала или отказываться от экономии на фундаменте.

Пол в доме на таком фундаменте должен иметь дополнительное утепление, потому что как и в случае с подвалом, по бокам фундамент не защищен глубокими «стенами», поэтому грунт может промерзать и под полом.

Частично этот неприятный эффект компенсируется созданием усиленной бетонной подушки внутри ленты, но утепление и вентиляция пола потребуется в любом случае, особенно если речь идет о регионе с холодными зимами.

Технология строительства свайно-ленточного фундамента

От свай зависит устойчивость фундамента на пучинистом и сыпучем грунте, поэтому здесь не допускается экономия или халатность при их выборе. Лучше всего использовать сваи с круглым сечением, на роль которых подойдут металлические трубы, которые легче всего вогнать в грунт на нужную глубину.

Еще один вариант – сваи из асбестоцемента, обладающего высокой устойчивостью к влажности, поэтому имеющего долгий срок службы даже при нахождении во влажной почве.

Траншея

Первым делом в начале работы требуется выкопать траншею. Так как основную роль в устойчивости дома на грунте будут играть сваи, ленту можно делать неглубокую, не более 80 см.

Размечается траншея также, как и при строительстве обычного ленточного фундамента: по всем углам вбиваются столбики, леской или шнуром натягиваются оба периметра, внутренний и внешний.

Ширина траншеи зависит от ширины стен дома, к которой нужно добавить небольшой запас под опалубку и обсыпку песком.

Скважины

Когда траншея будет вырыта, нужно бурить скважины под размещение свай. Их глубина должна пересекать горизонт замерзания грунта, чтобы вся конструкция прочно зацепилась за неподвижные слои почвы. Р

асстояние между скважинами зависит от массы дома и характеристик грунта на строительном участке, но не должно быть больше, чем два метра.

В скважины насыпается песок для создания подушки из расчета на слой в 15-20 см на каждую сваю.

Гидроизоляция скважин

Далее требуется сделать гидроизоляцию скважин. Для этого из рубероида формируется труба по размерам соответствующая скважине и опускается в нее до конца.

Распрямившись, рубероид плотно обхватит стенки, и свая будет относительно надежно защищена от большого количества влаги. После этого можно опускать сваи в скважины.

Установка свай

Процесс установки свай требует внимательности, так как бетон схватывается достаточно быстро и нужно успеть выставить по уровню и закрепить в таком положении.

После того, как свая будет опущена на подушку из песка, в нее требуется залить порцию бетона, который частично вытечет снизу и таким образом получится подошва сваи, повышающая ее устойчивость.

После создания подошвы в сваю опускается армирующая рама из металлических прутьев. Она должна быть длиннее сваи, доходить до верхнего края всего фундамента и связываться с армирующим поясом ленты. Под конец строится опалубка для ленты и весь фундамента заливается бетоном.

Чтобы избежать образования пустот, бетон нужно немного шевелить ломом или толстой арматурой, тогда он ляжет более плотно.

Завершающим этапом будет создание гидроизоляции, утепление и заливка подушки внутри ленты фундамента, которые зависят от индивидуальных условий строительства и типа строящегося здания.

Создание свайно-ленточного и свайно-винтового фундамента своими руками

Устройство свайного фундамента

Перед тем как мы рассмотрим условия применения, достоинство и недостатки свайного фундамента, хотелось бы поговорить о том, что собой представляет данный тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент – в основном железобетонная конструкция, служащая для того что бы выдерживать вес постройки, которая возведена на нем, и для того, что бы передавать создаваемые нагрузки на почву.

Устройство свайного фундамента

Свайный фундамент состоит из свай и ростверков.

Сваи – элементы конструкции свайного фундамента, которые представляют собой длинные столбики, пронизывающие грунт до определенной отметки и передающие все нагрузки на почву. Сваи могут быть деревянные, металлические, бетонные и железобетонные. По форме сечения круглые, квадратные, пирамидальные. Так же существуют пустотелые и полнотелые сваи. По способу залегания в земле сваи делятся на подпорные и висячие. Сейчас немного рассмотрим каждый вид и тип свай.

Деревянные сваи являются наиболее дешевым и недолговечным вариантом. Изготавливаются в основном из лиственницы, ели, пихты и сосны. Используются крайне редко и то для легких построек. Что бы продлить срок службы деревянных свай используют различные антисептические средства, защищающие от поражения древесины грибком и другими заболеваниями.

Деревянные сваи

Металлические сваи часто используются в создании свайного фундамента своими руками. Преимущество металлических свай – быстрота монтажа фундамента, независимость от времени года строительства и средняя долговечность конструкции. Недостаток – высокая цена на материал и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи так же являются популярным вариантом. Их преимущество в хорошем соотношении цена-качество. Могут изготавливаться как на заводе, так и на месте строительства (заливание вручную). Долговечность железобетонных свай превышает отметку в 1 век. Для создания данного вида свай своими руками рекомендуется использовать цемент марки М400.

Пустотелые сваи представляют собой трубы, которые сначала устанавливаются в почву, а потом уже по желанию заливаются бетонным раствором. Данный вид свай считается весьма хорошим, т.к. при создании легких конструкции сэкономится расход на материал, а при создании тяжелых конструкций облегчится установка свай в почву, т.к. раствор будет заливаться после полной установки.

Полнотелые сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на самом конце, который первоначально входит в почву, у них находится «ножка» большего поперечного сечения, передающая всю нагрузку конструкции на почву. Данное приспособление позволяет выдерживать больший вес конструкции (до 9 т на столбик).

Висячие сваи представляют собой столбики постоянного поперечного сечения. Передача нагрузки от свай на почву происходит при помощи сил трения между грунтом и столбиком. Сваи как бы «зависают» в грунте на определенной глубине.

Длина свай может быть различная и зависит от вида конструкции (многоэтажное здание, хозблок, жилой дом, беседка, летняя кухня). В основном, минимальная длина свай составляет 3 метра, а максимальная, как утверждают некоторые источники, может достигать и до 20 метров (но я лично не встречал настолько длинные).

Шаг установки свай так же зависит от конструкции и от вида почвы, расстояние колеблется в пределах от 1,5 до 2,5 метров.

Диаметр свай так же различен и зависит от типа сооружения. В основном используют сваи от 20 см в диаметре.

По способу монтажа свай в почву выделяют:

Забивные сваи – установка свай в почву с участием спец техники, которая забивает столбики вибрационными силами либо вдавливанием.

Набивные сваи – сначала бурится скважина, в нее укладывается арматура и заливается бетон.

Буровые железобетонные сваи – готовые изделия, устанавливаемые подъемными кранами в заранее подготовленные ямы.

Винтовые сваи – наиболее простые в монтаже, представляют собой металлические столбики с резьбой (похожие на саморезы либо сверла), которые ввинчиваются в почву либо вручную, либо с помощью специальной техники.

Винтовые сваи

Что касается  свай, вроде бы все что можно рассказали. Следует еще отметить, что для создания своими руками рекомендуется использовать буровые железобетонные сваи либо винтовые. Так же обязательно делаем сваи с подпором на почву, для обеспечения достаточной устойчивости конструкции.

Теперь переходим ко второму элементу свайного фундамента – ростверкам. Ростверки представляют собой горизонтальную, бетонную либо металлическую конструкцию, которая связывает все сваи в одно целое и служит как приемник всех нагрузок для равномерного распределения на все сваи.

Классификация ростверков более скромная. Существуют монолитные, сборные и сборно-монолитные ростверки.

Монолитные ростверки изготавливаются сразу же на месте строительства свайного фундамента при помощи опалубки, арматурной перевязки и жидкого бетонного раствора.

Сборные и сборно-монолитные ростверки представляют собой заводские железобетонные блоки, которые устанавливаются на месте строительства. Их преимущество – сокращение времени на создание свайного фундамента своими руками. Недостаток – потребность в спец технике (подъемном кране), более высокие материальные затраты и меньшая прочность фундамента.

Так же ростверки могут быть высокими и низкими.

Высокие ростверки располагаются на незначительной высоте от земной поверхности и передают все создаваемые нагрузки исключительно на сваи.

Низкие ростверки более удачный вариант, т.к. они создаются на почве. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, выставляется опалубка и заливается бетонный раствор. Таким образом, низкие ростверки передают часть нагрузок на грунт, снижая нагрузки на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о создании которого мы поговорим чуть ниже.

 Где нужно использовать свайный фундамент?

Условия применения свайного фундамента следующие:

• Водонасыщенные почвы с высоким уровнем грунтовых вод
• Пучащие почвы
• Рыхлые болотные почвы
• «Плавающие» почвы
• Почвы слабой устойчивости

Другими словами можно сказать, что свайный фундамент подходит для почв со сложными горно-геологическими условиями.

Достоинство свайного фундамента заключается в следующем:

• Более низкий расход материалов, чем у остальных фундаментов
• Простота возведения фундамента
• Долговечность фундамента
• Подходит для наиболее сложных природных условий
• Возможность создания в любую погоду
• Применяется как для легких построек, так и для многоэтажных зданий

Недостатком свайного фундамента является обязательное привлечение подъемного крана и расчет свайного фундамента специалистами (об этом мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует ОБЯЗАТЕЛЬНОЙ работы специалистов. Крайне не рекомендуется самостоятельно рассчитывать свайный фундамент, тем более, если в дальнейшем он будет предназначен для жилого дома.

Причина того, что не допускается расчет свайного фундамента своими руками, заключается в том, что неопытный человек упускает множество важных нюансов. Эти нюансы в дальнейшем негативно влияют на долговечность конструкции, материальные затраты на поддержание и ремонт фундамента, а так же на внешний вид фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем вам обратиться за помощью к специалистам, которые как никто другой, точно определят размеры, материал, способ установки и другие элементы создания свайного фундамента своими руками. Опытные архитекторы сначала изучат свойства почвы, глубину залегания водоносного пласта, тектонические нарушение и другие факторы, которые в дальнейшем будут влиять на фундамент.

Помимо этого, специалисты смогут начертить  точную схему необходимого вам фундамента, а так же подбить смету на все стройматериалы для его возведения.

Сразу следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на построение здания, поэтому оплата работы специалиста не сильно изменит общую стоимость постройки, за то существенно повлияет на ее долговечность!

Инструкция по созданию свайного фундамента своими руками

Наиболее популярными вариантами свайного фундамента для дачи являются винтовой, свайный с ростверком  и свайно-ленточный фундамент, поэтому далее мы предоставим инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является наиболее быстрым и приемлемым для дачных построек.  Если вы собираетесь строить гараж либо беседку, свайно-винтовой фундамент как раз подойдет, т.к. будет иметь следующие преимущества:

• Монтаж конструкции можно осуществить за один рабочий день
• Минимальное количество земельных работ
• Минимум материальных затрат
• Пригоден для любого вида почв

Видео-урок создания свайно-винтового фундамента

Для начала создаем чертеж схему свайно-винтового фундамента, где рассчитываем точное количество свай. Далее приобретаем готовые металлические винтовые сваи и если они имеют небольшую длину, вкручиваем их в землю при помощи штанги и нескольких помощников.

Рекомендуемые размеры постройки для создания свайно-винтового фундамента составляют 4*6 метров.

Заводом изготовителем, в основном выпускаются пустотелые винтовые сваи, поэтому если будущая постройка будет тяжелой, заливаем их бетонным раствором, легкая – ничего не делаем.

Как только все сваи будут ввинчены в землю, необходимо подрезать их по уровню (можно использовать водяной уровень) и соединить между собой металлическим швеллером с помощью сварки.

На швеллер рекомендуется установить сборный ростверк и далее переходить к возведению стен.  На этом краткая инструкция по созданию свайно-винтового фундамента своими руками считается законченной, как вы видите, ничего сложного нет. Далее переходим к более сложному фундаменту – свайному с ростверками.

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Данный вид фундамента является более надежным и устойчивым. Ничего сложного в его возведении нет, и сейчас вы в это убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитываем размеры фундамента и подготавливаем местность.

Далее при помощи бура вырываем необходимое количество ям определённой глубины и делаем траншею для ленточного фундамента, после чего приступаем к созданию свай.

Рекомендуется создать небольшую подушку из щебня и песка (дренажный слой), которую тщательно утрамбовываем. Далее создаем гидроизоляцию свай, используя листы рубероида. Из них делаем формочки, в которые будут заливаться сваи, связываем эти формочки леской и устанавливаем в ямы. В формочки необходимо установить арматурную перевязку из нескольких прутьев, диаметром 12 мм. Арматуру перевязываем проволокой и делаем такой длины, что бы она выступала из ямы на 15-20 см (для дальнейшей перевязки с ростверками).

Формочка из рубероида для свай

Когда арматурная перевязка будет создана, начинаем заливать бетонный раствор, после чего ждем 5-7 дней до его полного застывания.

После того как сваи будут созданы,переходим к созданию ростверки. Первым делом сколачиваем деревянную опалубку, что бы ширина будущего фундамент была не менее 40 см (а то и 50). Далее в опалубку укладываем прутья арматуры, связывая их проволокой с арматурой, торчащей из свай.  Когда железный каркас будет создан, приступаем к созданию ленточного фундамента: заливаем бетонный раствор, даем ее схватиться, и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Детально прочитать о создании ленточного фундамента можно в соответствующей статье, где более подробно описан процесс.

Устройство свайно-ленточного фундамента

Следует отметить, что процесс создания свайного фундамента с ростверками схожий, отличие в том, что ростверки будут находиться на высоте 30-50 см от земли, не передавая ей нагрузки. Такой вариант не всегда устраивает дачников, т.к. слишком сильно бросается в глаза щель между землей и постройкой, хотя ее можно красиво закрыть пластиком.

Как вы видите, построение свайно-ленточного фундамента так же не представляет ничего сложного. Создание данного фундамента позволяет сэкономить на стройматериалах (готовые сваи стоят дороже), а так же не требует привлечение спец техники, поэтому идеально подходит для дачных участков.

Свайно-ленточный фундамент своими руками и видео

Свайно-ленточный фундамент относится к категории несущих конструкций, предназначенных для восприятия и передачи на грунт основания всех вышележащих нагрузок. Состоит из мелкозаглубленной части – железобетонного ростверка, и свай, обеспечивающих стабильность и прочность всей опорной системы. Такой тип фундамента отличается повышенной несущей способностью, пригодностью к монтажу в неблагоприятных геологических условиях, доступностью к самостоятельному устройству.

Свайно-ленточный фундамент



Область применения свайно-ленточного фундамента

Определение того или иного вида фундамента осуществляется на основании инженерно-геологических изысканий, величины нагрузки и способности грунта ее воспринимать. Как правило, устройство свайно-ленточного фундамента предусматривается при:

• неоднородности и многослойности грунтов основания;
•  многоэтажном домостроении с применением кирпичных и железобетонных конструкций;
•  больших перепадах рельефа местности;
•  наличии подвижных пучинистых грунтов;
•  непосредственной близости грунтовых вод.

Но при любых условиях отметка погружения сваи должна быть ниже сезонной глубины промерзания грунтов.

Расчет свайно-ленточного фундамента

После того как площадка строительства изучена, имеются данные по типам, толщине и несущей способности грунтов, их влажности, коэффициенте пористости, плотности, определен модуль упругости и другие показатели слоев приступают к расчету свайно-ленточного фундамента. Главная цель таких действий – определить марку бетона по прочности, водонепроницаемости, морозостойкости, рассчитать шаг и габариты свай, размеры и способ армирования ростверка (ленточной части).
Общая схема свайно-ленточного фундамента выглядит следующим образом:

Общая схема свайно-ленточного фундамента выглядит следующим образом



Расчет начинают со сбора нагрузок, действующих на фундамент. Они делятся на:

• постоянные: суммарный вес от всех вышележащих конструкций;
• временные: снеговая нагрузка;
• полезные: вес людей, предметов мебели, разного рода оборудования.

Для обеспечения запаса прочности фундамента полученное значение умножается на коэффициент, равный 1,3. Далее посредством специализированных программ и установленной методики расчета производят основной расчет конструкции и способа устройства всей конструкции. Принцип его выполнения сводится к определению площади опорной части фундамента, нагрузки, приходящейся на 1 м2 и сравнения с результатами геологических изысканий грунтов. Для обеспечения надежности, достаточной прочности и долговечности опорной конструкции определение требуемых параметров элементов фундамента следует доверить специалисту.
По факту проектной разбивки можно приступать к подготовительным работам, а далее к самостоятельному устройству свай и ростверка.



Подготовительный этап

Стадия подготовительных работ сводится к очистке и выравниванию площадки строительства, нанесению разметки при помощи нити, натянутой на вбитые в землю деревянные или металлические элементы. В результате на местность должен быть вынесен контур ленточной части фундамента, выбрана выемка, равная глубине его заложения. Ширина ростверка зависит от размеров и материала самой стены. Например, для пеноблока ширина ленты будет составлять 300 мм, а для кирпичной стены уже необходимо 400-600мм. Как правило, глубина ростверка находится в пределах 400 мм.

Устройство выемки под ростверк



Когда основной контур определен, приступают к нанесению свайной разметки. Места установки свай – это в первую очередь характерные точки пересечения стен, а далее – в соответствии с шагом, определенным на основании расчета. При этом диаметр свай должен быть больше, чем треть от ширины ростверка.



Устройства свай

Технология производства работ по устройству свай зависит от их разновидности. Это могут быть винтовые или буронабивные конструкции. В первом случае процесс не отличается сложностью и состоит в завинчивании металлического ствола в грунт. Погружение производится вручную с устройством реперной скважины или механизированным способом посредством навесного оборудования на мини-экскаваторе. Применение буронабивных свай более трудоемкий процесс, поэтому и будет рассмотрен подробнее.
Последовательность устройства свайно-ленточного фундамента выглядит следующим образом:

•  по свайной разметке бурятся скважины, для чего используется ручной бур; глубина скважины выполняется с учетом дополнительной 300-миллиметровой песчаной подушки под основанием сваи; песок подлежит обязательному трамбованию и хорошему увлажнению;
• * во избежание обвала стенок скважины, сохранения однородности тела сваи бетонирование производят после установки асбестоцементных труб, или свернутых из рубероида элементов;

Устройство свай и подготовки под ростверк





• для увеличения надежности и несущей способности сваи у ее основания устраивают бетонную пяту, для чего трубу на 300-400мм заполняют бетоном и на 200-300мм приподнимают вверх, в результате бетон растекается и нижняя часть сваи приобретает большие габариты;
• в полость трубы устанавливают арматурные каркасы, с таким расчетом, чтобы верх арматурных стержней выступал для будущего сцепления с конструкцией ростверка;
• по дну подготовленной выемки устраивают хорошо утрамбованную и увлажненную песчаную подушку толщиной 100-150мм;
• устанавливают опалубку для ленты фундамента; опалубка представляет собой ограждающую конструкцию, предназначенную для формирования требуемых конфигураций бетонных конструкций, выполняется из досок, деревянных щитов, ДСП, ламинированной фанеры;

Устройство деревянной опалубки



•  приступают к армированию ростверка; может производиться как отдельными каркасами, связанными между собой рабочей арматурой, так и формированием пространственной конструкции из отдельных арматурных стержней; для обеспечения совместной работы свай и ленточной части их армирование соединяют между собой;

Армирование свайно-ленточного фундамента



Бурения свай этапы





Армирование свайно-ленточного фундамента

• бетонируют сваи и ростверк; идеально, если работа выполняется максимально быстро в одну захватку; для более плотной укладки используются погружные вибраторы; таким образом будет обеспечена итоговая прочность и эксплуатационная надежность опорной конструкции; в естественных условиях бетонная смесь достигает 70% прочности за семь дней, после чего опалубку можно снимать и начинать возведение стен; и только спустя 28 суток бетон наберет 100% своей марочной прочности.

Армирования

Свайно-ленточный фундамент на откосе

Фундамент на склоне под дом имеет ряд особенностей, которые необходимо учитывать на этапе разработки проекта. Возведение такого фундамента — сложная, но вполне посильная задача, которую нужно выполнить своими руками.

Такая конструкция должна быть не только прочной и надежной, несущая конструкция должна защищать дом от проседания, осыпания грунта или стекающей по откосу дождевой воды.

Для успешного решения поставленной задачи необходимо строго соблюдать технологию строительных работ.

Какой тип фундамента выбрать

Существует несколько типов фундаментов для строительства дома в местности со сложным рельефом. Фундамент на склоне необходимо сооружать таким образом, чтобы он выдерживал плохие погодные условия и большие нагрузки. Наиболее подходящими признаны:

• свая;
• свайно-винтовой;
• столбчатый.

Плитный фундамент можно использовать для строительства на сложном грунте, но при отсутствии значительного уклона поверхности.По мнению ведущих специалистов, строительство дома на склоне требует возведения свайно-винтового или свайного фундамента. Сделать такой фундамент на склоне своими руками достаточно просто, но нужно особое внимание уделить его углублению и правильно созданному, выполненному строго на уровне плоскости.

Свайный фундамент надежно стоит на склоне за счет значительного углубления

Сваи, оснащенные лопастями, вкручиваются на определенную глубину, которая во многом зависит от качества и характеристик грунта.Необходимо точно определить глубину залегания грунтовых вод и обратить особое внимание на изменение крутящего момента при забивании свай.

Чтобы свайно-винтовая основа дома была прочной, после установки ее крепят с помощью балок или железобетонной конструкции. Крепеж ростверка увеличивает прочность и надежность такого каркаса дома.

Для устройства свайного фундамента можно использовать сваи из металла или железобетона.Такая конструкция не боится промерзания почвы.

Столбчатый фундамент под откос — не менее надежное сооружение. Это связано с тем, что размеры каждого столба, его высота и сечение выбираются в зависимости от особенностей участка, на котором ведется строительство. Подобно свайному опорному каркасу дома, эта опорная конструкция отличается высокой прочностью и надежностью. Помимо прочего, столбчатый каркас — один из самых экономичных. Столбы строятся самостоятельно, определяя их количество в зависимости от площади будущего дома.

Дома на столбчатом или свайном фундаменте не могут быть оборудованы подвалом. На таком фундаменте и на территории с высоким уровнем грунтовых вод строить здания невозможно.

Столбчатый фундамент из труб на откосе устойчивый и надежный

Столбчатый фундамент под откос можно сделать:

• кирпич;
• блоки бетонные;
• дерево;
• труб.

Можно построить дом, в качестве основания которого будет возведена опорная конструкция из ленты или плиты.При возведении плиты используется особая технология, согласно которой этот фундамент здания на склоне, а точнее его нижняя часть или подошва, аналогичен лестнице. Такое основание называется каркасом лестничной плиты.

Особенности строительства

Приступая к выполнению работ, связанных со строительством дома на склоне, фундаментом которого будет свайная конструкция, необходимо ознакомиться с соответствующими документами, регламентирующими выполнение расчетов.Это СП 24.13330.2011. Максимальная длина трубы выбирается в соответствии с уклоном грунта. Разметка будущего участка позволит точно определить количество труб. В землю вкручиваются сваи, поле которых срезается на нужном уровне.

Теперь можно приступать к армированию и заливке бетоном. Когда бетон наберет прочность, сооружают ростверк, для которого используют швеллер или балку. Наиболее прочной считается железобетонная конструкция для ростверка.

Еще один вариант свайного фундамента — буронабивные сваи. В этом случае необходимо абсолютно точно определить горизонт и после заливки каркасов арматуры, установленных в пробуренных скважинах, дождаться, пока бетон наберет прочность.

При возведении данной конструкции позаботьтесь о наличии уширения в области подошвы каждой сваи фундамента. Это в несколько раз увеличивает несущую способность и предотвращает вырывание свай из земли.

Особенностью столбчатой ​​опоры можно назвать ее неспособность стать прочным основанием для массивных построек. Имеет невысокую несущую способность. Разработка проектов таких конструкций осуществляется в соответствии с СП 25.13330.2012 и СП 50-101-2004.

Посмотрите видео о том, как строится столбчато-ленточное основание на наклонной поверхности.

Возведение фундаментной плиты на откосе требует более тщательной подготовки. Конструкция врезается в откос, а перед ней выравнивается основание, на котором прямо будет располагаться плита. Фундамент из плит имеет высокую несущую способность, его легче заливать, и он имеет высокий уровень устойчивости при возведении на пучинистых грунтах.

Очень часто постройки можно возводить на участках с нарушенным рельефом: горные районы, холмы, овраги. В таких случаях необходимо внимательно изучить геологию участка, чтобы выбрать надежный и устойчивый фундамент. Ленточный фундамент на откосе не представляет особой сложности, при соблюдении технологии строительных работ его можно возвести своими руками на проблемных участках.

Отклонный фундамент: разновидности

Фундамент под здание на участке с уклоном должен отвечать следующим требованиям:

• Для обеспечения устойчивости, прочности, надежности и долговечности здания.
• Будьте защищены от возможных оползней.
• Сопротивляйтесь вредному воздействию грунтовых вод и паводковых вод, если такая опасность существует на строительной площадке.

Ленточный фундамент на склоне — гарантия устойчивости конструкции

Для строительства усиленных фундаментов наиболее подходят следующие типы фундаментов:

• Ленточный фундамент (прямая конфигурация) — классический вариант несущее основание для здания, которое отличается большим усилением конструктивных узлов и элементов. Строительство фундамента такого типа на склоне повлечет за собой значительные материальные и трудовые затраты.
• Ленточный ступенчатый фундамент — выполняется в зависимости от рельефа участка в трех вариантах, каждый из которых имеет свои плюсы и минусы. Подробнее о технологии изготовления ступенчатых опор для здания мы поговорим ниже.
• Столбчатый фундамент — устраивается из отдельных столбов, устанавливаемых в заранее подготовленные котлованы. Отдельные столбы заглубляют до уровня устойчивого грунта, поэтому опору можно считать надежной.Между столбами устраивается подвальная обвязка, которая несет нагрузку как подпорная стена.
• Свайное поле из винтовых свай — для дома или бани на склоне. Свайный фундамент из винтовых опор легко устанавливается вручную, а винтовые сваи можно наращивать на значительную длину. Такой вариант свайного основания не подходит для домов с глубоким подвалом.

Технология строительства ступенчатого фундамента

На участках с уклоном и сложным рельефом постройки располагаются с учетом направления уклона, без учета расположения сторон света и обеспечения наилучшего естественного освещения.

В этой ситуации стабильность и устойчивость опорной базы является приоритетом.

Яму на откосе копать непросто; очень важно правильно выбрать угол наклона откосов.

При проведении земляных работ по подготовке котлована необходимо не допускать возникновения осыпания и скольжения почвы.

Обычно принимаются следующие стандарты:

• Песчаные почвы — от 30 до 45 °.
• Глины, суглинки — от 50 до 60 °.
• Промерзание грунтов — 70 °.

Особенностью подготовки котлована под ступенчатый фундамент является необходимость возведения каждой отдельной ступени фундамента исходя из материкового грунта, поэтому удаляется достаточно большой объем грунта, чтобы образование ступеней не приводило к определенным трудности.

Земляные работы и опалубка

Фундамент на откосе

Земляные работы начинаются с рытья котлована под фундамент путем удаления верхней части грунта на участке со скосом.При выполнении работ необходимо соблюдать угол наклона, грунт удаляется выше уровня опорного основания.

При строительстве дома с подвалом придется выкопать котлован под фундамент. Для дома без подвала достаточно подготовить отдельные узкие траншеи, соответствующие по размеру отдельным ступеням.

Земляные работы удобнее всего начинать с самой низкой отметки, двигаясь вверх по склону.

Очень важно предусмотреть траншею для устройства ступеней несколько шире основания фундамента.

Высота и длина отдельных ступенек измеряются в соответствии с проектными чертежами. Опалубка устанавливается сразу при подготовке ступеней, что позволяет избежать осыпания грунта на уступах. Установленные щиты после заливки фундамента снимают редко; обычно опалубка несъемная.

Подготовленные траншеи выравнивают по дну, утрамбовывая грунт на дне. Установленная опалубка облицована слоем защитной гидроизоляции.Опалубка для ступенчатого фундамента, ее изготовление и установка — довольно трудоемкий и сложный процесс, ведь зачастую фундамент располагается на большой глубине, что требует дополнительных работ по устройству надежного дренажа.

Для фундамента на склоне опалубка выполняется из деревянных материалов, при этом важно следить за тем, чтобы щиты не имели значительных зазоров.

Армирование фундамента дома на склоне

Для дома на склоне это очень ответственная работа, требующая внимания.Рассматривая бетонный выступ, очень важно помнить, что его высота не должна превышать 0,3 м.

Армирование ленточного фундамента осуществляется пространственным арматурным каркасом, соединенным (или сваренным) из арматуры диаметром 10-20 мм. Опалубка должна быть выше установленной в ней арматурной рамы, чтобы при бетонировании арматурные стержни не оставались на поверхности залитого фундамента.

Усиленное армирование ступеней предусмотрено для подвижного или мягкого грунта.В редких случаях возможно использование ступеней высотой более 0,3 м.

В этом случае применяют железобетонные изделия с дополнительным армированием продольными и поперечными арматурными стержнями. При необходимости выступ укрепляют анкерами, это делается при наличии значительного уклона поверхности на участке (более 18 градусов).

Бетонирование и уход за фундаментом

Бетонную смесь для заливки фундамента придется готовить на строительной площадке, потому что тяжелым автобетононасосам довольно сложно проехать на площадку со сложным рельефом.Заливать фундаментную конструкцию желательно за один день, чтобы не допустить образования засохших слоев бетонной смеси. Посмотрите видео о том, как бетонировать фундамент своими руками.

При укладке бетона в опалубку смесь следует утрамбовать во избежание образования пустот внутри конструкции. Обычно такие «карманы» образуются на пересечении каркаса арматуры. Опалубку необходимо залить бетоном до нужных отметок, поверхность смеси тщательно выровнять.

Монолитная бетонная конструкция набирает прочность до 28 дней, в это время нельзя нарушать опалубку. Допускается снимать щиты с основания фундамента через 2 недели, когда конструкция наберет до 70% прочности проектных показателей. Несъемная опалубка должна оставаться в теле опор фундамента.

Набравшись прочности ступенчатых опорных конструкций, можно переходить к возведению стен.

Дом на склоне имеет много преимуществ — привлекательный внешний вид, прекрасный вид из окна, хорошую защиту от наводнений и меньше проблем с ветром.Однако за все эти преимущества придется расплачиваться хлопотами на этапе строительства, которых гораздо больше, чем при застройке на ровном участке. Особенно хлопотно фундамент.

Тем не менее, при должном уровне подготовки и ухода можно заложить фундамент под жилье на склоне своими руками, без привлечения специалистов. Хотя даже в этом случае он будет стоить немного дороже, чем основание для подобного сооружения на ровной местности.

Для начала нужно определиться с типом.На участке с уклоном возможно возведение конструкций следующих типов:

• лента;
• шаг ленты;
• свая;
• столбчатый.

Плитный фундамент на участке с уклоном используется очень редко из-за того, что он плохо подходит для таких условий и будет стоить очень дорого.

Выбор дизайна

Самый привычный нашему обывателю, который часто возводится своими руками — ленточный фундамент … Его тоже можно использовать на склоне, но стоимость значительно возрастает.Ведь нижняя граница ленты определяется самой низкой точкой участка, а верхняя — самой высокой.

Чем больше здание, тем сильнее уклон, тем большую высоту придется уложить из ленты. Уже метровый перепад высот на участке с уклоном может удвоить затраты на строительство дома.

Есть ряд других недостатков:

• Большой объем земляных работ.
• Значительные затраты на опалубку.
• Использовать неглубокую конструкцию очень сложно, а зачастую и невозможно.

Поэтому обычно используют простой ленточный фундамент на склоне с небольшим перепадом высот и умеренной длиной постройки по откосу.

Другой случай, когда это предпочтительнее, — это организация подвального или полуподвального помещения. Такой проект по-прежнему потребует большого количества земляных работ и толстых высоких стен в подземном этаже.

Здесь лучше всего работает ленточный тип. А в некоторых случаях можно использовать и плиту.

На участке с уклоном гораздо удобнее использовать ленточный фундамент с выступами — ступенями. Этот вид условно можно разделить на три разновидности:

• со ступеньками в нижней части ленты, в ее подошве;
• со ступеньками в верхней части, стена также будет ступенчатой;
• комбинация первых двух типов.

Первый тип проще всего реализовать своими руками, нужно просто вырыть траншею с уступами.Второй и третий способы сложнее, потому что требуется собрать сложную опалубочную конструкцию.

Зато экономия материалов намного больше. Общая сложность всех видов ступенчатого типа конструкции — арматурный каркас … Это тоже придется делать ступенями, связывая все уровни опоры в единый каркас.

Ступенчатый ленточный тип конструкции также можно использовать при создании подвала на участке с уклоном, но подвал будет либо в пределах одной ступени, либо сам будет иметь выступы.

Тем, кто не планирует делать цокольный этаж, стоит обратить внимание на столбчатую или свайную конструкцию. Этот вид строительства имеет ряд преимуществ:

• намного дешевле;
• требует меньше раскопок;
• лучше выдерживает морозное пучение.

Колонна может применяться практически для всех типов построек на участке с уклоном, включая тяжелые дома в несколько этажей из кирпича и бетона, сваи станут идеальным решением для легкой деревянной или каркасной конструкции.

При строительстве жилья своими руками на склоне с использованием данных видов строительства особое внимание следует уделить качественному ростверку. Фундамент свайного или столбчатого типа нуждается в обвязке, и в этом случае он также может быть ступенчатым.

Металлический ростверк на винтовых опорах реализовать по обычному алгоритму несложно.

Если опоры и обвязка бетонные, то последовательность работ на откосе меняется незначительно:

1. Сначала заливается нижний ряд опор.
2. Затем следующий за ним второй ряд опор, чуть выше, насыпают до уровня нижнего и привязывают к нему ростверком.
3. Когда бетон застынет, до нужного уровня доводят второй ряд опор, после чего можно заливать третий ряд. Процедура повторяется до тех пор, пока не будет достигнута верхняя отметка сайта.

Провести такую ​​процедуру своими руками несложно, хотя повозиться придется немного дольше, чем на ровном участке.Подробнее об этом типе фундамента читайте в статье о строительстве.

Укрепление грунта на участке

Особенно подвержен смещениям дом на склоне, поэтому за редким исключением грунт на участке необходимо дополнительно обезопасить.

Большая проблема — поток талой или дождевой воды:

• может размывать почву рядом со зданием, вымывать ее;
• в верхней части конструкции, основание конструкции создает на пути воды своеобразную искусственную дамбу, она начинает накапливаться рядом с бетоном, интенсивно увлажняя почву.

Оба эти фактора способствуют снижению плотности и несущей способности грунта, что чревато смещением основания здания.

Для предотвращения этого следует использовать методы укрепления почвы и отвода водных потоков:

• На участке с уклоном нужно создать обходные каналы для влаги, чтобы талая и дождевая вода обходила дом.
• Защитите фундамент от чрезмерной влажности с помощью дренажной системы.
• Почва на участке с уклоном от эрозии защищена естественными и искусственными преградами — деревьями, кустами, травой, георешеткой, плитами, террасами и др.

Важно. Если дом установлен на сваях или столбчатом фундаменте, нельзя допускать протекания воды под ним. Почва под постройкой никак не закреплена, трава там не растет.

В результате очень быстро происходит эрозия почвы, что чревато разрушением основания.Пространство под зданием необходимо защищать от воды отмосткой, псевдоцоколом и другими конструкциями.

Если фундамент постройки на склоне закладывается своими руками, то все эти меры предосторожности придется также соблюдать самостоятельно.

Наконец-то вы стали счастливым обладателем земельного участка … И он расположен на красивом склоне девственной природы. Осталось только строительство дома.

Построить фундамент на склоне своими руками просто не так-то просто.Почему? Давайте разберемся.

В первую очередь нужно убедиться, что у вас есть все под рукой для возведения фундамента. Так работа будет быстрее и лучше. Вам необходимо подготовить:

• Песок;
• Вода;
• Щебень крупный и средний;
• Сваи;
• Опорные столбы;
• Цемент;
• Уровень;
• Рулетка;
• Теодолит;
• Колышки металлические;
• Экскаваторные услуги.

Выбор правильного типа фундамента для дома

Современные строительные технологии позволяют возводить практически все типы каркасов с использованием самых разнообразных технологий. Но это касается ровных земельных участков. Но что делать, если у вас крутой склон или возле реки?

Нужно остановить свой выбор на тех каркасах, которые подходят для таких участков.

Сложный рельеф вашей земли обязывает фундамент быть очень прочным и устойчивым, он легко переносит плохие погодные условия.Только все это обеспечит долгую эксплуатацию дома без ущерба для жизни и здоровья.

Свайно-столбчатый тип

Чтобы не нарушать общую картину природного ландшафта и построить добротный дом, можно использовать строительство каркаса с применением новейших технологий. Специалисты считают их наиболее прочными и приемлемыми для установки на склонах.

Это конструкция, основанная на погруженных в готовом или подготовленном виде сваях в грунт вертикально или наклонно.Сверху стягивают балками или железобетонными плитами.

Таким образом, низкие сваи полностью закапываются в землю, а высокие располагаются над грунтом. Сваи изготавливаются из металла, дерева, железобетона. Форма их сечения — круг, квадрат, прямоугольник. Такому сооружению не страшно промерзание почвы.

Важно! Цена такого фундамента составит не менее 20% от общей сметы на строительство дома.

Ознакомиться с нюансами возведения свайно-винтового фундамента на откосе вы можете в представленном видео:

— этот вариант очень надежный способ решить вопрос с фундамента на проблемном участке. В то же время он легко и быстро монтируется, экономичен и надежен. Именно этот фундамент на склоне своими руками можно легко соорудить, попросив о помощи пару друзей.

Действительно, по сути, это система опорных столбов, вкопанных в землю.Материал их изготовления — кирпич, бетон, дерево. Количество опор зависит от того, какой площадью будет ваш будущий дом. Чаще других этот каркас используют для деревянных домов.

Но при всех достоинствах у таких каркасов есть 2 существенных недостатка — из них нельзя сделать подвал, а также не получится, если на участке высокий уровень грунтовых вод.

Тип ремня

Для такой конструкции тоже не страшны всевозможные нагрузки дома, возведенного на склоне.Имеет очень долгий срок службы. Но несмотря на то, что он хорош во всем, цена его постройки существенно бьет по кошельку.

Поэтому окончательная смета на постройку такого каркаса может удивить даже очень состоятельного застройщика. Эксперты расходятся во мнениях относительно его надежности для спусков.

Если никто не спорит, что он выдерживает самые большие нагрузки, то возводить его рекомендуется только тогда, когда другие варианты фундаментов недоступны или уклон не является значительным.

Ступенчатые и пластинчатые

Если вы не можете себе этого позволить, а возвести свайный или столбчатый фундамент нет возможности, нужно присмотреться к ступенчатому основанию, сразу готовясь к тому, что это будет сложный и длительный процесс. Такие основы часто можно встретить на просторах нашей страны.

Изготавливаются из мощных массивных или крупногабаритных решетчатых монолитных плит из высокопрочного железобетона. Можно встретить каркасы из поперечных железобетонных балок.Бетоном заливается вся конструкция, по всей площади будущей конструкции.

Благодаря своей конструкции они выдерживают любое горизонтальное и вертикальное смещение верхнего слоя почвы. Такой вариант востребован на просадочных и пучинистых грунтах. Но нельзя сказать, что он дешевый, потому что на самом деле он будет на 10 процентов дешевле ленточного фундамента.

Технологические моменты монтажных работ по устройству фундамента на откосе

своими руками

Подводя итог, технология возведения фундамента на слонах практически одинакова для всех типов:

• Очищаем и подготавливаем строительную площадку;
• Устанавливаем разметку всех перегородок как по внешнему, так и по внутреннему периметру фундамента;
• Копать траншею, сохраняя ее ширину немного больше, чем будут стены будущего сооружения.Наблюдаем один уровень канавы, если есть перепады грунта;
• Не делайте траншею возле обрывов или ям, это может привести к разрушению конструкции из-за сдвига грунта. Определив допустимое расстояние, от него можно провести виртуальную линию от дна котлована до дна траншеи, вторую — от горизонта. Минимально допустимое значение для бесшумных линий — 30 градусов;
• Для крутых спусков сделайте ступенчатые каркасы и приклейте траншею длиной 1 метр с горизонтальным дном;

• Все конструкции должны быть усилены.Специально для ступенчатого монолитного фундамента, ведь основная его сложность заключается именно в однородной заливке;
• Вертикальные перемычки приподняты по самому верхнему углу рамы;
• Несущие фундаменты строятся как минимум в 2-х уровнях для обеспечения жесткости конструкции;
• Арматура кладется на расстоянии 5 см от внешней стены, на прочность это не влияет, но не даст появиться ржавчине и коррозии;
• Помимо основной трамбовки, подушки из песка и щебня регулярно поливаются водой, чтобы они сидели естественным образом.

Посмотрите видео, чтобы ознакомиться с порядком строительства фундамента дома на холме:

Несмотря на то, что идеальных вариантов фундаментов на откосах не существует, не стоит отчаиваться. Проконсультируйтесь со специалистами, которые занимаются именно такими сложными сферами.

А если сделаешь сам, то получишь хотя бы их совет. Нет, наймите их, и пусть они сделают из вас прочный фундамент для вашего дома.

• Типы фундаментов под откос
• Особенности свайного фундамента под откос
• Порядок устройства ленточного фундамента
  • Что подготовить и предусмотреть?
• Расчет объема бетона для ленточного фундамента

При строительстве дома на сложных грунтах необходимо учитывать множество параметров, в том числе угол уклона.Часто бывает, что поставить дом в другом месте просто невозможно, поэтому уклон — единственное подходящее место. Но сразу возникает множество вопросов, среди которых — как сделать прочный, надежный, прочный фундамент на склоне?

Вариантов фундаментов, которые можно выполнить в таких сложных условиях, достаточно, среди них свайный фундамент, ленточный, что довольно затратно по сравнению со всеми остальными. Что такое столбчатый фундамент под откос, как обустроить ленточный фундамент своими руками?

Виды фундаментов под откос

Строить дома на склоне — не лучшая идея, основные проблемы — это возможное осыпание грунта, проседание фундамента и вероятность затопления водой, идущей с вершины склона.Поэтому перед началом строительства необходимо серьезно подойти к выбору фундамента, определиться с особенностями его возведения.

Часто перед началом работ требуется укрепление грунта, которое производится металлическими распорками, геотекстилем, специальными решетками и сетками. Также помогает посадка деревьев и кустарников, что замедляет оползание почвы.

Требуется отличная дренажная система, которая эффективно отводит поступающую влагу из дома.

Несмотря на всю сложность, такие задачи поддаются решению, хотя лучше всего доверить их специалистам, особенно это касается дренажных систем и расчетов, охватывающих глубину фундамента в различных точках.Исходя из полученных данных, вы уже можете установить ленточный или столбчатый фундамент своими руками, не опасаясь, что дом провиснет и рухнет или его просто снесет с наступлением оттепели весной.

Самым простым вариантом считается свайно-столбчатый фундамент, который отличается невысокой стоимостью и простотой монтажа, но при его установке невозможно сделать подвальные подсобные помещения. Лента сложная и дорогостоящая, но во многих случаях ее установка необходима, так как она наиболее удобна, есть возможность построить подвал или подвал.

Вернуться к содержанию

Особенности свайного фундамента под откос

Свайный фундамент можно ставить на любой тип грунта, но особенно рекомендуется для сложных условий, например, для песчаных или болотистых почв, для крутых склонов. Из всех разновидностей, существующих на данный момент, для откосов больше всего подходит свайно-винтовой фундамент на металлических трубах. При строительстве на необходимую глубину в землю погружаются специальные винтовые сваи, которые на конце имеют лопасти, буквально ввинчивающие металлическую трубу в грунт.После этого трубы заливаются цементом, сверху можно приступать к монтажу ростверков, то есть балок.

Такие фундаменты могут быть низкие, средние, высокие, все зависит от проекта, условий строительства. Вариант такой конструкции относительно недорогой, монолитный или ленточный фундамент намного дороже.

Из преимуществ устройства такого типа фундамента следует отметить:

• оптимальность при строительстве деревянных домов, срубов, небольших каркасных коттеджей;
• надежность при строительстве на сложных грунтах и ​​склонах;
• малые трудозатраты;
• приемлемая стоимость, что составляет всего двадцать процентов от стоимости строительства дома;
Монтаж
• можно проводить в любое время года.

Но есть и недостатки, в том числе:

• невозможность постройки подвала;
• при высоком уровне увлажненности почвы такой вариант основания категорически не рекомендуется, если строительство ведется на крутых склонах.

Вернуться к содержанию

Порядок устройства ленточного фундамента

Ленточный фундамент под откос — не самый лучший способ, но если другого выхода нет, то нужно серьезно и ответственно отнестись к проектированию и самому процессу строительства.

При значительном уклоне придется устроить террасы, для чего нужно удалить грунт по составленной схеме (лучше привлечь к этому специалиста, иначе фундамент окажется ненадежным) . Получившиеся широкие ступени откоса затем необходимо утрамбовать, укрепить специальной пластиковой сеткой, заглубить примерно на полметра. Сама сетка фиксируется обрезками металлической арматуры, которые просто забивают в землю. Поверх пластиковой армирующей сетки насыпается слой грунта, который полностью покрывает ее, после чего укладывается специальная газонная георешетка, засыпанная щебнем и почвой.

Для выполнения таких подготовительных работ необходимо приготовить:

• лопата;
• строительный уровень, решетка;
Доска деревянная широкая
• ;
• пластиковая арматурная решетка;
• металлическая фурнитура для крепления решетки;
• георешетка.

При планировании самого фундамента необходимо в расчетах учитывать угол уклона, определяемый в процентах, а не в градусах. Так, почва с уклоном до трех процентов считается небольшой и почти ровной.При строительстве практически не требуется дополнительных работ, сам ленточный фундамент укладывается обычным способом. Если имеется уклон до восьми процентов, то считается, что на участке обитает средний слон. Во время работы могут возникнуть сложности, но они решаются достаточно быстро, только увеличивается расход бетона и арматуры. При значении 10 и более процентов уклон участка считается очень большим, расчеты по закладке будущего фундамента в этом случае достаточно сложны.К тому же ленточный фундамент под прочный откос является наиболее затратным в финансовой части, осложняется тем, что необходимо террасировать откос, а доступ для строительной техники не всегда возможен.

Вернуться к содержанию

Что подготовить и предусмотреть?

Когда все трудности, связанные с дизайном, пройдены, можно приступать непосредственно к заливке. Для этого вам понадобится:

• инструменты для рытья траншей;
• строительный уровень, металлическая рулетка;
• Колышки деревянные, веревка для разметки;
• песок, щебень для укладки подушки на дно ленты;
Бетонный раствор
• ;
• металлические гофрированные стержни для армирования фундаментной ленты;
• Доска обрезная деревянная для опалубки;
• для уплотнения бетона необходимо взять: лопату, куски арматуры, лом;
• рубероид для гидроизоляционного слоя.

Возведение ленточного фундамента на откосе начинается с рытья траншеи. Требуется четко придерживаться всех рассчитанных размеров относительно глубины в отдельных точках, так как они не будут совпадать по всей своей длине. Перепады уровней также создают проблемы при строительстве опалубки. В самой нижней точке ленты опалубка должна быть выше, чем в самой высокой точке, при использовании уровня необходимо следить за тем, чтобы она располагалась горизонтально. Наземная часть сторон основания будет иметь коническую форму, а стороны, расположенные по самому откосу, будут правильными, хотя внешне это может быть не так заметно.

На дно траншеи необходимо насыпать песчано-гравийную подушку, которую тщательно утрамбовывать. Далее переходят к армированию металлическими стержнями. Вариант на откосах требует армированного армированного пояса, этим условием пренебрегать нельзя, иначе основание быстро деформируется, а сама конструкция может разрушиться.

После армирования будущей ленты фундамента нужно побеспокоиться о создании отличной дренажной системы, эффективно выводящей излишки влаги из конструкции.В этом случае делать такую ​​систему своими руками категорически не рекомендуется; необходимо пригласить специалиста, который сделает все четко и правильно, в соответствии с условиями выбранного для строительства участка.

Сейчас готовится бетон, который непрерывным способом заливается в установленную опалубку. Это одно из важнейших условий для фундаментов на откосах. Заливать бетонную смесь в несколько этапов нельзя, это приведет к расслоению массы при высыхании, быстрому разрушению конструкции.После заливки раствор утрамбовывают, чтобы из него полностью вышли все пузырьки воздуха. Теперь ленточный фундамент оставляют для полного высыхания на срок не менее 1 месяца.

Моделирование фундаментов и опор в ARCHICAD — Shoegnome Architects

Я писал статьи об инструментах ARCHICAD на BIM Engine. Вот несколько ссылок:

В комментариях ко второму посту был вопрос о том, как лучше всего моделировать ступенчатые опоры в ARCHICAD.Я начал писать ответ, потом понял, что из этого получится быстрое видео в ARCHICAD.

Это было видео с одним дублем, которое я выбил, когда мне следовало заниматься другими делами. Так что воспринимайте это как введение в основы и основы в ARCHICAD, а не как исчерпывающее руководство. Вот еще несколько мыслей, которые не вошли в спонтанное видео:

1. В этом проекте я не использовал сложные профили для опор, хотя часто использую.Самое замечательное в опорах со сложным профилем заключается в том, что вы можете глобально изменять сечение опор. Недостатком является то, что вы не можете так легко изменить форму профилей, как это необходимо. Решение о том, использовать ли опоры со сложным профилем или нет, является балансом между контролем и локальной скоростью. В этом проекте я обнаружил, что мне нужна локализованная скорость.
2. Если стены вашего фундамента имеют жесткую изоляцию, убедитесь, что изоляционная оболочка указана как Другая или Завершенная, таким образом вы можете скрыть изоляцию с помощью Partial Structural Display.
3. Ключ ко всему этому — строительные материалы и балки. Строительные материалы делают моделирование более элегантным благодаря приоритетным соединениям. Балки автоматически взаимодействуют со стенами и перекрытиями.
4. Все, что я показываю здесь в 3D, также можно обрабатывать аналогичным образом в разрезе, отметке или плане. Не забывайте работать с любым типом представления, который проще всего (и это, вероятно, означает переключение между представлениями на протяжении всего процесса).
5. Наличие хорошей системы наслоения также имеет решающее значение.Поскольку мои слои были хорошо настроены в этом проекте (см. Мой шаблон), я смог легко создать это видео, изолировав опоры, фундаменты, плиты и балки. Эта модель была «готова к видео» благодаря умным слоям.
6. Загрузите мой шаблон и ознакомьтесь с разделом с образцом построения в нем. Здесь показано, как использовать ту же технику для обработки утолщенных краев плиты.
7. Все, что я описываю в этом видео, также помогает создавать красивые рисунки (см. Ниже):

Эту технику можно также использовать для других нужд на плите и под ней.Обратите внимание на разрыв связи на изображении выше. Это небольшое синее разделение между бетонной плитой и фундаментной стеной также является балкой. Я создал строительный материал с более высоким приоритетом, чем бетон, и провел балками по краю моей плиты. Это красиво вырезало Slab и дало мне детали, которые я искал во всех своих разделах. Это должен был быть уникальный строительный материал, потому что обычно жесткая изоляция слабее бетона.

Все, что показано на этом видео и изображении (фундаменты, фундаменты, разрывы облигаций), смоделировано таким образом, что планирование и количество должно быть простым для создания — если вам это нужно.Это всегда хороший признак того, что техника стоит того: красивые модели, простые в выполнении, отличные чертежи и жизнеспособные данные для более высоких уровней BIM, которые вам интересно изучить.

Следите за Shoegnome в Facebook, Twitter и Youtube. Моделируйте разумно и целеустремленно. Иногда элемент в форме колонны представляет собой колонну, иногда — балку.

Связанные

Коврики и материалы — Safavieh.com

Поиск идеального коврика для любой комнаты начинается с понимания материалов и конструкций, которые сегодня используются для изготовления ковриков.

Тип пряжи, из которой делают коврик, влияет как на атмосферу, которую он создает, так и на практическую чувствительность, присущую одному ковру по сравнению с другим для конкретной комнаты. Например, тонкий шерстяной ковер ручной работы, украшенный яркими рисунками и шелковисто-мягкой текстурой, является ярким фокусом в декоре комнаты, но вы не захотите использовать этот ковер, где он будет постоянно контактировать с грязью. туфли!

В этом случае коврик с силовой тесьмой, сделанный из мягкой, эластичной синтетической пряжи, является стильной и прочной альтернативой.Эти коврики придают яркий цвет и текстуры, которые прекрасно держатся даже в самых оживленных местах дома, например. семейная комната, игровые комнаты, детские игровые комнаты и спальни.

Чтобы получить максимальное удовольствие от коврика, ознакомьтесь с атрибутами, связанными с различными материалами и конструкциями, которые используются при их изготовлении. Вы обнаружите, что эти знания неизмеримо помогут в выборе ковра, который идеально подходит к образу, который вы хотите создать, типу комнаты, которую вы украшаете, и вашему бюджету.

Найдите коврики Safavieh, отсортированные по материалу:

КОВРИКИ ИЗ ШЕРСТИ

Шерсть используется для изготовления лучших старинных ковров ручной вязки, а также более практичных ковров ручной работы с тафтингом и крючком. Пряжа из чистой шерсти мягкая и естественно устойчива к пятнам благодаря ланолину, который содержится в овечьей шерсти. Тончайшая шерстяная пряжа будет содержать больше ланолина, чем пряжа других сортов, и будет иметь тенденцию меньше линяться, если вообще будет. Вот некоторые примеры шерстяных ковров Safavieh:

ХЛОПКОВЫЕ КОВРИКИ

Хлопковая пряжа часто используется для изготовления ковров с плоским переплетением, а также в смесях с другими материалами, такими как шерсть.Хлопок мягок под ногами и хорошо окрашивается, что позволяет создавать яркие цвета. Тем не менее, естественные впитывающие свойства хлопка также могут способствовать более быстрому отстаиванию пятен, поэтому учитывайте это при выборе места для размещения хлопкового коврика в доме. Вот некоторые примеры хлопковых ковров Safavieh:

СИНТЕТИЧЕСКИЕ КОВРИКИ

Синтетическая пряжа обычно используется при изготовлении ковриков. Улучшения качества и текстуры синтетической пряжи, такой как полипропилен и полиэстер, шаг за шагом следовали за замечательным прогрессом в технологии ткацких станков.

Сегодня производители ковров могут воспроизвести сложный дизайн, яркие цвета и текстурные ощущения ковров ручной работы, но в версиях из синтетической пряжи машинного производства, доступных по умеренной цене. Эти коврики долговечны, имеют красивый дизайн и доступны в широком диапазоне стилей, включая коврики для дома и улицы, лохмотья, традиционные, современные и самые модные новые виды ковров для переходных зон. Вот лишь несколько примеров ковров Safavieh из синтетической пряжи.

ВИСКОЗНЫЕ КОВРИКИ

Вискоза с ее блестящим блеском и шелковистой мягкой текстурой является поистине роскошным ковровым материалом.Коврики из 100% вискозного волокна, также известные как «искусственный шелк», бамбуковый шелк или искусственный шелк, представляют собой чрезвычайно элегантные напольные покрытия, которые подчеркнут изысканный декор комнаты в любом стиле, от традиционного до современного. Эти коврики лучше всего размещать в домах с низкой проходимостью, чтобы сохранить мягкость и мерцание вискозной пряжи. Вот примеры вискозных ковров Safavieh:

НАТУРАЛЬНЫЕ ВОЛОКНА

Пряжа из натурального волокна — это экологически чистый материал для изготовления ковров, получаемый из биоразлагаемых органических растений; в первую очередь джут, водоросли и сизаль.Коврики из натурального волокна являются «модным атрибутом», когда дело доходит до улучшения землистого, прибрежного или богемного вида декора комнаты. Эти коврики также являются идеальным выбором, когда внешний вид требует сложения ковров различной текстуры.

Многослойные коврики

Характерный органический вид ковров из натуральных волокон часто может побуждать людей использовать их на открытом воздухе, однако это не рекомендуется, поскольку чрезмерная влажность со временем может привести к разрушению волокон.

Посмотрите, как делают коврики из натурального джута, в этом увлекательном видео.

СПЕЦИАЛЬНЫЕ МАТЕРИАЛЫ

Safavieh предлагает тысячи ковров, многие из которых сделаны из уникальных, модных материалов. Некоторыми примерами являются натуральные коровьи шкуры, кожаные штаны, натуральная овечья кожа, синтетическая трава и переработанные продукты, такие как пластиковые бутылки из-под газировки.

Эти экзотические материалы отлично подходят для добавления дизайнерских ноток и органической энергии в шикарный интерьер комнаты. Имейте в виду, что с шкурами животных и ковриками из натурального меха нужно обращаться осторожно и регулярно ухаживать за ними, чтобы сохранить их прекрасный внешний вид.

Основные конструкции, используемые при изготовлении ковриков, связаны с ручным узлом, ручным тафтингом, ручным тафтингом, ручным ткачеством, механическим тиснением и натуральной кожей.

Эшли из Safavieh DIY Décor объясняет отличительные особенности этих конструкций ковриков в этом полезном видео с подсказками:

ТКАНЫЕ РУКОВОДСТВАМИ

Коврики с плоским плетением являются одним из примеров ковров ручной работы. Коврики из натурального волокна — другое. Эта конструкция уходит корнями в древние традиции ткачества ковров, но сегодня она была адаптирована для более современных предпочтений декора.Коврики, сотканные вручную, изготавливаются путем переплетения нитей основы и утка, в результате чего получается плоский ковер без ворса. Это несколько примеров ковров ручной работы от Safavieh.

СВЯЗАННЫЕ ВРУЧНУЮ

Коврики, связанные вручную, почитаются за их кропотливую детализацию и проверенную временем технику завязывания узлов. Коврики с ручным узлом изготавливаются на ткацком станке, где нити основы образуют основу, на которую мастера привязывают каждую нить, используемую для создания рисунка и текстуры ковра.

Коврики с ручным узлом различаются по плотности узлов на квадратный дюйм, что является ключевым фактором, определяющим ценность ковра с ручным узлом, но все они демонстрируют прекрасную текстуру, ясность дизайна и яркие цвета, присущие этой вневременной конструкции ковра.

КОВРИКИ С РУЧНОЙ ВЯЗКОЙ И КРЮЧКОМ

Эти коврики изготавливаются путем протыкания отдельных нитей через полотно ткани с помощью устройства, называемого «пистолет для пучков». Затем к изнаночной стороне ковра прикрепляют вторую ткань, обычно хлопок или войлок, чтобы пряжа удерживалась на месте. Коврики ручной работы обычно толще, с плотным ворсом, мягким и комфортным под ногами. Вот несколько примеров тафтинговых ковров ручной работы:

РУЧНАЯ ТКАНИ

В этом типе ткачества используется деревянный ткацкий станок с вертикальным валом, приводимый в движение рукой или ногой.Нити основы пропущены вручную через уточные нити и закреплены петлей. Коврики ручной работы изготавливаются с особым вниманием к кропотливому процессу проливания ковра. Это несколько ковров ручной работы от Safavieh.

POWER LOOMED

Коврики Power LOOMED производятся машинами с электронным приводом. Детальность их рисунков контролируется компьютером. Конструкция с мощным маячком используется сегодня для создания сложных графических изображений, чудесных сочетаний цветов и текстур.Этот технологический метод изготовления ковров также используется для создания новых версий ковров в традиционном стиле по гораздо более умеренной цене. Это всего лишь несколько примеров ковров с мощным замком, изготовленных Safavieh.

НАТУРАЛЬНАЯ ШКУРА И МЕХА

Safavieh производит эти коврики из натуральной коровьей шкуры, полученной из пампасов, Аргентины, и натуральной овчины из различных заснеженных горных регионов мира. Кожа обрабатывается без использования красителей, чтобы придать основе долговечность и эластичность.

КАК ОТНОСИТЬ КОВЕР С РУЧНЫМ УЗЕЛОМ ОТ ДРУГИХ КОВРОВ

Посмотрите на оборотную сторону. Коврик с ручным узлом имеет тот же узор на спине, что и спереди. На нижней стороне ковра ручной работы почти всегда виден простой материал основы, который используется для удержания пряжи на месте.

Коврики, связанные вручную, более тяжелые, более плотно завязанные и мягкие снизу. Они также могут похвастаться безошибочной ясностью дизайна в коротком вырезе из шерсти и шелка.Коврики с мощной вышивкой также имеют рисунок коврика на изнаночной стороне ковра, но он не будет таким мягким и не будет таким плотным, как ковер с ручным узлом.

Если вы не уверены, завязанные вручную коврики можно складывать в любом направлении (как носовой платок), все остальные должны быть свернуты.

КАК Я МОГУ УЗНАТЬ КАЧЕСТВО КОВРИКА С РУЧНЫМ УЗЕЛОМ?

Самым важным, но не единственным определяющим фактором качества является количество узлов. Чем больше количество узлов на квадратный дюйм, тем более детализирован дизайн и тем тяжелее ковер на ощупь.

Качество шерсти, дизайн, блеск и методы окрашивания также являются важными факторами при оценке качества ковров ручной вязки.

Теперь, когда у вас есть базовое представление о конструкции и материалах ковра, ознакомьтесь с советами по уходу и чистке, чтобы ваш ковер выглядел так же красиво, как в тот день, когда вы его купили.

В новостях: Newcomerstown снова становится «Праздничным»

.

NEWCOMERSTOWN — «Праздничная раскраска города» возвращается в деревню уже второй год.

Прошлогодний конкурс «Раскрась праздничный город» помог более 372 новостройкам украсить свои дома праздничными огнями и другими праздничными украшениями.

Организовано ARTSNCT с призами, спонсируемыми Торговой палатой Ньюкомерстауна, призы в размере 600 долларов США будут присуждены в трех категориях; Best in Show, Первая и Вторая премия.

Нет требований к регистрации. Все жители Ньюкомерстауна вводятся автоматически.

Жителей, желающих принять участие, просят убедиться, что их недвижимость освещена в понедельник вечером, 20 декабря, для проведения судейства.

Все призы будут вручены во вторник, 21 декабря.

Майкл Вайз, директор ARTSNCT, сказал: «Спасибо Торговой палате Ньюкомерстауна за то, что в этом году мы снова присоединились к нам для проведения« Праздничной раскраски города ».”

Место в открытом совете

Новые члены совета Ян МакКьюн и Майкл Уайз были избраны в совет деревни Ньюкомерстаун на ноябрьских всеобщих выборах вместе с действующим Дэвидом Шепардом, который был переизбран.

В Совете Деревни Новичка все еще есть свободные места. Любой, кто заинтересован в должности, должен подать заявление с указанием квалификации в мэрию до 16:00. Пятница, 19 ноября.

Совет выберет и утвердит нового члена совета в декабре.

Продажа участков

В деревне Ньюкомерстаун выставлены на продажу два участка.

Один из них — пустой участок, примыкающий к 440 Мартин Лютер Кинг-младший, рядом с другим пустым участком, не принадлежащим деревне. Минимальная ставка — 3000 долларов. Тендерные предложения будут приниматься с 8:00 10 ноября до 15:00 24 ноября.

Для получения дополнительной информации перейдите по ссылке на веб-сайт: https://www.newcomerstownoh.com/news/post/3420/ или посетите веб-сайт деревни www.newcomerstownoh.com.

Второй лот — лот на 516 E. State St. с минимальной ставкой $ 3 000

Торги открылись 8 ноября в 8:00 и завершатся 19 ноября в 15:00.

Есть некоторые требования к тем, кто заинтересован в этом; см. ссылку на веб-сайт: https://www.newcomerstownoh.com/news/post/3418/ или посетите веб-сайт деревни www.newcomerstownoh.com.

История продолжается

Художественная выставка

Ноябрьская выставка в ARTSNCT в Ньюкомерстауне представляет картины Регины Шиллинг.

Регина — учительница в Западной начальной школе, выросла в Ньюкомерстауне, окончила среднюю школу Ньюкомерстауна в 1979 году. Сейчас она живет в Дувре со своим мужем Кеном. У них трое детей и девять внуков.

Регина начала свое недавнее путешествие по рисованию в 2018 году. Посмотрев несколько учителей на YouTube, она нашла одного, за которым можно было подписаться, и перепробовала множество видео. Она считает себя художником реализма, но любит пробовать разные предметы.

Она сказала, что считает живопись отличным способом снять стресс, и предлагает всем попробовать свои силы в этом, сказав: «Вы просто никогда не знаете, куда приведет вас ваш талант.”

Сбор листьев

Понедельник, 15 ноября, начало следующего сбора листьев в деревне. Листья должны быть готовы к 7 утра запланированного дня.

• Понедельник: Участок 1 — от Ривер-стрит к западу до границы корпорации, к югу от железнодорожных путей.

• Вторник: Участок 2 — от Ривер-стрит на восток до границы корпорации, к югу от железнодорожных путей.

• Среда: Участок 3 — от Бридж-стрит на востоке до Пиллинг-стрит к северу от железнодорожных путей.Включает Скотт Дополнение.

• Четверг: Участок 4 — от Бридж-стрит на запад до границы корпорации, к северу от железнодорожных путей.

Листья в назначенные дни убирают на улицу. Жители должны сгребать их примерно в одном футе от бордюра, чтобы вода стекала в канализацию. Не кладите листья в бордюрную полосу. Если листья попадают на бордюрную полосу, единственное, что будет подбираться, — это то, до чего машина может дотянуться. У экипажей нет времени разгребать листья на улице, потому что им приходится отставать, чтобы завершить каждую зону в назначенный день.Бригады стартуют в 7 часов утра. Официальные лица заявили, что было важно разгребать листья на улицу в ночь перед запланированным днем. Экипажи будут делать только один проход каждый день. Не кладите кисть и мусор в груды листьев. Если эти предметы будут найдены, листья не будут подняты. Не парковайте машины перед грудой листьев, чтобы у машины для обработки листьев было место, чтобы их поднять.

Для получения дополнительной информации позвоните по телефону 740-498-8655 и оставьте сообщение, и звонок будет возвращен.

Студент месяца

Кайлин Кинси, дочь Эйприл Бургер и Райана Кинси, была выбрана октябрьской студенткой месяца командой седьмого класса.

Включены комментарии учителей: «Кайлин всегда готова участвовать в обсуждениях в классе, она очень представительна и дружелюбна с учителями и сверстниками. Она выполняла задания каждый день, работая дома. Она готова помогать другим студентам. Ее трудовая этика поможет ей достичь любых целей, которые она ставит перед собой ».

Информация, предоставленная Кейлин, включала:

• Мои хобби и занятия — это катание на велосипеде, игра на Nintendo, тусовка с друзьями и игра на кларнете.

• Мои питомцы: Кошка, Джоселинн; Ящерица, Спайк; и Собаки, Стрелок и Чип.

• Мой любимый урок — наука, потому что мистер (Дон) Стивенс очень веселый и позволяет нам делать забавные проекты.

• Мое любимое блюдо — острые Читос и пицца.

• Если бы я был директором школы, я бы устроил вечеринку с пиццей с горячим мороженым с помадкой для всех в школе.

• Лучший совет, который я когда-либо получал, был: «Не бойся быть собой — ты только один!»

• Мои сильные стороны: Говорить без остановки!

• Самые любимые книги: серия о Гарри Поттере.

• Моим самым большим достижением является получение пятерки в прошлом году и получение звания «Студент месяца»!

• Я не могу жить без телефона и друзей.

• В будущем я надеюсь стать воспитателем дошкольного учреждения или детского сада и иметь как минимум двух собак.

• Мой худший страх: потерять телефон.

• Если бы я был невидимым, я бы напугал всех своих лучших друзей и учителей.

Ужин в честь Дня благодарения

Церковь Бога в Ньюкомерстауне будет проводить свой второй ежегодный выездной ужин в честь Дня благодарения с 1–3 p.м. в воскресенье, 21 ноября. У участников будет выбор: ветчина или индейка со всей начинкой и кусок пирога.

Будут проводиться случайные розыгрыши подарочных карт.

Чтобы отправить статью для «В новостях», отправьте информацию по электронной почте rbooth7747@gmail.
