Универсальный фундамент технология тисэ: Яковлев Р.Н. Универсальный фундамент. Технология ТИСЭ.

Яковлев Р.Н. Универсальный фундамент. Технология ТИСЭ.

Artiznov , 25 декабря 2007 в 07:27

#1

Дофига весит. Не пробовали в djvu загнать? Тут на сайте есть конвертер в djvu. Пакет картинок сильно сжимает.

KonGo , 25 декабря 2007 в 12:00

#2

Безлимитный интернет развращает)))

rus22 , 27 декабря 2007 в 11:17

#3

Книга классная Советую всем застройщикам обязательно
и нетолько застройщакм ОЧЕНЬ МАЛО ВОДЫ в основном дельная инфа
Еще есть Новые методы строительства ТИСЕ.Tehnologiya TISE. порыскайте в нете она весит около 6МБ

rus22 , 27 декабря 2007 в 11:22

#4

Кстати она в ДЖВЮ
Просто внутри в кноце книги много цветных фото содержательных

Влад , 28 декабря 2007 в 12:46

#5

ИМХО Из серии «как построить дачный домик на садовом участке». Я разочарован…

baqlin , 20 мая 2008 в 17:25

#6

дофига весит, админ меня не поймет 🙁

перл , 28 августа 2008 в 11:05

#7

Книжка полная туфта. Всё в общем и все должны иметь авиационно-инженерное образование. Только представьте себя как вы сидя на участке выводите алгоритмы. Фантизий тоже много.

t0rped0 , 09 апреля 2010 в 22:01

#8

Рисуночки уматные, детям должно понравиться… 🙂

t0rped0 , 09 апреля 2010 в 23:21

#9

И рекомендации не всегда правильные даются, в том числе по армированию столбчатого фундамента (по-моему его вообще невозможно нормально заармировать ввиду маленького диаметра столбчатой части)и выборе высоты рандбалок.
Кстати площадь поверхности среза в фундаменте составляет 2140см^2, а значит несущая способность на срез порядка 14тонн (для бетона В12,5). Так что нечто небольшое и не тяжёлое действительно можно построить на нём.

Varj , 04 октября 2011 в 13:34

#10

Огромное спасибо, очень кстати, книга имеет много простых и доходчивых понятий о фундаментах мелкого заглубления и самое важное описание возможных ошибок и дефектов фундаментов.

Яковлев Р. Н. — Универсальный фундамент. Технология ТИСЭ :: Библиотека технической литературы

В книге представлено подробное описание технологии ТИСЭ: возведения заглубленного фундамента повышенной несущей способности, а также стеклопластиковая арматура. Простота технологии, незначительные затраты груда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать его в качестве перспективного направления развития в этой области строительства.
Задача книги — помочь начинающим застройщикам разобраться в выборе оптимального фундамента, научить его самостоятельно принимать правильные решения в этом вопросе с учетом современного уровня развития строительных технологий.
Книга будет полезна не только новичкам в строительстве и профессионалам, но также архитекторам и проектировщикам индивидуального жилья, работающим по иным строительным технологиям.

ВВЕДЕНИЕ………….4

ЧАСТЬ I. ФУНДАМЕНТЫ И БЕТОНИРОВАНИЕ. ОБЗОР

Глава 1. ГРУНТЫ И ОСНОВАНИЯ ………………..11
1 I. ОБЩИЕ СВЕДЕНИЯ О ГРУНТАХ____________________II
1.2. ГРУНТОВЫЕ ВОДЫ ____________________________IГ»
1 .3. РАСЧЕТ ФУ 11ДЛМЕНТА_______________________22
1 1. ПОДГОТОВКА ОСНОВАНИЙ_______________________27
1.Г>. ДИНАМИКА пучин истых грунтов _____________л\

ГЛАВА 2. ТИПОВЫЕ ФУНДАМЕНТЫ ……… ……….54
2.1. СХЕМЫ ФУНДАМЕНТОВ________________________ 5i
2.2. СВЯЗЬ КОНСТРУКЦИИ ФУНДАМЕНТА С ГРУНТОВЫМИ
УСЛОВИЯ м И__________________________________27
2.3.11ЕЗЛГЛУМЕ1М1ЫЙ ФУНДАМЕНТ £4
2 4. МЕЛКОЗАГЛУБЛЕННЫЙ ФУНДАМЕНТ ___________ -.7.1
2.5. ЗАГЛУБЛЕННЫЙ ФУНДАМЕНТ _______________’. ___79
2 6. УСТРОЙСТВО ПОДВАЛА _________________________80
2 7. ОТМОСТКА___________________________1……..98

ГЛАВА 3. БЕТОН И БЕТОНИРОВАНИЕ …………….101
3 I.ОБЩИЕСВЕДЕНИЯ О БЕТОНАХ ____________________-.102
3.2. ЦЕМЕНТ_____________________________________103
З.3. ЗАПОЛНИТЕЛИ ДЛЯ БЕТОНОВ…………….. 105
3.4 СОСТАВ БЕТОННОЙ СМЕСИ И СВОЙСТВА БЕТОНА…….— 112
3.5. СОСТАВ И СВОЙСТВА ПЕСКОБЕТОНЛ…………. 122
З.6. ПРИГОТОВЛЕНИЕ БЕТОННОЙ СМЕСИ …………..121
3.7. УХОД ЗА СОЗРЕВАЮЩИМ БЕТОНОМ …………. 131

3 8. АРМИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ… 133

Фундамент по технологии ТИСЭ — расчет, цена и недостатки

ТИСЭ фундамент – уникальная, универсальная и экономичная система возведения основы здания. Она, благодаря своим преимуществам, сегодня нашла широкое применение не только в малоэтажном строительстве, но и при возведении капитальных строений на разных типах грунта. Даже если дом планируется строить на пучинистых грунтах – оптимальным вариантом в данном случае остается технология ТИСЭ. Фундамент на ее основе никогда не потеряет своих первоначальных технических характеристик, надолго сохранит свое первоначальное значения, чем сбережет целостность всей постройки.

Что собой представляет технология возведения фундамента ТИСЭ?

Фундамент ТИСЭ – универсальный фундамент. Технология ТИСЭ предусматривает специальную опорную систему, которая основывается на использовании свай. Они имеют на конце полусферическое расширение. Именно они и отвечают на устойчивость основы дома под действием различных нагрузок и движения грунтовых масс. Подобные сваи помогает установить бур ТИСЭ, оснащенный навесным плугом и накопителем грунта. Он проделывает в грунте скважины, диаметром до 25 см со сферическим отверстием на конце, диаметром от 40 см до 60 см.

Опоры, в зависимости от предполагаемых нагрузок (последние устанавливаются при помощи специальных расчетов), располагаются с шагом в 1,5 м-2м.

Каждый из них может выдержать до 16 т нагрузок.

Преимущества данного вида фундамента

Универсальный фундамент ТИСЭ и его преимущества:

• экономный расход строительных материалов, по сравнению с другими типами основами под дом в одинаковых условиях;
• хотите ускорить ход проведения строительных работ – возьмите за основу дома фундамент ТИСЭ. Отзывы свидетельствуют о достаточно высокой скорости возведения данной конструкции, благодаря использованию специального бура и сокращению объема земляных работ;
• заботитесь о долговечности дома, опять-таки нужно использовать фундамент ТИСЭ. Фото здания, в основу которого был положен данный фундамент, указывают на целостность конструкции в течение всего периода ее эксплуатации;
• фундамент по технологии ТИСЭ, видео организации которого значительно упростит сам процесс, предполагает попутное возведение паз и ниш, чего нельзя делать с блочной основой.

Не стоит забывать о том, что столбчатый фундамент ТИСЭ – это своеобразная разновидность обычного столбчатого аналога. Однако здесь первый тип обладает существенными преимуществами перед вторым. Так, при организации обычной столбчатой основы, на ее незамедлительно следует выгрузить дом. Иначе в течение года грунт просто вытолкает из себя установленные столбы. Для конструкции по технологии ТИСЭ этого никогда не произойдет. Свайный фундамент ТИСЭ не предполагает использование тяжелой спецтехники для забивания арматуры в грунт.

Недостатки данного фундамента

Фундамент ТИСЭ недостатки:

• перед организацией конструкции проводится точный расчет, ошибки в котором приводят к нежелательным последствиям на практике;
• основа получает холодной, а потому предполагается ее повышенная теплоизоляция;
• фундамент ТИСЭ минусы перенимает от аналогичных конструкций — столбчатый фундамент или свайно-ленточный;
• строительство фундаментов по технологии ТИСЭ предполагает использование полусухих смесей.

Следовательно, возрастает требования к качеству и степени очистки компонентов полусухого компонента.
Решая использовать ли фундамент по технологии ТИСЭ, отзывы с отрицательными моментами послужат строителю хорошую службу. Они укажут ему на проблемные моменты конструкции, а это поспособствует их правильному устранению.

Нормы и расчеты фундамента ТИСЭ

В первую очередь, расчет фундамента ТИСЭ проводится по нормам, прописанным в СП 24.13330.2011 и СП 50-102-2003. При этом учитывается удельный вес всех строительных материалов, которые принимают участие в возведении здания. Необходимые данные можно найти в СНиПе II-3-79. Не следует забывать о нагрузках, которые несет в себе бытовая техника и предметы интерьера. Так, согласно установленным нормам, на один м кв. жилой площади приходится 200 кг нагрузки. Для чердачного помещения следует брать 100 кг на 1 м кв.

Опытный строитель, прежде чем приступать к расчетам несущей способности основания под здание, учтет и нагрузки снежного покрова, которые могут возникнуть в холодное время года. Для каждого региона страны они индивидуальны.

Несущую способность свай под фундамент ТИСЭ, видео возведения которого сегодня предлагают к просмотру ведущие мастера строительного дела, можно вычислить, пользуясь выдержкой из ДБН В.2.1-10-2009 про основания и фундаментные сооружения.

Вывод

Итак, фундамент ТИСЭ – универсальная конструкция, которая может использоваться на разных типах грунта и для возведения самых разных по массе зданий. Многочисленные преимущества с лихвой покрывают незначительный перечень недостатков данной основы здания. Последние можно легко устранить. Если нужно сэкономить, но при этом не потерять на качестве основания под дом, используется фундамент ТИСЭ. Цена на возведения данной конструкции существенно ниже, по сравнению с аналогичными столбчатыми, свайными и ленточными сооружениями.

краткое описание технологии, особенности, отзывы специалистов

Фундамент ТИСЭ является новым и хорошо забытым старым фундаментом, который отличается тем, что в нем сваи не вкручиваются, а вырастают из земли. Многие сравнивают данную технологию с забитыми гвоздями, обращенными шляпкой вниз. Снизу опоры имеют расширения, поэтому силы пучения не способны вытолкнуть постройку из земли. Этот вариант является идеальным для проблемных грунтов с ощутимыми сезонными деформациями и плывунами. Такие грунты встречаются гораздо чаще, чем кажется.

Описываемый вид фундамента не просто так называется универсальным, ведь технология обладает особенностью, которая выражена в том, что строительство можно вести на почве любой сложности, исключением выступают лишь скалы. Например, баня, может быть даже двухэтажной и иметь железобетонные перекрытия.

Положительные отзывы специалистов

Универсальный фундамент по технологии ТИСЭ, по мнению профессионалов, обладает множеством достоинств. Во-первых, такая конструкция обладает низкой стоимостью. Во-вторых, возводить ее можно при любых условиях. В-третьих, время проведения работ минимально.

Низкая стоимость строительства обусловлена тем, что необходимость в использовании оборудования и дорогостоящей техники отсутствует. Работы можно осуществлять автономно, ведь подключение к электричеству не требуется.

Что касается времени возведения объекта, то этот плюс выгодно дополняется еще и минимальными трудозатратами. Специалисты подчеркивают, что в качестве основной особенности описываемого фундамента выступает возможность использовать конструкцию при индивидуальном строительстве. Это говорит о том, что любой домашний мастер может возвести дом на таком фундаменте, не имея даже самых минимальных навыков в строительстве. Даже на построенном объекте удобно проводить коммуникации. Эту особенность специалисты тоже считают важным плюсом.

Отзывы об основных минусах

Как и у каждой другой строительной конструкции, у фундамента ТИСЭ недостатки тоже имеются. Профессионалы подчеркивают, что данная технология не позволяет возвести здание на обводненный или илистой поверхности. Сваи при больших нагрузках ломаются или прогибаются — все зависит от условий, в которых они были использованы.

Специалисты подчеркивают еще и тот факт, что в процессе работы должно быть использовано огромное количество ручного труда, что может осложнить процесс бурения в условиях каменистых грунтов. Это влечет проблемы со скважинами. Однако сегодня выпускаются буры, которые обладают двигателем и механическим приводом. Но даже такая техника не всегда способна справиться с твердой почвой.

Под всем домом разместить подвал почти невозможно, ведь сваи устанавливаются в большом количестве. Универсальный фундамент ТИСЭ наряду с преимуществами имеет множество недостатков. Один из них, по мнению специалистов, выражен в необходимости монтажа отмостки большой ширины.

Проведение расчетов

Одним из этапов расчета фундамента является определение количества опор и расстояния между ними. Если вы планируете выстроить здание 5 x 10 м, а работы будут вестись на глинистой почве, то можно предположить, что дом весит около 350 тонн. Расчет фундамента ТИСЭ при этом предусматривает использование исходных данных. Периметр будущего фундамента составит 30 м.

Глина обладает несущей способностью в 6 кг/см². При расширении основания до 60 см несущая способность опоры будет 17 тонн. Для определения параметров фундамента ТИСЭ, отзывы о котором были представлены выше, вы должны разделить 350 на 17, что позволит получить 20. Эта цифра указывает на количество фундаментных свай. А если разделить длину основания на количество опор, то можно понять, что расстояние между столбами составляет 1,5 м. Как только вы определились с шагом и числом опор, можно сказать, что расчет произведен. Далее можно приступать к разметке и обустройству обноски.

Описание технологии: подготовка участка

Описываемая строительная технология ценится больше всего за то, что конструкция обходится недорого, а осуществить работы своими руками — не проблема. На первом этапе необходимо осуществить подготовку. Для этого снимается верхний плодородный слой грунта и устанавливается обноска.

Далее можно заняться разметкой положения столбов. Некоторые умельцы не снимают плодородную почву, о чем впоследствии не жалеют. Это объясняется тем, что ростверк в таком фундаменте висячий, поэтому полы постройки не будут контактировать с грунтом. На том этапе, когда производится исследование участка, вы должны определить, что будет дешевле и легче — построить ростверк переменного сечения или выровнять площадь лопатой.

Работа над обноской

При возведении фундамента ТИСЭ на следующем этапе необходимо заняться наиболее ответственной частью работы, которая заключается в разметке участка. Если в вашем арсенале нет гидроуровня, можно использовать прозрачный шланг с водой. Нулевой уровень будет находиться от земли в 45 см.

После разметки необходимо подпилить колышки и расположить по внешним углам периметра гвозди, натянув между ними веревку. Можно использовать толстую рыболовную леску, толщина которой может достигать 0,7 м. Провисать она не будет. После того как все угловые колышки будут распределены, необходимо вбить осевые колья для внутренних несущих стен.

Теперь можно установить каркас обноски, для этого используется кругляк из доски в 50 мм. Следует использовать садовый бур. Обноска должна быть полусплошной, она будет экономнее и практичнее. Опалубка фиксируется толстыми досками. С помощью строительного уровня на обноске необходимо отметить нулевой уровень.

Следующим шагом станет установка гладких брусков, которые прибиваются к доскам. Верхняя их часть должна образовать нулевой уровень. На брусках следует разметить положение шнура для внешнего и внутреннего периметра стен. Для будущих столбов фундамента обозначается центральная ось.

Важно контролировать диагонали, размер которых можно вычислить по теореме Пифагора для каждого помещения. Теперь необходимо вбить гвозди и натянуть шнуры или леску. Обноска делается для контроля, она должна быть демонтируемой. В том месте, где шнуры центральной оси столбов пересекаются в углах, будет точное месторасположение опор. Для отвеса можно использовать груз и кастрюлю без дна, диаметр которой составляет примерно 25 см. По окружности выкапывается яма в половину лопаты. После этого можно начинать бурение.

Земляные работы

Если на вашем участке сложный грунт, вы можете использовать фундамент ТИСЭ. Бур применяется на следующем этапе. Этот процесс является трудоемким. Важно оптимизировать свои силы. Сначала лучше просверлить около 5 скважин, а после сделать в них расширения. Это позволит сэкономить время на переоборудование бура. Его можно изготовить самостоятельно.

Если в почве мало песка, сверлить его будет достаточно сложно. Однако при таких условиях можно применить хитрость. Поможет в деле вода. В каждую скважину необходимо залить на ночь по 5 ведер. На следующее утро расширить скважины будет гораздо проще.

При строительстве большой бани углублений должно быть около 50. Довольно сложным этапом является расширение пробуренных скважин. За день можно сделать около 3 расширений, но довольно много времени будет уходить на заливку. Если диаметр скважины не превышает 30 см, а расширение составляет 60 см, на каждую опору будет уходить около 30 кг цемента. Бетон должен получиться не слишком густым, но и жидким делать его не стоит.

Армирование, гидроизоляция и заливка

Выстраивая фундамент ТИСЭ, на следующем этапе можно заняться подготовкой арматуры. Определить длину прутка можно, учитывая глубину опоры. Необходимо оставить еще 15 см на воздушный зазор ростверка. Радиус изгиба нижней и верхней частей тоже входит в запас. На одну опору должно уйти около двух прутков, если столб примерно равен 1,5 м. Общая длина при этом равна 3,7 м.

Если арматура будет немного выглядывать из столба, ее после можно использовать в качестве виброуплотнителя во время заливки. Такие манипуляции позволяют удалять пузырьки воздуха из уплотняющегося бетона. На следующем этапе можно заняться гидроизоляцией. Для этого подходит рубероид. Установить его достаточно просто. Для этого материал разрезается на куски и сворачивается в цилиндр. Фиксацию можно осуществить канцелярскими скрепками. Изделия устанавливается в скважину, но сделать это необходимо лишь после того, как будет заполнено расширение и установлена арматура.

Выглядывающий конец рубашки обсыпается грунтом. Его предварительно вынимают из скважины, а после засыпают и уплотняют. Строительство фундамента ТИСЭ предусматривает бетонирование в короткие сроки. Лучше стараться заполнить сразу несколько скважин. Как только столбы будут залиты, а опоры засыпаны, можно переходить к изготовлению ростверка. Бетон для дополнительной заливки столбов вымешивается возле скважин. Для заливки фундамента лучше приобрести бетономешалку.

Изготовление ростверка

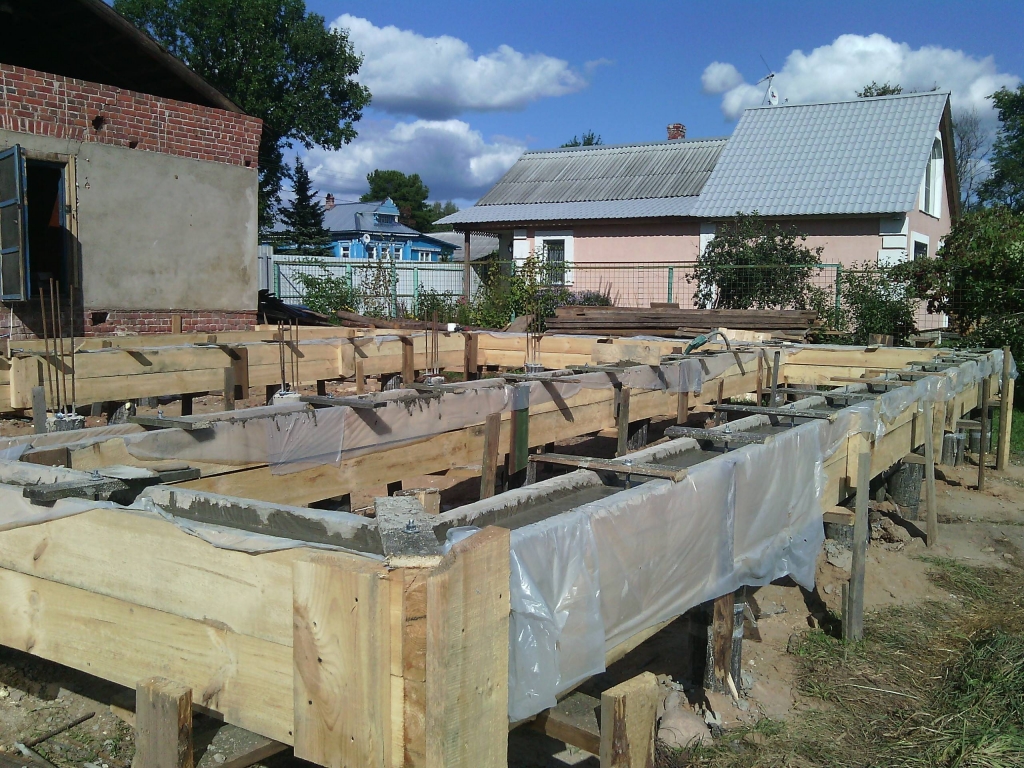

Работая над фундаментом ТИСЭ своими руками, на следующем этапе вы можете заняться изготовлением ростверка. Для этого выставляются щиты, которые покрываются плотным полиэтиленом. Опалубка крепится шпильками. Сверху и снизу при этом просверливают отверстия в брусе. Один конец шпильки следует загнуть на другой, куда накручивается шайба и гайка. На шпильки необходимо уложить арматуру, которая закрепляется пластиковыми стяжками.

Работа над отмосткой и дренажом

В качестве одного из главных достоинств свайного или столбчатого ростверка выступает отсутствие необходимости устройства дренажа, который может быть кольцевым или пристенным. Не понадобится утеплять отмостку и забирку.

В подполье источники тепла будут отсутствовать, поэтому почва промерзает, и гидроизоляция здесь попросту бессмысленна. Свайный фундамент ТИСЭ может иметь отмостку для отведения талых и паводковых вод, а также осадков от стен. Для того чтобы стоки не размывали прилежащие к отмостке участки, по наружному периметру следует установить желоба ливневки. Точечные дождеприемники располагаются под вертикальными трубами кровельного водостока.

В заключение

Фундамент по технологии ТИСЭ довольно часто используется в индивидуальном строительстве. Это обусловлено множеством его преимуществ. Например, снижением времени на работы и отсутствием необходимости в использовании дорогостоящей техники. Работы автономны, ведь при осуществлении строительства не придется подключаться к электросети. Это указывает на то, что манипуляции могут вестись даже в полевых условиях.

Ростверковый фундамент ТИСЭ имеет и свои недостатки. Некоторые из них выражены в том, что на болотистых грунтах установить такое основание не получится, ведь столбчатая конструкция может попросту сломаться или утонуть.

Технология тисэ универсальный фундамент. Р. Яковлев

Универсальный фундамент Технология ТИСЭ — Яковлев Р.

Разработанное автором оборудование ТИСЭ охраняется патентами на изобретение. Производство и реализация оборудования ТИСЭ без лицензионного договора ЗАПРЕЩЕНО ЗАКОНОМ «О промышленной собственности РФ»

Также в книге подробно описано возведение заглубленного фундамента повышенной несущей способности по технологии ТИСЭ с применением фундаментного бура ТИСЭ–Ф, разработанного автором. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать технологию ТИСЭ как перспективную в этой области строительства.

В этой книге приведена обзорная информация о грунтах, основаниях и фундаментах, возводимых в условиях индивидуального строительства. Анализ наиболее распространенных типовых фундаментов дается в простой и доступной форме, понятной застройщикам, не имеющим специального образования.

В книге представлено подробное описание технологии ТИСЭ: возведения заглубленного фундамента повышенной несущей способности. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать его в качестве перспективного направления развития в этой области строительства.

Задача книги — помочь начинающим застройщикам разобраться в выборе оптимального фундамента, научить его самостоятельно принимать правильные решения в этом вопросе с учетом современного уровня развития строительных технологий.

В предлагаемой вашему вниманию книге подробно рассматриваются следующие вопросы:

• общие сведения о грунтах;

• нагрузки, испытываемые фундаментами, и расчет их несущей способности;

• столбчатые и столбчато–ленточные фундаменты;

• поведение фундаментов в различных условиях эксплуатации;

• причины проседания и разрушения фундаментов;

• восстановление фундаментов.

Книга будет полезна не только новичкам в строительстве и профессионалам, но также архитекторам и проектировщикам индивидуального жилья, работающим по иным строительным технологиям.

ekniga.org

Р. Яковлев — Универсальный фундамент Технология ТИСЭ

Рис. 2. Несоответствие мощности фундамента и веса дома: А — фундамент излишне мощный; Б — фундамент слишком слабый

Сразу отметим, что затратный подход к выбору фундамента, который будет уместен для многоэтажного дома, в индивидуальном строительстве, как правило, не всегда оправдан. Более того, если сам дом легкий (брусовой или щитовой), то выбор такого фундамента может оказаться ошибочным: в первую же зиму пучинистый грунт его неравномерно поднимет.

Экономный подход к фундаменту также может иметь свои отрицательные стороны. Желание снизить затраты, используя подручные материалы, оправдано не во всех случаях.

Из дачной жизни

На одном из соседних участков я увидел, как сгружали мощные железобетонные столбы–опоры с железной дороги, которые использовались для навески контактных проводов и отслужили свой срок. Другие соседи поведали, что хозяин будет из них делать опоры под фундамент, разделывая на две части. Я прикинул, что даже если они и достались ему даром, затраты на их доставку, погрузку–разгрузку, разделку опор с мощным армированием, бурение скважин, монтаж половинок — это весьма неслабые расходы. Их несущая способность относительно невысока, т. к. они будут воспринимать нагрузку только нижним срезом, а не как забивные или набивные сваи — трением о грунт по боковым поверхностям. Хозяин этих свай — не богатый застройщик; но, похоже, бесплатный стройматериал оказался сильнее здравого смысла.

Раз речь зашла о стройматериалах, приобретенных даром, то можно привести и еще один достаточно распространенный случай неудачного их использования. Часто при бетонировании фундамента в качестве арматуры застройщики используют мощные стальные профили, трубы или прутки арматуры большого сечения (что достали). Не вдаваясь в подробные объяснения, заметим, что таким образом вместо прочного железобетона, в котором бетон работает совместно с металлом, отливается обычный бетон, плохо работающий на разрыв и изгиб. Стальные же элементы, имея большую площадь поперечного сечения и не имея относительно хорошего сцепления с бетоном, не могут работать с ним вместе, как не могут работать вместе гвоздь с резиной. Армирование бетона — это не свалка металла. Это — правильный выбор сечения арматуры и организованное его распределение в бетонном массиве.

Да что говорить о застройщиках. Не все строители–профессионалы четко разбираются в фундаментах, даже имея некоторый практический опыт. Дело в том, что фундамент — это неповторимая область строительства, в которой каждый раз при строительстве нового дома возникает иная ситуация, не похожая на предыдущую.

Так как же возвести надежный фундамент с существенным сокращением затрат?

В 1996 г. автором был разработан ручной фундаментный бур ТИСЭ–Ф весом около 7 кг, с которым создавать опоры с расширенной нижней частью стало значительно проще (рис. 3, а). В том же году фундаментный бур ТИСЭ–Ф был отмечен «Золотой медалью ВВЦ».

Столбчато–ленточный фундамент, возводимый по технологии ТИСЭ (рис. 3, б), вобрал в себя достоинства и исключил недостатки, свойственные вышеназванным типовым фундаментам. Простота оборудования ТИСЭ и самой технологии, не значительный объем земляных работ, оптимально низкий расход строительных материалов, большая надежность фундамента на пучинистых грунтах сделали его доступным и полезным для большинства застройщиков.

Рис. 3. Фундаментный бур ТИСЭ–Ф и столбчато–ленточный фундамент, возведенный с его применением: А — бурение скважины; Б — столбчато–ленточный фундамент; 1 — фундаментный бур ТИСЭ–Ф; 2 — опора фундамента; 3 — ростверк

Почти десятилетний опыт внедрения данного бура на всей территории России и за рубежом дали основание считать такой фундамент весьма надежным (не было ни одного отрицательного отзыва о работе фундамента) и универсальным, применимым для большинства строений, возводимых в условиях индивидуального строительства.

Многие строительные фирмы, специализирующиеся на возведении брусовых или щитовых домов, ориентированные на строительство домов из пеноблоков или пенополистирольных блоков несъемной опалубки, возводящие стены с применением модуля ТИСЭ-2 или ТИСЭ-3, успешно используют фундаментный бур ТИСЭ–Ф, обеспечивая тем самым существенное сокращение затрат и высокую надежность возводимого жилья.

Следует обратить внимание на особенность такого типа фундаментов — наличие воздушного зазора под ростверком, позволяющего компенсировать пучинистые явления. Благодаря этому зазору у фундамента значительно снижены тепловые потери, исключено увлажнение дома высоко расположенными грунтовыми водами.

Повышенные виброизолирующие свойства дают такому фундаменту определенные преимущества при строительстве вблизи оживленных автомагистралей и железнодорожных полотен.

Использование разработанного фундамента в качестве сейсмоизолирующей системы открывает для него широкие перспективы при строительстве в сейсмоактивных регионах. Значительное увеличение надежности построек через сейсмоизоляцию — один из наиболее эффективных способов сейсмостойкого строительства — может осуществляться простыми средствами с минимальными затратами труда и средств. В этом аспекте подобный фундамент может иметь определенную значимость для мирового строительного опыта.

Таким образом, на сегодня в обойме строительных технологий, связанных с устройством фундамента, закрепилась еще одна разработка, претендующая на свое место. Возведение фундамента по технологии ТИСЭ при своих очевидных преимуществах требует от застройщика определенной смелости и уверенности в правильном выборе технологии. Знания об особенностях работы фундаментов разных типов в различных условиях помогут читателю обрести эту уверенность. Для этого автор решил предоставить подробную информацию не только о технологии ТИСЭ, но и о других фундаментах, применяемых в строительстве.

Из опыта

Строил я у себя на участке дом на столбчато–ленточном фундаменте по технологии ТИСЭ. Постоянно общаясь с соседями, убеждал, что это и дешево, и надежно. В этот же сезон наше садовое товарищество решило построить брусовой дом для сторожа. Фундамент — траншея глубиной 1,2 м, залитая бетоном — внушал застройщикам гарантированную уверенность в его надежности. Деревянный домик стоит у дороги на глинистой почве, снеговой покров вокруг него весьма неоднородный. Если мой фундамент после возведения стен двухэтажного каменного дома просел всего на 6…8 мм, то дом сторожа в первую же зиму приподняло со стороны дороги больше чем на 5 см. С каждым годом крен дома будет увеличиваться (рис. 4).

Рис. 4. Заглубленный фундамент под легким домом — крена не избежать

Застройщику обязательно следует разбираться во всем, что касается строительства, и чем подробнее, тем лучше. Это особенно полезно сейчас, при обилии информации о разных технологиях, когда предлагают свои услуги строительные бригады или отдельные строители разного уровня подготовки, когда рынки и магазины завалены пестрым разнообразием всего…

Рис. 5. Затратный метод строительства

Что общего межу медициной и строительством?

В настоящее время в нашей медицине бывает такое: человек заболел, пошел к врачу, заплатил за лечение большие деньги. Врач оказался далеко не отличником, пациента не вылечил и даже не извинился; а деньги ушли на запись к специалисту, покупку ненужных таблеток и на оплату нового этапа лечения. Так что «на врача надейся, но и сам не плошай…»

Так и в строительстве. На каждом его этапе на Вас хотят подзаработать чиновники, архитекторы, проектировщики, строители… Более того, предполагая получать свой процент от Ваших затрат, многие из них стараются сделать строительство как можно более дорогим.

Так что, уважаемые застройщики, не идите на поводу у тех, кто необоснованно предлагает дорогие технологии; постарайтесь во всём сами разобраться. Тогда строители–неотличники не допустят «дорогих» ошибок, не завысят стоимость строительства (рис. 5) и не схалтурят. Не стесняйтесь расспрашивать их о том, что они собираются сделать, почему и почём. Советуем также спросить у них о том, где и что они строили раньше.

ЧАСТЬ I.ФУНДАМЕНТЫ И БЕТОНИРОВАНИЕ. ОБЗОР

www.profilib.net

10.1. ВОЗВЕДЕНИЕ СТЕН ПО ТЕХНОЛОГИИ ТИСЭ. Универсальный фундамент Технология ТИСЭ

10.1. ВОЗВЕДЕНИЕ СТЕН ПО ТЕХНОЛОГИИ ТИСЭ

Назначение модуля

Формовочный модуль ТИСЭ, далее по тексту «модуль», предназначен для формования пустотных стеновых блоков как на стене (рис. 187), так и вне неё.

Рис. 187. Формовочный модуль ТИСЭ

Модуль выпускается в двух модификациях: ТИСЭ-2 и ТИСЭ-3. Они позволяют возводить стены толщиной 25 и 38 см соответственно.

Модуль имеет размеры (рис. 188):

ТИСЭ — 2 (вес 14 кг)….510 х 150 х 250 мм;

ТИСЭ — 3 (вес 19 кг)….510 х 150 х 380 мм.

Рис. 188. Габариты формуемых блоков (размеры в мм): А — с модулем ТИСЭ-2; Б — с модулем ТИСЭ-3

Блоки, изготовленные в стене с помощью модуля, кратны по размерам кладке из обычных стандартных кирпичей.

Модуль используется в условиях индивидуального строительства и позволяет существенно сократить затраты на возведение стен за счет высокой степени пустотности, отсутствия готовых строительных изделий и кладочного раствора. Для возведения стен не требуется квалификации каменщика, стена сразу получается ровной и не требует нанесения штукатурного слоя.

Основной состав бетона — песок: цемент = 3:1. Смесь жесткая, с небольшим количеством воды, позволяет выполнять немедленную распалубку сразу после уплотнения ее ручной трамбовкой.

Высокая прочность и морозостойкость стеновых блоков, отформованных с опалубкой ТИСЭ-2, были подтверждены государственными испытаниями в КТБ «МОСОРГСТРОЙМАТЕРИАЛЫ» (1996 год). Они выдержали более 100 тонн на сжатие, а при испытаниях на морозостойкость прочность блоков снизилась на 4% (по нормам СНиП допускается 15%).

Наряду с основным составом бетона технологией ТИСЭ предусмотрено применение и бедных смесей с соотношением песок: цемент = 4:1, а также смесей на иных заполнителях, применяемых в строительной практике (опилкобетон, шлакобетон, керамзитобетон, полистиролбетон).

Устройство модуля

Модуль состоит из формы, двух съемных пустотообразователей с рукоятками, четырех поперечных и одного продольного штыря, предназначенных для фиксации пустотообразователей в форме (рис. 189).

Рис. 189. Детали модуля ТИСЭ: 1 — форма; 2 — пустотообразователь; 3 — поперечный штырь; 4 — продольный штырь; 5 — перегородка–скребок; 6 — выжимная панель–трамбовка; 7 — опалубка–компенсатор; 8 — скоба; 9 — уголок формовочный; 10 — стопор проволочный

Модуль укомплектован дополнительной оснасткой, применяемой при возведении стен. Отдельные ее элементы имеют двойное назначение. Перегородка–скребок используется и для формования половинных блоков, и для выравнивания верхней границы формуемого изделия. Выжимная панель–трамбовка применяется при распалубке и для уплотнения смеси в качестве ручной трамбовки. Уголок нужен для формования вертикальных пазов и для подъема пустотообразователей. В комплект модуля входит скоба для формования «четверти» по оконным и дверным проемам, а также опалубка–компенсатор для заполнения широких вертикальных зазоров между блоками, которые могут возникнуть в процессе возведения стен. Детали модуля изготовлены из стальных материалов и окрашены цветной эмалью.

Для удобства транспортировки модуля все детали и приспособления размещаются в форме и надежно фиксируются в ней проволочным стопором, заведенным в отверстия четырех поперечных и одного продольного штырей (рис. 190).

Рис. 190. Модуль в транспортном положении

Расход материалов на 1 кв. м стены

цемент М400 — песок — вода =1 — 3 — 0,6

ТИСЭ-2 цемент — 60 кг, песок — 0,12 м3;

ТИСЭ-3 цемент — 90 кг, песок — 0,18 м3;

цемент М500 — песок — вода =1—4 — 0,7

ТИСЭ-2 цемент — 50 кг, песок — 0,13 м3;

ТИСЭ-3 цемент — 75 кг, песок — 0,20 м3.

Последовательность формования стенового блока

Перед началом формования блоков необходимо смочить поверхность нижнего ряда водой. Это исключит возможность обезвоживания смеси в нижней части формуемых блоков.

Для формования блока установить форму на расстоянии 0…8 мм от стенки со–седнего ранее отформованного блока, при этом боковые стенки формы, выступающие вниз на 5…7 мм, охватывают нижний ряд блоков, обеспечивая точную ориентацию формы. Затем в неё заводят поперечные штыри, на которые укладывают пустотообразователи, положение которых фиксируется продольным штырем (рис. 187).

При возведении стен возникает ситуация, когда стеновой блок формуется между другими ранее отформованными блоками. В этом случае продольный штырь не устанавливается, а пустотообразователи фиксируются в среднем положении самим раствором при трамбовке.

Смесь в форму закладывается в два приема (рис. 191).

Рис. 191. Заполнение формы раствором

Если закладывать все сразу, то часть смеси теряется, вываливается через край. Кроме того, при полном заполнении формы бетонной смесью нижние слои формуемого стенового блока не получают качественного уплотнения, что становится видно сразу после распалубки.

Смесь распределяется по объему формы и равномерно уплотняется короткой стороной выжимной панели–трамбовки (рис. 192). Процесс уплотнения стенового блока длится не более 3 — 4 минут при неторопливой спокойной работе. Удары трамбовки не должны быть излишне сильными.

Рис. 192. Трамбование раствора

Излишки смеси снять скребком, одновременно опираясь им на верхнюю плоскость пустотообразователей (рис. 193).

Рис. 193. Снятие излишков смеси — выравнивание верхней поверхности блока

Затем извлечь из формы все штыри и установить на поверхность отформованного блока выжимную панель–трамбовку; завести законцовку уголка в отверстие пустотообразователя и, опираясь о перемычку выжимной панели–трамбовки, приподнять его (рис. 194).

Рис. 194. Подъем пустотообразователей

Теперь на отформованный блок уложить выжимную панель–трамбовку. Приложить пальцы обеих рук к рукояткам и, одновременно нажимая большими пальцами на выжимную панель, приподнять форму, освободив от неё стеновой блок. Форму уложить рядом, на место формования следующего блока. Для удобства выдавливания на выжимную панель можно уложить полутерок (рис. 195).

Рис. 195. Подъем формы

Затереть боковые стенки полутерком можно после формования 5…10 стеновых блоков, после использования очередного мешка цемента (рис. 196).

Рис. 196. Затирка боковой поверхности

Для того чтобы затираемая поверхность в дальнейшем не потребовала нанесения штукатурного слоя, затирку лучше проводить пескоцементным раствором, изготовленным с применением мелкозернистого или просеянного песка, не царапающего свежеуложенные стеновые блоки.

Обращаем внимание застройщиков на вертикальные зазоры между блоками. Их раствором заполнять не следует, т. к. это не оказывает на прочность стен ни малейшего влияния. Прочность всех каменных кладок обеспечивается только за счет сил сцепления между рядами стеновых изделий. Тот объем раствора, который попадает в щель между соседними стеновыми блоками, оказывается вполне достаточным для герметизации самой щели.

При налаженной работе цикл формования одного блока с модулем ТИСЭ-2 длится 3,5…4 минуты, а с модулем ТИСЭ-3 — 4…6 минут.

Последовательность формования половинного блока

Для формования половинных блоков необходимо оставить один пустотообразователь и установить перегородку с опорой на два поперечных штыря, один из которых войдет в верхнюю пару отверстий формы (рис. 197).

Рис. 197. Подготовка модуля к формованию половинного блока

Перед подъемом формы один из поперечных штырей следует ввести в верхнюю пару отверстий, чтобы выжимная панель не заваливала верхний край отформованного блока (рис. 198).

Рис. 198. Съем формы с половинного блока

Формование блока с разрывом «мостков холода»

При возведении стен с повышенными теплоизолирующими характеристиками рассматривают три варианта:

— утепление снаружи;

— утепление изнутри, со стороны помещений;

— заполнение пустот стеновых блоков утеплителем.

Первые два варианта хорошо освещены в строительной литературе, и мы не будем на этом останавливаться.

Так как стены по ТИСЭ имеют большую пустотность, то для их утепления лучше применить последний вариант.

Технологией ТИСЭ предлагается несколько приемов формования «теплых» стеновых блоков. Все они связаны с уменьшением сечения «мостков холода» — поперечных стенок, по которым проходят основные тепловые потоки. Разрыв центральной перемычки стенового блока — наиболее массивного «мостка холода» — самый простой прием улучшения теплоизолирующих характеристик стены (рис. 199, а). Это можно выполнить с применением съемной деревянной вставки толщиной 5 см или же закладкой несъемного жесткого утеплителя под размер этого зазора.

Более эффективное средство «утепления» стены включает разрывы всех трех мостков холода, но в более узком исполнении (до 3 см). Это можно выполнить с применением съемных вкладышей или пробойником с заостренным наконечником, которые внедряются в объем перемычек в процессе уплотнения смеси (рис. 199, б).

Рис. 199. Стеновые блоки с разрывом «мостков холода»: А — разрыв центральной перемычки; Б — разрыв всех перемычек

Формование блока без «мортков холода»

Технологией ТИСЭ предусмотрено формование стенового блока без «мостков холода». Если пустотообразователи в модуле ТИСЭ-3 повернуть на 90°, то в объеме формы создается одна общая пустота, разделяющая два сплошных стеновых блока толщиной 11 и 9 см (рис. 200). Часть стенового блока толщиной 11 см располагается со стороны перекрытий, с внутренней стороны стен дома.

Рис. 200. Стеновой блок без «мостка холода» (размеры в мм): А — подготовка формы; Б — стеновой блок

Для соединения формуемых блоков между собой в уплотненный бетонный раствор между пустотообразователями внедряют гибкую связь. Ориентируют ее под углом, меняя направление наклона от ряда к ряду (рис. 201). Возведенная таким образом стена представляет собой две бетонные стенки, соединенные между собой пространственной ферменной конструкцией из гибких связей. Воздушный зазор между блоками составляет около 18 см. Этого достаточно для обеспечения самых высоких показателей энергосбережения.

При возведении стены выше уровня земли гибкие связи не загружены большими силами: они лишь обеспечивают ее устойчивость. В качестве материала для связей можно использовать прутки арматуры диаметром 5…6 мм, но лучше применить базальтовые волокна с загнутыми законцовками (длина 35 см, диаметр 6 мм).

При наличии боковых нагрузок на стены (если это подвал, бассейн, хранилище сыпучих материалов или, скажем, при повышенной сейсмичности региона…) в гибких связях возникают конкретные усилия, поэтому диаметр их поперечного сечения должен быть не менее 8 мм.

Рис. 201. Стена без «мостков холода»: 1 — стена внутренняя; 2 — утеплитель; 3 — гибкая связь; 4 — сейсмопояс; 5 — песок; 6 — гидроизоляция; 7 — бетонная стяжка; 8 — лента фундамента; 9 — дренажная труба; 10 — песок; 11 — грунт; 12 — отмостка; 13 — перекрытие; 14 — стена внешняя; 15 — стеновой блок; 16 — цокольная панель

Поделитесь на страничке

Следующая глава >

diy.wikireading.ru

Универсальный фундамент Технология ТИСЭ (fb2) | КулЛиб

Разработанное автором оборудование ТИСЭ охраняется патентами наизобретение. Производство и реализация оборудования ТИСЭ без лицензионного договора ЗАПРЕЩЕНО ЗАКОНОМ «О промышленной собственности РФ»

Также в книге подробно описано возведение заглубленного фундамента повышенной несущей способности по технологии ТИСЭ с применением фундаментного бура ТИСЭ–Ф, разработанного автором. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать технологию ТИСЭ как перспективную в этой области строительства.

В этой книге приведена обзорная информация о грунтах, основаниях и фундаментах, возводимых в условиях индивидуального строительства. Анализ наиболее распространенных типовых фундаментов дается в простой и доступной форме, понятной застройщикам, не имеющим специального образования.

В книге представлено подробное описание технологии ТИСЭ: возведения заглубленного фундамента повышенной несущей способности. Простота технологии, незначительные затраты труда и средств, высокие эксплуатационные характеристики возведенного фундамента позволяют рассматривать его в качестве перспективного направления развития в этой области строительства.

Задача книги — помочь начинающим застройщикам разобраться в выборе оптимального фундамента, научить его самостоятельно принимать правильные решения в этом вопросе с учетом современного уровня развития строительных технологий.

В предлагаемой вашему вниманию книге подробно рассматриваются следующие вопросы:

• общие сведения о грунтах;

• нагрузки, испытываемые фундаментами, и расчет их несущей способности;

• столбчатые и столбчато–ленточные фундаменты;

• поведение фундаментов в различных условиях эксплуатации;

• причины проседания и разрушения фундаментов;

• восстановление фундаментов.

Книга будет полезна не только новичкам в строительстве и профессионалам, но также архитекторам и проектировщикам индивидуального жилья, работающим по иным строительным технологиям.

coollib.com

недостатки оснований, технология строительства фундаментной свайной конструкции своими руками, работа буром и тонкости расчета

Одним из типов свайного или свайно-ростверкового фундамента является основание, выполненное по технологии ТИСЭ. Его отличительной характеристикой является то, что к окончанию сваи утолщаются и принимают форму купола, благодаря чему свайные фундаменты можно применять на пучинистых грунтах.

Особенности

Фундамент ТИСЭ не зря называют универсальным, он предназначен для различных почв, исключением являются лишь скалы. Постройка может иметь несколько этажей и железобетонное перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Отлично зарекомендовала себя данная конструкция на высокопучинистых грунтах, на которых другие типы фундаментов через несколько лет трескаются. Фундамент ТИСЭ уместно применять на территориях, расположенных вблизи с железнодорожными путями или же магистралью грузовых автомобилей. Обычный столбчатый фундамент при вибрациях рушится, а для основания ТИСЭ они совсем незаметны.

Расчет фундамента надо начинать с тщательного изучения и анализа участка. После этого выполняется разметка территории и ее бурение. Для этого применяется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи можно углублять максимум на глубину 2,20 метра. Против основания ТИСЭ отзывов практически нет, все владельцы остались довольны своим выбором.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

• Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
• Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
• Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Специалисты также отмечают тот факт, что на возведенной постройке можно без трудностей проводить коммуникации, и это еще одно неоспоримое преимущества основания.

Минусы

Как и у любой продукции, у конструкции, возведенной по технологии ТИСЭ, есть и несколько недостатков:

• Такое основание нельзя построить на илистой или обводненной почве. При высоких нагрузках сваи прогибаются и повреждаются.
• Необходим ручной труд – на твердых и каменистых участках бурение сделать сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
• Нельзя сделать подвал под всю площадь дома.
• Надо выполнять широкую отмостку.

Учитывая все характеристики фундамента, сделанного по технологии ТИСЭ, можно с уверенностью сказать, что он идеально подходит для частного строительства, к тому же является экономичным.

Расчет

Чтобы правильно рассчитать фундамент, надо определить нужное количество свай.

Для этого придерживайтесь следующей последовательности:

• Высчитайте общую нагрузку на фундамент, учитывая проект сооружения. Надо учитывать вес конструкции с ростверком и всех стен, массу кровли, перекрытий и полов. Все эти показатели суммируйте и умножайте на 1,2, полученный результат умножьте на 1,3. Полученный результат и является показателем нагрузки на сваи.
• После надо высчитать несущую способность буронабивной сваи. Для этого надо отправиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Работники отдела по таблице быстро высчитают и скажут вам максимальную нагрузку.

• Скопируйте план фундамента проекта. Разделите максимальную нагрузку постройки на нагрузку свай. Таким образом вы узнаете необходимое количество столбов.
• На копиях планах отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Так вы и получите фундаментный план, по которому сможете в дальнейшем работать.

В среднем для кирпичного дома или же постройки из ракушника на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных типов бетона (пено- или газобетон) – 2000 кг, а для деревянных и каркасных конструкций – 1800 кг. По этим показателям можно ориентироваться приблизительно.

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень. Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Специалисты рекомендуют заполнять одновременно несколько скважин.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Советы

Фундамент по технологии ТИСЭ можно применять для построек в несколько этажей и не переживать о том, что они просядут. Но помните, что дома средних размеров весом около 380 тонн на слабом грунте нуждаются в большом количестве опор ТИСЭ, что сделать самостоятельно очень сложно, но все же возможно.

Чтобы работы по возведению основания были выполнены быстро и качественно, надо учитывать следующие рекомендации:

• Первым делом лучше пробурить цилиндрические части всех скважин, и только после этого расширять их. Такая последовательность сократит время на монтаж и демонтаж плуга бура.

• Во время бурения затруднять работу могут камни. Маленькие автоматически попадут в накопитель, но большие придется доставать мотыгой. Поэтому если вам попался крупный валун, то начните бурение немного дальше. Допустимо смещение максимально на 500 см.
• Если во время увеличения скважины начинает осыпаться грунт, как можно быстрее приступайте к бетонированию. Разбурили одну скважину – и сразу бетонируйте ее. Такую процедуру следует выполнять на песчаных грунтах и при повышенном уровне грунтовых вод.
• Если участок с неровным рельефом, ростверк надо делать либо с переменной высотой сечения при маленьких уклонах, либо ступенчатым при больших уклонах.

Не все сваи-основания ТИСЭ надо забивать в обязательном порядке. Технология винтовых свай дает возможность быстро возвести основание. Винтовые сваи работают как шуруп. Это труба из металла в диаметре 108 мм с винтовой лопастью. Лопасть имеет такую конструкцию, что при вкручивании в землю грунт становится плотнее. Полость бетонируется, а полученная опора имеет несущую способность до 5 тонн. Основание на сваях уместно строить на болотистых почвах и торфяниках, но только при постройке зданий из дерева.

Срок эксплуатации конструкции зависит от толщины металла сваи и интенсивности образованию коррозии на поверхности, но, как правило, он намного больше, чем у других видов оснований.

В индивидуальном строительстве, как и в любом другом, первым делом владельцы хотят сэкономить, не нанеся ущерб конструкции. Фундамент по технологии ТИСЭ соответствует всем требованиям потребителей, помимо этого, он позволяет бережно отнестись к природным ресурсам. А установку фундамента могут выполнять все желающие, не имея даже специальных знаний и навыков. Расходы и так сведены к минимуму, поэтому специалисты категорически не рекомендуют экономить на качестве бетона или армирующего материала.

Фундамент ТИСЭ заслужил только положительные отзывы, что еще раз подтверждает его высокое качество, длительный срок эксплуатации, прочность и надежность.

О том, как сделать своими руками фундамент ТИСЭ, смотрите в следующем видео.

Что такое универсальный фонд? — Конструктор

Имя пользователя*

Эл. адрес*

Пароль*

Подтвердите пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Фонд всеобщего образования

В ХХ веке Соединенные Штаты широко распахнули двери школ для подавляющего большинства своей молодежи. Но эти достижения основывались на прочном фундаменте, заложенном задолго до того, когда нация приняла принцип бесплатного всеобщего государственного образования.

«Это восходит к традициям грамотности Новой Англии, — говорит историк Дэниел Дж. Бурстин, — и веры в то, что все молодые люди должны быть приобщены к идеям, которые управляют нацией и сообществом.

В колониальные времена во многих городах были школы, но их посещение было строго добровольным, и родители обычно платили взнос, отмечает Карл Ф. Кестле, профессор и историк Брауновского университета. Школьные предметы обычно ограничивались чтением, письмом и арифметикой. А студенты из сельской местности могут посещать занятия всего несколько месяцев в году.

«Нигде обучение не было полностью обязательным и поддерживаемым налогами», — пишет Кестле в своей книге «Столпы республики: общеобразовательные школы и американское общество: 1780-1860».Ситуация постепенно начала меняться в 19 веке, когда штаты новой республики перешли к большей финансовой поддержке государственного образования, по крайней мере, в начальных классах.

В 1795 году Коннектикут продал свою землю на западных территориях за 1,2 миллиона долларов и использовал вырученные средства для создания постоянного школьного фонда, который к 1810 году оказывал ежегодную помощь школам. Штат Нью-Йорк создал такой фонд в 1805 году. К 1820-м и 30-м годам несколько штатов последовали его примеру, хотя деньги покрывали лишь небольшую часть расходов на образование.

В 1852 году Гораций Манн, секретарь совета по образованию Массачусетса, помог принять первый в стране закон об обязательном посещении школы для детей младшего школьного возраста.

Манн и другие сторонники всеобщего школьного образования почти безгранично верили в способность государственного образования способствовать прогрессу как на национальном, так и на индивидуальном уровне. «Никогда мудрость не будет господствовать в законодательных залах, — писал Манн, — и ее глубокие высказывания не будут записаны на страницах книги статутов, вплоть до обычных школ…. создаст более дальновидный разум и более чистую мораль, чем когда-либо существовало среди человеческих сообществ ».

Расширенный доступ

К началу гражданской войны, отмечает Кестле, правительства штатов на Севере обычно создали общие школьные системы, приняв законы для начальных школ, поддерживаемых налогами, и назначив государственных школьных служащих. Поддержка государственного образования пришла позже на юг. И хотя к 1885 году в 16 штатах были законы об обязательной посещаемости, большинство из них применялось в лучшем случае спорадически.

К 1860 году, пишет Дэвид Б. Тайак, историк образования из Стэнфордского университета, большинство крупных городов делили школьников по классам, и к 1870 году эта концепция распространилась почти везде, где было достаточно студентов, чтобы их можно было классифицировать. В том году около 61% американцев в возрасте от 5 до 18 были зачислены в какую-либо школу, отмечает Тайак. К 1898 году эта цифра составляла 71 процент, и типичный молодой американец мог рассчитывать получить пятилетнее образование.

Действительно, так много молодых людей хотели пойти в школу, что педагогам часто было некуда их девать.В 1878 году школьная система Детройта отказала почти 800 детям из-за отсутствия мест. И обучал других в арендованных подвалах. В 1881 году Нью-Йорк отказал в приеме 9 189 студентам из-за нехватки места.

Ситуация с чернокожими американцами была намного хуже. В 1870 году менее 10 процентов афроамериканцев в возрасте от 5 до 19 лет ходили в школу даже часть года.

Кто заплатит?

Как отмечает Кестле, хотя американцы поддерживали идею государственного образования, многие не соглашались с концепцией государственного контроля и государственного финансирования.Попытки собрать все группы в общую школьную систему с общей учебной программой встретили сопротивление.

На одной стороне дискуссии были такие реформаторы, как Манн, которые поддерживали стандартизированную учебную программу, более подготовленных учителей, выпускные школы, более длинный учебный год и усиление государственного надзора и регулирования. С другой стороны, была слабо сплоченная оппозиция, состоящая из сторонников местного контроля, налоговых сопротивлений, защитников религиозной свободы, обеспокоенных доминирующей протестантской идеологией школ, и сторонников частного образования.

Эти группы, однако, «не были расстроены одним и тем же по поводу государственного образования», — говорит Кестле. «Итак, есть значительная оппозиция, но она фрагментирована».

Торгейр Рамстад по результатам последней пробной установки Universal Foundation | Reuters Events

Универсальный фонд, Фред. Компания, связанная с Olsen, разрабатывает фундаментную конструкцию следующего поколения, сочетающую в себе ключевые преимущества гравитационного фундамента, монополя и технологии анкерных анкеров.

Автор Heba Hashem

После десяти лет успешной установки прототипов компания сместила акцент на коммерческую деятельность.

Торгейр Рамстад, управляющий директор Universal Foundation Norway, беседует с Wind Energy Update о результатах их последней пробной установки и о последствиях, которые она будет иметь для строительства морских ветроэнергетических установок в Европе.

Q: Вы недавно завершили пробную установку уменьшенной конструкции Универсального фундамента на трех морских ветроэлектростанциях в Северном море Великобритании. Что побудило вас начать эту кампанию и каковы были ваши цели?

О: В тесном сотрудничестве с Dong Energy, EON, Statoil, Statkraft и Carbon Trust Universal Foundation объединилась с Ольборгским университетом, чтобы определить набор различных и сложных почвенных профилей в трех областях развития: Даджен, Доггер-Банк и Хорнси.Цель заключалась в том, чтобы снизить риски, связанные с концепцией всасывающего ковша Universal Foundation с точки зрения предсказуемости и методов установки.

Эта концепция уже была успешно реализована с полномасштабными прототипами, несущими три металита, мачты и одну турбину Vestas V90, которая находится в эксплуатации с 2002 года. Последние установки были произведены в Доггер-банке в 2013 году, что уже подвергло фундамент экстремальным 50-летним нагрузкам. ветер и волны высотой почти 20 метров.

С помощью пробных установок мы хотели протестировать установку на как можно большем количестве различных почвенных профилей, чтобы собрать уникальный набор данных, который будет использоваться при планировании и проектировании крупных морских ветряных электростанций, которые часто демонстрируют аналогичную изменчивость почвенных условий.

Универсальный фундамент с мощными инструментами был установлен и извлечен параллельно с традиционным якорем-якорем, который использовался в качестве ориентира в 28 различных точках во время 24-дневной морской кампании; с помощью Фреда. Самоподъемное судно Olsen Windcarrier Brave Tern.

Q: Какие самые важные наблюдения вы сделали до сих пор?

О: Фундаменты были установлены в почвенных профилях, состоящих из всех вариантов почв, которые могут встречаться в южной части Северного моря.Измерения от различных датчиков были записаны для документирования давления нагнетания, глубины и скорости проникновения, вертикальности, вспучивания грунтовой пробки внутри ковша, порового давления и структурных деформаций. Эти показания будут использоваться для калибровки наших теоретических методов прогнозирования установки при проектировании будущих фундаментов для различных типов профилей грунта.

Первоначальные результаты показали, что фундамент отлично подходит для установки в любых условиях.Универсальный фундамент также достиг полной вертикальности с наклоном 0,1 градуса или меньше, а функциональность внутренней системы выравнивания верхнего слоя почвы была доказана. Это знаменует собой важный шаг вперед в снижении рисков, связанных с технологиями всасывания.

Мы все еще анализируем результаты, и дальнейшие результаты проекта пробной установки будут опубликованы в свое время.

Q: Утверждается, что в ходе испытания были успешно установлены и извлечены конструкции в очень сложных почвенных условиях.Не могли бы вы подробнее рассказать о природе этих условий? Как «всасывающее ведро» Universal Foundation помогло преодолеть трудности?

О: Мы установили в некоторых из самых сложных почвенных условий, с которыми сталкивались участвующие застройщики, включая мягкую глину, моренную глину, глину валунных валов, с песчаными шипами и слоями, глинистой коркой, песком и илом. Доказано, что уникальные системы Universal Foundation, обеспечивающие проникновение и обеспечивающие вертикальность в таких изменчивых и сложных условиях, работают, как ожидалось.

Q: Какие коммерческие последствия, по вашему мнению, будет иметь испытание для европейского морского ветроэнергетического строительства и цепочки поставок?

О: Испытания подтвердили множество важных аспектов, связанных с уменьшением рисков при установке Universal Foundation на крупных ветряных электростанциях. Таким образом, мы считаем, что разработчикам следует учитывать на этапе проектирования всасывающие ковши для ветряных электростанций с аналогичными характеристиками почвы.

Мало того, что фундамент подходит для широкого диапазона профилей грунта, как было доказано в проекте пробной установки, он также решает многие другие проблемы, с которыми сталкиваются разработчики, когда мы вступаем в следующий виток оффшорного ветра, включая бесшумную установку и стоимость. сокращение — требуется на 25% меньше стали по сравнению с сопоставимыми монополями; сокращается объем морских операций — благодаря одинарной или самоплавающей установке, встроенному переходнику и встроенной защите от размыва.

Универсальный фундамент состоит из стандартных элементов конструкции, которые разделены на модули, что позволяет существующей цепочке поставок производить детали и узлы фундамента для сборки ближе к месту разработки. Это позволяет существующим производителям принимать участие в производстве этих фундаментов.

Q: И какие последствия это будет для морских операций и обслуживания?

О: Универсальный фундамент имеет интегрированный переходник без залитых соединений.Это, вместе с интегрированной системой предотвращения размыва, может снизить требования к обслуживанию фундаментов. На этапе вывода из эксплуатации фундамент также можно полностью снять, изменив процесс установки в обратном порядке.

Q: Какими еще коммерческими или научно-исследовательскими проектами вы в настоящее время занимаетесь в Universal Foundation?

О: Universal Foundation считает, что завершила фазу исследований и разработок и переключила свое внимание на коммерческую деятельность. Следовательно, мы очень тесно сотрудничаем с нашими партнерами и будущими клиентами, чтобы позиционировать себя для ряда демонстрационных площадок, а также для полномасштабных коммерческих разработок по всей Северной Европе.

lvl1_CDOS_FS

lvl1_CDOS_FS

Информационный бюллетень

Стандарты обучения для развития карьеры и профессионального обучения
(средний уровень)

Приведенная ниже информация взята из Руководства по учебным стандартам для развития карьеры и профессионального обучения Департамента образования штата Нью-Йорк. Приведена информация из стандартов развития карьеры и профессионального обучения (CDOS) для студентов среднего уровня.Полное руководство можно получить, связавшись с местным центром SETRC или Департаментом образования штата Нью-Йорк.

Стандарт 1: Развитие карьеры

Студенты будут осведомлены о мире работы, изучать варианты карьеры и связывать личные навыки, склонности и способности с будущими карьерными решениями.

Средний уровень

Студенты узнают об изменяющемся характере рабочего места, ценности работы для общества и связи работы с достижением личных целей Продолжить разработку карьерного плана Продемонстрировать понимание взаимосвязи между личными интересами, навыками и способностями и карьерными исследованиями. Понимать взаимосвязь личных интересов, навыков и способностей с успешным трудоустройством. Продемонстрировать понимание взаимосвязи между изменяющимся характером работы и образовательными требованиями. Понять взаимосвязь личного выбора с решениями о будущей карьере

Стандарт 2: Интегрированное обучение

Студенты продемонстрируют, как академические знания и навыки применяются на рабочем месте и в других условиях.

Средний уровень

Интегрированное обучение побуждает студентов использовать основные академические концепции, факты и процедуры в приложениях, связанных с жизненными навыками и миром работы. Этот подход позволяет студентам увидеть полезность концепций, которые им предлагается изучить, и понять их потенциальное применение в мире труда. Применяйте академические знания и навыки, используя междисциплинарный подход, чтобы продемонстрировать актуальность того, как эти навыки применяются в рабочих ситуациях в местном, государственном, национальном и международном сообществах. Решать задачи, требующие применения академических знаний и навыков. Используйте академические знания и навыки в профессиональном контексте и продемонстрируйте применение этих навыков, используя различные методы общения (например, язык жестов, изображения, видео, отчеты и технологии)

Стандарт 3A: Универсальные базовые навыки

Средний уровень

Базовые навыки включают способность читать, писать, слушать и говорить, а также выполнять арифметические и математические функции. Слушайте и читайте идеи других и анализируйте то, что они слышат и читают; получать и использовать информацию из различных источников; и применять комбинацию математических операций для решения задач в устной и письменной форме.

Навыки мышления приводят к решению проблем, экспериментированию и целенаправленному наблюдению и позволяют применять знания в новой и незнакомой ситуации. Оценивайте факты, решайте сложные задачи и принимайте решения, применяя логику и навыки рассуждения.

Личные качества обычно включают в себя компетентность в самоуправлении и способность планировать, организовывать и предпринимать независимые действия. Продемонстрировать понимание взаимоотношений между людьми и обществом и позитивно взаимодействовать с другими.

Навыки межличностного общения. Позитивные межличностные качества приводят к командной работе и сотрудничеству в больших и малых группах в семейных, социальных и рабочих ситуациях. Продемонстрируйте способность работать с другими, представить факты, подтверждающие аргументы, выслушать несогласные точки зрения и прийти к общему решению.

Технология — это процесс и продукт человеческих навыков и изобретательности в проектировании и создании вещей из имеющихся ресурсов для удовлетворения личных и общественных потребностей и желаний. Выберите и используйте подходящую технологию для выполнения задачи.

Управление информацией фокусируется на возможности доступа и использования информации, полученной от других людей, общественных ресурсов и компьютерных сетей. Выбирать и передавать информацию в подходящем формате (например, устном, письменном, графическом, графическом, мультимедийном).

Управление ресурсами включает использование финансовых и человеческих факторов, а также времени и материалов для успешного выполнения запланированной деятельности. Разберитесь в материальных, человеческих и финансовых ресурсах, необходимых для выполнения задач и деятельности.

Системные навыки включают понимание и способность работать в естественных и сконструированных системах. Понимать процесс оценки и изменения систем и организаций.

Полный список стандартов CDOS, включая образцы работ студентов по каждому стандарту, см. В

Руководстве по учебным стандартам для развития карьеры и профессионального обучения. .

Cellnex Trends »Возможность подключения к архивам как универсальное право, цель нового Cellnex Foundation

«Наша цель — продвигать возможность подключения как универсальное право» , — заявил Луис Деулофеу, когда мы спросили его в интервью о смысле существования недавно созданного фонда Cellnex, который он возглавляет.

В эти времена, отмеченные Covid, Интернет стал решением многих проблем, вызванных пандемией, которая изменила определение удаленной связи, от закрытия школ и предприятий до удаленной медицинской помощи или административных процедур.

К сожалению, эта волна усугубила неравенство и подчеркнула необходимость продвижения цифровых технологий как гаранта социального и экономического баланса.

По данным ЮНЕСКО, только 55% домов в мире подключены к Интернету. — цифра, которая подчеркивает важность борьбы с цифровым разрывом, заключающимся в разнице в доступе к новым технологиям и знаниях о них.

«Фонд стремится воспользоваться преимуществами нашей специализации в области телекоммуникаций, чтобы преобразовать и помочь обществу в таких простых вещах, как доступ к коммуникациям и образование в области технологий», — говорит президент фонда, член группы основателей крупнейшей в Европе беспроводной телекоммуникационной компании. оператор инфраструктуры.

Три из 17 целей ООН в области устойчивого развития (ЦУР) по преобразованию мира связаны с преодолением цифрового разрыва посредством образования, создания устойчивой инфраструктуры и инноваций .

«Наша миссия и наши ценности как компании соответствуют ЦУР. С момента основания у нас были обширные программы корпоративной социальной ответственности (КСО) и окружающей среды, социального обеспечения и управления (ESG), чтобы определить и направить нашу цель. Фонд будет очень практичным и амбициозным выражением социальной политики компании », — объясняет Деулофеу, который, помимо прочего, несколько месяцев назад был заместителем генерального директора Cellnex.

Первоначально Фонд сосредоточится на своих проектах в Испании с целью постепенного расширения своей деятельности на 12 стран, в которых работает компания.

Луис Деулофеу, председатель фонда Cellnex.

Знания как базовый элемент

В конкретном случае Испании Деулофеу говорит, что, несмотря на улучшение охвата в последние годы и его привилегированное положение на карте мира, по данным Национального статистического института (INE), в стране все еще есть миллиона домов без доступ к качественному Интернету и 19% семей не имеют компьютера .Оборудование, проблемы горной местности и низкая рентабельность инфраструктуры для улучшения покрытия в сельских и малонаселенных районах можно было бы смягчить с помощью программ помощи ЕС для оцифровки, но участие частного сектора имеет важное значение.

«Обычная модель, ориентированная на прибыль, не работает. Один из наших проектов, связанный с процессом восстановления средств европейской программы NGEU, основан на анализе областей в Испании, где связь очень плохая или практически отсутствует, и разрабатывает план действий, который может обеспечить мобильную широкополосную связь. доступ ко всей территории и населению вне зависимости от их местонахождения.Были проведены испытания спутников, но в конце концов они не дали результатов, поэтому нам нужно искать более простые и дешевые решения, которые требуют, чтобы государственный и частный секторы работали в тандеме ».

Еще один, менее обсуждаемый, но очень важный разрыв связан с базовыми знаниями об Интернете. Согласно данным INE, во время пандемии 2020 года более 20% испанцев не искали информацию в Интернете и не использовали электронную почту, а почти 40% не использовали цифровой банкинг.

«Обучение технологиям является фундаментальной потребностью» , объясняет Луис Деулофеу, который поместил программу Cellnex «Youth Challenge» под эгиду Фонда для предотвращения отсева учащихся из школ, содействия интеграции на рынок труда и продвижения карьеры в сфере информации и коммуникационные технологии (ИКТ).

При поддержке волонтеров в компании, эта инициатива успешно завершила свое второе издание в прошлом году и расширила масштабы своей деятельности, став первой международной программой с запланированным присутствием в шести странах к концу этого года.

В сотрудничестве с международной организацией Code.org и Фондом принцессы Жироны он запустит амбициозный проект по обучению в области ИТ, чтобы поддержать молодых людей, которые сталкиваются с трудностями в сфере занятости и экономическими проблемами, вызванными новой промышленной революцией.

« Мы хотим дать молодежи возможность адаптироваться к надвигающейся реальности. , и мы работаем над проектом обучения программированию, основой будущего. Мы стремимся обучать учителей и передавать знания молодым людям на учебных курсах для начинающих, обучать их базовым навыкам программирования и помогать им в предстоящих преобразованиях ».

«Люди не осознают, сколько профессий будет преобразовано … но для программирования подключенного автомобиля или искусственного интеллекта всегда нужны талантливые люди и отличные профессионалы».

Как и в случае с Youth Challenge, волонтерство является жизненно важным для программ обучения и наставничества, которые Фонд планирует проводить. «Опыт работы с Youth Challenge показал, что сотрудники заинтересованы в этом типе проектов, создавая очень сильные эмоциональные связи и чувство принадлежности. Для этих новых проектов мы также попросили старших волонтеров из группы компании, состоящей из досрочных пенсионеров и пенсионеров, и более 100 человек обратились к нам. В компании это было очень хорошо встречено ».

Инновации с социальным воздействием — еще одна основа продвижения равенства в области телекоммуникаций. . В данном случае фонд Cellnex запустил проект «Мост Cellnex».

Это программа ускорения для стартапов, которые в сотрудничестве с двумя компаниями, специализирующимися на предпринимательстве, ищут социальное содержание инноваций. Наставничество и финансирование будут способствовать получению опыта, который предоставит Cellnex знания и тенденции благодаря контактам с «молодыми новаторами».

Огневая мощь и общего назначения

«Мы уже очень много работаем над другими проектами. Мы создаем союзы с другими фондами (…), работая в областях, представляющих общий интерес, где мы можем объединить силы и возможности и разрабатывать совместные проекты », — признает Луис Деулофеу, говоря о побочном эффекте, вызванном объявлением о запуске фонда.

«Есть целый ряд организаций, с которыми мы можем работать над другими проектами, чтобы представить гораздо более полное предложение» .

Среди планов по работе с другими организациями, чья огневая мощь может быть увеличена за счет объединения знаний и финансовых возможностей, Деулофеу упоминает текущий проект по развитию связей в культовых каталонских текстильных колониях XIX и XX веков.

«Мы работаем над проектом в небольшом городке недалеко от Барселоны, в котором есть несколько колоний, возникших в результате подъема текстильной промышленности, фантастическое наследие, которое мы хотим возобновить в рамках пилотного проекта.Мы можем использовать волоконно-оптические системы или системы радиосвязи для улучшения связи, но необходимо многое другое, чтобы гарантировать, что эти сообщества останутся жизнеспособными и имеют будущее, а другие фонды или организации могут принять участие через инициативы в области энергетики и экологическая устойчивость, предпринимательство для стимулирования экономической активности, волонтерство для интеграции групп, которым грозит изоляция, и т. д. »

«Мы будем стремиться к реализации проектов, в которых мы можем быть катализаторами новой экосистемы, но для того, чтобы проекты стали жизнеспособными, потребуется сотрудничество с другими учреждениями».

Карлос Руано

Журналист и основатель Newsbub

Как антимонопольные баталии 90-х подготовили почву для сегодняшних технологических гигантов

В начале августа создатели невероятно популярной игры Fortnite объявили, что покидают Android Play Store. Тим Суини, генеральный директор Epic Games, осудил модель «монопольного магазина приложений», которую установила Google.За несколько месяцев до этого Верховный суд удовлетворил иск против Apple App Store от пользователей, которые утверждали, что Apple злоупотребляет монополией iOS. Генеральный директор Facebook Марк Цукерберг изо всех сил пытался назвать компанию, которая конкурирует с услугами Facebook, и есть веский аргумент в пользу ее разделения. Сегодня в Интернете все больше доминируют несколько огромных платформ, а пользователи привязаны к огромным размерам этих компаний.

Эти опасения восходят к самым ранним дням существования всемирной паутины в 1990-х годах.В тот момент они играли в совершенно ином ландшафте, когда Америка все еще выходила в интернет, и последствия наличия массивно мощных платформ не обязательно были столь очевидны. Они заложили основу не только для развития современных технологических платформ, таких как Google, но и для того, как мы думаем о регулировании этих платформ — или пренебрегли этим.

Компьютеры создали «электронную задымленную комнату»

В 1980-е годы произошли серьезные изменения в сфере технологий и телекоммуникаций, в первую очередь — распад компании AT&T, которая согласилась положить конец своей телекоммуникационной монополии, разделившись на несколько «детских колокольчиков».В начале 90-х Федеральная торговая комиссия уже тщательно изучала компьютеризированные системы, которые, казалось, способствовали совершенно новым монополистическим схемам и схемам сговора. В 1992 году, например, Министерство юстиции подало в суд на восемь крупных авиакомпаний за использование схемы фиксирования цен через их компьютеризированную систему бронирования. Компании будут указывать свои тарифы в неясных метаданных билетов, создавая то, что в жалобе называется «электронным дымом». (Дело в конечном итоге было урегулировано.)

Тем временем недавно появившаяся компания Microsoft набирала невероятное влияние на рынке персональных компьютеров. Microsoft и регулирующие органы находились в постоянном конфликте на протяжении всего десятилетия, начиная с 1989 года, когда FTC отметила соглашение между Microsoft и IBM как потенциальный сговор. Первую половину 90-х Microsoft потратила на то, чтобы избавиться от этих опасений. Он согласился с указом о согласии 1994 года, который якобы ограничивал его возможности по блокировке конкурентов, но Билл Гейтс односложно оценил его эффект «ничто».”

Microsoft не просто отдавала предпочтение приложениям; он был готов владеть Интернетом

Ситуация изменилась после того, как Microsoft пострадала от того, что Гейтс в записке 1995 года назвал «интернет-приливной волной». Гейтс объявил войну браузерной компании Netscape, пытаясь задушить ее, объединив собственный бесплатный браузер Internet Explorer с Windows и заставив другие компании использовать его вместо Netscape Navigator. Борясь за свою жизнь, Netscape наняла юристов Гэри Рибэка, которого Wired позже назовут «единственным человеком, которого боится Билл Гейтс», и Сьюзан Крейтон, чтобы они написали конфиденциальный отчет, объясняющий антиконкурентное поведение Microsoft Министерству юстиции.

Дело

Рэбэка и Крейтона против Microsoft основывалось на относительно новых антимонопольных теориях, таких как сетевые эффекты. По сути, если такой сервис, как Windows, становился более ценным, чем больше людей принимало его, его размер мог дать ему непреодолимое преимущество, даже если другие продукты были лучше. И худший вариант развития событий заключался не только в том, что Microsoft сокрушила Netscape Navigator или другие программы, такие как программное обеспечение для обработки текстов WordPerfect, которое Microsoft якобы испортила, отказав своим разработчикам в доступе к технической информации.Сама Microsoft контролировала доступ к сети.

Microsoft быстро начала проникать во все уголки интернет-рынка. Среди других сделок компания инвестировала 1 миллиард долларов в Comcast, чтобы ускорить развертывание широкополосного доступа, и приобрела запускаемый WebTV, чтобы привлечь потенциальных пользователей Интернета, которые не использовали ПК. В 1997 году газета The Wall Street Journal сообщила о планах Microsoft взять под контроль онлайн-торговлю с помощью своей веб-службы Sidewalk, а технический директор Натан Мирволд подтвердил, что компания хотела «заработать» (или энергичную финансовую выплату) за каждую совершенную интернет-транзакцию. с использованием технологий Microsoft.

Мировое соглашение с Microsoft освободило место для Google и других веб-гигантов

Согласно недавней устной истории испытаний Microsoft и более современному отчету Wired , регулирующим органам потребовались годы, чтобы серьезно отреагировать на предупреждения Ребека и Крейтона. Это было слишком долго, чтобы спасти Netscape, которую в конечном итоге приобрела AOL. Но в середине 1998 года Министерство юстиции и 20 генеральных прокуроров штатов подали массовую жалобу на Microsoft. Иск растянулся на рубеже тысячелетий до тех пор, пока судья не постановил, что Microsoft нарушила антимонопольное законодательство, и распорядился о разделении компании; этот приказ был позже отменен и заменен более ограниченным соглашением, в котором Microsoft согласилась снять некоторые барьеры для стороннее программное обеспечение для Windows.

Даже без разделения, мировое соглашение с Microsoft приписывают предоставление веб-компаниям, таким как Google, и браузерам, таким как Google Chrome, который обогнал Internet Explorer в 2012 году, возможности для роста. «Они не всем обязаны антимонопольному законодательству, но они в значительной степени обязаны антимонопольному законодательству», — заявил эксперт по технологическому праву Тим Ву изданию The Verge ранее на этой неделе. (Ву ранее отмечал, что Microsoft выиграла от антимонопольного дела 80-х годов против IBM.)

Microsoft была не единственной компанией, которую обвиняли в злоупотреблении огромной потребительской сетью для блокировки конкурента.В 1997 году игровая компания Kesmai, принадлежащая News Corp., которая создала одни из первых крупных многопользовательских онлайн-игр, подала в суд, чтобы заблокировать слияние AOL и CompuServe. Кесмай утверждал, что AOL предпочитает свою недавно запущенную программу онлайн-игр WorldPlay сервисам Kesmai, и что это имело разрушительный эффект, учитывая рыночную власть AOL. «Все деньги — более 90 процентов — поступают от AOL, хотя у нас есть другие пути распространения», — сказал генеральный директор Kesmai Крис Холден. «Реальность такова, что AOL — это киберпространство.Kesmai урегулировала свой иск до того, как в 1999 году издатель игр Electronic Arts приобрела и ее, и WorldPlay. И слияние CompuServe прошло.

Нет ничего неизбежного в крахе технологических компаний

Сегодня, конечно, очевидно, что у AOL нет монополии на киберпространство. И теория сетевых эффектов подверглась серьезной критике, отчасти из-за того, что некоторые ранние платформы так резко рухнули. «Сервисы демонстрировали сетевые эффекты, но эти сетевые эффекты умирали почти сразу после запуска», — говорит Electronic Frontier Foundation Дэнни О’Брайен, давний активист в области цифровых прав.Сюда входили как интернет-провайдеры, такие как AOL, так и ранние социальные сети, такие как SixDegrees, которые привлекали миллионы пользователей, но закрылись в течение нескольких лет после запуска.

«Одной из вещей, которая, как мне кажется, мешала идее ограничения или разделения нынешних руководителей, всегда было небольшое ожидание того, что с ними произойдет то же самое», — говорит О’Брайен. «Facebook пойдет по тому же пути, что и Friendster, и появится конкурент Facebook, который возьмет верх». Ву назвал это понятие частью «мифологии», сдерживающей значимую антимонопольную реформу — идею о том, что крупные, медленные компании «автоматически уйдут».”

Но просто смотреть на упадок AOL и других гигантов 90-х было бы неверно. Не существует правила, согласно которому технические платформы вспыхивают, и есть веские причины полагать, что на этот раз все будет по-другому. Когда Microsoft бесплатно предложила Internet Explorer для подавления Netscape, этот шаг был несколько необычным, но приложения для социальных сетей теперь почти повсеместно бесплатны, что затрудняет утверждение, что монополии напрямую вредят потребителям. Ву отмечает, что, хотя взлет и падение Microsoft были относительно быстрыми, AT&T десятилетиями удерживала монополию на телефонную связь, и Facebook тоже может сохраниться.И он утверждает, что Facebook, Google и Amazon купили так много конкурентов, что новые игроки могут просто рассчитывать на их привлечение, создавая сдерживающий эффект, выходящий за рамки основных структурных преимуществ.

Наследие антимонопольных дел 90-х годов живет и в более тонких формах. Платформы посредников, которые раньше могли раздражать, теперь повсеместны. Дело 90-х против Ticketmaster, по которому суд постановил, что покупатели билетов не могут подавать в суд за монополистическое поведение, было периодической головной болью для любителей концертов.Теперь это ключевой прецедент в аналогичном иске против Apple App Store, который контролирует доступ к сервисам, которые люди используют каждый день. И хотя Microsoft, возможно, была готова съесть Интернет, Facebook часто обвиняют в том, что на самом деле это происходит, и в том, что это глобальное частное правительство и к тому же неминуемая угроза демократии. Антимонопольные дела последнего поколения не были точными аналогами сегодняшних жалоб, но они помогли подготовить почву для них.

TISE Foundation: технология строительства

Приступая к строительству собственного дома, нельзя не учитывать особенности почвы на стройплощадке.Есть такое явление, как пучина почвы. Он характеризует способность почвы изменять свой объем при сезонных перепадах температуры. Показатели меняются в зависимости от влажности почвы и перепада температур. Возведение обычного ленточно-свайного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты наружу. А использование фундамента по технологии TISE позволяет избежать подобных проблем. Столб с расширением внизу надежно закреплен в земле, и промерзшая земля не сможет оказать на него необходимую силу, чтобы изменить свое положение.Это далеко не единственное его преимущество. В статье пойдет речь о том, как сделать основу ТИСЭ своими руками.

Содержимое:

Принцип выбора фундамента в зависимости от типа грунта

Глубокий фундамент (MZF) становится единственным доступным решением, если грунтовые воды находятся слишком близко, и возможность их отвода или строительство дренажа невозможны в силу различных обстоятельств. С его возведением возникает еще одна проблема: в течение всего холодного сезона сила морозного пучения поднимет фундамент.А весной, когда грунт прогреется, основание вернется на место, но с небольшими сдвигами. Такое явление не считается особенно разрушительным для деревянных домов, но для каменных конструкций такие смещения категорически противопоказаны.

• Учитывая вышесказанное, неглубокий фундамент подходит для песчаных грунтов. А если устраивать на почвах, склонных к пучинистости, то только в том случае, если планируемая конструкция не отличается большими габаритами и массой. В этом случае не обойтись без усиления стен и самого фундамента..
• Универсальный фундамент по технологии TISE позволяет не учитывать описанные особенности грунта. Близкое залегание грунтовых вод и высокая степень пучения зимой не повлияют на прочностные характеристики дома, построенного на фундаменте такого типа.

Фонд TISE

• Индивидуальное строительство из любого материала требует качественного фундамента. Большинство существующих типов связаны со значительными денежными затратами, тогда как бюджет часто совершенно не рассчитан на них.Поэтому основными принципами были цена (которая в три-четыре раза ниже аналогов) и безопасность для окружающей среды. При этом экономичность нисколько не повлияла на комфорт ..
• Датой «рождения» ленточного фундамента ТИСЭ можно считать 90-е годы ХХ века. Затем была разработана буровая установка, позволяющая создать углубление для свай с меньшим расширением, при этом все затраты на установку были минимизированы. Расширение в основании столба значительно увеличивает его несущую способность и увеличивает сопротивление разрушительной силе промерзшего грунта.Дальнейшее развитие технологии ознаменовалось тем, что разработчик предложил поднять ростверк, соединяющий сваи, на расстоянии 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых набухшей почвой.

Его надежность позволяет строить здания на разных типах грунтов:

• глина;
• суглинок;
• песчаных почв;
• супеси.

Определенное ограничение в его использовании накладывает только наличие на участке зыбучих песков.Это не позволит создать качественный фундамент под свай.

Назначение постройки тоже роли не играет: дом, гараж, баня или сарай — для универсального фундамента ТИСЭ нет препятствий ни по этим параметрам, ни по используемому материалу. Можно строить из кирпича, пеноблоков, бруса — такая же устойчивость будет обеспечена в любом случае. Эта технология идеальна для малоэтажного частного строительства.

Свайный фундамент из тисе

• У ворса есть одна особенность — расширение внизу, равное 60 см.С появлением бура, способного выполнять необходимое углубление в земле, процесс установки больше не считается сложным и трудоемким. Напротив, скорость строительства стала одним из преимуществ фундамента ТИСЭ.
• Было бы ошибкой называть такие сваи инновационной разработкой. Столбы для фундамента, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что расширение колодца от забоя удалось осуществить не самыми удобными и безопасными способами, от специальных насадок до применения взрывных работ..

Произведя необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

Техника для бурения фундаментов Tise

• Легче всего работать на песчаных почвах. Глина и суглинок бурить труднее и труднее. Но и твердая почва не потребует значительного расширения.
• Бурение проводится на необходимую глубину, но опорная часть сваи должна полностью располагаться ниже уровня промерзания.Определенные трудности может создать камень значительных размеров, попадающийся на пути. Тогда дрель не сможет его пройти. В этом случае придется вручную устранять препятствие.
• При низком уровне грунтовых вод просверленное отверстие необходимо немедленно заполнить бетоном, чтобы предотвратить обрушение.

• Само сверло имеет простую конструкцию, но позволяет легко создавать углубления необходимой формы и глубины.Элементы механизма:

• стеллаж вертикальный с ручками;
Складной нож
• с тягой;
• Контейнер для сбора почвы и резцы, расположенные внизу для входа в почву.

Оператор начинает процесс сверления, который на первом этапе ничем не отличается от обычного, а при достижении нужного уровня глубины нож откидывается назад. Благодаря тяге он продолжает отбирать почву, которая в свою очередь собирается в емкость и легко удаляется..

Среди распространенных моделей сверл можно выделить TISE F300, F250 и F200. Цифры после буквенного обозначения показывают диаметр ямы в мм.

Как правильно делается армирование?

Для усиления потребуется как само столбчатое основание, так и ростверк.

Укрепляющие сваи

• Цель данной процедуры — предотвратить разрушение расширенного основания и самой опоры при промерзании и набухании почвы.Для армирования берется арматура диаметром 10 — 12 мм, сформированная в П-образные стержни. Соединяются они сверху проводом.
• Перед установкой арматуры ее необходимо очистить от грязи, коррозии и покрасить (если есть). Эта процедура выполняется металлической щеткой. Он нужен для того, чтобы остатки старого покрытия и грязь не мешали сцеплению стержней и раствора.

• Для армирования подходит любой длинномерный материал подходящего диаметра.Главное условие — в нем не было полости. То есть использование труб считается недопустимым, так как жидкость, случайно попавшая внутрь во время мороза, вызовет растрескивание арматуры, а затем и разрушение колонны.
• Когда проводится армирование самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не сдвигался к краям.

Принципы усиления ростверка

• Диаметр арматуры, используемой для этой цели, составляет 10-14 мм.Это тот случай, когда больше — не лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он будет намного хуже контактировать с бетоном. Вы можете рассчитать количество стержней в зависимости от их диаметра. Данные приведены в таблице.

Диаметр арматуры (мм)	Количество стержней (шт.)
четырнадцать	4
12	6
десять	восемь

• Стержень обрезается по длине так, чтобы он не доходил на пару сантиметров до поперечных сторон опалубки.При формировании Т-образных стыков и создании углов элементы арматуры не требуют крепления друг к другу. Нарастить недостающий стержень по длине довольно просто: две части просто накладываются друг на друга.

Установка выглядит следующим образом:

• опалубка гидроизоляционная;
• на изоляционный слой с интервалом 1 или 1,5 метра бросаются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
• на образовавшиеся «лепешки» укладывается нижний слой арматуры;
Заливается бетон
• , немного не доходя до края опалубки;
• на раствор укладывается второй слой арматуры;
Заливка
• доведена до конца.

Бетонирование свай

Некоторые трудности возникнут, если уровень грунтовых вод будет достаточно высоким. Как уже было сказано, такая особенность потребует затирки швов сразу после сверлильных работ. В том случае, когда сделать это быстро не удалось или вода успела заполнить колодец, ее придется откачать насосом или вычерпать.

Розлив будет проходить поэтапно:

• расширение усиленное;
• насыпается широкий ворсовый элемент;
• усилена сама стойка;
• установлена ​​«рубашка» из рубероида;
• Окончательное бетонирование сваи.

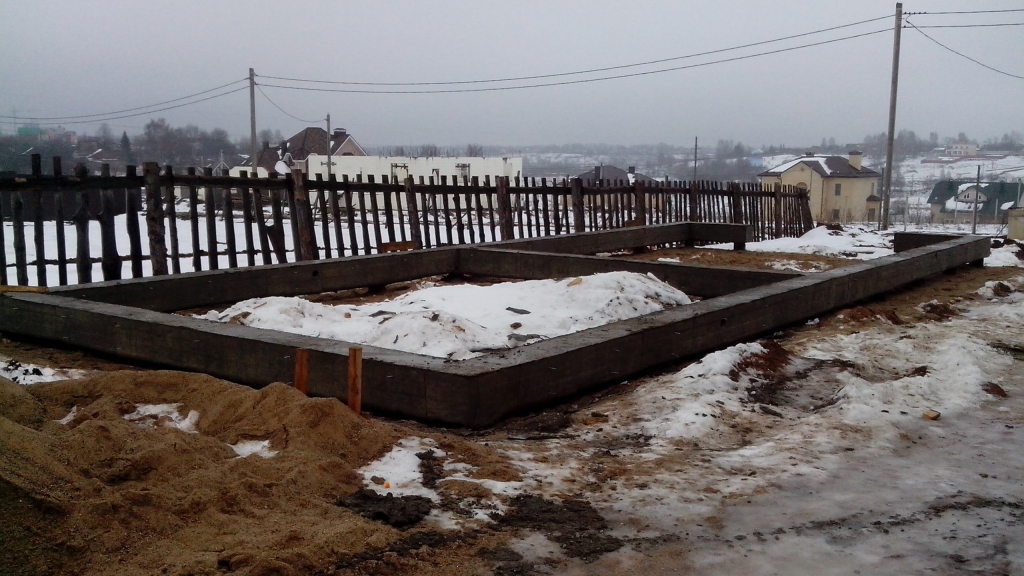

Установка ростверка TISE

Завершающим этапом создания фундамента по технологии TISE является ростверк. Его установку начинают после окончательного застывания свай (примерно через 3 дня). Его высота для домов из дерева или панелей — 20 см, для кирпичных — 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости поднятия ростверка уже говорилось выше. Конструктивных отличий от обычного «пристегнутого» варианта нет.Разница только в уровне укладки. Это «подвешенное состояние» обеспечивает следующие преимущества фундамента:

• экономия на материалах для гидроизоляции. Вы можете завершить всю работу, сделав при этом пять-шесть рулонов рубероида обычной ценовой категории;
Возвышение на
• над уровнем земли не позволит фундаменту разрушиться на почвах, подверженных сезонному пучению;
• такая «щель» создает отлично вентилируемое пространство — отличное профилактическое средство от плесени, сырости и роста грибка;
• объем земляных работ сведен к минимуму.

Если строение расположено на участке с большим уклоном, то элемент будет ступенчатого типа, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работы

• Сначала пространство между сваями засыпается грунтом, шлаком или песком, выравнивается с бетонным фундаментом. Ширина «насыпи» должна соответствовать толщине фундаментной ленты с припуском 200 мм. Все тщательно утрамбовано.Сверху укладывается рубероид или полиэтилен.

• Опалубка выполняется кольями и обрезными досками. Материала потребуется немного больше, чем при возведении опалубки по другой технологии, но это условие нельзя считать существенным недостатком.
• Желательно провести процедуру цементирования как можно скорее, не более двух суток. С начинкой все же лучше уложиться в сутки. Гладкое основание можно получить, если накрыть опалубку битумной бумагой.Не выполняйте работы при низких температурах.
• Опалубка снимается через 22 дня после заливки и насыпь может быть удалена из-под ростверка. Балку можно покрыть слоем жидкой гидроизоляции. Если в будущем есть планы возведения стен по технологии TISE, то покрывается вся поверхность ростверка, кроме той, которая будет напрямую соприкасаться со стеной.

Порядок проведения работ при строительстве фундамента по технологии TISE

Все действия укладываются в десять основных этапов

• Вам нужно будет разметить оси фундамента.
