Как поставить стропила на двухскатную крышу бани


как сделать для двускатной крыши?

Стропила на баню всегда были основой качественной и нерушимой крыши. Как здесь не вспомнить бессмертное произведение Ильфа и Петрова «Двенадцать стульев», помните знаменитое газетное опровержение инженера Треухова: «И потом я хотел бы заметить т. Маховику, что стропила гудят только тогда, когда постройка собирается развалиться. Говорить так о стропилах — все равно, что утверждать, будто бы виолончель рожает детей». Сильно сказано. Сегодня рассмотрим, как надо собирать стропильную систему нашей бани, чтобы ничего не гудело и не разваливалось.

Определяем тип будущей крыши

Оценке различных видов крыш для банного строительства, в свое время мы посвятили отдельную статью. Сегодня вкратце напомним основные критерии осознанного выбора.

Односкатная крыша применяется когда:

  • Бюджет стройки сильно ограничен;
  • Простота конструкции и скорость возведения имеют прерогативу над функциональностью и внешним видом. Очень часто так поступают в тех случаях, когда баня возводится самостоятельно, без привлечения специалистов со стороны;
  • Регион, где производится строительство объекта, отличает небольшое количество дождевых осадков, невысокая снеговая нагрузка в зимний период, но ему присущи очень сильные и устойчивые ветра;
  • Нет необходимости в обустройстве объемного чердачного помещения, для широкого использования его в разнообразных хозяйственных целях.

Двускатная крыша имеет более широкое применение, поскольку:

  • Отличается традиционным и привлекательным внешним видом;
  • Обладает значительно лучшими теплоизоляционными характеристиками;
  • Предоставляет возможность обустройства чердачного помещения;
  • В лучшей степени отводит дождевые осадки и противостоит снеговой нагрузке.


В то же время сооружение такой крыши сопряжено со значительно большими затратами и материалов и труда, да и требует наличия определенных знаний и навыков.

Возведение крыши начинается после окончания сооружения несущих стен конструкции.

Рассчитываем конструкцию

Как мы знаем, бани возводятся из разнообразных материалов, порою, существенно отличающихся по своим функциональным свойствам. В зависимости от того, из какого материала сделаны несущие стены, можно прояснить для себя каким образом будут опираться и раскрепляться в пространстве стропильные ноги.

Основными строительными материалами при строительстве банной коробки выступают:

  1. Древесина, в виде неокоренного бревна, оцилиндрованного, классического и профилированного бруса.
  2. Строительного кирпича различных разновидностей.
  3. Строительных блоков, включая изделия из ячеистого бетона.
  4. С применением технологии монолитного строительства, что особенно актуально при применении деревобетона.

Стропильная система в месте сопряжения с несущей стеной закрепляется на мауэрлате либо, если баня возводиться из бруса — на верхнем венце. Вторым вариантом крепления выступают балки перекрытия, лежащие на несущих стенах.

Важно! Мауэрлат — прочный брус, посредством которого равномерно распределяется нагрузка, обусловленная весом конструкции крыши, на несущие стены. Для объемных сооружений, типа бани 9×9 м, возводимых из минеральных строительных материалов, подложкой для мауэрлата выступает армированный бетонный пояс, оснащенный шпильками, для надежного удержания бруса. При этом, попутно создается надежная гидроизоляционная подложка между бетоном и древесиной. В большинстве случае, вполне достаточно рубероида на основе модифицированного битума.

Балки перекрытия могут позиционироваться вровень с несущей стеной, а могут иметь вынос, обуславливающий выступление крыши за периметр контура стен. Это качество, в первую очередь, предохраняет цоколь бани от воздействия атмосферной влаги.

Односкатная крыша

В зависимости от конкретных климатических условий скат крыши проектируется с углом наклона от 15 до 40 градусов, с тем расчетом, что чем больше угол ската — тем эффективнее водоотведение и ниже ветровая устойчивость в горизонтальной проекции.

Угол уклона задается либо формированием несущих стен различной высоты, либо обустройством дополнительных разновысотных опорных конструкций. В первом случае удобно применение с использованием для постройки стен штучных материалов, таких, к примеру, как строительный блок или кирпич.

Внимание! Для односкатных крыш определено правило, что стропила имеющие длину свыше 4200 мм в обязательном порядке в середине своей длины оснащаются подпорками. Шаг формирования стропильного набора, в большинстве случаев, стоит принять равный 600 мм.

Стропила односкатной крыши закрепляются в опорном брусе методом врубки, то есть в нем формируется постель — паз, близкий по размерам толщине бруса, что обуславливает его более надежное удержание. Тип соединения при этом — болтовой.

Двускатная крыша

Ее основу будут составлять стропильные элементы, в основе которых лежит качественная обрезная доска, сечением 150×50 мм. Ее длину будет обуславливать несколько факторов:

  1. Угол ската крыши, заданный высотой конька.
  2. Напуск на козырек, для уверенного отведения атмосферной влаги от несущих стен и цоколя. В большинстве случаев, минимальный напуск составляет значение 350 мм.
  3. В меньшей мере — способ крепления элементов в коньке, с помощью врубки или методом стыкования и последующего закрепления с помощью накладных металлических пластин.

Двускатная крыша подразумевает использование стропильной несущей системы нескольких типов.

Любая из них состоит из наклонных стропильных ног, также наклонных подкосов, вертикальных стоек. В отдельных случаях набор дополняется горизонтально ориентированными подстропильными балками.

По типу стропильные системы подразделяются на:

  • Наслонные — опираются на несущую стену и промежуточную опору. Это требование обязательно при расстоянии между точками опоры более 4500 мм. Наличие дополнительной опоры позволяет уверенно перекрывать ширину здания до 12 м, а двух подпорок и до 15 м. Естественно, что такие габариты редко присущи баням индивидуального пользования и это прерогатива, скорее, банных комплексов;
  • Висячие стропила обустраиваются при ширине здания, в проекции не превышающего 6500 мм. Элементы в этом случае не имеют дополнительной поддержки в своей длине.

Именно стропила для бани последнего типа получили наибольшее распространение в практике сооружения кровельных систем.

Основные принципы монтирования

Нередко на практике встречается технология, когда мауэрлат прокладывается не по всей длине верхнего среза стены, а только под стропильную ногу, на профессиональном сленге такой элемент имеет название «пятак». Часто такой метод применяют при возведении каркасных бань и пятаки размещают на верхней обвязке силового стенового набора. Также стоит отметить, что стропила бани каркасного типа часто имеют заниженное сечение, в частности по ширине. Такой прием позволяет несколько снизить вес крыши и упростить условия монтажа.

В то же время уменьшение сечения элементов может со временем спровоцировать их прослабление и некоторое провисание под воздействием снеговой и ветровой нагрузки. Для предотвращения такого явления нога усиливается дополнительными элементами, стойками, подкосами и ригелями. В связке они образуют силовую обрешетку, которая на порядок повышает несущую способность системы в целом. Для изготовления стоек и подкосов используется доска «дюймовка» с толщиной 25 мм и шириной 150 мм. В ряде случаев, в дело идет «пластушка» — деревянная пластина, получаемая продольным распусканием окоренного бревна диаметром 130 — 150 мм.

Еще одним элементом увеличивающим жесткость стропильной системы является затяжка. Она связывает между собой нижние концы стропильных ног. Крыша для бани, стропила для двухскатной крыши, в частности получают достаточную жесткость и в нижней своей проекции. Для предотвращения смещения, ноги ее врубают в затяжку шипом, для чего в последней формируют посадочное углубление — «гнездо». В боковой проекции ограничителями выступают перфорированные металлические уголки.

В силовом стропильном наборе также встречаются такие элементы как «кобылка» — элемент, равный сечению ноги и удлиняющий ее для формирования кровельного свеса.

В конструкциях некоторых крыш можно встретить «нарожник», представляющий собой стропильную ногу меньшей длины, нежели в основном наборе и поддерживающий скат крыши на участке между накосной стропильной ногой и свесом крыши.

В верхней части будущей крыши стропила крепятся к коньковому прогону. Точное позиционирование которого в пространстве обеспечивается двумя мощными вертикальными стойками, которые тщательно выставляются по высоте. Для визуального контроля отклонений в решении такого вопроса, как поставить стропила на баню, полезно натянуть шнурок.

Кстати! Имея точные линейные размеры и горизонтальную привязку к коньку можно основные элементы стропильной системы собирать на земле.

При монтаже стропильные ноги соединяют попарно, с закреплением в коньке методом стыкования, с применением деревянных или металлических накладок и гвоздей необходимой длины. Иными способами являются врубывание и соединение внахлест с помощью сквозного болтового соединения.

Мы уже рассказывали о таком неприятном явлении, как усадка бани. Несколько снизить период ожидания и минимизировать линейные и радиальные деформации возможно с помощью шарнирного примыкания стропилы к коньку и скользящей посадки ее ноги на опорную поверхность. В частности, сквозное болтовое крепление в районе конька будет выступать своеобразным шарниром и поможет сгладить возникающие перемещения и колебания стропильного набора по мере его высыхания, если лес не выстоянный. Будет полезным это качество и в процессе эксплуатации, когда сооружение бани будет циклично изменять свой режим и по температуре и по влажности внутреннего объема.

Заключение

В сегодняшнем материале мы рассказали об устройстве стропильной системы и об основных правилах и принципах работ при решении вопроса, как сделать стропила на баню. Немаловажным фактором успеха является не только правильная последовательность действий, но и осознанный выбор качественного сырья для изготовления отдельных элементов. Деловой лес не должен иметь явных признаков повреждений вредителями или заражения грибками. Сквозные дефекты массива, такие, как сучки ,также необходимо исключить, поскольку элементы системы являются силовыми и выполняют несущую функцию. Отнюдь не лишним будет использование анодированного или фосфатного покрытия крепежных метизов. Такой защитный слой обеспечит определенную защиту от коррозии в непростых условиях эксплуатации банного помещения.

Как заменить сгнившие стропила на двускатной крыше | Home Guides

Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки и устранения сухой гнили. Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

Подготовка

Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди. Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильной опоры и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

Установите в пилу нож для резки дерева. Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший хвостик стропила.

Замена стропила

Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

Отметьте угол (уклон крыши) на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей. Отрежьте угол дисковой пилой.

Работайте с подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и облицовкой. Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

Повторите эти процедуры для замены других сгнивших стропил. Открытые участки обшивки готовы для установки рубероида и черепицы, которые соответствуют существующей черепице.

.

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами


На рисунке выше показан вид сверху на двускатную крышу . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропил снаружи здания. Стропила снаружи образует свес, к которому можно крепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает в себя не только балки, общие стропила и конек, как описано на предыдущих страницах.Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные брусья в двускатной крыше;

  • Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.
  • Прогон: Стропила проходит от одного конца крыши до другого и служит опорой для общих стропил. Поддерживается —
  • Стойки: Стойки используются для подпорки прогона и передачи этой нагрузки на несущую стену или другой кусок древесины, простирающийся спереди назад.Они не передают нагрузку на балки потолка.
  • Вешалки: Вешалки представляют собой высокие деревянные балки, обычно размером 220 x 45, которые выступают из каждой стены и сидят на ней. Металлическая обвязка используется для крепления балок потолка к подвесам, чтобы они не провисали под весом потолка, за счет технического уменьшения их пролета.
  • Двускатная крыша шаг за шагом

    Шаг 1: Стеновые плиты и балки

    Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и разрежьте / закрепите балки чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

    Шаг 2: гребень

    Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

    Шаг 3: Общие стропила

    Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

    Шаг 4: Поднимите стропила

    Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

    Шаг 5: Лестничные фермы

    Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить их на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило без птичьего рта напротив него спиной к спине, затем перенесите на него положение выступов, прежде чем прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьей пасти еще не прибивали.

    Шаг 6: Закрепите фронтальный конец

    Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски , Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что размещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

    Шаг 7: Хомуты

    Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поместить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

    Шаг 8: прогоны и распорки

    Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

    Щелкните здесь, чтобы увидеть советы по облицовке и потолку

    Есть вопросы или комментарии по поводу устройства двускатной крыши?
    ,

    Как привязать двускатную крышу к существующей крыше

    Привязать двускатную крышу к существующей крыше — долгий и дорогостоящий проект, обычно предпринимаемый только тогда, когда в доме проводится крупное пристройка или ремонт. Это не работа для новичков. Вам может понадобиться инженер-строитель, чтобы помочь с проектированием ферм и стропил. Вам понадобится строительная помощь — и большой строительный мусор для мусора. Вам также понадобится способ защиты существующей конструкции от атмосферных воздействий на время снятия и замены кровли.

    Как привязать двускатную крышу к существующей крыше

    Кредит изображения: JenniferPhotographyImaging / E + / GettyImages

    Добавление двускатной крыши к существующей крыше

    Во-первых, вам нужно определить, где ваша новая двускатная крыша будет соединяться с существующей крышей. Добавление двускатной крыши к вашему дому потребует каркаса одного типа; Другое дело — привязать крышу перпендикулярно к имеющейся кровле. Проведите тщательные замеры, чтобы определить, сколько ферм вам понадобится.Чтобы привязать к стороне существующей крыши, поместите новую стропильную конструкцию на стены пристройки, закрепите ее вертикально, затем нанесите мелом линии на черепицу, чтобы обозначить осевую линию впадин новой крыши, где старые и новые крыши будут соединяться ,

    Привязка к существующей двускатной крыше

    Присоедините к концу существующей двускатной крыши, удалив существующие облицовочные доски, сайдинг и любые другие препятствия обратно к первой ферме старой крыши. Затем установите новые фермы на новые дополнительные стены.

    Прикрепите первую новую ферму встык к старой. Затем установите новую коньковую доску, привязав ее к старой крыше, отрезав часть оригинальной коньковой доски так, чтобы оставалось перекрытие. После того, как новые фермы закреплены, обшить крышу ориентированно-стружечной плитой (OSB), уложить рубероид, затем прибить черепицу. Установите металлический отлив на карниз. Затем добавьте сайдинг и отделку к новому концу двускатной крыши.

    Крепление перпендикулярно существующей крыше

    Начните обвязку новой двускатной крыши перпендикулярно старой, удалив старую черепицу и прибив гвозди размером 2 на 6 дюймов вдоль отмеченных вами меловых линий.Подрежьте их сверху, чтобы они соответствовали коньковой доске. Затем отрежьте «домкраты» — короткие стропила размером 2 на 6 дюймов, которые соединят доску ендовы и новую коньковую доску до точки первой новой фермы. Поднимите новые фермы на место, временно закрепите их вертикально, затем прибейте их к новой стене и добавьте коньковую доску с внешней фермы обратно на старую крышу, чтобы завершить каркас для новой крыши.

    Последние шаги для завершения строительства новой крыши

    Завершите новую крышу, прибив гвоздь к обшивке OSB, накрыв ее рубероидом и прибив гвоздями металлический фартук по впадинам и металлический отлив на карнизе.Затем прибейте черепицу к новой крыше и незащищенным участкам старой крыши. Сложите новую черепицу над новой долиной на старую крышу с перекрытием не менее чем на фут.

    Завершите обвязку двускатной крыши, установив сайдинг в тон существующему дому и облицовке, а также обшивочные доски на карнизах и краях.

    ,

    Как построить двускатную крышу | Home Guides

    Двускатная крыша — это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька. Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Ферменная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что их необходимо поднимать на место с помощью тележки со стрелой и закреплять несколькими рабочими.Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

    Найдите и загрузите программное обеспечение для проектирования крыш. Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (габаритов и размеров) на основе результатов работы программы.

    Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске.Обрежьте стропило в правильном месте циркулярной пилой. Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

    Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах.Прибейте оставшиеся стропила к коньковой доске с правильным интервалом. На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил дисковой пилой до нужного угла для фасции.

    Гвоздями или шурупами фанеру к стропилам, начиная от карниза и поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами.Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон. Вырежьте заплатку с прорезью перекрестия для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

    Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрежьте черепицу по козырьку и установите черепицу по всей длине. Обрежьте черепицу на концах фронтона универсальным ножом. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем отрежьте черепицу с помощью канцелярского ножа до нужного размера и формы, чтобы закрыть гидроизоляцию.

    При желании установите водосточные желоба и водосточные трубы, потолочные перекрытия, отделку и облицовку.

    .

    Как правильно сделать двускатную крышу для бани: советы специалистов | Баня | От А до Я

    Крышу для бани удобнее всего делать двускатной. Это обусловлено целым рядом причин, делающим двускатную схемы выгодным вариантом.

    Преимущества двускатной крыши

    Двускатная крыша имеет две наклонных плоскости, по которым скатываются осадки — дождь и снег. В этом безусловное преимущество скатных кровель перед плоскими, ведь последние приходится и гидроизолировать тщательнее, и делать крепче, чтоб они выдержали всю толщину снегового покрова.

    Такой тип кровли оптимален по соотношению эксплуатационных характеристик и простоты конструкции. На небольшой и средней бане стропильная система не имеет большого веса и сооружается легко.

    В пространстве под коньком можно организовать чердак для всяких вещей, а можно сделать высокие потолки под самую крышу.

    В пространстве под коньком можно организовать чердак для всяких вещей, а можно сделать высокие потолки под самую крышу.

    Правильная стропильная система

    Для того, чтобы крыша бани простояла века, нужно правильно монтировать несущие элементы. Нижняя часть стропил должна опираться на мауэрлат — деревянный брус по периметру строения. Для срубов и рубленых бань эту роль играет верхний венец, Для кирпичных и газобетонных мауэрлат укладывают на армопояс и крепят шпильками или анкерами.

    Оптимальный угол наклона стропил — 45 градусов к основанию. Тогда и снег будет сходить, и нагрузка на стропила будет умеренной.

    Утепление

    Утепление крыши бани — важный момент, в противном случае конденсат под металлической крышей обеспечен. К тому же, без утепления зимой через крышу будет уходить много тепла — печь «не натопишься». Чтобы всё сделать правильно, строго соблюдайте очерёдность процесса.

    Шаг 1. Сверху по стропилам крепится гидроизоляция. Это мембрана, она препятствует проникновению в утеплитель воды, но не мешает выходить молекулам пара, которые меньше по размеру. Рулоны раскатывают вдоль конька, начиная с нижней части ската.

    К стропилам крепят с помощью строительного степлера. Коньковое полотно раскатывается так, чтобы по обе стороны были равные свесы. Сверху вдоль стропил плёнка прибивается обрешёткой.

    Шаг 2. Изнутри между стропилами укладываются маты минераловатного утеплителя. Если шаг стропил соответствует ширине мата, то за счёт силы упругости никакого крепежа не надо, в противном случае придётся подбить маты реками к стропилам.

    Шаг 3. С внутренней стороны крепится пароизоляционная плёнка. Можно раскатывать рулон снизу или сверху, большой разницы здесь не будет, так как все стыки тщательно проклеиваются двусторонним скотчем.

    Кровельное покрытие

    После того, как кровельный пирог готов, на продольную обрешётку набивается поперечная контр-обрешётка. По ней монтируется кровельное покрытие. Баня не место постоянного проживания, поэтому её можно смело крыть профнастилом, не обращая внимания на стук капель по крыше во время дождя. Листы покрытия также укладывают снизу вверх и крепят оцинкованными саморезами с неопреновыми пресс-шайбами.

    Другие статьи канала:

    7 нерушимых заповедей в бане

    Баня для суставов — польза и вред?

    Полезная информация? Не забудь поставить лайк и подписаться на канал «Баня — от А до Я«!

    Оптимальная высота крыши для бани. Как сделать потолок в бане – что для этого нужно

    Еще на этапе планирования бани, нужно продумать какой будет крыша. Основные ее функции — это защитные, но не стоит забывать об эстетической стороне. Для простейшего строения бани не стоит брать сложную конструкцию крыши. Чем меньше изгибов, коньков, тем практичнее система. Для бани обычно применяют двускатную или односкатную, которые легко можно собрать своими руками. Если вы не знаете, как монтируется крыша для бани своими руками, то эта статья, станет настоящим помощником. Мы расскажем, как выполнить работы быстро и правильно, познакомим вас с некоторыми тонкостями и хитростями монтажа, и поможем подобрать практичную конструкцию.

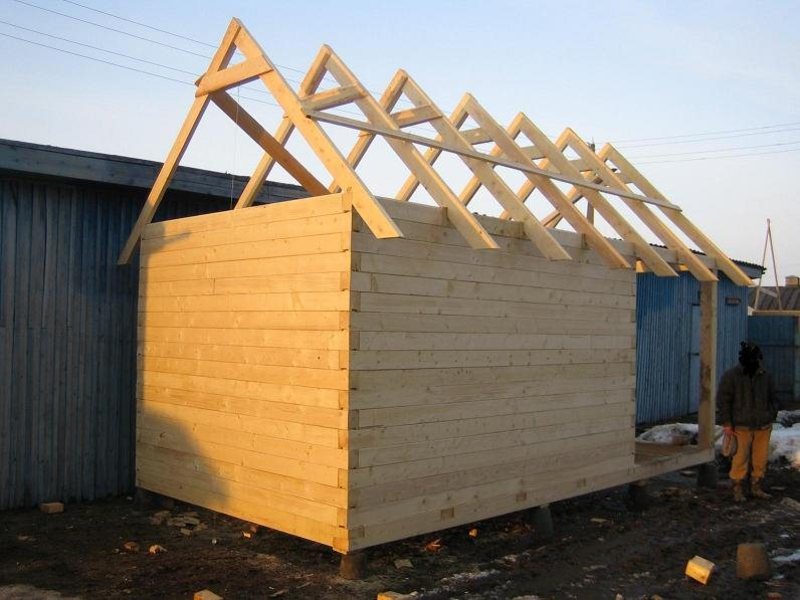

    Крыша для брусовой бани, двускатная.


    Стропильная систем крыши бани собранная из бруса

    Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные. Наличие чердачного перекрытия никак не сказывается на выборе: односкатная и двускатная. Конечно, можно встретить более сложные четырехскатные, но такие редко собирают своими руками.

    Какая крыша лучше односкатная или двускатная?

    Выбирая конструкцию крыши нужно отталкиваться от следующих факторов:

    1. Расположение постройки на участке. У пристроенных бань это, как правило, односкатная система.
    2. Материальные возможности. Односкатную строят в основном с целью сэкономить.
    3. Особенностей планировки бани. Для сооружения с мансардой лучше выбрать двускатную.
    Схема односкатной крыши для бани

    Односкатную конструкцию выбирают в основном для бани при даче, когда нужна быстрая сборка с минимальными затратами. В основном односкатные кровли выполняют невысокими, под небольшим углом.


    Схема двускатной крыши под баню.

    Чаще можно встретить двускатные конструкции с высоким коньком. Если оборудовать и утеплить крышу, то можно получить дополнительное помещение. Удобно расположить в таких комнату отдыха или бильярдную. Не утепленную используют как чердак для хранения веников и сухи трав для парной.

    Что нужно учитывать при выборе высоты конька или крутизны ската

    При выборе высоты конька нужно учитывать:

    1. Особенности климатических условий региона (ветреность, количество осадков).
    2. Эстетические стороны.
    3. Особенности постройки бани.

    Крыша двускатная на бани из бруса со скатом в 45 градусов.

    Угол наклона кровли может быть от 2,5 до 60 °. Пологую кровлю можно использовать в регионе, где средне годичное количество осадков небольшое. Крутую делают когда в конструкции предусмотрена мансарда или чердачное помещение. Но в регионах с сильными ветрами слишком высокий конек использовать нельзя. Например, в степных районах, где количество осадков зимой минимально, применяют пологую кровлю с углом максимум 10 °, в северных с большим количеством снега — от 45–60 °.

    Чем положе крыша, тем меньше материальных и физических средств затрачивается на ее монтаж.

    Система опоры крыши бани


    Мауэрлат из бруса с прикрепленными стропильными ногами.

    Двускатная крыша имеет основу из скатов которые, опираются на балки перекрытия или соединены с обвязкой мауэрлата сверху. Мауэрлат — это брус который, монтируется на две стены бани. Балки перекрытия двускатной кровли на банях из дерева крепят при помощи специальных гнезд, которые делают в верхнем венце. Гнезда должны иметь строгую горизонталь, куда укладывают элементы опоры.

    Балки перекрытия могут выступать за стены бани. Если опорная балка выступает за стены больше чем на 1 м, то для нее устанавливают дополнительную опору в виде столбика.

    Для бани с односкатной кровлей балочную систему делают так, чтобы упор с двух сторон имел разлиную высоту. Стропильные фермы крепят при помощи прогонов и стропильных брусков.

    Система стропильных ног


    Схема стропильной фермы: ривель, ноги, основание.

    Стропильная ферма состоит из стропильных ног, которые опираются на верхнее звено стены или мауэрлат. На стропильные ноги в конструкции оказывают воздействие сразу две силы: сжатие и изгиб. Поэтому изготавливать их нужно из древесины в диаметре минимум 120 мм или бруса 60х60 мм. Можно изготовить ноги стропильной системы из досок 40х150 мм и больше.

    Своими руками проще собирать фермы из бруса клееного или обрезного. Если под рукой таких материалов нет, можно взять доски и срастить их гвоздями или саморезами.Монтировать врубки в подобных ногах можно только в точках опоры.

    По способу крепления стропильные ноги могут быть наслонными или висячими.

    Висячие стропила

    Конструкция висячей стропильной системы: схема крепления и элементов

    Эта система состоит из стропильных ног, которые сверху опираются друг на друга. В этом месте стыка монтируется конек. Опорные точки висячих сторопил является контур кровли. Висячие системы подвержены горизонтальному давлению, противостоять которому помогает специальная затяжка. Узловые соединения висячих стропил можно укреплять регилями, но в легкой конструкции их можно не делать.

    Для сооружения облегченной системы из бруса небольшого сечения, необходимо выполнить дополнительные прогоны. Они укрепят конструкцию.

    Стропильная система висячей конструкции должна быть максимально жесткой, так как при эксплуатации на нее ложатся большие нагрузки. Плоскости ската соединяют дополнительными диагональными балками, особенно актуально это в ветряных районах страны.

    Наслонные стропила
    Конструкция наслонной системы стропил под баню.

    Конструкции наслонных крыш чаще используют в односкатных видах. В системе не применяют дополнительных затяжек, она максимально проста. Стропила опираются на мауэрлат, который монтируют на одной из несущих стен. Крепить их можно вязальной проволокой или насквозь через мауэрлат шурупами или металлическими шпилями. Шаг стропила наслонной системы высчитывают в зависимости от общей нагрузки кровли и зимних осадков. При этом нужно учитывать выбранный угол уклона кровли бани.

    Особенности монтажа стропильной системы двускатной крыши


    Двускатная крыша на бани из бревна, покрыта шифером под усадку

    Состоит система двускатной крыши бани из стропильных ферм, которые следует монтировать последовательно. Все они должны иметь одинаковые размеры и устанавливаются с одним шагом. Стропильная система нужна для укладки кровельного материала гидро и теплоизоляции.

    Проще всего своими руками сколотить систему ферм на земле, а потом поднять ее при помощи техники. По форме стропила должны напоминать равнобедренный треугольник. Если крыша сложная, то укрепить конструкцию можно дополнительными накладками и стяжками. Для упрощения работы можно сделать шаблон фермы, подставлять его при изготовлении каждого последующего.

    Сначала стоит установить две крайние стропила и соединить их регелем. Регель это поперечный брус, который соединяет фермы между собой. Закрепить регель можно при помощи металлических шурупов. Для этого нужно вырубить его и просверлить отверстия под крепление.

    Стропильные фермы нужно устанавливать строго вертикально. Для этого их проверяют отвесом. Недостатки выравнивают путем стесывания лишнего или подкладки не достающего под стропило.

    Подробнее понять монтаж поможет небольшое видео:

    Особенности монтажа стропильной системы односкатной крыши


    Односкатная крыша для бани из кирпича, покрытие профнастилом.

    Если расстояние между несущими стенами бани менее 4,5 м, то дополнительную опору делать не нужно. на одну из стен укладывается мауэрлат, в котором выпиливаются пазы под стропила.На противоположной стене в верхнем звене выпиливают такие же. Их размер должен соответствовать стропилу так, чтобы он плотно прилегал к выпилу. Не стоит использовать все возможные уплотняющие прокладки.

    Стропила должны быть такой длины, чтобы выходить за контур стен на 30–50 см. Это даст возможность смонтировать карниз, который будет защищать стены от дождя. Стропила крепят к мауэрлату и верхнему брусу при помощи железных шпилей или винтов.

    Обрешетка под кровлю крыши


    Пример различной обрешетки крыши бани под мягкую и жесткую кровлю.

    Далее, при любой конструкции, делается обрешетка. Ее шаг должен быть рассчитан в зависимости от материала которым будет покрываться конструкция. Если это мягкая кровля, например, андулин, то обрешетку выполняют из широки досок оставляя между ними зазор в 1 см. Для жестких листов, например, шифера или профнастила обрешетку выполняют из брусков сечением 50х50 мм. Шаг крепления может быть от 15-50 м.

    Монтаж обрешетки следует начинать от конька книзу при помощи шуруповерта и саморезов. По коньку монтаж обрешетки начинают с двух досок, крепить которые следует на него. Далее, крышу гидроизолируют и кроют выбранным материалом. Подшивается конек и карнизы.

    Для крыш с мансардой необходимо выполнить дополнительное утепление. О том как утеплить крышу бани можно прочитать в следующей статье.

    Если не спешить и выполнять работы правильно, то крыша бани прослужит не одному поколению вашей семьи. А ее внешний вид и форма будут радовать долгие годы.

    В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

    Для расчетов по нагрузке следует придерживаться требований СНиПа 2.01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

    СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

    Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

    Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.



    Двускатная крыша – узлы

    Шаг 1. Проверьте параметры сруба по длине и ширине , в плане сруб должен быть прямоугольным.

    Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).



    Шаг 2. Заготовьте материалы . Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.



    Шаг 3. Определите угол наклона скатов. Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.



    Определение угла наклона двухскатной крыши

    Высота/половина пролетаУгол наклона скатов, град.
    0,2715
    0,3620
    0,4725
    0,5830
    0,7035
    0,8440
    145
    1,250
    1,455

    Показатели нормативной снежной нагрузки по зонам

    Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

    Установка двухскатной стропильной системы

    Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

    Шаг 1. Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.



    Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

    Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

    Шаг 2. Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

    Шаг 3. Подготовка стропильных ног.

    Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

    Шаг 4. Подайте собранные стропила на баню, приступайте к установке . Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.




    Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.




    Узлы конькового соединения стропил без опоры на прогон

    Шаг 5. Установка стропил. Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

    Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

    Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

    Устранение неровностей мауэрлата

    Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

    Шаг, №№Описание действий
    Шаг 1.
    Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
    Шаг 2.
    Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
    Шаг 3.
    Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
    Шаг 4.
    Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

    Видео – Монтаж крыши на бане

    Покрытие крыши

    Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.




    Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.


    Обшивка фронтона сайдингом – схема


    Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

    Утепленная крыша

    На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

    Цены на плиты ОСП

    плиты ОСП

    Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

    Теперь следует немного остановиться на других типах крыш, используемых на банях.

    Цены на металлочерепицу

    металлочерепица



    Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

    Наклонная односкатная

    Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.



    Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.




    Неравносторонняя крыша

    Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

    Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

    Этапы строительства крыши

    Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

    Шаг 1. Составление предварительного проекта.

    Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

    Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры. К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

    Шаг 3. После застывания бетона можно устанавливать опоры. У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

    Цены на гидроизоляцию

    гидроизоляция крыши

    Шаг 4. Установите все опоры, временно закрепите их любыми подпорками. При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

    Шаг 5. Монтаж стропил . В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

    Шаг 6. Обрешетка. Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

    Видео – Монтаж металлопрофиля на крышу. Важные нюансы

    Видео – Монтаж кровли из металлочерепицы своими руками

    Крыша бани своими руками — инструкция по возведению

    Виды кровли для бани

    В большинстве случаев встречается двухскатная или односкатная крыша для бани. Более сложные конструкции неоправданны из-за маленькой площади банного домика и высокой сложности их выполнения.

    Самый простой вариант — баня с односкатной крышей. Она оправдана, если баня примыкает к стене дома или более высокого строения. Исходя из низкой себестоимости, и легкости монтажа чаще всего такая кровля встречается на небольших приусадебных садовых участках.

    Несмотря на свою относительную сложность в постройке, двускатная крыша для бани своими руками построенная — пользуется гораздо большей популярностью. Под такой кровлей можно оборудовать холодный чердак для хранения банных веников и других принадлежностей, или оборудовать утепленную мансарду, где можно оборудовать творческую мастерскую или летнюю жилую комнату.

    Чтобы утепленный чердак не был сырым — по перекрытию обязательно монтируется хорошая гидроизоляция. В качестве утеплителя применяют: минеральную строительную вату, пенопласт, пеноизол и другие подходящие теплоизоляторы. Утеплять нужно и подкровельную плоскость, и чердачный пол.

    Конструкция крыши бани и особенности её сборки

    Силовым каркасом всей кровельной конструкции служит стропильная система. В отличие от жилого дома банная стропильная система выполняется по упрощенным схемам. Если размер банной постройки невелик, то стропильные фермы можно собирать прямо на земле и подавать наверх на веревках. Этот способ отличается удобством, скоростью постройки и точностью размеров каждой фермы.

    Второй вариант — собирать «скелет» крыши прямо наверху. Верхняя сборка требует хорошего опыта, внимательности и точности в работе.

    Строительство крыши бани своими руками видео

    Монтаж чердачного перекрытия

    Учитывая облегченную конструкцию банного строения, для обустройства чердачного перекрытия берутся не бетонные балки, а деревянный брус. При кирпичных, а не деревянных стенах, вместо бруса можно использовать металлические швеллеры или несущие профили. Опорой перекрытия и одновременно основой крыши является мауэрлат или верхний брус цельнодеревянных стен.

    На перекрытие берется хорошо высушенный брус 100х80 или 100х100. Несущие элементы перекрытия устанавливаются впотай в пазы, выбранные для них в теле мауэрлата. Глубина зарубок не менее 70 мм. Такой метод называется глухая врубка.

    Как вариант, балки перекрытия могут укладываться сверху мауэрлата и служить опорой для стропильной системы. Благодаря такому решению удается значительно увеличить выступ края крыши за стены строения.

    Оптимальная величина пролета бруса — до 4 метров. Максимальная — 6 метров. При большем расстоянии между стенами бани придется использовать специальные профилированные композитные пиломатериалы или металлические фермы.

    Поверх балок набивается черновой пол. Снизу к балкам подшивается гидроизоляционная мембрана, а на нее — вагонка или другой потолочный материал.

    Укладывая проводку в бане, не забудьте о безопасности

    Если в перекрытии проложена проводка — ее всегда нужно укладывать в полимерный рукав. Соединения в перекрытиях деревянных конструкций не допускаются!

    Крыша для бани своими руками видео

    Крыша бани своими руками: инструкция по возведению

    Рассмотрим самый простой вариант, как сделать крышу в бане своими руками — когда стропильные фермы собираются на земле и подаются наверх для установки.

    Сама ферма состоит из таких частей:

    • две стропильных ноги;
    • ригель;
    • основание.

    На стропильные ноги и ригель подойдет обрезная доска размером 40х100 или 50х100. Основание используется, как вспомогательный элемент и служит для жесткости во время подъема наверх и монтажа фермы. Впоследствии основание снимается.

    Стропильная система

    Как сделать крышу бани своими руками и сэкономить на материале? Использовать вариант, при котором доски основания фермы одновременно являются несущими балками чердачного перекрытия. При этом стропильные фермы придется устанавливать с шагом, согласно расчетным требованиям по нагрузочной прочности балок перекрытия.

    Стропильные ноги крепятся между собой встык или внахлест. Ригель тоже лучше крепить внахлест. Поскольку крепление гвоздями со временем теряет прочность — рекомендуем применять резьбовые шпильки или болты. Неплохой вариант — крепление элементов при помощи металлических накладок на длинных шурупах. Если шурупы очень толстые — советуем просверлить под них разгрузочные отверстия, чуть меньше диаметра шурупа. Иначе толстые шурупы могут спровоцировать растрескивание, и доска потеряет свою прочность. Высота установки ригеля выбирается такой, чтобы высота потолка подкровельного помещения была достаточно комфортной.

    Вначале устанавливаются крайние фермы и фиксируются временными подпорками. Затем сверху набивается две доски обрешетки, формирующие конек. Остальные фермы подводятся снизу этих досок и также крепятся к ним. Для контроля вертикальности установки удобнее всего использовать строительный отвес.

    Обрешетка

    В нашем случае обрешетка служит не только основой под кровельное покрытие, но и является частью «скелета» крыши, поскольку выполняет функцию укосин стропильной конструкции. Поэтому для обрешетки лучше взять не рейки, а широкие доски. Шаг набивания обрешетки зависит от типа кровельного материала. Обрешетка должна выступать за крайние стропила на 25-35 см.

    Под жесткую листовую кровлю типа шифера или металлочерепицы доски можно набивать с зазорами в 20-30 см. Мягкая кровля для бани требует сплошной обрешетки. Еще лучше использовать для этого не доски, а водостойкую фанеру или аналогичный прочный листовой материал. При любом варианте на торцах досок (а лучше и в других местах присоединения к стропилам) должно быть по две точки крепления. Обрешетку можно набивать гвоздями, но лучше для этого использовать специальные гвозди с насечкой. Как показывает практика, они меньше расшатываются и надежно держатся в деревянных конструкциях, даже после многих лет эксплуатации.

    Как сделать крышу на бане прочной и долговечной

    Чем выше крыша — тем сильнее на нее давит ветер. Если стропильную конструкцию все же следует дополнительно усилить внутренними укосинами. Они увеличат жесткость «на складывание», и позволят уберечь крышу от самых сильных ветров.

    Оборудуем дверной проем и смотровое окно на крайней стропильной ферме

    Для проема из подходящих брусков сколачиваем дверную коробку под готовое дверное полотно. Коробку крепим к ригелю или поперечному брусу, прокинутому между стропилами. Нижняя часть коробки крепится к затяжке, которую для этой цели монтируют в крайней стропильной ферме.

    На противоположном торце обустраиваем смотровое окно. После этого обшиваем фронтоны досками и, по желанию, облагораживаем их сайдингом. Чтобы избежать постепенного перекоса коробки от веса двери, верхние места усиливаем укосинами.

    Поверх обрешетки укладывается гидроизоляция. Для этого применяют специальные пароизоляционные мембраны, листовой рубероид или пергамин. Для жесткой кровли предпочтительней рубероид или другая вязкая битумная изоляция. Она надежней герметизирует места прохождения кровельных саморезов. Под мягкое покрытие для крыши можно применять любой гидроизоляционный материал.

    Настилаем кровлю

    Материал зависит от желания и возможности хозяина. Чтобы крыша в бане красиво смотрелась — выбирайте современные кровельные материалы. Монтаж выбранного кровельного материала делается согласно инструкции завода-изготовителя. Соблюдение его рекомендаций — лучшая гарантия долговечности службы вашей кровли.

    Укладывать гидроизоляцию можно как вдоль, так и поперек скатов. На практике поперечная укладка надежнее защищает от влаги. Для этого первый слой стелется по нижнему обрезу ската крыши, каждый следующий — поверх него внахлест на 15-20 см. Получается эффект, похожий на чешую рыбы: вода легко скатывается под уклон и нигде не задерживается. Если гидроизоляция раскатывается сверху вниз — то швы желательно проклеить скотчем (для мембран) или залить жидкой битумной мастикой (для толи или рубероида).

    Снизу, между стропилами закрепляем минеральную вату. Она нужна не только для теплоизоляции, но и для уменьшения шума от дождя и града. Затем утеплитель подшиваем паропропускающей мембраной и закрываем декоративной обшивкой.

    Как построить крышу бани своими руками видео

    Итог

    Как видно, в постройке крыши для бани нет ничего особо сложного. Сделать эту работу под силу обычному дачнику. Понадобится помощь еще одного человека, но без дорогостоящей работы специалистов можно обойтись. Инструкция по возведению подскажет последовательность работ, а навыки проявятся в процессе работы. Полученный при строительстве своими руками опыт поможет вам быстро устранять проблемы, связанные с ремонтом крыши через много лет.

    Надежная крыша защищает здание от непогоды и жаркого солнца. Естественно, что и у бани должна быть крыша — добротная и практичная, возведенная по всем правилам строительного дела. Какой тип крыши выбрать, на какие материалы обратить внимание, каковы основные этапы возведения — именно об этом пойдет речь в нашем материале. Цель этой статьи — дать вам простую инструкцию для возведения крыши для бани своими руками.

    Крыша — верхняя часть здания, изолирующая, ограждающая и защищающая его от неблагоприятных воздействий атмосферных осадков, ветра и ультрафиолета.

    Односкатная и двускатная крыша для бани

    Перед началом проектирования бани необходимо определиться, какой тип крыши выбрать для бани (одно- или двускатный) и под каким углом наклона возводить.

    Односкатная крыша

    Односкатная крыша — самый простой тип кровли. Крыша опирается на противоположные стены и, в зависимости от разницы в высоте стен, формирует угол ската — чем больше эта разница, тем острее угол. При этом от перепада зависит стоимость — чем он меньше, тем дешевле обойдется строительство кровли.

    Преимущество: простой и быстрый способ возведения крыши, который отличается низкой стоимостью.

    Недостаток: если угол ската небольшой, на поверхности крыши после осадков задерживается вода и снег, что наносит урон покрытию. Предотвратить гниение кровли можно, грамотно подобрав материал для покрытия поверхности.

    Односкатная крыша — оптимальное решение для небольших бань, в том числе и построек, прилегающих одной стороной к основному зданию. Желательное, чтобы площадь крыши не превышала 15 м2, так как при больших параметрах ее возведение становится экономически невыгодным.

    Угол наклона односкатной крыши подбирают в зависимости от погодных условий или от особенностей ландшафта. Так, в регионе с обильными осадками рекомендуется ставить крыши с уклоном крыши 35-45°, чтобы снег или вода, не задерживаясь надолго, стекали вниз. В степях с сильными ветрами лучше ставить баню с пологой крышей.

    Односкатную крышу можно делать с чердаком, предварительно устанавливая чердачное перекрытие, или без него, совмещая крышу с потолком помещения. Сооружение с односкатной крышей без чердака — хороший вариант для летней бани, к тому же она обходится дешевле и строится быстрее. Баню с добротным утепленным чердаком можно эксплуатировать в любое время года, а чердачное помещение часто используют для хранения банных веников и для сушки трав.

    Двускатная крыша

    Двускатная крыша имеет два наклонных ската, которые в нижней части опираются на стены здания, а в верхней части примыкают друг к другу. Такой тип кровли подходит к любым погодным условиям и практически к любому ландшафту.

    Преимущество: крыша привлекательная внешне и функциональная.

    Недостаток: в отличие от односкатной крыши, такой вариант обойдется дороже, так как требуется больше материалов и времени на установку.

    Баня с двускатной крышей похожа на добротный уютный домик, а если обеспечить хорошую теплоизоляцию, то может быть использована в любое время года. Двускатная крыша с чердачным помещением удобна в эксплуатации, кроме того, в бане с такой крышей летом прохладно, а зимой — тепло. Угол наклона такой крыше придают с учетом климатических условий и материалом кровли, который намерены использовать.

    Выбор угла уклона крыши делают на этапе проектирования здания. При расчетах учитывают материал покрытия, нагрузку снега, давление ветра. Например, при величине уклона в 45° снег в расчеты можно не брать, так как он будет скатываться с крыши, но при таком наклоне резко возрастает ветровая нагрузка и парусность крыши, а значит, понижается сопротивляемость ветру.

    Технология строительства крыши бани

    Основными элементам крыши являются мауэрлат, стропильная система, обрешетка и кровельный материал.

    Мауэрлат

    На первом этапе монтажа крыши устанавливается мауэрлат, который присоединяет стропильную систему к каркасу здания. Мауэрлат укладывают на готовые стены с помощью специальных анкеров. Если здание построено из бруса, то в качестве опорной балки используется верхний венец.

    Учитывая, что мауэрлат, чаще всего, изготовлен из дерева, и под воздействием пара и влаги подвергается гниению, его необходимо тщательно изолировать любым водонепроницаемым материалом. Достаточно положить несколько слоев рубероида между стеной и мауэрлатом.

    Стропильная система

    Стропильная система — главный элемент крыши, основной задачей которого является удерживание и противостояние всем видам нагрузок. Правильно рассчитанные параметры стропил сделают крышу надежной и прочной.

    Стропильная система для двускатной крыши.

    Стропильная система представляет собой конструкцию из брусьев, связанных между собой таким образом, чтобы равномерно распределить внешнюю нагрузку, оказываемую на верхнюю часть здания. В зависимости от уклона и от площади крыши, кроме брусьев дополнительно используются перемычки, ригеле, распорки и прочие строительные элементы.

    Различают два вида стропил:

    Висячие: когда несущие опоры одной стороной соединяются друг с другом, а другой — упираются в стены;

    Схема устройства висячих стропил

    Наслонные, когда стропильные ноги упираются в мауэрлат и во внутренние стены здания.

    Обрешетка

    Обрешетка представляет собой брусья или доски, уложенные на стропильные ноги. К конструкции, которая укладывается перпендикулярно стропильным ногам, прикрепляется кровельный материал. Обрешетку монтируют из обрезной, необрезной или шпунтованной доски, ОСП-3 (ориентировано-стружечная плита) или ФСФ (фанера повышенной стойкости).

    Кровельный материал

    На рисунке можно рассмотреть, какой тип кровельного покрытия подходит под определенный угол наклона.

    После подготовки обрешетки приступают непосредственно к укладке кровельного материала. Какой вид кровли выбрать, каждый решает в зависимости от своих материальных возможностей, от погодных условий, от типа бани.

    Шифер — традиционный материал, проверенный временем и испытанный на практике. Уклон кровли под шифер — 12°. Материал имеет высокую прочность, устойчив к огню, быстро и просто устанавливается, к тому же имеет низкую стоимость. Со временем шифер покрывается лишайниками и мхом, поэтому его необходимо периодически очищать от наросших растений.

    Ондулин легкий и удобный в монтаже, устанавливается под уклоном крыши от 5°, имеет гарантийный срок до 15 лет. Главное преимущество материала — легкость, однако со временем он меняет свой цвет, имеет крайне низкую морозостойкость (25 циклов), а при слишком высокой температуре может деформироваться.

    Черепица — натуральный материал, устанавливается под уклоном кровли от 25° и имеет очень длительный гарантийный срок, до 30 лет. На самом же деле срок службы черепицы достигает 150 лет. Черепица хорошо поглощает звуки, обладает повышенной огнестойкостью, устойчива к низким температурам и поражает разнообразием оттенков и форм.

    Цементно-песчаная черепица своими характеристиками похожа на натуральную черепицу и укладывается под уклоном от 20°. Материал может прослужить до 100 лет, обладает хорошими звукоизоляционными и морозостойкими свойствами, устойчив к высоким температурам. Время от времени поверхность такой черепицы необходимо очищать от наросшего мха.

    Битумная черепица — популярный материал с отличными звукопоглощающими свойствами. Уклон кровли для такого материала от 12°, причем его можно устанавливать на любые типы крыш. Не бьется, не ломается при транспортировке. При этом имеет некоторые недостатки: материал невозможно установиться при температуре ниже 5°, дорого обходится стоимость крыши и ее монтаж.

    Металлочерепица устанавливается под уклоном от 15°, служит от 15 до 50 лет, отличается быстрым и простым монтажом. Среди достоинств металлочерепицы — большой выбор цветов, простая конструкция, повышенная пожаробезопасность.

    Профнастил имеет гарантийный срок от 15 лет, отличается удобным и простым монтажом, имеет простую конструкцию и хорошую пожаробезопасность. Можно подобрать необычные и яркие цвета.

    Этапы возведения крыши для бани

    Крышу возводят уже после того, как полностью построены стены бани. Принципы возведения крыши бани такие же, как и для обычных зданий: сначала укладывается мауэрлат, затем устанавливается стропильная система, затем крепится обрешетка, а на окончательной стадии работ конструкция перекрывается кровельным материалом.

    Мауэрлат и стропильная система

    На первом этапе работ следует выровнять выступающие концы мауэрлата, ведь именно эти бревна будут служить опорой для стропильных ног. Чем тщательней будут проведены измерения и чем ровнее обрезаны бревна, тем быстрее и легче будет возведена стропильная система.

    Нужно измерить все выступающие части мауэрлата и определить наименьшее значение. На бревнах, расположенных по краям конструкции, сделать отметку наименьшего значения и вбить туда гвозди. Натянуть шнур между двумя бревнами на противоположных концах, сделать отметки на всех остальных частях и отпилить излишки бревен. После чего можно смело приступать к монтажу стропильной системы.

    Перед установкой стропильной системы на мауэрлат следует настелить черновой настил, по которому можно будет ходить. Настил можно сделать из любых досок.

    Стропильную систему делают согласно параметрам крыши, обозначенным в проекте бани. Те части стропил, которые опираются на балки мауэрлата, пропитывают специальным гидроизоляционным средством, затем заворачивают в рубероид, вставляют в заранее подготовленные пазы и надежно прикрепляют к стенам с помощью металлических скоб или шпилек.

    Подкровельная конструкция

    На готовую стропильную систему монтируют подкровельную конструкцию — она помогает надежно прикрепить непосредственно кровлю, передает на стропила внешнюю нагрузку и обеспечивает хорошую вентиляцию в пространстве под крышей.

    Подкровельная конструкция состоит из таких элементов:

    Чернового настила;

    Гидроизоляции;

    Контробрешетки;

    Обрешетки.

    Черновой настил несет на себе огромную функциональную нагрузку. На настил накладывают гидроизоляционный материал и крепят контробрешетку. Кроме того, вместе с обрешеткой настил образует фронтонные свесы длиной от 60 см.

    Черновой настил делают из фанеры, досок, ОСП или необрезной доски. Щели между досками не должны превышать 2 см, поэтому при укладке настила необходимо подгонять выступающие участки и минимизировать возможность появления зазоров.

    Дополнительную жесткость крыше можно обеспечить, если прибивать доски чернового настила к месту соединения со стропильной ногой двумя гвоздями.

    На черновой настил укладывается гидроизоляция. Для чердачной крыши подойдет любой рулонный гидроизоляционный материал, обладающий достаточной устойчивостью к влаге. Полосы гидроизоляционного материала укладываются на настил горизонтально с нахлестом 15-20 см. На утепленные мансарды рекомендуется выбирать материал, пропускающий пар.

    На гидроизоляционный слой набивается контробрешетка. Для этого используются бруски длиной 70 см и сечением около 30 мм на 70 мм. На контробрешетку, начиная с самого низа, набивается обрешетка — бруски сечением 50х50 мм или 40х60 мм. Схема обрешетки для всех видов кровельного материала одинакова, главное отличие конструкций — в расстоянии между отдельными брусками. Так, к примеру, под шифер бруски кладут на расстояние 50 см друг от друга, под ондулин — до 60 см, под профнастил или металлочерепицу — 35 см.

    Завершающий этап устройства крыши бани — монтаж кровельного материала. При выборе кровельного покрытия следует учитывать такие факторы:

    Прочность и надежность: материал должен обладать достаточной устойчивостью к ветру, атмосферным осадкам;

    Функциональность и долговечность: добротное покрытие защищает сооружение от попадания снега и дождя, продлевает срок службы стен здания; чем выше эксплуатационный срок материала, тем дольше будет лежать крыша, требуя только поточного ухода и промежуточного ремонта;

    Хорошая теплоизоляция: грамотно подобранные гидро- и теплоизоляционные материалы, а также правильный их монтаж удерживают внутри здания тепло зимой, предотвращают намокание и гниение стен.

    Грамотные кровельные работы — это надежная крыша для бани на долгие годы. Если при строительстве были учтены все важные моменты, то дальнейшая эксплуатация не потребует значительных материальных расходов, достаточно периодически очищать крышу от наросших растений и мелкого мусора.

    Видео по особенностям возведения крыши для бани


    Рекомендуем вам еще:

    Предисловие

    Каждый владелец земельного участка мечтает о бане. В таком сооружении главную роль играет утепление. Особое внимание надо уделить кровле бани, через которую может уходить все тепло.

    Крыша бани – то, что должен знать каждый

    В зависимости от типа сооружений крыша может отличаться по своей конструкции и форме. Главная особенность банной кровли – ее небольшой вес. Поэтому такая крыша имеет несложную конструкцию.

    Перед тем, как сделать крышу бани, нужно подумать о типе самого строения. Такое сооружение может располагаться на земельном участке отдельно либо быть пристроено к дому. Задуматься также надо о типе кровли, которая может быть как односкатной, так и двускатной.

    Немаловажным является выбор наклона крыши. Угол наклона ската зависит от погодных условий. Кровля должна выдерживать ветер и снег. Поэтому, чем меньше угол наклона, тем менее обильные атмосферные осадки крыша сможет выдержать.

    Особенности односкатной кровли

    Такой тип банной крыши наиболее прост в возведении, менее трудоемок и дешев по затратам. Подобная конструкция заключается в том, что балки укладываются горизонтально на противоположные стены бани. Угол наклона ската обеспечивается за счет разных высот стен сооружения.

    Крышу с одним скатом можно сделать с чердаком либо соорудить там мансардное помещение. С точки зрения теплофизических показателей, такие бани имеют наилучшие теплоизоляционные свойства. Подобные помещения можно использовать для хранения банного инвентаря, складывать там дрова для камина и печи. Возможно сделать там комнату для отдыха.

    Чтобы сэкономить средства, чердачные помещения не делают. В таком случае банную крышу можно совместить с потолком. При таком варианте строительных материалов потребуется существенно меньше, нежели для конструирования чердака либо мансарды.

    Сооружение крыши бани – этапы строительства

    Шаг 2: Монтаж опорных балок

    По верхнему периметру стен необходимо уложить доски, которые будут опорой для всей стропильной системы. Во время этого процесса обязательно надо следить за ровностью расположения балок. Такой контроль можно сделать при помощи обычного уровня. На этом этапе опорные столбы потребуются в случае выпирания досок свыше 50 см за пределы стены.

    Шаг 3: Установка стропильной системы

    На этой стадии необходимо с шагом 1–1,5 м установить на опоры стропила. Зафиксировать их можно при помощи металлических скоб.

    Шаг 4: Сооружение обрешетки

    Обрешетка необходима для того, чтобы кровельные материалы было к чему крепить. В зависимости от кровельного покрытия обрешетка может быть как сплошной, так и с зазорами. Первый вариант применяется для ондулина либо рубероида. В таком случае потребуются доски 20 мм толщины. Обязательно нужно учесть, что стыки каждого ряда должны быть в разных местах. Чтобы этого добиться, лучше использовать разную длину досок. В случае применения металочерепицы или шифера, сплошной покров обрешетки не потребуется. Для этого можно крепить доски с зазором в 20–30 см.

    Шаг 5: Паро-гидроизоляция кровли

    Во избежание лишней влажности и протекания во время дождя либо таяния снега, обязательно нужно произвести гидро-пароизоляцию крыши. Для этого пароизоляционную пленку крепят при помощи степлера к обрешетке. Поверх этой пленки укладывают гидроизоляционный материал. Настил, как правило, делают вдоль крыши, начиная от карниза. Гидроизоляцию надо укладывать внахлест 5 см друг на друга. Крепить этот материал можно также при помощи строительного степлера.

    Шаг 6: Покрытие крыши кровельным материалом

    Настил металлочерепицы начинается с нижнего угла крыши бани. Листы необходимо укладывать друг на друга внахлест 10–20 см. Крепеж осуществляется при помощи саморезов с резиновыми прокладками в районе шляпки. Это предотвратит протекание во время дождя. Когда закреплены последние листы верхнего ряда, можно приступить к монтажу конька. Как правило, для этой процедуры применяют оцинкованный металл.

    Шаг 7: Обшивка торцевой части крыши

    Для зашивки кровли можно использовать вагонку либо обычные доски, которые требуется крепить без зазоров. В качестве торцевой обшивки можно также применить сайдинг. Такой материал прост в обращении, стоит недорого и приятно выглядит.


    Потолок в бане – важные свойства

    Конструктивные элементы потолка не должны способствовать намоканию утеплителя. В противном случае теплоизоляционный материал может потерять свои теплосберегающие свойства. Как следствие, баня будет быстро остывать, что недопустимо для таких строений.

    Немалую роль играет высота потолка бани. Потолок не должен быть чересчур высоким либо слишком низким. Чтобы рассчитать оптимальную потолочную высоту, учитывают максимальный рост людей, которые будут принимать банные процедуры. Следующий критерий для расчета высоты – размеры и количество полок.

    Обязательно нужно учесть возможность комфортного взмаха веником. В случае, если строится бревенчатая баня, то к высоте потолков требуется добавить 10–20 см для будущей усадки. Как правило, для людей с ростом до 190 см достаточно потолка с высотой 2,5 м. и

    Типы банных потолков и их утепление

    Существует несколько распространенных видов потолочных покрытий. К первому типу можно отнести подшивной потолок. Его конструкция состоит из досок (обрезанных либо шпунтованных), которые крепятся к потолочным балкам. Также требуется сверху брусьев постелить пароизоляцию, расстелить гидроизоляцию. Сверху этих слоев укладывают теплоизоляционный материал, который также нужно покрыть слоем паро- и гидроизоляции. В качестве утеплителя используют пенопласт, минеральную вату либо применяют насыпной материал (керамзит).

    К положительным свойствам такого типа потолка относится простота в устройстве. Высокий уровень теплоизоляции, бесспорно, тоже является позитивным критерием выбора какой конструкции. Из-за большого количества различных слоев, такой потолок очень надежен и прослужить сможет достаточно долго. Что касается отрицательных факторов, то сюда относится стоимость возведения такой конструкции. На цену влияет применение толстого бруса для потолочной балки.

    Следующий тип потолка – настильный. Отличается простотой конструкции, сооружается при помощи сплошного настила обрезанных досок. Сверху на них укладывают теплоизоляцию с пароизоляционной пленкой.

    Для утепления чаще всего используют базальтовую вату. В качестве тепло- и пароизоляции можно также применять сыпучие материалы. Они хорошо заполняют все щели и впадины, от этого получается сплошной слой изоляции. Для насыпных материалов необходимо по периметру чердака сделать бортики. При применении такого типа теплоизоляции использовать чердачное помещение невозможно, поскольку сыпучие материалы не могут выдерживать высокой нагрузки.

    Среди главных недостатков такой конструкции – невозможность создания потолка высотой больше 2,5 м.

    Это происходит из-за того, что не применяется потолочная балка. К негативным факторам этого типа также можно отнести подверженность утеплителя влаге. Изоляционный материал будет довольно часто намокать и его придется часто заменять.

    К третьему типу относится панельный потолок. Такая конструкция состоит из панелей, которые собираются отдельно. Главный элемент – несущие балки. Сам короб собирается из досок. Вовнутрь такого корытца укладывается пирог из гидро-, паро- и теплоизоляции. Сверху этих материалов требуется уложить доски. Для этой цели можно применять обрезанные брусья любой длины.

    Крыша на баню двускатная размеры. Крыша бани – основные рекомендации по подбору типа и инструкция по постройке (90 фото). Установка двухскатной стропильной системы

    Любой владелец дачного участка рано или поздно задумывается о строительстве бани. Это место, в котором можно отдохнуть после тяжелого трудового дня на огороде и восстановить здоровье холодным зимним днем. И строительство такого особенного места требует особого подхода – в бане всегда очень высокий уровень влажности и частые перепады температур, поэтому не всякая конструкция выдержит такие условия эксплуатации. Но больше всего внимания при обустройстве банного домика требует кровля. Водяные пары, поднимающиеся вверх, способны быстро разрушить неправильно построенную крышу, и все тепло будет уходить наружу. Мы поможем вам избежать подобных неприятностей и расскажем, как делать крышу бани правильно.

    Выбор типа крыши зависит от многих факторов, таких как климатические условиям местности, ветровая нагрузка, габариты коробки здания и используемых для нее материалов. Любое строительство должно начинаться на бумаге, поэтому, прежде чем отправляться в магазин за стройматериалами, необходимо сделать замеры и разработать проект крыши бани. Делать это лучше еще перед закладкой фундамента, чтобы сразу обозначить планируемую сумму расходов и сроки работ.

    Существует множество видов крыш, но для бань чаще используют самые простые – односкатные и двускатные. Они могут быть с чердаком или без. Самая простая конструкция крыши для бани выглядит следующим образом: на несущую стропильную систему набивают обрешетку, к которой крепят паро-, гидро-, теплоизоляцию, делают вентиляционную систему и укладывают финишное покрытие. Звучит довольно просто, и на практике так оно и есть, но очень важно подобрать правильные стройматериалы и расположить их в определенной последовательности.

    Размеры конструкции определяют наличие тех или иных элементов. Так, для усиления жесткости больших крыш могут быть добавлены распорки, стяжки, ригели или стойки. На изображении ниже представлены основные способы устройства стропильной системы крыши в зависимости от ее размеров.

    Опирать стропила на мауэрлат или верхний венец бани из бруса проще, чем сделать крышу с висячими стропилами, однако в этом случае на стены будет оказана сильная нагрузка, что тоже следует учитывать.

    Односкатная крыша самая простая, и ее резонно делать в тех случаях, если баня примыкает к дому. Тогда скат кровли можно объединить с крышей жилого дома, сэкономив тем самым деньги и время. Но даже если баня стоит поодаль, сделать односкатную крышу своими руками дешевле, чем любую другую.

    Единственный недостаток, точнее, особенность эксплуатирования такой крыши в том, что из-за небольшого угла ее наклона зимой на поверхности может скапливаться снег, давая дополнительную нагрузку на стропильную систему и на фундамент. Если вы не живете на даче постоянно и не можете регулярно очищать крышу, то конструкция прослужит меньше положенного.

    Бани из сруба обычно строят с двускатной крышей. Эта конструкция, в отличие от предыдущей, не боится сильных снегопадов и избавляется от сугробов самостоятельно. Кроме того, под такой крышей можно организоваться небольшой чердак. Для бани это очень полезное помещение, ведь на нем можно сушить дубовые и липовые веники, хранить различную утварь и дрова для растопки. Чердак можно сделать и в односкатной, и в двускатной крыше, но в последнем случае он будет более просторным и удобным. Небольшие баньки, которые используются только в теплое время года, можно построить без чердака. Но если вы планируете посещать парилку и зимой, то лучше организовать небольшое пространство под крышей – чердак будет играть роль дополнительной теплоизоляции.

    Стоимость постройки двускатной крыши будет выше, чем односкатной, зато и прослужит такая конструкция дольше. Размеры затрат по большому счету зависят от угла наклона скатов, что наглядно показано на изображении ниже:

    Чем больше угол наклона крыши, тем меньше нагрузки она испытывает от снега и ветра, поэтому для строительства можно использовать брусья с небольшим сечением. Односкатная крыша, напротив, помимо сильной снеговой нагрузки, подвергается воздействию ветра, который поддувает под нее.

    Материалы кровельного пирога

    Разрабатывать проект нужно одновременно с выбором материала для крыши бани, поскольку эти два понятия тесно связаны – монтаж некоторых изделий для финишного покрытия требует определенного угла наклона кровли.

    К счастью, строительный рынок предлагает огромный выбор всевозможных стройматериалов для бани на любой вкус и кошелек. При выборе обращайте внимание не только на стоимость, внешний вид и долговечность, но также на способность изделия впитывать воду. Баня- довольно сырое место, поэтому будет хорошо строить его из максимально гидрофобных материалов.

    Среди кровельных покрытий наибольшей популярностью пользуется металлочерепица, профнастил, шифер и рулонные изделия. Металлочерепица хоть и стоит довольно дорого, зато будет служить верой и правдой не меньше 50 лет. Она очень гладкая, и когда на крышу падает много снега, то он самостоятельно скатывается под собственным весом. Профнастил тоже отличается долговечностью, но его можно укладывать при минимальном уклоне в 8°. Многие «по привычке» облицовывают крышу шифером, но он имеет одно неприятное свойство – со временем на поверхности появляется мох, который лучше счищать. Шифер можно класть при уклоне не меньше 20°. Самое дешевое кровельное покрытие – рубероид. Он отлично подойдет для односкатной крыши с небольшим уклоном. Служит, правда, такой материал недолго – всего 10-15 лет.

    Большое внимание при выборе материалов кровельного пирога следует уделить гидро- и пароизоляции. Из начального курса физики известно, что теплому пару свойственно подниматься вверх, в случае с баней – к крыше. Если пар проникнет сквозь обшивку и намочит утеплитель, то тот перестанет выполнять возложенную на него функцию, и все тепло будет уходить наружу. Чтобы этого не произошло, следует грамотно подобрать защиту.

    В качестве гидроизоляции для строительства крыши бани чаще всего используют мембраны и пленки. Самая простая гидроизоляция – плотный строительный полиэтилен толщиной 200 мкм.

    Важно: между материалом внутренней отделки чердака или потолка бани и пароизоляционной мембраной нужно оставить расстояние хотя бы в 2 см. В этом вентиляционном зазоре конденсат будет испаряться быстрее и не сможет проникнуть вглубь кровельного пирога. В продаже имеются двусторонние пароизоляционные мембраны, которые надежно защищают слой утеплителя и не нуждаются в вентиляционном зазоре.

    Все изоляционные материалы надо укладывать внахлест на 15-20 см, перекрывая швы широким скотчем. Пленки и мембраны нельзя натягивать, иначе они разорвутся под воздействием температурных перепадов. Материалы должны лежать свободно, но в то же время не болтаться на обрешетке. Деревянные элементы стропильной конструкции и балок перекрытия следует обработать специальными составами от сырости и появления плесени.

    Утепление крыши бани помогает дольше сохранять тепло внутри и сэкономить тем самым на отоплении (угле, дровах). Самым популярным и дешевым утеплителем считается минеральная вата. Она прекрасно удерживает тепло, но очень боится влаги, поэтому следует позаботиться о ее надежной защите. Также для этих целей часто используют пенопласт экструдированный пенополистирол и базальтовые плиты (разновидность минеральной ваты, но влаги боится меньше). Пенопласт следует применять очень осторожно и обеспечить полную пожаробезопасность. Он не горит, но при плавлении выделяет токсичный дым.

    Итак, когда вы начертили подробный план и купили все необходимые материалы, можно приступать к строительству крыши бани своими руками.

    Односкатная крыша

    Если вы хотите сэкономить время, деньги и собственные силы, предлагаем построить простую односкатную крышу для бани. Она будет хорошо смотреться на маленьких сооружениях или пристройках к дому. На изображении ниже показана конструкция стропильной системы такой кровли.

    Интересно: В прошлом односкатные крыши устилали дерном – плодородным почвенным слоем. Он отлично сохранял тепло и гармонично вписывал постройку в природный ландшафт. Делалось это очень просто: на деревянную обрешетку настилали влагонепроницаемый материал, поверх которого в несколько слоев укладывали дерн. Нижний слой клали корнями вверх, а верхний – корнями вниз.

    Как сделать односкатную крышу на бане:

    Монтаж односкатной крыши бани на видео показан более наглядно:

    Для каркасной бани односкатная крыша подойдет как нельзя лучше. Построить ее сможет даже мастер-самоучка без опыта работы.

    Двускатная крыша

    Обустройство двускатной крыши бани отнимет чуть больше сил, времени и денег, зато результат оправдает все вложения. Под такой крышей можно сделать удобный чердак или даже жилую теплую мансарду с дополнительными спальными местами для гостей.

    Конструкция стропильной системы довольно проста, поэтому, если разобраться в теории, то реализовать задуманное при желании сможет любой трудолюбивый хозяин. Несущие элементы стропильной системы двускатной крыши одним концом упираются в опорные брусья мауэрлата или перекрытия, а вторым – соединяются друг с другом или коньковой балкой.

    Как поставить крышу на баню:

    1. Начните строительство крыши с укладки чердачного перекрытия. Его можно собрать на земле, а потом просто поднять на крышу и зафиксировать крепежами.
    2. Закрепите мауэрлат. Если баня сделана из дерева, то опорные брусья можно прикрутить при помощи специальных металлических уголков. Если же стены бани изготовлены из железобетона или кирпича, то понадобится сделать еще одно невысокое бетонное кольцо с торчащими арматурными штырями. После высыхания бетона снимите обрешетку и насадите мауэрлат на эти штыри, притянув с другой стороны мощными гайками. Перед установкой мауэрлата в обоих случаях основание следует обработать гидроизоляционной мастикой и застелить рубероидом.
    3. Стропила также можно собрать на земле по отдельности, а потом поднять наверх. Установите их на мауэрлат на расстоянии 60-80 см друг от друга. У любой крыши должен быть карниз, поэтому устанавливайте стропила таким образом, чтобы их концы торчали зад стеной примерно на 30 см.
    4. Установите обрешетку на стропила (сплошную или разреженную в зависимости от финишного покрытия).
    5. Прикрепите на обрешетку гидроизоляционный материал.
    6. Поверх гидроизоляции уложите утеплитель и закройте его пароизоляционной пленкой.
    7. Осталось лишь прикрепить кровельный материал и при необходимости изолировать выход печной трубы.

    Как видите, монтаж крыши бани не так сложен как кажется, особенно если речь идет об односкатных конструкциях. Главное – подобрать качественные (пусть и не очень дорогие) материалы и тщательно обработать древесину антисептическими составами. Раз в год рекомендуется осматривать все потенциально уязвимые места конструкции на предмет неисправностей и устранять их.

    Крыша бани: фото





    Завершающим и наиболее сложным этапом в строительстве бани является сооружение крыши. Здесь важно правильно выбрать угол наклона, длину свеса, продумать конфигурацию стропильной системы. Многое зависит от вида кровли: двускатная конструкция более функциональна, зато односкатную легче смонтировать. Конечно же, для этого можно нанять специалистов, но крыша для бани своими руками обойдется в разы дешевле.

    Односкатная крыша монтируется преимущественно на банях небольших размеров. Одну из стен делают выше на 2-3 ряда, что позволяет выполнить укладку балок перекрытия под нужным углом. Чтобы уменьшить нагрузку на перекрытия, угол наклона должен быть не меньше 20 градусов. В регионах, где выпадает много снега, уклон делают еще круче – до 45 градусов.

    Для строительства односкатной крыши понадобится:

    • прочный брус сечением 60х80мм;
    • балки перекрытия;
    • доски 250х30 мм;
    • гидробарьерная мембрана;
    • утеплитель;
    • кровельное покрытие;
    • гвозди и саморезы;
    • молоток;
    • ножовка;
    • антисептическая грунтовка;
    • строительный уровень.

    Шаг 1. Крепление мауэрлата

    Мауэрлатом называют несущий брус, уложенный поверх стен по периметру бани. Он предназначен для связки стен и стропильной системы. В деревянных банях роль мауэрлата выполняет верхний ряд сруба, а для построек из кирпича или блоков его нужно устанавливать отдельно. Закрепить балки на стене можно с помощью стальной проволоки, анкерных болтов или строительных шпилек. Третий вариант считается наиболее удобным для односкатных крыш.

    В верхние ряды кладки вмуровывают строительные шпильки на расстоянии 60-70 см. Делать это нужно аккуратно, чтобы не запачкать раствором резьбу. Часть с резьбой должна возвышаться над мауэрлатом примерно на 3 см, а низ заглубляется в стену на 45 см. Рубероид нарезают полосами по ширине стены и укладывают сверху, накалывая на шпильки. Затем балку тоже укладывают на острия и бьют молотком, чтобы остались отметины. По отметинам просверливают отверстия, надевают балку на шпильки и закручивают гайки на резьбу.

    Шаг 2. Монтаж потолочных балок

    В мауэрлате вырезают пазы для балок перекрытия через каждые 60-70 см. После укладки балок их концы должны выступать за внешние стены бани минимум на 30 см. Перекрытия, которые одновременно являются стропилами, крепятся к мауэрлату гвоздями или с помощью проволоки. При монтаже следует внимательно следить за тем, чтобы балки лежали в одной плоскости. По завершению работы деревянные элементы грунтуют антисептическим составом.

    Шаг 3. Утепление и гидроизоляция кровли

    Снизу балки перекрытия подбивают досками, а затем продолжают обустройство кровли. На стропила крепят пароизоляционную пленку, укладывая материал внахлест и соединяя стыки скотчем. Следующий слой – теплоизоляционны й. Плитный утеплитель удобнее использовать, но можно взять и рулонный. Между стропил плотно укладывают утепляющий материал, запенивают все зазоры и отверстия, а сверху закрепляют гидробарьер. Его также укладывают внахлест, швы заклеивают скотчем по всей длине.

    Шаг 4. Монтаж кровли

    Брусья и доски для обрешетки обрабатывают антисептиком и просушивают. Далее брусья набивают на стропила прямо через гидроизоляционну ю пленку, а потом обшивают получившийся каркас досками. В зависимости от вида кровли, зазоры между досками могут быть различной ширины – от 1 до 15 см. Когда обрешетка готова, можно приступать к монтажу финишного покрытия – шифера, профлиста, черепицы или другого. Листовую кровлю закрепляют с помощью саморезов со специальными прокладками, которые не дают влаге проникать сквозь отверстия.

    Строительство двускатной крыши

    Для просторной бани больше подходит двускатная крыша. На чердаке можно хранить и сушить банные веники, что тоже очень удобно. Стропильная система двускатной крыши собирается в несколько приемов, а основные элементы изготавливаются на земле.

    В процессе возведения крыши потребуются:


    Шаг 1. Установка потолочных балок

    В мауэрлате или верхнем венце сруба выпиливают пазы под потолочные балки. Расстояние между пазами равняется 1 м, глубина вырезов составляет около 7-9 см. Обработанные антисептиком и просушенные балки вставляют в пазы на ребро и закрепляют гвоздями. Можно сделать потолочные перекрытия с выступом за стены, но тогда потребуется дополнительное уплотнение в местах прилегания к мауэрлату.

    Шаг 2. Сборка стропильных ферм

    Двускатную крышу образуют несколько одинаковых конструкций треугольной формы, которые называются фермами. Каждая ферма состоит из двух брусьев одинаковой длины – стропильных ног, основания и перемычки – ригеля. Между собой элементы фермы крепятся специальными шурупами. Для основы и стропильных ног используется обрезная доска 50х100 мм; при этом длина стропил равняется 280 см, а длина основы на 50-60 см больше.

    Края досок обрезают под углом 40-45 градусов, просверливают отверстия под шурупы в местах соединения и прочно скрепляют доски между собой. Отступив от стыка стропил около полуметра, в брусе вырезают паз для ригеля. На концах ригеля также делают прямоугольные срезы, с помощью которых перемычка плотно вставляется в стропильные ноги. В местах прилегания ригеля к брусу закручивают шурупы. Точно так же собирают остальные фермы.

    Две фермы, которые будут располагаться над боковыми стенами, следует сразу обшить, и сделать это будет удобнее на земле. Брус 50х50 мм прибивают к ферме в виде горизонтальных перемычек через каждые 30-40 см, концы обрезают под углом. Дополнительно укрепляют конструкцию двумя брусками по диагонали. Теперь обшивают обрешетку досками по вертикали, оставляя припуск с нижнего края 2,5 см. Можно сделать и наоборот: брусья каркаса прибивают по вертикали, а доски обшивки крепят горизонтально. В обшивке второй фермы необходимо сделать дверцу.

    Шаг 3. Установка ферм

    Готовые фермы поднимают наверх и устанавливают над потолочными балками. Сначала их крепят временными распорками из бруса, выравнивая по вертикали. Крайние фермы устанавливают первыми: в основании просверливают несколько сквозных отверстий и прикручивают стропила к мауэрлату. Чтобы удобнее контролировать расположение фермы по вертикали, к ригелю нужно привязать отвес. После монтажа конструкции ее дополнительно укрепляют укосинами – прочными балками, один конец которых упирается в несущий брус на стене, а второй в стропила на уровне ригеля.

    После монтажа и укрепления крайних стропил приступают к остальным фермам. Их выставляют по уровню и фиксируют временными распорками; между соседними стропилами расстояние равняется 1 м. Когда все части стропильной системы установлены, их соединяют козырьком. Для этого используют 2 длинные доски, которые прибивают к балкам по самому верху с обеих сторон крыши.

    Шаг 4. Монтаж обрешетки

    Для обрешетки желательно брать доски такой длины, чтобы они полностью перекрывали крышу и выступали за края фермы на 20 см. Если использовать короткие доски и стыковать их на стропилах, прочность кровли будет снижена. Ширина зазоров между досками зависит от типа кровельного покрытия и может составлять от 1 до 50 см. Доски прибивают к стропилам гвоздями. В месте расположения дымохода делают отверстие соответствующих параметров и вокруг него сплошную обрешетку. Далее настилают гидроизоляционну ю мембрану: пленку крепят степлером к доскам, укладывая полосы материала с напуском в 5-10 см. Вокруг отверстия для дымохода края пленки должны немного свисать внутрь.

    Шаг 5. Монтаж кровельного покрытия

    Сверху на пленку прибивают брусья 50х50 мм для контробрешетки. Предварительно их пропитывают антисептиком и хорошо высушивают. На контробрешетку производят укладку покрытия, начиная от карниза. Для бани можно использовать любой вид кровли – от мягкой черепицы до профнастила. Кровельный материал крепят согласно инструкции, делая припуски на свесы. Для дымохода вырезают в покрытии отверстия, а после установки наружной трубы герметизируют стыки битумной мастикой или специальным клеем и закрывают фартуком.

    Шаг 6. Теплоизоляция крыши бани

    После монтажа кровельного покрытия следует тщательно утеплить крышу изнутри. Поскольку стропила уже были прогрунтованы антисептическим средством, обрабатывать их еще раз не обязательно. Между балками максимально плотно укладывают плиты теплоизоляции, стараясь не слишком сжимать или выгибать края материала. При деформации свойства утеплителя заметно снижаются. Зазоры и швы между плитами и по углам стропил рекомендуется задуть пеной.

    Отдельное внимание нужно уделить утеплению фронтонов. Сначала их обивают изнутри гидроизоляционно й пленкой, затем крепят брусья обрешетки. Можно использовать для этих целей и алюминиевые профили. Следующий слой – утеплитель, а затем крепят пароизоляцию. На стыках скатов и фронтонов пароизоляционную пленку укладывают с напуском и проклеивают скотчем. При необходимости внутреннюю поверхность крыши можно обшить вагонкой, обычными досками или фанерой.

    Видео – Крыша для бани своими руками

    Еще на этапе планирования бани, нужно продумать какой будет крыша. Основные ее функции — это защитные, но не стоит забывать об эстетической стороне. Для простейшего строения бани не стоит брать сложную конструкцию крыши. Чем меньше изгибов, коньков, тем практичнее система. Для бани обычно применяют двускатную или односкатную, которые легко можно собрать своими руками. Если вы не знаете, как монтируется крыша для бани своими руками, то эта статья, станет настоящим помощником. Мы расскажем, как выполнить работы быстро и правильно, познакомим вас с некоторыми тонкостями и хитростями монтажа, и поможем подобрать практичную конструкцию.

    Крыша для брусовой бани, двускатная.


    Стропильная систем крыши бани собранная из бруса

    Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные. Наличие чердачного перекрытия никак не сказывается на выборе: односкатная и двускатная. Конечно, можно встретить более сложные четырехскатные, но такие редко собирают своими руками.

    Какая крыша лучше односкатная или двускатная?

    Выбирая конструкцию крыши нужно отталкиваться от следующих факторов:

    1. Расположение постройки на участке. У пристроенных бань это, как правило, односкатная система.
    2. Материальные возможности. Односкатную строят в основном с целью сэкономить.
    3. Особенностей планировки бани. Для сооружения с мансардой лучше выбрать двускатную.
    Схема односкатной крыши для бани

    Односкатную конструкцию выбирают в основном для бани при даче, когда нужна быстрая сборка с минимальными затратами. В основном односкатные кровли выполняют невысокими, под небольшим углом.


    Схема двускатной крыши под баню.

    Чаще можно встретить двускатные конструкции с высоким коньком. Если оборудовать и утеплить крышу, то можно получить дополнительное помещение. Удобно расположить в таких комнату отдыха или бильярдную. Не утепленную используют как чердак для хранения веников и сухи трав для парной.

    Что нужно учитывать при выборе высоты конька или крутизны ската

    При выборе высоты конька нужно учитывать:

    1. Особенности климатических условий региона (ветреность, количество осадков).
    2. Эстетические стороны.
    3. Особенности постройки бани.

    Крыша двускатная на бани из бруса со скатом в 45 градусов.

    Угол наклона кровли может быть от 2,5 до 60 °. Пологую кровлю можно использовать в регионе, где средне годичное количество осадков небольшое. Крутую делают когда в конструкции предусмотрена мансарда или чердачное помещение. Но в регионах с сильными ветрами слишком высокий конек использовать нельзя. Например, в степных районах, где количество осадков зимой минимально, применяют пологую кровлю с углом максимум 10 °, в северных с большим количеством снега — от 45–60 °.

    Чем положе крыша, тем меньше материальных и физических средств затрачивается на ее монтаж.

    Система опоры крыши бани


    Мауэрлат из бруса с прикрепленными стропильными ногами.

    Двускатная крыша имеет основу из скатов которые, опираются на балки перекрытия или соединены с обвязкой мауэрлата сверху. Мауэрлат — это брус который, монтируется на две стены бани. Балки перекрытия двускатной кровли на банях из дерева крепят при помощи специальных гнезд, которые делают в верхнем венце. Гнезда должны иметь строгую горизонталь, куда укладывают элементы опоры.

    Балки перекрытия могут выступать за стены бани. Если опорная балка выступает за стены больше чем на 1 м, то для нее устанавливают дополнительную опору в виде столбика.

    Для бани с односкатной кровлей балочную систему делают так, чтобы упор с двух сторон имел разлиную высоту. Стропильные фермы крепят при помощи прогонов и стропильных брусков.

    Система стропильных ног


    Схема стропильной фермы: ривель, ноги, основание.

    Стропильная ферма состоит из стропильных ног, которые опираются на верхнее звено стены или мауэрлат. На стропильные ноги в конструкции оказывают воздействие сразу две силы: сжатие и изгиб. Поэтому изготавливать их нужно из древесины в диаметре минимум 120 мм или бруса 60х60 мм. Можно изготовить ноги стропильной системы из досок 40х150 мм и больше.

    Своими руками проще собирать фермы из бруса клееного или обрезного. Если под рукой таких материалов нет, можно взять доски и срастить их гвоздями или саморезами.Монтировать врубки в подобных ногах можно только в точках опоры.

    По способу крепления стропильные ноги могут быть наслонными или висячими.

    Висячие стропила

    Конструкция висячей стропильной системы: схема крепления и элементов

    Эта система состоит из стропильных ног, которые сверху опираются друг на друга. В этом месте стыка монтируется конек. Опорные точки висячих сторопил является контур кровли. Висячие системы подвержены горизонтальному давлению, противостоять которому помогает специальная затяжка. Узловые соединения висячих стропил можно укреплять регилями, но в легкой конструкции их можно не делать.

    Для сооружения облегченной системы из бруса небольшого сечения, необходимо выполнить дополнительные прогоны. Они укрепят конструкцию.

    Стропильная система висячей конструкции должна быть максимально жесткой, так как при эксплуатации на нее ложатся большие нагрузки. Плоскости ската соединяют дополнительными диагональными балками, особенно актуально это в ветряных районах страны.

    Наслонные стропила
    Конструкция наслонной системы стропил под баню.

    Конструкции наслонных крыш чаще используют в односкатных видах. В системе не применяют дополнительных затяжек, она максимально проста. Стропила опираются на мауэрлат, который монтируют на одной из несущих стен. Крепить их можно вязальной проволокой или насквозь через мауэрлат шурупами или металлическими шпилями. Шаг стропила наслонной системы высчитывают в зависимости от общей нагрузки кровли и зимних осадков. При этом нужно учитывать выбранный угол уклона кровли бани.

    Особенности монтажа стропильной системы двускатной крыши


    Двускатная крыша на бани из бревна, покрыта шифером под усадку

    Состоит система двускатной крыши бани из стропильных ферм, которые следует монтировать последовательно. Все они должны иметь одинаковые размеры и устанавливаются с одним шагом. Стропильная система нужна для укладки кровельного материала гидро и теплоизоляции.

    Проще всего своими руками сколотить систему ферм на земле, а потом поднять ее при помощи техники. По форме стропила должны напоминать равнобедренный треугольник. Если крыша сложная, то укрепить конструкцию можно дополнительными накладками и стяжками. Для упрощения работы можно сделать шаблон фермы, подставлять его при изготовлении каждого последующего.

    Сначала стоит установить две крайние стропила и соединить их регелем. Регель это поперечный брус, который соединяет фермы между собой. Закрепить регель можно при помощи металлических шурупов. Для этого нужно вырубить его и просверлить отверстия под крепление.

    Стропильные фермы нужно устанавливать строго вертикально. Для этого их проверяют отвесом. Недостатки выравнивают путем стесывания лишнего или подкладки не достающего под стропило.

    Подробнее понять монтаж поможет небольшое видео:

    Особенности монтажа стропильной системы односкатной крыши


    Односкатная крыша для бани из кирпича, покрытие профнастилом.

    Если расстояние между несущими стенами бани менее 4,5 м, то дополнительную опору делать не нужно. на одну из стен укладывается мауэрлат, в котором выпиливаются пазы под стропила.На противоположной стене в верхнем звене выпиливают такие же. Их размер должен соответствовать стропилу так, чтобы он плотно прилегал к выпилу. Не стоит использовать все возможные уплотняющие прокладки.

    Стропила должны быть такой длины, чтобы выходить за контур стен на 30–50 см. Это даст возможность смонтировать карниз, который будет защищать стены от дождя. Стропила крепят к мауэрлату и верхнему брусу при помощи железных шпилей или винтов.

    Обрешетка под кровлю крыши


    Пример различной обрешетки крыши бани под мягкую и жесткую кровлю.

    Далее, при любой конструкции, делается обрешетка. Ее шаг должен быть рассчитан в зависимости от материала которым будет покрываться конструкция. Если это мягкая кровля, например, андулин, то обрешетку выполняют из широки досок оставляя между ними зазор в 1 см. Для жестких листов, например, шифера или профнастила обрешетку выполняют из брусков сечением 50х50 мм. Шаг крепления может быть от 15-50 м.

    Монтаж обрешетки следует начинать от конька книзу при помощи шуруповерта и саморезов. По коньку монтаж обрешетки начинают с двух досок, крепить которые следует на него. Далее, крышу гидроизолируют и кроют выбранным материалом. Подшивается конек и карнизы.

    Для крыш с мансардой необходимо выполнить дополнительное утепление. О том как утеплить крышу бани можно прочитать в следующей статье.

    Если не спешить и выполнять работы правильно, то крыша бани прослужит не одному поколению вашей семьи. А ее внешний вид и форма будут радовать долгие годы.

    Как правило, личная баня на загородном участке не отличается большими размерами, поэтому крыша для нее имеет не самую сложную конструкцию. Однако, несмотря на кажущуюся простоту, эта конструкция все равно должна быть надежной и прочной. Кроме того, не забываем про планируемую функциональность чердачного помещения – оно может вовсе не использоваться, рассматривать только в качестве подсобного, например, для хранения банной утвари и веников, или же в планах хозяев — создать там вполне пригодную , где можно будет полноценно отдохнуть.

    Поэтому прежде чем определиться, как сделать крышу на баню, необходимо выбрать ее конструкцию. Безусловно, это делается на этапе составлении проекта постройки. Ну а затем – можно переходить к окончательным расчетам, и далее – непосредственно к монтажным работам.

    Разновидности крыш для бани

    Существует достаточно много конструкций крыш, но для покрытия бани чаще всего используются двускатные и односкатные варианты, реже — ломаный мансардный тип стропильной системы. Чтобы разобраться, какая из конструкций больше подойдет для конкретного случая, необходимо рассмотреть их общие характеристики.

    Двускатные крыши

    Самой популярной конструкцией для покрытия бань является двускатный вариант крыши, так как он имеет немало выраженных достоинств. Двускатные системы могут создаваться с «обитаемым» чердачным помещением или просто с холодным чердаком, в зависимости от желания владельца строения. Стоит остановиться на том, какой из вариантов более выгоден.


    • Крыша, под которой предусмотрено обустройство чердачного помещения, можно назвать более выгодным вариантом конструкции по следующим причинам:

    — В подкровельном пространстве может быть оборудовано жилое помещение. Если баня возводится на даче, то жилой домик и баню можно разместить в одном строении — на первом этаже баню и санузел, а на втором — комнаты отдыха.

    — Если дачный домик уже построен, то на чердаке бани можно сделать помещение для зимнего хранения различного садового инвентаря и других необходимых для летнего отдыха и работы на участке предметов.

    — Если баня будет использоваться и в зимний период, то чердак станет дополнительной воздушной утепляющей прослойкой , сохраняющей тепло внутри банных помещений.

    — Наличие оборудованного чердака предполагает расположение скатов крыши под большим углом, благодаря чему снежные массы не будут задерживаться на поверхности кровли.

    — На крутые скаты может быть уложен любой кровельный материал, так как практически отсутствует риск протекания такой конструкции.

    К недостаткам можно отнести то что такой проект – несколько сложнее в реализации, впрочем – не столь значительно. Материалов, безусловно, уйдёт побольше. Значительно большую роль будут играть ветровые нагрузки на крышу. Если будет решено обустроить рядом с баней веранду, то, скорее всего, один из скатов придется делать ломаным, чтобы перейти на эту пристройку с уже меньшим углом крутизны кровли.


    • Двускатная крыша без чердачного помещения обычно выбирается в трех случаях:

    — Если подобную конструкцию предопределяет выбранный архитектурный стиль постройки.

    — Если планируется под одним из скатов, помимо самой бани, расположить веранду или террасу, и при этом оставить скат ровным от конька до карниза, без излома.

    — Если планируется разместить на крыше систему солнечного нагрева воды –

    Если говорить об этой конструкции, то ее характеристики будут прямо противоположны предыдущему варианту:

    — Если баня строится в регионе со снежными зимами, то нанесенные сугробы будут задерживаться на скатах, расположенных под небольшим углом.

    — Для такой крыши с выраженно небольшими углами уклона скатов уже существуют довольно серьёзные ограничения по выбору кровельного покрытия. Так, например , не рекомендуется использовать в качестве кровельного материала мягкую черепицу. Ее выраженная шероховатая поверхность будет способствовать задержке влаги и нанесенной ветром грязи, что становится предпосылкой для появления колоний мха, и это рано или поздно приведет к протечкам. Могут быть проблемы и с другими покрытиями – у каждого из них есть свои пределы использования на скатах малой крутизны.

    — Под низкой крышей невозможно обустроить ни жилое, ни нормальное хозяйственное помещение. Можно в лучшем случае только сложить некрупные садовые инструменты.

    — При возникновении протечек будет значительно труднее обнаружить точное место повреждения кровельного материала.

    — При использовании бани в зимний период тепло будет значительно быстрее уходить из помещений через потолок, даже при его утеплении, так как «холодный» чердак в общей системе термоизоляции никакого участия принимать не может.

    Если же баню планируется использовать только в теплое время года, то для нее подойдет и низкая крыша. Однако, необходимо предусмотреть надежную стропильную систему, так как под давлением больших масс снега ее элементы могут не выдержать нагрузки.

    Односкатная крыша

    Односкатная крыша имеет самую простую конструкцию, поэтому ее стропильную систему смонтировать несложно. Главным образом , благодаря тому, что не придется обустраивать ее коньковую область – стропила обычно опираются на противоположные стены разной высоты.


    К особенностям подобной конструкции можно отнести следующее:

    — Отсутствие теплого чердака потребует эффективной термоизоляции потолка, если баня будет использоваться круглогодично.

    — На односкатной крыше удобно устанавливать солнечный коллектор или же бак для естественного нагрева воды.

    Итак, если баня имеет небольшие размеры, и особой нужды в чердачном помещении хозяева не испытывают, то односкатная крыша вполне может стать оптимальным вариантом.

    Цены на крепления для стропил

    крепления для стропил

    Ломаная мансардная крыша

    Мансардную крышу обычно делают в том случае, если планируется в одном строении расположить и баню, и жилые помещения дачи. Этот вариант, безусловно, сложнее в расчётах и практическом исполнении, но в итоге помогает значительно сэкономить средства.


    Понятно, что мансарда в обязательном порядке нуждается в эффективной термоизоляции. Причем это важно даже в том случае, если дача рассматривается только для летнего использования. Иначе летом в верхней части дома будет нестерпимо жарко, и ни о каком комфорте проживания на мансардном этаже не может быть и речи.

    Мансардная крыша имеет самую сложную из всех перечисленных выше стропильных систем конструкцию. И все же очень часто ее можно назвать оптимальным вариантом, так как такой подход позволяет сэкономить не только средства, но и сохранить больше свободного места на участке.

    Для мансардной стропильной системы может быть использован любой кровельный материал, так как снег может задержаться только на верхней ее части, имеющей небольшую площадь скатов. И все-таки их лучше всего расположить под углом не менее 20÷25 градусов.

    Безусловно, никто не мешает соорудить над баней и более сложную систему крыши – вальмовую, полувальмовую, шатровую. Но это в данном случае, скорее, излишество, которое, правда, может быть оправдано общим стилем оформления сей свой загородной «усадьбы».

    Что необходимо учитывать, составляя проект стропильной системы?

    Несмотря на то что существует нескольких подходящих конструкций для крыши бани, самым популярным из них является двускатный вариант. Поэтому на примере этой конструкции и стоит рассмотреть те конструктивные особенности, которые необходимо учитывать при расчетах стропильной системы.


    Если выбрана двускатная крыша, то необходимо знать, что существует два варианта ее обустройства — это системы с наслонными и висячими стропилами. Выбор одной из них зависит от наличия внутри строения капитальных перегородок. Если таковые присутствуют в проекте, то выбирается наслонный вариант стропильной системы. Однако, учитывая то, что строение бани обычно имеет довольно компактные размеры, то для его покрытия вполне может быть использована висячая стропильная конструкция, в которой основная нагрузка от ее веса всей системы приходится на внешние капитальные стены постройки.

    Стропила в бане, построенной из бруса или бревна, закрепляются на верхний обвязочный ряд. Если же стены поднимаются из кирпича или блоков, то по верхнему торцу стен, на которые будут опираться стропила, закрепляется деревянный брус — мауэрлат.


    В связи с тем, что , кроме веса кровельного покрытия с обрешеткой , на стропильные ноги будут выпадать и другие, более серьезные нагрузки, прежде, чем заказывать или изготавливать их самостоятельно, необходимо произвести некоторые расчеты их параметров. А для этого вначале следует определиться с углом уклона скатов крыши. От данного параметра зависит очень многое – и длина будущих стропильных ног, и нагрузки, выпадающие на крышу, и тап кровельного покрытия.

    Вполне очевидно , что угол наклона скатов напрямую зависит от высоты коньковой линии, если считать, что ширина здания по фронтонной стене известна. Чтобы легче было определиться с этим параметром, можно воспользоваться предлагаемым калькулятором.

    В данной статье мы расскажем как построить крышу бани, рассмотрим различные варианты: односкатная, двускатная, кровля каркасной конструкции, а также продемонстрируем схемы, фото и видео инструкции.

    Односкатная крыша чаще всего монтируется для бани, которой пользуются только летом. В этом случае кровлю можно использовать как место для загорания. На ней можно также разложить различные фрукты, овощи или грибы для их высушивания. А установленный на кровлю, имеющую небольшой уклон, водяной бак можно использовать для летнего душа, вода в таком баке будет достаточно нагреваться в жаркие дни.

    На односкатной крыше можно в качестве кровельного материала применить дёрн, уложенный в два слоя: нижний из которых укладывается корнями вверх, а второй корнями вниз. Уход за таким покрытием аналогичен уходу за обычным газоном. Такие “зелёные крыши” довольно популярны в Европе, но в нашей стране не находят широкого распространения, хотя в древней Руси применялись повсеместно.

    В основном крыши бань сооружаются двухскатными с устройством чердака. На чердаке хорошо сушить банные веники, хранить домашний инвентарь, а в дождливую погоду это отличное место для сушки белья. Чердак также обеспечивает дополнительную теплоизоляцию строения.

    Односкатная крыша

    При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей. Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон.

    Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.

    Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:

    Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.

    Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.

    Если длина ската превышает 4 м, то под стропила обязательно следует установить дополнительную опору.

    В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.

    Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:

    • доска 40×60 мм для изготовления стропил и балок перекрытия;
    • влагостойкая фанера или доска для изготовления обрешетки;
    • гидроизоляционный материал;
    • кровельное покрытие;
    • доска для подшивки потолка;
    • пленка для пароизоляции с металлизированным покрытием;
    • утеплитель – базальтовая, стеклянная или минеральная вата;
    • электролобзик;
    • степлер;
    • молоток;
    • рулетка;
    • шуруповерт;
    • антисептик для покрытия дерева.

    Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):

    • Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
    • Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
    • Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
    • Крепление выполняется при помощи металлических скоб или шпилек к стене.
    • На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.

    • Фронтон крыши можно зашить досками.
    • Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
    • Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
    • После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
    • После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.

    Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.

    Если вы строите каркасную баню, то при изготовлении крыши также существуют некоторые нюансы, которые важно учитывать. Стоит заметить, что при таком строительстве лучше всего строить двускатную конструкцию с наклоном 20–23°. Это позволит атмосферным осадкам не задерживаться на кровле, а быстро сходить. Так, на стены будет опираться стропильная система крыши каркасной бани. Стропила изготавливаются из доски 150×40 мм. Вверху стропила будут опираться на коньковый брус, а внизу на каркас стен. Обрешетка изготавливается из доски 150×25 мм с шагом в 300 мм.

    Непосредственно перед монтажом кровельного материала укладывается теплоизолирующий слой, а также гигроскопичная гидроизоляционная пленка ПВХ. Сверху нее прибиваются рейки для формирования воздушного зазора. Шаг деревянной обрешетки выбирается в зависимости от выбранного кровельного материала. Например, для металлочерепицы шаг обрешетки может быть 200–350 мм.

    Если площадь крыши будет превышать 60 м 2 , то важно сделать дополнительные вентиляционные каналы. В противном случае в чердачном помещении может образовываться конденсат.

    Для строительства крыши каркасной бани, лучше всего изготавливать стропильную конструкцию на земле на ровной поверхности. После этого ее необходимо будет поднять на торцы стен и закрепить.

    Крыша бани должна обладать хорошими паро- и теплоизоляционными свойствами. Для утепления можно использовать:

    • стекловату;
    • экструдированный пенополистирол;
    • минеральную вату.

    Все эти материалы отличаются простотой монтажа, прочностью, влагоустойчивостью, долговечностью. Одним из лучших вариантов является экструдированный пенополистирол, так как он не впитывает влагу. Не рекомендуется при утеплении крыши бани выбирать пенопласт, так как он под воздействием высоких температур выделяет вредные вещества.

    Для примера рассмотрим принцип утепления крыши минеральной ватой. Желательно укладывать вату двумя слоями в шахматном порядке (в том случае если вата плитная, если рулонная, то второй слой поперек первого) – таким образом, вы полностью предотвратите образование мостика холода. Для утепления используйте вату толщиной в 10 см.

    Если утепление кровли производится в уже построенной бане, то все работы будут производиться изнутри крыши в чердачном помещении. А последовательность ее монтажа остается прежняя, с использованием паро- и гидроизоляции.

    Утеплитель укладывается между стропилами вплотную, чтобы не оставалось зазоров и щелей. По окончании утепления сверху утеплителя укладывается пленка внахлест. При укладке нескольких слоев теплоизоляционного материала каждый последующий пласт должен располагаться так, чтобы он перекрывал стык предыдущего. По такому же принципу выполняется утепление потолка в бане.

    Когда крыша будет полностью построена, вы получите полное эстетическое наслаждение от проделанной работы.

    Рекомендуем также

    делаем монтаж крыши своими руками

    Обычно с целью экономии, для бань общей площадью не более 12 м2 делают так званую бесчердачную односкатную крышу. При большей площади бани крышу лучше всего делать двухскатную крышу.

    Но, тем не менее, если вы планируете пользоваться баней круглый год, то лучше сделать чердак, так как он обеспечивает хорошую теплоизоляцию.

    Если говорить о необходимом углу ската крыши, то он напрямую зависит от используемого кровельного материала и может колебаться от 4 до 12° — у бесчердачных крыш и, от 12 до 28° — у чердачных крыш.

    В качестве опоры для крыши служат балки чердачного перекрытия или настенные брусья, изготовленные из хвойных пород дерева. Размер балок зависит от длины пролета, то есть расстояния между стенами. Обычно, при длине пролета 3,5 м и менее используется балка толщиной 5-6 см и шириной 12-15 см соответственно, закрепив ее на ребро.

    Естественно перед укладкой балок они пропитываются антисептиком. Боковые поверхности концов балок (торцы), которые опираются на каменные или бетонные стены, оборачиваются двойным слоем рулонного материала, например толя или рубероида, а сами торцы скашиваются и оставляются открытыми.

    В стены балки необходимо заделывать так, чтобы при отапливании бани в места крепления не мог проникнуть теплый воздух. В противном же случае образовавшийся конденсат приведет к преждевременному разрушению дерева. Глубина заделки как минимум должна быть 10 сантиметров.

    На балках устанавливаются двуногие наслонные или висячие стропила из бревен небольших размеров, брусьев или строганных досок. Стропила это своего рода основание для будущего покрытия крыши, в качестве которого можно использовать рулонные материалы, например рубероид, шифер, профнастил или металлочерепицу.

    При возможности и, конечно же, желании баню можно покрыть дерном, это придаст ей некоторый колорит и позволит гармонично вписаться в ландшафт местности.

    Для того чтобы покрыть крышу бани дерном необходимо на стропилах устроить сплошной настил из строганых досок, сверху покрыть его гидроизоляционным материалом например рубероидом после чего уложить сверху два слоя дерна: нижний слой укладывается корнями вверх, а верхний – корнями вниз.

    Но все же предлагаем вам просмотреть видео о том как можно сделать крышу для бани своими руками.

    Первое видео будет о том как правильно крепить стропила крыши:

    Монтаж стропильной системы

    Ну и еще один вариант крыши бани с чердачным помещением или чердачная крыша:

    Возведение крыши бани

    Потолок в бане можно выполнить практически из любых древесных материалов, но все-таки лучше сделать потолок в бане из пород деревьев с низким содержанием смол.

    Все существующие виды потолков можно разделить на три вида:

    1. Подшивной;

    2. Настильный;

    3.Панельный.

    Подшивной потолок в бане

    Данный потолок можно сделать следующим образом:

    — досками обшиваются балки, положенные на стену;

    — после чего с чердачной стороны следует постелить слой легкого утеплителя, например торф, шлак, опилки, сухая земля, пемза и т. п.

    — затем сверху засыпка закрывается горбылем, прибитым к балкам, или специальными огнестойкими плитами, в состав которых входят опилки, цемент, глина и вода.

    Данный вид потолков отличается от подшивных тем, что доски укладываются непосредственно на верхнюю обвязку стен бани.

    Самым удобным потолком является потолок из панелей такой же конструкции, как и глухие стеновые панели. Если рамы панелей сделать достаточно прочными, то при их установке можно обойтись без дополнительных перекрытий.

    Как утеплить потолок в бане

    Возведение бань предусматривает обустройство кровли, варианты ее создания могут быть разными, но при условии, что один из них соответствует данному строению. Вопрос относительно того, какая конструкция крыши бани предпочтительнее в данном конкретном случае волнует многих хозяев частных домовладений, особенно когда работа выполняется собственными силами.

    Баню обычно на приусадебном или загородном участке строят самостоятельно, поэтому надо знать не только, как сделать крышу, но и как правильно произвести на ней гидроизоляцию и уложить теплоизоляционный слой, какие предпочесть кровельные материалы и другие аспекты решения проблемы. Дело в том, что перекрытия на данной постройке имеют существенные отличия от кровель на зданиях иного назначения: основную нагрузку, приходящуюся на ее несущую конструкцию, создают изнутри помещения, а не снаружи его.

    Как известно, влажность и температурный режим в бане во время принятия процедур значительно повышены и поэтому большое количество пара попадает в чердачное пространство, после чего оседает на элементах конструкции крыши.

    Какими бывают крыши для бань

    Помочь определиться с решением, как сделать крышу для бани, может проект постройки и применяемые отечественные строительные нормативы. В первую очередь при выборе типа кровли учитывают технические параметры строения.

    Немаловажным фактором является тип местности, где ведутся строительные работы:

    • простую баню недалеко от жилого дома обычно строят с двускатной крышей, такой как на фото;
    • если в регионе в зимнее время наблюдаются значительные атмосферные осадки, тогда выбирают крыши с большим углом наклона, но не более 45 градусов. Такое конструкционное решение позволяет снежной массе не задерживаться на кровле, и она скатывается вниз;
    • в степной или лесостепной природной зоне, где наблюдаются частые порывы сильного ветра, выбор останавливают на минимальном уклоне, благодаря чему конструкция крыши имеет такие аэродинамические свойства, которые позволяют избежать сильных нагрузок на нее;
    • в том случае, когда постройку пристраивают к жилому зданию, проблему как делать крышу бани решают просто – ее создают односкатной в соответствии с техническими характеристиками дома (детальнее: » «).


    От того, какой выбран вариант обустройства кровли и материал для ее создания, насколько надежно выполнены монтажные работы, будет зависеть срок ее эксплуатации без ремонта или восстановления. Наиболее презентабельный вид имеют многоскатные крыши, у них более сложная конструкция и они обеспечивают строению оригинальный облик. Но не всегда они являются разумным решением, поскольку дорого обходятся хозяевам.

    Особенности создания банных крыш

    Каждый из вариантов как сделать крышу в бане имеет свои особенности и преимущества. Так наличие чердачного помещения улучшает внешний вид строения и обеспечивает создание эффективной теплоизоляции, а данный фактор очень важен, поскольку баней чаще всего пользуются в холодное время года.


    Относительно того, каким материалом лучше всего на бане, то это зависит от ее уклона. При использовании металлической кровли данный параметр должен составлять примерно 20 градусов, а если предстоит создание шиферной – то около 30 градусов. Рулонное покрытие требует, чтобы уклон крыши был в пределах 5 градусов.

    При отсутствии чердачного помещения уклон вне зависимости от используемого кровельного материала не может быть более 10 градусов.

    Стропильная система для крыши бани

    До того, как делать крышу бани, следует обустроить для нее несущую стропильную конструкцию, состоящую из отдельных ферм. Также выполняют обрешетку и подбирают материал для укладки на кровлю.

    В верхней части обвязки находятся балки перекрытия. Перед тем, для опоры ног стропильной системы монтируют брус, называемый мауэрлатом. При этом в стенах строения делают специальные гнезда, необходимые для соблюдения строго горизонтального расположения балок перекрытия, выпускаемых за пределы внешнего периметра бани. Размер выпуска регулируется в зависимости от проектного решения, но если он больше 50 сантиметров, потребуется установка опорных столбов.


    До того, как поставить крышу на баню, перед закреплением ферм стропил на требуемые места, необходимо убедиться в их полном соответствии друг другу. Для этого можно сложить их все в одну стопку и при наличии отклонений такие элементы желательно подправить, а при необходимости и переделать. В противном случае, если не устранить недоделки, надежность стропильной конструкции окажется нарушенной.

    После этого на перекрывающих балках или на мауэрлате выполняют соответствующую разметку. Можно для придания большей надежности прибить обрезки брусков таким образом, чтобы опорные части стропильных ног располагались в пространстве между обрезками. Подобный способ установки стропильной системы позволяет в значительной степени ускорить проведение работ и не допустить ошибок и просчетов в размерах и расположении ферм.

    Как утеплить потолок в бане, подробно на видео:

    В то же самое время фронтовые фермы крепят к центру крыши под совсем небольшим углом, что придает несущей конструкции необходимую жесткость и позволяет ей в процессе эксплуатации выдерживать существенные ветровые нагрузки. Все другие стропильные фермы монтируют на одинаковом расстоянии, которое должно составлять один метр, и закрепляют на нужном месте, сшивая коньковой доской.

    После завершения установки стропильной конструкции приступают к созданию обрешетки, которую делают сплошной или разреженной в зависимости от кровельного материала, который решено использовать для перекрытия крыши.

    Выбор теплоизоляции для кровли бани

    Выбор варианта как сделать крышу бани предусматривает приобретение качественного теплоизоляционного материала, так как на надежность и прочность кровли влияет повышенная температура от парилки. Если не сделать правильное утепление, в зимнее время целостности кровли будет угрожать образование конденсата, который непременно принесет непоправимый ущерб.


    • утеплитель закрепляют под системой стропил;
    • теплоизоляцию укладывают на стропильной конструкции;
    • теплоизоляционные изделия помещают в промежутках, находящихся между фермами. Этот вариант наиболее предпочтителен, поскольку прост в реализации и требует минимум времени.

    Строительство бани для постоянной эксплуатации невозможно выполнить без утепления крыши, ведь от этого зависит сохранность на протяжении длительного периода древесных материалов, которые использовались. Укладка утеплителя производится максимально вплотную ко всем плоскостям стропильной конструкции. Не допускается наличие даже незначительных отверстий и щелей.


    Чаще всего для утепления используют минеральную вату, которая как строительный материал отличается превосходными теплоизоляционными характеристиками, невысокой ценой и экологической безопасностью. Некоторые владельцы недвижимости применяют в качестве утеплителя пенопласт, который реже выбирают по причине его плохой экологичности.

    Кроме термоизоляции при создании крыши для банной постройки нужно помнить об обеспечении гидро- и пароизоляции, которые обеспечивают внутреннему помещению возможность «дышать».

    Предисловие

    Баня на участке – величайшая гордость любого хозяина, особенно если она была построена своими руками. Чтобы это строение приносило радость и прослужило долго – необходимо позаботиться о том, как построить крышу бани правильно. Немаловажно для парной утепление. Расскажем, как сделать потолок в бане без лишних ошибок.

    Крыша бани – то, что должен знать каждый

    В зависимости от типа сооружений крыша может отличаться по своей конструкции и форме. Главная особенность банной кровли – ее небольшой вес. Поэтому такая крыша имеет несложную конструкцию.

    Перед тем, как сделать крышу бани, нужно подумать о типе самого строения. Такое сооружение может располагаться на земельном участке отдельно либо быть пристроено к дому. Задуматься также надо о типе кровли, которая может быть как односкатной, так и двускатной.

    Немаловажным является выбор наклона крыши. Угол наклона ската зависит от погодных условий. Кровля должна выдерживать ветер и снег. Поэтому, чем меньше угол наклона, тем менее обильные атмосферные осадки крыша сможет выдержать.

    Особенности односкатной кровли

    Такой тип банной крыши наиболее прост в возведении, менее трудоемок и дешев по затратам. Подобная конструкция заключается в том, что балки укладываются горизонтально на противоположные стены бани. Угол наклона ската обеспечивается за счет разных высот стен сооружения.

    Крышу с одним скатом можно сделать с чердаком либо соорудить там мансардное помещение. С точки зрения теплофизических показателей, такие бани имеют наилучшие теплоизоляционные свойства. Подобные помещения можно использовать для хранения банного инвентаря, складывать там дрова для камина и печи. Возможно сделать там комнату для отдыха.

    Чтобы сэкономить средства, чердачные помещения не делают. В таком случае банную крышу можно совместить с потолком. При таком варианте строительных материалов потребуется существенно меньше, нежели для конструирования чердака либо мансарды.

    Сооружение крыши бани – этапы строительства

    Шаг 2: Монтаж опорных балок

    По верхнему периметру стен необходимо уложить доски, которые будут опорой для всей стропильной системы. Во время этого процесса обязательно надо следить за ровностью расположения балок. Такой контроль можно сделать при помощи обычного уровня. На этом этапе опорные столбы потребуются в случае выпирания досок свыше 50 см за пределы стены.

    Шаг 3: Установка стропильной системы

    На этой стадии необходимо с шагом 1–1,5 м установить на опоры стропила. Зафиксировать их можно при помощи металлических скоб.

    Шаг 4: Сооружение обрешетки

    Обрешетка необходима для того, чтобы кровельные материалы было к чему крепить. В зависимости от кровельного покрытия обрешетка может быть как сплошной, так и с зазорами. Первый вариант применяется для ондулина либо рубероида. В таком случае потребуются доски 20 мм толщины. Обязательно нужно учесть, что стыки каждого ряда должны быть в разных местах. Чтобы этого добиться, лучше использовать разную длину досок. В случае применения металочерепицы или шифера, сплошной покров обрешетки не потребуется. Для этого можно крепить доски с зазором в 20–30 см.

    Шаг 5: Паро-гидроизоляция кровли

    Во избежание лишней влажности и протекания во время дождя либо таяния снега, обязательно нужно произвести гидро-пароизоляцию крыши. Для этого пароизоляционную пленку крепят при помощи степлера к обрешетке. Поверх этой пленки укладывают гидроизоляционный материал. Настил, как правило, делают вдоль крыши, начиная от карниза. Гидроизоляцию надо укладывать внахлест 5 см друг на друга. Крепить этот материал можно также при помощи строительного степлера.

    Шаг 6: Покрытие крыши кровельным материалом

    Настил металлочерепицы начинается с нижнего угла крыши бани. Листы необходимо укладывать друг на друга внахлест 10–20 см. Крепеж осуществляется при помощи саморезов с резиновыми прокладками в районе шляпки. Это предотвратит протекание во время дождя. Когда закреплены последние листы верхнего ряда, можно приступить к монтажу конька. Как правило, для этой процедуры применяют оцинкованный металл.

    Шаг 7: Обшивка торцевой части крыши

    Для зашивки кровли можно использовать вагонку либо обычные доски, которые требуется крепить без зазоров. В качестве торцевой обшивки можно также применить сайдинг. Такой материал прост в обращении, стоит недорого и приятно выглядит.


    Потолок в бане – важные свойства

    Конструктивные элементы потолка не должны способствовать намоканию утеплителя. В противном случае теплоизоляционный материал может потерять свои теплосберегающие свойства. Как следствие, баня будет быстро остывать, что недопустимо для таких строений.

    Немалую роль играет высота потолка бани. Потолок не должен быть чересчур высоким либо слишком низким. Чтобы рассчитать оптимальную потолочную высоту, учитывают максимальный рост людей, которые будут принимать банные процедуры. Следующий критерий для расчета высоты – размеры и количество полок.

    Обязательно нужно учесть возможность комфортного взмаха веником. В случае, если строится бревенчатая баня, то к высоте потолков требуется добавить 10–20 см для будущей усадки. Как правило, для людей с ростом до 190 см достаточно потолка с высотой 2,5 м. и

    Типы банных потолков и их утепление

    Существует несколько распространенных видов потолочных покрытий. К первому типу можно отнести подшивной потолок. Его конструкция состоит из досок (обрезанных либо шпунтованных), которые крепятся к потолочным балкам. Также требуется сверху брусьев постелить пароизоляцию, расстелить гидроизоляцию. Сверху этих слоев укладывают теплоизоляционный материал, который также нужно покрыть слоем паро- и гидроизоляции. В качестве утеплителя используют пенопласт, минеральную вату либо применяют насыпной материал (керамзит).

    К положительным свойствам такого типа потолка относится простота в устройстве. Высокий уровень теплоизоляции, бесспорно, тоже является позитивным критерием выбора какой конструкции. Из-за большого количества различных слоев, такой потолок очень надежен и прослужить сможет достаточно долго. Что касается отрицательных факторов, то сюда относится стоимость возведения такой конструкции. На цену влияет применение толстого бруса для потолочной балки.

    Следующий тип потолка – настильный. Отличается простотой конструкции, сооружается при помощи сплошного настила обрезанных досок. Сверху на них укладывают теплоизоляцию с пароизоляционной пленкой.

    Для утепления чаще всего используют базальтовую вату. В качестве тепло- и пароизоляции можно также применять сыпучие материалы. Они хорошо заполняют все щели и впадины, от этого получается сплошной слой изоляции. Для насыпных материалов необходимо по периметру чердака сделать бортики. При применении такого типа теплоизоляции использовать чердачное помещение невозможно, поскольку сыпучие материалы не могут выдерживать высокой нагрузки.

    Среди главных недостатков такой конструкции – невозможность создания потолка высотой больше 2,5 м.

    Это происходит из-за того, что не применяется потолочная балка. К негативным факторам этого типа также можно отнести подверженность утеплителя влаге. Изоляционный материал будет довольно часто намокать и его придется часто заменять.

    К третьему типу относится панельный потолок. Такая конструкция состоит из панелей, которые собираются отдельно. Главный элемент – несущие балки. Сам короб собирается из досок. Вовнутрь такого корытца укладывается пирог из гидро-, паро- и теплоизоляции. Сверху этих материалов требуется уложить доски. Для этой цели можно применять обрезанные брусья любой длины.

    Что представляет собой баня, известно каждому. Особые условия, такие как повышенная влажность и высокая температура воздуха, требуют серьезного подхода к вопросу сооружения крыши. Проекты крыши бани создаются с учетом множества нюансов. Каких? Именно об этом и пойдет речь далее.

    Какой должна быть крыша для бани?

    Мало где можно увидеть баню с крышей замысловатой формы и элементами декора. Обычно при ее строительстве выбирают такие варианты крыш для бани, которые можно с легкостью сделать самостоятельно. При этом нужно обязательно учитывать, из какого материала сделаны стены здания, его размеры, какой фундамент и в какой местности расположена баня.

    Наиболее часто встречаются такие крыши, как:

    • двухскатная;
    • односкатная;
    • наклонная;
    • плоская.

    Односкатную крышу бани обычно сооружают в том случае, если она примыкает к дому или другой постройке. Такой тип крыши имеет относительно низкую стоимость, ее конструкция проста, так что данный вариант станет отличным решением для тех, кто затеял строительство крыши бани своими руками.

    Двухскатная крыша является классическим вариантом для бани, построенной из бревен. Высоту скатов можно регулировать, а при желании можно обустроить на бане чердачное пространство под бытовое помещение. Наклон скатов может быть разным (в пределах 2,5-60 градусов).

    При определении угла наклона крыши бани нужно учитывать погодные условия в местности. Если зимы снежные, лучше делать больший угол наклона, чтобы снег не залеживался, а вот если часто дуют сильные ветра, лучше отдать предпочтение плоской крыше.

    Сооружение основы для крыши бани

    Крыша бани, как и крыша любого другого здания, состоит из таких основных элементов, как:

    • стропила;
    • обрешетка;
    • кровельное покрытие.

    Саму конструкцию крыши можно собирать как сразу на срубе, так и на земле с последующим ее подъемом наверх. Первый вариант предпочтительнее, поскольку второй предполагает наличие специальной техники.

    Обрешетка может быть как сплошной, так и состоять из брусков или досок, нашитых не вплотную друг к другу. Выбор способа обрешетки напрямую зависит от материала, которым будет покрываться крыша. Под металлочерепицу или рубероид нужен сплошной щит, а вот волновой лист из битума допускает наличие зазоров до 25 см.


    Выбираем материал для покрытия бани

    Современный ассортимент кровельных материалов дает возможность хорошо подумать над тем, какой выбрать для крыши бани. Рассмотрим наиболее популярные материалы.

    Металлическую кровлю можно разделить на 2 вида:

    • оцинкованная сталь (кровельная) имеет доступную стоимость, проста в монтаже, способна выдержать значительные нагрузки;
    • цветные металлы (алюминий, медь и т.д.) обладают великолепными антикоррозийными свойствами.


    Мягкие кровельные материалы представлены на рынке в виде полимерных листов либо кровельной мастики. Качество данного вида покрытия очень хорошее и такая крыша может прослужить до 50 лет.

    Металлочерепица, а также битумная и керамическая черепица являются достаточно популярными кровельными материалами для бани благодаря своему внешнему виду. Эксплуатационные характеристики данных материалов находится на высоком уровне, но их стоимость также не маленькая.

    Ондулин является качественным современным материалом, который прост в работе, имеет невысокую стоимость, при этом эксплуатационные показатели его на высоте.

    В последнее время для крыши бани начали использовать сотовый поликарбонат. Этот материал позволяет создать комфортную и уютную атмосферу благодаря мягкому естественному освещению.


    Крыша на баню: что за чем?

    Первым делом при возведении крыши на баню необходимо соорудить несущую конструкцию, которая состоит из стропил и прогонов. После этого нужно оборудовать кровлю из обрешётки и специального водоизоляционного слоя.

    Начинать работу необходимо с укладывания опорных балок на верх стены, которая и будет выступать в качестве опоры. Если в проекте запланировано сооружение чердака, то балки нужно зафиксировать в гнездах. При этом крепление балок должно быть строго горизонтальным.

    На опору крепятся стропила, в роли которых чаще всего выступают брусья, бревна или доски. Их крепление осуществляется при помощи специальных деревянных либо металлических накладок. Стропила нужно располагать не слишком далеко друг от друга – оптимальным считается расстояние не более 1 метра.

    Дальнейшие действия зависят от того, какой кровельный материал был выбран. Если рулонный, то следует заняться сооружение на каркасе деревянного щита. Если же планируется использование черепицы или шифера, нужно будет делать обрешетку. Для этого параллельно коньку крыши фиксируется доска, к которой на одинаковом расстоянии прибиваются брусья.

    Сам конёк закрывается либо оцинкованным железом, либо специальными заготовками. Фронтоны можно закрыть вагонкой, сайдингом или каким угодно другим материалом. Осталось только покрыть крышу выбранным кровельным материалом.

    Утепление крыши бани – процесс простой и вместе с тем необходимый. Проще всего уложить теплоизоляционный материал в проемы между стропилами. Толщина его не должна быть меньше 200 мм.

    Если существует сомнения по поводу вида крыши и выбора кровельного материала, можно посмотреть различные фото крыши бани в интернете, и выбрать идеальный для себя вариант.

    Фото крыши бани

    Строительство бани начинается с возведения фундамента, затем нужно сделать , и только после этого наступает время постройки крыши бани. Крыша защищает помещение от атмосферных осадков, а также придает ему завершенный вид.

    Крыша бани: особенности, конструкция

    Главной особенностью крыши бани является простота. Если для дома нередко возводят сложные по конструкции крыши, то для бани — чем проще, тем лучше.

    Крыша состоит из нескольких элементов: каркаса (стропильной системы), обрешетки и настила (кровельного и гидроизоляционного материалов). Если вы планируете дополнительно сделать чердак, то понадобится еще чердачное перекрытие. Его стоит делать в том случае, если имеется бюджет, и вы часто бываете в бане. Если же она используется лишь летом, то лучше ограничиться простой баней без чердака — она проще по строительству и обходится дешевле.

    Угол крыши может быть разным — от 2-х до 60 градусов. Чем он выше, тем эффективнее и быстрее будут скатываться осадки. Но делать чересчур высокую крышу не рекомендуется в регионах с сильными ветрами.

    Учтите, что чем выше крыша — тем больше расход материалов, и, следовательно, дороже конструкция. Поэтому слишком большой угол крыши неактуален и в том случае, если вы хотите сэкономить и построить бюджетную баню.

    Виды крыш для бани, их преимущества и недостатки

    Проект крыши бани предусматривает обычно один или два ската.

    Баня с односкатной крышей — это простой и бюджетный вариант. Обычно такой вид крыши выбирают для летней или . Главным преимуществом односкатной крыши является низкая стоимость постройки.

    Двускатная крыша — это наиболее распространенный тип крыши. Его выбирают в том случае, если площадь бани более 12 квадратных метров. Такая крыша выглядит более эстетично и имеет высокую функциональность.

    Если баня является пристройкой к дому, то лучший выбор — это односкатная крыша. В случае, если вы хотите сделать просторный чердак или дополнительное жилое помещение, то остановитесь на двускатной крыше.

    Ниже представлены фото проектов крыш бань:



    Строительство крыши бани своими руками

    Данный процесс включает в себя несколько этапов: сначала нужно возвести каркас, потом сделать гидроизоляцию и установить кровлю.

    Этап 1. Установка опоры для кровельной конструкции

    Кровельная система будет опираться на мауэрлат — несущий брус, уложенный поверх стен по всему периметру бани. Если вы строите деревянную баню, то нет необходимости устанавливать мауэрлат, его роль будет играть верхний ряд сруба, если же вы возводите или из газобетона, то нужно закрепить балки к стене с помощью стальной проволоки, анкерных болтов или строительных шпилек.

    Этап 2. Монтаж потолочных балок

    Для их установки в мауэрлате делаются специальные посадочные места, которые нужны для того, чтобы перекрытие легло строго перпендикулярно стенам. Расстояние между пазами должно быть около 0,6-0,7 м. Далее в них нужно уложить балки, которые должны выступать за стены бани на 0,3 м. Если же они будут выступать более чем на 0,5 м, то нужно устанавливать дополнительный наружный опорный столб.

    На перекрытие укладывается гидроизоляционный материал.

    Этап 3. Возведение стропильной конструкции

    Для установки стропильной фермы допустимо использовать бревна, имеющие диаметр не менее 12 см, брус с сечением 0,6 квадратных метров или доски 40х150 мм. Самый простой вариант — фермы из клееного или обрезного бруса.

    Стропильная ферма представляет собой стропильные ноги, опирающиеся на мауэрлат. По способу крепления строительные ноги бывают двух видов:

    • Висячие. В этом случае нет центральной опоры, а стропила нижним концом опираются на стену, верхним — на встречные стропила. Для крепления деталей используются металлические пластины или прорезные шипы. Данный вид стропильной системы выбирают в том случае, если длина крыши превышает 7 м, т. к. вся нагрузка конструкции приходится на несущие стены, чтобы ее уменьшить, используется затяжка — нижний пояс, изготовленный из металла и бруса, который соединяет элементы конструкции.
    • Наслонные. В отличие от висячих они имеют внутреннюю опору. Преимуществом этой конструкции является возможность передать нагрузку только на изгиб, кроме того, ее установка требует меньшего количества материалов. Наслонные стропила обычно выбирают для возведения односкатной крыши. Для их установки не нужны затяжки, достаточно монтировать их вдоль ската с опорой на мауэрлат и зафиксировать на параллельных друг другу стенах шурупами или толстой проволокой.

    Возможно использование двух видов стропил, если вы делаете общую кровлю над несколькими пролетами.

    Стропильную систему необязательно возводить, забравшись на строение. Безопаснее, проще и быстрее будет сборка стропильной фермы на земле. Но учтите, что в этом случае ее будет сложнее поднять — для этого понадобится помощь нескольких человек или подъемного крана.

    Сначала нужно возвести боковые стропила, а после фронтальные.

    Если вы планируете делать чердак, то в одном из фронтальных стропил нужно подготовить оконную раму, а в другом сделать дверной проем.

    Этап 4. Утепление и гидроизоляция кровли

    Назначение крыши — защита помещения от внешних воздействий, поэтому этот этап имеет большое значение. Для обеспечения гидроизоляции на стропила нужно прикрепить внахлест пароизоляционную пленку, стыки соединить скотчем.

    Самым популярным материалом для теплоизоляции является минеральная вата — она огнеустойчива, долговечна и имеет высокие теплоизоляционные свойства. Можно использовать рулонный и плитный утеплитель, последний является более удобным. Между стропил нужно плотно уложить утепляющий материал, заделать все зазоры пеной. Его также рекомендуется складывать внахлест, а швы закрыть пеной.

    Но старайтесь не слишком сильно сжимать или выгибать края материала. Любая деформация ощутимо снижает свойства утеплителя.

    Этап 5. Установка обрешетки стропильной системы

    Для строительства допустимо использовать разные материалы: брус, доски и др. Обрешетка может быть в виде сплошного щита или с промежутками между брусьями — все зависит от того, какой кровельный материал вы выберете. Если вы планируете установку мягкой кровли, то обрешетку лучше всего делать из досок с зазорами в 1 см.

    Если для кровли будет применяться листовой материал, то обрешетку следует делать из бруса с сечением 5 см и более и оставлять между балками зазор 0,15-0,5 м.

    Крепление обрешетки нужно начинать от конька, постепенно продвигаясь к карнизам. Крепить элементы можно на шурупы или саморезы.

    Этап 6. Установка кровельного покрытия

    Завершающим этапом является установка кровельного покрытия. Существуют разные варианты кровли:

    • Рубероид — дешевый материал, который имеет небольшой вес, высокие гидроизоляционные свойства, легко монтируется. Но рубероид отличается низкой прочностью, он пожароопасен. Средний срок эксплуатации рубероида — 8 лет.
    • Металлическая кровля. Она может быть с использованием оцинкованной стали или цветных металлов. Такая кровля выдерживает высокие нагрузки, дешево стоит и проста в установке. Недостатками материала являются подверженность коррозии, низкая тепло- и шумоизоляция.
    • Черепичная кровля. Такой вид крыши является классическим и делится на несколько подвидов: керамическую черепицу, битумную и металлочерепицу. Керамическая черепица долговечна, легко устанавливается и ремонтируется, имеет хорошие шумоизоляционные свойства, но она имеет высокую цену. Битумная черепица подходит для устройства кровель разных видов, она имеет богатый выбор цветов и форм, но такое покрытие достаточно дорогое и тяжелое, поэтому к каркасу предъявляются особые требования. Металлочерепица выдерживает температурные перепады, может иметь разные оттенки, хорошо выдерживает воздействия внешней среды. Недостатками являются высокая цена, низкий уровень шумоизоляции и большая теплопроводность. Срок службы крыши из металлочерепицы — 40 лет.
    • Ондулин — в настоящее время самый популярный вариант. Он легко монтируется, подходит для крыш с криволинейными формами, устойчив к воздействию ультрафиолета и температурным перепадам, имеет низкую цену.

    Видео — крыша бани своими руками.

    Обрамление фронтона и мансардные окна

    Фото: Рик Швольски Слуховые окна с фронтоном более трудоемки, чем слуховые окна того же размера, но могут лучше вписаться в некоторые архитектурные стили. Иллюстрации: Чак Локхарт Иллюстрации: Чак Локхарт Фото: Рик Швольски Мансардные окна легче построить и они дешевле, чем мансардные окна. Иллюстрации: Чак Локхарт Иллюстрации: Чак Локхарт

    При добавлении слухового окна любого типа важно определить нагрузку на крышу и спроектировать передачу нагрузки на существующие балки перекрытия или стропила крыши.Затем вы можете обеспечить соответствующие точки опоры или добавить каркас и установить балки, чтобы выдерживать нагрузки через стены до фундамента. Было бы неплохо проконсультироваться с инженером-строителем за советом, особенно по мансардным окнам большего размера.

    Мансардные окна

    Двускатные мансардные окна получили свое название от покрывающей их двускатной крыши. Эти слуховые окна построены перпендикулярно существующей плоскости крыши, а их гребни выходят за пределы существующей крыши. Это означает, что боковые стенки слухового окна несут и переносят вес слуховых стропил на существующие основные стропила крыши или существующие балки перекрытия в комнате / чердаке ниже.То, каким образом вы решите поддерживать груз в слуховом проходе, зависит от внутренней планировки, которую вы снимаете.

    Опора на стропила. Мой первый выбор — установить двойные или тройные стропила с обеих сторон нового слухового окна, чтобы на них опирались боковины. Это избавляет от необходимости снимать чердачный пол для установки дополнительных балок. Это также оставляет пространство под общими стропилами незагроможденным, без каких-либо стен, которые мешали бы открытому пространству, и дает возможность позже выложить перегородки.

    Я определяю положение слухового окна и проделываю как можно больше работы внутри чердака, прежде чем открывать крышу. Сначала я вставляю двойные или тройные стропила между коньком и внешней стеной заподлицо с внутренними краями слухового окна. Прикатывая их по одному в нужное положение с небольшой помощью кувалды, обычно работает. Мансардные стены будут опираться на эти стропила.

    Существующие общие стропила, которые остаются в зоне проема слухового окна, необходимо обрезать и отодвинуть, как если бы вы обрамляли огромный проем в крыше.Я использую обратную пилу, чтобы отрезать стропила в верхней части проема, выкладывая пропилы, чтобы включить коллекторы. То же самое и с нижним срезом.

    Опора на балки перекрытия. Другой способ обрамления двускатного слухового окна — это нести боковины на настиле пола. Вам нужно будет добавить балки пола прямо под каждой стеной, чтобы выдержать нагрузки. Установка дополнительных балок — это простой процесс, когда чердачный этаж не покрыт, но когда это необходимо, вам нужно обрезать черновой пол настолько, чтобы можно было установить дополнительные балки, и эта задача многократно возрастает, если вы сталкиваетесь с добавлением балок в готовую конструкцию. комната с чистым полом.Еще один недостаток несущих стен во всю высоту — они могут создавать внутри туннельный эффект, особенно когда потолки будут высокими. Кроме того, часть стен под общими стропилами должна оставаться на месте и может влиять на внутреннюю планировку, поскольку их нельзя перемещать.

    Одним из преимуществ несения стен на полу является то, что стропила не должны быть «привязаны» к мансардным окнам малой ширины, поэтому их не составит труда установить. По возможности я размер и расположение слуховых окон между существующими стропилами.Например, мансардное окно шириной 46-1 / 2 дюйма (внешние размеры) оставляет только два стропила, которые нужно обрезать и отвести, и это не потребует удвоения общих стропил с обеих сторон.

    Для широких мансардных окон, где стены будут нести гигантские нагрузки, может потребоваться установка LVL или стальных двутавровых балок в систему пола, чтобы удерживать крышу. И именно в этих случаях я особенно тщательно следил за тем, чтобы проследить путь нагрузки через первый этаж и в фундамент со столбами, обрамленными несущими стенами.

    В любом случае я обрамляю слуховые стены, разрезаю стропила и подготавливаю балки потолка перед тем, как разрезать крышу. Я также обрезал один конец слухового конька, чтобы он соответствовал общему шагу стропил, а другой конец оставил длинным для обрезки на месте. Все эти подготовительные работы сводят к минимуму время, в течение которого крыша подвергается воздействию погодных условий.

    После того, как стены, конек и общие стропила установлены, я накладываю каркас долины поверх основной обшивки кровли, чтобы избежать прорезания настоящей впадины. Для этого шага необходимо будет удалить кровельный материал.

    Мансардные окна

    Обрамление мансардного мансардного окна — более простой процесс, чем строительство мансардного мансардного окна. Торцевая стена слухового окна сарая несет нагрузку, а не боковые стенки. Как правило, не возникает проблем с несущей способностью, когда торцевая стена обрамляется непосредственно над внешней стеной первого этажа. Но если мансардная стена расположена в стороне от внешней стены, балки пола, несущие нагрузку, должны выдерживать вес. Балки, возможно, потребуется увеличить вдвое, чтобы обеспечить опору, или могут потребоваться специальные балки, такие как LVL, чтобы выдержать нагрузки коллекторов, передаваемые на систему пола.

    Я начинаю с определения места пересечения стропил слухового окна с основной крышей. Они могут либо встречаться с основным коньком, либо пересекаться с существующей крышей ниже конька. Когда перекресток находится ниже конька, необходимо вставить заголовок, чтобы поддержать слуховые стропила. Я удваиваю или утрою общие стропила крыши по обе стороны от слухового окна и вставляю между ними перемычку в точке пересечения. Жатка должна иметь размер, чтобы выдерживать хвостовые балки, которые заполняют между жаткой и гребнем и несут мансардные стропила.

    Затем я определяю высоту торцевой стены, которая обеспечивает уклон стропил не менее 4 из 12 и позволяет оставить достаточную высоту над мансардой. Чтобы свести к минимуму открытое время, в течение которого крыша подвергается воздействию элементов во время процесса каркаса, я предварительно вырезал мансардные стропила и верхнюю часть (при необходимости) и обрамил торцевую стену. Как только существующая крыша будет вырезана, я могу поднять стену, установить стропила и за несколько часов обшить слуховое окно, чтобы оно высохло, обшивкой и бумагой.

    Боковые стенки мансардного окна не несут никакой нагрузки, поэтому они могут опираться либо на пол, либо на стропила без дополнительного обрамления.Вместо того, чтобы предварительно вырезать шпильки, я обрамляю боковины после установки новых слуховых стропил.

    Независимо от того, обрамляю ли я фронтон или мансардное мансардное здание, мне нравится делать столько же планирования и предварительной резки, прежде чем открывать крышу. Чем меньше времени откроется крыша до того, как новая крыша будет привязана к старой, тем меньше времени мне придется тратить на поддержание непогоды в доме. В большинстве случаев я прорезаю крышу и обрамляю мансардное окно шириной 12 футов или слуховое окно шириной 20 футов до точки высыхания менее чем за два дня с одним другим работником. и очень часто всего за один день.

    — Майк Гертин — строитель и специалист по ремонту домов из Ист-Гринвича, штат Род-Айленд, и член JLC Live! и команды демонстрации строительства «Ремоделинг Шоу».

    Как заменить сгнившие стропила на двускатной крыше | Home Guides

    Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки, а также устранения сухой гнили.Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

    Подготовка

    Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

    Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди.Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

    Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильного хвоста и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

    Установите в пилу нож для резки дерева.Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший стропильный хвостик.

    Замена хвостовика стропила

    Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

    Отметьте угол наклона крыши на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей.Отрежьте угол дисковой пилой.

    Работайте с подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала для обрамления. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

    Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и фасцией.Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

    Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

    Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

    Повторите эти процедуры для замены других сгнивших стропил.Открытые участки обшивки готовы к установке рубероида и черепицы, которые соответствуют существующей черепице.

    Ссылки

    Ресурсы

    Советы

    • При необходимости привлечь кровельного подрядчика для заполнения участков, где была удалена черепица и рубероид.
    • Заполните швы в месте соединения хвостовой части стропила с обрезанным концом стропила наружным деревянным наполнителем. Отшлифуйте шпатлевку и нанесите два слоя внешней грунтовки и краски для дерева.
    • В некоторых случаях может потребоваться удалить часть кромки металлической крыши. Вырежьте эту часть сабельной пилой и режущим диском по металлу для достижения наилучших результатов.Наложите новую деталь внахлест на 3 дюйма на кромку с обеих сторон и прикрепите плоскую верхнюю часть к оболочке с помощью строительного клея.

    Предупреждения

    • Всегда надевайте средства защиты глаз при использовании пилы для резки гвоздей и дерева.

    Writer Bio

    Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции.Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

    Строительство двускатной крыши | Разнорабочий по вызову

    Фронтон, также называемый двускатной крышей, прост в конструкции и дешев в строительстве. Его симметричная форма привлекательна, он эффективно отводит воду от дождя и снега и обеспечивает просторное чердак. Это хороший вариант для климата со снегопадами, но он может не работать в районах с сильными ветрами.Если у вас есть столярные знания, вы можете построить двускатную крышу простой прямоугольной конструкции, например, сарай.

    Прибейте верхние пластины ко всем внешним стенам. Верхние плиты должны состоять из 2 досок достаточной ширины, чтобы покрыть верхнюю часть стен.

    Измерьте и вырежьте балки крыши из дерева 2 на 4. Вы прикрепите их к каждой паре балок, чтобы они выдерживали давление снаружи балок в стенах. Установите балки крыши на верхние плиты, чтобы перекрыть конструкцию от одной длинной стены до другой.

    Вырежьте брус размером 2 на 6 ребер. Конек образует верхнюю часть крыши. Она параллельна ему, пока они являются самыми длинными стенами конструкции.

    Пропустите плиты через стропила. Это даст вам что-то, на чем можно будет стоять, пока вы устанавливаете крышу. Позже вы можете переместить их за пределы крыши.

    Рассчитайте подъем двускатной крыши. Вы хотите, чтобы угол наклона составлял от 25 до 45 градусов.

    Вы можете использовать теорему Пифагора для расчета уклона крыши и длины балок, если вы знаете расстояние от коньковой доски до внешней стены и высоту подъема крыши.

    Если вы не хотите производить расчеты балок, вы можете купить экземпляр Библии The Roof Framer’s Bible, который содержит таблицы, в которых указано, какой длины они должны быть.

    Посмотрите и обрежьте деревянные балки 2 на 4. Балки будут прикреплены к коньковой балке с интервалом от 16 до 24 дюймов (от 41 до 61 см) и будут располагаться поверх стен. Длина балок зависит от отметки (высоты) крыши, и даже за пределы стен вы хотите расширить балки.

    • Используйте торцовочную пилу, чтобы разрезать пластины балки, чтобы их можно было прикрепить к балке конька под правильным углом.
    • Создайте треугольный вырез в балках в том месте, где они будут опираться на стены.
    • Обрежьте конец (конец, который выступает из стены) так, чтобы балки достигли точки.

    Сделайте шейную петлю для каждой пары балок. Соедините это с досками балок в верхней части крыши внутри, стабилизируя балки.Резать завязки на шее необязательно.

    Установите крышу. Убедитесь, что при этом верхние пластины стен хорошо входят в пазы балок. Чтобы сделать это лучше, найдите помощника и воспользуйтесь временной поддержкой.

    Прикрепите доски к балкам так, чтобы они проходили параллельно коньковой балке.

    Покройте концы двускатной крыши скошенными досками. Оставьте место для установки вентиляционных отверстий, чтобы горячий воздух мог выходить из крыши и сохранять конструкцию прохладной.

    Натяните асфальтовую бумагу и прибейте ее к доскам. Начинайте снизу и перекрывайте листья. Накройте конек дополнительным листом.

    Добавьте битумную черепицу и кровельные гвозди. Начинайте снизу и перекрывайте ряды внахлест. Вам также нужно будет скомпенсировать ряды, чтобы края плиток находились по центру плиток выше и ниже них.

    Вещи, которые вам понадобятся

    • Пистолет для молотка или гвоздя.
    • Гвозди
    • Дерево 2х4
    • Деревянные пластины
    • Дерево 2х6
    • Торцовочная пила
    • Измерительная лента
    • Бригада плотников
    • Лестница
    • Защита глаз
    • Асфальтовая бумага
    • Черепица

    Установка фермы фронтона | Конструктор библиотек

    Два гвоздя 16d в верхнюю пластину

    Два гвоздя 16d во фризовый блок

    сваи и, оставив за ними конек, пройдите по плитам к другому концу каркаса дома.Там они переворачивают ферму так, чтобы выступающий выступ ровно лежал поперек стен. Последующие фермы лежат поверх первых примерно через каждые 2 фута, как упавшие костяшки домино.

    Перед тем, как поднять первую ферму в вертикальное положение, прибейте 2х кромку к раме внешней стены рядом с центром здания. Ферма с фронтальным концом будет прибита к этим двум гвоздям, что поможет удерживать ферму по отвесу (см. Рисунок выше). На этом этапе вы можете поднять ферму с торцевым концом в вертикальное положение
    и вывести ее заподлицо с внешней стороной торцевой стены.Убедитесь, что у вас есть надлежащий свес крыши с каждой стороны здания и пригвоздите ферму вниз через пояс балки к двойной верхней пластине с помощью гвоздей 16d, расположенных на расстоянии 16 дюймов. c. Забейте временный гвоздь через пояс стропила в вертикальную 2х распорку, чтобы удерживать ферму по отвесу. Закрепите эту ферму длинной двойной связкой, доходящей до пола или хорошего стержня, вбитого в землю.

    Теперь перейдем к блокам фриза, которые представляют собой блоки между стропилами. При облицовке дома лепниной,

    блоки часто прибивают вертикально, прямо на верхнюю пластину, заподлицо с внешней стороной.Когда стена покрыта сайдингом, блоки можно прибивать гвоздями сразу за стеной и вставлять в квадрат со стропильной фермой, так чтобы задняя сторона блока касалась стены.

    Блоки Frieze служат упорами для сайдинга, избавляя от необходимости обрезать сайдинг вокруг стропил. Если у стропил должен быть потолок (закрытые карнизы и свесы), прибивайте блоки непосредственно к стенам. Помните, что примерно в каждом третьем блоке часто есть вентиляционное отверстие.

    Забейте первые блоки фриза в ферму фронтона на обеих внешних стенах двумя гвоздями 16d через ферму и в блок.Поместите следующую ферму на место и установите ее так, чтобы хвосты стропил свешивались на ту же высоту, что и первая.

    Важно, чтобы каждая ферма выступала на одинаковую величину, чтобы стропила и гребень были прямыми. Некоторые плотники идут на многое — протягивают стропы, проверяют каждое стропило распоркой — чтобы обеспечить абсолютную прямолинейность. Я думаю, что проще поставить каждую ферму ближе к правому краю. Когда вся конструкция крыши будет на месте, проведите мелом через хвосты стропил и обрежьте их до нужной длины.Теперь фасция, закрывающая концы стропил и видимая всему миру, будет прямой.

    Пригвоздите каждую ферму к верхней пластине через пояс балки двумя гвоздями 16d с одной стороны и одним гвоздем 16d с другой стороны. Затем прибейте его к фризовому блоку (см. Фото выше). После того, как вы установите вторую ферму, измерьте, правильна ли длина блока, чтобы получить


    24 дюйма c. интервал. Продолжайте проверять это при установке последующих ферм. Когда вы дойдете до другого конца здания, убедитесь, что вторая ферма с фронтоном прибита заподлицо с внешней стеной, как и первая.

    Простота установки стропильных ферм

    Ферма крыши — это конструкция, которая необходима для поддержки крыши вашего дома. Это также полезно для защиты стеновой конструкции в двухэтажных домах. При строительстве ферм обязательно нужно строить их правильно, так как они образуют каркас для верхнего защитного слоя вашего дома. Однако не о чем беспокоиться, потому что есть вещи, которые вы можете сделать, чтобы значительно упростить работу по созданию каркасов стропильных ферм, например, правильно расположить их.Правильный интервал делает кровельные фермы более простыми в установке и более устойчивыми, чтобы удерживать крышу и защищать стены.

    Следуйте этому руководству, чтобы обеспечить расстояние между стропилами кровли своими руками и обеспечить их устойчивость.

    Планирование ферм

    Изучите конструкцию крыши, используя некоторую информацию с Amazon.

    Чтобы определить, сколько ферм нужно создать, вам сначала нужно измерить как ширину, так и длину строящейся конструкции. Фермы должны быть немного длиннее точной ширины, чтобы обеспечить свес, и вам потребуется достаточное количество ферм для установки по всей длине.Большинство из них находится на расстоянии 18–26 дюймов друг от друга.

    После того, как вы подсчитали необходимое количество ферм, вам следует приобрести пиломатериалы.

    Установка ферм на место

    Когда вы будете готовы приступить к работе, первое, что вам нужно сделать, это установить фермы примерно в том месте, где они должны идти. Чтобы сделать это безопасно, у вас должно быть как минимум два человека, работающих над работой, хотя рекомендуется и больше. Чтобы упростить задачу, вы должны осторожно поднять ферму вверх дном, чтобы ее можно было повернуть на место, как только она окажется над крышей.

    Начните с одной стороны строительной конструкции и установите ферму у стены. Повторяйте процесс, пока все фермы не будут установлены на свои места. Убедитесь, что расстояние между каждой фермой равно одинаковой ширине. Выполнение этого шага на земле сэкономит вам время и энергию на крыше, так как вы сможете попросить команду поднимать фермы к вам и другому члену команды. Кроме того, вам не придется беспокоиться о том, чтобы определить пространство для стропил на крыше. Этот способ безопаснее и надежнее.

    Pro Tip — Чтобы получить отметки для компоновки ферм, разделите ширину пролета на количество проемов, которые у вас будут между ферм, а не на количество ферм.Например, эти 12 линий представляют собой дюжину ферм, установленных на 20-футовом пролете. Таким образом, между ними создано 11 пространств; 20 футов x 12 дюймов, разделенных на 11 пробелов, дает вам размер для вашего макета 21,81 дюйма. Преобразуйте десятичную дробь в дробь для макета. — I I I I I I I I I I I I I

    Закрепите второй конец фронтона

    Еще вам нужно будет закрепить второй конец фронтона на крыше и закрепить его. Необязательно скреплять все фермы, достаточно отвесить второй фронтон.Однако вам могут понадобиться доски, которые можно использовать в качестве распорок для прядей. Лучше всего использовать доску 1х4 куска 10 футов в длину.

    После того, как раскосы будут на месте, вы отметите расстояние от края здания до того места, где вы хотите прикрепить первую ферму. Например, если вы располагаете фермы на расстоянии 18 дюймов друг от друга, сделайте отметку в 18 дюймов от края. После того, как первая отметка сделана, сделайте дополнительные отметки на каждом расстоянии вниз по зданию, в данном случае через каждые 18 дюймов.

    Поднимите фермы

    При осторожном подъеме ферм на крышу, самый простой способ — это поручить двум людям поднять их до двух других людей. Делайте по одному и закрепляйте их на месте. По ходу следите за тем, чтобы у фронтона был соответствующий выступ с каждой стороны. Вы можете установить первую ферму с правильным вылетом, отрезать кусок обрезков пиломатериалов одинаковой длины и установить их все на этот размер на одном конце.

    Если вы сделаете несколько дополнительных шагов, чтобы измерить фермы и отметить их на распорке, их установка будет намного проще и быстрее.

    Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

    Планы крыш крошечных домов | MyOutdoorPlans

    Этот пошаговый проект по деревообработке своими руками представляет собой крошечных домов-чердаков p lans . Это ЧАСТЬ 4 проекта крошечного дома, поэтому обязательно ознакомьтесь со всем остальным, чтобы получить полное представление о планах. В этой статье я покажу вам, как обрамить крышу крошечного домика 12 × 24.Двускатная крыша имеет наклон 45 градусов, так что у вас достаточно места для чердака.

    При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, узлов, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид.Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

    Проектов, выполненных на основе этих планов

    План крыши крошечного дома

    Строим крышу

    • A — 1 кусок пиломатериала 2 × 6 — длиной 133 ″, 2 куска — длиной 93 ″, 2 куска — длиной 17 1/4 ″, 2 куска — длиной 41 1/4 ″, 2 куска — 48 ″ длинные, 2 шт. — длина 51 ″, 2 шт. — длина 27 ″, 1 шт. — длина 14 3/4 ″ 2x ВНУТРЕННИЕ КОНЦЫ
    • B — 4 куска фанеры 3/4 ″ — 48 ″ x 54 1/4 ″ длиной, 2 куска — 48 ″ x 77 1/2 ″ длиной ПАНЕЛИ
    • C — 1 кусок пиломатериала 2 × 10 — длина 312 ″ TOP RIDGE
    • D — 34 куска пиломатериалов 2 × 8 длиной 120 ″ РАФТЕРЫ
    • E — 4 куска фанеры 3/4 ″ длиной 12 ″ x 96 ″, 4 шт. — 12 ″ x 17 3/4 ″ длиной, 10 шт. — 48 ″ x 96 ″, 4 шт. — 48 ″ x 48 ″ длиной, 6 штук — 17 3/4 ″ x96 ″ длиной КРЫША
    • F — 1200 кв. Футов битумной бумаги, 1200 кв. Футов черепицы КРОВЛЯ

    Одна неделя

    Как построить крышу крошечного домика

    Фронтальные застройки

    В первую очередь нужно оформить торцы фронтона крохотного домика.Вырежьте детали из бруса 2х6. Как вы можете легко заметить на схеме, вам нужно сделать несколько надрезов под углом 45 градусов до верхней части шпилек и стропил.

    Стропила фронтона

    Дополнительные детали для резки компонентов.

    Шпильки

    Далее нужно обрамить оконный проем. Поэтому установите двойные шпильки вокруг окна, как показано на схеме.

    Монтаж фронтонов

    Прикрепите концы фронтона к вершине крошечного домика, как показано на планах.Выровняйте края внимательно, просверлите пилотные отверстия в нижних пластинах и вставьте винты 2 1/2 ″ в каркас. Используйте спиртовой уровень, чтобы убедиться, что рамы ровные.

    Установка верхнего выступа

    Постройте верхний гребень из бруса 2 × 10. Приложите балку к торцам фронтона и закрепите на рамах винтами и стяжками. Перед установкой шурупов убедитесь, что балки правильно выровнены.

    Установка торцевых панелей фронтона

    Прикрепите фанерные панели 3/4 ″ к концам фронтона, как показано на схеме.Сделайте несколько разрезов, чтобы панели легко встали на место. Используйте гвозди @ ”, чтобы зафиксировать панели на месте.

    Панель

    Вырежьте панели вокруг окон по схеме, показанной на схеме. Отметьте линии реза и выполните работу с помощью циркулярной пилы.

    Стропила

    Постройте стропила из бруса 2 × 8. Обрежьте оба конца под углом 45 градусов.

    Выполнение надрезов в стропилах

    Сделайте надрезы в нижней части стропил, как показано на чертежах.Как видите, надрезы нужно делать только до промежуточных стропил, а не до свесов.

    Конструкция крыши

    Установите стропила на верхнюю часть крошечного домика, как показано на схеме. С помощью шурупов прикрепите стропила к верхнему коньку и верхним пластинам. Кроме того, прикрепите стяжки, чтобы получились прочные стыки между стропилами и каркасом.

    Монтаж стропил

    Поместите стропила на равном расстоянии, если хотите получить профессиональный результат. Я предлагаю ставить стропила каждые 24 дюйма по центру, но вы можете отрегулировать их в соответствии с местными строительными нормами.

    Монтаж кровельных листов

    Прикрепите листы фанеры 3/4 ″ к крыше крошечного домика. Не оставляйте зазоров между листами и прикрепите их к стропилам шурупами 1 1/4 дюйма через каждые 8 ​​дюймов.

    Установка боковых накладок

    Прикрепите планки 1 × 10 к концам стропил. Используйте 2-дюймовые гвозди, чтобы плотно закрепить планки на месте.

    Монтаж кровли

    Накройте крышу сарая рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма.Прикрепите битумную бумагу к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего выступа. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть помещены под ним. Накройте крышу дома рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите битумную бумагу к фанерным листам кровельными скобами. Кроме того, вырежьте кусок 12 дюймов для верхнего выступа. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть помещены под ним.

    Вид сзади

    Далее вам нужно подогнать окна и двери крошечного домика. Покройте внешние стены битумной бумагой, а затем установите сайдинг. Сделайте окантовку вокруг дверей и окон, чтобы улучшить внешний вид крошечного домика. Установите блокировку между стропилами, чтобы герметизировать крышу. Кроме того, можно уместить панели софита.

    Вид спереди

    Вам также необходимо обрамить лестницу и входную площадку для крошечного домика.

    Вид сбоку другой

    Крошечный домик, если смотреть сбоку, имеет аккуратный вид.Окна пропускают в дом много света. Помните, что перегородки можно сделать и для крохотного домика, и для ванной, и для хранения вещей.

    Крошечный домик 12 × 24 с планами чердаков — вид сбоку

    На противоположной стороне крошечного домика окна побольше. Чистые и прямые линии помогают ему гармонировать с любым дизайном.

    Крошечный домик 12 × 24 с планами чердаков

    Заполните отверстия шпатлевкой для дерева и дайте им высохнуть в течение нескольких часов. Загладить поверхность наждачной бумагой зернистостью 100-220, остатки удалить влажной тряпкой.

    Верхний совет: Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид проекта. Ознакомьтесь с ЧАСТЬЮ 3 проекта, чтобы узнать, как оформить лофт для крошечного дома.

    Этот проект по деревообработке составлял около крошечных домов с планами крыши . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

    🔨 Как построить беседку со скатными стропилами

    Введение и требования к пиломатериалам

    Эта беседка представляет собой прочную конструкцию, состоящую из забетонированных в землю столбов 100 × 100 (4 × 4), 100 × 50 (2 × 4) стропила и рейки 50 × 50 (2 × 2).

    Общая высота составляет 2200 мм (88 ″), хотя ее можно изменить по своему усмотрению, а площадь основания (общая площадь на земле) составляет 1100 мм (44 ″) x 700 мм (28 ″).

    Уклон (угол, уклон) стропил (от горизонтали) 18,4 °.

    То есть: подъем 1 к 3 (или 1/3), что означает, что стропила поднимаются на 1 единицу измерения на каждые 3 единицы измерения вдоль горизонтальной плоскости (прогона).

    В Соединенных Штатах шаг указывается в дюймах, при этом длина хода (горизонтальная плоскость) составляет 12 дюймов, а подъем является его отношением.В этом случае уклон стропил
    будет задан как 4 дюйма подъема на 12 дюймов спуска, что по-прежнему равно высоте подъема 1 из 3 или 18,4 °.

    Примечание: Если вы предпочитаете более крутую крышу, есть еще один подобный план с вершиной 45 °. Чтобы увидеть , нажмите здесь

    Требования к пиломатериалам

    Используйте пиломатериалы, подходящие для наружного применения. Может использоваться как гладкая (обработанная, поверхность), так и грубая древесина. Это просто вопрос личных предпочтений.

    Вам понадобится….

    • 4 стойки: 100 мм x 100 мм (4 ″ x 4 ″) длиной 2400 мм (8 футов).
    • 2 балки: 100 мм x 100 мм (4 ″ x 4 ″), длина 1000 мм (40 ″).
    • 2 из: блоков 100 мм x 100 мм (4 ″ x 4 ″) длиной 500 мм (20 ″).
    • 3 из: стропил 75 мм x 25 мм (1 ″ x 3 ″) длиной 600 мм (24 ″).
    • 6 стропил: 100 мм x 50 м (2 ″ x 4 ″), длина 900 мм (36 ″).
    • 14 из: планок 50 мм x 50 мм (2 ″ x 2 ″) длиной 1000 мм (40 ″).
    • 16,5 м (55 футов) квадратного упора 25 мм x 25 мм (1 ″ x 1 ″) для удержания решетчатой ​​панели.
    • 2 решетчатые панели приблизительно 1550 мм x 500 мм (62 ″ x 20 ″).

    Чертежи

    Планы беседок

    Инструкции по сборке

    Подставка для опорных стоек
    • Выкопайте ямы для опорных столбов. Для достаточно твердого грунта
      сделайте отверстия квадратом 350 мм (14 дюймов) на глубину 600 мм (24 дюйма).
    • Размеры см. На плане вала.
    • Забетонируйте стойки 100 мм x 100 мм (4 ″ x 4 ″) на место.
    • На этом этапе длина стоек превышает требуемую.
    • Дождитесь следующего дня, пока бетон немного затвердеет, прежде чем обрезать вершины столбов до необходимой высоты.
    • Подробное описание того, как устанавливать (позиционировать) столбы, смешивать и заливать бетон, устанавливать стойки и обрезать верхние части столбов, можно найти в статье о строительстве садовой беседки.

    Отметьте изгибы на балках
    • Вырежьте две балки длиной 1000 мм (40 дюймов) из материала 100 мм x 100 мм (4 дюйма x 4 дюйма).
    • Отметьте арку радиусом 100 мм (4 дюйма) на концах обеих балок.
    • Это можно сделать, сделав поворотный рычаг из полосы древесины длиной 120 мм (5 дюймов).
    • Забейте небольшой гвоздь в рычаг на 100 мм (4 ″) от конца до тех пор, пока он не будет выступать с другой стороны.
    • Вбейте выступающую часть гвоздя в балку на 100 мм (4 ″) вверх от конца и немного от края. (См. Рисунок.)
    • Рычаг должен иметь возможность вращаться, используя гвоздь в качестве оси.
    • Возьмите карандаш за конец поворотного рычага, чтобы отметить изгиб.
    • Проделайте это с обоими концами обеих балок.

    Обрежьте изгибы и прикрепите балки
    • Обрежьте изгибы.
    • Если у вас нет ленточной пилы, то вы можете использовать торцовочную пилу, чтобы вырезать изгиб, сделав несколько прямых пропилов под разными углами вокруг изогнутой линии (см. рис. 1 ). Затем процесс закругления завершается наждачной бумагой и шлифовальным блоком.
    • Если у вас нет торцовочной пилы, то того же результата можно добиться с помощью ручной пилы, хотя для этого потребуется дополнительная работа.
    • Затем поместите балки на стойки и закрепите на месте.
    • Угловой гвоздь (гвоздь для ног) через стороны балок в верхнюю часть стоек.
    • См. Положение на плане вала.

    Сделайте каркас для решетки
    • Каркасы решеток (по одной с каждой стороны беседки) состоят из стоек, балок и нижних блоков.
    • Завершите решетчатые рамы, закрепив блок 100 мм x 100 мм (4 ″ x4 ″) примерно на 1550 мм (62 ″) под каждой балкой.

    Установите решетку
    • Задача состоит в том, чтобы поместить решетку между двумя деревянными брусками (упорами), которые прикреплены к раме.
    • Рама состоит из стоек, балки и нижнего блока.
    • В этом проекте используются квадратные упоры размером 25 мм x 25 мм (1 ″ x1 ″).
    1. Во-первых, закрепите упоры вокруг внутренней части рамы только с одной стороны.
    2. Вставьте решетку.
    3. Закрепите упоры напротив решетки с другой стороны (см. Рисунок).
    • Здесь подробно описано, как установить решетку.

    Продолжение инструкций по сборке

    Вырежьте стропила беседки
    • Вырежьте шесть стропил по 900 мм (36 ″) из заготовки 100 × 50 (2 ″ x 4 ″).
    • Сделайте один конец каждого стропила изогнутым и отрежьте другой конец под углом 18,4 °.
    • Размеры см. На плане вала.
      Обрежьте изогнутые концы точно так же, как обрезали концы балки.
      См. Предыдущую страницу.
    • На этом этапе не беспокойтесь о прорезании сиденья в стропилах.

    Соедините стропила вместе и сложите рейки

    1. На ровной поверхности прибейте вершины двух стропил вместе, образуя пару. Всего будет три пары стропил.

    2. Прибейте крепежные детали к каждой паре.

    3. Поднимите три пары стропил на верстак (см. Рисунок выше) и равномерно разложите их.
    Размеры см. На чертежах.

    • Прибейте рейки 50 мм x 50 мм (2 ″ x 2 ″) к стропилам. Начните первую планку на 30 мм (1 1/4 ″) вниз от вершин стропил, а все остальные разместите
    • 100 мм (4 ″) от центра к центру.

    Отметьте и сделайте надрез сиденья
    • Сделайте кусок маркера, отрезав кусок дерева длиной 50 мм x 50 мм (2 ″ x2 ″) длиной 1100 м (44 ″).
    • 1100 м (44 ″) — это точная ширина беседки от внешней стороны одной балки до внешней стороны другой балки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
